2-663-682-11 (1)

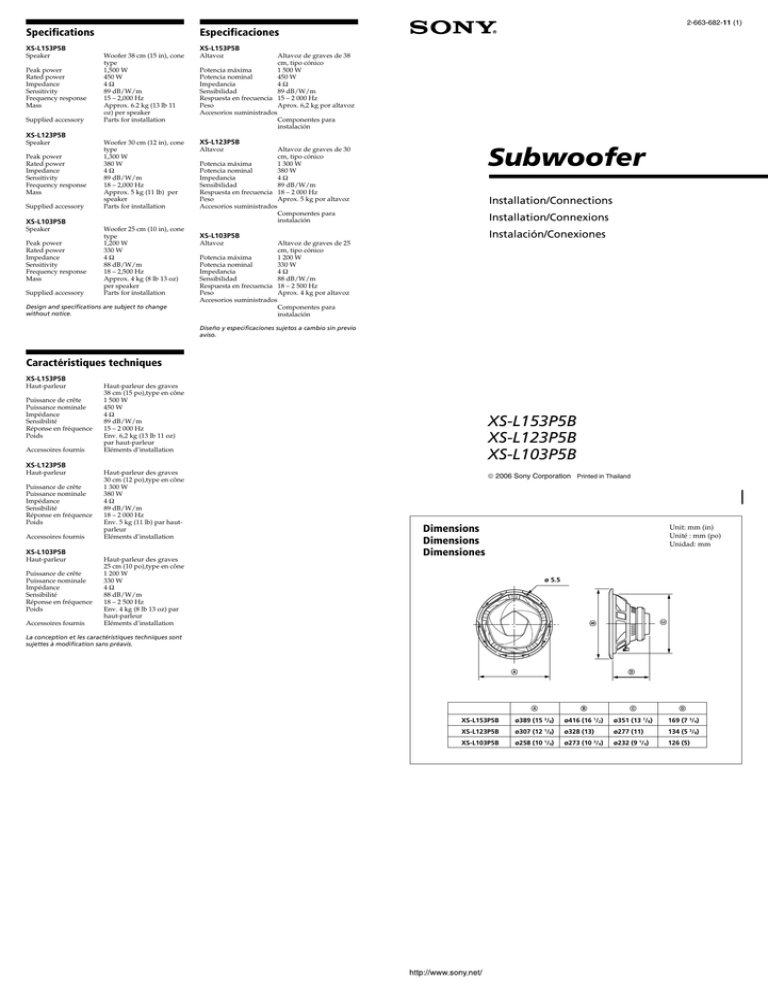

Specifications
Especificaciones
XS-L153P5B
Speaker
Peak power
Rated power
Impedance
Sensitivity
Frequency response
Mass
Supplied accessory
XS-L153P5B
Woofer 38 cm (15 in), cone
type
1,500 W
450 W
4Ω
89 dB/W/m
15 – 2,000 Hz
Approx. 6.2 kg (13 lb 11
oz) per speaker
Parts for installation
Altavoz
Altavoz de graves de 38
cm, tipo cónico
Potencia máxima
1 500 W
Potencia nominal
450 W
Impedancia
4Ω
Sensibilidad
89 dB/W/m
Respuesta en frecuencia 15 – 2 000 Hz
Peso
Aprox. 6,2 kg por altavoz
Accesorios suministrados
Componentes para
instalación
Woofer 30 cm (12 in), cone
type
1,300 W
380 W
4Ω
89 dB/W/m
18 – 2,000 Hz
Approx. 5 kg (11 lb) per
speaker
Parts for installation
XS-L123P5B
XS-L123P5B
Speaker
Peak power
Rated power
Impedance
Sensitivity
Frequency response
Mass
Supplied accessory
XS-L103P5B
Speaker
Peak power
Rated power
Impedance
Sensitivity
Frequency response
Mass
Supplied accessory
Woofer 25 cm (10 in), cone
type
1,200 W
330 W
4Ω
88 dB/W/m
18 – 2,500 Hz
Approx. 4 kg (8 lb 13 oz)
per speaker
Parts for installation
Design and specifications are subject to change
without notice.
Altavoz de graves de 30
cm, tipo cónico
Potencia máxima
1 300 W
Potencia nominal
380 W
Impedancia
4Ω
Sensibilidad
89 dB/W/m
Respuesta en frecuencia 18 – 2 000 Hz
Peso
Aprox. 5 kg por altavoz
Accesorios suministrados
Componentes para
instalación
Subwoofer
XS-L103P5B
Instalación/Conexiones
Altavoz
Installation/Connections
Installation/Connexions
Altavoz
Altavoz de graves de 25
cm, tipo cónico
Potencia máxima
1 200 W
Potencia nominal
330 W
Impedancia
4Ω
Sensibilidad
88 dB/W/m
Respuesta en frecuencia 18 – 2 500 Hz
Peso
Aprox. 4 kg por altavoz
Accesorios suministrados
Componentes para
instalación
Diseño y especificaciones sujetos a cambio sin previo
aviso.
Caractéristiques techniques
XS-L153P5B
Puissance de crête
Puissance nominale
Impédance
Sensibilité
Réponse en fréquence
Poids
Accessoires fournis
Haut-parleur des graves
38 cm (15 po),type en cône
1 500 W
450 W
4Ω
89 dB/W/m
15 – 2 000 Hz
Env. 6,2 kg (13 lb 11 oz)
par haut-parleur
Eléments d’installation
XS-L153P5B
XS-L123P5B
XS-L103P5B
XS-L123P5B
Puissance de crête
Puissance nominale
Impédance
Sensibilité
Réponse en fréquence
Poids
Accessoires fournis
Haut-parleur des graves
30 cm (12 po),type en cône
1 300 W
380 W
4Ω
89 dB/W/m
18 – 2 000 Hz
Env. 5 kg (11 lb) par hautparleur
Eléments d’installation
XS-L103P5B
Haut-parleur
Puissance de crête
Puissance nominale
Impédance
Sensibilité
Réponse en fréquence
Poids
Accessoires fournis
Haut-parleur des graves
25 cm (10 po),type en cône
1 200 W
330 W
4Ω
88 dB/W/m
18 – 2 500 Hz
Env. 4 kg (8 lb 13 oz) par
haut-parleur
Eléments d’installation
 2006 Sony Corporation Printed in Thailand
Dimensions
Dimensions
Dimensiones
Unit: mm (in)
Unité : mm (po)
Unidad: mm
ø 5.5
B
Haut-parleur
C
Haut-parleur
La conception et les caractéristiques techniques sont
sujettes à modification sans préavis.
A
D
A
B
C
ø389 (15 /8)
ø416 (16 /2)
ø351 (13 /8)
169 (7 3/4)
XS-L123P5B
ø307 (12 1/8)
ø328 (13)
ø277 (11)
134 (5 3/8)
1
ø258 (10 /4)
1
D
XS-L153P5B
XS-L103P5B
3
3
ø273 (10 /4)
7
1
ø232 (9 /4)
126 (5)
Installation/Installation/Instalación
Precauciones
•Do not continuously use the speaker system
beyond the peak power handling capacity.
•Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from
the speaker system to protect them from
damage caused by the magnets in the
speakers.
•When installing the unit, be careful not to
damage the diaphragm by hand or tools.
•The subwoofer is heavy, so attach it firmly to
a solid thick, baffle plate or metal board.
•Make a woofer box, using wooden boards at
least 19 mm (3/4 in)-thick.
•Procure no utilizar el sistema de altavoces de
forma continua con una potencia que
sobrepase la potencia admisible.
•Mantenga alejados del sistema de altavoces las
cintas grabadas, relojes o tarjetas de crédito
con codificación magnética para evitar daños
que posiblemente causaría el imán de los
altavoces.
•Al instalar la unidad, tenga cuidado de no
dañar el diafragma con las manos o con alguna
herramienta.
•El altavoz potenciador de graves es pesado.
Por tanto, fíjelo firmemente a una placa de
bafle sólida y gruesa o a una placa metálica.
•Construya una caja para el altavoz de graves
utilizando tablas de madera con un espesor
mínimo de 19 mm.
Parts list/Liste des pièces/Lista de componentes
1
2
ø5 × 30
(× 10)
Unit: mm (in)
Unité : mm (po)
Unidad: mm
1
1
Précautions
•Éviter de soumettre le système de hautparleurs à une utilisation continue au-delà de
la capacité de traitement de la puissance de
crête.
•Tenez les cassettes enregistrées, les montres et
les cartes de crédit et tout autre objet utilisant
un code magnétique à l’écart du système de
haut-parleurs de manière à éviter tout
dommage causé par les aimants intégrés dans
les haut-parleurs.
•Lorsque vous installez l’appareil, veillez à ne
pas endommager le diaphragme avec les
mains ou un outil.
•Comme le haut-parleur d’extrême-graves est
lourd, fixez-le sur un écran de haut-parleur
épais et robuste ou sur une plaque métallique.
•Construisez un caisson de haut-parleur avec
des planches d’au moins 19 mm d’épaisseur
(3/4 po).
3
XS-L153P5B: ø352 (13 7/8)
XS-L123P5B: ø278 (11)
XS-L103P5B: ø233 (9 1/4)
x
Precautions
ø3.2 (5/32)
Unit: mm (in)
Unité : mm (po)
Unidad: mm
2
Speaker cord (not supplied)
Fil de haut-parleur (non fourni)
Cable de altavoz (no suministrado)
11
(7 /
Red: e
Black: E
Rouge : e
Noir : E
Rojo: e
Negro: E
)
16
Speaker cord (not supplied)
Fil de haut-parleur (non fourni)
Cable de altavoz (no suministrado)
Example/Exemple/Ejemplo
3
2
3
3
Connections/Connexions/Conexiones
Car audio
Autoradio
Sistema de audio de automóvil
Electronic crossover network
Circuit séparateur de fréquences
Red electrónica de cruce
Power amplifier
Power amplifier
Amplicateur de puissance
Amplificador de potencia
Amplicateur de puissance
Amplificador de potencia
XS-L153P5B
XS-L123P5B
XS-L103P5B
Subwoofer
Haut-parleur d’extrême-graves
Altavoz potenciador de graves
Left
Gauche
Izquierdo
Right
Droit
Derecho
Speaker system
Système de haut-parleurs
Sistema de altavoces
