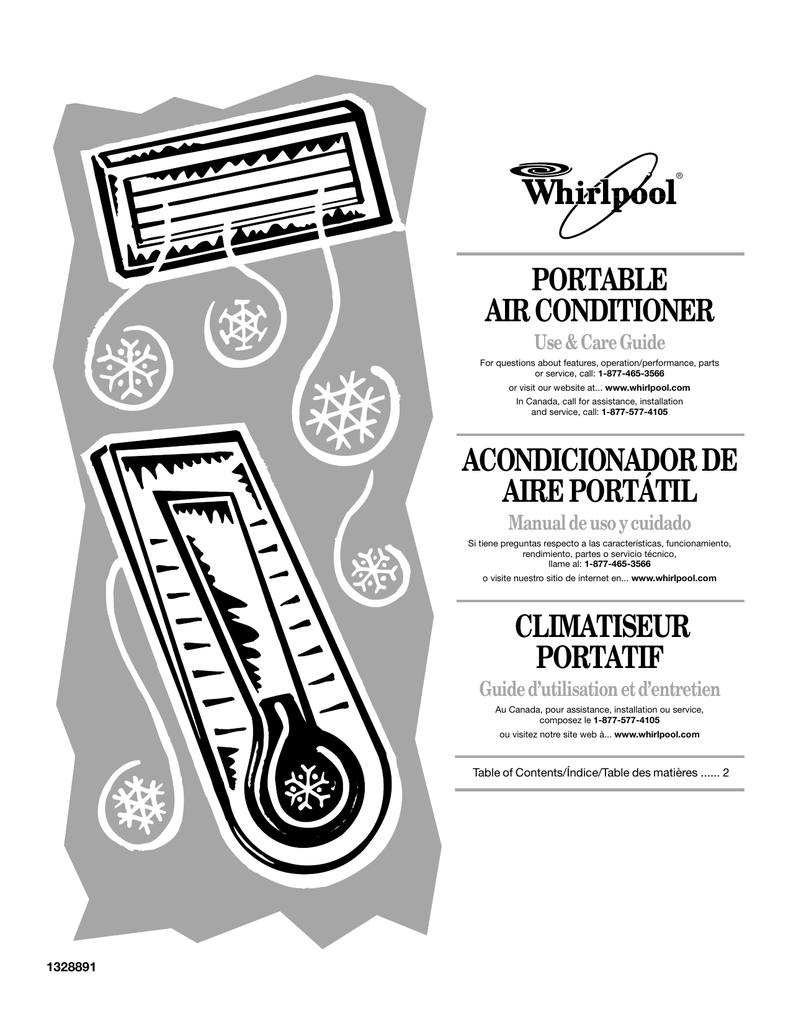

Whirlpool 1328891 User's Manual

®
PORTABLE
AIR CONDITIONER
Use & Care Guide
For questions about features, operation/performance, parts
or service, call: 1-877-465-3566
or visit our website at... www.whirlpool.com
In Canada, call for assistance, installation
and service, call: 1-877-577-4105
ACONDICIONADOR DE
AIRE PORTÁTIL
Manual de uso y cuidado
Si tiene preguntas respecto a las características, funcionamiento,
rendimiento, partes o servicio técnico,
llame al: 1-877-465-3566
o visite nuestro sitio de internet en... www.whirlpool.com
CLIMATISEUR
PORTATIF
Guide d’utilisation et d’entretien
Au Canada, pour assistance, installation ou service,
composez le 1-877-577-4105
ou visitez notre site web à... www.whirlpool.com
Table of Contents/Índice/Table des matières ...... 2
1328891
TABLE OF CONTENTS
AIR CONDITIONER SAFETY .........................................................3
INSTALLATION REQUIREMENTS ................................................3
Tools and Parts ............................................................................3
Location Requirements ................................................................4
Electrical Requirements ...............................................................4
INSTALLATION INSTRUCTIONS ..................................................5
Unpack the Air Conditioner..........................................................5
Install Portable Air Conditioner ....................................................5
Complete Installation ...................................................................7
PORTABLE AIR CONDITIONER USE...........................................8
Starting Your Portable Air Conditioner ........................................8
Using the Remote Control .........................................................10
Changing Air Direction ...............................................................12
Normal Sounds...........................................................................12
PORTABLE AIR CONDITIONER CARE ......................................13
Draining the Air Conditioner .......................................................13
Cleaning the Air Filter .................................................................13
Cleaning the Outside..................................................................13
Storing After Use ........................................................................13
TROUBLESHOOTING ..................................................................14
ASSISTANCE OR SERVICE .........................................................15
In the U.S.A. ...............................................................................15
In Canada ...................................................................................15
ÍNDICE
SEGURIDAD DEL ACONDICIONADOR DE AIRE......................16
REQUISITOS DE INSTALACIÓN.................................................16
Herramientas y piezas................................................................16
Requisitos de ubicación.............................................................17
Requisitos eléctricos ..................................................................17
INSTRUCCIONES DE INSTALACIÓN.........................................18
Desempaque el acondicionador de aire....................................18
Instalación del acondicionador de aire portátil..........................18
Complete la instalación..............................................................21
CÓMO USAR SU ACONDICIONADOR DE AIRE PORTÁTIL....21
Cómo poner en marcha su acondicionador de aire portátil .....21
Cómo usar el control remoto .....................................................24
Cómo cambiar la dirección del aire ...........................................26
Sonidos normales.......................................................................26
CÓMO CUIDAR SU ACONDICIONADOR DE AIRE PORTÁTIL27
Desagüe del acondicionador de aire .........................................27
Limpieza del filtro de aire ...........................................................27
Limpieza del exterior ..................................................................27
Almacenamiento después del uso.............................................27
SOLUCIÓN DE PROBLEMAS......................................................28
AYUDA O SERVICIO TÉCNICO...................................................29
En los EE.UU. .............................................................................29
TABLE DES MATIÈRES
SÉCURITÉ DU CLIMATISEUR ....................................................30
EXIGENCES D’INSTALLATION...................................................30
Outils et pièces...........................................................................30
Exigences d’emplacement.........................................................31
Spécifications électriques ..........................................................31
INSTRUCTIONS D'INSTALLATION ...........................................32
Déballage du climatiseur............................................................32
Installation d’un climatiseur portatif...........................................32
Pour compléter l’installation ......................................................35
UTILISATION DU CLIMATISEUR PORTATIF.............................35
Mise en marche du climatiseur portatif .....................................35
Utilisation de la télécommande..................................................38
2
Changement de direction de l’air...............................................40
Sons normaux ............................................................................40
ENTRETIEN DU CLIMATISEUR PORTATIF ...............................40
Vidange du climatiseur...............................................................40
Nettoyage du filtre à air ..............................................................41
Nettoyage de la partie extérieure...............................................41
Remisage après utilisation .........................................................41
DÉPANNAGE.................................................................................42
ASSISTANCE OU SERVICE.........................................................43
Aux États-Unis............................................................................43
Au Canada..................................................................................43
AIR CONDITIONER SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
DANGER
You can be killed or seriously injured if you don't follow
instructions.
WARNING
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electrical shock or injury when using your air conditioner, follow these basic precautions:
Plug into a grounded 3 prong outlet.
Do not use an extension cord.
Do not remove ground prong.
Unplug air conditioner before servicing.
Do not use an adapter.
Use two or more people to move and install air conditioner.
SAVE THESE INSTRUCTIONS
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Parts supplied
Check that all parts are included in the package containing parts.
Tools needed
■
■
■
Phillips screwdrivers
Saw
Pencil
A
■
■
■
Scissors
Tape measure
Cordless drill and ¹⁄₈" or
smaller bit
E
C D
F
B
G
H
I
J
A. Foam seal
B. Flexible exhaust hose with
adapters attached
C. ¹⁄₂" screws (4)
D. ³⁄₄" screws (4)
E. Window lock bracket
K
F. Rain cover
G. Outer window slider section
H. Inner window slider section
I. Bolts (4)
J. Nuts (4)
K. Washers (4)
3
Location Requirements
Electrical Requirements
NOTES:
■ The flexible exhaust hose allows placement of the air
conditioner between 19⁵⁄₈" and 64¹⁄₈" (60 cm and 163 cm)
from window or door.
■ Portable air conditioners are designed as supplemental
cooling to local areas within a room.
WARNING
Vertical Slide Window
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
■
■
■
19⁵⁄₈" - 64¹⁄₈"
(60 cm - 163 cm)
The portable air conditioner should be connected to a 115 V,
60 Hz, 15-amp fused grounded 3 prong outlet.
The use of a time-delay fuse or time-delay circuit breaker is
recommended.
All wiring must comply with local and national electrical
codes and be installed by a qualified electrician. If you have
any questions, contact a qualified electrician.
Power Supply Cord
NOTE: Your air conditioner’s device may differ from the one
shown.
Horizontal Slide Window
A
B
RESET
TEST
A. Test button
B. Reset button
19⁵⁄₈" - 64¹⁄₈"
(60 cm - 163 cm)
■
■
■
4
To ensure proper ventilation, keep the required distance from
the return air outlet to the wall or other obstacles at least
19⁵⁄₈" (60 cm).
Do not block the air outlet.
Provide easy access to the grounded 3 prong outlet.
This room air conditioner is equipped with a power supply cord
required by UL. This power supply cord contains state-of-the-art
electronics that sense leakage current. If the cord is crushed, the
electronics detect leakage current and power will be
disconnected in a fraction of a second.
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
2. Press RESET (on some devices, a green light will turn on).
3. Press TEST (listen for click; Reset button will trip, and on
some devices, a green light will turn off).
4. Press and release RESET (listen for click; Reset button will
latch, and on some devices, a green light will turn on). The
power supply cord is ready for operation.
NOTES:
■ The Reset button must be pushed in for proper operation.
■ The power supply cord must be replaced if it fails to trip when
the test button is pressed or fails to reset.
■ Do not use the power supply cord as an off/on switch.
■ A damaged power supply cord must be replaced with a new
power supply cord obtained from the product manufacturer
and must not be repaired.
■ The power supply cord contains no user serviceable parts.
Opening the tamper-resistant case voids all warranty and
performance claims.
To test your power supply cord:
1. Plug power supply cord into a grounded 3 prong outlet.
INSTALLATION INSTRUCTIONS
Unpack the Air Conditioner
WARNING
Excessive Weight Hazard
Use two or more people to move and install
air conditioner.
Failure to do so can result in back or other injury.
Install Portable Air Conditioner
Install Exhaust Hose and Adapter
1. Roll the air conditioner to selected location. See “Location
Requirements.”
2. Insert the hose adapter into the slot on the back of the air
conditioner.
3. Slide down to lock the hose into place.
Remove packaging materials
■
■
A
Remove and dispose of/recycle packaging materials.
Remove tape and glue residue from surfaces before turning
on the air conditioner. Rub a small amount of liquid dish soap
over the adhesive with your fingers. Wipe with warm water
and dry.
Do not use sharp instruments, rubbing alcohol, flammable
fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your air conditioner.
B
C
A. Evaporator air intake
B. Hose adapter
C. Flexible exhaust hose
5
4. Attach the window exhaust adapter to the flexible exhaust
hose. Turn clockwise until securely locked into place.
Rain Cover—Vertical Installation
A
B
A. Flexible exhaust hose
B. Window exhaust adapter
Window Installation
A
Your window slider kit has been designed to fit most standard
vertical and horizontal window applications. However, it may be
necessary for you to modify some aspects of the installation
procedures for certain types of windows.
1. Insert the window exhaust adapter into the window slider kit.
2. Using 4 screws (provided), attach the window exhaust
adapter to the window slider kit.
B
C
A
D
B
A. Window exhaust adapter
B. Rain cover
C. Outlet grille
D. Bolts inserted into unused holes
in window slider kit
Rain Cover—Horizontal Installation
A
B
A
C
C
A. Screw locations
B. Window slider kit
C. Window exhaust adapter
3. Using the 2 bolts, washers and nuts (provided), attach the
rain cover to the window slider kit for either the vertical or
horizontal installation.
NOTES:
■ The holes in the window slider kit are positioned for
attaching the rain cover for vertical installation or
horizontal installation.
■ Insert the other 2 bolts, washers and nuts (provided) into
the unused holes in the window slider kit to keep moisture
from leaking through the window slider kit.
D
A. Window exhaust adapter
B. Rain cover
C. Outlet grille
D. Bolts inserted into unused
holes in window slider kit
4. Open the window.
5. Measure the window opening.
6
■
If the window opening is too narrow for the window slider
kit, remove the inner slider section from the window slider
kit.
7. Insert ¹⁄₂" screw (provided) into the hole in the inner slider
section that is closest to the end of the outer slider section of
the window slider kit.
A
A
B
B
A. Inner slider section
B. Outer slider section
C
■
Using a saw, cut the inner slider section to fit the window
opening.
■ Slide the inner slider section into the outer slider section
of the window slider kit.
6. Place the window slider kit into the window, extending it to fit
the width of the window. Be sure the rain cover is on the
outside of the window.
A. ¹⁄₂" screw (provided)
B. Inner slider section
C. Outer slider section
8. Close the window onto the window slider kit to secure.
A
B
C
F
E
A. To portable air conditioner
B. Outdoors
C. Rain cover
D
D. Window slider kit
E. Window exhaust adapter
F. Flexible exhaust hose
Complete Installation
NOTE: For casement window installation, the window slider
kit may be installed vertically with the window slider kit
opening at the bottom.
1. Place the window-lock bracket on top of the lower window
and against the upper window sash.
2. Use ¹⁄₈" drill bit to drill a starter hole through the hole in the
bracket.
3. Attach the window-lock bracket to the window sash with ³⁄₄"
screw to secure the window in place.
A
B
A. Upper window sash
B. Window-lock bracket
7
4. Insert the foam seal behind the top of the lower window sash
and against the glass of the upper window.
WARNING
A
B
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
A. Top of lower window sash
B. Foam seal
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
5. Plug into a grounded 3 prong outlet.
6. Press RESET on the power supply cord. See “Electrical
Requirements.”
PORTABLE AIR CONDITIONER USE
Operating your portable air conditioner properly helps you to
obtain the best possible results.
This section explains proper portable air conditioner operation.
IMPORTANT:
■ The air conditioner display shows the current room
temperature and 24-hour clock.
■ When changing modes while the air conditioner is operating,
the compressor will stop for 3 to 5 minutes before restarting.
If a button is pressed during this time, the compressor will not
restart for another 3 to 5 minutes.
■ In Cooling or Dry mode, the compressor and condenser fan
will stop when the room temperature reaches the set
temperature.
NOTE: In the event of a power failure, your air conditioner will
operate at the previous settings when the power is restored.
Starting Your Portable Air Conditioner
On
Adjust
On/Off
1.
2.
3.
4.
Mode
Fan
Speed
Select the mode. See “Mode.”
Select the fan speed. See “Fan Speed.”
Set the temperature. See “Temperature.”
Press ON/OFF to start the air conditioner.
On/Off
NOTE: When the air conditioner is turned on for the first time
after it is plugged in, it will run in the 6th SenseTM System
control. When the air conditioner is turned on at all other
times, it will run according to the previous settings. 6th
SenseTM System control can be selected with the remote
control only.
8
Timer
Off
Swing RapidCool
Filter
Reset
Water
Full
5. When the WATER FULL indicator light glows red, the air
conditioner will turn off automatically. See “Portable Air
Conditioner Care” for directions on draining the air
conditioner.
Water
Full
■
Auto—automatically controls the fan speed depending on
the current room temperature and temperature control
setting.
NOTE: Auto fan speed cannot be selected in Fan Only
mode.
■
High—for maximum cooling
■
Mid—for normal cooling
■
Low—for quieter cooling
Mode
1. Press MODE repeatedly until you see the symbol glow for the
desired setting.
Mode
2. Choose Cooling, Dry, or Fan Only.
■ Cooling—Cools the room. Press FAN SPEED to select
Auto, High, Mid or Low. Press the up or down Adjust
button to adjust the temperature.
■
Dry—Dries the room. The air conditioner automatically
selects the temperature. The fan runs on Low speed only.
NOTE: Dry mode should not be used to cool the room.
Filter Reset
■
Fan Only—Only the fan runs. Press FAN SPEED to select
High, Mid or Low.
1. When the Filter Reset indicator light is lit, remove, clean and
replace the air filter. See “Cleaning the Air Filter.”
2. Press and hold FILTER RESET for 3 seconds after replacing
the air filter.
NOTE: Auto fan speed cannot be selected in Fan Only
mode.
Filter
Reset
RapidCoolTM Control
Used for fast cooling. The air conditioner automatically sets the
fan speed to High and the temperature to 64°F (18ºC).
1. Press RAPIDCOOLTM control. The air conditioner
automatically sets the fan speed to High and the temperature
to 64ºF (18ºC).
2. To turn off RapidCoolTM control, press any button on the
remote control or control panel except Timer On, Timer Off
and Swing.
NOTE: After 360 hours of fan operating time, the Filter Reset
indicator light will turn on. It will remain on for 180 hours or until
you press FILTER RESET. After 180 hours, the Filter Reset
indicator light will turn off automatically.
Temperature
■
Press the up Adjust button to raise the temperature. Press the
up Adjust button once to increase the set temperature by 2ºF
(1ºC), or press twice to increase the set temperature by 4ºF
(2ºC).
■
Press the down Adjust button to lower the temperature. Press
the down Adjust button once to decrease the set temperature
by 2ºF (1ºC), or press twice to decrease the set temperature
by 4ºF (2ºC).
Fan Speed
1. Press FAN SPEED repeatedly to choose the desired fan
speed.
Fan
Speed
NOTES:
In the Cooling mode, the temperature can be set between
64ºF and 90ºF (18ºC and 32ºC).
■ In Fan Only mode, the temperature cannot be set.
■
2. Choose Auto, High, Mid or Low.
9
■
To change the temperature display from ºF to ºC, press both
the up and down Adjust buttons at the same time.
Adjust
Clock
1. To set or adjust the clock, press TIMER ON and TIMER OFF
at the same time.
2. Press the up or down Adjust button to set the time of day.
Press the Adjust button once for the time to change in
1-minute increments. Press and hold the Adjust button for
several seconds for the time to change in 10-minute
increments. Press and hold the Adjust button longer for the
time to change in 1-hour increments.
3. Press TIMER ON and TIMER OFF at the same time again. The
time of day will show on the display.
NOTE: Time of day will display in 24-hour format (military time)
only.
Timer Delay
To set the Timer for a 1-minute to 24-hour delay until the
air conditioner turns off (the air conditioner must be On):
1. Press TIMER OFF. “OFF: 12:00” will flash on the control panel
display.
Timer
Off
2. Press the up or down Adjust button to change the delay time
from 1 minute to 24 hours. Press the Adjust button once for
the time to change in 1-minute increments. Press and hold
the Adjust button for several seconds for the time to change
in 10-minute increments. Press and hold the Adjust button
longer for the time to change in 1-hour increments.
3. Press TIMER OFF again. Timer “Off” indicator light and the
set time will remain on.
4. After 5 seconds, the control panel display will show the
current time.
To set the Timer to turn on the air conditioner, keeping
previous settings:
1. Turn off the air conditioner.
2. Press TIMER ON. “ON 12:00” will flash on the control panel
display.
On
Timer
3. Press the up or down Adjust button to change the delay time
from 1 minute to 24 hours. Press the Adjust button once for
the time to change in 1-minute increments. Press and hold
the Adjust button for several seconds for the time to change
in 10-minute increments. Press and hold the Adjust button
longer for the time to change in 1-hour increments.
4. Press TIMER ON again. Timer “ON” indicator light and the set
time will remain on.
5. After 5 seconds, the control panel display will show the
current time.
10
To set the Timer to turn on the air conditioner, changing
the previous settings:
1. Turn off the air conditioner.
2. Adjust mode to Cooling, Dry or Fan Only.
3. Adjust fan speed to Auto, High, Mid or Low.
NOTE: Auto fan speed cannot be selected in Fan Only mode.
4. Adjust temperature between 64ºF and 90ºF (18ºC and 32ºC).
NOTE: In Fan Only and Dry modes, the temperature cannot
be adjusted.
5. Press TIMER ON. “ON 12:00” will flash on the control panel
display.
6. Press the up or down Adjust button to change the delay time
from 1 minute to 24 hours. Press the Adjust button once for
the time to change in 1-minute increments. Press and hold
the Adjust button for several seconds for the time to change
in 10-minute increments. Press and hold the Adjust button
longer for the time to change in 1-hour increments.
7. Press TIMER ON again. Timer “ON” indicator light and the set
time will remain on.
8. After 5 seconds, the control panel display will show the
current time.
To clear Timer delay program:
NOTE: Air conditioner can be either on or off.
1. Press TIMER OFF again to clear Timer Off feature. Timer
indicator light will turn off.
2. Press TIMER ON again to clear Timer On feature. Timer
indicator light will turn off.
Using the Remote Control
NOTE: Remote control may vary in appearance.
NOTES:
■ Two AA batteries (included) power the remote control.
Replace batteries after 6 months of use, or when the remote
control starts to lose power.
■ To operate the air conditioner with the remote control, aim the
remote control at the signal receptor from no more than 23 ft
(7 m) away.
Power On or Off
Press POWER.
■
If the current room temperature is lower than 73ºF (23ºC), Fan
Only mode is selected automatically. Press HIGH, MID or
LOW fan speed.
NOTE: Auto fan speed cannot be selected in Fan Only mode.
■ If the current room temperature is between 73ºF (23ºC) and
79ºF (26ºC), Dry mode and Auto fan speed are selected
automatically.
■ If the current room temperature is higher than 79ºF (26ºC),
Cooling mode and Auto fan speed are selected automatically.
1. Press 6th SENSETM system control.
2. In Fan Only mode, press HIGH, MID or LOW.
NOTE: Auto fan speed cannot be selected in Fan Only mode.
Mode
RapidCoolTM Control
1. Press MODE repeatedly until you see the symbol glow for the
desired setting.
Used for fast cooling. The air conditioner automatically sets the
fan speed to High and the temperature to 64°F (18ºC).
1. Press RAPIDCOOLTM control. The air conditioner
automatically sets the fan speed to High and the temperature
to 64ºF (18ºC).
2. Choose Cooling, Dry or Fan Only.
■ Cooling—Cools the room. Press AUTO, HIGH, MID or
LOW to select the fan speed. Press the plus or minus
TEMP button to adjust the temperature.
2. To turn off RapidCoolTM control, press any button on the
remote control or control panel except Timer On, Timer Off
and Swing.
■
■
Dry—Dries the room. The air conditioner automatically
selects the temperature. The fan runs on Low speed only.
NOTE: Dry mode should not be used to cool the room.
Fan Speed
1. Choose desired fan speed.
Fan Only—Only the fan runs. Press HIGH, MID or LOW.
NOTE: Auto fan speed cannot be selected in Fan Only
mode.
6th SenseTM System Control
The air conditioner automatically selects Cooling or Dry mode,
depending on room temperature and sets the temperature to
79ºF (26ºC).
■ The temperature set point can be adjusted down to 75ºF
(24ºC) or up to 83ºF (28ºC). Press the plus or minus TEMP
button once to change the temperature 2ºF (1ºC) or twice to
change it 4ºF (2ºC).
2. Press AUTO, HIGH, MID or LOW.
■ Auto—automatically controls fan speed depending on
current room temperature and temperature control
setting.
NOTE: Auto fan speed cannot be selected in Fan Only
mode.
■
High—for maximum cooling
11
■
Mid—for normal cooling
■
Low—for quieter cooling
Temperature
■
Press the plus TEMP button to raise the temperature. Press
the plus TEMP button once to increase the set temperature
by 2ºF (1ºC), or press twice to increase the set temperature
by 4ºF (2ºC).
■
Press the minus TEMP button to lower the temperature.
Press the minus TEMP button once to decrease the set
temperature by 2ºF (1ºC), or press twice to decrease the set
temperature by 4ºF (2ºC).
■
If the current room temperature is below 79ºF (26ºC), the
temperature will automatically increase 2ºF (1ºC) during the
first hour after Sleep control is activated.
■ The set temperature will not increase during the last 7 hours
of Sleep control.
1. Press MODE to select Cooling or Dry.
NOTE: Sleep control cannot be selected when Fan Only is
selected.
2. Press the plus or minus TEMP button to set the temperature.
3. Press SLEEP. After 5 seconds, the lights on the control panel
display will dim.
NOTE: The mode, temperature and airflow direction may be
adjusted during Sleep control. The fan speed is automatically
set to Low speed. After 5 seconds, the lights on the control
panel display will dim again.
4. To turn off Sleep control, press SLEEP, MODE, POWER or
wait 8 hours for Sleep control to turn off automatically.
NOTE: The air conditioner will return to previous settings after
Sleep control is turned off.
Changing Air Direction
NOTES:
■ In the Cooling mode, the temperature can be set between
64ºF and 90ºF (18ºC and 32ºC).
■ In Fan Only mode, Sleep control and 6th SenseTM System
control, the temperature cannot be set.
On Remote Control or Control Panel
Press SWING once to change vertical airflow direction. Press
again to stop airflow louver at desired airflow direction.
Sleep Control
The fan speed automatically sets to Low speed, and the control
panel lights dim.
NOTES:
■ If the current room temperature is 79ºF (26ºC) or higher, the
set temperature will not change when Sleep control is
activated.
12
Normal Sounds
When your air conditioner is operating normally, you may hear
sounds such as:
■ Air movement from the fan.
■ Clicks from the thermostat cycle.
■ Vibrations or noise due to poor wall or window construction.
■ A high-pitched hum or pulsating noise caused by the modern
high-efficiency compressor cycling on and off.
PORTABLE AIR CONDITIONER CARE
Draining the Air Conditioner
Cleaning the Air Filter
A
A
B
B
C
D
A. Secondary drain plug
B. Drain hose plug
C. Drain hose clip
D. Primary drain hose
WARNING
Excessive Weight Hazard
Use two or more people to move and install
air conditioner.
Failure to do so can result in back or other injury.
1. Press ON/OFF to turn off the air conditioner.
2. Unplug the air conditioner or disconnect power.
3. Move the air conditioner to a drain location or outside.
NOTE: To avoid spilling water from the bucket, move the air
conditioner slowly and keep it level.
4. Remove the secondary drain plug and drain water
completely.
5. Remove the primary drain hose from the drain hose clip.
6. Remove the drain hose plug from the end of the primary drain
hose and drain water completely.
NOTE: If the air conditioner will be stored after use, see
“Storing After Use.”
7. Reinstall the secondary drain plug.
8. Reinstall the drain hose plug to the primary drain hose.
9. Reattach the primary drain hose to the drain hose clip.
10. Reposition the air conditioner.
11. Plug in the air conditioner or reconnect power.
12. Press ON/OFF to start the air conditioner.
A. Filter panel door
B. Air filter
1. Press ON/OFF to turn off the air conditioner.
2. Open the filter panel door on the back of the air conditioner
and remove.
3. Remove the air filter from the filter panel door.
4. Use a vacuum cleaner to clean the filter. If the filter is very
dirty, wash the filter in warm water with a mild detergent.
NOTE: Do not wash the filter in the dishwasher or use any
chemical cleaners.
5. Air dry the filter completely before replacing to ensure
maximum efficiency.
6. Reattach the air filter to the filter panel door.
7. Reinstall the filter panel door.
8. Press ON/OFF to start the air conditioner.
Cleaning the Outside
1. Press ON/OFF to turn off the air conditioner.
2. Unplug the air conditioner or disconnect power.
3. Remove the air filter and clean separately. See “Cleaning the
Air Filter.”
4. Wipe the outside of the air conditioner with a soft, damp
cloth.
5. Plug in the air conditioner or reconnect power.
6. Press ON/OFF to start the air conditioner.
Storing After Use
1. Drain the water completely. See “Draining the Air
Conditioner.”
2. Run the air conditioner set to Fan Only for approximately
12 hours to dry the air conditioner.
3. Unplug the air conditioner.
4. Remove the flexible exhaust hose and store with the air
conditioner in a clean, dry area. See “Installation
Instructions.”
5. Remove the window kit and store with the air conditioner in a
clean, dry area. See “Installation Instructions.”
6. Remove the filter and clean. See “Cleaning the Air Filter.”
7. Clean the outside of the air conditioner. See “Cleaning the
Outside.”
8. Reinstall the filter.
9. Remove the batteries and store the remote control with the
air conditioner in a clean, dry area.
13
TROUBLESHOOTING
Before calling for service, try the suggestions below to see whether you can solve your problem without outside help.
■
Air conditioner will not operate
WARNING
Electrical overloading, overheating, cord pinching or
aging can trip (Reset button will pop out) the power
supply cord. After correcting the problem, press and release
RESET (listen for click; Reset button will latch and remain in)
to resume operation. If the power cord fails to reset, contact a
service technician.
NOTE: A damaged power supply cord must be replaced with a
new power supply cord obtained from the product manufacturer
and must not be repaired.
Air conditioner seems to run too much
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
■
■
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
■
The power supply cord is unplugged. Plug into a grounded
3 prong outlet. See “Electrical Requirements.”
Time-delay fuse or circuit breaker of the wrong capacity
is being used. Replace with a time-delay fuse or circuit
breaker of the correct capacity. See “Electrical
Requirements.”
The power supply cord has tripped (Reset button has
popped out). Press and release RESET (listen for click; Reset
button will latch and remain in) to resume operation.
A household fuse has blown, or a circuit breaker has
tripped. Replace the fuse, or reset the circuit breaker. See
“Electrical Requirements.”
The On/Off button has not been pressed. Press ON/OFF.
The local power has failed. Wait for power to be restored.
■
■
■
■
■
Air conditioner blows fuses or trips circuit breakers
■
Air conditioner runs for a short time only, but room is not
cool
■
Too many appliances are being used on the same circuit.
Unplug or relocate appliances that share the same circuit.
You are trying to restart the air conditioner too soon after
turning off air conditioner. Wait at least 3 minutes after
turning off air conditioner before trying to restart the air
conditioner.
You have changed modes. Wait at least 3 minutes after
turning off air conditioner before trying to restart the air
conditioner.
■
■
■
■
■
■
■
■
14
Disturbances in your electrical current can trip (Reset
button will pop out) the power supply cord. Press and
release RESET (listen for click; Reset button will latch and
remain in) to resume operation.
The filter is dirty or obstructed by debris. Clean the filter.
Air outlet is blocked. Clear air outlet.
Set temperature is too high. Lower set temperature.
Air conditioner cycles on and off too much
Air conditioner power supply cord trips (Reset button
pops out)
■
Set temperature is close to room temperature. Lower set
temperature. See “Portable Air Conditioner Use.”
Air conditioner runs, but does not cool
■
■
Is there a door or window open? Keep doors and windows
closed.
The current air conditioner replaced an older model. The
use of more efficient components may cause the air
conditioner to run longer than an older model, but the total
energy consumption will be less. Newer air conditioners do
not emit the “blast” of cold air you may be accustomed to
from older units, but this is not an indication of lesser cooling
capacity or efficiency. Refer to the efficiency rating (EER) and
capacity rating (in Btu/h) marked on the air conditioner.
The air conditioner is in a heavily occupied room, or heatproducing appliances are in use in the room. Use exhaust
vent fans while cooking or bathing and try not to use heatproducing appliances during the hottest part of the day.
Portable air conditioners are designed as supplemental
cooling to local areas within a room. A higher capacity air
conditioner may be required, depending on the size of the
room being cooled.
The air conditioner is not properly sized for your room.
Check the cooling capabilities of your portable air
conditioner. Portable air conditioners are designed as
supplemental cooling to local areas within a room.
The filter is dirty or obstructed by debris. Clean the filter.
There is excessive heat or moisture (open container
cooking, showers, etc.) in the room. Use a fan to exhaust
heat or moisture from the room. Try not to use heatproducing appliances during the hottest part of the day.
The louvers are blocked. Install the air conditioner in a
location where the louvers are free from curtains, blinds,
furniture, etc.
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check
“Troubleshooting.” It may save you the cost of a service call. If
you still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
You can find this information on the model and serial number
label. The model and serial number label is located on the
cabinet.
Please record the model and serial number information below.
Also, record the purchase date of your appliance and the store's
name, address, and telephone number.
Model Number__________________________________________________
If you need replacement parts
If you need to order replacement parts, we recommend that you
use only factory-specified replacement parts. Factory-specified
replacement parts will fit right and work right because they are
made with the same precision used to build every new appliance.
To locate factory-specified replacement parts in your area, call
your nearest designated service center.
Serial Number __________________________________________________
Please record your model's information.
Store Phone ____________________________________________________
Whenever you call to request service on your appliance, you
need to know your complete model number and serial number.
Keep this book and the sales slip together for future reference.
Purchase Date__________________________________________________
Store Name ____________________________________________________
Store Address __________________________________________________
In the U.S.A.
For further assistance
Call Customer Service toll free: 1-877-465-3566 or visit our
website at www.whirlpool.com.
Our consultants provide assistance with:
■
■
■
■
■
Features and specifications on our appliances.
Installation information.
Use and maintenance procedures.
Repair parts sales.
Referrals to repair parts distributors and service companies.
Designated service technicians are trained to fulfill the
product warranty and provide after-warranty service,
anywhere in the United States.
If you need further assistance, you can write with any questions
or concerns to:
Hisense USA Corp.
Customer Service
105 Satellite Blvd. NW, Suite A
Suwanee, GA 30024
Please include a daytime phone number in your correspondence.
In Canada
Call Customer Service toll free: 1-877-577-4105, or visit our
website at www.whirlpool.com.
Our consultants provide assistance with:
■
■
■
■
Features and specifications on our appliances.
Use and maintenance procedures.
Repair parts sales.
Referrals to repair parts distributors and service companies.
Designated service technicians are trained to fulfill the
product warranty and provide after-warranty service,
anywhere in Canada.
For further assistance
If you need further assistance, you can write with any questions
or concerns to:
Hisense USA Corp.
c/o TransGlobal Service
11411 170 Street
Edmonton, AB
T5M 3Y6
Canada
Please include a daytime phone number in your correspondence.
15
SEGURIDAD DEL ACONDICIONADOR DE AIRE
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
PELIGRO
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
ADVERTENCIA
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar su acondicionador de aire,
siga estas precauciones básicas:
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite el terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
Desconecte el acondicionador de aire antes de
darle servicio.
Use dos o más personas para mover e instalar el
acondicionador de aire.
CONSERVE ESTAS INSTRUCCIONES
REQUISITOS DE INSTALACIÓN
Herramientas y piezas
Reúna las herramientas y piezas necesarias antes de comenzar
la instalación. Lea y siga las instrucciones provistas con
cualquiera de las herramientas enlistadas aquí.
A
Herramientas necesarias
■
■
■
■
Destornilladores Phillips
Sierra
Lápiz
Tijeras
■
■
Cinta para medir
Taladro inalámbrico y una
broca de ¹⁄₈" o más
pequeña
F
B
G
H
I
Piezas suministradas
Verifique que estén todas las piezas en el paquete de piezas.
E
C D
J
K
A. Obturador de espuma
G. Sección deslizadora para la
ventana exterior
B. Manguera de escape flexible con
adaptadores sujetos
H. Sección deslizadora para la
ventana interior
C. Tornillos de ¹⁄₂" (4)
I. Pernos (4)
D. Tornillos de ³⁄₄" (4)
E. Soporte de seguridad para la ventana J. Tuercas (4)
K. Arandelas (4)
F. Cubierta para la lluvia
16
Requisitos de ubicación
Requisitos eléctricos
NOTAS:
■ La manguera de escape flexible permite ubicar el
acondicionador de aire entre 19⁵⁄₈" y 64¹⁄₈" (60 cm y 163 cm)
desde la ventana o puerta.
■ Los acondicionadores de aire portátiles están diseñados para
proporcionar enfriamiento complementario a áreas locales
dentro de una habitación.
ADVERTENCIA
Ventana deslizable vertical
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
■
■
19⁵⁄₈" - 64¹⁄₈"
(60 cm - 163 cm)
■
El acondicionador de aire portátil deberá conectarse en un
contacto de conexión a tierra de 3 terminales, de 115 Voltios,
60 Hz, de 15 amperios con fusibles.
Se recomienda utilizar un fusible o un cortacircuitos
retardador.
Todas las instalaciones eléctricas deberán cumplir con los
códigos eléctricos nacionales y locales y deberán ser hechas
por un electricista calificado. En caso de dudas, póngase en
contacto con un electricista calificado.
Cable de suministro de energía
Ventana deslizable horizontal
NOTA: El dispositivo de su acondicionador de aire puede ser
diferente del que se ilustra.
A
B
RESET
TEST
A. Botón de prueba
B. Botón de reposición
19⁵⁄₈" - 64¹⁄₈"
(60 cm - 163 cm)
■
■
■
Este acondicionador de aire para habitación está equipado con
un cable de suministro de energía según lo exige UL. Este cable
de suministro de energía incluye circuitos electrónicos de última
generación que detectan la corriente de fuga. Si se aplasta el
cable, el elemento electrónico detecta la corriente de fuga y la
energía se desconectará en una fracción de segundo.
Para asegurar la adecuada ventilación, mantenga una
distancia mínima de 19⁵⁄₈" (60 cm) desde la salida de aire de
retorno a la pared u otros obstáculos.
No bloquee la salida de aire.
Provea un fácil acceso a un contacto de pared de conexión a
tierra de 3 terminales.
17
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
Para poner a prueba el cable de suministro de energía:
1. Enchufe el cable de suministro de energía en un
tomacorriente de 3 terminales con conexión a tierra.
2. Presione RESET (Reposición) (en algunos aparatos se
encenderá una luz verde).
3. Presione TEST (Prueba) (escuche el chasquido, el botón de
reposición se atrapará y en algunos aparatos se apagará una
luz verde).
4. Presione y suelte RESET (escuche el chasquido, el botón de
reposición queda asegurado y en algunos aparatos se
encenderá una luz verde). El cable de suministro de energía
está listo para su funcionamiento.
NOTAS:
■ El botón de reposición debe presionarse para el
funcionamiento adecuado.
■ El cable de suministro de energía debe ser reemplazado si no
se dispara cuando se presione el botón de prueba o cuando
falle la reposición.
■ No use el cable de suministro de energía como un interruptor
de encendido y apagado.
■ Un cable de suministro de energía dañado debe ser
reemplazado por un nuevo cable de suministro de energía
obtenido del fabricante del producto y no debe ser reparado.
■ El cable de suministro de energía no contiene piezas que
pueda arreglar el usuario. Todos los reclamos de desempeño
y la garantía quedarán anulados si se abre el estuche
resistente a alteraciones.
INSTRUCCIONES DE INSTALACIÓN
A
Desempaque el acondicionador de aire
ADVERTENCIA
B
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
el acondicionador de aire.
No seguir esta instrucción puede ocasionar una lesión
en la espalda u otro tipo de lesiones.
Quite los materiales de empaque
■
Quite y deshágase de todos los materiales de embalaje o
recíclelos. Quite las cintas y los residuos de goma del
acondicionador de aire antes de encenderlo. Frote un poco
de detergente líquido para vajillas sobre el adhesivo con los
dedos. Limpie con agua tibia y seque.
No use instrumentos filosos, alcohol para fricciones, líquidos
inflamables o productos de limpieza abrasivos para eliminar
los restos de cinta o goma. Estos productos pueden dañar la
superficie de su acondicionador de aire.
■
C
A. Entrada de aire para el evaporador
B. Adaptador de la manguera
C. Manguera de escape flexible
4. Fije el adaptador del escape de la ventana a la manguera de
escape flexible. Gire hacia la derecha hasta que quede
firmemente trabado en su lugar.
A
Instalación del acondicionador de aire portátil
B
Instale la manguera de escape y el adaptador
1. Haga rodar el acondicionador de aire hasta la ubicación
elegida. Vea “Requisitos de ubicación”.
2. Inserte el adaptador de la manguera en la abertura de la parte
posterior del acondicionador de aire.
3. Deslice hacia abajo para trabar la manguera en su lugar.
18
A. Manguera de escape flexible
B. Adaptador del escape de la ventana
Cubierta para la lluvia—Instalación vertical
Instalación para ventana
Su juego deslizable para ventana fue diseñado para encajar en
casi todo tipo de ventanas verticales y horizontales estándar. Sin
embargo, podría ser necesario que tenga que modificar algunos
aspectos de los procedimientos de instalación para ciertos tipos
de ventanas.
1. Inserte el adaptador del escape de la ventana en el juego
deslizable de la ventana.
2. Fije el adaptador de salida de la ventana al juego deslizable
para ventana usando 4 tornillos (provistos).
A
A
B
B
C
A
D
C
A. Ubicación de los tornillos
B. Juego deslizable para ventana
C. Adaptador del escape de la ventana
3. Sujete la cubierta para lluvia al juego deslizable para ventana
usando los 2 pernos, arandelas y tuercas (provistos), ya sea
para la instalación vertical u horizontal.
NOTAS:
■ Los orificios en el juego deslizable para ventana están
ubicados de manera que sujeten la cubierta para la lluvia
en la instalación vertical u horizontal.
■ Inserte los otros 2 pernos, arandelas y tuercas (provistos)
en los orificios no usados del juego deslizable para
ventana, para evitar que se filtre humedad a través del
juego deslizable para ventana.
A. Adaptador del escape de la ventana D. Pernos insertados en los
orificios no usados del juego
B. Cubierta para la lluvia
deslizable para ventana
C. Rejilla de salida
Cubierta para la lluvia—Instalación horizontal
A
B
C
D
A. Adaptador del escape de la ventana D. Pernos insertados en los
orificios no usados del juego
B. Cubierta para la lluvia
deslizable para ventana
C. Rejilla de salida
4. Abra la ventana.
5. Mida la abertura de la ventana.
19
■
Si la abertura de la ventana es muy angosta para el juego
deslizable para ventana, quite la sección deslizadora
interior del juego deslizable para ventana.
A
B
7. Coloque el tornillo de ¹⁄₂" (provisto), en el orificio en la sección
deslizadora interior que se encuentre más cerca del extremo
de la sección deslizadora exterior del juego deslizable para
ventana.
A. Sección deslizadora interior
B. Sección deslizadora exterior
■
Usando una sierra, corte la sección deslizadora interior
de acuerdo al tamaño de la abertura de la ventana.
■ Deslice la sección deslizadora interior dentro de la
sección deslizadora exterior del juego deslizable para
ventana.
6. Ubique el juego deslizable para ventana en la ventana,
extendiéndolo de manera tal que encaje en el ancho de la
misma. Asegúrese de que la cubierta contra la lluvia esté en
la parte exterior de la ventana.
A
B
C
A. Tornillo de ¹⁄₂" (provisto)
B. Sección deslizadora interior
B. Sección deslizadora exterior
8. Cierre la ventana sobre el juego deslizable para ventana a fin
de asegurarlo.
A
NOTA: Para la instalación en una ventana a bisagra, el juego
deslizable para ventana puede ser instalado verticalmente con la
abertura del juego deslizable para ventana en la parte inferior.
C
F
A. Al acondicionador de aire
portátil
B. Exterior
C. Cubierta contra la lluvia
20
B
E
D
D. Juego deslizable para ventana
E. Adaptador del escape de la
ventana
F. Manguera de escape flexible
Complete la instalación
1. Coloque el soporte de seguridad de la ventana en la parte
superior de la ventana inferior y contra el marco de la ventana
superior.
2. Utilice una broca de ¹⁄₈" para perforar un orificio guía a través
del orificio en el soporte.
3. Fije el soporte de seguridad de la ventana al marco de la
ventana con un tornillo de ³⁄₄" para asegurar la ventana en su
lugar.
ADVERTENCIA
Peligro de Choque Eléctrico
A
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
B
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
A. Marco de la ventana superior
B. Soporte de seguridad para la ventana
4. Inserte el obturador de espuma detrás de la parte superior
del marco de la ventana inferior y contra el cristal de la
ventana superior.
5. Conecte a un contacto de pared de conexión a tierra de
3 terminales.
6. Presione RESET (reposición) sobre el cable de suministro de
energía. Vea “Requisitos eléctricos”.
A
B
A. Parte superior del marco de la ventana inferior
B. Obturador de espuma
CÓMO USAR SU ACONDICIONADOR DE AIRE PORTÁTIL
Operar debidamente su acondicionador de aire portátil le permite
obtener los mejores resultados posibles.
Esta sección le explica cómo operar debidamente su
acondicionador de aire portátil.
IMPORTANTE:
■ La pantalla del acondicionador de aire muestra la
temperatura actual de la habitación y un reloj de 24 horas.
■ Cuando se cambien los modos mientras el acondicionador
de aire esté en funcionamiento, el compresor se detendrá de
3 a 5 minutos antes de volver a comenzar.
Si se presiona un botón durante este tiempo, el compresor
no volverá a comenzar hasta que hayan transcurrido otros 3 a
5 minutos.
■ En el modo de Cooling (Enfriamiento) o Dry (Seco), el
compresor y el ventilador del condensador se detendrán
cuando la temperatura de la habitación alcance la
temperatura fijada.
NOTA: En caso de corte de electricidad, el acondicionador de
aire funcionará con los ajustes previos cuando se restablezca la
energía eléctrica.
Cómo poner en marcha su acondicionador de aire portátil
On
Adjust
On/Off
Mode
Fan
Speed
Timer
Off
Swing RapidCool
Filter
Reset
Water
Full
21
1. Seleccione el modo. Vea “Mode” (Modo).
2. Seleccione la velocidad del ventilador. Vea “Fan Speed
(Velocidad del ventilador)”.
3. Fije la temperatura. Vea “Temperature (Temperatura)”.
4. Oprima ON/OFF (Encendido/Apagado) para encender el
acondicionador de aire.
■
Fan Only (Sólo ventilador)—Sólo funciona el ventilador.
Oprima FAN SPEED (Velocidad del ventilador) para
seleccionar High (Alta), Mid (Media) o Low (Baja).
NOTA: La velocidad del ventilador automática no puede
seleccionarse en el modo de Fan Only (Sólo ventilador).
On/Off
NOTA: Cuando el acondicionador de aire se encienda por
primera vez después de haberlo conectado, pondrá a
funcionar el control del sistema 6th SenseTM. Cuando se
encienda el acondicionador de aire después de la primera
vez, éste funcionará de acuerdo con los ajustes anteriores. El
control del sistema 6th SenseTM se puede seleccionar sólo con
el control remoto.
5. Cuando la luz indicadora WATER FULL (Lleno de agua) se
ponga roja, el acondicionador de aire se apagará
automáticamente. Vea “Cuidado del acondicionador de aire
portátil” para obtener instrucciones sobre cómo desaguar el
acondicionador de aire.
Water
Full
Control RapidCoolTM
Se utiliza este modo para enfriar rápidamente. El acondicionador
de aire fija automáticamente la velocidad del ventilador en High
(Alta) y la temperatura en 64°F (18ºC).
1. Presione el control RAPIDCOOLTM. El acondicionador de aire
fija automáticamente la temperatura en 64°F (18ºC) y la
velocidad del ventilador en High (Alta).
2. Para apagar el control de RapidCoolTM, presione cualquier
botón del control remoto o del panel de control, excepto
Timer On (Temporizador encendido), Timer Off (Temporizador
apagado) y Swing (Cambio de la dirección de aire).
Fan Speed (Velocidad del ventilador)
Mode (Modo)
1. Oprima MODE repetidamente hasta que se encienda el
símbolo para el ajuste que usted desea.
1. Presione FAN SPEED (Velocidad del ventilador)
repetidamente para seleccionar la velocidad del ventilador
deseada.
Mode
Fan
Speed
2. Seleccione Cooling (Enfriamiento), Dry (Seco) o Fan Only
(Sólo ventilador).
■ Cooling (Enfriamiento)—Enfría la habitación. Presione
FAN SPEED (Velocidad del ventilador) para seleccionar
Auto (Automática), High (Alta), Mid (Media) o Low (Baja).
Ajuste la temperatura presionando el botón de TEMP
hacia arriba o hacia abajo.
2. Seleccione Auto (Automática), High (Alta), Mid (Media) o Low
(Baja).
■ Auto (Automática)—controla automáticamente la
velocidad del ventilador dependiendo de la temperatura
actual de la habitación y del ajuste de control de
temperatura.
NOTA: La velocidad del ventilador automática no puede
seleccionarse en el modo de Fan Only (Sólo ventilador).
■
22
Dry (Seco)—Seca la habitación. El acondicionador de aire
selecciona la temperatura automáticamente. El ventilador
funciona solamente en la velocidad Low (Baja).
NOTA: El modo de Dry no debe utilizarse para enfriar la
habitación.
■
High (Alta)—para máximo enfriamiento
■
Mid (Media)—para enfriamiento normal
■
Low (Baja)—para enfriamiento más silencioso
Filter Reset (Reposición del filtro)
1. Cuando la luz indicadora Filter Reset (Reposición del filtro) se
ilumine, saque, limpie y vuelva a colocar el filtro de aire. Vea
“Limpieza del filtro de aire”.
2. Presione y sostenga FILTER RESET (Reposición del filtro)
durante 3 segundos después de volver a colocar el filtro
de aire.
Filter
Reset
NOTA: Después de que el ventilador funcione por 360 horas, la
luz indicadora del Filter Reset (Reposición del filtro) se
encenderá. Ésta permanecerá encendida por 180 horas o hasta
que usted presione FILTER RESET (Reposición del filtro).
Después de 180 horas, la luz indicadora del Filter Reset
(Reposición del filtro) se apagará automáticamente.
Temperatura
■
Presione el botón de Adjust (Ajuste) hacia arriba para
aumentar la temperatura. Presione el botón Adjust (Ajuste)
hacia arriba una vez para aumentar en intervalos de 2ºF (1ºC)
la temperatura fijada, o presione dos veces para aumentar en
intervalos de 4ºF (2ºC) la temperatura fijada.
Reloj
1. Para fijar o ajustar el reloj, presione TIMER ON (Temporizador
encendido) y TIMER OFF (Temporizador apagado) a la vez.
2. Presione el botón de Adjust (Ajuste) hacia arriba o hacia
abajo para fijar la hora del día. Presione el botón de Adjust
(Ajuste) una vez para cambiar la hora en incrementos de
1 minuto. Presione el botón de Adjust (Ajuste) durante varios
segundos para cambiar la hora en incrementos de
10 minutos. Presione y sostenga el botón de Adjust (Ajuste)
durante más tiempo para cambiar la hora en incrementos de
1 hora.
3. Presione TIMER ON (Temporizador encendido) y TIMER OFF
(Temporizador apagado) nuevamente a la vez. La pantalla
mostrará la hora del día.
NOTA: La hora del día aparecerá en la pantalla en el formato
de 24 horas (hora militar) solamente.
Retraso del temporizador
Para programar el temporizador para un retraso de
1 minuto a 24 horas hasta que el acondicionador de aire se
apague (el acondicionador de aire tiene que estar
encendido):
1. Presione TIMER OFF (Temporizador apagado). Destellará
“OFF:12:00” (Apagado: 12:00) en la pantalla del panel de
control.
Timer
Off
■
Presione el botón de Adjust (Ajuste) hacia abajo para bajar la
temperatura. Presione el botón Adjust (Ajuste) hacia abajo
una vez para disminuir en intervalos de 2ºF (1ºC) la
temperatura fijada, o presione dos veces para disminuir en
intervalos de 4ºF (2ºC) la temperatura fijada.
NOTAS:
■ En el modo de Cooling (Enfriamiento), la temperatura puede
fijarse entre 64°F y 90°F (18°C y 32°C).
■ En el modo de Fan Only (Sólo ventilador), no se puede ajustar
la temperatura.
■ Para cambiar la temperatura que se muestra en la pantalla de
°F a °C, presione los botones de TEMP hacia arriba y hacia
abajo al mismo tiempo.
2. Oprima el botón de Adjust (Ajuste) hacia arriba o hacia abajo
para cambiar el tiempo de retraso de 1 minuto a 24 horas.
Presione el botón de Adjust (Ajuste) una vez para cambiar la
hora en incrementos de 1 minuto. Presione el botón de
Adjust (Ajuste) durante varios segundos para cambiar la hora
en incrementos de 10 minutos. Presione y sostenga el botón
de Adjust (Ajuste) durante más tiempo para cambiar la hora
en incrementos de 1 hora.
3. Oprima TIMER OFF (Temporizador apagado) otra vez. La luz
indicadora de Timer “Off” (Temporizador apagado) y el
tiempo fijado permanecerán encendidos.
4. Después de 5 segundos, la pantalla del panel de control
mostrará la hora actual.
Para programar el temporizador de manera que el
acondicionador de aire se encienda manteniendo los
ajustes previos:
1. Apague el acondicionador de aire.
2. Oprima TIMER ON (Temporizador encendido). Destellará “ON
12:00” (Encendido 12:00) en la pantalla del panel de control.
Adjust
On
Timer
23
3. Oprima el botón de Adjust (Ajuste) hacia arriba o hacia abajo
para cambiar el tiempo de retraso de 1 minuto a 24 horas.
Presione el botón de Adjust (Ajuste) una vez para cambiar la
hora en incrementos de 1 minuto. Presione el botón de
Adjust (Ajuste) durante varios segundos para cambiar la hora
en incrementos de 10 minutos. Presione y sostenga el botón
de Adjust (Ajuste) durante más tiempo para cambiar la hora
en incrementos de 1 hora.
4. Oprima TIMER ON (Temporizador encendido) nuevamente.
La luz indicadora de Timer “ON” (Temporizador encendido) y
el tiempo fijado permanecerán encendidos.
5. Después de 5 segundos, la pantalla del panel de control
mostrará la hora actual.
Cómo usar el control remoto
NOTA: La apariencia del control remoto puede variar.
Para programar el temporizador de manera que el
acondicionador de aire se encienda cambiando los
ajustes previos:
1. Apague el acondicionador de aire.
2. Regule el modo en el ajuste Cooling (Enfriamiento), Dry
(Seco) o Fan Only (Sólo ventilador).
3. Ajuste la velocidad del ventilador a Auto (Automática), High
(Alta), Mid (Media) o Low (Baja).
NOTA: La velocidad del ventilador automática no puede
seleccionarse en el modo de Fan Only (Sólo ventilador).
4. Ajuste la temperatura entre 64ºF y 90ºF (18ºC y 32ºC).
NOTA: En los modos Fan Only (Sólo ventilador) y Dry (Seco),
no se puede ajustar la temperatura.
5. Oprima TIMER ON (Temporizador encendido). Destellará “ON
12:00” (Encendido 12:00) en la pantalla del panel de control.
6. Oprima el botón de Adjust (Ajuste) hacia arriba o hacia abajo
para cambiar el tiempo de retraso de 1 minuto a 24 horas.
Presione el botón de Adjust (Ajuste) una vez para cambiar la
hora en incrementos de 1 minuto. Presione el botón de
Adjust (Ajuste) durante varios segundos para cambiar la hora
en incrementos de 10 minutos. Presione y sostenga el botón
de Adjust (Ajuste) durante más tiempo para cambiar la hora
en incrementos de 1 hora.
7. Oprima TIMER ON (Temporizador encendido) nuevamente.
La luz indicadora de Timer “ON” (Temporizador encendido) y
el tiempo fijado permanecerán encendidos.
8. Después de 5 segundos, la pantalla del panel de control
mostrará la hora actual.
Para borrar la programación del tiempo de retraso del
temporizador:
NOTA: El acondicionador de aire puede estar encendido o
apagado.
1. Presione TIMER OFF nuevamente para despejar la
característica de Timer Off (Temporizador apagado). La luz
indicadora del temporizador se apagará.
2. Presione TIMER ON nuevamente para despejar la
característica de Timer On (Temporizador encendido). La luz
indicadora del temporizador se apagará.
24
NOTAS:
■ El control remoto se alimenta con dos pilas AA (incluidas).
Cambie las pilas después de 6 meses de uso o cuando el
control remoto comience a perder energía.
■ Para hacer funcionar el acondicionador de aire con el control
remoto, dirija el control remoto hacia el receptor de señal
desde una distancia no mayor a los 23 pies (7 m).
Encendido o apagado
Presione POWER (Encendido).
■
Mode (Modo)
1. Oprima MODE repetidamente hasta que se encienda el
símbolo para el ajuste que usted desea.
2. Seleccione Cooling (Enfriamiento), Dry (Seco) o Fan Only
(Sólo ventilador).
■ Cooling (Enfriamiento)—Enfría la habitación. Oprima
AUTO (Automática), HIGH (Alta), MID (Media) o LOW
(Baja) para seleccionar la velocidad del ventilador.
Presione los botones de más o menos de TEMP para
ajustar la temperatura.
■
■
Dry (Seco)—Seca la habitación. El acondicionador de aire
selecciona la temperatura automáticamente. El ventilador
funciona solamente en la velocidad Low (Baja).
NOTA: El modo de Dry no debe utilizarse para enfriar la
habitación.
Fan Only (Sólo ventilador)—Sólo funciona el ventilador.
Oprima High (Alta), Mid (Media) o Low (Baja).
Si la temperatura ambiente actual es más baja que 73ºF
(23ºC), se selecciona el modo de Fan Only (Sólo ventilador)
automáticamente. Oprima la velocidad del ventilador HIGH
(Alta), MID (Media) o LOW (Baja).
NOTA: La velocidad del ventilador automática no puede
seleccionarse en el modo de Fan Only (Sólo ventilador).
■ Si la temperatura actual de la habitación es entre 73ºF (23ºC)
y 79ºF (26ºC), el modo Dry (Seco) y la velocidad automática
del ventilador se seleccionarán automáticamente.
■ Si la temperatura ambiente actual es más alta que 79ºF
(26ºC), se selecciona automáticamente los modos de Cooling
(Enfriamiento) y velocidad del ventilador de Auto
(Automática).
1. Oprima el control del systema 6th SENSETM.
2. En el modo de Fan Only (Sólo ventilador), presione HIGH
(Alta), MID (Media) o LOW (Baja).
NOTA: La velocidad del ventilador automática no puede
seleccionarse en el modo de Fan Only (Sólo ventilador).
Control RapidCoolTM
Se utiliza este modo para enfriar rápidamente. El acondicionador
de aire fija automáticamente la velocidad del ventilador en High
(Alta) y la temperatura en 64°F (18ºC).
1. Presione el control RAPIDCOOLTM. El acondicionador de aire
fija automáticamente la temperatura en 64°F (18ºC) y la
velocidad del ventilador en High (Alta).
NOTA: La velocidad del ventilador automática no puede
seleccionarse en el modo de Fan Only (Sólo ventilador).
Control del sistema 6th SenseTM
El acondicionador de aire selecciona automáticamente el modo
de Cooling (Enfriamiento) o Dry (Seco), dependiendo de la
temperatura ambiente, y fija la temperatura en 79ºF (26ºC).
■ La temperatura del punto de ajuste puede ajustarse hacia
abajo a 75ºF (24ºC) o hacia arriba hasta 83ºF (28ºC). Presione
una vez el botón de más o menos de TEMP para cambiar la
temperatura en intervalos de 2ºF (1ºC) o dos veces para
cambiarla en intervalos de 4ºF (2ºC).
2. Para apagar el control de RapidCoolTM, presione cualquier
botón del control remoto o del panel de control, excepto
Timer On (Temporizador encendido), Timer Off (Temporizador
apagado) y Swing (Cambio de la dirección de aire).
Velocidad del ventilador
1. Seleccione la velocidad del ventilador deseada.
25
2. Oprima AUTO (Automática), HIGH (Alta), MID (Media) o LOW
(Baja).
■ Auto (Automática)—controla automáticamente la
velocidad del ventilador dependiendo de la temperatura
actual de la habitación y del ajuste de control de
temperatura.
NOTA: La velocidad del ventilador automática no puede
seleccionarse en el modo de Fan Only (Sólo ventilador).
■
High (Alta)—para máximo enfriamiento
■
Mid (Media)—para enfriamiento normal
■
Low (Baja)—para enfriamiento más silencioso
■
Si la temperatura ambiente actual es menor de 79ºF (26ºC), la
temperatura de ajuste se incrementará automáticamente en
intervalos de 2ºF (1ºC) durante la primera hora después de
que se active el control de Sleep (Dormir).
■ La temperatura de ajuste no se incrementará durante las
últimas 7 horas del control de Sleep (Dormir).
1. Presione MODE (Modo) para seleccionar Cooling
(Enfriamiento) o Dry (Seco).
NOTA: El control de Sleep (Dormir) no puede seleccionarse
cuando se seleccione Fan Only (Sólo ventilador).
2. Fije la temperatura presionando los botones de TEMP
(Temperatura) de más o de menos.
3. Presione SLEEP (Dormir). Después de 5 segundos, las luces
de la pantalla del panel de control se atenuarán.
NOTA: Se pueden ajustar el modo, la temperatura y la
dirección del flujo de aire durante el control de Sleep (Dormir).
La velocidad del ventilador se fija automáticamente en Low
(Baja). Después de 5 segundos, las luces de la pantalla del
panel de control se atenuarán nuevamente.
Temperatura
■
Presione el botón de más de TEMP para aumentar la
temperatura. Presione el botón de más de TEMP una vez
para aumentar en intervalos de 2ºF (1ºC) la temperatura
fijada, o presione dos veces para aumentar en intervalos de
4ºF (2ºC) la temperatura fijada.
4. Para apagar el control de Sleep (Dormir), presione SLEEP
(Dormir), MODE (Modo), POWER (Encendido) o espere
8 horas para que el control de Sleep (Dormir) se apague
automáticamente.
NOTA: El acondicionador de aire regresará a los ajustes previos
después de que el control de Sleep (Dormir) se haya apagado.
Cómo cambiar la dirección del aire
En el control remoto o en el panel de control
■
Presione el botón de menos de TEMP para disminuir la
temperatura. Presione el botón de menos de TEMP una vez
para disminuir en intervalos de 2ºF (1ºC) la temperatura
fijada, o presione dos veces para disminuir en intervalos de
4ºF (2ºC) la temperatura fijada.
NOTAS:
■ En el modo de Cooling (Enfriamiento), la temperatura puede
fijarse entre 64°F y 90°F (18°C y 32°C).
■ En el modo de Fan Only (Sólo ventilador), en el control de
Sleep (Dormir) y el control del sistema 6th SenseTM, no se
puede ajustar la temperatura.
Control de Sleep (Dormir)
La velocidad del ventilador se fija automáticamente en Low (Bajo)
y las luces del panel de control se ponen tenues.
NOTAS:
■ Si la temperatura ambiente actual es de 79ºF (26ºC) o mayor,
la temperatura de ajuste no cambiará cuando se active el
control de Sleep (Dormir).
26
Presione SWING (Cambio de dirección de flujo) una vez, para
cambiar la dirección del flujo de aire vertical. Presione
nuevamente para detener la rejilla de flujo de aire en la dirección
deseada.
Sonidos normales
Cuando su acondicionador de aire está funcionando cómo debe,
Ud. podría escuchar sonidos tales como:
■ El movimiento de aire del ventilador.
■ Chasquidos del ciclo del termostato.
■ Vibraciones o sonidos causados por la mala construcción de
la pared o de la ventana.
■ Un zumbido agudo o un ruido pulsante producido por la
alternación de los ciclos de encendido y apagado del
moderno compresor de alta eficiencia.
CÓMO CUIDAR SU ACONDICIONADOR DE AIRE PORTÁTIL
Desagüe del acondicionador de aire
Limpieza del filtro de aire
A
A
B
B
C
D
A. Tapón del desagüe secundario
B. Tapón de la manguera de
desagüe
C. Sujetador de la manguera de
desagüe
D. Manguera de desagüe principal
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
el acondicionador de aire.
No seguir esta instrucción puede ocasionar una lesión
en la espalda u otro tipo de lesiones.
1. Oprima ON/OFF (Encendido/Apagado) para apagar el
acondicionador de aire.
2. Desenchufe el acondicionador de aire o desconecte el
suministro de energía.
3. Mueva el acondicionador de aire a un lugar de desagüe o
hacia afuera.
NOTA: Para evitar que se derrame agua del balde, mueva
lentamente el acondicionador de aire y manténgalo nivelado.
4. Quite el tapón del desagüe secundario y drene el agua
completamente.
5. Saque la manguera de desagüe principal del sujetador de la
manguera de desagüe.
6. Quite el tapón de la manguera de desagüe del extremo de la
manguera de desagüe principal y drene el agua
completamente.
NOTA: Si se va a guardar el acondicionador de aire después
del uso, vea “Almacenamiento después del uso”.
7. Vuelva a instalar el tapón del desagüe secundario.
8. Vuelva a instalar el tapón de la manguera de desagüe a la
manguera de desagüe principal.
9. Vuelva a sujetar la manguera de desagüe principal al
sujetador de la manguera de desagüe.
10. Vuelva a colocar el acondicionador de aire en su lugar.
11. Enchufe el acondicionador de aire o reconecte el suministro
de energía.
12. Oprima ON/OFF (Encendido/Apagado) para encender el
acondicionador de aire.
A. Puerta del panel del filtro
B. Filtro de aire
1. Oprima ON/OFF (Encendido/Apagado) para apagar el
acondicionador de aire.
2. Abra la puerta del panel del filtro en la parte posterior del
acondicionador de aire y sáquela.
3. Quite el filtro de aire de la puerta del panel del filtro.
4. Limpie el filtro usando una aspiradora. Si está muy sucio, lave
el filtro de aire con agua tibia y un detergente suave.
NOTA: No lave el filtro en la lavavajillas ni use limpiadores
químicos.
5. Seque bien el filtro al aire antes de colocarlo nuevamente
para asegurarse de obtener la máxima eficiencia.
6. Vuelva a colocar el filtro en la puerta del panel del filtro.
7. Vuelva a instalar la puerta del panel del filtro.
8. Oprima ON/OFF (Encendido/Apagado) para encender el
acondicionador de aire.
Limpieza del exterior
1. Oprima ON/OFF (Encendido/Apagado) para apagar el
acondicionador de aire.
2. Desenchufe el acondicionador de aire o desconecte el
suministro de energía.
3. Saque el filtro de aire y límpielo separadamente. Vea
“Limpieza del filtro de aire”.
4. Limpie el exterior del acondicionador de aire con un paño
suave y húmedo.
5. Enchufe el acondicionador de aire o reconecte el suministro
de energía.
6. Oprima ON/OFF (Encendido/Apagado) para encender el
acondicionador de aire.
Almacenamiento después del uso
1. Drene el agua por completo. Vea “Desagüe del
acondicionador de aire”.
2. Haga funcionar el acondicionador de aire en Fan Only (Sólo
ventilador) durante aproximadamente 12 horas para que el
acondicionador de aire se seque.
3. Desenchufe el acondicionador de aire.
4. Saque la manguera de escape flexible y guárdela junto con el
acondicionador de aire en un lugar limpio y seco. Vea
“Instrucciones de instalación”.
5. Saque el juego de la ventana y guárdelo junto con el
acondicionador de aire en un lugar limpio y seco. Vea
“Instrucciones de instalación”.
27
6. Quite el filtro y límpielo. Vea “Limpieza del filtro de aire”.
7. Limpie el exterior del acondicionador de aire. Vea “Limpieza
del exterior”.
8. Vuelva a instalar el filtro.
9. Saque las baterías y guarde el control remoto junto con el
acondicionador de aire en un lugar limpio y seco.
SOLUCIÓN DE PROBLEMAS
Antes de solicitar servicio, pruebe las sugerencias que se incluyen a continuación para ver si puede resolver el
problema sin ayuda.
■
Su acondicionador de aire no funciona
ADVERTENCIA
■
Usted está tratando de volver a poner en marcha el
acondicionador de aire muy poco tiempo después de
apagarlo. Espere por lo menos 3 minutos antes de poner en
marcha el acondicionador de aire después de apagarlo.
Ha cambiado el modo. Espere por lo menos 3 minutos
antes de poner en marcha el acondicionador de aire después
de apagarlo.
El cable de suministro de energía del acondicionador de
aire se traba (el botón de reposición salta)
■
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
■
El cable de alimentación eléctrica está desconectado.
Conecte a un contacto de pared de conexión a tierra de
3 terminales. Vea “Requisitos eléctricos”.
Se está usando un fusible de retardo o un disyuntor con
la capacidad incorrecta. Reemplácelo con un fusible de
retardo o un disyuntor con la capacidad correcta. Vea
“Requisitos eléctricos”.
El cable de suministro de energía se trabó (el botón de
reposición saltó). Presione y suelte RESET (Reposición)
(escuche el chasquido, el botón de reposición queda
asegurado y se mantiene asegurado) para reanudar el
funcionamiento.
Se ha fundido un fusible de la casa o disparado un
disyuntor. Reemplace el fusible o reposicione el disyuntor.
Vea “Requisitos eléctricos”.
No se ha presionado el botón de On/Off (Encendido/
Apagado). Presione ON/OFF.
Se ha interrumpido la energía eléctrica en su localidad.
Espere a que se restablezca la energía eléctrica.
■
■
■
■
■
El acondicionador de aire funde los fusibles o dispara
los disyuntores
■
28
Se están usando muchos aparatos en el mismo circuito.
Desconecte o ponga en otro lugar los aparatos que estén
usando el mismo circuito.
Las interrupciones en la corriente eléctrica de su casa
pueden hacer trabar (el botón de reposición saltará) el
cable de suministro de energía. Presione y suelte RESET
(Reposición) (escuche el chasquido, el botón de reposición
queda asegurado y se mantiene asegurado) para reanudar el
funcionamiento.
■ Una sobrecarga eléctrica, el recalentamiento, los
pellizcos y el envejecimiento pueden hacer que se trabe
(el botón de reposición saltará) el cable de suministro de
energía. Luego de corregir el problema, presione y suelte
RESET (Reposición) (escuche el chasquido, el botón de
reposición queda asegurado y se mantiene asegurado) para
reanudar el funcionamiento. Si el cable de suministro de
energía no se reposiciona, póngase en contacto con un
técnico de servicio.
NOTA: Un cable de suministro de energía dañado debe ser
reemplazado por un nuevo cable de suministro de energía
obtenido del fabricante del producto y no debe ser reparado.
Parece que el acondicionador de aire funciona
excesivamente
■
■
■
¿Está abierta una ventana o puerta? Mantenga las puertas
y ventanas cerradas.
Su actual acondicionador de aire reemplazó un modelo
viejo. El uso de componentes más eficientes puede hacer
que el acondicionador de aire funcione por más tiempo que
su antiguo modelo, pero el consumo total de energía será
menor. Los acondicionadores de aire más nuevos no emiten
las “ráfagas” de aire frío a las que usted estaba
acostumbrado con sus unidades anteriores, pero esto no es
indicio de menor capacidad o eficiencia en el enfriamiento.
Verifique el régimen de eficiencia (EER—Proporción de
Eficacia de Energía, por sus siglas en inglés) y el régimen de
capacidad (en Btu/h) que se indican en el acondicionador de
aire.
El acondicionador de aire se encuentra en una habitación
muy congestionada o se están usando en la misma
habitación aparatos que generan calor. Use ventiladores
aspiradores cuando esté cocinando o bañándose y trate de
no usar aparatos que generan calor durante las horas más
calurosas del día. Los acondicionadores de aire portátiles
están diseñados para proporcionar enfriamiento
complementario a áreas locales dentro de una habitación.
Podría necesitar un acondicionador de aire con más
capacidad, dependiendo del tamaño de la habitación que se
desea enfriar.
El acondicionador de aire funciona solamente por un
corto tiempo y la habitación no está fría
■
Se fijó una temperatura similar a la temperatura de la
habitación. Baje la temperatura fijada. Vea “Uso del
acondicionador de aire portátil”.
El acondicionador de aire alterna demasiado los ciclos
de encendido y apagado
■
El acondicionador de aire funciona pero no enfría
■
■
■
El filtro está sucio u obstruido por escombros. Limpie el
filtro.
La salida del aire está bloqueada. Despeje la salida del aire.
Se fijó la temperatura en un ajuste demasiado alto. Baje la
temperatura fijada.
■
■
■
El acondicionador de aire no tiene el tamaño adecuado
para su habitación. Verifique la capacidad de enfriamiento
de su acondicionador de aire portátil. Los acondicionadores
de aire portátiles están diseñados para proporcionar
enfriamiento complementario a áreas locales dentro de una
habitación.
El filtro está sucio u obstruido por desechos. Limpie el
filtro.
Hay demasiado calor o humedad (se está cocinando en
recipientes abiertos, duchas, etc.) en la habitación. Use
un ventilador para eliminar el calor o la humedad de la
habitación. Trate de no usar aparatos que generan calor
durante las horas más calurosas del día.
Las rejillas están bloqueadas. Instale el acondicionador de
aire en un lugar donde las rejillas no estén bloqueadas por
cortinas, persianas, muebles, etc.
AYUDA O SERVICIO TÉCNICO
Antes de solicitar ayuda o servicio técnico, por favor consulte la
sección “Solución de problemas”. Esto le podría ahorrar el costo
de una visita de servicio técnico. Si considera que aún necesita
ayuda, siga las instrucciones que aparecen a continuación.
Cuando llame, tenga a mano la fecha de compra y el número
completo del modelo y de la serie de su electrodoméstico. Esta
información nos ayudará a atender mejor a su pedido.
Esta información la encuentra en la placa de número del modelo
y número de serie. La etiqueta con el número de modelo y de
serie está en la carcasa.
Por favor anote la información sobre el número del modelo y el
número de serie que se incluye abajo. Anote también la fecha de
compra del aparato, así como el nombre, la dirección y el
teléfono de la tienda.
Número de modelo _____________________________________________
Si necesita piezas de repuesto
Si necesita pedir piezas de repuesto, recomendamos que use
únicamente piezas de repuesto especificadas de fábrica. Estas
piezas encajarán bien y funcionarán bien ya que están
confeccionadas con la misma precisión empleada en la
fabricación de cada electrodoméstico nuevo.
Para encontrar piezas de repuesto especificadas de fábrica en su
localidad, llámenos o comuníquese con el centro de servicio
designado más cercano a su localidad.
Número de serie ________________________________________________
Fecha de compra _______________________________________________
Nombre de la tienda ____________________________________________
Dirección de la tienda ___________________________________________
Teléfono de la tienda ____________________________________________
Guarde este manual y el comprobante de compra juntos para
referencia futura.
Por favor anote la información sobre su modelo.
Siempre que llame para solicitar servicio del aparato, necesitará
saber el número del modelo y el número de serie completos.
En los EE.UU.
Llame al Servicio al cliente sin costo alguno al: 1-877-465-3566 o
visite nuestro sitio de internet en www.whirlpool.com.
Nuestros consultores ofrecen asistencia con respecto a:
■
■
■
■
■
Características y especificaciones de nuestra línea de
electrodomésticos.
Información sobre la instalación.
Procedimiento para el uso y mantenimiento.
Venta de piezas para reparación.
Recomendaciones sobre compañías que dan servicio y
distribuidores de partes para reparación. Los técnicos de
servicio designados están entrenados para cumplir con la
garantía del producto y ofrecer servicio una vez que la
garantía termine, en cualquier lugar de los EE.UU.
Para obtener más asistencia
Si necesita asistencia adicional, puede escribir con sus
preguntas o dudas a:
Hisense USA Corp.
Customer Service
105 Satellite Blvd. NW, Suite A
Suwanee, GA 30024
Favor de incluir un número telefónico de día en su
correspondencia.
29
SÉCURITÉ DU CLIMATISEUR
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
DANGER
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
AVERTISSEMENT
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du
climatiseur, prendre quelques précautions fondamentales, y compris les suivantes :
Ne pas utiliser un câble de rallonge.
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Débrancher le climatiseur avant l'entretien.
Ne pas utiliser un adaptateur.
Utiliser deux ou plus de personnes pour déplacer et
installer le climatiseur.
CONSERVEZ CES INSTRUCTIONS
EXIGENCES D’INSTALLATION
Outils et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l’installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
A
Outils nécessaires
■
■
■
Tournevis Phillips
Scie
Crayon
■
■
■
Ciseaux
Mètre-ruban
Perceuse et foret de ¹⁄₈"
ou plus petit
E
C D
F
B
G
H
Pièces fournies
I
Vérifier que toutes les pièces sont présentes dans le sachet de
pièces.
J
A. Joint en mousse
B. Tuyau d’évacuation souple avec
raccords d’adaptation inclus
C. Vis de ¹⁄₂"
D. Vis de ³⁄₄"
E. Bride de blocage de la fenêtre
F. Housse de protection contre la
pluie
30
K
G. Section coulissante extérieure de
l’ensemble
H. Section coulissante intérieure de
l’ensemble
I. Boulons (4)
J. Écrous (4)
K. Rondelles d’étanchéité (4)
Exigences d’emplacement
REMARQUES :
■ Le tuyau d'évacuation souple permet de placer le climatiseur
entre 19⁵⁄₈" et 64¹⁄₈" (60 cm et 163 cm) à partir de la porte ou
de la fenêtre.
■ Les climatiseurs portatifs sont conçus comme un dispositif
supplémentaire de refroidissement de zones locales dans
une même pièce.
Fenêtre à coulissement horizontal
Fenêtre à coulissement vertical
19⁵⁄₈" - 64¹⁄₈"
(60 cm - 163 cm)
■
■
■
19⁵⁄₈" - 64¹⁄₈"
(60 cm - 163 cm)
Pour obtenir une aération appropriée, maintenir la distance
exigée de la prise de retour d'air au mur ou autres obstacles à
19⁵⁄₈" (60 cm) minimum.
Ne pas bloquer la prise de sortie d'air.
Permettre un accès facile à une prise à 3 alvéoles reliée à la
terre.
Spécifications électriques
AVERTISSEMENT
Cordon d’alimentation
REMARQUE : Votre climatiseur peut différer de celui qui est
illustré.
A
B
Risque de choc électrique
RESET
TEST
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
■
■
■
Le climatiseur portatif doit être raccordé à une prise à
3 alvéoles de 115 V, 60 Hz, 15 ampères, protégée par fusible
et reliée à la terre.
On recommande l'emploi d'un disjoncteur ou fusible
temporisé.
Le câblage électrique doit respecter le code local et le code
national de l'électricité et être installé par un électricien
qualifié. Contacter un électricien qualifié en cas de questions.
A. Bouton Test
B. Bouton Reset (réinitialisation)
Ce climatiseur de pièce est équipé d’un cordon d’alimentation
conforme aux exigences de UL. Ce cordon d’alimentation
comporte des circuits électroniques d’avant-garde détectant les
courants de fuite. En cas d’écrasement du cordon d’alimentation,
les circuits électroniques détectent les courants de fuite et
l’alimentation est interrompue en une fraction de seconde.
31
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Pour tester le cordon d’alimentation :
1. Brancher le cordon d’alimentation dans une prise à 3 alvéoles
reliée à la terre.
2. Appuyer sur RESET (réinitialisation) (sur certains appareils, un
témoin lumineux vert s'illumine).
3. Appuyer sur TEST (un déclic se fait entendre, le bouton Reset
se déclenche et sur certains appareils, un témoin lumineux
vert s’éteint).
4. Appuyer sur le bouton RESET et le relâcher (un déclic se fait
entendre, le bouton Reset s’enclenche et sur certains
appareils, un témoin lumineux vert s’illumine). Le cordon
d’alimentation est prêt à être utilisé.
REMARQUES :
■ Le bouton de réinitialisation doit être enfoncé pour un
fonctionnement correct.
■ Le cordon d'alimentation doit être remplacé en cas
d’absence de déclenchement lorsque le bouton de test est
enfoncé ou en cas d’échec de la réinitialisation.
■ Ne pas utiliser le cordon d’alimentation comme interrupteur
marche/arrêt.
■ Un cordon d’alimentation endommagé doit être remplacé par
un cordon neuf acheté auprès du fabricant et ne doit pas être
réparé.
■ Le cordon d’alimentation ne contient pas de pièces
réparables par le client. L’ouverture du casier inviolable
annule toute garantie et empêche toute réclamation relative à
la performance.
INSTRUCTIONS D'INSTALLATION
Déballage du climatiseur
A
AVERTISSEMENT
B
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le climatiseur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Enlèvement des matériaux d'emballage
■
Enlever et jeter/recycler de façon appropriée les matériaux
d'emballage. Enlever tout résidu de ruban adhésif et de colle
des surfaces avant de mettre le climatiseur en marche.
Frotter une petite quantité de savon liquide à vaisselle sur
l'adhésif avec les doigts. Rincer à l'eau tiède et sécher.
Ne pas utiliser d'instruments coupants, d'alcool à friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhésif ou la colle. Ces produits peuvent
endommager la surface de votre climatiseur.
■
C
A. Arrivée d’air de l’évaporateur
B. Adaptateur pour évacuation par la fenêtre
C. Tuyau d’évacuation souple
4. Fixer l’adaptateur d’évacuation par la fenêtre au tuyau
d’évacuation souple. Tourner dans le sens horaire jusqu’à ce
qu’il soit maintenu fermement en place.
Installation d’un climatiseur portatif
A
Installer le tuyau d’évacuation et l’adaptateur
1. Faire rouler l’appareil jusqu’à l’emplacement choisi. Voir
“Exigences d’emplacement”.
2. Insérer le tuyau d’évacuation souple dans l’ouverture située à
l’arrière de l’appareil.
3. Tourner dans le sens horaire pour mettre le tuyau en place.
32
B
A. Tuyau d’évacuation souple
B. Adaptateur d'évacuation par la fenêtre
Housse de protection contre la pluie—Installation verticale
Installation pour fenêtre
Cet ensemble coulissant pour fenêtre a été conçu pour s’adapter
à la plupart des fenêtres verticales et horizontales de type
standard. Cependant, il peut être nécessaire de modifier certains
aspects de la procédure d’installation selon le type de fenêtres
utilisées.
1. Insérer l’adaptateur pour évacuation par la fenêtre dans
l’ensemble coulissant pour fenêtre.
2. À l'aide des 4 vis (fournies), fixer l'adaptateur pour évacuation
par la fenêtre à l’ensemble coulissant pour fenêtre.
A
A
B
B
C
A
D
C
A. Emplacement des vis
B. Ensemble coulissant pour fenêtre
C. Adaptateur pour évacuation par la fenêtre
3. À l'aide des 2 boulons, rondelles d'étanchéité et écrous
(fournis), fixer la housse de protection contre la pluie de
l'ensemble coulissant pour fenêtre pour une installation soit
verticale, soit horizontale.
REMARQUES :
■ Les trous de l’ensemble coulissant pour fenêtre sont
placés de manière à pouvoir fixer la housse de protection
contre la pluie soit pour une installation verticale, soit
pour une installation horizontale.
■ Insérer les 2 autres boulons, rondelles d’étanchéité et
écrous (fournis) dans les trous inutilisés de l’ensemble
coulissant pour fenêtre pour empêcher l’humidité de
pénétrer par l’ensemble coulissant pour fenêtre.
A. Adaptateur pour évacuation par la
D. Écrous insérés dans les
fenêtre
trous inutilisés de
l’ensemble coulissant pour
B. Housse de protection contre la pluie
fenêtre
C. Grille de la prise
Housse de protection contre la pluie—Installation
horizontale
A
B
C
D
A. Adaptateur pour évacuation par la
fenêtre
B. Housse de protection contre la pluie
C. Grille de la prise
D. Écrous insérés dans les
trous inutilisés de
l’ensemble coulissant
pour fenêtre
4. Ouvrir la fenêtre.
5. Mesurer l’ouverture de la fenêtre.
33
■
Si l’ouverture de la fenêtre est trop étroite pour
l’ensemble coulissant pour fenêtre, retirer la section
coulissante intérieure de l’ensemble.
REMARQUE : Pour une installation dans une fenêtre à battants,
l’ensemble coulissant pour fenêtre peut être installé
verticalement avec l’ouverture dans la partie inférieure.
A
B
A. Section coulissante intérieure
B. Section coulissante extérieure
7. Insérer une vis de ¹⁄₂" (fournie) dans le trou de la section
coulissante intérieure la plus proche de l’extrémité de la
section coulissante extérieure de l’ensemble pour fenêtre.
■
À l’aide d’une scie, couper la section coulissante
intérieure pour faire glisser l’ensemble dans l’ouverture de
la fenêtre.
■ Faire glisser la section coulissante intérieure dans la
section extérieure de l’ensemble coulissante pour fenêtre.
6. Placer l’ensemble coulissant pour fenêtre dans la fenêtre, en
l’étirant pour l'adapter à la largeur de la fenêtre. Vérifier que la
housse se trouve à l’extérieur de la fenêtre.
A
B
C
A. Vis de ¹⁄₂" (fournie)
B. Section coulissante intérieure
C. Section coulissante extérieure
8. Fermer la fenêtre sur l’ensemble coulissant pour le maintenir
en place.
A
B
C
F
E
A. Au climatiseur portatif
B. Extérieur
C. Housse contre la pluie
D. Ensemble coulissant pour fenêtre
34
D
E. Adaptateur pour
évacuation par la fenêtre
F. Tuyau d'évacuation
souple
Pour compléter l’installation
1. Placer la bride de blocage en haut du châssis inférieur, et
contre le châssis supérieur de la fenêtre.
2. Aux emplacements marqués, percer des avant-trous dans le
trou de la bride avec un foret de ¹⁄₈".
3. Fixer la bride de blocage en insérant des vis à ³⁄₄" et à fente
dans la bride de blocage et dans le châssis supérieur de la
fenêtre.
AVERTISSEMENT
Risque de choc électrique
A
Brancher sur une prise à 3 alvéoles reliée à la terre.
B
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
A. Châssis supérieur de la fenêtre
B. Bride de blocage de la fenêtre
4. Insérer le joint en mousse derrière la partie supérieure du
châssis inférieur de la fenêtre et contre la vitre de la fenêtre
supérieure.
5. Brancher sur une prise à 3 alvéoles reliée à la terre.
6. Appuyer sur RESET (réinitialisation) sur le cordon
d’alimentation. Voir “Spécifications électriques”.
A
B
A. Dessus du châssis inférieur de la fenêtre
B. Joint en mousse
UTILISATION DU CLIMATISEUR PORTATIF
Une bonne utilisation de votre climatiseur vous aidera à obtenir
les meilleurs résultats possibles.
Cette section explique le fonctionnement correct du climatiseur.
IMPORTANT :
■ L’afficheur du climatiseur indique la température ambiante et
une horloge de 24 heures.
■ En cas de modification des modes au cours du
fonctionnement du climatiseur, le compresseur s'arrête
pendant 3 à 5 minutes avant de redémarrer.
Si on appuie sur un bouton au cours de cette période, le
compresseur ne redémarrera pas avant 3 à 5 minutes.
■ Au mode Cooling (refroidissement) ou Dry (séchage), le
compresseur et le ventilateur de condenseur s'arrêteront
lorsque la température ambiante aura atteint la température
réglée.
REMARQUE : En cas de panne de courant, votre climatiseur
fonctionnera aux réglages précédents lorsque le courant sera
restauré.
Mise en marche du climatiseur portatif
On
Adjust
On/Off
Mode
Fan
Speed
Timer
Off
Swing RapidCool
Filter
Reset
Water
Full
35
1. Sélectionner le mode. Voir “Mode”.
2. Sélectionner la vitesse du ventilateur. Voir “Fan Speed
(vitesse du ventilateur)”.
3. Sélectionner la température. Voir “Température”.
4. Appuyer sur ON/OFF (marche/arrêt) pour mettre le
climatiseur en marche.
■
Fan Only (ventilateur seulement)—Seul le ventilateur
fonctionne. Appuyer sur le bouton FAN SPEED (vitesse
du ventilateur) pour sélectionner High (élevée), Mid
(moyenne) ou Low (basse).
REMARQUE : La vitesse automatique du ventilateur ne
peut pas être sélectionnée au mode Fan Only.
On/Off
REMARQUE : Lorsqu’on met le climatiseur en marche pour
la première fois après l’avoir branché, il fonctionnera au
système de commande 6th SenseTM, lorsqu’on le met en
marche à tout autre moment, il fonctionnera selon les
réglages précédents. La commande du système 6th SenseTM
ne peut être sélectionnée qu’avec la télécommande
uniquement.
5. Lorsque le témoin lumineux WATER FULL (plein d’eau)
s’illumine en rouge, le climatiseur s’éteint automatiquement.
Voir “Entretien du climatiseur portatif” pour des instructions
sur la vidange du climatiseur.
Water
Full
Mode
1. Appuyer plusieurs fois sur MODE jusqu’à l’apparition du
témoin lumineux correspondant à la fonction désirée.
Commande RapidCoolTM
Utilisée pour un refroidissement rapide. Le climatiseur règle
automatiquement la vitesse du ventilateur à High et la
température à 64°F (18ºC).
1. Appuyer sur la commande RAPIDCOOLTM. Le climatiseur
règle automatiquement la température à 64ºF (18ºC) et la
vitesse du ventilateur à High.
2. Pour désactiver la commande RapidCoolTM, appuyer sur
n’importe quel bouton de la télécommande ou du tableau de
commande excepté Timer On (minuterie activée), Timer Off
(minuterie désactivée) et Swing (changement de direction du
mouvement de l’air).
Fan Speed (vitesse du ventilateur)
1. Appuyer plusieurs fois sur FAN SPEED (vitesse du ventilateur)
pour sélectionner la vitesse souhaitée du ventilateur.
Mode
2. Choisir Cooling (refroidissement), Dry (séchage) ou Fan Only
(ventilateur seulement).
■ Cooling (refroidissement)—Refroidit la pièce. Appuyer sur
FAN SPEED pour sélectionner Auto (automatique), High
(élevée, Mid (moyenne) ou Low (basse). Appuyer sur le
bouton Adjust vers le haut et vers le bas pour régler la
température.
■
36
Dry (séchage)—Sèche la pièce. La température est
sélectionnée automatiquement par le climatiseur. Le
ventilateur fonctionne à la vitesse Low (basse) seulement.
REMARQUE : Le mode de séchage ne doit pas être
utilisé pour refroidir la pièce.
Fan
Speed
2. Choisir Auto (automatique), High (élevée), Mid (moyenne) ou
Low (basse).
■ Auto—contrôle automatiquement la vitesse de ventilation
en fonction de la température ambiante et du réglage de
la commande de température.
REMARQUE : La vitesse automatique du ventilateur ne
peut pas être sélectionnée au mode Fan Only (ventilateur
seulement).
■
High—refroidissement maximum
■
Mid—refroidissement normal
■
Low—refroidissement modéré
Filter Reset (réinitialisation du filtre)
1. Lorsque le témoin lumineux du Filter Reset (réinitialisation du
filtre) est allumé, enlever, nettoyer et remettre en place le filtre
à air. Voir “Nettoyage du filtre à air”.
2. Appuyer sur FILTER RESET (réinitialisation du filtre) pendant
trois secondes après avoir remis en place le filtre à air.
3. Appuyer de nouveau sur TIMER ON (minuterie activée) et
TIMER OFF (minuterie désactivée) en même temps.
L’affichage de l’heure apparaît.
REMARQUE : L’heure est affichée uniquement au format de
24 heures (heure militaire).
Minuterie différée
Pour régler la minuterie pour un délai de 1 minute à
24 heures jusqu'à ce que le climatiseur s'arrête (le
climatiseur doit être en marche) :
Filter
Reset
REMARQUE : Après 360 heures de fonctionnement du
ventilateur, le témoin lumineux du Filter Reset (réinitialisation du
filtre) s’allume et reste allumé pendant 180 heures ou jusqu’à ce
que l’on appuie sur FILTER RESET (réinitialisation du filtre). Après
180 heures, il s’éteint automatiquement.
Température
■
Appuyer sur le bouton Adjust vers le haut pour augmenter la
température. Appuyer une fois sur le bouton Adjust vers le
haut pour augmenter la température réglée de 2°F (1°C), ou
appuyer deux fois pour augmenter la température réglée de
4ºF (2ºC).
■
Appuyer sur le bouton Adjust vers le bas pour réduire la
température. Appuyer une fois sur le bouton Adjust vers le
bas pour réduire la température réglée de 2°F (1°C), ou
appuyer deux fois pour réduire la température réglée de 4ºF
(2ºC).
1. Appuyer sur le bouton TIMER OFF. "OFF:12:00" clignote sur
l’affichage du tableau de commande.
Timer
Off
2. Appuyer sur le bouton Adjust vers le haut ou vers le bas pour
changer la durée de délai de 1 minute à 24 heures. Appuyer
une seule fois sur le bouton Adjust (ajustement) pour changer
l’heure par tranches de 1 minute. Appuyer sur le bouton
Adjust (ajustement) pendant plusieurs secondes pour
changer l’heure par tranches de 10 minutes. Garder le bouton
Adjust (ajustement) appuyé plus longtemps pour changer
l’heure par tranches de 1 heure.
3. Appuyer à nouveau sur TIMER OFF. L’indicateur lumineux
“Off” de la minuterie et la durée réglée resteront allumés.
4. Au bout de 5 secondes, l’affichage du tableau de commande
indique l’heure actuelle.
Pour régler la mise en marche du climatiseur par la
minuterie en gardant les réglages précédents :
1. Arrêter le climatiseur.
2. Appuyer sur le bouton TIMER ON. “ON 12:00” clignote sur
l’affichage du tableau de commande.
On
REMARQUES :
■ Au mode de refroidissement, la température peut être réglée
entre 64°F et 90°F (18ºC et 32°C).
■ Au mode Fan Only (ventilation seulement), la température ne
peut pas être réglée.
■ Pour permuter l’affichage de température de ºF à ºC, appuyer
sur les deux boutons Adjust vers le haut et vers le bas en
même temps.
Adjust
Horloge
1. Pour régler ou ajuster l’horloge, appuyer sur TIMER ON
(minuterie activée) et TIMER OFF (minuterie désactivée) en
même temps.
2. Appuyer sur le bouton Adjust (ajustement) vers le haut ou
vers le bas pour régler l’heure. Appuyer une seule fois sur le
bouton Adjust (ajustement) pour changer l’heure par tranches
de 1 minute. Appuyer sur le bouton Adjust (ajustement)
pendant plusieurs secondes pour changer l’heure par
tranches de 10 minutes. Garder le bouton Adjust (ajustement)
appuyé plus longtemps pour changer l’heure par tranches de
1 heure.
Timer
3. Appuyer sur le bouton Adjust vers le haut ou vers le bas pour
changer la durée de délai de 1 minute à 24 heures. Appuyer
une seule fois sur le bouton Adjust (ajustement) pour changer
l’heure par tranches de 1 minute. Appuyer sur le bouton
Adjust (ajustement) pendant plusieurs secondes pour
changer l’heure par tranches de 10 minutes. Garder le bouton
Adjust (ajustement) appuyé plus longtemps pour changer
l’heure par tranches de 1 heure.
4. Appuyer à nouveau sur TIMER ON. L’indicateur lumineux
“ON” et la durée réglée resteront allumés.
5. Au bout de 5 secondes, l’affichage du tableau de commande
indique l’heure actuelle.
Pour régler la mise en marche du climatiseur par la
minuterie en changeant les réglages précédents :
1. Arrêter le climatiseur.
2. Régler le mode Cooling, Dry ou Fan Only.
3. Ajuster la vitesse du ventilateur à Auto, High, Mid ou Low.
REMARQUE : La vitesse automatique du ventilateur ne peut
pas être sélectionnée au mode Fan Only (ventilateur
seulement).
4. Ajuster la température entre 64ºF et 90ºF (18ºC et 32ºC).
REMARQUE : Au mode Fan Only (ventilateur seulement) et
Dry (séchage), la température ne peut pas être ajustée.
5. Appuyer sur TIMER ON. “ON 12:00” clignote sur l’affichage
du tableau de commande.
37
6. Appuyer sur le bouton Adjust vers le haut ou vers le bas pour
changer la durée de délai de 1 minute à 24 heures. Appuyer
une seule fois sur le bouton Adjust (ajustement) pour changer
l’heure par tranches de 1 minute. Appuyer sur le bouton
Adjust (ajustement) pendant plusieurs secondes pour
changer l’heure par tranches de 10 minutes. Garder le bouton
Adjust (ajustement) appuyé plus longtemps pour changer
l’heure par tranches de 1 heure.
7. Appuyer à nouveau sur TIMER ON. L’indicateur lumineux
“ON” et la durée réglée resteront allumés.
8. Au bout de 5 secondes, l’affichage du tableau de commande
indique l’heure actuelle.
Pour effacer le programme de minuterie différée :
REMARQUE : Le climatiseur peut être soit en marche soit arrêté.
1. Appuyer de nouveau sur le bouton TIMER OFF pour effacer la
caractéristique Timer Off. Le témoin lumineux de la minuterie
s’éteint
2. Appuyer de nouveau sur le bouton TIMER ON pour effacer la
caractéristique Timer On. L’indicateur lumineux de la
minuterie s’éteindra.
Utilisation de la télécommande
REMARQUE : L'apparence de la télécommande peut varier.
Mise en marche ou arrêt
Appuyer sur POWER.
Mode
1. Appuyer plusieurs fois sur MODE jusqu’à ce que le symbole
du réglage désiré s’allume.
2. Choisir Cooling, Dry, ou Fan Only.
■ Cooling (refroidissement)—Refroidit la pièce. Appuyer sur
AUTO, HIGH, MID ou LOW pour sélectionner la vitesse de
ventilateur. Appuyer sur le bouton TEMP “+” ou “-” pour
ajuster la température.
■
Dry (séchage)—Sèche la pièce. Le climatiseur sélectionne
automatiquement la température. Le ventilateur
fonctionne à la vitesse Low (basse) seulement.
REMARQUE : Le mode de séchage ne doit pas être
utilisé pour refroidir la pièce.
■
Fan Only (ventilateur seulement)— Seul le ventilateur
fonctionne. Appuyer sur HIGH, MID ou LOW.
REMARQUE : La vitesse automatique du ventilateur ne
peut pas être sélectionnée au mode Fan Only.
Système de commande 6th SenseTM
REMARQUES :
■ Deux piles AA (incluses) alimentent la télécommande.
Remplacer les piles après 6 mois d'usage ou lorsque le
fonctionnement de la télécommande n'est plus satisfaisant.
■ Pour faire fonctionner le climatiseur avec la télécommande,
diriger la télécommande vers le récepteur de signal en se
plaçant à moins de 23 pi (7 m) de l'appareil.
Le climatiseur sélectionne automatiquement le mode
Refroidissement ou Séchage, selon la température qui règne
dans la pièce, et règle la température à 79ºF (26ºC).
■ On peut ajuster le point de réglage de la température entre
75ºF (24ºC) et 83ºF (28ºC). Appuyer une fois sur le bouton
plus ou moins pour faire varier la température de réglage de
2ºF (1ºC), ou appuyer deux fois pour une variation de 4ºF
(2ºC).
■
38
Si la température dans la pièce est inférieure à 73ºF (23ºC), le
mode de Fan Only (ventilateur uniquement) est
automatiquement sélectionné. Appuyer sur High, Med ou
Low pour la vitesse du ventilateur.
REMARQUE : La vitesse automatique du ventilateur ne peut
pas être sélectionnée au mode Fan Only.
■
Si la température actuelle de la pièce se trouve entre 73ºF
(23ºC) et 79ºF (26ºC), le mode séchage et la vitesse
automatique de ventilateur sont automatiquement
sélectionnés.
■ Si la température dans la pièce est supérieure à 79ºF (26ºC),
le mode de refroidissement et la vitesse automatique du
ventilateur sont automatiquement sélectionnés.
1. Appuyer sur de commande 6th SENSETM.
■
Mid—refroidissement normal
■
Low—refroidissement modéré
Température
■
Appuyer sur le bouton de TEMP “+” pour augmenter la
température. Appuyer une fois sur le bouton de TEMP “+”
pour augmenter la température réglée de 2°F (1°C), ou
appuyer deux fois pour augmenter la température réglée de
4ºF (2ºC).
■
Appuyer sur le bouton de TEMP “-” pour réduire la
température. Appuyer une fois sur le bouton de TEMP “-”
pour réduire la température réglée de 2°F (1°C), ou appuyer
deux fois pour réduire la température réglée de 4ºF (2ºC).
2. Au mode Fan Only (ventilateur seulement), appuyer sur HIGH,
MID ou LOW.
REMARQUE : La vitesse automatique du ventilateur ne peut
pas être sélectionnée au mode Fan Only (ventilateur
seulement).
Commande RapidCoolTM
Utilisé pour un refroidissement rapide. Le climatiseur règle
automatiquement la vitesse du ventilateur à High et la
température à 64°F (18ºC).
1. Appuyer sur la commande RAPIDCOOLTM. Le climatiseur
règle automatiquement la température à 64ºF (18ºC) et la
vitesse du ventilateur à High.
2. Pour désactiver la commande RapidCoolTM, appuyer sur
n’importe quel bouton de la télécommande ou du tableau de
commande excepté Timer On (minuterie activée), Timer Off
(minuterie désactivée) et Swing (changement de direction du
mouvement de l’air).
Vitesse du ventilateur
1. Choisir le vitesse du ventilateur souhaitée.
REMARQUES :
■ Au mode de refroidissement, la température peut être réglée
entre 64°F et 90°F (18°C et 32°C).
■ Au mode Fan Only (ventilation seulement), de commande
Sleep et avec le système de commande 6th SenseTM, la
température ne peut pas être réglée.
Commande Sleep
La vitesse du ventilateur se règle automatiquement sur vitesse
lente et les lumières du panneau de commande s’assombrissent.
REMARQUES :
■ Si la température actuelle de la pièce est supérieure ou égale
à 79ºF (26ºC), la température réglée n’est pas modifiée
lorsque la commande Sleep (veille) est activée.
■
2. Appuyer sur AUTO (automatique), HIGH (élevée), MID ou
LOW (basse).
■ Auto—contrôle automatiquement la vitesse de ventilation
en fonction de la température ambiante et du réglage de
la commande de température.
REMARQUE : La vitesse automatique du ventilateur ne
peut pas être sélectionnée au mode Fan Only.
■
High—refroidissement maximum
Si la température actuelle de la pièce est inférieure à 79ºF
(26ºC), la température augmente automatiquement de 2ºF
(1ºC) durant la première heure après que la commande Sleep
(veille) ait été activée.
■ La température réglée n’augmente pas durant les dernières
7 heures de commande de veille.
1. Appuyer sur MODE pour sélectionner Cooling
(refroidissement) ou Dry (séchage).
REMARQUE : La commande de veille ne peut pas être
sélectionnée lorsque Fan Only (ventilateur seulement) est
sélectionné.
2. Appuyer sur le bouton de TEMP (température) “+” ou “-” pour
régler la température.
39
3. Appuyer sur SLEEP (veille). Après 5 secondes, les lumières
sur le panneau de commande s'assombrissent.
REMARQUE : Le mode, la température et la direction du flux
d’air peuvent être réglés durant le fonctionnement de la
commande Sleep (veille). Le ventilateur fonctionne
automatiquement á la vitesse Low (basse). Après
5 secondes, les lumières sur l’affichage du panneau de
commande s’assombrissent à nouveau.
4. Pour désactiver la commande de veille, appuyer sur SLEEP
(veille), MODE, POWER ou attendre 8 heures pour que la
commande Sleep (veille) s'éteigne automatiquement.
REMARQUE : Après la désactivation du mode de veille, le
climatiseur retrouve le paramétrage antérieur.
Changement de direction de l’air
Sur la télécommande ou sur le tableau de commande
Appuyer une fois sur SWING pour changer la direction verticale
du flux d’air. Appuyer à nouveau pour arrêter la manœuvre
d'orientation des lames à claire-voie à la position désirée.
Sons normaux
Lorsque le climatiseur fonctionne normalement, on peut
percevoir certains sons comme :
■ Mouvement de l’air sous l’effet du ventilateur.
■ Déclics émis par le thermostat.
■ Vibrations ou bruits imputables à une construction médiocre
du mur ou de la fenêtre.
■ Bourdonnement à fréquence élevée ou pulsations à cause du
compresseur moderne à haute efficacité qui se met en
marche et s’arrête de façon intermittente.
ENTRETIEN DU CLIMATISEUR PORTATIF
Vidange du climatiseur
A
B
C
D
A. Bouchon de vidange secondaire
B. Bouchon de vidange
C. Attache du tuyau d’évacuation
D. Tuyau d’evacuation principal
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le climatiseur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
1. Appuyer sur ON/OFF (marche/arrêt) pour arrêter le
climatiseur.
40
2. Débrancher le climatiseur ou déconnecter la source de
courant électrique.
3. Déplacer le climatiseur au lieu de vidange ou à l’extérieur.
REMARQUE : Afin d’éviter que de l’eau ne se renverse du
seau, déplacer le climatiseur lentement tout en le maintenant
d’aplomb.
4. Ôter le bouchon de vidange secondaire et évacuer l’eau
complètement.
5. Dégager le tuyau d’évacuation principal de l’attache du tuyau
d’évacuation.
6. Ôter le bouchon de vidange de l’extrémité du tuyau
d’évacuation principal et évacuer l’eau complètement.
REMARQUE : Si le climatiseur doit être remisé après
utilisation, voir “Remisage après utilisation”.
7. Réinstaller le bouchon de vidange secondaire.
8. Réinstaller le bouchon de vidange sur le tuyau d’évacuation
principal.
9. Fixer à nouveau le tuyau d’évacuation principal à l’attache du
tuyau d’évacuation.
10. Remettre en place le climatiseur.
11. Brancher le climatiseur ou reconnecter la source de courant
électrique.
12. Appuyer sur ON/OFF (marche/arrêt) pour mettre le
climatiseur en marche.
Nettoyage du filtre à air
2. Ouvrir la porte du panneau du filtre à l'intérieur du climatiseur
et retirer.
3. Retirer le filtre de la porte du panneau du filtre.
4. Nettoyer le filtre à air à l’aspirateur. Si le filtre est très sale, le
laver avec de l’eau tiède et un détergent doux.
REMARQUE : Ne pas laver le filtre à air au lave-vaisselle ni
utiliser de produit nettoyant chimique.
5. Faire sécher parfaitement le filtre à air avant de le réinstaller,
afin d’assurer une efficacité maximale.
6. Remettre le filtre sur le panneau du filtre.
7. Réinstaller la porte du panneau du filtre.
8. Appuyer sur ON/OFF (marche/arrêt) pour mettre le
climatiseur en marche.
A
B
A. Panneau du filtre
B. Filtre à air
1. Appuyer sur ON/OFF (marche/arrêt) pour arrêter le
climatiseur.
Nettoyage de la partie extérieure
1. Appuyer sur ON/OFF (marche/arrêt) pour arrêter le
climatiseur.
2. Débrancher le climatiseur ou déconnecter la source de
courant électrique.
3. Enlever le filtre à air pour le nettoyer séparément. Voir
“Nettoyage du filtre à air”.
4. Essuyer la partie extérieure avec un chiffon doux humide.
5. Brancher le climatiseur ou reconnecter la source de courant
électrique.
6. Appuyer sur ON/OFF (marche/arrêt) pour mettre le
climatiseur en marche.
Remisage après utilisation
1. Vider l’eau complètement. Voir “Vidange du climatiseur”.
2. Faire fonctionner le climatiseur avec le ventilateur seulement
pendant environ 12 heures pour sécher le climatiseur.
3. Débrancher le climatiseur.
4. Ôter le tuyau d’évacuation souple et le remiser avec le
climatiseur dans un endroit propre et sec. Voir les
“Instructions d’installation”.
5. Retirer l’ensemble pour fenêtre et le remiser avec le
climatiseur dans un endroit propre et sec. Voir les
“Instructions d’installation”.
6. Ôter le filtre et le nettoyer. Voir “Nettoyage du filtre à air”.
7. Nettoyer la partie extérieure du climatiseur. Voir “Nettoyage
de la partie extérieure”.
8. Réinstaller le filtre.
9. Retirer les piles de la télécommande et les remiser avec le
climatiseur dans un endroit propre et sec.
41
DÉPANNAGE
Avant de faire un appel de service, essayez les suggestions ci-dessous pour déterminer si vous pouvez résoudre
votre problème sans aide extérieure.
Le climatiseur ne fonctionne pas
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Le cordon d'alimentation du climatiseur se déclenche (le
bouton Reset s'éjecte)
■
Des perturbations au niveau du courant électrique
peuvent déclencher (le bouton Reset s'éjecte) le cordon
d'alimentation. Appuyer sur RESET et relâcher (un déclic est
émis, le bouton Reset s'enclenche et reste enfoncé) pour
reprendre le fonctionnement.
■ Une surcharge électrique, une surchauffe, un
resserrement ou l'usure peuvent déclencher (le bouton
Reset s'éjecte) le cordon d'alimentation. Après avoir
corrigé le problème, appuyer sur RESET et relâcher (un déclic
est émis, le bouton Reset s'enclenche et reste enfoncé) pour
reprendre le fonctionnement. Si le cordon d’alimentation ne
permet pas la remise en marche, contacter un technicien.
REMARQUE : Un cordon d'alimentation endommagé ne doit pas
être réparé mais remplacé par un neuf que l'on peut se procurer
auprès du fabricant du produit.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
■
Le cordon d'alimentation est débranché. Brancher sur une
prise à 3 alvéoles reliée à la terre. Voir “Spécifications
électriques”.
Vous utilisez des fusibles temporisés ou un disjoncteur
de capacité inappropriée. Installer un fusible temporisé ou
un disjoncteur de capacité correcte. Voir “Spécifications
électriques”.
Le cordon d'alimentation se déclenche (le bouton Reset
s'éjecte). Appuyer sur RESET et relâcher (un déclic est émis,
le bouton Reset s'enclenche et reste enfoncé) pour reprendre
le fonctionnement.
Un fusible est grillé ou un disjoncteur s'est déclenché.
Remplacer le fusible ou réarmer le disjoncteur. Voir
“Spécifications électriques”.
Le bouton On/Off n’a pas été enfoncé. Appuyer sur ON/
OFF.
Il y a une panne d'électricité locale. Attendre le
rétablissement du courant.
■
■
■
■
■
Le climatiseur semble fonctionner excessivement
■
■
■
Le climatiseur fait griller les fusibles ou déclenche les
disjoncteurs
■
■
■
42
Trop d'appareils sont branchés sur le même circuit.
Débrancher ou déplacer les appareils qui se trouvent sur le
même circuit.
Vous essayez de remettre le climatiseur en marche trop
tôt après l’arrêt du climatiseur. Attendre au moins
3 minutes après l'arrêt du climatiseur avant de tenter une
nouvelle mise en marche.
Vous avez changé de mode. Attendre au moins 3 minutes
après l'arrêt du climatiseur avant de tenter une nouvelle mise
en marche.
Y a-t-il une porte ou une fenêtre ouverte? Garder les
portes et les fenêtres fermées.
Ce climatiseur remplace un modèle ancien. Du fait de
l'utilisation de composants plus efficaces, il est possible que
le climatiseur fonctionne pendant de plus longues périodes
que l'ancien modèle, mais la consommation totale d'énergie
sera moindre. Les nouveaux climatiseurs ne projettent pas un
puissant jet d'air froid comme les anciens modèles, mais ceci
n'indique pas une réduction de la capacité de refroidissement
ou de l'efficacité. Se référer à l'indice d'efficacité (EER) et
l'indice de capacité (en Btu/h) indiqués sur le climatiseur.
Le climatiseur est installé dans une pièce chargée ou
dans laquelle des appareils générateurs de chaleur sont
installés. Utiliser des ventilateurs d'évacuation d'air
pendant les opérations de cuisson ou les bains, et essayer
de ne pas utiliser d’appareil générateur de chaleur pendant
les périodes les plus chaudes de la journée. Les climatiseurs
portatifs sont conçus comme un dispositif supplémentaire
de refroidissement de zones locales dans une même pièce.
Il est peut être nécessaire de choisir un climatiseur de plus
grande capacité, selon la taille de la pièce à refroidir.
Le climatiseur fonctionne pendant une courte durée
seulement, mais la pièce n’est pas refroidie
■
La température réglée est trop proche de la température
ambiante. Réduire la température. Voir “Utilisation du
climatiseur portatif”.
Le climatiseur fonctionne, mais ne refroidit pas
■
■
■
Le filtre est sale ou obstrué par des débris. Nettoyer le
filtre.
La sortie d’air est bloquée. Dégager la sortie d’air.
La température réglée est trop élevée. Réduire la
température réglée.
■
Le climatiseur s’allume et s’éteint trop fréquemment
■
■
La taille du climatiseur n'est pas appropriée à la pièce.
Vérifier la capacité de refroidissement de votre climatiseur
portatif. Les climatiseurs portatifs sont conçus pour refroidir
des zones locales dans une même pièce.
Le filtre est sale ou obstrué par des débris. Nettoyer le
filtre.
■
Il y a une quantité excessive de chaleur ou d'humidité
(cuisson dans des récipients sans couvercle, douches,
etc.) dans la pièce. Utiliser un ventilateur pour évacuer la
chaleur ou l'humidité de la pièce. Essayer de ne pas utiliser
d’appareil générateur de chaleur pendant les périodes les
plus chaudes de la journée.
Les persiennes sont obstruées. Installer le climatiseur dans
un endroit où les persiennes ne sont pas obstruées par des
rideaux, stores, meubles, etc.
ASSISTANCE OU SERVICE
Avant de faire un appel pour assistance ou service, consulter la
section “Dépannage”. Ce guide peut vous faire économiser le
coût d’une visite de service. Si vous avez encore besoin d’aide,
suivre les instructions ci-dessous.
Lors d’un appel, veuillez connaître la date d’achat, le numéro de
modèle et le numéro de série au complet de l’appareil. Ces
renseignements nous aideront à mieux répondre à votre
demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d’employer uniquement des pièces de
rechange spécifiées par l’usine. Les pièces de rechange
spécifiées par l’usine conviendront et fonctionneront bien parce
qu’elles sont fabriquées avec la même précision utilisée dans la
fabrication de chaque nouvel appareil.
Pour obtenir des pièces de rechange spécifiées par l’usine dans
votre région, nous contacter ou appeler le Centre de service
désigné le plus proche.
Veuillez inscrire les informations concernant votre modèle.
Vous devrez connaître le numéro de modèle et le numéro de série
au complet lorsque vous appelez pour demander un service pour
votre appareil. Vous pouvez trouver ces informations sur la
plaque signalétique. La plaque signalétique est située sur le
cabinet.
Veuillez inscrire ces informations ci-dessous (numéros de modèle
et de série). Veuillez également inscrire la date d'achat de
l'appareil et le nom, l'adresse et le numéro de téléphone du
magasin.
Numéro de modèle______________________________________________
Numéro de série ________________________________________________
Date d'achat____________________________________________________
Nom du magasin________________________________________________
Adresse du magasin ____________________________________________
Numéro de téléphone du magasin _______________________________
Conservez ce manuel et votre reçu de vente ensemble pour
consultation ultérieure.
Aux États-Unis
Téléphoner au Service à la clientèle sans frais d’interurbain au :
1-877-465-3566 ou visitez notre site web à www.whirlpool.com.
Nos consultants sont prêts à vous aider pour les questions
suivantes :
■
■
■
■
■
Caractéristiques et spécifications sur toute notre gamme
d’appareils électroménagers.
Renseignements d’installation.
Procédés d’utilisation et d’entretien.
Vente de pièces de rechange.
Références aux distributeurs de pièces de rechange et
compagnies de service. Les techniciens de service désignés
sont formés pour effectuer les travaux de réparation sous
garantie et le service après la garantie, partout aux ÉtatsUnis.
Pour plus d’assistance
Si vous avez besoin de plus d’assistance, vous pouvez
soumettre par écrit toute question ou préoccupation à l’adresse
suivante :
Hisense USA Corp.
Customer Service
105 Satellite Blvd. NW, Suite A
Suwanee, GA 30024
Dans votre correspondance veuillez indiquer un numéro de
téléphone où on peut vous joindre dans la journée.
Au Canada
Veuillez appeler sans frais le Service à la clientèle au :
1-877-577-4105 ou visitez notre site web à www.whirlpool.com.
Nos consultants vous renseigneront sur les sujets
suivants :
■
■
■
■
Caractéristiques et spécifications sur toute notre gamme
d’appareils électroménagers.
Consignes d'utilisation et d’entretien.
Ventes de pièces de rechange.
Références aux distributeurs de pièces de rechange et aux
compagnies de service. Les techniciens de service désignés
sont formés pour remplir la garantie des produits et fournir un
service après la garantie, partout au Canada.
Pour plus d’assistance
Si vous avez besoin de plus d’assistance, vous pouvez
soumettre par écrit toute question ou préoccupation à l’adresse
suivante :
Hisense USA Corp.
c/o TransGlobal Service
11411 170 Street
Edmonton, AB
T5M 3Y6
Canada
Veuillez inclure dans votre correspondance un numéro de
téléphone où on peut vous joindre dans la journée.
43
1328891
© 2008. All rights reserved.
Todos los derechos reservados.
Tous droits réservés.
®
Registered Trademark/TM Trademark of Whirlpool, U.S.A.
Manufactured under license by Hisense Company Limited, Qingdao, China
®
Marca registrada/TM Marca de comercio de Whirlpool, U.S.A.
Fabricado bajo licencia por Hisense Company Limited, Qingdao, China
®
Marque déposée/TM Marque de commerce de Whirlpool, U.S.A.
Fabriqué sous licence par Hisense Company Limited, Qingdao, China
12/08
Printed in China
Impreso en China
Imprimé en Chine

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
