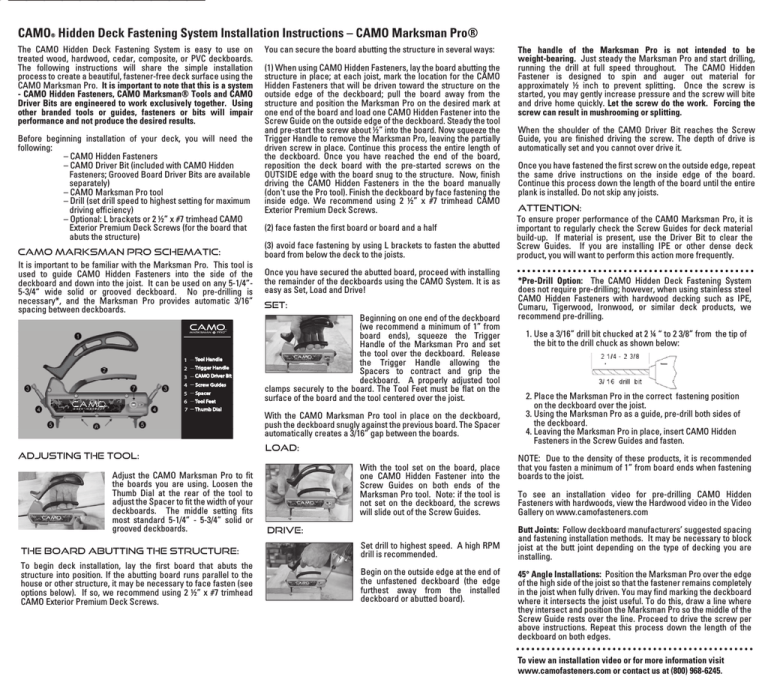

CAMO Hidden Deck Fastening System Installation Instructions – CAMO Marksman Pro®
®
The CAMO Hidden Deck Fastening System is easy to use on
treated wood, hardwood, cedar, composite, or PVC deckboards.
The following instructions will share the simple installation
process to create a beautiful, fastener-free deck surface using the
CAMO Marksman Pro. It is important to note that this is a system
- CAMO Hidden Fasteners, CAMO Marksman® Tools and CAMO
Driver Bits are engineered to work exclusively together. Using
other branded tools or guides, fasteners or bits will impair
performance and not produce the desired results.
Before beginning installation of your deck, you will need the
following:
– CAMO Hidden Fasteners
– CAMO Driver Bit (included with CAMO Hidden
Fasteners; Grooved Board Driver Bits are available
separately)
– CAMO Marksman Pro tool
– Drill (set drill speed to highest setting for maximum
driving efficiency)
– Optional: L brackets or 2 ½” x #7 trimhead CAMO
Exterior Premium Deck Screws (for the board that
abuts the structure)
CAMO MARKSMAN PRO SCHEMATIC:
It is important to be familiar with the Marksman Pro. This tool is
used to guide CAMO Hidden Fasteners into the side of the
deckboard and down into the joist. It can be used on any 5-1/4”5-3/4“ wide solid or grooved deckboard. No pre-drilling is
necessary*, and the Marksman Pro provides automatic 3/16”
spacing between deckboards.
CAMO
Marksman
tm
tm
pro
1
Tool Handle
2
Trigger Handle
3
CAMO Driver Bit
4
TM
Screw Guides
5
Spacer
6
Tool Feet
7
Thumb Dial
Adjusting the tool:
Adjust the CAMO Marksman Pro to fit
the boards you are using. Loosen the
Thumb Dial at the rear of the tool to
adjust the Spacer to fit the width of your
deckboards. The middle setting fits
most standard 5-1/4” - 5-3/4” solid or
grooved deckboards.
You can secure the board abutting the structure in several ways:
(1) When using CAMO Hidden Fasteners, lay the board abutting the
structure in place; at each joist, mark the location for the CAMO
Hidden Fasteners that will be driven toward the structure on the
outside edge of the deckboard; pull the board away from the
structure and position the Marksman Pro on the desired mark at
one end of the board and load one CAMO Hidden Fastener into the
Screw Guide on the outside edge of the deckboard. Steady the tool
and pre-start the screw about ½” into the board. Now squeeze the
Trigger Handle to remove the Marksman Pro, leaving the partially
driven screw in place. Continue this process the entire length of
the deckboard. Once you have reached the end of the board,
reposition the deck board with the pre-started screws on the
OUTSIDE edge with the board snug to the structure. Now, finish
driving the CAMO Hidden Fasteners in the the board manually
(don't use the Pro tool). Finish the deckboard by face fastening the
inside edge. We recommend using 2 ½” x #7 trimhead CAMO
Exterior Premium Deck Screws.
(2) face fasten the first board or board and a half
(3) avoid face fastening by using L brackets to fasten the abutted
board from below the deck to the joists.
Once you have secured the abutted board, proceed with installing
the remainder of the deckboards using the CAMO System. It is as
easy as Set, Load and Drive!
SET:
Beginning on one end of the deckboard
(we recommend a minimum of 1” from
board ends), squeeze the Trigger
Handle of the Marksman Pro and set
the tool over the deckboard. Release
the Trigger Handle allowing the
Spacers to contract and grip the
deckboard. A properly adjusted tool
clamps securely to the board. The Tool Feet must be flat on the
surface of the board and the tool centered over the joist.
With the CAMO Marksman Pro tool in place on the deckboard,
push the deckboard snugly against the previous board. The Spacer
automatically creates a 3/16” gap between the boards.
Load:
With the tool set on the board, place
one CAMO Hidden Fastener into the
Screw Guides on both ends of the
Marksman Pro tool. Note: if the tool is
not set on the deckboard, the screws
will slide out of the Screw Guides.
drive:
The board abutting the structure:
Set drill to highest speed. A high RPM
drill is recommended.
To begin deck installation, lay the first board that abuts the
structure into position. If the abutting board runs parallel to the
house or other structure, it may be necessary to face fasten (see
options below). If so, we recommend using 2 ½” x #7 trimhead
CAMO Exterior Premium Deck Screws.
Begin on the outside edge at the end of
the unfastened deckboard (the edge
furthest away from the installed
deckboard or abutted board).
The handle of the Marksman Pro is not intended to be
weight-bearing. Just steady the Marksman Pro and start drilling,
running the drill at full speed throughout. The CAMO Hidden
Fastener is designed to spin and auger out material for
approximately ½ inch to prevent splitting. Once the screw is
started, you may gently increase pressure and the screw will bite
and drive home quickly. Let the screw do the work. Forcing the
screw can result in mushrooming or splitting.
When the shoulder of the CAMO Driver Bit reaches the Screw
Guide, you are finished driving the screw. The depth of drive is
automatically set and you cannot over drive it.
Once you have fastened the first screw on the outside edge, repeat
the same drive instructions on the inside edge of the board.
Continue this process down the length of the board until the entire
plank is installed. Do not skip any joists.
ATTENTION:
To ensure proper performance of the CAMO Marksman Pro, it is
important to regularly check the Screw Guides for deck material
build-up. If material is present, use the Driver Bit to clear the
Screw Guides. If you are installing IPE or other dense deck
product, you will want to perform this action more frequently.
*Pre-Drill Option: The CAMO Hidden Deck Fastening System
does not require pre-drilling; however, when using stainless steel
CAMO Hidden Fasteners with hardwood decking such as IPE,
Cumaru, Tigerwood, Ironwood, or similar deck products, we
recommend pre-drilling.
1. Use a 3/16” drill bit chucked at 2 ¼ “ to 2 3/8” from the tip of
the bit to the drill chuck as shown below:
2. Place the Marksman Pro in the correct fastening position
on the deckboard over the joist.
3. Using the Marksman Pro as a guide, pre-drill both sides of
the deckboard.
4. Leaving the Marksman Pro in place, insert CAMO Hidden
Fasteners in the Screw Guides and fasten.
NOTE: Due to the density of these products, it is recommended
that you fasten a minimum of 1” from board ends when fastening
boards to the joist.
To see an installation video for pre-drilling CAMO Hidden
Fasteners with hardwoods, view the Hardwood video in the Video
Gallery on www.camofasteners.com
Butt Joints: Follow deckboard manufacturers’ suggested spacing
and fastening installation methods. It may be necessary to block
joist at the butt joint depending on the type of decking you are
installing.
45° Angle Installations: Position the Marksman Pro over the edge
of the high side of the joist so that the fastener remains completely
in the joist when fully driven. You may find marking the deckboard
where it intersects the joist useful. To do this, draw a line where
they intersect and position the Marksman Pro so the middle of the
Screw Guide rests over the line. Proceed to drive the screw per
above instructions. Repeat this process down the length of the
deckboard on both edges.
To view an installation video or for more information visit
www.camofasteners.com or contact us at (800) 968-6245.
Sistema Invisible de Sujetadores de Plataforma CAMO Instrucciones de Instalación – CAMO Marksman Pro®
®
El Sistema Invisible de Sujetadores de Plataforma CAMO es fácil de
usar en madera tratada, madera dura, cedro, material compuesto o
tablas con PVC para plataformas. Las siguientes instrucciones
compartirán el proceso sencillo de instalación para crear una
superficie hermosa, sin sujetadores cuando usa la CAMO Marksman
Pro. Es importante notar que este es un sistema – los Sujetadores
Invisibles CAMO, las Herramientas CAMO Marksman® y las Brocas
Impulsoras CAMO están diseñadas para trabajar exclusivamente
juntas. El uso de otras herramientas o guías, sujetadores o brocas
perjudicará el rendimiento y no producirá los resultados deseados.
Usted puede asegurar la primera tabla que hace contacto con la
estructura en diferentes formas:
(1) Cuando use los sujetadores invisibles CAMO, coloque la tabla que hace
contacto con la estructura; en cada viga, marque el lugar para los
sujetadores CAMO que se pondrán hacia la estructura en el borde externo
de la plataforma; retire la tabla de la estructura y posicione la Marksman
Pro en la marca deseada en un extremo de la tabla y ponga un tornillo
CAMO en la guía de tornillos en el extremo externo de la plataforma.
Mantenga firme la herramienta y comience poniendo el tornillo a casi ½
pulgada en la tabla. Apriete ahora el gatillo para retirar el Marksman Pro,
Antes de comenzar la instalación de su plataforma, usted necesitará dejando el tornillo parcialmente metido en su sitio. Continue con este
proceso por todo el largo de la plataforma. Una vez que ha llegado al final
lo siguiente:
de la tabla, recolóquela contra la estructura, asegurándose de dejar los
– Sujetadores invisibles CAMO
tornillos parcialmente metidos en el lado EXTERIOR. Ahora, termine de
– Broca Impulsora CAMO (incluida con los
meter manualmente los sujetadores invisibles CAMO en la tabla (no
sujetadores invisibles CAMO; hay disponibles por
utilice la herramienta Marksman Pro). Termine la plataforma sujetando la
separado brocas impulsoras para tablas
parte superior del borde interno. Recomendamos usar 2 ½ Pulg. x #7
ranuradas)
tornillos exteriores de cabeza reducida CAMO para plataformas de
– Herramienta CAMO Marksman Pro
primera calidad.
– Taladro (fije el taladro a la más alta velocidad para
obtener la maxima eficiencia de atornillamiento)
(2) sujete ambos lados de la primera tabla y un lado de la segunda tabla.
– Opcional: Soportes en L o 2 ½ Pulg. x #7 tornillos
exteriores de cabeza reducida CAMO para
plataformas de primera calidad (para tabla que hace (3) evite sujetar la parte superior usando los soportes en L para sujetar la
tabla que hace contacto desde la parte inferior de la plataforma a las
contacto con la estructura)
vigas.
ESQUEMÁTICO DEL CAMO MARKSMAN PRO:
Es importante estar familiarizado con la Marksman Pro. Esta
herramienta se usa para poner los sujetadores invisibles CAMO en
la parte lateral de la plataforma y adentro de la viga. Se la puede
usar con cualquier tabla para plataforma sólida o ranurada de 5-1/4
Pulg. - 5-3/4 Pulg. de ancho. No es necesario pretaladrar* y la
Marksman Pro ofrece un espaciamiento automático de 3/16 Pulg.
entre las tablas de la plataforma.
CAMO
Marksman
1
Mango de la Herramienta
2
Mango del Disparador
3
Broca Impulsora CAMO
4
— NB
TM
TM
pro
Guia del Tornillo
5
Espaciadores
6
Pata de la Herramienta
7
Dial del Pulgar
Una vez que ha asegurado la tabla que hace contacto, continúe con la
instalación de las tablas restantes usando el sistema CAMO. ¡Es tan fácil
como Preparar, Cargar y Atornillar!
Prepare:
Comenzando en un extremo de la tabla
(recomendamos un mínimo de 1 pulgada
desde los extremos de las tablas), apriete el
Mango del Disparador del Marksman Pro
y prepare la herramienta sobre la tabla.
Afloje el Mango del Disparador dejando
que los Espaciadores se contraigan y
agarren la tabla de la plataforma. Una
herramienta correctamente ajustada se agarra en forma segura a la
tabla. Las Patas de la Herramienta deben estar a ras con la superficie
de la tabla y la herramienta debe estar centrada sobre la viga.
Con la herramienta CAMO Marksman Pro en su sitio sobre la tabla de
la plataforma, empuje la tabla de la plataforma en forma ajustada
contra la tabla anterior. Los Espaciadores crean automáticamente un
espacio de 3/16 Pulg. entre las tablas.
Cargue:
Ajuste de la herramienta:
Ajuste la herramienta CAMO Marksman
Pro para que se acomode a las tablas que
está usando. Afloje el Dial del Pulgar que
está en la parte trasera de la herramienta
para ajustar los Espaciadores para que
se acomode al ancho de las tablas de su Atornille:
plataforma. El ajuste medio se acomoda a
la mayoría de las tablas estándar
plataforma sólida o ranurada de 5-1/4
Pulg. - 5-3/4 Pulg. de ancho.
Tabla que hace contacto con la estructura:
Para comenzar la instalación, coloque la primera tabla que hace
contacto con la estructura. Si la tabla que hace contacto va en
paralelo a la casa u otra estructura, puede ser necesario fijarla por
su parte superior (vea las opciones de abajo). Si es así, recomendamos usar 2 ½ Pulg. x #7 tornillos exteriores de cabeza reducida
CAMO para plataformas de primera calidad.
Con la herramienta asentada en la tabla,
ponga un Sujetador Invisible CAMO en las
guías de tornillos en ambos extremos de la
herramienta Marksman Pro. Nota: Si la
herramienta no está asentada sobre la
tabla de la plataforma, los tornillos se
deslizarán hacia afuera de las guías de
tornillos.
Fije el taladro a la velocidad más alta. Se
recomienda un taladro a altas RPM.
Comience en el borde externo en el
extremo de la tabla no sujetada a la
plataforma (el borde más lejano de la
tabla instalada o tabla que hace
contacto). El mando de la Marksman Pro
no está diseñada para soportar su peso. Tan solo estabilice la
Marksman Pro y comience a taladrar, usando el taladro a toda
velocidad todo el tiempo. El sujetadore invisible CAMO está
diseñado a girar y a perforar el material por aproximadamente ½
pulgada para prevenir rajaduras.
Una vez iniciado el tornillo, usted puede levemente incrementar la
presión y el tornillo entrará en su lugar rápidamente. Deje que el
tornillo haga el trabajo. Forzar el tornillo puede resultar en
formación de hongos o rajaduras.
Cuando el hombro de la broca impulsora CAMO llega a la guía de
tornillos, usted ha terminado poniendo el tornillo. La profundidad de
penetración se fija automáticamente y usted no puede hacer que el
tornillo entre demasiado.
Una vez que usted ha sujetado el primer tornillo en el borde
exterior, repita las mismas instrucciones en el borde interno de la
tabla. Continúe con este proceso hasta que se instale todo el
tablón. No se salte ninguna viga.
ATENCIÓN:
Para asegurar el correcto funcionamiento de la CAMO Marksman
Pro, es importante checar con regularidad las Guías de Tornillos
por amontonamiento de material de plataforma. Si hay material,
use la Broca Impulsora para limpiar la Guía de Tornillos. Si usted
está instalando IPE u otro producto denso para plataformas, usted
debe realizar esta acción con más frecuencia.
*Opción de pre-taladro: El sistema de fijación invisible de
sujetadores CAMO para plataformas no requiere pre-taladro; sin
embargo, cuando use los sujetadores invisibles de acero inoxidable
CAMO en plataformas de madera dura tales como la IPE, el cumarú,
la madera de cebra, el palofierro, o productos similares para
plataformas, recomendamos que se haga un pre-taladro.
1. Use una broca de 3/16 de pulgada manteniendo entre 2 ¼
pulgadas a 2 3/8 pulgadas desde la punta de la broca hasta el
portabrocas como se muestra abajo:
2. Coloque el Marksman Pro en la posición correcta sobre la
tabla de la plataforma.
3. Usando el Marksman Pro como guía, pre-taladre los dos
lados de la tabla de la plataforma.
4. Dejando al Marksman Pro en su lugar, inserte los
sujetadores invisibles CAMO en los guía-tornillos y apriete.
NOTA: Debido a la densidad de estos productos, se recomienda que
ponga el primer sujetador a un mínimo de 1 pulgada del extremo de la
tabla, en la viga.
Para ver un video acerca del pre-taladro de los sujetadores invisibles
CAMO en maderas duras, escoja el vídeo Hardwood en la galería de
vídeos en www.camofasteners.com
Juntas a tope: Siga el método de espaciamiento y de instalación de
los sujetadores sugeridos por el fabricante de tablas para plataformas. Puede ser necesario reforzar la viga en la junta a tope
dependiendo del tipo de plataforma que está instalando.
Instalaciones en ángulo de 45°: Ponga la Marksman Pro sobre el
borde del lado alto de la viga de manera que el sujetador permanezca completamente en la viga cuando se lo meta por completo.
Usted puede darse cuenta que es útil marcar la tabla donde se
cruza con la viga. Para esto, trace una línea donde se Cruzan y
ponga la herramienta Marksman de forma que el centro de la Guía
de Tornillos descanse sobre la línea. Continúe atornillando de
acuerdo a las instrucciones indicadas arriba. Repita este proceso
a lo largo de la tabla en ambos bordes.
Para ver un video de instalación o para más información visite
www.camofasteners.com o llámenos al (800) 968-6245
Système de fixation invisible pour terrasse CAMO Directives d'installation – CAMO Marksman Pro
®
Le SYSTÈME DE FIXATION INVISIBLE POUR TERRASSE CAMO est
facile à utiliser avec des planches de bois traité, de bois franc, de
cèdre, de matériau composite ou de PVC. Les directives
ci-dessous décrivent le processus d'installation simple qui vous
permettront de bâtir une superbe terrasse en planches, sans pièce
de fixation apparente au moyen du Marksman Pro de CAMO. Il est
important de noter qu’il s’agit d'un système; en effet les pièces de
fixation cachées CAMO, les outils Marksman® CAMO et les
embouts de visseuse CAMO sont conçus pour fonctionner
exclusivement ensemble. L’utilisation d’autres outils, pièces de
fixation ou embouts nuira au fonctionnement et ne donnera pas
les résultats souhaités.
Vous aurez besoin de ce qui suit avant de commencer la construction de votre terrasse :
– Pièces de fixation cachées CAMO
– Embout CAMO (inclus avec les pièces de fixation
cachées CAMO; des embouts pour planche
bouvetée sont vendus séparément)
– Outil Marksman Pro de CAMO
– Perceuse (régler la vitesse de la perceuse au
maximum pour une efficacité optimum du vissage)
– Facultatif : Supports en L ou vis de 2 1/2 po n° 7 Vis
extérieure à tête fraisée pour terrasse CAMO de
première qualité (pour la planche de départ)
ILLUSTRATION DU MARKSMAN PRO DE CAMO :
Il est important de se familiariser avec le Marksman Pro. Cet outil
sert à guider les vis CAMO invisibles pour insertion dans le côté de la
planche, puis dans la solive. Il peut être utilisé avec toute planche
de terrasse, ordinaires ou bouvetées, d’une grandeur de 5-1/4 po 5-3/4 po. Aucun pré-perçage n'est requis*, et le Marksman Pro
assure automatiquement un espacement de 3/16 po entre les
planches.
CAMO
Marksman
1
— NB
TM
TM
pro
Poignée
2
Gâchette
3
Embout CAMO
4
Guide-vis
5
D ’espacement
6
Pattes de l’outil
7
Molette
®
Vous pouvez fixer la planche de départ de différentes façons:
(1) Lorsque vous utilisez des pièces de fixation cachées CAMO, placez
la planche de départ le long de la structure; à chaque solive, marquez,
sur le rebord extérieur de la planche, l'emplacement des pièces de
fixation cachée CAMO qui seront enfoncées VERS la structure;
éloignez la planche de départ de la structure, puis positionnez le
Marksman Pro sur la première marque à une extrémité de la planche,
puis insérez une pièce de fixation cachée CAMO dans le Guide-vis,
placé sur le rebord extérieur de la planche. Stabilisez l’outil, puis
enfoncez la vis d'environ 1/2 po dans la planche. Appuyez maintenant
sur la gâchette pour retirer le Marksman Pro, laissant la vis partiellement enfoncée en place. Continuez ainsi sur toute la longueur de la
planche de départ. Lorsque vous arrivez à l'extrémité de la planche,
replacez-la tout contre la structure, en vous assurant de laisser les vis
partiellement enfoncées du côté EXTÉRIEUR. Terminez maintenant
d'enfoncer à la main dans les vis cachées CAMO dans la planche
(n'utilisez pas l'outil le Marksman Pro). Terminez la mise en place de la
planche en la vissant par le dessus, près de la maison sur toute sa
longueur. Nous recommandons d'utiliser des vis de 2 1/2 po n° 7 Vis
extérieure à tête fraisée pour terrasse CAMO de première qualité.
(2) Fixez les deux côtés de la planche de départ et un côté de la seconde
planche.
(3) Évitez de fixer la planche de départ par le dessous de la terrasse au
moyen de supports L aux solives.
Une fois la planche de départ solidement fixée, poursuivez l'installation
des autres planche au moyen du système CAMO. Il suffit de placer le
Marksman Pro, de le charger et de visser.
Mise en place:
En commençant à une extrémité de la
planche (nous recommandons de laisser
au moins un pouce à l'extrémité de la
planche), appuyez sur la gâchette du
Marksman Pro, puis placez l'outil sur la
planche. Relâchez la gâchette pour que
les d'espacement se contractent en
agrippant la planche. Un outil bien réglé
agrippe solidement la planche. La patte de l’outil doit être bien à plat
sur la planche, et l’outil doit se trouver au centre de la solive.
Une fois le Marksman Pro de CAMO en place sur la planche, appuyez
bien la planche contre la planche précédente. Les d'espacement
ménagent automatiquement un espace de 3/16 po entre les
planches.
Chargement:
Lorsque l'outil est en place sur la planche,
insérez une pièce de fixation cachée
CAMO dans les Guide-vis à chaque
extrémité de l'outil Marksman Pro.
Remarque : Si l'outil n'est pas bien en
place sur la planche, les vis glisseront
hors du Guide-vis.
Réglage de l'outil:
Réglez le Marksman Pro de CAMO à la
largeur des planches utilisées.
Desserrez la Molette à l'arrière de
l'outil pour régler les d'espacement et
les ajuster à la largeur des planches. Le
réglage médian convient à la majorité
des planches, ordinaires ou bouvetées,
d'une largeur de 5-1/4 po - 5-3/4 po.
Planche de départ, située près de la structure:
Pour commencer la mise en place de la terrasse, mettez la
première planche (planche de départ, située près de la structure)
en place. Lorsque la planche de départ est parallèle à la maison
ou à une autre structure, il pourrait être nécessaire de la fixer par
le dessus (voir les options ci-dessous). Si c'est le cas, nous
recommandons d'utiliser des vis de 2 1/2 po n° 7 Vis extérieure à
tête fraisée pour terrasse CAMO de première qualité.
Vissage:
Réglez la perceuse à la vitesse la plus
élevée. On recommande d'utiliser une
perceuse à régime élevé.
Commencez par le côté extérieur de la
planche non vissée (soit le côté le plus
éloigné de la planche installée ou de la
planche de départ).
La poignée du Marksman Pro n’est pas conçu pour résister à une
forte pression. Il suffit donc de stabiliser l’outil et de commencer à
visser, en faisant tourner la perceuse à plein régime tant que la vis
n'est pas complètement enfoncée. Le pièce de fixation cachée
CAMO est conçue pour louvoyer et rejeter le matériau sur une
profondeur d'environ 1/2 po afin d'éviter que le bois ne se fende.
Une fois l'enfoncement commencé, augmentez légèrement la
pression; la vis mordra dans le bois et s'enfoncera rapidement
jusqu'au bout. Laissez la vis faire tout le travail. En poussant sur la
vis, vous pourriez fissurer la planche ou causer du champignonnage.
Lorsque l'épaulement de l'embout CAMO atteint le guide-vis, la
profondeur d'enfoncement est atteinte et la vis est en place. Vous
ne pouvez plus enfoncer la vis plus avant.
Une fois la vis du côté extérieur enfoncée, répétez les mêmes
opérations du côté intérieur de la planche. Poursuivez ainsi sur
toute la longueur de la planche, jusqu'à ce que son installation soit
terminée. Fixez les deux côtés de chaque planche, dans chacun
des joints.
ATTENTION:
Pour assurer la bonne performance du CAMO Marksman Pro, il
est important de vérifier régulièrement les Guides-vis pour
accumulation de matériel de terrasse. Si le matériel est présent,
utilisez l'embout pour dégager le Guide-vis. Si vous installez IPE ou
un autre produit de terrasse dense, vous devrez effectuer cette
action plus fréquemment.
*Option de pré-perçage: Le système de fixation non apparent pour
terrasse CAMO n'exige aucun pré-perçage; toutefois, lors de
l'utilisation des vis CAMO invisibles avec des bois durs comme l'IPE,
le coumarou, le zingana, l'ostryer de Virginie ou d'autres matériaux
pour terrasse similaires, nous recommandons le pré-perçage.
1. Utilisez une mèche de 3/16 po, en conservant entre 2 1/4 po et 2
3/8 po entre la pointe de la mèche et le mandrin porte-mèche,
comme illustré ci-dessous:
2. Placez le Marksman Pro dans la position appropriée, sur le
joint de la planche.
3. En vous servant du Marksman Pro comme guide,
pré-percez les deux côtés de la planche.
4. Laissez le Marksman Pro en place, puis insérez la vis CAMO
invisible dans le guide-vis, puis vissez-la.
REMARQUE : En raison de la densité de ce type de matériau, il est
recommandé de fixer la première vis à au moins un pouce de
l'extrémité de la planche, dans le joint.
Pour visionner une vidéo sur le pré-perçage des bois durs avec les
vis CAMO invisibles, consultez la galerie des vidéos, et choisissez le
vidéo Hardwood à l'adresse www.camofasteners.com.
Joints d'about: Suivez les directives du fabricant de la planche en
ce qui concerne l'espacement entre les planches et la méthode de
fixation. Vous pourriez avoir à installer un bloc d'appui sur la solive
au niveau du joint d'about, selon le type de terrasse que vous
construisez.
Installation à un angle de 45°: Placez l'outil Marksman Pro du côté
long du joint, de sorte que la vis soit complètement dans la solive
une fois enfoncée. Il peut être utile de marquer la planche là où
elle rencontre la solive. Pour ce faire, tracez une ligne au niveau de
l’intersection, puis placez le Marksman de sorte que le milieu du
Guide-vis repose sur cette ligne. Enfoncez les vis comme indiqué
plus haut. Répétez ensuite le processus de vissage des deux
côtés, sur toute la longueur de la planche.
Pour plus de détails ou pour une vidéo d’installation, visitez
www.camofasteners.com ou communiquez avec nous au 1 800 968-6245.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
