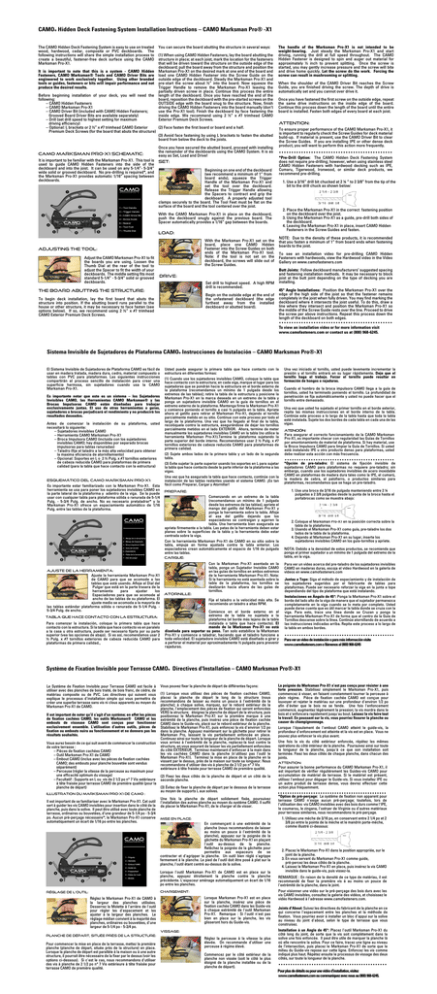

CAMO® Hidden Deck Fastening System Installation Instructions – CAMO Marksman Pro® -X1
The CAMO Hidden Deck Fastening System is easy to use on treated
wood, hardwood, cedar, composite or PVC deckboards. The
following instructions will share the simple installation process to
create a beautiful, fastener-free deck surface using the CAMO
Marksman Pro-X1.
It is important to note that this is a system - CAMO Hidden
Fasteners, CAMO Marksman® Tools and CAMO Driver Bits are
engineered to work exclusively together. Using other branded
tools or guides, fasteners or bits will impair performance and not
produce the desired results.
You can secure the board abutting the structure in several ways:
(1) When using CAMO Hidden Fasteners, lay the board abutting the
structure in place; at each joist, mark the location for the fasteners
that will be driven toward the structure on the outside edge of the
deckboard; pull the board away from the structure and position the
Marksman Pro-X1 on the desired mark at one end of the board and
load one CAMO Hidden Fastener into the Screw Guide on the
outside edge of the deckboard. Steady the Marksman Pro-X1 and
pre-start the screw about ½” into the board. Now squeeze the
Trigger Handle to remove the Marksman Pro-X1 leaving the
partially driven screw in place. Continue this process the entire
length of the deckboard. Once you have reached the end of the
board, reposition the deckboard with the pre-started screws on the
OUTSIDE edge with the board snug to the structure. Now, finish
driving the CAMO Hidden Fasteners into the board manually (don’t
use the Pro-X1 tool). Finish the deckboard by face fastening the
inside edge. We recommend using 2 ½” x #7 trimhead CAMO
Exterior Premium Deck Screws.
Before beginning installation of your deck, you will need the
following:
– CAMO Hidden Fasteners
– CAMO Marksman Pro-X1
– CAMO Driver Bit (included with CAMO Hidden Fasteners;
Grooved Board Driver Bits are available separately)
– Drill (set drill speed to highest setting for maximum
driving efficiency)
(2) Face fasten the first board or board and a half.
– Optional: L brackets or 2 ½” x #7 trimhead CAMO Exterior
Premium Deck Screws (for the board that abuts the structure)
(3) Avoid face fastening by using L brackets to fasten the abutted
board from below the deck to the joists.
CAMO MARKSMAN PRO-X1 SCHEMATIC:
It is important to be familiar with the Marksman Pro-X1. This tool is
used to guide CAMO Hidden Fasteners into the side of the
deckboard and into the joist. It can be used on any 5-1/4”- 5-3/4“
wide solid or grooved deckboard. No pre-drilling is required*, and
the Marksman Pro-X1 provides automatic 1/16” spacing between
deckboards.
ATTENTION:
To ensure proper performance of the CAMO Marksman Pro-X1, it
is important to regularly check the Screw Guides for deck material
build-up. If material is present, use the CAMO Driver Bit to clear
the Screw Guides. If you are installing IPE or other dense deck
product, you will want to perform this action more frequently.
*Pre-Drill Option: The CAMO Hidden Deck Fastening System
does not require pre-drilling; however, when using stainless steel
CAMO Hidden Fasteners with hardwood decking such as IPE,
Cumaru, Tigerwood, Ironwood, or similar deck products, we
recommend pre-drilling.
Beginning on one end of the deckboard
(we recommend a minimum of 1” from
board ends), squeeze the Trigger
Handle of the Marksman Pro-X1 and
set the tool over the deckboard.
Release the Trigger Handle allowing
the Spacers to contract and grip the
deckboard. A properly adjusted tool
clamps securely to the board. The Tool Feet must be flat on the
surface of the board and the tool centered over the joist.
1. Use a 3/16” drill bit chucked at 2 ¼ “ to 2 3/8” from the tip of the
bit to the drill chuck as shown below:
2. Place the Marksman Pro-X1 in the correct fastening position
on the deckboard over the joist.
3. Using the Marksman Pro-X1 as a guide, pre-drill both sides of
the deckboard.
4. Leaving the Marksman Pro-X1 in place, insert CAMO Hidden
Fasteners in the Screw Guides and fasten.
With the CAMO Marksman Pro-X1 in place on the deckboard,
push the deckboard snugly against the previous board. The
Spacer automatically provides a 1/16” gap between the boards.
Load:
Adjusting the tool:
Adjust the CAMO Marksman Pro-X1 to fit
the boards you are using. Loosen the
Thumb Dial at the rear of the tool to
adjust the Spacer to fit the width of your
deckboards. The middle setting fits most
standard 5-1/4” - 5-3/4” solid or grooved
deckboards.
NOTE: Due to the density of these products, it is recommended
that you fasten a minimum of 1” from board ends when fastening
boards to the joist.
With the Marksman Pro-X1 set on the
board, place one CAMO Hidden
Fastener into the Screw Guides on both
ends of the Marksman Pro-X1 tool.
Note: if the tool is not set on the
deckboard, the screws will slide out of
the Screw Guides.
To see an installation video for pre-drilling CAMO Hidden
Fasteners with hardwoods, view the Hardwood video in the Video
Gallery on www.camofasteners.com
Butt Joints: Follow deckboard manufacturers’ suggested spacing
and fastening installation methods. It may be necessary to block
joist at the butt joint depending on the type of decking you are
installing.
drive:
Set drill to highest speed. A high RPM
drill is recommended.
The board abutting the structure:
45° Angle Installations: Position the Marksman Pro-X1 over the
edge of the high side of the joist so that the fastener remains
completely in the joist when fully driven. You may find marking the
deckboard where it intersects the joist useful. To do this, draw a
line where they intersect and position the Marksman Pro-X1 so
the middle of the Screw Guide rests over the line. Proceed to drive
the screw per above instructions. Repeat this process down the
length of the deckboard on both edges.
Begin on the outside edge at the end of
the unfastened deckboard (the edge
furthest away from the installed
deckboard or abutted board).
To begin deck installation, lay the first board that abuts the
structure into position. If the abutting board runs parallel to the
house or other structure, it may be necessary to face fasten (see
options below). If so, we recommend using 2 ½” x #7 trimhead
CAMO Exterior Premium Deck Screws.
To view an installation video or for more information visit
www.camofasteners.com or contact us at (800) 968-6245.
Sistema Invisible de Sujetadores de Plataforma CAMO Instrucciones de Instalación – CAMO Marksman Pro®-X1
®
El Sistema Invisible de Sujetadores de Plataforma CAMO es fácil de
usar en madera tratada, madera dura, cedro, material compuesto o
tablas con PVC para plataformas. Las siguientes instrucciones
compartirán el proceso sencillo de instalación para crear una
superficie hermosa, sin sujetadores cuando usa la CAMO
Marksman Pro-X1.
Es importante notar que este es un sistema – los Sujetadores
Invisibles CAMO, las Herramientas CAMO Marksman® y las
Brocas Impulsoras CAMO están diseñadas para trabajar
exclusivamente juntas. El uso de otras herramientas o guías,
sujetadores o brocas perjudicará el rendimiento y no producirá los
resultados deseados.
Antes de comenzar la instalación de su plataforma, usted
necesitará lo siguiente:
– Sujetadores invisibles CAMO
– Herramienta CAMO Marksman Pro-X1
– Broca Impulsora CAMO (incluida con los sujetadores
invisibles CAMO; hay disponibles por separado brocas
impulsoras para tablas ranuradas)
– Taladro (fije el taladro a la más alta velocidad para obtener
la maxima eficiencia de atornillamiento)
– Opcional: Soportes en L o 2 ½ Pulg. x #7 tornillos exteriores
de cabeza reducida CAMO para plataformas de primera
calidad (para la tabla que hace contacto con la estructura)
ESQUEMÁTICO DEL CAMO MARKSMAN PRO-X1:
Es importante estar familiarizado con la Marksman Pro-X1. Esta
herramienta se usa para poner los sujetadores invisibles CAMO en
la parte lateral de la plataforma y adentro de la viga. Se la puede
usar con cualquier tabla para plataforma sólida o ranurada de 5-1/4
Pulg. - 5-3/4 Pulg. de ancho. No es necesario pretaladrar* y la
Marksman Pro-X1 ofrece un espaciamiento automático de 1/16
Pulg. entre las tablas de la plataforma.
rt CAMO Hidden
is recommended
s when fastening
n Pro-X1 over the
fastener remains
y find marking the
o do this, draw a
ksman Pro-X1 so
Proceed to drive
rocess down the
Once you have fastened the first screw on the outside edge, repeat
the same drive instructions on the inside edge of the board.
Continue this process down the length of the board until the entire
board is installed. Fasten both edges of every board at each joist.
SET:
drill both sides of
uggested spacing
ecessary to block
decking you are
When the shoulder of the CAMO Driver Bit reaches the Screw
Guide, you are finished driving the screw. The depth of drive is
automatically set and you cannot over drive it.
Once you have secured the abutted board, proceed with installing
the remainder of the deckboards using the CAMO System. It is as
easy as Set, Load and Drive!
astening position
CAMO Hidden
video in the Video
The handle of the Marksman Pro-X1 is not intended to be
weight-bearing. Just steady the Marksman Pro-X1 and start
driving, running the drill at full speed throughout. The CAMO
Hidden Fastener is designed to spin and auger out material for
approximately ½ inch to prevent splitting. Once the screw is
started, you may gently increase pressure and the screw will bite
and drive home quickly. Let the screw do the work. Forcing the
screw can result in mushrooming or splitting.
Usted puede asegurar la primera tabla que hace contacto con la
estructura en diferentes formas:
(1) Cuando use los sujetadores invisibles CAMO, coloque la tabla que
hace contacto con la estructura; en cada viga, marque el lugar para los
sujetadores que se pondrán hacia la estructura en el borde externo de
la plataforma (recomendamos un mínimo de 1 pulgada desde los
extremos de las tablas); retire la tabla de la estructura y posicione la
Marksman Pro-X1 en la marca deseada en un extremo de la tabla y
ponga un sujetadore invisible CAMO en la guía de tornillos en el
extremo externo de la plataforma. Mantenga firme la Marksman Pro-X1
y comience poniendo el tornillo a casi ½ pulgada en la tabla. Apriete
ahora el gatillo para retirar el Marksman Pro-X1, dejando el tornillo
parcialmente metido en su sitio. Continue con este proceso por todo el
largo de la plataforma. Una vez que ha llegado al final de la tabla,
recolóquela contra la estructura, asegurándose de dejar los tornillos
parcialmente metidos en el lado EXTERIOR. Ahora, termine de meter
manualmente los sujetadores invisibles CAMO en la tabla (no utilice la
herramienta Marksman Pro-X1).Termine la plataforma sujetando la
parte superior del borde interno. Recomendamos usar 2 ½ Pulg. x #7
tornillos exteriores de cabeza reducida CAMO para plataformas de
primera calidad.
(2) Sujete ambos lados de la primera tabla y un lado de la segunda
tabla.
(3) Evite sujetar la parte superior usando los soportes en L para sujetar
la tabla que hace contacto desde la parte inferior de la plataforma a las
vigas.
Una vez que ha asegurado la tabla que hace contacto, continúe con la
instalación de las tablas restantes usando el sistema CAMO. ¡Es tan
fácil como Preparar, Cargar y Atornillar!
Prepare:
Comenzando en un extremo de la tabla
(recomendamos un mínimo de 1 pulgada
desde los extremos de las tablas), apriete el
mango del gatillo del Marksman Pro-X1 y
ponga la herramienta sobre la tabla. Afloje
el asa del gatillo dejando que los
espaciadores se contraigan y agarren la
tabla. Una herramienta bien asegurada se
aprieta firmemente a la tabla. Las patas de la herramienta deben estar
planas sobre la superficies de la tabla y la herramienta debe estar
centrada sobre la viga.
Con la herramienta Marksman Pro-X1 de CAMO en su sitio sobre la
tabla, empuje en forma ajustada contra la tabla anterior. Los
espaciadores crean automáticamente el espacio de 1/16 de pulgada
entre las tablas.
Cargue:
Ajuste de la herramienta:
Ajuste la herramienta Marksman Pro-X1
de CAMO para que se acomode a las
tablas que está usando. Afloje el Dial del
Pulgar que está en la parte trasera de la
herramienta
para
ajustar
los
Espaciadores para que se acomode al
ancho de las tablas de su plataforma. El
ajuste medio se acomoda a la mayoría de
las tablas estándar plataforma sólida o ranurada de 5-1/4 Pulg. 5-3/4 Pulg. de ancho.
Tabla que hace contacto con la estructura:
Para comenzar la instalación, coloque la primera tabla que hace
contacto con la estructura. Si la tabla que hace contacto va en paralelo
a la casa u otra estructura, puede ser necesario fijarla por su parte
superior (vea las opciones de abajo). Si es así, recomendamos usar 2
½ Pulg. x #7 tornillos exteriores de cabeza reducida CAMO para
plataformas de primera calidad.,
Atornille:
Con la Marksman Pro-X1 asentada en la
tabla, ponga un Sujetador Invisible CAMO
en las guías de tornillos en ambos extremos
de la herramienta Marksman Pro-X1. Nota:
Si la herramienta no está asentada sobre la
tabla de la plataforma, los tornillos se
deslizarán hacia afuera de las guías de
tornillos.
Fije el taladro a la velocidad más alta. Se
recomienda un taladro a altas RPM.
Comience en el borde externo en el
extremo de la tabla no sujetada a la
plataforma (el borde más lejano de la tabla
instalada o tabla que hace contacto). El
mando de la Marksman Pro-X1 no está
diseñada para soportar su peso. Tan solo estabilice la Marksman
Pro-X1 y comience a taladrar, haciendo que el taladro funcione a
toda velocidad. El sujetadore invisible CAMO está diseñado a girar y
a perforar el material por aproximadamente ½ pulgada para prevenir
rajaduras.
Una vez iniciado el tornillo, usted puede levemente incrementar la
presión y el tornillo entrará en su lugar rápidamente. Deje que el
tornillo haga el trabajo. Forzar el tornillo puede resultar en
formación de hongos o rajaduras.
Cuando el hombro de la broca impulsora CAMO llega a la guía de
tornillos, usted ha terminado poniendo el tornillo. La profundidad de
penetración se fija automáticamente y usted no puede hacer que el
tornillo entre demasiado.
Una vez que usted ha sujetado el primer tornillo en el borde exterior,
repita las mismas instrucciones en el borde interno de la tabla.
Continúe este proceso a lo largo de la tabla hasta que toda la tabla
esté instalada. Sujete los dos bordes de cada tabla en cada una de las
vigas.
ATENCIÓN:
Para asegurar el correcto funcionamiento de la CAMO Marksman
Pro-X1, es importante checar con regularidad las Guías de Tornillos
por amontonamiento de material de plataforma. Si hay material, use
la Broca Impulsora CAMO para limpiar la Guía de Tornillos. Si usted
está instalando IPE u otro producto denso para plataformas, usted
debe realizar esta acción con más frecuencia.
*Opción de pre-taladro: El sistema de fijación invisible de
sujetadores CAMO para plataformas no requiere pre-taladro; sin
embargo, cuando use los sujetadores invisibles de acero inoxidable
CAMO en plataformas de madera dura tales como la IPE, el cumarú,
la madera de cebra, el palofierro, o productos similares para
plataformas, recomendamos que se haga un pre-taladro.
1. Use una broca de 3/16 de pulgada manteniendo entre 2 ¼
pulgadas a 2 3/8 pulgadas desde la punta de la broca hasta el
portabrocas como se muestra abajo:
2. Coloque el Marksman Pro-X1 en la posición correcta sobre la
tabla de la plataforma.
3. Usando el Marksman Pro-X1 como guía, pre-taladre los dos
lados de la tabla de la plataforma.
4. Dejando al Marksman Pro-X1 en su lugar, inserte los
sujetadores invisibles CAMO en los guía-tornillos y apriete.
NOTA: Debido a la densidad de estos productos, se recomienda que
ponga el primer sujetador a un mínimo de 1 pulgada del extremo de la
tabla, en la viga.
Para ver un video acerca del pre-taladro de los sujetadores invisibles
CAMO en maderas duras, escoja el vídeo Hardwood en la galería de
vídeos en www.camofasteners.com
Juntas a Tope: Siga el método de espaciamiento y de instalación de
los sujetadores sugeridos por el fabricante de tablas para
plataformas. Puede ser necesario reforzar la viga en la junta a tope
dependiendo del tipo de plataforma que está instalando.
Instalaciones en Ángulo de 45°: Ponga la Marksman Pro-X1 sobre el
borde del lado alto de la viga de manera que el sujetador permanezca
completamente en la viga cuando se lo meta por completo. Usted
puede darse cuenta que es útil marcar la tabla donde se cruza con la
viga. Para esto, trace una línea donde se Cruzan y ponga la
herramienta Marksman Pro-X1 de forma que el centro de la Guía de
Tornillos descanse sobre la línea. Continúe atornillando de acuerdo a
las instrucciones indicadas arriba. Repita este proceso a lo largo de
la tabla en ambos bordes.
Para ver un video de instalación o para más información visite
www.camofasteners.com o llámenos al (800) 968-6245
Système de Fixation Invisible pour Terrasse CAMO Directives d'Installation – CAMO Marksman Pro®-X1
®
Le Système de Fixation Invisible pour Terrasse CAMO est facile à
utiliser avec des planches de bois traité, de bois franc, de cèdre, de
matériau composite ou de PVC. Les directives qui suivent vous
explique le processus d'installation simple qui vous permettra de
créer une superbe terrasse sans vis ni clous apparents au moyen du
Marksman Pro-X1 de CAMO.
Il est important de noter qu’il s’agit d'un système; en effet les pièces
de fixation cachées CAMO, les outils Marksman® CAMO et les
embouts de visseuse CAMO sont conçus pour fonctionner
exclusivement ensemble. L’utilisation d’autres outils, pièces de
fixation ou embouts nuira au fonctionnement et ne donnera pas les
résultats souhaités.
Vous aurez besoin de ce qui suit avant de commencer la construction
de votre terrasse :
– Pièces de fixation cachées CAMO
– Outil Marksman Pro-X1 de CAMO
– Embout CAMO (inclus avec les pièces de fixation cachées
CAMO; des embouts pour planche bouvetée sont vendus
séparément)
– Perceuse (régler la vitesse de la perceuse au maximum pour
une efficacité optimum du vissage)
– Facultatif : Supports en L ou vis de 2 1/2 po n° 7 Vis extérieure
à tête fraisée pour terrasse CAMO de première qualité (pour la
planche de départ)
ILLUSTRATION DU MARKSMAN PRO-X1 DE CAMO :
Il est important de se familiariser avec le Marksman Pro-X1. Cet outil
sert à guider les vis CAMO invisibles pour insertion dans le côté de la
planche, puis dans la solive. Il peut être utilisé avec toute planche de
terrasse, ordinaires ou bouvetées, d’une grandeur de 5-1/4 po - 5-3/4
po. Aucun pré-perçage nécessaire*; le Marksman Pro-X1 conserve
automatiquement un écart de 1/16 po entre les planches.
Vous pouvez fixer la planche de départ de différentes façons:
(1) Lorsque vous utilisez des pièces de fixation cachées CAMO,
placez la planche de départ le long de la structure (nous
recommandons de laisser au moins un pouce à l'extrémité de la
planche); à chaque solive, marquez, sur le rebord extérieur de la
planche, l'emplacement des pièces de fixation qui seront enfoncées
VERS la structure; éloignez la planche de départ de la structure, puis
positionnez le Marksman Pro-X1 sur la première marque à une
extrémité de la planche, puis insérez une pièce de fixation cachée
CAMO dans le Guide-vis, placé sur le rebord extérieur de la planche.
Stabilisez le Marksman Pro-X1, puis enfoncez la vis d'environ 1/2 po
dans la planche. Appuyez maintenant sur la gâchette pour retirer le
Marksman Pro, laissant la vis partiellement enfoncée en place.
Continuez ainsi sur toute la longueur de la planche de départ. Lorsque
vous arrivez à l'extrémité de la planche, replacez-la tout contre la
structure, en vous assurant de laisser les vis partiellement enfoncées
du côté EXTÉRIEUR. Terminez maintenant d'enfoncer à la main dans
les vis cachées CAMO dans la planche (n'utilisez pas l'outil le
Marksman Pro-X1). Terminez la mise en place de la planche en la
vissant par le dessus, près de la maison sur toute sa longueur. Nous
recommandons d'utiliser des vis à planche de 2 1/2 po n° 7 Vis
extérieure à tête fraisée pour terrasse CAMO de première qualité.
(2) Fixez les deux côtés de la planche de départ et un côté de la
seconde planche.
(3) Évitez de fixer la planche de départ par le dessous de la terrasse
au moyen de supports L aux solives.
Une fois la planche de départ solidement fixée, poursuivez
l'installation des autres planche au moyen du système CAMO. Il suffit
de placer le Marksman Pro-X1, de le charger et de visser.
Mise en place:
En commençant à une extrémité de la
planche (nous recommandons de laisser
au moins un pouce à l'extrémité de la
planche), appuyez sur la poignée de la
gâchette du Marksman Pro-X1 en plaçant
l'outil au-dessus de la planche.
Relâchez la poignée de la gâchette pour
permettre aux espaceurs de se
contracter et d'agripper la planche. Un outil bien réglé s'agrippe
fermement à la planche. Le pied de l'outil doit être posé à plat sur la
planche, l'outil étant centré au-dessus de la solive.
Lorsque l'outil Marksman Pro-X1 de CAMO est en place sur la
planche, appuyez étroitement la planche contre la planche
précédente. L'espaceur aménage automatiquement un écart de 1/16
po entre les planches.
Chargement:
Réglage de l'outil:
Lorsque Marksman Pro-X1 est en place
sur la planche, insérez une pièce de
fixation cachée CAMO dans les Guide-vis
à chaque extrémité de l'outil Marksman
Pro-X1. Remarque : Si l'outil n'est pas
bien en place sur la planche, les vis
glisseront hors du Guide-vis.
Réglez le Marksman Pro-X1 de CAMO à
la largeur des planches utilisées.
Desserrez la Molette à l'arrière de l'outil
pour régler les d'espacement et les
ajuster à la largeur des planches. Le
réglage médian convient à la majorité des
planches, ordinaires ou bouvetées, d'une
largeur de 5-1/4 po - 5-3/4 po.
Vissage:
Planche de départ, située près de la structure:
Pour commencer la mise en place de la terrasse, mettez la première
planche (planche de départ, située près de la structure) en place.
Lorsque la planche de départ est parallèle à la maison ou à une autre
structure, il pourrait être nécessaire de la fixer par le dessus (voir les
options ci-dessous). Si c'est le cas, nous recommandons d'utiliser
des vis à planche de 2 1/2 po n° 7 Vis extérieure à tête fraisée pour
terrasse CAMO de première qualité.
Réglez la perceuse à la vitesse la plus
élevée. On recommande d'utiliser une
perceuse à régime élevé.
Commencez par le côté extérieur de la
planche non vissée (soit le côté le plus
éloigné de la planche installée ou de la
planche de départ).
La poignée du Marksman Pro-X1 n’est pas conçu pour résister à une
forte pression. Stabilisez simplement le Marksman Pro-X1, puis
commencez à visser, en faisant constamment tourner la perceuse à
plein régime. Pièce de fixation cachée CAMO est conçue pour
louvoyer et rejeter le matériau sur une profondeur d'environ 1/2 po
afin d'éviter que le bois ne se fende. Une fois l'enfoncement
commencé, augmentez légèrement la pression; la vis mordra dans le
bois et s'enfoncera rapidement jusqu'au bout. Laissez la vis faire tout
le travail. En poussant sur la vis, vous pourriez fissurer la planche ou
causer du champignonnage.
Lorsque l'épaulement de l'embout CAMO atteint le guide-vis, la
profondeur d'enfoncement est atteinte et la vis est en place. Vous ne
pouvez plus enfoncer la vis plus avant.
Une fois la vis du côté extérieur enfoncée, répétez les mêmes
opérations du côté intérieur de la planche. Poursuivez ainsi sur toute
la longueur de la planche, jusqu'à ce que son installation soit
terminée. Fixez les deux côtés de chaque planche, dans chacun des
joints.
ATTENTION:
Pour assurer la bonne performance du CAMO Marksman Pro-X1, il
est important de vérifier régulièrement les Guides-vis CAMO pour
accumulation de matériel de terrasse. Si le matériel est présent,
utilisez l'embout pour dégager le Guide-vis. Si vous installez IPE ou
un autre produit de terrasse dense, vous devrez effectuer cette
action plus fréquemment.
*Option de pré-perçage: Le système de fixation non apparent pour
terrasse CAMO n'exige aucun pré-perçage; toutefois, lors de
l'utilisation des vis CAMO invisibles avec des bois durs comme l'IPE,
le coumarou, le zingana, l'ostryer de Virginie ou d'autres matériaux
pour terrasse similaires, nous recommandons le pré-perçage.
1. Utilisez une mèche de 3/16 po, en conservant entre 2 1/4 po et 2
3/8 po entre la pointe de la mèche et le mandrin porte-mèche,
comme illustré ci-dessous:
2. Placez le Marksman Pro-X1 dans la position appropriée, sur le
joint de la planche.
3. En vous servant du Marksman Pro-X1 comme guide,
pré-percez les deux côtés de la planche.
4. Laissez le Marksman Pro-X1 en place, puis insérez la vis CAMO
invisible dans le guide-vis, puis vissez-la.
REMARQUE : En raison de la densité de ce type de matériau, il est
recommandé de fixer la première vis à au moins un pouce de
l'extrémité de la planche, dans le joint.
Pour visionner une vidéo sur le pré-perçage des bois durs avec les
vis CAMO invisibles, consultez la galerie des vidéos, et choisissez le
vidéo Hardwood à l'adresse www.camofasteners.com.
Joints d'About: Suivez les directives du fabricant de la planche en ce
qui concerne l'espacement entre les planches et la méthode de
fixation. Vous pourriez avoir à installer un bloc d'appui sur la solive
au niveau du joint d'about, selon le type de terrasse que vous
construisez.
Installation à un Angle de 45°: Placez l'outil Marksman Pro-X1 du
côté long du joint, de sorte que la vis soit complètement dans la
solive une fois enfoncée. Il peut être utile de marquer la planche là
où elle rencontre la solive. Pour ce faire, tracez une ligne au niveau
de l’intersection, puis placez le Marksman Pro-X1 de sorte que le
milieu du Guide-vis repose sur cette ligne. Enfoncez les vis comme
indiqué plus haut. Répétez ensuite le processus de vissage des deux
côtés, sur toute la longueur de la planche.
Pour plus de détails ou pour une vidéo d’installation, visitez
www.camofasteners.com ou communiquez avec nous au (800) 968-6245.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
