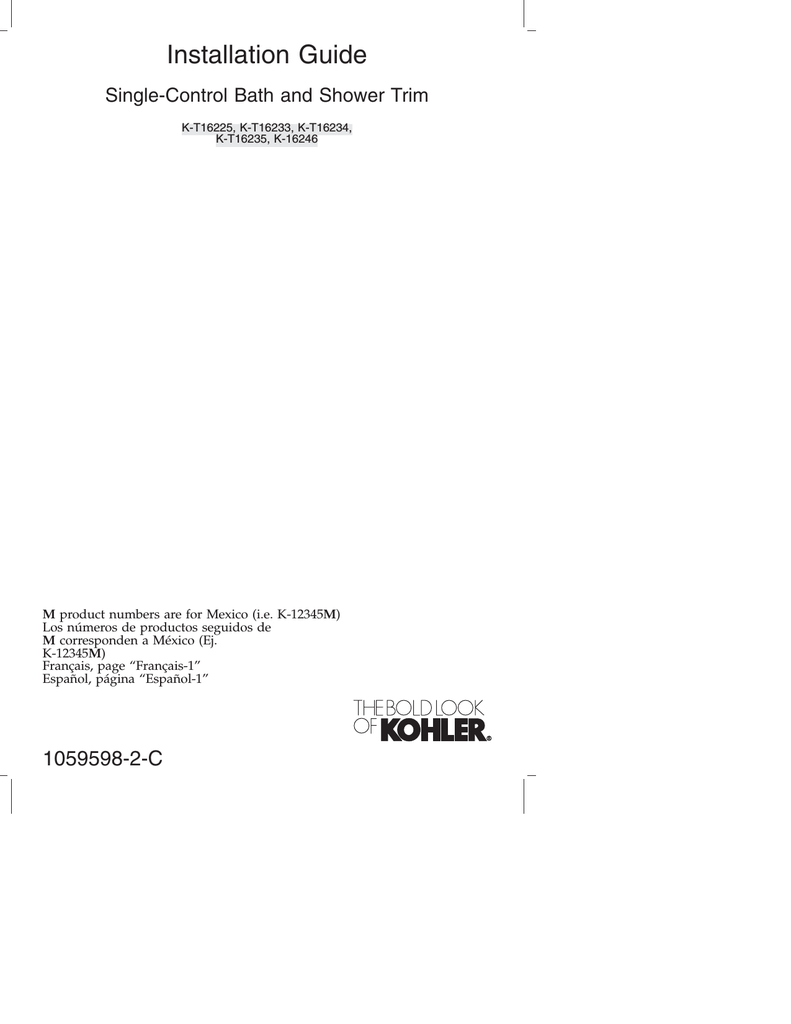

Installation Guide
Single-Control Bath and Shower Trim
K-T16225, K-T16233, K-T16234,
K-T16235, K-16246
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1059598-2-C
IMPORTANT INSTRUCTIONS
WARNING: Risk of scalding or other severe injury.
• Before completing installation, the installer must set the
maximum water temperature setting of this valve to minimize the
risks associated with scalding hazards according to ASTM F 444.
• Do not install a shut-off device on either outlet of this valve. The
installation of any such device may create a cross-flow condition
at the valve and affect the water temperature.
• Factors that change the temperature of the water supplied to the
valve, such as seasonal water temperature changes, and water
heater replacement or servicing, will change the maximum water
temperature supplied by the valve and may create a scalding
hazard. The pressure-balanced valve will not compensate for
changes in the water supply temperature; adjust the maximum
water temperature setting of this pressure-balanced valve when
such changes occur.
• Pressure-balanced valves may not provide protection against
scalding if there is a failure of other temperature-limiting devices
elsewhere in the plumbing system.
NOTICE: Only apply silicone based lubricants to these valves. Do
not use petroleum based lubricants. Petroleum based lubricants will
harm the O-rings, seals, and plastic components.
The installer is responsible for installing the valve and adjusting the
maximum water temperature of this pressure-balanced valve
according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature
adjustment instructions in this document, in the United States please
contact our Customer Service Department at 1-800-4-KOHLER.
Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in
the information box in the Homeowners Guide and on the valve label.
Retain the Homeowners Guide for future reference.
1059598-2-C
2
Kohler Co.
Tools and Materials
Strap
Wrench
Silicone
Sealant
Thread
Sealant
Plumbers
Putty
Hex
Wrench
Plus:
• 1/2" NPT Pipe Nipple
Assorted
Screwdrivers
Thermometer
Before You Begin
Observe all local plumbing and building codes.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
Before installing the trim, determine if the maximum water
temperature is acceptable to the user. If temperature adjustment is
needed, refer to the ″Optional Temperature Limiting Adjustment″
section of this guide.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″OFF″
position.
Shut off the main water supply.
The handle assembly illustrations shown may not represent your
actual product. The installation instructions still apply.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Kohler Co.
3
1059598-2-C
1/2" Nipple
7/16"
(1.1 cm)
Apply plumbers
putty.
K-496-V
K-16246
1. Install the Spout
Remove the temporary nipple.
Apply thread sealant and install a 1/2″ nipple so it extends 7/16″
(1.1 cm) beyond the finished wall.
Apply a bead of plumbers putty or other sealant around the inlet
end of the spout according to the manufacturer’s instructions.
Apply thread sealant to the nipple and thread the spout onto the
nipple.
Carefully tighten with a clean strap wrench.
Remove any excess putty.
1059598-2-C
4
Kohler Co.
Apply plumbers
putty.
Setscrew
Flange
Shower Arm
Apply thread
sealant tape.
Showerhead
2. Install the Showerhead
NOTICE: Do not use thread sealant compound (pipe dope) on the
shower arm threads. Instead, use thread sealant tape on the shower
arm threads. This will avoid clogging the showerhead spray outlets.
Remove the temporary nipple from the shower elbow.
Apply a bead of plumbers putty or other sealant to the back of
the wall flange according to the manufacturer’s instructions.
Slide the wall flange onto the shower arm.
Apply thread sealant tape to the threads shower arm and install
the shower arm to the shower elbow.
Carefully tighten shower arm to the shower elbow with a clean
strap wrench.
Press the flange against the finished wall and secure to the
shower arm by tightening the setscrew.
Remove all excess putty.
With the showerhead off, run hot and cold water through the
shower arm to flush out dirt and debris.
Apply thread sealant tape to the shower arm and thread the
showerhead to the shower arm.
Use a clean strap wrench to tighten the showerhead.
Check for proper operation.
Kohler Co.
5
1059598-2-C
High Flow
Valve
Setscrew
Tab
Standard
Valve
Tab
Collar
Valve
Stem
Valve
Label
Collar
Setscrew
O-Ring
3. Optional Temperature Limiting Adjustment
CAUTION: Risk of personal injury. To eliminate the risk of
scalding, the water temperature should never be set above
120°F (49°C).
NOTE: Do not remove the O-ring and collar at this time. Removing
the O-ring and collar will change the factory setting for the
maximum water temperature.
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature.
Complete the information on the valve label (if supplied).
1059598-2-C
6
Kohler Co.
Discard plaster
guard with dome.
Actuator
Valve Stem
Guide
Diverter Stem
Setscrew
Knob
Diverter Assembly
4. Install the Diverter Assembly
For K-T16233–3 and K-T16233–4 Models
Remove and discard the plaster guard and/or dome, if installed.
Position the actuator over the diverter stem. Tighten the setscrew.
Slide the guide over the actuator and thread it onto the diverter
stem.
Tighten the knob onto the actuator.
Kohler Co.
7
1059598-2-C
Collar
Sleeve
Valve Stem
Screws
Backing
Plate
Handle
Assembly
Tab
Setscrew
Escutcheon
5. Install the Valve Trim
NOTICE: For K-306-KS valve: The thin wall installation kit (88526)
is required for fiberglass or acrylic installations.
NOTE: The handle assembly illustrated may not represent your
actual product. The installation instructions still apply.
For installation over a tiled wall, apply a bead of silicone sealant
around the back edges of the escutcheon.
Break off the tab at the lower right on the backing plate. Fit the
backing plate over the valve so the large hole is on the bottom
and secure with two screws. Do not overtighten.
Rotate the valve stem fully counterclockwise.
Position the escutcheon over the backing plate and thread the
collar into the backing plate. Do not cross thread.
Insert the sleeve into the notches of the collar and hand tighten. If
the collar does not thread into the backing plate, thread the
backing plate screws 1/2 turn back.
Turn the sleeve around so the cutout in the sleeve faces away
from the wall.
Place the handle assembly over the valve stem and tighten the set
screw.
1059598-2-C
8
Kohler Co.
Guide d’installation
Baignoire
douche
mono-contrôle
et
garniture
de
INSTRUCTIONS IMPORTANTES
AVERTISSEMENT : Risque de brûlures ou autres blessures
graves.
• Avant de commencer l’installation, l’installateur doit régler la
température maximale de l’eau de cette valve pour réduire au
minimum les risques de brûlures, ceci conformément à la norme
ASTM F 444.
• Ne pas installer un dispositif d’arrêt sur les sorties de cette valve.
L’installation d’un tel dispositif peut créer une condition de débit
croisé au régulateur et modifier la température de l’eau.
• Les facteurs qui changent la température de l’eau fournie à cette
valve, tels que les changements de température d’eau saisonniers,
et le remplacement ou l’entretien du chauffe-eau, changeront la
température maximale de l’eau fournie par le régulateur et
pourront présenter un danger de brûlures. La valve à pression
réguléene compensera pas les changements de température
d’alimentation d’eau; ajuster la température maximale de cette
valve à pression équilibrée si de tels changements se produisent.
• Les valves à pression équilibrée peuvent ne pas assurer une
protection contre les brûlures en cas de défaillance d’autres
dispositifs de limitation de température installés ailleurs sur le
réseau de plomberie.
AVIS : Seuls des lubrifiants à base de silicone devraient être
appliqués à ces valves. Ne pas utiliser de lubrifiants à base de
pétrole. Des lubrifiants à base de pétrole peuvent endommager les
joints-toriques, les joints et les composants en plastique.
L’installateur est responsable de l’installation de la valve et du
réglage de la température maximale de l’eau de cette valve à pression
équilibrée conformément aux instructions.
Cette valve satisfait ou excède les exigences des normes ANSI
A112.18.1M et ASSE 1016.
Kohler Co.
Français-1
1059598-2-C
INSTRUCTIONS IMPORTANTES (cont.)
S’il ne vous est pas possible de comprendre les instructions
d’installation ou de réglage de la température données par ce
document, veuillez contacter notre département du service clientèle
aux États-Unis.1-800-4-KOHLER. Hors des États-Unis, veuillez
contacter votre distributeur.
NOTICE IMPORTANTE AUX INSTALLATEURS! Veuillez remplir le
coupon dans le guide du propriétaire ainsi que sur l’étiquette de la
valve. Conserver le guide du propriétaire pour future référence.
Outils et matériels
Clé à
sangle
Tournevis
assortis
Mastic à la
silicone
Joint
Mastic de
Clé
d'étanchéité plombier
hexagonale
pour filetage
Plus:
• Mamelon tuyau 1/2" NPT
Thermomètre
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Avant d’installer la garniture, déterminer si la température
maximum de l’eau est acceptable. S’il un réglage de température
est nécessaire, se référer à la section ″Réglage optionnel de
limitation de température″ de ce guide.
La valve s’arrête par pression d’eau. Ne forcer la poignée dans
aucune direction. Pour fermer la valve, la tourner doucement sur
la position ″OFF″.
Couper l’alimentation d’eau principale.
Les illustrations d’ensemble de poignée peuvent être différentes
de votre produit actuel. Les instructions d’installation
s’appliquent tout de même.
1059598-2-C
Français-2
Kohler Co.
Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co.
Français-3
1059598-2-C
Mamelon
de 1/2"
7/16"
(1,1 cm)
K-496-V
Appliquer du
mastic de
plomberie.
K-16246
1. Installer le bec
Retirer le mamelon temporaire.
Appliquer un ruban d’étanchéité pour filetage et installer un
mamelon de 1/2″ de manière à ce qu’il s’étende de 7/16″ (1,1 cm)
au-delà du mur fini.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
périmètre de l’extrémité arrière du bec, selon les instructions du
fabricant du mastic.
Appliquer un ruban d’étanchéité sur le filetage du mamelon et
visser le bec sur ce dernier.
Serrer doucement à l’aide d’une clé à sangle propre.
Retirer tout excès de mastic.
1059598-2-C
Français-4
Kohler Co.
Appliquer du mastic
de plomberie.
Vis de retenue
Bride
Bras de douche
Appliquer du ruban
d'étanchéité pour
filetage.
Pomme de
douche
2. Installer la pomme de douche
AVIS : Ne pas utiliser de joint d’étanchéité pour filetage (colle à
tuyau) sur les filetages de bras de douche. Utiliser du ruban
d’étanchéité pour filetage sur les filetages de bras de douche à la
place. Ceci évitera de boucher les orifices de vaporisateur la pomme
de douche.
Retirer le mamelon temporaire du coude de la douche.
Appliquer du mastic d’étanchéité ou un produit semblable au dos
de la bride murale selon les instructions du fabricant du mastic.
Glisser la bride murale sur le bras de douche.
Appliquer du ruban d’étanchéité sur le filetage du bras de
douche et installer le bras de douche dans le coude.
Serrer délicatement le bras de douche sur le coude avec une clé à
sangle propre.
Presser la bride contre le mur fini et sécuriser au bras de douche
en serrant la vis de retenue.
Retirer tout excédent de mastic.
Avec la pomme de douche fermée, faire couler l’eau chaude et
l’eau froide dans le bras de douche pour évacuer toute saleté et
les débris.
Appliquer un ruban d’étanchéité sur le bras de douche et visser
la pomme de douche sur ce dernier.
Utiliser une clé à sangle propre pour serrer la pomme de douche.
Kohler Co.
Français-5
1059598-2-C
Installer la pomme de douche (cont.)
Vérifier la bonne opération.
1059598-2-C
Français-6
Kohler Co.
Valve haut
débit
Vis de retenue
Languette
Valve
standard
Languette
Collier
Tige de
valve
Etiquette
de valve
Collier
Vis de retenue
Joint torique
3. Réglage optionnel de limitation de température
ATTENTION : Risque de blessures corporelles. Pour
éliminer les risques de brûlures, la température ne devrait
pas être réglée au-dessus de 120°F (49°C).
REMARQUE : Ne pas retirer le joint torique ou le collier pour le
moment. Retirer le joint torique changerait le réglage d’usine de la
température maximale de l’eau.
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pourde petits changements de température, ajuster la vis de
serrage, et revérifier la température d’eau.
Pourde grands changements de température, retirer le joint
torique et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Vérifier de nouveau la température de l’eau.
Compléter l’information sur l’étiquette de la valve (si fournie).
Kohler Co.
Français-7
1059598-2-C
Jeter le renfort en
plâtre avec dôme.
Interrupteur
Tige de la valve
Guide
Tige d'inverseur
Vis de retenue
Poignée
Ensemble inverseur
4. Installer l’ensemble d’inverseur
Pour les modèles K-T16233–3 et K-T16233–4
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Positionner l’actionneur sur la tige d’inverseur. Serrer la vis de
retenue.
Glisser le guide sur l’actionneur et le visser sur la tige de
l’inverseur.
Serrer la poignée sur l’interrupteur.
1059598-2-C
Français-8
Kohler Co.
Collier
Manchon
Tige de valve
Vis
Plaque de
support
Ensemble
de poignée
Languette
Vis de
retenue
Applique
5. Installer la garniture de la valve
AVIS : Pour valve K-306-KS: Le kit d’installation de mur fin (88526)
est requis pour installations en fibre de verre ou acrylique.
REMARQUE : L’ensemble de poignée illustré pourrait ne pas
représenter le produit actuel. Les instructions d’installation
s’appliquent tout de même.
Dans le cas d’une installation sur mur carrelé, appliquer un joint
d’étanchéité à la silicone autour des rebords arrières de
l’applique.
Casser la languette en bas à droite sur la plaque d’appui. Ajuster
la plaque d’appui sur la valve de façon à ce que l’orifice large soit
à la base puis sécuriser avec deux vis. Ne pas trop serrer.
Tourner la tige de la valve complètement vers la gauche.
Positionner l’applique sur la plaque d’appui et visser le collier
dans la plaque d’appui. Ne pas fausser le filetage.
Insérer le manchon dans les encoches du collier et serrer à la
main. Si le collier ne peut pas être vissé dans la plaque d’appui,
dévisser les vis de la plaque d’appui d’un 1/2 tour.
Tourner le manchon de manière à ce que la découpe dans ce
dernier soit dirigé à l’écart du mur.
Placer l’ensemble de poignée sur la tige de valve et serrer la vis
de retenue.
Kohler Co.
Français-9
1059598-2-C
Guía de instalación
Guarnición de grifería monomando de bañera
y ducha
INSTRUCCIONES IMPORTANTES
ADVERTENCIA: Riesgo de quemaduras u otras lesiones
graves.
• Antes de terminar la instalación, el instalador debe ajustar la
temperatura máxima del agua en la válvula para reducir el riesgo
de quemaduras, según la norma ASTM F 444.
• No instale llaves de paso en ninguna de las salidas de esta
válvula. La instalación de tales dispositivos puede producir
contracorriente en la válvula y afectar la temperatura del agua.
• Los factores que cambian la temperatura del agua suministrada a
la válvula, tales como los cambios de temperatura debido a las
estaciones del año y el mantenimiento o reemplazo del calentador
de agua, afectarán la temperatura máxima del agua suministrada
por la válvula y pueden causar quemaduras. La válvula
reguladora de presión no compensará los cambios de temperatura
del agua; ajuste la temperatura máxima del agua de esta válvula
reguladora de presión cuando se produzcan tales cambios.
• Es posible que las válvulas reguladoras de presión no protejan
contra las quemaduras si otros aparatos de limitación de la
temperatura en el sistema de plomería no funcionan
correctamente.
AVISO: Sólo aplique lubricantes con base de silicona a estas
válvulas. No utilice lubricantes derivados del petróleo. Los
lubricantes derivados del petróleo dañarán los arosellos (O-rings),
los sellos y los componentes de plástico.
El instalador tiene la responsabilidad de instalar la válvula y ajustar
la temperatura máxima del agua de esta válvula reguladora de
presión según las instrucciones.
Esta válvula cumple o excede las normas ANSI A112.18.1 y ASSE
1016.
Kohler Co.
Español-1
1059598-2-C
INSTRUCCIONES IMPORTANTES (cont.)
Si usted no entiende las instrucciones de instalación o de ajuste de
temperatura contenidas en este documento, desde los Estados Unidos
llame a nuestro Departamento de Atención al Cliente, al
1-800-4-KOHLER. Fuera de los Estados Unidos, comuníquese con su
distribuidor.
¡AVISO IMPORTANTE A LOS INSTALADORES! Por favor, llene los
espacios en blanco del cuadro de información de la Guía del usuario y
en la etiqueta de la válvula. Guarde la Guía del usuario para referencia
futura.
Herramientas y materiales
Llave de
correa
Sellador
de silicona
Sellador de
roscas
Masilla de
plomería
Llave
hexagonal
Más:
• Niple de 1/2" NPT
Destornilladores
surtidos
Termómetro
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
La pared acabada o la unidad de la bañera/ducha debe instalarse
antes que la guarnición.
Antes de instalar la guarnición, determine si la temperatura
máxima del agua es aceptable para el usuario. Si es necesario
ajustar la temperatura, consulte la sección ″Ajuste opcional del
límite de temperatura″ en este guía.
La presión del agua cierra la válvula. No fuerce la manija en
ninguna dirección. Para cerrar la válvula, gire suavemente a la
posición cerrada.
Cierre el suministro principal de agua.
Es posible que las ilustraciones del montaje de la manija que se
muestran no representen su producto real. Las instrucciones de
instalación aun aplican.
Kohler Co.
Español-2
1059598-2-C
Antes de comenzar (cont.)
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
1059598-2-C
Español-3
Kohler Co.
Niple de 1/2"
7/16"
(1,1 cm)
K-496-V
Aplique masilla
de plomería.
K-16246
1. Instale el surtidor
Retire el niple provisional.
Aplique sellador de roscas e instale un niple de 1/2″ de modo
que sobresalga 7/16″ (1,1 cm) de la pared acabada.
Aplique masilla de plomería u otro sellador alrededor del
extremo de entrada del surtidor, según las instrucciones del
fabricante.
Aplique sellador de roscas en el niple y enrosque el surtidor en el
niple.
Apriete cuidadosamente con una llave de correa limpia.
Limpie el exceso de masilla.
Kohler Co.
Español-4
1059598-2-C
Aplique masilla
de plomería.
Tornillo de fijación
Brida
Brazo de ducha
Aplique cinta selladora
de roscas.
Cabeza de ducha
2. Instale la cabeza de ducha
AVISO: No utilice compuesto sellador líquido de roscas (pasta
lubrificante) en las roscas del brazo de la ducha. En su lugar, aplique
cinta selladora de roscas a las roscas del brazo de ducha. Esto
evitará que se tapen las salidas rociadoras de la cabeza de ducha.
Retire el niple provisional del codo de la ducha.
Aplique una tira de masilla de plomería u otro sellador en la
parte posterior de la brida mural, según las instrucciones del
fabricante.
Deslice la brida mural en el brazo de ducha.
Aplique cinta selladora de roscas al brazo de la ducha e instale el
brazo al codo de la ducha.
Con cuidado apriete el brazo de ducha al codo, utilizando una
llave de correa limpia.
Presione la brida contra la pared acabada y fíjela al brazo de la
ducha apretando el tornillo de fijación.
Limpie el exceso de masilla de plomería.
Sin instalar la cabeza de ducha, abra el agua caliente y fría para
limpiar partículas y residuos del brazo de ducha.
Aplique cinta selladora de roscas en el brazo de ducha, y
enrosque la cabeza de ducha en el brazo de ducha.
Utilice una llave de correa limpia para apretar la cabeza de
ducha.
1059598-2-C
Español-5
Kohler Co.
Instale la cabeza de ducha (cont.)
Verifique que funcione correctamente.
Kohler Co.
Español-6
1059598-2-C
Válvula de
Válvula
alto flujo
estándar
Tornillo de
Lengüeta
fijación
Collarín
Lengüeta
Etiqueta
de la
válvula
Espiga de
válvula
Collarín
Tornillo de
fijación
Arosello
3. Ajuste opcional del límite de temperatura
PRECAUCIÓN: Riesgo de lesiones personales. Para eliminar
el riesgo de quemaduras, la temperatura del agua nunca debe
ajustarse a más de 120°F (49°C).
NOTA: No retire el arosello (O-ring) ni el collarín en este momento.
Si quita el arosello (O-ring) y el collarín, cambiará la temperatura
máxima del agua establecida en fábrica.
Gire la válvula a la derecha, a la posición completamente abierta,
y deje correr el agua caliente durante varios minutos. Coloque un
termómetro en el chorro de agua y verifique la temperatura.
Para cambios menores de la temperatura del agua, ajuste el
tornillo de fijación y vuelva a verificar la temperatura del agua.
Para cambios mayores de la temperatura del agua, quite el
arosello (O-ring) y el collarín de la espiga de válvula. Gire
lentamente la espiga de válvula hasta obtener la temperatura
máxima deseada del agua.
Vuelva a instalar el collarín en la espiga de válvula colocando el
tornillo de fijación contra el lado de la lengüeta.
Vuelva a instalar el arosello (O-ring) y gire la espiga a la
izquierda para cerrar el suministro de agua.
Vuelva a verificar la temperatura del agua.
Llene la información en la etiqueta de la válvula (si se ha
provisto).
1059598-2-C
Español-7
Kohler Co.
Deseche el protector
de yeso con cúpula.
Accionador
Espiga de
válvula
Espiga de
desviación
Guía
Tornillo de fijación
Perilla
Montaje del desviador
4. Instale el montaje del desviador
Para los Modelos K-T16233–3 y K-T16233–4
Retire y deseche el protector de yeso y/o la cúpula, si están
instalados.
Coloque el accionador sobre la espiga del desviador. Apriete el
tornillo de fijación.
Deslice la guía sobre el accionador y enrósquelo en la espiga del
desviador.
Apriete la perilla en el accionador.
Kohler Co.
Español-8
1059598-2-C
Collarín
Espiga de
la válvula
Manga
Tornillos
Placa de
soporte
Montaje
de manija
Lengüeta
Tornillo
de fijación
Chapetón
5. Instale la guarnición de la válvula
AVISO: Para la válvula K-306-KS: Para instalaciones en fibra de
vidrio o acrílica, se requiere el kit de instalación en paredes delgadas
(88526).
NOTA: Es posible que las ilustraciones del montaje de la manija no
representen su producto real. Las instrucciones de instalación aun
aplican.
En las instalaciones sobre paredes de azulejos, aplique una tira de
sellador de silicona alrededor de los bordes posteriores del
chapetón.
Retire la lengüeta en la parte inferior derecha de la placa de
soporte. Coloque la placa de soporte sobre la válvula, de manera
que el orificio grande esté orientado hacia abajo, y apriete con dos
tornillos. No apriete demasiado.
Gire la espiga de válvula completamente a la izquierda.
Coloque el chapetón sobre la placa de soporte y enrosque el
collarín en la placa de soporte. No estropee la rosca.
Inserte la manga dentro de las muescas del collarín y apriete con
la mano. Si el collarín no enrosca en la placa de soporte, afloje los
tornillos de la placa de soporte con una media vuelta.
Voltee la manga de manera que la abertura en la manga quede
hacia el lado opuesto de la pared.
Coloque el montaje de la manija sobre el adaptador de espiga de
la válvula y apriete el tornillo de fijación.
1059598-2-C
Español-9
Kohler Co.
1059598-2-C
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
1059598-2-C

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
