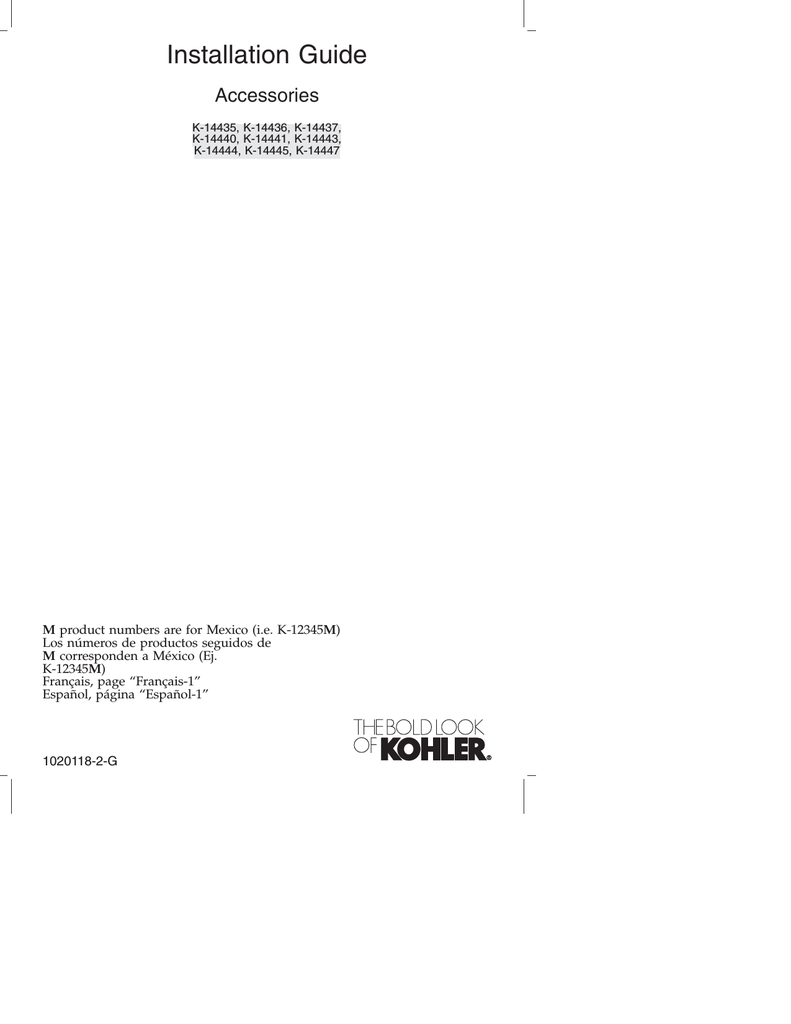

Installation Guide
Accessories
K-14435, K-14436, K-14437,
K-14440, K-14441, K-14443,
K-14444, K-14445, K-14447
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1020118-2-G
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Level
Phillips
Screwdrivers
Tape
Measure
Pencil
Plus:
• Assorted Drill Bits
Drill
Before You Begin
DANGER: Risk of personal injury. These products are not
designed or intended for use as a grab bar or support bar. Do
not install any of these products in any area where they are
likely to be used inadvertently as a grab bar or support bar.
These products should be located and mounted to a wall stud.
While it is possible to mount them to any surface, a stud
mounted product will yield the best results.
For proper installation, select a drill bit based on the type of
finished wall material. If the accessory will be attached to:
• ceramic tile, a 1/4″ drill bit is required.
• drywall into a stud, a 1/8″ drill bit is required.
• drywall between studs, a 5/16″ drill bit is required.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
1020118-2-G
2
Kohler Co.
K-14435 = 19-11/16" (50 cm)
K-14436 = 25-11/16" (65.2 cm)
K-14437 = 31-11/16" (80.5 cm)
2-13/16"
(7.1 cm)
1-7/8"
(4.8 cm) D.
K-14435 = 18" (45.7 cm)
K-14436 = 24" (61 cm)
K-14437 = 30" (76.2 cm)
4-5/16"
(11 cm)
5-5/16"
(13.5 cm)
2-7/8"
(7.3 cm) D.
K-14447
1-7/8"
(4.8 cm)
4-3/4"
(12.1 cm) D.
6-1/4"
(15.9 cm)
K-14445
6"
(15.2 cm)
2-1/2"
(6.4 cm)
8-7/8"
(22.5 cm)
18-1/2"
(47 cm)
4-7/8"
(12.4 cm)
K-14440
22-1/2"
(57.2 cm)
K-14441
6-5/16"
(16 cm)
3"
(7.6 cm) D.
4-5/16"
(11 cm)
1-3/4"
(4.4 cm)
1-3/8"
(3.5 cm) D.
K-14443
K-14444
Roughing-In
Kohler Co.
3
1020118-2-G
Multiple-Post Installations
All Installations
Orient
wall plate.
Mark centerpoints.
Mark
mounting
holes.
Verify level.
1. Position the Wall Plate(s)
For Multiple-Post Accessories
Using a level and tape measure, mark the centerpoints of your
multiple-post accessory. Refer to the ″Roughing-In″ section of this
guide to assist you.
Orient the wall plate with the small round mounting hole in the
12 o’clock position, as shown.
Align the center of each wall plate at the marked centerpoints.
For Single-Post Accessories
Orient the wall plate with the small round mounting hole in the
12 o’clock position, as shown.
For All Accessories
Mark the mounting hole locations with a pencil. Set the wall
plate(s) aside.
Using the correct type of drill bit for your wall material, carefully
drill pilot holes at the marked mounting hole locations. Refer to
the “Before You Begin” section for proper drill bit diameters.
1020118-2-G
4
Kohler Co.
Drywall Between Studs
Tile
Pilot Holes
Pilot Holes
Toggle Anchors
Ceramic
Anchors
Screws
Orient wall
plate.
Orient
wall plate.
Press and hold
legs together.
Screws
2. Install the Wall Plate(s)
NOTE: If the pilot holes are drilled into a stud, anchors are not
required. Proceed to the ″Secure the Wall Plate(s)″ subsection.
Install the Anchors
For installations to drywall between studs:
Press and hold the legs of the toggle anchor (provided) together,
then insert the toggle anchor legs into each pilot hole.
Using a hammer, carefully tap each toggle anchor into the
drywall until flush against the finished surface.
For installations to tile:
Insert a ceramic anchor (provided) into each pilot hole.
Using a hammer, carefully tap each ceramic anchor into the
drywall. The ceramic anchor does not need to be flush with the
tile surface.
Secure the Wall Plate(s)
Orient the wall plate with the small round mounting hole in the
12 o’clock position, as shown.
Secure the wall plate with the two screws (provided).
Kohler Co.
5
1020118-2-G
Wall Plate
Accessory Post
Escutcheon
Setscrew
3. Secure the Accessory
Slide the escutcheon and the accessory post onto the wall plate.
Tighten the setscrew into the accessory post with the hex wrench
(provided).
Repeat this procedure for multiple-post accessories.
For glass shelves, be sure the setscrew and the shelf screw (not
shown) is tightened before placing items on the glass shelf.
1020118-2-G
6
Kohler Co.
Guide d’installation
Accessoires
Outils et matériels
Niveau à bulle
Tournevis
cruciforme
Mètre
ruban
Perceuse
Crayon à papier
Plus:
• Mèches assorties
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
DANGER : Risque de blessures corporelles. Ces produits ne
sont pas destinés ou conçus pour servir de barre d’appui ou de
support. Ne pas installer les produits dans tout endroit que ce
soit où ils pourraient être utilisés par inadvertance à titre de
barre d’appui ou de soutien.
Ces produits devraient être localisés et fixés sur un montant du
mur. Alors qu’il est possible de les monter sur une surface
quelconque, la fixation sur un montage mural donnera de
meilleurs résultats.
Pour une bonne installation, sélectionner une mèche basée sur le
type de matériau de mur fini. Si l’accessoire y sera attaché:
• carrelage en céramique, une mèche de 1/4″ est requise.
Kohler Co.
Français-1
1020118-2-G
Avant de commencer (cont.)
• cloison sèche en montant, une mèche de 1/8″ est requise.
• cloison sèche entre montants, une mèche de 5/16″ est requise.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
1020118-2-G
Français-2
Kohler Co.
K-14435 = 19-11/16" (50 cm)
K-14436 = 25-11/16" (65,2 cm)
K-14437 = 31-11/16" (80,5 cm)
2-13/16"
(7,1 cm)
Ø 1-7/8"
(4,8 cm)
K-14435 = 18" (45,7 cm)
K-14436 = 24" (61 cm)
K-14437 = 30" (76,2 cm)
4-5/16"
(11 cm)
5-5/16"
(13,5 cm)
Ø 2-7/8"
(7,3 cm)
K-14447
1-7/8"
(4,8 cm)
Ø 4-3/4"
(12,1 cm)
6-1/4"
(15,9 cm)
K-14445
6"
(15,2 cm)
2-1/2"
(6,4 cm)
8-7/8"
(22,5 cm)
18-1/2"
(47 cm)
4-7/8"
(12,4 cm)
K-14440
22-1/2"
(57,2 cm)
K-14441
6-5/16"
(16 cm)
Ø 3"
(7,6 cm)
4-5/16"
(11 cm)
1-3/4"
(4,4 cm)
Ø 1-3/8"
(3,5 cm)
K-14443
K-14444
Plan de raccordement
Kohler Co.
Français-3
1020118-2-G
Installations de montants multiples
Marquer les
points centraux.
Toutes les installations
Orienter la
plaque murale.
Vérifier la mise
à niveau.
Marquer les
orifices de
fixation.
1. Positionner la/les plaque(s) murale(s)
Pour des accessoires à montants multiples
Avec un niveau à bulle et un mètre ruban, marquer les points
centraux de l’accessoire à montants multiples. Se référer à la
section ″Raccordement″ de ce guide pour s’assister.
Orienter la plaque murale avec le petit orifice de fixation arrondi
en position 12 heures, tel qu’indiqué.
Aligner le centre de chaque plaque murale aux points centraux
marqués.
Pour des accessoires à un seul montant
Orienter la plaque murale avec le petit orifice de fixation arrondi
en position 12 heures, tel qu’indiqué.
Pour tous les accessoires
Repérer les emplacements d’orifices de montage avec un crayon.
Mettre la (les) plaque(s) murale(s) de côté.
En utilisant le type de mèche correct pour le matériau du mur,
percer avec précaution les trous-pilotes aux emplacements
d’orifices de fixation marqués. Se référer à la section ″Avant de
commencer″ pour les bons diamètres de mèche.
1020118-2-G
Français-4
Kohler Co.
Cloison sèche entre les montants
Carreau
Trous-pilotes
Trous-pilotes
Ancrages articulés
Ancrages en
céramique
Vis
Orienter la
plaque murale.
Orienter la
plaque murale.
Presser et
maintenir les
pieds ensemble.
Vis
2. Installer la/les plaque(s) murale(s)
REMARQUE : Si les trous-pilotes sont percés dans un montant, des
ancrages sont nécessaires. Procéder à la sous-section ″Sécuriser la
(les) plaque(s) murale(s)″.
Installer les dispositifs d’ancrage
Pour des installations sur cloison sèche entre montants:
Presser et maintenir ensemble les pieds d’un ancrage mural
(fourni), puis insérer ces derniers dans chaque trou-pilote.
Avec un marteau, taper délicatement chaque ancrage mural dans
la cloison sèche jusqu’à égalité avec la surface du mur.
Pour des installations sur carrelage:
Insérer un ancrage en céramique (fourni) dans chaque trou-pilote.
Avec un marteau, taper délicatement chaque ancrage en
céramique dans la cloison sèche. L’ancrage en céramique ne doit
pas être à égalité avec la surface du carrelage.
Sécuriser la/les plaque(s) murale(s)
Orienter la plaque murale avec le petit orifice de fixation arrondi
en position 12 heures, tel qu’indiqué.
Sécuriser la plaque murale avec les deux vis (fournies).
Kohler Co.
Français-5
1020118-2-G
Plaque murale
Montant d'accessoire
Applique
Vis de retenue
3. Sécuriser l’accessoire
Placer le montant de l’accessoire sur la vis de l’applique.
Serrer la vis de retenue à l’aide de la clé hexagonale (fournie).
Répéter cette procédure pour des accessoires à montants
multiples.
Pour des étagères en verre, s’assurer que la vis de retenue et que
celle de l’étagère (non montrée) soient serrées avant de placer des
objets sur l’étagère de verre.
1020118-2-G
Français-6
Kohler Co.
Guía de instalación
Accesorios
Herramientas y materiales
Nivel
Destornilladores de
estrella o Phillips
Cinta para
medir
Taladro
Lápiz
Más:
• Brocas surtidas
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PELIGRO: Riesgo de lesiones personales. Estos productos no
están diseñados para usarse como agarradera o barra de soporte.
No instale ninguno de estos productos en ningún área en la que
puedan ser usados inadvertidamente como agarradera o barra de
soporte.
Estos productos deben ubicarse y montarse en un poste de
madera de la pared. Aunque es posible montarlos a cualquier
superficie, se obtendrán mejores resultados si el producto se fija a
un poste de madera de la pared.
Para una instalación correcta, seleccione la broca de taladro con
base en el tipo de material de la pared acabada. Si el accesorio se
fijará en:
Kohler Co.
Español-1
1020118-2-G
Antes de comenzar (cont.)
• azulejo de cerámica, se requiere una broca de 1/4″.
• paneles de yeso dentro de un poste de madera, se requiere una
broca de 1/8″.
• paneles de yeso entre postes de madera, se requiere una broca de
5/16″.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
1020118-2-G
Español-2
Kohler Co.
K-14435 = 19-11/16" (50 cm)
K-14436 = 25-11/16" (65,2 cm)
K-14437 = 31-11/16" (80,5 cm)
2-13/16"
(7,1 cm)
1-7/8"
(4,8 cm) D.
K-14435 = 18" (45,7 cm)
K-14436 = 24" (61 cm)
K-14437 = 30" (76,2 cm)
4-5/16"
(11 cm)
5-5/16"
(13,5 cm)
6-1/4"
(15,9 cm)
2-7/8"
(7,3 cm) D.
K-14447
1-7/8"
(4,8 cm)
4-3/4"
(12,1 cm) D.
K-14445
6"
(15,2 cm)
2-1/2"
(6,4 cm)
18-1/2"
(47 cm)
4-7/8"
(12,4 cm)
8-7/8"
(22,5 cm)
K-14440
22-1/2"
(57,2 cm)
K-14441
6-5/16"
(16 cm)
3"
(7,6 cm) D.
4-5/16"
(11 cm)
1-3/4"
(4,4 cm)
1-3/8"
(3,5 cm) D.
K-14443
K-14444
Diagrama de instalación
Kohler Co.
Español-3
1020118-2-G
Instalaciones de varios postes
Todas las instalaciones
Marque los puntos
centrales.
Oriente la
placa mural.
Marque los
orificios de
fijación.
Verifique el nivel.
1. Coloque la placa o placas murales
Para accesorios de varios postes
Con un nivel y cinta para medir, marque los puntos centrales del
accesorio de varios postes. Consulte la sección ″Diagrama de
instalación″ de esta guía como ayuda.
Oriente la placa mural con el orificio redondo pequeño en la
posición de las 12 en punto, como se muestra.
Alinee el centro de cada placa mural en los puntos centrales
marcados.
Para accesorios de un solo poste
Oriente la placa mural con el orificio redondo pequeño en la
posición de las 12 en punto, como se muestra.
Para todos los accesorios
Marque con un lápiz los lugares para los orificios de fijación.
Coloque la placa o placas murales a un lado.
Con el tipo correcto de broca para el material de la pared, con
cuidado taladre orificios guía en los lugares marcados para los
orificios de fijación. Consulte la sección ″Antes de comenzar″ para
obtener el diámetro correcto de la broca.
1020118-2-G
Español-4
Kohler Co.
Panel de yeso entre postes de madera
Azulejo
Orificios guía
Orificios guía
Sujetadores
mariposa
Anclajes de
cerámica
Tornillos
Oriente la
placa mural.
Oriente la
placa mural.
Sostenga juntas
las patas.
Tornillos
2. Instale la placa o placas murales
NOTA: Si los orificios guía se taladran en un poste de madera, no se
requieren los anclajes. Continúe en la subsección ″Fije la placa o
placas murales″.
Instale los anclajes
Para instalaciones en paneles de yeso entre postes de madera:
Mantenga juntas las patas de los sujetadores mariposa (provistos)
e inserte las patas del sujetador mariposa en cada orificio guía.
Con un martillo, golpee suavemente cada sujetador mariposa en
el panel de yeso hasta que queden al ras con la superficie
acabada.
Para instalaciones en azulejo:
Inserte un anclaje de cerámica (provisto) en cada orificio guía.
Con un martillo, golpee suavemente cada anclaje de cerámica en
el panel de yeso. El anclaje de cerámica no necesita quedar al ras
con la superficie del azulejo.
Fije la placa o placas murales
Oriente la placa mural con el orificio redondo pequeño en la
posición de las 12 en punto, como se muestra.
Fije la placa mural con los dos tornillos (provistos).
Kohler Co.
Español-5
1020118-2-G
Placa mural
Poste del accesorio
Chapetón
Tornillo de fijación
3. Fije el accesorio
Coloque el poste del accesorio en el tornillo del chapetón.
Apriete el tornillo de fijación con la llave hexagonal (provista).
Repita este procedimiento para accesorios de varios postes.
Para estantes de vidrio, asegúrese de que le tornillo de fijación y
el tornillo del estante (no se muestra) se apriete antes de colocar
artículos en el estante de vidrio.
1020118-2-G
Español-6
Kohler Co.
1020118-2-G
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
1020118-2-G

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
