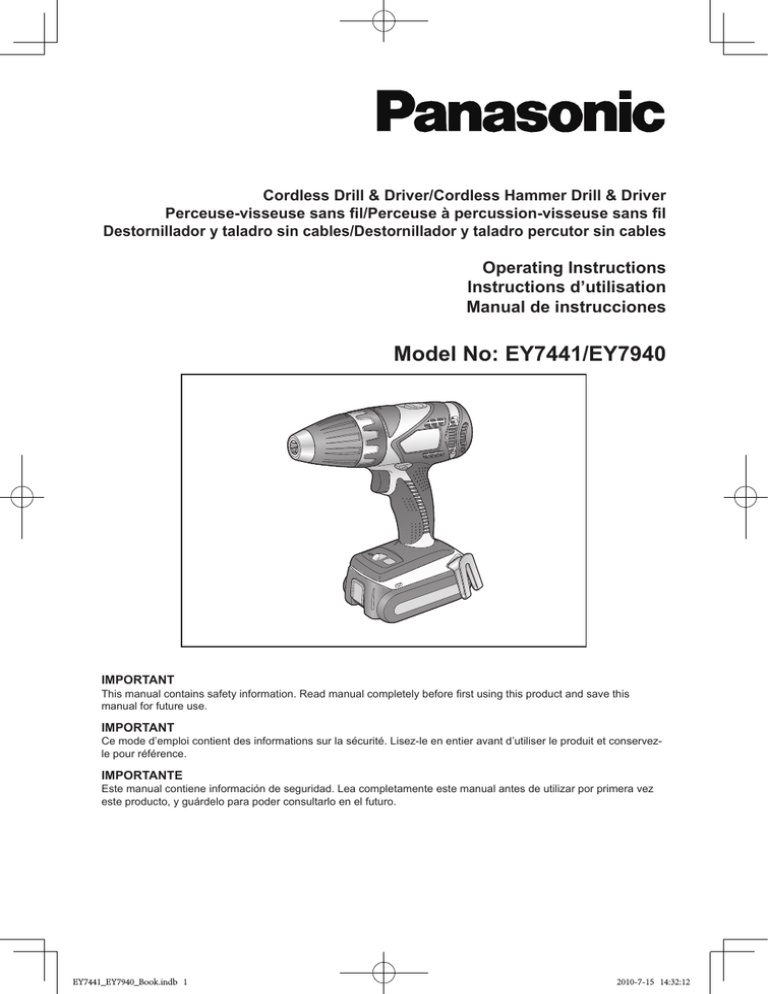

Panasonic | EY7441LR2S | Use and Care Manual | Panasonic EY7441LR2S Use and Care Manual

Cordless Drill & Driver/Cordless Hammer Drill & Driver
Perceuse-visseuse sans fil/Perceuse à percussion-visseuse sans fil
Destornillador y taladro sin cables/Destornillador y taladro percutor sin cables
Operating Instructions
Instructions d’utilisation
Manual de instrucciones
Model No: EY7441/EY7940
IMPORTANT
This manual contains safety information. Read manual completely before first using this product and save this
manual for future use.
IMPORTANT
Ce mode d’emploi contient des informations sur la sécurité. Lisez-le en entier avant d’utiliser le produit et conservezle pour référence.
IMPORTANTE
Este manual contiene información de seguridad. Lea completamente este manual antes de utilizar por primera vez
este producto, y guárdelo para poder consultarlo en el futuro.
EY7441_EY7940_Book.indb 1
2010-7-15 14:32:12
Index/Index/Indice
English: Page 4 Français: Page 17 Español: Página 33
FUNCTIONAL DESCRIPTION
DESCRIPTION DES FONCTIONS
DESCRIPCIÓN FUNCIONAL
(A)
(B)
(C)
(D)
(L) (M) (N)
(I)
(O)
(H)
(K)
(J)
(E)
(G)
10.8 V ─ 28.8 V
(F)
(F)
(P)
-2-
EY7441_EY7940_Book.indb 2
2010-7-15 14:32:13
(A)
Keyless drill chuck
Mandrin porte-foret sans fil
Mandril sin llave
(B)
Clutch handle
Poignée de l’embrayage
Mango de embrague
(C)
Speed selector switch
Interrupteur de sélection de vitesse
Interruptor selector de velocidad
(D)
Forward/Reverse lever
Levier d’inversion marche avant-marche arrière
Palanca de avance/inversión
(E)
Belt hook
Crochet de ceinture
Gancho del cinturón
(F)
Alignment marks
Marques d’alignement
Marcas de alineación
(G)
Battery pack release button
Bouton de libération de batterie autonome
Botón de liberación de batería
(H)
Battery pack
Batterie autonome
Batería
(I)
Control panel
Panneau de commande
Panel de controle
(J)
Overheat warning lamp (battery)
Témoin d’avertissement de surchauffe (batterie)
Luz de advertencia de sobrecalentamiento (batería)
(K)
LED light on/off button
Bouton Marche/Arrêt de la lumière DEL
Botón ON/OFF de luz LED
(L)
LED light
Lumière DEL
Luz indicadora
(M)
Battery low warning lamp
Témoin d’avertissement de batterie basse
Luz de aviso de baja carga de batería
(N)
Variable speed control trigger
Gâchette de commande de vitesse
Disparador del control de velocided variable
(O)
Battery charger
Chargeur de batterie
Cargador de batería
(P)
Pack cover
Couvercle de la batterie autonome
Cubierta de batería
-3-
EY7441_EY7940_Book.indb 3
2010-7-15 14:32:13
SAVE THESE INSTRUCTIONS
Work Area Safety
This tool, as a complete unit with a battery
pack, satisfies appropriate IP Degrees of
Protection based on the IEC regulations.
1) Keep work area clean and well lit.
Cluttered or dark areas invite
accidents.
2) Do not operate power tools in
explosive atmospheres, such as in
the presence of flammable liquids,
gases or dust.
Power tools create sparks which may
ignite the dust or fumes.
3) Keep children and bystanders away
while operating a power tool.
Distractions can cause you to lose
control.
Definition of IP code
IP5X: Ingress of dust is not totally
prevented, but dust shall not
penetrate in a quantity to interfere with
satisfactory operation of the tool or to
impair safety (In case that the talcum
powder under 75 μm intrudes inside
the tool)
IPX6: Water projected in powerful jets
against the tool from any direction
shall have no harmful effects (In case
that, with a nozzle of 12.5 mm inner
diameter, approximately 100 L/min of
normal temperature water is injected
to the tool for 3 minutes from 3 meter
distance)
Electrical Safety
1) Power tool plugs must match the
outlet. Never modify the plug in any
way. Do not use any adapter plugs
with earthed (grounded) power
tools.
Unmodified plugs and matching
outlets will reduce risk of electric
shock.
2) Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators.
There is an increased risk of electric
shock if your body is earthed or
grounded.
3) Do not expose power tools to rain
or wet conditions.
Water entering a power tool will
increase the risk of electric shock.
4) Do not abuse the cord. Never use
the cord for carrying, pulling or
unplugging the power tool. Keep
cord away from heat, oil, sharp
edges or moving parts.
Damaged or entangled cords increase
the risk of electric shock.
5) W h e n o p e r a t i n g a p o w e r t o o l
outdoors, use an extension cord
suitable for outdoor use.
Use of a cord suitable for outdoor use
reduces the risk of electric shock.
LIMITED WARRANTY
The rating of IP56 qualifies this tool
for the minimum impact of water or
dust, but not for the assurance of
performance in such conditions. See
Safety and Operating Instructions for
further details for proper operation.
I. INTRODUCTION
These tools can be used to tighten
screws in clutch mode and to drill
holes in wood and metal in drill
mode. Additionally, model EY7940
can be used to drill holes in soft
concrete and similar materials in
hammer mode.
II. G
ENERAL SAFETY
RULES
WARNING! Read all instructions
Failure to follow all instructions listed
below may result in electric shock, fire
and/or serious injury. The term “power
tool” in all of the warnings listed below
refers to your main operated (corded)
power tool and battery operated
(cordless) power tool.
-4-
EY7441_EY7940_Book.indb 4
2010-7-15 14:32:13
Personal Safety
Power Tool Use and Care
1) Stay alert, watch what you are
doing and use common sense
when operating a power tool. Do
not use a power tool while you
are tired or under the influence of
drugs, alcohol or medication.
A moment of inattention while
operating power tools may result in
personal injury.
2) Use safety equipment. Always wear
eye protection.
Safety equipment such as dust
mask, non-skid safety shoes, hard
hat, or hearing protection used for
appropriate conditions will reduce
personal injuries.
3) Avoid accidental starting. Ensure
the switch is in the off position
before plugging in.
Carrying power tools with your finger
on the switch or plugging in the power
tools that have the switch on invites
accidents.
4) R e m o v e a n y a d j u s t i n g k e y o r
wrench before turning the power
tool on.
A wrench or a key left attached to a
rotating part of the power tool may
result in personal injury.
5) Do not overreach. Keep proper
footing and balance at all times.
This enables better control of the
power tool in unexpected situations.
6) Dress properly. Do not wear loose
clothing or jewelry. Keep your hair,
clothing and gloves away from
moving parts.
Loose clothes, jewelry or long hair can
be caught in moving parts.
7) If devices are provided for the
connection of dust extraction and
collection facilities, ensure these
are connected and properly used.
Use of these devices can reduce dust
related hazards.
-5-
EY7441_EY7940_Book.indb 5
1) Do not force the power tool. Use
the correct power tool for your
application.
The correct power tool will do the job
better and safer at the rate for which it
was designed.
2) Do not use the power tool if the
switch does not turn it on and off.
Any power tool that cannot be
controlled with the switch is dangerous
and must be repaired.
3) Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any
adjustments, changing accessories,
or storing power tools.
Such preventive safety measures
reduce the risk of starting the power
tool accidentally.
4) Store idle power tools out of the
reach of children and do not allow
persons unfamiliar with the power
tool or these instructions to operate
the power tool.
Power tools are dangerous in the
hands of untrained users.
5) Maintain power tools. Check for
misalignment or binding of moving
parts, breakage of parts and any
other condition that may affect the
power tools operation. If damaged,
have the power tool repaired before
use.
Many accidents are caused by poorly
maintained power tools.
6) Keep cutting tools sharp and clean.
Properly maintained cutting tools with
sharp cutting edges are less likely to
bind and are easier to control.
7) Use the power tool, accessories
and tool bits etc. in accordance
with these instructions and in the
manner intended for the particular
type of power tool, taking into
account the working conditions
and the work to be performed.
Use of the power tool for operations
different from those intended could
result in a hazardous situation.
2010-7-15 14:32:13
Battery Tool Use and Care
3) Hold power tools by insulated
gripping surfaces when performing
an operation where the cutting tool
may contact hidden wiring.
Contact with a “live” wire will make
exposed metal parts of the tool “live”
and shock the operator.
4) Be aware that this tool is always in an
operating condition, since it does not
have to be plugged into an electrical
outlet.
5) I f t h e b i t b e c o m e s j a m m e d ,
immediately turn the trigger switch
off to prevent an overload which can
damage the battery pack or motor.
Use reverse motion to loosen jammed
bits.
6) Do not operate the Forward/Reverse
lever when the trigger switch is on.
The battery will discharge rapidly and
damage to the unit may occur.
7) When storing or carrying the tool,
set the Forward/Reverse lever to the
center position (switch lock).
8) Do not strain the tool by holding the
speed control trigger halfway (speed
control mode) so that the motor stops.
The protection circuit will activate and
may prevent speed control operation.
If this happens, release the speed
control trigger and squeeze again for
normal operation.
9) Be careful not to get dust inside the
chuck.
10) Do not touch the rotating parts to
avoid injury.
11) Do not use the tool continuously for a
long period of time. Stop using the tool
from time to time to avoid temperature
rise and heat overload of the motor.
12) Do not drop the tool.
13) Wear dust mask, if the work causes
dust.
14) During charging, the charger may
become slightly warm. This is normal.
Do NOT charge the battery for a long
period.
1) Ensure the switch is in the off
position before inserting battery
pack.
Inserting battery pack into power
tools that have the switch on invites
accidents.
2) Recharge only with the charger
specified by the manufacturer.
A charger that is suitable for one type
of battery pack may create a risk of
fire when used with another battery
pack.
3) U s e p o w e r t o o l s o n l y w i t h
specifically designated battery
packs.
Use of any other battery packs may
create a risk of injury and fire.
4) When battery pack is not in use,
keep it away from other metal
objects like paper clips, coins,
keys, nails, screws, or other small
metal objects that can make a
connection from one terminal to
another.
Shorting the battery terminals together
may cause burns, or a fire.
5) Under abusive conditions, liquid
may be ejected from battery; avoid
contact. If contact accidentally
occurs, flush with water. If liquid
contacts eyes, additionally seek
medical help.
Liquid ejected from the battery may
cause irritation or burns.
Service
1) Have your power tool serviced by a
qualified repair person using only
identical replacement parts.
This will ensure that the safety of
power tool is maintained.
III. S
PECIFIC SAFETY
RULES
1) Wear ear protectors. Exposure to
noise can cause hearing loss.
2) Use auxiliary handles supplied with
the tool. Loss of control can cause
personal injury.
EY7441_EY7940_Book.indb 6
-6-
2010-7-15 14:32:14
Symbol
3) CAUTION - To reduce the risk of
injury, charge only Panasonic Battery
Pack as shown in last page.
Other types of batteries may burst
causing personal injury and damage.
4) Do not expose charger to rain or
snow.
5) To reduce the risk of damaging the
electric plug and cord, pull by plug
rather than cord when disconnecting
charger.
6) Make sure cord is located so that it
will not be stepped on, tripped over,
or otherwise subjected to damage or
stress.
7) An extension cord should not be used
unless absolutely necessary.
Use of improper extension cord could
result in a risk of fire and electric
shock. If extension cord must be used,
make sure:
a. that pins on plug of extension cord
are the same number, size and
shape as those of plug on charger.
b. that extension cord is properly wired
and in good electrical condition.
c. t hat wire size is large enough
for ampere rating of charger as
specified below.
Meaning
V
Volts
Direct current
no
No load speed
...min-1
Revolutions or
reciprocations per minutes
Ah
Electrical capacity of
battery pack
Rotation with hammering
Rotation only
WARNING:
Some dust created by power sanding,
sawing, grinding, drilling, and other
construction activities contains chemicals
known to the State of California to
cause cancer, birth defects or other
reproductive harm. Some examples of
these chemicals are:
* Lead from lead-based paints
* C rystalline silica from bricks and
cement and other masonry products
* Arsenic and chromium from chemicallytreated lumber.
To reduce your exposure to these
chemicals: work in a well ventilated
area, and work with approved safety
equipment, such as dust masks that
are specially designed to filter the
microscopic particles.
RECOMMENDED MINIMUM AWG SIZE
OF EXTENSION CORDS FOR BATTERY
CHARGERS
AC Input Rating. Amperes AWG Size of Cord
Equal to or
But less Length of Cord, Feet
greater than
than
25 50 100 150
0
2
18 18 18 16
IV. F
OR BATTERY
CHARGER &
BATTERY PACK
8) Do not operate charger with damaged
cord or plug replace them immediately.
9) Do not operate charger if it has
received a sharp blow, been dropped,
or otherwise damaged in any way;
take it to a qualified serviceman.
10) Do not disassemble charger; take
it to a qualified serviceman when
service or repair is required. Incorrect
reassembly may result in a risk of
electric shock or fire.
Important Safety Instructions
1)SAVE THESE INSTRUCTIONS. This
manual contains important safety
and operating instructions for battery
charger.
2) Before using battery charger, read all
instructions and cautionary markings
on (1) battery charger, (2) battery
pack.
-7-
EY7441_EY7940_Book.indb 7
2010-7-15 14:32:14
11) To reduce the risk of electric shock,
unplug charger from outlet before
attempting any maintenance or
cleaning.
12) The charger and battery pack are
specifically designed to work together.
Do not attempt to charge any other
cordless tool or battery pack with this
charger.
13) Do not attempt to charge the battery
pack with any other charger.
14) Do not attempt to disassemble the
battery pack housing.
15) Do not store the tool and battery pack
in locations where the temperature
may reach or exceed 50°C (122°F)
(such a metal tool shed, or a car
in the summer), which can lead to
deterioration of the storage battery.
16) Do not charge battery pack when the
temperature is BELOW 0°C (32°F)
or ABOVE 40°C (104°F). This is very
important.
17) Do not incinerate the battery pack. It
can explode in a fire.
18) Avoid dangerous environment. Do not
use charger in damp or wet locations.
19) The charger is designed to operate on
standard household electrical power
only. Do not attempt to use it on any
other voltage!
20) Do not abuse cord. Never carry
charger by cord or yank it to
disconnect from outlet. Keep cord
away from heat, oil and sharp edges.
21) Charge the battery pack in a well
ventilated place, do not cover the
charger and battery pack with a cloth,
etc., while charging.
22) U s e o f a n a t t a c h m e n t n o t
recommended may result in a risk
of fire, electric shock, or injury to
persons.
23) Do not short the battery pack. A
battery short can cause a large current
flow, over heating and burns.
24) NOTE: If the supply cord of this
appliance is damaged, it must only be
replaced by a repair shop appointed
by the manufacturer, because special
purpose tools are required.
EY7441_EY7940_Book.indb 8
25) T O R E D U C E T H E R I S K O F
ELECTRIC SHOCK, THIS
APPLIANCE HAS A POLARIZED
PLUG (ONE BLADE IS WIDER THAN
THE OTHER).
This plug will fit in a polarized outlet
only one way. If the plug does not fit
fully in the outlet, reverse the plug. If
it still does not fit, contact a qualified
electrician to install the proper outlet.
Do not change the plug in any way.
WARNING:
●●
●●
●●
●●
●●
●●
●●
●●
●●
●●
Do not use other than the Panasonic
battery packs that are designed for use
with this rechargeable tool.
Panasonic is not responsible for any
damage or accident caused by the use
of the recycled battery pack and the
counterfeit battery pack.
Do not dispose of the battery pack in a
fire, or expose it to excessive heat.
Do not drive the likes of nails into the
battery pack, subject it to shocks,
dismantle it, or attempt to modify it.
Do not allow metal objects to touch the
battery pack terminals.
Do not carry or store the battery pack
in the same container as nails or similar
metal objects.
Do not charge the battery pack in a
high-temperature location, such as next
to a fire or in direct sunlight. Otherwise,
the battery may overheat, catch fire, or
explode.
Never use other than the dedicated
charger to charge the battery pack.
Otherwise, the battery may leak,
overheat, or explode.
After removing the battery pack from
the tool or the charger, always reattach
the pack cover. Otherwise, the battery
contacts could be shorted, leading to a
risk of fire.
When the Battery Pack Has
Deteriorated, Replace It with a New
One. Continued use of a damaged
battery pack may result in heat
generation, ignition or battery rupture.
-8-
2010-7-15 14:32:15
V. ASSEMBLY
Attaching or Removing Battery Pack
Attaching or Removing Bit
NOTE:
1. To connect the battery pack:
Line up the alignment marks and attach
the battery pack.
Slide the battery pack until it locks
into position.
When attaching or removing a bit,
disconnect battery pack from tool or
place the switch in the center position
(switch lock).
●●
This tool is equipped with a keyless drill
chuck.
1. Attachment
Insert the bit and turn the lock collar
clockwise (looking from the front) to
tighten firmly until it stops clicking.
Alignment marks
2. To remove the battery pack:
Push on the button from the front to
release the battery pack.
2. Removal
Turn the lock collar counterclockwise
(looking from the front), then remove
the bit.
Button
VI. OPERATION
[Main Body]
Switch Operation
NOTE:
1. The speed increases with the amount
of depression of the trigger. When
beginning work, depress the trigger
slightly to start the rotation slowly.
If excessive play occurs in the chuck,
secure the drill in place and 1 open
the chuck jaws by turning the lock collar
and 2 tighten the screw (left-handed
screw) with a screwdriver by turning
it counterclockwise (viewed from the
front).
2. A feedback electronic controller is used
to give a strong torque even in low
speed.
3. The brake operates when the trigger
is released and the motor stops
immediately.
NOTE:
When the brake operates, a braking
sound may be heard. This is normal.
-9-
EY7441_EY7940_Book.indb 9
2010-7-15 14:32:17
Switch and Forward/Reverse
Lever Operation
Clutch Torque Setting
Adjust the torque to one of the 18 clutch
settings or “ ” position (EY7441).
Adjust the torque to one of the 18 clutch
settings or “ ”, “ ” position (EY7940).
NOTE:
Forward
Always make sure to stop operation
of the tool and disengage it from the
work, when you select Hammering
mode from Drilling mode or when
you shift to Drilling mode from
Hammering mode by rotating clutch
handle.
Reverse
Switch lock
CAUTION:
CAUTION:
To prevent damage, do not operate
Forward/Reverse lever until the bit
comes to a complete stop.
Set the clutch setting at this mark ( )
before actual operation.
Forward Rotation Switch
Operation
1. Push the lever for forward rotation.
2. Depress the trigger switch slightly to
start the tool slowly.
3. The speed increases with the amount
of depression of the trigger for efficient
tightening of screws and drilling.
The brake operates and the chuck
stops immediately when the trigger is
released.
4. After use, set the lever to its center
position (switch lock).
Reverse Rotation Switch
Operation
Speed Selection
Choose a low or high speed to suit the
use.
LOW
HIGH
The more the variable speed control
trigger is pulled, the higher the speed
becomes.
CAUTION:
Check the speed selector switch
before use.
Use at low speed when high torque
is needed during operation. (Using
at high speed when high torque
is required may cause a motor
breakdown.)
Do not operate the speed selector
switch (LOW-HIGH) while pulling on
the speed control trigger. This can
cause the rechargeable battery to
wear quickly or damage the internal
mechanism of the motor.
* S ee specifications for “MAXIMUM
RECOMMENDED CAPACITIES”.
●●
1. Push the lever for reverse rotation.
Check the direction of rotation before
use.
2. Depress the trigger switch slightly to
start the tool slowly.
3. After use, set the lever to its center
position (switch lock).
●●
●●
- 10 -
EY7441_EY7940_Book.indb 10
2010-7-15 14:32:19
How to Use the Belt Hook
CAUTION:
●●
●●
●●
●●
To prevent excessive temperature
increase of the tool surface, do not
operate the tool continuously using
two or more battery packs. The tool
needs cool-off time before switching
to another pack.
Do not close up vent holes on the
sides of the body during operation.
Otherwise, the machine function is
adversely affected to cause a failure.
Do NOT strain the tool (motor). This
may cause damage to the unit.
Use the tool in such a way as to
prevent the air from the body vent
holes from blowing directly onto your
skin. Otherwise, you may get burned.
WARNING!
●●
●●
●●
●●
Bit-locking Function
1. With the trigger switch not engaged
and a screwdriver bit locked in
place, the tool can be used as a
manual screwdriver (up to 22.6 N·m,
230 kgf-cm, 199 in-lbs).
There will be a little play in the chuck,
but this is not a malfunction.
2. This feature is handy for tightening
screws that require more torque than
the maximum torque of the driver
(position on the clutch), for confirming
the tightness of a screw or to loosen an
extremely tight screw.
●●
●●
Be sure to attach the belt hook
securelyto the main unit with the screw
firmly fastened. When the belt hook is
not firmly attached to the main unit, the
hook may disconnect and the main unit
may fall.
This may result in an accident or injury.
Periodically check screw for tightness.
If found to be loose, tighten firmly.
Be sure to attach the belt hook firmly
and securely onto a waist belt or other
belt. Pay attention that the unit does not
slip off the belt. This may result in an
accident or injury.
When the main unit is held by the belt
hook, avoid jumping or running with it.
Doing so may cause the hook to slip
and the main unit may fall.
This may result in an accident or injury.
When the belt hook is not used, be sure
to return it to the storing position. The
belt hook may catch on something.
This may result in an accident or injury.
When the unit is hooked onto the waist
belt by the belt hook, do not attach
driver bits to the unit. A sharp edge
object, such as a drill bit, may cause
injury or an accident.
To Change the Belt Hook
Location Side
The belt hook can be attached to either
side of the unit.
1. Removing the hook
(1) Remove the nut.
(2) Draw out the hook.
1
1
2
2
2. Attaching the hook to the other side
(1) Insert the hook in the other side.
(2) T ighten the nut fully so that it
securely fastened.
- 11 -
EY7441_EY7940_Book.indb 11
2010-7-15 14:32:20
Control Panel
●●
(3)
(1)
(2)
(1) LED light
●●
Before the use of LED
light, always pull the
power switch once.
Press
the LED light
button.
The light illuminates with
very low current, and it does not adversely
affect the performance of the tool during
use or its battery capacity.
●●
●●
CAUTION:
●●
●●
●●
The built-in LED light is designed
to illuminate the small work area
temporarily.
Do not use it as a substitute for a
regular flashlight, since it does not
have enough brightness.
LED light turns off when the tool has
not been used for 5 minutes.
●●
(3) Battery low warning lamp
Caution: DO NOT STARE INTO BEAM.
Use of controls or adjustments or
performance of procedures other than
those specified herein may result in
hazardous radiation exposure.
Off
(normal
operation)
(2) Overheat warning lamp
Off
(normal
operation)
If the motor or battery becomes hot, the
protection function will be activated and
the motor or battery will stop operating.
The overheat warning lamp on the
control panel illuminates or flashes when
this feature is active.
If the overheating protection feature
activates, allow the tool to cool
thoroughly (at least 30 minutes). The
tool is ready for use when the overheat
warning lamp goes out.
Avoid using the tool in a way that causes
the overheating protection feature to
activate repeatedly.
If the tool is operated continuously under
high-load conditions or if it is used in hottemperature conditions (such as during
summer), the overheating protection
feature may activate frequently.
If the tool is used in cold-temperature
conditions (such as during winter) or if
it is frequently stopped during use, the
overheating protection feature may not
activate.
Illuminated: Flashing:
Overheat
Overheat
(motor)
(battery)
Indicates operation has
been halted due to motor
or battery overheating.
Flashing
(No charge)
Battery protection
feature active
Excessive (complete) discharging of
lithium ion batteries shortens their service
life dramatically. The driver includes a
battery protection feature designed to
prevent excessive discharging of the
battery pack.
The battery protection feature activates
immediately before the battery loses its
charge, causing the battery low warning
lamp to flash.
If you notice the battery low warning
lamp flashing, charge the battery pack
immediately.
●●
●●
To protect the motor or battery, be sure to
note the following when carrying out this
operation.
- 12 -
EY7441_EY7940_Book.indb 12
2010-7-15 14:32:22
Battery Pack Life
The rechargeable batteries have
a limited life. If the operation time
becomes extremely short after
recharging, replace the battery pack
with a new one.
To prevent the risk of fire or damage to the
battery charger.
Do not use power source from an engine
generator.
Do not cover vent holes on the charger
and the battery pack.
Unplug the charger when not in use.
●●
●●
●●
Battery Recycling
ATTENTION:
FOR Li­ion Battery Pack
NOTE:
A Li-ion battery that is recyclable powers
the product you have purchased.
Please call 1-800-8-BATTERY for
information on how to recycle this
battery.
[Battery Charger]
Charging
Your battery pack is not fully charged at
the time of purchase. Be sure to charge
the battery before use.
Battery charger
1. Plug the charger into the AC outlet.
2. Insert the battery pack firmly into the
charger.
1)Line up the alignment marks and
place the battery onto the dock on
the charger.
2)Slide forward in the direction of the
arrow.
Alignment marks
CAUTION:
●●
●●
●●
●●
●●
If the temperature of the battery pack
falls approximately below −10°C (14°F),
charging will automatically stop to
prevent degradation of the battery.
The ambient temperature range is
between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the
battery temperature is below 0°C (32°F),
the tool may fail to function properly.
When charging a cool battery pack
(below 0°C (32°F)) in a warm place,
leave the battery pack at the place and
wait for more than one hour to warm up
the battery to the level of the ambient
temperature.
Cool down the charger when
charging more than two battery packs
consecutively.
Do not insert your fingers into contact
hole, when holding charger or any other
occasions.
3. During charging, the charging lamp
will be lit.When charging is completed,
a n i n te r n a l e l e c tr o n i c s w i tc h w i l l
automatically be triggered to prevent
overcharging.
Charging will not start if the
battery pack is warm (for example,
immediately after heavy-duty
operation).
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
4. The charge lamp (green) will flash
slowly once the battery is approximately
80% charged.
5. When charging is completed, the
charging lamp in green color will turn
off.
6. If the temperature of the battery pack
is 0°C or less, charging takes longer to
fully charge the battery pack than the
standard charging time.
●●
- 13 -
EY7441_EY7940_Book.indb 13
2010-7-15 14:32:23
Even when the battery is fully charged,
it will have approximately 50% of the
power of a fully charged battery at
normal operating temperature.
7. Consult an authorized dealer if the
charging lamp (green) does not turn off.
8. If a fully charged battery pack is
inserted into the charger again, the
charging lamp lights up. After several
minutes, the charging lamp in green
color will turn off.
LAMP INDICATIONS
Charging is completed. (Full charge.)
Battery is approximately 80% charged.
Now charging.
Charger is plugged into the AC outlet. Ready to charge.
(Green)
Charging Status Lamp.
Left: green Right: orange will be displayed.
(Orange)
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on the battery.
Battery pack is warm.
Charging will begin when temperature of battery pack drops. If
the temperature of the battery pack is -10° or less, the charging
status lamp (orange) will also start flashing. Charging will begin
when the temperature of the battery pack goes up.
Charging is not possible. Clogged with dust or malfunction of
the battery pack.
Turn off
Flashing
Lit
- 14 -
EY7441_EY7940_Book.indb 14
2010-7-15 14:32:24
VII. MAINTENANCE
●●
●●
Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine, or
other volatile solvents for cleaning.
In the event that the inside of the tool or battery pack is exposed to water, drain and allow
to dry as soon as possible. Carefully remove any dust or iron filings that collect inside the
tool. If you experience any problems operating the tool, consult with a repair shop.
VIII. ACCESSORIES
Use only bits suitable for size of drill’s chuck.
IX. APPENDIX
MAXIMUM RECOMMENDED CAPACITIES
Model
Screw
driving
Drilling
EY7441
EY7940
Machine screw
M5
Wood screw
ø6.8 mm (17/64")
Self-drilling screw
ø6 mm (15/64")
For Wood
ø35 mm (1-3/8")
For Metal
ø13 mm (1/2")
For Masonry
–
13 mm (1/2")
X. SPECIFICATIONS
MAIN UNIT
Model
EY7441
EY7940
Motor voltage
14.4 V DC
No load
speed
Low
70 - 400 min-1 (rpm)
High
200 - 1400 min-1 (rpm)
Blows Rate
Per Minute
Low
–
1260 - 7200 min-1 (bpm)
High
–
3600 - 25200 min-1 (bpm)
Chuck capacity
Clutch torque
ø1.5 mm - ø13 mm (1/16" - 1/2")
Approx. 0.5 N·m (5 kgf-cm, 4.3 in-lbs) – Approx. 1.0 N·m (10 kgf-cm, 8.7 in-lbs) –
4.4 N·m (45 kgf-cm, 39 in-lbs)
4.4 N·m (45 kgf-cm, 37 in-lbs)
Overall length
193 mm (7-5/8")
200 mm (7-7/8")
Weight (with battery pack)
1.7 kg (3.75 lbs)
1.75 kg (3.86 lbs)
- 15 -
EY7441_EY7940_Book.indb 15
2010-7-15 14:32:24
BATTERY PACK
Model
EY9L41
EY9L42
Storage battery
Li-ion Battery
Battery voltage
14.4 V DC (3.6 V × 4 cells)
Charging time
Usable: 45 min
Usable: 30 min
Full: 60 min
Full: 35 min
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
For the dealer name and address, please see the included warranty card.
BATTERY CHARGER
Model
EY0L81
Rating
See the rating plate on the bottom of the charge.
Weight
0.93 kg (2 lbs)
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
NOTE: For the dealer name and address, please see the included warranty card.
Federal Communication Commission Interference Statement
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installa-tion. This
equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful in-terference to radio
communications. However, there is no guarantee that interfer-ence will not occur in
a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one of the following measures:
●●
●●
●●
●●
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver
is connected.
Consult the dealer or an experienced radio/TV technician for help.
FCC Caution: To assure continued compliance, install and use in accordance with provided
instructions. Use only the battery pack specified in the instructions. Any changes or
modifications not expressly approved by the party responsible for compli-ance could void
the user’s authority to operate this equipment.
This device complies with part 15 of the FCC Rules. Operation is subject to the fol-lowing
two conditions: (1) This device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired
operation.
This Class B digital apparatus complies with Canadian ICES-003.
- 16 -
EY7441_EY7940_Book.indb 16
2010-7-15 14:32:24
Cet outil, en tant qu’unité complète avec
sa batterie autonome, répond aux Degrés
de Protection IP appropriés selon les
normes IEC.
Définitions des codes IP
IP5X: L’entrée de poussière n’est
pas complètement empêchée mais
la poussière ne doit pas pénétrer au
point de perturber le fonctionnement
satisfaisant de l’outil ou d’en affecter
la sécurité (Au cas où de la poudre de
talc de moins de 75 μm s’introduirait à
l’intérieur de l’outil).
I P X 6 : L’ e a u p r o j e t é e e n j e t s
puissants contre l’outil de n’importe
quelle direction ne doit pas avoir
d’effets nuisibles (Au cas où
approximativement 100 L/min d’eau à
température normale est projetée sur
l’outil a 3 mètre de distance pendant
3 minutes avec une lance de 12,5 mm
de diamètre intérieur).
GARANTIE LIMITÉE
Le code IP56 rend possible un impact
minimum d’eau et de poussière sur
cet outil mais il n’en garantit pas
les performances dans de telles
conditions. Veuillez lire la notice
d’utilisation et de sécurité pour plus
de détails quant à un fonctionnement
approprié.
I. INTRODUCTION
Ces outils peuvent être utilisés pour
serrer des vis en mode embrayé,
et pour percer des trous dans du
bois et du métal en mode perceuse.
Le modèle EY7940 peut aussi être
utilisé pour percer des trous dans
du béton mou et des matériaux
similaires en mode percussion.
II. C
ONSIGNES
DE SECU RITE
GENERALES
A
VERTISSEMENT! Veuillez lire
toutes les instructions.
Si les instructions détaillées ci-dessous
ne sont pas observées, cela peut
entraîner une électrocution, un incendie
et/ou des blessures graves. Le terme
“outil mécanique” utilisé dans tous les
avertissements ci-dessous se réfère aux
outils mécaniques opérés par cordons
d’alimentation et par batterie (sans fil).
CONSERVEZ CES
INSTRUCTIONS
Sécurité de la zone de travail
1) Gardez la zone de travail propre et
bien aérée.
Les endroits encombrés et sombres
invitent les accidents.
2) Ne faites pas fonctionner les outils
mécaniques dans des atmosphères
explosives, comme en présence de
liquides inflammables, de gaz ou de
poussière.
Les outils mécaniques génèrent des
étincelles qui peuvent enflammer la
poussière ou les vapeurs.
3) Gardez les enfants et les spectateurs
éloignés lors du fonctionnement
d’un outil mécanique.
Les distractions peuvent en faire
perdre le contrôle.
Sécurité électrique
1) La fiche des outils mécaniques
doit correspondre aux prises
secteur. Ne modifiez la fiche sous
aucun prétexte. N’utilisez pas de
fiche adaptatrice avec les outils
mécaniques mis à la terre.
Des fiches non modifiées et des prises
secteur correspondant réduisent les
risques d’électrocution.
- 17 -
EY7441_EY7940_Book.indb 17
2010-7-15 14:32:25
2) Evitez tout contact physique avec
les surfaces mises à la terre telles
que tuyaux, radiateurs, microondes et réfrigérateurs.
Il y a un risque d’électrocution
supplémentaire si votre corps est mis
à la terre.
3) N ’ e x p o s e z p a s l e s o u t i l s
mécaniques à la pluie ou à des
conditions humides.
De l’eau pénétrant dans un outil
mécanique augmente le risque
d’électrocution.
4) N e m a l m e n e z p a s l e c o r d o n .
N’utilisez jamais le cordon pour
transporter, pour tirer ou pour
débrancher l’outil mécanique.
Gardez le cordon éloigné de la
chaleur, de l’huile, d’objets aux
bords coupants ou de pièces en
mouvement.
Les cordons endommagés on
emmêlés augmentent le risque
d’électrocution.
5) Lors du fonctionnement des outils
mécaniques à l’extérieur, utilisez
une rallonge adaptée à l’utilisation
à l’extérieur.
L’utilisation d’un cordon adapté à
l’utilisation à l’extérieur réduit les
risques d’électrocution.
3)
4)
5)
6)
Sécurité personnelle
1) Restez alerte, regardez ce que
vous faites et faites preuve de
bon sens lorsque vous utilisez
un outil mécanique. N’utilisez
pas un outil mécanique alors que
vous êtes fatigué ou sous les
effets de drogue, d’alcool ou de
médicaments.
Un moment d’inattention pendant
que vous faites fonctionner l’outil
mécanique peut entraîner des
blessures graves.
2) U t i l i s e z d e s é q u i p e m e n t s d e
sécurité. Portez toujours des
protection pour vos yeux.
7)
Des équipements de sécurité comme
masque antipoussière, chaussures
de sécurité non glissantes, casque
de protection ou protections
d’oreilles, utilisés dans des conditions
appropriées réduisent les blessures
corporelles.
Evitez tout démarrage accidentel.
Assurez-vous que l’interrupteur
est en position d’arrêt avant de
brancher l’outil.
Le transport d’outils mécaniques
avec le doigt sur l’interrupteur ou le
branchement d’outils mécaniques
dont l’interrupteur est sur la position
de marche invite les accidents.
Retirez toute clé d’ajustement ou
clé de serrage avant de mettre l’outil
mécanique en marche.
Une clé de serrage ou une clé
d’ajustement laissée attachée à une
pièce tournante de l’outil mécanique
peut entraîner des blessures
corporelles.
Ne vous mettez pas en déséquilibre.
Gardez une bonne prise au sol et
votre équilibre à tout moment.
Ceci permet un meilleur contrôle de
l’outil mécanique dans des situations
inattendues.
Habillez-vous correctement. Ne
portez pas de vêtements lâches
ou de bijoux. Gardez vos cheveux,
vêtements et gants éloignés des
pièces en mouvement.
Des vêtements lâches, des bijoux
ou des cheveux longs peuvent se
faire prendre dans les pièces en
mouvement.
Si des disposi t i fs pour l a connexion
d’appar eils d’extr action et de
ramassage de la poussière sont
fournis, assurez-vous qu’ils sont
connectés et correctement utilisés.
L’utilisation de ces dispositifs peut
réduire les risques concernés.
- 18 -
EY7441_EY7940_Book.indb 18
2010-7-15 14:32:25
Utilisation et soins de l’outil
mécanique
1) Ne forcez pas l’outil mécanique.
Utilisez l’outil mécanique correct
pour votre application.
L’outil mécanique correct exécute
mieux le travail dans de meilleurs
conditions de sécurité s’il est utilisé à
l’allure pour laquelle il a été conçu.
2) N’utilisez pas l’outil mécanique
si l’interrupteur ne le met pas en
marche ou ne l’arrête pas.
Tout outil mécanique qui ne peut pas
être contrôlé par son interrupteur est
dangereux et doit être réparé.
3) Débranchez la fiche de la source
d’alimentation et/ou du bloc
de batterie avant d’effectuer
tout ajustement, de changer
d’accessoire ou de ranger l’outil
mécanique.
De telles mesures de sécurité
préventives réduisent les risques
de faire démarrer l’outil mécanique
accidentellement.
4) Rangez les outils mécaniques
inutilisés hors de la portée des
enfants et ne laissez personne qui
n’est pas familiarisé avec l’outil
mécanique ou ses instructions faire
fonctionner l’outil mécanique.
Les outils mécaniques sont dangereux
dans les mains des utilisateurs
manquant d’entraînement.
5) E n t r e t e n e z b i e n l e s o u t i l s
mécaniques. Vérifiez l’alignement
ou l’emboîtage des pièces en
mouvement, l’intégrité des pièces
et toute autre condition pouvant
affecter le fonctionnement de l’outil
mécanique. S’il est endommagé,
faites réparer l’outil mécanique
avant de l’utiliser.
De nombreux accidents sont
provoqués par des outils mécaniques
mal entretenus.
6) Maintenez les outils de coupe
affûtés et propres.
Les outils de coupe bien entretenus
avec des lames bien affûtées ont
moins de chances de gripper et sont
plus faciles à contrôler.
7) Utilisez l’outil mécanique, les
accessoires, les mèches, etc.,
conformément à ces instructions
et de la façon pour laquelle l’outil
particulier a été conçu en tenant
compte des conditions de travail et
de la tâche à exécuter.
L’utilisation de l’outil mécanique à des
fins autres que celles pour lesquelles
il a été conçu peut présenter une
situation à risque.
Utilisation et soins de la
batterie de l’outil
1) Assurez-vous que l’interrupteur
est dans la position d’arrêt avant
d’insérer le bloc de batterie.
L’insertion du bloc de batterie dans
un outil mécanique dont l’interrupteur
est sur la position de marche peut
provoquer des accidents.
2) N’effectuez la recharge qu’avec le
chargeur spécifié par le fabricant.
Un chargeur convenant à un bloc
de batterie peut entraîner un risque
d’incendie lorsqu’un autre bloc de
batterie est utilisé.
3) N’utilisez les outils mécaniques
qu’avec les bloc de batterie
spécialement conçus pour eux.
L’utilisation de tout autre bloc de
batterie peut entraîner un risque de
blessure et d’incendie.
4) Lorsqu’un bloc de batterie n’est pas
utilisé, gardez-le éloigné d’objets
métalliques comme agrafes, pièces
de monnaie, clés, clous, vis ou tout
autre petit objet métallique pouvant
établir une connexion entre les
deux bornes.
Si les bornes de la batterie sont mises
en court-circuit, cela peut entraîner
des brûlures ou un incendie.
- 19 -
EY7441_EY7940_Book.indb 19
2010-7-15 14:32:25
5) Si elle est malmenée, du liquide
peut s’échapper de la batterie.
Evitez tout contact. Si un contact
accidentel se produit, rincez à l’eau.
Si du liquide entre en contact avec
les yeux, consultez un médecin.
Le liquide éjecté de la batterie peut
entraîner des irritations ou des
brûlures.
Réparation
1) Faites réparer votre outil mécanique
par du personnel de réparation
qualifié en n’utilisant que des
pièces de rechange identiques.
Ceci assure le maintien de la sécurité
de l’outil mécanique.
III. R
EGLES DE
SECURITE
PARTICULIERES
1) Portez des lunettes lorsque vous
utilisez l’outil pendant de longues
périodes. L’exposition prolongée à du
bruit de haute densité peut entraîner
la perte de l’ouïe.
2) U t i l i s e z l a m a n c h e a u x i l i a i r e
fournie avec l’outil. Si vous perdez
le contrôle de l’outil, vous risquez de
vous blesser.
3) Tenez l’outil par les surfaces de
prise isolées lorsque vous effectuez
une opération lors de laquelle l’outil
de coupe risque d’entrer en contact
avec des câblages cachés.
Le contact avec un fil sous tension
fera passer le courant dans les pièces
métalliques exposées et électrocutera
l’opérateur.
4) N’oubliez pas que cet appareil est
toujours prêt à fonctionner, parce qu’il
ne doit pas être branché dans une
prise électrique.
5) Si la mèche est coincée, mettez
immédiatement le commutateur de la
gâchette hors tension afin de prévenir
une surcharge pouvant endommager
la batterie autonome ou le moteur.
Dégagez la mèche en inversant le
sens de rotation.
6) N e m a n o e u v r e z p a s l e l e v i e r
d’inversion marche avant - marche
arrière lorsque le commutateur
principal est sur la position de marche.
La batterie se déchargerait rapidement
et la perceuse serait endommagée.
7) Lorsque vous rangez ou transportez
l’outil, mettez le levier d’inversion
marche avant - marche arrière sur
la position centrale (verrouillage du
commutateur).
8) Ne forcez pas l’outil en maintenant
la gâchette de contrôle de vitesse
enfoncée à moitié (mode de contrôle
de la vitesse) de sorte que le moteur
s’arrête. Le circuit de protection
s’activera et pourra empêcher le
contrôle de la vitesse. Dans ce cas,
relâchez la gâchette de contrôle de la
vitesse, puis serrez-la à nouveau pour
le fonctionnement normal.
9) Evitez la pénétration de poussière
dans le mandrin.
10) Ne touchez pas les pièces rotatives
pour éviter toute blessure.
11) N’utilisez pas l’outil continuellement
pendant une longue période. Arrêtez
d’utiliser l’outil de temps en temps
pour éviter une augmentation de
la température et de surchauffer le
moteur.
12) Ne laissez pas tomber l’outil.
13) Mettez un masque antipoussière, si
les travaux produisent de la poussière.
14) La température du chargeur peut
s’élever en cours d’utilisation. Ce n’est
pas là le signe d’une anomalie de
fonctionnement. NE chargez PAS la
batterie pendant une longue période.
- 20 -
EY7441_EY7940_Book.indb 20
2010-7-15 14:32:25
Symbole
Signification
V
Volts
Courant continu
no
Vitesse sans charge
...min-1
Révolutions ou
alternances par minute
Ah
Capacité électrique
de la batterie autonome
Rotation avec martelage
Rotation seulement
AVERTISSEMENT:
La poussière résultant de ponçage,
sciage, meulage, perçage à haute
pression et de toute autre activité de
construction, contient des produits
chimiques réputés être cause de cancer,
de malformations congénitales ou autres
problèmes reproductifs. Ces produits
chimiques sont, par exemple :
* Le plomb contenu dans les peintures à
base de plomb
* La silice cristalline, contenue dans les
briques, le ciment et autres produits de
maçonnerie; et
* L’arsenic et le chrome provenant du
bois traité chimiquement.
Pour réduire l’exposition à ces produits
chimiques, il faut travailler dans un
lieu bien aéré et porter un équipement
de sécurité approprié tel que certains
masques anti-poussière conçus
spécialement pour filtrer les particules
microscopiques.
IV. C
HARGEUR
DE BATTERIE
ET BATTERIE
AUTONOME
Instructions de sécurité
importantes
1)CONSERVEZ CES INSTRUCTIONS.
La présente notice contient des
instructions de sécurité et d’utilisation
importantes pour le chargeur de
batterie.
2) Avant d’utiliser le chargeur de batterie,
lisez toutes les instructions et les
marques d’avertissement figurant
sur (1) le chargeur de batterie, (2) la
batterie autonome.
3) MISE EN GARDE – Pour réduire
le risque de blessures, chargez
la batterie autonome Panasonic
seulement comme indiqué à la
dernière page.
Les autres types de batteries risquent
d’exploser et de causer des blessures
corporelles et des dommages
matériels.
4) N’exposez pas le chargeur à la pluie
ou à la neige.
5) Pour réduire les risques de dommages
à la fiche et au cordon secteur,
débranchez le chargeur en tirant la
fiche et non le cordon.
6) Veillez à acheminer le cordon de façon
que personne ne risque de le piétiner,
de trébucher dessus, d’endommager
ou d’étirer le cordon.
7) N’utilisez une rallonge qu’en cas de
nécessité absolue.
Si vous utilisez une rallonge
inadéquate, vous risquez de causer
un incendie ou une électrocution. Si
vous devez absolument utiliser une
rallonge, veillez à respecter les points
suivants:
a. Le nombre, la taille et la forme des
broches de la fiche de la rallonge
doivent être identiques à ceux de la
fiche du chargeur de batterie.
- 21 -
EY7441_EY7940_Book.indb 21
2010-7-15 14:32:26
b. L a r a l l o n g e d o i t a v o i r d e s
conducteurs en bon état et être
elle-même en bon état d’utilisation.
c. L a taille des conducteurs doit
être suffisante pour les normes
d’intensité en ampères du chargeur,
comme indiqué ci-dessous.
TAILLE AWG MINIMUM RECOMMANDÉE
DES RALLONGES POUR CHARGEURS DE
BATTERIES
Norme d’entrée Ampères
Taille AWG du
CA
cordon
Egal ou
Mais
Longueur du
supérieur à
inférieur à cordon, pieds
25 50 100 150
0
2
18 18 18 16
8) N’utilisez pas un chargeur dont la
fiche ou le cordon est endommagé –
remplacez-les immédiatement.
9) N’utilisez pas le chargeur s’il a reçu
un choc violent, s’il a subi une chute
ou s’il a été endommagé de quelque
manière que ce soit;
10) N e d é m o n t e z p a s l e c h a r g e u r ;
si des travaux d’entretien ou de
réparation sont nécessaires, confiezle à un technicien qualifié. Si vous
le remontez incorrectement, vous
risquez de causer une électrocution
ou un incendie.
11) Pour réduire le risque d’électrocution,
débranchez le chargeur de la prise
de courant avant d’entreprendre des
travaux d’entretien ou de nettoyage.
12) Le chargeur et la batterie autonome
ont été conçus spécifiquement pour
fonctionner ensemble.
Ne tentez pas de charger un autre
outil à batterie ou une autre batterie
autonome avec ce chargeur.
13) Ne tentez pas de charger la batterie
autonome avec un autre chargeur.
14) N e t e n t e z p a s d e d é m o n t e r l e
logement de la batterie autonome.
15) Ne rangez pas l’outil ou la batterie
autonome à des endroits où la
température est susceptible d’atteindre
ou de dépasser 50°C (122°F) (par
exemple dans une remise d’outils
électriques, ou dans une voiture en
été), car ceci risquerait d’abîmer la
batterie stockée.
16) N e c h a r g e z p a s l a b a t t e r i e
autonome lorsque la température est
INFÉRIEURE À 0°C (32°F) ou SUPÉRIEURE à 40°C (104°F). Ceci est très
important.
17) N’incinérez pas la batterie autonome.
Elle risquerait d’exploser dans les
flammes.
18) E v i t e z t o u t e u t i l i s a t i o n d a n s u n
environnement dangereux. N’utilisez
pas le chargeur à un endroit humide
ou mouillé.
19) L e c h a r g e u r a é t é c o n ç u p o u r
fonctionner uniquement sur des
prises secteur domestiques standard.
Ne l’utilisez pas sous des tensions
différentes!
20) Ne manipulez pas brutalement le
cordon secteur. Ne transportez jamais
le chargeur en le tenant par le cordon,
ou ne le tirez pas brutalement pour
le débrancher de la prise. Gardez le
cordon à l’abri de la chaleur, de l’huile
et de bords coupants.
21) Chargez la batterie autonome à un
endroit bien ventilé; ne couvrez pas le
chargeur et la batterie autonome avec
un chiffon, etc., pendant la charge.
22) S i v o u s u t i l i s e z u n a c c e s s o i r e
non recommandé, un incendie,
une électrocution, des blessures
risqueraient de s’ensuivre.
23) Ne court-circuitez pas la batterie
autonome. Un court-circuit de la
batterie risquerait de faire passer
un courant de forte intensité, et
une surchauffe, un incendie ou des
blessures risqueraient de s’ensuivre.
- 22 -
EY7441_EY7940_Book.indb 22
2010-7-15 14:32:26
24) REMARQUE: Si le cordon secteur de
cet appareil est endommagé, il doit
être remplacé exclusivement dans un
atelier agréé par le fabricant, car ces
travaux exigent l’utilisation d’outils
spéciaux.
25) POUR RÉDUIRE LES RISQUES
D’ÉLECTROCUTION, CET APPAREIL
EST ÉQUIPÉ D’UNE FICHE
POLARISÉE (UNE LAME EST PLUS
LARGE QUE L’AUTRE).
Cette fiche ne pourra être insérée
que d’une seule façon dans une prise
polarisée. Si la fiche ne peut pas être
insérée à fond dans la prise, insérez
la fiche sens dessus dessous. Si vous
ne parvenez toujours pas à insérer la
fiche, adressez-vous à un électricien
qualifié pour installer une prise de
courant adéquate.
Ne modifiez la fiche en aucune façon.
AVERTISSEMENT:
●●
●●
●●
●●
●●
●●
●●
●●
●●
●●
N’utilisez que les batteries autonomes
de Panasonic car elles sont conçues
pour cet outil rechargeable.
Panasonic décline toute responsabilité
en cas de dommage ou d’accident
causé par l’utilisation d’une batterie
autonome recyclée et d’une batterie
autonome de contrefaçon.
Ne mettez pas la batterie autonome
dans le feu, ne la placez pas près d’une
source de chaleur excessive.
N’enfoncez pas de clou ou autre dans
la batterie autonome, ne la secouez
pas, ne la démontez pas, n’essayez
pas de la modifier.
Ne mettez pas d’objets métalliques en
contact avec les bornes de la batterie
autonome.
Ne placez pas la batterie autonome
dans le même contenant que des clous
ou des objets métalliques semblables.
Ne chargez pas la batterie autonome
dans un endroit où la température est
élevée, comme près d’un feu ou au
contact direct des rayons du soleil.
Sinon la batterie pourrait surchauffer,
s’enflammer ou exploser.
N’utilisez jamais un autre chargeur pour
charger la batterie autonome. Sinon
la batterie pourrait fuir, surchauffer ou
exploser.
Après avoir retiré la batterie autonome
de l’outil ou du chargeur, remettez
toujours le couverclede la batterie
autonome en place. Sinon, les contacts
de la batterie peuvent se mettre en
court-circuit, entraînant le risque d’un
incendie.
Si la batterie autonome s’est
détériorée, la remplacer par une
batterie neuve. L’utilisation prolongée
d’une batterie autonome endommagée
peut provoquer des dégagements de
chaleur, un départ de feu ou l’explosion
de la batterie.
- 23 -
EY7441_EY7940_Book.indb 23
2010-7-15 14:32:26
V. MONTAGE
Fixation ou retrait de la batterie autonome
Fixation ou retrait d’une
mèche
REMARQUE:
Lors de l’installation ou de l’enlèvement
d’une mèche, débranchez la batterie
autonome de l’outil ou placez le
commutateur sur la position centrale
(verrouillage du commutateur).
1. Pour raccorder la batterie autonome:
Alignez les marques d’alignement et
fixez la batterie autonome.
Faites glisser la batterie autonome
jusqu’à ce qu’elle se verrouille en
position.
●●
Cet outil est équipé d’un mandrin de
perçage sans clé.
1. Accessoire
Insérez la mèche et faites tourner le
collier de verrouillage dans le sens des
aiguilles d’une montre (en regardant
depuis l’avant) pour serrer fermement
jusqu’à ce qu’il s’arrête de cliqueter.
Marques d’alignement
2. Enlèvement
Faites tourner le collier de verrouillage
dans le sens inverse des aiguilles d’une
montre (en regardant depuis l’avant)
puis retirez la mèche.
Bouton
2. Pour retirer la batterie autonome:
Appuyez sur le bouton depuis l’avant
pour libérer la batterie autonome.
VI. FONCTIONNEMENT
[Corps principal]
Fonctionnement du commutateur
REMARQUE:
Si le mandrin présente un jeu excessif,
fixez la mèche en place et 1 ouvrez
les mâchoires du mandrin en faisant
tourner le collier de verrouillage et 2
serrez la vis (vis tournant à gauche)
avec un tournevis en la faisant tourner
dans le sens inverse des aiguilles d’une
montre (en regardant depuis l’avant).
1. La vitesse augmente à mesure où la
gâchette est enfoncée. Lors du début
d’un travail, appuyez légèrement sur
la gâchette pour commencer par une
rotation lente.
2. Un contrôleur électronique de retour
est utilisé pour donner un couple de
serrage fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gâchette
est relâchée et le moteur s’arrête
immédiatement.
REMARQUE:
Lorsque le frein fonctionne, un bruit de
freinage peut se faire entendre. Ceci
est normal.
- 24 -
EY7441_EY7940_Book.indb 24
2010-7-15 14:32:28
Utilisation du commutateur et
du levier d’inversion marche
avant-marche arrière
Rotation en
sens normal
3. Ramenez le levier en position centrale
lorsque vous n’utilisez plus l’outil
(verrouillage du commutateur).
Réglage du couple de serrage
de l’embrayage
Rotation en
sens inverse
Ajustez le couple de serrage sur l’un
des 18 réglages de l’embrayage ou sur
la position “ ” (EY7441).
Ajustez le couple de serrage sur l’un
des 18 réglages de l’embrayage ou sur
la position “ ”, “ ” (EY7940).
REMARQUE:
Verrouillage du commutateur
MISE EN GARDE:
Pour prévenir tout dégât, n’actionnez
pas le levier d’inversion marche
avantmarche arrière tant que la mèche
n’a pas complètement terminé de
tourner.
Utilisation du commutateur
pour une rotation en sens
normal
MISE EN GARDE:
Réglez l’embrayage sur cette marque
( ) avant l’utilisation réelle.
1. Poussez le levier pour obtenir une
rotation en sens normal.
2. Appuyez légèrement sur la gâchette
pour que l’outil commence à tourner
lentement.
3. La vitesse augmente à mesure où la
gâchette est enfoncée pour un serrage
de vis et un perçage efficaces. Le
frein fonctionne et le mandrin s’arrête
immédiatement lorsque la gâchette est
relâchée.
4. Ramenez le levier en position centrale
lorsque vous n’utilisez plus l’outil
(verrouillage du commutateur).
Utilisation du commutateur
de rotation en sens inverse
Ve i l l e z à t o u j o u r s a r r ê t e r l e
fonctionnement de l’outil et à le
dégager de l’ouvrage lorsque vous
sélectionnez le mode de percussion
à partir du mode de perçage,
ou lorsque vous faites passer la
perceuse du mode de percussion
au mode de perçage en tournant la
poignée d’embrayage.
1. Poussez le levier pour obtenir une
rotation en sens inverse. Avant d’utiliser
l’outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette
pour que l’outil commence à tourner
lentement.
Sélection de la vitesse
Choisissez une vitesse basse ou haute
correspondant à l’utilisation désirée.
BAS
HAUT
Plus la gâchette de contrôle de vitesse
variable est tirée, plus la vitesse
augmente.
MISE EN GARDE:
●●
Vérifiez le commutateur de selection
de vitesse avant l’utilisation.
- 25 -
EY7441_EY7940_Book.indb 25
2010-7-15 14:32:29
Utilisez à basse vitesse lorsqu’un
couple de serrage élevé est nécessaire
pendant le fonctionnement.
( L’ u t i l i s a t i o n à h a u t e v i t e s s e
lorsqu’un couple de serrage élevé est
nécessaire peut entraîner une panne
du moteur.)
Ne faites pas fonctionner le
commutateur du sélecteur de
vitesse (BAS-HAUT) en tirant sur la
gâchette de contrôle de vitesse. Cela
peut entraîner l’usure rapide de la
batterie autonome ou endommager le
mécanisme interne du moteur.
* R eportez-vous aux caractéristiques
t e c h n i q u e s p o u r l e s “ C A PA C I T E S
MAXIMUM RECOMMANDEES”.
●●
2. Cette caractéristique est pratique pour
serrer les vis qui nécessitent un couple
de serrage plus important que le couple
de serrage maximum du tournevis
(position sur l’embrayage), pour
s’assurer du serrage d’une vis ou pour
desserrer une vis extrêmement serrée.
●●
MISE EN GARDE:
●●
●●
●●
●●
Comment utiliser le crochet de
ceinture
Afin d’empêcher la température de
la surface de l’outil d’augmenter
excessivement, ne faites pas
fonctionner l’outil continuellement en
utilisant deux batteries autonomes ou
plus. L’outil a besoin d’une période de
refroidissement avant de passer à une
autre batterie autonome.
Ne fermez pas les évents sur le
côté du corps de l’outil pendant
le fonctionnement. Sinon le
fonctionnement de la machine peut
être affecté négativement et une
panne peut s’ensuivre.
NE forcez PAS l’outil (le moteur). Cela
peut endommager l’appareil.
Utilisez l’outil de façon à ce que
l’air des évents ne soit pas soufflé
directement sur votre peau. Sinon,
cela peut vous brûler.
Fonction de verrouillage de la
mèche
1. Sans engager le commutateur de la
gâchette et avec un mèche tournevis
verrouillée en place, l’outil peut être
utilize comme un tournevis manuel
(jusqu’à 22,6 N·m, 230 kg/cm, 199 polbs).
Le mandrin présentera un peu de
jeu, mais ceci n’est pas un mauvais
fonctionnement.
AVERTISSEMENT!
●●
●●
●●
●●
Assurez-vous de bien accrocher le
crochet de ceinture à l’unité principale
en serrant bien la vis. Si le crochet de
ceinture n’est pas bien fixé à l’unité
principale, le crochet peut se décrocher
et l’unité peut tomber.
Cela pourrait entraîner un accident ou
des blessures.
Vérifiez régulièrement le serrage de la
vis. Si elle est desserrée, resserrez-la
bien.
Assurez-vous d’accrocher fermement
et de manière sûre le crochet de
ceinture sur une ceinture de taille ou
une autre ceinture. Faites attention que
l’appareil ne glisse pas de la ceinture.
Cela pourrait entraîner un accident ou
des blessures.
Lorsque l’unité principale est tenue par
le crochet de ceinture, évitez de sauter
ou de courir. Le crochet pourrait glisser
et l’unité principale pourrait tomber.
Cela pourrait entraîner un accident ou
des blessures.
- 26 -
EY7441_EY7940_Book.indb 26
2010-7-15 14:32:29
●●
●●
MISE EN GARDE:
Lorsque le crochet de ceinture n’est
pas utilisé, assurez-vous de le remettre
dans sa position de stockage. Le
crochet pourrait se prendre dans
quelque chose.
Cela pourrait entraîner un accident ou
des blessures.
Lorsque l’appareil est accroché à la
taille par le crochet de ceinture, ne fixez
pas de mèche autre qu’une mèche de
serrage sur l’appareil. Un objet pointu
tel qu’une mèche de perçage pourrait
entraîner un accident ou des blessures.
●●
●●
●●
La lumière DEL incorporée est conçue
pour éclairer temporairement la petite
zone de travail.
Ne l’utilisez pas comme remplacement
d’une torche normale, elle n’est pas
assez lumineuse.
La lumière DEL s’éteint quand l’outil
n’est pas utilisé pendant 5 minutes.
Mise en garde: N
E REGARDEZ PAS
DIRECTEMENT LE
FAISCEAU.
L’utilisation de commandes ou de
réglages ou l’exécution de procédures
autres que ceux spécifiés dans ce
manuel peut entraîner l’exposition à de
dangereuses radiations.
Pour changer le côté
d’installation du crochet de
ceinture
Le crochet de ceinture peut être fixé sur
les deux côtés de l’appareil.
1. Retrait du crochet
(1) Retirez la vis.
(2) Sortez le crochet.
(2) Témoin d’avertissement de
surchauffe
1
2
1
Arrêt
Allumé:
Clignotant:
(fonctionnement Surchauffe Surchauffe
normal)
(moteur)
(batterie)
Indique que le
fonctionnement a été
arrêté à la suite d’une
surchauffe du moteur ou
de la batterie.
2
2. Fixation du crochet sur l’autre côté
(1) Insérez le crochet de l’autre côté.
(2) S
errez complètement la vis pour
qu’elle reste fermement en place.
Panneau de commande
(1)
(3)
(2)
Pour protéger le moteur ou la batterie,
veillez à bien noter les points suivants
lorsque vous effectuez cette opération.
Si le moteur ou la batterie deviennent
chauds, la fonction de protection sera
activée et le moteur ou la batterie
cesseront de fonctionner. Le témoin
d’avertissement de surchauffe s’allume
ou clignote sur le panneau de commande
lorsque cette caractéristique est active.
Si la caractéristique de protection contre
la surchauffe s’active, laissez l’outil se
refroidir complètement (au moins 30
minutes). L’outil est prêt à être utilisé
lorsque le témoin d’avertissement de
surchauffe s’éteint.
●●
(1) Lumière DEL
Avant d’utiliser la lumière
DEL, tirez toujours
une fois l’interrupteur
d’alimentation.
Appuyez sur la touche de
la lumière DEL .
La lumière éclaire avec un courant de
très faible intensité qui n’affecte pas
négativement la performance de l’outil
ou la capacité de la batterie pendant son
utilisation.
●●
- 27 -
EY7441_EY7940_Book.indb 27
2010-7-15 14:32:31
●●
●●
●●
Evitez d’utiliser l’outil d’une façon
qui activerait de façon répétée la
caractéristique de protection contre la
surchauffe.
Si l’outil est utilisé de façon continue
sous haute charge, ou s’il est utilize
dans un environnement chaud (en été
par exemple), il est possible que la
caractéristique de protection contre la
surchauffe s’active fréquemment.
Si l’outil est utilisé dans un
environnement froid (en hiver par
exemple), ou s’il est arrêté fréquemment
pendant l’utilisation, il est possible que
la caractéristique de protection
Download PDF

advertising
