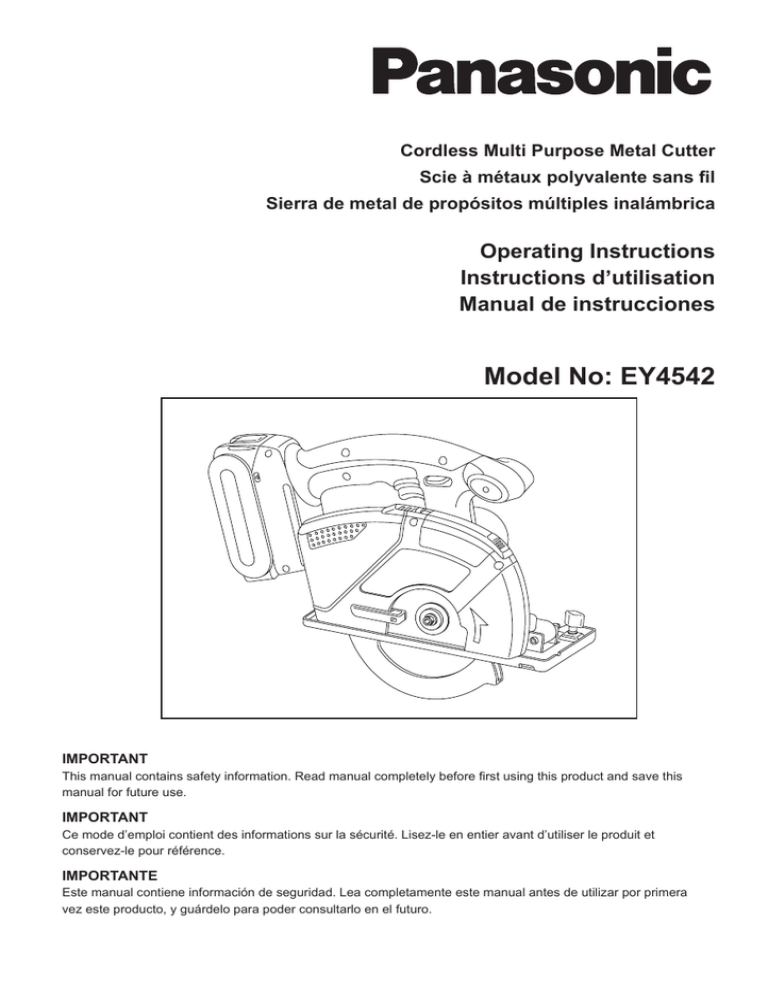

Cordless Multi Purpose Metal Cutter
Scie à métaux polyvalente sans fil
Sierra de metal de propósitos múltiples inalámbrica
Operating Instructions
Instructions d’utilisation
Manual de instrucciones
Model No: EY4542
IMPORTANT
This manual contains safety information. Read manual completely before first using this product and save this
manual for future use.
IMPORTANT
Ce mode d’emploi contient des informations sur la sécurité. Lisez-le en entier avant d’utiliser le produit et
conservez-le pour référence.
IMPORTANTE
Este manual contiene información de seguridad. Lea completamente este manual antes de utilizar por primera
vez este producto, y guárdelo para poder consultarlo en el futuro.
Index/Index/Indice
English: Page
4
Français: Page22
Español: Página
43
FUNCTIONAL DESCRIPTION
DESCRIPTION DES FONCTIONS
DESCRIPCIÓN FUNCIONAL
(N)
(A)
(B)
(O)
(M)
(C)
(L)
(D)
(K)
(E)
(J)
(S) (T) (U)
(V)
(F)
(I)
(G)
(W)
(H)
10.8 V ─ 28.8 V
(R)
(Q)
(O)
(X)
(P)
--
(A)
Power switch
Interrupteur d’alimentation
Interruptor de alimentación
(B)
Switch lock lever
Levier de verrouillage d’interrupteur
Palanca de bloqueo del interruptor
(C)
Front grip
Poignée avant
Empuñadura frontal
(D)
Front cover
Couvercle avant
Cubierta frontal
(E)
Transparent guard
Protège-lame transparent
Protector transparente
(F)
Shoe
Sabot
Zapata
(G)
Blade (EY9PM13C)
Lame de scie (EY9PM13C)
Cuchilla (EY9PM13C)
(H)
Lower guard
Protecteur mobile inférieur de lame
Protector inferior de la cuchilla
(I)
Retracting handle
Poignée rétractable
Mango retractable
(J)
Dust case
Boîte à poussière
Caja de polvo
(K)
Battery pack
Batterie autonome
Batería
(L)
Storage slot for hex wrench
Fente de rangement de clé hexagonale
Ranura para guardar la llave hexagonal
(M)
Battery pack alignment mark
Marque d’alignement de la batterie autonome
Marca de alineamiento del paquete de las baterías
(N)
Battery pack release button
Bouton de libération de batterie autonome
Botón de liberación de la batería
(O)
Control panel
Panneau de commande
Panel de control
(P)
Depth adjustment nut
Ecrou d’ajustement de la profondeur
Tuerca de ajuste de profundidad
(Q)
LED light
Lumière DEL
Luz indicadora
(R)
Spindle lock button
Bouton de verrouillage de broche
Botón de bloqueo del husillo
(S)
LED light on/off button
Bouton Marche/Arrêt de la lumière DEL
Botón ON/OFF de luz LED
(T)
Overheat warning lamp (battery)
Témoin d’avertissement de surchauffe (batterie)
Luz de advertencia de sobrecalentamiento (batería)
(U)
Battery low warning lamp
Témoin d’avertissement de batterie basse
Luz de aviso de baja carga de batería
(V)
Hex wrench
Clé hexagonale
Llave hexagonal
(W)
Battery charger
Chargeur de batterie
Cargador de la batería
(X)
Battery pack cover
Couvercle de la batterie autonome
Cubierta de batería
--
This tool, as a complete unit with a battery pack,
satisfies appropriate IP Degrees of Protection based
on the IEC regulations.
Definition of IP code
IP5X: Ingress of dust is not totally prevented, but
dust shall not penetrate in a quantity to interfere
with satisfactory operation of the tool or to impair
safety (In case that the talcum powder under 75 μm
intrudes inside the tool).
IPX6: Water projected in powerful jets against the
tool from any direction shall have no harmful effects
(In case that, with a nozzle of 12.5 mm inner diameter, approximately 100 L/min of normal temperature
water is injected to the tool for 3 minutes from 3
meter distance).
LIMITED WARRANTY
The rating of IP56 qualifies this tool for the minimum
impact of water or dust, but not for the assurance
of performance in such conditions. See Safety and
Operating Instructions for further details for proper
operation.
I. INTRODUCTION
This tool is a Multi Purpose Metal Cutter. By
changing the blade, it can be used to cut wood,
metal, and plastic. Dust can be collected by an
integrated dust case or via a connected vacuum
(by attaching the hose to the tool).
DANGER
else use the tool, make sure they either read this
manual or are fully instructed in the proper use
and all safety precautions concerning the tool.
•Please keep this manual for future reference. It
contains important safety information that you
must follow to use the tool safely.
•This manual and product use the following signal
words:
NOTE
Notes provide additional information that you
should know about the tool.
CAUTION
Caution indicates a potentially hazardous situation, which could result in minor or moderate
injury if not avoided. Cautions also alert you to
unsafe practices to be avoided.
WARNING
Warning indicates a potentially hazardous situation, which could result in serious injury or death
if not avoided.
DANGER
Danger indicates an imminent hazard which will
result in serious injury or death if not avoided.
II.GENERAL POWER
TOOL SAFETY
WARNINGS
WARNING Read all safety warnings and
instructions. Failure to follow the warnings
and instructions may result in electric shock,
fire and/or serious injury.
This product is a cutting tool, designed to cut
through metal and wood. It has a rotating blade
which is capable of cutting you deeply, causing
serious injury or death. As a result, please read
this manual and the cautionary markings on the
tool carefully, and obey all of the Safety Instructions to avoid such injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers
to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.
WARNING
To avoid injury, never insert your finger or any
other object into any opening of the tool.
Work Area Safety
1)Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
WARNING
2)Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust.
Power tools create sparks which may ignite
the dust or fumes.
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions
may result in electric shock, fire and/or serious
injury.
How to Use This Manual
•Please read this manual completely before
starting to cut with your tool. If you let someone
--
3)Keep children and bystanders away while
operating a power tool.
Distractions can cause you to lose control.
Electrical Safety
Carrying power tools with your finger on the
switch or energising power tools that have
the switch on invites accidents.
1)Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools.
Unmodified plugs and matching outlets will
reduce risk of electric shock.
4)Remove any adjusting key or wrench before turning the power tool on.
A wrench or a key left attached to a rotating
part of the power tool may result in personal
injury.
2)Avoid body contact with earthed or
grounded surfaces such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if
your body is earthed or grounded.
5)Do not overreach. Keep proper footing
and balance at all times.
This enables better control of the power tool
in unexpected situations.
3)Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the
risk of electric shock.
6)Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing
and gloves away from moving parts.
Loose clothes, jewellery or long hair can be
caught in moving parts.
4)Do not abuse the cord. Never use the
cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the
risk of electric shock.
5)When operating a power tool outdoors,
use an extension cord suitable for
outdoor use.
Use of a cord suitable for outdoor use
reduces the risk of electric shock.
7)If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and
properly used.
Use of dust collection can reduce dustrelated hazards.
Power Tool Use and Care
6)If operating a power tool in a damp
location is unavoidable, use a residual
current device (RCD) protected supply.
Use of RCD reduces the risk of electrical
shock.
Personal Safety
1)Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication.
A moment of inattention while operating
power tools may result in serious personal
injury.
1)Do not force the power tool. Use the correct power tool for your application.
The correct power tool will do the job better and safer at the rate for which it was designed.
2)Do not use the power tool if the switch
does not turn it on and off.
Any power tool that cannot be controlled
with the switch is dangerous and must be
repaired.
3)Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any
adjustments, changing accessories, or
storing power tools.
Such preventive safety measures reduce the
risk of starting the power tool accidentally.
2)Use personal protective equipment.
Always wear eye protection.
Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions
will reduce personal injuries.
4)Store idle power tools out of the reach
of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
3)Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or battery pack, picking up or carrying the
tool.
5)Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that
may affect the power tool’s operation. If
--
damaged, have the power tool repaired
before use.
Many accidents are caused by poorly maintained power tools.
6)Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
7)Use the power tool, accessories and tool
bits etc., in accordance with these instructions, taking into account the working conditions and the work to be performed.
Use of the power tool for operations different
from those intended could result in a
hazardous situation.
Battery Tool Use and Care
1) Recharge only with the charger specified
by the manufacturer.
A charger that is suitable for one type of battery pack may create a risk of fire when used
with another battery pack.
2)Use power tools only with specifically
designated battery packs.
Use of any other battery packs may create a
risk of injury and fire.
3)When battery pack is not in use, keep it
away from other metal objects, like paper
clips, coins, keys, nails, screws, or other
small metal objects, that can make a connection from one terminal to another.
Shorting the battery terminals together may
cause burns or a fire.
4)Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
If contact accidentally occurs, flush with
water. If liquid contacts eyes, additionally
seek medical help.
Liquid ejected from the battery may cause
irritation or burns.
Service
1)Have your power tool serviced by a qualified repair person using only identical replacement parts.
This will ensure that the safety of power tool
is maintained.
2)
3)
4)
5)
6)
7)
8)
hand on auxiliary handle, or motor
housing.
If both hands are holding the saw, they
cannot be cut by the blade.
Do not reach underneath the workpiece.
The guard cannot protect you from the blade
below the workpiece.
Adjust the cutting depth to the thickness
of the workpiece. Less than a full tooth of
the blade teeth should be visible below the
workpiece.
Never hold piece being cut in your hands
or across your leg. Secure the workpiece
to a stable platform.
It is important to support the work properly to
minimize body exposure, blade binding, or
loss of control.
Hold power tool by insulated gripping
surfaces when performing an operation
where the cutting tool may contact
hidden wiring.
Contact with a “live” wire will also make exposed metal parts of the power tool “live”
and shock the operator.
When ripping always use a rip fence or
straight edge guide.
This improves the accuracy of cut and
reduces the chance of blade binding.
Always use blades with correct size and
shape (diamond versus round) of arbour
holes.
Blades that do not match the mounting
hardware of the saw will run eccentrically,
causing loss of control.
Never use damaged or incorrect blade
washers or bolt.
The blade washers and bolt were specially
designed for your saw, for optimum performance and safety of operation.
IV.FURTHER SAFETY
INSTRUCTIONS FOR
ALL SAWS
Causes and operator prevention of kickback:
III.SAFETY INSTRUC­TIONS
FOR ALL SAWS
1) DANGER: Keep hands away from cutting
area and the blade. Keep your second
--
-kickback is a sudden reaction to a pinched,
bound or misaligned saw blade, causing
an uncontrolled saw to lift up and out of the
workpiece toward the operator;
-when the blade is pinched or bound tightly by the kerf closing down, the blade stalls
and the motor reaction drives the unit rapidly
back toward the operator;
-if the blade becomes twisted or misaligned
in the cut, the teeth at the back edge of the
blade can dig into the top surface of the
wood causing the blade to climb out of the
kerf and jump back toward the operator.
Kickback is the result of saw misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.
1) Maintain a firm grip with both hands on
the saw and position your arms to resist
kickback forces. Position your body to
either side of the blade, but not in line
with the blade.
Kickback could cause the saw to jump backwards, but kickback forces can be controlled
by the operator, if proper precautions are
taken.
2) When blade is binding, or when interrupting a cut for any reason, release the trigger and hold the saw motionless in the
material until the blade comes to a complete stop. Never attempt to remove the
saw from the work or pull the saw backward while the blade is in motion or kickback may occur.
Investigate and take corrective actions to
eliminate the cause of blade binding.
3) When restarting a saw in the workpiece,
center the saw blade in the kerf and check
that saw teeth are not engaged into the
material.
If saw blade is binding, it may walk up or kickback from the workpiece as the saw is restarted.
4) Support large panels to minimize the risk
of blade pinching and kickback.
Large panels tend to sag under their own
weight. Supports must be placed under the
panel on both sides, near the line of cut and
near the edge of the panel.
5) Do not use dull or damaged blades.
Unsharpened or improperly set blades produce narrow kerf causing excessive friction,
blade binding and kickback.
6) Blade depth and bevel adjusting locking
levers must be tight and secure before
making cut.
If blade adjustment shifts while cutting, it may
cause binding and kickback.
7) Use extra caution when making a “plunge
cut” into existing walls or other blind
areas.
The protruding blade may cut objects that
can cause kickback.
V.SAFETY INSTRUCTIONS
FOR THIS SAW
1) Check lower guard for proper closing
before each use. Do not operate the saw
if lower guard does not move freely and
close instantly. Never clamp or tie the lower
guard into the open position.
If saw is accidentally dropped, lower guard
may be bent. Raise the lower guard with the
retracting handle and make sure it moves
freely and does not touch the blade or any
other part, in all angles and depths of cut.
2) Check the operation of the lower guard
spring. If the guard and the spring are not
operating properly, they must be serviced
before use.
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a buildup of debris.
3) Lower guard should be retracted manually only for special cuts such as “plunge
cuts” and “compound cuts.” Raise lower
guard by retracting handle and as soon
as blade enters the material, the lower
guard must be released.
For all other sawing, the lower guard should
operate automatically.
4) Always observe that the lower guard is
covering the blade before placing saw
down on bench or floor.
An unprotected, coasting blade will cause
the saw to walk backwards, cutting whatever
is in its path. Be aware of the time it takes for
the blade to stop after switch is released.
VI.ADDITIONAL SAFE­TY
INSTRUCTIONS
1) Do not use any abrasive wheels.
2) Wear a dust mask, if the work causes
dust.
3) Use saw blades recommended by Manufacture.
4) Wear ear protectors when using the tool for
extended periods.
5) The risk of kickback increases as the battery pack discharges.
6) Be sure to inspect material. Avoid cutting
other different material.
7) Be careful not to drop the tool.
8) Never swing the tool.
9) Never cover the ventilation slots, and keep
them free from dust or other material.
--
10)Do not clamp the tool in a vise. Never cut
with the tool held upside down in a vise.
This is extremely dangerous and can lead
to serious accidents.
11)Never wear knitted gloves.
12)Be sure no one is below when using the
tool in high locations.
13)Do not touch the blade immediately after
operation. It may be hot and could burn
your skin.
14)Do not touch material after it has been cut.
Cut material may be very hot.
15)Do not use cutting oil. This use of cutting
oil may cause a fire.
16)Do not cut workpieces covered or stained
with gas, oil, solvents, thinners, etc.
Exposure to these materials may damage
the transparent guard.
17)Do not remove the transparent and lower
guards. If the transparent and lower guards
is damaged or missing, return tool to
authorized service center for replacement.
18)Do not start the blade when in contact
with workpiece. Wait for blade to reach full
speed before beginning cut.
Symbol
Symbol
Meaning
V
Volts
Direct current
n0
No load speed
··· min-1
Revolutions or
reciprocations
A
Amperes
WARNING
•Do not use other than the Panasonic battery
packs that are designed for use with this
rechargeable tool.
•Panasonic is not responsible for any damage or accident caused by the use of the
recycled battery pack and the counterfeit
battery pack.
•Do not dispose of the battery pack in a fire,
or expose it to excessive heat.
•Do not drive the likes of nails into the battery pack, subject it to shocks, dismantle it, or
attempt to modify it.
•Do not allow metal objects to touch the battery pack terminals.
•Do not carry or store the battery pack in
the same container as nails or similar metal
objects.
•Do not charge the battery pack in a hightemperature location, such as next to a fire or
in direct sunlight. Otherwise, the battery may
overheat, catch fire, or explode.
•Never use other than the dedicated charger
to charge the battery pack. Otherwise, the
battery may leak, overheat, or explode.
•After removing the battery pack from the
tool or the charger, always reattach the pack
cover. Otherwise, the battery contacts could
be shorted, leading to a risk of fire.
•When the Battery Pack Has Deteriorated,
Replace It with a New One.
Continued use of a damaged battery pack
may result in heat generation, ignition or battery rupture.
WARNING
Some dust created by power sanding, sawing,
grinding, drilling, and other construction activities contains chemicals known to the State of
California to cause cancer, birth defects or
other reproductive harm. Some examples of
these chemicals are:
•Lead from lead-based paints
•Crystalline silica from bricks and cement and
other masonry products
•Arsenic and chromium from chemically-treated lumber.
To reduce your exposure to these chemicals:
work in a well ventilated area, and work with
approved safety equipment, such as dust
masks that are specially designed to filter out
micro-scopic particles.
VII.FOR BATTERY
CHARGER &
BATTERY PACK
Important Safety Instructions
1) SAVE THESE INSTRUCTIONS -This manual
contains important safety and operating
instructions for battery charger.
2) Before using battery charger, read all
instructions and cautionary markings on
battery charger, battery pack, and product
using battery pack.
--
3) CAUTION -To reduce the risk of injury,
charge only Panasonic Battery Pack as
shown in last page.
Other types of batteries may burst causing
personal injury and damage.
15)Do not store the tool and battery pack in
locations where the temperature may reach
or exceed 50°C (122°F) (such as a metal
tool shed, or a car in the summer), which can
lead to deterioration of the storage battery.
4) Do not expose charger and battery pack to
rain or snow.
16)Do not charge battery pack when the
temperature is BELOW 0°C (32°F) or ABOVE
40°C (104°F). This is very important in order
to maintain optimal condition of the battery
pack.
5) To reduce risk of damaging the electric plug
and cord, pull by plug rather than cord when
disconnecting charger.
6) Make sure cord is located so that it will not
be stepped on, tripped over, or otherwise
subjected to damage or stress.
7) An extension cord should not be used unless
absolutely necessary.
Use of improper extension cord could result
in a risk of fire and electric shock. If extension
cord must be used, make sure that:
a.pins on plug of extension cord are the
same number, size and shape as those of
plug on charger.
b.extension cord is properly wired and in
good electrical condition.
c.wire size is large enough for ampere rating
of charger as specified below.
RECOMMENDED MINIMUM AWG SIZE OF
EXTENSION CORDS FOR
BATTERY CHARGERS
AC Input Rating. Amperes
AWG Size of Cord
Equal to or
But less
Length of Cord,
greater than
than
Feet
25 50 100 150
0
2
18 18 18 16
8) Do not operate charger with damaged cord
or plug-replace them immediately.
9) Do not operate charger if it has received
a sharp blow, been dropped, or other­wise
damaged in any way; take it to a qualified
service personnel.
10)Do not disassemble charger; take it to a
qualified service personnel when service or
repair is required. Incorrect reassembly may
result in a risk of electric shock or fire.
11)To reduce the risk of electric shock, unplug
charger from outlet before attempting any
maintenance or cleaning.
12)The charger and battery pack are specifically
designed to work together. Do not attempt to
charge any other cordless tool or battery pack
with this charger.
13)Do not attempt to charge the battery pack
with any other charger.
14)Do not attempt to disassemble the battery
pack housing.
17)Do not incinerate the battery pack. It can
explode in a fire.
18)Avoid dangerous environment. Do not use
charger in damp or wet locations.
19)The charger is designed to operate on
standard household electrical power only. Do
not attempt to use it on any other voltage!
20)Do not abuse cord. Never carry charger by
cord or yank it to disconnect from outlet.
Keep cord away from heat, oil and sharp
edges.
21)Charge the battery pack in a well ventilated
place, do not cover the charger and battery
pack with a cloth, etc., while charging.
22)Use of an attachment not recommended
may result in a risk of fire, electric shock, or
personal injury.
23)Do not short the battery pack. A battery short
can cause a large current flow, over heating
and create the risk of fire or personal injury.
24)NOTE: If the supply cord of this appliance
is damaged, it must only be replaced by a
repair shop authorized by the manufacturer,
because special purpose tools are required.
25)TO REDUCE THE RISK OF ELECTRIC
SHOCK, THIS APPLIANCE HAS A
POLARIZED PLUG (ONE BLADE IS WIDER
THAN THE OTHER).
This plug will fit in a polarized outlet only one
way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact
a qualified electrician to install the proper outlet. Do not change the plug in any way.
VIII.ASSEMBLY
Attaching or Removing Battery
Pack
CAUTION:
Before inserting battery pack, check that the
power switch in the tool actuates properly and
returns to the “OFF” position when released.
1. To connect the battery pack (See Fig. 2)
Line up the alignment marks and attach the
battery pack.
--
•Slide the battery pack until it locks into position.
Alignment
marks
2. Is the blade installed properly?
Make sure the hex bolt is tightened securely.
(See Fig. 6)
3. Does the blade look alright?
Replace the blade immediately if there are
any cracks in it or if any teeth are broken.
4. Does the lower guard close properly?
WARNING
To avoid injury, do not use the tool if the lower
guard does not close quickly over the blade.
Fig. 2
2. To remove the battery pack (See Fig. 3)
Push on the button from the front to release
the battery pack.
Button
5. Is the transparent guard securely installed?
6. Is the battery pack charged and inserted
firmly to the tool?
7. Is the depth adjustment nut for cutting securely tightened?
8. Is the workpiece securely clamped on a saw
horse or bench?
9. Is the dust case or front cover clogged with
dust?
Disengage the front cover lock button and
remove any dust that has become clogged inside the cover. If the cover is clogged, use a long
object such as a manual screwdriver to unclog it.
After doing so, close the front cover. (See Fig. 4)
Front cover
Lock button
Fig. 3
IX.OPERATION
Before Using the Tool
This tool is intended to cut unhardened fer­rous
metal, nonferrous metal, wood, and plastic.
Refer to the “Accessories” section for a list of
blades to be used for the proper applications
of this tool. The following precautions must be
followed to reduce the risk of injury;
•Do not cut stacked materials. Cut one piece at
a time.
•Do not cut hardened steel.
•Cut materials with the wider edge of the shoe
over the clamped side of the material.
•Do not touch the saw blade, workpiece, or cutting chips with bare hands immediately after
cutting; they may be hot and could burn skin.
Each time you use the tool, you must make sure
it is in good operating condition.
Fig. 4
If there is dust inside the dust case, disengage
the dust case lock button, detach the dust case,
and remove the dust. After doing so, reattach the
dust case. (See Fig. 5)
Use the following checklist:
1. Is the blade installed in the correct direction?
The arrow on the blade must point in the same
direction as the arrow on the upper blade
cover.
- 10 -
Lock button
Dust case
Fig. 5
Installing Blade
Removing Blade
Follow these steps:
CAUTION:
The blade will be hot right after cutting. Be sure
to let the blade cool down before removing it.
1. Remove the battery pack from the tool.
2. Remove any cutting debris from blade area.
3. Use the retracting handle to retract (open)
the lower guard.
4. Install the blade as illustrated. (See Fig. 6)
Make sure that both the direction arrow on
the blade and the direction arrow on the
transparent guard point in the same direction.
5. Set the outer washer in place.
6. Insert the hex bolt.
7. Hold the spindle lock button down. This prevents the blade from rotating.
8. Tighten the hex bolt securely with the provided hex wrench. Store the hex wrench.
NOTE:
Keep the hex wrench in the storage slot on
the tool’s body when not using it.
WARNING
Failure to follow these instructions can result in
serious personal injury.
Follow these steps:
1. Remove the battery pack from the tool.
2. Hold the spindle lock button down. This prevents the blade from rotating.
3. Use the provided hex wrench to loosen the
hex bolt.
NOTE:
Keep the hex wrench in the storage slot on
the tool’s body when not using it.
4. Remove the hex bolt and outer washer.
5. Use the retracting handle to retract (open)
the lower guard.
6. Carefully remove the blade.
7. Clean the tool if necessary.
CAUTION:
Be careful to avoid cutting your hands on the
blade.
• When disposing of a blade, secure it inside heavy
or corrugated paper. This will help prevent anyone
from being cut by the discarded blade.
Inner washer
Place the inner washer with cut-out
facing you.
Retracting handle
Outer washer
Place the protrusion of the
outer washer into the position
of the washer.
Spindle lock button
Lower guard
Loosen
Hex bolt
Tighten
Fig. 6
- 11 -
Using the Tool
CAUTION:
To reduce the risk of injury read the Safety
In­structions at the front of this manual before
using the tool.
WARNING
To reduce the risk of injury, wear safety goggles or glasses with side shields while using the
tool. Additionally, wear a dust mask when cutting
materials that generate excessive particulate
matter. Do not use tool in the rain. Doing so may
result in electric shock or cause the tool to emit
smoke.
Do not cut materials on which there is any
paint thinner, gasoline, oil, or similar build-up.
Doing so may cause the dust case to crack,
resulting in injury.
Follow these steps:
Hold the tool with both hands. (See Fig. 8) Do
not attempt to remove cut material when blade
is moving.
1. Line up the sight line on shoe with your cutting line. (See Fig. 7)
Alignment with cutting line
• Position the notch on the shoe over the cutting
line, aligning the top and bottom corners of the
diamond-shaped opening with the line.
As the cutting position may differ depending on
the blade, do a trial cut beforehand.
Cutting line
Notch
2. Press the switch lock lever down, then
squeeze the power switch to start the motor,
and then release the switch lock lever.
Handle
Switch lock lever
Front grip
Power switch
Fig. 8
CAUTION:
•Check that the switch lock lever works.
If power switch can be activated without
depressing the switch lock lever, discontinue
use immediately. Take the tool to an authorized
service center.
•Always hold the handle with one hand and the
front grip with the other. (See Fig. 8) Maintain a
firm grip and depress the switch fully.
•The blade should not touch the cutting material
before you start the motor. Wait until the blade
reaches full speed before starting a cut.
•This tool has no provision to lock the power
switch in the “ON” position, and you must not
attempt to secure it in the “ON” position.
3. Start cutting when the blade reaches full
speed.
4. During cutting, keep your cutting line straight.
Move the tool forward at a steady speed,
while looking at the tip of the blade through
the transparent guard.
WARNING
Fig. 7
•To prevent dangerous kickback, keep the
shoe of the tool flat on the surface of the
material being cut.
•Never force the tool. Use light and continuous
pressure.
5. If the motor become too warm, stop cutting.
Let the tool cool down before continuing work.
6.It is always a safe practice to remove the battery pack after use and before storing the tool.
- 12 -
Cutting depth adjustment
•Remove battery pack.
•Loosen the depth adjustment nut and adjust
the cutting depth, using the graduations on the
lower guard to gauge the depth. Once finished
adjusting the depth, tighten the depth adjustment nut securely.
*When wood material is 10 mm (3/8") or less
thick, adjust the cutting depth so that the blade
protrudes approx. 5 mm (3/16") from the bottom
of the material.
Loosen
Depth
adjustment
nut
Tighten
Pull down
Fig. 9
Rip fence (EY3500B7727)
(Available as an accessory, not included)
­Rip fence is convenient for rip cuts and repeated
cuts of uniform width.
•Remove battery pack.
•Insert rip fence and adjust cutting width. (See
Fig. 10)
•Fasten screw securely to fix rip fence.
Collecting Dust
WARNING
*Before cutting metal materials, always empty
the dust case, open the front cover and
remove the dust.
•Use the tool with the flammable materials
in the dust case to cut metal materials may
result in fire
*When cutting metal materials, always use the
tool with the dust case attached.
•Flying sparks and metal chips may cause
injury.
*Do not carry or store the battery pack in
the same container as nails or similar metal
objects.
(1)Collect dust in the dust case.
*Empty the dust case when it is filled up with
dust.
*Empty the dust case before storing the tool.
*Dust case capacity
•When cutting electrical conduit with a
diameter of 25 mm (1"), approximately
130 cuts
•When cutting 45 mm (1-25/32") x 45 mm
(1-25/32") lumber, approximately 150 cuts
NOTE:
Some materials may cause dust to become
clogged inside the front cover when cutting
those materials.
Front cover
Insert and
adjust
Fasten screw
Rip fence
Fig. 10
Fig. 11
(2)Use with vacuum cleaner to collect dust.
*Connect the tool to the hose using the
EY9X012E vacuum cleaner hose adapter
(sold separately).
Compatible hose inner diameter: 25 mm
(1") to 38 mm (1-2/1")
*Operate the vacuum cleaner obeying its
instructions.
- 13 -
Caution : DO NOT STARE INTO BEAM.
Use of controls or adjustments or performance
of procedures other than those specified herein
may result in hazardous radiation exposure.
(2)Overheat warning lamp
Fig. 12
NOTE:
When the tool has difficulty in ejecting or collecting dust, the dust outlet may be clogged
with dust. Open the front cover and remove
any dust.
Control Panel
(1)
(2)
(3)
(1)LED light
Off
(normal
operation)
Flashing: Overheat
Indicates operation has
been halted due to battery
overheating.
The overheating protection feature halts tool
operation to protect the battery pack in the event
of overheating. The overheat warning lamp on
the control panel flashes when this feature is
active.
•If the overheating protection feature activates,
allow the tool to cool thoroughly (at least 30
minutes). The tool is ready for use when the
overheat warning lamp goes out.
•Avoid using the tool in a way that causes the
overheating protection feature to activate
repeatedly.
(3)Battery low warning lamp
LED light
Off
(normal
operation)
Fig. 13
Before the use of LED light, always pull the
power switch once.
Press
the LED light on button.
The light illuminates with very low current, and it
does not adversely affect the performance of the
tool during use or its battery capacity.
CAUTION:
• The built-in LED light is designed to illuminate the
small work area temporarily.
• Do not use it as a substitute for a regular flashlight,
since it does not have enough brightness.
• LED light turns off when the tool has not been
used for 5 minutes.
Flashing
(No charge)
Battery protection
feature active
Excessive (complete) discharging of lithium ion
batteries shortens their service life dramatically.
The tool includes a battery protection feature
designed to prevent excessive discharging of
the battery pack.
•The battery protection feature activates immediately before the battery loses its charge,
causing the battery low warning lamp to flash.
•If you notice the battery low warning lamp
flashing, charge the battery pack immediately.
- 14 -
For Proper Use (Further Detail)
WARNING
To prevent the risk of serious personal injury:
lIt is important to use an appropriate device
to hold the material being cut properly, and
to hold the tool firmly with both hands to
prevent loss of control which could cause
personal injury.
•Figure 14 shows proper cutting position.
•Note that hands are kept away from cutting
area.
•Make sure bystanders are away from work
area and from underneath of workpiece.
•When cutting, do not try to hold the material with your hand.
Cutting large sheets;
Support large sheets. Be sure to set the depth
of the cut so that you only cut through the
workpiece, not through the supports. (See
Fig. 15)
Large sheets sag or bend if they are not correctly supported. If you attempt to cut without
levelling and properly supporting the workpiece, the blade will tend to bind, causing
kickback. (See Fig. 16)
•Don’t support the material away from the cut.
Cutting thin or corrugated materials;
Cut thin and corrugated materials at least 25
mm (1") from the edge of the workpiece to
avoid injury or damage to the tool caused by
thin strips of metal being pulled into the upper
guard.
•Use sharp blades only. Clean and sharp blades
minimize stalling and kickback.
Fig. 14
Fig. 15
Fig. 16
- 15 -
WARNING
To prevent the risk of serious personal injury:
•When making an incomplete cut or cutting is interrupted, or blade is binding or tool is stalling;
release the power switch immediately and hold the tool motionless in the material until the blade
comes to a complete stop.
•To avoid kickback, never attempt to remove the tool from the work or pull the tool backward while
the blade is in motion. Make sure the blade has come to a complete stop, then remove tool from
cut.
•To resume cutting, start tool, allow the blade to reach full speed, reenter the cut slowly and resume
cutting.
1. Place the wider part of the shoe on the part of the work piece which is solidly supported (See Fig.
17), never on the section that will fall off when the cut is made. (See Fig. 18)
Hold the tool firmly to prevent loss of control. Working carelessly can cause severe personal injury.
Fig. 17
Fig. 18
2. Make sure the blade stops.
Even though your tool has a brake, before setting the tool down, make sure the blade has come to
a complete stop and the lower guard has closed.
3. Do not use if anything seem unusual. Remove battery pack immediately.
If the tool body becomes very hot, or does not work properly, remove the battery pack and do not
use. Have it checked by an authorized service center.
WARNING
To prevent the risk of serious personal injury or fire, do not try to repair the tool by yourself. Never
disassemble or modify the tool body. There are no user-repairable parts inside.
4. NEVER ALLOW THE TOOL TO COME IN CONTACT WITH YOUR BODY.
After completing a cut, do not allow the tool to brush against your leg or side.
Since the lower guard is retractable, it could catch on your clothing and expose the blade. Keep
clothing away from tool. Be aware of the exposed blade sections that exist in both the upper and
lower guard areas.
WARNING
Because cutting metal creates sparks;
•Always use safety goggles.
•Do not use tool near any flammable substance or in an area where flammable substances are
used. Fire and burn injury could result.
5. Never engage the spindle lock while blade is running, or engage in an effort to stop the tool. Never
turn the switch on when the spindle lock is engaged. Serious damage to your tool will result.
- 16 -
[Battery Pack]
For Appropriate Use of Battery Pack
Li-ion Battery Pack
• For optimum battery life, store the Li-ion battery pack following use without charging it.
• When charging the battery pack, confirm
that the terminals on the battery charger
are free of foreign substances such as dust
and water etc. Clean the terminals before
charging the battery pack if any foreign substances are found on the terminals.
The life of the battery pack terminals may be
affected by foreign substances such as dust
and water etc. during operation.
• When battery pack is not in use, keep it away
from other metal objects like: paper clips,
coins, keys, nails, screws, or other small metal
objects that can make a connection from one
terminal to another.
Shorting the battery terminals together may
cause sparks, burns or a fire.
Battery Recycling
ATTENTION:
FOR Li-ion Battery Pack
A Li-ion battery that is recyclable powers the
product you have purchased. Please call 1-8008-BATTERY for information on how to recycle
this battery.
[Battery Charger]
Charging
CAUTION:
• If the temperature of the battery pack falls
approximately below −10°C (14°F), charging
will automatically stop to prevent degradation
of the battery.
• The ambient temperature range is between
0°C (3°F) and 40°C (104°F).
If the battery pack is used when the battery
temperature is below 0°C (3°F), the tool
may fail to function properly.
• When operating the battery pack, make sure
the work place is well ventilated.
• When the battery pack is removed from the
main body of the tool, replace the battery
pack cover immediately in order to prevent
dust or dirt from contaminating the battery terminals and causing a short circuit.
• When charging a cool battery pack (below
0°C (3°F)) in a warm place, leave the battery pack at the place and wait for more than
one hour to warm up the battery to the level
of the ambient temperature.
• Cool down the charger when charging more than
two battery packs consecutively.
Battery Pack Life
• Do not insert your fingers into contact hole,
when holding charger or any other occasions.
The rechargeable batteries have a limited life. If
the operation time becomes extremely short after
recharging, replace the battery pack with a new
one.
To prevent the risk of fire or damage to the battery charger.
• Do not use power source from an engine
generator.
• Do not cover vent holes on the charger and
the battery pack.
• Unplug the charger when not in use.
NOTE:
Your battery pack is not fully charged at the
time of purchase. Be sure to charge the battery
before use.
- 17 -
Battery charger
1. Plug the charger into the AC outlet.
2. Insert the battery pack firmly into the charger.
1 Line up the alignment marks and place the
battery onto the dock on the charger.
2 Slide forward in the direction of the arrow.
Alignment marks
3. During charging, the charging lamp will be lit.
When charging is completed, an internal
electronic switch will automatically be triggered to prevent overcharging.
•Charging will not start if the battery pack
is warm (for example, immediately after
heavy-duty operation).
The orange standby lamp will be flashing
until the battery cools down.
Charging will then begin automatically.
4. The charge lamp (green) will flash slowly
once the battery is approximately 80%
charged.
5. When charging is completed, the charging
lamp in green color will turn off.
6. If the temperature of the battery pack is 0°C or
less, charging takes longer to fully charge the
battery pack than the standard charging time.
Even when the battery is fully charged, it will
have approximately 50% of the power of a
fully charged battery at normal operating temperature.
7. Consult an authorized dealer if the charging
lamp (green) does not turn off.
8. If a fully charged battery pack is inserted into
the charger again, the charging lamp lights
up. After several minutes, the charging lamp
in green color will turn off.
- 18 -
LAMP INDICATIONS
Charging is completed. (Full charge.)
Battery is approximately 80% charged.
Now charging.
Charger is plugged into the AC outlet. Ready to charge.
(Green)
Charging Status Lamp.
Left: green Right: orange will be displayed.
(Orange)
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on the battery.
Battery pack is warm.
Charging will begin when temperature of battery pack drops. If the temperature of the
battery pack is -10° or less, the charging status lamp (orange) will also start flashing .
Charging will begin when the temperature of the battery pack goes up"
Charging is not possible. Clogged with dust or malfunction of the battery pack.
Turn off
Lit
Flashing
X.MAINTENANCE
Follow these steps:
WARNING
To avoid severe personal injury, always remove
the battery pack from the tool before starting any
maintenance procedure.
CAUTION:
•To assure product SAFETY and RELIABILITY,
servicing should be performed by an authorized service center. Always insist on genuine
Panasonic replacement parts.
•In the event that the inside of the tool or battery
pack is exposed to water, drain and allow to
dry as soon as possible. Carefully remove any
dust or iron filings that collect inside the tool.
If you experience any problems operating the
tool, consult with a repair shop.
Cleaning Tool
Keep your tool clean for good cutting performance, and to help keep it safe to use.
1. Remove the battery pack from the tool.
2. Wipe the tool with a dry, soft cloth. Do not
use a wet cloth or cleaning liquids.
They could damage the tool’s finish.
3. Be sure to rub off any oil or grease which
could make the tool slippery or hard to handle.
4. Remove the blade and brush off any dust.
CAUTION:
To avoid injury or damage to the unit, never
immerse any part of the tool in a liquid.
Transparent Guard
WARNING
If the guard is cracked, or is broken, take the tool
to an authorized service center for replacement.
Do not attempt to operate tool. It could result in
serious personal injury.
Never use your tool with a damaged transparent
guard or without the transparent guard installed.
Flying chips could result in serious injury.
- 19 -
XI.ACCESSORIES
WARNING
•The use of any accessories not specified
in this manual may result in fire, electric
shock, or personal injury. Use recommended
accessories only.
•Use of a blade on material that is thicker
or thinner than that recommended for that
blade will result in a rough cut, and could
increase the risk of “kickback” or other injury.
Carbide-tipped Blade for Metal
•EY9PM13C
For cutting unhardened ferrous material
Thickness of material
0.5 mm – 6.0 mm (1/32"-1/4")
Carbide-tipped Blade for Thin Metal (Optional
accessory)
•EY9PM13D
For cutting unhardened thin ferrous thin material
that clean cutting edge required
Thickness of material
0.5 mm – 6.0 mm (1/32"-1/4")
Carbide-tipped Blade for Wood (Optional
accessory)
•EY9PW13A
For cutting wood in general
Carbide-tipped Blade for Thin Wood (Optional
accessory)
•EY9PW13B
For cutting thin wood that clean cutting edge
required
Recommended thickness of material up to 12
mm
Carbide-tipped Blade for Plastic (Optional
accessory)
•EY9PP13B
For cutting plastic
Recommended thickness of material acrylic
and vinyl chloride plates:
2.0 mm – 5.0 mm (5/64" – 3/16")
corrugated pates, pipes
0.8 mm – 5.0 mm (1/32" – 3/16")
Vacuum hose adaptor (Optional accessory)
•EY9X012E
Rip Fence (Optional accessory)
•EY3500B7727
For convenience of rip cuts and repeated cut of
uniform width
XII.SPECIFICATIONS
Motor voltage
14.4 V DC
Blade speed
3600 min-1 (rpm)
Blade size
Outside diameter
135 mm (5-3/8")
Arbor size
20 mm (25/32")
Maximum cutting depth
0 – 46 mm (0" – 1-13/16") (φ135 mm blade)
Overall length
329 mm (12-61/64")
Weight (with battery pack: EY9L41)
2.65 kg (5.7 lbs)
Weight (with battery pack: EY9L42)
2.45 kg (5.5 lbs)
BATTERY PACK
Model
EY9L41
EY9L42
Storage battery
Li-ion Battery
Battery voltage
14.4 V DC (3.6 V x 4 cells)
- 20 -
BATTERY CHARGER
Model
EY0L81
Electrical rating
See the rating plate on the bottom of the charger.
Weight
0.93 kg (2 lbs)
Charging time
EY9L41
EY9L42
Usable: 45 min.
Usable: 30 min.
Full: 60 min.
Full: 35 min.
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
Federal Communication Commission Interference Statement
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one of the following measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and receiver.
•Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
•Consult the dealer or an experienced radio/TV technician for help.
FCC Caution: To assure continued compliance, install and use in accordance with provided instructions. Use only the battery pack specified in the instructions. Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate
this equipment.
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
This Class B digital apparatus complies with Canadian ICES-003.
- 21 -
Cet outil, en tant qu'unité complète avec sa batterie
autonome, répond aux Degrés de Protection IP
appropriés selon les normes IEC.
Définitions des codes IP
IP5X: L’entrée de poussière n’est pas complètement
empêchée mais la poussière ne doit pas pénétrer
au point de perturber le fonctionnement satisfaisant
de l’outil ou d’en affecter la sécurité (Au cas où de
la poudre de talc de moins de 75 μm s’introduirait à
l’intérieur de l’outil).
IPX6: L’eau projetée en jets puissants contre l’outil
de n’importe quelle direction ne doit pas avoir d’effets
nuisibles (Au cas où approximativement 100 L/min
d’eau à température normale est projetée sur l’outil
a 3 mètre de distance pendant 3 minutes avec une
lance de 12,5 mm de diamètre intérieur).
GARANTIE LIMITÉE
Le code IP56 rend possible un impact minimum d’eau
et de poussière sur cet outil mais il n’en garantit pas
les performances dans de telles conditions. Veuillez
lire la notice d’utilisation et de sécurité pour plus de
détails quant à un fonctionnement approprié.
I. INTRODUCTION
Cet outil est une scie à métaux polyvalente sans
fil. En changeant la lame, il peut être utilisé
pour scier du bois, du métal et du plastique. La
poussière peut être rassemblée au moyen d’une
boîte à poussière intégrée ou par un aspirateur
connecté (en fixant la durit à la scie circulaire).
DANGER
Ce produit est un appareil de sciage conçu pour
scier du métal et du bois. Sa lame circulaire
rotative a une puissance de coupe extrêmement
forte de sorte qu’une utilisation inappropriée
peut se traduire par de très graves blessures
voire entraîner la mort. C'est la raison pour
laquelle nous vous demandons de lire attentivement cette notice d'utilisation et les marques
d'avertissement sur l'outil, et de vous conformer
rigoureusement à toutes les instructions de
sécurité afin d'éviter de vous blesser.
AVERTISSEMENT
Afin d’éviter toute blessure, n’insérez jamais vos
doigts ou tout autre objet dans aucune des ouvertures de l’outil.
AVERTISSEMENT
Lisez tous les avertissements de sécurité et
toutes les instructions.
Si ces avertissements et ces instructions ne sont
pas observés, cela peut entraîner des décharges électriques, un incendie et/ou des blessures
graves.
Comment se servir de cette notice
•Veuillez lire complètement ce manuel avant de
commencer à scier avec votre outil. Si vous laissez quelqu’un d’autre utiliser l’outil, assurez-vous
qu’il ait lu ce manuel ou qu’il ait été complètement
instruit dans l’utilisation correcte de l’outil et dans
toutes les précautions de sécurité concernant
l’outil.
•Veuillez conserver ce manuel pour référence
ultérieure. Il contient d’importants renseignements
concernant la sécurité que vous devez observer
afin d’utiliser l’outil en toute sécurité.
•Dans cette notice et sur l'outil figurent les termes
de signalisation suivants:
REMARQUE
Les remarques fournissent des renseignements
supplémentaires concernant l’outil dont vous
devez prendre connaissance.
MISE EN GARDE
Les mises en garde signalent des situations
présentant un danger réel pouvant se traduire
par des blessures superficielles ou moyennes
si elles ne sont pas abandonnées. Les mises
en garde rappellent aussi que les pratiques
envisagées ne sont pas sûres et doivent être
abandonnées.
AVERTISSEMENT
Les avertissements signalent des situations
présentant un danger réel pouvant se traduire par
des accidents graves voire entraîner la mort si
elles ne sont pas abandonnées.
DANGER
Les rappels de danger signalent un risque
imminent pouvant se traduire par des accidents
graves voire entraîner la mort s’il n’est pas évité.
II.AVERTISSEMENT DE SECU­
RITE POUR LES OUTILS
MECANIQUES EN GENERAL
AVERTISSEMENT
Veuillez lire tous les avertissements de sécurité et les instructions. Si les avertissements
et les instructions ne sont pas observés, cela
peut entraîner une électrocution, un incendie
et/ou des blessures graves.
Conservez tous les avertissements et les instructions pour référence ultérieure.
Le terme “outil mécanique” utilisé dans tous
les avertissements se réfère aux outils mécaniques fonctionnant sur le secteur (avec un
cordon d’alimentation) et aux outils mécaniques fonctionnant sur batterie (sans fil).
- 22 -
Sécurité de la zone de travail
Sécurité personnelle
1)Gardez la zone de travail propre et bien
aérée.
Les endroits encombrés et sombres invitent
les accidents.
2)Ne faites pas fonctionner les outils mécaniques dans des atmosphères explosives,
comme en présence de liquides inflammables, de gaz ou de poussière.
Les outils mécaniques génèrent des étincelles qui peuvent enflammer la poussière ou
les vapeurs.
3)Gardez les enfants et les spectateurs
éloignés lors du fonctionnement d’un outil mécanique.
Les distractions peuvent faire perdre le contrôle.
1)Restez alerte, regardez ce que vous faites
et faites preuve de bon sens lorsque vous
utilisez un outil mécanique. N'utilisez
pas un outil mécanique alors que vous
êtes fatigué ou sous les effets de drogue,
d'alcool ou de médicaments.
Un moment d’inattention pendant le fonctionnement de l’outil mécanique peut entraîner
des blessures graves.
2)Utilisez des équipements de protection
personnelle. Portez toujours des protections pour vos yeux.
Des équipements de protection comme un
masque antipoussière, des chaussures de
sécurité non glissantes, un casque de protection ou des protection pour les oreilles utilisés
dans les conditions appropriées réduisent les
risques de blessures.
3)Evitez tout démarrages accidentel. Assurez-vous que l’interrupteur est en position
d’arrêt avant de brancher l’outil à la source
d’alimentation et/ou au bloc de batterie ou
pour saisir l’outil ou pour le transporter.
Transporter les outils mécaniques avec le doigt
sur l’interrupteur ou le branchement d’outils
mécaniques dont l’interrupteur est sur la position
de marche invitent les accidents.
4)Retirez toute clé d'ajustement ou clé de
serrage avant de mettre l'outil mécanique
en marche.
Une clé de serrage ou une clé d'ajustement
laissée attachée à une pièce tournante de
l'outil mécanique peut entraîner des blessures corporelles.
5)Ne vous mettez pas en déséquilibre. Gardez une bonne prise au sol et votre équilibre à tout moment.
Ceci permet un meilleur contrôle de l'outil mécanique dans des situations inattendues.
6)Habillez-vous correctement. Ne portez pas
de vêtements lâches ou de bijoux. Gardez
vos cheveux, vêtements et gants éloignés
des pièces en mouvement.
Des vêtements lâches, des bijoux ou des
cheveux longs peuvent se faire prendre dans
les pièces en mouvement.
7)L’utilisation de ces dispositifs de ramassage de la poussière peut réduire les risques dus à la poussière.
L’utilisation d’un collecteur de poussière peut
réduire les risques dus à la poussière.
Sécurité électrique
1)La fiche des outils mécanique doit correspondre aux prises secteur. Ne modifiez la
fiche sous aucun prétexte. N’utilisez pas de
fiche adaptatrice avec les outils mécaniques
mis à la terre.
Des fiches non modifiées et des prises secteur correspondant réduisent les risques
d’électrocution.
2)Evitez tout contact physique avec les surfaces mises à la terre telles que tuyaux,
radiateurs, micro-ondes et réfrigérateurs.
Il y a un risque d’électrocution supplémentaire si votre corps est mis à la terre.
3)N’exposez pas les outils mécaniques à la
pluie ou à des conditions humides.
De l’eau pénétrant dans un outil mécanique
augmente le risque d’électrocution.
4)Ne malmenez pas le cordon. N’utiliser jamais le cordon pour transporter, pour tirer
ou pour débrancher l'outil mécanique.
Gardez le cordon éloigné de la chaleur, de
l'huile, d'objets aux bords coupants ou de
pièces en mouvement.
Les cordons endommagés on emmêlés augmentent le risque d'électrocution.
5)Lors du fonctionnement des outils mécaniques à l'extérieur, utilisez une rallonge
adaptée à l'utilisation à l'extérieur.
L'utilisation d'un cordon adapté à l'utilisation à
l'extérieur réduit les risques d'électrocution.
6)Si le fonctionnement d’un outil mécanique
dans un endroit humide est inévitable, utilisez une alimentation électrique pour dispositif protégé contre le courant résiduel
(RCD).
L’utilisation d’un RCD réduit les risques
d’électrocution.
Utilisation et soins de l'outil mécanique
- 23 -
1)Ne forcez pas l'outil mécanique. Utilisez
l'outil mécanique correct pour votre application.
L'outil mécanique correct exécute mieux le
travail dans de meilleurs conditions de sécurité s'il est utilisé à l'allure pour laquelle il a
été conçu.
2)N'utilisez pas l'outil mécanique si
l'interrupteur ne le met pas en marche ou
ne l'arrête pas.
Tout outil mécanique qui ne peut pas être
contrôlé par son interrupteur est dangereux
et doit être réparé.
3)Débranchez la fiche de la source d’alimen­
tation et/ou le bloc de batterie de l’outil
mécanique avant d’effectuer tout réglage,
tout changement d’accessoire ou de
ranger les outils mécaniques.
De telles mesures de sécurité préventives
réduisent les risques de faire démarrer l'outil
mécanique accidentellement.
4)Rangez les outils mécaniques inutilisés
hors de la portée des enfants et ne laissez
personne qui n'est pas familiarisé avec
l'outil mécanique ou ses instructions faire
fonctionner l'outil mécanique.
Les outils mécaniques sont dangereux
dans les mains des utilisateurs manquant
d'entraînement.
5)Entretenez bien les outils mécaniques.
Vérifiez l'alignement ou l'emboîtage des
pièces en mouvement, l'intégrité des pièces
et toute autre condition pouvant affecter le
fonctionnement de l'outil mécanique. S'il
est endommagé, faites réparer l'outil mécanique avant de l'utiliser.
De nombreux accidents sont provoqués par
des outils mécaniques mal entretenus.
6)Maintenez les outils de coupe affûtés et
propres.
Les outils de coupe bien entretenus avec des
lames bien affûtées ont moins de chances de
gripper et sont plus faciles à contrôler.
7)Utilisez l’outil mécanique, les accessoires,
les mèches, etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à exécuter.
L’utilisation de l’outil mécanique à des fins autres que celles pour lesquelles il a été conçu
peut présenter une situation à risque.
Utilisation et soins de la batterie de l'outil
1)N'effectuez la recharge qu'avec le chargeur
spécifié par le fabricant.
Un chargeur convenant à un bloc de batterie
peut entraîner un risque d'incendie lorsqu'un
autre bloc de batterie est utilisé.
2)N'utilisez les outils mécaniques qu'avec
les bloc de batterie spécialement conçus
pour eux.
L'utilisation de tout autre bloc de batterie peut
entraîner un risque de blessure et d'incendie.
3)Lorsqu'un bloc de batterie n'est pas utilisé, gardez-le éloigné d'objets métalliques
comme agrafes, pièces de monnaie, clés,
clous, vis ou tout autre petit objet métallique pouvant établir une connexion entre
les deux bornes.
Si les bornes de la batterie sont mis en courtcircuit, cela peut entraîner des brûlures ou un
incendie.
4)Si elle est malmenée, du liquide peut
s'échapper de la batterie. Evitez tout contact.
Si un contact accidentel se produit, rincez à
l'eau. Si du liquide entre en contact avec les
yeux, consultez un médecin.
Le liquide éjecté de la batterie peut entraîner
des irritations ou des brûlures.
Réparation
1)Faites réparer votre outil mécanique par
du personnel de réparation qualifié en
n'utilisant que des pièces de rechange
identiques.
Ceci assure le maintien de la sécurité de
l'outil mécanique.
III.INSTRUCTIONS DE
SÉCURITÉ POUR
TOUTES LES SCIES
CIRCULAIRES
1) DANGER: N'approchez pas les mains
de la zone de sciage et de la lame de scie.
Laissez votre deuxième main sur la poignée
auxiliaire ou sur le carter du moteur. Si vos
deux mains tiennent la scie circulaire, elles ne
risqueront pas d'être coupées par la lame de
scie.
2) Ne touchez pas le dessous de la pièce
ouvragée. Le protège-lame ne peut pas vous
protéger de la lame en-dessous de la pièce
ouvragée.
3) Ajustez la profondeur de sciage de façon
qu'elle corresponde à l'épaisseur de la
pièce ouvragée. Il faut que moins d’une dent
entière des dents de la lame de scie soit visible
au-dessous de la pièce ouvragée.
4) Ne tenez jamais la pièce que vous coupez
avec les mains ou entre les jambes. Placez
la pièce ouvragée sur une base bien stable. Il est essentiel de bien soutenir la pièce
ouvragée pour réduire les risques d’exposition
du corps, de blocage de la lame ou de perte
du contrôle de la scie.
- 24 -
5) Tenez l’outil mécanique par les surfaces
de prise isolées lorsque vous effectuez
des travaux lors desquels la scie circulaire risque d’entrer en contact avec des
fils cachés ou avec son propre cordon.
Le contact avec un fil “sous tension” mettra
aussi “sous tension” les parties métalliques
exposées de l’outil mécanique, et l’opérateur
risquera alors d’être électrocuté.
6) Lors d'un sciage en planches, utilisez toujours un guide de sciage ou un bord droit
comme guide. Ceci permettra d'obtenir une
meilleure précision de sciage et de réduire
les risques de blocage de la lame de scie.
7) Utilisez toujours des lames de scie de
dimensions correctes et avec les trous
d'arbre profilés correspondants (losange
contre rond). Les lames ne correspondant
pas au système de montage de la scie circulaire tourneront excentriquement et provoqueront une perte de contrôle.
8) N'utilisez jamais de rondelles ou de boulons de lame endommagés ou inadéquats.
Les rondelles et les boulons de lame ont été
conçus spécialement pour cette scie circulaire
pour assurer les performances de fonctionnement et la sécurité d’utilisation optimales.
IV.AUTRES INSTRUCTIONS
DE SÉCURITÉ POUR
TOUTES LES SCIES
CIRCULAIRES
Causes et prévention par l'utilisateur
d'un retour:
-Le retour est une réaction brusque à une
lame de scie pincée, bloquée ou mal alignée,
occasionnant un saut incontrôlé de la scie
circulaire qui quitte soudainement la pièce
ouvragée en direction de l’utilisateur.
-Lorsque la lame de scie est pincée ou bloquée par l'encoche qui se referme, la lame
cale et la réaction du moteur projette rapidement l'outil en arrière vers l'opérateur.
-Si la lame se tord ou quitte l'alignement du
sciage, les dents du bord arrière de la lame
peuvent buter contre la surface supérieure
du bois, faisant sortir la lame de l’encoche et
projetant l’outil en arrière vers l’opérateur.
Le retour est la conséquence d'une mauvaise
utilisation de l'outil et/ou de procédures ou de
conditions d’utilisation inadéquates, et peut être
évité en prenant les précautions suivantes.
1) Tenez la scie circulaire fermement et
positionnez vos bras de façon à pouvoir
résister aux forces de retour de l’outil.
Positionnez votre corps d’un côté ou de
l’autre de la lame de scie, mais non dans
le prolongement de la lame.
Le retour est susceptible de faire sauter l'outil
vers l'arrière, mais les forces de retour de
l'outil peuvent être contrôlées par l'opérateur
si les précautions adéquates sont prises.
2) Lorsque la lame de scie se bloque, ou en
cas d'interruption du sciage pour quelque
raison que ce soit, relâchez le déclencheur
et maintenez la scie circulaire dans la matière sans bouger jusqu'à ce que la lame soit
tout à fait arrêtée. N'essayez jamais de retirer la scie circulaire de la pièce ouvragée ou
de la tirer vers l'arrière alors que la lame est
encore en mouvement, sinon un retour en
arrière risquera de se produire.
Si la lame se bloque, recherchez la cause du
blocage et prenez les dispositions nécessaires
pour éliminer le blocage.
3) Lorsque vous redémarrez la scie circulaire
dans la pièce ouvragée, centrez la lame de
scie dans l’encoche et vérifiez si les dents
ne sont pas entrées dans la matière.
Si la lame de scie se bloque, elle peut bondir
hors de la pièce ouvragée ou effectuer un retour
lors du redémarrage de la scie circulaire.
4) Soutenez les panneaux de grande taille
pour réduire les risques de pincement ou
de retour de la lame de scie.
Les grands panneaux ont tendance à fléchir
sous leur propre poids. Des supports doivent
être placés de chaque côté sous le panneau,
près de la ligne de sciage et près du bord du
panneau.
5) N'utilisez pas de lames émoussées ou
endommagées.
Les lames non aiguisées ou mal fixées produisent une encoche étroite qui provoque un
frottement excessif, un blocage de la lame et
un retour en arrière.
6) Les leviers de verrouillage de l'ajustement
de la profondeur de la lame et du biseau
doivent être serrés bien fermement avant
de procéder au sciage.
Si l'ajustement de la lame se modifie pendant le sciage, cela risque d'occasionner un
blocage et un retour en arrière.
7) Faites particulièrement attention pendant
la réalisation d'"entailles de marquage"
dans un mur existant ou dans d'autres
zones masquées.
La lame saillante risquerait de couper des
objets, ce qui provoquerait un retour en arrière.
- 25 -
V.INSTRUCTIONS DE
SÉCURITÉ POUR
L’UTILISATION DE CETTE
SCIE CIRCULAIRE
1) Avant chaque utilisation, vérifiez le protège-lame inférieur. N’utilisez pas la scie
circulaire si le protège-lame inférieur ne
se déplace pas bien souplement et ne se
ferme pas instantanément. N’attachez ou
ne fixez jamais le protège-lame inférieur en
position ouverte.
Si vous laissez tomber accidentellement la
scie circulaire, le protège-lame inférieur risque
d’être tordu. Relevez le protège-lame inférieur
à l’aide de la poignée rétractable et assurezvous qu’il se déplace librement et n’entre pas
en contact avec la lame ou tout autre composant dans tous les angles et à toutes les profondeurs de sciage.
2) Vérifiez le fonctionnement du ressort du
protège-lame inférieur. Si le protège-lame
et le ressort ne fonctionnent pas correctement, vous devez les réparer avant d'utiliser
l'outil.
Le protège-lame inférieur pourra fonctionner
avec une certaine lourdeur en raison de l’usure
des composants, de dépôts collants ou de
l’accumulation de débris.
3) Le protège-lame inférieur ne doit être
rétracté manuellement que pour des sciages spécialisés tels que des “sciages en
plongée” et des “sciages composés”.
Relevez le protège-lame inférieur et rétractant la poignée et dès que la lame pénètre
dans le matériau, le protège-lame inférieur
doit être relâché.
Pour tout autre sciage, le protège-lame inférieur
devrait fonctionner automatiquement.
4) Veillez toujours à ce que le protège-lame
inférieur recouvre la lame avant de déposer
la scie circulaire sur un établi ou sur le sol.
Une lame non protégée et libre peut faire
reculer la scie circulaire et couper tout ce qui
se trouve sur son passage. Tenez compte du
temps que la lame met pour s’arrêter après
avoir relâché l’interrupteur.
VI.CONSIGNES DE SECU­
4) Mettez des protecteurs d'oreilles lorsque
vous utilisez l'outil pendant de longues
périodes.
5) Le risque de retour augmente à mesure que
la batterie autonome se décharge.
6) Veillez à bien inspecter le matériel. Évitez
de couper d’autres matières inadéquates.
7) Veillez à ne pas laisser tomber l’outil.
8) Ne balancez jamais l’outil.
9) Ne couvrez jamais les fentes de ventilation,
et veillez à ce que celles-ci soient exemptes
de saletés ou de corps étrangers.
10)Ne serrez jamais l’outil dans un étau.
N’effectuez jamais de sciage en tenant
l’outil sens dessus dessous dans un étau.
Ceci est extrêmement dangereux et peut
entraîner des accidents graves.
11)Ne portez jamais de gants en tricot.
12)Lors de l’utilisation de l’outil dans des
endroits élevés, veillez à ce qu’il n’y ait personne en dessous.
13)Ne touchez pas la lame juste après
l'utilisation. Elle peut alors être très chaude
et risque de vous brûler la peau.
14)Ne touchez pas la pièce ouvragée juste
après l’avoir coupée. La pièce coupée peut
être très chaude.
15)N'utilisez pas d'huile pour sciage.
L'utilisation d'huile pour sciage risque de
causer un incendie.
16)Ne coupez pas de pièces couvertes ou
souillées de gaz, d’huile, de solvants, de
diluants, etc.
Ces produits risqueraient d’endommager
le protège-lame transparent.
17)Ne déposez pas le protège-lame transparent et le protège-lame inférieur. Si le protège-lame transparent et le protège-lame
inférieur sont endommagés ou manquants,
rendez l’outil à un centre de service agréé
pour le remplacer.
18)Ne faites pas démarrer la rotation de la
lame de scie lorsqu'elle est en contact avec
la pièce ouvragée. Attendez que la lame de
scie tourne à la vitesse maximale avant de
commencer à couper.
Symbole
RITE GENERALES
1) N'utilisez pas de roues abrasives.
2) Portez un masque antipoussière si les
travaux produisent de la poussière.
3) Utilisez des lames de scie recommandées
par le fabricant.
- 26 -
Symbole
Signification
V
Volts
Courant direct
n0
Vitesse sans charge
··· min-1
Rotations ou alternances
par minute
A
Ampères
AVERTISSEMENT!
AVERTISSEMENT
•N’utilisez que la batterie autonome Panasonic
conçue pour l’utilisation avec cet outil
rechargeable.
•Panasonic décline toute responsabilité en
cas de dommage ou d’accident causé par
l’utilisation d’une batterie autonome recyclée
et d’une batterie autonome de contrefaçon.
•Ne mettez pas la batterie autonome au rebut
dans un feu ou ne l’exposez pas à une chaleur excessive.
•N’enfoncez pas de clous ou autres dans la
bat­terie autonome, ne la soumettez pas à des
chocs, ne la démontez pas ou n’essayez pas
de la modifier.
•Ne laissez pas d’objets métalliques entrer en
contact avec les bornes de la batterie autonome.
•Ne transportez pas ou ne rangez pas la batterie autonome dans un récipient contenant
des clous ou tout autre objet métallique.
•Ne chargez pas la batterie autonome dans un
endroit où la température est élevée comme
à proximité d’un feu ou à la lumière directe
du soleil. Sinon la batterie peut surchauffer,
prendre feu ou exploser.
•N’utilisez que le chargeur dédié pour charger
la batterie autonome. Sinon, la batterie peut
fuir, surchauffer ou exploser.
•Après avoir retiré la batterie autonome de
l’outil ou du chargeur, remettez toujours le
couverclede la batterie autonome en place.
Sinon, les contacts de la batterie peuvent se
mettre en court-circuit, entraînant le risque
d’un incendie.
•Si la batterie autonome s’est détériorée, la
remplacer par une batterie neuve.
L’utilisation prolongée d’une batterie autonome endommagée peut provoquer des
dégagements de chaleur, un départ de feu
ou l’explosion de la batterie.
La poussière résultant de ponçage, sciage, meulage,
perçage à haute pression et de toute autre activité
de construction, contient des produits chimiques
réputés être cause de cancer, de malformations
congénitales ou autres problèmes reproductifs. Ces
produits chimiques sont, par exemple :
•Le plomb contenu dans les peintures à base
de plomb
•La silice cristalline, contenue dans les
briques, le ciment et autres produits de
maçonnerie; et
•L’arsenic et le chrome provenant du bois
traité chimiquement.
Pour réduire l’exposition à ces produits chimiques,
il faut travailler dans un lieu bien aéré et porter un
équipement de sécurité approprié tel que certains
masques anti-poussière conçus spécialement
pour filtrer les particules microscopiques.
VII.CHARGEUR DE BAT­
TERIE ET BATTERIE
AUTO­NOME
Instructions de sécurité impor­
tantes
1) CONSERVEZ CES INSTRUCTIONS – La
présente notice contient des instructions de
sécurité et d’utilisation importantes pour le
chargeur de batterie.
2) Avant d’utiliser le chargeur de batterie, lisez toutes les instructions et les marques
d’avertissement figurant sur le chargeur de
batterie, la batterie autonome et le produit
utilisant la batterie autonome.
3) MISE EN GARDE – Pour réduire le risque
de blessures, chargez la batterie autonome
Panasonic seulement comme indiqué à la
dernière page.
Les autres types de batteries risquent
d’exploser et de causer des blessures corporelles et des dommages matériels.
4) N’exposez pas le chargeur à la pluie ou à la
neige.
5) Pour réduire les risques de domma­ges à la
fiche et au cordon secteur, débranchez le
chargeur en tirant la fiche et non le cordon.
6) Veillez à acheminer le cordon de façon que
personne ne risque de le piétiner, de trébucher dessus, d’endommager ou d’étirer le cordon.
7) N’utilisez une rallonge qu'en cas de nécessité
absolue.
- 27 -
Si vous utilisez une rallonge inadéquate, vous
risquez de causer un incendie ou une électrocution. Si vous devez absolument utiliser une
rallonge, veillez à respecter les points suivants:
a. Le nombre, la taille et la forme des broches
de la fiche de la rallonge doivent être identiques à ceux de la fiche du chargeur de batterie.
b. La rallonge doit avoir des conducteurs en bon
état et être elle-même en bon état d'utilisation.
c. La taille des conducteurs doit être suffisante pour les normes d'intensité en
ampères du chargeur, comme indiqué cidessous.
TAILLE AWG MINIMUM RECOMMANDÉE DES
RALLONGES POUR CHARGEURS
DE BATTERIES
Norme d’entrée Ampères
Taille AWG du
CA
cordon
Egal ou
Mais
Longueur du
cordon, pieds
supérieur à
inférieur à
25 50 100 150
0
2
18 18 18 16
8) N’utilisez pas un chargeur dont la fiche ou le
cordon est endommagé ­ – remplacez-les immédiatement.
9) N’utilisez pas le chargeur s’il a reçu un choc
violent, s'il a subi une chute ou s’il a été endommagé de quelque manière que ce soit;
confiez-le à un technicien qualifié.
10)Ne démontez pas le chargeur; si des travaux
d’entretien ou de réparation sont nécessaires,
confiez-le à un technicien qualifié. Si vous le
remontez incorrectement, vous risquez de
causer une électrocution ou un incendie.
11)Pour réduire le risque d’électrocution, dé­
branchez le chargeur de la prise de courant
avant d’entreprendre des travaux d’entretien
ou de nettoyage.
12)Le chargeur et la batterie autonome ont été
conçus spécifiquement pour fonctionner ensemble.
Ne tentez pas de charger un autre outil à batterie ou une autre batterie autonome avec ce
chargeur.
13)Ne tentez pas de charger la batterie autonome avec un autre chargeur.
14)Ne tentez pas de démonter le logement de la
batterie autonome.
15)Ne rangez pas l’outil ou la batterie autonome
à des endroits où la température est susceptible d'atteindre ou de dépasser 50°C (122°F)
(par exemple dans une remise d’outils électriques, ou dans une voiture en été), car ceci
risquerait d'abîmer la batterie stockée.
16)Ne chargez pas la batterie autonome lorsque
la température est INFÉRIEURE À 0°C (32°F)
ou SUPÉRIEURE à 40°C (104°F). Ceci est
très important pour conserver le bon état de
fonctionnement de la batterie autonome.
17)N’incinérez pas la batterie autonome. Elle risquerait d'exploser dans les flam­mes.
18)Evitez toute utilisation dans un environ­nement
dangereux. N’utilisez pas le chargeur à un
endroit humide ou mouillé.
19)Le chargeur a été conçu pour fonctionner
uniquement sur des prises secteur domestiques standard. Ne l’utilisez pas sous des
tensions différentes!
20)Ne manipulez pas brutalement le cordon secteur. Ne transportez jamais le chargeur en le
tenant par le cordon, ou ne le tirez pas brutalement pour le débrancher de la prise. Gardez le cordon à l’abri de la chaleur, de l’huile
et de bords coupants.
21)Chargez la batterie autonome à un endroit bien
ventilé; ne couvrez pas le char­geur et la batterie autonome avec un chiffon, etc., pendant
la charge.
22)Si vous utilisez un accessoire non recommandé, un incendie, une électrocution, des
blessures risqueraient de s’ensuivre.
23)Ne court-circuitez pas la batterie autonome.
Un court-circuit de la batterie risquerait de
faire passer un courant de forte intensité, et
une surchauffe, un incendie ou des blessures
risqueraient de s'ensuivre.
24)REMARQUE: Si le cordon secteur de cet appareil est endommagé, il doit être remplacé
exclusivement dans un atelier agréé par le
fabricant, car ces travaux exigent l’utilisation
d’outils spéciaux.
25)P O U R R É D U I R E L E S R I S Q U E S
D’ÉLECTROCUTION, CET APPAREIL EST
ÉQUIPÉ D’UNE FICHE POLARISÉE (UNE
LAME EST PLUS LARGE QUE L’AUTRE).
Cette fiche ne pourra être insérée que d'une
seule façon dans une prise polarisée. Si la
fiche ne peut pas être insérée à fond dans la
prise, insérez la fiche sens dessus dessous.
Si vous ne parvenez toujours pas à insérer la
fiche, adressez-vous à un électricien qualifié
pour installer une prise de courant adéquate.
Ne modifiez la fiche en aucune façon.
- 28 -
VIII.MONTAGE
Fixation ou retrait de la bat­terie
autonome
MISE EN GARDE:
Avant d’insérer la batterie autonome, assurezvous que l’interrupteur d’alimentation de l’outil
fonctionne correctement et remettez-le sur la
position d’arrêt après l’avoir relâché.
1. Pour raccorder la batterie autonome (Voir la
fig. 2)
Alignez les marques d’alignement et fixez la
batterie autonome.
•Faites glisser la batterie autonome jusqu’à
ce qu’elle se verrouille en position.
Marques
d’alignement
Fig. 2
2. Pour retirer la batterie autonome (Voir la fig. 3)
Appuyez sur le bouton depuis l’avant pour
libérer la batterie autonome.
Bouton
Fig. 3
IX.UTILISATION
Avant d’utiliser l’outil
Cet outil a été conçu pour couper des métaux
ferreux non trempés, des métaux non ferreux, du
bois et du plastique. Dans la section "Accessoires"
figure la liste des lames de scie à utiliser pour les
applications adéquates de cet outil. Pour réduire
les risques de blessures, vous devez prendre les
précautions suivantes:
•Ne coupez pas des pièces empilées. Coupezles l'une après l’autre.
•Ne coupez pas de pièces en acier trempé.
•Coupez les pièces avec le bord le plus large
du sabot sur le côté pincé de la pièce.
•Ne touchez pas la lame de scie, la pièce
ouvragée ou les ébarbures de sciage avec les
mains nues tout de suite après avoir effectué le
sciage; elles peuvent être très chaudes et risquent de vous brûler la peau.
Chaque fois que vous utilisez l’outil, vous devez
vous assurer qu’il est en bon état de fonctionnement.
Se servir de la liste de contrôle indiquée ci-après
pour faire cette vérification:
1. La lame de scie est-elle montée dans le bon
sens?
La flèche imprimée sur la lame de scie doit être
dirigée dans le même sens que la flèche du
protecteur supérieur de lame de scie.
2. La lame de scie est-elle fixée correctement?
Vérifier que le boulon d’assemblage à six
pans est bien bloqué. (Voir la fig. 6)
3. Un examen visuel révèle-t-il que la lame de
scie est en bon état?
Remplacer immédiatement la lame de scie si
des fissures sont détectées sur la lame ou si
des dents sont cassées.
4.Le protecteur mobile inférieur de lame se
ferme-t-il correctement?
AVERTISSEMENT
Afin d’éviter toute blessure, n’utilisez pas l’outil si
le protège-lame inférieur ne se referme pas rapidement par dessus la lame.
5.Le protège-lame transparent est-il bien installé?
6. La batterie autonome est-elle chargée et bien
insérée dans l’outil?
7. L’écrou d’ajustement de la profondeur de sciage
est-il bien serré?
8.La pièce ouvragée est-elle bien pincée sur le
tréteau de la scie ou sur l’établi?
- 29 -
9. La boîte à poussière ou le couvercle avant
sont-ils bloqués par de la poussière?
Désengagez le bouton de verrouillage du couvercle avant et retirez toute la poussière qui s’est
accumulée à l’intérieur du couvercle. Si le couvercle est bloqué, utilisez un objet long comme
un tournevis manuel pour le débloquer. Ensuite,
refermez le couvercle avant. (Voirla fig. 4)
Couvercle avant Bouton de verrouillage
Fig. 4
S’il y a de la poussière dans la boîte à poussière,
désengagez le bouton de verrouillage de la boîte
à poussière, détachez la boîte à poussière et
retirez la poussière. Ensuite, réinstallez la boîte à
poussière. (Voir la fig. 5)
Bouton de verrouillage
Boîte à poussière
Fig. 5
- 30 -
Comment remonter la lame de scie
Procéder suivant les étapes indiquées
ci-dessous:
1. Retirer la batterie autonome de l’outil.
2. Retirer tout les débris de sciage de la zone
de la lame.
3. Utiliser la poignée rétractable pour rétracter
(ouvrir) le protège-lame inférieur.
4. Remonter la lame de scie en procédant de la
façon illustrée sur la figure ci-dessus. (Voir la
fig. 6)
Veiller à ce que les deux flèches de sens de
rotation de la lame et la flèche de sens de
rotation du protecteur supérieur de lame de
scie sont orientées dans la même direction.
5. Remonter la rondelle extérieure.
6. Remonter le boulon hexagonal.
7.Maintenir le bouton de verrouillage de broche
vers le bas. Ceci empêche la lame de scie de
tourner.
8. Serrer le boulon hexagonal avec la clé hexagonale fournie avec la scie.
REMARQUE:
La clé hexagonale doit être rangée dans la
fente de ragdement du boîtier de scie circulaire
à couper les métaux si elle n’est pas utilisée.
AVERTISSEMENT
Si vous ne respectez pas ces instructions, vous
risquez de vous blesser gravement.
Comment retirer la lame de scie
MISE EN GARDE:
Ne pas oublier que la lame de scie est bouillante
après une opération de coupe. Il faut donc laisser
refroidir suffisamment la lame de scie avant de la
séparer de la scie.
Procéder suivant les étapes indiquées cidessous:
1. Retirez la batterie autonome de l’outil.
2. Maintenez le bouton de verrouillage de broche
vers le bas. Ceci empêche la lame de scie de
tourner.
3. Se servir de la clé hexagonale fournie pour
desserrer le boulon hexagonal.
REMARQUE:
Gardez la clé hexagonale dans sa fente de
rangement sur le corps de la scie circulaire
lorsque vous ne l’utilisez pas.
4. Retirez le boulon hexagonal et la rondelle
extérieure.
5. Utilisez la poignée rétractable pour rétracter
(ouvrir) le protège-lame inférieur.
6. Retirez soigneusement la lame.
7. Nettoyez l’outil si nécessaire.
MISE EN GARDE:
Veiller à ne pas se blesser les mains sur la lame
au cours de cette opération.
• Lorsqu’une lame de scie est mise au rebut,
l’envelopper d’une épaisse feuille de carton. Ceci
permet d’éviter que d’autres personnes se blessent avec la lame jetée.
Rondelle intérieure
Placez la rondelle intérieure en orientant
la partie découpée face à vous.
Poignée rétractable
Rondelle extérieure
Placez la saillie de la rondelle
extérieure dans la position de la
rondelle.
Bouton de verrouillage
de broche
Protecteur mobile inférieur de lame
Desserrer
Boulon hexagonal
Resserrer
Fig. 6
- 31 -
Utilisation de l’outil
MISE EN GARDE:
Afin de réduire les risques de blessure, lisez les
Instructions de sécurité au début de ce manuel
avant d’utiliser l’outil.
Levier de
verrouillage
d’interrupteur
Poignée
Poignée
avant
AVERTISSEMENT
Afin de réduire les risques de blessure, portez
des lunettes de sécurité ou des lunettes avec des
écrans latéraux pendant l’utilisation de la scie circulaire. De plus, portez un masque antipoussière
lors du sciage de matériaux produisant un excès
de particules. N’utilisez pas la scie circulaire sous
la pluie. Cela peut entraîner des décharges électriques ou la scie circulaire peut émettre de la
fumée.
Ne sciez pas de matériaux recouverts de diluant
pour peinture, d’essence, d’huile ou de toute
autre accumulation. Cela peut fendre la boîte à
poussière, entraînant des blessures.
Suivez ces étapes:
Maintenez l’outil avec les deux mains. (Voir la
fig. 8) N’essayez pas de retirer le matériau scié
alors que la lame tourne.
1. Alignez la ligne de mire du sabot sur votre
ligne de sciage. (Voir la fig. 7)
Alignement sur la ligne de sciage
• Placez l’encoche du sabot au-dessus de la
ligne de sciage, alignez les coins supérieur et
inférieur de l’ouverture en forme de diamant sur
la ligne.
La position de sciage pouvant être différente
selon la lame de scie utilisée, faites un essai de
sciage préalablement.
Ligne de sciage
Encoche
Interrupteur d’alimentation
Fig. 8
MISE EN GARDE:
•Vérifiez que le levier du verrou du commutateur
marche.
Si le commutateur d’alimentation peut être activé
sans presser le levier du verrou du commutateur,
arrêtez d’utiliser l’appareil. Portez l’outil à un centre de réparation autorisé.
•Tenez toujours la poignée dans une main et
le poignée avant dans l’autre. (Voir la fig. 8).
Maintenez une pression ferme et pressez complètement le commutateur.
•La lame ne doit pas toucher la matériau à
couper avant de démarrer le moteur. Attendez
que la lame atteigne sa vitesse maximale avant
de commencer le découpage.
•Cet outil ne possède aucun dispositif pour verrouiller l'interrupteur d'alimentation sur la position "ON", et vous ne devez absolument pas
tenter de le fixer sur la position "ON".
3. Commencez à couper lorsque la lame tourne
à la vitesse maximum.
4. Pendant le sciage, gardez votre ligne de sciage
droite. Déplacez l’outil vers l’avant à une vitesse
constante tout en regardant la pointe de la lame
par le protège-lame transparent.
AVERTISSEMENT
Fig. 7
2. Abaissez le levier de verrouillage d'interrupteur,
puis pressez l'interrupteur d'alimentation pour
démarrer le moteur, et enfin relâchez le levier
de verrouillage d’interrupteur.
•Afin de prévenir un retour dangereux, gardez le sabot de l’outil à plat sur la surface du
matériaux en cours de sciage.
•Ne forcez jamais l’outil. Utilisez une pression
légère et continue.
5. Si le moteur commence à paraître trop chaud,
arrêtez le sciage. Laissez l’outil refroidir avant
de continuer à travailler.
6. Retirer la batterie autonome après l’utilisation
et avant de ranger l’outil est toujours une précaution sûre.
- 32 -
Ajustement de la profondeur de
sciage
•Retirez la batterie autonome.
•Desserrez l’écrou d’ajustement de la profondeur et ajustez la profondeur de sciage à l’aide
des graduations du protège-lame inférieur pour
calibrer la profondeur. Lorsque l’ajustement
de la profondeur est terminé, resserrez bien
l’écrou d’ajustement de la profondeur.
*Lorsque le matériau en bois est d’une épaisseur
de 10 mm (3/8") ou moins, ajustez la profondeur
de sciage de façon à ce que la lame dépasse
d’environ 5 mm (3/16") du fond du matériau.
Desserrer
Ecrou
d’ajustement
de la
profondeur
Resserrer
Tirer vers le bas
Fig. 9
Guide de sciage (EY3500B7727)
(Disponible comme accessoire, non inclus)
­La barrière de refente est pratique pour les coupes
de refentes et les coupes répétées d’une largeur
uniforme.
•Retirez la batterie autonome.
•Insérez le guide de sciage et ajustez la largeur
de sciage. (Voir la fig. 10)
•Serrez bien fermement la vis pour fixer le guide
de sciage.
Ramassage de la poussière
AVERTISSEMENT
*Avant de scier des matériaux en métal, videz
toujours la boîte à poussière, ouvrez le couvercle avant et retirez la poussière.
•L’utilisation de la scie circulaire pour couper
des matériaux en métal alors que la boîte à
poussière contient des matériaux inflammables peut entraîner un incendie.
*Lors du sciage de matériaux en métal, utilisez
toujours la scie circulaire avec la boîte à poussière fixée.
•Des étincelles et des copeaux métalliques
volants peuvent entraîner des blessures.
*Lors du sciage de matériaux en métal, ne fixez
pas l’aspirateur.
Les étincelles et les copeaux de métal chaud
peuvent entraîner l’incendie de l’aspirateur.
Faites fonctionner l’aspirateur conformément
à ses instructions.
(1)Ramassez la poussière dans la boîte à poussière.
*Videz la boîte à poussière lorsqu’elle est
remplie de poussière.
*Videz la boîte à poussière avant de ranger la
scie circulaire.
*Capacité de la boîte à poussière
•Lors du sciage d’une conduite électrique
d’un diamètre de 25 mm (1"), environ 130
sciages
•Lors du sciage de bois d’œuvre de 45 mm
(1-25/32") x 45 mm (1-25/32"), environ
150 sciages
REMARQUE:
Certains matériaux peuvent entraîner l’accumu­
lation de poussière à l’intérieur du couvercle
avant lors du sciage de ces matériaux.
Couvercle avant
Insérer et
ajuster
Serrer la vis
Guide de sciage
Fig. 10
Fig. 11
(2)Utilisez avec un aspirateur pour ramasser la
poussière.
*Connecter la scie circulaire à la durit à
l’aide de l’adaptateur de durit de l’aspirateur
EY9X012E (vendus séparément).
- 33 -
Diamètre intérieur de la durit compatible: 25
mm (1") à 38 mm (1-2/1")
*Faites fonctionner l’aspirateur en observant
ses instructions.
MISE EN GARDE:
• La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.
• Ne l’utilisez pas comme remplacement d’une
torche normale, elle n’est pas assez lumineuse.
• L’éclairage DEL s’éteint après que l’outil n’ait pas
été utilisé pendant 5 minutes.
Mise en garde: NE REGARDEZ PAS DIRECTE­
MENT LE FAISCEAU.
L’utilisation de commandes ou de réglages ou
l’exécution de procédures autres que ceux specifies dans ce manuel peut entraîner l’exposition
à de dangereuses radiations.
(2)Témoin d’avertissement de surchauffe
Fig. 12
REMARQUE:
Lorsque la scie circulaire présente des difficultés à éjecter ou à ramasser la poussière,
la sortie de la poussière peut être bloquée
par la poussière. Ouvrez le couvercle avant
et retirez toute la poussière.
Panneau de commande
(1)
(2)
Arrêt
Clignotant: Surchauffe
(fonction­nement Indique que le fonction­nement
normal)
a été arrêté à la suite d’une
surchauffe de la batterie.
La caractéristique de protection contre la sur­
chauffe arrête le fonctionnement de l’outil afin
de protéger la batterie autonome dans le cas
d’une surchauffe. Le témoin d’avertissement de
surchauffe clignote sur le panneau de commande
lorsque cette fonction est active.
•Si la caractéristique de protection contre la
surchauffe s’active, laissez l’outil se refroidir
complètement (pendant au moins 30 minutes).
L’outil est prêt à être utilisé lorsque le témoin
d’avertissement de surchauffe s’éteint.
•Evitez d’utiliser l’outil d’une façon entraînant
la caractéristique de protection contre la surchauffe de s’activer souvent.
(3)
(1)Lumière DEL
Lumière DEL
(3)Témoin d’avertissement de batterie basse
Arrêt
(fonction­nement
normal)
Fig. 13
Avant d’utiliser la lumière DEL, tirez toujours une
fois l’interrupteur d’alimentation.
Appuyez sur le bouton
d’allumage de la lumière
DEL.
La lumière éclaire avec un courant de très
faible intensité qui n’affecte pas négativement la
performance du tournevis ou la capacité de la
batterie pendant son utilisation.
Clignotant
(Pas de charge)
Caractéristique de protection de la batterie active.
Une décharge excessive (complète) des batteries
aux ions de lithium raccourcit notablement
leur durée de service. L’outil comprend une
caractéristique de protection de la batterie conçue
pour empêcher la décharge excessive de la
batterie autonome.
•La caractéristique de protection de la batterie
- 34 -
s’active automatiquement avant que la batterie
ne perde sa charge, entraînant le clignotement
du témoin d’avertissement de batterie basse.
•Dès que vous remarquez le clignotement du
témoin d’avertissement de batterie basse,
rechargez immédiatement la batterie autonome.
Comment faire un usage approprié de la scie (renseignements
supplémentaires)
AVERTISSEMENT
Pour éviter de se blesser gravement:
lIl est important d'utiliser un dispositif adéquat
pour tenir bien en place la pièce ouvragée, et
de tenir fermement la scie circulaire à couper
les métaux avec les deux mains pour éviter
d'en perdre le contrôle et de se blesser.
Fig. 14
•La figure 14 montre la position de sciage
correcte.
•Noter que les mains sont éloignées du
secteur de coupe.
•Veillez à ce qu'il n'y ait personne à proximité
de la zone de travail et en-dessous de la
pièce ouvragée.
•Lorsque vous effectuez la coupe, ne tentez
pas de tenir la pièce ouvragée avec la main.
Sciage de feuilles de grande taille:
Soutenez les feuilles de grande taille. Veillez
à ajuster la profondeur du sciage afin de ne
couper qu’en travers de la pièce ouvragée et
non à travers les supports. (Voir la fig. 15)
Les feuilles de grande taille fléchissent ou plient
si elles ne sont pas correctement supportées.
Si vous tentez d’effectuer la coupe sans mettre
la pièce ouvragée bien à niveau et sans la
soutenir correctement, la lame de scie aura
tendance à se bloquer, ce qui causera un retour.
(Voir la fig. 16)
•Ne supportez pas la pièce ouvragée loin de
la ligne de sciage.
Coupe de pièces fines ou en tôle ondulée;
Coupez les pièces fines ou en tôle ondulée à au
moins 25 mm (1") du bord de la pièce ouvragée
pour éviter de vous blesser ou d’endommager
l’outil avec les petites ébarbures métalliques
tirées dans le protège-lame supérieur.
•Utiliser systématiquement des lames de scie
parfaitement affûtées. En effet, les lames de
scie propres et bien affûtées limitent au maximum les risquent de blocage et de chocs de
retour de lame.
- 35 -
Fig. 15
Fig. 16
AVERTISSEMENT
Pour éviter de vous blesser gravement:
•Lorsque vous effectuez un sciage incomplet ou que vous interrompez le sciage, que la lame de scie
est bloquée ou que la scie circulaire à couper les métaux cale, relâchez immédiatement l’interrupteur
d’alimentation et tenez la scie circulaire sans bouger dans la pièce ouvragée jusqu’à ce que la lame
de scie arrête complètement de tourner.
•Pour éviter les chocs de retour de lame, ne jamais essayer de retirer la lame de scie de la pièce à
couper ni ramener la lame en arrière pendant qu’elle tourne encore. S’assurer que la lame de scie est
complètement arrêtée et retirer ensuite la scie circulaire à couper les métaux de la fente de coupe.
•Pour reprendre le sciage, faites démarrer la scie circulaire, laissez la lame atteindre sa pleine
vitesse, entrez de nouveau lentement dans la ligne de sciage et reprenez le sciage.
1. Placez la partie la plus large du sabot sur la partie de la pièce ouvragée qui est solidement
soutenue (voir la fig. 17), et jamais sur la section qui s’affaissera à la fin du sciage (voir la fig. 18).
Pour éviter tout risque de contrôle de l’outil, saisir fermement la scie. Une façon désinvolte de
procéder peut se traduire par de graves accidents corporels.
Fig. 17
Fig. 18
2. S’assurer que la lame de scie s’arrête complètement.
Bien que votre outil soit équipé d’un frein, avant de poser la scie circulaire, assurez-vous que la
lame se soit complètement arrêtée et que le protège-lame inférieur s’est refermé.
3. Ne pas se servir de la scie circulaire à couper les métaux lorsque quelque chose semble anormal.
Séparer immédiatement la batterie autonome de la scie.
Si le corps de l’outil devient brûlant ou s’il ne fonctionne pas correctement, retirez la batterie autonome et cessez l’utilisation. Faites-la vérifier par un centre de service agréé.
AVERTISSEMENT
Afin de prévenir les risques de blessures graves ou d’incendie, n’essayez pas de réparer l’outil vousmême. Ne démontez ou ne modifiez jamais le corps de l’outil. Il ne contient aucune pièce pouvant être
réparée par l’utilisateur.
4. AUCUNE PARTIE DU CORPS NE DOIT VENIR DIRECTEMENT EN CONTACT AVEC LA SCIE À
COUPER LES MÉTAUX.
Lorsqu’une coupe est terminée, prendre toutes les précautions nécessaires pour que la scie ne
frotte pas contre la jambe ou le flanc.
Le protège-lame inférieur étant rétractable, il peut se prendre dans vos vêtements et exposer la
lame. Gardez les vêtements éloignés de l’outil. Faites attention aux sections de la lame exposées
qui existent dans les zone du protèges-lame supérieur et inférieur.
AVERTISSEMENT
Étant donné que la coupe d’une pièce métallique provoque des étincelles, il convient de:
•Toujours porter des lunettes de sûreté
•N’utilisez pas l’outil à proximité de toute matière inflammable ou dans une zone où des matières
inflammables sont utilisées. Un incendie ou des brûlures peuvent s’ensuivre.
5. N’engagez jamais le verrou de la broche pendant que la lame tourne ou n’essayez pas d’arrêter
l’outil. Ne mettez jamais l’interrupteur d’alimentation sur la position de marche lorsque le verrou de
la broche est engagé. Cela provoquera des dégâts sérieux de votre outil.
- 36 -
[Batterie]
Pour une utilisation correcte
de la batterie autonome
La batterie Li-ion que vous vous êtes procurée
est recyclable. Pour des renseignements sur le
recyclage de la batterie, veuillez composer le
1-800-8-BATTERY.
Batterie autonome Li-ion
• Pour une longévité optimale de la batterie,
rangez la batterie autonome Li-ion sans la
charger après l’avoir utilisée.
• Lors de la charge de la batterie autonome,
assurez-vous que les bornes du chargeur
de batterie sont libres de tout corps étranger
comme de la poussière et de l’eau, etc. Nettoyez les bornes avant de charger la batterie
autonome si des corps étrangers se trouvent
sur les bornes.
La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers
comme de la poussière et de l’eau, etc. pendant
le fonctionnement.
[Chargeur de batterie]
Recharge
MISE EN GARDE:
• Si la température de la batterie autonome
descend en dessous de -10ºC (14ºF) environ,
la charge s’arrête automatiquement afin de
prévenir la dégradation de la batterie.
• Le niveau de température ambiante moyenne
se situe entre 0°C (3°F) et 40°C (104°F).
Si la batterie autonome est utilisée alors que sa
température est inférieure à 0°C (3°F), l’outil
pourrait ne pas fonctionner correctement.
• Lorsque vous n’utilisez pas la batterie autonome, éloignez-la d’autres objets métalliques
tels que : trombones, pièces de monnaie, clés,
clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.
Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles,
de vous brûler ou de provoquer un incendie.
• Lorsqu’une batterie autonome froide (endessous de 0°C (3°F)) doit être rechargée
dans une pièce chaude, laissez la batterie
autonome dans la pièce pendant une heure
au moins et rechargez-la quand elle a atteint
la température ambiante.
• Laissez refroidir le chargeur quand vous
rechargez plus de deux batteries autonomes à
la suite.
• Lors de l’utilisation de la batterie autonome,
assurez-vous de la bonne ventilation du lieu
de travail.
• Lorsque la batterie autonome est retirée du
corps de l’outil, replacez immédiatement
le couvercle de la batterie autonome afin
d’empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.
Longévité des batteries autonomes
Les batteries rechargeables ont une longévité
limitée. Si le temps de fonctionnement devient
très court après la recharge, remplacez la batterie
autonome par une neuve.
Recyclage de la batterie autonome
ATTENTION:
Pour une batterie autonome Li-ion
• Ne mettez pas vos doigts dans les trous
des connecteurs lorsque vous prenez les
chargeurs ou à n’importe quelle occasion.
Pour éviter les risques d’incendie ou
d’endommagement du chargeur de batterie.
• N’utilisez pas de source d’alimentation provenant d’un générateur de moteur.
• Ne bouchez pas les trous d’aération du
chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne
l’utilisez pas.
REMARQUE:
Votre batterie autonome n’est pas complètement
chargée au moment de l’achat. Veillez à bien
charger complètement la batterie avant son
utilisation.
Chargeur de batterie
1. Branchez le cordon d’alimentation du chargeur
dans une prise secteur.
. Introduisez soigneusement la batterie autonome
dans le chargeur.
- 37 -
1 Alignez les marques d’alignement et placez
la batterie dans le poste d’accueil sur le
chargeur.
2 Faites glisser vers l’avant dans le sens de la
flèche.
Marques d’alignement
3. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un interrupteur électronique s’actionne pour protéger la
batterie.
•La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à
la suite d’un long travail de perçage).
Le témoin d’attente orange clignote jusqu’à
ce que la batterie se soit refroidie.
La charge commence alors automatiquement.
4. Le témoin de charge (vert) clignote lentement
dès que la batterie est chargée à environ
80%.
5. Lorsque le chargement est terminé, le témoin
de charge de couleur verte s’éteint.
6. Lorsque la température de la batterie autonome est de 0ºC ou moins, la batterie autonome prend plus longtemps à charger que la
durée standard.
Même lorsque la batterie est complètement
chargée, elle n’aura qu’environ 50% de la puissance d’une batterie complètement chargée à
une température de fonctionnement normale.
7. Consultez un distributeur agréé si le témoin de
charge (vert) ne s’éteint pas.
8. Si une batterie complètement chargée est à
nouveau insérée dans le chargeur, le témoin
de charge s’allume. Après quelques minutes, le
témoin de charge de couleur verte s’éteindra.
- 38 -
INDICATION DU VOYANT
Chargement terminé. (Pleine charge)
La batterie est chargée à environ 80%.
Chargement en cours.
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
(Vert)
(Orange)
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
La batterie autonome est froide.
La batterie autonome est chargée lentement pour réduire l’effort de
la batterie.
La batterie autonome est chaude.
La charge commence lorsque la température de la batterie autonome descend. Lorsque la température de la batterie autonome est de
–10ºC ou moins, le témoin de charge (orange) se met également à
clignoter. La charge commence lorsque la température de la batterie
autonome augmente.
Impossible de charger. Colmatage par la pous­sière ou mauvais
fonctionnement de la batterie autonome.
Éteint
Allumé
Clignote
X.ENTRETIEN
Nettoyage de l’outil
AVERTISSEMENT
Afin d’éviter toute blessure grave, retirez toujours
la batterie autonome de l’outil avant de procéder
à toute procédure d’entretien.
MISE EN GARDE:
•Pour avoir la certitude de réunir en permanence
les conditions de SÉCURITÉ et de FIABILITÉ
nécessaires, les opérations d’entretien doivent
être confiées à un centre de service après-vente
autorisé. Il faut toujours exiger que le remplacement de pièces soit fait par des pièces d’origine
Panasonic.
•Au cas où l’intérieur de l’outil ou du bloc batterie serait exposé à de l’eau, enlevez l’eau et
laissez sécher dès que possible. Enlevez soigneusement toutes saletés ou limailles de fer
qui s’accumulent à l’intérieur de l’outil. Si vous
rencontrez des problèmes lors de l’utilisation
de l’outil, consulter un atelier de réparation.
Gardez votre outil propre afin d’assurer une
bonne performance de sciage et pour garder son
utilisation sûre.
Suivez ces étapes:
1. Retirez la batterie autonome de l’outil.
2. Essuyez l’outil avec un chiffon propre et sec.
N’utilisez pas un chiffon mouillé ou des liquides de nettoyage.
Ils pourraient endommager la finition de la
scie circulaire.
3. Veillez à essuyer toute huile ou graisse qui
pourraient rendre l’outil glissant ou difficile à
manipuler.
4. Retirer la lame de scie de la scie et retirer les
particules qui s’y sont déposées avec une
brosse.
MISE EN GARDE:
Pour éviter tout risque d’accident et pour ne
pas endommager la scie circulaire à couper les
métaux, ne jamais immerger tout ou partie de la
scie dans un liquide.
- 39 -
Protège-lame transparent
AVERTISSEMENT
Si la garde est fissurée ou cassée, apportez
l’outil à un centre de service agréé pour la faire
remplacer. N’essayez pas de faire fonctionner la
scie circulaire. Cela peut entraîner des blessures
graves.
N’utilisez jamais votre outil avec un protège-lame
transparent endommagé ou sans avoir installé le
protège-lame transparent. Des copeaux projetés
peuvent entraîner des blessures graves.
XI.ACCESSORIES
AVERTISSEMENT
•L’utilisation d’accessoires ne figurant pas
dans ce manuel peut causer un incendie, un
choc électrique ou des blessures corporelles.
N’utilisez que les accessoires recommandés.
•L’utilisation d’une lame sur des matériaux plus
épais ou plus fins que recommandé aura pour
conséquence une coupe grossière et pourrait
aggraver le risque de “retour en arrière” (“kickback”) ou d’autres dommages.
Lame au carbure pour plastique (accessoire en
option)
•EY9PP13B
Pour scier du plastique
Epaisseur recommandée des matériaux acry­
liques et des plaques en chlorure de vinyle:
2,0 mm – 5,0 mm (5/64" – 3/16")
plaques ondulées, tuyaux
0,8 mm – 5,0 mm (1/32" – 3/16")
Adaptateur pour durit d’aspirateur (accessoire
en option)
•EY9X012E
Guide de sciage (accessoire en option)
•EY3500B7727
Pour effectuer commodément des sciages en
planches et des sciages répétés de largeur
uniforme
Lame au carbure pour métal
•EY9PM13C
Pour scier des matériaux ferreux non trempés
Epaisseur du matériau
0,5 mm – 6,0 mm (1/32" – 1/4")
Lame au carbure pour métal mince (accessoire
en option)
•EY9PM13D
Pour scier des matériaux ferreux non trempés
minces requérant un bord de coupe propre
Epaisseur du matériau
0,5 mm – 6,0 mm (1/32" – 1/4")
Lame au carbure pour bois (accessoire en option)
•EY9PW13A
Pour scier du bois en général
Lame au carbure pour bois mince (accessoire
en option)
•EY9PW13B
Pour scier du bois mince requérant un bord de
coupe propre
Epaisseur du matériau recommandée: jusqu'à
12 mm
- 40 -
XII.FICHE TECHNIQUE
Tension de moteur
14,4 V CC
Vitesse de rotation de lame
3600 min-1 (rpm)
Taille de lame
Diamètre extérieur
135 mm (5-3/8")
Dimension d’arbre
20 mm (25/32")
0 – 46 mm (0" – 1-13/16")
(lame de 135 mm de diamètre)
Profondeur maximum de coupe
Longueur totale
329 mm (12-61/64")
Poids (avec la batterie autonome: EY9L41)
2,65 kg (5,7 lbs)
Poids (avec la batterie autonome: EY9L42)
2,45 kg (5,5 lbs)
BATTERIE AUTONOME
Modèle
EY9L41
EY9L42
Stockage de la batterie
Batterie Li-ion
Tension de la batterie
14,4 V CC (3,6 V x 4 piles)
CHARGEUR DE BATTERIE
Modèle
Puissance nominale
Poids
Durée de chargement
EY0L81
Voir la plaque signalétique se trouvant sur le côté inférieur du
chargeur.
0,93 kg (2 lbs)
EY9L41
EY9L42
Utilisable: 45 minutes
Utilisable: 30 minutes
Plein: 60 minutes
Plein: 35 minutes
REMARQUE:Ce tableau peut inclure des modèles non disponibles dans votre région.
Veuillez vous reporter au catalogue général le plus récent.
- 41 -
Déclaration sur le brouillage de la Commission Fédérale des
Communications
Cet équipement a été testé et déclaré conforme aux limites des appareils numériques de classe B,
conformément a la section 15 du règlement de la FCC. Ces limites ont été définies pour fournir une
protection raisonnable contre les brouillages préjudiciables dans une installation résidentielle. Cet
équipement produit, utilise et peut émettre des énergies de fréquence radio et s’il n’est pas installé
conformément aux instructions, il pourra provoquer des brouillages préjudiciables aux communications radio. Il n’y a toutefois aucune garantie que ces brouillages ne se produisent pas lors d’une installation particulière. Si cet équipement provoque des brouillages préjudiciables à la réception de la
radio ou de la télévision, ce qui peut être vérifié en mettant en marche puis en arrêtant l’équipement,
l’utilisateur est encouragé à éliminer le brouillage selon l’une des mesures suivantes :
•Réorienter ou déplacer l’antenne réceptrice.
•Augmenter l’espacement entre l’équipement et le récepteur.
•Brancher l’équipement à une prise d’un circuit différent de celui auquel le récepteur est branché.
•Consulter un distributeur ou un technicien de radio télévision expérimenté pour obtenir une aide.
Avertissement de la FCC : afin d’assurer la continuité de la conformité, installer et utiliser selon les
instructions données. Utiliser seulement les blocs batteries spécifiés dans les instructions. Tout
changement ou modification non expressément approuvé par les parties responsables de la conformité pourraient faire perdre à l'utilisateur le droit de faire fonctionner cet équipement.
Cet appareil est conforme au chapitre 15 du règlement de la FCC. Le fonctionnement est soumis
aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer de brouillage préjudiciable
et (2) cet appareil doit pouvoir accepter n’importe quel brouillage reçu incluant ceux qui pourraient
provoquer un fonctionnement non désiré.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
- 42 -
Esta herramienta, como una unidad completa
con un paquete de pilas, satisface los grados de
protección IP basados en las normas IEC.
Definición del código IP
IP5X: El ingreso de polvo no está totalmente
sellado, pero el polvo no penetrará en cantidades que interfieran con el buen funcionamiento de la herramienta o afecten la seguridad.
(Para el caso en que entre talco de polvo en la
herrameinta, de menos de 75 μm).
IPX6: El agua dispersada en chorros potentes
hacia la herramienta desde diferentes direcciones no la dañará. (En caso de usar un aspersor de 12,5 mm de diámetro interior, aproximadamente 100 lts./min. agua a temperatura normal
es inyectada hacia la herramienta durante 3
minutos desde 3 metros de distancia).
GARANTÍA LIMITADA
La clasificación IP56 califica esta herramienta para un mínimo impacto del agua o polvo,
pero no asegura el rendimiento en dichas
condiciones. Vea el Manual de Seguridad e
Instrucciones para una mayor información para
un funcionamiento apropiado.
I. INTRODUCCIÓN
Esta herramienta es una sierra de metal de
propósitos múltiples. Cambiando la hoja, ésta
puede ser usada para cortar madera, metales
y plásticos. El polvo se acumula en una caja de
polvo inte­grada, o a una aspiradora conectada
(conectando la manguera a la sierra).
PELIGRO
Este producto es una herramienta de
corte,diseñada para cortar a través de metal
y madera. Posee una cuchilla giratoria que es
capaz de cortarle profundamente, causándole
daños serios o la muerte. Por lo tanto, lea cuidadosamente este manual y las marcas de precaución en la herramienta y respete todas las
instrucciones de seguridad para evitar heridas
de este tipo.
ADVERTENCIA
Para evitar lesiones, nunca inserte sus dedos, ni
ningún otro objeto en alguna apertura de la herramienta.
ADVERTENCIA
Lea todas las advertencias de seguridad y
todas las instrucciones.
No cumplir con las advertencias e instrucciones
puede resultar en choques eléctricos, incendios
y/o lesiones serias.
Forma de utilizar este manual
•Lea completamente este manual antes de
comenzar a cortar usando su herramienta.
Si usted permite que otra persona use la
herramienta, asegúrese que esta persona lea
este manual o que sea completamente instruido
sobre el uso apropiado y todas las precauciones
de seguridad relacionadas con la herramienta.
•Guarde este manual para referencia futura.
Éste contiene información de seguridad impor­
tante que usted debe respetar para usar la her­
ramienta con seguridad.
•Este manual y el producto utilizan las siguientes
palabras clave:
NOTA
Las notas proveen información adicional que
usted debería conocer sobre la herramienta.
PRECAUCIÓN
La precaución indica una situación potencialmente peligrosa, que podría resultar en daños
menores o moderados si no se evita. Las precauciones también le indicarán prácticas no
seguras que tendrá que evitar.
ADVERTENCIA
La advertencia le indica una situación potencialmente peligrosa, que podría resultar en daños
serios o en la muerte, si no se evita.
PELIGRO
Peligro indica un riesgo inminente, que podría
resultar en daños serios o en la muerte si no se
evita.
II.ADVERTENCIAS DE
SEGURIDAD PARA LAS
HERRAMIENTAS DE
PODER GENERALES
ADVERTENCIA
Lea todas las advertencias e instrucciones
de seguridad. No cumplir con las advertencias e instrucciones puede resultar en
choques eléctricos, incendios y/o lesiones
serias.
Guarde todas las advertencias e instrucciones para referencia futura.
El término “herramienta de poder” en todas
las advertencias se refiere a las herramientas
de poder operadas por cable (con cordón) y
a las herramientas de poder operadas a batería (inalámbricas).
- 43 -
Seguridad del área de trabajo
Seguridad personal
1)Mantenga el lugar de trabajo limpio y bien
iluminado.
Las áreas pobladas u oscuras invitan a los
accidentes.
2)No haga funcionar herramientas eléctricas
en un ambiente explosivo como en lugares
donde hay líquidos inflamables cajas o
polvo.
Las herramientas eléctricas producen chispas
que pueden encender el polvo o el vapor.
3)Mantenga a los niños y personal no relacionado lejos mientras haga funcionar la
herramienta eléctrica.
Una distracción puede hacer que pierda el
control.
1)Manténgase alerta, vigile lo que haga y
utilice sentido común cuando haga funcionar la herramienta eléctrica. No utilice
una herramienta eléctrica mientras está
cansado o bajo la influencia de drogas,
alcohol o medicamentos.
Un momento de falta de atención mientras
opera las herramientas de poder puede
resultar en lesiones personales serias.
2)Use equipos de protección personal.
Siempre use protección ocular.
Los equipos de protección, tales como más­
caras contra el polvo, zapatos de seguridad
no deslizantes, casco o protección auditiva
usados para las condiciones apropiadas
reducirán las lesiones personales.
3)Evite el arranque no intencional. Asegúrese
que el interruptor esté en la posiciónn
apagada antes de conectar la fuente de
alimentación y/o el paquete de baterías
tomando o transportando la herramienta.
El transportar las herramientas de poder con
su dedo en el interruptor o dar energía a las
herramientas de poder que tengan interruptor
invita a la ocurrencia de accidentes.
4)Desmonte cualquier llave de ajuste o llave
de cubo antes de conectar la herramienta
eléctrica.
Una llave instalada en una pieza rotatoria de
la herramienta eléctrica puede provocar una
herida personal.
5)No fuerce su cuerpo. Mantenga sus pies
bien apoyados en el piso y su equilibrio
en todo momento.
Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.
6)Vístase correctamente. No utilice ropa
floja o joyas. Mantenga su cabello, ropa y
guantes lejos de piezas móviles.
Una ropa floja, joyas o cabello largo puede
quedar atrapado en piezas móviles.
7)El uso de estos dispositivos de recolección de polvo puede reducir los peligros
relacionados con el polvo.
La aplicación de recolección de polvo puede
reducir los peligros relacionados con el
polvo.
Seguridad eléctrica
1)Los enchufes de herramientas eléctricas
deben coincidir con el tomacorriente. Nunca modifique el enchufe. No utilice ningún
adaptador de enchufe con herramientas
eléctricas con tierra (conexión a tierra).
Un enchufe no modificado y tomacorrientes
que coincidan reducirán el riesgo de descarga eléctrica.
2)Evite el contacto de su cuerpo con una
superficie de tierra o conectado a una tierra tales como tubos, radiadores, microondas y refrigeradores.
Existe un mayor riesgo de descarga eléctrica
si su cuerpo queda conectado a una tierra.
3)No exponga herramientas eléctricas a
la lluvia o condiciones de humedad.
El agua que entra en una herramienta
eléctrica aumentará el riesgo de descarga eléctrica.
4)No abuse del cable. Nunca utilice el cable para transportar, tirar de o desenchufar la herramienta eléctrica. Mantenga el
cable lejos de fuentes de calor, aceite,
bordes afilados o piezas móviles.
Un cable dañado o enredado puede aumentar el riesgo de descarga eléctrica.
5)Cuando haga funcionar una herramienta eléctrica en exteriores, utilice
un cable de extensión adecuado para
uso en exteriores.
El uso de un cable adecuado para uso en
exteriores reduce el riesgo de descarga
eléctrica.
6)Si la operación de una herramienta de
poder en una localización húmeda es
inevitable, use una alimentación eléctrica protegida por un dispositivo de
corriente residual (RCD).
El uso del RCD reduce el riesgo de choques eléctricos.
Uso y cuidados de herramientas eléctricas
- 44 -
1)No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta
según su aplicación.
Una herramienta eléctrica correcta hará el
trabajo mejor y más seguro a la velocidad
para la que fue diseñada.
2)No utilice la herramienta eléctrica si el
interruptor no se conecta y desconecta.
Cualquier herramienta eléctrica que no
pueda controlarse con el interruptor es peligroso y debe repararse.
3)Desconecte el enchufe de la fuente de
alimentación y/o el paquete de baterías
de la herramienta de poder antes de
efectuar cualquier ajuste, cambio de
accesorios o almacenamiento de las
herramientas de poder.
Estas medidas de seguridad preventiva
reducen el riesgo de que la herramienta
eléctrica arranque por accidente.
4)Guarde las herramientas eléctricas
apagadas en un lugar fuera del alcance
de los niños y no permita que personas
que no saben el uso de la herramienta
eléctrica o estas instrucciones hagan
funcionar la herramienta eléctrica.
Las herramientas eléctricas son peligrosas
en manos de usuarios no entrenados.
5)Mantenga las herramientas eléctricas.
Verifique por mala alineación o atascado de piezas móviles, rotura de piezas
y otras condiciones que puedan afectar
el funcionamiento de las herramientas
eléctricas. Si está dañado, haga reparar
la herramienta eléctrica antes de utilizar.
Muchos accidentes se deben a herramientas eléctricas mal mantenidas.
6)Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte bien mantenidas con bordes de corte afilados tienen
menos posibilidades de atascarse y son
más fáciles de controlar.
7)Use la herramienta de poder, los accesorios y las brocas de las herramientas, etc., de acuerdo con estas instrucciones, tomando en consideración las
condiciones de trabajo y el trabajo a ser
efectuado.
El uso de la herramienta de poder para
operaciones diferentes de aquellas para
las que está diseñada podría resultar en
una situación peligrosa.
Uso y cuidado de la herramienta a batería
1)Recargue sólo con el cargador especificado por el fabricante.
Un cargador que es adecuado para un tipo
de paquete de batería puede provocar el
riesgo de incendio cuando se utiliza con
otro paquete de batería.
2)Utilice herramientas eléctricas sólo con
los paquetes de batería especificados.
El uso de otros paquetes de batería puede
provocar el riesgo de heridas e incendio.
3)Cuando no se utilice el paquete de batería, mantenga alejado de otros objetos
metálicos como ganchos de papel, monedas, llaves, clavos, tornillos u otros
objetos pequeños que puedan crear
una conexión de un terminal a otro.
El cortocircuito de terminales de batería
puede provocar quemaduras o un incendio.
4)En condiciones de uso abusivo, el líquido puede salir de la batería; evite el
contacto. Si se produce un contacto por
accidente, lave con agua. Si el líquido
entra en contacto con los ojos, solicite
además ayuda médica.
El líquido que sale de la batería puede provocar irritación o quemaduras.
Servicio
1)Solicite el servicio de la herramienta
eléctrica a un técnico cualificado utilizando sólo repuestos idénticos.
Esto mantendrá la seguridad de la herramienta eléctrica.
III.INSTRUCCIONES DE
SEGURIDAD PARA
TODAS LAS SIERRAS
1) PELIGRO: Mantenga las manos lejos del
ambiente de corte y la cuchilla. Mantenga
su segunda mano en el mango auxiliar o
caja del motor. Si ambas manos sujetan la
sierra no pueden cortarse con la cuchilla.
2) No busque nada debajo de la pieza de
trabajo. El protector no puede protegerlo
contra la cuchilla si está debajo de la pieza
de trabajo.
3) Ajuste la profundidad del corte al espesor
de la pieza de trabajo. Debe verse menos
de todo el diente por debajo de la pieza
de trabajo. El protector no puede protegerlo
contra la cuchilla si está debajo de la pieza
de trabajo.
4) Nunca sujete la pieza que está cortando
con las manos o sobre sus piernas.
Asegure la pieza de trabajo en una plata­
forma estable. Es importante que soporte
correctamente el trabajo para reducir la
exposición del cuerpo, atasco de la cuchilla
o pérdida de control.
5) Sujete la herramienta eléctrica por sus
super­ficies de empuñadura aisladas
cuando la herramienta de corte pueda
entrar en contacto con cables ocultos o
con su propio cable. El contacto con un
cable "con corriente" puede hacer que las
- 45 -
piezas de metal expuestas de la herramienta
eléctrica "tengan corriente" y el operador
recibirá una descarga eléctrica.
6) Cuando se hace el aserrado al hilo, utilice
una guía de corte al hilo o una guía de
borde recto. Esto mejora la precisión del
corte y reduce la posibilidad de atasco de la
cuchilla.
7) Utilice siempre cuchillas con el tamaño
y forma correctos (diamante contra
redondo) con agujeros para el eje. Las
cuchillas que no coincidan con el herraje de
montaje de la sierra tendrán excentricidad
provocando una pérdida de control.
8) Nunca utilice arandelas o perno de cuchilla dañados o incorrectos. Las arandelas
y perno se diseñaron especialmente para su
sierras, para prestaciones óptimas y seguridad
del funcionamiento.
IV.INSTRUCCIONES DE
SEGURIDAD ADCIONALES
PARA TODAS LAS SIERRAS
Causas y prevención de retroceso del
operador:
-el retroceso es una reacción repentina de una
cuchilla de sierra atrapada, adherida o mal
alineada que hace que una sierra pierda el
control y se levante y salga de la pieza de trabajo y retroceda al operador.
-cuando la cuchilla quede atrapada o atascada
firmemente por el corte que se cierra, la cuchilla se detiene y la reacción del motor acciona la unidad rápidamente hacia atrás hacia el
operador.
-si la cuchilla se dobla o queda mal alineada
en el corte, los dientes en el borde trasero de la cuchilla pueden entrar en la superficie superior de la madera, haciendo que la
cuchilla se salga del corte y salte atrás hacia
el operador.
El retroceso es el resultado de un mal uso de la
sierra y/o condiciones o procedimientos de funcio­
namiento incorrectos y puede evitarse adoptando
precauciones adecuadas tal como se da a
continuación.
1) Apriete firmemente con ambas manos
sobre la sierra y ponga sus brazos de forma
de resistir la fuerza de retroceso. Ponga su
cuerpo hacia un lado de la cuchilla pero no
en línea con la cuchilla.
El retroceso puede hacer que la sierra
salte hacia atrás pero el operador puede
controlar las fuerzas de retroceso si adopta
precauciones adecuadas.
2) Cuando se atasca la cuchilla o cuando se
interrumpe el corte por cualquier razón,
suelte el gatillo y mantenga la sierra sin
mover en el material hasta que la cuchilla se detenga completamente. Nunca trate
de retirar la sierra del trabajo o tire de la
sierra hacia atrás cuando la cuchilla está
en movimiento ya que puede producirse
un retroceso.
Investigue y tome acciones de corrección
para eliminar las causa de un atasco de la
cuchilla.
3) Cuando vuelva a poner en marcha la
sierra en la pieza de trabajo, coloque la
cuchilla de la sierra en el centro del corte
y cerciórese que los dientes de la sierra no
están enganchados en el material.
Si la cuchilla de la sierra está atascada puede
salirse o retroceder de la pieza de trabajo
cuando vuelva a poner en marcha la sierra.
4) Sujete los paneles grandes para reducir
el riesgo de atrapar la sierra y provocar
un retroceso.
Los paneles grandes tienden a doblarse por
su propio peso. Debe colocar soportes debajo el panel en ambos lados, cerca de la línea
de corte y cerca del borde del panel.
5) No utilice cuchillas desafiladas o dañadas.
Una cuchilla desafilada o mal instalada produce
un corte angosto, provocando una fricción excesiva, atasco de la cuchilla y retroceso.
6) Las palancas de profundidad de la cuchilla
y de bloqueo del ajuste de biselado deben
estar apretadas y aseguradas antes de
hacer el corte.
Si el ajuste de la cuchilla se desplaza durante
el corte, puede provocar un atasco y retroceso.
7) Tenga mucho cuidado cuando haga un
"corte por penetración" en paredes exis­
tentes u otras áreas ciegas.
La cuchilla sobresaliente puede cortar
objetos que puedan provocar un retroceso.
V.INSTRUCCIONES DE
SEGURIDAD PARA
ESTA SIERRA­
1) Verifique el cierre correcto del protector
inferior de la cuchilla antes de cada uso. No
haga funcionar la sierra si el protector inferior de la cuchilla no se mueve libremente y
se cierra instantáneamente. Nunca apriete
o ate el protector inferior de la cuchilla en la
posición abierta.
- 46 -
Si la sierra se deja caer accidentalmente, la
protección inferior podría resultar deformada. Eleve la protección inferior con el mango
retráctil y asegúrese que se mueve libremente, y que no toca la cuchilla ni ninguna
otra parte, en todos los ángulos y profundidades de corte.
2) Verifique el funcionamiento del resorte
del protector inferior de la cuchilla. Si
el protector y el resorte no funcionan
correctamente, debe hacerse el servicio
antes de su uso.
El protector inferior de la cuchilla puede funcionar lentamente debido a que tiene piezas
dañadas, depósitos pegajosos o acumulación
de residuos.
3) La protección inferior debe ser retraída
manualmente sólo para los cortes especiales, tales como “cortes de émbolo” y
“cortes compuestos." Eleve la protección
inferior mediante el mango retráctil; y tan
pronto como la cuchilla penetra el material, la protección inferior debe ser liberada.
Para los demás cortes de sierra, el protector
inferior de la cuchilla debe hacerse funcionar
automáticamente.
4) Vigile siempre que el protector inferior de
la cuchilla cubre la cuchilla antes de apoyar la sierra en un banco o piso.
Una cuchilla que gire al vacío sin protección
hará que la sierra camine hacia atrás, cortando lo que esté a su paso. Tenga en cuenta el
tiempo que demora hasta que la cuchilla se
cierre después de soltar el interruptor.
VI.REGLAS DE SEGURI­
10)No sujete la herramienta en una prensa de
tornillo. Nunca corte con la herramienta
sostenida de manera invertida en una prensa de tornillo. Esto es extremadamente peligroso y puede llevar a serios accidentes.
11)Nunca utilice guantes de lana tejidos.
12)Asegúrese que no haya ninguna persona abajo cuando se use la herramienta en
lugares elevados.
13)No toque la cuchilla inmediatamente después
del funcionamiento. Puede estar caliente y
quemar su piel.
14)No toque el material después de cortarlo. El
material cortado puede estar muy caliente.
15)No utilice aceite para corte. Este uso de
un aceite para corte puede provocar un
fuego.
16)N o corte piezas de trabajo cubiertas o
manchadas con gas, aceite, disolventes,
diluyentes, etc.
La exposición a estos materiales puede
dañar el protector transparente.
17)No desmonte los protectores transparente
e inferior de la cuchilla. Si los protectores
transparente e inferior de la cuchilla están
dañados o faltan, envíe la herramienta al
centro de servicio autorizado para su cambio.
18)No arranque la cuchilla cuando está en
contacto con la pieza de trabajo. Espere
hasta que la cuchilla alcance su velocidad
máxima antes de empezar el corte.
Símbolo
DAD GENERALES
1) No utilice ruedas abrasivas.
2) Utilice una máscara de polvo si el trabajo
produce polvo.
3) Utilice cuchillas de sierra recomendadas
por el fabricante.
4) Utilice protectores para el oído cuando
utilice la herramienta durante largo tiempo.
5) El riesgo de retroceso aumenta a medida
que se descargue la batería.
6) Asegúrese de inspeccionar el material.
Evite cortar otro material diferente.
7) Tenga cuidado de no dejar caer la herramienta.
8) Nunca haga oscilar la herramienta.
9) Nunca cubra las ranuras de salida de aire y
manténgalas libres de polvo u otro material.
Símbolo
Significado
V
Voltios
Corriente continua
n0
Velocidad sin carga
··· min-1
Revoluciones o
movimiento alternante
A
Amperios
ADVERTENCIA
•Solamente use paquetes de baterías
Panasonic que están diseñados para uso
con esta herramienta recargable.
- 47 -
•Panasonic no asume ninguna responsabilidad
por daños o accidentes provocados por el uso
de un paquete de baterías recicladas y un
paquete de baterías no originales.
•No elimine el paquete de baterías en el
fuego,ni lo exponga al calor excesivo.
•No entierre clavos ni similares en el paquete de
baterías, no lo someta a golpes, no lo desarme,
ni intente modificarlo.
•No permita que los objetos metálicos toquen
los terminales del paquete de baterías.
•No transporte ni almacene el paquete de
baterías en el mismo contenedor que clavos
u otros objetos metálicos similares.
•No cargue el paquete de baterías en un lugar
a alta temperatura, como por ejemplo cerca
de una fuente de fuego o bajo la luz solar
directa. De otra manera, la batería podría
sobrecalentarse, encenderse o explotar.
•Solamente use el cargador dedicado para cargar el paquete de baterías. De otra manera,
la batería podría filtrarse, sobrecalentarse o
explotar.
•Después de extraer el paquete de baterías de
la herramienta o el cargador, siempre reinstale
la cubierta del paquete. De otra manera, los
contactos de la batería podrían ser cortados,
causando el riesgo de fuego.
•Cuando el paquete de pilas se deteriora,
reemplácelo con uno nuevo.
El uso continuo de un paquete de pilas dañado puede ser causa de la generación de calor,
ignición o rotura de batería.
¡ADVERTENCIA!
Algunos tipos de polvo creados al lijar,
serrar, pulir, taladrar y al hacer otras
actividades de construcción contienen
productos químicos que el Estado de
Cali­fornia sabe que producen cáncer,
defectos de nacimiento y otros daños en
la reproducción. Entre estos productos quí­
micos se encuentran:
•El plomo de pinturas con base de
plomo.
•El sílice cristalino de ladrillos,cemento y
otros productos de albañilería.
•El arsénico y el cromo de la madera
tratada químicamente.
Para reducir la exposición a estos pro­
ductos químicos: Trabaje en un lugar bien
ventilado y con el equipo de seguridad
aprobado como, por ejemplo, máscaras
contra el polvo que han sido diseñadas
especialmente para no dejar pasar las
partículas microscópicas.
VII.PARA EL CARGA­
DOR DE BATERIA Y
LA BATERIA
Instrucciones de seguridad im­
portantes
1) GUARDE ESTAS INSTRUCCIONES
– Este manual contiene instrucciones de
seguridad importantes y de funciona­miento
para el cargador de batería.
2) Antes de utilizar el cargador de batería, lea tods
las instrucciones y marcas de precaución en el
cargador de batería, la batería y el producto que
utilice la batería.
3) PRECAUCIÓN – Para reducir el riesgo de
heridas, cargue sólo la batería de Panasonic
indicada en la última página.
Los otros tipos de baterías pueden explotar
provocando heridas perso­nales y daños.
4) No exponga el cargador a la lluvia o nieve.
5) Para reducir el riesgo de dañar el enchufe y
cable eléctrico, tire del enchufe y no del cable
cuando desconecte el cargador.
6) Cerciórese que el cable está instalado de tal
forma que nadie lo pise o enriede en los pies o
esté expuesto a otros daños o tensión.
7) No debe utilizar un cable de extensión a menos
que sea absolutamente nece­sario.
El uso de un cable de extensión incor­recto
puede provocar un riesgo de fuego o descarga
eléctrica. Si debe utilizar un cable de extensión, cerciórese de que:
a. las patas en el enchufe del cable de extensión son del mismo número, tamaño y
forma que los del enchufe en el cargador.
b. el cable de extensión está bien enchufado
y en buenas condiciones eléctricas.
c. el tamaño del cable es lo suficientemente
grande para las especificaciones de amperios del cargador, tal como se especifica a
continua­ción.
TAMAÑO PROMEDIO MINIMO RECOMENDADO
PARA LOS CABLES DE EXTENSION DE LOS
CARGADORES DE BATERIA
Espec. entrada
Amperios Tamaño promedio de
de CA
cable
Igual o mayor
Pero meLongitud de cable Pies
25 50 100 150
que
nos de
0
2
18 18 18 16
8) No haga funcionar el cargador con un cable o
enchufe dañado – cámbielos inmediatamente.
- 48 -
9) No haga funcionar el cargador si recibió un
golpe fuerte, se cayó o está dañado de alguna
otra forma; lleve al personal de servicio calificado.
10)No desarme el cargador, llévelo al personal de
servicio calificado cuando sea necesario un
servicio o reparación. Un rearmado incorrecto
puede traducirse en un riesgo de descarga
eléctrica o fuego.
11)Para reducir el riesgo de descarga elé­ctrica,
desenchufe el cargador del tomacorriente
antes de proceder a un mantenimiento o limpieza.
12)El cargador de batería y la batería fue­ron
diseñados específicamente para funcionar uno
con el otro.
No trate de cargar cualquier otra herramienta
inalámbrica o la batería con este cargador.
13)No trate de cargar la batería con ningún otro
cargador.
14)No trate de desarmar la caja de la batería.
15)No guarde la herramienta y la ba­tería en
ambientes donde la temperatura pueda
alcanzar o superar los 50ºC (122ºF) (tales
como galpón de herra­mientas para metal o un
coche en verano), ya que puede deteriorar la
batería guardada.
16)No cargue la batería cuando la tempe­ratura
está por DEBAJO de 0ºC (32ºF) o por ENCIMA de 40ºC (104ºF). Esto es muy importante
para mantener en condiciones óptimas la batería.
24)NOTA: Si el cable de alimentación de este
aparato está dañado debe cambiarlo en un
taller de reparaciones autorizado por el fabricante porque son necesarias herramientas de
uso especial.
25)PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA, ESTE APARATO TIENE
UN ENCHUFE POLARIZADO (UNA PATA ES
MAS ANCHA QUE LA OTRA).
Este enchufe entrará en el tomacor­riente
polarizado sólo de una forma. Si el enchufe
no entra completamente en el tomacorriente,
invierta el en­chufe. Si no entra incluso de esta
forma, hable con un electricista calificado para
que le instale un toma­corriente adecuado.
No cambie el enchufe de ninguna forma.
VIII.MONTAJE
Colocación y extracción de la
batería
PRECAUCIÓN:
Antes de insertar el paquete de baterías, verifique
que el interruptor en la herramienta funciona
apropiadamente y que retorna a la posición “OFF”
cuando se libera.
1. Para conectar la batería (Consulte la Fig. 2.)
Alinee las marcas de alineación y coloque las
baterías.
•Deslice la batería hasta que se blo­quee en
su posición.
17)No incinere la batería. Puede explotar en el
fuego.
18)Evite ambientes peligrosos. No utilice el cargador en lugares húmedos o mojados.
Marcas de
alineación
19)El cargador fue diseñado para funcionar sólo
con la corriente eléctrica normal del hogar.
¡No trate de utilizar con otro voltaje!
20)No abuse del cable. Nunca transporte el
cargador por el cable o tire del cable para
desconectarlo del tomacorriente. Mantenga el
cable lejos del calor, aceite y bordes agudos.
21)Cargue la batería en un lugar con buena
circulación de aire, no cubra el cargador de
batería y la batería con un paño, etc. durante
la carga.
Fig. 2
2. Para extraer la batería (Consulte la Fig. 3.)
Presione el botón desde el frente para soltar
la batería.
22)No se recomienda el uso de un enchufe triple
ya que puede provocar el riesgo de fuego,
descarga eléctrica o heridas personales.
23)No cortocircuite la batería. Una batería
cortocircuitada puede provocar un gran flujo
de corriente, calentamiento excesivo y el
riesgo de fuego o heri­das personales.
- 49 -
Botón
Fig. 3
IX.OPERACIÓN
Antes de usar la herramienta
Esta herramienta tiene por objeto el corte de metal
ferroso no endurecido, metal no ferroso, madera y
plástico. Consulte la sección de "Accesorios" para
la lista de cuchillas a utilizar para las aplicaciones
adecuadas de esta herramienta. Deben respetarse
las siguientes precauciones para reducir el riesgo
de heridas;
•No corte materiales acumulados. Corte una
pieza a la vez.
•No corte acero templado.
•Corte materiales con el borde más ancho de la
zapata sobre el lado apretado del material.
•No toque la cuchilla de sierra, pieza de trabajo o
vituras del corte con las manos desnudas inmediatamente después del corte; pueden estar
calientes y quemar su piel.
Cada vez que use la herramienta, usted debe
asegurarse que esté en buena condición de
operación.
Utilice la lista de comprobaciones siguiente:
1. ¿Está la cuchilla instalada en la dirección cor­
recta?
La flecha de la cuchilla deberá está apuntando
en la misma dirección que la flecha de la cubierta superior de la cuchilla.
2. ¿Está la cuchilla instalada adecuadamente?
Cerciórese de que el perno hexagonal esté
apretado con seguridad. (Consulte la Fig. 6.)
3. ¿Tiene la cuchilla buen aspecto?
Si la cuchilla tiene rajas, o algún diente roto,
reemplácela inmediatamente.
4. ¿Se cierra adecuadamente el protector inferior de la cuchilla?
Desenganche el botón de seguro de la cubierta
frontal y remueva cualquier polvo que haya quedado atascado dentro de la cubierta. Si la cubierta se
atasca, use un objeto largo tal como un desatornillador manual para desatascarlo. Después de hacerlo, cierre la cubierta frontal. (Consulte la Fig. 4.)
Cubierta frontal
Botón de seguro
Fig. 4
Si hay polvo dentro de la caja de polvo, desenganche el botón de seguro de la caja de polvo,
desprenda la caja de polvo y extraiga el polvo.
Después de hacerlo, vuelva a montar la caja de
polvo. (Consulte la Fig. 5.)
ADVERTENCIA
Para evitar lesiones, no use la herramienta si
la protección inferior no se cierra rápidamente
sobre la cuchilla.
5. ¿Está firmemente instalado el protector trans­
parente?
6. ¿Está el paquete de baterías cargado e
insertado firmemente en la herramienta?
7. ¿Está la tuerca de ajuste de profundidad para
corte apretada seguramente?
8. ¿Está la pieza de trabajo apretada firmemente en un caballo o banco de sierra?
9. ¿Está la caja de polvo o la cubierta frontal
atascada con polvo?
- 50 -
Botón de seguro
Caja de polvo
Fig. 5
Instalación de la cuchilla
Desmontaje de la cuchilla
Siga estos pasos:
1. Extraiga el paquete de baterías de la herramienta.
2. Extraiga cualquier desecho de corte del área
de la cuchilla.
3. Use el mango retráctil para retraer (abrir) la
protección inferior.
4. Instale la cuchilla como se indica. (Consulte
la Fig. 6.)
Asegúrese que la dirección en la cuchilla y la
flecha de dirección en el protector transparente apunten en la misma dirección.
5.Coloque la arandela exterior en su lugar.
6.Inserte el perno hexagonal.
7. Mantenga presionado el botón de bloqueo del
husillo. Esto evita la rotación de la cuchilla.
8. Apriete con seguridad el perno hexagonal
con la llave hexagonal suministrada.
NOTA:
Guarde la llave hexagonal en la ranura de
almacenamiento del cuerpo de la sierra para
metales cuando no vaya a utilizarla.
ADVERTENCIA
Si no respeta estas instrucciones puede traducirse en heridas personales graves.
PRECAUCIÓN:
La cuchilla estará caliente inmediatamente
después de haber serrado. Cerciórese de dejar
que se enfríe antes de quitarla.
Siga estos pasos:
1. Extraiga el paquete de baterías de la herramienta.
2. Mantenga presionado el botón de bloqueo del
husillo. Esto evita la rotación de la cuchilla.
3. Utilice la llave hexagonal suministrada para
aflojar el perno hexagonal.
NOTA:
Mantenga la llave hexagonal en la ranura
de almacenamiento del cuerpo de la sierra
cuando no la use.
4. Extraiga el perno hexagonal y la arandela
externa.
5. Use el mango retráctil para retraer (abrir) la
protección inferior.
6. Remueva cuidadosamente la cuchilla.
7. Limpie la herramienta si es necesario.
PRECAUCIÓN:
Tenga cuidado de no cortarse las manos con la
cuchilla.
• Para tirar una cuchilla, envuélvala en papel fuerte
o en cartón ondulado. Esto evitará que nadie se
corte con la cuchilla.
Arandela interior
Coloque la arandela interior con la
parte de corte mirando hacia usted.
Mango retractable
Arandela exterior
Coloque la saliente de la
arandela exterior en la
posición de la arandela.
Botón de bloqueo del husillo
Protector inferior de la cuchilla
Afloje
Perno hexagonal
Apriete
Fig. 6
- 51 -
Uso de la herramienta
PRECAUCIÓN:
Para reducir el riesgo de lesiones, lea las instruc­
ciones de seguridad en la parte delantera de
este manual antes de usar la herramienta.
ADVERTENCIA
Palanca de bloqueo
del interruptor
Empuña­
dura
frontal
Para reducir el riesgo de lesiones, use gafas
de seguridad o lentes con pantallas laterales
durante el uso de la sierra. Adicionalmente, use
una máscara de polvo cuando corte materiales
que generen excesivas materias particuladas. No
use la sierra bajo la lluvia. Hacerlo podría resultar
en un choque eléctrico o causar que la sierra
emita humo.
No corte materiales que contengan diluyente de
pintura, gasolina, aceite o acumulación de otros
materiales similares. Hacerlo podría causar que
la caja de polvo se quiebren, resultando en
lesiones.
Siga los pasos siguientes:
Sostenga la herramienta con ambas manos.
(Consulte la Fig. 8.) No intente extraer el material
de corte cuando la cuchilla esté en movi­miento.
1.Alinee la línea de mira en la zapata con su
línea de corte (Consulte la Fig. 7.)
Alineación con la línea de corte
• Posicione la ranura en la zapata sobre la línea
de corte, alinée las esquinas superior e inferior
de las aperturas en forma de diamante con la
línea.
Como la posición de corte puede ser diferente
según la cuchilla, haga un corte de ensayo por
adelantado.
Línea de corte
Muesca
Mango
Interruptor de alimentación
Fig. 8
PRECAUCIÓN:
•Compruebe que funcione la palanca de bloqueo del interruptor.
Si ocurriera que el interruptor de alimentación
se activara sin necesidad de presionar su palanca de bloqueo, deje de utilizar esta herramienta inmediatamente. Llévela de inmediato a
un centro de servicio autorizado.
•Siempre sujete el asa con una mano y la asidera
delantera con la otra. (Vea la Fig. 8) Mantenga el
asa firme y presione el interruptor hasta el fondo.
•La cuchilla no debe tocar el material que desea
cortar antes de que arranque el motor de la
cortadora. Espere hasta que la cuchilla alcance
su velocidad máxima antes de comenzar a
cortar.
•Esta herramienta no tiene bloqueo del inter­
rruptor de alimentación en la posición “ON” y no
debe tratar de asegurarlo en la posición “ON”.
3. Comience a cortar cuando la cuchilla llega a
su velocidad máxima.
4. Durante el corte, mantenga su línea de corte
recta. Mueva la herramienta hacia adelante a una velocidad uniforme, mientras mira la
punta de la cuchilla a través de la protección
transparente.
ADVERTENCIA
Fig. 7
2. Presione hacia abajo la palanca de bloqueo
del interruptor y después apriete el interruptor de alimentación para poner el motor en
funcionamiento y suelte la palanca de bloqueo del interruptor.
•Para evitar el contragolpe peligroso, mantenga la zapata de la herramienta plana sobre la
superficie del material siendo cortado.
•Nunca aplique la herramienta a la fuerza. Use
una presión leve y continua.
5. Si el motor comienza a sentirse demasiado caliente, detenga el corte. Permita que la
herramienta se enfríe antes de continuar los
trabajos.
6. Siempre es una práctica segura extraer el
paquete de baterías después de su uso y
antes de almacenar la herramienta.
- 52 -
Ajuste de la profundidad del
corte
•Desmonte la batería.
•Suelte la tuerca de ajuste de profundidad y
ajuste la profundidad de corte, usando las
graduaciones en la protección inferior para
medir la profundidad. Una vez que se termina
el ajuste de profundidad, apriete la tuerca de
ajuste de profundidad seguramente.
*Cuando el material de madera es de 10 mm
(3/8”) o menos de espesor, ajuste la profundidad
de corte de manera que la cuchilla quede
protuberancia aproximadamente 5 mm (3/16”)
desde el fondo del material.
Afloje
Tuerca de
ajuste de
profundidad
Apriete
Despliegue abajo
Fig. 9
Guía de corte (EY3500B7727)
(Disponible como accesorio, no viene incluido)
La guía de corte es conveniente para realizar
cortes desgarrados y repetidos cortes del mismo
ancho.
•Desmonte la batería.
•Inserte la guía de corte al hilo y ajuste el ancho
de corte. (Consulte la Fig. 10.)
•Apriete firmemente el tornillo para fijar la guía
de corte.
Recolección del polvo
ADVERTENCIA
*Antes de cortar materiales metálicos, siempre
vacíes la caja de polvo, abra la cubierta frontal
y extraiga el polvo.
•El uso de la sierra con materiales inflamables
en la caja de polvo para cortar materiales
metálicos puede resultar en fuego.
*Cuando corte materiales metálicos, siempre
use la sierra con la caja de polvo instalada.
•Las chispas y virutas metálicas que vuelan
pueden causar lesiones.
*Cuando corte materiales metálicos, no instale
una aspiradora.
Las chispas y las virutas metálicas calientes
pueden causar que se produzca fuego en el
vacío. Opere la aspiradora de acuerdo con
sus instrucciones.
(1)Recolecte polvo en la caja de polvo.
*Vacíe la caja de polvo cuando esté llena
con polvo.
*Vacíe la caja de polvo antes de almacenar la
sierra.
*Capacidad de la caja de polvo
•Cuando corte el conducto eléctrico con un
diámetro de 25 mm (1”) aproximadamente
130 cortes
•Cuando corte 45 mm (1-25/32") x 45 mm
(1-25/32") de madera, aproximadamente
150 cortes
NOTA:
Algunos materiales pueden causar que el
polvo se atasque dentro de la cubierta frontal
durante el corte de estos materiales.
Cubierta frontal
Inserte y
ajuste
Apriete el tornillo
Guía de corte
Fig. 10
Fig. 11
(2)Sella con una aspiradora para recolectar el
polvo.
*Conecte la sierra a la manguera usando el
adaptador de la manguera de la aspiradora
EY9X012E (vendido separadamente).
Diámetro interno de la manguera compatible. 25 mm (1") a 38 mm (1-2/1")
*Opere la aspiradora de acuerdo con sus
instrucciones.
- 53 -
Precaución: NO MIRE FIJAMENTE EL HAZ
DE LUZ.
El uso de controles o ajustes o la realización de
otros procedimientos que no sean los especificados puede producir una exposición a radiación
peligrosa.
(2)Luz de advertencia de sobrecalenta­
miento
Fig. 12
NOTA:
Cuando la sierra tenga dificultad en expulsar o recolectar el polvo, la salida del polvo
puede estar atascada con polvo. Abra la
cubierta frontal y remueva el polvo.
Panel de controle
(1)
(2)
Apagado
Destella:
(funciona­
Sobrecalentamiento
miento normal) Indica que se detuvo el
fun­ciona­miento por un sobre­
calentamiento de la batería.
La característica de protección de sobre­calenta­
miento detiene la operación de la herramienta
para proteger el paquete de baterías en caso de
sobrecalentamiento. La lámpara de advertencia
de sobrecalentamiento en el panel de control
parpadea cuando esta característica está activa.
•Si la característica de protección de sobrecalentamiento se activa, permita que la herramienta se enfríe completamente (al menos
30 minutos). La herramienta está lista para ser
usada cuando la lámpara de advertencia de
sobrecalentamiento se apaga.
•Evite usar la herramienta en alguna manera
que cause que la característica de protección
de sobrecalentamiento se active repetidamente.
(3)
(1)Luz LED
Luz LED
(3)Luz de advertencia de batería baja
Apagado
(funciona­
miento normal)
Fig. 13
Antes de usar la luz de LED, siempre tire del inter­
ruptor una vez.
Presione , la luz LED del botón.
La luz se enciende con muy poca corriente y no
afecta adversamente el funcionamiento del des­
tornillador durante el uso o la capacidad de la
batería.
PRECAUCIÓN:
• La luz LED integrada se ha diseñado para iluminar la pequeña área de trabajo temporalmente.
• No lo utilice en lugar de una linterna normal ya
que no tiene suficiente brillo.
• La luz LED se apaga cuando la herramienta no ha
sido usada por 5 minutos.
Destella (Sin carga)
Se activó la función
de protección de la
batería
La descarga excesiva (completa) de las baterías de
iones de litio acorta su vida de servicio dramá­tica­
mente. La herramienta incluye una característica
de protección de la batería diseñada para evitar la
descarga excesiva del paquete de baterías.
•La función de protección de batería se activa
inmediatamente antes de que la batería se
quede completamente sin carga haciendo que
destelle la luz de advertencia batería baja.
•Si se da cuenta que destella la luz de advertencia de batería baja, cargue inmediatamente
la batería.
- 54 -
Utilización adecuada (detalles
adicio­nales)
ADVERTENCIA
Para evitar el riesgo de heridas personales
graves:
lEs importante utilizar un equipo adecuado
para sujetar correctamente el material que se
está cortando y sujete correctamente la sierra
con ambas manos para evitar una pérdida de
control que pudiera causar heridas personales.
•La figura 14 muestra la posición de corte
correcta.
•Mantenga las manos alejadas del área de
corte.
•Cerciórese de que las personas cercanas
se alejen del ambiente de trabajo y de
debajo de la pieza de trabajo.
•Cuando corte, no trate de sujetar el material con su mano.
Corte de hojas grandes;
Sujete las hojas grandes. Asegúrese de
ajustar la profundidad del corte para que sólo
corte por la pieza de trabajo y no los soportes
(Consulte la Fig. 15.)
Las hojas grandes se doblan o curvan si no
tienen soporte correcto. Si trata de cortar
sin nivelar y soportar correctamente la pieza
de trabajo, la cuchilla tendrá tendencia a
atascarse, provocando un retroceso (Consulte
la Fig. 16.)
•No sujete el material lejos del corte.
Fig. 14
Fig. 15
Corte materiales finos o corrrugados;
Corte materiales finos o corrugados a por
lo menos 25 mm (1"). del borde de la pieza
de trabajo para evitar heridas o daños a la
herramienta debido a las tiras finas de metal
que entren en el protector superior de la
cuchilla.
•Utilice solamente cuchillas afiladas. Limpie y
afile las cuchillas para evitar que se atasquen
y el contragolpe.
Fig. 16
- 55 -
ADVERTENCIA
Para evitar el riesgo de heridas personales graves:
•Cuando se haga un corte incompleto o se interrumpa el corte o la cuchilla está atascada o la sierra
se para: suelte inmediatamente el interruptor de alimentación y mantenga la sierra sin mover en el
material hasta que se pare completamente la cuchilla.
•Para evitar el retroceso, no intente nunca separar la sierra de la pieza de trabajo ni de moverla
hacia atrás mientras la cuchilla esté en funcionamiento. Cerciórese de que la cuchilla se haya
parado completamente, y después quite la sierra de la pieza serrada.
•Para continuar el corte, arranque la sierra, permita que la cuchilla alcance su velocidad plena, reingrese al corte lentamente y reanude el corte.
1. Coloque la parte más ancha de la zapata en la parte de la pieza de trabajo que está soportada sólidamente (consulte la Fig. 17), nunca en la sección que caiga cuando se haga el corte (consulte la
Fig. 18).
Sujete firmemente la sierra para evitar perder su control. El trabajar sin cuidado podría causar daños
personales serios.
Fig. 17
Fig. 18
2. Cerciórese de que la cuchilla esté parada.
Aunque su herramienta tiene un freno, antes de poner la herramienta abajo, asegúrese que la
cuchilla se haya detenido completamente y que la protección inferior se haya cerrado.
3. No utilice la sierra si encuentra algo anormal. Quite inmediatamente la batería.
Si el cuerpo de la herramienta se calienta demasiado, o no funciona apropiadamente, extraiga el
paquete de baterías y no la use. Haga que un centro de servicio autorizado lo verifique.
ADVERTENCIA
Para evitar el riesgo de lesiones personales serias o incendio, no intente reparar la herramienta por
sí mismo. Nunca desarme ni modifique el cuerpo de la herramienta. No hay partes que puedan ser
reparadas por el usuario en el interior.
4. NO DEJE NUNCA QUE LA SIERRA ENTRE EN CONTACTO CON SU CUERPO.
Después de haber finalizado el corte, no deje que la sierra toque su pierna ni su costado.
Como la protección inferior es retractable, ésta podría engancharse en sus ropas y exponer la
cuchilla. Mantenga la ropa alejada de la herramienta. Tenga cuidado con las secciones de cuchilla
expuestas que existan en las áreas de protección superior e inferior.
ADVERTENCIA
Como al serrar se producirán chispas:
•Utilice siempre gafas de seguridad.
•No use la herramienta cerca de sustancias inflamables ni en áreas donde se usen sustancias
inflamables. Se podrían producir lesiones por el fuego y quemaduras.
5. Nunca enganche el seguro de husillo mientras la cuchilla esté operando, ni la enganche en un
esfuerzo por detener la herramienta. Nunca encienda el interruptor cuando el seguro de husillo
esté enganchado. Se podrían producir serios daños a su herramienta.
- 56 -
[Bloque de pilas]
Para un uso adecuado de
la batería
Batería de Li-ión
• Para una vida óptima de la batería, guarde la
batería de Li-ión siguiendo el uso sin carga.
• Cuando cargue la caja de batería, confirme
que los terminales en el cargador de batería
estén libres de materias extrañas tales como
polvo y agua, etc. Limpie los terminales antes
de cargar la caja de batería si hay materias
extrañas en los terminales.
La vida de los terminales de la caja de batería
puede verse afectada por materias extrañas
tales como polo y agua, etc. durante su funcionamiento.
[Cargador de la batería]
Carga
PRECAUCIÓN:
• Si la temperatura del paquete de baterías cae
aproximadamente bajo −10°C (14°F), la carga
se detendrá automáticamente para evitar la
degradación de la batería.
• La variación de temperatura ambiente es de
entre 0°C (3°F) y 40°C (104°F).
Si la batería se utiliza cuando la temperatura de la batería es inferior a 0°C (3°F), la herramienta puede no funcionar correctamente.
• Cuando se vaya a cargar una batería fría (unos
0°C (3°F) o menos) en un cuarto cálido, deje
la batería en la habitación durante al menos
una hora y cárguela cuando se haya calentado
a la temperatura de la habitación.
• Deje que se enfríe el cargador al cargar más
de dos baterías de forma consecutiva.
• No introduzca sus dedos dentro del hueco del
contacto, cuando esté sujetando el cambiador
o en ninguna otra ocasión.
• Cuando no se utiliza la batería, manténgala
separada de otros objetos metálicos, como:
clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños
que pueden actuar de conexión entre un terminal y el otro.
Un cortocircuito entre los terminales de la
batería pueden ocasionar chispas, quemaduras o incendios.
• Cuando haga funcionar con la batería, asegúrese que el lugar de trabajo está bien ventilado.
• Cuando se saca la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar
que el polvo o la suciedad puedan ensuciar
los terminales de batería y provocar un cortocircuito.
NOTA:
Su batería no está totalmente cargada al momento
de comprarla. Asegúrese de cargar la batería
antes de utilizarla.
Vida útil de la batería
Las baterías recargables tienen una vida útil
limitada. Si el tiempo de funcionamiento se acorta
mucho tras la recarga, sustituya la batería por
una nueva.
Reciclado de la batería
ATENCIÓN:
PARA batería Li-ión
Para impedir el riesgo de incendio o daños del
cargador de batería.
• No utilice una fuente de alimentación de un
generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no lo utilice.
Cargador de batería
1. Enchufe el cargador en la fuente de alimentación de CA.
. Meta firmemente la batería en el cargador.
1 Alinee las marcas de alineación y coloque la
batería en el enchufe del cargador.
La batería de Li-ión que compró es reciclable.
Llame a 1-800-8-BATTERY para información
sobre el reciclado de esta batería.
- 57 -
2 Deslice hacia adelante en el sen­tido de la
flecha.
Marcas de alineación
3. La luz indicadora de carga permanecerá encendida durante la carga.
Cuando haya terminado la carga, se ac­cio­
nará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta está
todavía caliente (por ejemplo, inmediata­
mente después de haber trabajado
mucho).
La luz de espera naranja seguirá deste­
llando hasta que se enfríe la batería.
La carga comenzará automáticamente.
4. La luz de carga (verde) destellará lentamente
cuando la batería se haya cargado a un
80%.
5. Cuando se completa la carga, la luz de carga
en verde se apagará.
6. Si la temperatura de la batería es de 0°C o
menos, la batería demora más en cargarse
completamente que el tiempo de carga normal.
Incluso cuando la batería esté completamente
cargada, tendrá aproximadamente 50% de la
carga de una batería totalmente cargada a la
temperatura de funcionamiento normal.
7. Si no se enciende la luz (verde) de carga consulte con un concesionario autorizado.
8. Si se vuelve a colocar una batería totalmente
cargada en el cargador, se encen­derá la luz
de carga. Luego de algunos minutos, la lámpara de carga en verde se apagará.
- 58 -
INDICACIÓN DE LA LÁMPARA
La carga ha sido completada. (Carga completa.)
La batería se cargó en aproximadamente 80%.
Ahora cargando.
Se ha enchufado el cargador en la fuente de alimentación de CA. Está
preparado para cargar.
(Verde)
(Naranja)
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la carga de la
batería.
La batería está caliente.
La carga comenzará cuando baje la temperatura de la batería. Si la
temperatura de la batería es de –10°C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando sube la
temperatura de la batería.
No es posible realizar la carga. Existe un bloqueo de polvo o una
falla de la batería.
Apagada
Encendida
Parpadeando
X.MANTENIMIENTO
Limpieza de la herramienta
ADVERTENCIA
Para evitar lesiones personales severas, siempre
remueva el paquete de baterías de la herramienta antes de comenzar cualquier procedimiento
de mantenimiento.
PRECAUCIÓN:
•Para asegurar la SEGURIDAD y FIABILIDAD
del producto, el mantenimiento deberá realizarlo un centro de reparaciones autorizado.
Insista siempre en recurrir a piezas de recambio genuinas de Panasonic.
•Para el caso en que el interior de la herramienta o el paquete de pilas estén expuestos
al agua, drénelo o séquelo lo antes posible.
Retire cuidadosamente cualquier polvo o restos de acero que queden dentro de la herramienta. Si experimenta problemas durante el
funcionamiento de la herramienta consulte con
su servicio de reparaciones.
Mantenga su herramienta limpia para tener un
buen rendimiento de corte, y que mantenga su
seguridad de uso.
Siga los pasos siguientes:
1. Extraiga el paquete de baterías de la herramienta.
2. Limpie la herramienta con un paño seco y
suave. No use un paño húmedo ni líquidos
de limpieza.
Éstos podrían dañar la terminación de la
sierra.
3. Asegúrese de limpiar el aceite y la grasa que
podrían hacer que la herramienta quedara
resbalosa o difícil de manipular.
4. Quite la cuchilla y cepille el polvo.
PRECAUCIÓN:
Para evitar daños personales o de la unidad,
no sumerja ninguna parte de la herramienta en
ningún líquido.
- 59 -
Protector transparente
ADVERTENCIA
Si la protección está quebrada, o rota, lleve la
herramienta a un centro de servicio autorizado
para reemplazo. No intente operar la sierra.
Podría resultar en una lesión personal seria.
Nunca use su herramienta con una protección
transparente dañada o sin la protección transparente instalada. Las virutas volantes podrían
resultar en lesiones serias.
XI.ACCESORIOS
ADVERTENCIA
•El uso de cualquier otro accesorio no
especificado en este manual puede causar
incendios, golpes eléctricos o lesiones
personales. Utilice sólo los accesorios
recomendados.
•Utilizar una cuchilla para cortar un
material más grueso o más delgado de lo
recomendado para la cuchilla causará un
corte basto, y podría incrementar el riesgo
de una “reculada” u otro tipo de lesiones.
Cuchilla de punta de carburo para plástico
(accesorio opcional)
•EY9PP13B
Para cortar plástico
Espesor recomendado para placas de material
acrílico y cloruro de vinilo:
2,0 mm – 5,0 mm (5/64" – 3/16")
placas corrugadas, tuberías
0,8 mm – 5,0 mm (1/32" – 3/16")
Adaptador de manguera de aspiradora
(accesorio opcional)
•EY9X012E
Guía de corte (accesorio opcional)
•EY3500B7727
Para conveniencia de cortes al hilo y corte
repetido de ancho uniforme
Cuchilla de punta de carburo para metal
•EY9PM13C
Para cortar material ferroso no endurecido
Espesor del material
0,5 mm – 6,0 mm (1/32" – 1/4")
Cuchilla de punta de carburo para metal delgado
(accesorio opcional)
•EY9PM13D
Para cortar material delgado ferroso no endurecido que requiera de un borde de corte limpio
Espesor del material
0,5 mm – 6,0 mm (1/32" – 1/4")
Cuchilla de punta de carburo para madera
(accesorio opcional)
•EY9PW13A
Para cortar madera en general
Cuchilla de punta de carburo para madera
delgada (accesorio opcional)
•EY9PW13B
Para cortar madera delgada que requiera de
un borde de corte limpio
Espesor recomendado del material hasta 12
mm
- 60 -
XII.ESPECIFICACIONES
Tensión del motor
14,4 voltios CC
Velocidad de la cuchilla
3600 min-1 (rpm)
Tamaño de la cuchilla
Diámetro exterior
135 mm (5-3/8")
Tamaño del mandril
20 mm (25/32")
0 – 46 mm (0" – 1-13/16")
(hoja de φ135 mm)
Profundidad máximo de serrado
Longitud total
329 mm (12-61/64")
Peso (con batería: EY9L41)
2,65 kg (5,7 lbs)
Peso (con batería: EY9L42)
2,45 kg (5,5 lbs)
BATERÍA
Modelo
EY9L41
Batería de almacenaje
EY9L42
Batería Li-ión
Tensión de batería
14,4 voltios CC (3,6 V x 4 celdas)
CARGADOR DE BATERÍA
Modelo
Régimen
EY0L81
Vea la placa de especificaciones en la parte inferior del cargador.
Peso
0,93 kg (2 lbs)
EY9L41
Tiempo de carga
EY9L42
Utilizable: 45 min.
Utilizable: 30 min.
Completa: 60 min.
Completa: 35 min.
NOTA: Este cuadro puede contener modelos no disponibles en su país.
Consulte el más reciente catálogo general.
- 61 -
Declaración de interferencias con radiofrecuencias de la
Comisión Federal de Comunicaciones
Este equipo ha sido probado y se ha determinado que cumple con las limitaciones de un dispositivo digital de Clase B, de conformidad con el Apartado 15 de las regulaciones de FCC. Estas limitaciones están diseñadas para brindar protección razonable contra las interferencias perjudiciales
en un entorno residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y,
si no se instala y utiliza de acuerdo a las instrucciones, puede provocar interferencias perjudiciales
en las comunicaciones de radio. Sin embargo, no existe ninguna garantía de que no se produzcan
interferencias en una instalación concreta. Si este equipo provoca interferencias perjudiciales en la
recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, se
recomienda al usuario intentar corregir la interferencia adoptando una de las siguientes medidas:
•Cambie la orientación o posición de la antena receptora.
•Aumente la separación entre el equipo y el receptor.
•Conecte el equipo en una toma de corriente de un circuito que no sea el mismo en el que está
conectado el receptor.
•Consulte por ayuda a un proveedor o un técnico de radio/televisión con experiencia.
Precaución de FCC: Para asegurar un cumplimiento continuo, instale y use el equipo según las instrucciones provistas. Utilice solamente el paquete de pilas especificado en el manual de instrucciones. Cualquier cambio o modificación no aprobada expresamente por el grupo responsable de
su certificación puede anular el derecho del usuario sobre el uso del equipo.
Este dispositivo cumple con el Apartado 15 de las regulaciones de FCC. La operación está sujeta
a las siguientes dos condiciones (1) Este dispositivo no puede ocasionar interferencias que ocasionen daños y (2) este dispositivo debe aceptar cualquier interferencia, incluida una interferencia que
pueda ocasionar una operación no deseada.
Este aparato digital de Clase B cumple con la norma canadiense ICES-003.
- 62 -
-MEMO-
- 63 -
PANASONIC CONSUMER ELECTRONICS COMPANY
One Panasonic Way, Secaucus, New Jersey 07094
EN, FR, ES
EY981045423
2010 08
Printed in China
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
