Item #676 532
Model #H4430

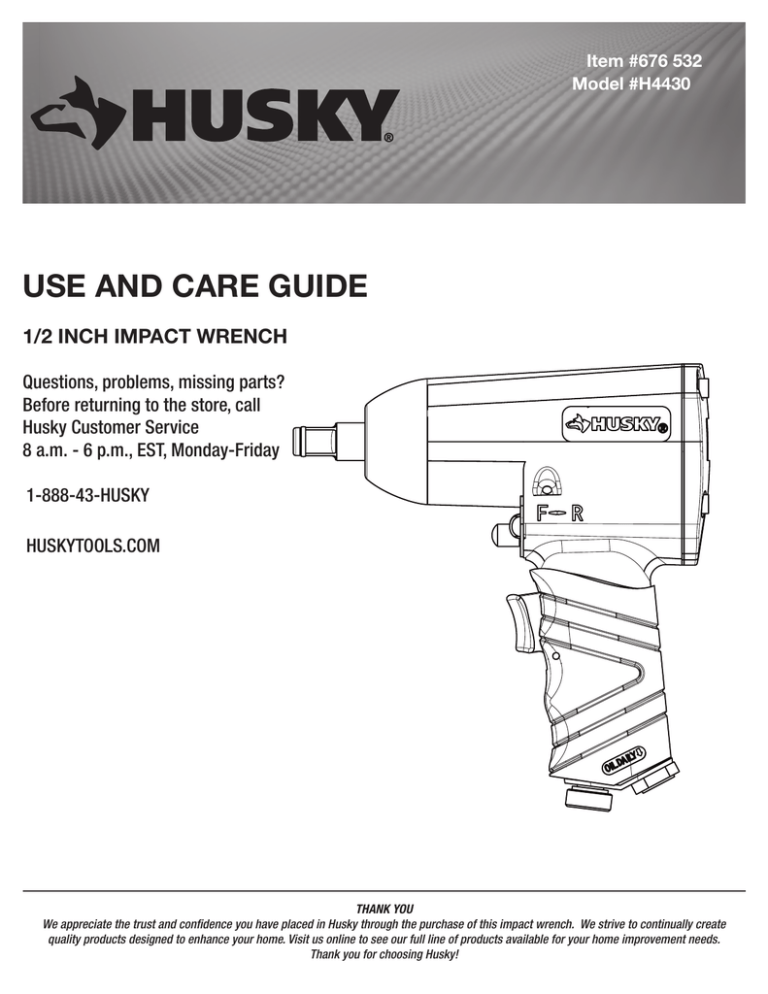

USE AND CARE GUIDE
1/2 INCH IMPACT WRENCH
Questions, problems, missing parts?
Before returning to the store, call
Husky Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-888-43-HUSKY
HUSKYTOOLS.COM
THANK YOU
We appreciate the trust and confidence you have placed in Husky through the purchase of this impact wrench. We strive to continually create
quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
Thank you for choosing Husky!
Table of Contents
Table of Contents. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Safety Information. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Work Area Safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Personal Safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Air Compressor and Air Tool Safety. . . . . . . . . . . . . . . . . . . . . 3
Warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Husky Air Tools Limited Two Year Warranty. . . . . . . . . . . . . . . 3
Additional Limitations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Pre-Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Package Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Lubrication. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Service Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Safety Information
WORK AREA SAFETY
1. Keep your work area clean and well lit. Ensure floors are not
slippery from wax or dust.
2. Do not operate power tools in explosive atmospheres, such as
in the presence of flammable liquids, gases, or dust. Power
tools create sparks which may ignite the dust or fumes. Keep
bystanders, children, and visitors away while operating tools.
Distractions can cause you to lose control.
3. Always disconnect the air supply and power supply before
making adjustments, servicing a tool, changing an accessory or
when a tool is not in use.
4. For further information on the safe use of air tools, we advise
you to obtain a copy of CAGI B186.1-2009 from
Husky Air Tools
851 Jupiter Park Lane
Jupiter, Florida 33458
(877) 260-1630.
PERSONAL SAFETY
1. Use safety equipment. Always wear eye protection with side
shields when operating power tools. Dust mask, nonskid
safety shoes, hard hat, or hearing protection must be used for
appropriate conditions.
WARNING: Risk of injury to persons. Read and
understand operation instructions. Always become familiar
with all the instructions and warnings before operating any
pneumatic tool.
2. Stay alert when operating a power tool. Do not use the tool while
tired or under the influence of drugs, alcohol, or medication.
WARNING: Some dust created by power sanding, sawing,
grinding, drilling and other construction activities contains
chemicals known to cause cancer, birth defects or other
reproductive harm. Some examples of these chemicals are:
3. Do not wear loose clothing or jewelry. Contain long hair. Keep
your hair, clothing, and gloves away from moving parts. Loose
clothes, jewelry, or long hair can be caught in moving parts.
4. Keep proper footing and balance at all times. Proper footing
and balance enables better control of the tool in unexpected
situations.
5. Do not use on a ladder or unstable support.
Lead from lead based paint, crystalline silica from bricks
and cement and other masonry products, arsenic and
chromium from chemically-treated lumber.
Your risk from those exposures varies, depending on how
often you do this type of work. To reduce your exposure to
these chemicals: work in a well-ventilated area, and work
with approved safety equipment, such as dust masks that
are specifically designed to filter out microscopic particles.
CAUTION: This product contains chemicals known to
the State of California to cause cancer and birth defects or
other reproductive harm. Wash hands after handling.
2
Safety Information (continued)
AIR COMPRESSOR AND AIR TOOL SAFETY
1. Risk of Bursting. Do not adjust the regulator to result in output
pressure greater than the marked maximum pressure of this air
tool.
WARNING: Do not use at a pressure greater than the
rated maximum pressure of this air tool.
2. Ensure the hose is free of obstructions or snags. Entangled or
snarled hoses can cause loss of balance or footing and may
become damaged.
WARNING: Do not attempt to modify this tool or create
accessories not recommended for use with this tool. Any
such alteration or modification is misuse and could result in
a hazardous condition leading to possible serious personal
injury.
3. Never leave a tool unattended with the air hose attached.
4. Do not operate this tool if it does not contain a legible warning
label.
WARNING: Operating any power tool can result in foreign
objects being thrown into your eyes, which can result in
severe eye damage. Before beginning operation, always
wear safety goggles, safety glasses with side shields, or
a full face shield when needed. Always use eye protection
marked to comply with ANSI Z87.1.
5. Do not continue to use a tool or hose that leaks air or does not
function properly.
6. Never direct a jet of compressed air toward people or animals.
7. Protect your lungs. Wear a face or dust mask if the operation is
dusty.
WARNING: Avoid Prolonged Exposure to Vibration
Pneumatic tools can vibrate during use. Prolonged exposure
to vibration or very repetitive hand and arm movements,
can cause injury. Stop using any tool if discomfort, tingling
feeling or pain occurs. You should consult your physician
before resuming use of the tool.
WARNING: Hearing Protection is Recommended
Hearing protection should be used when the noise level
exposure equals or exceeds an 8 hour time-weighted
average sound level of 85dBA.
Warranty
HUSKY AIR TOOLS LIMITED TWO YEAR WARRANTY
If within two years from the date of purchase, this Husky air tool product fails due to a defect in materials or workmanship, please
immediately contact the Customer Service Team at 1-888-43-HUSKY 8 a.m. - 6 p.m., EST, Monday-Friday, except normal holidays. Do not
return the air tool to the store. Please be prepared to send the product, postage prepaid, to the address provided by the Customer Service
Team. The package must also include a copy of the dated first owner purchase receipt with the air tool model included and circled. The
serial number and month/year of manufacture of the air tool must also be included to determine warranty. A defective product will be
promptly replaced with a new one of equal or greater value. This warranty excludes incidental/consequential damages and failures due to
misuse, abuse or normal wear and tear. This warranty gives you specific rights, and you may also have other rights, which vary, from state
to state.
Please contact the Customer Service Team at 1-888-43-HUSKY or visit www.HUSKYTOOLS.com.
ADDITIONAL LIMITATIONS
To the extent permitted by applicable law, all implied warranties, including warranties of merchantability or fitness for a particular
purpose, are disclaimed. Any implied warranties, including warranties of merchantability or fitness for a particular purpose, that cannot
be disclaimed under state law are limited to two years from the date of purchase. Husky is not responsible for direct, indirect, incidental,
special or consequential damages. If this air compressor is used for commercial purposes, the warranty will apply for ninety (90) days
from the date of purchase. Some states do not allow limitations on how long an implied warranty lasts and/or do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitations may not apply to you. This warranty gives you specific legal
rights, and you may also have other rights, which vary from state to state.
3HUSKYTOOLS.COM
Please contact 1-888-43-HUSKY for further assistance.
Pre-Installation
SPECIFICATIONS
Free Speed
(RPM)
Weight
(lbs)
Length
(in)
Air Cons.
(SCFM)
Maximum
Operating
Pressure (PSI)
7500
4.77
7.25
4
90
PACKAGE CONTENTS
A
Part
A
Description
1/2” Impact Wrench
4
Quantity
1
Installation
1 Cleaning the air hose
□□ A 3/8" air hose is required, with a maximum length of 25 ft.
□□ Clean the air hose of accumulated dust and moisture
before connecting it to the air supply.
NOTE: If a longer air hose is required, connect a 1/2" air
hose to the 3/8" air hose to ensure the impact wrench has
the necessary air supply.
2 Connecting to the air supply
Recommended Air Line Set-Up
Part
□□ Always use clean dry air. Excessive moisture and dirt will
greatly reduce the life of any air motor. We recommend the
installation of an in-line filter-regulator-lubricator as close
to the tool as possible.
□□ Ensure all hoses and fittings are the correct size and
secured tightly.
Description
A
1/2" Impact Wrench
B
Quick Plug
C
Quick Coupler
D
Air Hose
E
In-line Regulator
F
In-line Lubricator
G
In-line Filter
H
Air Compressor
5HUSKYTOOLS.COM
Please contact 1-888-43-HUSKY for further assistance.
Operation
1 Operating the impact wrench
□□ This 1/2" Impact Wrench is designed to operate on 90 PSIG.
Lower pressure (below 90 PSIG) will reduce performance
of the tool. Higher air pressure (over 90 PSIG) raises the
performance of the tool beyond its rated capacity and
could cause serious damage to the tool and the user.
3
Changing the output torque level
□□ This tool features the air regulator to manage the output
power.
2 Changing the output torque direction
□□ This tool features the reverse switch to change the
output torque direction to tighten (assemble) or loosen
(disassemble) the bolt or fastener.
□□ Control the output torque direction by pushing the reverse
switch button to the F (Forward) or R (Reverse) position to
change the direction.
4
Installing and removing the impact
sockets
WARNING: Disconnect the tool from the air supply before
servicing or changing accessories. Always use sockets rated
for impact wrenches.
□□ Press the air regulator in, then adjust to your desired
torque level.
To install the impact socket:
□□ 1 means minimum torque and 4 means the full power.
□□ Disconnect the tool from the air source.
□□ Select the suitable and desirable socket size.
□□ Press fit the anvil into the socket.
□□ To remove the impact socket:
□□ Disconnect the tool from the air source.
□□ Use your hand or a suitable tool to remove the socket.
4
PU
SH
3
2
1
6
Operation (continued)
5 Tightening or loosening the bolt or fastener
WARNING: Once a bolt or fastener is seated, impacting for
longer than five (5) seconds will cause excessive wear and
possible damage to the impact mechanism. If it takes longer
to tighten or loosen your bolt or fastener, we recommend the
use of a larger sized impact wrench.
□□ Fit the impact socket.
□□ Hold the impact wrench with one hand.
□□ Ensure that the operator is aware of the torque direction to tighten
(Forward) or loosen (Reverse) and has selected the suitable torque level.
□□ Use the tool to tighten or loosen the bolt or fastener.
Maintenance
Ensure the air line is shut-off and drained of air before removing this tool for service or changing sockets.
This will prevent the tool from operating if the throttle is accidentally engaged.
LUBRICATION
□□ An in-line filter-regulator-lubricator is recommended as it increases tool life and keeps the tool in
sustained operation.
□□ Regularly check and fill the in-line lubricator with air tool oil. Avoid using excessive amounts of oil.
□□ Adjust the in-line lubricator by placing a sheet of paper next to the tool’s exhaust ports and holding the
throttle open approximately 30 seconds. The lubricator is properly set when a light stain of oil collects on
the paper.
□□ If it is necessary to store the tool for an extended period of time (overnight, weekend, etc.), generously
lubricate the tool through the air inlet. Run the tool for approximately 30 seconds to ensure the oil is
evenly distributed throughout the tool. Store the tool in a clean and dry environment.
□□ Recommended lubricants: Air tool oil or any other high grade turbine oil containing moisture absorbent,
rust inhibitors, metal wetting agents, and an EP (extreme pressure) additive.
7HUSKYTOOLS.COM
Please contact 1-888-43-HUSKY for further assistance.
Troubleshooting
Problem
Possible Cause
Solution
The tool runs slowly or will not
operate.
There is grit or gum in the tool.
Flush the tool with air tool oil or gum solvent.
The tool is out of oil.
Lubricate the tool according to the lubrication
instructions in this manual.
The air pressure is low.
□□ Adjust the regulator on the tool to the
maximum setting.
□□ Adjust the compressor regulator to the tool’s
maximum setting of 90 psi.
The air hose leaks.
Tighten and seal the hose fittings with pipe thread
tape if leaks are found.
The air pressure drops.
□□ Ensure the hose is the proper size. Long
hoses or tools using large volumes of air may
require a hose with an I.D. of ½" or larger
depending on the total length of the hose.
□□ Do not use a multiple number of hoses
connected together with a quick connect
fitting. This causes additional pressure drops
and reduces the tool power. Directly connect
the hoses together.
There is a worn rotor blade in the motor.
Replace the rotor blade.
There is a worn ball bearing in the motor.
Remove and inspect the bearing for rust, dirt, and
grit. Replace or clean and grease the bearing with
bearing grease.
There is moisture blowing out
of the tool’s exhaust.
There is water in the tank.
Drain the tank. (See the air compressor manual
for instructions.) Lubricate the tool and run it until
water is not evident. Lubricate the tool again and
run for 1-2 seconds.
The tool impacts slowly or not
at all.
The tool needs lubricating.
Lubricate the air motor and the impact mechanism
according to the lubrication instructions in this
manual.
The tool regulator setting is in the wrong position.
Adjust the regulator on the tool to the maximum
setting.
The tool impacts rapidly, but
will not remove bolts.
The tool has a worn impact mechanism.
Replace the worn impact mechanism components.
The tool does not impact.
The impact mechanism is broken.
Replace the broken impact mechanism
components.
8
Service Parts
9HUSKYTOOLS.COM
Please contact 1-888-43-HUSKY for further assistance.
Service Parts (continued)
Reference Part Number
Number
Description
Reference
Number
Description
1
931224801
Housing Assembly
25
9287246G
O Ring
2
9160A15G
Anvil Bushing
26
916038G
Muffler Cover
3
931224819A
Washer
27
916039G
Screw (2)
4
9287159G
Anvil
28
931224804
Trigger
5
9287161G
Hammer Pin
29
916005G
Trigger Pin
6
9287160G
Hammer Case
30
916014G
Spring
7
9287162G
Hammer Dog
31
9106365G
O Ring
8
9287163G
Cam
32
916011G
Air Regulator
9
9287228G
Ball Bearing
33
916013G
Screw
10
9287166G
Front End Place
34
916007G
Bushing
11
9287168G
Rotor
35
916006G
Valve Stem
12
9287169G
Rotor Blade (6)
36
916008G
Steei Ball
13
931224830
Pin
37
916009G
Spring
14
910624G
Cylinder
38
916010G
Air Inlet
15
931224823
Pin
39
931224811
Plastic Plug
16
9287172G
Rear End Plate
40
910637G
Screw
17
9287228G
Ball Bearing
41
910635G
Pin
19
931224803
Reverse Valve
42
916036G
Spring
20
9312248331
Gasket
43
9126004G
Oil Plug
21
916033G
End Cap
44
9481586
Rubberized HUSKY logo (2)
22
931224835
Washer (4)
45
931224801A
Handle Grip
23
9287232G
Cap Screw (4)
46
916043G
O Ring
24
9284247G
Retainer Ring
10
Part Number
Questions, problems, missing parts? Before returning to the store,
call Husky Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-888-43-HUSKY
HUSKYTOOLS.COM
Retain this manual for future use.
Núm. de artículo 676 532
Núm. de modelo H4430
Guía de uso y cuidado
LLAVE DE IMPACTO DE 1/2 PULGADAS
¿Tiene preguntas, problemas, o faltan piezas?
Antes de devolverla a la tienda, llame a
Servicio al Cliente de Husky de
8 a.m. a 6 p.m., hora local de Este,
de lunes a viernes
1-888-43-HUSKY
HUSKYTOOLS.COM
GRACIAS
Apreciamos la confianza que ha depositado en Husky por la compra de esta llave de impacto. Nos esforzamos por crear continuamente
productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra línea completa de productos disponibles para sus
necesidades de mejorar su hogar. ¡Gracias por preferir a Husky!
Tabla de contenido
Tabla de contenido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Información de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Seguridad del área de trabajo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Seguridad personal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Compresor de aire y seguridad de la herramienta neumática . . . . . 3
Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Garantía limitada de dos años de herramientas neumáticas Husky . . 3
Limitaciones adicionales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Pre-instalación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Epecificaciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Contenido del paquete. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mantenimiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lubricación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Resolución de fallas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Piezas de repuesto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
6
7
7
8
9
Información de seguridad
Seguridad del área de trabajo
1. Mantenga su área de trabajo limpia y bien iluminada. Asegúrese de que 3. Desconecte siempre el suministro de aire y la fuente de energía antes
los pisos no estén resbaladizos por cera o polvo.
de hacer ajustes, darle servicio a la herramienta, cambiar un accesorio
o cuado una herramienta no está en uso.
2. No opere herramientas eléctricas en atmósferas explosivas, como en
presencia de líquidos, gases o polvo inflamables. Las herramientas
eléctricas generan chispas que pueden encender el polvo o los humos.
Mantenga lejos a los transeúntes, niños y visitantes mientras opera las
herramientas. Las distracciones pueden hacer que pierda el control.
4. Para información adicional sobre el uso seguro de herramientas
neumáticas, le aconsejamos obtener una copia de CAGI B186.1-2009 de
Husky Air Tools
851 Jupiter Park Lane
Jupiter, Florida 33458
(877) 260-1630.
Seguridad personal
1. Use equipo de seguridad. Use siempre protección para los ojos con
pantallas protectoras cuando opere herramientas neumáticas. Deben
usarse para condiciones apropiadas máscara antipolvo, zapatos de
seguridad antideslizantes, casco o protección auditiva.
advertencia: Riesgo de lesiones a las personas. Lea y
comprenda las instrucciones de operación. Familiarícese siempre
con todas las instrucciones y advertencias antes de operar
cualquier herramienta neumática.
2. Manténgase alerta cuando opere una herramienta neumática. No use
la herramienta cuando esté cansado o bajo la influencia de drogas,
alcohol o medicamentos.
ADVERTENCIA: Ciertos polvos generados al lijar, aserrar,
esmerilar, taladrar y por otras actividades de construcción
contienen sustancias químicas que se sabe producen cáncer,
defectos de nacimiento u otros daños reproductivos. Algunos
ejemplos de estas sustancias químicas son:
3. No use ropa floja ni joyas. Contenga el pelo largo. Mantenga su pelo,
ropa y guantes lejos de las partes móviles. La ropa floja, las joyas o el
pelo largo pueden ser atrapados por las partes móviles.
4. Conserve la posición apropiada y el equilibrio en todo momento. La
posición apropiada y el equilibrio permiten un mejor control de la
herramienta en situaciones inesperadas.
5. No use la herramienta en una escalera o en un soporte inestable.
Plomo de pinturas en base a plomo, sílice cristalino de ladrillos
y cemento y otros productos de albañilería, arsénico y cromo de
madera tratada químicamente.
El riesgo que corre de estas exposiciones varía, dependiendo de
la frecuencia con la que hace este tipo de trabajo. Para reducir la
exposición a estas sustancias químicas: trabaje en un área bien
ventilada, y hágalo con equipo de seguridad apropiado, como
máscaras antipolvo que están diseñadas específicamente para
filtrar las partículas microscópicas.
PRECAUCIÓN: Este producto contiene sustancias químicas
que el Estado de California sabe producen cáncer o defectos de
nacimiento u otros daños reproductivos. Lávese las manos después
de su manipulación.
1
Información de seguridad (continuación)
Compresor de aire y seguridad de la herramienta neumática
1. Riesgo de explosión. No ajuste el regulador de modo que la presión de
salida sea mayor que la presión máxima marcada de esta herramienta
neumática.
2. Asegúrese de que la manguera esté libre de obstrucciones u
obstáculos. Las mangueras enrededadas o enmarañadas pueden
causar pérdida del equilibrio o posición y puede resultar con daños
personales.
3. Nunca deje una herramienta desatendida con la manguera de aire
enganchada.
4. No opere esta herramienta si no contiene una etiqueta de advertencia
legible.
5. No continúe usando una herramienta o manguera que tenga fuga de
aire o que no funcione apropiadamente.
6. Nunca dirija un chorro de aire comprimido hacia personas o animales.
7. Proteja sus pulmones. Use una máscara facial o antipolvo si la
operación es polvorienta.
ADVERTENCIA: Se recomienda protección auditiva
La protección auditiva debe ser usada cuando la exposición al nivel
de ruido es igual o superior a un nivel de sonido promedio ajustado
por el tiempo de 8 horas de 85 dBA.
ADVERTENCIA: No la use a una presión mayor que la presión
máxima nominal de esta herramienta neumática.
ADVERTENCIA: No intente modificar esta herramienta o crear
accesorios no recomendados para ser usados con la misma.
Cualquier tal alteración o modificación constituye mal uso y podría
resultar en una condición peligrosa que conduzca a posibles
lesiones personales serias.
ADVERTENCIA: La operación de cualquier herramienta eléctrica
puede resultar en que objetos extraños sean lanzados a sus ojor, lo
que puede resultar en daños graves al ojo. Antes de comenzar la
operación, use siempre gafas de protección , lentes de seguridad
con protección lateral, o una máscara facial protectora completa.
Use siempre protección para los ojos marcada para cumplir con
ANSI Z87.1.
advertencia: Evite la exposición prolongada a herramientas
neumáticas de vibración que pueden vibrar durante su uso. La
exposición prolongada a la vibración o movimientos de manos
y brazos muy repetitivos pueden causar lesiones. Pare de usar
cualquier herramienta si ocurre incomodidad, sensación de
hormigueo o dolor. Debe consultar a su médico antes de reanudar
el uso de la herramienta.
Garantía
Garantía limitada de dos años de herramientas neumáticas Husky
Si en el plazo de dos años a partir de la compra, este herramienta neumática Husky falla debido a un defecto en materiales o mano de obra, llame de
inmediato al Equipo de Servicio al Cliente al 1-888-43-HUSKY de 8 a.m. a 6 p.m., EST, de lunes a viernes, excepto los feriados normales. No devuelva
la herramienta neumática a la tienda. Por favor, prepárese para enviar el producto, con franqueo prepagado, a la dirección proporcionada por el Equipo
de Servicio al Cliente. El paquete debe incluir también una copia fechada del recibo de compra del primer comprador con el modelo de la herramienta
neumática incluido y encerrado en un círculo. El número de serie y el mes/año de fabricación de la herramienta neumática también deben estar incluidos
para determinar la garantía. Un producto defectuoso será reemplazado con prontitud por uno nuevo de igual o mayor valor. Esta garantía excluye daños y
fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por el uso. Esta garantía le otorga derechos específicos y también puede
tener otros derechos que varían de un estado a otro.
Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-888-43-HUSKY o visite www.HUSKYTOOLS.com.
Limitaciones adicionales
En la medida permitida por la ley aplicable, todas las garantías implícitas, incluyendo garantías de comercialización o idoneidad para un propósito
particular, son denegadas. Cualquier garantía implicita, incluyendo garantías de comercialización o idoneidad para un propósito particular, que no pueden
ser denegadas conforme a la ley estatal están limitadas a los dos años a partir de la fecha de compra. Husky no se hace responsable de daños directos,
indirectos, incidentales, especiales o consecuenciales. Si este compresor de aire es usado para fines comerciales, la garantía aplicará por noventa (90)
días a partir de la fecha de compra. Algunos estados no permiten limitaciones sobre cuánto debe durar una garantía implícita y/o no permiten la exclusión
o limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales específicos y también puede tener otros derechos que varían de un estado a otro.
2HuskyTools.com
Póngase en contacto con el 1-888-43-HUSKY para asistencia adicional.
Pre-instalación
Especificaciones
Velocidad libre
(RPM)
Peso
(lbs)
Longitud
(plg)
Consumo de
aire
(pies3/min)
Presión
máxima de
operación
(PSI)
7500
4.77
7.25
4
90
Contenido del paquete
A
Pieza
A
Descripción
Llave de impacto de 1/2 pulg.
3
Cantidad
1
Instalación
1 Limpieza de la manguera de aire
□□ Se requiere una manguera de aire de 3/8 pulg., con una longitud
máxima de 25 pies.
□□ Limpie el polvo acumulado y la humedad de la manguera de aire
antes de conectarla al suministro de aire.
NOTA: Si se requiere una manguera más larga, conecte una
manguera de aire de 1/2 pulg. a la manguera de aire de 3/8 pulg.
para asegurarse de que la llave de impacto tenga el suministro de
aire necesario.
2 Cómo conectar al suministro de aire
□□ Use siempre aire seco y limpio. La humedad excesiva y el polvo
reducirán grandemente la vida de cualquier motor de aire.
Recomendamos la instalación de un filtro-regulador-lubricador
en linea tan cerca a la herramienta como sea posible.
□□ Asegúrese de que las mangueras y accesorios sean del tamaño
correcto y asegúrelos con firmeza.
Configuración recomendada de la línea de aire
Pieza
Descripción
A
Llave de impacto de 1/2 pulg.
B
Enchufe rápido
C
Acoplador rápido
D
Manguera de aire
E
Regulador en línea
F
Lubricador en línea
G
Filtro en línea
H
Compresor de aire
4HuskyTools.com
Póngase en contacto con el 1-888-43-HUSKY para asistencia adicional.
Operación
1
Cómo operar la llave de impacto
□□ Esta llave de impacto de 1/2 pulg. está diseñada para operar
a 90 PSIG. La presión baja (abajo de 90 PSIG) reducirá el
desempeño de la herramienta. La presión alta (arriba de 90 PSIG)
eleva el desempeño de la herramienta más allá de su capacidad
nominal y podría causar serios daños a la herramienta y al
usuario.
3
Cómo cambiar el nivel del par de
torsión de salida
□□ Esta herramienta ofrece el regulador de aire para manejar la
potencia de salida.
2
Cómo cambiar la dirección del par de
torsión de salida
□□ Esta herramienta ofrece un interruptor de reversa para cambiar
la dirección del par de torsión de salida par apretar (ensamblar) o
aflojar (desmontar) el perno o el sujetador.
□□ Controle la dirección del par de torsión de salida empujando el
botón del interruptor de reversa a la posición F (hacia adelante) o
R (reversa) para cambiar la dirección.
4
Instalación y extracción de los cubos
de impacto
ADVERTENCIA: Desconecte la herramienta del suministro de aire
antes de darle servicio o cambiar los accesorios. Use siempre cubos
calibrados para llaves de impacto.
□□ Presione el regulador de aire, luego ajústelo al nivel de par de
torsión deseadl.
Para instalar el cubo de impacto:
□□ 1 significa par de torsión mínimo y 4 potencia total.
□□ Desconecte la herramienta de la fuente de aire.
□□ Seleccione el tamaño de cubo apropiado y deseable.
□□ Ajuste a presión el yunque en el cubo.
□□ Para retirar el cubo de impacto:
□□ Desconecte la herramienta de la fuente de aire.
□□ Use su mano o una herramienta adecuada para extraer el cubo.
4
PU
SH
3
2
1
5
Operación (continuación)
5 Cómo apretar o aflojar el perno o sujetador
ADVERTENCIA: Una vez un perno o sujetador está asentado,
impactar por más de cinco (5) segundos causará desgaste excesivo
y posibles daños al mecanismo de impacto. Si toma más tiempo
apretar o aflojar su perno o sujetador, le recomendamos usar una
llave de impacto de mayor tamaño.
□□ Coloque el cubo de impacto.
□□ Sostenga la llave de impacto con una mano.
□□ Asegúrese de que el operador esté enterado de la dirección del par de
torsión para apretar (hacia adelante) o aflojar (reversa) y haya seleccionado
el nivel de par de torsión adecuado.
□□ Use la herramienta para apretar o aflojar el perno o sujetador.
Mantenimiento
Asegúrese de que la línea de aire esté apagada y drenada de aire antes de retirar esta herramienta para
servicio o para cambio de cubos. Esto evitará que la herramienta opere si el estrangulador se engancha
accidentalmente.
Lubricación
□□ Se recomienda un filtro-regulador-lubricador en linea ya que aumenta la vida de la herramienta y mantiene la
herramienta en operación sostenida.
□□ Revise regularmente y llene el lubricador en línea con aceite de herramienta neumática. Evite usar cantidades
excesivas de aceite.
□□ Ajuste el lubricador en línea colocando una hoja de papel a la par de los puertos de escape de la herramienta
y manteniendo el estrangulador abierto aproximadamente durante 30 segundos. El lubricador está ajustado
apropiadamente cuando una mancha clara de aceite cae sobre el papel.
□□ Si es necesario almacenar la herramienta durante un periodo de tiempo prolongado (durante la noche, fin de
semana, etc.), lubrice generosamente la herramienta a través de la entrada de aire. Haga funcionar la herramienta
durante aproximadamente 30 segundos para asegurarse de que el aceite esté distribuido uniformemente en
toda la herramienta. Almacene la herramienta en un ambiente limpio y seco.
□□ Lubricantes recomendados: Aceite de herramienta neumática y cualquier otro aceite de turbina de alto grado que contenga absorvente de humedad,
inhibidores de óxido, agentes humectantes de metal y un aditivo PE (presión extrema).
6HuskyTools.com
Póngase en contacto con el 1-888-43-HUSKY para asistencia adicional.
Resolución de fallas
Problema
Posible causa
Solución
La herramienta funciona
lentamente o no funcionará.
Hay arena o goma de mascar en la herramienta.
Enjuague la herramienta con aceite de herramienta
neumática o solvente de goma de mascar.
La herramienta no tiene aceite.
Lubrique la herramienta de acuerdo a las instrucciones
de lubricación en este manual.
La presión del aire está baja.
□□ Ajuste el regulador en la herramienta a la posición
máxima.
□□ Ajuste el regulador del compresor a la posición
máxima de la herramienta de 90 psi.
La manguera de aire tiene fugas.
La presión del aire disminuye.
Apriete y selle los accesorios de la manguera con cinta
de rosca de tubería si se encuentran fugas.
□□ Asegúrese de que la manguera sea del tamaño
apropiado. Las mangueras largas o herramientas
que usan grandes volúmenes de aire pueden
requerir una manguera con un diámetro interno de
½ pulg. o mayor dependiendo de la longitud total
de la manguera.
□□ No use un múltiple número de mangueras
conectadas entre sí con un accesorio de
conexión rápida. Esto hace que las caídas
de presion adicionales reduzcan la potencia
de la herramienta. Conecte directamente las
mangueras.
Hay un aspa del rotor desgastada en el motor.
Reemplace el aspa del rotor.
Hay un cojinete desgastado en el motor.
Retire e inspeccione el cojinete en busca de óxido,
suciedad y polvo. Reemplace o limpie y engrase el
cojinete con grasa de cojinete.
Hay humedad saliendo del escape
de la herramienta.
Hay agua en el tanque.
Drene el tanque. (Consulte el manual del compresor
de aire para instrucciones.) Lubrique la herramienta y
hágala funcionar hasta que no sea evidente la presencia
de agua. Lubrique de nuevo la herramienta y hágala
funcionar durante 1 a 2 segundos.
La herramienta impacta
lentamente o para nada.
La herramienta necesita lubricación.
Lubrique el motor de aire y el mecanismo de impacto
de acuerdo a las instrucciones de lubricación en este
manual.
El ajuste del regulador de la herramienta está en la
posición incorrecta.
Ajuste el regulador en la herramienta a la posición
máxima.
La herramienta impacta
rápidamente, pero no extrae los
pernos.
La herramienta tiene un mecanismo de impacto
desgastado.
Reemplace los componentes desgastados del
mecanismo de impacto.
La herramienta no impacta.
El mecanismo de impacto está roto.
Reemplace los componentes rotos del mecanismo de
impacto.
7
Piezas de servicio
8HuskyTools.com
Póngase en contacto con el 1-888-43-HUSKY para asistencia adicional.
Piezas de repuesto (continuación)
Número
de
referencia
Número de pieza
Descripción
Número de Número de pieza
referencia
1
931224801
Ensamble de la carcasa
25
9287246G
Anillo O
2
9160A15G
Buje del yunque
26
916038G
Cubierta de silenciador
3
931224819A
Arandela
27
916039G
Tornillo (2)
4
9287159G
Yunque
28
931224804
Disparador
5
9287161G
Pasador del martillo
29
916005G
Pasador del disparador
6
9287160G
Hammer Case
30
916014G
Resorte
7
9287162G
Perro de martillo
31
9106365G
Anillo O
8
9287163G
Leva
32
916011G
Regulador de aire
9
9287228G
Cojinete de bola
33
916013G
Tornillo
10
9287166G
Placa de extremo frontal
34
916007G
Buje
11
9287168G
Rotor
35
916006G
Vástago de válvula
12
9287169G
Aspa del rotor (6)
36
916008G
Bola de acero
13
931224830
Pasador
37
916009G
Resorte
14
910624G
Cilindro
38
916010G
Entrada de aire
15
931224823
Pasador
39
931224811
Enchufe plástico
16
9287172G
Placa de extrema trasero
40
910637G
Tornillo
17
9287228G
Cojinete de bola
41
910635G
Pasador
19
931224803
Válvula de reversa
42
916036G
Resorte
20
9312248331
Junta
43
9126004G
Tapón de aceite
21
916033G
Tapa del extremo
44
9481586
Logo HUSKY cubierto de caucho (2)
22
931224835
Arandela (4)
45
931224801A
Horquilla de mango
23
9287232G
Tornillo de cabeza (4)
46
916043G
Anillo O
24
9284247G
Anillo retenedor
9
Descripción
¿Tiene preguntas, problemas, o faltan piezas? Antes de devolverla a la tienda,
llame a Servicio al Cliente de Husky
de 8 a.m. a 6 p.m., hora local de Este, de lunes a viernes
1-888-43-HUSKY
HuskyTools.COM
Retenga este manual para uso futuro.
Article # 676 532
Modèle # H4430
Guide d'utilisation et d'entretien
CLÉ À CHOCS de 1/2 po
Questions, problèmes, pièces manquantes?
Avant de retourner au magasin, appelez le
Service à la clientèle de Husky
8 - 18h, heure normale de l’Est,
Lundi - Vendredi
1-888-43-HUSKY
HUSKYTOOLS.COM
MERCI
Nous apprécions votre confiance pour Husky au moment d'acheter cette clé à chocs. Nous nous efforçons continuellement de créer des
produits de qualité conçus pour améliorer votre maison. Visitez-nous en ligne pour voir notre gamme complète de produits disponibles pour
vos besoins de rénovation. Merci d'avoir choisi Husky !
TABLE DES MATIÈRES
Table des matières. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mesures de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité dans l'aire de travail. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité des personnes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sécurité du compresseur d'air et de l'outil à air. . . . . . . . . . . . . . . .
Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garantie limitée de deux ans pour les outils à air Husky . . . . . . . . .
Limitations additionnelles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pré-installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Contenu de l'emballage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
2
3
3
3
3
4
4
4
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pièces de rechange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
6
7
7
8
9
Mesures de sécurité
Sécurité dans l'aire de travail
1. Gardez votre aire de travail propre et bien éclairée. Assurez-vous que
les planchers ne soient pas glissants à cause de la cire ou la poussière.
2. Ne faites pas fonctionner d’outils électriques dans une atmosphère
explosive telle qu'en présence de liquides inflammables, de gaz ou
de poussière. Les outils électriques créent des étincelles qui peuvent
enflammer la poussière ou les émanations. Tenez les spectateurs, les
enfants et les visiteurs loin lorsque vous faites fonctionner les outils.
Toute distraction peut vous faire perdre le contrôle.
3. Débranchez toujours l'alimentation d'air et l'alimentation générale
avant de faire des ajustements, réparer un outil, changer un accessoire
ou lorsqu'un outil n'est pas utilisé.
4. Pour obtenir des informations supplémentaires à propos d'une
utilisation sécuritaire, il est préférable d'obtenir une copie de CAGI
B186.1-2009 de
Husky Air Tools
851 Jupiter Park Lane
Jupiter, Florida 33458
(877) 260-1630.
Sécurité des personnes
1. Utilisez des accessoires de sécurité. Portez toujours des protections
oculaires avec des écrans latéraux de protection lorsque vous utilisez
des outils électriques. Un masque anti-poussière, des bottes de sécurité
antidérapantes, un casque protecteur ou des protections oculaires
doivent être utilisés selon les conditions.
2. Demeurez alerte lorsque vous utilisez un outil électrique. N’utilisez pas
un outil électrique si vous êtes fatigué ou sous l'influence de drogues,
d'alcool, ou de médicaments.
3. Ne portez ni vêtements amples ou bijoux. Attachez les cheveux longs.
N’approchez jamais vos cheveux, vêtements ou gants des pièces en
mouvement. Des vêtements amples, des bijoux ou des cheveux longs
peuvent se prendre dans les pièces en mouvement.
4. Maintenez un bon appui et restez en équilibre en tout temps. Une bonne
stabilité vous permet de mieux contrôler l’outil dans des situations
inattendues.
5. N'utilisez pas sur une échelle ou sur un support instable.
avertissement : Risque de blessures corporelles. Prenez le
temps de lire et de comprendre les instructions. Familiarisez-vous
toujours avec toutes les instructions et les avertissements avant
d'utiliser un outil pneumatique.
AVERTISSEMENT : Certaines poussières créées par l’utilisation
d’outils électriques tels que sableuse, scie, meule et autre activité
de construction peuvent contenir des produits chimiques pouvant
causer le cancer ou des malformations à la naissance ainsi que des
torts au système reproducteur. Certains exemples de ses produits
chimiques sont :
Le plomb des peintures à base de plomb, la silice cristallisée
provenant des briques et du ciment ainsi que d'autres produits de
maçonnerie et l’arsenic et le chrome du bois de construction traité
chimiquement.
Vos risques d'exposition varient selon la fréquence à laquelle
vous effectuez ce type de travail. Pour réduire votre exposition à
ces produits chimiques, travaillez dans un endroit bien ventilé et
travaillez avec des équipements de sécurité approuvés, tels que
les masques antipoussières spécialement conçus pour filtrer les
particules microscopiques.
MISE EN GARDE : D’après l'état de la Californie, ce
produit contient des substances chimiques susceptibles d’être
cancérigènes, de causer des anomalies congénitales ou d'autres
problèmes reproductifs. Lavez vos mains après l’utilisation.
1
Information de sécurité (suite)
Sécurité du compresseur d'air et de l'outil à air
1. Risque d'éclatement. N'ajustez pas le régulateur pour obtenir une
pression de sortie plus élevée que celle maximum indiquée pour cet
outil à air.
AVERTISSEMENT : N'utilisez pas une pression plus élevée que
celle maximum homologuée pour cet outil à air.
2. Gardez le tuyau sans obstruction ou obstacles. Les tuyaux entremêlés
ou emmêlés peuvent provoquer une perte d'équilibre ou position et
peuvent être endommagés.
AVERTISSEMENT : Ne tentez pas de modifier cet outil ou de
créer des accessoires qui ne sont pas recommandés pour être
utilisés avec cet outil. Toute altération ou modification est considéré
comme un mésusage et pourrait résulter en des conditions
dangereuses pouvant mener à des blessures corporelles sérieuses.
3. Ne laissez jamais un outil sans surveillance avec le tuyau à air attaché.
4. N'utilisez pas cet outil s'il n'a pas une étiquette d'avertissement lisible.
AVERTISSEMENT : Le fonctionnement de n’importe quel outil
électrique peut entraîner la projection d'objets étrangers dans
vos yeux, ce qui peut causer des dommages oculaires sérieux.
Avant de commencer, portez toujours des lunettes de sécurité, des
lunettes de protection avec des écrans latéraux de protection, ou
un protecteur facial complet si nécessaire. Utilisez toujours une
protection des yeux que se conforment avec la norme ANSI Z8.1.
5. Ne continuez pas à utiliser un outil ou tuyau qui perd de l'air ou qui ne
fonctionne pas correctement.
6. Ne dirigez jamais un coup d'air comprimé vers des gens ou des
animaux.
7. Protégez vos poumons. Portez un masque facial ou de poussière si
l’opération de l’unité dégage de la poussière.
avertissement : Évitez une exposition prolongées aux
vibrations. Les outils pneumatiques peuvent vibrer pendant
l'utilisation. Une exposition prolongées aux vibrations ou des
mouvement très répétitifs des mains ou des bras peuvent
provoquer des blessures. Arrêtez d'utiliser un outil s'il commence
à occasionner d'inconfort, si vous sentez de fourmillement ou de la
douleur. Vous devez consulter votre médecin avant d'utiliser l'outil
à nouveau.
AVERTISSEMENT : La protection auditive est recommandée
Un protection auditive doit être utilisée lorsque l'exposition aux
niveaux de bruit est égal ou dépasse un niveau de bruit moyen
pondéré par un coefficient temps de 8 heures de 85 dBA.
Garantie
Garantie limitée de deux ans pour les outils à air Husky
Si à l'intérieur des deux années suivant la date d'achat, le produit d'outil à air Husky devenait défectueux au niveau des pièces ou de la main-d'œuvre,
veuillez contacter immédiatement l'équipe de service au 1-888-43-HUSKY de 8 a 18h, heure normale de l’Est, Lundi-Vendredi, à l'exception des jours
fériés. Ne retournez pas l'outil à air au magasin. Veuillez être préparé pour envoyer le produit et les frais d'affranchissement à l'adresse fourni par
l'équipe de service. Le paquet doit également comprendre une copie du reçu d'achat daté du premier propriétaire avec le modèle d'outil à air y compris
et cerclé. Le numéro de série et le mois/année du fabricant de l'outil à air doit également être inclus pour déterminer la garantie. Un produit défectueux
sera remplacé sans délais par un neuf ou de valeur égale ou supérieure. Cette garantie exclut tous dommages directs ou indirects et toutes défectuosités
découlant d’une mauvaise utilisation ou d’une utilisation abusive ou de l’usure et de la détérioration normales. La présente garantie vous confère des
droits spécifiques et vous pourriez également jouir d’autres droits selon votre état.
Veuillez contacter l'équipe de service au 1-888-43-HUSKY ou visitez www.HUSKYTOOLS.com.
Limitations additionnelles
Dans la mesure où il est permis par la loi, toutes les garanties tacites, y compris les garanties de qualité marchande ou d'adaptation pour un objectif
particulier, sont exclues. Toute garantie tacite, y compris les garanties de qualité marchande ou d'adaptation pour un objectif particulier, qui ne peut pas
être exclue dans le cadre de la loi de l'état, est limitée à deux ans à partir de la date d'achat. Husky n'est pas responsable pour tout dommage, que ce
soit direct, indirect, accessoire, spécial ou important. Si le compresseur d'air est utilisé à des fins commerciales, cette garantie ne s’applique que pour les
quatre-vingt-dix (90) jours suivant la date d'achat. Certains états n'autorisent pas les limitations à propos de la quantité de temps que la garantie tacite
peut durer et/ou n’autorisent pas l’exclusion ou la limite de dommages circonstanciels ou conséquents, de sorte que la limite ci-dessus ne s’appliquera
pas pour vous. La présente garantie vous confère des droits juridiques spécifiques, et vous pourriez également jouir d’autres droits selon votre province.
2HuskyTools.com
Veuillez contacter 1-888-43-HUSKY pour obtenir de l'assistance.
Pré-installation
Spécifications
Vitesse en
régime libre
(RPM)
Poids
(lbs)
Longueur
(po)
Cons. d'air
(pi3/min)
Pression maximum
de fonctionnement
(PSI)
7500
4,77
7,25
4
90
Contenu
A
Pièce
A
Description
Clé à chocs de 1/2 po
3
Quantité
1
Installation
1 Nettoyer le tuyau à air
□□ On a besoin d'un tuyau à air de 3/8 po, avec une longueur
maximum de 25 pi.
□□ Nettoyez le tuyau à air de la poussière accumulée et de l'humidité
avant de le brancher à l'alimentation d'air.
NOTE : Si vous avez besoin d'un tuyau à air plus long, branchez
un tuyau à air de 1/2 po au tuyau de 3/8 po pour vous assurer que
la clé à chocs a l'alimentation d'air nécessaire.
2 Connectez à l'alimentation d’air.
Configuration recommandée du conduit d'air
Pièce
□□ Utilisez toujours de l'air sec et propre. La poussière et l'humidité
excessives vont réduire nettement la durée de vie de tout
moteur pneumatique. Nous vous recommandons d'installer un
lubrificateur -régulateur filtre- en ligne aussi près de l'outil que
possible.
□□ Assurez-vous que tous les tuyaux et raccords sont de la taille
correcte et resserrés fermement.
Description
A
Clé à chocs de 1/2 po
B
Bouchon rapide
C
Raccord à dégagement rapide
D
Tuyau d'air
E
Régulateur en ligne
F
Lubrificateur en ligne
G
Filtre en ligne
H
Compresseur d'air
4HuskyTools.com
Veuillez contacter 1-888-43-HUSKY pour obtenir de l'assistance.
Fonctionnement
1
Fonctionnement de la clé à chocs
□□ La clé à chocs de 1/2 po est conçue pour fonctionner à 90 PSIG.
Une pression plus basse (inférieure à 90 PSIG) va réduire la
performance de l'outil. Une pression d'air supérieure (à 90 PSIG)
va améliorer la performance de l'outil au-delà de sa capacité
et pourrait provoquer des dommages sérieux à l'outil et à
l'utilisateur.
3
Changer le niveau de la couple de
sortie
□□ Cet outil possède le régulateur d'air pour gérer la puissance de
sortie.
2
Changer la direction du couple de
sortie
□□ Cet outil possède l'interrupteur de marche arrière pour changer
la direction du couple de sortie afin de serrer (assembler) ou
desserrer (désassembler) le boulon ou l'attache.
□□ Contrôlez la direction du couple de sortie en appuyant sur le
bouton de l'interrupteur de marche arrière vers la position F
(Forward - avant) ou R (Reverse - marche arrière) pour changer
de direction.
4
Installer et enlever les douilles pour
clé à choc.
AVERTISSEMENT : Déconnectez l'outil de l'alimentation d'air
avant d'effectuer de faire le service ou changer les accessoires.
Utilisez toujours des douilles homologuées pour les clés à chocs.
□□ Appuyez sur le régulateur d'air puis ajustez au niveau de torque
souhaité.
Pour installer la douille pour clé à choc :
□□ 1 signifie torque minimum et 4 signifie puissance complète.
□□ Débranchez l’outil de la source d’air.
□□ Sélectionnez la taille de la prise souhaitable et appropriée.
□□ Appuyez sur l'enclume afin de l'insérer dans la prise.
□□ Pour enlever la douille pour clé à choc :
□□ Débranchez l’outil de la source d’air.
□□ Utilisez votre main ou un outil appropriée pour enlever la douille.
4
PU
SH
3
2
1
5
Fonctionnement (suite)
5 Serrer ou desserrer le boulon ou attache
AVERTISSEMENT : Lorsqu'un boulon ou attache est
complètement installé, l'impact pendant plus de cinq (5) secondes
va provoquer un usage excessif et de possibles dommages au
mécanisme d'impact. Si cela prend plus pour serrer ou desserrer
votre boulon ou attache, nous vous recommandons d'utiliser une clé
à chocs de plus grande taille.
□□ Insérez la clé à choc.
□□ Tenez la clé à chocs avec une main.
□□ Assurez-vous que l'opérateur est conscient de la direction de torque
pour serrer (Forward) ou desserrer (Reverse) et qu'il a sélectionné le
niveau de torque approprié.
□□ Utilisez l'outil pour serrer ou desserrer le boulon ou l'attache.
Maintenance
Assurez-vous que le conduit d'air est éteint et sans air avant d'enlever cet outil afin de nettoyer ou changer les prises. Ceci va prévenir que l'outil
fonctionne si le papillon est accidentellement actionné.
Lubrification
□□ Un filtre-régulateur-lubrificateur en ligne est recommandé puisqu'il augmente la durée de vie utile de l'outil et
conserve ce dernier en bon état de fonctionnement.
□□ Vérifiez régulièrement et remplissez le lubrificateur en ligne avec de l'huile d'outil à air. Évitez utiliser des
quantités excessives d'huile.
□□ Ajustez le lubrificateur en ligne en plaçant une feuille de papier à côté des orifice d'échappement de l'outil et et
en tenant ouvert le papillon pendant environ 30 secondes. Le lubrificateur est réglé correctement lorsqu'une fine
goutte d'huile tombe sur la feuille.
□□ S'il est nécessaire d'entreposer l'outil pendant une longue période de temps (la nuit, la fin de semaine, etc.),
lubrifiez largement l'outil à partir de l'entrée de l'air. Faites fonctionner l'outil pendant environ 30 secondes pour
vous assurer que l'huile a été distribuée partout dans l'outil. Conservez l'outil dans un endroit propre et sec.
□□ Lubrificateurs recommandés : Huile d'outil à air ou toute autre huile de turbine de grade supérieur contenant un
hydroabsorbent, des inhibiteurs d'oxydation, des agents mouillants métalliques, et additif EP (extrême pression).
6HuskyTools.com
Veuillez contacter 1-888-43-HUSKY pour obtenir de l'assistance.
Dépannage
Problème
Cause Possible
Solution
L'outil fonctionne lentement ou ne
fonctionne pas.
Il y a du grès ou de la gomme dans l'outil.
Rincez l'outil avec de l'huile d'outil à air ou un solvant
pour gomme.
L'outil n'a pas d'huile.
Lubrifiez l'outil selon les instructions de lubrification
dans ce manuel.
La pression d’air trop basse.
□□ Ajustez le régulateur sur l'outil au réglage
maximum.
□□ Ajustez le régulateur du compresseur au réglage
maximum de l'outil, c'est-à-dire, 90 psi.
Fuite du tuyau à air.
Chute de la pression d’air.
Serrez et fermez les agencements du tuyau avec du
ruban pour tuyauterie si vous trouvez des fuites.
□□ Assurez-vous que le tuyau est de la taille
appropriée. Les tuyaux ou les outils longs qui
utilisent de grandes quantités d'air, peuvent avoir
besoin d'un tuyau avec un ID de 1/2 po ou plus
selon la longueur totale du tuyau.
□□ N'utilisez pas plusieurs tuyaux branchés
ensemble avec un raccord à branchement rapide.
Ceci provoque une chute supplémentaire de la
pression et réduit la puissance de l'outil. Branchez
directement les tuyaux ensemble.
Il y a une pale de rotor usée dans le moteur.
Remplacez la pale de rotor.
Il y a un roulement à billes usé dans le moteur.
Enlevez et vérifiez le roulement pour rouille, poussière
et grès. Remplacez ou nettoyez et lubrifiez le roulement
avec graisse à roulements.
Il y a de la moisissure qui sort des
orifices d'échappement de l'outil.
Il y a de l'eau dans le réservoir.
Purger le réservoir. (Voir le manuel du compresseur
d'air pour les instructions.) Lubrifiez l'outil et faites-le
fonctionner jusqu'à ce que l'eau ne soit plus là. Lubrifiez
l'outil à nouveau et faites fonctionner pendant 1 à 2
secondes.
L'outil impacte lentement ou pas
de tout.
L'outil a besoin d'être lubrifié.
Lubrifiez le moteur pneumatique et le mécanisme
d'impact selon les instructions de lubrification dans ce
manuel.
La configuration du régulateur de l'outil est à la place
incorrecte.
Ajustez le régulateur sur l'outil au réglage maximum.
L'outil impacte rapidement, mais
n'enlève pas les boulons.
L'outil a un mécanisme d'impact usé.
Remplacez les composants usés du mécanisme
d'impact.
L'outil n'impacte pas.
Le mécanisme d'impact est brisé.
Remplacez les composants brisés du mécanisme
d'impact.
7
Pièces de rechange
8HuskyTools.com
Veuillez contacter 1-888-43-HUSKY pour obtenir de l'assistance.
Pièces de rechange (suite)
Numéro de
référence
Numéro de pièce
Description
Numéro de
référence
Description
1
931224801
Assemblage de support
25
9287246G
Joint torique
2
9160A15G
Manchon d'enclume
26
916038G
Couvercle de l'échappement
3
931224819A
Rondelle
27
916039G
Vis (2)
4
9287159G
Enclume
28
931224804
Gâchette
5
9287161G
Plot de marteau
29
916005G
Goupille de détente
6
9287160G
Boîte de marteau
30
916014G
Ressort
7
9287162G
Marteau à crochet
31
9106365G
Joint torique
8
9287163G
Came
32
916011G
Régulateur d'air
9
9287228G
Roulement à billes
33
916013G
Vis de fixation
10
9287166G
Plaque avant
34
916007G
Manchon
11
9287168G
Rotor
35
916006G
Tige de manœuvre
12
9287169G
Pale de rotor (6)
36
916008G
Bille d'acier
13
931224830
Tige
37
916009G
Ressort
14
910624G
Cylindre
38
916010G
Entrée d'air
15
931224823
Tige
39
931224811
Fiche en plastique
16
9287172G
Plaque arrière
40
910637G
Vis de fixation
17
9287228G
Roulement à billes
41
910635G
Tige
19
931224803
Valve d'inversion
42
916036G
Ressort
20
9312248331
Joint d'étanchéité
43
9126004G
Bouchon d'huile
21
916033G
Bouchon d'extrémité
44
9481586
Logo caoutchoutés HUSKY (2)
22
931224835
Rondelle (4)
45
931224801A
Prise de la poignée
23
9287232G
Vis de capuchon (4)
46
916043G
Joint torique
24
9284247G
Anneau de retenue
9
Numéro de pièce
Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
appelez le Service à la clientèle de Husky
8 - 18h, heure normale de l’Est, Lundi - Vendredi
1-888-43-HUSKY
HuskyTools.COM
Conservez ce manuel pour référence future.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
