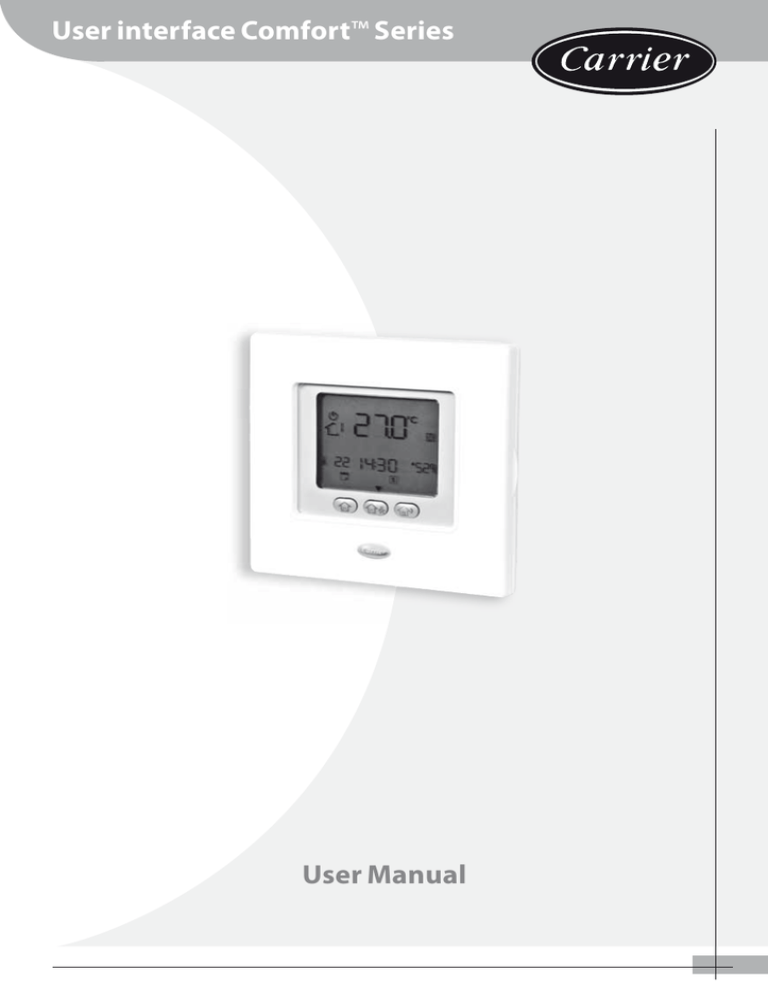

User interface Comfort™ Series User Manual

User interface Comfort™ Series User Manual
User interface Comfort™ Series
User Manual
User interface
Contents
Page
Abbreviations / meanings ....................................................
Button Identification ..............................................................
On-screen Indicators ..............................................................
Quick Start .................................................................................
Setting the time and day ........................................
Changing the temperature ....................................
Keyboard Lock ...........................................................
Programming the Control.....................................................
Touch ‘N’ Go feature .................................................
Programming the Touch ‘N’ Go feature...............
To change the factory settings .............................
Factory defaults for User Configuration.............
Changing the temperature time periods ..........
Assigning time periods to temperatures,
CDU mode & FR Mode .............................................
Advanced Programming Options ......................................
Using Touch ‘N’ Go buttons ....................................
To make a temporary change................................
To hold it at home, away or sleep .........................
Advanced programming display codes .............
Changing your feature settings............................
Features table ............................................................
Special Features .......................................................................
Room Temperature Sensor Adjustment ............
Shortcut to frequency reduction mode .............
What If .......................................................................................
You get a system error message ...........................
Fault Code Table ........................................................
2
2
3
4
5
5
5
6
6
6
6
7
7
8
9
11
11
11
12
12
12
13
15
15
15
15
15
16
Abbreviations / Meanings
NUI
CDU
GMC
LWT
EWT
TE
TD
OAT
FR Mode
User Interface Comfort Series 33AW-CS1
Compressor Device Unit
Global Module controls
Leaving water Temperature
Enter water Temperature
Outdoor Heat Exchange Sensor
Discharge Temperature Sensor
Outdoor Air Temperature
Frequency Reduction Mode
English
Button Identification
M
OK
P
ZONE
RUN/HOLD
MODE
UP
DOWN
OK
SLEEP
Selects the Zone at which NUI is
present (Presently Not Using)
AWAY
Holds the currently selected
temperature or runs the scheduled
program
HOME
Selects whether thermostat is set for
heating, cooling or off
Increases the temperature or adjusts
the screen selection up when
setting advanced programming
features
Decreases the temperature or
adjusts the screen selection
down when setting advanced
programming features
Saves settings when completing a
set-up or programming step
Activates heating and cooling
settings for the away program
period
Activates heating and cooling
settings for the home program
period
D/H/M
SET CLOCK
Activates clock set mode
START TIME
Activates the programming menu,
displaying the six period start times
PERIOD
Activates the programming menu,
displaying the six programming
time periods
DAYS
Activates the programming menu,
displaying the options – 1 to 7(all
days), 1 to 5 (weekdays), 6 to 7
(weekends) and individual day
(1,2,3,4,5,6,7)
Activates heating and cooling
settings for the sleep program
period
3
English
On-Screen indicators
1
2
4
5
6
7
8
9
10
4
Not used
System is using home
settings
Schedule Activated
Not used
Humidification or
dehumidification demand
Fahrenheit
System mode off
System is using away
settings
Home Antifreeze
Room air temperature Area
Not used
Celsius
Not used
AM or PM indicator for
current time
Auxiliary Heat Source
Not used
System is using sleep
settings
Not used
Cool Mode
Service/Installer Mode
Electric Heater
Time Display Area
Relative humidity
Percentage
Compressor ON / Frequency
Reduction
(if the moon is displayed)
Outdoor temperature
Not used
Sanitary hot water
Day of the week
Heat Mode
Not used
Alarm
Keypad is locked (no
padlock means unlocked)
English
Quick Start
Setting the time and day
You must set the time and day before you can use any of the
NUI’s programming features.
1.
Open the door
2.
Press D/H/M SET CLOCK (
3.
Press the up or down button, to change the hour.
Stop on the correct hour.
4.
) symbol button
Press the D/H/M SET CLOCK (
again and the minutes will flash on the display.
5.
Press the up or down button to change the minutes.
Stop on the correct number.
6.
) symbol button
Press the D/H/M SET CLOCK (
again and day will flash on the display.
7.
Press the up or down button to change the day.
Stop on the correct number.
8.
Press OK button or close the door.
) button.
Changing the temperature
There are times when you want to change temporary
temperature. Here’s how.
1.
Open the door
2.
Press mode (M) button to select the desired mode.
Press up or down buttons on the right side until you
reach the desired temperature setting. This creates a
“temporary hold” until the next pre-set time period.
You will see schedule active icon
( ) flashing on the display.
3.
To maintain that temperature setting so it doesn’t
change during the next pre-set time period, press
hold ( ) symbol button on the left side. The
temperature will stay at the setting you selected until
you release the hold. The schedule active icon ( )
will disappear.
4.
To return the temperature to the pre-set level for that
time period, press hold ( ) symbol. This releases
the hold and the temperature will return to its
programmed level. The schedule active icon ( ) will
appear.
5.
Close the door.
5
English
Quick Start
Keyboard Lock
To Lock all key and block command functions
1.
Open the door
2.
Press and hold for 3 seconds the three buttons days
), period (
) and start time (
).
(
3.
All the keys will be disabled and the lock icon (
be visible on display.
4.
To unlock the keyboard press again the three buttons
for 3 seconds. The lock icon ( ) will disappear.
) will
Programming the Control
Touch ‘N’ Go feature
The unique Touch ‘N’ Go feature on your thermostat is a
revolutionary tool that lets you use a simpler programming
option – literally, touch and go – to help you get the
maximum comfort control from the entire comfort system.
At the same time, these three comfort options – home, away
and sleep – are connected to the thermostat’s full-level
programming power so that you get the home comfort you
desire exactly when you want it.
With the touch of one Touch ‘N’ Go button – home
(
), away (
) and sleep (
)–you can tell
your thermostat where you’ll be. To keep the home at that
comfort level indefinitely, you add one more button –hold
( ) – and you’re set. It’s the ideal choice for them whose
schedule varies from day to day or doesn’t fit into the
two or four or six predictable time periods allowed by the
thermostat.
The three Touch ‘N’ Go buttons are preset at the factory
for typical heating and cooling temperature settings and
assigned to specific time periods. You can change these
temperature settings and the hours you want to use them
easily. Learn how to do that and discover how useful this
device is as you read through this manual.
Programming the Touch ‘N’ Go feature
The Touch ‘N’ Go feature on your thermostat involves home
(
), away (
) and sleep (
) buttons
immediately under the display. They are used for three
programming options.
The simpler programming option requires you to either
accept the preset temperature settings for when you are
home, away or asleep, or to set your own Touch ‘N’ Go
6
heating and cooling temperature settings. Either way, your
home, away and sleep settings are automatically linked to
one of six time periods that are also preset (and changeable)
on the thermostat.
Here are the temperature settings that are pre-programmed
for your home, away and sleep periods.
Touch ‘N’ Go Option
Heat
Cool
Home
20° C
24° C
Away
15° C
28° C
Sleep
18° C
26° C
English
Programming the Control
Use this blank grid to write down your required home
temperatures.
Touch ‘N’ Go Option
Heat
You’ll assign time periods to those temperatures later.
Cool
Home
Away
Sleep
To change the factory settings
1.
Press and hold the comfort button
(
) to be changed for about five
seconds. The set temperature along with the symbol
heat (
) or cool (
) will flash.
2.
Press the up or down button on the right side of
the display until you reach the desired temperature
setting for the current mode of operation. At this
moment the triangle icon ( ) above the pressed
comfort button (
) will start flashing.
3.
To change the mode, press the mode (M) button
repeatedly until you see the required mode symbol
flashing on the screen.
4.
Press the up or down button on the right side of
the display until you reach the desired temperature
setting.
5.
Pressing one of the other two Touch 'N' Go button,
item 2 to 4 can be repeated.
6.
Press OK button to confirm changes and exit from the
Comfort change mode.
Factory defaults for User Configuration
Procedure for Changing the User Parameter settings to
Default values is given below.
1.
Press simultaneously home (
) and away (
)
buttons at a time for 10 seconds to enter into the user
configuration mode. When this setting is first selected,
999 will be displayed in the time display area and an
initial value of 10 will be displayed in the temperature
display area.
2.
Press and hold the down button. When the counter
reaches zero, “Fd” will be displayed in the temperature
display area. This represents factory defaults are in
progress. Upon successful completion of restoring
defaults to EEPROM, the NUI will then force a reset.
7
English
Programming the Control
Changing the temperature time periods
After you have set temperature settings for home, away and
asleep, you can program the time of day you want to use for
those temperature settings.
The thermostat has preset periods (see below), but you can
change these to fit your lifestyle.
The thermostat has six time ranges called periods. They are
identified on the display as P1, P2, P3, P4, P5 and P6.
Period
Period Start Time
P1
6:00 AM
P2
8:00 AM
P3
17:00 PM
P4
22:00 PM
P5
23:00 PM
P6
00:00 AM
What time blocks work for you? Write them in here and refer to this as you make the changes on the thermostat.
Period
Your Hours
P1
P2
P3
P4
P5
P6
Here’s how to change the factory-set time periods.
1.
Open the door.
2.
Press the days (
on the display.
3.
You must select one of these timeframe options – 1 to
7, 1 to 5, 6 to 7 or individual day (1, 2, 3, 4, 5, 6, 7) – by
pressing the days (
) button again. You may also
make your selection by pressing the days (
) button
again. (Select 1 to 7 if your individual day schedules
are same.)
4.
When you have selected one of the options (1 to 7, 1
to 5, 6 to 7 or individual day), press the period (
)
button. You will see P and a flashing 1 on the screen.
This is period 1 (P1), which begins at 6:00 AM.
5.
To change the hours in P1, press the start time (
button.
6.
You will see the hours in 6:00 AM flashing on the
screen. Press the up or down button and stop on the
desired time.
8
) button. You will see 1 to 7 flashing
)
English
Programming the Control
7.
To change the minutes, press start time (
)
button on the bottom of the screen again. You will
see the minutes in 6:00 AM flashing on the screen.
Press the up or down button and stop on the desired
time.
8.
The “stop time” for period 1 (P1) is also the “start time”
for period 2 (P2). To change the stop time for P1 –
which means you are also changing the start time for
P2 – use the instructions in the next step to change
the start time for period 2.
9.
To change the start time for period 2 (P2), press the
period button at the bottom of the screen twice. This
displays the information for period 2, with P2 flashing
on the display.
10.
Similar way you can program P2, P3, P4, P5 and P6.
11.
If you did not select 1 to 7 (all days) when you
started this process, repeat all the steps for your
remaining timeframe choice – 1 to 5 (weekdays), 6 to
7 (weekends) or individual day (1,2,3,4,5,6,7).
12.
To confirm that the NUI has accepted your changes,
cycle through the six time periods by pressing days
( ), selecting your time frame – 1 to 7 (all days), 1 to
5 (weekdays), 6 to 7 (weekends) or individual day –
and then pressing the period button to see the hours
assigned for each start time. Each time you press
) button, you will advance to the next
period (
start time. If the program schedule is incorrect “- -“ is
displayed and all three arrows ( ) will be on..
13.
Press OK or close the door.
Assigning time periods to temperatures, CDU mode & FR mode
Here’s an example of a programming would look using the factory-set periods and Touch ‘N’ Go options.
Pre-set Period
Start Time
Period Number
6:00 AM
1
Pre-set Touch ‘N’ Go
Option for Each Period
Home (
Frequency
Reduction
ON
OFF
)
8:00 AM
2
5:00 PM
3
Home (
10:00 PM
4
Sleep (
11:00 PM
5
Home (
00:00 AM
6
)
ON
OFF
)
ON
OFF
)
ON
OFF
)
ON
OFF
ON
OFF
CDU Mode
Frequency
Reduction
Away (
Sleep (
CDU Mode
)
Complete this schedule according to daily routine and use it as you follow the instructions below.
Pre-set Period
Start Time
Period Number
Pre-set Touch ‘N’ Go
Option for Each Period
1
2
3
4
5
6
9
English
Programming the Control
Here’s how to connect your six time periods with the three
comfort ranges – home, away and sleep, CDU Mode Settings
ON/OFF and Frequency Reduction mode settings ON/OFF.
1.
Open the door.
2.
Press the days (
) button at the bottom of the
thermostat. You will see 1 to 7 flashing on the display.
3.
Select one of the options (1 to 7 , 1 to 5 , 6 to 7 or
individual day : 1, 2, 3, 4, 5, 6, 7) by pressing the days
(
) button until you get your desired option. Select
1 to 7 if your individual day schedules are same.
4.
When you have selected one of the options (1 to 7, 1
to 5, 6 to 7 or individual day: 1, 2, 3, 4, 5, 6, 7), press the
period (
) button at the bottom of the thermostat.
P1 will flash on the display.
5.
To change the hours in P1, press the start time (
button at the bottom of the screen.
6.
You will see the hours in 6:00 AM flashing on the
screen. Press the up or down button and stop on the
desired time.
7.
To change the minutes, press start time (
) button.
You will see the minutes in 6:00 AM flashing on the
screen. Press the up or down button and stop on the
desired time.
8.
The “stop time” for period 1 (P1) is also the “start time”
for period 2 (P2). To change the stop time for P1 –
which means you are also changing the start time for
P2 – use the instructions in the next step to change
the start time for period 2.
9.
Press the Touch ‘N’ Go button – home (
), away
(
) or sleep (
) – you want to use during
period 1 (P1) from the row of buttons just below the
display. You will see triangle icon ( ) above the
button selected. This tells the thermostat whether you
are home, away, or sleep during P1. The thermostat
will use the heating and cooling temperature settings
you’ve selected for that Touch ‘N’ Go button. For
example, if your heating temperature setting for
home is 23 °C, the thermostat will keep the heat at 23
during P1.
10.
Press the zone (
display.
t
t
11.
10
)
) button on the left side of the
If the previous CDU Mode status is ON ,the off
( ) icon will appear on the display,
represents CDU mode is “OFF”,
If the previous CDU Mode status is OFF, the
off ( ) symbol will disappear from the
screen which represents CDU mode is ON
now.
Press the hold ( ) button on the left side of the
display.
t
If the previous Frequency Reduction Mode
status is ON ,the (
) icon will disappear from
English
Programming the Control
the display, represents Frequency Reduction
Mode is “OFF” now,
t
If the previous Frequency Reduction Mode
status is OFF, the Frequency Reduction Mode
icon (
) symbol will appear on the screen
which represents Frequency Reduction Mode
is ON now.
12.
Press the period (
the display.
13.
To change the hours, press the start time (
button.
14.
Press home (
), away (
15.
Press zone (
ON or OFF.
) button to set the CDU mode either
16.
Press hold ( ) button to set the Frequency reduction
mode either ON or OFF.
17.
Similarly you can program P3, P4, P5 and P6.
18.
If you did not select 1 to 7 when you started this
process, then repeat all the steps for your remaining
timeframe choice – 1 to 5, 6 to 7 or individual day :
1, 2, 3, 4, 5, 6, 7
19.
To confirm that the thermostat has accepted your
changes, cycle through the six time periods by
pressing days (
), selecting your time frame – 1 to
7(all days), 1 to 5(weekdays), or 6 to 7(weekends) or
individual day : 1, 2, 3, 4, 5, 6, 7 – and then pressing
the period (
) button to see the Touch ‘N’ Go option
assigned for each start time, CDU Mode Setting and
Frequency Reduction Mode setting. Each time you
press period (
), you will advance to the next start
time.
20.
Press OK button or close the door.
) button twice. P2 will flash on
) or sleep (
)
).
Advanced Programming Options
Using Touch ‘N’ Go buttons
Once you have set the temperatures and time periods that
correspond with your three Touch ‘N’ Go comfort buttons
(see Programming the Touch ‘N’ Go feature), and Assigning
time periods to temperatures, you won’t need to use your
Touch ‘N’ Go buttons unless you want to make a temporary
change. For example, if you go to bed earlier than usual,
pressing the sleep button will lower the temperature sooner
than scheduled. If you go to bed later than usual, pressing
the home button will keep the home warmer past your
usual bedtime but you’ll need to press sleep before you go
to bed.
11
English
Advanced Programming Options
To make a temporary change
1.
Open the door.
2.
), away (
) or sleep (
)
Press the home (
button that you want. You will see the symbol
flashing on the display which represents temporary
hold. The system will change to the temperature
settings programmed for that lifestyle period. It will
maintain that temperature setting until the next
power off, the next programming time period or
someone has changed that setting.
3.
To return to the originally programmed lifestyle
period, press the appropriate home, away or sleep
button. The system will return to that time period and
the flashing schedule activate icon (
) will stop
and that particular icon will be constantly displayed.
4.
Close the door.
To hold it at home, away or sleep
There might be situations when you want to override the
programming and hold the home’s temperature at one of
the three home, away or sleep comfort levels. This is useful
when you’re going on vacation or traveling, or when you’re
home unexpectedly. Here’s how to prevent the thermostat
from changing temperatures when it reaches the next
programming time period.
1.
Open the door.
2.
Press the desired button under the display – home
(
), away (
) or sleep (
).
3.
Press the hold ( ) button on the left side. You will
see the flashing schedule activate icon (
) will
disappear.
4.
To return to your original programming schedule,
press the hold ( ) button. You will see the flashing
schedule activate icon (
) will stop and that
particular icon will be constantly displayed.
5.
Close the door.
Advanced programming display codes
You can customize several features of your NUI. This table
shows which features you can change and the codes
(parameter number) associated with them. The codes
12
(parameter number) will be shown on the display when you
follow the instructions.
English
Advanced Programming Options
Features Table
FEATURE
PARAMETER
MODE
1
HOME ANTIFREEZE
2
HOME ANTIFREEZE
T°
3
ADJUST T° Z1
4
FREQ REDUCT
MODE
5
FREQ REDUCT
6
ROOM MODE
7
CTRL ROOM SP Z1
8
ROOM AIR T° W1
9
RH SENSOR VALUE
10
OUTDOOR T°O
11
GMC OAT
TROOM SENSOR
ADJ Z1
12
13
DESCRIPTION
ICON
This is the selectable Mode:
0. Off
2. Cooling
3. Heating
This parameter enables the Home Antifreeze
option when the system is Off:
1. NO. Disable
2. YES. Enable
Home Antifreeze threshold Temperature value
Water set point adjustment for room
temperature at NUI zone
This code gives information whether Silence
mode / Frequency Reduction/ Night mode is
active
1. Not Active
2. Active
Value of the frequency reduction in % of CDU
NUI will display this parameter
1. Home
2. Sleep
3. Away
This code is the control Room Set-point
determined by pressing the Home, Sleep, Away
buttons
This is the room air Temperature read by the
internal NUI Thermistor
This is the relative Humidity value from the
sensor
Outdoor Temperature measured by the TO
sensor (reading value).
OAT from GMC board
Temperature sensor adjustment to recover bad
user interface positioning error
This Parameter says about the periods per day
will be available for the scheduling:
1. 2
2. 4
3. 6
VALUE RANGE
Min
Max
DEFAULT
VALUE
Current Mode (and
new when changed)
-
-
0
Antifreeze
1
2
1
°C
6°C
12°C
6°C
°C
-5°C
+5°C
0°C
1
2
1
50%
100%
100%
Arrow depending by
Room mode
1
3
1
°C
12°C
38°C
20°C
°C
-20°C
50°C
%
0
100
°C
-30°C
90°C
°C
-20°C
65°C
°C
-5°C
5°C
0°C
1
3
4
DAY PERIOD
14
HOME HEAT T°
15
HOME Temperature set-point in Heating mode
°C and the arrow for
Home
12°C
38°C
20°C
HOME COOL T°
16
HOME Temperature set-point in Cooling Mode
°C and the arrow for
Home
12°C
38°C
24°C
SLEEP HEAT T°
17
SLEEP Temperature set-point in Heating Mode
°C and the arrow for
Sleep
12°C
38°C
18°C
SLEEP COOL T°
18
SLEEP Temperature set-point in Cooling Mode
°C and the arrow for
Sleep
12°C
38°C
26°C
AWAY HEAT T°
19
°C and the arrow for
Away
12°C
38°C
15°C
AWAY COOL T°
20
°C and the arrow for
Away
°C
12°C
38°C
28°C
20°C
AWAY Temperature set-point in Heating mode
AWAY Temperature set-point in Cooling Mode
USER ROOM SP Z1
21
Room set point
12°C
38°C
FAULT CODE
22
Fault codes will be scrolled @ 1 second
3
31
FAULT HISTORY
23
Stores the recent 4 fault codes
3
31
The parameters which are Read-Only and are not editable, Key pad lock (
Only parameter numbers are given below.
Parameter Number: 7, 8, 9, 10, 11, 12, 21, 22 and 23
) icon will be displayed on the screen for those parameters. The list of Read-
13
English
Advanced Programming Options
Changing your Feature settings
Now you can change the settings of different features with
the NUI. Here is how you can program you thermostat
settings.
1.
Open the door.
2.
) and away (
) buttons and
Press home (
hold for 3 seconds. You will see parameter number “1”
is flashing in the time display area.
3.
Press mode (M) button, you will see parameter value
will be flashing in the temperature display area of the
display.
4.
Press up or down buttons to change the settings to
your desired value, which should be within the range
specified for that parameter and specified icon will be
displayed for that particular parameter.
5.
Press the mode (M) button or OK button to freeze
your settings.
t
t
If you press OK button, it will save your
settings and parameter value will be flashing,
you can change the value further.
If you press mode (M) button, it will save the
settings and it will enable the next parameter
to be changed. The parameter number will be
flashing.
6.
Press up and down button to go to the next
parameter. (If the current display is at parameter
number).
7.
You can program all your parameters by following
the same procedure. Once you completed, press OK
or zone (
) button to save your settings and will
return to the normal display screen (If the current
display is at parameter number).
8.
Close the door.
Note: Refer features table for more details of parameters.
14
English
Special Features
Room Temperature Sensor Adjustment
NUI offers a feature where you can add or subtract an offset
to the displayed room temperature. This allows the NUI to
display the correct temperature of the room even if the NUI
is installed at a location where there is a slight difference in
temperature.
In this case, the TROOM SENSOR ADJ variable can be
modified in a range of +5°C / -5°C and this value will be
mathematically added to the real Room sensor value. Refer
to parameter number 13 of Features Table .
Short-Cut to Frequency reduction Mode
Press the active key among Hold ( ) key for 10 seconds
to make Night mode active and can de-activate the Night
mode by pressing the Hold ( ) key again for 10 seconds.
When Frequency reduction / Night / Silence mode is active,
) Icon. If FR mode is active, this will
NUI will display the (
always override the selection done in program schedule.
What If !
You get a system error message
Here are the possible system error messages and what they
mean:
This may results in incorrect equipment operation and is not
recoverable. In this case, the thermostat must be replaced.
Room Air Temperature Sensor Failure
If the sensor used to sense room air temperature, reads less
than -45°C or greater than 65°C, it will be considered as
failed and will display “--”.
Communication Failure
If the NUI does not receive CCN communication data from
the CDU for 60 seconds, the display will show “E3” error code
in the Temperature display zone and ‘-‘in the Time Display
zone. Under this condition the outside temperature will
be blanked. “E3” error code will be displayed and the other
functionality will remain same. If this happens then check
the communication cable between NUI and outdoor unit.
Humidity Sensor Failure
If the sensor used to sense room Humidity reads less than 0
HR% or greater than 99 HR%, it will be considered as failed
and will display “--”.
EEPROM Failure
If the thermostat non-volatile memory (EEPROM) has failed,
an “E4” error will be shown in the room air temperature
display. When this error is present and power is cycled to
the thermostat all of the installer configurations, program
schedule settings and user settings will be factory default
values.
15
English
What If !
Fault Code Table
NUI will read Main Board Failures through one of the
communication parameters (Parameter 22). When entered
into user setup and scroll the parameters to number 22, NUI
Code
16
will display active fault codes mentioned in below table.
These active fault codes will be displayed in a sequence,
with the change rate of 1 second.
Fault
2
Safety Input
3
Enter water Temperature Sensor (EWT)
4
Actual Refrigerant Temperature Sensor (TR)
5
Outdoor Air Sensor of GMC
6
Loss communication to NUI control
7
NUI control Room Sensor
9
Flow Switch error / Water Pump
10
EEProm Corrupt
13
Loss Communication to RS485 (system configuration type 6)
14
Loss of Signal From inverter board or High Temperature Release
15
Exit water Temperature Sensor (LWT)
16
Alarm test
17
Inverter Air Sensor (TO)
18
G-Tr inverter short circuit protection
20
Compressor position Detection Circuit error
21
Inverter Current Sensor error
22
Heat Exchanger Sensors (TE) / (TS)
23
Discharge Temperature Sensor (TD)
24
Outdoor Fan motor error
26
Other unit error
27
Compressor Lock
28
Discharge Temperature error
29
Compressor Breakdown
Interfaccia utente
Contenuti
Pagine
Abbreviazioni / significati .....................................................
Identificazione dei tasti .........................................................
Indicatori sullo schermo ........................................................
Avvio veloce ..............................................................................
Impostazione data e ora .........................................
Variazione della temperatura................................
Blocco della tastiera ................................................
Programmazione del Controllo...........................................
Caratteristiche del Touch ‘N’ Go ............................
Programmazione della funzione Touch ‘N’ Go ..
Modificare le impostazioni di fabbrica ...............
Ritornare alle impostazioni di fabbrica ..............
Modificare i periodi ..................................................
Assegnazione dei periodi di tempo alle
temperature, modalità CDU & modalità FR.......
Opzioni di Programmazione Avanzate .............................
Utilizzare i tasti Touch ‘N’ Go ..................................
Modificare temporaneamente la temperatura
Bloccare le impostazioni "in casa", "fuori casa",
"notte"..........................................................................
Codici di programmazione avanzata del display
Modificare i parametri .............................................
Tabella dei parametri ...............................................
Funzioni Speciali......................................................................
Regolazione del sensore di temperatura interna
Tasti brevi per modalità riduzione di frequenza
Cosa succede se .......................................................................
Appare un messaggio di errore del sistema......
Tabella dei codici di guasto....................................
17
18
19
20
20
20
21
21
21
21
22
22
23
Abbreviazioni / Significati
NUI
CDU
GMC
LWT
EWT
TE
TD
OAT
FR Mode
Interfaccia Utente serie 33AW-CS1
Unità Esterna
Scheda Elettronica Pompa di Calore
Temperatura acqua di mandata
Temperatura acqua di ritorno
Temperatura sonda batteria
Temperatura di Mandata compressore
Temperatura aria esterna
Modalità di riduzione della frequenza
24
26
26
26
27
27
27
28
30
30
30
30
30
31
17
Identificazione dei tasti
Italiano
M
OK
P
ZONA
BLOCCA
Mantiene la temperatura
attualmente selezionata o avvia il
programma orario.
MODALITA’
Seleziona la modalità di
funzionamento tra riscaldamento,
raffreddamento o spento
SU
GIU’
18
Questo tasto è usato nella
programmazione.
Aumenta la temperatura o
incrementa la numerazione degli
elementi selezionati sullo schermo
quando si regolano le impostazioni
avanzate di programmazione.
Diminuisce la temperatura o
decrementa la numerazione degli
elementi selezionati sullo schermo
quando si regolano le impostazioni
avanzate di programmazione.
OK
Salva le impostazioni una volta
terminato il set-up o un passo di
programmazione
NOTTE
Attiva le impostazioni di
riscaldamento e raffrescamento
programmate per il periodo di
permanenza durante la notte.
FUORI CASA
IN CASA
Attiva le impostazioni di
riscaldamento e raffrescamento
programmate per il periodo “fuori
casa”.
Attiva le impostazioni di
riscaldamento e raffrescamento
programmate per il periodo di
permanenza durante il giorno.
D/H/M
Attiva la modalità per impostare
IMPOSTA ORA l’ora.
INIZIO
PERIODO
Attiva il menu di programmazione,
visualizzando l’inizio dei sei periodi
di tempo programmati.
PERIODO
Attiva il menu di programmazione,
visualizzando i sei periodi di tempo
programmati.
GIORNI
Attiva il menu di programmazione,
visualizzando tre opzioni – da 1
a 7(tutti i giorni), da 1 a 5 (giorni
feriali), da 6 a 7 (fine settimana) e
giorno per giorno (1,2,3,4,5,6,7)
Italiano
Indicatori sullo schermo
1
2
4
5
6
7
8
9
10
Non utilizzato
Il sistema sta utilizzando le
impostazioni “In casa”
Programma orario attivato
Non utilizzato
Umidificazione o
deumidificazione domanda
Fahrenheit
Sistema spento
Il sistema sta utilizzando le
impostazioni “Fuori casa”
Termostato impostato su
temperatura per antigelo
Temperatura aria interna
alla stanza
Non utilizzato
Celsius
Non utilizzato
Indicatore di AM o PM per
l’ora attuale
Sorgente termica ausiliaria
Non utilizzato
Il sistema sta utilizzando le
impostazioni “Notte”
Non utilizzato
Modalità Raffrescamento
Modalità manutenzione /
installatore
Ora
Umidità relative percentuale
Temperatura esterna
Non utilizzato
Acqua calda sanitaria
Giorno della settimana
Modalità Riscaldamento
Non utilizzato
Allarme
Tastiera bloccata
Resistenza elettrica
ausiliaria
Compressore ON /
frequenza di riduzione
(se è visualizzata la luna)
19
Avvio veloce
Impostazione data e ora
Italiano
E’ necessario impostare la data e l’ora prima di utilizzare
qualsiasi impostazione del NUI.
1.
Aprire lo sportello.
2.
Premere il tasto D/H/M IMPOSTA ORA (
3.
Premere i tasti su o giù, per impostare l’ora.
Fermarsi sull’ora corretta.
4.
Premere di nuovo il tasto D/H/M IMPOSTA ORA
) e i minuti lampeggeranno sul display.
(
5.
Premere i tasti su o giù per impostare i minuti.
Fermarsi sul numero corretto.
6.
Premere di nuovo il tasto D/H/M IMPOSTA ORA (
e il giorno lampeggerà sul display.
7.
Premere i tasti su o giù per impostare il giorno.
Fermarsi sul numero corretto.
8.
Premere il tasto OK e/o richiudere lo sportello.
).
)
Variazione della temperatura
Per variare temporaneamente il valore di temperatura.
1.
Aprire lo sportello.
2.
Premere il tasto modalità (M) e selezionare quella
desiderata.
Premere i tasti su o giù sul lato destro fino a che si è
raggiunto il valore desiderato di temperatura. Questo
crea un valore di temperatura che viene mantenuto
fino al seguente periodo programmato. Si vedrà
l’icona che indica l’attivazione del programma orario
( ) lampeggiare sul display.
3.
Per mantenere questa temperatura e fare in modo
che non cambi quando si passa al seguente periodo,
premere il tasto blocca ( ) sul lato sinistro. La
temperatura impostata verrà mantenuta fino a che
non verrà premuto di nuovo il tasto mantieni.
L’icona ( ) scomparirà.
4.
Per riportare il valore di temperatura al valore
programmato in quel periodo di tempo, premere il
tasto blocca ( ). Questo sbloccherà la temperatura
che si riporterà al suo valore preimpostato. Riapparirà
l’icona ( ).
5.
Richiudere lo sportello.
20
Avvio veloce
Blocco della tastiera
1.
Aprire lo sportello.
2.
Premere e mantenere premuti per 3 secondi i tre
), periodo (
) e inizio periodo
pulsanti giorni (
(
).
3.
Tutti i tasti verranno disabilitati e l’icona con il
lucchetto ( ) sarà visibile sul display.
4.
Per sbloccare la tastiera premere di nuovo i tre tasti
contemporaneamente per 3 secondi. L’icona con il
lucchetto sparirà ( ).
Italiano
Per bloccare tutti i tasti e le funzioni di comando
Programmazione del controllo
Funzioni Touch ‘N’ Go
La funzione unica Touch ‘N’ Go sul vostro termostato è
uno strumento rivoluzionario che vi permette di utilizzare
un’opzione di programmazione semplificata; letteralmente,
tocca e vai – per aiutarvi ad ottenere il massimo controllo
del comfort dell’ambiente in cui vivete.
Toccando uno dei tasti Touch ‘N’ Go – in casa
(
), fuori casa (
) e notte (
)–potrete dire
al vostro termostato dove sarete. Per mantenere la casa
ad uno dei tre livelli di comfort in maniera indefinita,
dovete premere il tasto blocca ( ) e l’impostazione verrà
effettuata.
I tre tasti Touch ‘N’ Go sono pre-impostati dalla fabbrica su
temperature e fasce orarie (periodi) tipiche, differenziate per
il riscaldamento e il raffrescamento. E’ possibile modificare
queste temperature pre-impostate e le ore alle quali sono
richieste, in maniera molto semplice. Imparate come si
fanno queste modifiche e scoprite come questa funzione sia
molto utile leggendo questo manuale.
Programmazione della funzione Touch ‘N’ Go
La funzione Touch ‘N’ Go sul vostro termostato è legata ai
tasti: in casa (
), fuori casa (
) e notte (
) che
si trovano immediatamente al di sotto del display. Essi sono
utilizzati per selezionare le tre opzioni di programmazione.
La semplice opzione di programmazione vi richiede o di
accettare le impostazioni di temperatura pre-impostate
per quando siete in casa, fuori casa o di notte, oppure di
impostare la vostra temperatura preferita Touch ‘N’ Go
nel caso di funzionamento in riscaldamento e nel caso di
funzionamento in raffrescamento. In entrambi i casi, le
vostre impostazioni “in casa”, “fuori casa” e “notte” vengono
in automatico connesse ad uno dei sei periodi di tempo che
sono pre-impostati (e modificabili) nel termostato.
Qui sotto sono riportati i valori di temperatura che sono già
impostati per i periodi: in casa, fuori casa e notte.
Opzione Touch ‘N’ Go
Caldo
Freddo
In casa
20° C
24° C
Fuori casa
15° C
28° C
Notte
18° C
26° C
21
Programmazione del controllo
Utilizzare questa griglia in bianco per riportare le
temperature richieste per la propria abitazione.
Italiano
Opzioni Touch ‘N’ Go
Assegnerete i periodi di tempo a queste temperature più
avanti.
Caldo
Freddo
In casa
Fuori casa
Notte
Per modificare le impostazioni di fabbrica
1.
Premere e mantenere premuto, per circa 3 secondi, il
tasto Touch ‘N’ Go (
) che deve essere
modificato. Lampeggerà la temperatura impostata
assieme al simbolo caldo (
) o freddo ( ).
2.
Premere i tasti su o giù sul lato destro del display fino
a raggiungere il valore di temperatura desiderato per
l’attuale modalità di funzionamento. A questo punto
inizierà a lampeggiare l’icona triangolare ( ) sopra il
tasto selezionato .
3.
Per cambiare modalità, premere il tasto modalità (M)
ripetutamente fino a che non si vede lampeggiare il
simbolo della modalità richiesta sullo schermo.
4.
Premere i tasti su o giù sul lato destro dello
schermo fino a raggiungere il valore di temperatura
desiderato.
5.
Premendo uno degli altri due tasti Touch ‘N’ Go, si
possono ripetere i punti da 2 a 4.
6.
Premere il tasto OK per confermare le modifiche e
uscire dalla modalità per la variazione dei parametri
di Comfort.
Valori di default della fabbrica per la configurazione utente
La procedura per il passaggio dai parametri definiti
dall’utente ai parametri di default di fabbrica è descritta
sotto.
1.
Premere simultaneamente i tasti in casa (
)e
fuori casa (
) per 10 secondi per entrare nella
modalità configurazione utente. Quando questo
parametro viene selezionato per la prima volta, verrà
visualizzato il numero 999 nella zona temperatura e
un valore numerico iniziale pari a 10 sarà visualizzato
nella zona tempo del display.
2.
Premere e mantenere premuto il tasto giù. Quando
il contatore raggiunge il valorae zero, nella zona
temperatura verrà visualizzata la sigla “Fd”. Questo
significa che è in corso il ripristino dei valori di default
della fabbrica. Una volta concluso con successo il
ripristino dei valori pre-impostati sulla EEPROM, il NUI
si reimposterà sui valori di fabbrica.
22
Programmazione del controllo
Dopo avere impostato i valori di temperatura per “in casa”,
“fuori casa” e “notte”, è possibile programmare il periodo del
giorno nel quale si vogliono questi valori di temperatura.
Il termostato ha sei periodi pre-impostati (vedi sotto) che
possono essere cambiati in modo da adattarli al vostro stile
di vita.
Il termostato ha fino a sei intervalli di tempo chiamati
periodi. Essi sono identificati sul display come P1, P2, P3, P4,
P5 e P6.
Periodo
Ore di inizio pre-impostata
P1
6:00 AM
P2
8:00 AM
P3
17:00 PM
P4
22:00 PM
P5
23:00 PM
P6
00:00 AM
Riportate qui sotto i vostri periodi e fate riferimento a questi quando apportate modifiche sul termostato.
Periodo
Ore di inizio pre-impostata
P1
P2
P3
P4
P5
P6
Per modificare i periodi di tempo pre-impostati di fabbrica.
1.
Aprire lo sportello.
2.
) Si vedranno lampeggiare
Premere il tasto giorni (
i numeri da 1 a 7 sul display.
3.
Selezionare una di queste opzioni temporali : da 1 a
7, da 1 a 5, da 6 a 7 o giorno per giorno premendo di
). (Selezionare l’opzione da
nuovo il tasto giorni (
1 a 7 se le impostazioni orarie dei giorni feriali sono
uguali a quelle dei giorni festivi).
4.
Una volta selezionato una delle opzioni (da 1 a 7, da
1 a 5, da 6 a 7, giorno per giorno), premere il tasto
). Si vedrà una P e un 1 lampeggiare sullo
periodo (
schermo. Questo è il periodo 1 (P1), che inizia alle
6:00 AM.
5.
Per cambiare le ore nel P1, premere il tasto inizia periodo
).
di tempo (
6.
Si vedranno le ore 6:00 AM lampeggiare sullo
schermo. Premere i tasti su e giù fino a quando non si
è raggiunta l’ora desiderata.
7.
Per cambiare i minuti, premere di nuovo il tasto
) in basso allo
di inizio del periodo di tempo (
schermo. Si vedranno i minuti in 6:00 AM lampeggiare
23
Italiano
Modificare i periodi
Programmazione del controllo
sullo schermo. Premere i tasti su e giù fino a quando
non si è raggiunto il tempo desiderato.
Italiano
8.
L’ora di fine periodo 1 (P1) é anche l’ora di inizio del
periodo 2 (P2). Per cambiare l’ora di fine periodo
1 – che significa cambiare anche il tempo di inizio
del P2 – utilizzare le istruzioni al passo successivo per
cambiare l’ora di inizio del periodo 2.
9.
Per cambiare l’ora di inizio del periodo 2 (P2), premere
sotto lo schermo due volte. Questo
il tasto periodo
mostrerà le informazioni per il periodo 2, con P2
lampeggiante sullo schermo.
10.
In modo del tutto simile si programmano i periodi P2,
P3, P4, P5 e P6.
11.
Se non è stato selezionato il periodo da 1 a 7 (tutti i
giorni) quando si è iniziato questa procedura, ripetere
tutti i passi per la rimanente scelta temporale – da 1
a 5(giorni feriali) , da 6 a 7(giorni festivi) o giorno per
giorno (1,2,3,4,5,6,7).
12.
Per verificare che il termostato ha accettato i
vostri cambiamenti, scorrere i sei periodi di tempo
premendo sui giorni ( ), selezionando il vostro
orario – da 1 a 7(tutti i giorni), da 1 a 5 (giorni feriali),
da 6 a 7(giorni festivi) o giorno per giorno – e quindi
premere il tasto periodo per vedere le ore assegnate
per ogni tempo di avvio del periodo. Ogni volta che
) si avanzerà all’ora di
si preme il tasto periodo (
avvio seguente. Se la programmazione dei periodi
non è corretta verranno mostrati due trattini “- -“ e si
accenderanno le tre frecce ( ).
13.
Premere OK e/o chiudere lo sportello.
Assegnazione dei periodi di tempo alle temperature, modalità CDU & modalità FR
Qui sotto è riportato un esempio di come apparirebbe una programmazione usando i periodi pre-settati dalla fabbrica e con
le opzioni Touch ‘N’ Go.
Ora di inizio dei periodi
pre-impostat
Numero del
periodo
6:00 AM
1
8:00 AM
2
Modalità CDU
Riduzione
della
frequenza
ON
OFF
ON
OFF
)
ON
OFF
)
ON
OFF
OFF
OFF
Opzioni pre-impostate
Touch ‘N’ Go per ogni periodo
Home (
)
Away (
)
5:00 PM
3
10:00 PM
4
11:00 PM
5
Home (
)
ON
00:00 AM
6
Sleep (
)
ON
Home (
Sleep (
Riportate qui sotto il vostro piano orario secondo le abitudini giornaliere e utilizzare questi dati secondo le istruzioni
riportate qui sotto.
Ora di inizio dei periodi
personali
Numero del
periodo
1
2
3
4
5
6
24
Opzioni personalizzate
Touch ‘N’ Go
per ogni periodo
Modalità CDU
Riduzione
della
frequenza
Programmazione del controllo
1.
Aprire lo sportello.
2.
) in basso al termostato. Si
Premere il tasto giorni (
vedranno i numeri da 1 a 7 lampeggiare sul display.
3.
Selezionare una delle opzioni (da 1 a 7 , da 1 a 5, da 6 a
7 o giorno per giorno) premendo il tasto giorni
) fino a raggiungere l’opzione desiderata.
(
Selezionare l’opzione da 1 a 7 se il vostro piano orario
dei giorni lavorativi settimanali è uguale a quello dei
giorni dei fine settimana.
4.
Una volta selezionata una delle opzioni (da 1 a 7,
da 1 a 5, da 6 a 7, giorno per giorno 1, 2, 3, 4, 5, 6, 7),
) in basso al termostato.
premere il tasto periodo (
P1 lampeggerà sullo schermo.
5.
Per modificare le ore in P1, premere il tasto ora di
) in basso al display.
inizio (
6.
Si vedrà lampeggiare sullo schermo l’ora 6:00 AM.
Premere i tasti su o giù fino a raggiungere l’ora
desiderata.
7.
Per cambiare i minuti, premere di nuovo il tasto
di avvio del periodo di tempo (
) in basso allo
schermo. Si vedranno i minuti in 6:00 AM lampeggiare
sullo schermo. Premere i tasti su e giù fino a quando
non si è raggiunta l’ora desiderata.
8.
L’ora di fine periodo 1 (P1) é anche l’ora di avvio del
periodo 2 (P2). Per cambiare l’ora di fine periodo 1 –
che significa cambiare anche il tempo di inizio del P2 –
utilizzare le istruzioni al passo successivo per cambiare
l’ora di inizio del periodo 2.
9.
), fuori
Premere il pulsante Touch ‘N’ Go – in casa (
) o notte (
) – che volete venga
casa (
attivato durante il periodo 1 (P1). Si vedrà l’icona
triangolare ( ) sopra il tasto selezionato. Questo
indica al termostato che voi siete in casa, fuori casa,
o è notte durante il P1. Il termostato utilizzerà le
temperature di riscaldamento e di raffrescamento
che sono state impostate per quello specifico tasto
Touch ‘N’ Go. Per esempio, se la vostra temperatura
impostata in riscaldamento per la modalità in casa è
23˚C, il termostato manterrà la temperatura a 23°C
durante il P1.
10.
Premere il tasto zona (
display.
t
t
Italiano
Qui è riportato come collegare i sei periodi di tempo
personalizzati con i tre intervalli di Comfort – in casa, fuori
casa e notte, modalità di impostazione del CDU ON/OFF e
modalità di impostazione della riduzione di frequenza ON/
OFF.
) sul lato sinistro del
Se lo stato precedente della modalità CDU
è ON, l’icona di off ( ) apparirà sul display,
ciò significa che la modalità CDU è “OFF”. Si
sta scegliendo di mettere in OFF la pompa di
calore durante il periodo P1,
Se lo stato precedente della modalità CDU è
25
Programmazione del controllo
Italiano
11.
OFF, l’icona di off ( ) sparirà dal display,
ciò significa che la modalità CDU è “ON”. Si
sta scegliendo di lasciare on ON la pompa di
calore durante il periodo P1.
Premere il tasto mantieni ( ) sul lato sinistro del
display.
t
Se lo stato precedente della modalità
riduzione di frequenza è ON, l’icona
) apparirà sul display, ciò significa che la
(
modalità riduzione di frequenza è “OFF”.
t
Se lo stato precedente della modalità
riduzione di frequenza è OFF, l’icona
) apparirà sul display, ciò significa che la
(
modalità riduzione di frequenza è “ON”.
12.
Per passare al secondo periodo premere il tasto
periodo ( ) due volte. P2 lampeggerà sullo schermo.
13.
Per cambiare l’ora di inizio del P2, premere il tasto
tempo di avvio (
).
14.
Premere in casa (
).
(
15.
Premere il tasto zona (
CDU su ON o su OFF.
16.
Premere il tasto blocca ( ) per settare la modalità
riduzione di frequenza su ON o su OFF.
17.
In maniera del tutto simile si programmano P3, P4,
P5 e P6.
18.
Se non è stato selezionato il periodo da 1 a 7(tutti i
giorni) quando si è iniziato questa procedura, ripetere
tutti i passi per la rimanente scelta temporale – da 1
a 5(giorni feriali), da 6 a 7(giorni festivi) o giorno per
giorno : 1, 2, 3, 4, 5, 6, 7.
19.
Per verificare che il termostato ha accettato i
vostri cambiamenti, scorrere i sei periodi di tempo
), selezionando il vostro
premendo sui giorni (
orario – da 1 a 7(tutti i giorni), da 1 a 5 (giorni feriali),
da 6 a 7(giorni festivi), giorno per giorno : 1, 2, 3, 4,
) per
5, 6, 7 – e quindi premere il tasto periodo (
vedere le opzioni Touch ‘N’ Go assegnate per ogni ora
di avvio del periodo. Ogni volta che si preme il tasto
), si avanzerà all’ora di avvio seguente.
periodo (
20.
Premere il tasto OK e/o chiudere lo sportello.
), fuori casa (
) o notte
) per impostare la modalità
Opzioni di Programmazione Avanzate
Utilizzo dei tasti Touch ‘N’ Go
Dopo avere impostato le temperature e i periodi di tempo
corrispondenti con i vostri tre tasti di comfort Touch ‘N’
Go (Vedere: programmazione della funzione Touch ‘N’ Go
e Assegnazione dei periodi di tempo alle temperature)
potrebbe essere necessario apportare una modifica
temporanea al programma impostato.
26
Per esempio nel caso in cui capita di andare a letto più
presto del solito, premendo il tasto “notte” la temperatura si
abbasserà prima rispetto all’ora stabilita dal piano orario.
Opzioni di Programmazione Avanzate
1.
Aprire lo sportello.
2.
), fuori casa (
) o notte
Premere il tasto in casa (
(
) desiderato. Si vedrà lampeggiare il simbolo
sul display il quale rappresenta la permanenza
temporanea. Il sistema cambierà le impostazioni
di temperatura programmate per quel tale
periodo giornaliero. Il termostato manterrà questa
impostazione della temperatura fino al successivo
periodo o fino a che qualcuno non modifichi tale
impostazione.
3.
Per ritornare al periodo programmato originale,
premere il relativo tasto: in casa, fuori casa o
notte. Il sistema ritornerà al normale periodo di
funzionamento e l’icona lampeggiante (
) si
fermerà e rimarrà visualizzata in modo costante.
4.
Chiudere lo sportello.
Italiano
Per apportare una modifica temporanea
Bloccare le impostazioni in casa, fuori casa o Notte
Potrebbero esserci delle situazioni per le quali si vuole
non tenere conto della programmazione e si preferisce
mantenere la temperatura ad uno dei tre livelli di comfort
“in casa”, “fuori casa” o “notte”. Questo è utile quando
si è in vacanza, in viaggio o quando si resta a casa
inaspettatamente. Qui sotto è descritto come evitare che
il termostato vari le temperature quando raggiunge il
periodo di tempo successivo.
1.
Aprire lo sportello.
2.
Premere il tasto desiderato sotto il display – in
casa (
), fuori casa (
) o notte (
).
3.
Premere il tasto mantieni ( ) sul lato sinistro. Si
vedrà l’icona di attivazione del programma orario
(
) spegnersi.
4.
Per tornare alla vostra originaria programmazione
temporale, premere il tasto mantieni ( ). Si vedrà
l’icona di attivazione del programma orario (
)
lampeggiare e poi rimanere fissa.
5.
Chiudere lo sportello.
Codici avanzati di programmazione del display
E’ possibile personalizzare diverse funzioni del vostro NUI.
Questa tabella mostra quali funzioni è possibile modificare e
i codici (numero del parametro) che sono associati con essi.
codici (numero del parametro) saranno mostrati sul display
durante lo svolgimento della procedura
27
Opzioni di Programmazione Avanzate
Tabella delle funzioni e parametri
Italiano
FUNZIONE
PARAMETRO
MODALITÀ
1
ANTIGELO
2
TEMPERATURA
ANTIGELO
3
ADJUST T°Z1
4
MODALITA’ RIDUZ
FREQ
5
RIDUZIONE FREQ
6
MODALITÀ STANZA
7
CTRL STANZA SP Z1
8
ARIA DELLA
STANZA T° W1
RH VALORE DEL
SENSORE
10
9
OUTDOOR T°O
11
GMC OAT
12
DESCRIZIONE
Questa è la modalità selezionabile:
0. Spento
2. Raffrescamento
3. Riscaldamento
Questo parametro abilita l’opzione antigelo
quando il sistema è spento:
1. NO. Disabilitato
2. SI. Abilitato
Temperatura antigelo
Modifica del set-point dell’acqua in base alla
temperatura letta dal termostato
Questo codice fornisce l’informazione se è attiva
la modalità: Silenzio / riduzione della frequenza
/ notte
1. Non attivo
2. Attivo
Valore della riduzione della frequenza del
compressore in %
Il NUI visualizza questi parametri
1. In casa
2. Notte
3. Fuori casa
Questo codice è il set point della stanza
determinato premendo i tasti in casa, notte,
fuori casa
Questa è la temperature interna alla stanza letta
dal sensore del termostato
Questo è il valore di umidità relative letto dal
sensore del termostato
Temperatura esterna misurata dal sensore TO
(valore letto). .
Temperatura Esterna letto dalla scheda GMC
Correzione del valore di temperatura letto
per correggere errori dovuti alla posizione del
termostato.
Questo parametro specifica il numero di periodi
per giorno che devono essere attivati per il
programma orario:
1. 2
2. 4
3. 6
TROOM SENSORE
ADJ Z1
13
PERIODO GIORNO
14
IN CASA T° CALDO
15
IN CASA Temperatura di set-point in modalità
riscaldamento
IN CASA T° FREDDO
16
IN CASA Temperatura di set-point in modalità
riscaldamento
NOTTE T° CALDO
17
NOTTE Temperatura di set-point in
riscaldamento
NOTTE T° FREDDO
18
NOTTE Temperatura di set-point in
raffrescamento
FUORI CASA T°
CALDO
19
FUORI CASA Temperatura di set-point in
riscaldamento
FUORI CASA T°
FREDDO
20
FUORI CASA Temperatura di set-point in
raffrescamento
STANZA UTENTE
SP Z1
21
Set point stanza
CODICE DI GUASTO
22
FAULT HISTORY
23
I codici di guasto verranno fatti scorrere ogni
secondo
Raccoglie i 4 codici di errore più recenti
ICONA
Modalità impostata
-
-
0
antigelo
1
2
1
°C
6°C
12°C
6°C
°C
-5°C
+5°C
0°C
1
2
1
50%
100%
100%
Freccia a seconda
del Touch ‘N Go
selezionato
1
3
1
°C
12°C
38°C
20°C
°C
-20°C
50°C
%
0
100
°C
-30°C
90°C
°C
-20°C
65°C
°C
-5°C
5°C
0°C
1
3
4
°C e la freccia
In Casa
12°C
38°C
20°C
°C e la freccia
In Casa
12°C
38°C
24°C
°C e la freccia
Notte
12°C
38°C
18°C
°C e la freccia
Notte
12°C
38°C
26°C
°C e la freccia
Fuori casa
12°C
38°C
15°C
°C e la freccia
Fuori casa
12°C
38°C
28°C
°C
12°C
38°C
20°C
3
31
3
31
I parametri che possono essere solo letti non possono essere modificati dall’utente, l’icona della tastiera bloccata (
per questi parametri. La lista dei parametri che possono solo essere letti è riportata sotto
Numero del parametro: 7, 8, 9, 10, 11, 12, 21, 22 e 23
28
RANGE DEI VALORI VALORE
DI
Min
Max
DEFAULT
) viene visualizzata sullo schermo
Opzioni di Programmazione Avanzate
Modificare i parametri
1.
Aprire lo sportello.
2.
) e fuori casa (
)e
Premere i tasti in casa (
mantienili premuti per 3 secondi. Si vedrà il numero
del parametro “1” lampeggiare nella zona tempo.
3.
Premere il tasto modalità (M), si vedrà il valore del
parametro lampeggiare nella zona temperatura del
display.
4.
Premere i tasti su o giù per modificare le impostazioni
fino a raggiungere il valore desiderato, che deve
essere comunque compreso nell’intervallo di valori
limite per quel parametro.
5.
Premere il tasto modalità (M) per bloccare le
impostazioni.
t
t
Italiano
Ora è possibili modificare le impostazioni di diverse funzioni
del NUI. Qui sotto è mostrato come programmare i settaggi
del termostato.
Se si preme il tasto OK, verranno salvate le
impostazioni e il valore del parametro
lampeggerà, si può modificare il valore
successivamente.
Se si preme il tasto (M), verranno salvate
le impostazioni e verrà abilitata la modifica
del parametro successivo. Lampeggerà il
numero del parametro.
6.
Premere i tasti su o giù per andare al parametro
successivo. (Se sul display attuale è visualizzato il
numero del parametro)
7.
Si possono programmare tutti i parametri seguendo
la medesima procedura. Una volta terminato,
premere il tasto OK o il tasto zona (
) per salvare le
impostazioni e si ritornerà alla normale visualizzazione
dello schermo (Se sul display attuale è visualizzato il
numero del parametro).
8.
Chiudere lo sportello.
Nota: Fare riferimento alla tabella delle funzioni per ulteriori
dettagli sui parametri.
29
Funzioni speciali
Regolazione del sensore di temperatura interna
Italiano
Il NUI offre una funzione con la quale è possibile correggere
la temperatura ambiente visualizzata. Questo permette al
NUI di visualizzare la corretta temperatura della stanza nel
caso in cui venga installato in un luogo dove c’è una leggera
differenza di temperatura.
La correzione può essere fatta in un intervallo
compreso tra +5°C e -5°C e questo valore sarà sommato
matematicamente al valore reale dato dal sensore. Fare
riferimento al parametro numero 13 della tabella delle
funzioni.
Tasti brevi per modalità riduzione di frequenza
Premere il tasto blocca ( ) per 10 secondi per attivare
la modalità riduzione di frequenza e si può disattivare
premendo di nuovo il tasto ( ) blocca per 10 secondi.
Quando è attiva la modalità riduzione di frequenza / notte
). Se la modalità
/ silenzio, il NUI mostrerà l’icona (
riduzione di frequenza è attiva, questo scavalcherà sempre
la selezione fatta nel programma orario.
Cosa succede se
Appare un messaggio di errore del sistema
Qui sono riportati i possibili messaggi di errore del sistema
che significano:
Guasto del sensore della temperature dell’aria
Se il sensore utilizzato per rilevare la temperature dell’aria
ambiente, misura un valore minore di -45°C o più grande di
65°C, esso verrà considerato guasto e verrà visualizzato “--”.
Guasto al sensore di umidità
Se il sensore usato per rilevare l’umidità legge meno di
0 HR% o più di 99 HR%, sarà considerato guasto e verrà
visualizzato “--”.
EEPROM guasto
Se la memoria non-volatile (EEPROM) è guasta, verrà
visualizzato un errore “E4” sul display al posto della
temperatura dell’aria nella stanza. Quando questo errore si
presenta e il termostato è alimentato tutte le configurazioni
dell’installatore, le impostazioni dei programmi orari
30
e i settaggi dell’utente verranno riportati ai valori di
default della fabbrica. Questo potrebbe portare a un
funzionamento scorretto dell’apparecchio. Non ci sono
modi di correggere questo errore. Il termostato deve essere
sostituito.
This may results in incorrect equipment operation and is not
recoverable. In this case, the thermostat must be replaced.
Guasto alla comunicazione
Se il NUI non riceve informazioni CCN dalla scheda GMC
della pompa di calore per 50 secondi il display visualizzerà
il codice d’errore “E3” al posto della temperatura e ‘-‘ in tutta
l’area del display dedicata all’ora. In queste condizioni la
temperatura esterna sarà cancellata. Il codice d’errore “E3”
sarà visualizzato una volta e le altre funzionalità rimarranno
inalterate. Se questo succede va controllato il cavo di
comunicazione tra il NUI e l’unità esterna.
Cosa succede se
Il NUI mostrerà i guasti attraverso uno dei parametri
di comunicazione (Parametro 22). Quando si entra
nell’impostazione utente e si scorrono i parametri fino al
Codice
numero 22, il NUI visualizzerà i codici di guasto citati nella
tabella sottostante. Questi codici attivi di guasto saranno
visualizzati in sequenza, cambiando valore ogni 1 secondo.
Descrizione
2
Segnale allarme esterno
3
Sensore temperatura ingresso acqua (EWT)
4
Sensore temperatura refrigerante (TR)
5
Sensore temperatura aria GMC
6
Perdita comunicazione con controllo NUI
7
Sensore temperatura ambiente controllo NUI
9
Errore sensore acqua / pompa acqua
10
EEProm Corrotta
13
Perdita di comunicazione RS485 (configurazione sistema tipo 6)
14
Perdita del segnale scheda inverter o sensore temperatura del compressore
15
Sensore temperatura uscita acqua (LWT)
16
Test di Allarme
17
Sensore temperatura aria Inverter (TO)
18
Protezione di corto circuito inverter G-Tr
20
Errore controllo di posizione del rotore compressore
21
Errore sensore di corrente inverter
22
Sensori refrigerante scambiatore o aspirazione compressore (TE) / (TS)
23
Sensore temperatura mandata compressore (TD)
24
Errore motore ventilatore
26
Altri errori scheda inverter No
27
Compressore bloccato
28
Errore temperatura di mandata
29
Guasto compressore
31
Italiano
Tabella dei codici di errore
Interface Utilisateur
Index
Page
Abbreviations / description ................................................. 32
Identification des boutons ................................................... 33
Icones de l'afficheur ................................................................ 34
Guide pour une mise en service rapide ............................ 35
Programmer l'horloge et la date .......................... 35
Modifier la température ......................................... 35
Blocage boutons ....................................................... 36
Programmation de la commande ...................................... 36
Fonction Touch ‘N’ Go .............................................. 36
Programmation de la fonction Touch ‘N’ Go...... 36
Comment modifier les valeurs du fabricant ..... 37
Valeurs de défaut du fabricant pour la Configuration
Utilisateur ................................................................... 37
Modifier les températures des périodes de temps 38
Attribution des périodes de temps aux
températures, modalité CDU et modalité FR.... 39
Options de la programmation avancée ............................ 41
Comment utiliser les boutons Touch ‘N’ Go....... 41
Modifications provisoires....................................... 41
Garder la programmation sur « à la maison », « pas à
la maison » ou « nuit » .............................................. 42
Codes d'affichage de programmation avancée 42
Modification des Caractéristiques ....................... 42
Tableau des Caractéristiques ................................ 43
Caractéristiques Speciales .................................................... 45
Reglage du capteur température ambiante ..... 45
Raccourci pour la modalité réduction de fréquence 45
Que faire en cas de .................................................................. 45
Message d'erreur de système................................ 45
Tableau codes de défaut......................................... 46
32
Abbreviations / Description
NUI
CDU
GMC
LWT
EWT
TE
TD
OAT
FR Mode
Nouvelle Interface Utilisateur Series 33AW-CS1
Unité de compression
Commandes Module Global
Température eau en sortie
Température eau en entrée
Capteur Echange Thermique Extérieur
Capteur Température Déchargement
Température de l’Air Extérieur
Modalité Réduction de Fréquence
Identification des boutons
Français
M
OK
P
ZONE
Ce bouton est utilisé pour la
programmation
RUN/HOLD
Maintient la température
sélectionnée ou exécute le
programme défini
MODALITE
Sélectionner si le thermostat
est utilisé pour le chauffage,
climatisation ou s’il est éteint.
HAUT
BAS
Augmente la température ou
déplace la sélection affichée en haut
lorsqu’on définit les caractéristiques
avancées de programmation
Réduit la température ou déplace la
sélection affichée en bas lorsqu’on
définit les caractéristiques avancées
de programmation
OK
Sauvegarde les paramètres une
fois la programmation terminée ou
après une étape de programmation
NUIT
Active le programme de chauffage
et climatisation de la période Nuit
Active le programme de chauffage
et climatisation de la période « Pas à
la maison »
Active le programme de chauffage
A LA MAISON et climatisation de la période « À la
maison »
EN VACANCE
J/H/M PROG.
HORLOGE
Active la modalité de
programmation horloge
Active le menu de programmation,
TEMPS DEPART affiche les temps de départ des six
périodes
PÉRIODE
Active le menu de programmation,
affiche les six périodes de
programmation
JOURS
Active le menu de programmation,
affiche trois options : de 1 à 7 (tous
les jours), de 1 à 5 (jours ouvrables)
et de 6 à 7 (jours fériés) ou pour
chaque jour (1,2,3,4,5,6,7)
33
Icônes de l’afficheur
1
2
Français
4
5
6
7
8
9
10
Non utilisé
Non utilisé
Modalité système OFF
Température ambiante
Non utilisé
Non utilisé
34
Le système utilise les
paramètres du programme
«À la maison»
Humidification ou
la demande de
déshumidification
Le système utilise les
paramètres du programme
«Pas à la maison»
Non utilisé
Indicateur AM (matin) ou PM
(après-midi) pour l’heure
Le système utilise les
paramètres du programme
« Nuit »
Programme activé
Degrés Fahrenheit
Dégivrage
Degrés Celsius
Source de Chaleur Auxiliaire
Non utilisé
Modalité Climatisation
Modalité Service/Installateur
Chauffage électrique
Horloge
Pourcentage d’humidité
relative
Compresseur sur la
réduction des fréquences
(si la lune est affiché)
Température Extérieure
Non utilisé
Eau chaude sanitaire
Jour de la semaine
Modalité chauffage
Non utilisé
Alarme
Blocage des boutons (aucun
cadenas indique boutons
débloqués)
Guide pour une mise en service rapide
Programmer l’horloge et la date
Il faut définir l’heure et la date avant d’utiliser les
caractéristiques de programmation de l’unité NUI.
1.
Ouvrir le volet
2.
Appuyer sur J/H/M PROGR.HORLOGE (
3.
Appuyer sur les boutons haut ou bas pour définir
l’heure. S’arrêter sur l’heure correcte.
4.
Appuyer encore une fois sur J/H/M PROGR.HORLOGE
) et l’indication des minutes clignotera.
(
5.
Appuyer sur les boutons haut ou bas pour définir les
minutes.S’arrêter sur le numéro correct.
6.
Appuyer encore une fois sur J/H/M PROGR.HORLOGE
) et l’indication de la date clignotera.
(
7.
Appuyer sur les boutons haut ou bas pour définir la
date.S’arrêter sur le numéro correct.
8.
Appuyer sur OK et fermer le volet.
Français
).
Modifier la température
Il est possible de changer la température de façon
provisoire. Procéder comme suit.
1.
Ouvrir le volet
2.
Appuyer sur le bouton Modalité (M) pour sélectionner
la modalité désirée. Appuyer sur les boutons haut
ou bas à droite jusqu’à atteindre la température
désirée. Cela crée un cycle de “maintien temporaire”
jusqu’à la prochaine période programmée. L’icône du
programme actif (
) clignotera sur l’afficheur.
3.
Pour maintenir cette température même pendant
la prochaine période programmée, appuyer sur
le bouton ( ) à gauche. La température restera à
la valeur sélectionnée jusqu’au moment où vous
déclenchez le cadenas. L’icône du programme actif
(
) ne sera plus affichée.
4.
Pour retourner à la température programmée pour
la période courante, appuyer sur le bouton ( ). Cela
déclenche le cadenas et la température revient au
niveau programmé. L’icône du programme actif
(
) sera affichée.
5.
Fermer le volet.
35
Guide pour une mise en service rapide
Blocage boutons
Pour bloquer tous les boutons et toutes les fonctions de
commande
1.
Ouvrir le volet.
Français
2.
Appuyer sur les trois boutons jours (
), période
(
) et temps depart (
) et garder l’appui
pendant 3 secondes.
3.
Tous les boutons seront désactivés et l’icône de
blocage ( ) sera affichée.
4.
Pour débloquer les boutons, appuyer encore sur les
trois boutons pendant 3 secondes. L’icône de blocage
( ) ne sera plus affichée.
Programmation de la commande
Fonction Touch ‘N’ Go
L’unique fonction Touch ‘N’ Go de votre thermostat est un
outil révolutionnaire qui vous permet d’utiliser une option
de programmation simple qui, traduit à la lettre, serait
«touche et va » pour obtenir le maximum de contrôle sur le
confort du système.
En appuyant sur une des touches Touch ‘N’ Go : à la maison
(
), pas à la maison (
) et nuit (
)–vous pouvez
« dire » à votre thermostat où vous serez. Pour que la maison
reste au niveau de confort désiré indéfiniment, il suffit
d’appuyer sur un autre bouton ( ). C’est la fonction idéale
pour ceux qui ont un programme qui change tous les jours
ou ne correspond pas avec les deux, quatre ou six périodes
de programmation disponibles pour ce thermostat.
Ces trois options confort (à la maison, pas à la maison et
nuit) sont reliées à la puissance de programmation du
thermostat pour vous donner le confort que vous désirez,
précisément quand vous en avez besoin.
Les trois boutons Touch ‘N’ Go sont prédéfinis à l’usine pour
des températures de chauffage et climatisation typiques
et sont assignés à des périodes de temps spécifiques. Il est
possible de modifier aisément ces valeurs de température
ainsi que les temps de leur utilisation. Lisez attentivement
cette notice pour découvrir comment le faire et comprendre
l’utilité de ce dispositif.
Programmation de la fonction Touch ‘N’ Go
L’option Touch ‘N’ Go de votre thermostat prévoit les
boutons de « A la maison » (
), « Pas à la maison »
(
) et « Nuit » (
) qui se trouvent juste au-dessous
de l’afficheur. Il s’agit de trois options de programmation.
L’option plus simple prévoit que vous acceptiez les
températures prédéfinies pour les moments où vous êtes à
la maison, pas à la maison ou à dormir, ou bien vous pouvez
définir les paramètres de température que vous considérez
plus appropriés pour le chauffage et climatisation Touch
‘N’ Go. En tout cas, les paramètres « A la maison », « Pas à la
maison » et « Nuit » sont automatiquement liés à une des six
périodes prédéfinies (et modifiables) du thermostat.
Voici les températures préprogrammées pour vos périodes
« A la maison », « Pas à la maison » et « Nuit ».
Option Touch ‘N’ Go
Chauff.
Climat.
A la maison
20° C
24° C
Pas à la maison
15° C
28° C
Nuit
18° C
26° C
36
Programmation de la commande
Utiliser ce tableau vide pour prendre note des températures
requises.
Option Touch ‘N’ Go
Par la suite vous assignerez les périodes de temps à ces
températures.
Chauff.
Climat.
A la maison
Pas à la maison
Français
Nuit
Comment modifier les valeurs du fabricant
1.
Appuyer sur le bouton Touch ‘N’ Go (
)
à modifier et garder l’appui pendant à peu près cinq
secondes. La température et le symbole de chauffage
(
) ou climatisation ( ) clignoteront.
2.
Appuyer sur les boutons haut ou bas à droite de
l’afficheur jusqu’à atteindre la température désirée
pour la modalité de fonctionnement courante.
Maintenant, l’icône en triangle ( ) au-dessus du
bouton appuyé (
) clignotera.
3.
Pour changer de modalité, appuyer sur le bouton
modalité (M) plusieurs fois jusqu’à afficher le symbole
de modalité désiré qui clignote.
4.
Appuyer sur les boutons haut ou bas à droite de
l’afficheur jusqu’à atteindre la température désirée.
5.
Si vous appuyez sur l’un des deux autres boutons
Touch 'N' Go il est possible de répéter les points de
2 à 4.
6.
Appuyer sur OK pour confirmer les modifications et
sortir de la modalité modification Comfort.
Valeurs de défaut du fabricant pour la Configuration Utilisateur
Voici la procédure pour modifier les Paramètres Utilisateur
en restaurant les valeurs de Défaut.
1.
) et (
) au
Appuyer sur les boutons (
même temps et garder l’appui sur les deux boutons
pendant 10 secondes pour accéder à la modalité de
configuration utilisateur. Lorsque l’on sélectionne
ce paramètre pour la première fois, le numéro 999
sera affiché dans la zone température et une valeur
initiale de 10 sera affichée dans la zone du temps de
l’afficheur.
2.
Appuyer sur le bouton Bas et garder l’appui. Quand le
compteur arrive à zéro, le message « Fd » sera affiché
dans la zone température de l’afficheur. Cela indique
que le système est en train de restaurer les valeurs de
défaut. Lorsque la restauration de la carte EEPROM
est complète, l’unité NUI demandera une remise à
zéro forcée.
37
Programmation de la commande
Modifier les températures des périodes de temps
Après avoir défini les températures pour les options « A
la maison », « Pas à la maison » et « Nuit », vous pouvez
programmer le moment pendant la journée lorsque vous
voulez activer ces configurations de température.
P3, P4, P5 et P6.
Le thermostat a des périodes prédéfinies (voir ci-dessous),
mais il est toujours possible de les modifier selon vos
exigences.
Le thermostat prévoit six intervalles de temps appelés
périodes. Elles sont identifiées sur l’afficheur comme P1, P2,
Français
Période
Temps Prédéfini
P1
6:00 AM
P2
8:00 AM
P3
17:00 PM
P4
22:00 PM
P5
23:00 PM
P6
00:00 AM
Quelles plages de temps s’adaptent à vos exigences ? Veuillez les indiquer ici et prenez ce schéma comme référence si vous
apportez des modifications au thermostat.
Période
P1
P2
P3
P4
P5
P6
Voici comment modifier les périodes prédéfinies par le
fabricant.
1.
Ouvrir le volet.
2.
). Vous verrez les
Appuyer sur le bouton des jours (
numéros de 1 à 7 clignotants visualisés sur l’afficheur.
3.
Sélectionner une de ces options : de 1 à 7, de 1 à 5 ou
bien de 6 à 7 ou pour chaque jour (1,2,3,4,5,6,7), en
appuyant encore une fois sur le bouton des jours
). Il est également possible de sélectionner en
(
appuyant encore une fois sur le bouton des jours
). (Choisir de 1 à 7 si vos programmes pour les
(
jours ouvrables et fériés sont les mêmes.)
4.
Une fois une de ces trois options sélectionnée (de 1
à 7, de 1 à 5 ou bien de 6 à 7 ou pour chaque jour)
appuyer encore une fois sur le bouton des périodes
( ). P et le numéro 1 clignotant seront affichés. Voilà
la période 1 (P1), qui commence à 6h du matin.
5.
Pour modifier l’heure de P1, appuyer sur le bouton du
).
temps de départ (
6.
Le message 6:00 AM clignotant sera affiché. Appuyer
sur les boutons haut ou bas et s’arrêter à l’heure
désirée.
Pour modifier les minutes, appuyer sur le bouton
) en bas de l’afficheur. Les
temps de départ (
7.
38
Vos temps
Programmation de la commande
8.
Le « temps d’arrêt » pour la période 1 (P1) est aussi le
« temps de départ » pour la période 2 (P2). Pour
changer le temps d’arrêt de P1 et donc le temps de
départ de P2, voir les instructions du point suivant sur
comment modifier le temps de départ de la période 2.
9.
Pour modifier le temps de départ de la période 2 (P2),
appuyer deux fois sur le bouton des périodes en bas
de l’afficheur. Les détails de la période 2 sont ainsi
affichées, et l’indication P2 est clignotante.
10.
Utiliser la même procédure pour programmer P2, P3,
P4, P5 et P6.
11.
Si la programmation de 1 à 7 (tous les jours) n’a pas
été sélectionnée au début de cette procédure, il faut
répéter toutes les étapes pour les options de temps
restantes : de 1 à 5 (jours ouvrables) ou de 6 à 7 (jours
fériés) ou pour chaque jour (1,2,3,4,5,6,7).
12.
Pour vérifier si le thermostat a accepté vos
modifications, passer d’une période à l’autre (six en
total) en appuyant sur les jours ( ), en sélectionnant
votre plage de temps [de 1 à 7 (tous les jours), de 1
à 5 (jours ouvrables), de 6 à 7 (jours fériés) ou pour
chaque jour – et ensuite en appuyant sur le bouton
des périodes pour voir la valeur définie pour chaque
temps de départ. Chaque fois que l’on appuie sur le
) l’on passe au prochain
bouton des périodes (
temps de départ. Si la programmation est incorrecte,
« -- » est affiché et toutes les trois flèches ( ) seront
allumées.
13.
Appuyer sur OK et fermer le volet.
Français
minutes de 6:00 AM seront clignotantes. Appuyer sur
les boutons haut ou bas et s’arrêter à l’heure désirée.
Attribution des périodes de temps aux températures, modalité CDU et modalité FR
Voici un exemple de programmation en utilisant les périodes définies par le fabricant et les options Touch ‘N’ Go.
Temps de départ
Période prédéfinie
Numéro
période
6:00 AM
1
8:00 AM
2
5:00 PM
3
10:00 PM
4
11:00 PM
5
00:00 AM
6
Option Touch ‘N’ Go
Prédéfinie pour chaque
)
Maison (
Pas à la maison (
)
Maison (
Nuit (
)
)
Maison (
Nuit (
)
)
Modalité CDU
Réduction de
Fréquence
ALLUME
ETEINT
ALLUME
ETEINT
ALLUME
ETEINT
ALLUME
ETEINT
ALLUME
ETEINT
ALLUME
ETEINT
Remplissez ce tableau selon vos habitudes quotidiennes et utilisez-le maintenant que vous suivez les instructions ci-dessous.
Votre Période
Temps de départ
Numéro
période
1
2
3
4
5
6
Vos options Touch ‘N’ Go
Option pour chaque Période
Modalité CDU
Réduction de
Fréquence
39
Programmation de la commande
Pour associer vos six périodes de temps aux trois
fonctions confort (à la maison, pas à la maison et nuit),
définir l'activation/désactivation de la modalité CDU et
de la modalité de Réduction de Fréquence, respecter les
instructions suivantes.
Français
1.
Ouvrir le volet.
2.
) en bas du
Appuyer sur le bouton des jours (
thermostat. Le programme de 1 à 7 clignotera sur
l’afficheur.
3.
Sélectionner une des trois options disponibles
(de 1 à 7, de 1 à 5 ou de 6 à 7 ou pour chaque jour :
1,2,3,4,5,6,7) en appuyant sur le bouton des jours
) jusqu’à obtenir l’option souhaitée. Choisir de 1 à
(
7 si votre programme des jours ouvrables est le même
que celui des jours fériés.
4.
Une fois une de ces trois options sélectionnée (de
1 à 7, de 1 à 5 ou bien de 6 à 7 ou pour chaque jour :
1,2,3,4,5,6,7) appuyer sur le bouton des périodes
) en bas du thermostat. L’indication P1 clignotera
(
sur l’afficheur.
5.
Pour modifier le temps de P1, appuyer sur le bouton
) en bas de l’afficheur.
du temps de départ (
6.
6:00 AM clignotant sera affiché. Appuyer sur les
boutons haut ou bas et s’arrêter à l’heure désirée.
7.
Pour modifier les minutes, appuyer sur le bouton
du temps de départ (
). Les minutes de 6:00 AM
seront clignotantes. Appuyer sur les boutons haut ou
bas et s’arrêter à l’heure désirée.
8.
Le « temps d’arrêt » pour la période 1 (P1) est aussi
le « temps de départ » pour la période 2 (P2). Pour
changer le temps d’arrêt de P1 et donc le temps de
départ de P2, voir les instructions du point suivant sur
comment modifier le temps de départ de la période 2.
9.
Appuyer sur le bouton Touch ‘N’ Go [à la maison
), pas à la maison (
) ou nuit (
)à
(
utiliser pendant la période 1 (P1), en dessous de
l’afficheur. L’icône en triangle ( ) s’affiche au niveau
du bouton sélectionné. Cela informe le thermostat
si vous êtes à la maison, pas à la maison, ou à dormir
pendant P1. Le thermostat utilisera les valeurs de
chauffage et climatisation que vous avez défini pour
le bouton Touch ‘N’ Go sélectionné. Par exemple, si la
température de chauffage pour le programme « À la
maison » est de 23˚C, le thermostat va maintenir le
chauffage à 23°C pendant P1.
10.
Appuyer le bouton zone (
l’afficheur.
t
t
40
) à gauche de
Si l’état précédent de la modalité CDU est ON,
l’icône Off ( ) sera affichée, pour indiquer
que la modalité CDU est éteinte (« OFF »),
Si l’état précédent de la modalité CDU est OFF,
) ne sera plus affichée, pour
l’icône Off (
indiquer que la modalité CDU est maintenant
active (« ON »).
11.
Appuyer le bouton ( ) à gauche de l’afficheur.
t
Si l’état précédent de la modalité Réduction
) sera
de Fréquence est ON, l’icône (
affichée, pour indiquer que la modalité
Réduction de Fréquence est éteinte (« OFF »).
t
Si l’état précédent de la modalité Réduction
) sera
de Fréquence est OFF, l’icône (
affichée, pour indiquer que la modalité
Réduction de Fréquence est maintenant
active (« ON »).
12.
Appuyer deux fois sur le bouton des périodes (
L’indication P2 clignotera sur l’afficheur.
13.
Pour modifier l’heure, appuyer sur le bouton du
).
temps de départ (
14.
Appuyer sur « À la maison » (
) ou « Nuit » (
).
(
15.
Appuyer sur le bouton zone (
) pour activer (ON)
ou désactiver (OFF) la modalité CDU.
16.
Appuyer sur le bouton ( ) pour activer (ON)
ou désactiver (OFF) la modalité de Réduction de
Fréquence.
17.
Utiliser la même procédure pour programmer P3, P4,
P5 et P6.
18.
Si la programmation de 1 à 7 n’a pas été sélectionnée
au début de cette procédure, il faut répéter toutes les
étapes pour les options de temps restantes : de 1 à 5
ou de 6 à 7 ou pour chaque jour : 1,2,3,4,5,6,7.
19.
Pour vérifier si le thermostat a accepté vos
modifications, passer d’une période à l’autre (six en
), sélectionnant
total) en appuyant sur les jours (
votre plage de temps [de 1 à 7 (tous les jours), de 1 à
5 (jours ouvrables), ou de 6 à 7 (jours fériés) ou pour
chaque jour : 1,2,3,4,5,6,7] et ensuite en appuyant sur
) pour voir l’option Touch
le bouton des périodes (
‘N’ Go assignée à chaque temps de départ, Modalité
CDU et de Réduction de Fréquence. Chaque fois que
l’on appuie sur le bouton des périodes
), l’on passe au prochain temps de départ.
(
20.
Appuyer sur OK et fermer le volet.
Français
Programmation de la commande
).
), « Pas à la maison »
Options de programmation avancée
Comment utiliser les boutons Touch ‘N’ Go
Après avoir défini les températures et les périodes de
temps qui correspondent à vos trois boutons confort Touch
‘N’ Go (voir Programmation de l’option Touch ‘N’ Go, et
Attribution des périodes de temps aux températures) vous
n’utiliserez plus les boutons Touch ‘N’ Go que pour faire
des modifications provisoires. Par exemple, si vous vous
couchez avant l’heure habituelle, l’appui sur le bouton
«Nuit» va baisser la température en avance par rapport au
programme. Par contre, si vous vous couchez après l’heure
habituelle, l’appui sur le bouton « À la maison » va maintenir
la température de la maison plus haute pendant le temps
que vous êtes débout et il sera nécessaire d'appuyer sur
«Nuit» avant de vous coucher.
41
Options de programmation avancée
Modifications provisoires
Français
1.
Ouvrir le volet.
2.
Appuyer sur le bouton souhaité : « à la maison »
), « pas à la maison » (
) ou « nuit »
(
(
). Le symbole
clignotera pour indiquer une
suspension provisoire. Le système passera aux valeurs
de température programmées pour cette période
du jour. La température sera maintenue jusqu’à
la prochaine coupe d’alimentation ou jusqu’à un
changement de cette valeur.
3.
Pour revenir à la période programmée en origine,
appuyer sur le bouton souhaité (à la maison, pas à la
maison ou nuit). Le système retourne à cette période
et l’icône du programme activé (
) arrêtera de
clignoter et sera affichée fixe.
4.
Fermer le volet.
Garder la programmation sur « à la maison », « pas à la maison » ou « nuit »
Il pourrait y avoir des situations où vous voulez annuler la
programmation et maintenir la température de la maison
à un des trois niveaux de confort : à la maison, pas à la
maison ou nuit. Cela pourrait être utile si vous partez
soudainement en vacance ou pour un voyage, ou si vous
rentrez à la maison à l’improviste. Voici comment éviter que
le thermostat change de température lorsqu’il atteint la
prochaine période de programmation.
1.
Ouvrir le volet.
2.
Appuyer sur le bouton souhaité au-dessous de
l’afficheur : à la maison (
), pas à la maison
(
) ou nuit (
).
3.
Appuyer sur le bouton ( ) à gauche. L’icône
clignotante du programme actif (
) ne sera plus
affichée.
4.
Pour revenir à votre programme d’origine, appuyer
sur le bouton ( ). L’icône du programme activé
(
) arrêtera de clignoter et sera affichée fixe.
5.
Fermer le volet.
Codes d’affichage de programmation avancée
Vous pouvez personnaliser plusieurs caractéristiques
de votre unité NUI. Le tableau qui suit indique les
caractéristiques que vous pouvez modifier et les codes
42
(numéro de paramètre) associés. Les codes (numéro
paramètre) sont affichés si vous suivez les instructions
Options de programmation avancée
Tableau des Caractéristiques
MODE
1
DÉGIVRAGE
2
HOME DÉGIVRAGE
3
ADJUST T° Z1
4
FREQ REDUCT
MODE
5
FREQ REDUCT
6
CHAMBRE MODE
7
CTRL CHAMBRE
SP Z1
8
AIR AMBIANT T° W1
9
RH VALEUR DU
CAPTEUR
10
PLEIN AIR T°O
11
GMC OAT
12
DESCRIPTION
Les Modalités disponibles sont :
0. Eteint (Off ) (tous les systèmes)
2. Climatisation (Cooling) (tous les systèmes)
3. Chauffage (Heating) (tous les systèmes)
Ce paramètre valide l’option de Dégivrage
Maison si le système est Eteint :
1. NO (NON). Désactive
2. YES (OUI). Enable
Seuil de Température pour le Dégivrage (Home
Antifreeze)
Réglage set point eau pour la température
ambiante pour la zone NUI
ICÔNE
Maxi
Modalité courante (et
la nouvelle lorsque on
la modifie)
-
-
0
Dégivrage
1
2
1
°C
6°C
12°C
6°C
°C
-5°C
+5°C
0°C
1
2
1
50%
100%
100%
1
3
1
20°C
Ce code indique si la modalité Silence /
Réduction de Fréquence / Nuit est active
1. Non Active
2. Active
Valeur de réduction de fréquence en % du CDU
L’unité NUI affichera ce paramètre
1. Home (A la maison)
2. Sleep (Nuit)
3. Away (Pas à la maison)
Ce code est le Set-point Ambiant déterminé en
appuyant sur les boutons Home, Sleep, Away
Indique la Température ambiante mesurée par
le Thermistor NUI intérieur
Indique l’Humidité relative mesurée par le
capteur
Température Extérieure mesurée par le capteur
TO (lecture).
OAT depuis la carte GMC
Réglage du capteur de la température pour
recouvrir une erreur de positionnement de
l’interface utilisateur.
Ce Paramètre indique les périodes par jour
disponibles pour le programme :
1. 2
2. 4
3. 6
TROOM CAPTEUR
ADJ Z1
13
PÉRIODE DE JOUR
14
A LA MAISON
CHALEUR T°
15
Set-point de Température A LA MAISON en
modalité Chauffage
A LA MAISON
FRAIS T°
16
Set-point de Température A LA MAISON en
modalité Climatisation
NUIT CHALEUR T°
17
Set-point de Température NUIT en modalité
Chauffage
NUIT FRAIS T°
18
Set-point de Température NUIT en modalité
Climatisation
PAS A LA MAISON
CHALEUR T°
19
Set-point de Température PAS A LA MAISON en
modalité Chauffage
PAS A LA MAISON
FRAIS T°
20
Set-point de Température PAS A LA MAISON en
modalité Climatisation
VALEUR
DE
DÉFAUT
Mini
Flèche selon la
Modalité sélectionnée
°C
12°C
38°C
°C
-20°C
50°C
%
0
100
°C
-30°C
90°C
°C
-20°C
65°C
°C
-5°C
5°C
0°C
1
3
4
12°C
38°C
20°C
12°C
38°C
24°C
12°C
38°C
18°C
12°C
38°C
26°C
12°C
38°C
15°C
12°C
38°C
28°C
20°C
°C et flèche sur A la
Maison
°C et flèche sur A la
Maison
Français
PLAGE DE VALEURS
CARACTÉRISTIQUE PARAMÈTRE
°C et flèche sur Nuit
°C et flèche sur Nuit
°C et flèche sur Pas à la
Maison
°C et flèche sur Pas à la
Maison
°C
USER ROOM SP Z1
21
Set point ambiant
12°C
38°C
CODE D'ERREUR
22
Les codes d’erreur défilent chaque seconde
3
31
HISTOIRE D'ERREUR
23
Sauvegarde les 4 codes d'erreur plus récents
3
31
Pour les paramètres en lecture seule qui ne peuvent pas être modifiés par l’utilisateur sera affichée l’icône du Cadenas (
paramètres en lecture seule..
Numéro paramètre : 7, 8, 9, 10, 11, 12, 21, 22 et 23
). Voici la liste des numéros de
43
Options de programmation avancée
Modification des Caractéristiques
Il est maintenant possible de modifier les valeurs de
plusieurs caractéristiques de l’unité NUI. Vous pouvez
programmer votre thermostat comme suit.
Français
1.
Ouvrir le volet.
2.
) et (
) au même
Appuyer sur les boutons (
temps et garder l’appui sur les deux boutons pendant
3 secondes. Le numéro de paramètre “1” clignotera
dans la zone du temps.
3.
Appuyer sur le bouton modalité (M), la valeur du
paramètre sera clignotante dans la zone température
de l’afficheur.
4.
Appuyer sur les boutons haut ou bas pour modifier les
paramètres selon la valeur souhaitée, en respectant la
plage limite spécifique pour chaque paramètre.
5.
Appuyer sur le bouton modalité (M) ou OK pour geler
les paramètres (Freeze).
t
t
Appuyer sur le bouton OK pour sauvegarder,
les paramètres et les valeurs seront
clignotantes ; il est ensuite possible de
modifier encore ces valeurs.
Appuyer sur le bouton modalité (M)
pour sauvegarder les paramètres et valider la
modification du prochain paramètre. Le
numéro du paramètre clignotera.
6.
Appuyer sur les boutons haut ou bas pour passer au
prochain paramètre. (Si la page-écran courante affiche
le numéro de paramètre).
7.
Vous pouvez programmer tous vos paramètres en
suivant la même procédure. Une fois terminé, appuyer
sur le bouton OK ou zone (
) pour sauvegarder les
paramètres définis et l’afficheur va revenir à la pageécran normale (Si la page-écran courante affiche le
numéro de paramètre).
8.
Fermer le volet.
Note: Faire référence au tableau des caractéristiques pour
plusieurs détails..
44
Caracteristiques speciales
Réglage du capteur température ambiante
Dans ce cas, la variable TROOM SENSOR ADJ peut être
modifiée à l’intérieur d’un champ de +5°C / -5°C et cette
valeur sera ajoutée mathématiquement à la valeur réelle
mesurée par le capteur Ambiant. Faire référence au numéro
de paramètre 13 du Tableau des Caractéristiques.
Français
L’unité NUI offre une option pour ajouter ou réduire une
valeur de offset pour la température ambiante affichée. Cela
permet à l’unité NUI d’afficher la température ambiante
correcte même si elle est installée dans un endroit où il y a
une petite différence de température.
Raccourci pour la Modalité réduction de fréquence
Appuyer le bouton actif entre Hold ( ) pendant 10
secondes pour activer la modalité « Nuit ». La modalité
« Nuit » peut être désactivée en appuyant sur un des
boutons actifs entre Hold ( ) pendant 10 secondes. Si la
modalité de Réduction de Fréquence / Nuit / Silence est
active, l’unité NUI affichera l’icône (
). Si la modalité FR
est active, elle va toujours annuler la sélection effectué pour
la programmation.
Que faire en cas de
Message d’erreur de système
Voici quelque possible message d’erreur de système et leur
significat :
Panne du capteur température ambiante
Si le capteur utilisé pour détecter la température ambiante
mesure moins de -45°C ou plus de 65°C, une erreur sera
indiquée et l’afficheur va montrer “--”.
Panne du capteur humidité
Si le capteur utilisé pour l’Humidité ambiante mesure moins
de 0 HR% ou plus de 99 HR%, le capteur sera considéré
comme en pannes et “--” sera affiché.
Panne de l’EEPROM
Si la mémoire non-volatile du thermostat (EEPROM)
est en erreur, l’afficheur de la température ambiante va
montrer une erreur « E4 ». Si cette erreur est présente et
l’alimentation du thermostat est coupée progressivement,
toutes les configurations installateur, les paramètres du
programme et ceux de l’utilisateur seront restaurés aux
valeurs de défaut du fabricant. Cela pourrait produire un
mauvais fonctionnement de l’équipement et n’est pas
recouvrable. Si cela est le cas, remplacer le thermostat.
Problème de Communication
Si l’unité NUI ne reçoit pas de données de communication
CCN de l’interface utilisateur pendant 50 secondes,
l’afficheur va montrer l’erreur « E3 » dans la zone d’affichage
de la Température et ‘-‘ dans la zone d’affichage du temps.
Dans cette situation, la température extérieure sera nulle.
Le code d’erreur « E3 » sera affiché tandis que les autres
fonctions resteront toujours les mêmes. Si cela s’avère,
vérifier le câble de communication entre l’unité NUI et
l’unité extérieure.
45
Que faire en cas de
Tableau codes de défaut
NUI lira les Erreurs de la Carte Principale à travers un des
paramètres de communication (Paramètre 22). Accéder à la
configuration utilisateur et défiler les paramètres jusqu’au
Français
Code
46
paramètre 22, l’unité NUI affichera les codes d’erreur actifs
indiqués dans le tableau ci-dessous. Ces codes d’erreur
actifs seront affichés en séquence, chaque seconde.
Description
2
Entrée sécurité
3
Capteur température entrée eau (EWT)
4
Capteur de température réfrigérant (TR)
5
Capteur température air GMC
6
Perte communication avec contrôle NUI
7
Capteur température ambiante contrôle NUI
9
Erreur capteur eau / pompe à eau
10
EEProm Corrompue
13
Perte de communication R S485 (configuration système type 6)
14
Loss of Signal From inverter board ou déclenchement haute température
15
Capteur température sortie eau (LWT)
16
Test d 'alarme
17
Capteur température air variateur (TO)
18
Protection contre les courts-circuits variateur G-Tr
20
Erreur contrôle de position du rotor compresseur
21
Erreur capteur de courant variateur
22
Capteurs réfrigérant échangeur ou admission compresseur (TE) / (TS)
23
Capteur température aller compresseur (TD)
24
Erreur moteur ventilateur
26
Autres erreurs carte variateur
27
Compresseur bloqué
28
Erreur température d’aller
29
Panne compresseur
Benutzerschnittstelle
Inhalt
Seite
Abkürzungen / Bedeutung ...................................................
Schaltflächenidentifikation ..................................................
Anzeigen auf dem Bildschirm ..............................................
Schnellstart ...............................................................................
Einstellung von Uhrzeit und Tag ............................
Änderung der Temperatur .......................................
Sperre des Tastenfelds ..............................................
Programmierung der Steuerung.........................................
Touch 'N' Go-Funktion ..............................................
Programmierung der Touch 'N' Go-Funktion.....
change the factory settings ....................................
Werkvoreinstellungen für die
Benutzerkonfiguration.............................................
Änderung der Zeiträume für die
Temperaturregelung ................................................
Zuordnung der Zeiträume zu Temperaturen, CDUModus & FR-Modus ...................................................
Erweiterte Programmieroptionen ......................................
Touch ‘N’ Go buttons...................................................
make a temporary change........................................
hold it at home, away or sleep .................................
Erweiterte Programmierung der Anzeigecodes
Änderung der Funktionseinstellungen ................
Funktionstabelle .........................................................
Sonderfunktionen ...................................................................
Einstellung des Raumtemperatursensors ...........
Schnellaufruf des FR-Modus zur Verringerung der
Intervalle .......................................................................
Was wenn ...................................................................................
Holen Sie eine Fehlermeldung des Systems ......
Code Tabelle .................................................................
47
48
49
50
50
50
51
51
51
51
52
Abkürzungen / Bedeutungen
NUI
CDU
GMC
LWT
EWT
TE
TD
OAT
FR Mode
Die Benutzerschnittstelle Comfort Series 33AW-CS1
Kompressor
Allgemeine Modulbedienelemente
Rücklaufwassertemperatur
Vorlaufwassertemperatur
Außen-Wärmetauschersensor
Ablufttemperatursensor
Außenlufttemperatur
Modus zur Verkürzung der Intervalle
52
53
54
56
56
56
57
57
57
58
60
60
60
60
60
61
47
Schaltflächenidentifikation
M
Deutsch
OK
P
ZONE
RUN/HOLD
MODE
UP
DOWN
48
Wählt die Zone aus, in der
die Benutzerschnittstelle NUI
angeordnet ist (wird zurzeit nicht
verwendet).
Hält die zurzeit ausgewählte
Temperatur bzw. startet das
geplante Programm.
Wählt aus, ob der Thermostat auf
Heizung oder Kühlung eingestellt
oder ausgeschaltet ist.
Erhöht die Temperatur bzw.
passt die Auswahl auf dem
Display an, wenn erweiterte
Programmfunktionen genutzt
werden.
Verringert die Temperatur bzw.
passt die Auswahl auf dem Display
nach unten an, wenn erweiterte
Programmierfunktionen genutzt
werden.
OK
Speichert die Einstellungen beim
Abschluss einer Konfiguration bzw.
eines Programmierschritts.
SLEEP
Schlafen aktiviert die Heizung und
Kühlung für den Schlafzeitraum.
Aktiviert die Heizungs- und
ABWESENHEIT Kühlungseinstellungen für den
Zeitraum der Abwesenheit.
Aktiviert die Heizungs- und
ANWESENHEIT Kühlungseinstellungen für den
Zeitraum der Anwesenheit.
D/H/M SET
CLOCK
Aktiviert den Modus zur Einstellung
der Systemuhr.
START TIME
Aktiviert das Programmiermenü
und zeigt die Startzeiten der 6
Zeiträume an.
PERIOD
DAYS
Aktiviert das Programmiermenü
und zeigt die 6 programmierbaren
Zeiträume an.
Aktiviert das Programmiermenü und
zeigt die Optionen an: 1 bis 7 (alle
Tage), 1 bis 5 (Wochentage), 6 bis 7
(Wochenenden) und Einzeltage (1,
2, 3, 4, 5, 6, 7).
Anzeigen auf dem Bildschirm
1
2
4
Deutsch
5
6
7
8
9
10
nicht belegt
nicht belegt
Systemmodus aus
System verwendet
die Einstellungen für
Anwesenheit
Befeuchtung oder
Entfeuchtung Nachfrage
Das System verwendet
die Einstellungen für
Abwesenheit.
Programmeinstellungen
aktiviert
Fahrenheit
Hausfrostschutz
Raumtemperaturbereich
nicht belegt
Celsius
nicht belegt
Anzeige für AM bzw. PM für
die aktuelle Zeit
Hilfswärmequelle
nicht belegt
Das System verwendet die
Schlafeinstellungen.
nicht belegt
Kühlmodus
Servicemodus/
Installationsmodus
Elektrische Heizung
Zeitanzeigebereich
Relative Luftfeuchtigkeit in
Prozent
Verdichter EIN / Frequenz
Reduction(wenn der Mond
wird angezeigt)
Außentemperatur
nicht belegt
Warmwasser
Wochentag
Heizungsmodus
nicht belegt
Alarm
Tastenfeld gesperrt (ohne
Vorhängeschloss entsperrt)
49
Schnellstart
Einstellung von Uhrzeit und Tag
Vor Verwendung der Programmierfunktionen der
Benutzerschnittstelle NUI Datum und Uhrzeit einstellen.
Deutsch
1.
Die Abdeckung öffnen.
2.
Die Taste D/H/M SET CLOCK (
3.
Mit der Aufwärts- und Abwärtspfeiltaste die Stunde
ändern.
Bei der richtigen Uhrzeit stoppen.
4.
Die Symboltaste D/H/M SET CLOCK ( ) erneut
drücken: Die Minuten beginnen auf dem Display zu
blinken.
5.
Mit der Aufwärts- und Abwärtspfeiltaste die Minuten
ändern.
Bei der richtigen Einstellung stoppen.
6.
Die Symboltaste D/H/M SET CLOCK ( ) erneut
drücken: Das Datum blinkt auf dem Display.
7.
Den Tag mit der Aufwärts- und Abwärtspfeiltaste
ändern.
Bei der richtigen Einstellung stoppen.
8.
Die Taste OK drücken oder die Abdeckung schließen.
) drücken.
Änderung der Temperatur
Mitunter ist es erforderlich, die Temperatur vorübergehend
zu ändern. Vorgehensweise:
1.
Die Abdeckung öffnen.
2.
Mit der Modustaste (M) den gewünschten Modus
auswählen.
Mit den Aufwärts- und Abwärtspfeiltasten auf der
rechten Seite die gewünschte Temperatur einstellen.
Damit wird bis zum nächsten voreingestellten
Zeitraum eine temporäre "Haltetemperatur"
eingestellt. Es blinkt auf dem Display ein Symbol für das
aktive Programm ( ).
3.
Um die Temperatureinstellung beizubehalten, so dass
sie sich bei dem nächsten voreingestellten Zeitraum
nicht ändert, die Symboltaste ( ) auf der linken
Seite gedrückt halten. Die Temperatur bleibt auf der
ausgewählten Einstellung, bis die Taste losgelassen
wird. Das Symbol für das aktive Programm ( )
verschwindet.
4.
Um die Temperatur wieder auf die Voreinstellung für
diesen Zeitraum einzustellen, die Symtoltaste
( ) gedrückt halten. Daraufhin wird die Haltefunktion
deaktiviert und die Temperatur wieder auf die
programmierte Höhe eingestellt. Das Symbol für
aktives Programmieen ( ) wird angezeigt.
5.
Die Abdeckung schließen.
50
Schnellstart
Sperre des Tastenfelds
1.
Die Abdeckung öffnen.
2.
Die drei Tasten für Datum ( ), Zeitraum ( ) und
Startzeit (
) 3 Sekunden lang gedrückt halten.
3.
Alle Tasten werden deaktiviert, und auf dem Display
erscheint das Symbol für die Sperre der Tastatur ( ).
4.
Um die Tastatur wieder zu entsperren, die 3 Tasten
erneut 3 Sekunden lang gedrückt halten. Das
Sperrsymbol ( ) verschwindet.
Deutsch
Alle Tasten sperren und die Befehlsfunktionen blockieren.
Programmierung der Steuerung
Touch 'N' Go-Funktion
Die einmalige Touch 'N' Go-Funktion Ihres Thermostats
ist eine innovative Funktion, mit der Sie einfacher
programmieren können – wirklich per Tastendruck im
Handumdrehen, damit Sie für die gesamte Komfort-Anlage
alle Komfort-Funktionen nutzen können.
Über diese drei Komfort-Optionen – Anwesenheit,
Abwesenheit und Schlafen stehen zugleich alle
Programmieroptionen des Thermostaten zur Verfügung,
damit der Benutzer genau den gewünschten Komfort für sein
Heim erhält.
Mit einer der Tasten für die Funktion Touch 'N' Go –
Anwesenheit (
), Abwesenheit (
) und Schlafen
(
) wird der Thermostat auf die gewünschte Funktion
eingestellt. Um die Räume ständig auf dem Komfort-Niveau
zu regeln, muss nur noch eine weitere Taste gedrückt werden
- die Haltetaste ( ) - das ist alles. Dies ist die ideale Option für
Personen, deren Tagesablauf sich täglich ändert und nicht in
die zwei bis vier oder sechs vorprogrammierbaren Zeiträume
passt, die der Thermostat unterstützt.
Die drei Tasten für die Funktion Touch 'N' Go sind ab Werk
auf typische Einstellungen für Heizung und Kühlung
voreingestellt und bestimmten Zeiträumen zugeordnet.
Diese Temperatureinstellungen und die Tagesstunden
lassen sich bequem anpassen. Weiere Informationen zur
Funktionalität dieses Geräts finden Sie in dieser Anleitung.
Programmierung der Touch 'N' Go-Funktion
Die Touch 'N' Go-Funktion des Thermostaten arbeitet mit drei
Funktionstasten Anwesenheit (
), Abwesenheit
(
) und Schlafen (
) direkt unter dem Display.
Sie werden zum Aufruf von drei Programmieroptionen
verwendet.
Damit die Programmierung noch einfacher wird, müssen
lediglich die voreingestellten Temperaturwerte für den
Aufenthalt zu Hause, bei Abwesenheit oder bei Schlaf
akzeptiert werden, oder es müssen eigene Einstellungen für
die Funktion Touch 'N' Go, für Kühlung und Heizung definiert
werden. Die Einstellungen für Abwesenheit, Anwesenheit
und Schlafen werden automatisch einem der sechs
Zeiträume zugeordnet, die ebenfalls für den Thermostaten
vordefiniert sind, aber geändert werden können.
Folgende Temperatureinstellungen sind für die Optionen
Anwesenheit, Abwesenheit und Schlafen vorprogrammiert:
Touch ‘N’ Go Option
Heizen
Kühlen
Anwesenheit
20° C
24° C
Abwesenheit
15° C
28° C
Schlafen
18° C
26° C
51
Programmierung der Steuerung
In das leere Raster die eigenen gewünschten Temperaturen
für zu Hause eintragen.
Touch ‘N’ Go Option
Die Zeiträume für diese Temperaturen können Sie später
eintragen.
Heizen
Anwesenheit
Abwesenheit
Schlafen
Änderung der Werkeinstellungen
Deutsch
1.
Die Komfort-Taste (
), die geändert
werden soll, 5 Sekunden lang gedrückt halten. Die
Solltemperatur blinkt zusammen mit dem Symbol
Heizung ( ) bzw. Kühlung ( ).
2.
Die Aufwärts- bzw. Abwärtspfeiltaste an der
rechten Seite des Displays gedrückt halten, bis die
gewünschte Temperatureinstellung für den aktuellen
Betriebsmodus angezeigt wird. In diesem Moment
beginnt das Dreiecksymbol ( ) über der gedrückten
)zu blinken.
Komfort-Taste (
3.
Zur Änderung des Betriebsmodus die Taste
(M) mehrfach drücken, bis das Symbol für den
gewünschten Betriebsmodus auf dem Bildschirm
blinkt.
4.
Die Aufwärts- bzw. Abwärtspfeiltaste an der rechten
Seite des Displays gedrückt halten, bis die gewünschte
Temperatureinstellung angezeigt wird.
5.
Durch Drücken einer der beiden anderen Tasten für
die Touch ‘N’ Go-Funktion können die Schritte 2 bis 4
wiederholt werden.
6.
Mit der Taste OK die Änderungen bestätigen und den
Komfort-Änderungsmodus beenden.
Werkvoreinstellungen für die Benutzerkonfiguration
Die Schritte zur Änderung der
Benutzerparametereinstellungen auf die Standardwerte
werden im Folgenden beschrieben.
1.
Gleichzeitig die Taste für Anwesenheit
) und die Taste für Abwesenheit
(
) 10 Sekunden lang gedrückt halten, um den
(
Benutzerkonfigurationsmodus aufzurufen. Wenn diese
Einstellung erstmals aufgerufen wird, erscheint im
Anzeigebereich für die Zeit 999 und im Anzeigebereich
für die Temperatur als erster Wert 10.
2.
Die Abwärtspfeiltaste gedrückt halten. Wenn der
Zähler 0 erreicht, wird in dem Anzeigebereich für
die Temperatur "Fd" angezeigt. Dies bedeutet,
dass die Werkeinstellungen eingestellt werden.
Nachdem die Standardeinstellungen erfolgreich
im EEPROM wiederhergestellt wurden, fordert die
Benutzerschnittstelle NUI einen Reset.
52
Kühlen
Programmierung der Steuerung
Änderung der Zeiträume für die Temperaturregelung
Der Thermostat verfügt über 6 Zeiträume, die programmiert
werden können. Sie werden auf dem Display als P1, P2, P3,
P4, P5 und P6 angezeigt.
Der Thermostat verfügt über vordefinierte Zeiträume (siehe
unten), diese lassen sich jedoch nach Wunsch ändern.
Zeitraum
Startzeit des Zeitraums
P1
6:00 AM
P2
8:00 AM
P3
17:00 PM
P4
22:00 PM
P5
23:00 PM
P6
00:00 AM
Deutsch
Nach Einstellung der Solltemperaturen für die
Betriebsarten Anwesenheit, Abwesenheit und Schlafen die
gewünschte Tageszeit für diese Temperatureinstellungen
programmieren.
Welcher Zeitraum passt? Den betreffenden Zeitraum hier eintragen und entsprechende Änderungen im Thermostaten
vornehmen.
Zeitraum
Ihre Uhrzeit
P1
P2
P3
P4
P5
P6
So werden die werkvoreingestellten Zeiträume geändert:
1.
Die Abdeckung öffnen.
2.
Die Tagestaste ( ) drücken. Auf dem Display blinken
die Ziffern 1 bis 7.
3.
Erneut die Tagestaste ( ) drücken, um einen dieser
angebotenen Zeiträume auszuwählen – 1 bis 7, 1 bis
5, 6 bis 7 oder einzelne Tage (1, 2, 3, 4, 5, 6 und 7). Die
Auswahl durch erneutes Drücken der Tagestaste ( )
bestätigen. (Wenn der Tagesablauf immer gleich ist, die
Option 1 bis 7 auswählen.)
4.
Nach Auswahl einer der Optionen (1 bis 7, 1 bis 5, 6 bis
7 oder Einzeltage) die Zeitraumtaste ( ) drücken. Auf
dem Display erscheint ein P und eine blinkende 1. Dies
ist Zeitraum 1 (P1), der um 6:00 Uhr beginnt.
5.
Zur Änderung der Uhrzeiten für P1 die Startzeittaste
) drücken.
(
6.
Die Stundenanzeige für 6:00 blinkt auf dem Display.
Mit der Aufwärts- und Abwärtspfeiltaste die Uhrzeit
vorwählen und bei der gewünschten Zeit stoppen.
53
Programmierung der Steuerung
Deutsch
7.
Zur Änderung der Minuten die Startzeittaste (
) am
unteren Rand des Displays erneut drücken. Daraufhin
blinken die Minuten in der Anzeige 6:00 AM auf dem
Display. Mit der Aufwärts- und Abwärtspfeiltaste die
Uhrzeit vorwählen und bei der gewünschten Zeit stoppen.
8.
Die "Stoppzeit" für Zeitraum 1 (P1) ist zugleich die
"Startzeit" für Zeitraum 2 (P2). Zur Änderung der
Stoppzeit für P1 – d. h. auch zur Änderung der Startzeit
für P2 – die Anweisungen im folgenden Schritt zur
Änderung der Startzeit für Zeitraum P2 beachten.
9.
Zur Änderung der Startzeit für Zeitraum 2 (P2) die
Zeitraumtaste am unteren Rand des Displays zweimal
drücken. Daraufhin erscheinen die Angaben für
Zeitraum 2, und P2 blinkt auf dem Display.
10.
In ähnlicher Weise lassen sich P2, P3, P4, P5 und P6
programmieren.
11.
Sofern nicht am Anfang die Option 1 bis 7 (alle Tage)
ausgewählt wurde, alle Schritte für die übrigen Zeiträume
(1 bis 5 (Wochentage), 6 bis 7 (Wochenenden) oder
Einzeltage (1, 2, 3, 4, 5, 6 und 7)) wiederholen.
12.
Um zu prüfen, ob die Benutzerschnittstelle NUI alle
Änderungen übernommen hat, die sechs Zeiträume durch
Drücken der Tagestaste ( ) anzeigen. Den Zeitraum 1 bis
7 (alle Tage), 1 bis 5 (Wochentage), 6 bis 7 (Wochenenden)
oder Einzeltage auswählen und dann die Zeitraumtaste
drücken, um die jeder Startzeit zugeordnete Uhrzeit zu
kontrollieren. Bei jeder Betätigung der Zeitraumtaste
( ) wird die nächste Startzeit angezeigt. Ist die
Programmplanung falsch, erscheint auf dem Display "--",
und alle drei Pfeiltasten ( ) leuchten.
13.
OK drücken oder die Abdeckung schließen.
Zuordnung von Zeiträumen zuTemperaturen, CDU-Betriebsmodus & oder FR-Betriebsmodus
Hier ein Beispiel zur Programmierung unter Verwendung der Werkvoreinstellungen und der Optionen für Touch 'N' Go:
Voreingestellter
Zeitraum
Startzeit
Zeitraumnummer
6:00 AM
1
Anwesenheit (
8:00 AM
2
Abwesenheit (
5:00 PM
3
Anwesenheit (
Voreinstellung für Touch ‘N’ Go
CDU-Modus
Verkürzung
der Intervalle
EIN
AUS
EIN
AUS
EIN
AUS
Option für jeden Zeitraum
10:00 PM
4
Schlafen (
11:00 PM
5
Anwesenheit (
00:00 AM
6
Schlafen (
)
)
)
)
)
)
EIN
AUS
EIN
AUS
EIN
AUS
Die Planung entsprechend der Tagesroutine abschließen und bei den folgenden Anweisungen berücksichtigen.
Voreingestellter
Zeitraum
Startzeit
Zeitraumnummer
Option für jeden Zeitraum
1
2
3
4
5
6
54
Voreinstellung für Touch ‘N’ Go
CDU-Modus
Verkürzung
der Intervalle
Programmierung der Steuerung
1.
Die Abdeckung öffnen.
2.
Die Tagestaste ( ) an der Unterseite des Thermostaten
drücken. Auf dem Display blinken die Ziffern 1 bis 7.
3.
Eine der Optionen auswählen (1 bis 7, 1 bis 5, 6 bis 7
oder Einzeltag: 1, 2, 3, 4, 5, 6, 7); dazu die Tagestaste
( ) drücken, bis die gewünschte Option angezeigt
wird. Wenn der Tagesablauf immer gleich ist, die Option
1 bis 7 auswählen.
4.
Nach Auswahl einer der Optionen (1 bis 7, 1 bis 5, 6 bis 7
oder Einzeltag: 1, 2, 3, 4, 5, 6, 7) die Zeitraumtaste (87) an
Auf dem
der Unterseite des Thermostaten drücken.
Display beginnt P1 zu blinken.
5.
Zur Änderung der Stunden in P1 die Startzeittaste
) am unteren Rand des Displays drücken.
(
6.
Die Stundenanzeige für 6:00 blinkt auf dem Display.
Mit der Aufwärts- und Abwärtspfeiltaste die Uhrzeit
vorwählen und bei der gewünschten Zeit stoppen.
7.
)
Zur Änderung der Minuten die Startzeittaste (
drücken. Daraufhin blinken die Minuten in der Anzeige
6:00 AM auf dem Display. Mit der Aufwärts- und
Abwärtspfeiltaste die Uhrzeit vorwählen und bei der
gewünschten Zeit stoppen.
8.
Die "Stoppzeit" für Zeitraum 1 (P1) ist zugleich die
"Startzeit" für Zeitraum 2 (P2). Zur Änderung der
Stoppzeit für P1 – d. h. auch zur Änderung der Startzeit
für P2 – die Anweisungen im folgenden Schritt zur
Änderung der Startzeit für Zeitraum P2 beachten.
9.
Eine der Tasten für die Touch ‘N’ Go-Funktion –
), Abwesenheit (
) oder Schlafen
Anwesenheit (
) drücken – für Zeitraum 1 (P1) eine der Tasten in
(
der Tastenreihe direkt unter dem Display drücken. Es
wird ein Dreieckssymbol ( ) über der betätigten Taste
angezeigt. Dadurch "weiß" der Thermostat, dass für
Zeitraum P1 die Option Anwesenheit, Abwesenheit
bzw. Schlafen gilt. Der Thermostat nutzt die mit der
Touch ‘N’ Go-Funktion ausgewählten Einstellungen
für Kühlung und Heizung. Ist beispielsweise die
Heizungstemperatur für das Heim auf 23 °C eingestellt,
hält der Thermostat die Temperatur während des
Zeitraums P1 auf 23 °C.
10.
Die Zonentaste (
drücken.
t
t
Deutsch
So werden die sechs Zeiträume mit den drei KomfortBereichen – Anwesenheit, Abwesenheit und Schlafen, den
Ein/Aus-Einstellungen für die CDU-Betriebsart und den Ein/
Aus-Einstellungen für die Verkürzung der Intervalle (FRModus) kombiniert.
) an der linken Seite des Displays
Wenn der frühere CDU-Modus auf EIN gesetzt ist,
erscheint auf dem Display das Symbol für AUS
( ) und signalisiert so, dass der CDU-Modus
ausgeschaltet ist.
Wenn der CDU-Modus bisher AUS war,
verschwindet das Symbol AUS ( ) auf dem
Display, d. h. der CDU-Modus ist damit jetzt
eingeschaltet.
55
Programmierung der Steuerung
Deutsch
11.
Die Haltentaste ( ) an der linken Seite des Displays
gedrückt halten.
t
Wenn bisher der Status des FR-Modus "EIN" war,
verschwindet das Symbol ( ) vom Display, d. h.,
der FR-Modus zur Verkürzung der Intervalle ist
jetzt ausgeschaltet.
t
War bisher der FR-Modus AUS, erscheint das
Symbol für den FR-Modus ( ) auf dem Display
und zeigt so an, dass der Modus zur Verkürzung
der Intervalle jetzt eingeschaltet ist.
12.
Die Zeitraumtaste ( ) zweimal drücken. P2 beginnt
auf dem Display zu blinken.
13.
Zur Änderung der Stunden die Startzeittaste (
drücken.
14.
Die Taste für Anwesenheit (
) oder für Schlafen (
(
15.
Mit der Zonentaste (
bzw. ausschalten.
16.
Mit der Haltetaste ( ) den FR-Modus zur Verkürzung
der Intervalle ein- oder ausschalten.
17.
In ähnlicher Weise lassen sich die Zeiträume P3, P4, P5
und P6 programmieren.
18.
Wurde bei der ersten Programmierung nicht die
Option 1 bis 7 ausgewählt, die Schritte für die übrigen
Zeiträume wiederholen – 1 bis 5, 6 bis 7 oder Einzeltag:
1, 2, 3, 4, 5, 6, 7
19.
Aktiviert das Programmiermenü und zeigt die
Optionen an: 1 bis 7 (alle Tage), 1 bis 5 (Wochentage),
6 bis 7 (Wochenenden) und Einzeltage : 1, 2, 3, 4,
5, 6, 7 – dann die Zeitraumtaste ( ) drücken und
die jeder Startzeit zugeordnete Touch ‘N’ Go-Option
kontrollieren, ebenso die CDU-Moduseinstellung
und die Einstellungen für den FR-Modus. Bei jeder
Betätigung der Zeitraumtaste ( ) wird die nächste
Startzeit angezeigt.
20.
Die Taste OK drücken oder die Abdeckung schließen.
)
), für Abwesenheit
) drücken.
) den CDU-Modus einschalten
Erweiterte Programmieroptionen
Verwendung der Touch 'N' Go-Schaltfläche
Sobald die Temperaturen und Zeiträume entsprechend den
drei Komfort-Tasten für die Touch ‘N’ Go-Funktion eingestellt
sind (siehe Programmierung der Touch ‘N’ Go-Funktion)
und den Temperaturen Zeiträume zugeordnet sind,
werden die Touch ‘N’ Go-Tasten erst benötigt, wenn eine
temporäre Änderung vorgenommen werden soll. Wenn
der Nutzer beispielsweise früher als üblich zu Bett geht,
56
wird durch Betätigung der Taste Schlafen die Temperatur
früher als programmiert abgesenkt. Wenn der Benutzer
später als üblich zu Bett geht, bleibt das Heim auch nach
Beginn der üblichen Schlafenszeit warm, wenn die Taste für
Anwesenheit gedrückt wird. Allerdings muss dann vor dem
Schlafengehen die Taste für Schlafen gedrückt werden.
Erweiterte Programmieroptionen
1.
Die Abdeckung öffnen.
2.
Die Taste für Anwesenheit ( ) oder für Schlafen
) nach Wunsch drücken.
Das Symbol
(
blinkt auf dem Display und signalisiert eine temporäre
Haltefunktion. Das System ändert die für diesen
Zeitraum programmierten Temperatureinstellungen.
Die Temperatureinstellung wird bis zum nächsten
Abschalten des Geräts beibehalten, bis zum nächsten
programmierten Zeitraum oder bis zur Änderung
dieser Einstellung.
3.
Um den normalen programmierten Zeitraum wieder
zu verwenden, die entsprechene Taste für Schlafen,
Anwesenheit oder Abwesenheit drücken. Das System
schaltet wieder in diesen Zeitraum zurück, und
das blinkende Symbol für die Aktivierung ( ) der
programmierten Betriebsart wird ständig angezeigt.
4.
Die Abdeckung schließen.
Deutsch
Vornehmen einer temporären Änderung
Auf Anwesenheit, Abwesenheit oder Schlafen halten
Es kann Situationen geben, in denen die Programmierung
deaktiviert und die Temperatur im Heim auf einem der
drei Komfort-Niveaus Anwesenheit, Abwesenheit oder
Schlafen gehalten werden soll. Dies ist beispielsweise bei
Urlaub oder Reisen sinnvoll oder wenn sich der Benutzer
außerplanmäßig zu Hause aufhält. So wird verhindert, dass
der Thermostat die Temperaturen ändert, wenn er den
nächsten programmierten Zeitraum erreicht:
1.
Die Abdeckung öffnen.
2.
Die gewünschte Taste unter dem Display –
Anwesenheit (
), Abwesenheit (
) oder
Schlafen (
) drücken.
3.
Die Haltetaste ( ) auf der linken Seite drücken.
Das blinkende Symbol für die Aktivierung der
programmierten Einstellungen ( ) verschwindet.
4.
Um wieder zu den ursprünglich programmierten
Einstellungen zurückzukehren, die Haltetaste ( )
drücken. Das blinkende Symbol für die Aktivierung
der programmierten Einstellungen ( ) stoppt und
wird ständig angezeigt.
5.
Die Abdeckung schließen.
Erweiterte Programmierung der Anzeigecodes
Mehrere Funktionen der Benutzerschnittstelle NUI lassen
sich anpassen. In dieser Tabelle sind die Funktionen
zusammengefasst, die sich ändern lassen, und die
zugehörigen Codes (Parameternummern). Die Codes
(Parameternummern) werden auf dem Display angezeigt,
wenn diese Optionen genutzt werden.
57
Erweiterte Programmieroptionen
Funktionstabelle
FUNKTION
PARAMETER
BESCHREIBUNG
SYMBOL
HEIMFROSTSCHUTZ T°
3
EINSTELLUNG T° Z1
4
Dies ist der auswählbare Modus:
Aktueller Modus (bzw.
0. Aus
neuer Modus nach
2. Kühlung
Änderung)
3. Heizung
Mit diesem Parameter wird die Frostschutzoption
aktiviert, wenn die Anlage ausgeschaltet ist:
Frostschutz
1. NEIN. Deaktivieren
2. JA. Aktivieren
Der Schwellenwert für die Heim°C
Frostschutztemperatur
Einstellung des Wassersollwertes für die
°C
Raumtemperatur der NUI-Zone
REDUZ FREQ
MODUS
5
Dieser Code liefert Informationen, ob der
stille Modus/die Verkürzung der Intervalle/der
Nachtmodus aktiv ist.
REDUZ FREQ
6
MODE
1
HEIMFROSTSCHUTZ
2
Deutsch
ROOM MODE
7
CTRL ROOM SP Z1
8
ROOM AIR T° W1
9
RH SENSOR VALUE
10
OUTDOOR T°O
11
GMC OAT
12
1. Nicht aktiv
2. Aktiv
Wert der Frequenzreduzierung in Prozent des
CDU-Modus
Die Benutzerschnittstelle NUI zeigt diesen
Parameter an.
Pfeil entsprechend dem
1. Anwesenheit
Raummodus
2. Schlafen
3. Abwesenheit
Dieser Code ist der Raumsollwert für
die Regelung bei Betätigung der Tasten
°C
Anwesenheit, Abwesenheit bzw. Schlafen.
Dieser Parameter ist die Raumlufttemperatur,
die von dem internen NUI-Thermistor gemessen
°C
wird.
Dies ist der Wert für die relative Luftfeuchtigkeit
%
von dem betreffenden Sensor.
Die von dem TO-Sensor gemessene
°C
Außentemperatur
OAT von GMC-Platine
°C
Einstellung des Temperatursensors zur
Kompensation des Positionierungsfehlers bei
°C
ungünstiger Montage der Benutzerschnittstelle
Dieser Parameter gibt an, welche Zeiträume des
Tages für die Zeitplanung verfügbar sind:
1. 2
2. 4
3. 6
TROOM SENSOR
ADJ Z1
13
TAGDAUER
14
ANWESENHEIT
WÄRME T°
15
Temperatursollwert bei ANWESENHEIT im
Heizungsmodus
ANWESENHEIT
KÜHLE T°
16
Temperatursollwert für ANWESENHEIT im
Kühlmodus
SCHLAFEN
WÄRME T°
17
Temperatursollwert für SCHLAFEN im
Heizungsmodus
SCHLAFEN KÜHLE
T°
18
Temperatursollwert für SCHLAFEN im
Kühlungsmodus
ABWESENHEIT
WÄRME T°
19
Temperatursollwert für ABWESENHEIT im
Heizungsmodus
ABWESENHEIT
KÜHLE T°
20
Temperatursollwert für ABWESENHEIT im
Kühlungsmodus
USER ROOM SP Z1
21
FEHLERCODE
22
FEHLER-HISTORY
23
Raumsollwert
Fehlercodes werden nacheinander in Intervallen
jeweils 1 Sekunde lang angezeigt.
Speichert die letzten 4 Fehlercodes
°C und Pfeil für
Anwesenheit
°C und Pfeil für
Anwesenheit
WERTEBEREICH
Min.
Max.
-
-
0
1
2
1
6°C
12°C
6°C
-5°C
+5°C
0°C
1
2
1
50%
100%
100%
1
3
1
12°C
38°C
20°C
-20°C
50°C
0
100
-30°C
90°C
-20°C
65°C
-5°C
5°C
0°C
1
3
4
12°C
38°C
20°C
12°C
38°C
24°C
12°C
38°C
18°C
12°C
38°C
26°C
12°C
38°C
15°C
12°C
38°C
28°C
12°C
38°C
20°C
3
31
3
31
°C und Pfeil für die
°C und Pfeil für die
°C und Pfeil für
Abwesenheit
°C und Pfeil für
Abwesenheit
°C
Bei Parametern, die schreibgeschützt sind und nicht bearbeitet werden können, erscheint auf dem Display ein Vorhängeschlosssymbol (
Im Folgenden finden Sie eine Liste der schreibgeschützten Parameternummern.
Parameternummer: 7, 8, 9, 10, 11, 12, 21, 22 und 23
58
STANDARDWERT
).
Erweiterte Programmieroptionen
Änderung der Funktionseinstellungen
1.
Die Abdeckung öffnen.
2.
) und für Abwesenheit
Die Taste für Anwesenheit (
(
) 3 Sekunden lang gedrückt halten. Die
Parameterzahl "1" blinkt in dem Bereich der
Zeitanzeige.
3.
Die Modustaste (M) drücken: Der Parameterwert
blinkt in dem Bereich der Temperaturanzeige des
Displays.
4.
Mit der Aufwärts- und Abwärtspfeiltaste die
Einstellungen wie gewünscht ändern, sie sollten in
dem für den Parameter festgelegten Bereich liegen,
das betreffende Symbol für diesen Parameter wird
angezeigt.
5.
Die Modustaste (M) bzw. die Taste OK drücken, um die
Einstellungen zu übernehmen.
t
t
Deutsch
Bei der Benutzerschnittstelle NUI lassen sich die
Einstellungen für verschiedene Funktionen ändern. So
lassen sich die Thermostateinstellungen programmieren:
Beim Drücken der Taste OK werden die
Einstellungen gespeichert, der Parameterwert
blinkt und kann noch geändert werden.
Beim Drücken der Modustaste (M) werden die
Einstellungen gespeichert, und es wird der
nächste Parameter zur Änderung aufgerufen.
Die Parameternummer blinkt.
6.
Mit der Aufwärts- und Abwärtspfeiltaste zum
nächsten Parameter wechseln. (Aktuelle Anzeige ist
eine Parameternummer:).
7.
Mit den folgenden Schritten lassen sich alle
Parameter programmieren. Nach dem Abschluss die
Taste OK oder die Zonentaste ( ) drücken, um die
Einstellungen zu speichern und wieder die normale
Bildschirmanzeige aufzurufen. (Aktuelle Anzeige ist
eine Parameternummer:).
8.
Die Abdeckung schließen.
Hinweise: Weitere Details zu Parametern finden Sie in der
Funktionstabelle.
59
Sonderfunktionen
Einstellung des Raumtemperatursensors
Die Benutzerschnittstelle NUI unterstützt eine
Funktion, mit der sich ein Offset für die angezeigte
Raumtemperatur addieren oder subtrahieren lässt.
Folgende Temperatureinstellungen sind für die Optionen
Anwesenheit, Abwesenheit und Schlafen vorprogrammiert.
In diesem Fall kann die Variable TROOM SENSOR ADJ im
Bereich von +5 °C/-5 °C modifiziert werden; dieser Wert
wird zu dem Sensorwert für die Isttemperatur des Raumes
addiert. Siehe Parameternummer 13 der Funktionstabelle.
Direktes Aufrufen des FR-Modus zur Verkürzung der Intervalle
Deutsch
Die aktive Taste unter der Haltetaste ( ) 10 Sekunden lang
drücken, um den Nachtmodus zu aktivieren bzw. durch
erneutes Drücken der Haltetaste ( ) für 10 Sekunden den
Nachtmodus deaktivieren. Wenn der FR-Betriebsmodus
bzw. Nachtbetrieb/leiser Betrieb aktiv ist, zeigt die
Benutzerschnittstelle NUI das Symbol (
). Wenn der
FR-Modus aktiv ist, wird immer die programmierte Auswahl
überschrieben.
Was wenn:
Sie erhalten eine Systemfehlermeldung
Hier einige mögliche Systemfehler und deren Bedeutung:
Sensor für Raumlufttemperatur defekt
Wenn der Sensor zur Messung der Raumlufttemperatur
einen Wert unter -45 °C oder über 65 °C misst, gilt er als
defekt, und es wird die Meldung "--" angezeigt.
Sensor für die Luftfeuchtigkeit defekt
Wenn der Sensor zur Messung der Raumluftfeuchtigkeit
weniger als 0 HR% oder mehr als 99 HR% angezeigt, gilt er
als defekt, und es erscheint die Meldung "--".
EEPROM defekt
Wenn der nicht flüchtige Speicher (EEPROM) des
Thermostaten defekt ist, erscheint in dem Anzeigebereich
für die Raumlufttemperatur die Fehlermeldung "E4".
Wenn dieser Fehler auftritt und die Stromversorgung
für alle Konfigurationen des Installateurs am
Thermostaten ein- und ausgeschaltet wird, werden die
Programmeinstellungen und Benutzereinstellungen auf die
60
Standardwerkeinstellungen zurückgesetzt.
Dieser Fehler kann zu einer Fehlfunktion der Anlage führen
und lässt sich nicht reparieren. In diesem Fall muss der
Thermostat ersetzt werden.
Datenübertragungsfehler
Wenn die Benutzerschnittstelle NUI keine CCNDatenübertragung von der Hauptbenutzerschnittstelle
innerhalb von 60 Sekunden empfängt, erscheint auf
dem Display der Fehlercode "E3" im Anzeigebereich für
die Temperatur und ein "-" im Bereich der Zeitanzeige.
Bei diesen Bedingungen wird die Außentemperatur
nicht angezeigt. Der Fehlercode "E3" wird einmal
angezeigt, die übrige Funktionalität bleibt erhalten. In
diesem Fall das Datenübertragungskabel zwischen der
Benutzerschnittstelle NUI und dem Gerät im Außenbereich
kontrollieren.
Was wenn:
Fehlercode-Tabelle
Die Benutzerschnittstelle NUI erkennt Defekte der
Hauptplatine aus einem der Datenübertragungsparameter.
(Parameter 22). Wird das Benutzer-Setup aufgerufen und
Parameter 22 ausgewählt, zeigt die Benutzerschnittstelle NUI
2
Beschreibung
Sicherheits-Eingabe
3
Temperatursensor Wassereinlauf (EWT)
4
Sensor derzeitige Kühlmitteltemperatur (TR)
5
Lufttemperatursensor GMC
6
Kommunikationsverlust mit NUI Steuerung
7
Umgebungstemperatursensor NUI
9
Fehler Wassersensor / Wasserpumpe
10
EEProm korrupt
13
Kommunikationsverlust R S485 (Systemkonfiguration System Typ 6)
14
Verlust des Signals von der Inverterplatine oder Hochtemperaturauslöser
15
Temperatursensor Wasserauslauf (LWT)
16
Alarm Test
17
Lufttemperatursensor Wechselrichter (TO)
18
Kurzschlussschutz Wechselrichter G-Tr
20
Fehler – Positionskontrolle Verdichterrotor
21
Fehler – Stromsensor Wechselrichter
22
Kühlmittelsensoren Wärmeaustauscher oder Verdichteransaugung (TE) / (TS)
23
Temperatursensor Verdichterdruckleitung (TD)
24
Fehler – Lüftermotor
26
Weitere Fehler Wechselrichterkarte
27
Verdichter blockiert
28
Fehler – Temperatur im Zulauf
29
Defekt am Verdichter
Deutsch
Fehlercode
die oben erwähnten aktiven Fehlercodes in der folgenden
Tabelle. Diese aktiven Fehlercodes werden nacheinander
jeweils 1 Sekunde angezeigt.
61
Interfaz de usuario
Tabla de contenidos
Página
Abreviaturas / Significados ...................................................
Identificación de teclas ..........................................................
Indicadores en pantalla .........................................................
Arranque rápido.......................................................................
Cómo fijar la hora y el día..........................................
Cambio de la temperatura .......................................
Bloqueo del teclado ...................................................
Programación del Control .....................................................
Característica "Touch and go" ................................
Programación de la característica "Touch and go"
change the factory settings ....................................
Valores por defecto para la configuración del
usuario ..........................................................................
Cómo cambiar los períodos de tiempo de la
temperatura ................................................................
Cómo asignar períodos de tiempo a las
temperaturas, modo CDU & modo FR ..................
Opciones de programación avanzada...............................
Touch ‘N’ Go buttons...................................................
make a temporary change........................................
hold it at home, away or sleep .................................
Códigos de visualización de la programación
avanzada........................................................................
Cómo cambiar los ajustes de las características .
Tabla de características .............................................
Características especiales .....................................................
Ajuste del sensor de temperatura ambiente ......
Simplificación del modo de reducción de la
frecuencia .....................................................................
En caso de ..................................................................................
Mensaje de error del sistema ..................................
Código Cuadro ............................................................
62
62
63
64
65
65
65
66
66
66
66
67
67
68
69
71
71
71
72
72
72
73
75
75
75
75
75
76
Abreviaturas / Significados
NUI
CDU
GMC
LWT
EWT
TE
TD
OAT
FR Mode
Serie Comfort - Interfaz de usuario 33AW-CS1
Unidad del dispositivo compresor
Controles del módulo global
Temperatura del agua en salida
Temperatura del agua en entrada
Sensor del intercambiador térmico externo
Sensor de la temperatura de descarga
Temperatura ambiente exterior
Modo Reducción de frecuencia
Identificación de teclas
M
OK
Español
P
ZONA
Selecciona la Zona en la que se halla
presente NUI (actualmente sin usar).
FUERA
EJECUCIÓN/
RETENCIÓN
Mantiene la temperatura
actualmente seleccionada o ejecuta
el programa previsto.
CASA
MODO
Para fijar el uso del termostato
(calefacción, refrigeración) o su
estado (apagado).
Aumenta la temperatura o regula
la selección ascendente de la
pantalla al fijar las características de
programación avanzada.
Disminuye la temperatura o regula
la selección decendente de la
HACIA ABAJO
pantalla al fijar las características de
programación avanzada.
HACIA ARRIBA
Aceptar
Guarda los ajustes tras completar
el ajuste inicial o el paso de
programación.
DURMIENDO
Activa los ajustes de calefacción y
refrigeración para el período del
programa noche (durmiendo).
Activa los ajustes de calefacción y
refrigeración para el período del
programa fuera de casa (fuera).
Activa los ajustes de calefacción y
refrigeración para el período del
programa "casa".
FIJAR RELOJ
D/H/M
Activa la modalidad de ajuste del
reloj.
TIEMPO DE
ARRANQUE
Activa el menú de programación,
visualizando los seis tiempos de
arranque del período.
PERÍODO
Activa el menú de programación,
visualizando los seis períodos de
tiempo de programación.
DÍAS
Activa el menú de programación,
visualizando las opciones - 1 a 7
(todos los días), de 1 a 5 (días de la
semana), de 6 a 7 (fines de semana)
o día específico (1,2,3,4,5,6,7).
63
Indicadores en pantalla
1
2
4
5
6
7
8
Español
9
10
Sin utilizar
El sistema está utilizando los
ajustes del programa "casa".
Calendario activado
Sin utilizar
Humidificación o
deshumidificación demanda
Grados Fahrenheit
Modo del sistema
desactivado
El sistema está utilizando los
ajustes del programa "fuera".
Anticongelación Casa
Zona temperatura ambiente
del aire
Sin utilizar
Grados centígrados
Sin utilizar
Indicador de la hora actual
a.m. o p.m.
El sistema está utilizando
los ajustes del programa
"durmiendo".
Fuente de calor externa
Modo Refrigeración
Modo Servicio/Instalador
Radiador eléctrico
Zona de Visualización del
Tiempo
Porcentaje de Humedad
Relativa
Compresor ON / Frecuencia
Reducción
(si la luna se muestra)
Temperatura exterior
Sin utilizar
Agua caliente sanitaria
Día de la semana
Modo Calefacción
Sin utilizar
Alarma
El teclado numérico está
bloqueado (de no verse
el candado, significa
desbloqueado)
Sin utilizar
64
Sin utilizar
Arranque rápido
Cómo fijar la hora y el día
Antes de utilizar cualquiera de las características de
programación de NUI, es necesario fijar la hora y el día.
1.
Abrir la puerta
2.
Pulsar la tecla FIJAR RELOJ D/H/M (
3.
Para cambiar la hora, pulsar la tecla arriba o abajo.
Detenerse en la hora correcta.
4.
Volver a pulsar la tecla con el símbolo FIJAR RELOJ
) y se visualizarán parpadeando los
D/H/M (
minutos.
5.
Para cambiar los minutos, pulsar la tecla arriba o
abajo.
Detenerse en el número correcto.
6.
Volver a pulsar la tecla con el símbolo FIJAR RELOJ
D/H/M (
) y se visualizará parpadeando el día.
7.
Para cambiar el día, pulsar la tecla arriba o abajo.
Detenerse en el número correcto.
8.
Pulsar Aceptar o cerrar la puerta.
Español
).
Cambio de la temperatura
Hay veces en que se desea cambiar momentáneamente la
temperatura. Realizar lo siguiente:
1.
Abrir la puerta.
2.
Pulsar la tecla modo (M) para seleccionar la
modalidad deseada.
Pulsar los botones arriba o abajo en el margen
derecho hasta llegar al ajuste de la temperatura
deseada. Dicho procedimiento crea un "valor
transitorio" hasta el siguiente período prefijado. En
pantalla se verá parpadeando activo el icono (
).
3.
Para mantener dicho ajuste de la temperatura, de
modo que no sea modificado durante el próximo
período prefijado, pular el símbolo ( ) en el margen
izquierdo. La temperatura quedará fijada según lo
seleccionado hasta soltar el botón de retención. El
icono activo fijado (
) desaparecerá.
4.
Para volver a colocar la temperatura en el nivel
prefijado para ese perído de tiempo, mantener
pulsado el símbolo ( ). Este procedimiento suelta
el botón de retención y la temperatura regresará
a su nivel programado. El icono activo fijado (
)
aparecerá.
5.
Cerrar la puerta.
65
Arranque rápido
Bloqueo del teclado
Cómo bloquear todas las funciones de las teclas y las de
mando
1.
Abrir la puerta
2.
Pulsar y mantener apretadas durante 3 segundos
) y tiempo de
las tres teclas días ( ), período (
arranque (
).
3.
Todas las teclas serán desactivadas y en pantalla se
mostrará el icono de bloqueo ( ).
4.
Para desloquear el teclado, volver a pulsar durante
3 segundos las tres teclas. El icono bloqueo ( )
desaparecerá.
Programación del Control
Español
Característica "Touch and go"
La exclusiva característica "Touch and Go" en su termostato
es una herramienta revolucionaria que le permite utilizar una
opción más fácil; en pocas palabras, "toca y escapa", para sacar
mayor provecho de todo su sistema de acondicionamiento.
Al tocar un botón de "Touch and Go" - casa (
),
fuera (
) y durmiendo (
) - puede "comunicar" al
termostato donde se encuentra usted. Para mantener su
casa en ese nivel de acondicionamiento de forma indefinida,
es posible incluir otra tecla más - retención ( ) - y usted
se queda tranquilo. Es la solución ideal para quienes cuyo
programa varía diariamente o que no se adapta a los dos,
cuatro o seis períodos de tiempo prognosticables permitidos
por el termostato.
Al mismo tiempo, estas tres opciones de acondicionamiento
(casa, fuera y durmiendo) están conectadas con la potencia
de programación a todo nivel, de manera que usted puede
contar con el acondicionamiento de la casa que realmente
desea y cuando usted lo quiere.
Los tres botones "Touch and Go" están prefijados en la fábrica
para ajustes de calefacción y refrigeración estándar, siendo
destinados a períodos de tiempo específicos. Sin embargo,
es posible cambiar los ajustes de la temperatura y las horas en
que se desean utilizar con tranquilidad. Aprenda a hacerlo y
descubra lo útil que es este dispositivo a medida que lee este
manual.
Programación de la característica "Touch and go"
La característica "Touch and Go" presente en su termostato
utiliza los botones casa (
), fuera (
) y durmiendo
(
) en el display. Se utilizan para las tres opciones de
programación.
La opción de programación más sencilla exige que acepte
los ajustes de la temperatura prefijados cuando usted
está en casa, fuera o durmiendo, o bien, que establezca
personalmente la configuración de la temperatura de
calefacción y refrigeración de "Touch and Go". En cualquiera
de los dos casos, sus ajustes de casa, fuera o durmiendo,
están relacionados con uno de los seis períodos de tiempo
igualmente prefijados (y modificables) en el termostato.
A continuación se indican los ajustes de la temperatura
preprogramados para los períodos casa, fuera y durmiendo.
Opción "Touch and go"
Calefacción
Refrigeración
Casa
20° C
24° C
Fuera
15° C
28° C
Durmiendo
18° C
26° C
66
Programación del Control
Utilice la rejilla en blanco para anotar las temperaturas de su
casa deseadas.
Opción "Touch and go"
Para aquellas temperaturas es posible asignar más tarde los
períodos de tiempo.
Calefacción
Refrigeración
Casa
Fuera
Durmiendo
1.
Pulsar y mantener apretado durante unos cinco
segundos el botón acondicionamiento (
) que se desea modificar. La temperatura fijada
junto con el símbolo calefacción (
) o refrigeración
(
) parpadearán.
2.
Pulsar el botón arriba o abajo en el margen
derecho de la pantalla hasta alcanzar el ajuste de
la temperatura deseado según el modo actual de
funcionamiento. Llegado este punto, empezará a
parpadear el icono triángulo ( ) encima del botón
de acondicionamiento pulsado (
).
3.
Para cambiar el modo, pulsar varias veces la tecla
modo (M) hasta ver el símbolo del modo deseado
que parpadea en pantalla.
4.
Pulsar el botón arriba o abajo en el margen derecho
de la pantalla hasta llegar al ajuste de la temperatura
deseada.
5.
Al pulsar uno de los otros dos botones "Touch and
Go", se pueden repetir los puntos de 2 a 4.
6.
Pulsar Aceptar para confirmar los cambios y salir del
modo de cambio de Acondicionamiento.
Español
Cómo cambiar los ajustes de fábrica
Valores por defecto para la configuración del usuario
A continuación se indica el procedimiento para modificar los
ajustes del Parámetro de Usuario en los valores por defecto.
1.
Pulsar al mismo tiempo y durante 10 segundos las
teclas casa (
) y fuera (
) a la vez, para entrar en
el modo de configuración de usuario. Al seleccionar por
la primera vez esta configuración, 999 será visualizado
en la zona visualización del tiempo y el valor inicial
de 10 será mostrado en la zona visualización de la
temperatura.
2.
Pulsar y dejar apretado el botón abajo. Cuando el
contador alcance cero, "Fd" será visualizado en la zona
temperatura, lo cual quiere decir que se están cargando
los valores por defecto. Tras completarse exitosamente
el restablecimiento de los valores por defecto en la
EEPROM, NUI realizará una reinicialización forzada.
67
Programación del Control
Cómo cambiar los períodos de tiempo de la temperatura
Tras fijar los ajustes de la temperatura para casa, fuera y
durmiendo, es posible programar la hora del día que desea
utilizar para esa configuración de la temperatura.
denominados períodos, identificados en pantalla como P1,
P2, P3, P4, P5 y P6.
El termostato posee períodos prefijados (ver abajo), si bien
es posible adaptarlos a su estilo de vida.
El termostato cuenta con seis márgenes de tiempo
Período
Tiempo de inicio del período
P1
6:00 AM
P2
8:00 AM
P3
17:00 PM
P4
22:00 PM
P5
23:00 PM
P6
00:00 AM
¿Cuáles son los períodos que prefiere? Escríbalos aquí y remítase a ellos a medida que realiza los cambios en el termostato.
Período
Español
P1
P2
P3
P4
P5
P6
Cómo cambiar los períodos de tiempo de fábrica.
1.
Abrir la puerta.
2.
Pulsar la tecla días ( ). En pantalla verá parpadeando
los números de 1 a 7.
3.
Puede elegir una de estas tres opciones en el cuadro
temporal - de 1 a 7, de 1 a 5, de 6 a 7 o días específicos (1,
2, 3, 4, 5, 6, 7) - pulsando una vez más la tecla días
( ). También se puede realizar la elección volviendo a
pulsar la tecla días ( ). (Elija de 1 a 7 en caso de que sus
programas diarios sean iguales.)
4.
Tras seleccionar una de las opciones (de 1 a 7, de 1 a 5,
).
de 6 a 7 o días específicos), pulsar la tecla período (
En pantalla verá P y un 1 parpadeando. Éste equivale al
período 1 (P1), que empieza a las 6 de la mañana.
5.
Para cambiar las horas en P1, pulsar la tecla tiempo de
).
arranque (
6.
Verá en pantalla las horas en 6 a.m. parpadeando. Pulsar
la tecla arriba o abajo para fijar la hora deseada.
7.
Para cambiar los minutos, volver a pulsar la tecla tiempo
) en la parte inferior de la pantalla.
de arranque (
Verá en pantalla los minutos en 6 a.m. parpadeando.
Pulsar la tecla arriba o abajo para fijar la hora deseada.
8.
El "tiempo de parada" del período 1 (P1) es también el
68
Sus horas
Programación del Control
9.
Para cambiar el tiempo de inicio del período 2 (P2),
pulsar dos veces la tecla período en la parte inferior de
la pantalla, la cual muestra la información del período
2, con P2 parpadeando en el display.
10.
Del mismo modo es posible programar P2, P3, P4, P5
y P6.
11.
De no realizar la selección de 1 a 7 (todos los días) al
comienzo de este proceso, repetir todos los pasos
para escoger el cuadro temporal remanente - de 1 a 5
(días de la semana), de 6 a 7 (fines de semana) o días
específicos (1,2,3,4,5,6,7).
12.
Para confirmar que NUI ha aceptado los cambios que
usted ha realizado, someter a un ciclo de operaciones
los seis períodos de tiempo, pulsando días ( ),
seleccionando el marco temporal elegido por usted de 1 a 7 (todos los días), de 1 a 5 (días de la semana), de
6 a 7 (fines de semana) o día específico - y acto seguido,
pulsando la tecla período para ver las horas asignadas
para cada tiempo de inicio. Tras pulsar cada vez la tecla
), se avanza hacia el próximo tiempo de inicio. Si el
(
horario de programa es incorrecto, se visualizará "--" y
se encenderán las tres flechas ( ).
13.
Pulsar Aceptar o cerrar la puerta.
Español
del de inicio del período 2 (P2). Para cambiar el tiempo
de parada de P1 (que corresponde también al cambio
del de inicio de P2), utilizar las instrucciones presentes
en el siguiente paso para modificar el tiempo de
arranque (inicio) del período 2.
Cómo asignar períodos de tiempo a las temperaturas, modo CDU & modo FR
A continuación se brinda un ejemplo de presentación de una programación con períodos fijados en la fábrica y las opciones
de "Touch and Go".
Período prefijado
Tiempo de arranque
Número del
período
"Touch and Go" prefijado
Opción para cada período
6:00 AM
1
Casa (
8:00 AM
2
Fuera (
5:00 PM
3
Casa (
10:00 PM
4
Durmiendo (
11:00 PM
5
Casa (
00:00 AM
6
Durmiendo (
)
)
)
)
)
)
Modo CDU
Reducción de
Frecuencia
ON
APAGADO
ON
APAGADO
ON
APAGADO
ON
APAGADO
ON
APAGADO
ON
APAGADO
Complete este calendario según sus costumbres diarias y utilícelo siguiendo las siguientes instrucciones.
Período prefijado
Tiempo de arranque
Número del
período
"Touch and Go" prefijado
Opción para cada período
Modo CDU
Reducción de
Frecuencia
1
2
3
4
5
6
69
Programación del Control
Esta es la forma de conectar sus seis períodos de tiempo
con los tres márgenes de acondicionamiento (casa, fuera
y durmiendo), activación/desactivación de los ajustes del
modo CDU y activación/desactivación de los ajustes del modo
Reducción de Frecuencia.
Español
1.
Abrir la puerta.
2.
Pulsar la tecla días ( ) en la parte inferior del
termostato. En pantalla verá parpadeando los números
de 1 a 7.
3.
Seleccionar una de las opciones (de 1 a 7, de 1 a 5, de 6 a
7 o día específico: 1, 2, 3, 4, 5, 6, 7) pulsando la tecla días
( ) hasta obtener la opción deseada. Elija de 1 a 7 en
caso de que sus programas diarios sean iguales.
4.
Tras seleccionar una de las opciones (de 1 a 7, de 1 a 5,
de 6 a 7 o día específico: 1, 2, 3, 4, 5, 6, 7), pulsar la tecla
perído (
) en la parte inferior del termostato. P1
parpadeará en pantalla.
5.
Para cambiar las horas en P1, pulsar la tecla tiempo de
arranque (
) en la parte inferior de la pantalla.
6.
Verá en pantalla las horas en 6 a.m. parpadeando. Pulsar
la tecla arriba o abajo para fijar la hora deseada.
7.
Para cambiar los minutos, pulsar la tecla tiempo de
). Verá en pantalla los minutos en 6 a.m.
arranque (
parpadeando. Pulsar la tecla arriba o abajo para fijar la
hora deseada.
8.
El "tiempo de parada" del período 1 (P1) es también el
del de inicio del período 2 (P2). Para cambiar el tiempo
de parada de P1 (que corresponde también al cambio
del de inicio de P2), utilizar las instrucciones presentes
en el siguiente paso para modificar el tiempo de
arranque (inicio) del período 2.
9.
Pulsar la tecla "Touch and Go" - (
), fuera (
)
o durmiendo (
) – que desea utilizar durante el
período 1 (P1) en la lista de botones justo debajo del
display. Encima del botón seleccionado, verá el icono
triángulo ( ), el cual informa al termostato que,
durante P1, usted está en casa, fuera, o durmiendo. El
termostato utilizará los ajustes de la temperatura de
calefacción o refrigeración seleccionados para ese
botón "Touch and Go". Por ejemplo, si la temperatura de
calefacción de su casa está fijada en 23ºC, durante P1 el
termostato la mantendrá.
10.
Pulsar el botón zona (
display.
t
t
70
) en la parte izquierda del
Si el estado anterior del Modo CDU está en ON
(encendido), aparecerá en pantalla el icono "Off"
( ), o sea que el modo CPU está apagado.
Si el estado anterior del Modo CDU está en OFF
(apagado), desaparecerá de la pantalla el símbolo
"Off" ( ), o sea que ahora el modo CPU está
encendido.
Programación del Control
12.
Pulsar el botón retención ( ) en la parte izquierda del
display.
t
Si el estado anterior del Modo Reducción de
Frecuencia está en ON (encendido), desaparecerá
de la pantalla el icono ( ), o sea que el modo en
cuestión ahora está en "OFF" (apagado).
t
Si el estado anterior del Modo Reducción de
Frecuencia está en OFF (apagado), aparecerá en
pantalla el símbolo del icono de dicho modo ( ),
o sea que el modo en cuestión ahora está en "ON"
(encendido).
Pulsar dos veces la tecla período (
). P2 parpadeará
en pantalla.
13.
Para cambiar las horas, pulsar la tecla tiempo de
arranque (
).
14.
Pulsar casa(
15.
Pulsar el botón zona (
ON o en OFF.
16.
Pulsar el botón retención ( ) para fijar el modo
Reducción de Frecuencia en ON o en OFF.
17.
Del mismo modo es posible programar P3, P4, P5 y P6.
18.
De no realizar la selección de 1 a 7 al comienzo de este
proceso, repetir todos los pasos para escoger el cuadro
temporal remanente - de 1 a 5, de 6 a 7 o día específico:
1, 2, 3, 4, 5, 6, 7
19.
Para confirmar que el termostato ha aceptado los
cambios que usted ha realizado, someter a un ciclo
de operaciones los seis períodos de tiempo, pulsando
días ( ), seleccionando el marco temporal elegido
por usted - de 1 a 7 (todos los días), de 1 a 5 (días de la
semana), de 6 a 7 (fines de semana) o día específico: 1,
2, 3, 4, 5, 6, 7 – y acto seguido, pulsando la tecla período
(
) para ver la opción "Touch and Go" asignada para
cada tiempo de inicio, ajuste del modo CDU y ajuste
del modo Reducción de Frecuencia. Tras pulsar cada
vez período (
), se avanza hacia el próximo tiempo
de inicio.
20.
Pulsar Aceptar o cerrar la puerta.
), fuera (
) o durmiendo (
).
) para fijar el modo CDU en
Español
11.
Opciones de programación avanzada
Utilización de las teclas "Touch and go"
Tras fijar las temperaturas y los períodos de tiempo que
corresponden a sus tres botones de acondicionamiento
"Touch and Go" (ver la programación de dicha característica)
y a los tiempos de Asignación a las temperaturas, no
necesitará utilizar los botones de "Touch and Go" a menos
que no desee realizar un cambio transitorio. Por ejemplo,
si desea ir a dormir antes de lo acostumbrado, si pulsa
el botón "durmiendo" bajará la temperatura antes de
lo programado. En cambio, si va a dormir más tarde, si
pulsa el botón "casa", las habitaciones se mantendrán
calefaccionadas más alla de la hora habitual de dormir, si
bien tendrá que pulsar la tecla "durmiendo" antes de ir a
acostarse.
71
Opciones de programación avanzada
Cómo realizar cambios transitorios
1.
Abrir la puerta.
2.
), fuera (
)o
Pulse el botón que desee casa (
durmiendo (
). En pantalla verá parpadear el
símbolo , que equivale a retención momentánea.
El sistema pasará a los ajustes de la temperatura
programados para ese período específico de ese
estilo de vida. Éste mantendrá ese ajuste de la
temperatura hasta apagar nuevamente el dispositivo,
reprogramar el período de tiempo o que alguien
cambie dicho ajuste.
3.
Para regresar al período originalmente programado,
pulsar el botón específico casa, fuera o durmiendo.
El sistema regresará a ese período de tiempo y el
icono activo (
) parpadeando, dejará de hacerlo
y el icono en especial quedará constantemente
visualizado.
4.
Cerrar la puerta.
Español
Aplicarlos en casa, fuera o durmiendo
Puede que haya situaciones en que usted desea cancelar
la programación y mantener la temperatura de la casa en
uno de los tres niveles de acondicionamiento (casa, fuera o
durmiendo). Esto es útil cuando va de vacaciones o de viaje,
o cuando se halla inesperadamente en casa. Cómo evitar
que el termostao cambie las temperaturas al alcanzar el
próximo período de tiempo de programación.
1.
Abrir la puerta.
2.
Pulsar el botón deseado ubicado debajo del
display: casa (
), fuera (
) o durmiendo
(
).
3.
Pulsar el botón retención ( ) ubicado en la parte
izquierda. Verá que desaparecerá el icono activo
fijado que parpadeaba (
).
4.
Para regresar al calendario de programación original,
pulsar el botón retención ( ). Verá que el icono
activo fijado que parpadeaba (
) dejará de hacerlo
y el icono en especial quedará constantemente
visualizado.
5.
Cerrar la puerta.
Códigos de visualización de la programación avanzada
Es posible personalizar varias características de NUI. Esta
tabla muestra las características que se pueden modificar
y los códigos (número del parámetro) asociados a ellas.
72
Dichos códigos serán mostrados en pantalla al seguir las
instrucciones.
Opciones de programación avanzada
Tabla de características
DESCRIPCIÓN
MODO
1
ANTICONGELACIÓN
CASA
2
Tª
ANTICONGELACIÓN
CASA
3
Este es el Modo seleccionable:
0. Apagado
2. Refrigeración
3. Calefacción
Este parámetro habilita la opción "Home
Antifreeze" (Anticongelación Casa) cuando el
sistema está apagado.
1. NO. Desactivar
2. SÍ. Activar
Umbral de temperatura de anticongelación de
la casa
4
Regulación del valor de consigna del agua para
la temperatura ambiente en la zona NUI.
5
Este código brinda información acerca del estado
de activación de los modos Silencio /Reducción
de Frecuencia/ Noche.
REGULAR T Z1
MODO REDUC.
FREC.
REDUC. FREC.
MODO HABITACIÓN
CTRL ROOM SP Z1
(CONTROL HABIT.
SP Z1)
Tª AMBIENTE DEL
AIRE W1
6
7
8
9
VALOR SENSOR HR
10
Tª EXTERNA O
11
OAT GMC
12
1. No activo
2. Activo
Valor de reducción de frecuencia en % de CDU
NUI visualizará este parámetro.
1. Casa
2. Durmiendo
3. Fuera
Este código es el valor de consigna para
Habitación determinado al pulsar los botones
Casa, Durmiendo, Fuera.
Esta es la temperatura ambiente del aire leída
por el termistor interno de NUI.
Equivale al valor de la humedad relativa medido
por el sensor.
Temperatura externa medida por el sensor TO
(valor de escritura).
OAT desde tarjeta GMC
Regulación del sensor de temperatura para
recuperar el error de malposicionamiento de la
interfaz de usuario.
Este parámetro informa sobre los períodos
diarios que se hallan disponibles para ser
programados:
1. 2
2. 4
3. 6
SENSOR Tª
AMBIENTE ADJ Z1
13
PERÍODO DEL DÍA
14
Tª CALEFACCIÓN
CASA
15
Valor de consigna de la temperatura CASA en
modalidad calefacción.
Tª REFRIGERACIÓN
CASA
16
Valor de consigna de la temperatura CASA en
modalidad refrigeración.
Tª CALEFACCIÓN
NOCHE
17
Valor de consigna de la temperatura
DURMIENDO en modalidad calefacción.
Tª REFRIGERACIÓN
NOCHE
18
Valor de consigna de la temperatura
DURMIENDO en modalidad refrigeración.
Tª CALEFACCIÓN
FUERA
19
Valor de consigna de la temperatura FUERA en
modalidad calefacción.
Tª REFRIGERACIÓN
FUERA
20
Valor de consigna de la temperatura FUERA en
modalidad refrigeración.
USER ROOM SP Z1
(USUARIO HABIT.
SP Z1)
ICONO
MARGEN DEL
VALOR
Mín.
Máx.
VALOR
POR
DEFECTO
Modo Actual (y nuevo
de haberlo cambiado)
-
-
0
Anticongelación
1
2
1
°C
6°C
12°C
6°C
°C
-5°C
+5°C
0°C
1
2
1
50%
100%
100%
Flecha según el modo
Habitación ("Room").
1
3
1
°C
12°C
38°C
20°C
°C
-20°C
50°C
%
0
100
°C
-30°C
90°C
°C
-20°C
65°C
°C
-5°C
5°C
0°C
1
3
4
12°C
38°C
20°C
12°C
38°C
24°C
12°C
38°C
18°C
12°C
38°C
26°C
12°C
38°C
15°C
Grados centígrados y
flecha para Fuera
12°C
38°C
28°C
°C
20°C
Grados centígrados y
flecha para Casa
Grados centígrados y
flecha para Casa
Grados centígrados y
flecha para Durmiendo
Grados centígrados y
flecha para Durmiendo
Grados centígrados y
flecha para Fuera
21
Valor de consigna para habitación
12°C
38°C
CÓDIGO DE FALLOS
22
Los códigos de fallo se desplazarán cada 1
segundo.
3
31
HISTORIAL DE
FALLOS
23
Almacena los últimos 4 códigos de fallo.
3
31
Los parámetros de sólo lectura y no editables, son visualizados en pantalla con el icono bloqueo del teclado numérico (
A continuación se brinda una lista de los números de parámetros de sólo lectura.
Número del parámetro: 7, 8, 9, 10, 11, 12, 21, 22 y 23
Español
CARACTERÍSTICA PARÁMETRO
).
73
Opciones de programación avanzada
Cómo cambiar los ajustes de las características
Ahora es posible cambiar los ajustes de las distintas
características con NUI. Cómo programar los ajustes del
termostato.
Español
1.
Abrir la puerta.
2.
Pulsar y mantener apretados durante 3 segundos los
) y fuera (
). En la zona de
botones casa (
visualización del tiempo verá parpadear el número del
parámetro "1".
3.
Pulsar el botón modo (M), tras lo cual verá parpadear
el valor del parámetro en la zona temperatura del
display.
4.
Pulsar los botones arriba o abajo para cambiar los
ajustes según el valor que usted desea, el cual ha de
hallarse dentro del margen especificado para ese
parámetro, tras lo cual se visualizará el respectivo
icono específico.
5.
Pulsar la tecla (M) o la de Aceptar para bloquear sus
ajustes.
t
t
Al pulsar la tecla Aceptar será guardada
la configuración y el valor del parámetro
parpadeará. Es posible modificar
ulteriormente el valor.
Al pulsar la tecla modo (M) se guardarán
los ajustes, lo cual permitirá cambiar el
próximo parámetro. El número del parámetro
parpadeará.
6.
Pulsar la tecla arriba y abajo para pasar al próximo
parámetro. (Si el display actual se halla en el número
del parámetro).
7.
Usted puede programar todos los parámetros
siguiendo el mismo procedimiento. Tras ello, pulsar el
botón Aceptar o zona (
) para guardar los ajustes
y regresar a la pantalla normal. (Si el display actual se
halla en el número del parámetro).
8.
Cerrar la puerta.
Notas: Para mayores detalles sobre los parámetros, remitirse a
la tabla de características.
74
Características especiales
Ajuste del sensor de temperatura ambiente
NUI ofrece una característica en la que se puede sumar
o restar una compensación a la temperatura ambiente
visualizada. Ello hace que NUI visualice la temperatura
correcta de la habitación, incluso si NUI se halle instalado en
un lugar en el que exista una leve diferencia de temperatura.
En ese caso, SENSOR Tª AMBIENTE ADJ (TROOM SENSOR
ADJ) variable puede ser modificado en un margen de +5°C /
-5°C y este valor será añadido matemáticamente al valor del
sensor real de "Room" (habitación). Remitirse al número del
parámetro 13 de la Tabla de Características.
Modo cortocircuito en reducción de frecuencia
hallarse activo FR, éste siempre borrará la selección hecha
en el calendario de programa.
Español
Pulsar durante 10 segundos la tecla activa en retención
( ) para activar el modo Noche y otros 10 ( ), para
desactivarlo. Al activarse el modo Reducción de frecuencia
/Noche / Silencio, NUO visualizará el icono (
). De no
En caso de...
Mensaje de error en el sistema
A continuación se brindan los posibles mensajes de error de
sistema y su significado:
Fallo en sensor de temperatura ambiente del aire
Si el sensor utilizado para medir la temperatura ambiente
del aire lee menos de -45ºC o más de 65ºC, ha de
considerarse averiado y se visualizará "--".
Fallo en sensor de humedad
Si el sensor utilizado para medir la humedad ambiente lee
menos de 0 HR% o más de 99 HR%, ha de considerarse
averiado y se visualizará "--".
Fallo de comunicación
Si NUI no recibe datos de comunicación CCN de parte de
CDU durante 60 segundos, el display visualizará el código
de error "E3" en la zona de visualización Temperatura y "-"
en la de Tiempo. Bajo estas condiciones, la temperatura
será borrada. El código de error "E3" será visualizado y la
otra funcionalidad seguirá siendo la misma. Si esto sucede,
controlar el cable de comunicación entre NUI y la unidad
externa.
Fallo en EEPROM
Si se ha averiado la memoria no volátil del termostato
(EEPROM), en el display de la temperatura ambiente del
aire se mostrará el error "E4". De presentarse este error
y la potencia está ciclada en el termostato, todas las
configuraciones del instalador, los ajustes estipulados en el
programa y los del usario serán puestos en los valores por
defecto.
Esto puede conllevar un funcionamiento defectuoso
del equipo y es incorregible. En dicho caso, sustituir el
termostato.
75
En caso de...
Tabla de códigos de fallos
NUI leerá los Fallos en el Tablero Principal a través de uno de
los parámetros de comunicación (Parámetro 22). Al entrar
en la configuración de usuario y deslizarse a través de los
parámetros hasta el número 22, NUI visualizará los códigos
Código
Español
76
de fallo activos que se indican en la siguiente tabla. Estos
códigos serán visualizados en secuencia, cambiando cada 1
segundo.
Descripción
2
Entrada seguridad
3
Sensor de temperatura entrada del agua (EWT)
4
Detector de temperatura líquido refrigerante (TR)
5
Sensor de temperatura del aire GMC
6
Pérdida de comunicación con control NUI
7
Sensor de temperatura ambiente control NUI
9
Error en sensor agua / bomba del agua
10
EEProm alterada
13
Pérdida de comunicación R S485 (configuración sistema tipo 6)
14
Loss of Signal From inverter board o activación alta temperatura
15
Sensor de temperatura salida del agua (LWT)
16
Alarm Test
17
Sensor de temperatura aire Inversor (TO)
18
Protección de cortocircuito inversor G-Tr
20
Error en control de posición del rotor compresor
21
Error en sensor de corriente de inversor
22
Sensores del refrigerante cambiador o aspiración del compresor (TE) / (TS)
23
Sensor de temperatura impulsión compresor (TD)
24
Error en motor del ventilador
26
Otros errores en tarjeta del inversor
27
Compresor bloqueado
28
Error de temperatura de impulsión
29
Fallo en compresor
Gebruikersinterface
Inhoud
Blz
Afkortingen / betekenissen ..................................................
Knopidentificatie .....................................................................
Indicatoren op scherm ...........................................................
Snel starten................................................................................
Dag en tijd instellen ...................................................
Temperatuur wijzigen ...............................................
Toetsenbord vergrendelen ......................................
Bedieningseenheid programmeren ..................................
Touch ‘N’ Go-functie ..................................................
Touch ‘N’ Go-functie programmeren....................
change the factory settings ....................................
Fabrieksinstellingen voor gebruikersconfiguratie
Tijdsperioden voor temperatuur wijzigen .........
Tijdsperioden aan temperaturen toewijzen, CDUmodus & FR-modus ...................................................
Geavanceerde programmeeropties...................................
Touch ‘N’ Go buttons...................................................
make a temporary change........................................
hold it at home, away or sleep .................................
Geavanceerde programmeerbare displaycodes
Uw functie-instellingen wijzigen ...........................
Functietabel..................................................................
Speciale functies ......................................................................
Kamertemperatuursensor instellen......................
Snelkoppeling naar frequentieverlagingsmodus
Wat te doen ...............................................................................
over een systeem foutmelding...............................
Code Tabel ...................................................................
77
78
79
80
80
80
81
81
81
81
82
82
83
Afkortingen / Betekenissen
NUI
CDU
GMC
LWT
EWT
TE
TD
OAT
FR Mode
Gebruikersinterface Comfort-serie 33AW-CS1
Compressor
Bedieningselementen van algemene module
Afvoerwatertemperatuur
Toevoerwatertemperatuur
Externe warmtewisselaarsensor
Afvoertemperatuursensor
Luchttemperatuur buiten
Frequentieverlagingsmodus
84
86
86
86
87
87
87
88
90
90
90
90
90
91
77
Knopidentificatie
M
OK
P
Nederlands
Hiermee kunt u de zone waarin
de NUI zich bevindt, selecteren
(momenteel niet gebruikt)
Hiermee kunt u de momenteel
UITVOEREN/ geselecteerde temperatuur
VASTHOUDEN vasthouden of het ingeplande
programma uitvoeren
ZONE
MODUS
OMHOOG
OMLAAG
OK
NACHT
78
Hiermee kunt u de thermostaat
instellen op verwarmen of koelen,
of de thermostaat uitschakelen
Hiermee kunt u de temperatuur
verhogen of omhoog door de
op het scherm weergegeven
selecties bladeren wanneer
u de geavanceerde
programmeerfuncties instelt
Hiermee kunt u de temperatuur
verlagen of omlaag door de
op het scherm weergegeven
selecties bladeren wanneer
u de geavanceerde
programmeerfuncties instelt
Hiermee slaat u de door
u ingestelde waarden of
programmastap op
Hiermee kunt u de verwarmings- en
koelingsinstellingen voor het nachtprogramma instellen
NIET THUIS
Hiermee kunt u de verwarmings- en
koelingsinstellingen voor het niet
thuis-programma instellen
THUIS
Hiermee kunt u de verwarmings- en
koelingsinstellingen voor het thuisprogramma instellen
D/U/M KLOK
INSTELLEN
Hiermee activeert u de modus voor
het instellen van de klok
STARTTIJD
Hiermee activeert u het
programmeermenu. De starttijden
van de zes perioden worden
weergegeven
PERIODE
DAGEN
Hiermee activeert u het
programmeermenu. De zes
programmeerbare tijdsperioden
worden weergegeven
Hiermee kunt u het
programmeermenu activeren en
de opties weergeven – 1 t/m 7(alle
dagen), 1 t/m 5 (weekdagen), 6 t/m
7 (weekeinden) en afzonderlijke
dagen (1,2,3,4,5,6,7)
Indicatoren op scherm
1
2
4
5
6
7
8
9
Nederlands
10
Niet gebruikt
Systeem gebruikt
aanwezigheidsinstellingen
Schema geactiveerd
Niet gebruikt
Bevochtiging of
ontvochtiging vraag
Fahrenheit
Systeemmodus uit
Systeem gebruikt niet-thuisinstellingen
Thuis antivries
Displaygedeelte met
kamertemperatuur
Niet gebruikt
Celsius
Niet gebruikt
AM- of PM-indicator voor
huidige tijd
Hulpverwarmingsbron
Niet gebruikt
Systeem gebruikt
slaapinstellingen
Niet gebruikt
Koelingsmodus
Service-/Installateurmodus
Displaygedeelte met tijd
Percentage relatieve
luchtvochtigheid
Buitentemperatuur
Niet gebruikt
Sanitair warm water
Dag van de week
Verwarmingsmodus
Niet gebruikt
Alarm
Toetsenblok is vergrendeld
(geen hangslot betekent
ontgrendeld)
Elektrische
verwarmingseenheid
Compressor ON /
inkrimping van de
frequentie (als de maan
wordt weergegeven)
79
Snel starten
Dag en tijd instellen
U moet eerst de tijd en dag instellen voordat u een van de
programmeerfuncties van de NUI kunt gebruiken.
Nederlands
1.
Open de deur
2.
Druk op de knop D/U/M KLOK INSTELLEN (
3.
Druk op de omhoog- of omlaagknop om de uren in te
stellen.
Stop bij het correcte uur.
4.
Druk opnieuw op de knop D/U/M KLOK INSTELLEN
(
) waarna de minuten op het display gaan
knipperen.
5.
Druk op de omhoog- of omlaagknop om de minuten
in te stellen.
Stop bij het correcte aantal minuten.
6.
Druk opnieuw op de knop D/U/M KLOK INSTELLEN
(
) waarna de dag op het display gaat knipperen.
7.
Druk op de omhoog- of omlaagknop om de dag in te
stellen.
Stop bij het correcte aantal minuten.
8.
Druk op OK of sluit de deur.
).
Temperatuur wijzigen
Het is mogelijk dat u soms een tijdelijke temperatuur wilt
instellen. Ga dan als volgt te werk.
1.
Open de deur.
2.
Druk op de modusknop (M) om de gewenste modus te
selecteren.
Druk op de omhoog- en omlaagknoppen aan de
rechterkant tot u de gewenste temperatuurinstelling
hebt bereikt. Hierdoor wordt een“tijdelijke temperatuur
vastgehouden”tot de volgende vooraf ingestelde
tijdsperiode actief wordt. Het pictogram ( ) dat aangeeft
dat een schema actief is, knippert op het display.
3.
Om de temperatuurinstelling vast te houden
zodat deze tijdens de volgende vooraf ingestelde
tijdsperiode niet wijzigt, drukt u op de vasthoudknop
( ) aan de linkerkant en houdt u deze ingedrukt. De
door u ingestelde temperatuur blijft gehandhaafd tot
u de vasthoudknop loslaat. Het pictogram ( ) dat
aangeeft dat een schema actief is, verdwijnt.
4.
Om terug te keren naar de vooraf ingestelde
temperatuur voor die tijdsperiode, drukt u op de
vasthoudknop ( ). Hierdoor wordt de vastgehouden
temperatuur losgelaten en keert de temperatuur terug
naar de geprogrammeerde temperatuurinstelling. Het
pictogram ( ) dat aangeeft dat een schema actief is,
verschijnt.
5.
Sluit de deur.
80
Snel starten
Toetsenbord vergrendelen
Alle toets- en opdrachtfuncties vergrendelen
1.
Open de deur
2.
Druk op de drie knoppen voor dagen ( ), periode
(
) en starttijd (
) en houd ze gedurende 3
seconden ingedrukt.
3.
Alle toetsen worden uitgeschakeld en het
vergrendelpictogram ( ) verschijnt op het display.
4.
Om het toetsenbord te ontgrendelen, drukt u opnieuw
op de drie knoppen en houdt u ze gedurende 3
seconden ingedrukt. Het vergrendelpictogram ( )
verdwijnt.
Bedieningseenheid programmeren
De unieke Touch ‘N’ Go-functie op de thermostaat is een
revolutionair hulpmiddel waarmee u een eenvoudigere
programmeeroptie – letterlijk aanraken – kunt gebruiken om
het maximale comfort uit het hele comfortsysteem te halen.
Door een van de Touch ‘N’ Go-knoppen – thuis
(
), niet thuis (
) en nacht (
)– aan te raken weet
de thermostaat waar u zich bevindt. Om dit comfortniveau
in uw huis voor altijd te handhaven, drukt u nog een keer
op de –vasthoudknop ( ) – en vervolgens bent u klaar. Het
is de ideale keuze voor diegene wiens dagindeling per dag
verschilt of wiens dagindeling niet past in de twee, vier of zes
voorspelbare tijdsperioden die de thermostaat toestaat.
Deze drie comfortopties – thuis, niet thuis en nacht
– zijn tegelijkertijd aangesloten op de complete
programmeermogelijkheden van de thermostaat zodat u van
het door u gewenste thuiscomfort kunt genieten wanneer u
dat wilt.
De drie Touch ‘N’ Go-knoppen worden in de fabriek
vooraf ingesteld op typische verwarmings- en
koelingstemperaturen en toegewezen aan specifieke
tijdsperioden. U kunt deze vooraf ingestelde
temperatuurinstellingen en de uren dat u ze wilt gebruiken
op een eenvoudige wijze wijzigen. Lees deze handleiding en
leer hoe u dit kunt doen en ontdek hoe handig dit apparaat is.
Touch ‘N’ Go-functie programmeren
De Touch ‘N’ Go-functie op de thermostaat hebben
betrekking op de knoppen thuis (
), niet thuis (
)
en nacht (
) die zich onder op het display bevinden. De
knoppen worden voor drie programmeeropties gebruikt.
Via deze eenvoudigere programmeeroptie kunt u de
vooraf ingestelde temperatuurinstellingen voor thuis, niet
thuis of nacht accepteren, of u kunt uw eigen Touch ‘N’
Go-temperatuurinstellingen voor het verwarmen of koelen
van uw huis instellen. Waar u ook voor kiest, uw instellingen
voor thuis, niet thuis en nacht worden automatisch
gekoppeld aan een van de zes tijdsperioden die ook vooraf
op de thermostaat zijn ingesteld (en te wijzigen zijn).
Hier ziet u de vooraf geprogrammeerde
temperatuurinstellingen voor thuis, niet thuis en nacht.
Aanraakoptie
Verwarmen
Koelen
Aanwezig
20° C
24° C
Afwezig
15° C
28° C
Slapen
18° C
26° C
81
Nederlands
Touch ‘N’ Go-functie
Bedieningseenheid programmeren
Gebruik dit blanco rooster om de door u gewenste
temperatuurinstellingen voor thuis te noteren.
Aanraakoptie
In een later stadium gaat u tijdsperioden aan die
temperaturen toewijzen.
Verwarmen
Aanwezig
Afwezig
Slapen
Fabrieksinstellingen wijzigen
Nederlands
1.
Druk op de te wijzigen comfortknop (
) en houd de knop ongeveer gedurende vijf
seconden ingedrukt. De ingestelde temperatuur en
het verwarmings- (
) of koelingsymbool (
)
knipperen.
2.
Druk op de omhoog- of omlaagknop aan de
rechterkant van het display totdat u de gewenste
temperatuurinstelling van de huidige werkingsmodus
hebt bereikt. Op dit moment gaat het pictogram
van een driehoek ( ) dat zich boven de ingedrukte
comfortknop (
) bevindt, knipperen.
3.
Om de modus te wijzigen, drukt u de modusknop
(M) meerdere keren in tot het door u gewenste
modussymbool op het scherm knippert.
4.
Druk op de omhoog- of omlaagknop aan de
rechterkant van het display totdat u de gewenste
temperatuurinstelling hebt bereikt.
5.
Als u op een van de andere twee Touch 'N' Go-knoppen
drukt, kunt u de stappen 2 t/m 4 herhalen.
6.
Druk op OK om de wijzigingen te bevestigen en de
modus voor het wijzigen van de comfortinstellingen
te verlaten.
Fabrieksinstellingen voor gebruikersconfiguratie
Hieronder vindt u de procedure voor het wijzigen van de
gebruikersparameters in standaardwaarden.
1.
) en niet thuis
Druk de knoppen thuis (
(
) gedurende 10 seconden tegelijkertijd in
om de gebruikersconfiguratiemodus te activeren.
Wanneer u deze instelling voor de eerste keer
selecteert, wordt 999 in het tijdgedeelte en de
startwaarde 10 in het temperatuurgedeelte van het
display weergegeven.
2.
Druk op de omlaagknop en houd de knop
ingedrukt. Als de teller de nul bereikt, wordt in
het temperatuurgedeelte van het display “Fd”
weergegeven. Dit betekent dat de fabrieksinstellingen
worden voorbereid. Nadat de fabrieksinstellingen in
de EEPROM zijn hersteld, reset de NUI het apparaat.
82
Koelen
Bedieningseenheid programmeren
Tijdsperioden voor temperatuur wijzigen
Nadat u de temperatuurinstellingen voor thuis, niet thuis
en nacht hebt ingesteld, kunt u de tijd instellen waarop die
temperatuurinstellingen gebruikt moeten worden.
P1, P2, P3, P4, P5 en P6.
De thermostaat bevat vooraf ingestelde perioden (zie
hieronder), maar u kunt deze aan uw manier van leven
aanpassen.
De thermostaat bevat zes tijdbereiken die perioden
genoemd worden. Deze zijn op het display te herkennen als
Periode
Starttijd periode
P1
6:00 AM
P2
8:00 AM
P3
17:00 PM
P4
22:00 PM
P5
23:00 PM
P6
00:00 AM
Welke tijdsblokken zijn voor u van toepassing? Noteer ze hier en raadpleeg ze wanneer u de instellingen op de thermostaat
wijzigt.
Periode
Uw uren
P1
P2
Nederlands
P3
P4
P5
P6
Ga als volgt te werk om de in de fabriek ingestelde
tijdsperioden te wijzigen.
1.
Open de deur.
2.
Druk op de knop voor de dagen (
knipperen op het display.
3.
U moet een van deze optionele tijdsbestekken
selecteren – 1 t/m 7, 1 t/m 5, 6 t/m 7 of een afzonderlijke
dag (1, 2, 3, 4, 5, 6 of 7) – door opnieuw op de dagknop
( ) te drukken. U kunt ook uw keuze maken door
opnieuw op de dagknop ( ) te drukken. (Selecteer 1
t/m 7 als uw afzonderlijke dagindelingen identiek zijn.)
4.
Wanneer u een van de opties (1 t/m 7, 1 t/m 5, 6 t/m 7 of
een afzonderlijke dag) geselecteerd hebt, drukt u op de
). P en een knipperende 1 worden op
periodeknop (
het display weergegeven. Dit is periode 1 (P1) die om
6:00 AM start.
5.
Om de uren in P1 te wijzigen, drukt u op de starttijdknop
).
(
6.
De uren knipperen als 6:00 AM op het scherm. Druk op
de omhoog- of omlaagknop en stop bij de gewenste
tijd.
). 1 t/m 7
83
Bedieningseenheid programmeren
7.
8.
Om de minuten te wijzigen, drukt u opnieuw op de
) onder in het scherm. De minuten
starttijdknop (
knipperen als 6:00 AM op het scherm. Druk op de
omhoog- of omlaagknop en stop bij de gewenste tijd.
De “stoptijd” voor periode 1 (P1) is tevens de “starttijd”
voor periode 2 (P2). Om de stoptijd van P1 te wijzigen –
dit betekent dat u dan tevens de starttijd van P2 wijzigt
– maakt u gebruik van de instructies uit de volgende
stap voor het wijzigen van de starttijd van periode 2.
Nederlands
9.
Om de starttijd van periode 2 (P2) te wijzigen, drukt
u twee keer op de periodeknop onder in het scherm.
Vervolgens wordt de gegevens over periode 2
weergegeven en knippert P2 op het display.
10.
Op dezelfde wijze kunt u P2, P3, P4, P5 en P6
programmeren.
11.
Als u 1 t/m 7 (alle dagen) niet hebt geselecteerd toen
u dit proces startte, herhaal dan alle stappen voor de
overgebleven door u geselecteerde tijdsbestekken
– 1 t/m 5 (weekdagen), 6 t/m 7 (weekeinden) of een
afzonderlijke dag (1,2,3,4,5,6,7).
12.
Om te bevestigen dat de NUI uw wijzigingen heeft
geaccepteerd, loopt u door de zes tijdsperioden
door op de dagknop ( ) te drukken, uw tijdsbestek
– 1 t/m 7 (alle dagen), 1 t/m 5 (weekdagen), 6 t/m 7
(weekeinden) of een afzonderlijke dag – te selecteren
en vervolgens op de periodeknop te drukken om de
aan elke starttijd toegewezen uren te bekijken. Telkens
) drukt, gaat u naar
wanneer u op de periodeknop (
de volgende starttijd. Als het programmaschema
onjuist is, wordt “- -“ weergegeven en branden alle drie
de pijlen ( ).
13.
Druk op OK of sluit de deur.
Tijdsperioden aan temperaturen toewijzen, CDU-modus & FR-modus
Hier ziet u een voorbeeld van een programmering die is ingesteld met in de fabriek ingestelde perioden en Touch ‘N’ Goopties.
Vooraf ingestelde
periode
Starttijd
Periodenummer
6:00 AM
1
Vooraf ingestelde aanraakknop
CDU-modus
Frequentieverlaging
AAN
UIT
AAN
UIT
AAN
UIT
Optie voor elke periode
Aanwezig (
8:00 AM
2
Afwezig (
5:00 PM
3
Aanwezig (
10:00 PM
4
Slapen (
11:00 PM
5
Aanwezig (
00:00 AM
6
Slapen (
)
)
)
)
)
)
AAN
UIT
AAN
UIT
AAN
UIT
Vul dit schema in volgens uw dagelijkse activiteiten en gebruik het schema bij het volgen van onderstaande instructies.
Vooraf ingestelde
periode
Starttijd
Periodenummer
Optie voor elke periode
1
2
3
4
5
6
84
Vooraf ingestelde aanraakknop
CDU-modus
Frequentieverlaging
Bedieningseenheid programmeren
1.
Open de deur.
2.
Druk op de dagknop ( ) onder op de thermostaat. 1
t/m 7 knipperen op het display.
3.
Selecteer een van de opties (1 t/m 7, 1 t/m 5, 6 t/m 7
of een afzonderlijke dag: 1, 2, 3, 4, 5, 6, 7) door op de
dagknop ( ) te drukken totdat de gewenste optie
op het display verschijnt. Selecteer 1 t/m 7 als uw
afzonderlijke dagindelingen identiek zijn.
4.
Wanneer u een van de opties (1 t/m 7, 1 t/m 5, 6 t/m
7 of een afzonderlijke dag) hebt geselecteerd: 1, 2, 3,
4, 5, 6, 7), druk op de periodeknop (
) onder op de
thermostaat. P1 knippert op het display.
5.
Om de uren in P1 te wijzigen, drukt u op de
starttijdknop (
) onder in het scherm.
6.
De uren knipperen als 6:00 AM op het scherm. Druk op
de omhoog- of omlaagknop en stop bij de gewenste
tijd.
7.
Om de minuten te wijzigen, drukt u op de starttijdknop
(
). De minuten knipperen als 6:00 AM op het
scherm. Druk op de omhoog- of omlaagknop en stop
bij de gewenste tijd.
8.
De “stoptijd” voor periode 1 (P1) is tevens de “starttijd”
voor periode 2 (P2). Om de stoptijd van P1 te wijzigen –
dit betekent dat u dan tevens de starttijd van P2 wijzigt
– maakt u gebruik van de instructies uit de volgende
stap voor het wijzigen van de starttijd van periode 2.
9.
Druk op de Touch ‘N’ Go-knop – thuis (
), niet thuis
(
) of nacht (
) – die u tijdens periode 1 (P1)
wilt gebruiken, en die zich in de rij met knoppen net
onder het display bevinden. Boven de geselecteerde
knop ziet u een pictogram van een driehoek ( ). De
thermostaat weet dan of u tijdens P1 thuis bent of niet,
of slaapt. De thermostaat gebruikt de verwarmings- en
koelingstemperaturen die u voor die Touch ‘N’ Go-knop
hebt geselecteerd. Als de verwarmingstemperatuur
tijdens de aanwezigheidsmodus bijvoorbeeld op 23
°C is ingesteld, dan houdt de thermostaat tijdens P1 de
warmte op 23 °C.
10.
Druk op de zoneknop (
display.
t
t
Nederlands
Ga als volgt te werk om de zes tijdsperioden op de drie
comfortbereiken aan te sluiten – thuis, niet thuis en
nacht, Instellingen CDU-modus AAN/UIT en Instellingen
frequentieverlagingsmodus AAN/UIT.
) aan de linkerkant van het
Als de status van de vorige CDU-modus AAN is,
wordt het UIT-pictogram ( ) op het display
weergegeven. Dit betekent dat de CDU-modus
“UIT” staat.
Als de status van de vorige CDU-modus UIT is,
verdwijnt het UIT-pictogram ( ) van het display.
Dit betekent dat de CDU-modus nu AAN staat.
85
Bedieningseenheid programmeren
Nederlands
11.
Druk op de vasthoudknop ( ) aan de linkerkant van
het display.
t
Als de status van de vorige
frequentieverlagingsmodus AAN is, verdwijnt het
pictogram ( ) van het display. Dit betekent dat
de frequentieverlagingsmodus nu “UIT” staat.
t
Als de status van de vorige
frequentieverlagingsmodus UIT is, wordt het
pictogram van de frequentieverlagingsmodus
( ) op het display weergegeven. Dit betekent
dat de frequentieverlagingsmodus nu AAN staat.
12.
Druk twee keer op de periodeknop (
op het display.
13.
Om de uren te wijzigen, drukt u op de starttijdknop
(
).
14.
Druk op de knop thuis (
nacht (
).
15.
Druk op de zoneknop (
UIT te zetten.
16.
Druk op de vasthoudknop ( ) om de
frequentieverlagingsmodus AAN of UIT te zetten.
17.
Op dezelfde wijze kunt u P3, P4, P5 en P6
programmeren.
18.
Als u 1 t/m 7 niet hebt geselecteerd toen u dit proces
startte, herhaal dan alle stappen voor de overgebleven
door u geselecteerde tijdsbestekken – 1 t/m 5, 6 t/m 7
of een afzonderlijke dag:
1, 2, 3, 4, 5, 6, 7
19.
Om te bevestigen dat de thermostaat uw wijzigingen
heeft geaccepteerd, loopt u door de zes tijdsperioden
door op de dagknop ( ) te drukken, uw tijdsbestek
– 1 t/m 7 (alle dagen), 1 t/m 5 (weekdagen), 6
t/m 7 (weekeinden) of een afzonderlijke dag – te
selecteren: 1, 2, 3, 4, 5, 6, 7 – en vervolgens op de
periodeknop ( ) te drukken om de Touch ‘N’ Gooptie die aan elke starttijd, CDU-modusinstelling en
frequentieverlagingsmodusinstelling toegewezen is,
te bekijken. Telkens wanneer u op de periodeknop
(
) drukt, gaat u naar de volgende starttijd.
20.
Druk op OK of sluit de deur.
). P2 knippert
), niet thuis (
) of
) om de CDU-modus AAN of
Geavanceerde programmeeropties
Touch ‘N’ Go-knoppen gebruiken
Nadat u de temperaturen en tijdsperioden die
overeenkomen met de drie Touch ‘N’ Go-comfortknoppen
hebt ingesteld (zie Touch ‘N’ Go-functie programmeren,
en Tijdsperioden aan temperaturen toewijzen), hebt u de
Touch ‘N’ Go-knoppen alleen nodig wanneer u een tijdelijke
wijziging wilt doorvoeren. Als u bijvoorbeeld vroeger dan
normaal naar bed gaat, kunt u op de knop nacht drukken
86
zodat de temperatuur sneller dan gepland zal dalen. Als u
later dan normaal naar bed gaat, kunt u op de knop thuis
drukken zodat uw huis tot na uw gebruikelijke bedtijd warm
blijft. U moet echter nog wel op de knop nacht drukken
voordat u naar bed gaat.
Geavanceerde programmeeropties
Tijdelijke wijziging doorvoeren
1.
Open de deur.
2.
), niet
Druk op de door u gewenste knop thuis (
thuis (
) of nacht (
). Op het display
knippert het symbool . Dit symbool geeft het
tijdelijk vasthouden aan. Het systeem schakelt over
naar de voor die dagperiode geprogrammeerde
temperatuurinstellingen. Het systeem houdt die
temperatuurinstelling vast tot de volgende keer dat
het systeem wordt uitgeschakeld, tot de volgende
geprogrammeerde tijdsperiode of totdat iemand die
instelling wijzigt.
3.
Druk op de knop thuis, niet thuis of nacht om terug
te keren naar de oorspronkelijk geprogrammeerde
dagperiode. Het systeem keert terug naar die
tijdsperiode en het pictogram voor het activeren van
schema's (
) stopt met knipperen en wordt blijvend
weergegeven.
4.
Sluit de deur.
Instellingen thuis, niet thuis, nacht opslaan
1.
Open de deur.
2.
Druk op de gewenste knop onder het display –
thuis (
), niet thuis (
) of nacht (
).
3.
Druk op de vasthoudknop ( ) aan de linkerkant.
Het knipperende pictogram voor het activeren van
schema's (
) verdwijnt.
4.
Druk op de vasthoudknop ( ) om naar het
oorspronkelijke programmeerschema terug te keren.
Het pictogram voor het activeren van schema's (
)
stopt met knipperen en wordt blijvend weergegeven.
5.
Sluit de deur.
Nederlands
Er kunnen zich situaties voordoen waarin u de
programmering tijdelijk wilt uitschakelen en de
temperatuur in uw huis op een van de drie comfortniveaus
voor thuis, niet thuis of nacht wilt vasthouden. Dit kan
handig zijn wanneer u op vakantie of reis gaat, of wanneer
u onverwacht thuis blijft. Hieronder wordt uitgelegd hoe u
kunt voorkomen dat de thermostaat de temperatuur wijzigt
wanneer de volgende geprogrammeerde tijdsperiode
bereikt wordt.
Geavanceerde programmeerbare displaycodes
U kunt verscheidene functies van de NUI aanpassen. In deze
tabel vindt u informatie over de functies die u kunt wijzigen
en de codes (parameternummer) die hieraan gekoppeld
zijn. De codes (parameternummer) worden op het display
weergegeven wanneer u de instructies volgt.
87
Geavanceerde programmeeropties
Functietabel
FUNCTIE
PARAMETER
MODUS
1
THUIS ANTIVRIES
2
THUIS ANTIVRIES T°
3
INSTELLEN T° Z1
4
FREQ.VERL.MODUS
5
FREQ VERLG
6
KAMERMODUS
7
IW Z1 GER. KMR T.
8
KMR T° W1
9
Nederlands
WAARDE SENSOR
RV.
10
BUITEN T°O
11
BUITENLUCHTTEMPERATUUR
GMC
12
BESCHRIJVING
Dit is de selecteerbare modus:
0. Uit
2. Koelen
3. Verwarmen
Met deze parameter wordt de optie Thuis
antivries ingeschakeld als het systeem is
uitgeschakeld:
1. NEE. Uitschakelen
2. JA. Inschakelen
Drempelwaarde thuis antivries
Temperatuurwaarde
Instelwaarde voor water aanpassen voor
kamertemperatuur in NUI-gedeelte
1. Niet actief
2. Actief
Waarde van de frequentiereductie in %age van
CDU
NUI geeft deze parameter weer
1. Aanwezig
2. Slapen
3. Afwezig
Deze code geeft de instelwaarde van de
geregelde kamertemperatuur weer die bepaald
wordt door het indrukken van de knoppen Thuis,
Niet thuis en Nacht
Dit is de kamertemperatuur die door de interne
NUI-thermistor geregistreerd wordt
Dit is de door de sensor waargenomen waarde
van de relatieve luchtvochtigheid
Buitentemperatuur gemeten door de TO-sensor
(afleeswaarde).
Buitenluchttemperatuur van GMC-kaart
Temperatuursensor aanpassen om
positioneerfout van gebruikersinterface te
herstellen
Met deze parameter wordt aangegeven welke
perioden per dag voor het schema beschikbaar
zijn:
1. 2
2. 4
3. 6
13
DAGPERIODE
14
THUIS VERW. T°
15
THUIS Instelwaarde temperatuur in
verwarmingsmodus
THUIS KOEL. T°
16
THUIS Instelwaarde temperatuur in
koelingsmodus
NACHT VERW. T°
17
NACHT Instelwaarde temperatuur in
verwarmingsmodus
NACHT KOEL. T°
18
NACHT Instelwaarde temperatuur in
koelingsmodus
NIET THUIS VERW. T°
19
NIET THUIS Instelwaarde temperatuur in
verwarmingsmodus
NIET THUIS KOEL. T°
20
NIET THUIS Instelwaarde temperatuur in
koelingsmodus
21
FOUTCODE
22
STANDAARDWAARDE
-
-
0
Antivries
1
2
1
°C
6°C
12°C
6°C
°C
-5°C
+5°C
0°C
1
2
1
50%
100%
100%
Pijl afhankelijk van
kamermodus
1
3
1
°C
12°C
38°C
20°C
°C
-20°C
50°C
%
0
100
°C
-30°C
90°C
°C
-20°C
65°C
°C
-5°C
5°C
0°C
1
3
4
12°C
38°C
20°C
12°C
38°C
24°C
12°C
38°C
18°C
12°C
38°C
26°C
12°C
38°C
15°C
12°C
38°C
28°C
12°C
38°C
20°C
3
31
3
31
°C en de pijl van de
modus Thuis
°C en de pijl van de
modus Thuis
°C en de pijl van modus
Nacht
°C en de pijl van modus
Nacht
°C en de pijl van modus
Niet thuis
°C en de pijl van modus
Niet thuis
°C
Instelwaarde kamer
Om de 1 seconde wordt een andere foutcode
weergegeven
Hierin worden de 4 recentste foutcodes
FOUTENGESCHIEDENIS
23
opgeslagen
De parameters zijn alleen-lezen en kunnen niet worden bewerkt. Het pictogram van de toetsenblokvergrendeling (
scherm weergegeven.
Hieronder vindt u de lijst met alleen-lezen parameternummers.
Parameternummer: 7, 8, 9, 10, 11, 12, 21, 22 en 23
88
WAARDEBEREIK
Min.
Max.
Huidige modus
(en nieuwe indien
gewijzigd)
Deze code geeft aan of de stiltemodus/
frequentieverlagingsmodus/nachtmodus actief is
KAMERT.SENSOR
AANP. Z1
IW Z1 GEBR. KMR
PICTOGRAM
) van die parameters wordt op het
Geavanceerde programmeeropties
Uw functie-instellingen wijzigen
U kunt nu de instellingen van verschillende functies
met de NUI wijzigen. Ga als volgt te werk om de
thermostaatinstellingen te programmeren.
1.
Open de deur.
2.
) en niet thuis
Druk op de knoppen thuis (
(
) en houd ze gedurende 3 seconden ingedrukt.
Parameternummer “1” knippert in het tijdgedeelte van
het display weergegeven.
3.
Druk op de modusknop (M). De parameterwaarde
knippert in het temperatuurgedeelte op het display.
4.
Druk op de omhoog- of omlaagknoppen om door u
gewenste waarden in te stellen. Deze moeten binnen
het voor die parameter opgegeven bereik liggen. Het
opgegeven pictogram van die specifieke parameter
wordt weergegeven.
5.
Druk op de modusknop (M) of op OK om uw
instellingen te bevriezen.
t
Als u op OK drukt, worden uw instellingen
opgeslagen en gaat de parameterwaarde
knipperen. Als u dat wenst, kunt u de waarde
verder wijzigen.
Als u op de modusknop (M) drukt, worden de
instellingen opgeslagen en kunt u de volgende
parameter wijzigen. Het parameternummer
knippert.
6.
Druk op de omhoog- of omlaagknop om naar de
volgende parameter te gaan. (Als in de huidige
displayweergave het parameternummer wordt
weergegeven).
7.
U kunt al uw parameters via dezelfde procedure
programmeren. Druk nadat u het instellen
voltooid hebt op OK of op de zoneknop (
) om
uw instellingen op te slaan en terug te keren naar
het normale displayscherm. (Als in de huidige
displayweergave het parameternummer wordt
weergegeven).
8.
Sluit de deur.
Nederlands
t
Opmerking: Raadpleeg de functietabel voor meer informatie
over de parameters.
89
Speciale functies
Kamertemperatuursensor instellen
De NUI bevat een functie waarmee u een waarde bij de
weergegeven kamertemperatuur kunt optellen of van de
weergegeven kamertemperatuur aftrekken. Op deze wijze
kan de NUI de correcte kamertemperatuur weergegeven,
zelfs als de NUI op een plaats geïnstalleerd is waar de
temperatuur afwijkt.
In dit geval kan de variabele KAMERT.SENSOR AANP. in het
bereik van +5 °C/-5 °C worden aangepast en deze waarde
wordt bij de echte waarde van de kamertemperatuursensor
opgeteld. Zie parameternummer 13 in de functietabel
Snelkoppeling naar frequentieverlagingsmodus
Druk de actieve knop rondom de vasthoudknop ( )
gedurende 10 seconden in om de nachtmodus te activeren.
U kunt de nachtmodus deactiveren door de vasthoudknop
( ) opnieuw gedurende 10 seconden in te drukken. Als de
frequentieverlagingsmodus/nachtmodus/stiltemodus actief
is, geeft de NUI het pictogram (
) weer. Als de FR-modus
actief is, wordt de in het programmaschema geselecteerde
instelling altijd tijdelijk uitgeschakeld.
Wat te doen
Nederlands
Als het systeem een foutbericht weergeeft
Hieronder vindt u informatie over mogelijke foutberichten
en hun betekenis:
Storing in kamertemperatuursensor
Als de kamertemperatuursensor temperaturen van minder
dan -45 °C of meer dan 65 °C registreert, dan wordt dit
als een fout beschouwd en wordt “--” op het display
weergegeven.
Storing in luchtvochtigheidsensor
Als de luchtvochtigheidsensor een relatieve
luchtvochtigheid van minder dan 0% of meer dan 99%
registreert, dan wordt dit als een fout beschouwd en wordt
“--” op het display weergegeven.
Storing in EEPROM
Als het niet-vluchtig geheugen (EEPROM)
van de thermostaat defect is, wordt in het
kamertemperatuurgedeelte van het display de foutcode
“E4” weergegeven. Wanneer deze fout optreedt en de
90
voeding naar de thermostaat wordt geleid, betekent dit dat
de fabrieksinstellingen voor alle installateurconfiguraties,
programmeerschema's en gebruikersinstellingen actief zijn.
Dit kan leiden tot een onjuiste werking van de apparatuur
en kan niet verholpen worden. In dit geval moet de
thermostaat vervangen worden.
Communicatiefout
Als de NUI gedurende 60 seconden geen CCNcommunicatiegegevens van de CDU ontvangt, wordt
in het temperatuurgedeelte op het display de foutcode
“E3” en in het tijdgedeelte op het display ‘-‘ weergegeven.
Als deze situatie zich voordoet, wordt de ruimte voor de
buitentemperatuur blanco weergegeven. De foutcode “E3”
wordt weergegeven en de overige functies blijven dezelfde.
Als dit gebeurt, controleer dan de communicatiekabel
tussen de NUI en de buitenunit.
Wat te doen
Tabel met foutcodes
actieve foutcodes worden achter elkaar en met tussenpozen
van 1 seconde weergegeven.
Foutcode
Beschrijving
2
Veilige invoer
3
Temperatuursensor ingang water (EWT)
4
Huidige temperatuursensor koudemiddel (TR)
5
Temperatuursensor lucht GMC
6
Communicatieverlies met besturing NUI
7
Temperatuursensor omgeving besturing NUI
9
Fout sensor water / waterpomp
10
EEProm beschadigd
13
Communicatieverlies R S485 (systeemconfiguratie type 6)
14
Signaalverlies van omzetterbord of bij vrijgave hoge temperatuur
15
Temperatuursensor uitgang water (LWT)
16
Alarm Test
17
Temperatuursensor lucht Inverter (TO)
18
Kortsluitingsbeveiliging inverter G-Tr
20
Fout positiecontrole van de compressorrotor
21
Fout stroomsensor inverter
22
Sensoren koudemiddel warmtewisselaar of afzuigleiding compressor (TE) / (TS)
23
Temperatuursensor persleiding compressor (TD)
24
Fout motor ventilator
26
Andere fouten inverterkaart
27
Compressor geblokkeerd
28
Fout perstemperatuur
29
Defect compressor
Nederlands
NUI leest via een van de communicatieparameters de
storingen van het moederbord (Parameter 22). Om de 1
seconde wordt een andere foutcode weergegeven. Deze
91
Προσαρμοστικό χρήστη
Περιεχόμενα
Σελίδα
Συντομογραφίες / επεξηγήσεις ........................................... 92
Αναγνώριση Κουμπιών .......................................................... 93
Ενδείξεις Οθόνης ..................................................................... 94
Σύντομη Έναρξη ...................................................................... 95
Ρύθμιση ώρας και ημέρας ........................................ 95
Αλλαγή θερμοκρασίας .............................................. 95
Κλείδωμα Πληκτρολογίου........................................ 96
Προγραμματισμός του Χειριστηρίου ................................ 96
Λειτουργία Touch ‘N’ Go ........................................... 96
Προγραμματισμός της λειτουργίας Touch ‘N’ Go 96
change the factory settings .................................... 97
Εργοστασιακά προεπιλεγμένες ρυθμίσεις
Διαμόρφωσης Χρήστη ............................................. 97
Αλλαγή των χρονικών περιόδων θερμοκρασίας 98
Εκχώρηση χρονικών περιόδων σε θερμοκρασίες,
λειτουργία CDU & Λειτουργία FR ........................... 99
Προηγμένες Επιλογές Προγραμματισμού ........................ 101
Touch ‘N’ Go buttons................................................... 101
make a temporary change........................................ 101
hold it at home, away or sleep ................................. 102
Κωδικοί ένδειξης προηγμένου προγραμματισμού 102
Αλλαγή ρυθμίσεων λειτουργιών ............................. 102
Πίνακας λειτουργιών .................................................. 103
Ειδικές Λειτουργίες ................................................................. 105
Ρύθμιση Αισθητήρα Θερμοκρασίας Χώρου ....... 105
Συντόμευση στη λειτουργία μείωσης συχνότητας 105
Τι συμβαίνει εάν ....................................................................... 105
Λαμβάνω ένα μήνυμα σφάλματος σύστημα ...... 105
Κωδικός Πίνακας ........................................................ 106
92
Συντομογραφίες / Επεξηγήσεις
NUI
CDU
GMC
LWT
EWT
TE
TD
OAT
FR Mode
Χειριστήριο Σειρά Comfort™ 33AW-CS1
Μονάδα Συμπιεστή
Γενική Πλακέτα ελέγχου Μονάδας
Θερμοκρασία νερού εξόδου
Θερμοκρασία νερού εισόδου
Αισθητήρας Εξωτερικού Εναλλάκτη
Αισθητήρας Θερμοκρασίας Κατάθλιψης
Θερμοκρασία Εξωτερικού Αέρα
Λειτουργία Μείωσης Συχνότητας
Αναγνώριση Κουμπιών
M
OK
ΖΩΝΗ
Επιλέγει τη Ζώνη στην οποία
βρίσκεται το NUI (Προς Το Παρόν
Δε Χρησιμοποιείται)
ΑΠΟΥΣΙΑ
Ενεργοποιεί τις ρυθμίσεις
θέρμανσης και ψύξης για τη χρονική
περίοδο απουσίας από το χώρο
ΕΚΤΕΛΕΣΗ/
ΚΡΑΤΗΣΗ
Διατηρεί την τρέχουσα επιλεγμένη
θερμοκρασία ή εκτελεί το
προγραμματισμένο πρόγραμμα
ΠΑΡΟΥΣΙΑ
Ενεργοποιεί τις ρυθμίσεις
θέρμανσης και ψύξης για τη χρονική
περίοδο παρουσίας στο χώρο
ΛΕΙΤΟΥΡΓΙΑ
Επιλέγει εάν ο θερμοστάτης είναι
ρυθμισμένος για θέρμανση, ψύξη ή
απενεργοποίηση
Η/Ω/Λ
ΡΥΘΜΙΣΗ
ΡΟΛΟΓΙΟΥ
Ενεργοποιεί τη λειτουργία ρύθμισης
ρολογιού
ΕΠΑΝΩ
Αυξάνει τη θερμοκρασία ή
ρυθμίζει την επιλογή της οθόνης
προς τα πάνω, κατά τη ρύθμιση
των προηγμένων λειτουργιών
προγραμματισμού
ΚΑΤΩ
Μειώνει τη θερμοκρασία ή
ρυθμίζει την επιλογή της οθόνης
προς τα κάτω, κατά τη ρύθμιση
των προηγμένων λειτουργιών
προγραμματισμού
OK
ΥΠΝΟΣ
Αποθηκεύει τις ρυθμίσεις
όταν ολοκληρώνετε ένα βήμα
εγκατάστασης ή προγραμματισμού
Ενεργοποιεί το μενού
ΩΡΑ ΕΝΑΡΞΗΣ προγραμματισμού, εμφανίζοντας τις
ώρες έναρξης των έξι περιόδων
ΠΕΡΙΟΔΟΣ
ΗΜΕΡΕΣ
Ενεργοποιεί το μενού
προγραμματισμού, εμφανίζοντας
τις έξι χρονικές περιόδους
προγραμματισμού
Ενεργοποιεί το μενού
προγραμματισμού, εμφανίζοντας τις
επιλογές – 1 έως 7(όλες τις ημέρες),
1 έως 5 (εργάσιμες ημέρες), 6 έως 7
(σαββατοκύριακα) και ανεξάρτητες
ημέρες (1,2,3,4,5,6,7)
Ενεργοποιεί τις ρυθμίσεις
θέρμανσης και ψύξης για τη
χρονική περίοδο του ύπνου
93
ΕΛΛΗΝΙΚΑ
P
Ενδείξεις οθόνης
1
2
4
5
6
7
8
9
ΕΛΛΗΝΙΚΑ
10
94
Δε χρησιμοποιείται
Το σύστημα χρησιμοποιεί τις
ρυθμίσεις παρουσίας
Ενεργοποίηση
Προγράμματος
Δε χρησιμοποιείται
Ύγρανση ή
ζήτησης αφύγρανση
Βαθμοί Fahrenheit
Σύστημα απενεργοποιημένο
Το σύστημα χρησιμοποιεί τις
ρυθμίσεις απουσίας
Αντιπαγωτική Προστασία
Χώρου
Περιοχή θερμοκρασίας αέρα
χώρου
Δε χρησιμοποιείται
Βαθμοί Κελσίου
Δε χρησιμοποιείται
Ενδείξεις AM (ΠΜ) ή PM
(ΜΜ) τρέχουσας ώρας
Βοηθητική Πηγή Θέρμανσης
Δε χρησιμοποιείται
Το σύστημα χρησιμοποιεί τις
ρυθμίσεις ύπνου
Δε χρησιμοποιείται
Λειτουργία Ψύξης
Λειτουργία Σέρβις/
Εγκαταστάτη
Ηλεκτρικός Θερμαντήρας
Περιοχή Ένδειξης Ώρας
Ποσοστό σχετικής υγρασίας
Compressor ON / Μείωση
Συχνότητα
(αν το φεγγάρι εμφανίζεται)
Εξωτερική Θερμοκρασία
Δε χρησιμοποιείται
Ζεστού νερού για οικιακή
Ημέρα της εβδομάδας
Λειτουργία Θέρμανσης
Δε χρησιμοποιείται
Συναγερμός
Το πληκτρολόγιο είναι
κλειδωμένο (η μη εμφάνιση
του λουκέτου σημαίνει ότι
είναι ξεκλείδωτο)
Σύντομη Έναρξη
Ρύθμιση ώρας και ημέρας
Πρέπει να ρυθμίσετε την ώρα και την ημέρα προκειμένου να
χρησιμοποιήσετε τις λειτουργίες προγραμματισμού του NUI.
1.
Ανοίξτε το πορτάκι
2.
Πιέστε το κουμπί Η/Ω/Λ ΡΥΘΜΙΣΗ ΡΟΛΟΓΙΟΥ (
3.
Πιέστε το κουμπί άνω ή κάτω για να αλλάξετε την ώρα.
Σταματήστε στη σωστή ώρα.
4.
Πιέστε ξανά το κουμπί Η/Ω/Λ ΡΥΘΜΙΣΗ ΡΟΛΟΓΙΟΥ με
) και θα αρχίσουν να αναβοσβήνουν
το σύμβολο (
στην οθόνη τα λεπτά.
5.
Πιέστε το κουμπί άνω ή κάτω για να αλλάξετε τα λεπτά.
Σταματήστε στο σωστό αριθμό.
6.
Πιέστε ξανά το κουμπί Η/Ω/Λ ΡΥΘΜΙΣΗ ΡΟΛΟΓΙΟΥ με
) και θα αρχίσει να αναβοσβήνει στην
το σύμβολο (
οθόνη η ημέρα.
7.
Πιέστε το κουμπί άνω ή κάτω για να αλλάξετε την
ημέρα.
Σταματήστε στο σωστό αριθμό.
8.
Πιέστε το κουμπί ΟΚ ή κλείστε το πορτάκι.
).
Αλλαγή θερμοκρασίας
1.
Ανοίξτε το πορτάκι.
2.
Πιέστε το κουμπί λειτουργίας (M) για να επιλέξετε την
επιθυμητή λειτουργία.
Πιέστε τα κουμπιά άνω ή κάτω στη δεξιά πλευρά μέχρι
να φτάσετε στην επιθυμητή ρύθμιση θερμοκρασίας.
Έτσι δημιουργείται μια “προσωρινή κράτηση” μέχρι
την επόμενη προγραμματισμένη χρονική περίοδο. Θα
δείτε το εικονίδιο ενεργοποίησης προγράμματος ( )
να αναβοσβήνει στην οθόνη.
3.
Για να διατηρήσετε τη ρύθμιση θερμοκρασίας έτσι
ώστε να μην αλλάξει στην επόμενη προγραμματισμένη
χρονική περίοδο, πιέστε το κουμπί κράτηση με το
σύμβολο ( ) στην αριστερή πλευρά. Η θερμοκρασία
θα παραμείνει στην επιλεγμένη ρύθμιση έως
ότου αποδεσμεύσετε την κράτηση. Το εικονίδιο
ενεργοποίησης προγράμματος ( ) θα σβήσει.
4.
Για να επαναφέρετε τη θερμοκρασία στην
προκαθορισμένη στάθμη για αυτή τη χρονική περίοδο,
πιέστε το κουμπί κράτηση ( ). Έτσι αποδεσμεύεται
η κράτηση και η θερμοκρασία επανέρχεται στην
προγραμματισμένη της στάθμη. Το εικονίδιο
ενεργοποίησης προγράμματος ( ) θα εμφανιστεί.
5.
Κλείστε το πορτάκι.
ΕΛΛΗΝΙΚΑ
Κάποιες φορές μπορεί να θέλετε να αλλάξετε προσωρινά τη
θερμοκρασία. Ορίστε ο τρόπος.
95
Σύντομη Έναρξη
Κλείδωμα Πληκτρολογίου
Για να Κλειδώσετε όλα τα πλήκτρα και να μπλοκάρετε τις
λειτουργίες εντολών
1.
Ανοίξτε το πορτάκι
2.
Πιέστε και κρατήστε πιεσμένο για 3 δευτερόλεπτα
τα τρία κουμπιά ημέρες ( ), περίοδος (
) και ώρα
έναρξης (
).
3.
Θα κλειδωθούν όλα τα πλήκτρα και θα εμφανιστεί στην
οθόνη το εικονίδιο κλειδώματος ( ).
4.
Για να ξεκλειδώσετε το πληκτρολόγιο πιέστε ξανά
τα τρία κουμπιά για 3 δευτερόλεπτα. Το εικονίδιο
κλειδώματος ( ) θα σβήσει.
Προγραμματισμός του Χειριστηρίου
ΕΛΛΗΝΙΚΑ
Λειτουργία Touch ‘N’ Go
Η μοναδική λειτουργία Touch ‘N’ Go στο θερμοστάτη σας είναι
ένα πρωτοποριακό εργαλείο που σας δίνει τη δυνατότητα
να χρησιμοποιείτε μια απλή επιλογή προγραμματισμού –
κυριολεκτικά, άγγιγμα και αναχώρηση (touch and go) – και να
απολαμβάνετε το μέγιστο έλεγχο άνεσης από ολόκληρο το
σύστημα άνεσης.
επιτρέπει ο θερμοστάτης.
Την ίδια στιγμή, οι τρεις αυτές επιλογές άνεσης – παρουσία,
απουσία και ύπνος – είναι συνδεδεμένες με όλη την
προγραμματιστική ισχύ του θερμοστάτη προκειμένου να
απολαμβάνετε στο χώρο σας την επιθυμητή άνεση ακριβώς
όταν τη θέλετε.
Με το άγγιγμα ενός από τα κουμπιά Touch ‘N’ Go –
παρουσία(
), απουσία (
) και ύπνος
(
)–μπορείτε να πληροφορήσετε το θερμοστάτη για
το που θα είσαστε. Για να διατηρήσετε το χώρο σε επίπεδα
άνεσης χωρίς χρονικό περιορισμό, προσθέτετε ένα ακόμη
κουμπί –το κράτηση ( ) – και είστε έτοιμοι. Είναι η ιδανική
επιλογή για αυτούς που το πρόγραμμά τους διαφέρει από
ημέρα σε ημέρα ή που δεν προσαρμόζεται στις δύο ή
τέσσερις ή έξι προγραμματισμένες χρονικές περιόδους που
Τα τρία κουμπιά Touch ‘N’ Go είναι εργοστασιακά
προρυθμισμένα σε τυπικές ρυθμίσεις θερμοκρασίας
θέρμανσης και ψύξης και εκχωρημένα σε συγκεκριμένες
χρονικές περιόδους. Μπορείτε να αλλάξετε εύκολα αυτές
τις ρυθμίσεις θερμοκρασίας και τις ώρες σύμφωνα με τις
προτιμήσεις σας. Μάθετε πως να το κάνετε και ανακαλύψτε
διαβάζοντας το εγχειρίδιο, πόσο χρήσιμη είναι αυτή η
συσκευή.
Προγραμματισμός της λειτουργίας Touch ‘N’ Go
Η λειτουργία Touch ‘N’ του θερμοστάτη σας περιλαμβάνει τα
κουμπιά παρουσία (
), απουσία (
) και ύπνος
(
) αμέσως κάτω από την οθόνη. Χρησιμοποιούνται για
τρεις επιλογές προγραμματισμού.
Η απλούστερη επιλογή προγραμματισμού σας ζητά είτε να
αποδεχτείτε τις προκαθορισμένες ρυθμίσεις θερμοκρασίας
για τις περιπτώσεις παρουσίας στο χώρο, απουσίας από
το χώρο και ύπνου, ή να ορίσετε τις δικές σας ρυθμίσεις
θερμοκρασίας θέρμανσης και ψύξης Touch ‘N’ Go. Και στις
δύο περιπτώσεις, οι ρυθμίσεις παρουσίας, απουσίας και
ύπνου συνδέονται αυτόματα σε μία από τις έξι χρονικές
περιόδους που επίσης είναι προρυθμισμένες (και μεταβλητές)
στο θερμοστάτη.
Ακολουθούν οι ρυθμίσεις θερμοκρασίας που είναι
προρυθμισμένες για τις περιόδους παρουσίας, απουσίας και
ύπνου.
Επιλογή Touch ‘N’ Go
Θέρμανση
Ψύξη
Παρουσία
20° C
24° C
Απουσία
15° C
28° C
Ύπνος
18° C
26° C
96
Προγραμματισμός του Χειριστηρίου
Καταγράψτε στον ακόλουθο κενό πίνακα τις επιθυμητές
θερμοκρασίες χώρου.
Επιλογή Touch ‘N’ Go
Θέρμανση
Θα εκχωρήσετε χρονικές περιόδους στις θερμοκρασίες
αυτές αργότερα.
Ψύξη
Παρουσία
Απουσία
Ύπνος
1.
Πιέστε και κρατήστε το κουμπί άνεσης που θα αλλαχτεί
(
) για πέντε περίπου δευτερόλεπτα.
Η ρυθμισμένη θερμοκρασία μαζί με το σύμβολο
θέρμανσης (
) ή ψύξης (
) θα αναβοσβήνουν.
2.
Πιέστε το κουμπί άνω ή κάτω στη δεξιά πλευρά της
οθόνης μέχρι να φτάσετε στην επιθυμητή ρύθμιση
θερμοκρασίας για την τρέχουσα επιλογή λειτουργίας.
Τη στιγμή αυτή θα αρχίσει να αναβοσβήνει το εικονίδιο
τριγώνου ( ) πάνω από το κουμπί άνεσης που έχετε
πιέσει (
).
3.
Για να αλλάξετε τη λειτουργία, πιέστε
επαναλαμβανόμενα το κουμπί λειτουργία (M) έως
ότου εμφανιστεί στην οθόνη να αναβοσβήνει το
επιθυμητό σύμβολο λειτουργίας.
4.
Πιέστε το κουμπί άνω ή κάτω στη δεξιά πλευρά της
οθόνης μέχρι να φτάσετε στην επιθυμητή ρύθμιση
θερμοκρασίας.
5.
Πιέζοντας ένα από τα άλλα δύο κουμπιά Touch 'N' Go,
μπορείτε να επαναλάβετε τα βήματα 2 έως 4.
6.
Πιέστε το κουμπί OK για να επιβεβαιώσετε τις αλλαγές
και να βγείτε από τη λειτουργία αλλαγής Άνεσης.
ΕΛΛΗΝΙΚΑ
Αλλαγή εργοστασιακών ρυθμίσεων
Εργοστασιακά προεπιλεγμένες ρυθμίσεις Διαμόρφωσης Χρήστη
Ακολουθεί η διαδικασία Αλλαγής των ρυθμίσεων
Παραμέτρων Χρήστη στις Προεπιλεγμένες τιμές.
1.
) και
Πιέστε ταυτόχρονα τα πλήκτρα παρουσία (
) για 10 δευτερόλεπτα για να μπείτε
απουσία (
στη λειτουργία διαμόρφωσης χρήστη. Την πρώτη
φορά που επιλέγετε αυτή τη ρύθμιση, εμφανίζεται το
999 στην περιοχή εμφάνισης ώρας και η αρχική τιμή 10
εμφανίζεται στην περιοχή εμφάνισης θερμοκρασίας.
2.
Πιέστε και κρατήστε πιεσμένο το κουμπί κάτω.
Όταν ο μετρητής φτάσει στο μηδέν, θα εμφανιστεί η
ένδειξη “Fd” στην περιοχή εμφάνισης θερμοκρασίας.
Αυτό συμβολίζει ότι επανέρχονται οι εργοστασιακά
προεπιλεγμένες ρυθμίσεις. Μετά την επιτυχή
ολοκλήρωση της επαναφοράς των προεπιλογών στην
EEPROM, το NUI θα εξαναγκαστεί σε επανεκκίνηση.
97
Προγραμματισμός του Χειριστηρίου
Αλλαγή των χρονικών περιόδων θερμοκρασίας
Αφού έχετε ορίσει τις ρυθμίσεις θερμοκρασίας για
παρουσία, απουσία και ύπνο, μπορείτε να προγραμματίσετε
την περίοδο της ημέρας που θέλετε να ισχύουν αυτές οι
ρυθμίσεις θερμοκρασίας.
Ο θερμοστάτης έχει έξι χρονικά διαστήματα που
αποκαλούνται περίοδοι. Εμφανίζονται στην οθόνη με τις
ενδείξεις P1, P2, P3, P4, P5 και P6.
Ο θερμοστάτης έχει προκαθορισμένες περιόδους (βλ.
ακολούθως), αλλά μπορείτε να τις αλλάξετε σύμφωνα με τις
συνήθειές σας.
Περίοδος
Ώρα Έναρξης Περιόδου
P1
6:00 AM
P2
8:00 AM
P3
17:00 PM
P4
22:00 PM
P5
23:00 PM
P6
00:00 AM
Ποια χρονικά διαστήματα σας ταιριάζουν; Καταγράψτε τα εδώ και ανατρέξτε σε αυτά καθώς θα κάνετε τις αλλαγές στο
θερμοστάτη.
Περίοδος
P1
P2
P3
P4
P5
ΕΛΛΗΝΙΚΑ
P6
Ακολουθεί ο τρόπος αλλαγής των εργοστασιακά
ρυθμισμένων χρονικών περιόδων.
1.
Ανοίξτε το πορτάκι.
2.
). Θα δείτε τους αριθμούς
Πιέστε το κουμπί ημέρες (
1 έως 7 να αναβοσβήνουν στην οθόνη.
3.
Πρέπει να επιλέξετε ένα από τα εξής χρονικά πλαίσια
– 1 έως 7, 1 έως 5, 6 έως 7 ή ανεξάρτητες ημέρες (1, 2,
).
3, 4, 5, 6, 7) – πιέζοντας ξανά το κουμπί ημέρες (
Μπορείτε επίσης να κάνετε την επιλογή σας πιέζοντας
ξανά το κουμπί ημέρες ( ). (Επιλέξτε 1 έως 7 εάν τα
προγράμματα όλων των ημερών είναι ίδια.)
4.
Όταν έχετε επιλέξει μία από τις επιλογές (1 έως 7, 1 έως
5, 6 έως 7 ή ανεξάρτητες ημέρες), πιέστε το κουμπί
). Θα δείτε το γράμμα P και τον αριθμό 1
περίοδος (
να αναβοσβήνει στην οθόνη. Αυτή είναι η περίοδος 1
(P1), η οποία ξεκινά στις 6:00 ΠΜ.
5.
Για να αλλάξετε τις ώρες στην P1, πιέστε το κουμπί ώρα
).
έναρξης (
6.
Θα δείτε τις ώρες στην ένδειξη 6:00 AM να
αναβοσβήνουν στην οθόνη. Πιέστε το κουμπί άνω ή
κάτω και σταματήστε στην επιθυμητή ώρα.
7.
Για να αλλάξετε τα λεπτά, πιέστε ξανά το κουμπί ώρα
) κάτω από την οθόνη. Θα δείτε τα λεπτά
έναρξης (
98
Οι Ώρες σας
Προγραμματισμός του Χειριστηρίου
8.
Η “ώρα λήξης” για την περίοδο 1 (P1) είναι ταυτόχρονα
η “ώρα έναρξης” για την περίοδο 2 (P2). Για να αλλάξετε
την ώρα λήξης για την P1 – το οποίο σημαίνει ότι επίσης
αλλάζετε την ώρα έναρξης για την P2 – ακολουθήστε
τις οδηγίες στο επόμενο βήμα για να αλλάξετε την ώρα
έναρξης για την περίοδο 2.
9.
Για να αλλάξετε την ώρα έναρξης για την περίοδο 2
(P2), πιέστε δύο φορές το κουμπί περίοδος κάτω από
την οθόνη. Έτσι εμφανίζονται οι πληροφορίες για την
περίοδο 2 και αναβοσβήνει στην οθόνη η ένδειξη P2.
10.
Με τον ίδιο τρόπο μπορείτε να προγραμματίσετε τις
περιόδους P2, P3, P4, P5 και P6.
11.
Εάν δεν επιλέξατε 1 έως 7 (όλες τις ημέρες) όταν
ξεκινήσατε τη διαδικασία, επαναλάβετε όλα τα
βήματα για το εναπομένον χρονικό πλαίσιο – 1 έως
5 (εργάσιμες ημέρες), 6 έως 7 (σαββατοκύριακα) ή
ανεξάρτητες ημέρες (1,2,3,4,5,6,7).
12.
Για να επιβεβαιώσετε ότι το NUI έχει αποδεχτεί τις αλλαγές
σας, περάστε από τις έξι χρονικές περιόδους πιέζοντας
το ημέρες ( ), επιλέγοντας το χρονικό σας πλαίσιο – 1
έως 7 (όλες τις ημέρες), 1 έως 5 (εργάσιμες ημέρες), 6
έως 7 (σαββατοκύριακα) ή ανεξάρτητες ημέρες – και
στη συνέχεια πιέζοντας το κουμπί περίοδος για να δείτε
τις ώρες που είναι εκχωρημένες για κάθε ώρα έναρξης.
Κάθε φορά που πιέζετε το κουμπί περίοδος ( ), θα
προχωράτε στην επόμενη ώρα έναρξης. Εάν ο χρονικός
προγραμματισμός είναι λανθασμένος, εμφανίζεται η
ένδειξη“- -“ και τα τρία βέλη ( ).
13.
Πιέστε το ΟΚ ή κλείστε το πορτάκι.
Εκχώρηση χρονικών περιόδων σε θερμοκρασίες, λειτουργία CDU & λειτουργία FR
Ακολουθεί ένα παράδειγμα προγραμματισμού χρησιμοποιώντας τις εργοστασιακά ορισμένες περιόδους και τις επιλογές Touch ‘N’ Go.
Προκαθορισμένη Ώρα
Έναρξης Περιόδου
Επιλογή Χρόνου
Έναρξης
Αριθμός
Περιόδου
Προκαθορισμένη Επιλογή Touch ‘N’ Go
για Κάθε Περίοδο
6:00 AM
1
Παρουσία (
8:00 AM
2
Απουσία (
5:00 PM
3
Παρουσία (
10:00 PM
4
Ύπνος (
11:00 PM
5
Παρουσία (
00:00 AM
6
Ύπνος (
)
)
)
)
)
)
Λειτουργία
CDU
Μείωση
Συχνότητας
ON
ΣΒΗΣΤΗ
ON
ΣΒΗΣΤΗ
ON
ΣΒΗΣΤΗ
ON
ΣΒΗΣΤΗ
ON
ΣΒΗΣΤΗ
ON
ΣΒΗΣΤΗ
Συμπληρώστε το ακόλουθο πρόγραμμα σύμφωνα με τις καθημερινές σας συνήθειες και χρησιμοποιήστε το καθώς
ακολουθείτε τις οδηγίες παρακάτω.
Προκαθορισμένη Ώρα
Έναρξης Περιόδου
Επιλογή Χρόνου
Έναρξης
Αριθμός
Περιόδου
Προκαθορισμένη Επιλογή Touch ‘N’ Go
για Κάθε Περίοδο
Λειτουργία
CDU
Μείωση
Συχνότητας
1
2
3
4
5
6
99
ΕΛΛΗΝΙΚΑ
στην ένδειξη 6:00 AM να αναβοσβήνουν στην οθόνη.
Πιέστε το κουμπί άνω ή κάτω και σταματήστε στην
επιθυμητή ώρα.
Προγραμματισμός του Χειριστηρίου
ΕΛΛΗΝΙΚΑ
Ακολουθεί ο τρόπος σύνδεσης των έξι χρονικών περιόδων
με τις τρεις επιλογές άνεσης – παρουσία, απουσία και ύπνος,
με τις Ρυθμίσεις ON/OFF της Λειτουργίας CDU και με τις
ρυθμίσεις ON/OFF της λειτουργίας Μείωσης Συχνότητας.
1.
Ανοίξτε το πορτάκι.
2.
Πιέστε το κουμπί ημέρες ( ) στο κάτω μέρος του
θερμοστάτη. Θα δείτε τους αριθμούς 1 έως 7 να
αναβοσβήνουν στην οθόνη.
3.
Επιλέξτε μία από τις επιλογές (1 έως 7, 1 έως 5 και 6 έως
7 ή ανεξάρτητες ημέρες: 1, 2, 3, 4, 5, 6, 7) πιέζοντας το
κουμπί ημέρες ( ) μέχρι να εμφανιστεί η επιθυμητή
επιλογή. Επιλέξτε 1 έως 7 εάν τα προγράμματα όλων
των ημερών είναι ίδια.
4.
Όταν έχετε επιλέξει μία από τις επιλογές (1 έως 7, 1 έως 5
και 6 έως 7 ή ανεξάρτητες ημέρες: 1, 2, 3, 4, 5, 6, 7), πιέστε το
κουμπί περίοδος ( ) στο κάτω μέρος του θερμοστάτη. Η
ένδειξη P1 θα αναβοσβήνει στο θερμοστάτη.
5.
Για να αλλάξετε τις ώρες στην P1, πιέστε το κουμπί ώρα
) στο κάτω μέρος της οθόνης.
έναρξης (
6.
Θα δείτε τις ώρες στην ένδειξη 6:00 AM να
αναβοσβήνουν στην οθόνη. Πιέστε το κουμπί άνω ή
κάτω και σταματήστε στην επιθυμητή ώρα.
7.
Για να αλλάξετε τα λεπτά, πιέστε το κουμπί ώρα έναρξης
). Θα δείτε τα λεπτά στην ένδειξη 6:00 AM να
(
αναβοσβήνουν στην οθόνη. Πιέστε το κουμπί άνω ή
κάτω και σταματήστε στην επιθυμητή ώρα.
8.
Η “ώρα λήξης” για την περίοδο 1 (P1) είναι ταυτόχρονα
η “ώρα έναρξης” για την περίοδο 2 (P2). Για να αλλάξετε
την ώρα λήξης για την P1 – το οποίο σημαίνει ότι επίσης
αλλάζετε την ώρα έναρξης για την P2 – ακολουθήστε
τις οδηγίες στο επόμενο βήμα για να αλλάξετε την ώρα
έναρξης για την περίοδο 2.
9.
Πιέστε από τη σειρά των κουμπιών που είναι αμέσως
κάτω από την οθόνη, το κουμπί Touch ‘N’ Go – παρουσία
), απουσία (
) ή ύπνος (
) – που θέλετε
(
να χρησιμοποιείτε κατά τη διάρκεια της περιόδου 1
(P1). Θα δείτε το εικονίδιο τριγώνου ( ) πάνω από το
επιλεγμένο κουμπί. Αυτό πληροφορεί το θερμοστάτη
εάν είστε παρόντες, απόντες, ή σε ύπνο κατά τη
διάρκεια P1. Ο θερμοστάτης θα χρησιμοποιήσει τις
ρυθμίσεις θερμοκρασίας θέρμανσης και ψύξης που
έχετε επιλέξει για αυτό το κουμπί Touch ‘N’ Go. Για
παράδειγμα, εάν η ρύθμιση θερμοκρασίας θέρμανσης
για την παρουσία είναι 23 °C, ο θερμοστάτης θα
διατηρεί τη θέρμανση στους 23 κατά τη διάρκεια P1.
10.
Πιέστε το κουμπί ζώνη (
της οθόνης.
t
t
11.
100
) στην αριστερή πλευρά
Εάν η προηγούμενη κατάσταση Λειτουργίας CDU
είναι ON, θα εμφανιστεί στην οθόνη το εικονίδιο
απενεργοποίησης ( ), δηλώνοντας ότι η
λειτουργία CDU είναι “OFF”.
Εάν η προηγούμενη κατάσταση Λειτουργίας CDU
είναι OFF, το εικονίδιο απενεργοποίησης ( ) θα
εξαφανιστεί από την οθόνη, δηλώνοντας ότι η
λειτουργία CDU είναι τώρα ON.
Πιέστε το κουμπί κράτηση (
της οθόνης.
) στην αριστερή πλευρά
Προγραμματισμός του Χειριστηρίου
t
Εάν η προηγούμενη κατάσταση Λειτουργίας
Μείωσης Συχνότητας είναι ON, το εικονίδιο ( )
θα εξαφανιστεί από την οθόνη, δηλώνοντας ότι η
Λειτουργία Μείωσης Συχνότητας είναι τώρα “OFF”.
Εάν η προηγούμενη κατάσταση Λειτουργίας
Μείωσης Συχνότητας είναι OFF, θα εμφανιστεί
στην οθόνη το εικονίδιο Λειτουργίας Μείωσης
Συχνότητας ( ), δηλώνοντας ότι η Λειτουργία
Μείωσης Συχνότητας είναι τώρα ON.
). Η ένδειξη
12.
Πιέστε δύο φορές το κουμπί περίοδος (
P2 θα αναβοσβήνει στο θερμοστάτη.
13.
Για να αλλάξετε τις ώρες, πιέστε το κουμπί ώρα έναρξης
).
(
14.
Πιέστε παρουσία (
15.
Πιέστε το κουμπί ζώνη ( ) για να θέσετε τη
λειτουργία CDU στο ON ή OFF.
16.
Πιέστε το κουμπί κράτηση ( ) για να θέσετε τη
λειτουργία μείωσης Συχνότητας στο ON ή OFF.
17.
Με τον ίδιο τρόπο μπορείτε να προγραμματίσετε τις
περιόδους P3, P4, P5 και P6.
18.
Εάν δεν επιλέξατε 1 έως 7 όταν ξεκινήσατε τη
διαδικασία, επαναλάβετε όλα τα βήματα για το
εναπομένον χρονικό πλαίσιο – 1 έως 5, 6 έως 7 ή
ανεξάρτητες ημέρες: 1, 2, 3, 4, 5, 6, 7
19.
Για να επιβεβαιώσετε ότι ο θερμοστάτης έχει αποδεχτεί
τις αλλαγές σας, περάστε από τις έξι χρονικές
περιόδους πιέζοντας το ημέρες ( ), επιλέγοντας το
χρονικό σας πλαίσιο – 1 έως 7 (όλες τις ημέρες), 1 έως
5 (εργάσιμες ημέρες), 6 έως 7 (σαββατοκύριακα) ή
ανεξάρτητες ημέρες: 1, 2, 3, 4, 5, 6, 7 – και στη συνέχεια
) για να δείτε την
πιέζοντας το κουμπί περίοδος (
επιλογή Touch ‘N’ Go που είναι εκχωρημένη για κάθε
ώρα έναρξης, τη Ρύθμιση Λειτουργίας CDU και τη
ρύθμιση Λειτουργίας Μείωσης Συχνότητας. Κάθε φορά
), θα προχωράτε στην
που πιέζετε το περίοδος (
επόμενη ώρα έναρξης.
20.
Πιέστε το κουμπί ΟΚ ή κλείστε το πορτάκι.
), απουσία (
) ή ύπνος (
).
ΕΛΛΗΝΙΚΑ
t
Προηγμένες Επιλογές Προγραμματισμού
Χρήση κουμπιών Touch ‘N’ Go
Εφόσον έχετε ορίσει τις θερμοκρασίες και τις χρονικές
περιόδους που αντιστοιχούν στα τρία κουμπιά άνεσης Touch
‘N’ Go (δείτε Προγραμματισμός της λειτουργίας Touch ‘N’ Go)
και έχετε εκχωρήσει χρονικές περιόδους στις θερμοκρασίες,
δε θα χρειάζεται να χρησιμοποιείτε τα κουμπιά Touch ‘N’ Go
παρά μόνον όταν θέλετε να κάνετε μια προσωρινή αλλαγή.
Για παράδειγμα, εάν πάτε στο κρεβάτι νωρίτερα από το
συνηθισμένο, πιέζοντας το κουμπί ύπνος, η θερμοκρασία
θα χαμηλώσει νωρίτερα από το προγραμματισμένο. Εάν
πάτε στο κρεβάτι αργότερα από το συνηθισμένο, πιέζοντας
το κουμπί παρουσία, ο χώρος θα διατηρηθεί πιο ζεστός και
μετά από τη συνήθη ώρα ύπνου, όμως θα πρέπει να πιέσετε
το ύπνος πριν πάτε για ύπνο.
101
Προηγμένες Επιλογές Προγραμματισμού
Πραγματοποίηση προσωρινής αλλαγής
1.
Ανοίξτε το πορτάκι.
2.
), απουσία
Πιέστε το επιθυμητό κουμπί παρουσία (
(
) ή ύπνος (
). Θα δείτε το σύμβολο να
αναβοσβήνει στην οθόνη, δηλώνοντας προσωρινή
κράτηση. Το σύστημα θα αλλάξει στις ρυθμίσεις
θερμοκρασίας που είναι προγραμματισμένες για αυτήν
την επιλογή άνεσης. Θα διατηρήσει αυτή τη ρύθμιση
θερμοκρασίας μέχρι την επόμενη απενεργοποίηση,
την επόμενη προγραμματισμένη χρονική περίοδο ή
έως ότου κάποιος να αλλάξει αυτή τη ρύθμιση.
3.
Για να επανέλθετε στην αρχικά προγραμματισμένη
επιλογή άνεσης, πιέστε το κατάλληλο κουμπί
παρουσία, απουσία ή ύπνος. Το σύστημα θα
επανέλθει σε αυτή τη χρονική περίοδο και το εικονίδιο
ενεργοποίησης προγράμματος ( ) θα σταματήσει να
αναβοσβήνει και θα παραμείνει σταθερά αναμμένο.
4.
Κλείστε το πορτάκι.
Διατήρηση σε λειτουργία παρουσίας, απουσίας ή ύπνου
ΕΛΛΗΝΙΚΑ
Μπορεί να υπάρχουν καταστάσεις όπου θα θέλετε να
παρακάμψετε τον προγραμματισμό και να διατηρήσετε τη
θερμοκρασία του χώρου σε ένα από τα τρία επίπεδα άνεσης
παρουσία, απουσία ή ύπνος. Αυτό είναι χρήσιμο όταν
πηγαίνετε διακοπές ή ταξιδεύετε, ή όταν είστε εκτάκτως
στο σπίτι. Ορίστε ο τρόπος να αποτρέψετε το θερμοστάτη
από την αλλαγή των θερμοκρασιών, όταν φτάσει η επόμενη
προγραμματισμένη χρονική περίοδος.
1.
Ανοίξτε το πορτάκι.
2.
Πιέστε το επιθυμητό κουμπί κάτω από την οθόνη –
παρουσία (
), απουσία (
) ή ύπνος (
).
3.
Πιέστε το κουμπί κράτηση ( ) στην αριστερή
πλευρά. Το εικονίδιο ενεργοποίησης προγράμματος
(
) που αναβόσβηνε θα εξαφανιστεί.
4.
Για να επανέλθετε στον αρχικό χρονικό
προγραμματισμό, πιέστε το κουμπί κράτηση ( ).
Το εικονίδιο ενεργοποίησης προγράμματος (
)
θα σταματήσει να αναβοσβήνει και θα παραμείνει
σταθερά αναμμένο.
5.
Κλείστε το πορτάκι.
Κωδικοί ένδειξης προηγμένου προγραμματισμού
Μπορείτε να ρυθμίσετε σύμφωνα με τις απαιτήσεις
σας πολλές λειτουργίες του NUI. Ο ακόλουθος πίνακας
εμφανίζει ποιες λειτουργίες μπορείτε να αλλάξετε και τους
102
αντίστοιχους κωδικούς (αριθμός παραμέτρου). Οι κωδικοί
(αριθμός παραμέτρου) θα εμφανιστούν στην οθόνη όταν
ακολουθήσετε τις οδηγίες.
Προηγμένες Επιλογές Προγραμματισμού
Πίνακας Λειτουργιών
ΠΑΡΆΜΕΤΡΟΣ
ΛΕΙΤΟΥΡΓΙΑ
1
ΑΝΤΙΠΑΓΩΤΙΚΗ
ΠΡΟΣΤΑΣΙΑ ΧΩΡΟΥ
2
T° ΑΝΤΙΠΑΓΩΤΙΚΗΣ
ΠΡΟΣΤΑΣΙΑΣ
ΧΩΡΟΥ
3
ΡΥΘΜΙΣΗ T° Z1
4
ΛΕΙΤΟΥΡΓΙΑ
ΜΕΙΩΣΗΣ ΣΥΧΝ.
5
ΜΕΙΩΣΗ ΣΥΧΝ.
6
ΠΕΡΙΓΡΑΦΗ
Αυτές είναι οι επιλογές Λειτουργίας:
0. Απενεργοποίηση
2. Ψύξη
3. Θέρμανση
Η παράμετρος αυτή ενεργοποιεί την επιλογή
Αντιπαγωτικής Προστασίας Χώρου όταν το σύστημα
είναι απενεργοποιημένο:
1. ΟΧΙ. Απενεργοποιημένη
2. ΝΑΙ. Ενεργοποιημένη
ΕΙΚΟΝΙΔΙΟ
ΕΥΡΟΣ ΤΙΜΗΣ
Ελάχ.
Μέγ.
ΠΡΟΕΠΙΛΕΓΜΈΝΗ
ΤΙΜΉ
Η τρέχουσα Λειτουργία
(και η νέα όταν αλλάζει)
-
-
0
Αντιπαγωτική
Προστασία
1
2
1
Όριο τιμής θερμοκρασίας Αντιπαγωτικής Προστασίας
Χώρου
°C
6°C
12°C
6°C
Ρύθμιση θερμοκρασίας νερού για τη θερμοκρασία
χώρου στη ζώνη NUI
°C
-5°C
+5°C
0°C
1
2
1
Ο κωδικός αυτός πληροφορεί εάν είναι ενεργή η
λειτουργία Ησυχίας / Μείωσης Συχνότητας / Νύχτας
1. Μη Ενεργή
2. Ενεργή
T° ΑΕΡΑ ΧΩΡΟΥ Ζ1
9
ΤΙΜΗ ΑΙΣΘΗΤΗΡΑ
RH
10
ΕΞΩΤΕΡΙΚΗ T°
11
Τιμή μείωσης της συχνότητας της CDU επί τοις %
Το NUI θα εμφανίζει αυτήν την παράμετρο
1. Παρουσία
2. Ύπνος
3. Απουσία
Ο κωδικός αυτός είναι η θερμοκρασία ρύθμισης
ελέγχου Χώρου η οποία ενεργοποιείται πιέζοντας τα
κουμπιά Παρουσία, Ύπνος, Απουσία.
Αυτή είναι η Θερμοκρασία αέρα χώρου μετρούμενη
από το εσωτερικό Θερμίστορ του NUI
Αυτή είναι η τιμή της σχετικής Υγρασίας (RH) από
τον αισθητήρα
Εξωτερική Θερμοκρασία μετρούμενη από τον
αισθητήρα TO (ανάγνωση τιμής).
GMC OAT
ΡΥΘΜ. ΑΙΣΘΗΤΗΡΑ
T.ΧΩΡΟΥ Z1
12
OAT από πλακέτα GMC
ΛΕΙΤΟΥΡΓΙΑ ΧΩΡΟΥ
7
Θ.Ρ. ΕΛΕΓΧΟΥ
ΧΩΡΟΥ Z1
8
13
Ρύθμιση αισθητήρα θερμοκρασίας για αντιστάθμιση
του σφάλματος κακής τοποθέτησης χειριστηρίου
Η Παράμετρος αυτή καθορίζει τον αριθμό των
περιόδων ανά ημέρα που θα είναι διαθέσιμοι για
προγραμματισμό:
1. 2
2. 4
3. 6
50%
100%
100%
Το βέλος εξαρτάται από
τη λειτουργία Χώρου
1
3
1
°C
12°C
38°C
20°C
°C
-20°C
50°C
%
0
100
°C
-30°C
90°C
°C
-20°C
65°C
°C
-5°C
5°C
0°C
1
3
4
ΠΕΡΙΟΔΟΙ ΗΜΕΡΑΣ
14
T° ΘΕΡΜΑΝΣΗΣ
ΠΑΡΟΥΣΙΑΣ
15
Θερμοκρασία ρύθμισης ΠΑΡΟΥΣΙΑΣ στη λειτουργία
Θέρμανσης
Ένδειξη °C και το
βέλος για την επιλογή
Παρουσία
12°C
38°C
20°C
T° ΨΥΞΗΣ
ΠΑΡΟΥΣΙΑΣ
16
Θερμοκρασία ρύθμισης ΠΑΡΟΥΣΙΑΣ στη Λειτουργία
Ψύξης
Ένδειξη °C και το
βέλος για την επιλογή
Παρουσία
12°C
38°C
24°C
T° ΘΕΡΜΑΝΣΗΣ
ΥΠΝΟΥ
17
Θερμοκρασία ρύθμισης ΥΠΝΟΥ στη Λειτουργία
Θέρμανσης
Ένδειξη °C και το βέλος
για την επιλογή Ύπνος
12°C
38°C
18°C
T° ΨΥΞΗΣ ΥΠΝΟΥ
18
Θερμοκρασία ρύθμισης ΥΠΝΟΥ στη Λειτουργία
Ψύξης
Ένδειξη °C και το βέλος
για την επιλογή Ύπνος
12°C
38°C
26°C
T° ΘΕΡΜΑΝΣΗΣ
ΑΠΟΥΣΙΑΣ
19
Θερμοκρασία ρύθμισης ΑΠΟΥΣΙΑΣ στη λειτουργία
Θέρμανσης
Ένδειξη °C και το
βέλος για την επιλογή
Απουσία
12°C
38°C
15°C
T° ΨΥΞΗΣ
ΑΠΟΥΣΙΑΣ
20
Θερμοκρασία ρύθμισης ΑΠΟΥΣΙΑΣ στη Λειτουργία
Ψύξης
Ένδειξη °C και το
βέλος για την επιλογή
Απουσία
12°C
38°C
28°C
°C
20°C
Θ.Ρ. ΧΡΗΣΤΗ ΧΩΡΟΥ
Z1
ΚΩΔΙΚΟΣ
ΣΦΑΛΜΑΤΟΣ
21
Θερμοκρασία ρύθμισης χώρου
12°C
38°C
22
Οι κωδικοί σφάλματος θα αλλάζουν @ 1
δευτερόλεπτο
3
31
ΙΣΤΟΡΙΚΟ
ΣΦΑΛΜΑΤΩΝ
23
Αποθηκεύει τους 4 τελευταίους κωδικούς σφάλματος
3
31
Στις παραμέτρους, οι οποίες είναι Μόνο για Ανάγνωση και δεν επιδέχονται επεξεργασία από το χρήστη εμφανίζεται στην οθόνη το εικονίδιο κλειδώματος πληκτρολογίου (
Ακολουθεί η λίστα με τους αριθμούς παραμέτρου που είναι Μόνο για Ανάγνωση.
Αριθμός Παραμέτρου: 7, 8, 9, 10, 11, 12, 21, 22 και 23
).
103
ΕΛΛΗΝΙΚΑ
ΛΕΙΤΟΥΡΓΊΑ
Προηγμένες Επιλογές Προγραμματισμού
Αλλαγή ρυθμίσεων Λειτουργιών
Τώρα μπορείτε να αλλάξετε τις ρυθμίσεις διάφορων
λειτουργιών του NUI. Ορίστε πως μπορείτε να
προγραμματίσετε τις ρυθμίσεις του θερμοστάτη.
1.
Ανοίξτε το πορτάκι.
2.
Πιέστε και κρατήστε πιεσμένα για 3 δευτερόλεπτα
) και απουσία (
).
τα κουμπιά παρουσία (
Θα δείτε τον αριθμό παραμέτρου “1” να αναβοσβήνει
στην περιοχή εμφάνισης ώρας.
3.
Πιέστε το κουμπί λειτουργία (M), θα αρχίσει να
αναβοσβήνει η τιμή της παραμέτρου στη ζώνη
θερμοκρασίας της οθόνης.
4.
Πιέστε τα κουμπιά άνω ή κάτω για να αλλάξετε τις
ρυθμίσεις στην επιθυμητή τιμή, η οποία θα πρέπει να
βρίσκεται εντός του καθορισμένου για την παράμετρο
αυτή εύρους και το καθορισμένο εικονίδιο θα
εμφανιστεί για την παράμετρο αυτή.
5.
Πιέστε το κουμπί λειτουργία (M) ή το κουμπί OK για να
σταθεροποιήσετε τις ρυθμίσεις.
t
ΕΛΛΗΝΙΚΑ
t
Πιέζοντας το κουμπί OK, οι ρυθμίσεις
αποθηκεύονται και η τιμή της παραμέτρου
θα αναβοσβήνει επιτρέποντας την περαιτέρω
αλλαγή της τιμής.
Πιέζοντας το κουμπί λειτουργία (M), οι
ρυθμίσεις αποθηκεύονται και μπορείτε να
αλλάξετε την επόμενη παράμετρο. Ο αριθμός
παραμέτρου θα αναβοσβήνει.
6.
Πιέστε το κουμπί άνω ή κάτω για να μεταβείτε
στην επόμενη παράμετρο. (Εάν η τρέχουσα οθόνη
προβάλλει αριθμό παραμέτρου).
7.
Μπορείτε να προγραμματίσετε όλες τις παραμέτρους
ακολουθώντας την ίδια διαδικασία. Μόλις
ολοκληρώσετε, πιέστε το κουμπί OK ή ζώνη
(
) για να αποθηκεύσετε τις ρυθμίσεις σας και να
επιστρέψετε στην κανονική ένδειξη οθόνης. (Εάν η
τρέχουσα οθόνη προβάλλει αριθμό παραμέτρου).
8.
Κλείστε το πορτάκι.
Σημειώσεις: Ανατρέξτε στον πίνακα λειτουργιών για
περισσότερες πληροφορίες σχετικά με τις παραμέτρους.
104
Ειδικές Λειτουργίες
Ρύθμιση Αισθητήρα Θερμοκρασίας Χώρου
Το NUI προσφέρει μία λειτουργία με την οποία μπορείτε
να προσθέσετε ή να αφαιρέσετε μια αντιστάθμιση στην
εμφανιζόμενη θερμοκρασία χώρου. Αυτό επιτρέπει στο NUI
να εμφανίζει τη σωστή θερμοκρασία του χώρου ακόμη κι αν
το NUI είναι εγκατεστημένο σε θέση όπου υπάρχει μια μικρή
διαφορά στη θερμοκρασία.
Σε αυτήν την περίπτωση, η μεταβλητή ΡΥΘΜ. ΑΙΣΘΗΤΗΡΑ
T.ΧΩΡΟΥ μπορεί να τροποποιηθεί σε εύρος +5°C / -5°C και
η τιμή αυτή θα προστεθεί αριθμητικά στην πραγματική
τιμή του αισθητήρα του Χώρου. Ανατρέξτε στον αριθμό
παραμέτρου 13 του Πίνακα Λειτουργιών.
Συντόμευση στη Λειτουργία μείωσης Συχνότητας
Πιέστε το ενεργό πλήκτρο μεταξύ του πλήκτρου Κράτηση
( ) για 10 δευτερόλεπτα για να ενεργοποιήσετε τη
Νυχτερινή λειτουργία. Η Νυχτερινή λειτουργία μπορεί να
απενεργοποιηθεί πιέζοντας ξανά το πλήκτρο Κράτηση ( )
για 10 δευτερόλεπτα. Όταν είναι ενεργή η λειτουργία Μείωση
Συχνότητας / Νύχτα / Ησυχία, το NUI θα εμφανίζει το εικονίδιο
(
). Εάν είναι ενεργή η λειτουργία FR, αυτή πάντα θα
υπερισχύει της επιλογής του χρονικού προγραμματισμού.
Τι Συμβαίνει Εάν!
Ακολουθούν τα πιθανά μηνύματα σφάλματος συστήματος
και η σημασία τους:
Βλάβη Αισθητήρα Θερμοκρασίας Αέρα Χώρου
Εάν ο αισθητήρας που χρησιμοποιείται για τη μέτρηση της
θερμοκρασίας αέρα του χώρου μετρήσει θερμοκρασία
κάτω από -45°C ή πάνω από 65°C, αυτό θα θεωρηθεί ως
σφάλμα και θα εμφανιστεί η ένδειξη “--”.
Βλάβη Αισθητήρα Υγρασίας
Εάν ο αισθητήρας που χρησιμοποιείται για τη μέτρηση της
Υγρασίας του χώρου μετρήσει υγρασία κάτω από 0 HR%
ή πάνω από 99 HR%, αυτό θα θεωρηθεί ως σφάλμα και θα
εμφανιστεί η ένδειξη “--”.
Βλάβη EEPROM
Εάν η σταθερή μνήμη του θερμοστάτη (EEPROM) έχει
βλάβη, θα εμφανιστεί το σφάλμα “E4” στην ένδειξη
θερμοκρασίας αέρα χώρου. Όταν υπάρχει αυτό το
σφάλμα και ο θερμοστάτης τροφοδοτηθεί με ρεύμα, όλες
οι διαμορφώσεις εγκαταστάτη, οι ρυθμίσεις χρονικού
προγραμματισμού και οι ρυθμίσεις χρήστη θα έχουν τις
εργοστασιακά προεπιλεγμένες τιμές.
Αυτό μπορεί να οδηγήσει σε εσφαλμένη λειτουργία του
εξοπλισμού. Η βλάβη αυτή δεν αποκαθίσταται. Στην
περίπτωση αυτή, ο θερμοστάτης πρέπει να αντικατασταθεί.
Βλάβη Επικοινωνίας
Εάν το NUI δε λάβει επικοινωνία CCN από το CDU για
60 δευτερόλεπτα, η οθόνη θα εμφανίσει τον κωδικό
σφάλματος “E3” στη ζώνη ένδειξης Θερμοκρασίας και
την ένδειξη ‘-‘ στη ζώνη ένδειξης Χρόνου. Υπό αυτές τις
συνθήκες η ένδειξη εξωτερικής θερμοκρασίας θα είναι κενή.
Ο κωδικός σφάλματος “E3” θα εμφανιστεί και οι υπόλοιπες
λειτουργίες θα παραμείνουν ως έχουν. Εάν συμβεί αυτό,
ελέγξτε το καλώδιο επικοινωνίας μεταξύ του NUI και της
εξωτερικής μονάδας.
105
ΕΛΛΗΝΙΚΑ
Λάβετε μήνυμα σφάλματος συστήματος
Τι Συμβαίνει Εάν!
Πίνακας Κωδικών Σφαλμάτων
Το NUI θα πληροφορηθεί για τις Βλάβες της Κύριας Πλακέτας
μέσω των παραμέτρων επικοινωνίας (Παράμετρος 22). Όταν
μπείτε στη ρύθμιση χρήστη και μεταβείτε στην παράμετρο
με αριθμό 22, το NUI θα εμφανίσει τους ενεργούς κωδικούς
σφάλματος που αναφέρονται στον ακόλουθο πίνακα. Αυτοί
οι ενεργοί κωδικοί σφάλματος θα εμφανιστούν με τη σειρά,
με ρυθμό αλλαγής εμφάνισης ανά 1 δευτερόλεπτο.
ΕΛΛΗΝΙΚΑ
Κωδικός
106
Περιγραφή
2
Είσοδος Ασφαλείας
3
Αισθητήρας θερμοκρασίας εισόδου νερού (EWT)
4
Αισθητήρας θερμοκρασίας ψυκτικού εναλλάκτη BPHE
5
Αισθητήρας θερμοκρασίας αέρα GMC
6
Απώλεια επικοινωνίας με το χειριστήριο NUI
7
Αισθητήρας θερμοκρασίας περιβάλλοντος χειριστηρίου NUI
9
Σφάλμα αισθητήρα νερού / αντλίας νερού
10
Σφάλμα EEProm
13
Απώλεια επικοινωνίας R S485 (διαμόρφωση συστήματος τύπου 6)
14
Απώλεια Σήματος από την πλακέτα του Inverter ή Αισθητήρας Θερμοκρασίας συμπιεστή
15
Αισθητήρας θερμοκρασίας εξόδου νερού (LWT)
16
Δοκιμή συναγερμού
17
Αισθητήρας θερμοκρασίας αέρα Inverter (TO)
18
Προστασία βραχυκυκλώματος inverter G-Tr
20
Σφάλμα ελέγχου θέσης του ρότορα συμπιεστή
21
Σφάλμα αισθητήρα ρεύματος inverter
22
Αισθητήρες ψυκτικού εναλλάκτη ή αναρρόφησης συμπιεστή (TE) / (TS)
23
Αισθητήρας θερμοκρασίας κατάθλιψης συμπιεστή (TD)
24
Σφάλμα μοτέρ ανεμιστήρα
26
Άλλα σφάλματα πλακέτας inverter
27
Συμπιεστής μπλοκαρισμένος
28
Σφάλμα θερμοκρασίας κατάθλιψης
29
Βλάβη συμπιεστή
Interface de Usuário
Índice
Página
Abreviações / significados ....................................................
2
Identificação dos Botões .......................................................
3
Indicadores na Tela ..................................................................
4
Partida Rápida ..........................................................................
5
Ajuste da hora e do dia ..............................................
5
Variação de temperatura ..........................................
5
Bloqueio do teclado...................................................
6
Programação do Controle .....................................................
6
Função Touch 'N' Go ..................................................
6
Programação da função Touch 'N' Go ..................
6
Para mudar os parâmetros de fábrica ..................
7
Defaults de Fábrica para Configuração de Usuário 7
Mudança dos períodos de temperatura..............
8
Atribuição dos períodos para temperaturas, modo
CDU & Modo FR ..........................................................
9
Opções de Programação Avançada ................................... 11
Como usar os botões Touch 'N' Go ......................... 11
Para fazer uma mudança temporária ................... 11
Para manter "em casa", "fora de casa" ou "noite" 12
Códigos de display para programação avançada 12
Modificação de parâmetros ..................................... 12
Tabela de parâmetros ................................................ 13
Funções Especiais .................................................................... 15
Ajuste do Sensor de Temperatura Ambiente...... 15
Atalho para o modo de redução de freqüência . 15
O que acontece se ................................................................... 15
Você receber uma mensagem de erro do sistema 15
Tabela de Códigos de Falhas .................................. 16
Abreviações / Significados
NUI
CDU
GMC
LWT
EWT
TE
TD
OAT
FR Mode
Interface de Usuário Série Comfort™ 33AW-CS1
Unidade de Compressão
Controles Módulo Global
Temperatura da água de saída
Temperatura da água de entrada
Sensor Externo para Troca de Calor
Sensor de Temperatura de Descarga
Temperatura de ar na saída
Modo de Redução de Freqüência
107
Identificação dos Botões
M
OK
P
ZONA
Seleciona a Zona na qual o NUI está
presente (Atualmente não utilizado)
RUN/HOLD
Mantém a temperatura atualmente
selecionada ou roda o programa
planejado
Ativa as configurações de
FORA DE CASA aquecimento e resfriamento para o
período fora de casa
Ativa as configurações de
EM CASA
aquecimento e resfriamento para o
período em casa
Seleciona se o termostato está
definido para aquecimento,
resfriamento ou desligamento.
RELÓGIO DE
PROGRAMAÇÃO Ativa o mode de ajuste do relógio
D/H/M
MODO
Português
PARA CIMA
PARA BAIXO
108
Aumenta a temperatura ou
ajusta a seleção de tela para
cima, ao configurar as funções de
programação avançada.
Diminui a temperatura ou ajusta
a seleção de tela para baixo
ao configurar as funções de
programação avançada
OK
Salva as configurações ao concluir
um setup ou passo de programação
NOITE
Ativa as configurações de
aquecimento e resfriamento para o
período noite
Ativa o menu de programação,
HORA INICIAL exibindo as seis horas iniciais do
período
PERÍODO
DIAS
Ativa o menu de programação,
exibindo os seis períodos de
programação
Ativa o menu de programação,
exibindo as opções - 1 a 7 (todos
os dias), 1 a 5 (dias da semana), 6
a 7 (finais de semana) ou um dia
individual (1,2,3,4,5,6,7)
Indicadores na Tela
1
2
4
5
6
7
8
9
10
Sistema está usando
configurações "em casa"
Programação Ativada
Não utilizado
Umidificação ou
demanda desumidificação
Fahrenheit
Modo de sistema OFF
Sistema está usando
configurações "fora de casa"
Anti-congelamento
Área de temperatura de ar
ambiente
Não utilizado
Graus Celsius
Não utilizado
Indicador AM (manhã) ou
PM (tarde) para hora atual
Fonte de Calor Auxiliar
Não utilizado
Sistema está usando
configurações "noite"
Não utilizado
Modo Resfriamento
Modo Serviço / Instalador
Aquecedor Elétrico
Área de Display de Horas
Porcentagem de umidade
relativa
Compressor de Redução de
Freqüência
(se a lua é exibido)
Temperatura externa
Não utilizado
Água quente sanitária
Dia da semana
Modo de Aquecimento
Não utilizado
Alarme
Teclado está bloqueado
(sem cadeado significa
desbloqueado)
Português
Não utilizado
109
Partida Rápida
Ajuste da hora e do dia
Você deve ajustar a hora e o dia antes de usar qualquer uma
das funções de programação do NUI.
1.
Abra a porta
2.
Pressione o botão RELÓGIO DE PROGRAMAÇÃO D/H/M
(
).
3.
Pressione os botões up ou down para mudar a hora.
Pare na hora correta.
4.
Pressione o botão com símbolo RELÓGIO DE
PROGRAMAÇÃO D/H/M (
) novamente e os minutos
irão piscar no display.
5.
Pressione os botões up ou down para mudar os
minutos.
Pare no número correto.
6.
Pressione o botão com símbolo RELÓGIO DE
PROGRAMAÇÃO D/H/M (
) novamente e o dia irá
piscar no display.
7.
Pressione os botões up ou down para mudar o dia.
Pare no número correto.
8.
Pressione o botão OK ou feche a porta.
Variação de temperatura
Há ocasiões em que você quer mudar a temperatura
temporária. Aqui você saberá como.
Português
1.
Abra a porta.
2.
Pressione o botão modo (M) para selecionar o modo
desejado.
Pressione os botões up ou down do lado direito até
que você obtenha a configuração de temperatura
desejada. Isso cria uma "retenção temporária" até o
próximo período pré-definido. Você verá o ícone de
programação ativa (
) piscando no display.
3.
Para manter aquela configuração de temperatura, de
forma que ela não mude durante o próximo período
pré-definido, mantenha pressionado o botão com
símbolo ( ) à esquerda. A temperatura ficará na
configuração que você selecionou até que você
solte o botão. O ícone de programação ativa (
)
aparecerá.
4.
Para retornar a temperatura a um nível pré-definido
para aquele período, pressione e mantenha
pressionado o símbolo . Isso libera o botão e a
temperatura voltará a seu nível programado. O ícone
de programação ativa
aparecerá.
5.
Feche a porta.
110
Partida Rápida
Bloqueio do teclado
Para bloquear todas as teclas e as funções de comando
1.
Abra a porta
2.
Pressione e mantenha pressionado por 3 segundos
) e hora inicial
os três botões dias, ( ), período (
(
).
3.
Todas as teclas serão desabilitadas e o ícone de
bloqueio ( ) ficará visível no display.
4.
Para desbloquear o teclado, pressione novamente os
três botões por 3 segundos. O ícone de bloqueio ( )
desaparecerá.
Programação do Controle
Função Touch 'N' Go
Com o toque de um botão Touch ‘N’ Go - em casa
(
), fora de casa (
) e noite (
)– você pode
dizer a seu termostato onde você estará. Para manter a casa
em um nível de conforto indefinidamente, você adiciona
mais um botão - pressione ( ) e a configuração será
efetuada. É a escolha ideal para aqueles cuja programação
varia de dia para dia, ou não se encaixam em duas ou quatro
ou seis períodos previsíveis permitidos pelo termostato.
Ao mesmo tempo, estas três opções de conforto - "em casa",
"fora de casa" e "noite" - estão associadas à programação do
termostato para que você obtenha o conforto que deseja
exatamente onde você quiser.
Os três botões Touch ‘N’ Go são pré-definidos em fábrica
para configurações típicas da temperatura de aquecimento
e resfriamento e designados a períodos específicos. Você
pode mudar essas configurações de temperatura e os
horários que você quer usá-las facilmente. Saiba como fazer
isso e descubra quão útil este dispositivo é à medida que
você ler este manual.
Programação da função Touch 'N' Go
A função Touch ‘N’ Go em seu termostato inclui os botões
em casa (
), fora de casa (
) e noite (
)
imediatamente embaixo do display. Eles são usados para as
três opções de programação.
A opção de programação mais simples requer que você
aceite as configurações de temperatura pré-definidas para
quando você estiver em casa, fora de casa ou de noite, ou para
ajustar as configurações de temperatura de aquecimento e
resfriamento do seu próprio Touch ‘N’ Go. De qualquer forma,
as suas configurações "em casa", "fora de casa" e "noite" estão
automaticamente associadas a um dos seis períodos que
também são pré-definidos (e mutáveis) no termostato.
A seguir, as configurações de temperatura que estão préprogramadas para os períodos: em casa, fora de casa e noite.
Opção Touch 'N' Go
Aquecimento
Resfriamento
Em Casa
20° C
24° C
Fora de Casa
15° C
28° C
Noite
18° C
26° C
111
Português
A função única Touch ‘N’ Go em seu termostato é uma
ferramenta revolucionária, que permite a você usar uma
opção de programação mais simples - literalmente, tocar
e ir - para ajudar você a conseguir o controle máximo de
conforto do sistema "comfort" inteiro.
Programação do Controle
Use as colunas em branco para anotar as temperaturas
desejadas para sua casa.
Opção Touch 'N' Go
Você atribuirá os períodos para essas temperaturas
posteriormente.
Aquecimento
Em Casa
Fora de Casa
Noite
Para mudar os parâmetros de fábrica
1.
Pressione e mantenha pressionado o botão "comfort"
(
) a ser modificado por cerca de cinco
segundos. A temperatura definida com o símbolo
calor (
) ou frio (
) irá piscar.
2.
Pressione o botão up ou down do lado direito até
que você obtenha a configuração de temperatura
desejada para o modo atual de operação. Neste
momento, o ícone triangular ( ) acima do botão
"comfort" pressionado (
) começará
a piscar.
3.
Para mudar o modo, pressione o botão modo (M)
repetidamente até que você veja o símbolo do modo
desejado piscando na tela.
4.
Pressione o botão up ou down do lado direito até
que você obtenha a configuração de temperatura
desejada.
5.
Pressionando um dos outros dois botões Touch 'N'
Go, os itens 2 a 4 podem ser repetidos.
6.
Pressione o botão OK para confirmar as modificações
e sair do modo de modificação Comfort.
Português
Defaults de Fábrica para Configuração de Usuário
O procedimento para Modificar as configurações do Parâmetro
do Usuário para valores Defaut é apresentado abaixo.
1.
) e "fora
Pressione simultaneamente os botões "casa" (
de casa" (
) por 10 segundos para entrar no modo de
configuração do usuário. Quando esta configuração for
selecionada pela primeira vez, o número 999 será exibido
na área tempo d display e um valor inicial de 10 será
exibido na área temperatura do display.
2.
Pressione e mantenha pressionado o botão down.
Quando o contador chegar a zero, "Fd" será exibido
na zona temperatura do display. Isso significa que
os defaults de fábrica estão em andamento. Com
a conclusão com êxito dos valores defaults de
restauração para EEPROM, o NUI então forçará uma
reinicialização (reset).
112
Resfriamento
Programação do Controle
Mudança dos períodos de temperatura
Depois de você ter definido as configurações de
temperatura para "casa", "fora de casa" e "noite", você pode
programar a hora do dia que você quer usar para aquelas
configurações de temperatura.
O termostato tem seis intervalos de tempo chamados
períodos. Eles são identificados no display como P1, P2, P3,
P4, P5 e P6.
O termostato tem períodos pré-definidos (veja abaixo), mas
você pode mudá-los para ajustá-los a seu estilo de vida.
Período
Hora Inicial
P1
6:00 AM
P2
8:00 AM
P3
17:00 PM
P4
22:00 PM
P5
23:00 PM
P6
00:00 AM
Quais intervalos de tempo atendem às suas necessidades? Anote-os aqui e refira-se a eles à medida que fizer as modificações
no termostato.
Período
Suas Horas
P1
P2
P3
P4
P5
P6
A seguir, como modificar os períodos definidos em fábrica.
1.
Abra a porta.
2.
Pressione o botão de dias (
a 7 piscando no display.
3.
Você deve selecionar uma destas opções - 1 a 7, 1 a 5, 6
a 7 ou um dia individual (1, 2, 3, 4, 5, 6, 7) - pressionando
o botão de dias ( ) novamente. Você também deve
fazer sua escolha pressionando o botão de dias ( )
novamente. (Selecione 1 a 7, se sua programação
individual for a mesma.)
4.
Depois de selecionar uma das opções (1 a 7, 1 a 5, 6 a 7
ou um dia individual) pressione o botão de períodos
) novamente. Você verá a letra P e um número 1
(
piscando na tela. Este é o período 1 (P1), que começa às
6h da manhã.
5.
Para mudar os horários em P1, pressione o botão "hora
).
inicial" (
6.
A mensagem 6:00 AM aparecerá piscando na tela.
Pressione o botão up ou down e pare na hora desejada.
Português
). Você verá os números 1
113
Programação do Controle
7.
Para mudar os minutos, pressione o botão de hora
) na parte inferior da tela novamente.
inicial (
Você verá os minutos em 6:00 AM piscando na tela.
Pressione o botão up ou down e pare na hora desejada.
8.
A "hora de parada" para o período 1 (P1) é também a
"hora inicial" para o período 2 (P2). Para mudar a hora
de parada de P1 - o que significa que você também
está mudando a hora inicial de P2 - use as instruções no
próximo passo para mudar o tempo inicial do período 2.
9.
Para mudar a hora inicial do período 2 (P2), pressione
o botão de períodos na parte inferior da tela duas
vezes. Esta exibe a informação para o período 2, com P2
piscando na tela.
10.
Da mesma forma, você pode programar P2, P3, P4, P5
e P6.
11.
Se você não selecionou 1 a 7 (todos os dias) quando
você começou este processo, repita todos os passos
para escolha do tempo restante - 1 a 5 (dias da semana),
6 a 7 (finais de semana) ou dia individual (1,2,3,4,5,6,7).
12.
Para verificar se o NUI aceitou suas alterações, passe
de um período para outro (seis no total) pressionando
os dias ( ), selecionando seu intervalo de tempo - 1
a 7 (todos os dia), 1 a 5 (dias da semana), 6 a 7 (finais de
semana) ou dia individual - e, então, pressionando o
botão dos períodos para ver as horas atribuídas para
cada hora inicial. Toda vez que você pressionar o botão
), você avançará para a próxima hora
dos períodos (
inicial. Se a programação estiver incorreta, “- -“ será
exibido e todas as três setas ( ) ficarão iluminadas.
13.
Pressione OK ou feche a porta.
Atribuição dos períodos para temperatures, modo CDU & Modo FR
A seguir, um exemplo de uma programação que utiliza os períodos definidos em fábrica e as opções Touch ‘N’ Go.
Período Pré-definido
Hora Inicial
Número do
Período
Touch 'N' Go Pré-definido
Opção para Cada Período
Português
6:00 AM
1
Em Casa (
8:00 AM
2
Fora de Casa (
5:00 PM
3
Em Casa (
10:00 PM
4
Noite (
11:00 PM
5
Em Casa (
00:00 AM
6
Noite (
)
)
)
)
)
)
Modo CDU
Redução de
Freqüência
LIGADO
OFF
LIGADO
OFF
LIGADO
OFF
LIGADO
OFF
LIGADO
OFF
LIGADO
OFF
Conclua esta programação de acordo com a rotina diária e use-a enquanto segue as instruções abaixo.
Período Pré-definido
Hora Inicial
Número do
Período
1
2
3
4
5
6
114
Touch 'N' Go Pré-definido
Opção para Cada Período
Modo CDU
Redução de
Freqüência
Programação do Controle
1.
Abra a porta.
2.
Pressione o botão de dias ( ) na parte inferior do
termostato. Você verá os números 1 a 7 piscando no
display.
3.
Selecionar uma das opções (1 a 7, 1 a 5, 6 a 7 ou um dia
individual: 1, 2, 3, 4, 5, 6, 7) pressionando o botão de dias
( ) até obter a opção desejada. Selecione 1 a 7, se sua
programação individual for a mesma.
4.
Depois de selecionar uma das opções (1 a 7, 1 a 5, 6 a
7 ou um dia individual: 1, 2, 3, 4, 5, 6, 7), pressionane o
botão de períodos (
) na parte inferior do termostato.
P1 irá piscar no display.
5.
Para mudar as horas em P1, pressione o botão de hora
inicial (
) na parte inferior da tela.
6.
A mensagem 6:00 AM aparecerá piscando na tela.
Pressione o botão up ou down e pare na hora desejada.
7.
Para mudar os minutos, pressione o botão de hora
). Você verá os minutos em 6:00 AM
inicial (
piscando na tela. Pressione o botão up ou down e pare
na hora desejada.
8.
A "hora de parada" para o período 1 (P1) é também a
"hora inicial" para o período 2 (P2). Para mudar a hora
de parada de P1 - o que significa que você também
está mudando a hora inicial de P2 - use as instruções no
próximo passo para mudar o tempo inicial do período 2.
9.
Pressione o botão Touch ‘N’ Go - em casa (
), fora
de casa (
) e noite (
) – que você quer usar
durante o período 1 (P1) da fileira de botões bem abaixo
do display. Você verá um ícone triangular ( ) acima
do botão selecionado. Ele diz ao termostato se você
está em casa, fora de casa ou se é noite durante P1. O
termostato usará as configurações de temperatura
de aquecimento e resfriamento que você selecionou
para aquele botão Touch ‘N’ Go. Por exemplo, se sua
configuração de temperatura de aquecimento para
casa for 23ºC, o termostato manterá o calor em 23
durante P1.
10.
Pressione o botão de zonas (
display.
t
t
11.
Português
Aqui mostramos como associar seus seis períodos às três
funções de conforto (em casa, fora de casa e noite), e a
ativação/desativação das Configurações de Modo CDU e
modo de Redução de Freqüência.
) do lado esquerdo do
Se o status anterior do Modo CDU estiver ON, o
ícone off ( ) aparecerá no display, para indicar
que o modo CDU está desativado (OFF).
Se o status anterior do Modo CDU estiver OFF, o
símbolo off ( ) desaparecerá da tela, para indicar
que o modo CDU está ativo (ON) agora.
Pressione o botão (
) à esquerda do display.
115
Programação do Controle
t
t
Se o status anterior do Modo de Redução de
Freqüência estiver ON, o ícone ( ) desaparecerá
do display, para indicar que o Modo de Redução
de Freqüência está desativado (OFF) agora.
Se o status anterior do Modo de Redução de
Freqüência estiver OFF, o símbolo do Modo de
Redução de Freqüência( ) desaparecerá da
tela, para indicar que o Modo de Redução de
Freqüência está ativo (ON) agora.
Português
12.
Pressione o botão de períodos (
piscar no display.
13.
Para mudar as horas, pressione o botão de hora inicial
(
).
14.
Pressione "em casa" (
"noite" (
).
15.
Pressione o botão de zonas (
CDU tanto ON quanto OFF.
16.
Pressione o botão ( ) para definir o modo de Redução
de Freqüência tanto ON quanto OFF.
17.
Da mesma forma, você pode programar P3, P4, P5 e P6.
18.
Se você não selecionou 1 a 7 quando você começou
este processo, então repita todos os passos para
escolha do intervalo de tempo restante - 1 a 5, 6 a 7 ou
dia individual.
1, 2, 3, 4, 5, 6, 7
19.
Para verificar se o NUI aceitou suas alterações, passe
de um período para outro (seis no total) pressionando
os dias ( ), selecionando seu intervalo de tempo - 1
a 7 (todos os dia), 1 a 5 (dias da semana), 6 a 7 (finais
de semana) ou dia individual: 1, 2, 3, 4, 5, 6, 7 - e, então,
pressionando o botão dos períodos (
) para ver a
opção Touch 'N' Go atribuída para cada hora inicial,
a Configuração do Modo CDU e a Configuração do
Modo de Redução de Freqüência. Toda vez que você
pressionar o botão dos períodos (
), você avançará
para a próxima hora inicial.
20.
Pressione o botão OK ou feche a porta.
) duas vezes. P2 irá
), "fora de casa" (
) ou
) para definir o modo
Opções de Programação Avançada
Como usar os botões Touch 'N' Go
Uma vez que você definiu as temperaturas e os períodos
correspondentes com seus três botões Touch 'N' Go (veja
função da Programação 'N' Go) e os períodos de atribuição
às temperaturas, você não precisará usar os seus botões
Touch 'N' Go, a menos que você queira fazer uma mudança
temporária. Por exemplo, se você for dormir mais cedo do
que o habitual, ao pressionar o botão "noite" a temperatura
116
será reduzida antes do que o programado. Se você for
dormir mais tarde do que o habitual, ao pressionar o botão
"em casa" vai manter a temperatura da casa mais quente
durante o tempo que estiver dormindo e será necessário
pressionar o botão "noite" antes de ir dormir.
Opções de Programação Avançada
Para fazer uma mudança temporária
1.
Abra a porta.
2.
), "fora de casa"
Pressione o botão "em casa" (
(
) ou "noite" (
) que você quer. Você
verá o símbolo
piscando no display, o que indica
a retenção temporária. O sistema mudará para
as configurações de temperatura programadas
para aquele período do dia. Essa configuração
de temperatura será mantida até que o próximo
desligamento, o próximo período de programação ou
alguém mudar tal configuração.
3.
Para voltar ao período originalmente programado,
pressione o botão "em casa", "fora de casa" ou "noite"
apropriado. O sistema voltará àquele período e o
ícone do programa ativo (
) irá parar de piscar e
será exibido constantemente.
4.
Feche a porta.
Para manter "em casa", "fora de casa" ou "noite"
1.
Abra a porta.
2.
Pressione o botão desejado embaixo do display
- "em casa" (
), "fora de casa" (
) ou "noite"
(
).
3.
Pressione o botão ( ) à esquerda. Você verá
que o ícone do programa ativo piscando (
)
desaparecerá.
4.
Para voltar à sua programação original, pressione
o botão ( ). Você verá que o ícone do programa
ativo (
) irá parar de piscar e será exibido
constantemente.
5.
Feche a porta.
Português
Pode haver situações em que você deseja substituir a
programação e manter a temperatura da casa em um
dos três níveis de conforto: "em casa", "fora de casa" e
"noite". Isso é útil quando você vai sair de férias ou viajar,
ou quando você inesperadamente está em casa. A seguir,
como evitar que o termostato mude as temperaturas
quando ele atinge o próximo período de programação.
Códigos de display para programação avançada
Você pode customizar várias funções de seu NUI. Esta
tabela mostra quais as funções que você pode mudar e
os códigos (número de parâmetro) a elas associados. Os
códigos (número de parâmetro) serão mostrados no display
enquanto você segue as instruções.
117
Opções de Programação Avançada
Tabela de Funções
CARACTERÍSTICA PARÂMETRO
MODO
1
ANTICONGELANTE
CASA
2
ANTICONGELANTE
CASA T°
3
ADJUST T° Z1
4
FREQ REDUCT
MODE
5
FREQ REDUCT
MODE
6
DESCRIÇÃO
ÍCONE
Este é o Modo selecionável:
0. Desligado
2. Resfriamento
3. Aquecimento
Este parâmetro habilita a opção Anticongelamento quando o sistema está desligado:
1. NÃO. Desabilitado
2. SIM Habilitado
Valor de temperatura máxima anticongelamento
Ajuste do set point da água para temperatura
ambiente na zona NUI
Português
Modo Atual (e novo,
quando alterado)
-
-
0
Anti-congelamento
1
2
1
°C
6°C
12°C
6°C
°C
-5°C
+5°C
0°C
1
2
1
50%
100%
100%
A sete depende do
modo Ambiente
1
3
1
°C
12°C
38°C
20°C
°C
-20°C
50°C
%
0
100
°C
-30°C
90°C
°C
-20°C
65°C
°C
-5°C
5°C
0°C
1
3
4
ºC e a seta para "Em
Casa"
12°C
38°C
20°C
ºC e a seta para "Em
Casa"
12°C
38°C
24°C
12°C
38°C
18°C
12°C
38°C
26°C
ºC e a seta para "Fora
de Casa"
12°C
38°C
15°C
ºC e a seta para "Fora
de Casa"
°C
12°C
38°C
28°C
12°C
38°C
20°C
3
31
3
31
Este código dá informações se o modo Silêncio /
Redução de Freqüência / Noite está ativo.
1. Não Ativo
2. Ativo
Valor da redução de frequência em % do CDU
MODO DE QUARTO
7
CTRL QUARTO
SP Z1
8
AR AMBIENTE T° W1
9
NUI exibirá este parâmetro
1. Em Casa
2. Noite
3. Fora de Casa
Este código é o Set-point de Controle Ambiente
determinado pressionando-se os botões Em
Casa, Fora de Casa e Noite.
Esta é a temperatura de ar ambiente lida pelo
Termistor interno do NUI
10
Este é o valor da Umidade relativa do sensor
RH SENSOR DE
VALOR
AO AR LIVRE T°O
11
GMC OAT
12
Temperatura Externa medida pelo sensor TO
(valor de leitura).
OAT da placa GMC
Ajuste do sensor de temperatura para recuperar
um erro de posicionamento de interface de
usuário
Este Parâmetro indica os períodos por dia
disponíveis para a programação:
1. 2
2. 4
3. 6
TROOM SENSOR
ADJ Z1
13
PERÍODO DO DIA
14
CALOR EM CASA T°
15
Set point da temperatura EM CASA no modo
Aquecimento
FRESCURA EM
CASA T°
16
Set point da temperatura EM CASA no modo
Resfriamento
NOITE CALOR T°
17
Set point da temperatura NOITE no modo
Aquecimento
ºC e a seta para "Noite"
18
Set point da temperatura NOITE no modo
Resfriamento
ºC e a seta para "Noite"
NOITE FRESCURA T°
FORA DE CASA
CALOR T°
19
Set point da temperatura FORA DE CASA no
modo Aquecimento
FORA DE CASA
FRESCURA T°
20
Set point da temperatura FORA DE CASA no
modo Resfriamento
USER ROOM SP Z1
21
Set point do ambiente
CÓDIGO DE FALHA
HISTÓRICO DE
FALHAS
22
Os códigos de falhas irão rolar @ 1 segundo
23
Armazena os 4 códigos de falha recentes
Para os parâmetros Somente para Leitura e não editáveis, o ícone com o cadeado (
A lista dos números de parâmetros Somente para Leitura é dada abaixo.
Número do Parâmetro: 7, 8, 9, 10, 11, 12, 21, 22 e 23
118
LIMITE DE VALORES VALOR
Mín.
Máx. DEFAULT
) será exibido na tela para aqueles parâmetros.
Opções de Programação Avançada
Modificação de suas configurações
Agora, você pode mudar as configurações de diferentes
funções com o NUI. A seguir, como você pode programar as
configurações de seu termostato.
1.
Abra a porta.
2.
) e "fora da casa"
Pressione os botões "em casa" (
(
) e mantenha pressionados por 3 segundos.
Você verá que o parâmetro número "1" está piscando
na área de display das horas.
3.
Pressione o botão de modo (M); você verá que o
valor do parâmetro irá piscar na área de display de
temperaturas.
4.
Pressione os botões up ou down para mudar as
configurações para o valor desejado, que deve
estar dentro do intervalo especificado para aquele
parâmetro e o ícone especificado será exibido para
aquele parâmetro específico.
5.
Pressione o botão de modo (M) ou o botão OK para
congelar suas configurações.
t
Ao pressionar o botão OK, suas configurações
serão salvas e o valor do parâmetro irá piscar;
você pode mudar o valor posteriormente.
Ao pressionar o botão de modo (M), suas
configurações serão salvas e isso possibilitará
que o próximo parâmetro seja alterado. O
número do parâmetro irá piscar.
6.
Pressione os botões up ou down para ir para o
próximo parâmetro. (Se o display atual estiver no
número do parâmetro).
7.
Você pode programar todos os parâmetros seguindo
o mesmo procedimento. Uma vez concluído,
pressione OK ou o botão de zonas (
) para salvar
suas configurações e retornar à tela normal de
exibição. (Se o display atual estiver no número do
parâmetro).
8.
Feche a porta.
Português
t
Notas: Refira-se à tabela de funções para maiores detalhes de
parâmetros.
119
Funções Especiais
Ajuste do Sensor de Temperatura Ambiente
O NUI oferece uma função onde você pode adicionar ou
subtrair um valor de offset para a temperatura ambiente
exibida. Isso permite que o NUI exiba a temperatura correta
do ambiente, mesmo se o NUI estiver instalado em um local
onde há uma leve diferença na temperatura.
Neste caso, a variável TROOM SENSOR ADJ pode ser
modificada em um intervalo de +5ºC / -5ºC e este valor será
matematicamente adicionado ao valor real do sensor do
Ambiente. Refira-se ao parâmetro número 13 da Tabela de
Funções.
Atalho para o modo de Redução de Freqüência
Pressione a tecla ativa entre a tecla de Retenção ( ) por
10 segundos para tornar o modo "Noite" ativo e poder
desativar o modo "Noite" pressionando a tecla de Retenção
( ) novamente por 10 segundos. Quando o modo de
Redução de Freqüência / Noite / Silêncio estiver ativo, o
NUI exibirá o ícone (
). Se o modo FR estiver ativo, ele
sempre substituirá a seleção feita na programação.
O que acontece se !
Você receber uma mensagem de erro do sistema
Aqui estão as mensagens de erro possíveis do sistema e o
que elas significam:
Falha do Sensor de Temperatura de Ar Ambiente
Se o sensor utilizado para detectar a temperatura de ar
ambiente medir menos de -45ºC ou mais de 65ºC, um erro
será indicado e "--" será exibido.
Português
Falha do Sensor de Umidade
Se o sensor utilizado para detectar a Humidade ambiente
medir menos de 0 HR% ou mais de 99HR%, um erro será
indicado e "--" será exibido.
Falha do EEPROM
Se a memória não volátil do termostato (EEPROM) falhou,
um erro "E4" será mostrado no display de temperatura de
ar ambiente. Se esse erro estiver presente e a alimentação
do termostato for cortada progressivamente, todas as
configurações do instalador, parâmetros do programa e
aqueles do usuário serão valores default de fábrica.
120
Isso pode resultar na operação incorreta do equipamento
e não é recuperável. Neste caso, o termostato deve ser
substituído.
Falha de Comunicação
Se o NUI não recebe os dados de comunicação de CCN
a partir do CDU por 60 segundos, o display mostrará o
código de erro "E3" na zona de display da Temperatura e ‘-‘
em toda a Área de Display de Tempo. Sob esta condição, a
temperatura externa ficará em branco. O código de erro "E3"
será exibido e as outras funções permanecerão as mesmas.
Se isso acontecer, verifique então o cabo de comunicação
entre o NUI e a unidade externa.
O que acontece se !
Tabela de Códigos de Falhas
O NUI lerá as Falhas da Placa Principal através de um dos
parâmetros de comunicação (Parâmetro 22). Ao entrar no
setup do usuário e rolar os parâmetros para o número 22,
Descrição
2
Entrada segurança
3
Sensor de temperatura de entrada da água (EWT)
4
Sensor Temperatura Refrigerante atual (TR)
5
Sensor de temperatura do ar GMC
6
Perda de comunicação com controlo NUI
7
Sensor de temperatura ambiente do controlo NUI
9
Erro do sensor de água / bomba de água
10
EEProm Corrompida
13
Perda de comunicação RS485 (configuração do sistema tipo 6)
14
Perda de sinal pelo quadro inversor ou Acionamento Alta Temperatura
15
Sensor de temperatura da saída de água (LWT)
16
Teste Alarme
17
Sensor de temperatura do ar do Inversor (TO)
18
Proteção de curto circuito do inversor G-Tr
20
Erro de controlo de posição do rotor do compressor
21
Erro do sensor de corrente do inversor
22
Sensores do refrigerante do trocador ou aspiração do compressor (TE) / (TS)
23
Sensor de temperatura da capacidade do compressor (TD)
24
Erro do motor do ventilador
26
Outros erros da placa do inversor
27
Compressor travado
28
Erro de temperatura da vazão
29
Falha do compressor
Português
Código
o NUI exibirá os códigos de falhas ativos mencionados na
tabela abaixo. Esses códigos de falhas ativos serão exibidos
em uma seqüência, com o taxa de alteração de 1 segundo.
121
Användargränssnitt
Innehållsförteckning
Sida
Förkortningar / innebörder .................................................. 122
Identifiering av knappar ........................................................ 123
Indikatorer på skärmen.......................................................... 124
Snabbstart ................................................................................. 125
Ställa in tid och datum .............................................. 125
Ändra temperatur....................................................... 125
Låsa knappsatsen ....................................................... 126
Programmera panelen ........................................................... 126
Touch 'n go-funktion ................................................ 126
Programmera Touch 'n go-funktionen ................ 126
change the factory settings .................................... 127
Fabriksförinställningar för användarkonfigurering 127
Ändra temperaturtidsperioderna ......................... 128
Koppla samman tidsperioder med temperaturer,
CDU-läge & FR-läge ................................................... 129
Avancerade programmeringsalternativ ........................... 131
Touch ‘N’ Go buttons................................................... 131
make a temporary change........................................ 131
hold it at home, away or sleep ................................. 132
Skärmkoder för avancerad programmering ....... 132
Ändra funktionsinställningar .................................. 132
Funktionstabell ............................................................ 133
Specialfunktioner .................................................................... 135
Justering av rumstemperatursensorn .................. 135
Genväg till frekvensreduceringsläget .................. 135
Vad händer om ......................................................................... 135
get a system error message ..................................... 135
Code Table .................................................................... 136
122
Förkortningar / Innebörder
NUI
CDU
GMC
LWT
EWT
TE
TD
OAT
FR Mode
Manöverpanel Comfort-serien 33AW-CS1
Kompressorenhet
Globala modulkontroller
Utgående vattentemperatur
Ingående vattentemperatur
Värmeväxlarens utomhussensor
Utloppstemperatursensor
Utomhuslufttemperatur
Frekvensreduceringsläge
Identifiering av knappar
M
OK
P
Väljer den zon NUI för närvarande
visar (men inte använder)
BORTA
KÖR/LÅS
Låser den valda temperaturen eller
kör det schemalagda programmet
HEMMA
LÄGE
UPPÅT
NER
OK
SOVER
Anger huruvida termostaten är
inställd på uppvärmning, nerkylning
eller av
Ökar temperaturen eller
justerar skärmvalet uppåt
vid inställning av avancerade
programmeringsfunktioner
Sänker temperaturen eller
justerar skärmvalet neråt vid
inställning av avancerade
programmeringsfunktioner
Sparar inställningarna efter
avslutat inställnings- eller
programmeringssteg
D/H/M STÄLL
IN KLOCKAN
Aktiverar uppvärmnings- och
nerkylningsinställningar för Bortaprogramperioden
Aktiverar uppvärmnings- och
nerkylningsinställningar för
Hemma-programperioden
Aktiverar klockinställningsläget
STARTTID
Aktiverar programmeringsmenyn
och visar starttiderna för de sex
perioderna
PERIOD
Aktiverar programmeringsmenyn
och visar de sex
programmeringstidsperioderna
DAGAR
Aktiverar programmeringsmenyn
och visar alternativen 1 till 7 (alla
dagar), 1 till 5 (veckodagar) och 6 till
7 (helger ) samt individuella dagar
(1, 2, 3, 4, 5, 6, 7)
Aktiverar uppvärmnings- och
nerkylningsinställningar för Soverprogramperioden
123
Svenska
ZON
Indikatorer på skärmen
1
2
4
5
6
7
8
9
10
Svenska
124
Används ej
Systemet tillämpar Hemmainställningarna
Aktiverad tidsplan
Används ej
Befuktning eller
avfuktning efterfrågan
Fahrenheit
Systemläge av
Systemet tillämpar Bortainställningarna
Frostskydd hemmaläge
Rumstemperaturområde
Används ej
Celsius
Zon
AM- eller PM-indikator för
aktuell tid
Extra värmekälla
Används ej
Systemet tillämpar Soverinställningarna
Används ej
Kylläge
Service/installatörsläge
Elektriskt värmeelement
Tidsvisningszon
Relativ luftfuktighet i
procent
Kompressor ON / reduktion
(om månen visas)
Utomhustemperatur
Används ej
Tappvarmvatten
Veckodag
Uppvärmningsläge
Används ej
Larm
Knappsatsen är låst (inget
hänglås betyder olåst)
Snabbstart
Ställa in tid och datum
Du måste ange tid och datum innan du kan använda någon
av manöverpanelens programmeringsfunktioner.
1.
Öppna luckan
2.
Tryck på knappen D/H/M STÄLL IN KLOCKAN (
3.
Klicka på uppåt/neråt-knappen för att justera
timangivelsen.
Stanna på önskad timangivelse.
4.
Tryck på D/H/M STÄLL IN KLOCKAN (
blinkar minutangivelsen på skärmen.
5.
Klicka på uppåt/neråt-knappen för att justera
minutangivelsen.
Stanna på önskad siffra.
6.
Tryck på D/H/M STÄLL IN KLOCKAN (
blinkar datumangivelsen på skärmen.
7.
Klicka på uppåt/neråt-knappen för att byta datum.
Stanna på önskad siffra.
8.
Tryck på OK-knappen eller stäng luckan.
).
) igen så
) igen så
Ändra temperatur
1.
Öppna luckan.
2.
Tryck på lägesknappen (M) för att välja önskat läge.
Tryck på uppåt/neråt-knapparna på högersidan tills
du når önskad temperaturinställning. Detta skapar
en ”temporär låsning” fram till nästa förinställda
tidsperiod. Du kan se att ikonen för aktiverad tidsplan
(
) blinkar på skärmen.
3.
För att låsa temperaturinställningen så att den inte
ändras under nästa förinställda tidsperiod, tryck på
knappen med låsymbolen ( ) som finns till vänster.
Temperaturen stannar kvar på den valda inställningen
tills du inaktiverar låset. Ikonen för aktiverad tidsplan
(
) försvinner.
4.
För att ta tillbaka temperaturen till den förinställda
nivån för tidsperioden, tryck på låssymbolen ( ).
Detta inaktiverar låset och temperaturen återgår till
programmerad nivå. Ikonen för aktiverad tidsplan
(
) visas.
5.
Stäng luckan.
Svenska
Ibland kan du vilja ändra temperaturen temporärt. Så här
gör du.
125
Snabbstart
Låsa knappsatsen
Låsa alla knappar och blockera kommandofunktioner
1.
Öppna luckan
2.
Tryck in knapparna dagar (
starttid (
) i tre sekunder.
3.
Alla knappar inaktiveras och låsikonen (
skärmen.
4.
För att låsa upp knappsatsen, tryck in de tre
knapparna igen i 3 sekunder. Låsikonen ( )
försvinner.
), period (
) och
) visas på
Programmera panelen
Touch 'n go-funktion
Den unika Touch 'n go-funktionen på din termostat är ett
revolutionerande verktyg som gör att du kan använda
ett enkelt programmeringssätt för att få ut maximal
bekvämlighet av hela komfortsystemet.
Samtidigt är dessa tre komfortalternativ – Hemma,
Borta och Sover – anslutna till termostatens fullskaliga
programmerbarhet så att du kan få den bekvämlighet i
hemmet som du önskar precis när du önskar det.
Med ett tryck på någon av Touch 'n go-knapparna:
Hemma (
), Borta (
) och Sover (
), kan du
berätta för termostaten var du kommer att vara. För att
behålla samma komfortnivå i hemmet på obestämd tid
lägger du bara till ytterligare en knapptryckning, lås
( ). Det är det idealiska alternativet för alla vars tidsschema
varierar från dag till dag eller faller utanför de två, fyra eller
sex tidsperioder som finns i termostaten.
De tre Touch 'n go-knapparna är fabriksinställda på typiska
uppvärmnings- och nerkylningstemperaturer och kopplade
till specifika tidsperioder. Du kan enkelt ändra dessa
temperaturinställningar och tidsperioderna för vilka du
vill använda dem. Allt eftersom du läser igenom manualen
kommer du att upptäcka precis hur användbar den här
enheten är.
Programmera Touch 'n go-funktionen
Touch 'n go-funktionen på din termostat inkluderar
knapparna hemma (
), borta (
) och sover
(
), belägna precis under skärmen. De används för de
tre programmeringsalternativen.
Svenska
Det enkla programmeringsalternativet kräver
att du antingen accepterar de förinställda
temperaturinställningarna för när du är hemma,
borta eller sover eller anger dina egna Touch 'n gotemperaturinställningar för uppvärmning eller nerkylning.
Vilket du än väljer kopplas dina inställningar för hemma,
borta och sover automatiskt till en av sex tidsperioder som
också är förinställda (och justerbara) på termostaten.
Här är temperaturinställningarna som har förprogrammerats
för Hemma-, Borta- och Sover-perioderna.
Touch 'n go-alternativ
Uppvärmning
Nedkylning
Hemma
20° C
24° C
Borta
15° C
28° C
Sover
18° C
26° C
126
Programmera panelen
Använd det här tomma schemat för att skriva ner dina
önskade temperaturer.
Touch 'n go-alternativ
Senare kommer du även att kunna koppla tidsperioder till
de temperaturerna.
Uppvärmning
Nedkylning
Hemma
Borta
Sover
Ändra fabriksinställningarna
1.
Håll in komfortknappen (
) som ska
ändras i cirka 5 sekunder. Den inställda temperaturen,
tillsammans med symbolen för värme (
) eller kyla
(
), börjar blinka.
2.
Tryck på uppåt- eller neråtknappen till höger på
skärmen tills du når önskad temperaturinställning
för det aktuella driftsläget. I det här läget kommer
triangelikonen ( ) ovanför den intryckta
komfortknappen (
) att börja blinka.
3.
För att byta läge, tryck upprepade gånger på
lägesknappen (M) tills önskad lägessymbol blinkar
på skärmen.
4.
Tryck på uppåt- eller neråt-knappen på högersidan av
skärmen tills du når önskad temperaturinställning.
5.
Du kan trycka på någon av de andra två Touch 'n goknapparna och upprepa steg 2 till 4.
6.
Tryck på OK-knappen för att acceptera ändringarna
och gå ut ur komfortinställningsläget.
Fabriksförinställningar för användarkonfigurering
1.
)
Tryck samtidigt in knapparna hemma (
och borta (
) i 10 sekunder för att gå in
i användarkonfigureringsläget. När den här
inställningen väljs för första gången visas 999
i tidszonen och ett initialt värde på 10 visas i
temperaturzonen på skärmen.
2.
Håll in neråtknappen. När räknaren når noll
ska det stå ”Fd” i temperaturzonen. Detta
visar att fabriksinställningarna används. När
standardinställningarna har återförts till EEPROM ska
NUI tvinga fram en återställning.
Svenska
Hur du gör för att ändra dina parameterinställningar tillbaka
till fabriksvärdena anges nedan.
127
Programmera panelen
Ändra temperaturtidsperioderna
När du har ställt in temperaturen för hemma, borta och
sover kan du programmera in vilka tider på dagen du vill
använda dessa temperaturinställningar.
Termostaten har förinställda perioder (se nedan) men du
kan ändra dessa för att passa din livsstil.
Termostaten har sex tidsintervaller som kallas perioder. De
identifieras på skärmen som P1, P2, P3, P4, P5 och P6.
Period
Periodens starttid
P1
6:00 AM
P2
8:00 AM
P3
17:00 PM
P4
22:00 PM
P5
23:00 PM
P6
00:00 AM
Vilka tidsblock fungerar för dig? Skriv in dem här och ha med dig det när du gör ändringarna i termostaten.
Period
Dina timmar
P1
P2
P3
P4
P5
P6
Så här ändrar du de fabriksinställda tidsperioderna.
Svenska
1.
Öppna luckan.
2.
Tryck på knappen för dagar (
skärmen.
3.
Du måste välja ett av dessa tidsalternativ – 1 till 7, 1
till 5 och 6-7 eller individuella dagar (1, 2, 3, 4, 5, 6, 7) –
genom att trycka på knappen för dagar ( ) igen. Du
kan även göra ditt val genom att trycka på knappen för
dagar ( ) igen. (Välj 1 till 7 om ditt schema ser likadant
ut varje dag.)
4.
När du har valt ett av alternativen (1 till 7, 1 till 5 och 6 till
7 eller individuella dagar), tryck på periodknappen
). P och en blinkande etta visas på skärmen. Detta
(
är period 1 (P1) som börjar klockan 6:00 på morgonen.
5.
För att ändra timangivelsen för P1, tryck på knappen för
).
starttid (
6.
Timangivelsen börjar blinka på skärmen. Tryck på
uppåt- eller neråtknappen och stanna på önskad
timangivelse.
7.
För att ändra minutangivelsen, tryck på knappen
för starttid (
) längst ner på skärmen igen.
128
). 1 till 7 blinkar på
Programmera panelen
Minutangivelsen börjar blinka på skärmen. Tryck på
uppåt- eller neråtknappen och stanna på önskad
timangivelse.
8.
Sluttiden för period 1 (P1) är även starttiden för period
2 (P2). För att ändra sluttiden för P1, vilket innebär att
du även ändrar starttiden för P2, följ instruktionerna i
nästa steg för hur man ändrar starttiden för period 2.
9.
För att ändra starttiden för period 2 (P2), tryck två
gånger på periodknappen längst ner på skärmen.
Då visas informationen för period 2 och P2 blinkar på
skärmen.
10.
På samma sätt kan du programmera P2, P3, P4, P5 och
P6.
11.
Om du inte valde 1 till 7 (alla dagar) när du påbörjade
den här processen, upprepa alla stegen för dina
kvarvarande tidsramval: 1 till 5 (veckodagar) och 6-7
(helger) eller individuella dagar (1, 2, 3, 4, 5, 6, 7).
12.
För att bekräfta att manöverpanelen har sparat dina
ändringar, bläddra igenom de sex tidsperioderna
genom att trycka på dagarknappen ( ) och välj din
tidsram – 1 till 7 (alla dagar), 1 till 5 (veckodagar) och
6 till 7 (helger) eller individuella dagar – och tryck
sedan på periodknappen för att se vilken tid som har
kopplats till respektive starttid. Varje gång du trycker
) går du vidare till nästa starttid.
på periodknappen (
Om programschemat är felaktigt visas ”- -” och alla tre
pilarna ( ) är tända.
13.
Tryck på OK eller stäng luckan.
Koppla samman tidsperioder med temperaturer, CDU-läge & FR-läge
Här följer ett exempel på hur en programmering kan se ut vid användning av de fabriksinställda perioderna och Touch 'n
go-alternativ.
Periodnummer
Förinställd Touch 'n go
Alternativ för varje period
6:00 AM
1
Hemma (
8:00 AM
2
Borta (
5:00 PM
3
Hemma (
10:00 PM
4
Sover (
11:00 PM
5
Hemma (
00:00 AM
6
Sover (
CDU-läge
(kompressor)
Frekvensreducering
PÅ
AV
PÅ
AV
PÅ
AV
PÅ
AV
PÅ
AV
PÅ
AV
CDU-läge
(kompressor)
Frekvensreducering
)
)
)
)
)
)
Svenska
Förinställd period
Starttid
Komplettera schemat med dina dagliga rutiner och använd det när du följer instruktionerna nedan.
Förinställd period
Starttid
Periodnummer
Förinställd Touch 'n go
Alternativ för varje period
1
2
3
4
5
6
129
Programmera panelen
Så här kopplar du dina sex tidsperioder till de
tre komfortområdena; hemma, borta och Sover,
CDU-lägesinställningar PÅ/AV och inställningar för
frekvensreduceringsläge PÅ/AV.
Svenska
1.
Öppna luckan.
2.
Tryck på knappen för dagar (
) längst ner på
termostaten. 1 till 7 blinkar på skärmen.
3.
Välj något av alternativen (1 till 7, 1 till 5 och 6 till 7
eller individuella dagar: 1, 2, 3, 4, 5, 6, 7) genom att
trycka på knappen för dagar (
) tills du når önskat
alternativ. Välj 1 till 7 om ditt schema ser likadant ut
varje dag.
4.
När du har valt något av alternativen (1 till 7, 1 till
5 och 6 till 7 eller individuella dagar: 1, 2, 3, 4, 5,
6, 7) tryck på periodknappen (
) längst ner på
termostaten. P1 blinkar på skärmen.
5.
För att ändra timangivelsen för P1, tryck på knappen
för starttid (
) längst ner på skärmen.
6.
Timangivelsen börjar blinka på skärmen. Tryck på
uppåt- eller neråtknappen och stanna på önskad
timangivelse.
7.
För att ändra minutangivelsen, tryck på
starttidknappen (
). Minutangivelsen börjar blinka
på skärmen. Tryck på uppåt- eller neråtknappen och
stanna på önskad timangivelse.
8.
Sluttiden för period 1 (P1) är även starttiden för period
2 (P2). För att ändra sluttiden för P1, vilket innebär att
du även ändrar starttiden för P2, följ instruktionerna i
nästa steg för hur man ändrar starttiden för period 2.
9.
Tryck på den av Touch 'n go-knapparna – Hemma
(
), Borta (
) eller Sover (
) – som du vill
använda för period 1 (P1), i raden av knappar precis
nedanför skärmen. En triangelikon ( ) visas ovanför
den valda knappen. Detta berättar för termostaten
huruvida du är hemma, borta eller Sover under P1.
Termostaten tillämpar de temparturinställningar
för uppvärmning och nerkylning som du
har valt för den Touch 'n go-knappen. Är din
uppvärmningstemperaturinställning för hemmaläget
till exempel 23 °C kommer termostaten att behålla
värmen på 23 under P1.
10.
Tryck på zonknappen (
t
t
11.
130
) till vänster på skärmen.
Om föregående CDU-lägesstatus är PÅ visas
) på skärmen vilket indikerar att
av-ikonen (
CDU-läget är AV.
Om föregående CDU-lägesstatus är AV försvinner
av-symbolen (
) från skärmen, vilket indikerar
att CDU-läget nu är PÅ.
Tryck på låsknappen ( ) till vänster på skärmen.
t
Om föregående lägesstatus för
Programmera panelen
12.
Tryck två gånger på periodknappen (
på skärmen.
13.
För att ändra tidsangivelsen, tryck på starttidknappen
(
).
14.
Tryck på hemma (
(
).
15.
Tryck på zonknappen (
på antingen PÅ eller AV.
16.
Tryck på låsknappen ( ) för att ställa in
frekvensreduceringsläget på antingen PÅ eller AV.
17.
På samma sätt kan du programmera P3, P4, P5 och
P6.
18.
Om du inte valde 1 till 7 när du påbörjade den här
processen, upprepa alla stegen för dina kvarvarande
tidsramval: 1 till 5 och 6-7 eller individuella dagar:
1, 2, 3, 4, 5, 6, 7
19.
För att bekräfta att termostaten har sparat dina
ändringar, bläddra igenom de sex tidsperioderna
genom att trycka på dagar (
) och välja din tidsram:
1 till 7 (alla dagar), 1 till 5 (veckodagar) och 6 till 7
(helger) eller individuella dagar: 1, 2, 3, 4, 5, 6, 7 – och
tryck sedan på periodknappen (
) för att se vilket
Touch 'n go-alternativ som kopplats till respektive
starttid, CDU-lägesinställning och inställning för
frekvensreduceringsläge. Varje gång du trycker på
period (
) går du vidare till nästa starttid.
20.
Tryck på OK-knappen eller stäng luckan.
), Borta (
). P2 blinkar
) eller Sover
) för att ställa in CDU-läget
Svenska
t
frekvensreducering är PÅ försvinner
(
)-ikonen från skärmen vilket indikerar att
frekvensreduceringsläget nu är AV.
Om föregående lägesstatus för
frekvensreducering är AV visas ikonen för
frekvensreduceringsläget (
) på skärmen,
vilket indikerar att frekvensreduceringsläget nu
är PÅ.
Avancerade programmeringsalternativ
Använda Touch 'n go-knapparna
När du väl har ställt in temperaturer och tidsperioder för
dina tre Touch 'n go-komfortknappar (se programmering
av Touch 'n go-funktion) och kopplat tidsperioder till
temperaturer behöver du inte använda Touch 'n goknapparna så länge du inte vill göra en tillfällig ändring.
Om du till exempel går och lägger dig tidigare än vanligt
kan du trycka på Sover-knappen för att sänka temperaturen
tidigare än planerat. Om du går och lägger dig senare än
vanligt kan du trycka på Hemma-knappen för att hålla
hemmet varmt längre, men då måste du trycka på Sover
innan du går och lägger dig.
131
Avancerade programmeringsalternativ
Göra en temporär förändring
1.
Öppna luckan.
2.
), Borta (
) eller Sover
Tryck på Hemma (
(
). Symbolen
blinkar på skärmen vilket
indikerar temporär låsning. Systemet övergår till
de temperaturinställningar som prgrammerats
för den livsstilsperioden. Det bibehåller dessa
temperaturinställningar tills nästa avstängning, nästa
programmeringstidsperiod eller tills någon har ändrat
inställningen.
3.
För att återgå till den livsstilsperiod som
programmerades in från början tryck antingen på
Hemma-, Borta- eller Sover-knappen. Systemet
återgår till den tidsperioden och ikonen för aktiverad
tidsplan (
) slutar blinka men stannar kvar på
skärmen.
4.
Stäng luckan.
Att låsa på Hemma, Borta eller Sover
Det kan finnas tillfällen då du vill kringgå programmeringen
och låsa temperaturen i hemmet på en av de tre
komfortnivåerna Hemma, Borta eller Sover. Detta är
användbart när du ska åka på semester eller resa eller
när du oplanerat återvänder hem. Så här förhindrar du
termostaten från att ändra temperatur när den når nästan
programmerade tidsperiod.
Svenska
1.
Öppna luckan.
2.
Tryck på hemma (
(
).
3.
Tryck på låsknappen ( ) på vänstersidan. Den
blinkande ikonen för aktiverad tidsplan (
)
försvinner.
4.
För att återgå till den ursprungliga programmerade
tidsplanen tryck på låsknappen ( ). Ikonen för
aktiverad tidsplan (
) slutar blinka men stannar
kvar på skärmen.
5.
Stäng luckan.
), borta (
) eller Sover
Skärmkoder för avancerad programmering
Du kan specialanpassa flera av funktionerna på din NUI.
Den här tabellen visar vilka egenskaper du kan ändra och
vilka koder (parameternummer) som är kopplade till dem.
132
Koderna (parameternumren) visas på skärmen när du följer
instruktionerna.
Avancerade programmeringsalternativ
Funktionstabell
PARAMETER
LÄGE
1
FROSTSKYDD
HEMMALÄGE
2
FROSTSKYDD
HEMMALÄGE T°
3
JUSTERA T° Z1
4
FREKVENSREDUCERINGSLÄGE
5
FREKVENSRED.
6
RUMSLÄGE
7
KNTRL RUMSBV Z1
8
RUMS-T° W1
9
RH-SENSORVÄRDE
10
UTOMHUS-T°O
11
GMC OAT
12
BESKRIVNING
IKON
Det här är det valbara läget:
0. Av
2. Nerkylning
3. Uppvärmning
Den här parametern aktiverar
frostskyddsalternativet för hemmaläget när
systemet är av:
1. NEJ. Inaktivera
2. JA. Aktivera
Tröskeltemperaturvärde för frostskydd i
hemmaläget
Vattenbörvärdesjustering för rumstemperatur
i NUI-zon
Aktuellt läge (och nytt
vid ändring)
-
-
0
Frostskydd
1
2
1
°C
6°C
12°C
6°C
°C
-5°C
+5°C
0°C
1
2
1
Den här koden ger information om huruvida
tyst läge/frekvensreducering/nattläge är aktivt
1. Ej aktivt
2. Aktivt
Frekvensreduceringsvärde i % för CDU
NUI visar den här parametern
1. Hemma
2. Sover
3. Borta
Den här koden avser kontrollrumsbörvärdet
som bestäms via Hemma-, Sover- och Bortaknapparna
Det här är den rumstemperatur som avlästs av
NUI:s inbyggda termistor
Det här är det realtiva luftfuktighetsvärdet från
sensorn
Utomhustemperaturen som uppmätts av TOsensorn (läsvärde)
Utomhustemperatur från GMC-enhet
Justering av temperatursensor för att
kompensera för dålig placering av
manöverpanelen
Den här parametern talar om vilka perioder/
dag som kommer att finnas tillgängliga för
schemaläggning:
1. 2
2. 4
3. 6
JUSTERING AV
RUMS-T-SENSOR Z1
13
DAG PERIOD
14
UPPVÄRMNINGS-T°
HEMMA
15
HEMMA-temperaturbörvärde i
uppvärmningsläget
NERKYLNINGS-T°
HEMMA
16
HEMMA-temperaturbörvärde i nerkylningsläget
UPPVÄRMNINGS-T°
SOVER
17
SOVER-temperaturbörvärde i
uppvärmningsläget
NERKYLNINGS-T°
SOVER
SOVER-temperaturbörvärde i nerkylningsläge
19
BORTA-temperaturbörvärde i
uppvärmningsläget
NERKYLNINGS-T°
BORTA
20
21
22
Felkoderna växlar varje sekund
FELHISTORIK
23
Lagrar de 4 senaste felkoderna
De parametrar som endast är läsbara och inte kan redigeras är: knappsatslåsning (
Listan över endast läsbara parametrar följer nedan.
Parameternummer: 7, 8, 9, 10, 11, 12, 21, 22 och 23
100%
1
3
1
°C
12°C
38°C
20°C
°C
-20°C
50°C
%
0
100
°C
-30°C
90°C
°C
-20°C
65°C
°C
-5°C
5°C
0°C
1
3
4
12°C
38°C
20°C
12°C
38°C
24°C
12°C
38°C
18°C
12°C
38°C
26°C
12°C
38°C
15°C
12°C
38°C
28°C
12°C
38°C
20°C
3
31
3
31
°C och pilen för
Hemma
°C och pilen för Sover
°C och pilen för Borta
BORTA-temperaturbörvärde i nerkylningsläget
FELKOD
100%
°C och pilen för Sover
18
Rumsbörvärde
50%
Pil beroende på
rumsläge
°C och pilen för
Hemma
UPPVÄRMNINGS-T°
BORTA
ANV RUMSBV Z1
VÄRDEINTERVALL STANDARDVÄRDE
Min.
Max.
°C och pilen för Borta
°C
)-ikonen visas på skärmen för dessa parametrar.
133
Svenska
FUNKTION
Avancerade programmeringsalternativ
Ändra funktionsinställningar
Nu kan du ändra inställningarna för olika funktioner hos
NUI. Så här programmerar du termostatinställningar.
1.
Öppna luckan.
2.
) och Borta-knapparna
Håll in Hemma- (
(
) i 3 sekunder. Parameternummer ”1” blinkar i
tidsområdet.
3.
Tryck på mode-knappen (M), parametervärdet blinkar
i temperaturområdet på skärmen.
4.
Tryck på uppåt- eller neråtknapparna för att ändra
inställningarna till önskad nivå, som bör ligga inom
det intervall som specificerats för parametern, så visas
ikonen för den specifika parametern.
5.
Tryck på mode-knappen (M) eller på OK-knappen för
att spara dina inställningar.
t
t
Om du trycker på OK-knappen sparas dina
inställningar och parametervärdet blinkar, du
kan ändra värdet ytterligare.
Om du trycker på mode-knappen (M) sparas
inställningarna och nästa parameter kan
ändras. Parameternumret blinkar.
6.
Tryck på uppåt- eller neråtknappen för att gå till nästa
parameter. (Om skärmen visar ett parameternummer).
7.
Du kan programmera alla dina parametrar på samma
sätt. När du är färdig, tryck på OK eller zonknappen
(
) för att spara dina inställningar och återgå
till normalt visningsläge. (Om skärmen visar ett
parameternummer).
8.
Stäng luckan.
Obs! Se efter i funktionstabellen för fler detaljer angående
parametrar.
Svenska
134
Specialfunktioner
Justering av rumstemperatursensorn
Manöverpanelen har en funktion för att lägga till ett
ta bort en variabel för den visade rumstemperaturen.
Detta gör att panelen visar rätt rumstemperatur även
om den är monterad på en plats där det råder en lätt
temperaturskillnad.
I det här fallet kan variabeln för JUSTERING AV RUMS-TSENSOR modifieras med ett intervall på +5 °C / -5 °C, vilket
matematiskt läggs till det verkliga rumssensorvärdet. Se
parameternummer 13 i funktionstabellen (Sidnummer 13).
Genväg till frekvensreduceringsläge
Tryck in låsknappen ( ) i 10 sekunder för att aktivera
nattläget, du kan inaktivera nattläget genom att
trycka in låsknappen ( ) i 10 sekunder igen. När
frekvensreducerings-/natt-/tyst läge är aktivt visas
(
)-ikonen på manöverpanelens skärm. Om FRläget är aktivt överskrider det alltid valet som gjorts i
programschemat.
Vad händer om ...
Du får ett systemfelmeddelande
Här följer de möjliga systemfelmeddelandena och deras
innebörd:
som avsett och felet inte går att reparera. I så fall måste
termostaten bytas ut.
Felaktig rumstemperaturavläsning
Om sensorn som läser av rumstemperaturen visar ett värde
under -45 °C eller över 65 °C stämmer inte avläsningen och
”--” visas.
Kommunikationsfel
Om NUI inte tar emot CCN-kommunikationer från
kompressor på 60 sekunder visas felkod ”E3” i
temperaturzonen och ”-” i tidszonen på skärmen.
Under detta förhållande blir utomhustemperaturfältet
blankt. ”E3”-felkoden visas och de övriga funktionerna
fortsätter att fungera. Om detta skulle inträffa, kontrollera
kommunikationskabeln mellan NUI och utomhusenheten.
Felaktig luftfuktighetsavkänning
Om sensorn som läser av luftfuktigheten i rummet visar
ett värde under 0 HR % eller över 99 HR % stämmer inte
avläsningen och ”--” visas.
Svenska
Fel på EEPROM
Om det är fel på termostatens ickeflyktiga minne (EEPROM)
visas felkoden ”E4” på rumstemperaturskärmen. Om det här
felet uppstår och strömmen cirkulerar till termostaten får
alla installatörskonfigureringar, programschemainställningar
och användarinställningar fabriksvärden.
Detta kan resultera i att utrustningen inte fungerar
135
Vad händer om ...
Felkodstabell
NUI läser av fel hos huvudpanelen genom en av
kommunikationsparametrarna (Parameter 22). När du går in
i användarinställningar och bläddrar fram nummer 22 bland
Felkod
Svenska
136
parametrarna visar NUI aktiva felkoder, se tabellen nedan.
Dessa aktiva felkoder visas i sekvens och byts varje sekund.
Beskrivning
2
Säkerhetsingång
3
Temperaturgivare för vatteninlopp (EWT)
4
Verklig kylmedelstemperatursensor (TR)
5
Temperaturgivare luft GMC
6
Avbruten kommunikation till styrenhet NUI
7
Temperaturgivare omgivning styrenhet NUI
9
Fel på vattengivare/vattenpump
10
Fel på EEProm
13
Avbrott i kommunikation R S485 (konfigurering av system typ 6)
14
Förlust av signal från växelriktare eller avlastning för högtemperatur
15
Temperaturgivare vattenutlopp (LWT)
16
Larm Test
17
Temperaturgivare luft inverter (LWT)
18
Kortslutningsskydd inverter G-Tr
20
Fel på kompressorrotorns positionskontroll
21
Fel på inverterns strömgivare
22
Givare kylvätska värmeväxlare eller insugning kompressor (TE) / (TS)
23
Temperaturgivare utlopp kompressor (TD)
24
Fel fläktmotor
26
Andra fel på inverterkort
27
Blockerad kompressor
28
Temperaturfel utlopp
29
Fel på kompressor
Interfejs użytkownika
Spis treści
Strona
Objaśnienie / skrótów ............................................................ 137
Objaśnienia przycisków ......................................................... 138
Komunikaty ekranowe ........................................................... 139
Szybkie uruchomienie urządzenia ..................................... 140
Ustawianie daty i godziny ........................................ 140
Zmiana temperatury ................................................. 140
Blokada klawiatury .................................................... 141
Programowanie układu sterowania ................................... 141
Funkcja „Naciśnij i uruchom”................................... 141
Programowanie funkcji „Naciśnij i uruchom”..... 141
change the factory settings .................................... 142
Domyślne ustawienia fabryczne w konfiguracji
użytkownika ................................................................ 142
Zmiana okresów czasowych temperatury ......... 143
Wyznaczanie okresów czasowych temperatury,
trybu CDU i trybu FR ................................................. 144
Opcje zaawansowanego programowania ....................... 146
Touch ‘N’ Go buttons................................................... 146
make a temporary change........................................ 146
hold it at home, away or sleep ................................. 147
Kody wyświetlane zaawansowanego
programowania ........................................................... 147
Zmiana ustawień funkcji ........................................... 147
Tabela funkcji ............................................................... 148
Funkcje specjalne .................................................................... 150
Regulacja czujnika temperatury pokojowej ....... 150
Skrót do trybu redukcji częstotliwości ................. 150
Otrzymanie................................................................................ 150
get a system error message ..................................... 150
Code Table .................................................................... 151
Objaśnienie / Znaczenia
NUI
CDU
GMC
LWT
EWT
TE
TD
OAT
FR Mode
Interfejs użytkownika klimatyzatora Comfort
33AW-CS1
Zespół sprężarki
Główne elementy sterujące
Temperatura odprowadzanej wody
Temperatura doprowadzanej wody
Czujnik wymiany ciepła z otoczeniem
Czujnik temperatury odprowadzania
Temperatura powietrza otoczenia
Tryb redukcji częstotliwości
137
Objaśnienia przycisków
M
OK
P
Wybór strefy umiejscowienia
systemu NUI (aktualnie
nieużywane).
Zatrzymanie bieżącego
URUCHOMIENIE/ ustawienia temperatury lub
ZATRZYMANIE rozpoczęcie zaprogramowanego
harmonogramu.
STREFA
TRYB
W GÓRĘ
W DÓŁ
Polski
138
Ustawienie termostatu w trybie
ogrzewania, chłodzenia lub jego
wyłączenie.
Zwiększenie temperatury lub
przesunięcie ekranu do góry
w trakcie ustawiania funkcji
zaawansowanego programowania.
Zmniejszenie temperatury lub
przesunięcie ekranu w dół w trakcie
ustawiania funkcji zaawansowanego
programowania.
OK
Zapisanie ustawień po zakończeniu
konfiguracji lub procedury
programowania.
SEN
Aktywacja ustawień ogrzewania i
chłodzenia dla zaprogramowanego
okresu snu.
Aktywacja ustawień ogrzewania i
POZA DOMEM chłodzenia dla zaprogramowanego
okresu poza domem.
DOM
Aktywacja ustawień ogrzewania i
chłodzenia dla zaprogramowanego
okresu w domu.
USTAWIANIE
Aktywacja trybu konfiguracji zegara.
ZEGARA D/G/M
Aktywacja menu programowania,
CZAS
powodująca wyświetlenie czasu
URUCHOMIENIA uruchomienia dla sześciu okresów
czasowych.
Aktywacja menu programowania,
OKRES
powodująca wyświetlenie sześciu
CZASOWY
programowanych okresów
czasowych.
Aktywacja menu programowania,
powodująca wyświetlenie opcji: od
DNI
1 do 7 (wszystkie dni), od 1 do 5 (dni
robocze), od 6 do 7 (weekendy) lub
poszczególne dni (1,2,3,4,5,6,7).
Komunikaty ekranowe
1
2
4
5
6
7
8
9
Nie używany
System is using home
settings
Schedule Activated
Nie używany
Nawilżania lub
popyt osuszania
Fahrenheit
System mode off
System is using away
settings
Home Antifreeze
Room air temperature Area
Nie używany
Celsius
Nie używany
AM or PM indicator for
current time
Auxiliary Heat Source
Nie używany
System is using sleep
settings
Nie używany
Cool Mode
Service/Installer Mode
Electric Heater
Time Display Area
Relative humidity
Percentage
Kompresor / redukcja
częstotliwości
(jeśli księżyc jest
wyświetlany)
Outdoor temperature
Nie używany
Ciepłej wody
Day of the week
Heat Mode
Nie używany
Alarm
Keypad is locked (no
padlock means unlocked)
Polski
10
139
Szybkie uruchomienie urządzenia
Ustawianie daty i godziny
Przed skorzystaniem z funkcji programowania systemu NUI
należy ustawić parametry daty i godziny.
1.
Otworzyć klapę.
2.
Nacisnąć przycisk USTAWIANIE ZEGARA D/G/M (
3.
Przyciski strzałki w górę i w dół umożliwiają zmianę
godziny.
Ustawić odpowiednią wartość godziny.
4.
Nacisnąć ponownie przycisk USTAWIANIE ZEGARA
D/G/M ( ) w celu ustawienia wartości minut.
5.
Przyciski strzałki w górę i w dół umożliwiają zmianę
minut.
Ustawić odpowiednią wartość minut.
6.
Nacisnąć ponownie przycisk USTAWIANIE ZEGARA
D/G/M ( ) w celu ustawienia wartości dnia.
7.
Przyciski strzałki w górę i w dół umożliwiają zmianę
dnia.
Ustawić odpowiednią wartość minut.
8.
Nacisnąć przycisk OK lub zamknąć klapę.
).
Zmiana temperatury
Mogą zaistnieć sytuacje, w których będzie konieczna tymczasowa
zmiana temperatury. Umożliwia to poniższa procedura.
Otworzyć klapę.
2.
Nacisnąć przycisk trybu (M), aby przejść do wybranego
trybu. Za pomocą przycisków strzałki w górę i w
dół znajdujących się po prawej stronie ustawić
wybraną wartość temperatury. Będzie to tymczasowe
ustawienie temperatury, które zostanie utrzymane do
rozpoczęcia następnego zaprogramowanego okresu
czasowego. Na wyświetlaczu zacznie migać aktywna
ikona harmonogramu ( ).
3.
Aby zapobiec zmianie ustawienia temperatury po
rozpoczęciu następnego zaprogramowanego okresu
czasowego, nacisnąć przycisk zatrzymania
( ) znajdujący się po lewej stronie. Wybrane
ustawienie temperatury zostanie zachowane do
momentu zwolnienia przycisku zatrzymania. Aktywna
ikona harmonogramu ( ) przestanie być wyświetlana.
4.
Aby przywrócić temperaturę do poziomu
zaprogramowanego dla danego okresu czasowego,
nacisnąć przycisk zatrzymania ( ). Spowoduje to
zwolnienie blokady i powrót ustawienia temperatury
do zaprogramowanego poziomu. Aktywna ikona
harmonogramu ( ) zacznie być wyświetlana.
5.
Zamknąć klapę.
Polski
1.
140
Szybkie uruchomienie urządzenia
Blokada klawiatury
Blokowanie przycisków i poleceń
1.
Otworzyć klapę.
2.
Nacisnąć i przytrzymać przez 3 sekundy przyciski:
), okres ( ) i czas uruchomienia (
).
dni (
3.
Nastąpi blokada wszystkich przycisków, a na
wyświetlaczu pojawi się ikona zablokowania ( ).
4.
Aby odblokować klawiaturę, ponownie nacisnąć i
przytrzymać dane przyciski przez 3 sekundy. Ikona
blokady ( ) przestanie być wyświetlana.
Programowanie układu sterowania
Funkcja „Naciśnij i uruchom”
Unikatowa funkcja„Naciśnij i uruchom” termostatu stanowi
nowatorskie narzędzie usprawniające opcję programowania,
dosłownie na zasadzie naciśnięcia i uruchomienia. Zapewnia
to pełną kontrolę nad warunkami danego miejsca, uzyskaną
dzięki całemu układowi klimatyzacji.
Naciśnięcie układu przycisków funkcji „Naciśnij i
uruchom”, czyli przycisku domu (
), poza domem
(
) i uśpienia (
), pozwala na dostosowanie pracy
termostatu do częstotliwości przebywania w pomieszczeniu.
Aby utrzymać na stałe poziom wygody w pomieszczeniu,
można dodatkowo nacisnąć przycisk zatrzymania ( ).
Jest to doskonały wybór dla osób o nieregularnym grafiku
dnia lub niemogących dostosować swojej obecności do
programowanego systemu dwóch, czterech lub sześciu
okresów czasowych, którymi dysponuje termostat.
W tym samym momencie trzy przyciski programowania
klimatu (przycisk domu, poza domem i uśpienia) zostają
połączone z pełnymi możliwościami programowania
termostatu, umożliwiając uzyskanie odpowiedniego klimatu
w pomieszczeniu w wybranym przez siebie czasie.
Trzy przyciski aktywujące funkcję„Naciśnij i
uruchom” są ustawione fabrycznie na wprowadzenie
standardowych ustawień ogrzewania i chłodzenia, a także
przyporządkowane określonym okresom czasowym.
Procedura zmiany ustawień temperatury oraz godzin nie
sprawia żadnego problemu. Po zapoznaniu się z obsługą
tej funkcji opisaną w niniejszej instrukcji można osobiście
przekonać się o niezwykłej przydatności urządzenia.
Programowanie funkcji „Naciśnij i uruchom”
Prostsza opcja programowania wymaga potwierdzenia
zaprogramowanych ustawień temperatury dla okresu
przebywania w domu, poza domem lub w trakcie snu, albo
wprowadzenia własnych ustawień temperatury ogrzewania
i chłodzenia funkcji„Naciśnij i uruchom”. W każdym z tych
przypadków ustawienia dla przebywania w domu, poza
domem oraz snu zostają automatycznie podłączone
pod jeden z sześciu okresów czasowych, który również
może zostać wstępnie ustawiony (lub zmieniający się) w
termostacie.
Przedstawione ustawienia temperatury zostały wstępnie
zaprogramowane dla okresu przebywania w domu, poza
domem oraz na czas snu.
Opcja „Naciśnij i uruchom”
Ogrzewanie
Chłodzenie
Dom
20° C
24° C
Poza domem
15° C
28° C
Sen
18° C
26° C
Polski
Funkcja„Naciśnij i uruchom” termostatu zostaje uaktywniona
natychmiast po naciśnięciu przycisków domu (
), poza
domem (
) i uśpienia (
). Są one wykorzystywane do
trzech opcji programowania.
141
Programowanie układu sterowania
W puste pole można wpisać własną, wybraną wartość
temperatury pomieszczenia.
Opcja „Naciśnij i uruchom”
Ogrzewanie
Przyporządkowanie ustawień temperatury do okresów
czasowych zachodzi na późniejszym etapie.
Chłodzenie
Dom
Poza domem
Sen
Zmiana ustawień fabrycznych
1.
Nacisnąć i przytrzymać na około pięć sekund przycisk
klimatu (
) w celu wprowadzenia
zmian. Zacznie migać ustalona wartość temperatury
wraz z ikoną ogrzewania (
) lub chłodzenia (
).
2.
Za pomocą przycisków strzałki w górę i w dół
znajdujących się po prawej stronie ustawić wybraną
wartość temperatury dla bieżącego trybu pracy
urządzenia. W tym momencie zacznie migać ikona
trójkąta ( ) nad naciśniętym przyciskiem klimatu
(
).
3.
Aby zmienić tryb, powtarzać naciskanie przycisku
trybu (M) do momentu wyświetlenia na ekranie ikony
wybranego trybu.
4.
Za pomocą przycisków strzałki w górę i w dół
znajdujących się po prawej stronie wyświetlacza
ustawić wybraną wartość temperatury.
5.
Naciśnięcie jednego z dwóch pozostałych przycisków
funkcji „Naciśnij i uruchom” spowoduje powtórzenie
pozycji od 2 do 4.
6.
Nacisnąć przycisk OK, aby potwierdzić zmiany i
opuścić tryb zmiany ustawień klimatu.
Domyślne ustawienia fabryczne w konfiguracji użytkownika
Procedura przywrócenia ustawień parametrów użytkownika
do wartości domyślnych została przedstawiona poniżej.
Nacisnąć równocześnie przycisk domu (
) i poza
domem (
), przytrzymując je przez 10 sekund.
Spowoduje to przejście do trybu konfiguracji. Przy
pierwszym wybraniu tego ustawienia w strefie
regulacji czasu na wyświetlaczu pojawi się parametr
999, a w strefie regulacji temperatury zostanie
wyświetlona wartość początkowa 10.
2.
Nacisnąć i przytrzymać przycisk strzałki w dół. Kiedy
wartość na liczniku osiągnie zero, w strefie regulacji
temperatury na wyświetlaczu pojawi się komunikat
„Fd”. Oznacza to rozpoczęcie wprowadzania ustawień
fabrycznych. Po zakończeniu przywracania ustawień
domyślnych pamięci EEPROM system NUI musi zostać
ponownie uruchomiony.
Polski
1.
142
Programowanie układu sterowania
Zmiana okresów czasowych temperatury
Po wprowadzeniu ustawień temperatury w domu, poza
domem i w trakcie snu, można zaprogramować okres dnia,
w którym będą wykorzystane te ustawienia temperatury.
wyświetlaczu jako P1, P2, P3, P4, P5 i P6.
Termostat ma już zaprogramowane okresy czasowe (patrz
poniżej), można jednak dostosować je do swojego trybu
życia.
Termostat dysponuje sześcioma zakresami czasu
określanymi jako okresy czasowe. Są one oznaczone na
Okres czasowy
Czas uruchomienia okresu czasowego
P1
6:00 AM
P2
8:00 AM
P3
17:00 PM
P4
22:00 PM
P5
23:00 PM
P6
00:00 AM
Który okres czasowy jest przyczyną zablokowania pracy? Należy wpisać te okresy czasowe i kierować się nimi w trakcie
wprowadzania zmian w termostacie.
Okres czasowy
Wybrane godziny
P1
P2
P3
P4
P5
P6
1.
Otworzyć klapę.
2.
Nacisnąć przycisk dni ( ) Na wyświetlaczu zacznie
migać wartości od 1 do7.
3.
Należy wybrać jedną z następujących opcji rozkładu
dni – od 1 do 7, od 1 do 5, 6, 7 lub każdy dzień oddzielnie
(1, 2, 3, 4, 5, 6, 7). W tym celu należy ponownie nacisnąć
przycisk dni ( ). Wyboru można dokonać również
poprzez ponowne naciśnięcie przycisku dni ( ).
(Wybrać pozycję od 1 do 7 w przypadku identycznego
harmonogramu dla każdego dnia.)
4.
Po wybraniu jednej z dostępnych opcji (od 1 do 7, od
1 do 5, od 6 do 7 lub każdy dzień oddzielnie) nacisnąć
przycisk okresu czasowego ( ). Na ekranie zacznie
migać wartość P i 1. Okres czasowy 1 (P1) rozpoczyna
się o godzinie 6:00 rano.
5.
Aby zmienić rozkład godzin okresu P1, nacisnąć przycisk
).
czasu uruchomienia (
6.
Na ekranie zaczną migać wartości godzinowe w
wyświetlonej godzinie 6:00. Za pomocą przycisków
strzałki w górę i w dół ustawić wybraną wartość czasu.
7.
Aby wprowadzić zmiany w czasie minutowym nacisnąć
Polski
Poniższa metoda umożliwia modyfikację okresów czasowych
zaprogramowanych fabrycznie.
143
Programowanie układu sterowania
ponownie przycisk czasu uruchomienia (
) w dolnej
części ekranu. Na ekranie zaczną migać wartości minutowe
w wyświetlonej godzinie 6:00. Za pomocą przycisków
strzałki w górę i w dół ustawić wybraną wartość czasu.
8.
„Czas zatrzymania” okresu 1 (P1) jest równocześnie
„czasem uruchomienia” okresu 2 (P2). Aby zmienić czas
zatrzymania dla okresu P1 (równocześnie zmieniając
czas uruchomienia okresu P2), postępować zgodnie
z instrukcjami podanymi w następnym etapie,
dotyczącymi zmiany czasu uruchomienia okresu 2.
9.
Aby zmienić czas uruchomienia okresu 2 (P2), nacisnąć
dwukrotnie przycisk okresu czasowego, znajdujący się w
dolnej części ekranu. Zostaną wyświetlone informacje o
okresie czasowym 2. Na ekranie zacznie migać wartość P2.
10.
W podobny sposób można zaprogramować okresy
czasowe P2, P3, P4, P5 i P6.
11.
W przypadku wybrania na początku procedury innej
opcji niż ustawienia dla wszystkich dni (od 1 do 7)
należy powtórzyć wszystkie czynności dla pozostałych
przedziałów czasowych, tzn. od 1 do 5 (dni robocze), od
6 do 7 (weekendy) lub poszczególne dni (1,2,3,4,5,6,7).
12.
Aby sprawdzić, czy system NUI zaakceptował zmiany, należy
włączyć po kolei sześć okresów czasowych, naciskając
przycisk dni ( ), zaznaczając wybrany przedział czasowy
(od 1 do 7 (wszystkie dni), od 1 do 5 (dni robocze), od 6 do 7
(weekendy) lub poszczególne dni), a następnie naciskając
przycisk przycisk okresu czasowego w celu wyświetlenia
ustawień godzinowych przyporządkowanych do każdego
czasu uruchomienia. Każde naciśnięcie przycisku okresu
czasowego ( ) spowoduje przejście do następnego
czasu uruchomienia. W przypadku nieprawidłowego
zaprogramowania ustawień zostanie wyświetlony
komunikat„- -”, a na ekranie będą wyświetlone wszystkie
trzy ikony strzałek ( ).
13.
Nacisnąć przycisk OK lub zamknąć klapę.
Wyznaczanie okresów czasowych temperatury, trybu CDU i trybu FR
Poniższy przykład programu przedstawia sposób wykorzystania okresów czasowych ustawionych fabrycznie oraz opcji„Naciśnij i uruchom”.
Ustawianie okresu
czasowego
Czas uruchomienia
Numer okresu
czasowego
6:00 AM
1
8:00 AM
2
5:00 PM
3
10:00 PM
4
Ustawianie funkcji „Naciśnij i uruchom”
Tryb CDU
Opcja każdego okresu czasowego
Dom (
Poza domem (
Dom (
11:00 PM
5
Sen (
Dom (
00:00 AM
6
Sen (
)
)
Redukcja
częstotliwości
Włączone
Wyłączone
Włączone
Wyłączone
Włączone
Wyłączone
)
Włączone
Wyłączone
Włączone
Wyłączone
)
Włączone
Wyłączone
)
)
Zaprogramować harmonogram odpowiednio do trybu dnia i zastosować go zgodnie z poniższymi instrukcjami.
Ustawianie okresu
czasowego
Czas uruchomienia
Numer okresu
czasowego
Polski
1
2
3
4
5
6
144
Ustawianie funkcji „Naciśnij i uruchom”
Opcja każdego okresu czasowego
Tryb CDU
Redukcja
częstotliwości
Programowanie układu sterowania
Metoda opisana poniżej umożliwia połączenie sześciu okresów
czasowych z trzema zakresami klimatu (dom, poza domem i sen),
włączonymi/wyłączonymi ustawieniami trybu CDU oraz włączonymi/
wyłączonymi ustawieniami redukcji częstotliwości.
1.
Otworzyć klapę.
2.
Nacisnąć przycisk dni ( ) znajdujący się w dolnej części
termostatu. Na wyświetlaczu zacznie migać wartości od 1 do7.
3.
Wybrać jedną z opcji (od 1 do 7, od 1 do 5, od 6 do 7 lub
poszczególne dni: 1, 2, 3, 4, 5, 6, 7), powtarzając naciskanie
przycisku dni ( ) do momentu ustawienia wybranej opcji.
Wybrać pozycję od 1 do 7 w przypadku identycznego
harmonogramu dla każdego dnia.
4.
W przypadku wybrania jednej z danych opcji (od 1 do 7, od 1
do 5, od 6 do 7 lub poszczególne dni: 1, 2, 3, 4, 5, 6, 7) nacisnać
przycisk okresu czasowego ( ) znajdujący się w dolnej części
termostatu. Na ekranie zacznie migać wartość P1.
5.
Aby zmienić rozkład godzin okresu P1, nacisnąć przycisk czasu
uruchomienia (
) znajdujący się w dolnej części ekranu.
6.
Na ekranie zaczną migać wartości godzinowe w wyświetlonej
godzinie 6:00. Za pomocą przycisków strzałki w górę i w dół
ustawić wybraną wartość czasu.
7.
Abyzmienićwartościminutowe,nacisnąćprzyciskczasu
uruchomienia(
).Naekraniezacznąmigaćwartości
minutowewwyświetlonejgodzinie6:00.Zapomocąprzycisków
strzałkiwgóręiwdółustawićwybranąwartośćczasu.
8.
„Czas zatrzymania”okresu 1 (P1) jest równocześnie„czasem
uruchomienia”okresu 2 (P2). Aby zmienić czas zatrzymania
dla okresu P1 (równocześnie zmieniając czas uruchomienia
okresu P2), postępować zgodnie z instrukcjami podanymi w
następnym etapie, dotyczącymi zmiany czasu uruchomienia
okresu 2.
9.
Nacisnąć przycisk funkcji„Naciśnij i uruchom” dom
( ), poza domem (
) i sen (
), który ma zostać
zastosowany dla okresu czasowego 1 (P1), dostępny w rzędzie
przycisków znajdujących się zaraz pod wyświetlaczem. Ponad
wybranym przyciskiem pojawi się ikona trójkąta ( ). Do
termostatu została wprowadzona informacja, czy w trakcie
okresu czasowego P1 ma zostać zastosowany tryb pobytu w
domu, poza domem, czy też snu. Do wybranego przycisku
funkcji„Naciśnij i uruchom”zostaną przypisane przez termostat
ustawione wartości temperatury ogrzewania i chłodzenia.
Na przykład, jeżeli wartość temperatury ogrzewania dla trybu
bytności w domu wynosi 23°C, dane ustawienie temperatury
będzie utrzymywane przez termostat w trakcie okresu
czasowego P1.
10.
Nacisnąć przycisk strefy (
wyświetlacza.
t
Jeżeli tryb CDU był włączony we wcześniejszym czasie, na
ekranie pojawi się ikona wyłączenia
( ), sygnalizująca wyłączenie trybu CDU.
Jeżeli tryb CDU był wyłączony we wcześniejszym czasie,
ikona wyłączenia ( ) przestanie być wyświetlana,
sygnalizując włączenie trybu CDU.
Polski
t
) znajdujący się po lewej stronie
145
Programowanie układu sterowania
11.
Nacisnąć przycisk zatrzymania ( ) znajdujący się po
lewej stronie wyświetlacza.
t
Jeżeli tryb redukcji częstotliwości był włączony we
wcześniejszym czasie, ikona ( ) przestanie być
wyświetlana, sygnalizując wyłączenie trybu redukcji
częstotliwości.
t
Jeżeli tryb redukcji częstotliwości był wyłączony we
wcześniejszym czasie, na ekranie pojawi się ikona trybu
redukcji częstotliwości ( ), sygnalizując włączenie
tego trybu.
12.
Nacisnąć dwukrotnie przycisk okresu czasowego (
ekranie zacznie migać wartość P2.
13.
Aby zmienić wartości godzinowe, nacisnąć przycisk czasu
uruchomienia (
).
14.
Nacisnąć przycisk domu (
(
).
15.
Nacisnąć przycisk strefy (
CDU.
16.
Nacisnąć przycisk zatrzymania ( ), włączając lub wyłączając
tryb redukcji częstotliwości.
17.
W podobny sposób można zaprogramować okresy czasowe
P3, P4, P5 i P6.
18.
W przypadku wybrania na początku procedury innej opcji niż
ustawienia dla wszystkich dni (od 1 do 7) należy powtórzyć
wszystkie czynności dla pozostałych przedziałów czasowych,
tzn. od 1 do 5, od 6 do 7 lub poszczególne dni:
1, 2, 3, 4, 5, 6, 7
19.
Aby sprawdzić, czy termostat zaakceptował zmiany, należy
włączyć po kolei sześć okresów czasowych, naciskając
przycisk dni ( ), zaznaczając wybrany przedział czasowy
(od 1 do 7 (wszystkie dni), od 1 do 5 (dni robocze), od 6 do 7
(weekendy) lub poszczególne dni (1, 2, 3, 4, 5, 6, 7), a następnie
naciskając przycisk przycisk okresu czasowego ( ) w
celu zapoznania się z opcjami funkcji„Naciśnij i uruchom”
przyporządkowanymi do każdego czasu uruchomienia,
ustawień trybu CDU i ustawień trybu redukcji częstotliwości.
Każde naciśnięcie przycisku okresu czasowego ( )
spowoduje przejście do następnego czasu uruchomienia.
20.
Nacisnąć przycisk OK lub zamknąć klapę.
), poza domem (
). Na
) lub snu
), włączając lub wyłączając tryb
Opcje zaawansowanego programowania
Korzystanie z przycisków „Naciśnij i uruchom”
Polski
Po ustawieniu temperatury i okresów czasowych
odpowiednio dla poszczególnych przycisków funkcji
„Naciśnij i uruchom” (patrz rozdział Programowanie funkcji
„Naciśnij i uruchom”) i przyporządkowaniu okresów
czasowych do ustawień temperatur jedyną sytuacją, w które
zaistnieje konieczność korzystania z przycisków funkcji
„Naciśnij i uruchom”, jest wprowadzanie tymczasowych
146
ustawień temperatury. Na przykład, naciśnięcie przycisku
snu przed wcześniejszym położeniem się do snu spowoduje
wcześniejsze obniżenie temperatury. W przypadku
późniejszego kładzenia się do snu naciśnięcie przycisku
domu spowoduje dłuższe utrzymanie wyższej temperatury,
jednak przed snem będzie konieczne naciśnięcie przycisku
snu.
Opcje zaawansowanego programowania
Wprowadzanie zmian tymczasowych
1.
Otworzyć klapę.
2.
), poza domem (
) lub
Nacisnąć przycisk domu (
snu (
). Na wyświetlaczu zacznie migać symbol
oznaczający tymczasowe zatrzymanie temperatury.
System wprowadzi ustawienia temeperatury
odpowiednie dla tego trybu. Ustawienia zostaną
zachowane do momentu wyłączenia zasilania,
rozpoczęcia następnego zaprogramowego okresu
czasowego lub zmiany ustawień.
3.
Aby powrócić do wcześniej zaprogramowanego
trybu, należy nacisnąć przycisk domu, poza domem
lub snu. Nastąpi powrót do odpowiedniego trybu, a
aktywna ikona harmonogramu ( ) przestanie migać
i zacznie świecić stałym światłem.
4.
Zamknąć klapę.
Opcja korzystania w domu, poza domem lub stanu uśpienia
Mogą nastąpić sytuacje, kiedy zaistnieje potrzeba
nadpisania programu i zatrzymania temperatury na
poziomie domu, poza domem lub snu. Ta funkcja jest
przydatna w przypadku wyjazdu na wakacje, podróży
lub nieplanowanego pobytu w domu. Poniższa metoda
uniemożliwia zmianę temperatury przez termostat po
rozpoczęciu następnego, zaprogramowanego okresu
czasowego.
1.
Otworzyć klapę.
2.
Nacisnąć przycisk domu (
(
) lub snu (
).
3.
Nacisnąć przycisk zatrzymania ( ) znajdujący się
po lewej stronie wyświetlacza. Aktywna ikona
harmonogramu ( ) przestanie być wyświetlana.
4.
Aby powrócić do pierwotnego zaprogramowanego
harmonogramu, nacisnąć przycisk zatrzymania ( ).
Aktywna ikona harmonogramu ( ) przestanie migać
i zacznie świecić stałym światłem.
5.
Zamknąć klapę.
), poza domem
Kody wyświetlane zaawansowanego programowania
powiązane z nimi. Kod (numer parametru) pojawi się
na wyświetlaczu w trakcie przeprowadzania opisanej
procedury.
Polski
Istnieje możliwość spersonalizowania niektórych funkcji
systemu NUI. Przedstawiona tabela zawiera funkcje, które
można zmodyfikować, raz kody (numery parametrów)
147
Opcje zaawansowanego programowania
Tabela funkcji
FUNKCJA
PARAMETR
OPIS
TRYB
1
OCHRONA PRZED
WYCHŁODZENIEM
2
OCHRONA PRZED
WYCHŁODZENIEM
T°
3
Wartość progu temperatury ochrony przed
wychłodzeniem w domu.
REG. T° STREFY1
4
Regulacja wartości zadanej wody dla
temperatury pomieszczenia w strefie
umiejscowienia systemu NUI.
TRYB RED. CZĘST.
5
RED. CZĘST.
TRYB
POMIESZCZENIA
STER. WART. ZAD.
POMIESZCZENIA Z
T° POWIETRZA
POMIESZCZENIA
W1
WARTOŚĆ
CZUJNIKA HR
6
7
8
9
10
OTOCZENIE T°O
11
GMC OAT
REG. CZUJNIKA
TEMP.
POMIESZCZENIA Z1
12
13
IKONA
Tryb dostępny do wyboru:
0. Wyłączony
Bieżący tryb (i nowy po
wprowadzeniu zmian)
2. Chłodzenie
3. Ogrzewanie
Jest to parametr włączający opcję ochrony przed
wychłodzeniem w domu po wyłączeniu systemu
Ochrona przed
klimatyzacji:
wychłodzeniem
1. NIE. Wyłączone
2. TAK. Włączone
-
-
0
1
2
1
°C
6°C
12°C
6°C
°C
-5°C
+5°C
0°C
1
2
1
50%
100%
100%
Strzałka zależąca od
wybranego trybu dla
pomieszczenia.
1
3
1
°C
12°C
38°C
20°C
°C
-20°C
50°C
Jest to kod informujący o włączeniu trybu
wyciszenia/redukcji częstotliwości/nocnego.
1. Nieaktywny
2. Aktywny
Wartość redukcji częstotliwości CDU podana w
procentach.
System NUI wyświetla ten parametr
1. Dom
2. Sen
3. Poza domem
Ten kod stanowi kontrolną wartość zadaną
pomieszczenia, określaną po naciśnięciu
przycisków domu, poza domem i snu.
Jest to wartość temperatury powietrza w
pomieszczeniu, odczytana przez wewnętrzny
czujnik termistora systemu NUI.
Wartość wilgotności względnej podana przez
czujnik.
Wartość temperatury zewnętrznej zmierzona
przez czujnik TO (wartość odczytu).
Współczynnik OAT z płytki drukowanej GMC
Regulacja czujnika temperatury korygująca
usterkę powstałą wskutek niewłaściwego
umiejscowienia interfejsu.
Jest to parametr określający liczbę okresów
czasowych danego dnia, dostępnych dla
harmonogramu:
1. 2
2. 4
3. 6
OKRESY DNIA
14
OGRZEWANIE
TRYBU DOMU T°
15
Wartość zadana temperatury w domu w trybie
ogrzewania.
CHŁODZENIE TRYBU
DOMU T°
16
Wartość zadana temperatury w domu w trybie
chłodzenia.
OGRZEWANIE
TRYBU SNU T°
17
Wartość zadana temperatury snu w trybie
ogrzewania.
CHŁODZENIE TRYBU
SNU T°
18
Wartość zadana temperatury snu w trybie
chłodzenia.
OGRZEWANIE
TRYBU POZA
DOMEM T°
19
Wartość zadana temperatury poza domem w
trybie ogrzewania.
CHŁODZENIE TRYBU
POZA DOMEM T°
20
Wartość zadana temperatury poza domem w
trybie chłodzenia.
ZAKRES WARTOŚCI WARTOŚĆ
Min.
Maks. DOMYŚLNA
%
0
100
°C
-30°C
90°C
°C
-20°C
65°C
°C
-5°C
5°C
0°C
1
3
4
12°C
38°C
20°C
12°C
38°C
24°C
12°C
38°C
18°C
12°C
38°C
26°C
12°C
38°C
15°C
12°C
38°C
28°C
20°C
Wartość w °C i wskaźnik
trybu domu.
Wartość w °C i wskaźnik
trybu domu.
Wartość w °C i wskaźnik
trybu snu.
Wartość w °C i wskaźnik
trybu snu.
Wartość w °C i wskaźnik
trybu poza domem.
Wartość w °C i wskaźnik
trybu poza domem.
Polski
WART. ZAD.
POMIESZCZENIA Z1
KOD USTERKI
21
Wartość zadana pomieszczenia.
12°C
38°C
22
Kody usterek zostaną wyświetlone co 1 sekundę.
3
31
HISTORIA USTEREK
23
Zapis ostatnich 4 kodów usterek.
3
31
°C
Są to parametry tylko do odczytu, które nie mogą być zmienione przez użytkownika. W ich przypadku na ekranie zostanie wyświetlona ikona zamkniętej kłódki (
Lista numerów parametrów tylko do odczytu została przedstawiona poniżej.
Numer parametru: 7, 8, 9, 10, 11, 12, 21, 22 i 23
148
).
Opcje zaawansowanego programowania
Zmiana ustawień funkcji
Ustawienia różnych funkcji systemu NUI mogą zostać
zmodyfikowane. Poniższa procedura umożliwia
zaprogramowanie ustawień termostatu.
1.
Otworzyć klapę.
2.
Nacisnąć i przytrzymać przez 3 sekundy przyciski
) i poza domem (
). W strefie regulacji
domu (
czasu wyświetlacza zacznie migać numer parametru
„1”.
3.
Nacisnąć przycisk trybu (M). Wartość parametru
wyświetlona w strefie regulacji temperatury na
wyświetlaczu zacznie migać.
4.
Przyciski strzałki w górę i w dół umożliwiają zmianę
wybranej wartości, która powinna jednak mieścić
się w zakresie właściwym dla danego parametru.
Na wyświetlaczu pojawi się ikona odpowiadająca
danemu parametrowi.
5.
Nacisnąć przycisk trybu (M) lub przycisk OK, aby
zatwierdzić ustawienia.
t
t
Naciśnięcie przycisku OK spowoduje zapisanie
ustawień, a następnie ponowne migotanie
wartości parametru, oznaczając możliwość
dalszych zmian wartości.
Naciśnięcie przycisku trybu (M) spowoduje
zapisanie ustawień i umożliwi wprowadzenie
zmian do następnego parametru. Numer
parametru zacznie migać.
6.
Nacisnąć przycisk strzałki w górę i w dół, aby
przejść do następnego parametru. (Jeżeli aktualnie
podświetlony jest numer parametru:).
7.
Opisana procedura umożliwia zaprogramowanie
każdego parametru. Po zakończeniu konfiguracji
nacisnąć przycisk OK lub strefy ( ), aby zapisać
ustawienia i powrócić do standardowego widoku
ekranu. (Jeżeli aktualnie podświetlony jest numer
parametru:).
8.
Zamknąć klapę.
Polski
Uwaga: szczegółowe informacje dotyczące parametrów
znajdują się w tabeli funkcji.
149
Funkcje specjalne
Regulacja czujnika temperatury pokojowej
System NUI dysponuje funkcją zwiększenia lub zmniejszenia
marginesu przesunięcia dla wyświetlonej temperatury
pokojowej. Dzięki temu system NUI może wyświetlić
poprawną wartość temperatury pokojowej, nawet jeżeli
został zainstalowany w miejscu o nieznacznie innej
temperaturze.
W takim przypadku zmienną REG. CZUJNIKA TEMP. POKOJU
można zmodyfikować o +5/-5°C. Wartość przesunięcia
zostanie matematycznie dodana do rzeczywistej wartości
odczytu z czujnika w pomieszczeniu. Więcej informacji
znajduje się w części dotyczącej parametru numer 13 w tabeli
funkcji. (Numer strony 13).
Skrót do trybu redukcji częstotliwości
Naciśnięcie i przytrzymanie przez 10 sekund aktywnego
klawisza zatrzymania ( ) spowoduje włączenie trybu
nocnego. Ponowne naciśnięcie i przytrzymanie przez 10
sekund klawisza zatrzymania ( ) spowoduje wyłączenie
trybu nocnego. W przypadku włączonego trybu redukcji
częstotliwości/nocnego/wyciszenia na wyświetlaczu
systemu NUI pojawi się ikona (
). Jeżeli tryb redukcji
częstotliwości jest włączony, ustawienie zaprogramowanego
harmonogramu zostanie zawsze nadpisane.
Wskazówki
komunikatu systemowego o usterce
Poniżej przedstawione możliwe komunikaty systemowe o
błędach wraz z ich objaśnieniem:
Room Air Temperature Sensor Failure (Usterka czujnika
temperatury pokojowej powietrza)
Czujnik należy uznać za wadliwy, jeżeli przeprowadzony
przez niego odczyt temperatury pokojowej powietrza
wynosi mniej niż -45°C lub więcej niż 65°C. Na wyświetlaczu
pojawi się wówczas komunikat „--”.
Humidity Sensor Failure (Usterka czujnika wilgotności)
Czujnik należy uznać za wadliwy, jeżeli przeprowadzony
przez niego odczyt wilgotności pomieszczenia wynosi mniej
niż 0 HR% lub więcej niż 99 HR%. Na wyświetlaczu pojawi
się wówczas komunikat „--”.
EEPROM Failure (Usterka pamięci EEPROM)
W przypadku usterki pamięci trwałej termostatu (EEPROM)
na ekranie temperatury pokojowej powietrza pojawi się kod
usterki „E4”. Po wystąpieniu tej usterki i włączeniu obiegu
Polski
150
zasilania termostatu, wszystkie ustawienia konfiguracji
instalatora, harmonogramu programu i ustawienia
użytkownika zostaną sprowadzone do domyślnych wartości
fabrycznych.
Może to spowodować niewłaściwe funkcjonowanie
urządzenia i bezpowrotną utratę danych. Należy wówczas
wymienić termostat.
Communication Failure (Usterka połączenia)
Jeżeli system NUI nie będzie odbierał komunikatów CCN
z głównego interfejsu użytkownika przez 60 sekund, na
wyświetlaczu w strefie regulacji temperatury pojawi się
komunikat „E3”, a w strefie regulacji czasu komunikat „-”. Pole
temperatury zewnętrznej będzie wówczas puste. Zostanie
wyświetlony kod usterki „E3”. Pozostałe funkcje urządzenia
nie ulegną zmianie. W takiej sytuacji należy sprawdzić
przewód połączenia pomiędzy systemem NUI a czujnikiem
zewnętrznym.
Wskazówki
Tabela kodów usterek
jeden z parametrów połączenia umożliwia systemowi NUI
rozpoznanie usterki głównej płytki drukowanej. (Parametr
22). Po przejściu do menu konfiguracji i przewinięciu listy
parametrów do pozycji 22 na wyświetlaczu systemu NUI
Opis
2
Wejście bezpieczeństwa
3
Czujnik temperatury na wlocie wody (EWT)
4
Czujnik rzeczywistej temperatury chłodziwa (TR)
5
Czujnik temperatury powietrza GMC
6
Zerwanie łączności z jednostką NUI
7
Czujnik temperatury otoczenia jednostki kontrolnej NUI
9
Błąd czujnika wody / pompy wody
10
Usterka EEProm
13
Zerwanie łączności RS485 (konfiguracja systemu typ 6)
14
Utrata sygnału od karty inwertora lub Wydzielanie wysokiej temperatury
15
Czujnik temperatury na wylocie wody (LWT)
16
Próba alarmu
17
Czujnik temperatury powietrza inwertora (TO)
18
Zabezpieczenie przeciwzwarciowe inwertora G-Tr
20
Błąd kontrolki pozycji wirnika sprężarki
21
Błąd czujnika prądu inwertora
22
Czujniki chłodziwa wymiennika i ssania sprężarki (TE) / (TS)
23
Czujnik temperatury tłoczenia sprężarki (TD)
24
Błąd silnika wentylatora
26
Inne błędy karty inwertora
27
Zablokowana sprężarka
28
Błąd temperatury tłoczenia
29
Awaria sprężarki
Polski
kodu
pojawią się aktywne kody usterek opisane w poniższej tabeli.
Te aktywne kody usterek zostaną wyświetlone po kolei w
odstępach czasowych co 1 sekundę.
151
L010129H44 - 0211
Via R. Sanzio, 9 - 20058 Villasanta (MI) Italy - Tel. 039/3636.1
The manufacturer reserves the right to change any product specifications without notice.
La cura costante per il miglioramento del prodotto può comportare senza preavviso, cambiamenti o modifiche a quanto descritto.
La recherche permanente de perfectionnement du produit peut nécessiter des modifications ou changements, sans préavis.
Änderungen im Zuge der technischen Weiterentwicklung vorbehalten.
El fabricante se reserva el derecho de cambiar algunas especificaciones de los productos sin previo aviso.
Wijzigingen voorbehouden.
"¹EG4;8DX¹CDBECV;8<4¹6<4¹G:@¹=4>HGWD8HE:¹GBH¹CDB<[email protected]¹?CBD8Y¹@4¹8C<IWD8<q¹JLDYF¹CDB8<7BCBY:E:q¹4>>46WF¹X¹GDBCBCB<XE8<F¹¹
¹
E8¹ZE4¹C8D<6DVI:[email protected]¢
O fabricante reserva o direito de alterar quaisquer especificações do produto, sem aviso prévio.
Tillverkaren förbehåller sig rätten till ändringar utan föregående meddelande.
Producent zastrzega sobie prawo do zmiany dowolnych specyfikacji produktu bez powiadomienia
February, 2011.
Printed in Italy
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
