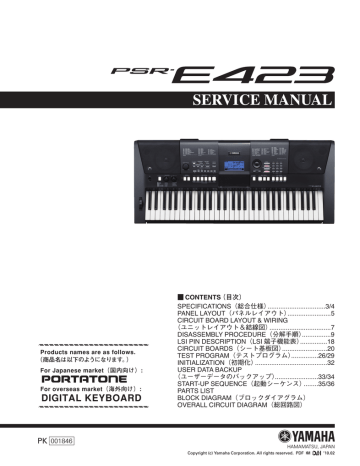

SERVICE MANUAL SERVICE MANUAL

SERVICE MANUAL SERVICE MANUAL
SERVICE MANUAL
Products names are as follows.
(商品名は以下のようになります。)
For Japanese market(国内向け):
For overseas market(海外向け):
DIGITAL KEYBOARD
CONTENTS(目次)
SPECIFICATIONS(総合仕様)................................3/4
PANEL LAYOUT(パネルレイアウト)........................5
CIRCUIT BOARD LAYOUT & WIRING
(ユニットレイアウト&結線図)..................................7
DISASSEMBLY PROCEDURE(分解手順)................9
LSI PIN DESCRIPTION(LSI 端子機能表)...............18
CIRCUIT BOARDS(シート基板図).........................20
TEST PROGRAM(テストプログラム)...............26/29
INITIALIZATION(初期化)........................................32
USER DATA BACKUP
(ユーザーデータのバックアップ)........................33/34
START-UP SEQUENCE(起動シーケンス)........35/36
PARTS LIST
BLOCK DIAGRAM(ブロックダイアグラム)
OVERALL CIRCUIT DIAGRAM(総回路図)
PK 001846
20100000-000000
HAMAMATSU, JAPAN
Copyright (c) Yamaha Corporation. All rights reserved. PDF
&
’10.02
PSR-E423
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic
service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users,
and have therefore not been restated.
WARNING :
Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,
destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise
all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the
appointed service representative.
IMPORTANT :
This presentation or sale of this manual to any individual or firm does not constitute authorization certification,
recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.
The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service
departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in
specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the
distributor’s Service Division.
WARNING :
Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated
by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.)
IMPORTANT :
Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.
WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/
flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
WARNING
Components having special characteristics are marked
originally installed.
and must be replaced with parts having specification equal to those
印の商品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。
SAVING DATA(データの保存)
Be sure to
perform it
2
Saving and backing up your data
Some data items are automatically saved as
backup data in the internal memory even if you
turn the power off. Saved data may be lost due to
malfunction or incorrect operation. Save important
data to external device such as a computer.
必ず実行
作成したデータの保存とバックアップ
この楽器の一部のデータは自動的に保存されるた
め、電源を切ってもデータは消えません。ただし保
存したデータは故障や誤操作などのために失われる
ことがあります。大切なデータは、コンピューター
などの外部機器に保存してください。
PSR-E423
SPECIFICATIONS
Keyboards
MIDI
• 61 standard-size keys (C1–C6), with Touch Response.
Display
• Local On/Off
• Keyboard Out
• Initial Send
• Style Out
• External Clock
• Song Out
Auxiliary jacks
• LCD display (backlit)
• PHONES/OUTPUT, DC IN, USB, SUSTAIN
Setup
• STANDBY/ON
• MASTER VOLUME: MIN–MAX
Realtime Control
Amplifier
• 2.5W + 2.5W
Speakers
• Pitch Bend Wheel
• Knobs A, B
A: Cutoff, Reverb, Attack, Style Cutoff, Style Tempo
B: Resonance, Chorus, Release, Style Resonance
Voice
• 183 panel voices + 15 drum/SFX kits + 462 XGlite voices + 40
arpeggio voices
• Polyphony: 32
• DUAL
• SPLIT
• 12cm x 2 + 3cm x 2
Power Consumption
• 7W (PA-130)
• 10W (PA-3C)
Power Supply
• Adaptor:
• Batteries:
Users within U.S.: PA-130 or an equivalent
Others: PA-3C, PA-130 or an equivalent
Six “AA” size, LR6 or equivalent batteries
Dimensions (W x D x H)
• 946 x 402 x 136 mm (37-1/4" x 15-13/16" x 5-3/8")
Style
• 174 Preset Styles + External files
• Style Control:
ACMP ON/OFF, SYNC STOP,
SYNC START, START/STOP, INTRO/
ENDING/rit., MAIN/AUTO FILL
• Fingering:
Multi Finger
• Style Volume
Music Database
• 305
Education Feature
• Dictionary
• Lesson 1–3, Repeat & Learn
Registration Memory
• 8 banks x 2 types
Function
• VOLUME:
• OVERALL:
Style Volume, Song Volume
Tuning, Transpose, Split Point, Touch Sensitivity, Pitch Bend Range
• MAIN VOICE:
Volume, Octave, Pan, Reverb Level, Chorus Level, Attack Time, Release Time, Filter
Cutoff, Filter Resonance
• DUAL VOICE: Voice, Volume, Octave, Pan, Reverb Level,
Chorus Level, Attack Time, Release Time,
Filter Cutoff, Filter Resonance
• SPLIT VOICE: Voice, Volume, Octave, Pan, Reverb Level,
Chorus Level, Attack Time, Release Time,
Filter Cutoff, Filter Resonance
• EFFECT:
Reverb Type, Chorus Type, Master EQ
Type
• HARMONY:
Harmony Type, Harmony Volume
• ARPEGGIO:
Arpeggio Type, Arpeggio Velocity, Arpeggio
Quantize, Arpeggio Pedal
• SFF Load:
Style File Load
• PC:
PC Mode
Local On/Off, External Clock, Initial Send,
• MIDI:
Keyboard Out, Style Out, Song Out
• METRONOME: Time Signature Numerator, Time Signature
Denominator, Metronome Volume
• LESSON:
Lesson Track (R), Lesson Track (L), Grade
• DEMO:
Demo Group, Demo Play, Demo Cancel
Weight
• 7.0kg (15 lbs. 7 oz.) (not including batteries)
Supplied Accessories
•
•
•
•
•
Music Rest
Accessory CD-ROM
Owner’s Manual
Data List
My Yamaha Product User Registration
* The PRODUCT ID on the sheet will be needed when you fill out
the User Registration form.
Optional Accessories
• AC Power Adaptor:
Users within U.S.: PA-130 or an equivalent
Others: PA-3C, PA-130 or an equivalent
• Footswitch:
FC4/FC5
• Keyboard Stand:
L-2C/L-2L
• Headphones:
HPE-150/30
* Specifications and descriptions in this owner’s manual are for
information purposes only. Yamaha Corp. reserves the right to change
or modify products or specifications at any time without prior notice.
Since specifications, equipment or options may not be the same in
every locale, please check with your Yamaha dealer.
Effects
•
•
•
•
Reverb:
Chorus:
Harmony:
Arpeggio:
9 types
4 types
26 types
150 types
Song
• 30 Preset Songs + 5 User Songs + Accessory CD-ROM
Songs (70)
• Song Clear, Track Clear
• Song Volume
• Song Control:
REPEAT & LEARN, A-B REPEAT, PAUSE,
REW, FF, START/STOP
Performance assistant technology
Recording
• Song
User Song:
Recording Tracks:
5 Songs
1, 2, 3, 4, 5, STYLE
3
PSR-E423
総合仕様
鍵盤
• レギュラーサイズ61鍵(C1∼C6:タッチレスポンス付き)
ディスプレイ
• 液晶ディスプレイ(バックライト付き)
セットアップ
• [電源 切/入]( )スイッチ
• 全体音量(MASTER VOLUME)コントロール:小∼大
リアルタイムコントロール
• ピッチベンドホイール
• ノブA/B
A:カットオフ、リバーブ、アタック、スタイルカットオ
フ、スタイルテンポ
B:レゾナンス、コーラス、リリース、スタイルレゾナンス
楽器
• 183パネル音色+15ドラム/SFXキット+462 XGlite音色
+40アルペジオ音色 (最大同時発音数32)
• デュアルボイス
• スプリットボイス
スタイル
• 174プリセット+外部ファイル
• スタイルコントロール:スタイル オン/オフ、シンクロス
トップ、シンクロスタート、スタート/ストップ、イント
ロ/エンディング/リタルダンド、メイン/フィルイン
• マルチフィンガリング
• スタイル音量
ミュージックデータベース
• 305
レッスン機能
• コード辞書
• レッスン1∼3、くり返し練習
パフォーマンスアシスタント
録音
• ソング
ユーザーソング:5曲
録音トラック:1、2、3、4、5、スタイル
MIDI
• ローカル オン/オフ、イニシャルセンド、外部クロック、
キーボードアウト、スタイルアウト、ソングアウト
付属端子
• USB、SUSTAIN、PHONES/OUTPUT、DC IN
アンプ実用最大出力
• 2.5W+2.5W
スピーカー
• 12cm×2+3cm×2
電源
• 電源アダプター:PA-3Cまたはヤマハ推奨の同等品
• 電池:単3乾電池×6
電池寿命
• アルカリ電池で約7時間
消費電力
• 12W
寸法(幅×奥×高mm)
• 946×402×136
レジストレーションメモリー
• 8バンク×2
質量
• 7.0kg (乾電池含まず)
機能
• ボリューム:スタイル音量、ソング音量
• オーバーオール:トランスポーズ、チューニング、ピッチベ
ンドレンジ、スプリットポイント、タッチ感度
• メインボイス:音量、オクターブ、パン、リバーブレベル、
コーラスレベル、アタックタイム、リリースタイム、
フィルターカットオフ、フィルターレゾナンス
• デュアルボイス:楽器番号、音量、オクターブ、パン、リバー
ブレベル、コーラスレベル、アタックタイム、リリースタ
イム、フィルターカットオフ、フィルターレゾナンス
• スプリットボイス:楽器番号、音量、オクターブ、パン、リ
バーブレベル、コーラスレベル、アタックタイム、リリー
スタイム、フィルターカットオフ、フィルターレゾナンス
• エフェクト:リバーブタイプ、コーラスタイプ、マスター
EQタイプ
• ハーモニー:ハーモニータイプ、ハーモニー音量
• アルペジオ:アルペジオタイプ、アルペジオベロシティー、
アルペジオクオンタイズ、アルペジオペダル
• SFFロード:スタイルファイルロード
• PC:PCモード
• MIDI:ローカル オン/オフ、外部クロック、イニシャルセン
ド、キーボードアウト、スタイルアウト、ソングアウト
• メトロノーム:拍子、1拍の長さ、メトロノーム音量
• レッスン:レッスントラックR、レッスントラックL、評価オ
ン/オフ
• デモ:デモグループ、デモ再生、デモキャンセル
付属品
電源アダプター (PA-3Cまたはヤマハ推奨の同等品)、
譜面立て、和文シート、CD-ROM、取扱説明書、保証書、
ユーザー登録のご案内
エフェクト
• リバーブ:9種類
• コーラス:4種類
• ハーモニー:26種類
• アルペジオ:150種類
4
ソング
• 内蔵ソング30曲+ユーザーソング5曲+付属CD-ROM(70曲)
• ソングクリア、トラッククリア
• ソング音量
• ソングコントロール:くり返し練習、A-Bリピート、一時停
止、巻戻し、早送り、スタート/ストップ
オプション(別売)品
• キーボードスタンド:L-2C/L-2L
• ソフトケース:SCC-53
• ヘッドフォン:HPE-150/30
• フットスイッチ:FC4/FC5
※仕様および外観は、改良のため予告なく変更することがあります。
PSR-E423
PANEL LAYOUT(パネルレイアウト)
• Front Panel(フロントパネル)
A
0
)
*
1
6
2
-
'RAND0NO
/
4
A'
Front Panel
フロントパネル
q [ ] (STANDBY/ON) switch
w LIVE CONTROL
[ASSIGN] button
[A] and [B] knobs
e [MASTER VOLUME] control
r [DEMO/BGM] button
t [PERFORMANCE ASSISTANT] button
y [EASY SONG ARRANGER] button
u [FUNCTION] button
i LESSON START
[WAITING] button
[YOUR TEMPO] button
[MINUS ONE] button
o [METRONOME] button
!0 [TEMPO/TAP] button
!1 [REC] button
!2 [1]–[5], [A] buttons
!3 ARPEGGIO
[ON/OFF] button
[TYPE] button
!4 SONG CONTROL
[ ] (REPEAT & LEARN) button
[A B] (A-B REPEAT) button
[1] (REW) button
[¡] (FF) button
[8] (PAUSE) button
[3/7] (START/STOP) button
q [電源 切 / 入]
( )スイッチ
w ライブコントロール
[アサイン]ボタン
[A]
、
[B]ノブ
e [全体音量]コントロール
r [デモ / BGM]ボタン
t [パフォーマンスアシスタント]ボタン
y [イージーソングアレンジャー]ボタン
u [機能]ボタン
i レッスンスタート
[ウェイティング]ボタン
[ユアテンポ]ボタン
[マイナスワン]ボタン
o [メトロノーム]ボタン
!0 [テンポ / タップ]ボタン
!1 [録音]ボタン
!2 トラックボタン[1]∼[5]
、
[A]
!3 アルペジオ
[オン / オフ]ボタン
[タイプ]ボタン
!4 ソングコントロール
[ ]
(くり返し練習)ボタン
[A B]
(A-B リピート)ボタン
[1]
(巻戻し)ボタン
[¡]
(早送り)ボタン
[8]
(一時停止)ボタン
[3/7]
(スタート / ストップ)ボタン
5
PSR-E423
A
'RAND0NO
• Rear Panel(リアパネル)
A'
@8
@9
#0
#1
@8 [USB]端子
@9 [SUSTAIN]端子
#0 [PHONES/OUTPUT]端子
#1 [DC IN]端子
6
[USB] terminal
[SUSTAIN] jack
[PHONES/OUTPUT] jack
[DC IN] jack
1
リアパネル
1
Rear Panel
1
!5 スタイルコントロール
[スタイルオン / オフ]ボタン
[イントロ / エンディング /rit.]ボタン
[メイン / フィルイン]ボタン
[シンクロストップ]ボタン
[シンクロスタート]ボタン
[スタート / ストップ]ボタン
!6 ダイアル
!7 カテゴリーボタン[ ]、
[ ]
!8 [ソング]ボタン
!9 [スタイル]ボタン
@0 [ミュージックデータベース]ボタン
@1 [楽器]ボタン
@2 [0]∼[9]ボタン、
[+]ボタン、
[−]ボタン
@3 [グランドピアノ]ボタン
@4 レジストレーションメモリー
[メモリー / バンク]、
[1]、
[2]ボタン
@5 音色コントロール
[スプリット]ボタン
[デュアル]ボタン
[ハーモニー]ボタン
[タッチ]ボタン
@6 ピッチベンドホイール
@7 ドラムキット
1
!5 STYLE CONTROL
[ACMP ON/OFF] button
[INTRO/ENDING/rit.] button
[MAIN/AUTO FILL] button
[SYNC STOP] button
[SYNC START] button
[START/STOP] button
!6 Dial
!7 CATEGORY [ ] and [ ] buttons
!8 [SONG] button
!9 [STYLE] button
@0 [MUSIC DATABASE] button
@1 [VOICE] button
@2 Number buttons [0]-[9], [+] and [–] buttons
@3 [PORTABLE GRAND] button
@4 REGIST MEMORY
[MEMORY/BANK], [1], [2] buttons
@5 VOICE CONTROL
[SPLIT] button
[DUAL] button
[HARMONY] button
[TOUCH] button
@6 PITCH BEND wheel
@7 Drum Kit
PSR-E423
CIRCUIT BOARD LAYOUT & WIRING(ユニットレイアウト&結線図)
Bottom view(下から見た図)
LCD UNIT
(液晶ユニット)
PSW
MVR
B
:
=
.
LOWER KEY BED ASSEMBLY
(下ケース鍵盤 Ass’
y)
DMLCD
;
TW
PNR
TW
PNL
UPPER CASE
ASSEMBLY
(上ケース Ass’y)
SPEAKER L (TWEETER) (スピーカ(ツイーター)左)
JACK
2
@
ENC
>
8
SPEAKER R (TWEETER)
(スピーカ(ツイーター)右)
Top view(上から見た図)
LOWER CASE
ASSEMBLY
(下ケース Ass’
y)
LOUD SPEAKER L (WOOFER)
(スピーカ(ウーファー)左)
LOUD SPEAKER R (WOOFER)
(スピーカ(ウーファー)右)
<UPPER CASE ASSEMBLY ( 上ケース Ass'y)>
Bottom view(下から見た図)
PSW
VRPB
LCD UNIT
(液晶ユニット)
VRPB (VR)
(PB)
MVR
DMLCD
PNR
PNL
UPPER CASE ASSEMBLY
(上ケース Ass’
y)
JACK ENC
7
PSR-E423
<LOWER KEY BED ASSEMBLY ( 下ケース鍵盤 Ass'y)>
Top view(上から見た図)
=
B
.
61L-MK
;
61H-MK
KEYBOARD ASSEMBLY
(16N-C61-2M 鍵盤)
No.
(WC60260)
Connector
assembly
BL
Back light assembly
*2
*5
PNL-CN206
*1
*4
(WM45500)
USB
JACK-CN104
*1
*4
DMLCD-CN802
*1
*4
5P
30
WM232300
MK1
61H-MK-CN1
*1
*4
DMLCD-CN401
*1
*4
12P
40
WM232500
MK2
61H-MK-CN2
*1
*4
DMLCD-CN403
*1
*4
5P
50
WM232600
MK3
61L-MK-CN5
*1
*4
DMLCD-CN402
*1
*4
7P
120
(WM23410)
BATT
Contact Spring (+/–)
*2
*6
JACK-CN101
*1
*9
3P
Speaker L (WOOFER)
*2
*7
Speaker R (WOOFER)
*2
*8
JACK-CN105
*1 *10
Unit Name
Location
q
LCD Unit
LU70
w
Upper Case Assembly
500
e
r
t
Lower Key Bed Assembly
y
u
Lower Case Assembly
i
o
(WM23400)
SP
2P L=70
4P L=450
(WM23220)
PEDAL
JACK-CN103
*3
*4
DMLCD-CN803
*1
*4
4P
WH106
(WM23160)
TW
JACK-CN106
*3
*4
TW (+/–)
*2
*5
2P Rch
WH107
(WM23160)
TW
JACK-CN107
*3
*4
TW (+/–)
*2
*5
2P Lch
PSW Circuit Board
WH108
(WM23150)
PSW
PSW-CN108
*3
*4
PNL-CN202
*1
*4
4P
WH201
(WM22940)
AMJK
PNL-CN201
*3
*4
JACK-CN102
*1
*4
8P
PNL Circuit Board
!4
WH204
(WM23110)
PNL
PNL-CN204
*3
*4
DMLCD-CN702
*1
*4
12P
WH205
(WM23080)
AMDM
PNL-CN205
*3
*4
DMLCD-CN101
*1
*4
13P
10P
!5
VRPB (VR) Circuit Board
WH301
(WM23200)
VR
VRPB (VR)-CN301
*3
*4
DMLCD-CN801
*1
*4
!6
VRPB (PB) Circuit Board
WH401
(WM23210)
PB
VRPB (PB)-CN401
*3
*4
VRPB (VR)-CN302
*3
*4
3P
!7
ENC Circuit Board
WH501
(WM23170)
ENC
ENC-CN501
*3
*4
PNR-CN802
*1
*4
3P
!8
MVR Circuit Board
WH601
(WM23180)
MVR
MVR-CN601
*3
*4
PNL-CN203
*1
*4
5P
!9
PNR Circuit Board
WH801
(WM23140)
PNR
PNR-CN801
*3
*4
DMLCD-CN701
*1
*4
16P
* The parts with “( )” in “Part No.” are not available as spare parts.
*1: Installation
*2: Manual soldering
*3: Dip soldering
*4: Edge mark is adjusted to Pin 1 mark ( mark).
*5: Edge mark is adjusted to + mark.
*6: Red wire is connected to (+) terminal. Black wire is connected to (–) terminal.
*7: White wire is connected to (+) terminal. Black wire is connected to (–) terminal.
*8: Red wire is connected to (+) terminal. Black wire is connected to (–) terminal.
*9: Red wire is adjusted to Pin 1 mark ( mark).
*10: White wire is adjusted to Pin 1 mark ( mark).
Caution: Be sure to attach the removed filament tape just as it
was before removal.
8
Remarks
WH103
!2
!3
30
Destination
JACK Circuit Board
!0
!1
Part No.
* 部品番号が ( ) で囲まれている部品は、サービス部品として準備されていません。
*1: 差込み
*2: 手半田
*3: ディップ
*4: エッジマークが 1 ピン側 ( )
*5: エッジマークが + 側 (+)
*6: 赤色線材が接点バネ (+) 端子、黒色線材が接点バネ (‒) 端子
*7: 白色線材が (+) 端子、黒色線材が (‒) 端子
*8: 赤色線材が (+) 端子、黒色線材が (‒) 端子
*9: 赤色線材が 1 ピン側 ( )
*10: 白色線材が 1 ピン側 ( )
注意 : 一度剥がしたフィラメントテープは、取り外す前と同じよ
うに、取り付けてください。
PSR-E423
DISASSEMBLY PROCEDURE(分解手順)
Caution: Be sure to attach the removed filament tape just as it was before removal.
注意 : 分解時に取り外したフィラメントテープは、必ず元通りに取り付けてください。
1.
1-1
Lower Case Assembly
1.
下ケース Ass'y(所要時間 : 約 2 分)
(Time required: About 2 minutes)
Remove the six (6) screws marked [80A], two (2)
screws marked [90] and two (2) screws marked [100A].
The lower case assembly can then be removed. (Fig.1)
1-1
[80A] のネジ 6 本、[90] のネジ 2 本と [100A] のネ
ジ 2 本を外して、下ケース Ass'y を外します。
(図 1)
Bottom view(下から見た図)
LOWER CASE ASSEMBLY
(下ケースAss'y)
[80A]
[100A]
[90]
[100A]
[80A]
LOWER KEY BED ASSEMBLY
(下ケース鍵盤Ass'y)
[80A]
BATTERY LID ASSEMBLY
(電池蓋Ass'y)
[90]
Top view(上から見た図)
SP GRILLE L ASSEMBLY
(SPグリル L Ass'y)
ROTARY KNOB
(ロータリーノブ)
VOLUME KNOB
(Vツマミ)
ENCODER KNOB
(エンコーダツマミ)
SP GRILLE R ASSEMBLY
(SPグリル R Ass'y)
Fig.1(図1)
9
PSR-E423
2.
2-1
2-2
2-3
JACK Circuit Board
2.
JACK シート(所要時間 : 約 3 分)
(Time required: About 3 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the connector assemblies TW soldered to the
right and left TW circuit boards. (Fig. 2)
Remove the seven (7) screws marked [380A]. The
JACK circuit board can then be removed. (Fig.2)
2-1
2-2
下ケース Ass'y を外します。
(1 項参照)
左右の TW シートに半田付けされている TW 束線
を外します。(図 2)
[380A] のネジ 7 本を外して、JACK シートを外し
ます。(図 2)
2-3
3.
LCD Unit
3.
液晶ユニット(所要時間 : 約 4 分)
3-1
3-2
3-3
(Time required: About 4 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the JACK circuit board. (See procedure 2.)
Remove the six (6) screws marked [380B]. The LCD
unit can then be removed. (Fig.2)
3-1
3-2
3-3
下ケース Ass'y を外します。
(1 項参照)
JACK シートを外します。
(2 項参照)
[380B] のネジ 6 本を外して、液晶ユニットを外し
ます。(図 2)
Bottom view(下から見た図)
CONNECTOR
ASSEMBLY TW
(TW束線)
HOOK (A)
(フック(A))
x8
UPPER CASE ASSEMBLY
(上ケースAss'y)
ENC
[380D] x 4
[380A] JACK
[380A]
MVR
CONNECTOR
ASSEMBLY TW
(TW束線)
HOOK (A)
(フック(A))
x8
TW
TW
L (左)
R (右)
[380F]
[380G]
PSW
[380E]
[80B]
SPEAKER R (TWEETER)
(スピーカ(ツイーター)右)
[100B]
[380B]
LOWER KEY BED ASSEMBLY
(下ケース鍵盤Ass'y)
[380B] [380C]
LCD UNIT
(液晶ユニット)
[80B]
SPEAKER L (TWEETER)
(スピーカ(ツイーター)左)
Fig.2(図2)
4.
4-1
4-2
4-3
4-4
10
DMLCD Circuit Board, Back Light Assembly
and LCD Display
4.
DMLCD シート、バックライト Ass'y、液
晶ディスプレイ(所要時間 : 約 5 分)
(Time required: About 5 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the JACK circuit board.(See procedure 2.)
Remove the LCD unit. (See procedure 3.)
Remove the eight (8) screws marked [LU50]. The
DMLCD circuit board can then be removed from the
LCD unit. (Fig.3)
4-1
4-2
4-3
4-4
下ケース Ass'y を外します。
(1 項参照)
JACK シートを外します。(2 項参照 )
液晶ユニットを外します。(3 項参照)
[LU50] のネジ 8 本を外して、液晶ユニットから
DMLCD シートを外します。
(図 3)
PSR-E423
4-5
*
*
Remove the LCD display, back light assembly and
rubber connectors from the LCD frame. (Fig.3)
When attaching the rubber connector to the
LCD frame, set the conductor side to face
inward. (Fig.4)
When installing the DMLCD circuit board,
tighten the screws 1 through 8 in numerical
order as shown in Fig.5. If the DMLCD circuit
board is replaced, execute the "Factory Set" in
the test program.
4-5
※
※
LCD フレームから液晶ディスプレイとバックライ
ト Ass'y、ゴムコネクターを外します。(図 3)
LCD フレームにゴムコネクターを取り付けるとき
は、導電部を内側にしてください。(図 4)
DMLCD シ ー ト を 取 り 付 け る と き は、 図 5 の 番
号 1 ∼ 8 の 順 に ネ ジ を 締 め て く だ さ い。 ま た、
DMLCD シートを交換した場合は、テストプログ
ラムの“Factory Set”を実行してください。
RUBBER CONNECTOR
(ゴムコネクター)
LCD FRAME
(LCDフレーム)
LCD DISPLAY
(液晶ディスプレイ)
CONDUCTOR SIDE
(導電側)
BACK LIGHT ASSEMBLY
(バックライトAss’y)
RUBBER CONNECTOR
(ゴムコネクター)
Fig.4(図4)
RUBBER CONNECTOR
(ゴムコネクター)
LCD HOLDER
(LCDホルダー)
DMLCD
3
4
5
6
[LU50]
DMLCD
Fig.3(図3)
1
7
8
2
Fig.5(図5)
5.
5-1
5-2
5-3
6.
6-1
6-2
6-3
MVR Circuit Board
5.
MVR シート(所要時間 : 約 3 分)
(Time required: About 3 minutes)
Pull out the volume knob from the control panel as
shown in Fig.6. (Fig.1, Fig.6)
Remove the lower case assembly. (See procedure 1.)
Remove the three (3) screws marked [380C]. The MVR
circuit board can then be removed. (Fig.2)
5-1
コントロールパネルから、V ツマミを図 6 のよう
にして抜いておきます。(図 1、図 6)
下ケース Ass'y を外します。
(1 項参照)
[380C] のネジ 3 本を外して、MVR シートを外し
ます。(図 2)
5-2
5-3
ENC Circuit Board
6.
ENC シート(所要時間 : 約 3 分)
(Time required: About 3 minutes)
Pull out the encoder knob from the control panel as
shown in Fig.7. (Fig.1, Fig.7)
Remove the lower case assembly. (See procedure 1.)
Remove the four (4) screws marked [380D]. The ENC
circuit board can then be removed. (Fig.2)
6-1
コントロールパネルから、エンコーダツマミを図
7 のようにして抜いておきます。(図 1、図 7)
下ケース Ass'y を外します。
(1 項参照)
[380D] のネジ 4 本を外して、ENC シートを外し
ます。(図 2)
6-2
6-3
11
PSR-E423
7.
7-1
7-2
7-3
PSW Circuit Board
7.
PSW シート(所要時間 : 約 3 分)
(Time required: About 3 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the two (2) screws marked [380E]. The PSW
circuit board can then be removed. (Fig.2)
Pull out the push knob from the PSW circuit board.
(Fig.8)
7-1
7-2
下ケース Ass'y を外します。
(1 項参照)
[380E] のネジ 2 本を外して、PSW シートを外し
ます。(図 2)
PSW シートから、プッシュツマミを抜きます。
(図 8)
VOLUME KNOB
(Vツマミ)
7-3
ENCODER KNOB
(エンコーダツマミ)
PUSH KNOB
(プッシュツマミ)
PSW
Fig.6(図6)
Fig.7(図7)
Fig.8(図8)
8.
8-1
8-2
8-3
9.
9-1
9-2
*
12
TW Circuit Boards and Speakers (Tweeters)
(Time required: About 3 minutes each)
Remove the lower case assembly. (See procedure 1.)
TW Circuit Board (L) and Speaker L (Tweeter)
Remove the connector assembly TW and speaker cable
soldered to the TW circuit board (L) and remove the
two (2) screws marked [380F]. The TW circuit board (L)
and speaker L (tweeter) can then be removed. (Fig. 2)
TW Circuit Board (R) and Speaker R (Tweeter)
Remove the connector assembly TW and speaker cable
soldered to the TW circuit board (R) and remove the
two (2) screws marked [380G]. The TW circuit board
(R) and speaker R (tweeter) can then be removed.
(Fig. 2)
8.
8-1
8-2
8-3
TW シート、スピーカ(ツイーター)
(所要時間 : 各約 3 分)
下ケース Ass'y を外します。
(1 項参照)
TW シート(左)、スピーカ(ツイーター)左
TW シート(左)に半田付けされている TW 束線
とスピーカ束線を外し、[380F] のネジ 2 本を外し
て TW シート(左)とスピーカ(ツイーター)左
を外します。(図 2)
TW シート(右)、スピーカ(ツイーター)右
TW シート(右)に半田付けされている TW 束線
とスピーカ束線を外し、[380G] のネジ 2 本を外し
て TW シート(右)とスピーカ(ツイーター)右
を外します。(図 2)
SP Grille L assembly, SP Grille R assembly
9.
(Time required: About 3 minutes each)
Remove the lower case assembly. (See procedure 1.)
Set the eight (8) hooks [A] parallel to the groove in
the upper case assembly and remove the SP grille L
assembly. (Fig.1, Fig.2)
The SP grille R assembly can be removed in
the same manner.
(所要時間 : 各約 3 分)
9-1
下ケース Ass'y を外します。
(1 項参照)
9-2
8 箇所のフック(A)を上ケース Ass'y の溝と平行
にして、SP グリル L を外します。
(図 1、図 2)
※ SP グリル R も同じようにして外すことができま
す。
SP グリル L Ass'y、SP グリル R Ass'y
PSR-E423
10.
10-1
10-2
11.
11-1
11-2
11-3
12.
12-1
12-2
12-3
Lower Key Bed Assembly
10.
下ケース鍵盤 Ass'y(所要時間 : 約 3 分)
(Time required: About 3 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the two (2) screws marked [80B] and the
screw marked [100B]. The lower key bed assembly can
then be removed. (Fig.2)
10-1
10-2
下ケース Ass'y を外します。
(1 項参照)
[80B] のネジ 2 本と、[100B] のネジ 1 本を外して、
下ケース鍵盤 Ass'y を外します。
(図 2)
PNL Circuit Board
11.
PNL シート(所要時間 : 約 5 分)
(Time required: About 5 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the lower key bed assembly.
(See procedure 10.)
Remove the thirteen (13) screws marked [380H]. The
PNL circuit board can then be removed. (Fig.9)
11-1
11-2
11-3
下ケース Ass'y を外します。
(1 項参照)
下ケース鍵盤 Ass'y を外します。
(10 項参照)
[380H] のネジ 13 本を外して、PNL シートを外し
ます。(図 9)
PNR Circuit Board
12.
PNR シート(所要時間 : 約 5 分)
(Time required: About 5 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the lower key bed assembly.
(See procedure 10.)
Remove the eleven (11) screws marked [380I]. The
PNR circuit board can then be removed. (Fig.9)
12-1
12-2
12-3
下ケース Ass'y を外します。
(1 項参照)
下ケース鍵盤 Ass'y を外します。
(10 項参照)
[380I] のネジ 11 本を外して、PNR シートを外し
ます。(図 9)
<UPPER CASE ASSEMBLY ( 上ケース Ass'y)>
Bottom view(下から見た図)
PNR
PNL
[380I] x 11
[380H] x 13
VRPB
(VR)
[380J]
VRPB
(PB)
[380K]
WHEEL ASSEMBLY
(ホイールAss’y)
Fig.9(図9)
13
PSR-E423
13.
13-1
13-2
13-3
13-4
13-5
VRPB (VR+PB) Circuit Board and Wheel
Assembly
13.
(Time required: About 4 minutes)
Pull out the two (2) rotary knobs from the control panel.
(Fig.1)
Remove the lower case assembly. (See procedure 1.)
Remove the lower key bed assembly.
(See procedure 10.)
Remove the five (5) screws marked [380J] and two (2)
screws marked [380K]. The VRPB (VR+PB) circuit
board can then be removed with the wheel assembly
attached. (Fig. 9)
Pull out the wheel assembly from the VRPB (PB)
circuit board. (Fig.10)
13-1
13-2
13-3
13-4
13-5
VRPB(VR + PB)シート、ホイール Ass'y
(所要時間 : 約 4 分)
コントロールパネルから、ロータリーノブ 2 個を
抜いておきます。(図 1)
下ケース Ass'y を外します。
(1 項参照)
下ケース鍵盤 Ass'y を外します。
(10 項参照)
[380J] のネジ 5 本と [380K] のネジ 2 本を外して、
ホイール Ass'y が付いた状態で VRPB(VR + PB)
シートを外します。
(図 9)
VRPB(PB)シートからホイール Ass'y を抜いて
外します。(図 10)
VRPB (PB)
WHEEL ASSEMBLY
(ホイールAss’
y)
Fig.10(図10)
14.
14-1
14-2
Speakers (Woofers)
14.
スピーカ(ウーファー)(所要時間 : 約 3 分)
(Time required: About 3 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the four (4) each screws marked [40] to the
right and left. The speakers (woofers) to the right and
left can then be removed. (Fig.11)
14-1
14-2
下ケース Ass'y を外します。
(1 項参照)
[40] のネジを左右 4 本ずつ外して、左右のスピー
カ(ウーファー)をそれぞれ外します。(図 11)
< LOWER CASE ASSEMBLY ( 下ケース Ass'y)>
Top view(上から見た図)
[40]
SPEAKER L (WOOFER)
(スピーカ(左)
(ウーファー))
[40]
[40]
Fig.11(図11)
14
SPEAKER R (WOOFER)
(スピーカ(右)
(ウーファー))
[40]
PSR-E423
15.
15-1
15-2
15-3
15-3-1
15-3-2
15-3-3
15-4
15-4-1
15-4-2
Disassembling Keyboard Assembly
15.
(Time required: About 13 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the lower key bed assembly.
(See procedure 10.)
White Keys and Black Keys
White and black keys for one octave unit are integrated
as a set. There are five sets in total. Only the C6 white
key, unlike the other keys, is not integrated in a set.
(Fig.12)
To remove a set, remove the four (4) each screws
marked [120A]. The white and black keys in the set can
then be removed. (Fig.12)
When removing, unfasten the two (2) hooks at the back
of the black keys upward, and lift the white and black
keys while pulling them toward you a little. (Photo 1)
To remove the white key C6, remove the screw marked
[120B], unhook as described in Procedure 15-3-2, and
pull out toward you. (Fig.12)
Rubber Contact
Remove the white and black keys corresponding to
the rubber contacts to be removed. (See Fig.12 and
Procedure 15-3.)
Remove the rubber contacts. (Photo 2, Fig.13)
15-1
15-2
15-3
15-3-1
鍵盤 Ass'y の分解(所要時間 : 約 13 分)
下ケース Ass'y を外します。
(1 項参照)
下ケース鍵盤 Ass'y を外します。
(10 項参照)
白鍵、黒鍵
白鍵、黒鍵は、左側から 1 オクターブ単位のセッ
トになっていて、全部で 5 セットあります。C6
鍵は白鍵 1 個のみです。
(図 12)
15-3-2 セットのものは、[120A] のネジ 4 本ずつ外してそ
れぞれ 1 セット分の白鍵・黒鍵を外します。
(図 12)
この時、黒鍵の後ろ側にある 2 つのフックを上方
向に外し、白鍵・黒鍵を少し手前に引きながら持
ち上げます。(写真 1)
15-3-3 C6 の白鍵は [120B] のネジ 1 本を外して、15-3-2
項のようにフックを外して手前に引きながら外し
ます。(図 12)
15-4 接点ゴム
15-4-1 外そうとする接点ゴムに対応した白鍵・黒鍵を外
します。(図 12、15-3 項参照)
15-4-2 それぞれの接点ゴムを外します。
(写真 2、図 13)
< LOWER KEY BED ASSEMBLY ( 下ケース鍵盤 Ass'y)>
Top view(上から見た図)
[120A]
[120A]
[120A]
B2
C1
[120A]
[120A]
[120A]
[120B]
B3 C4
C6
KEYBOARD ASSEMBLY
(鍵盤Ass'y)
Fig.12(図12)
HOOK (フック)
Photo 1(写真1)
RUBBER CONTACT (接点ゴム)
Photo 2(写真2)
15
PSR-E423
< LOWER KEY BED ASSEMBLY ( 下ケース鍵盤 Ass'y)>
Top view(上から見た図)
RUBBER CONTACT
RUBBER CONTACT
(接点ゴム)
(接点ゴム)
[100C] [100D]
RUBBER CONTACT
(接点ゴム)
RUBBER CONTACT
(接点ゴム)
[100C]
[100C]
[100C]
RUBBER CONTACT
(接点ゴム)
[100D]
[100D]
61H
[110A]
[110A]
61L-MK
[110B]
61H-MK
Fig.13(図13)
61L-MK
9
2
3
10
4
61H-MK
11
5
6
7
8
12
6
1
1
7
3
4
8
5
2
Fig.14(図14)
15-5 Circuit Board 61L-MK
15-5-1 Remove the white and black keys from C1 to B3.
(See Fig.12 and Procedure 15-3.)
15-5-2 Remove the four (4) screws marked [100C] and eight (8)
screws marked [110A]. The circuit board 61L-MK can
then be removed. (Fig.13)
*
When installing the circuit board 61L-MK,
tighten the screws 1 through 12 in numerical
order as shown in the figure "61L-MK" in
Fig.14. (Fig.14)
15-6 Circuit Board 61H-MK
15-6-1 Remove the white and black keys from C4 to C6. (See
Fig.12 and Procedure 15-3.)
15-6-2 Remove the three (3) screws marked [100D] and five (5)
screws marked [110B]. The circuit board 61H-MK can
then be removed. (Fig.13)
*
When installing the circuit board 61H-MK,
tighten the screws 1 through 8 in numerical
order as shown in the figure "61H-MK" in
Fig.14. (Fig.14)
16
15-5 シート 61L
15-5-1 C1 ∼ B3 の白鍵・黒鍵を外します。
(図 12、15-3 項参照)
15-5-2 [100C] のネジ 4 本と [110A] のネジ 8 本を外して、
シート 61L を外します。
(図 13)
※ シート 61L を取り付けるときは、図 14 のシート
61L 図の番号 1 ∼ 12 の順にネジを締めてくださ
い。(図 14)
15-6 シート 61H
15-6-1 C4 ∼ C6 の白鍵・黒鍵を外します。
(図 12、15-3 項参照)
15-6-2 [100D] のネジ 3 本と [110B] のネジ 5 本を外して、
シート 61H を外します。
(図 13)
※ シート 61H を取り付けるときは、図 14 のシート
61H 図の番号 1 ∼ 8 の順にネジを締めてください。
(図 14)
PSR-E423
16.
How to Remove Spring Terminals
16.
16-1
Spring Terminal A and Spring Terminal B
16-1
16-1-1
16-1-2
16-1-3
(Time required: About 4 minutes each)
16-1-1 Remove the lower case assembly. (See procedure 1.)
16-1-2 Remove the lower key bed assembly.
(See procedure 10.)
16-1-3 Remove the white and black keys from C1 to B2.
(See Fig. 12 and Procedure 15-3.)
16-1-4 Remove the connector assembly BATT soldered to the
spring terminal A and spring terminal B. (Photo 3)
16-1-5 Reverse the lower key bed assembly and remove the
battery cover assembly. (Fig.1)
16-1-6 Lift the spring terminal A a little and slide it in the
upper right direction to remove it. (Fig.15)
16-1-7 Remove the hook for the spring terminal B to pull it out
from inside. (Fig.15)
16-2 Spring Terminal C and Spring Terminal D
(Time required: About 1 minute each)
接点バネの外し方
接点バネ A、接点バネ B(所要時間 : 各約 4 分)
下ケース Ass'y を外します。
(1 項参照)
下ケース鍵盤 Ass'y を外します。
(10 項参照)
C1 ∼ B2 の白鍵・黒鍵を外します。
(図 12、15-3 項参照)
16-1-4 接点バネ A、接点バネ B に半田付けされている
BATT 束線を外します。
(写真 3)
16-1-5 下ケース鍵盤 Ass'y を裏返して、電池蓋 Ass'y を
外します。(図 1)
16-1-6 接点バネ A は、上に少し引き上げ、右上にスライ
ドして外します。(図 15)
16-1-7 接点バネ B は、フックを外して、内側から引き出
します。(図 15)
16-2 接点バネ C、接点バネ D(所要時間 : 各約 1 分)
16-2-1 電池蓋 Ass'y を外します。
(16-1-5 項参照)
16-2-2 フックを外して、接点バネ C、接点バネ D を引き
出します。(図 15、図 16)
16-2-1 Remove the battery cover assembly.
(See procedure 16-1-5)
16-2-2 Remove the hooks to pull out the spring terminal C and
spring terminal D. (Fig.15, Fig.16)
SPRING TERMINAL D
(接点バネD)
SPRING TERMINAL A
(接点バネA)
HOOK
(フック)
SPRING TERMINAL B
(接点バネB)
HOOK
(フック)
SOLDERING
(半田付け)
SPRING TERMINAL B
(接点バネB)
SPRING TERMINAL A
(接点バネA)
Fig.15(図15)
SPRING TERMINAL C
(接点バネC)
SPRING TERMINAL C
(接点バネC)
HOOK
(フック)
HOOK
(フック)
CONNECTOR ASSEMBLY BATT
(BATT束線)
Photo 3(写真3)
Fig.16(図16)
17
PSR-E423
LSI PIN DESCRIPTION(LSI 端子機能表)
AK4385ET (X6040A01) DAC (Digital to Analog Converter) ................................................................18
ML9040A-B01GAZ03A (XZ987A0R) LCD DRIVER ...........................................................................18
NT3881DFG-01 (X3148A0R) LCD DRIVER .......................................................................................18
SWL01U (YA876A00) CPU .................................................................................................................19
NT3881DFG-01 (X3148A0R) LCD DRIVER
ML9040A-B01GAZ03A (XZ987A0R) LCD DRIVER
PIN
NO.
NAME
I/O
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
S22
S21
S20
S19
S18
S17
S16
S15
S14
S13
S12
S11
S10
S9
S8
S7
S6
S5
S4
S3
S2
S1
Vss
OSC1
OSC2
V1
V2
V3
V4
V5
CLK1
CLK2
Vdd
M
D
RS
R/W
E
DB0
DB1
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
I
O
FUNCTION
Segment signal output for LCD
driving
Ground
Oscillator
Oscillator
Power supply
O
O
O
O
I
I
I
I/O
I/O
Data latch clock
Data shift clock
Power supply (+5 V)
Altamated signal for LCD driver outout
Display data interface
Read/write
Enable
Data interface
Data interface
PIN
NO.
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
DMLCD: IC301
NAME
I/O
DB2
DB3
DB4
DB5
DB6
DB7
C1
C2
C3
C4
C5
C6
C7
C8
C9
C10
C11
C12
C13
C14
C15
C16
S40
S39
S38
S37
S36
S35
S34
S33
S32
S31
S30
S29
S28
S27
S26
S25
S24
S23
I/O
I/O
I/O
I/O
I/O
I/O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
FUNCTION
Data interface
Common signal output for LCD
driving
Segment signal output for LCD
driving
AK4385ET (X6040A01) DAC (Digital to Analog Converter)
PIN
NO.
1
2
3
4
5
6
7
8
18
NAME
I/O
MCLK
BICK
SDTI
LRCK
PDN
CSN
CCLK
CDTI
I
I
I
I
I
I
I
I
FUNCTION
Master Clock
Audio Serial Data Clock
Audio Serial Date Input
L/R Clock
Power Down mode
Chip Select
Control Data Input
Control Data Input
PIN
NO.
9
10
11
12
13
14
15
16
NAME
I/O
AOUTRAOUTR+
AOUTLAOUTL+
Vss
VDD
DZFR
DZFL
O
O
O
O
O
O
DMLCD: IC501
FUNCTION
Rch Analog out(-)
Rch Analog out(+)
Lch Analog out(-)
Lch Analog out(+)
Ground
Power Supply
Rch Data Zero Input Detect
Lch Data Zero Input Detect
PSR-E423
SWL01U (YA876A00) CPU
PIN
NO.
NAME
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
NC
NC
EA3/PD3/KYN24
EA2/PD2/KYN23
EA1/PD1/KYN22
EA0/PD0/KYN21
ED0/PC0/KYN11
ED1/PC1/KYN12
ED2/PC2/KYN13
ED3/PC3/KYN14
ED4/PC4/KYN15
ED5/PC5/KYN16
ED6/PC6/KYB05
ED7/PC7/KYB06
PROTN
BISTMD
BISTCLK
PLLBPN
TESTN
VSS
XI
XO
VDD
VSS
IOVDD
TRSTN
TMS
TCK
TDI
TDO
VDD
PLLVDD
VSS
PLLVSS
WCLK/SYO
PFO
SDO1
SDO0
BCLK
SYSCLK/PG3
SDI/PH3
VSS
IRQON/PHO
NC
NC
NC
NC
TXD0/PG4
RXD0/PH4
TXD1/PG2
RXD1/PH1
SCLK1/PH2
UCTL
VDD
VSS
AVDD
AVREF
AN0
AN1
AN2
AN3
AGNDREF
AVSS
USBVDD
FUNC_DM
FUNC_DP
USBVSS
USBIOVDD
VSS
VDD
XI_UCLK
XO_UCLK
VSS
IOVDD
VBUS
PULLUPE
CS0N/PG0
RDN/PF4
MA01
MD00
MD08
MD01
MD09
MD02
MD10
NC
NC
NC
I/O
I
I
I
I
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I
I
I
I
I
O
I/O
I
I
I
I
I
O
O
O
O
O
O
I
I
O
I
O
I
I
I
I
I
I
I
I
I
I/O
I/O
I
O
I/O
I
O
O
O
O
I/O
I/O
I/O
I/O
I/O
I/O
-
FUNCTION
DMLCD: IC101
PIN
NO.
89
Connection to the GND
90
91
92
ON/OFF signal from the keyboard
93
94
95
96
97
98
Key selection signal to the keyboard
99
100
101
102
Determines if the product is a prototype
103
104
Memory BIST mode (1: BIST mode)
105
Memory BIST clock
106
PLL bypass mode (0: PLL bypass)
107
Test mode
108
Digital Core ground
109
Crystal oscillator input (33.8688 MHz)
110
Crystal oscillator output
111
Digital Core power supply
112
Digital Core ground
113
I/O power supply
114
JTAG I/F reset
115
JTAG I/F mode
116
JTAG I/F clock
117
JTAG I/F input
118
JTAG I/F output
119
Digital Core power supply
Digital PLL power supply (common with Core power supply inside) 120
121
Digital Core ground
Digital PLL ground (common with Core ground inside) 122
123
Word clock (1 Fs = 44.1 kHz)
124
Output-only port
125
Audio output data (with EQ & compressor)
(SWL01 equivalent output data)/Selection signal to the keyboard 126
127
Bit clock (64Fs)
128
System clock (256Fs/384Fs/768Fs)
129
Serial audio input data
130
Digital Core ground
131
Interrupt input
132
133
Connection to the GND
134
135
136
Serial port I/F
137
Serial port I/F
138
Serial port I/F
139
Serial port I/F
140
Serial port I/F
Fixed L when USB is in use/Fixed H when not in use 141
142
Digital Core power supply
143
Digital Core ground
144
Analog power supply
145
ADC reference
146
147
ADC input
148
149
150
ADC ground reference
151
Analog ground
USB I/O power supply 1.8v (Pullup when not in use) 152
153
USB data 154
USB data +
155
USB I/O ground
USB I/O power supply 3.3v (Pullup when not in use) 156
157
Digital Core ground
158
Digital Core power supply
159
Crystal oscillator input (48 MHz)
160
Crystal oscillator output
161
Digital Core ground
162
I/O power supply
163
USB Vbus
164
USB Pullup enable
165
Chip select for area 2
166
External memory read signal
167
External memory address
168
169
170
External memory data bus
171
172
173
174
175
Connection to the GND
176
NAME
I/O
NC
NC
MD03
MD11
MD04
MD12
MD05
MD13
MD06
MD14
MD07
MD15
VSS
CS50RDN/PE4/RCLK
MA17
MA23
MA16
MA15
MA14
MA13
MA12
MA11
VDD
IOVDD
MA10
MA09
MA20
MA21/PF1
MA22/PF2
MA19
MA18
MA08
MA07
MA06
MA05
MA04
MA03
MA02
MA00
CS1N/PG1
VSS
ICN
VSS
NC
NC
NC
PA0
PA1
PA2
PA3
PA4
PA5
PA6
PA7
PB0
PB1
PB2
PB3
PB4
PB5
PB6
PB7
IOVDD
VSS
VDD
WRN/PF5/WEN
UBN/PF7/UDQM
LBN/PF6/LDQM
CS2N/PE0/KYB07
CS3N/PE1/KYB08
CS4N/PE2
CS5N/PE3/KYB09
CS51WRN/PE5/KYB12
CS52WRN/PE6/KYB13
CS53WRN/PE7
PF3
PJ5
PJ4/KYB11
PJ3/KYB01
PJ2/KYB04
PJ1/KYB03
PJ0/KYB02
VSS
ECSN
EWRN/PD5/KYN26
ERDN/PD4/KYN25
NC
NC
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
O
O
O
O
O
O
O
O
O
I/O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
I
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
I
I
I
-
FUNCTION
Connection to the GND
External memory data bus
Digital Core ground
Priority of setup) PE4 > RCLK(SDRAM) > CS50RDN
External memory address
Digital Core power supply
I/O power supply
External memory address
Chip select for area 3
Digital Core ground
Reset
Digital Core ground
Connection to the GND
Universal I/O port
I/O power supply
Digital Core ground
Digital Core power supply
Priority of setup) PF5 > WEN(SDRAM) > WRN
Priority of setup) PF7 > UDQM(SDRAM) > UBN
Priority of setup) PF6 > LDQM(SDRAM) > LBN
Chip select for area 4
Chip select for area 5
Chip select for area 6
Chip select for area 7
For luminescent keyboard
Output-only port
Used as key selection signal to the keyboard
Digital Core ground
Chip select input from external CPU
Write enable input from external CPU
Read enable input from external CPU
Connection to the GND
19
PSR-E423
CIRCUIT BOARDS(シート基板図)
DMLCD Circuit Board (YA962B0).........................................................................................21/22
ENC Circuit Board (X9190D0) ...................................................................................................21
JACK Circuit Board (X9190D0) .................................................................................................22
MVR Circuit Board (X9190D0) ..................................................................................................23
PNL Circuit Board (X9190D0) ...................................................................................................23
PNR Circuit Board (X9190D0) ...................................................................................................24
PSW Circuit Board (X9190D0) ..................................................................................................23
TW Circuit Board (X9190D0) .....................................................................................................21
VRPB (PB) Circuit Board (X9190D0) ........................................................................................24
VRPB (VR) Circuit Board (X9190D0) ........................................................................................24
61H-MK Circuit Board (X2335D0) .............................................................................................25
61L-MK Circuit Board (X2336C0) .............................................................................................25
Note: See parts list for details of circuit board component parts.
注:
シートの部品詳細はパーツリストをご参照ください。
20
PSR-E423
DMLCD Circuit Board
not installed
to PNL-CN204
to JACK-CN103
to PNL-CN205
not installed
to PNR-CN801
to VR-CN301
to 61H-MK-CN1
to 61L-MK-CN5
to 61H-MK-CN2
not installed
to JACK-CN104
Component side(部品側)
ENC Circuit Board
TW Circuit Board
to JACK-CN106 (Right side)
to JACK-CN107 (Left side)
to PNR-CN802
to TWEETER R
to TWEETER L
Component side(部品側)
DMLCD: 2NA-WS19380
ENC, TW: 2NA-WM22830
2
Component side(部品側)
21
PSR-E423
DMLCD Circuit Board
Pattern side(パターン側)
JACK Circuit Board
to Battery terminals
to PNL-CN201 (電池端子)
to WOOFER L
to WOOFER R
to DMLCD-CN803
to DMLCD-CN802
to TW(Left side)
to TW(Right side)
Component side(部品側)
22
DMLCD: 2NA-WM22810
JACK: 2NA-WM22830
2
PSR-E423
PNL Circuit Board
Scale: 90/100
to JACK-CN102
to DMLCD-CN101
to Back light assembly
(バックライトAss’
y)
to DMLCD-CN702
Component side(部品側)
PSW Circuit Board
MVR Circuit Board
Component side(部品側)
PNL, PSW, MVR: 2NA-WM22830
2
Component side(部品側)
23
PSR-E423
PNR Circuit Board
to ENC-CN501
to DMLCD-CN701
Component side(部品側)
VRPB (PB) Circuit Board
Component side(部品側)
to DMLCD-CN801
VRPB (VR) Circuit Board
Component side(部品側)
24
PNR, VRPB(PB), VRPB(VR): 2NA-WM22830
2
PSR-E423
61H-MK Circuit Board
A
to DMLCD-CN401
to 61L-MK-CN4
to DMLCD-CN403
A’
A
A’
Component side(部品側)
61L-MK Circuit Board
B
B’
B
B’
to DMLCD-CN402
to 61H-MK-CN3
Component side(部品側)
61H-MK: V869540
61L-MK: V869520
25
PSR-E423
TEST PROGRAM
* If the test number 52 “Factory Set” is executed, the data already set will be lost.
1
Preparations
1) Use an AC adaptor PA-3C, PA-130 or PA-130A.
2) Measuring device: Frequency counter, which can detect thousandth value or more, Level meter (with JIS-C filter), Oscilloscope
Note: Use a stereo plug and connect a load resistor of 33 Ω to the [PHONES/OUTPUT] jack for measurement unless
otherwise specified. Input impedance of the measuring device should be 1 MΩ or more.
3) Jig: Foot switch (FC-4 or FC-5), USB cable
2
Starting up the Test Program
While holding down the keys [C#2], [F2] and [G#2] simultaneously, press the [STANDBY / ON] switch.
C#2
G#2
F2
3
Test procedure
1) When the test program is started, “TEST” will be displayed on the LCD.
2) Press the [–] or [+] button of the number buttons to select a test program item.
3) Press the [START/STOP] button to execute the test.
If the result is OK or test item is completed, press the [START/STOP] button again or press the [DEMO/BGM] button to
return to the item selection display.
Press the [–] or [+] button of the number buttons to select the next test item.
A cursor (“_”) is shown below the first character of the item for which the test results are OK.
If the result is NG, press the lowest key (white key C1) to return to the item selection display.
4
(dBu=dBm)
Test Program List
TEST No
LCD display
1
Version
001
Test descriptions, judging conditions, etc.
Displays version of the ROM.
Version of each data is shown by pressing a numeric key as follows.
[TENKEY 1] Main Program Version
[TENKEY 2] Boot Program Version
[TENKEY 3] Style Data Version
[TENKEY 4] Song Data Version
[TENKEY 5] Voice Paramater Version
[TENKEY 6] Wave Data Version
2
3
4
5
8
26
Mem 1 All
002
Rom Chk1
003
Ram Chk1
004
FRomChk1
005
TG1 Chk
008
Main:
Boot:
Style:
Song:
Param:
Wave:
∗∗∗
∗∗∗
∗∗∗
∗∗∗
∗∗∗
∗∗∗
∗∗∗ : Version
The “Main” version is used as the version of ROM for management.
You have only to check the “Main” version as the “Main” version will change if the version of Boot/
Style/Song/Param/Wave is changed.
Checks the ROM, RAM and FROM connected to the CPU bus.
When the result is OK, test No. 003, 004 and 005 can be omitted.
Checks the ROM connected to the CPU bus.
Make sure that “Rom OK” is displayed on the LCD.
Checks the RAM connected to the CPU bus.
Make sure that “Ram OK” is displayed on the LCD.
Checks the FROM connected to the CPU bus.
Make sure that “FRom OK” is displayed on the LCD.
Plays each key automatically in the order of scale (auto-scaling). (32 notes from C2 to G4 will be played.)
Make sure that there is no abnormal sounds or noise. When the auto-scaling is finished, “TG1 End”
will be shown. Press a key to play a sound. (Single note, the key pressed first will be played)
PSR-E423
TEST No
LCD display
9
Pit Chk
009
10
Output R
010
11
Output L
011
21
SW Chk
021
22
A. LED On
022
LCD On
025
LCD Off
026
PD1 Chk
029
25
26
29
33
PB Chk
033
35
MIDI Chk
035
47
Rom Chk2
047
48
Ram Chk2
048
FRomChk2
049
49
52
Factory
052
53
TestExit
053
Test descriptions, judging conditions, etc.
Checks pitch accuracy.
Connect the frequency counter to the [PHONES/OUTPUT] jack. (Either L or R)
Make sure that the correct signal is output. (441.0 Hz ± 0.2 Hz)
Amount of volume decay
Connect the level meter (with JIS-C filter) to the L/R of the [PHONES/OUTPUT] jack. (33 Ω load)
Turn the [MASTER VOLUME] to the minimum and measre the amount of volume decay.
· PHONES L, R: -70 dBu or less
Connect the level meter (with JIS-C filter) to the L/R of the [PHONES/OUTPUT] jack.
(33 Ω load)
Set the [MASTER VOLUME] to the maximum level and check the output level.
· PHONES L: -65.0 dBu or less
· PHONES R: -2.0 dBu ± 2 dB
Connect the level meter (with JIS-C filter) to the L/R of the [PHONES/OUTPUT] jack.
(33 Ω load)
Set the [MASTER VOLUME] to the maximum level and check the output level.
· PHONES L: -2.0 dBu ± 2 dB
· PHONES R: -65.0 dBu or less
Checks the switches and LEDs on the panel. Press the switches as shown in the LCD. When a switch
is pressed, a sound is played at the prescribed pitch. (Refer to the Switch Test Item List on the next
page.) When a switch with LED is turned on, the LED will light up.
Make sure that “SW OK” is displayed on the LCD when all the switches are pressed as indicated.
Turn the encoder knob clockwise when “Up” is shown on the LCD in the “Dial” item. The indication
on the display will then change to “Dwn”. Then, turn the encoder knob counterclockwise.
Turn the rotary knob fully counterclockwise when “Lo” is shown on the LCD in the “Knob” item The
indication on the display will then change to “Hi”. Then, turn the rotary knob fully clockwise. The
indication on the display will then change to “C”. Finally, turn the rotary knob to the center position.
To cancel the operation halfway, press the lowest key (white key C1) to return to the item selection
display.
Make sure that all the LEDs on the panel are turned on.
Make sure that all the dots on the LCD are turned on.
Make sure that all the dots on the LCD are turned off.
Connect a footswitch (FC-4 or FC-5) to the [SUSTAIN] jack.
Check that C3 sound is played when the [START/STOP] button is pressed with the pedal depressed
(On) to start the test and that C4 sound is played when the pedal is released (Off). The sound will
stop when the pedal is depressed again.
Make sure that “PD1 OK” is displayed on the LCD.
C3 is played when the [PITCH BEND] wheel is turned toward you to the minimum position (DW),
and C4 is played when the wheel is turned away from you to the maximum position (UP).
Make sure that “PB OK” is displayed on the LCD.
Connect a PC which has installed the driver and main unit [USB] terminal with a USB cable. Set the
through mode on PC and execute the test.
Confirm that the C4 note is output and “MIDI OK” is displayed on the LCD.
Checks the ROM connected to the CPU bus.
Make sure that “Rom OK” is displayed on the LCD.
It will take about 25 seconds for the check.
Checks the RAM connected to the CPU bus.
Make sure that “Ram OK” is displayed on the LCD.
Checks the FROM connected to the CPU bus.
Make sure that “FRom OK” is displayed on the LCD.
It will take about 100 seconds for the check.
Initializes the entire backup area to reset to the factory default.
“Fact” is displayed on the LCD during the test.
“Fact End” is displayed on the LCD when the test is finished.
This will leave the test program and change to the play mode.
27
PSR-E423
• Other Tests
Popping Noise Check
Connect the oscilloscope to the L/R of the [PHONES/OUTPUT] jack and turn on and then off the [STANDBY/ON] switch. Make
sure that popping noise level is 1.0 Vp-p or less, and that no abnormal sound or popping noise is output from the speakers.
Noise Level Check
Connect the level meter (with JIS-C filter) to the L/R of the [PHONES/OUTPUT] jack. (33 Ω load)
Set the [MASTER VOLUME] to the maximum level and check the noise level.
· PHONES L, R: –78 dBu or less
Switch test item list
Turn
LCD Display Note Number
Turn
1
Encoder Knob
SW Name
Dial Up
C2
31 TENKEY 7
Tenkey 7
F#4
2
Encoder Knob
Dial Dwn
C#2
32 TENKEY 8
Tenkey 8
G4
3
DEMO/BGM
Demo
D2
33 TENKEY 9
Tenkey 9
G#4
4
PERFORMANCE ASSISTANT
P.A.T.
D#2
34 TENKEY –
Tenkey –
A4
5
EASY SONG ARRANGER
E.S.A.
E2
35 TENKEY 0
Tenkey 0
A#4
6
FUNCTION
Function
F2
36 TENKEY +
Tenkey +
LCD Display Note Number
B4
Assign
C5
7
WAITING
Waiting
F#2
37 LIVE CONTROL ASSIGN
8
YOUR TEMPO
Y.Tempo
G2
38 ARPEGGIO ON/OFF
Arpeggio
C#5
9
MINUS ONE
M.One
G#2
39 ARPEGGIO TYPE
Arp Type
D5
D#5
10 METRONOME
Metro
A2
40 ACMP ON/OFF
ACMP
11 TEMPO/TAP
Temp/TAP
A#2
41 INTRO/ENDING/rit.
Intro
12 SONG MEMORY REC
Song REC
B2
42 MAIN/AUTO FILL
Main/Fil
F5
13 SONG MEMORY (1)
Song 1
C3
43 SYNC STOP
S. Stop
F#5
14 SONG MEMORY (2)
Song 2
C#3
44 SYNC START
S. Start
G5
15 SONG MEMORY (3)
Song 3
D3
45 START/SOTP
Str/Stp
G#5
16 SONG MEMORY (4)
Song 4
D#3
46 PORTABLE GRAND
Piano
A5
17 SONG MEMORY (5)
Song 5
E3
47 REGIST MEMORY BANK/MEMORY Memory
18 SONG MEMORY (A) CLEAR
Song A
F3
48 REGIST MEMORY 1
Regist 1
B5
Regist 2
C6
E5
1
A#5
Catego –
F#3
49 REGIST MEMORY 2
20 CATEGORY
1
Catego +
G3
50 VOICE CONTROL SPLIT
Split
C#6
21 SONG
Song
G#3
51 VOICE CONTROL DUAL
Dual
D6
22 STYLE
Style
A3
52 VOICE CONTROL HARMONY
Harmony
D#6
23 MUSIC DATABASE
M.D.B.
A#3
53 VOICE CONTROL TOUCH
Touch
19 CATEGORY
28
SW Name
24 VOICE
Voice
B3
54 Rotary Knob A
Knob1 Lo
25 TENKEY 1
Tenkey 1
C4
55 Rotary Knob A
Knob1 Hi
26 TENKEY 2
Tenkey 2
C#4
56 Rotary Knob A
Knob1 C
27 TENKEY 3
Tenkey 3
D4
57 Rotary Knob B
Knob2 Lo
28 TENKEY 4
Tenkey 4
D#4
58 Rotary Knob B
Knob2 Hi
29 TENKEY 5
Tenkey 5
E4
59 Rotary Knob B
Knob2 C
30 TENKEY 6
Tenkey 6
F4
E6
F6
F#6
PSR-E423
テストプログラム
※テストナンバー 52 の Factory Set を実行すると、設定したデータが失われます。
1
準備
1) AC アダプターは PA-3C、PA-130 または PA-130A を使用します。
2) 測定器 : 周波数カウンター(小数点以下 3 桁以上測定可能なもの)
、レベルメーター (JIS-C フィルター使用 )、オシロ
スコープ
注)特に指示のない限りステレオプラグを用い、[PHONES/OUTPUT] 端子に 33 Ωの負荷抵抗を接続して測定します。
測定器の入力インピーダンスは 1 M Ω以上であること。
3) 治具 : フットスイッチ(FC-4 または FC-5)
、USB ケーブル
2
テストプログラムの起動
[C#2]、[F2]、[G#2] の鍵盤を同時に押しながら、[STANDBY / ON] スイッチを押します。
C#2
G#2
F2
3
テストの進め方
1)テストプログラムが起動されると、LCD に“TEST”が表示されます。
2)ナンバーボタンの [‒] または [+] ボタンを押して、テストプログラムの項目を選択します。
3)[START/STOP] ボタンを押してテストを実行します。
結果が OK、またはテスト項目終了の場合は、再度 [START/STOP] ボタンを押すか、[DEMO/BGM] ボタンを押し
て項目選択表示に戻ります。
ナンバーボタンの [‒] または [+] ボタンを押して、次のテスト項目を選択します。
テスト結果が OK だった項目名の一字目下にカーソル(
“_”)が表示されます。
結果が NG の場合は、鍵盤の最低音(白鍵 C1)を押して、項目選択画面に戻ります。
4
テスト一覧
テスト No
LCD 表示
1
Version
001
(dBu=dBm)
テスト内容及び判定条件など
ROM のバージョンを表示します。
テンキーを押すと以下のデータごとのバージョン表示をします。
[ テンキー 1] Main Program Version
[ テンキー 2] Boot Program Version
[ テンキー 3] Style Data Version
[ テンキー 4] Song Data Version
[ テンキー 5] Voice Paramater Version
[ テンキー 6] Wave Data Version
2
3
4
5
8
Mem 1 All
002
Rom Chk1
003
Ram Chk1
004
FRomChk1
005
TG1 Chk
008
Main: ∗∗∗
Boot: ∗∗∗
Style: ∗∗∗
Song: ∗∗∗
Param: ∗∗∗
Wave: ∗∗∗
∗∗∗ : Version
ROM のバージョンは Main で管理します。
Boot/Style/Song/Param/Wave のバージョンが変化した時は Main も変化するので、Main
のバージョン確認だけでもかまいません。
CPU のバスに接続されている ROM, RAM, FROM をチェックします。
結果が OK の場合は、テスト No. 003, 004, 005 のテストは省略できます。
CPU のバスに接続されている ROM をチェックします。
LCD に“Rom OK”が表示されることを確認します。
CPU のバスに接続されている RAM をチェックします。
LCD に“Ram OK”が表示されることを確認します。
CPU のバスに接続されている FROM をチェックします。
LCD に“FRom OK”が表示されることを確認します。
鍵盤を自動的にスケーリングします。(発音鍵域は、C2 から G4 までの 32 音です。
)
異音、ノイズの無いことを確認します。オートスケーリングが終了すると、
“TG1 End”
と表示され鍵盤を弾くことで発音します。(単音、先着優先)
29
PSR-E423
テスト No
LCD 表示
9
Pit Chk
009
10
Output R
010
11
Output L
011
21
SW Chk
021
22
A. LED On
022
LCD On
025
LCD Off
026
PD1 Chk
029
25
26
29
33
35
47
Rom Chk2
047
48
Ram Chk2
048
FRomChk2
049
49
30
PB Chk
033
MIDI Chk
035
52
Factory
052
53
TestExit
053
テスト内容及び判定条件など
ピッチ精度のチェック。
[PHONES/OUTPUT] 端子に周波数カウンターを接続します。
(L か R のどちらか)
正しい信号が出力されていることを確認します。(441.0 Hz ± 0.2 Hz)
ボリューム減衰値
[PHONES/OUTPUT] 端子の L, R にレベルメーター(JIS-C フィルター使用)を接続します。
(33 Ω負荷)
[MASTER VOLUME] を最小にしてボリューム減衰値を測定します。
・PHONES L, R: ‒70 dBu 以下
[PHONES/OUTPUT] 端子の L, R にレベルメーター(JIS-C フィルター使用)を接続します。
(33 Ω負荷)
[MASTER VOLUME] を最大にして、出力レベルをチェックします。
・PHONES L: ‒65.0 dBu 以下
・PHONES R: ‒2.0 dBu ± 2 dB
[PHONES/OUTPUT] 端子の L, R にレベルメーター(JIS-C フィルター使用)を接続します。
(33 Ω負荷)
[MASTER VOLUME] を最大にして、出力レベルをチェックします。
・PHONES L: ‒2.0 dBu ± 2 dB
・PHONES R: ‒65.0 dBu 以下
パネル上のスイッチ、LED をチェックします。LCD に表示されたスイッチを指示通りに押し
ます。スイッチを押すと決められた音程で発音します。
(次頁の SW テスト項目リスト参照)また、
LED のあるスイッチの場合は当該の LED が点灯します。
全部のスイッチを指示通りに押したとき、LCD に“SW OK”が表示されることを確認します。
Dial の項目では、LCD に“Up”と表示されますので、エンコーダーツマミを右へ回します。
すると LCD の表示が“Dwn”に切り替わりますので、エンコーダーツマミを左へ回します。
また Knob の項目では、LCD に“Lo”と表示されますので、ロータリーノブを左いっぱいまで
回します。すると LCD の表示が“Hi”に切り替わりますので、ロータリーノブを右いっぱい
まで回します。最後に LCD の表示が“C”に切り替わりますので、ロータリーノブをセンター
に合わせます。
途中で中止する場合は、鍵盤の最低音(白鍵:C1)を押すと選択画面に戻ります。
パネル上のすべての LED が点灯することを確認します。
LCD のすべてのドットが点灯することを確認します。
LCD のすべてのドットが消えることを確認します。
[SUSTAIN] 端子にフットスイッチ(FC-4 または FC-5)を接続します。
ペダルを踏んだ状態(On)で [START/STOP] ボタンを押してテストに入ると C3 を発音し、
ペダルを離す(Off)と C4 を発音することを確認します。
もう一度ペダルを踏むと発音は止まります。
LCD に“PD1 OK”と表示されることを確認します。
[PITCH BEND] ホイールを手前に回して最小にする(DW)と C3 を発音し、奥に回して
最大にする(UP)と C4 を発音します。LCD に“PB OK”が表示されることを確認します。
[USB] 端子と Host PC を USB ケーブルで接続して、テストを実行します。(予め PC には
ドライバーをインストールして、スルーモードに設定しておきます。)
C4 を発音し、LCD に“MIDI OK”が表示されることを確認します。
CPU のバスに接続されている ROM をチェックします。
LCD に“Rom OK”が表示されることを確認します。
検査には約 25 秒かかります。
CPU のバスに接続されている RAM をチェックします。
LCD に“Ram OK”が表示されることを確認します。
CPU のバスに接続されている FROM をチェックします。
LCD に“FRom OK”が表示されることを確認します。
検査には約 100 秒かかります。
すべてのバックアップ領域を初期化して工場出荷状態にします。
テスト中 LCD に“Fact”が表示されます。
テストが終わると、LCD に“Fact End”が表示されます。
実行すると、テストプログラムから抜けて、プレイモードになります。
PSR-E423
• その他の検査
ポップノイズチェック
[PHONES/OUTPUT] 端子の L, R にオシロスコープを接続して、[STANDBY/ON] スイッチをオン、オフします。ポッ
プノイズが 1.0Vp-p 以下であることとスピーカーから異音やポップ音が出ないことを確認します。
ノイズレベルチェック
[PHONES/OUTPUT] 端子の L, R にレベルメーター(JIS-C フィルター使用)を接続します。
(33 Ω負荷)
[MASTER VOLUME] を最大にして、ノイズレベルをチェックします。
・ PHONES L, R: ‒78dBu 以下
SW テスト項目リスト
順番
ディスプレイ表示 ノート番号
順番
1
エンコーダーツマミ
SW 名
Dial Up
C2
31 TENKEY 7
SW 名
ディスプレイ表示 ノート番号
Tenkey 7
F#4
2
エンコーダーツマミ
Dial Dwn
C#2
32 TENKEY 8
Tenkey 8
G4
3
DEMO/BGM
Demo
D2
33 TENKEY 9
Tenkey 9
G#4
4
PERFORMANCE ASSISTANT
P.A.T.
D#2
34 TENKEY ‒
Tenkey ‒
A4
5
EASY SONG ARRANGER
E.S.A.
E2
35 TENKEY 0
Tenkey 0
A#4
6
FUNCTION
Function
F2
36 TENKEY +
Tenkey +
B4
Assign
C5
7
WAITING
Waiting
F#2
37 LIVE CONTROL ASSIGN
8
YOUR TEMPO
Y.Tempo
G2
38 ARPEGGIO ON/OFF
Arpeggio
C#5
9
MINUS ONE
M.One
G#2
39 ARPEGGIO TYPE
Arp Type
D5
D#5
10 METRONOME
Metro
A2
40 ACMP ON/OFF
ACMP
11 TEMPO/TAP
Temp/TAP
A#2
41 INTRO/ENDING/rit.
Intro
E5
12 SONG MEMORY REC
Song REC
B2
42 MAIN/AUTO FILL
Main/Fil
F5
13 SONG MEMORY (1)
Song 1
C3
43 SYNC STOP
S. Stop
F#5
14 SONG MEMORY (2)
Song 2
C#3
44 SYNC START
S. Start
G5
15 SONG MEMORY (3)
Song 3
D3
45 START/SOTP
Str/Stp
G#5
16 SONG MEMORY (4)
Song 4
D#3
46 PORTABLE GRAND
Piano
A5
17 SONG MEMORY (5)
Song 5
E3
47 REGIST MEMORY BANK/MEMORY Memory
18 SONG MEMORY (A) CLEAR
Song A
F3
48 REGIST MEMORY 1
Regist 1
B5
Regist 2
C6
1
A#5
Catego ‒
F#3
49 REGIST MEMORY 2
20 CATEGORY
1
Catego +
G3
50 VOICE CONTROL SPLIT
Split
C#6
21 SONG
Song
G#3
51 VOICE CONTROL DUAL
Dual
D6
22 STYLE
Style
A3
52 VOICE CONTROL HARMONY
Harmony
D#6
23 MUSIC DATABASE
M.D.B.
A#3
53 VOICE CONTROL TOUCH
Touch
24 VOICE
Voice
B3
54 ロータリーノブ A
Knob1 Lo
25 TENKEY 1
Tenkey 1
C4
55 ロータリーノブ A
Knob1 Hi
26 TENKEY 2
Tenkey 2
C#4
56 ロータリーノブ A
Knob1 C
27 TENKEY 3
Tenkey 3
D4
57 ロータリーノブ B
Knob2 Lo
28 TENKEY 4
Tenkey 4
D#4
58 ロータリーノブ B
Knob2 Hi
29 TENKEY 5
Tenkey 5
E4
59 ロータリーノブ B
Knob2 C
30 TENKEY 6
Tenkey 6
F4
19 CATEGORY
E6
F6
F#6
31
PSR-E423
INITIALIZATION(初期化)
This function erases all backup data in the instrument’s flash
memory and restores the initial default settings. The following
initialization procedures are provided.
この楽器のフラッシュメモリーにあるソングデータや
バックアップデータを消去し、設定を初期設定(工場出
荷時の状態)に戻すことを「初期化」と呼びます。初期
化は以下の方法で行なってください。
Backup Clear
To clear data backed up to the internal flash memory – panel
user setting, registration memory, user songs, style file 166
– turn the power on by pressing the [ ] (STANDBY/ON)
switch while holding the highest white key on the keyboard.
The backed up data will be erased and the default values
restored.
バックアップクリア
バックアップデータをクリアしたいときは、鍵盤の最
高音(白鍵)を押しながら[電源 切 / 入]
( )スイッ
チを押して電源を入れると、上記のデータは消去され、
楽器は初期設定値に戻ります。
Initialization does not delete the files transferred from the
computer. If you want to delete the files, see “Deleting Files”
below.
コンピューターから転送されたファイルはバックアッ
プクリアでは削除できませんので、「ファイルの削除」
を行ってください。
Deleting Files
To clear song and style files that have been transferred to the
internal flash memory from a computer, turn the power on by
pressing the [ ] (STANDBY/ON) switch while simultaneously holding the highest white key on the keyboard and the
three highest black keys.
• When you execute the Flash Clear operation,
data you have purchased will also be cleared.
Be sure to save data you want to keep to a
computer.
32
ファイルの削除
コンピューターから本体フラッシュメモリーに転送し
たソングデータやスタイルファイルをクリアしたいと
きは、鍵盤の最高音(白鍵)と一番高い黒鍵 3 つを同
時に押しながら[電源 切 / 入]
( )スイッチを押して
電源を入れると、上記のデータは消去されます。
• フラッシュクリアすると、購入した有料
のデータも消去されます。消去したくな
いデータは、必要に応じてコンピュー
ターにセーブしてください。
PSR-E423
USER DATA BACKUP
To backup user data to external devices, use the "Musicsoft Downloader (bundled software)".
You can use the Musicsoft Downloader to transfer "Backup Files" including the five User Songs stored on the instrument, to a computer.
List of data that can be backed up
• User Songs
• Style Number 175
• Touch Response on/off
• Registration Memory
• FUNCTION Settings: Tuning, Split Point, Touch Sensitivity, Style Volume, Song Volume,
Metronome Volume, Grade, Demo Group, Demo Play, Demo Cancel, Master EQ type
PREPARATION
PC (Personal Computer)
AB type USB cable of less than about 3 meters
MIDI-USB Driver *1
Musicsoft Downloader (MSD) *1
*1: Obtain these programs from CD-ROM (YC238A00) of the attachment for PSR-E423 or Yamaha official website.
(URL>> http://www.yamahapkclub.com)
Install these software in PC beforehand.
PSR-E423
USB cable
BACKUP PROCEDURE
1. Turn off the power of PSR-E423.
2. End all the application software.
3. Exit from any power-saving mode of the computer (such as suspended, sleep, standby).
4. Connect the PSR-E423 to the PC with a USB cable.
5. Turn on the power of PSR-E423.
6. Click the Control Panel on PC.
7. Click "USB-MIDI Driver" on the Control Panel to open the dialog box.
8. Remove the check from the check box next the word "Thru ON/OFF" in the dialog box.
9. Start up the Musicsoft Downloader.
10. If you click "Electronic Musical Instruments" in the Musicsoft Downloader display, and then "System Drive", a file named
"10PK4.BUP" will appear in the lower right corner of the Musicsoft Downloader display.
This is the backup file. For details about how to transmit backup file using the Musicsoft Downloader application, refer to the
Online help in the application.
NOTE: Preset Song data cannot be transmitted from the instrument.
While the computer is connected to the instrument, you should wait for six seconds or more between these operations: (1) when
turning the power of the instrument off then on again, or (2) when alternately connecting/disconnecting the USB cable.
• The backup data, including the five User Songs is transmitted/received as a single file. As a result, all backup data
will be overwritten every time you transmit or receive. Keep this in mind when transferring data.
• We recommend that you use a power adaptor rather than batteries when transferring data. The data can be
corrupted if the batteries fail during the transfer.
• Do not rename the backup file on the computer. If you do so, it will not be recognized when transferred to the
instrument.
33
PSR-E423
ユーザーデータのバックアップ
ユーザーデータを外部機器へバックアップする際は、付属ソフト「ミュージックソフトダウンローダー」をご利用ください。
ミュージックソフトダウンローダーを使って、ユーザーソング5曲を含むバックアップファイルを、楽器からコンピューター
へ転送できます。
バックアップ可能なデータ一覧
• ユーザーソング
• スタイル番号 175
• タッチレスポンス オン / オフ(ON/OFF)
• レジストレーションメモリー
• 機能設定の各設定: チューニング、スプリットポイント、タッチ感度、スタイル音量、ソング音量、
メトロノーム音量、評価、デモグループ、デモ再生、デモキャンセル、マスター EQ タイプ
準備
PC(パーソナルコンピューター)
USB ケーブル(A-B Type、3 メートル以下)
USB-MIDI ドライバー(* 1)
ミュージックソフトダウンローダー(* 1)
* 1: PSR-E423 に付属の CD-ROM(YC238A00)又はヤマハホームページのダウンロードページから入手してください。
(URL >> http://www.yamahapkclub.com)
これらのソフトはあらかじめ PC にインストールしておいてください。
PSR-E423
USBケーブル
手順
1. PSR-E423 の電源を切ります。
2. PC 上の全てのアプリケーションソフトを終了します。
3. コンピューターの省電力(サスペンド / スリープ / スタンバイ / 休止)モードを解除します。
4. USB ケーブルを接続します。
5. PSR-E423 の電源を入れます。
6. PC のコントロールパネルを開きます。
7. コントロールパネル内の“USB-MIDI Driver”をクリックします。
8. USB-MIDI Driver 画面上の“Thru ON/OFF”のチェックを外します。
9. ミュージックソフトダウンローダーを立ち上げます。
10. ミュージックソフトダウンローダー画面の左下にある“電子楽器”をクリックし、
“System Drive”をクリックします。
すると、10PK4.BUP というファイルが画面右下に表示されます。これがバックアップファイルです。
バックアップファイルの転送方法については、ミュージックソフトダウンローダーのヘルプをご覧ください。
注: 本体の電源オン / オフや USB ケーブルの抜き差しは、6 秒以上間隔を空けて行なってください。
内蔵ソングは送信できません。
• ユーザーソング 5 曲を含むバックアップデータは、1 つのファイルとして送受信されます。このため送受
信のたびにユーザーソング 5 曲を含むバックアップデータはすべて上書きされますのでご注意ください。
• ミュージックソフトダウンローダーでソングデータを転送するときは、必ず電源アダプターを使用してく
ださい。電池でご使用中、送受信時に電池が無くなるとデータが壊れる原因になります。
• コンピューター上でバックアップファイルをリネーム(書き換え)しないでください。
楽器内に転送したとき認識されなくなります。
34
PSR-E423
START-UP SEQUENCE
Meaning of marks
Power ON
Normal process
Description of
NG judgment
Judgment
Description of
operation
Indication
Boot
Cancels ADSP Hold
IC101 (SWL01U) operation starts
IC201 (P.ROM) access starts
PJ5 = Hi
Cancels Mute
P.ROM → CS0
IC301 (LCDC) access starts
LCDC initialization
Cancels reset of sound
generator in LSI
(RS) PG2 = Hi/Lo
(EN) PF0 = Hi/Lo
IC204 (DataFlash) access starts
FLASH initialization
Bus access setup
SDRAM initialization
DataFlash → CS1
IC202 (SDRAM) access starts
SDRAM → CS4
Enabling interrupt of SIO
Enabling SIO transmission/reception
Starts A/D scan
Starts switch/LED scan
Starts keyboard scan
Starts LCD indication
Port initialization
Enabling various interrupts
Starts OS
If the booting procedure does
not reach this stage, the CPU
or device around the CPU
(ROM/RAM) is defective
Cancels USB/IC
PE0 = Lo
Completes initialization task
SW/LED initialization
Backlight ON
Starts outputting drive signal
Hardware is defective if the
booting procedure does not
reach this stage
PG4 = Lo
Judges test program after
waiting for 100 ms
Interrupt setup
Test Program?
Serial driver initialization
Timer driver initialization
Yes
No
Keyboard scanning signal changes
PC6, 7, PE0, 1, 3, 5, 6, PJ0 – 4, PJ6
“YAMAHA”
“TEST”
Keys are defective if it is
impossible to enter the test
ADSP initialization
Main screen
TG initialization
* USB to HOST: Outputs signal after connecting with PC
35
PSR-E423
■ 起動シーケンス
解説
Power ON
通常処理
NG 判定解説
判断
動作解説
表示
Boot
ADSP Hold 解除
IC101 (SWL01U) 動作開始
IC201 (P.ROM) アクセス開始
PJ5 = Hi
Mute 解除
P.ROM → CS0
IC301 (LCDC) アクセス開始
LCDC 初期化
LSI 内部の音源部
リセット解除
(RS) PG2 = Hi/Lo
(EN) PF0 = Hi/Lo
IC204 (DataFlash) アクセス開始
FLASH 初期化
バスアクセス設定
SDRAM 初期化
DataFlash → CS1
IC202 (SDRAM) アクセス開始
SDRAM → CS4
SIO 割り込み許可
SIO 送受信許可
A/D スキャン開始
Sw, LED スキャン開始
鍵盤スキャン開始
LCD への表示開始
ポートの初期化
各種割り込み許可
OS 起動
SW • LED 初期化
バックライト ON
ここまで動作しない場合、
CPU または周辺(ROM/RAM)
の不良
USB/IC 解除
PE0 = Lo
初期化タスク終了
ドライブ信号出力開始
ここまで動作しない場合、
ハードの不良
PG4 = Lo
100ms 待ってからテスト
モードを判断します
割り込み設定
テストモード ?
シリアルドライバ初期化
タイマードライバ初期化
Yes
No
鍵盤スキャン信号が動く
PC6, 7, PE0, 1, 3, 5, 6, PJ0∼4, PJ6
“YAMAHA”
“TEST”
テストに入れない場合は、鍵盤
の不良です
ADSP 初期化
メイン画面
TG 初期化
※ USB to HOST: PC と接続後に信号を出力します。
36
PARTS LIST
CONTENTS(目次)
OVERALL ASSEMBLY(総組立)...................................................... 2
UPPER CASE ASSEMBLY(上ケース Ass'y).................................. 4
LOWER KEY BED ASSEMBLY(下ケース鍵盤 Ass'y).................... 6
LOWER CASE ASSEMBLY(下ケース Ass'y)................................. 7
KEYBOARD ASSEMBLY(16N-C61-2M 鍵盤)................................ 8
ELECTRICAL PARTS(電気部品)............................................... 9-15
Notes : DESTINATION ABBREVIATIONS
A:
B:
C:
D:
E:
F:
H:
I :
J :
K:
Australian model
British model
Canadian model
German model
European model
French model
North European model
Indonesian model
Japanese model
Korean model
M : South African model
O : Chinese model
Q : South-east Asia model
T : Taiwan model
U : U.S.A. model
V : General export model (110V)
W: General export model (220V)
N,X: General export model
Y : Export model
WARNING
Components having special characteristics are marked
specification equal to those originally installed.
and must be replaced with parts having
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品を
ご使用ください。
• The numbers “QTY” show quantities for each unit.
• The parts with “--” in “PART NO.” are not available as spare parts.
• This mark “ } ” in the REMARKS column means these parts are interchangeable.
) part number is O, not zero.
• The second letter of the shaded (
) part number is I, not one.
• The second letter of the shaded (
• 部品価格ランクは、変更になることがあります。
• QTY 欄に記されている数字は、各ユニット当たりの使用個数です。
• PART NO. が“--”の部品は、サービス用部品として準備されておりません。
• REMARKS 欄の「 } 」マークの部品は、併用部品です。
• 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、
「オー」です。
• 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、
「アイ」です。
PSR-E423
OVERALL ASSEMBLY(総組立)
086,&67$1'
(譜面立)
833(5&$6($66(0%/<6HHSDJH
(上ケースAss'y)
/2:(5&$6($66(0%/<6HHSDJH
(下ケースAss'y)
/2:(5.(< %('$66(0%/<6HHSDJH
(下ケース鍵盤Ass'y)
E
F
D
2
%$77(5</,'$66(0%/<
(電池蓋Ass'y)
PSR-E423
REF NO.
*
*
*
*
*
*
*
*
10
20
30
40
50
60
70
70a
70b
70c
80
90
100
110
120
130
140
150
160
170
170
--WM164300
-WG455700
VU43240R
V715120R
WD89600R
---WE98740R
WF48930R
WF49100R
WE774301
V560380R
WT500500
V766060R
WT689000
WT689100
VA126101
WB793800
DESCRIPTION
OVERALL ASSEMBLY
OVERALL ASSEMBLY
UPPER CASE ASSEMBLY
LOWER KEY BED ASSEMBLY
LOWER CASE ASSEMBLY
ENCODER KNOB BLACK
KNOB, V BLACK
PUSH KNOB BLACK
BATTERY LID ASSEMBLY
BATTERY COVER
BATTERY CUSHION WHITE
NONWOVEN FABRIC CLOTH
BIND HEAD TAPPING SCREW-B
BIND HEAD TAPPING SCREW-B
BIND HEAD TAPPING SCREW-B
BIND HEAD TAPPING SCREW-B
ROTARY KNOB BLACK
LCD PANEL
EMBLEM
DUST-PROOF CUSHION
DUST-PROOF CUSHION
FILAMENT TAPE
PET TAPE
WR080200
YC238A00
WR526500
V8028600
WF322000
WR526600
WK014600
WT659500
WT660100
WT660200
ACCESSORIES
MUSIC STAND
CD-ROM
AC ADAPTOR
AC ADAPTOR
AC ADAPTOR
AC ADAPTOR
AC ADAPTOR
JAPANESE SHEET SET
CHINESE SHEET L
CHINESE SHEET R
PART NO.
*: New Parts
3.0X12 MFZN2W3
3.0X20 MFZN2W3
3.0X30 MFZN2W3
3.0X8 MFZN2W3
CLEAR
12X50
MY7# 12X50
12cm
PA-130A E
PA-3C J
PA-3C CHN
PA-130A B
PA-130U U
部
品
名
総
組
立
総
組
立
上ケースAss’y
下ケース鍵盤Ass’y
下ケースAss’y
エ ン コ ー ダ ツ マ ミ
V
ツ
マ
ミ
プ ッ シ ュ ツ マ ミ ク ロ
電 池 蓋 A s s ’ y
バ ッ テ リ ー カ バ ー
バッテリークッション
不
織
布
Bタイト+BIND
Bタイト+BIND
Bタイト+BIND
Bタイト+BIND
ロ ー タ リ ー ノ ブ
LCDパネル成形品
エ
ン
ブ
レ
ム
防 塵 ク ッ シ ョ ン
防 塵 ク ッ シ ョ ン
粘
着
テ
ー
プ
P E T テ ー プ
付
譜
C
A
A
A
A
A
和
中
中
属
面
D − R O
C ア ダ プ タ
C ア ダ プ タ
C ア ダ プ タ
C ア ダ プ タ
C ア ダ プ タ
文 シ ー ト セ ッ
文 シ ー ト
文 シ ー ト
品
立
M
ー
ー
ー
ー
ー
ト
L
R
REMARKS
QTY
RANK
PSR-E423
(WT65060)
(WT65070)
(WT65080)
CATEGORY
MASTER VOLUME
STANDBY/ON
01
01
01
03
(WD87980)
(WD87990)
(WD88000)
LIVE CONTROL
2
8
2
3
2
2
01
01
01
01
01
01
2
3
3
01
10
E
J
O
B
C
J
O
O
08
99
07
08
07
RANK: Japan only
3
PSR-E423
UPPER CASE ASSEMBLY(上ケース Ass'y)
63*5,//(5$66(0%/<
D
(SPグリル R Ass'y)
63*5,//(/$66(0%/<
(SPグリル L Ass'y)
D
G
E
E
G
F
E
F
E
D
E
D
:+((/$66(0%/<
(ホイールAss'y)
/8
/8
/8
/8
/8
/8
/8
/8
/8
/8
/&'81,7
(液晶ユニット)
4
PSR-E423
132X6X0.35
156X6X0.35
204X6X0.35
3.0cm
x4
x12
x2
x9
WT501000 PN SWITCH
WT501100 PN SWITCH
WT501200 PN SWITCH
x7
x2
x6
P
P
P
N
N
N
ス
ス
ス
イ
イ
イ
ッ
ッ
ッ
チ
チ
チ
120
WT501300 PN SWITCH
x4
P
N
ス
イ
ッ
チ
*
130
WT501400 PN SWITCH
x4
P
N
ス
イ
ッ
チ
*
*
*
*
*
*
*
*
*
140
200
210
220
230
240
250
260
270
300
310
310a
310a
310b
330
370
380
385
390
390
430
440
450
460
500
500a
590
600
WT501500
WS516200
WS516300
WS516400
WS516700
WS516600
WS516500
WS516900
WS516800
-VY79310R
VY75080R
VY750810
VT44010R
TX920280
WD365700
WE774301
WE98740R
VA126101
WB793800
WG818300
-CB829850
CB81751R
-V312290R
---
PN SWITCH
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
LCD UNIT
WHEEL ASSEMBLY
WHEEL
WHEEL
SPRING
GREASE
SPONGE
BIND HEAD TAPPING SCREW-B
BIND HEAD TAPPING SCREW-B
FILAMENT TAPE
PET TAPE
NONWOVEN FABRIC CLOTH
CUSHION
CORD HOLDER
CLIP, WIRE
CONNECTOR ASSEMBLY
DATA LINE FILTER
ANTIVIBRATION L
ANTIVIBRATION R
x1
PNL
PNR
JACK
PSW
MVR
ENC
TW
VRPB
P N ス イ ッ チ
P N L シ ー ト
P N R シ ー ト
J A C K シ ー ト
P S W シ ー ト
M V R シ ー ト
E N C シ ー ト
T
W
シ
ー
ト
V R P B シ ー ト
液 晶 ユ ニ ッ ト
ホ イ ー ル A s s ’ y PITCH BEND
ホ
イ
ー
ル
W
H
E
E
L
ホ イ ー ル バ ネ
グ
リ
ス
ス
ポ
ン
ジ
Bタイト+BIND
Bタイト+BIND
粘
着
テ
ー
プ
P E T テ ー プ
不
織
布
ク
ッ
シ
ョ
ン
束
線
止
め
束
線
止
め
U
S
B
束
線
データラインフィルタ
防 振 シ ー ト L
防 振 シ ー ト R
-WT651300
WC56820R
WT651400
V783800R
WP352300
WE98740R
WS193900
-V867130R
V7068700
LCD UNIT
BACK LIGHT ASSEMBLY
LCD FRAME
LCD DISPLAY
RUBBER CONNECTOR
RUBBER CONNECTOR
BIND HEAD TAPPING SCREW-B
CIRCUIT BOARD
CONNECTOR ASSEMBLY
LCD HOLDER
NONWOVEN FABRIC CLOT
*
*
*
10
20
20a
20b
20c
20d
30
30a
30b
30c
30d
40
50
60
70
80
-WT500600
WT651000
-WM291500
WM291600
WM291700
WT651100
-WM291500
WM291600
WM291700
X0159A0R
WM151200
WT500700
WT500800
WT500900
*
*
*
90
100
110
*
*
*
*
LU10
LU20
* LU30
LU40
LU40
LU50
* LU60
LU70
LU110
LU130
*
*: New Parts
132X6X0.35
156X6X0.35
204X6X0.35
G-31KA 50g
27
3.0X8 MFZN2W3
3.0X12 MFZN2W3
12X50
MY7# 12X50
120X5X5
S-34B-E
S-14B-E,S-14
USB 5P
NFT-25
982-441A-4218
ZTT-710
3.0X12 MFZN2W3
DMLCD
BL 2P L=70
5X8
液 晶 ユ ニ ッ ト
バックライトAss’y
L C D フ レ ー ム
液 晶 デ ィ ス プ レ イ
ゴ ム コ ネ ク タ ー
ゴ ム コ ネ ク タ ー
Bタイト+BIND
D M L C D シ ー ト
B
L
束
線
L C D ホ ル ダ ー
不
織
布
REMARKS
QTY
RANK
PSR-E423
(WT65070)
(WT50170)
2
(WT50180)
2
TWEETER
SONG,STYLE,MUSIC DATABASE,VOICE
1,2,3,4,5,6,7,8,9,0,-/NO,+/YES
CATEGORY ,
DEMO/BGM,PERFORMANCE ASSISTANT,
EASY SONG ARRANGER,FUNCTION,
LESSON START (WAITING,YOUR TEMPO,
MINUS ONE),METRONOME,TEMPO/TAP
REC,1,2,3,4,5,A
ARPEGGIO ON/OFF,TYPE
SONG CONTROL ,A B,1,¡,
8,3/7
PORTABLE GRAND,REGIST
MEMORY MEMORY/BANK,1,2
VOICE CONTROL (SPLIT,DUAL,
HARMONY,TOUCH)
LIVE CONTROL ASSIGN
2
01
02
1
PART NO.
1
DESCRIPTION
UPPER CASE ASSEMBLY
UPPER CASE ASSEMBLY
UPPER CASE FINISHED
SP GRILLE L ASSEMBLY
SP GRILLE L BLACK
SP GRILL CLOTH
SP GRILL CLOTH
SP GRILL CLOTH
SP GRILLE R ASSEMBLY
SP GRILLE R BLACK
SP GRILL CLOTH
SP GRILL CLOTH
SP GRILL CLOTH
SPEAKER
PN SWITCH MILK WHITE
PN SWITCH
PN SWITCH
PN SWITCH
部
品
名
上ケースAss’y
上ケースAss’y
上ケース塗装印刷品
SPグリルLAss’y
SPグリルL塗装品
不織布SP−GRIL
不織布SP−GRIL
不織布SP−GRIL
SPグリルRAss’y
SPグリルR塗装品
不織布SP−GRIL
不織布SP−GRIL
不織布SP−GRIL
ス
ピ
ー
カ
P N ス イ ッ チ
P N ス イ ッ チ
P N ス イ ッ チ
P N ス イ ッ チ
REF NO.
2
(WT65120)
04
03
(VE96850)
2
59
(WM16930)
7
7
4
2
2
3
03
38
01
01
01
01
01
03
03
(WM45500)
06
(WU83350)
(WU83360)
(WT65120)
01
2
2
8
03
01
(WC60260)
01
2
RANK: Japan only
5
PSR-E423
LOWER KEY BED ASSEMBLY(下ケース鍵盤 Ass'y)
120
50
*
30
*
40
*
20
KEYBOARD ASSEMBLY: See page 8.
(16N-C61-2M鍵盤)
*
160
60
Red
(赤)
10
120
80
100 150
90
150
110
70
90
REF NO.
PART NO.
10
20
30
40
50
60
70
80
90
100
110
120
150
160
WM164300
WD83950R
-WM232300
WM232500
WM232600
CB043753
WD87920R
WD87930R
WD87940R
WD87970R
WD896800
--WH347400
*
*: New Parts
6
Black
(黒)
DESCRIPTION
LOWER KEY BED ASSEMBLY
LOWER KEY BED ASSEMBLY
LOWER CASE F
KEYBOARD ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
RUBBER FOOT BLACK
SPRING TERMINAL A
SPRING TERMINAL B
SPRING TERMINAL C
SPRING TERMINAL D
NONWOVEN FABRIC CLOTH
CONNECTOR ASSEMBLY
FILAMENT TAPE
NONWOVEN FABRIC CLOTH
110
REMARKS
部
品
名
下 ケ ー ス 鍵 盤 A s s ’ y PSR-E423
下ケース鍵盤Ass’y
下 ケ ー ス 成 形 品( F )
16N C61 P2M
(WE12670)
16N−C61−2M
MK1 12P
M
K
1
束
線
MK2 5P
M
K
2
束
線
MK3 7P
M
K
3
束
線
T1.6
ゴ
ム
脚
接 点 バ ネ A
接 点 バ ネ B
接 点 バ ネ C
接 点 バ ネ D
不
織
布
BATT XH3P (RED/BLACK) B A T T 束 線
(WM23410)
FILAMENT 12mmX50mm フ ィ ラ メ ン ト テ ー プ
(WG47940)
不
織
布
QTY
RANK
3
08
14
02
01
01
05
01
01
01
01
01
3
2
2
2
3
RANK: Japan only
PSR-E423
LOWER CASE ASSEMBLY(下ケース Ass'y)
40
70
20
30
30
70
40
L40
20
L100
L40
L90
L20
L60
L100
L80
L30
L110
L70
L100
L80
L70
L100
L90
L80
L60
L90
L70
L80
L50
L10
10
LOWER CASE SUB ASSEMBLY
(下ケースサブAss'y)
*
*
*
*
*
REF NO.
PART NO.
10
20
30
40
70
70
-WM170500
YA952A00
-WE98120R
VA126101
WB793800
DESCRIPTION
LOWER CASE ASSEMBLY
LOWER CASE ASSEMBLY
LOWER CASE SUB ASSEMBLY
LOUD SPEAKER
CONNECTOR ASSEMBLY
BIND HEAD TAPPING SCREW-B
FILAMENT TAPE
PET TAPE
L10
L20
L30
L40
L50
L60
L70
L80
L90
L100
L110
WM170500
WM143400
WM171000
WM171100
WE98740R
CB043753
WJ974700
WH265000
WH265100
VI104400
WE774301
CB829850
LOWER CASE SUB ASSEMBLY
LOWER CASE R
SP-BOX L ASSEMBLY
SP-BOX R ASSEMBLY
BIND HEAD TAPPING SCREW-B
RUBBER FOOT BLACK
CUSHION(PE)
CUSHION(PE)
CUSHION(PE)
LEG HOLDER CH
BIND HEAD TAPPING SCREW-B
CORD HOLDER
*: New Parts
12.0cm 4 ohm 6W
SP 4P L=450
4.0X12 MFZN2W3
12X50
MY7# 12X50
3.0X12 MFZN2W3
T1.6
685X15X1
332X8X1
176X8X1
3.0X8 MFZN2W3
S-34B-E
L50
REMARKS
部
品
名
下 ケ ー ス A s s ’ y PSR-E423
(WT65080)
下ケースAss’y
下ケースサブAss’y
ス
ピ
ー
カ
ー WOOFER
(WM23400)
S
P
束
線
Bタイト+BIND
粘
着
テ
ー
プ
P E T テ ー プ
下ケースサブAss’y
下 ケ ー ス 成 形 品 R
ス ピ ー カ ボ ッ ク ス L
ス ピ ー カ ボ ッ ク ス R
Bタイト+BIND
ゴ
ム
脚
ク ッ シ ョ ン( P E )
ク ッ シ ョ ン( P E )
ク ッ シ ョ ン( P E )
脚 取 り 付 け 金 具
Bタイト+BIND
束
線
止
め
QTY
RANK
10
2
8
2
2
01
01
10
20
2
2
4
4
3
7
05
05
01
05
01
03
RANK: Japan only
7
PSR-E423
KEYBOARD ASSEMBLY(16N-C61-2M 鍵盤)
120
40
110
10
120
40
50
20
100
151
50
10
110
220
100
120
80
60
20
152
85
30
90
LOWER CASE : See page 6.
(下ケース)
REF NO.
10
10
20
20
30
40
50
60
80
85
90
100
110
120
151
152
220
PART NO.
-V3412600
WB12520R
V3412700
WB12530R
V476030R
VZ27170R
V3413601
V747740R
VZ303000
VZ302901
WA52510R
WE774301
WH899400
WF49200R
V869530R
V869550R
V869620R
*: New Parts
8
DESCRIPTION
KEYBOARD ASSEMBLY
KEYBOARD ASSEMBLY
WHITE KEYS
WHITE KEY CEGB
WHITE KEYS
WHITE KEY DFA
WHITE KEY 16N C'
BLACK KEYS
RUBBER CONTACT
RUBBER CONTACT
FELT L
FELT U
CUSHION SHEET
BIND HEAD TAPPING SCREW-B
BIND HEAD TAPPING SCREW-P
BIND HEAD TAPPING SCREW-P
CIRCUIT BOARD
CIRCUIT BOARD
CONNECTOR ASSEMBLY
16N C61 P2M
16N CEGB
16N CEGB
16L DFA
16L DFA
C'
16N #
16N-2M OCT 2M
16N-2M 13K 2M
11X827 WH
3.0X5X836 WH
3.0X8 MFZN2W3
3.0X12 MFZN2W3 SP
3.0X20 MFZN2W3
61L-MK
61H-MK
16N-2M-C61 L=210
部
品
名
16N−C61−2M
16N−C61−2M
白 鍵 C E G B
白 鍵 C E G B
白
鍵
D
F
A
白
鍵
D
F
A
白
鍵
C
’
黒
鍵
接点ゴム16N2M
接点ゴム16N2M
フ
ェ
ル
ト
L
フ
ェ
ル
ト
U
ク ッ シ ョ ン シ ー ト
Bタイト+BIND
Pタイト+BIND
Pタイト+BIND
シ ー ト 6 1 L
シ ー ト 6 1 H
中
継
束
線
REMARKS
QTY
RANK
PSR-E423
(WE12670)
14
5
5
5
5
C6
C1-B1,C2-B2,C3-B3,C4-B4
C5-C6
5
4
7
13
21
02
02
02
02
04
04
02
02
01
01
01
01
04
06
01
RANK: Japan only
PSR-E423
ELECTRICAL PARTS(電気部品)
DMLCD
REF NO.
*
*
*
*
*
*
*
*
*
*
C101
C102
C103
C104
C105
C106
-112
C113
C114
-118
C119
C201
-217
C301
-304
C305
C401
-412
C413
-418
C419
C420
-423
C426
C501
C502
C504
C505
C506
-509
C510
C511
C512
C513
-518
C601
C602
C603
C604
C605
C606
C607
C612
C613
C614
C615
C616
C701
-720
C721
C722
C801
C802
C803
-808
C811
WS193900
WS516500
WS516400
WS516600
WS516200
WS516300
WS516700
WS516900
WS516800
V869550R
V869530R
DESCRIPTION
ELECTRICAL PARTS
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
DMLCD
ENC
JACK
MVR
PNL
PNR
PSW
TW
VRPB
61H-MK
61L-MK
部
品
電
気
部
D M L C D シ ー
E N C シ ー
J A C K シ ー
M V R シ ー
P N L シ ー
P N R シ ー
P S W シ ー
T
W
シ
ー
V R P B シ ー
シ ー ト 6 1
シ ー ト 6 1
WS193900
US661220
US661220
US635100
US635100
UF01747R
US635100
US635100
UF01747R
US635100
US635100
US662100
US635100
US635100
US635100
US635100
UF037100
US662100
US662100
US662220
US662220
US662100
US662220
US662220
US662100
US635100
UF037100
US634100
US634100
US663270
US663270
UF06610R
UF06610R
UF02810R
US635100
US635100
UF01747R
US635100
US046100
UF037100
US046100
US046100
UF037100
US663100
US635100
US635100
US662100
US662100
US662100
US662100
US635100
US663100
US663100
US635100
US663100
US663100
US635100
CIRCUIT BOARD
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
DMLCD
22P 50V J RECT.
22P 50V J RECT.
0.100 16V Z RECT.
0.100 16V Z RECT.
47 6.3V
0.100 16V Z RECT.
0.100 16V Z RECT.
47 6.3V
0.100 16V Z RECT.
0.100 16V Z RECT.
100P 50V J RECT.
0.100 16V Z RECT.
0.100 16V Z RECT.
0.100 16V Z RECT.
0.100 16V Z RECT.
10 16V
100P 50V J RECT.
100P 50V J RECT.
220P 50V K RECT.
220P 50V K RECT.
100P 50V J RECT.
220P 50V K RECT.
220P 50V K RECT.
100P 50V J RECT.
0.100 16V Z RECT.
10 16V
0.010 16V K RECT.
0.010 16V K RECT.
2700P 50V K RECT.
2700P 50V K RECT.
1 50V
1 50V
100 10V
0.100 16V Z RECT.
0.100 16V Z RECT.
47 6.3V
0.100 16V Z RECT.
1.00 25V K RECT.
10 16V
1.00 25V K RECT.
1.00 25V K RECT.
10 16V
1000P 50V K RECT.
0.100 16V Z RECT.
0.100 16V Z RECT.
100P 50V J RECT.
100P 50V J RECT.
100P 50V J RECT.
100P 50V J RECT.
0.100 16V Z RECT.
1000P 50V K RECT.
1000P 50V K RECT.
0.100 16V Z RECT.
1000P 50V K RECT.
1000P 50V K RECT.
0.100 16V Z RECT.
D
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
PART NO.
*: New Parts
REMARKS
名
品 PSR-E423
(WS19380)(YA962B0)
ト
(WS51610)(X9190D0)
ト
(WS51610)(X9190D0)
ト
(WS51610)(X9190D0)
ト
(WS51610)(X9190D0)
ト
(WS51610)(X9190D0)
ト
(WS51610)(X9190D0)
ト
(WS51610)(X9190D0)
ト
(WS51610)(X9190D0)
ト
(V869540)(X2335D0)
H
(V869520)(X2336C0)
L
M L C D シ ー ト
ッ プ セ ラ( C H )
ッ プ セ ラ( C H )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( C H )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( C H )
ッ プ セ ラ( C H )
ッ プ セ ラ( B )
ッ プ セ ラ( B )
ッ プ セ ラ( C H )
ッ プ セ ラ( B )
ッ プ セ ラ( B )
ッ プ セ ラ( C H )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( B )
ッ プ セ ラ( B )
ッ プ セ ラ( B )
ッ プ セ ラ( B )
ッ プ ケ ミ コ ン
ッ プ ケ ミ コ ン
ッ プ ケ ミ コ ン
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( F )
ッ プ セ ラ( B )
ッ プ ケ ミ コ ン
ッ プ セ ラ( B )
ッ プ セ ラ( B )
ッ プ ケ ミ コ ン
ッ プ セ ラ( B )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( C H )
ッ プ セ ラ( C H )
ッ プ セ ラ( C H )
ッ プ セ ラ( C H )
ッ プ セ ラ( F )
ッ プ セ ラ( B )
ッ プ セ ラ( B )
ッ プ セ ラ( F )
ッ プ セ ラ( B )
ッ プ セ ラ( B )
ッ プ セ ラ( F )
QTY
RANK
06
04
(WS19380)(YA962B0)
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
RANK: Japan only
9
PSR-E423
DMLCD
REF NO.
*
*
*
*
C814
C815
C901
-929
CN101
CN401
CN402
CN403
CN701
CN702
CN801
CN802
CN803
DA801
DA802
IC101
IC102
IC102
IC201
IC202
IC202
IC202
IC204
IC204
IC204
IC301
IC301
IC501
IC502
IC601
IC602
L301
L801
R101
R103
-105
R106
R107
R108
-111
R112
-114
R115
R116
-119
R120
R121
-123
R124
R125
R126
R127
R128
R130
R131
R132
R133
R135
R136
R201
R203
R301
R302
R303
R304
R305
-309
R310
R501
R502
PART NO.
US663100
US635100
US635100
US635100
VK02570R
VK02560R
VK025100
VK024900
VJ86160R
VK02560R
VF728200
VB39010R
VK024800
V9424900
V9424900
YA876A00
X4374A0R
X5888A0R
YC000100
X2590C00
X5217B00
X5693B00
X3042E00
X8950B00
X9600B00
X3148A0R
XZ987A0R
X6040A01
YA326A00
YA325A00
YA933A00
WK139000
WE863900
RD457100
RD457100
RD457100
RD459100
RD45547R
RD457100
RD457100
RD455100
RD455100
RD45522R
RD45747R
RD45747R
RD457100
RD458470
RD458470
RD454220
RD454220
RD45000R
RD459100
RD45515R
RD455100
RD457100
RD45747R
RD458470
RD458470
RD458470
RD457100
RD457100
RD45615R
RD45522R
RD454680
RD457100
RD456220
RD456220
RF45791R
RD45747R
RD456470
*: New Parts
10
DESCRIPTION
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CERAMIC CAPACITOR (CHIP)
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
DIODE ARRAY
DIODE ARRAY
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
CHIP INDUCTANCE
COIL INDUCTANCE CHIP
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
1000P 50V K RECT.
0.100 16V Z RECT.
0.100 16V Z RECT.
0.100 16V Z RECT.
52147 13P TE
52147 12P TE
52147 7P TE
52147 5P TE
52147 16P TE
52147 12P TE
52147 10P TE
PH 5P TE
52147 4P TE
TE85L
TE85L
SWL01U
S-80136ANMC-JCVT2G
BD45365G
MR27V12852L-12WTA0
W9816G6IH-7
IS42S16100E-7TL
M12L16161A-7TG
MX29LV160DBTI-70G
EN29LV160BB-70TIP
F49L160BA-70TG2N
NT3881DFG-01
ML9040A-B01GAZ03A
AK4385ET
BA4580RF-E2
BD33KA5FP-E2
RP102N181D-TR-F
600 BK1005HM601-T
DLP11SN900HL2L 1
10.0K 63M J RECT.
10.0K 63M J RECT.
10.0K 63M J RECT.
1.0M 63M J RECT.
470.0 63M J RECT.
10.0K 63M J RECT.
10.0K 63M J RECT.
100.0 63M J RECT.
100.0 63M J RECT.
220.0 63M J RECT.
47.0K 63M J RECT.
47.0K 63M J RECT.
10.0K 63M J RECT.
470.0K 63M J RECT.
470.0K 63M J RECT.
22.0 63M J RECT.
22.0 63M J RECT.
0.00 63M J RECT.
1.0M 63M J RECT.
150.0 63M J RECT.
100.0 63M J RECT.
10.0K 63M J RECT.
47.0K 63M J RECT.
470.0K 63M J RECT.
470.0K 63M J RECT.
470.0K 63M J RECT.
10.0K 63M J RECT.
10.0K 63M J RECT.
1.5K 63M J RECT.
220.0 63M J RECT.
68.0 63M J RECT.
10.0K 63M J RECT.
2.2K 63M J RECT.
2.2K 63M J RECT.
91.0K D RECT.
47.0K 63M J RECT.
4.7K 63M J RECT.
部
チ
チ
チ
チ
ワ
ワ
ワ
ワ
ワ
ワ
ワ
ベ
ワ
ダ
ダ
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
チ
コ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
品
名
ッ プ セ ラ( B )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
イ ヤ ー ト ラ ッ プ
イ ヤ ー ト ラ ッ プ
イ ヤ ー ト ラ ッ プ
イ ヤ ー ト ラ ッ プ
イ ヤ ー ト ラ ッ プ
イ ヤ ー ト ラ ッ プ
イ ヤ ー ト ラ ッ プ
ー ス ポ ス ト
イ ヤ ー ト ラ ッ プ
イ オ ー ド ア レ イ
イ オ ー ド ア レ イ
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
ッ プ イ ン ダ ク タ
モンモードコイル
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
ッ
プ
抵
抗
REMARKS
QTY
RANK
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
CPU
SYSTEM RESET
01
01
P2ROM 128M
SDRAM 16M
FLASH ROM 16M
03
LCD DRIVER
05
05
03
01
02
DAC
OP AMP
REGULATOR +3.3V
REGULATOR +1.8V
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
RANK: Japan only
PSR-E423
DMLCD and ENC/JACK/MVR/PNL/PNR/PSW/TW/VRPB
REF NO.
-505
R506
-509
R510
-513
R514
R515
R516
R517
R701
-708
R709
-711
R712
-714
R801
R802
R803
R804
R805
R807
R808
R809
R810
R811
R814
R815
R816
R817
R818
R819
R820
RA101
-104
RA401
-403
RA404
-406
RA407
-409
RA701
RA702
RA703
RA704
TH301
TR701
-704
TR705
TR801
TR802
TR803
TR804
X101
* X102
*
*
*
*
*
*
*
*
30
30
50
60
C101
C101
C102
PART NO.
RD456470
RD456220
RD456220
RD45518R
RD45518R
RD455100
RD455100
RD456100
RD45615R
RD45747R
RD45747R
RD456100
RD456100
RD45000R
RD45000R
RD45000R
RD45000R
RD456100
RD45000R
RD45000R
RD45747R
RD45615R
RD457100
RD456100
RD45612R
RD457100
RD45747R
RD456220
RD456270
RD457100
RD456100
RD45747R
WH213400
WH213400
WH209400
WH209400
WH213400
WH213400
WH207000
WH207000
WH209400
WH209400
WH213400
WH213400
V9140600
WB12320R
WB12320R
VY67760R
VV556500
VV556400
VV556400
VV556500
WE19440R
WR972800
DESCRIPTION
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
THERMISTOR
TRANSISTOR (ARRAY)
TRANSISTOR (ARRAY)
DIGITAL TRANSISTOR
TRANSISTOR
TRANSISTOR
TRANSISTOR
TRANSISTOR
QUARTZ CRYSTAL UNIT
RESONATOR CERAMIC
部
品
名
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
チ ッ プ サ ー ミ ス タ
トランジスタアレイ
トランジスタアレイ
デジタルトランジスタ
ト ラ ン ジ ス タ
ト ラ ン ジ ス タ
ト ラ ン ジ ス タ
ト ラ ン ジ ス タ
水
晶
振
動
子
セ ラ ミ ッ ク 振 動 子
REMARKS
4.7K 63M J RECT.
2.2K 63M J RECT.
2.2K 63M J RECT.
180.0 63M J RECT.
180.0 63M J RECT.
100.0 63M J RECT.
100.0 63M J RECT.
1.0K 63M J RECT.
1.5K 63M J RECT.
47.0K 63M J RECT.
47.0K 63M J RECT.
1.0K 63M J RECT.
1.0K 63M J RECT.
0.00 63M J RECT.
0.00 63M J RECT.
0.00 63M J RECT.
0.00 63M J RECT.
1.0K 63M J RECT.
0.00 63M J RECT.
0.00 63M J RECT.
47.0K 63M J RECT.
1.5K 63M J RECT.
10.0K 63M J RECT.
1.0K 63M J RECT.
1.2K 63M J RECT.
10.0K 63M J RECT.
47.0K 63M J RECT.
2.2K 63M J RECT.
2.7K 63M J RECT.
10.0K 63M J RECT.
1.0K 63M J RECT.
47.0K 63M J RECT.
47K X 4
47K X 4
1.0K X 4
1.0K X 4
47K X 4
47K X 4
100 X 4
100 X 4
1.0K X 4
1.0K X 4
47K X 4
47K X 4
ERTJ1VT152J 1.5K
IMB10A T110
IMB10A T110
DTC123JKA TP
2SA1037AK Q,R,S TP
2SC2412K Q,R,S TP
2SC2412K Q,R,S TP
2SA1037AK Q,R,S TP
16.9344MHz HC-49S-SM
48MHz CSTCZ48M0X12R9
WS516500
WS516400
WS516600
WS516200
WS516300
WS516700
WS516900
WS516800
--WE774301
-UR837470
V350840R
UR837470
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
SILICON GREASE
SILICON GREASE
BIND HEAD TAPPING SCREW-B
JUMPER CABLE
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ENC
JACK
MVR
PNL
PNR
PSW
TW
VRPB
G-746
X-113A G746
3.0X8 MFZN2W3
0.55 TIN
47.00 16.0V RX TP
47.00 16.0V TP
47.00 16.0V RX TP
E
J
M
P
P
P
T
V
シ
シ
B
ジ
ケ
ケ
ケ
(WS51610)(X9190D0)
(WS51610)(X9190D0)
(WS51610)(X9190D0)
(WS51610)(X9190D0)
(WS51610)(X9190D0)
(WS51610)(X9190D0)
(WS51610)(X9190D0)
(WS51610)(X9190D0)
(0412125)
(VA79810)
*: New Parts
N C シ ー
A C K シ ー
V R シ ー
N L シ ー
N R シ ー
S W シ ー
W
シ
ー
R P B シ ー
リ コ ン グ リ
リ コ ン グ リ
タイト+BIN
ャ ン パ ー
ミ
コ
ミ
コ
ミ
コ
ト
ト
ト
ト
ト
ト
ト
ト
ス
ス
D
線
ン
ン
ン
QTY
RANK
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
05
05
01
01
01
01
01
01
01
(VA07890)
26
01
01
01
RANK: Japan only
11
PSR-E423
ENC/JACK/MVR/PNL/PNR/PSW/TW/VRPB
REF NO.
C102
C105
C105
C106
C106
C201
C201
C202
C202
C203
C203
C204
C204
C205
C205
C206
C206
C207
C207
C208
C208
C209
C209
C210
C210
C210
C211
C211
C211
C212
C212
C213
C213
C214
-216
C214
-216
C217
C217
C217
C218
C218
C218
C219
C219
C220
C220
C221
C221
C222
C222
CN101
CN102
CN103
CN103
CN104
CN105
CN106
CN106
CN107
CN107
CN108
CN108
CN201
CN201
CN202
CN203
CN204
CN204
CN205
PART NO.
V350840R
FG651270
VR027500
FG651270
VR027500
V3773100
VK373000
UR867100
V3512300
VC69480R
VM902400
VC69480R
VM902400
UR828220
V350740R
UR866100
V351190R
FG61247R
VR02580R
UR866100
V351190R
FG61247R
VR02580R
FG65210R
VR02500R
VR02820R
FG65210R
VR02500R
VR02820R
UR837470
V350840R
UR837470
V350840R
UR838100
UR838100
V350850R
V350850R
V551560R
VE326200
VR168500
V551560R
VE326200
VR168500
UR839100
V3508900
UR839100
V3508900
VC69480R
VM902400
VC69480R
VM902400
VL844700
VK025200
VI878200
VY668400
VB39010R
VL844800
VI878000
VY66830R
VI878000
VY66830R
VI878200
VY668400
VI878600
VZ341800
VK024800
VK024900
VI879000
VY66890R
VI879100
*: New Parts
12
DESCRIPTION
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
SEMICONDUCTOR CERAMIC CAP.
SEMICONDUCTOR CERAMIC CAP.
SEMICONDUCTOR CERAMIC CAP.
SEMICONDUCTOR CERAMIC CAP.
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
CERAMIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
POLYESTER FILM CAPACITOR
MONOLITHIC POLYESTER F. CAP.
MONOLITHIC POLYESTER F. CAP.
POLYESTER FILM CAPACITOR
MONOLITHIC POLYESTER F. CAP.
MONOLITHIC POLYESTER F. CAP.
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
ELECTROLYTIC CAPACITOR
SEMICONDUCTOR CERAMIC CAP.
SEMICONDUCTOR CERAMIC CAP.
SEMICONDUCTOR CERAMIC CAP.
SEMICONDUCTOR CERAMIC CAP.
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
47.00 16.0V TP
27P 50V J RX TP
27P 63V J FORMING
27P 50V J RX TP
27P 63V J FORMING
4700.0 25.0V FORM.
4700 25.0V TATEJI
10.00 50.0V RX TP
10.00 50.0V TP
0.1000 25V Z TATET
0.1000 25V Z FORM.
0.1000 25V Z TATET
0.1000 25V Z FORM.
220.00 10.0V RX TP
220.00 10.0V TP
1.00 50.0V RX TP
1.00 50.0V TP
470P 50V K RX TP
470P 63V K FORMING
1.00 50.0V RX TP
1.00 50.0V TP
470P 50V K RX TP
470P 63V K FORMING
100P 50V J RX TP
100P 63V K FORMING
100P 63V J FORMING
100P 50V J RX TP
100P 63V K FORMING
100P 63V J FORMING
47.00 16.0V RX TP
47.00 16.0V TP
47.00 16.0V RX TP
47.00 16.0V TP
100.00 16.0V RX TP
100.00 16.0V RX TP
100.00 16.0V TP
100.00 16.0V TP
0.1500 50V J
0.15 50V J RX TP
ECQ-V1H154JL3
0.1500 50V J
0.15 50V J RX TP
ECQ-V1H154JL3
1000 16.0V RX TP
1000.0 16.0V TP
1000 16.0V RX TP
1000.0 16.0V TP
0.1000 25V Z TATET
0.1000 25V Z FORM.
0.1000 25V Z TATET
0.1000 25V Z FORM.
XH 3P TE
52147 8P TE
51048 4P TE
51048 4P TE
PH 5P TE
XH 4P TE
51048 2P TE
51048 2P TE
51048 2P TE
51048 2P TE
51048 4P TE
51048 4P TE
51048 8P TE
51048 8P TE
52147 4P TE
52147 5P TE
51048 12P TE
51048 12P TE
51048 13P TE
部
ケ
セ
セ
セ
セ
ケ
ケ
ケ
ケ
半
半
半
半
ケ
ケ
ケ
ケ
セ
セ
ケ
ケ
セ
セ
セ
セ
セ
セ
セ
セ
ケ
ケ
ケ
ケ
ケ
ケ
ケ
ケ
マ
積
積
マ
積
積
ケ
ケ
ケ
ケ
半
半
半
半
ベ
ワ
ケ
ケ
ベ
ベ
ケ
ケ
ケ
ケ
ケ
ケ
ケ
ケ
ワ
ワ
ケ
ケ
ケ
品
名
ミ
コ
ン
ラ コ ン( S L )
ラ コ ン S L
ラ コ ン( S L )
ラ コ ン S L
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
導 体 セ ラ コ ン
導 体 セ ラ コ ン
導 体 セ ラ コ ン
導 体 セ ラ コ ン
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
ラ コ ン( B )
ラ コ ン 2 B
ミ
コ
ン
ミ
コ
ン
ラ コ ン( B )
ラ コ ン 2 B
ラ コ ン( S L )
ラ コ ン 2 B
ラ コ ン S L
ラ コ ン( S L )
ラ コ ン 2 B
ラ コ ン S L
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
イ ラ ー コ ン
層 マ イ ラ ー コ ン
層 マ イ ラ ー コ ン
イ ラ ー コ ン
層 マ イ ラ ー コ ン
層 マ イ ラ ー コ ン
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
ミ
コ
ン
導 体 セ ラ コ ン
導 体 セ ラ コ ン
導 体 セ ラ コ ン
導 体 セ ラ コ ン
ー ス ツ キ ポ ス ト
イ ヤ ー ト ラ ッ プ
ー ブ ル ホ ル ダ ー
ー ブ ル ホ ル ダ ー
ー ス ポ ス ト
ー ス ツ キ ポ ス ト
ー ブ ル ホ ル ダ ー
ー ブ ル ホ ル ダ ー
ー ブ ル ホ ル ダ ー
ー ブ ル ホ ル ダ ー
ー ブ ル ホ ル ダ ー
ー ブ ル ホ ル ダ ー
ー ブ ル ホ ル ダ ー
ー ブ ル ホ ル ダ ー
イ ヤ ー ト ラ ッ プ
イ ヤ ー ト ラ ッ プ
ー ブ ル ホ ル ダ ー
ー ブ ル ホ ル ダ ー
ー ブ ル ホ ル ダ ー
REMARKS
QTY
RANK
01
01
01
03
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
RANK: Japan only
PSR-E423
ENC/JACK/MVR/PNL/PNR/PSW/TW/VRPB
REF NO.
CN205
CN206
CN301
CN301
CN302
CN302
CN401
CN401
CN501
CN501
CN601
CN601
CN801
CN801
CN802
D101
* D101
D102
D102
D103
D103
D701
-703
D701
-703
D701
-703
D801
-804
D801
-804
D801
-804
EC501
IC201
IC202
J101
-104
J201
J202
J205
JK101
JK101
JK102
JK102
JK103
JK103
JK104
JK104
K201
L101
-103
L101
-103
L101
-103
L105
L105
L105
L106
L106
L106
LD701
LD702
LD703
LD801
LD802
LD803
LD804
R101
PART NO.
VY669000
VK024600
VI878800
VY66870R
VI878100
VZ34160R
VI878100
VZ34160R
VI878100
VZ34160R
VI878300
VZ34170R
VI87940R
VY66910R
VK024700
VV73140R
WV008800
WB88090R
WR195300
WB88090R
WR195300
VB941200
VB941200
VD631600
VD631600
VV43780R
VV43780R
VB941200
VB941200
VD631600
VD631600
VV43780R
VV43780R
VU48130R
X5887A0R
XV771A00
-----LB302260
V655760R
LB101870
VV943300
VC68750R
WE24520R
V6802600
WR890200
V5614000
V763440R
V763440R
VB835000
VB835000
VT27920R
VT27920R
V763440R
VB835000
VT27920R
V763440R
VB835000
VT27920R
WM279800
WM279800
WM279700
WC76220R
WC76220R
WC76220R
WC76220R
HF455120
*: New Parts
DESCRIPTION
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
ENCODER
IC
IC
JUMPER CABLE
JUMPER CABLE
JUMPER CABLE
JUMPER CABLE
JUMPER CABLE
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
CONNECTOR
HEAT SINK
COIL
COIL
COIL
COIL
COIL
COIL
COIL
COIL
COIL
COIL
COIL
COIL
LED
LED
LED
LED
LED
LED
LED
CARBON RESISTOR
51048 13P TE
52147 2P TE
51048 10P TE
51048 10P TE
51048 3P TE
51048 3P TE
51048 3P TE
51048 3P TE
51048 3P TE
51048 3P TE
51048 5P TE
51048 5P TE
51048 16P TE
51048 16P TE
52147 3P TE
2A02-05 X0
2A02-A0 TE-52
10EDA40-TA1B2 26
1D4 26
10EDA40-TA1B2 26
1D4 26
1SS133,1SS176 TE-5
1SS133,1SS176 TE-5
1SS133,176,HSS104
1SS133,176,HSS104
1N4148(DO-34)
1N4148(DO-34)
1SS133,1SS176 TE-5
1SS133,1SS176 TE-5
1SS133,176,HSS104
1SS133,176,HSS104
1N4148(DO-34)
1N4148(DO-34)
REB161-PVB-15FH1NA
BA50BC0T
BA5417
0.55 TIN
0.55 TIN
0.55 TIN
0.55 TIN
0.55 TIN
HEC0470-01-630
HTJ-020-05AZ
JACK YKB21-5006
HTJ064-04A
JACK YKB21-5014
JY-6314-01-020
USB 4P SE
KM13200074 4P SE
BD-FL20-03 20uH
BD-FL20-03 20uH
FL05RD200AT 20uH
FL05RD200AT 20uH
FL5R200QN 20uH
FL5R200QN 20uH
BD-FL20-03 20uH
FL05RD200AT 20uH
FL5R200QN 20uH
BD-FL20-03 20uH
FL05RD200AT 20uH
FL5R200QN 20uH
BL-B6141K-FP11-AT
BL-B6141K-FP11-AT
BL-B6141K-FP8.5-AT
BL-BJ33VIX-AV-FZ01
BL-BJ33VIX-AV-FZ01
BL-BJ33VIX-AV-FZ01
BL-BJ33VIX-AV-FZ01
120.0 1/4 J AX TP
部
ケ
ワ
ケ
ケ
ケ
ケ
ケ
ケ
ケ
ケ
ケ
ケ
ケ
ケ
ワ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
ダ
1
I
I
ジ
ジ
ジ
ジ
ジ
電
電
ホ
ホ
ホ
ホ
U
U
放
コ
コ
コ
コ
コ
コ
コ
コ
コ
コ
コ
コ
L
L
L
L
L
L
L
カ
名
ー
プ
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
プ
ド
ド
ド
ド
ド
ド
ド
ド
ド
ド
ド
ド
ド
ド
ド
ド
ド
ド
ダ
C
C
ャ ン パ ー 線
ャ ン パ ー 線
ャ ン パ ー 線
ャ ン パ ー 線
ャ ン パ ー 線
源 コ ネ ク タ
源 コ ネ ク タ
ー ン コ ネ ク タ
ー ン コ ネ ク タ
ー ン コ ネ ク タ( 黒 )
ー ン コ ネ ク タ( 黒 )
S B ジ ャ ッ ク
S B コ ネ ク タ
熱
板
イ ル 2 0 U H
イ ル 2 0 U H
イ ル 2 0 U
イ ル 2 0 U
イ ル 2 0 U
イ ル 2 0 U
イ ル 2 0 U H
イ ル 2 0 U
イ ル 2 0 U
イ ル 2 0 U H
イ ル 2 0 U
イ ル 2 0 U
E
D
E
D
E
D
E
D
E
D
E
D
E
D
ー ボ ン 抵 抗
ー
イ
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
イ
ブ
ヤ
ブ
ブ
ブ
ブ
ブ
ブ
ブ
ブ
ブ
ブ
ブ
ブ
ヤ
イ
イ
イ
イ
イ
イ
イ
イ
イ
イ
イ
イ
イ
イ
イ
イ
イ
イ
6 形
品
ル ホ
ー ト
ル ホ
ル ホ
ル ホ
ル ホ
ル ホ
ル ホ
ル ホ
ル ホ
ル ホ
ル ホ
ル ホ
ル ホ
ー ト
オ
オ
オ
オ
オ
オ
オ
オ
オ
オ
オ
オ
オ
オ
オ
オ
オ
オ
エ ン
ル ダ
ラ ッ
ル ダ
ル ダ
ル ダ
ル ダ
ル ダ
ル ダ
ル ダ
ル ダ
ル ダ
ル ダ
ル ダ
ル ダ
ラ ッ
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
ー
コ ー
REMARKS
QTY
RANK
01
01
01
01
01
01
01
01
01
01
01
CATEGORY
REGULATOR +5V
POWER AMP. 5W 2ch
(VA07890)
(VA07890)
(VA07890)
(VA07890)
(VA07890)
DC IN
01
01
01
01
01
01
01
01
01
01
01
01
03
03
03
SUSTAIN
02
04
03
02
01
USB
02
PHONES/OUTPUT
01
01
01
01
01
01
PERFORMANCE ASSISTANT
EASY SONG ARRANGER
ARPEGGIO ON/OFF
SONG
STYLE
MUSIC DATABASE
VOICE
01
01
01
01
01
01
RANK: Japan only
13
PSR-E423
ENC/JACK/MVR/PNL/PNR/PSW/TW/VRPB and 61H-MK
R101
R102
R102
R103
R103
R104
R104
R105
R106
R201
R201
R202
R202
R203
R203
R204
R204
R205
R205
R206
R206
R207
R207
R208
R208
R209
R210
R211
R211
R212
R212
R219
R701
R701
R703
R703
R705
R705
R801
R801
R803
R803
R805
R805
R807
R807
SW101
SW301
TH101
VR301
VR302
VR401
VR601
WH103
WH106
WH107
WH108
WH201
WH204
WH205
WH301
WH401
WH501
WH601
WH801
PART NO.
V2548100
HF455120
V2548100
HF455330
V254860R
HF455330
V254860R
--HF456470
V255000R
HF456390
V2549900
HF45610R
V254920R
HF456470
V255000R
HF456390
V2549900
HF45610R
V254920R
HF45547R
V254880R
HF45547R
V254880R
WD55670R
WD55670R
HF45510R
V254800R
HF45510R
V254800R
-HF454820
V2547900
HF454820
V2547900
HF454820
V2547900
HF454270
V2547300
HF454270
V2547300
HF454270
V2547300
HF454270
V2547300
V966170R
WG31840R
VV45780R
VQ032500
VQ032500
VZ48630R
WC70980R
-------------
DESCRIPTION
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
JUMPER CABLE
JUMPER CABLE
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
FLAME PROOF CARBON RESISTOR
FLAME PROOF CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
JUMPER CABLE
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
PUSH SWITCH
TACT SWITCH
PROTECTOR SWITCH
ROTARY VR
ROTARY VR
ROTARY VR
ROTARY VARIABLE RESISTOR
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
120.0 1/6J 26TP
120.0 1/4 J AX TP
120.0 1/6J 26TP
330.0 1/4 J AX TP
330.0 1/6J 26TP
330.0 1/4 J AX TP
330.0 1/6J 26TP
0.55 TIN
0.55 TIN
4.7K 1/4 J AX TP
4.7K 1/6 J 26TP
3.9K 1/4 J AX TP
3.9K 1/6 J 26TP
1.0K 1/4 J AX TP
1.0K 1/6 J 26TP
4.7K 1/4 J AX TP
4.7K 1/6 J 26TP
3.9K 1/4 J AX TP
3.9K 1/6 J 26TP
1.0K 1/4 J AX TP
1.0K 1/6 J 26TP
470.0 1/4 J AX TP
470.0 1/6J 26TP
470.0 1/4 J AX TP
470.0 1/6J 26TP
2.2 1/4 J TE-26
2.2 1/4 J TE-26
100.0 1/4 J AX TP
100.0 1/6J 26TP
100.0 1/4 J AX TP
100.0 1/6J 26TP
0.55 TIN
82.0 1/4 J AX TP
82.0 1/6J 26TP
82.0 1/4 J AX TP
82.0 1/6J 26TP
82.0 1/4 J AX TP
82.0 1/6J 26TP
27.0 1/4 J AX TP
27.0 1/6J 26TP
27.0 1/4 J AX TP
27.0 1/6J 26TP
27.0 1/4 J AX TP
27.0 1/6J 26TP
27.0 1/4 J AX TP
27.0 1/6J 26TP
SY16-32-4(U99S2)/T
SKRGAMD010
RUE135 1.35A 30V
B 10.0K RK11K113
B 10.0K RK11K113
B10K EVJ05DF20B14
A 5.0K XV014111YGP
PEDAL 4P
TW 2P
TW 2P
PSW 4P
AMJK 8P
PNL 12P
AMDM 13P
VR 10P
PB 3P
ENC 3P
MVR 5P
PNR 16P
部
カ
カ
カ
カ
カ
カ
カ
ジ
ジ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
不
不
カ
カ
カ
カ
ジ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
カ
プ
タ
ポ
ロ
ロ
ロ
二
P
T
T
P
A
P
A
V
P
E
M
P
10
CN01
CN02
V869550R
VQ769500
VK02560R
VK024900
CIRCUIT BOARD
ADHESIVE TAPE
CONNECTOR
CONNECTOR
61H-MK
W=15
52147 12P TE
52147 5P TE
シ ー ト
マ ス キ ン
ワ イ ヤ ー
ワ イ ヤ ー
REF NO.
*: New Parts
14
品
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ャ ン パ ー
ャ ン パ ー
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
燃化カーボン抵
燃化カーボン抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ャ ン パ ー
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ー ボ ン 抵
ッ シ ュ S
ク
ト
S
リ ス イ ッ
ー タ リ ー V
ー タ リ ー V
ー タ リ ー V
連ロータリーV
E D A L 束
W
束
W
束
S
W
束
M J K 線
N
L
束
M D M 束
R
束
B
束
N
C
束
V
R
束
N
R
束
6 1
グ テ ー
ト ラ ッ
ト ラ ッ
名
抗
抗
抗
抗
抗
抗
抗
線
線
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
線
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
W
W
チ
R
R
R
R
線
線
線
線
材
線
線
線
線
線
線
線
H
プ
プ
プ
REMARKS
QTY
RANK
01
01
01
01
01
(VA07890)
(VA07890)
01
01
01
01
01
01
01
01
01
01
01
01
(VA07890)
01
01
01
01
01
01
01
01
01
01
STANDBY/ON
LIVE CONTROL ASSIGN
03
01
02
02
02
03
02
LIVE CONTROL B
LIVE CONTROL A
PITCH BEND
MASTER VOLUME
(WM23220)
(WM23160)
(WM23160)
(WM23150)
(WM22940)
(WM23110)
(WM23080)
(WM23200)
(WM23210)
(WM23170)
(WM23180)
(WM23140)
(V869540)(X2335D0)
06
01
01
RANK: Japan only
PSR-E423
61H-MK and 61L-MK
CN03
D073
-122
D073
-122
PART NO.
VK02560R
VB941200
VB941200
WP977700
WP977700
DESCRIPTION
CONNECTOR
DIODE
DIODE
DIODE
DIODE
52147 12P TE
1SS133,1SS176 TE-5
1SS133,1SS176 TE-5
HSS4148TA-E Q
HSS4148TA-E Q
部
品
ワ イ ヤ ー ト
ダ
イ
オ
ダ
イ
オ
ダ
イ
オ
ダ
イ
オ
ラ ッ
ー
ー
ー
ー
名
プ
ド
ド
ド
ド
10
CN04
CN05
D001
-072
D001
-072
V869530R
VQ769500
VK02560R
VK025100
VB941200
VB941200
WP977700
WP977700
CIRCUIT BOARD
ADHESIVE TAPE
CONNECTOR
CONNECTOR
DIODE
DIODE
DIODE
DIODE
61L-MK
W=15
52147 12P TE
52147 7P TE
1SS133,1SS176 TE-5
1SS133,1SS176 TE-5
HSS4148TA-E Q
HSS4148TA-E Q
シ ー ト 6 1
マ ス キ ン グ テ ー
ワ イ ヤ ー ト ラ ッ
ワ イ ヤ ー ト ラ ッ
ダ
イ
オ
ー
ダ
イ
オ
ー
ダ
イ
オ
ー
ダ
イ
オ
ー
L
プ
プ
プ
ド
ド
ド
ド
カ TWEETER
ー WOOFER
REF NO.
*
X0159A0R SPEAKER
YA952A00 LOUD SPEAKER
3.0cm
12.0cm 4 ohm 6W
ス
ス
*
WT651400 LCD DISPLAY
982-441A-4218
液 晶 デ ィ ス プ レ イ
*: New Parts
ピ
ー
ピ
ー
カ
REMARKS
QTY
RANK
01
01
01
(V869520)(X2336C0)
04
01
01
01
01
01
RANK: Japan only
15
A
B
C
D
E
F
G
H
PSR-E423 BLOCK DIAGRAM
PSR-E423
TOUCH RESPONSE
Keyboard 61KEY (16N)
PNR
LED
61H-MK (C4~C6)
(LED: 4PCS)
ENC
PNL
CN801 (16P)
PB0-PB7
+3.3D
CN1 (12P)
PA0–6 LED DRIVER
TR701–704
CN401 (12P)
LED DRIVER
TR705
+3.3D
1–4
8
DAC
10
24bit
12
IC501
(16P)
BUFFER/
LPF
IC502 (8P)
L ch
R ch
fc = 34kHz
MASTER
VOLUME
51,52
59 58 49
41
LDQM,UDQM,RCLK,/CS4
SUS_PEDAL
ASSIGN
VR_B
VR_A
VR_A_CENTER
PITBEND
X102
CN803 (4P)
FUNC_DP,FUNC_DM,VBUS
48MHz
MA01–23,
MD00–15
P2ROM
128M
PROG./
WAVE
IC201
(56P)
11
IC202
(15P)
5
OTL
2.5W x 2
R
MA01–20,
MD00–15
CN108 (4P)
A
FLASH
ROM
16M
IC204
(48P)
DRAM
16M
ASSIGN
IC202
(50P)
VR302
B
PSW
VR301
-
3
+
-
SPEAKER R
WOOFER
4Ω 12cm
JK102
SW101
VRPB (PB)
PITCH BEND
BATTERY
+ 1.5V x 6
AA-size,LR6 or
equivalent batteries
USB
JK104
5
SUSTAIN
PITBEND
VR401
WARNING: Components having special characteristics are marked
4
-
STANDBY/ON
VRPB (VR)
SPEAKER R
TWEETER
AC adaptor
PA-3C/PA-130/PA-130A
JK101
CN202 (4P)
MA01–11,13,
RASN (MA17)
CASN (MA18)
MD00–15
+
PHONES /
OUTPUT
MVR
+3.3D
CN802 (5P)
R ch
12
VR601
65,66,75
MA01–23,
MD00–15
CERAMIC
F Tolerance±0.15%
L ch
TW
CN101 (3P)
60
+
L
3
CN104 (5P)
61
A5kΩ
SW301
71,72
SPEAKER L
TWEETER
4
CN401 (3P)
102,155,
156,159
BA5417
STBY
21,22
X101
POWER AMP
CN102 (8P)
14
SD0,SYSCK,
BCLK,WCLK
CN302 (3P)
35,37,39,40
+5A
VR_B
CPU
+5A
REGULATOR
+5V
IC201 (3P)
CN201 (8P)
36,50,
135–142
16.9344MHz
Crystal SMD-49
F Tolerance±100PPM
REGULATOR
+1.8V
+1.8D
IC101 (176P)
+3.6V 50ms
2
-
LD701–703
IC601 (3P)
IC602 (5P)
SWL01U
130
REGULATOR
+3.3V
CN205 (13P)
163
VR_A_CENTER
VR_A
3–12,173,174
BACK LIGHT
LED:1PCS( Blue )
ASSIGN
4
TW
CN105 (4P) CN106 (2P)
+5D
CN301 (10P)
5
IC102 (5P)
RESET
56,68,74,112,151
4Ω 12cm
(SW: 24PCS)
SW701~724
CN206 (2P)
IC301 (80P)
54,64,70,111,153
+3.3D
LCD
DISPLAY
LCD DRIVER
CN601 (5P)
LED-OUT
PA0–7,RS,ENB
CN801 (10P)
+5D
-
(LED: 3PCS)
143–150
+1.8V
SPEAKER L
WOOFER
SW MATRIX
PA0,PA1,PA6
CN101 (13P)
13,14,38,157,
158,160,166–170
+
LED
N11–16,N21–26
B07–11
B01–07
CN403 (5P)
PA0,PA1,PA6
CN702 (12P)
B07–11
B01–07
CN402 (7P)
DMLCD
CN701 (16P)
CN2 (5P)
CN5 (7P)
JACK
CN107 (2P)
PPA2–5
SW37-61
PPA2–5
EN/B
CN203 (5P)
SW1-36
LD801–804
EC501
EN/A
CN204 (12P)
PC0–5,PD0–5
PPB0–7
PC0–5,PD0–5
CN3 (12P)
61L-MK (C1~B3)
CN4 (12P)
SW801~826
1
CN105 (4P)
CN802 (3P)
( SW: 26PCS )
CN501 (3P)
CATEGORY
SW MATRIX
CN103 (4P)
JK103
and must be replaced with parts having specification equal to those originally installed.
安全上の注意: 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のため必ず指定の部品をご使用ください。
28CA1-2001057213
PSR-E423 BLOCK DIAGRAM
6
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
PSR-E423
PSR-E423 OVERALL CIRCUIT DIAGRAM (DMLCD, ENC, JACK, MVR, PNL, PNR, PSW, TW, VRPB, 61H-MK, 61L-MK)
1
1
PNR
JACK
USB
DMLCD
CATEGORY
(-)
CATEGORY
(+)
STYLE
MUSIC
DATABASE
XX
XX
SONG
XX
FLASH ROM 16M
SDRAM 16M
2
VOICE
1
2
3
4
XX
5
2
SUSTAIN
SPEAKER L
TWEETER
TW
6
7
8
0/
RESET
-/
NO
9
+/
YES
28CC1-2001057218
LCD
DRIVER
PORTABLE
GRAND
REGIST
MEMORY
REGIST
MEMORY (1)
REGIST
MEMORY (2)
VOICE
CONTROL
VOICE
CONTROL
VOICE
CONTROL
VOICE
CONTROL
SPLIT/
SPLIT
VOICE
DUAL/
DUAL
VOICE
HARMONY/
HARMONY
TYPE
TOUCH/
TOUCH
SENSE
MEMORY/
BANK
SPEAKER L
WOOFER
SPEAKER R
WOOFER
3
XX
3
SPEAKER R
TWEETER
TW
28CC1-2001057218
XX
28CC1-2001057218
PHONES/OUTPUT
XX
4
4
SYSTEM RESET
XX
XX
P2ROM 128M
28CC1-2001057218
5
5
XX
PNL
CPU
(SWL01U)
REGULATOR +3.3V
XX
DEMO/BGM
PERFORMANCE
ASSISTANT
EASY SONG
ARRANGER
FUNCTION
TEMPO/TAP
SONG
MEMORY
REC
SONG
MEMORY(1)
SONG
MEMORY(2)
LESSON START
WAITING
LESSON START
YOUR TEMPO
LESSON START METRONOME
MINUS ONE
SONG
MEMORY(3)
SONG
MEMORY(4)
SONG
MEMORY(5)
XX
XX
REGULATOR +1.8V
XX
SONG
MEMORY(A)
CLEAR
XX
6
6
ARPEGGIO
ON/OFF
XX
/
ACMP
ON/OFF
ARPEGGIO
TYPE
XX
XX
A B/
INTRO/
ENDING/rit.
/
MAIN
AUTO FILL
Y/
SYNC
STOP
/
SYNC
START
//
START/
STOP
PERFORMANCE
ASSISTANT
EASY SONG
ARRANGER
POWER AMP. 5.0W 2ch
ARPEGGIO
ON/OFF
7
7
XX
XX
DAC
OP AMP
8
8
PSW
XX
28CC1-2001057217
REGULATOR +5V
ENC
STANDBY/ON
28CC1-2001057218
CATEGORY
9
9
61H-MK
(C4~C6)
28CC1-2001057218
XX
VRPB (PB)
PITCH BEND
to LCD BACK/LIGHT
MVR
MASTER
VOLUME
XX
28CC1-2001057218
28CC1-2001057218
10
10
28CC1-8822437
28CC1-2001057218
VRPB (VR)
61L-MK
(C1~B3)
B
XX : Not installed (未実装)
Note : See parts list for details of circuit board component parts.
11
注 : シート部品詳細は、パーツリストをご参照ください。
LIVE
CONTROL
A
WARNING
Components having special characteristics are marked
11
and must be replaced with parts having specification equal to those originally installed.
安全上の注意
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のため必ず指定の部品をご使用ください。
ASSIGN
28CC1-2001057218
28CC1-8822436
12
12
PSR-E423
A
PSR-E423
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
