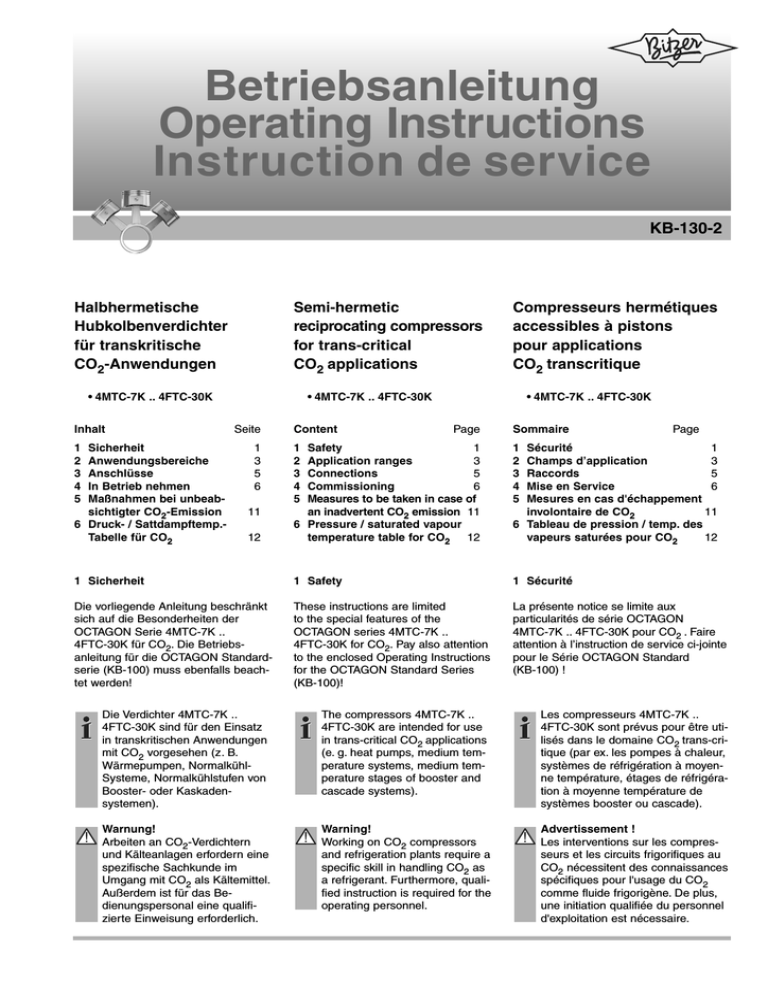

Betriebsanleitung Operating Instructions Instruction de service

Betriebsanleitung Operating Instructions Instruction de service
Betriebsanleitung
Operating Instructions
Instruction de service
KB-130-2
Semi-hermetic
reciprocating compressors
for trans-critical
CO2 applications
Halbhermetische
Hubkolbenverdichter
für transkritische
CO2-Anwendungen
• 4MTC-7K .. 4FTC-30K
• 4MTC-7K .. 4FTC-30K
Inhalt
Compresseurs hermétiques
accessibles à pistons
pour applications
CO2 transcritique
Seite
Content
• 4MTC-7K .. 4FTC-30K
Page
Sommaire
Page
1
2
3
4
5
Safety
1
Application ranges
3
Connections
5
Commissioning
6
Measures to be taken in case of
an inadvertent CO2 emission 11
6 Pressure / saturated vapour
temperature table for CO2 12
Sécurité
1
Champs d’application
3
Raccords
5
Mise en Service
6
Mesures en cas d'échappement
11
involontaire de CO2
6 Tableau de pression / temp. des
vapeurs saturées pour CO2
12
1 Sicherheit
1 Safety
1 Sécurité
Die vorliegende Anleitung beschränkt
sich auf die Besonderheiten der
OCTAGON Serie 4MTC-7K ..
4FTC-30K für CO2. Die Betriebsanleitung für die OCTAGON Standardserie (KB-100) muss ebenfalls beachtet werden!
These instructions are limited
to the special features of the
OCTAGON series 4MTC-7K ..
4FTC-30K for CO2. Pay also attention
to the enclosed Operating Instructions
for the OCTAGON Standard Series
(KB-100)!
La présente notice se limite aux
par ticularités de série OCTAGON
4MTC-7K .. 4FTC-30K pour CO2 . Faire
attention à l’instruction de service ci-jointe
pour le Série OCTAGON Standard
(KB-100) !
1
2
3
4
5
Sicherheit
Anwendungsbereiche
Anschlüsse
In Betrieb nehmen
Maßnahmen bei unbeabsichtigter CO2-Emission
6 Druck- / Sattdampftemp.Tabelle für CO2
1
3
5
6
11
12
Die Verdichter 4MTC-7K ..
4FTC-30K sind für den Einsatz
in transkritischen Anwendungen
mit CO2 vorgesehen (z. B.
Wärmepumpen, NormalkühlSysteme, Normalkühlstufen von
Booster- oder Kaskadensystemen).
!
Warnung!
Arbeiten an CO2-Verdichtern
und Kälteanlagen erfordern eine
spezifische Sachkunde im
Umgang mit CO2 als Kältemittel.
Außerdem ist für das Bedienungspersonal eine qualifizierte Einweisung erforderlich.
1
2
3
4
5
The compressors 4MTC-7K ..
4FTC-30K are intended for use
in trans-critical CO2 applications
(e. g. heat pumps, medium temperature systems, medium temperature stages of booster and
cascade systems).
!
Warning!
Working on CO2 compressors
and refrigeration plants require a
specific skill in handling CO2 as
a refrigerant. Furthermore, qualified instruction is required for the
operating personnel.
Les compresseurs 4MTC-7K ..
4FTC-30K sont prévus pour être utilisés dans le domaine CO2 trans-critique (par ex. les pompes à chaleur,
systèmes de réfrigération à moyenne température, étages de réfrigération à moyenne température de
systèmes booster ou cascade).
!
Advertissement !
Les interventions sur les compresseurs et les circuits frigorifiques au
CO2 nécessitent des connaissances
spécifiques pour l'usage du CO2
comme fluide frigorigène. De plus,
une initiation qualifiée du personnel
d'exploitation est nécessaire.
Gefahr!
CO2 ist geruch- und farblos und
kann deshalb bei Emissionen nicht
direkt wahrgenommen werden.
Das Einatmen von erhöhten
CO2-Konzentrationen kann zu
Bewusstlosigkeit und Erstickung
führen!
In geschlossenen Räumen können entsprechende Sicherheitsund Überwachungseinrichtungen
erforderlich werden!
Maschinenräume müssen entsprechend EN 378 belüftet sein!
Danger!
CO2 is odourless and colourless
and can therefore not be perceived directly in case of emission.
Inhalation of higher CO2 concentrations can lead to unconsciousness and to asphyxiation!
In closed rooms appropriate
safety and monitoring devices
may become necessary!
Machinery rooms must be ventilated according to EN 378!
Danger !
Le CO2 est incolore et inodore et par
conséquent pas directement détectable en cas de propagation. Inspirer du
CO2 à hautes concentrations peut
engendrer l'évanouissement et l'étouffement! Dans les espaces clos, porter
attention aux équipements de sécurité
et de surveillance appropriés !
La ventilation des salles des machines doit être assurée conformément
à la norme EN 378 !
Besondere Hinweise zur
Anlagenauslegung
Special notes on plant design
Renseignements particuliers pour la
conception d'une installation
Absicherung gegen überhöhten
Druck
Safety against excessive
pressure
Protection contre une pression trop
élevée
Gefahr!
Hohe Drucklagen des Kältemittels CO2 beachten (kritische
Temperatur 31.06°C entspricht
73,6 bar)!
Bei Stillstand nimmt der Druck in
der Anlage zu und es besteht
Berstgefahr!
Am Verdichter und in jeweils
beidseitig absperrbaren Anlagenabschnitten auf Saugund Hochdruckseite Druckentlastungsventile installieren –
Anforderungen und Auslegung
entsprechend EN 378-2 und
EN 13136. Dabei geeignete
Maßnahmen treffen, um beim
Abblasen ein Blockieren des
Druckentlastungsventils durch
sublimiertes CO2 (Trockeneis)
zu vermeiden. Keine Rohre am
Austritt des Druckentlastungsventils befestigen. Bei Systemen
mit Mitteldrucksammler können
Flüssigkeitstemperaturen um
0°C auftreten. Flüssigkeitssammler müssen isoliert werden, um Wärmeeintritt in das
Kältemittel CO2 zu vermeiden.
Bei Bedarf weitere Maßnahmen
zur Druckbegrenzung vornehmen (z.B. Druckausgleichsbehälter, bei größeren Anlagen zusätzlicher Kältesatz zur Druckbegrenzung durch Rückkondensation).
2
Die Verdichter sind mit Druckentlastungsventil(en) zur Atmosphäre
für HD- und/oder ND-Seite lieferbar
(Option). Sie ersetzen jedoch nicht die
zur Absicherung des Systems erforderlichen Druckentlastungsventile.
Danger!
Observe high pressure levels of
CO2 refrigerants (critical temperature 31.06°C corresponds to
73.6 bar)!
At standstill the pressure in the
plant will rise and danger of bursting is imminent!
Installation of pressure relief valves on compressor and both
the suction and the discharge
side of the system is required,
and should be laid out in accordance with EN 378-2 and EN
13136. In so-doing, take appropriate measures in order to prevent relief valve blockage due to
the formation of solid CO2 (dry
ice). Do not fit pipe work to the
outlet of pressure relief valves.
In systems with intermediate
pressure receiver liquid temperatures around 0°C can occur.
Liquid receivers should be insulated to reduce heat ingress into
the refrigerant CO2.
If necessary take further measures to ensure pressure limitation
(e.g. pressure equalisation
vessel, for larger plants an additional refrigeration unit for pressure limitation via condensation).
The compressors are available with
pressure relief valve(s) to the atmosphere for high pressure and/or low
pressure side (optional). However,
they do not replace the pressure relief
valves necessary for system protection.
Danger !
Tenir compte du niveau de pression
élevé du fluide frigorigène CO2
(température critique 31,06°C correspond à 73,6 bar) !
A l'arrêt, la pression augmente dans
l'installation, et il y a risque d'éclatement !
Installer des soupapes de décharge
sur le compresseur et sur les portions de circuit aspiration et refoulement qui peuvent être isolées aux
deux extrémités – Exigences et
sélection suivant EN 378-2 et
EN 13136. Prendre les mesures
appropriées pour éviter un blocage
de la soupape de décharge par sublimation du CO2 (neige carbonique)
au moment de la décharge. Ne pas
fixer des tubes à la sortie de la soupape de décharge. Les systèmes
avec réservoir à pression intermédiaire peuvent présenter des
températures de liquide d'environ
0°C. Il est nécessaire d'isoler le
réservoir de liquide afin d'éviter l'entrée de chaleur dans le fluide frigorigène CO2.
Si nécessaire, adopter d'autres
mesures de limitation de pression
(par ex. réservoir d'égalisation de
pression; sur de grandes installations, groupe frigorifique supplémentaire pour une limitation de pression
par recondensation).
Les compresseurs peuvent être fournis
avec une/des soupape(s) de décharge
vers l'atmosphère pour le côté HP et/ou le
côté LP (option). Ils ne remplacement
cependant pas les soupapes de décharge
nécessaires à la protection du système.
KB-130-2
Maximal zulässige Drücke
Maximum permissible pressure
levels
Pressions maximales admises
• Saugseite (Stillstand):
• Hochdruckseite:
• Suction side (standstill): 75 bar
• High pressure side:
130 bar
• à l'aspiration (arrêt):
• au refoulement:
Maximal zulässige Drücke
(Betrieb):
Maximum permissible pressure
levels (operation):
Pressions maximales admises
(service):
• siehe Einsatzgrenzen,
Prospekt KP-130
• see application limits,
brochure KP-130
• voir limites d’application
brochure KP-130
Filtertrockner
Filter drier
Filtre déshydrateur
Aufgrund der geringen Löslichkeit von
Feuchtigkeit in der Dampfphase von
CO2 und den daraus drohenden
Konsequenzen, wie z.B. Zusetzen von
Ventildüsen und chemische Reaktionen, müssen reichlich dimensionierte
Filtertrockner in geeigneter Qualität eingesetzt werden. Maximale Betriebsdrücke der Filtertrockner beachten!
Eventuell beschränkt sich der Einsatz
auf die Flüssigkeitsleitung nach dem
Mitteldrucksammler oder die Saugseite
(Systeme ohne Mitteldrucksammler).
Ein Schauglas mit Feuchtigkeitsindikator wird je nach Systemaufbau
empfohlen.
Due to the low moisture solubility in the
condensing phase of CO2 and the
resulting consequences, e.g. clogging
of valve nozzles and chemical reactions, generously dimensiond filter
driers in suitable quality must used.
Mind maximum operating pressures of
filter dries! The application may possibly
be limited to the liquid line after the
intermediate pressure receiver, or the
suction side (systems without intermediate pressure receiver). Depending on
the system setup a sight glass with
moisture indicator is recommended.
En raison de la faible solubilité d'humidité
dans la phase vapeur du CO2 et des
conséquences en résultant, telles qu'une
obstruction des gicleurs de soupape et une
réaction chimique, il est nécessaire d'utiliser des filtres déshydrateurs largement
dimensionnés d'une qualité adéquate.
Respecter la pression maximale admissible
des filtres déshydrateurs ! L'utilisation des
filtres déshydrateurs peut éventuellement
être limitée à la conduite de liquide après
le réservoir à pression intermédiaire ou au
côté aspiration (systèmes sans réservoir à
pression intermédiaire). En fonction de la
conception du système, il convient d'utiliser
un voyant avec indicateur d'humidité.
2 Anwendungsbereiche
2 Application ranges
2 Champs d’application
75 bar
130 bar
Zulässiges Kältemittel
Permitted refrigerant
Fluide frigorigène autorisé
CO2 Ölfüllung
Oil charge
Charge d’huile
Die CO2 Reinheitsklasse kann einen
höheren H2O Anteil enthalten, wenn
ein großzügig dimensionierter
Filtertrockner eingesetzt und das
System durch diesen befüllt wird.
Es empfiehlt sich in diesem Fall den
Filtertrockner nach der Inbetriebnahme mehrfach zu wechseln.
Leistungsregelung (30 – 70 Hz) mit
Frequenzumrichter auf Anfrage
KB-130-2
CO2 der Reinheitsklasse N4.5 oder vergleichbar, bzw. H2O < 5 ppm
CO2 of purity class N4.5 or equivalent, or H2O < 5 ppm
CO2 de la classe de pureté N4.5 ou équivalent, resp. H2O < 5 ppm
BITZER BSE 85K
siehe Prospekt KP-130
see brochure KP-130
voir brochure KP-130
Einsatzgrenzen
Application ranges Limites d’appliction
75 bar
130 bar
CO2 purity can be of a higher H2O
level if a large volume drier assembly
is used and the system is charged
through the drier. In this case repeated changes of the filter drier are
recommended after commissioning.
Capacity control (30 – 70 Hz) with frequency inverter available upon
request
La classe de pureté du CO2 peut contenir
une part H2O plus élevée si l'on utilise un
filtre déshydrateur largement dimensionné
par lequel le système est rempli. Il est
recommandé dans ce cas de remplacer le
filtre déshydrateur plusieurs fois après la
mise en service.
Régulation de puissance (30 – 70 Hz) avec
variateur de fréquences sur demande
3
Betriebstemperaturen
!
Achtung!
Betrieb bei kleinen Druckverhältnissen und geringer Sauggasüberhitzung führt zu niederiger Druckgas- und Öltemperatur.
Gefahr von unzureichender
Schmierung durch hohe CO2Löslichkeit im Öl.
Operating temperatures
!
Attention!
Operation at low pressure ratios
and low suction gas superheat
results in low discharge gas and
oil temperature. Risk of insufficient lubrication due to high CO2
solubility in oil.
Mit Blick auf die Schmierbedingungen
müssen folgende Anforderungen eingehalten werden:
With respect to the lubrication conditions, the following requirements must
be met:
• Generell Ölsumpfheizung einsetzen, Betrieb während Stillstandsphase.
• Always apply crankcase heater,
operation during shut-off period.
• Die minimale Druckgastemperatur
für subkritischen Betrieb muss mindestens 40 K über der Verflüssigungstemperatur liegen, um zu
niedrige Ölsumpftemperaturen zu
vermeiden.
Anhaltswerte für NK-Bedingungen:
min. Sauggasüberhitzung 10 K,
min. Öltemperatur 20°C,
min. Druckgastemperatur 40°C.
Die Druckgastemperatur muss
im Hinblick auf die Spitzendrücke bestimmt werden!
Abhängig von Hoch- und
Niederdruck können auch beim
Betrieb mit gesättigtem Sauggas
sehr hohe Druckgastemperaturen auftreten.
• The minimum discharge gas temperature for sub-critical operation
must be at least 40 K above the
condensing temperature to avoid
too low crankcase oil temperatures.
Reference values for medium temperature applications:
min. suction gas superheat 10 K,
min. oil temperature 20°C,
min. discharge gas temp. 40°C.
The discharge gas temperature
must be determined with regard
to peak pressures! Depending
on high and low pressure very
high discharge temperatures can
occur even at operation with
saturated suction gas.
Températures de service
!
Attention !
Un fonctionnement à faibles rapports de pression et avec un faible
surchauffe du gaz aspiré provoque
une basse température du gaz de
refoulement et de l'huile. Risque de
lubrification insuffisante à cause de
la haute solubilité du CO2 dans
l'huile.
Eu égard à les conditions de lubrification
qui en résultent, les exigences suivantes
sont à respecter:
• Usage généralisé d'un chauffage carter, en service durant les arrêts.
• La température minimale du gaz de
refoulement en régime de fonctionnement sous-critique doit être au moins
de 40 K au-dessus de la température
de condensation afin d'éviter des
températures trop basses de l'huile de
carter.
Valeurs à titre indicatif pour les conditions de réfrigération à moyenne
température:
min. surchauffe du gaz aspiré 10 K,
température min de l'huile 20°C, temp.,
min. du gaz de refoulement 40°C.
La température du gaz de refoulement doit être déterminée en considération des pressions de crête ! En
fonction de la haute et basse pression, températures très élevées du
gaz de refoulement sont également
possible avec un fonctionnement à
gaz aspiré saturé.
• Température max. du gaz de refoulement 140°C, mesurée sur la conduite
de refoulement (10 cm de distance par
rapport au raccord du gaz de refoulement du compresseur).
• max. Druckgastemperatur 140°C
gemessen an Druckleitung (10 cm
Abstand vom Druckgasanschluss
am Verdichter).
• max. discharge gas temperature
140°C measured at discharge line
(10 cm distance from discharge
gas connection).
• Der Einfluss verschiedener
Lastbedingungen und der Einsatz
von Systemtechnologien, wie z.B.
Flashgas Bypass, auf die
Betriebsbedingungen der
Verdichter sind zu beachten.
Ggf. Rücksprache mit BITZER.
• Consider the influence different
load conditions and the application
of system technologies (such as
Flashgas Bypass) have on the operating conditions of the compressors. If necessary, contact
BITZER.
Besondere Anwendungen
Special applications
Applications spéciales
Der Einsatz der Verdichtertypen
4MTC-7K .. 4FTC-30K für HeißgasAbtausysteme, Systeme mit Wärmeabgabe an ein Kaltwassernetz und in
Tiefkühl-Anwendungen erfordert die
individuelle Abstimmung mit BITZER.
The application of compressor types
4MTC-7K .. 4FTC-30K in hot gas
defrosting systems, systems with heat
emission to a cold water system, and
in low temperature applications requires individual consultation with
BITZER.
L'utilisation des types de compresseurs
4MTC-7K .. 4FTC-30K pour les systèmes
de dégivrage par gaz chauds, les systèmes avec dégagement de la chaleur vers
un réseau d'eau froide et dans les applications de congélation requiert l'accord
de BITZER.
4
• Observer l'influence des différentes
conditions de charge et de l'utilisation
d'un bipasse de flashgas sur les conditions de fonctionnement des compresseurs. Le cas échéant, veuillez contacter BITZER à ce sujet.
KB-130-2
3 Anschlüsse
3 Connections
3 Raccords
Connection positions
Position des raccords
4MTC-7K .. 4KTC-10K
4JTC-10K .. 4FTC-20K
4FTC-30K
Anschluss-Positionen
1
3
5
6
9
10
22
23
24
Hochdruck-Ausschluss (HP)
Niederdruck-Anschluss (LP)
Öleinfüll-Stopfen
Ölablass
Anschluss für Öl- und Gasausgleich
(Parallelbetrieb)
Anschluss für Ösumpfheizung
Druckentlastungsventil (HP) zur
Atmosphäre
Druckentlastungsventil zur
Atmosphäre (Saugseite)
Service-Anschluss (Schrader – Vor
Inbetriebnahme durch Stopfen oder
entsprechenden Adapter ersetzen.)
SL Saugleitung
DL Druckleitung
KB-130-2
1
3
5
6
9
10
22
23
24
High pressure connection (HP)
Low pressure connection (LP)
Oil fill plug
Oil drain
Connection for oil and gas
equalisation (parallel operation)
Crankcase heater connection
Pressure relief valve (HP) to the atmosphere
Pressure relief valve to the atmosphere
(suction side)
Service connection (Schrader – Replace
by plug or adaptor before commissiong.)
SL Suction line
DL Discharge line
1
3
5
6
9
10
22
23
24
Raccord de haute pression (HP)
Raccord de basse pression (LP)
Bouchon pour le remplissage d’huile
Vidange d’huile
Raccord d’égalisation d’huile et de gaz
(fonctionnement en parallèle)
Raccord de résistance de carter
Soupape de décharge (HP) à l'atmosphère
Soupape de décharge à l'atmosphère
(côté d'aspiration)
Raccord de service (Schrader –
Remplacer par bouchon ou adaptateur
correspondante avant la mise en service.)
SL Conduite d’aspiration
DL Conduite de refoulement
5
4 In Betrieb nehmen
4 Commissioning
Allgemeine Hinweise und
Anforderungen siehe
Betriebsanleitung KB-100.
For general information and
requirements see Operating
Instructions KB-100.
Bevor die Anlage in Betrieb genommen wird, alle Sicherheits- und Überwachungseinrichtungen der Anlage
und im Maschinenraum auf korrekte
Funktion überprüfen.
Prior to putting the plant into operation, check all safety and monitoring
devices on the plant and in the machine room for correct function.
Außerdem müssen folgende
Informationen vorliegen:
• Auslegungsdaten
• Maximal zulässige Drücke bei
Stillstand und Betrieb
• Rohrleitungs- und InstrumentenDiagramm
!
Achtung!
Die Inbetriebnahme von CO2Verdichtern für transkritische
Anwendungen erfordert eine
besonders sorgfältige Vorgehensweise. Bedingt durch
hohe Kältemittellöslichkeit im Öl,
hohe Drucklagen und ggf. starke
Druckschwankungen nach dem
Startvorgang, kann es zu Überlastung und Schmierungsmangel
kommen. Es ist deshalb notwendig, Arbeitsweise und Betriebsbedingungen sorgfältig zu beobachten und den/die Verdichter
bei abnormalen Bedingungen
vorübergehend abzuschalten.
Anlage während der gesamten
Inbetriebnahme unbedingt
beaufsichtigen!
Moreover the following information
must be available:
• Layout data
• Maximum permissible pressures at
standstill and during operation
• Pipelines and instrumentation
diagram
!
Caution!
Putting CO2 compressors for
trans-critical applications into
operation requires a very careful
approach. After starting, overload and lack of lubrication can
occur due to high refrigerant
solubility in oil, high pressure
levels and possibly strong pressure variations. It is therefore
necessary to observe the operating behaviour and conditions
thoroughly and to switch off the
compressor temporarily in case
of abnormal conditions.
Ensure to supervise the plant
during the entire initial startup
process!
4 Mise en Service
Pour les informations et exigences
générales, voir les instructions de
service KB-100.
Avant la mise en service de l'installation,
s'assurer du fonctionnement correct de
tous les systèmes de sécurité et de surveillance de l'installation, et de ceux dans
la salle des machines.
De plus, les informations suivantes doivent être disponibles:
• Paramètres de conception
• Pressions maximales admises à l'arrêt
et en service
• Diagramme des tuyauteries et des
instruments
!
Attention !
La mise en service des compresseurs CO2 des applications transcritique nécessite une procédure
très méticuleuse. La forte solubilité
du fluide frigorigène dans l'huile, le
niveau de pression élevé et dans
certains cas, de fortes variations de
pression après le démarrage peuvent engendrer une surcharge et un
manque de lubrification. Par conséquent, il est nécessaire de respecter
scrupuleusement le mode de travail
et les conditions de fonctionnement,
et d'arrêter temporairement le(s)
compresseur(s) si les conditions
sont anormales.
Il faut absolument surveiller l'installation durant toute la durée de la
mise en service !
Evakuieren
Evacuation
Mise sous vide
Ölsumpfheizung einschalten.
Switch on crankcase heater.
Mettre la résistance de carter en service.
Für Anwendungen mit CO2 sollte das
"stehende Vakuum" einen Wert unter
0,5 mbar (500 microns) vor der
Inbetriebnahme erreichen. Das
Vakuum im Verlauf des Evakuierungsprozesses mehrmals mit
trockenem Stickstoff brechen.
For applications with CO2 the “standing vacuum” should achieve a value
below 0,5 mbar (500 microns) before
commissioning. Use dry nitrogen to
break vacuum several times during
evacuation process.
Pour les applications de CO2, le "vide
stable" devrait atteindre une valeur
inférieure à 0,5 mbar (500 microns) avant
la mise en service. Au cours du processus de mise sous vide, casser le vide plusieurs fois à l'aide d'azote sec.
6
KB-130-2
Kältemittel einfüllen
!
Achtung!
Beim Befüllen von CO2
Handschuhe und Schutzbrille
tragen!
Die nachfolgende Instruktion
beschreibt allgemeine Anforderungen
beim Befüllen mit Kältemittel und bei
Inbetriebnahme der Verdichter. Je
nach Ausführung und Steuerung der
Anlage (z. B. bei Systemen mit
Mitteldrucksammlern oder BoosterSystemen) können entsprechende
Anpassungen notwendig werden.
Charging refrigerant
!
The following instruction describes
general requirements when charging
refrigerant and putting the compressor
into operation. Depending upon the
version and control system of the
plant (e. g. for systems with intermediate pressure receiver or booster
systems), corresponding adjustments
can become necessary.
Im Folgenden werden verschiedene Beispiele aufgezeigt.
Wegen der hohen Anforderungen an die Restfeuchte,
muss das CO2 über einen
Filtertrockener eingefüllt werden.
• Vorbereitende Arbeiten:
- Ölsumpfheizung einschalten.
- Füllvorgang erst bei einer Öltemperatur von ca. 20 K oberhalb der
Umgebungstemperatur beginnen.
- Ölstand im Verdichter kontrollieren
- Verdichter nicht einschalten!
• CO2-Kältemittelflasche über
Druckminderer und flexible FüllLeitungen mit Service-Anschlüssen
der Anlage (Saug- und Hochdruckseite) verbinden. Vor dem
Festziehen der Verschraubungen,
Rohrleitungen mit CO2-Dampf
spülen. Ventile der Füllanschlüsse
öffnen und Vakuum mit CO2 aus
der Gasphase des Füllzylinders
brechen bis zu einem Überdruck
von ca. 10 bar. Bei starker
Abkühlung der Kältemittelflasche
sollte Beheizung im Wasserbad
(Wasser max. 40°C) erfolgen.
!
Achtung!
Ab ca. 10 bar Systemdruck
sicherstellen, dass Saug- und
Druckabsperrventil des (der)
Verdichter(s) geschlossen sind.
KB-130-2
Attention!
Wear gloves and safety goggles
when charging CO2!
Remplir le fluide frigorigène
!
L'instruction suivante reprend les exigences générales pour le remplissage du fluide frigorigène et la mise en service des
compresseurs. Selon la réalisation et la
commande de l'installation(par ex. pour
les systèmes avec réservoir à pression
intermédiaire ou les systèmes booster),
des adaptations appropriées peuvent s'avérer nécessaires.
Different examples are given
below.
Due to high requirements for
residual moisture, CO2 must be
charged via a filter drier.
• Preparatory work:
- Energise the crankcase heater.
- Do not start charging process
until oil temperature is 20 K above
the ambient temperature.
- Check the oil level in the compressor.
- Do not switch on the compressor!
• Connect CO2 gas cylinder via a
pressure reducer and flexible
charging lines with service connections on the plant (suction and high
pressure side). Prior to tightening
the screw connectors, flush the
pipelines with CO2 vapour. Open
the charging connection valves and
break the vacuum with CO2 from
gas phase of the charging cylinder
until excess pressure of approx.
10 bar is attained. In case the gas
cylinder is severely cooled down it
should be warmed in a water bath
(water max. 40°C).
!
Caution!
If system pressure exceeds
10 bar, ensure that suction and
discharge gas valve(s) of the
compressor(s) are shut.
Attention !
Lors du remplissage de CO2, porter
des gants et des lunettes de protection !
Vous trouverez ci-après quelques
exemples.
En raison des exigences élevées
quant à l'humidité résiduelle, le remplissage du CO2 doit se faire en
passant par un filtre déshydrateur.
• Travaux préliminaires:
- Enclencher le chauffage carter.
- La température de l'huile doit être
d'environ 20 K au-dessus de la température ambiante avant de procéder
au remplissage.
- Contrôler le niveau d'huile dans le
compresseur.
- Ne pas démarrer le compresseur !
• Relier la bouteille de CO2, équipée
d'un réducteur pression, avec des
tubes flexibles de remplissage, aux
raccords de service de l'installation
(côtés haute et basse pression). Avant
serrage des raccords, rincer les tubes
avec du CO2-vapeur. Ouvrir les vannes
des raccords de remplissage et casser
le vide avec du CO2 de la phase
gazeuse de la bouteille, jusqu'à une
surpression d'environ 10 bar. En cas
de fort refroidissement de la bouteille
de fluide frigorigène, réchauffer celle-ci
dans un bain d'eau chaude (l’eau max.
40°C).
!
Attention !
À partir d'une pression du système
d'environ 10 bars, s'assurer que la
vanne d'arrêt à l'aspiration et la
vanne d'arrêt au refoulement du
(des) compresseur(s) sont fermées.
7
Die folgenden Arbeitsschritte bis zum
Startvorgang unterscheiden sich für
verschiedene Systemvarianten.
The following steps until starting vary
for different system types.
Les opérations suivantes à effectuer
avant le démarrage varient en fonction du
système utilisé.
Einstufige Systeme ohne
Mitteldrucksammler
Single step systems without
intermediate pressure receiver
Systèmes monoétagés sans réservoir
à pression intermédiaire
• Weiteres Befüllen des Systems mit
gasförmigen CO2 bis max. 40 bar.
• Proceed to charge system with
CO2 gas to a maximim of 40 bar.
• Remplir le système avec du CO2
gazeux jusqu'à 40 bars max.
• Sicherstellen, dass Magnetventile
am Verdampfer geschlossen
(stromlos) sind.
• Ensure that solenoid valves at
evaporator are shut (de-energized).
• S'assurer que les vannes magnétiques
de l'évaporateur sont fermées (hors
tension).
• Manuellen Betrieb der
Ventilatoren/des Wasservorlaufs
des Gaskühlers starten.
• Weiteres Befüllen mit flüssigem
CO2 in den Gaskühler.
• Start manual operation of
fans/water supply for gas cooler.
• Proceed to charge liquified CO2
into gas cooler.
• For further charging see starting
process.
• Weiteres Befüllen siehe
Startvorgang.
• Démarrer le fonctionnement manuel
des ventilateurs/de l'entrée d'eau du
refroidisseur de gaz.
• Remplir le refroidisseur de gaz avec du
CO2 liquide.
• Pour la poursuite du remplissage, voir
la procédure de démarrage.
Einstufige Systeme mit
Mitteldrucksammler
Single step systems with
intermediate pressure receiver
Systèmes monoétagés avec réservoir
à pression intermédiaire
• Weiteres Befüllen des Systems mit
gasförmigen CO2.
• Proceed to charge system with
CO2 gas.
• Remplir le système avec du CO2
gazeux.
• Ab ca. 20 bar Systemdruck sicherstellen, dass Magnetventile am
Verdampfer geschlossen
(stromlos) sind.
• If system pressure exceeds 20 bar,
ensure that solenoid valves at
evaporator are shut (de-energized)
• À partir d'une pression du système
d'environ 20 bars, s'assurer que les
vannes magnétiques de l'évaporateur
sont fermées (hors tension).
• Manuellen Betrieb der
Ventilatoren/des Wasservorlaufs
des Gaskühlers starten.
• Start manual operation of
fans/water supply for gas cooler.
• Proceed to charge liquified CO2
into intermediate pressure receiver.
• Weiteres Befüllen der Anlage mit
flüssigem CO2 in den
Mitteldrucksammler.
!
Achtung!
Ab ca. 30 bar Systemdruck kein
weiteres Kältemittel einfüllen!
• Démarrer le fonctionnement manuel
des ventilateurs/de l'entrée d'eau du
refroidisseur de gaz.
• Remplir le réservoir à pression intermédiaire avec du CO2 liquide.
!
Attention!
If system pressure exceeds
approx. 30 bar, stop charging
refrigerant!
!
Attention !
À partir d'une pression du système
d'environ 30 bars, ne pas ajouter
d'autre fluide frigorigène !
• Weiteres Befüllen siehe
Startvorgang.
• For further charging see starting
process.
• Pour la poursuite du remplissage, voir
le processus de démarrage.
NK- und TK-Boostersysteme
Medium and low temperature
booster systems
Systèmes booster de réfrigération à
moyenne température et de congélation
!
Achtung!
Die verschiedenen maximal
zulässigen Betriebsdrücke der
Verdichter und der eingesetzten
Komponenten in der NK- und
TK- Stufe beachten. Ab ca. 10
bar Systemdruck sicherstellen,
dass Saug- und Druckabsperrventil der Verdichter in NKund TK-Stufe geschlossen sind.
• Sicherstellen, dass Magnetventile
des Verdampfers in der TK-Stufe
geschlossen (stromlos) sind.
8
!
Attention!
Mind the different maximum
allowable operating pressures of
compressors and components in
medium and low temperature
step. If system pressure exceeds
approx. 10 bar, ensure that suction and discharge valves are
are shut in medium and low temperature step.
• Ensure that solenoid valves at evaporator are shut (de-energized) in
medium and low temperature step.
!
Attention !
Respecter les différentes pressions
maximales admissibles des compresseurs de réfrigération et de congélation ainsi que des composants
utilisés. À partir d'une pression du
système d'environ 10 bars, s'assurer
que la vanne d'arrêt à l'aspiration et
la vanne d'arrêt au refoulement des
compresseurs de réfrigération et de
congélation sont fermées.
• S'assurer que les vannes magnétiques
de l'évaporateur à l'étage de congélation sont fermées (hors tension).
KB-130-2
• Weiteres Befüllen der NK-Stufe des
Systems mit gasförmigen CO2.
• Proceed to charge medium temperature step with CO2 gas.
• Ab ca. 20 bar Systemdruck in der
NK-Stufe sicherstellen, dass
Magnetventile des Verdampfers
geschlossen (stromlos) sind.
• If system pressure exceeds 20 bar
in the medium temperature step,
ensure that solenoid valves at
evaporator are shut (de-energized)
• Manuellen Betrieb der
Ventilatoren/des Wasservorlaufs
des Gaskühlers starten.
• Start manual operation of
fans/water supply for gas cooler.
• Weiteres Befüllen der Anlage mit
flüssigem CO2 in den
Mitteldrucksammler.
!
Achtung!
Ab ca. 30 bar Systemdruck kein
weiteres Kältemittel einfüllen!
• NK-Stufe: Weiteres Befüllen siehe
Startvorgang.
Startvorgang
Bei 2-stufigen Kaskaden- oder
Booster-Systemen zunächst nur
NK-Stufe in Betrieb nehmen.
Erst nach Erreichen konstanter
Betriebsbedingungen TK-Stufe
starten.
• Proceed to charge liquified CO2
into intermediate pressure receiver.
• À partir d'une pression du système
d'environ 20 bars au niveau de
réfrigération, s'assurer que les vannes
magnétiques de l'évaporateur sont fermées (hors tension).
• Démarrer le fonctionnement manuel
des ventilateurs/de l'entrée d'eau du
refroidisseur de gaz.
• Remplir le réservoir à pression intermédiaire avec du CO2 liquide.
!
Attention!
If system pressure exceeds
approx. 30 bar, stop charging
refrigerant!
!
Attention !
À partir d'une pression du système
d'environ 30 bars, ne pas ajouter
d'autre fluide frigorigène !
• Medium temperature step:
For further charging see starting
process.
• L'étage de réfrigération à moyenne
température:
Pour la poursuite du remplissage, voir
la procédure de démarrage.
Starting
Procédure de démarrage
In 2-stage cascade or booster
systems commission medium
temperature step at first. Start
low temperature stage only after
constant operating conditions
are achieved.
• Lüfter einer Kühlstelle einschalten.
• Start fan at one refrigeration unit.
• Druckabsperrventil des CO2Verdichters öffnen, Saugabsperrventil nur um eine
Spindelumdrehung öffnen.
• Open the discharge shut-off valve
of the CO2 compressor, open the
suction shut-off valve by turning the
spindle one turn.
• Verdichter einschalten (bei
Parallelschaltung zunächst nur
einen Verdichter). Dabei Saugabsperrventil vorerst in Drosselstellung halten und mit abnehmendem Saugdruck langsam öffnen.
Gleichzeitig Verdampfer-Magnetventil(e) nach Bedarf und in Abhängigkeit der Verdichterleistung ansteuern.
• Switch on the compressor (in case
of parallel compound, first connect
only one compressor). Thereby, first
keep the suction shut-off valve in
throttling position and then open
slowly as the suction pressure
decreases. Simultaneously trigger
evaporator solenoid valve(s) as
needed and according to the compressor capacity.
• Bei Kältemittelmangel, CO2 gasförmig in die Saugseite einspeisen –
starken Druckanstieg vermeiden.
• In case of lack of refrigerant,
charge gaseous CO2 into the suction side – avoid rapid pressure
increase.
KB-130-2
• Remplir l'étage de réfrigération à
moyenne température avec du CO2
gazeux.
Dans le cas des systèmes cascade
ou booster bi-étagés, commencer
par mettre en service l'étage de réfrigération à moyenne température.
Ne démarrer l'étage de congélation
qu'après avoir atteint des conditions
de fonctionnement constantes.
• Mettre en marche le ventilateur d'un
poste de réfrigération.
• Ouvrir la vanne d'arrêt au refoulement
du compresseur CO2; n'ouvrir la vanne
d'arrêt à l'aspiration que de un tour.
• Démarrer le compresseur (en parallèle,
tout d'abord un seul compresseur).
Garder la vanne d'arrêt à l'aspiration
provisoirement en position d'étranglement et ne l'ouvrir que progressivement au fur et à mesure que la pression d'aspiration baisse. Commander
simultanément la (les) vanne(s) magnétique(s) évaporateur suivant les
besoins, et en tenant compte de la
puissance compresseur.
• En cas de manque de fluide frigorigène, introduire le CO2-gaz par
l'aspiration – éviter toute forte élévation
de pression.
9
• Beim Überschreiten der Einsatzgrenzen oder abnormalen Bedingungen (z.B. Nassbetrieb, hohe
Druckgastemperaturen), Verdichter
sofort abschalten. Erst wieder einschalten, wenn sich Drucklagen
stabilisiert haben oder eventueller
Fehler behoben ist.
• Upon exceeding the application
limits or in case of abnormal conditions (e.g. wet operation, high discharge gas temperatures), switch
off the compressor immediately.
Only switch it on again when pressure levels have stabilized or after
correcting any faults.
• Hohe Schalthäufigkeit vermeiden!
• Avoid high cycling rates!
• Je nach Systemausführung und
Steuerung, ggf. weitere Verdichter
und Verdampfer zuschalten,
Kältemittelfüllung ergänzen.
• Depending upon system version
and control, if necessary, engage
additional compressors and evaporators, adjust refrigerant charge.
Die Inbetriebnahme der TK-Stufe
erfolgt sinngemäß. Besondere
Maßnahmen bei Kaskadenanlagen:
Vor dem Start eines Verdichters, im
NK-System Magnetventil bzw. elektronisches Expansionsventil zum
Kaskaden-Wärmeaustauscher ansteuern (Kältemitteleinspritzung auf
Verdampferseite des Wärmetauschers
bewirkt CO2-Verflüssigung).
Comission low temperature stage
accordingly. Special measures for cascade systems:
Before starting compressor, trigger
solenoid valve or electronic expansion
valve to cascade heat exchanger in
medium temperature system (refrigerant injection at evaporator side of heat
exchanger results in CO2 condensation).
!
!
!
10
Achtung!
Bei Systemen mit großen
Kühlräumen und langen
Rohrleitungswegen können
während der Inbetriebnahme
hohe Sauggas- und Druckgastemperaturen auftreten,
wenn das System nicht ausreichend vorgefüllt wurde!
Warnung!
Wenn die Ventile der
Manometerbatterie zwischen
Verdichter und CO2-Flasche
geschlossen sind, sicherstellen,
dass sich im Verbindungsschlauch kein CO2 befindet!
Druckminderer an CO2-Flasche
verwenden!
Achtung!
Starke Druckabsenkung im
Kurbelgehäuse während
Startvorgang und Betrieb vermeiden, da es sonst zu Bildung
von Ölschaum mit der Folge von
Schmierungsmangel kommt!
!
!
!
Attention!
In systems with large cold stores
and long pipe works high suction
and discharge gas temperatures
can occur during commissioning
if the system has not been precharged sufficiently.
Warning!
If the valves of the gauges
between the compressor and
CO2 gas cylinder are closed,
ensure that no CO2 remains
inside the connecting hose!
Use pressure reducer on CO2
gas cylinder!
Caution!
Avoid rapid pressure pull down
inside the crankcase when starting and during operation, since
this leads to the formation of oil
foam that results in lack of lubrication!
• En cas de dépassement des limites
d'application ou de conditions anormales (par ex. fonctionnement en
mouillé, hautes températures du gaz
de refoulement) arrêter immédiatement
le compresseur. Ne redémarrer que si
les niveaux de pression se sont stabilisés ou si le défaut éventuel a été éliminé.
• Eviter des fréquences d'enclenchement élevées !
• Selon la réalisation et la commande du
système, rajouter éventuellement
d'autres compresseurs et évaporateurs, et compléter la charge en fluide
frigorigène.
La mise en service de l'étage de congélation est effectuée en conséquence.
Mesures particulières pour les systèmes
cascade:
Avant le démarrage d'un compresseur,
commander, dans le système de
réfrigération à moyenne température, la
vanne magnétique ou le détendeur électronique de l'échangeur de chaleur en
cascade (l'injection de liquide du côté
évaporateur de l'échangeur de chaleur
provoque une condensation du CO2).
!
!
!
Attention !
Les systèmes à larges chambres frigorifiques et longues tuyauteries risquent de produire de hautes
températures du gas aspiré et
refoulment si le système n'a pas été
prérempli d'une quantité suffisante
de fluide frigorigène !
Avertissement !
Quand les vannes des manomètres
du système de remplissage entre
compresseur et bouteille de CO2
sont fermées, s'assurer qu'il ne
reste plus de CO2 dans le tube de
liaison !
Utiliser un réducteur de pression sur
la bouteille de CO2 !
Attention !
Durant la phase de démarrage et
durant le service, éviter les fortes
chutes de pression dans le carter
qui engendrent alors la formation
d'écume d'huile et par conséquent,
un manque de lubrification !
KB-130-2
Betriebsdaten überprüfen
Checking the operating data
Contrôler les paramètres de service
Nach erfolgter Inbetriebnahme und
Kältemittelfüllung Betriebsdaten überprüfen und ein Datenprotokoll anlegen:
After commissioning and charging
refrigerant, check operating data and
prepare data protocol.
Après réalisation de la mise en service et
du remplissage en fluide frigorigène,
contrôler les paramètres de service et
établir un protocole de relevés:
• Verdampfungs- und Verflüssigungstemperaturen – siehe
Einsatzgrenzen KP-130
• Sauggastemperatur, Druckgastemperatur und Öltemperatur –
siehe Kapitel 2 "Betriebstemperaturen"
• Schalthäufigkeit
- max. 6 Starts pro Stunde
- min. Zeit für einen Start / Stop
Zyklus = 10 min
• Stromwerte in allen Phasen
• Evaporating and condensing temperatures – see application limits
KP-130
• Suction gas temperature, discharge
gas temperature and oil temperature – see chapter 2 "Operating temperatures"
• Cycling frequency
- max. 6 starts per hour
- min. time for one start / stop
cycle = 10 min
• Current draw in all phases
• Température d'aspiration et de refoulement – voir limites d'application KP-130
• Température des gaz aspirés, des gaz
au refoulement et de l'huile – voir chapitre 2 "Températures de service"
• Fréquences des démarrages
- 6 démarrages max. par heure.
- durée minimale d'un cycle Marche /
Arrêt = 10 min
• Intensités sur toutes les phases
• Tension
• Voltage
• Spannung
5 Maßnahmen bei unbeabsichtigter
CO2-Emission
5 Measures to be taken in case of
an inadvertent CO2 emission
5 Mesures en cas d'échappement
involontaire de CO2
Gefahr!
Tritt gasförmiges CO2 aus, entstehen kalte Nebel, die sich am
Boden ausbreiten.
Hohe Konzentrationen führen zu
Erstickung!
Unkontrolliertes Ablassen von
CO2 unbedingt vermeiden!
Danger!
In case gaseous CO2 leaks out,
a cold mist spreads on the floor.
High concentration leads to
asphyxiation!
Absolutely avoid uncontrolled
venting of CO2!
Danger !
CO2 gazeux qui s'échappe, forme
des brouillards froids qui se propagent au sol !
Des concentrations élevées mènent
à l'étouffement !
Dans tous les cas, éviter le rejet
incontrôlé de CO2 !
Gefahr!
Flüssiges CO2 verdampft rasch,
kühlt sich dabei ab und bildet
Trockeneis.
Erfrierungen möglich!
Unkontrolliertes Ablassen von
CO2 unbedingt vermeiden!
Danger!
Liquid CO2 evaporates rapidly,
cools down at the same time
and forms dry ice.
Frost injury is possible!
Absolutely avoid uncontrolled
venting of CO2!
Danger !
Le CO2 liquide s'évapore rapidement, se refroidit et forme de la
neige carbonique.
Gelures possibles !
Dans tous les cas, éviter le rejet
incontrôlé de CO2 !
Sollte es zu unkontrollierter Emission
von CO2 kommen, folgende
Vorsichtsmaßnahmen ergreifen:
• Bei Gasaustritt, Raum sofort verlassen, Personen warnen, für ausreichende Lüftung sorgen.
• Betreten des Bereichs nur mit
umluftunabhängigen Atemschutzgerät, wenn die Ungefährlichkeit
der Atmosphäre nicht nachgewiesen ist.
• Im Freien auf windzugewandter
Seite bleiben. Bereich absperren.
KB-130-2
Should uncontrolled emission of CO2
occur, take the following precautions:
• In case of gas leakage, leave the
room immediately, warn people and
provide sufficient ventilation.
• The affected area should only be
accessed with a respirator that is
independent of air recirculation
system if harmlessness of the
atmosphere has not been proved.
• Outdoors, remain on the side
towards the wind. Block the area.
En cas d'échappement incontrôlé de
CO2, les mesures de précaution suivantes sont à prendre:
• Dès la propagation de gaz, quitter
immédiatement le local, avertir les
personnes, veiller à une aération suffisante.
• Accès à la zone uniquement avec un
appareil respiratoire autonome, si le
caractère non dangereux de l'atmosphère n'est pas prouvé.
• A l'air libre, rester sur le côté exposé
au vent. Délimiter la zone.
11
6 Tableau de pression / température
des vapeurs saturées pour CO2
Sattdampftemperatur
Saturated vapour temp.
Temp. des vapeurs saturées
Druck
Pressure
Pression
Sattdampftemperatur
Saturated vapour temp.
Temp. des vapeurs saturées
Druck
Pressure
Pression
tsat [°C]
p [bar] *
tsat [°C]
p [bar] *
31,06**
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-7
-8
-9
-10
-11
73,84
73,74
72,05
70,42
68,82
67,27
65,74
64,25
62,79
61,36
59,95
58,57
57,22
55,89
54,58
53,30
52,05
50,81
49,60
48,41
47,24
46,10
44,57
43,87
42,78
41,70
40,67
39,65
38,64
37,66
36,69
35,74
34,81
33,90
33,00
32,12
31,26
30,42
29,59
28,78
27,99
27,21
26,45
25,71
-12
-13
-14
-15
-16
-17
-18
-19
-20
-21
-22
-23
-24
-25
-26
-27
-28
-29
-30
-31
-32
-33
-34
-35
-36
-37
-38
-39
-40
-41
-42
-43
-44
-45
-46
-47
-48
-49
-50
-51
-52
-53
-54
-55
-56
24,98
24,26
23,56
22,88
22,21
21,55
20,91
20,28
19,67
19,07
18,49
17,91
17,35
16,81
16,27
15,75
15,25
14,75
14,26
13,79
13,33
12,88
12,44
12,02
11,60
11,19
10,80
10,42
10,04
9,68
9,32
8,98
8,64
8,32
8,00
7,70
7,40
7,11
6,83
6,55
6,29
6,03
5,78
5,54
5,31
* Absolutdruck / Absolute pressure / Pression absolue
** Kritischer Druck / Critical pressure / Pression critique
Bitzer Kühlmaschinenbau GmbH
Eschenbrünnlestraße 15 • 71065 Sindelfingen, Germany
tel +49 (0) 70 31 932-0 • fax +49 (0) 70 31 932-147
www.bitzer.de • [email protected]
80410210
6 Pressure / saturated vapour
temperature table for CO2
Änderungen vorbehalten / Subject to change / Toutes modifications réservées 07.10
6 Druck- / SattdampftemperaturTabelle für CO2
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
