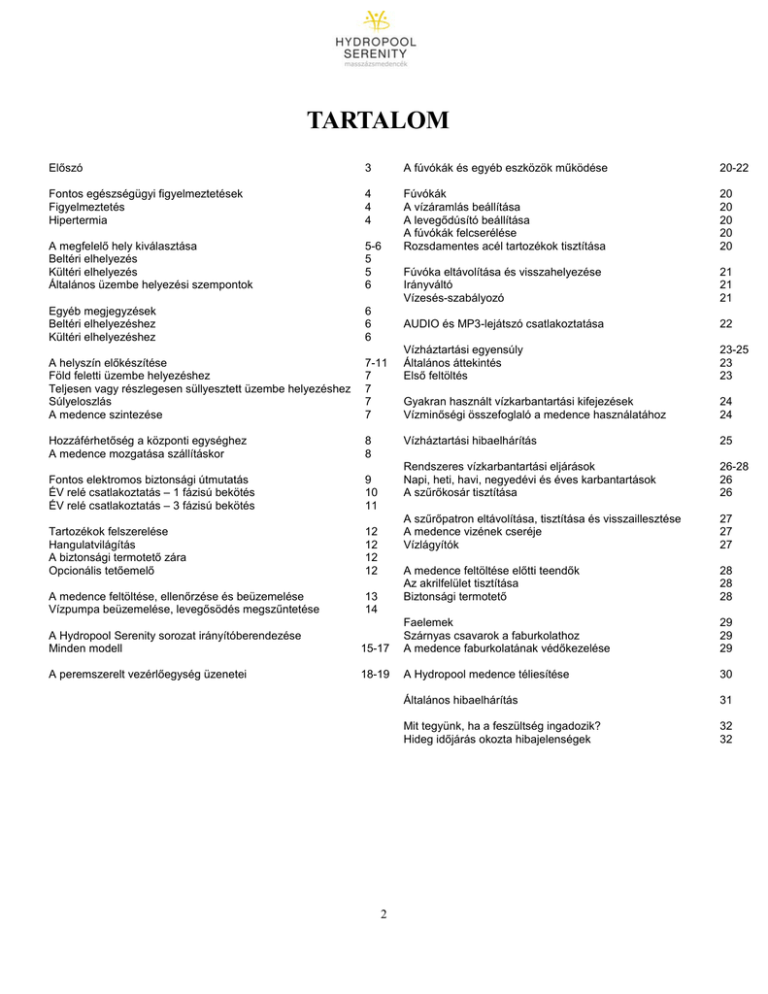

TARTALOM
Előszó
3
A fúvókák és egyéb eszközök működése
20-22
Fontos egészségügyi figyelmeztetések
Figyelmeztetés
Hipertermia
4
4
4
A megfelelő hely kiválasztása
Beltéri elhelyezés
Kültéri elhelyezés
Általános üzembe helyezési szempontok
5-6
5
5
6
Fúvókák
A vízáramlás beállítása
A levegődúsító beállítása
A fúvókák felcserélése
Rozsdamentes acél tartozékok tisztítása
20
20
20
20
20
Fúvóka eltávolítása és visszahelyezése
Irányváltó
Vízesés-szabályozó
21
21
21
Egyéb megjegyzések
Beltéri elhelyezéshez
Kültéri elhelyezéshez
6
6
6
AUDIO és MP3-lejátszó csatlakoztatása
22
A helyszín előkészítése
Föld feletti üzembe helyezéshez
Teljesen vagy részlegesen süllyesztett üzembe helyezéshez
Súlyeloszlás
A medence szintezése
7-11
7
7
7
7
Vízháztartási egyensúly
Általános áttekintés
Első feltöltés
23-25
23
23
Gyakran használt vízkarbantartási kifejezések
Vízminőségi összefoglaló a medence használatához
24
24
Hozzáférhetőség a központi egységhez
A medence mozgatása szállításkor
8
8
Vízháztartási hibaelhárítás
25
Fontos elektromos biztonsági útmutatás
ÉV relé csatlakoztatás – 1 fázisú bekötés
ÉV relé csatlakoztatás – 3 fázisú bekötés
9
10
11
Rendszeres vízkarbantartási eljárások
Napi, heti, havi, negyedévi és éves karbantartások
A szűrőkosár tisztítása
26-28
26
26
Tartozékok felszerelése
Hangulatvilágítás
A biztonsági termotető zára
Opcionális tetőemelő
12
12
12
12
A szűrőpatron eltávolítása, tisztítása és visszaillesztése
A medence vizének cseréje
Vízlágyítók
27
27
27
A medence feltöltése, ellenőrzése és beüzemelése
Vízpumpa beüzemelése, levegősödés megszűntetése
13
14
A medence feltöltése előtti teendők
Az akrilfelület tisztítása
Biztonsági termotető
28
28
28
29
29
29
A Hydropool Serenity sorozat irányítóberendezése
Minden modell
15-17
Faelemek
Szárnyas csavarok a faburkolathoz
A medence faburkolatának védőkezelése
A peremszerelt vezérlőegység üzenetei
18-19
A Hydropool medence téliesítése
30
Általános hibaelhárítás
31
Mit tegyünk, ha a feszültség ingadozik?
Hideg időjárás okozta hibajelenségek
32
32
2
Minden kollégánk nevében köszönjük, hogy megtisztelt bizalmával, és Hydropool medencét választott!
Termékeink kimagasló minősége a garancia arra, hogy Ön hosszú távon elégedett lesz új medencéjével, mely minden igényt kielégít, és felüdülést nyújt egész családja, baráti köre számára. A Hydropool
medencék használata több szempontból is egészséges, ráadásul otthonának értéket is jelentősen növeli.
Kérjük, még a feltöltés és az elektromos hálózathoz való csatlakoztatás előtt szánjon időt az útmutatóban szereplő biztonsági, beüzemelési és használati utasítások tanulmányozására!
A következő oldalakon olyan információkat és hasznos tanácsokat talál, melyek segítségével lényegesen egyszerűbb a medence beüzemelése, használata és karbantartása, ezáltal Ön nem kevés pénzt és
időt takaríthat meg.
Cégunk 1985-ben készítette el első medencéjét. Minőség iránti elkötelezettségünk azóta is töretlen, kizárólag olyan termékeket gyártunk, melyek kimagasló hidroterápiát nyújtanak, és a kényelmet energiatakarékossággal, valamint könnyű kezelhetőséggel ö tvözik. Meggyőződésünk, hogy amint jobban megismerkedik új medencéjével, annak biztonsági és karbantartási sajátosságaival, egyben választásának
helyességeről is megbizonyosodik.
Örömteli fűrdőzést kívánunk!
3
GONDOSAN ŐRIZZE MEG
EZT A HASZNÁLATI ÚTMUTATÓT!
FONTOS EGÉSZSÉGÜGYI FIGYELMEZTETÉSEK
Az emberi szervezet meleg vízre adott reakciója az életkortól, az egészségi állapottól és az egészségügyi előzményektől függően többféle lehet. Ha nincs tisztában szervezetének meleg vízzel kapcsolatos tűrőképességével, és a medence használata közben fejfájást, szédülést vagy émelygést érez, kérjük, azonnal szálljon ki a vízből, és hagyja a testét lehűlni!
HiPERTERMIA
Mivel a medence vizének hőmérséklete akár 40°C-ra is beállítható,
a fürdőzőknek tisztában kell lenniük azzal, hogy a normál testhőmérsékletet meghaladó hőfokú vízben való hosszas tartózkodás
lázat okozhat!
FIGYELMEZTETÉS!
1 Gyerekek ne használják a medencét felnőttek
gondos felügyelete nélkül!
2 Gyermekek ne használják a medencét, ha a víz
hőmérséklete meghaladja a 37°C-ot!
3 A hosszas fürdőzés 38°C-nál melegebb vízben
káros lehet az egészségre! Javasoljuk, hogy a
kisgyerekek és a meleg vízre érzékenyek alacsonyabb hőmérsékleten és rövidebb ideig használják a medencét!
Mielőtt beszállna medencéjébe, mindig mérje meg a víz hőmérsékletét egy pontos hőmérővel!
4 Ne engedje, hogy a gyermek víz alá merítse a fejét!
5 Kérjük, ne használja a medencét addig, amíg a testrészek és a
haj beszívását megakadályozó védőalkatrészek felszerelésre
nem kerülnek!
6 Soha ne működtesse a vízpumpát magas fokozaton, zárt szívó
– és nyomócső tolózárakkal!
7 Ha a medencét nem használja, ügyeljen arra, hogy a biztonsági termotető felszerelt és zárt állapotban legyen!
8 Gyógykezelés alatt álló, illetve korábban egészségügyi
problemákkal küszködő személyek a medence használatbavétele előtt feltétlenül kérjék ki orvosuk tanácsát!
9 Fertőző betegek ne használják a medencét!
10 Legyen elővigyázatos a be– és kiszállásnál! Amennyiben
szükségét érzi, szereltessen fel kapaszkodót vagy korlátot! Mielőtt beszáll a medencébe, kapcsolja ki a vízpumpákat, hogy lássa, hová lép!
11 Az eszméletvesztés és esetleges fulladás elkerülése érdekében ne fogyasszon gyógyszert, kábítószert, és ne igyon alkoholt
fürdőzés előtt, illetve közben!
12 Terhes nők a medence használata előtt kérjék ki orvosuk
tanácsát!
13 Ne használja a medencét közvetlenül azután, hogy kimeritő
tevékenységet végzett!
14 Ne használjon elektromos berendezéseket (pl. lámpa, telefon,
rádió, televízió) a medence 1,5 méteres körzetében (ez alól kivételt képeznek a 12 Voltos, vagy annál alacsonyabb feszültségről
üzemelő készülékek)!
15 Havonta ellenőrizze az életvédelmi (továbbiakban: ÉV) relét,
mely zárlat esetén megszakítja az arámkört!
16 Függessze ki a Mentők, a Tűzoltóság és a Rendőrség sürgősségi hívószámát a legközelebbi telefonkészüléknél!
17 Tartsa fenn a víz kémiai egyensúlyát a gyártó utasításai szerint!
A hipertermia okai, tünetei és hatásai a következők:
hipertermiáról beszélünk abban az esetben, ha a test belső hőmérséklete több fokkal meghaladja a normális testhőmérsékletet,
amely ~37°C. A hipertermia tünetei közé tartozik az álmosság, a
levertségérzet és a test belső hőmérsékletének emelkedése.
A hipertermia következményei lehetnek:
• veszélyérzet megszűnése
• a hőérzékelés elégtelensége
• a fürdőző nem érzékeli, hogy ki kellene szállnia a medencéből
• a fürdőző fizikailag képtelen kiszállni a medencéből
• terhes nők esetében a magzat egészsége károsodhat
• eszméletvesztés, mely fulladást okozhat
Ha ezen tünetek bármelyikét észleli, óvatosan, de azonnal
szálljon ki a medencéből!
FIGYELMEZTETÉS!
AZ ALKOHOL-, DROG- VAGY GYÓGYSZERFOGYASZTÁS JELENTŐSEN NÖVELI A HALÁLOS KIMENETELŰ HIPERTERMIA VESZÉLYÉT!
4
A MEGFELELŐ HELY KIVÁLASZTÁSA
Hydropool medencéjét a házban és a szabadban is elhelyezheti, félig vagy teljesen a földfelszín alá
süllyesztve, de akár a felszín felett is beüzemelheti. Az alábbi információk segítségére lesznek az egyéni igényeinek megfelelő elhelyezés kiválasztásában. Ne feledje, a medence éghajlattól függetlenül
egész évben használható, nemcsak fedett helyen, hanem a szabadban is! A Hydropool-tulajdonosok
többsége legszívesebben a hűvös őszi és téli hónapokban fürdőzik, de természetesen olyanok is akadnak, akik inkább tavasszal és nyáron vágynak a medence nyújtotta örömökre.
BELTÉRI ELHELYEZÉS
Ha családtagjai nem rajonganak azért, hogy a hóval borított kertben nyakig merüljenek egy melegvizes medencében, vagy ha kertje, udvara nem alkalmas a medence
kültéri elhelyezésére, akkor beltéri elhelyezést javaslunk
az Ön számára. Szintén megfontolandó ötlet egy edzővagy fürdőhelyiség kialakítása, például egy évszaktól függetlenül használható helyiségben vagy akár a télikertben.
A beltéri elhelyezés nemcsak egyedivé teszi otthonát, hanem diszkrét használatot és szabályozható klímát biztosít,
ezáltal az év 365 napján örömét lelheti medencéjében.
Amennyiben a beltéri elhelyezés mellett dönt, további információt talál az „EGYÉB MEGJEGYZÉSEK BELTÉRI
ELHELYEZÉSHEZ” c. fejezetben.
KÜLTÉRI ELHELYEZÉS
A medence kültéri elhelyezése sokak számára igen vonzó
lehetőség. Íme néhány ok a sok közül:
• korlátolt belső tér
• beszállítási nehézségek (ajtók, lépcsőházak stb. miatt)
• korlátozott költségvetés (a belső elhelyezés általában az
otthon belső felújítását is maga után vonja)
• egy külső „szórakoztató tér” kialakításának igénye
• a Hydropool medencét egy már létező vagy tervezett
úszómedence közelében üzemelik be
• a kifröcskölődő víz nem jelent plusz munkát
Akik medencéjüket külső térben helyezik el, a vízhőmérsékletet általában az évszakhoz igazíthatják. Hidegben
általában 38-40°C-os vízbe szeretnek elmerülni az emberek, a melegebb hónapokban azonban a 36-37°C-os beállítás az ideális, ez biztosít frissítő pihenést a fürdőzők számára. Amennyiben a kültéri elhelyezés mellett dönt, további információt talál az „EGYÉB MEGJEGYZÉSEK KÜLTÉRI ELHELYEZÉS HEZ” című fejezetben.
5
ÁLTALÁNOS ÜZEMBE HELYEZÉSI SZEMPONTOK
1
A
Hydropool
medence
egy
zárt,
önműködő,
gyárilagcsőszerelt egység, így azt nem kell a helyszíni vízvezetékes csatornahálózathoz csatlakoztatni. Egyszerűen tegye
medencéjét a kívánt helyre, és üzemelje be a következőkben
leírtak szerint!
2 A medencét ne emelje vagy mozgassa a csővezetékeknél
fogva! Győződjőn meg róla, hogy medencéje megfelelően alá
van támasztva egy sík betonalapzattal vagy egy olyan felülettel, amelynek teherbírása 1200 kg/m2! Amennyiben kertjében
a fagy és olvadás következtében fennáll a földmozgás veszélye (pl. agyagos és/vagy magas talajvizű területeken), a padozat elcsúszásának megelőzése érdekében egy föld alatti fagyhatárt elérő betonalapzat kialakítására is szükség van.
3 A járófelületet úgy kell megtervezni és kialakítani, hogy minimálisra csökkenjen az elcsúszás és elesés veszélye!
4 Medencéjét faék alátétek segítségével hozza vízszintbe oly
módon, hogy az ékek ellaposodó vége legalább 60 cm-re benyúljon az egység alá!
5 Amennyiben medencéjét nem a gyárilag felszerelt, habbal
bélelt burkolattal kéri, hanem egyedi csempe- vagy faborítással látja el, ügyeljen a következőkre:
a A Hydropool medence önhordó, ezért a burkolat csak dekorációs célt szolgáljon, alátámasztásra ne használja! Soha ne
emelje fel külső borításánál fogva a medencét a padlóról!
b Abban az esetben, ha a medencét gyári burkolat nélkul kéri,
az üzembe helyező felelőssége az elektromos berendezések időjárás elleni védelme.
c Szervizelés esetére mindenképpen biztosítson megfelelő
hozzáférést a központi egységhez!
d Az egyedi burkolat kialakításakor ügyeljen arra, hogy szervizelés esetén a medence minden irányból hozzáférhető
legyen.
e Távoli elhelyezésű központi egység vagy burkolat nélküli
egység esetében további szigetelés is kialakítható, ha a
berendezés környezete megfelelő szellőzéssel rendelkezik.
6 A biztonságos ki– és beszállás érdekében javasoljuk, hogy
rendeljen biztonsági korlátot vagy kapaszkodót!
7 A medencét, és a medence 1,5 méteres körzetében lévő
csatlakozókat, aljzatokat, illetve lámpákat életvédelmi védőkapcsolóval kell ellátni! További információért kérje villanyszerelő vagy a helyi elektromos művek/áramszolgáltató tanácsát!
FIGYELMEZTETÉS
A medencéhez való hozzáférés – biztonsági
okokból – legyen korlátozható! Kültéri elhelyezésnél ez lehet minőségellenőrzött kerítés (az
önkormányzati rendeletekkel összhangban)
és/vagy önzáró kapu és biztonsági tető, beltéri
elhelyezésnél zárható ajtó és biztonsági tető.
A medence feltöltése, illetve a vízpótlás érdekében javasoljuk, hogy a medence közelében legyen egy kerti csap sarokszeleppel!
EGYÉB MEGJEGYZÉSEK
KÜLTÉRI ELHELYEZÉSHEZ
• A helyi önkormányzatnál megtudhatja, hogy építési engedélyhez kötött-e a medence kültéri elhelyezése. A hivatal arról
is felvilágosítást nyújt, milyen önkormányzati rendeleteket kell
szem előtt tartania (távolság a telekhatártól, épülettől; elkerítési kötelezettség, stb.) a medence helyének meghatározásakor.
• Mielőtt ásási munkálatokba kezdene, lépjen kapcsolatba a
helyi gáz-, víz– és elektromos művekkel, hogy megbizonyosodjon róla, nincs útban föld alatti vezeték!
• A medencét célszerű a ház bejárati ajtajának közelében elhelyezni, ezáltal télen egyszerűbben és kényelmesebben megközelíthető.
• Győződjön meg róla, hogy a medence vezérlése könnyen
hozzáférhető és védett legyen!
• A diszkrét használat érdekében célszerű úgy elhelyeznie
medencéjét, hogy szomszédai ne lássanak rá. Ha ez nem
megoldható, egy szélárnyékolóval vagy egy megfelelően elhelyezett tetőemelővel máris takarásba kerülhet a medence. (Ez
utóbbi szintén megrendelhető a Hydropool-nál.) A medence
berendezéseit beltéri (az időjárás viszontagságaitól védett)
használatra tervezték. Ha Hydropool medencéje gyári burkolattal ellátott, és beüzemelésekor pontosan követte a kézikönyv útmutatásait, akkor a kültéri használatnak sincs semmilyen akadálya. Ha a medence külső burkolat nélkül került kiszállításra, az egyedi borításnak vagy más szerkezetnek védenie kell a központi egységet (elektronika, motorok) az időjárás
viszontagságaitól (esőtől, hótól, kifröccsenő víztől stb.), ugyanakkor a megfelelő szellőzésről is gondoskodnia kell!
BELTÉRI ELHELYEZÉSHEZ
• Ha a medencét kisebb területű (15 m2 alatti) helyiségben
használná, javasoljuk, hogy részben vagy teljesen süllyessze
a padlóba, így az kevésbé dominál a helyiségben.
Ezzel elegendő helyet biztosít a ki– és beszálláshoz, ezáltal a
fejsérülések veszélye is csökken.
• Előnyös, ha a medencének otthont adó helyiség a fürdőszobához vagy a mosókonyhához közel helyezkedik el.
• A medencét befogadó helyiséget ajánlott padlóösszefolyóval
ellátni a kifröccsenő víz elvezetésére. A szellőztetést ablakkal
kombinált szívóventillátorral vagy hidrosztátos szívóventillátorral célszerű megoldani. Ahol ez a két dolog nem kivitelezhető,
elegendő bel- vagy kültéri szőnyeget, illetve csempét használni, illetve az ablakon keresztül szellőztetni, ha a medence teteje nyitva áll. Amikor a biztonsági termotető le van zárva, a medence nem párologtat. Használat alatt az a kis mennyiségű
pára, amely a helyiségbe kerül, szellőztetéssel gyorsan eltávolítható, tehát ezzel nem kell foglalkoznia.
• A leeresztés és feltöltés megkönnyítése érdekében érdemes
a közelben egy vízcsapot és egy csatornanyílást kiépíteni.
• Mindig biztosítson megfelelő szellőzést a központi egységnek, szerelvényeknek!
• További információért forduljon Hydropool márkakereskedőjéhez!
6
A HELYSZÍN ELŐKÉSZÍTÉSE
Fagy- és olvadásveszélyes területeken: megfelelő, betonlábazattal alátámasztott, simított betontalapzat kialakítása szükséges, melyet sono csövek támasztanak alá. Lásd a
„HELYSZÍN ELŐKÉSZÍTÉSE FÖLD FELETTI ELHELYEZÉS
ESETÉN” c. fejezetben!
• Magas talajvizű területeken: sík betonalapzat és a csuszamló földet visszatartó fa vagy beton támaszfal létrehozásával
alakítson ki egy „dobozt”, és ebben helyezze el a medencét!
• MINDENKÉPPEN biztosítson jó vízelvezetést egy terméskővel töltött, borított alagcsövön és/vagy vízaknába helyezett vízpumpán keresztül, hogy megelőzze a talajvíz feltörését! Ellenkező esetben a víz kárt tehet a központi egységben vagy az
egész szerkezetben.
• Betemetés előtt burkolja be vízálló védőcsövekkel az izzók,
érzékelők és a peremszerelt vezérlőegység vezetékeit!
• A munkálatok során gondoskodjon róla, hogy medencéje
könnyen hozzáférhető maradjon, arra az esetre, ha a későbbiekben esetleg szervizeltetnie kell. Ha a hozzáférés akadályozott, medencéjét ki kell emeltetni a szervizeléshez, mely
többletköltséget jelent az Ön számára, ugyanis a gyári garancia ezt nem fedezi. Használjon könnyen eltávolítható burkolófelületet!
• a medencét a süllyesztés, illetve a körbeépítés előtt tesztelje
48 órán át. Gyárunkban minden medencét üzemtesztnek vetünk alá, de szállítás/mozgatás közben előfordulhat, hogy megsérül, így azt javasoljuk, a végleges elhelyezés előtt mindenképp győződjön meg róla, hogy a medence tökéletesen vízzáró.
FÖLD FELETTI ÜZEMBE HELYEZÉS ESETÉN
Abban az esetben, ha a medence önmagában, a föld felett
kerül elhelyezésre, és nincs egyedi, kinyúló borítófelület, mely
megakadályozza a fagy és olvadás váltakozása következtében
fellépő „földmozgást”, ott kültéri járólapokból vagy előre gyártott kőburkolatból álló sík alapzat kiépítése szükséges. Azonban az ilyen megoldásoknak esetleges hátránya, hogy a kifröccsenő víz elmoshatja és destabilizálhatja a földet a burkolat alatt, mely az alapzat elcsúszását és a medence szerkezetének károsodását okozhatja.
Annak érdekében, hogy ezt megelőzze, készítsen sík betonalapzatot, a következőkben leírtak szerint:
• Ásson a kívánt szint alá 20-30 cm-rel, és egyengesse el a
földfelületet!
• A felületet 10-15 cm vastagon borítsa zúzalékkővel!
• Ezt borítsa vasalt, 10-15 cm vastag betonnal!
• Simítsa el a betonfelszínt!
• Javasoljuk, hogy a medence 3 oldalán a betonalap 15 cm-rel,
a negyedik oldalon, ahol a lépcső, a vezetékek és a csatlakozók lesznek, egy méterrel legyen szélesebb a medencénél. A
fagynak és olvadásnak kitett területeken, illetve ahol egyedi,
kinyúló borítófelületek vannak, a süllyedés elkerülése érdekében sono csövek beépítését javasoljuk az alapzat alá.
SÜLLYESZTETT ÉS RÉSZLEGESEN SÜLLYESZTETT
ÜZEMBE HELYEZÉS ESETÉN
A teljesen vagy részben besüllyesztésre kerülő medencék
esetében az alátámasztás kialakítása ismételten attól függ,
hogy a medencét fagynak és olvadásnak kitett területen helyezi-e el. A Hydropool nem javasolja, hogy medencéjét egészében vagy részlegesen földfeltöltésbe süllyessze.
SÚLYELOSZLÁS
A Hydropool medencéket gyárilag egy fakeretes alapzatra szereljük fel, ennek segítségével egyenletesen oszlik el a víz súlya
a teljes felületen. A gyári vagy a helyszínen felszerelt borítás
csak dekorációs célt szolgál, nincs szerepe a súlyeloszlásnál.
Soha ne emelje fel a medencét a peremnél vagy a burkolatnál fogva, mert az akril perem megrepedhet, eltörhet, és ez
személyi sérülést okozhat!
A MEDENCE SZINTEZÉSE
A medence alapzatra helyezését ellenőrizze vízszintmérővel!
Amennyiben azt tapasztalja, hogy az alapzat lejt vagy más
módon egyenetlen, faék alátétek segítségével hozza medencéjét vízszintbe! Az ékek ellaposodó vége legalább 60
cm-re nyúljon be az egység alá! Ez nemcsak az alapzattal
való érintkezést biztosítja, hanem a medence súlyát is nagyjából elosztja. Az éket ne csak a burkolat külső széle alá helyezze, mert ez az egység szerkezeti túlterhelését okozhatja, ami a
medence és/vagy a burkolat károsodásához vezethet!
7
A KÖZPONTI EGYSÉG HOZZÁFÉRHETŐSÉGE ÉS VÉDELME
Az egységet olyan helyen kell elhelyeznie, ahol az száraz
marad, tehát ahol nincs kitéve esőnek, hónak vagy talajvíznek. A standard Hydropool medence központi egysége a
cédrus védőburkolaton belül kerül elhelyezésre.
• A felszín felett elhelyezett medencék esetében a burkolat
védelmet nyújt, ugyanakkor a hozzáférhetőséget is biztosítja.
• Abban az esetben, ha a medencét részben vagy teljesen
besüllyesztve helyezi el, ha a központi egység a medencétől távolabbra kerül, vagy ha külső borítás nélkül
rendelte meg a medencét, ügyeljen arra, hogy a központi egység száraz, az időjárás viszontagságaitól védett, jól
szellőző és szervizelés esetén könnyen hozzáférhető
helyre kerüljön.
• Annak érdekében, hogy ne érje vízkár a motort, vagy a
vezérlőegységet, ügyeljen arra, hogy a központi egység
emelt padozatra kerüljön!
• Bizonyosodjon meg róla, hogy a központi egységhez tartozó szerviznyílás és az azt körülvevő tér kellően tágas
legyen a szerelő számára!
A MEDENCE MOZGATÁSA SZÁLLÍTÁSKOR
Ahol ez nem biztosított, egy daru segítségével egyszerűen és gazdaságosan megoldható a medence kertbe vagy
udvarba emelése a platóról, akár a ház felett is.
Minden Hydropool medence habosított fóliába, hullámpapírba és zsugorfóliába csomagolva kerül kiszállításra.
Medencéinket még a gyárban pántokkal a raklaphoz rögzítjük. Amennyiben a Hydropooltól rendeli a szállítást,
medencéjét általában ponyvás teherautóval vagy alacsonyplatós utánfutóval visszük az otthonába. Beüzemelőink
rendelkeznek olyan technológiával, mellyel medencéjét a
járműről egy targoncára vagy kiskocsira helyezhetik, ezáltal a medence egyszerűen a helyére kerül. Amennyiben a
medence mégis egy szokványos, dobozos teherautón
érkezik,
szüksége
lehet
egy
darus
vontatókocsi
segítségére ahhoz, hogy a medence a raktérből a nyílt platóra
kerüljön. A medencét óvatosan csúsztassa le a platóról,
és a gépészetével átellenes oldalára állítva helyezze egy targoncára vagy egy kiskocsira. A legtöbb Hydropool medence
szállítása legalább 1 m szélességű mozgásteret igényel
ahhoz, hogy az oldalára állított egységet a kerítésnyíláson,
szűk átjárókon stb. könnyedén be tudja vinni.
FIGYELMEZTETÉS
• Ne állítsa a medencét arra az oldalára, ahol a központi
egység található, mivel ez meghibásodáshoz vezethet!
• Semmiképp ne görgesse, vagy billentse élére
a
medencét, mivel ezzel a külső burkolatban kárt tehet!
• Soha ne emelje, vagy mozgassa a
medencét a csővezetékeknél fogva!
• Bizonyosodjon meg róla, hogy elegendő
segítség áll rendelkezésre ahhoz, hogy a
medencét a targoncáról vagy a kiskocsiról
finoman, károkozás nélkül az alapzatra
csúsztassa.
FONTOS FIGYELMEZTETÉS:
A szállítás során, illetve a nem megfelelő kezelés következtében keletkezett károkra nem terjed ki a gyári garancia!
8
FONTOS ELEKTROMOS BIZTONSÁGI ÚTMUTATÁS
FŐ A BIZTONSÁG! AMIKOR EZT AZ ELEKTROMOS BERENDEZÉST
HASZNÁLJA, A KÖVETKEZŐ, ALAPVETŐ BIZTONSÁGI ÓVINTÉZKEDÉSEKET
KELL BETARTANIA:
1 OLVASSON EL ÉS TARTSON BE MINDEN ELŐÍRÁST!
2 Az elektromos bekötéseket kizárólag szakember végezheti el, figyelembe véve az összes, telepítés idejében hatályos országos, regionális és helyi jogszabályt, valamint
előírást.
3 Csak olyan, ellenőrzött minőségű hálózathoz csatlakozzon, amely földelési hiba vagy zárlat esetén életvédelmi
áramkör-megszakítóval rendelkezik (éV relé).
4 Csak rézvezetéket használjon!
5 A medencét, és minden, 1,5 méteres körzeten belüli csatlakozót, aljzatot és világítást életvédelmi kapcsoló védettséggel kell ellátni! További információért kérje villanyszerelő vagy a helyi elektromos művek/áramszolgáltató
tanácsát!
6 Egy zöld-sárga színű, vagy „G”, „GR”, „GROUND”,
„GROUNDING”, „FÖLDELÉS” jelzésű huzalvégződés
található a csatlakozódobozban, melyet az áramütés
veszélyének csökkentése érdekében csatlakoztasson az
elektromos doboz földeléséhez!
7 A fázis és nulla vezetékeket a megfelelő aljzatba kell
csatlakoztatni a központi egységben (barna és kék, illetve
fázis és nulla jelölésekkel). Az elektromos csatlakoztatás
mindenképpen a doboz megfelelő nyílásán keresztül
történjen.
8 A medence 3 méteres körzetében található, fém alkatrészt tartalmazó eszközöket (mint a korlátok, csövek,
létra stb.) a medence földelési csatlakozójához kösse be! A
kötések nem lehetnek kisebbek, mint a medence saját
földelése!
9 Használjon „C”, ún. lomha biztosítékot!
FONTOS TUDNIVALÓK
•
Ezek a csatlakoztatási tanácsok olyan normál körülményekre vonatkoznak, melyek esetében a csatlakoztató
vezetékek hossza nem haladja meg a 15 métert. Hosszabb
csatlakoztatási távolság esetén kérje szakképzett villanyszerelő tanácsát!
ÉLETVÉDELMI RELÉ CSATLAKOZTATÁSI
TANÁCSOK A HYDROPOOL SERENITY
MODELLJEIHEZ
HYDROPOOL SERENITY MEDENCÉK
Special Edition modellek
Gold modellek
Platinum modellek
KÁBELEK
• Európában a 2,5 mm2-es rézkábel használata a minimális
elvárás.
• 15 méternél hosszabb kábel esetén használjon 4 mm2-es
rézkábelt!
9
15 A
20 A
3 x 16 A
ÉV RELÉ CSATLAKOZTATÁS TIPIKUS ESETEKBEN
FONTOS MEGJEGYZÉS
AZ ÉV RELÉ (ÁRAMKÖR-MEGSZAKÍTÓ) BESZERELÉSÉT, VALAMINT A VEZETÉK MÉRETÉNEK
KIVÁLASZTÁSÁT ÉS
AZ AMPERSZÁM MEGHATÁROZÁSÁT BÍZZA SZAKKÉPZETT VILLANYSZERELŐRE! MINDEZT A HATÁLYBAN LÉVŐ ORSZÁGOS, REGIONÁLIS ÉS HELYI SZABÁLYOZÁSOKNAK MEGFELELŐEN KELL VÉGREHAJTANI.
1 FÁZISÚ BEKÖTÉS
10
TARTOZÉKOK FELSZERELÉSE
LED HANGULATVILÁGÍTÁS
Nyomja meg a „light” gombot a felső irányítópanelen,
hogy a következő LED világítási módok elinduljanak. Ha
az „illum” gombot 3 másodpercen belül ki- és bekapcsolja, akkor a világítás színe váltakozik. Ha a LED
világítást több mint 5 másodpercig kikapcsolva hagyja, akkor a következő bekapcsoláskor a legutolsó
„fényjáték” indul el.
A „fényjáték” leírása:
• 1. üzemmód: szinkronizált színváltás
• 2. üzemmód: „pillanat állj” mód, mely a kiválasztott színkeveréket tartja meg a fenti módból
(végtelen számú színkeverék kiválasztását teszi
lehetővé)
AROMATERÁPIÁS RENDSZER MŰKÖDÉSE
Ez
az
exkluzív
aromaterápiás
rendszer
a
pezsgőfürdőtől függetlenül mûködik folyékony aroma
hozzáadásával.
A rendszer működtetése igen egyszerű:
1) A feltöltéshez tekerje a tartálysapkát az óramutató
járásával ellentétes irányba. A tartálysapkán nyilak
jelzik a kinyitáshoz szükséges irányt. Ezt követően
töltse fel a tartályt a választott Hydropool aromafolyadékkal. A tartály visszazárásához helyezze vissza a
sapkát és tekerje az óramutató járásával megegyező
irányba.
2) A rendszer máris működésre kész: csak nyomja le a
gombot az aroma befecskendezéséhez, majd intenzívebb illat eléréséhez ismételje igény szerint (első
feltöltéskor többszöri lenyomás szükséges). Lezárhatja a
fecskendezőgombot a gomb óramutató járásával megegyező irányba való tekerésével, így elkerülheti, hogy
véletlenül nem kívánt mennyiséget fecskendezzen a
rendszer a vízbe. Újbóli megnyitásához tekerje a gombot az óramutató járásával ellentétes irányba.
11
A BIZTONSÁGI TERMOTETŐ ZÁRA
A biztonsági termotető használatkor eltávolítandó a
medencéről, de szimmetrikus medencék esetében bármely irányba felnyitható. Egyszerűen helyezze a tetőt a
medencére, húzza le a szíjakat teljes hosszúságukban,
majd engedje lazára. Egy kis (6 mm) ráhagyással
jelölje meg a helyet a külső borításon, majd a mellékelt csavarokkal rögzítse a csat foglalatát. A használaton kívüli medencére tegye rá a tetőt, majd zárja le!
FIGYELMEZTETÉS
Mindig bizonyosodjon meg arról, hogy a
használaton kívüli medence fedele a helyén
van és le van zárva.
OPCIONÁLIS TETŐEMELŐ
A Hydropool számos eszközt ajánl a biztonsági termotető felnyitására és tárolására. Ezek felszerelésekor,
kérjük, tartsa szem előtt az alkalmazott emelőeszköz
használati utasítását! További információért, kérjük, keresse a Hydropool képviseletét az interneten, vagy a (30)
645-7001-es bemutatótermi telefonszámon!
A MEDENCE FELTÖLTÉSE, ELLENŐRZÉSE ÉS BEÜZEMELÉSE
TOLÓZÁR
FELTÖLTÉS
• A medencét célszerű egy általános kerti locsolócső
segítségével a szűrőnyíláson keresztül feltölteni (ez segít
megelőzni a levegő beszorulását). A csapot lassan nyissa
ki, hogy a csapkodó locsolócső csatlakozója ne okozhasson kárt a medence felületén!
• Húzza fel a fogantyúkat, és állítsa vissza a szelepeket!
(A fogantyú felhúzott állapotában a tolózár nyitva van,
visszatolt állapotában zárva van.)
• Győződjön meg róla, hogy a gumicső csatlakoztatására
szolgáló kifolyócső csapja el van zárva!
• Győződjön meg róla, hogy minden fúvóka nyitva van!
Lásd a „LEVEGÔFÚVÓKÁK BEÁLLÍTÁSA” c. fejezetet!
• Töltse fel a medencét a javasolt szintig (kb. 2 cm-rel a
szűrőnyílás teteje alatt)!
ELLENŐRZÉS
• Bár a medence berendezései a gyárban legalább 8 órás
tesztelésnek voltak alávetve, a szerelvények meglazulhattak szállítás közben. Mielôtt a berendezés körüli (fa,
csempe, szônyeg stb.) burkoláshoz hozzálátna, töltse fel
és üzemelje be a medencét, hogy még idôben, könnyen és
költségkímélôen megszüntethesse az esetleges szivárgást.
Ellenőrizze szivárgás szempontjából a hollandik csatlakozását és a csöveket! Szivárgás esetén győződjön
meg róla, hogy minden illesztés szorosan meg lett-e
húzva, illetve, hogy a tömítőgyűrűk a helyükön vannak-e!
BEÜZEMELÉS
• Ahhoz, hogy a vízpumpát hatékonyan tudja légteleníteni,
illetve, hogy elkerülje a pumpák károsodását, áram alá
helyezés előtt fontos, hogy megértse a rendszer aktiválásakor végbemenő események sorozatát.
• Kapcsolja fel a biztosítékot/relét az elektromos kapcsolótáblán!
• Kövesse a vásárolt medence típusának megfelelő vezérlési utasításokat, és kapcsolja a vízpumpát alacsony
fokozatra! (Lásd a „HYDROPOOL SERENITY SOROZAT IRÁNYÍTÓBERENDEZÉSE” c. fejezetet!)
HOLLANDIK
A VÍZPUMPA BEÜZEMELÉSE, A LEVEGÔSÖDÉS
MEGSZÜNTETÉSE
• Bizonyos rendszerek kijelzőjén a “RUN PMS PURG AIR”
felirat jelenik meg, ez azt jelzi, hogy a rendszer
„vízpumpa beüzemelési” módban van. Ez az üzemmód 4
percet vesz igénybe, a normál üzemmód automatikusan
beindul.
(Lásd a „HYDROPOOL SERENITY SOROZAT IRÁNYÍTÓBERENDEZÉSE” c. fejezetnél!)
Definíció: a „vízpumpa légtelenítése” kifejezés azt a folyamatot takarja, melynek során a csövekben és a vízpumpában bennragadt levegőt kiengedik. Ettől hatékonyabban
képes áramolni a víz a csőrendszerben, és könnyebben jut
el a fúvókákig.
MEGFELELŐ VÍZSZINT
A SKIMMER-NYÍLÁSNÁL
12
GUMIGYŰRŰS/TÖMÍTÉSES
ILLESZTÉSEK
•
•
•
A BESZORULT LEVEGŐ KIERESZTÉSE...
•
… A PUMPA
CSATLAKOZÁSNÁL
•
•
HOSE BID
•
A VÍZPUMPA FAGYDUGÓI
A VÍZPUMPA
FAGYDUGÓI
13
Ha a medence vízpumpája a vízszint alatt helyezkedik el,
a víz azonnal keringeni kezd. Ha a motor működik, de
nem észlel vízkeringést 15 másodpercen belül, akkor a
korábban említett levegőbeszorulás miatt a vízpumpa
légtelenítésére lehet szükség. Kapcsolja le a biztosítékot!
A légtelenítéshez nyissa ki a gumicső csatlakoztatásául
szolgáló
kifolyócsövet, hogy a beszorult levegő
kiszökhessen! Kapcsolja vissza az áramot! Ha 15 másodpercen belül nem működik a vízpumpa, rövid ki- es
bekapcsolással próbálja meg beindítani a rendszert, azonban ezt nem szabad 5 alkalomnál többször megismetelni!
FON tOs! A vízpumpákat semmilyen okból ne működtesse vízáramlás nélkül 5 percnél tovább! ellenkező
esetben a vízpumpa károsodhat, és a vezérlőegység
is túlmelegedhet! A garancia az ebből eredeztethető meghibásodásokra nem terjed ki!
Állítsa a vízpumpát magas fokozatra, és ellenőrizze újra a
szivárgást! Az irányítóberendezés 15 mp után automatikusan visszakapcsol alacsony fokozatra.
A peremszerelt vezérlőegységen állítsa be a medence
vizének hőfokát a kívánt értékre!
Vegyszer hozzáadásával állítsa be a vízminőséget (pH,
TA, kálcium-keménység) az ajánlott szintre! (Lásd a
„VÍZHÁZTARTÁSI EGYENSÚLY” c. fejezetet!)
A medence vizének hőmérséklete 8-10 óra alatt éri el a
kívánt értéket.
A fűtési folyamat teljes ideje alatt tartsa lezárva a biztonsági termotetőt és a szellőzőt!
HYDROPOOL SERENITY SOROZAT VEZÉRLŐEGYSÉGE
HYDROPOOL SERENITY MODELLEK
ELSŐ INDÍTÁS
Ahhoz, hogy a vízpumpát hatékonyan tudja légteleníteni és
elkerülje annak károsodását, áram alá helyezés előtt fontos,
hogy megértse a rendszer aktiválásakor végbemenő események sorozatát.
Amikor áram alá helyezi a berendezést, a kijelzőn négy,
egymást követő számsor fog megjelenni (M100, _200, V4
and 240V). Ezek a számok az aktuális szoftververziót és a
rendszer bemeneti feszültségét jelölik.
Miután a kezdeti szoftverjelzések megjelentek, a kijelzőn
elkezd villogni a „LINK” felirat. Ez a TP600-as vezérlés és a
rendszer összekapcsolását jelzi, melyet bármely gomb megnyomásával létrehozhat. Ezt követően a kijelzőn megjelenik
a „RUN PMPS PURG AIR” felirat, mely arról tájékoztatja,
hogy a rendszer vízpumpa légtelenítési üzemmódban van.
Ez az üzemmód 4 percet vesz igénybe, mielőtt automatikusan elindul a normál üzemmód.
Manuálisan is ki lehet lépni a vízpumpa légtelenítési üzemmódból, bármely TEMP gomb megnyomásával.
Amíg ebben az üzemmódban van, a fűtőelemet blokkolja a
rendszer, nehogy túlmelegedjen az alacsony vízáramlás
miatt. A rendszer nem indít el automatikusan semmilyen
funkciót, azonban a légtelenítés megkönnyítése érdekében
a peremszerelt vezérlőegység JET gombjának megnyomásával elindíthatja a vízpumpát.
Definíció: a „vízpumpa légtelenítése” kifejezés azt a folyamatot takarja, melynek során a csövekben és a vízpumpában bennragadt levegőt kiengedik. Ettől hatékonyabban
képes áramolni a víz a csőrendszerben, és könnyebben jut
el a fúvókákig.
HŐMÉRSÉKLET SZABÁLYOZÁS:
MŰKÖDÉS ÉS BEÁLLÍTÁS
Miután automatikusan vagy manuálisan kilépett a „VÍZPUMPA BEÜZEMELŐ MÓD”-ból, a rendszer a gyárilag
beállított 38˚C-os hőmérsékletre kezdi fűteni a vizet. A
vezérlőegység rövid időre megmutatja a gyárilag beállított
hőmérsékletet, majd a kijelzőn a következők fognak
megjelenni:
Fontos megjegyezni, hogy a vízhőmérséklet ekkor
még nem látható, mert a rendszernek körülbelül 2
percnyi vízáramlásra van szüksége ahhoz, hogy
megállapítsa a hőmérsékletet. Ezt a — — ikon jelzi. 2 perc
elteltével a kijelző az aktuális vízhőmérsékletet fogja mutatni.
A TEMP+/TEMP- gombokkal állítsa be a kívánt hőmérsékletet! A fűtésjelző 90 mp-ig villogni fog, ami azt jelzi, hogy a
fűtés még nem kapcsolt be. Ezután folyamatosan világítani
kezd, ami azt jelzi, hogy a fűtőelem áram alatt van és
elkezdte melegíteni a vizet.
Standard üzemmódban a rendszer félóránként automatikusan legalább 2 percre bekapcsolja alacsony fokozaton
a P1 vízpumpát. 2 perc elteltével meghatározza a
medence vízhőmérsékletét. Ha a vízhőmérséklet ekkor
alacsonyabb, mint a beállított hőmérséklet, a P1 vízpumpa
tovább működik, és a beállított hőmérséklet megjelenik a
kijelzőn. A fűtőelem addig működik, amíg a vízhőmérséklet
el nem éri a beállított értéket, ekkor a P1 vízpumpa és
a fűtőelem is automatikusan kikapcsol.
VÍZPUMPA BEÜZEMELŐ MÓD
Amint a „RUN PMPS PURG AIR” felirat megjelenik a kijelzőn, nyomja meg a JET gombot, hogy a P1 vízpumpa alacsony fokozaton elinduljon!
Ezt követően nyomja meg újra a JET gombot, hogy magasabb fokozatra váltson! A vízpumpák beüzemeléséről lásd
továbbá a „MEDENCE FELTÖLTÉSE, ELLENŐRZÉSE ÉS
BEÜZEMELÉSE” c. fejezetet!
Ha sikerült beüzemelnie a vízpumpát, nyomja meg a JET
gombot a vízpumpa leállításához! Ezután lépjen ki a
„VÍZPUMPA BEÜZEMELŐ MÓD”-ból a TEMP gomb megnyomásával!
Ha nem lép ki manuálisan a „VÍZPUMPA BEÜZEMELŐ
MÓD”-ból, a kilépés 4 perc elteltével automatikusan megtörténik. Mielőtt kilép ebből az üzemmódból, győződjön meg
róla, hogy a vízpumpát rendesen beüzemelte!
A HŐMÉRSÉKLET ELLENŐRZÉSE ÉS BEÁLLÍTÁSA
A vezérlőegység a legutoljára mért hőmérsékletet folyamatosan mutatja a kijelzőn. Ha megnyomja a TEMP+/TEMPgombot, a kijelző 3 mp-re megmutatja a beállított vízhőmérsékletet. A gombok újbóli megnyomásával növelheti vagy
csökkentheti a beállított hőmérsékletet.
HŐSKÁLÁK
A magas hőskálán 27˚C-tól 40˚C-ig 1˚C-os egységenként
lehet állítani a hőmérsékletet.
Az alacsony hőskálán 10˚C-tól 37˚C-ig 1˚C-os egységenként lehet állítani a hőmérsékeltet.
VÍZFŰTÉS
A fűtés csak a vízpumpa alacsony fokozata mellett
üzemel. Ha a vízpumpát magasabb fokozatra kapcsolja,
illetve aktiválja a levegőmasszázst, a fűtés kikapcsol.
AZ IDŐ BEÁLLÍTÁSA
Miután a rendszer kilép a VÍZPUMPA BEÜZEMELŐ MÓDból, kérni fogja az idő beállítását. Az instrukciókat ld. a következő oldalakon.
14
VÍZPUMPÁK MŰKÖDÉSE
A JET gombokkal aktiválhatja a vízpumpákat.
1. gombnyomás: alacsony fokozatra kapcsolja a
vízpumpát.
2. gombnyomás: bekapcsolja a magas fokozatot.
3. gombnyomás: kikapcsolja a magas fokozatot.
A világítás gombbal megadhatja a ciklus időtartamát
A TEMP gombbal lépjen be a módosításhoz az F1 vagy
F2 ciklusba.
A TEMP gombbal módosíthat az órán
A világítás gombbal lépjen a perc számjegyekre
Ha a P1 vízpumpa már működik, a gomb első
megnyomásával rögtön magas fokozatra kapcsol.
A TEMP megnyomásával 15 perccel növeli az időt
A világítás gomb megnyomásával kiléphet programozásból
Ha a szűrési ciklusok aktívak, vagy fagyveszélyt észlel a
rendszer, a P1 vízpumpa 30 percenként automatikusan
bekapcsol, hogy ellenőrizze a vízhőmérsékletet és
szükség esetén elkezdje fűteni a vizet (csak
„STANDARD” módban, lásd az „ÜZEMMÓDOK” c. fejezetet).
ÜZEMMÓDOK (Ready and Rest)
Billentyűkombinációval aktiválhatja a READY vagy REST
módot.
A VíZPUMPA AUTOMATIKUS KIKAPCSOLÁSA
Magas fokozat – 15 perc
Alacsony fokozat – 30 perc
READY - Készenléti üzemmód
A rendszer a P1 pumpa alacsony fokozatán félóránként
keringtetni kezdi a vizet, hogy biztosítsa az állandó, beállított vízhőmérsékletet és frissítse a jelzett hőmérsékletet.
TISZTÍTÁSI CIKLUSOK
A rendszer gyárilag 1 esti tisztítási ciklusra (F1) van program-mozva (feltéve, hogy a pontos idő be van állítva),
mikor az áram díjak alacsonyabbak. A tisztítási ciklus
kezdete és időtartama programozható. Szükség esetén
egy második tisztítási ciklus is beprogramozható (F2).
Minden egyes tisztítási ciklus kezdetén a P2 vizpumpa (ha
van) a megfelelő vízminőség fenntartása érdekében rövid
időre bekapcsol, hogy átmossa a csőrendszert.
A gyárilag beállított időtartam tisztítási ciklusonként 4 óra.
A TISZTÍTÁSI CIKLUSOK PROGRAMOZÁSA
Az alapértelmezett beállítások megváltoztatása:
Nyomja meg bármely TEMP (hőmérséklet) gombot
Nyomogassa a világítás gombot a FLTR felirat megjelenéséig.
Nyomja meg a TEMP gombot a tisztítási ciklus programozásának megkezdéséhez (F1 vagy F2).
REST - Gazdaságos üzemmód
Csak a beállított tisztítási ciklusok alatt fűti a vizet. Ebben
az üzemmódban a kijelző nem mutat hiteles értéket
egészen addig, amíg a pumpa nem keringteti a vizet legalább 1-2 percig.
AZ ÜZEMMÓDOK PROGRAMOZÁSA
Nyomja meg a TEMP gombot
Nyomogassa a világítás gombot a MODE felirat megjelenéséig.
A MODE menüben a TEMP gombbal a SET READY
(készenléti) és SET REST (gazdaságos) üzemmódok
közül választhat.
Válassza a READY (készenléti) vagy REST (gazdaságos)
módot majd a világítás gomb megnyomásával mentse el
és lépjen ki.
AZ IDŐ BEÁLLÍTÁSA
Nyomja meg a TEMP gombot az F1 vagy F2
módosításához. (BEGN megjelenik)
Nyomja meg a TEMP gombot
Az óra számjegyek villognak. A TEMP gombokkal
módosíthatja az órát.
Nyomogassa a világítás gombot a TIME felirat megjelenéséig.
A világítás gombbal lépjen a perc számjegyekre
Nyomja meg a TEMP gombot az óra számjegyek kiválasztásához
A TEMP gombokkal módosíthatja a percet.
A TEMP gombokkal állítsa be az órát
Nyomja meg a világítás gombot a perc számjegyek kiválasztásához
A TEMP gombokkal állítsa be a perceket
A világítás gomb megnyomásával kiléphet programozásból
15
HŐ– ÉS BILLENTYŰZÁR
A billentyűzet lezárása megakadályozza a medence nem kívánt használatát, továbbá a hőmérséklet nemkívánt elállítását.
Minden további automata funkció aktív. A hőzárral a fúvókák
és egyéb features működtethetők, azonban a beállított hőmérséklet és egyéb programozott beállítások nem módosíthatók.
HOLD üzemmód (STANDBY)
A HOLD (standby) üzemmód megakadályozza a rendszer automatikus indítását, mely lehetővé teszi a szűrő cseréjét.
A következő gombokat szükséges lenyomni.
A rendszer 1 óra elteltével automatikusan kilép a HOLD
üzemmódból.
Nyomja meg a TEMP gombot
Press TEMP to desired hold temperature
Nyomogassa a világítás gombot a LOCK felirat megjelenéséig
Press LIGHT repeatedly to HOLD
Nyomja meg a TEMP gombot
Nyomja meg a TEMP gombot a visszaszámláláshoz
A világítás gombbal lépegessen a TEMP (hőzár) és PANL
(billentyűzár) közt
Nyomja meg a gombot, a kijelző villogni fog.
Nyomja a TEMP gombot a be-(ON) vagy kikapcsoláshoz(OFF)
Amennyiben a rendszer éppen fűt a HOLD üzemmód aktiválásakor, a kijelző villogni kezd és a pumpa további 15 másodpercig keringteti a vizet, hogy a fűtőszál kellőképpen lehűljön
leállás előtt.
A világítás gomb megnyomásával kiléphet programozásból
ZÁR FELOLDÁSA
Az alábbi lépékombináció a lezárt panelen hajtja verge a billentyűzet feloldását.
Nyomja meg a TEMP gombot, a kijelzőn megjelenik a LOCK
felirat
Tartsa lenyomva a TEMP gombot, eközben nyomja le
kétszer a világítás gombot. A kijelzőn megjelenik a
UNLK felirat és a a rendszer kilép a menüből.
A KIJELZŐ MEGFORDÍTÁSA
Ezzel a gombbal fordíthat a kijelző állásán, hogy a
medence mellől és a medencéből egyaránt kényelmesen programozható legyen.
CSŐTISZTÍTÁS
Ha a pumpák vagy a levegőkompresszor gombnyomásra
bekapcsol, 30 perccel a kikapcsolásukat vagy szüneteltetésüket követően mekapcsol a csőtisztítás, a pumpa és
az ózongenerátor la rendszertől függően legalább 20 percre
bekapcsol.
ÓZONGENERÁTOR (OPCIONÁLIS)
Az ózongenerátor kizárólag a tisztítási ciklusok alatt működik.
FAGYÁSVÉDELEM
Ha a hőszenzor azt érzékeli, hogy a hőmérséklet a hőkamrán
belül 4 ˚C-ra esett vissza, a rendszer automatikusan bekapcsolja a vízpumpát, hogy fagyásvédelmet biztosítson. A vízpumpa mindaddig működésben marad, amíg a hőmérséklet az
5 ˚C-ot el nem éri, majd visszatér normál üzemmódba.
16
SZABÁLYOZHATÓ PEZSGŐFÜRDŐ FUNKCIÓK:
1) KI/BE:
• Első gombnyomás: a kompresszor magas fokozaton kezd
el működni. A visszajelzô fény bekapcsol.
• Második gombnyomás: A kompresszor leáll, a visszajelző
fény kikapcsol.
2) SEBESSÉGSZABÁLYOZÁS:
• Nyomja meg a gombot és tartsa lenyomva: a sebesség
emelkedik és csökken.
• A visszajelző fény világít, míg a gomb le van nyomva.
Engedje fel a gombot a kívánt sebességnél.
3) A LÜKTETÉS SZABÁLYOZÁSA:
• Első gombnyomás: lassan lüktető ciklus, a visszajelző fény
bekapcsol.
• Második gombnyomás: gyorsan lüktető ciklus, a
visszajelző fény villog.
• Harmadik gombnyomás: lüktető ciklus kikapcsolása, a
visszajelző fény kikapcsol.
1
2
3
A PEREMSZERELT VEZÉRLŐEGYSÉG ÜZENETEI
SnB/SENSOR B SERVICE RQD
A medence kikapcsolt. A „B” jelű szenzorcsatlakozóba kötött
szenzor nem működik.
OHH/HTR TEMP LMT/OH/HL (folyamatosan látható)
Túlmelegedés! A medence lekapcsolt, mert az egyik
hőérzékelő 48˚C-ot észlelt a fűtőberendezésnél. Ne szálljon
be a medencébe! Vegye le a tetőt, hogy a medence lehűlhessen!
Indítsa újra
a
rendszert az
elektromosság
kikapcsolásával! Ha a probléma nem szűnik meg, hívja a
Hydropool szervizszolgálatát!
A TÚLHEVÜLÉS LEHETS ÉGES OKAI:
• a szűrési ciklusok túl hosszúak, vagy átfedik egymást
(a vízpumpa túlságosan hosszú ideig üzemel)
• a szigetelő- vagy zárszelepek részben zárva vannak
• szélsőségesen meleg idő / magas környezeti hőmérséklet
• a hőérzékelő meghibásodása
SnS/SENSOR SYNC
A szenzorok egyensúlya felbomlott: ha a kijelzőn felváltva ugrál a hőmérséklet és az SNS rövidítés, akkor a hiba
csak átmeneti jellegű, melyet a rendszer magától kijavít.
Ha az SNS felirat folyamatosan villog, a medence teljesen
lekapcsol.
HFL/HTR FLOW LOW
Nagy különbség van az egyes szenzorok által érzékelt
hőmérsékletek között: ez áramlási problémát feltételez.
Ellenőrizze a medence vízszintjét, és amennyiben
szükséges, töltse fel! Győződjön meg róla, hogy a
vízpumpákat megfelelôen beüzemelték, és valamennyi
tolózár teljesen nyitva van!
OHS/SPA TEMP LMT/OH/HL (villog)
Túlmelegedés! A medence lekapcsolt, mert az egyik hőérzékelő 44,5˚C-ot észlelt a vízben. Ne szálljon be a medencébe!
Vegye le a tetőt, hogy a medence lehűlhessen! A vezérlőegység automatikusan újraindít 42˚C-os vízhőmérsékletnél. Ha
a medence nem kapcsol le, hívja a Hydropoolt!
A TÚLHEVÜLÉS LEHETSÉGES OKAI:
• a szűrési ciklusok túl hosszúak, vagy átfedik egymást (a
vízpumpa túlságosan hosszú ideig üzemel)
• a szellőzők vagy tolózárak részben, vagy teljesen zárva
vannak
• szélsőségesen meleg idő / magas környezeti hőmérséklet
(például padlófűtés)
• a hőérzékelő meghibásodása
LF/LOW FLOW
Tartós vízáramlási probléma: ez a felirat 24 órán belül
az ötödik HFL üzenetet követően jelenik meg a kijelzőn. Ebben az esetben a fűtőelemet kikapcsolja a rendszer, de
minden más funkció normálisan működik tovább. Ellenőrizze a medence vízszintjét, és töltse fel, amennyiben
szükséges!
Ha a vízszint megfelelő, győződjön meg róla, hogy a
vízpumpákat megfelelően beüzemelték, és valamennyi tolózár teljesen nyitva van! Nyomja meg bármelyik gombot
az újraindításhoz!
ICE/FREEZE COND
Ha a vízhőmérséklet 4˚C fok alá süllyed, a rendszer automatikusan –az éppen beállított működési módtól függetlenül
elindítja a vízpumpákat és a levegőkompresszort.
FLO
Alacsony vízáramlás. A rendszer nem érzékel kellő vízáramlást.
LEHETSÉGES OKOK:
• túl alacsony a vízszint
• a szigetelő-/zárszelepek részlegesen zárva vannak
• a vízpumpa levegősödése akadályozza vízáramot
Prr
Azt jelzi, hogy a vízhômérséklet-, vagy a határérték érzékelő
nem működik.
SnA/SENSOR A SERVICE RQD
A medence kikapcsolt. Az „A” jelű szenzorcsatlakozóba
kötött szenzor nem működik.
17
A PEREMSZERELT VEZÉRLŐEGYSÉG ÜZENETEI FOLYTATÁS
READY
/
A rendszer READY üzemmódban működik. További információért, kérjük, tekintse meg a „ HYDROPOOL SERE
NITY SOROZAT IRÁNYÍTÓBERENDEZÉSE” c. részt!
Elégtelen vízmennyiség a fűtőkamrában. Ellenőrizze a
vízszintet, és töltse fel a medencét, amennyiben
szükséges! Ha a vízszint megfelelő, győződjön meg róla,
hogy a vízpumpákat megfelelően légtelenítették, és a
tolózárak teljesen nyitva vannak! Az újraindításhoz a
vezérlőegység bármely gombját megnyomhatja.
REST
A
rendszer REST üzemmódban működik. További információért, kérjük, tekintse meg a „ HYDROPOOL SERE
NITY SOROZAT IRÁNYÍTÓBERENDEZÉSE” c. részt!
/
Elégtelen vízmennyiség a fűtőkamrában. Ez a felirat akkor jelenik meg, ha 24 órán belül harmadszor fordult elő
DR üzenet. Mialatt a DRY üzenet villog a kijelzőn, a medence
teljesen lezár. Ellenőrizze a medence vízszintjét, és töltse fel,
amennyiben szükséges! Ha a vízszint megfelelő, győződjön
meg a vízpumpák légmentességéről, illetve arról, hogy a
tolózárak teljesen nyitva vannak-e! Az újraindításhoz a
vezérlőegység bármely gombját megnyomhatja.
COOL
Amennyiben a víz hőmérséklete több, mint 7°C-kal alacsonyabb a beállított hőmérsékletnél, a rendszer fagyvédelmi
okból automatikusan fűteni kezdi a vizet. Ez normális
működés, nincs szükség beavatkozásra.
RUN PMPS PURG AIR
Beüzemelési mód. Akkor jelenik meg a kijelzőn, ha a
medencét először csatlakoztatja az áramkörhöz, vagy ha
áramkimaradás után visszatért az áram. A vízpumpák
biztonságos beüzemelését teszi lehetővé. További információért lásd még a „HYDROPOOL SERENITY SOROZAT IRÁNYÍTÓBERENDEZÉSE” c. részt!
---/--F/--C
Ismeretlen hőmérséklet. A vízpumpa 2 percnyi működése
után megjelenik az aktuális vízhőmérséklet a kijelzőn.
----Amikor a rendszer „ECONOMY” vagy „SLEEP” üzemmódban
van, a rendszer nem jelzi az aktuális vízhőmérséklet.
Mindkét üzemmódban órákra ki lehet kapcsolva a vízpumpa
az egyes ciklusok között. Az aktuális hőmérséklet megtekintéséhez működtesse a vízpumpát legalább 2 percig!
HOLD
Lehetővé teszi a medence kényelmes leeresztését a P1 vízpumpa alacsony fokozatú használatával.
18
A FÚVÓKÁK ÉS EGYÉB ESZKÖZÖK MŰKÖDÉSE
Ózonfúvóka
Löketfúvóka
Akupresszúrás
viharfúvóka
Lüktető löketfúvóka
Multimasszázs
viharfúvóka
Célzott löketfúvóka
Örvénylő
viharfúvóka
Mini galaxis
fúvóka
Erőteljes
rezonátorfúvóka
A VÍZÁRAMLÁS BEÁLLíTÁSA
A Hydropool masszázsmedencék bizonyos hidroterápiás
fúvókáin állítható a víz áramlása.
A vízáramlás csökkentése: Fogja meg a fúvóka külső
peremét, és fordítsa el negyed fordulattal az óramutató
járásával megegyező irányba! Ütközéskor a fúvóka zárva van, így a vízáram korlátozott.
A vízáramlás növelése: A dúsító külső peremét zárt helyzetből fordítsa el negyed fordulattal az óramutató járásával
ellentétes irányba! Ütközéskor a dúsító nyitva van, ekkor a
vízáram maximális.
Ne próbálja a dúsítót az ütközőponton túlfordítani, mert
ezzel kipattinthatja a foglalatból!
Mini masszázsfúvóka
Erőteljes
örvényfúvóka
Mini multimasszázs fúvóka
Mini irányított
fúvóka
Erőteljes pörgő
ikerfúvóka
A FÚVÓKÁK ELTÁVOLÍTÁSA ÉS CSERÉJE
Felcserélhetőség: a medence fúvókáinak testre szabása
egy nagyszerű lehetőség az Ön egyedi hidroterápiás
igényeinek kielégítésére. A megegyező méretű fúvókák
egymással felcserélhetők, például egy hagyományos iker
pörgőfúvókát kicserélhet egy mini galaxis fúvókára
vagy egy erőteljes rezonátor fúvókát egy erőteljes
örvényfúvókára. Felcserélhetőség: a medence fúvókáinak
testre szabása egy nagyszerű lehetőség az Ön egyedi
hidroterápiás igényeinek kielégítésére. A megegyező
méretű fúvókák egymással felcserélhetők, például egy
lüktető löketfúvókát kicserélhet egy célzott löketfúvókára,
egy
erőteljes
rezonátorfúvókát
egy
erőteljes
örvényfúvókára vagy egy erőteljes pörgő ikerfúvókára.
A DÚSÍTÓ BEÁLLÍTÁSA
Az Ön Hydropool medencéjének vízfúvókái levegődúsítással is működtethetők.
A pezsgés csökkentése: Fordítsa el a levegődúsító
karját az óramutató járásával megegyező irányba! Az
ütközési pontnál teljesen elzáródik a levegő (ez körülbelül a
8 órának megfelelô pozícióban történik).
A pezsgés növelése: Fordítsa el a levegődúsító karját
az óramutató járásával ellenkező irányba! Az ütközési pontnál teljesen szabadon áramlik a levegő (ez körülbelül a 3
órának megfelelő pozícióban történik).
Ha a medencét nem használja, a maximális működési
hatékonyság érdekében teljesen el kell zárni a levegődúsítókat!
ROZSDAMENTES ACÉL FÚVÓKÁK ÉS KAPCSOLÓK TISZTÍTÁSA
Használjon rozsdamentes acél tisztítót heti rendszerességgel minden feltöltés előtt, hogy medencéje minden eleme újra csillogjon. Ennek hiányában a rozsdamentes acél elszíneződhet és megrozsdásodhat a vegyszerek hatására.
19
FÚVÓKÁK ELTÁVOLÍTÁSA ÉS VISSZAHELYEZÉSE
ELTÁVOLÍTÁS:
• A fúvóka kipattintásához csavarja a fúvókát az óramutató járásával ellentétes irányba, majd húzza ki a foglalatból!
VISSZAHELYEZÉS:
• Nyomja a fúvókát a foglalatba, amíg az a helyére nem pattan! Ezzel biztosítja, hogy a fúvókavég vonalba kerüljön a járat csatlakozókarimájával.
IRÁNYVÁLTÓ
Amennyiben Hydropool medencéje irányváltó kapcsolóval
rendelkezik, lehetősége van arra, hogy a vízáram erejét
a „KAPITÁNYI ÜLÉS” vagy a „FOTEL” irányába növelje,
esetleg a kettőt kombinálja. Ehhez egyszerűen fordítsa el a
kapcsolót jobbra vagy balra!
VÍZESÉS-SZABÁLYOZÓ
Amennyiben medencéjét opcionális vízeséssel rendelte, a medence rendelkezik vízesés áramlásszabályozóval. A vízesés
gyengéd vízsugarat bocsát a medence fürdővizébe.
Egyszerűen fordítsa el a szabályozót az óramutató járásával megegyező irányba, és a vízáramlás ereje csökkeni fog!
20
AUDIO ÉS MP3-LEJÁTSZÓ CSATLAKOZTATÁSA
AUDIO- ÉS MP3-LEJÁTSZÓK CSATLAKOZTATÓ PORTJA
AUDIO/MP3-lejátszó csatlakoztatása:
A csatlakoztató port minden audio-lejátszó eszköz, így az MP3-lejátszó csatlakoztatására is alkalmas.
Audio-lejátszó eszközök telepítése:
1 Keresse meg és nyissa fel a csatlakoztató port ajtaját! A fogantyút finom mozdulattal húzza felfelé!
2 Mielőtt csatlakoztatná audio-lejátszó készülékét, távolítsa el a csatlakozó fedelét! Ha a csatlakozó port használaton kívülvan, ne felejtse el visszahajtani a fedőt!
3 Helyezze a készüléket a csatlakozó port átalakítójára és csatlakoztassa!
4 A vezérlőegység nélküli önálló készülékek esetében – az erősítő áramellátása érdekében – aktiválja a porton belül található kapcsolót!
5 Ha használatba vette a csatlakoztató portot, csukja be az ajtaját!
MP3-lejátszó csatlakoztatása a dokkolóba (az MP3 lejátszó nem alapfelszereltség).
21
VÍZHÁZTARTÁSI EGYENSÚLY – ÁLTALÁNOS ÁTTEKINTÉS
FIGYELMEZTETÉS
FIGYELEM!
• A medence megbízhatósága és élettartama szoros összefüggésben áll a vízminőség szinten tartására fordított figyelemmel!
• A medence kis mennyiségű vizét könnyen beszennyezheti
olaj, testápoló krém, vegyszer, de akár az emberi izzadság is.
Az elektromos vezérlés idő előtti károsodásának és/vagy
meghibásodásának (korrózió/vízkövesedés) megelő-zéséhez
rendszeres figyelmet kell fordítania arra, hogy a medence
vize tiszta, biztonságos és kiegyensúlyozott legyen! A
medence vizének tisztán tartása rendkívül fontos! Az elhanyagolt meleg víz a baktériumok gyors szaporodását eredményezi.
•
A víz ásványianyag-tartalma a párolgással, illetve a tisztítószerek és vegyszerek használatával nő. Ha az ásványianyag, különösen a kálciumtartalom túlságosan megnövekszik, az
ásványi anyagok szó szerint kicsapódnak a vízből, és a
medence falára, csőrendszerébe, a fúvókákra, a szűrőkre, illetve
a fűtőelemekre rakódnak.
• Nagyon fontos a víz pH-értékének gyakori ellenőrzése, és
megfelelő tartományon belül tartása! Ezzel kapcsolatban a további részleteket a „VÍZMINŐSÉGI ÖSSZEFOGLALÓ A
MEDENCE HASZNÁLATÁHOZ”
című táblázatból tudhatja
meg!
• Hasonlóan fontos, hogy a víz totális alkalitását a megfelelő
tartományban tartsa! (Ez nem más, mint a víz ellenálló képessége a pH-érték változásával szemben.) Ezzel kapcsolatban
a további részleteket a „VÍZMINŐSÉGI ÖSSZEFOGLALÓ A
MEDENCE HASZNÁLATÁHOZ”
című táblázatból tudhatja
meg!
• A karbantartás-szükséglet két, azonos medence esetében
is jelentősen eltérhet. A következő tényezők befolyásolják:
– Fürdőzők
– A használat gyakorisága / fürdőzők száma
– A test eltérő kémiai jellemzői
– Napfény / árnyék
– Hőmérséklet
Ebből kifolyólag rendkívül fontos egy megfelelő vízkarbantartási
rend kialakítása, illetve a kereskedő által javasolt
karbantartási eljárások rendszeres elvégzése!
TANÁCSOK A BIZTONSÁGOS VEGYSZERALKALMAZÁSHOZ
•
Soha ne keverjen össze vegyszereket a medencébe
öntés előtt!
• Egyszerre csak egy vegyszert öntsön a medencébe!
• Mindig a vegyszert öntse a vízbe, ne pedig fordítva!
• Egyes vegyszerek maró hatásúak lehetnek, ezért
használja őket óvatosan és tárolja hűvös, fénytől
védett helyen!
•
Soha ne dohányozzon vegyszerek közelében, mivel
többségük gyúlékony!
• Gondoskodjon a kifolyt vegyszerek azonnali feltakarításáról!
• Vész esetére mindig legyen kéznél az a telefonszám,
amelyen mérgezés esetén segítséget kérhet!
• Tartsa a vegyszereket gyermekektôl elzárt helyen!
• Vegyszerek alkalmazásakor hordjon védőszemüveget
és gumikesztyűt!
A MEDENCE ELSŐ FELTÖLTÉSE
1 Bizonyosodjon meg róla, hogy a medence vize keringésben van!
2 Töltsön a vízbe valamilyen (rozsda- és vízkőszabályzó)
fémion kötésére alkalmas szert! Hagyja, hogy a víz egy
órán át keringjen, mielôtt bármilyen más szert adna a
medence vizéhez!
3 Töltsön a vízbe „sokkolót”/oxidáló anyagot!
4 Tegyen fertőtlenítő tablettát (klór vagy bróm) az adagolóba!
• Opcionális beépített vegyszeradagoló: (mely a szűrőtartály
kosarába építve található): a kosár eltávolításának és
visszahelyezésének részleteiért olvassa el a „SZÛRÔPATRON” c. fejezetet! Miután eltávolította a szkimmer
kosarat, talál egy, az aljából kiinduló kb. 20 cm-es csövet.
Tekerje ki a cső végén található szabályozó kupakot, és
helyezzen el benne 5 vagy 6 tablettát! Ne töltse túl az
adagolót, mert az befolyásolhatja a megfelelő működést!
Kezdetben állitsa a szabályozót úgy, hogy
a legtöbb apró lyukon szabadon áramolhasson a víz, és hagyja, hogy a víz
3-4 órán át keringjen a vízértékek ellenőrzése előtt.
Szükség esetén állítsa a szabályozót
alacsonyabb fokozatra: kevesebb lyukon
hagyja átáramolni a vizet, oly módon,
hogy a víz fertőtlenítőszer tartalma az
ideális 2-4 PPM-es tartományba essen.
• Lebegő adagoló: A fentiek szerint
töltsön be 6-7 tablettát, kezdetben állítsa
a szabályozót 5-ös fokozatra, és hagyja, hogy a víz 3-4
óráig keringjen a vízminőség ellenőrzése előtt! A tabletták a
medence használatától és a szabályozó beállításától függően
10-14 nap alatt lassan feloldódnak.
5 Ellenőrizze a pH értéket és a totális alkalitást, majd
cselekedjen az eredménynek megfelelően!
Amennyiben nem ügyel a pH és a totális alkalitás előírt szintjének fenntartására, a
fűtőtest és más alkatrészek is károsodhatnak, az ebből fakadó meghibásodásokra a
garancia nem terjed ki!
22
GYAKRAN HASZNÁLT VÍZKARBANTARTÁSI KIFEJEZÉSEK
1 KLÓR – Oxidáló és fertőtlenítő vegyszer, granulátum vagy tabletta formájában. Nagyon hatásos és
gyors. A klórmaradvány javasolt szintje: 1,0–3,0 ppm.
2 KLÓRAMINOK – A klór és a vízben lévő nitrogén, illetve ammónia találkozásakor keletkező vegyület.
Elhanyagolt vízháztartásnál szem– és bőrirritációt okoz, jelenlétéről erős klórszag árulkodik.
3 EGYKOMPONENSŰ BRÓM– Egy másik típusú oxidáló és fertőtlenítő vegyszer, mely a vegyszeradagoló segítségével kerül a medence vizébe. Granulátum vagy tabletta formájában kapható. A brómmaradék
javasolt szintje: 2,0–4,0 ppm.
4 KÉTKOMPONENSŰ BRÓM– Folyadék vagy por formájában hetente, kézzel adagolandó. Granulátum
formájában naponta, illetve a medence használatával arányosan adagolandó.
5 BRÓMAMINOK – Akkor keletkeznek, amikor a bróm elpusztítja a nitrogént hordozó vegyületeket. A
klóraminokkal szemben a brómaminok nem okoznak szemirritációt, de elhanyagolt vízháztartásnál kellemetlen szagot eredményeznek.
6 SOKKOLÁS – Oxidálószer hozzáadásával semlegesítjük a medence vizének ammónia-, nitrogén– és
szervesanyagtartalmát (klóraminok és brómaminok segítségével).
7 pH – Egy logaritmikus érték, mely a hidrogénion-koncentráció által egy anyag (esetünkben a medence
vizének) savasságát vagy lúgosságát fejezi ki. A pH-értéket egy 0–14-ig terjedő skálán lehet kifejezni, ahol
a 0 a legsavasabb, az 1–7-ig terjedő tartomány savas, a 7 semleges, a 7–14-ig terjedő tartomány lúgos, a
14 pedig a leglúgosabb. A medence vizének ideális pH-tartománya 7,4–7,6 között van.
8 pH-NÖVELŐ – Növeli a víz pH-értékét.
9 pH-CSÖKKENTŐ – Csökkenti a víz pH-értékét.
10 TOTÁLIS ALKALITÁS (TA) – A medence vizében található karbonát, bikarbonát és hidroxid összetevők mennyisége, amely meghatározza, hogy a medence vize milyen mértékben tud ellenállni a pH-érték
változásának. Tompítóképességként is ismert.
11 ALKALITÁSFOKOZÓ – Növeli az alkalitást.
12 KALCIUMKEMÉNYSÉG – A kalcium részaránya a totális alkalitásban, amely a teljes keménység 70–
75%-át teszi ki. A kalcium koncentrációja meghatározza a víz keménységét. Ha a koncentráció alacsony, a
víz lágy, ha magas, akkor kemény.
13 KALCIUMNÖVELŐ – Növeli a kalcium szintet.
14 OLDOTT SZILÁRDANYAG-TARTALOM (TDS) – A medence vizében feloldott összes anyag (kalcium,
karbonátok, bikarbonátok, magnézium, fémes összetevők) mennyisége.
15 FÉMIONKÖTŐK (ROZSDA– ÉS VÍZKŐSZABÁLYOZÓK) – Meggátolja, hogy az oldott fémek a medence falában és a központi egység alkatrészeiben kárt tegyenek.
16 HABZÁSGÁTLÓ – Eltávolítja a vízfelszínen képződő habot. Ez azonban csak átmenetileg orvosolja a
problémát, ugyanis a túlzott habosodás a nem megfelelő karbantartás következtében fellépő vízminőség
romlás jele (a habosodó vízre jellemző a nagy mennyiségű szerves üledék jelenléte és a magas pH-érték).
17 FILTERTISZTÍTÓ – Zsírtalanítja és tisztítja a szűrőbetétet.
18 ÓZONGENERÁTOR – Ózont (három oxigénatomból álló gázmolekulát) generál, mely a medencevíz
szennyeződéseinek oxidálására szolgál.
19 TESZTER – Bizonyos kémiai üledékek, illetve a vízkarbantartás szükségleteinek kimutatására szolgál.
Alkalmazható lakmuszpapír, illetve folyadékcsepp formában.
20 PPM – A „parts per million” (milliónkénti részecskeszám) rövidítése, amely a kémiai mérésben a részecskék súly szerinti arányát mutatja egymillió vízrészecskére vetítve.
VÍZMINŐSÉGI ÖSSZEFOGLALÓ A MEDENCE HASZNÁKlór
Bróm
MIN
1.0
2.0
IDEÁLIS
3.0 - 5.0
6.0 - 10.0
MAX
5.0
10.0
VEGYÜLET
pH
Teljes alkalitás (TA)
7.2
80
7.4 - 7.6
80 - 120
7.8
180
Oldott szilardanyag-tartalom (TDS)
300
150
1000 -2000
200 -400
3000
500 -1000
VEGYSZER (ppm)
Kálciumkeménység
*A National Spa & Pool Institute (Észak-Amerika) ajánlásával lakossági– és masszázsmedencékhez.
23
VÍZHÁZTARTÁSI HIBAELHÁRÍTÁS
HIBAJELENSÉG
HIBAJELENSÉG
MEGOLDÁS
A mikroszkopikus részecskék túl kicsik, hogy a szűrőn fennakadjanak
Ellenőrizze és állítsa be a vízháztartás különböző elemeinek
szintjét! Adjon a medence vizéhez kicsapódást elősegítő anyagot*, amely összekapcsolja az apró részecskéket, annak érdekében, hogy kiszűrhetőek legyenek.
Magas totális alkalitás
Magas pH-érték
Túl kemény víz
Ellenőrizze ezeket az értékeket, majd állítsa be a javasolt
szintre.
zavaros víz
vízkő (fehéres, szürkés
lerakódás)
Túl kemény víz
bőr- vagy szemirritáció
Nem megfelelő pH és/vagy totális
alkalitás
Ellenőrizze a víz keménységét, és alkalmazzon megkötést
segítő vegyszert*, vagy eressze le a medence vizének egy
részét, majd töltse fel újra!
Ellenőrizze a víz minőségét, majd állítsa be a javasolt szinteket!
Vízbe került testápolók
vagy kozme2kumok
Ha a vízszint nem hagy nyomot a medence falán, próbáljon
habzásgátlót* alkalmazni, hogy kioldja a szennyeződéseket!
Ezután használjon 2sz3tószert*, hogy a szennyeződések könynyebben kiszűrhetőek legyenek! Amennyiben a víz szintje
nyomot hagyo4 a medence falán, szükség lehet a medence
leeresztésére és kitakarítására. A szűrőpatront mindkét esetben alaposan le kell mosni, és egy éjszakára fehérítőbe áztatni. A hasonló problémák egy olajat megkötő szivacslabda
használatával elkerülhetőek.
Fürdőruhában maradt mosószer
Megelőzhető, ha mosógépén extra öblítést
vagy kézzel alaposan újraöblí2 a fürdőruhát.
Nagy mennyiségű, szerves eredetű
szennyeződés
Egyes szerves anyagok a szűrőn feltöredezve átjuthatnak. A
problémát megoldja, ha a szennyeződések kioldására rendszeresen habzásgátlót* használ. Ezután alkalmazzon 2sz3tószert*, hogy a szennyeződések könnyebben kiszűrhetőek
legyenek, majd alaposan 2sz3tsa ki a szűrőpatront! Ha a habzás túl intenzív, szükség lehet a medence vizének leeresztésére.
Lágy víz
Ellenőrizze a víz keménységét, és ha szükséges, növelje
kálcium-kloriddal*!
Lágy víz vagy alacsony totális alkalitás
Ellenőrizze a víz keménységét, és ha szükséges, növelje
kálcium-kloriddal*!
Fémek jelenléte a vízben (vas, réz)
Kezelje a vizet kelátképzővel*, vagy megkötést segítő vegyszerrel*!
ingadozó pH-érték
Alacsony a totális alkalitás szintje
Ellenőrizze a víz totális alkalitását, és szükség esetén csökkentse szódabiszulfá4al* vagy sósavval*!
A pH-érték
nem reagál
a beavatkozásra
Magas a totális alkalitás szintje
Ellenőrizze a víz totális alkalitását, és szükség esetén növelje
szódabikarbónával!
habzás
korrózió,
karcosodás
elszíntelenede/ víz
(0szta helye/
zavaros)
* A javasolt termékekről érdeklődjon a Hydropool-nál!
24
végez,
VÍZKARBANTARTÁSI ELJÁRÁSOK
VEGYE FIGYELEMBE A VEGYSZEREK HASZNÁLATI ÚTMUTATÓJÁT!
NAPONTA
1 Ellenőrizze a vizet, és ha szükséges, töltsön a vízbe
„sokkolót”/ oxidáló anyagot!
2 Bizonyosodjon meg róla, hogy a vízszint megfelelő!
HETENTE
1 Ellenőrizze a pH-értéket és a totális alkalitást, majd cselekedjen az eredménynek megfelelően!
2 Töltse után a vegyszeradagolót!
3 Töltsön a vízbe valamilyen (rozsda– és vízkőszabályzó)
fémion kötésére alkalmas szert!
4 Vegye ki, és egy kerti locsolócső vízsugarával tisztítsa le,
majd
szerelje
vissza
a
szűrőpatront!
(Lásd
a
„SZŰRŐPATRON” c. fejezetet!)
5 Vegye ki, és tisztítsa meg a szűrőkosarat! (Lásd a
„SZŰRŐKOSÁR TISZTÍTÁSA” c. fejezetet!)
6 Töltsön a vízbe „sokkolót”/oxidáló anyagot!
7 Vizsgálja meg a csövek csatlakozásait, hogy lássa, nem
szivárog-e víz a tömítőgyűrűknél! Szükség esetén húzza meg
a csőkötéseket!
8 Tisztítsa meg a rozsdamentes acél kapcsolókat a 20. oldalon leírtak szerint.
HAVONTA
1 Áztassa a szűrőpatront szűrőpatron-tisztító folyadékba.
Öblítse le gondosan, majd ha mód van rá, hagyja megszáradni visszaillesztés előtt! Javasoljuk, hogy szerezzen be
egy másik szűrőt is, hogy felváltva tudja használni azokat!
NEGYEDÉVENTE
1 Legalább negyedévente eressze le medencéjét, és kifejezetten akril felületek tisztítására szolgáló, karcmentes szerrel tisztítsa meg az akril felületet! (Lásd a „MEDENCE VIZÉNEK LECSERÉLÉSE” és a „MEDENCE LEERESZTÉSE” c. bekezdéseket!)
ÉVENTE
Ellenőrizze az ózonizzó állapotát. (Lásd az ÓZONGENERÁTOR TECHNOLÓGIA alatt)
A SZŰRŐKOSÁR TISZTÍTÁSA
1 Kapcsolja be a „KÉSZENLÉTI/LEERESZTÉSI” üzemmódot.
2 Húzza előre a lebegőajtót, majd egy előre és felfelé irányuló mozdulattal emelje ki a szűrőkosarat!
3 Távolítsa el a törmeléket a kosárból! (Figyelem! Még véletlenül se ütögesse a kosarat más tárgyhoz az üledék fellazításának céljából, mert a kosár megsérülhet!)
4 Helyezze vissza a kosarat!
5 Kapcsolja ki a „KÉSZENLÉTI/LEERESZTÉSI” üzemmódot!
HAVONTA
1 Áztassa a szűrőpatront szűrőpatron-tisztító folyadékba.
Öblítse le gondosan, majd ha mód van rá, hagyja megszáradni visszaillesztés előtt! Javasoljuk, hogy szerezzen be egy
másik szűrőt is, hogy felváltva tudja használni azokat!
ÓZONGENERÁTOR TECHNOLÓGIA
Minden Hydropool pezsgőfürdőt úgy terveztünk, hogy alkalmas
legyen ózongenerátor beszerelésére. A Hydropool ózongenerátort a piac technológiailag legfejlettebb rendszerének tartják: az
ózon hosszabb ideig érintkezik a masszázsmedence vizével, és
így csökkenti a vegyszerfelhasználást. Az eredmény tisztább,
áttetszőbb víz. A Hydropool egyedülálló ózonbefecskendező
rendszere maximalizálja az ózongáz szétterjedését, ugyanakkor a
lehető legkisebbre csökkenti a gázbuborékok méretét. Így az
ózon hosszabb ideig érintkezik a pezsgőfürdő vizével, ezáltal
javul a víz minősége és fokozódik annak tisztasága. Az ózon-víz
keveréket több csövön áramoltatjuk keresztül, az ózon így még
kisebb buborékokra bomlik, mielőtt újra összekeveredne a vízzel.
Ennek köszönhetően csökken a „gázszökés” esélye, amely más
ózonrendszerek esetében gyakori probléma.
Az ózongenerátorok ún. ózon izzóval működnek. Az ózon izzó az
évek alatt kiéghet, mely ezt követően nem juttat ózont a medencébe. Javasoljuk, hogy az ózongenerátor működéséről évente
győződjön meg. A készülék üzemszerűen csak az ún. tisztítási
ciklusokban kapcsol be. Az ózongenerátor tetején lévő kémlelőnyíláson egyes típusoknál UV fényt lát, míg más modelleknél
zöld fény jelzi, hogy az izzó működik. Amennyiben az izzó a tisztítási ciklusok alatt nem világít, hívja a Hydropool Hungaria szervizét, hogy kollégáink kicseréljék. A készülék az ózon gázt elektromos kisüléssel állítja elő, magas feszültségen működik. A készüléket csak képesített szakember nyithatja fel!
ÓZONGENERÁTOR
FÜRDŐVÍZ
MAZZEI ÓZON BEFECSKENDEZŐ
ÓZONKEVERŐ
KAMRA
ÓZONBEFECSKENDEZŐ
FÚVÓKA
25
SZŰRŐPATRON
A patront az igénybevételtől függően 1-2 hetente kell tisztítani. A következő jelek utalnak arra, hogy a patront ki kell tisztítani:
• a fúvókák gyengébb teljesítménye
• zavaros, szürkés víz
• zörgő hang a szűrőből vagy a szivattyúból
• a szűrő nem működik
Képlet (_______ ÷ 13.5 ) ÷ (________) = (_______)
A víz mennyisége literben
Fürdőzők
száma/nap
A vízcserék között
eltelt napok száma
PÉLDA :
1000 liter elosztva 13,5-tel, majd 2-vel = 37 nap
Amikor már túl nagy a vízben oldott szárazanyag-tartalom, a
medence vizét le kell cserélni. Ezt jelzi a víz homályos vagy
szürke színe is.
VÍZLÁGYÍTÓK:
Lehetőleg ne vízlágyítóból töltse fel a medencét, mert ezzel
könnyen felboríthatja a víz kémiai egyensúlyát, és megnehezíti annak beállítását, szinten tartását! Ha olyan
helyen lakik, ahol a víz keményebb vagy lágyabb az
átlagosnál, fordítson fokozott figyelmet a kálciumkeménység
szintjére!
A medence vizét később már lágyított vízzel is után
lehet tölteni.
ELTÁVOLÍTÁS
1 Kapcsolja be a „HOLD/KÉSZENLÉTI” üzemmódot!
2 Az óramutató járásával megegyező irányba forgatva és
emelve távolítsa el a szűrőkosarat!
3 A szűrőegységet egyenesen emelve vegye ki a házából!
TISZTÍTÁS
4 Kerti locsolócsővel és porlasztófejjel mossa le a szűrőt,
ügyelve arra, hogy minden redőre kitérjen!
5 A felgyülemlett testápoló krém és olaj eltávolítása érdekében a patront áztassa meleg vízben és szűrőtisztító folyadékban/emulgeálószerben (Hydropool kereskedőjénél beszerezhető)!
6 Tisztítótartály Hydropool kereskedőjénél szintén beszerezhető!
7 Alaposan öblítse le a szűrőt, majd a visszahelyezés előtt
hagyja megszáradni!
8 Javasoljuk, hogy szerezzen be egy tartalék szűrőpatront,
mely mindig használatra kész és tiszta.
9 Miután az alkatrész megszáradt, szükség esetén egy ecsettel óvatosan tisztítsa ki a redők között megmaradt koszdarabkákat!
SZKIMMER ÚSZÓ
SZKIMMER KOSÁR
A patron tisztításához ne használjon drótkefét vagy más eszközt!
Ne tegye mosogató- vagy mosógépbe!
SZŰRŐPATRON
VISSZAILLESZTÉS
10 Helyezze vissza a patront a tartályba!
11 Az óramutató járásával megegyező irányba forgatva
helyezze vissza a szűrőkosarat a szűrőnyíláson keresztül!
12 Kapcsolja ki a „KÉSZENLÉTI” üzemmódot!
A MEDENCE VIZÉNEK CSERÉJE
A medence vizét – annak méretétől és kihasználtságától
függően – 8-12 hetente javasolt leereszteni. Ha a medencét
naponta használják, vagy egyszerre több fürdőző veszi
igénybe, javasolt a gyakoribb vízcsere. A két vízcsere
közti idő meghatározásának egyik módszere, hogy a
medence vizének literben kifejezett mennyiségét elosztja
13,5-tel, majd a naponta fürdőzők átlagos számával.
FILTERHÁZ
VISSZACSAPÓ
SZELEP
26
AZ AKRILFELÜLET TISZTÍTÁSA
Az akrilfelület puha ronggyal, és a Hydropool-nál beszerezhető
akril tisztítószerrel ápolható, fényezhető.
A MEDENCE FELTÖLTÉSE ELŐTTI TEENDŐK
1 Ellenőrizze, hogy a leeresztő csap el van-e zárva!
Ütközésig tekerje, az óramutató járásával megegyező
irányba!
2 Ellenőrizze, hogy a biztonsági pöcök a helyén van-e!
3 Ha a gépészeti ajtó és ezáltal a leeresztő szelep
fallal szemben helyezkedik el, hagyjon elég helyet a
kettő között egy kerti locsolócső csatlakoztatására!
FONTOS! Ne használjon egyéb tisztítószereket! A vegyszermaradványok károsan
befolyásolhatják a víz kémiai összetételét, amely
nehezen kezelhető, rossz vízminőséget eredményezhet! Ne használjon olyan szert, amely
karcol, mert tönkreteszi az akrilfelületet!
A MEDENCE LEERESZTÉSE
1 Kapcsolja ki a medencét!
Kapcsolja ki a
medencét a vezérlőpanelen, és kapcsolja le a főkapcsoló(ka)t az életvédelmi relén vagy a biztosítéktáblán!
2 Keresse meg a leeresztőcsonkot! A medence leeresztőcsonkját a medence burkolatán belül, a
szerviznyílás ajtaja mögött találja. Körmedence esetén a
leeresztőcsonk a medence talapzatán elhelyezett leeresztőtálcában található.
3 Távolítsa el a leeresztőcsonk biztonsági kupakját!
A kupakot őrizze meg, majd készítsen elő egy
hagyományos, kerti locsolócsövet!
4 Csatlakoztassa a locsolócsövet a leeresztőcsonkra, és kezdje el leengedni a vizet! A víz
leeresztésének
megkezdéséhez
forgassa
ütközésig a csövet az óramutató járásával ellentétes irányba, majd húzza meg maga felé! A víz
leeresztésének megállításához ismételje meg a
műveletet az ellentétes irányba: tolja vissza a
leeresztőcsövet, és forgassa ütközésig, az
óramutató járásával megegyező irányba!
5 Károsodását elkerülendő, ügyeljen rá, hogy a csonk
megfelelően álljon.
BIZTONSÁGI TERMOTETŐ
Ha a medence nincs lefedve, a hő 90%-a elvész a
vízfelszínen keresztül. A párolgás megváltoztatja a víz
kémiai egyensúlyát, és zárt helyen növeli a levegő páratartalmát. A Hydropool biztonsági termotetőt hőtakarékossági és
esztétikai céllal fejlesztették ki, és a könnyebb kezelés érdekében középen félbehajtható. A cipzáras huzat lehetővé teszi
az esetlegesen károsodott (7,5–10 cm-s méretű, elvékonyodó) habbetétek cseréjét. A biztonsági termotető
„szoknyája” szorosan illeszkedik a medence pereméhez. A
tető fogantyúi úgy kerültek elhelyezésre, hogy akár egy
személy is könnyedén mozgathassa azt. A burkolathoz
vagy „szoknyához” kapcsolódó zár megakadályozza, hogy
kisgyermekek vagy állatok másszanak a medence vizébe.
Sose húzza a tetőt a medencén vagy a burkolaton! Először
hajtsa vissza, majd a fogantyúk segítségével emelje fel a tetőt!
Még véletlenül se álljon rá a tetőre, mert a vékonyodó habbetétek megsérülhetnek, ez pedig a víz felszívásához vezet!
SOHA
NE TÁMASZKODJON VAGY ÁLLJON RÁ A
TETŐRE!
A tetőt évente legalább kétszer tisztítsa meg műanyag
hidratáló- és védőszer segítségével!
27
SZÁRNYAS CSAVAROK A FABURKOLAT AJTAJÁHOZ
A Hydropool fapaneleihez biztosított, kiváló minőségű
szárnyas zárócsavarok nemcsak a fedőpanelek stabilitását biztosítják, hanem levételkor fogantyúként is szolgálnak.
Ezáltal nő az elem élettartama. Javasoljuk, hogy évente
egyszer kenje be a zárócsavarokat szilikon-alapú kenőanyaggal.
JAVASOLT TERMÉK: Super-Lube szilikon-alapú kenőanyag, vagy ennek megfelelő tulajdonságú szer. (Nagyobb
kereskedőknél beszerezhető.)
FIGYELEM: Ne használjon olaj-alapú kenőanyagot, mivel az a zár korai elhasználódását okozhatja!
KENŐANYAG HELYE
A MEDENCE FABURKOLATÁNAK VÉDŐKEZELÉSE
A Hydropool medencék burkolata kaliforniai cédrusból
készült, és gyárilag pácolt. Pácolás után a cédrus ellenáll az időjárás viszontagságainak, és megfelelő
karbantartás esetén évekig megôrzi szépségét. Javasoljuk,
hogy lássa el a fafelületeket egy áttetsző védőbevonattal,
mely egyben az évgyűrűk szépségét is kiemeli.
Használjon Sikkens Cetol 01-077-es vagy ehhez
hasonló pácot, mely megóvja az évgyűrűket, és egy
tartós, vízlepergető, lélegző védőréteget képez a
fafelületen. A fent említett termékeket a Hydropool-nál,
vagy a közeli festékboltban, barkácsáruházban is
beszerezheti.
28
A HYDROPOOL MEDENCE TÉLIESÍTÉSE
• A fagyálló keringetése érdekében egy pár másodpercre
kapcsolja be a vízpumpát!
• Csavarjon le és válasszon le minden illesztéket a központi egységről! Távolítsa el a vízpumpák homlokfalán lévő
legalsó fagydugót!
• A kiálló csatlakozókra húzzon nejlonzacskót, majd
rögzítse ragasztószalaggal!
• Lehetőség szerint szerelje ki és tárolja száraz, fűtött
helyen a központi egységet!
• Helyezze fel a biztonsági termotetőt, és borítsa vízhatlan
vászonnal a medence egészét, hogy meggátolja a burkolat
és a tető idő előtti elöregedését!
• A tető károsodásának elkerülése érdekében rendszeresen takarítsa le a medencére hullott havat!
• Feltételezzük, hogy a medencét megfelelően üzemelték
be, és egy megerősített betonalapzaton helyezték el,
amely megakadályozza a medence – talajvíz hidrosztatikai
nyomásából adódó – függőleges irányú elmozdulását.
Abban az esetben, ha medencéjét nem kívánja egész évben
használni, nagyon fontos, hogy megóvja a fagytól, azaz
megfelelően téliesítse azt! Ezt a munkát a Hydropoolszerviz
szakemberére is bízhatja, de ha a saját kezű téliesítés
mellett dönt, kérjük, kövesse az alábbi útmutatást:
• Teljesen eressze le a medence vizét! (Lásd „A MEDENCE
LEERESZTÉSE” c. bekezdést!)
• Vegye ki és tisztítsa meg a szűrőpatront! (Lásd a
„SZŰRŐPATRON” c. bekezdést!)
• Egy takarítógép (vizes porszívó) segítségével szívja ki a
maradék vizet a fúvókák nyílásaiból, a szűrőpatron tartályából és a medence alján lévő leeresztőnyílásból!
• Töltsön folyékony, biológiailag lebomló fagyálló folyadékot
oda, ahová szükséges: például a vízpumpa víz felőli
végéhez, a fúvókák csöveibe, a filterházba és a levegőfúvókák csöveibe! Ne használjon gépkocsiba való
fagyálló folyadékot!
• FONTOS : a biológiailag lebomló fagyálló folyadék vízzel
történő higítása csökkenti a szer fagyálló képességét!
Ezért igen fontos, hogy a medence csőrendszeréből minden vizet eltávolítson, mielôtt betöltené a fagyálló folyadékot!
• Öntsön folyékony fagyálló folyadékot a medence alján
található leeresztő nyílásba/a vízpumpa nyílásaiba!
Ezzel megakadályozhatja, hogy a dupla fal közé szorult
víz megfagyjon, és kárt tegyen a medence szerkezetében!
Ha a medence téliesítését illetően bizonytalan, kérjük, lépjen kapcsolatba a
Hydropool ügyfélszolgálatával!
Elővigyázatosságból célszerű, ha az
első
évben
szakember
végzi
a
téliesítést. A fagyásból eredő károkra
ugyanis nem terjed ki a garancia!
TÉLI LEERESZTŐSZELEPEK
29
ÁLTALÁNOS HIBAELHÁRÍTÁS
JELENSÉG
Nincs áram
ÉV relé lekapcsolt
Nincs vízáramlás
LEHETSÉGES OK(OK)
- A biztosíték, vagy a kapcsolótáblán a
megszakító lekapcsolt
- Helytelen bekötés
- Kiment a biztosíték a közpon2 egységben
- Az ÉV relé lekapcsolt
- Zárlat a rendszerben
- Hívja a Hydropool ügyfélszolgálatát, vagy egy
- Hibás az ÉV relé
képze4 villanyszerelőt!
- A vízpumpa nem le4 telítve
- Lásd a „VÍZPUMPA BEÜZEMELÉS” c. fejezet!
- A zárszelepek zárva vannak
- Alacsony a vízszint
- A szűrőkosár eldugult/zárva van
Fúvóka szabálytalan
mûködése
SZÜKSÉGES BEAVATKOZÁS(OK)
- Ellenőrizze a kapcsolótáblát! Ha még mindig
nincs áram, hívja a Hydropool ügyfélszolgálatát, vagy egy képze4 villanyszerelőt!
- Alacsony a vízszint
- Elzáródás történt a csövekben
- Nyissa ki a zárszelepeket!
- Töltse fel a medencét!
- Lásd a „SZŰRŐKOSÁR TISZTÍTÁSA” c. fejezetet!
- Töltse fel vízzel a kívánatos szin2g!
- Ellenôrizze a szelepeket és/vagy a szűrőt!
- A vízpumpaszelepek részben zárva van- - Teljesen húzza fel a szelep nyitókarját!
nak
Nincs fűtés vagy hibás
- A szűrőpatron 2sz3tásra szorul
- Tisz3tsa meg a szűrőpatront, és helyezze
fûtés
vissza!
- Elzáródás történt a vízcsövekben
- Hívja kereskedőjét!
- A vízpumpa/visszatérő szelepek részben - Ellenőrizze a szelepek állapotát! Nyissa ki
zárva vannak
azokat!
- Alacsony a vízszint
- Töltse fel a medencét!
- Hibás az érzékelő
- Hívja kereskedőjét!
Zajos motor
- Károsodtak vagy elöregedtek a csap- Hívja kereskedőjét, vagy egy képze4 szakemágyak
bert!
- Alacsony a feszültség
- Hívjon képze4 villanyszerelőt!
- Alacsony a vízszint
-Töltse fel a medencét!
- Befagyo4 a pumpa
- Olvassza ki a pumpát!
Az irányítóegység kijelzôje - Hibás a csatlakozás
- Hívja a Hydropool ügyfélszolgálatát!
nem mûködik
- Áramszünet lépe4 fel
- Kapcsolja vissza az ÉV relét!
Hibás/villogó
hômérsékletkijelzés
- A vízhőmérséklet meghaladta a beállí- - Csökkentse a szűrési időtartamot, és/vagy
töltsön hideg vizet a medencébe! Ha a probléto4 értéket
ma továbbra is fennáll, lépjen kapcsolatba a
Hydropool ügyfélszolgálatával!
30
ÁLTALÁNOS HIBAELHÁRÍTÁS - FOLYTATÁS
MIT tegyünk, ha...
HIDEG IDŐJÁRÁS OKOZTA
HIBAJELENSÉGEK
…A FESZÜLTSÉG INGADOZIK
(KIMARAD AZ ÁRAM)?
Otthonának áramellátása többnyire egyenletes. Azonban, ha a helyi energiaigény magas, előfordulhat, hogy
az otthonába érkező elektromos feszültség jelentősen
esik vagy ingadozik. Ezt az állapotot hívják feszültségingadozásnak. Noha a rendszer rendelkezik ilyen esetekre
beépített biztosítékokkal, a feszültség néha olyan mértékben is csökkenhet (akárcsak egy másodperc erejéig),
hogy a rendszer „szellemüzeneteket” jelenít meg.
Amennyiben a peremszerelt irányítóberendezés minden
nyilvánvaló ok nélkül jelenít meg üzeneteket, vagy csak
üzenetrészleteket ír ki, próbálja meg helyreállítani a
rendszert a medence ki– és bekapcsolásával! A ki– és
bekapcsolás között várjon néhány percet! Ha ez nem
állítja helyre a rendszert, lépjen kapcsolatba helyi
Hydropool kereskedőjével, vagy egy szerelővel!
Amennyiben az irányítóberendezés nem működik megfelelően, vagy a vízpumpa bármilyen oknál fogva nem keringeti a
vizet, helyezzen egy alacsony teljesítményű légfűtőt a központi egységhez, a burkolat alá! Ezzel megelőzheti a fagykárt, amíg sikerül időpontot egyeztetnie a szerelőkkel.
Elektromos hősugárzó elhelyezésekor és
beüzemelésekor mindig kövesse a gyártó
utasításait! A hősugárzót – bekapcsolt állapotában – ne hagyja felügyelet nélkül, és
ügyeljen arra, hogy ne legyen a közelben
gyúlékony anyag!
JEGYZETEK:
31
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
