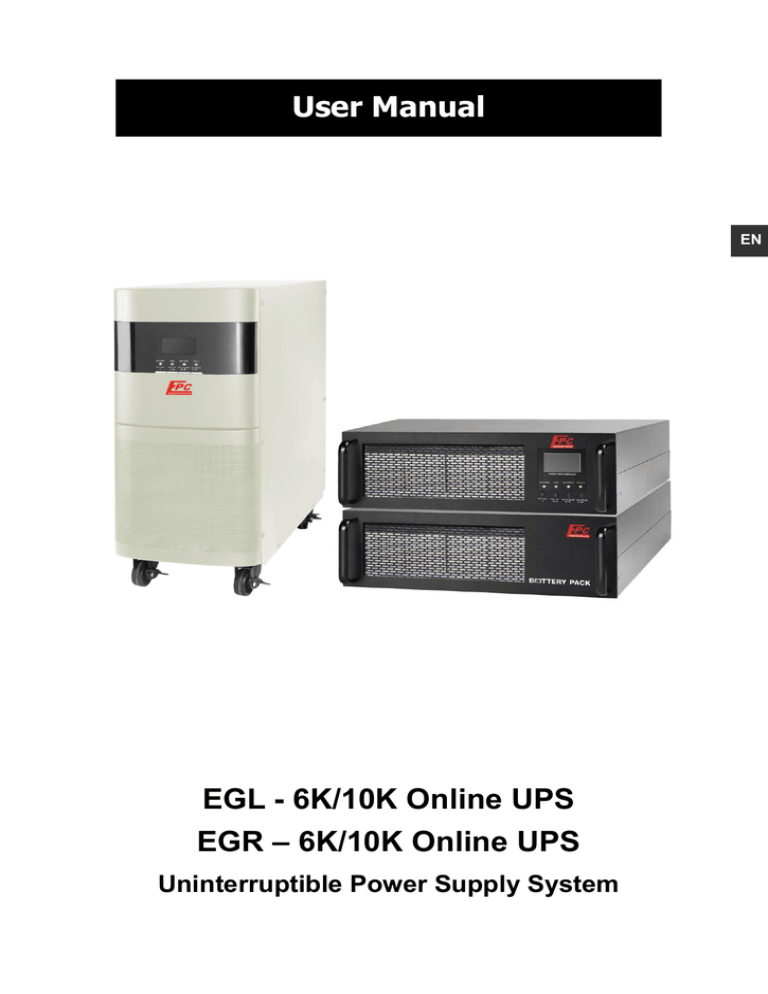

User Manual

EGL - 6K/10K Online UPS

EGR

– 6K/10K Online UPS

Uninterruptible Power Supply System

Please comply with all warnings and operating instructions in this manual strictly. Save this manual properly and read carefully the following instructions before installing the unit. Do not operate this unit before reading through all safety information and operating instructions carefully.

1. SAFETY AND EMC INSTRUCTIONS ................................................................................. 3

1-1.

RANSPORTATION AND

TORAGE

...................................................................................... 3

1-2.

REPARATION

.................................................................................................................. 3

1-3.

NSTALLATION

.................................................................................................................. 3

1-4.

PERATION

..................................................................................................................... 4

1-5.

TANDARDS

.................................................................................................................... 4

2. INSTALLATION AND OPERATION .................................................................................... 5

2-1.

NPACKING AND

NSPECTION

............................................................................................ 5

2-2.

EAR

ANEL

IEW

........................................................................................................... 5

2-3.

INGLE

UPS I

NSTALLATION

.............................................................................................. 7

2-4.

UPS I

NSTALLATION FOR

ARALLEL

YSTEM

....................................................................... 9

2-5.

OFTWARE

NSTALLATION

............................................................................................... 10

3. OPERATIONS ................................................................................................................... 11

3-1.

UTTON

PERATION

...................................................................................................... 11

3-2.

LED I

NDICATORS AND

LCD P

ANEL

.................................................................................. 11

3-3.

UDIBLE

LARM

............................................................................................................. 13

3-4.

INGLE

UPS O

PERATION

............................................................................................... 14

3-5.

ARALLEL

PERATION

.................................................................................................... 16

3-6.

BBREVIATION

EANING IN

LCD D

ISPLAY

........................................................................ 17

3-7.

LCD S

ETTING

............................................................................................................... 18

3-8.

PERATING

ODE

TATUS

ESCRIPTION

........................................................................ 22

3-9.

AULT

ODE

................................................................................................................. 24

3-10.

ARNING

NDICATOR

................................................................................................... 24

4. TROUBLE SHOOTING ..................................................................................................... 25

5. STORAGE AND MAINTENANCE ..................................................................................... 26

5-1.

TORAGE

...................................................................................................................... 26

5-2.

AINTENANCE

............................................................................................................... 26

6. SPECIFICATIONS ............................................................................................................. 27

1. Safety and EMC instructions

Please read carefully the following user manual and the safety instructions before installing the unit or using the unit!

1-1. Transportation and Storage

Please transport the UPS system only in the original package to protect against shock and impact.

The UPS must be stored in the room where it is ventilated and dry.

1-2. Preparation

Condensation may occur if the UPS system is moved directly from cold to warm environment.

The UPS system must be absolutely dry before being installed. Please allow at least two hours for the

UPS system to acclimate the environment.

Do not install the UPS system near water or in moist environments.

Do not install the UPS system where it would be exposed to direct sunlight or nearby heater.

Do not block ventilation holes in the UPS housing.

1-3. Installation

Do not connect appliances or devices which would overload the UPS (e.g. big motor-type equipment)) to the UPS output sockets or terminal.

Place cables in such a way that no one can step on or trip over them.

Do not block air vents in the housing of UPS. The UPS must be installed in a location with good ventilation. Ensure enough space on each side for ventilation.

UPS has provided earthed terminal, in the final installed system configuration, equipotential earth bonding to the external UPS battery cabinets.

The UPS can be installed only by qualified maintenance personnel.

An appropriate disconnect device as short-circuit backup protection should be provided in the building wiring installation.

An integral single emergency switching device which prevents further supply to the load by the

UPS in any mode of operation should be provided in the building wiring installation.

Connect the earth before connecting to the building wiring terminal.

Installation and Wiring must be performed in accordance with the local electrical laws and regulations.

1-4. Operation

Do not disconnect the earth conductor cable on the UPS or the building wiring terminals in any time since this would cancel the protective earth of the UPS system and of all connected loads.

The UPS system features its own, internal current source (batteries). The UPS output sockets or output terminal blocks may be electrically live even if the UPS system is not connected to the building wiring outlet.

In order to fully disconnect the UPS system, first press the “OFF” button and then disconnect the mains.

Ensure that no liquid or other foreign objects can enter into the UPS system.

The UPS can be operated by any individuals with no previous experience.

1-5. Standards

* Safety

IEC/EN 62040-1-1

* EMI

Conducted Emission...............................:IEC/EN 62040-2

Radiated Emission..................................:IEC/EN 62040-2

*EMS

ESD.........................................................:IEC/EN 61000-4-2

RS........................................................ ...:IEC/EN 61000-4-3

EFT......................................................... :IEC/EN 61000-4-4

SURGE................................................... :IEC/EN 61000-4-5

CS........................................................... :IEC/EN 61000-4-6

Power-frequency Magnetic field.............. :IEC/EN 61000-4-8

Category C3

Level 4

Level 3

Level 4

Level 3

Low Frequency Signals............................:IEC/EN 61000-2-2

Warning: This is a product for commercial and industrial application in the second environment-installation restrictions or additional measures may be needed to prevent disturbances.

2. Installation and Operation

There are two different types of online UPS: standard and long-run models. Please refer to the following model table.

Model Type Model Type

10K

Standard model

6KL

10KL

Long-run model

We also offer optional parallel function for these two types by request. The UPS with parallel function is called as “Parallel model”. We have described detailed installation and operation of Parallel Model in the following chapter.

2-1. Unpacking and Inspection

Unpack the package and check the package contents. The shipping package contains:

● One UPS

● One user manual

● One monitoring software CD

● One RS-232 cable (option)

● One USB cable

● One EPO plug

● One parallel cable (only available for parallel model)

● One share current cable (only available for parallel model)

● One battery cable (only available for long-run model)

NOTE: Before installation, please inspect the unit. Be sure that nothing inside the package is damaged during transportation. Do not turn on the unit and notify the carrier and dealer immediately if there is any damage or lacking of some parts. Please keep the original package in a safe place for future use.

2-2. Rear Panel View

Diagram 1: 6K/10K Rear Panel Overlook Diagram 2: Input/Output Terminal

Diagram 3: 6KR(L)/10KR(L) rear panel Diagram 4: Input/Output terminal

Diagram 5: 6KR/10KR battery pack rear panel

1. RS-232 communication port

2. USB communication port

3. Emergency power off function connector (EPO connector)

4. Share current port (only available for parallel model)

5. Parallel port (only available for parallel model)

6. Intelligent slot

7. Cooling fan

8. External maintenance bypass switch port

9. Maintenance bypass switch

10. Input circuit breaker

11. Output receptacles: connect to mission-critical loads

12. Output circuit breaker for receptacles

13. Input/Output terminal (Refer to Diagram 2 for the details)

14. Output terminal: connect to mission-critical loads

15. Programmable output terminal: connect to non-critical loads

16. External battery connector

17. Utility input terminal

18. Grounding terminal

19. Battery pack output circuit breaker

2-3. Single UPS Installation

Installation and wiring must be performed in accordance with the local electric laws/regulations and execute the following instructions by professional personnel.

1) Make sure the mains wire and breakers in the building are enough for the rated capacity of UPS to avoid the hazards of electric shock or fire.

NOTE: Do not use the wall receptacle as the input power source for the UPS, as its rated current is less than the UPS’s maximum input current. Otherwise the receptacle may be burned and destroyed.

2) Switch off the mains switch in the building before installation.

3) Turn off all the connected devices before connecting to the UPS and then switch off the internal output breaker.

4) Prepare wires based on the following table:

Model

6KL

10K

10KL

6KR

6KRL

10KR

10KRL

Input

Wiring spec (AWG)

Output

Battery

Ground

NOTE 1: The cable for 6K/6KL should be able to withstand over 40A current. It is recommended to use 10AWG or thicker wire for safety and efficiency.

NOTE 2: The cable for 10K/10KL should be able to withstand over 63A current. It is recommended to use 8AWG or thicker wire for safety and efficiency.

NOTE 3: The selections for color of wires should be followed by the local electrical laws and regulations.

5) Remove the terminal block cover on the rear panel of UPS. Then connect the wires according to the following terminal block diagrams: (Connect the earth wire first when making wire connection. Disconnect the earth wire last when making wire disconnection!)

Output 1 Line

Output 1 Neutral

Output 2 Line

Input Neutral

Input Line

Output 2 Neutral

Terminal Block wiring diagram of 6K(L)/10K(L)

Output Line

Output Neutral

Input Neutral

Input Line

Ground

Terminal Block wiring diagram for 6KR(L)/10KR(L)

NOTE 1: Make sure that the wires are connected tightly with the terminals.

NOTE 2: There are two kinds of outputs: output terminal/outlets and programmable terminal. Please connect non-critical devices to the programmable terminal and critical devices to the output terminal/outlets.

During power failure, you may extend the backup time to critical devices by setting shorter backup time for non-critical devices.

NOTE 3: The internal output breaker is used to cut off the output, but we suggest you to install an external output breaker between the output terminal and the load. This breaker should be installed in an easy access area which will allow you to cut off the output immediately in an emergency. And the breaker should be equipped with leakage current protection if necessary.

6) Insert the EPO plug into the EPO slot on the rear panel.

7) Put the terminal block cover back to the rear panel of the UPS.

Warning: (Only for standard model)

● Make sure the UPS is not turned on before installation. The UPS should not be turned on during wiring connection.

● Do not try to modify the standard model to the long-run model. Particularly, do not try to connect the standard internal battery to the external battery. The battery type and voltage may be different. If you connect them together, it maybe causes the hazard of electric shock or fire!

Warning: (Only for long-run model)

● Make sure a DC breaker or other protection device between UPS and external battery pack is installed.

If not, please install it carefully. Switch off the battery breaker before installation.

NOTE:

Set the battery pack breaker in “OFF” position and then install the battery pack.

● Give highly attention to the rated battery voltage marked on the rear panel. If you want to change the numbers of the battery pack, please make sure you modify the setting simultaneously. The connection with wrong battery voltage may cause permanent damage of the UPS. Make sure the voltage of the battery pack is correct.

● Give highly attention to the polarity marking on external battery terminal block, and make sure the correct battery polarity is connected. Wrong connection may cause permanent damage of the UPS.

● Make sure the protective earth ground wiring is correct. The wire current spec, color, position, connection and conductance reliability should be checked carefully.

● Make sure the utility input & output wiring is correct. The wire current spec, color, position, connection and conductance reliability should be checked carefully. Make sure the L/N site is correct, not reverse and short-circuited.

2-4. UPS Installation for Parallel System

If the UPS is only available for single operation, you may skip this section to the next.

1) Install and wires the UPSs according to the section 2-3.

2) Connect the output wires of each UPS to an external output breaker.

3) Connect all external output breakers to a major output breaker. Then this major output breaker will directly connect to the loads.

4) Each UPS is connected to an independent battery pack.

5) Remove the cover of parallel share current cable port on the UPS, connect each UPS one by one with the parallel cable and share current cable, and then screw the cover back again.

NOTE: The parallel system can not use one battery pack. Otherwise, it will cause system permanent failure.

6) Refer to the following wiring diagram:

Parallel communication port connection

Share current cable connection

Diagram 1: Power cable connection

Wiring diagram of parallel system for tower models

Parallel communication port connection

Share current cable connection

Power cable connection

Wiring diagram of parallel system for rack models

2-5. Software Installation

For optimal computer system protection, install UPS monitoring software to fully configure UPS shutdown.

3. Operations

3-1. Button Operation

Button

ON/Enter Button

OFF/ESC Button

Test/Up Button

Mute/Down Button

Function

 Turn on the UPS: Press and hold the button more than 0.5s to turn on the

UPS.

 Enter Key: Press this button to confirm the selection in setting menu.

 Turn off the UPS: Press and hold the button more than 0.5s to turn off the

UPS.

 Esc key: Press this button to return to last menu in setting menu.

 Battery test: Press and hold the button more than 0.5s to test the battery while in AC mode, or CVCF mode.

 UP key: Press this button to display next selection in setting menu.

 Mute the alarm: Press and hold the button more than 0.5s to mute the buzzer.

Please refer to section 3-4-9 for details.

 Down key: Press this button to display previous selection in setting menu.

Test/Up +

Mute/Down Button

 Press and hold the two buttons simultaneous more than 1s to enter/escape the setting menu.

* CVCF mode means converter mode.

3-2. LED Indicators and LCD Panel

LED Indicators:

There are 4 LEDs on front panel to show the UPS working status:

Mode LED Bypass Line

UPS Startup

Bypass mode

AC mode

Battery mode

●

○

●

○

●

○

CVCF mode

Battery Test

ECO mode

○

●

Fault

○ ○

Note:

●

means LED is lighting, and

○

means LED is faded.

Battery

●

○

●

○

●

○

Fault

●

○

●

LCD Panel:

Display Function

Backup time information

Indicates the backup time in pie chart.

Indicates the backup time in numbers.

H: hours, M: minutes, S: seconds

Fault information

Indicates that the warning and fault occurs.

Indicates the fault codes, and the codes are listed in details in section 3-9.

Mute operation

Indicates that the UPS alarm is disabled.

Output & Battery voltage information

Indicates the output voltage, frequency or battery voltage.

Vac: output voltage, Vdc: battery voltage, Hz: frequency

Load information

Indicates the load level by 0-25%, 26-50%, 51-75%, and 76-100%.

Indicates overload.

Indicates the load or the output is short.

Programmable output information

Indicates that the programmable outputs are working.

Mode operation information

Indicates the UPS connects to the mains.

Indicates the battery is working.

Indicates the bypass circuit is working.

Battery information

Indicates the ECO mode is enabled.

Indicates the Inverter circuit is working.

Indicates the output is working.

Indicates the Battery capacity by 0-25%, 26-50%, 51-75%, and 76-100%.

Indicates the battery is fault.

Indicates low battery level and low battery voltage.

Input & Battery voltage information

Indicates the input voltage or frequency or battery voltage.

Vac: Input voltage, Vdc: battery voltage, Hz: input frequency

3-3. Audible Alarm

Description

UPS status

Bypass mode

Battery mode

Fault mode

Warning

Overload

Low battery

Battery unconnected

Over charge

EPO enable

Fan failure/Over temperature

Charger failure

IP fuse broken

Overload 3 times in 30min

EPO status

Cover of maintain switch is open

Fault

Bus start failure

Bus over

Bus under

Bus unbalance

Bus short circuited

Inverter soft start failure

High Inverter voltage

Low Inverter voltage

Inverter output short circuited

Negative power fault

Battery SCR short circuited

Inverter relay short circuited

Battery voltage loss

Parallel communication failure

Parallel output current unbalance

Over temperature

CPU communication failure

Overload

Buzzer status

Beeping once every 2 minutes

Beeping once every 4 seconds

Beeping continuously

Beeping twice every second

Beeping once every second

Beeping continuously

Muted

Yes

3-4. Single UPS Operation

1. Turn on the UPS with utility power supply (in AC mode)

1) After power supply is connected correctly, set the breaker of the battery pack at

“ON” position (the step only available for long-run model). When setting input breaker at

“ON” position, the fan will start running. Then, set the internal output breaker at

“ON” position. The UPS will supply power to the loads via the bypass. Now, the UPS is operating in Bypass mode.

NOTE 1: When UPS is in Bypass mode, the output voltage will directly power from utility after you switch on the input breaker and internal output breaker. In Bypass mode, the load is not protected by UPS. To protect your precious devices, you should turn on the UPS. Refer to next step.

2) Press and hold the “ON” button for 0.5s to turn on the UPS and the buzzer will beep once.

3) A few seconds later, the UPS will enter to AC mode. If the utility power is abnormal, the UPS will operate in Battery mode without interruption.

NOTE: When the UPS is running out battery, it will shut down automatically at Battery mode. When the utility power is restored, the UPS will auto restart

2. Turn on the UPS without utility power supply (in Battery mode)

1) Make sure that the breaker of the battery pack is at

“ON” position (only for long-run model).

2) Press and hold the “ON” button for 0.5s to turn on the UPS, and the buzzer will beep once.

3) A few seconds later, the UPS will be turned on and enter to Battery mode.

3. Connect devices to UPS

After the UPS is turned on, you can connect devices to the UPS.

1) Turn on the UPS first and then switch on the devices one by one, the LCD panel will display total load level.

2) If it is necessary to connect the inductive loads such as a printer, the in-rush current should be calculated carefully to see if it meets the capacity of the UPS, because the power consumption of this kind of loads is too big.

3) If the UPS is overload, the buzzer will beep twice every second.

4) When the UPS is overload, please remove some loads immediately. It is recommended to have the total loads connected to the UPS less than 80% of its nominal power capacity to prevent overload for system safety.

5) If the overload time is over acceptable time listed in spec at AC mode, the UPS will automatically transfer to Bypass mode. After the overload is removed, it will return to AC mode. If the overload time is over acceptable time listed in spec at Battery mode, the UPS will become fault status. At this time, if bypass is enabled, the UPS will power to the load via bypass. If bypass function is disabled or the input power is not within bypass acceptable range, it will cut off output directly.

4. Charge the batteries

1) After the UPS is connected to the utility power, the charger will charge the batteries automatically except in Battery mode or during battery self-test.

2) Suggest charging batteries at least 10 hours before use. Otherwise, the backup time may be shorter than expected time.

3) make sure the battery numbers setting on the control board (Please refer to the section 3-4-12 for detailed setting) is consistent to real connection.

5. Battery mode operation

1) When the UPS is in Battery mode, the buzzer will beep according to different battery capacity. If the battery capacity is more than 25%, the buzzer will beep once every 4 seconds; If the battery voltage drops to the alarm level, the buzzer will beep quickly (once every sec) to remind users that the battery is at low level and the UPS will shut down automatically soon. Users could switch off some non-critical loads to disable the shutdown alarm and prolong the backup time (the UPS would cut off the programmable output terminal automatically when the programmable timer function is enabled). If there is no more load to be switched off at that time, you have to shut down all loads as soon as possible to protect the devices or save data. Otherwise, there is a risk of data loss or load failure.

2) In Battery mode, if buzzer sound annoys, users can press the Mute button to disable the buzzer.

3) The backup time of the long-run model depends on the external battery capacity.

4) The backup time may vary from different environment temperature and load type.

5) When setting backup time for 16.5 hours (default value from LCD panel), after discharging 16.5 hours, UPS will shut down automatically to protect the battery. This battery discharge protection can be enabled or disabled through LCD panel control. (Refer to 3-7 LCD setting section)

6. Test the batteries

1) If you need to check the battery status when the UPS is running in AC mode/CVCF mode/ECO mode, you could press the

“Test” button to let the UPS do battery self-test.

2) To keep the system reliable, the UPS will perform the battery self-test automatically periodically.

The default setting period is once per week.

3) Users also can set battery self-test through monitoring software.

4) If the UPS is at battery self-test, the LCD display and buzzer indication will be the same as at

Battery mode except that the battery LED is flashing.

7. Turn off the UPS with utility power supply in AC mode

1) Turn off the inverter of the UPS by pressing

“OFF” button for at least 0.5s, and then the buzzer will beep once. The UPS will turn into Bypass mode.

NOTE 1: If the UPS has been set to enable the bypass output, it will bypass voltage from utility power to output sockets and terminal even though you have turned off the UPS (inverter).

NOTE 2: After turning off the UPS, please be aware that the UPS is working at Bypass mode and there is risk of power loss for connected devices.

2) In Bypass mode, output voltage of the UPS is still present. In order to cut off the output, switch off the internal output breaker and input breaker. A few seconds later, there is no display shown on the display panel and UPS is complete off.

8. Turn off the UPS without utility power supply in Battery mode

1) Turn off the UPS by pressing

“OFF” button for at least 0.5s, and then the buzzer will beep once.

2) Then UPS will cut off power to output and there is no display shown on the display panel.

9. Mute the buzzer

1) To mute the buzzer, please press the “Mute” button for at least 0.5s. If you press it again after the buzzer is muted, the buzzer will beep again.

2) Some warning alarms can’t be muted unless the error is fixed. Please refer to section 3-3 for the details.

10. Operation in warning status

1) When Fault LED flashes and the buzzer beeps once every second, it means that there are some problems for UPS operation. Users can get the fault code from LCD panel. Please check the trouble shooting table in chapter 4 for details.

2) Some warning alarms can’t be muted unless the error is fixed. Please refer to section 3-3 for the details.

11. Operation in Fault mode

1) When Fault LED illuminates and the buzzer beeps continuously, it means that there is a fatal error in the UPS. Users can get the fault code from display panel. Please check the trouble shooting table in chapter 4 for details.

2) Please check the loads, wiring, ventilation, utility, battery and s o on after the fault occurs. Don’t try to turn on the UPS again before solving the problems. If the problems can’t be fixed, please contact the distributor or service people immediately.

3) For emergency case, please cut off the connection from utility, external battery, and output immediately to avoid more risk or danger.

12. Operation of changing battery numbers

1) This operation is only available for professional or qualified technicians.

2) Turn off the UPS. If the load couldn’t be cut off, you should remove the cover of maintenance bypass switch on the rear panel and turn the maintenance switch to “BPS” position first.

3) Switch off the input breaker, and switch off the battery breaker (only available for long-run model).

4) Remove the cabinet, and then modify the jumper on the control board to set the battery numbers

(refer to NOTE below). Then disconnect battery wire for standard model and modify the battery pack carefully. After complete the changes, put the cabinet back.

NOTE: JP1 setting on the control board: please shorts the Pin5 & Pin6 and Pin7 & Pin8 for 20 pcs batteries; shorts the Pin5 & Pin6 or Pin7 & Pin8 for 19 pcs batteries; and keeps every pin open for 18 pcs batteries.

5) Switch on the input breaker and the UPS will enter Bypass mode. If the UPS is in maintenance

Bypass mode, turn the maintenance switch to “UPS” position and then turn on the UPS.

3-5. Parallel Operation

1. Parallel system connection

1) Make sure all of the UPSs are parallel models, and follow the wiring instruction in section 2-3.

2) Turn off the input and internal/external output breakers of each UPS, and turn off the battery breaker if the UPS is long-run model.

3) Turn on the input breaker and internal output breaker of the each UPS and measure the voltage difference between the output line1 of each UPS with multimeter. If the voltage difference is less than 1V, it means all connections are correct. If the difference is larger than 1V, check if the wirings are connected correctly.

4) Turn on the input breakers and internal output breakers of all UPSs in the parallel systems, and turn on each UPS in turns. Make sure that AC mode LED or Battery mode LED displays in each

UPS. Measure the output voltage of each UPS to check if the voltage difference is less than 2V

(typical 1V) with multimeter. If the difference is more than 2V, please check that parallel cable or share current cable are connected well. If they are all connected well, maybe it’s UPS internal issue. Please contact your local distributor or service center for help.

5) Turn off each UPS in turns and after all of them transfer to Bypass mode, turn on the external output breaker of each unit.

6) Turn on the UPSs in the AC mode and then the parallel system connection is complete.

2. Add one new unit into the parallel system

1) You can not add one new unit into the parallel system when whole system is running. You must cut off the load and shutdown the system.

2) Make sure all of the UPS are the parallel models, and follow the wiring refer to section 2-3.

3) Install the new parallel system refers to the previous section.

3. Remove one unit from the parallel system

1) If the bypass is abnormal, you can not remove the UPS without interruption. You must cut off the load and shut down the system.

2) Make sure the bypass setting is enabled in each UPS and then turn off the running system. All

UPSs will transfer to Bypass mode. Remove all the maintenance bypass covers and set the maintenance switches from “UPS” to “BPS”. Turn off the input breakers and battery breakers.

3) Remove the UPS that you want.

4) Turn on the input breaker of the remaining UPSs and the system will transfer to Bypass mode.

Set the maintenance switches from “BPS” to “UPS and put the maintenance bypass covers back.

Turn on the remaining UPSs and finish the parallel system connection.

Warning: (Only for the parallel system)

● Before turning on the parallel system to activate inverter, make sure that all unit’s maintenance switch at the same position.

● When parallel system is turned on to work through inverter, please do not operate the maintenance switch of any unit.

3-6. Abbreviation Meaning in LCD Display

Abbreviation

ENA

DIS

ATO

BAT

NCF

SUB

ADD

Display content Meaning

Enable

Disable

Auto

Battery

Normal mode (not CVCF mode)

CVCF mode

Subtract

Add

OFF

FBD

OPN

RES

Off

Not allowed

Allow

Reserved

3-7. LCD Setting

There are three parameters to set up the UPS. Refer to following diagram.

Parameter 1

Parameter 1: It

’s for program alternatives.

There are 15 programs to set up. Refer to below table.

Parameter 2 and parameter 3 are the setting options or values for each program.

Parameter 2 Parameter 3

15 programs available list for parameter 1:

Code Description

Output voltage

Output frequency

Voltage range for bypass

Frequency range for bypass

ECO mode enable/disable

Voltage range for ECO mode

ECO mode frequency range setting

Bypass mode setting

Bypass AC ECO CVCF Battery

Y Y

Battery

Test

Battery backup time setting

Programmable output setting

Shutdown point for programmable output

Hot standby function enable/disable

Battery voltage adjustment

14 Charger voltage adjustment Y Y Y

15 Output voltage adjustment Y

*Y means that this program can be set in this mode.

**Programmable output setting is not supported by Rack models.



01: Output voltage

Interface Setting

Parameter 3: Output voltage

You may choose the following output voltage in parameter 3:

208: Presents output voltage is 208Vac

220: Presents output voltage is 220Vac

230: Presents output voltage is 230Vac

240: Presents output voltage is 240Vac



02: Output frequency

Interface

60 Hz, CVCF mode

50 Hz, Normal mode

ATO

Setting

Parameter 2: Output Frequency

Setting the output frequency. You may choose following three options in parameter 2:

50.0Hz: The output frequency is setting for 50.0Hz.

60.0Hz: The output frequency is setting for 60.0Hz.

ATO: If selected, output frequency will be decided according to the latest normal utility frequency. If it is from 46Hz to 54Hz, the output frequency will be 50.0Hz. If it is from 56Hz to 64Hz, the output frequency will be 60.0Hz. ATO is default setting.

Parameter 3: Frequency mode

Setting output frequency at CVCF mode or not CVCF mode. You may choose following two options in parameter 3:

CF: Setting UPS to CVCF mode. If selected, the output frequency will be fixed at 50Hz or 60Hz according to setting in parameter 2.

The input frequency could be from 46Hz to 64Hz.

NCF: Setting UPS to normal mode (not CVCF mode). If selected, the output frequency will synchronize with the input frequency within 46~54 Hz at 50Hz or within 56~64 Hz at 60Hz according to setting in parameter 2. If 50 Hz selected in parameter 2, UPS will transfer to battery mode when input frequency is not within 46~54

Hz. If 60Hz selected in parameter 2, UPS will transfer to battery mode when input frequency is not within 56~64 Hz.

*If Parameter 2 is ATO, the Parameter 3 will show the current frequency.



03: Voltage range for bypass

Interface Setting

Parameter 2: Set the acceptable low voltage for bypass. Setting range is from 110V to 209V and the default value is 110V.

Parameter 3: Set the acceptable high voltage for bypass. Setting range is from 231V to 276V and the default value is 264V.



04: Frequency range for bypass

Interface Setting

Parameter 2: Set the acceptable low frequency for bypass.

50 Hz system: Setting range is from 46.0Hz to 49.0Hz.

60 Hz system: Setting range is from 56.0Hz to 59.0Hz.

The default value is 46.0Hz/56.0Hz.

Parameter 3: Set the acceptable high frequency for bypass.

50 Hz: Setting range is from 51.0Hz to 54.0 Hz.

60 Hz: Setting range is from 61.0Hz to 64.0Hz.

The default value is 54.0Hz/64.0Hz.



05: ECO mode enable/disable

Interface Setting

Parameter 3: Enable or disable ECO function. You may choose following two option:

DIS: disable ECO function

ENA: enable ECO function

If ECO function is disabled, voltage range and frequency range for ECO mode still can be set, but it is meaningless unless the

ECO function is enabled.



06: Voltage range for ECO mode

Interface

Setting

Parameter 2: Low voltage point in ECO mode. The setting range is from 5% to 10% of the nominal voltage.

Parameter 3: High voltage point in ECO mode. The setting range is from 5% to 10% of the nominal voltage.



07: Frequency range for ECO mode

Interface Setting

Parameter 2: Set low frequency point for ECO mode.

50 Hz system: Setting range is from 46.0Hz to 48.0Hz.

60 Hz system: Setting range is from 56.0Hz to 58.0Hz.

The default value is 48.0Hz/58.0Hz.

Parameter 3: Set high frequency point for ECO mode.

50 Hz: Setting range is from 52.0Hz to 54.0 Hz.

60 Hz: Setting range is from 62.0Hz to 64.0Hz.

The default value is 52.0Hz/62.0Hz.



08: Bypass mode setting

Interface Setting

Parameter 2:

OPN: Bypass allowed. When selected, UPS will run at Bypass mode depending on bypass enabled/disabled setting.

FBD: Bypass not allo wed. When selected, it’s not allowed for running in Bypass mode under any situations.

Parameter 3:

ENA: Bypass enabled. When selected, Bypass mode is activated.

DIS: Bypass disabled. When selected, automatic bypass is acceptable, but manual bypass is not allowed. Manual bypass means users manually operate UPS for Bypass mode. For example, pressing OFF button in AC mode to turn into Bypass mode.



09: Battery backup time setting

Interface Setting

Parameter 3:

000~999: Set the maximum backup time from 0min to 999min.

UPS will shut down to protect battery after backup time arrives.

The default value is 990min.

DIS: Disable battery discharge protection and backup time will depend on battery capacity.



10: Programmable output setting

Note：This function is not supported by the Rack model.

Interface Setting

Parameter 3: Set programmable output. You may choose the following three options:

ON: Programmable output is manually switched on timelessly.

OFF: Programmable output is manually switched off. However, if

UPS restarts, this setting will automatically go to

“ATO” status.

ATO: Programmable output is automatically turned on or cut off according to battery or load status. When the battery voltage is lower than the setting point, or shutdown time arrives, the programmable output will be cut off automatically. After the utility is recovering, the output will turn on automatically. If overload happens, the programmable output also will be cut off automatically. If it happens 3 times, the programmable output will be cut off until it is manually switched on.



11: Shutdown point for programmable output

Note：This function is not supported by the Rack model.

Interface Setting

Parameter 2: 001.

Set shutdown time for programmable output.

Parameter 3: Shutdown time in minutes.

Setting range is from 0 to 300. When shutdown time arrives, the programmable output terminal will be cut off. The default value is

30 minutes.

Parameter 2: 002

Set shutdown voltage for programmable output.

Parameter 3: Shutdown voltage in V.

Setting range is from 11.2 to 13.6. If the battery voltage is less than the setting point, the programmable output will be cut off.

The default value is 11.2V.



12: Hot standby function enable/disable

Interface Setting

Parameter 2: HS.H

Enable or disable Hot standby function. You may choose following two options in Parameter 3:

YES: Hot standby function is enabled. It means that the current

UPS is set to host of the hot standby function, and it will restart after AC recovery even without battery connected.

NO: Hot standby function is disabled. The UPS is running at normal mode and can’t restart without battery



13: Battery voltage adjustment

Interface Setting

Parameter 2:

Select “Add” or “Sub” function to adjust battery voltage to real figure.

Parameter 3: the voltage range is from 0V to 5.7V, the default value is 0V.



14: Charger voltage adjustment

Interface Setting

Parameter 2: you may choose Add or Sub to adjust charger voltage

Parameter 3: the voltage range is from 0V to 9.9V, the default value is 0V.

NOTE:

*Before making voltage adjustment, be sure to disconnect all batteries first to get the accurate charger voltage.

*We strongly suggest to use the default value (0). Any modification should be suitable to battery specifications.



15: Output voltage adjustment

Interface Setting

Parameter 2: you may choose Add or Sub to adjust inverter voltage

Parameter 3: the voltage range is from 0V to 6.4V, the default value is 0V.

3-8. Operating Mode/Status Description

Operating mode/status

AC mode Description When the input voltage is within acceptable range, UPS will provide pure and stable AC power to output. The UPS will also charge the battery at

AC mode.

LCD display

ECO mode Description When the input voltage is within voltage regulation range and ECO mode is enabled, UPS will bypass voltage to output for energy saving.

LCD display

CVCF mode Description When input frequency is within 46 to 64Hz, the UPS can be set at a constant output frequency, 50 Hz or 60 Hz. The UPS will still charge battery under this mode.

LCD display

Battery mode Description When the input voltage is beyond the acceptable range or power failure,

UPS will backup power from battery and alarm will beep every 4 seconds.

LCD display

Bypass mode Description When input voltage is within acceptable range and bypass is enabled, turn off the UPS and it will enter Bypass mode. Alarm beeps every two minutes.

LCD display

Battery Test Description When UPS is in AC mode or CVCF mode, press

“Test” key for more than

0.5s. Then the UPS will beep once and start

“Battery Test”. The line between I/P and inverter icons will blink to remind users. This operation is used to check the battery status.

LCD display

Fault status Description When UPS has fault happened, it will display fault messages in LCD panel.

LCD display

3-9. Fault Code

Fault event

Bus start failure

Bus over

Bus under

Bus unbalance

Bus short circuited

Inverter soft start failure

High Inverter voltage

Low Inverter voltage

Inverter output short circuited

Fault code Icon Fault event

01 None Negative power fault

None Battery SCR short circuited

None Inverter relay short circuited

None Battery voltage loss

None Parallel communication failure

None Parallel output current unbalance

None Over temperature

None CPU communication failure

Overload

Fault code Icon

1A None

None

35 None

None 36

None

3-10. Warning Indicator

Warning

Battery low

Overload

Battery unconnected

Icon (flashing) Alarm

Beeping every second

Beeping twice every second

Beeping every second

Over charge

EPO enable

Fan failure/Over temperature

Charger failure

I/P fuse broken

Overload 3 times in 30min

Beeping every second

4. Trouble Shooting

If the UPS system does not operate correctly, please solve the problem by using the table below.

Symptom

No indication and alarm in the front display panel even though the mains is normal.

Possible cause

The AC input power is not connected well.

Remedy

Check if input cable firmly connected to the mains.

The icon and the warning code

flash on LCD display and alarm beeps every second.

EPO function is enabled.

Set the circuit in closed position to disable EPO function.

The icon and flash on

LCD display and alarm beeps every second.

Fault code is shown as 28, the icon

The external or internal battery is incorrectly connected.

lights on LCD display, and alarm beeps continuously.

Battery voltage is too low or the charger is fault.

Check if all batteries are connected well.

Contact your dealer.

UPS is overload.

Remove excess loads from

UPS output.

The icon and flash on

LCD display and alarm beeps twice every second.

UPS is overloaded. Devices connected to the UPS are fed directly by the electrical network via the Bypass.

After repetitive overloads, the

UPS is locked in the Bypass mode. Connected devices are fed directly by the mains.

Fault code is shown as 43. The icon

lights on LCD display and alarm beeps continuously.

Fault code is shown as 14, the icon

UPS is overload too long and becomes fault. Then UPS shut down automatically.

lights on LCD display, and alarm beeps continuously.

Fault code is shown as 1, 2, 3, 4, 5,

11, 12, 13, 1A, 21, 24, 35, 36, 41 or 42 on LCD display and alarm beeps continuously.

The UPS shut down automatically because short circuit occurs on the UPS output.

A UPS internal fault has occurred. There are two possible results:

1. The load is still supplied, but directly from AC power via bypass.

2. The load is no longer supplied by power.

Remove excess loads from

UPS output.

Remove excess loads from

UPS output first. Then shut down the UPS and restart it.

Remove excess loads from

UPS output and restart it.

Check output wiring and if connected devices are in short circuit status.

Contact your dealer

Battery backup time is shorter than nominal value

Batteries are not fully charged

Batteries defect

Charge the batteries for at least 7 hours and then check capacity. If the problem still persists, consult your dealer.

Contact your dealer to replace the battery.

The icon and flash on LCD display and alarm beeps every second.

Fan is locked or not working; or the UPS temperature is too high.

Check fans and notify dealer.

5. Storage and Maintenance

5-1. Storage

Before storing, charge the UPS at least 7 hours. Store the UPS covered and upright in a cool, dry location. During storage, recharge the battery in accordance with the following table:

Storage Temperature

-25°C - 40°C

40°C - 45°C

Recharge Frequency

Every 3 months

Every 2 months

Charging Duration

1-2 hours

5-2. Maintenance

The UPS system operates with hazardous voltages. Repairs may be carried out only by qualified maintenance personnel.

Even after the unit is disconnected from the mains, components inside the UPS system are still connected to the battery packs which are potentially dangerous.

Before carrying out any kind of service and/or maintenance, disconnect the batteries and verify that no current is present and no hazardous voltage exists in the terminals of high capability capacitor such as BUS-capacitors.

Only persons are adequately familiar with batteries and with the required precautionary measures may replace batteries and supervise operations. Unauthorized persons must be kept well away from the batteries.

Verify that no voltage between the battery terminals and the ground is present before maintenance or repair. In this product, the battery circuit is not isolated from the input voltage. Hazardous voltages may occur between the battery terminals and the ground.

Batteries may cause electric shock and have a high short-circuit current. Please remove all wristwatches, rings and other metal personal objects before maintenance or repair, and only use tools with insulated grips and handles for maintaining or repairing.

When replace the batteries, install the same number and same type of batteries.

Do not attempt to dispose of batteries by burning them. This could cause battery explosion. The batteries must be rightly deposed according to local regulation.

Do not open or destroy batteries. Escaping electrolyte can cause injury to the skin and eyes. It may be toxic.

Please replace the fuse only with the same type and amperage in order to avoid fire hazards.

Do not disassemble the UPS system.

6. Specifications

MODEL

CAPACITY*

INPUT

Voltage

Range

Low Line Loss

Low Line Comeback

High Line Loss

High Line Comeback

Frequency Range

Phase

Power Factor

OUTPUT

Output voltage

AC Voltage Regulation

Frequency Range

(Synchronized Range)

Frequency Range (Batt. Mode)

Overload

AC mode

Battery mode

Current Crest Ratio

Harmonic Distortion

Transfer

Time

Line

Inverter

EFFICIENCY

AC mode

Battery Mode

BATTERY

Battery

Bypass

ECO

Type & Numbers

6000 VA / 4800 W

6KR 10K

10000 VA / 8000 W

10KR

110 VAC ± 3 % at 50% Load; 176 VAC ± 3 % at 100% Load

Low Line Loss Voltage + 10V

300 VAC ± 3 %

High Line Loss Voltage - 10V

46Hz ~ 54 Hz @ 50Hz system

56Hz ~ 64 Hz @ 60Hz system

Single phase with ground

≧ 0.99 at 100% Load

208/220/230/240VAC

± 1%

46Hz ~ 54 Hz @ 50Hz system

56Hz ~ 64 Hz @ 60Hz system

50 Hz ± 0.1 Hz or 60Hz ± 0.1 Hz

100%~110%: 10min、110%~130%: 1min、>130% : 1sec

100%~110%: 30sec、110%~130%: 10sec、>130% : 1sec

3:1 max

≦ 3 % @ 100% Linear Load; ≦ 6 % @ 100% Non-linear Load

0 ms

<10 ms

> 89%

> 88%

12 V / 7 Ah x 20 12 V / 9 Ah x 20

Standard

Model

Recharge Time

7 hours recover to

90% capacity

3 hours recover to 90% capacity

9 hours recover to

90% capacity

4 hours recover to 90% capacity

Long-run

Model

Charging Current

Charging Voltage

Type

Numbers

Charging Current

Charging Voltage

1 A ± 10% (max.)

4 A ± 10% (max.)

2 A ± 10% (max.) 1 A ± 10% (max.)

14.4 V ± 1%

Depending on applications

18 - 20

2 A ± 10% (max.) 4 A ± 10% (max.)

14.4 V ± 1%

2 A ± 10% (max.)

PHYSICAL

Standard

Model

Dimension,

DXWXH(mm)

Net Weight (kgs)

592X250X576

UPS unit: 580X438X133

Battery pack: 580X438

X133

UPS unit: 17

Battery pack: 57

592 X250 X576

UPS unit:

668X438X133

Battery pack: 580X438

X133

UPS unit: 20

Battery pack: 63

Long-run

Model

Dimension,

DXWXH(mm)

Net Weight (kgs)

ENVIRONMENT

Operation Temperature

Operation Humidity

Operation Altitude**

Acoustic Noise Level

MANAGEMENT

592 X250 X576

580 X 438 X 133

592 X250 X576

0 ~ 40°C (the battery life will down when > 25°C)

<95 % and non-condensing

Less than 55dB @ 1 Meter

<1000m

668 X 438 X 133

Less than 58dB @ 1 Meter

Smart RS-232 or USB

Optional SNMP

Supports Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix, and MAC

Power management from SNMP manager and web browser

* Derate capacity to 60% of capacity in CVCF mode and to 90% when the output voltage is adjusted to 208VAC.

**If the UPS is installed or used in a place where the altitude is above than 1000m, the output power must be derated one percent per 100m.

***Product specifications are subject to change without further notice.

Manuale d’uso

EGL - 6K/10K

EGR

– 6K/10K

UPS On-line

Gruppi di continuità

Uninterruptible Power Supply

Si prega di rispettare strettamente tutte le avvertenze e le istruzioni d'uso in questo manuale.

Conservare con cura questo manuale, perché prima d’istallare le unità (UPS) è necessario leggere attentamente tutte le istruzioni.

Prima di utilizzare l’UPS, è necessario leggere con molta attenzione tutte le informazioni sulla sicurezza e istruzioni per l'uso.

Indice

1. ISTRUZIONI SULLA SICUREZZA E COMPATIBILITÀ ELETTROMAGNETICA (EMC) .. 30

1-1.

RASPORTO E

TOCCAGGIO

........................................................................................... 30

1-2.

REPARAZIONE

.............................................................................................................. 30

1-3.

STALLAZIONE

................................................................................................................ 30

1-4.

NTERVENTI

................................................................................................................... 31

1-5.

ORMATIVE

................................................................................................................... 31

2. I INSTALLAZIONE E OPERAZIONE ................................................................................ 32

2-1.

ISIMBALLAGGIO E ISPEZIONE

......................................................................................... 32

2-2.

ISTA DEL PANNELLO POSTERIORE

.................................................................................. 32

2-3.

NSTALLAZIONE DEL SINGOLO

UPS .................................................................................. 34

2-4.

NSTALLAZIONE DEL SISTEMA

UPS

IN PARALLELO

.............................................................. 35

2-5.

NSTALLAZIONE DEL SOFTWARE

....................................................................................... 36

3. OPERAZIONI .................................................................................................................... 37

3-1.

ULSANTE DI FUNZIONAMENTO

........................................................................................ 37

3-2.

LED I

NDICATORI E PANNELLO

LCD .................................................................................. 37

3-3.

LLARME ACUSTICO

....................................................................................................... 39

3-4.

PERAZIONI DEL SINGOLO

UPS ...................................................................................... 40

3-5.

PERAZIONI DI PARALLELO

............................................................................................. 42

3-6.

IGNIFICATO DELLE ABBREVIAZIONI IN DISPLAY

LCD .......................................................... 43

3-7.

MPOSTAZIONE

LCD ...................................................................................................... 44

3-8.

ESCRIZIONE DI FUNZIONAMENTO

ODE

TATUS

............................................................. 48

3-9.

ODICI DEI GUASTI

......................................................................................................... 50

3-10.

NDICATORI D

’

AVVERTIMENTO

........................................................................................ 50

4. RISOLUZIONE DEI PROBLEMI ....................................................................................... 51

5. STOCCAGGIO E MANUTENZIONE ................................................................................. 52

5-1.

ONSERVAZIONE

........................................................................................................... 52

5-2.

ANUTENZIONE

............................................................................................................. 52

6. SPECIFICHE ..................................................................................................................... 53

1. Istruzioni sulla sicurezza e compatibilità elettromagnetica (EMC)

Si prega di leggere attentamente il seguente manuale dell'utente e le istruzioni di sicurezza prima di installare o utilizzare l'unità UPS!

1-1. Trasporto e Stoccaggio

Si prega di trasportare l'UPS solamente nella confezione originale per proteggerlo dagli urti e impatti.

L'UPS deve essere conservato in ambiente ventilato e asciutto.

1-2. Preparazione

Se l'UPS è spostato da un ambiente freddo al caldo, può verificarsi condensa. Prima dell'istallazione deve essere assolutamente asciutto; lasciarlo climatizzare almeno per due ore nell'ambiente d'istallazione.

Non installare l'UPS in prossimità d'acqua o in ambienti umidi.

Non installare l'UPS alla luce diretta del sole o nelle vicinanze di fonti di calore.

Non ostruire i fori di ventilazione dell'UPS.

1-3. Istallazione

Non collegare apparecchi o dispositivi che sovraccaricano l'UPS, esempio: motori o attrezzature di grandi capacità. Le prese d'uscita o terminale, potrebbero non supportare il carico.

La posizione dei cavi deve essere disposta in modo che nessuno può calpestarli.

L'UPS deve avere installato in luoghi con sufficiente areazione, per permettere d'avere lo spazio sufficiente in tutti lati dell'UPS, per garantire la capacità di ventilazione necessaria per il funzionamento.

L'UPS è dotato della messa terra. La configurazione deve avere la connessione a terra equipotenziale, anche agli armadi esterni della batteria.

L'UPS può essere installato solamente da personale qualificato.

Un opportuno dispositivo di protezione, deve essere installato nel cablaggio, per non avere problemi in caso di corti circuiti.

Nella costruzione dell'impianto di cablaggio, deve essere inserito un corretto dispositivo, che impedisce di allacciare altri carichi, oltre la potenza nominale dell’UPS.

Nell'eseguire il cablaggio dell'UPS, la prima connessione deve essere la massa terra, ai terminali.

L'installazione e cablaggio del sistema UPS, deve essere eseguito in conformità con le disposizioni legislative e regolamenti elettrici.

1-4. Interventi

In qualsiasi momento e per qualsiasi ragione, mai scollegare il cavo della massa terra, sull'UPS o dai terminali del cablaggio, perché annulla la protezione di tutto il sistema, compreso tutti i carichi collegati all’UPS.

L'UPS ha le proprie caratteristiche, con sorgenti elettriche interne (es. batterie). Le prese o terminali in uscita dell'UPS possono avere correnti elettriche, anche se l'UPS non è collegato alla rete.

Per spegnere completamente l'UPS, necessariamente si deve premere il pulsante "OFF" per sconnettere l'alimentatore.

Assicurarsi che nessun liquido o altri oggetti estranei possano entrare nell'UPS.

L'UPS può essere gestito da qualsiasi persona, anche senza alcuna esperienza precedente.

1-5. Normative

* Sicurezza

IEC/EN 62040-1-1

* EMI

Emissioni condotte…...............................:IEC/EN 62040-2

Emissioni radiate ....................................:IEC/EN 62040-2

*EMS

ESD.........................................................:IEC/EN 61000-4-2

RS........................................................ ...:IEC/EN 61000-4-3

EFT......................................................... :IEC/EN 61000-4-4

SURGE................................................... :IEC/EN 61000-4-5

Categoria C3

Livello 4

Livello 3

Livello 4

CS........................................................... :IEC/EN 61000-4-6 Livello 3

Potenza frequenza del campo magnetico. :IEC/EN 61000-4-8 Livello 3

Segnali di bassa frequenza......................:IEC/EN 61000-2-2

Attenzione: Questo è un prodotto commerciale e industriale, possono essere necessarie supplementari restrizioni o misure, per evitare perturbazioni.

2. Installazione e operazione

Ci sono due diversi tipi di UPS on-line: standard e modelli a lunga autonomia. Si prega di fare riferimento al modello nella seguente tabella.

Modello

Tipo Modello

6KL

Tipo

10K

6KR

10KR

Modello

Standard

10KL

6KRL

10KRL

Modello lunga autonomia

Opzionale ai due modelli, è possibile richiedere la funzione di parallelo. L'installazione e il funzionamento dell'UPS modello in parallelo, è descritta in dettagliato nel capitolo seguente.

2-1. Disimballaggio e ispezione

Aprire l'imballo e verificare il contenuto, che deve esserci:

● Un UPS

● Un manuale

● Un disco (CD) del software di monitoraggio

● Un cavo RS-232 (opzionale)

● Un cavo USB

● Una spina EPO

● Un cavo di parallelo (solo per il modello parallelo)

● Una parte del cavo di corrente (solo per il modello parallelo)

● Un cavo batteria (solo per modello a lunga autonomia)

NOTA: Prima di eseguire ogni operazione, controllare l'UPS. Assicurarsi che nulla è danneggiato durante il trasporto. Non accendere all'UPS e immediatamente notificare al vettore e rivenditore se vi sono eventuali danni o mancanza di alcune parti. Si prega di mantenere la confezione originale in un luogo sicuro per un utilizzo futuro.

2-2. Vista del pannello posteriore

Figura 1: Pannello posteriore 6K/10K Figura 2: Terminali entrata/uscita

Figura 3: Pannello posteriore 6K/10K Figura 4: Terminali entrata/uscita

Figura 5: Vista posteriore del mobile batteria

1. RS-232: porta di comunicazione

2. Porta di comunicazione USB

3. Emergenza: spegnere la funzione del connettore EPO

4. Parte porta di corrente (disponibile solo per modello parallelo)

5. Porta di parallelo (solo per modello parallelo).

6. Slot intelligente

7. Ventole di raffreddamento

Bypass di manutenzione porta Switch

9. Interruttore del bypass

10. Disgiuntore d'ingresso

11. Connettori dei carichi critici (EPO)

12. Uscita di disgiunzione: per connettori dei carichi critici

13. Terminali entrata / uscita (fare riferimento alla figura 2)

14. Terminali d'uscita: per i carichi critici

15. Terminali d'uscita programmabile (non collegare i carichi critici)

16. Connettore della batteria esterna

17. Terminali d'ingresso d'utilizzo

18. Morsetto di terra

19.

Interruttore d’uscita del pacco batteria esterno

2-3. Installazione del singolo UPS

L'installazione e cablaggio, deve essere eseguito in conformità alle leggi elettriche locali / regolamenti, eseguiti da personale specializzato, con le seguenti istruzioni.

1) Assicurarsi che il cavo di alimentazione e interruttori, per la costruzione dell'impianto, sono sufficienti per la capacità nominale dell'UPS, per evitare i rischi di scosse elettriche o incendi.

NOTA: non utilizzare la presa a muro, perché la sua potenza non è sufficiente per alimentare l'UPS, altrimenti si distrugge bruciandosi.

2) Spegnere l'interruttore principale d'alimentazione, prima di eseguire l'impianto.

3) Spegnere tutte le unità da collegare all'UPS, prima di connetterli.

4) I cavi che connettono l'UPS, devono avere le caratteristiche della seguente tabella:

Specifica cavi del cablaggio (AWG)

Modello

Entrata Uscita Batteria Massa terra

6K 10 10 10

10 6KL

10K

10KL

8 8

6KR

6KRL

10KR

10KRL 8 8 8 8

NOTA 1: Il cavo per 6K/6KL deve sopportare corrente oltre 40A. Si raccomanda d'utilizzare il tipo

10AWG o cavo efficiente di sicurezza.

NOTE 2: Il cavo per 10K/10KL deve sopportare corrente oltre 63A. Si raccomanda d'utilizzare il tipo

8AWG o cavo efficiente di sicurezza.

NOTE 3: La scelta dei cavi, deve essere quella delle leggi e regole elettriche del luogo.

5) Rimuovere il coperchio morsettiera sul pannello posteriore dell'UPS. Collegare i cavi in base ai seguenti schemi della morsettiera: (La prima connessione è il cavo della massa terra). Nel caso di sconnessione, l'ultimo cavo da scollegare è la massa terra.

Output 1 Line

Output 1 Neutral

Output 2 Line

Schema del terminale 6K(L)/10K(L)

Input Neutral

Input Line

Output 2 Neutral

Output Line

Output Neutral

Input Neutral

Input Line

Ground

Schema del terminale 6KR(L)/10KR(L)

NOTA 1: Controllare che i cavi sono ben collegati ai singoli poli del terminale.

NOTA 2: Ci sono due tipi d'uscite, terminali / presa, e programmabili. Non collegare i dispositivi critici nei terminali programmabili. E i critici nel terminale programmabile. Durante la mancanza di tensione, è possibile estendere il tempo d'autonomia ai dispositivi critici, mediante il programma autonomia (display

LCD); tempo più breve per dispositivi non critici.

NOTA 3:

L'interruttore interno d’uscita è utilizzato per ottenere l’interruzione, però installare in uscita dell'UPS, verso i carichi, un interruttore con la funzione di protezione corrente di fuga, se necessario.

6) Inserire la spina EPOM nello slot EPOM sul pannello posteriore.

7) Riporre il coperchio della morsettiera, sul pannello posteriore dell'UPS.

Avvertenza: (solamente per UPS modelli standard)

● Assicurarsi che l'UPS è spento prima dell'installazione. L'UPS non deve essere acceso durante la connessione del cablaggio.

● Non cercare di modificare il modello standard in lunga autonomia. In particolare, non collegare batterie esterne a quelle interne dell'UPS. Il tipo di batteria e tensione possono essere differenti.

Collegando insieme i due pacchi batteria, può causare pericoli di scosse elettriche o incendi!

Avvertenza: (solamente per UPS a lunga autonomia)

● Installare, con molta attenzione, un interruttore DC o di altri dispositivi di protezione tra UPS e pacco di batteria esterna. Scollegare la linea DC prima dell'installazione del pacco batteria.

NOTA: l'interruttore della batteria, deve essere in posizione "OFF", poi installare il pacco batteria.

● Dare molta attenzione alla tensione nominale della batteria sul pannello posteriore. Se si desidera modificare il numero del pacco batteria, assicurarsi di modificare l'impostazione simultaneamente. Il collegamento errato della batteria può provocare danni permanenti dell'UPS. Assicurarsi che la tensione della batteria sia corretta.

● Dare molta attenzione alla polarità marcatura sulla morsettiera batteria esterna, e assicurarsi che il collegamento delle polarità è corretto. Il collegamento errato può provocare danni permanenti dell'UPS.

● Assicurarsi che il cablaggio della massa a terra di protezione sia corretto. I collegamenti devono essere eseguiti con molta attenzione, esempio: il colore, la posizione e il contatto dei cavi.

● Assicurarsi che sia corretto il collegamento del cablaggio, in entrata e uscita. Devono essere controllati attentamente: le specifiche del cavo, il colore, la posizione, il collegamento e conduttanza.

Assicurarsi che il collegamento L / N sono corretti, invertendo le polarità si crea il cortocircuito, provocando danni all'UPS.

2-4. Installazione del sistema UPS in parallelo

Se l'UPS deve essere usato in singola unità, non considerare questa sezione per il collegamento in parallelo.

1) Installare l'UPS e cavi considerando la sezione 2-3.

2) Collegare il cavo d'uscita di ciascun UPS a un interruttore d'uscita.

3) Collegare tutti gli interruttori d'uscita a un unico, della potenza nominale degli UPS in parallelo. Poi questa importante uscita dell'interruttore si collega direttamente ai carichi.

4) Ogni UPS è collegato a una batteria indipendente.

5) Rimuovere il coperchio del cavo parallelo, per collegare ogni UPS con il cavo parallelo, oltre collegare il cavo della corrente, e poi avvitare il coperchio di nuovo.

NOTA: Una sola batteria ricaricabile, non può essere utilizzata dagli UPS in parallelo. Nel caso contrario, si produce il fallimento permanente del sistema.

6) Fare riferimento al seguente schema:

Porta di connessione per comunicazione parallela

Share current cable connection

D iagramma 1: Cavo di collegamento

Schema elettrico del sistema parallelo 6K/10K

Porta di connessione per comunicazione parallela

Condivisione di connessione del cavo di corrente

Diagramma 2: Cavo di collegamento

Schema elettrico del sistema parallelo 6KR/10KR

2-5. Installazione del software

Ottimizzare il sistema UPS, eseguendo l'installazione del software di monitoraggio nel computer, che configura totalmente il sistema UPS.

3. Operazioni

3-1. Pulsante di funzionamento

Pulsante

ON/Enter Button

OFF/ESC Button

Funzione

 Accende l'UPS: premere il tasto per più di 0.5s per accendere l'UPS.

 Enter Key: premere questo tasto, per confermare la selezione del menu.

 Spegne l'UPS: premere il pulsante per più 0.5s per spegnere l'UPS.

 Premere questo pulsante per tornare all'ultimo menu d'impostazione.

Test/Up Button

Mute/Down Button

Test/Up +

Mute/Down Button

 Battery test: premere il pulsante per più di 0.5s per testare la batteria, mentre è in modo AC, o CVCF.

 Premendo questo pulsante si visualizza la prossima selezione del menu d'impostazione.

 Disattiva l'allarme: premere il pulsante più di 0.5s per disattivare il segnale acustico. Si prega di fare riferimento alla sezione 3-4-9 per i dettagli.

 . Premendo questo pulsante, si visualizza la precedente selezione del menu d'impostazione.

 Per entrare e uscire dal menu, si deve premere simultaneamente i due pulsanti per oltre 1s.

* CVCF = modo d'azione del convertitore.

.3-2. LED Indicatori e pannello LCD

Pannello LCD

LED Indicatori:

Ci sono 4 LED sul pannello anteriore per mostrare lo stato dell'UPS operativo:

Modo LED

Accensione UPS

Modo Bypass

Modo AC

Modo Batteria

Modo CVCF

Test Batteria

Modo ECO

Guasti

Bypass

●

○

●

○

Nota: ● LED illuminato, O LED spento.

Linea

●

○

●

○

●

○

Batteria

●

○

●

○

●

○

LED indicatori

Guasto

●

○

●

Pannello LCD:

Display Funzione

Informazioni del tempo di autonomia

Indica il tempo di autonomia con orologio analogico

Informazioni del guasto

 Indica il tempo d’autonomia con orologio digitale.

H: ore, M: minuti, S: secondi

Indica che l'allarme e di guasto.

Indica il codice del guasto, elencati in dettaglio nella sezione 3-9.

Funzionamento senza allarmi

Indica che l’allarme sonoro è disabilitato.

Informazione uscita e batteria

Indica la tensione d’uscita, frequenza, o tensione batteria.

Vac = tensione uscita – Vdc = Volt batteria – Hz = frequenza

Informazioni del carico

Indica il livello del carico da: 0-25%, 26-50%, 51-75%, e 76-100%.

Indica il sovraccarico.

Indica un cortocircuito in: uscita dell’UPS o del carico allacciato.

Informazioni delle uscite programmabili

Indica se le prese programmate stanno funzionando.

Informazioni sul modo operativo

Indica se l’UPS è collegato alla rete.

Indica che la batteria è attiva.

Indica che il circuito bypass è attivo.

Informazioni batteria

Indica che il modo ECO è attivo.

Indica che il circuito inverter è attivo.

Indica le prese d’uscita sono attive.

Indica il livello della batteria, da: 0-25%, 26-50%, 51-75%, e 76-100%.

Indica un guasto alla batteria.

Indica la bassa tensione della batteria.

Informazione tensione d’ingresso & Batteria

Indica la tensione d’ingresso, o frequenza, o tensione della batteria.

Vac = tensione ingresso, Vdc = Volt batteria, Hz = frequenza d’entrata

3-3.

Allarme acustico

Descrizione

Stato UPS

Modo Bypass

Modo Batteria

Modo guasto

Avvertimento

Sovraccarico

Batteria bassa

Batteria non connessa

Sovraccarico

Consenso EPO

Ventilatori guasti/temperatura alta

Carica batteria guasto

Fusibile interrotto

Sovraccarico 3 volte in 30 min

Stato EPO

Coperchio aperto dell’interruttore di manutenzione

Guasto

Bus guasto

Bus sovraccarico

Bus basso

Bus sbilanciato

Bus cortocircuito

Inverter soft start guasto

Inverter alto voltaggio

Inverter basso voltaggio

Inverter cortocircuito in uscita

Potenza negativa guasto

SCR batterie cortocircuito

Relay inverter cortocircuito

Bassa tensione batteria

Comunicazione parallelo guasto

Squilibrio di corrente dell’uscita parallela

Alta temperatura

Comunicazione CPU guasto

Sovraccarico

Stato sonoro

Suono una volta ogni 2 minuti

Suono una volta ogni 4 secondi

Suono continuo

Doppio suono ogni secondo

Suono ogni secondo

Suono continuo

Muto

3-4. Operazioni del singolo UPS

1. Accensione dell'UPS con rete AC (in modo AC)

1) Dopo che l'UPS è collegato correttamente, impostare l'interruttore della batteria in posizione "ON"

(passo valido solo per modello lunga antonimia.) Poi impostare l'interruttore d'ingresso in posizione

"ON". In questo momento la ventola è funzionante e l'UPS alimenta i carichi attraverso il by-pass.

L'UPS è in funzionamento modo by-pass.

NOTE 1: Quando UPS è in modo Bypass, la tensione d'uscita è quella della rete AC. In modo

Bypass, il carico non è protetto dall'UPS. Per proteggere i vostri carichi, è necessario attivare l'UPS.

Fare riferimento al passo successivo.

2) Premere il pulsante "ON" per 0.5s per accendere l'UPS e il cicalino emette un segnale acustico una volta.

3) Dopo qualche secondo l'UPS entra in modo AC. Se l'UPS è idoneo, funziona in modo batteria senza interruzione.

NOTA: Se l'UPS si spegne automaticamente in modo batteria e si ripristina, si avvia automaticamente in modo AC.

2. Accendere l'UPS in modo batteria

1) Assicurarsi che l'interruttore della batteria è in posizione "ON" (solo per il modello a lunga autonomia.)

2) Premere il pulsante "ON" per 0.5s per attivare l'UPS, il cicalino emette un segnale acustico una volta.

Dopo pochi secondi l'UPS sarà attivato in modo batteria.

3 . Collegare i dispositivi all’UPS

Dopo che l'UPS è acceso, è possibile collegare i dispositivi all'UPS.

1) Accendere l'UPS e sul display LCD visualizzare il livello di carico totale.

2) Se è necessario togliere rapidamente i carichi induttivi, esempio: stampante laser, o carichi non idonei, per entrare nella capacità nominale dell'UPS.

3) Se l'UPS è sovraccaricato, il cicalino emette un segnale acustico ogni due secondi.

4) Per sicurezza di funzionamento, il carico connesso, non deve superare il 80% della capacità nominale dell'UPS.

5) Se il sovraccarico persiste, automaticamente l'UPS si trasferisce in modo by-pass.

Dopo la rimozione del sovraccarico, se l'UPS persiste al non corretto funzionamento, rilevare la causa, perché può essere di differente natura.

Quando l'UPS non rileverà deficienze di funzionamento, per avviare l'UPS in normale utilità, procedere come indicato alla sezione 3.4

– 2 Accendere l'UPS in modo batteria.

4. Caricare la batteria

1) Dopo l'UPS è collegato e utile per erogare potenza, il caricabatterie automaticamente carica le batterie, escludendo quando è funzionante in modo batteria o durante l'auto-test.

2) Suggeriamo di caricare le batterie per almeno 10 ore prima dell'uso. In caso contrario, il tempo d'autonomia può essere più breve rispetto al tempo previsto.

3) Assicurarsi che il numero impostato della batteria, sul pannello di controllo, sia coerente all'esatta connessione. Fare riferimento alla sezione 3-4-12, per dettagli d'impostazione.

5. Funzionamento in modo batteria

1) Se l'UPS è in modo batteria, il cicalino emette un segnale acustico in base alle diverse capacità della batteria. Se la capacità della batteria è superiore al 25%, il cicalino emette un segnale acustico una volta ogni 4 secondi; Se la tensione della batteria scende al livello di allarme, il cicalino emette un segnale acustico rapido (una volta ogni sec), per ricordare che la batteria è a basso livello e l'UPS si spegnerà automaticamente al più presto. Le utenze dei carichi non critici, potrebbero spegnersi rapidamente, immediatamente salvare i dati che sono in elaborazione. Differente sono in carichi critici, se connessi e programmati correttamente.

2) in modo batteria, se il suono acustico infastidisce, gli utenti possono premere il tasto Mute per disattivare il segnale acustico.

3) Per il modello lunga autonomia, il tempo dipende dalla capacità della batteria esterna.

4) Il tempo di autonomia può variare da un diverso ambiente di temperatura e tipo di carico.

5) Quando s’imposta il tempo di autonomia per 16,5 ore (valore predefinito nel pannello LCD), l'UPS si spegnerà automaticamente per proteggere la batteria. Questo tempo di protezione scarica può essere attivato o disattivato attraverso il pannello di controllo LCD. (Fare riferimento alla sezione 3-7 impostazione LCD).

6. Prova della batteria

1) Per verificare lo stato della batteria quando l'UPS è in funzionamento modo rete AC / modo CVCF / modo ECO, è possibile premendo il pulsante "Test" per l'UPS eseguire l’auto-test batteria.

2) L'UPS per mantenere il sistema affidabile, eseguirà auto-test periodicamente. L'impostazione predefinita periodo è una volta a settimana.

3) Gli utenti possono impostare il proprio auto-test batteria attraverso il software.

4) Se l'UPS è in batteria auto-test, il display LCD e il segnale acustico saranno come se fosse in funzionamento modo batteria, salvo che il LED batteria lampeggia.

7. Spegnere l'UPS in funzionamento modo rete AC

1) Per spegnere l'inverter dell'UPS premere il pulsante "OFF", per almeno 0.5s, il cicalino emette un segnale acustico una volta. L'UPS si trasformerà in modo bypass.

NOTA 1: Se l'UPS è stato impostato per consentire alle prese d'uscita di funzionare in bypass, tutti i terminali saranno nello stesso modo (bypass).

NOTA 2:

Dopo aver spento l'UPS, si prega di essere consapevole del fatto che l’UPS sta lavorando in modo Bypass e non vi è rischio di perdita di potenza per i dispositivi collegati.

2) In modo Bypass, la tensione d'uscita dell'UPS è ancora presente. Per spegnere completamente l'UPS, è necessario porre l'interruttore interno e d'ingresso in OFF, Dopo alcuni secondi il display del pannello sarà completamente spento.

8. Spegnere l'UPS in mancanza di rete AC, funzionamento modo batteria

1) Per spegnere l'UPS premere il pulsante "OFF" per almeno 0.5s, il cicalino emette un segnale acustico una volta.

2) L'UPS termina la sua funzione, con display del pannello spento

9. Spegnere il segnale acustico

1) Per disattivare il segnale acustico, premere il pulsante "Mute" per almeno 0.5s. Se si preme nuovamente, il segnale acustico è disattivato, il cicalino emette un nuovo segnale acustico.

2) Alcuni avvertimenti d'allarmi, non possono essere disattivati, se non l'errore è stato risolto. Per i dettagli, fare riferimento alla sezione 3-3.

10. Operazioni in stato d'allarme

1) Quando LED Fault lampeggia e il cicalino emette un suono ogni secondo, significa che ci sono alcuni problemi di funzionamento all'UPS. Gli utenti possono ottenere il codice del guasto dal pannello

LCD. Per i dettagli controllare la tabella guasti, al capitolo 4.

2) Alcuni avvertimenti d'allarmi non possono essere disattivati se non l'errore è stato risolto. Per i dettagli, fare riferimento alla sezione 3-3. 1

11. Operazioni in modo guasti

1) Quando LED Fault e il cicalino emette un segnale acustico continuo, significato di esistenza di un errore fatale nell'UPS. Gli utenti possono ottenere il codice di guasto dal pannello. Per i dettagli, controllare la tabella guasti al capitolo 4 .

2) Controllare i carichi, il cablaggio, la ventilazione, l'utilità, la batteria, per risolvere il guasto. Se i problemi non sono risolti, non cercare d'accendere l'UPS. Se i problemi non possono essere risolti, immediatamente contattare il servizio assistenza.

3) Per il caso di emergenza, interrompere immediatamente la connessione rete AC, batteria esterna, e l'uscita, per evitare altri rischi o situazioni di pericolo.

12. Operazioni per cambiare il numero della batteria

1) Quest’operazione è disponibile solo per i professionisti o tecnici qualificati.

2) Spegnere l'UPS. Se il carico non può essere escluso, è necessario rimuovere il coperchio di manutenzione di bypass, sul pannello posteriore e ruotare il deviatore da posizione UPS a BPS.

3) Spegnere l'interruttore d'ingresso, e l'interruttore della batteria (solo per il modello a lunga autonomia.)

4) Rimuovere l'UPS, e modificare il Jumper sulla scheda di controllo per impostare il numero della batteria (fare riferimento alla nota che segue.) Quindi, scollegare il cavo della batteria per il modello standard e modificare il pacco batteria con cura. Dopo aver completato le modifiche, collegare ancora l'UPS.

NOTA: impostazione JP1 sulla scheda di controllo: eseguire il ponte dei Pin5 & Pin6 e Pin7 e Pin 8 per

20 batterie; i Pin5 & Pin6 o Pin7 e Pin8 per 19 batterie; mantiene tutti i pin aperti per 18 batterie.

5) Accendere l'interruttore d'ingresso e l'UPS entra in modo Bypass. Se l'UPS è in modo Bypass

(manutenzione), ruotare in posizione "UPS" e quindi accendere l'UPS.

3-5. Operazioni di parallelo

1. Sistema di connessione parallela

1) Assicurarsi che tutti i modelli d'UPS siano del tipo parallelo, e seguire il cablaggio, facendo riferimento alla sezione 2-3.

2) Spegnere gli interruttori d'ingresso e d'uscita, interno ed esterno, di ciascun UPS, e disattivare l'interruttore batteria se l'UPS è modello a lunga autonomia.

3) Accendere l' interruttore d'ingresso e interno d’uscita, di ciascun UPS e misurare la differenza tra la tensione d'uscita Line1 di ogni UPS con multimetro. Se la differenza di tensione è inferiore a 1 V, significa che tutti i collegamenti siano corretti. Se la differenza è più alta di 1 V, verificare se i cablaggi sono collegati correttamente.

Attivare gli interruttori d'ingresso e interno d’uscita di tutti gli UPS del sistema parallelo e accendere ogni UPS. Sul display LED di ogni UPS, assicurarsi del tipo di funzionamento, modo CA o batteria.

Misurare la tensione d’uscita di ciascun UPS, per verificare se la differenza di tensione è inferiore a

2 V (tipico 1 V) con multimetro. Se la differenza è più di 2 V, verificare che il cavo parallelo o cavi di corrente sono collegati bene. Se tutte le connessioni sono idonee, il problema potrebbe essere all'interno dell'UPS. Si prega di contattare il centro assistenza.

5) Spegnendo ogni UPS, si trasferiranno in modo bypass, quindi accendere l'interruttore d'uscita di ogni

UPS.

6) Accendere l'UPS in modo AC e poi se la connessione è idonea, il sistema di parallelo è completato.

2. Aggiungere un nuovo UPS al sistema parallelo

1) Non è possibile aggiungere una nuova unità in parallelo al sistema quando è in funzionamento. Si deve: spegnere il carico e arrestare il sistema.

2) Assicurarsi che tutti gli UPS in parallelo sono spenti completamente, seguire il cablaggio, fare riferimento alla sezione 2-3.

3) Installare il nuovo UPS parallelo, riferendosi alla sezione precedente.

3. Rimuovere un UPS dal sistema in parallelo

1) Fino quando il by-pass non è attivato, non è possibile rimuovere l'UPS senza interruzioni. Si deve spegnere il carico e arrestare il sistema.

2) Assicurarsi che l'impostazione di bypass è attivata in ogni UPS e quindi spegnere il sistema in esecuzione. Tutti gli UPS si trasferiscono in modo Bypass. Rimuovere tutte le coperture della manutenzione by-pass, sul retro dell'UPS, ruotare il deviatore da posizione "UPS" a "BPS".

Spegnere gli interruttori d'ingresso e batteria.

3) Rimuovere l'UPS che si desidera.

4) Accendere l'interruttore d'ingresso dei restanti UPS è in modo Bypass.

5) Ruotare il deviatore da "BPS" a "UPS" e avvitare la copertura di tolta precentemente. Accendere i restanti UPS e la connessione del sistema parallelo è terminata.

Avvertenza: (Solo per il sistema in parallelo)

● Prima di accendere il sistema parallelo che attiva gli inverter, assicurarsi che tutte le unità siano nella stessa posizione di funzionamento modo UPS.

● Quando sistema parallelo è attivato con il lavoro inverter, non utilizzare il deviatore (BPS-UPS) di ogni UPS.

3-6. Significato delle abbreviazioni in display LCD

Abbreviazioni

ENA

DIS

ATO

BAT

NCF

SUB

ADD

OFF

FBD

OPN

RES

Contenuto nel display Significato

Abilitato

Disabilitato

Automatico

Batteria

Modo normale mode (non per modo CVCF)

Modo CVCF

Togliere

Addizionale

Off

Non consentito

Permesso

Riservato

3-7. Impostazione LCD

Ci sono tre parametri d'impostazione dell'UPS.

Parameter 1

Parametro 1: È per programma alternativo. Ci sono 15 programmi da istituire. Fare riferimento alla tabella riportata in seguito.

Parametri 2 e 3 sono i parametri delle scelte d'impostazione o valori per ogni programma.

Parameter 2 Parameter 3

15 elenchi dei programmi disponibili per il parametro di 1:

Codice Descrizione Bypass AC ECO CVCF Batteria

Test batteria

Tensione uscita

Frequenza uscita

Gamma di tensione bypass

Gamma di frequenza bypass

Modo ECO mode attivare o disattivare

Gamma di tensione modo ECO

Impostazione gamma di frequenza modo ECO

Impostazione modo Bypass

Impostazione tempo autonomia Batteria

Si Si

Impostazione programmabile uscita

Autonomia programmabile in uscita

Si Si

Si Si 12 Abilitare o disabilitare funzione Hot standby

Regolazione della tensione batteria

Regolazione della tensione carica batteria.

Si Si

15 Regolazione della tensione in uscita Si

* Si significa che questo programma può essere impostato in questo modo.

'impostazione d'uscita programmabile non è supportata dai modelli Rack .



01: Output Voltage

Interfaccia Impostazione

Parametro 3: tensione in uscita

È possibile scegliere le seguenti uscite di tensione nel parametro

208

indica tensione d’uscita = 208Vac

220: indica tensione d’uscita = 220Vac

230: indica tensione d’uscita = 230Vac

240: indica tensione d’uscita = 240Vac



02: Frequenza uscita

Interfaccia

60 Hz, CVCF mode

50 Hz, Normal mode

ATO

Impostazione

Parametro 2: frequenza uscita

Impostazione della frequenza di uscita. Si possono scegliere tre scelte nel parametro 2:

50.0Hz: La frequenza d'uscita è per 50.0Hz.

60.0Hz: La frequenza d'uscita è per 60.0Hz.

ATO

: Se non è selezionata, la frequenza d’uscita sarà in base all'ultima normale impostata. Se è da 46Hz a 54Hz, la frequenza di uscita sarà 50.0Hz. Se è da 56Hz a 64Hz, la frequenza di uscita sarà 60.0Hz. ATO è l'impostazione predefinita.

Parametro 3: modo di frequenza.

Impostazione della frequenza di uscita in modo CVCF o non modo CVCF. Si possono scegliere due scelte nel parametro 3:

CF: Impostare UPS per modo CVCF. Se è selezionata, la frequenza d'uscita è fissata a 50 Hz o 60 Hz in base al parametro d’impostazione 2. La frequenza d'ingresso potrebbe essere da

46Hz a 64Hz.

NCF: Impostare UPS al modo normale (non modo CVCF). Se è selezionata, la frequenza d'uscita sarà la sincronizzazione con la frequenza d'ingresso entro 46 ~ 54 Hz a 50 Hz o entro 56 ~ 64 Hz a 60 Hz in base al parametro d'impostazione 2. Se selezionato a

50 Hz nel parametro 2, l'UPS si trasferisce in batteria quando la frequenza d’ingresso non è entro 46 ~ 54 Hz. Se selezionato

60Hz nel parametro 2, l'UPS si trasferisce in batteria quando non la frequenza d’ingresso non è entro 56 ~ 64 Hz.

* Se è Parametro 2 ATO, il Parametro 3 mostra l'attuale frequenza.



03: Gamma tensione per bypass

Interfaccia Impostazione

Parametro 2: Impostazione accettabile per by-pass a bassa tensione. Gamma di regolazione da 110 V a 209 V e il valore predefinito è 110 V.

Parametro 3: Impostazione accettabile per alta tensione per by-pass. Gamma di regolazione da 231 V a 276 V e il valore di predefinito è 264 V.



04: Gamma di frequenza per bypass

Interfaccia Impostazione

Parametro 2: Impostazione a bassa frequenza accettabile per il by-pass.

50 Hz sistema: Campo di regolazione è da 46.0Hz a 49.0Hz.

60 Hz sistema: Campo di regolazione è da 56.0Hz a 59.0Hz.

Il valore predefinito è 46.0Hz/56.0Hz.

Parametro 3: Impostazione della frequenza accettabile per il by-pass.

50 Hz: Campo di regolazione da 54,0 Hz a 51.0Hz.

60 Hz: Campo di regolazione è da 61.0Hz a 64.0Hz.

Il valore predefinito è 54.0Hz/64.0Hz.



05: Modo ECO attivare o disattivare

Interfaccia Impostazione

Parametro 3: Attivare o disattivare la funzione ECO. Si possono scegliere due seguenti ipotesi:

DIS: disabilitare la funzione ECO

ENA: attivare la funzione ECO

ECO Se la funzione è disattivata, gamma di tensione e di frequenza per modo ECO può essere ancora fissata, ma è privo di significato se non la funzione ECO è abilitato.



06: Gamma tensione per modo ECO

Interfaccia Impostazione

Parametro 2: bassa tensione punto in modo ECO. La gamma di regolazione è dal 5% al 10% della tensione nominale.

Parametro 3: Alta tensione in modo ECO. La gamma di regolazione è dal 5% al 10% della tensione nominale.



07: Gamma di frequenza per modo ECO

Interfaccia Impostazione

Parametro 2: Impostazione di bassa frequenza per modo ECO.

50 Hz sistema: Campo di regolazione è da 46.0Hz a 48.0Hz.

60 Hz sistema: Campo di regolazione è da 56.0Hz a 58.0Hz.

Il valore predefinito è 48.0Hz/58.0Hz.

Parametro 3: Impostazione ad alta frequenza per modo ECO.

50 Hz: Campo di regolazione da 54,0 Hz a 52.0Hz.

60 Hz: Campo di regolazione è da 62.0Hz a 64.0Hz.

Il valore predefinito è 52.0Hz/62.0Hz.



08: Impostazione modo bypass

Interfaccia Impostazione

Parametro 2:

OPN: Bypass consentito. Quando è selezionato, sarà eseguito dall'UPS in base del modo bypass attivare o disattivare l'impostazione.

FBD: by-pass non è permesso. Quando è selezionato, non è consentito per il funzionamento in modo By-pass, sarà per qualsiasi situazione.

Parametro 3:

ENA: Bypass attivato. Quando è selezionato, è attivato il modo bypass.

DIS: by-pass disabilitato. Quando selezionato, è accettabile il by-pass automatico ma manuale il by-pass non è consentito.

By-pass manuale significa che gli utenti manualmente possono operare in modo Bypass. Esempio, premendo il pulsante OFF AC si esegue il trasferimento in modo Bypass.



09: Impostazione del tempo autonomia

Interfaccia Impostazione

Parametro 3:

000 ~ 999: Impostare il tempo massimo d'autonomia da 0 a 999 minuti. L'UPS si spegnerà per proteggere la batteria, che arriva dopo il tempo impostato. Il valore predefinito è 990 minuti.

DIS: Disabilitare la scarica della batteria, la protezione e il tempo dell'autonomia dipenderà dalla capacità della batteria.



10: Uscita programmabile

Nota: Questa funzione non è supportata dal modello rack

Interfaccia Impostazione

Parametro 3: Imposta l'uscita programmabile. È possibile scegliere fra le seguenti tre scelte:

ON: uscita programmabile manualmente è l'acceso senza tempo.

OFF: uscita programmabile è spento manualmente. Tuttavia, se

UPS si riavvia, questa impostazione andrà automaticamente alla

"ATO" status.

ATO: L'uscita programmabile è automaticamente attivata o spegne il carico in base allo stato della batteria. Lo spegnimento automatico avviene quando la tensione della batteria è inferiore al prestabilito o fine del tempo impostato. Dopo che si è recuperata l'utilità, il UPS si accende automaticamente. Se accade il sovraccarico all'uscita, l'UPS si spegne automaticamente. Se accade per 3 volte il sovraccarico, automaticamente l'UPS si spegne totalmente, e manualmente deve essere acceso.



11: Arresto uscita programmabile

Nota: Questa funzione non è supportata dal modello rack

Interfaccia Impostazione

Parametro 2: 001.

Impostare il tempo programmabile di spegnimento in uscita.

Parametro 3: Arresto tempo in minuti.

Campo di regolazione da 0 a 300. Quando termina il tempo programmato di spegnimento, i terminali d'uscita saranno spenti.

Il valore predefinito è 30 minuti.

Parametro 2: 002

Impostare l'arresto di tensione per programmare l'uscita.

Parametro 3: Arresto di tensione in V.

Il campo di regolazione è da 11,2 a 13,6. Se la tensione della batteria è inferiore alla predefinita, non si avrà corrente in uscita dell’UPS (no autonomia). Il valore predefinito è 11.2 V.



1 2: Abilitare o disabilitare funzione Hot standby

Interfaccia Impostazione

Parametro 2: HS.H

Attivare o disattivare la funzione di Hot Standby. È possibile scegliere due opzioni nel parametro 3:

SI: Hot funzione standby è attivata. Ciò significa che l'attuale gruppo di continuità è impostato per ospitare la funzione hot standby, e si riavvia subito dopo il recupero di CA anche senza batteria collegata.

NO: La funzione Hot standby è disabilitata. L’UPS è in esecuzione di modalità normale e non può ripartire senza batteria.



13: Regolazione tensione della batteria

Interfaccia Impostazione

Parametro 2: Selezionare "Add" o "Sub" la funzione della regolazione di tensione batteria della vera e propria configurazione.

Parametro 3: la gamma di tensione è da 0 V a 5,7 V, il valore predefinito è 0 V.



14: Regolazione del carica batteria

Interfaccia Impostazione

Parametro 2: si può scegliere Add o Sub per regolare la tensione del caricabatterie.

Parametro 3: la gamma di tensione è da 0 V a 9,9 V, il valore predefinito è 0 V.

NOTA:

* Prima di fare il cambio della tensione, accertarsi d'avere scollegato tutte le batterie, prima di modificare la tensione del caricabatteria.

* Si consiglia di utilizzare il valore di default (0). Qualsiasi modifica deve essere adatta alle specifiche della batteria.



15: Regolazione della tensione in uscita

Interfaccia Impostazione

Parametro 2: si può scegliere Add o Sub per regolare la tensione dell’inverter.

Parametro 3: la gamma di tensione è da 0 V a 6,4 V, il valore predefinito è 0 V.

3-8. Descrizione di funzionamento Mode/Status

Operare in mode/status

Modo AC Descrizione

LCD display

Quando la tensione d'ingresso è nella gamma accettabile, l'UPS fornirà in uscita la pura e stabile alimentazione CA. L'UPS anche carica la batteria in modo AC.

Modo ECO Descrizione Quando la tensione d'ingresso è nella gamma accettabile e modo ECO l'UPS è abilitato per il funzionamento in bypass, risparmiando energia elettrica.

LCD display

Modo CVCF Descrizione

Quando la frequenza d'ingresso è da 46 a 64Hz, l'UPS può essere fissato a una costante frequenza d'uscita, 50 Hz o 60 Hz. L'UPS continua a caricare la batteria in questo modo di funzionamento.

LCD display

Modo Battery Descrizione

Quando la tensione d'ingresso è fuori gamma accettabile o guasto di corrente, l'UPS funziona con batteria. il tempo dell'autonomia è in base alla capacità della batteria ed emette segnale d'allarme acustico ogni 4 secondi.

LCD display

Modo Bypass Descrizione

Quando tensione d'ingresso è nella gamma accettabile e attivato il modo bypass, l'UPS funziona in Bypass, emettendo un segnale acustico ogni due minuti.

LCD display

Test Batteria Descrizione

Quando UPS è in modo AC o CVCF, premendo "Test" per più di 0.5s, l'UPS emette un segnale acustico una volta e inizia la "prova della batteria". Le icone della linea tra I/P e inverter lampeggiano per informare gli utenti. L’operazione è utilizzata per controllare lo stato della batteria.

LCD display

Stati dei guasti Descrizione

LCD display

Quando all'UPS le accade un guasto, il pannello LCD visualizza il messaggio dell'errore.

3-9. Codici dei guasti

Evento del guasto

Errore di mancato avvio

Errore sovraccarico

Errore di segnale basso

Errore di sbilanciamento

Errore di corto circuito

Guasto soft start inverter

Tensione alta dell'inverter

Tensione bassa dell’inverter

Corto circuito dell’inverter

10. Indicatori d’avvertimento

Codice guasto

Avvertimento

Batteria bassa

Sovraccarico

Batteria sbilanciata

Icona (flashing)

Icona Evento del guasto

None Guasto negativo di potenza

None Corto circuito SCR batteria

None Corto circuito relay Inverter

None Assenza di tensione batteria

None Guasto di comunicazione parallelo

None Squilibrio di corrente dell’uscita parallela

None Alta temperatura

None Guasto comunicazione CPU

Sovraccarico

Alarmi

Suono ogni secondo

Tre suoni ogni secondo

Suono ogni secondo

Codice guasto

Icona

None

Carica alta

Abilitazione dell’EPO

Guasto ventilatore guasto/alta temperatura.

Guasto sulla carica della batteria

Interruzione fusibili I/P

3 sovraccarichi in 30 minuti

Suono ogni secondo

4. Risoluzione dei problemi

Se l’UPS non funziona correttamente, prego risolvere i problemi utilizzando la tabella sotto indicata.

Sintomo Possibili cause Rimedio

Nessuna indicazione di allarme anche se l'alimentazione è normale.

La linea AC di non è collegata bene alla rete principale di potenza.

Controllare se il cavo di alimentazione d'ingresso è collegato alla rete.

L’icona

e il codice indica con LCD display lampeggiante e allarme suona ogni secondo.

L’icona

e lampeggiano in

LCD display, con avviso acustico ogni secondo.

Il guasto mostra il codice 28 e l’icona

EPO è in posizione attiva.

La batteria interna o esterna non è collegata correttamente.

Tensione della batteria molto alta, oppure carica batteria guasta.

Impostare la chiusura del circuito, per disattivare la funzione EPO.

Controllare la batteria se collegata correttamente.

Contattare il vostro servizio assistenza.

lampeggiante sul display

LCD, con avviso acustico continuo.

L’icona

e lampeggiano in LCD display, con avviso sonoro due volte ogni secondo.

Il g uasto mostra il codice 43 e l’icona

con lampeggiante in LCD display e avviso acustico continuo.

Il guasto mostra il codice 14 e l’icona

UPS è in sovraccarico

L'UPS è sovraccaricato. I dispositivi collegati all'UPS, sono alimentati direttamente dalla rete elettrica tramite il bypass.

Dopo ripetuti sovraccarichi, l'UPS è bloccato in modo

Bypass. I dispositivi collegati all'UPS sono alimentati direttamente dalla rete.

L'UPS si è spento automaticamente, per causa di sovraccarico in uscita dell'UPS.

Rimuovere il carico in eccesso, collegato all'uscita dell'UPS.

Eliminare l'eccedente dei carichi all'uscita dell'UPS.

Eliminare l'eccesso dei carichi collegati all'UPS. Poi spegnere e riavviare l'UPS.

Eliminare il carico eccedente collegato all'UPS, poi riavviare l'UPS.

con lampeggio in LCD display e avviso acustico continuo.

Il codice del guasto indica: 1, 2, 3, 4,

5, 11, 12, 13, 1A, 21, 24, 35, 36, 41 o

42 sul display LCD con avviso acustico continuo.

Il tempo dell'autonomia è più breve del valore nominale.

L’icona

e lampeggiano in

LCD display, con avviso acustico ogni secondo.

L'UPS si è spento automaticamente, per causa di corto circuito, verificatosi in uscita dell'UPS.

Nell'UPS si è verificato un errore interno. Ci sono due possibili cause:

1. Il carico è funzionante, ma direttamente dalla rete CA tramite bypass.

2. Il carico non funziona per causa interna dell'UPS.

La batteria non è completamente carica.

Batteria difettosa.

Sono invertiti i cavi del neutro con la linea.

Controllare il cablaggio in uscita dell'UPS e i dispositivi collegati all'UPS, se sono in stato di corto circuito.

Contattare il vostro servizio assistenza.

Caricare le batterie per almeno

5 ore, poi verificare la capacità. Se il problema persiste, contattare il vostro sevizio assistenza.

Contattare il vostro servizio assistenza, per sostituire la batteria.

Invertir i cavi delle linee o ruotare la presa di alimentazione di 180º, poi connettersi all’UPS

5. Stoccaggio e manutenzione

5-1.

Conservazione

Se possibile per sicurezza prima dello stoccaggio caricare la batteria per 7 ore. Conservare l'UPS in posizione verticale, in ambiente coperto, asciutto e fresco.

Durante la conservazione "stock", ricaricare la batteria in base alla seguente tabella:

Temperatura di stoccaggio Frequenza di ricarica Durata della ricarica

-25°C - 40°C Ogni 3 mesi 1-2 ore

40°C - 45°C Ogni 2 mesi 1-2 ore

5-2.

Manutenzione

L'UPS funziona con tensioni pericolose. Le eventuali riparazioni possono essere eseguiti solamente da personale qualificato alla manutenzione.

anche dopo il scollegamento dalla rete; il cablaggio delle parti interne è ancora collegato alla batteria e la tensione è pericolosa.

Prima di eseguire qualsiasi tipo di servizio e / o manutenzione, scollegare le batterie, verificando che nell’UPS non ci sono tensioni, anche quelle create dai condensatori ad alta capacità.

Solo persone che abbiano la capacità adeguata, per il contatto con le batterie, e con i necessari provvedimenti cautelari, possono sostituire le batterie e controllare le operazioni. Persone non autorizzate non devono avere contatti con le batterie.

Verificare che nessuna tensione tra i morsetti della batteria e la terra è presente prima di manutenzione o riparazione. In questo prodotto, il circuito della batteria non è isolata dalla tensione d’ingresso. Tensioni pericolose possono verificarsi tra i morsetti della batteria e la terra.

Le batterie possono causare scosse elettriche e hanno un'elevata corrente di corto circuito. Si prega di rimuovere tutti gli orologi da polso, anelli di metallo e di altri oggetti personali prima della manutenzione o riparazione, e solo con l'uso di utensili con impugnature e maniglie isolate eseguire le operazioni necessarie.

Quando sostituite le batterie, installare lo stesso numero e lo stesso tipo di batterie.

Non tentare di gettare le batterie o bruciarle, perché potrebbero causare esplosione.

Non aprire o distruggere le batterie. Evi tando che l’elettrolito provochi lesioni alla pelle e agli occhi.

La batteria può essere tossica.

Si prega di sostituire il fusibile soltanto con lo stesso tipo e amperaggio, al fine di evitare rischi d’incendio.

Per qualsiasi motivo, non smontare l’UPS.

6. Specifiche

MODELLO

CAPACITÀ *

Entrata

6K 6KR

6000 VA / 4800 W

10K 10KR

10000 VA / 8000 W

Gamma Volt

Volt trasferimento basso

Volt ritorno - basso

Volt trasferimento - alto

Volt ritorno - alto

Gamma frequenza

110 VAC ± 3 % at 50% carico

176 VAC ± 3 % at 100% carico

Linea con tensione bassa + 10V

300 VAC ± 3 %

Linea con tensione alta - 10V

Sistema = 46Hz ~ 54 Hz @ 50Hz

Sistema = 56Hz ~ 64 Hz @ 60Hz

Monofase + neutro

≧ 0.99 at 100% carico

Fase

Fattore di Potenza

Uscita

Volt uscita 208/220/230/240VAC

Regolazione Volt AC ± 1%

Gamma frequenza

(Gamma sincronismo)

Gamma frequenza (Modo batt.)

Sovraccarico

Modo AC

Modo batteria

Sistema = 46Hz ~ 54 Hz @ 50Hz

Sistema = 56Hz ~ 64 Hz @ 60Hz

50 Hz ± 0.1 Hz or 60Hz ± 0.1 Hz

100%~110%: 10min

110%~130%: 1min

>130% : 1sec

100%~110%: 30sec

110%~130%: 10sec

>130% : 1sec

3:1 max

≦ 3 % @ 100% carico lineare; ≦ 6 % @ 100% carico non lineare

0 ms

Rapporto corrente di cresta

Distorsione armonica

Rete Batteria

Tempo trasferimento

Inverter Bypass

Inverter ECO

EFFICIENZA

Modo AC

Modo batteria

BATTERIA

Tipo e numero

0 ms

<10 ms

> 89%

> 88%

Modello

Standard

Tempo di ricarica

Corrente di carica

Volt di carica

Tipo

Numero

Modello lunga autonomia

Corrente di carica

Volt di carica

CARATTERISTICHE MECCANICHE

12 V / 7 Ah x 20

7 ore ricarica 90% capacità

3 ore ricarica 90% capacità

12 V / 9 Ah x 20

9 ore ricarica 90% capacità

4 ore ricarica 90% capacità

1.0 A ± 10% (max.) 2.0 A ± 10% (max.) 1.0 A ± 10% (max.) 2.0 A ± 10% (max.)

14.4 V ± 1%

Dipende dalle applicazioni

18 - 20

4.0 A ± 10% (max.) 2.0 A ± 10% (max.) 4.0 A ± 10% (max.) 2.0 A ± 10% (max.)

14.4 V ± 1%

Modello

Standard

Dimensioni, D X W X H

Peso netto (kg)

Modello lunga autonomia

Dimensioni, D X W X H

Peso (kg)

CONDIZIONI DEL FUNZIONAMENTO

Temperatura operativa

Umidità relativa

** Altitudine operativa

Livello acustico

MANAGEMENT

592X250X576

592 X250 X576

UPS unit:

580X438X133

Battery pack:

580X438 X133

580 X 438 X 133

< 55dB @ 1 Metro

592 X250 X576

0 ~ 40°C (vita batteria inferiore > 25°C)

UPS unit:

668X438X133

Battery pack:

580X438 X133

<95 % senza condensa

<1000m

< 58dB @ 1 Metro

668 X 438 X 133

Smart RS-232 or USB

Supporta: Supports Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix, and MAC

Power management - SNMP manager and web browser Optional SNMP

* Ridurre la capacità al 60% in modo CVCF e al 90% quando la tensione di uscita è regolata a 208VAC.

** Se l'UPS è installato o utilizzato in altitudini oltre 1000 metri, la potenza d’uscita deve essere ridotta, dell'uno per cento ogni 100 metri.

*** Le specifiche dei prodotti sono soggette a modifiche senza preavviso.

Manual de uso

EGL - 6K/10K

EGR

– 6K/10K

SAI On-line

Sistema de Alimentación Ininterrumpida

Uninterruptible Power Supply

Siga estrictamente todas las advertencias e instrucciones en este manual.

Guarde este manual antes de instalar las unidades de UPS para leer todas las instrucciones atentamente.

No utilice el SAI antes de leer atentamente toda la informació n de seguridad y las instrucciones de uso.

Índice

INSTRUCCIONES DE SEGURIDAD Y DE COMPATIBILIDAD ELECTROMAGNÉ TICA (EMC)

.. 57

1-1.

T

RANSPORTE Y

A

LMACENAMIENTO

............................................................................................ 57

1-2.

P

REPARACIÓ N

......................................................................................................................... 57

1-3.

I

NSTALACIÓ N

........................................................................................................................... 57

1-4.

I

NTERVENCIÓ N

......................................................................................................................... 58

1-5.

N

ORMATIVAS

........................................................................................................................... 58

2. INSTALACIÓ N Y OPERACIÓ N ........................................................................................ 59

2-1.

ESEMBALAJE E

NSPECCIÓ N

.......................................................................................... 59

2-2.

ISTA DEL PANEL POSTERIOR

.......................................................................................... 59

2-3.

NSTALACIÓ N DE SINGULAR

SAI ....................................................................................... 61

2-4.

NSTALACIÓ N DEL SISTEMA

UPS

EN PARALELO

.................................................................. 62

2-5.

NSTALACIÓ N DEL SOFTWARE

.......................................................................................... 63

3. OPERACIONES ................................................................................................................ 64

3-1.

ULSANTE DE FUNCIONAMIENTO

..................................................................................... 64

3-2.

LED I

NDICADOR Y PANEL

LCD ........................................................................................ 64

3-3.

LARMA ACÚ STICA

......................................................................................................... 66

3-4.

PERACIONES DEL SINGLO

SAI ...................................................................................... 67

3-5.

PERACIÓ N DE PARALELO

.............................................................................................. 69

3-6.

IGNIFICADO DE LAS ABREVIACIONES IN DISPLAY

LCD....................................................... 70

3-7.

MPOSTACIÓ N

LCD ........................................................................................................ 71

3-8.

ESCRIPCIÓ N DE FUNCIONAMIENTO

ODE

TATUS

.......................................................... 75

3-9.

Ó DIGOS DE GUASTO

..................................................................................................... 77

3-10.

NDICADORES DE ADVERTENCIA

..................................................................................... 77

4. RESOLUCIÓ N DE PROBLEMAS ..................................................................................... 78

5. ALMACENAMIENTO Y MANTENIMIENTO ...................................................................... 79

5-1.

ONSERVACIÓ N

............................................................................................................. 79

5-2.

ANUTENCIÓ N

.............................................................................................................. 79

6. ESPECIFICAS ................................................................................................................... 80

1. Instrucciones de seguridad y de compatibilidad electromagnética (EMC)

¡Por favor, lea el siguiente manual del usuario y las instrucciones de seguridad antes de instalar o utilizar su UPS!

1-1. Transporte y Almacenamiento

Por favor, sólo llevan el SAI en su embalaje original para protegerlo de los choques y los impactos.

El SAI se debe mantenerse en ambiente seco y ventilado.

1-2. Preparació n

Si el SAI se ha movido de un lugar frío a caliente se puede producir condensación. Antes de la instalación debe estar completamente seco, deja que se climatice por al menos dos horas en ambiente de instalación.

No instale el SAI cerca del agua o en ambientes húmedos.

No instale el SAI en la luz directa del sol o cerca de fuentes de calor.

No bloquee los orificios de ventilación del SAI.

1-3. Instalació n

No conecte los aparatos o dispositivos que la sobrecarga del SAi, por ejemplo, motores o equipos de gran capacidad. Enchufes de salida o terminales puede ser que no pueden soportar la carga.

La posición de los cables deberá estar situada de forma que nadie puede pisotear su camino.

El SAI deberá ser instalado en lugares con suficiente ventilación para permitir tener suficiente espacio en todos los lados de SAI, para garantizar la capacidad de ventilación necesaria por el correcto funcionamiento.

El SAI está equipado con conexión a tierra. La configuración del sistema debe estar conectada con masa de tierra equipotencial, incluso con los gabinetes de baterías externos.

El SAI puede ser instalado sólo por personal cualificado.

Un dispositivo de protección adecuado debe estar instalado en el cableado, por no tener problemas en caso de cortocircuitos.

La construcción de la instalación eléctrica debe estar correctamente insertado el dispositivo, lo que impide de enchufar otras cargas, más allá de la potencia del SAI.

Cuando se ejecuta el cableado del sistema SAI, en primer lugar, conectar la masa de tierra a los terminales.

La instalación y el cableado del sistema SAI deben ser ejecutados de conformidad con las leyes y reglamentos eléctricos.

1-4. Intervenció n

En cualquier momento y por cualquier razón, nunca desconecte el cable de tierra de las masas, en SAI o a los terminales de cableado, porque anula la protección de todo el sistema, incluyendo todas las cargas conectadas al SAI.

El SAI tiene sus propias características, con fuente de alimentación interna (por ejemplo, baterías). Tomas de corriente o los terminales de salida del SAI puede ser corriente eléctrica, incluso si el SAI no está conectado a la red.

Para desactivar completamente el SAI, debe pulsar el botón "OFF" para desconectar la fuente de alimentación.

Garantizar que ningún líquido u otros objetos extraños puedan entrar en SAI.

El SAI puede ser administrado por cualquier persona, mismo sin ninguna experiencia previa.

1-5. Normativas

* Seguridad

IEC/EN 62040-1-1

* EMI

Emisiones conductas............................... :IEC/EN 62040-2

Emission radiadas ....................................:IEC/EN 62040-2

*EMS

ESD.........................................................:IEC/EN 61000-4-2

RS........................................................ ...:IEC/EN 61000-4-3

EFT......................................................... :IEC/EN 61000-4-4

SURGE................................................... :IEC/EN 61000-4-5

Categoría C3

Nivel 4

Nivel 3

Nivel 4

CS........................................................... :IEC/EN 61000-4-6 Nivel 3

Potencia frecuencia de campo magnético. :IEC/EN 61000-4-8 Nivel 3

Señal de baja frecuencia......................:IEC/EN 61000-2-2

Advertencia: Este es un producto comercial e industrial, puede ser necesarias restricciones suplementarias, por evitar perturbaciones.

2. Instalació n y Operació n

Existen dos tipos de UPS on-line: modelo estándar y una larga autonomía. Por favor refiérase a la modelo en la siguiente tabla.

Modelo

Tipo Modelo

6KL

Tipo

10K

6KR

10KR

Modelo

Standard

10KL

6KRL

10KRL

Modelo

Larga autonomía

Opcional en ambos modelos, puede solicitar la función de forma paralela. La instalación y el modelo de

UPS en paralelo, se describe en detalle en el capítulo siguiente.

2-1. Desembalaje e Inspecció n

Abra la caja y comprobar el contenido, que debe ser:

● Un UPS

● Un manual

● Un CD de software para el control

● Un cable RS-232 (opcional)

● Un cable USB

● Un enchufe EPO

● Un cable paralelo (para el modelo paralelo)

● Parte del cable de alimentación (para el modelo paralelo)

● Un cable de bateria (sólo para el modelo con batería de larga autonomía)

NOTA: Antes de realizar cada operación, controlar el SAI. Asegúrese de que no se dañado durante el transporte. No encienda el SAI y notificar inmediatamente al transportista y distribuidor si hay daños o faltan piezas. Por favor, mantenga el embalaje original en un lugar seguro para uso futuro.

2-2. Vista del panel posterior

Figura 1: Panel posterior 6K/10K Figura 2: Terminal entrada/salida

Figura 3: Panel posterior 6KR/10KR Figura 4: Terminal entrada/salida

Figura 5: Vista posterior del mueble bateria

1. RS-232: puerto de comunicación

2. Puerto de comunicación USB

3. Emergencia: apagar la función del conector la EPO

4. Parte del puerto de corriente (disponible sólo para el modelo paralelo)

5. Puerto paralelo (disponible sólo para el modelo paralelo)

6. Inteligente Slot

7. Cargador de ventilador

8. Puerto del interruptor de derivación de mantenimiento externo

9. Conmutador Bypass

10. Disyuntor de entrada

11. Conectores de las cargas críticas (EPO)

12. Salida de disyunción para conectores de las cargas críticas

13. Terminal de entrada / salida (consulte la Figura 2 & 4)

14. Terminales de salida: en lugar de las cargas críticas

15. Terminal de salida programable (no conectado a las cargas críticas)

16. External battery connector (sólo para el modelo con batería de larga autonomía)

17. Terminales de entrada de utilizo.

18. Terminal de conexión a tierra

2-3. Instalació n de singular SAI

1) Asegúrese de que el cable de alimentación e interruptores para construir la planta es adecuada para la capacidad nominal de SAI, para evitar el riesgo de choque eléctrico o incendio.

NOTA: No utilice el enchufe de pared, porque su poder no es suficiente para alimentar el SAI, si no destruye y quema.

2) Apague la fuente de alimentación principal, antes de realizar la instalación de SAI.

3) Apague todas las unidades antes que se conecta al SAI.

4) Los cables de conexión del SAI debe tener las características de la siguiente tabla:

Especifica cable de conexión (AWG)

Modelo

Entrada Salida Bateria Masa tierra

6KL

10K

10KL

6KR

6KRL

10KR

10KRL

NOTA 1: El cable debe soportar más de 6K/6KL actual 40A. Se recomienda utilizar el tipo de cable 10AWG o de seguridad eficaz.

NOTA 2: El cable debe soportar más de 10K/10KL actual 63A. Se recomienda utilizar el tipo de cable o

8AWG de seguridad eficaz.

NOTA 3: La selección del color de los cables, seguido por debe ser ejecutada con las leyes y reglamentos eléctricos del lugar.

5) Retire la cubierta terminal en el panel posterior del SAI. Conecte los cables de acuerdo con los siguientes esquemas de la terminal: (La primera conexión por cable es la masa de la tierra).

Output 1 Line

Output 1 Neutral

Output 2 Line

Input Neutral

Input Line

Output 2 Neutral

Diagrama de terminales 6K(L)/10K(L)

Output Line

Output Neutral

Diagrama de terminales 6KR/10KR

Input Neutral

Input Line

Ground

NOTA 1: Compruebe que los cables están bien conectados a cada polo de la terminal.

NOTA 2: Hay dos tipos de salidas, terminal de salida / toma de terminales programable. No conecte los dispositivos programables crítica terminales y dispositivos críticos en el terminal de salida / enchufe.

Durante la ausencia de tensión, se puede prolongar el tiempo de los dispositivos críticos, a través de programación autonomía (display LCD), menos tiempo a los dispositivos no-críticos.

NOTA 3: Instalar en salida de SAI hacia la carga, un interruptor con la función de protección de corriente de fuga, si es necesario.

6) Introduzca el enchufe EPOM en EPOM ranura en el panel posterior.

7) Coloque la tapa de la terminal en el panel posterior del SAI.

Nota: (para los modelos de SAI estándar)

● Asegúrese de que el UPS se apaga antes de la instalación. El SAI no debe estar encendido mientras se conecta el cableado.

● No trate de modificar el modelo estándar de una larga autonomía. En particular, no conecte baterías externas a la batería de UPS en el interior de SAI. El tipo de batería y la tensión pueden ser diferentes.

¡Vinculando así los dos paquetes de baterías puede causar riesgo de descarga eléctrica o fuego!

Advertencia: (solo por SAI de larga autonomía)

● Instalar con mucha atención, un disyuntor CC o otros dispositivo de protección entre el SAI y batería externa. Desconectar la línea CC antes de conectar el paco de batería.

NOTA: el interruptor de la batería debe estar en la posición "OFF" y, a continuación, instalar la batería.

● Dar muchas atención a la tensión de bateria en panel posterior. Si desea modificar el número de bateria, asegurarse de modificar la impostación simultáneamente. La conexión de la batería equivocada puede provocar daños permanentes ala SAI. Asegurarse que la tensión de bateria es correcta.

● Dar mucha atención a la polaridad de marcado en el exterior de terminales de la batería y asegúrese de que la conexión de la polaridad es correcta. La conexión no correcta puede causar daños permanentes al SAI.

● Asegúrese que el cableado de masa tierra de protección es correcta. Revise cuidadosamente las especificaciones del cable: color, posición, relación y contacto con la conductancia.

● Asegúrese de la correcta conexión de los cables de entrada y salida. Debe comprobarse cuidadosamente: las especificaciones del cable, color, posición, relación y conductividad.

Asegúrese de que la relación L / N es correcto, si se invierte la polaridad va a crear un corto circuito, causando daños a la UPS.

2-4. Instalació n del sistema UPS en paralelo

Si el SAI debe ser utilizado en singla unidad, no tener cuenta de esta sección para la conexión paralela.

1) Instale el SAI y el cable teniendo en cuenta la sección 2-3.

2) Conecte el cable de salida de cada UPS a un interruptor de salida.

3) Conecte todos los interruptores en un solo interruptor, de potencia nominal de todos los SAI en paralelo.

Luego de esta importante salida de interruptor se conecta directamente a las cargas.

4) Cada UPS está conectado a una batería de forma independiente.

NOTA: Una sola bateria recargable no se puede utilizar por todos los SAI en paralelo. De lo contrario, es el permanente incumplimiento del sistema.

5) Quitar la tapa del cable paralelo para conectar cada SAI con el cable paralelo, más que conecte el cable de entrada de corriente y, a continuación, tornillas la tapa de Nuevo.

6) Consulte el siguiente esquema:

Conexión del puerto paralelo de comunicaciones

Conexión del cable de corriente compartida

Diagrama eléctrico del sistema paralelo 6K/10K

Conexión del puerto paralelo de comunicaciones

Conexión del cable de corriente compartida

Diagrama eléctrico del sistema paralelo 6KR/10KR

2-5. Instalació n del software

Optimizar el sistema SAI ejecutando la instalación de software de vigilancia en ordenador, que configura el sistema del SAI en su totalidad.

3. Operaciones

3-1. Pulsante de funcionamiento

Pulsante

ON/Enter Botón

OFF/ESC Botón

Funció n

 Activa el SAI: Pulse el botón más de 0.5s para encender el SAI.

 Enter Key: Pulse para confirmar la selección en el menú de configuración.

 Desactiva el SAI: Presione el botón más de 0.5s para apagar el SAI.

 Presione este botón para volver al último menú de configuración.

Test/Up Botón

Mute/Down Botón

 Prueba de la batería: Presione el botón más de 0.5s para probar la batería, mientras que en modo AC, o CVCF.

 Al pulsar este botón muestra el siguiente menú de selección de la próxima impostación.

 Apague la alarma: presione el botón más de 0.5s para apagar el zumbador.

Por favor, consulte la sección 3-4-9 para más detalles.

 Al pulsar este botón muestra la lista de selección de menú anterior.

Test/Up +

Mute/Down Botón

 Mantenga los dos botones simultáneamente para más de 1s para entrar / salir del menú de configuración.

* CVCF = modo de acción del convertidor.

3-2. LED Indicador y panel LCD

Panel LCD

LED indicator

LED Indicadores:

Hay 4 indicadores LED en el panel frontal para mostrar el estado operativo de SAI:

Modo LED

Accesión SAI

Modo Bypass

Modo AC

Modo Bateria

Modo CVCF

Test Bateria

Modo ECO

Guasto

Bypass

○

●

○

●

○

Nota: ● LED ilumínalo, O LED parado.

Línea

●

○

●

○

●

○

Bateria

○

●

○

●

○

●

Guasto

○

●

○

Panel LCD:

Display Funció n

Informació n del tiempo de autonomía

Indica el tiempo de autonomía con reloj analógico

Informació n del guasto

 Indica el tiempo de autonomía con reloj digital.

H: horas, M: minutos, S: segundos

Indica que la alarma es guasta.

Indica el código de error, que se enumeran en detalle en la sección 3-9.

Funcionamiento sin alarmas

Indica que la alarma sonora es desactivada.

Informació n salida y bateria

Indica la tensione de salida, frecuencia, o tensione bateria.

Vac: tensión salida - Vdc: tensión bateria - Hz: frecuencia

Informació n de carga

Indica el nivel de carga de: 0-25%, 26-50%, 51-75%, y 76-100%.

Indica sobrecarga.

Indica un cortocircuito en la salida de UPS o de la carga conectada.

Informació n de salidas programables

Indica si la tomas programada funciona.

Informació n del modo operativo

Indica se el SAI es conectado a la red.

Indica que la bateria es activa.

Indica que el circuito de bypass está activo.

Informació n bateria

Indica que el modo ECO es activo.

Indica que el circuito de inversor está activo.

Muestra la salida tomas están activas.

Indica el nivel de bateria, de: 0-25%, 26-50%, 51-75%, y 76-100%.

Indica un guasto a la bateria.

Indica la baja tensione de la bateria.

Informació n tensió n de entrada & Bateria

Indica la tensión de entrada, o frecuencia, o tensión de la bateria.

Vac: tensión de entrada, Vdc: tensión bateria, Hz: frecuencia de entrada

3-3.

Alarma acú stica

Descripció n

Stato UPS

Modo Bypass

Modo Bateria

Modo guasto

Advertencia

Sobrecarga

Bateria baja

Bateria no conectada

Sobrecarga

Consentido EPO

Ventiladores

Guasto / temperatura alta

Carga bateria guasto

Fusible interrumpido

Sobrecarga 3 veces en 30 min

Estado EPO

La cubierta del interruptor de mantenimiento está abierta.

Guasto

Bus guasto

Bus sobrecarga

Bus bajo

Bus desequilibrado

Bus cortocircuito

Inverter soft start guasto

Inverter alto voltaje

Inverter bajo voltaje

Inverter cortocircuito en salida

Potencia negativa guasto

SCR bateria cortocircuito

Relay inverter cortocircuito

Baja tensione bateria

Comunicación paralelo guasto

Desequilibrio de la corriente de salida paralela

Alta temperatura

Comunicación CPU guasto

Sobrecarga

Estado sonoro

Sonido una vez cada 2 minutos

Sonido continuo

Doble sonido cada segundo

Sonido cada segundo

Sonido continuo

Muto

3-4. Operaciones del singlo SAI

1. Accesió n del SAI con red AC (en modo AC)

1) Después de que el SAI está conectado correctamente, deslice el interruptor de batería en la posición "ON" (paso se aplica sólo al modelo de largo autonomía). A continuación, ajuste el interruptor de entrada en posición "ON". En este momento el ventilador está funcionando y el SAI alimenta la carga a través de bypass. El SAI está funcionando en modo de bypass.

NOTA 1: Cuando el SAI está en modo bypass, la tensión de salida es de red CA. En modo bypass, la carga no está protegida del SAI. Para proteger su carga, debe activar el SAI. Consulte el paso siguiente.

2) Presione el botón "ON" para 0.5s para encender el SAI y el timbre suena una vez.

3) Después de unos segundos, el UPS viene a la red. Si el SAI está idóneo, también hace el funcionamiento con batería sin interrupción.

NOTA: Si el SAI se apagará automáticamente en modo bateria y se restablece, se inicia automáticamente en red AC.

2. Arrancar el SAI en modo bateria

1) Asegúrese de que el interruptor de la batería esté en posición "ON" (para el modelo con batería de larga autonomía).

2) Presione el botón "ON" por 0.5s para activar el SAI y la alarma suena una vez.

3) Después de algunos segundos, el SAI se encenderá en el modo de batería.

3. Conectar los dispositivos en SAI.

Después de la UPS está activada, se puede conectar dispositivos al SAI.

1) Encienda el SAI y en la pantalla LCD controlar el nivel de carga total.

2) Si necesario eliminar rápidamente las cargas inductivas, por ejemplo: impresora laser, o las cargas no idóneas para entrar en la capacidad nominal del SAI.

3) Si el SAI está sobrecargado, el zumbador emite un pitido cada dos segundos.

4) Para un funcionamiento seguro, la carga conectada no debe superar el 80% de la capacidad nominal del SAI.

5) Si la sobrecarga persiste, el SAI se transfieren automáticamente a bypass.

Después de la eliminación de la sobrecarga, el SAI sigue no funcionar correctamente, identificar la causa, ya que pueden ser de distinta naturaleza.

Cuando el SAI detecta deficiencias de funcionamiento, para iniciar el SAI en un uso normal, proceder como se especifica en la sección 3.4 - 2 Encender el SAI en modo batería.

4. Cargar la bateria

1) Después que el SAI está conectado y suministra energía, el cargador automáticamente carga la bateria, no cuando se ejecuta en modo de batería o en la auto-prueba.

2) Se sugiere de cargar la bateria durante al menos 10 horas antes de su uso. En caso contrario, el tiempo de autonomía puede ser más corto que el tiempo asignado.

3) Asegúrese de ajustar el número de la batería en el panel de control, que debe ser coherente con la exacta concesión. (Refiérase a la Sección 3-4-12, para conocer los detalles de configuración).

5. Funcionamiento en modo bateria

1) Si el SAI está en modo de batería, el zumbador emite un sonido diferente de acuerdo a la capacidad de la batería. Si la capacidad de la batería es más del 25%, la alarma suena una vez cada

4 segundos si el voltaje de la batería se reduce a la alarma, el zumbador emite un pitido rápido (una vez cada segundo), para recordar que la batería está para agotarse y el SAI se apagará automáticamente mucho pronto. La utilidad de las cargas no críticas, pueden pararse rápidamente, inmediatamente, salvar los datos que están en elaboración. Son diferentes las cargas críticas, cuando se conecta y programado correctamente.

2) en modo batería, si el sonido molesta, los usuarios pueden presionar el botón Mute para silenciar el timbre.

3) Por el modelo a autonomía, el tiempo depende de la capacidad de la batería externa.

4) El período de autonomía puede variar en diferente ambiente de temperatura y tipo de carga.

5) Cuando se imposta el tiempo de autonomía por 16,5 horas (valor predeterminado en el panel LCD), el SAI se apagará automáticamente para proteger la batería. Esto tiempo puede ser activado o desactivado a través del panel de control LCD. (Ver sección 3-7 Configuración de pantalla).

6. Prueba de la bateria

1) Para comprobar el estado de la batería cuando el SAI está operando en un modo red CA CVCF /

ECO modo, pulsar el botón "Test" el SAI puede ejecutar auto-test de batería.

2) Para mantener el sistema fiable, el SAI automáticamente realizar auto-test periódicamente. El período por predefinido es una vez por semana.

3) Los usuarios pueden configurar su auto-test bateria a través del software.

4) Si el SAI está en batería auto-test, la pantalla LCD y el zumbador será como si fuera de funcionamiento en modo de batería, excepto que el LED batería parpadea.

7. Apagar el SAI en funcionamiento modo red AC

1) Para apagar el inversor del SAI pulse el botón "OFF", por más de 0.5s, la alarma suena una vez. El

SAI se convertirá en modo bypass.

NOTA 1: Si el SAI se ha establecido para permitir el funcionamiento que en bypass de la tomas, todos los terminales serán de la misma manera (bypass).

NOTA 2: Después apagar el SAI, ser conscientes que el SAI está trabajando para bypass y no hay riesgo de pérdida de energía para los dispositivos conectados.

2) En el modo de bypass, la tensión de salida del SAI es presente. Para desactivar completamente el

SAI, es necesario poner el interruptor interno y de entrada en OFF. Después de unos segundos, la pantalla se apaga completamente.

8. Apagar el SAI en ausencia de red CA, funcionamiento en modo bateria

1) Para apagar el SAI pulse el botón "OFF", por lo menos, 0.5s, la alarma suena una vez.

2) El SAI termina su función, con la pantalla del panel parada.

Poner el interruptor interno, de salida en posición “OFF”.

9. Apagar la señ al acú stica

1) Po desactivar la alarma, presione el botón de "Mute", por lo menos, 0.5s. Si pulsa de nuevo, el sonido está desactivado, el zumbador emite un pitido.

2) Algunos de los avisos de alarma, no se puede desactivar a menos que el error se ha resuelto. Para obtener más información, consulte la sección 3-3.

10. Operaciones en un estado de alarma

1) Cuando LED Fauld parpadea y el zumbador emite un pitido cada segundo, significa que hay algunos problemas de funcionamiento del SAI. Los usuarios pueden obtener el código de error en la pantalla LCD. Para obtener más información compruebe la tabla de solución de problemas en el

Capítulo 4.

2) Algunos de los avisos de advertencias no se puede desactivar a menos que el error se ha resuelto.

Para obtener más información, consulte la sección 3-3. 1

11. Operaciones en modo de guatos

1) Cuando LED Fault y zumbador emite un pitido continuo, significa que hay un error fatal en SAI. Los usuarios pueden obtener el código de error en el panel. Para obtener más información, gustos ver la tabla en el Capítulo 4.

2) Verifique las cargas, el cableado, la ventilación, la utilidad, la batería, el fracaso para resolver este.

Si los problemas no se resuelven, no intente encender el SAI. Si los problemas no pueden resolverse de inmediato, ponerse en contacto con el servicio asistencia.

3) En el caso de una emergencia inmediatamente interrumpir la conexión de red CA, batería externa y la salida, para evitar un mayor riesgo o peligro.

12. Operaciones para cambiar el nú mero de la batería

1) Esta operación sólo está disponible para los profesionales o técnicos.

2) Apague el SAI. Si la carga no se puede ser excluida, debe quitar la tapa de mantenimiento de bypass, en la parte trasera y gire el desviador de UPS a BPS.

3) Apague el interruptor de entrada, y apagar el interruptor de la batería (sólo para el modelo de larga duración de la batería).

4) Retire la UPS, y cambiar el puente sobre la carta de control para ajustar el número de la batería

(consulte la siguiente nota). A continuación, modificar el jumper desconecte el cable de la batería para el modelo estándar y el cambio de la batería con mucha atención. Después de completar los cambios, conecta el SAI.

NOTA: Impostar la configuración JP1 en la carta de control: Ejecutar el puente de Pin5 y Pin6 y Pin7 y de pin 8 por 20 piezas de baterías, a la Pin5 y Pin6 o Pin7 y Pin8 de 19 unidad de baterías, mantener todas los pin abiertos por 18 unidad de baterías.

5) Encender el interruptor de entrada y el SAI entra en modo bypass. Si el SAI está en modo bypass

(mantenimiento), girar en modo "UPS" y luego encender el SAI.

3-5. Operació n de paralelo

1. Sistema de conexió n paralela

1) Asegúrese que todos los modelos de SAI son de tipo paralelo, y seguir el cableado, haciendo referencia a la sección 2-3.

2) Apague los interruptores de entrada y salida interno, de cada SAI y desconectar la batería cuando el

SAI es un modelo de larga autonomía.

3) Encienda el interruptor de entrada y interno de salida, de cada SAI y controlar la diferencia de tensión de salida de cada SAI de línea1 con milímetro. Si la diferencia de tensión es inferior a 1V, significa que todas las conexiones son correctas. Si la diferencia es superior a 1V, comprobar si el cableado está correctamente conectado.

4)Activar todos los interruptores de entrada y interno de salida de los SAI en paralelo y encender cada SAI. En display LED de cada SAI, asegurarse del modo red AC o modo batería. Medir la tensión de salida de cada SAI para ver si la diferencia de tensión sea inferior a 2V (1V típico) con multímetro.

Si la diferencia es más de 2V, asegúrese de que el cable paralelo o cables de alimentación están correctamente conectados. Si todas las conexiones son idóneas, el problema puede estar dentro del

SAI. Por favor, póngase en contacto con el centro de asistencia.

5)Apagando los SAI, se transfieren en bypass, por esto necesita encender el interruptor de salida de cada SAI.

6) Encender los SAI en modo red AC y, a continuación, si la conexión es idónea, el sistema paralelo se ha completado.

2. Ajuntare un nuevo SAI al sistema paralelo

1) No se puede juntar una nueva unidad en paralelo cuando el sistema es in funcionamiento. Se debe parar las cargas y apagar el sistema.

2) Asegurar que todos los SAI en paralelo sean apagados completamente, siga el cableado, y consulte la sección 2-3.

3) Instale el nuevo SAI paralelo, refiriéndose a la sección anterior.

3. Remover un SAI del sistema en paralelo

1) Hasta cuándo el bypass no está habilitado, no puede quitar el SAI sin interrupción. Se debe apagar la carga y apagar el sistema.

2) Asegúrese de que el bypass sea activado en cualquier SAI y, a continuación, apague el sistema en funcionamiento. Desplazar todos los SAI en modo bypass. Eliminar todas las cubiertas de by-pass de mantenimiento, en la parte trasera del SAI, gire el desviador de "UPS" a "BPS".

Apague los interruptores de entrada y de batería.

3) Quitar el SAI que desee.

4) Encienda el interruptor de entrada del resto de SAI se encuentra en modo bypass.

5) Pasar el desviador de "BPS" un "UPS" y tornilla la tapa anterior sacada. A su vez encender el resto de SAI y la conexión del sistema paralelo es completa.

Nota: (Sólo para el sistema en paralelo)

● Antes de encender el sistema paralelo que activa el inversor, asegúrese de que todas las unidades son en la misma posición de cada SAI.

● Cuando el sistema esté paralelo con el inversor en función, no utilice el interruptor (BPS-UPS) de cada

SAI.

3-6. Significado de las abreviaciones in display LCD

Abreviació n

ENA

DIS

ATO

BAT

NCF

SUB

ADD

OFF

FBD

OPN

RES

Contenido en display Significado

Activado

Deshabilitado

Automático

Bateria

Modo normal modo (no por modo CVCF)

Modo CVCF

Sacar

Adicional

Off

No consentido

Permiso

Reservado

3-7. Impostació n LCD

Hay tres parámetros para definir el SAI

Parámetro 1

Parámetro 1: Es por programa alternativo.

Tiene 15 programas de instituir. Hacer referencia a la tabla reportada en seguida.

Parámetro 2 y 3 son los parámetros de opciones de impostación o valores por cada programa.

Parámetro 2 Parámetro 3

15 lista de programas disponibles para el parámetro en 1:

Código Descripción

Tensione salida

Frecuencia salida

Gamma di tensione bypass

Gamma di frecuencia bypass

Modo ECO modo activar o desactivar

Bypass AC ECO CVCF Bateria

Gamma di tensione modo ECO

Impostación gama de frecuencia modo ECO

Impostación modo Bypass

Impostación tiempo autonomía Bateria

Si Si

Impostación programable salida

Autonomía programable en salida

Función “standby” Abilitar/desabilitar

Si Si

Regulación de la tensión bateria

Regulación de la tensione carga bateria

Si Si

15 Regulación de la tensión en salida

* Si significa que esto programa puede ser impostado en esto modo.

** Ajuste de la salida programable no es compatible con 6KR / 10KR.

Test bateria



01: Output voltaje

Interface Impostació n

Parámetro 3: tensió n de salida

Es posible elegir las siguientes salidas de tensión en parámetro 3:

208

indica tensión de salida = 208Vac

220: indica tensión de salida = 220Vac

230: indica tensión de salida = 230Vac

240: indica tensión de salida = 240Vac



02: Frecuencia salida

Interface

60 Hz, CVCF mode

50 Hz, Normal mode

ATO

Impostació n

Parámetro 2: frecuencia salida

Ajuste de la frecuencia de salida. Puede elegir tres opciones en el parámetro 2:

50.0Hz: La frecuencia de salida es 50.0Hz.

60.0Hz: La frecuencia de salida es 60.0Hz.

ATO: Si no está seleccionada, la frecuencia de salida es en base a la última frecuencia apostada. Si es de 46Hz a 54Hz, la frecuencia de salida es 50.0Hz. Si es de 56Hz a 64Hz, la frecuencia de salida es 60.0Hz. ATO es el valor por defecto.

Parámetro 3: modo de frecuencia.

Impostación de la frecuencia de salida en modo CVCF o no modo

CVCF. Se puede elegir dos opciones en el parámetro 3:

CF: Impostar SAI por modo CVCF. Si es seleccionada, la frecuencia de salida y fijada a 50 Hz o 60 Hz en base al parámetro de impostación 2. La frecuencia de entrada puede ser de 46Hz hasta 64Hz.

NCF: Impostar SAI en modo normal (no modo CVCF). Se es seleccionada, la frecuencia de salida será la sincronización con la frecuencia de entrada entre 46 ~ 54 Hz a 50 Hz o entre 56 ~ 64

Hz a 60 Hz en base al parámetro de impostación 2. Si seleccionado a 50 Hz en parámetro 2, el SAI se transfiere en bateria cuando la frecuencia de entrada no es entre 46 ~ 54 Hz.

Si seleccionado 60Hz en parámetro 2, el SAI se transfiere en bateria cuando la frecuencia de entrada no es entre 56 ~ 64 Hz.

* Si es Parámetro 2 ATO, el Parámetro 3 visualiza la actual frecuencia.



03: Gama tensió n por bypass

Interface Impostació n

Parámetro 2: Impostación aceptable per bypass a baja tensión.

Gama de regulación de 110V hasta 209V y el valor predefinido es

110V.

Parámetro 3: Impostación aceptable por alta tensión por bypass.

Gama de regulación de 231V hasta 276V y el valor de predefinido es 264V.



04: Gama de frecuencia por bypass

Interface Impostació n

Parámetro 2: Impostación a baja frecuencia aceptable por el bypass.

50 Hz sistema: Campo de regulación es de 46.0Hz hasta 49.0Hz.

60 Hz sistema: Campo di regulación es de 56.0Hz hasta 59.0Hz, valor predefinido es 46.0Hz/56.0Hz.

Parámetro 3: Impostación de la frecuencia aceptable por el bypass.

50 Hz: Campo de regulación de 54,0 Hz Hasta 51.0Hz.

60 Hz: Campo de regulación es de 61.0Hz hasta 64.0Hz. el valor predefinido es 54.0Hz/64.0Hz.



05: Modo ECO activar o desactivar

Interface Impostació n

Parámetro 3: Activar o desactivar la función ECO. Se puede elegir dos siguientes hipótesis:

DIS: deshabilitar la función ECO

ENA: activar la función ECO

ECO Se la función es desactivada, gama de tensión y de frecuencia por modo ECO puede ser mismo fijada, me es sin significado, a menos que la función ECO es habilitada.



06: Gamma tensione per modo ECO

Interface Impostació n

Parámetro 2: baja tensión punto en modo ECO. La gama de regulación es del 5% hasta 10% de la tensión nominal.

Parámetro 3: Alta tensión en modo ECO. La gamma di regulación es de 5% hasta 10% de la tensión nominal.



07: Gama de frecuencia por modo ECO

Interface Impostació n

Parámetro 2: Impostación di baja frecuencia per modo ECO.

50 Hz sistema: Campo de regulación es de 46.0Hz hasta 48.0Hz.

60 Hz sistema: Campo di regulación è da 56.0Hz a 58.0Hz.

El valor predefinido es 48.0Hz/58.0Hz.

Parámetro 3: Impostación a alta frecuencia por modo ECO.

50 Hz: Campo di regulación da 54,0 Hz a 52.0Hz.

60 Hz: Campo di regulación è da 62.0Hz a 64.0Hz.

El valor predefinido es 52.0Hz/62.0Hz.



08: Impostació n modo bypass

Interface Impostació n

Parámetro 2:

OPN: Bypass consentido. Cuando viene seleccionado, verá ejecutado del SAI en base el modo bypass activar o desactivar la impostación.

FBD: bypass non es permitido. Cuando viene seleccionado, no es consentido por el funcionamiento en modo bypass, será por cualquier situación.

Parámetro 3:

ENA: Bypass activado. Cuando viene seleccionado, viene activado el modo bypass.

DIS: bypass deshabilitado. Cuando seleccionado, es aceptable el bypass automático, me manual el bypass no es consentido.

Bypass manual significa que los usuarios manualmente pueden operar en modo Bypass. Ejemplo, pulsando la tecla OFF AC se ejecuta la transferencia en modo bypass.



09: Impostació n del tiempo de autonomía

Interface Impostació n

Parámetro 3:

000 ~ 999: Establece el tiempo máximo de autonomía: de 0 minutos a 999 minutos. El SAI se apagará para proteger a la batería, lo que viene después de la hora fijada. El valor por defecto es 990 minutos.

DIS: Deshabilitar la descarga de la batería: la protección de la autonomía y el tiempo dependerá de la capacidad de la batería.



10: Salida programable

Nota：

Esta función no es compatible con 6KR / 10KR modelo.

Interface Impostació n

Parámetro 3: Establece la salida programable. Puede elegir entre tres opciones:

ON: la salida es programada manualmente sin tiempo de parada.

OFF: La salida programable se apaga manualmente. No obstante, el caso de reinicio del SAI, este ajuste automáticamente a la "ATO" estado.

ATO: programable de salida se activa automáticamente o desactiva la carga en el estado de la batería. El apagamiento automático es cuando el voltaje de la batería es inferior al preestablecido o al tiempo impostado. Después de recuperar la utilidad, el SAI se enciende automáticamente. Si la sobrecarga se produce cuando el SAI se apaga automáticamente. Si esto pasa

3 veces por sobrecarga, el SAI se apaga por completo automáticamente, debe estar encendido manualmente.



11: Apagar salida programable

Nota：

Esta función no es compatible con 6KR / 10KR modelo.

Interface Impostació n

Parámetro 2: 001.

Establezca el tiempo programable de apagamiento en salida.

Parámetro 3: Programar el tiempo en minutos.

Rango de ajuste de 0 a 300. Cuando expira el temporizador de apagado programado, los terminales de salida se cerrarán. El valor predeterminado es 30 minutos.

Parámetro 2: 002

Ajuste la tensión de cierre de salida con el programa.

Parámetro 3: Detención de tensión V.

La gama de ajuste es del 11,2 al 13,6. Si el voltaje de la batería es inferior a la predeterminada, no se tiene corriente en salida de

UPS (sin autonomía). El valor predeterminado es 11.2V.



12:

Función “ standby “ Abilitar / desabilitar

Interface Impostació n

Parámetro 2: HS.H

Abilitar o Desabilitar la function de standby. Ud. debe de elegir de entre las siguientes dos opciones en Parámetro 3:

SI (yes) : La función standby está abilitada. Esto significa que la corriente del UPS será activada con la function de espera active

“standby”, y se reiniciará cuando se restablezca la AC incluso sin la batería conectada.

NO:

La functión de espera “standby” está desactivada. El UPS está funcionando en modo normal y no se puede reiniciar sin batería.



13: Regulaciones de tensió n de la bateria

Interface Impostació n

Parámetro 2: Seleccionar "Add" o "Sub" la función de la regulación de tensión bateria de vera y propia configuración.

Parámetro 3: la gama de tensión es de 0V hasta 5.7V, el valore predefinido es 0V.



14: Regulació n del carga bateria

Interface Impostació n

Parámetro 2: se puede elegir Add o Sub por regular la tensión de la carga bateria.

Parámetro 3: la gama de tensión es de 0V hasta 9.9V, el valor predefinido es 0V.

NOTA:

* Antes de hacer el cambio de la tensión, asegurarse de haber desconectado todas las baterías, antes de modificar la tensión del carga bateria.

* Se recomienda de utilizar el valor de default (0). Cualquier modifica debe ser adapta a las especificas de la bateria.



15: Regulació n de la tensione en salida

Interface Impostació n

Parámetro 2: se puede elegir Add o Sub por regular la tensión de inverter.

Parámetro 3: la gama de tensión es de 0V hasta 6.4V, el valore predefinido es 0V.

3-8. Descripció n de funcionamiento Mode/Status

Operar en mode/status

Modo AC Descripción

LCD display

Cuando la tensión de entrada es en la gama aceptable, el SAI pone en salida la pura y estable alimentación CA. El SAI mismo carga la bateria in modo AC.

Modo ECO Descripción Cuando la tensión de entrada es en la gama aceptable y modo ECO el

SAI es habilitado por el funcionamiento en bypass, horrando energía eléctrica.

LCD display

Modo CVCF Descripción

Cuando la frecuencia de entrada es de 46 a 64Hz, el SAI puede ser fijado a una constante frecuencia de salida, 50 Hz o 60 Hz. El SAI continúa a cargar la bateria en esto modo de funcionamiento.

LCD display

Modo Battery Descripción

Cuando la tensión de estrada es fuera gama aceptable o guasto de corriente, el SAI funciona con bateria. El tempo de autonomía es en base a la capacidad de la bateria y emite señal de alarma acústica cada

4 segundos.

LCD display

Modo Bypass Descripción

Cuando la tensión de entrada es en la gama aceptable y activada el modo bypass, el SAI funciona en bypass, emitiendo una señal acústica cada dos minutes.

LCD display

Test Bateria Descripción

Cuando el SAI es en modo AC o CVCF, pulsando "Test" por más de

0.5s, el SAI emite una señal acústica unas veces e inicia la "prueba de la bateria". Las icono de la línea entre I/P e inverter parpadeando por informare los usuario. La operación es utilizada por controlar el estado de bateria.

LCD display

Estados guasto Descripción

LCD display

Cuando el SAI le pasa un guasto, el panel LCD visualiza el mensaje de error.

3-9. Có digos de guasto

Evento del guasto

Error de mancado avió

Error sobrecarga

Error de señal bajo

Error de silenciamiento

Error de corto circuito

Guasto soft start inverter

Tensione alta de inverter

Tensiona baja de inverter

Corto circuito de inverter

3-10. Indicadores de advertencia

Có digo guasto

Advertimiento

Bateria baja

Sobrecarga

Bateria descalabrada

Icono Evento del guasto

None Guasto negativo de potenza

None Corto circuito SCR bateria

None Corto circuito relay Inverter

None Ausencia de tensión bateria

None Guasto de comunicación paralelo

None Desequilibrio de la corriente de salida paralela

None Alta temperatura

None Guasto comunicación CPU

Sobrecarga

Icono (parpadeando) Alarmas

Sonido cada segundo

Tres sonidos cada segundo

Sonido cada segundo

Có digo guasto

Icono

None

Carga alta

Habilitación de EPO

Guasto ventilador guasto/alta temperatura

Guasto en carga bateria

Interrupción de fusibles I/P

3 sobrecargas en 30 minutos

Sonido cada segundo

4. Resolució n de problemas

Si el SAI no funciona correctamente, por favor solucionar los problemas utilizando la tabla abajo indicada.

Síntoma Posibles causas Remedio

Ninguna indicación de alarma misma si alimentación es normal.

La línea AC di no es bien conectada a la red principal de potencia.

Controlar si el cable de alimentación de entrada es conectado a la red.

El icono y el código indican con LCD display parpadeante y sonido de alarma cada segundo.

EPO es in posición activa.

El icono y parpadeante en

LCD display, con aviso acústico cada segundo

El guasto visualiza el código 28 y la

La bateria interna o externa no es conectada correctamente.

Tensión de la bateria mucho alta, o carga bateria guasta. icono parpadeante en display LCD, con aviso acústico continuo.

SAI es en sobrecarga

El icono y parpadeante en LCD display, con aviso sonido dos veces cada segundo.

El guasto visualiza el código 43 y el

El SAI es sobrecargado. Los dispositivos conectados al SAI, son alimentados directamente de la red eléctrica trámite el bypass.

Después de repetidas sobrecarga, el SAI está bloqueado en el bypass. I conectado el SAI dispositivos se alimentan directamente de la red.

El SAI se ha apagado automáticamente debido a la sobrecarga de salida del SAI. icono con parpadeante en

LCD display y aviso acústico continuo.

El guasto visualiza el código 14 y el icono parpadeando en LCD display y aviso acústico continuo.

El SAI se ha apagado automáticamente, como resultado de corto circuito produjo en la salida del SAI.

Impostar la serrada del circuito, por desactivar la función EPO.

Controlare la bateria si conectada correctamente.

Contactare el servicio asistencia.

Desconectar

Eliminar la excesiva carga en salida del SAI. la carga en exceso, conectada en salida del

SAI.

Eliminar el exceso de la carga conectada en SAI. Después apague y reinicie el SAI.

Eliminar el exceso de carga de

UPS conectados, a continuación, reinicie el SAI.

El código del guasto indica: 1, 2, 3, 4, 5,

11, 12, 13, 1A, 21, 24, 35, 36, 41 o 42 en display LCD con aviso acústico continuo.

El tiempo de autonomía es más inferior del valor nominal.

En el SAI se verificado un error interno. Hay dos posibles causas:

1. la carga es funcionarte, me directamente de la red CA tramite bypass.

2. la carga no funciona por causa interna del SAI.

La bateria no es completamente cargada.

El icono segundo.

y parpadeante en

LCD display, con aviso acústico cada

Bateria defectuosa.

Los cables son invertidos con la línea neutra.

Controlar el cableado en salida del SAI y los dispositivos conectados en el SAI si están en una cortocircuito. situación de

Contactar el servicio asistencia.

Cargar la bateria por almenas 5 horas, después verificar la capacidad. Si el problema persiste, contactare el servicio asistencia.

Contactar el servicio asistencia, por sustituir la bateria.

Invertir los cables de líneas o rotar enchufe de alimentación de 180º, a continuación, conectar el SAI.

5. Almacenamiento y mantenimiento

5-1. Conservació n

Si es posible y para ser seguro, antes de almacenamiento cargar la batería para 5 horas.

Mantenga el SAI en posición vertical, en un lugar, seco y fresco.

Durante el almacenamiento "stock", recargar la batería como indicada en el cuadro siguiente

Temperatura de stock Frecuencia de recarga Duración de la carga

-25°C - 40°C

40°C - 45°C

Cada 3 mes

Cada 2 mes

1-2 ore

5-2. Manutenció n

El SAI funciona con voltajes peligrosos. Cualquier reparación puede ser realizada únicamente por personal cualificado de mantenimiento.

Mismo después de desconectar de la red, el cableado de los componentes internos son conectados a la batería y la tensión es peligrosa.

Antes de realizar cualquier tipo de servicio y / o mantenimiento, desconecte la bateria, asegurándose que en el SAI no hay tensiones, incluidas las creadas por condensadores de gran capacidad.

Sólo las personas que tienen la capacidad de contacto con la bateria, y las medidas de precaución necesarias, pueden sustituir a las baterías y el control de las operaciones. Personas no autorizadas no deben tener contacto con las baterías.

Verificar que ninguna tensión entre los terminales de la batería y masa de tierra es presente antes poner mano de mantenimiento o reparación. En este producto, el circuito de la batería no está aislado de la tensión de entrada. Voltajes peligrosos pueden ocurrir entre los terminales de la batería y masa tierra.

Las baterías pueden causar una descarga eléctrica y de alta corriente de cortocircuito. Por favor, elimine todos los relojes, anillos de metal y otros efectos personales antes de mantenimiento o reparación, y sólo con el uso de las herramientas con manijas aisladas para realizar las operaciones necesarias.

Cuando reemplace las baterías, instale el mismo número y el mismo tipo de baterías.

No tentar de tirar en basura, cortarla, o quemar las baterías, porque pode causar explosión.

No abra o destruya las baterías. Porque el electrolito puede causen daños a la piel y los ojos. La batería puede ser tóxica.

Por favor, sustituya el fusible únicamente con el mismo tipo y amperaje para evitar riesgo de incendio.

Por la razón que sea, no desmonte el SAI.

6. Especificas

MODELO

CAPACIDAD*

Entrada

6K 6KR

6000 VA / 4800 W

10K 10KR

10000 VA / 8000 W

Gama Volt

Volt transferencia baja

Volt regreso - bajo

Volt transferencia - alto

Volt regreso - alto

Gama frecuencia

110 VAC ± 3 % at 50% carga

176 VAC ± 3 % at 100% carga

Línea con tensione baja + 10V

300 VAC ± 3 %

Línea con tensione alta - 10V

Sistema = 46Hz ~ 54 Hz @ 50Hz

Sistema = 56Hz ~ 64 Hz @ 60Hz

Mono fase + neutro

≧ 0.99 al 100% carga

Fase

Factor de Potencia

Salida

Volt salida 208/220/230/240VAC

Regulación Volt AC

Gama frecuencia

(Gama sincronismo)

Gama frecuencia (Modo bateria)

Sobrecarga

Modo AC

Modo bateria

Valor de corriente de cresta

± 1%

Sistema = 46Hz ~ 54 Hz @ 50Hz

Sistema = 56Hz ~ 64 Hz @ 60Hz

50 Hz ± 0.1 Hz o 60Hz ± 0.1 Hz

100%~110%: 10min

110%~130%: 1min

>130% : 1sec

100%~110%: 30sec

110%~130%: 10sec

>130% : 1sec

3:1 max

Distorsión harmónica

≦ 3 % @ 100% carga linear; ≦ 6 % @ 100% carga no linear

Red Bateria 0 ms

Tiempo trasferencia

Inverter

Bypass

ECO

0 ms

<10 ms

EFICIENCIA

Modo AC

Modo bateria

BATERIA

> 89%

> 88%

Tipo y numero

Modelo

Standard

Tiempo recarga

Corriente de carga

Volt di carga

Tipo

Modelo larga autonomía

Numero

Corriente de carga

Volt de carga

CARACTERISTICAS MECANICAS

12 V / 7 Ah x 20

7 horas recarga 3 horas recarga 90%

90% capacidad

1 A ± 10% (max.) capacidad

2 A ± 10% (max.)

12 V / 9 Ah x 20

9 horas recarga 90% capacidad

1 A ± 10% (max.)

14.4 V ± 1%

Depende de las aplicaciones

4 horas recarga 90% capacidad

2 A ± 10% (max.)

18 - 20

4 A ± 10% (max.) 2 A ± 10% (max.) 4 A ± 10% (max.)

14.4 V ± 1%

2 A ± 10% (max.)

Modelo

Standard

Medidas, D X W X H

Peso neto (kg)

Modelo larga autonomía

Medidas, D X W X H

Peso neto (kg)

CONDICIONES DE FUNCIONAMIENTO

Temperatura operativa

Humidad relativa

** Altitudes operativa

Nivel acústico

GESTIÓ N

Smart RS-232 o USB

Opcional SNMP

592X250X576

592 X250 X576

UPS unit:

580X438X133

Battery pack:

580X438 X133

UPS unit: 17

Battery pack: 57

580 X 438 X 133

592 X250 X576

UPS unit:

668X438X133

Battery pack:

580X438 X133

UPS unit: 20

Battery pack: 63

668 X 438 X 133

0 ~ 40°C (vida bateria inferior > 25°C)

< 55dB @ 1 Metro

<95 % sin condensación

<1000m

< 58dB @ 1 Metro

Suporta: Windows® 2000/2003/XP/Vista/2008/7, Linux, Unix y MAC

Power management de SNMP manager y web browser

* Reducir la capacidad de 60% en modo CVCF y el 90% cuando el voltaje de salida se ha fijado en 208VAC.

** Si el SAI está instalado o utilizados más de 1000 metros, la potencia debe reducirse del uno por ciento cada

100 metros.

*** Las especificaciones de productos están sujetos a cambio sin preaviso.

Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

User`s Manual - Voltronic Power

6K/10K Online UPS User Manual Uninterruptible Power Supply System

Newtech Pro Tower / Rack 6-10kVA English User Manual

6K/10K Online UPS User Manual

PowerGem Pro 6K/10K Online Tower/Rackmount UPS User Manual

User Manual 6K/10K Online Rack UPS

User Manual - Dns System Tienda Online informática

User`s Manual - Voltronic Power

newtech pro x9 6-10 kva dsp lcd 1/1 online uninterruptible

PowerWalker VFI 10000 CT LCD Owner's Manual

PowerWalker VFI 6000 CT LCD VFI 10000 CT LCD Manual

6K/10K Online UPS User Manual

PF 1 6K/10K Rack/Tower Online UPS User Manual

Liebert GXT MT+LB 6KVA UPS User Manual

Descargar

English - Lapara

Liebert GXT MTX+ 6kVA UPS User Manual

2P/2P 6~10KVA Online UPS User Manual

PF 1 6K/10K Online UPS User Manual Uninterruptible Power Supply System

Download PDF

User manual | EGL - 6K/10K Online UPS EGR – 6K/10K Online UPS User Manual

User Manual

Uninterruptible Power Supply System

Please comply with all warnings and operating instructions in this manual strictly. Save this manual properly and read carefully the following instructions before installing the unit. Do not operate this unit before reading through all safety information and operating instructions carefully.

Table of Contents

1. Safety and EMC instructions

2. Installation and Operation

3. Operations

4. Trouble Shooting

5. Storage and Maintenance

6. Specifications

Manuale d’uso

UPS On-line

Gruppi di continuità

Uninterruptible Power Supply

Si prega di rispettare strettamente tutte le avvertenze e le istruzioni d'uso in questo manuale.

Conservare con cura questo manuale, perché prima d’istallare le unità (UPS) è necessario leggere attentamente tutte le istruzioni.

Prima di utilizzare l’UPS, è necessario leggere con molta attenzione tutte le informazioni sulla sicurezza e istruzioni per l'uso.

Indice

1. Istruzioni sulla sicurezza e compatibilità elettromagnetica (EMC)

2. Installazione e operazione

3. Operazioni

Pannello LCD:

Informazioni del tempo di autonomia

Informazioni del guasto

Indica il codice del guasto, elencati in dettaglio nella sezione 3-9.

Funzionamento senza allarmi

Indica che l’allarme sonoro è disabilitato.

Informazione uscita e batteria

Indica la tensione d’uscita, frequenza, o tensione batteria.

Vac = tensione uscita – Vdc = Volt batteria – Hz = frequenza

Informazioni del carico

Indica il livello del carico da: 0-25%, 26-50%, 51-75%, e 76-100%.

Informazioni delle uscite programmabili

Informazioni sul modo operativo

Indica che il circuito bypass è attivo.

Informazioni batteria

Indica che il modo ECO è attivo.

Indica che il circuito inverter è attivo.

Indica le prese d’uscita sono attive.

Indica il livello della batteria, da: 0-25%, 26-50%, 51-75%, e 76-100%.

Indica un guasto alla batteria.

Indica la bassa tensione della batteria.

Informazione tensione d’ingresso & Batteria

Indica la tensione d’ingresso, o frequenza, o tensione della batteria.

Vac = tensione ingresso, Vdc = Volt batteria, Hz = frequenza d’entrata

Allarme acustico

3

. Collegare i dispositivi all’UPS

Nota: Questa funzione non è supportata dal modello rack

Nota: Questa funzione non è supportata dal modello rack

4. Risoluzione dei problemi

Sintomo Possibili cause Rimedio

5. Stoccaggio e manutenzione

Conservazione

Manutenzione

6. Specifiche

Manual de uso

SAI On-line

Sistema de Alimentación Ininterrumpida

Uninterruptible Power Supply

Siga estrictamente todas las advertencias e instrucciones en este manual.

Guarde este manual antes de instalar las unidades de UPS para leer todas las instrucciones atentamente.

No utilice el SAI antes de leer atentamente toda la informació n de seguridad y las instrucciones de uso.

Índice

INSTRUCCIONES DE SEGURIDAD Y DE COMPATIBILIDAD ELECTROMAGNÉ TICA (EMC)

1-1.

T

A

............................................................................................ 57

1-2.

P

......................................................................................................................... 57

1-3.

I

........................................................................................................................... 57

1-4.

I

......................................................................................................................... 58

1-5.
