PowerLogic ION8600 User Guide

PowerLogic ION8600 User Guide

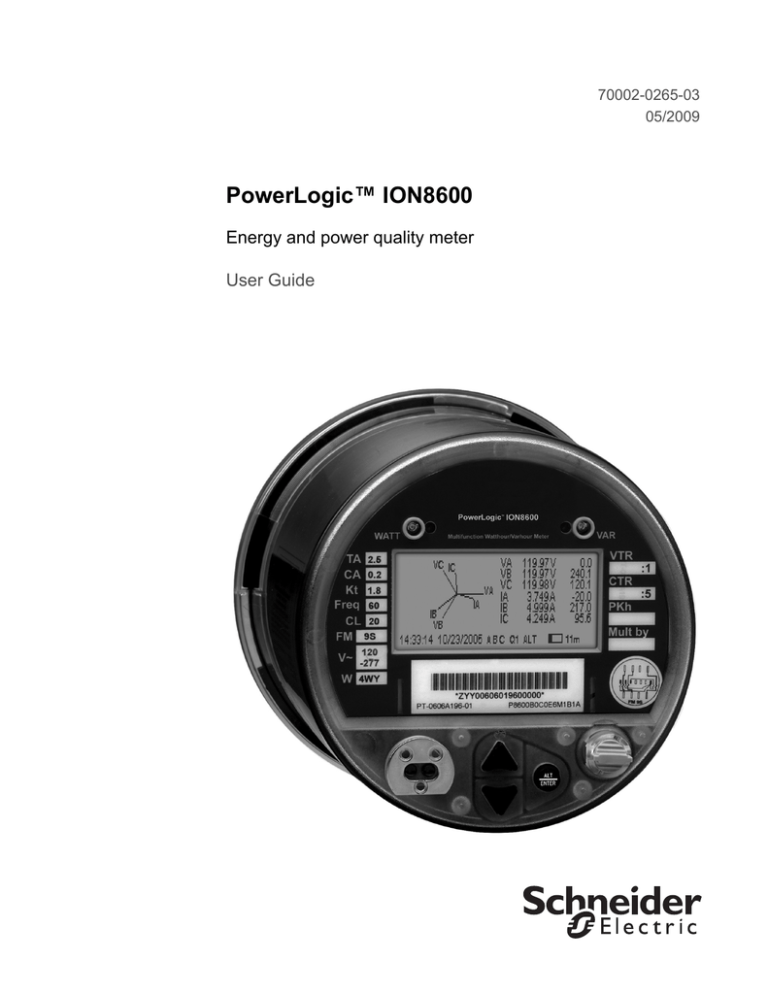

PowerLogic™ ION8600

Energy and power quality meter

User Guide

70002-0265-03

05/2009

Important Information

Read these instructions carefully and examine the equipment to become familiar  with the device before trying to install, operate, or maintain it. The following  special messages may appear throughout this documentation or on the equipment  to warn of potential hazards or to call attention to information that clarifies or  simplifies a procedure.

Danger

This symbol indicates the presence of dangerous voltage within and  outside the product enclosure that may constitute a risk of electric  shock, serious injury or death to persons if proper precautions are not  followed.

Caution

This symbol alerts the user to the presence of hazards that may cause  minor or moderate injury to persons, damage to property or damage  to the device itself, if proper precautions are not followed.

Note

This symbol directs the user’s attention to important installation,  operating and maintenance instructions.

Installation Considerations

Installation and maintenance of the ION8600 meter should only be performed by  qualified, competent personnel that have appropriate training and experience  with these types of devices and their associated equipment. A qualified person is  one who has skills and knowledge related to the construction and operation of  these types of electrical equipment installations and has received safety training to  recognize and avoid the associated hazards. The meter must be installed in  accordance with all local and national electrical codes.

No responsibility is assumed by Schneider Electric for any consequences arising  out of the use of this material.

D

ANGER

Failure to follow these instructions will result in death or serious injury.

 During normal operation of the ION8600 meter, hazardous voltages are present on  its terminal strips, and throughout the connected potential transformer (PT), current  transformer (CT), digital (status) input, control power and external I/O circuits. PT  and CT secondary circuits are capable of generating lethal voltages and currents  with their primary circuit energized. Follow appropriate safety precautions while  performing any installation or service work (i.e. removing PT fuses, shorting CT  secondaries, etc).

 The ION8600 meter must be installed with chassis ground. Ground the device  before power is applied. Proper grounding of the meter is necessary for the  following reasons:

Safety of personnel working with the meter.

Protection of the electronic circuitry in the meter.

Proper operation of noise filtering within the meter.

Proper operation of communication ports.

Compliance with all local and national regulations on grounding electrical  devices.

The meterʹs grounding tab, ground terminal or ground wire (in case of meters  powered from auxiliary power source) must be connected to the protective earth  ground before the meter is powered up.

 The ION8600 is designed to be used as a permanently installed device. All electrical  connections to the meter must be installed with a permanent connection method.

 Install fuses (customer supplied) in all voltage measurement inputs and auxiliary

(control) power circuits.

 All electrical connections on the meter terminals should not be user‐accessible after  installation.

 Do not use the ION8600 outputs for primary protection functions. These include  applications where the devices perform energy limiting functions or provide  protection of people from injury. Do not use the ION8600 in situations where loss of  device functionality can cause injury or death, or cause sufficient energy to be  released that can start a fire.

C

AUTION

Failure to follow these instructions can result in equipment damage and void the warranty.

 Do not HIPOT/Dielectric test the digital (status) inputs, digital outputs, or  communications terminals. Refer to the applicable section in this manual for the  maximum voltage level the terminal can withstand.

 The ION8600 meter offers a range of hardware options that affect input ratings.

The ION8600 meter’s serial number label lists all equipped options. Applying  current levels incompatible with the current inputs will permanently damage  the meter. This document provides installation instructions applicable to each  hardware option.

 Recommended terminal screw torque for voltage and current inputs

(switchboard meters only) is 2.82 Nm (25 in‐lbs) max. Recommended terminal  screw torque for auxiliary power supply inputs (switchboard meters only) is

1.01 Nm (9 in‐lbs) max.

FCC Notice

This equipment has been tested and found to comply with the limits for a Class B  digital device, pursuant to part 15 of the FCC Rules. These limits are designed to  provide reasonable protection against harmful interference in a residential  installation. This equipment generates, uses, and can radiate radio frequency  energy and, if not installed and used in accordance with the instructions, may  cause harmful interference to radio communications. However, there is no  guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception,  which can be determined by turning the equipment off and on, the user is  encouraged to try to correct the interference by one or more of the following  measures.

 Reorient or relocate the receiving antenna

 Increase the separation between the equipment and receiver.

 Connect the equipment to an outlet on a circuit different from that to which the  receiver is connected.

 Consult the dealer or an experienced radio/TV technician for help.

This Class B digital apparatus complies with Canadian ICES‐003.

The Ringer Equivalence Number (REN) for the ION8600 optional internal modem  is 0.6. Connection to the ION8600 internal modem should be made via an FCC Part

68 compliant telephone cord (not supplied). The ION8600 cannot be used on a  public coin phone service or party line services.

Network Compatibility Notice for the Internal Modem

The internal modem in meters equipped with this option is compatible with the  telephone systems of most countries in the world. Use in some countries may  require modification of the internal modem’s initialization strings. If difficulty  using the modem on your phone system occurs, please contact Schneider Electric

Technical Support.

Made by Power Measurement Ltd.

Covered by one or more of the following patents:

U.S. Patent Noʹs 7010438, 7006934, 6990395, 6988182, 6988025, 6983211, 6961641,

6957158, 6944555, 6871150, 6853978, 6825776, 6813571, 6798191, 6798190, 6792364,

6792337, 6751562, 6745138, 6737855, 6694270, 6687627, 6671654, 6671635, 6615147,

6611922, 6611773, 6563697, 6493644, 6397155, 6236949, 6186842, 6185508, 6000034,

5995911, 5828576, 5736847, 5650936, D505087, D459259, D458863, D443541,

D439535, D435471, D432934, D429655, D427533.

Table of Contents

Chapter 1 Introduction .................................................................. 9

Chapter 2 Front Panel ................................................................. 19

Chapter 3 Templates and Firmware ............................................. 41

Chapter 4 Basic Setup ................................................................. 47

Chapter 5 Security ...................................................................... 51

Chapter 6 Communications ......................................................... 73

Chapter 7 Third Party Protocols ................................................... 95

Chapter 8 Time ......................................................................... 111

Chapter 9 Demand ................................................................... 117

Chapter 10 Inputs / Outputs ....................................................... 125

Chapter 11 Energy Pulsing .......................................................... 137

Chapter 12 Logging .................................................................... 143

Chapter 13 Revenue ................................................................... 155

Chapter 14 Power Quality .......................................................... 165

Chapter 15 Displays ................................................................... 171

Chapter 16 TEST Mode ............................................................... 183

Chapter 17 Resets ...................................................................... 191

Chapter 18 Alerting .................................................................... 199

Chapter 19 Setpoints .................................................................. 205

Chapter 20

Reports .................................................................... 209

1 Introduction

PowerLogic™ ION8600 meters provide revenue‐accurate, true RMS  measurements of voltage, current, power and energy, and are complemented by  extensive I/O capabilities, comprehensive logging, and advanced power quality  measurement and compliance verification functions. The meters come with an  extensive selection of pre‐configured data screens and measurements, so you can  use the meters “out of the box” or customize them to fit your unique requirements.

ION8600 meters give you the tools to manage complex energy supply contracts  that include commitments to power quality. You can also integrate the meters with

ION Enterprise or other energy management, SCADA, automation and billing  systems, via Internet communications and multiple industry‐standard  communication channels and protocols including MV90.

In this chapter



ION8600 Meters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10



ION8600 in Enterprise Energy Management Systems . . . . . . . . . . . . . . . . . 11

Data Display and Analysis Tools   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  11

The Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

WebMeter Internal Web Server Feature  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

[email protected] Internal Email Server Feature . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

XML Compatibility   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

ION Enterprise Software  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

ION Setup Software  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13

MV90   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13

Communications Methods  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13

Digital and Analog I/O Options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13

Onboard I/O   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  14

Expanded I/O   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  14

The Meter is Factory‐Configured and Ready to Operate  . . . . . . . . . . . . . . . .  14



Using this Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Terminology   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  16

PDF Documents  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  16

Getting More Information   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  17

Before You Can Use this Guide  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  17

© 2009 Schneider Electric. All rights reserved.

Page 9

Chapter 1 - Introduction PowerLogic ION8600 User Guide

ION8600 Meters

ION8600 meters are suited to a wide range of applications. The meters can be used  as stand‐alone devices, but their extensive capabilities are fully realized when used  as part of an enterprise energy management (EEM) system. The ION8600 is  available in the following feature sets:

Model

ION8600A

ION8600B

ION8600C

Feature Set

10MB memory, 50 data recorders (800 channels), waveform recorders and transient detection.

4MB memory, 20 data recorders (320 channels), Modbus Mastering.

2MB memory, 2 data recorders (32 channels), sag/swell detection

N

OTE

For complete details of the ION8600 meter feature sets, see the ION8600 Datasheet available for download from the PowerLogic website.

ION8600 Naming Convention

In the serial number and ANSI bar code area of the meter’s front panel you can  view the feature set, form factor and as well as any special order options available  with the meter.

Meter type: ION8600 Feature Set

Voltage Inputs

Frequency COMMS

P 8 6 0 0 A 0 C 0 H 6 E 0 A 0 A

Form factor (36S, 35S, 9S...) Current Inputs Power Supply

Security

Special Order

I/O Option

When there are differences between the models (such as a feature specific to one  model), it is indicated with the appropriate model number.

Page 10 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 1 - Introduction

ION8600 in Enterprise Energy Management Systems

Applications that include the meter typically require additional equipment.

Display and analysis software tools are almost always used to manage, interpret  and distribute the data measured or logged by a meter. There are usually a variety  of tools used, and often these tools are connected using different communications  standards and protocols. In many cases, a meter must also provide control  capabilities and device‐level data sharing.

The meter can adapt to many situations. Advanced communications allow data to  be shared simultaneously across multiple networks, built‐in I/O provides  monitoring and control capabilities, and a variety of display and analysis tools can  be used to monitor your power system.

Power System Connections

Phase voltage, phase current, ground current, and neutral current from Wye, Delta, or singlephase power systems

Data Analysis Tools

- Power Monitoring Network

- Third-Party Software for Modbus,

DNP 3.00, MV90

Corporate Network

Input/Output

- Pulses

- Breaker Status

- Control Signals

- Energy Pulses

I/O Expander

On-Site Setup

- 320 by 240 pixel LCD

- ION Setup software

- LED Pulsing

Remote Data

Display

- Vista

- WebReach

Communications

- RS-232 and high speed RS-485

- Internal Modem

- Optical infrared

- 10 Base-T and 10 Base-FL Ethernet

- Interoperability

- Protocols: ION, Modbus Master,

Modbus RTU, Modbus TCP, DNP 3.00,

ModemGate (modem to RS-485 gateway), EtherGate (Ethernet to RS-485 gateway), GPS: Arbiter, GPS: True Time/

Datum

Internet Connectivity

- [email protected] functionality

- WebMeter functionality

- XML compatibility

Data Display and Analysis Tools

Not only does the meter’s front panel allow meter configuration and data display,  but the meter also integrates seamlessly with display and analysis software  available from Schneider Electric™. ION Enterprise™ software is the network and  device configuration software that also lets you analyze and monitor your system  and produce reports for any department in an organization. Furthermore, you can  use data acquired by the meter in a variety of third‐party systems. ION Enterprise  software is designed to make use of all the available advanced capabilities.

© 2009 Schneider Electric. All rights reserved.

Page 11

Chapter 1 - Introduction

Page 12

PowerLogic ION8600 User Guide

The Front Panel

Local monitoring and standalone applications are facilitated by the meter’s front  panel interface. The front panel combines real‐time display features with limited  device configuration functions. The front panel is often used in combination with  an ION Enterprise or ION Setup software system, providing an interface for field  personnel.

WebMeter Internal Web Server Feature

An on‐board Web server combined with an Ethernet port provides quick and easy  access to real‐time energy and basic power quality information without special  software: this is WebMeter™ functionality. The built‐in web pages display a range  of energy and basic power quality information through the web‐enabled device;  these pages even support basic meter configuration tasks.

[email protected] Internal Email Server Feature

Configure the meter to automatically email high‐priority alarm notifications or  scheduled system‐status update messages to anyone, anywhere within the facility  or around the world. Specify the type of event that triggers an email alert, such as  power quality disturbances or logged data at any pre‐determined interval, and  have your ION Enterprise or ION Setup software administrator program the meter  to respond with a [email protected]™ message when these events occur. [email protected]  messages can be received like any email message over a workstation, cell phone,  pager, or PDA.

XML Compatibility

The meters can exchange information using industry‐standard XML format. This  simple machine‐readable format supports easy integration with custom reporting,  spreadsheet, database, and other applications.

ION Enterprise Software

The complete ION Enterprise™ software package enables the meter to be part of a  fully networked information system with other meters and local and wide‐area  computer networks. ION Enterprise is recommended for all power monitoring  systems where advanced analysis and control capabilities are required.

ION Enterprise provides tools for managing your power monitoring network,  logging data, analyzing real‐time and logged data, generating power system  reports, and creating custom functionality at the meter level.

ION Enterprise also offers two ways to remotely view information through a web  browser: the WebReach component of ION Enterprise, and Microsoft Terminal

Services.

 WebReach only requires an URL to display a meter’s real‐time data and select  views of historical and waveform data from a web browser; there is no client  machine configuration. WebReach is a data display application; there is no  control functionality available through it.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 1 - Introduction

 Microsoft Terminal Services enable full ION Enterprise functionality, including  control features. Some client machine configuration is required.

ION Setup Software

ION Setup is a meter configuration tool designed specifically to configure and test  meters. ION Setup offers an intuitive graphical interface for performing basic  meter setup, installing templates into meters, viewing real‐time and reset  accumulated values, verifying meter calibration and measurements, and setting  up advanced security.

MV90

MV90 software (by Utility Translation Systems) is a multi‐vendor translation  system that can collect and analyze data from a variety of different brands of  meters. One of the unique features of MV90 is its ability to log some information  coming from several different brands of meters, each with unique database  formats. MV90 manipulates this data without extensive knowledge of the device  of origin. This is done by using TIM modules; each TIM module acts as a protocol  translator specific to a device type, and it will convert some pre‐defined data from  a meter to the MV90 database format. The TIM module used for ION™ meters is  called TIM_ION.

Communications Methods

The meter can be integrated into various industry‐standard networks. Data that is  measured by the meter can be made available to other devices using the Modbus™

Master, Modbus RTU, Modbus TCP, and DNP 3.00 protocols, as well the MV90  translation system. You can also configure the meter to import data from devices  on these networks. With these advanced communications functions, the meter  operates in most existing power monitoring systems. Any data display and  analysis software that works with Modbus RTU or DNP 3.00 devices will also  function with the meter.

The standard meter includes a selectable RS‐232/RS‐485 port (the factory default is

RS‐232), a high‐speed RS‐485 port, and an IrDA optical port for communications  in the field. Order options include a 10Base‐T Ethernet port or 10Base‐FL fiber‐ optic port, and a 57.6 kbps internal modem (both FCC and CTR‐21 compliant).

Depending on the hardware options purchased, up to four separate ports can  communicate simultaneously.

Digital and Analog I/O Options

The meter has digital inputs and outputs for a variety of applications.

Additionally, a LED on the front panel is configured for energy pulsing. An  optional I/O Expander product option is also available for digital and analog  communication. There is separate I/O Expander documentation that accompanies  this option.

© 2009 Schneider Electric. All rights reserved.

Page 13

Chapter 1 - Introduction PowerLogic ION8600 User Guide

Onboard I/O

The meter contains four Form C digital outputs and three Form A digital inputs.

They can be used for monitoring breaker trips or send KYZ pulsing information to  third‐party system equipment.

Expanded I/O

The I/O Expander option extends the meter’s I/O capabilities. The digital I/O

Expander model provides four Form A digital outputs, four Form C digital  outputs, and eight Form A digital inputs. The analog I/O Expander model replaces  the four form A digital outputs with analog outputs.

The Meter is Factory-Configured and Ready to Operate

Even though the meter is fully customizable, it is shipped from the factory with  many pre‐configured functions. Once you have performed the installation and  basic setup, all of the basic measurements, energy calculations and recording  functions are ready to operate right out of the box. You may find that the factory  configuration aptly serves your purposes, allowing you to forego additional  configuration.

Page 14 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 1 - Introduction

Using this Guide

This User’s Guide is directed at three types of user: the typical user or operator, the  system administrator, and the advanced user. You might not fit into any of these  groups directly, or perhaps you are both an operator and an administrator. These  classifications are intended to make this guide easier to navigate with respect to  which information is appropriate to your needs.

Typical User or Operator

Most users simply want to display the data provided by the factory‐configured  meter. These users want fast access to data through the front panel, ION Enterprise  or ION Setup software, or a third‐party protocol such as Modbus or DNP.

System Administrator or Manager

Some users need to make minor adjustments so that their meters “fit” their power  systems: data recording intervals, demand sub‐intervals and other parameters  may need to be set before the meter’s setup is complete. These users will use the  front panel, or ION Enterprise or ION Setup software to change settings in the  device’s operating software. (ION Enterprise is highly recommended.)

Advanced User or Systems Integrator

Advanced users may want to make use of the flexibility and power provided by  the device’s operating software. These users will need to become familiar with the

ION architecture, and the software tools used to customize the device’s operation.

© 2009 Schneider Electric. All rights reserved.

Page 15

Chapter 1 - Introduction

Page 16

PowerLogic ION8600 User Guide

Terminology

Clear:

Click:

Double-click:

Drag:

Enter:

Point:

Press:

Select:

Type:

Place the mouse cursor over the check box for the specified  option, then click the mouse button so that the check mark is  removed from the check box.

Place the mouse cursor over the specified option or button,  then press and release the mouse button.

Place the mouse cursor over the specified option or button,  then press and release the mouse button twice.

Hold down the mouse button while moving the mouse cursor  to the appropriate location, then release the button.

Type the information, then press the ENTER or RETURN key.

Position the mouse pointer over a submenu or menu  command. For example, point to the File menu.

Press the specified key or key combination on your keyboard,  for example, press CTRL+ALT+DEL.

Place the mouse pointer over the check box for the specified  option, then click the mouse button so that an X or check mark  appears in the check box.

Or:

Place the mouse pointer over the specified box or button, then  click the mouse button.

Type the information. Do not press the Enter or Return key.

PDF Documents

This manual is also provided in PDF (Portable Document Format) from the

PowerLogic website.

Use Acrobat Reader to view and print the PDF version of the manual. When  printing the manual, please print the entire manual, including the copyright and  disclaimer statements.

The PDF files for all Schneider Electric products are also available from the  website. Each Schneider Electric device has installation information and a userʹs  guide to teach you about the features of your device.

ION meters are programmed using ION modules that are linked to create  unlimited custom functionality. Your meter has many pre‐configured modules  that provide most functionality that you need. If you want to extend or customize  the functionality of your meter consult the online ION Reference for general  information and ION module descriptions. For information on configuring  features search the technical notes.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 1 - Introduction

Getting More Information

Additional information is available from Schneider Electric. Check our website at  www.powerlogic.com, contact your local Schneider Electric representative, or  contact Schneider Electric directly (contact information is provided on the first  page of this document). Documents that are related to the installation, operation  and application of the meter are as follows:

Installation Guide

This brief guide is shipped with each meter. It details the mounting, wiring and  basic setup of the device.

Online ION Setup Help

This online reference has in‐depth information on installation, setup and security  of ION Setup. It also contains detailed descriptions of ION meter configurations  using the Setup Assistant.

ION Reference

This online reference contains detailed descriptions of all modules in an ION  meter.

ION Enterprise Getting Started Guide

This guide explains the installation and configuration of the ION Enterprise  software suite.

Online ION Enterprise Help

Each ION Enterprise software component has an in‐depth online help system.

Technical Notes

Technical notes are available from our website. These documents are regularly  updated with new and revised content and features.

Application Notes

Online application notes offer detailed, high‐level descriptions of real‐world  situations, where Schneider Electric’s ION devices and software provide beneficial  solutions.

Before You Can Use this Guide

By the time you are ready to use this guide, your meter should be installed, basic  setup should have been performed, and communications/basic operation should  have been verified. If the unit is not yet installed and operational, refer to the

Installation Guide that shipped with the meter.

© 2009 Schneider Electric. All rights reserved.

Page 17

Chapter 1 - Introduction PowerLogic ION8600 User Guide

Page 18 © 2009 Schneider Electric. All rights reserved.

2

© 2009 Schneider Electric. All rights reserved.

Front Panel

The front panel of the ION8600 provides a user‐friendly interface from which you  can view system data or configure meter settings. A scrollable display and three  distinct modes (NORM, ALT and TEST) provide easy access to a full range of  functions through a simple three‐button keypad.

This chapter describes the front panel and explains how to use it to display data,  perform tests, and set up basic configuration options.

In this chapter



Front Panel Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

LED pulsers  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  21

Demand reset switch  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  21

Navigation buttons   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  21

Optical port  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  21

Master Reset button  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  22

TEST mode button  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  23



Display Screen Types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24



Modes of Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Basic operation (NORM mode)   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  27

ALT mode  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  27

TEST mode   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  28



Configuring the Meter with the Front Panel . . . . . . . . . . . . . . . . . . . . . . . . 29

Accessing the Setup Menu   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  29

Returning to Previous Setup Screens   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  31

Configuring Parameters Using the Navigation Buttons   . . . . . . . . . . . . . . . .  31

Confirming Configuration Changes  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  31

Setup Menus  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  32

Basic Setup Menu  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  32

Demand Setup Menu  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  33

COM Ports Setup Menu   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  33

Network Setup Menu   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  35

Format Setup Menu  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  37

Display Setup Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  37

Security Menu  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  38

Page 19

Chapter 2 - Front Panel PowerLogic ION8600 User Guide

Front Panel Features

The front panel of the ION8600 includes a liquid crystal display with detailed  graphics and text, Up and Down arrow buttons to aid in screen navigation and  basic setup procedures, as well LED pulsers to aid in testing the meter. This section  outlines the features available on the front panel of the meter.

Watt LED

Status bar

Optical port

VAR LED

Main display

Meter label

Demand reset switch

Navigation buttons ALT/Enter button

The meter’s display can show numeric data screens, event logs, phasor diagrams,  bar graphs and harmonics histograms. As the graphic above illustrates, the display  screen is divided into two sections: the main display area and the status bar.

The main display area presents meter data and status information; the status bar  provides time, date, phase, quadrant, and mode information. During normal  operation, the main display area automatically cycles through a series of several  displays. If you prefer, you can use the Up or Down arrow buttons to step  manually through these displays. By default, the automatic scrolling will resume

60 seconds after you have pressed a button.

T

IP

To adjust the contrast, hold down the Up and Down arrow buttons simultaneously. When the contrast reaches the desired level, release the buttons.

Page 20 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 2 - Front Panel

LED pulsers

Two LED pulsers located near the top of the front panel represent WATT ‐ to the  left ‐ and VAR ‐ to the right.

These LEDs are pre‐configured for energy pulsing. The adjacent smaller infrared  outputs are connected to the LEDs and pulse at the same rate. Pulse rates can be  adjusted by re‐configuring the Calibration Pulser module; for a detailed

description of LED pulsers operation, refer to “Energy Pulsing with LEDs” on  page 141).

Demand reset switch

Located on the front of the meterʹs external cover assembly, the Demand Reset  switch resets the peak demand values logged in the meter. This switch can be  activated with the cover on or off. When the meter is in TEST mode, the Demand

Reset switch resets the test demand parameters.

In most applications, the Demand Reset switch is sealed with an anti‐tamper  mechanism; a through‐hole in the switch can accommodate either an external seal

or a locking mechanism. See “Anti‐Tamper Sealing Methods” on page 69 for a

discussion of Anti‐Tamper sealing.

The ION setup register labeled Demand Lockout Time sets the minimum time  allowed between consecutive demand resets; the meter ignores any attempts to  reset the demand outside the bounds of the register. The default value for the

Demand Lockout time is 25 days. For details on the Demand Lockout Time setup

register, refer to “Demand and Peak Demand Module Overview” on page 121.

Navigation buttons

The navigation buttons are the Up and Down arrow buttons and the round

Alt/Enter button. Pressing the Up or Down arrow buttons to manually scroll back  or forth through the available displays temporarily halts the display screen’s  automatic scrolling function. Pressing Alt/Enter toggles between NORM and ALT  display modes. The automatic scrolling function restarts 60 seconds after a button  was last pressed.

Hold the Alt/Enter button for approximately three seconds to display the Setup  menu. You can then use the navigation buttons to view the deviceʹs configuration

or edit communication settings. See “Setup Menus” on page 32 for further

instruction on modifying the deviceʹs configuration using the front panel buttons.

Optical port

An optical port facilitates infrared communication with the device. For details on

how to configure and use this port, see “Configuring the Optical Port” on page 82.

© 2009 Schneider Electric. All rights reserved.

Page 21

Chapter 2 - Front Panel

MASTER

RESET

Page 22

PowerLogic ION8600 User Guide

Master Reset button

You must remove the meter’s cover as well as the front panel label to access the

Master Reset button; it is a pin‐hole located in the lower left of the faceplate (it is  labeled “Energy Reset” on some meters). This button is recessed to prevent  accidental activation. For instructions on removing the meter cover, see

“Performing a Master Reset from the front panel” on page 192.

Use the Master Reset button to delete most accumulated values and all derived  revenue measurements from the meter.

To use the Master Reset button:

1.

Remove the outer cover assembly.

2.

Using a pencil or similar instrument, press and hold the Master Reset button  until the “Master Reset in Progress” message is displayed on the front panel.

C

AUTION

After initiating a Master Reset, wait until the “Master Reset Completed” message appears on the front panel (or about two minutes, depending on your firmware). This allows the meter to completely reset parameters. This is especially important if you are powering down the meter after a Master Reset.

Failure to follow these instructions can result in equipment damage and void the warranty.

Hardware-Locked Meters and Master Reset

Master reset is not accessible via software in a hardware‐locked meter, whether the  meter is in TEST, ALT or NORM mode. To perform a master reset on a hardware‐ locked meter, you must remove the front cover and press the master reset button.

With a meter that is not hardware‐locked, you can perform a Master Reset via  software. It does not have to be in TEST mode.

Parameters affected by a Master Reset

The Master Reset button resets many of the deviceʹs measurements and logs. The

mode that the meter is in (NORM mode or TEST mode ‐ see “Modes of Operation”  on page 27) defines the values that will be reset.

NORM or ALT mode

In NORM or ALT mode, the following parameters are reset to zero:

 Energy and Demand

 Peak Demand

 Loss Calculation

 Power Quality disturbance counters

 Time of Use

The following are cleared:

 Event Log

 All Data Recorders

 All Waveform Recorders

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide

TEST

MODE

Chapter 2 - Front Panel

TEST mode

All TEST mode Energy and Demand measurements are set to zero.

TEST mode button

The TEST mode button is located under the meterʹs external cover assembly; it  places the meter into TEST mode. While in TEST mode, the meter ceases  accumulation of billable quantities; energy and demand measurements are  accumulated in TEST mode registers.

Refer to “TEST mode” on page 28 for more details on this mode of operation.

© 2009 Schneider Electric. All rights reserved.

Page 23

Chapter 2 - Front Panel PowerLogic ION8600 User Guide

Display Screen Types

The front panel displays measurements, configured settings and configuration  data in a variety of forms. The types of display screens are described below. For

information on customizing the display on your meter, see “Configuring Front

Panel Displays” on page 173.

The status bar

The status bar runs along the bottom of the front panel display and contains  information about the following settings:

 Date and time (in 24 hour format).

 Voltage phases present. The labels and rotation of phases correspond to the  configuration of the power monitoring system. AB BC is for Delta configuration

(35S forms), ABC is four wire Wye configurations (9S/36S forms).

 Quadrant where the system power factor resides.

 Mode (NORM, ALT or TEST).

 Time remaining in the Rolling Block Demand interval. If the interval has  counted to zero the letters EOI (End Of Interval) appear on the status bar. If the  interval is counting down then a time remaining indicator appears.

Main display

Status bar



Numeric displays

All NORM mode data and some of the ALT mode display screens use numeric  displays. Numeric displays show up to four parameters at a time. If no numeric  values are available for a parameter, N/A is displayed.

The front panel automatically scales the units for basic measurements (i.e. voltage,  current and power parameters). For example, a measurement of 2,000 Watts is  displayed as 2 kW. A measurement of 2,000,000 Watts is displayed as 2 MW. The  meter makes these conversions using your PT and CT Ratios.

© 2009 Schneider Electric. All rights reserved.

Page 24

PowerLogic ION8600 User Guide Chapter 2 - Front Panel

The meter only performs these automatic units if the measurement is derived  solely from the Power Meter module’s output.

Nameplate display and event log

Nameplate displays and event logs appear in ALT mode and are organized in  tabular format. Nameplate displays show owner, meter and power system details:

The Event Log displays recent high priority events. You must use ION Enterprise  or ION Setup software to retrieve all logged data:

Histogram displays

Harmonic content is displayed in histogram format. The 2 nd

(31 st

 to the 63 rd

 harmonics

 on the ION8600C meter) are displayed in the histogram. The total harmonic  distortion (THD) is displayed above the histogram.

© 2009 Schneider Electric. All rights reserved.

Page 25

Chapter 2 - Front Panel PowerLogic ION8600 User Guide

Phasor diagram displays

Phase information can be displayed in phasor diagram format. Phasor diagrams  are accompanied by tables that show phase, voltage and current magnitudes. In  cases where a phase vector is too small to be represented graphically, it is shown  as a table entry only.

Disk simulator

This display simulates the behavior of a mechanical watt‐hour meter indicating  power received or delivered by the direction of the pulse.

Time and date

This displays supports time and date formats, enabling displays with nothing but  date and/or time and/or time remaining in the current interval.

Time-stamped values

Up to three timestamped parameters can display on the same screen. The  timestamp indicates the time that the displayed parameter was last updated.

Page 26 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 2 - Front Panel

Modes of Operation

The ION8600 has three modes of operation: NORM, ALT and TEST. Both NORM  and ALT are display modes, providing various power system data and meter  properties screens. TEST mode is used to perform diagnostics and verify the  meter’s calibration and function.

N

OTE

If your meter has the optional hardware lock, you must remove the meter’s cover to put it into TEST mode.

Refer to “Meter Security Features” on page 52 for more information.

Basic operation (NORM mode)

The meter defaults to NORM mode when powered up, and remains in this mode  until you manually switch to ALT or TEST.

N

OTE

You can customize

NORM

mode display screens and alter the front panel’s scrolling characteristics by

editing the configuration of the meter’s Display and Scroll modules – refer to “Display Setup Menu” on page 37 for more details.

If you have a meter without the hardware lock, all of the settings available in the  panel Setup menu can be changed while the meter is in NORM mode, provided  you have the correct password. If you have a hardware‐locked meter, only the  basic communications parameters in the COM Setup menu can be changed in

NORM mode. (You must enter TEST mode to change other meter parameters on

the hardware‐locked meter — refer to “Additional Revenue Metering Security” on  page 67 for more details.)

ALT mode

ALT mode provides scrolling display screens that show power system data, billing  information (including extensive Time of Use data) and meter properties such as

Nameplate information.

ALT mode screens are described in “ALT mode default display screens” on  page 178.

Switching to ALT mode

Press the Alt/Enter button to switch to ALT

  mode. Press the Alt/Enter button again  to switch back to NORM mode at any time. If no buttons are pressed, the meter  automatically reverts to NORM mode after five minutes. As with any mode,  pressing any button temporarily suspends display screen scrolling, allowing you  to press the Up or Down arrow buttons to manually browse the available screens.

© 2009 Schneider Electric. All rights reserved.

Page 27

Chapter 2 - Front Panel PowerLogic ION8600 User Guide

TEST mode

TEST mode is typically used for verifying meter calibration and function. The  meter is usually reading data from a test power supply while these functions are  performed.

All of the billing quantities that are recorded when the meter is in NORM and ALT  mode will stop accumulating when the meter is switched to TEST mode — the data  is sent to special TEST mode registers instead. The values accumulated in these test  registers are displayed on the front panel (and in Vista software).

The regular NORM/ALT mode billing registers are unaffected while the meter is  in TEST mode; accumulation of this data continues as soon as you exit TEST mode.

All test registers are reset to zero when you exit TEST mode.

For detailed information on TEST mode, see “Switching to TEST Mode” on  page 185.

N

OTE

The meter will always return to NORM mode when you exit TEST mode, even if you entered TEST mode from ALT mode.

Page 28 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 2 - Front Panel

Configuring the Meter with the Front Panel

With the meter’s front panel, you can navigate through different menus to perform  basic setup on your meter.

Watt LED

Status bar

Optical port

VAR LED

Main display

Meter label

Demand reset switch

Navigation buttons ALT/Enter button

Accessing the Setup Menu

To access the Setup menu, press and hold the front panelʹs Alt/Enter button while  the meter is displaying power system data. Within the Setup menu is a list of sub‐ menus that contain the meter’s configurable settings. Setup menu items are

described in “Front Panel Features” on page 20.

Press the Up or Down arrow buttons to navigate through the menu. Highlight a  menu item and press the Alt/Enter button. When you select an item from the Setup  menu, you will be presented with another menu of the settings in the meter. You  may need to penetrate several layers of menus to access the setting you want to  change.

© 2009 Schneider Electric. All rights reserved.

Page 29

Chapter 2 - Front Panel PowerLogic ION8600 User Guide



The following diagram shows how the buttons are used to navigate the menus:

The settings contained in the Setup menu are:

Basic Setup:

Changes basic settings in the power measurement system  configuration.

Demand Setup:  Rolling Block/Sliding Window settings.

COM1 Setup:  RS‐232/RS‐485 multiplexed port setup.

COM2 Setup:

COM3 Setup:

COM4 Setup:

Modem setup.

Optical port setup.

RS‐485 port setup.

Network Setup:

Ethernet/Fiber 10Base‐T port setup.

Format Setup:  Customizes the style and values appearing on the display  screens.

Display Setup:

Customizes display appearance, update time, and demand  lockout time.

Security:  Allows you to modify or disable the password, or disable  meter configuration with a web browser.

Each of these settings are discussed in turn in “Setup Menus” on page 32.

Page 30 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 2 - Front Panel

Returning to Previous Setup Screens

Use the Up or Down arrow buttons to scroll through the menu items. When the  setting you want to change is highlighted, press the Alt/Enter button.

To return to a previous screen, highlight the RETURN menu item and then press  the Alt/Enter button.

© 2009 Schneider Electric. All rights reserved.

Configuring Parameters Using the Navigation Buttons

Use the Up or Down arrow buttons to change the value (if numeric) or the setting

(if enumerated) of the highlighted parameter.

To change the position of the cursor, press the Up or Down arrow buttons for  about one second. The Up arrow button moves the cursor one position to the left,  and the Down arrow button moves the cursor one position to the right. Once you  have the value you want, press the Alt/Enter button to select it.

N

OTE

When setting Ethernet values (IP address, default gateway, etc.), press the Up arrow button to insert

additional digit spaces. Press the Down arrow to remove digit spaces (see “Network Setup Menu” on page 35 for more information).

OUT OF RANGE screen

When editing numeric data the numbers below MIN and MAX indicate valid entry  bounds. If you enter a value outside valid bounds, you will be presented with an

OUT OF RANGE screen. You may then either return to the register you were  editing, or choose to exit.

Confirming Configuration Changes

The CONFIRM screen appears whenever you attempt to change the meter’s  settings through the front panel. This allows you to abort an unwanted  configuration change. The front panel also informs you when an entry is out of  range. In either case, you must press the Alt/Enter button to return to the previous  setup screen.

Page 31

Chapter 2 - Front Panel

Setup Menus

Page 32

PowerLogic ION8600 User Guide

The following sections describe settings for the Demand Setup, COM Setup and

Network Setup menus. Security setup is also discussed.

Setup menus can be accessed with ION Enterprise or ION Setup software or with  the meter’s front panel.

Basic Setup Menu

The Basic Setup menu lets you set volts mode, potential transformer (PT) and  current transformer (CT) ratios and various other settings (such as I4 and voltage  and current polarities) so that you can ensure that your meter is adequately set for  your application.

To access the Basic Setup menu with the meter’s front panel:

1.

Press and hold the Alt/Enter button on the front panel of the meter. After  about three seconds the Setup screen appears.

2.

Use the Up or Down arrow buttons to navigate to the

BASIC



SETUP

 menu. Press  the Alt/Enter button.

3.

Press the Up or Down arrow buttons to navigate to the appropriate menus

(VOLTS MODE, PT PRIMARY, PT SECONDARY, CT PRIMARY,

CT SECONDARY).

Many of the settings will be configured when the meter is initially put into service

(the device will not operate properly until Volts mode and PT and CT ratios are  set), but some settings may need to be changed to refine the device’s operation.

N

OTE

If you have a hardware-lockable ION8600 meter, you must put the device into

TEST

mode prior to making

changes to the Basic Setup parameters. For TEST mode information, see “TEST mode” on page 28.

The functions of the setup registers in the Basic Setup menu are as follows:

Basic Setup

Menu Item

Volts mode

PT Primary

PT Secondary

CT Primary

CT Secondary

I4 Primary

I4 Secondary

VA Polarity

VB Polarity

VC Polarity

Default

Value

*

120

120

5

5

5

5

NORMAL

NORMAL

NORMAL

Function

The power system’s configuration and supported Form Factor

The Potential Transformer’s primary winding rating

The Potential Transformer’s secondary winding rating

The Current Transformer’s primary winding rating

The Current Transformer’s secondary winding rating

The Current Transformer’s primary winding rating for I4

The Current Transformer’s secondary winding rating for I4

The polarity of the Potential Transformer on V1

The polarity of the Potential Transformer on V2

The polarity of the Potential Transformer on V3

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 2 - Front Panel

Basic Setup

Menu Item

IA Polarity

IB Polarity

IC Polarity

I4 Polarity

Phase Rotation

Default

Value

NORMAL

NORMAL

NORMAL

NORMAL

ABC

Function

The polarity of the Current Transformer on I1

The polarity of the Current Transformer on I2

The polarity of the Current Transformer on I3

The polarity of the Current Transformer on I4

The expected rotation of the voltage phases (ABC or ACB)

Demand Setup Menu

You can access the Demand Setup menu with ION Enterprise or ION Setup  software or with the meter’s front panel.

To view the Demand Setup menu with the meter’s front panel, press and hold the

Alt/Enter button, and press the Up or Down arrow buttons to highlight Demand

Setup, and then press the Alt/Enter button.

The Demand Setup menu accesses the global settings for all of the revenue related

Rolling Block (Sliding Window) Demand functionality in the ION8600 meter. The  settings provided in the Demand Setup menu control the timing of these demand  calculations. The following setup registers and their default settings are displayed:

Setup Register

Default

Value

SWD SubInterval 900 s

SWD # SubIntervals 1

SWD Pred Resp 70

Function

Specifies the number of seconds in the Rolling Block sub-interval

Sets the number of sub-interval in the Rolling Blocks

Specifies the speed of the predicted demand output

N

OTE

Refer to “Sliding Window Demand Module Settings” on page 119 for complete details about Sliding

Window Demand modules.

COM Ports Setup Menu

You can access the COM Ports Setup menu with ION Setup software or with the

meter’s front panel. See “Communications Options” on page 75 for more

information.

To make changes to communications settings with the meter’s front panel, hold  down the Alt/Enter button for three seconds to enter the Setup menu, then press  the Down arrow button to select the COM Setup you want.

© 2009 Schneider Electric. All rights reserved.

Page 33

Chapter 2 - Front Panel PowerLogic ION8600 User Guide

Depending upon the communications options ordered with your meter, the  parameter settings available are as follows:

Menu Item

COM1 Setup

COM2 Setup

COM3 Setup

COM4 Setup

Network Setup

Description

Settings for the selectable RS-232 or RS-485 communications port.

Settings for the internal modem port.

Settings for the optical communications port located on the meter’s front panel.

Settings for the COM4 RS-485 port.

Settings for the Ethernet communications port.

N

OTE

For hardware-lockable meters, you do not need to be in TEST mode to alter these COM port settings.

Serial COM Settings

There are three main parameters that you must set or verify if your meter is  connected to a serial network (including modem communications): Unit IDBaud

Rate, and Protocol.

N

OTE

Other parameters such as

TRANSMIT DELAY

, are used in advanced configuration or fine-tuning your system.

Settings for the parameters mentioned above are commonly required to get your meter communicating.

You can access serial COM settings with ION Setup software, or with the meter’s  front panel. To navigate to the Unit IDbaud rate, and protocol settings using the  meter’s front panel:

1.

Press and hold the Alt/Enter button on the front panel of the meter. After  about three seconds the Setup screen appears.

2.

Use the Up or Down arrow buttons to navigate to the COM port you want to  configure. Press the Alt/Enter button.

Press the Up or Down arrow buttons to navigate to PROTOCOL, UNIT ID and

BAUD RATE menus.

Page 34 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 2 - Front Panel

All

All

All

All

COM1

COM1

(RS-232 only)

COM2

COM2

Serial Port

The default configurations are listed in the following COM Setup menu for COM1

(selectable RS‐232 or RS‐485), COM2 (modem), COM3 (optical port) and COM4

(RS‐485).

Protocol

Setting

Baud Rate

Tran Delay

Unit ID

Mode or Comm mode

Flow Control

Options

ION, Modbus RTU, Factory, DNP 3.0, GPS Arbiter1, GPS

Arbiter Vorne1, and GPS:TrueTime/Datum1, EtherGate2,

ModemGate2

300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, and 115200 bps

Transmit delay-the bounds are 0.0 to 1.0 s.

ION

Default

Sets the meter Unit ID; a unique Unit ID is required for each device (including all the devices on a ModemGate or EtherGate serial loop)

The communications mode selected: RS-232 or RS-485

‘RTS/CTS’ or ‘RTS with Delay’; this setting is located in the COM1 Hardware sub-menu

The number of rings during defined answer hours – Valid entries for this register are 0-255 rings; an entry of 0 rings will disable answering

The number of rings during defined non-answer hours

9600 bps

0.01s (10ms)

COM1: Unit ID is based on the serial number.3

COM2: 101

COM3: 102

COM4: 103

RS-485

‘RTS with Delay’

1

5

Answer HR Rings

Non-Answer HR Rings

1

See “Time Synchronization” on page 116 for more details about GPS settings. See also the technical

note

Time Synchronization and Timekeeping

for further details on using the meter’s time synchronization functions.

2

Refer to “Configuring Ethernet Connections” on page 83 and “Internal Modem Connections” on page 88 for more details.

3

Unit ID for COM1 is based on the meter’s serial number. For example, if the serial number is

PA-0009B263-01, the Unit ID is set in the factory to 9263.

Network Setup Menu

There are two main parameters that you must set or verify if your meter is  connected to an Ethernet network: IP address and Subnet mask address.

N

OTE

There are other parameters, such as

GATEWAY ADDRESS

and

SMTP ADDRESS

, that are used in advanced configuration or in fine tuning your system. The parameters discussed here are the most common parameters required to get your meter communicating.

© 2009 Schneider Electric. All rights reserved.

Page 35

Chapter 2 - Front Panel PowerLogic ION8600 User Guide

The default configurations for the network settings are as follows:

Setting

IP Address

Mask

Gateway

SMTP

Address

SMTP

Timeout

Description

Sets the IP Address for the meter

Used if subnet masking applies to your network

– see your Network Administrator to determine if Subnet Mask is used

Used in multiple network configurations

– see your Network Administrator to determine if Gateway is used

Sets the IP Address for the SMTP Mail Server that is configured to forward mail from the meter to the final destination

– see your Network Administrator to determine if the SMTP Mail

Server is used

Default

None

None

None

None

Specifies the connection timeout for the SMTP Server

1 minute

Most network settings can be configured through the front panel; all network  settings can be modified in ION Enterprise or ION Setup software.

C

AUTION

Configuring the IP Address, Subnet Mask, and Gateway registers incorrectly can cause network disruptions. See your network administrator for more information.

Typically, your Network Administrator will provide you with the appropriate IP

Address for the meter. The Subnet Mask and Gateway settings are only required  if you have communications between multiple Ethernet networks and if  subnetting is implemented.

Use the Navigation buttons to edit the values of the network settings so that they  match your system addresses. As you configure the network addresses, the front  panel automatically discards unnecessary leading zeroes from each three‐digit  grouping. The hidden leading zeroes appear (and disappear again) as you move  the position of cursor across the network address.

In the example above, the highlighted zero is discarded as soon as you change the  position of the cursor.

Page 36 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 2 - Front Panel

Format Setup Menu

Format Setup contains the following values that set labeling and formatting  preferences.

Menu Item

Phase Labels

PF Symbol

Digit Group

Date Format

Description

ABC, 123, RWB, RYB, XYZ, or RST

Power Factor Symbols can be: LD/LG, +/-, or CAP/IND.

Numbers of three digits or greater can be grouped in any of the following three formats: 1000.0 (no commas, no spaces) or 1,000.0 (commas, no spaces) or 1 000.0 (no commas, spaces).

The date can be expressed in any of three formats: DD/MM/YYYY, YYYY/

MM/DD, and MM/DD/YYYY.

You can choose to display Daylight Savings Time (DST) or not.

Show DST

Volts Decimal,

Current Decimal, and Power Decimal

You can have voltage, current, and power measurements shown to one, two, or three decimals of accuracy. The default value is two decimals of accuracy.

Display Setup Menu

You can configure the following display preferences within Display Setup.

Menu Item

Update Rate

Contrast

Backlight Timeout

DMD Lock

TEST mode TO

Display Scale

Scaling Mode

Delta Vectors

Description

The front panel can update its data from every one to every six seconds. The default update time is one second.

A front panel display contrast level can be set from zero to nine where higher numbers represent a sharper level of contrast. The default level is five. The contrast level may be adjusted at any time by pressing and holding down both Up and Down arrow buttons simultaneously.

This selection allows you to make the backlight turn off automatically after zero to 7200 seconds (two hours). The default is 300 seconds (five minutes).

If this value is set to 0 (zero), the backlight will always be on.

Demand lockout time (in seconds) controls the minimum allowable time between consecutive demand resets. You may select values from 0 (disabled) to 5184000 (60 days). The default is 216000 (25 days).

If there are no front panel key presses, the meter will exit TEST mode automatically; the TEST mode time-out setting defines how long the meter remains in TEST mode before switching to norm mode. While in TEST mode, the value on the bottom right of the status bar indicates the amount of time before TEST mode times out. The default TEST mode time-out value is 30 minutes.

Scale applied to values before they are displayed. Default is 1000.

Specifies whether values are divided or multiplied by the Display Scale before being displayed. Default is Divide.

Specifies how vector diagrams are displayed when in Delta mode. Default setting is

Instrument.

© 2009 Schneider Electric. All rights reserved.

Page 37

Chapter 2 - Front Panel

Page 38

PowerLogic ION8600 User Guide

Security Menu

The settings in the front panel Security menu item allow you to:

 modify the existing meter password or reset it to the factory default.

 disable the password security check.

 enable web browser configuration on the meter.

You require the valid password to enter the Security Settings menu. The default  password is 0 (zero).

See “Meter Security Features” on page 52 for more details.

N

OTE

The password enables users to change the configuration of the meter. It is recommended that you change your password from the default when you put the meter into service

If you have not yet entered your password, the meter’s front panel requires that  you enter it before you can view the Security Setup menu. Use the Navigation  buttons to enter numerical data. If you enter an incorrect password, the front panel  will display an “invalid password” message and you will have to try again.

Modify Password Sub-Menu

Use this sub‐menu to change the password, or to reset the password to the factory  default (0).

From the meter’s front panel select S

ECURITY

, then M

ODIFY

 P

ASSWORD

. Two choices  appear: M

ODIFY

 P

ASSWORD

 or F

ACTORY

 D

EFAULT

. Use the Up button to select

M

ODIFY

 P

ASSWORD

, or the Down button to select F

ACTORY

 D

EFAULT

Changing a password

 To change the value of a highlighted digit, use the Up or Down arrow buttons.

 To change the position of the cursor one space to the left, press the Up arrow  button for about one second.

 To change the position of the cursor one space to the right, press the Down  arrow button for about one second.

 When the correct password is displayed press Alt/Enter.

Disable Security Sub-Menu

Use this sub‐menu to enable and disable password security on the meter.

Disabling the password allows changes to all the meter’s settings through the front  panel without a security check.

C

AUTION

Non-secure access to critical settings in the meter, such as PT and CT ratios, is not advisable. It is highly recommended that any meters in the field have the password security check enabled.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 2 - Front Panel

When you re‐enable password security, the password is reset to the factory default  of 0 (zero). You should re‐enter a custom password at this point.

Disabling the Password Security Check is necessary to write to the meter when it

is a Modbus Slave device. Refer to “The Meter as Modbus Slave” on page 97 for

details about configuring your meter for third‐party systems.

Web Config

Use this setting to enable/disable web browser configuration of the meter. See

“Enabling and Disabling Web Config Access” on page 56 for more details.

© 2009 Schneider Electric. All rights reserved.

Page 39

Chapter 2 - Front Panel PowerLogic ION8600 User Guide

Page 40 © 2009 Schneider Electric. All rights reserved.

3 Templates and Firmware

Your meter comes installed with a pre‐configured default template. This template  contains various frameworks which provide all the power measuring and  analyzing functionality of the meter. Templates and frameworks can be used  immediately without any user configuration (“right out of the box”). They can also  be customized, reconfigured, and pasted from one meter to another.

For more information on templates, frameworks and ION modules, see the

ION Reference

Your meter’s operating system is known as firmware. When newer firmware is  available for your meter, simply upgrade to the latest version for all the added  features and functionality.

In this chapter



Factory Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Factory Module Settings  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  42

How to TAG Your Meter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  42



Restoring the Factory Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Using the front panel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  43

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  43

Using Designer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  44

Upgrading Your Meter  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  45

© 2009 Schneider Electric. All rights reserved.

Page 41

Chapter 3 - Templates and Firmware PowerLogic ION8600 User Guide

Factory Information

The Factory module displays firmware version, serial number and other device  information in either read‐only setup registers (read‐only registers can be viewed  but not changed), along with configurable information in read/write setup  registers.

Factory Module Settings

The device information provided is as follows:

Setup Register

Device Type

Compliance

Options

Revision

Serial Num

ION Version

Template

Nom Freq

MAC Address

Description

A device type identifier (e.g. “8600” for the ION8600)

A statement of whether the device is ION compliant or not

Shows model number of meter

The meter’s firmware version

The meter’s serial number

The ION version supported by the device

The name of the template (framework) installed on the device at the factory

The expected frequency of the power system being monitored

Media Access Control address.

1

1

The MAC address of your meter cannot be changed, and is for information only.

The Factory module also holds the alternate PT and CT values, which can scale

operational values on revenue‐locked meters (refer to “Scaled Operational Values”  on page 70), and numerous read‐only setup registers that hold the calibration

constants used at the factory.

How to TAG Your Meter

Three configurable read/write setup registers are provided for you to enter your  company name and other text information you want stored in the meter:

Owner ‐ This is a text register for storing user information (e.g. company name); it  can be up to 255 characters in length.

Tag 1 ‐ This is a text register for storing user information (e.g. device location); it  can be up to 15 characters in length.

Tag 2 ‐ This is a text register for storing user information (e.g. device number or  identifier); it can be up to 15 characters in length.

N

OTE

Tag 2, if entered, is used as the default MV-90 Device ID. Refer to the

MV-90 and ION Technology technical note for more information.

Page 42 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 3 - Templates and Firmware

Restoring the Factory Configuration

If you have made changes to the default meter template and want to return to the  factory configuration, you can re‐initialize the factory configuration in the meter  using ION Setup or ION Enterprise software. The basic setup of the device can be  retained, so the meter does not need to be taken out of service for a long period of  time.

N

OTE

If you restore the factory configuration, all custom features (such as custom alarms, custom data recorders) you have created are lost, as well as all recorded data.

Using the front panel

You cannot restore the factory configuration from the meter’s front panel.

Using ION Setup

1.

Download your meter’s factory template from www.powerlogic.com.

Save the .DCF file.

The default template file location is .../ION Setup/TEMPLATE folder.

2.

Connect to your meter in ION Setup, using Basic Mode.

3.

Navigate to Setup Assistant > Template.

4.

Select the Send to Meter tab and click the Send button.

© 2009 Schneider Electric. All rights reserved.

5.

The Open ION8600 DCF file window appears. Navigate to where you have  stored the downloaded .DCF file.

6.

Select the .DCF file and click OK.

Page 43

Chapter 3 - Templates and Firmware PowerLogic ION8600 User Guide

7.

The Template Paste Options screen appears. Select the check boxes for the  settings you want to retain (not overwrite) and click OK.

Page 44

Rapid Meter Programming pastes the template onto your meter. A dialog box  confirms the paste was successful.

Using Designer

1.

Display the meter’s main Configuration screen in Designer.

2.

Click Select All from the Edit menu, then press Delete.

The confirmation dialog box appears explaining that some modules will not be  deleted (core modules cannot be deleted — scroll down in the dialog to see  which standard modules will be deleted).

3.

Click OK on the confirmation dialog box.

After a brief wait the modules are deleted, and the main meter Configuration  screen is blank except for the Frameworks folder in the Advanced Setup area.

(The Frameworks folder contains the folder of core modules which cannot be  deleted.)

4.

Click Edit > Select All to select the Frameworks folder. This selects all  sub‐folders and modules within the folder.

5.

Click Edit > Paste from Framework, then select the appropriate .fwn file from  the folder \ION Enterprise\config\fmwk\nd\. Click OK.

The Factory module’s Default Template register tells you the filename for the  default factory framework. (For details about framework files, contact Technical

Support or visit the Support area of www.powerlogic.com)

6.

Click Open. The Paste Summary window appears.

7.

Click on the first module, scroll down to the last module, hold the Shift key and  click on the last module. This selects all of the modules.

8.

While holding the SHIFT key, click on the check box to the left of the module  name so you see a lock icon with a green check mark.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 3 - Templates and Firmware

N

OTE

Persistent modules can be overwritten in Designer. When pasting a default framework onto a meter, use lock-paste on the Persistent modules, not free-paste. A list of Persistent modules is available from

Technical Support.

9.

Check “Maintain external inputs” and click OK on the confirmation dialog box.

A message appears indicating that Designer is pasting modules. All modules are  selected when the paste is complete. Click anywhere in the background of the  node diagram to deselect all of the modules.

10. Click the Power Meter shortcut in the Basic Configuration area to select it. Once  selected, click Reset in the Designer toolbar, or select Edit > Reset. This reverts  the Power Meter to the settings it had before you deleted any modules (retaining  your original basic setup).

11. Click File > Send & Save from the File menu. The factory configuration is now  restored and any custom functionality you created is removed.

N

OTE

The time required to complete steps 3, 5, and 11 may vary depending on your connection and the meter configuration.

Upgrading Your Meter

See the Upgrading ION Device Firmware technical note for details.

© 2009 Schneider Electric. All rights reserved.

Page 45

Chapter 3 - Templates and Firmware PowerLogic ION8600 User Guide

Page 46 © 2009 Schneider Electric. All rights reserved.

4 Basic Setup

This chapter explains how to perform basic meter setup via the front panel and  using ION Enterprise or ION Setup software.

In this chapter



Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Configuring Basic Setup  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  48

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  48

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  48

Using Designer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  49

Power Meter Module Settings  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  50

© 2009 Schneider Electric. All rights reserved.

Page 47

Chapter 4 - Basic Setup PowerLogic ION8600 User Guide

Introduction

Basic configuration of the meter is provided by the Power Meter module. The

Power Meter module is the main connection between the power system  measurements and all other ION modules in the device. This module reports the  values for all voltage, current and power measurements. The Power Meter  module’s setup registers describe details of the power system being monitored.

Many of the Power Meter module’s setup registers are configured when the meter  is initially put into service, although the device cannot operate properly until the

Volts Mode and PT and CT ratios are set. Some registers may need to be changed  to refine the device’s operation. See the ION Reference for more details on the Power

Meter module.

Configuring Basic Setup

Use the front panel or ION Enterprise or ION Setup software to perform basic  meter setup.

Using the Front Panel

The Basic Setup menu item provides access to the following power system settings.

Menu Setting

Volts Mode

PT Primary

PT Secondary

CT Primary

CT Secondary

I4 CT Primary

I4 CT Secondary

VA Polarity

VB Polarity

VC Polarity

IA Polarity

IB Polarity

IC Polarity

I4 Polarity

Phase Rotation

Description Range (Values)

The power system’s configuration – WYE, DELTA, etc.

9S 4W-WYE/DELTA

35S 3 Wire

36S 4 W-WYE

DEMO

1 to 999,999,999 The Potential Transformer’s primary winding voltage rating

The Potential Transformer’s secondary winding voltage rating 1 to 999,999,999

The Current Transformer’s primary winding current rating 1 to 999,999,999

The Current Transformer’s secondary winding current rating

Primary rating for the I4 current transformer (if available)

Secondary rating for the I4 current transformer (if available)

The polarity of the Potential Transformer on VA

1 to 999,999,999

1.0 - 999,999.00

1.0 - 999,999.00

Normal or Inverted

The polarity of the Potential Transformer on VB

The polarity of the Potential Transformer on VC

The polarity of the Current Transformer on IA

The polarity of the Current Transformer on IB

The polarity of the Current Transformer on IC

The polarity of the Current Transformer on I4

Power system’s phase rotation

Normal or Inverted

Normal or Inverted

Normal or Inverted

Normal or Inverted

Normal or Inverted

Normal or Inverted

ABC, ACB

Using ION Setup

The Basic Setup Assistant helps you configure the Power Meter module:

1.

Open ION Setup and connect to your meter, using Basic Mode.

Default

4W-WYE

120

120

5

5

5

5

Normal

Normal

Normal

Normal

Normal

Normal

Normal

ABC

Page 48 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 4 - Basic Setup

2.

In the Setup Assistant, navigate to Basic Setup and click on the PT/CT Ratios tab.

3.

Configure each register as required by selecting the parameter and clicking Edit.

Using Designer

Open your meter in Designer and navigate to the Basic Configuration Framework.

Right‐click on the Power Meter module to edit.

© 2009 Schneider Electric. All rights reserved.

Page 49

Chapter 4 - Basic Setup

Power Meter Module Settings

PowerLogic ION8600 User Guide

Setup

Register

Function Default

Volts mode

1

PT Prim

1

PT Sec

1

CT Prim

1

The power system’s configuration – WYE, DELTA, Single, etc

The Potential Transformer’s primary winding rating for V1, V2 and V3

The Potential Transformer’s secondary winding rating for V1, V2 and V3

The Current Transformer’s primary winding rating for I1, I2 and I3

CT Sec

1

V4 Prim

1

V4 Sec

1

I4 CT Prim

1

I4 CT Sec

1

The Current Transformer’s secondary winding rating for I1, I2 and I3

The Potential Transformer’s primary winding rating for V4

The Potential Transformer’s secondary winding rating for V4

The Current Transformer’s primary winding rating for I4

The Current Transformer’s secondary winding rating for I4

I5 CT Prim

1

I5 CT Sec

1

Vn Polarity

In Polarity

The Current Transformer’s primary winding rating for I5

The Current Transformer’s secondary winding rating for I5

The polarity of the Potential Transformer on Vn

The polarity of the Current Transformer on In

Phase Order The expected rotation of the voltage phases (ABC or ACB)

Phase Lbls

The phase label format assigned to the outputs (ABC, RST, XYZ, RYB,

RWB or 123)

4W-WYE

120

120

5

5

120

120

5

5

5

5

Normal

Normal

ABC

ABC

1

The registers are typically set when the device is commissioned. Changing the values of these registers while the device is in service is not recommended.

Once basic setup is performed (i.e. the PT/CT and Volts mode settings), the meter  operates properly. Typically there is no need to make further changes to the Power

Meter module’s setup registers.

Page 50 © 2009 Schneider Electric. All rights reserved.

5 Security

ION8600 meters offer standard and advanced meter security. Standard security is  enabled by default from the factory; procedures for changing these security  settings using the front panel and ION Setup or ION Enterprise software are  detailed in this chapter. Advanced security, which allows up to 16 users, each with  unique access privileges, is discussed as well as some security features available  for revenue meters. The scaled operational values (SOV) feature, which allows  scaling of non‐revenue data on revenue‐locked meters, is described in this chapter.

In this chapter



Meter Security Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52



Standard Meter Security . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Configuring standard meter security using the front panel   . . . . . . . . . . . . .  53

Entering the Password . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  53

Changing the Password . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  54

Enabling & Disabling the Password Security Check   . . . . . . . . . . . . . . . . . . .  55

Resetting the Password  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  56

Enabling and Disabling Web Config Access   . . . . . . . . . . . . . . . . . . . . . . . . . .  56

Time Synchronization Security Considerations . . . . . . . . . . . . . . . . . . . . . . . .  57

Configuring standard meter security in ION Setup  . . . . . . . . . . . . . . . . . . . .  57

Configuring standard meter security in Designer . . . . . . . . . . . . . . . . . . . . . .  59



Configuring Advanced Meter Security . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Device Security Access for ION Services  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  65



Additional Revenue Metering Security . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Hardware Lock Security Option  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  67

Anti‐Tamper Sealing Methods . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  69



Scaled Operational Values . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Configuring Scaled Operational Values  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  72

© 2009 Schneider Electric. All rights reserved.

Page 51

Chapter 5 - Security PowerLogic ION8600 User Guide

Meter Security Features

Your meter includes the following security features:

Standard meter security

Anytime you make configuration changes to your meter you must enter a

password. See “Standard Meter Security” on page 53.

Advanced meter security

This level of security allows configuration of up to 16 users, each with unique

access rights to the meter. See the topic “Configuring Advanced Meter Security”  on page 61.

Revenue meter security

Your revenue meter can be protected by anti‐tamper sealing. See “Additional

Revenue Metering Security” on page 67.

Software security

ION Setup and ION Enterprise software security brings access‐level security to the  meter. With ION Setup and ION Enterprise software, you can configure multiple  users with different passwords and specify access rights. ION Setup and ION

Enterprise software security only applies to users who are accessing the meter  using this software.

For more information on ION Setup and ION Enterprise software security, refer to  the ION System Security technical note.

Page 52 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 5 - Security

Standard Meter Security

Standard meter security is enabled by default on all ION8600 meters; all  configuration functions are password‐protected. The password is factory‐set to 0

(zero).

 If you make configuration changes to the meter via the front panel, the meter  prompts you for its password before accepting any configuration changes.

 If you make any configuration changes via ION Setup or ION Enterprise

software you are prompted by the meter for its password (in addition to the  password used to access the software).

Once you enter the correct meter password and confirm the new configuration, the  change is set on the meter.

Configuring standard meter security using the front panel

When modifying values using the Setup menu on the front panel of the meter, you  will be prompted for the meter password before you make your first configuration  change. You will not need to re‐enter the password for each subsequent change.

However, if you perform no additional configuration changes for five minutes,  you will need to re‐enter the Setup menu and provide the valid meter password to  resume making changes. This is because the meter returns from setup mode to  data display mode after five minutes of inactivity.

This section describes the password security options available to front panel users.

Step by step instructions are provided on the following procedures:

1.

Entering the meter password

2.

Changing the meter password

3.

Disabling (and Enabling) the password security check

This section also presents security precautions to consider when configuring time  synchronization and third party protocols.

Entering the Password

The first time you attempt to change any setting, you will be presented with the  password screen (shown below). After you have entered the correct password, you  will not have to re‐enter it for other any other changes unless you exit the  configuration session.

ENTER PASSWD

0000000 0

MIN:

00000000

MAX:

99999999

HOLD ARROW KEY TO ADVANCE CURSOR

© 2009 Schneider Electric. All rights reserved.

Page 53

Chapter 5 - Security PowerLogic ION8600 User Guide

To enter the password:

1.

To change the value of the highlighted digit, use the arrow buttons. The up  arrow increments the number and the down arrow decrements it.

2.

To change the position of the cursor, hold down an arrow button for about one  second. The up arrow moves the cursor left one position, and the down arrow  moves the cursor right one position.

3.

Once you have the value you want, press the Alt/Enter button.

Changing the Password

By default, the password is set to 0 (zero) in the factory. The password may be  changed to any eight‐digit number. It is highly recommended that you change the  password from the default value. To change the password:

1.

Hold down the Alt/Enter button to access the Setup menu.

2.

Scroll through the menu items using the arrow buttons, highlight SECURITY.

3.

Press the Alt/Enter button to select SECURITY.

Page 54

4.

You are prompted to enter the current meter password (see “Entering the

Password”, above). Once you enter the password, you are presented with the

“MODIFY PASSWD” screen, as seen below:

5.

To change the value of the highlighted digit, use the arrow buttons. The up  arrow increments the number and the down arrow decrements it.

6.

To change the position of the cursor, hold down an arrow button for about one  second. The up arrow moves the cursor left one position, and the down arrow  moves the cursor right one position.

7.

Once you have the value you want, press the Alt/Enter button. You will be  prompted for your current password before the new password is saved.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 5 - Security

Enabling & Disabling the Password Security Check

Disabling the password allows changes to all the meterʹs settings through the front  panel without a security check. This procedure may only be necessary if the  communications interface you are using does not support the meter’s security  protocols.

C

AUTION

Non-secure access to critical settings in the meter, such as PT and CT ratios, is not advisable. It is highly recommended that any ION8600 devices in the field have the password security check enabled.

Disabling the Password Security Check

Follow these steps to disable the password security check:

1.

Press the Alt/Enter button to enter the Setup menu. Scroll down the menu with  the arrow button. Press Alt/Enter again when SECURITY is highlighted.

2.

Enter the valid meter password at the password prompt. You are then presented  with the Security menu.

3.

Scroll down and highlight the DISABLE SECURITY menu item and press the

Alt/Enter button.

© 2009 Schneider Electric. All rights reserved.

4.

Select PROCEED, then select YES at the following prompt.

A message appears on screen notifying you of how to re‐enable password  security (refer to “Enabling the Password Security Check”, below). Your meter’s  password is now disabled; changes to settings in the meter do not require a valid  password.

5.

Press the Alt/Enter button to return to the Setup menu.

Page 55

Chapter 5 - Security

Page 56

PowerLogic ION8600 User Guide

Enabling the Password Security Check

When you re‐enable the password security, you are required to enter a new  password. To re‐enable password security:

1.

Press and hold down the Alt/Enter button to enter the Setup menu. Scroll  down the menu and select SECURITY.

2.

From the Security menu, select MODIFY PASSWD, and press the Alt/Enter  button. The Modify Password Screen appears.

3.

The message FAC DEFAULT appears in the middle of the Modify Password  screen. If you want to use the factory default password, press the Alt/Enter  button. If you want to set the password to a different eight‐digit number, use the

instructions in “Changing the Password” on page 54.

4.

Once you have entered your new password, press the Alt/Enter button.

5.

Select YES to confirm the change and return to the Setup menu.

The password security check is re‐enabled, and all changes to the deviceʹs  configuration require the new meter password.

Resetting the Password

In the event that you forget or lose your meter password, you can reset the  password to the factory default value of 0 (zero). Resetting the password requires  that the meter be in TEST mode.

 If your meter has the Password Security check disabled, you can invoke TEST  mode using ION Setup or ION Enterprise software.

 If your meter has the Password Security check enabled (or your meter has the  hardware lock security option) you will have to remove the meterʹs outer cover  to access the TEST mode button.

Refer to “Switching to TEST Mode” on page 185 for details on invoking TEST

mode.

Follow these instructions to reset the password to the factory default:

1.

Put your meter into TEST mode.

2.

Once your meter is in TEST mode, press and hold down the Alt/Enter button  and Demand Reset button simultaneously.

A message appears on screen: PASSWORD RESET PASSWORD SET TO

DEFAULT. Password Security is now enabled; the meter password is 0 (zero).

Enabling and Disabling Web Config Access

By default, remote configuration of the device via web browser is enabled. Follow  these steps to enable or disable your meter’s web configuration access.

1.

Press the Alt/Enter button to enter the Setup menu. Scroll down the menu with  the arrow button. Press Alt/Enter again when SECURITY is highlighted.

2.

Enter the valid meter password at the password prompt. You are then presented  with the Security menu.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 5 - Security

3.

Scroll down and highlight the WEB CONFIG menu item and press the Alt/Enter  button.

4.

Select “Enabled” or “Disabled” as appropriate.

5.

Confirm the change and select RETURN to go back to the Setup Menu.

Time Synchronization Security Considerations

Depending on ION Setup or ION Enterprise software security settings, a  workstation that connects to an ION8600 device may send a time synchronization  signal to synchronize the meterʹs internal clock with the workstationʹs clock. This  could cause overlaps in the Demand intervals, and timestamps in the data logs  may not be accurate.

The Time Sync Source setup register, located in the Clock module, identifies the  only communications port that will accept time synchronization broadcasts. You  can configure this setup register through ION Setup or through the Designer  component of ION Enterprise.

Refer to the technical note Time Synchronization & Timekeeping for more  information on implementing time synchronization.

Configuring standard meter security in ION Setup

1.

Launch ION Setup with Supervisor authority.

2.

Connect to your meter, using Basic Mode

3.

In the Setup Assistant, navigate to Security.

4.

Select Security Mode from the Security tab and click Edit.

© 2009 Schneider Electric. All rights reserved.

Page 57

Chapter 5 - Security

PowerLogic ION8600 User Guide

5.

In the Open File dialog, select the Standard.scf file and click Open to edit.

Page 58

6.

On the configuration screen, select the check boxes of the security options you  want enabled. Some options may be disabled (greyed out) because of existing  security settings.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 5 - Security

To change the password, enter a new meter password and then confirm it by  entering it again.

© 2009 Schneider Electric. All rights reserved.

C

AUTION

Changing communications port settings with the Allow Front Panel Programming setting cleared

(unchecked) may cause loss of communications with your meter, and render it inoperable. In this case a factory reconfiguration of your meter is required, which resets your meter to its factory defaults and destroys all logged data.

7.

Click Finish when you are done.

8.

When prompted, you can choose to save your security settings in a file.

Click Yes, enter a new name for your security file and click Save. If you want  to overwrite your default standard security file, select Standard.scf and click

Save.

Click No if you do not want to save the changes.

Configuring standard meter security in Designer

1.

Launch Designer with Supervisor access.

2.

Select Options > Show Toolbox if the toolbox is not displayed.

3.

Select Options > Change Standard Meter Security...

Page 59

Chapter 5 - Security PowerLogic ION8600 User Guide

4.

Enter the meter password when prompted. You must enter the existing meter  password before you can change security settings (the default is zero).

5.

Type a new numeric password and confirm by re‐typing the password in the  fields (see image below). If you are sure you want to disable standard security,  click the Disable Standard Meter Security check box.

Page 60

C

AUTION

Do not disable security unless it is absolutely necessary. Disabling standard security leaves your meter configuration open to tampering (intentional or unintentional) through communications and the front panel.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 5 - Security

Configuring Advanced Meter Security

Advanced meter security is available on ION8600 meters. This level of security  allows configuration of up to 16 users, each with unique access rights to the meter.

Access rights consist of the following:

Read: view any parameter except the security configuration.

Peak Demand Reset: perform a reset of peak demand values (for example,  sliding window demand for kW, kVAR, kVA etc.).

Timesync: set the time on the meter.

Full Meter Configuration: configure any programmable register on the meter  except for registers related to the security setup, registers that result in a demand  reset, or actions that place the meter in test mode.

TEST Mode: put the meter into test mode.

Advanced Security Configuration: configure advanced security for the meter,  full meter configuration must also be set to YES.

When configuring users, in most cases you must set Read access to YES. However,  you can set up a user without read access; for example, you may want to create a  user who can only timesync the meter. In some cases (such as advanced security  configuration access) you must set multiple access options to YES. When you are  configuring advanced security, the software rejects unacceptable or unsecure user  configurations.

N

OTE

Use only ION Enterprise or ION Setup (version 1.1 and later) to configure advanced security. ION Setup has a Setup Assistant that guides you through advanced security setup.

.

Entering an advanced security user name and password

When you attempt to view data or make a change to a meter that has advanced  security enabled, you are prompted for a user name and password.

© 2009 Schneider Electric. All rights reserved.

1.

Enter the valid advanced security user name.

N

OTE

User names are fixed as USER1 through to USER16.

2.

Enter the appropriate password and click OK

Page 61

Chapter 5 - Security PowerLogic ION8600 User Guide

Configuring advanced security using ION Setup

If you are using ION Setup software follow the instructions below.

1.

Launch ION Setup with Supervisor authority.

2.

Connect to your meter, using Basic Mode

3.

In the Setup Assistant, navigate to Security.

4.

Select Security Mode from the Security tab and click Edit.

5.

In the Open File dialog, select the Advanced.scf file and click Open to edit.

Page 62

6.

On the configuration screen, select the check boxes of the security options you  want enabled. Some options may be disabled (greyed out) because of existing  security settings.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 5 - Security

To change the password, enter a new meter password and then confirm it by  entering it again.

C

AUTION

Changing communications port settings with the Allow Front Panel Programming setting cleared

(unchecked) may cause loss of communications with your meter, and render it inoperable. In this case a factory reconfiguration of your meter is required, which resets your meter to its factory defaults and destroys all logged data.

7.

On the second configuration screen, select the check boxes of the users you want  to configure (1 through 16). Select the appropriate access for each user.

© 2009 Schneider Electric. All rights reserved.

Page 63

Chapter 5 - Security PowerLogic ION8600 User Guide

8.

Select a user, then click Password to set a password for that user. Click OK.

When you have assigned passwords to all the users, click Finish.

Page 64

9.

When prompted, you can choose to save your security settings in a file.

 Click Yes to enter a name for your security file then click Save. If you want  to overwrite your default advanced security file, select Advanced.scf and  click Save.

 Click No if you do not want to save the changes.

Configuring advanced security using ION Enterprise

If you are using Designer software follow the instructions below.

1.

Launch Designer software with Supervisor access. Select File > Open and  select the meter you want to configure with advanced security.

2.

If the toolbox is not displayed, select Options > Show Toolbox.

3.

If you do not want to allow front panel programming using the standard  security meter password then double‐click on the Display Options module and  change the Front Panel Programming register to disallow.

C

AUTION

Changing communications port settings with the Allow Front Panel Programming setting cleared

(unchecked) may cause loss of communications with your meter, and render it inoperable. In this case a factory reconfiguration of your meter is required, which resets your meter to its factory defaults and destroys all logged data.

N

OTE

If you allow front panel programming when you set up advanced security, the meter password (used in standard security) is still active through the front panel. You may need to allow front panel programming if someone installs the meter in the field and needs to make setup modifications. Once the meter is installed, you can disallow front panel programming so that advanced security user names and passwords must be used to view or change meter information.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 5 - Security

4.

Double‐click on the Meter Security Setup folder.

For each user you want to configure, drag out a Security User module from the

Toolbox, and modify the appropriate access level setup registers.

5.

Click Change Password at the bottom left of the module setup screen to  configure a password. The default password is zero (0).

Click OK when you have configured the users.

6.

Right‐click on the Security Options module.

7.

Double‐click on any setup register and use the drop‐down menu to change the  register setting or label.

You must set the Enable Advanced Security register to Enabled. Refer to the

Security Options module description in the ION Reference for more details.

8.

Click File > Send & Save. Advanced security is now enabled on the meter.

Device Security Access for ION Services

Many ION Services need constant access to your network’s ION devices. These  services include the ION Log Server, the VIP and Site Server that perform the  following type of functions:

Service

ION Log Server

VIP

Site Server

Function

Reads the ION meter Data Recorder or waveform modules and can automatically rearm recorders that are configured as Stop-When-Full

Can be configured to read from a meter or perform control action using Distributed Control.

Broadcasts time signals to the meter.

When Advanced meter security is enabled, these services may not have sufficient  access rights to perform their operations. You must specify a user with sufficient  access rights for these services.

N

OTE

You may want to configure a separate user for accessing services. If you encounter difficulties with ION

Setup or ION Enterprise software accessing the meter, it is likely that these services either do not have access rights or the original user name and password have changed.

Allowing ION Services access to advanced security enabled meters (ION Enterprise)

1.

Launch the Management Console and click Devices on the Management

Console’s System Setup Pane.

2.

Highlight the ION device (or select multiple devices) with Advanced security  enabled, right‐click and select Security... The following window displays.

© 2009 Schneider Electric. All rights reserved.

Page 65

Chapter 5 - Security



PowerLogic ION8600 User Guide

3.

Select the user name you want from the drop down menu. Once you select a user  the Change Password button is active. Click the check box if you want to allow  this user to send time synchronization signals to the meter. Click OK.

4.

Enter the valid password, re‐type the password to confirm and click OK.

Allowing ION Services access to Standard security enabled meters (ION Enterprise)

ION Services automatically access standard security meters when the device

(meter) is added to the Management Console component of ION Enterprise.

Page 66 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 5 - Security

Additional Revenue Metering Security

To meet government regulations and utility security requirements, the ION8600  revenue meter incorporates additional security systems:

 a hardware‐locked security system that prevents modification of revenue  quantities after the meter is sealed.

 traditional anti‐tamper mechanical seals on the meter base unit and reset switch.

Hardware Lock Security Option

The hardware‐locked security feature is an ordering option for some ION8600  meters that “locks” the ION module parameters specific to revenue data, so that  these parameters cannot be altered. This hardware lock is factory set; to make  configuration changes to billing parameters on a hardware‐locked meter, you  must first place the meter in TEST mode. The TEST mode button is located under  the anti‐tamper sealed outer cover, and the cover must be removed to access the

TEST mode button. This button cannot be activated remotely with a hardware  locked meter.

Press this button to enter TEST Mode

W 4WY

TEST

MODE

DEMAND

RESET

SHIFT

UP

SHIFT

DOWN

ALT /

ENTER

The hardware lock option, when combined with standard and advanced security

(front panel password), and physical anti‐tamper sealing, offers the highest level  of security. Hardware locked meters operate as follows:

 With the meter in normal mode, and with standard and advanced security  applied, ION modules that generate revenue data are locked and cannot be  altered. Users can modify unlocked ION modules depending on their level of  password‐protected access through software or the front panel.

 With the meter in TEST mode (which requires removing the cover and breaking  the anti‐tamper seals), users can modify ION modules depending on their level  of password‐protected access through ION Enterprise or ION Setup software or  the front panel.

© 2009 Schneider Electric. All rights reserved.

Page 67

Chapter 5 - Security PowerLogic ION8600 User Guide

Typical values that are hardware locked include:

 kWh, kVARh, kVAh delivered, received, del‐rec, del+rec.

 kW, kVAR, kVA Sliding Window demand min and max values.

 Digital Outputs controlling the energy pulsing applications.

 All Power system settings, including PT and CT ratios.

Locked Module Listings

For a complete list of locked modules specific to your meter and its firmware,  please download the ION Device Templates help file from the  www.powerlogic.com website.

Page 68 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 5 - Security

Anti-Tamper Sealing Methods

The ION8600 meter uses the following anti‐tamper sealing methods.

Demand Reset Switch Seal

The Demand Reset switch located on the front panel may be sealed by a wire seal  or lock inserted through the side of the switch. This seal does not have to be broken  to remove the meterʹs cover.

Socket Seals

A standard ANSI C12.7 type socket‐sealing ring may be in place to hold the meter  to the socket. When removing the outer cover, the sealing ring must first be  removed. Some socket sealing rings facilitate wire seals.

Outer Cover Seals

The outer cover of the meter is factory sealed to its backplate with a T‐type seal.

Depending on the installation, this seal may be inaccessible after the meter is  installed until you remove the device from the socket.

N

OTE

In certain countries the meter is no longer revenue certified if the anti-tamper seals are broken.

Socket.

Outer cover.

Demand Reset

Switch seal.

Outer cover

T-type seal.

Socket sealing ring.

© 2009 Schneider Electric. All rights reserved.

Page 69

Chapter 5 - Security PowerLogic ION8600 User Guide

Scaled Operational Values

The scaled operational values (SOV) feature is only available for ION8600  firmware version v330 or later, for hardware locked meters where the Power Meter  module’s PT and CT ratios are 1:1. You will also need to update your meter  template and ION Enterprise device support to access this feature.

N

OTE

Meter firmware, templates and device support can be downloaded from www.powerlogic.com.

The SOV feature allows operational personnel to enter alternate PT and CT values  through the Vista component of ION Enterprise, in order to obtain scaled non‐ revenue data for analysis. The alternate scaling registers are stored in the Factory  module and have a default value of one (1).

The Power Meter module’s PT and CT primary and secondary values are  compared against the Factory module’s alternate values by a series of Arithmetic  modules. The Arithmetic modules determine if the SOV feature is enabled (the

Power Meter module’s scaling ratios are all 1:1).

 If the SOV feature is disabled, the Arithmetic modules output the Power Meter  module’s PT, CT, I4 and kVA ratios.

 If the SOV feature is enabled, the Arithmetic modules output the alternate PT,

CT, I4 and kVA ratios. These ratios are applied to the outputs of the MU

(Metering Units) Power Meter module to generate scaled operational values.

The scaled operational values can be viewed and analyzed using the Vista  component of ION Enterprise and its reporting tools.

N

OTE

Scaled operational data can only be accessed through ION Enterprise.

The following diagram shows how scaled operational values are generated.

Factory Module

Alt PT Primary = 240

Alt PT Secondary = 120

Alt PT Prim

Alt PT Sec

Alt CT Prim

Alt CT Sec

Alt I4 Prim

Alt I4 Sec

Power Meter

Module

Alt PT Primary = 1200

Alt PT Secondary = 120

PT Prim

PT Sec

CT Prim

CT Sec

I4 Prim

I4 Sec

Two Arithmetic modules are used:

SetRatios1 and SetRatios2

Arithmetic

Module

Source

PT Ratio = 2:1

SOV On

PT Ratio

CT Ratio

I4 Ratio kVA Ratio

Four Arithmetic modules are used:

ScaledOpVals1 thru ScaledOpVals4

ION Enterprise Server

Arithmetic

Module

Source

Vln a = 60 V

MU Power Meter

Module

Vln a = 30 V

Page 70 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide

© 2009 Schneider Electric. All rights reserved.

Chapter 5 - Security

1.

Alternate PT, CT and I4 primary and secondary values are loaded into the first  series of Arithmetic modules.

Example: Alternate PT Primary = 240, Alternate PT Secondary = 120

2.

Power Meter PT, CT and I4 primary and secondary values are loaded into the  first series of Arithmetic modules.

Example: PT Primary = 120, PT Secondary = 120

N

OTE

All the Power Meter module’s ratios must equal 1:1 to enable the SOV feature.

3.

Because the Power Meter’s ratios are 1:1, the alternate scaling registers are used  to generate the PT, CT, I4 and kVA ratios, which are loaded into the second series  of Arithmetic modules.

Example: PT ratio = 2:1

4.

MU Power Meter per phase voltage, current and energy values, and total/ average voltage, current and energy values are loaded into the second series of

Arithmetic modules.

Example: Vln a = 30 V

5.

The second series of Arithmetic modules apply the PT, CT, I4 and kVA ratios to  the MU Power Meter values to output operational scaled values to your

ION Enterprise database.

Example: Vln a = 60 V

The following 1‐second data values are scaled by the SOV feature.

Vln a

Vll bc

I c kW total kVA a

Vln b

Vll ca

I avg kVAR a kVA b

Vln c

Vll avg kW a kVAR b kVA c

Vln avg

I a kW b kVAR c kVA total

Vll ab

I b kW c kVAR total

I4

The following are derived from scaled operational data values:

Maximum/minimum,

Historic high/low/mean, and

Waveforms.

N

OTE

The Sag/Swell and Transient modules are not affected by the SOV feature. The nominal voltage register in the Sag/Swell module must be set to the unscaled voltage value.

The Harmonics Measurement module outputs will only be scaled by the SOV  feature when the Display Mode register is set to Engineering units. No other  harmonics modules are affected.

Because total harmonic distortion (THD), total even harmonic distortion (TEHD)  and total odd harmonic distortion (TOHD) are expressed as percentages, these  values are not affected by the SOV feature.

Page 71

Chapter 5 - Security PowerLogic ION8600 User Guide

Configuring Scaled Operational Values

The alternate PT, CT and I4 values can be configured in the Vista component of

ION Enterprise.

1.

Open your meter in Vista.

2.

Navigate to the Power Quality tab and click the Setup icon to open the Power

Quality Setup screen.

3.

The Power Quality Setup screen contains fields where you can enter the  alternate scaling register values, along with an indicator showing whether the

SOV feature is enabled or disabled.

N

OTE

The alternate scaling registers are set to one (1) by default.

4.

Enter the alternate PT and CT values to provide the desired scaling.

When the SOV feature is enabled and the alternate PT and CT values are  configured (no longer equal to one (1)), the Vista screens indicate if the data values  displayed are scaled operational values or if the data values are not scaled.

Page 72 © 2009 Schneider Electric. All rights reserved.

6

© 2009 Schneider Electric. All rights reserved.

Communications

This chapter includes general instructions for connecting and configuring all the  communication ports on your meter.

For specific installation steps and meter specifications, consult your

ION8600 Installation Guide.

In this chapter



Communications Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74



Communications Options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Socket and Switchboard Meters  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  75

Optional Switchboard Breakout Panel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  75

Optional IRIG‐B GPS Time Synchronization  . . . . . . . . . . . . . . . . . . . . . . . . . .  75

Communications Accessories  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  76



Serial Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

RS‐232 Connections  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  78

RS‐485 Connections  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  79

General Bus Wiring Considerations   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  80

RS‐485 Connection Methods to Avoid   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  80

Communications Breakout Cable   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  81

Configuring the Optical Port  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  82

Using the front panel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  82

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  82

Using ION Enterprise   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  83

Configuring Ethernet Connections  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  83

Using the front panel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  84

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  84

Using ION Enterprise   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  84

Configuring EtherGate Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  85

Using the front panel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  86

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  86

Using ION Enterprise   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  87



Internal Modem Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

ModemInit Setup Register   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  88

The ModemGate Protocol  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  91

Page 73

Chapter 6 - Communications PowerLogic ION8600 User Guide

Communications Overview

The following illustration shows all the possible connections to the  communications card.

Back view of ION8600

Communications wiring on switchboard

Socket or switchboard meter connections

Ethernet 10Base-FL:

Fiber connectors

Socket only

Modem on COM2:

RJ11 or RJ31 male connector. See

“Internal Modem

Connections” on page 88.

Serial COMs and

Expanded I/O: Molex

Micro-Fit 24 pin male connector. See

“Communications

Options” on page 75.

Optional IRIG-B

GPS Time Synch.

Ethernet 10Base-T: RJ45 connector. See

“Configuring Ethernet

Connections” on page 83.

Page 74

ANSI Type II

Magnetic Optical

Communications

Coupler on COM3.

This port is located on the front panel.

See “Configuring the

Optical Port” on page 82.

Optional communications breakout cable for serial communications. Ordered separately.

COM1: RS-232 or RS-485.

COM4: RS-485.

See “Communications

Breakout Cable” on page 81.

Optional I/O Expander for serial communications (and expanded I/O).

Ordered and shipped separately. For more information, see the ION8600

I/O Expander documentation.

Serial COMs

COM1: RS-232 or RS-485

Expanded I/O

Eight Form A digital inputs

COM4: RS-485

Four Form C digital outputs (mechanical relays)

Four Form A digital outputs or four analog outputs

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 6 - Communications

Communications Options

ION8600 meters have numerous communication possibilities depending on your  ordering preferences. Not all models have exactly the same communications  options available. Refer to the PowerLogic website for the latest ordering options  and documentation. All communications ports can be used simultaneously.

Socket and Switchboard Meters

Port

COM1

COM2

Available Options

RS-232 / RS-485

Internal Modem RJ11 or

Internal Modem RJ31

Notes

User selectable RS-232 or RS-485

Maximum 57.6 kbps baud rate modem

COM3 Optical Port

ANSI Type II optical port located at front of meter

COM4

Network

RS-485

Ethernet RJ45 (10Base-T)

Ethernet Fiber

1

(10Base-FL)

Ethernet Fiber is only available on socket-style meters, not switchboard.

1

Onboard I/O is not available with the Ethernet Fiber option.

Optional Switchboard Breakout Panel

Connector Type

RS-485

RS-232

Internal Modem RJ11

Internal Modem RJ31

Ethernet RJ45

Ethernet Fiber

Onboard I/O expansion

IRIG-B

Auxiliary Power

Available

Yes

Yes

Yes

No

Yes

No

Yes

Yes

Yes

Comments

Captured wire connector

DB9 connector

RJ11 connector

RJ31 connector

RJ45 connector

This option available only on socket-style meters

Captured wire connector

(requires onboard expansion I/O card)

Captured wire connector

(requires optional IRIG-B feature)

Terminal connectors

(requires one of the Auxiliary Power Options)

N

OTE

The COMs on an I/O Expander are not enabled when connected to a breakout panel. Use the RS-485 and RS-232 provided on the breakout panel.

Optional IRIG-B GPS Time Synchronization

IRIG‐B cannot be configured via the meter’s front panel. See the IRIG‐B Product

Option document for configuration procedures.

© 2009 Schneider Electric. All rights reserved.

Page 75

Chapter 6 - Communications PowerLogic ION8600 User Guide

Communications Accessories

The following accessories are currently available as separate products:

I/O Expander

The PowerLogic I/O Expander connects with the male Molex connector on the  meter to provide I/O capabilities as well as access to standard serial  communications ports. Refer to the I/O Expander Installation Guide for complete  details about this device.

Communications breakout cable

The communications breakout cable connects with the male Molex connector on  the meter. This is a pre‐made cable that provides access to the standard serial  communications ports on the meter.

Molex extension cables

Molex extension cables can be ordered in both 5 and 15 feet (1.5 or 4.5 meters)  lengths.

Optical probe

The optical probe attaches to the optical port on the front of the meter and allows  on‐site communications (e.g. with a laptop computer).

Page 76 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 6 - Communications

Serial Connections

The ION8600 provides RS‐232 and RS‐485 serial communications connections,  located on the back of the meter, as well as an optical port, located on the front of  the meter.

If the meter’s COM1 port is set to RS‐232, you can connect this port to a remote  modem, which in turn is connected to a PC. You must use a null‐modem RS‐232  cable to connect the meter to an external modem. One end of the cable must be  equipped with a Micro‐Fit 3.0 Molex female connector for mating with the Molex  male connector on the meter.

You can chain numerous meters’ COM1 ports, by selecting ‘RS‐485’ and using an

RS‐232 to RS‐485 converter (such as COM32 or COM128).

N

OTE

You cannot use both RS-232 and RS-485 ports on the meter’s COM1 simultaneously.

If your meter is part of an ION Enterprise power‐monitoring network, you can  configure your local and remote modems with ION Enterprise or ION Setup  software. You can also use ION Setup or ION Enterprise software to schedule  regular connection times to collect meter data.

Extension cables with Molex connectors are available for your meter. Pin  assignments for the Molex connector are provided in the ION8600 Installation

Guide that ships with the meter (also available at www.powerlogic.com).

N

OTE

The total number of possible serial connections is limited by the number of physical serial ports on the meter. The ION8600 has two physical serial ports (not counting the front optical port).

© 2009 Schneider Electric. All rights reserved.

Page 77

Chapter 6 - Communications PowerLogic ION8600 User Guide

RS-232 Connections

Refer to ION8600 Installation Guide for the meter’s RS‐232 specifications.

Because of the wiring configuration between pins 2 and 3, the meter is considered  a DTE (Data Terminal Equipment) device in all RS‐232 connections. Please refer to

“Meter Connections to Single Devices” on page 78. The maximum cable length is

50 feet (15.2 m).

DB9 Null Modem

Wiring Diagram

DCE

(computer)

DTE

(meter)

CABLE 1: Straight-Through Modem

CABLE 2: Null Modem

CABLE 3: I/O Expander

CABLE 4: I/O Expander

CABLE 5: Null Modem

CABLE 6: Straight-Through Modem

*Maximum Length 15.2 m (50 ft)

Communications settings for the RS‐232 port are accessible through the front panel

Setup menu (see Chapter 2 ‐ “Using the Front Panel”) and with ION Enterprise or

ION Setup software.

Meter Connections to Single Devices

Breakout

CABLE 1

DB9 Direct Connect to Computer

CABLE 2

CABLE 3

DB9 Direct Connect to External Modem

CABLE 5

Molex Direct Connect to I/O Expander connected to Computer

CABLE 4

CABLE 6

Molex Direct Connect to I/O Expander connected to External

Modem

Page 78 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 6 - Communications



Meter Connections to a Serial Loop

)

RS-232

RS-485 loop

RS-485 Connections

Refer to the ION8600 Installation Guide for RS‐485 specifications.

The breakout cable’s twisted pair provide connections for both of the meter’s

RS‐485 serial communications ports. The first set is for COM1 RS‐485 connections.

The second set is for COM4 RS‐485 communications.

Up to 32 devices can be connected on a single RS‐485 bus. Use a good quality  shielded twisted pair cable for each RS‐485 bus, AWG 22 (0.33 mm

2

) or larger. The  overall length of the RS‐485 cable connecting all devices cannot exceed 4000 feet

(1219 m). The RS‐485 bus may be configured in straight‐line or loop topologies.

© 2009 Schneider Electric. All rights reserved.

Page 79

Chapter 6 - Communications

Straight-Line Topology

RS-232 to

RS-485

Converter shield

Loop Topology shield

RS-232 to

RS-485

Converter

PowerLogic ION8600 User Guide

Wiring color codes for the Molex cable are provided in the

ION8600 Installation Guide

that ships with the meter and are available at www.powerlogic.com.

R

T

Termination

Resistor

R

T

Termination

Block

General Bus Wiring Considerations

Devices connected on the bus, including the meter, converter(s) and other  instrumentation, must be wired as follows:

 Connect the shield of each segment of the cable to ground at one end only

 Isolate cables as much as possible from sources of electrical noise.

 Use an intermediate terminal strip to connect each device to the bus. This allows  for easy removal of a device for servicing if necessary.

 Install a ¼ Watt termination resistor (R

T

) between the (+) and (‐) terminals of the  device at each end point of a straight‐line bus. The resistor should match the  nominal impedance of the RS‐485 cable (typically 120 ohms – consult the  manufacturer’s documentation for the cable’s impedance value).

RS-485 Connection Methods to Avoid

Any device connection that causes a branch in the main RS‐485 bus should be  avoided. This includes star and tee (T) methods. These wiring methods can cause  signal reflections that may lead to interference. At any connection point on the RS‐

485 bus, no more than two cables should be connected. This includes connection  points on instruments, converters, and terminal strips. Following this guideline  ensures that both star and tee connections are avoided.

Page 80 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide

Avoid 3-way “Star” connection point

Chapter 6 - Communications

Avoid 3-way “T” connection point

Communications Breakout Cable

Refer to the ION8600 Installation Guide for the DB9 serial pin assignments for the  optional breakout cable female DB9 connector. A communications breakout cable  facilitates communications connections by connecting to the Molex male connector  on your meter. The cable splits to a standard DB9 female connector and two RS‐

485 shielded, twisted pairs. Cable length is 152 cm (5 feet).

Molex male from the meter

Two RS-485 twisted pairs

RS-485 shield

DB9 female connector

© 2009 Schneider Electric. All rights reserved.

Page 81

Chapter 6 - Communications PowerLogic ION8600 User Guide

Configuring the Optical Port

Refer to the ION8600 Installation Guide for infrared port specifications.

The infrared port available on the ION8600 meters is compatible with standard  magnetic optical communications couplers, or optical probes (ANSI Type II).

Optical probes are available both from Schneider Electric and other suppliers as a  separate product; contact Schneider Electric for a list of suppliers. The original  equipment manufacturer’s warranty will apply. See the technical note Optical

Magnetic Couplers for more detailed information.

Optical probes can communicate real‐time measurements via the ION, RTU, DNP

3.0, Factory, or GPS protocols. You can configure the optical port communications  settings with the front panel, with ION Setup, or with the Designer component of

ION Enterprise.

Using the front panel

1.

Press and hold the Alt/Enter button for a few seconds. The S

ETUP

 M

ENU

 will  appear.

2.

Use the Up or Down arrow buttons to choose COM3 S

ETUP

.

3.

Press the Alt/Enter button to access COM3 S

ETUP

 parameters.

4.

Configure the COM3 Baud RateUnit ID, and Protocol parameters to match your  communications system.

Page 82

Using ION Setup

1.

Run ION Setup and connect to the appropriate meter.

2.

Double‐click on “Setup Assistant” in the right side of the Network Viewer.

3.

In the Setup screens, navigate to Communications > Serial Settings.

4.

Click the COM3 tab and configure the Baud RateUnit ID, and Protocol  parameters to match your communications system.

To enable communications from the infrared port, you must configure the COM3

Communications module. The Protocol, the Baud Rate and Unit ID setup registers  must properly match your system. When creating an ION site, ensure the RtsCts is  disabled (set to No) in the COM3 serial site.

Refer to the Management Console section of the online ION Enterprise Help for  more details about adding serial sites.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 6 - Communications

Using ION Enterprise

1.

In Management Console, create a “Direct Site”.

2.

Configure the COM3 communications module (refer to the online ION

Enterprise help for details). Ensure the Protocol, the Baud Rate, and Unit ID setup  registers properly match your system.

This is your PC’s

(workstation’s) COM port.

If you are using ION

Enterprise or ION Setup software, ensure that

RtsCts is disabled for the infrared port's site in

Management Console.

Configuring Ethernet Connections

This section only applies if your meter has an Ethernet option. Refer to the

ION8600 Installation Guide for Ethernet port specifications.

Ethernet

© 2009 Schneider Electric. All rights reserved.

Ethernet connections are made via the RJ45 modular jack on the rear of the unit

(10Base‐T option) or via two male ST connectors (fibre 10Base‐FL option). Use high  quality Category 3, 4 or 5 UTP cable (RJ45 female to RJ45 male) if you require an  extension. The optional Ethernet port is capable of data rates up to 10 Mbps, and  supports TCP/IP, ION, Telnet, and Modbus/TCP protocols. The meter supports a  maximum of four (4) simultaneous Ethernet connections. Meters with Modbus

Master over TCP/IP have an additional dedicated Ethernet connection.The

Ethernet port is controlled by the Ethernet Communications module.

Ethernet Connections for the ION8600

TCP/IP Modbus Master dedicated

TCP connection. Connect with up to

10 Modbus slave IP addresses. Refer

to “Third Party Protocols” for Modbus

information.

4 simultaneous connections.

Protocols include ION, DNP,

Modbus, etc.

SMTP Server (email) outgoing only.

Page 83

Chapter 6 - Communications PowerLogic ION8600 User Guide

The EtherGate feature provides communications through an Ethernet connected

device to a serial network connected to that device (See “Configuring EtherGate

Connections” on page 85).

You can configure the Ethernet Communications module to enable Ethernet  communications using the front panel, ION Setup or ION Enterprise. In each case,  you must configure the IP AddressSubnet Mask, Gateway, SMTP Server and SMTP

Connection Timeout to properly match your system.

Using the front panel

1.

Select N

ETWORK

 S

ETUP

 from the main Setup menu (hold down the

Alt/Enter key for about 3 seconds and scroll down using the softkeys).

Page 84

2.

Configure the Ethernet Communications module IP AddressSubnet Mask,

Gateway and SMTP Server setup registers to match your communications  system.

Using ION Setup

Once you have wired your meter to the Ethernet network and performed basic  setup, add the meter to your ION Setup network using the Setup Assistant.

1.

Run ION Setup and connect to the appropriate meter.

2.

Double‐click on “Setup Assistant” in the right side of the Network Viewer.

3.

In the Setup screens, navigate to Communications > Network Settings.

4.

Click the various tabs to configure the IP AddressSubnet Mask, Gateway, SMTP

Server and SMTP Connection Timeout setup registers to match your  communications system.

Using ION Enterprise

After you have wired your meter to the Ethernet network and performed basic  setup, add the meter to your ION Enterprise network using the Management

Console. It is not necessary to add an Ethernet site.

To enable communications through the Ethernet port, you must configure the

Ethernet (Communications) module. Launch Designer and configure the IP

AddressSubnet Mask, Gateway, SMTP Server and SMTP Connection Timeout  registers to match your system.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 6 - Communications

Adding an Ethernet device to your ION Enterprise Network

In the Management Console, the Ethernet Device Options screen appears when  you add an Ethernet device (meter). Use this screen to describe your meter’s

Ethernet address and other communications information. Be sure to include:

 the server computer that communicates with the Ethernet device

 the Ethernet device TCP/IP address

Configuring EtherGate Connections

The EtherGate protocol is a powerful communications tool that lets you  communicate through a meter to a serial network connected to the meter. When a  meter installed on the Ethernet network has EtherGate enabled, a master device

(such as a workstation running ION Enterprise software) can communicate

through the meter to a serial network of devices wired to the meter’s COM port.

EtherGate is available on serial ports COM1 and COM4 in place of the ION,

Modbus Master, Modbus RTU, or DNP 3.00 protocols. The protocol permits the  direct transfer of data from up to 62 devices (31 devices per COM port).

Ethernet

Specifying the TCP/IP Port instructs the ION gateway meter to:

7801—talk through COM1

7802—talk through COM4

Each device in the serial network must have a unique Unit

ID and operate at the same baud rate.

Once you have the chain of serial devices installed, use Designer or the meter’s  front panel to change the COM1 or COM4 Protocol setting to EtherGate. The  transfer of data between protocols is then handled automatically.

© 2009 Schneider Electric. All rights reserved.

Page 85

Chapter 6 - Communications PowerLogic ION8600 User Guide

Using the front panel

1.

Press and hold the Alt/Enter button for a few seconds to reach the Setup  screens.

2.

Press the Up or Down arrow buttons to scroll to COM1 Setup (or COM4,  depending on your meter’s options). Press Alt/Enter to go to the COM1 Setup  parameters.

3.

Scroll to Protocol and press Alt/Enter. Change the port’s Protocol setting to

EtherGate using the Up or Down arrow buttons.

Using ION Setup

1.

Run ION Setup in network mode.

2.

Right‐click on your workstation icon and select “Site”.

3.

In the New Site window, General tab, enter your site name.

From the Comm Link drop down list, select an Ethernet port.

From the Link Type drop down list, select “EtherGate connection”.

4.

Click on the Remote Info tab. Enter the IP address of your Ethernet connected  meter. Click OK.

5.

Right‐click on your newly created site.

6.

The New Network Item window appears. Select “Meter” and click OK.

7.

The New Device window appears. Enter serial device information here and click

OK. Your new device appears under your newly created site

8.

Repeat steps 5 to 7 to enter each device on your serial network.

Refer to The ION Meter as an Ethernet Gateway technical note for complete details on  configuring your meter for EtherGate.

N

OTE

Use a standard Ethernet connection to connect to and read data from your EtherGate meter.

Page 86 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 6 - Communications

Using ION Enterprise

To communicate to the devices on the RS‐485 loop, you must use ION Enterprise  software as follows:

1.

In Management Console, create an “Ethernet Gateway Site”.

2.

Configure your Ethernet Gateway Site with the IP address of the gateway meter.

Select the IP Port that matches the gateway meter’s COM port that is connected  to the RS‐485 loop.

3.

In Management Console, add each of the devices on the RS‐485 loop to the

Ethernet Gateway Site (but not the gateway meter itself).

The Devices list in the Management Console appears as follows:

The devices that reside on the RS-485 loop connected to the ION8600.

The Gateway Site - set the IP Service Port

7801 for COM1 or 7802 for COM4. The number following the IP Service Port number is the device’s unique Unit ID.

N

OTE

In the above configuration you communicate with the devices in the RS-485 loop through

the meter.

Communicating directly TO the meter

In order to connect directly over Ethernet, add the gateway meter as an Ethernet

device in the Management Console. Refer to “Configuring Ethernet Connections”  on page 83.

© 2009 Schneider Electric. All rights reserved.

Page 87

Chapter 6 - Communications PowerLogic ION8600 User Guide

Internal Modem Connections

This section only applies if your meter has the internal modem option. Refer to the

ION8600 Installation Guide for internal modem specifications.

Telephone Netw ork

The internal modem is accessed through COM2 and supports all standard modem  protocols at transmission rates from 300 bps to 57600 bps (300 bps is only  recommended for paging applications) and can be shared by up to 31 devices on  an RS‐485 chain. It is available with a standard six‐pin RJ‐11 phone plug, or an  eight‐pin RJ‐31. If you have multiple meters linked on an RS‐485 loop, only the first  meter requires an internal modem. This setup is referred to as a ModemGate (see

“The ModemGate Protocol” on page 91).You can configure the settings of the

internal modem with the front panel or with ION Enterprise or ION Setup  software.

To enable communications through the meter’s internal modem, configure the

COM2 communications module Baud RateUnit ID, and Protocol setup registers to  properly match your system, and setup the initialization string for the internal  modem must be using the ModemInit register.

N

OTE

When the meter is equipped with the ION Alert module, the modem can initiate calls. Paging is supported through numeric paging and the TAP1 protocol. See the

ION Enterprise User Guide or online support for details on managing modem connections, setting up periodic dial-out and configuring remote site event notification.

ModemInit Setup Register

The ModemInit string register defines the initialization string for the internal  modem with a maximum of 47 characters. Edit the ModemInit register and enter the  desired initialization string. The string is sent to the modem as soon as you  download the COM1 module. Note that the string is also sent to the modem  whenever the meter is powered up or the baud rate in the COM1 Communications  module is changed.

C

AUTION

Changing the

ModemInit

or

Baud Rate setup registers while the internal modem is online causes the modem to disconnect from the phone line.

Page 88 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 6 - Communications

Modem Initialization Strings

Refer to the Modem AT Commands technical note for a complete list of AT  commands for meter modems.

N

OTE

The technical note also contains instructions on how you can determine your meter’s modem type based on the meter’s serial number.

Adjusting the Modem Initialization String for CTR-21 Compliant modems

The table below shows the strings to add to the end of your modem configuration  string setup register for each of three possible scenarios.

Behaviour

Does not answer

(modem does not detect ring tone)

Does not dial

(modem does not detect dial tone)

Does not detect busy signal

Add to Modem Initialization String

*NC70

In order of preference:

*NC70, *NC70X0, *NC8 (Italy only)

*NC70

If your local modem (not the internal modem) is not already set up, configure it  with the Remote Modem Configuration Utility according to the instructions in the  online help. After the meter is installed and the internal modem is connected to the  telephone network, the COM2 module can be configured using the meter’s front  panel or ION Enterprise or ION Setup software. To learn how to connect the  internal modem to the telephone network, consult your ION8600 Installation Guide.

N

OTE

The ION Enterprise Commissioning Guide and online help contain details on: commissioning an ION network, managing modem connections, setting up periodic dial-out, and configuring remote site event notification.

Configuring the COM2 module through the front panel

1.

Press and hold the Alt/Enter button and scroll to COM2 Setup.

2.

Select COM2 Setup to configure the COM2 communications module

Baud Rate, Unit ID, and Protocol setup registers to your communications system.

© 2009 Schneider Electric. All rights reserved.

Page 89

Chapter 6 - Communications PowerLogic ION8600 User Guide

Remote modem telephone number.

To avoid excessive communication errors, the baud rate of the modem site should match the baud rate of the COM2 port of the meter.

Configuring the COM2 module via Designer

Before you can configure the COM2 module in Designer you must add the meter

(with the internal modem) and a modem site to your ION Enterprise network.

Adding a meter and a modem site to your ION Enterprise network

In the Management Console, add the meter with the internal modem, and a  modem site to your ION Enterprise network. Describe how your remote modem  is wired and other communications information on the options screens.

Either before or after adding the Modem Site, you must add a dialout modem to  the server computer. The server computer dialout modem communicates to the  modem at the modem site. See the ION Enterprise online help for more  information.

On the Modem Site Options screen, be sure to include:

 the server computer that will communicate with the remote modem

 the remote modem telephone number

Server computer that communicates with the remote modem. Ensure that the server computer dialout modem is configured.

Pick a local

modem type from the drop-down box.

Page 90 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide

Workstation with

ION Enterprise and modem.

Chapter 6 - Communications

Configuring the COM2 Communications module in Designer

Launch Designer, and configure the COM2 Communications module Baud Rate,

Unit ID, and Protocol setup registers to match your communications system.

Configure the initialization string for the internal modem using the ModemInit

register. Refer to “ModemInit Setup Register” on page 88.

The ModemGate Protocol

ModemGate is a powerful feature that creates a communications connection  between the telephone network and an RS‐485 serial network of devices. When  you specify the protocol for a meter’s COM port as M

ODEMGATE

, all data received  by the meter’s internal modem is automatically transferred to the serial network.

ModemGate is available on either the COM1 or COM4 port; you cannot use the  protocol on both ports simultaneously.

Meter with internal modem on COM2.

The serial network is connected to COM1.

Telephone Netw ork

Each device on the RS-485 loop, including the gateway meter’s internal modem, must have a unique Unit ID.

All serial devices must operate at the same baud rate as the gateway meter.

The baud rate used between connected modems is independent of the internal  baud rate used for communication between the meter and its modem.

Wire a serial connection between one or more meters and the meter COM port  hosting the ModemGate (COM1 or COM4). You can make ModemGate  connections through an RS‐232 cable to a single device, or through an RS‐485  shielded twisted pair cable to multiple devices. ModemGate connections do not  connect a workstation running ION Enterprise (or other master device) to the  gateway meter’s COM1 or COM4 port, but rather to the gateway meter’s internal  modem port (COM2).

© 2009 Schneider Electric. All rights reserved.

Page 91

Chapter 6 - Communications PowerLogic ION8600 User Guide

Configuring the meter for ModemGate

1.

Install the meter and connect the internal modem.

2.

Use the front panel or ION Enterprise or ION Setup software to set up the  internal modem and the serial communications port (COM1 or COM4) that is  the ModemGate. The default for these ports is:

Communications modules

COM1

(Standard RS-232/485 port)

COM2 (Modem Port)

COM4

(RS-485 port)

Setting

Comm Mode

Baud Rate

Unit ID

Protocol

Baud Rate

Unit ID

Protocol

Modem Init Strings

Baud Rate

Unit ID

Protocol

Default

RS-485

9600

100

ION

9600

101

ION

AT&F

9600

103

ION

N

OTE

You can enable ModemGate on either COM1 or COM4, not both simultaneously.

3.

Set the internal modem COM2 Baud RateUnit ID and Protocol. The baud rate  must be the same as the port hosting the gateway and all the devices connected  to the gateway.

4.

Set the protocol of the port hosting the gateway to MODEMGATE (either COM1  or COM4). You must also set the baud rate to the same as the modem baud rate

(COM2).

Configuring devices connected to the ModemGate meter

1.

Use ION Enterprise or ION Setup software or the front panel to change and  configure settings. Ensure each device connected to the meter has the same  baud rate as the meter ModemGate port (either COM1 or COM4).

2.

Ensure each device connected on the RS‐485 network (including the meter  modem) has a unique Unit ID number. Make a record of your changes.

N

OTE

In order to configure the dial-in connection the system administrator requires the serial baud rate of the modem site and a record of the Unit ID numbers for every device.

3.

Ensure ‘RS‐485’ is selected for connections to multiple devices along the same  bus.

Page 92 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 6 - Communications

Adding ModemGate meters to the network

1.

Once you have created a Modem Site using the Management Console, add the  devices connected to the ModemGate port.

2.

Ensure each meter on the modem Site has a unique Unit ID number (the  technician who installed the meter at the remote site should provide you with  this information).

Refer to the ION Meter as a ModemGate technical note for complete details on  configuring your meter for ModemGate.

© 2009 Schneider Electric. All rights reserved.

Page 93

Chapter 6 - Communications PowerLogic ION8600 User Guide

Page 94 © 2009 Schneider Electric. All rights reserved.

7 Third Party Protocols

This chapter explains how Modbus and DNP 3.0 protocols are implemented on the

ION8600 meter.

It also contains brief instructions for configuring your meter to work with MV90  systems.

N

OTE

The total number of possible serial connections is limited by the number of physical serial ports on the meter. The ION8600 has two physical serial ports, in addition to the front infrared port.

In this chapter



Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Communications Protocol Configuration   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  96



The Meter as Modbus Slave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Using the Modbus RTU Protocol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  97

Configuring the Meter as a Modbus Slave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  98

Modbus Slave Modules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  99

Using the Modbus/TCP Protocol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  103



The Meter as Modbus Master . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

The Factory Modbus Master Configuration   . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  104



Configuring the Meter as Modbus Master . . . . . . . . . . . . . . . . . . . . . . . . 105



Using the DNP 3.0 Protocol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Configuring DNP 3.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  108



Configuring MV-90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

© 2009 Schneider Electric. All rights reserved.

Page 95

PowerLogic ION8600 User Guide Chapter 7 - Third Party Protocols

Overview

ION8600 meters support DNP 3.0, Modbus RTU and Modbus/TCP protocols.

While your meter is factory configured to send data (acting as Modbus Slave), it is  not ready to receive data as a Modbus Master until you set up the necessary  framework. The meter is also pre‐configured to send DNP 3.0 data to a DNP

Master.

N

OTE

Changing the default factory third-party protocol frameworks (or creating new frameworks to enable receive functionality) is an advanced procedure. Refer to the DNP modules and Modbus modules descriptions in the

ION Reference

, as well as the technical notes

Multiport DNP 3.0 and ION Technology, and Modbus and ION Technology before proceeding.

Most Modbus and DNP modules on the meter are factory pre‐set and only require  basic configuration, such as communications setup.

N

OTE

Changing these modules from their factory configuration is an advanced setup procedure that requires an understanding of the protocol, as well as an understanding of the meter’s internal operation. For more information on your meter and these protocols see the

Common Modbus Registers document and the

ION8600 DNP 3.0 Device Profile

.

Communications Protocol Configuration

In order to use the factory Modbus or DNP configuration, you must first assign the  communications channel you want to use. By default, all communications ports  are configured to use the ION protocol. Choose the 3rd‐party protocol you want  from the list of available protocols in the Communications module’s Protocol

setup register. See the chapter “Communications” on page 73 for instructions.

N

OTE

Modbus RTU is available on each of the meter’s communications ports, and multiple ports can communicate using Modbus simultaneously. Up to three ports can use the DNP 3.00 protocol at any one time.

Page 96 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 7 - Third Party Protocols

The Meter as Modbus Slave

Your meter can act as a Modbus Slave, using both the Modbus RTU and Modbus/

TCP protocols.

Using the Modbus RTU Protocol

The ION8600 meter can act as a Modbus Slave device, making any real‐time data  available through the Modicon Modbus RTU protocol. Modbus Master devices  connected to the meter can access (read) this data or write data to your meter’s ION  registers, making device configuration changes and initiating control actions.

The Factory Modbus Slave Configuration

The meter makes data available to Modbus Master devices using pre‐configured

Modbus Slave modules. These modules are linked to other modules in the meter  that provide the energy, power and demand data. Once a communications channel  is configured to use Modbus RTU protocol, the data is available to Modbus Master  devices.

N

OTE

Connect to IP Service Port 7701 for Modbus RTU communications over Ethernet. The Modbus Unit ID of the meter over Ethernet has the factory default value of 100.

Power Meter

Module

VIn a

Modbus Slave

Module

40011

Set the COM port to the Modbus RTU protocol

Communications Port

Data is available to Modbus master devices

Modbus Slave module outputs data in Modbus format

ION meter

Measured data is linked to the Modbus module’s input

As the data available through the Modbus Slave modules is in a specific format,  knowledge of the Modbus protocol and an understanding of the settings used in  the meter are required to interpret the data provided.

Changing the Modbus Configuration

If the factory Modbus configuration does not suit your needs, the existing Modbus

Slave modules can be relinked to other parameters that you want to access through

Modbus.

© 2009 Schneider Electric. All rights reserved.

Page 97

Chapter 7 - Third Party Protocols PowerLogic ION8600 User Guide

If your Modbus Master device requires data in a format different than that  provided by the factory Modbus configuration, you can edit the setup registers in  the Modbus Slave modules. These setup registers specify the Modbus format,  scaling and base address settings. Refer to the ION Reference for complete details  on the Modbus Slave module.

Configuring the Meter as a Modbus Slave

You cannot configure Modbus through the meter’s front panel; you can only  assign the Modbus protocol to communication ports (see the Communications  chapter for details).

Use ION Enterprise or ION Setup software to perform full Modbus configuration.

Using ION Setup

The Modbus Setup Assistant helps you configure Modbus Slave functionality for  your meter.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to Communications > 3rd Party Protocols.

3.

Click on the Modbus Slave tab to edit the Modbus Slave modules.

4.

Select the map name (in this example, the default map) and click Edit.

Page 98 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 7 - Third Party Protocols

5.

The default Modbus map editor appears, allowing you to edit, add, delete or set  the name of Modbus Slave module registers.

Modbus Slave Modules

The ION8600 meter has ten Modbus slave modules. Modules 1 ‐ 5 are part of the  original modbus mapping and are preserved for backward compatibility. If you  are using the new Modbus mapping (modules 6 ‐ 10), you can delete modules 1 ‐ 5.

3

4

1

2

5

#

Modbus Slave Module

(original mapping)

Volts/Amps/Freq

Power/PF

Min/Max/Demand

Energy/THD

Flicker Count

#

Modbus Slave Module

(new mapping)

8

9

6

7

Amp/freq/unbal

Volts kW/kVAr/kVA kWh/kVArh

10 PF/THD/Kfactor

The settings for your Modbus Slave modules are as follows:

© 2009 Schneider Electric. All rights reserved.

Page 99

Chapter 7 - Third Party Protocols

:

Amp/Freq/Unbal

Format: unsigned 16 bit

Base Address: 40150

Scaling: Yes

InZero:

InFull:

0

6,000

OutZero: 0

OutFull: 60,000

Input Modbus Registers

Source #1

Source #2

Source #3

Source #4

Source #5

Source #6

Source #7

Source #8

Source #9 40158

Source #10 40159

Source #11 40160

Source #12 40161

Source #13 40162

Source #14 40163

Source #15 40164

Source #16 40165

40150

40151

40152

40153

40154

40155

40156

40157

Parameter

I avg mean

Freq

Freq mn

Freq mx

Freq mean

V unbal

I unbal

Phase Rev

Ic

I4

Ia

Ib

I5

I avg

I avg mn

I avg mx

PowerLogic ION8600 User Guide

Volts

Format: unsigned 32 bit

Base Address: 40166

Scaling: No

InZero: 0

InFull: 1,000,000

OutZero: 0

OutFull: 10,000,000

Input Modbus Registers

Source #1

Source #2

Source #3

Source #4

Source #5

Source #6

Source #7

Source #8

40166 to 40167

40168 to 40169

40170 to 40171

40172 to 40173

40174 to 40175

40176 to 40177

40178 to 40179

40180 to 40181

Source #9 40182 to 40183

Source #10 40184 to 40185

Source #11 40186 to 40187

Source #12 40188 to 40189

Source #13 40190 to 40191

Source #14 40192 to 40193

Source #15 40194 to 40195

Source #16 40196 to 40197

Parameter

Vln a

Vln b

Vln c

Vln avg

Vln avg mx

Vll ab

Vll bc

Vll ca

Vll avg

Vll avg mx

Page 100 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 7 - Third Party Protocols

:

kW/kVAr/kVA

Format: signed 32 bit

Base Address: 40198

Scaling: No

InZero: -1,000,000,000

InFull: 1,000,000,000

OutZero: -1,000,000

OutFull: 1,000,000

Input

Source #1

Source #2

Source #3

Source #4

Source #5

Source #6

Source #7

Source #8

Source #9

Source #10

Source #11

Source #12

Source #13

Source #14

Source #15

Source #16

Modbus Registers Parameter

40198 to 40199 kW a

40200 to 40201 kW b

40202 to 40203 kW c

40204 to 40205 kW tot

40206 to 40207 kW tot max

40208 to 40209 kvar a

40210 to 40211 kvar b

40212 to 40213 kvar c

40214 to 40215 kvar tot

40216 to 40217 kvar tot max

40218 to 40219 kVA a

40220 to 40221 kVA b

40222 to 40223 kVA c

40224 to 40225 kVA tot

40226 to 40227 kVA tot max

40228 to 40229

kWh/kVArh

Format: signed 32 bit

Base Address: 40230

Scaling: No

InZero: -1,000,000,000

InFull: 1,000,000,000

OutZero: -1,000,000

OutFull: 1,000,000

Input

Source #1

Source #2

Source #3

Source #4

Source #5

Source #6

Source #7

Source #8

Source #9

Source #10

Source #11

Source #12

Source #13

Source #14

Source #15

Source #16

Modbus Registers

40230 to 40231

40232 to 40233

40234 to 40235

40236 to 40237

40238 to 40239

40240 to 40241

40242 to 40243

40244 to 40245

40246 to 40247

40248 to 40249

40250 to 40251

40252 to 40253

40254 to 40255

40256 to 40257

40258 to 40259

40260 to 40261

Parameter kWh del kWh rec kVARh del kVARh rec kVAh del+rec

© 2009 Schneider Electric. All rights reserved.

Page 101

Chapter 7 - Third Party Protocols

PF/THD/Kfactor

Format: signed 16 bit

Base Address: 40262

Scaling: No

InZero:

InFull:

OutZero:

OutFull:

Input

Source #1

Source #2

Source #3

Source #4

Source #5

Source #6

Source #7

Source #8

Source #9

Source #10

Source #11

Source #12

Source #13

Source #14

Source #15

Source #16

Modbus Registers

40270

40271

40272

40273

40274

40275

40276

40277

40262

40263

40264

40265

40266

40267

40268

40269

Parameter

PF sign a

PF sign b

PF sign c

PF sign tot

V1 THD mx

V2 THD mx

V3 THD mx

I1 THD mx

I2 THD mx

I3 THD mx

I1 K Factor

I2 K Factor

I3 K Factor

I1 Crest Factor

I2 Crest Factor

I3 Crest Factor

-100

100

-10,000

10,000

PowerLogic ION8600 User Guide

Page 102 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 7 - Third Party Protocols

Importing Data using Modbus RTU

It is possible to bring data into the meter using Modbus. Various ION registers can  be written by Modbus Master devices by correlating the Modbus register number  with the address of the ION register you want to write. When a Modbus register is  written with a value, the corresponding ION register will be written, provided the

Modbus RTU protocol is active on the communications channel that connects the

Modbus Master to the meter.

You can use the Modbus RTU protocol to write values into ION external numeric,  pulse and Boolean registers, allowing you to enable, disable and reset meter  functions. You can also use the Modbus protocol to change setup register values in  various ION modules to configure the meter’s operation.

To bring data into the meter with Modbus RTU, you must disable the meter’s  password security.

C

AUTION

Writing to ION external boolean or external numeric registers via communications at a high rate (faster than once per minute) will shorten the meter’s flash memory life. For possible workarounds, contact

Technical Support.

Using the Modbus/TCP Protocol

Modbus/TCP is the newest open Modbus protocol variant (formerly called

MBAP). It defines the packet structure and connection port (port 502) for the  industry standard TCP/IP protocol. The structure of Modbus/TCP is very similar  to the Modbus RTU packet except that it has an extra six‐byte header and does not  use the cyclic redundancy check (CRC). Modbus/TCP retains the Modbus RTU  limit of 256 bytes per packet.

Modbus TCP Communications

You can communicate to the meter using Modbus TCP. Your meter must have the  optional Ethernet port. Configure the meter to connect using virtual socket 502 to  use Modbus TCP communications protocols.

Ethernet

Connect to socket 502

© 2009 Schneider Electric. All rights reserved.

N

OTE

You cannot form an EtherGate connection to the Modbus TCP network.

Page 103

Chapter 7 - Third Party Protocols PowerLogic ION8600 User Guide

The Meter as Modbus Master

ION8600A and ION8600B meters can act as a Modbus Master using the Modbus

RTU and Modbus/TCP protocols, and can Modbus Master through serial  connections between the ION8600 meter’s COM1 or COM4 ports and the Modbus  slave devices. Firmware versions 330 (v330) and later allow your meter to Modbus

Master over TCP/IP using up to ten available TCP sockets.

The ION meter acting as Modbus Master can write data to (export), and read data  from (import) Modbus Slave devices, using various ION modules. The data can be  processed by the meter and sent out using other communications methods (email,

ION software, etc.). The meter can also send control commands or data directly to  other devices on a Modbus network.

The Factory Modbus Master Configuration

There is no pre‐configured Modbus Master framework on your meter. This  functionality must be “turned on” by configuring the following modules in your  meter’s framework.

Modbus Master ION Modules

Several ION modules work together to create Modbus Master functionality on the  meter. Your meter will have some or all of these modules, depending on the model  and firmware version. See the ION Reference for more information on these and other

ION modules:

Modbus Master Device Module: The Modbus Master Device module reads  data from a Modbus slave, which can be an ION meter or third‐party device.

This imported data can be used by other ION modules. The Modbus Master

Device module references a Modbus Master Map module setup register to  specify the Modbus format, scaling, and base address settings.

Modbus Master Map Module: provides a common place to hold setup  information (used to decode a Modbus response) for specific device types.

This information can be referenced by multiple Modbus Master Device  modules.

Modbus Master Options Module: maps any serial connection or Ethernet TCP  socket from the Modbus Import, Modbus Export and Modbus Master Device  modules to any serial communications port or unique IP address and port  number.

Modbus Export Module: provides write functionality.

Modbus Import Module: provides read functionality. This data can then be  used by other ION modules.

See the Modbus and ION Technology technical note for more information on  configuring Modbus Master.

Page 104 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 7 - Third Party Protocols

Configuring the Meter as Modbus Master

Using the Front Panel

You cannot configure Modbus through the meter’s front panel. You can only  assign the Modbus protocol to communication ports. See the chapter

“Communications” on page 73 for details.

Use ION Enterprise or ION Setup software to perform full Modbus configuration.

Using ION Setup

The Modbus Setup Assistant helps you configure Modbus Master functionality for  your meter.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to Communications > 3rd Party Protocols.

3.

Click on the Modbus Master tab to edit the Modbus Import modules.

4.

Click the Add button to add a Modbus Slave device.

© 2009 Schneider Electric. All rights reserved.

5.

The Modbus Device screen appears. Enter the Slave device’s name and a label  suffix, and select a device type (in this example, an ION6200).

Page 105

Chapter 7 - Third Party Protocols PowerLogic ION8600 User Guide

6.

Click Connections to edit the connection used by the Modbus Master to connect  to this Slave device.

 Serial Connections: Select the appropriate port from the drop‐down list.

N

OTE

The total number of possible serial connections is limited by the number of physical serial ports on the meter that can Modbus Master. The ION8600 has two physical serial ports that support Modbus Master.

 TCP Connections: Enter the IP address of the Modbus slave device. The

Modbus Master IP port is 502. Up to ten Modbus slave device IP’s can be  entered for Modbus Master over TCP/IP.

Click OK when you have finished configuring connections.

Page 106

7.

Click OK to add the Slave device. The device now appears in the list. Continue  adding devices by clicking Add until all your devices are entered.

N

OTE

The meter as Modbus Master over TCP/IP will attempt to communicate to a slave for up to 100 seconds

(as per the RFC1122 standard) before moving on to the next slave device.

See the Modbus and ION Technology technical note for more information.

Using ION Enterprise

Use Designer to configure Modbus Master functionality on your meter.

1.

Open your meter in Designer.

2.

Update the Modbus Master Options module with the connection information  for your Modbus slave device. Right‐click on the module to access the ION

Module Setup dialog. Configure the setup registers by selecting the setup  register you want to change and clicking Modify, or by double‐clicking on the  register.

 Serial Connections: Select the appropriate port from the drop‐down list.

 TCP Connections: Enter the IP address of the Modbus slave device,  followed by the IP port (502). Up to 10 unique IP addresses can be entered.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 7 - Third Party Protocols

N

OTE

The total number of possible serial connections is limited by the number of physical serial ports on the meter that can Modbus Master. The ION8600 has two physical serial ports that support Modbus Master.

3.

Create a new Modbus Master Map module. The Modbus Master Map module  has two setup registers:

 Device Type: Enter the type of device that you want to map. This value is  referenced by the Modbus Master Device module.

 Device Map: This is the data you want to access from the Modbus slave  device, in the form of text strings containing the parameter label, register  value, data format, etc.

4.

Create a new Modbus Master Device module. Configure the setup registers in  the Modbus Master Device module, ensuring that the Device Type value  matches the setup register in the Modbus Master Map module.

5.

Link the module inputs and outputs as required.

6.

Select File > Send & Save when you are finished.

See the online ION Enterprise Help for more information on creating, modifying  and linking modules in Designer, and the ION Reference for details of module setup  and output registers.

© 2009 Schneider Electric. All rights reserved.

Page 107

Chapter 7 - Third Party Protocols PowerLogic ION8600 User Guide

Using the DNP 3.0 Protocol

The Distributed Network Protocol Version 3.0 (DNP 3.0) is an open protocol used  in the electric utility industry for communications and interoperability among  substation computers, Remote Terminal Units (RTUs), Intelligent Electronic

Devices (IEDs, e.g. meters), and Master Stations.

You meter can be integrated into a DNP network as a DNP Slave, using the DNP

Slave Import, DNP Slave Export and DNP Slave Options modules. For more  information on the various DNP modules, see the ION Reference.

Your meter supports a maximum of three concurrent connections (or “sessions”)  using the DNP 3.0 protocol; one for each serial port, up to three using Ethernet, or  a combination of both. Combinations available will depend on the meterʹs  communications options. A session consists of all incoming and outgoing DNP

Master/Slave traffic on one of the meterʹs communications ports.

Consult the DNP User’s Group at http://www.dnp.org/ to learn more about the  protocol.

The Factory DNP 3.0 Configuration

Your meter is pre‐configured with a DNP framework that allows for basic DNP

Slave functionality. DNP Slave Export modules are used to send data to the DNP

Master while DNP Slave Options modules provide per‐session settings such as  communications options. Although some minor setup of the framework is  necessary before it becomes enabled (assigning the DNP protocol to the  communications ports etc.), most module settings should not require alteration.

For information on your meter’s default DNP map and factory configuration, see  the ION8600 DNP 3.0 Device Profile.

Importing Data using DNP 3.0

Data can be imported into the meter from a DNP control relay or analog output  device. DNP Slave Import modules are used to take a DNP Analog output or

Binary output object and map them into ION registers.

N

OTE

DNP Slave Import modules are not part of the factory DNP framework and must be added manually.

Refer to the DNP Slave Import module description in the ION Reference for details. Refer to the ION8600

DNP 3.0 Device Profile

protocol document for a description on the DNP 3.0 communications protocol used by the meter.

Configuring DNP 3.0

If the factory DNP configuration does not suit your needs, you can relink the  existing DNP Slave Export modules to access a different set of parameters through

DNP. Alternately, you can add additional DNP Slave Export modules and link the  desired ION parameters to them.

Page 108 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 7 - Third Party Protocols

If your DNP network requires data in a format different than that provided by the  factory DNP configuration, you can edit the setup registers in the DNP Slave

Export modules and the DNP Slave Options modules. Do not make any changes  to the DNP Slave Options modules’ setup registers unless you understand the  effects each change will cause. Refer to the ION Reference for complete details on

DNP Slave Export and DNP Slave Options module function.

For detailed information on configuring your meter to use DNP, see the Multiport

DNP and ION Technology technical note.

Using the Front Panel

You cannot configure DNP through the meter’s front panel. You can only assign  the DNP 3.0 protocol to communication ports. See the Communications chapter.

Using ION Setup

The DNP 3.0 Setup Assistant helps you configure the DNP Slave Export and DNP

Slave Options modules.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to Communications > 3rd Party Protocols and  click on the DNP 3.0 tab.

3.

Select the DNP feature you wish to configure (Parameter Map in this example)  and click Edit.

© 2009 Schneider Electric. All rights reserved.

4.

The Setup Assistant guides you through DNP configuration. See the ION Setup

Online Help for more information.

Page 109

Chapter 7 - Third Party Protocols PowerLogic ION8600 User Guide

Configuring MV-90

ION8600 meters can provide energy values to a MV‐90 data management system.

In order to recognize and communicate with your meter, the MV‐90 software  requires meter configuration data to create a master (master.dat) file for your  meter. Use ION Setup software (version 2.1 and later) to generate a master.dat file  that can be directly loaded into the MV‐90 database or printed for manual data  entry. ION Setup can also export .hhf files to transfer meter revenue data into MV‐

90.

ION8600 meters with firmware revision v330 or later are able to generate either

E‐File or P‐File MV‐90 data; earlier firmware revisions generate E‐File data only.

Use ION Setup to:

 create a meter configuration (master.dat) file for your ION8600 that can be  imported directly into your MV‐90 system.

 configure your meter’s revenue data to be MV‐90 E‐File or P‐File data format.

 export an .hhf file to transfer revenue data from your ION8600 to your MV‐90  system using a handheld device.

For more information, see the MV90 and ION Technology technical note, available  from the website.

Page 110 © 2009 Schneider Electric. All rights reserved.

8 Time

This chapter covers the meter’s clock and time synchronization. For information  on IRIG‐B GPS time synchronization, see the IRIG‐B GPS Time Synchronization  product option document.

In this chapter



Meter Clock Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

Configuring the Meter Clock  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  112

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  112

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  112

Using Designer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  113

Clock Module Settings   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  113



Replacing the Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

To replace the battery   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  114



Time Synchronization . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

© 2009 Schneider Electric. All rights reserved.

Page 111

Chapter 8 - Time PowerLogic ION8600 User Guide

Meter Clock Configuration

The Clock module controls the meter’s internal clock, which provides timestamps  for data logged by the device. The clock needs to be configured properly to ensure  that logged data has accurate timestamp information. The Clock module also  receives the time synchronization signals sent to it by the workstation running

ION Enterprise or ION Setup software, updating the device’s clock when required.

The Clock module’s Clock Source setup register defines how the meter’s internal  clock auto‐corrects drift from its internally calculated time. A separate time source

(such as a GPS receiver, or a DNP Master) can be used to synchronize the clock  through a communications channel. By default, the clock is set to synchronize from  the line frequency.

See the ION Reference for more information on the Clock module.

Configuring the Meter Clock

Use ION Enterprise or ION Setup software to change the meter’s clock settings.

Using the Front Panel

You cannot configure the time via the front panel.

Using ION Setup

The Clock Setup Assistant helps you configure the Clock module.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to the Clock folder.

Page 112

3.

Click on the Timezone tab to configure your meter’s clock settings. Select a  parameter and click Edit to change.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 8 - Time

4.

Click on the DST Settings tab to configure your meter’s daylight savings periods  for up to 20 years. Select a parameter and click Edit to change.

Using Designer

Open your meter in Designer and navigate to the Meter Clock Setup framework.

Right‐click on the Clock module to edit.

Clock Module Settings

The setup registers in the Clock module specify timezone and Daylight Savings

Time (DST) parameters and time synchronization functions.

Setup Register

TZ Offset

DST Start 1 …

DST Start 20

DST End …

DST End 20

DST Offset

Time Sync Source

Time Sync Type

Clock Source

Function

Sets the timezone the device is in, relative to Greenwich Mean Time.

The date and time when DST begins for 20 separate years.

The date and time when DST ends for 20 separate years.

The amount of time the clock is changed when DST begins or ends.

Specifies the communications port that receives time sync signals.

Specifies the type of time sync signal (Local or Universal time).

Specifies the clock’s time synchronization signal source (line frequency, communications signals, or internal crystal).

Default

0

Refer to the ION Device Templates at www.powerlogic.com for the DST

Start and DST End defaults for the twenty separate years.

3, 600 seconds

COM3

UTC

Line Frequency

T

IP

When modifying setup registers of the Clock module in Designer, use the Format option to convert between UNIX and conventional time. Refer to the description of the Clock module in the online

ION Reference

for more details.

Typically, the DST Start and DST End registers do not have to be reconfigured for  users in North America. The factory defaults are the DST start and end dates for 20  years, in UNIX time (the number of seconds since 00:00:00 UTC on Jan. 1, 1970).

Refer to the technical note Time Synchronization and Timekeeping for further details  on using the meter’s time synchronization functions.

© 2009 Schneider Electric. All rights reserved.

Page 113

Chapter 8 - Time PowerLogic ION8600 User Guide

Replacing the Battery

The battery in the ION8600 meter keeps the real time clock running when primary  power is lost (loss of three phases). Assuming the battery was fresh when installed,  it runs the clock for about four years on an unpowered meter. When the meter is  fully powered, all battery drain is effectively eliminated; in this case battery life is  rated at 10 years minimum.

Replace the battery if the meter has been sitting for an extended period of time  without power (+/‐ two years). If the meter will be without power for an extended  length of time, disconnect the battery cable so that the battery maintains its 10‐year  shelf life.

The battery can be changed when the meter is either powered or  unpowered (recommended)

N

OTE

Replacing the battery on an unpowered meter affects the internal clock settings. See “Event Screen/Event

Log confirmation (Unpowered Meter)” on page 115 for details.

To replace the battery

1.

Remove the cover of the meter.

2.

Remove the two Phillips screws that hold the EMI shield in place and carefully  slide the shield off.

3.

Carefully disconnect the battery wire from the meter and remove the battery  from the housing.

Battery

Page 114

4.

Place the new 3.6V Utility Meter LI battery in the housing and connect the wire  to the meter.

5.

Replace the EMI shield and the two Phillips screws.

6.

Replace the cover of the meter.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 8 - Time

Event Screen/Event Log confirmation (Unpowered Meter)

On an unpowered meter, the battery powers the internal clock. Removing the old  battery effectively stops the meter’s clock until the battery is replaced. Once  replaced, the clock restarts at its last known power‐down time. The ION8600 logs  this as an event, which can be viewed from the Event Log on the meter’s front

panel (see “ALT mode default display screens” on page 178 for details on

navigating to the Event Screen). The Event Log appears as the following screen:

N

OTE

Event codes are written at the time of power up, as indicated by their ION event timestamp

The meter records the following event codes after battery replacement on an  unpowered meter:

Event Code

450

600

Explanation

Seen only in combination with a ‘600’ event.

Recommended Action

Refer to 600, below.

Loss of up to 10 minutes of billing data and time late by as much as 10 minutes

Connect to the meter with ION Enterprise or ION Setup software and synchronize the meter’s internal clock.

See “Configuring the Meter Clock” on page 112 for details.

Double-check battery installation (if required).

For details on resetting the meter’s internal clock, see “Configuring the Meter

Clock” on page 112.

© 2009 Schneider Electric. All rights reserved.

Page 115

Chapter 8 - Time PowerLogic ION8600 User Guide

Time Synchronization

Time synchronization lets you synchronize your meter’s internal clock with all of  the other meters, devices, and software in a network. Once synchronized, all data  logs have timestamps that are relative to a uniform time base. This allows you to  achieve precise sequence‐of‐events and power quality analyses. Use ION software  to broadcast time signals across the network, or utilize an external source (such as  a DNP Master) to synchronize your meter’s clock.

Refer to the technical note Time Synchronization & Timekeeping for more  information on implementing time synchronization.

For information on IRIG‐B GPS time synchronization, see the IRIG‐B GPS Time

Synchronization product option document.

Page 116 © 2009 Schneider Electric. All rights reserved.

9 Demand

This chapter explains how to configure and view demand values on your meter.

In this chapter



Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118



Configuring Demand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  118

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  118

Using Designer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  119

Sliding Window Demand Module Settings  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  119



Demand Forgiveness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Additional Information  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  123

Configuring Demand Forgiveness   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  124

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  124

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  124

© 2009 Schneider Electric. All rights reserved.

Page 117

PowerLogic ION8600 User Guide Chapter 9 - Demand

Introduction

Demand is a measure of average power consumption over a fixed time interval.

Peak (or maximum) demand is the highest demand level recorded over the billing  period. Demand is measured using Sliding Window Demand modules. These  modules are configured to calculate the average current demand and kW, kVAR  and kVA demand. The setup registers in the demand module defines time  intervals for demand calculations, setting the sensitivity of the module’s operation.

See the ION Reference for more information about the Sliding Window Demand  module.

Configuring Demand

You can use the front panel controls or ION Enterprise or ION Setup software to  change your meter’s demand settings.

Using the Front Panel

1.

Press and hold the Alt/Enter button until the Setup Menu is displayed.

2.

Scroll using the Up or Down arrow buttons to select Demand Setup. Press the

Alt/Enter button to access Demand Setup parameters.

3.

Scroll to the desired parameters using the Up or Down arrow buttons. Press the

Alt/Enter button to access each parameter.

 Use the Up or Down buttons to edit the value of each parameter.

 Press the Alt/Enter button to select the value.

N

OTE

You may be prompted for the meter’s password the first time you attempt to change any values.

4.

Select Yes to confirm the change.

Using ION Setup

The Demand Setup Assistant helps you configure Sliding Window Demand. This  screen also contains two registers used for configuring Sliding Window Demand  while the meter is in TEST Mode.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to the Demand folder.

Page 118 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 9 - Demand

3.

To configure Rolling Block demand, select a register and click Edit.

You can also configure the Sliding Window Demand module using Advanced

Mode.

1.

Connect to your meter, using Advanced Mode.

2.

Click on the module you want to configure.

Using Designer

Open your meter in Designer and navigate to the Demand Setup framework. Click  on Demand Setup to access the Sliding Window Demand modules. Right‐click on  a module to edit.

N

OTE

For Time-of-Use Demand setup, go to Advanced Setup > Revenue Framework folder.

Sliding Window Demand Module Settings

Sliding Window Demand is often referred to as Rolling Block Demand. To  compute sliding window demand values, the Sliding Window Demand module  uses the sliding window averaging (or rolling interval) technique which divides  the demand interval into sub‐intervals.

© 2009 Schneider Electric. All rights reserved.

Page 119

Chapter 9 - Demand PowerLogic ION8600 User Guide



The demand is measured electronically based on the average load level over the  most recent set of sub‐intervals. This method offers better response time than fixed  interval methods.

Setup Register

Sub Intvl

#SubIntvls

Pred Resp

Update Rate

Function

The time, in seconds, in the sliding window demand sub-interval.

The number of sub-intervals in the sliding window.

The speed of Predicted Demand calculations; use higher values for faster prediction (70 to 99 recommended).

Default

900

1

70

Defines the update rate of the

SWinDemand

output register

End of Sub-

Interval

Page 120 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 9 - Demand

Demand Forgiveness

Demand Forgiveness is the time programmed to the meter during which demand

(and therefore peak demand) will not be calculated in the power restoration period  following a total power outage.

During power‐up following a complete power outage, customer equipment  consumes a higher than normal amount of power. The Demand Forgiveness  feature lets a utility forgive the customer for peak demand penalties that may arise  from power‐up following a power outage (should the outage exceed a user‐ specified period of time).

Demand and Peak Demand Module Overview

Power utilities generally bill commercial customers based on their peak usage  levels, called peak demand (in kW) and energy consumption (in kWh). Demand is a  measure of average power consumption over a fixed time interval, typically 15  minutes. Peak (or maximum) demand is the highest demand level recorded over  the billing period. Sliding window demand is one method of measuring demand.



To compute sliding window demand values, the Sliding Window Demand  module uses the sliding window averaging (or rolling interval) technique which  divides the demand interval into sub‐intervals. The demand is measured  electronically based on the average load level over the most recent set of sub‐ intervals.

In the following diagram, the Sliding Window module labeled “Demand”  calculates demand from the power input by measuring and averaging the power  over a set interval. The demand value is then output to a Maximum module  labeled “Peak Demand” that records the highest demand value over time (peak  demand).

Power

DEMAND

Sliding Window module

Power output averaged

(Demand)

PEAK DEMAND

Maximum module

Maximum value (Peak)

For information on ION modules, refer to the online ION Reference.

Demand and Peak Demand Module Behavior During Demand Forgiveness

A peak demand value is the highest demand value since the last peak demand  reset. The Demand Forgiveness framework sets the Sliding Window module  inputs to zero during a Demand Forgiveness period. This method allows demand  interval data to accurately reflect a complete interval that includes data:

 prior to an outage

 during the Demand Forgiveness period (zero values)

 after the Demand Forgiveness period

© 2009 Schneider Electric. All rights reserved.

Page 121

Chapter 9 - Demand

Page 122

PowerLogic ION8600 User Guide

N

OTE

During a Demand Forgiveness period, Demand module inputs are set to zero and do not reflect actual demand.

These values should not be used to calculate energy for billing purposes

. Energy values are not affected and will reflect actual energy consumption during the Demand Forgiveness period.

The settings listed below must be made for Demand Forgiveness functionality.

These settings can be accessed from ION Setup software; refer to “Using ION

Setup” on page 124.

Minimum Outage Duration lets you specify the amount of time (in seconds) that  the power must be out before the Demand Forgiveness period begins.

Demand Forgiveness Duration lets you specify the amount of time (in seconds)  that demand is forgiven (demand inputs are zero).

Update Rate lets you define the update rate of the SWinDemand output register  and is set to E

VERY

 S

ECOND

 by default for revenue‐related demand modules.

With this setting, demand value measured is updated once per second.

Outage Voltage (line‐to‐line average in unscaled meter units) lets you define a  voltage level that is considered an outage. This is set to 20 volts by default.

KW

Power

1:30

Demand

Interval #1

1:45

Demand

Interval #2

Power Outage

2:00

Demand

Interval #3

The specified amount of time that the power must be out before demand is forgiven

The specified amount of time that demand is delayed during the Demand

Forgiveness period

Time

The preceding diagram shows an example of a meter that is set up for Demand

Forgiveness. The Sliding Window Demand module is averaging demand values at

15 minute intervals. During interval #1, the meter has a power outage that lasts for

18 minutes. The power outage is defined by a system voltage of 20 volts which has  been specified in the Outage Voltage setting. The Minimum Outage Duration setting  is specified as 10 minutes, so this is amount of time that the power must be out  before demand can be forgiven. The Demand Forgiveness Duration setting is  specified as 1800 seconds (30 minutes), so for 30 minutes following power  restoration, demand inputs are zero. The power is restored during interval #2,  where the surge of power consumption during power‐up is included in the

Demand Forgiveness period and has a value of zero.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 9 - Demand

Additional Information

N

OTE

To function properly, the Demand Forgiveness feature requires firmware v310 or greater.

The following points are important to note:

The following demand input values are zero for kQ, kW, kVA, and kVAR during  the Demand Forgiveness period:

Delivered

Received

Delivered + received

Delivered – received

Q1, Q2, Q3, Q4

 If a new peak is set prior to a power outage, it will persist.

 Even though demand is zero during the Demand Forgiveness period, a new  peak could be set if the demand was very high prior to the power outage, or  after the Demand Forgiveness period ends.

 Demand Forgiveness works for auxiliary and blade powered meters.

 All ION modules in the Demand Forgiveness framework are fully locked.

 If a Demand Forgiveness period is initiated, and another power outage occurs  that is less than the time specified in the Minimum Outage Duration setting, then  the Demand Forgiveness period continues. If a second outage is greater than  the time specified in the Minimum Outage Duration setting, then the Demand

Forgiveness period restarts.

 Both the power outage downtime and the Demand Forgiveness downtime are  stored within the Demand Forgiveness framework. The Store modules preserve  a timestamp that is viewable in Vista.

 The Sliding Window demand module Update Rate setup register must be set to

E

VERY

 S

ECOND

 (default).

 If Demand Forgiveness is enabled on an auxiliary‐powered meter and there is  no power on the blades, then the meter assumes that this is an outage. When  power is applied to the blades, demand is forgiven for the specified time.

 If Demand Forgiveness is enabled and the meter is unplugged for servicing or  other reasons, then the Demand Forgiveness framework assumes there was an  outage and demand is forgiven for the specified time.

 For meters where Demand Forgiveness is enabled at the factory (e.g. RMICAN

Canadian revenue meters), demand will not be measured when the meter is first  put into service. Instead demand is forgiven for the specified time.

© 2009 Schneider Electric. All rights reserved.

Page 123

Chapter 9 - Demand PowerLogic ION8600 User Guide

Configuring Demand Forgiveness

Demand Forgiveness is disabled by default. To enable Demand Forgiveness, use

ION Setup software to set the:

 External Boolean module named “Demand Forgiveness Enable” to E

NABLE

.

 minimum outage duration.

 demand forgiveness duration.

 outage voltage.

N

OTE

If Demand Forgiveness is enabled, do not use demand values to calculate energy for billing purposes.

Energy values are not affected and will reflect actual energy conception during the Demand Forgiveness period.

Using the Front Panel

You cannot enable or edit Demand Forgiveness settings via the front panel.

Using ION Setup

ION Setup version 1.1 and later supports the Demand Forgiveness feature:

1.

Launch ION Setup and double‐click the Setup Assistant.

2.

Select the Demand setup screen, and click on the Demand Forgiveness tab.

3.

Select Demand Forgiveness Enable

Click Edit (provide a password if requested) and select ON.

4.

Select Min Outage Duration, and click Edit

Type the amount of time (in seconds) that the power must be out before the

Demand Forgiveness period starts, and click OK.

5.

Select Demand Forgiveness Duration and click Edit.

Type  the amount of time (in seconds) that demand is forgiven (demand inputs  are zero), and click OK.

6.

If required, select Outage Voltage and click Edit

Type the minimum voltage (line‐to‐line average in unscaled meter units) that is  considered an outage; this is set to 20 V by default but you can adjust this.

Page 124 © 2009 Schneider Electric. All rights reserved.

10 Inputs / Outputs

This chapter provides information on the meter’s various digital and analog inputs  and outputs (I/O).

Refer to your Installation Guide for instructions on wiring inputs and outputs and  for the general meter I/O specifications.

In this chapter



Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

I/O Cabling   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  128

Specifying an I/O Port in an ION Module  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  129

Using the Onboard Digital Outputs  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  131

Output Modules  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  131

Using the Onboard Digital Inputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  133

Analog Outputs  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  134

Setting the Zero and Full Scales  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  134

© 2009 Schneider Electric. All rights reserved.

Page 125

PowerLogic ION8600 User Guide Chapter 10 - Inputs / Outputs

Introduction



The ION8600’s digital and analog I/O ports simplify data gathering by importing  a variety of data types into a single, common system.

Onboard I/O

Socket or switchboard meter connections

Expanded I/O (and serial

COMs): Molex Micro-Fit

24 pin male connector.

Optional Onboard

I/O: 16 pin male connector.

Page 126

Optional I/O Expander for serial communications and expanded I/O.

Ordered and shipped separately. For more information, see the ION8600

I/O Expander documentation.

Serial COMs

COM1: RS-232 or RS-485.

COM4: RS-485, depending on the ordering option.

Expanded I/O

Eight Form A digital inputs.

Four Form C digital outputs.

Four Form A digital outputs or four analog outputs.

Onboard I/O breakout cable with female connector and sixteen bareended wires. Ships with a meter ordered with onboard I/O:

Four Form C digital outputs.

Three Form A digital inputs.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 10 - Inputs / Outputs

Onboard I/O

Onboard I/O for the ION8600 meters provides four Form C digital outputs and  three Form A digital inputs for a variety of applications.

For example, you can use a Form A digital input to monitor a breaker to verify how  many times the breaker trips. When the breaker has reached its limit for the  number of trips, you can use the digital output to light an LED next to the breaker  so field personnel are alerted. You can also use a Form C digital output to send

KYZ pulsing information to third‐party system equipment.

I/O Expander for ION8600 meters

For enhanced analog or digital I/O with the ION8600 meters, you can use an  external I/O Expander. Complete information for the I/O Expander is available in  the I/O Expander Installation Guide.

The I/O Expander equips an ION meter with eight digital inputs, four Form A  digital outputs, and four Form C digital outputs, or four analog outputs (0 to 20  mA, –20 to 20 mA, or –1 to +1 mA) in place of the four Form A digital outputs. The

I/O Expander also provides a convenient location for the ION meter’s RS‐232 and

RS‐485 communications wiring. The I/O Expander box is wired as a DTE device  and does require a NULL modem cable/adapter to connect to the computer’s serial  port.

The I/O Expander is mounted separately, no more than 15 feet away from the  meter. It connects to the meter via a standard Molex Micro‐Fit 3.0 connector. RS‐

232 and RS‐485 links are made via standard DB9 and captured‐wire connectors  located on the I/O Expander. The analog output version of the I/O Expander must  be powered by an external source, a standard AC/DC supply.

As the I/O Expander board is external, you can install and configure I/O points  without affecting the meter’s operation. Terminal strips simplify connections to  external equipment. Furthermore, the low‐profile connectors between the meter  and the I/O board let you easily remove the meter without disconnecting all the  attached I/O wiring.

External I/O with Grayhill Products

You can change the number of inputs and outputs available for ION meters, or  extend the functionality of the standard digital outputs through external I/O  boards. Just plug Grayhill analog or digital I/O hardware modules into the boards.

For more information, visit the www.powerlogic.com website.

Meter

Option A

Option B

Option C

8

8

8

Digital Inputs

8

8

8

Digital Outputs Analog Inputs Analog Outputs

0

0

0

4

4

4

As with onboard I/O, the functionality of these external Grayhill hardware  modules are controlled by ION Enterprise or ION Setup software modules inside  the meter. ION Digital Output, Analog Output, Pulser, and Calibration Pulser  modules specify output signal characteristics, while the Digital Input or Analog

Input modules define incoming signals.

© 2009 Schneider Electric. All rights reserved.

Page 127

Chapter 10 - Inputs / Outputs PowerLogic ION8600 User Guide

Refer to the Digital and Analog I/O technical note available from the PowerLogic  website and the ION8600 Installation Guide for more information regarding digital  and analog inputs and outputs.

I/O Cabling

Expanded I/O: Molex Micro-Fit 24 pin male connector

Refer to the ION8600 Installation Guide for the Molex pin assignments.

Onboard I/O breakout cable: 16 bare wires

Output

C1

C2

C3

C4

K

Black

Blue

White wire

Black marking

Black wire

White marking

Y

Green

Orange

Orange wire

Black marking

Blue wire

Black marking

Z

White

Red

Red wire

Black marking

Green wire

Black marking

Input (status)

S1

Green wire

White marking

S2

Red wire

White marking

S3

Black wire

Red marking

SCOM

Blue wire

White marking

Page 128 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 10 - Inputs / Outputs

Specifying an I/O Port in an ION Module

The Digital Output, Digital Input, Analog Output, Analog Input, Pulser, and

Calibration Pulser modules have Port setup registers that allow you to specify  which port handles the outgoing or incoming signals. To assign a port to one of  these modules, simply modify the Port setup register by picking a port from the  enumerated list. This can be done with both Designer component of ION

Enterprise and ION Setup.

© 2009 Schneider Electric. All rights reserved.

The image above shows the enumerated list of the Port setup register as it is seen  in ION Setup. Be aware that the list only displays those ports that are not yet  assigned to another module. For example, the meter’s factory configuration makes  use of Digital Output DO4 (it is already assigned to Calibration Pulser module

“kWh Pulser –D4”). If you create a new Digital Output module and set its Port  setup register, the port DO4 does not appear in the list of available ports.

To make a port available, you must locate the module controlling the port and set  its Port setup register to N

OT

 U

SED

 (or delete the module entirely). The port now  appears in the enumerated list.

The enumerated list only shows those ports which have not already been assigned to another module.

Port DO4 has already been assigned to another module, so it is absent from the list.

Page 129

Chapter 10 - Inputs / Outputs PowerLogic ION8600 User Guide

Configuring Other Energy Pulsing Applications

To configure these LED outputs for other energy pulsing applications (for  example, kVAh), link the appropriate MU Power Meter module output to the  input of the Calibration Pulser module using Designer software.

The following table describes the ports that can be configured (in the Digital

Output, Pulser, Digital Input, Analog Output, and Calibration Pulser modules) to  handle outgoing or incoming signals.

N

OTE

You must confirm the meter I/O options (onboard and/or Expander I/O) to determine which of the following apply to your meter.

Digital Output Port Names

Port RA-1

Port RA-2

Port RA-3

Port RC-1

Port RC-2

Port RC-3

Port RC-4 kWh Pulse –LED kVARh Pulse –LED

Analog Output Port Names

Port Analog Out 1

Port Analog Out 2

Port Analog Out 3

Port Analog Out 4

Port DI-S1

Port DI-S2

Port DI-S3

Port DI-S4

Port DI-S5

Port DI-S6

Port DI-S7

Port DI-S8

Port DI-S9

Port DI-S10

Port DI-S11

Digital Input Port Names

Description

Digital (Form A Solid State) Output port 1

Digital Output port 2

Digital Output port 3

Digital (Form C Relay) Output port 1

Digital Output port 2

Digital Output port 3

Digital Output port 4

LED Output

LED Output

Description

Analog Output port 1

Analog Output port 2

Analog Output port 3

Analog Output port 4

Description

Digital (Status) Input port 1 (I/O Expander)

Digital Input port 2 (I/O Expander)

Digital Input port 3 (I/O Expander)

Digital Input port 4 (I/O Expander)

Digital Input port 5 (I/O Expander)

Digital Input port 6 (I/O Expander)

Digital Input port 7 (I/O Expander)

Digital Input port 8 (I/O Expander)

Digital Input port 9 (Onboard I/O)

Digital Input port 10 (Onboard I/O)

Digital Input port 11 (Onboard I/O)

Page 130 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 10 - Inputs / Outputs

Using the Onboard Digital Outputs

Digital outputs are used for hardware relay control or pulse counting applications.

For example, an ION meter’s digital outputs can provide on/off control signals for  capacitor banks, generators, and other equipment. The digital output ports can  also send out status signals or kWh pulses, if the receiving device determines  energy usage by counting pulses.

Onboard I/O for the ION8600 meters provides four Form C digital outputs and  three Form A digital inputs. You can use a Form A digital input to monitor a  breaker to verify how many times the breaker trips. When the breaker has reached  its limit for the number of trips, you can use the digital output to light an LED next  to the breaker so field personnel are alerted. You can also use a Form C digital  output to send KYZ pulsing information to third‐party system equipment.

All digital outputs can deliver a continuous signal or a pulse. (Contact Schneider

Electric for complete information regarding relay applications.)

D

ANGER

Do not use the meter outputs for primary protection functions. These include applications where the devices perform energy limiting functions or provide protection of people from injury.

Failure to follow these instructions will result in death or serious injury.

These outputs can be controlled by Digital Output modules, Pulser modules, or

Calibration Pulser modules, depending on the application. For relay and control,  the Digital Output module is used. For pulsing applications, the Pulser and

Calibration Pulser modules are generally used. All of these modules can act as  intermediaries between the hardware port and the other modules in the meter.

They define the characteristics of outgoing signals.

Output Modules

Both the Form A and Form C relays can be controlled with Digital Output  modules, Pulser modules, or Calibration Pulser modules. By default, six Digital

Output modules (labeled DO RA‐2 to DO RA‐4 and DO RC‐1 to DO RC‐4) are  already created for this purpose. You can either use these modules, or create and  configure other modules to control the output ports.

Calibration Pulser modules allow you to generate high accuracy energy pulses  for calibration testing purposes. They integrate instantaneous power inputs.

Digital Output modules accept Boolean inputs, and output a continuous signal  or pulses.

Pulser modules convert instantaneous pulses to pulses or transitions.

Consult the ION Reference if you require more information about these ION  modules.

© 2009 Schneider Electric. All rights reserved.

Page 131

Chapter 10 - Inputs / Outputs PowerLogic ION8600 User Guide

Configure the settings of the controlling module to match your requirements. The  settings in these modules are as follows:

ION Module

Digital Output

Pulser

Calibration

Pulser

1

Pulse Width

Polarity

EvLog Mode

Port

PulseWidth

OutputMode

Polarity

Port

Pulse Width

Kt

Int Mode

OutputMode

Setup Registers

Port

Available Settings

Not Used

I/O Exp FormC 1

I/O Exp FormC 2

I/O Exp FormC 3

I/O Exp FormC 4

I/O Exp FormA 1

I/O Exp FormA 2

I/O Exp FormA 3

I/O Exp FormA 4

On-Board Form C 1

On-Board Form C 2

On-Board Form C 3

On-Board Form C 4

Creation Default

Not Used

0 to 2000000

Inverting or Non-Inverting

0

Non-Inverting

Log on or Log off Log off

As per Digital Output, above

0.020 to 2000000

Pulse or KYZ

Inverting or Non-Inverting

Not Used

1

Pulse

Non-Inverting

As per Digital Output, above

0.010 to 1.000

Not Used

0.05 (5A meter)

0.02 (1A meter)

0.01 to 1000000000 1.8

Forward, Reverse, Absolute, or Net Absolute

Pulse or KYZ Pulse

1

See “Calibration Pulsing Relay DO4,” below.

Description

The output hardware channel

Pulse Width, in seconds

(0 for continuous pulse)

Inverted or non-inverted output

Whether or not to log status changes in the Event Log

The output hardware channel

Pulse width, in seconds

Full pulse or KYZ (transition pulse)

Inverted or non-inverted output

The output hardware channel

Pulse Width, in seconds

Watts per pulse

Integration modes that may be selected

Full pulse or KYZ (transition pulse)

Ensure that the module’s Port setup register matches the meter’s output you want  to control. If the port you want to use does not appear in the Port setup register’s  list, that port is in use by another module. Edit the port setup register of the module  using that port and set it to NOT USED – the port will then be available to other  modules.

Calibration Pulsing Relay DO RC-4

Solid‐state relay DO RC‐4 is factory configured for calibration pulsing and  requires no further setup. The Calibration Pulser module labeled kWh Pulse‐LED  controls this port. By default, the module is linked to the kW del+rec output of the

Arithmetic module labeled “KW del, rec” (this Arithmetic module is linked to the

MU Power Meter module’s MU kW tot output). The port will output a pulse for  every 1.8 Wh accumulated (in NORMAL or TEST mode). This is the same pulsing  rate as the LEDs on the front panel of the meter.

Page 132 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 10 - Inputs / Outputs

Using the Onboard Digital Inputs

Digital inputs are necessary for status monitoring or pulse counting applications.

Status monitoring can help you prevent equipment damage, improve  maintenance, or track security breaches. Some common status monitoring  applications are monitoring the closed/open positions of breakers, on/off status of  generators, armed/unarmed conditions in a building alarm system, and  over/under pressures of transformers.

The function of each status input is controlled by a Digital Input module; this  module tells the meter how to interpret incoming signals. Digital Input modules  can be linked with other modules for counting status changes.

N

OTE

The onboard status inputs cannot be used for voltage sensing applications. Also note that your meter template (default configuration) may have factory configured Digital Input modules.

The settings in the Digital Input modules are as follows:

Setup Register

Input Mode

EvLog Mode

Debounce

Polarity

Port

Available Settings

Pulse, KYZ

Log On, Log Off numeric

Fixed at

NON-

INVERTING

I/O MODULE IN1 to

I/O MODULE IN 8,

NOT USED

Default

Pulse

Log Off

0.015

NON-

INVERTING

NOT USED

Description

Specifies complete pulse or KYZ transition pulse

Specifies whether or not to log status changes

Setting for the mechanical contact bounce, in seconds

Specifies a Non-inverted (or level) pulse

Specifies which hardware port the module controls

© 2009 Schneider Electric. All rights reserved.

Page 133

Chapter 10 - Inputs / Outputs

Analog Outputs

PowerLogic ION8600 User Guide

An ION meter’s analog outputs act as transducers. The meter measures power and  energy, and then sends that information via the analog outputs to a remote  terminal unit (RTU). The analog outputs provide industry standard 0 to 20 mA  current signals.

Four Analog Output modules control the optional I/O Expander’s analog output.

These modules are not linked or configured. Link the numeric output of another

ION module to the Source input of the Analog Output module—this value is  represented on the I/O Expander’s analog output port. Setup the Zero Scale and Full

Scale setup registers of the Analog Output module to the numeric range you want  to emulate. The settings in these modules are as follows:

Setup Registers

Port

Full Scale

Zero Scale

Analog Output Module

Default Available Settings

I/O EXP AnOut 1 to

I/O EXP AnOut 4,

NOT USED

NOT

USED

Description

Specifies the output hardware channel.

-1 x 10

9

to 1 x 10

9

-1 x 10

9

to 1 x 10

9

N/A

N/A

Sets the measured value that will create the maximum possible output on the analog output hardware port.

Sets the measured value that will create the minimum possible output on the analog output hardware port.

Ensure that the module’s Port setup register matches the I/O Expander’s output  you want to control. If the port you want to use does not appear in the Port setup  register list, that port is in use by another module. Edit the Port setup register of  the module using that port and set it to NOT USED – the port is then available to  other modules.

See the ION8600 Meter I/O Expander Installation and Basic Setup manual and the  technical note Digital and Analog I/O available from the website for more  information.

Setting the Zero and Full Scales

You control external devices by delivering a specific current or voltage that is  proportional to the source input. This is done by setting the Full and Zero Scale  setup registers and the hardware Port that the output is sent to. Use Designer  software to configure these setup registers in the Analog Output module.

The Zero Scale setup register defines the source input value that creates the

minimum current output on the analog device.

The Full Scale setup register defines the source input value that creates the

maximum current output on the analog device. The Full Scale is determined by the  input to the Analog Output ION module (which is commonly connected to kW).

The Full Scale value is the maximum kW expected.

Page 134 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 10 - Inputs / Outputs

The following table describes setting your Zero Scale and Full Scale to use a limited  portion of the outputʹs range.

N

OTE

This table assumes the source input varies between zero and the full scale setting. If the source input falls below zero the output will not be within the desired Output Range.

Output Type

-1 to 1 mA

-20 to 20 mA

0 to 20 mA

Desired Output

Range

0 to 1 mA

0 to 20 mA

4 to 20 mA

4 to 20 mA

Zero Scale setting Full Scale setting negative value of Full

Scale (e.g. -1000) negative value of Full

Scale (e.g. -1000)

-1.5 times value of

Full Scale (e.g. -1500)

-0.25 times value of

Full Scale (e.g. -250) e.g. 1000 e.g. 1000 e.g. 1000 e.g. 1000

See the ION8600 I/O Expander Installation Guide and the technical note Digital and

Analog I/O for more information.

© 2009 Schneider Electric. All rights reserved.

Page 135

Chapter 10 - Inputs / Outputs PowerLogic ION8600 User Guide

Page 136 © 2009 Schneider Electric. All rights reserved.

11 Energy Pulsing

This chapter provides instructions for configuring energy pulsing on your meter.

In this chapter



Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138



Configuring Energy Pulsing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  138

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  138

Using Designer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  139

Pulser Module Settings  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  139

Calibration Pulser Module Settings   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  140

Energy Pulsing with LEDs  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  141

© 2009 Schneider Electric. All rights reserved.

Page 137

PowerLogic ION8600 User Guide Chapter 11 - Energy Pulsing

Introduction

Your meter uses Calibration Pulser modules and Pulser modules for energy  pulsing.

The Pulser module serves as an intermediary between other modules’ pulse  output registers (accepting them as pulse inputs) and a hardware output channel  on the device. These modules are capable of sending pulses or pulse transitions to  any hardware output channel.

The Calibration Pulser module is a highly accurate energy pulser used for  verifying calibration on meters employed in billing applications. This module type  serves as an intermediary between the power (kW, kVAR or kVA) outputs of the

Power Meter module and a device’s hardware output channel.

See the ION Reference for more information on these modules.

Configuring Energy Pulsing

Use ION Enterprise or ION Setup software to change your meter’s energy pulsing  settings.

Using the Front Panel

You cannot configure Energy Pulsing using the front panel.

Using ION Setup

The Energy Pulsing Setup Assistant helps you configure the Calibration Pulser  modules.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to Inputs/Outputs > Energy Pulsing

Page 138 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 11 - Energy Pulsing

3.

Click any of the first four tabs; each tab corresponds to a Calibration Pulser  module. Configure each module as necessary.

4.

Click the End of Interval tab to configure the end of energy pulsing.

You can configure the Calibration Pulser and Pulser modules using Advanced

Mode.

1.

Connect to your meter, using Advanced Mode.

2.

Click the module you wish to configure.

Using Designer

Open your meter in Designer and navigate to the Energy Pulsing Setup

Framework. Right‐click a module to edit.

Pulser Module Settings

The Pulser module contains the following setup registers:

Setup

Register

Pulse Width

OutputMode

Polarity

Port

Function Default

This register specifies the width of the output pulses (in seconds).

This register defines whether the output is a complete pulse or a transition pulse (KYZ).

This register specifies the polarity of a pulse output. It has no effect if OutputMode is KYZ.

This register specifies which hardware port the output appears on. Only those hardware channels that are still available appear in this list.

1

Pulse

Non-inverting

Not Used

Five common parameters (kWh del, kWh rec, kVARh del, kVARh rec, and kW sd  del) are already linked to the Pulser modules for you.

N

OTE

By default, no hardware channel is pre-selected. To make use of these links, you must configure the Pulser modules’ Port setup registers to the appropriate hardware port that receives the output.

© 2009 Schneider Electric. All rights reserved.

Page 139

Chapter 11 - Energy Pulsing PowerLogic ION8600 User Guide

Calibration Pulser Module Settings

Configure the solid‐state output D4 for calibration pulsing by editing the setup  registers of the module labeled “kWh Pulser –D4”. By default, the output on a  standard meter generates a pulse for every 1.8 Wh accumulated. This is the same  pulsing rate as the middle front panel LED (controlled by a Calibration Pulser  module labeled “kWh Pulser –LED”). Modify the pulsing rate of either channel by  changing the value of the Kt setup register of the Calibration Pulser module  controlling them (see below).

The following setup registers are available in the Calibration Pulser module:

Setup Register

Pulse Width

Kt

Int Mode

OutputMode

Port

Function

This register specifies the width of the pulses sent to the hardware channel (in seconds). The

Calibration Pulser module maintains a minimum duty cycle of 50% on the output pulse train.

The numeric bounded register defines how much energy the module accumulates before a pulse is sent to the hardware channel. An industry standard for energy pulsing is 1.8, or one pulse per 1.8 energy-hours.

Specifies the modes of integration that may be selected.

This register specifies whether the output is a complete pulse (Pulse) or a change of state transition

(KYZ).

This register specifies which hardware port the pulse/KYZ transition appears on. Only those hardware channels that are still available appear in this list.

0.05

1.80

Default

Absolute

Pulse

Not Used

Page 140 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 11 - Energy Pulsing

Energy Pulsing with LEDs

The two LEDs on the front panel are preconfigured for energy pulsing. The  adjacent smaller infrared outputs are connected to the LEDs and pulse at the same  rate.

The LEDʹs pulse rate can be adjusted by modifying the Kt setup register in the

Calibration Pulser module. The value entered defines how much energy the  module accumulates before a pulse is sent to the hardware channel. The front  panel WATT and VAR LEDs are factory set to the same pulse rate. The Kt value is  shown on your meter’s front panel label; the default setting for Kt depends on the  form factor your meter services.

LED pulse indicators Infrared pulsers

Kt value for the meter

WATT – LED and VAR – LED

Like solid‐state relay output DO4, the WATT – LED is controlled by a Calibration

Pulser module that has its Source input linked to the kW del+rec output of the

Arithmetic module labeled “KW del, rec”

Similarly, the VAR – LED is controlled by a Calibration Pulser module that has its

Source input linked to the kVAR del+rec output of the Arithmetic module labeled

“kVAR del, rec”.

 For Form Factor 9S, 39S, 36S, and 76S meters, the default pulse rate of the front  panel WATT LED is 1.8 (1.8 Watt‐hours per pulse). The VAR LEDʹs Kt value is  also 1.8.

 For Form Factor 35S meters, the default pulse rate of the front panel WATT LED  is set at 1.2 (1.2 Watt‐hours per pulse). The Kt value for the VAR LEDʹs is also 1.2.

Customizing Energy Pulsing

Changing the value for the Kt setup register of the controlling Calibration Pulser  module lets you modify the pulsing rate of either channel. If you want to configure  the LED port for a different pulsing application, you must re‐link the Source input  to the output register of a different instantaneous power quantity in one of the

Arithmetic modules. Ensure that the quantity you choose originates from the MU

(meter units) Power Meter module.

© 2009 Schneider Electric. All rights reserved.

Page 141

Chapter 11 - Energy Pulsing PowerLogic ION8600 User Guide

Page 142 © 2009 Schneider Electric. All rights reserved.

12 Logging

The ION8600 meter has powerful data logging and event recording capabilities.

Data and event logs recorded by the meter are prioritized and stored onboard.

Data is retrieved periodically by the ION Enterprise software Log Server (or other  third party application).

If you use ION Enterprise software, all retrieved data from your system is stored  in an ODBC‐compliant database. The information in the database can be viewed  and analyzed using ION Enterprise software applications such as Vista (for  viewing), or reporting tools (for organizing and presenting data).

In this chapter



Data Logging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Configuring Data Logging  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  144

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  144

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  144

Changing Waveform Recording   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  146

Default Logging Capacity  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  146

Changing the Log Depths  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  146

Changing the Frequency of Logging  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  146

Default Logging Configuration  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  147

Viewing Data Logs   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  151



Event Logging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

ION Event Priority Groups . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  152

External ION Events   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  152

Displaying Events   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  153



Logging and Recording Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

© 2009 Schneider Electric. All rights reserved.

Page 143

Chapter 12 - Logging PowerLogic ION8600 User Guide

Data Logging

The meter ships with a comprehensive data‐logging configuration. Information  regarding the default logging capacity and default logging configuration can be

found in “Default Logging Capacity” on page 146.

To learn more about the data recorder modules in your meter, refer to the

ION Reference.

Configuring Data Logging

Use ION Enterprise or ION Setup software to change your meter’s logging  settings.

Using the Front Panel

You cannot configure Logging using the front panel.

Using ION Setup

The Logging Setup Assistant helps you configure meter data logging.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to the Logging folder.

Use the two screens (Memory, Load Profile) to configure your logging settings.

Memory Screen

3.

Select the Memory screen to re‐allocate meter memory.

Page 144

4.

Select the Log you wish to configure and click Edit. You can change both the Log

Duration (days) and the Log Size (records). Notice how changing these  parameters affects the meter memory allocated to that log.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 12 - Logging

Load Profile Log Screen

5.

Select the Load Profile Log screen to configure Data Recorder #1 (the Revenue

Log).

6.

Click the Channels tab to access the Data Recorder #1 Sources. Select a source.

 Click Unlink to unlink the parameter from the source.

 Click Edit to edit the parameter. The Parameter Selection window appears,  showing source register groupings. Click on the ‘+’ symbol beside the  register group to view the individual registers. Select the register you want  to connect to the source and click OK.

© 2009 Schneider Electric. All rights reserved.

You can also select the “Show all available registers” checkbox for a  complete listing of all possible registers.

N

OTE

Use Energy - Pulses registers save Revenue Log data in MV-90 P-File data format.

7.

Click the Interval/Depth tab to edit the Load Profile log interval and duration.

Page 145

Chapter 12 - Logging PowerLogic ION8600 User Guide

Changing Waveform Recording

The Waveform Recorder modules do not require changes to their default settings.

If you want to change the format of the recorded waveforms, refer to the

Waveform Recorder module description in the ION Reference.

Default Logging Capacity

The following table summarizes the default recording depths and recording  intervals of the various Data recorders and Waveform recorders in the meter.

Energy Logs

Time of Use Logs

Historic Logs

Harmonic Logs

Disturbance Recorders

Log Types

EN50160 Logs (ION8600A only)

Revenue Log

Loss Log

EgyDmd Log

TOU Logs

Hist Logs

Harm Logs

Transient Log

Sag/Swell Log

SagSwellState Log

ION8600C

Default Depth

N/A

N/A

N/A

100

3360

N/A

N/A

N/A

3000

N/A

ION8600B

Default Depth

N/A

N/A

N/A

100

3360

3360

1350

50

3000

N/A

ION8600A

Default Depth

3360

840

100

100

3360

3360

3360

50

3000

10

Interval

900 seconds

900 seconds

900 seconds

Triggered on demand

900 seconds

3600

Triggered on demand

Triggered on demand

Triggered on demand

Daily, weekly, 10 min...

Changing the Log Depths

Change the value in the Data Recorder’s Depth setup register to increase the  number of records stored in the recorder. The RecordMode setup register controls  how the Data Recorder will overwrite old records; refer to the Data Recorder  module description in the online ION Reference before changing this setup register.

Changing the Frequency of Logging

The five Periodic Timer modules that control the frequency of different data  recording are as follows:

 “Revenue Log Trg” controls the frequency of the logging of revenue values

 “Loss Log Trg” controls the frequency of Loss Compensation Data logging

 “EgyDmd Log Trg” controls the frequency of logging for the Energy and

Demand Log (this log is used for generating reports using Reporter)

 “Hist Log Trg” controls the frequency of Historic Data logging

 “Harm Log Trg” controls the frequency of Harmonics logging

Page 146 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 12 - Logging

C

AUTION

Programming your meter to write any data recorder at continuous intervals lower than 60 seconds (heavy logging configuration) may cause loss of data in the event of a power failure. Use of an uninterruptible power supply (UPS) is recommended for such heavy logging configurations.

Hist Mean Log

Vll ab mean

Vll bc mean

Vll ca mean

Vll avg mean

V unbal mean

Ia mean

Ib mean

Ic mean

I avg mean

I 4 mean kW tot mean kVAR tot mean kVA tot mean

PF lag mean

PF lead mean

Freq mean

Change the value in the Period setup register to change the frequency of data  logging (Period values are specified in seconds). Do not change the Sync Mode  setup register.

Default Logging Configuration

The following sections describe each Data Recorder and the parameters they log.

Revenue Log

The Revenue Log (Data Recorder #1) is configured for use with UTS MV90 billing  software. The Revenue log is located through the following folder path on the  meter’s program: Advanced Configuration > Revenue Framework > Energy. The  default values logged by the Revenue Log are as follows:

Parameter kWh del int kWh rec int kVARh rec int kVARh rec int kVAh rec int kVAh rec int kWh del kWh rec

Description

Interval kWh delivered

Interval kWh received

Interval kVARh delivered

Interval kVARh received

Interval kVAh delivered

Interval kVAh received kWh delivered kWh received

Parameter kVARh del kVARh rec kVAh del kVAh rec kWh loss int kVARh loss int

Period Length

Period Status

Description kVARh delivered kVARh received kVAh delivered kVAh received

Interval kWh total losses

(Tran + Line)

Interval kWh total losses

Logging Period in seconds

Logging Period verification

Historic Data Logging

Three data recorders are used to record “standard” power system quantities, such  as phase current, phase voltage and power factor. These recorders are labeled Hist

Mean LogHist High Log, and Hist Low Log. They are located through this folder  path on the meter’s program: Advanced Configuration > Historic Data Logging

By default, they log the following ION output register values:

Hist High Log

Vll ab high

Vll bc high

Vll ca high

Vll avg high

V unbal high

Ia high

Ib high

Ic high

I avg high

I 4 high kW tot high kVAR tot high kVA tot high

PF lag high

PF lead high

Freq high

Vll ab low

Vll bc low

Vll ca low

Vll avg low

V unbal low

Ia low

Ib low

Ic low

Hist Low Log

I avg low

I 4 low kW tot low kVAR tot low kVA tot low

PF lag low

PF lead low

Freq low

© 2009 Schneider Electric. All rights reserved.

Page 147

Chapter 12 - Logging

Template

35S and Default

35S and Default

35S and Default

35S only

35S only

35S only

Default (9S-39S/36S-76S)

Default (9S-39S/36S-76S)

Default (9S-39S/36S-76S)

PowerLogic ION8600 User Guide

Loss Log

One Loss Log recorder is configured to record loss values. It is located in the  following folder path on the meter’s program:

Advanced Configuration > Revenue framework > Energy framework

By default, it logs the following ION parameters ‐‐ note that the parameters differ  depending on the meter template:

Loss Log Parameter

MU Ia^2h int

MU Ib^2h int

MU Ic^2h int

MU Vll ab^2h int

MU Vll bc^2h int

MU Vll ca^2h int

MU Vln a^2h int

MU Vln b^2h int

MU Vln c^2h int

Description

Phase A interval current squared hours

Phase B interval current squared hours

Phase C interval current squared hours

Phase A interval voltage Line-to-Line squared hours

Phase B interval voltage Line-to-Line squared hours

Phase C interval voltage Line-to-Line squared hours

Phase A interval voltage Line-to-Neutral squared hours

Phase B interval voltage Line-to-Neutral squared hours

Phase C interval voltage Line-to-Neutral squared hours

Harmonics Logging

Two recorders provide various harmonics logs, including K‐factor and Total

Harmonics Distortion (THD). These recorders are labeled Harm Mean Log and

Harm High Log. They are located through the following folder path on the meter’s  program: Advanced Configuration > Harmonics Logging

By default, they log the following ION output register values:

V1 THD mean

V2 THD mean

V3 THD mean

I1 THD mean

I2 THD mean

I3 THD mean

Harm Mean Log

I1 K Fac mean

I2 K Fac mean

I3 K Fac mean

V1 THD high

V2 THD high

V3 THD high

I1 THD high

I2 THD high

I3 THD high

Harm High Log

I1 K Fac high

I2 K Fac high

I3 K Fac high

Time-of-Use Logging

Six data recorders are used to record energy and demand values based on the rates

(A, B, C, D) set in the Time of Use (TOU) module. These recorders are labeled as  follows: TOU kWh LogTOU kVA(R)h LogTOU kW/VAR sd LogTOU kW/VAR td

LogTOU kVA sd Log, and TOU kVA td Log. They are located through the following

Page 148 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 12 - Logging kWh del A kWh rec A kWh del B kWh rec B kWh del C kWh rec C kWh del D kWh rec D

TOU kWh Log folder path on the meter’s program: Time of Use. By default, these data recorders  log the following ION output register values: kVARh del A kVARh rec A kVARh del B kVARh rec B kVARh del C kVARh rec C kVARh del D kVARh rec D

TOU kVA(R)h Log kVAh del A kVAh rec A kVAh del B kVAh rec B kVAh del C kVAh rec C kVAh del D kVAh rec D

TOU kW/VAR sd Log kW sd mx del A kW sd mx rec A kW sd mx del B kW sd mx rec B kW sd mx del C kW sd mx rec C kW sd mx del D kW sd mx rec D kVAR sd mx del A kVAR sd mx rec A kVAR sd mx del B kVAR sd mx rec B kVAR sd mx del C kVAR sd mx rec C kVAR sd mx del D kVAR sd mx rec D

TOU kW/VAR td Log kW td mx del A kW td mx rec A kW td mx del B kW td mx rec B kW td mx del C kW td mx rec C kW td mx del D kW td mx rec D kVAR td mx del A kVAR td mx rec A kVAR td mx del B kVAR td mx rec B kVAR td mx del C kVAR td mx rec C kVAR td mx del D kVAR td mx rec D

TOU kVA sd Log kVA sd mx del A kVA sd mx rec A kVA sd mx del B kVA sd mx rec B kVA sd mx del C kVA sd mx rec C kVA sd mx del D kVA sd mx rec D kVA sd mx del A kVA sd mx rec A kVA sd mx del B kVA sd mx rec B kVA sd mx del C kVA sd mx rec C kVA sd mx del D kVA sd mx rec D

TOU kVA td Log kVA td mx del A kVA td mx rec A kVA td mx del B kVA td mx rec B kVA td mx del C kVA td mx rec C kVA td mx del D kVA td mx rec D kVA td mx del A kVA td mx rec A kVA td mx del B kVA td mx rec B kVA td mx del C kVA td mx rec C kVA td mx del D kVA td mx rec D

For more information refer to “Configuring Time of Use” on page 161 as well as

the TOU module description in the online ION Reference.

ION Enterprise Reporting

One data recorder is configured to provide power system data for the reporting  tools component of ION Enterprise software. It is located through the following  folder path on the meter’s program: Advanced Configuration > Revenue

Framework > Reporting. This recorder is labeled Egy Dmd Log. If any input links  to this module are changed, the reporting tools in ION Enterprise will not be able  to create reports from the device’s logs. If you use ION Enterprise reporting tools,  do not change the parameters that are logged in the Egy Dmd Log

© 2009 Schneider Electric. All rights reserved.

Page 149

Chapter 12 - Logging

Page 150

PowerLogic ION8600 User Guide

Sag/Swell and Transient Logging

Three data recorders provide details of these power quality events. They are  located through the following folder path on the meter’s program:

Advanced Configuration > Power Quality > Sag/Swell/Transient Detection

The Sag/Swell and Transient data recorders, by default, log the following ION  output register values:

DistDur

DistV1Min

DistV1Max

DistV1Avg

DistV2Engy

DistV3Min

DistV3Max

DistV3Avg

Sag/Swell Log

DistV1Engy

DistV2Min

DistV2Max

DistV2Avg

DistV3Engy

DistNominal

SwellLim

SagLim

TranV1Dur

TranV1Max

TranV2Dur

TranNominal

Threshold

PT Prim

Transient Log

TranV2Max

TranV3Dur

TranV3Max

PT Sec

CT Prim

CT Sec

The SagSwellState data recorder provides additional information required by the

Sag/Swell and Transient logs.

Refer to “Configuring Power Quality Event Logging” on page 167 for enabling or

disabling Sag/Swell and Transient events from being recorded in the Event Log.

N

OTE

Modification of the Sag/Swell, Transient and SagSwellState logs is an advanced procedure and should only be undertaken by experienced users familiar with ION and the interaction of these data recorders.

High Speed Modules in the ION8600C

In the ION8600C meter, the update period for the following modules are 1‐second.

Measurement periods for these modules are configured in Designer or ION Setup.

Alert Module

And/Or Module

Convert Module

Digital I/O Module

Display Module

DNP Slave Export Module

Min/Max Module

Modbus Slave Module

One-Shot Timer Module

Pulser Module

Pulse Merge Module

Sag/Swell Module

Setpoint Module

EN50160 Compliance Logging

For more information about EN50160 data logging, refer to the technical note

Power Quality: ION Meters and EN50160.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 12 - Logging

Viewing Data Logs

See the Report chapter. You can also view Data Logs using ION Setup.

1.

Open your meter in ION Setup, using Basic Mode.

2.

Navigate to View > Data Screens > Data Recorders. The following logs are  available for viewing:

 Average Harmonics

 Energy & Demand

 Historic Average, Historic Highs, Historic Lows

 Maximum Harmonics

 Revenue Log

 Sags & Swells

 Transformer Losses

 Transients (ION8600A only)

© 2009 Schneider Electric. All rights reserved.

Page 151

PowerLogic ION8600 User Guide Chapter 12 - Logging

Event Logging

Events produced by a meter’s various ION modules are prioritized and grouped  to facilitate custom logging. Each event is assigned a priority group number based  on its type and severity.

ION Event Priority Groups

Some event groups are preset with a Priority Number as shown in the table below.

You can also define your own priority number for some modules. Priority  numbers from 128‐191 appear in the global event log viewer in ION Enterprise  software. Priority numbers from 192‐255 are also logged, and additionally initiate  a beep and cause the window to flash. You can customize these responses to  display messages or perform netsend messages, for example.

Event Group

Reset

Setup Change

Input Register Change

I/O State Change

Information

Warning

EN50160 Event

Loss of Potential

Error Detected

Setpoint

Description

Module reset or re-synchronized

Module setup changes (setup register changes, label changes, input handle changes)

Inputs of certain modules change value (ie, input to And/Or module changes)

I/O state changes (ie, relay closes)

Module produces important user information

Module produces a warning

An EN50160 Counter (N

1

or N

2

) increases

Loss of Potential has occurred

An error has been detected

Setpoint condition goes Active or Inactive (ie, Sag/Swell module detects a disturbance)

Priority Number

5

10

15

20

25

30

50

128

255 programmable via module setup

The Event Log Controller module allows you to set a priority cutoff for event  logging. Any events with a priority number greater than the cutoff value are  logged, and events with lower priorities are discarded. Refer to the individual  module descriptions and the Event Log Controller module description in the

ION Reference for more details.

External ION Events

Some events are not produced by a specific module. These events are generated  internally by the meter. Their associated priority levels are shown in the table  below.

Page 152 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 12 - Logging

Event Group

Warning

Failure

Description

Factory initialize performed

Firmware or memory upgrade performed

Meter power-up or power-down

Internal modem not responding or modem recovered

Battery low

Telnet or serial terminal locked out

Security disabled or enabled

Communications not able to allocate required memory

Priority Number

30

255

Displaying Events

View Events in the following locations:

Application

Front Panel

ION Setup

Vista

WebMeter

Menu / Screen

Event Log

Event Log

Meter Events

N/A

Navigation

ALT display mode

Setup Assistant > Reports > Event Log

System & Logs tab > Meter Events object

N/A

© 2009 Schneider Electric. All rights reserved.

Page 153

Chapter 12 - Logging PowerLogic ION8600 User Guide

Logging and Recording Capacity

The meter provides both data and event logs. The amount of memory required to  store these logs depends on the number of parameters being logged and the  frequency with which these parameters are logged.

The following equation can help determine the amount of memory required to  store data and event logs: each record consumes (in Bytes) = [(number of parameters * 5) + 8]

The meter can also perform waveform recording. It can simultaneously capture  events on all channels to a maximum of 96 cycles each.

To calculate the waveform memory usage use the following formula: waveform memory usage (in Bytes) = [2*(number of samples per cycle) + 10]*

(number of cycles in waveform) + 30

N

OTE

Round up to the nearest kilobyte after each of the above calculations.

Page 154 © 2009 Schneider Electric. All rights reserved.

13 Revenue

This chapter provides instructions for configuring transformer line loss  compensation and time of use.

In this chapter



PT/CT Correction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

Configuring PT/CT Correction   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  156

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  156



Transformer Line Loss Compensation (TLC) . . . . . . . . . . . . . . . . . . . . . . . . 158

Configuring TLC   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  158

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  158

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  158

Using Vista   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  159



Time of Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

Configuring Time of Use   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  161

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  161

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  161

Using Designer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  162

Time Of Use Module Settings   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  163

Seasonal Settings   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  163

Creating a New Time Of Use Schedule   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  164

Displaying Time of Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  164

© 2009 Schneider Electric. All rights reserved.

Page 155

Chapter 13 - Revenue PowerLogic ION8600 User Guide

PT/CT Correction

The primary application for PT/CT correction is to apply correction factors for ratio  errors and phase angle errors to instrument transformers. Instrument transformer  correction reduces or eliminates the need to replace transformers in installations  where high accuracy is required.

Configuring PT/CT Correction

PT/CT Correction (the Instr Xformer module in the meter’s firmware) can be  configured in the meter via ION Enterprise or ION Setup software.

Using ION Setup

In the following ION Setup example, the PT/CT Correction Setup Assistant allows  you to configure the Instr Xformer modules on the ION meters.

1.

Open ION Setup and connect to your meter, in Basic Mode.

2.

Open the Revenue folder in the Setup Assistant and click PT/CT Correction.

3.

On the ITC Correction tab, select Active Correction and click Edit.

4.

The Transformer Connection Setup screen is displayed.

Page 156

5.

Click the checkbox beside the Voltage Inputs or Current Inputs and click Next.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide

6.

The first correction screen is displayed.

Chapter 13 - Revenue

7.

Click Edit to enter the test points and click Next to move to the next correction  screen. When you have gone through all the connection screens click Finish.

N

OTE

You may select a maximum of eight (8) test points.

8.

On the ITC Correction tab, select Active Correction and click Analyze to access  screens where you can input your wiring configuration and power system  information.

The Instrument Transformer Correction module is a core module; there is an ITC  module for each current input (I1, I2, I3, I4) and for each voltage input to the meter

(V1, V2, V3). Note that the correction affects only the 1‐second values in the Power

Meter module. No high‐speed, harmonics, or waveform values are affected by the  correction. For more information, see the ITC (Instr Xformer) module description in  the online ION Reference.

© 2009 Schneider Electric. All rights reserved.

Page 157

Chapter 13 - Revenue PowerLogic ION8600 User Guide

Transformer Line Loss Compensation (TLC)

Transformer Loss Compensation is used when a meter’s actual location is different  from the electrical location where change of ownership occurs; for example, where  meters are connected on the low‐voltage side of power transformers when the  ownership change occurs on the high‐side of the transformer. This physical  separation between meter and actual billing point results in measurable losses.

Compensating for this loss ‐ Loss Compensation ‐ is the means of correcting this  meter reading. Losses may be added to or subtracted from the meter registration.

Meters are usually installed on the low‐voltage side of a transformer because it is  more cost‐effective. There are also cases where change of ownership may occur  halfway along a transmission line where it is impractical to install a meter. In this  case, power metering must again be compensated.

C

AUTION

Due to the variation in installations, advanced knowledge of power systems and connection methods is required before transformer loss compensation can be properly implemented. Data parameters should only be programmed by qualified personnel that have appropriate training and experience with

Transformer Loss Compensation calculations.

For more information, see the latest version of the Transformer Line Loss

Compensation technical note.

Configuring TLC

Use ION Enterprise or ION Setup software to change your meter’s TLC settings.

Using the Front Panel

You cannot configure Transformer Line Loss Compensation using the front panel.

Using ION Setup

The Revenue Setup Assistant helps you configure TLC. The Transformer Loss  screen allows you to enable/disable TLC, choose which method you prefer (1 or 2)  and configure TLC settings.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to Revenue > Transformer Loss

Page 158 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 13 - Revenue

3.

First, enable TLC by selecting Loss Comp Enble and clicking the Edit button.

4.

Select Comp Enabled from the drop‐down list and click OK.

5.

Next choose the TLC method you wish to use by selecting Comp Mthod Slct and  clicking the Edit button.

Select Method 1 to use the Test Sheet method and Method 2 to use the %Loss

Constants method.

6.

Finally, click the tab of the TLC method you chose in the previous step and  configure the settings for that method.

Using Vista

Click the Loss Compensation button in the Revenue screen to access the Loss

Compensation screen:

1.

Launch Vista.

2.

In the User Diagram screen that appears, click the Revenue button.

© 2009 Schneider Electric. All rights reserved.

Page 159

Chapter 13 - Revenue PowerLogic ION8600 User Guide

Click here to enable

Loss Compensation calculations

3.

Click the Loss Compensation button. The following window appears:

Choose either the Test

Sheet or %Loss Constants compensation method

Page 160

These are the true instrument transformer ratios. Normally they coincide with the Power

Meter module’s setup.

4.

Configure your values as required.

See the Transformer Loss Compensation technical note for more details on this feature.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 13 - Revenue

Time of Use

The Time of Use module may only be important if you are using the meter in a  billing application (i.e. you are a power provider), as the module contains the  meter’s seasonal rate schedules. Typically, power consumers do not require Time

Of Use configuration.

See the ION Reference for more information on the Time of Use module.

Configuring Time of Use

Use ION Enterprise or ION Setup software to change your meter’s Time of Use  settings.

Using the Front Panel

You cannot configure Time of Use using the front panel.

Using ION Setup

The Time of Use Setup Assistant helps you configure the Time of Use module.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to Revenue > Time of Use

© 2009 Schneider Electric. All rights reserved.

3.

Select a Time of Use program from the list (in this example, Sample TOU) and  click Edit.

4.

Follow the Time of Use Wizard to configure your program. Click Send to save  the TOU program on your meter.

Page 161

Chapter 13 - Revenue PowerLogic ION8600 User Guide

Using Designer

Open your meter in Designer and navigate to the Time‐of‐Use Setup Framework.

Right‐click the Time of Use module to edit.

Page 162 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 13 - Revenue

Time Of Use Module Settings

The Time of Use module’s setup registers define your seasons’ start and end dates,  the day types where your rates may differ, and the rate schedules for each season’s  day types. The module compares the meter’s internal clock with the season, day,  and time of day settings in these registers, and changes its output registers to  reflect the current state of these settings.

Seasonal Settings

The Time of Use module supports up to four separate seasons. Each seasons’ start  and end dates are set into the appropriate Season setup register.

N

OTE

Ensure that there is no date overlapping when defining seasons and that every day of the year is covered by your seasons. If there are gaps between seasons, the module returns an exception message and will not function.

If your rates do not change between seasons, you do not need to configure the

Season setup registers — Season 1 is the default, and all Season 1 rates are in effect  all year.

If you have different seasons, enter their start and end dates into the appropriate  setup registers. If your season is active on the same dates every year, you only need  to enter a single range of dates in the appropriate Season setup register. If the active  dates are different each year (for example, Season 3 becomes active every first

Monday in August), the start dates must be individually specified for each year.

The Time of Use module is partially configured at the factory. Check the setup  registers to ensure that the settings match your Time of Use schedules.

Setup Register

Season 1- 4

Season 1 - 4

Weekday Rates

Season 1 - 4

Weekend Rates

Season 1 - 4

Alt 1 Rates

Season 1 - 4

Alt 2 Rates

Season 1 - 4

Holiday Rates

Weekdays

Weekends

Function

These setup registers define the dates for each active season. When a season is active, the Time of Use module will use the applicable rate schedules.

These setup registers specify seasonal weekday rates.

These setup registers specify seasonal weekend rates.

These setup registers specify a season's daily rates during the days specified in the Alt 1 Days setup register.

These setup registers specify a season's daily rates during the days specified in the Alt 2 Days setup register.

These setup registers specify a season's daily rates during the days specified in the Holidays setup register.

This register defines the days of the week for all seasons. The rates in the Season (1, 2, 3, or 4) Weekday Rates setup registers are used on these days.

This register defines the weekend days for all seasons. The rates in the Season (1, 2, 3, or 4) Weekend Rates setup registers are used on these days.

© 2009 Schneider Electric. All rights reserved.

Page 163

Chapter 13 - Revenue PowerLogic ION8600 User Guide

Setup Register

Alt 1 Days

Alt 2 Days

Holidays

Self Read Days

Function

This register defines a set of alternative dates for all seasons. These dates generally have different rates from weekdays, weekends, or holidays.

This register is similar in function to Alt 1 Days, but contains a different set of dates.

This register defines the holidays for all seasons. The rates defined in the Season (1, 2, 3, or 4) Holiday Rates setup registers are used on these days.

This setup register defines the dates and times that the Self Read output register will pulse. If no time is entered in this register, the Self Read output register will pulse on the date specified at 12:00 AM.

Creating a New Time Of Use Schedule

You can create a new TOU schedule using the TOU Program Manager; the  program is a self‐documented, graphical wizard. You launch the TOU Program

Manager in Designer from the Options menu.

Displaying Time of Use

View Time of Use values in the following locations:

Application

Front Panel

ION Setup

Vista

WebMeter

Menu

Active TOU Rate and Active

TOU Season screens

N/A

Time of Use Screen

N/A

Navigation

ALT Display mode

N/A

Revenue tab > Time of use object

N/A

Page 164 © 2009 Schneider Electric. All rights reserved.

14 Power Quality

This chapter explains how to configure your meter’s power quality functionality.

In this chapter



Power Quality Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

Configuring Power Quality Settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  166

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  166

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  166

Using Designer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  167

Configuring Power Quality Event Logging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  167

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  167

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  167

Using Designer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  168

Sag/Swell Module Settings  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  168

Transient Module Settings (ION8600A only)   . . . . . . . . . . . . . . . . . . . . . . . . . . . .  169

© 2009 Schneider Electric. All rights reserved.

Page 165

Chapter 14 - Power Quality PowerLogic ION8600 User Guide

Power Quality Configuration

Power quality configuration is provided by a number of modules, depending on  your meter type, such as the Sag/Swell module, the Transient module, and the

Mains Signalling Evaluation module, among others.

See the ION Reference for more information on these modules.

For a description of the scaled operational values (SOV) feature and the alternate  scaling registers on the Power Quality page in the Vista component of ION

Enterprise, refer to “Scaled Operational Values” on page 70.

Configuring Power Quality Settings

Use ION Enterprise or ION Setup software to change your meter’s power quality  settings.

Using the Front Panel

You cannot configure Power Quality from the front panel.

Using ION Setup

The Power Quality Setup Assistant helps you configure the various power quality  modules.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to the Power Quality folder.

Page 166

3.

Click on the Sag/Swell tab to set sag and swell limits, configure sag/swell  waveform recorder settings and most importantly, record your system’s nominal  voltage.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 14 - Power Quality

4.

Click on the Waveforms tab to configure the waveform recording features of the  meter, including the waveform depth, the number and samples per cycle.

5.

Click on the Transient tab to configure various settings such as voltage deviation  threshold and transient waveform recorder depth and frequency.

N

OTE

The ION8600A features dual waveform capture: Sags are recorded at 32 samples x 54 cycles. Transients waveform capture at 256 samples x 7 cycles.

Using Designer

Open your meter in Designer and navigate to the Power Quality Setup

Framework. Right‐click a module to edit.

Configuring Power Quality Event Logging

Use ION Enterprise or ION Setup software to change your meter’s power quality  event log settings.

N

OTE

By default, Power Quality events are not included in the Event Log.

Using the Front Panel

You cannot configure Power Quality event logging from the front panel.

Using ION Setup

The Event Log Setup Assistant allows you to enable/disable Power Quality event  logging.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

Click on the Event Log tab.

© 2009 Schneider Electric. All rights reserved.

Page 167

Chapter 14 - Power Quality PowerLogic ION8600 User Guide

3.

Select the Sag/Swell Event Priority (SS1 EvPriority) and click Edit.

 To stop Sag/Swell events from being recorded in the Event Log, set

SS1 EvPriority to zero (0).

 To include Sag/Swell events in the Event Log, SS1 EvPriority must be greater  than the Event Log Cutoff (EL1 Cutoff) value. The recommended EvPriority  value for enabling Sag/Swell events is 200.

4.

Select the Transient Event Priority (TR1 EvPriority) and click Edit.

 To stop Transient events from being recorded in the Event Log, set

TR1 EvPriority to zero (0).

 To include Transient events in the Event Log, TR1 EvPriority must be greater  than the Event Log Cutoff (EL1 Cutoff) value. The recommended EvPriority  value for enabling Transient events is 200.

Using Designer

Open your meter in Designer and navigate to the Power Quality Setup

Framework. Right‐click the Sag/Swell or Transient module to edit.

Sag/Swell Module Settings

The Sag/Swell module monitors voltage waveforms for sags and swells (i.e.

ITI [CBEMA] Type 2 and Type 3 disturbances). It then reports each disturbance’s  magnitude and duration. The Sag/Swell module can also detect sub‐disturbances  during a Sag/Swell event. Settings are as follows:

Setup Register

Swell Lim

Sag Lim

Change Crit

Function Default

This is the magnitude above which a voltage deviation is considered a swell.

106

This is the magnitude below which a voltage deviation is considered a sag.

88

This is the amount a voltage signal must change during a disturbance to be considered a new sub-disturbance.

10

Page 168 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 14 - Power Quality

Nom Volts

EvPriority

This is the nominal power system voltage (used for all Power Quality functions). Set Nom Volts to “0” to disable the Sag/Swell module.

The priority assigned to Sag/Swell and Transient module events

(0 to 255, 255 is highest).

0

0

1

2

1

2

The primary power system voltage is sometimes different than the PT Primary setup register value (i.e. when the PT Primary is used to indicate winding ratio rather than primary voltage).

By default Sag/Swell events are not recorded in the Event Log.

You also need to set the EvPriority register value if you want Sag/Swell events to  be recorded in the Event Log. To enable Sag/Swell events, the EvPriority value  must be greater than the Event Log Controller module’s Cutoff value (the  recommended Sag/Swell EvPriority value is 200). To disable Sag/Swell events so  they are not recorded in the Event Log, set EvPriority to zero (0).

You may need to change Swell Lim and Sag Lim, but most applications are served  by the default values entered into these registers. The Change Crit setup register  does not need to be changed for normal operation.

N

OTE

If the Sag/Swell module’s

Nom Volts

setup register is set to zero, all Sag/Swell module functions are disabled. Nom Volts is typically set when the meter is put into service. If Nom Volts has not been set, enter a value for your system’s nominal voltage (i.e. 120, 277, or 347). The value you enter will also be used by the Transient module in the ION8600A.

Transient Module Settings (ION8600A only)

The Transient module monitors voltage waveforms for transient activity (i.e. ITI

[CBEMA] Type 1 disturbances). The Threshold setup register defines what voltage  disturbance magnitude should be considered as transient activity. Threshold is  interpreted as a percentage of the nominal system voltage, plus 100. For example,  if you want transients recorded when voltage deviates from nominal by 20%, enter

120 into the Threshold setup register.

Setup Register

Threshold

EvPriority

Function

This is the magnitude at which a voltage deviation is considered a transient.

The priority assigned to Sag/Swell and Transient module events

(0 to 255, 255 is highest).

Default

125

0

1

1

By default, Transient events are not recorded in the Event Log.

You also need to set the EvPriority register value if you want Transient events to be  recorded in the Event Log. To enable Transient events, the EvPriority value must  be greater than the Event Log Controller module’s Cutoff value (the recommended

Transient EvPriority value is 200). To disable Transient events so they are not  recorded in the Event Log, set EvPriority to zero (0).

© 2009 Schneider Electric. All rights reserved.

Page 169

Chapter 14 - Power Quality PowerLogic ION8600 User Guide

Page 170 © 2009 Schneider Electric. All rights reserved.

15 Displays

This chapter explains the available front panel displays. It also includes  procedures for customizing displays using ION Enterprise or ION Setup software.

In this chapter



Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172



Configuring Front Panel Displays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

Using the front panel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  173

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  173

Using Designer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  174



Default Front Panel Display Screens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

NORM mode display screens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  177

ALT mode default display screens   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  178

TEST mode default display screens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  181

© 2009 Schneider Electric. All rights reserved.

Page 171

PowerLogic ION8600 User Guide Chapter 15 - Displays

Introduction

The ION8600 ships with pre configured display screens designed to suit the data  needs of most users. Different types of screens are available depending upon the

meter’s current mode of operation (see “Modes of Operation” on page 27 for

details).

Front panel displays may also be customized on your meter to show virtually any  measurement or calculation. For example, you could do one or all of the following:

 change displayed parameters, such as from Vll to Vln or Vllab to Vlna

 adjust character size to be different on each screen

 change data display settings such as backlight timeout, automatic display  scrolling, parameter update rate and display mode*

Use ION Enterprise or ION Setup software to customize your front panel display  screens.

Page 172 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 15 - Displays

Configuring Front Panel Displays

Using the front panel

You cannot configure displays from the front panel.

Using ION Setup

1.

Open ION Setup and connect, in basic mode, to the appropriate meter.

2.

In the Setup Assistant, navigate to Displays and click Edit.

ION Setup will upload your meter’s display information to the Display Editor.

This may take a few moments.

3.

Edit, rename, delete or rearrange displays as desired.

4.

If you choose to edit or create new display, the Display Editor wizard contains  three steps for creating or editing display screens.

© 2009 Schneider Electric. All rights reserved.

Page 173

Chapter 15 - Displays PowerLogic ION8600 User Guide

Page 174

Choose the screen type

Select the parameters available for your chosen screen type

Select your display qualities, including digit resolution and truncated or  rounded last digits.

5.

Click Send to save the changes in the meter.

Using Designer

C

AUTION

Before you reconfigure or delete a framework, you should make a copy. This ensures that you can restore the framework without having to reinitialize the factory configuration.

To remove a data display screen:

1.

Launch Designer.

2.

Select the Display module responsible for the screen.

3.

Press delete. This also deletes all links to that particular Display module.

If the display screen you are deleting is part of the automatic scrolling cycle, you  should reconfigure the links from the Scroll module’s Trigger outputs to the  remaining Display modules so that the following considerations hold true:

 The first Display module in the scrolling cycle is linked to the Trigger 1 output of  the Scroll module.

 The last Display module in the scrolling cycle (module n) is linked to the

Trigger n output of the Scroll module. For example, if your scrolling cycle  consists of 5 screens, then Trigger 5 should be linked to the fifth module in the  cycle.

 The Wraparound setup register of the Scroll module designates the last trigger  output (Trigger n). Expanding on the previous example, since Trigger 5 is the last  trigger, the Scroll module’s Wraparound setup register would have a value of 5.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 15 - Displays

To add a new display screen

1.

Create a Display module.

2.

Define the modules characteristics (display format) by adjusting its setup  registers.

3.

Link any required data to the Source inputs of the Display module.

If you want your new screen to appear in the automatic scrolling cycle, then you  must link the Show input of the Display module to a Trigger output of a Scroll  module.

To create a Disk Simulator screen

1.

Create a new Display module, and choose the type as Disk Simulator.

2.

Connect the new Display module’s first input to the Calibration Pulser module’s

Disk Position output that you want to monitor for its pulsing interval.

3.

To include the newly added screen to the ALT screen list, connect the Display  module’s Show1 and Show2 inputs to the Scroll module’s last available Trigger  outputs in ALT S

CROLL

 UP and ALT S

CROLL

 D

OWN

 (respectively).

You can determine the last available Trigger by right‐clicking on the output to  discover the Triggers’ owners.

4.

Increase the Scroll module’s Wraparound setup register by 1 to include the new  screen.

5.

Configure the remaining display settings according to your needs.

Although the Disk Simulator display is intended to show the disk behavior of  mechanical watt‐hour meters, this feature can be used to monitor any accumulated  meter quantity over the time. To do this, connect the Display module’s first input  to the meter quantity, and connect the second input to the maximum value that  you expect the displayed quantity to be bounded by (this could be any ION output  register or an External Numeric module register). In this case, (i.e. the Display  module is not connected to a Calibration Pulser module) the Disk Simulator  revolves from left to right.

N

OTE

The inputs to the Disk Simulator display are always positive. If the value exceeds the maximum scale value assigned in the second input, then nothing is displayed except labels and the disk rectangle.

To configure leading zeros

The leading zeros and decimal point in a numeric display can be configured with  the Display module setup register Screen Resolution. For example, the number

276.3443 can be configured in one of the following ways, depending on the  selection you make in the Screen Resolution setup register:

Value

276.3443

Screen Resolution

1.x  = 276.3

1234.xx = 0276.34

123456. = 000276.

© 2009 Schneider Electric. All rights reserved.

Page 175

Chapter 15 - Displays PowerLogic ION8600 User Guide

If the Screen Resolution setup register is set to DEFAULT, the Display module will  use the resolutions defined in the Display Options module.

Last digit mode

The Display module setup register Last Digit Mode lets you specify whether to  truncate or round a value’s last digit. Numbers round up at 5 or greater, and round  down from 1 to 4. A truncated value disposes of any digits after the number of  decimal places that you have specified in the Screen Resolution setup register.

Screen Resolution = 1.xxx

Value

Rounded

Truncated

=

=

=

276.35192

276.352

276.351

To configure parameter titles

The parameter value on a display screen is the value of an output connected to the

Display module Source input register. By default, the displayed parameter’s title is  the name of the output connected to the Source input. The Display module Source

Title setup register lets you change the default to a title that better describes your  system. For example, if “KWh Net” is linked to the first Source input, you could  change its display name by setting Source 1 Title to “KWh Net West.” A maximum  of 25 characters is permitted.

See “Changing TEST Mode Timeout” on page 188 for information on configuring

TEST mode display timeouts.

Page 176 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 15 - Displays

Default Front Panel Display Screens

Each mode of operation (NORM, ALT and TEST) has its own display screens,  providing various power system data and meter properties screens.

NORM mode display screens

The factory‐configured ION8600 meter scrolls through nine displays detailed  below. If the settings in the Scroll module have not been altered, each screen is  displayed for five seconds if no front panel buttons are pressed.

Display scrolling is suspended when a front panel button is pressed, and you can  manually scroll through the display screens using the Up or Down arrow buttons.

If required, refer to “Front Panel Features” on page 20 for more instructions on

using the front panel buttons.

1.

kWh

This screen displays kWh delivered and received values.

2.

kVARh

This screen displays kVARh delivered and received values.

3.

kVAh

This screen displays kVAh delivered and received values.

4.

Peak Demand Delivered

This screen displays the maximum delivered kW value and a timestamp of  when the peak occurred. This value is a Sliding Window (Rolling Block)  demand calculation.

5.

Peak Demand Received

This screen displays the maximum received kW value and a timestamp of when  the peak occurred. This value is a Sliding Window (Rolling Block) demand  calculation.

6.

Peak Demand Reset Count

This screen displays a count of the number of Demand Resets executed as well  as a timestamp of the latest Peak Demand Reset.

7.

Q Metering

This screen displays approximated VARh measurements, one phase (60  degrees) behind the normal watthour connection (90° ‐ 330° and 150° ‐ 270°).

8.

Disk Simulator

This display simulates the behavior of a mechanical watt‐hour meter indicating  power received or delivered by the direction of the pulse.

9.

All Segments

This is a screen test where a black screen showing all segments (all pixels on)  indicates that the display is functioning properly.

© 2009 Schneider Electric. All rights reserved.

Page 177

Chapter 15 - Displays

Page 178

PowerLogic ION8600 User Guide

ALT mode default display screens

The factory‐configured ION8600 meter scrolls through the following ALT mode  displays. If the settings in the Scroll module have not been altered, each screen is  displayed for five seconds if no front panel buttons are pressed (until five minutes  have elapsed).

Viewing ALT display modes

1.

Press the Alt/Enter button once to toggle between the NORM and ALT display  modes.

2.

Press the Up or Down arrow buttons to scroll back or forth through the displays.

If no buttons are pressed the meter reverts back to NORM mode after five minutes.

N

OTE

These screens vary depending on the firmware version on the meter and custom display configuration.

1.

Name Plate 1

The Name Plate 1 screen contains this information:

Owner

TAG1 from Factory module

TAG2 from Factory module

Firmware revision of the meter

Battery life indicator

TAG1 and TAG2 typically identify the meter’s user and installed location. The

Owner and TAG registers are configurable with ION Enterprise or ION Setup

software. See “How to TAG Your Meter” on page 42.

2.

Name Plate 2

This screen displays the following information for the current Sliding Window

(Rolling Block) demand settings:

CONFIG

UPDATE

SYNC

MAX (kW)

Sliding Window (Rolling Block)

Length of the demand period multiplied by the number of demand periods

Length of the demand period

Clock synchronization source

Maximum kW Demand1

1 The MAX (kW) value is a maximum allowable demand level based on installed transformer configurations and nominal voltages and currents.

3.

Event Log

The Event Log screen displays up to four most recent, highest priority events

(priority 255 only). The date, a timestamp, an event description, and an event  code are provided for each event displayed. If more than four high priority  events have been recorded, then the Event Log screen will indicate additional

logs exist. Refer to “Data Logging” on page 144 for more details.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 15 - Displays

4.

Vector Diagram

This screen shows phasors and numeric values for each phase current and phase  voltage measurement.

5.

Instantaneous Voltage

This screen shows average voltage, line‐to‐neutral and/or line‐to‐line voltage

(depending on the meter’s service type).

6.

Instantaneous Current

This screen shows the phase current and average current values.

7.

Instantaneous Power

This screen shows kW total, kVAR total, kVA total and signed Power Factor  total values.

8.

Instantaneous Demand

This screen shows kW delivered and received from the Sliding Window (Rolling

Block) demand calculation.

9, 10, 11. Voltage Harmonics

These screens show histograms of the per phase voltage harmonic content.

12, 13, 14. Current Harmonics

These screens show histograms of the per phase current harmonic content.

15.   Instantaneous Demand

This screen shows kW td delivered and received.

ALT mode Time of Use (TOU) display screens

ALT mode display screens 17 to 56 are factory‐configured to show Time of Use

(TOU) data. The measurements displayed originate from frameworks of ION  modules that are linked to a TOU module. For details about the TOU module, refer  to the ION Reference.

By default, all demand values result from Sliding Window (Rolling Block)  calculations.

17. TOU Energy by Rate

This screen shows kWh delivered values for each TOU rate.

18 ‐ 25. kW Peak Demand

These screens display the maximum kW delivered value for each TOU rate.

These values result from Sliding Window (Rolling Block) demand calculations.

26. Previous Billing Energy

This screen displays the kWh delivered values for each TOU rate in the previous  billing period.

N

OTE

PB = Previous Billing period. A billing period is the time between two consecutive meter readings for billing purposes by a utility.

© 2009 Schneider Electric. All rights reserved.

Page 179

Chapter 15 - Displays

Page 180

PowerLogic ION8600 User Guide

27 ‐ 34. Prev Billing Peak Demand

These screens display the maximum kW delivered value for each TOU rate in  the previous billing period. These values result from Sliding Window (Rolling

Block) demand calculations.

35. Previous Season Energy

This screen displays the kWh delivered for each TOU rate in the previous billing  season. These values result from Sliding Window (Rolling Block) demand  calculations.

N

OTE

PS = Previous Season. Billing Seasons are defined in the TOU module description in the

ION Reference.

36 ‐ 43. Prev Season Peak Demand

These screens display the maximum kW delivered for each TOU rate in the  previous billing season.

44. Prev Billing/Season Energy

These screens display the kWh delivered and received values in the previous  billing period and billing season.

45, 46. Prev Bill/ Season Pk Demand

These screens show the maximum kW sd received values in the previous billing  period and billing season. These values result from a Sliding Window (Rolling

Block) demand calculation.

47. Prev Billing/Season Energy

These screens display the kVARh delivered and received values in the previous  billing period and billing season.

48, 49. Prev Bill/Season Pk Demand

These screens display the kVAR delivered and received values in the previous  billing period and billing season. These values result from a Sliding Window

(Rolling Block) demand calculation.

50. Prev Billing/Season Energy

These screens display the kVAh delivered and received values in the previous  billing period and billing season.

51, 52. Prev Bill/Season Pk Demand

These screens display the kVA delivered and received values in the previous  billing period and billing season. These values result from a Sliding Window

(Rolling Block) demand calculation.

53. Active TOU Rate

This screen shows which of the valid TOU billing rates is active.

54. Active TOU Season

This screen shows which TOU billing season is currently active.

55. Flicker

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 15 - Displays

This screen displays flicker measurements from V1, V2 and V3.

56. Frequency

This screen displays frequency information.

TEST mode default display screens

Recall that the values shown in the TEST mode display screens represent different  accumulators than those shown in NORM mode (although they perform some of  the same basic measurements). The TEST mode display values are for calibration  checking purposes; they will only accumulate while the meter is in TEST mode.

Viewing TEST mode

There are two ways to switch the meter into TEST mode depending on the type of  meter you have:

 Standard meter (without hardware lock): You must use ION Enterprise or ION

Setup software; refer to “Switching to TEST Mode” on page 185.

 Standard hardware‐locked meter: You must remove the cover from the meter

and press the TEST mode button; refer to “Performing a Master Reset from the  front panel” on page 192 for detailed instructions on removing the meter’s

cover.

Once the meter is in TEST mode the front panel cycles through four TEST mode  display screens summarized below.

1.

kWh Test

This screen shows TEST mode kWh delivered and received values.

2.

kVARh/KVAh Test

This screen shows TEST mode kVARh/KVAh delivered and received values.

3, 4. Instantaneous Demand Test

This screen shows TEST mode kW delivered and received values. Both  quantities are produced from a Sliding Window (Rolling Block) demand  calculation. This value is reset if the Demand Reset switch is turned while the  device is in TEST mode.

© 2009 Schneider Electric. All rights reserved.

Page 181

Chapter 15 - Displays PowerLogic ION8600 User Guide

Page 182 © 2009 Schneider Electric. All rights reserved.

16 TEST Mode

This chapter describes your meter’s TEST Mode and explains how to switch from

Normal Mode to TEST Mode.

In this chapter



Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184



Switching to TEST Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

Using the front panel (standard meter) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  185

Using the front panel (hardware locked meter)   . . . . . . . . . . . . . . . . . . . . . .  185

Using ION Setup (standard meter)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  185

Using ION Setup (hardware‐locked meter)  . . . . . . . . . . . . . . . . . . . . . . . . . .  186

Using Vista (standard meter)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  186

Using Vista (hardware‐locked meter)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  187



Changing TEST Mode Timeout . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

Using the front panel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  188

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  188

Using Designer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  189



TEST Mode Default Display Screens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190

TEST mode LED energy pulsing  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  190

© 2009 Schneider Electric. All rights reserved.

Page 183

PowerLogic ION8600 User Guide Chapter 16 - TEST Mode

Introduction

TEST Mode is typically used for verifying meter calibration and function. The  meter is usually reading data from a test power supply while these functions are  performed.

Several things to note about TEST Mode:

 All of the billing quantities that are recorded when the meter is in normal mode  will stop accumulating when the meter is switched to TEST Mode — the data is  sent to special TEST Mode registers instead.

 The values accumulated in these test registers are displayed on the front panel  and in ION Enterprise or ION Setup software.

 The regular normal mode billing registers are unaffected while the meter is in

TEST Mode; accumulation of this data continues as soon as you exit TEST Mode.

 All test registers are reset to zero when you exit TEST Mode.

N

OTE

The meter will always return to NORM mode when you exit TEST mode, even if you entered TEST mode from ALT mode.

You cannot place a hardware‐locked meter in TEST mode using ION Enterprise or

ION Setup software. The meter must be placed in TEST mode via the front panel.

Please refer to Verifying ION8600 Meter Accuracy technical note for final accuracy  verification test details and procedure.

Page 184 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 16 - TEST Mode

Switching to TEST Mode

Place the meter into TEST Mode using the front panel, ION Setup or Vista. The  meter’s front panel informs you when the meter is in TEST Mode with a special  display screen.

TEST

MODE

Using the front panel (standard meter)

The TEST mode button on the ION8600 meter is located beneath the outer cover.

You must first remove the cover. Refer to the procedure for removing this cover on

page 192.

Once you have removed the outer cover, press the TEST mode button.

Using the front panel (hardware locked meter)

Hardware‐lockable meters must be in TEST mode before they can be configured.

To place the meter in TEST mode, remove the outer cover following the procedures

listed on page 192.

The regular NORM/ALT mode billing registers are unaffected while the meter is  in TEST mode; accumulation of this data continues as soon as you exit TEST mode.

All test registers are reset to zero when you exit TEST mode.

Using ION Setup (standard meter)

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to the Verification folder.

© 2009 Schneider Electric. All rights reserved.

3.

Click on TEST Mode. If meter security is enabled, you will be prompted for  password. A dialog box informs you the meter is in TEST Mode.

Page 185

Chapter 16 - TEST Mode PowerLogic ION8600 User Guide

4.

Click OK. The TEST Mode screen appears and test values are displayed.

Page 186

Click on the tabs to perform various test‐related tasks. See the ION Setup online  help for more information.

5.

Click Close. A dialog box informs you the meter is back in Normal Mode.

Using ION Setup (hardware-locked meter)

You cannot place a hardware‐locked meter in TEST mode using ION Setup. The

meter must be placed in TEST mode via the front panel. See “Switching to TEST

Mode” on page 185.

Using Vista (standard meter)

1.

Open the meter in Vista.

2.

Navigate to Revenue and click the Setup & Controls button in the bottom right‐ hand corner of the revenue screen.

© 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 16 - TEST Mode

3.

Select the TEST Mode radio button. You will be prompted for the ION Enterprise  user password. If meter security is enabled, you will also be prompted for the  meter password.

Use this screen to view and reset the registers that accumulate real‐time data. For  more information see the Vista section of the online ION Enterprise Help.

Using Vista (hardware-locked meter)

You cannot place a hardware‐locked meter in TEST mode using ION Enterprise or

ION Setup software. The meter must be placed in TEST mode via the front panel.

See “Switching to TEST Mode” on page 185.

© 2009 Schneider Electric. All rights reserved.

Page 187

Chapter 16 - TEST Mode PowerLogic ION8600 User Guide

Changing TEST Mode Timeout

If no front panel buttons are pressed, the meter will exit TEST mode after 30  minutes (unless the default TEST mode timeout value has been changed). While in

TEST mode, the value on the bottom right of the status bar indicates the amount of  time before TEST mode times out. The meter always returns to NORM mode when  the TEST mode time‐out elapses.

The timer indicates the TEST mode timeout.

The time‐out value resets to 30 minutes each time you press any front panel button.

By default the TEST mode time‐out value is 30 minutes.

You can change the value of the TEST mode time‐out using ION Enterprise or ION

Setup software or the front panel.

Using the front panel

Follow these steps if you are using the front panel:

N

OTE

You must be in TEST mode to change the TEST mode time-out if you have the hardware-lockable meter.

1.

Enter the Setup menu by holding down the Alt/Enter button.

2.

Scroll through the menu items, highlight DISPLAY OPTIONS, and press the Alt/

Enter button.

3.

Scroll down and highlight the TEST MODE TO menu item. Press Alt/Enter.

4.

The current TEST mode time‐out is displayed. Use the Up or Down arrow  buttons to change the value of the highlighted digit. Press the Up or Down arrow  button to change the position of the highlight cursor. When you have entered the  new value of the TEST mode time‐out in seconds, press the Alt/Enter button.

5.

Select YES to Confirm the change, and enter the meter password if required.

Using ION Setup

Follow these steps if you are using ION Setup:

1.

Start ION Setup and connect to the desired meter in Advanced Mode.

2.

Locate the Display Options module in the module list and double‐click to open  the module.

3.

In the Display Options module, click the Setup Registers tab and double‐click  the TEST Mode Timeout setup register. The default setting for this setup register  is 1800 seconds (30 minutes).

© 2009 Schneider Electric. All rights reserved.

Page 188

PowerLogic ION8600 User Guide Chapter 16 - TEST Mode

4.

Set the TEST Mode Timeout to the desired time. You can choose from a numeric  bounded format or an elapsed interval format.

5.

Click Send to transmit the changes to the meter.

Using Designer

Follow these steps if you are using Designer:

1.

Open Designer and connect to the desired meter.

2.

Double‐click the Display Setup folder on the Designer screen.

3.

Right‐click on the Display Options module to access the setup registers. Select  the TEST Mode Timeout setup register and click Modify to edit.

4.

Set the TEST Mode Timeout to the desired time. You can choose from a numeric  bounded format or an elapsed interval format.

5.

Click OK to send the changes to the meter.

© 2009 Schneider Electric. All rights reserved.

Page 189

Chapter 16 - TEST Mode PowerLogic ION8600 User Guide

TEST Mode Default Display Screens

Recall that the values shown in the TEST mode display screens represent different  accumulators than those shown in NORM mode (although they perform some of  the same basic measurements). The TEST mode display values are for calibration  checking purposes; they will only accumulate while the meter is in TEST mode.

Once the meter is in TEST mode the front panel cycles through four TEST mode  display screens:

 1. kWh TEST

This screen shows TEST mode kWh delivered and received values.

 2. kVARh/KVAh TEST

This screen shows TEST mode kVARh/KVAh delivered and received values.

 3, 4. Instantaneous Demand TEST

This screen shows TEST mode kW delivered and received values. Both  quantities are produced from a Sliding Window (Rolling Block) demand  calculation. This value is reset if the Demand Reset switch is turned while  the device is in TEST mode.

TEST mode LED energy pulsing

Above the display screen are two pairs of energy pulsing LEDs and infrared  outputs. The LEDs and IR outputs are factory‐configured to pulse while the  meter is in TEST mode.

WATT infrared output

The Kh label indicates the default pulsing rate

WATT

TA

CA

Kh

Freq

FM

2.5

0.2

1.8

60

9S

Multifunction Watthour/Varhour Meter

WATT LED VAR LED

VAR

VTR

CTR

:1

:5

PKh

VAR infrared output

The energy pulsing LEDs provide an ideal interface for calibration checking  instruments. The Kh label (to the left of the display screen) indicates the factory‐ configured pulsing rate. (You can change the energy pulsing frequency with ION

Enterprise or ION Setup software.) Refer to “TEST mode” on page 28 for more

information about using TEST mode.

Page 190 © 2009 Schneider Electric. All rights reserved.

17 Resets

This chapter provides instructions for performing various meter resets.

In this chapter



Performing a Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  192

Performing a Master Reset from the front panel  . . . . . . . . . . . . . . . . . . . . . .  192

Parameters affected by a Master Reset  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  193

Performing a Demand Reset from the front panel   . . . . . . . . . . . . . . . . . . . .  194

Parameters affected by a Demand Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  194

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  195

Using Vista  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  196

Master Resets and Hardware‐locked Meters . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  197

© 2009 Schneider Electric. All rights reserved.

Page 191

Chapter 17 - Resets PowerLogic ION8600 User Guide

Performing a Reset

Resets allow you to clear various accumulated parameters stored by the meter.

N

OTE

Be sure to record any important data before performing a meter reset.

Using the Front Panel

The following resets can be performed via the front panel:

 Master Reset:

 deletes most accumulated values and all derived revenue measurements  from the meter.

Demand Reset:

 resets the peak demand values logged in the meter.

MASTER

RESET

Performing a Master Reset from the front panel

The Master Reset button is recessed to avoid accidental activation. You must first  remove the meter’s cover before you can perform a Master Reset:

D

ANGER

HAZARD OF ELECTRIC SHOCK, EXPLOSION OR ARC FLASH

During normal operation of the meter, hazardous voltages are present on its terminal strips and blades.

•Do not touch the meter’s terminal strips or blades while the meter powered.

•Ensure meter is connected to the protective earth ground.

Failure to follow these instructions will result in death or serious injury.

NOTE: Ensure fuses (customer supplied) are installed in all voltage measurement  inputs and auxiliary (control) power circuits.

1.

Remove any anti‐tamper sealing device located at the base of the meter. These  devices seal the meter cover to the backplate.

2.

Rotate plastic cover ¼ turn counter‐clockwise and pull cover off.

Page 192 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 17 - Resets

© 2009 Schneider Electric. All rights reserved.

3.

Using a pin or similar instrument, press and hold the Master Reset button until  the “Master Reset in Progress” message is displayed on the front panel.

C

AUTION

After initiating a Master Reset, wait until the “Master Reset Completed” message appears on the front panel (or about two minutes, depending on your firmware). This allows the meter to completely reset parameters. This is especially important if you are powering down the meter after a Master Reset.

Parameters affected by a Master Reset

The Master Reset button resets many of the deviceʹs measurements and logs. The  mode that the meter is in (NORM mode or TEST mode ‐ see “Modes of Operation”  on page 31) defines the values that will be reset.

NORM or ALT mode

In NORM or ALT mode, the following parameters are reset to zero:

 Energy and Demand

 Peak Demand

 Loss Calculation

 Long‐term Min/Max

 Power Availability

 Power Quality disturbance counters

 Time of Use

The following are cleared:

 Event Log

 All Data Recorders

 All Waveform Recorders

TEST mode

 All TEST mode Energy and Demand measurements are set to zero.

Page 193

Chapter 17 - Resets PowerLogic ION8600 User Guide

Performing a Demand Reset from the front panel

The Demand Reset switch can be activated with the cover on or off.

In most applications, the Demand Reset switch is sealed with an anti‐tamper  mechanism; a through‐hole in the switch can accommodate either an external seal

or a locking mechanism. See “Demand Reset Switch Seal” on page 69 for details of

anti‐tamper sealing.

Parameters affected by a Demand Reset

The mode that the meter is in (for example, NORM mode or TEST mode) defines  the values that will be reset.

TEST mode

 resets the test demand parameters to zero.

Demand Lockout Time

The setup register labeled Demand Lockout Time (Display Options module) sets the  minimum time allowed between consecutive demand resets; the meter ignores  any attempts to reset the demand outside the bounds of the register.

The default value for the Demand Lockout time is 25 days. For details on the

Demand Lockout Time setup register, refer to “Demand and Peak Demand

Module Overview” on page 121.

For more details on the Display Options module, see the ION Reference.

Page 194 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide

Using ION Setup

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to the Verification folder.

3.

Select Normal Mode and click Display.

Chapter 17 - Resets

4.

Select the desired tab in the Normal Mode dialog box. Two resets are available:

Peak Reset and Master Reset. Click the appropriate button to perform the reset

(Peak Demand in the example below).

N

OTE

Master reset is not accessible via software in a hardware-locked ION8600 meter, whether the meter is in

TEST, ALT or NORM mode. A master reset on a hardware-locked meter can only be performed from the

front panel. See “Master Resets and Hardware-locked Meters” on page 197 for screen details. With a

meter that is not hardware-locked, you can perform a Master Reset via software. It does not have to be in TEST mode.

© 2009 Schneider Electric. All rights reserved.

Page 195

Chapter 17 - Resets PowerLogic ION8600 User Guide

Using Vista

A dialog box informs you when the reset is complete.

Open your meter in Vista. You can perform several resets from within Vista:

Performing a Peak Demand Reset or Master Reset

N

OTE

Master reset is not accessible via software in a hardware-locked ION8600 meter, whether the meter is in

TEST, ALT or NORM mode. A master reset on a hardware-locked meter can only be performed from the front panel. With a meter that is not hardware-locked, you can perform a Master Reset via software. It does not have to be in TEST mode.

1.

Click the System & Logs tab and click the Setup & Controls object.

2.

Click the appropriate reset button to perform the reset.

Performing a Min/Max Reset

1.

Click the Volts & Amps tab and click the Long‐term Min/Max Measurements  object.

2.

Click the Min/Max reset button to perform the reset.

Performing a Sag/Swell or Harmonics Min/Max Reset

1.

Click the Power Quality tab and click the Power Quality Controls object.

2.

Click the appropriate reset button to perform the reset.

Page 196 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 17 - Resets

Master Resets and Hardware-locked Meters

Master reset is not accessible via software in a hardware‐locked ION8600 meter,  whether the meter is in TEST, ALT or NORM mode. A master reset on a hardware‐ locked meter can only be performed from the front panel.

Test Mode

In Test mode, the following screen is displayed:

Normal Mode, Locked

In this case the meter attempts the Master Reset, but revenue and event logs are not  cleared. The rest of the Master Reset is successful.

© 2009 Schneider Electric. All rights reserved.

Page 197

Chapter 17 - Resets PowerLogic ION8600 User Guide

Page 198 © 2009 Schneider Electric. All rights reserved.

18 Alerting

ION alerts can send an email or contact a modem, fax, pager, or software in the  event of a user‐specified condition. These conditions can be changes in relays or  power quality problems including surges, sags, swells and outages.

This chapter explains how to configure your meter network for alerting.

In this chapter



Alerting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

Alerting ION Software via the Alarm Server   . . . . . . . . . . . . . . . . . . . . . . . . . . . .  200

Remote Site Event Notification   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  201

Alerting via an Alphanumeric Pager   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  201

Alerting via a Numeric Pager   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  202

Alerting via Email   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  203

© 2009 Schneider Electric. All rights reserved.

Page 199

Chapter 18 - Alerting PowerLogic ION8600 User Guide

Alerting

The meter’s Alert module sends an alert whenever its Trigger input is pulsed. You  can connect this input to any module that produces a pulse output. You can use  modules that monitor alarm conditions such as changes in relay status and power  quality problems. For example, you can connect the Trigger input to the output of  a Setpoint module, thereby allowing the Alert module to send an alert when the  setpoint condition is reached.

The Alert module delivers these types of alerts:

 Numeric Pager

 Alphanumeric Pager

 PEGASYS (for alerts to PEGASYS software)

 ION Alert (for alerts to ION Enterprise software)

 ASCII

 Email

Selection between modes is made with the Alert module Alert Type setup register.

The Alert module requires access to either a modem (a dedicated modem or a  modem handling a loop of meters) or Ethernet (for the Alert module email  capabilities).

Your meter has no pre‐configured Alert framework. For detailed information  about alerting, including how to build a framework to send alerts, refer to the Alert  module description in the ION Reference.

Alerting ION Software via the Alarm Server

N

OTE

For detailed information about sending alerts to ION Enterprise software via the Alarm Server, refer to the ION Enterprise online help.

The Alarm Server can run on any ION Enterprise Primary or Secondary server.

The server computer should have a dedicated phone line and modem. Modems at  remote sites are programmed to dial the serverʹs phone number when a priority  event occurs. The Alarm Server monitors the phone line and waits for the remote  sites to annunciate events. The most common use of the Alarm Server is to handle

Remote Site Event Notification.

Page 200 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 18 - Alerting

Remote Site Event Notification

Server or LAN

Alarm Server.exe

Dedicated Alarm

Server Modem

1.

Remote Site informs the Alarm Server that a priority message exists

Modem Site

2.

Server computer receives the alarm

Connection

Manager

Any Dialout Modem

3.

Communication

Services contact the modem site and retrieve priority messages

The Alarm Server uses a series of command line arguments to specify the actions  it takes when a priority event is reported. These commands must be entered on the  computer that is running the Alarm Server utility. Typically the Alarm Server is  configured to launch the Connection Manager, which dials up the remote site and  retrieves the logs from the devices. The Alarm Server can also be configured to  launch other applications. A series of parameter switches are added to the  command line to pass information about the event to the application that is  launched.

Configuring the Alarm Server

The Alarm Server should have a dedicated phone line, modem, and COM port to  avoid conflicts with other software and hardware components.

The modem used by the Alarm Server is not configured with the Management

Console; only dialout modems are configured in the Management Console. The

Alarm Serverʹs executable, alarmsrv.exe, is typically located in ...\ION

Enterprise\SYSTEM\bin. You can run the Alarm Server in a console window, or  you can define a shortcut icon that includes all of the command line arguments  required.

Alarm Server Command Line Arguments

Refer to the ION Meter Alerts technical note for a list of command lines that the

Alarm Server supports.

Alerting via an Alphanumeric Pager

N

OTE

For detailed information about building a framework for alerting via an alphanumeric pager, refer to the

Alert module description in the online

ION Reference.

© 2009 Schneider Electric. All rights reserved.

Page 201

Chapter 18 - Alerting PowerLogic ION8600 User Guide

If an alphanumeric pager is specified as the destination address in the Alert  module, then an alphanumeric paging service receives a message from the ION  meter.

Once the modem at the paging service is contacted, the ION meter transmits the  following information:

 Pager identification number

 Local time (year, month, date, hours, minutes, seconds)

 Remote site identification

 Priority of the alarm

 Alert message, with text strings and realtime measured values

To include a module’s Source input in the message, reference the message string by  using the form %Vn, where n is the Source input number. In the following Message  register setting, the kWtot value is %V1. The string includes Source input 1 which  would be the kWtot register from the Power Meter module.

The destination register contains your modem access number for the paging  service provider and is what is dialed out first. The Pager Num register is the pager  access number that is provided by your paging company.

Alerting via a Numeric Pager

N

OTE

For detailed information about building a framework for alerting via a numeric pager, refer to the Alert module description in the online

ION Reference.

If a numeric pager is specified as the destination address in the Alert module, then  a numeric paging service receives a message from the ION meter. Due to the  inherent limitations in numeric paging, the ION meter can only send a string of  digits to the paging service. The Alert module then waits a specified time,  determined by the number of commas inserted after the phone number in the Pager

Num setup register. Finally, the Alert module dials the message digital string.

There are two important factors to consider when setting up the Alert module for  numeric paging. First, be sure to specify a string of digits that is meaningful to you,  such as a coded message. Second, be aware that there is no way to ensure that a  message has been successfully transmitted; there may be a busy signal or an  answering machine may take the call. The number of commas you add to your dial  string is an estimate of how long the modem at the remote site waits before it  transmits numbers.

N

OTE

In the following destination-setting example: 1-250-555-777,,,,,999#, the pager number is 1-250-555-

777 and the message string that displays on the pager is 999. You may need to insert 9,,, before the destination number if the line you are using is not a direct line. In this case the destination number is 9,,1-

250-555-666,,999#

Page 202 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 18 - Alerting

Alerting via Email

N

OTE

For detailed information about setting up your network and building a framework for meter email

([email protected]) alerts, refer to the technical note

ION [email protected]

If email is specified as the destination address in the Alert module then an email  message is sent to any address you specify. You can only set one email address per

Alert module. If you want to send an alert to more than one email address you  need to create a group — be sure your email server is configured to send email to  groups via SMTP (Simple Message Transport Protocol).

Follow the steps below to send email alerts from your meter. Note that your meter  must support emailing (with a correctly configured SMTP server):

1.

Create an Alert module.

2.

Configure these Alert module setup registers as indicated:

Message – type in the text of the alert to be emailed.

Destination – type in the destination email address.

Type – select Email.

Com Port – select Ethernet.

Location – type in a custom string; this is optional, and appears in the email.

Email From – type in an address that you want the email to appear from. This  may be required as some SMTP servers only accept emails from valid  addresses.

3.

Create an ION module that will produce a pulse on its Trigger output when the  exceptional event occurs (for example, a Setpoint module pulses its Trigger  output when the setpoint condition is reached).

4.

Link the Alert module’s Trigger input to the Trigger output of the module created  in step 3.

Send and save. When the Trigger input is pulsed, the Alert module establishes  communications with the SMTP mail server, and emails the alert message.

© 2009 Schneider Electric. All rights reserved.

Page 203

Chapter 18 - Alerting PowerLogic ION8600 User Guide

Page 204 © 2009 Schneider Electric. All rights reserved.

19 Setpoints

This chapter provides instructions for configuring meter setpoints.

In this chapter



Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206



Configuring Setpoints . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  206

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  206

Using Vista   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  206

Relative Setpoint Module Settings   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  207

Fine Tuning Over Condition Monitoring  . . . . . . . . . . . . . . . . . . . . . . . . . . . .  207

© 2009 Schneider Electric. All rights reserved.

Page 205

PowerLogic ION8600 User Guide Chapter 19 - Setpoints

Introduction

The Relative Setpoint module provides extensive control, secondary protection,  and analysis capabilities by allowing you to initiate an action in response to a  specific condition. It is particularly useful for performing actions based on  differences between a value (e.g. kW on phase A) relative to a reference value (e.g.  kW demand for all three phases). Use this module’s outputs for demand control of  equipment or any other applications requiring setpoint activity relative to a  varying value. See the ION Reference for more information on the Relative Setpoint  module.

Configuring Setpoints

Use ION Enterprise or ION Setup software to change your meter’s setpoints.

Using the Front Panel

You cannot configure Setpoints using the front panel.

Using ION Setup

1.

Connect to your meter in ION Setup, using Advanced Mode.

2.

Click on the Relative Setpoint module you wish to configure.

Using Vista

Open your meter in Vista, and click on the Setpoints tab. Click the Setup grouping  object. Use the switches to turn various monitoring on and off (see circled below).

Click the numeric boxes to edit condition settings.

Page 206 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 19 - Setpoints

Relative Setpoint Module Settings

The Relative Setpoint modules monitor the following for “over” conditions: phase  current, kW demand, and voltage unbalance.

Module

Relative Setpoint 1

Relative Setpoint 2

Relative Setpoint 3

Relative Setpoint 4

Relative Setpoint 5

Relative Setpoint 6

Relative Setpoint 7

Label

Over KW sd

Over I a

Over I b

Over I c

Over V unbal

Over I 4

Over I 5

Description

When active, this annunciates when the total kW SWDemand exceeds a specified amount.

When active, this annunciates when the current on phase A exceeds a specified amount.

When active, this annunciates when the current on phase B exceeds a specified amount.

When active, this annunciates when the current on phase C exceeds a specified amount.

When active, this annunciates if the voltage unbalance exceeds a specified percentage.

When active, this annunciates when I 4 exceeds a specified amount.

When active, this annunciates when I 5 exceeds a specified amount.

N

OTE

There is usually no need to change any of the Relative Setpoint modules’ setup registers for normal operation of the meter.

See the ION Reference for more information on the Relative Setpoint module.

Fine Tuning Over Condition Monitoring

If you want to fine‐tune over condition monitoring, the only setup registers you  should change are SusUntlON and SusUntlOFF

SusUntlON determines how long the modules wait after an over condition is  detected before reporting it. This gives the monitored value a short period to  correct itself before the event is registered with the module so that very brief over  conditions are ignored. Similarly, SusUntlOFF is the amount of time a normal  value must be present before the module considers normal operation to be  restored. Both SusUntlON and SusUntlOFF values are entered in seconds (the  default value for both is 30 seconds).

© 2009 Schneider Electric. All rights reserved.

Page 207

Chapter 19 - Setpoints PowerLogic ION8600 User Guide

Page 208 © 2009 Schneider Electric. All rights reserved.

20 Reports

This chapter provides instructions for viewing various meter reports and logs.

In this chapter



Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210



Viewing Meter Logs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210

Using the Front Panel   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  210

Using ION Setup   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  210

Using Vista   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  212

© 2009 Schneider Electric. All rights reserved.

Page 209

PowerLogic ION8600 User Guide Chapter 20 - Reports

Introduction

Accumulated meter values are saved in logs. These logs are acquired by your  energy management software (ION Enterprise or third‐party) and saved in its  database for analysis and reporting.

The Reporter component of ION Enterprise is a database reporting application that  lets you define, generate, and manage comprehensive reports based on the  information in your system database. It processes selected data and generates a  finished report in Microsoft Excel format.

For more information on reports, see the Reporter section of the online ION

Enterprise Help.

Viewing Meter Logs

View meter logs using ION Enterprise or ION Setup software, or the front panel.

Using the Front Panel

The front panel only displays recent high priority events (Event Log).

Press the Up/Down buttons to navigate to the Event Log.

Using ION Setup

Display various meter logs or reports using the Report Assistant.

1.

Open ION Setup and connect to your meter, using Basic Mode.

2.

In the Setup Assistant, navigate to the Reports folder.

Page 210 © 2009 Schneider Electric. All rights reserved.

PowerLogic ION8600 User Guide Chapter 20 - Reports

3.

Select one of the logs or comparisons in the list and click Display to view the  associated log.

Below is an example of an Events Log.

© 2009 Schneider Electric. All rights reserved.

4.

You can view, save or print the log. Click Close to exit.

Page 211

Chapter 20 - Reports PowerLogic ION8600 User Guide

Using Vista

Open your meter in Vista and click on the various tabs available. Click a grouping  object to view the associated logs. The following logs are available in Vista:

 Volts/Amps tab:

Meter Events

Voltage

Current

Power

Frequency/PF

 Revenue tab:

Revenue Data

 Power Quality tab:

Harmonics Trending

Transient & Sag/Swell Statistics CBEMA

Waveforms/Sequence of Events

Page 212 © 2009 Schneider Electric. All rights reserved.

A

alarm server 200

configuring 201 remote site event notification 201

alerting

via alphanumeric pager 202

via email 203

via numeric pager 202 alphanumeric pager alerts 202

alt mode

display screens 178

switching to 27

time of use screens 179

analog inputs 134

Analog Output module 134 analog outputs 134

B

basic setup

front panel menu 32

before you can use this guide 17

bus wiring 80

C

Calibration Pulser module 131, 138

calibration pulsing 132

CBEMA/ITIC 168, 169

changes

confirming 31

clock

configuration 112

Clock module 112

communications

directly to meter 87

communications card 74

configuring leading zeros 175

configuring parameter titles 176

configuring the meter for ModemGate 92

connections

RS‐232 78

CTR‐21 compliant modem 89

current

harmonics 179

D

data

historical logging 147

data logging

viewing 151

daylight savings time 113

default logging 146

demand forgiveness 121

demand reset switch 21

Digital Input module 133

Digital Output module 131 digital outputs 131

display setup

menu 37

displays

disk simulator 26

display screens 177

histogram 25 nameplate 25

numeric 24

phasor 26

status bar 24

time and date 26 time stamped 26

types 24

E

email alerts 203

EN50160

logging 150

energy demand log 149

energy pulsing with LEDs 141

EtherGate 85

Ethernet Communications module 84

ethernet setup 35

event

event log displays 178

Event Log and Nameplate Displays 25

Event Log Controller module 152 event logging 152

displaying 153

event priority 152 external ION events 152

F

factory information 164

features

front panel 20

format setup menu 37

front panel

accessing the setup menu 29

adjusting contrast 20

com ports setup 33

configuring leading zeros 175

configuring parameter titles 176

configuring the meter with 29

demand reset switch 21

display setup 37

ethernet setup 35

format setup 37

LED pulsers 21

master reset button 22

modifying password 38

navigation buttons 21

optical port 21

security setup 38

TEST mode button 23

web config 39

front panel features 20

G

getting more information 17

Grayhill 127

H

harmonics 179

logs 148

histogram displays 25

histograms

front panel 179

historic data log 147

I

I/O Expander 127

instantaneous measurements 179

internal modem 88

ION Enterprise

reporting 149

ION software

alerting via alarm server 200

L

LED pulsers 21

LEDs 140

logging

changing log depths 146 changing log frequency 146 default 146

default configuration 147

EN50160 150

historical data 147

loss log 148

recording capacity 154

sag/swell 150

time of use 148

transient 150

loss log 148

M

Mains Signalling Evaluation module 166

manual terminology 16

master reset button

location of 22 parameters affected 22

modem

internal 88

ModemGate

configuring the meter for 92

modes of operation 27 alt mode 27 norm mode 27

test mode 28

molex extension cables 76

MV90 110, 147

N

navigation buttons 21

using 31

norm mode 27

display screens 177

numeric displays 24

numeric pager alerting 202

O

onboard digital inputs 133

optical port 21

optical probe 76

out of range screen 31

over condition monitoring 207

P

password

changing 38 modifying password submenu 38

Periodic Timer module 146

phasor diagram displays 26

phasor diagrams

front panel 179

Power Meter module 48

power quality setup 166

Pulser module 131, 138

R

Relative Setpoint module 206

revenue log 147

RS‐232

connections 78

S

sag/swell

logging 150

Sag/Swell module 168

Scaled operational values (SOV) 70

seasons 163

security

device access for ION services 65

disabling via front panel 38 modifying password 38 security setup menu 38

serial com settings 34

serial connections 77

setup

power quality 166

setup menu

accessing via front panel 29

basic 32

com ports 33

configuring  using  navigation  buttons

31 confirming changes 31

demand setup 33

network setup 35

returning to previous screen 31

serial com settings 34

Sliding Window Demand module 119

status bar 24

switch the meter to TEST mode 181

T

test mode

displays screens 181

LED energy pulsing 181

switching to 28

time out 188

TEST mode button 23

Time of Use module 161

TOU 148

front panel screens 179

TOU Program Manager 164

transient logging 150

Transient module 166, 169

V

voltage

harmonics 179

W

Waveform Recorder module 146

PowerLogic™ ION8600

User Guide

For further assistance please contact us at:

Schneider Electric

2195 Keating Cross Road

Saanichton, BC

Canada V8M 2A5

Tel: 1-250-652-7100

295 Tech Park Drive, Suite 100

Lavergne, TN 37086

USA

Tel: 1-615-287-3400

Electropole (38 EQI)

31, rue Pierre Mendès France

F - 38050 Grenoble Cédex 9

Tel : + 33 (0) 4 76 57 60 60

Getting technical support:

Contact your local Schneider Electric sales representative for assistance or go to the www.powerlogic.com website.

ION, ION Enterprise, [email protected], Modbus, Modicon, Power Measurement,

PowerLogic,Schneider Electric, SquareD and WebMeter are either trademarks or registered trademarks of Schneider Electric in France, the USA and other countries. All other trademarks are property of their respective owners.

Electrical equipment should be installed, operated, serviced, and maintained only by qualified personnel. No responsibility is assumed by Schneider Electric for any consequences arising out of the use of this material.

70002-0265-03

© 2009 Schneider Electric. All rights reserved.

05/2009

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
