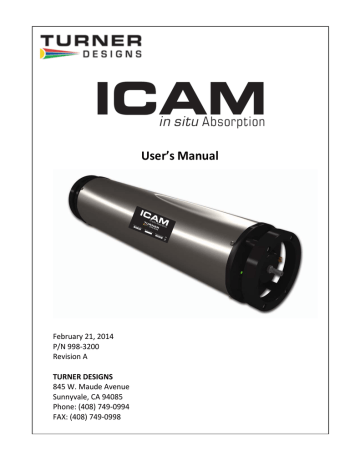

User's Manual - Turner Designs

User's Manual - Turner Designs



February 21, 2014

P/N 998‐3200



Revision A

TURNER DESIGNS

845 W. Maude Avenue

Sunnyvale, CA 94085

Phone: (408) 749‐0994

FAX: (408) 749‐0998

User’s Manual



TABLE OF CONTENTS







1. Introduction



2. Inspection and Setup

2.1 Instrument Checklist

2.2 Optional Accessories

2.3 Setup and Cable Installation





3. User Interface

3.1 Software Installation and System Requirements

3.1.1 Minimum System Requirements

3.1.2 Software Installation

3.1.3 Interface Configuration



3.2 Operating Modes



3.3 Software Operation

3.3.1 Main Screen

3.3.2 Real Time Data

3.3.3 Current Data

3.3.4 Graph

3.3.5 Spectral Graph

3.3.6 Datalog Setup

3.3.7 Data Download

3.3.8 Air Check

3.3.9 Data & File Management

4. Operation

4.1 Functional Tests



4.2 Field Operation

5. Maintenance and Warranty

5.1  Maintenance

5.1.1 Cleaning and Care

5.1.2 Handling and Safety

5.1.3 Storage and Shipping



5.2 Warranty

5.2.1 Warranty Terms

5.2.2 Warranty Service

5.2.3 Out of Warranty Service





Appendix

A. Product and Technical Specifications

B. How to Determine Your Version of Windows OS





















WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE) DIRECTIVE

Turner  Designs  designs,  manufactures,  and  sells  products  that  enable  the  study,  and  benefit the well‐being, of our natural world. Accordingly, we are concerned with helping  to  preserve  the  environment  wherever  our  instruments  are  used  and  happy  to  work  with our customers by complying with the WEEE Directive to reduce the environmental



  impact resulting from the use of our products.

WEEE Return Process:

To arrange the return of an end‐of‐life product, proceed as follows:

• If  you  purchased  your  instrument  through  a  Turner  Designs  Distributor  please  contact your local representative. They will instruct you where to return the end‐ of‐life product.



• If you purchased your instrument directly from us please contact Turner Designs

Customer Service:

Phone: +1‐408‐212‐4041 or Toll Free: +1 877‐316‐8049



Email:  [email protected]



We will provide you with a WEEE RMA Number, a Shipping Account

Number, and  a  Shipping  Address. Package and  ship  the  product  to  the  address

  provided.



The product will be handled in an environmentally friendly manner according to  our end‐of‐life recycling program.













1. INTRODUCTION

ICAM,  an  in  situ  Integrating  Cavity  Absorption  Meter,  is  factory‐configured  with  nine (9) wavelengths ranging from UV (365nm) to Red (676nm), enabling absorption  measurements over a wide spectrum.



The  ICAM’s  patented  integrating  cavity  design  means  that  little  or  no  scatter  correction is needed. Built with solid‐state optics and electronics, the ICAM provides  excellent  reliability  with  low  power  requirements  in  a  relatively  small  package.

Absorption can be measured from 0.001 m

‐1

 to a maximum of 15 m

‐1

.

Real‐time data can be collected using the ICAM’s intuitive GUI at a maximum rate of  six  (6)  data  lines  per  second.  The  ICAM  can  also  log  data  internally  at  a  maximum  rate of one (1) data line per second. Each data line recorded will have a date/time  stamp  and  may  contain  up  to  nine  (9)  absorption  values  depending  on  the  wavelengths selected.







2. INSPECTION AND SETUP

2.1 Instrument Checklist



The ICAM package includes:

• Integrating Cavity Absorption Meter instrument (P/N 3200‐000)

• Interface cable that provides connection to power, USB, and RS‐232 (P/N

3200‐150)

• USB flash drive including ICAM software, driver installers, user’s manual,  cable guide, and quick‐start guide

• Pack of three (3) cleaning brushes, three (3) drying brushes, and a cleaning  rod (P/N 3200‐555)

• Intake copper kit (P/N 3200‐560)

• Power supply



Note:

We recommend saving the original packaging the ICAM is shipped in for the purpose



of returns in case of damage or annual calibration.



2.2 Optional Accessories



• Submersible battery pack, charger, and cable (P/N 3200‐600)

• 0.6m pigtail cable (P/N 2200‐170)

• 10m extender cable (P/N 105‐2595)

• 25m extender cable (P/N 105‐2596)

• 50m extender cable (P/N 105‐2597)

• Boosters required for >10m (P/N 2200‐900)

• Replacement pack with three (3) cleaning and three (3) drying brushes (P/N

3200‐550)





2.3 Setup and Cable Installation



1. Remove the ICAM from its shipping box* and place the instrument on a sturdy  surface. The surface should be large and stable enough to support the full weight  of the instrument (33 lbs/15 kg). Be sure the instrument does not roll off the  surface.



2. Screw on the two hose adapter caps, one on either end of the ICAM, by turning



  each cap in a clockwise motion until tight.













3. The ICAM interface cable has three separate connectors:



• RS‐232 output

• USB output

• Power

First, plug the female 8‐pin connector end of the interface cable onto the male  bulkhead connector located on the ICAM; fasten the connector using the locking  sleeve. (Tip: be sure to line up the two ends properly, as there is only one correct

way the female plug fits onto the male bulkhead connector. Do not force the  connector onto the ICAM as this may bend or damage the pins and render the  instrument unusable.)

Then, install the driver and ICAM software (see Section 3.1.2).

4. Connect the USB connector to your PC and launch the ICAM software.



5. Connect the power connector to the power supply and plug the power supply  into a standard electrical outlet.



6. In the ICAM GUI, navigate to the Main tab. Click on the “Connect to Device”  button. The radio button should change from red to green, indicating the ICAM is  connected to the computer. If the ICAM fails to connect to the computer after  several attempts, power down both the instrument and the computer, wait 10‐

15 seconds, re‐boot the machines and re‐start the process.



7. Perform the air check and the functional tests in Section 4 prior to operating the

ICAM in the field.





Important Notes:

The order of the steps outlined above is important, as the ICAM may automatically  switch to datalogging mode if it is powered on prior to launching the software. If this  occurs, you might not be able to connect your computer to the ICAM.



Do not connect the USB and the RS‐232 connectors to your computer at the same



  time. This will cause the ICAM to malfunction and stop the communication and  programming modes.

*We recommend saving the original packaging for the purpose of returns in case of  damage or the need for annual calibration.





3. USER INTERFACE

3.1 Software Installation and System Requirements

The ICAM software user interface has been designed to work with Windows‐based

  systems. At this time there is no Macintosh version available.

3.1.1 Minimum System Requirements

♦ Intel® Pentium® 133 MHz microprocessor

♦ Microsoft® Windows® 98 or higher

♦ 32 MB of RAM

♦ 800 x 600 SVGA resolution



3.1.2 Software Installation

Included on the USB flash drive are:

• ICAM application

• Driver installer for 32‐bit Windows OS

• Driver installer for 64‐bit Windows OS

• Release Notes

• License Agreement



1. Make sure the USB cable is connected to your computer.

2. Exit all Windows programs and insert the USB flash drive.

3. If you’re running 64‐bit Windows OS, double‐click the

CP210xVCPInstaller_x64.exe icon to install the correct driver for your  operating system.  If you’re running 32‐bit Windows OS, double‐click the



CP210xVCPInstaller_x86.exe icon.

If you’re not sure which OS your computer is running, please follow the  instructions in Appendix B.



4. A screen will appear prompting you to begin the installation process. Click



“Next.”









5. Follow the screen prompts to install the driver software. The software will be  automatically installed on your computer’s C drive.

6. You will see a “Completing the Installation of the CP210x USB to UART Bridge

Driver” screen upon successful completion of installation. Click “Finish.”

7. Return to the USB flash drive window and open the ICAM_Application folder.

8. Double‐click the “Setup.exe” icon.

9. Follow the screen prompts to install the ICAM application and the  accompanying National Instruments application. The software will be  automatically installed on your computer’s C drive. If you wish to specify an  alternate location for the installation, click the “Browse” button and type in  the desired location.

10. Once the installation process is complete, restart the computer and locate  the ICAM application icon on your desktop or in your applications folder.



Note:

If you have a previously installed version of the ICAM software, you will see the  message “Existing Installed Instances Detected”. You can decide whether to install a  new instance of the software or to maintain/update the previously installed version.

Click “Next.”



3.2 Operating Modes

The ICAM operates in two distinct modes: Real Time and Datalog.



Real Time Mode

The Real Time mode enables you to gather and display data in real time via a GUI

(Graphical User Interface) at a maximum data rate of six (6) data lines per  second.





The Real Time mode requires the ICAM to be connected to a computer via USB.

Datalog Mode

The Datalog mode enables the ICAM to log data internally. Users will set a start  date and time, a sample interval, and the number of lines to be recorded per  sample interval.



This mode also enables data streaming, which allows users to view or capture



ASCII data via RS‐232 while datalogging.

The maximum data rate in this mode is one (1) data line per second.



See Sections 3.3.2 and 3.3.6 below for detailed information about the Real Time and  the Datalog mode, respectively.





3.3 Software Operation

The following sections describe the various screens, or tabs, of operation within the



ICAM software.

3.3.1 Main Tab

On the main screen, click the “Connect to Device” button. The “Connection status”

  radio button will display green when the ICAM software is connected to and  communicating with the computer, and red when it is not.

10







Once the ICAM connects to the software, it will display the date and time as

Abbreviated Month, DD, YYY; HHH:MM:SS (e.g., Aug 8, 2013; 01:30:47). Please note



the date and time cannot be set manually.





If you are unsure of the date and time your ICAM is using, you can click on the “Get  device’s current date & time” button. The system may also prompt you to sync the  date and time of your PC with the ICAM.  In either case, we strongly recommend



11

























  synchronizing the date and time of your computer with the date and time of the

ICAM at least once, preferably the first time you run the software.



The field labeled “Datalog Directory” displays the directory on your computer where  data files will be saved. The default path for this location is your C drive. To change  this location, type in the pathname or click the “Browse” button.



Clicking the “Quit ICAM” button in the lower right will close the application

  regardless of the ICAM’s connection status.

In the lower left corner, the Serial Number of your ICAM instrument is displayed.

12





3.3.2 Real Time Data Tab

This tab enables you to set the number of data lines to be collected per sample  interval, as well as save and view the data collected. The ICAM’s maximum rate  during Real Time mode is 6 data lines per second.





Setting the Data Line Rate

• Set the number of data lines you require (first box in the upper region of the  screen) per desired sample interval (second box). To change the sample  interval unit, click on the dropdown menu and choose among “second,”





“minute,” and “hour.”

The example below shows the settings for five readings at the 30‐second  sample interval.









• Select the channels you wish to analyze by checking or unchecking the boxes

  to the left of each channel. A checkmark indicates the channel is active and  will output data. No checkmark indicates the channel has been deactivated  and will not output any data.

13

























Real‐Time Data Channels

• You may edit the channel names by clicking into each channel field and  typing in the name desired. Each field allows a maximum of 16 characters per  channel name. Channel names are color coded to represent approximate  wavelength color.



• You may also use the channel names from the Datalog Setup, by clicking on  the “Use datalog channels’ names” button.



• Please note that regardless of editing, each channel will have its appropriate  wavelength appended to its name (e.g. UV for CDOM – 365). If you need to  revert to the default channel names, click the “Restore Channels’ Names”  button.

Note:

While the channel names may be changed, the wavelength values may not.

For a complete list of the precise wavelength values per channel, please see

Appendix A.

• The “Datalog Directory” field is for informational purposes only and cannot  be modified. If you wish to change this setting, you must do so from the Main  tab.

• Click “Collect data” to begin data collection. This will automatically save three  types of files to the folder selected in the datalog directory: .csv, .txt, and

.dat. (Please note that .dat can only be read by the ICAM.)

• To stop collecting data, click the “Stop Data Collection” button. You may  need to wait a few seconds for the instrument to finish its current data cycle  and stop sampling.

• To view the data collected, use the following three tabs: Current Data

(Section 3.3.3), Graph (Section 3.3.4), and Spectral Graph (Section 3.3.5).

Important Note:

While in Real Time mode, the ICAM does not record data internally; all data stream  from the instrument directly to the PC. It is therefore important to save the data on  your computer.

14



3.3.3 Current Data Tab

This screen displays real‐time data in tabular format: values per channel



(wavelength) per sample interval.







Note:

For high speed or “micro” sample intervals, data lines may be skipped in this display  due to the lower resolution of the PC clock vs. the ICAM clock.



15



3.3.4 Graph Tab

This screen displays real‐time data in graphical format: values of wavelengths over

  time, with each signal line representing an individual channel and wavelength.







• The “Current Data Max/Min” field displays the maximum and minimum  values of the current data set. These values cannot be modified.



• You can adjust the maximum and minimum values of the y‐axis (Meter

Inverse) by entering the desired values in the “Manual Data Max/Min” field.





You can also auto‐adjust the y‐axis to fit the maximum and minimum values  of the data set by checking the “Auto Scale” box.





Once you have modified your parameters, click “Update Graph” for the changes to  take instant effect and display on the graph.



16



3.3.5 Spectral Graph Tab

This screen displays real‐time data as a spectral bar graph. This allows you to view  individual spectra generated for all selected wavelengths. These are single point  values per wavelength, per sample interval, that change with each reading. The axes

  are set to display signal over wavelength per measurement.









The same scaling functionality and parameters apply as in the “Graph” tab.



17





3.3.6 Datalog Setup Tab

This screen enables you to configure the settings for the Datalog mode of the ICAM.

You can program the ICAM to run at any point in the future and record field data for  later download and analysis.









Setting Datalog Start Date and Time

• To set the start date and time for the datalog operation, click the “Set

Datalog Start” button.



• This brings up a new window with the following settings:  o

Now: this setting instructs the ICAM to begin sampling at the intervals  indicated immediately upon power‐up (once programming has been  completed and the instrument disconnected from the computer).   o

Current Day: this sets the ICAM to begin sampling at 12:01am of the  upcoming day.  o

Current Hour: this sets the ICAM to begin sampling at the start of the  upcoming hour.  o

Current Minute: this sets the ICAM to begin sampling at the start of  the upcoming minute.



18







The drop‐down menus on the right are automatically populated once you  select one of these four options. However, if you prefer to set your own  specific date and time for sampling, instead of choosing one of the options  on the left, use the drop‐down menus on the right.



Click “OK” to accept your selections.



Note:

When you power on the ICAM after it has been programmed for a datalog  session, the first data point it records will automatically take place upon  power‐up.



Setting the Sample Interval

• To set the desired sampling interval, click the “Set Sample Interval” button.



This brings up a new window where you can select the interval of time you’d  like to use for your sampling. These buttons instruct the ICAM to record a  reading once per the selected interval.

19

















The drop‐down menus on the right are automatically populated once you  select an interval. However, if you prefer to set your own specific interval,  use the drop‐down menus on the right instead of the options on the left.



20



Setting the Number of Data Lines

• Indicate the number of data lines you would like the ICAM to generate per  sample interval by entering the appropriate number in the “Number of Data

Lines” field.



Selecting Channels

• Select the channels you wish to analyze during the datalog run by checking or  unchecking the box next to each channel.



• You may edit the channel names by clicking into each channel field and  typing in the name desired. Each field allows a maximum of 16 characters per  channel name. Channel names are color coded to represent approximate  wavelength color.



• You may also use the channel names from the Real Time data tab, by clicking  on the “Use real time channels’ names” button.



• Please note that regardless of editing, each channel will have its appropriate  wavelength appended to its name (e.g. UV for CDOM – 365). If you need to  revert to the default channel names, click the “Restore Default Channels’

Names” button.





Note:

While the channel names may be changed, the wavelength values may not.

For a complete list of the precise wavelength values per channel, please see  the Appendix.







Check the “Enable Datalogging Mode” box to make sure data are logged internally in  the ICAM. If this box is not checked, the ICAM will not log data. If you choose not to  enable datalogging, the ICAM will simply save the settings (date & time, sample  interval, and number of data lines), and recall them the next time it is connected to  the computer.

Click “Program Device” when ready for the ICAM to accept and store the selected  settings.



Important Notes Regarding Datalogging

You must quit the software, power down the ICAM, disconnect it from your

computer, and supply external power to the instrument in order for scheduled  datalogging to begin. The ICAM will begin datalogging automatically on the

scheduled start date and time.

21









• The ICAM will stop datalogging as soon as it is powered down.

• The next time the ICAM is powered up but not connected to a computer, it  will start a new datalog session using the current programmed settings.  If it’s  powered up and connected to the computer, no new datalogging session will  begin. The ICAM will need to be programmed once again.



3.3.7 Data Download

This tab enables you to download and display data from the ICAM after a

  programmed datalogging session.









Downloading Data

• To download data from the ICAM, make sure the RS‐232 cable is  disconnected.  Connect the USB cable and power on the ICAM.



• Click the “Start Datalog Download” button. The Progress Bar at the bottom of  the screen will indicate the progress of the download. Please bear in mind  large amounts of data will take longer to download.

• To stop the data download, click the “Stop Datalog Download” button.



22







• Indicate whether you’d like to save or delete specific data sets (each row in  the display represents one data set) by clicking the appropriate box for each  data set in the display.  You can also “save all” or “delete all” by checking the  appropriate checkboxes above the display.



Tip: use the “top,” “next,” “previous,” and “bottom” buttons in the lower left  of the grid to navigate the data sets as needed.



Selecting Data to Save or Delete

• To save or delete specific data sets within the overall amount of data you’ve  downloaded, click the “Choose Data Sets to Save” or “Choose Data Sets to

Delete” buttons, respectively.



• A pop‐up window will appear where you can specify the data sets you wish  to select (for saving or deletion).







23









• You can select a group of data sets before or after a specific data set, or a  group of data sets between two sets of data. This creates a reference point  for your selections.



• Alternately, you can also set a date and time as a reference point instead of  a given data set: click on the “Date & Time Setup” button on the right side of  the pop‐up window, which will bring up a second pop‐up window. Here,  select the Month, Date, Year, and applicable time (Hour, Minute, Second)  that you wish to use as the reference point. Click “OK” to accept your  selected date and time or “Cancel” to cancel.

• In the first pop‐up window, click “OK” to accept your data set selections.













• Once you have finished making your selections, click “Accept Selections” on  the main “Data Download” tab. If you have chosen to save, rather than  delete, the selected data sets, a window will pop up to prompt you to select  the folder on your computer where you would like the data sets saved.



• If for any reason you need to stop the processing of your selections while  they’re in progress, click the “Cancel Processing” button.





Other Functions

• To stop all functions available on this screen, click the “End Session” button.



• “Erase All Data” will delete the entire datalog with all of its content, on both  the ICAM and the computer; please utilize this function with caution.

24



3.3.8 Air Check

This tab enables you to perform an air test to ensure the ICAM is properly calibrated.



Be sure the inner flow tube is dry before performing this test.





• Click the “Air Check” button at the top of the screen. The air check takes only  about 2‐3 seconds.



• Below the button, you will see two sets of values for “Reference” and two  sets for “Signal,” for all nine channels. “Reference” refers to the single  reference diode and “Signal” refers to the nine diodes assigned to the nine  individual channels.



“Cal. Values” refers to the factory‐calibrated values of the ICAM while “Read

Values” refers to the values that result from the air check.



25











• A green light indicates the channel passed the air check. In this case, the

Read Values are within +/‐ 3% of factory‐set values.

• A red light indicates the channel failed the air check. In this case, the Read

Values have fallen outside of the acceptable range of +/‐ 3% of factory‐set  values.

• Please note that if any of the channels in the Reference set fail, then all  channels in the Signal set will be automatically marked “failed” as well.

A “fail” result indicates the inner tube of the ICAM may be soiled but will not  prevent data collection. If the tube is soiled or has moisture, we strongly  recommend cleaning and drying the inner tube (for cleaning instructions  please see Section 6.1.1) and running the air check once more. If the air  check fails a second time, it may be due to a cracked or otherwise  compromised inner tube, in which case we recommend the instrument be  returned to us for repair (see Section 6.2 for details).





Note:

We strongly recommend an air check as the first test prior to field use. We also  recommend using the ICAM in the field only if the instrument fully passes the air  check. However, certain environmental and/or atmospheric conditions may cause  the Air Check to fail due to humidity, moisture on the inner tube, or other harmless  factors. In these cases, you should base your decision whether or not to employ the

ICAM on the specific conditions of your research environment.

26







3.3.9 Data & File Management

• The ICAM will automatically save three types of files to the folder selected in the  datalog directory: .csv, .txt, and .dat. (Please note that .dat can only be read by

the ICAM.)



• Files are automatically named by the ICAM, like photo or video files recorded by  consumer cameras. The ICAM uses the following convention:



Data_<date>_<time>.csv



Example: "Data_01282014_000015.csv"

  or

Data_<date>_<time>.dat

Example: "Data_01282014_000015.dat"



You can rename the files once they have been downloaded.

• To plot results or work with the downloaded data, you can use either the ICAM  software for files in the .dat format or a program like Microsoft Excel for files in



.csv format.



27

























If you do not have Excel or similar software, use the ICAM software to display  data. To do so, launch the ICAM software and open the data file desired. The  data will display in a grid or a graph format, as illustrated above.



28













4. OPERATION

4.1 Functional Tests

Before  using  the  ICAM  in  the  field  for  the  first  time,  we  strongly  recommend  conducting  a  functional  test  in  a  controlled  environment  such  as  a  laboratory  or



office.

Setup for Functional Testing

1. Follow instructions for setting up the ICAM in Section 2.3.



2. Screw on the two hose adapter caps, one on either end of the ICAM, by  turning each cap in a clockwise motion until tight. Attach a standard 3/8”

(9.5mm) ID (inside diameter) water hose to each adapter cap.

Note:

Most plastic tubing will leach chemicals or other foreign elements into the  water if the tubing is in contact with the same water for an extended period  of time. This will contaminate samples and may interfere with a proper  reading. We recommend using Norprene® tubing, natural color (not black), or  any tubing that has very low to no leaching effects if the instrument is set up  to measure discrete water samples for extended periods of time. We also  recommend removing the hoses from the end caps and emptying any water



left inside after each use.

3. For optimal results, bubbles should be purged from the flow tube to avoid  interfering with the measurement: position the ICAM vertically with flow  directed upward through the flow tube. If it is not possible to hold the ICAM  in a vertical position securely, elevate the outflow end above the inflow end

  to prevent bubbles from building up inside the instrument.

4. Follow the instructions for the Air Check and the various Functional Tests  below.

Air Check

The air check should be performed prior to conducting any functional tests or

  operating the ICAM in the field.

1. Connect the USB end of the ICAM interface cable to a USB port on your

  computer; be sure the RS‐232 cable is not connected to the ICAM.

2. Launch the ICAM software.

3. Power on the ICAM.

29



4. Click the “Connect to Device” button in the Main tab. The radio button  should change from red to green, indicating the ICAM is connected to the  computer.





5. Access the “Air Check” tab and follow the instructions in Section 3.3.8.

6. If the Air Check is successful (i.e., all test indicators turn green), you may  proceed to the functional tests below. If any of the indicators turn red, we  recommend cleaning the instrument and repeating the Air Check.  See

Section 6.1.1 for cleaning and maintenance.



Note:

Be sure to flow water through the ICAM for the following series of functional  tests. These are not air tests.





Real Time Mode Functional Test

1. Connect the USB end of the ICAM interface cable to a USB port on your

  computer; be sure the RS‐232 cable is not connected to the ICAM.

2. The first time you conduct this test, be sure the ICAM software has been  installed. For installation instructions, please see Section 3.1.2.) Launch the

ICAM software.







3. Power on the ICAM.

4. Click the “Connect to Device” button in the Main tab. The radio button  should change from red to green, indicating the ICAM is connected to the  computer.

5. Proceed through the Real Time mode screens (Sections 3.3.2 through 3.3.5).







Datalog Mode Functional Test

1. In the Datalog Setup tab, configure your desired datalog settings (see Section

3.3.6). For the purposes of this test, we recommend setting the start time for  datalogging at no more than 2 to 5 minutes in the future in order to receive  immediate results.



2. Check the “Enable datalogging” box and click the “Program Device” button.

Then, quit the ICAM software program, disconnect the USB cable from the  computer, and disconnect the power cable from the ICAM.

30





3. Next, reconnect the ICAM’s power cable and ensure that the instrument is  connected to a power supply throughout the time period specified, as the  device does not have an internal power mechanism. If the ICAM is not  connected to a power supply at the time it was programmed to begin, it will  not perform the readings.

4. The ICAM will begin datalogging automatically according to the settings you  configured in Step 1 above.





5. Once the datalogging process is complete, disconnect the power from the

ICAM, reconnect the USB cable to the computer and launch the ICAM  software. Next, power on the ICAM again and click on the “Connect to

Device” button. Follow instructions to download the data collected (Section

3.3.7).



Note:

If you plan on using other output devices in addition with the ICAM in the  field, it is advisable to test these additional devices in tandem with the ICAM.











4.2 Field Operation



The  ICAM  can  be  used  on  deck  or  in  open  water,  individually  or  configured  as  part  of  a  CTD  rosette.  In  open  water,  it  is  permissible  to  operate  the  ICAM  without hoses and pumps.



Note: If you are using a pump to run water from a body of water up to the ship,  please note that most pumps are limited in the maximum vertical distance they  can deliver; check the limitations and recommended uses of your pump.

Recommended Position

We recommend operating the ICAM in a vertical position for optimal water flow  and  reading  accuracy.  A  horizontal  position  may  cause  air  bubbles  to  become  trapped within the inner flow tube and interfere with proper readings.

31





5. MAINTENANCE AND WARRANTY

Important Note on Calibration of the ICAM

The  ICAM  does  not  require  regular  user  calibration.  We  do,  however,  strongly



recommend  that  you  ship  the  instrument  back  to  us  once  a  year  for  professional  recalibration  and  maintenance.  See  Section  6.2  below  for  shipping  instructions  or

  contact Turner Designs customer service for more information.





5.1 Maintenance

5.1.1 Cleaning and Care

Cleaning should occur pre and post deployment of the ICAM and can be carried out

  whether or not the instrument is powered on.

Cleaning  removes  residue  and  buildup  that  occurs  during  normal  operation  of  the

ICAM. Because the device is extremely sensitive, it is not sufficient or recommended  to  rely  on  a  simple  visual  check  to  determine  whether  the  inner  tube  needs  to  be  cleaned.  Even  minute  or  minimal  residue  invisible  to  the  human  eye  can  cause  contamination, which in turn will affect the readings, especially on the lower end of  the absorption range.

Cleaning the ICAM: Exterior Housing

Rinse  the  exterior  housing  of  the  ICAM  with  freshwater  after  each  deployment.  If  the  housing  is  excessively  dirty,  use  a  very  mild  solution  of  deionized  water  and  household dishwashing liquid. Remove organic buildup or residue with a scrubbing

  pad.

Assembling the ICAM Cleaning Brush

Screw  together  the  two  halves  of  the  plastic  brush  handle.  Ideally  with  laboratory  gloves, slip the cleaning brush onto the metal post at the end of the handle. This will  help decrease the chance of contaminating the brush with debris.



The brush should be able to turn freely around the handle, but without slipping off.



Note:

Take extra care to ensure the dishwashing liquid solution does not enter the inner  tube.



Cleaning the ICAM: Inner Tube



Remove the hose adapter caps on either end of the ICAM.

Slip a cleaning brush onto the cleaning rod and dip the brush in deionized water. Run  the brush through the inner tube back and forth several times. Pull the brush out,

32

  squeeze  off  excess  water,  and  repeat  until  the  brush  absorbs  no  more  liquid.

Replace the cleaning brush with a drying brush and run the tool through the inner

  tube again to dry it.

If  the  inner  tube  is  extremely  dirty,  clean  with  a  mild  solution  of  98%  deionized  water  and  2%  household  dishwashing  liquid.  Rinse  VERY  THOROUGHLY  with  deionized water and repeat the step above.



Do not use chamois cloth, paper towels, or any other materials as they may scratch  the glass of the inner tube.



If the brush comes off inside the device, push it through to the other end using the

  brush handle.

Do  not  use  metal  or  wood  rods,  or  anything  other  than  the  plastic  brush  handle  inside the glass tube.



Performing an Air Check

It  is  recommended  that  you  run  an  air  check  following  each  cleaning.  For  instructions on how to run an air check, please see Section 3.3.8.













5.1.2 Handling and Safety

• Avoid back injury when lifting or moving the ICAM (the device weighs 33  lbs/15 kg).



• Use the rounded handles on either end of the device to lift or move the

ICAM.

• Do not drop the ICAM as the inner glass tube can crack or shatter, causing  the device to cease functioning. In addition, a cracked or broken glass tube  will render the device no longer waterproof.



• Avoid sudden impacts of any kind, whether dropping or striking the ICAM  against other objects.

• Do not rest the ICAM on its end when the hose adapter caps are attached.

This will damage the caps and the device.

• If you suspect the inner tube is cracked, broken, or otherwise damaged,  please return the device to Turner Designs for inspection (Section 6.2.2 or

6.2.3). Do not attempt readings or measurements using water as this may

33











further damage the instrument. Do not attempt to repair the ICAM yourself

or via any third party.







5.1.3 Storage and Shipping

• You may store the ICAM horizontally or vertically. In either case, the device  should be secured against movement by strapping or bracing it to a solid  object.



• When storing the ICAM for long periods of time when it is not being used, we  recommend placing it in its original shipping box. During long‐term storage,  access to the intake ends of the ICAM should be protected to prevent dust  and other foreign materials from entering the inner tube. You can use the  hose adapter caps for this purpose, but must take care to ensure the caps  will not risk impact.

IMPORTANT: Do not stand the instrument on its end with the hose adapter

caps attached. This will damage the caps and the instrument.

• If you lose the original shipping container and the foam end supports for the

ICAM, contact [email protected] and we will send you a  replacement shipping container. Do not attempt to package the ICAM  without adequate support for the instrument.







5.2 Warranty

5.2.1 Warranty Terms

Turner  Designs  warrants  the  ICAM  and  its  accessories  to  be  free  from  defects  in  materials and workmanship under normal use and service for a period of twelve (12)  months  from  the  date  of  shipment  from  Turner  Designs,  with  the  following

  restrictions:

• Turner Designs is not responsible for replacing parts damaged by misuse,  accident, or neglect. Your instrument must be installed according to the  instructions provided in the User’s Manual.



• Damage caused by corrosion is not covered.

• Damage caused by customer modification of the instrument is not covered.

• Damages incurred during shipping and/or transport are not covered.

34





This  warranty  covers  only  Turner  Designs  products  and  is  not  extended  to  equipment  used  with  our  products.  We  are  not  responsible  for  accidental  or  consequential  damages, except in those states where this limitation is not allowed. This warranty gives  you specific legal rights; you may have other rights that vary from state to state.





5.2.2 Warranty Service

To obtain service during the warranty period, please follow these steps:

1. Write, email, or call the Turner Designs Technical Support Department and  describe the nature of the problem as precisely as possible.



Telephone (US): +1 877‐316‐8049



Email:  [email protected]



2. Carry out any adjustments or tests as suggested by the Technical Support

Department.



If the above adjustments or tests do not resolve your issue and the ICAM does not  perform properly, we will issue a Return Materials Authorization number (RMA) to  you so that you may return the instrument to us for service.



Package the instrument in the original shipping box, write the RMA number on  the outside of the shipping carton, and ship the instrument, prepaid by sender,  to Turner Designs (please see our shipping address below).



If you lose the original shipping container and the foam end supports for the

ICAM, contact us and we will send you a replacement shipping container. Do not  attempt to package the ICAM without adequate support for the instrument.





For customers within the contiguous continental United States:

If the instrument failure is covered under the warranty terms, we will repair the

  instrument and return it to you free of charge.

For customers outside the contiguous continental United States:

If you purchased equipment from one of our authorized distributors, please contact  your distributor. If you purchased directly from Turner Designs, contact us (see

  above).

If the instrument failure is covered under the warranty terms, we will repair the  instrument free of charge. You are responsible for shipping, duties, and  documentation to Turner Designs. We will pay for return shipment; however, you

35





  are responsible for any custom duties, taxes and fees incurred on the return  shipment.











5.2.3 Out‐of‐Warranty Service

Follow the steps for Warranty Service as listed above.



If our Technical Support Department can assist you by phone or correspondence, we

  will happily do so at no charge.

If  the  issue  you  are  experiencing  cannot  be  resolved  via  telephone  or  correspondence, we will ask you to send the instrument to us for repair and provide  you  with  an  applicable  RMA  number.  Repair  service  will  be  billed  on  a  fixed  price  basis, plus any applicable duties and/or taxes. Shipment to Turner Designs should be

  prepaid. Your bill will include return shipment freight charges.

Shipping Address:

Turner Designs, Inc.

845 W. Maude Ave.

Sunnyvale, CA 94085

36





37













APPENDIX A: SPECIFICATIONS

INTEGRATING CAVITY ABSORPTION METER (ICAM)

Weight in Air

Length

Diameter

Pressure Hull

End caps, Handles, Supports

Temperature

Humidity

Depth

15 kg (33 lbs)

78.7 cm (31 in)

17.8 cm (7 in)

Titanium Type 2

Acetal plastic

‐2 to 50°C

0 – 90% (condensing)

0 – 200 m

8 to 30 volts; 25 watts  DC Power Required

Signal Output

Interface

Minimum Sampling Interval

Digital (ASCII)

RS‐232, USB

1 second

64,000 data lines (minimum)



Nonvolatile Memory





SUBMERSIBLE BATTERY PACK

Battery

Connector

Weight in Air

Weight in Water

Length

Diameter

Material

Temperature

Lithium ion

8‐pin

2 kg (4.41 lbs)

0.72 kg (1.59 lbs)

181mm (7.13 in) w/o connector

101.6mm (4.0 in)

Delrin (Acetal plastic)

Depth

Capacity

Voltage Output

Protection Features

0 to 50°C

0 – 600m

6600 MAHr

14.4 V (nominal)

Protects  against  overcharge,  over‐discharge,  overheating,  short‐circuits.  Includes  internal  pressure relief.

38





APPENDIX B: HOW TO DETERMINE YOUR VERSION OF WINDOWS OS



Is my PC running the 32‐bit or 64‐bit version of Windows?

The terms 32‐bit and 64‐bit refer to the way a computer's processor (also called a CPU),  handles information. The 64‐bit version of Windows handles large amounts of random  access memory (RAM) more effectively than the 32‐bit version. Follow the steps in the  sections below to find out if your PC is running the 32‐bit or 64‐bit version of Windows



  and what edition of Windows is on your PC.

Computers Running Windows XP

Click Start, right‐click My Computer, and then click Properties

• If  “x64  Edition”  is  listed  under  System,  you’re  running  the  64‐bit  version  of

Windows XP.

• If  you  don’t  see  “x64  Edition”  listed  under  System,  you’re  running  the  32‐bit

  version of Windows XP.

The edition of Windows XP you're running is displayed under System near the top of the  window.



Computers Running Windows Vista or Windows 7



Click the Start button, right‐click Computer, and then click Properties

• If “64‐bit Operating System” is listed next to System type, you’re running the 64‐ bit version of Windows Vista or Windows 7.

• If “32‐bit Operating System” is listed next to System type, you’re running the 32‐

  bit version of Windows Vista or Windows 7.

The edition of Windows Vista or Windows 7 you're running is displayed under Windows

edition near the top of the window.



For  more  information  about  32‐bit  and  64‐bit  Windows  7,  see  32‐bit  and  64‐bit

Windows:  frequently  asked  questions.

http://windows.microsoft.com/en‐ us/windows/32‐bit‐and‐64‐bit‐windows#1TC=windows‐7





Computers Running Windows 8

1. Open the Windows 8 Control Panel.



Tip:  You  can  check  your  Windows  8  system  type  much  faster  from  the  Power  User

Menu but it's probably speedier that way only if you're using a keyboard or mouse.

With that menu open, click or touch on System and then skip to Step 4.



39





2. Touch or click on System and Security within Control Panel

Note:  You  won't  see  a  System  and  Security  link  in  Control  Panel  if  your  view  is  set  to  either Large icons or Small icons. If so, find System and touch or click on it, then skip to

Step 4.



3. With the System and Security window now open, click or touch System



4. With  the  System  applet  now  open,  titled  View  basic  information  about  your  computer, find the System area, located under the large Windows 8 logo.



The System type will say either 64‐bit Operating System or 32‐bit Operating System





Citation:

“Is my PC running the 32‐bit or 64‐bit version of Windows?.” Microsoft Corporation.

Viewed online on February 9, 2014 at  http://windows.microsoft.com/en‐ us/windows7/find‐out‐32‐or‐64‐bit.





Additional  source:  http://windows.microsoft.com/en‐us/windows/which‐operating‐



  system

40

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
