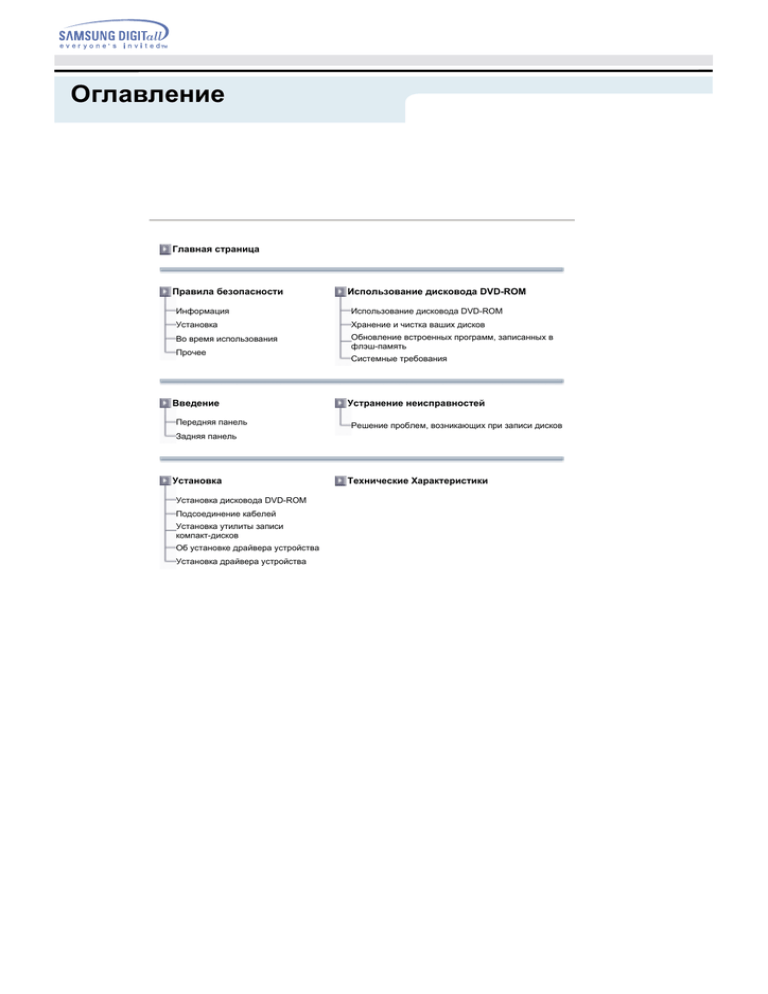

Оглавление

Главная страница

Правила безопасности

Информация

Установка

Во время использования

Прочее

Использование дисковода DVD-ROM

Использование дисковода DVD-ROM

Хранение и чистка ваших дисков

Обновление встроенных программ, записанных в флэш-память

Системные требования

Устранение неисправностей

Решение проблем, возникающих при записи дисков

Введение

Передняя панель

Задняя панель

Установка

Установка дисковода DVD-ROM

Подсоединение кабелей

Установка утилиты записи компакт-дисков

Об установке драйвера устройства

Установка драйвера устройства

Технические Характеристики

Правила безопасности

Информация

Предостережение / Предупреждение

Предостережение : этим символом обозначаются сведения о наличии крайней опасности.

Игнорирование пользователями этого символа при использовании устройства может приводить к серьезным травмам или смерти.

Предупреждение : этим символом обозначаются сведения о наличии опасности.

Игнорирование пользователями этого символа при использовании устройства может приводить к материальному ущербу.

Информация

Невыполнение указаний, обозначенных этим символом, может привести к телесным травмам и повреждениям оборудования.

Запрещено

Важно прочесть и постоянно об этом помнить

Не разбирать

Любое изменение или модификация устройства без явного разрешения уполномоченного квалифицированного персонала может привести к потере Вами прав пользования этим устройством.

Перед использованием диска обязательно убедитесь в отсутствии на нем трещин. Если диск имеет трещины (в особенности вокруг центрального отверстия), рекомендуется безотлагательно сделать его копию, которую и следует использовать в дальнейшем вместо поврежденного диска. При продолжительном использовании треснутого диска величина трещины может увеличиваться, что в конце концов приведет к его непоправимому повреждению.

Не используйте диски низкого качества (т.е., выпущенные нелегально, поцарапанные или поврежденные).

Правила безопасности

Установка

Устанавливайте дисковод на горизонтальную поверхность.

- Невыполнение этого требования может привести к падению устройства на твердую поверхность и его повреждению или нарушению его работы.

Не устанавливайте дисковод в зоне падения прямых солнечных лучей.

Не подвергайте устройство воздействию чрезмерно низких и чрезмерно высоких температур.

Не подвергайте устройство воздействию чрезмерно высокой влажности.

Правила безопасности

Во время использования

Обращайтесь с устройством осторожно, чтобы не повредить его в результате внешнего удара.

Не роняйте дисковод и предохраняйте его от сильных ударов.

Не перемещайте дисковод во время работы и не пытайтесь силой открыть лоток диска. Перед открытием лотка обязательно закрывайте все работающие программы и всегда используйте специальную кнопку открытия/закрытия лотка.

- Не вставляйте скрепку в отверстие аварийной ручной выгрузки диска во время работы дисковода.

Не используйте треснувшие, деформированные или поврежденные диски.

- Если диск имеет трещину, в особенности на внутренних дорожках, то он может сломаться во время использования.

Правила безопасности

Прочее

Не допускайте попадания частиц пищи или посторонних веществ внутрь корпуса дисковода.

Во избежание пожара не проливайте на дисковод горючие жидкости, например, спирт и бензин.

-

Не разбирайте и не пытайтесь ремонтировать или модифицировать устройство при отсутствии в руководстве пользователя явного разрешения на это.

Во избежание повреждения, поражения электрическим током и возгорания ,

Введение

Передняя панель

1. Гнездо для подключения стереофонических наушников со стереофоническим разъемом типа

"мини" диаметром 3,6 мм.

2. Регулятор громкости звука в наушниках

3. Отверстие для аварийного извлечения диска (если отсек для диска не открывается при нажатии вами кнопки выгрузки диска, выключите питание компьютера, вставьте в отверстие булавку или распрямленную скрепку и затем с усилием толкайте булавку или скрепку внутрь)

4. Светодиодный индикатор.

5. Кнопка выгрузки диска

6. Отсек для диска (отсек автоматически открывается и закрывается при нажатии вами кнопки выгрузки диска)

В конструкцию аппарата и его технические характеристики могут вноситься изменения без предварительного уведомления "Жизненный цикл-7лет"

Введение

Задняя панель

1. Двухконтактный разъем выхода цифрового аудио сигнала для использования с звуковой платой или платой декодера MPEG, поддерживающей функции обработки цифрового аудио сигнала

2. 4-контактный разъем выхода аналогового аудио сигнала для использования со звуковой платой

(более подробные сведения смотрите в документации на вашу звуковую плату)

3. Контакты выбора режима master/slave (ведущий/ведомый)

4. 40-контактный разъем для подсоединения к интерфейсу IDE компьютера.

5. 4-контактный разъем электропитания

(A : +5V DC)

(B : +12V DC)

Установка

Установка дисковода DVD-ROM

Чтобы установить ваш дисковод DVD-ROM в ПК, действуйте следующим образом.

Убедитесь в том, что компьютер выключен и отсоединен от сети переменного тока.

Если необходимо, прикрепите горизонтальные крепежные скобы с обеих сторон дисковода.

Снимите панель заглушки со свободного отсека для дисководов и установите в отсек дисковод

DVD-ROM, как показано на рисунке.

Установка

Подсоединение кабелей

Подсоединение кабеля питания

К разъему электропитания на задней панели дисковода DVD-ROM должен подсоединяться 4жильный кабель питания от внутреннего блока питания вашего компьютера.

A -

Сторона со срезом

1

+5 В пост. тока

2

Земля

3

Земля

4

+12 В пост. тока

Примечание: Неправильное подсоединение кабеля питания может привести к неисправности. Перед подсоединением проверьте ориентацию разъема кабеля питания, чтобы она соответствовала срезам на гнезде дисковода DVD-ROM.

Подсоединение кабеля интерфейса IDE

Подсоедините кабель интерфейса IDE (40-жильный), соединенный с накопителем на жестких дисках, к гнезду для интерфейсного кабеля на дисководе DVD-ROM (таким образом, чтобы маркированная на кабеле красной линией жила подходила к контакту номер 1 гнезда).

При использовании одного кабеля IDE

Установите перемычку на расположенные в задней части дисковода DVD-ROM контакты выбора режима master/slave (ведущий/ ведомый) таким образом, чтобы выбрать режим SL (ведомый).

a :DVD-ROM Drive (установите перемычку в положение SL) b : Жесткий диск c : Системная плата

При использовании двух кабелей IDE

Если вы устанавливаете в компьютер только один дисковод DVD-ROM, выберите перемычкой режим MA (ведущий).

Установка

a :DVD-ROM Drive (установите перемычку в положение MA) b : Жесткий диск c : Системная плата e : Secondly 1 d : Primary 1

Если вы устанавливаете в компьютер два дисковода DVD-ROM, выберите для них режимы MA

(ведущий) / SL (ведомый).

c : Жесткий диск e : Primary 1 d : Системная плата f : Secondly 1

Установка перемычки на контакты выбора режима master/slave (ведущий/ ведомый)

Установка

Подсоедините перемычку к контактам, расположенным в задней части дисковода DVD-ROM:

Если перемычка подсоединена контактам MA (ведущий), дисковод будет работать в ведущем режиме.

Если перемычка подсоединена контактам SL (ведомый), дисковод будет работать в ведомом режиме.

Если перемычка подсоединена к контактам CS (CSEL), вы можете управлять устройством при помощи сигнала CSEL контроллера интерфейса (обычно рекомендуется подсоединять перемычку к контактам MA)

Подсоединение аудио кабеля от звуковой платы

Соедините с помощью 4-жильного аудио кабеля выходной разъем для аудио сигнала на дисководе DVD-ROM со входным разъемом для аудио сигнала на звуковой плате.

Для получения звука более высокого качества, используйте гнездо выхода цифрового аудио сигнала (используется только в случае звуковой платы, поддерживающей работу с цифровым аудио сигналом) Обычная звуковая плата может не поддерживать работу с цифровым сигналом.

Установка

Об установке драйвера устройства

Если на ваш компьютер установлена операционная система Windows 98/2000/ME/XP/NT4.0, нет необходимости устанавливать дополнительный драйвер устройства, потому что по умолчанию используется драйвер устройства, входящий в состав Windows. Вы можете убедиться в том, что операционная система Windows правильно распознала ваш дисковод DVD-ROM. Чтобы сделать это, выполните следующие операции.

Сделайте двойной щелчок мышью на пиктограмме My Computer (Мой компьютер) на рабочем столе Windows.

Сделайте двойной щелчок мышью на папке Control Panel (Панель управления).

Сделайте двойной щелчок мышью на пиктограмме System (Система)

Сделайте щелчок мышью на закладке Device Manager (Устройства).

EРазверните ветвь устройства чтения компакт-дисков SD-ROM.

Показывается название устройства SAMSUNG DVD-ROM SD-***

Установка

Установка драйвера устройства

Автоматическая установка

Вставьте дискету для установки драйвера в накопитель на гибких дисках и сделайте текущим каталогом корневой каталог диска A:, где буква A: соответствует накопителю на гибких дисках.

Чтобы сделать это, после приглашения C:\ введите A: и нажмите клавишу [Enter].

Введите CDSETUP и нажмите клавишу [Enter].

Перезагрузите компьютер.

Ручная установка

Создайте каталог C:\SAMSUNG.

Скопируйте файлы с дискеты в каталог C:\SAMSUNG.

Чтобы сделать это, после приглашения C:\ введите команду COPY D:\Ddriver *.* C:\SAMSUNG и нажмите клавишу [Enter].

Отредактируйте файл CONFIG.SYS. Добавьте строку DEVICE=C:\SAMSUNG\SSCDROM.SYS

\D:SSCD000 /V

Отредактируйте файл AUTOEXEC.BAT. Добавьте строку C:\SAMSUNG\MSCDEX /D:SSCD000

Перезагрузите компьютер.

Использование дисковода

DVD-ROM

Использование дисковода DVD-ROM

Чтобы воспроизвести при помощи вашего дисковода DVD-ROM аудио или видео компакт-диск, выполните следующие операции.

Нажмите кнопку включения питания компьютера и загрузите операционную систему.

После загрузки компьютера откройте отсек для диска, нажав кнопку выгрузки диска.

Загрузите в лоток дисковода диск (CD/DVD) таким образом, чтобы этикетка на диске была направлена вверх и закройте отсек для диска, вновь нажав кнопку выгрузки диска. Загорается светодиодный индикатор на передней панели дисковода.

Включите воспроизведение диска (CD/DVD).

Вспомогательное оборудование

Средство программирования

Винты

Водитель

Приспособления

Воспроизведение аудио компакт-дисков

Запустите программу проигрывателя компакт-дисков, входящую в состав операционной системы

Windows или прилагаемую к вашей звуковой плате.

Вы можете прослушивать компакт-диск, подключив наушники к соответствующему гнезду.

Если вы установили соответствующую программу проигрывателя, такую, как Microsoft Windows Media

Player, вы можете регулировать громкость, используя регулятор громкости звука в наушниках, имеющийся на передней панели дисковода.

Если вы выберете в программе проигрывателя Media Player операционной системы Windows ME для

CD Audio Play (Воспроизведение аудио компакт-диска) опцию DIGITAL (Цифровой), то в цифровом режиме наушники не работают.

Использование дисковода

DVD-ROM

Хранение и чистка ваших дисков

бы гарантировать длительный срок службы ваших дисков и дисковода, при хранении и чистке ваших дисков выполняйте следующие меры предосторожности.

Не храните диски там, где на них будет падать прямой солнечный свет.1 Не храните диски там, где на них будет падать прямой солнечный свет.

Храните диски в вертикальном положении в хорошо вентилируемом месте на устойчивой поверхности.

Не делайте надписей на дисках и не приклеивайте к ним этикетки.

Не роняйте диск и не кладите на него тяжелые предметы.

Не прикасайтесь к поверхности диска, держите его за края.

Чтобы почистить диск, осторожно протрите его в направлении от центра диска к краям при помощи мягкой хлопчатобумажной салфетки.

Не оставляйте отсек для диска открытым в то время, когда вы не пользуетесь дисководом.

Использование дисковода

DVD-ROM

Обновление встроенных программ, записанных в флэш-память

Встроенное в изделие программное обеспечение можно обновить, загрузив обновленный файл со следующих Web-узлов:

http://samsung-ODD.com

Http://samsung.com

Использование дисковода

DVD-ROM

Системные требования

Перед началом установки дисковода DVD-ROM мы настоятельно рекомендуем вам убедиться в том, что конфигурация вашей вычислительной системы соответствует перечисленным ниже требованиям.

Пункт требований Описание

Компьютер

Intel Pentium II (или выше), 128 MB RAM (или выше) с интерфейсом IDE

Свободное место на жестком диске

Версия Windows

Минимум 100 Мбайт

Windows 98 / 2000 / ME / XP Windows NT 4.0 (или более поздняя)

Региональное защитное кодирование DVD-дисков:

Эта функция Регионального защитного кодирования (RPC) поддерживается DVD-проигрывателями и используется в DVD-дисках (таких, как диски с кинофильмами). В настоящее время мировая киноиндустрия поделила мир на несколько регионов или зон, соответствующих региональным рынкам, на которых представители киноиндустрии продают кинофильмы. Проще говоря, коды RPC записываются на диски с фильмами, продающимися во всем мире, в соответствии с тем регионом мира, для продажи в котором предназначены диски. Эти коды RPC помогают контролировать и предотвращать пиратское проникновение новых кинофильмов в другие регионы до дат официального выпуска фильма на эти рынки этих регионов.

КОМБИНИРОВАННЫЙ дисковод модели SD-616 поддерживает режим RPC phase II. В режиме RPC-2 пользователи могут изменять местный региональный код. Для КОМБИНИРОВАННОГО дисковода модели SD-616 режим RPC-2 выбран по умолчанию. Через прикладную программу декодера MPEG вы можете изменять код региона до пяти раз.

Если вам понадобится изменить местный региональный код более пяти раз, обратитесь к дилеру, у которого вы покупали дисковод DVD-ROM, или в местное представительство компании SAMSUNG.

Устранение неисправностей

Проблема

Компьютер не может обнаружить дисковод

DVD-ROM.

После установки дисковода DVD-ROM компьютер начинает работать медленнее.

Операционная система

MS-SOS не распознает дисковод DVD-ROM.

Причина / Решение

Проверьте правильность подсоединения к компьютеру кабеля питания, кабеля аудио сигнала и кабеля интерфейса IDE.

Поменяйте кабель интерфейса IDE и вновь подсоедините его к компьютеру.

Предпочтительнее подсоединить второй кабель интерфейса IDE к дисководу DVD-ROM и установить для дисковода режим master

(ведущий).

Проверьте положение перемычки на контактах выбора режима master/slave (ведущий/ведомый).

Переустановите драйвер устройства или обновите его, загрузив самую новую версию драйвера с Web-узла компании Samsung.

-

Http://samsung-ODD.com

-

Http://samsung.com

Это может произойти в случае, когда возникли проблемы при установке Windows. Переустановите операционную систему

Windows.

Операционная система

Windows не может обнаружить дисковод

DVD-ROM.

При воспроизведении аудио компакт-диска не слышен звук.

Проверьте, правильно ли подсоединен кабель для аудио сигнала к гнезду выхода звука на дисководе DVD-ROM и гнезду входа сигнала с компакт-диска на звуковой плате.

Проверьте, исправна ли звуковая плата.

Отрегулируйте уровень громкости.

Запустите программу проигрывателя компакт-дисков, входящую в состав операционной системы Windows или прилагаемую к вашей звуковой плате.

Вы можете прослушивать компакт-диск, подключив наушники к соответствующему гнезду.

Если вы установили соответствующую программу проигрывателя, такую, как Microsoft Windows Media Player, вы можете регулировать громкость, используя регулятор громкости звука в наушниках, имеющийся на передней панели дисковода.

Если вы выберете в программе проигрывателя Media Player операционной системы Windows ME/XP для CD Audio Play

(Воспроизведение аудио компакт-диска) опцию DIGITAL

(Цифровой), то в цифровом режиме наушники не работают.

Проверьте, используете ли вы компакт-диск хорошего качества и при необходимости почистите его.

Компакт-диск не считывается или считывается слишком медленно.

Лоток для диска не открывается.

Проверьте правильность подсоединения кабеля питания.

Выключите компьютер и отсоедините его от сети переменного тока. Вставьте в отверстие для аварийного извлечения диска булавку или распрямленную скрепку и затем с усилием толкайте булавку или скрепку внутрь, пока лоток для диска не откроется.

Отрегулируйте на экране размеры окна, в котором воспроизводится изображение.

Когда вы воспроизводите диск

Video-CD с использованием программного MPEG декодера, изображение меняется скачками и воспроизводится слишком медленно.

Хотя вы загрузили диск в дисковод, на экране показывается сообщение Disc is not in

(Диск не загружен).

После подсоединения дисковода DVD-ROM через интерфейсный разъем на звуковой плате компьютер не обнаруживает дисковод.

Проверьте разрешение, с которым работает монитор, и при необходимости измените его.

Компьютер может не распознать диск, если вы слишком быстро включите режим воспроизведения диска после его загрузки.

Откройте и закройте лоток для диска и затем вновь попробуйте воспроизвести диск.

Почистите диск и вновь попробуйте воспроизвести его.

Интерфейс звуковой платы работает в режиме AT-BUS.

Поэтому вы должны подсоединить дисковод DVD-ROM к порту интерфейса IDE на системной плате, а не к звуковой плате или установить звуковую плату, совместимую с интерфейсом IDE.

Технические

Характеристики

Компания SAMSUNG постоянно стремится совершенствовать свою продукцию. Как технические характеристики, так и это Руководство пользователя могут изменяться без предварительного уведомления.

Технические характеристики

Характеристика

Наименование модели

Характеристика

SD-616Q

DVD | CD

Диск

Поддерживаемые типы дисков

DVD-ROM, DVD-R, DVD-RW, DVD-VIDEO, CD-DA(Audio), CD-ROM,

CD-ROM XA, CD-Plus, CD-Extra, Photo-CD (Single, Multi - session),

Video CD ready, Enhanced CD, CD-I/FMV, CD-R, CD-RW, CD-TEXT

12 см или 8 см

Диаметр диска

Рабочие характеристики дисковода

Скорость передачи данных

Поддерживаемая Макс. 21600 кбайт/сек (16X) / макс. 7200 кбайт/сек (48X)

Режим PIO 4 16,6MB/сек

Многословный режим DMA 2 16,6MB/сек

Режим UDMA 2 33MB/сек

Время доступа (typical)

115ms | 100ms

Емкость буфера данных

Лазер

512KB

Полупроводниковый лазер

Механизм каретки

Двигатель шпинделя

Механизм загрузки

Шаговый электродвигатель

Бесщеточный электродвигатель

Лоток. Электродвигатель пост. тока (программная выгрузка диска),

Горизонтальное/Вертикальное положение

Частота появления ошибок

Частота появления ошибок

Передняя панель

10

-15

| Режим 1:10

-12

, Режим 2:10

-9

Кнопка выгрузки

Индикатор (светодиод)

Выход на наушники

Регулятор громкости

Задняя панель

Требующееся питание

Интерфейсный разъем

Выход аудио сигнала

Автоматическая выгрузка или Автоматическая загрузка

BUSY

Стереоразъем типа "мини" (Ø 3,6 мм) 0.60V ± 20% (rms) 33ohm

Дисковый

Блок перемычки

Условия окружающей среды

Molex 70203 или другие совместимые модели

При эксплуата

Storage

Температура: 5~45°C Влажность: 10~80%

Температура: -25~60°C Влажность: 10~90%

Общиехарактеристики

Габаритные размеры

Масса нетто

Надежность

MTBF

+5В пост. тока: 1,2А(rms), +12В пост. тока 1,5А(rms)

ATAPI

Линейный выход 0,7V ± 20%(rms) : 47Kohm

148,2 (Ш) х 42 (В) х 184 (Г) мм (включая обрамление)

740 г

100.000 часов во включенном состоянии (коэффициент использования 25%)

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
