Samsung HDC6255BG/BWT Руководство пользователя

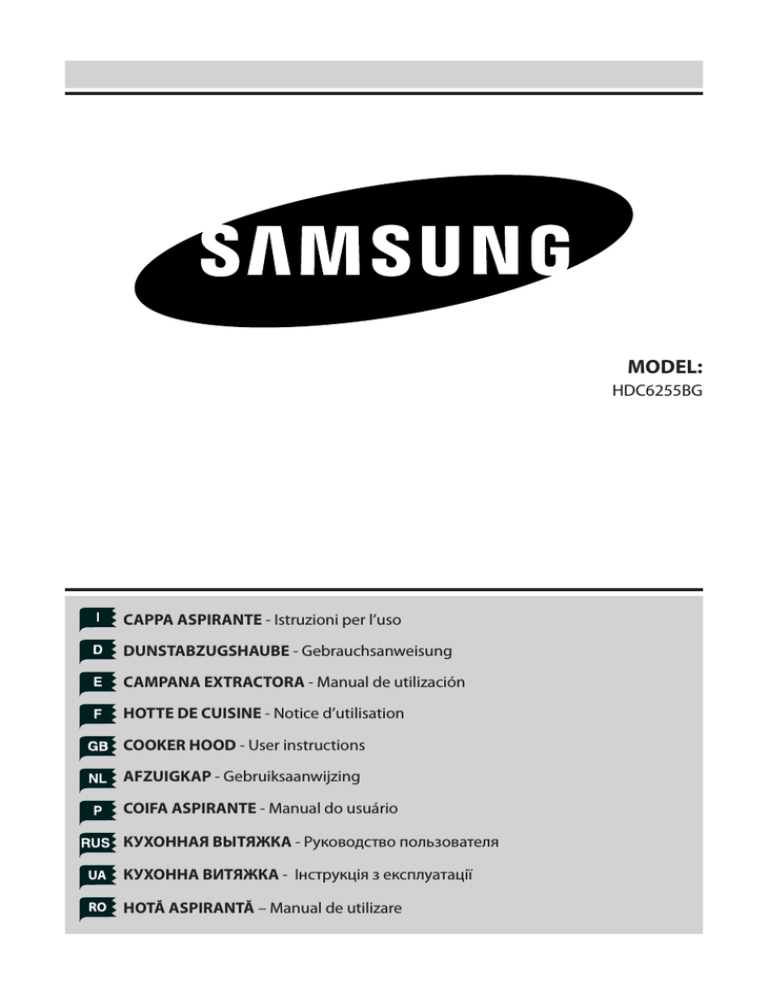

MODEL:
HDC6255BG
CAPPA ASPIRANTE - Istruzioni per l’uso
DUNSTABZUGSHAUBE - Gebrauchsanweisung
CAMPANA EXTRACTORA - Manual de utilización
HOTTE DE CUISINE - Notice d’utilisation
COOKER HOOD - User instructions
AFZUIGKAP - Gebruiksaanwijzing
COIFA ASPIRANTE - Manual do usuário
КУХОННАЯ ВЫТЯЖКА - Руководство пользователя
UA
КУХОННА ВИТЯЖКА - Iнструкцiя з eкcплуaтaцiї
RO
HOTĂ ASPIRANTĂ – Manual de utilizare
A
���������
B
��
Fig.1
���
�
Fig.2
Fig.3
�
�
�
�
�
�
�
Fig.4
-3-
Fig.5
B
C
Fig.6
Fig.7
Fig.8
Fig.9
-4-
Технические характеристики
КУХОННАЯ ВЫТЯЖКА
HDC6255BG
РУССКИЙ
Декоративный
короб воздуховодов
ПАНЕЛЬ УПРАВЛЕНИЯ
АЛЮМИНИЕВЫЕ ПАНЕЛИ
(ЖИРОУЛАВЛИВАЮЩИЕ ФИЛЬТРЫ)
HDC6255BG
Максимальная производительность (м3/час): 550
Напряжение: 220-240 В ~ 50/60 Гц
Потребляемая мощность двигателя: 1 x 130 Вт
Диаметр выходного отверстия (мм): 150
Лампы: галогенные, 2 x 20 Вт (12 В)
- 26 -
ОСВЕЩЕНИЕ
РУССКИЙ
ОБЩИЕ СВЕДЕНИЯ
Внимательно прочитайте содержание данной инструкции,
поскольку она содержит важные указания, относящиеся к
безопасности установки, эксплуатации и техобслуживания.
Сохраните инструкцию для дальнейшего использования.
Устройство разработано в следующих вариантах
исполнения: вытяжное устройство (удаление воздуха
из помещения - рис.1В), фильтрующее устройство
(рециркуляция воздуха внутри помещения - рис.1А).
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Будьте внимательны, если вытяжка работает в
режиме отвода воздуха одновременно с отопительным
оборудованием, плитами, работающими на газовом,
жидком или твердом топливе. В этом случае вытяжка
удаляет из помещения воздух, нужный для процесса
сгорания в данных приборах. Отрицательное давление в
помещении не должно превышать 4Pa (4x10–5 bar).
Для надежной и безопасной работы следует обеспечить
вентиляцию помещения. При отводе воздуха из помещения
необходимо строго соблюдать действующие строительные
нормы и правила (СНИП).
Перед подключением изделия к сети электропитания:
- проверьте, чтобы напряжение и мощность, указанные
на заводской табличке (расположена внутри изделия)
соответствовали характеристикам сети электропитания
и электрической розетки. В случае сомнений обратитесь
к квалифицированному электрику.
- Если провод электропитания поврежден, то Вам
необходимо заменить его на исправный. Для этого
обратитесь в уполномоченный сервисный центр компании
Самсунг.
- Подсоединить устройство к электросети посредством
электрической вилки или двухжильного провода (если
аппарат поставляется без вилки) с использованием
защитного автомата, рассчитанного на силу тока до 3А.
Внимание!
В некоторых случаях электрические приборы могут
быть опасными.
А) Не проверяйте состояние фильтров при работающей
вытяжке.
В) Не прикасайтесь к лампочкам или к прилегающим
зонам в процессе работы системы освещения или сразу
же после ее выключения.
С) Запрещается готовить блюда на открытом пламени
под кухонной вытяжкой.
D) Избегайте открытого пламени, так как оно повреждает
фильтры и может привести к возгоранию.
Е) Во время жарки пищи непрерывно следите за
процессом во избежание возгорание кипящего масла.
F) Отсоединяйте вилку от сетевой розетки перед
началом технического обслуживания.
G) Изделие запрещено использовать детьми или
недееспособными лицами без контроля.
Н) Не разрешайте детям играть с изделием.
I) Если вытяжка используется одновременно с другими
приборами, в которых используется топливный газ
RUS
или другие виды топлива, в помещении должна быть
обеспечена надлежащая вентиляция.
L) В случае выполнения операций по чистке без
соблюдения инструкций существует опасность
возгорания.
Данное изделие имеет маркировку соответствия
Европейскому Нормативу 2002/96/ЕС, Утилизация
электрических и электронных изделий (WEEE).
Обратите внимание на то, чтобы данное изделие по
окончании срока службы было утилизировано. Этим Вы
поможете сохранить окружающую среду.
Символ
на изделии или в прилагающейся к нему
документации означает, что данное изделие не должно
рассматриваться как бытовые отходы, а должно быть
сдано в специальный центр утилизации, занимающийся
уничтожением электрических и электронных приборов.
Изделие должно быть сдано в утиль в соответствии
с местными нормативами по утилизации отходов. За
дополнительными сведениями касательно обработки,
утилизации и уничтожения данного изделия обращайтесь
в местные административные органы или в магазин, в
котором было куплено изделие.
ИНСТРУКЦИИ ПО УСТАНОВКЕ
Монтаж и электрическое подключение должны
выполняться квалифицированным техником.
Электрическое подключение
Прибор имеет класс II, поэтому к заземлению не надо
подсоединять никакой провод, подсоединение к
электросети выполняется следующим образом:
коричневый-L-линия
синий-N-нейтральный
Если на кабеле нет сетевой вилки, то необходимо,
установить сетевую вилку, рассчитанную на работу
с нагрузкой, указанной на табличке характеристик.
Если вытяжка оснащена сетевым кабелем с вилкой, то,
она устанавливается, при условиях, что вилка будет
легко доступной. В случае прямого подсоединения к
электросети нужно разместить между прибором и сетью
двухполюсный выключатель с зазором контактов минимум
3 мм, расcчитанный на нужную нагрузку и отвечающий
действующим нормам.
• Минимальное расстояние между верхней точкой
поверхности кухонной плиты и нижней частью вытяжки
должно быть не менее 65 см. Если применяется
соединительная труба из двух и более частей, то
верхняя часть должна присоединять снаружи к нижней
части. Нельзя подсоединять вытяжку к дымоходу,
который используется для других целей, а также к
каналам, используемым для вентиляции помещений, в
которых установлены печи, камины, горелки и другое
отопительное оборудование, работающее от газа, жидкого
и твердого топлива. Перед тем как приступить к сборке
устройства, для облегчения его монтажа отсоедините
жироулавливающий фильтр(ы) (рис.7).
- В том случае, если прибор устанавливается в варианте
вытяжного устройства, то необходимо преварительно
подготовить в помещении выходное отверстие.
- 27 -
• Рекомендуется использовать трубу для отвода воздуха с
таким же диаметром, что и выходное отверстие вытяжки.
Использование трубы меньшего диаметра может
сократить КПД вытяжки и увеличить ее уровень шума.
Настенный монтаж
Просверлите в стене отверстия A, соблюдая указанные
расстояния (рис.2). Совместите крепежные отверстия
устройства с отверстиями на стене и выровняйте вытяжку
по горизонтали. Закрепите окончательно вытяжку двумя
винтами A (рис.5). В зависимости от варианта монтажа
используйте винты (шурупы) и дюбели, соответствующие
типу стены (например, железобетон, гипсокартон и т. д.).
Если винты и дюбели входят в комплект поставки, следует
удостовериться в том, что они подходят для того типа
стены, на которой должна быть установлена вытяжка.
Монтаж декоративных телескопических сборочных
элементов
Надеть перчатки и снять защитную пленку с декоративной
панели воздуховода таким образом, чтобы не поцарапать
ее (рис.3).
Внимание! Если у модели Вашего аппарата декоративная
панель имеет нижнее крепление в виде лепестка, то
прежде чем приступить к ее установке, с помощью щипцов
отогните лепесток внутрь, как указано на рисунке 5
этап 1.
Предварительно выполните подводку электропроводов
внутри декоративного сборочного элемента. Если
Ваше устройство устанавливается как вытяжное или с
наружным электродвигателем, предварительно сделайте
отверстие для отвода воздуха. Отрегулируйте ширину
поддерживающего кронштейна верхнего сборочного
элемента (рис.4). Прикрепите его к стене винтами A так,
чтобы обеспечить его соосность с Вашей вытяжкой (рис.4),
соблюдая расстояние от потолка, указанное на рис. 2.
Соедините фланец C с отверстием для выведения воздуха
посредством соединительной трубы (рис.5).
Вставьте верхний сборочный элемент в нижний.
Прикрепите нижний сборочный элемент к вытяжке,
используя винты B, (рис.5), сместите верхний сборочный
элемент до кронштейна и прикрепите его винтами B
(рис.4). Для установки вытяжки в режиме рециркуляции
(фильтрации воздуха) Вам необходимо приобрести
дополнительные угольные фильтры. Для приобретения
обращайтесь в магазин или уполномоченный сервисный
центр. Далее используйте их в соответствии с инструкцией
по установке.
Вытяжка в варианте фильтрующего устройства
Установите вытяжку и два сборочных элемента как
указано в разделе по сборке вытяжки в варианте
вытяжного устройства. Для сборки фильтрующего
элемента следуйте инструкциям, содержащимся в
комплекте принадлежностей. Если комплект отсутствует,
Вам необходимо его приобрести дополнительно.
Фильтры должны быть установлены на кожух вытяжного
вентилятора, расположенный во внутренней части
вытяжки. Установите фильтры строго по центру и затем
поверните на 90 градусов до щелчка(рис.8).
ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Эффективное и надежное функционирование вытяжки
зависит от правильного и регулярного технического
обслуживания; особое внимание следует уделять
состоянию жироулавливающего и угольных фильтров.
• Жироулавливающий фильтр задерживает частицы
жира, находящиеся в воздухе, следовательно, он
подвергается засорениям в разные промежутки
времени, в зависимости от частоты и продолжительности
использования аппарата.
- Для предотвращения опасности возможных
возгораний, необходимо промывать жироулавливающие
фильтры максимум каждые 2 месяца (их можно мыть в
посудомоечной машине отдельно от грязной посуды).
- После промывания цвет фильтра может измениться.
Это не означает, что фильтр стал непригоден для
дальнейшего использования и не дает право на его
замену по гарантии.
В случае невыполнения инструкций по замене и чистке,
может появиться риск возгорания жироулавливающих
фильтров.
• Угольные фильтры служат для очистки воздуха,
поступающего обратно в помещение из вытяжки.
Фильтры нельзя промывать или использовать повторно,
необходимо заменять их не реже одного раза в четыре
месяца. Степень зашлакованности угольного фильтра
зависит от частоты и продолжительности использования
аппарата, используемых способов приготовления блюд
и регулярности чистки жироулавливающего фильтра.
Угольные фильтры являются расходным материалом, на
них не распространяется гарантия проиводителя.
• Необходимо регулярно очищать вытяжку как внутри, так
и снаружи, используя увлажненную денатурированным
спиртом ткань или нейтральные неабразивные жидкие
моющие средства.
• Лампы вытяжки служат для освещения варочной панели
во время приготовления и не расчитаны на длительное
включение для обычного освещения помещения.
Продолжительное использование ламп вытяжки
значительно сокращает их средний срок службы.
Лампы освещения являются расходным материалом и
не подлежат замене по гарантии. При замене обратите
внимание на соответствие типа и характеристик ламп
рекомендованным производителем.
Замена галогенных ламп (рис.6):
Для замены галогенных ламп В снимите стеклянную
крышку С, поддев ее отверткой в специальных пазах.
Замените лампы на лампы такого же типа.
Внимание: не прикасайтесь к лампам голыми
руками.
Панель управления: (рис.9) Кнопки имеют следующие
обозначения:
A = Освещение
B = Выключение
C = Скорость I
D = Скорость II
E = Скорость III.
ФИРМА НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ
ЗА УШЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ
ВЫШЕПРИВЕДЕННЫХ ПРЕДУПРЕЖДЕНИЙ.
• Рекомендуется включать вытяжку до начала
приготовления пищи. Кроме того, для полного удаления
загрязненного воздуха не выключайте аппарат в течение
15 минут после завершения приготовления пищи.
- 28 -
AB57
AB 57.B04640
15.07.2012
16.07.2009
- 29 -
QUESTIONS OR COMMENTS
COUNTRY
CALL
OR VISIT US ONLINE AT
BELGIUM
0032 (0)2 201 24 18
www.samsung.com/be
CZECH REPUBLIC
844 000 844
www.samsung.com/cz
DENMARK
70 70 19 70
www.samsung.com/dk
FINLAND
FRANCE
030 - 6227 515
www.samsung.com/fi
3260 SAMSUNG (726-7864)
www.samsung.com/fr
08 25 08 65 65 (euro 0,15/Min)
GERMANY
01805 - 121213 (0,15 Min)
www.samsung.de
HUNGARY
6 - 80 - SAMSUNG (726-7864)
www.samsung.com/hu
ITALIA
800 - SAMSUNG (726-7864)
www.samsung.com/it
LUXEMBURG
0035 (0)2 261 03 710
www.samsung.com/be
NETHERLANDS
0900 20 200 88 (0,10/Min)
www.samsung.com/nl
NORWAY
815-56 480
www.samsung.com/no
POLAND
0 801 801 881 / 022-607-93-33
www.samsung.com/pl
PORTUGAL
80 8 200 128
www.samsung.com/pt
SLOVAKIA
0800-SAMSUNG (726-7864)
www.samsung.com/sk
SPAIN
902 10 11 30
www.samsung.com/es
SWEDEN
0771 - 400 200
www.samsung.com/se
U.K.
0870-SAMSUNG (726-7864)
www.samsung.com/uk
Republic of Ireland
0818 717 100
www.samsung.com/ie
AUSTRIA
0800- SAMSUNG (726-7864)
www.samsung.com/at
Switzerland
0800 - SAMSUNG (726-7864)
www.samsung.com/ch
RUSSIA
8-800-555-55-55
www.samsung.ru
UKRAINE
8-800-502-0000
www.samsung.com/ua
TURKY
0800 - SAMSUNG (726-7864)
www.samsung.com/tr
SOUTH AFRICA
0860-SAMSUNG (726-7864 )
www.samsung.com/za
U.A.E
800-SAMSUNG (726-7864)
www.samsung/ae
Code No.: DE68-
3LIK0651
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertising
