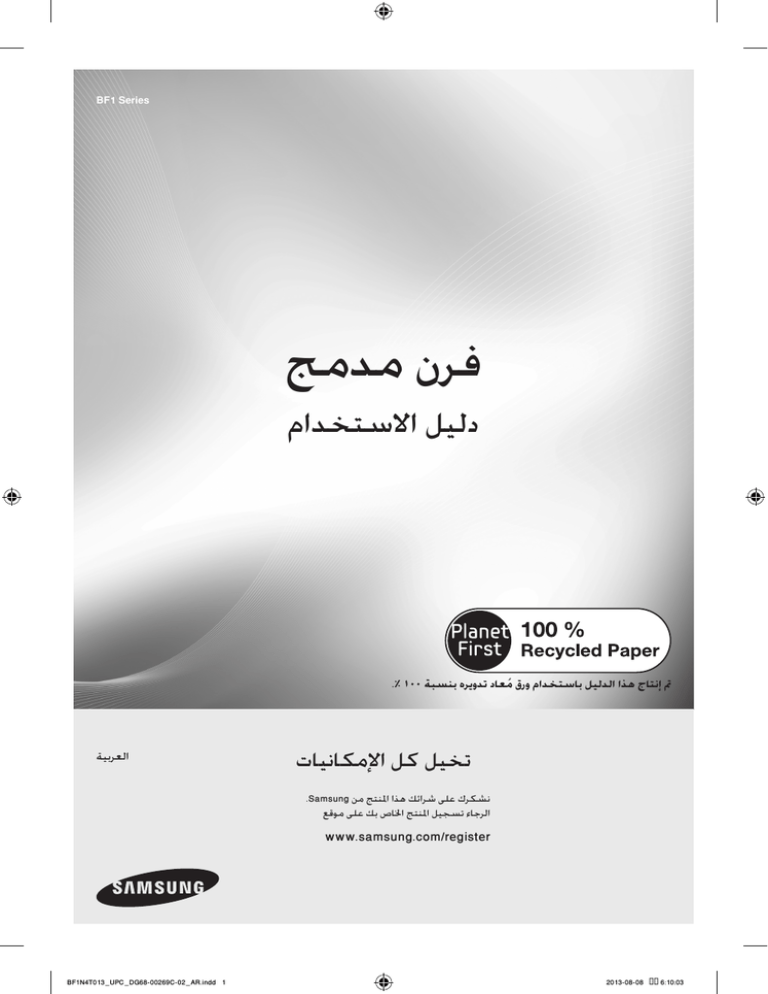

‫‪BF1 Series‬‬
‫فرن مدمج‬
‫دليل االستخدام‬
‫مت إنتاج هذا الدليل باستخدام ورق مُعاد تدويره بنسبة ‪.% 100‬‬
‫تخيل كل اإلمكانيات‬
‫العربية‬
‫نشكرك على شرائك هذا املنتج من ‪.Samsung‬‬
‫الرجاء تسجيل املنتج اخلاص بك على موقع‬
‫‪www.samsung.com/register‬‬
‫‪2013-08-08 �� 6:10:03‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 1‬‬
‫استعمال هذا الدليل‬
‫نشكركم على اختيار الفرن املدمج لسامسوجن‪.‬‬
‫يحتوي دليل االستخدام هذا على معلومات هامة متعلقة بالسالمة و تعليمات تساعدكم على تشغيل اجلهاز و صيانته‪.‬‬
‫الرجاء أخذ الوقت الالزم لقراءة هذا الدليل قبل استعمال الفرن و االحتفاظ به لالطالع عليه مرات أخرى‪.‬‬
‫مت استعمال الرموز اآلتية في نص دليل االستخدام هذا‪:‬‬
‫حذار أو انتبه‬
‫هام‬
‫مالحظة‬
‫التعليمات الوقائية‬
‫ال يركب هذا الفرن إال كهربائي ذي رخصة‪ .‬يكون ّ‬
‫املركب مسؤوال عن وصل اجلهاز بالشبكة الكهربائية باحترام توصيات‬
‫الوقاية ذات الصلة‪.‬‬
‫التعليمات الوقائية اخلاصة بالكهرباء‬
‫ال يجب وصل الفرن في حالة ما إذا تعرض للتلف أثناء نقله‪.‬‬
‫• ال يقوم بوصل هذا اجلهاز بالشبكة الكهربائية إال كهربائي مختص ذي رخصة‪.‬‬
‫• ال يجب محاولة تشغيل اجلهاز في حالة ما إذا كان به عيب أو تعرض للتلف‪.‬‬
‫• ال يقوم بالتصليحات إال كهربائي ذي رخصة‪ .‬قد ينجم عن القيام بالتصليحات بصفة غير مالئمة تعريض نفسك و غيرك ألخطار‬
‫جسيمة‪ .‬اتصل مبركز اخلدمات لشركة سامسوجن أو بالبائع في حالة إذا ما استلزم اجلهاز القيام بتصليحه‪.‬‬
‫• يجب استبدال السلك الكهربائي في حالة ما إذا كان به عيب ما بسلك أو تركيب خاص جتدونه متوفرا لدى الصانع أو لدى وكيله‬
‫املعتمد‪.‬‬
‫• ال ينبغي أن تالمس األسالك الكهربائية و الكابالت هذا الفرن‪.‬‬
‫• ينبغي أن يتم وصل هذا الفرن بالشبكة الكهربائية باستعمال قاطع للتيار أو مصهر مصادق عليه‪ .‬ال يجب أبدا استعمال املوزعات‬
‫الكهربائية أو وصالت األسالك‪.‬‬
‫• توجد لوحة التصنيف على اجلانب األمين لباب الفرن‪.‬‬
‫• يجب فصل اجلهاز عن مصدر الطاقة عند القيام بتصليحه أو تنظيفه‪.‬‬
‫• يجب توخي احلذر عند القيام بوصل أجهزة كهربائية مبآخذ موجودة بالقرب من الفرن‪.‬‬
‫• لم يصمم هذا اجلهاز لكي يستعمل من قبل األشخاص (مبا فيهم األطفال) ذوي القدرات اجلسدية و احلسية أو الذهنية احملدودة‪ ،‬أو‬
‫األشخاص ذوي اخلبرة و املعرفة القليلة‪ ،‬إال إذا قام الشخص املسؤول عن سالمتهم باإلشراف عليهم أو تقدمي التعليمات املتعلقة‬
‫باستعمال هذا اجلهاز لهم‪.‬‬
‫حذار‪:‬ميكن لألجزاء اخلارجية من الفرن أن تصبح ساخنة عند االستعمال‪ .‬يجب إبعاد األطفال الصغار لتفادي إصابتهم بحروق‪.‬‬
‫حذار‪:‬ينبغي فصل اجلهاز عن مصدر الطاقة قبل استبدال املصباح لتفادي احتمال التعرض لصدمة كهربائية‪ .‬تصبح املساحات‬
‫الداخلية للفرن جد ساخنة عند تشغيله‪.‬‬
‫‪_2‬ليلدلا اذه لامعتسا‬
‫‪2013-08-08 �� 6:10:04‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 2‬‬
‫التعليمات الوقائية أثناء تشغيل اجلهاز‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫ةيئاقولا تاميلعتلا‬
‫•‬
‫•‬
‫•‬
‫مت تصميم هذا الفرن لطهي األطعمة في املنزل فقط‪.‬‬
‫املسخنة أو‬
‫تصبح املساحات الداخلية للفرن عند تشغيله ساخنة مبا فيه الكفاية لتتسبب في اإلصابة بحروق‪ .‬ال يجب ملس العناصر‬
‫ّ‬
‫املساحات الداخلية للفرن حتى تبرد‪.‬‬
‫ال يجب أبدا حفظ املواد القابلة لالشتعال بداخل الفرن‪.‬‬
‫تصبح سطوح الفرن ساخنة عند تشغيله بدرجة حرارة مرتفعة لفترة طويلة من الوقت‪.‬‬
‫يجب توخي احلذر أثناء الطهي عند فتح باب الفرن‪ ،‬إذ من املمكن أن يتسرب الهواء الساخن و البخار بشكل سريع‪.‬‬
‫من املمكن عند طهي األطعمة التي حتتوي على الكحول أن يتبخر هذا األخير نتيجة لدرجة احلرارة العالية و أن تلتهب هذه األبخرة في‬
‫حالة ما إذا المست أحد األجزاء الساخنة للفرن‪.‬‬
‫حفاظا على سالمتكم‪ ،‬ال يجب استعمال أجهزة التنظيف املائية العالية الضغط أو املنظفات البخارية‪.‬‬
‫ينبغي إبعاد األطفال مبا فيه الكفاية عن الفرن عند تشغيله‪.‬‬
‫ينبغي طهي األطعمة اجملمدة مثل البيتزا على الشبكة الكبيرة‪ .‬من احملتمل أن تتشوه صينية الطهي في حالة ما إذا مت استعمالها‬
‫نتيجة لتغير درجات احلرارة بشكل كبير‪.‬‬
‫ال يجب سكب املاء بداخل قعر الفرن عندما يكون ساخنا‪ .‬من احملتمل أن يتسبب ذلك في إتالف السطح املطلي باملينا‪.‬‬
‫يجب أن يكون باب الفرن مغلقا عند الطهي‪.‬‬
‫ال يجب تغطية قعر الفرن بأوراق األلومنيوم كما ال يجب وضع أي صينية للطهي أو أي وعاء آخر فوقه‪ .‬إذ تقوم أوراق األلومنيوم بعزل‬
‫احلرارة‪ ،‬األمر الذي قد يؤدي إلى إتالف املساحة املطلية باملينا باإلضافة إلى احلصول على نتائج غير مرضية أثناء الطبخ‪.‬‬
‫يترك عصير الفواكه بقعا قد ال ميكن إزالتها مع مرور الوقت على املساحة املطلية باملينا للفرن‪ .‬يجب استعمال أطباق الفرن العميقة‬
‫عند القيام بطهي الكعك الرطب‪.‬‬
‫ال يجب وضع أوعية الطبخ اخلاصة بالفرن على باب الفرن املفتوح‪.‬‬
‫لم يصمم هذا اجلهاز ليستعمل من قبل األطفال الصغار أو األشخاص املصابني بإعاقات دون وجود شخص بالغ ليشرف على‬
‫استعمالهم له بشكل سليم‪.‬‬
‫يجب مراقبة األطفال الصغار لضمان عدم لعبهم بهذا اجلهاز‪.‬‬
‫حذار‪:‬ال يجب فصل اجلهاز عن الشبكة الكهربائية حتى بعد االنتهاء من عملية الطهي‪.‬‬
‫التعليمات اخلاصة بالرمي‬
‫التخلص من مواد التغليف‬
‫•‬
‫•‬
‫املواد املستعملة لتغليف هذا اجلهاز قابلة إلعادة االستعمال‪.‬‬
‫يجب التخلص من مواد التغليف في صندوق النفايات املناسب املوجود في املكان اخملصص لرمي النفايات األقرب منكم‪.‬‬
‫التخلص من اجلهاز القدمي‬
‫حذار‪:‬يجب التأكد من جعل اجلهاز القدمي غير قابل للتشغيل قبل التخلص منه حتى ال يكون مصدرا للخطر‪.‬‬
‫و من أجل ذلك‪ ،‬يجب فصل اجلهاز عن مصدر الطاقة و نزع األسالك الكهربائية‪.‬‬
‫من املهم التخلص من األجهزة القدمية بطريقة مناسبة حفاظا على احمليط‪.‬‬
‫•‬
‫•‬
‫ال ينبغي رمي اجلهاز مع النفايات املنزلية‪.‬‬
‫ميكن احلصول على املعلومات اخلاصة مبواقيت جمع النفايات و مواقع معاجلتها لدى املصلحة احمللية اخلاصة بذلك‪.‬‬
‫ةيئاقولا تاميلعتلا_‪3‬‬
‫‪2013-08-08 �� 6:10:04‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 3‬‬
‫تركيب الفرن‬
‫التعليمات الوقائية اخلاصة بالتركيب‬
‫ال يركب هذا الفرن إال كهربائي ذي رخصة‪ .‬يكون ّ‬
‫املركب مسؤوال عن وصل اجلهاز بالشبكة الكهربائية باحترام توصيات الوقاية ذات الصلة‪.‬‬
‫• يجب التأكد من احلماية ضد األجزاء املشتعلة من الفرن عند تركيبه‪.‬‬
‫• يجب أن تستوفي مقصورة املطبخ التي يتم تركيب الفرن بداخلها متطلبات االستقرار املوافقة للمعيار ‪.DIN 68930‬‬
‫اخلصوصيات التقنية‬
‫توتر ‪ /‬تردد املدخل‬
‫‪ 230‬فولط ~ ‪ 50‬هرتز‬
‫احلجم (السعة القابلة لالستعمال)‬
‫‪65‬‬
‫تصنيف اخملرج‬
‫أقصى حد ‪ 3400‬واط‬
‫أبعاد اجلزء اخلارجي (الطول ‪ x‬العرض ‪ x‬االرتفاع)‬
‫‪ 566 x 595 x 595‬مم‬
‫أبعاد اجلزء الداخلي (الطول ‪ x‬العرض ‪ x‬االرتفاع)‬
‫‪ 405 x 365 x 440‬مم‬
‫‪566‬‬
‫‪560‬‬
‫‪595‬‬
‫‪572‬‬
‫‪595‬‬
‫‪21‬‬
‫الوصل بالتيار الكهربائي‬
‫يجب أن يتوفر اجلهاز‪ ،‬في حالة ما لم يكن موصوال بالشبكة الكهربائية بواسطة قابس‬
‫كهربائي‪ ،‬على مفتاح عازل متعدد األقطاب (بحيث ال تقل املسافة بني األقطاب عن ‪ 3‬مم)‬
‫و ذلك إتباعا للتنظيمات الوقائية‪ .‬يجب أن يكون السلك الكهربائي (‪ H05 RR-F‬أو‬
‫‪ 1,5 ،H05 VV-F‬م على األقل‪ 2,5 ~ 1,5 ،‬مم‪ ) 2‬طويال مبا فيه الكفاية لكي يوصل بالفرن‪،‬‬
‫حتى و لو كان هذا األخير موضوعا على األرض أمام املقصورة املركبة خصيصا له‪ .‬افتح‬
‫غطاء منطقة الوصل اخللفية للفرن باستعمال مفك البراغي و فك براغي امللزمة قبل‬
‫أن تقوم بوصل األسالك الكهربائية باملربط املالئم‪ .‬يتم تأريض الفرن بواسطة املربط‬
‫(الصورة ‪ .)2‬يجب أن يظل القابس الكهربائي سهل املنال بعد االنتهاء من تركيب الفرن‬
‫في حالة ما إذا كان هذا األخير موصوال بالشبكة الكهربائية بواسطة قابس‪ .‬ال تتحمل‬
‫شركة سامسوجن مسؤولية احلوادث الناجمة عن عدم وجود مربط أرضي أو استعمال‬
‫مربط متلف‪.‬‬
‫تركيب الفرن بداخل املقصورة‬
‫يتعلق األمر بفرن مدمج في مقصورة علوية أو سفلية‪.‬‬
‫• يجب احترام املسافات الدنيا‪.‬‬
‫• يجب تثبيت الفرن من كال اجلانبني باستعمال‬
‫البراغي‪.‬‬
‫قم بنزع الغالف الواقي الفينيلي من على باب الفرن‬
‫بعد االنتهاء من تركيبه باإلضافة إلى الغالف الواقي‬
‫املوضوع على املساحات الداخلية للفرن‪.‬‬
‫‪ 550‬كحد أدنى‬
‫‪ 590‬كحد أدنى‬
‫‪ 50‬كحد أدنى‬
‫‪ 600‬كحد أقصى‬
‫‪ 550‬كحد أدنى‬
‫‪ 50‬كحد أدنى‬
‫‪ 600‬كحد أدنى‬
‫‪ 560‬كحد أدنى‬
‫‪ 560‬كحد أدنى‬
‫املقصورة العلوية‬
‫املقصورة السفلية‬
‫‪_4‬نرفلا بيكرت‬
‫‪2013-08-08 �� 6:10:05‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 4‬‬
‫األجزاء و املزايا‬
‫لوحة التحكم‬
‫ازملا و ءازجألا‬
‫أزرار التحكم في التوقيت‬
‫زر التحكم في درجات احلرارة‬
‫واجهة رقمية‬
‫منبه‬
‫ّ‬
‫موقت‬
‫زر اختيار الوظائف‬
‫التصميم األمامي‬
‫لوحة التحكم األمامية متوفرة بألوان و مواد متعددة مبا في ذلك الفوالذ‪ ،‬األبيض‪ ،‬األسود و الزجاج‪ .‬ميكن أن يخضع الشكل للتغيير‬
‫ألسباب متعلقة بتحسني النوعية‪.‬‬
‫زر اختيار الوظائف و زر التحكم في التوقيت هي أزرار ذات حركة تلقائية‪ .‬يكفي أن تضغط عليها للقيام بتدويرها‪( .‬اختياري)‬
‫امللحقات‬
‫تنبيه‪:‬يجب التأكد من تثبيت امللحقات بالرفوف بطريقة جيدة‪ .‬يجب أن ال تقل املسافة بني الصينية و قعر الفرن عن ‪ 2‬سم و إال‬
‫فمن احملتمل أن يتعرض السطح املطلي باملينا لإلتالف‪.‬‬
‫حذار‪:‬يجب توخي احلذر الشديد عن إخراج األطباق و‪/‬أو امللحقات من الفرن‪ .‬من املمكن أن تتسبب األطباق و امللحقات و السطوح‬
‫الساخنة في اإلصابة بحروق‪.‬‬
‫صينية الفرن‬
‫ميكن استعمال صينية الفرن لتحضير الكعك‪ ،‬البسكويت و غيرها من احللويات‪.‬‬
‫صينية الشواء (اختيارية)‬
‫صينية الشواء العميقة مناسبة للشواء و التحميص‪ .‬ميكن استعمالها مع الشبكة الصغيرة لتفادي‬
‫تقاطر السوائل على قعر الفرن‪.‬‬
‫الشبكة الكبيرة‬
‫ينبغي استعمال الشبكة الكبيرة لشوي اللحم و حتميره‪ .‬ميكن استعمالها أيضا لوضع القدور و غيرها‬
‫من أوعية الطبخ‪.‬‬
‫الدعائم الزالقة املتداخلة (اختيارية)‬
‫• اسحب الدعائم املتداخلة ملستوى معني نحو اخلارج قبل إدخال الشبكة أو صينية الطبخ أو الشواء‪.‬‬
‫• اسحب الدعائم املتداخلة ملستوى معني نحو اخلارج قبل إدخال الشبكة أو صينية الطبخ أو ضع‬
‫الصينية أو الوعاء على الدعائم و قم بدفعها نحو الداخل حتى تدخل بالكامل في الفرن‪ .‬ال يجب‬
‫غلق باب الفرن إال بعد إدخال الدعائم الزالقة املتداخلة فيه‪.‬‬
‫ازملا و ءازجألا_‪5‬‬
‫‪2013-08-08 �� 6:10:06‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 5‬‬
‫طريقة استعمال الفرن‬
‫ضبط التوقيت‬
‫الرجاء ضبط التوقيت عند وصل اجلهاز بالتيار للمرة األولى قبل استعماله‪.‬‬
‫ضبط الساعات | ‪01‬‬
‫اضغط على زر التوقيت لكي يضيء‬
‫الرقم اخملصص للساعات‬
‫ضبط الدقائق | ‪02‬‬
‫اضغط على زر التوقيت لكي يضيء‬
‫الرقم اخملصص للدقائق‪.‬‬
‫اضغط على زر التحكم في التوقيت‬
‫لضبط الوقت املرغوب فيه‪.‬‬
‫‪ | 03‬التأكيد على التوقيت‬
‫اضغط على زر التوقيت مرة أخرى‬
‫للتأكيد على التوقيت اخملتار‪.‬‬
‫ضبط املنبه‬
‫ضبط املنبه | ‪01‬‬
‫اضغط على زر املنبه لكي يضيء الرقم‬
‫اخملصص للمنبه‪.‬‬
‫اضغط على زر التحكم في التوقيت‬
‫لضبط توقيت املنبه‪.‬‬
‫‪ | 02‬التأكيد على توقيت املنبه‬
‫اضغط على زر املنبه للتأكيد على‬
‫التوقيت اخملتار‪.‬‬
‫إذا كنت ترغب في إيقاف عملية التوقيت قم بضبط املنبه على ‪.0:00‬‬
‫اضغط على زر التحكم في التوقيت أثناء اشتغاله لكي تظهر الساعة املشيرة إلى التوقيت احلالي على الواجهة‪.‬‬
‫استعمال طريقة التسخني املسبق السريع‬
‫من املمكن عند استعمال طريقة التسخني املسبق السريع رفع درجة احلرارة إلى املستوى املطلوب في وقت‬
‫قصير جدا‪.‬‬
‫ميكن ذلك من تقليص فترة االنتظار ريثما يتم االنتهاء من التسخني املسبق بشكل كبير‪.‬‬
‫استعمل طريقة التسخني املسبق السريع لرفع درجة احلرارة إلى املستوى املطلوب ريثما يتم االنتهاء من‬
‫التسخني املسبق‪ .‬ميكنك بعد ذلك االنتقال إلى طريقة الطهي‪.‬‬
‫و مع ذلك‪ ،‬ال حتتاج إلى استعمال التسخني املسبق السريع لشوي األطعمة‪.‬‬
‫‪_6‬نرفلا لامعتسا ةقيرط‬
‫‪2013-08-08 �� 6:10:07‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 6‬‬
‫استعمال طريقة الطهي‬
‫أدر زر اختيار الوظائف لضبط طريقة‬
‫الطهي املرغوب فيها‪.‬‬
‫اختر درجة احلرارة املرغوب فيها بإدارة زر‬
‫التحكم في درجات احلرارة‪.‬‬
‫‪b‬‬
‫‪a‬‬
‫‪a‬‬
‫‪b‬‬
‫درجة حرارة املشواة‬
‫‪ :1‬منخفضة‬
‫‪ :2‬متوسطة‬
‫‪ :3‬مرتفعة‬
‫ضبط درجة احلرارة لطرائق الطهي‬
‫األخرى غير الشوي‪.‬‬
‫نرفلا لامعتسا ةقيرط‬
‫ضبط طريقة الطهي | ‪01‬‬
‫‪ | 02‬ضبط درجة احلرارة‬
‫في حالة ما إذا مت اختيار الطهي باملشواة و ضبط درجة احلرارة ما بني ‪ 50‬إلى ‪ 250‬درجة مئوية‪ ،‬أو في حالة اختيار طريقة الطهي‬
‫العادي و ضبط درجة احلرارة ما بني «املشواة ‪ 1‬إلى ‪ ،»3‬يصدر اجلهاز إشارة صوتية و تظهر على الواجهة رسالة تطلب منك إعادة‬
‫درجة احلرارة إلى حالتها األصلية‪.‬‬
‫مصباح مضيء فقط‬
‫وظائف الفرن‬
‫احلمل احلراري‬
‫يتم توزيع احلرارة الناجتة عن احلمل احلراري داخل الفرن بالتساوي عن طريق املراوح‪ .‬ينبغي استعمال هذه الوظيفة‬
‫لتسخني األطعمة اجملمدة و الطهي‪..‬‬
‫درجة احلرارة املقترحة‪ 170 :‬درجة مئوية‬
‫احلرارة العلوية ‪ +‬احلمل احلراري‬
‫يتم توزيع احلرارة الناجتة عن نظام التسخني العلوي و احلمل احلراري داخل الفرن بالتساوي عن طريق املراوح‪ .‬ينبغي‬
‫استعمال هذه الوظيفة لشوي األطعمة الصلبة مثل اللحم‪.‬‬
‫درجة احلرارة املقترحة‪ 190 :‬درجة مئوية‬
‫الطريقة التقليدية‬
‫تنبعث احلرارة من نظام التسخني العلوي و السفلي‪ .‬ينبغي استعمال هذه الوظيفة للطهي العادي و لتحمير أي نوع‬
‫من األطعمة تقريبا‪.‬‬
‫درجة احلرارة املقترحة‪ 200 :‬درجة مئوية‬
‫احلرارة السفلية و احلمل احلراري‬
‫يتم توزيع احلرارة الناجتة عن نظام التسخني السفلي و احلمل احلراري داخل الفرن بالتساوي عن طريق املراوح‪ .‬ينبغي‬
‫استعمال هذه الوظيفة للبيتزا‪ ،‬اخلبز و الكعك‪.‬‬
‫درجة احلرارة املقترحة‪ 190 :‬درجة مئوية‬
‫املشواة الكبيرة‬
‫تنبعث احلرارة من منطقة املشواة الكبيرة‪ .‬ينبغي استعمال هذه الوظيفة لألطعمة املطبوخة بالصلصة مثل الالزانيا‬
‫و كذا لشوي اللحم‪.‬‬
‫درجة احلرارة املقترحة‪ :‬متوسطة‬
‫نرفلا لامعتسا ةقيرط_‪7‬‬
‫‪2013-08-08 �� 6:10:07‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 7‬‬
‫أطباق االختبار‬
‫وفقا للمعيار ‪EN 60350‬‬
‫الطهي في الفرن‬
‫تشير التوصيات املتعلقة بالطهي في الفرن إلى الفرن املسخن مسبقا‪.‬‬
‫مستوى الرف‬
‫طريقة الطبخ‬
‫درجة احلرارة‬
‫(درجة مئوية)‬
‫مدة الطهي‬
‫(دقيقة)‬
‫تقليدية‬
‫‪190-170‬‬
‫‪25-15‬‬
‫‪180-160‬‬
‫‪35-25‬‬
‫‪100-80‬‬
‫‪90-75‬‬
‫نوع األطعمة‬
‫الطبق و املالحظة‬
‫الكعكة الصغيرة‬
‫صينية الفرن ‪2‬‬
‫‪2‬‬
‫الكعكة األسفنجية‬
‫اخلالية الدسم‬
‫وعاء الفرن فوق الشبكة الكبيرة‬
‫(مطلي بطالء داكن‪ ،‬قطره ‪26‬سم)‬
‫‪1‬‬
‫تقليدية‬
‫فطيرة التفاح‬
‫الشبكة الكبيرة ‪ +‬صينية الفرن ‪+‬‬
‫‪ 2‬قوالب حلوى قابلة للتفكيك‬
‫(مطلية بطالء داكن‪ ،‬قطرها ‪20‬سم)‬
‫‪3+1‬‬
‫تقليدية‬
‫‪190-170‬‬
‫الشبكة الكبيرة ‪+‬‬
‫‪ 2‬قوالب حلوى قابلة للتفكيك‬
‫(مطلية بطالء داكن‪ ،‬قطرها ‪20‬سم)‬
‫‪ 1‬موضوع‬
‫بشكل مائل‬
‫تقليدية‬
‫‪200-180‬‬
‫الشوي‬
‫قم بتسخني الفرن الفارغ مسبقا ملدة ‪ 5‬دقائق باستعمال وظيفة «املشواة الكبيرة»‪.‬‬
‫استعمل هذه الوظيفة بضبط درجة احلرارة إلى أقصى حد‪.‬‬
‫نوع األطعمة‬
‫الطبق و املالحظة‬
‫اخلبز األبيض احملمص‬
‫الشبكة الكبيرة‬
‫شطائر حلم البقر‬
‫الشبكة الكبيرة‬
‫طبق عميق (الحتواء الدهون املتقاطرة)‬
‫مستوى الرف‬
‫طريقة الطبخ‬
‫درجة احلرارة‬
‫(درجة مئوية)‬
‫مدة الطهي‬
‫(دقيقة)‬
‫‪5‬‬
‫املشواة الكبيرة‬
‫مرتفعة‬
‫أوال‪2-1 :‬‬
‫ثانيا‪11/2-1 :‬‬
‫‪4‬‬
‫‪3‬‬
‫املشواة الكبيرة‬
‫مرتفعة‬
‫أوال‪10-7 :‬‬
‫ثانيا‪8-5 :‬‬
‫‪_8‬ابتخالا قابطأ‬
‫‪2013-08-08 �� 6:10:07‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 8‬‬
‫التنظيف و الصيانة‬
‫التنظيف اليدوي‬
‫تأكد من أن الفرن و ملحقاته باردة قبل البدء بالتنظيف‪.‬‬
‫داخل الفرن‬
‫ةنايصلا و فيظنتلا‬
‫• لتنظيف الفرن من الداخل‪ ،‬استعمل قطعة قماش نظيفة و مادة منظفة غير حادة أو املاء الدافئ و الصابون‪.‬‬
‫• ال يجب تنظيف حشية الباب يدويا‪.‬‬
‫• ال يجب استعمال لوحة الفرك أو إسفنجة التنظيف‪.‬‬
‫• استعمل منظفا خاصا باألفران إلزالة األوساخ العنيدة‪.‬‬
‫• ينبغي تنظيف الغطاء اخلارجي باستعمال املاء الساخن‪ ،‬مادة منظفة و فرشاة مرنة من النيلون‪.‬‬
‫ال يجب استعمال املنظفات الكاشطة‪ ،‬الفراشي القاسية‪ ،‬األلواح أو األقمشة احلاكة‪ ،‬األلياف السلكية‪ ،‬السكاكني أو غيرها من املواد‬
‫الكاشطة‪.‬‬
‫خارج الفرن‬
‫•‬
‫•‬
‫•‬
‫لتنظيف الفرن من اخلارج‪ ،‬استعمل قطعة قماش نظيفة و مادة منظفة غير حادة أو املاء الدافئ و الصابون‪.‬‬
‫قم بتجفيفه باستعمال مناديل املطبخ الورقية أو منشفة جافة‪.‬‬
‫ال يجب استعمال املواد احلاكة أو املنظفات الكاوية أو املواد الكاشطة‬
‫واجهة الفرن املصنوعة من الفوالذ‬
‫•‬
‫ال يجب استعمال األلياف السلكية‪ ،‬ألواح الفرك أو غيرها من املواد الكاشطة‪ .‬قد يتسبب ذلك في إتالف الواجهة‪.‬‬
‫واجهة الفرن املصنوعة من األلومنيوم‬
‫•‬
‫امسح سطح الواجهة بلطف باستعمال قطعة قماش نظيفة ناعمة أو قطعة قماش مصنوعة من األلياف الدقيقة و منظف الزجاج‬
‫غير احلاد‪.‬‬
‫امللحقات‬
‫•‬
‫اغسل امللحقات بعد كل استعمال و جففها باستعمال منشفة املطبخ‪ .‬أتركها في املاء الدافئ و الصابون ملدة ‪ 30‬دقيقة ليسهل‬
‫تنظيفها إن اقتضى األمر‪.‬‬
‫نزع باب الفرن‬
‫ال يجب نزع الباب عند استعمال الفرن بطريقة عادية‪ .‬في حالة ما إذا اقتضى احلال نزع الباب‪ ،‬على سبيل املثال‪ ،‬للقيام بالتنظيف‪ ،‬اتبع‬
‫التعليمات اآلتية‪.‬‬
‫تنبيه‪:‬إن باب الفرن ثقيل الوزن‪.‬‬
‫➊‬
‫➋‬
‫‪ .1‬افتح الباب ثم افتح غطاء املشابك بصفة تامة‬
‫على كل مفصل‬
‫‪ .2‬أغلق الباب بنحو ‪ 70‬درجة‪ .‬أمسك بطرفي الباب في املنتصف بيديك ثم‬
‫اسحب إلى األعلى حتى تتمكن من إخراج املفصلني عن غطائهما‪.‬‬
‫ةنايصلا و فيظنتلا_‪9‬‬
‫‪2013-08-08 �� 6:10:08‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 9‬‬
‫نزع زجاج باب الفرن‬
‫يتكون باب الفرن من ثالثة ألواح من الزجاج موضوعة الواحدة فوق األخرى‪ .‬ميكن نزع هذه األلواح الزجاجية للقيام بعملية التنظيف‪.‬‬
‫‪ .1‬اضغط على الزرين املوجودين على‬
‫اجلانبني األمين واأليسر من الباب‪.‬‬
‫‪ .2‬قم بفك الغطاء وإزالة لوح الزجاج‬
‫رقم ‪ 1‬من الباب‪.‬‬
‫‪ .3 .3‬ارفع لوح الزجاج رقم ‪ 2‬وقم‬
‫بتنظيف األلواح مبياه دافئة أو سائل‬
‫تنظيف ثم تلميعها بقطعة قماش‬
‫ناعمة ونظيفة‪.‬‬
‫يختلف زجاج باب الفرن من النموذج ‪ 2EA‬إلى النموذج ‪.4EA‬‬
‫ينبغي وضع اللوحة الزجاجية الداخلية األولى بحيث توجه احلروف املطبوعة عليها نحو األسفل‪.‬‬
‫استبدال املصباح‬
‫خطر التعرض لصدمة كهربائية‪.‬‬
‫اتبع اخلطوات اآلتية قبل استبدال أي مصباح من مصابيح الفرن‪:‬‬
‫•‬
‫•‬
‫•‬
‫•‬
‫أطفئ الفرن‪.‬‬
‫افصل الفرن عن التيار الكهربائي‪.‬‬
‫قم بحماية ملبة املصباح و الغطاء الزجاجي عن طريق بسط قطعة قماش على قعر الفرن‪.‬‬
‫ميكن اقتناء املصابيح لدى مركز سامسوجن للخدمات‪.‬‬
‫املصباح اخللفي للفرن‬
‫‪.1‬‬
‫‪.2‬‬
‫‪.3‬‬
‫‪.4‬‬
‫انزع الغطاء بإدارته عكس اجتاه عقارب الساعة ثم قم بنزع احللقة املعدنية و احللقة‬
‫املصفحة و تنظيف الغطاء الزجاجي‪ .‬استبدل املصباح مبصباح مقاوم للحرارة ذو ‪25‬‬
‫واط‪ 230 ،‬فولط‪ 300 ،‬درجة مئوية‪ ،‬إن اقتضى األمر‪.‬‬
‫قم بتنظيف الغطاء الزجاجي‪ ،‬و احللقتني املعدنية و املصفحة إن اقتضى األمر‪.‬‬
‫أعد وضع احللقتني املعدنية و املصفحة بشكل مناسب على الغطاء الزجاجي‪.‬‬
‫أعد وضع الغطاء الزجاجي في املكان الذي نزعته منه في اخلطوة ‪ 1‬ثم أدره باجتاه عقارب‬
‫الساعة لتثبيته‪.‬‬
‫‪_10‬ةنايصلا و فيظنتلا‬
‫‪2013-08-08 �� 6:10:09‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 10‬‬
‫الضمان و اخلدمات‬
‫حتري اخللل و إصالحه‬
‫ما الذي ينبغي علي القيام به في حالة ما إذا‬
‫لم يسخن الفرن؟‬
‫•‬
‫•‬
‫•‬
‫•‬
‫قد ال يكون الفرن مشتعال‪ .‬قم بتشغيل الفرن‪.‬‬
‫قد ال يكون التوقيت مضبوطا‪ .‬قم بضبط التوقيت (ينظر اجلزء «ضبط التوقيت»)‪.‬‬
‫تأكد من أن كل املقاييس مضبوطة بشكل مناسب‪.‬‬
‫من املمكن أن ينجم ذلك عن احتراق مصهر ما في املنزل أو انتزاع قاطع التيار‪ .‬قم‬
‫باستبدال املصاهر أو إعادة تشغيل التيار‪ .‬في حالة ما إذا تكرر ذلك‪ ،‬يجب االتصال‬
‫بكهربائي ذي رخصة‪.‬‬
‫ما الذي ينبغي علي القيام به في حالة ما إذا‬
‫لم يسخن الفرن حتى بعد ضبط الوظيفة‬
‫و درجة احلرارة؟‬
‫•‬
‫من احملتمل وجود مشكل ما في الوصالت الكهربائية الداخلية‪ .‬اتصل مبركز‬
‫اخلدمات احمللي‪.‬‬
‫ما الذي ينبغي علي القيام به في حالة ما إذا‬
‫لم يسخن الفرن و ظهور رمز خطأ ما؟‬
‫•‬
‫هناك خلل في الوصالت الكهربائية الداخلية‪ .‬اتصل مبركز اخلدمات احمللي‪.‬‬
‫ما الذي ينبغي علي القيام به في حالة ما إذا‬
‫بدأ مؤشر التوقيت بالوميض؟‬
‫•‬
‫حدث انقطاع في التيار الكهربائي‪ .‬قم بضبط الساعة (ينظر اجلزء «ضبط‬
‫التوقيت»)‪.‬‬
‫ما الذي ينبغي علي القيام به في حالة ما إذا‬
‫لم يشتعل مصباح الفرن؟‬
‫•‬
‫هناك عيب ما في مصباح الفرن‪ .‬قم باستبدال ملبة مصباح الفرن (ينظر اجلزء‬
‫«استبدال املصباح»)‪.‬‬
‫ما الذي ينبغي علي القيام به في حالة دوران‬
‫مروحة الفرن دون تشغيلها؟‬
‫•‬
‫تبقى املروحة مشتغلة بعد استعمال الفرن إلى أن يبرد‪ .‬اتصل مبركز اخلدمات‬
‫احمللي في حالة ما إذا استمرت املروحة في الدوران حتى بعد أن يبرد الفرن‪.‬‬
‫امدخلا و نامضلا‬
‫املشكل‬
‫احلل‬
‫رموز اخلطأ و السالمة‬
‫الرمز‬
‫املشكل‬
‫احلل‬
‫قد ينجم عن عيب ما في الفرن احلصول على نتائج غير‬
‫مرضية أو مشاكل متعلقة بالسالمة‪ .‬يجب التوقف‬
‫عن استخدام الفرن على الفور‪.‬‬
‫اتصل مبركز سامسوجن للخدمات‪.‬‬
‫قفل األمان‬
‫بقي الفرن مشتعال على درجة احلرارة التي مت ضبطها‬
‫لفترة طويلة من الزمن‪.‬‬
‫أطفئ الفرن و أخرج الطعام منه‪ .‬دع الفرن ليبرد قبل‬
‫استعماله من جديد‪.‬‬
‫في حالة عدم اختيار درجة احلرارة التي تالءم الطريقة‬
‫اخملتارة‪.‬‬
‫اختر درجة احلرارة املناسبة‪( .‬ينظر اجلزء «استعمال‬
‫طريقة التسخني املسبق السريع»)‪.‬‬
‫‪.refers to all numbers or characters * )1‬‬
‫امدخلا و نامضلا_‪11‬‬
‫‪2013-08-08 �� 6:10:09‬‬
‫‪BF1N4T013_UPC_DG68-00269C-02_AR.indd 11‬‬
www.samsung.com
www.samsung.com/ae (English)
www.samsung.com/ae_ar (Arabic)
www.samsung.com/sa (Arabic)
www.samsung.com
www.samsung.com/Levant(English)
www.samsung.com
800-SAMSUNG (726-7864)
800-SAMSUNG(726-7864)
183-2255 (183-CALL)
8000-4726
800-2255 (800-CALL)
9200-21230
08000-726786
800-22273
065777444
18252273
021-8255
080 100 2255
444 77 11
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 545 545
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864 )
0800-726-000
8197267864
91-726-7864
211350370
80-1000-12
U.A.E
OMAN
KUWAIT
BAHRAIN
Qatar
SAUDI ARABIA
EGYPT
JORDAN
Syria
IRAN
MOROCCO
TURKEY
NIGERIA
GHANA
Cote D’ Ivoire
SENEGAL
CAMEROON
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
BOTSWANA
NAMIBIA
ANGOLA
ZAMBIA
TUNISIA
DG68-00269C-02 :‫الرمز رقم‬
BF1N4T013_UPC_DG68-00269C-02_AR.indd 12
2013-08-08 �� 6:10:09
BF1 Series
Four encastrable
Manuel d'utilisation
Ce manuel est en papier recyclé à 100 %.
un monde de possibilités
Français
Nous vous remercions d’avoir choisi ce produit
Samsung. Afin de bénéficier du meilleur du service
après-vente, enregistrez votre appareil sur le site
suivant :
www.samsung.com/register
BF1N4T013_UPC_DG68-00269C-02_FR.indd 1
2013-08-08 �� 7:08:24
utilisation de ce manuel
Merci d'avoir choisi un four encastrable SAMSUNG.
Ce manuel d'utilisation contient d'importantes informations relatives à la sécurité ainsi que
les instructions de fonctionnement et d'entretien de l'appareil.
Veuillez le lire très attentivement avant d'utiliser votre four et conservez-le précieusement en
vue d'une consultation ultérieure.
Ce manuel d'utilisation comporte les symboles suivants :
AVERTISSEMENT ou
ATTENTION
Important
Remarque
consignes de sécurité
L'installation de ce four doit être effectuée uniquement par un électricien qualifié.
Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation
conformément aux conseils de sécurité en vigueur.
Sécurité électrique
Si le four a été endommagé pendant le transport, ne le branchez pas.
• Ce four doit être relié à la prise d'alimentation secteur uniquement par un électricien qualifié.
• En cas de défaut ou de dommage constaté sur l'appareil, ne tentez pas de le faire fonctionner.
• Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation
inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une
réparation, contactez un service après-vente SAMSUNG ou votre revendeur.
• Si le cordon d'alimentation est défectueux, il doit être remplacé par un composant ou un câble
spécial disponible chez votre fabricant ou un réparateur agréé.
• Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four.
• Le four doit être relié à une prise d'alimentation secteur au moyen d'un disjoncteur ou d'un
fusible homologué. N'utilisez jamais d'adaptateur multiprise ou de rallonge.
• La plaque signalétique est située sur le côté droit de la porte.
• Il convient de mettre l'appareil hors tension lorsque celui-ci est en cours de réparation ou de
nettoyage.
• Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité
du four.
• Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants)
inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf
si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la
personne responsable de leur sécurité.
AVERTISSEMENT : les parties accessibles peuvent devenir très chaudes pendant
l'utilisation. Les enfants en bas âge doivent être tenus à l’écart du four afin d’éviter toute
brûlure.
AVERTISSEMENT : Pour éviter tout risque de choc électrique, mettez l'appareil hors tension
avant de procéder au remplacement de la lampe. Pendant le fonctionnement du four, les
surfaces internes deviennent très chaudes.
2_utilisation de ce manuel
BF1N4T013_UPC_DG68-00269C-02_FR.indd 2
2013-08-08 �� 7:08:24
Sécurité pendant le fonctionnement de l'appareil
consignes de sécurité
• Ce four est réservé à la cuisson d'aliments dans le cadre d'un usage domestique uniquement.
• Pendant le fonctionnement du four, la chaleur qui se dégage des surfaces internes peut
provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments
chauffants ni les surfaces internes du four avant qu'ils n'aient eu le temps de refroidir.
• Ne rangez jamais de matériaux inflammables dans le four.
• Les surfaces du four deviennent chaudes lorsque l'appareil fonctionne à une température
élevée de façon prolongée.
• Pendant la cuisson, soyez prudent en ouvrant la porte du four car l'air chaud et la vapeur s'en
échappent rapidement.
• Lorsque vous cuisinez des plats à base d'alcool, la température élevée peut entraîner une
évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque
de s'enflammer.
• Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou
vapeur).
• Lorsque vous utilisez l'appareil, veillez à ce que les enfants ne s'en approchent pas.
• Pour la cuisson d'aliments surgelés (ex. : pizzas), il convient d'utiliser la grande grille. En effet, si
vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer.
• Ne versez pas d'eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée
risquerait d'être endommagée.
• La porte du four doit être fermée pendant la cuisson des aliments.
• Ne recouvrez pas le fond du four de papier aluminium et n'y déposez aucune plaque
à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer ; par
conséquent, les surfaces émaillées risquent d'être endommagées et vos aliments peuvent de
ne pas cuire convenablement.
• Le jus des fruits peut laisser des traces indélébiles sur les surfaces émaillées du four. Pour
obtenir des gâteaux très moelleux, utilisez la lèchefrite.
• Ne posez pas d'ustensiles sur la porte du four lorsque celle-ci est ouverte.
• Pour une utilisation en toute sécurité, les jeunes enfants et les personnes infirmes souhaitant
utiliser l'appareil doivent être aidés d'un adulte responsable.
• Les jeunes enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.
AVERTISSEMENT : ne débranchez pas l’appareil de la prise d’alimentation secteur même
une fois le processus de cuisson terminé.
Mise au rebut des déchets
Élimination du matériel d'emballage
• Le matériel utilisé pour emballer cet appareil est recyclable.
• Jetez le matériel d'emballage dans les conteneurs municipaux prévus à cet effet.
Mise au rebut de vos appareils usagés
AVERTISSEMENT : Avant de vous débarrasser de vos appareils usagés, veillez à les mettre
totalement hors service afin d'éviter tout danger.
Pour cela, débranchez l'appareil de l'alimentation secteur et retirez la prise mâle.
En jetant vos appareils usagés de façon appropriée, vous contribuez à la protection de
l'environnement.
• L'appareil ne doit pas être jeté avec les ordures ménagères.
• Pour connaître les dates de ramassage et les sites de traitement des ordures ménagères,
renseignez-vous auprès du service de voirie de votre municipalité ou auprès de votre mairie.
consignes de sécurité_3
BF1N4T013_UPC_DG68-00269C-02_FR.indd 3
2013-08-08 �� 7:08:24
installation
Consignes de sécurité pour l'installation
Ce four ne peut être installé que par un électricien agréé. Le technicien est chargé du branchement
de l'appareil sur la prise d'alimentation conformément aux conseils de sécurité en vigueur.
• Veillez à isoler les composants sous tension lors de l'installation du four.
• L'élément dans lequel le four est encastré doit satisfaire aux exigences de stabilité énoncées
dans la norme DIN 68930.
566
Caractéristiques techniques
Tension/Fréquence d'entrée
230 V ~ 50 Hz
Volume (utilisable)
65 ℓ
Puissance de sortie
3400 W maxi.
Dimensions hors tout (l x H x P)
595 x 595 x 566 mm
Dimensions intérieures (l x H x P)
440 x 365 x 405 mm
560
595
572
595
21
Branchement électrique
Si l'appareil n'est pas branché sur l'alimentation principale
via une prise, un interrupteur-sectionneur multipolaire (avec
espace de contact d'au moins 3 mm) doit être utilisé pour que
les normes de sécurité soient respectées. Le câble électrique
(H05 RR-F ou H05 VV-F, 1,5 m mini., 1,5 à 2,5 mm²) doit être
suffisamment long pour pouvoir être relié au four, même si
celui-ci est posé à même le sol, devant l'élément encastré.
Ouvrez le cache de connexion situé à l'arrière du four à l'aide
d'un tournevis et desserrez les vis du serre-câble avant de
connecter les lignes électriques aux bornes de raccordement
correspondantes. Le four est mis à la terre via la borne ( ).
Si le four est branché sur l'alimentation principale via une
prise, celle-ci doit rester accessible après l'installation du
four. Samsung ne saurait être tenu pour responsable en cas
d'accidents dus à une mise à la terre inexistante ou défaillante.
Installation dans l'élément
Ce four encastrable doit être installé
mini. 550
dans un élément haut ou bas.
• Respectez les distances
minimales.
• Fixez le four des deux côtés à
l'aide de vis.
mini. 590
Une fois l'appareil installé, retirez le
maxi. 600
film protecteur en vinyle recouvrant
la porte du four ainsi que celui situé
sur chacune des parois internes du mini. 560
four.
mini. 550
mini. 50
Élément supérieur
mini. 600
mini. 50
mini. 560
Élément inférieur
4_installation
BF1N4T013_UPC_DG68-00269C-02_FR.indd 4
2013-08-08 �� 7:08:25
pièces et caractéristiques
Commandes du four
Temps
Écran d'affichage
Boutons de réglage de l'heure
Bouton de commande de la température
Façade
La façade du four est disponible dans différentes matières et couleurs : acier inoxydable,
blanc, noir et verre. Par souci de qualité, l'apparence peut être différente.
pièces et caractéristiques
Alarme
Bouton de sélection
de la fonction
La molette de sélection de la fonction de cuisson et la molette de réglage de l'heure sont des
boutons contextuels. Appuyez dessus pour les faire tourner. (en option)
Accessoires
ATTENTION : Veillez à insérer correctement l'accessoire dans les glissières latérales prévues
à cet effet. Laissez un espace d'au moins 2 cm entre le fond du four et le bord de la plaque
afin d'éviter d'endommager l'émail.
AVERTISSEMENT : Soyez prudent lorsque vous retirez les aliments et/ou les accessoires
chauds du four afin d'éviter toute brûlure.
Plaque à pâtisserie
La plaque à pâtisserie peut être utilisée pour la préparation de gâteaux,
de cookies et d'autres pâtisseries.
Lèchefrite (en option)
La lèchefrite (creuse) peut être utilisée pour le rôtissage. Elle peut être
associée à la petite grille afin d'éviter que les liquides ne tombent sur le
fond du four.
Grande grille
La grande grille peut être utilisée pour faire griller et rôtir les aliments. Elle
peut servir de support aux cocottes et plats allant au four.
Rainure de guidage télescopique (en option)
• Pour insérer les accessoires, faites tout d'abord glisser les guides
télescopiques au niveau souhaité.
• Positionnez les accessoires sur les guides et poussez-les jusqu'au
fond du four. Ne fermez la porte du four qu’une fois les guides
télescopiques insérés dans celui-ci.
pièces et caractéristiques_5
BF1N4T013_UPC_DG68-00269C-02_FR.indd 5
2013-08-08 �� 7:08:26
utilisation du four
Réglage de l’heure
Lors de la première mise sous tension, utilisez l'appareil après avoir réglé l'heure.
Réglez les heures | 01
Appuyez sur le bouton
Horloge ; les heures
clignotent.
Réglez les minutes | 02
Appuyez sur le bouton
Horloge ; les minutes
clignotent.
Appuyez sur le bouton
de réglage de l'heure et
réglez l'heure.
03 | Confirmez l’heure
Appuyez à nouveau sur
le bouton Horloge pour
valider l'heure.
Réglez l’alarme
Réglez l'alarme | 01
Appuyez sur le bouton
Alarme ; l'icône
correspondante clignote.
Appuyez sur le bouton
de réglage de l'heure et
réglez l'alarme.
02 | Confirmez l’alarme
Appuyez sur le bouton
Alarme pour valider votre
sélection.
Pour arrêter la minuterie, réglez-la sur 0:00.
Durant son fonctionnement, appuyez sur le bouton de sélection de l'heure pour afficher
l'heure actuelle.
Utilisation du mode Préchauffage rapide
La fonction PRÉCHAUFFAGE RAPIDE vous permet d'augmenter rapidement
la température jusqu'à la valeur définie.
Cette option permet de réduire considérablement le temps de préchauffage.
Utilisez la fonction PRÉCHAUFFAGE RAPIDE pour que la température
atteigne la valeur réglée à la fin du préchauffage. Passez ensuite en mode
Cuisson avant de continuer.
La fonction PRÉCHAUFFAGE RAPIDE n'est en revanche pas nécessaire
lorsque vous souhaitez faire griller des aliments.
6_utilisation du four
BF1N4T013_UPC_DG68-00269C-02_FR.indd 6
2013-08-08 �� 7:08:27
Utilisation du mode Cuisson
02 | Réglage de la température
Tournez le bouton de
sélection de la fonction
pour sélectionner le mode
de cuisson de votre choix.
b
a
Sélectionnez la température
souhaitée en tournant le
bouton de commande de
la température.
a Température du gril
1: Faible
2: Moyenne
3: Élevée
b Réglez la température pour
tous les types de cuisson
autre que la cuisson au gril.
utilisation du four
Réglage du temps de cuisson
| 01
Si vous sélectionnez la fonction Gril et réglez la température entre 50 °C et 250 °C ou si vous
sélectionnez le mode Cuisson normale et réglez la température entre Gril 1 et 3, un signal
sonore et un message vous invitent à régler à nouveau la température.
Seulement lampe allumée.
Fonctions du four
Cuisson par convection
La chaleur générée par la convection est répartie uniformément dans le four au
moyen des ventilateurs. Cette fonction est spécialement adaptée à la cuisson des
plats surgelés et des pâtes crues.
Température recommandée : 170 °C
Chaleur par le haut + Convection
La chaleur générée par le système de chauffe supérieur et la convection est
répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est
spécialement adaptée au rôtissage des aliments, comme la viande.
Température recommandée : 190 °C
Cuisson traditionnelle
La chaleur est générée au moyen des systèmes de chauffe supérieur et inférieur.
Cette fonction est adaptée à la cuisson et au rôtissage traditionnels de presque
tous les types de plats.
Température recommandée : 200 °C
Chaleur par le bas + Convection
La chaleur générée par le système de chauffe inférieur et la convection est
répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est
spécialement adaptée à la cuisson des pizzas, des pains et des gâteaux.
Température recommandée : 190 °C
Grand gril
La chaleur est générée par le grand gril. Cette fonction est spécialement adaptée
à la cuisson des plats recouverts de pâte crue (ex. : lasagnes) et les grillades.
Température recommandée : Moyenne
utilisation du four_7
BF1N4T013_UPC_DG68-00269C-02_FR.indd 7
2013-08-08 �� 7:08:27
essais de plats
Conformément à la norme EN 60350
Faire cuire de la pâte crue
Les types de cuisson recommandés sont valables four préchauffé.
Type
d'aliment
Plat et remarques
Petit
gâteau
Plaque à pâtisserie
Génoise
Moule à gâteau
(à revêtement noir,
ø 26 cm) posé sur la
grande grille
Tarte aux
pommes
Grande grille + plaque à
pâtisserie + 2 moules à
gâteau à fond amovible
(revêtement noir,
ø 20 cm)
Grande grille +
2 moules à gâteau
à fond amovible
(revêtement noir,
ø 20 cm)
Niveau de
la grille
Mode de
cuisson
Temp.
(°C)
Temps de
cuisson (min.)
2
Cuisson
traditionnelle
170-190
15-25
1
Cuisson
traditionnelle
160-180
25-35
1+3
Cuisson par
convection
170-190
80-100
1 placé en
diagonale
Cuisson
traditionnelle
180-200
75-90
Faire griller
Faites préchauffer le four pendant 5 minutes en utilisant la fonction Large Grill (Grand gril).
Réglez-le sur la température maximale.
Type
d'aliment
Plat et remarques
Toasts de
pain blanc
Grande grille
Hamburgers
Grande grille
Lèchefrite
(pour récupérer les
égouttures)
Niveau de
la grille
Mode de
cuisson
Temp.
(°C)
Temps de cuisson
(min.)
5
Grand gril
Élevée
1er côté : 1-2
2e côté : 1-1½
4
3
Grand gril
Élevée
1er côté : 7-10
2e côté : 5-8
8_essais de plats
BF1N4T013_UPC_DG68-00269C-02_FR.indd 8
2013-08-08 �� 7:08:27
nettoyage et entretien
Nettoyage à la main
Assurez-vous que le four et les accessoires ont suffisamment refroidis avant de les nettoyer.
Cavité du four
N’utilisez pas de nettoyants abrasifs, de brosses dures, d’éponges ou de tampons à récurer, de
laine de verre, de couteaux ou d’autres instruments abrasifs.
Extérieur du four
• Pour le nettoyage des parois extérieures du four, utilisez un chiffon et un nettoyant doux ou de
l'eau chaude savonneuse.
• Essuyez à l'aide d'une feuille de papier absorbant ou d'un chiffon sec.
• N'utilisez jamais d'éponges à récurer ni de nettoyants corrosifs ou abrasifs.
nettoyage et entretien
• Pour le nettoyage des parois intérieures du four, utilisez un chiffon et un nettoyant doux ou de
l’eau chaude savonneuse.
• Ne nettoyez pas le joint de la porte à la main.
• N'utilisez pas de tampons à récurer ni d'éponges de nettoyage.
• Pour ôter la saleté incrustée, utilisez un nettoyant spécial four.
• Nettoyez l’habillage à l’eau chaude savonneuse avec une brosse en nylon souple.
Surfaces du four en acier inoxydable
• N'utilisez pas de laine de verre, de tampons à récurer ou de produits abrasifs. Ils risqueraient
d'endommager le revêtement.
Surfaces du four en aluminium
• Essuyez-les délicatement à l'aide d'un chiffon doux et propre ou d'un tissu en microfibre imbibé
d'un lave-vitre non agressif.
Accessoire
• Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l'aide d'une feuille
de papier absorbant. Au besoin, laissez-les tremper dans de l'eau chaude savonneuse pendant
30 minutes pour en faciliter le nettoyage.
Retrait de la porte
Dans le cadre d'une utilisation normale, il n'est pas nécessaire de retirer la porte ; si toutefois un
retrait est nécessaire (ex. : pour des besoins de nettoyage), suivez les instructions ci-dessous.
ATTENTION : La porte du four est lourde.
➊
➋
1. Ouvrez la porte et faites basculer
les fixations des deux charnières
vers l'extérieur.
2. Faites remonter la porte d'environ 70 °. Saisissez
chaque côté de la porte en son milieu et tirez-la
légèrement vers vous tout en la soulevant jusqu'à ce
les charnières se désengagent.
nettoyage et entretien_9
BF1N4T013_UPC_DG68-00269C-02_FR.indd 9
2013-08-08 �� 7:08:28
Retrait des vitres de la porte
La porte du four est équipée de trois vitres juxtaposées les unes au-dessus des autres. Ces vitres
peuvent être retirées pour être nettoyées.
1. Appuyez sur les deux
boutons situés sur les
côtés gauche et droit de
la porte.
2. Retirez la protection et la
vitre 1 de la porte.
3. Soulevez la vitre 2 et
nettoyez les vitres avec
de l’eau tiède additionnée
de liquide vaisselle, et
essuyez-les à l’aide d’un
chiffon doux et propre.
La porte peut être constituée de 2 à 4 vitres en fonction du modèle ;
néanmoins, la méthode de montage et de démontage reste la même.
Lors de la pose de la vitre intérieure n°1, veillez à diriger la face imprimée vers le bas.
Remplacement d'une ampoule
Risque de choc électrique !
Avant de remplacer l'une des ampoules du four, suivez les étapes ci-dessous :
• Éteignez le four.
• Débranchez-le de la prise murale.
• Protégez l’ampoule électrique et son cache en verre en recouvrant le plancher du four avec un
linge.
• Les ampoules sont disponibles auprès du service après-vente SAMSUNG.
Ampoule arrière du four
1. Tournez le cache dans le sens inverse des aiguilles d’une
montre pour le retirer et enlevez la bague métallique et le
joint. Nettoyez le cache en verre. Si nécessaire, remplacez
l'ampoule par une ampoule spécial four de 25 W / 230 V
conçue pour résister à des températures de 300 °C.
2. Au besoin, nettoyez le cache en verre, la bague métallique et
le joint.
3. Fixez la bague métallique et le joint sur le cache en verre.
4. Remettez le cache en place et tournez-le dans le sens des
aiguilles d'une montre pour le fixer solidement.
10_nettoyage et entretien
BF1N4T013_UPC_DG68-00269C-02_FR.indd 10
2013-08-08 �� 7:08:28
garantie et assistance
Dépannage
SOLUTION
Que faire si le four ne chauffe
pas ?
• Le four n'est peut-être pas allumé. Allumez le four.
• L'horloge n'est peut-être pas réglée. Réglez l'horloge
(reportez-vous à la section « Réglage de l’heure »).
• Vérifiez que les réglages adéquats ont bien été effectués.
• Il se peut qu'un fusible de votre habitation ait sauté ou
qu'un disjoncteur ait lâché. Remplacez le ou les fusibles
concernés ou remettez le disjoncteur en marche. Si
ce problème se reproduit fréquemment, contactez un
électricien agréé.
Que faire lorsque le four ne
chauffe pas, même après le
réglage des fonctionnalités du
four et de la température ?
• Le problème peut provenir des branchements électriques
internes. Contactez le service après-vente le plus proche.
Que faire lorsqu'un code
d'erreur s'affiche et que le four
ne chauffe pas ?
• Le branchement du circuit électrique interne est
défectueux. Contactez le service après-vente le plus
proche.
Que faire si l'heure clignote ?
• Une coupure de courant s'est produite. Réglez l'horloge
(reportez-vous à la section « Réglage de l’heure »).
Que faire si la lumière du four
ne s'allume pas ?
• La lumière du four est défectueuse. Remplacez l’ampoule
du four (reportez-vous à la section « Remplacement de
l’ampoule »).
Que faire lorsque le ventilateur
fonctionne sans avoir été
activé ?
• Après utilisation, le ventilateur fonctionne jusqu'au
refroidissement total du four. Contactez le service
après-vente le plus proche si le ventilateur continue de
fonctionner après le refroidissement complet du four.
garantie et assistance
PROBLÈME
Codes d'erreur et de sécurité
CODE
PROBLÈME
SOLUTION
Une défaillance du four peut en réduire
les performances et représenter un
danger pour l'utilisateur. Ne tentez pas
de vous en servir.
Contactez le service après-vente
SAMSUNG le plus proche.
DISPOSITIF D'ARRÊT DE SÉCURITÉ
Le four continue de fonctionner à
la température définie pendant une
période prolongée.
Éteignez le four et retirez-en les
aliments.
Laissez le four refroidir avant de
l'utiliser à nouveau.
Vous n’avez pas sélectionné de
température pour le mode.
Sélectionnez la température adéquate
pour le mode.
(reportez-vous à la section « Utilisation
du mode Préchauffage rapide »)
1) * symbolise n'importe quel numéro ou caractère.
garantie et assistance_11
BF1N4T013_UPC_DG68-00269C-02_FR.indd 11
2013-08-08 �� 7:08:29
U.A.E
OMAN
KUWAIT
BAHRAIN
Qatar
SAUDI ARABIA
EGYPT
JORDAN
Syria
IRAN
MOROCCO
TURKEY
NIGERIA
GHANA
Cote D’ Ivoire
SENEGAL
CAMEROON
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
BOTSWANA
NAMIBIA
ANGOLA
ZAMBIA
TUNISIA
800-SAMSUNG (726-7864)
800-SAMSUNG(726-7864)
183-2255 (183-CALL)
8000-4726
800-2255 (800-CALL)
9200-21230
08000-726786
800-22273
065777444
18252273
021-8255
080 100 2255
444 77 11
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 545 545
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864)
0800-726-000
8197267864
91-726-7864
211350370
80-1000-12
www.samsung.com
www.samsung.com/ae (English)
www.samsung.com/ae_ar (Arabic)
www.samsung.com/sa (Arabic)
www.samsung.com
www.samsung.com/Levant(English)
www.samsung.com
Code n° : DG68-00269C-02
BF1N4T013_UPC_DG68-00269C-02_FR.indd 12
2013-08-08 �� 7:08:29
BF1 Series
Built-in Oven
user manual
This manual is made with 100 % recycled paper.
imagine the possibilities
ENGLISH
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at
www.samsung.com/register
BF1N4T013_UPC_DG68-00269C-02_EN.indd 1
2013-08-08 �� 7:09:54
using this manual
Thank you for choosing a SAMSUNG Built - In Oven.
This user Manual contains important information on safety and instructions intended to
assist you in the operation and maintenance of your appliance.
Please take the time to read this Owner’s Manual before using your oven and keep this
book for future reference.
The following symbols are used in the text of this Owner’s Manual:
WARNING or CAUTION
Important
Note
safety instructions
Installation of this oven must be performed only by a licensed electrician. The installer is
responsible for connecting the appliance to the mains power supply in observance of the
relevant safety recommendations.
Electrical safety
If the oven has been damaged in transport, do not connect it.
• This appliance must be connected to the mains power supply only by a specially licensed
electrician.
• In the event of a fault or damage to the appliance, do not attempt to operate it.
• Repairs should be performed by a licensed technician only. Improper repair may result in
considerable danger to you and others. If your oven needs repair, contact a SAMSUNG Service
Centre or your dealer.
• If the supply cord is defective, it must be replaced by a special cord or assembly available from
the manufacturer or an authorised service agent.
• Electrical leads and cables should not be allowed to touch the oven.
• The oven should be connected to the mains power supply by means of an approved circuit
breaker or fuse. Never use multiple plug adapters or extension leads.
• The rating plate is located on the right side of the door.
• The power supply of the appliance should be turned off when it is being repaired or cleaned.
• Take care when connecting electrical appliances to sockets near the oven.
• This appliance is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance by a person responsible for
their safety.
WARNING: Accessible parts may become hot during use. To avoid burns young children
should be kept away.
WARNING: The appliance should be powered down before replacing the lamp to avoid the
possibility of electric shock. During oven operation, the interior surfaces become very hot.
2_using this manual
BF1N4T013_UPC_DG68-00269C-02_EN.indd 2
2013-08-08 �� 7:09:54
Safety during operation
safety instructions
• This oven has been designed only for the cooking of household foods.
• During use, the oven interior surfaces become hot enough to cause burns. Do not touch
heating elements or interior surfaces of the oven until they have had time to cool.
• Never store flammable materials in the oven.
• The oven surfaces become hot when the appliance is operated at a high temperature for an
extended period of time.
• When cooking, take care when opening the oven door as hot air and steam can escape rapidly.
• When cooking dishes that contain alcohol, the alcohol may evaporate due to the high
temperatures and the vapour can catch fire if it comes into contact with a hot part of the oven.
• For your safety, do not use high-pressure water cleaners or steam jet cleaners.
• Children should be kept at a safe distance when the oven is in use.
• Frozen foods such as pizzas should be cooked on the Big grid. If the baking tray is used, it may
become deformed due to the great variation in temperatures.
• Do not pour water into the oven bottom when it is hot. This could cause damage to the enamel
surface.
• The oven door must be closed during cooking.
• Do not line the oven bottom with aluminium foil and do not place any baking trays or tins on
it. The aluminium foil blocks the heat, which may result in damage to the enamel surfaces and
cause poor cooking results.
• Fruit juices will leave stains, which can become indelible on the enamel surfaces of the oven.
When cooking very moist cakes, use the deep pan.
• Do not rest bakeware on the open oven door.
• This appliance is not intended for use by young children or infirm persons without the adequate
supervision of a responsible person ensuring that they are using the appliance safely.
• Young children should be supervised to ensure that they do not play with the appliance.
WARNING: Do not disconnect the appliance from the main power supply even after the
cooking process is completed.
Disposal Instructions
Disposing of the packaging material
• The material used to package this appliance is recyclable.
• Dispose of the packaging materials in the appropriate container at your local waste disposal
facility.
Disposing of old appliances
WARNING: Before disposing of old appliances, make them inoperable so that they cannot
be a source of danger.
To do this, disconnect the appliance from the mains supply and remove the mains lead.
To protect the environment, it is important that old appliances are disposed of in the correct
manner.
• The appliance must not be disposed of with household rubbish.
• You can obtain information about collection dates and public refuse disposal sites from your
local refuse department or council.
safety instructions_3
BF1N4T013_UPC_DG68-00269C-02_EN.indd 3
2013-08-08 �� 7:09:54
installation
Safety instructions for the installation
This oven may be installed only by an approved electrician. The installer is responsible for
connecting the appliance to the mains and in so doing for observing the relevant safety regulations.
• Ensure protection from live parts when installing the oven.
• The kitchen cabinet in which the oven is built in must satisfy stability requirements as specified
in DIN 68930.
566
Technical specifications
Input voltage / frequency
230 V ~ 50 Hz
Volume (usable capacity)
65 ℓ
Output rating
max. 3400 W
Housing (W x H x D)
595 x 595 x 566 mm
Oven interior (W x H x D)
440 x 365 x 405 mm
560
595
572
595
21
Power connection
If the appliance is not connected to the mains with a plug, a
multi-pole isolator switch (with at least 3 mm contact spacing)
must be provided in order to satisfy safety regulations.
The power cable (H05 RR-F or H05 VV-F, min. 1.5 m,
1.5 ~ 2.5 mm²) must be of sufficient length to be connected
to the oven, even if the oven stands on the floor in front of its
built-in cabinet. Open the rear connection cover of the oven
with a screwdriver and loosen the screws of the cable clamp
before you connect the power lines to the relevant connection
terminals. The oven is earthed via the ( )-terminal. If the oven
is connected to the mains with a plug, this plug must remain
accessible after the oven is installed. Samsung will take no
responsibility for accidents that originate from a missing or
faulty earth connection.
Installation in the cabinet
This is a built-in oven, which needs
to be installed into an upper or
lower cabinet.
• Observe minimum distances.
• Fix oven on both sides using
screws
After installation, remove the vinyl
protective film from the door to the
appliance and the protective film
from the interior surfaces of the
oven.
min. 550
min. 590
max. 600
min. 550
min. 50
min. 600
min. 50
min. 560
min. 560
Upper Cabinet
Lower Cabinet
4_installation
BF1N4T013_UPC_DG68-00269C-02_EN.indd 4
2013-08-08 �� 7:09:55
parts and features
Oven controls
Time
Time Control buttons
Window Display
Temp Control Knob
parts and features
Alarm
Function Select Knob
Front design
The front panel is available in various material and color options including stainless steel,
white, black and glass. For purposes of quality improvement, the appearance may be subject
to change.
The Function Select Knob and the Time Control Knob are pop - up knobs. Simply push to
turn. (Optional)
accessory
CAUTION: Be sure to attach the accessory correctly to the racks. Trays need to have at
least 2 cm space towards the bottom of the oven, otherwise the enamel surface could be
damaged.
WARNING: Be very carefull removing meals and/or accessories out of the oven. Hot meals,
accessories and surfaces can burn you!
Baking tray
The baking tray could be used for the preparation of cakes, cookies and
other pastries.
Dripping tray (Optional)
The (deep) dripping tray is good for roasting. It can be used in
combination with the small grid to prevent liquids from dropping onto the
bottom of the oven.
Big grid
The big grid should be used for grilling and roasting meals. You could use
it with casseroles and other baking pots.
Telescopic slide guide (Optional)
• To insert the grid, baking or roasting pan, first slide out the telescopic
guides for one particular level.
• Place the tray or pan on the guides and push them back completely
into the oven. Close the oven door only after you have pushed the
telescopic guides into the oven
parts and features_5
BF1N4T013_UPC_DG68-00269C-02_EN.indd 5
2013-08-08 �� 7:09:56
oven use
Time setting
When connecting the power for the first time, please use the product after setting the
time.
Set hours | 01
Press Time button, hours
figure will blink.
Set minutes | 02
Press Time button, minutes
figure will blink.
Press Time Control
button, set desired time
03 | Confirm time
Press Time button again, to
set the current time.
Set Alarm
Set alarm | 01
Press Alarm button, alarm
figures blink.
Press Time Control button
to set Alarm Time.
02 | Confirm alarm
Press Alarm button to
confirm.
If you want to stop the timer operation, set the Alarm to 0:00.
While it is operating, press the Time Button to display the clock for the current time.
Using the Fast Preheating mode
If you use the FAST PREHEATING option, you can increase the temperature
up to the set value in no time.
This will drastically shorten your waiting time until the preheating is done.
Use the FAST PREHEATING option to increase the temperature to the set
value until the preheating is completed. Then switch to Cooking mode before
proceeding.
However, you do not need to use FAST PREHEATING for grilling food.
6_oven use
BF1N4T013_UPC_DG68-00269C-02_EN.indd 6
2013-08-08 �� 7:09:56
Using the Cooking mode
Set cooking mode | 01
Select the desired
temperature by turning the
Temp Control Knob.
b
a
a
b
Grill temperature
1: Low
2: Medium
3: High
Set the temperature for all
cooking other than grilling.
oven use
02 | Set temperature
Turn Function Select
Knob, set desired the
cooking mode.
If you select the Grill function and set the temperature between 50 °C and 250 °C, or if you
select Normal Cooking mode and set the temperature between Grill 1 and 3, you are asked
to reset the temperature with a buzzer and popup message.
Only Lamp On
Oven functions
Convection
The heat generated by the convection is shared evenly in the oven by fans. This
function should be used for frozen dishes and baking.
Suggested temperature: 170°C
Top Heat + Convection
The heat generated by the upper heating system and the convection is shared
evenly in the oven by fans. This function should be used for roasting crusty dishes
like meat.
Suggested temperature: 190°C
Conventional
Heat is emitted from the upper and lower heating system. This function should be
used for standard baking and roasting of almost any type of dishes.
Suggested temperature: 200°C
Bottom Heat Convection
The heat generated by the lower heating system and the convection is shared
evenly in the oven by fans. This function should be used for pizzas, bread and
cakes.
Suggested temperature: 190°C
Large Grill
Heat is emitted from the large area grill. This function should be used for
scalloped dishes like lasagne and grilling meat.
Suggested temperature: Medium
oven use_7
BF1N4T013_UPC_DG68-00269C-02_EN.indd 7
2013-08-08 �� 7:09:57
test dishes
According to standard EN 60350
Baking
The recommendations for baking refer to preheated oven.
Type of Food
Dish & Notes
Shelf
level
Cooking
Mode
Temp.
(°C)
Cooking
time (min.)
Small Cake
Baking Tray
2
Conventional
170-190
15-25
Fatless
Sponge Cake
Baking tin on Big grid
(Dark coated, ø 26 cm)
1
Conventional
160-180
25-35
Apple Pie
Big grid + Baking tray
+ 2 Springform cake
tins (Dark coated, ø
20 cm)
1+3
Convection
170-190
80-100
Big grid + 2
Springform cake tins
(Dark coated, ø 20 cm)
1 Placed
diagonally
Conventional
180-200
75-90
Grilling
Preheat the empty oven for 5 minutes using Large Grill function.
Use this function with the maximum temperature setting of high.
Type of Food
Dish & Notes
Shelf
level
Cooking
Mode
Temp.
(°C)
Cooking
time (min.)
White Bread
Toast
Big grid
5
Large Grill
high
1st: 1-2
2nd: 1-1½
Beef Burgers
Big grid
Deep pan
(to catch drippings)
4
3
Large Grill
high
1st: 7-10
2nd: 5-8
8_test dishes
BF1N4T013_UPC_DG68-00269C-02_EN.indd 8
2013-08-08 �� 7:09:57
cleaning and care
Hand Cleaning
Make sure the oven and accessory is cool before cleaning.
Oven Interior
Oven Exterior
• For cleaning the exterior of the oven, use a clean cloth and a mild cleaning agent or warm
soapy water.
• Dry with kitchen roll or a dry towel.
• Do not use scourers, caustic cleaners or abrasive products.
cleaning and care
• For cleaning the interior of the oven, use a clean cloth and a mild cleaning agent or warm soapy
water.
• Do not hand-clean the door seal.
• Do not use scouring pads or cleaning sponges.
• To remove stubborn soil, use a special oven cleaner.
• The cover casing should be cleaned using hot water, detergent and a soft nylon brush.
Do not use abrasive cleaning agents, hard brushes, scouring pads or cloths, steel wool, knives
or other abrasive materials.
Stainless steel oven fronts
• Do not use steel wool, scouring pads or other abrasives. They may damage the finish.
Aluminium oven fronts
• Wipe the surface gently with a soft clean cloth or microfiber cloth and a mild window cleaning
detergent.
Accessory
• Wash the accessory after every use and dry it with a kitchen towel. If necessary, lay in warm
soapy water for about 30 minutes for easier cleaning.
Door Removal
For normal use, the oven door must not be removed but if removal is necessary, for example, for
cleaning purposes, follow these instructions.
CAUTION: The oven door is heavy.
➊
➋
1. Open the door and flip open the
clips at both hinges completely.
2. Close the door by approximately 70°. With both
hands, grasp the sides of the oven door at its
middle and pull-lift until the hinges can be taken
out.
cleaning and care_9
BF1N4T013_UPC_DG68-00269C-02_EN.indd 9
2013-08-08 �� 7:09:58
Door Glass Removal
The oven door is equipped with three sheets of glass placed against each other. These sheets can
be removed for cleaning.
1
. Press the both
buttons on the left and
right sides of the door.
2
. Detach the covering
and remove glass 1
from the door.
3
. Lift glass 2 and Clean
the sheets with warm
water or washing-up
liquid and polish dry
them with a soft clean
cloth.
The Door-Glass is different from 2EA to 4EA model by model.
But, the method of the disassembly and assembly is same.
When assembly the inner glass 1, put printing to direction below.
Bulb Exchange
Danger of electric shock!
Before replacing any of the oven bulbs, take the following steps:
• Switch oven Off.
• Disconnect the oven from the mains.
• Protect the oven light bulb and the glass cap by laying a cloth on the bottom of the oven
compartment.
• Bulbs can be purchased from the SAMSUNG Service Centre.
Rear oven lamp
1. Remove cap by turning anticlockwise and remove the metal
ring, the sheet ring and clean the glass cap. If necessary,
replace the bulb with a 25 watt, 230 V, 300 °C heat-resistant
oven light bulb.
2. Clean the glass cap, the metal ring and the sheet ring if
necessary.
3. Fit the metal and the sheet ring to the glass cap.
4. Place glass cap where you have removed it in step 1 and turn
it clockwise to keep it in place.
10_cleaning and care
BF1N4T013_UPC_DG68-00269C-02_EN.indd 10
2013-08-08 �� 7:09:58
warranty & service
Troubleshooting
SOLUTION
What should I do if the oven
doesn’t heat up?
• The oven may not be switched on. Switch the oven on.
• The clock may not be set. Set the clock (see section
“Time Setting”).
• Check to see if the required settings have been applied.
• A household fuse may have blown or a circuit breaker
may have tripped. Replace the fuses or reset the circuit.
If this happens repeatedly, call an authorised electrician.
What should I do if, even
though the oven function and
temperature have been set, the
oven does not heat up?
• There may be problems with the internal electrical
connections. Call your local service centre.
What should I do if an error
code appears and the oven
does not heat up?
• There is a fault in the internal electrical circuit
connection. Call your local service centre.
What should I do if the time
display is blinking?
• There was a power failure. Set the clock (see section
“Time Setting”).
What should I do if the oven
light doesn’t illuminate?
• The oven light is faulty. Replace the oven light bulb (see
section “Bulb Exchange”).
What should I do if the oven’s
fan is running without having
been set?
• Following use, the oven’s fan runs until the oven has
cooled down. Call your local service centre if the fan
continues to run after the oven has cooled down.
warranty & service
PROBLEM
Error and Safety codes
CODE
PROBLEM
SOLUTION
An error of the oven may cause
low performance and problems
in safety. Stop using the oven
immediately.
Call local SAMSUNG service
centre.
SAFETY SHUTOFF
Oven has continued operating
at set temperature for prolonged
time.
Turn oven off and remove food.
Allow oven to cool before using
again.
If you did not select an appropriate
temperature for the mode.
Select the correct temperature for
the mode.
(see section “Using the Fast
Preheating mode”)
1) * refers to all numbers or characters.
warranty & service_11
BF1N4T013_UPC_DG68-00269C-02_EN.indd 11
2013-08-08 �� 7:09:58
U.A.E
OMAN
KUWAIT
BAHRAIN
Qatar
SAUDI ARABIA
EGYPT
JORDAN
Syria
IRAN
MOROCCO
TURKEY
NIGERIA
GHANA
Cote D’ Ivoire
SENEGAL
CAMEROON
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
BOTSWANA
NAMIBIA
ANGOLA
ZAMBIA
TUNISIA
800-SAMSUNG (726-7864)
800-SAMSUNG(726-7864)
183-2255 (183-CALL)
8000-4726
800-2255 (800-CALL)
9200-21230
08000-726786
800-22273
065777444
18252273
021-8255
080 100 2255
444 77 11
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 545 545
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864)
0800-726-000
8197267864
91-726-7864
211350370
80-1000-12
www.samsung.com
www.samsung.com/ae (English)
www.samsung.com/ae_ar (Arabic)
www.samsung.com/sa (Arabic)
www.samsung.com
www.samsung.com/Levant(English)
www.samsung.com
Code No.: DG68-00269C-02
BF1N4T013_UPC_DG68-00269C-02_EN.indd 12
2013-08-08 �� 7:09:58
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
