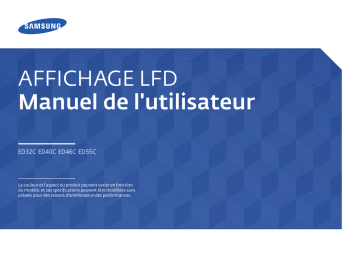

AFFICHAGE LFD
Manuel de l'utilisateur
ED32C ED40C ED46C ED55C
La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.
Table des matières
Avant utilisation du produit
Copyright 5
Consignes de sécurité 6
Stockage 7
Préparatifs
Vérification du contenu 13
Retrait de l'emballage (pour les modèles ED32C,
Retrait de l'emballage (pour les modèles ED55C uniquement) 14
Vérification des composants 15
Pièces 16
Avant d'installer le produit (Guide d'installation) 21
Dimensions 22
Installation du support mural
Installation du kit de montage mural
23
Spécifications du kit de montage mural (VESA) 24
Télécommande (RS232C)
25
Connexion et utilisation d'un périphérique source
Avant d'effectuer la connexion
Points à vérifier avant la connexion
37
Connexion à un PC 38
Connexion à l'aide d'un câble HDMI-DVI
Modification de la résolution sous Windows XP 40
Modification de la résolution sous
Modification de la résolution sous Windows 7 41
Modification de la résolution sous Windows 8 41
Connexion à un appareil vidéo
Connexion à l'aide d'un câble HDMI-DVI
Branchement à un système audio 44
Modification de la source d'entrée 45
42
Utilisation de MDC
Configuration des paramètres de
Multi contrôle 46
Configuration des paramètres de
Installation/désinstallation du programme MDC 47
Qu'est-ce que MDC ?
48
Auto Set ID 51
Nouvelle tentative de commande 53
Premiers pas avec MDC
Disposition de l'écran principal
54
2
Table des matières
Réglage de l'écran
Mode Image 81
Si la source d'entrée est PC, HDMI(PC) 81
Si la source d'entrée est HDMI(AV) 81
Rétroéclairage / Contraste / Luminosité / Netteté
/ Couleur / Teinte (V/R) 82
Format de l'image 83
Réglage Automatique 85
Réglage écran PC 85
PIP 86
Paramètres avancés 87
Image désactivée 92
Réinit. param. img 92
Réglage du son
Mode Son 93
Effet sonore 94
Paramètres haut-parleur 95
Réinit. son 95
Applications
Liste Source 96
Système
Langue des menus 97
Multi contrôle 98
Configuration des paramètres de
Heure 99
Solution Eco 102
Protec brûl. écran 103
Téléscripteur 106
Mur d'images 107
Param. auto-commutation de source 109
Général 110
3
Table des matières
Modifier PIN 113
Anynet+ (HDMI-CEC) 114
Magic Clone 118
Réinitialiser le système 118
Réinitial. tout 119
Assistance
Mise à jour du logiciel 120
Contacter Samsung 121
Guide de dépannage
Conditions requises avant de contacter le Centre de service clientèle Samsung 122
Vérification de la résolution et de la fréquence 122
Vérifiez les éléments suivants : 123
Questions & réponses 126
Caractéristiques techniques
Général 128
Economiseur d'énergie 130
Présélection des modes de temporisation 131
Annexe
Comment contacter Samsung dans le monde 133
Prise en charge des frais de service (imputables aux clients) 142
Dommage provoqué par le client
Comment éliminer ce produit 143
Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et
Elimination des batteries de ce produit 143
Qualité d'image optimale et protection contre la rémanence d'image 144
Protection contre la rémanence d'image
Licence 147
Terminologie 148
4
Chapitre 01
Avant utilisation du produit
Copyright
Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité.
© 2013 Samsung Electronics
Samsung Electronics détient les droits d'auteur du présent guide.
Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics.
Microsoft, Windows sont des marques déposées de Microsoft Corporation.
VESA, DPM et DDC sont des marques déposées du groupe Video Electronics Standards Association.
Toutes les autres marques sont la propriété de leurs détenteurs respectifs.
•
Des frais d'administration peuvent vous être facturés si :
-
(a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut.
(c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation).
-
(b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut.
(c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation).
•
Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.
5
Consignes de sécurité
Attention
RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR
Attention : POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE. (OU LE DOS)
L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L'UTILISATEUR.
CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ.
Ce symbole indique la présence d'une tension élevée à l'intérieur.
Il est dangereux d'établir un quelconque contact avec des pièces internes de ce produit.
Ce symbole vous avertit qu'une documentation importante relative au fonctionnement et à la maintenance de ce produit a été fournie avec ce dernier.
Symboles
Avertissement
Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies.
Attention
Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies.
Les activités marquées de ce symbole sont interdites.
Les instructions marquées de ce symbole doivent être suivies.
Nettoyage
― Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés.
― Respectez la procédure suivante lors du nettoyage.
― Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.
1
Mettez hors tension le produit et l'ordinateur.
2
Débranchez le câble d'alimentation du produit.
― Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.
3
Essuyez le produit avec un chiffon propre, doux et sec.
•
N'utilisez pas de détergents contenant de l'alcool, des solvants ou des tensioactifs.
!
•
Ne pulvérisez pas d'eau ou de détergent directement sur le produit.
4
Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur du produit.
5
Branchez le câble d'alimentation au produit une fois le nettoyage terminé.
6
Mettez sous tension le produit et l'ordinateur.
6
Stockage
Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à ultrasons est utilisé à proximité.
― Contactez le Centre de service clientèle si l'intérieur du produit doit être nettoyé (des frais de service seront facturés).
Électricité et sécurité
― Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.
Avertissement
N'utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche.
•
Un choc électrique ou un incendie pourrait en résulter.
!
N'utilisez pas plusieurs produits sur une même prise de courant.
•
En cas de surchauffe, les prises de courant peuvent provoquer un incendie.
Ne touchez pas la fiche si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.
!
Insérez complètement la fiche pour qu'elle soit bien bloquée.
•
Tout branchement non sécurisé peut provoquer un incendie.
!
Branchez la fiche du câble d'alimentation à une prise à la terre (appareils isolés de type 1 uniquement).
•
Un choc électrique ou des dommages corporels pourrai(en)t survenir.
Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd.
•
Tout dommage au câble peut entraîner un incendie ou un choc
électrique.
Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur.
•
Un choc électrique ou un incendie pourrait survenir.
À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du câble d'alimentation ou de la prise.
•
La poussière pourrait provoquer un incendie.
7
Attention
!
!
!
Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation.
•
Le produit pourrait être endommagé par un choc électrique.
Utilisez uniquement le câble d'alimentation fourni avec votre produit par
Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits.
•
Un choc électrique ou un incendie pourrait survenir.
Maintenez dégagée la prise à laquelle le câble d'alimentation est branché.
•
Quand un problème survient, le câble d'alimentation doit être débranché pour couper l'alimentation du produit.
•
Notez bien que le produit n'est pas totalement hors tension si vous n'utilisez que le bouton marche/arrêt de la télécommande.
Tenez la fiche quand vous débranchez le câble d'alimentation de la prise.
•
Un choc électrique ou un incendie pourrait en résulter.
Installation
Avertissement
Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit.
N'installez pas le produit près de sources de chaleur.
•
La poussière pourrait provoquer un incendie.
!
!
Recourez à un technicien pour installer le support de fixation murale.
•
Toute installation par une personne non qualifiée peut entraîner des dommages corporels.
•
N'utilisez que des meubles supports approuvés.
N'installez pas le produit dans des espaces mal aérés tels qu'une bibliothèque ou un placard.
•
Toute élévation de la température interne peut provoquer un incendie.
Installez le produit à au moins 10cm du mur pour assurer une bonne aération.
•
Toute élévation de la température interne peut provoquer un incendie.
Gardez les emballages plastiques hors de portée des enfants.
•
Ces sacs présentent un risque d'étouffement.
!
8
!
N'installez pas le produit sur une surface instable ou sujette aux vibrations
(étagère mal fixée, surface en pente, etc.).
•
S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure.
•
L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.
N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.
•
Un choc électrique ou un incendie pourrait survenir.
Attention
!
N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four.
•
La durée de vie du produit pourrait s'en trouver réduite, ou un incendie pourrait se déclencher.
N'installez pas le produit à portée de jeunes enfants.
• Le produit pourrait tomber et blesser des enfants.
•
La face avant étant lourde, installez le produit sur une surface plane et stable.
Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine.
!
SAMSUNG
!
Ne faites pas tomber le produit quand vous le déplacez.
•
Il pourrait en résulter une défaillance du produit ou des dommages corporels.
Ne posez pas le produit sur sa face avant.
•
L'écran pourrait être endommagé.
Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas.
•
S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure.
•
N'installez le produit que sur des meubles ou étagères de taille adéquate.
Posez délicatement le produit.
•
Il pourrait en résulter une défaillance du produit ou des dommages corporels.
Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de nombreuses particules fines, à des substances chimiques ou à des températures extrêmes, un aéroport ou une gare où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.
•
Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le produit dans ce type d'endroit.
9
Fonctionnement
Avertissement
Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même.
•
Un choc électrique ou un incendie pourrait survenir.
•
Contactez le Centre de service clientèle Samsung pour toute réparation.
Avant de déplacer le produit, éteignez-le et débranchez le câble d'alimentation et tous les autres câbles branchés.
•
Tout dommage au câble peut entraîner un incendie ou un choc
électrique.
!
Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung.
•
Un choc électrique ou un incendie pourrait en résulter.
!
Ne laissez pas les enfants se pendre au produit ou grimper dessus.
•
Les enfants pourraient se blesser superficiellement ou gravement.
Si le produit tombe ou que le boîtier externe est endommagé, mettez le bouton marche/arrêt en position arrêt et débranchez le câble d'alimentation.
Ensuite, contactez le Centre de service clientèle Samsung.
•
Un usage continu peut provoquer un incendie ou un choc électrique.
!
!
!
Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit.
•
Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.
Au cours d'un orage, éteignez le produit et débranchez le câble d'alimentation.
•
Un choc électrique ou un incendie pourrait survenir.
Ne faites pas tomber d'objets sur le produit et ne générez aucun impact.
•
Un choc électrique ou un incendie pourrait survenir.
GAS
Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.
•
Une défaillance du produit, un choc électrique ou un incendie pourrait survenir.
En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone.
•
Des étincelles peuvent provoquer une explosion ou un incendie.
Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.
•
Une défaillance du produit, un choc électrique ou un incendie pourrait survenir.
10
!
100
N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit.
•
Une explosion ou un incendie pourrait en résulter.
Attention
Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux.
•
Toute élévation de la température interne peut provoquer un incendie.
!
N'insérez aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les ports d'entrée/sortie, etc.).
•
Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.
• Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter.
Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit.
•
Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.
• Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter.
!
!
!
-_-
Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux.
•
Activez le mode d'économie d'énergie ou un économiseur d'écran à image mobile si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée.
Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.).
•
L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique.
Appliquez la résolution et la fréquence conseillées au produit.
•
Dans le cas contraire, votre vue pourrait être altérée.
Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support.
•
S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels.
Regarder l'écran de trop près pendant une longue période peut altérer votre vue.
N'utilisez pas d'humidificateurs ou de fours à proximité du produit.
•
Un choc électrique ou un incendie pourrait survenir.
11
!
!
!
Reposez vos yeux pendant plus de 5 minutes après 1 heure d'utilisation du produit.
•
Votre fatigue oculaire en sera atténuée.
Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.
Stockez les petits accessoires hors de portée des enfants.
Faites preuve de prudence lorsque vous réglez l'angle du produit ou la hauteur du support.
•
Vous pourriez vous coincer la main ou le doigt et vous blesser.
•
Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu'un.
Ne placez pas d'objets lourds sur le produit.
•
Il pourrait en résulter une défaillance du produit ou des dommages corporels.
!
!
Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé.
•
Vous risqueriez de souffrir de troubles de l'audition.
Veillez à ce que les enfants ne mettent pas la pile dans leur bouche lorsque celle-ci est retirée de la télécommande. Placez la pile hors de portée des bébés et des enfants.
•
Si un enfant met une pile dans sa bouche, consultez immédiatement un médecin.
Lorsque vous remplacez la pile, veillez à respecter les polarités (+, -).
•
Sinon, vous risquez d'endommager les piles ou de provoquer une surchauffe ou des blessures ou, encore d'endommager la télécommande en raison d'une fuite du liquide interne.
Utilisez uniquement les piles standard spécifiées et ne mélangez pas les piles usagées et neuves.
•
Sinon, vous risquez d'endommager les piles ou de provoquer une surchauffe ou des blessures, ou encore d'endommager la télécommande en raison d'une fuite du liquide interne.
Les piles (et piles rechargeables) ne sont pas des déchets ordinaires et doivent être renvoyées pour recyclage. Il appartient au client de renvoyer les piles usagées ou rechargeables à des fins de recyclage.
•
Le client peut déposer les piles usagées ou rechargeables dans une déchetterie ou dans un magasin proposant le même type de piles ou de piles rechargeables.
12
Chapitre 02
Préparatifs
Vérification du contenu
2
Retirez la mousse de polystyrène du produit.
Retrait de l'emballage (pour les modèles ED32C, ED40C et ED46C uniquement)
― Cette image est présentée uniquement pour référence.
1
Ouvrez le carton d'emballage. Faites bien attention à ne pas endommager le produit si vous ouvrez l'emballage avec un instrument tranchant.
3
Vérifiez le produit et retirez le polystyrène, ainsi que l'emballage en plastique.
4
Rangez la boîte dans un endroit sec, de sorte que vous puissiez la réutiliser pour déplacer le produit ultérieurement.
13
Retrait de l'emballage (pour les modèles ED55C uniquement)
― Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.
1
Retirez le dispositif de verrouillage de couleur noire situé au bas de la boîte.
1 2 3
3
Vérifiez les composants et retirez le polystyrène, ainsi que l'emballage en plastique.
― Les composants peuvent être différents de ceux illustrés ici.
4
Rangez la boîte dans un endroit sec, de sorte que vous puissiez la réutiliser pour déplacer le produit ultérieurement.
2
Soulevez la boîte en la saisissant par les rainures et retirez la partie supérieure.
14
-
S'il manque le moindre composant, contactez le revendeur auprès duquel vous avez acheté le produit.
-
L'aspect des composants et éléments vendus séparément peut être différent de l'illustration.
-
Aucun socle n'est fourni avec le produit.
Si vous souhaitez installer un support, vous pouvez toujours en acheter un séparément.
Vérification des composants
Composants
― Les composants peuvent être différents suivant la région.
Guide d'installation rapide Carte de garantie
(Non disponible dans certains pays)
Télécommande (
)
(AA59-00714A)
-
+
+
Batteries (
)
(Non disponible dans certains pays)
Articles vendus séparément
Câble D-SUB (
) Cordon d'alimentation
Kit de montage mural Câble HDMI (
Câble HDMI-DVI (
)
15
Pièces
Face arrière
Capteur de la télécommande
POWER
Port
HDMI IN
SERVICE (5V 0.5A)
RGB IN
AUDIO OUT
RGB / HDMI AUDIO IN
RS232C IN
RS232C OUT
Capteur de la télécommande
Description
Permet le branchement à un périphérique source via un câble HDMI.
Ce port permet de mettre à niveau le logiciel.
Permet de se connecter à un périphérique source via un câble D-SUB.
Connexion au signal audio d'un périphérique source.
Permet de recevoir le son d'un ordinateur via un câble audio.
Permet de se connecter à MDC via un adaptateur stéréo RS232C.
Pour contrôler la télécommande en face du produit, abaissez le capteur de la télécommande en direction de la flèche.
16
Verrou antivol
― Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics.
― La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.
Pour verrouiller un dispositif antivol :
― Support : vendu séparément
1
Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau.
2
Faites passer une extrémité du câble dans la boucle à l'autre extrémité.
3
Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit.
4
Verrouillez le dispositif antivol.
-
Vous pouvez acheter un dispositif antivol séparément.
-
Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.
-
Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.
17
Télécommande
― Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde.
Met l'appareil sous tension.
Permet de régler le volume.
.QZ
1
GHI
4
PRS
7
DEL-/--
VOL
ABC
2
JKL
5
TUV
8
SYMBOL
0
CONTENT
(HOME)
SOURCE
OFF
DEF
3
MNO
6
WXY
9
MUTE
CH
MagicInfo
Lite
MENU
BLANK
Met l'appareil hors tension.
Entrez le mot de passe dans le menu OSD.
-
Les fonctions des boutons de la télécommande peuvent varier suivant les produits.
coupez le son.
Sortie du mode Silence : appuyez à nouveau sur
MUTE ou appuyez sur la touche de réglage du volume (+ VOL -).
Sélectionnez un périphérique source connecté.
Affiche ou masque le menu à l'écran ou permet de revenir au menu précédent.
18
TOOLS INFO
Sélectionne rapidement les fonctions fréquemment utilisées.
Revient au menu précédent.
RETURN EXIT
PC
A
MAGICINFO
DVI
B
3D
HDMI
C
LOCK
DP
D
Affichez les informations à l'écran.
Permet d'accéder au menu supérieur, inférieur, gauche ou droit, ou de régler les paramètres d'une option.
Permet de confirmer une sélection de menu.
Permet de quitter le menu en cours.
Sélectionnez manuellement une source d'entrée connectée depuis des
PC
,
HDMI
.
Active la fonction de verrouillage.
-
Les fonctions des boutons de la télécommande peuvent varier suivant les produits.
Installation des piles dans la télécommande
19
Réglage du menu à l'écran (OSD) avec la télécommande
Boutons Description
1
Ouvre le menu à l'écran.
2
Permet de sélectionner
,
Son
,
Applications
,
Système
ou
Assistance
dans l'écran du menu OSD affiché.
3
Vous permet de modifier les paramètres suivant vos besoins.
Portée de la télécommande
30˚
30˚
4
Permet de terminer la configuration.
Utilisez la télécommande à une distance comprise entre 7 et 10 mètres du capteur du produit, selon un angle de 30 ° par rapport à l'axe.
― Rangez les piles hors de portée des enfants et pensez à recycler les piles usagées.
― N'utilisez pas de piles usagées et neuves simultanément. Remplacez les deux piles en même temps.
― Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.
5
Ferme le menu à l'écran (OSD).
20
Avant d'installer le produit (Guide d'installation)
15 ˚
Angle d'inclinaison et rotation
― Pour plus d'informations, contactez le service clientèle de Samsung.
•
L'angle d'inclinaison maximal du produit est de 15 par rapport à une surface murale perpendiculaire.
•
Pour utiliser le produit verticalement (portrait), faites-le tourner dans le sens des aiguilles d'une montre, de telle sorte que le voyant soit orienté vers le bas.
A
B
Figure 1.1 Vue latérale
Ventilation
Installation sur une paroi perpendiculaire
A Minimum 40 mm
B Température ambiante : < 35 C
•
En cas d'installation du produit sur une paroi perpendiculaire, ménagez un espace minimum de 40 mm entre le produit et la paroi pour garantir une bonne ventilation et assurez-vous que la température ambiante de l'espace A reste inférieure
à 35 C.
21
B
A
E
C
Figure 1,2 Vue latérale
Dimensions
2
1
Figure 1,3 Vue latérale
D
4
3
D
Installation sur un mur en retrait
― Pour plus d'informations, contactez le service clientèle de Samsung.
Vue en plan
A Minimum 40 mm
B Minimum 70 mm
C Minimum 50 mm
D Minimum 50 mm
E Température ambiante : < 35 C
― En cas d'installation du produit sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spécifiées ci-dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 C.
5
Nom du modèle
ED32C
1 1 2 2 3 3 4
Unité : mm(en pouces)
4 5
ED40C
ED46C
736,0 (29,0)
925,4 (36,4)
1057,7 (41,6)
703,4 (27,7)
890,6 (35,1)
1023,0 (40,3)
397,8 (15,7)
503,2 (19,8)
577,6 (22,7)
434,5 (17,1)
541,0 (21,3)
615,8 (24,2)
93,7 (3,7)
93,6 (3,7)
94,8 (3,7)
ED55C 1247,7 (49,1) 1213,6 (47,8) 684,4 (26,9) 722,9 (28,5) 94,8 (3,7)
― Tous les dessins ne sont pas nécessairement à l'échelle. Certaines dimensions sont sujettes à modification sans préavis.
Reportez-vous aux dimensions avant de procéder à l'installation de votre produit. Nous ne sommes pas responsables des erreurs typographiques ou d'impression.
22
Installation du support mural
Installation du kit de montage mural
Le kit de montage mural (vendu séparément) vous permet de fixer le produit sur une paroi.
Pour plus d'informations sur l'installation du support mural, consultez les instructions qui l'accompagnent.
Nous vous conseillons de contacter un technicien pour vous aider à installer la fixation du support mural.
Samsung Electronics n'est pas responsable des dommages causés au produit ou des blessures causées à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide.
1
23
Spécifications du kit de montage mural
(VESA)
― Installez votre support mural sur une paroi solide perpendiculaire au sol. Avant de fixer le support mural sur des surfaces telles qu'une plaque de plâtre, contactez votre revendeur le plus proche pour obtenir plus d'informations.
S'il est installé sur une paroi inclinée, le produit risque de tomber et de provoquer des blessures corporelles graves.
•
Les kits de montage mural Samsung comprennent un manuel d'installation détaillé et toutes les pièces nécessaires à l'assemblage.
•
N'utilisez pas de vis plus longues que les vis standard ou non conformes aux spécifications de vis standard VESA. Des vis plus longues pourraient endommager l'intérieur du produit.
•
Pour les supports muraux non conformes aux spécifications de vis standard VESA, la longueur des vis peut varier en fonction des spécifications de ces supports muraux.
•
Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou entraîner sa chute, ce qui pourrait provoquer des blessures corporelles. Samsung n'est pas responsable de ce type d'accidents.
•
Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles dans le cas de l'utilisation d'un support mural non VESA ou non spécifié, ou en cas de non-respect des instructions d'installation du produit par le consommateur.
•
Ne fixez pas le produit à une inclinaison supérieure à 15 degrés.
•
Il est impératif que deux personnes fixent le produit sur la paroi.
•
Les dimensions standard des kits de montage mural sont présentées dans le tableau ci-dessous.
Unité : mm(en pouces)
Nom du modèle Quantité
ED32C
Spécifications des trous de vis VESA (A *
B) en millimètres
Vis standard
200 x 200 (7,9 x 7,9) M6, L29 4EA
ED40C
ED46C
ED55C
400 x 400 (15,7 x 15,7) M8, L32
― N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.
24
Télécommande (RS232C)
Connexion du câble
Câble RS-232C
Interface
Broche
Débit binaire
Bits de données
Parité
Bit d'arrêt
Contrôle de flux
Longueur maximale
RS-232C (9 broches)
TxD (N°2), RxD (N°3), GND (N°5)
9600 bits/s
8 bits
Aucun
1 bits
Aucun
15 m (type blindé uniquement)
•
Attribution des broches
1 2 3 4 5
6
7
8
9
3
4
5
Broche
1
2
6 7 8 9
Signal
Détection de la porteuse de données
Données reçues
Données transmises
Préparation de la borne de données
Retour commun du signal
Préparation du jeu de données
Envoi d'une demande
Prêt à envoyer
Indicateur d'appel
25
•
Câble RS-232C
Connecteur : D-Sub à 9 broches pour câble stéréo
9 5
6
-P1-
1
-P1-
Femelle Réception
Emission
Terre
-P1-
2
3
5
-------->
<--------
----------
-P2-
3
2
5
Emission
Réception
Terre
-P2-
STEREO
PLUG
(ø 3,5)
3
2
1
-P2-
26
Branchement
•
Connexion 1
IN
RS232C
OUT IN
RS232C
OUT IN
RS232C
OUT IN
RS232C
OUT
27
Codes de contrôle
Affichage de l'état de contrôle (Commande Obtenir le contrôle)
En-tête Commande ID Longueur des données
Somme de contrôle
0xAA Type de commande
0
Contrôle (Commande Définir le contrôle)
En-tête Commande ID Longueur des données
Données
0xAA Type de commande
1 Valeur
Somme de contrôle
2
3
4
5
6
7
Commande
N° Type de commande
1
Contrôle de l'alimentation
Réglage du volume
Réglage de la source d'entrée
Contrôle du mode écran
Contrôle de la taille de l'écran
Contrôle PIP oui/non
Commande
0x11
0x12
0x14
0x18
0x19
0x3C
Contrôle de réglage automatique (PC et BNC uniquement)
0x3D
Plage de valeurs
0~1
-
-
0~100
0~255
0~1
0
10
11
N°
8
9
Type de commande
Contrôle du mode Mur d'images
Verrou
Activation du Mur d'images
Contrôle utilisateur du Mur d'images
Commande
0x5C
0x5D
0x84
0x89
Plage de valeurs
0~1
0~1
-
0~1
•
Toutes les communications s'effectuent au format hexadécimal. On calcule la somme de contrôle en additionnant toutes les valeurs, à l'exception de l'en-tête. Si le résultat de l'addition d'une somme de contrôle est supérieur à 2 chiffres, comme illustré ci-dessous (11+FF+01+01=112), le premier chiffre est supprimé.
Par exemple : Mise sous tension & ID=0
En-tête
0xAA
Commande
0x11
ID Longueur des données
1
Données 1
"Power"
Somme de contrôle
En-tête Commande ID Longueur des données
1
Données 1 12
0xAA 0x11 1
•
Pour commander simultanément tous les périphériques connectés par un câble série, quels que soient leurs ID, définissez l'ID sur "0xFE" et émettez les commandes. Les commandes seront exécutées par chaque périphérique, mais ACK ne répondra pas.
28
Contrôle de l'alimentation
•
Fonction
Il est possible de mettre un produit sous/hors tension à l'aide d'un ordinateur.
•
Affichage de l'état d'alimentation (Obtenir l'état Allumé / Eteint)
En-tête Commande ID Longueur des données
Somme de contrôle
0xAA 0x11 0
•
Mise sous/hors tension (Mettre sous/hors tension)
En-tête Commande ID Longueur des données
0xAA 0x11 1
"Power": code d'alimentation à régler sur un produit.
1: Mise sous tension
0: Mise hors tension
•
Ack
En-tête Commande ID Longueur des données
Ack/Nak
0xAA 0xFF 3 'A'
Données
"Power" r-CMD
0x11
Val1
Somme de contrôle
"Power"
Somme de contrôle
"Power": code d'alimentation à régler sur un produit.
•
Nak
En-tête Commande ID Longueur des données
Ack/Nak
0xAA 0xFF 3 'N'
"ERR" : code indiquant qu'une erreur s'est produite.
r-CMD
0x11
Val1
"ERR"
Somme de contrôle
Réglage du volume
•
Fonction
Il est possible de régler le volume d'un produit à l'aide d'un ordinateur.
•
Affichage de l'état du volume (Obtenir l'état du volume)
En-tête Commande ID Longueur des données
Somme de contrôle
0xAA 0x12 0
•
Réglage du volume (Régler le volume)
En-tête Commande ID Longueur des données
0xAA 0x12 1
Données
"Volume"
"Volume": code de valeur du volume à régler sur un produit. (0-100)
• Ack
En-tête Commande ID Longueur des données
Ack/Nak r-CMD
0xAA 0xFF 3 'A' 0x12
"Volume": code de valeur du volume à régler sur un produit. (0-100)
•
Nak
En-tête Commande ID Longueur des données
Ack/Nak r-CMD
0xAA 0xFF 3 'N' 0x12
"ERR" : code indiquant qu'une erreur s'est produite.
Val1
Somme de contrôle
"Volume"
Val1
"ERR"
Somme de contrôle
Somme de contrôle
29
Réglage de la source d'entrée
•
Fonction
Vous pouvez modifier la source d'entrée d'un produit à l'aide d'un ordinateur.
•
Affichage de l'état de la source d'entrée (Obtenir l'état de la source d'entrée)
En-tête Commande ID Longueur des données
Somme de contrôle
0xAA 0x14 0
•
Définition de la source d'entrée (Définir la source d'entrée)
En-tête Commande ID Longueur des données
Données
0xAA 0x14 1 "Input Source"
"Input Source": code de source d'entrée à définir sur un produit.
0x14 PC
0x1F
0x30
0x40
0x21
0x22
0x18
0x0C
0x08
0x20
DVI
Source d'entrée
Composant
MagicInfo
DVI_video
RF (TV)
DTV
HDMI1
HDMI1_PC
Somme de contrôle
0x23
0x24
HDMI2
HDMI2_PC
0x25 DisplayPort
― Les ports DVI_video, HDMI1_PC et HDMI2_PC ne peuvent pas être utilisés avec la commande "Set". Ils répondent uniquement aux commandes « Get ».
― Ce modèle ne prend pas en charge les ports HDMI1, HDMI1_PC, HDMI2 et HDMI2_PC.
―
MagicInfo
est uniquement disponible sur les modèles contenant la fonction
MagicInfo
.
― RF (TV), DTV ne sont disponibles qu'avec les modèles qui incluent une fonction TV.
•
Ack
En-tête Commande ID Longueur des données
Ack/Nak r-CMD Val1 Somme de contrôle
0xAA 0xFF 3 'A' 0x14 "Input
Source"
"Input Source": code de source d'entrée à définir sur un produit.
•
Nak
En-tête Commande ID Longueur des données
Ack/Nak
0xAA 0xFF 3 'N'
"ERR" : code indiquant qu'une erreur s'est produite.
r-CMD
0x14
Val1
"ERR"
Somme de contrôle
30
Contrôle du mode écran
•
Fonction
Vous pouvez modifier le mode d'écran d'un produit à l'aide d'un ordinateur.
Le mode écran ne peut pas être commandé lorsque la fonction
Mur d'images
est activée.
― Ce type de contrôle n'est possible que sur les modèles pourvus d'une fonction TV.
•
Affichage de l'état de l'écran (Obtenir état mode écran)
En-tête Commande ID Longueur des données
Somme de contrôle
0xAA 0x18 0
•
Réglage de la taille de l'image (Régler la taille d'image)
En-tête Commande ID Longueur des données
Données
0xAA 0x18 1 "Screen
Mode"
"Screen Mode": code définissant l'état du produit.
0x01 16 : 9
0x04
0x31
0x0B
Zoom
Zoom large
4 : 3
•
Ack
En-tête Commande ID Ack/Nak r-CMD
0xAA 0xFF
Longueur des données
3 'A' 0x18
Somme de contrôle
Val1
"Screen
Mode"
Somme de contrôle
"Screen Mode": code définissant l'état du produit.
•
Nak
En-tête
0xAA
•
Ack
En-tête
Commande
0xFF
Longueur des données
3
"ERR" : code indiquant quelle erreur s'est produite.
Contrôle de la taille de l'écran
•
Fonction
Vous pouvez modifier la taille d'écran d'un produit à l'aide d'un ordinateur.
•
Affichage de la taille de l'écran (Obtenir l'état de la taille d'écran)
En-tête Commande ID Longueur des données
Somme de contrôle
0xAA 0x19 0
Commande
ID
ID
Ack/Nak
'N' r-CMD
0x18 r-CMD
Val1
"ERR"
Val1
0xAA 0xFF
Longueur des données
3
Ack/Nak
'A' 0x19 "Screen
Size"
"Screen Size": taille d'écran du produit (plage : 0 - 255, unité : pouce)
•
Nak
En-tête Commande ID Longueur des données
Ack/Nak r-CMD
0xAA 0xFF 3 'N' 0x19
Val1
"ERR"
"ERR" : code indiquant quelle erreur s'est produite.
Somme de contrôle
Somme de contrôle
Somme de contrôle
31
Contrôle PIP oui/non
•
Fonction
Vous pouvez activer ou désactiver le mode PIP d'un produit à l'aide d'un ordinateur.
― Disponible uniquement sur les modèles équipés de la fonction PIP.
― Le mode ne peut pas être commandé si
Mur d'images
a la valeur
Activé
.
― Cette fonctionnalité n'est pas disponible en mode
MagicInfo
.
•
Affichage de l'état actif/inactif du mode PIP (Obtenir l'état PIP actif/inactif )
En-tête Commande ID Longueur des données Somme de contrôle
0xAA 0x3C 0
•
Activation/désactivation du mode PIP (Activer/désactiver PIP)
En-tête Commande ID Longueur des données
0xAA 0x3C 1
Données
"PIP"
"PIP": code utilisé pour activer ou désactiver le mode PIP d'un téléviseur/produit.
1: PIP activé
0: PIP désactivé
•
Ack
En-tête Commande ID Longueur des données
Ack/Nak r-CMD Val1
0xAA 0xFF 3 'A' 0x3C "PIP"
Somme de contrôle
Somme de contrôle
"PIP": code utilisé pour activer ou désactiver le mode PIP d'un téléviseur/produit.
•
Nak
En-tête Commande ID Longueur des données
Ack/Nak r-CMD Val1
0xAA 0xFF 3 'A' 0x3C "PIP"
"ERR" : code indiquant quelle erreur s'est produite.
Somme de contrôle
Contrôle de réglage automatique (PC et BNC uniquement)
•
Fonction
Règle automatiquement l'écran du système PC à l'aide d'un ordinateur.
•
Affichage de l'état de réglage automatique (Obtenir l'état Réglage automatique)
Aucun
•
Définition du réglage automatique (Définir Réglage automatique)
En-tête Commande ID Longueur des données
Données Somme de contrôle
0xAA 0x3D 1 "Auto
Adjustment"
"Auto Adjustment" : 0x00 (en toute occasion)
•
Ack
En-tête Commande ID Longueur des données
0xAA 0xFF 3
Ack/Nak
'A' r-CMD
0x3D
Val1
"Auto
Adjustment"
Somme de contrôle
•
Nak
En-tête Commande ID Longueur des données
3 0xAA 0xFF
"ERR" : code indiquant quelle erreur s'est produite.
Ack/Nak
'A' r-CMD
0x3D
Val1
"ERR"
Somme de contrôle
32
Contrôle du mode Mur d'images
•
Fonction
Le mode
Mur d'images
peut être activé sur un produit à l'aide d'un ordinateur.
Cette commande n'est disponible que sur un produit dont le mode
Mur d'images
est activé.
•
Affichage du mode Mur d'images (Obtenir le mode Mur d'images)
En-tête Commande ID Longueur des données
Somme de contrôle
0xAA 0x5C 0
•
Réglage du mode Mur d'images (Régler le mode Mur d'images)
En-tête Commande ID Longueur des données
Données
0xAA 0x5C 1 "Video Wall Mode"
Somme de contrôle
"Video Wall Mode": code utilisé pour activer le mode Video Wall sur un produit.
1:
Plein
0:
Naturel
•
Ack
En-tête Commande ID Longueur des données
Ack/Nak r-CMD Val1
0xAA 0xFF 3 'A' 0x5C "Video Wall
Mode"
"Video Wall Mode": code utilisé pour activer le mode Video Wall sur un produit.
•
Nak
En-tête Commande ID Longueur des données
Ack/Nak r-CMD Val1
0xAA 0xFF 3 'A' 0x5C "ERR"
Somme de contrôle
Somme de contrôle
"ERR" : code indiquant quelle erreur s'est produite.
Verrou
•
Fonction
L'ordinateur peut être utilisé pour activer ou désactiver la fonction
Verrou
sur un produit.
Cette commande est disponible, que le système soit sous tension ou hors tension.
•
Affichage de l'état de la fonction Verrou (Obtenir l'état du verrou)
En-tête Commande ID Longueur des données Somme de contrôle
0xAA 0x5D 0
•
Activation ou désactivation de la fonction Verrou (Activer/désactiver Verrou)
En-tête Commande ID Longueur des données Données
0xAA 0x5D 1 "Safety Lock"
Somme de contrôle
"Safety Lock": code de verrouillage à régler sur un produit.
1: Activé
0: Désactivé
•
Ack
En-tête Commande ID Longueur des données
Ack/Nak
0xAA 0xFF 3 'A' r-CMD
0x5D
Val1
"Safety Lock"
Somme de contrôle
"Safety Lock": code de verrouillage à régler sur un produit.
•
Nak
En-tête Commande ID Longueur des données
Ack/Nak
0xAA 0xFF 3 'N' r-CMD
0x5D
Val1
"ERR"
Somme de contrôle
"ERR" : code indiquant quelle erreur s'est produite.
33
Activation du Mur d'images
•
Fonction
L'ordinateur active/désactive le Mur d'images du produit.
•
Obtenir l'état Activé/Désactivé du Mur d'images
En-tête Commande ID Longueur des données
Somme de contrôle
0xAA 0x84 0
•
Définir le Mur d'images sur Activé/Désactivé
En-tête Commande ID Longueur des données
Données
0xAA 0x84 1 V.Wall_On
•
V.Wall_On : Code du Mur d'images à définir sur le produit
1: Mur d'images ACTIVÉ
0: Mur d'images DÉSACTIVÉ
•
Ack
En-tête Commande ID Longueur des données
Ack/Nak
0xAA 0xFF 3 'A' r-CMD
0x84
Somme de contrôle
Val1
V.Wall_
On
Somme de contrôle
V.Wall_On : idem
•
Nak
En-tête Commande ID
0xAA 0xFF
Longueur des données
3
Ack/Nak
'N' r-CMD
0x84
"ERR" : code indiquant quelle erreur s'est produite.
Contrôle utilisateur du Mur d'images
•
Fonction
L'ordinateur active/désactive la fonction Mur d'images du produit.
•
Obtenir l'état du Mur d'images
En-tête Commande ID Longueur des données
Somme de contrôle
0xAA 0x89 0
Val1
ERR
•
Définir le Mur d'images
En-tête Commande ID Longueur des données
2
Val1
Wall_Div 0xAA 0x89
Wall_Div: Code du Séparateur du Mur d'images défini sur le produit
Val2
Wall_SNo
Somme de contrôle
Somme de contrôle
34
Modèle de Mur d'images 10 x 10
1 2 3 4 5 6 7 8 9 10 11 12 13 14
15
Arrêt
0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
0x00
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x18 0x19 0x1A 0x1B 0x1C 0x1D 0x1E
0x1F
0x21 0x22 0x23 0x24 0x25 0x26 0x27 0x28 0x29 0x2A 0x2B 0x2C 0x2D 0x2E
0x2F
0x31 0x32 0x33 0x34 0x35 0x36 0x37 0x38 0x39 0x3A 0x3B 0x3C 0x3D 0x3E
0x3F
0x41 0x42 0x43 0x44 0x45 0x46 0x47 0x48 0x49 0x4A 0x4B 0x4C 0x4D 0x4E
0x4F
0x51 0x52 0x53 0x54 0x55 0x56 0x57 0x58 0x59 0x5A 0x5B 0x5C 0x5D 0x5E
0x5F
0x61 0x62 0x63 0x64 0x65 0x66 0x67 0x68 0x69 0x6A 0x6B 0x6C 0x6D 0x6E
0x6F
0x71 0x72 0x73 0x74 0x75 0x76 0x77 0x78 0x79 0x7A 0x7B 0x7C 0x7D 0x7E
N/A
0x81 0x82 0x83 0x84 0x85 0x86 0x87 0x88 0x89 0x8A 0x8B 0x8C N/A N/A
N/A
0x91 0x92 0x93 0x94 0x95 0x96 0x97 0x98 0x99 0x9A 0x9B N/A N/A N/A
N/A
0xA1 0xA2 0xA3 0xA4 0xA5 0xA6 0xA7 0xA8 0xA9 0xAA N/A N/A N/A N/A
N/A
0xB1 0xB2 0xB3 0xB4 0xB5 0xB6 0xB7 0xB8 0xB9 N/A N/A N/A N/A N/A
N/A
0xC1 0xC2 0xC3 0xC4 0xC5 0xC6 0xC7 0xC8 N/A N/A N/A N/A N/A N/A
N/A
0xD1 0xD2 0xD3 0xD4 0xD5 0xD6 0xD7 N/A N/A N/A N/A N/A N/A N/A
N/A
0xE1 0xE2 0xE3 0xE4 0xE5 0xE6 0xE7 N/A N/A N/A N/A N/A N/A N/A
N/A
0xF1 0xF2 0xF3 0xF4 0xF5 0xF6 N/A N/A N/A N/A N/A N/A N/A N/A
N/A
35
...
99
1
2
100
Wall_SNo : Code du Numéro de produit défini sur le produit
Modèle de Mur d'images 10 x 10 : ( 1 ~ 100)
Définir le nombre Données
0x01
0x02
...
0x63
0x64
•
Ack
En-tête Commande ID Longueur des données
Ack/Nak
4 'A' 0xAA
•
Nak
En-tête
0xFF
Commande ID Ack/Nak
0xAA 0xFF
Longueur des données
3 'N'
"ERR" : code indiquant quelle erreur s'est produite.
r-CMD
0x89 r-CMD
0x89
Val1
Wall_Div
Val1
ERR
Val2
Wall_SNo
Somme de contrôle
Somme de contrôle
36
Chapitre 03
Connexion et utilisation d'un périphérique source
Avant d'effectuer la connexion
Contrôlez les points suivants avant de connecter ce produit à d'autres périphériques. Ce produit peut être connecté à un
éventail de dispositifs, tels que des ordinateurs, des caméscopes, des haut-parleurs, des décodeurs et des lecteurs de disque
DVD/Blu-ray.
Points à vérifier avant la connexion
― Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne.
Le nombre et la position des ports peuvent varier en fonction du type de périphérique.
― Ne branchez pas le câble d'alimentation avant que tous les branchements n'aient été établis.
Si vous branchez le câble d'alimentation en cours de connexion, vous risquez d'endommager le produit.
― Vérifiez les types de ports auxquels vous souhaitez vous connecter à l'arrière du produit.
37
Connexion à un PC
•
Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles.
Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.
•
Vous pouvez connecter un ordinateur au produit de différentes manières.
Sélectionnez la méthode de connexion adaptée à votre ordinateur.
― Les composants de connexion peuvent varier en fonction des produits.
Branchement par câble D-SUB (type analogique)
RGB IN
RGB / HDMI AUDIO IN
38
Connexion à l'aide d'un câble HDMI-DVI
― Lorsque vous connectez un ordinateur au produit à l'aide d'un câble HDMI-DVI, définissez l'option
Modif. Nom
sur
DVI PC
pour accéder au contenu vidéo et audio stocké sur l'ordinateur.
HDMI IN
RGB / HDMI AUDIO IN
Branchement par câble HDMI
HDMI IN
39
Modification de la résolution
― Réglez la résolution et la fréquence de rafraîchissement dans le Panneau de configuration pour obtenir une qualité d'image optimale.
― La qualité d'image des écrans LCD TFT peut se détériorer si vous ne sélectionnez pas la résolution optimale.
Modification de la résolution sous Windows XP
Cliquez sur Panneau de configuration Affichage Paramètres et modifiez la résolution.
Modification de la résolution sous Windows Vista
Rendez-vous dans Panneau de configuration Paramètres personnels Afficher les paramètres et modifiez la résolution.
40
Modification de la résolution sous Windows 7
Rendez-vous dans Panneau de configuration Affichage Résolution d'écran et modifiez la résolution.
Modification de la résolution sous Windows 8
Rendez-vous dans Paramètres Panneau de configuration Affichage Résolution d'écran et modifiez la résolution.
41
Connexion à un appareil vidéo
•
Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles.
Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.
•
Vous pouvez connecter un périphérique vidéo au produit à l'aide d'un câble.
― Les composants de connexion peuvent varier en fonction des produits.
― Appuyez sur le bouton SOURCE de la télécommande pour changer la source.
Connexion à l'aide d'un câble HDMI-DVI
― L'audio n'est pas activé si le produit est connecté à un périphérique vidéo à l'aide d'un câble HDMI-DVI. Pour remédier à ce problème, connectez un câble audio aux ports audio du produit et du périphérique vidéo. Lorsque vous connectez un périphérique vidéo au produit à l'aide d'un câble HDMI-DVI, définissez l'option
Modif. Nom
sur
Périph. DVI
pour accéder au contenu vidéo et audio stocké sur le périphérique vidéo.
― Les résolutions prises en charge sont 1080p (50/60 Hz), 720p (50/60 Hz), 480p, et 576p.
HDMI IN
42
Branchement par câble HDMI
Utilisation d'un câble HDMI ou d'un câble HDMI-DVI
(jusqu'à 1080p)
•
Pour obtenir une qualité d'image et de son supérieure, branchez le produit à un périphérique numérique à l'aide d'un câble HDMI.
•
Un câble HDMI prend en charge les signaux audio et vidéo numériques, et ne requiert pas de câble audio.
-
Pour brancher le produit à un périphérique numérique qui ne prend pas en charge la sortie HDMI, utilisez un câble HDMI-DVI et des câbles audio.
•
L'image peut ne pas s'afficher normalement (voire pas du tout) ou l'audio ne pas fonctionner si un périphérique externe qui utilise une version plus ancienne du mode HDMI est branché au produit. Si ce type de problème survient, contactez le fabricant du périphérique externe pour obtenir plus d'informations sur la version HDMI et, si elle est obsolète, demandez une mise à niveau.
•
Assurez-vous d'acheter un câble HDMI certifié. Dans le cas contraire, l'image pourrait ne pas s'afficher ou une erreur de connexion pourrait survenir.
•
Nous vous conseillons d'utiliser un câble HDMI élémentaire à vitesse élevée ou un câble avec Ethernet.
Ce produit ne prend pas en charge la fonction Ethernet via HDMI.
HDMI IN
43
Branchement à un système audio
― Les composants de connexion peuvent varier en fonction des produits.
RGB / HDMI AUDIO IN
44
Modification de la source d'entrée
Source
HDMI
PC
PC
----
Source
MENU m : T
Liste Source
ENTER
Source
vous permet de sélectionner un éventail de sources et de modifier leur nom.
Vous pouvez afficher l'écran d'un périphérique source connecté au produit. Sélectionnez une source dans Liste Source pour afficher l'écran correspondant.
― La source d'entrée peut aussi être modifiée via le bouton SOURCE de la télécommande.
― Il se peut que l'écran ne s'affiche pas correctement en cas de sélection d'une source incorrecte comme périphérique source pour la conversion.
-
L'image affichée peut varier en fonction du modèle.
45
Chapitre 04
Utilisation de MDC
MDC (Multiple Display Control) est une application qui vous permet de commander simultanément plusieurs périphériques d'affichage à l'aide d'un ordinateur.
Configuration des paramètres de Multi contrôle
MENU m : T
Multi contrôle
ENTER
Attribuez un ID à votre produit.
Configuration des paramètres de Multi contrôle
•
Configuration. ID
Attribuez un ID à un moniteur. (Plage : 0~99)
Appuyez sur pour sélectionner une valeur et appuyez ensuite sur .
•
Entrée ID
Entrez l'ID du produit connecté au câble d'entrée pour la réception des signaux d'entrée.
Entrez le numéro de votre choix à l'aide des touches numériques de la télécommande.
46
Installation/désinstallation du programme MDC
L'installation de MDC peut être affectée par l'état du réseau, de la carte graphique et de la carte mère.
Si aucune fenêtre d'installation du logiciel n'est affichée sur l'écran principal, procédez à l'installation à l'aide du fichier d'exécution MDC Unified situé dans le dossier MDC du CD.
Si le chemin d'accès n'est pas spécifié, le programme est installé dans le répertoire par défaut.
Sélectionnez "
Launch MDC Unified
" et cliquez sur "
Finish
" pour exécuter immédiatement le programme MDC.
-
Il se peut que l'icône d'exécution de
MDC ne soit pas affichée en fonction des spécifications du produit ou du système de l'ordinateur.
Si cette icône n'apparaît pas, appuyez sur la touche F5.
Installation
1
Insérez le CD d'installation dans le lecteur de CD-ROM.
2
Cliquez sur le programme d'installation de MDC Unified.
3
Sélectionnez une langue pour l'installation. Cliquez ensuite sur
OK
.
4
Lorsque l'écran "
Welcome to the InstallShield Wizard for MDC_Unified
" apparaît, cliquez sur "
Next
".
5
Dans la fenêtre "
License Agreement
" affichée, sélectionnez "
I accept the terms in the license agreement
" et cliquez sur "
Next
".
6
Dans la fenêtre "
Customer Information
" affichée, renseignez tous les champs d'information, puis cliquez sur "
Next
".
7
Dans la fenêtre "
Destination Folder
" affichée, sélectionnez le chemin d'accès au répertoire où vous souhaitez installer le programme et cliquez sur "
Next
".
8
Dans la fenêtre "
Ready to Install the Program
" affichée, vérifiez le chemin d'accès au répertoire d'installation du programme et cliquez sur "
Install
".
9
La progression de l'installation est affichée.
10
Cliquez sur "
Finish
" dans la fenêtre "
InstallShield Wizard Complete
" affichée.
11
L'icône de raccourci MDC Unified est créée sur le Bureau une fois l'installation terminée.
Désinstallation
1
Sélectionnez Paramètres > Panneau de configuration dans le menu Démarrer, puis double-cliquez sur Ajout/Suppression de programmes.
2
Sélectionnez MDC Unified dans la liste et cliquez ensuite sur Modifier/Supprimer.
47
"MDC" (Multiple Display Control) est une application qui vous permet de commander simultanément plusieurs périphériques d'affichage à l'aide d'un ordinateur.
Qu'est-ce que MDC ?
Connexion à MDC
Utilisation de MDC via RS-232C (normes de transmission de données série)
Vous devez brancher un câble série RS-232C aux ports série de l'ordinateur et du moniteur.
RS232C IN
RS232C OUT
Monitor 1
RS232C IN
/
OUT
RS232C IN
Monitor 2
RS232C OUT
Computer
48
Gestion de la connexion
La gestion de la connexion comprend la Liste des connexions et les Options de modification de la liste de connexions.
Liste des connexions – Présente les informations relatives aux connexions, telles que la configuration de connexion (IP/COM, numéro de port, MAC et type de connexion), le statut de la connexion,
Set ID Range
et les périphériques détectés.
Chaque connexion peut comprendre 100 périphériques maximum connectés en série. Tous les LFD détectés dans une connexion sont répertoriés dans la liste de périphériques, dans laquelle l'utilisateur peut créer des groupes et envoyer des commandes aux périphériques détectés.
Options de modification de la liste de connexions – Sont incluses les options
Add
,
Edit
,
Delete
et
Refresh
.
49
User Login
Lancer le programme entraîne l'ouverture de la fenêtre de connexion de l'utilisateur.
L'ID de connexion (
password
: admin) et le mot de passe (
Auto Login
: admin) d'origine sont : admin.
― Après votre première connexion, veillez à modifier le mot de passe afin de garantir votre sécurité.
― Pour ce faire, allez dans
Home
>
User Settings
.
Une fois que vous êtes connecté, [
User Login : admin
] s'affiche dans le coin inférieur droit du programme.
Pour vous connecter automatiquement au redémarrage du programme, cochez la case
Auto Login
dans la fenêtre
User Login
.
50
Auto Set ID
La fonction
Auto Set ID
attribue un ID à tous les moniteurs LFD connectés en série dans une connexion sélectionnée.
Le nombre maximum de LFD dans une connexion est de 100.
L'ID de moniteur est attribué séquentiellement dans la série, allant de 1 à 99 pour finir par l'ID de groupe 0.
― L'ID des 100 derniers LFD est réglé sur 0.
51
Clonage
Grâce à la fonction Clonage, vous pouvez copier la configuration d'un LFD et l'appliquer à plusieurs LFD sélectionnés.
Via la fenêtre des options de configuration, vous pouvez choisir des catégories d'onglets spécifiques ou toutes les catégories d'onglets destinées au clonage.
― Pour supprimer les paramètres que vous avez configurés, cliquez sur le bouton
Paste Settings
.
52
Nouvelle tentative de commande
Cette fonction permet d'indiquer le nombre maximum de nouvelles tentatives d'exécution de la commande MDC en cas d'absence de réponse ou de réponse corrompue d'un LFD.
Le nombre de nouvelles tentatives peut être défini à l'aide de la fenêtre des options MDC.
Cette valeur doit être comprise entre 1 et 10, la valeur par défaut étant 1.
53
Premiers pas avec MDC
1
2
1
Pour démarrer le programme, cliquez sur Démarrer Programmes Samsung MDC Unified.
La fenêtre de connexion apparaît après le lancement du programme MDC.
Entrez l'ID utilisateur et le mot de passe.
•
L'ID utilisateur et le mot de passe par défaut sont admin.
•
Veillez à modifier le mot de passe après la première connexion.
2
Cliquez sur
Add
pour ajouter un périphérique d'affichage.
SET ID Range
: sélectionnez une plage pour l'ID unique affecté à un moniteur.
-
Si la connexion est établie via RS-232C, rendez-vous sur
Serial
et précisez le
COM Port
.
-
Si la connexion est établie via
Ethernet
, entrez l'IP qui avait été saisie pour le périphérique d'affichage.
54
Disposition de l'écran principal
1 6
5
4
2
3
Menus
Home
1
1
Barre de menus
2
Catégorie de périphérique
3
Catégorie de programme
4
Liste de moniteurs LFD
5
Modifier la liste de moniteurs LFD
6
Rubriques d'aide
Modifiez le statut d'un périphérique d'affichage ou les propriétés du programme.
Affichez une liste des périphériques d'affichage ou groupes de périphériques connectés.
Affichez une liste de programmes relatifs aux périphériques d'affichage.
Sélectionnez le périphérique d'affichage à régler.
Ajoutez, modifiez, regroupez ou supprimez des moniteurs LFD.
Affichez les rubriques d'aide relatives au programme.
Vous pouvez mettre sous ou hors tension un périphérique sélectionné, ou modifier la source d'entrée ou le volume du périphérique.
Choisissez les périphériques d'affichage dans la liste de moniteurs LFD, puis sélectionnez l'onglet
Home
.
Sélectionnez un élément et modifiez le paramètre correspondant.
Marche/arrêt
•
On
: mettez sous tension l'écran sélectionné.
•
Off
2 3
Input
•
Source d'entrée : changez la source d'entrée.
-
Les sources d'entrée disponibles varient en fonction des modèles de périphérique d'affichage.
-
Vous ne pouvez changer la source d'entrée que pour les écrans sous tension.
•
Channel
: changez de canal.
-
Le canal télévisé peut être modifié à l'aide des touches de direction haut/bas.
-
Le canal ne peut être modifié que si la source d'entrée est
TV
.
-
Vous ne pouvez sélectionner que des canaux enregistrés.
-
Ne s'applique qu'aux modèles prenant en charge la télévision.
55
1
1
Volume
2
2
Alerte
3
3
― Vous pouvez modifier le volume ou couper le son des écrans sous tension uniquement.
Volume
•
Réglez le volume de l'écran sélectionné.
•
Vous pouvez régler le volume à l'aide de la barre de défilement qui comprend des valeurs allant de 0 à 100.
Mute
•
Activez ou désactivez l'option
Mute
de l'écran sélectionné.
L'option
Mute
sera automatiquement désactivée si vous réglez le
Volume
alors que l'option
Mute
est activée.
Fault Device
•
Ce menu fournit une liste des périphériques d'affichage qui présentent les erreurs suivantes : erreur de ventilateur, erreur de température, erreur de capteur de luminosité ou erreur de lampe.
•
Sélectionnez un périphérique d'affichage dans la liste. Le bouton
Repair
sera activé.
•
Cliquez sur le bouton
Refresh
pour actualiser le statut d'erreur du périphérique d'affichage. Le périphérique d'affichage remis en état disparaîtra de la
Fault Device List
.
Fault Device Alert
•
Le périphérique d'affichage présentant une erreur sera signalé par message électronique.
•
Remplissez tous les champs requis. Les boutons
Test
et
OK
seront activés.
Assurez-vous de bien saisir les informations du
Sender
et au moins un
Recipient
.
56
User Login
Réglage de l'écran
Configuration personnalisée
User Settings
• ajoutez, supprimez ou modifiez des informations de connexion.
Logout
•
Déconnectez-vous du compte utilisateur actuel en procédant comme suit.
•
Cliquez sur
Logout
. Le message «
Do you want to log admin out?
» s'affiche.
•
Cliquez sur
Yes
. La fenêtre de connexion de l'utilisateur s'ouvre.
•
Si vous ne souhaitez pas vous connecter, cliquez sur
Close
. Le programme se ferme.
― Si vous fermez le programme en utilisant
Logout
, la fenêtre de connexion s'ouvre et il vous est demandé de saisir vos données d'utilisateur, même si la case
Auto Login
est cochée.
Vous pouvez régler les paramètres (contraste, luminosité, etc.) d'écran.
Choisissez les périphériques d'affichage dans la liste de moniteurs LFD, puis sélectionnez l'onglet
.
Sélectionnez un élément et modifiez le paramètre d'écran correspondant.
Picture Mode
•
Réglez le Mode Image de l'écran sélectionné.
Contrast
•
Réglez le contraste de l'écran sélectionné.
Brightness
•
Réglez la luminosité de l'écran sélectionné.
57
Couleur
-
Les options
Color
et
Tint (G/R)
ne sont pas disponibles si la source d'entrée est
PC
.
-
Color
,
Tint (G/R)
,
Color Tone
et
Color Temp.
ne sont pas disponibles si les options
PC Source
et
Video Source
sont toutes les deux sélectionnées.
Color
•
Réglez les couleurs de l'écran sélectionné.
Tint (G/R)
•
Réglez la teinte de l'écran sélectionné.
Color Tone
•
Réglez la nuance des couleurs d'arrière-plan de l'écran sélectionné.
Color Temp.
•
Réglez la température de couleur du périphérique d'affichage sélectionné.
― Cette option est activée si
Color Tone
est réglé sur
Off
.
HDMI Black Level
•
Réglez le
HDMI Black Level
de l'écran sélectionné.
Options
Auto Motion Plus
Cette option permet d'afficher des images dynamiques.
•
Off
: désactivez la fonction
Auto Motion Plus
.
•
Clear
: définissez un niveau clair pour
Auto Motion Plus
. Ce mode est préférable pour afficher des images expressives.
•
Standard
: définissez un niveau standard pour
Auto Motion Plus
.
•
Smooth
: définissez un niveau lisse pour
Auto Motion Plus
. Ce mode est préférable pour afficher des images lisses.
•
Custom
: personnalisez le niveau de rémanence d'image ou de scintillement de l'écran.
•
Demo
: cette fonction montre la technologie de
Auto Motion Plus
. Lors du changement de mode, vous pouvez afficher un aperçu du résultat sur le côté gauche de la fenêtre.
― Il est possible que l'option
Auto Motion Plus
ne soit pas disponible selon le produit utilisé.
•
Detail
: consultez les informations détaillées sur le périphérique d'affichage sélectionné.
Brightness Sensor
•
Active ou désactive l'option
Brightness Sensor
pour l'écran sélectionné.
•
L'option
Brightness Sensor
détecte l'intensité de la lumière ambiante et règle automatiquement la luminosité de l'écran.
― Il est possible que l'option
Brightness Sensor
ne soit pas disponible selon le produit utilisé.
58
Taille
MPEG Noise Filter
Permet de réduire le bruit MPEG pour offrir une qualité d'image supérieure.
•
Off
/
Low
/
Medium
/
High
/
Auto
Smart LED
Commande le rétroéclairage par DEL afin de maximiser la clarté de l'image.
Cinema Black
En mode Film, cette fonction atténue les zones supérieure et inférieure de l'image vidéo afin d'accroître le sentiment d'immersion lors de l'expérience de visionnage.
•
Off
: désactive la fonction
Cinema Black
.
•
On
: permet de régler l'atténuation dans les zones inférieure et supérieure de l'écran en fonction de la vidéo.
Picture Size
•
Réglez la taille d'écran du périphérique d'affichage sélectionné.
•
L'élément
Detail
sera désactivé si l'option
Picture Size
est réglée sur un mode qui ne prend pas en charge la configuration détaillée.
•
Vous pouvez utiliser les boutons -/+ pour régler le
Zoom
.
•
Vous pouvez déplacer l'écran à l'aide des boutons haut/bas/gauche/droite.
Detail
•
Vous pouvez afficher les détails de la taille d'écran sélectionnée.
PC Screen Adjustment
•
Vous pouvez régler la fréquence ou procéder à des réglages précis en utilisant les boutons -/+ avec les options
Coarse
ou
Fine
.
•
Pour déplacer l'écran, cliquez sur l'une des quatre images situées sous
Position
.
•
Pour régler automatiquement la fréquence, procéder à des réglages précis ou déplacer l'écran, cliquez sur
Auto
Adjustment
.
59
Fonctions avancées
3D Control
3D Mode
Sélectionnez le format d'entrée 3D.
3D L/R Change
Basculez entre les images gauche et droite.
3D 2D
Affichez l'image pour l'œil gauche uniquement.
3D Auto View
Si vous réglez
3D Auto View
sur
Message Notice
, une fenêtre contextuelle s'ouvre lorsque le produit reçoit un signal 3D.
3D Optimization
Réglage général de l'effet 3D.
3D Expert Pattern
Visionner un motif 3D.
3D Effect
Réglez les effets 3D comme la perspective et la profondeur pour obtenir la visualisation 3D que vous préférez.
•
Auto
: Réglez automatiquement la perspective et la profondeur en fonction de la source d'entrée 3D.
•
Manual
: Réglez manuellement la perspective et la profondeur.
60
Advanced Settings Dynamic Contrast
Réglez le contraste de l'écran.
Gamma Control
Réglez l'intensité des couleurs primaires.
RGB Only Mode
Affiche les couleurs
Red
,
Green
et
Blue
pour permettre des réglages précis de la teinte et de la saturation.
Flesh Tone
Accentuez la « carnation » rose.
Motion Lighting
Réduisez votre consommation d'énergie en baissant la luminosité de l'écran quand des mouvements ont lieu à l'écran.
LED Motion Plus
Supprimez le flou et les saccades visibles dans les scènes qui présentent de nombreux mouvements rapides, et obtenez ainsi une image plus nette.
Color Space
Permet de régler la gamme et la variété de couleurs (espace de couleur) disponibles pour créer des images.
•
Auto
/
Native
/
Custom
-
Pour ajuster
Color
,
Red
,
Green
,
Blue
et
Reset
, réglez
Color Space
sur
Custom
.
White Balance
Réglez la température de couleur pour obtenir une image plus naturelle.
•
R-Offset
/
G-Offset
/
B-Offset
Ajustez l'obscurité de chaque couleur (rouge, vert, bleu).
•
R-Gain
/
G-Gain
/
B-Gain
Ajustez la luminosité de chaque couleur (rouge, vert, bleu).
•
Reset
Permet de rétablir les paramètres par défaut de l'option
White Balance
.
61
Réglage du son
-
L'élément
Bass
ou
Treble
sera désactivé s'il n'est pas pris en charge par le moniteur LFD sélectionné.
Vous pouvez modifier les paramètres audio.
Choisissez les périphériques d'affichage dans la liste de moniteurs LFD, puis sélectionnez l'onglet
Sound
.
Bass
•
Réglez les basses de l'écran sélectionné.
Treble
•
Réglez les aiguës de l'écran sélectionné.
Balance(L/R)
•
Réglez le volume des haut-parleurs gauche et droit du périphérique d'écran sélectionné.
SRS TS XT
•
Activez ou désactivez l'option
SRS TS XT
pour le périphérique d'écran sélectionné.
Configuration système
Video Wall
Choisissez les périphériques d'affichage dans la liste de moniteurs LFD, puis sélectionnez l'onglet
System
.
Vous pouvez utiliser la fonction
Video Wall
pour afficher une portion d'une image complète ou répéter la même image sur chacun des périphériques d'affichage connectés.
―
Video Wall
est activé uniquement si les périphériques font partie du groupe.
Video Wall
•
Activez ou désactivez
Video Wall
.
62
Format
•
Sélectionnez le format d'affichage de l'écran partagé.
Full Natural
H
•
Sélectionnez le nombre de périphériques d'affichage horizontaux.
V
•
Il est possible de disposer un maximum de 15 écrans.
― Un maximum de 6 écrans peut être attribué à
V
si 15 écrans sont attribués à
H
.
•
Sélectionnez le nombre de périphériques d'affichage verticaux.
•
Il est possible de disposer un maximum de 15 écrans.
― Un maximum de 6 écrans peut être attribué à
H
si 15 écrans sont attribués à
V
.
Screen Position
•
Vous pouvez afficher la disposition des écrans (configurés par le diviseur d'écran) ou la modifier suivant vos besoins.
•
Les options
Screen Position
et
Preview
sont activées si la fonction
Video Wall
est activée.
•
Notez bien que si plusieurs moniteurs sont sélectionnés, l'option
Preview
est activée uniquement si les paramètres de
H
et
V
correspondent à la disposition des moniteurs sélectionnés.
•
Pour modifier la
Position
, sélectionnez un moniteur LFD et faites-le glisser jusqu'à son nouvel emplacement.
― La plage des paramètres du diviseur d'écran varie en fonction du modèle.
PIP
-
Des informations de base requises pour régler le mode PIP apparaîtront dans l'écran de menu.
-
Le mode PIP est désactivé si
Video Wall
est réglé sur
On
.
-
Notez bien que l'option
Picture Size
est désactivée si PIP est réglé sur
On
.
PIP Size
•
Affichez le réglage
PIP Size
de l'écran actuel.
PIP Source
•
Sélectionnez une source d'entrée PIP.
Sound Select
•
Sélectionnez et activez le son provenant de l'écran principal ou secondaire.
Channel
•
Le canal peut être modifié si la
PIP Source
est
TV
.
63
Général
Ventilateur & température
User Auto Color
•
Réglez automatiquement les couleurs de l'écran.
― Uniquement disponible en mode
PC
.
Auto Power
•
Configurez le produit pour qu'il se mette automatiquement sous tension.
Standby Control
•
Configurez le mode veille pour qu'il s'active si aucune source d'entrée n'est détectée.
Configurez les paramètres requis pour détecter la vitesse du ventilateur et la température interne afin de protéger le produit.
Fan Control
•
Sélectionnez une méthode pour configurer la vitesse du ventilateur.
Fan Speed Setting
•
Configurez la vitesse du ventilateur.
Temperature
•
Détectez la température interne en indiquant la plage de température.
64
Sécurité
Affichage OSD
Safety Lock
•
Verrouillez les menus à l'écran.
― Pour déverrouiller les menus, réglez
Safety Lock
sur
Off
.
Button Lock
•
Verrouillez les boutons du périphérique d'affichage.
― Pour déverrouiller les boutons, réglez
Button Lock
sur
Off
.
Source OSD
•
Choisissez d'afficher ou non un message quand la
Source
est modifiée.
Not Optimum Mode OSD
•
Choisissez d'afficher ou non un message quand un mode non compatible est sélectionné.
No Signal OSD
•
Choisissez d'afficher ou non un message quand aucun signal d'entrée n'est détecté.
MDC OSD
•
Choisissez d'afficher ou non un message quand des paramètres sont modifiés par MDC.
65
Date et heure
Timer
Clock Set
Modifiez la date et l'heure actuelles sur le périphérique d'affichage sélectionné, en fonction de la date et de l'heure définies sur un ordinateur.
Si la date et l'heure ne sont pas définies sur le périphérique d'affichage, des valeurs nulles s'afficheront.
On Timer
•
Repeat
: indiquez la période durant laquelle vous voulez répéter le
Timer
sélectionné.
Once
,
EveryDay
,
Mon~Fri
,
Mon~Sat
,
Sat~Sun
,
Manual
•
Holiday Apply
: les paramètres de
Holiday Management
peuvent être appliqués au
Timer
.
•
On Time
: définissez l'heure à laquelle le périphérique d'affichage sélectionné sera mis sous tension.
•
Volume
: indiquez le volume du périphérique d'affichage quand il est mis sous tension via l'option
On Time
.
•
Source
: indiquez la source d'entrée du périphérique d'affichage quand il est mis sous tension via l'option
On Time
.
Off Timer
•
Repeat
: indiquez la période durant laquelle vous voulez répéter le
Timer
sélectionné.
Once
,
EveryDay
,
Mon~Fri
,
Mon~Sat
,
Sat~Sun
,
Manual
•
Holiday Apply
: les paramètres de
Holiday Management
peuvent être appliqués au
Timer
.
•
Off Time
: définissez l'heure à laquelle le périphérique d'affichage sélectionné sera mis hors tension.
― Les cases à cocher pour sélectionner des jours de la semaine sous
Repeat
sont activées uniquement si
Manual
est sélectionné.
66
Holiday Management
Protection contre la rémanence d'image
L'option
Holiday Management
permet d'empêcher des périphériques qui sont configurés pour se mettre sous tension en fonction du
Timer
de se mettre sous tension à une date précise.
― La fonction
Holiday Management
peut être activée ou désactivée dans le menu des paramètres du
Timer
.
•
Add
: vous pouvez indiquer des vacances.
Cliquez sur le bouton
Add
de la fenêtre
Holiday Management
.
•
Delete
: supprimez des vacances. cochez les cases correspondantes, puis cliquez sur ce bouton.
•
Liste de vacances : affichez une liste des vacances que vous avez ajoutées.
Pixel Shift
Déplacez légèrement l'écran à des intervalles de temps précis pour empêcher toute rémanence d'image à l'écran.
67
Screen Saver
―
Period (Hour)
et
Time (Sec)
peuvent être configurés si l'option
Repeat
est sélectionnée.
Cette fonction empêche le phénomène de rémanence d'image quand l'écran du périphérique d'affichage sélectionné reste statique pendant une période prolongée.
Timer
: Vous pouvez définir le programmateur de
Screen Saver
.
•
Off
•
Repeat
: affichez, à des intervalles de temps précis (
Period
), le motif permettant de prévenir la rétention d'image qui est défini dans
Mode
.
•
Interval
: affichez le motif permettant de prévenir la rétention d'image qui est défini dans
Mode
pendant la durée indiquée (de
Start Time
à
End Time
).
•
Mode
: sélectionnez le motif de protection d'écran à afficher.
•
Period (Hour)
: permet d'indiquer l'intervalle d'activation de la fonction
Screen Saver
.
― L'option est activée lorsque
Repeat
est sélectionné pour
Timer
.
•
Time (Sec)
: indiquez la durée d'activation de la fonction
Screen Saver
.
― L'option est activée lorsque
Repeat
est sélectionné pour
Timer
.
•
Start Time
: Définissez l'heure de début pour l'affichage de l'économiseur d'écran.
― L'option est activée lorsque
Interval
est sélectionné pour
Timer
.
•
End Time
: Définissez l'heure de fin pour l'affichage de l'économiseur d'écran.
― L'option est activée lorsque
Interval
est sélectionné pour
Timer
.
―
Start Time
et
End Time
peuvent être configurés si l'option
Interval
est sélectionnée.
68
Safety Screen
Lamp Control
La fonction
Safety Screen
permet d'empêcher toute rémanence d'écran quand une image statique reste affichée sur l'écran d'un périphérique d'affichage pendant une période prolongée.
L'option
Lamp Control
permet de régler le rétroéclairage afin de réduire la consommation d'énergie.
Réglez automatiquement le rétroéclairage du périphérique d'affichage sélectionné à une heure précise.
Si le paramètre
Manual Lamp Control
est réglé,
Auto Lamp Control
passera automatiquement en position
Off
.
Réglez manuellement le rétroéclairage de l'écran sélectionné.
Si le paramètre
Auto Lamp Control
est réglé,
Manual Lamp Control
passera automatiquement en position
Off
.
•
Ambient Light
:
Ambient Light
détecte l'intensité de la lumière ambiante et règle automatiquement la luminosité de l'écran de tous les LFD de la même connexion en série.
69
Ticker
Saisissez du texte quand une vidéo ou une image est affichée, et affichez le texte à l'écran.
Ticker
Activez ou désactivez
Ticker
.
•
Off
/
On
Message
saisissez un message à afficher à l'écran.
Timer
réglez
Start Time
et
End Time
pour afficher un message (
Message
).
Position
sélectionnez l'orientation d'affichage d'un message (
Message
) entre
Horizontal
et
Vertical
.
Motion
spécifiez la
Direction
et la
Speed
d'affichage d'un message (
Message
).
Font Options
réglez les options
Size
,
Foreground Color
,
Foreground Opacity
,
Background Color
et
Background Opacity
pour le message.
70
Paramètres d'outil
Sécurité
•
Panel Control
: mettez sous ou hors tension l'écran d'un périphérique d'affichage.
•
Remote Control
: activez ou désactivez la télécommande.
Réinit.
•
Reset Picture
: réinitialisez les paramètres d'écran.
•
Reset Sound
: réinitialisez les paramètres audio.
•
Reset System
: réinitialisez les paramètres système.
•
Reset All
: réinitialisez les paramètres d'écran, audio et système simultanément.
71
Modifier une colonne
Options
Edit Column
Configurez les paramètres pour les éléments qui seront affichés dans la liste des écrans.
•
Language
: sélectionnez la langue à utiliser avec le programme MDC. puis redémarrez le programme pour que ce choix soit pris en compte.
•
Command Retry Count
: indiquez le nombre de nouvelles tentatives d'exécution autorisé en cas d'échec de la commande.
•
Error Status Interval
: indiquez l'intervalle de temps devant s'écouler entre chaque interrogation du périphérique d'affichage permettant de vérifier si une erreur "
Fault Device
" s'est produite.
•
Mail Alert Interval
: indiquez l'intervalle de temps devant s'écouler entre chaque notification par e-mail en cas d'erreur
"
Fault Device
".
Sélectionnez les éléments à afficher dans la liste de moniteurs LFD.
72
Monitor Window
Information
Une fenêtre affichant les détails des transferts de données entre l'ordinateur et les périphériques d'affichage s'ouvre.
•
Filter
Consultez les informations du programme.
73
Autres fonctions
Redimensionnement d'une fenêtre
Placez le pointeur de la souris sur un coin de la fenêtre du programme. Une flèche apparaît alors.
Déplacez cette flèche pour personnaliser la taille de la fenêtre du programme.
74
Gestion de groupe
Création de groupes
Créez des groupes et gérez la liste de moniteurs LFD sur la base de groupes.
― Il est impossible d'utiliser des noms de groupe en double.
1
Cliquez avec le bouton droit de la souris et sélectionnez
Group Edit
dans la section de la liste des périphériques d'affichage, sur le côté gauche de la fenêtre du programme.
2
Dans la fenêtre
Edit Group
qui s'affiche, cliquez sur
Add on the same level
ou
Add on the sub level
.
•
Add on the same level
: créez un groupe au même niveau que le groupe sélectionné.
-
Le bouton
Add on the same level
est activé si au moins un groupe est créé.
75
•
Add on the sub level
: créez un sous-groupe sous le groupe sélectionné.
3
Entrez le nom du groupe.
Suppression de groupes
1
Sélectionnez un nom de groupe, puis cliquez sur
Edit
.
2
Dans la fenêtre
Edit Group
qui s'affiche, cliquez sur
Delete
.
3
Cliquez sur
Yes
. Le groupe est alors supprimé.
76
Changement de noms de groupes
1
Sélectionnez un nom de groupe, puis cliquez sur
Edit
.
2
Dans la fenêtre
Edit Group
qui s'affiche, cliquez sur
Rename
.
3
Si un curseur apparaît dans l'ancien nom de groupe, entrez un nouveau nom.
Rename
Gestion de programme
Création de programmes
Créez et enregistrez un programme sur la base de groupes.
1
Cliquez sur
All Schedule List
dans la section des programmes, sur le côté gauche de la fenêtre. Le bouton
Add
sera activé au milieu.
77
2
Cliquez sur le bouton
Add
. La fenêtre
Add Schedule
apparaît alors.
3
Cliquez sur
Add
sous l'élément
Device Group
, puis sélectionnez le groupe pour lequel ajouter un programme.
4
Sélectionnez
Date&Time
/
Action
et cliquez sur
OK
. Le programme est ajouté et une liste de programmes apparaît alors dans la fenêtre de la liste de moniteurs LFD.
-
Device Group
: sélectionnez un groupe.
-
Date&Time
Instant Execution
: exécutez immédiatement le programme.
Timer
: indiquez la date, l'heure et l'intervalle d'exécution du programme.
-
Action
: sélectionnez une fonction qui s'activera selon l'heure et l'intervalle indiqués.
Modification de programme
Pour modifier un programme, sélectionnez le programme voulu et cliquez sur
Edit
.
Suppression d'un programme
Pour supprimer un programme, sélectionnez le programme voulu et cliquez sur
Delete
.
78
Guide de dépannage
-
Il arrive que ce programme ne fonctionne pas correctement en raison d'un problème de communication entre l'ordinateur et l'écran ou d'ondes
électromagnétiques émises par des appareils électroniques situés à proximité.
Problème
L'écran que vous souhaitez commander n'apparaît pas dans le diagramme d'informations du système.
Solution
1
Vérifiez le branchement du câble RS-232C (assurez-vous qu'il est correctement branché au port série approprié).
2
Assurez-vous qu'aucun autre écran avec un ID en double n'est connecté. La connexion d'écrans avec un ID en double peut provoquer un conflit de données et, par conséquent, empêcher l'affichage des écrans.
L'écran que vous souhaitez commander n'apparaît pas dans les autres grilles d'information.
Le message ci-dessous s'affiche sans cesse.
3
Vérifiez que l'ID de l'écran est compris entre 0 et 99. (Pour modifier l'ID, utilisez le menu Écran.)
― Dans le cas d'un écran prenant en charge un ID compris entre 0 et 99, l'ID doit être défini dans cette plage.
Vérifiez que l'écran est allumé. (Consultez l'état d'alimentation dans le diagramme d'informations du système.)
Prenez soin de sélectionner la source d'entrée à laquelle l'écran est connecté.
Vérifiez que l'écran souhaité est sélectionné.
Les écrans s'allument ou s'éteignent
à des heures différentes, bien que la fonction On Time ou Off Time soit définie.
La télécommande ne fonctionne pas.
Réglez la date et l'heure sur l'ordinateur afin de synchroniser la date et l'heure entre les différents écrans connectés.
Il se peut que la télécommande ne fonctionne pas si vous avez débranché le câble RS-232C ou si vous avez quitté le programme de manière incorrecte alors que la fonction
Remote Control
est définie sur
Disable
. Pour remédier à ce problème, exécutez à nouveau le programme et définissez
Remote Control
sur
Enable
.
79
Affichage des propriétés d'écran lorsque plusieurs écrans sont utilisés
1
Lorsqu'aucun écran n'est sélectionné : la valeur par défaut est affichée.
2
Lorsqu'un seul écran est sélectionné : les paramètres de l'écran sélectionné sont affichés.
3
Lorsque deux écrans sont sélectionnés (par exemple, dans une séquence d'ID 1 et d'ID 3) : les paramètres de l'écran portant l'ID 1 sont affichés avant ceux de l'ID 3.
4
Lorsque la case All+Select est cochée et que tous les écrans sont sélectionnés : les paramètres par défaut sont affichés.
80
Chapitre 05
Réglage de l'écran
Configurez les paramètres
(
Rétroéclairage
,
Nuance Coul.
, etc.).
-
La disposition des options du menu
peut varier en fonction du produit.
Mode Image
MENU m : T
Mode Image
ENTER
Mode Image
·
Rétroéclairage
·
Contraste
·
Luminosité
·
Netteté
·
Couleur
·
Teinte (V/R)
Informations
-
L'image affichée peut varier en fonction du modèle.
Sélectionnez un mode d'image (
Mode Image
) adapté à l'environnement dans lequel l'appareil sera utilisé.
Les options
Mode Image
affichées varient en fonction de la source d'entrée active.
Si la source d'entrée est PC, HDMI(PC)
•
Informations
: ce mode permet de réduire la fatigue oculaire. Il est adapté à la présentation d'informations au public.
•
Publicité
: ce mode est adapté à l'affichage de contenu vidéo, ainsi que de publicités en intérieur/extérieur.
Si la source d'entrée est HDMI(AV)
•
Dynamique
: ce mode est approprié lorsque l'éclairage ambiant est lumineux.
•
Standard
: ce mode convient généralement pour tout type d'environnement.
•
Naturel
: permet de réduire la fatigue oculaire.
•
Cinéma
: ce mode permet de réduire la fatigue oculaire.
81
Rétroéclairage / Contraste /
Luminosité / Netteté / Couleur /
Teinte (V/R)
MENU m : T ENTER
Mode Image
·
Rétroéclairage
·
Contraste
·
Luminosité
·
Netteté
·
Couleur
·
Teinte (V/R)
Informations
-
L'image affichée peut varier en fonction du modèle.
Votre produit présente plusieurs options de réglage de la qualité d'image.
Source d'entrée
PC
,
HDMI
(lorsqu'un ordinateur est connecté)
Mode Image
Informations
Publicité
Options réglables
Rétroéclairage
/
Contraste
/
Luminosité
/
Netteté
Rétroéclairage
/
Contraste
/
Luminosité
/
Netteté
HDMI
(720p, 1080i, 1080p)
Dynamique
,
Standard
,
Naturel
,
Cinéma Rétroéclairage
/
Contraste
/
Luminosité
/
Netteté
/
Couleur
/
Teinte (V/R)
― Lorsque vous modifiez les paramètres
Rétroéclairage
,
Contraste
,
Luminosité
,
Netteté
,
Couleur
ou
Teinte (V/R)
, l'OSD est ajusté en conséquence.
― Vous pouvez régler et stocker des paramètres pour chaque périphérique externe branché à une entrée du produit.
― En réduisant la luminosité de l'image, vous réduirez votre consommation d'énergie.
82
Format de l'image
MENU m : T
Format de l'image
ENTER
Format de l'image
Format de l'image
·
Position
Sélec. réso.
16:9
Arrêt
-
L'image affichée peut varier en fonction du modèle.
Format de l'image
Si vous avez un décodeur ou un récepteur satellite, il est possible qu'il dispose aussi de son propre jeu de formats d'écran.
Toutefois, nous vous recommandons fortement d'utiliser le mode 16:9 de votre produit la plupart du temps.
•
16:9
: passe l'image en mode écran large
16:9
.
•
Zoom1
: à utiliser pour un grossissement modéré. Coupe les parties supérieure et latérales.
•
Zoom2
: à utiliser pour un fort grossissement.
•
Smart View 1
: réduit l'image
16:9
de 50%.
―
Smart View 1
est activé uniquement en mode
HDMI
.
•
Smart View 2
: réduit l'image
16:9
de 25%.
―
Smart View 2
est activé uniquement en mode
HDMI
.16:9
•
Ajuster à écran
: agrandit le format de l'image de manière à occuper tout l'écran.
•
4:3
: passe l'image en mode basique (
4:3
).
― N'appliquez pas le format
4:3
pendant une durée prolongée.
Les bordures qui s'affichent à droite et à gauche, ou en haut et en bas de l'écran, peuvent provoquer une rémanence de l'image (brûlure d'écran) qui n'est pas couverte par la garantie.
•
Adapter à l’écran
: permet d'afficher toute l'image sans coupe lors de l'entrée de signaux
HDMI
(720p / 1080i / 1080p).
•
Personnalisé
: permet de modifier la résolution selon les préférences de l'utilisateur.
•
Format d'origine
: si la source d'entrée est
PC
,
HDMI
(connexion PC), la vidéo s'affiche selon son format d'origine.
― Les ports sont susceptibles de varier en fonction du modèle.
― Vous pouvez régler et stocker des paramètres pour chaque périphérique externe branché à une entrée du produit.
Formats d'image disponibles selon la source d'entrée :
Source d'entrée
HDMI
(720p, 1080i, 1080p)
PC
,
HDMI
(lorsqu'un ordinateur est connecté)
Format de l'image
16:9
,
4:3
,
Smart View 1
,
Smart View 2
,
Personnalisé
,
Ajuster
à écran
,
Adapter à l’écran
16:9
,
4:3
,
Format d'origine
83
Position
Format de l'image
Format de l'image
· Position
Sélec. réso.
-
L'image affichée peut varier en fonction du modèle.
Sélec. réso.
Format de l'image
Format de l'image
· Position
Sélec. réso.
16:9
Arrêt
Disponible en mode
PC
uniquement.
-
L'image affichée peut varier en fonction du modèle.
16:9
Arrêt
Ajustez la position de l'image. La fonction
Position
n'est disponible que si
Format de l'image
a la valeur
Zoom1
,
Zoom2
,
Ajuster à écran
,
Adapter à l’écran
.
― Pour utiliser la fonction
Position
après avoir sélectionné
Zoom1
,
Zoom2
,
Ajuster à écran
,
Adapter à l’écran
ou
Format d'origine
, procédez comme suit.
1
Appuyez sur le bouton pour sélectionner
Position
. Appuyez sur le bouton .
2
Appuyez sur le bouton ou pour déplacer l'image vers le haut ou le bas.
3
Appuyez sur le bouton .
Si l'image est déformée, bien que la résolution de la carte graphique soit définie sur l'une des options suivantes, vous pouvez optimiser la qualité d'image en sélectionnant la même résolution pour le produit et l'ordinateur à l'aide de ce menu.
Résolutions disponibles :
Arrêt
/
1024x768
/
1280x768
/
1360x768
/
1366x768
84
Réglage Automatique
MENU m : T
Réglage Automatique
ENTER
Réglage Automatique
Disponible en mode
PC
uniquement.
-
L'image affichée peut varier en fonction du modèle.
Réglage écran PC
Réglage écran PC
Régl. Base
Regl. Préc
Position
Réinitialiser Image
-
L'image affichée peut varier en fonction du modèle.
50
0
Permet de régler les positions/valeurs de fréquence et d'effectuer un réglage précis automatique des paramètres.
•
Régl. Base
/
Regl. Préc
Permet de supprimer ou réduire le bruit de l'image.
Si le bruit n'est pas éliminé grâce aux seuls réglages précis, utilisez la fonction
Régl. Base
pour ajuster au mieux la fréquence (
Régl. Base
), puis réutilisez les réglages précis. Une fois le bruit réduit, réglez à nouveau l'image pour qu'elle soit alignée par rapport au centre de l'écran.
•
Position
Permet d'ajuster la position de l'écran de l'ordinateur s'il n'est pas centré ou s'il n'occupe pas tout l'écran.
Appuyez sur le bouton ou pour régler la position verticale. Appuyez sur le bouton ou pour régler la position horizontale.
•
Réinitialiser Image
Permet de rétablir les paramètres par défaut de l'image.
85
PIP
MENU m : T
PIP
ENTER
PIP
-
L'image affichée peut varier en fonction du modèle.
-
Pour le son
PIP
, reportez-vous aux instructions
Sélection du son
.
-
Si vous mettez le produit hors tension alors que vous regardiez en mode
PIP
, la fonction PIP est désactivée. Quand vous remettez votre produit sous tension, vous devez à nouveau activer
PIP pour regarder en mode
PIP
.
-
Peut-être avez-vous remarqué que l'image de l'écran PIP semble légèrement anormale quand vous utilisez l'écran principal pour regarder un jeu ou un karaoké.
Paramètres PIP
L'image provenant de la source vidéo externe sera affichée sur l'écran principal, tandis que l'image du produit sera sur l'écran d'image secondaire PIP.
Image principale
PC
Image secondaire
HDMI
HDMI PC
•
PIP
(
Arrêt
/
Activé
) : activez ou désactivez la fonction PIP.
•
Source
: vous pouvez sélectionner la source de l'image secondaire.
•
Taille
( , , , , , ) : sélectionnez la taille de l'image secondaire.
•
Position
( , , , ) : sélectionnez la position de l'image secondaire.
― En mode (
, , ) , vous ne pouvez pas sélectionner
Position
.
•
Sélection du son
(
Principal
/
Secondaire
) : vous pouvez choisir d'écouter le son à partir de l'image
Principal
ou de l'image
Secondaire
.
86
Paramètres avancés
MENU m : T
Paramètres avancés
ENTER
Paramètres avancés
Contraste Dyn.
Nuance de noir
Carnation
RVB uniquement
Espace de couleur
Moyen
Arrêt
0
Arrêt
Natif
-
L'image affichée peut varier en fonction du modèle.
Source d'entrée
PC
,
HDMI
(lorsqu'un ordinateur est connecté)
Mode Image
Informations
Publicité
Paramètres avancés
Balance blancs
/
Gamma
Balance blancs
/
Gamma
Contraste Dyn.
Réglez le contraste de l'écran.
•
Arrêt
/
Bas
/
Moyen
/
Elevé
Nuance de noir
Sélectionnez la nuance de noir pour régler la profondeur de l'écran.
•
Arrêt
/
Sombre
/
Plus sombre
/
Le plus sombre
Carnation
Accentuez les tons rose
Carnation
.
RVB uniquement
Affiche les couleurs
Rouge
,
Vert
et
Bleu
pour permettre des réglages précis de la teinte et de la saturation.
•
Arrêt
/
Rouge
/
Vert
/
Bleu
Espace de couleur
Permet de régler la gamme et la variété de couleurs (espace de couleur) disponibles pour créer des images.
•
Auto.
/
Natif
/
Personnalisé
― Pour ajuster
Couleur
,
Rouge
,
Vert
,
Bleu
et
Réinit.
, réglez
Espace de couleur
sur
Personnalisé
.
87
Paramètres avancés
Balance blancs
Gamma
Lumin./Mouvement
-
L'image affichée peut varier en fonction du modèle.
0
Arrêt
Balance blancs
Réglez la température de couleur pour obtenir une image plus naturelle.
•
Aj. Rouge
/
Aj. Vert
/
Aj. Bleu
: ajustez l'obscurité de chaque couleur (rouge, vert, bleu).
•
Régl. Rouge
/
Régl. vert
/
Régl. bleu
: ajustez la luminosité de chaque couleur (rouge, vert, bleu).
•
Réinit.
: permet de restaurer les paramètres par défaut de l'option
Balance blancs
.
Gamma
Réglez l'intensité des couleurs primaires.
Lumin./Mouvement
Réduisez votre consommation d'énergie en baissant la luminosité de l'écran quand des mouvements ont lieu à l'écran.
•
Arrêt
/
Activé
88
Options d'image
MENU m : T
Options d'image
ENTER
Options d'image
Nuance Coul.
Temp. Couleur
Vue numérique nette
Filtre Bruit MPEG
Niv. noir HDMI
Mode Film
Rétroéclairage dynamique
Standard
10000K
Arrêt
Arrêt
Normal
Arrêt
Arrêt
-
L'image affichée peut varier en fonction du modèle.
Sélectionnez une option à l'aide des touches fléchées et , puis appuyez sur .
Utilisez les touches fléchées pour modifier le paramètre, puis appuyez sur .
Source d'entrée Mode Image Options d'image
PC
,
HDMI
(lorsqu'un ordinateur est connecté)
Informations Nuance Coul.
/
Temp. Couleur
/
Rétroéclairage dynamique
Publicité Nuance Coul.
/
Temp. Couleur
/
Rétroéclairage dynamique
89
Options d'image
Nuance Coul.
Temp. Couleur
Vue numérique nette
Filtre Bruit MPEG
Niv. noir HDMI
Mode Film
Rétroéclairage dynamique
-
L'image affichée peut varier en fonction du modèle.
Standard
10000K
Arrêt
Arrêt
Normal
Arrêt
Arrêt
Nuance Coul.
Si la source d'entrée est
PC
,
HDMI
(connexion PC).
•
Arrêt
/
Froide
/
Standard
/
Chaude
Si la source d'entrée est
HDMI
.
•
Arrêt
/
Froide
/
Standard
/
Chaude 1
/
Chaude 12
―
Chaude 1
ou
Chaude 2
est désactivé lorsque
Mode Image
a la valeur
Dynamique
.
― Vous pouvez régler et stocker des paramètres pour chaque dispositif externe branché à une entrée du produit.
Temp. Couleur
Permet d'ajuster la température de couleur (
Rouge
/
Vert
/
Bleu
). (Plage : 3000K–15000K)
― Cette option est disponible si
Nuance Coul.
est réglé sur
Arrêt
.
Vue numérique nette
Si le signal de diffusion reçu par votre produit est faible, vous pouvez activer la fonction
Vue numérique nette
pour réduire les parasites et les images fantômes susceptibles d'apparaître à l'écran.
•
Arrêt
/
Bas
/
Moyen
/
Elevé
/
Auto.
― Si le signal est faible, essayez toutes les options jusqu'à ce que le produit affiche la meilleure image qui soit.
Filtre Bruit MPEG
Permet de réduire le bruit MPEG pour offrir une qualité d'image supérieure.
•
Arrêt
/
Bas
/
Moyen
/
Elevé
/
Auto.
90
Options d'image
Niv. noir HDMI
Mode Film
Rétroéclairage dynamique
-
L'image affichée peut varier en fonction du modèle.
Normal
Arrêt
Arrêt
Niv. noir HDMI
Permet de choisir le niveau de noir pour régler la profondeur de l'écran.
•
Normal
/
Bas
― Disponible uniquement en modes
HDMI
(synchronisation AV : 480p, 576p, 720p, 1080i, 1080p).
Mode Film
Ce mode permet de visualiser des films.
Permet de configurer le produit pour qu'il détecte et traite automatiquement des signaux de film provenant de toutes les sources et qu'il règle l'image en vue d'atteindre une qualité optimale.
•
Arrêt
/
Auto.1
/
Auto.2
― Disponible en modes
HDMI
(1080i).
Rétroéclairage dynamique
Réglez automatiquement le rétroéclairage pour fournir le meilleur contraste d'écran possible en fonction des conditions actuelles.
•
Arrêt
/
Activé
― La fonction
Rétroéclairage dynamique
n'est pas disponible lorsque la source d'entrée est réglée sur
PC
et que
Mur d'images
a la valeur
Activé
.
91
Image désactivée
Image désactivée
Réinit. param. img
-
L'image affichée peut varier en fonction du modèle.
Réinit. param. img
Image désactivée
Réinit. param. img
-
L'image affichée peut varier en fonction du modèle.
Permet de rétablir les paramètres par défaut du mode d'image actuel.
92
Chapitre 06
Réglage du son
Configurez les paramètres audio (
Son
) du produit.
Mode Son
MENU m : T
Mode Son
ENTER
Son
Mode Son
Effet sonore
Paramètres haut-parleur
Réinit. son
Standard
-
L'image affichée peut varier en fonction du modèle.
Vous pouvez sélectionner le mode son qui convient le mieux à vos préférences.
•
Standard
: permet de sélectionner le mode son normal.
•
Musique
: permet de mettre en avant la musique par rapport à la voix.
•
Cinéma
: offre le meilleur son possible pour les films.
•
Voix claire
: permet de mettre en avant la voix par rapport au son.
•
Amplifier
: permet d'augmenter l'intensité des sons à fréquence élevée pour optimiser l'écoute des malentendants.
― Si
Sélection Haut-parleur
a la valeur
Externe
,
Mode Son
est désactivé.
93
Effet sonore
MENU m : T
Effet sonore
ENTER
Son
Mode Son
Effet sonore
Paramètres haut-parleur
Réinit. son
Standard
L'image affichée peut varier en fonction du modèle.
Configurez votre effet sonore favori pour la sortie audio.
― Si
Sélection Haut-parleur
a la valeur
Externe
,
Effet sonore
est désactivé.
― Disponible uniquement lorsque
Mode Son
a la valeur
Standard
.
•
DTS TruSurround
(
Arrêt
/
Activé
)
Grâce à la technologie HRTF (Head Related Transfer Function), cette option restitue un son surround virtuel 5.1 canaux via deux haut-parleurs.
•
DTS TruDialog
(
Arrêt
/
Activé
)
Cette option vous permet d'augmenter l'intensité d'une voix par rapport à la musique de fond ou aux effets sonores, de manière à ce que les paroles puissent être clairement audibles.
•
Egaliseur
Utilisez
Egaliseur
pour personnaliser les paramètres audio de chaque haut-parleur.
-
Balance(L/R)
: permet de régler l'équilibre entre les haut-parleurs gauche et droit.
-
100Hz
/
300Hz
/
1kHz
/
3kHz
/
10kHz
(ajustement de la bande passante) : permet d'ajuster le niveau de fréquences de bande passante spécifiques.
-
Réinit.
: permet de restaurer les paramètres par défaut de l'égaliseur.
94
Paramètres haut-parleur
MENU m : T
Paramètres haut-parleur
ENTER
Son
Standard Mode Son
Effet sonore
Paramètres haut-parleur
Réinit. son
-
L'image affichée peut varier en fonction du modèle.
Réinit. son
MENU m : T
Réinit. son
ENTER
Son
Mode Son
Effet sonore
Paramètres haut-parleur
Réinit. son
Standard
L'image affichée peut varier en fonction du modèle.
•
Sélection Haut-parleur
(
Externe
/
Interne
/
Récepteur
)
En écoutant la bande sonore d'une émission ou d'un film via un récepteur externe, peut-être entendrez-vous un écho sonore provoqué par la différence de vitesse de décodage entre les haut-parleurs du produit et les haut-parleurs fixés à votre récepteur audio. Si tel est le cas, attribuez la valeur
Externe
à votre produit.
― Lorsque vous réglez
Sélection Haut-parleur
sur
Externe
, les haut-parleurs du produit sont désactivés.
Vous entendrez le son via les haut-parleurs externes uniquement. Lorsque
Sélection Haut-parleur
a la valeur
Interne
, les haut-parleurs du produit et les haut-parleurs externes sont activés. Vous entendrez le son sortir des deux ensembles.
― En cas d'absence de signal vidéo, le son des haut-parleurs du produit et des haut-parleurs externes sera coupé.
Restaurez tous les paramètres d'usine par défaut du son.
95
Chapitre 07
Applications
Liste Source
Source
vous permet de sélectionner un éventail de sources et de modifier leur nom.
Vous pouvez afficher l'écran d'un périphérique source connecté au produit.
Sélectionnez une source dans Liste Source pour afficher l'écran correspondant.
― La source d'entrée peut aussi être modifiée via le bouton SOURCE de la télécommande.
― Il se peut que l'écran ne s'affiche pas correctement en cas de sélection d'une source incorrecte comme périphérique source pour la conversion.
MENU m : T
Liste Source
ENTER
Applications
Liste Source
-
L'image affichée peut varier en fonction du modèle.
Rafraîchir
MENU m : T
Liste Source
TOOLS
Rafraîchir
ENTER
Si le périphérique voulu est introuvable, sélectionnez
Rafraîchir
pour actualiser la liste.
Modif. Nom
MENU m : T
Liste Source
TOOLS
Modif. Nom
ENTER
Il arrive que l'écran ne s'affiche pas correctement, à moins que le nom d'un périphérique source soit spécifié dans
Modif. Nom
.
En outre, il est préférable de renommer le périphérique source dans
Modif. Nom
pour obtenir une qualité d'image optimale.
― La liste peut inclure les périphériques source suivants. Les périphériques
Source
énumérés diffèrent en fonction de la source sélectionnée.
Magnétoscope
/
DVD
/
Décodeur Câble
/
Décodeur satellite
/
Décodeur PVR
/
Récepteur AV
/
Jeux
/
Caméscope
/
PC
/
DVI PC
/
Périph. DVI
/
TV
/
IPTV
/
Blu-ray
/
HD DVD
/
DMA
― Les paramètres disponibles dans le menu
dépendent de la source actuelle et des paramètres définis dans
Modif.
Nom
.
•
Lorsque vous connectez un ordinateur au port HDMI IN avec un câble HDMI, vous devez placer le produit en mode
PC
sous
Modif. Nom
.
•
Lorsque vous connectez un ordinateur au port HDMI IN avec un câble HDMI-DVI, vous devez placer le produit en mode
DVI PC
sous
Modif. Nom
.
•
Lorsque vous connectez un périphérique AV au port HDMI IN avec un câble HDMI-DVI, vous devez placer le produit en mode
Périph. DVI
sous
Modif. Nom
.
Information
MENU m : T
Liste Source
TOOLS
Informations
ENTER
Consultez les informations détaillées relatives au périphérique externe sélectionné.
96
Chapitre 08
Système
Langue des menus
MENU m : T
Langue des menus
ENTER
Système
Langue des menus
Multi contrôle
Heure
Solution Eco
Protec brûl. écran
Téléscripteur
Français
Arrêt
-
L'image affichée peut varier en fonction du modèle.
Vous pouvez définir la langue des menus.
― Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. Elle ne concerne pas les autres fonctions de votre ordinateur.
97
Multi contrôle
MENU m : T
Multi contrôle
ENTER
Système
Langue des menus
Multi contrôle
Heure
Solution Eco
Protec brûl. écran
Téléscripteur
Français
Arrêt
L'image affichée peut varier en fonction du modèle.
Configuration des paramètres de Multi contrôle
•
Configuration. ID
Attribuez un ID à un moniteur. (Plage : 0~99)
Appuyez sur ou pour sélectionner une valeur, puis appuyez sur .
•
Entrée ID
Entrez l'ID du produit connecté au câble d'entrée pour la réception des signaux d'entrée.
Entrez le numéro de votre choix à l'aide des touches numériques de la télécommande.
98
Heure
MENU m : T
Heure
ENTER
Heure
Réglage Horloge
Veille Arrêt
-
L'image affichée peut varier en fonction du modèle.
Vous pouvez configurer
Réglage Horloge
ou
Veille
. Vous avez également la possibilité de configurer l'appareil pour qu'il se mette automatiquement sous ou hors tension à une heure définie à l'aide de la fonction
Programmateur
.
Réglage Horloge
Configurez l'horloge pour utiliser les différentes fonctions du programmateur.
•
Réglage Horloge
Réglez la
Date
et l'
Heure
.
Sélectionnez
Réglage Horloge
. Sélectionnez
Date
ou
Heure
, puis appuyez sur .
Utilisez les boutons numériques pour entrer des chiffres ou appuyez sur les boutons de direction haut et bas. Utilisez les boutons de direction gauche et droite pour passer d'une zone de saisie à la suivante. Une fois la saisie terminée, appuyez sur .
― Vous pouvez définir la
Date
et l'
Heure
directement en appuyant sur les boutons numériques de la télécommande.
Veille
Permet d'éteindre automatiquement le produit après une durée prédéfinie.
(
Arrêt
/
30 min
/
60 min
/
90 min
/
120 min
/
150 min
/
180 min
)
― Sélectionnez une durée à l'aide des flèches haut et bas, puis appuyez sur
. Pour annuler
Veille
, sélectionnez
Arrêt
.
99
Heure
Progr. activ.
Progr. désact.
Gestion des vacances
-
L'image affichée peut varier en fonction du modèle.
Arrêt
Progr. activ.
Définissez
Progr. activ.
pour que votre produit se mette automatiquement sous tension à l'heure et le jour de votre choix.
Le produit est mis sous tension, avec la source d'entrée ou le volume indiqué.
Progr. activ.
: configurez le programmateur de mise sous tension en faisant votre choix parmi les sept options disponibles.
Assurez-vous de configurer l'heure actuelle en premier lieu.
(
Progr. activ. 1
~
Programmateur d'activation 7
)
― Vous devez configurer l'horloge pour pouvoir utiliser la fonction
Progr. activ.
.
•
Configuration
: sélectionnez
Arrêt
,
Une fois
,
Quotid.
,
Lun~Ven
,
Lun~Sam
,
Sam~Dim
ou
Manuel
. Si vous sélectionnez
Manuel
, vous pouvez choisir les jours où la fonction
Progr. activ.
doit mettre votre produit sous tension.
― La coche indique les jours sélectionnés.
•
Durée
: réglez les heures et les minutes. Utilisez les boutons numériques ou les boutons de direction haut et bas pour entrer des chiffres. Utilisez les boutons de direction gauche et droite pour modifier les zones de saisie.
•
Volume
: réglez le volume voulu. Utilisez les boutons de direction gauche et droite pour modifier le volume.
•
Source
: sélectionnez la source d'entrée de votre choix.
100
Heure
Progr. activ.
Progr. désact.
Gestion des vacances
-
L'image affichée peut varier en fonction du modèle.
Arrêt
Progr. désact.
Configurez le programmateur de mise hors tension (
Progr. désact.
) en faisant votre choix parmi les sept options disponibles.
(
Progr. désact. 1
~
Programmateur désactivation 7
)
― Vous devez configurer l'horloge pour pouvoir utiliser la fonction
Progr. désact.
.
•
Configuration
: sélectionnez
Arrêt
,
Une fois
,
Quotid.
,
Lun~Ven
,
Lun~Sam
,
Sam~Dim
ou
Manuel
. Si vous sélectionnez
Manuel
, vous pouvez choisir les jours où la fonction
Progr. désact.
doit mettre votre produit hors tension.
― La coche indique les jours sélectionnés.
•
Heure
: réglez les heures et les minutes. Utilisez les boutons numériques ou les boutons de direction haut et bas pour entrer des chiffres. Utilisez les boutons de direction gauche et droite pour modifier les zones de saisie.
Gestion des vacances
L'option Programmateur
est désactivée au cours d'une période qui a été définie en tant que Vacances.
•
Ajouter
: indiquez la période de vacances que vous souhaitez définir.
Sélectionnez les dates de début et de fin des vacances que vous voulez ajouter à l'aide des boutons / , puis cliquez sur le bouton
Enregistrer
.
La période est ajoutée à la liste des vacances.
-
Démarrer
: définissez la date de début des vacances.
-
Fin
: définissez la date de fin des vacances.
-
Supprimer
: supprime tous les éléments de la liste des vacances.
Sélectionnez
Supprimer
. Le message "
Suppr ttes les vac ?
" apparaît alors.
Sélectionnez
Oui
. Toutes les vacances sont supprimées.
•
Appliquer
: réglez le programmateur
Progr. activ.
et le programmateur
Progr. désact.
pour qu'ils ne s'activent pas pendant les jours fériés.
-
Appuyez sur pour sélectionner les paramètres
Progr. activ.
et
Progr. désact.
que vous ne souhaitez pas activer.
-
Les paramètres
Progr. activ.
et
Progr. désact.
sélectionnés ne s'activent pas.
101
Solution Eco
MENU m : T
Solution Eco
ENTER
Solution Eco
Mode éco.
Capteur Eco
Hors ten. auto
Arrêt
Arrêt
Arrêt
-
L'image affichée peut varier en fonction du modèle.
Mode éco.
Réduisez la consommation d'énergie en ajustant la luminosité de l'écran.
•
Arrêt
/
Bas
/
Moyen
/
Elevé
Capteur Eco
Pour optimiser vos économies d'énergie, les paramètres d'image s'adapteront automatiquement à l'intensité lumineuse de la pièce.
•
Arrêt
/
Activé
― Le réglage du paramètre
Rétroéclairage
sous
lorsque la fonction
Capteur Eco
est activée désactive l'option
Arrêt
.
•
Rétro-écl. min
: Lorsque la fonction
Capteur Eco
est
Activé
, vous pouvez régler manuellement la luminosité d'écran minimale.
― Si
Capteur Eco
est
Activé
, la luminosité d'écran évoluera (légèrement plus sombre ou plus claire) en fonction de l'intensité lumineuse ambiante. Vous pouvez contrôler la luminosité minimale de l'écran grâce à la fonction
Rétro-écl. min
.
Hors ten. auto
Pour empêcher toute surchauffe, le produit se mettra automatiquement hors tension si vous n'appuyez sur aucun bouton de la télécommande et ne touchez aucun bouton de la face avant du produit pendant 4 heures.
•
Arrêt
/
Activé
102
Protec brûl. écran
MENU m : T
Protec brûl. écran
ENTER
Protec brûl. écran
Modif. pixel
Programmateur
Affichage immédiat
Gris de bord
Arrêt
Arrêt
Arrêt
Arrêt
L'image affichée peut varier en fonction du modèle.
Pour réduire le risque de brûlure d'écran, cette unité est équipée de la technologie de prévention contre les brûlures d'écran
Modif. pixel
.
Modif. pixel
déplace légèrement l'image à l'écran.
Le paramètre
Modif. pixel Heure
vous permet de programmer la durée entre les mouvements de l'image, en minutes.
Modif. pixel
Minimisez la rétention d'image en déplaçant finement les pixels à l'horizontale ou à la verticale.
•
Horizontal
: permet de définir combien de pixels se déplacent horizontalement à l'écran.
•
Vertical
: permet de définir combien de pixels se déplacent verticalement à l'écran.
•
Heure
: définissez l'intervalle de temps requis pour effectuer respectivement le mouvement horizontal ou vertical.
Paramètres Modif. pixel disponibles et paramètres optimaux.
Paramètres disponibles Paramètres optimaux
Horizontal (pixels) 0
~
4 4
Vertical (pixels) 0
~
4 4
Heure (minutes) 1 min
~
4 min 4 min
― La valeur
Modif. pixel
peut varier en fonction de la taille du produit (en pouces) et du mode choisi.
― L'affichage d'une image fixe ou d'une sortie au format
4:3
pendant une longue durée peut entraîner une rétention d'image.
Il ne s'agit pas d'un défaut du produit.
― Cette fonctionnalité n'est pas disponible en mode
Adapter à l’écran
.
103
Protec brûl. écran
Modif. pixel
Programmateur
Affichage immédiat
Gris de bord
L'image affichée peut varier en fonction du modèle.
Arrêt
Arrêt
Arrêt
Arrêt
Programmateur
Vous pouvez définir le programmateur de
Protec brûl. écran
.
La fonction
Modif. pixel
s'arrête automatiquement lorsque la durée indiquée est écoulée.
•
Arrêt
•
Répétition
: affichez, à des intervalles de temps précis (
Durée
), le motif permettant de prévenir la rétention d'image qui est défini dans
Mode
.
―
Durée
et
Heure
peuvent être configurés si l'option
Répétition
est sélectionnée.
•
Intervalle
: affichez le motif permettant de prévenir la rétention d'image qui est défini dans
Mode
pendant la durée indiquée (de
Heure de début
à
Heure de fin
).
― Cette option n'est activée que lorsque
Réglage Horloge
est configuré.
•
Mode
: sélectionnez le motif de protection d'écran à afficher.
-
Pixel
: les pixels à l'écran alternent en noir de manière continue.
-
Barre roulante
: une barre verticale se déplace de la gauche vers la droite.
-
Ecran en fondu
: l'intégralité de l'écran devient plus claire, puis plus sombre.
― Les motifs
Barre roulante
et
Ecran en fondu
n'apparaissent qu'une seule fois quelle que soit la durée de répétition ou l'heure indiquée.
•
Durée
: permet d'indiquer l'intervalle d'activation de la fonction
Protec brûl. écran
.
-
1 Heure
~
10 Heure
― L'option est activée lorsque
Répétition
est sélectionné pour
Programmateur
.
•
Heure
: indiquez la durée d'activation de la fonction
Protec brûl. écran
.
-
10 Sec
~
50 Sec
― L'option est activée lorsque
Pixel
est sélectionné pour
Mode
.
•
Heure de début
: réglez l'heure de début pour activer la fonction de protection de l'écran.
― L'option est activée lorsque
Intervalle
est sélectionné pour
Programmateur
.
•
Heure de fin
: réglez l'heure de fin pour désactiver la fonction de protection de l'écran.
― L'option est activée lorsque
Intervalle
est sélectionné pour
Programmateur
.
104
Protec brûl. écran
Modif. pixel
Programmateur
Affichage immédiat
Gris de bord
L'image affichée peut varier en fonction du modèle.
Arrêt
Arrêt
Arrêt
Arrêt
Affichage immédiat
Sélectionnez l'économiseur d'écran que vous souhaitez afficher immédiatement.
•
Arrêt
/
Pixel
/
Barre roulante
/
Ecran en fondu
Gris de bord
Quand l'écran est défini sur le rapport d'aspect
4:3
, réglez la luminosité des marges blanches latérales pour protéger l'écran.
•
Arrêt
/
Clair
/
Sombre
105
Téléscripteur
MENU m : T
Téléscripteur
ENTER
Système
Protec brûl. écran
Téléscripteur
Mur d'images
Param. auto-commutation de source
-
L'image affichée peut varier en fonction du modèle.
Saisissez du texte quand une vidéo ou une image est affichée, et affichez le texte à l'écran.
•
Arrêt
/
Activé
―
Les options Message
,
Heure
,
Position
,
Mouvement
et
Font Options
sont activées uniquement si la fonction
Téléscripteur
a la valeur
Activé
.
•
Message
: saisissez le message à afficher à l'écran.
•
Heure
: définissez l'
Heure de début
et l'
Heure de fin
d'affichage d'un
Message
.
•
Position
: sélectionnez l'orientation d'affichage d'un
Message
entre
Horizontal
et
Vertical
.
-
Horizontal
(
Gauche
/
Centre
/
Droite
)
-
Vertical
(
Haut
/
Moyen
/
Bas
)
•
Mouvement
: définissez la
Direction
et la
Vitesse
d'affichage d'un
Message
.
-
Mouvement
(
Arrêt
/
Activé
)
-
Direction
(
Gauche
/
Droite
/
Haut
/
Bas
)
-
Vitesse
(
Lent
/
Normal
/
Rapide
)
―
Les options Direction
et
Vitesse
sont activées uniquement si la fonction
Mouvement
a la valeur
Activé
.
•
Style de Police
: indiquez la
Taille
du message et la
Couleur police
.
106
Mur d'images
MENU m : T
Mur d'images
ENTER
Mur d'images
Mur d'images
· Format
·
Horizontal
· Vertical
·
Position écran
Activé
Plein
1
1
-
L'image affichée peut varier en fonction du modèle.
-
Certains modèles ne prennent pas en charge la fonction MagicInfo.
-
L'option
Mur d'images
n'est activée que lorsque
PIP
a la valeur
Arrêt
.
-
Si plus de 4 écrans sont connectés horizontalement et verticalement, il est conseillé d'utiliser une résolution d'entrée XGA (1024 x 768) ou supérieure pour éviter l'apparition d'une image sombre consécutive à la dégradation du contraste ou de l'intensité des couleurs.
Cette option vous permet de personnaliser la disposition des différents écrans connectés afin de former un mur d'images.
Vous pouvez, en outre, afficher une portion d'une image complète ou répéter la même image sur chacun des écrans connectés.
Mur d'images
Vous pouvez activer ou désactiver
Mur d'images
.
Pour former un mur d'images, sélectionnez
Activé
.
Format
Vous pouvez sélectionner un format pour l'affichage d'images sur plusieurs écrans.
•
Plein
: affiche les images en mode plein écran.
•
Naturel
: affiche les images à leur résolution d'origine, sans les agrandir, ni les réduire.
― L'option
Format
n'est activée que lorsque
Mur d'images
a la valeur
Activé
.
Horizontal
Cette fonction divise automatiquement l'affichage selon le nombre indiqué d'écrans horizontaux.
Entrez le nombre d'écrans disposés horizontalement.
L'écran horizontal est divisé automatiquement en fonction du nombre saisi.
Vous pouvez affecter au maximum 15 écrans à la disposition horizontale.
― L'écran peut se subdiviser en un maximum de 100 écrans (multiplication des écrans horizontaux et verticaux). Par exemple, si la disposition horizontale est réglée sur 15, 6 écrans au maximum peuvent être affectés à la disposition verticale. A l'inverse, si la disposition verticale est réglée sur 15, 6 écrans au maximum peuvent être affectés à la disposition horizontale.
― L'option
Horizontal
n'est activée que lorsque
Mur d'images
a la valeur
Activé
.
107
Mur d'images
Mur d'images
·
Format
·
Horizontal
·
Vertical
·
Position écran
-
L'image affichée peut varier en fonction du modèle.
Activé
Plein
1
1
Vertical
Cette fonction divise automatiquement l'affichage selon le nombre indiqué d'écrans verticaux.
Entrez le nombre d'écrans disposés verticalement.
L'écran vertical est divisé automatiquement en fonction du nombre saisi.
Vous pouvez affecter au maximum 15 écrans à la disposition verticale.
― L'écran peut se subdiviser en un maximum de 100 écrans (multiplication des écrans horizontaux et verticaux). Par exemple, si la disposition horizontale est réglée sur 15, 6 écrans au maximum peuvent être affectés à la disposition verticale. A l'inverse, si la disposition verticale est réglée sur 15, 6 écrans au maximum peuvent être affectés à la disposition horizontale.
― L'option
Vertical
n'est activée que lorsque
Mur d'images
a la valeur
Activé
.
Position écran
Vous pouvez personnaliser la disposition des écrans partagés en déplaçant ceux qui sont identifiés par un numéro à l'aide de la fonction
Position écran
.
Sélectionnez
Position écran
pour afficher la disposition des écrans (identifiés par un numéro) indiqués conformément aux paramètres
Horizontal
ou
Vertical
. Pour personnaliser la disposition, déplacez un numéro (écran) à l'aide des touches de direction de la télécommande et appuyez sur .
― Il est possible de disposer un maximum de 100 écrans dans
Position écran
.
― L'option
Position écran
n'est activée que lorsque
Mur d'images
a la valeur
Activé
.
― La fenêtre
Position écran
n'est affichée que lorsque
Horizontal
et
Vertical
sont configurés.
108
Param. auto-commutation de source
MENU m : T
Param. auto-commutation de source
ENTER
Param. auto-commutation de source
Auto-comm. source
·
Récup. source princip.
· Source principale
·
Source secondaire
Activé
Arrêt
Tous
PC
-
L'image affichée peut varier en fonction du modèle.
Si vous allumez l'écran avec l'option
Auto-comm. source Activé
, alors que la dernière sélection de source vidéo n'est pas activée, l'écran recherche automatiquement les différentes sources d'entrée pour la vidéo active.
Auto-comm. source
Lorsque
Auto-comm. source
a la valeur
Activé
, une vidéo active est automatiquement recherchée dans la source vidéo de l'affichage.
S'il ne reconnaît pas la source vidéo actuelle, le système active la sélection
Source principale
.
Si aucune source vidéo principale n'est disponible, le système active la sélection Source secondaire
.
Si les sources d'entrée principale et secondaire ne sont pas reconnues, l'écran effectue deux recherches sur une source active, chacune d'elles portant successivement sur la source principale, puis sur la source secondaire. Si les deux recherches échouent, l'écran revient à la première source vidéo et affiche un message indiquant l'absence de signal.
Lorsque la sélection
Source principale
est réglée sur
Tous
, l'écran effectue deux fois la recherche parmi toutes les entrées de source vidéo pour en détecter une active, puis il revient à la première source vidéo de la séquence s'il ne trouve pas de vidéo.
Récup. source princip.
Choisissez de restaurer ou non la source d'entrée principale quand une source d'entrée principale est connectée.
― La fonction
Récup. source princip.
est désactivée si
Source principale
est réglé sur
Tous
.
Source principale
Indiquez
Source principale
comme source d'entrée automatique.
Source secondaire
Indiquez
Source secondaire
comme source d'entrée automatique.
109
Général
MENU m : T
Général
ENTER
Général
Mode éco max
Mode Jeu
Alim auto
Verrou
Bouton verrouillage
Contrôle veille
Programme lampe
Activé
Arrêt
Arrêt
Arrêt
Arrêt
Arrêt
Arrêt
-
L'image affichée peut varier en fonction du modèle.
Mode éco max
Permet de mettre le produit hors tension pour réduire la consommation d'énergie si l'ordinateur n'est pas utilisé pendant une durée précise.
•
Arrêt
/
Activé
― Uniquement disponible en mode
PC
,
HDMI
.
Mode Jeu
En vous connectant à une console de jeu comme la PlayStation™ ou la Xbox™, vous pouvez profiter d'une expérience de jeu plus réaliste en sélectionnant le mode Jeu.
•
Arrêt
/
Activé
― Précautions et limitations du
Mode Jeu
Pour déconnecter la console de jeu et connecter un autre périphérique externe, réglez le
Mode Jeu
sur
Arrêt
dans le menu
Configuration.
―
Mode Jeu
n'est pas disponible lorsque la source d'entrée est réglée sur
PC
.
― Si
Mode Jeu
a la valeur
Activé
.
Mode Image
a la valeur
Standard
et
Mode Son
a la valeur
Cinéma
.
Alim auto
L'activation de cette option met automatiquement l'appareil sous tension si le câble d'alimentation est branché.
•
Arrêt
/
Activé
Verrou
Active la fonction de verrouillage.
•
Arrêt
/
Activé
La fonction
Verrou
permet de verrouiller tous les menus et boutons du produit et de la télécommande, à l'exception du bouton LOCK de la télécommande.
Pour déverrouiller les menus et boutons, appuyez sur le bouton LOCK de la télécommande et entrez le mot de passe (mot de passe par défaut : 0 - 0 - 0 - 0).
110
Général
Mode éco max
Mode Jeu
Alim auto
Verrou
Bouton verrouillage
Contrôle veille
Programme lampe
-
L'image affichée peut varier en fonction du modèle.
Activé
Arrêt
Arrêt
Arrêt
Arrêt
Arrêt
Arrêt
Bouton verrouillage
Ce menu peut servir à verrouiller les boutons présents sur le produit.
Seule la télécommande permet de manipuler le produit si
Bouton verrouillage
a la valeur
Activé
.
•
Arrêt
/
Activé
Contrôle veille
Vous pouvez configurer le mode Veille de l'écran, de telle sorte qu'il soit appliqué lors de la réception d'un signal d'entrée.
•
Auto.
Le mode d'économie d'énergie est activé si aucun signal d'entrée n'est détecté, même si un périphérique source est connecté à l'écran.
Le message
Aucun signal
apparaît si aucun périphérique source n'est connecté.
•
Activé
Le mode d'économie d'énergie est activé si aucun signal d'entrée n'est détecté.
•
Arrêt
Le message
Aucun signal
apparaît si aucun signal d'entrée n'est détecté.
― L'option
Contrôle veille
n'est activée que lorsque
Liste Source
a la valeur
PC
,
HDMI
.
― Si le message
Aucun signal
s'affiche alors qu'un périphérique source est connecté, vérifiez le branchement du câble.
Programme lampe
Permet, à un moment précis en mode MDC, d'attribuer à la valeur de lampe une valeur indiquée par l'utilisateur.
•
Arrêt
/
Activé
111
Général
Affichage OSD
Régl. minut. ON
Contrôle température
-
L'image affichée peut varier en fonction du modèle.
0 Sec
77
Affichage OSD
Permet d'afficher ou masquer un élément de menu à l'écran.
―
OSD source
/
Aucun signal OSD
/
MDC OSD
Régl. minut. ON
Vous pouvez régler la durée de préchauffage au terme de laquelle l'écran s'allume après l'enfoncement du bouton d'alimentation. (Plage : 0 – 50 secondes)
― Une durée de préchauffage trop courte risque d'endommager l'appareil en raison d'une surtension.
Contrôle température
Cette fonction détecte la température interne du produit. Vous pouvez définir la plage de températures acceptables.
La température par défaut est 77 C.
La température de fonctionnement conseillée pour ce produit se situe entre 75 et 80 C (sur la base d'une température ambiante de 40 C).
― L'écran s'assombrit si la température actuelle dépasse la limite indiquée. Si la température continue d'augmenter, le produit s'éteint afin d'éviter la surchauffe.
112
Modifier PIN
MENU m : T
Modifier PIN
ENTER
Système
Modifier PIN
-
L'image affichée peut varier en fonction du modèle.
L'écran
Modifier PIN
apparaît alors.
Choisissez 4 chiffres comme code PIN et saisissez-les dans
Entrer Nouveau Code PIN
. Saisissez à nouveau ces 4 chiffres dans
Confirmer Nouveau Code PIN
.
Quand l'écran de confirmation disparaît, sélectionnez le bouton
Fermer
. Le produit a mémorisé votre nouveau code PIN.
113
Anynet+ (HDMI-CEC)
MENU m : T
Anynet+ (HDMI-CEC)
ENTER
Anynet+ (HDMI-CEC)
Anynet+ (HDMI-CEC)
Arrêt automatique
Activé
Oui
-
L'image affichée peut varier en fonction du modèle.
-
Les fonctions
Anynet+ (HDMI-CEC)
ne sont pas opérationnelles avec les produits d'autres fabricants.
-
Pour obtenir les instructions de connexion des périphériques externes Anynet+, reportez-vous au mode d'emploi correspondant.
-
Vous ne pouvez connecter qu'un récepteur (home cinéma).
Anynet+ (HDMI-CEC)
La fonctionnalité Anynet+ vous permet de contrôler tous les périphériques Samsung connectés qui prennent en charge
Anynet+ via la télécommande de votre produit Samsung. Le système Anynet+ est utilisable uniquement avec les périphériques Samsung qui disposent de la fonction Anynet+. Pour vous assurer que votre périphérique Samsung présente cette fonction, vérifiez qu'un logo Anynet+ est apposé dessus.
― Vous ne pouvez contrôler des périphériques
Anynet+
qu'au moyen de la télécommande du produit, et non des boutons présents sur le produit.
― La télécommande du produit peut ne pas fonctionner sous certaines conditions. Si tel est le cas, sélectionnez à nouveau le périphérique
Anynet+
.
― La fonctionnalité
Anynet+
est opérationnelle quand le périphérique AV prenant en charge
Anynet+
est en veille ou sous tension.
― Si le mode
PIP
est activé,
Anynet+
ne fonctionne que si un périphérique AV est branché en tant qu'écran principal. Anynet+ ne fonctionne pas si l'appareil AV est branché en tant qu'écran secondaire.
―
Anynet+
prend en charge jusqu'à 12 périphériques AV. Notez bien que vous pouvez connecter jusqu'à 3 périphériques du même type.
Menu Anynet+
Le menu
Anynet+
varie selon le type et le statut des périphériques Anynet+ connectés au produit.
Menu Anynet+
View PC
Description
Passe du mode
Anynet+
au mode
PC
.
Liste d'appareils
(nom_périphérique) MENU
(nom_périphérique) Outils
Permet d'afficher la liste des périphériques Anynet+.
Permet d'afficher le menu des menus des périphériques connectés. Par exemple, si un lecteur DVD est connecté, le menu du disque du lecteur DVD apparaît.
Permet d'afficher le menu des outils des périphériques connectés. Par exemple, si un lecteur DVD est connecté, le menu des outils du lecteur DVD apparaît.
― En fonction du périphérique, ce menu peut ne pas être disponible.
(nom_périphérique) Title Menu
Permet d'afficher le menu des titres des périphériques connectés. Par exemple, si un lecteur DVD est connecté, le menu des titres du lecteur DVD apparaît.
― En fonction du périphérique, ce menu peut ne pas être disponible.
114
Anynet+ (HDMI-CEC)
Anynet+ (HDMI-CEC)
Arrêt automatique
-
L'image affichée peut varier en fonction du modèle.
Activé
Oui
Arrêt automatique
Permet de configurer un périphérique
Anynet+
pour qu'il se mette automatiquement
Arrêt
quand le produit est mis hors tension.
•
Non
/
Oui
― Si la fonction
Arrêt automatique
est réglée sur
Oui
, les dispositifs externes en cours de fonctionnement s'éteindront en même temps que le produit.
― Il est possible que l'option ne soit pas activée sur l'appareil.
Commutation entre des périphériques Anynet+
1
Appuyez sur le bouton TOOLS, sélectionnez
Anynet+ (HDMI-CEC)
, puis appuyez sur .
2
Sélectionnez
Liste d'appareils
, puis appuyez sur le bouton .
Si le périphérique voulu est introuvable, sélectionnez
Rafraîchir
pour actualiser la liste.
3
Sélectionnez un périphérique, puis appuyez sur le bouton . Vous pouvez passer au périphérique sélectionné.
― Le menu
Liste d'appareils
apparaît uniquement lorsque vous définissez
Anynet+ (HDMI-CEC)
sur
Activé
dans le menu
Système
.
― Le passage au périphérique sélectionné peut prendre jusqu'à 2 minutes. Vous ne pouvez pas annuler l'opération de commutation si elle est en cours.
― Si vous avez sélectionné un périphérique Anynet+ en appuyant sur le bouton SOURCE et en sélectionnant ensuite sa source d'entrée, vous ne pouvez pas utiliser la fonctionnalité Anynet+.
― Lorsque vous passez à un périphérique
Anynet+
, veillez à utiliser la liste
Liste d'appareils
.
115
Dépannage de Anynet+
Problème
Anynet+ ne fonctionne pas.
Je veux lancer Anynet+.
Je veux quitter Anynet+.
Le message " Connexion à
Anynet+...
" apparaît à l'écran.
Le dispositif Anynet+ ne lit pas les fichiers.
Solution potentielle
•
Vérifiez que le périphérique est bien un périphérique Anynet+. Le système Anynet+ prend uniquement en charge des périphériques Anynet+.
•
Vous ne pouvez connecter qu'un récepteur (home cinéma).
•
Vérifiez que le câble d'alimentation du périphérique Anynet+ est correctement branché.
•
Vérifiez les connexions des câbles vidéo/audio/HDMI du périphérique Anynet+.
•
Vérifiez que
Anynet+ (HDMI-CEC)
a la valeur
Activé
dans le menu de configuration Anynet+.
•
Vérifiez que la télécommande est compatible avec Anynet+.
•
Anynet+ ne fonctionne pas dans certaines situations (configuration initiale).
•
Si vous avez retiré puis rebranché le câble HDMI, recherchez à nouveau les périphériques ou mettez votre produit hors tension, puis à nouveau sous tension.
•
Vérifiez que la fonction Anynet+ du périphérique Anynet+ est bien activée.
•
Vérifiez que le périphérique Anynet+ est correctement connecté au produit et que
Anynet+ (HDMI-CEC)
a la valeur
Activé
dans le menu
Anynet+ Système
.
•
Appuyez sur le bouton TOOLS pour afficher le menu
Anynet+
et sélectionner le menu voulu.
•
Sélectionnez
View PC
dans le menu
Anynet+
.
•
Appuyez sur le bouton SOURCE de la télécommande et sélectionnez un périphérique non Anynet+.
•
Vous ne pouvez pas utiliser la télécommande quand vous configurez Anynet+ ou quand vous passez à un mode d'affichage.
•
Utilisez la télécommande une fois que le produit a terminé de configurer Anynet+ ou de passer à Anynet+.
•
Vous ne pouvez pas utiliser la fonction de lecture pendant la configuration initiale.
116
Problème
Le périphérique connecté ne s'affiche pas.
Le son du produit n'est pas émis via le récepteur.
Solution potentielle
•
Vérifiez si le périphérique prend en charge les fonctions Anynet+.
•
Vérifiez si le câble HDMI est correctement branché.
•
Vérifiez que
Anynet+ (HDMI-CEC)
a la valeur
Activé
dans le menu
Anynet+ Système
.
•
Lancez une nouvelle recherche des périphériques Anynet+.
•
Anynet+ requiert une connexion HDMI. Assurez-vous que le périphérique est branché à votre produit via un câble HDMI.
•
Certains câbles HDMI ne prennent pas en charge les fonctions Anynet+.
•
Si la connexion est interrompue en raison d'une panne de courant ou du débranchement du câble HDMI, relancez la recherche des périphériques.
•
Branchez le câble optique entre le produit et le récepteur.
117
Magic Clone
MENU m : T
Magic Clone
ENTER
Magic Clone
Clone to USB
Clone From USB
-
L'image affichée peut varier en fonction du modèle.
Réinitialiser le système
MENU m : T
Réinitialiser le système
ENTER
Système
Réinitialiser le système
-
L'image affichée peut varier en fonction du modèle.
Exportez les paramètres du produit sur un périphérique USB ou chargez-les via un périphérique USB.
Cette option est utile lorsque vous affectez les mêmes paramètres à plusieurs produits.
•
Clone to USB
: copiez les paramètres du produit sur un périphérique USB.
•
Clone From USB
: affectez au produit les paramètres enregistrés sur un périphérique USB.
-
Une fois la configuration terminée, le produit est automatiquement redémarré.
― Cette option peut ne pas fonctionner correctement si le périphérique USB contient un fichier autre qu'un fichier de paramètres.
― Vérifiez que le périphérique USB fonctionne correctement avant d'exécuter cette option.
― Cette option est disponible pour les produits ayant les mêmes
Code du modèle
et
Version du logiciel
.
Accédez à
Assistance Contacter Samsung
et recherchez le
Code du modèle
et la
Version du logiciel
du produit.
Cette option rétablit les valeurs par défaut des paramètres définis sous Système.
118
Réinitial. tout
MENU m : T
Réinitial. tout
ENTER
Système
Réinitial. tout
-
L'image affichée peut varier en fonction du modèle.
Cette option rétablit tous les paramètres par défaut d'un écran.
119
Chapitre 09
Assistance
-
Version actuelle
: il s'agit de la version de logiciel déjà installée sur le produit.
-
Faites bien attention à ne pas retirer le lecteur USB tant que la mise à niveau n'est pas terminée.
Mise à jour du logiciel
MENU m : T
Mise à jour du logiciel
ENTER
Le menu
Mise à jour du logiciel
vous permet d'installer la toute dernière version du logiciel de votre produit.
― Faites bien attention à ne pas mettre le produit hors tension tant que la mise à niveau n'est pas terminée. Le produit se mettra automatiquement hors et sous tension une fois la mise à niveau du logiciel achevée.
― Quand vous mettez à niveau le logiciel, les valeurs par défaut de tous les paramètres vidéo et audio que vous aviez modifiés seront restaurées. Nous vous conseillons de noter vos paramètres pour pouvoir facilement les redéfinir après la mise à niveau.
USB
1
Visitez le site http://www.samsunglfd.com.
2
Téléchargez sur votre ordinateur l'archive exécutable de la toute dernière mise à niveau logicielle USB.
3
Extrayez l'archive exécutable sur votre ordinateur. Vous devriez obtenir un dossier unique portant le même nom que le fichier exécutable.
4
Copiez ce dossier sur un lecteur flash USB.
5
Mettez le produit sous tension, puis insérez le lecteur flash USB dans le port USB du produit.
6
Dans le menu du produit, accédez à
Assistance Mise à jour du logiciel
.
120
Contacter Samsung
MENU m : T
Contacter Samsung
ENTER
Consultez ces informations si votre produit ne fonctionne pas correctement ou si vous voulez mettre le logiciel à niveau.
Vous pourrez trouver les informations relatives à nos centres d'appel et à la procédure de téléchargement des produits et logiciels.
―
Contacter Samsung
et recherchez le
Code du modèle
et la
Version du logiciel
du produit.
121
Chapitre 10
Guide de dépannage
Avant de contacter le service clientèle de
Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ciaprès. Si le problème persiste, contactez le service clientèle.
Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le câble.
Conditions requises avant de contacter le Centre de service clientèle
Samsung
Test du produit
Vérifiez que votre produit fonctionne normalement en utilisant la fonction de test appropriée.
Si l'écran n'affiche aucune image et que le voyant d'alimentation clignote, bien que l'appareil soit correctement connecté à un ordinateur, procédez aux tests demandés.
1
Mettez hors tension l'ordinateur et l'appareil.
2
Débranchez tous les câbles de l'appareil.
3
Met l'appareil sous tension.
4
Si le message
Aucun signal
s'affiche, cela signifie que l'appareil fonctionne correctement.
Vérification de la résolution et de la fréquence
Mode non optimal
sera affiché pendant un court instant si un mode excédant la résolution prise en charge est sélectionné
(reportez-vous à Résolutions prises en charge).
122
Vérifiez les éléments suivants :
Problème d'installation (mode PC)
L'écran s'allume et s'éteint continuellement.
Des espaces vides apparaissent sur les quatre côtés de l'écran lorsqu'un câble HDMI ou HDMI-DVI est branché au produit et à l'ordinateur.
Vérifiez que le câble est connecté correctement entre l'appareil et l'ordinateur.
Les espaces blancs visibles sur l'écran ne sont pas liés au produit.
Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI ou DVI de la carte graphique.
Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'option permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique.
(Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.)
Problème d'écran
Le voyant d'alimentation est éteint. L'écran ne s'allume pas.
Aucun signal s'affiche à l'écran (reportez-vous à la section
"Connexion à un ordinateur").
Mode non optimal est affiché.
Les images affichées à l'écran sont déformées.
L'image n'est pas nette.
Vérifiez que le cordon d'alimentation est bien connecté.
Vérifiez que l'appareil est connecté correctement à l'aide d'un câble.
Assurez-vous que le périphérique connecté à l'appareil est sous tension.
Ce message s'affiche lorsqu'un signal émis par la carte graphique est supérieur à la fréquence et la résolution maximales de l'appareil.
Consultez le tableau des modes de signal standard et réglez la fréquence et la résolution maximales conformément aux spécifications de l'appareil.
Vérifiez le branchement du câble avec l'appareil.
Ajustez les valeurs
Régl. Base
et
Regl. Préc
.
Retirez tous les accessoires (câble d'extension vidéo, etc.), puis réessayez.
Réglez la résolution et la fréquence selon le niveau recommandé.
123
Problème d'écran
L'image à l'écran est instable et tremble.
Des ombres ou des images fantômes restent affichées sur l'écran.
L'écran est trop lumineux. L'écran est trop sombre.
Les couleurs sont inadéquates.
Le blanc ne l'est pas vraiment.
Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1 seconde.
Vérifiez que la résolution et la fréquence de l'ordinateur et de la carte graphique sont définies sur des valeurs compatibles avec l'appareil. Modifiez ensuite les paramètres de l'écran (le cas échéant) en vous reportant aux informations supplémentaires dans le menu de l'appareil, ainsi qu'au tableau des modes de signal standard.
Ajustez les valeurs
Luminosité
et
Contraste
.
Accédez à
et ajustez les paramètres
Espace de couleur
.
Accédez à
et ajustez les paramètres
Balance blancs
.
L'appareil est en mode d'économie d'énergie.
Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent.
Problème de son
Il n'y a pas de son.
Le volume est trop faible.
Vérifiez le branchement du câble audio ou réglez le volume.
Vérifiez le volume.
Permet de régler le volume.
Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel.
124
Problème de télécommande
La télécommande ne fonctionne pas.
Problème de périphérique source
Un bip est émis au démarrage de mon ordinateur.
Assurez-vous que les piles sont bien positionnées (polarité +/-).
Vérifiez que les piles ne sont pas déchargées.
Vérifiez l'absence de panne de courant.
Vérifiez que le cordon d'alimentation est bien connecté.
Vérifiez la présence éventuelle d'un éclairage spécial ou d'enseignes au néon à proximité de l'appareil.
Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer.
125
Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages.
Questions & réponses
Question
Comment puis-je modifier la fréquence ?
Comment puis-je modifier la résolution ?
Réponse
Pour définir la fréquence de votre carte graphique, procédez comme suit :
•
Windows XP : Sous Panneau de configuration Apparence et thèmes Affichage
Paramètres Avancé Écran, réglez la fréquence sous Paramètres du moniteur.
•
Windows ME/2000 : Ouvrez le Panneau de configuration , puis cliquez sur Affichage
Paramètres Avancé Écran et réglez la fréquence sous Paramètres du moniteur.
• Windows Vista : Sous Panneau de configuration Apparence et personnalisation
Personnaliser Afficher les paramètres Paramètres avancés Écran, réglez la fréquence sous Paramètres du moniteur.
•
Windows 7 : Sous Panneau de configuration Apparence et personnalisation
Affichage Ajuster la résolution Paramètres avancés Écran, réglez la fréquence sous
Paramètres du moniteur.
•
Windows 8 : Sous Paramètres Panneau de configuration Apparence et
personnalisation Affichage Ajuster la résolution Paramètres avancés Écran, réglez la fréquence sous Paramètres du moniteur.
•
Windows XP : Sélectionnez Panneau de configuration Apparence et thèmes Affichage
Paramètres, puis réglez la résolution.
•
Windows ME/2000 : Sélectionnez Panneau de configuration Affichage Paramètres, puis réglez la résolution.
•
Windows Vista : Sélectionnez Panneau de configuration Apparence et personnalisation
Personnalisation Paramètres d'affichage, puis réglez la résolution.
•
Windows 7 : Sélectionnez Panneau de configuration Apparence et personnalisation
Affichage Ajuster la résolution, puis réglez la résolution.
•
Windows 8 : Sélectionnez Paramètres Panneau de configuration Apparence et
personnalisation Affichage Ajuster la résolution, puis réglez la résolution.
126
Question
Comment puis-je définir le mode d'économie d'énergie ?
Réponse
•
Windows XP : Vous pouvez définir le mode d'économie d'énergie sous Panneau de
configuration Apparence et thèmes Affichage Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.
•
Windows ME/2000 : Vous pouvez définir le mode d'économie d'énergie sous Panneau
de configuration Affichage Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.
•
Windows Vista : Vous pouvez définir le mode d'économie d'énergie sous Panneau de
configuration Apparence et personnalisation Personnalisation Paramètres de
l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.
•
Windows 7 : Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration
Apparence et personnalisation Personnalisation Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.
•
Windows 8 : Vous pouvez définir le mode d'économie d'énergie sous Paramètres Panneau
de configuration Apparence et personnalisation Personnaliser Paramètres de
l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.
127
Chapitre 11
Caractéristiques techniques
1
Taille
2
Surface d'affichage
H
V
3
Dimensions (L x P x H)
H
P
Général
Nom du modèle
Panneau
Dimension (L x P x H)
Poids (sans le socle)
VESA
Couleurs d'affichage
Synchronisation
Taille
Surface d'affichage
Fréquence horizontale
Fréquence verticale
ED32C
32(31,5" / 80 cm)
ED40C
40(40" / 101cm)
ED46C
46(45,9" / 116 cm)
ED55C
55(54,6" / 138 cm)
697,6845 mm (H) x
392,256 mm (V)
27,5 pouces (H) x
15,4 pouces (V)
736,0 x 434,5 x 93,7 mm
29,0 x 17,1 x 3,7 pouces
6,0 kg / 13,2 lbs 9,3 kg / 20,5 lbs
200 x 200 mm / 7,9 x 7,9 pouces
11,9 kg / 26,2 lbs 18,3 kg / 40,3 lbs
400 x 400 mm / 15,7 x 15,7 pouces
8 bits, 16,7 millions (ED32C) 10 bits(juxtaposition), 1,07 milliard(ED40C, ED46C, ED55C)
30 à 81 kHz
48 à 75 Hz
885,6 mm (H) x
498,15 mm (V)
34,9 pouces (H) x
19,6 pouces (V)
925,4 x 541,0 x 93,6 mm
36,4 x 21,3 x 3,7 pouces
1018,08 mm (H) x
572,67 mm (V)
40,1 pouces (H) x
22,5 pouces (V)
1057,7 x 615,8 x 94,8 mm
41,6 x 24,2 x 3,7 pouces
1209,6 mm (H) x
680,4 mm (V)
47,6 pouces (H) x
26,8 pouces (V)
1247,7 x 722,9 x 94,8 mm
49,1 x 28,5 x 3,7 pouces
L
128
Nom du modèle
Résolution
Fréquence d'horloge maximale
Alimentation
Résolution optimale
Résolution maximale
ED32C ED40C ED46C
1920 x 1080 à 60 Hz, 1366 x 768 à 60 Hz(pour les modèles ED32C uniquement)
ED55C
Connecteurs de signal
Considérations environnementales
Entrée
Sortie
Fonctionnement
1920 x 1080 à 60 Hz
148,5 MHz (Analogique, Numérique)
Ce produit utilise une tension comprise entre 100 et 240V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays.
PC D-Sub, HDMI, Audio In, RS232C In, USB (service uniquement)
Audio Out, RS232C Out
Température : 10 C ~ 40 C (50 F ~ 104 F)
Humidité : 10 % à 80 %, sans condensation
Stockage
Température : -20 C ~ 45 C (-4 F ~ 113 F)
Humidité : 5 % à 95 %, sans condensation
― Plug & Play
Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur.
L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.
― En raison de la nature de la fabrication de cet appareil, il se peut qu'environ 1 pixel par million (1 ppm) soit plus lumineux ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit.
― Ce périphérique est un appareil numérique de Classe A.
129
Economiseur d'énergie
La fonction d'économie d'énergie de ce produit réduit la consommation énergétique en éteignant l'écran et en modifiant la couleur du voyant d'alimentation si le produit n'est pas utilisé pendant une période définie. Lorsque l'appareil passe en mode d'économie d'énergie, il n'est pas mis hors tension. Pour rallumer l'écran, appuyez sur une touche du clavier ou déplacez la souris. Le mode d'économie d'énergie fonctionne uniquement lorsque l'appareil est connecté à un ordinateur pourvu de ce type de fonction.
Economiseur d'énergie Fonctionnement normal
Nominal type Max.
Mode d'économie d'énergie
(signal SOG :mode DPM non pris en charge)
Arrêt Arrêt
(Bouton en mode hors tension)
Indicateur d'alimentation
Activé Clignotant Activé Activé
Consommation
ED32C 70 W 47 W 77 W 0,5 W 0,5 W 0 W
ED40C
ED46C
100 W
110 W
76 W
88 W
110 W
121 W
0,5 W
0,5 W
0,5 W
0,5 W
0 W
0 W
ED55C 150 W 120 W 165 W 0,5 W 0,5 W 0 W
― Le niveau de consommation affiché peut varier selon les conditions de fonctionnement ou lors de la modification des paramètres.
― Le mode SOG (Sync On Green) n'est pas pris en charge.
― Pour une consommation nulle, mettez l'interrupteur situé au dos de l'appareil en position Arrêt ou débranchez le cordon d'alimentation. Débranchez le cordon d'alimentation si vous prévoyez de ne pas utiliser l'appareil pendant une longue période (vacances, etc.).
130
-
Fréquence horizontale
Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.
-
Fréquence verticale
Le produit affiche une même image plusieurs fois par seconde (à l'instar d'une lampe fluorescente) pour représenter une image qui sera visible par le spectateur. La fréquence d'une seule image affichée plusieurs fois par seconde est appelée fréquence verticale ou de rafraîchissement. La fréquence verticale est mesurée en Hz.
Présélection des modes de temporisation
― En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit.
Vérifiez la fréquence lorsque vous remplacez un produit à tube cathodique (connecté à un ordinateur) par un produit LCD. Si le produit LCD ne prend pas en charge une fréquence verticale de 85 Hz, réglez-la sur 60 Hz à l'aide du produit à tube cathodique avant d'utiliser le produit LCD.
Le réglage de l'écran s'effectue automatiquement si un signal appartenant aux modes standard décrits ci-dessous est émis par l'ordinateur. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.
Résolution
IBM, 720 x 400
Fréquence horizontale
(kHz)
31,469
Fréquence verticale
(Hz)
70,087
Horloge
(MHz)
28,322
Polarité synchronisée
(H/V)
-/+
MAC, 640 x 480
MAC, 832 x 624
MAC, 1152 x 870
VESA, 640 x 480
VESA, 640 x 480
VESA, 640 x 480
VESA, 800 x 600
VESA, 800 x 600
VESA, 800 x 600
VESA, 800 x 600
37,861
37,500
35,156
37,879
48,077
46,875
35,000
49,726
68,681
31,469
72,809
75,000
56,250
60,317
72,188
75,000
66,667
74,551
75,062
59,940
31,500
31,500
36,000
40,000
50,000
49,500
30,240
57,284
100,000
25,175
-/-
-/-
+/+
+/+
+/+
+/+
-/-
-/-
-/-
-/-
131
Résolution
VESA, 1024 x 768
VESA, 1024 x 768
VESA, 1024 x 768
VESA, 1152 x 864
VESA, 1280 x 720
VESA, 1280 x 800
VESA, 1280 x 1024
VESA, 1280 x 1024
VESA, 1366 x 768
VESA,1440 x 900
VESA,1600 x 900
VESA,1680 x 1050
VESA,1920 x 1080
Fréquence horizontale
(kHz)
Fréquence verticale
(Hz)
48,363 60,004
56,476
60,023
67,500
45,000
49,702
63,981
79,976
47,712
55,935
60,000
65,290
67,500
70,069
75,029
75,000
60,000
59,810
60,020
75,025
59,790
59,887
60,000
59,954
60,000
Horloge
(MHz)
65,000
75,000
78,750
108,000
74,250
83,500
108,000
135,000
85,500
106,500
108,000
146,250
148,500
Polarité synchronisée
(H/V)
-/-
-/-
+/+
+/+
+/+
-/+
+/+
+/+
+/+
-/+
+/+
-/+
+/+
132
Chapitre 12
Annexe
Comment contacter Samsung dans le monde
― Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.
NORTH AMERICA
U.S.A
1-800-SAMSUNG(726-7864) http://www.samsung.com
CANADA
1-800-SAMSUNG(726-7864)
MEXICO
01-800-SAMSUNG(726-7864) http://www.samsung.com/ca (English) http://www.samsung.com/ca_fr (French) http://www.samsung.com
LATIN AMERICA
ARGENTINE
BOLIVIA
BRAZIL
CHILE
0800-333-3733
800-10-7260
0800-124-421
4004-0000
800 - SAMSUNG (726-7864)
From mobile 02-24 82 82 00 http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com/cl
133
LATIN AMERICA
COLOMBIA
COSTA RICA
DOMINICA
ECUADOR
EL SALVADOR
GUATEMALA
HONDURAS
JAMAICA
NICARAGUA
PANAMA
PARAGUAY
PERU
01-8000112112
Bogotá: 6001272
0-800-507-7267
1-800-751-2676
1-800-10-7267
800-6225
1-800-299-0013
800-27919267
1-800-234-7267
00-1800-5077267
800-7267
98005420001
0-800-777-08 (Only from landline)
336-8686 (From HHP & landline) http://www.samsung.com/co http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) http://www.samsung.com
http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) http://www.samsung.com/latin (Spanish) http://www.samsung.com/latin_en (English) http://www.samsung.com
http://www.samsung.com
134
LATIN AMERICA
PUERTO RICO
TRINIDAD & TOBAGO
URUGUAY
VENEZUELA
EUROPE
AUSTRIA
BELGIUM
BOSNIA
BULGARIA
CROATIA
CYPRUS
CZECH
DENMARK
EIRE
ESTONIA
1-800-682-3180
1-800-SAMSUNG(726-7864)
40543733
0-800-100-5303 http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
0810 - SAMSUNG (7267864, € 0.07/min)
02-201-24-18
051 133 1999
07001 33 11 , normal tariff
062 SAMSUNG (062 726 786)
8009 4000 only from landline
(+30) 210 6897691 from mobile and land line
800 - SAMSUNG (800-726786)
Samsung Electronics Czech and Slovak, s.r.o., Oasis Florenc, Sokolovská
394/17, 180 00, Praha 8 till 8.2.2013 . From 8.2.2013: Samsung
Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
70 70 19 70
0818 717100
800-7267 http://www.samsung.com
http://www.samsung.com/be (Dutch) http://www.samsung.com/be_fr (French) http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com/ee
135
EUROPE
FINLAND
FRANCE
GERMANY
GREECE
HUNGARY
ITALIA
LATVIA
LITHUANIA
LUXEMBURG
MONTENEGRO
NETHERLANDS
NORWAY
POLAND
PORTUGAL
030-6227 515
01 48 63 00 00
0180 5 SAMSUNG bzw.
0180 5 7267864* (*0,14 €/Min. aus dem dt. Festnetz, aus dem
Mobilfunk max. 0,42 €/Min.)
80111-SAMSUNG (80111 726 7864) only from land line
(+30) 210 6897691 from mobile and land line
06-80-SAMSUNG(726-7864)
800 - SAMSUNG (726-7864)
8000-7267
8-800-77777
261 03 710
020 405 888
0900-SAMSUNG (0900-7267864) (€ 0,10/Min)
815 56480
0 801-1SAMSUNG(172-678) * lub +48 22 607-93-33 **
* (całkowity koszt połączenia jak za 1 impuls według taryfy operatora)
** (koszt połączenia według taryfy operatora)
808 20-SAMSUNG(808 20 7267) http://www.samsung.com
http://www.samsung.com/fr http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com/lv http://www.samsung.com/lt http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com/pl http://www.samsung.com
136
EUROPE
ROMANIA
SERBIA
SLOVAKIA
SPAIN
SWEDEN
SWITZERLAND
U.K
CIS
ARMENIA
AZERBAIJAN
BELARUS
GEORGIA
KAZAKHSTAN
KYRGYZSTAN
MOLDOVA
MONGOLIA
08008 SAMSUNG (08008 726 7864)
TOLL FREE No.
+381 11 321 6899
(old number still active 0700 7267864)
0800 - SAMSUNG(0800-726 786)
902 - 1 - SAMSUNG (902 172 678)
0771 726 7864 (SAMSUNG)
0848 - SAMSUNG(7267864, CHF 0.08/min)
0330 SAMSUNG (7267864)
0-800-05-555
088-55-55-555
810-800-500-55-500
0-800-555-555
8-10-800-500-55-500(GSM: 7799)
00-800-500-55-500
0-800-614-40
+7-800-555-55-55 http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com/ch (German) http://www.samsung.com/ch_fr (French) www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
137
CIS
RUSSIA
TADJIKISTAN
UKRAINE
UZBEKISTAN
ASIA PACIFIC
AUSTRALIA
CHINA
HONG KONG
INDIA
INDONESIA
JAPAN
MALAYSIA
NEW ZEALAND
8-800-555-55-55
8-10-800-500-55-500
0-800-502-000
8-10-800-500-55-500
1300 362 603
400-810-5858
(852) 3698 4698
1800 3000 8282
1800 266 8282
0800-112-8888
021-5699-7777
0120-327-527
1800-88-9999
0800 SAMSUNG (0800 726 786) http://www.samsung.com
http://www.samsung.com
http://www.samsung.com/ua (Ukrainian) http://www.samsung.com/ua_ru (Russian) http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com/hk (Chinese) http://www.samsung.com/hk_en (English) http://www.samsung.com/in http://www.samsung.com/id http://www.samsung.com
http://www.samsung.com/my http://www.samsung.com
138
ASIA PACIFIC
PHILIPPINES
EGYPT
IRAN
JORDAN
KUWAIT
MOROCCO
SINGAPORE
TAIWAN
THAILAND
VIETNAM
MENA
BAHRAIN
1-800-10-SAMSUNG(726-7864) for PLDT
1-800-3-SAMSUNG(726-7864) for Digitel
1-800-8-SAMSUNG(726-7864) for Globe
02-5805777
1800 - SAMSUNG (726-7864)
0800-329-999
0266-026-066
1800-29-3232
02-689-3232
1 800 588 889
8000-4726
08000-726786
021-8255
800-22273
065777444
183-2255 (183-CALL)
080 100 2255 http://www.samsung.com/ph http://www.samsung.com
http://www.samsung.com
http://www.samsung.com/th http://www.samsung.com
http://www.samsung.com/ae (English) http://www.samsung.com/ae_ar (Arabic) http://www.samsung.com
http://www.samsung.com
http://www.samsung.com/Levant (English) http://www.samsung.com/ae (English) http://www.samsung.com/ae_ar (Arabic) http://www.samsung.com
139
MENA
OMAN
QATAR
SAUDI ARABIA
SYRIA
TURKEY
U.A.E
AFRICA
ANGOLA
BOTSWANA
CAMEROON
COTE D’ IVOIRE
GHANA
KENYA
NAMIBIA
NIGERIA
SENEGAL
800 - SAMSUNG (726-7864)
800-2255 (800-CALL)
9200-21230
18252273
444 77 11
800 - SAMSUNG (726-7864)
91-726-7864
0800-726-000
7095- 0077
8000 0077
0800-10077
0302-200077
0800 545 545
8197267864
0800-726-7864
800-00-0077 http://www.samsung.com/ae (English) http://www.samsung.com/ae_ar (Arabic) http://www.samsung.com/ae (English) http://www.samsung.com/ae_ar (Arabic) http://www.samsung.com/sa (Arabic) http://www.samsung.com/Levant (English) http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
140
AFRICA
SOUTH AFRICA
TANZANIA
UGANDA
ZAMBIA
0860-SAMSUNG (726-7864 )
0685 88 99 00
0800 300 300
211350370 http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
http://www.samsung.com
141
Prise en charge des frais de service
(imputables aux clients)
― Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants :
Produit non défectueux
La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc.
•
Si un technicien fournit des instructions sur l'utilisation du produit ou procède simplement à des réglages d'options sans démonter le produit.
•
Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.)
•
Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit.
•
Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment.
•
Le client demande des instructions sur la manière d'utiliser l'appareil de façon à coexister avec un autre produit de l'entreprise.
•
Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise.
•
Le client demande l'installation du logiciel et la configuration du produit.
•
Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières
étrangères à l'intérieur du produit.
•
Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat.
Dommage provoqué par le client
Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client.
Si un dommage causé au produit est dû à l'un des facteurs suivants :
•
Impact ou chute externe.
•
Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung.
•
Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd.
• Refonte ou réparation du produit effectuée par le client.
•
Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.
•
Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis.
Autres cas
•
La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)
•
Tous les composants consommables sont épuisés. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.)
― Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.
142
Comment éliminer ce produit
Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques)
Elimination des batteries de ce produit
(Applicable aux pays disposant de systèmes de collecte séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.
(Applicable aux pays disposant de systèmes de collecte séparés)
Le symbole sur le manuel, l'emballage ou la batterie indique que celle-ci ne peut pas être mise au rebut avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.
La batterie incluse dans ce produit ne peut pas être remplacée par l'utilisateur. Pour plus d'informations sur son remplacement, contactez votre fournisseur de services.
N'essayez pas de retirer la batterie, ni de la jeter dans un feu. N'essayez pas de démonter, écraser ou ouvrir la batterie. Si vous souhaitez vous débarrasser du produit, le site de collecte des déchets prendra les mesures appropriées pour le recyclage et le traitement du produit, y compris de la batterie.
143
Qualité d'image optimale et protection contre la rémanence d'image
Qualité d'image optimale
•
Pour bénéficier d'une qualité d'image optimale, ouvrez le Panneau de configuration de votre ordinateur et réglez la résolution et la fréquence de rafraîchissement comme suit. La qualité d'image des écrans LCD TFT peut se détériorer si vous ne sélectionnez pas la résolution optimale.
-
Résolution : 32": HD (1366x768), 40" ~ 75": FHD (1920x1080)
-
Fréquence verticale (fréquence de rafraîchissement) : 46 à 75 Hz
•
En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit.
-
Nombre de sous-pixels par type d'écran: 6,220,800
•
Exécutez
Réglage Automatique
pour améliorer la qualité d'image. Si du bruit persiste après l'ajustement automatique, réglez la valeur
Régl. Base
ou
Regl. Préc
.
•
Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux.
-
Activez le mode d'économie d'énergie ou un économiseur d'écran dynamique si vous ne comptez pas utiliser le produit pendant une longue période.
•
Contrairement aux moniteurs à tube cathodique, les modèles LCD TFT (en raison de la nature même de l'écran) ne peuvent être réglés que sur une seule résolution pour obtenir une qualité d'image optimale. Dès lors, la définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale spécifiée pour votre moniteur.
144
Protection contre la rémanence d'image
Matrice noire
Filtre couleur
Source Décharge
Electrode de commande
TFT
Ligne de bus de données
Electrode commune (ITO)
Qu'entend-on par rémanence d'image ?
En principe, le phénomène de rémanence d'image ne se produit pas lorsque l'écran LCD fonctionne normalement. Un fonctionnement normal qualifie le changement continu du motif vidéo. Si l'écran LCD affiche un motif fixe pendant une longue période (plus de 12 heures), une légère différence de tension peut apparaître entre les électrodes dans les pixels qui contrôlent les cristaux liquides.
Une telle différence de tension augmente avec le temps et amincit les cristaux liquides. Lorsque cela se produit, il est possible qu'une image précédente reste affichée sur l'écran lors du changement de motif. Pour éviter ce phénomène, il convient de réduire la différence de tension accumulée.
Electrode pixel
(ITO)
Condensateur de stockage (Cs)
― Le meilleur moyen de protéger le produit contre le phénomène de rémanence d'image consiste à le mettre hors tension ou
à configurer l'ordinateur ou le système pour qu'il exécute un économiseur d'écran lorsque le produit est inactif. Le service de garantie peut également être limité en fonction du guide d'instructions.
•
Mise hors tension, Economiseur d'écran et Mode d'économie d'énergie
-
Eteignez le produit pendant 4 heures après 20 heures d'utilisation.
-
Eteignez le produit pendant 2 heures après 12 heures d'utilisation.
-
Sélectionnez Propriétés d'affichage > Alimentation électrique sur l'ordinateur et réglez le paramètre de mise hors tension du produit.
-
Il est conseillé d'utiliser un économiseur d'écran.
Il est préférable d'utiliser un économiseur d'écran à couleur unique ou avec une image en mouvement.
•
Changement de couleur fréquent
-
Utilisation de 2 couleurs
Basculez entre 2 couleurs toutes les 30 minutes, comme illustré ci-dessus.
Type 1
FLIGHT
OZ348
TIME
20:30
UA102 21:10
Type 2
FLIGHT
OZ348
TIME
20:30
UA102 21:10
145
•
Évitez de combiner une couleur de texte et une couleur d'arrière-plan à luminosité contrastée.
― Evitez d'utiliser du gris, car cette couleur peut contribuer à l'apparition du phénomène de rémanence d'image.
― Évitez d'utiliser des couleurs à luminosité contrastée (noir et blanc ; gris).
FLIGHT
:
TIME
OZ348
:
20:30
FLIGHT
OZ348
:
:
TIME
20:30
•
Changement fréquent de couleur de texte
-
Utilisez des couleurs claires de luminosité semblable.
Intervalle : Changez la couleur du texte et celle de l'arrière-plan toutes les 30 minutes.
FLIGHT
:
TIME
OZ348
:
20:30
FLIGHT
OZ348
:
:
TIME
20:30
FLIGHT
OZ348
-
Déplacez et modifiez le texte toutes les 30 minutes, comme illustré ci-dessous.
:
:
TIME
20:30
FLIGHT
OZ348
:
:
TIME
20:30
FLIGHT
OZ348
:
:
TIME
20:30
[ Step 1 ] [ Step 2 ]
-
Affichez régulièrement une image en mouvement avec un logo.
Intervalle : affichez une image en mouvement avec un logo pendant 60 secondes après 4 heures d'utilisation.
FLIGHT
OZ348
:
:
TIME
20:30
[ Step 3 ]
146
Licence
Fabriqué sous licence de Dolby Laboratories.
Dolby et le symbole double-D sont des marques commerciales de Dolby
Laboratories.
®
Premium Sound 5.1
Manufactured under a license from U.S. Patent No’s: 5,956,674, 5,974,380,
5,978,762, 6,487,535, 6,226,616, 7,212,872, 7,003,467, 7,272,567, 7,668,723,
7,392,195, 7,930,184, 7,333,929 and 7,548,853. DTS, the Symbol, and DTS and the Symbol together are registered trademarks & DTS Premium Sound | 5.1 is a trademark of DTS, Inc. ⓒ2012 DTS, Inc. All Rights Reserved.
DivX Certified Ⓡ to play DivX Ⓡ video up to HD 1080p, including premium content.
DivXⓇ, DivX CertifiedⓇ and associated logos are trademarks of DivX, Inc. and are used under license.
ABOUT DIVX VIDEO: DivXⓇ is a digital video format created by DivX, Inc. This is an official DivX
CertifiedⓇ device that plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video.
ABOUT DIVX VIDEO-ON-DEMAND: This DivX CertifiedⓇ device must be registered in order to play purchased DivX Video-on-Demand (VOD) movies. To obtain your registration code, locate the DivX VOD section in your device setup menu. Go to vod.divx.com for more information on how to complete your registration.
Covered by one or more of the following U.S. patents : 7,295,673; 7,460,668; 7,515,710; 7,519,274
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI
Logo are trademarks or registered trademarks of HDMI Licensing LLC in the
United States and other countries.
Avis concernant les Licences libres
En cas d'utilisation d'un logiciel open source, des Open Source Licences (Licences libres) sont disponibles dans le menu du produit. L'avis concernant les Open Source Licence (Licences libres) est uniquement disponible en anglais.
147
Terminologie
480i / 480p / 720p / 1080i /
1080p____ Chacune des fréquences de balayage ci-dessus fait référence au nombre de lignes de balayage effectives qui détermine la résolution d'écran. La fréquence de balayage peut être indiquée en i (entrelacé) ou p
(progressif ), en fonction de la méthode de balayage.
- Balayage
Le balayage désigne le processus d'envoi des pixels qui forment une image de manière progressive. Plus le nombre de pixels est élevé, plus l'image sera claire et éclatante.
- Balayage progressif
En mode de balayage progressif, toutes les lignes de pixels sont balayées une à une (progressivement) sur l'écran.
- Balayage entrelacé
En mode de balayage entrelacé, une ligne de pixels sur deux est balayée d'abord de haut en bas. Les lignes de pixels restantes sont ensuite balayées.
Mode non entrelacé et mode
entrelacé____ Le mode non entrelacé
(balayage progressif ) affiche une ligne horizontale depuis le haut jusqu'au bas de l'écran. Le mode entrelacé affiche d'abord le nombre de lignes impair, puis le nombre de lignes pair. Le mode non entrelacé est principalement utilisé pour les moniteurs, dans la mesure où il garantit une parfaite clarté de l'écran. Le mode entrelacé, en revanche, est plutôt destiné aux téléviseurs.
Pas de masque____ Le produit et l'écran se composent de points rouges, verts et bleus. Plus la distance entre les points est petite, plus la résolution est
élevée. Le pas de masque fait référence
à la distance la plus courte entre des points de même couleur. Cette valeur est exprimée en millimètres.
Fréquence verticale____ Le produit affiche une même image plusieurs fois par seconde (à l'instar d'une lampe fluorescente qui scintille) pour représenter une image qui sera visible par le spectateur. La fréquence d'une seule image affichée plusieurs fois par seconde est appelée fréquence verticale ou de rafraîchissement. La fréquence verticale est mesurée en Hz.
Par exemple, 60 Hz fait référence à une image affichée 60 fois en une seconde.
Fréquence horizontale____ Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran.
Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.
Source____ La source d'entrée désigne un périphérique source vidéo connecté au produit, tel qu'un caméscope ou un lecteur vidéo/DVD.
Plug & Play____ Plug & Play est une fonction qui permet l'échange automatique d'informations entre un moniteur et un ordinateur pour produire un environnement d'affichage optimal. Le produit utilise la norme internationale VESA DDC pour exécuter la fonction Plug & Play.
Résolution____ La résolution désigne le nombre de points horizontaux (pixels) et verticaux (pixels) qui composent un écran. Elle représente le niveau de détail de l'écran. Une résolution plus
élevée permet d'afficher davantage de données à l'écran et se révèle plus pratique pour exécuter plusieurs tâches simultanément.
Par exemple : une résolution de
1920 X 1080 se compose de 1 920 pixels horizontaux (résolution horizontale) et de 1 080 pixels verticaux (résolution verticale).
HDMI (interface multimédia haute
définition)____ Interface pouvant
être connectée à une source audio numérique, ainsi qu'à une source vidéo haute définition (HD), en utilisant un seul câble et sans compression.
Multiple Display Control (MDC)____
MDC (Multiple Display Control) est une application qui permet de commander simultanément plusieurs périphériques d'affichage à l'aide d'un ordinateur. La communication entre un ordinateur et le moniteur s'effectue au moyen de câbles RS-232C (transmission de données série) et RJ-45 (réseau local).
148
