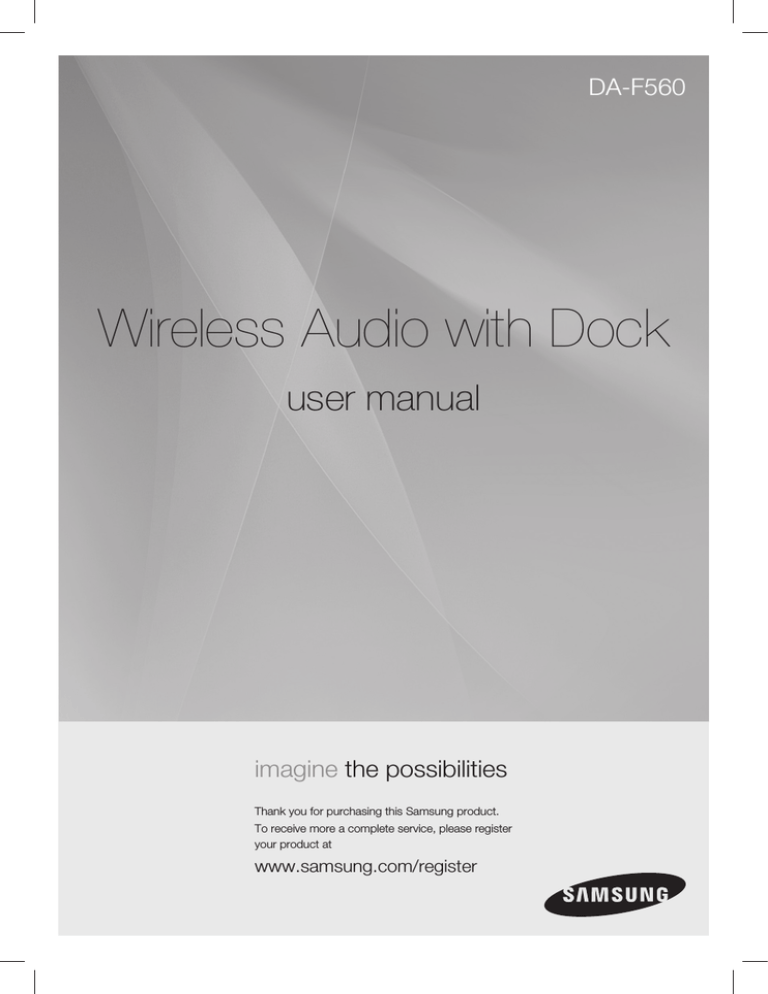

DA-F560
Wireless Audio with Dock
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more a complete service, please register
your product at
www.samsung.com/register
features
NFC support
Connect your NFC compatible device via Bluetooth to the Wireless Audio with Dock using this simple set-up procedure
and play music on the device through the Wireless Audio with Dock.
Galaxy Docking Audio Speaker System
Using the system's docking station, dock, charge and then play some Samsung Galaxy devices released after
S3(Android OS 4.1.2 or later) through the system's built-in speakers.
2
English
EnG
safety information
Safety Warnings
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER(OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates “dangerous voltage”
inside the product that presents a risk of
electric shock or personal injury.
This symbol indicates important instructions
accompanying the product.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a AC outlet with a protective grounding connection.
• To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains
plug shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the
apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power
plug must be easily and readily accessible at all times.
English
3
PreCaUtiOnS
68.6mm
2.7 inch
99.1mm
3.9 inch
3.9 inch
99.1mm
3.9 inch
99.1mm
Ensure that the AC power supply in your house complies with the power requirements listed on the identification
sticker located on the back of your product. Install your product horizontally, on a suitable base (furniture), with
enough space around it for ventilation (70~100 mm). Make sure the ventilation slots are not covered. Do not place
the unit on amplifiers or other equipment which may become hot. This unit is designed for continuous use. To fully
turn off the unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to leave it unused for a
long period of time.
During thunderstorms, disconnect the AC plug from
the wall outlet. Voltage peaks due to lightning could
damage the unit.
Do not expose the unit to direct sunlight or other heat
sources.
This could cause the unit to overheat and malfunction.
Phones
Protect the product from moisture (i.e. vases) , and
excess heat (e.g.fireplaces) or equipment creating
strong magnetic or electric fields Disconnect the power
cable from the AC supply if the unit malfunctions. Your
product is not intended for industrial use. This product
is for personal use only.
Condensation may occur if your product has been
stored in cold temperatures. If transporting the unit
during the winter, wait approximately 2 hours until the
unit has reached room temperature before using.
4
English
The batteries used with this product contain chemicals
that are harmful to the environment.
Do not dispose of batteries in the general household
trash.
EnG
contents
features
2
3
6
7
9
safety information
2Features
3
Safety warnings
4Precautions
getting started
6
6
Before reading the user’s manual
What’s included
descriptions
7
Front/Rear Panel
remote control
9
Tour of the remote control
power on and volume
control
10
10
Turning the Power on/off
Adjusting the volume
connections
11
12
13
14
15
Using Rubber
Connecting a device to the Galaxy Dock
Connecting an audio device using AUX IN
Connecting the NFC function
Using Bluetooth
functions
17
Using the docking mode with Samsung
Galaxy Devices
Using the Bluetooth mode
Using the USB mode
Software upgrade (only USB mode)
10
11
17
troubleshooting
21
22
appendix
18
19
20
21Troubleshooting
22Specifications
English
5
getting started
Before Reading the User’s Manual
Note the following terms before reading the user manual.
Icons used in this manual
Icon
Term
Caution
Note
Definition
Indicates a situation where a function does not operate or settings may be canceled.
Indicates tips or instructions on the page that help a function operate.
Safety Instructions and Troubleshooting
1) Familiarise yourself with the Safety Instructions before using this product. (See page 3)
2) If a problem occurs, check Troubleshooting. (See page 21)
Copyright
©2013 Samsung Electronics Co.,Ltd.
All rights reserved; no part or whole of this user’s manual may be reproduced or copied without the prior written
permission of Samsung Electronics Co.,Ltd.
WHAT’s inclUDED
Check for the supplied accessories shown below.
FUNCTION
MUTE
VOL
BASS
Remote Control / Lithium Battery (3V)
Power Adapter
Power Cable
Cloth
User Manual
(Rubber-Support: 2EA)
(Rubber-Skin)
Rubber-Support / Rubber-Skin
`` The appearance of the accessories may differ slightly from the illustrations above.
6
English
USB Cable
EnG
descriptions
Front/Rear Panel
1
2
6
DC 14V 2.5A
<REAR>
USB 5V 0.5A
DC 14V 2.5A
DC 14V 2.5A
8
3
4
5
DC 14V 2.5A
●● DESCRIPTIONS
<FRONT>
USB 5V 0.5A
9
USB 5V 0.5A
USB 5V 0.5A
7
AUX IN
AUX IN
AUX IN
AUX IN
10
English
7
1
FUNCTION
Switches the mode as follows :
2
NFC TAG
Connect your NFC compatible device via Bluetooth to the using this
simple set-up procedure.
3
PLAY/PAUSE
Play or pause a music file.
4
VOLUME -/+
Controls the volume level.
5
GALAXY DOCK
Provides a 5-pin dock for Samsung Galaxy devices.
6
FUCTION LED
The function LED turns on when the power of the unit turned on.
7
REMOTE
CONTROL
SENSOR
The remote control sensor which receives signals from the remote
control.
8
DC 14V
Connect the unit's DC adapter to this jack.
9
USB PORT
Connect a regular stick type USB storage device such as a thumb
drive to play files stored in the device.
AUX IN
Connect to the Analog output of an external device.
10
;
;
`` When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
`` This unit can connect to mobile devices with high audio output levels. When you connect this
unit to external devices with high output levels, it may lower the audio output to protect the
amp and speakers.
`` When disconnecting the power cable from the wall outlet, hold the plug. Do not pull the
cable.
8
English
EnG
remote control
Tour of the Remote Control
●● REMOTE CONTROL
POWER BUTTON
FUNCTION BUTTON
FUNCTION
Turns the unit on and off.
Selects the Function mode.
PLAY/PAUSE BUTTON
Play or pause a music file.
CONTROL BUTTON
MUTE
Search for the next or
previous music file.
MUTE BUTTON
VOL
BASS
VOLUME
Adjusts the volume level of
the unit.
Mutes the sound from this
unit. Press again to restore
the sound to the previous
volume level.
BASS BUTTON
Optimise the sound based on
your tastes.
Installing battery in the Remote Control
1. Open the cover of the remote
control by putting your fingernail
into the gap between the cover
and body of the remote control.
Then, lift the cover and separate
it completely.
2. Install a 3V Lithium battery.
Insert the battery into the battery
compartment with the + side
facing up.
3. Fit the remote control's cover to
the remote control. Next, lower the
cover so that it is flush with the
body of the remote, and then press
the cover into the body by pushing
the edges down with your hand.
`` Be careful not to catch your fingernail in the gap when you lift the cover. You can damage your fingernail.
Operation Range of the Remote Control
You can use the remote control up to 7 meters in a straight line from the unit. You can also operate the remote at a
horizontal angle of up to 30° from the remote control sensor.
English
9
power on and volume control
Turning the power on/off
FUNCTION
or
FUNCTION
MUTE
VOL
BASS
MUTE
VOL
BASS
1. To turn on this unit, touch any button on the unit's front panel when the unit is in Standby mode.
or,
Press POWER on the remote control.
2. To turn off this unit, touch the +# button on the unit's front panel for more than 3 seconds.
or,
Press POWER on the remote control again.
`` The function LED is off when AC Plug is connected to the wall outlet and the Power of the unit is off.
The function LED is on when the power of the unit is on.
DC 14V 2.5A
USB 5V 0.5A
`` The unit turns off automatically in the following situations:
-- BT/Dock mode : If there is not connected for about 25 minutes.
-- USB mode : If there is no audio signal for about 25 minutes.
-- AUX mode : If no KEY input is entered for 8 hours when the cable is connected.
AUX IN
Adjusting the volume
Use +, - buttons to adjust the volume. As you adjust the volume, the Input mode LED blinks.
The LED remains on in case you increase the volume when it has already been set to maximum, or decrease the
volume when it has already been set to minimum.
FUNCTION
FUNCTION
or
MUTE
MUTE
VOL
BASS
VOL
BASS
Touch the +/– button on the right side of the front panel.
or,
Press VOL +/– on the remote control.
`` The volume level increases or decreases when you press VOL +/–.
`` You can also use the volume controls of devices connected using the Galaxy Dock or Bluetooth to control
the volume. However, your ability to control the volume using the volume controls of devices connected
using Bluetooth may be limited.
10 English
DC 14V 2.5A
USB 5V 0.5A
AUX IN
DC 14V 2.5A
USB 5V 0.5A
AUX IN
EnG
connections
USING Rubber
Attach the Rubber to avoid direct contact with this set when you hold Samsung Galaxy Device.
●● CONNECTIONS
RUBBER-SUPPORT
1. Attach the Rubber to the proper place considering the size of the device which you want to use.
2. After attaching the Rubber-Support, dock your device on the Galaxy dock.
Rubber-Support
RUBBER-SKIN
1. Cover the Rubber-Skin on the Galaxy dock.
2. After covering the Rubber-Skin on the Galaxy dock, dock your device on the Galaxy dock.
Rubber-Skin
`` Use the product after removing the Rubber-Skin attached to the product if you have the protection case for
your device.
`` You can use this product only when the thickness of the protection case is under 1.5mm when you attach
the Spacer cover to your device. It is impossible to use this product when the thickness of the protection
case is over 1.5mm or has special shape with round.
English 11
COnneCting a DeViCe tO tHe gaLaxy DOCK
How to connect a device to the Galaxy Dock.
1. The GAlAxy DOCK is located on the front of the product. To open, push it in gently.
2. Touch the button on the front panel of the Wireless Audio with Dock repeatedly until the
display.
; ;
• Each time you press the button, the selection changes as follows :
icon appears in the
3. Connect your Samsung Galaxy device to the Galaxy Dock Connector.
`
`
Turn on your Samsung Galaxy device before you docking it to the Galaxy Dock.
Connect your Samsung Galaxy device to the Galaxy Dock before starting Docking mode. (See page 17)
12 English
eng
COnneCting an aUDiO DeViCe USing aUx in
This section explains how to connect the unit to an audio device.
This unit requires one analog audio jack for connecting to an audio device.
DC 14V 2.5A
DC 14V 2.5A
USB 5V 0.5A
USB 5V 0.5A
AUX IN
● COnneCtiOnS
DC 14V 2.5A
USB 5V 0.5A
AUX IN
AUX IN
AUX IN
audio Cable
(not supplied)
Earphones
jack
external Device
AUx IN
1. Connect AUX IN (Audio) on the back of the unit to the earphone jack of the external device or audio device.
2. Touch the
`
button on the Wireless Audio with Dock to select the
icon.
Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
English 13
COnneCting the NFC function
Connect your NFC compatible device via Bluetooth to the Wireless Audio with Dock using this simple set-up procedure
and play music on the device through the Wireless Audio with Dock.
External device
Connect
1. Turn on the NFC function on the device and make sure the screen lock function on the device is off. The device's
NFC function will not work if screen lock is on.
2. Gently touch the top of the Wireless Audio with Dock's front panel with the NFC supported device.
• If the Wireless Audio with Dock is off, it will turn on automatically.
3. A pop-up asking whether to proceed with the Bluetooth connection appears on the device. Select <Yes>.
• When the connection is complete, the 'connected' message appears.
4. To disconnect the NFC device, touch the device to the Wireless Audio with Dock's front panel again. To connect
another NFC device while the first device is still connected, touch that device to the Wireless Audio with Dock's front
panel. The Wireless Audio with Dock will disconnect the first device and connect to the second device.
`` The NFC function is built into Android devices running Android OS 4.1.2 Jellybean or later.
-- If your device is running an Android OS earlier than Android OS 4.1.2 Jellybean, you must download the
'Samsung NFC Connection' application from Android market to use the NFC function.
`` The position of the NFC antenna differs on devices. Check where the NFC antenna is located before
connecting.
`` If your device is covered with a thick case, the connection may not succeed.
`` For further details on NFC tag location of an external device, refer to the manual of the device.
`` If you attempt NFC tagging while the main unit is turned off, it automatically turns on but no NFC pairing is
established. Try NFC tagging again about 5 seconds after the unit turns on.
`` The N-Mark is a trademark or registered trademark of NFC Forum, Inc. in the United States and in other
countries.
`` To use NFC function, enable NFC read/write setting of the corresponding device before pairing.
`` If NFC pairing failed to establish Bluetooth connection, try again.
14 English
You can connect the Wireless Audio with Dock to Bluetooth devices and enjoy music with high quality stereo sound, all
without wires!
EnG
USing BLUETOOTH
What is Bluetooth?
Bluetooth technology lets Bluetooth-compliant devices interconnect easily with each other using a short wireless
connection.
-- A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or the Wireless
Audio with Dock.
-- It is subject to electrical variation from obstructions caused by a wall, corner, or by office partitioning.
-- It is exposed to electrical interference from same frequency-band devices including medical equipment,
microwave ovens, and wireless LANs.
• Keep the Wireless Audio with Dock and the Bluetooth device close together when pairing.
• The further the distance between the Wireless Audio with Dock and Bluetooth device, the worse the quality. If the
distance exceeds the Bluetooth operational range, the connection is lost.
• In poor reception-sensitivity areas, the Bluetooth connection may not work properly.
• The Bluetooth connection only works when the Bluetooth device is close to the set. The connection is automatically
cut off if the Bluetooth device moves out of range. Even within range, the sound quality may be degraded by
obstacles such as walls or doors.
• This wireless device may cause electric interference during its operation.
`` You may be required to enter a PIN code (password) when connecting the Bluetooth device to the Wireless
Audio with Dock. If the PIN code input window appears, enter <0000>.
`` The Wireless Audio with Dock supports SBC data (44.1kHz, 48kHz).
`` The AVRCP feature is supported.
`` Connect only to a Bluetooth device that supports the A2DP (AV) function.
`` You cannot connect to a Bluetooth device that supports only the HF (Hands Free) function.
`` Only one Bluetooth device can be paired at a time.
`` The Wireless Audio with Dock may not search or connect properly in the following cases:
-- If there is a strong electrical field around the Wireless Audio with Dock.
-- If several Bluetooth devices are simultaneously paired to the Wireless Audio with Dock.
-- If the Bluetooth device is turned off, not in place, or malfunctions
-- Note that such devices as microwave ovens, wireless LAN adaptors, fluorescent lights, and gas stoves
use the same frequency range as the Bluetooth device, which can cause electric interference.
English 15
●● CONNECTIONS
• A Bluetooth device may cause noise or malfunction, depending on usage, when:
To connect the Wireless Audio with Dock to a Bluetooth device
Before you begin, confirm that your Bluetooth device supports the Bluetooth compliant stereo headset function.
Connect
External device
1. Touch the
button on the front panel of the Wireless Audio with Dock to select the
2. Touch the front
icon.
button for 3 seconds on front panel in Bluthooth mode.
3. The Bluetooth indicator blinks quickly and the product changes to the pairing mode.
4. Scan or Search for the Wireless Audio with Dock on your Bluetooth device.
5. Select "[Samsung] W_Audio" on the list of items found by the Bluetooth device.
• If the Bluetooth device fails to pair with the Wireless Audio with Dock, please cancel Bluetooth pairing on the
Bluetooth device and repeat Steps 2, 3, and 4.
6. Play music on the connected device.
`` In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the Wireless
Audio with Dock and the Bluetooth device exceeds 5m.
`` About Automatic Bluetooth Connection
-- The last Bluetooth connection will be restored automatically if available when the Bluetooth device has
been switched to Bluetooth mode, enabled Bluetooth mode or powered up in Bluetooth mode.
-- It automatically attempts to restore the Bluetooth pairing for 1 minute if switched to Bluetooth mode
using the function key or powering on the device.
Wi-Fi
Bluetooth
AUX
Sound
Source A
A portable device
supporting Wi-fi
and BT
simultaneously
Sound
Source B
Wireless Audio with Dock
`` When the AUX and Bluetooth operate at the same time as shown above, the sound may come from both
simultaneously.
16 English
EnG
functions
Using the input mode
Input mode
Display
Docking mode
BLUETOOTH mode
FUNCTION
FUNCTION
AUX/USB mode
-- When both USB and AUX input sources are connected, USB input has the
playback priority.
MUTE
VOL
BASS
MUTE
VOL
BASS
USing tHe DOCKing MODe WitH SaMSUng Galaxy Devices
Touch the button to select the
(See page 12)
DC 14V 2.5A
USB 5V 0.5A
AUX IN
mode, and then connect the Samsung Galaxy device to the Galaxy Dock.
<Samsung Galaxy Devices>
1. Select the mode as described above, and then connect the Samsung Galaxy
device to the Galaxy Dock as described in Connecting a Device to the Galaxy
Dock. (Page 12)
2. Select and play the desired music in the Samsung Galaxy device.
• The music will play through the Wireless Audio with Dock's speakers.
`` You can play the music in some Samsung Galaxy devices released after S3 (Android OS 4.1.2 or later).
English 17
●● FUNCTIONS
You can select the following inputs:
; ; .
Press an appropriate button on the remote control to select a desired mode,
; ; .
or press to select from:
USING THE BLUETOOTH MODE
Touch the button to select the mode, and then connect the Bluetooth device to
the Wireless Audio with Dock. (See page 16)
To connect your Bluetooth device when the Wireless Audio with Dock is in Bluetooth
mode, search for the Wireless Audio with Dock on the device's Bluetooth list. Select the
Wireless Audio with Dock, and then connect. Once the Wireless Audio with Dock has
connected, select and play the desired music.
The music will play through the Wireless Audio with Dock's speakers.
`` If you want to change the device which is connected through Bluetooth mode to other device, disconnect
the existing device and try to connect to the other device which you want to use.
`` While in Bluetooth communication, Play/Pause/Next/Back operations may not be available depending on
used mobile device and application.
`` Operating Bluetooth device paired to the Wireless Audio with Dock may cause stuttering if operated while
the Wireless Audio with Dock is playing back from AUX input.
To disconnect the Bluetooth device from the Wireless Audio with Dock
You can cancel Bluetooth pairing from the Wireless Audio with Dock. For instructions, see the Bluetooth device's user
manual.
• The Wireless Audio with Dock will be disconnected.
To disconnect the Wireless Audio with Dock from the Bluetooth device
Touch the button on the front panel of the Wireless Audio with Dock to switch from
Power button on the remote to turn the Wireless Audio with Dock off.
to another mode or press the
• The currently connected device will be disconnected.
`` The Bluetooth connection only works when the Bluetooth device is close to the set. The connection is
automatically cut off if the Bluetooth device moves out of range. Even within range, the sound quality may
be degraded by obstacles such as walls or doors.
18 English
EnG
USING THE USB MODE
1. Connect the USB device to the USB port on the back of the unit.
2. Touch the
button on the Wireless Audio with Dock to select the
icon.
●● FUNCTIONS
`` Supports regular USB memory sticks only (thumb drives). Other types of storage devices are not
guaranteed for proper operation.
`` If paused in USB playback, it returns to the starting of the track after 3 minutes.
Before you connect a USB device
Read the list below to check compatibility.
• This product may not be compatible with certain types of USB storage media.
• The FAT16 and FAT32 file systems are supported.
-- The NTFS file system is not supported.
DC 14V 2.5A
USB 5V 0.5A
AUX IN
• Connect a USB device directly to the USB port of the product. Otherwise, you
may encounter a USB compatibility problem.
• Do not connect multiple storage devices to the product via a multi-card reader.
It may not operate properly.
DC 14V 2.5A
USB 5V 0.5A
AUX IN
• Digital camera PTP protocols are not supported.
• Do not remove the USB device while it is being read.
• DRM-protected music files (MP3, WMA) from a commercial web site can not
be played.
• Compatibility list
Format
Music
File name
MP3
WMA
File extension
.MP3
.WMA
Bit rate
80~320 kbps
56~128 kbps
Version
-
V8
Sampling Frequency
44.1KHz
44.1KHz
`` Do not connect your mobile device to the USB port and the Docking station at the same time for
recharging.
`` Source of not supported sampling frequency may not play back properly.
English 19
SOFTWARE UPGRADE (only USB mode)
1. Visit www.samsung.com.
2. Click SUPPORT on the top right of the page.
3. Enter the product's model number into the search field, and then click
Find Product.
DC 14V 2.5A
USB 5V 0.5A
AUX IN
4. Click Get downloads in the Center of the page below the Downloads header.
5. Click Firmware in the Center of the page.
DC 14V 2.5A
USB 5V 0.5A
AUX IN
6. Click ZIP file icon of the upgrade file.
7. Once popup window appears, click OK and continue to download and save
upgrade file onto your PC.
8. Uncompress downloaded .zip file into a certain folder of your PC.
9. Copy all files in the folder to the USB flash drive’s root directory.
• Upgrading allows only one file set for upgrading at a time.
10.Touch the button on the Wireless Audio with Dock to select the
on the back panel of the unit.
icon. Insert the USB drive into the USB port
11.The LED will blink during the Software update process. The product will turn off automatically after completing the
firmware upgrade.
• It may take longer depending on the functions to upgrade. (Maximum 10 minutes)
• Turn on the product again.
`` Do not disconnect the power or remove the USB drive while an upgrade is being applied. The main unit will
turn off automatically after completing the firmware upgrade.
`` When software is upgraded, settings you have made will return to their default (factory) settings.
We recommend you write down your settings so that you can easily reset them after the upgrade.
`` If the firmware fails to upgrade, we recommend formatting the USB drive in the FAT16 format and then
trying again.
`` For upgrading purposes, do not format the USB drive in NTFS format. It is not a supported file system.
`` Depending on the manufacturer, the USB may not be supported.
`` Disconnect the Wireless Audio with Dock from the Internet and any external devices before you upgrade
the software.
`` You cannot charge other external devices through this USB port.
`` Refer to the Upgrade Guide from the website.
20 English
EnG
troubleshooting
Before requesting service, please check the following.
Symptom
Check
Remedy
• Is the power cord plugged
into the outlet?
• Connect the power plug to
the outlet.
A function does not work
when the button is pressed.
• Has the Wireless Audio with
Dock or the remote been
exposed to static electricity?
• Disconnect the power plug
and connect it again.
Sound is not produced.
• Is the unit properly
connected to device?
• Connect it correctly.
• Is the Mute function on?
The remote control does not
work.
• Press the Mute button to
cancel the function.
• Is the volume set to
minimum?
• Adjust the volume.
• Are the batteries drained?
• Replace with new batteries.
• Is the distance between
remote control and main
unit too far?
• Operate closer to the main
unit.
English 21
●● TROUBLESHOOTING
The unit does not turn on.
appendix
Specifications
Model name
GENERAL
AMPLIFIER
DA-F560
Weight
1.6 kg
Dimensions (W x D x H)
462.7 x 151.8 x 122.3 mm
Operating temperature range
+5°C~+35°C
Operating humidity range
10 % to 75 %
Rated output power
10W/CH, 4OHM, THD = 10%, 1kHz
Input sensitivity/Impedance
1V/20Kohm
S/N ratio (analog input)
65 dB
Separation(1kHz)
60 dB
* S/N ratio, distortion, separation, and usable sensitivity are based on measurement using AES (Audio Engineering
Society) guidelines.
* Nominal specification
-- Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
-- Weight and dimensions are approximate.
-- For the power supply and Power Consumption, refer to the label attached to the product.
22 English
EnG
Open Source Announcement
To send inquiries and requests for questions regarding open sources, contact Samsung via Email
(oss.request@samsung.com).
• This product uses some software programs which are distributed under the Independent JPEG Group.
FLAC decoder, Copyright (C) 2001,2002,2003,2004,2005,2006,2007 Josh Coalson
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the
following conditions are met:
-- Redistributions of source code must retain the above copyright notice, this list of conditions and the following
disclaimer.
-- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following
disclaimer in the documentation and/or other materials provided with the distribution.
-- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote
products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS'' AND ANY EXPRESS
OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE
FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY,
OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS
OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON
ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR
OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE
POSSIBILITY OF SUCH DAMAGE.“
Ogg/Vorbis decoder, Copyright (c) 2002, Xiph.org Foundation
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the
following conditions are met:
Redistributions of source code must retain the above copyright notice, this list of conditions and the following
disclaimer.
Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following
disclaimer in the documentation and/or other materials provided with the distribution.
Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote
products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS'' AND ANY EXPRESS
OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE
FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY,
OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS
OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON
ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR
OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE
POSSIBILITY OF SUCH DAMAGE.
English 23
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care centre.
Contact Centre 
Area
` Asia Pacific
AUSTRALIA
NEW ZEALAND
CHINA
HONG KONG
INDIA
INDONESIA
JAPAN
MALAYSIA
PHILIPPINES
SINGAPORE
THAILAND
TAIWAN
VIETNAM
` Middle East
U.A.E
1300 362 603
0800 SAMSUNG (0800 726 786)
400-810-5858
(852) 3698 4698
1800 3000 8282
1800 266 8282
0800-112-8888
021-5699-7777
0120-327-527
1800-88-9999
1-800-10-SAMSUNG(726-7864) for PLDT
1-800-3-SAMSUNG(726-7864) for Digitel
1-800-8-SAMSUNG(726-7864) for Globe
02-5805777
1800-SAMSUNG(726-7864)
1800-29-3232
02-689-3232
0800-329-999
0266-026-066
1 800 588 889
800-SAMSUNG (726-7864)
OMAN
800-SAMSUNG(726-7864)
KUWAIT
183-2255 (183-CALL)
BAHRAIN
8000-4726
Qatar
800-2255 (800-CALL)
Egypt
08000-726786
800-22273
065777444
18252273
021-8255
080 100 2255
9200-21230
444 77 11
JORDAN
Syria
IRAN
Morocco
Saudi Arabia
Turkey
` Africa
NIGERIA
Ghana
Cote D’ Ivoire
Senegal
Cameroon
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
Botswana
Namibia
Angola
Zambia
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 545 545
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864 )
0800-726-000
8197267864
91-726-7864
211350370
Web Site
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/hk (Chinese)
www.samsung.com/hk_en (English)
www.samsung.com/in
www.samsung.com/id
www.samsung.com
www.samsung.com/my
www.samsung.com/ph
www.samsung.com
www.samsung.com/th
www.samsung.com/th
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/ae (English)
www.samsung.com/ae_ar (Arabic)
www.samsung.com/ae (English)
www.samsung.com/ae_ar (Arabic)
www.samsung.com/ae (English)
www.samsung.com/ae_ar (Arabic)
www.samsung.com/ae (English)
www.samsung.com/ae_ar (Arabic)
www.samsung.com
www.samsung.com/Levant(English)
www.samsung.com/Levant(English)
www.samsung.com
www.samsung.com
www.samsung.com/sa (Arabic)
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
DA-F560
Wireless Audio with Dock
guide d’utilisation
imaginez les possibilités
Merci d'avoir choisi ce produit Samsung.
Pour avoir accès à davantage de services, veuillez
enregistrer votre produit sur le site
www.samsung.com/register
caractéristiques
Prise en charge de la norme NFC
Branchez le périphérique compatible NFC au lecteur Wireless Audio with Dock par l’intermédiaire de la technologie
Bluetooth en utilisant cette procédure de configuration simple et écoutez de la musique en utilisant le lecteur Wireless
Audio with Dock.
Système Docking Audio Galaxy avec haut-parleurs
Connectez des appareils Samsung Galaxy commercialisés après le S3 (système d’exploitation Androïde 4.1.2 ou plus
récent) dans la station d’accueil du système et écoutez le son restitué par les haut-parleurs intégrés tout en chargeant
l’appareil.
2
Français
FRA
consignes de sécurité
Mises en garde
POUR LIMITER LES RISQUES DE CHOC ÉLECTRIQUE, NE RETIREZ JAMAIS LE COUVERCLE (OU LE CACHE ARRIÈRE).
AUCUN DES COMPOSANTS INTERNES N’EST RÉPARABLE PAR L'UTILISATEUR. CONFIEZ L’ENTRETIEN DE CET
APPAREIL À DU PERSONNEL QUALIFIÉ.
MISE EN GARDE
RISQUE DE CHOC
ÉLECTRIQUE NE PAS OUVRIR
Ce symbole signale la présence d'une
« tension dangereuse » à l'intérieur du produit,
susceptible de provoquer un choc électrique
ou des blessures corporelles.
Ce symbole signale que des consignes
importantes accompagnent ce produit.
AVERTISSEMENT : Pour limiter les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou
à l’humidité.
MISE EN GARDE : POUR PRÉVENIR TOUT RISQUE DE CHOC ÉLECTRIQUE, INSÉREZ COMPLÈTEMENT LA
BROCHE LARGE DE LA FICHE DANS LA FENTE LARGE.
• Cet appareil doit toujours être connecté à une prise c.a. mise à la terre.
• Pour débrancher l'appareil du réseau électrique, la fiche doit être retirée de la prise du réseau électrique; celle-ci doit
donc être facilement accessible.
MISE EN GARDE
• N’exposez pas cet appareil aux égouttements ou aux éclaboussures. Ne placez pas d'objet contenant des liquides,
comme des vases, sur l’appareil.
• Pour éteindre complètement cet appareil, vous devez le débrancher de la prise murale. Par conséquent, la fiche doit
être aisément accessible en tout temps.
Français
3
PrÉCaUTiOns
68,6mm
2.7 inch
99,1mm
3.9 inch
3.9 inch
99,1mm
3.9 inch
99,1mm
Assurez-vous que l’alimentation c.a. de votre habitation répond aux exigences du produit en matière d’alimentation
qui sont indiquées sur l’étiquette apposée sur la face arrière. Installez votre produit à l’horizontale, sur une surface
appropriée (telle qu’un meuble), de façon à assurer un espace suffisant sur le pourtour pour la ventilation
(70 à 100 mm). Veillez à ce que les orifices de ventilation ne soient pas obstrués. Ne placez pas l’appareil sur les
amplificateurs ou sur un équipement qui pourrait devenir très chaud. Cet appareil est conçu pour une utilisation
continue. Pour l’éteindre complètement, débranchez la fiche c.a. de la prise murale. Débranchez l’appareil si vous
ne devez pas l’utiliser pendant une période prolongée.
Pendant un orage, débranchez la fiche c.a. de la prise
murale. Les pics de tension dus à la foudre pourraient
endommager l’appareil.
N’exposez pas l’appareil à la lumière directe du soleil ni
à d’autres sources de chaleur.
Cela pourrait faire surchauffer l’appareil et causer une
défaillance.
Phones
Protégez le produit contre l’humidité (p. ex., les vases),
l’excès de chaleur (p. ex., foyer) ou tout équipement qui
crée de puissants champs magnétiques ou électriques.
Dans le cas d’une défaillance de l’appareil, débranchez
le câble d’alimentation électrique de l’alimentation c.a.
Votre produit n’est pas destiné à un usage industriel.
Il est uniquement réservé à un usage personnel.
De la condensation pourrait se former si votre produit
a été exposé à de basses températures. Si vous devez
transporter le produit pendant l’hiver, attendez environ
2 heures avant de l’utiliser pour lui permettre d’atteindre
la température de la pièce.
4
Français
Les piles utilisées avec ce produit contiennent des
produits chimiques dangereux pour l’environnement.
Ne les jetez pas avec les déchets ménagers.
Caractéristiques
2
3
6
7
9
consignes de sécurité
FRA
table des matières
2Caractéristiques
3
Mises en garde
4Précautions
pour vous aider à démarrer
6
6
Avant de lire le guide d'utilisation
Ce qui est inclus
descriptions
7
Faces avant/arrière
Télécommande
9
Présentation de la télécommande
mise sous tension et
réglage du volume
10
10
Mise sous/hors tension
Réglage du volume
Connexions
11
12
13
Utilisation de l’élément en caoutchouc
Connexion d’un appareil au Galaxy Dock
Connexion d’un dispositif audio en utilisant
AUX IN (entrée AUX)
Connexion de la fonction NFC
Utilisation de Bluetooth
10
11
Fonctions
17
Dépannage
21
22
Annexe
14
15
17
18
19
20
Utilisation du mode docking (accueil) avec
les appareils Galaxy de Samsung
Utilisation du mode Bluetooth
Utilisation du mode USB
Mise à niveau du logiciel (uniquement en
mode USB)
21Dépannage
22
Caractéristiques techniques
Français
5
pour vous aider à démarrer
Avant de lire le guide d'utilisation
Notez les termes suivants avant de lire le guide d’utilisation.
Icônes utilisées dans ce guide
Icône
Terme
Mise en
garde
Remarque
Définition
Signale un dysfonctionnement ou avertit que des paramètres pourraient être annulés.
Renvoie à des conseils ou à des consignes donnés sur la page pour vous aider à utiliser
une fonction.
Consignes de sécurité et dépannage
1) Familiarisez-vous avec les consignes de sécurité avant d’utiliser ce produit. (Voir page 3.)
2) En cas de problème, consultez la section Dépannage. (Voir page 21.)
Droit d’auteur
©2013 Samsung Electronics Co.,Ltd.
Tous droits réservés; ce guide d'utilisation ne peut être reproduit ou copié, partiellement ou dans son intégralité, sans
l'autorisation écrite préalable de Samsung Electronics Co., Ltd.
Ce qui est inclus
Vérifiez si vous avez reçu les accessoires fournis ci-dessous.
FUNCTION
MUTE
VOL
BASS
Télécommande / Pile au lithium (3V)
Adaptateur de
courant
Câble d'alimentation
Chiffon
Guide d'utilisation
(Appuis en caoutchouc : 2EA)
(Capuchon en
caoutchouc)
Appuis en caoutchouc /
Capuchon en caoutchouc
`` L’apparence des accessoires peut légèrement différer des illustrations ci-dessus.
6
Français
Câble USB
FRA
descriptions
Faces avant/Arrière
1
2
6
DC 14V 2.5A
<ARRIÈRE>
USB 5V 0.5A
DC 14V 2.5A
DC 14V 2.5A
8
3
4
5
DC 14V 2.5A
●● DESCRIPTIONS
<AVANT>
USB 5V 0.5A
9
USB 5V 0.5A
USB 5V 0.5A
7
AUX IN
AUX IN
AUX IN
AUX IN
10
Français
7
1
FUNCTION
(FONCTION)
Change de mode dans l’ordre suivant :
2
BALISE NFC
Branchez le périphérique compatible NFC au moyen de la
technologie Bluetooth en utilisant cette procédure de configuration
simple.
3
LECTURE/PAUSE
Pour lancer ou interrompre la lecture d’un fichier de musique.
4
VOLUME -/+
Règle le volume.
5
GALAXY DOCK
Assure une station d’accueil à 5 broches aux appareils Galaxy de
Samsung.
6
VOYANT DEL DE
FONCTIONNEMENT
Le voyant DEL de fonctionnement s'allume lorsque l'unité est en
marche.
7
CAPTEUR DE LA
TÉLÉCOMMANDE
Capteur de la télécommande qui reçoit les signaux de la
télécommande.
8
C.C. 14V
Connectez l’adaptateur c.c. du produit à cette prise.
9
PORT USB
Branchez une clé USB standard pour lire les fichiers emmagasinés
sur le périphérique.
ENTRÉE AUX
Pour connecter à la sortie analogique d’un périphérique.
10
;
;
`` Cet appareil produit le son dans un délai de 4 ou 5 secondes après avoir été mis sous
tension.
`` Ce produit peut être connecté aux appareils mobiles dont la sortie audio est de haut niveau.
Lorsque vous connectez ce produit à des périphériques à haut niveau de sortie, la sortie
audio pourrait être baissée afin de protéger l’ampérage et les haut-parleurs.
`` Tenez la fiche lorsque vous débranchez le câble d’alimentation de la prise murale. Ne tirez
pas le câble.
8
Français
FRA
télécommande
Présentation de la télécommande
FUNCTION
TOUCHE FUNCTION
(FONCTION)
Pour sélectionner le mode
Fonction.
Pour mettre l’appareil sous
ou hors tension.
TOUCHE LECTURE/PAUSE
Pour lancer ou interrompre la
lecture d’un fichier de musique.
TOUCHE COMMANDE
MUTE
Pour rechercher le fichier de
musique précédent ou
suivant.
TOUCHE MUTE (MUET)
VOL
BASS
VOLUME
Pour régler le volume de
l’appareil.
Coupe le son de ce produit.
Appuyez de nouveau pour
rétablir le son au volume
précédent.
TOUCHE BASS (BASSE)
Optimise le son en fonction
de vos goûts.
Installation des piles dans la télécommande
1. Ouvrez le couvercle de la
télécommande en insérant votre
ongle dans l’espace entre le
couvercle et le corps de la
télécommande. Ensuite,
soulevez le couvercle et
détachez-le de la
télécommande.
2. Installez les piles au lithium 3V.
Insérez la pile dans le
compartiment avec l’électrode +
dirigée vers le haut.
3. Fixez le couvercle de la
télécommande à la télécommande.
Insérez tout d’abord le dessus, puis
abaissez le couvercle de sorte qu’il
affleure le corps de la télécommande
et enfoncez-le dans le corps de la
télécommande en appuyant sur les
bords avec votre main.
`` Veillez à ne pas coincer votre ongle dans l'espace lorsque vous soulevez le couvercle. Vous pourriez
l’endommager.
Portée opérationnelle de la télécommande
Vous pouvez utiliser la télécommande à une distance maximum, en ligne droite, de 7 mètres de l’appareil. Elle peut
également être utilisée à un angle horizontal de 30° maximum par rapport au capteur de la télécommande.
Français
9
●● TÉLÉCOMMANDE
TOUCHE POWER (MISE
SOUS/HORS TENSION)
mise sous tension et réglage du volume
Mise sous/hors tension
FUNCTION
ou
FUNCTION
MUTE
VOL
BASS
MUTE
VOL
BASS
1. Pour mettre ce produit sous tension, appuyez sur n’importe quel bouton situé sur la face avant du produit alors que
le produit est en mode Veille.
ou,
Appuyez sur la touche POWER de la télécommande.
2. Pour mettre ce produit hors tension, appuyez pendant plus de 3 secondes sur le bouton +# situé sur le panneau
avant du produit.
ou,
Appuyez de nouveau sur la touche POWER de la télécommande.
`` Le VOYANT DEL de fonctionnement ne s’allume pas si la fiche C.A. est branchée dans une prise murale et
que l’unité est éteinte. Le voyant DEL de fonctionnement est allumé lorsque l'unité est en marche.
DC 14V 2.5A
USB 5V 0.5A
`` L’unité s’éteint automatiquement dans les situations suivantes :
-- Mode BT/Socle : Si aucune connexion n’est établie pendant 25 minutes.
-- Mode USB : Si aucun signal audio n’est reçu pendant environ 25 minutes.
-- Mode AUX :Si aucune CLÉ n’est entrée pendant 8 heures lorsque la prise est branchée.
AUX IN
Réglage du volume
Utilisez les boutons +, - pour régler le volume. Pendant que vous réglez le volume, le voyant DEL du mode Input
(Entrée) clignote. Le voyant DEL reste allumé au cas où vous augmenteriez le volume lorsqu’il est déjà réglé au
maximum, ou au cas où vous le baisseriez lorsqu’il est déjà réglé au minimum.
FUNCTION
FUNCTION
ou
MUTE
MUTE
VOL
BASS
VOL
BASS
Appuyez sur le bouton +/– situé sur le côté droit de la face avant.
ou,
Appuyez sur la touche VOL +/– de la télécommande.
`` Le volume augmente ou baisse lorsque vous appuyez sur VOL +/–.
`` Vous pouvez aussi vous servir de la commande du volume de l’appareil connecté en utilisant le Galaxy
Dock ou Bluetooth pour régler le volume. Notez que votre capacité à utiliser les commandes de réglage du
volume des appareils connectés par l’intermédiaire de Bluetooth pour régler le volume pourrait être limitée.
10 Français
DC 14V 2.5A
USB 5V 0.5A
AUX IN
DC 14V 2.5A
USB 5V 0.5A
AUX IN
FRA
connexions
Utilisation de l’élément en caoutchouc
Fixez l’élément en caoutchouc pour éviter le contact direct avec cet appareil lorsque vous tenez l’appareil Galaxy de
Samsung.
1. Fixez les appuis en caoutchouc à l’emplacement approprié en tenant compte de la taille de l’appareil que vous
voulez utiliser.
2. Après avoir fixé le support en caoutchouc, ancrez votre appareil sur le Galaxy Dock.
Appuis en caoutchouc
CAPUCHON EN CAOUTCHOUC
1. Placez le capuchon en caoutchouc sur le Galaxy Dock.
2. Après avoir placé le capuchon en caoutchouc sur le Galaxy Dock, ancrez votre appareil sur le Galaxy Dock.
Capuchon en caoutchouc
`` Si votre appareil est muni d’une housse de protection, utilisez le produit après avoir enlevé le capuchon en
caoutchouc fixé au produit.
`` Vous pouvez utiliser ce produit uniquement si l’épaisseur de la housse de protection est inférieure à 1,5 mm
lorsque vous fixez la cale d’espacement à votre appareil. Il est impossible d’utiliser ce produit lorsque
l’épaisseur de la housse de protection est supérieure à 1,5 mm ou a une forme spéciale arrondie.
Français 11
●● CONNEXIONS
APPUIS EN CAOUTCHOUC
COnneXiOn d’Un aPPareiL aU gaLaXy dOCk
Connexion d’un appareil au Galaxy Dock.
1. Le GAlAxY DoCK se trouve à l’avant du produit. Pour ouvrir, poussez délicatement.
2. Appuyez à plusieurs reprises sur le bouton situé sur la face avant du Wireless Audio with Dock jusqu’à ce que
apparaisse dans l’affichage.
l’icône
• Chaque fois que vous appuyez sur ce bouton, la sélection change comme suit : ;
;
3. Connectez votre appareil Galaxy de Samsung à la prise du Dock.
`
`
Allumez votre appareil Galaxy de Samsung avant de le connecter au Galaxy Dock.
Connectez votre appareil Galaxy de Samsung au Galaxy Dock avant de lancer le mode Docking (Accueil).
(Voir page 17.)
12 Français
Fra
COnneXiOn d’Un disPOsiTiF aUdiO en UTiLisanT aUX in
(enTrÉe aUX)
Cette section explique comment connecter le produit à un dispositif audio.
Ce produit requiert une prise audio analogique pour établir la connexion à un appareil audio.
DC 14V 2.5A
DC 14V 2.5A
USB 5V 0.5A
USB 5V 0.5A
AUX IN
● COnneXiOns
DC 14V 2.5A
USB 5V 0.5A
AUX IN
AUX IN
AUX IN
Câble audio
(non fourni)
Prise
Earphones
d’écouteurs
jack
Périphérique
ENTRéE Aux
1. Connectez la prise AUX IN (Audio) à l’arrière de l’unité à la prise des écouteurs du périphérique externe ou du
périphérique audio.
2. Appuyez sur la touche
`
du Wireless Audio with Dock pour sélectionner l'icône
.
Avant de déplacer ou d'installer ce produit, assurez-vous de le mettre hors tension et de débrancher le
cordon d’alimentation.
Français 13
CONNEXION DE LA FONCTION NFC
Branchez le périphérique compatible NFC au lecteur Wireless Audio with Dock par l’intermédiaire de la technologie
Bluetooth en utilisant cette procédure de configuration simple et écoutez de la musique en utilisant le lecteur Wireless
Audio with Dock.
Périphérique
Connecter
1. Activez la fonction NFC du périphérique et assurez-vous que la fonction de verrouillage de l’écran du périphérique
est désactivée. La fonction NFC de l’appareil ne fonctionnera pas si l’option de verrouillage de l’écran est activée.
2. Mettez doucement la partie supérieure du panneau avant du Wireless Audio with Dock en contact avec le
périphérique prenant en charge la technologie NFC.
• Si le lecteur Wireless Audio with Dock est éteint, il s’allumera automatiquement.
3. Une fenêtre contextuelle demandant de confirmer la connexion Bluetooth apparaît sur le périphérique. Sélectionnez
<Yes> (Oui).
• Une fois la connexion établie, le message 'connecté' apparaît.
4. Pour débrancher le périphérique NFC, mettez-le de nouveau en contact avec le panneau avant du Wireless Audio
with Dock. Pour brancher un autre périphérique NFC pendant que le premier périphérique est encore connecté,
mettez ce périphérique en contact avec le panneau avant du Wireless Audio with Dock. Le Wireless Audio with Dock
débranchera le premier périphérique et branchera le second.
`` La fonction NFC est intégrée aux périphériques Android tournant sous Android OS 4.1.2 Jellybean ou une
version ultérieure.
-- Si votre appareil utilise une version Android OS moins récente que Android OS 4.1.2 Jellybean, vous devez
télécharger l'application 'Samsung NFC Connection' de Android Market pour utiliser la fonction NFC.
`` La position de l’antenne NFC diffère sur les périphériques. Repérez la position de l’antenne NFC avant le
branchement.
`` Si votre périphérique est couvert d’un étui épais, la connexion pourrait ne pas s'établir.
`` Pour plus de détails sur la localisation d'étiquettes NFC d'un périphérique externe, reportez-vous au manuel
du dispositif.
`` Si vous essayez de lire une étiquette NFC pendant que l’unité principale est éteinte, celle-ci se met
automatiquement en fonction, mais sans que l’appariement NFC s’effectue. Essayez de nouveau de lire
l’étiquette NFC pendant 5 secondes après la mise en marche de l’unité.
`` La marque-N est une marque de commerce ou une marque enregistrée de NFC Forum, Inc. aux États-Unis
et dans d’autres pays.
`` Pour utiliser la fonction NFC, activez le paramètre lecture/écriture NFC de l'appareil correspondant avant
l'appariement.
`` Si le dispositif Bluetooth n’arrive pas à réaliser l’appariement NFC, essayez de nouveau.
14 Français
Vous pouvez connecter le Wireless Audio with Dock à un appareil Bluetooth et couter la musique en profitant d’n son
stro de haute qualit, sans utiliser de fils!
FRA
Utilisation de BLUETOOTH
Qu’est-ce que Bluetooth?
La technologie Bluetooth permet aux appareils compatibles avec Bluetooth de s’interconnecter facilement en utilisant
une courte connexion sans fil.
-- Une partie du boîtier est en contact avec le système récepteur/émetteur de l’appareil Bluetooth ou avec le
Wireless Audio with Dock.
-- Des variations électriques peuvent se produire en raison de l’obstruction d’un mur, d’un coin ou d’une cloison de
bureau;
-- Il est exposé à des interférences électriques causées par des appareils fonctionnant sur la même bande de
fréquence, notamment des équipements médicaux, des fours à micro-ondes ou des RL sans fil.
• Maintenez le Wireless Audio with Dock et l’appareil Bluetooth rapprochés pendant la tentative de jumelage.
• Plus la distance entre le Wireless Audio with Dock et l’appareil Bluetooth est grande, moins la qualité de la connexion
est bonne. Si la distance dépasse la portée opérationnelle de Bluetooth, la connexion se perd.
• Dans les zones de faible réception, il est possible que la connexion Bluetooth ne fonctionne pas correctement.
• La connexion Bluetooth ne fonctionne qu'à proximité de l'appareil. La connexion sera automatiquement coupee si la
distance se situe en dehors de cette portee. Meme dans cette portee, la qualite du son peut se degrader a cause de
certains obstacles tels que des murs ou des portes.
• Cet appareil sans fil peut causer du brouillage électrique pendant son utilisation.
`` Vous devrez peut-être entrer un code NIP (mot de passe) pour connecter l’appareil Bluetooth au Wireless
Audio with Dock. Si la fenetre d’entree du code NIP s’affiche, entrez <0000>.
`` Le Wireless Audio with Dock prend en charge les données SBC (44,1 kHz, 48 kHz).
`` La fonction AVRCP est prise en charge.
`` Connectez uniquement un appareil Bluetooth qui prend en charge la fonction A2DP (AV).
`` Vous ne pouvez pas connecter un appareil Bluetooth qui ne prend en charge que la fonction ML (mains
libres).
`` Un seul appareil Bluetooth peut être jumelé à la fois.
`` Le Wireless Audio with Dock pourrait ne pas effectuer correctement la recherche ou la connexion dans les
cas suivants :
-- Présence d’un puissant champ électrique autour du Wireless Audio with Dock.
-- Plusieurs appareils Bluetooth sont jumelés simultanément avec le système Wireless Audio with Dock.
-- L’appareil Bluetooth est éteint, défaillant ou il n'est pas en place.
-- Notez que des appareils tel qu’un four à micro-ondes, un adaptateur de RL sans fil, une lampe
fluorescente ou une chaudière à gaz qui utilisent la même gamme de fréquences que l'appareil
Bluetooth peuvent causer du brouillage électrique.
Français 15
●● CONNEXIONS
• Selon l'usage, un appareil Bluetooth peut entraîner des interférences ou des défaillances dans les cas suivants :
Pour connecter le système Wireless Audio with Dock à un appareil
Bluetooth
Avant de commencer, assurez-vous que votre appareil Bluetooth prend en charge la fonction de casque d’écoute
stéréo compatible avec Bluetooth.
Connecter
Périphérique
1. Appuyez sur la touche
du panneau avant du Wireless Audio with Dock pour sélectionner l'icône
2. Appuyez sur la touche
du panneau avant pendant 3 secondes en mode Bluetooth.
.
3. Le témoin Bluetooth clignote rapidement et l’appareil passe en mode d’appariement.
4. Utilisez la fonction de balayage ou de recherche de votre dispositif Bluetooth pour trouver le lecteur Wireless Audio
with Dock.
5. Sélectionnez «[Samsung] W_Audio» dans la liste d’éléments trouvés par le dispositif Bluetooth.
• Si le dispositif Bluetooth n’arrive pas à s’apparier avec le Wireless Audio with Dock, veuillez annuler l'appariement
Bluetooth sur le dispositif Bluetooth et répétez les étapes 2, 3 et 4.
6. Écoutez la musique sur le périphérique connecté.
`` En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre le Wireless Audio
with Dock et le dispositif Bluetooth dépasse 5 mètres.
`` Concernant la connexion automatique Bluetooth
-- Si elle est disponible, la dernière connexion Bluetooth sera restaurée automatiquement si le dispositif Bluetooth
est passé au mode Bluetooth, a été activé en mode Bluetooth ou mis sous tension en mode Bluetooth.
-- Il tente automatiquement de réinitialiser l’appariement Bluetooth pendant une minute si le mode
Bluetooth est sélectionné à l'aide de la touche de fonction ou si l'appareil est mis sous tension.
Wi-Fi
Bluetooth
AUX
Source
sonore A
Appareil portatif
prenant en charge
la Wi-Fi et BT
simultanément
Source
sonore B
Wireless Audio with Dock
`` Lorsque AUX et Bluetooth fonctionnent simultanément tel qu’illustré ci-dessus, le son peut être produit par
les deux simultanément.
16 Français
FRA
fonctions
Utilisation du mode d’entrée
Mode Entrée
Affichage
Mode Station d’accueil
Mode BLUETOOTH
FUNCTION
FUNCTION
Mode AUX/USB
MUTE
VOL
BASS
MUTE
VOL
-- Lorsque des sources d’entrée USB et AUX sont branchées, l’entrée USB
dispose de la priorité de lecture.
BASS
Utilisation du mode docking (accueil) avec les
appareils Galaxy de Samsung
DC 14V 2.5A
USB 5V 0.5A
AUX IN
Appuyez sur le bouton
(Voir page 12.)
pour sélectionner le mode
, puis connectez l’appareil Galaxy de Samsung au Galaxy Dock.
<Appareils Galaxy de Samsung>
1. Sélectionnez le mode comme il est expliqué ci-dessus, puis branchez l'appareil
Samsung Galaxy au socle Galaxy en suivant les directives énoncées dans la
rubrique Branchement d’un appareil au socle Galaxy. (Page 12)
2. Sélectionnez et écoutez la musique désirée au moyen de l’appareil Samsung
Galaxy.
• La musique sera émise par les haut-parleurs du Wireless Audio with Dock.
`` Vous pouvez écouter de la musique sur les appareils Samsung Galaxy 3 commercialisés après le S3
(version plus récente que Android OS 4.1.2).
Français 17
●● FONCTIONS
Vous pouvez sélectionner les entrées suivantes :
; ; .
Appuyez sur la touche correspondante de la télécommande afin de
sélectionner le mode voulu ou sur pour choisir l’un des modes suivants :
; ; .
UTILISATION DU MODE BLUETOOTH
Appuyez sur le bouton pour sélectionner le mode , puis connectez l'appareil
Bluetooth au Wireless Audio with Dock. (Voir page 16.)
Pour connecter votre appareil Bluetooth lorsque le Wireless Audio with Dock est en
mode Bluetooth, recherchez le Wireless Audio with Dock sur la liste Bluetooth de
l’appareil. Selectionnez le Wireless Audio with Dock, puis effectuez la connexion.
Lorsque le Wireless Audio with Dock est connecte, selectionnez et ecoutez la musique
choisie.
La musique sera émise par les haut-parleurs du Wireless Audio with Dock.
`` Si vous souhaitez remplacer l’appareil connecté en mode Bluetooth par un autre appareil, déconnectez-le
et essayez de connecter le nouvel appareil que vous souhaitez utiliser.
`` Pendant une communication en mode Bluetooth, selon l’appareil mobile ou l’application utilisés, il ne sera
peut-être pas possible d’utiliser Play/Pause/Next/Back (Lire/Pause/Suivant/Retour).
`` L’utilisation de l’appareil Bluetooth jumelé avec le Wireless Audio with Dock pourrait causer des hésitations
si l’appareil fonctionne alors que le Wireless Audio with Dock effectue la lecture depuis l’entrée AUX.
Pour déconnecter l'appareil Bluetooth du Wireless Audio with Dock
Vous pouvez annuler le jumelage Bluetooth du Wireless Audio with Dock. Consultez les instructions dans le guide
d’utilisation de l’appareil Bluetooth.
• Le Wireless Audio with Dock sera déconnecté.
Pour déconnecter le Wireless Audio with Dock de l'appareil Bluetooth
Appuyez sur la touche du panneau avant du Wireless Audio with Dock pour passer d’un mode à un autre mode
ou appuyez sur le bouton Alimentation de la télécommande pour éteindre le Wireless Audio with Dock.
• L'appareil actuellement connecté sera déconnecté.
`` La connexion Bluetooth ne fonctionne qu'à proximité de l'appareil. La connexion sera automatiquement
coupee si la distance se situe en dehors de cette portee. Meme dans cette portee, la qualite du son peut
se degrader a cause de certains obstacles tels que des murs ou des portes.
18 Français
FRA
UTILISATION DU MODE USB
1. Connectez le périphérique USB au port USB situé à l’arrière de l’appareil.
2. Appuyez sur la touche
du Wireless Audio with Dock pour sélectionner l'icône
.
fonctionner.
`` Si l’on utilise le mode pause pendant la lecture d’un support USB, il retourne au début de la piste après 3
minutes.
Avant de connecter un périphérique USB
Consultez la liste ci-dessous pour vérifier la compatibilité.
• Ce produit pourrait ne pas être compatible avec certains types de dispositifs de
stockage USB.
• Les systèmes de fichiers FAT16 et FAT32 sont pris en charge.
DC 14V 2.5A
USB 5V 0.5A
AUX IN
-- Le format de fichier NTFS n’est pas pris en charge.
• Connectez un périphérique USB directement au port USB du produit. Sinon,
vous pourriez eprouver un probleme de compatibilite USB.
DC 14V 2.5A
USB 5V 0.5A
AUX IN
• Ne connectez pas plusieurs périphériques de stockage au produit au moyen
d'un lecteur multicartes. Le produit pourrait ne pas fonctionner correctement.
• Les protocoles PTP d’appareils photo numériques ne sont pas pris en charge.
• Ne retirez pas le périphérique USB pendant la lecture.
• Les fichiers de musique protégés par la gestion numérique des droits d’auteur
(MP3, WMA) provenant d’un site Web commercial ne pourront pas être lus.
• Tableau de compatibilité
Format
Musique
Nom de fichier
MP3
WMA
Extension de fichier
.MP3
.WMA
Débit binaire
80 à 320
kbit/s
56 à 128
kbit/s
Version
-
V8
Fréquence
d’échantillonnage
44,1KHz
44,1KHz
`` Ne connectez pas votre appareil mobile au port USB et la station Docking simultanément aux fins de
recharge.
`` La source d'une fréquence d'échantillonnage non prise en charge pourrait ne pas être lue correctement.
Français 19
●● FONCTIONS
`` Prend seulement en charge les clés USB. D'autres types de support de stockage pourraient ne pas
MISE À NIVEAU DU LOGICIEL (uniquement en mode USB)
1. Visitez www.samsung.com.
2. Cliquez sur SUPPORT (ASSISTANCE) dans la partie supérieure droite de la
page.
3. Entrez le numéro de modèle du produit dans le champ de recherche, puis
cliquez sur Find Product (Rechercher le produit).
4. Cliquez sur Get downloads (Télécharger) dans le centre de la page sous le
titre Downloads (Téléchargements).
DC 14V 2.5A
DC 14V 2.5A
USB 5V 0.5A
USB 5V 0.5A
AUX IN
AUX IN
5. Cliquez sur Firmware (Micrologiciel) au centre de la page.
6. Cliquez sur l’icône de fichier ZIP du fichier de mise à jour.
7. Lorsque la fenêtre contextuelle apparaît, cliquez sur OK, continuez à
télécharger, puis sauvegardez le fichier de mise à jour sur le PC.
8. Décompressez le fichier .zip téléchargé dans un dossier spécial de votre PC.
9. Copiez tous les fichiers du dossier sur le répertoire racine de la clé USB.
• La mise à jour ne s’effectue qu’un ensemble de fichiers à la fois.
10.Appuyez sur la touche du Wireless Audio with Dock pour sélectionner l'icône
dans le port USB situe sur la face arriere du produit.
. Inserez le peripherique USB
11.Le voyant DEL clignotera pendant le processus de mise à niveau du logiciel. Le produit s'éteindra automatiquement
après la fin du processus de mise à niveau.
• Selon les fonctions à mettre à niveau, cela prendra plus ou moins de temps. (maximum 10 minutes)
• Rallumez le produit.
`` Ne coupez pas l’alimentation électrique ou ne retirez pas la clé USB pendant que la mise à niveau est en
cours. Le produit s’eteindra automatiquement lorsque la mise a niveau du micrologiciel sera terminee.
`` Une fois que le logiciel a été mis à niveau, les paramètres que vous avez définis sont rétablis à leurs valeurs
par défaut.
Nous vous recommandons de prendre note de vos paramètres pour pouvoir facilement les redéfinir après
la fin de la mise à niveau.
`` Si la mise à niveau du micrologiciel échoue, nous recommandons de formater le périphérique USB dans le
format FAT16 et de réessayer.
`` Ne formatez pas la clé USB dans le format NTFS aux fins de remise à niveau. Ce systeme de fichier n’est
pas pris en charge.
`` Selon le fabricant, la clé USB pourrait ne pas être prise en charge.
`` Déconnectez le Wireless Audio with Dock d’Internet et de tous les périphériques avant de procéder à la
mise à niveau du logiciel.
`` Vous ne pouvez pas charger d’autres périphériques en utilisant ce port USB.
`` Reportez-vous au Guide de mise à jour qui figure sur le site Web.
20 Français
FRA
dépannage
Avant de demander un service de réparation, vérifiez d'abord les points suivants.
Vérifier
L’unité ne s’allume pas.
• Le cordon d’alimentation est-il
branché dans la prise?
• Branchez le cordon
d'alimentation dans la prise.
Une fonction ne s’active
pas lorsque le bouton
correspondant est
pressé.
• Le Wireless Audio with Dock
ou la télécommande ont-ils
été exposés à l’électricité
statique?
• Débranchez le cordon
d’alimentation de la prise, puis
rebranchez-le.
Aucun son n’est produit.
• Le produit est-il correctement
connecté à l’appareil?
• Connectez-le correctement.
• La fonction Mute (Muet)
est-elle activée?
La télécommande ne
fonctionne pas.
Solution
• Appuyez sur la fonction Mute
(Muet) pour désactiver la
fonction.
• Le volume est-il réglé au
minimum?
• Réglez le volume.
• Les piles sont-elles épuisées?
• Remplacez les piles par des
piles neuves.
• La distance entre la
télécommande et l’unité
principale est-elle trop longue?
• Rapprochez-la du produit.
Français 21
●● DÉPANNAGE
Problème
annexe
Caractéristiques techniques
Nom du modèle
DA-F560
Poids
Dimensions (L x P x H)
CARACTÉRISTIQUES Plage de températures
GÉNÉRALES
d’utilisation
AMPLIFICATEUR
1,6 kg
462,7 x 151,8 x 122,3 mm
+5°C~+35°C
Plage de taux d'humidité
d’utilisation
10 % à 75 %
Puissance de sortie nominale
10W/CH, 4OHM, THD = 10%, 1kHz
Sensibilité d’entrée/Impédance
1V/20Kohm
Rapport signal/bruit
(entrée analogique)
65 dB
Séparation (1 kHz)
60 dB
* Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basées sur les mesures conformes
aux directives de l’AES (Audio Engineering Society).
* Caractéristiques nominales
-- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans préavis.
-- Le poids et les dimensions sont approximatifs.
-- Pour l’alimentation électrique et la consommation d'énergie, veuillez vous reporter à l’étiquette apposée sur le
produit.
22 Français
Pour soumettre vos demandes de renseignements et vos questions sur les sources ouvertes, envoyez un courriel à
Samsung. (oss.request@samsung.com).
• Ce produit utilise des programmes logiciels qui sont distribués par l'Independent JPEG Group.
FLAC decoder, Copyright (C) 2001,2002,2003,2004,2005,2006,2007 Josh Coalson
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the
following conditions are met:
-- Redistributions of source code must retain the above copyright notice, this list of conditions and the following
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
