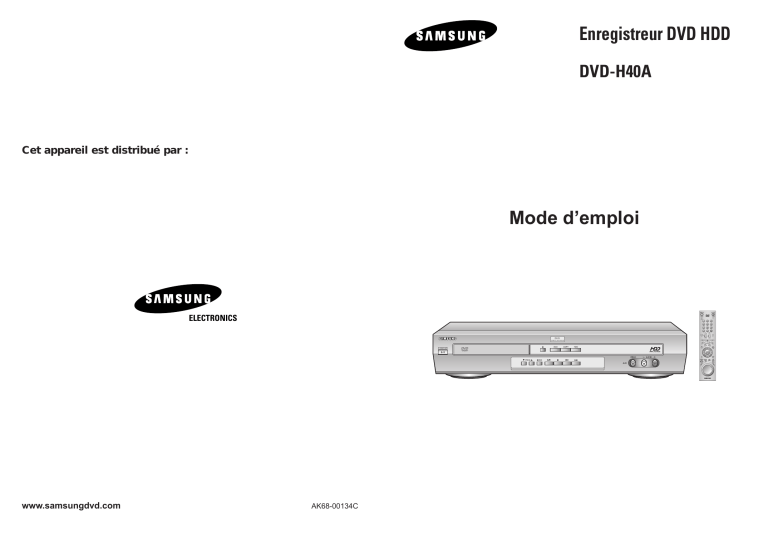

Cet appareil est distribué par :

ELECTRONICS

www.samsungdvd.com

AK68-00134C

Enregistreur DVD HDD

DVD-H40A

Mode d’emploi

F

MISE EN GARDE

RISQUE D’ÉLECTROCUTION

NE PAS OUVRIR

MISE EN GARDE. POUR PRÉVENIR LES RISQUES

D’ÉLECTROCUTION, NE PAS DÉMONTER LE

COUVERCLE ARRIÈRE. L’UNITÉ NE CONTIENT PAS DE

PIÈCES RÉPARABLES PAR L’UTILISATEUR.

S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

DANGER

Ce symbole prévient l’utilisateur de la présence d’une tension dangereuse à l’intérieur du produit.

MISE EN GARDE

Ce symbole prévient l’utilisateur de l’existence d’instructions importantes. Ces dernières figurent dans le guide d’utilisation accompagnant ce produit.

L’éclair avec une pointe de flèche, représenté dans un triangle équilatéral, prévient l’utilisateur de la présence d’une tension dangereuse non isolée dans le boîtier de l’unité. Cette tension peut être d’une amplitude suffisante pour constituer un risque d’électrocution pour un être humain.

Le point d’exclamation figurant dans un triangle

équilatéral prévient l’utilisateur de l’existence d’instructions de mise en service et d’entretien très importantes. Ces dernières figurent dans le guide d’utilisation accompagnant cet appareil.

Mise en garde

Afin de réduire les risques d’incendie ou d’électrocution, ne pas exposer à la pluie ni à l’humidité les unités qui n’ont pas été conçues spécifiquement pour un usage à l’extérieur.

Attention : L’installation doit être confiée à un technicien qualifié et se faire conformément au

Code national de l’électricité ou aux codes applicables dans la localité de l’utilisateur.

Alimentation en électricité. Les unités, qu’elles possèdent un interrupteur

MARCHE/ARRÊT ou non, sont alimentées en

électricité dès que le cordon est inséré dans la source d’alimentation. Toutefois, l’unité principale ne peut être mise en service que si l’interrupteur est en position MARCHE.

Le cordon constitue le connecteur d’alimentation principal pour toutes les unités.

Précautions d’utilisation

Les illustrations ci-dessous indiquent les précautions à prendre lors de l’utilisation du magnétoscope-DVD

Ce symbole signale la présence d’une tension électrique dangereuse à l’intérieur du magnétoscope-DVD.

NE PAS OUVRIR L’APPAREIL. Si nécessaire, contactez un service de dépannage.

H

10%

5¡C

40¡C

H

75%

N’exposez PAS le magnétoscope-DHR à des températures extrêmes

(inférieures à 5°C ou supérieures à 40°C), ni à une humidité extrême (moins de 10% et plus de 75%).

N’exposez PAS le magnétoscope-DHR directement aux rayons du soleil.

Éloignez tout liquide de votre magnétoscope-DHR pour

éviter les risques de renversement.

F

NE posez AUCUN objet sur le magnétoscope-DVD ou sur la télécommande.

Pendant un orage et/ou une tempête, débranchez le magnétoscope-DHR de la prise murale et de l’antenne.

Si vous envisagez de ne pas vous servir de la télécommande pendant une longue période, retirez les piles et rangez la télécommande dans un endroit sec et à l’abri de la chaleur.

CET APPAREIL N’EST PAS CONÇU POUR UNE

UTILISATION A BUT COMMERCIAL.

2 3

F

Caractéristiques principales du DVD-H40A

1. Enregistrement vidéo numérique.

2. Liste des émissions enregistrées.

3. Séquence d’ouverture.

4. Édition des émissions vidéo enregistrées.

5. Lecture de disques DVD, CD, VCD, MP3 et CD Photos.

6. Boîte à musique numérique.

7. Album de photos familiales.

8. Connexion compatible DVC ou DSC

1. Enregistrement vidéo numérique.

“ Enregistrement instantané ” d’émissions télévisées par la simple pression sur une touche.

À la différence d’un magnétoscope, le DVD-H40A permet aux utilisateurs d’enregistrer instantanément des

émissions télévisées grâce à une pression sur la touche d’enregistrement de la télécommande.

La “ pause TV en direct ” donne aux utilisateurs la garantie de ne pas manquer une seule scène de leur film favori.

Cette fonction permet à l’utilisateur, qui aimerait regarder la télévision, de s’occuper d’autres choses sans qu’il ait à manquer une seule scène de son émission favorite.

“ Enregistrement de vidéos haute qualité ” à partir d’un récepteur numérique, d’un disque dur ou disques

TV DVD, VCD ou DVC.

Le DVD-H40A offre trois modes d’enregistrement à des débits binaires différents, comme SQ (2 Mbps/40 heures), HQ (4 Mbps/20 heures) et SHQ (6 Mbps/13 heures). Possibilité d’enregistrer jusqu’à 500 Clips.

Le “ Contrôle TV en direct ” vous permet de récupérer des tranches de temps afin de ne pas manquer un seul moment des émissions télévisées diffusées en direct.

Il vous suffit d’appuyer sur la touche Pause (

¤¤

II ) avant de quitter la pièce. Lorsque vous revenez, le

DVD-H40A affichera instantanément les séquences que vous avez manquées pendant votre absence.

Tranches de temps

Pause

État de fonctionnement du HDD

Décalage temporel

Récupération des séquences TV

Enregistrement

Reprise du visionnement

Caractéristiques principales du DVD-H40A

(suite)

2. Liste des émissions enregistrées

• Lors de l’enregistrement d’une émission vidéo, le DVD-H40A génère automatiquement la “ Liste des

émissions” pour faciliter le suivi des enregistrements.

• Cette liste comprend les rubriques “Nom du titre”, “Date” et “Durée”. L’utilisateur a la possibilité de changer la rubrique “Nom du titre” en “Insertion d’un titre”.. Le DVD-H40A génère automatiquement les rubriques “Date” et “Durée”.

Une image en format vignette de la première séquence s’affichera.

Toutes les touches nécessaires à la manipulation ce menu sont affichées dans la zone en bas d’écran, accompagnées d’icônes et leur légende.

3. Séquence d’ouverture

• Lorsque vous appuyez sur la touche “P-List” de la liste des émissions sur votre télécommande, vous pouvez visionner la séquence d’ouverture de chacune des émissions sélectionnées dans cette liste.

Lecture de 5 s

Saut Relecture de la séquence

4. Édition des émissions vidéo enregistrées

• Le DVD-H40A de Samsung offre à l’utilisateur la possibilité de créer ses propres émissions vidéo.

• L’utilisateur peut combiner deux ou plusieurs émission pour en créer une.

Affiche les détails du fichier sélectionné

4 5

F

F

Caractéristiques principales du DVD-H40A

(suite)

Caractéristiques principales du DVD-H40A

(suite)

• Le DVD-H40A peut diviser une émission vidéo pour en créer deux ou plusieurs autres émissions.

< position de début >

1. Une pression sur la touche

Enter exécute la division

2. La couleur se modifie

(blanc -> bleu)

1. Lecture de l’image (1 trame)

2. Les touches “FPS, RPS, pause” sont accessibles

< position de fin >

1. Une pression sur la touche

Enter exécute la division

2. La couleur se modifie

(bleu->blanc)

3. Création d’une sous-image

Fichier divisé

Position actuelle

Barre blanche

Longueur du fichier

• Le DVD-H40A permet de supprimer des émissions vidéo superflues.

• Le DVD-H40A permet même d’effectuer des suppressions partielles.

Sélectionnez le fichier voulu avec la touche Enter pour afficher le menu contextuel de suppression

6. Boîte à musique numérique

• La fonction “Juke box” (boîte à musique) permet aux utilisateurs d’écouter, à partir du disque dur, les mêmes morceaux autant de fois qu’ils le désirent sans qu’ils aient à réinsérer le CD audio. Le DVD-H40 permet aux utilisateurs de télécharger des titres MP3 depuis un CD vers le disque dur.

(Capacité max du HDD pour les MP3 : 10 GB)

Indique le fichier sélectionné

• Si l’utilisateur souhaite intégrer ses photos préférées au même fichier de musique, il pourra alors savourer un diaporama musical.

Play list

Mark Name

MP3

MP3

MP3

MP3

MP3

MP3

MP3

MP3

Something like you

Back for good

More than words

Power of love

Autumn

Tears in heaven

My love

05

Total : 012

Singer : Queen

Time : 04:13

Repeat All

Slide Show

lnstructions

Play list

Mark Name

MP3

MP3

MP3

MP3

MP3

MP3

MP3

MP3

Something like you

Back for good

Love of my life

More than words

Power of love

Autumn

Tears in heaven

My love

lnstructions

Total : 012

Repeat All

Slide Show

5. Lecture de disques DVD, CD, VCD, MP3 et CD Photos

• Le DVD-H40A permet aux utilisateurs de passer des disques, tels que des DVD, CD audio, CD vidéo, MP3

(CD-R/RW), CD photos (Kodak), CD-G, etc.

• Dans le mode Édition, l’utilisateur peut créer son propre fichier de musique, tels que “CLASSIC”, “JAZZ”,

“POP SONG”, etc.

Edit

MP3

Mark Name

pops

Jazz

MP3 BREAD - IF

MP3 HEAVEN

MP3 Video Kill the

MP3 CARELESS WHISPER

MP3 Three Times AL

MP3 I cant Tell you lnstructions

Total : 777

Select All

F

6 7

F

Caractéristiques principales du DVD-H40A

(suite)

Caractéristiques principales du DVD-H40A

(suite)

7. Album de photos familiales

L’IUG du DVD-H40A vous permet de regarder des images JPEG enregistrées sur un CD ou

directement sur le disque dur.

Jusqu’à 10 000 images JPEG (Taille de fichier standard 100kbyte) peuvent être enregistrées et éditées en

HDD.

La fonction Page indique le nombre de pages de vignettes

Huit vignettes par page

Naviguez d’une vignette à une autre à l’aide des touches fléchées de la télécommande

Maximum de 20 caractères

La photo sélectionnée, que vous désirez agrandir, est mise en surbrillance La touche “Enter” sur la télécommande permet d’afficher une vue plein-écran de la photo sélectionnée

La fonction horodatage affiche la date auxquelles la photo a

été prise

“Affichage d’une seule photo”

La fonction Edition vous permet de sélectionner, supprimer, déplacer ou renommer vos images ou

photos préférées et de créer votre propre répertoire.

Indique le fichier sélectionné

L’écran IUG permet à l’utilisateur de facilement sélectionner les photos à copier d’un CD sur le

disque dur.

Indique le fichier sélectionné

F

“Diaporama”

Appuyez sur la touche “Enter” pour afficher le menu contextuel.

Après avoir paramétrer le temps de retard, démarrez le diaporama.

Gamme de configuration de l’heure

3 sec ~ 10 sec

8

8. Connexion compatible DVC ou DSC

• La connexion compatible DSC ou DVC à l’aide d’un port d’entrée A/V permet aux utilisateurs de regarder et d’éditer les émissions vidéo à l’écran de leur téléviseur.

Enregistrement/édition sur DD

Images reçues depuis

DVC ou DSC

Visionnement sur TV

9

F

Sommaire

Ce produit incorpore une technologie de protection des droits d’auteur qui est protégée par certains brevets américains ou autres droits de propriété intellectuelle appartenant à

Macrovision Corporation ou d’autres propriétaires de droits. L’utilisation de cette technologie de protection des droits d’auteur doit être autorisée par Macrovision

Corporation et est prévue pour un usage à domicile ou d’autres visionnages limités à moins d’une autorisation préalable de Macrovision Corporation. Il est interdit d’avoir recours à des méthodes d’ingénierie inversée ou de démontage du produit.

INTRODUCTION

Types et caractéristiques des disques

Lecture de fichiers MP3 (compatibilité CD-R MP3 obligatoire)

Vue avant du DHR (enregistreur DVD HDD)

Vue arrière du DHR (enregistreur DVD HDD)

Indicateurs d’état

Accessoires

Télécommande à infrarouges

Mise en place des piles dans la télécommande

Quelle connexion pour le DHR (enregistreur DVD HDD)

Connexion du DHR (enregistreur DVD HDD) à un téléviseur à l’aide d’un câble coaxial

Connexion du DHR (enregistreur DVD HDD) à un téléviseur à l’aide d’un câble SCART

Connexion du DHR (enregistreur DVD HDD) à un récepteur satellite ou à un autre appareil

Fonctionnement de la touche TV sur la télécommande

Liaisons de base et réglages automatiques

Touches de commandes

Lecture des disques – opérations de base

Affichage DVD/HDD

Lire un disque

Set-Up (

RÉGLAGES

/

PARAMÉTRAGE

)

Modifier la langue du menu principal

Configurer la chaîne TV

Enclencher le verrouillage

Régler le temps de décalage de la mémoire tampon

Régler l’option sortie audio

Régler l’option affichage

HDD Format (formatage du DD)

19

19

20

21

15

16

17

18

22

23

23

24

25

12

13

14

14

15

29

30

31

32

27

28

29

10

Sommaire

(suite)

INSTALLATION DU DHR (

ENREGISTREUR

DVD HDD)

Enregistreur Digital

Visualisation du programme enregistré en HDD

Enclenchement de l’accord parental

Modification du mot de passe de verrouillage

Edition du programme enregistré en HDD (Compiler)

Edition du programme enregistré en HDD (Séparer)

Edition du programme enregistré en HDD (Supprimer)

Edition du programme enregistré en HDD (Suppression partielle)

Enregistrer un programme TV (configuration de la minuterie)

Enregistrement d’un programme TV (Showview)

Enregistrement d'émission de télévision

Enregistrement d’un programme TV (Enregistrement immédiat)

Lecteur DVD

Copie du disque

Préréglage de la langue du DVD

Enclenchement de l’accord parental

Modification du mot de passe de verrouillage

Utilisation du menu Disc/Title (Disque/Titre)

Fonction de son 3D

Sélection de la langue des informations audio

Sélection de la langue des sous-titres

Utilisation de la fonction d'affichage

Fonctions de relecture spéciales

A-B Repeat (répéter A-B)

Utilisation de la fonction de Zoom (DVD/VCD) (DVD/Vidéo-CD)

Modification de l'angle de la caméra

Utilisation de la fonction Bookmark (signet) (DVD/VCD) (DVD/Vidéo-CD)

Juke Box (boîte à musique)

Affichage de la liste de fichiers MP3 en HDD/CD

Edition du fichier MP3 en HDD

Copie d’un fichier MP3 d’un CD à un HDD

Photo Album (album de photos)

Affichage de la liste de fichiers JPEG en HDD/CD

Edition du fichier JPEG en HDD

Copie d’un fichier JPEG d’un CD à un HDD

DIVERS

Spécifications techniques

Problèmes et solutions

58

59

60

62

63

64

34

35

36

37

38

39

40

41

42

43

44

51

51

52

53

54

46

47

48

49

50

50

55

55

56

65

66

F

11

F

Types et caractéristiques des disques

Ce DHR prend en charge les types de disques portant les logos suivants :

Type de disque

Type d’enregistrement

Taille des disques

DVD

Audio

+

Vidéo

12 Cm

8 Cm

Durée maximale de lecture

Face unique

240 min

Double face

480 min

Face unique

80 min

Double face

160 min

Caractéristiques

• Grâce aux systèmes Dolby

Digital et MPEG-2, le DVD offre une excellente qualité audio et vidéo.

• Les fonctions vidéo et audio peuvent facilement être sélectionnées sur le menu à l’écran.

VIDEO-CD

12 Cm 74 min.

Audio

+

Video

8 Cm

20 min.

• Qualité vidéo identique au système VHS avec un son de la qualité d’un CD audio et une technologie de compression

MPEG-1.

AUDIO-CD

Audio

12 Cm

8 Cm

74 min.

20 min.

• Les disques vinyles classiques sont enregistrés avec un signal analogique, ce qui produit plus de distorsion. Les disques compacts

étant enregistrés avec un signal numérique, la qualité sonore est irréprochable, avec moins de distorsion et sans risque d’usure ou de détérioration.

CD-R

CD-RW

Audio

+

Video

Audio

+

Video

12 Cm

8 Cm

12 Cm

8 Cm

* Disques ne pouvant être lus par ce lecteur.

DVD-ROM

DVD-RAM

CD-ROM

CDI

CDV

Couche HD de super CD audio

Disques CDG: uniquement lecture audio, sans les graphiques.

WAV : 74 min

MP3 : approx. 150 min

JPG : selon taille du fichier

WAV : 20 min

MP3 : approx. 60 min

JPG : selon taille du fichier

WAV : 74 min

MP3 : approx. 150 min

JPG : selon taille du fichier

WAV : 20 min

MP3 : approx. 60 min

JPG : selon taille du fichier

• Stockage permanent :

- impossibilité d’effacement ou d’écrasement des données.

• Stockage de musique, d’images et de photos.

• Enregistrement et lecture de données : réutilisable jusqu’à

1000 fois ; lecture de données

: utilisable à l’infini.

* La capacité de lecture dépend des conditions d'enregistrement.

DVD-R, +R

DVD+RW, -RW

CD-RW

CD Photo : fichier JPG

12

Lecture de fichiers MP3 (compatibilité CD-R MP3 obligatoire)

Avant de passer un disque CD-R/RW, assurez-vous de ce qui suit :

• Les fichiers MP3 doivent être enregistrés avec le format ISO 9660 ou JOLIET.

Le format ISO 9660 et les fichiers MP3 Joliet sont compatibles avec les systèmes d'exploitation DOS et

Windows de Microsoft, ainsi qu'avec le système Mac d'Apple. Ces deux formats sont les plus couramment utilisés.

• Lorsque vous nommez vos fichiers MP3, assurez-vous que le nom ne dépasse pas 15 caractères et qu’il se termine par l’extension “.mp3”.

Voici l’échantillon du format suggéré d’un nom : Titre.mp3. Le nombre maximal de caractères d’un titre est de 15.

• Lors de l'enregistrement des fichiers MP3, utilisez un transfert de décompression d'un débit minimum de 128 Kbps.

La qualité sonore des fichiers MP3 dépend principalement du taux de compression ou de décompression choisi. L'obtention d'un CD audio de bonne qualité sonore nécessite une fréquence d'échantillonnage analogique/numérique (conversion sous un format MP3) à une fréquence entre 128 Kbps et 160 Kbps.

Choisir des fréquences plus élevées (192 Kbps ou plus) donnera rarement de meilleurs résultats.

A l'inverse, les fichiers comportant des fréquences d'échantillonnage inférieures à 128 Kbps ne seront pas correctement lus.

• N'essayez pas d'enregistrer des fichiers MP3 protégés par des droits d'auteur.

Certains fichiers sont sécurisés afin d'éviter toutes copies illégales. Ils sont de types suivants : Windows

Media TM (marque déposée de Microsoft Inc) et SDMI

Leur copie est impossible.

TM (marque déposée de la SDMI Foundation).

Marquage des disques

~

• Code de protection par région

Le DHR, ainsi que les disques, porte un code d’identification par région.

Il faut que le code du DHR corresponde avec celui des disques. Si tel n’est pas le cas, le DHR ne pourra pas lire le disque concerné.

Le code de protection par région du DHR est apposé à l’arrière de son boîtier.

PAL

• Système de diffusion adopté au Royaume Uni, France, Allemagne, Australia, etc.

NTSC

• Système de diffusion adopté au Japon, etc.

• Disque encodé en Dolby numérique(sonmulticanal)

STEREO

• Disque stéréo

DIGITAL

SOUND

• Disque audio numérique

• Disque encodé en DTS (son multicanal)

13

F

F

Vue avant du DHR (enregistreur DVD HDD)

TOUCHE STANDBY/ON

(VEILLE/MARCHE)

PLATINE

DVD

TOUCHE OPEN/

CLOSE (OUVERTURE/

FERMETURE)

TOUCHE COPY (COPIER)

TOUCHE SELECT DVD

(MISE EN MARCHE DU

LECTEUR DVD)

AFFICHEUR DU

PANNEAU AVANT

TOUCHE SELECT

HDD (MISE EN

MARCHE DU D. DUR)

TOUCHE CHANNEL (SÉLECTION DE CANAUX)

TOUCHE RECORD

(ENREGISTREMENT)

TOUCHE

STOP

(ARRET)

Touche F.F/SKIP NEXT

(avance rapide/saut avant)

TOUCHE PLAY/PAUSE

(LECTURE/PAUSE)

TOUCHE REW/SKIP BACK

(REMBOBINAGE/SAUT

ARRIERE)

PRISE D’ENTRÉE

AUDIO G/D AUX

PRISE D’ENTRÉE

VIDÉO AUX

Vue arrière du DHR (enregistreur DVD HDD)

CONNECTEUR

D’ENTÉE DE

L’ANTENNE

PRISE AV2 (DEC/EXT)

SCART (EURO-21)

PRISES D’ENTRÉE

AUDIO G/D

PRISE DE SORTIE AUDIO

NUMÉRIQUE (OPTIQUE)

PRISE DE

SORTIE S-VIDÉO

PRISE DE SORTIE AUDIO

NUMÉRIQUE (OPTIQUE)

CONNECTEU

R VERS TV

PRISE AV1 (EURO AV) E/S

SCART (EURO-21)

PRISE D’ENTRÉE

S-VIDÉO

2 PRISES DE

SORTIE VIDÉO

2 PRISES DE SORTIE

AUDIO G/D

14

Indicateurs d’état

1 2 3 4 5 6 7 8

9 11 13 14

10 12

1

Indicateur du mode de platine DVD

2

Indicateur du type de disque

3

Indicateur de fichier JPEG

4

Indicateur de fichier MP3

5

Affichage de l’heure, de la position, du temps restant et de l’état

6

Programmation d’un enregistrement différé ou enregistrement différé en cours

7

Indicateur STÉRÉO

8

Indicateur de mode HDD (D. dur)

9

Disque DVD en cours

10 Son 3D activé

14 15 17

16

11 DVD avec piste sonore DTS chargé dans le lecteur

12 Indicateur du mode LPCM

13 Indicateur Dolby digital

14 NICAM activé

15 Indicateur de la qualité d’enregistrement

16 Indicateur VPS/PDC

17 HDD (D. dur) activé

Accessoires

Vous venez d’acquérir un DHR de SAMSUNG.

Dans l’emballage de votre DHR contient les accessoires suivants :

TÉLÉCOMMANDE ET

PILES

CÂBLE AUDIO ET

VIDÉO

GUIDE DE

L’UTILISATEUR

PRISE SCART PRISE S-VIDÉO PRISE COAXICIAL

15

F

F

Télécommande à infrarouges

1

STANDBY/ON (veille/marche)

2

ZOOM/TV MUTE (zoom/sourdine)

3

Touches 0~9

4

3D

5

VOLUME +/-

6

INPUT SELECT (sélection d’entrée)

7

DVD (D. dur)

8

Touche REVERSE PICTURE

SEARCH/SKIP PREVIOUS

9

STOP (arrêt)

10 MENU

11 CLEAR (effacer)

12 Touches ENTER/DIRECTION

13 RECORD (enregistrement)

14 TITLE/SPEED (titre/vitesse)

15 DISC MENU (menu disque)

16 SUBTITLE/TIMER (sous-titre/horloge)

17 OPEN/CLOSE (ouvrir/fermer)

18 TV/DHR

19 REPEAT A-B (reprise a-b)

20 PROGRAM (programme)

21 TEXT (texte)

22 TV

23 HDD

24 Touche FORWARD PICTURE

SEARCH/SKIP NEXT

25 PLAY/PAUSE (lecture/pause)

26 DISPLAY (afficher)

27 PLAY LIST (liste de lecture)

28 RETURN (retour)

29 MARK (marquer)

30 ANGLE

31 AUDIO

32 JOG/SHUTTLE (navette)

3

13

14

15

16

7

8

9

10

11

12

4

5

6

1

2

17

18

FWD

28

29

30

31

32

19

20

21

22

23

24

25

26

27

Mise en place des piles dans la télécommande

Vous devez mettre de nouvelles piles :

après avoir acheté le DHR ;

lorsque la télécommande ne fonctionne plus correctement.

1

Poussez sur l’onglet en faisant glisser le couvercle dans le sens de la flèche pour ouvrir le compartiment des piles.

2

Insérez deux piles de type AA, R6 ou équivalent en respectant les polarités :

◆ appariez le signe positif (+) sur la pile avec celui (+) de la télécommande ; appariez le signe négatif (–) sur la pile avec celui (–) de la télécommande.

3

Replacez le couvercle du compartiment des piles en le poussant jusqu’à qu’il soit bien encliqueté.

Ne pas mélanger les types de piles (p. ex., manganèse, alcaline).

16 17

F

F

Quelle connexion pour le DHR (enregistreur DVD HDD)

Avant de relier un appareil audio à un appareil vidéo, il faut que vous teniez compte de ce qui suit :

Le types de connecteurs dont sont dotés les appareils ;

Les appareils reliés en permanence au

DHR

(récepteur satellite) ou occasionnellement (caméscope).

Votre

DHR

comporte les connecteurs suivants :

Connecteur Emplacement

AV1 (EURO AV) Arrière

Type Direction

SCART Entrée/sortie

Utilisation recommandée

Télévision

AV2 Arrière

Entrée audio Arrière

Entrée

S-VIDÉO

Arrière

Sortie audio Arrière

Sortie VIDÉO Arrière

SCART Entrée/sortie

RCA audio Entrée

Récepteur satellite

CANAL/DÉCODEUR

Autres VCR/DVD

Entrée audio pour S-Vidéo

S-VIDÉO

RCA audio

Entrée

Sortie

Entrée S-Vidéo

LIGNE de sortie audio

RCA Sortie

LIGNE de sortie vidéo

Sortie

S-VIDÉO

Arrière PRISE S-VIDÉO Sortie

Sortie S-Vidéo

Sortie AUDIO Arrière numérique

SORTIE Arrière

VERS TV

Optique

Coaxial

75 ohm

Coaxial

Sortie

Sortie

Sortie audio numérique

Télévision

IN FROM ANT. Arrière

(entrée du câble de l'antenne)

75 ohm

Coaxial

Entrée

Antenne

Réseau de câblodistribution

Récepteur satellite

Chaque fois que vous reliez un appareil audio ou vidéo à votre

DHR

, assurez-vous que tous les composants sont mis hors tension.

Reportez-vous à la documentation accompagnant les appareils pour connaître les instructions détaillées les connexions et les précautions de sécurité à prendre.

Connexion du DHR (enregistreur DVD HDD) à un téléviseur à l’aide d’un câble coaxial

Pour qu’un téléviseur puisse recevoir des émissions, il faut qu’il lui parvienne un signal depuis une des sources suivantes :

Antenne externe

Antenne interne

Réseau de câblodistribution

Récepteur satellite

Assurez-vous que le téléviseur, ainsi que le

DHR

, est hors tension avant d’y brancher les câbles.

1

Débranchez le câble d’antenne ou le câble d’entrée réseau du téléviseur.

2

Branchez ce câble sur la prise coaxial 75 ohm repérée par

à l’arrière de votre DHR.

3

Branchez le câble coaxial fourni avec l’appareil sur la prise de votre DHR.

TV

4

Branchez l’autre extrémité du câble coaxial sur le connecteur sur lequel était branché le câble de l’antenne du téléviseur.

5

Si vous désirez améliorer la qualité de l’image et du son de votre téléviseur, utilisez un câble SCART pour relier votre DHR au téléviseur (voir l’illustration ci-dessous), pourvu que ce dernier est doté d’un tel connecteur.

TV

4

2

Connexion du DHR (enregistreur DVD HDD) à un téléviseur à l’aide d’un câble SCART

3

Antenne

TV

2

3

Câble SCART

Câble coaxial RF

Si votre téléviseur est muni d’une prise SCART, vous pouvez y relier votre

DHR

à l’aide d’un câble

SCART. Résultat :

améliore la qualité du son et de l’image ;

Facilite le réglage de votre

DHR

Peu importe le connecteur choisi, il faut que vous utilisiez toujours le câble coaxial fourni avec l’appareil. Sinon, aucune image n’apparaîtra à l’écran du téléviseur quand le

DHR

est hors tension.

Assurez-vous que le téléviseur, ainsi que le

DHR

, est hors tension avant d’y brancher les câbles.

1

Branchez le câble coaxial comme illustré à la figure ci-dessus.

2

Branchez une extrémité du câble SCART sur la prise AV1 (EURO AV) à l’arrière du DHR.

3

Branchez l’autre extrémité sur le connecteur correspondant du téléviseur.

19

F

18

F

Connexion du DHR (enregistreur DVD HDD) à un récepteur satellite ou à un autre appareil

Si le récepteur satellite ou l’appareil en question est muni d’une prise SCART, vous pouvez y relier votre

DHR

à l’aide d’un câble SCART. L’illustration ci-dessous présente plusieurs possibilités de connexion.

1. Entrée AV2 : au moyen d’un câble Scart à 21 broches

Branchez le câble SCART du récepteur satellite ou de l’autre appareil sur la prise AV2 (DEC./EXT) à l’arrière du

DHR. Une fois la connexion établie, sélectionnez la source du signal en appuyant sur la touche INPUT SEL pour commuter sur l’entrée AV2.

2. Au moyen d’un câble coaxial RF

Une fois la connexion établie, il faut que vous prédéfinissiez la station souhaitée à l’aide du sélecteur situé sur le récepteur.

Récepteur satellite ou autres appareils

Connecteur d’antenne

Antenne

1

2

Câble coaxial RF

Câble SCART

Fonctionnement de la touche TV sur la télécommande

Votre télécommande pour le

DHR

fonctionnera également avec les téléviseurs Samsung et des marques compatibles.

Pour savoir si votre téléviseur convient à la télécommande, suivez les instructions ci-dessous :

1

Mettez votre téléviseur sous tension.

2

Dirigez la télécommande vers le téléviseur.

3

Appuyez sur la touche TV tout en la maintenant enfoncée et entrez le code à deux chiffres qui correspond à la marque de votre téléviseur

(pour cela, appuyez sur les touches numériques appropriées).

Marque Codes Marque

SAMSUNG 01 to 06 PHILIPS

AKAI

GRUNDIG

09, 23

09, 17, 21

SABA

SONY

LOEWE 02 THOMSON

PANASONIC 08, 23 to 27 TOSHIBA

Codes

02, 20, 22

13, 14, 22 to 24

15, 16

13, 14, 24

07, 16 to 19, 21

• Si votre téléviseur est compatible avec la télécommande, il se mettra hors tension, et vous venez de le programmer pour fonctionner avec celle-ci.

Si votre téléviseur possède plus d’un code, essayez l’un après l’autre pour trouver celui qui fonctionne.

Quand vous remplacez les piles de votre télécommande, n’oubliez pas de reprogrammer le code en suivant la même méthode.

Pour commander votre téléviseur, utilisez les touches suivantes :

Touche Fonction

INPUT SEL.

VOL. + ou -

Sert à sélectionner une source d’entrée de signaux.

Sert à régler le volume du téléviseur.

PROG. Up ou Down Permet de sélectionner les canaux souhaités.

TV MUTE Active la mise en sourdine et restaure le volume.

Quelques-unes de ces fonctions peuvent ne pas fonctionner avec certains téléviseurs. Si vous rencontrez des problèmes, utilisez les touches du téléviseur.

3

F

20 21

F

Liaisons de base et réglages automatiques

en provenance de l’antenne ou du câble

1

2

Vers la prise d’entrée

SCART de votre téléviseur.

3

Cette section vous explique comment relier le DHR à votre télévision et exécuter la fonction Auto Setup (réglages automatiques). Cette fonction effectue la recherche des canaux et définit l’horloge interne du lecteur.

1

Branchez le câble de l’antenne RF provenant de l’antenne externe/interne ou de la prise murale pour câble sur la prise IN

(FROM ANT) (prise d’entrée du câble de l’antenne) située au panneau arrière de votre

DHR

.

2

Choisissez l’une des méthodes suivantes pour relier le

DHR au téléviseur :

Connexion de type Scart :

Branchez le câble SCART de la prise AV1 à l’arrière du DHR sur la prise d’entrée SCART de votre téléviseur.

Connexion de type ligne :

Branchez le câble audio/vidéo RCA (rouge, blanc, jaune), qui sort de le prise LINE OUT (sortie ligne) à l’arrière du DHR, sur la prise d’entrée de l’antenne. Utilisez le câble rouge pour le haut-parleur de droite et le câble blanc pour celui de gauche. Le câble jaune est destiné à la prise vidéo.

Il est recommandé que vous utilisiez la connexion de type ligne si votre téléviseur comporte des prises RCA.

3

Branchez le cordon d’alimentation du

DHR sur une prise murale de 110~240V/50 Hz. Il s’allume ensuite automatiquement.

• Veillez à ne pas appuyer sur quelque touche du DHR que ce soit lorsque la recherche des canaux est en cours (réglages automatiques ou auto setup). La mention “AUTO” clignote pendant que le DHR est en mode “auto setup”, c’est-à-dire que le DHR est en train de régler l’horloge et de rechercher des canaux.

• Une fois terminés les réglages automatiques, le panneau avant affiche l’heure actuelle.

• Si le réglage automatique de l’horloge n’arrive pas à déterminer l’heure actuelle, vous avez la possibilité de régler l’horloge manuellement (voir à la page 29).

4

Appuyez sur la touche STANDBY/ON (veille/marche) du téléviseur.

Même si vous avez l’intention d’utiliser la sortie

S-Vidéo, vous DEVEZ relier le

DHR

à votre téléviseur par le biais de la connexion RF standard ou la sortie

AV. Cela vous permet d’accéder au menu de réglages/paramétrage du

DHR

.

Touches de commandes

Le

DHR

a recours à un ensemble de commandes pour opérer les composants du DVD et du D. dur. Les touches suivantes vous permettent d’effectuer facilement les commandes suivantes :

1

Appuyez sur la touche STANDBY/ON (veille/marche) sur la télécommande ou le panneau avant du

DHR pour mettre ce dernier sous tension.

2

Appuyez sur la touche DVD de la télécommande ou sur la façade avant lorsque vous souhaitez contrôler le module DVD.

• Le témoin DVD du panneau avant s’allume pour indiquer que la platine des DVD est sélectionnée.

3

Appuyez à nouveau sur la touche HDD de la télécommande ou sur la façade avant lorsque vous souhaitez contrôler le HDD.

• Le témoin HDD (D. dur) du panneau avant s’allume pour indiquer que le disque dur est sélectionné.

ECRAN INITIAL DVD

CHARGEMENT

ECRAN INITIAL HDD

AVI

Lecture des disques – opérations de base

Suivez les instructions suivantes pour passer des disques DVD.

1

Ouvrez le tiroir de disques.

• Appuyez sur la touche Open/Close (ouvrir/fermer) sur la télécommande ou le panneau avant.

2

Introduisez le disque.

• Placez le disque sur la platine avec l'étiquette orientée vers le haut. S’il s’agit d’un disque à double face, placez le disque de façon que l’étiquette souhaitée soit orientée vers le haut.

3

Fermez le tiroir.

• Appuyez à nouveau sur la touche Open/Close (ouvrir/fermer) sur la télécommande ou le panneau avant pour fermer le tiroir.

4

Appuyez sur la touche Play/Pause (lecture/pause)

¤¤

IIsur la télécommande ou le panneau avant de l’unité.

• La lecture de la plupart des disques démarre automatiquement dès que le tiroir se ferme.

• Au cas où le DVD comporterait un menu ou plus d’un titre, ce menu s’afficherait à l’écran.

5

Options supplémentaires.

• Voir pages 45 et 56.

4

3

1

23 22

1

2

3

F

F

Affichage DVD/HDD

1

2

1

Appuyez sur les touches PROG

• Permet de passer au canal suivant ou précédent.

2

Appuyez sur les touches numériques de 0 à 9.

• Permet de sélectionner directement les canaux.

3

Appuyez sur la touche DISPLAY (affichage).

• Permet d’afficher les renseignements sur le canal en cours.

Information relative à l’utilisation de la touche Lien

V2 Lorsque vous appuyez sur la touche TV/DHR, vous voyez immédiatement apparaître l’écran de l’appareil audiovisuel qui est connecté à la source

AV2.

3

Lire un disque

1

Appuyez sur la touche OPEN/CLOSE.

• L’indicateur lumineux STANDBY est allumé et le tiroir s’ouvre.

2

Placez doucement un disque dans le tiroir, l’image au-dessus.

3

Appuyez sur la touche PLAY/PAUSE afin de commencer la lecture.

• Lors de l’insertion d’un CD Audio traditionnel (CDDA), celui-ci est lu automatiquement lorsque la Liste de fichiers s’affiche à l’écran.

Pour des CD MP3 ou de Photo, il est nécessaire de sélectionner un fichier souhaité pour la lecture une fois que le Liste de fichiers s’affiche à l’écran.

4

Appuyez sur la touche STOP pour arrêter la lecture.

Lorsque vous arrêtez la lecture du disque, le lecteur se souvient de l’endroit où vous avez arrêté. De ce fait, lorsque vous appuyez à nouveau sur la touche

LECTURE il reprend à cet endroit (à moins que vous n’ayez retiré le disque, que vous ayez appuyé deux fois sur la touche STOP ou que le lecteur ait été débranché). Cette fonction ne fonctionne que lorsque vous passez un DVD vidéo.

Afin d’écouter la chanson suivante, appuyez et maintenez quelques secondes la touche Avance

(

¤¤¤¤

)

.

Si le disque comporte plus de 8 fichiers, appuyez sur les touches

ˆˆˆˆ

Précédente ou

¤¤¤¤

Suivante afin de voir les pages supplémentaires par unités de 8 fichiers voisins.

4

1

3

F

24 25

F

Set-Up (réglages/paramétrage)

Menu

Enreg. Digital

Lecteur DVD

Juke Box

Album Photo

Installation

Langue

lnstructions

Move Enter Return

Menu

Exit

Il vous est possible de configurer les fonctions spéciales du

DHR

.

Modifier la langue du menu principal

La langue du menu peut être sélectionnée.

Voir page 27

Configurer la chaîne TV

Il vous est possible de programmer le canal ondes/câble TV en mode manuel ou automatique.

Voir page 28

Enclencher le verrouillage

L'horloge sur le panneau avant peut être programmée.

Voir page 29

Régler le temps de décalage de la mémoire tampon

Il vous est possible de sélectionner un horaire différé pour la fonction d’enregistrement en différée.

Voir page 29

Régler l’option sortie audio

Il vous est possible de sélectionner une option audio selon votre système audio.

Voir page 30

Régler le format de diffusion de sortie

Cette option vous permet de convertir un format de sortie de signal vidéo.

Voir page 31

Format HDD

Vous pouvez effacer toutes les données ou changer le format du système en HDD.

Voir page 32

Eteignez et rallumez l’appareil lorsque le DHR ne fonctionne pas correctement suite à une soudaine coupure de courant, un débranchement ou des fichiers non supportés ou des fichiers corrompus en HDD.

– Cas de fonctionnement anormal : pas de clé d’entrée excepté la touche Standby/On, tableau d’affichage qui clignote.

– Fichiers supportés en DHR : MP3, JPG.

Modifier la langue du menu principal

réglages/paramétrage

Il vous est possible de sélectionner la langue du menu.

1

Appuyez sur la touche MENU.

2

Sélectionnez Set-Up (réglages/paramétrage) à l'aide des touches

touche

¤¤

.

, puis appuyez sur ENTER (ENTRÉE) ou sur la

3

Sélectionnez Language (langue) à l'aide des touches

puis appuyez sur ENTER (ENTRÉE) ou sur la touche

¤¤

.

,

4

Sélectionnez la langue que vous souhaitez modifier à l’aide des touches

ou

¤¤

.

, et appuyez ensuite sur les touches ENTER

• La langue du menu principal sera changée en fonction de votre sélection.

Menu

Enreg. Digital

Lecteur DVD

Juke Box

Album Photo

Installation

Langue

lnstructions Move Enter Return

Menu

Exit

F

26 27

F

Configurer la chaîne TV

réglages/paramétrage

Move Enter Return

Menu

Exit

Le canal ondes/câble TV peut être programmé en mode manuel ou automatique.

Il vous est également possible d'ajouter ou de supprimer des canaux.

1

Appuyez sur la touche MENU.

2

Sélectionnez Set-Up (réglages/paramétrage) à l'aide des touches

touche

¤¤

.

, puis appuyez sur ENTER (ENTRÉE) ou sur la

3

Sélectionnez Channel (canal) à l'aide des touches

appuyez sur ENTER (ENTRÉE) ou sur la touche

¤¤

.

, puis

4

Reportez-vous ci-dessous au paramétrage du sous-menu.

Sélectionnez le mode à l'aide des touches

sur ENTER (ENTRÉE) ou sur la touche

¤¤

.

, puis appuyez

Auto Set-up (réglage automatique)

• Le DHR recherchera automatiquement tous les canaux disponibles sur la piste du sélecteur de canaux (tuner) sélectionnée.

Le déroulement de cette opération pourra prendre quelques minutes.

• Une fois l'opération terminée, le canal le plus bas trouvé sera présenté.

Manual Set-up (réglage manuel)

• Option de recherche et de réglage des canaux individuels en mode manuel.

• Configurez les canaux à l’aide des touches

ˆˆ ¤¤ ou

0~9, appuyez ensuite sur la touche ENTER afin d’enregistrer.

Output CH (canal de sortie)

• Sélectionnez le canal de sortie vers le sélecteur de canaux télévisés compris entre 21 et 69.

• Configurez le canal de sortie vers la TV à l’aide des touches

† , appuyez ensuite sur la touche ENTER.

• Assurez-vous de connecter le câble coaxial RF entre le

DHR et la TV.

TV System (système TV)

• Sélectionnez le système vers le canal de sortie TV

• Configurez le système TV à l’aide des touches ˆˆ ¤¤ , appuyez ensuite sur la touche ENTER.

28

Enclencher le verrouillage

réglages/paramétrage

Il vous est possible de régler l'heure exacte de l'horloge et la consulter sur le panneau avant.

La programmation d'enregistrement ne peut être utilisée que si l'horloge est réglée.

1

Appuyez sur la touche MENU.

2

Sélectionnez Set-Up (réglages/paramétrage) à l'aide des touches

, puis appuyez sur ENTER (ENTRÉE) ou sur la touche

¤¤

.

3

Sélectionnez Clock Setting (réglage de l'horloge) à l'aide des touches

, puis appuyez sur ENTER (ENTRÉE) ou sur la touche

¤¤

.

4

Réglez l'heure exacte à l'aide des touches

appuyez sur ENTER (ENTRÉE).

ˆˆ ¤¤

, puis

lnstructions Move Enter Return

Menu

Exit

F

Régler le temps de décalage de la mémoire tampon

réglages/paramétrage

Vous ne manquerez jamais plus d'émissions de télévision en direct. Le

DHR mémorise les programmes TV en direct de 30 min à 2 heures.

1

Appuyez sur la touche MENU.

2

Sélectionnez Set-Up (réglages/paramétrage) à l'aide des touches

, puis appuyez sur ENTER (ENTRÉE) ou sur la touche

¤¤

.

3

Sélectionnez Buffer Time (horaire différé) à l'aide des touches

, puis appuyez sur ENTER (ENTRÉE) ou sur la touche

¤¤

.

4

Sélectionnez les heures à l'aide des touches

appuyez sur ENTER (ENTRÉE) ou sur la touche

¤¤

.

, puis

• En fonction de l'horaire différé sélectionné, le redémarrage se fait sur la séquence (scène) correspondant à l'horaire différé.

• L'horaire différé le plus court sera utile pour sauvegarder de l'espace d'enregistrement sur le disque dur.

• La durée du tampon par défaut est de 1 heure.

Appuyez sur la touche Return afin d’accéder à la position tampon de départ.

Cela peut prendre quelques secondes lorsque la durée de la mémoire tampon est modifiée.

lnstructions Move Enter Return

Menu

Exit

29

F

Régler l’option sortie audio

réglages/paramétrage

Menu

Enreg. Digital

Lecteur DVD

Juke Box

Album Photo

Installation

Langue

Chaîne

Réglage Horloge

Horaire Différé

Options audio

Format Image

Formater le HDD lnstructions Move Enter Return

Menu

Exit

Il vous est possible d'optimiser le statut audio selon votre système audio.

1

Appuyez sur la touche MENU.

2

Sélectionnez Set-Up (réglages/paramétrage) à l'aide des touches

touche

¤¤

.

, puis appuyez sur ENTER (ENTRÉE) ou sur la

3

Sélectionnez Audio Options (options audio) à l'aide des touches

touche

¤¤

.

, puis appuyez sur ENTER (ENTRÉE) ou sur la

4

Consultez ci-dessous le paramétrage de la sortie audio.

Sélectionnez le mode à l'aide des touches

sur ENTER (ENTRÉE) ou sur la touche

¤¤

.

, puis appuyez

Menu

Enreg. Digital

Lecteur DVD

Juke Box

Album Photo

Installation

Langue

Chaîne

Réglage Horloge

Horaire Différé

Options audio

Format Image

Formater le HDD

Dolby D-out

MPEG2 D-Out

DTS

Compression lnstructions Move Enter Return

Menu

Exit

Dolby D-out (sortie Dolby D)

• PCM : Convertit en format audio PCM(2CH). Sélectionnez

PCM lors de l'utilisation de sorties audio “analogues”.

• Dolby Digital : Convertit en Dolby Digital Bitstream(5.1CH).

Sélectionnez Bitstream lors de l'utilisation d'une sortie audio numérique.

• Assurez-vous de sélectionner la bonne sortie numérique ou sinon aucun son ne vous parviendra.

MPEG 2 D-out (sortie MPEG 2 D)

• Cette fonction ne prend en charge que l'encodage de disque vers l'audio MPEG.

• PCM : Convertit en format audio PCM(2CH).

Sélectionnez PCM lors de l'utilisation de sorties audio

“analogues”.

• MPEG 2 : Convertit en Dolby Digital Bitstream(5.1CH).

Sélectionnez Bitstream lors de l'utilisation d'une sortie audio numérique.

DTS

• Non : N'émet pas de signal numérique.

• Oui : Émet un flux binaire DTS uniquement au moyen d'une sortie numérique.

Sélectionnez DTS lors de la connexion à un décodeur DTS.

D-Compression (compression dynamique)

• Cette fonction compresse la plage dynamique (du son le plus faible au plus fort) de la bande son d'un disque.

Par exemple, les scènes d'action sont bruyantes, tandis que le dialogue est murmuré. La fonction de compression dynamique égalise la plage du volume en réduisant les sons trop forts et en augmentant les sons trop faibles.

• Non : Pour sélectionner la plage dynamique normale.

• Oui : Pour sélectionner la plage dynamique compressée.

Régler l’option affichage

Il est possible de régler l'affichage de la télévision.

1

Appuyez sur la touche MENU.

2

Sélectionnez Set-Up (réglages/paramétrage) à l'aide des touches

touche

¤¤

.

, puis appuyez sur ENTER (ENTRÉE) ou sur la

3

Sélectionnez Display Options (options d'affichage) à l'aide des touches

touche

¤¤

.

, puis appuyez sur ENTER (ENTRÉE) ou sur la

4

Sélectionnez l'option à modifier à l'aide des touches

puis appuyez sur ENTER (ENTRÉE).

ou

¤¤

, réglages/paramétrage

Paramètre Image

• Pan-Scan(4:3) (format Cadré - écran panoramique) :

Sélectionnez cette option pour les télévisions de tailles classiques, lorsque vous souhaitez voir la partie centrale de l'écran en 16/9 (il y aura une perte d'image sur le côté le plus à droite et le plus à gauche de l'écran)

• Letter Box(4:3) (format Complet «boîte à lettres») :

Sélectionnez cette option lorsque vous souhaitez voir la totalité de l'image avec un rapport d'aspect DVD de 16/9, même si vous disposez d'un écran TV d'un ratio de 4/3. Des barres noires apparaîtront sur la partie supérieure et inférieure de l'écran.

• Wide(16:9) (large) : Il vous est possible de voir la totalité de l'image 16/9 sur le grand écran de votre télévision.

Message d’écran

• Oui : Affiche à l'écran une icône d'état de la lecture ou un message.

• Non : Aucun affichage à l'écran d'icône d'état de la lecture ou de message.

Affich. Frontal

• Oui : Le panneau avant reste tout le temps

éclairé.

• Non : Laisse le panneau avant tout le temps

éteint.

SortieVideo

• RVB

• Vidéo

• S-Vidéo

Système Colour

• PAL : Assurez-vous d’avoir sélectionné PAL lorsque vous visionnez un programme PAL.

• SECAM : Assurez-vous d’avoir sélectionné SECAM lorsque vous visionnez un programme SECAM.

30 31

F

F

HDD Format (formatage du DD)

réglages/paramétrage

Menu

Enreg. Digital

Lecteur DVD

Juke Box

Album Photo

Installation

Langue

Chaîne

Réglage Horloge

Horaire Différé

Options Audio

Format Image

Formater le HDD

lnstructions Move Enter Return

Menu

Exit

Toutes les données contenues sur le disque dur pourront être supprimées.

1

Appuyez sur la touche MENU.

2

Sélectionnez Set-Up (réglages/paramétrage) à l'aide des touches

touche

¤¤

.

, puis appuyez sur ENTER (ENTRÉE) ou sur la

3

Sélectionnez HDD Format (formatage du DD) à l'aide des touches

touche

¤¤

.

, puis appuyez sur ENTER (ENTRÉE) ou sur la

4

Sélectionnez le format à l’aide des touches

ˆˆ ¤¤

, appuyez ensuite sur la touche ENTER.

• Option 1 : enregistrement de 40 heures (SQ Standard)

Réserve de 250 musiques MP3

(128Kbps, 4 min standard)

Réserve de 10 000 images JPG

• Option 2 : enregistrement de 30 heures (SQ Standard)

Réserve de 2500 musiques MP3

(128Kbps, 4 min standard)

Réserve de 10 000 images JPG

5

Sélectionnez Yes (oui), puis appuyez sur la touche ENTER

(ENTRÉE).

• Certaines options déjà configurées peuvent être initialisées.

6

L’appareil s’éteindra automatiquement après le formatage.

Enregistreur Digital

Cet enregistreur comporte un disque dur (en anglais “hard drive” ou HDD) de 40 Go à haute capacité de stockage.

Il vous permet d’éditer les émissions sauvegardées et d’enregistrer des fichiers en format numérique (MPEG2).

Permet de voir le programme enregistré en HDD

Affiche la liste des émissions enregistrées.

(Voir page 34)

Permet d’enclencher l’accord parental

Cette option vous permet d’interdire à vos enfants l’accès à des

émissions pour adultes ou à contenu violent.

(Voir pages 35 et 36)

Permet d’éditer le programme enregistré en HDD

Vous pouvez combiner, diviser, supprimer ou supprimer partiellement des programmes enregistrés.

(Voir pages 37 à 40)

Permet d’enregistrer un programme TV

Il vous est possible d’enregistrer des émissions télévisées à l’aide des fonctions d’enregistrement en temps différé ou du système Showview.

(Voir page 41 et 44)

Menu

Enreg. Digital

Lecteur DVD

Juke Box

Album Photo

Installation

Liste Programme

Avis Parental

Editer

Enregistrement lnstructions Move Enter Return

Menu

Exit

Eteignez et rallumez l’appareil lorsque le DHR ne fonctionne pas correctement suite à une soudaine coupure de courant, un débranchement ou des fichiers non supportés ou des fichiers corrompus en HDD.

– Cas de fonctionnement anormal : pas de clé d’entrée excepté la touche Standby/On, tableau d’affichage qui clignote.

– Fichiers supportés en DHR : MP3, JPG.

F

32 33

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
