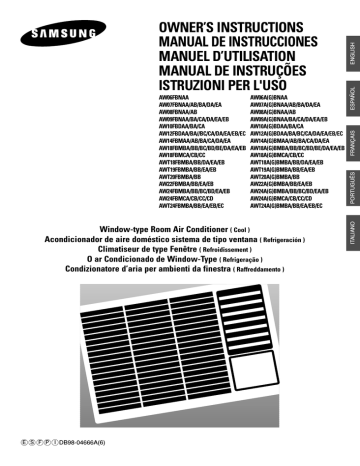

OWNER’S INSTRUCTIONS

MANUAL DE INSTRUCCIONES

MANUEL D’UTILISATION

MANUAL DE INSTRUÇÕES

ISTRUZIONI PER L'USO

AW06FBNAA AW06A(G)BNAA

AW07FBNAA/AB/BA/DA/EA

AW08FBNAA/AB

AW09FBNAA/BA/CA/DA/EA

/EB

AW10FBDAA/BA/CA

AW12FBDAA/BA//BC/CA/DA/EA

/EB/EC

AW14FBMAA/AB/BA/CA/DA/EA

AW18FBMBA/BB/BC/BD/BE/DA/EA/EB

AW18FBMCA/CB/CC

AWT18FBMBA/BB/DA/EA/EB

AWT19FBMBA/BB/EA/EB

AWT20FBMBA/BB

AW22FBMBA/BB/EA/EB

AW24FBMBA/BB/BC/BD/EA/EB

AW24FBMCA/CB/CC/CD

AWT24FBMBA/BB/EA/EB/EC

AW07A(G)BNAA/AB/BA/DA/EA

AW08A(G)BNAA/AB

AW09A(G)BNAA/BA/CA/DA/EA

/EB

AW10A(G)BDAA/BA/CA

AW12A(G)BDAA/BA/BC/CA/DA/EA

/EB/EC

AW14A(G)BMAA/AB/BA/CA/DA/EA

AW18A(G)BMBA/BB/BC/BD/BE/DA/EA/EB

AW18A(G)BMCA/CB/CC

AWT18A(G)BMBA/BB/DA/EA/EB

AWT19A(G)BMBA/BB/EA/EB

AWT20A(G)BMBA/BB

AW22A(G)BMBA/BB/EA/EB

AW24A(G)BMBA/BB/BC/BD/EA/EB

AW24A(G)BMCA/CB/CC/CD

AWT24A(G)BMBA/BB/EA/EB/EC

Window-type Room Air Conditioner

( Cool )

Acondicionador de aire doméstico sistema de tipo ventana

( Refrigeración )

Climatiseur de type Fenêtre

( Refroidissement )

O ar Condicionado de Window-Type

( Refrigeração )

Condizionatore d’aria per ambienti da finestra

( Raffreddamento )

E S F P I DB98-04666A(

6)

P-

2

Precauções de Segurança

Ao instalar e utilizar o ar condicionado, devem ser consideradas as seguintes precauções de segurança.

1

O ar condicionado deve ser ligado ao fonte de enérgia que será instalado em conformidade com electricos e terreneo nacional e regulações de segurança.

Dependendo das regulações nacional e instalação decidida, será precisar instalar;

o disjuntor de circuito.

Para mais informações sobre as necessidade eléctricas, chama um técnico especidizado.

Este aparelho tem de ser instalado conforme as regras nacional electricas.

2

Verifique se a unidade está ventilada correctamente;

Não colocar as roupas ou outros materiais.

3

Nunca derramar nenhum líquido dentro da unidade.

Se caso acontecerá, desliga à unidade e chama um técnico especializado.

4

Não introduzir nada entre as lâminas de saida de ar para evitar o dano do ventilador interior. Particularmente, não deixa as crianças perto da unidade.

5

Sempre certifique-se de que o cabo de enérgia está boa condição.

Se o fio elétrico foi danificado de qualquer forma, este tem que ser substituido pelo outro fio pelo manufator ou sua agência de serviço, ou uma pessoa qualificada para prevenir os perigos eventuais.

6

Não tentar reparar a unidade. Se está danificado, chama;

agência aprovada de serviço

O negociante de quem vocé compra o ar-condicionado.

7

Não colocar nenhuns obstáculos em frente da unidade.

8

Se o telecomando não pode utilizar mais tempo, retire as pilhas.

9

Após deixar fora essa aparelho, é necessário tirar as células de pilhas e removê-las com atenção.

A V

II

II S O

O fabricante não tem responsabilidade por nenhum acidente ou feridas devido à instalação incorrecta do aparelho. Se não for seguro da instalação, contacte um especialista de instalação.

Índice

P

REPARAR O

A

PARELHO

Precauções de segurança .............................................................................

2

A unidade do ar condicionado-Partes principais, Botões e visor ...................

4

Telecomando-Botões ......................................................................................

5

Como começar ...............................................................................................

6

Introduzir as pilhas do telecomando ..............................................................

7

F

UNCIONAMENTO DO

A

PARELHO

Refrigeração ...................................................................................................

8

Ventilação .......................................................................................................

9

Regular a direcção do fluxo de ar horizontal ................................................. 10

Regular a direcção do fluxo de ar vertical ...................................................... 10

P

ROGRAMAR O

A

PARELHO

Programação do Temporizador (Ligar) ........................................................... 11

Programação do Temporizador (Desligar) ..................................................... 12

Programar o Temporizador “Dormir” .............................................................. 13

Seleccionar o Modo de Poupança de Energia ............................................... 14

R

ECOMENDAÇÕES

S

OBRE A

U

TILIZAÇÃO

Recomendação relativas ao funcionamento .................................................. 14

Variações de temperatura e humidade .......................................................... 14

Limpeza do aparelho ...................................................................................... 15

Resolução de problemas comuns .................................................................. 17

Especificações técnicas ................................................................................. 18

I

NSTALAÇÃO

.......................................................................................................... 19

A V

II

II S O

" O alto trânsito da corrente do motor do compressor de ignição pode trazer efeitos contrários ao funcionamento dos outros equipamentos sob desfavoráveis condições principais. Este equipamento não coincide com os padrões de técnicas pertinentes para a limitação de flutuação da voltagem e de tremulação."

Antes de ligar este equipamento ao sistema de fornecimento de potência, avise a companhia fornecedora de electricidade e obtenha autorização. Não ligue outros electrodomésticos às mesmas cordas de fornecimentos.

AW18

✴✴

O máximo do impedimento permissível do sistema na caixa de cruzamento de potência é de 0,24 ohms. Normalmente, o máximo do impedimento principal permissivel não será excedido quando o ramo à tomada de potência estiver alimentado da caixa de cruzamento com uma corrente avaliada em 32A.

P-

3

A unidade do ar condicionado - Partes principais, Botões e Visor

P-

4

❄ O desenho e a forma são sujeitos a mudar conforme modelo.

❄ Se ocorre a falha de força durante a operação de ar-condicionado, a unidade fica apagada.

Então acende-se de novo, o ar-condicionado corneça a operar automaticamente.

Entrada de ar(no interior)

Filtro de ar

(O filtro de ar está colocado no interior)

Lâminas de filtro de ar interior(orientação direita/esquerda)

Saida de ar

Lâminas de fluxo de ar (orientação para cima/baixo)

Entrada de ar

(no exterior)

Alavanca de ventilação

◆ A tomada de energia não poderá ser fornecida dependendo do modelo.

Ligador electrico

O tipo de ligador electrico pode ser trocado conforme o tipo de enérgia fornecida local.

Cabo de alimentação

Azul Castanho Amarelo/Verde

Potência principal Terra

A ligação do cabo de alimentação deve ser feita por um técnico de instalação.

Indicadores para a velocidade de ventilador

(LOW, MED, HIGH)

Definição de temperatura/ temporizador

Botões de regulação da temperatura

Indicadoreso modo de funcionamento

(COOL, FAN)

Sensor de telecomando

Botão para a virada de circulação de ar

Botão de regulação da velocidade do ventilador

Indicador para a virada de circulação de ar

Indicador de Poupança de Energia.

Botão de definição do temporizador

Botão de definição do temporizador “Dormir”

Indicador de temporizador

Botão de Poupança de energia

Botão de selecção do modo de funcionamento

(COOL, FAN)

Botão de ligar/desligar

Telecomando - Botões

Botão de definição do temporizador

Botão de definição do temporizador “Dormir”

Botões de selecção do modo de funcionamento

Botão de Poupança de energia

Botão para a virada de circulação de ar

Botões de regulação da temperatura

Botões de regulação da velocidade do ventilador

Botão de ligar/desligar

P-

5

P-

6

Como começar

Acabou de adquirir um aparelho de ar condicionado (Window-Type) e mandou-o instalar por um técnico especializado.

Este Manuel de Instruções contem informações muito importantes sobre o modo de utilizar o aparelho. Pedimos-lhe que o leia atentamente, pois ele irá ajudá-lo a tirar o maior partido das características do aparelho.

Este Manual de Instruções é feito para lhe explicar como fazer funcionar o seu aparelho de ar condicionado. Assim, as ilustrações deste manual podem ser que não combinem com o seu aparelho.

Este manuel está organizado da seguinte forma.

As páginas 4 e 5 contêm ilustrações de:

- Unidade do ar condicionado(partes principais, botões e visor)

- Telecomando(Botões)

Essas ilustrações ajudá-lo-ão a identificar os botões e a compreender os símbolos apresentados no visor.

Nas páginas importantes do manuel estão descritos os procedimentos necessários para utilizar as diferentes funções do aparelho.

Nas ilustrações incluidas nos procedimentos, são usados quatro símbolos diferentes;

IMPORTANTE

NOTA PREMIR EMPURRAR

E mais, é possível aplicar onde quer que as ilustrações mostrem as posições dos botões nos ambos de telecomando e unidade própria.

Para...

Telecomando

As ilustrações têm....

Fundo de cinzento

Exemplo:

Unidade própria Côr de branco

Exemplo:

Introduzir as pilhas no telecomando

Deve introduzir ou substituir as pilhas do telecomando quando:

Adquire o aparelho de ar condicionado

O telecomando deixa de funcionar bem

Utilize duas pilhas LR03 (AAA) 1.5V. Não utilize pilhas usadas ou de tipos diferentes em simultâneo.

Após 12 meses, mesmo sem utilização, as pilhas podem ficar totalmente descarregadas.

1

2

3

Com o polegar, empurre a tampa do compartimento das pilhas, na parte detrás do telecomando, na direcção da seta, e retire-a.

Introduza as suas pilhas, respeitando as polaridades;

+ na pilha com + no telecomando

- na pilha com - no telecomando

Feche a tampa, fazendo-a deslizar até a sentir encaixar.

Resultado: Pode regular todas as funções pela unidade do ar condicionado directamente(à distância), utilizando o telecomando.

P-

7

Refrigeração

P-

8

Telecomando

Painel de controle

Seleccione o modo “COOL” se pretende abaixar a temperatura na sala. Fixe a velocidade do ventilador.

1

Se necessário, prima o botão (ligar/desligar)

Resultado:

O indicador do modo de funcionamento(COOL ou FAN) da unidade acende.

O aparelho começa a funcionar no modo que estava seleccionado na última vez que o aparelho foi usado.

A unidade emite dois apitos.

O aparelho de ar condicionado está equipado com um dispositivo de protecção que evita que ele fique danificado quando começa a funcionar após ter;

Sido ligado à corrente

Sido desligado

Começará a funcionar automaticamente após cerca de três minutos.

2

3

Se o indicador COOL não aparece na unidade;

Prima o botão no telecomando ou

Prima os botão MODE na unidade as vezes necessárias até que o indicador COOL apareça.

Resultado:

A unidade emite um apito sempre que MODE são premidos.

O aparelho começa a funcionar no modo COOL.

Pode mudar de modo sempre que quiser.

Para regular a temperatura, prima os botão ou do telecomando as vezes necessárias até que a temperatura desejada apareça no visor.

Para ajustar a temperatura, aperte o botão ou na unidade uma vez ou mais até que a temperatura de desejo se apresente.

As temperaturas possíveis situam-se entre 18°C e 30°C inclusive.

Resultado:

Sempre que prime os botões de temperatura;

– A temperatura altera-se 1°C e aparece no painel de controle.

– A unidade emite um apito.

A refrigeração só começará a funcionar se a temperatura da sala for superior à seleccionada.

4 Para fixar a velocidade do ventilador ...

Então...

High(Alta)

Med

Prime o botão no telecomando ou

Aperte na unidade um até o indicador acender.

Prime o botão no telecomando ou

Aperte na unidade um até o indicador acender.

Low(Baixa)

Prime o botão no telecomando ou

Aperte na unidade um até o indicador acender.

Resultado: Sempre que primir o botão, a unidade emitirá um apito.

5

Para regular a direcção do fluxo de ar, consulte a página 10.

Ventilação

Se a atmosfera da sala estiver muito poluida, pode renovar o ar utilizando a função de ventilação e se necessário, evacue a atmosfera poluida para fora.

1

Se pretende evacuar a atmosfera poluida para fora, empurre a alavanca de ventilação em frente da unidade à posição de direita e aberta ( ).

Resultado: A atmosfera interior da sala circula e a atmosfera poluida está evacuada para fora.

Caso contrário, empurre a alavanca de ventilação de à posição esquerda e fechada ( ).

Resultado: A atmosfera pura circula no interior da sala.

2

Se necessário, prima o botão (ligar/desligar).

Resultado:

O indicador do modo de funcionamento(COOL ou

FAN) da unidade acende.

O aparelho começa a funcionar no modo que estava seleccionado na última vez que o aparelho foi usado.

A unidade emite dois apitos.

3

Prima o botão no telecomando ou

Prima os botões MODE na unidade as vezes necessárias até que o indicador FAN apareça.

Resultado:

A unidade emite um apito sempre que MODE são premidos.

O aparelho começa a funcionar no modo FAN.

Pode mudar de modo sempre que quiser.

Quando o aparelho está no modo de FAN, a temperatura não aparece; e mais, não precisa fixar a temperatura.

4

5

Para fixar a velocidade do ventilador ...

Então...

High(Alta)

Med

Prime o botão no telecomando ou

Aperte na unidade um até o indicador acender.

Prime o botão no telecomando ou

Aperte na unidade um até o indicador acender.

Low(Baixa)

Prime o botão no telecomando ou

Aperte na unidade um até o indicador acender.

Resultado: Sempre que primir o botão, a unidade emitirá um apito.

Para regular a direcção do fluxo de ar, consulte a página 10.

Telecomando.

Painel de controle

P-

9

Regular a direcção do fluxo de ar horizontal

Telecomando Painel de controle

Dependendo da posição da unidade na sala, é possível regular a orientação das lâminas de fluxo de ar interior, localizando na parte de direito da unidade, aumentando assim a eficiência do aparelho.

1

Prima o botão (ou botão na unidade) no telecomando.

Resultado: As lâminas interiores passam a oscilar em direcção à direita e esquerda.

2

Para parar o movimento de direito e esquerdo das lâminas, prima o botão

(ou botão na unidade) novamente.

Para parar as lâminas na posição determinada e orientar o fluxo de ar à direcção correspondente, prima o botão (ou botão na unidade) , localizando na posição desejada das lâminas.

P-

10

Regular a direcção do fluxo de ar vertical

Dependendo da posição da unidade na sala, é possível regular a posição das lâminas de saida de ar, localizada na parte de baixo da unidade.

Recomendação

Durante...

A refrigeração

Oriente as lâminas...

Para cima

Regule as lâminas do fluxo de ar à posição desejada, premindo-as para cima ou baixo.

Se quiser que as lâminas do fluxo de ar se movimentem para baixo e a unidade funcione no modo COOL durante o periodos de tempo prolongados, o orvalho acontecerá;

◆ formar à superfície das lâminas

◆ gotejar das lâminas

Programação do Temporizador(Ligar)

Pode programar o temporizador para Ligar o aparelho de ar condicionado a horas determinadas. Pode programar o periodo de 1 hora a 24 horas. Poderá seleccionar o temporizador de Ligar quando o aparelho está desligado.

1

Verifique se de que o aparelho está desligado; senecessário, prima o botão (ligar/desligar).

Telecomando

Painel de controle

2

Seleccione o modo desejado, premindo o botão adequando:

◆ ou no telecomando.

Botão Mode na unidade, prima-o as vezes necessárias até que o indicador do modo de funcionamento adequado apareça.

3

Define a hora de funcionamento premindo:

Timer no telecomando as vezes necessárias.

ou

Timer na unidade um ou mais vezes.

As horas possíveis de funcionamento são entre 1 e 24 horas inclusive.

Resulttado:

O tempo restante aparece e diminui por uma hora automaticamente para indicar o tempo restante.

O aparelho liga automaticamente quando chegar a hora programada.

Pode modificar o modo, a velocidade do ventilador e a dirrecção do fluxo de ar depois de programar o temporizador de Ligar.

Cancelar o Programa do Temporizador(Ligar)

Para cancelar o temporizador de ligar, prima:

Temporizador no controlo remote ou na unidade uma ou mais vezes até que

" " apareça.

ou

No controlo remote ou na unidade. (O aparelho funcionará no modo em que foi seleccionado aquando da última utilização.)

P-

11

Programação do Temporizador(Desligar)

Telecomando

Painel de controle

Pode programar o Temporizador para Desligar o aparelho de ar condicionado a horas determinadas. Pode programar o periodo de 1 hora a 24 horas. Poderá selccionar o temporizador de Desligar só quando o aparelho está ligado.

1

Verifique se de que o aparelho está ligado; senecessário, prima o botão

(ligar/desligar).

2

Define a hora de funcionamento premindo:

Timer no telecomando as vezes necessárias.

ou

Timer na unidade um ou mais vezes.

As horas possíveis de funcionamento são entre 1 e 24 horas inclusive.

Resulttado:

O tempo restante aparece e diminui por uma hora automaticamente para indicar o tempo restante.

O aparelho desliga automaticamente quando chegar a hora programada.

Pode modificar o modo, a velocidade do ventilador e a dirrecção do fluxo de ar depois de programar o temporizador de Desligar.

Cancelar o Programa do Temporizador(Desligar)

Para cancelar o temporizador de desligar, prima:

Temporizador no controlo remote ou na unidade uma ou mais vezes até que

" " apareça. ou

No controlo remote ou na unidade. (O aparelho funcionará no modo em que foi seleccionado aquando da última utilização.)

P-

12

Programar o temporizador “Dormir”

Enquanto está a refrigerar ou aquecer a sua sala, pode programar o temporizador “Sleep”(Dormir) para se desligar automaticamente após o período de 8 horas.

Se quiser que o aparelho se desligue a uma determinada hora, consulte a página 12.

1

Certifique-se se seleccionou o modo de COOL.

Telecomando

Painel de controle

2

Prima o botão no telecomando ou

Prima o botão na unidade.

Resulttado:

A unidade emite um apito.

O "Dormir" aparecerá no painel do controle durante

15 segundos e aparecerá " ".

O tempo restante aparece e diminui por uma hora automaticamente para indicar o tempo restante.

O aparelho será controlado da forma indicada nas figuras que se seguem.

Refrigeração Quando a temperatura aumentar por um grau a mais, após uma hora, é assim mantido durante 7 horas.

Cancelar o Programa do Temporizador “Dormir”

Para cancelar o temporizador, prima:

◆ no telecomando ou

◆ na unidade

Resultado:

A unidade interior emite um apito.

O indicador SLEEP não aparece mais.

O aparelho funciona no modo que foi seleccionado na éltima utilização.

Se seleccionar o modo de Poupança de Energia no modo de

Temporizador de Dormir, o Temporizador de Dormir será cancelado e o aparelho funcionará no modo de Poupança de Energia.

P-

13

Seleccionar o Modo de Poupança de Energia

Telecomando

Painel de controle

Se quiser economizar energia enquanto utiliza o aparelho, seleccione o modo de poupança de energia com o botão de Poupança de Energia.

1

Para seleccionar o modo de poupança de energia, prima o botão de Poupança de Energia no controle remote ou na unidade uma vez ou quantas necessárias até que o indicador de Poupança de Energia se ilumine.

Resultado:

◆ O ventilador e o compressor circulam em On e Off ao mesmo tempo.

◆ O ventilador continuará a funcionar por algum tempo depois de o compressor circular em Off.

Se quiser o aparelho a funcionar no modo de Ventilação, não prina botão de Poupança de Energia. Não pode utilizar o modo de

Ventilação no modo de Poupança de Energia.

2

Para desligar o modo de poupança de energia, prima o botão de

Poupança de Energia no controle remote ou na unidade outra vez.

Resultado: ventilador funciona a todo o tempo enquanto o compressor circula em one off.

Se seleccionar o Temporizador de Dormir no modo de Poupança de nergia, o modo de Poupança de Energia será cancelado e o aparelho funcionará no modo de Temporizador de Dormir.

Recomendação relativas ao funcionamento

Estas recomendação que deve respeitar quando utilizar o aparelho de ar condicionado.

Tópico Recomendação

Falta de corrente Se houver a falta de corrente durante o funcionamento do aparelho, este desligar-se-á. Quando a energia for reposta, o ar condicionado volta a operar automaticamente.

Variações de Temperatura e Humidade

A tabela seguinte indica os valores limites de temperatura e humidade, dentro dos quais o aparelho de ar condicionado pode ser utilizado.

Modo Humidade interior

Refrigeração

Temperatura interior

21°C a 32°C aprox.

Temperatura exterior

21°C a 43°C aprox.

21°C a 54°C aprox.(Oriente Médio)

80% ou menos

Se usar o aparelho com...

Temperaturas elevadas

Temperaturas demasiado baixas

Niveis de humidade elevados

Higher humidity levels

Então...

O dispositivo de protecção automático poderá disparar, fazendo com que o aparelho pare.

O permutador de calor poderá congelar, causando perda de água ou mau funcionamento.

Poderá ocorrer condensação de água na superficie da unidade interior, se o aparelho for usado por períodos de tempo prolongados.

P-

14

Limpeza do aparelho

(

✴✴✴✴FB✴✴✴ Modelos)

Assegure-se de limpar o filtro de ar pedriodicamente para manter o aparelho na melhor condição por um longo período de tempo.

IM PORTANTE

Quando limpar o aparelho, desligue-o e puxe a tomada de potência.

1

Mantenha o cabo do filtro de ar, ligeiramente puxe-o para o lado esquerdo e abra a grelha frontal.

A remoção da grelha frontal faz a limpeza do aparelho mais fácil. Abra a grelha o maior possível.

A V

II

II S O

Remoção e Remontagem da Gralha Frontal

Para a segurança dos utilizadores, o grampo de segurança tem sido instalado na grelha frontal.

Grampo de segurança

1

Agarre a parte inferior da grelha frontal e o cabo do filtro de ar, e depois abra a grelha.

2

3

Tire o grampo de segurança e a grelha frontal.

Quando remontar a grelha frontal, deve instalar o grampo de segurança outra vez.

2

Puxe o filtro de ar para o lado direito.

3

Tira toda a poeira do filtro de ar com um aspirador de pó ou escova.

4

Quando tiver acabado, reintroduza o filtro de ar na sua posição original.

5

Estregue o superfície da unidade com um detergente neutro e depois estregue-o outra vez com o pano seco. (Certifique-se para não usar benzeno, solvente ou outros produtos químicos.)

Se quiser...

Não utilizar o aparelho de ar condicionado por um longo período de tempo.

Então...

◆ Ponha o ventilador a funcionar durante poucas horas para secar o interior do aparelho.

◆ Desligue o aparelho e desligue-o do encaixe da parede.

◆ Limpe o filtro e os superfícies exteriores.

Não ter utilizado o aparelho por um longo período de tempo.

Ponha o ventilador a funcionar durante poucas horas para secar o interior do aparelho.

O aparelho tem duas ou três ranhuras da grelha dependendo do modelo.

P-

15

P-

16

Limpeza do aparelho

(

✴✴✴✴AB/GB✴✴✴ Modelos)

Grelha frontal

Para que o seu aparelho de ar condicionado funcione sempre bem, tem de limpá-lo regularmente para retirar a poeira no filtro de ar.

Antes de limpar o aparelho, certifique-se que desliga do encaixe na parede.

1

Abra a grelha frontal, puxando as patilhas existentes nos lados da unidade.

A remoção da grelha frontal dá benefício à limpeza de ar condicionado.

Depois de abrir a grelha frontal, levante ao máximo e puxe para baixo para soltar e vice-versa.

2

Aperte o suporte no filtro de ar e levante-o rapidamente.

Grelha frontal

Ranhura

Gancho

3

Retire toda a poeira dos filtros, com um aspirador ou escova.

4

Quando tiver terminado, escorrge o filtro de ar detrás para dentro da posição.

5

Limpe os lados da saida com um pano humedecido e um detergente suave

(Não use benezeno, nem diluentes nem outros produtos químicos).

Limpe-as para secar com um pano suave inteiramente.

Se quiser....

Então...

O aparelho não será

Ponha o ventilador a funcionar durante poucas usado por periodos horas para secar o interior do aparelho.

de tempo prolongados

Desligue o aparelho e destampe-o do encaixe na parede.

Limpe o filtro e superfícies da saida.

O aparelho não for usado por periodos de tempo prolongados

Ponha o ventilador a funcionar durante poucas horas para secar o interior do aparelho.

Resolução de problemas comuns

Antes de chamar um técnico do serviço pós-venda, efectue as verificações indicadas a seguir.

Poderá poupar tempo e dinheiro.

Problema

O aparelho não funciona

O aparelho não funciona com o telecomando

Não ouve um apito quando prime

(ligar/desligar) no telecomando

O aparelho não faz refrigeração

A direcção do fluxo de ar não muda ao primir o botão (ou botão na unidade)

Explicação/Solução

Verifique se o disjuntor do circuito do aparelho não tem sido ligado.

Verifique se o cabo de enérgia está ligado dentro do encaixe na parede e o encaixe está ligado, se necessário.

Verifique se o indicador do modo de funcionamento(COOL ou FAN) na unidade começa a funcionar; se necessário, prima o botão

(ligar/desligar) no telecomando e na unidade.

Verifique se não existem obstáculos entre o utilizador e unidade.

Substitua as pilhas do telecomando se necessário.

Verifique a sua distância da unidade(sete metros e menos).

Certifique-se de que está a apontar o telecomando para o sensor do telecomando na unidade.

Substitua as pilhas do telecomando, se necessário.

Verifique se está seleccionado o modo de funcionamento correcto COOL.

A temperatura da sala pode ser demasiado baixa.

Pode haver poeira bloquear a protecção do filtro de ar: consulte a página 15 ou 16 para saber como proceder à limpeza do aparelho.

Certifique-se de que não há qualquer obstáculo dentro do fluxo de ar e fora da unidade.

Verifique se de que o aparelho está ligado; se necessário, prima o botão (ligar/desligar) no telecomando ou na unidade.

O temporizador não é activado correctamente

Durante o funcionamento do aparelho penetram cheiros na sala

Verifique se o temporizador foi programado correctamente; consulte a página 11~13.

Ventile a sala.

P-

17

P-

18

Especificações Técnicas

Desenho e especificação são sujeitos a mudar sem nota.

Modelo

✴✴✴✴✴✴✴AA/AB

✴✴✴✴✴✴✴BA/BB/BC/BD/BE

✴✴✴✴✴✴✴CA/CB/CC/CD

✴✴✴✴✴✴✴DA

✴✴✴✴✴✴✴EA/EB/EC

Enérgia fornecida

115V~, 60Hz

220V~, 60Hz

230-208V~, 60Hz

200-220V~, 50Hz

220-240V~, 50Hz

Instalação (por 60Hz)

1

Requerimentos Eléctricos

Para a segurança individual:

◆ Este aparelho eléctrico deve ser ligado à terra correctamente.

◆ Não cortar ou remover a terceira raiz cónica de ligação à terra do fio de alimentação.

◆ É recomendável não utilizar um fio flexível ou bujão de adaptador com este aparelho.

◆ Não mude o bujão no fio de alimentação deste aparelho.

◆ Siga os códigos nacionais de electricidade ou códigos locais e regulamentos.

115V 15AMP tipo circuito

"paralelo"

230V/208V 20AMP tipo circuito

"perpendicular"

230V/208V

15AMP tipo circuito "em série"

230V/208V

30AMP tipo circuito "em série"

◆ Se o fornecimento de electricidade não se adequar às especificações indicadas acima, contacte um técnico reconhecido.

◆ A ligação de alumínio poderá causar quaisquer problems-consulte um técnico reconhecido.

◆ Esta unidade requer um circuito separável, que serve apenas a este aparelho.

P-

19

P-

20

Instalação

Antes de fazer instalação, verifique se o lugar de instalação para o ar condicionado e o tubo de drenagem.

Pré-verificação antes de instalação

1

Verifique se a caixa e grelha frontal da unidade para evitar o dano.

2

Verifique se a energia fornecida.

- Refere-se as especificações na etiqueta anexada à unidade.

Condições de instalação

1

Conforme a unidade é pesada, a parede ou janela do lugar para instalação deve ter intensidade e durabilidade suficiente para funcionamento do aparelho e prevenção de vibração e barulho desnecessários.

Se está fragil, a operação do reforço deve ser realizada separadamente.

2

É recomendavel instalar o aparelho no lado de norte e oeste para evitar o exposto directamente à luz do sol. Quando instalá-lo no lado de sul e leste devido à circunstância inevitável, será recomendavel instalar o guarda-sol para evitar o exposto directamente à luz do sol.

Neste caso, considera que não vai causar qualquer obstáculo ao fluxo de saida de ar.

3

Quando instalá-lo, verifique se o espaço suficiente mantem no lado detrás da unidade para facilitar o fluxo de ar. Quando funcioná-lo, verifique se o espaço suficiente mantem no lado detrás da unidade para facilitar o fluxo de ar. Quando funcioná-lo na zona limitida tal como o edifício interior com funcionamento de refrigeração, é possível provocar o problema com unidade.

◆ O aparelho deve estar firmemente seguro com parafusos ou outro método semelhante.

75mm min.

Abrigo

300mm

500mm 500mm

“A”

500mm

Approximadamente 3 ˚

Modelo

✴✴✴✴✴✴N✴✴

✴✴✴✴✴✴D✴✴

✴✴✴✴✴✴M✴✴

“A”

180mm

220mm

240mm

750mm 150mm min.

Se a parede está mais grande que o grosso de 150mm, curte a parede detrás com angulo 45˚ se possível.

o lado exterior

45˚ 45˚ o lado interior

100mm ou mais

Barreira, parede ou outros obstáculo.

Instalação do tubo de drenagem

Fixa o tubo de drenagem conforme se mostra na figura.

Detrás

Tampa

Parafusos (2EA)

Guarda de gás

Tubo de drenagem

Instalação da panela de drenagem

O procedimento da instalação da panela de drenagem deve ser ligado com consideravel atenção das condições do lugar instalado para o aparelho.

No caso do lugar onde a panela de drenagem não pode ser directamente instalada no lado detrás da unidade após a instalação do aparelho.

Exemplo: armazenagem alta

1

Abra a grelha frontal ; consulte a página 15 ou 16.

2 Tire o parafuso colocado na parte baixa da grelha frontal.

Está seguro na parte de dependendo do modelo.

3

Separe o painel frontal.

3-1 Prima nos ambos lados de caixa em direcção de seta conforme se mostra na figura.

3-2 Puxe a parte inferior do painel frontal para diante.

(menos 3 polegadas)

3-3 Levante o painel frontal para cima.

Utilizando a força demasiada para separar o painel frontal, há risco de provocar danos às patilhas.

4

Retire dois parafusos nos lados inferiores direito e esquerdo da unidade.

5

Retire o chassis da caixa.

6

Retire a tampa introduzida dentro da panela.

7

Fixe a panela de drenagem conforme se mostra na figura e ligue ao tubo de drenagem. (Pode utilizar o tubo de drenagem comercial.)

8

Após instalação da panela de drenagem, coloque a caixa no lugar decidido e forma-a novamente na condição anterior.

Prenda o painel frontal na caixa por recolocar o parafuso tirado no procedimento 2. Se o parafuso não foi tirado no procedimento 2, prenda o painel com um parafuso auxiliar.

No caso do lugar onde a panela de drenagem pode ser directamente instalada no lado detrás da unidade após a instalação do aparelho.

1

Efectue-se o passo 6 e 7 entre acima mencionados passos.

Painel frontal

Parafuso

Detrás

Panela de drenagem

Tampa

Tubo de drenagem

Parafuso

Figura do lado fundo com panela de drenagem e tubo no lugar decidido.

P-

21

THIS AIR CONDITIONER IS MANUFACTURED BY:

ESTE ACONDICIONADOR DE AIRE HA SIDO FABRICADO POR:

CE CLIMATISEUR EST FABRIQUÉ PAR:

ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:

QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA:

Printed in Korea

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
