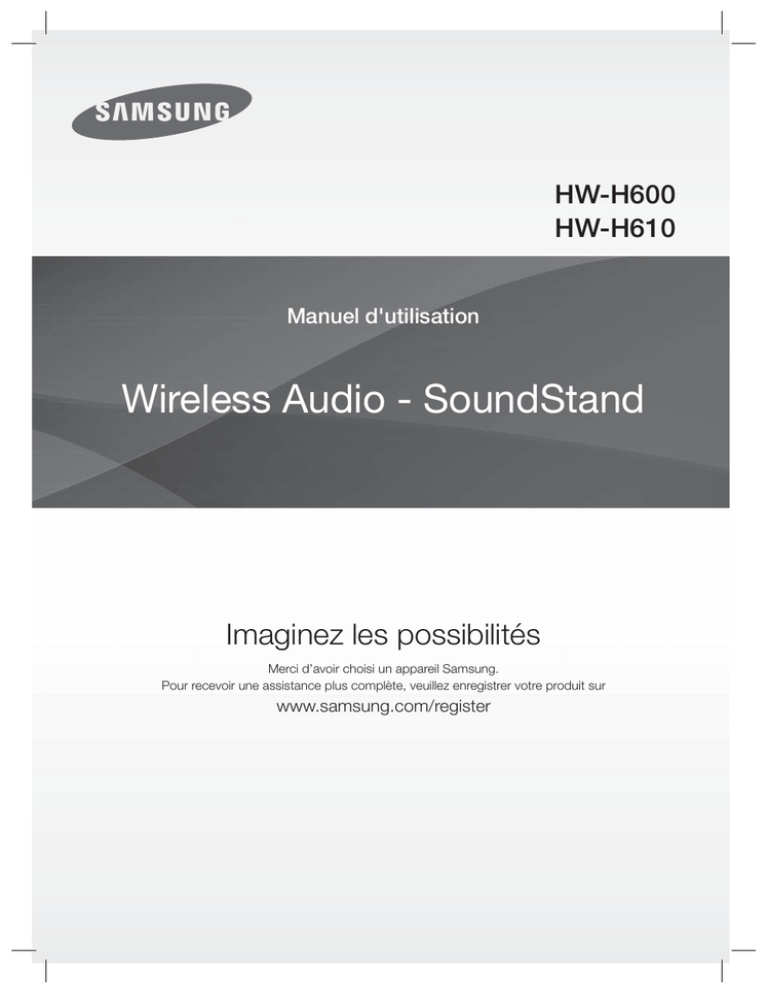

HW-H600
HW-H610
Manuel d'utilisation
Wireless Audio - SoundStand
Imaginez les possibilités
Merci d’avoir choisi un appareil Samsung.
Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur
www.samsung.com/register
CARACTÉRISTIQUES
CARACTÉRISTIQUES
TV SoundConnect
TV SoundConnect vous permet d’écouter le son depuis votre téléviseur sur votre SoundStand via une connexion
Bluetooth et vous permet de contrôler le son.
HDMI
L'interface HDMI permet la transmission simultanée des signaux audio et vidéo pour vous offrir une image plus nette.
L'appareil est également équipé de la fonction ARC qui vous permet d'écouter le son de votre téléviseur sur le
SoundStand via un câble HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur
compatible ARC.
Expansion du son ambiophonique
La fonctionnalité Expansion du son ambiophonique ajoute de la profondeur et de la grandeur au son. L’Expansion du
son ambiophonique est gérée par Sonic Emotion.
Mode sonore spécial
Vous avez le choix entre différents modes de son : CINEMA (CINÉMA) / SPORTS / VOICE (VOIX) / MUSIC (MUSIQUE)
/ STANDARD (OFF), selon le type de contenu dont vous souhaitez profiter.
Télécommande multifonction
Vous pouvez utiliser la télécommande fournie pour contrôler diverses opérations en appuyant sur un simple bouton.
Prise en charge de la fonction Hôte USB
Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en
lire les fichiers musicaux à l’aide de la fonction USB HOST du système SoundStand.
Fonction Bluetooth
Vous pouvez connecter un périphérique Bluetooth à l'SoundStand pour écouter de la musique avec un son stéréo de
haute qualité, tout cela sans fil!
NFC (Modèle HW-H610 uniquement)
Connectez votre périphérique compatible NFC par l'intermédiaire de Bluetooth au SoundStand en utilisant cette
procédure d'installation simple et écoutez la musique sur le périphérique via le SoundStand.
2
INFORMATIONS RELATIVES À LA SÉCURITÉ
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.
L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈSVENTE QUALIFIÉ.
Ce symbole avertit l’utilisateur de la présence d’une
tension dangereuse à l’intérieur de l’appareil.
ATTENTION
RISQUE DE CHOC
ÉLECTRIQUE. NE PAS
OUVRIR
Ce symbole avertit l’utilisateur de la présence de
directives importantes dans la documentation
accompagnant cet appareil.
AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la
pluie ou à l’ humidité.
ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la
fente large.
• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait
nécessaire que la prise principale soit facile d'accès.
ATTENTION
• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le
cordon d'alimentation doit être facilement accessible à tout moment.
3
FRA
INFORMATIONS RELATIVES À LA
SÉCURITÉ
INFORMATIONS RELATIVES À LA SÉCURITÉ
PRÉCAUTIONS
68.6 mm
99.1mm
99.1mm
99.1mm
Assurez-vous que l'alimentation
électrique
de votre
estt conforme
d'identification
' li
t ti él
ti
d
t maison
i
f
à lla plaque
l
d'id
tifi ti située
it é au dos de
votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de
l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation.
Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu
pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale.
Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
E cas d'
En
d'orage, déb
débranchez
h lla fifiche
h d
de l'l'appareilil d
de la
prise murale. Les surtensions occasionnées par l'orage
pourraient endommager votre appareil.
N'
bl aux rayons di
t d
N'exposez
pas l'l'ensemble
directs
du soleil
ou à toute autre source de chaleur.
Ceci pourrait entraîner une surchauffe et un
dysfonctionnement de l’appareil.
P
té
lle produit
d it d
idité ((comme lles vases) et
Protégez
de l'h
l'humidité
d'une chaleur excessive (comme une cheminée) ou de
tout équipement capable de créer des champs
magnétiques ou électriques. Débranchez le câble
d'alimentation en cas de dysfonctionnement. Votre
produit n'est pas prévu pour un usage industriel. Ce
produit ne peut être utilisé qu'à des fins personnelles.
Une condensation peut se former si le produit ou un
disque a été stocké à basse température. Si vous devez
transporter l'ensemble pendant l'hiver, attendez environ
2 heures que l'appareil ait atteint la température de la
pièce avant de l'utiliser.
Les piles utilisées dans ce produit peuvent contenir des
produits ch miques dangereux pour l'environnement.
Ne jetez pas les piles dans votre poubelle habituelle.
Ne vous débarrassez pas des piles en les faisant brûler.
Ne court-circuitez pas, ne désassemblez pas ni ne faites
pas surchauffer les batteries.
Le remplacement incorrect de la batterie entraîne un
risque d'explosion.
Ne la remplacez que par une batterie du même type.
4
SOMMAIRE
SOMMAIRE
FRA
2
3
14 FONCTIONS
CARACTÉRISTIQUES
14
Mode d’entrée
INFORMATIONS
14
ARC (HDMI OUT)
RELATIVES À LA SÉCURITÉ
15
Bluetooth
17
NFC (Modèle HW-H610 uniquement)
18
TV SoundConnect
3
Avertissements
4
Précautions
6
DÉMARRAGE
6
Avant de lire le manuel d'utilisation
6
Contenu
7
DESCRIPTIONS
7
Panneau supérieur/façade
8
Panneau arrière
9
TÉLÉCOMMANDE
9
Boutons et fonctions de la
télécommande
13
Connexion d’un périphérique
externe à l’aide d’un câble
OPTIQUE (NUMÉRIQUE) ou AUDIO
(ANALOGIQUE)
22
Spécifications
22
Licence
● Les figures et les illustrations du présent Manuel
d'utilisation sont fournies à titre de référence
uniquement et peuvent différer de l'apparence du
produit réel.
● Des frais supplémentaires pourront vous être
facturés dans les cas suivants :
(a) Vous demandez l'intervention d'un ingénieur,
mais il s'avère que l'appareil ne présente
aucune anomalie (par ex. vous n'avez pas lu ce
Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation,
mais il s'avère que celle-ci ne présente aucune
défaillance (par ex. vous n'avez pas lu ce
Manuel d'utilisation).
12 BRANCHEMENTS
Connexion d'un périphérique externe à
l'aide d'un câble HDMI
Mise à jour du logiciel
22 ANNEXE
Installation du SoundStand
12
USB
20
21 DÉPANNAGE
11 INSTALLATION
11
19
● Le montant de ces frais administratifs vous sera
notifié avant que tout travail ou toute visite à votre
domicile ne soit effectuée).
5
DÉMARRAGE
DÉMARRAGE
AVANT DE LIRE LE MANUEL D'UTILISATION
Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.
+ Icônes utilisées dans le présent manuel
Icône
Terme
Définition
Attention
Indique une situation pour laquelle une fonction ne fonctionne pas ou que des
paramètres peuvent être annulés.
Remarque
Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque
fonction.
+ Consignes de sécurité et dépannage
1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3)
2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 21)
+ Copyright
©2014 Samsung Electronics Co.,Ltd.
Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans son intégralité,
sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.
CONTENU
Vérifiez la présence des accessoires fournis présentés ci-dessous.
(Coussinet de protection :
4 unités)
Télécommande /
Batterie Lithium
(3V : CR2032)
Manuel d'utilisation
Câble auxiliaire
Coussinet
Adaptateur
Cordon d'alimentation
Câble USB
Plaque NFC
(modèle HW-H610
uniquement)
● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
● Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.
6
DESCRIPTIONS
DESCRIPTIONS
FRA
PANNEAU SUPÉRIEUR/FAÇADE
BOUTON DE FONCTIONS
Permet de sélectionner les entrées D.IN, AUX,
HDMI, BT, TV, USB.
● Lorsque l’appareil est sous tension, si
vous appuyez sur le bouton ( ) pendant
plus de 3 secondes, le bouton fonctionne
en MUTE. Pour annuler la configuration du
bouton MUTE, appuyez à nouveau sur le
bouton ( ) pendant plus de 3 secondes.
VOLUME +/Permet de régler le volume.
La valeur numérique du niveau du
volume apparaît à l'écran de la façade.
BOUTON POWER
Permet d’allumer et d’éteindre
l’alimentation.
CAPTEUR DE LA
TÉLÉCOMMANDE
AFFICHAGE
Affiche le mode actuellement sélectionné.
La télécommande n'est opérationnelle que
sur les SoundStands SAMSUNG.
● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le
déclenchement du son.
● Si vous souhaitez bénéficier du son du SoundStand uniquement, vous devrez éteindre les enceintes du
téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre
téléviseur.
7
DESCRIPTIONS
PANNEAU ARRIÈRE
AUX IN
OPTICAL IN
Permet la connexion à la sortie
analogique d’un périphérique
externe.
Permet la connexion à la sortie
(optique) numérique d’un appareil
externe.
ENTRÉE DE
L'ALIMENTATION
PRISE HDMI OUT
Transmet les signaux vidéo et audio
numériques simultanément au moyen
d’un câble HDMI.
Branchez la prise de l'adaptateur CA
à la prise d’alimentation (jack), puis
branchez la fiche de l'adaptateur CA
dans une prise murale.
PORT USB
PRISE HDMI IN
Connectez ici des périphériques
USB comme des lecteurs MP3
pour lire des fichiers sur les
périphériques.
Permet de recevoir simultanément
les signaux numériques audio et
vidéo à l’aide d’un câble HDMI.
Utilisez-le lorsque vous connectez
un périphérique externe pris en
charge.
● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir
la fiche. Ne tirez pas sur le câble.
● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces
branchements entre les composants sont terminés.
8
TÉLÉCOMMANDE
TÉLÉCOMMANDE
SOURCE
Permet de sélectionner une source connectée au SoundStand.
POWER
SOURCE
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Surr.Sound (Expansion du son ambiophonique)
La fonction du son ambiophonique permet d'ajouter de la profondeur
et de la grandeur au son. Appuyez plusieurs fois sur le bouton Surr.
Sound pour faire défiler les réglages Surr.Sound : AUTO, ON, OFF.
SURROUND SOUND AUTO : Si la source du son est issue de plus de
2 canaux, alors SURROUND SOUND ON s’active automatiquement.
D’autre part, si la source du son est issue de moins de 2 canaux
(STEREO (STÉRÉO)), alors le mode est automatiquement réglé sur
SURROUND SOUND OFF.
WOOFER
Vous pouvez contrôler le volume des basses.
Appuyez sur le bouton or de la touche WOOFER LEVEL pour
augmenter ou baisser le volume du caisson de graves. Vous pouvez
effectuer le réglage sur une valeur comprise entre SW -6 et SW +6.
DIMMER/ANYNET+
DIMMER : Appuyez sur le bouton DIMMER/ANYNET+ de la
télécommande pour contrôler la luminosité de l'écran.
ANYNET+ : Permet d'activer la fonction ANYNET+ permettant à la
télécommande de votre téléviseur Samsung Anynet+ de contrôler le
SoundStand. La fonction ANYNET+ alterne entre activée et désactivée
chaque fois que vous appuyez et maintenez le bouton DIMMER/
ANYNET+ enfoncé au-delà de 5 secondes.
Saut en avant
Lorsque le périphérique que vous êtes en train de lire contient deux
fichiers ou plus et lorsque vous appuyez sur le bouton $, le fichier
suivant est sélectionné.
REPEAT
Vous pouvez régler la fonction REPEAT lorsque vous écoutez de la
musique à partir d'une clé USB.
REPEAT OFF : Permet d'annuler la lecture répétée.
REPEAT FILE : Permet de répéter la lecture d'une piste.
REPEAT ALL : Permet de répéter la lecture de toutes les pistes.
REPEAT RANDOM : Permet de lire les plages dans un ordre aléatoire.
(Une plage qui a déjà été lue peut être lue à nouveau.)
Lecture/Pause
Appuyez sur le bouton ► pour mettre en pause la lecture du fichier
temporairement.
Appuyez sur le bouton ► pour lire le fichier sélectionné.
● SoundStand est un nom dont Samsung est le propriétaire.
● Faire fonctionner le téléviseur en utilisant sa télécommande.
9
FRA
BOUTONS ET FONCTIONS DE LA TÉLÉCOMMANDE
TÉLÉCOMMANDE
POWER
Permet d'allumer/d'éteindre l'SoundStand.
POWER
SOURCE
MUTE
Vous pouvez baisser le volume sur 0 en appuyant sur un bouton.
Appuyez à nouveau pour rétablir le son à son niveau de volume
précédent.
VOLUME
Règle le niveau de volume de l’unité.
SOUND EFFECT
Veuillez sélectionner un mode d'effet sonore.
Sélectionnez le mode STANDARD si vous souhaitez apprécier le son
d’origine. Lorsque vous choisissez un mode d'Effet sonore
(excepté le mode STANDARD), le Surround Sound Expansion est
automatiquement désactivé.
Saut en arrière
Si le périphérique que vous êtes en train de lire contient plus d'un
fichier et que vous appuyez sur le bouton #, le fichier précédent est
sélectionné.
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Bluetooth POWER
Maintenez enfoncé le bouton Bluetooth POWER de la télécommande
pour activer et désactiver la fonction Bluetooth Power.
Pour plus de détails, reportez-vous aux pages 16 et 18.
AUDIO SYNC
Si le SoundStand est connecté à un téléviseur numérique et que la
vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons
Audio Sync pour corriger le problème.
Appuyez sur les boutons AUDIO SYNC +/- pour régler le temps de
retard audio de 0 à 300 ms. En mode USB, en mode TV ou en mode
BT, la fonction Audio Sync peut ne pas fonctionner.
+ Installation des piles dans la télécommande
1. Utilisez une pièce de monnaie
adaptée pour tourner le
couvercle de la batterie de la
télécommande dans le sens
inverse des aiguilles d’une
montre pour le retirer comme
indiqué sur la figure
ci-dessus.
2. Insérez une pile au lithium de 3 V. Veillez à
ce que le pôle positif (+) soit orienté vers le
haut lors de l’insertion de la pile dans son
logement Mettez le couvercle sur la
batterie et alignez le repère ' ' l’un en face
de l’autre comme indiqué sur la figure
ci-dessus.
10
3. Utilisez une pièce de
monnaie adaptée pour
tourner le couvercle de la
batterie de la
télécommande dans le
sens des aiguilles d’une
montre jusqu’en butée
pour le remettre en place.
INSTALLATION
INSTALLATION
Si vous désirez placer votre téléviseur par-dessus le SoundStand, assurez-vous que votre téléviseur satisfait les deux
conditions ci-dessous:
- Poids maximum du téléviseur : 35kg
- Dimension maximum du pied du téléviseur : Inférieur à 720mm X 320mm
 S’adapte à la plupart des téléviseurs allant jusqu'à 1524 mm et 35 kg (*la taille de l’écran du téléviseur et le
type de pied peuvent varier)
+ Comment installer le SoundStand
Installation correcte
Ne placez pas le téléviseur sur un côté du
SoundStand
Ne placez pas le SoundStand près de l’une des
arêtes du plateau du téléviseur, la table ou le
centre de loisirs
Ne placez sur le SoundStand pas un téléviseur
dont la base est plus grande que la surface
supérieure du SoundStand
● Ne placez pas le téléviseur sur un côté du SoundStand. Le téléviseur peut basculer et provoquer des
blessures.
● Lors de son installation, veillez à placer le SoundStand au centre du plateau, de la table, etc. Ne le placez
pas près d'une arête.
● Si le pied du téléviseur est plus grand que le SoundStand, envisagez une installation du téléviseur sur un
support mural ou placez le SoundStand sur une surface stable.
● Maintenez le SoundStand à au moins cinq centimètres 5 cm du mur lors de son installation.
+ Utilisation des coussinets de protection
Positionnez les coussinets de protection
inclus au-dessus de l’appareil et placez
ensuite le pied du téléviseur sur les
coussinets pour éviter de rayer la surface
de l’appareil.
11
FRA
INSTALLATION DU SOUNDSTAND
BRANCHEMENTS
BRANCHEMENTS
CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN
CÂBLE HDMI
HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur,
un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc.
La technologie HDMI permet d’éviter tous les dommages sur le signal dus à la conversion analogique et permet
de maintenir la qualité audio et vidéo de la source numérique originale.
HDMI IN
HDMI OUT
Câble HDMI
(non fourni)
Câble HDMI
(non fourni)
Appareils numériques
HDMI IN
HDMI OUT (ARC)
À l'aide d'un câble HDMI (non fourni), connectez la prise
HDMI IN située à l'arrière de l'appareil à la prise HDMI
OUT de vos périphériques numériques.
La fonction ARC permet d’utiliser le port HDMI
OUT(ARC) pour la sortie du son audio numérique.
et,
Elle peut être uniquement activée si le SoundStand est
connecté à un téléviseur qui prend en charge la fonction
ARC.
HDMI OUT (HDMI)
● ANYNET+ doit être activé.
● La fonction sera indisponible si le câble HDMI
ne prend pas en charge ARC.
À l'aide d'un câble HDMI (non fourni), connectez la prise
HDMI OUT située à l'arrière de l'appareil à la prise HDMI
IN de votre téléviseur.
● Le HDMI est une interface qui permet la
transmission par voie numérique de données
audio et vidéo à l'aide d'un simple
connecteur.
12
BRANCHEMENTS
CONNEXION D’UN PÉRIPHÉRIQUE EXTERNE À L’AIDE D’UN
CÂBLE OPTIQUE (NUMÉRIQUE) OU AUDIO (ANALOGIQUE)
AUX IN
OPTICAL IN
ou
OPTICAL
OUT
Lecteur BD/
DVD/Décodeur/
Console de jeux
AUDIO
OUT
Câble Optique
(non fourni)
Câble Audio
OPTICAL IN
AUX IN
Connectez la prise OPTICAL IN de l’unité principale à
la prise OPTICAL OUT du téléviseur ou du périphérique
source.
Connectez la prise AUX IN (Audio) de l’unité principale
à la prise AUDIO OUT du téléviseur ou du périphérique
source.
Veillez à respecter les codes couleur.
● Ne branchez pas le cordon d’alimentation de
ce produit ou de votre téléviseur dans la prise
murale avant que toutes les connexions entre
les différents composants n’aient été
effectuées.
● Avant de déplacer ou d'installer ce produit,
éteignez-le et débranchez le cordon
d'alimentation.
ou,
13
FRA
Cet appareil est équipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogique audio, ce qui vous
permet de disposer de deux méthodes de connexion à un téléviseur.
FONCTIONS
FONCTIONS
MODE D’ENTRÉE
Appuyez sur le bouton SOURCE sur la télécommande ou sur le bouton (
l’appareil pour sélectionner le mode souhaité.
) sur le panneau supérieur de
SOURCE
POWER
SOURCE
MUTE
VOL
Mode d'entrée
Affichage
Entrée Optique
numérique
D.IN
Entrée AUX
AUX
Entrée HDMI
HDMI
Mode BLUETOOTH
BT
Mode TV
TV
Mode USB
USB
WOOFER
L'appareil s'éteint automatiquement sous les conditions
suivantes.
● Mode D.IN/HDMI/BT/TV/USB/ARC
-
S'il n'y a aucun signal audio pendant 25 minutes.
● Mode AUX
-
Si le câble AUX n'est pas connecté pendant 25
minutes.
-
Si aucune entrée de TOUCHE n'est reçue durant
8 heures lorsque le câble AUX est branché. Pour
activer ou désactiver cette fonction, appuyez sur
et maintenez-le enfoncé pendant 5
le bouton
secondes. AUTO POWER DOWN ON / OFF
apparaît sur l’écran.
ARC (HDMI OUT)
Câble HDMI
● La fonction ARC permet de transmettre les données audionumériques via le port de sortie HDMI OUT (ARC).
Elle ne peut être activée que lorsque le système SoundStand est connecté à un téléviseur prenant en charge la
fonction ARC.
● ANYNET+ doit être activé.
● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.
● La fonction ARC est activée en mode D.IN si l’unité est connectée à un téléviseur prenant en charge cette
fonction ARC.
● Pour désactiver la fonction ARC, désactivez ANYNET+.
14
FONCTIONS
BLUETOOTH
+ Pour connecter le système SoundStand à un périphérique Bluetooth
Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.
Connexion
Périphérique Bluetooth
1. Appuyez sur le bouton SOURCE de la
télécommande ou sur le bouton ( ) sur le
panneau supérieur de l’appareil pour afficher le
message BT.
2. Sélectionnez le menu Bluetooth sur le périphérique
Bluetooth que vous désirez connecter. (Reportezvous
pour cela au manuel d'utilisation de ce périphérique.)
3. Sélectionnez le menu des écouteurs stéréo sur le
périphérique Bluetooth.
•
Vous afficherez la liste des périphériques
connectés.
4. Sélectionnez "[Samsung] SoundStand" dans la
liste.
•
Lorsque le SoundStand est connecté à l’appareil
Bluetooth, [Bluetooth device name] ➞ BT
s'affiche à l’écran.
•
Le nom du périphérique peut uniquement être
affiché en anglais. Un soulignage " _ " sera affiché
si le nom n’est pas en anglais.
•
Si le fait d'associer le périphérique Bluetooth et le
système SoundStand a échoué, supprimez le
précédent "[Samsung] SoundStand" identifié
par le périphérique Bluetooth et faites-lui
rechercher le système SoundStand à nouveau.
5. Lisez de la musique sur le périphérique connecté.
•
Vous pouvez écouter de la musique lue sur le
périphérique Bluetooth connecté via le système
SoundStand.
•
En mode BT, les fonctions Play/Pause/Next/Prev
ne sont pas disponibles. Cependant, ces
fonctions sont disponibles dans les périphériques
Bluetooth qui prennent en charge la fonctionnalité
AVRCP.
15
● Si le code PIN de sécurité est demandé lors
de la connexion d’un périphérique Bluetooth,
entrez <0000>.
● Un seul périphérique Bluetooth peut être
associé à la fois.
● La connexion Bluetooth sera terminée
lorsque le SoundStand sera éteint.
● Le SoundStand peut ne pas effectuer la
recherche ou la connexion Bluetooth
correctement dans les cas suivants:
- En présence d'un champ électrique
puissant autour du système SoundStand.
- Si plusieurs périphériques Bluetooth sont
associés simultanément au système
SoundStand.
- Si le périphérique Bluetooth est éteint, mal
positionné ou s'il connaît des
dysfonctionnements.
- Notez que des appareils tels que des fours
à micro-ondes, des adaptateurs LAN sans
fil, des lampes fluorescentes et des fours à
gaz pour chauffage des locaux utilisent la
même plage de fréquences que le
périphérique Bluetooth, ce qui peut
provoquer des interférences électriques.
● Le SoundStand prend en charge les données
SBC (44,1 kHz, 48 kHz).
● Effectuez uniquement la connexion à un
périphérique Bluetooth qui prend en charge la
fonction A2DP (AV).
● Vous ne pouvez pas connecter le
SoundStand à un périphérique Bluetooth qui
prend en charge uniquement la fonction HF
(Mains libres).
FRA
Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique avec un son stéréo de haute qualité, tout
cela sans fil!
FONCTIONS
+ Bluetooth POWER activé
(Bluetooth POWER)
Lorsque la fonction Bluetooth Power On est activée et
que le SoundStand est désactivé, si un périphérique
Bluetooth précédemment associé essaye de se
connecter au SoundStand, le SoundStand s'active
automatiquement.
1. Appuyez sur la touche Bluetooth POWER de la
télécommande.
2. Bluetooth POWER on s’affiche sur l’écran du
SoundStand.
● Disponible uniquement si le SoundStand est
listé dans les périphériques appariés du
périphérique Bluetooth. (Le périphérique
Bluetooth et le SoundStand doivent être
appariés au préalable au moins une fois)
● Le SoundStand apparaîtra dans la liste des
périphériques recherchés du périphérique
Bluetooth uniquement lorsque le SoundStand
affiche [BT READY].
● En mode TV SoundConnect, le SoundStand
ne peut pas être apparié à un autre
périphérique Bluetooth.
● Si le SoundStand est connecté à un
téléviseur via TV SoundConnect et que vous
désactivez le SoundStand en éteignant le
téléviseur, la fonction Bluetooth Power
n'activera pas le SoundStand.
+ Pour déconnecter le périphérique
Bluetooth du système
SoundStand
Vous pouvez déconnecter le périphérique Bluetooth du
système SoundStand. Pour les instructions, reportezvous au manuel d'utilisation de ce périphérique.
● Le système SoundStand sera déconnecté.
● Lorsque le système SoundStand est déconnecté du
périphérique Bluetooth, le système SoundStand
affiche BT DISCONNECTED en façade.
+ Pour déconnecter le système
SoundStand du périphérique
Bluetooth
Appuyez sur le bouton SOURCE de la télécommande
ou sur le bouton ( ) sur le panneau supérieur de
l’appareil pour passer du mode BT à un autre mode ou
éteindre le SoundStand.
● Le périphérique Bluetooth attend un certain temps la
réponse du système SoundStand avant de mettre fin
à la connexion. (Le temps de déconnexion peut
varier en fonction du périphérique Bluetooth.)
● En mode Bluetooth, la connexion sera perdue
si la distance entre le système SoundStand et
le périphérique Bluetooth dépasse 5m.
● Le système SoundStand s'éteint après 25
minutes en état Prêt.
À propos du Bluetooth
Le système Bluetooth est une technologie qui permet de
connecter facilement entre eux des périphériques
compatibles Bluetooth à l'aide d'une liaison sans fil
courte distance.
● Ce périphérique Bluetooth peut générer du bruit ou
créer des dysfonctionnements en fonction des
conditions d'utilisation lorsque:
-
Une partie du corps de l’appareil est en contact
avec le système de réception/transmission du
périphérique Bluetooth ou du système
SoundStand.
-
Il est soumis à des variations électriques
provenant d'obstructions provoquées par un mur,
un coin ou des cloisonnements de bureaux.
-
Il est exposé à des interférences électriques
provenant d'appareils utilisant la même bande de
fréquences (exemple : équipements médicaux,
fours à micro-ondes et réseaux LAN sans fil).
● Associer le système SoundStand et le périphérique
Bluetooth tout en maintenant une faible distance.
● Plus la distance est grande entre l'SoundStand et le
périphérique Bluetooth, plus la qualité de la
transmission se dégrade.
Si la distance excède la plage opérationnelle
Bluetooth, la connexion est perdue.
● Dans les zones où la réception est faible, la
connexion Bluetooth peut ne pas fonctionner
correctement.
● La connexion Bluetooth ne fonctionne que lorsqu'elle
est proche de l'appareil. La connexion s’interrompt
automatiquement lorsque cette plage est dépassée.
Même si la distance est respectée, il est possible que
la qualité sonore soit détériorée par des obstacles
(ex. : murs, portes).
● Ce périphérique sans fil peut provoquer des
interférences électriques durant son fonctionnement.
16
FONCTIONS
NFC (MODÈLE HW-H610 UNIQUEMENT)
+ Connexion avec NFC et des périphériques intelligents
1. Décollez l'étiquette adhésive NFC de l'emballage et mettez-la à l'endroit désiré.
• Nous vous conseillons de coller l'étiquette adhésive NFC dans un rayon de 3m à partir de l’appareil.
• Ne collez pas l'étiquette adhésive NFC sur une surface métallique y compris sur la SoundStand.
Cela peut entraîner des interférences de communication pour l'objet métallique et l'étiquette adhésive NFC
peut être inopérante.
2. Appuyez sur le bouton ( ) situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la
télécommande pour sélectionner le mode BT.
3. Activez la fonction NFC de votre périphérique intelligent.
4. Approchez l’antenne NFC de votre périphérique intelligent de l’étiquette NFC.
5. Lorsque l’invite de connexion apparaît sur l’écran de votre périphérique intelligent, sélectionnez <Yes> (Oui).
• Une fois que la connexion est établie, un message de fin apparaît.
 Pour reconnecter une fois la connexion initiale établie, commencez à partir de l'étape 3.
+ Déconnexion de la fonction NFC
Approchez à nouveau l’antenne NFC de votre périphérique intelligent de l’étiquette NFC sur le SoundStand.
Un message de déconnexion apparaît sur l'écran du périphérique intelligent.
+ Pour connecter un autre périphérique intelligent au SoundStand qui est
déjà connecté à un autre périphérique compatible NFC
Approchez le nouveau périphérique intelligent de l'étiquette NFC de la SoundStand.
● La fonction NFC est mise en place sous Android v4.1.2 Jelly Bean ou sous des systèmes d’exploitation
ultérieurs.
- Pour la connexion NFC, votre périphérique intelligent a besoin à la fois du SE Android de version 4.1.2
Jelly Bean ou des versions ultérieures, et de l’étiquette NFC pour l’exécution de la fonction NFC. Vous
devez également télécharger l’application « Samsung NFC Connection » depuis Google Playstore et
installez-la sur votre périphérique intelligent. Pour plus de détails, veuillez vous reporter au manuel
d’utilisation du périphérique intelligent.
● La position de l’antenne NFC est différente selon les périphériques. Confirmez la position de l’antenne de
votre périphérique intelligent dans le manuel d'utilisation du périphérique avant de tenter de l’associer avec
le SoundStand.
● Si votre périphérique intelligent est placé dans une housse épaisse ou dans une coque, la connexion NFC
peut ne pas être stable.
● Le signe N est une marque déposée ou une marque de commerce de NFC Forum, Inc. aux États-Unis et
dans d’autres pays.
● Si vous rencontrez des difficultés avec la connexion NFC
- Si le périphérique intelligent est en contact avec l’étiquette NFC, la connexion NFC peut échouer.
- Si l’erreur « Empty tag » s’affiche sur le périphérique intelligent, veuillez essayer à nouveau.
- Vérifiez si l'antenne de votre périphérique intelligent est assez proche du logo NFC.
● Si vous désactivez le SoundStand lorsque la fonction Bluetooth Power On est active, et si vous essayez
ensuite de connecter un périphérique Bluetooth qui a été connecté précédemment à l'aide du NFC, le
SoundStand s’allume automatiquement lors de la connexion du périphérique.
Pour régler l’option Bluetooth Power On, reportez-vous à la page 16.
17
FRA
Vous pouvez connecter votre SoundStand à un périphérique intelligent activé NFC grâce à une connexion Bluetooth
avec une configuration simple. Une fois connecté, vous pouvez apprécier la musique enregistrée sur votre
périphérique intelligent via le SoundStand.
FONCTIONS
TV SOUNDCONNECT
Vous pouvez apprécier le son du téléviseur à travers le SoundStand connecté à un Téléviseur Samsung qui prend en
charge la fonction TV SoundConnect.
+ Connecter un téléviseur au SoundStand
Connexion
1. Allumez le téléviseur et le SoundStand.
• Réglez le menu du téléviseur "Add New Device"
(Ajouter nouvel appareil) sur "On" (Marche).
2. Appuyez sur le bouton ( ) situé sur le panneau
supérieur de l’unité principale ou sur le bouton
SOURCE de la télécommande pour sélectionner le
mode TV.
3. Sur le téléviseur, un message demandant si vous
souhaitez activer la fonction TV SoundConnect
apparaît. "[Samsung] SoundStand" s’affiche sur l’écran
du téléviseur.
4. Sélectionnez <Yes> (Oui) pour terminer la connexion
du téléviseur à la SoundStand via la télécommande du
téléviseur.
● Portée pour la plage de fonctionnement de
TV SoundConnect
- Portée recommandée pour l'appariement :
50cm maxi.
- Portée de fonctionnement recommandée :
5m maxi.
● Les boutons Play/Pause, Next, Prev ne
fonctionnent pas en mode TV
SoundConnect.
+ Utiliser la fonction Bluetooth
POWER On
● Commutez le mode du SoundStand de TV à un
autre mode met fin automatiquement à la
fonction TV SoundConnect.
● Pour connecter le SoundStand à un autre
téléviseur, la connexion existante doit être
fermée.
● Fermez la connexion au téléviseur existant, puis
appuyez sur le bouton
de la télécommande
pendant 5 secondes pour établir la connexion à
un autre téléviseur.
La fonction Bluetooth POWER On est disponible une
fois la SoundStand connectée avec succès à un
téléviseur compatible Bluetooth à l’aide de TV
SoundConnect. Lorsque la fonction Bluetooth POWER
On est activée, si vous allumez ou éteignez le téléviseur
connecté, la SoundStand s’allume ou s’éteint
également.
1. Connectez le téléviseur avec votre SoundStand via la
fonction TV SoundConnect.
2. Appuyez sur les boutons Bluetooth POWER du
SoundStand et de la télécommande. "BLUETOOTH
POWER ON" s’affiche sur l’écran du SoundStand.
● La fonction TV SoundConnect (SoundShare) est
prise en charge par certains téléviseurs Samsung
disponibles depuis 2012. Vérifiez si votre
téléviseur prend en charge la fonction TV
SoundConnect (SoundShare) avant de
commencer. (Pour plus d’informations,
reportez-vous au manuel d’utilisation du
téléviseur.)
● Si votre téléviseur Samsung est sorti avant
2014, vérifiez le menu de réglages SoundShare.
● Si la distance entre le téléviseur et le
SoundStand dépasse 5 m, la connexion peut
ne pas être stable ou l'audio peut être
discontinu. Si tel est le cas, déplacez le
téléviseur ou le SoundStand afin qu’il soit dans
la plage opérationnelle et rétablissez ensuite la
connexion TV SoundConnect.
18
•
BLUETOOTH POWER ON : Le SoundStand
s’active et se désactive lorsque vous allumez ou
éteignez le téléviseur.
•
BLUETOOTH POWER OFF : Le SoundStand
s’éteint uniquement lorsque vous éteignez le
téléviseur.
● Cette fonction est prise en charge
uniquement par les téléviseurs Samsung
sortis à partir de 2013.
● Si le SoundStand est connecté à un téléviseur
via TV SoundConnect et que vous désactivez le
SoundStand en éteignant le téléviseur, la
fonction Bluetooth Power n'activera pas le
SoundStand, même si vous connectez un
autre périphérique Bluetooth.
FONCTIONS
USB
Vous pouvez lire des fichiers musicaux sur les périphériques de stockage USB via la barre audio.
FRA
Port USB
Affichage
1. Branchez le périphérique USB au port USB situé à
l’arrière de l’appareil.
● Les fichiers musicaux protégés par la technologie
DRM (MP3, WMA) d'un site Web commercial ne
peuvent pas être lus.
2. Appuyez sur le bouton SOURCE de la
télécommande ou sur le bouton ( ) situé sur le
panneau supérieur de l’appareil de façon répétée
jusqu’à ce que USB apparaisse.
● Les téléphones mobiles ne sont pas pris en charge.
3. USB apparaît sur l’écran d’affichage.
● Liste de compatibilités:
•
•
● Les disques durs externes ne sont pas pris en
charge.
La connexion SoundStand au périphérique USB
est terminée.
Format
Codec
MPEG 1 Couche 2
Il s'éteint automatiquement (Auto Power Off) si
aucun périphérique USB n'a été connecté après
plus de 25 minutes.
*.mp3
MPEG 1 Couche 3
MPEG 2 Couche 3
MPEG 2,5 Couche 3
+ Avant de connecter un
périphérique USB
*.wma
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
L'utilisateur doit connaître les points suivants :
*.aac
● Si le nom de fichier d'un fichier ou d'un dossier sur
un périphérique USB dépasse 10 caractères, il ne
s'affiche pas sur l’écran du SoundStand.
HE-AAC
● Ce produit peut ne pas être compatible avec certains
types de support de stockage USB.
*.wav
-
*.Ogg
OGG 1.1.0
*.Flac
FLAC 1.1.0, FLAC 1.2.1
 Prend en charge un débit d'échantillonnage
supérieur à 16 KHz
● Les systèmes de fichiers FAT16 et FAT32 sont pris
en charge.
-
AAC-LC
Le système de fichiers NTFS n’est pas pris en
charge.
● Connectez un périphérique USB directement au port
USB du produit. Dans le cas contraire, vous pouvez
rencontrer un problème de compatibilité USB.
● Ne connectez pas plusieurs périphériques de
stockage au produit via un lecteur à cartes multiples.
Il peut ne pas fonctionner correctement.
● Les protocoles PTP des caméras numériques ne
sont pas pris en charge.
● Ne retirez pas le périphérique USB lorsqu'il est en
cours de lecture.
19
FONCTIONS
MISE À JOUR DU LOGICIEL
Samsung peut proposer à l’avenir des mises à niveau
pour le micrologiciel du système SoundStand.
● Insérez une clé USB contenant la mise à
niveau du micrologiciel dans le port USB situé
sur l’unité principale.
● Ne débranchez pas l’alimentation ni ne retirez
pas la clé USB alors que les mises à niveau
sont en cours d’application. L’unité principale
s’éteint automatiquement une fois que la
mise à niveau du micrologiciel est terminée.
Lorsque que le logiciel est mis à niveau, tous
les réglages sont réinitialisés sur leurs valeurs
par défaut.
Nous vous conseillons de consigner vos
réglages par écrit afin de pouvoir facilement
les spécifier à nouveau après la mise à
niveau.
● Une fois que la mise à niveau de l’appareil est
terminée, éteignez-le puis appuyez sur le
bouton (►) et maintenez-le enfoncé
pendant un moment pour réinitialiser
l'appareil.
● En cas d’échec de la mise à niveau du
micrologiciel, nous vous recommandons de
convertir le périphérique USB au format
FAT16 et de réessayer la mise à niveau.
● Ne formatez pas la clé USB au format NTFS.
Le SoundStand ne prend pas en charge le
système de fichiers NTFS.
● Tout dépendant du fabricant, le USB pourrait
ne pas être compatible.
Si une mise à niveau est proposée, vous pouvez mettre
le micrologiciel à niveau en connectant une clé USB,
contenant la mise à niveau du micrologiciel, au port USB
de votre SoundStand.
Notez qu'en présence de plusieurs fichiers de mise à
niveau, vous devez simplement les charger sur la clé
USB et les utiliser pour mettre à niveau le micrologiciel
l'un après l'autre.
Veuillez visiter le site Web Samsung.com ou contacter le
centre d’assistance téléphonique de Samsung pour
recevoir de plus amples informations concernant le
téléchargement des fichiers de mise à niveau.
20
DÉPANNAGE
DÉPANNAGE
FRA
Avant de contacter l'assistance, veuillez lire ce qui suit.
L'ensemble ne s'allume pas.
 Branchez la fiche d'alimentation électrique dans la
prise murale.
• Le cordon d'alimentation est-il branché dans la
prise?
La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.
 Débranchez la fiche d'alimentation électrique et
rebranchez-la.
• L'air est-il chargé en électricité statique?
Aucun son n'est émis.
• La fonction Mute est-elle activée?
 Appuyez sur la touche Mute pour annuler cette
fonction.
• Le volume est-il réglé au minimum?
 Réglez le volume.
La télécommande ne fonctionne pas.
• Les piles sont-elles usées?
 Remplacez-les.
• La distance entre la télécommande et l'unité
principale est-elle trop importante ?
 Rapprochez-vous de l’appareil.
La fonction TV SoundConnect (appariement du téléviseur) a échoué.
• Votre téléviseur prend-il en charge TV
SoundConnect?
 TV SoundConnect est pris en charge par certains
téléviseurs Samsung commercialisés après 2012.
Vérifiez si votre téléviseur prend en charge TV
SoundConnect.
• La version du micrologiciel du téléviseur est-elle la
plus récente?
 Mettez votre téléviseur à jour avec la version du
micrologiciel la plus récente.
• Une erreur s’est-elle produite lors de la connexion?
 Contactez le centre d'appels Samsung.
• Réinitialisez le MODE TV et connectez à nouveau.
 Appuyez et maintenez le bouton ► pendant 5
secondes pour réinitialiser la connexion TV
SoundConnect.
21
ANNEXE
ANNEXE
SPÉCIFICATIONS
Nom du modèle
GÉNÉRAL
AMPLIFICATEUR
*
*
HW-H600, HW-H610
USB
5 V/0,5 A
Poids
5 kg
Dimensions (L x H x P)
735 x 36,5 x 360 mm
Plage de températures en fonctionnement
de + 5 à + +35 °C
Plage d'humidité en fonctionnement
de 10 à 75 %
Puissance de sortie nominale
80 W(MID/TWT = 8 OHM, SW = 4 OHM)
THD = 10 %, 1 kHz
Rapport signal/bruit (entrée analogique)
65 dB
Séparation (1 kHz)
65 dB
Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées
à l'aide des directives AES (Audio Engineering Society).
Caractéristiques nominales
- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
- Le poids et les dimensions sont approximatifs.
- Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil.
LICENCE
Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de
commerce de Dolby Laboratories.
Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS,
le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque
déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.
Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou
des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
- Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse
(oss.request@samsung.com).
Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres
dispositions relatives à la Directive 1999/5/EC.
La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Support (Assistance) >
Search Product Support (Recherche assistance produit) et saisissez le nom du modèle.
Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.
22
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.
Zone
AUSTRIA
Centre de contact
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Site Internet
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
www.samsung.com/gr/support
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
[Elimination des batteries de ce produit]
Zone
Centre de contact
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora
** (koszt połączenia według taryfy
operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG (0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
Site Internet
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
SWITZERLAND 0848 726 78 64 (0848-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
U.K
0330 SAMSUNG (7267864)
www.samsung.com/uk/support
EIRE
0818 717100
www.samsung.com/ie/support
LITHUANIA
8-800-77777
www.samsung.com/lt/support
LATVIA
8000-7267
www.samsung.com/lv/support
ESTONIA
800-7267
www.samsung.com/ee/support
Les bons gestes de mise au rebut de ce produit
(Déchets d’équipements électriques &
électroniques)
(Applicable aux pays disposant de systèmes de collecte
séparés)
(Applicable aux pays disposant de systèmes de collecte
séparés)
Le symbole sur la batterie, le manuel ou l'emballage indique que les
batteries de ce produit ne doivent pas être éliminées en fin de vie
avec les autres déchets ménagers. L'indication éventuelle des
symboles chimiques Hg, Cd ou Pb signifie que la batterie contient
des quantités de mercure, de cadmium ou de plomb supérieures aux
niveaux de référence stipulés dans la directive CE 2006/66. Si les
batteries ne sont pas correctement éliminées, ces substances
peuvent porter préjudice à la santé humaine ou à l'environnement.
Ce symbole sur le produit, ses accessoires ou sa documentation
indique que ni le produit, ni ses accessoires électroniques usagés
(chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec
les autres déchets ménagers. La mise au rebut incontrôlée des
déchets présentant des risques environnementaux et de santé
publique, veuillez séparer vos produits et accessoires usagés des
autres déchets. Vous favoriserez ainsi le recyclage de la matière qui
les compose dans le cadre d’un développement durable.
Afin de protéger les ressources naturelles et d'encourager la
réutilisation du matériel, veillez à séparer les batteries des autres types
de déchets et à les recycler via votre système local de collecte
gratuite des batteries.
Les particuliers sont invités à contacter le magasin leur ayant vendu le
produit ou à se renseigner auprès des autorités locales pour connaître
les procédures et les points de collecte de ces produits en vue de leur
recyclage.
Les entreprises et particuliers sont invités à contacter leurs
fournisseurs et à consulter les conditions de leur contrat de vente. Ce
produit et ses accessoires ne peuvent être jetés avec les autres
déchets.
HW-H600
HW-H610
Manuale utente
Wireless Audio - SoundStand
Immagina le possibilità
Grazie per aver acquistato un prodotto Samsung.
Per ricevere un servizio più completo, registrare il prodotto all'indirizzo
www.samsung.com/register
CARATTERISTICHE
CARATTERISTICHE
TV SoundConnect
TV SoundConnect consente di ascoltare l'audio della TV sul SoundStand attraverso una connessione Bluetooth e
permette di controllare l'audio.
HDMI
HDMI trasmette i segnali video e audio contemporaneamente e fornisce un'immagine più chiara.
L'unità è inoltre dotata della funzione ARC che consente di ascoltare l'audio della TV dal SoundStand, attraverso un
cavo HDMI. Questa funzione è disponibile solo se si collega l'unità ad un televisore compatibile ARC.
Espansione audio surround
La funzione di espansione audio surround aggiunge profondità e senso dello spazio durante l'ascolto. L'espansione
audio surround è implementata da Sonic Emotion.
Tipi speciali di campo sonoro
A seconda del tipo di contenuto da riprodurre è possibile scegliere fra diversi modi audio - CINEMA / SPORTS /
VOICE (VOCE) / MUSIC (MUSICA) / STANDARD (OFF).
Telecomando multifunzione
È possibile utilizzare il telecomando fornito per controllare varie operazioni premendo semplicemente un tasto.
Supporto host USB
Utilizzando la funzione host USB dell SoundStand è possibile collegare e riprodurre file musicali da dispositivi di
memorizzazione USB esterni come lettori MP3, memorie flash USB ecc.
Funzione Bluetooth
È possibile collegare un dispositivo Bluetooth al SoundStand per ascoltare musica con audio stereo di alta qualità,
tutto senza fili!
NFC (Solo modello HW-H610)
Collegare tramite Bluetooth il dispositivo compatibile NFC al SoundStand utilizzando questa semplice procedura di
configurazione e riprodurre la musica sul dispositivo attraverso il SoundStand.
2
INFORMAZIONI SULLA SICUREZZA
INFORMAZIONI SULLA SICUREZZA
ITA
NORME PER LA SICUREZZA
PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO).
ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE DI
ASSISTENZA QUALIFICATO.
Questo simbolo indica la presenza, all'interno del
prodotto, di tensioni pericolose che costituiscono
un potenziale rischio di scosse elettriche.
ATTENZIONE
RISCHIO DIFOLGORAZIONE.
NON APRIRE.
Questo simbolo indica istruzioni di particolare
importanza per il prodotto.
AVVERTENZA: Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità.
ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere
facilmente raggiungibile.
ATTENZIONE
• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina
di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.
3
INFORMAZIONI SULLA SICUREZZA
PRECAUZIONI
68.6 mm
99.1mm
99.1mm
99.1mm
Verificare che le caratteristiche
deglili alimentatori
all'etichetta
identificazione
posta
tt i ti h d
li
t t i CA presentiti iin casa corrispondano
i
d
ll' ti h tt di id
tifi
sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia
spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte.
Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un
uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità
dalla presa se si prevede di non utilizzarla per un periodo prolungato.
D
Durante
t i ttemporali,
li scollegare
ll
lla spina
i di alimentazione
li
t
dalla presa. I picchi di alta tensione provocati dai fulmini
potrebbero danneggiare l'unità.
N esporre l'unità
l' ità alla
ll lluce di
tt d
l o ad
d altre
lt
Non
diretta
dell sole
fonti di calore.
Questo potrebbe causare il surriscaldamento e il
malfunzionamento dell'unità.
T
d tt llontano
t
d
idità ((ad
d es. vasi)
Tenere il prodotto
da ffontiti di umidità
e calore eccessivo (ad es. fuoco) o da apparecchi che
generano un forte campo magnetico o elettrico. In caso
di malfunzionamento dell'unità, scollegare il cavo di
alimentazione dalla presa di corrente. Il prodotto non è
destinato all'uso industriale. Questo prodotto è destinato
esclusivamente all'uso personale.
Se il prodotto o il disco vengono conservati a basse
temperature, potrebbe formarsi della condensa.
Trasportando l'unità in inverno, attendere circa 2 ore
prima di utilizzarla, in modo che ritorni a temperatura
ambiente.
Le batterie utilizzate con questo prodotto contengono
sostanze chimiche dannose per l'ambiente.
Non smaltirle con i comuni rifiuti domestici.
Non gettare le batterie nel fuoco.
Non cortocircuitare, smontare o surriscaldare le batterie.
Una installazione scorretta delle batterie può causarne
l'esplosione.
Sostituire solo con batterie dello stesso tipo o equivalenti.
4
SOMMARIO
SOMMARIO
ITA
2
3
14 FUNZIONI
CARATTERISTICHE
14
Modo di ingresso
INFORMAZIONI SULLA
14
ARC (HDMI OUT)
SICUREZZA
15
Bluetooth
17
NFC (Solo modello HW-H610)
18
TV SoundConnect
19
USB
20
Aggiornamento software
3
Norme per la sicurezza
4
Precauzioni
6
PER COMINCIARE
6
Prima di leggere il manuale utente
6
Accessori forniti
21 RISOLUZIONE DEI
PROBLEMI
7
DESCRIZIONI
7
Pannello superiore/anteriore
22 APPENDICE
8
Pannello posteriore
22
Specifiche
22
licenza
9
TELECOMANDO
9
Pulsanti e funzioni del telecomando
11 INSTALLAZIONE
11
● Le figure e le illustrazioni del presente manuale
utente sono fornite soltanto come riferimento.
Possono differire rispetto all'aspetto effettivo del
prodotto.
Installazione del SoundStand
12 COLLEGAMENTI
12
Connessione di un dispositivo esterno
con un cavo HDMI
13
Collegamento di un dispositivo esterno
con un cavo OTTICO (DIGITALE) o un
cavo AUDIO (ANALOGICO)
● È possibile che vengano addebitate delle spese
amministrative nei seguenti casi:
(a) l'uscita del tecnico in seguito a una chiamata
non rileva difetti nel prodotto (ad es. nel caso
l'utente abbia omesso di leggere questo
manuale utente)
(b) l'utente ha portato l'unità presso un centro di
riparazione che non rileva difetti nel prodotto (ad
es. nel caso l'utente abbia omesso di leggere
questo manuale utente).
● L'importo di tali spese amministrative verrà
comunicato all'utente prima di eseguire una visita a
domicilio o un eventuale intervento di manutenzione.
5
PER COMINCIARE
PER COMINCIARE
PRIMA DI LEGGERE IL MANUALE UTENTE
Osservare le seguenti indicazioni prima di leggere il manuale utente.
+ Icone utilizzate nel manuale
Icona
Indicazione
Attenzione
Nota
Definizione
Indica una situazione in cui una funzione non è attiva o in cui è possibile che le
impostazioni vengano cancellate.
Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il
funzionamento dell'unità.
+ Istruzioni di sicurezza e risoluzione dei problemi
1) Leggere attentamente le istruzioni relative alla sicurezza prima di utilizzare questo prodotto. (Vedere pagina 3)
2) Se si verifica un problema, consultare la sezione relativa alla risoluzione dei problemi. (Vedere pagina 21)
+ Copyright
©2014 Samsung Electronics Co.,Ltd.
Tutti i diritti riservati; è vietata la riproduzione di una parte o dell'intero manuale utente senza l'autorizzazione scritta di
Samsung Electronics Co., Ltd
ACCESSORI FORNITI
Controllare gli accessori forniti indicati di seguito.
(Piedino di protezione: 4x)
Telecomando /
Batteria al litio
(3V : CR2032)
Manuale Utente
Cavo AUX
Piedino
Alimentatore
Cavo di alimentazione
Cavo USB
Adesivo NFC
(solo modello HW-H610)
● L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.
● Utilizzare il cavo USB dedicato per collegare i dispositivi USB esterni all'unità.
6
DESCRIZIONI
DESCRIZIONI
ITA
PANNELLO SUPERIORE/ANTERIORE
TASTO FUNZIONI
Seleziona l'ingresso D.IN, AUX, HDMI, BT, TV,
USB.
● Con l'unità accesa, premendo il tasto ( )
per più di 3 secondi, questo viene
convertito nel tasto MUTE. Per annullare
l'impostazione del tasto come MUTE,
premere di nuovo il tasto ( ) per più di 3
secondi.
VOLUME +/Regola il volume.
Sul display del pannello anteriore viene
visualizzato il valore numerico del
volume.
TASTO DI
ALIMENTAZIONE
Inserisce o disinserisce
l'alimentazione.
SENSORE TELECOMANDO
DISPLAY
Il telecomando può comandare soltanto
sistemi SoundStand prodotti da
SAMSUNG.
Visualizza il modo corrente.
● Quando si accende l'unità vi è un ritardo di 4, 5 secondi prima che venga riprodotto il suono.
● Per attivare solo l'audio del SoundStand, disattivare i diffusori della TV nel menu di configurazione audio
della TV. Vedere il manuale fornito con il televisore.
7
DESCRIZIONI
PANNELLO POSTERIORE
OPTICAL IN
AUX IN
Collegare all'uscita digitale (ottica)
di un dispositivo esterno.
Per il collegamento all'uscita
analogica di un dispositivo
esterno.
INGRESSO
ALIMENTAZIONE
CONNETTORE HDMI OUT
Invia i segnali digitali video e audio
contemporaneamente usando un
cavo HDMI.
Collegare il connettore
dell'alimentatore CA al connettore di
alimentazione, quindi collegare la
spina dell'alimentatore CA ad una
presa di rete.
CONNETTORE HDMI IN
PORTA USB
Riceve i segnali digitali video e
audio contemporaneamente
usando un cavo HDMI. Utilizzare
per collegare un dispositivo esterno
supportato.
Collegare qui i dispositivi USB (per
esempio il lettore MP3) per
riprodurre i file in essi presenti.
● Tenere l'alimentatore CA dalla spina quando lo si scollega dalla presa di rete. Non tirare il cavo.
● Non collegare questa unità o altri componenti all'uscita CA finché non sono stati collegati tutti i componenti.
8
TELECOMANDO
TELECOMANDO
SOURCE
Per selezionare una sorgente collegata al SoundStand.
POWER
SOURCE
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Surr.Sound (Espansione audio surround)
Surr.Sound aggiunge profondità e senso dello spazio al suono.
Premendo il tasto Surr.Sound ripetutamente vengono visualizzate le
impostazioni Surr.Sound : AUTO, ON, OFF.
SURROUND SOUND AUTO : Se la sorgente audio ha più di 2 canali
SURROUND SOUND ON si attiva automaticamente. Se, invece, la
sorgente audio ha meno di 2 canali (STEREO), il modo viene impostato
automaticamente su SURROUND SOUND OFF.
WOOFER
Permette di controllare il volume del woofer.
Premere il pulsante o sul tasto WOOFER LEVEL per aumentare o
ridurre il volume del woofer. È possibile impostarlo tra SW -6 e SW +6.
DIMMER/ANYNET+
DIMMER : Premere il tasto DIMMER/ANYNET+ sul telecomando per
regolare la luminosità del display.
ANYNET+ : Attiva la funzione ANYNET+ che permette di controllare il
SoundStand con il telecomando della TV Samsung Anynet+. La
funzione ANYNET+ si attiva/disattiva ogni volta che si preme il tasto
DIMMER/ANYNET+ per più di 5 secondi.
Avanzamento
Quando sul dispositivo che si sta riproducendo vi sono due o più file e
si preme il tasto $, viene selezionato il file successivo.
REPEAT
È possibile impostare la funzione REPEAT (RIPETI) durante la
riproduzione di un brano di musica da un dispositivo USB.
REPEAT OFF : Annulla la riproduzione ripetuta.
REPEAT FILE : Per riprodurre ripetutamente una traccia.
REPEAT ALL : Per riprodurre ripetutamente tutte le tracce.
REPEAT RANDOM : Riproduce le tracce in ordine casuale. (Una
traccia già riprodotta può essere riprodotta nuovamente.)
Riproduzione/pausa
Premere il tasto ► per mettere in pausa temporaneamente la
riproduzione del file.
Premere il tasto ► per riprodurre il file selezionato.
● SoundStand è un nome proprietario di Samsung.
● Accendere la TV utilizzando il telecomando.
9
ITA
PULSANTI E FUNZIONI DEL TELECOMANDO
TELECOMANDO
POWER
Accende e spegne l'unità SoundStand.
POWER
SOURCE
MUTE
Premendo questo tasto è possibile azzerare il volume. Premerlo di
nuovo per riportare l'audio al livello precedente.
VOLUME
Regola il volume dell'unità.
SOUND EFFECT
Per selezionare un effetto audio.
Selezionare il modo STANDARD per ascoltare l'audio originale.
Quando si seleziona un effetto audio (tranne STANDARD), l'espansione
audio surround si disattiva automaticamente.
Riavvolgimento
Se sul dispositivo che si sta riproducendo sono presenti più file,
premendo il tasto # viene selezionato il file precedente.
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Bluetooth POWER
Premere il tasto Bluetooth POWER sul telecomando per attivare e
disattivare la funzione di accensione Bluetooth
Per i dettagli, vedere le pagine 16 e 18.
AUDIO SYNC
Se il SoundStand viene collegato a una TV digitale e le immagini non
sono sincronizzate con l'audio, premere i tasti di sincronizzazione audio
per sincronizzare l'audio con le immagini.
Premere i tasti di sincronizzazione AUDIO SYNC +/- per impostare un
valore per il ritardo audio compreso tra 0 e 300 ms. Nei modi USB, TV
o BT, la funzione Audio Sync può non funzionare.
+ Inserimento delle batterie nel telecomando
1. Utilizzare una moneta adatta
per girare il coperchio della
batteria del telecomando in
senso antiorario e rimuoverlo
come indicato nella figura in
alto.
2. Inserire una batteria al litio da 3V. Inserire la
batteria tenendo il polo positivo (+) rivolto
verso l'alto Rimettere il coperchio alla
batteria e allineare i segni ' ' l'uno accanto
all'altro come indicato nella figura in alto.
10
3. Utilizzare una moneta
adatta per girare il
coperchio della batteria
del telecomando in senso
orario fino a battuta e
fissarlo in sede.
INSTALLAZIONE
INSTALLAZIONE
ITA
INSTALLAZIONE DEL SOUNDSTAND
Se si desidera collocare la TV sopra il SoundStand, assicurarsi che la TV soddisfi le due condizioni di seguito riportate:
- Peso massimo della TV: 35kg
- Dimensione massima della base della TV: meno di 720mm x 320mm
 Si adatta alla maggior parte delle TV fino a 1524 mm e a 35 kg (*le dimensioni dello schermo della TV e il tipo
di supporto possono variare)
+ Come installare il SoundStand
Installazione corretta
Non installare la TV su un lato del SoundStand
Non posizionare il SoundStand sul bordo di un
mobile TV, di un tavolo o di un sistema di
entertainment
Non posizionare sul SoundStand una TV che abbia
una base più grande della superficie superiore del
SoundStand
● Non installare la TV su un lato del SoundStand. La TV potrebbe ribaltarsi e provocare lesioni fisiche.
● Assicurarsi di posizionare il SoundStand al centro dello scaffale, del tavolo, ecc. quando lo si installa. Non
posizionarlo su un bordo.
● Se la TV è più grande del SoundStand, installarla a parete oppure posizionare il SoundStand su una
superficie stabile.
● Nell'installare il SoundStand, tenerlo ad almeno 5 cm di distanza dalla parete.
+ Uso dei tamponi di protezione
Disporre i piedini di protezione forniti sulla
superficie superiore del prodotto, quindi
collocare il supporto della TV su di essi
per evitare rigature sulla superficie del
prodotto.
11
COLLEGAMENTI
COLLEGAMENTI
CONNESSIONE DI UN DISPOSITIVO ESTERNO CON UN CAVO
HDMI
HDMI è un'interfaccia standard digitale per eseguire il collegamento a dispositivi quali televisori, proiettori, lettori DVD,
lettori Blu-ray, set-top box e altro.
L'HDMI evita di danneggiare il segnale a seguito di una conversione in analogico e mantiene la qualità video e
audio della sorgente digitale originale.
HDMI IN
HDMI OUT
Cavo HDMI
(non fornito)
Cavo HDMI
(non fornito)
Dispositivi digitali
HDMI IN
HDMI OUT (ARC)
Collegare un cavo HDMI (non fornito) tra il connettore
HDMI IN sulla parte posteriore del prodotto e il
connettore HDMI OUT dei dispositivi digitali.
La funzione ARC consente l'emissione dell'audio digitale
attraverso la porta HDMI OUT(ARC).
quindi,
Può essere abilitata solo se il SoundStand è collegato ad
una TV che supporta la funzione ARC
● ANYNET+ deve essere attivato.
● Questa funzione non è disponibile se il cavo
HDMI non supporta ARC.
HDMI OUT (HDMI)
Collegare un cavo HDMI (non fornito) tra il connettore
HDMI OUT sulla parte posteriore del prodotto e il
connettore HDMI IN della TV.
● HDMI è un'interfaccia che consente la
trasmissione di dati audio e video digitali
usando un solo connettore.
12
COLLEGAMENTI
COLLEGAMENTO DI UN DISPOSITIVO ESTERNO CON UN
CAVO OTTICO (DIGITALE) O UN CAVO AUDIO (ANALOGICO)
AUX IN
OPTICAL IN
o
OPTICAL
OUT
Lettore BD/DVD/
Set-top box/
console giochi
AUDIO
OUT
Cavo ottico
(non fornito)
Cavo audio
OPTICAL IN
AUX IN
Collegare l'uscita OPTICAL IN sull'unità principale
all'uscita OPTICAL OUT della TV o del dispositivo
sorgente.
Collegare l'ingresso AUX IN (audio) dell'unità principale
all'uscita AUDIO OUT della TV o del dispositivo
sorgente.
Prestare attenzione ai diversi colori.
● Non collegare il cavo di alimentazione di
questo prodotto o del televisore alla presa di
corrente finché non sono stati collegati tutti i
componenti.
● Prima di spostare o installare il prodotto,
spegnere l'apparecchio e staccare il cavo di
alimentazione.
o
13
ITA
L'unità è dotata di un jack di ingresso digitale ottico e di un jack di ingresso analogico audio, offrendo due possibilità di
collegamento alla TV.
FUNZIONI
FUNZIONI
MODO DI INGRESSO
Per selezionare il modo desiderato, premere il tasto SOURCE del telecomando o il tasto (
superiore del prodotto.
) sul pannello
SOURCE
POWER
SOURCE
MUTE
VOL
Modo di ingresso
Display
Ingresso ottico digitale
D.IN
Ingresso AUX
AUX
WOOFER
L'unità si spegne automaticamente nei seguenti casi.
● Modo D.IN/HDMI/BT/TV/USB/ARC
-
In assenza di segnale audio per 25 minuti.
● Modo AUX
Ingresso HDMI
HDMI
-
Se il cavo Aux non è collegato per 25 minuti.
Modo BLUETOOTH
BT
-
Modo TV
TV
Modo USB
USB
Se non vengono azionati dei TASTI per 8 ore con
cavo AUX collegato. Per attivare o disattivare
questa funzione, tenere premuto il tasto di
per 5 secondi. Sul display viene visualizzato
AUTO POWER DOWN ON / OFF.
ARC (HDMI OUT)
Cavo HDMI
● La funzione ARC consente la trasmissione dell'audio digitale attraverso la porta HDMI OUT (ARC).
Può essere abilitata solo se l'SoundStand è collegato ad un televisore che supporta la funzione ARC.
● ANYNET+ deve essere attivato.
● Questa funzione non è disponibile se il cavo HDMI non supporta ARC.
● La funzione ARC si attiva in modo D.IN se l'unità è stata collegata ad una TV che supporta la funzione
ARC.
● Per disattivare la funzione ARC, disattivare ANYNET+.
14
FUNZIONI
BLUETOOTH
Con i dispositivi Bluetooth è possibile ascoltare musica con elevata qualità del suono stereo, tutto senza fili!
ITA
+ Per collegare l'SoundStand a un dispositivo Bluetooth
Verificare che il dispositivo Bluetooth supporti la funzione di auricolare stereo compatibile con Bluetooth.
Collegare
Dispositivo Bluetooth
1. Per visualizzare il messaggio BT, premere il tasto
SOURCE del telecomando o il tasto ( ) sul
pannello superiore del prodotto.
2. Selezionare il menu Bluetooth sul dispositivo
Bluetooth da collegare. (Vedere il manuale utente del
dispositivo Bluetooth)
3. Selezionare il menu dell'auricolare stereo sul
dispositivo Bluetooth.
•
Viene visualizzato un elenco dei dispositivi
scanditi.
4. Selezionare "[Samsung] SoundStand" dall'elenco.
•
Quando il SoundStand è collegato al dispositivo,
sul display frontale viene visualizzato [nome del
dispositivo Bluetooth] ➞ BT.
•
Il nome del dispositivo può essere visualizzato
soltanto in inglese. Se il nome non è in inglese
viene visualizzato un underscore " _ ".
•
Se il dispositivo Bluetooth non riesce a stabilire il
collegamento con l'SoundStand, eliminare il
precedente "[Samsung] SoundStand" trovato
dal dispositivo Bluetooth e cercare nuovamente
l'SoundStand.
5. Riprodurre la musica sul dispositivo collegato.
•
È possibile ascoltare la musica riprodotta sul
dispositivo Bluetooth collegato attraverso il
sistema SoundStand.
•
Nel modo BT, le funzioni Play/Pause/Next/Prev
non sono disponibili. Queste funzioni sono
tuttavia disponibili nei dispositivi Bluetooth che
supportano AVRCP.
15
● Se, al collegamento di un dispositivo
Bluetooth, viene richiesto il codice PIN,
inserire <0000>.
● È possibile collegare un solo dispositivo
Bluetooth per volta.
● La connessione Bluetooth viene terminata
quando il SoundStand viene disattivato.
● È possibile che il SoundStand non sia in
grado di eseguire la ricerca Bluetooth o di
effettuare la connessione correttamente nei
seguenti casi:
- In presenza di un forte campo elettrico
attorno all'SoundStand.
- Se vi sono più dispositivi Bluetooth
collegati contemporaneamente
all'SoundStand.
- Se il dispositivo Bluetooth è spento, non è
presente o è difettoso.
- Tenere presente che tutti i dispositivi come
forni a microonde, adattatori LAN wireless,
luci a fluorescenza e fornelli a gas
utilizzano la stessa gamma di frequenza
del dispositivo Bluetooth, con possibili
interferenze elettriche.
● Il SoundStand supporta i dati SBC (44,1kHz,
48kHz).
● Effettuare il collegamento esclusivamente a
un dispositivo Bluetooth che supporti la
funzione A2DP (AV).
● Non è possibile collegare il SoundStand a un
dispositivo Bluetooth che supporta soltanto la
funzione HF (Hands Free).
FUNZIONI
+ Bluetooth POWER on (Bluetooth
POWER)
Quando la funzione Bluetooth Power On è attivata e il
SoundStand è spento, se un dispositivo Bluetooth
collegato in precedenza prova a collegarsi al
SoundStand, il SoundStand si accende
automaticamente.
1. Premere il tasto Bluetooth POWER sul
telecomando.
2. Sul display del SoundStand viene visualizzato
"BLUETOOTH POWER ON".
● Disponibile solo se il SoundStand è elencato
tra i dispositivi collegati al dispositivo
Bluetooth. (il dispositivo Bluetooth e il
SoundStand devono essere stati collegati in
precedenza almeno una volta).
● Il SoundStand appare nell'elenco dei
dispositivi cercati del dispositivo Bluetooth
solo se il SoundStand visualizza [BT READY].
● In modo TV SoundConnect, il SoundStand
non può essere collegato a un altro
dispositivo Bluetooth.
● Se il SoundStand è collegato a una TV
attraverso TV SoundConnect e il SoundStand
viene spento spegnendo la TV, la funzione di
accensione Bluetooth non accende il
SoundStand.
+ Per scollegare il dispositivo
Bluetooth dal l'SoundStand
È possibile scollegare il dispositivo Bluetooth
dall'SoundStand. Per le istruzioni, vedere il manuale
utente del dispositivo Bluetooth.
● L'SoundStand viene scollegato.
● Quando l'SoundStand è scollegato dal dispositivo
Bluetooth, l'SoundStand visualizza BT
DISCONNECTED sul display frontale.
+ Per scollegare l'SoundStand dal
dispositivo Bluetooth
Premere il tasto SOURCE del telecomando o il tasto
( ) sul pannello superiore del prodotto per passare
da BT ad un altro modo o per spegnere il
SoundStand.
● Il dispositivo Bluetooth collegato deve attendere un
certo tempo for ottenere una risposta
dall'SoundStand prima di terminare la connessione.
(Il tempo necessario a scollegarsi può differire a
seconda del dispositivo Bluetooth)
● In modo di connessione Bluetooth, la
connessione cade se la distanza tra
l’SoundStand e il dispositivo Bluetooth
supera 5 metri.
● L'SoundStand si spegne automaticamente
dopo 25 minuti in modo Ready.
Ulteriori informazioni sul Bluetooth
Bluetooth è una tecnologia che permette di collegare
facilmente tra di loro dispositivi compatibili con Bluetooth
attraverso una connessione wireless a breve raggio.
● Il dispositivo Bluetooth può provocare rumorosità o
malfunzionamenti, a seconda delle condizioni di
utilizzo, se:
-
Una parte del corpo è a contatto con il sistema di
ricezione/di trasmissione del dispositivo Bluetooth
o dell'SoundStand.
-
È soggetto a variazioni elettriche dovute a
interferenze derivanti da riflessioni dei segnali su
pareti, spigoli o tramezzature d'ufficio.
-
È esposto a interferenze elettriche derivanti da
dispositivi della stessa banda di frequenza,
incluse apparecchiature mediche, forni a
microonde e LAN wireless.
● Collegare l'SoundStand al dispositivo Bluetooth
mantenendo una distanza ravvicinata.
● Maggiore è la distanza tra l'SoundStand e il
dispositivo Bluetooth, peggiore è la qualità.
Se la distanza supera il raggio d'azione del Bluetooth,
la connessione si interrompe.
● In aree a bassa sensibilità di ricezione, la
connessione Bluetooth potrebbe non funzionare
correttamente.
● Il collegamento Bluetooth funziona solo nelle
vicinanze del dispositivo. La connessione viene
automaticamente interrotta se la distanza è superiore
a questo limite. La qualità del suono si riduce in
presenza di ostacoli quali pareti o porte, anche entro
il limite indicato.
● Questo dispositivo wireless può provocare
interferenze elettriche durante il funzionamento.
16
FUNZIONI
NFC (SOLO MODELLO HW-H610)
+ Collegamento a dispositivi NFC e a dispositivi smart
1. Staccare l'etichetta adesiva NFC dalla confezione e attaccarla nel punto desiderato.
• Si raccomanda di posizionare l'adesivo NFC entro un raggio di 3 m dall'unità.
• Non attaccare l'adesivo NFC su una superficie metallica, compresa la SoundStand.
Gli oggetti metallici possono interferire con la comunicazione e l'adesivo NFC potrebbe non permettere un
funzionamento corretto.
2. Premere il tasto ( ) sul pannello superiore dell'unità principale o il tasto SOURCE del telecomando per
selezionare il modo BT.
3. Abilitare la funzione NFC del dispositivo smart.
4. Avvicinare l'antenna NFC del dispositivo smart all'etichetta NFC.
5. Quando viene visualizzato il prompt di connessione sullo schermo del dispositivo smart, selezionare <Yes> (Sì).
• Una volta che la connessione è stabilita, viene visualizzato un messaggio di completamento.
 Per ricollegarsi dopo aver effettuato la connessione iniziale, partire dal passo 3.
+ Disconnessione del dispositivo NFC
Avvicinare di nuovo l'antenna NFC del dispositivo smart all'etichetta NFC sul SoundStand. Sullo schermo del
dispositivo smart viene visualizzato il messaggio di disconnessione.
+ Collegamento di un altro dispositivo smart al SoundStand quando
questo è già collegato a un altro dispositivo compatibile NFC
Avvicinare il nuovo dispositivo smart all'etichetta NFC della SoundStand.
● La funzione NFC è implementata nei sistemi operativi Android v4.1.2 Jelly Bean o successivi.
- Per la connessione NFC, il dispositivo smart necessita sia di Android 4.1.2 Jelly Bean o successivo, sia
del tag NFC per eseguire la funzione NFC. È anche necessario scaricare l'applicazione "Samsung NFC
Connection" da Google Play Store e installarla sul dispositivo smart. Per ulteriori dettagli, consultare il
manuale utente del dispositivo smart.
● La posizione dell'antenna NFC varia da un dispositivo all'altro. Verificare la posizione dell'antenna del
proprio dispositivo smart nel relativo manuale utente prima di cercare di collegarlo al SoundStand.
● Se il dispositivo smart è inserito in un astuccio o in una custodia spessi, la connessione NFC può non
essere stabile.
● Il marchio N è un marchio o un marchio registrato di NFC Forum Inc. negli Stati Uniti e in altri Paesi.
● In caso di problemi con la connessione NFC
- Avvicinare il dispositivo smart all'etichetta NFC fino a toccarla può impedire la connessione NFC.
- Se sul dispositivo smart viene visualizzato l'errore "Empty tag", riprovare.
- Verificare che l'antenna del dispositivo smart sia sufficientemente vicina al logo NFC.
● Se si spegne il SoundStand quando la funzione Bluetooth Power On è attivata e poi si tenta di collegare un
dispositivo Bluetooth precedentemente collegato mediante NFC, il SoundStand si accende
automaticamente quando il dispositivo si collega.
Per impostare l'opzione Bluetooth Power On, vedere a pagina 16.
17
ITA
Con una semplice impostazione, il SoundStand può essere collegato ad un dispositivo smart con abilitazione NFC
attraverso una connessione Bluetooth. Una volta stabilita la connessione, è possibile ascoltare attraverso il
SoundStand la musica salvata nel dispositivo smart.
FUNZIONI
TV SOUNDCONNECT
È possibile ascoltare l'audio della TV attraverso il SoundStand collegandolo a una TV Samsung che supporta la
funzione TV SoundConnect.
+ Collegamento di una TV al SoundStand
Collegare
1. Accendere la TV e il SoundStand.
• Impostare il menu "Add New Device" (Aggiungi
Nuovo dispositivo) della TV su "On".
2. Premere il tasto ( ) sul pannello superiore dell'unità
principale o il tasto SOURCE del telecomando per
selezionare il modo TV.
3. Sulla TV viene visualizzato un messaggio in cui si
chiede se attivare la funzione TV SoundConnect. Sullo
schermo della TV viene visualizzata la scritta
"[Samsung] SoundStand".
4. Selezionare <Yes> (Sì) per collegare la TV e la
SoundStand utilizzando il telecomando della TV.
● Se sul SoundStand si passa dal modo TV a un
altro modo, TV SoundConnect viene terminato
automaticamente.
● Per collegare il SoundStand a un'altra TV, la
connessione esistente deve essere terminata.
● Terminare la connessione alla TV esistente,
del telecomando per
quindi premere il tasto
5 secondi per collegarsi a un'altra TV.
● Raggio d’azione di TV SoundConnect
- Raggio di connessione raccomandato:
entro 50cm
- Raggio d'azione raccomandato: entro 5m
● I tasti Play/Pause, Next, Prev non funzionano
nel modo TV SoundConnect.
+ Utilizzo della funzione Bluetooth
POWER On
La funzione Bluetooth POWER On è disponibile dopo
aver collegato correttamente la SoundStand a una TV
compatibile con Bluetooth tramite TV SoundConnect.
Quando la funzione Bluetooth POWER On è attivata,
accendendo o spegnendo la TV collegata, si accende o
si spegne anche la SoundStand.
1. Collegare la TV al SoundStand con la funzione TV
SoundConnect.
2. Premere i tasti Bluetooth POWER del SoundStand
e del telecomando. Sul display del SoundStand
viene visualizzato "BLUETOOTH POWER ON".
● La funzione TV SoundConnect (SoundShare) è
supportata da alcune TV Samsung
commercializzate a partire dal 2012. Controllare
se la TV supporta la funzione TV SoundConnect
(SoundShare) prima di cominciare. (Per ulteriori
informazioni, vedere il manuale utente della TV).
● Se la TV Samsung è stata commercializzata
prima del 2014, controllare il menu delle
impostazioni SoundShare.
● Se la distanza tra la TV e il SoundStand supera
5 m, è possibile che la connessione non sia
stabile o che l'audio proceda a scatti. In questo
caso, riposizionare la TV o il SoundStand in
modo che si trovino entro il raggio d'azione,
quindi ristabilire la connessione TV
SoundConnect.
•
BLUETOOTH POWER ON : Il SoundStand si
accende e si spegne quando si accende o si
spegne la TV.
•
BLUETOOTH POWER OFF : Il SoundStand si
spegne soltanto quando si spegne la TV.
● Questa funzione è supportata solo da
alcune TV Samsung commercializzate a
partire dal 2013.
● Se il SoundStand è collegato a una TV
attraverso TV SoundConnect e il
SoundStand viene spento spegnendo la TV,
la funzione di accensione Bluetooth non
accende il SoundStand.
18
FUNZIONI
USB
È possibile riprodurre i file musicali memorizzati su dispositivi di memorizzazione USB attraverso la SoundStand.
● Gli HDD esterni non sono supportati.
1. Collegare il dispositivo USB alla porta USB sul retro
del prodotto.
● I telefoni cellulari non sono supportati.
2. Premere il tasto SOURCE sul telecomando o il
tasto ( ) sulla parte superiore del prodotto
ripetutamente finché viene visualizzato USB.
● Elenco della compatibilità:
Formato
Il collegamento del SoundStand al dispositivo
USB è completato.
•
Si spegne automaticamente (Spegnimento
automatico disattivato) se per più di 25 minuti
non viene collegato nessun dispositivo USB.
Codec
MPEG 1 Layer2
3. Sul display viene visualizzato USB.
•
ITA
Display
Porta USB
*.mp3
MPEG 1 Layer3
MPEG 2 Layer3
MPEG 2,5 Layer3
*.wma
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
+ Prima di collegare un dispositivo
USB
*.aac
HE-AAC
Tenere presente quanto segue:
● Se il nome di un file o di una cartella presente su un
dispositivo USB supera i 10 caratteri, non viene
visualizzato sul display del SoundStand.
*.wav
-
*.Ogg
OGG 1.1.0
*.Flac
FLAC 1.1.0, FLAC 1.2.1
 Supporta frequenze di campionamento oltre i 16
kHz
● Questo prodotto può non essere compatibile con
alcuni tipi di supporto di memorizzazione USB.
● Sono supportatiI file system FAT16 e FAT32.
-
AAC-LC
Il file system NTFS non è supportato.
● Collegare un dispositivo USB direttamente alla porta
USB del prodotto. In caso contrario può verificarsi un
problema di compatibilità USB.
● Non collegare più dispositivi di memorizzazione al
prodotto attraverso un lettore multischede. Potrebbe
non funzionare correttamente.
● I protocolli PTP per videocamere digitali non sono
supportati.
● Non rimuovere il dispositivo USB mentre viene letto.
● I file musicali protetti da DRM (MP3, WMA)
provenienti da un sito Web commerciale non
possono essere riprodotti.
19
FUNZIONI
AGGIORNAMENTO SOFTWARE
È possibile che Samsung offra in futuro aggiornamenti
per la versione del firmware di SoundStand.
● Inserire il dispositivo USB che contiene
l’aggiornamento firmware nella porta USB
dell’unità principale.
● Non scollegare dall’alimentazione o rimuovere
il dispositivo USB mentre avviene
l’aggiornamento. L'unità principale si spegne
automaticamente al termine
dell'aggiornamento del firmware.
Al termine dell'aggiornamento del software,
vengono ripristinate tutte le impostazioni
predefinite.
Si consiglia di prendere nota delle
impostazioni effettuate in modo da poterle
reimpostare facilmente dopo
l'aggiornamento.
● Una volta terminato l'aggiornamento del
software del prodotto, spegnerlo e tenere
premuto il tasto (►) per un istante per
resettare il prodotto.
● Se non si riesce ad effettuare l'aggiornamento
del firmware, si raccomanda di formattare il
dispositivo USB in FAT16 e riprovare.
● Non formattare l'unità USB nel formato NTFS.
Il SoundStand non supporta il file system
NTFS.
● A seconda del costruttore, alcuni dispositivi
memorizzazione USB potrebbero non essere
supportati.
Se è disponibile un aggiornamento, è possibile
aggiornare il firmware collegando un'unità USB
contenente l'aggiornamento del firmware alla porta USB
del SoundStand.
Se sono presenti diversi file di aggiornamento, questi
devono essere caricati singolarmente sull'unità USB e
utilizzati uno alla volta per aggiornare il firmware.
Visitare il sito Samsung.com oppure contattare il call
center Samsung per ulteriori informazioni sullo
scaricamento dei file di aggiornamento.
20
RISOLUZIONE DEI PROBLEMI
RISOLUZIONE DEI PROBLEMI
L'unità non si accende.
 Collegare la spina alla presa.
• Il cavo di alimentazione è collegato alla presa?
Una funzione non si attiva quando viene premuto il tasto.
 Scollegare e ricollegare la spina.
• Nell'aria è presente elettricità statica?
L’audio non viene riprodotto.
• La funzione di disattivazione dell'audio è attivata?
 Premere il tasto di disattivazione dell'audio per
ripristinarlo.
• Il volume è regolato sul minimo?
 Regolare il volume.
Il telecomando non funziona.
• Le batterie sono scariche?
 Sostituire le batterie.
• La distanza tra il telecomando e l'unità principale è
troppo elevata?
 Avvicinarsi all'unità.
La connessione alla TV tramite TV SoundConnect non è riuscita.
• La TV supporta TV SoundConnect?
 La funzione TV SoundConnect è supportata da
alcune TV Samsung commercializzate dopo il 2012.
Verificare che la TV supporti la funzione TV
SoundConnect.
• Il firmware della TV è aggiornato?
 Aggiornare la TV all'ultimo firmware.
• Si è verificato un errore durante la connessione?
 Contattare il call center Samsung.
• Ripristinare il MODO TV ed effettuare di nuovo il
collegamento.
 Premere il tasto ► per 5 secondi per resettare la
connessione TV SoundConnect.
21
ITA
Prima di rivolgersi all'assistenza, eseguire i controlli indicati di seguito.
APPENDICE
APPENDICE
SPECIFICHE
Nome del
modello
GENERALE
AMPLIFICA
TORE
*
*
HW-H600, HW-H610
USB
5 V / 0,5 A
Peso
5 kg
Dimensioni (L x A x P)
735 x 36,5 x 360 mm
Temperatura di esercizio
Da +5 °C a +35 °C
Umidità di esercizio
10 % e 75 %
Potenza di uscita nominale
80 W(MID/TWT = 8 OHM, SW = 4 OHM)
THD = 10 %, 1 kHz
Rapporto S/N (ingresso analogico)
65 dB
Separation (1kHz)
65 dB
I valori rapporto S/N, distorsione, separazione e sensibilità utile si basano sulla misurazione secondo gli standard
AES (Audio Engineering Society).
Specifica nominale
- Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
- Peso e dimensioni sono approssimativi.
- Per l'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto.
LICENZA
Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.
Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il simbolo, &
DTS e il simbolo insieme sono marchi registrati e DTS 2.0 Channel è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti
riservati.
HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing LLC
negli Stati Uniti e in altri Paesi.
- Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail (oss.request@samsung.com).
Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni
rilevanti della direttiva 1999/5/CE.
La dichiarazione di conformità originale è reperibile sul sito http://www.samsung.com, selezionando Supporto >
Seleziona il tuo prodotto e inserendo il nome del modello.
Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.
22
Contatta SAMSUNG WORLD WIDE
Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.
Area
AUSTRIA
Centro di contatto 
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Sito Web
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
www.samsung.com/gr/support
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
[Corretto smaltimento delle batterie del prodotto]
Area
Centro di contatto 
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora
** (koszt połączenia według taryfy
operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG (0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
Sito Web
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
SWITZERLAND 0848 726 78 64 (0848-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
U.K
0330 SAMSUNG (7267864)
www.samsung.com/uk/support
EIRE
0818 717100
www.samsung.com/ie/support
LITHUANIA
8-800-77777
www.samsung.com/lt/support
LATVIA
8000-7267
www.samsung.com/lv/support
ESTONIA
800-7267
www.samsung.com/ee/support
Corretto smaltimento del prodotto
(rifiuti elettrici & elettronici)
(Applicabile nei Paesi con sistemi di raccolta differenziata)
(Applicabile nei Paesi con sistemi di raccolta differenziata)
Il simbolo riportato sulla batteria o sulla sua documentazione o
confezione indica che le batterie di questo prodotto non devono
essere smaltite con altri rifiuti al termine del ciclo di vita. Dove
raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria
contiene mercurio, cadmio o piombo in quantità superiori ai livelli di
riferimento della direttiva UE 2006/66. Se le batterie non vengono
smaltite correttamente, queste sostanze possono causare danni alla
salute umana o all'ambiente.
Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione
indica che il prodotto e i relativi accessori elettronici (quali caricabatterie,
cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del
ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati
dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il
prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti
autorizzati secondo le normative locali.
Per proteggere le risorse naturali e favorire il riutilizzo dei materiali,
separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di
conferimento gratuito previsto nella propria area di residenza.
Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è
stato acquistato il prodotto o l’autorità competente per tutte le
informazioni relative alla raccolta differenziata di questo tipo di materiali.
Gli utenti professionali (imprese e professionisti) sono invitati a contattare il
proprio fornitore e verificare i termini e le condizioni del contratto di
acquisto. Questo prodotto e i relativi accessori elettronici non devono
essere smaltiti unitamente ad altri rifiuti commerciali.
HW-H600
HW-H610
Manual del usuario
Wireless Audio - SoundStand
Imagine las posibilidades
Gracias por adquirir este producto Samsung.
Para recibir un servicio más completo, registre su producto en
www.samsung.com/register
CARACTERÍSTICAS
CARACTERÍSTICAS
TV SoundConnect
TV SoundConnect permite escuchar audio procedente del TV en su SoundStand a través de una conexión Bluetooth
y le permite controlar el sonido.
HDMI
HDMI transmite simultáneamente señales de audio y de vídeo y proporciona una imagen más clara.
La unidad también está equipada con la función ARC que le permite escuchar sonido del TV a través de la
SoundStand mediante un cable HDMI. Esta función sólo está disponible si conecta la unidad a un televisor compatible
con ARC.
Surround Sound Expansion
La función Surround Sound Expansion añade profundidad y sensación de espacio a su experiencia auditiva. La
tecnología Surround Sound Expansion está impulsada por Sonic Emotion.
Modo de sonido especial
Puede seleccionar entre 5 modos de sonido de campo diferentes: CINEMA (CINE) / SPORTS (DEPORTES) / VOICE
(VOZ) / MUSIC (MÚSICA) / STANDARD (ESTÁNDAR) (OFF), según el tipo de contenido que desee escuchar.
Mando a distancia multifuncional
Puede utilizar el mando a distancia suministrado para controlar diversas operaciones con la simple pulsación de un
botón.
Soporte de USB Host
Puede conectar y reproducir archivos desde dispositivos de almacenamiento externo USB como reproductores MP3,
memoria flash USB, etc. utilizando la función USB HOST de SoundStand.
Función Bluetooth
Se puede utilizar para conectar el dispositivo Bluetooth al SoundStand para poder disfrutar de la música con un
sonido estéreo de gran calidad, sin necesidad de cables.
NFC (Solo el modelo HW-H610)
Conecte el dispositivo compatible con NFC a través de Bluetooth a la SoundStand utilizando el procedimiento de
configuración sencillo y reproduzca música en el dispositivo a través de la SoundStand.
2
INFORMACIÓN DE SEGURIDAD
INFORMACIÓN DE SEGURIDAD
SPA
ADVERTENCIAS
PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD.
NO CONTIENE ELEMENTOS QUE DEBA REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, SOLICITE LA AYUDA DE
PERSONAL ESPECIALIZADO.
Este símbolo indica que existe un voltaje peligroso
dentro de esta unidad que puede producir una
descarga eléctrica.
PRECAUCIÓN
RIESGO DE
ELECTROCUCION. NO
ABRIR.
Este símbolo indica que existen instrucciones
importantes de funcionamiento y mantenimiento en
la documentación que se suministra con esta
unidad.
ADVERTENCIA: Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia ni a la
humedad.
PRECAUCIÓN : PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUZCA TOTALMENTE EL ENCHUFE.
• Este aparato deberá conectarse siempre a una toma de alimentación principal con una conexión a tierra de protección.
• Para desconectar el aparato de la fuente de alimentación, el enchufe deberá ser desconectado de la toma principal, lo que
significa que deberá disponer de fácil acceso al enchufe principal.
PRECAUCIÓN
• No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque en el aparato objetos con líquido, como
jarrones.
• Para apagar completamente este aparato, debe desconectar su enchufe de la toma de corriente. Por tanto, el enchufe
debe estar accesible en todo momento.
3
INFORMACIÓN DE SEGURIDAD
PRECAUCIONES
68.6 mm
99.1mm
99.1mm
99.1mm
Asegúrese de que la toma de CA de su casa cumpla con los requisitos indicados en la pegatina de identificación de la
parte posterior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio
suficiente a su alrededor para ventilación 7~10 cm. Asegúrese de que los orificios de ventilación no queden tapados.
No coloque la unidad sobre amplificadores o cualquier otro equipo que pueda generar calor. Esta unidad se ha
diseñado para utilizarse de forma continua. Para apagar completamente la unidad, desconecte el enchufe de CA de la
toma de corriente. Desenchufe la unidad si no va utilizarla durante un tiempo prolongado.
D
h f principal
i i de
Durante tormentas, d
desconecte ell enchufe
CA de la toma de corriente. Los picos de tensión
debidos a rayos podrían dañar la unidad.
No
directa d
dell soll nii a otras
N exponga la
l unidad
id d a lla lluz di
fuentes de calor.
Podrían sobrecalentarla y provocar una avería en la
unidad.
Proteja el reproductor contra la humedad (por ejemplo,
ejem
jarrones) y calor excesivo (p. ej.: chimeneas) o equipos
que creen campos magnéticos o eléctricos potentes.
Desconecte el cable de alimentación de la fuente de CA
si la unidad no funciona correctamente. El producto no
ha sido creado para uso industrial. Este producto es sólo
para uso personal.
Es posible que se produzca condensación en el
producto o en el disco en situaciones de temperaturas
bajas. Si tiene que transportar el producto durante el
invierno, espere 2 horas aproximadamente antes de
usarlo hasta que la unidad haya alcanzado la
temperatura de la sala.
Las pilas utilizadas en este producto contienen
productos químicos que son peligrosos para el medio
ambiente.
No tire las pilas con el resto de la basura doméstica.
No tire las pilas al fuego
No cortocircuite, desmonte ni sobrecaliente las baterías.
Si la pila no se reemplaza correctamente se corre el
riesgo de una explosión.
Reemplace la pila solo por una igual o de
especificaciones equivalentes.
4
ÍNDICE
ÍNDICE
SPA
2
3
14 FUNCIONES
CARACTERÍSTICAS
14
Modo de entrada
INFORMACIÓN DE
14
ARC (HDMI OUT)
SEGURIDAD
15
Bluetooth
17
NFC (Solo el modelo HW-H610)
18
TV SoundConnect
19
USB
20
Actualización de software
3
Advertencias
4
Precauciones
6
INTRODUCCIÓN
6
Antes de leer el manual del usuario
6
Componentes
21 SOLUCIÓN DE
PROBLEMAS
7
DESCRIPCIÓN
7
Panel superior/frontal
22 APÉNDICE
8
Panel posterior
22
Especificaciones
22
licencia
9
MANDO A DISTANCIA
9
Botones y funciones del mando a
distancia
11 INSTALACIÓN
11
● Las figuras e ilustraciones de este Manual del
usuario se facilitan solo para referencia y pueden
diferir del aspecto real del producto.
Instalación de la soundstand
12 CONEXIONES
12
Conexión de un dispositivo externo
utilizando un cable HDMI
13
Conexión de un dispositivo externo
utilizando un cable de audio ÓPTICO
(DIGITAL) o un cable de AUDIO
(ANALÓGICO)
● Podría aplicársele una tarifa de administración si:
(a) se requiere la asistencia de un ingeniero y el
producto no tiene ningún defecto (es decir, no
se ha leído el manual del usuario).
(b) se lleva la unidad a un centro de reparación y el
producto no tiene ningún defecto (es decir, no
se ha leído el manual del usuario).
● El importe de dicha tarifa le será notificada antes
de realizar el trabajo o de acudir a su domicilio.
5
INTRODUCCIÓN
INTRODUCCIÓN
ANTES DE LEER EL MANUAL DEL USUARIO
Tenga en cuenta lo siguiente antes de leer el manual del usuario.
+ Iconos que se utilizarán en el manual
Icono
Término
Precaución
Nota
Definición
Indica una situación en la que la función no está operativa o pueden cancelarse los
ajustes.
Esto implica sugerencias o instrucciones en la página que ayudan a utilizar cada
función.
+ Instrucciones de seguridad y solución de problemas
1) Asegúrese de conocer las instrucciones de seguridad antes de utilizar este producto. (Consulte la página 3)
2) Si se produce un problema, compruebe Solución de problemas. (Consulte la página 21)
+ Copyright
©2014 Samsung Electronics Co.,Ltd.
Todos los derechos reservados. Ninguna parte o la totalidad de este manual del usuario pueden reproducirse o
copiarse sin la autorización previa por escrito de Samsung Electronics Co., Ltd.
COMPONENTES
Compruebe los accesorios suministrados que se incluyen a continuación.
(Almohadilla de protección: 4)
Mando a distancia /
Pila de litio
(3V : CR2032)
Manual del usuario
Cable AUX
Base
Adaptador
Cable de alimentación
Cable USB
Etiqueta adhesiva NFC
(Solo el modelo HW-H610)
● El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.
● Indica una situación en la que la función no está operativa o pueden cancelarse los ajustes.
6
DESCRIPCIÓN
DESCRIPCIÓN
SPA
PANEL SUPERIOR/FRONTAL
BOTÓN DE FUNCIONES
Selecciona la entrada D.IN, AUX, HDMI, BT,
TV, USB.
● Con la unidad encendida, si pulsa el botón
( ) durante más de 3 segundos el botón
se define para que actúe como el botón
de MUTE. Para cancelar la configuración
del botón MUTE, pulse de nuevo el botón
( ) durante más de 3 segundos.
VOLUMEN +/Controla el nivel del volumen.
Aparece valor numérico del nivel de
volumen en la pantalla del panel frontal.
BOTÓN POWER
Enciende y apaga la alimentación.
SENSOR DE MANDO A
DISTANCIA
PANTALLA
Muestra el modo actual.
El mando a distancia sólo está operativo
solo en SoundStands fabricados por
SAMSUNG.
● Cuando encienda la unidad, pasarán entre 4 y 5 segundos antes de poder reproducir sonido.
● Para disfrutar del sonido sólo desde SoundStand, debe apagar los altavoces del TV en el menú Audio
Setup del TV. Consulte el manual del TV que se facilita con el TV.
7
DESCRIPCIÓN
PANEL POSTERIOR
OPTICAL IN
AUX IN
Se conecta a la salida digital
(óptico) de un dispositivo externo.
Se conecta a la salida analógica
de un dispositivo externo.
ENTR. ALIM. ELÉCTRICA
TOMA HDMI OUT
Conecte debidamente el terminal del
adaptador de alimentación de CA a
la toma de alimentación y, a
continuación, enchufe el adaptador
de alimentación de CA a la toma de
corriente.
Genera la salida simultáneamente de
señales digitales de vídeo y audio
utilizando un cable HDMI.
PUERTO USB
TOMAS HDMI IN
Conecte aquí los dispositivos USB
como reproductores MP3 para
reproducir archivos en los
dispositivos.
Introduce simultáneamente señales
digitales de vídeo y audio utilizando
un cable HDMI. Utilícelo al conectar
un dispositivo externo compatible.
● Al desconectar el cable de alimentación del adaptador de alimentación de CA, sujete el enchufe. No tire
del cable.
● No conecte esta unidad u otros componentes a la toma de CA hasta haber realizado todas las conexiones
entre componentes.
8
MANDO A DISTANCIA
MANDO A DISTANCIA
SOURCE
Se pulsa para seleccionar una fuente SoundStand conectada.
POWER
SOURCE
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Surr.Sound (Surround Sound Expansion)
Surr.Sound añade profundidad y sensación de espacio al sonido.
Pulsar el botón Surr.Sound de forma repetida, pasa cíclicamente por
los ajustes de Surr.Sound : AUTO, ON, OFF.
SURROUND SOUND AUTO : Si la fuente de sonido es más de 2
canales, SURROUND SOUND ON se activa automáticamente. Por otra
parte, si la fuente de sonido es menos de 2 canales (ESTÉREO), el modo
se define automáticamente en SURROUND SOUND OFF.
WOOFER
Puede controlar el volumen del woofer.
Pulse el botón o en la tecla WOOFER LEVEL si desea subir o
bajar el volumen del woofer. Puede definirlo de SW-6 a SW+6.
DIMMER/ANYNET+
DIMMER : Pulse el botón DIMMER/ANYNET+ del mando a
distancia para controlar el brillo de la pantalla.
ANYNET+ : Activa la función ANYNET+ que permite al mando a
distancia del TV Samsung Anynet+ controlar la SoundStand. La
función ANYNET+ se activará y desactivará cada vez que se
mantenga pulsado el botón DIMMER/ANYNET+ durante más de 5
segundos.
Salto adelante
Cuando hay dos o más archivos en el dispositivo que está
reproduciendo y pulsa el botón $, se selecciona el archivo siguiente.
REPEAT
Puede definir la función REPETIR durante la reproducción de música
desde una unidad USB.
REPEAT OFF : Cancela la repetición de reproducción.
REPEAT FILE : Reproduce de forma repetida una pista.
REPEAT ALL : Reproduce todas las pistas de forma repetida.
REPEAT RANDOM : Reproduce las pistas en forma aleatoria. (Una
pista ya reproducida puede reproducirse de nuevo.)
Reproducir/Pausa
Pulse el botón ► para detener temporalmente la reproducción del
archivo.
Pulse el botón ► para reproducir los archivos seleccionados.
● La SoundStand es una denominación común de Samsung.
● Controle el TV utilizando el mando a distancia del TV.
9
SPA
BOTONES Y FUNCIONES DEL MANDO A DISTANCIA
MANDO A DISTANCIA
POWER
Enciende y apaga la unidad SoundStand.
POWER
SOURCE
MUTE
Puede bajar el volumen a 0 con la pulsación de un botón. Se pulsa de
nuevo para recuperar el sonido con el nivel de volumen anterior.
VOLUME
Ajusta el nivel de volumen de la unidad.
SOUND EFFECT
Se pulsa para seleccionar un modo de efecto de sonido.
Seleccione el modo STANDARD si desea disfrutar del sonido original.
Cuando elija el efecto de sonido (excepto STANDARD), Surround
Sound Expansion se desactivará automáticamente.
Salto atrás
Si hay más de un archivo en un dispositivo que esté reproduciendo y
pulsa el botón #, se selecciona el archivo anterior.
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Bluetooth POWER
Pulse el botón Bluetooth POWER del mando a distancia para activar
y desactivar la función de encendido mediante Bluetooth.
Consulte de la página 16 a la 18 para más detalles.
AUDIO SYNC
Si la SoundStand está conectada a un TV digital y el vídeo aparece
desincronizado con el audio, pulse los botones de sincronización de
audio para sincronizar el audio con el vídeo.
Pulse los botones AUDIO SYNC +/- para definir la demora de audio
de 0 a 300 ms. En modo USB, TV o BT, es posible que la función de
sincronización de audio no esté operativa.
+ Instalación de las pilas en el mando a distancia
1. Utilice una moneda adecuada
para girar la tapa de la pila del
mando a distancia hacia la
izquierda para extraerla como
se muestra en la figura.
2. Inserte una pila de litio de 3 V.
Mantenga el polo positivo (+) hacia
arriba al insertar la pila. Coloque la
tapa de la pila y alinee las marcas ' '
como se muestra en la figura.
10
3. Utilice una moneda adecuada
para girar la tapa de la pila
del mando a distancia hacia
la izquierda para extraerla
como se muestra en la figura.
INSTALACIÓN
INSTALACIÓN
Si desea colocar su TV sobre la SoundStand, asegúrese de que el TV cumple las dos condiciones siguientes:
- Peso máximo del TV: 35kg
- Dimensiones máximas de la base del TV: Inferiores a 720mm X 320mm
 Se adapta a la mayoría de TVs de hasta 1524 mm y 35 kg (*El tamaño de pantalla de TV y el tipo de soporte
pueden variar.)
+ Cómo instalar SoundStand
Instalación correcta
No coloque el TV sobre un lado de la SoundStand
No coloque la SoundStand cerca del borde de un
soporte de TV, mesa o centro de entretenimiento
No coloque un TV cuya base sea mayor que la
superficie superior de la SoundStand sobre la
SoundStand
● No coloque el TV sobre un lado de la SoundStand. El TV podría volcarse y causar daños físicos.
● Asegúrese de colocar la SoundStand en el centro del estante, mesa, etc., cuando lo instale. No la coloque
cerca de un borde.
● Si el TV es mayor que la SoundStand, considere una instalación del TV sobre un soporte de pared o
coloque la SoundStand sobre una superficie estable.
● Mantenga la SoundStand al menos a 5 cm de la pared al instalarla.
+ Utilización de almohadillas de protección
Coloque las almohadillas de protección
que se incluyen encima del producto y, a
continuación, coloque el soporte del TV
sobre ellos para evitar arañazos en la
superficie del producto.
11
SPA
INSTALACIÓN DE LA SOUNDSTAND
CONEXIONES
CONEXIONES
CONEXIÓN DE UN DISPOSITIVO EXTERNO UTILIZANDO UN
CABLE HDMI
HDMI es una interfaz digital estándar para conectar a dispositivos como un TV, un proyector, un reproductor de DVD,
un reproductor Blu-ray, un descodificador, etc.
HDMI impide daños en la señal debido a la conversión en analógico y conserva la calidad de vídeo y audio de la
fuente digital original.
HDMI IN
HDMI OUT
Cable de HDMI
(no suministrado)
Cable de HDMI
(no suministrado)
Dispositivos digitales
HDMI IN
HDMI OUT (ARC)
Conecte un cable HDMI (no suministrado) desde la toma
HDMI IN de la parte trasera del producto a la toma
HDMI OUT de los dispositivos digitales.
La función ARC permite la salida del audio digital a
través del puerto HDMI OUT (ARC).
Y,
Solo se puede activar cuando la SoundStand está
conectada a un TV compatible con la función ARC.
● ANYNET+ debe estar activado.
● La función no está disponible si el cable
HDMI no admite ARC.
HDMI OUT (HDMI)
Conecte un cable HDMI (no suministrado) desde la toma
HDMI OUT de la parte trasera del producto a la toma
HDMI IN del TV.
● HDMI es una interfaz que permite la
transmisión digital de datos de vídeo y audio
con un conector único.
12
CONEXIONES
Esta unidad viene equipada con una toma digital de entrada óptica y una toma de entrada analógica de audio, de
esta manera tiene dos formas de conectarla a un TV.
AUX IN
OPTICAL IN
o bien
OPTICAL
OUT
BD/ Reproductor
de DVD
Descodificador/
Consola de juegos
AUDIO
OUT
Cable óptico
(no suministrado)
Cable de audio
OPTICAL IN
AUX IN
Conecte OPTICAL IN de la unidad principal a OPTICAL
OUT del TV o del dispositivo de la fuente.
Conecte AUX IN (Audio) de la unidad principal a AUDIO
OUT del TV o del dispositivo de la fuente.
Asegúrese de que coincidan los colores de los
conectores.
● No conecte el cable de alimentación de este
producto del TV a la toma de corriente hasta
realizar todas las conexiones entre
componentes.
● Antes de trasladar o instalar este producto,
asegúrese de apagar y desconectar el cable
de alimentación.
o bien,
13
SPA
CONEXIÓN DE UN DISPOSITIVO EXTERNO UTILIZANDO UN
CABLE DE AUDIO ÓPTICO (DIGITAL) O UN CABLE DE AUDIO
(ANALÓGICO)
FUNCIONES
FUNCIONES
MODO DE ENTRADA
Pulse el botón SOURCE del mando a distacnia o el botón (
el modo que desee.
) del panel superior del producto para seleccionar
SOURCE
POWER
SOURCE
MUTE
VOL
Modo de entrada
Pantalla
Entrada digital óptica
D.IN
Entrada AUX
AUX
Entrada HDMI
HDMI
Modo BLUETOOTH
BT
Modo TV
TV
Modo USB
USB
WOOFER
La unidad se apaga automáticamente en los siguientes
casos.
● Modo D.IN/HDMI/BT/TV/USB/ARC
-
Si no hay señal de audio durante 25 minutos.
● Modo AUX
-
Si el cable AUX no se conecta antes de 25
minutos.
-
Si no se introduce la CLAVE durante 8 horas con
el cable AUX conectado. Para activar o
desactivar esta función, mantenga pulsado el
durante 5 segundos. Aparece AUTO
botón
POWER DOWN ON / OFF en pantalla.
ARC (HDMI OUT)
Cable de HDMI
● La función ARC permite que la salida del audio digital se genere a través del puerto HDMI OUT (ARC).
Sólo puede activarse cuando SoundStand está conectado a un TV que admita la función ARC.
● ANYNET+ debe estar activado.
● La función no está disponible si el cable HDMI no admite ARC.
● La función ARC se activa en modo D.IN si ha conectado la unidad a un TV compatible con ARC.
● Para desactivar la función ARC, desactive ANYNET+.
14
FUNCIONES
BLUETOOTH
+ Para conectar el SoundStand a un dispositivo Bluetooth
Compruebe si el dispositivo Bluetooth admite la función de cascos con auriculares estéreo compatibles con
Bluetooth.
Conectar
Dispositivo Bluetooth
1. Pulse el botón SOURCE del mando a distancia o
el botón ( ) del panel superior del producto para
ver el mensaje BT.
2. Seleccione el menú de Bluetooth o el dispositivo
Bluetooth que desea conectar. (Consulte el manual
del usuario del dispositivo Bluetooth.)
3. Seleccione el menú de los cascos estéreo en un
dispositivo Bluetooth.
•
Podrá ver la lista de dispositivos rastreados.
4. Seleccione "[Samsung] SoundStand" en la lista.
•
Cuando el producto está conectado al
dispositivo Bluetooth, mostrará [Nombre
dispositivo Bluetooth] ➞ BT en la pantalla frontal.
•
El nombre del dispositibo no puede mostrar
caracteres especiales. Aparecerá un signo de
subrayado " _ " si el nombre tiene caracteres
especiales.
•
Si el dispositivo Bluetooth no se empareja con
SoundStand, borre el "[Samsung]
SoundStand" anteriormente encontrado por el
dispositivo Bluetooth y realice una búsqueda de
SoundStand de nuevo.
5. Reproduzca música en el dispositivo conectado.
•
Puede escuchar la música que se esté
reproduciendo en el dispositivo Bluetooth
conectado desde el sistema SoundStand.
•
El modo BT, las funciones Reproducir/Pausa/
Siguiente/Anterior no están disponibles. No
obstante, estas funciones están disponibles en
dispositivos Bluetooth compatibles con AVRCP.
15
● Si se solicita un código PIN al conectar un
dispositivo Bluetooth, introduzca <0000>.
● Sólo es posible emparejar un dispositivo
Bluetooth al mismo tiempo.
● La conexión Bluetooth terminará cuando se
apague la SoundStand.
● Es posible que la SoundStand no pueda
realizar correctamente una búsqueda o una
conexión mediante Bluetooth en las
siguientes circunstancias:
- Si hay un campo eléctrico potente
alrededor SoundStand.
- Si varios dispositivos Bluetooth están
simultáneamente emparejados con el
SoundStand.
- Si el dispositivo Bluetooth está
desactivado, no está en su sitio o sufre
una avería.
- Tenga en cuenta que dispositivos como
hornos microondas, adaptadores de LAN
inalámbrica, luces fluorescentes y hornos
de gas utilizan el mismo rango de
frecuencias que el dispositivo Bluetooth,
que puede causar interferencias eléctricas.
● La SoundStand admite datos SBC (44,1 kHz,
48 kHz).
● Conecte sólo a un dispositivo Bluetooth que
admita la función A2DP (AV).
● No puede conectar la SoundStand a un
dispositivo Bluetooth que admita solo la
función HF (manos libres).
SPA
Puede utilizar el dispositivo Bluetooth para poder disfrutar de la música con un sonido estéreo de gran calidad, sin
necesidad de cables.
FUNCIONES
+ Bluetooth POWER on (Bluetooth
POWER)
Cuando esté activada la función de encendido mediante
Bluetooth Power y la SoundStand este apagada, si un
dispositivo Bluetooth previamente emparejado intenta
emparejarse con la SoundStand, la SoundStand se
enciende automáticamente.
1. Pulse el botón Bluetooth POWER del mando a
distancia.
2. Bluetooth POWER on aparece en la pantalla de la
SoundStand.
● Solo disponible si la SoundStand aparece en
la lista de dispositivos emparejados del
dispositivo Bluetooth. (El dispositivo
Bluetooth y la SoundStand deben
emparejarse previamente al menos una vez.)
● La SoundStand aparecerá en la lista de
dispositivos buscados del dispositivo
Bluetooth solo cuando la SoundStand
muestre [BT READY].
● En el modo TV SoundConnect, la
SoundStand no se puede emparejar con otro
dispositivo Bluetooth.
● Si se apaga la SoundStand apagando el TV
mientras está conectado al TV con TV
SoundConnect, la función Bluetooth POWER
no encenderá la SoundStand.
+ Para desconectar el dispositivo
Bluetooth del SoundStand
Puede desconectar el dispositivo Bluetooth SoundStand.
Para obtener instrucciones, consulte el manual del
usuario del dispositivo Bluetooth.
● El SoundStand se desconectará.
● Cuando se desconecte el SoundStand del
dispositivo Bluetooth, SoundStand mostrará BT
DISCONNECTED en la pantalla frontal.
+ Para desconectar SoundStand
del dispositivo Bluetooth
Pulse el botón SOURCE del mando a distacnia o el
botón ( ) del panel superior del producto para
cambiar desde BT a otro modo o apagar la
SoundStand.
● El dispositivo Bluetooth conectado esperará una
respuesta SoundStand durante cierto tiempo antes
de terminar la conexión. (El tiempo de desconexión
puede diferir dependiendo del dispositivo Bluetooth.)
● En el modo de conexión Bluetooth, la
conexión Bluetooth se perderá si la distancia
entre el SoundStand y el dispositivo
Bluetooth supera los 5m.
● SoundStand se apaga automáticamente
después de 25 minutos en modo Listo.
Información adicional sobre
Bluetooth
Bluetooth es una tecnología que permite que los
dispositivos externos compatibles con Bluetooth puedan
fácilmente interconectarse entre sí utilizando una
conexión inalámbrica corta.
● Un dispositivo Bluetooth puede causar ruidos o un
funcionamiento defectuoso, dependiendo del uso,
cuando:
-
Una parte del cuerpo está en contacto con el
sistema de recepción/transmisión del dispositivo
Bluetooth o SoundStand.
-
Exista variación eléctrica por obstrucciones
causadas por una pared, un rincón o paneles de
división de la oficina.
-
Esté expuesto a interferencias eléctricas de
dispositivos con la misma banda de frecuencia
incluido equipo médico, hornos microondas y
LAN inalámbrica.
● Empareje el SoundStand con el dispositivo Bluetooth
a una distancia corta.
● Cuando mayor sea la distancia entre el SoundStand
y el dispositivo Bluetooth, peor será la calidad.
Si la distancia sobrepasa el alcance de
funcionamiento de Bluetooth, se pierde la conexión.
● En áreas con sensibilidad/recepción pobre es posible
que la conexión Bluetooth no funcione
correctamente.
● La conexión Bluetooth sólo funciona cuando está
cerca del equipo. La conexión se corta
automáticamente si la distancia es superior a la
indicada. Incluso dentro de esta distancia, es posible
que la calidad del sonido se degrade debido a
obstáculos como muros o puertas.
● El dispositivo inalámbrico puede causar interferencias
eléctricas durante su funcionamiento.
16
FUNCIONES
NFC (SOLO EL MODELO HW-H610)
+ Conexión con NFC y dispositivos inteligentes
1. Despegue la etiqueta adhesiva de NFC del paquete y péguela en el punto que desee.
• Se recomienda colocar la etiqueta adhesiva de NFC en un radio de 3 m de la unidad.
• No pegue la etiqueta adhesiva NFC en una superficie metálica incluida la SoundStand.
El objeto metálico puede interferir en la comunicación y es posible que la etiqueta adhesiva de NFC no
funcione correctamente.
2. Pulse el botón ( ) del panel superior de la unidad principal o el botón SOURCE del mando a distancia para
seleccionar el modo BT.
3. Active la función NFC de su dispositivo inteligente.
4. Acerque la antena NFC del dispositivo inteligente a la etiqueta de NFC.
5. Cuando aparezca el mensaje de conexión en la pantalla del dispositivo inteligente, seleccione <Yes> (Sí).
• Una vez establecida la conexión, aparece el mensaje de finalización.
 Para volver a conectar una vez que la conexión inicial se haya establecido correctamente, empiece a partir del paso 3.
+ Desconexión de NFC
Acerque de nuevo la antena NFC del dispositivo inteligente a la etiqueta de NFC de la SoundStand. Aparece el
mensaje de desconexión en la pantalla del dispositivo inteligente.
+ Para conectar otro dispositivo inteligente a la SoundStand que ya está
conectada a otro dispositivo compatible con NFC
Aproxime el nuevo dispositivo inteligente a la etiqueta de NFC de la SoundStand.
● La función NFC está implementada en sistemas operativos Android v4.1.2 Jelly Bean o posteriores.
- Para la conexión NFC, su dispositivo inteligente necesita Android OS de 4.1.2 Jelly Bean o posterior y la
etiqueta de NFC para la ejecución de NFC. Es posible que tenga que descargar la aplicación “Samsung
NFC Connection” de Google Playstore e instalarla en el dispositivo inteligente. Para más detalles,
consulte el manual del usuario del dispositivo inteligente.
● La ubicación de la antena es diferente en dispositivos diferentes. Confirme la ubicación de la antena del
dispositivo inteligente en el manual de usuario del dispositivo antes de intentar emparejarlo con la SoundStand.
● Si el dispositivo inteligente se encuentra en una carcasa o una funda gruesa, es posible que la conexión de
NFC no sea estable.
● N-Mark es una marca comercial o marca comercial registrada de NFC Forum, Inc. en Estados Unidos y en
otros países.
● Si tiene problemas con la conexión NFC
- En realidad, tocar con su dispositivo inteligente la etiqueta NFC puede provocar un fallo de conexión de NFC.
- Si aparece el mensaje de error “Empty tag” en el dispositivo inteligente, inténtelo de nuevo.
- Compruebe si la antena del dispositivo inteligente está lo suficientemente cerca del logotipo de NFC.
● Si apaga la SoundStand cuando la función de encendido mediante Bluetooth está activada, e intenta
conectar un dispositivo Bluetooth que se haya conectado previamente con NFC, la SoundStand se
encenderá automáticamente cuando se conecta el dispositivo.
Para activar la opción de encendido mediante Bluetooth, consulte la página 16.
17
SPA
Puede conectar su SoundStand a un dispositivo inteligente compatible con NFC a través de la conexión Bluetooth
con una configuración sencilla. Una vez conectada, podrá disfrutar de música almacenada en su dispositivo
inteligente a través de la SoundStand.
FUNCIONES
TV SOUNDCONNECT
Puede disfrutar del sonido del TV a través de la SoundStand conectada a un TV Samsung compatible con la función
TV SoundConnect.
+ Conexión de un TV a la SoundStand
Conectar
1. Encienda el TV y la SoundStand.
• Defina el menú "Add New Device" (Añadir nuevo
dispositivo) del TV en "On" (Act).
2. Pulse el botón ( ) del panel superior de la unidad
principal o el botón SOURCE del mando a distancia
para seleccionar el modo TV.
3. En el TV, un mensaje pregunta si activar la función TV
SoundConnect. Aparece "[Samsung] SoundStand" en
la pantalla de TV.
4. Seleccione <Yes> (Sí) para terminar de conectar el TV
y la SoundStand mediante el mando a distancia del TV.
● Disatancia de funcionamiento de TV
SoundConnect
- Campo de emparejamiento recomendado:
no más de 50 cm
- Alcance de funcionamiento recomendado:
no más de 5 m
● Los botones Reproducir/Pausa, Siguiente,
Anterior no están operativos en el modo TV
SoundConnect.
+ Utilización de la función de
encencido Bluetooth POWER
● El cambio del modo de SoundStand del TV a
otro, termina automáticamente TV
SoundConnect.
● Para conectar la SoundStand a otro TV, debe
terminarse la conexión existente.
● Termine la conexión al TV existente y pulse el
del mando a distancia durante 5
botón
segundos para conectar a otro TV.
La función Bluetooth POWER On está disponible
después de haber conectado correctamente la
SoundStand a un TV compatible con Bluetooth
utilizando TV SoundConnect.
Cuando esté activada la función Bluetooth POWER On,
encender o apagar el TV conectado, encenderá y
apagará también la SoundStand.
● La función TV SoundConnect (SoundShare) es
compatible con algunos TV Samsung
comercializados a partir de 2012. Compruebe si
el TV es compatible con la función TV
SoundConnect (SoundShare) antes de empezar.
(Para obtener información adicional, consulte el
manual de usuario del TV.)
● Si su TV Samsung se comercializó antes de
2014, compruebe el menú de ajustes de
SoundShare.
● Si la distancia entre el TV y la SoundStand
supera los 5 m, es posible que la conexión no
sea estable o el sonido se interrumpa. Si
sucede esto, reubique el TV o la SoundStand
de forma que se encuentre dentro del campo
de funcionamiento y restablezca la conexión de
TV SoundConnect.
1. Conecte el TV con su SoundStand con la función TV
SoundConnect.
2. Pulse los botones Bluetooth POWER del mando a
distancia de la SoundStand. "BLUETOOTH POWER
ON" aparece en la pantalla de la SoundStand.
18
•
BLUETOOTH POWER ON : La SoundStand se
enciende y se apaga cuando se enciende o se
apaga el TV.
•
BLUETOOTH POWER OFF : La SoundStand
solo se apaga cuando se apaga el TV.
● Esta función solo es compatible con algunos
TVs Samsung comercializados a partir de 2013.
● Si la SoundStand está conectada a un TV a
través de TV SoundConnect y apaga la
SoundStand apagando el TV, la función de
encendido mediante Bluetooth no encenderá la
SoundStand, incluso si le conecta otro
dispositivo Bluetooth.
FUNCIONES
USB
Puede reproducir archivos de música ubicados en dispositivos de almacenamiento USB a través de SoundStand.
1. Conecte el dispositivo USB al puerto USB de la parte
trasera del producto.
2. Pulse de forma repetida el botón SOURCE del
mando a distancia o el botón ( ) del panel
superior del producto hasta que aparezca USB.
● No se admiten HDD externos.
● No se admiten los dispositivos de teléfonos móviles.
● Lista de compatibilidad:
Formato
La conexión de la SoundStand al dispositivo
USB se completa.
•
Se apaga automáticamente (Auto Power Off) si
no se ha conectado ningún dispositivo USB
durante más de 25 minutos.
Códec
MPEG 1 Layer2
3. USB aparece en pantalla.
•
SPA
Pantalla
Puerto USB
*.mp3
MPEG 1 Layer3
MPEG 2 Layer3
MPEG 2,5 Layer3
*.wma
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
+ Antes de conectar un dispositivo
USB
*.aac
HE-AAC
Tenga en cuenta lo siguiente :
● Si el nombre de un archivo o una carpeta en un
dispositivo USB supera los 10 caracteres, no
aparece en la pantalla de la SoundStand.
● Es posible que este producto no sea compatible con
ciertos tipos de soportes de almacenamiento USB.
● Se admiten los sistemas de archivos FAT16 y FAT32.
-
AAC-LC
No se admite el sistema de archivos NTFS.
● Conecte el dispositivo USB directamente al puerto
USB de este producto. De lo contrario, es posible
que detecte un problema de compatibilidad de USB.
● No conecte varios dispositivos de almacenamiento al
producto a través del lector de varias tarjetas. Puede
que no funcione correctamente.
● No se admiten los protocolos PTP de cámaras
digitales.
● No retire el dispositivo USB mientras se lee.
● No se podrán reproducir los archivos de música con
protección DRM (MP3, WMA) de un sitio web
comercial.
19
*.wav
-
*.Ogg
OGG 1.1.0
*.Flac
FLAC 1.1.0, FLAC 1.2.1
 Admite una velocidad de muestreo superior a 16
KHz
FUNCIONES
ACTUALIZACIÓN DE SOFTWARE
Samsung puede ofrecer en el futuro actualizaciones
para el firmware del sistema de SoundStand.
● Inserte en el puerto USB de la unidad
principal un dispositivo USB que contenga la
actualización del firmware.
● No desconecte el equipo ni retire el
dispositivo USB mientras se estén realizando
las actualizaciones. La unidad principal se
apagará automáticamente tras completar la
actualización del firmware.
Cuando se actualice el software, todos los
ajustes se reinician con sus ajustes
predeterminados de fábrica.
Recomendamos tomar nota de los ajustes
para poder reinicializarlos tras la
actualización.
● Una vez completada la actualización del
producto, apague el producto y, a
continuación, mantenga pulsado el botón
(►) por un momento para reiniciar el
producto.
● Si no se actualiza el firmware, se recomienda
formatear el dispositivo USB en FAT16 e
intentarlo de nuevo.
● No formatee la unidad USB con el formato
NTFS. La SoundStand no es compatible con
el sistema de archivos NTFS.
● Dependiendo del fabricante, es posible que
no se admitan algunos dispositivos de
almacenamiento USB.
Si existe una actualización, puede actualizar el firmware
conectando un dispositivo USB con la actualización de
firmware al puerto USB de la SoundStand.
Tenga en cuenta que si hay varios archivos de
actualización, debe cargarlos en el dispositivo USB por
separado y usarlos para actualizar el firmware de uno en
uno.
Visite Samsung.com o póngase en contacto con el
centro de atención al cliente de Samsung para recibir
información sobre la descarga de archivos de
actualizaciones.
20
SOLUCIÓN DE PROBLEMAS
SOLUCIÓN DE PROBLEMAS
SPA
Antes de solicitar servicio técnico, compruebe lo siguiente:
La unidad no se encenderá.
• ¿Está enchufado el cable de alimentación en la toma
de corriente?
 Conecte el enchufe de alimentación en la toma de
corriente.
Una función no está operativa cuando se pulsa el botón.
 Desconecte la toma de alimentación y conéctela de
nuevo.
• ¿Existe electricidad estática en el ambiente?
No se produce sonido.
• ¿Está la función de silencio activada?
 Pulse el botón Mute para cancelar la función.
• ¿Tiene el volumen al mínimo?
 Ajuste el volumen.
El mando a distancia no funciona.
• ¿Se han agotado las pilas?
 Cambie las pilas.
• ¿Está el mando a distancia situado a demasiada
distancia con respecto a la unidad principal?
 Acérquelo más a la unidad principal.
Fallo en TV SoundConnect (emparejamiento del TV).
• ¿Es su TV compatible con TV SoundConnect?
 TV SoundConnect es compatible en algunos TV
Samsung comercializados a partir de 2012.
Compruebe si su TV es compatible con TV
SoundConnect.
• ¿Tiene la última versión del firmware del TV?
 Actualice el TV con la versión más reciente.
• ¿Se produce un error al conectar?
 Póngase en contacto con el centro de atención
telefónica de Samsung.
• Reinicie el MODO TV y conecte de nuevo.
 Mantenga pulsado el botón ► durante 5 segundos
para reiniciar la conexión de TV SoundConnect.
21
APÉNDICE
APÉNDICE
ESPECIFICACIONES
Nombre del
modelo
GENERAL
AMPLIFICADOR
*
*
HW-H600, HW-H610
USB
5 V / 0,5 A
Peso
5 kg
Dimensiones (Al x An x Pr)
735 x 36,5 x 360 mm
Rango de temperatura de servicio
+5 ºC a +35 ºC
Rango de humedad de servicio
10 % a 75 %
Potencia nominal de salida
80 W(MID/TWT = 8 OHM, SW = 4 OHM)
THD = 10 %, 1 kHz
Índice S/N (entrada analógica)
65 dB
Separación (1 kHz)
65 dB
El índice S/N, la distorsión, la separación y la sensibilidad utilizable se basan en la medición utilizando las
instrucciones de AES (Audio Engineering Society).
Especificación nominal
- Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso.
- Los pesos y dimensiones son aproximados.
- Para la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada en el producto.
LICENCIA
Fabricado con licencia de Dolby Laboratories. Dolby y el símbolo de la doble D marcas comerciales de Dolby
Laboratories.
Para patentes de DTS, consulte http://patents.dts.com. Fabricado con licencia de DTS Licensing Limited. DTS, el
símbolo, & DTS y el símbolo juntos son marcas comerciales registradas y DTS 2.0 Channel es una marca comercial
de DTS, Inc. © DTS, Inc. Todos los derechos reservados.
Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o
marcas registradas de HDMI Licensing LLC en Estados Unidos y en otros países.
- Para enviar consultas sobre fuentes abiertas, póngase en contacto con Samsung a través del correo electrónico
(oss.request@samsung.com).
En el presente documento, Samsung Electronics, declara que este equipo está en conformidad con los requisitos
esenciales y otras provisiones relevantes de la Directiva 1999/5/EC.
La Declaración de conformidad original puede encontrarse en http://www.samsung.com, vaya a Asistencia al cliente >
Búsqueda de productos e introduzca el nombre del modelo.
Este equipo puede utilizarse en todos los países de la UE.
22
Contacte con SAMSUNG WORLD WIDE
Si tiene alguna pregunta o comentario acerca de productos Samsung, por favor contacte con el servicio de atención al
cliente de SAMSUNG.
Área
AUSTRIA
Centro de Contacto 
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Sítio da Web
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
www.samsung.com/gr/support
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
[Eliminación correcta de las baterías de este
producto]
(Se aplica en países con sistemas de recolección por
separado)
La presencia de esta marca en las baterías, el manual o el paquete
del producto indica que cuando haya finalizado la vida útil de las
baterías no deberán eliminarse junto con otros residuos domésticos.
Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la
batería contiene mercurio, cadmio o plomo en niveles superiores a los
valores de referencia admitidos por la Directiva 2006/66 de la Unión
Europea. Si las baterías no se desechan convenientemente, estas
sustancias podrían provocar lesiones personales o dañar el
medioambiente.
Para proteger los recursos naturales y promover el reciclaje, separe
las baterías de los demás residuos y recíclelas mediante el sistema de
recogida gratuito de su localidad.
Área
Centro de Contacto 
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora
** (koszt połączenia według taryfy
operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG (0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
Sítio da Web
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
SWITZERLAND 0848 726 78 64 (0848-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
U.K
0330 SAMSUNG (7267864)
www.samsung.com/uk/support
EIRE
0818 717100
www.samsung.com/ie/support
LITHUANIA
8-800-77777
www.samsung.com/lt/support
LATVIA
8000-7267
www.samsung.com/lv/support
ESTONIA
800-7267
www.samsung.com/ee/support
Eliminación correcta de este producto
(Residuos de aparatos eléctricos & electrónicos)
(Se aplica en países con sistemas de recolección por separado)
La presencia de este símbolo en el producto, accesorios o material
informativo que lo acompañan, indica que al finalizar su vida útil ni el
producto ni sus accesorios electrónicos (como el cargador, cascos, cable
USB) deberán eliminarse junto con otros residuos domésticos. Para
evitar los posibles daños al medio ambiente o a la salud humana que
representa la eliminación incontrolada de residuos, separe estos
productos de otros tipos de residuos y recíclelos correctamente. De esta
forma se promueve la reutilización sostenible de recursos materiales.
Los usuarios particulares pueden contactar con el establecimiento donde
adquirieron el producto o con las autoridades locales pertinentes para
informarse sobre cómo y dónde pueden llevarlo para que sea sometido a
un reciclaje ecológico y seguro.
Los usuarios comerciales pueden contactar con su proveedor y consultar
las condiciones del contrato de compra. Este producto y sus accesorios
electrónicos no deben eliminarse junto a otros residuos comerciales.
HW-H600
HW-H610
Manual do utilizador
Wireless Audio - SoundStand
Imagine as possibilidades
Obrigado por ter adquirido um produto Samsung.
Para receber assistência completa, registe o produto em
www.samsung.com/register
FUNCIONALIDADES
FUNCIONALIDADES
TV SoundConnect
Ligação de Som do Televisor permite ouvir o áudio do televisor no SoundStand por ligação Bluetooth e permite
controlar o som.
HDMI
A HDMI transmite sinais de vídeo e áudio em simultâneo e proporciona uma imagem mais nítida.
A unidade também está equipada com a função ARC, que permite ouvir som do televisor através do SoundStand,
utilizando um cabo HDMI. Esta função apenas fica disponível se ligar a unidade a um televisor compatível com ARC.
Expansão de Som Surround
A função de Expansão de Som Surround adiciona profundidade e amplitude à experiência de audição. A Expansão
de Som Surround é fornecida pela Sonic Emotion.
Modo de som especial
Pode seleccionar modos de som diferentes, CINEMA / SPORTS (DESPORTO) / VOICE (VOZ) / MUSIC (MÚSICA) /
STANDARD (PADRÃO) (OFF (DESLIGADO)), conforme o tipo de conteúdo que pretende reproduzir.
Controlo remoto multi-funções
Pode utilizar o controlo remoto fornecido para controlar várias operações premindo apenas um botão.
Suporte de Anfitrião USB
Pode ligar e reproduzir ficheiros de música a partir de dispositivos de armazenamento USB externos, tais como
leitores de MP3, memória flash USB, etc., utilizando a função USB HOST do SoundStand.
Função Bluetooth
Pode ligar um dispositivo Bluetooth a SoundStand e ouvir música com som estéreo de alta qualidade, sem fios!
NFC (Apenas para o modelo HW-H610)
Ligue o seu dispositivo compatível com NFC por Bluetooth ao SoundStand utilizando este procedimento simples de
configuração e pode reproduzir música no dispositivo com o SoundStand.
2
INFORMAÇÕES DE SEGURANÇA
INFORMAÇÕES DE SEGURANÇA
PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR.
O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER
EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.
Este símbolo indica a existência de "tensão
perigosa" no interior do aparelho, o que representa
risco de choque eléctrico ou ferimentos.
CUIDADO
RISCO DE CHOQUE
ELÉCTRICO.NÃO ABRIR.
Este símbolo identifica informações importantes
que acompanham o produto.
AVISO : Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.
CUIDADO : Para evitar choques eléctricos, insira totalmente a parte larga da ficha na ranhura larga.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar facilmente
acessível.
CUIDADO
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o
cabo de alimentação tem de estar sempre facilmente acessível.
3
POR
COMPONENTES INCLUÍDOSAVISOS DE SEGURANÇA
INFORMAÇÕES DE SEGURANÇA
PRECAUÇÕES
68.6 mm
99.1mm
99.1mm
99.1mm
Certifique-se de que a fonte de alimentação de CA em sua casa está em conformidade com o indicado no
autocolante de identificação, situado na parte de trás do produto. Instale o produto na horizontal, sobre uma base
adequada (móvel), com espaço suficiente para permitir a ventilação 7~10 cm. Certifique-se de que os orifícios de
ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que
possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade,
desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.
D
d d
li
h d
Durante trovoadas,
desligue
a fificha
de corrente d
da rede
eléctrica. Os picos de tensão durante uma trovoada
podem danificar a unidade.
Nã exponha
h a unidade
id d à lluz solar
l di
Não
directa nem a outras
fontes de calor.
A unidade poderá sobreaquecer e ficar danificada.
Proteja o produto da humidade (por exemplo
exemplo, vaso
vasos) e
de calor (por exemplo, uma lareira) ou de equipamento
que crie campos magnéticos ou eléctricos fortes.
Desligue o cabo de alimentação da tomada eléctrica se
a unidade não funcionar correctamente. O produto não
se destina a utilização industrial. Utilize este produto
apenas para fins pessoais.
Pode ocorrer condensação se o produto ou o disco
tiverem sido arm zenados em temperaturas baixas. Se
transportar a unidade no Inverno, aguarde
aproximadamente 2 horas para que a unidade fique à
temper tura ambiente, antes de utilizar.
As pilhas utilizadas neste produto contêm químicos
nocivos para o ambiente.
Não deite as pilhas no lixo doméstico. Não elimine as
pilhas através de fogo.
Não provoque curto-circuito, não desmonte nem
sobreaqueça as pilhas.
Pode provocar uma explosão, se substituir as pilhas
incorrectamente.
Substitua-as apenas pelo mesmo tipo de pilhas ou por
um tipo equivalente.
4
CONTEÚDOS
CONTEÚDOS
POR
2
3
3
4
14 FUNÇÕES
FUNCIONALIDADES
14
Mode d’entrée
INFORMAÇÕES DE
14
ARC (HDMI OUT)
SEGURANÇA
15
Bluetooth
17
NFC (Apenas para o modelo HW-H610)
18
TV SoundConnect
19
USB
20
Actualização do software
Componentes incluídosavisos de
segurança
Precauções
6
ANTES DE UTILIZAR
6
Antes de ler o manual do utilizador
6
Componentes incluídos
21 RESOLUÇÃO DE
PROBLEMAS
7
DESCRIÇÕES
22 APÊNDICE
7
Painel superior/anterior
22
Especificações
8
Painel posterior
22
licenças
9
CONTROLO REMOTO
9
Botões e funções do controlo remoto
11 INSTALAÇÃO
11
● As imagens e ilustrações neste Manual do
Utilizador são fornecidas apenas para referência,
podendo ser diferentes do produto real.
Instalação do SoundStand
12 LIGAÇÕES
12
Ligar um dispositivo externo utilizando o
cabo HDMI
13
Ligar um dispositivo externo utilizando
um cabo de ÁUDIO (ANALÓGICO) ou
um cabo ÓPTICO (DIGITAL)
● Poderá ser cobrada uma taxa administrativa se
(a) for enviado um técnico a casa do cliente, a
pedido do cliente, e não existir qualquer avaria
no produto (ou seja, o utilizador não consultou
devidamente o manual do utilizador)
(b) levar a unidade a um centro de reparação e não
existir qualquer avaria no produto (ou seja, o
utilizador não consultou devidamente o manual
do utilizador).
● O valor dessa taxa administrativa ser-lhe-á
comunicado antes de ser realizada qualquer
reparação ou visita ao domicílio.
5
ANTES DE UTILIZAR
ANTES DE UTILIZAR
ANTES DE LER O MANUAL DO UTILIZADOR
Antes de proceder à leitura deste manual, tenha em atenção os seguintes termos.
+ Ícones utilizados no manual
Ícone
Termo
Cuidado
Nota
Definição
Indica uma situação em que uma função não pode ser utilizada ou em que as
definições possam ter sido canceladas.
Refere-se a sugestões ou instruções na página, que ajudam na utilização de cada
função.
+ Instruções de segurança e resolução de problemas
1) Antes de utilizar este produto, certifique-se de que está familiarizado com as instruções de segurança.
(Consulte a página 3)
2) Se surgir um problema, consulte a secção de Resolução de problemas. (Consulte a página 21)
+ Copyright
©2014 Samsung Electronics Co.,Ltd.
Todos os direitos reservados. Não é permitido reproduzir ou copiar partes ou a totalidade deste manual do utilizador
sem autorização prévia, por escrito, da Samsung Electronics Co., Ltd.
COMPONENTES INCLUÍDOS
Verifique, abaixo, os acessórios fornecidos.
(Base de protecção: 4ea)
Controlo remoto /
Pilha de lítio
(3V : CR2032)
Manual do utilizador
Cabo auxiliar
Base
Adaptador
Cabo de alimentação
Parafuso Cabo USB
Autocolante NFC
(Apenas para o modelo
HW-H610)
● O aspecto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações.
● Utilize o cabo USB dedicado para ligar dispositivos USB externos à unidade.
6
DESCRIÇÕES
DESCRIÇÕES
POR
PAINEL SUPERIOR/ANTERIOR
BOTÃO DE FUNÇÕES
Selecciona a entrada D.IN, AUX, HDMI, BT,
TV, USB.
● Enquanto a unidade está ligada, premir o
botão ( ) durante mais de 3 segundos
configura o botão para funcionar como o
botão MUTE. Para cancelar a
configuração do botão MUTE, prima
novamente o botão ( ) durante mais de
3 segundos.
VOLUME +/Controlo o nível do volume.
O nível numérico de volume é
apresentado no ecrã do painel anterior.
BOTÃO DE
ALIMENTAÇÃO
Liga ou desliga o produto.
SENSOR DO CONTROLO
REMOTO
VISOR
Apresenta o modo actual.
O controlo remoto pode controlar apenas
SoundStands da SAMSUNG.
● Sempre que liga esta unidade, terá de aguardar 4 a 5 segundos até que seja possível reproduzir som.
● Se pretender desfrutar de som apenas a partir do SoundStand, é necessário desligar as colunas do
televisor no menu de Configuração de áudio do seu televisor. Consulte o manual fornecido com o televisor.
7
DESCRIÇÕES
PAINEL POSTERIOR
OPTICAL IN
AUX IN
Liga à saída digital (óptica) de um
dispositivo externo.
Ligue à saída analógica de um
dispositivo externo.
FONTE DE ALIMENTAÇÃO
LIGADA
FICHA HDMI OUT
A saída de sinais de áudio e de vídeo
digital em simultâneo utilizando um
cabo HDMI.
Ligue a tomada do transformador de
CA à fonte de alimentação
correctamente e, em seguida, ligue a
ficha do transformador de CA à
tomada de parede.
FICHAS HDMI IN
USB PORT
Permite a entrada de sinais de
áudio e de vídeo digital em
simultâneo utilizando um cabo
HDMI. Utilize quando ligar um
dispositivo externo suportado.
Pode ligar dispositivos USB, tais
como leitores MP3, para reproduzir
ficheiros nos dispositivos.
● Ao desligar o cabo de alimentação do transformador de CA da tomada de parede, segure a ficha. Não
puxe o cabo.
● Não ligue esta unidade ou outros componentes a uma tomada CA até que todas as ligações entre
componentes estejam concluídas.
8
CONTROLO REMOTO
CONTROLO REMOTO
SOURCE
Prima para seleccionar uma origem ligada ao SoundStand.
POWER
SOURCE
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
WOOFER
Pode controlar o volume do woofer.
Prima os botões ou na tecla WOOFER LEVEL se pretender
aumentar ou diminuir o volume do woofer. Pode defini-lo de SW -6 até
SW +6.
REPEAT
DIMMER/ANYNET+
DIMMER : Prima o botão DIMMER/ANYNET+ no controlo remoto
para controlar a luminosidade do ecrã.
ANYNET+ : Activa a função ANYNET+ que permite ao controlo
remoto do televisor Samsung Anynet+ controlar o SoundStand. A
função ANYNET+ irá ligar e desligar sempre que o botão DIMMER/
ANYNET+ for premido sem soltar durante mais de 5 segundos.
SYNC
SYNC
Surr.Sound (Expansão de Som Surround)
O Som Surround adiciona profundidade e amplitude ao som.
Premir o botão Surr.Sound repetidamente percorre as definições de
Som Surround : AUTO, ON, OFF.
SURROUND SOUND AUTO : Se a origem de som tiver mais de 2
canais o modo SURROUND SOUND ON liga-se automaticamente. Por
outro lado, se a origem de som tiver menos de 2 canais (ESTÉREO), o
modo é automaticamente definido como SURROUND SOUND OFF.
Avançar
Se o dispositivo que está a reproduzir incluir dois ou mais ficheiros e
premir o botão $ o ficheiro seguinte é seleccionado.
REPEAT
Pode definir a função REPEAT durante a reprodução de música
localizada numa unidade USB.
REPEAT OFF : Cancela a reprodução repetitiva.
REPEAT FILE : Reproduz uma faixa repetidamente.
REPEAT ALL : Reproduz repetidamente todas as faixas.
REPEAT RANDOM : Reproduz as faixas em ordem aleatória.
(É possível que uma faixa que já tenha sido reproduzida seja
reproduzida novamente.)
Reproduzir/Pausa
Prima o botão ► para colocar temporariamente em pausa a
reprodução do ficheiro.
Prima o botão ► para reproduzir o ficheiro seleccionado.
● SoundStand é um nome de marca propriedade da Samsung.
● Opere o televisor utilizando o controlo remoto do televisor.
9
POR
BOTÕES E FUNÇÕES DO CONTROLO REMOTO
CONTROLO REMOTO
POWER
Liga e desliga o SoundStand.
POWER
SOURCE
MUTE
Pode reduzir o volume para 0 premindo um botão. Prima novamente
para repor o som ao último nível de volume utilizado.
VOLUME
Ajusta o nível de volume da unidade.
SOUND EFFECT
Prima para seleccionar um modo de efeito de som.
Seleccione o modo STANDARD se pretender desfrutar do som original.
Ao seleccionar um modo de efeito de som (excepto STANDARD), a
função Surround Sound Expansion será automaticamente desactivada.
Retroceder
Se existir mais de um ficheiro no dispositivo que está a reproduzir e
premir o botão #, o ficheiro anterior é seleccionado.
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Bluetooth POWER
Prima o botão Bluetooth POWER no controlo remoto para activar ou
desactivar a função Ligar Bluetooth.
Para obter mais informações, consulte as páginas 16 e 18.
AUDIO SYNC
Se o SoundStand estiver ligado a um televisor digital e o vídeo parecer
dessincronizado do áudio, prima os botões de sincronização de áudio
para sincronizar o áudio com o vídeo.
Prima os botões AUDIO SYNC +/- para definir o atraso do áudio de 0
para 300 ms. No modo USB ou no modo TV ou BT, a função Audio
Sync poderá não funcionar.
+ Colocar pilhas no controlo remoto
1. Utilize uma moeda de tamanho
adequado para rodar a tampa
da pilha do controlo remoto
para a esquerda para a retirar,
tal como mostrado na figura
acima.
2. Insira uma pilha de lítio de 3 V.
Mantenha o pólo positive (+) virado
para cima quando introduzir a bateria
Volte a coloque a tampa da pilha e
alinhe as marcas ' ' lado a lado,
conforme mostrado na figura acima.
10
3. Utilize uma moeda de
tamanho adequado para
rodar a tampa da pilha do
controlo remoto para a
direita até prender, para
fechar.
INSTALAÇÃO
INSTALAÇÃO
Se pretender colocar o seu televisor sobre o SoundStand, certifique-se de que o televisor cumpre os dois requisitos
seguintes:
- Peso máximo do televisor: 35kg
- Dimensão máxima do suporte do televisor: Inferior a 720mm X 320mm
 Adequado para a maioria dos televisores até 1524 mm e 35 kg (*o tamanho do ecrã do televisor e o tipo de
suporte podem variar)
+ Como instalar o SoundStand
Instalação correcta
Não coloque o televisor num dos lados do
SoundStand
Não coloque o SoundStand junto à extremidade
de uma prateleira, mesa ou centro de
entretenimento
Não coloque um televisor cuja base seja maior do
que a superfície superior do SoundStand sobre o
SoundStand
● Não coloque o televisor num dos lados do SoundStand. O televisor poderá cair e causar danos físicos.
● Ao instalar, certifique-se de que colocar o SoundStand no centro da prateleira, mesa, etc. Não coloque o
produto junto a uma extremidade.
● Se o televisor for maior do que o SoundStand, considere instalar o televisor na parede ou colocar o
SoundStand sobre uma superfície estável.
● Ao instalar, mantenha uma distância de pelo menos 5 cm entre o SoundStand e a parede.
+ Utilizar as bases de protecção
Coloque as protecções incluídas no topo
do produto e, em seguida, coloque o
suporte do televisor sobre as mesmas
para não danificar a superfície do
produto.
11
POR
INSTALAÇÃO DO SOUNDSTAND
LIGAÇÕES
LIGAÇÕES
LIGAR UM DISPOSITIVO EXTERNO UTILIZANDO O CABO
HDMI
HDMI é uma interface digital padrão para a ligação de dispositivos como um televisor, projector, leitor de DVD, leitor de
Blu-ray, Set-top Box e outros.
A interface HDMI impede quaisquer danos no sinal devido à conversão para analógico e mantém a qualidade do
vídeo e do som da fonte digital original.
HDMI IN
HDMI OUT
Cabo HDMI
(não fornecido)
Cabo HDMI
(não fornecido)
Dispositivos digitais
HDMI IN
HDMI OUT (ARC)
Ligue um cabo HDMI (não fornecido) entre a ficha HDMI
IN na parte posterior do produto e a ficha HDMI OUT
nos seus dispositivos digitais.
A função ARC permite a saída de áudio digital através da
porta HDMI OUT (ARC).
e,
Só pode ser activada quando o SoundStand estiver
ligado a um televisor com suporte da função ARC.
● A função Anynet+ tem de ser ligada.
● Esta função não está disponível se o cabo
HDMI não suportar ARC.
HDMI OUT (HDMI)
Ligue um cabo HDMI (não fornecido) entre a tomada
HDMI OUT na parte posterior do produto e a tomada
HDMI IN no seu televisor.
● HDMI é uma interface que permite a
transmissão digital de dados de vídeo e
áudio com apenas um conector.
12
LIGAÇÕES
LIGAR UM DISPOSITIVO EXTERNO UTILIZANDO UM CABO
DE ÁUDIO (ANALÓGICO) OU UM CABO ÓPTICO (DIGITAL)
AUX IN
OPTICAL IN
ou
OPTICAL
OUT
Leitor BD/DVD,
descodificador de
TV por satélite,
consola de jogos
AUDIO
OUT
Cabo óptico
(não fornecido)
Cabo de áudio
OPTICAL IN
AUX IN
Ligue a OPTICAL IN na unidade principal à OPTICAL
OUT do televisor ou dispositivo fonte.
Ligue a AUX IN na unidade principal à SAÍDA ÁUDIO do
televisor ou dispositivo fonte.
Certifique-se de que faz corresponder as cores dos
conectores.
● Não ligue o cabo de alimentação deste
produto ou o televisor à rede eléctrica até
que todas as ligações entre componentes
estejam concluídas.
● Antes de deslocar ou instalar o produto,
certifique-se de que desliga o aparelho e o
cabo de alimentação.
ou,
13
POR
Esta unidade está equipada com uma ficha digital óptica e uma ficha de áudio analógico, permitindo duas formas de
ligar a um televisor.
FUNÇÕES
FUNÇÕES
MODE D’ENTRÉE
Prima o botão SOURCE no controlo remoto ou o botão (
modo pretendido.
) no painel superior do produto para seleccionar o
SOURCE
POWER
SOURCE
MUTE
VOL
WOOFER
Visor
A unidade desliga-se automaticamente nas seguintes
condições.
Entrada Digital óptica
D.IN
● Modo D.IN/HDMI/BT/TV/USB/ARC
Entrada AUX
AUX
Entrada HDMI
HDMI
Modo BLUETOOTH
BT
TV mode (Modo TV)
TV
Modo USB
USB
Modo de entrada
-
Caso não exista qualquer sinal de áudio durante
25 minutos.
● Modo AUX
-
Se o cabo AUX não for ligadodurante 25
minutos.
-
Se durante 8 horas não for premida qualquer
tecla quando o cabo AUX está ligado. Para
activar ou desactivar esta função, prima sem
durante 5 segundos. É
soltar o botão
apresentada a indicação “AUTO POWER DOWN
ON / OFF” no ecrã.
ARC (HDMI OUT)
Cabo HDMI
● A função ARC permite a saída de áudio digital através da porta HDMI OUT (ARC).
Só pode ser activada quando o SoundStand estiver ligado a um televisor com suporte da função ARC.
● A função ANYNET+ tem de ser ligada.
● Esta função não está disponível se o cabo HDMI não suportar ARC.
● A função ARC é activada no modo D.IN, se a unidade estiver ligada a um televisor compatível com ARC.
● Para desligar a função ARC, desligue a função ANYNET+.
14
FUNÇÕES
BLUETOOTH
Pode utilizar um dispositivo Bluetooth para ouvir música com som estéreo de alta qualidade, sem fios!
POR
+ Para ligar o SoundStand a um dispositivo Bluetooth
Verifique se o dispositivo Bluetooth suporta a função de auscultadores estéreo compatíves com Bluetooth.
Ligar
Dispositivo Bluetooth
1. Prima o botão SOURCE no controlo remoto ou o
botão ( ) no painel superior do produto para
apresentar a mensagem BT.
2. Seleccione o menu Bluetooth no dispositivo
Bluetooth que pretende ligar. (consulte o manual do
utilizador do dispositivo Bluetooth)
3. Seleccione o menu auscultadores estéreo no
dispositivo Bluetooth.
•
Será apresentada uma lista dos dispositivos
encontrados.
4. Seleccione "[Samsung] SoundStand" da lista.
•
Quando o SoundStand está ligado ao dispositivo
Bluetooth, é apresentada a indicação [nome do
dispositivo Bluetooth] ➞ BT no ecrã anterior.
•
O nome do dispositivo só pode ser apresentado
em inglês. É apresentado o símbolo " _ " se o
nome não estiver em inglês.
•
Se o emparelhamento do dispositivo Bluetooth
com o SoundStand falhar, apague a entrada
anterior "[Samsung] SoundStand" encontrada
pelo dispositivo Bluetooth e procure o
SoundStand novamente.
5. Reproduza música no dispositivo ligado.
•
Pode ouvir música a ser reproduzida no
dispositivo Bluetooth ligado através do sistema
SoundStand.
•
No modo BT, as funções para Reproduzir/Pausa/
Seguinte/Anterior não estão disponíveis.
Contudo, estas funções estão disponíveis nos
dispositivos Bluetooth com suporte de AVRCP.
15
● Se for solicitado um código PIN ao ligar ao
dispositivo Bluetooth, introduza <0000>.
● Apenas é possível emparelhar um dispositivo
Bluetooth de cada vez.
● A ligação Bluetooth será terminada quando o
SoundStand é desligado.
● O SoundStand pode não efectuar a procura
e ligação de Bluetooth correctamente nas
circunstâncias seguintes:
- Se existir um campo eléctrico forte à volta
do SoundStand.
- Se vários dispositivos Bluetooth estiverem
emparelhados com o SoundStand em
simultâneo.
- Se o dispositivo Bluetooth estiver
desligado, mal colocado ou avariado.
- Tenha em atenção que dispositivos como
fornos micro-ondas, adaptadores de redes
sem fios, luzes florescentes e fogões a gás
utilizam o mesmo intervalo de frequência
que o dispositivo Bluetooth, o que pode
provocar interferências eléctricas.
● O SoundStand suporta dados SBC (44,1kHz,
48kHz).
● Estabeleça ligação apenas a um dispositivo
Bluetooth que suporte a função A2DP (AV).
● Não é possível ligar o SoundStand a um
dispositivo Bluetooth que apenas suporte a
função mãos-livres.
FUNÇÕES
+ Bluetooth POWER on (Bluetooth
POWER)
Quando a função de ligar Bluetooth está activada e o
SoundStand está desligado, se um dispositivo Bluetooth
sincronizado anteriormente tentar sincronizar com o
SoundStand, o SoundStand liga automaticamente.
1. Prima o botão Bluetooth POWER no Controlo
Remoto.
2. É apresentada a indicação “Bluetooth POWER” no
visor do SoundStand.
● Disponível apenas se o SoundStand constar
da lista de dispositivos Bluetooth
sincronizados. (É necessário que o dispositivo
Bluetooth e o SoundStand tenham sido
sincronizados previamente, pelo menos uma
vez.)
● O SoundStand é apresentado na lista de
procura de dispositivos do dispositivo
Bluetooth apenas quando o SoundStand
apresenta [BT READY].
● No modo de Ligação de Som do Televisor,
não é possível sincronizar o SoundStand
com outro dispositivo Bluetooth.
● Se o SoundStand estiver ligado a um
televisor através de Ligação de Som do
Televisor, e desligar o SoundStand desligando
o televisor, a função Bluetooth Power não irá
ligar o SoundStand.
+ Para desligar o dispositivo
Bluetooth do SoundStand
Pode desligar o dispositivo Bluetooth do SoundStand.
Para obter instruções, consulte o manual do utilizador do
dispositivo Bluetooth.
● O SoundStand será desligado.
● Quando o SoundStand é desligado do dispositivo
Bluetooth, apresenta a indicação BT
DISCONNECTED no visor frontal.
+ Para desligar o SoundStand do
dispositivo Bluetooth
Prima o botão SOURCE no controlo remoto ou o
botão ( ) no painel superior do produto para mudar
modo BT para outro modo ou para desligar o
SoundStand.
● O dispositivo Bluetooth ligado irá aguardar algum
tempo até que o SoundStand responda, antes de
interromper a ligação. (O tempo até desligar pode
variar conforme o dispositivo Bluetooth)
● No modo de ligação Bluetooth, a ligação
Bluetooth será desactivada se a distância
entre o sistema SoundStand e o dispositivo
Bluetooth for superior a 5 m.
● O SoundStand desliga-se automaticamente
ao fim de 25 no estado Ready.
Mais sobre Bluetooth
O Bluetooth é uma tecnologia que permite aos
dispositivos compatíveis com Bluetooth serem
facilmente interligados, através de uma ligação sem fios
de curta distância.
● Um dispositivo Bluetooth pode emitir ruído ou
apresentar um funcionamento incorrecto, conforme a
respectiva utilização, quando:
-
Uma parte do aparelho está em contacto com o
sistema receptor/transmissor do dispositivo
Bluetooth ou do SoundStand.
-
Sujeito a variações de corrente resultantes de
obstruções provocadas por paredes, esquinas
ou divisórias.
-
Exposto a interferências eléctricas de dispositivos
com a mesma banda de frequência, incluindo
equipamento médico, fornos micro-ondas e
redes sem fios.
● Emparelhe o SoundStand com o dispositivo
Bluetooth, mantendo uma distância curta.
● Quanto maior for a distância entre o SoundStand e o
dispositivo Bluetooth, pior é a qualidade.
Se a distância ultrapassar o limite de funcionamento
do Bluetooth, a ligação perde-se.
● Em áreas de fraca receptividade, a ligação Bluetooth
poderá não funcionar correctamente.
● A ligação Bluetooth funciona apenas quando está
próxima do dispositivo. A ligação será
automaticamente cortada se a distância for superior
a este limite. Mesmo respeitando este limite, a
qualidade de som poderá ser inferior na presença de
obstáculos como paredes ou portas.
● Este dispositivo sem fios poderá provocar
interferências durante o respectivo funcionamento.
16
FUNÇÕES
NFC (APENAS PARA O MODELO HW-H610)
+ Ligar com NFC e dispositivos inteligentes
1. Retire a etiqueta NFC da embalagem e coloque-a no local pretendido.
• É recomendado colocar a etiqueta NFC num raio de 3 m da unidade.
• Não coloque a etiqueta NFC sobre uma superfície metálica, incluindo o SoundStand.
Os objectos metálicos podem interferir com a comunicação e a etiqueta NFC poderá não funcionar correctamente.
2. Prima o botão ( ) no painel superior da unidade principal ou o botão SOURCE no controlo remoto para
seleccionar o modo de BT.
3. Active a função NFC no seu dispositivo inteligente.
4. Aproxime a antena NFC do seu dispositivo inteligente da etiqueta NFC.
5. Quando o pedido de ligação for apresentado no ecrã do dispositivo inteligente, seleccione <Yes> (Sim).
• Quando a ligação é estabelecida, é apresentada a mensagem de conclusão.
 Para voltar a ligar após a ligação inicial ter sido efectuada com êxito, siga as instruções a partir do passo 3.
+ Desligar NFC
Aproxime a antena NFC do seu dispositivo inteligente da etiqueta NFC no SoundStand novamente. É apresentada a
mensagem de fim da ligação no ecrã do seu dispositivo inteligente.
+ Para ligar outro dispositivo inteligente ao SoundStand que já está
ligado a outro dispositivo compatível com NFC
Aproxime o novo dispositivo inteligente da etiqueta NFC do SoundStand.
● A função NFC está implementada em Android v4.1.2 Jelly Bean ou em sistemas operativos posteriores.
- Para estabelecer a ligação NFC, o seu dispositivo inteligente necessita do sistema operativo Android
4.1.2 Jelly Bean ou posterior e da etiqueta NFC para executar a função NFC. É também necessário
transferir a aplicação “Samsung NFC Connection” da Google Playstore e instalar a mesma no seu
dispositivo inteligente. Para obter mais informações, consulte o manual do utilizador do dispositivo
inteligente.
● A localização da antena NFC varia conforme os dispositivos. Confirme a localização da antena do seu
dispositivo inteligente no manual de utilizador do dispositivo antes de tentar sincronizar com o SoundStand.
● Se o dispositivo inteligente for utilizado no interior de uma bolsa ou protecção, a ligação NFC poderá não
ser estável.
● A marca N é uma marca comercial ou uma marca comercial registada da NFC Forum, Inc. nos Estados
Unidos e/ou noutros países.
● Em caso de problemas com a ligação NFC
- Tocar com o dispositivo inteligente na etiqueta NFC pode causar uma falha na ligação NFC.
- Se for apresentado o erro “Empty tag” no dispositivo inteligente, tente novamente.
- Verifique se a antena do seu dispositivo inteligente está suficientemente perto do logótipo NFC.
● Se desligar o SoundStand quando a função Ligar Bluetooth estiver activada e, em seguida, tentar ligar um
dispositivo Bluetooth ligado previamente utilizando NFC, o SoundStand irá ligar automaticamente quando
o dispositivo ligar.
Para configurar a opção Ligar Bluetooth, consulte a página 16.
17
POR
Pode ligar o seu SoundStand a um dispositivo inteligente compatível com NFC por ligação Bluetooth com uma
simples configuração. Uma vez ligado, pode desfrutar da música guardada no seu dispositivo inteligente através do
SoundStand.
FUNÇÕES
TV SOUNDCONNECT
Pode desfrutar de som do televisor através do SoundStand ligado a um televisor Samsung com suporte da função TV
SoundConnect.
+ Ligar um Televisor ao SoundStand
Ligar
1. Ligue o televisor e o SoundStand.
• Defina o menu "Add New Device" (Adicionar novo
dispositivo) do televisor como "On" (Activado).
2. Prima o botão ( ) no painel superior da unidade
principal ou o botão SOURCE no controlo remoto
para seleccionar o modo de TV.
3. No televisor, é apresentada uma mensagem a
confirmar a activação da função TV SoundConnect.
A mensagem "[Samsung] SoundStand" é apresentada
no ecrã do televisor.
4. Seleccione <Yes> (Sim) para terminar de ligar o
televisor e o SoundStand com o controlo remoto do
televisor.
● Intervalo de Funcionamento da TV
SoundConnect
- Distância de sincronização recomendada:
cerca de 50cm
- Distância de funcionamento
recomendada: 5m
● Os botões Reproduzir/Pausa, Seguinte,
Anterior não podem ser utilizados no modo
TV SoundConnect.
+ Utilizar a função Bluetooth
POWER On
● Mudar o modo do SoundStand do televisor
para outro modo termina automaticamente a
ligação de som do televisor.
● Para ligar o SoundStand a outro televisor, é
necessário terminar a ligação existente.
● Termine a ligação ao televisor existente e, em
no controlo remoto
seguida, prima o botão
durante 5 segundos para ligar a outro televisor.
A função Bluetooth POWER On está disponível se tiver
ligado com êxito o SoundStand a um televisor
compatível com Bluetooth utilizando o TV
SoundConnect. Quando a função Bluetooth POWER On
está activada, ligar ou desligar o televisor associado irá
também ligar ou desligar o SoundStand.
1. Ligue o televisor ao SoundStand com a função TV
SoundConnect.
● A função The TV SoundConnect (SoundShare) é
suportada por alguns televisores Samsung
comercializados a partir de 2012. Verifique se o
seu televisor é compatível com TV SoundConnect
(SoundShare) antes de iniciar. (Para obter mais
informações, consulte o manual do utilizador do
televisor.)
● Se o seus televisor Samsung tiver sido
comercializado antes de 2014, verifique o
menu de definições de SoundShare.
● Se a distância entre o televisor e o SoundStand
exceder 5 m, a ligação pode não ser estável ou
o áudio pode ser reproduzido irregularmente.
Neste caso, desloque o televisor ou o
SoundStand de forma a respeitar o limite de
funcionamento e volte a estabelecer a Ligação
de Som do Televisor.
2. Prima o botão Bluetooth POWER no controlo
remoto do SoundStand. É apresentada a indicação
“BLUETOOTH POWER ON” no visor do SoundStand.
18
•
BLUETOOTH POWER ON : O SoundStand irá
ligar e desligar quando ligar ou desligar o
televisor.
•
BLUETOOTH POWER OFF : O SoundStand
desliga-se apenas quando desligar o televisor.
● Esta função é suportada apenas por alguns
televisores Samsung comercializados a
partir de 2013.
● Se o SoundStand estiver ligado a um
televisor através de Ligação de Som do
Televisor, e desligar o SoundStand
desligando o televisor, a função Bluetooth
Power não irá ligar o SoundStand.
FUNÇÕES
USB
Pode reproduzir ficheiros de música localizados nos dispositivos de armazenamento USB através do SoundStand.
POR
Visor
USB Port
● Ficheiros de música (MP3, WMA) de um sítio da Web
comercial com protecção DRM não serão
reproduzidos.
1. Ligue o dispositivo USB à porta USB existente no
painel anterior do produto.
2. Prima o botão SOURCE no controlo remoto ou o
botão ( ) no painel superior do produto
repetidamente até USB ser apresentado.
● Não são suportados dispositivos móveis.
3. USB é apresentado no ecrã.
● Lista de compatibilidade:
•
•
● Não são suportados HDDs externos.
A ligação SoundStand ao dispositivo USB está
concluída.
Formato
Desliga-se automaticamente (Auto Power Off) se
nenhum dispositivo USB for ligado ao fim de 25
minutos.
Codec
MPEG 1 Layer2
*.mp3
MPEG 1 Layer3
MPEG 2 Layer3
MPEG 2,5 Layer3
+ Antes de ligar um dispositivo
USB
*.wma
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
Tenha em atenção o seguinte:
*.aac
● Se o nome de um ficheiro ou pasta num dispositivo
USB exceder os 10 caracteres, não será
apresentado no ecrã do SoundStand.
HE-AAC
● Este produto poderá não ser compatível com
determinados tipos de suporte de armazenamento
USB.
*.wav
-
*.Ogg
OGG 1.1.0
*.Flac
FLAC 1.1.0, FLAC 1.2.1
 Suporta frequência de amostragem acima de 16
KHz
● Os sistemas de ficheiro FAT16 e FAT32 são
suportados.
-
AAC-LC
O sistema de ficheiros NTFS não é suportado.
● Ligue o dispositivo USB directamente à porta USB
do produto. Caso contrário, poderá deparar-se com
um problema de compatibilidade USB.
● Não ligue vários dispositivos de armazenamento ao
produto através de um leitor de vários cartões. O
mesmo poderá não funcionar correctamente.
● Não são suportados protocolos PTP para câmaras
digitais.
● Não retire o dispositivo USB enquanto a leitura do
mesmo está a ser processada.
19
FUNÇÕES
ACTUALIZAÇÃO DO SOFTWARE
A Samsung poderá vir a disponibilizar actualizações
para o firmware do sistema SoundStand.
● Insira um dispositivo USB com a actualização
de firmware na porta USB da unidade
principal.
● Não desligue a alimentação nem remova o
dispositivo USB durante a aplicação de uma
actualização. A unidade principal será
automaticamente desligada após a
conclusão da actualização do firmware.
Quando o software é actualizado, todas as
definições são repostas nos valores de
fábrica.
Recomenda-se que escreva as suas
definições para que as possa repor
facilmente após a actualização.
● Uma vez concluída a actualização do
software, desligue o produto e prima sem
soltar o botão (►) durante alguns instantes
para repor as definições do produto.
● Se não for possível actualizar o firmware, é
recomendável formatar os dados na unidade
USB no formato FAT16 e tentar novamente.
● Não formate a unidade USB no formato
NTFS. O SoundStand não é compatível com
o sistema de ficheiros NTFS.
● Consoante o fabricante, alguns dispositivos
de armazenamento USB poderão não ser
suportados.
Se for disponibilizada uma actualização, pode actualizar
o firmware ligando um dispositivo USB com a
actualização do firmware à porta USB do SoundStand.
Tenha em atenção que se existirem vários ficheiros de
actualização, tem de gravar os mesmos na unidade USB
individualmente e utilizá-los para actualizar o firmware,
um de cada vez.
Visite o sítio da Web Samsung.com ou contacte o centro
de assistência da Samsung para obter mais informações
acerca da transferência de ficheiros de actualização.
20
RESOLUÇÃO DE PROBLEMAS
RESOLUÇÃO DE PROBLEMAS
POR
Antes de solicitar assistência, verifique o seguinte.
A unidade não liga.
 Ligue a ficha à tomada.
• O cabo de alimentação está ligado à tomada?
Um função não é executada quando se carrega no botão.
 Desligue a ficha e volte a ligá-la.
• Há electricidade estática no ar?
Não é emitido som.
• A função Mute está ligada?
 Carregue no botão Mute para cancelar a função.
• O volume está no mínimo?
 Regule o volume.
O controlo remoto não funciona.
• As pilhas estão gastas?
 Substitua-as por pilhas novas.
• A distância entre o controlo remoto e a unidade
principal é demasiado grande?
 Aproxime-se da unidade.
A TV SoundConnect (sincronização com TV) falhou.
• O seu televisor é compatível com o modo TV
SoundConnect?
 O modo TV SoundConnect é suportado por alguns
televisores Samsung comercializados a partir de
2012. Verifique o seu televisor para determinar se é
compatível com TV SoundConnect.
• O televisor tem a versão de firmware mais recente?
 Actualize o televisor com a versão mais recente de
firmware.
• Ocorre um erro ao ligar?
 Contacte o centro de contacto da Samsung.
• Reponha o modo TV e liguenovamente.
 Prima sem soltar o botão ► durante 5 segundos
para repor a ligação TV SoundConnect.
21
APÊNDICE
APÊNDICE
ESPECIFICAÇÕES
Nome do modelo
GERAL
AMPLIFICADOR
*
*
HW-H600, HW-H610
USB
5 V / 0,5 A
Peso
5 kg
Dimensões (L x A x P)
735 x 36,5 x 360 mm
Limites da temperatura de funcionamento
+5 °C a +35 °C
Limites de humidade de funcionamento
10 % a 75 %
Potência nominal de saída
80 W(MID/TWT = 8 OHM, SW = 4 OHM)
THD = 10 %, 1 kHz
Taxa S/N (entrada analógica)
65 dB
Separação (1 kHz)
65 dB
A relação S/R, a distorção, a separação e a sensibilidade útil baseiam-se numa medição através das linhas de
orientação da AES (Audio Engineering Society).
Especificação nominal
- A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.
- O peso e as dimensões indicados são aproximados.
- Para obter informações sobre alimentação e consumo de energia, consulte a etiqueta no produto.
LICENÇAS
Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo de duplo-D são marcas comerciais da Dolby
Laboratories.
Para patentes DTS, consulte http://patents.dts.com. Fabricado ao abrigo da licença da DTS Licensing Limited. DTS,
o símbolo, & DTS e o respectivo símbolo em conjunto são marcas comerciais registadas e DTS 2.0 Channel é uma
marca comercial da DTS, Inc. © DTS, Inc. Todos os direitos reservados.
Os termos HDMI e HDMI High-Definition Multimedia Interface e o logótipo HDMI são marcas comerciais ou marcas
comerciais registadas da HDMI Licensing LLC nos Estados Unidos e/ou noutros países.
- Para enviar dúvidas ou questões relativamente a software “open source”, contacte a Samsung por e-mail
(oss.request@samsung.com).
A Samsung Electronics declara que este equipamento está em conformidade com os requisitos essenciais e com
outras provisões relevantes da Directiva 1999/5/EC.
Pode obter a Declaração de Conformidade original no endereço http://www.samsung.com, acedendo a Suporte >
Encontre Assistência Técnica e introduzindo o nome do modelo.
Este equipamento pode ser utilizado em todos os países da UE.
22
Contacte a Samsung Internacional
Se tem algumas dúvidas ou comentários sobre os nossos produtos, por favor contacte a linha de apoio a Clientes
Samsung.
Área
AUSTRIA
Centro de Contacto 
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Sítio da Web
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
www.samsung.com/gr/support
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
[Eliminação correcta das baterias existentes neste
produto]
(Aplicável a países cujos sistemas de recolha sejam
separados)
Esta marca, apresentada na bateria, manual ou embalagem, indica
que as baterias existentes neste produto não devem ser eliminadas
juntamente com os resíduos domésticos indiferenciados no final do
seu período de vida útil. Onde existentes, os símbolos químicos Hg,
Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou
chumbo acima dos níveis de referência indicados na Directiva CE
2006/66. Se as baterias não forem correctamente eliminadas, estas
substâncias poderão ser prejudiciais para a saúde humana ou para o
meio ambiente.
Para proteger os recursos naturais e promover a reutilização dos
materiais, separe as baterias dos outros tipos de resíduos e recicle-as
através do sistema gratuito de recolha local de baterias.
Área
Centro de Contacto 
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora
** (koszt połączenia według taryfy
operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG (0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
Sítio da Web
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
SWITZERLAND 0848 726 78 64 (0848-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
U.K
0330 SAMSUNG (7267864)
www.samsung.com/uk/support
EIRE
0818 717100
www.samsung.com/ie/support
LITHUANIA
8-800-77777
www.samsung.com/lt/support
LATVIA
8000-7267
www.samsung.com/lv/support
ESTONIA
800-7267
www.samsung.com/ee/support
Eliminação Correcta Deste Produto
(Resíduos de Equipamentos Eléctricos &
Electrónicos)
(Aplicável a países cujos sistemas de recolha sejam separados)
Esta marca apresentada no produto, nos acessórios ou na literatura –
indica que o produto e os seus acessórios electrónicos (por exemplo, o
carregador, o auricular, o cabo USB) não deverão ser eliminados
juntamente com os resíduos domésticos no final do seu período de vida
útil. Para impedir danos ao ambiente ou à saúde humana causados pela
eliminação incontrolada de resíduos, deverá separar estes equipamentos
de outros tipos de resíduos e reciclá-los de forma responsável, para
promover uma reutilização sustentável dos recursos materiais.
Os utilizadores domésticos deverão contactar o estabelecimento onde
adquiriram este produto ou as entidades oficiais locais para obterem
informações sobre onde e de que forma podem entregar estes
equipamentos para permitir efectuar uma reciclagem segura em termos
ambientais.
Os utilizadores profissionais deverão contactar o seu fornecedor e
consultar os termos e condições do contrato de compra. Este produto e
os seus acessórios electrónicos não deverão ser misturados com outros
resíduos comerciais para eliminação.
AH68-02697H-02
AH68-02697H-02
Download PDF

advertising
