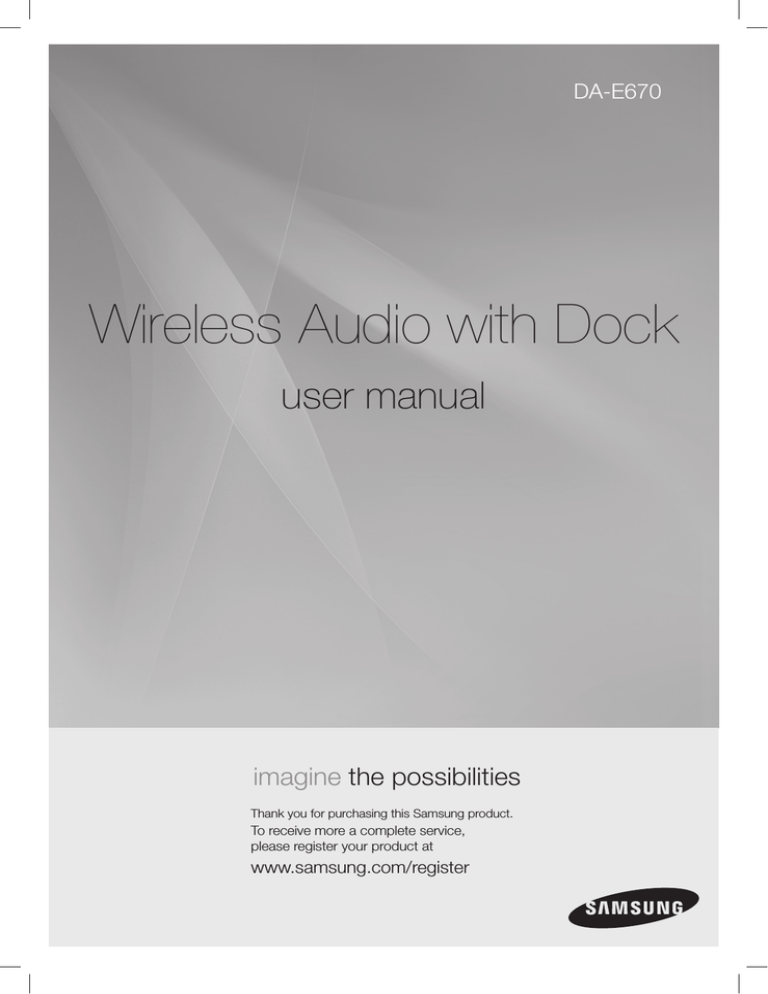

DA-E670
Wireless Audio with Dock
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more a complete service,
please register your product at
www.samsung.com/register
features
AllShare Play
Play music saved on your devices (such as your PC, Smart phone, or NAS) through the Wireless Audio with Dock
via a network connection.
AirPlay
Play music saved on your Apple devices on the Wireless Audio with Dock.
Dual Docking Audio Speaker System
Using the system's dual docking station, dock, charge, and then play either Samsung Galaxy devices or Apple
devices through the system's built-in speakers.
USB Host support
Connect and play music files from external USB storage devices such as MP3 players, USB flash memory, etc.
using the Wireless Audio with Dock's USB HOST function.
Bluetooth Function
Connect a Bluetooth device to the Wireless Audio with Dock and enjoy music from the device with high quality
stereo sound, all without wires!
aptX®
aptX enables high quality Bluetooth stereo audio, delivering wired audio quality wirelessly.
License
AirPlay, AirPlay logo, iPhone, iPod, iPod classic, iPod nano, iPod shuffle, and iPod touch are trademarks of Apple
Inc., registered in the U.S. and other countries. iPad is a trademark of Apple lnc.
2
EnG
safety information
Safety Warnings
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER(OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates “dangerous voltage”
inside the product that presents a risk of
electric shock or personal injury.
This symbol indicates important instructions
accompanying the product.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a AC outlet with a protective grounding connection.
• To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains
plug shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the
apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power
plug must be easily and readily accessible at all times.
3
PrecaUtiOns
68.6mm
2.7 inch
99.1mm
3.9 inch
99.1mm
3.9 inch
99.1mm
3.9 inch
Ensure that the AC power supply in your house complies with the power requirements listed on the identification sticker located on the
back of your product. Install your product horizontally, on a suitable base (furniture), with enough space around it for ventilation (70~100
mm). Make sure the ventilation slots are not covered. Do not place the unit on amplifiers or other equipment which may become hot. This
unit is designed for continuous use. To fully turn off the unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to
leave it unused for a long period of time.
During thunderstorms, disconnect the AC plug from the
wall outlet. Voltage peaks due to lightning could damage the unit.
Do not expose the unit to direct sunlight or other heat sources.
This could cause the unit to overheat and malfunction.
Phones
Protect the product from moisture (i.e. vases) , and excess heat
(e.g.fireplaces) or equipment creating strong magnetic or electric fields
Disconnect the power cable from the AC supply if the unit malfunctions.
Your product is not intended for industrial use. This product is for
personal use only.
Condensation may occur if your product has been stored in cold temperatures. If transporting the unit during the winter, wait approximately 2 hours
until the unit has reached room temperature before using.
4
The batteries used with this product contain chemicals that are harmful to
the environment.
Do not dispose of batteries in the general household trash.
EnG
contents
features
2
3
6
7
9
safety information
2Features
2License
3 Safety warnings
4Precautions
getting started
6
6
Before reading the user’s manual
What’s included
descriptions
7
Top/Front/Rear Panel
remote control
9
Tour of the remote control
power on and volume
control
10
11
connections
playing
22
functions
27
30
31
troubleshooting
appendix
10 Turning the Power on/off
10 Adjusting the volume
11
12
13
14
20
Using the Spacer Cover
Connecting a device to the Dual Dock
Connecting an audio device using AUX IN
Connecting to your Network
Connecting to Bluetooth devices
22 Using the TV mode (SoundShare)
22 Using the docking mode with Samsung
Galaxy and Apple Devices
24 Using the Bluetooth mode
25 Using the USB mode
26 Using AirPlay and AllShare Play mode
27 Basic functions
28 Advanced functions
29 Software upgrade (only USB mode)
30Troubleshooting
31Specifications
5
getting started
Before Reading the User’s Manual
Note the following terms before reading the user manual.
Icons used in this manual
Icon
Term
Caution
Note
Definition
Indicates a situation where a function does not operate or settings may be
canceled.
Indicates tips or instructions on the page that help a function operate.
Safety Instructions and Troubleshooting
1) Familiarise yourself with the Safety Instructions before using this product. (See page 3)
2) If a problem occurs, check Troubleshooting. (See page 30)
Copyright
©2012 Samsung Electronics Co.,Ltd.
All rights reserved; no part or whole of this user’s manual may be reproduced or copied without the prior
written permission of Samsung Electronics Co.,Ltd.
WHAT’s inclUDED
Check for the supplied accessories shown below.
FUNCTION
MUTE
VOL
BASS
Remote Control / Lithium Battery (3V)
DC Adapter
Power Cable
Spacer Cover/Protection Cover
Cloth
User Manual
▪▪ The appearance of the accessories may differ slightly from the illustrations above.
6
Audio Cable
EnG
descriptions
DOCK
TOP/Front/Rear Panel
LAN
DC 14V 4A
WPS/
RESET
AUX IN
USB 5V 500mA
<TOP>
1
DOCK
● Descriptions
2
DC 14V 4A
3
LAN
WPS/
RESET
AUX IN
USB 5V 500mA
4
<FRONT>
LAN
DC 14V 4A
WPS/
RESET
AUX IN
USB 5V 500mA
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
5
USB 5V 500mA
<REAR>
LAN
DC 14V 4A
WPS/
RESET
AUX IN
USB 5V 500mA
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
6
LAN
DC 14V 4A
7
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
8
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
11
9
10
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
USB 5V 500mA
ONLY FOR
SERVICE
7
PLAY/PAUSE
BUTTON
Play or pause a music file.
FUNCTION
BUTTON
Switches the mode as follows :
; ; ;
;
; ; AUX (LED Off)
VOLUME +/BUTTON
Controls the volume level.
FUNCTION
DISPLAY
When you change the mode with the Function button, the icon of the
selected mode is displayed in white on the Function Display.
The LED blinks when you turn the power on and stops blinking when
the unit is on and ready to play.
5
DUAL DOCK
Provides a 5 pin dock for Samsung Galaxy devices and a 30 pin dock
for Apple devices.
6
LAN TERMINAL
Lets you connect to a network using a LAN cable.
7
DC 14V
Connect the unit's DC adapter to this jack.
8
WPS/RESET
BUTTON
Used in procedures for connecting the unit to wireless networks.
9
USB PORT
Connect an external USB storage device such as an MP3 player here
to play files located on the device.
10
AUX IN
Connect to the Analog output of an external device.
11
ONLY FOR
SERVICE
This jack is for service only.
▪▪ When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
▪▪ To update the product’s software via USB port, it is required to use a USB memory device.
▪▪ This unit can connect to mobile devices with high audio output levels. When you connect this
unit to external devices with high output levels, it may lower the audio output to protect the amp
and speakers.
▪▪ When disconnecting the power cable from the wall outlet, hold the plug.
Do not pull the cable.
8
EnG
remote control
Tour of the Remote Control
FUNCTION
● remote control
POWER BUTTON
Turns the unit on and off.
FUNCTION BUTTON
Selects the Function mode.
PLAY/PAUSE BUTTON
Play or pause a music file.
CONTROL BUTTON
Search for the next or previous
music file.
MUTE
VOL
BASS
VOLUME
Adjusts the volume level of the unit.
MUTE BUTTON
Mutes the sound from this unit.
Press again to restore the sound
to the previous volume level.
BASS BUTTON
Optimise the sound based on
your tastes.
Installing battery in the Remote Control
1. Open the cover of the remote
control by putting your fingernail
into the gap between the cover
and body of the remote control.
Then, lift the cover and separate
it completely.
2. Install a 3V Lithium battery.
Insert the battery into the battery
compartment with the + side facing
up.
3. Fit the remote control's cover to the
remote control. Next, lower the cover so
that it is flush with the body of the remote,
and then press the cover into the body by
pushing the edges down with your hand.
▪▪ Be careful not to catch your fingernail in the gap when you lift the cover. You can damage
your fingernail.
Operation Range of the Remote Control
You can use the remote control up to 7 meters (23 feet) in a straight line from the unit. You can also operate the
remote at a horizontal angle of up to 30° from the remote control sensor.
9
power on and volume control
DOCK
tUrning tHe POWer On/Off
DOCK
DOCK
DOCK
FUNCTION
or
FUNCTION
MUTE
VOL
BASS
MUTE
VOL
DOCK
BASS
DOCK
1. To turn on this unit, press any button on the unit's top panel when the unit is in Standby mode.
or,
Press Power on the remote control.
2. To turn off this unit, press the +# button on the unit's top panel for more than 3 seconds.
or,
Press Power on the remote control again.
DOCK
aDJUsting tHe VOLUMe
DOCKvolume. The function LEDs light from left to right when you turn the volume up and
Use +,- buttons to adjust the
from right to left when you turn the volume down. The LEDs do not light if you try to increase the volume when it has
already been set to maximum or try to decrease the volume when it has already been set to minimum.
FUNCTION
DOCK
DOCK
FUNCTION
or
MUTE
MUTE
VOL
BASS
VOL
Press the +/– button on the right side of the top panel.
or,
Press vol +/– on the remote control.
DOCK
BASS
DOCK
▪ The volume level increases or decreases when you press VOL +/–.
▪ You can also use the volume controls of devices connected using the Dual Dock or Bluetooth to control
the volume. However, your ability to control the volume using the volume controls of devices connected
using Bluetooth may be limited.
10
EnG
connections
Using tHe sPacer cOVer
Attach the space cover if you want to dock a Samsung Galaxy or Apple device having no protective case onto the
Dual Dock.
- Use it for stable installation of your device considering the shape of the device.
See the illustrations below for additional instructions.
<for apple Device Users>
<for galaxy Device Users>
When docking a device, use appropriate support considering the docking device’s protective case
or the device’s shape for further stability.
Protective Cover
Used for docking devices having no protective case on it.
Protective Cover
Spacer Cover
Spacer Cover
▪ It is impossible to attach a device to the Dual Dock that has a case thicker than 1.5 mm or an unusual
rounded bottom.
11
● connEctions
The Dual Dock also comes with a protective cover for the 30-pin Apple device connector. Use the protective cover
for the 30-pin connector when you attach the 5-pin Samsung Galaxy device.
cOnnecting a DeVice tO tHe DUaL DOcK
How to connect a device to the Dual Dock.
SH
PU
LAN
X
AU
V
C 14
D
IN
R
LY FO
ON ICE
SERV
/
WPS
4A RESET
mA
PUSH
00
V5
B5
US
PUSH
LAN
LAN
DC 14V 4A
WPS/
RESET
AUX IN
DC 14V 4A
ONLY FOR
SERVICE
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
USB 5V 500mA
PUSH
SH
PU
LAN
LAN
X
AU
DC
14V
IN
R
LY FO
ON ICE
SERV
X
AU
/
WPS
4A RESET
B
US
DC
5V
A
R
LY FO
ON ICE
SERV
mA
00
V5
B5
0m
50
IN
/
WPS
4A RESET
14V
US
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
1. The DUAl DocK is located on the back of the product. To open, push it in gently.
2. Press the button on the top panel of the Wireless Audio with Dock repeatedly until the
display.
• Each time you press the button, the selection changes as follows :
; ; ;
;
; ; aUX (LeD Off)
icon appears in the
• The selected mode is displayed in white in the Function Display.
PUSH
3. If you have a Samsung Galaxy device, connect the device to the 5 pin (smaller) connector to connect to the Dual
Dock. If you have a Apple device, connect the device to the 30 pin (larger) connector on the Dual Dock.
4. Lift the device support up as shown to prevent the device from sliding or falling off the Dual Dock.
▪ Turn on your Samsung Galaxy device before you attach it to the Dual Dock.
▪ This unit doesn't support the simultaneous docking of Samsung Galaxy and Apple devices.
▪ Connect your Samsung Galaxy or Apple device to the Dual Dock before starting Docking mode.
LAN
X
AU
/
DC
WPS
4A RESET
14V
(See page 22)
12
mA
00
V5
B5
US
IN
R
LY FO
ON ICE
SERV
EnG
cOnnecting an aUDiO DeVice Using aUX in
This section explains how to connect the unit to an audio device.
PUSH
This unit is equipped with one audio analog jack for connecting an audio device.
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
WPS/
RESET
AUX IN
● connEctions
LAN
DC 14V 4A
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
AUX IN
PUSH
LAN
DC 14V 4A
WPS/
RESET
audio cable
USB 5V 500mA
Earphones
jack
external device
AUX in
1. Connect AUX IN (Audio) on the back of the unit to the earphone jack of the external device or audio device.
2. Press the button repeatedly until the function LEDs are off.
• The AUX mode is active when no function LED is lit.
▪ Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
USB 5V 500mA
ONLY FOR
SERVICE
13
CONNECTING TO YOUR NETWORK
You can connect your Wireless Audio with Dock to your network router using one of the methods illustrated on the
next few pages.
To connect the Wireless Audio with Dock to a Wired Network
DOCK
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
Broadband modem
(with integrated router)
Router
Broadband
service
or
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
Broadband
service
Broadband
modem
Please turn off the power of the Wireless Audio with Dock before you connect the LAN Cable.
1.Turn off the Wireless Audio with Dock.
2.Connect the Wireless Audio with Dock to the router using a LAN cable.
3.Turn on the Wireless Audio with Dock.
4.Press the button on the top panel of the Wireless Audio with Dock repeatedly until the
appears in the display.
or
icon
•Each time you press the button, the selection changes as follows :
; ; ;
;
; ; AUX (LED Off)
or
indicator lights up in red, and changes to solid white once the Wireless Audio with Dock
5.The
connects to the router.
▪▪ If you connected the LAN cable when the product is on, turn the product off, then turn it on again.
▪▪ If failed to connect to the network, unplug the LAN cable and connect it again, and restart the product.
▪▪ xDSL user needs a router to make a network connection.
14
EnG
To connect the Wireless Audio with Dock to a Wireless Network
This section describes 4 methods of connecting the Wireless Audio with Dock to a wireless network.
▪▪ Some of network related operations may be different than explained depending on performance and
supported functions of used AP.
no password.
▪▪ If your wireless router supports DHCP, this Wireless Audio with Dock can use a DHCP or static IP
address to connect to the wireless network.
▪▪ Select a channel on the wireless router that is not currently being used, if the channel set for the
wireless router is currently being used by another device nearby, it will result in interference and
communication failure.
▪▪ If you select the Pure High-throughput (Greenfield) 802.11n mode and set the encryption type on
your router to WEP or TKIP, then the Wireless Audio with Dock will not support a connection in
compliance with new Wi-Fi certification specifications.
▪▪ Wireless LAN, by its nature, may cause interference, depending on the operating conditions (router
performance, distance, obstacles, interference with other radio devices, etc)
▪▪ WPS(PBC) / WPS(PIN) does not operate when the security protocol is set to WEP.
▪▪ If you fail to set up the network, press and hold the WPS/RESET button on the rear panel until the
or
indicator blinks twice. Wait until the red light stops blinking, turn off and on the unit.
And try again.
To connect the Wireless Audio with Dock to your Apple device
having iOS 5.0 or above (Info Sharing)
This network set-up method is for users of Apple devices that have iOS 5.0 or later.
1.Connect the Apple device to your network.
on the Wireless Audio with Dock, and then connect the iPod /iPhone /iPad device to the
2.Select
Dual Dock.
3.Press and hold the WPS/RESET button on the rear panel of the Wireless Audio with Dock with a pen
tip or similar item for more than 1 second. The
icon will blink once. Release the buttom.
4.Select <Allow> in the pop-up menu on the display of the Apple device.
and then the indicator will blink in red and changes to solid white. After
5.Change the mode to the
the Wireless Audio with Dock connects, the indicator stops blinking in red, and glows in white.
• The network connection is complete.
15
● connections
▪▪ To configure the network connection to your router or modem, see the router or modem's user manual.
▪▪ The Wireless Audio with Dock supports the following security protocols:
-- WEP ; Open
-- WPA-PSK ; TKIP
-- WPA2-PSK ; AES
▪▪ You can also connect the Wireless Audio with Dock to a network that does not have security and has
To connect the Wireless Audio with Dock using WPS (PBC)
1.Press the button on the top panel of the Wireless Audio with
Dock repeatedly until the
or
icon appears in the display.
DOCK
• Each time you press the button, the selection changes as
follows :
; ; ;
;
; ; AUX (LED Off)
The indicator changes from white to red and blinks.
2.Press and hold the WPS/RESET button on the rear panel with a
pen tip or similar item for more than 1 second. The indicator
blinks once in white. After the indicator blinks, release the
button.
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
• The indicator blinks in red.
3.Push the WPS/RESET button on your router or modem within
90 seconds.
4.After the Wireless Audio with Dock connects, the
indicator changes from blinking red to white.
or
• The network connection is complete.
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
LAN
DC 14V 4A
WPS/
RESET
AUX IN
USB 5V 500mA
16
ONLY FOR
SERVICE
1.Press the button on the top panel of the Wireless Audio with Dock repeatedly until the
icon appears in the display.
EnG
To connect the Wireless Audio with Dock through a JBC (JukeBox
Connect) Connection
or
• Each time you press the button, the selection changes as follows :
; ; ;
;
; ; AUX (LED Off)
The indicator changes from white to red and blinks.
● connections
2.Press and hold the WPS/RESET button on the back panel with a pen tip or similar item for more
than 5 seconds. The indicator blinks in white once. Wait until the indicator blinks in white twice
more, and then release the WPS/RESET button.
• The indicator blinks in red, and then stops blinking and glows in red when the unit accesses the
Network Setting mode.
3.To connect the Wireless Audio with Dock to the network, search for "Samsung W_Audio E670
XXXXXXX" in the Wi-Fi Setting list of your WI-Fi device, and then select it.
ex) Samsung Galaxy Device
4.Open the web browser of the Wi-Fi device, and then type
"http://192.168.1.1" into the address bar of the Internet browser
to access the Wireless Audio with Dock's web page.
5.In the "Service Set ID (SSID)" field, select the AP device (router
or modem) your Wi-Fi device is connected to.
5
6.Type the AP device's password into the "WPA Passphrase"
filed. If you want to set the static IP, press advanced settings. Fill
in the desired static IP address.
6
7.Press <Apply>.
If a warning appears on your Wi-Fi device, click OK.
6
8.When the connection between the Wireless Audio with Dock and
AP you selected is completed, the indicator on the Wireless
Audio with Dock changes to white.
• The Wireless Audio with Dock connection is complete.
7

The picture above is the screen which will appear on the display after
completing the network connection successfully, so you can run AirPlay
or DLNA normally.
17
To connect the Wireless Audio with Dock using a WPS PIN
1.Press the button on the top panel of the Wireless Audio with Dock repeatedly until the
icon appears in the display.
or
• Each time you press the button, the selection changes as follows :
; ; ;
;
; ; AUX (LED Off)
The indicator changes from white to red and blinks.
2.Press and hold the WPS/RESET button on the back panel with a pen tip or similar item for more
than 5 seconds. The indicator blinks in white once. Wait until the indicator blinks in white twice
more, and then release the WPS/RESET button.
• The icon blinks in red, and then stops blinking and glows in red when the unit accesses the
Network Setting mode.
3.To connect the Wireless Audio with Dock to the network, search for "Samsung W_Audio E670
XXXXXXX" in the Wi-Fi Setting list of your WI-Fi device, and then select it.
ex) Samsung Galaxy Device
4.Open the web browser of the Wi-Fi device, and then type "http://192.168.1.1" into the address bar
of the Internet browser.
5.Press or touch Samsung Wireless Audio with Dock Status.
6.The WPS PIN number appears on the bottom of the
screen. Note or write down the number, and then turn the
Wireless Audio with Dock unit off and then on.
7.Access the Wi-Fi set-up page of your AP (wireless router or
modem) using your PC or other Internet ready device, and
then set the Wi-Fi settings to the PIN method. Refer to the
user's manual of your router or modem for instructions.
8.Type the Wireless Audio with Dock's WPS PIN number into
the appropriate field of the Wi-Fi setup page.
6
9.Press and hold the WPS/RESET button on the back panel
of the Wireless Audio with Dock with a pen tip or similar item for more than 10 seconds in the
or
mode. The indicator blinks once in white, and then twice. Wait until the indicator blinks three
times, and then release the button.
• The icon blinks in red.
10.If the connection between the Wireless Audio with Dock and the AP is completed within 90
seconds, the indicator changes from red to white.
• The Wireless Audio with Dock connection is complete.
▪▪ The Wi-Fi Direct function is not supported by this product.
Direct connection may succeed in some cases, but it is not supported function by this
product.
18
You can connect the Wireless Audio with Dock to Bluetooth devices and enjoy music with high quality stereo
sound, all without wires!
EnG
BLUETOOTH
What is Bluetooth?
Bluetooth technology lets Bluetooth-compliant devices interconnect easily with each other using a short
wireless connection.
-- A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or
the Wireless Audio with Dock.
-- It is subject to electrical variation from obstructions caused by a wall, corner, or by office partitioning.
-- It is exposed to electrical interference from same frequency-band devices including medical
equipment, microwave ovens, and wireless LANs.
• Keep the Wireless Audio with Dock and the Bluetooth device close together when pairing.
• The further the distance between the Wireless Audio with Dock and Bluetooth device, the worse the
quality. If the distance exceeds the Bluetooth operational range, the connection is lost.
• In poor reception-sensitivity areas, the Bluetooth connection may not work properly.
• The Bluetooth connection only works when the Bluetooth device is close to the set. The connection is
automatically cut off if the Bluetooth device moves out of range. Even within range, the sound quality
may be degraded by obstacles such as walls or doors.
• This wireless device may cause electric interference during its operation.
▪▪ You may be required to enter a PIN code (password) when connecting the Bluetooth device to
the Wireless Audio with Dock. If the PIN code input window appears, enter <0000>.
▪▪ The Wireless Audio with Dock supports SBC data (44.1kHz, 48kHz).
▪▪ The AVRCP feature is not supported.
▪▪ Connect only to a Bluetooth device that supports the A2DP (AV) function.
▪▪ You cannot connect to a Bluetooth device that supports only the HF (Hands Free) function.
▪▪ Only one Bluetooth device can be paired at a time.
▪▪ Once you have turned off the Wireless Audio with Dock and the pairing is disconnected, the
pairing will not be restored automatically. To reconnect, you must pair the devices again.
▪▪ The Wireless Audio with Dock may not search or connect properly in the following cases:
-- If there is a strong electrical field around the Wireless Audio with Dock.
-- If several Bluetooth devices are simultaneously paired to the Wireless Audio with Dock.
-- If the Bluetooth device is turned off, not in place, or malfunctions
-- Note that such devices as microwave ovens, wireless LAN adaptors, fluorescent lights, and
gas stoves use the same frequency range as the Bluetooth device, which can cause electric
interference.
19
● connections
• A Bluetooth device may cause noise or malfunction, depending on usage, when:
CONNECTING TO BLUETOOTH DEVICES
This section explains how to connect the Wireless Audio with Dock to Bluetooth compatible TVs and other
Bluetooth devices.
To connect the Wireless Audio with Dock to a Bluetooth compatible 2012
Samsung TV (SoundShare)
DOCK
Connect
<To pair to your TV>
To produce TV sound on your Wireless Audio with Dock via Bluetooth connection, you need to pair your system to
the Bluetooth compliant TV first. Once the pairing is established, the pairing information is recorded and kept and no
further Bluetooth connection message will appear from the next time. Keep the Wireless Audio with Dock and the
TV close together before pairing. (It is recommended to pair devices within 1 meter.)
1.Turn on the Samsung TV and Wireless Audio with Dock.
•Set "Add New Device" menu to "On" in the TV. (For more information, refer to the user's guide of TV)
Menu ; System ; Device Manager ; SoundShare Settings ; Add New Device.
2.When you change the mode of Wireless Audio with Dock to
, a message asking whether to proceed with
Bluetooth pairing appears. Select <Yes> on the TV screen, then the pairing with the Wireless Audio with Dock
will be completed.
•The
indicator blinks, and stops blinking.
•The Wireless Audio with Dock Bluetooth pairing is complete.
<To cancel pairing to your TV>
If you want to pair your Wireless Audio with Dock to a TV other than the connected TV, you should cancel the
existing pairing in the Wireless Audio with Dock. It is possible to cancel the pairing in the way below.
The
LED will blink once when you press the WPS/RESET button on the rear panel of the unit for 1 second in
. This unit will automatically pair to a TV once you cancel the existing pairing and the new TV is ready for
connection.
▪▪ If the TV cannot be connected, please try to reconnect it after pressing the WPS/RESET button on the
rear panel of the set in the Bluetooth
mode.
▪▪ You should update TV software to the latest version to operate TV pairing (SoundShare) function.
▪▪ Check the instructions for updating and applicable models from the support page on website
20
(http://www.samsung.com) or contact the call centre.
EnG
To connect the Wireless Audio with Dock to a Bluetooth device
Before you begin, confirm that your Bluetooth device supports the Bluetooth compliant stereo headset function.
DOCK
DOCK
DOCK
● connections
Connect
External device
1.Press the
display.
button on the top panel of the Wireless Audio with Dock repeatedly until the
icon appears in the
•Each time you press the button, the selection changes as follows :
; ; ;
;
; ; AUX (LED Off)
• The selected mode is displayed in white in the Function Display.
2.Select the Bluetooth menu on your Bluetooth device.
(Refer to the Bluetooth device's user manual for instructions.)
3.Scan or search for All Devices or for Headsets.
•You will see a list of devices.
4.Select "[Samsung]W_Audio XXXXXX" from the searched list.
• If the Bluetooth device fails to pair with the Wireless Audio with Dock, delete the "[Samsung]W_Audio XXXXXX"
found by the Bluetooth device, and search for the Wireless Audio with Dock again, and then repeat Steps 2, 3,
and 4.
21
playing
DOCK
USING THE TV MODE (SoundShare)
Press the button to select the
mode, and then connect the TV to the Wireless Audio
with Dock. (See page 20)
• The unit will play the TV's audio when it is connected to the TV.
• If you change the Wireless Audio with Dock's Bluetooth input source or turn it off, you will
hear audio from the TV again.
▪▪ You can control the volume only with the Wireless Audio with Dock.
DOCK
Using the Docking mode with Samsung Galaxy and Apple
Devices
DOCK
Press the button to select the
Dock. (See page 12)
mode, and then connect the Samsung Galaxy or Apple device to the Dual
<Samsung Galaxy Devices>
To use your Samsung Galaxy series device with the Dual Dock, you must download and
install the Docking Mode application from the Android Market on the device. To download,
follow these steps:
1. Tap the Play Store (Android Market) icon on the Samsung Galaxy device's main screen.
2. Tap the search icon on the screen to access the search bar.
3. In the search bar, type in the [Samsung Wireless Audio Dock], and then search.
4. In the search result list, find, and then tap [Samsung Wireless Audio
Dock] to start downloading.
5. Tap [install].
To play music, follow these steps:
1-1.If you start the app when the Wireless Audio with Dock is the only device
for the Bluetooth connection,
selecting PLAY in your device automatically establishes the Bluetooth
connection to the Wireless Audio with Dock and the unit plays music.
1-2.If there are multiple devices for Bluetooth connection including Wireless
Audio with Dock,
1) When you start the app, the list of the devices which you can connect to
the Wireless Audio with Dock will appear.
2) Play music after connecting to the Wireless Audio with Dock by
selecting it on the list of devices.
-- If there exists a Bluetooth device paired to the Wireless Audio with
Dock before, it will not appear in the list and be connected
automatically.
2. If you replace the Wireless Audio with Dock which you have paired to your mobile device, you should delete
the remaining settings saved in your device before pairing to the new one.
•
22
; [Clear data].
EnG
▪▪ Once you started the application, running is not disturbed by charging your mobile device with an
ordinary charger.
▪▪ When you connect other device to the Wireless Audio with Dock after connecting Samsung Galaxy
device in docking mode, you may have to turn off the Bluetooth mode of the Samsung Galaxy device.
▪▪ If you have trouble connecting the Samsung Galaxy device to the Dual Dock, turn off the devices's
Bluetooth mode.
● playing
<Apple Devices>
1.Select the mode as described above, and then connect the Apple device to the Dual Dock as described in
Connecting a Device to the Dual Dock (Page 12). You will hear a ringing sound.
2.Select the <Music> menu in the main screen of the Apple device.
3.Select and play the desired music.
•The music will play through the Wireless Audio with Dock's speakers.
▪▪ While playing a video with your device, Play/Pause/Next/Back operations may not be available.
Use the button on your source device to operate it.
Compatibility list (Apple Device)
Docking mode compatible iPod/iPhone/iPad models
Update the software of your iPod/iPhone/iPad to the latest version before using it with this unit.
-- iPod touch (4th generation)
-- iPod touch (3rd generation)
-- iPod nano (6th generation)
-- iPod nano (5th generation)
-- iPhone 4S
-- iPhone 4
-- iPhone 3GS
-- iPad 2
-- iPad
• Depending on its version of iPod Software, your device may not be compatible or may operate
abnormally.

If you connect an incompatible Apple device, the iPod Function LED will blink.
23
DOCK
USING THE BLUETOOTH MODE
Press the button to select the mode, and then connect the Bluetooth device to the
Wireless Audio with Dock. (See page 21)
To connect your Bluetooth device when the Wireless Audio with Dock is in Bluetooth mode,
search for the Wireless Audio with Dock on the device's Bluetooth list. Select the Wireless
Audio with Dock, and then connect. Once the Wireless Audio with Dock has connected,
select and play the desired music.
The music will play through the Wireless Audio with Dock's speakers.
▪▪ If you want to change the device which is connected through Bluetooth mode to other device,
disconnect the existing device and try to connect to the other device which you want to use.
▪▪ While in Bluetooth communication, Play/Pause/Next/Back operations may not be available
depending on used mobile device and application.
▪▪ Operating Bluetooth device paired to the Wireless Audio with Dock may cause stuttering if operated
while the Wireless Audio with Dock is playing back from AUX input.
To disconnect the Bluetooth device from the Wireless Audio With
Dock
You can cancel Bluetooth pairing from the Wireless Audio with Dock. For instructions, see the Bluetooth
device's user manual.
• The Wireless Audio with Dock will be disconnected.
To disconnect the Wireless Audio with Dock from the Bluetooth
device
Press the button on the top panel of the Wireless Audio with Dock to switch from
or press the Power button on the remote to turn the Wireless Audio with Dock off.
to another mode
• The currently connected device will be disconnected.
▪▪ The Bluetooth connection only works when the Bluetooth device is close to the set. The
connection is automatically cut off if the Bluetooth device moves out of range. Even within
range, the sound quality may be degraded by obstacles such as walls or doors.
▪▪ If the Bluetooth device comes back into the effective range, you can restart to restore the
pairing with the Bluetooth device.
24
DOCK
EnG
USING THE USB MODE
1.Connect the USB device to the USB port on the back of the unit.
2.Press the button on the top panel of the Wireless Audio with Dock repeatedly until
the
icon appears in the display.
•Each time you press the button, the selection changes as follows :
; ; ;
;
; ; AUX (LED Off)
•The selected mode is displayed in white in the Function Display.
● playing
Before you connect a USB device
Read the list below to check compatibility.
• This product may not be compatible with certain types of USB storage media.
DOCK
• The FAT16 and FAT32 file systems are supported.
-- The NTFS file system is not supported.
PUSH
• Connect a USB device directly to the USB port of the product.
Otherwise, you may encounter a USB compatibility problem.
• Do not connect multiple storage devices to the product via a
multi-card reader. It may not operate properly.
• Digital camera PTP protocols are not supported.
• Do not remove the USB device while it is being read.
• DRM-protected music files (MP3, WMA) from a commercial web
site can not be played.
• External HDDs are not supported.
• Compatibility list
Format
File name
File extension
Bit rate
Version
Sampling Frequency
Music
MP3
WMA
.MP3
.WMA
80~320
56~128
kbps
kbps
V8
44.1KHz
44.1KHz
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA

Do not connect your mobile device to the USB port and the Docking station at the same time for
recharging.
25
Using airPLay anD aLLsHare PLay MODe
DOCK
to use the
or
function, the wireless Audio with Dock and the device
which you are trying to
connect must be connected to the same AP.
<airPlay mode_
>
1. Play the desired music in the <music> menu on main screen of the Apple device.
2. Select "Samsung w_Audio e670 XXXXXXX" by pressing the
the Apple device.
icon on the screen of
•The music will play through the Wireless Audio with Dock's speakers.

When you succeed the connection between iTunes and the Wireless Audio with Dock through same IP once, the
mode will be switched automatically to AirPlay mode when you select the Wireless Audio with Dock and play
DOCK
musics in iTunes in a mode other than the AirPlay mode.
▪ It takes 3~5 seconds to respond for the set from your remote control operation.
<allshare Play mode_
1. Select the
>
menu on the main screen of the Galaxy device.
2. After going into [Audio] in AllShare Play, select the desired music.
3. When the <Select device> pop-up appears, select "Samsung w_Audio e670
XXXXXXX".
•The music will play through the Wireless Audio with Dock's speakers.
▪ The control function may not be supported by your device depending on the functions of the
application and the Audio Dock of your device.
26
EnG
functions
Basic fUnctiOns
Using the input mode
DOCK
DOCK
DOCK
input mode
Display
tV mode
DOCK
DOCK
Docking mode
BLUetOOtH mode
UsB mode
FUNCTION
FUNCTION
VOL
airPlay mode
allshare Play mode
MUTE
BASS
MUTE
VOL
aUX input
LED Off
BASS
27
● functions
You can select the following inputs:
; ; ;
;
; ; aUX
(LeD Off).
Press an appropriate button on the remote control to select a desired mode,
or press to select from:
; ; ;
;
; ; aUX (LeD Off).
advanced functions
POWER
FUNCTION
VOL
MUTE
VOL
BASS
FUNCTION
During playback, press the +# button.
MUTE
VOL
Play/Pause
BASS
• Press the +# button to stop playing the file temporarily.
Press the +# button again to play the selected file.
▪▪ This function may not operate in certain mode.
POWER
FUNCTION
VOL
MUTE
VOL
BASS
FUNCTION
During playback, press the [,] button.
MUTE
VOL
Skip Forward/Back
BASS
• When there is more than one file and you press the ] button, the next file
is selected.
• When there is more than one file and you press the [ button, the
previous file is selected.
▪▪ This function may not operate in certain mode.
FUNCTION
Muting the sound
FUNCTION
MUTE
MUTE
VOL
BASS
VOL
BASS
This is useful when answering a doorbell or telephone call.
1.To mute sound of this unit, press the MUTE (
control.
) button of the remote
2.Press MUTE (
) on the remote control again (or press VOLUME +/-) to
restore the sound.
FUNCTION
Using the BASS function
FUNCTION
MUTE
MUTE
VOL
Press BASS on the remote control of this unit.
BASS
VOL
28
Lets you optimise the bass sound according to your tastes.
BASS
• Each time the button is pressed, the selection changes as follows :
BASS ON ; OFF
1. Visit www.samsung.com.
EnG
SOFTWARE UPGRADE (only USB mode)
DOCK
2. Click SUPPORT on the top right of the page.
3. Enter the product's model number into the search field, and then click Find
Product.
PUSH
LAN
DC 14V 4A
WPS/
RESET
4. Click Get downloads in the Center of the page below the Downloads
header.
ONLY FOR
SERVICE
● functions
5. Click Firmware in the Center of the page.
6. Click ZIP file icon of the upgrade file.
AUX IN
USB 5V 500mA
LAN
DC 14V 4A
WPS/
RESET
7. Once popup window appears, click OK and continue to download and save
upgrade file onto your PC.
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
8. Uncompress downloaded .zip file into a certain folder of your PC.
9. Copy all files in the folder to the USB flash drive’s root directory.
• Upgrading allows only one file set for upgrading at a time.
10.Press the button on the top panel of the Wireless Audio with Dock
repeatedly until the
icon appears in the display. Insert the USB drive into
the USB port on the back panel of the unit.
11.The LED will blink during the Software update process. The product will turn off automatically after completing
the firmware upgrade.
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
• It may take longer depending on the functions to upgrade. (Maximum 10 minutes)
• Turn on the product again.
▪▪ Do not disconnect the power or remove the USB drive while an upgrade is being applied. The main unit
will turn off automatically after completing the firmware upgrade.
▪▪ When software is upgraded, settings you have made will return to their default (factory) settings.
We recommend you write down your settings so that you can easily reset them after the upgrade.
▪▪ If the firmware fails to upgrade, we recommend formatting the USB drive in the FAT16 format and then
trying again.
▪▪ For upgrading purposes, do not format the USB drive in NTFS format. It is not a supported file system.
▪▪ Depending on the manufacturer, the USB may not be supported.
▪▪ Disconnect the Wireless Audio with Dock from the Internet and any external devices before you upgrade
the software.
▪▪ You cannot charge other external devices through this USB port.
▪▪ Refer to the Upgrade Guide from the website.
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
29
troubleshooting
Before requesting service, please check the following.
Symptom
Check
Remedy
The unit will not turn on.
• Is the power cord plugged
into the outlet?
A function does not work when
the button is pressed.
• Has the Wireless Audio with • Disconnect the power plug
Dock or the remote been
and connect it again.
exposed to static electricity?
Sound is not produced.
• Is the unit properly
connected to device?
• Is the Mute function on?
• Is the volume set to
minimum?
• Connect it correctly.
• Press the Mute button to
cancel the function.
• Adjust the volume.
The remote control does not
work.
• Are the batteries drained?
• Is the distance between
remote control and main
unit too far?
• Replace with new batteries.
• Operate closer to the main
unit.
Wi-Fi network connection failed
• Check if your Wi-Fi router is
Wi-Fi certified.
• Make sure the Network
Connection is set to
Wireless (General).
• Make sure the Wireless
Audio with Dock unit is
connected to a wireless IP
router or modem.
The SoundShare (TV pairing)
failed.
• Is your TV a supporting
model?
• Is your TV firmware the
latest version?
• Does an error occur in
connection?
• Check whether your TV is a
supporting model or not.
(http://www.samsung.com)
• Update your TV with the
latest firmware.
• Reset the unit.
Press the WPS/RESET
button in the TV mode.
• Contact the call centre.
30
• Connect the power plug to
the outlet.
EnG
appendix
Specifications
Model name DA-E670
AMPLIFIER
4.2 kg
Dimensions (W x D x H)
400 x 200 x 142 mm
Operating temperature range
+5°C~+35°C
Operating humidity range
10 % to 75 %
Rated output power
40W, 4OHM, THD = 10%, 1kHz
Input sensitivity/Impedance
800mV/56Kohm
S/N ratio (analog input)
65 dB
Separation(1kHz)
65 dB
FREQUENCY Analog input
RESPONSE Digital input/48kHz PCM
DOCKING
RATING
USB
NETWORK
● appendix
GENERAL
Weight
20Hz~20kHz(±3 dB)
20Hz~20kHz(±3 dB)
iPad
5 V 2.0 A
iPod
5 V 1.0 A
Galaxy
5 V 1.0 A
Type A
USB 1.1
DC output
500mA
Ethernet
100BASE-TX Terminal
Wireless LAN
Built-in
Security
WEP (OPEN)
WPA-PSK (TKIP)
WPA2-PSK (AES)
WPS(PBC/PIN)
Supported
* S/N ratio, distortion, separation, and usable sensitivity are based on measurement using AES (Audio Engineering
Society) guidelines.
* Nominal specification
- Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
- Weight and dimensions are approximate.
- Network speeds equal to or below 10Mbps are not supported.
- For the power supply and Power Consumption, refer to the label attached to the product.
31
Open Source Announcement
To send inquiries and requests for questions regarding open sources, contact Samsung via Email
([email protected]).
• This product uses some software programs which are distributed under the Independent JPEG Group.
FLAC decoder, Copyright (C) 2001,2002,2003,2004,2005,2006,2007 Josh Coalson
Redistribution and use in source and binary forms, with or without modification, are permitted provided
that the following conditions are met:
-- Redistributions of source code must retain the above copyright notice, this list of conditions and the
following disclaimer.
-- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the
following disclaimer in the documentation and/or other materials provided with the distribution.
-- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or
promote products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS''
AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED.
IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT,
INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED
TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS;
OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER
IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN
ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.“
Ogg/Vorbis decoder, Copyright (c) 2002, Xiph.org Foundation
Redistribution and use in source and binary forms, with or without modification, are permitted provided
that the following conditions are met:
-- Redistributions of source code must retain the above copyright notice, this list of conditions and the
following disclaimer.
-- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the
following disclaimer in the documentation and/or other materials provided with the distribution.
-- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or
promote products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS''
AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED.
IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT,
INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED
TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS;
OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER
IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN
ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care center.
` Asia Pacific
Area
Contact Centre 
AUSTRALIA
NEW ZEALAND
CHINA
1300 362 603
0800 SAMSUNG (0800 726 786)
400-810-5858
HONG KONG
(852) 3698 4698
Web Site
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/hk
www.samsung.com/hk_en/
VIETNAM
1800 1100 11
3030 8282
1800 3000 8282
1800 266 8282
0800-112-8888
021-5699-7777
1800-88-9999
1-800-10-SAMSUNG(726-7864) for PLDT
1-800-3-SAMSUNG(726-7864) for Digitel
1-800-8-SAMSUNG(726-7864) for Globe
02-5805777
1800-SAMSUNG(726-7864)
1800-29-3232
02-689-3232
0800-329-999
0266-026-066
1 800 588 889
U.A.E
OMAN
KUWAIT
BAHRAIN
Egypt
JORDAN
IRAN
Morocco
Saudi Arabia
800-SAMSUNG (726-7864)
800-SAMSUNG(726-7864)
183-2255
8000-4726
08000-726786
800-22273
021-8255
080 100 2255
9200-21230
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
NIGERIA
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 724 000
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864 )
www.samsung.com
INDIA
INDONESIA
MALAYSIA
PHILIPPINES
SINGAPORE
THAILAND
TAIWAN
` Middle East
` Africa
Ghana
Cote D’ Ivoire
Senegal
Cameroon
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
‫‪DA-E670‬‬
‫‪Wireless Audio with Dock‬‬
‫دليل المستخدم‬
‫تخيل اإلمكانات‬
‫شكرا لك على شرائك منتج ‪ Samsung‬هذا‪.‬‬
‫ً‬
‫لتلقي خدمة على الوجه األكمل‪ ،‬يرجى تسجيل المنتج على‬
‫‪www.samsung.com/register‬‬
‫المزايا‬
‫‪( AllShare Play‬تشغيل ‪)AllShare‬‬
‫قم بتشغيل الموسيقى المحفوظة على األجهزة (مثل الكمبيوتر أو الهاتف الذكي أو خادم الوصول إلى الشبكة) من خالل جهاز ‪Wireless Audio with Dock‬‬
‫عبر اتصال الشبكة‪.‬‬
‫‪( AirPlay‬إذاعة)‬
‫قم بتشغيل الموسيقى المحفوظة على أجهزة ‪ Apple‬على جهاز ‪.Wireless Audio with Dock‬‬
‫نظام سماعات ‪ Docking Audio‬المزدوج‬
‫باستخدام قاعدة اإلرساء المزدوج الخاصة بالنظام‪ ،‬يمكنك إرساء جهاز ‪ Galaxy‬من ‪ Samsung‬أو جهاز ‪ ،Apple‬وشحنه‪ ،‬ثم تشغيله من خالل السماعات‬
‫المدمجة بالنظام‪.‬‬
‫دعم مضيف ‪USB‬‬
‫قم بتوصيل ملفات الموسيقى وتشغيلها من أجهزة تخزين ‪ USB‬الخارجية مثل مشغالت ‪ MP3‬وذاكرة ‪ USB‬المحمولة وما إلى ذلك باستخدام وظيفة مضيف‬
‫‪ USB‬لجهاز ‪.Wireless Audio with Dock‬‬
‫وظيفة البلوتوث‬
‫قم بتوصيل جهاز ‪ Bluetooth‬بجهاز ‪ Wireless Audio with Dock‬واستمتع بالموسيقى الواردة من الجهاز بصوت استريو عالي الجودة‪ ،‬بدون أسالك‬
‫تمامًا!‬
‫‪®aptX‬‬
‫توفر ‪ aptX‬صوت استريو بلوتوث عالي الجودة‪ ،‬حيث توفر جودة الصوت السلكية عبر االتصال الالسلكي‪.‬‬
‫الترخيص‬
‫آيربالي وشعار االيربالي واآلي فون واآلي بود وآي بود كالسيك وآي بود نانو وآي بود شفل وآي بود تاتش هم عالمات تجارية خاصة بشركة أبل‪ ،‬المسجلة في‬
‫الواليات المتحدة ودول أخرى‪ .‬اآلي باد هي عالمة تجارية خاصة بشركة أبل‪.‬‬
‫‪2‬‬
‫‪ARA‬‬
‫معلومات السالمة‬
‫تحذيرات السالمة‬
‫لتقليل مخاطر التعرض لصدمة كهربية‪ ،‬ال تقم بإزالة الغطاء (أو الغطاء الخلفي)‪.‬‬
‫فال توجد أجزاء يمكن للمستخدم صيانتها بالداخل‪ .‬وإنما يُرجى ترك عملية الصيانة لموظفي الصيانة المؤهلين‪.‬‬
‫تنبيه‬
‫خطر اإلصابة بصدمة كهربية‬
‫ال تفتح‬
‫‬
‫يشير هذا الرمز إلى وجود "جهد كهربي خطير" داخل المنتج‬
‫يمثل خطر التعرض لصدمة كهربية أو إصابة جسدية‪.‬‬
‫يشير هذا الرمز إلى وجود إرشادات هامة مرفقة مع المنتج‪.‬‬
‫تحذير ‪:‬للحد من خطر نشوب الحريق أو التعرض لصدمة كهربية‪ ،‬ال تعرض هذا الجهاز لألمطار أو الرطوبة‪.‬‬
‫تنبيه ‪:‬للحيلولة دون وقوع الصدمات الكهربية‪ ،‬قم بمطابقة الشفرة العريضة للقابس مع الفتحة العريضة ثم أحكم إدخالها‪.‬‬
‫ً‬
‫أرض واقية‪.‬‬
‫•ينبغي أن يكون هذا الجهاز متصال دومًا بمأخذ التيار المتردد مع وجود وصلة ٍ‬
‫ً‬
‫جاهزا للتشغيل‪.‬‬
‫• لفصل الجهاز عن التيار الكهربي الرئيسي‪ ،‬يجب سحب القابس من مقبس التيار الكهربي الرئيسي ولذا ينبغي أن يكون قابس التيار الكهربي الرئيسي‬
‫تنبيه‬
‫•ال تُعرض هذا الجهاز لقطرات السوائل أو تناثرها‪ .‬ال تضع أشياء مليئة بالسوائل‪ ،‬كآنية الزهور على الجهاز‪.‬‬
‫• إليقاف تشغيل هذا الجهاز تمامًا‪ ،‬يجب سحب قابس التيار الكهربي من المقبس الجداري‪ .‬ولهذا‪ ،‬يجب أن يكون الوصول إلى قابس التيار الكهربي سهلاً‬
‫ومتاحا دائمًا‪.‬‬
‫ً‬
‫‪3‬‬
‫االحتياطات‬
‫‪68٫6‬‬
‫‪inch‬مم‪2.7‬‬
‫‪ 99٫1‬مم‬
‫‪3.9 inch‬‬
‫‪ 99٫1‬مم‬
‫‪3.9‬‬
‫‪inch‬‬
‫‪ inch‬مم‬
‫‪99٫1‬‬
‫‪3.9‬‬
‫تأكد من توافق طاقة التيار المتردد بالمنزل مع متطلبات الطاقة الملصقة على الجانب الخلفي بالمنتج‪ .‬قم بتثبيت المنتج أفقيًا‪ ،‬على قاعدة مناسبة (كقطعة أثاث ً‬
‫مثال) مع ترك مساحة كافية حوله‬
‫للتهوية (من ‪ 70‬إلى ‪ 100‬مم)‪ .‬تأكد من عدم تغطية فتحات التهوية‪ .‬ال تضع الجهاز على المكبرات أو األجهزة األخرى التي قد تصبح ساخنة‪ .‬تم تصميم المنتج ألغراض االستخدام المستمر‪.‬‬
‫إليقاف تشغيل الوحدة تمامًا‪ ،‬افصل قابس التيار المتردد من المأخذ الجداري‪ .‬افصل الوحدة عن التيار الكهربي إذا كنت تنوي عدم تركها لفترة طويلة بدون استخدام‪.‬‬
‫أثناء العواصف الرعدية‪ ،‬افصل مقبس التيار المتردد عن المأخذ الجداري‪ .‬فقد تتسبب حاالت الجهد‬
‫الكهربي بالﻎ الشدة الناجم عن البرق في تلف الوحدة‪.‬‬
‫ال تعرض الوحدة ألشعة الشمس المباشرة أو مصادر الحرارة األخرى‪ .‬قد يؤدي ذلك إلى زيادة سخونة‬
‫الوحدة وتعطلها‪.‬‬
‫‪Phones‬‬
‫قم بحماية المنتج من الرطوبة (أي‪ ،‬آنية الزهور) والحرارة المفرطة (على سبيل المثال‪ ،‬المواقد) أو‬
‫األجهزة التي تصدر مجاالت مغناطيسية أو كهربية قوية وافصل كابل التيار الكهربي عن مصدر‬
‫التيار المتردد في حالة تعطل الوحدة‪.‬‬
‫المنتج غير مخصص لالستخدام في األغراض الصناعية‪ .‬يقتصر استخدام هذا المنتج على االستخدام‬
‫الشخصي فقط‪.‬‬
‫قد يحدث التكاثف إذا ما تم تخزين المنتج في درجات حرارة منخفضة‪.‬‬
‫في حالة نقل الوحدة خالل فصل الشتاء‪ ،‬انتظر لمدة ساعتين تقريبًا حتى تصل درجة حرارة الوحدة‬
‫إلى درجة حرارة الغرفة قبل االستخدام‪.‬‬
‫‪4‬‬
‫تحتوي البطاريات المستخدمة مع هذا المنتج على مواد كيميائية ضارة بالبيئة‪.‬‬
‫ال تتخلص من البطاريات في النفايات المنزلية العامة‪.‬‬
‫‪ARA‬‬
‫المحتويات‬
‫المزايا‬
‫‪2‬‬
‫‪3‬‬
‫‪6‬‬
‫‪7‬‬
‫‪9‬‬
‫‪10‬‬
‫‪11‬‬
‫معلومات السالمة‬
‫بدء التشغيل‬
‫المواصفات‬
‫وحدة التحكم عن بعد‬
‫التشغيل والتحكم بمستوى الصوت‬
‫التوصيالت‬
‫التشغيل‬
‫‪22‬‬
‫‬
‫‪2‬‬
‫‪2‬‬
‫المزايا‬
‫الترخيص‬
‫‬
‫‪3‬‬
‫‪4‬‬
‫تحذيرات السالمة‬
‫االحتياطات‬
‫‬
‫‪6‬‬
‫‪6‬‬
‫قبل قراءة دليل المستخدم‬
‫محتويات العبوة‬
‫‪7‬‬
‫اللوحة العليا‪/‬األمامية‪/‬الخلفية‬
‫‪9‬‬
‫استعراض وحدة التحكم عن بُعد‬
‫‪0‬‬
‫‪1‬‬
‫‪10‬‬
‫التشغيل‪/‬إيقاف التشغيل‬
‫ضبط مستوى الصوت‬
‫‪ 11‬استخدام غطاء المباعد‬
‫‪ 12‬توصيل جهاز بنظام اإلرساء المزدوج‬
‫‪13‬توصيل جهاز الصوت باستخدام ‪( AUX in‬مدخل‬
‫إضافي)‬
‫‪ 14‬االتصال بالشبكة الخاصة بك‬
‫‪ 20‬التوصيل بأجهزة بلوتوث‬
‫‪ 22‬استخدم وضع التلفزيون (مشاركة الصوت)‬
‫‪22‬استخدام وضع اإلرساء مع أجهزة ‪Samsung‬‬
‫‪ Galaxy‬وأجهزة ‪Apple‬‬
‫‪ 24‬استخدام وضع البلوتوث‬
‫‪ 25‬استخدم وضع ‪USB‬‬
‫‪ 26‬استخدام وضع ‪ AirPlay‬و ‪AllShare‬‬
‫الوظائف‬
‫‪7‬‬
‫‪2‬‬
‫‪28‬‬
‫‪29‬‬
‫الوظائف األساسية‬
‫وظائف متقدمة‬
‫ترقية البرامج (وضع ‪ USB‬فقط)‬
‫استكشاف األخطاء وإصالحها‬
‫‪30‬‬
‫استكشاف األخطاء وإصالحها‬
‫‪31‬‬
‫المواصفات‬
‫‪27‬‬
‫‪30‬‬
‫‪31‬‬
‫الملحق‬
‫‪5‬‬
‫بدء التشغيل‬
‫قبل قراءة دليل المستخدم‬
‫الحظ المصطلحات التالية قبل قراءة دليل المستخدم‪.‬‬
‫الرموز المستخدمة في الدليل‬
‫الرمز‬
‫المصطلح‬
‫تنبيه‬
‫التعريف‬
‫يشير إلى تلك الحالة التي ال تعمل فيها إحدى الوظائف أو التي قد يتم فيها إلغاء اإلعدادات‪.‬‬
‫مالحظة‬
‫يشير إلى تلميحات أو إرشادات حول الصفحة التي تساعد على تشغيل وظيفة ما‪.‬‬
‫تعليمات السالمة واستكشاف األخطاء وإصالحها‬
‫‪1 )1‬تعرف على إرشادات السالمة قبل استخدام هذا المنتج‪( .‬انظر الصفحة ‪)3‬‬
‫‪2 )2‬في حالة حدوث مشكلة‪ ،‬راجع استكشاف األخطاء وإصالحها‪( .‬انظر الصفحة ‪)30‬‬
‫حقوق النشر‬
‫حقوق النشر ©‪ 2012‬لصالح شركة ‪.Samsung Electronics Co.,Ltd‬‬
‫جميع الحقوق محفوظة‪ ،‬ال يجوز إعادة إنتاج أو نسخ دليل المستخدم بالكامل أو أي جزء منه دون الحصول على إذن كتابي مسبق من شركة‬
‫‪.Samsung Electronics Co.,Ltd‬‬
‫محتويات العبوة‬
‫تحقق من وجود الملحقات المرفقة الموضحة أدناه‪.‬‬
‫‪FUNCTION‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫وحدة التحكم عن بُعد ‪ /‬بطارية ليثيوم (‪)3V‬‬
‫مهايئ التيار المستمر‬
‫كابل الطاقة‬
‫غطاء الفواصل‪/‬غطاء الحماية‬
‫قماش‬
‫دليل المستخدم‬
‫▪ ▪قد يختلف مظهر الملحقات ً‬
‫قليال عن التوضيحات الواردة باألعلى‪.‬‬
‫‪6‬‬
‫كابل الصوت‬
‫المواصفات‬
ARA
DOCK
‫الخلفية‬/‫األمامية‬/‫اللوحة العليا‬
LAN
DC 14V 4A
1
‫● المواصفات‬
DOCK
ONLY FOR
SERVICE
AUX IN
ONLY FOR
SERVICE
AUX IN
ONLY FOR
SERVICE
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
>‫<عليا‬
2
AUX IN
WPS/
RESET
LAN
DC 14V 4A
WPS/
RESET
USB 5V 500mA
3
4
>‫<أمامية‬
LAN
DC 14V 4A
WPS/
RESET
USB 5V 500mA
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
5
USB 5V 500mA
LAN
DC 14V 4A
>‫<خلفية‬
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
PUSH
6
LAN
DC 14V 4A
7
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
USB 5V 500mA
8
PUSH
LAN
DC 14V 4A
WPS/
RESET
AUX IN
ONLY FOR
SERVICE
11
USB 5V 500mA
9
PUSH
LAN
7
DC 14V 4A
WPS/
RESET
AUX IN
USB 5V 500mA
ONLY FOR
SERVICE
10
WPS/
RESET
USB 5V 500mA
‫‪1‬‬
‫زر ‪PLAY/PAUSE‬‬
‫(تشغيل‪/‬إيقاف مؤقت)‬
‫لتشغيل ملف موسيقى أو إيقافه مؤقتاً‪.‬‬
‫‪2‬‬
‫زر ‪FUNCTION‬‬
‫(وظيفة)‬
‫تبديل الوضع كما يلي‪:‬‬
‫‪: : :‬‬
‫‪3‬‬
‫زر ‪( -/+ VOLUME‬رفع‪/‬‬
‫خفض مستوى الصوت)‬
‫للتحكم في مستوى الصوت‪.‬‬
‫‪4‬‬
‫شاشة الوظيفة‬
‫‪5‬‬
‫‪DUAL DOCK‬‬
‫(نظام اإلرساء المزدوج)‬
‫يوفر قاعدة إرساء تشتمل على خمس سنون ألجهزة ‪ Galaxy‬من ‪ Samsung‬أو قاعدة إرساء‬
‫تشتمل على ‪ 30‬س ًنا ألجهزة ‪.Apple‬‬
‫‪6‬‬
‫طرفية الشبكة المحلية‬
‫تتيح لك االتصال بإحدى الشبكات باستخدام كابل الشبكة المحلية‪.‬‬
‫‪7‬‬
‫‪ 14‬فولت تيار مستمر‬
‫قم بتوصيل مهايئ التيار المستمر الخاص بالوحدة بهذا المقبس‪.‬‬
‫‪8‬‬
‫زر اإلعداد المحمي بالدقة‬
‫الالسلكية‪/‬إعادة التعيين‬
‫يستخدم في إجراءات توصيل الوحدة بالشبكات الالسلكية‪.‬‬
‫‪9‬‬
‫منفذ ‪USB‬‬
‫قم بتوصيل جهاز تخزين ‪ USB‬خارجي مثل مشغل ‪ MP3‬لتشغيل الملفات الموجودة على‬
‫الجهاز‪.‬‬
‫‪10‬‬
‫‪( AUX IN‬مدخل إضافي)‬
‫قم بإجراء التوصيل بخرج تناظري لجهاز خارجي‪.‬‬
‫‪11‬‬
‫للخدمة فقط‬
‫هذا المقبس متوفر للخدمة فقط‪.‬‬
‫‪:‬‬
‫‪:‬‬
‫‪( AUX :‬إيقاف مصباح ‪)LED‬‬
‫عندما تغير الوضع بواسطة زر الوظائف‪ ،‬فإن رمز الوضع المختار سيكون معروض باللون‬
‫األبيض على عرض الوظائف‪.‬‬
‫إن الصمام الثنائي الباعث للضوء يومض عندما تشغل الطاقة ويتوقف الوميض عندما تكون‬
‫الوحدة مدارة وجاهزة للتشغيل‪.‬‬
‫▪ ▪عند تشغيل هذه الوحدة‪ ،‬ستكون هناك فترة تأخير لمدة ‪ 4‬إلى ‪ 5‬ثوان قبل صدور الصوت‪.‬‬
‫▪ ▪لتحديث برنامج المنتج عبر منفذ ‪ ،USB‬يتعين استخدام جهاز ذاكرة ‪.USB‬‬
‫▪ ▪يمكن توصيل هذه الوحدة باألجهزة المحمولة ذات مستويات خرج الصوت العالية‪ .‬عند توصيل هذه الوحدة باألجهزة الخارجية ذات‬
‫مستويات خرج الصوت العالية‪ ،‬قد تخفض خرج الصوت لحماية مضخم الصوت والسماعات‪.‬‬
‫▪ ▪عند فصل كابل التيار الكهربي من المأخذ الجداري‪ ،‬أمسك المقبس‪.‬‬
‫ال تقم بسحب الكابل‪.‬‬
‫‪8‬‬
‫‪ARA‬‬
‫وحدة التحكم عن بعد‬
‫استعراض وحدة التحكم عن بُعد‬
‫● وحدة التحكم عن بعد‬
‫زر ‪( FUNCTION‬وظيفة)‬
‫لتحديد وضع الوظيفة‪.‬‬
‫الزر ‪( POWER‬تشغيل)‬
‫لتشغيل المنتج وإيقاف تشغيله‪.‬‬
‫‪FUNCTION‬‬
‫الزر ‪PLAY/PAUSE‬‬
‫(تشغيل‪/‬إيقاف مؤقت)‬
‫لتشغيل ملف موسيقى أو إيقافه مؤقتاً‪.‬‬
‫الزر ‪( CONTROL‬تحكم)‬
‫تال أو سابق‪.‬‬
‫للبحث عن ملف موسيقى ٍ‬
‫‪MUTE‬‬
‫الزر ‪( MUTE‬كتم الصوت)‬
‫لكتم الصوت الصادر من هذه الوحدة‪.‬‬
‫اضغط عليه مرة أخرى الستعادة مستوى‬
‫الصوت السابق‪.‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫مستوى الصوت‬
‫لضبط مستوى الصوت بالوحدة‪.‬‬
‫الزر ‪( BASS‬الجهير)‬
‫لتحسين الصوت كما تحب‪.‬‬
‫تركيب البطارية في وحدة التحكم عن بُعد‬
‫‪.1‬‬
‫افتح غطاء وحدة التحكم عن بعد بوضع ظفرك ‪.2‬‬
‫في الفتحة بين الغطاء وجسم وحدة التحكم عن‬
‫بعد‪ .‬بعد ذلك‪ ،‬ارفع الغطاء وقم بفصله تمامًا‪.‬‬
‫قم بتركيب بطارية الليثيوم جهد ‪ 3‬فولت‪.‬‬
‫أدخل البطارية في حجيرة البطاريات في وضع يكون‬
‫فيه القطب ‪ +‬ألعلى‪.‬‬
‫‪.3‬‬
‫قم بتركيب غطاء وحدة التحكم عن بعد بها‪ .‬أدخل الجانب‬
‫العلوي ً‬
‫أوال ثم قم بخفض الغطاء حتى يحاذي جسم وحدة‬
‫التحكم عن بعد‪ ،‬ثم اضغط على الغطاء تجاه الجسم من‬
‫خالل دفع الحواف ألسفل بيدك‪.‬‬
‫▪ ▪توخ الحذر حتى ال يعلق ظفرك في الفتحة عند رفع الغطاء‪ .‬قد تضر بإصبعك‪.‬‬
‫نطاق تشغيل وحدة التحكم عن بعد‬
‫يمكن استخدام وحدة التحكم عن بعد لمسافة تصل إلى‪ 7‬أمتار (‪ 23‬قدمًا) في خط مستقيم من الوحدة‪ .‬كما يمكنك تشغيل وحدة التحكم عن بعد بزاوية أفقية‬
‫تصل إلى ‪ 30‬درجة من مستشعر وحدة التحكم عن بعد‪.‬‬
‫‪9‬‬
‫التشغيل والتحكم بمستوى الصوت‬
‫‪DOCK‬‬
‫التشغيل‪/‬إيقاف التشغيل‬
‫‪DOCK‬‬
‫‪DOCK‬‬
‫‪DOCK‬‬
‫‪FUNCTION‬‬
‫‪FUNCTION‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫أو‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫‪DOCK‬‬
‫‪DOCK‬‬
‫‪ .1‬لتشغيل هذه الوحدة‪ ،‬اضغط على أي زر في اللوحة للوحدة عندما تكون الوحدة في وضع االستعداد‪.‬‬
‫أو‪،‬‬
‫اضغط على ‪( POWER‬تشغيل) بوحدة التحكم عن بعد‪.‬‬
‫ثوان‪.‬‬
‫‪ .2‬إليقاف تشغيل هذه الوحدة‪ ،‬اضغط على الزر ‪ +#‬باللوحة العليا للوحدة لمدة تزيد عن ‪ٍ 3‬‬
‫أو‪،‬‬
‫اضغط على ‪( POWER‬تشغيل) بوحدة التحكم عن بعد مرة أخرى‪.‬‬
‫‪DOCK‬‬
‫ضبط مستوى الصوت‬
‫استخدم أزرار ‪ -،+‬لضبط مستوى الصوت‪ .‬تضيء مصابيح ‪ LED‬الخاصة بالوظائف من اليسار إلى اليمين عند رفع ‪DOCK‬‬
‫مستوى الصوت ومن اليمين إلى اليسار‬
‫ً‬
‫مضبوطا على الحد األقصى بالفعل‪ ،‬أو‬
‫عند خفض مستوى الصوت‪ .‬سوف يتم إيقاف تشغيل مصباح ‪ LED‬في حال قمت بزيادة مستوى الصوت عندما يكون‬
‫ً‬
‫مضبوطا على الحد األدنى بالفعل‪.‬‬
‫قمت بخفض مستوى الصوت عندما يكون‬
‫‪FUNCTION‬‬
‫‪DOCK‬‬
‫‪DOCK‬‬
‫‪FUNCTION‬‬
‫‪MUTE‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪BASS‬‬
‫أو‬
‫‪VOL‬‬
‫‪VOL‬‬
‫اضغط على زر ‪ –/+‬في الجانب األيمن من اللوحة العليا‪.‬‬
‫أو‪،‬‬
‫اضغط على ‪( –/+ VOL‬رفع‪/‬خفض مستوى الصوت) بوحدة التحكم عن بعد‪.‬‬
‫‪DOCK‬‬
‫‪DOCK‬‬
‫▪ يتم رفع مستوى الصوت أو خفضه عند الضغط على الزر ‪.–/+ VOL‬‬
‫▪ يمكنك ً‬
‫أيضا استخدام مفاتيح التحكم بمستوى الصوت باألجهزة المتصلة باستخدام نظام اإلرساء المزدوج أو البلوتوث للتحكم بمستوى الصوت‪ .‬الحظ‬
‫أنه من الممكن أن تكون قدرتك محدودة الستخدام مفاتيح التحكم في مستوى الصوت باألجهزة المتصلة باستخدام البلوتوث للتحكم بمستوى‪.‬‬
‫‪10‬‬
‫‪ARA‬‬
‫التوصيالت‬
‫استخدام غطاء المباعد‬
‫قم بتركيب غطاء المباعد إذا كنت تريد إرساء جهاز ‪ Samsung Galaxy‬أو ‪ Apple‬ال يحتوي على غالف وقائي على نظام اإلرساء المزدوج‪.‬‬
‫● التوصيالت‬
‫ قم باستخدامه لتثبيت مستقر لجهازك مع مراعاة شكل الجهاز‪.‬‬‫ً‬
‫مرفق ً‬
‫واق لموصل أجهزة ‪ Apple‬المكون من ‪ 30‬سنا‪ .‬استخدم الغالف الوقائي لموصل دبوس ‪ 30‬توصل دبوس ‪5‬‬
‫أيضا بنظام اإلرساء المزدوج غطاء ٍ‬
‫الخاص بجهاز سامسونج جاالكسي‪.‬‬
‫راجع الرسوم التوضيحية أدناه للحصول على مزيد من المعلومات‪.‬‬
‫<لمستخدمي جهاز أبل>‬
‫<لمستخدمي جهاز جاالكسي>‬
‫عند إرساء جهاز‪ ،‬استخدم دعامة مالئمة مع مراعاة الغالف الوقائي لجهاز اإلرساء أو شكل الجهاز لتحقيق مزيد من الثبات‪.‬‬
‫غطاء الحماية‬
‫يستخدم إلرساء األجهزة التي ال يوجد عليها غالف وقائي‪.‬‬
‫غطاء الحماية‬
‫غطاء الفواصل‬
‫غطاء الفواصل‬
‫▪ ال يمكن إرساء جهاز بنظام اإلرساء المزدوج وبه علبة يزيد سمكها عن ‪ 1.5‬ملم أو له قاعدة مستديرة غير عادية‪.‬‬
‫‪11‬‬
‫توصيل جهاز بنظام اإلرساء المزدوج‬
‫كيفية توصيل جهاز بنظام اإلرساء المزدوج‪.‬‬
‫‪SH‬‬
‫‪PU‬‬
‫‪R‬‬
‫‪LY FO‬‬
‫‪ON ICE‬‬
‫‪SERV‬‬
‫‪LAN‬‬
‫‪IN‬‬
‫‪X‬‬
‫‪AU‬‬
‫‪/‬‬
‫‪WPS‬‬
‫‪4A RESET‬‬
‫‪14V‬‬
‫‪mA‬‬
‫‪PUSH‬‬
‫‪00‬‬
‫‪V5‬‬
‫‪DC‬‬
‫‪B5‬‬
‫‪US‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪DC 14V 4A‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪USB 5V 500mA‬‬
‫‪USB 5V 500mA‬‬
‫‪PUSH‬‬
‫‪SH‬‬
‫‪PU‬‬
‫‪R‬‬
‫‪LY FO‬‬
‫‪ON ICE‬‬
‫‪SERV‬‬
‫‪R‬‬
‫‪LY FO‬‬
‫‪ON ICE‬‬
‫‪SERV‬‬
‫‪LAN‬‬
‫‪IN‬‬
‫‪LAN‬‬
‫‪IN‬‬
‫‪X‬‬
‫‪AU‬‬
‫‪/‬‬
‫‪WPS‬‬
‫‪4A RESET‬‬
‫‪14V‬‬
‫‪mA‬‬
‫‪00‬‬
‫‪V5‬‬
‫‪X‬‬
‫‪AU‬‬
‫‪/‬‬
‫‪WPS‬‬
‫‪4A RESET‬‬
‫‪14V‬‬
‫‪DC‬‬
‫‪mA‬‬
‫‪00‬‬
‫‪V5‬‬
‫‪DC‬‬
‫‪B5‬‬
‫‪US‬‬
‫‪B5‬‬
‫‪US‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪ .1‬توجد حجيرة اإلرساء ‪( DUAL DOCK‬اإلرساء المزدوج) في الجهة الخلفية للمنتج‪ .‬لفتحها‪ ،‬ادفعها للداخل برفق‪.‬‬
‫‪ .2‬اضغط على الزر الموجود على اللوحة العلوية لجهاز ‪ Wireless Audio with Dock‬بشكل متكرر حتى يظهر رمز‬
‫ •في كل مرة تضغط على الزر‪ ،‬يتغير التحديد كما يلي‪:‬‬
‫‪:‬‬
‫‪: : :‬‬
‫‪( AUX : :‬إيقاف مصباح ‪)LED‬‬
‫على شاشة العرض‪.‬‬
‫ •يتم عرض الوضع المحدد باللون األبيض في شاشة الوظيفة‪.‬‬
‫‪ .3‬إذا كان لديك جهاز ‪ Samsung Galaxy‬من سامسونج‪ ،‬فقم بتوصيل الجهاز بموصل ذي ‪ 5‬سنون (أصغر حجمًا) لتوصيله بمنصة توصيل مزدوجة‪.‬‬
‫وإذا كان لديك جهاز ‪ ،Apple‬قم بتوصيل الجهاز بالموصل ذي ‪ 30‬س ًنا (األكبر) في نظام اإلرساء المزدوج‪.‬‬
‫‪PUSH‬‬
‫‪ .4‬ارفع دعامة الجهاز إلى أعلى كما هو موضح لمنع الجهاز من االنزالق أو الوقوع من نظام اإلرساء المزدوج‪.‬‬
‫▪ قم بتشغيل جهاز ‪ Samsung Galaxy‬قبل توصيله بنظام اإلرساء المزدوج‪.‬‬
‫▪ ال تدعم هذه الوحدة اإلرساء المتزامن ألجهزة ‪ Samsung Galaxy‬و‪.Apple‬‬
‫▪ قم بتوصيل جهاز ‪ Samsung Galaxy‬و‪ Apple‬بنظام ‪ Docking Audio‬قبل تشغيل وضع اإلرساء‪( .‬انظر الصفحة ‪)22‬‬
‫‪R‬‬
‫‪LY FO‬‬
‫‪ON ICE‬‬
‫‪SERV‬‬
‫‪LAN‬‬
‫‪IN‬‬
‫‪X‬‬
‫‪AU‬‬
‫‪mA‬‬
‫‪00‬‬
‫‪12‬‬
‫‪V5‬‬
‫‪B5‬‬
‫‪/‬‬
‫‪WPS‬‬
‫‪4A RESET‬‬
‫‪US‬‬
‫‪14V‬‬
‫‪DC‬‬
‫‪DC 14V 4A‬‬
‫يوضح هذا الجزء كيفية توصيل الوحدة بجهاز الصوت‪.‬‬
‫‪ARA‬‬
‫توصيل جهاز الصوت باستخدام ‪( AUX IN‬مدخل إضافي)‬
‫‪PUSH‬‬
‫تم تزويد هذه الوحدة بقابس صوت تناظري واحد لتوصيل جهاز الصوت‪.‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪AUX IN‬‬
‫● التوصيالت‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪ AUX‬إضافي)‬
‫‪(IN‬مدخل‬
‫‪AUX IN‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫كابل الصوت‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫األذن‬
‫كابل سماعة‬
‫‪Earphones‬‬
‫‪jack‬‬
‫الجهاز الخارجي‬
‫‪( AUX IN‬مدخل إضافي)‬
‫‪ .1‬قم بتوصيل ‪( AUX IN‬مدخل إضافي) (صوت) الموجود في الوحدة الرئيسية بقابس سماعة األذن بالجهاز الخارجي أو جهاز الصوت‪.‬‬
‫‪ .2‬اضغط على الزر بشكل متكرر حتى يتم إطفاء وظائف الصمام الثنائي الباعث للضوء‪.‬‬
‫ •يكون وضع ‪ً AUX‬‬
‫نشيطا عندما ال تكون أي من الصمامات الثنائية الباعثة للضوء ‪ LED‬الخاصة بالوظائف مضيئة‪.‬‬
‫▪ قبل نقل المنتج أو تركيبه‪ ،‬تأكد من إيقاف تشغيله وفصل سلك الطاقة‪.‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪USB 5V 500mA‬‬
‫‪DC 14V 4A‬‬
‫‪13‬‬
‫االتصال بالشبكة الخاصة بك‬
‫يمكنك توصيل جهاز ‪ Wireless Audio with Dock‬بموجه الشبكة باستخدام إحدى الطرق الموضحة في الصفحات القليلة القادمة‪.‬‬
‫لتوصيل جهاز ‪ Wireless Audio with Dock‬بشبكة سلكية‬
‫‪DOCK‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫مودم النطاق الواسع‬
‫(باستخدام موجه متكامل)‬
‫موجه‬
‫خدمة النطاق الواسع‬
‫أو‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫خدمة النطاق الواسع‬
‫مودم النطاق الواسع‬
‫يرجى إيقاف تشغيل جهاز ‪ Wireless Audio with Dock‬قبل توصيل كابل الشبكة المحلية‪.‬‬
‫‪ .1‬أوقف تشغيل جهاز ‪.Wireless Audio with Dock‬‬
‫‪ .2‬قم بتوصيل جهاز ‪ Wireless Audio with Dock‬بالموجه باستخدام كابل الشبكة المحلية‪.‬‬
‫‪ .3‬قم بتشغيل جهاز ‪.Wireless Audio with Dock‬‬
‫‪ .4‬اضغط على الزر‬
‫العرض‪.‬‬
‫الموجود على اللوحة العلوية لجهاز ‪ Wireless Audio with Dock‬بشكل متكرر حتى يظهر رمز‬
‫أو‬
‫على شاشة‬
‫•في كل مرة تضغط على الزر‪ ،‬يتغير التحديد كما يلي‪:‬‬
‫‪( AUX : :‬إيقاف مصباح ‪)LED‬‬
‫‪:‬‬
‫‪: : :‬‬
‫‪ .5‬مؤشرا الضوء‬
‫أو‬
‫يضيئان بضوء أحمر‪ ،‬لكن الضوء يتغير إلى األبيض الثابت فور توصيل ‪ Wireless Audio with Dock‬بالموجه‪.‬‬
‫▪ ▪إذا قمت بتوصيل كبل الشبكة المحلية وكان المنتج قيد التشغيل‪ ،‬أوقف تشغيل المنتج‪ ،‬وقم بتشغيله مجد ًدا‪.‬‬
‫▪ ▪في حالة فشل االتصال بالشبكة‪ ،‬قم بفصل كابل الشبكة المحلية (‪ )LAN‬وتوصيله مرة أخرى‪ ،‬وأعد تشغيل المنتج‪.‬‬
‫▪ ▪‪x‬إن مستخدم خط المشترك الرقمي يحتاج لموجه ليتمم اتصال بالشبكة‪.‬‬
‫‪14‬‬
‫‪ARA‬‬
‫لتوصيل جهاز ‪ Wireless Audio with Dock‬بشبكة السلكية‬
‫يتناول هذا القسم بالشرح ‪ 4‬طرق لتوصيل جهاز ‪ Wireless Audio with Dock‬بشبكة السلكية‪.‬‬
‫▪ ▪قد تختلف بعض العمليات المرتبطة بالشبكة عن ما تم توضيحه وذلك حسب األداء ووظائف نقطة الوصول المدعومة‪.‬‬
‫▪ ▪إلعداد اتصال الشبكة بالموجه أو المودم الخاص بك‪ ،‬انظر دليل المستخدم الخاص بالموجه أو المودم‪.‬‬
‫ ‪-‬الوصول المحمي بالدقة الالسلكية ‪ - 2‬مفتاح مشترك ً‬‫مسبقا ‪ :‬معيار التشفير المتطور‬
‫▪ ▪يمكنك ً‬
‫أيضا توصيل جهاز ‪ Wireless Audio with Dock‬بشبكة ال تشتمل على أمان وال على كلمة مرور‪.‬‬
‫▪ ▪إذا كان الموجه الالسلكي يدعم بروتوكول التكوين الحيوي للمضيف (‪ ،)DHCP‬فيمكن أن يستخدم جهاز ‪Wireless Audio with‬‬
‫‪ Dock‬هذا بروتوكول التكوين الحيوي للمضيف (‪ )DHCP‬أو عنوان بروتوكول إنترنت ً‬
‫ثابتا لالتصال بالشبكة الالسلكية‪.‬‬
‫▪ ▪اختر قناة غير مستخدمة حاليًا على موجه الالسلكي‪ ،‬إذا كانت القناة المضبوطة لموجه الالسلكي مستخدمة حاليًا من قبل جهاز آخر قريب‪،‬‬
‫ستنتج تداخل و فشل في االتصال‪.‬‬
‫▪ ▪إذا قمت بتحديد وضع الخرج العالي النقي (جرين فيلد) ‪ 802.11n‬وتعيين نوع التشفير بالموجه لديك على ‪ WEP‬أو ‪ ،TKIP‬فلن يدعم‬
‫جهاز ‪ Wireless Audio with Dock‬االتصال بالتوافق مع مواصفات شهادة ‪ Wi-Fi‬الجديدة‪.‬‬
‫▪ ▪إن الشبكة المحلية الالسلكية‪ً ،‬‬
‫ً‬
‫تشويشا على حسب ظروف التشغيل (أداء الموجه‪ ،‬المسافة‪ ،‬العوائق‪ ،‬التداخل مع أجهزة‬
‫وفقا لطبيعتها‪ ،‬قد تسب‬
‫الراديو األخرى‪ ،‬وما إلى ذلك)‬
‫▪ ▪إذا فشلت في إعداد الشبكة‪ ،‬فاضغط على زر ‪( WPS/RESET‬اإلعداد المحمي بالدقة الالسلكية‪/‬إعادة التعيين) باللوحة الخلفية حتى‬
‫مرتين‪ .‬انتظر حتى يتوقف وميض الضوء األحمر‪ ،‬ثم أوقف تشغيل الوحدة وقم بتشغيلها‪.‬‬
‫أو‬
‫يومض مؤشر‬
‫ثم حاول مرة أخرى‪.‬‬
‫لتوصيل جهاز ‪ Wireless Audio with Dock‬بجهاز ‪ Apple‬الذي يشتمل على نظام‬
‫التشغيل ‪ iOS‬اإلصدار ‪ 5.0‬أو األعلى (مشاركة المعلومات)‬
‫طريقة إعداد هذه الشبكة خاصة بمستخدمي جهاز ‪ Apple‬الذي يعمل بنظام ‪ iOS 5.0‬أو األحدث‪.‬‬
‫‪ .1‬أوصل جهاز آبل بالشبكة خاصتك‪.‬‬
‫‪ .2‬حدد‬
‫على جهاز ‪ ،Wireless Audio with Dock‬ثم قم بتوصيل جهاز ‪ iPod /iPhone /iPad‬بنظام اإلرساء المزدوج‪.‬‬
‫‪ .3‬اضغط مع االستمرار على زر ‪( WPS/RESET‬اإلعداد المحمي بالدقة الالسلكية‪/‬إعادة التعيين) الموجود على اللوحة الخلفية لجهاز‬
‫مرة واحدة‪ .‬ثم اترك‬
‫‪ Wireless Audio with Dock‬بطرف قلم أو عنصر مشابه لمدة تزيد عن ثانية واحدة‪ .‬عندئذ سيومض الرمز‬
‫الزر‪.‬‬
‫‪ .4‬حدد <سماح> في القائمة المنبثقة على شاشة جهاز آبل‪.‬‬
‫‪ .5‬قم بتغيير الوضع إلى الوضع إلى‬
‫وبعدها سوف يومض المؤشر باللون األحمر‪ ،‬ثم يتغير إلى األبيض الثابت‪.‬‬
‫وبعد اتصال جهاز ‪ ،Wireless Audio with Dock‬سيتوقف المؤشر عن الوميض باللون األحمر‪ ،‬ويتوهج باللون األبيض‪.‬‬
‫•بعد ذلك يكتمل اتصال الشبكة‪.‬‬
‫‪15‬‬
‫● التوصيالت‬
‫▪ ▪يدعم جهاز ‪ Wireless Audio with Dock‬بروتوكوالت األمان التالية‪:‬‬
‫ ‪-‬الخصوصية المكافئة للشبكات السلكية ‪ :‬فتح‬‫ ‪-‬الوصول المحمي بالدقة الالسلكية ‪ :‬مفتاح مشترك ً‬‫مسبقا‪،‬بروتوكول سالمة المفاتيح المؤقتة‬
‫لتوصيل نظام تركيب الصوت الثنائي باستخدام (‪WPS (PBC‬‬
‫‪ .1‬اضغط على الزر الموجود على اللوحة العلوية لجهاز ‪Wireless Audio with‬‬
‫على شاشة العرض‪.‬‬
‫أو‬
‫‪ Dock‬بشكل متكرر حتى يظهر رمز‬
‫•في كل مرة تضغط على الزر‪ ،‬يتغير التحديد كما يلي‪:‬‬
‫‪:‬‬
‫‪: : :‬‬
‫‪( AUX : :‬إيقاف مصباح ‪)LED‬‬
‫‪PUSH‬‬
‫الوميض‪.‬‬
‫يتغير المؤشر من األبيض إلى األحمر ويستمر في‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪ .2‬اضغط مع االستمرار على الزر اإلعداد المحمي بالدقة الالسلكية‪/‬إعادة التعيين باللوحة‬
‫الخلفية لنظام التركيب الثنائي بطرف قلم أو عنصر مشابه لمدة تزيد على ثانية واحدة‪.‬‬
‫وسوف يومض المؤشر باللون األبيض لمرة واحدة‪ .‬وبعد أن يومض المؤشر‪ ،‬اترك الزر‪.‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫•المؤشر يومض باللون األحمر‪.‬‬
‫‪AUX IN‬‬
‫‪ .3‬اضغط على الزر اإلعداد المحمي بالدقة الالسلكية‪/‬إعادة التعيين بالموجه أو المودم لديك‬
‫خالل ‪ 90‬ثانية‪.‬‬
‫‪ .4‬بعد اتصال جهاز ‪ ،Wireless Audio with Dock‬يتغير المؤشر‬
‫الوميض باللون األحمر إلى اللون األبيض‪.‬‬
‫أو‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫من‬
‫•بعد ذلك يكتمل اتصال الشبكة‪.‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪USB 5V 500mA‬‬
‫‪16‬‬
‫‪DC 14V 4A‬‬
‫‪ .1‬اضغط على الزر الموجود على اللوحة العلوية لجهاز ‪ Wireless Audio with Dock‬بشكل متكرر حتى يظهر رمز‬
‫على شاشة العرض‪.‬‬
‫‪ARA‬‬
‫لتوصيل جهاز ‪ Wireless Audio with Dock‬عبر وصلة ‪( JBC‬اتصال ‪)JukeBox‬‬
‫أو‬
‫•في كل مرة تضغط على الزر‪ ،‬يتغير التحديد كما يلي‪:‬‬
‫‪( AUX : :‬إيقاف مصباح ‪)LED‬‬
‫‪:‬‬
‫‪: : :‬‬
‫يتغير المؤشر من األبيض إلى األحمر ويستمر في الوميض‪.‬‬
‫•المؤشر يومض باللون األحمر‪ ،‬ثم يتوقف ويتوهج باألحمر عندما تقوم الوحدة بالدخول إلى وضع إعداد الشبكة‪.‬‬
‫‪ .3‬لتوصيل جهاز ‪ Wireless Audio with Dock‬بالشبكة‪ ،‬ابحث عن "‪ "Samsung W_Audio E670 XXXXXXX‬بقائمة‬
‫إعدادات ‪ Wi-Fi‬لجهاز ‪ ،WI-Fi‬ثم حدده‪.‬‬
‫على سبيل المثال) جهاز ‪ Galaxy‬من سامسونج‬
‫‪ .4‬افتح مستعرض الويب الخاص بجهاز ‪ ،Wi-Fi‬ثم اكتب "‪ "http://192.168.1.1‬في شريط عناوين مستعرض اإلنترنت للوصول إلى‬
‫صفحة الويب الخاصة بجهاز ‪.Wireless Audio with Dock‬‬
‫‪ .5‬في الحقل "معرف جهاز الخدمة (‪ ،")SSID‬حدد جهاز ‪( AP‬الموجه أو المودم) الذي‬
‫يتصل به جهاز ‪ Wi-Fi‬لديك‪.‬‬
‫‪ .6‬اكتب كلمة مرور جهاز ‪ AP‬في حقل "عبارة مرور ‪ ."WPA‬وإذا كنت ترغب في تعيين‬
‫عنوان ‪ IP‬ثابت‪ ،‬اضغط على إعدادات متقدمة‪ .‬قم بملء عنوان ‪ IP‬الثابت المطلوب‪.‬‬
‫‪ .7‬اضغط على <تطبيق>‪.‬‬
‫في حالة ظهور تحذير في جهاز ‪ Wi-Fi‬الخاص بك‪ ،‬انقر فوق "موافق"‪.‬‬
‫‪ .8‬عند اكتمال االتصال بين جهاز ‪ Wireless Audio with Dock‬و‪( AP‬نقطة الوصول)‬
‫التي حددتها‪ ،‬سيتغير المؤشر الموجود على ‪ Wireless Audio with Dock‬إلى اللون‬
‫األبيض‪.‬‬
‫‪5‬‬
‫‪6‬‬
‫•وبذلك يكتمل اتصال جهاز ‪.Wireless Audio with Dock‬‬
‫‪6‬‬
‫‪7‬‬
‫‪ ‬الصورة المعروضة أعاله هي الشاشة التي تظهر على شاشة العرض بعد اكتمال اتصال الشبكة‬
‫‬
‫بنجاح‪ ،‬وبذلك يمكنك تشغيل ‪ AirPlay‬أو ‪ DLNA‬بشكل عادي‪.‬‬
‫‪17‬‬
‫● التوصيالت‬
‫‪ .2‬اضغط مع االستمرار على الزر اإلعداد المحمي بالدقة الالسلكية‪/‬إعادة التعيين باللوحة الخلفية لنظام التركيب الثنائي بطرف قلم أو‬
‫عنصر مشابه لمدة تزيد على ‪ 5‬ثوان‪ .‬وسوف يومض المؤشر باللون األبيض لمرة واحدة‪ .‬انتظر حتى يومض المؤشر باللون األبيض‬
‫مرتين أخريين‪ ،‬ثم اترك الزر اإلعداد المحمي بالدقة الالسلكية‪/‬إعادة التعيين‪.‬‬
‫لتوصيل جهاز ‪ Wireless Audio with Dock‬باستخدام ‪WPS PIN‬‬
‫‪ .1‬اضغط على الزر الموجود على اللوحة العلوية لجهاز ‪ Wireless Audio with Dock‬بشكل متكرر حتى يظهر رمز‬
‫على شاشة العرض‪.‬‬
‫أو‬
‫•في كل مرة تضغط على الزر‪ ،‬يتغير التحديد كما يلي‪:‬‬
‫‪( AUX : :‬إيقاف مصباح ‪)LED‬‬
‫‪:‬‬
‫‪: : :‬‬
‫يتغير المؤشر من األبيض إلى األحمر ويستمر في الوميض‪.‬‬
‫‪ .2‬اضغط مع االستمرار على الزر اإلعداد المحمي بالدقة الالسلكية‪/‬إعادة التعيين باللوحة الخلفية لنظام التركيب الثنائي بطرف قلم أو‬
‫عنصر مشابه لمدة تزيد على ‪ 5‬ثوان‪ .‬وسوف يومض المؤشر باللون األبيض لمرة واحدة‪ .‬انتظر حتى يومض المؤشر باللون األبيض‬
‫مرتين أخريين‪ ،‬ثم اترك الزر اإلعداد المحمي بالدقة الالسلكية‪/‬إعادة التعيين‪.‬‬
‫•المؤشر يومض باللون األحمر‪ ،‬ثم يتوقف ويتوهج باألحمر عندما تقوم الوحدة بالدخول إلى وضع إعداد الشبكة‪.‬‬
‫‪ .3‬لتوصيل جهاز ‪ Wireless Audio with Dock‬بالشبكة‪ ،‬ابحث عن "‪ "Samsung W_Audio E670 XXXXXXX‬بقائمة‬
‫إعدادات ‪ Wi-Fi‬لجهاز ‪ ،WI-Fi‬ثم حدده‪.‬‬
‫على سبيل المثال) جهاز ‪ Galaxy‬من سامسونج‬
‫‪ .4‬افتح مستعرض جهاز ‪ Wi-Fi‬ثم اكتب "‪ "http://192.168.1.1‬في شريط عنوان مستعرض الويب‪.‬‬
‫‪ .5‬اضغط أو المس ‪.Samsung Wireless Audio with Dock Status‬‬
‫‪ .6‬يظهر رقم ‪ WPS PIN‬في أسفل الشاشة‪ .‬قم بتدوين الرقم أو كتابته‪ ،‬ثم أوقف‬
‫تشغيل وحدة جهاز ‪ Wireless Audio with Dock‬ثم قم بتشغيلها‪.‬‬
‫‪ .7‬قم بالدخول إلى صفحة إعداد ‪ Wi-Fi‬لجهاز ‪( AP‬الموجه الالسلكي أو المودم)‬
‫الخاص بك باستخدام جهاز الكمبيوتر أو جهاز يعمل على اإلنترنت‪ ،‬ثم قم بتعيين‬
‫إعدادات ‪ Wi-Fi‬على طريقة ‪ .PIN‬ارجع إلى دليل مستخدم الموجه أو المودم‬
‫لالطالع على التعليمات‪.‬‬
‫‪ .8‬اكتب رقم ‪ WPS PIN‬الخاص بجهاز ‪ Wireless Audio with Dock‬في‬
‫الحقل المناسب بصفحة إعداد ‪.Wi-Fi‬‬
‫‪ .9‬اضغط مع االستمرار على زر اإلعداد المحمي بالدقة الالسلكية‪/‬إعادة التعيين‬
‫الموجود على اللوحة الخلفية لجهاز ‪ Wireless Audio with Dock‬بطرف قلم‬
‫‪.‬‬
‫أو‬
‫ثوان بالوضع‬
‫أو عنصر مشابه لمدة تزيد عن ‪ٍ 10‬‬
‫وسوف يومض المؤشر مرة واحدة باللون األبيض‪ ،‬ثم يومض مرتين‪ .‬انتظر حتى يومض المؤشر ثالث مرات‪ ،‬ثم اترك الزر‪.‬‬
‫‪6‬‬
‫•الرمز يومض باللون األحمر‪.‬‬
‫‪ .10‬إذا اكتمل االتصال بين جهاز ‪ Wireless Audio with Dock‬ونقطة الوصول في غضون ‪ 90‬ثانية‪ ،‬فسوف يتغير المؤشر من اللون‬
‫األحمر إلى اللون األبيض‪.‬‬
‫•وبذلك يكتمل اتصال جهاز ‪.Wireless Audio with Dock‬‬
‫▪ ▪هذا المنتج ال يدعم وظيفة ‪.Wi-Fi Direct‬‬
‫قد ينجح االتصال المباشر في بعض الحاالت‪ ،‬ولكن هذا المنتج ال يدعم هذه الوظيفة‪.‬‬
‫‪18‬‬
‫يمكنك توصيل ‪ Wireless Audio with Dock‬بأجهزة ‪ Bluetooth‬واالستمتاع بموسيقى مع صوت استريو عالي الجودة‪ ،‬وكل هذا بدون أسالك!‬
‫‪ARA‬‬
‫‪BLUETOOTH‬‬
‫ما هو البلوتوث؟‬
‫تتيح تقنية البلوتوث لألجهزة المتوافقة مع البلوتوث إمكانية التوصيل فيما بينها بسهولة باستخدام اتصال السلكي قصير‪.‬‬
‫ً‬
‫تشويشا أو عطل‪ ،‬حسب االستخدام‪ ،‬في الحاالت التالية‪:‬‬
‫•قد يسبب جهاز البلوتوث‬
‫ ‪-‬تعرضه للتفاوت الكهربي من العوائق التي تسببها الجدران‪ ،‬أو األركان‪ ،‬أو حواجز تقسيم المكاتب‪.‬‬‫ ‪-‬تعرضه للتداخل الكهربائي من األجهزة التي لها نفس نطاق تردد والتي تشمل األجهزة الطبية وأفران الميكروويف وشبكات االتصال المحلية‬‫الالسلكية‪.‬‬
‫•حافظ على أن يكون نظام ‪ Wireless Audio with Dock‬وجهاز ‪ Bluetooth‬بالقرب من بعض أثناء اإلقران‪.‬‬
‫•كلما زادت المسافة بين ‪ Wireless Audio with Dock‬وجهاز ‪ ،Bluetooth‬قلت الجودة‪ .‬إذا تجاوزت المسافة نطاق تشغيل البلوتوث‪،‬‬
‫فسيتم فقد االتصال‪.‬‬
‫•في المناطق التي كون فيها حساسية االستقبال ضعيفة‪ ،‬قد ال يعمل اتصال البلوتوث بشكل سليم‪.‬‬
‫•يعمل اتصال البلوتوث فقط عندما يكون جهاز البلوتوث قريبًا من الجهاز‪ .‬يتم قطع االتصال تلقائيًا إذا انتقل جهاز البلوتوث خارج النطاق‪.‬‬
‫وحتى داخل النطاق‪ ،‬قد تتدهور جودة الصوت بسبب العوائق مثل الجدران أو األبواب‪.‬‬
‫•قد يتسبب هذا الجهاز الالسلكي في حدوث تداخل كهربائي أثناء تشغيله‪.‬‬
‫▪ ▪من الممكن أن يتم طلب إدخال رمز ‪( PIN‬كلمة مرور) أثناء اتصال جهاز ‪ Bluetooth‬بنظام ‪Wireless Audio with‬‬
‫‪ .Dock‬عند ظهور نافذة إدخال رمز ‪ ،PIN‬أدخل <‪.>0000‬‬
‫▪ ▪يدعم ‪ Wireless Audio with Dock‬قاعدة بيانات ‪ 44.1( SBC‬كيلوهرتز‪ 48 ،‬كيلوهرتز)‪.‬‬
‫▪ ▪ال يتم دعم ميزة ‪( AVRCP‬وضع التحكم عن بعد في الصوت والفيديو)‪.‬‬
‫▪ ▪قم فقط بتوصيل جهاز البلوتوث الذي يدعم وظيفة ‪( A2DP‬وضع توزيع الصوت المتقدم) (الصوت والفيديو)‪.‬‬
‫▪ ▪ال يمكنك توصيل جهاز البلوتوث الذي يدعم وظيفة ‪( HF‬حر اليدين) فقط‪.‬‬
‫▪ ▪يمكن إقران جهاز بلوتوث واحد فقط في المرة الواحدة‪.‬‬
‫▪ ▪بمجرد أن تغلق ‪ Wireless Audio with Dock‬ويتم قطع اتصال اإلقران‪ ،‬فلن يتم استعادة اإلقران تلقائيًا‪ .‬إلعادة االتصال‪ ،‬يجب‬
‫إقران األجهزة مرة أخرى‪.‬‬
‫▪ ▪من الممكن ‪ Wireless Audio with Dock‬أن ال يتم البحث أو االتصال بشكل صحيح إال في الحاالت التالية‪:‬‬
‫ ‪-‬إذا كان هناك أي حقل إلكتروني قوي حول جهاز ‪.Wireless Audio with Dock‬‬‫ ‪-‬إذا كان هناك عدة أجهزة ‪ Bluetooth‬في وضع اإلقران بشكل متزامن مع جهاز‪.Wireless Audio with Dock‬‬‫ ‪-‬إذا تم إيقاف تشغيل جهاز البلوتوث‪ ،‬أو لم يكن في مكانه‪ ،‬أو به خلل‬‫ ‪-‬الحظ أن بعض األجهزة مثل أفران المايكروويف ومحوالت شبكات االتصال المحلية الالسلكية ومصابيح الفلورسنت و مواقد‬‫الغاز تستخدم نفس نطاق التردد كجهاز بلوتوث‪ ،‬والذي يمكن أن يتسبب في حدوث تداخل كهربائي‪.‬‬
‫‪19‬‬
‫● التوصيالت‬
‫‪- -‬يتواصل جزءًا منك مع نظام استالم‪/‬إرسال جهاز ‪ Bluetooth‬أو ‪.Wireless Audio with Dock‬‬
‫التوصيل بأجهزة بلوتوث‬
‫يتناول هذا القسم بالشرح كيفية توصيل جهاز ‪ Wireless Audio with Dock‬بأجهزة التلفزيون المتوافقة مع ‪ Bluetooth‬وأجهزة ‪ Bluetooth‬األخرى‪.‬‬
‫لتوصيل جهاز ‪ Wireless Audio with Dock‬بتلفزيون ‪ Samsung‬لعام ‪ 2012‬المتوافق مع‬
‫‪( Bluetooth‬مشاركة الصوت)‬
‫‪DOCK‬‬
‫االتصال‬
‫<إلقران جهاز التلفزيون>‬
‫إلنتاج صوت التلفزيون على جهاز ‪ Wireless Audio with Dock‬عبر اتصال ‪ ،Bluetooth‬يلزم إقران النظام مع التلفزيون المتوافق مع ‪Bluetooth‬‬
‫ً‬
‫أوال‪ .‬بمجرد إنشاء اإلقران‪ ،‬فإنه سيتم تسجيل معلومات اإلقران وحفظها ولن تظهر رسالة اتصال بـ ‪ Bluetooth‬عن بعد في المرة القادمة‪ .‬قم بتقريب‬
‫‪ Wireless Audio with Dock‬من التليفزيون قبل اإلقران‪( .‬ويوصى بإقران األجهزة في مساحة ال تزيد عن ‪ 1‬متر‪).‬‬
‫‪ .1‬قم بتشغيل تلفزيون ‪ Samsung‬وجهاز ‪.Wireless Audio with Dock‬‬
‫•قم بتعيين القائمة "إضافة جهاز جديد" إلى "تشغيل" في التليفزيون‪( .‬لمزيد من المعلومات‪ ،‬راجع دليل المستخدم الخاص بالتليفزيون)‬
‫‪( Menu‬القائمة) ‪( System :‬نظام) ‪( Device Manager :‬إدارة األجهزة) ‪( SoundShare Settings :‬إعدادات مشاركة الصوت)‬
‫‪( Add New Device :‬إضافة جهاز جديد)‪.‬‬
‫‪ ،‬ستظهر رسالة تسألك عما إذا كنت ترغب في متابعة اإلقران مع ‪.Bluetooth‬‬
‫‪ .2‬عند تغيير وضع جهاز ‪ Wireless Audio with Dock‬إلى‬
‫حدد <نعم> على شاشة التلفزيون‪ ،‬وحينئذ سيكتمل اإلقران مع جهاز ‪.Wireless Audio with Dock‬‬
‫•عندئذ يومض مؤشر‬
‫‪ ،‬ثم يتوقف عن الوميض‪.‬‬
‫•وبذلك يكتمل إقران ‪ Bluetooth‬مع ‪.Wireless Audio with Dock‬‬
‫<إللغاء إقران جهاز التلفزيون>‬
‫إذا كنت ترغب في إقران جهاز ‪ Wireless Audio with Dock‬بتلفزيون بخالف التلفزيون المتصل‪ ،‬فيجب عليك إلغاء اإلقران الحالي على جهاز‬
‫‪ .Wireless Audio with Dock‬يمكن إلغاء اإلقران بالطريقة الواردة أدناه‪.‬‬
‫مرة واحدة عند الضغط على الزر ‪ WPS/RESET‬في الجانب الخلفي من الوحدة لمدة ثانية في‬
‫سيومض مصباح‬
‫بجهاز التلفزيون بمجرد أن يتم إلغاء الخروج من اإلقران وإعداد التلفزيون الجديد في وضع االتصال‪.‬‬
‫‪ .‬سيتم إقران هذه الوحدة تلقائيًا‬
‫▪ ▪إذا لم يتمكن التليفزيون من االتصال‪ ،‬فيُرجى إعادة توصيله بعد الضغط على الزر‪( WPS/RESET‬اإلعداد المحمي بالدقة الالسلكية‪/‬إعادة‬
‫بلوتوث‪.‬‬
‫التعيين) الموجود باللوحة الخلفية للجهاز في وضع‬
‫▪ ▪يجب تحديث برمجة جهاز التلفزيون بأخر نسخة لتشغيل دالة إقران التلفزيون (مشاركة الصوت)‪.‬‬
‫▪ ▪تحقق من اإلرشادات لتحديث الطرازات المتطابقة من صفحة الدعم على موقع (‪ )http://www.samsung.com‬أو االتصال بالدعم الفني‪.‬‬
‫‪20‬‬
‫‪ARA‬‬
‫التصال نظام ‪ Wireless Audio with Dock‬بجهاز ‪Bluetooth‬‬
‫قبل البدء‪ ،‬تأكد من أن جهاز البلوتوث يدعم تشغيل سماعة الرأس استريو المتوافقة مع البلوتوث‪.‬‬
‫‪DOCK‬‬
‫‪DOCK‬‬
‫‪DOCK‬‬
‫● التوصيالت‬
‫االتصال‬
‫الجهاز الخارجي‬
‫‪ .1‬اضغط على الزر الموجود على اللوحة العلوية لجهاز ‪ Wireless Audio with Dock‬بشكل متكرر حتى يظهر رمز‬
‫ •في كل مرة تضغط على الزر‪ ،‬يتغير التحديد كما يلي‪:‬‬
‫‪:‬‬
‫‪: : :‬‬
‫‪( AUX : :‬إيقاف مصباح ‪)LED‬‬
‫على شاشة العرض‪.‬‬
‫ •يتم عرض الوضع المحدد باللون األبيض في شاشة الوظيفة‪.‬‬
‫‪ .2‬حدد قائمة بلوتوث على جهاز البلوتوث‪.‬‬
‫(ارجع إلى دليل مستخدم جهاز البلوتوث لمعرفة اإلرشادات‪).‬‬
‫‪ .3‬ابحث عن جميع األجهزة أو سماعات الرأس‪.‬‬
‫•سيتم عرض قائمة باألجهزة‪.‬‬
‫‪ .4‬حدد "‪ "]Samsung]W_Audio XXXXXX‬من القائمة التي تم البحث فيها‪.‬‬
‫•إذا فشل جهاز ‪ Bluetooth‬في اإلقران مع ‪ ,Wireless Audio with Dock‬قم بحذف "‪ "]Samsung]W_Audio XXXXXX‬الذي تم العثور‬
‫عليه من خالل جهاز ‪ Bluetooth‬ثم ابحث عن‪ Wireless Audio with Dock ،‬مرة أخرى‪ ,‬وأعد الخطوات رقم ‪ 2‬و‪ 3‬و‪.4‬‬
‫‪21‬‬
‫التشغيل‬
‫‪OCK‬‬
‫استخدم وضع التلفزيون (مشاركة الصوت)‬
‫لتحديد الوضع‬
‫‪ ،‬ثم قم بتوصيل التلفزيون بجهاز ‪.Wireless Audio with Dock‬‬
‫اضغط على الزر‬
‫(راجع صفحة ‪)20‬‬
‫• ستشغل الوحدة صوت التلفزيون عندما يتم اتصاله بالتلفزيون‪.‬‬
‫• في حالة تغيير مصدر إدخال ‪ Bluetooth‬لجهاز ‪ Wireless Audio with Dock‬أو إيقاف تشغيله‪ ،‬ستسمع الصوت من‬
‫التلفزيون مرة أخرى‪.‬‬
‫▪ يمكنك التحكم في مستوى الصوت فقط باستخدام ‪ Wireless Audio with Dock‬فقط‪.‬‬
‫‪DOCK‬‬
‫استخدام وضع اإلرساء مع أجهزة ‪ SAMSUNG GALAXY‬وأجهزة ‪APPLE‬‬
‫‪PUSH‬‬
‫اضغط على الزر‬
‫لتحديد الوضع‬
‫‪ ،‬ثم قم بتوصيل جهاز ‪ Samsung Galaxy‬أو ‪ Apple‬بنظام اإلرساء المزدوج‪(.‬راجع صفحة ‪)12‬‬
‫<أجهزة ‪<Samsung Galaxy‬‬
‫‪LAN‬‬
‫الستخدام جهاز ‪ Samsung‬طراز ‪ Galaxy‬مع نظام اإلرساء المزدوج‪ ،‬يجب تنزيل تطبيق وضع اإلرساء من ‪Android‬‬
‫‪ Market‬وتثبيته على الجهاز‪ .‬للتنزيل‪ ،‬اتبع الخطوات التالية‪:‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪ .1‬اضغط على رمز مخزن التشغيل (‪ )Android Market‬داخل الشاشة الرئيسية لجهاز ‪.Samsung Galaxy‬‬
‫‪ .2‬انقر فوق رمز البحث على الشاشة للوصول إلى شريط البحث‪.‬‬
‫‪ .3‬في شريط البحث‪ ،‬اكتب ]‪ ]Samsung Wireless Audio Dock‬ثم قم بإجراء البحث‪.‬‬
‫‪ .4‬في قائمة نتيجة البحث‪ ،‬ابحث عن ]‪ ]Samsung Wireless Audio Dock‬ثم انقر فوقها لبدء التنزيل‪.‬‬
‫‪ .5‬اضغط على ]‪( ]Install‬تثبيت)‪.‬‬
‫لتشغيل الموسيقى‪ ،‬اتبع الخطوات التالية‪:‬‬
‫‪ .1-1‬إذا كنت ستبدأ التطبيق عندما يكون ‪ Wireless Audio with Dock‬الجهاز الوحيد المتصل بجهاز‬
‫‪،Bluetooth‬‬
‫قم باختيار زر "التشغيل" من جهازك تلقائيًا ليقوم بإنشاء اتصال مع ‪Wireless Audio with Dock‬‬
‫ووحدة تشغيل الموسيقى‪.‬‬
‫‪ .2-1‬إذا كانت هناك أجهزة متعددة متصلة بـ ‪ Bluetooth‬منها ‪,Wireless Audio with Dock‬‬
‫‪ )1‬ستظهر قائمة التطبيقات التي يمكنها االتصال بـ ‪ Wireless Audio with Dock‬عندما تبدأ في‬
‫تشغيل التطبيقات‪.‬‬
‫‪ )2‬قم بتشغيل الموسيقى بعد االتصال بـ ‪ Wireless Audio with Dock‬من خالل اختياره من داخل‬
‫قائمة األجهزة‪.‬‬
‫ إذا كان جهاز ‪ Bluetooth‬في وضع اإلقران مع جهاز ‪ Wireless Audio with Dock‬من‬‫قبل‪ ,‬فإنه لن يظهر في القائمة وسيتم االتصال به تلقائيًا‪.‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪ .2‬إذا كنت تريد استبدال ‪ Wireless Audio with Dock‬التي قد كان في وضع اإلقران مع هاتفك‬
‫المحمول‪ ،‬يجب أن تقوم بحذف اإلعدادات المتبقية المحفوظة في داخل جهازك قبل تشغيل وضع إقران‬
‫جديد‪.‬‬
‫‪USB 5V 500mA‬‬
‫•‬
‫‪22‬‬
‫‪( Clear data] :‬مسح البيانات)]‪.‬‬
‫‪OCK‬‬
‫‪ARA‬‬
‫▪ بعد تشغيل التطبيق‪ ،‬ال يتعثر التشغيل عند شحن الجهاز المحمول بشاحن عادي‪.‬‬
‫▪ عندما تقوم باتصال أجهزة أخرى بجهاز ‪ Wireless Audio with Dock‬فإن بعد اتصال جهاز ‪ Samsung Galaxy‬في وضع اإلرساء‪،‬‬
‫من الممكن أن تغلق وضع ‪ Bluetooth‬الخاص بجهاز ‪.Samsung Galaxy‬‬
‫▪ إذا واجهت مشكلة في توصيل جهاز ‪ Samsung Galaxy‬بنظام اإلرساء المزدوج‪ ،‬فقم بإيقاف تشغيل وضع البلوتوث باألجهزة األخرى‪.‬‬
‫<‪( >Apple Device‬جهاز ‪)Apple‬‬
‫● التشغيل‬
‫‪ .1‬حدد الوضع كما هو موضح أعاله‪ ،‬ثم قم بتوصيل جهاز ‪ Apple‬بنظام اإلرساء المزدوج كما هو موضح في القسم "توصيل جهاز بنظام اإلرساء‬
‫المزدوج" (صفحة ‪ .)12‬ستسمع صوت رنين‪.‬‬
‫‪ .2‬حدد قائمة <الموسيقى> داخل الشاشة الرئيسية في جهاز ‪.Apple‬‬
‫‪ .3‬حدد الموسيقى المطلوبة وقم بتشغيلها‪.‬‬
‫• سيتم تشغيل الموسيقى من خالل مكبرات صوت جهاز ‪.Wireless Audio with Dock‬‬
‫▪ أثناء تشغيل فيديو في جهازك‪ ،‬قد ال تتوفر عمليات التشغيل‪/‬اإليقاف المؤقت‪/‬التالي‪/‬رجوع‪.‬‬
‫استخدم الزر الموجود في جهاز المصدر لديك لتشغيله‪.‬‬
‫قائمة التوافقات (‪( Apple Device‬جهاز ‪))Apple‬‬
‫طرز ‪ iPod/iPhone/iPad‬المتوافقة مع وضع اإلرساء‬
‫قم بتحديث برامج ‪ iPod/iPhone/iPad‬إلى أحدث إصدار قبل استخدامها مع هذه الوحدة‪.‬‬
‫ ‪( iPod touch‬الجيل الرابع)‬‫ ‪( iPod touch‬الجيل الثالث)‬‫ ‪( iPod nano‬الجيل السادس)‬‫ ‪( iPod nano‬الجيل الخامس)‬‫ ‪iPhone 4S‬‬‫ ‪iPhone 4‬‬‫ ‪iPhone 3GS‬‬‫ ‪iPad 2‬‬‫ ‪iPad‬‬‫ً‬
‫• ً‬
‫وفقا إلصدار برنامج ‪ ،iPod‬قد ال يكون جهازك متوافقا أو قد يعمل بشكل غير عادي‪.‬‬
‫‪ ‬إذا قمت باتصال جهاز ‪ Apple‬غير المتوافق‪ ،‬ستكون دالة الصمامات الثنائية الباعثة للضوء مضيئة‪.‬‬
‫‬
‫‪23‬‬
‫‪OCK‬‬
‫استخدام وضع البلوتوث‬
‫اضغط على الزر‬
‫(راجع صفحة ‪)21‬‬
‫لتحديد الوضع‬
‫‪ ،‬ثم قم بتوصيل التلفزيون بجهاز ‪.Wireless Audio with Dock‬‬
‫التصال جهاز ‪ Bluetooth‬عندما يكون جهاز‪ Wireless Audio with Dock‬في وضع ‪ ،Bluetooth‬ابحث عن‬
‫‪ Wireless Audio with Dock‬داخل قائمة جهاز ‪ .Bluetooth‬حدد ‪ ,Wireless Audio with Dock‬ثم اتصل‪.‬‬
‫بمجرد أن يتم اتصال ‪ Wireless Audio with Dock‬قم بتحديد الموسيقى المطلوبة وتشغيلها‪.‬‬
‫سيتم تشغيل الموسيقى من خالل مكبرات صوت جهاز ‪.Wireless Audio with Dock‬‬
‫▪ إذا أردت تغيير الجهاز المتصل من خالل وضع البلوتوث بجهاز آخر‪ ،‬فقم بقطع اتصال الجهاز الحالي وجرب توصيله بالجهاز اآلخر الذي‬
‫تريد استخدامه‪.‬‬
‫▪ أثناء إجراء اتصال بلوتوث‪ ،‬قد ال تتوفر عمليات ‪( Play/Pause/Next/Back‬تشغيل‪/‬إيقاف مؤقت‪/‬التالي‪/‬رجوع) ً‬
‫وفقا للجهاز المحمول‬
‫والتطبيق المستخدم‪.‬‬
‫▪ من المحتمل أن يسبب تشغيل ‪ Bluetooth‬مقترن مع جهاز ‪ Wireless Audio with Dock‬تقطع الصوت في حالة إذا تم تشغيله أثناء‬
‫تشغيل نظام ‪ Wireless Audio with Dock‬لملف من مدخل ‪.AUX‬‬
‫قم بقطع اتصال جهاز ‪ Bluetooth‬بـ ‪Wireless Audio with Dock‬‬
‫يمكنك إلغاء إقران ‪ Bluetooth‬من ‪ .Wireless Audio with Dock‬لمزيد من اإلرشادات‪ ،‬يمكنك مشاهدة دليل مستخدم جهاز‬
‫‪.Bluetooth‬‬
‫• سيتم قطع االتصال بجهاز ‪. Wireless Audio with Dock‬‬
‫لفصل جهاز ‪ Wireless Audio with Dock‬من جهاز ‪Bluetooth‬‬
‫اضغط على الزر الموجود على اللوحة العلوية لجهاز ‪ Wireless Audio with Dock‬لتبديله من‬
‫‪( Power‬الطاقة) الموجود على وحدة التحكم عن بُعد إليقاف تشغيله‪.‬‬
‫إلى وضع آخر أو اضغط على زر‬
‫• سيتم فصل الجهاز المتصل حاليًا‪.‬‬
‫▪ يعمل اتصال البلوتوث فقط عندما يكون قريبًا من الجهاز‪ .‬سيتم قطع االتصال تلقائيًا إذا كانت المسافة خارج هذا النطاق‪ .‬وحتى داخل‬
‫هذا النطاق‪ ،‬قد تتدهور جودة الصوت بسبب العوائق مثل الجدران أو األبواب‪.‬‬
‫▪ إذا عاد جهاز البلوتوث إلى النطاق الفعال‪ ،‬فيمكنك إعادة تشغيله الستعادة اإلقران مع جهاز البلوتوث‪.‬‬
‫‪24‬‬
‫‪ARA‬‬
‫استخدم وضع ‪USB‬‬
‫‪ .1‬قم بتوصيل جهاز ‪ USB‬بمنفذ ‪ USB‬الموجود خلف الوحدة‪.‬‬
‫‪ .2‬اضغط على الزر الموجود على اللوحة العلوية لجهاز ‪ Wireless Audio with Dock‬بشكل متكرر حتى يظهر‬
‫على شاشة العرض‪.‬‬
‫رمز‬
‫ •في كل مرة تضغط على الزر‪ ،‬يتغير التحديد كما يلي‪:‬‬
‫‪:‬‬
‫‪: : :‬‬
‫‪( AUX : :‬إيقاف مصباح ‪)LED‬‬
‫ •يتم عرض الوضع المحدد باللون األبيض في شاشة الوظيفة‪.‬‬
‫● التشغيل‬
‫قبل توصيل جهاز ‪USB‬‬
‫اقرأ القائمة التالية للتحقق من التوافق‪.‬‬
‫• قد ال يتوافق هذا المنتج مع أنواع معينة من وسائط تخزين ‪.USB‬‬
‫• يتم دعم أنظمة ملفات ‪ FAT16‬و‪.FAT32‬‬
‫ نظام ملفات ‪ NTFS‬غير مدعوم‪.‬‬‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫قم بتوصيل جهاز ‪ USB‬مباشرة بمنفذ ‪ USB‬الخاص بالمنتج‪.‬‬
‫وإال‪ ،‬فقد تواجه مشكلة في توافق ‪.USB‬‬
‫‪PUSH‬‬
‫ال تقم بتوصيل أجهزة تخزين متعددة بالمنتج عبر قارﺉ متعدد البطاقات‪ .‬فقد ال يعمل بشكل‬
‫صحيح‪.‬‬
‫بروتوكوالت ‪ PTP‬للكاميرا الرقمية غير مدعومة‪.‬‬
‫ال تقم بإزالة جهاز ‪ USB‬في وقت قراءته‪.‬‬
‫لن يتم تشغيل ملفات الموسيقى المحمية بـ ‪( DRM‬مثل ‪ MP3‬و‪ )WMA‬من موقع ويب‬
‫تجاري‪.‬‬
‫ال يتم دعم محركات األقراص الثابتة الخارجية‪.‬‬
‫قائمة التوافق‬
‫التنسيق‬
‫اسم الملف‬
‫امتداد الملف‬
‫معدل البت‬
‫اإلصدار‬
‫تردد أخذ العينات‬
‫الموسيقى‬
‫‪WMA‬‬
‫‪MP3‬‬
‫‪WMA.‬‬
‫‪MP3.‬‬
‫من ‪ 56‬إلى‬
‫من ‪ 80‬إلى‬
‫‪ 128‬كيلو بت‬
‫‪ 320‬كيلو بت‬
‫في الثانية‬
‫في الثانية‬
‫‪V8‬‬
‫‬‫‪ 44.1‬كيلو‬
‫‪ 44.1‬كيلو‬
‫هرتز‬
‫هرتز‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪ ‬ال تقم بتوصيل جهازك المحمول بمنفذ ‪ USB‬ومحطة التوصيل في نفس الوقت من أجل إعادة الشحن‪.‬‬
‫‬
‫‪25‬‬
‫‪PUSH‬‬
‫استخدام وضع ‪ AIRPLAY‬و‪ALLSHARE‬‬
‫أو‬
‫الستخدام وظيفة‬
‫<وضع ‪_AirPlay‬‬
‫‪OCK‬‬
‫‪ ،‬يجب توصيل جهاز ‪ Wireless Audio with Dock‬والجهاز الذي تحاول توصيله بنفﺲ نقطة الوصول‪.‬‬
‫<‬
‫‪ .1‬قم بتشغيل الموسيقى المطلوبة في قائمة <الموسيقى> بالشاشة الرئيسية لجهاز آبل‪.‬‬
‫‪ .2‬حدد "‪ "Samsung W_Audio E670 XXXXXXX‬بالضغط على الرمز‬
‫في شاشة جهاز آبل‪.‬‬
‫• سيتم تشغيل الموسيقى من خالل مكبرات صوت جهاز ‪.Wireless Audio with Dock‬‬
‫‪ ‬عند النجاح في التوصيل بين ‪ iTunes‬وجهاز ‪ Wireless Audio with Dock‬عبر نفس عنوان ‪ IP‬مرة واحدة‪ ،‬سيتم تبديل الوضع تلقائيًا إلى وضع‬
‫‬
‫‪( AirPlay‬البث) عند تحديد صوت جهاز ‪ Wireless Audio with Dock‬وتشغيل الموسيقى الموجودة في ‪ iTunes‬في وضع بخالف وضع ‪AirPlay‬‬
‫(البث)‪.‬‬
‫▪ يستغرق األمر ‪ 5~3‬ثوان لالستجابة للجهاز من خالل التشغيل باستخدام جهاز التحكم عن بُعد‪.‬‬
‫<وضع ‪_ AllShare Play‬‬
‫‪ .1‬حدد القائمة‬
‫<‬
‫على الشاشة الرئيسية لجهاز ‪.Galaxy‬‬
‫‪ .2‬بعد االنتقال إلى ]‪( ]Audio‬صوت) في ‪( AllShare Play‬تشغيل ‪ ،)AllShare‬حدد الموسيقى المطلوبة‪.‬‬
‫‪ .3‬في حالة ظهور القائمة المنبثقة <‪( >Select device‬تحديد جهاز)‪ ،‬حدد "‪Samsung W_Audio E670‬‬
‫‪."XXXXXXX‬‬
‫• سيتم تشغيل الموسيقى من خالل مكبرات صوت جهاز ‪.Wireless Audio with Dock‬‬
‫▪ قد ال يدعم جهازك وظيفة التحكم حسب وظائف التطبيق و‪ AudioDock‬بجهازك‪.‬‬
‫‪26‬‬
‫‪OCK‬‬
‫‪ARA‬‬
‫الوظائف‬
‫الوظائف األساسية‬
‫استخدام وضع اإلدخال‬
‫‪DOCK‬‬
‫‪DOCK‬‬
‫‪( AUX :‬إيقاف مصباح‬
‫وضع اإلدخال‬
‫الشاشة‬
‫وضع ‪TV‬‬
‫‪DOCK‬‬
‫وضع اإلرساء‬
‫وضع البلوتوث‬
‫وضع ‪USB‬‬
‫‪FUNCTION‬‬
‫‪FUNCTION‬‬
‫وضع ‪( AirPlay‬اإلذاعة)‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫إدخال ‪( AUX‬إضافي)‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫وضع ‪AllShare Play‬‬
‫(تشغيل ‪)AllShare‬‬
‫إيقاف مصباح ‪LED‬‬
‫‪VOL‬‬
‫‪27‬‬
‫● الوظائف‬
‫يمكنك تحديد اإلدخاالت التالية‪:‬‬
‫‪)LED‬‬
‫اضغط على زر مالئم موجود على وحدة التحكم عن بُعد لتحديد وضع مرغوب‪ ،‬أو اضغط على للتحديد‬
‫‪( AUX : :‬إيقاف مصباح ‪)LED‬‬
‫‪:‬‬
‫‪: : :‬‬
‫من بين ما يلي‪:‬‬
‫‪:‬‬
‫‪:‬‬
‫‪:‬‬
‫‪:‬‬
‫‪:‬‬
‫وظائف متقدمة‬
‫‪FUNCTION‬‬
‫‪POWER‬‬
‫‪MUTE‬‬
‫‪VOL‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫‪FUNCTION‬‬
‫‪POWER‬‬
‫‪MUTE‬‬
‫‪VOL‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫تشغيل‪/‬إيقاف مؤقت‬
‫‪FUNCTION‬‬
‫أثناء التشغيل‪ ،‬اضغط على الزر ‪.+#‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫•اضغط على الزر ‪ +#‬إليقاف تشغيل الملف ً‬
‫مؤقتا‪.‬‬
‫اضغط على الزر ‪ +#‬مرة أخرى لتشغيل الملف المحدد‪.‬‬
‫▪ ▪قد ال تعمل هذه الوظيفة في وضع معين‪.‬‬
‫التخطي لألمام‪/‬للخلف‬
‫‪FUNCTION‬‬
‫أثناء التشغيل‪ ،‬اضغط على الزر [‪.],‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫•عند وجود أكثر من ملف وقد قمت بالضغط على الزر [‪ ،‬يتم تحديد الملف التالي‪.‬‬
‫•عند وجود أكثر من ملف وقد قمت بالضغط على الزر ]‪ ،‬يتم تحديد الملف السابق‪.‬‬
‫▪ ▪قد ال تعمل هذه الوظيفة في وضع معين‪.‬‬
‫‪FUNCTION‬‬
‫كتم الصوت‬
‫‪FUNCTION‬‬
‫تعد هذه الوظيفة مفيدة عند الحاجة للرد على جرس الباب أو الهاتف الخلوي‪.‬‬
‫‪MUTE‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪BASS‬‬
‫‪VOL‬‬
‫‪ .2‬اضغط على ‪( MUTE‬‬
‫) (كتم الصوت) في وحدة التحكم عن بعد مرة أخرى (أو اضغط على‬
‫‪( –/+ VOLUME‬رفع‪/‬خفض مستوى الصوت)) الستعادة الصوت‪.‬‬
‫‪VOL‬‬
‫استخدام وظيفة ‪(BASS‬الجهير)‬
‫‪FUNCTION‬‬
‫تتيح لك تحسين صوت الجهير كما تحب‪.‬‬
‫‪FUNCTION‬‬
‫‪MUTE‬‬
‫‪28‬‬
‫اضغط على ‪( BASS‬الجهير) في وحدة التحكم عن بعد الخاصة بهذه الوحدة‪.‬‬
‫‪MUTE‬‬
‫‪BASS‬‬
‫‪BASS‬‬
‫‪ .1‬لكتم صوت هذه الوحدة ‪ ،‬اضغط على الزر ‪( MUTE‬‬
‫) (كتم الصوت) في وحدة التحكم عن بعد‪.‬‬
‫‪VOL‬‬
‫‪VOL‬‬
‫•في كل مرة يتم فيها الضغط على هذا الزر‪ ،‬يتغير التحديد كما يلي‪:‬‬
‫‪( OFF : BASS ON‬تشغيل صوت الجهير ‪ :‬إيقاف)‬
‫‪ARA‬‬
‫ترقية البرامج (وضع ‪ USB‬فقط)‬
‫‪ .1‬تفضل بزيارة الموقع ‪.www.samsung.com‬‬
‫‪ .2‬انقر فوق ‪( SUPPORT‬دعم) في أعلى يمين الصفحة‪.‬‬
‫‪ .3‬أدخل رقم طراز المنتج في حقل البحث‪ ،‬ثم انقر بعد ذلك فوق ‪( Find Product‬البحث عن منتج)‪.‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ PUSH‬أسفل عنوان التنزيالت‪.‬‬
‫‪ .4‬انقر فوق ‪( Get downloads‬الحصول على تنزيالت) في وسط الصفحة‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪AUX IN‬‬
‫‪ .5‬انقر فوق ‪( Firmware‬برامج ثابتة) في وسط الصفحة‪.‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪LAN‬‬
‫‪ .7‬انقر فوق ‪( OK‬موافق) في القائمة المنبثقة المعروضة لتنزيل ملف البرامج الثابتة وحفظه بالكمبيوتر‪.‬‬
‫بمجرد ظهور النافذة المنبثقة‪ ،‬انقر فوق ‪( OK‬موافق) وتابع لتنزيل ملف الترقية وحفظه على الكمبيوتر‪.‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪AUX IN‬‬
‫‪ .8‬قم بإلغاء ضغط ملف ‪ zip.‬الذي تم تنزيله إلى مجلد معين على الكمبيوتر‪.‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪ .9‬انسخ كافة الملفات في المجلد إلى الدليل الجذر الخاص بمحرك أقراص محمول ‪.USB‬‬
‫•تسمح عملية الترقية بترقية ملف واحد فقط تم تعيينه في المرة‪.‬‬
‫‪ .10‬اضغط على الزر الموجود أعلى لوحة نظام تركيب الصوت بشكل متكرر حتى يظهر الرمز‬
‫الشاشة‪ .‬قم بإدخال محرك أقراص ‪ USB‬في منفذ ‪ USB‬داخل اللوحة الخلفية للوحدة‪.‬‬
‫على‬
‫‪ .11‬ستضيء الصمامات الثنائية الباعثة للضوء أثناء عملية تحديث البرامج‪ .‬سيتم غلق المنتج تلقائيًا بعد االنتهاء‬
‫من ترقية البرنامج الثابت‪.‬‬
‫•قد تستغرق وقت أطول معتمدة على الداالت للترقية‪( .‬بحد أقصى ‪ 10‬دقائق)‬
‫‪PUSH‬‬
‫•تشغيل المنتج مرة أخرى‪.‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫▪ ▪ال تقم بفصل التيار الكهربي أو إزالة محرك أقراص ‪ USB‬عندما يتم تطبيق الترقية‪ .‬يتوقف تشغيل الوحدة الرئيسية تلقائيًا بعد اكتمال ترقية البرنامج‬
‫الثابت‪.‬‬
‫▪ ▪عند ترقية البرنامج‪ ،‬تعود اإلعدادات التي قمت بإجرائها إلى اإلعدادات االفتراضية (المصنع)‪.‬‬
‫نوصي بتدوين اإلعدادات‪ ،‬بحيث يمكنك إعادة تعيينها مرة أخرى بسهولة بعد الترقية‪.‬‬
‫▪ ▪في حالة فشل ترقية البرنامج الثابت‪ ،‬نوصي بتهيئة محرك أقراص ‪ USB‬بتنسيق ‪ FAT16‬والمحاولة مرة أخرى‪.‬‬
‫▪ ▪ألغراض الترقية‪ ،‬ال تقم بتهيئة محرك أقراص ‪ USB‬بتنسيق ‪ .NTFS‬فهو نظام ملفات غير مدعوم‪.‬‬
‫▪▪ ً‬
‫ووفقا للجهة المصنعة‪ ،‬قد يكون ‪ USB‬غير مدعوم‪.‬‬
‫▪ ▪افصل جهاز ‪ Wireless Audio with Dock‬عن اإلنترنت وأية أجهزة خارجية قبل ترقية البرامج‪.‬‬
‫▪ ▪ال يمكنك شحن أجهزة خارجية أخرى من خالل منفذ ‪ USB‬هذا‪.‬‬
‫▪ ▪راجع دليل الترقية من موقع الويب‪.‬‬
‫‪PUSH‬‬
‫‪LAN‬‬
‫‪ONLY FOR‬‬
‫‪SERVICE‬‬
‫‪WPS/‬‬
‫‪RESET‬‬
‫‪AUX IN‬‬
‫‪DC 14V 4A‬‬
‫‪USB 5V 500mA‬‬
‫‪29‬‬
‫● الوظائف‬
‫‪ .6‬انقر فوق رمز الملف ‪( ZIP‬الرمز البريدي) الخاص بملف الترقية‪.‬‬
‫استكشاف األخطاء وإصالحها‬
‫قبل طلب الخدمة‪ ،‬يرجى التحقق مما يلي‪.‬‬
‫األعراض‬
‫الفحص‬
‫الحل‬
‫لن يتم تشغيل الوحدة‪.‬‬
‫•هل سلك الطاقة متصل بالمأخذ؟‬
‫•قم بتوصيل قابس التيار الكهربي‬
‫بالمأخذ‪.‬‬
‫الوظيفة ال تعمل عند الضغط على الزر‪.‬‬
‫• هل تعرض جهاز ‪Wireless Audio‬‬
‫‪ with Dock‬أو جهاز التحكم لكهرباء‬
‫ساكنة؟‬
‫•افصل قابس التيار الكهربي وقم‬
‫بتوصيلة مرة أخرى‪.‬‬
‫ال يصدر الصوت‪.‬‬
‫•هل الوحدة متصلة بالجهاز بشكل سليم؟‬
‫•هل تم تشغيل وظيفة كتم الصوت؟‬
‫•هل تم ضبط مستوى الصوت على‬
‫أدنى مستوى؟‬
‫•قم بتوصيله بشكل سليم‪.‬‬
‫•اضغط على زر ‪( Mute‬كتم الصوت)‬
‫إللغاء الوظيفة‪.‬‬
‫•اضبط مستوى الصوت‪.‬‬
‫ال تعمل وحدة التحكم عن بُعد‪.‬‬
‫•هل نفدت طاقة البطاريات؟‬
‫•هل المسافة بين وحدة التحكم عن بعد‬
‫والوحدة الرئيسية بعيدة ج ًدا؟‬
‫•استبدل البطاريات بأخرى جديدة‪.‬‬
‫•قم بالتشغيل بالقرب من الوحدة‬
‫الرئيسية‪.‬‬
‫فشل اتصال شبكة ‪Wi-Fi‬‬
‫•تحقق مما إذا كان موجه ‪Wi-Fi‬‬
‫الخاص بك معتم ًدا من ‪ Wi-Fi‬أم ال‪.‬‬
‫•تأكد من ضبط ‪Network‬‬
‫‪( Connection‬اتصال الشبكة) على‬
‫‪( )General) Wireless‬السلكي‬
‫(عام))‪.‬‬
‫•تأكد من توصيل وحدة ‪Wireless‬‬
‫‪ Audio with Dock‬بمودم أو موجه‬
‫‪ IP‬السلكي‪.‬‬
‫فشل‪ ...‬الصوت (إقران التلفزيون)‪.‬‬
‫•هل جهاز تلفزيونك مدعم للطراز؟‬
‫•هل البرنامج الثابت الخاص بتلفزيونك‬
‫هو أحدث نسخة؟‬
‫•هل يحدث خطأ أثناء االتصال؟‬
‫•تحقق إذا كان جهاز تلفزيونك ذات‬
‫طراز مدعم أم ال‪.‬‬
‫(‪)http://www.samsung.com‬‬
‫•قم بتحديث جهاز تلفزيونك بأحدث‬
‫برنامج ثابت‪.‬‬
‫•قم بإعادة ضبط الوحدة‪.‬‬
‫اضغط على الزر اإلعداد المحمي‬
‫بالدقة الالسلكية‪/‬إعادة التعيين في وضع‬
‫التليفزيون‪.‬‬
‫•اتصل بالدعم الفني‪.‬‬
‫‪30‬‬
‫‪ARA‬‬
‫الملحق‬
‫المواصفات‬
‫اسم الطراز‬
‫مضخم الصوت‬
‫استجابة التردد‬
‫تقنين اإلرساء‬
‫‪USB‬‬
‫شبكة‬
‫وزن‬
‫‪ 4.2‬كجم‬
‫األبعاد (العرض ‪ x‬العمق ‪ x‬االرتفاع)‬
‫‪ 142 × 200 × 400‬مم‬
‫نطاق درجة حرارة التشغيل‬
‫من ‪ +5‬درجات مئوية إلى ‪ +35‬درجة مئوية‬
‫معدل الرطوبة المسموح به للتشغيل‬
‫من ‪ 10‬درجة مئوية إلى ‪ 75‬درجة مئوية‬
‫خرج الطاقة المقنن‬
‫‪ 40‬وات‪ 4 ،‬أوم‪ ،‬إجمالي التشويه التناسقي= ‪ 1 ،10%‬كيلوهرتز‬
‫حساسية اإلدخال‪/‬المعاوقة‬
‫‪ 800‬ميللي فولت‪ 56/‬كيلو أوم‬
‫نسبة اإلشارة‪/‬التشويش (إدخال تناظري)‬
‫‪ 65‬ديسيبل‬
‫الفصل (‪ 1‬كيلو هرتز)‬
‫‪ 65‬ديسيبل‬
‫اإلدخال التناظري‬
‫من ‪ 20‬هرتز إلى ‪ 20‬كيلو هرتز (‪ ±3‬ديسيبل)‬
‫الدخل الرقمي‪ 48/‬كيلو هرتز ‪PCM‬‬
‫من ‪ 20‬هرتز إلى ‪ 20‬كيلو هرتز (‪ ±3‬ديسيبل)‬
‫‪iPad‬‬
‫‪ 5‬فولت ‪ 2.0‬أمبير‬
‫‪iPod‬‬
‫‪ 5‬فولت ‪ 1.0‬أمبير‬
‫‪Galaxy‬‬
‫‪ 5‬فولت ‪ 1.0‬أمبير‬
‫نوع أ‬
‫‪USB 1.1‬‬
‫منفذ تيار مستمر‬
‫‪ 500‬ملي أمبير‬
‫‪Ethernet‬‬
‫طرف توصيل ‪100BASE-TX‬‬
‫الشبكة المحلية الالسلكية‬
‫المدمجة‬
‫األمان‬
‫‪( WEP‬مفتوح)‬
‫(‪WPA-PSK (TKIP‬‬
‫(‪WPA2-PSK (AES‬‬
‫(‪WPS(PBC/PIN‬‬
‫مدعوم‬
‫● الملحق‬
‫عام‬
‫‪DA-E670‬‬
‫*نسبة اإلشارة‪/‬التشويش والتشوه والفصل والحساسية القابلة لالستخدام ً‬
‫طبقا للقياس باستخدام إرشادات ‪( AES‬مؤسسة هندسة الصوت)‪.‬‬
‫* المواصفات االسمية‬
‫ تحتفظ شركة ‪ Samsung Electronics Co., Ltd‬المحدودة بحقها في تغيير المواصفات دون إشعار‪.‬‬‫ الوزن واألبعاد تقريبية‪.‬‬‫ ال يتم دعم سرعات الشبكة التي تساوي أو األقل من ‪ 10‬ميجابت في الثانية‪.‬‬‫‪ -‬فيما يتعلق بمصدر التيار الكهربي واستهالك الطاقة‪ ،‬ارجع إلى الملصق المرفق بالمنتج‪.‬‬
‫‪31‬‬
Open Source Announcement
.‫ اتصل بسامسونج عبر البريد اإللكتروني‬،‫إلرسال االستفسارات والطلبات واألسئلة المتعلقة بالمصادر المفتوحة‬
.)[email protected](
.Independent JPEG Group ‫•يستخدم هذا المنتج البرامج التي يتم توزيعها بموافقة‬
FLAC decoder, Copyright (C) 2001,2002,2003,2004,2005,2006,2007 Josh Coalson
Redistribution and use in source and binary forms, with or without modification, are permitted provided
that the following conditions are met:
-- Redistributions of source code must retain the above copyright notice, this list of conditions and the
following disclaimer.
-- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the
following disclaimer in the documentation and/or other materials provided with the distribution.
-- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or
promote products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS''
AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED.
IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT,
INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED
TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS;
OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER
IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN
ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.“
Ogg/Vorbis decoder, Copyright (c) 2002, Xiph.org Foundation
Redistribution and use in source and binary forms, with or without modification, are permitted provided
that the following conditions are met:
-- Redistributions of source code must retain the above copyright notice, this list of conditions and the
following disclaimer.
-- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the
following disclaimer in the documentation and/or other materials provided with the distribution.
-- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or
promote products derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS ``AS IS''
AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED.
IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT,
INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED
TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS;
OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER
IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN
ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.
‫ في جميع أنحاء العالم‬SAMSUNG ‫لالتصال بشركة‬
.Samsung ‫ فيرجى االتصال بمركز رعاية عمالء‬،Samsung ‫إذا كان لديك أية أسئلة أو تعليقات تتعلق بمنتجات‬
` Asia Pacific
‫المنطقة‬
 ‫مركز االتصاالت‬
AUSTRALIA
NEW ZEALAND
CHINA
1300 362 603
0800 SAMSUNG (0800 726 786)
400-810-5858
HONG KONG
(852) 3698 4698
‫موقع الويب‬
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/hk
www.samsung.com/hk_en/
VIETNAM
1800 1100 11
3030 8282
1800 3000 8282
1800 266 8282
0800-112-8888
021-5699-7777
1800-88-9999
1-800-10-SAMSUNG(726-7864) for PLDT
1-800-3-SAMSUNG(726-7864) for Digitel
1-800-8-SAMSUNG(726-7864) for Globe
02-5805777
1800-SAMSUNG(726-7864)
1800-29-3232
02-689-3232
0800-329-999
0266-026-066
1 800 588 889
U.A.E
OMAN
KUWAIT
BAHRAIN
Egypt
JORDAN
IRAN
Morocco
Saudi Arabia
800-SAMSUNG (726-7864)
800-SAMSUNG(726-7864)
183-2255
8000-4726
08000-726786
800-22273
021-8255
080 100 2255
9200-21230
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
NIGERIA
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 724 000
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864 )
www.samsung.com
INDIA
INDONESIA
MALAYSIA
PHILIPPINES
SINGAPORE
THAILAND
TAIWAN
` Middle East
` Africa
Ghana
Cote D’ Ivoire
Senegal
Cameroon
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
Code No. AH68-02477P (01(
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
