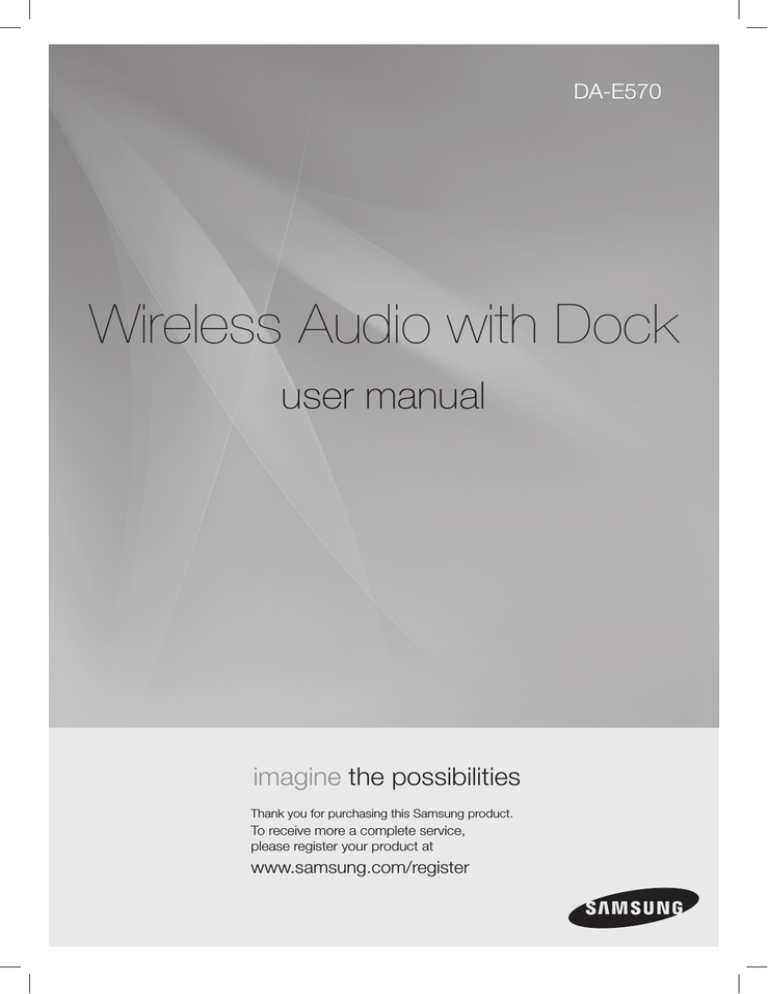

DA-E570
Wireless Audio with Dock
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more a complete service,
please register your product at
www.samsung.com/register
features
Dual Docking Audio Speaker System
Using the system's dual docking station, dock, charge, and then play either Samsung Galaxy devices or Apple
devices through the system's built-in speakers.
aptX®
aptX enables high quality Bluetooth stereo audio, delivering wired audio quality wirelessly.
License
iPad, iPhone, iPod, iPod nano, iPod shuffle, and iPod touch are trademarks of Apple Inc., registered in the U.S. and
other countries.
2
EnG
safety information
Safety Warnings
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER(OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates “dangerous voltage”
inside the product that presents a risk of
electric shock or personal injury.
This symbol indicates important instructions
accompanying the product.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a AC outlet with a protective grounding connection.
• To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains
plug shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the
apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power
plug must be easily and readily accessible at all times.
3
PrecaUtiOns
68.6mm
2.7 inch
99.1mm
3.9 inch
99.1mm
3.9 inch
99.1mm
3.9 inch
Ensure that the AC power supply in your house complies with the power requirements listed on the identification sticker located on the
back of your product. Install your product horizontally, on a suitable base (furniture), with enough space around it for ventilation( 70~100
mm). Make sure the ventilation slots are not covered. Do not place the unit on amplifiers or other equipment which may become hot. This
unit is designed for continuous use. To fully turn off the unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to
leave it unused for a long period of time.
During thunderstorms, disconnect the AC plug from the
wall outlet. Voltage peaks due to lightning could damage the unit.
Do not expose the unit to direct sunlight or other heat sources.
This could cause the unit to overheat and malfunction.
Phones
Protect the product from moisture (i.e. vases) , and excess heat
(e.g.fireplaces) or equipment creating strong magnetic or electric fields
Disconnect the power cable from the AC supply if the unit malfunctions.
Your product is not intended for industrial use. This product is for
personal use only.
Condensation may occur if your product has been stored in cold temperatures. If transporting the unit during the winter, wait approximately 2 hours
until the unit has reached room temperature before using.
4
The batteries used with this product contain chemicals that are harmful to
the environment.
Do not dispose of batteries in the general household trash.
EnG
contents
features
2
3
6
7
9
safety information
2Features
2License
3 Safety warnings
4Precautions
getting started
6
6
Before reading the user’s manual
What’s included
descriptions
7
Top/Front/Rear Panel
remote control
9
Tour of the remote control
power on and volume
control
10
11
connections
playing
16
18
19
20
functions
troubleshooting
appendix
10 Turning the Power on/off
10 Adjusting the volume
11
12
13
15
Using the Spacer Cover
Connecting a device to the Dual Dock
Connecting an audio device using AUX IN
Connecting to Bluetooth devices
16 Using the docking mode with Samsung
Galaxy and Apple Devices
17 Using the Bluetooth mode
18 Advanced functions
19Troubleshooting
20Specifications
5
getting started
Before Reading the User’s Manual
Note the following terms before reading the user manual.
Icons used in this manual
Icon
Term
Caution
Note
Definition
Indicates a situation where a function does not operate or settings may be
canceled.
Indicates tips or instructions on the page that help a function operate.
Safety Instructions and Troubleshooting
1) Familiarise yourself with the Safety Instructions before using this product. (See page 3)
2) If a problem occurs, check Troubleshooting. (See page 19)
Copyright
©2012 Samsung Electronics Co.,Ltd.
All rights reserved; no part or whole of this user’s manual may be reproduced or copied without the prior
written permission of Samsung Electronics Co.,Ltd.
WHAT’s inclUDED
Check for the supplied accessories shown below.
FUNCTION
MUTE
VOL
BASS
Remote Control / Lithium Battery (3V)
Power Adapter
Spacer Cover/Protection Cover
Cloth
User Manual
▪▪ The appearance of the accessories may differ slightly from the illustrations above.
6
EnG
descriptions
TOP/Front/Rear Panel
<TOP>
DOCK
DOCK
● Descriptions
1
2
AUX IN
AUX IN
ONLY FO
ONLY FO
ONLY FO
ONLY FO
3
4
<FRONT>
AUX IN
AUX IN
ONLY FO
ONLY FO
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
5
ONLY FOR SERVICE
<REAR>
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
PUSH
DC 12V 2A
ONLY FOR SERVICE
AUX IN
6
DC 12V 2A
7
PUSH
ONLY FOR SERVICE
7
1
PLAY/PAUSE
BUTTON
Play or pause a music file.
2
BASS BUTTON
Optimise the sound based on your tastes.
3
VOLUME +/BUTTON
Controls the volume level.
4
STANDBY LED
5
DUAL DOCK
Provides a 5 pin dock for Samsung Galaxy devices and a 30 pin dock
for Apple devices.
6
AUX IN
Connect to the Analog output of an external device.
7
DC 12V
Connect the unit's DC adapter to this jack.
The standby LED lights up in standby mode.
The standby LED turns off when the power of the unit turned on.
▪▪ When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
▪▪ This unit can connect to mobile devices with high audio output levels. When you connect this
unit to external devices with high output levels, it may lower the audio output to protect the amp
and speakers.
▪▪ When disconnecting the power cable from the wall outlet, hold the plug.
Do not pull the cable.
8
EnG
remote control
Tour of the Remote Control
FUNCTION
● remote control
POWER BUTTON
Turns the unit on and off.
FUNCTION BUTTON
Selects the Function mode.
PLAY/PAUSE BUTTON
Play or pause a music file.
CONTROL BUTTON
Search for the next or previous
music file.
MUTE
VOL
BASS
VOLUME
Adjusts the volume level of the unit.
MUTE BUTTON
Mutes the sound from this unit.
Press again to restore the sound
to the previous volume level.
BASS BUTTON
Optimise the sound based on
your tastes.
Installing battery in the Remote Control
1. Open the cover of the remote
control by putting your fingernail
into the gap between the cover
and body of the remote control.
Then, lift the cover and separate
it completely.
2. Install a 3V Lithium battery.
Insert the battery into the battery
compartment with the + side facing
up.
3. Fit the remote control's cover to the
remote control. Next, lower the cover so
that it is flush with the body of the remote,
and then press the cover into the body by
pushing the edges down with your hand.
▪▪ Be careful not to catch your fingernail in the gap when you lift the cover. You can damage
your fingernail.
Operation Range of the Remote Control
You can use the remote control up to 7 meters (23 feet) in a straight line from the unit. You can also operate the
remote at a horizontal angle of up to 30° from the remote control sensor.
9
power on and volume control
DOCK
tUrning tHe POWer On/Off
DOCK
DOCK
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
FUNCTION
or
FUNCTION
MUTE
VOL
BASS
MUTE
VOL
DOCK
BASS
DOCK
1. To turn on this unit, press any button on the unit's top panel when the unit is in Standby mode.
or,
Press power on the remote control.
PUSH
AUX IN
DC 12V 2A
ONLY FOR SERVICE
2. To turn off this unit, press the +# button on the unit's top panel for more than 3 seconds.
or,
Press power on the remote control again.
DOCK
DOCK
▪ The standby LED is on when AC Plug is connected to the wall outlet and the Power of the unit is off. The
standby LED is off when the power of the unit is on.
▪ The power of the unit automatically turns off if there is no input for 20 minutes.
aDJUsting tHe VOLUMe
DOCK
DOCK
Use +, - buttons to adjust the volume. As you adjust the volume, the Input mode LED blinks.
The LED remains on in case you increase the volume when it has already been set to maximum, or decrease the
volume when it has already been set to minimum.
DOCK
PUSH
FUNCTION
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
FUNCTION
or
MUTE
MUTE
VOL
BASS
VOL
Press the +/– button on the right side of the top panel.
or,
Press vol +/– on the remote control.
BASS
PUSH
AUX IN
DC 12V 2A
ONLY FOR SERVICE
▪ The volume level increases or decreases when you press VOL +/–.
▪ You can also use the volume controls of devices connected using the Dual Dock or Bluetooth to control
the volume. However, your ability to control the volume using the volume controls of devices connected
using Bluetooth may be limited.
10
EnG
connections
Using tHe sPacer cOVer
Attach the space cover if you want to dock a Samsung Galaxy or Apple device having no protective case onto the
Dual Dock.
- Use it for stable installation of your device considering the shape of the device.
See the illustrations below for additional instructions.
<for apple Device Users>
<for galaxy Device Users>
When docking a device, use appropriate support considering the docking device’s protective case
or the device’s shape for further stability.
Protective Cover
Used for docking devices having no protective case on it.
Protective Cover
Spacer Cover
Spacer Cover
▪ It is impossible to attach a device to the Dual Dock that has a case thicker than 1.5 mm or an unusual
rounded bottom.
11
● connEctions
The Dual Dock also comes with a protective cover for the 30-pin Apple device connector. Use the protective cover
for the 30-pin connector when you attach the 5-pin Samsung Galaxy device.
cOnnecting a DeVice tO tHe DUaL DOcK
How to connect a device to the Dual Dock.
SH
PU
E
RVIC
DC
12V
2A
R SE
LY FO
X
AU
IN
ON
PUSH
PUSH
AUX IN
ONLY FOR SERVICE
AUX IN
DC 12V 2A
ONLY FOR SERVICE
DC 12V 2A
PUSH
SH
PU
AUX IN
ONLY FOR SERVICE
DC 12V 2A
E
RVIC
DC
12V
2A
PUSH
R SE
E
RVIC
LY FO
X
AU
IN
DC
12V
2A
R SE
ON
LY FO
X
AU
IN
ON
1. The DuAl DocK is located on the back of the product. To open, push it in gently.
2. If you have a Samsung Galaxy device, connect the device to the 5 pin (smaller) connector to connect to the Dual
Dock. If you have a Apple device, connect the device to the 30 pin (larger) connector on the Dual Dock.
3. Lift the device support up as shown to prevent the device from sliding or falling off the Dual Dock.
▪ Turn on your Samsung Galaxy device before you attach it to the Dual Dock.
▪ This unit doesn't support the simultaneous docking of Samsung Galaxy and Apple devices.
▪ Connect your Samsung Galaxy or Apple device to the Dual Dock before starting Docking mode.
PUSH
(See page 16)
E
RVIC
R SE
LY FO
X IN
AU
12
ON
DC
12V
2A
EnG
cOnnecting an aUDiO DeVice Using aUX in
This section explains how to connect the unit to an audio device.
This unit requires one analog audio jack for connecting to an audio device.
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
PUSH
ONLY FOR SERVICE
● connEctions
AUX IN
DC 12V 2A
ONLY FOR SERVICE
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
PUSH
AUX IN
DC 12V 2A
ONLY FOR SERVICE
AUX IN
PUSH
AUX IN
DC 12V 2A
ONLY FOR SERVICE
audio cable
(not supplied)
Earphones
jack
external Device
AuX in
Connect AUX IN (Audio) on the back of the unit to the earphone jack of the external device or audio device.
if connected to an external device via AuX input while your Samsung galaxy device is docked or
connected to a bluetooth device at the same time, the input source switches between the AuX and
Samsung galaxy or bluetooth device by tapping the pAuSe button on the Samsung galaxy / bluetooth
device. tap it again to switch to the other input source.
▪ Use the Function key on the remote control to switch between connected devices, if there are multiple
devices connected to the Docking station.
PUSH
▪ Before moving or installing this product, be sure to turn off the power and
disconnect the power cord.
AUX IN
DC 12V 2A
ONLY FOR SERVICE
13
BLUETOOTH
You can connect the Wireless Audio with Dock to Bluetooth devices and enjoy music with high quality stereo
sound, all without wires!
What is Bluetooth?
Bluetooth technology lets Bluetooth-compliant devices interconnect easily with each other using a short
wireless connection.
• A Bluetooth device may cause noise or malfunction, depending on usage, when:
-- A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or
the Wireless Audio with Dock.
-- It is subject to electrical variation from obstructions caused by a wall, corner, or by office partitioning.
-- It is exposed to electrical interference from same frequency-band devices including medical
equipment, microwave ovens, and wireless LANs.
• Keep the Wireless Audio with Dock and the Bluetooth device close together when pairing.
• The further the distance between the Wireless Audio with Dock and Bluetooth device, the worse the
quality. If the distance exceeds the Bluetooth operational range, the connection is lost.
• In poor reception-sensitivity areas, the Bluetooth connection may not work properly.
• The Bluetooth connection only works when the Bluetooth device is close to the set. The connection is
automatically cut off if the Bluetooth device moves out of range. Even within range, the sound quality
may be degraded by obstacles such as walls or doors.
• This wireless device may cause electric interference during its operation.
▪▪ You may be required to enter a PIN code (password) when connecting the Bluetooth device to
the Wireless Audio with Dock. If the PIN code input window appears, enter <0000>.
▪▪ The Wireless Audio with Dock supports SBC data (44.1kHz, 48kHz).
▪▪ The AVRCP feature is not supported.
▪▪ Connect only to a Bluetooth device that supports the A2DP (AV) function.
▪▪ You cannot connect to a Bluetooth device that supports only the HF (Hands Free) function.
▪▪ Only one Bluetooth device can be paired at a time.
▪▪ Once you have turned off the Wireless Audio with Dock and the pairing is disconnected, the
pairing will not be restored automatically. To reconnect, you must pair the devices again.
▪▪ The Wireless Audio with Dock may not search or connect properly in the following cases:
-- If there is a strong electrical field around the Wireless Audio with Dock.
-- If several Bluetooth devices are simultaneously paired to the Wireless Audio with Dock.
-- If the Bluetooth device is turned off, not in place, or malfunctions
-- Note that such devices as microwave ovens, wireless LAN adaptors, fluorescent lights, and
gas stoves use the same frequency range as the Bluetooth device, which can cause electric
interference.
14
EnG
CONNECTING TO BLUETOOTH DEVICES
This section explains how to connect the Wireless Audio with Dock to Bluetooth compatible devices.
To connect the Wireless Audio with Dock to a Bluetooth device
Before you begin, confirm that your Bluetooth device supports the Bluetooth compliant stereo headset function.
● connections
DOCK
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
Connect
PUSH
AUX IN
DC 12V 2A
ONLY FOR SERVICE
External device
1.Select the Bluetooth menu on your Bluetooth device.
(Refer to the Bluetooth device's user manual for instructions.)
2.Scan or search for All Devices or for Headsets.
•You will see a list of devices.
3.Select "[Samsung]W_Audio XXXXXX" from the searched list.
• If the Bluetooth device fails to pair with the Wireless Audio with Dock, delete the "[Samsung]W_Audio XXXXXX"
found by the Bluetooth device, and search for the Wireless Audio with Dock again, and then repeat Steps 1, 2,
and 3.
Wi-Fi
Bluetooth
AUX
A portable device
supporting Wi-Fi and
BT simultaneously
Sound Source B
Sound Source A
Wireless Audio with Dock
▪▪ When the AUX and Bluetooth operate at the same time as shown above, the sound may come from
both simultaneously.
15
playing
DOCK
Using the Docking mode with Samsung Galaxy and Apple Devices
Connect the Samsung Galaxy or Apple device to the Dual Dock. (See page 12)
<Samsung Galaxy Devices>
To use your Samsung Galaxy series device with the Dual Dock, you must
download and install the Docking Mode application from the Android Market on
the device. To download, follow these steps:
1. Tap the Play Store (Android Market) icon on the Samsung Galaxy device's
main screen.
2. Tap the search icon on the screen to access the search bar.
3. In the search bar, type in the [Samsung Wireless Audio Dock], and then
search.
4. In the search result list, find, and then tap [Samsung Wireless Audio
Dock] to start downloading.
5. Tap [install].
To play music, follow these steps:
1-1.If you start the app when the Wireless Audio with Dock is the only device
for the Bluetooth connection,
selecting PLAY in your device automatically establishes the Bluetooth
connection to the Wireless Audio with Dock and the unit plays music.
1-2.If there are multiple devices for Bluetooth connection including Wireless Audio with Dock,
1) When you start the app, the list of the devices which you can connect to the Wireless Audio with Dock will
appear.
2) Play music after connecting to the Wireless Audio with Dock by selecting it on the list of devices.
-- If there exists a Bluetooth device paired to the Wireless Audio with Dock before, it will not appear in the list
and be connected automatically.
2. If you replace the Wireless Audio with Dock which you have paired to your mobile device, you should delete
the remaining settings saved in your device before pairing to the new one.
•
; [Clear data].
▪▪ Once you started the application, running is not disturbed by charging your mobile device with an
ordinary charger.
▪▪ When you connect other device to the Wireless Audio with Dock after connecting Samsung Galaxy
device in docking mode, you may have to turn off the Bluetooth mode of the Samsung Galaxy device.
▪▪ If you have trouble connecting the Samsung Galaxy device to the Dual Dock, turn off the devices's
Bluetooth mode.
<Apple Devices>
1.Select the mode as described above, and then connect the Apple device to the Dual Dock as described in
Connecting a Device to the Dual Dock (Page 12). You will hear a ringing sound.
2.Select the <Music> menu in the main screen of the Apple device.
3.Select and play the desired music.
•The music will play through the Wireless Audio with Dock's speakers.
▪▪ While playing a video with your device, Play/Pause/Next/Back operations may not be available.
Use the button on your device to operate it.
16
EnG
Compatibility list (Apple Device)
Docking mode compatible iPod/iPhone models
Update the software of your iPod/iPhone to the latest version before using it with this unit.
-- iPod touch (4th generation)
● Playing
-- iPod touch (3rd generation)
-- iPod nano (6th generation)
-- iPod nano (5th generation)
-- iPhone 4S
-- iPhone 4
-- iPhone 3GS
-- iPod classic
• Depending on its version of iPod Software, your device may not be compatible or may operate
abnormally.

If you connect an incompatible Apple device, the Standby LED will blink.
USING THE BLUETOOTH MODE
Connect the Bluetooth device to the Wireless Audio with Dock. (See page 15)
To connect your Bluetooth device when the Wireless Audio with Dock is in Bluetooth mode, search for the Wireless
Audio with Dock on the device's Bluetooth list. Select the Wireless Audio with Dock, and then connect. Once the
Wireless Audio with Dock has connected, select and play the desired music.
The music will play through the Wireless Audio with Dock's speakers.
▪▪ If you want to change the device which is connected through Bluetooth mode to other device,
disconnect the existing device and try to connect to the other device which you want to use.
▪▪ While in Bluetooth communication, Play/Pause/Next/Back operations may not be available
depending on used mobile device and application.
▪▪ Operating Bluetooth device paired to the Wireless Audio with Dock may cause stuttering if operated
while the Wireless Audio with Dock is playing back from AUX input.
To disconnect the Bluetooth device from the Wireless Audio with
Dock
You can cancel Bluetooth pairing from the Wireless Audio with Dock. For instructions, see the Bluetooth
device's user manual.
• The Wireless Audio with Dock will be disconnected.
▪▪ The Bluetooth connection only works when the Bluetooth device is close to the set. The
connection is automatically cut off if the Bluetooth device moves out of range. Even within
range, the sound quality may be degraded by obstacles such as walls or doors.
▪▪ If the Bluetooth device comes back into the effective range, you can restart to restore the
pairing with the Bluetooth device.
17
functions
advanced functions
POWER
FUNCTION
VOL
MUTE
VOL
BASS
FUNCTION
During playback, press the +# button.
MUTE
VOL
Play/Pause
BASS
• Press the +# button to stop playing the file temporarily.
Press the +# button again to play the selected file.
▪▪ This function does not operate in AUX mode.
Using function
FUNCTION
FUNCTION
VOL
Change the mode to switch to Docking and AUX sources.
Press FUNCTION on the remote control of this unit.
MUTE
BASS
MUTE
VOL
BASS
• Each time the button is pressed, the selection changes as follows :
iPod (iPhone) ; Galaxy (Bluetooth) ; AUX mode
▪▪ Check the function you want to use by pressing the Function
button on the remote control when multiple devices are
connected to the product simultaneously.
POWER
FUNCTION
VOL
MUTE
VOL
BASS
FUNCTION
During playback, press the [,] button.
MUTE
VOL
Skip Forward/Back
BASS
• When there is more than one file and you press the ] button, the next file
is selected.
• When there is more than one file and you press the [ button, the
previous file is selected.
▪▪ This function does not operate in AUX mode.
FUNCTION
Muting the sound
FUNCTION
MUTE
MUTE
VOL
BASS
VOL
BASS
This is useful when answering a doorbell or telephone call.
1.To mute sound of this unit, press the MUTE (
control.
) button of the remote
2.Press MUTE (
) on the remote control again (or press VOLUME +/–) to
restore the sound.
FUNCTION
Using the BASS function
FUNCTION
MUTE
MUTE
VOL
BASS
VOL
BASS
Lets you optimise the bass sound according to your tastes.
Press BASS on the remote control of this unit.
• Each time the button is pressed, the selection changes as follows :
BASS ON ; OFF
18
EnG
troubleshooting
Before requesting service, please check the following.
Symptom
Check
Remedy
• Is the power cord plugged
into the outlet?
• Connect the power plug to
the outlet.
A function does not work when
the button is pressed.
• Has the Wireless Audio with • Disconnect the power plug
Dock or the remote been
and connect it again.
exposed to static electricity?
Sound is not produced.
• Is the unit properly
connected to device?
• Is the Mute function on?
• Is the volume set to
minimum?
• Connect it correctly.
• Press the Mute button to
cancel the function.
• Adjust the volume.
The remote control does not
work.
• Are the batteries drained?
• Is the distance between
remote control and main
unit too far?
• Replace with new batteries.
• Operate closer to the main
unit.
19
● troubleshooting
The unit will not turn on.
appendix
Specifications
Model name DA-E570
GENERAL
AMPLIFIER
Weight
2.0 kg
Dimensions (W x D x H)
299.7 x 169.9 x 94 mm
Operating temperature range
+5°C~+35°C
Operating humidity range
10 % to 75 %
Rated output power
5W/CH, 4OHM, THD = 10%, 1kHz
Input sensitivity/Impedance
800mV/20Kohm
S/N ratio (analog input)
65 dB
Separation(1kHz)
60 dB
FREQUENCY
Analog input
RESPONSE
DOCKING
RATING
20Hz~22kHz(±3 dB)
iPod
5 V 1.0 A
Galaxy
5 V 1.0 A
* S/N ratio, distortion, separation, and usable sensitivity are based on measurement using AES (Audio Engineering
Society) guidelines.
* Nominal specification
- Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
- Weight and dimensions are approximate.
- For the power supply and Power Consumption, refer to the label attached to the product.
20
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care centre.
` Asia Pacific
Area
Contact Centre 
AUSTRALIA
NEW ZEALAND
CHINA
1300 362 603
0800 SAMSUNG (0800 726 786)
400-810-5858
HONG KONG
(852) 3698 4698
Web Site
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/hk
www.samsung.com/hk_en/
VIETNAM
1800 1100 11
3030 8282
1800 3000 8282
1800 266 8282
0800-112-8888
021-5699-7777
1800-88-9999
1-800-10-SAMSUNG(726-7864) for PLDT
1-800-3-SAMSUNG(726-7864) for Digitel
1-800-8-SAMSUNG(726-7864) for Globe
02-5805777
1800-SAMSUNG(726-7864)
1800-29-3232
02-689-3232
0800-329-999
0266-026-066
1 800 588 889
U.A.E
OMAN
KUWAIT
BAHRAIN
Egypt
JORDAN
IRAN
Morocco
Saudi Arabia
800-SAMSUNG (726-7864)
800-SAMSUNG(726-7864)
183-2255
8000-4726
08000-726786
800-22273
021-8255
080 100 2255
9200-21230
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
NIGERIA
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 724 000
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864 )
www.samsung.com
INDIA
INDONESIA
MALAYSIA
PHILIPPINES
SINGAPORE
THAILAND
TAIWAN
` Middle East
` Africa
Ghana
Cote D’ Ivoire
Senegal
Cameroon
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
DA-E570
Wireless Audio with Dock
(Wireless Audio com Dock)
manual do usuário
imagine as possibilidades
Obrigado por adquirir este produto Samsung.
Para receber atendimento mais completo, registre
seu produto no site
www.samsung.com/register
características
Sistema de alto-falantes Dual Docking Audio
Use a estação de dock duplo do sistema para conectar, carregar e reproduzir dispositivos Samsung Galaxy ou
Apple, através dos alto-falantes embutidos do sistema.
aptX®
O aptX permite um áudio estéreo Bluetooth de alta qualidade fornecendo a qualidade de áudio com fio através de
uma conexão sem fio.
Licença
iPad, iPhone, iPod, iPod nano, iPod shuffle e iPod touch são marcas comerciais da Apple Inc., registradas nos EUA
e em outros países.
2
POR
informações de segurança
AVISOS DE SEGURANÇA
PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO RETIRE A TAMPA (NEM A PARTE TRASEIRA).
NÃO HÁ PEÇAS QUE POSSAM SER REPARADAS PELO USUÁRIO NO INTERIOR DO APARELHO. CONSULTE A ASSISTÊNCIA
TÉCNICA QUALIFICADA PARA OBTER MANUTENÇÃO.
CUIDADO
RISCO DE CHOQUE ELÉTRICO
NÃO ABRA
Este símbolo indica que há “tensão
perigosa” dentro do produto, podendo
causar riscos de choque elétrico ou
ferimentos pessoais.
Este símbolo indica que instruções
importantes acompanham o produto.
AVISO : Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva nem à umidade.
CUIDADO : PARA EVITAR CHOQUE ELÉTRICO, ENCAIXE TOTALMENTE OS CONECTORES MACHO-E-FÊMEA.
• Este aparelho deve estar sempre conectado a uma tomada CA com uma conexão terra de proteção.
• Para desconectar o aparelho da fonte de alimentação principal, o plugue deve ser retirado da tomada e, assim, deve
ficar prontamente acessível.
CUIDADO
• Não exponha o aparelho a gotas ou respingos. Não coloque objetos com líquidos, como vasos, sobre o aparelho.
• Para desligar o aparelho completamente, retire o plugue da tomada. Por isso você deve sempre ter acesso fácil e pronto ao
plugue.
3
PRecaUçÕeS
68,6mm
2.7 inch
99,1mm
3.9 inch
99,1mm
3.9 inch
99,1mm
3.9 inch
Certifique-se de que a energia CA de sua residência esteja de acordo com os requisitos do produto na etiqueta lateral. Instale o produto
horizontalmente, em uma base apropriada (mobília estável), com espaço suficiente ao redor para ventilação (70 a 100 mm).
Certifique-se de que os slots de ventilação não estão cobertos. Não coloque a unidade sobre amplificadores ou outros equipamentos
que podem ficar quentes. Esta unidade foi desenvolvida para uso contínuo. Para desligar a unidade completamente, desconecte o
plugue de CA da tomada. Desconecte a unidade se não for usá-la por um período longo.
Durante tempestades com trovões, desconecte o plugue de CA da
tomada da parede. Os picos de energia decorrentes de relâmpagos
podem danificar a unidade.
Não exponha a unidade à luz direta do sol ou outras fontes de calor.
Pode causar superaquecimento e problemas de funcionamento da
unidade.
Phones
Proteja o produto contra umidade (vasos, por exemplo) e excesso de
calor (lareiras, por exemplo) ou equipamento que crie campos elétricos
ou magnéticos fortes. Desconecte o cabo de alimentação da fonte CA,
se a unidade apresentar problemas de funcionamento. Seu produto
não foi desenvolvido para uso industrial. Este produto é apenas para
uso pessoal.
Poderá haver condensação se o produto for armazenado em baixas
temperaturas. Se estiver transportando a unidade durante o inverno,
aguarde aproximadamente 2 horas até que a unidade atinja a temperatura ambiente antes de usar.
4
As baterias usadas com este produto contêm produtos químicos prejudiciais ao ambiente.
Não descarte as baterias no lixo doméstico comum.
POR
índice
Características
2
3
6
7
9
10
11
INFORMAÇÕES DE SEGURANÇA
2Características
2Licença
3 Avisos de segurança
4Precauções
PRIMEIROS PASSOS
6
6
Antes de ler o manual do usuário
O que está incluído
DESCRIÇÕES
7
Painel Superior/Frontal/Traseiro
CONTROLE REMOTO
9
Tour pelo controle remoto
LIGAR E CONTROLAR O VOLUME
10 Ligando/desligando a unidade
10 Ajustando o volume
CONEXÕES
11 Usando a tampa do espaçador
12 Conectando um dispositivo ao dock duplo
13 Conectando um dispositivo de áudio
usando AUX IN (ENTRADA AUXILIAR)
15 Estabelecendo uma conexão com
dispositivos Bluetooth
REPRODUZINDO
16 Usando o modo docking com dispositivos
Samsung Galaxy e Apple
17 Reproduzindo no modo Bluetooth
16
18
19
20
FUNÇÕES
SOLUCIONANDO PROBLEMAS
APÊNDICE
18 Funções avançadas
19 Solucionando problemas
20Especificações
5
primeiros passos
Antes de ler o manual do usuário
Verifique os termos a seguir antes de ler o manual do usuário.
Ícones usados neste manual
Ícone
Termo
Definição
Cuidado
Indica uma situação em que uma função não é operada ou as configurações
podem ser canceladas.
Nota
Indica dicas ou instruções na página que ajudam a operar funções.
Instruções de segurança e Solução de problemas
1) Familiarize-se com as Instruções de segurança antes de utilizar o produto. (Consulte a página 3)
2) Se houver algum problema, consulte a Solução de problemas. (Consulte a página 19)
Copyright
©2012 Samsung Electronics Co., Ltd.
Todos os direitos reservados. O conteúdo integral ou parcial deste manual do usuário não pode ser
reproduzido ou copiado sem a permissão prévia e por escrito da Samsung Electronics Co., Ltd.
O QUE ESTÁ INCLUSO
Verifique os acessórios fornecidos a seguir.
FUNCTION
MUTE
VOL
BASS
controle remoto /
Bateria de lítio (3V)
Adaptador de alimentação
Tampa do espaçador/
Tampa de proteção
Tecido
Manual do usuário
▪▪ A aparência dos acessórios pode diferir ligeiramente das ilustrações acima.
6
POR
descrições
Painel SUPERIOR/Frontal/Traseiro
<SUPERIOR>
DOCK
DOCK
● descrições
1
AUX IN
AUX IN
ONLY FO
ONLY FO
ONLY FO
ONLY FO
2
3
4
<FRONTAL>
AUX IN
AUX IN
ONLY FO
ONLY FO
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
5
ONLY FOR SERVICE
<TRASEIRO>
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
AUX IN
PUSH
DC 12V 2A
ONLY FOR SERVICE
AUX IN
6
DC 12V 2A
7
PUSH
ONLY FOR SERVICE
7
1
BOTÃO REPRODUZIR/
Reproduz ou pausa o arquivo de música.
PAUSAR
2
BOTÃO GRAVE
Aprimore o som de acordo com sua preferência.
3
BOTÃO VOLUME +/-
Controla o nível de volume.
4
LED DE STANDBY
5
DOCK DUPLO
Oferece um dock de 5 pinos para dispositivos Samsung Galaxy e
outro de 30 pinos para dispositivos Apple.
6
AUX IN
(ENTRADA AUXILIAR)
Conecte à saída analógica de um dispositivo externo.
7
CC 12 V
Conecte o adaptador CC da unidade nesse soquete.
O LED de standby se acende no modo de standby.
O LED de standby se desliga quando a alimentação da unidade é
ligada.
▪▪ Quando se liga a unidade, há um período de 4 ou 5 segundos para que ela reproduza o som.
▪▪ Essa unidade pode conectar dispositivos móveis com altos níveis de saída de áudio.
Conectar essa unidade a dispositivos externos com altos níveis de saída poderá fazer com que
ela reduza a saída de áudio para proteger o amplificadores e alto-falantes.
▪▪ Ao desconectar o cabo de alimentação da tomada da parede, segure o plugue.
Não puxe o cabo.
8
POR
controle remoto
TOUR PELO CONTROLE REMOTO
FUNCTION
BOTÃO DE FUNÇÃO
Seleciona o modo de função.
BOTÃO PARA REPRODUZIR/
PAUSAR
Reproduz ou pausa o arquivo de
música.
BOTÃO DE CONTROLE
Passar ao arquivo de música
anterior ou seguinte.
MUTE
VOL
BASS
VOLUME
Ajusta o nível de volume da
unidade.
BOTÃO MUTE (MUDO)
Desativa o som da unidade.
Pressione novamente para
restaurar o som ao nível de
volume anterior.
BOTÃO BASS (GRAVE)
Aprimore o som de acordo
com sua preferência.
Instalando pilhas no controle remoto
1. Coloque a unha no espaço entre
a tampa e o corpo do controle
remoto para abrir a tampa.
Erga a tampa e separe-a
totalmente.
2. Instale a bateria de lítio de 3 V.
Insira a bateria no compartimento com
o eletrodo + voltado para cima.
3. Prenda a tampa no controle remoto.
Insira o lado superior primeiro e abaixe
a tampa para que se ajuste nivelada
ao corpo do controle remoto e, então,
pressione a tampa no sentido do corpo
empurrando as bordas para baixo com as
mãos.
▪▪ Tenha cuidado para não prender a unha quando erguer a tampa. A unha pode ser
danificada.
Alcance de operação do controle remoto
O controle remoto pode ser usado até cerca de 7 metros (23 pés) da unidade, em linha reta. O controle remoto
também pode ser operado em um ângulo horizontal de até 30° em relação ao sensor.
9
● CONTROLE REMOTO
BOTÃO POWER
(LIGA/DESLIGA)
Liga e desliga a unidade.
ligar e controlar o volume
DOCK
DOCK
LiGANDO/DeSLiGANDO A UNiDADe
DOCK
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
FUNCTION
ou
FUNCTION
MUTE
VOL
BASS
MUTE
VOL
BASS
DOCK
DOCK
1. Para ligar a unidade, pressione qualquer botão do painel superior da unidade quando ela estiver no modo de
Espera.
ou,
Pressione POWer (Liga/Desliga) no controle remoto.
PUSH
AUX IN
DC 12V 2A
ONLY FOR SERVICE
DOCK
DOCK
2. Para desligar a unidade, pressione o botão +# no painel superior da unidade por mais de 3 segundos.
ou,
Pressione POWer (Liga/Desliga) no controle remoto novamente.
▪ O LED de standby ficará aceso quando um plugue CA for conectado à tomada na parede e o botão liga/
desliga estiver desligado. O LED de standby se desligará quando a alimentação da unidade for ligada.
▪ A energia da unidade será automaticamente desligada se não houver nenhuma entrada por 20 minutos.
aJUSTanDO O VOLUme
DOCK
DOCK
Use os botões +, - para ajustar o volume. À medida que você ajustar o volume, o LED do modo de entrada piscará.
O LED permanecerá aceso caso você aumente o volume quando este já estiver definido como máximo ou reduza
o volume quando esteja já estiver definido como mínimo.
DOCK
PUSH
FUNCTION
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
FUNCTION
ou
MUTE
MUTE
VOL
BASS
VOL
Pressione o botão +/– no lado direito do painel superior.
ou,
Pressione VOL +/– no controle remoto.
BASS
PUSH
AUX IN
DC 12V 2A
ONLY FOR SERVICE
▪ O volume aumenta ou diminui quando você pressiona VOL +/–.
▪ Você também pode usar os controles de volume do dispositivo conectado através do dock duplo ou de
Bluetooth. Observe que a capacidade de usar os controles de volume de dispositivos conectados através
de Bluetooth pode estar limitada.
10
POR
conexões
USanDO a TamPa DO eSPaçaDOR
Coloque a capa do espaçador se pretender ligar um dispositivo Samsung Galaxy ou Apple sem capa de protecção
ao Dual Dock.
- Utilize para permitir uma instalação estável do seu dispositivo, conforme o formato do mesmo.
Consulte as ilustrações a seguir para obter mais informações.
<Para usuários de dispositivos
apple>
<Para usuários de dispositivos
Galaxy>
Ao utilizar como base de um dispositivo, utilize o suporte adequado, conforme a capa de protecção
ou a forma do dispositivo, para obter melhor estabilidade.
Tampa de
proteção
Utilizado para ligar dispositivos sem capa de protecção.
Tampa do
espaçador
Tampa de
proteção
Tampa do
espaçador
▪ É impossível acoplar ao Dock Duplo um dispositivo que tenha um estojo mais espesso do que 1,5 mm ou
um fundo arredondado incomum.
11
● cONeXões
O Dock Duplo também vem com uma tampa de proteção para o conector do dispositivo Apple de 30 pinos. Use a
capa protetora para o conector de 30 pinos ao conectar o dispositivo Samsung Galaxy de 5 pinos.
cOnecTanDO Um DiSPOSiTiVO aO DOcK DUPLO
Como conectar um dispositivo ao dock duplo.
SH
PU
E
RVIC
DC
12V
2A
R SE
LY FO
X
AU
IN
ON
PUSH
PUSH
AUX IN
ONLY FOR SERVICE
AUX IN
DC 12V 2A
ONLY FOR SERVICE
DC 12V 2A
PUSH
SH
PU
AUX IN
ONLY FOR SERVICE
DC 12V 2A
E
RVIC
DC
12V
2A
PUSH
R SE
E
RVIC
LY FO
X
AU
IN
DC
12V
2A
R SE
ON
LY FO
X
AU
IN
ON
1. O compartimento de docking DUAL DOCK (DOCK DUPLO) está localizado na parte posterior do produto.
Para abri-lo, empurre com cuidado.
2. Se você tiver um dispositivo Samsung Galaxy, conecte o dispositivo ao conector de 5 pinos (menor) para
conectar ao Dual Dock. Se você tiver um dispositivo Apple, encaixe-o ao conector de 30 pinos (maior) no dock
duplo.
3. Levante o suporte do dispositivo para cima, como mostrado, para impedir que o dispositivo deslize ou caia do
Docking Duplo.
PUSH
▪ Ligue o dispositivo Samsung Galaxy antes de conectá-lo ao Dock Duplo.
▪ Essa unidade não permite a conexão simultânea de um dispositivo Samsung Galaxy e outro Apple ao
dock.
▪ Conecte o dispositivo Samsung Galaxy ou Apple ao Docking Audio para iniciar o modo Docking.
(Consulte a página 16)
12
E
RVIC
R SE
LY FO
X IN
AU
ON
DC
12V
2A
POR
cOnecTanDO Um DiSPOSiTiVO De áUDiO USanDO aUX in
(enTRaDa aUXiLiaR)
Esta seção explica como conectar a unidade a um dispositivo de áudio.
PUSH
Esta unidade requer uma ficha de áudio analógica para ligar a um dispositivo de áudio.
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
PUSH
ONLY FOR SERVICE
● cONeXões
AUX IN
DC 12V 2A
ONLY FOR SERVICE
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
PUSH
AUX IN
DC 12V 2A
ONLY FOR SERVICE
AUX IN
PUSH
AUX IN
DC 12V 2A
ONLY FOR SERVICE
cabo de áudio
(não fornecido)
Soquete de
fones de
Earphones
ouvido
jack
Dispos. externo
AUX iN (eNtrADA AUXiLiAr)
Conecte o soquete de fones de ouvido do dispositivo externo ou do dispositivo de áudio em AUX IN (Áudio) na
parte traseira da unidade.
Se conectada a um dispositivo externo por meio da entrada AUX enquanto seu dispositivo Samsung
Galaxy estiver acoplado ou conectado a um dispositivo Bluetooth ao mesmo tempo, a fonte de entrada
poderá ser alternada entre AUX e o Samsung Galaxy ou Bluetooth tocando-se no botão PAUSe (PAUSA)
no dispositivo Samsung Galaxy/Bluetooth. toque novamente para alternar para a outra fonte de
entrada.
PUSH
▪ Use a tela Function (Função) no controle remoto para alternar entre os dispositivos conectados, caso haja
AUX IN
DC 12V 2A
vários dispositivos conectados
àSERVICE
estação de acoplamento.
ONLY FOR
▪ Antes de mover ou instalar o produto, não deixe de desligar a energia e desconectar o cabo de alimentação.
13
BLUETOOTH
Você pode conectar o Wireless Audio com Dock a um dispositivo Bluetooth e curtir sua música com som
estéreo de alta qualidade e sem nenhum fio!
O que é Bluetooth?
A tecnologia Bluetooth permite a interconexão fácil de dispositivos compatíveis, usando uma conexão
curta sem fio.
• O dispositivo Bluetooth pode causar ruído ou mau funcionamento, dependendo do uso, quando:
-- Uma parte do corpo está em contato com o sistema de recepção/transmissão do dispositivo
Bluetooth ou do Wireless Audio com Dock.
-- Está sujeito a variação elétrica de obstruções de paredes, cantos ou divisórias de escritório.
-- Está exposto a interferência elétrica de dispositivos na mesma banda de frequência, incluindo
equipamento médico, forno de micro-ondas e LAN sem fio.
• Mantenha o Wireless Audio com Dock e o dispositivo Bluetooth juntos durante o emparelhamento.
• Quanto maior a distância entre o Wireless Audio com Dock e o dispositivo Bluetooth, pior a
qualidade. Se a distância for maior que o alcance operacional do Bluetooth, a conexão será perdida.
• Em áreas de baixa sensibilidade à recepção, a conexão Bluetooth pode não funcionar
adequadamente.
• A conexão Bluetooth só funciona quando o dispositivo Bluetooth está próximo ao aparelho.
A conexão será automaticamente interrompida quando o dispositivo Bluetooth ficar fora do alcance.
Mesmo dentro do alcance, a qualidade do som pode ser degradada por obstáculos, como paredes
e portas.
• Esse dispositivo sem fio pode causar interferência elétrica durante a operação.
▪▪ Talvez seja necessário inserir um código PIN (senha) ao conectar o dispositivo Bluetooth ao
Wireless Audio com Dock. Se a janela do código PIN se abrir, digite <0000>.
▪▪ O Wireless Audio com Dock suporta dados SBC (44,1kHz, 48kHz).
▪▪ O recurso AVRCP não tem suporte.
▪▪ Conecte apenas dispositivos Bluetooth compatíveis com a função A2DP (AV).
▪▪ Não é possível conectar dispositivos Bluetooth compatíveis apenas com a função HF (vivavoz).
▪▪ Apenas um dispositivo Bluetooth pode ser emparelhado de cada vez.
▪▪ Se você desligar o Wireless Audio com Dock e desconectar o emparelhamento, este não será
restaurado automaticamente. Para reconectar, emparelhe os dispositivos novamente.
▪▪ O Wireless Audio com Dock pode não pesquisar ou não se conectar adequadamente nestes
casos:
-- Se houver um forte campo magnético ao redor do Wireless Audio com Dock.
-- Se houver diversos dispositivos Bluetooth emparelhados simultaneamente com o Wireless
Audio com Dock.
-- Se o dispositivo Bluetooth estiver desligado, não estiver no local ou apresentar defeito.
-- Observe que dispositivos como fornos de micro-ondas, adaptadores de LAN sem fio, luzes
fluorescentes e fornos a gás usam a mesma banda de frequência que o dispositivo
Bluetooth, o que pode causar interferência elétrica.
14
Esta seção explica como conectar o sistema Wireless Audio com Dock a dispositivos compatíveis com Bluetooth.
POR
ESTABELECENDO UMA CONEXÃO COM DISPOSITIVOS BLUETOOTH
Para conectar o Wireless Audio com Dock a um dispositivo Bluetooth
Antes de começar, verifique se o dispositivo Bluetooth é compatível com a função de fone de ouvido estéreo em
conformidade com Bluetooth.
● CONEXÕES
DOCK
PUSH
AUX IN
ONLY FOR SERVICE
DC 12V 2A
ONLY FOR SERVICE
Conectar
PUSH
AUX IN
DC 12V 2A
ONLY FOR SERVICE
Dispositivo externo
1.Selecione o menu Bluetooth no seu dispositivo Bluetooth.
(Consulte o manual do usuário do dispositivo Bluetooth para obter instruções.)
2.Execute uma varredura ou procure Todos os dispositivos ou Fones de ouvido.
•Você verá uma lista de dispositivos.
3.Selecione "[Samsung]W_Audio XXXXXX" na lista pesquisada.
•Se o dispositivo Bluetooth falhar no emparelhamento com o Wireless Audio com Dock, exclua o item
"[Samsung]W_Audio XXXXXX" encontrado pelo dispositivo Bluetooth, faça com que ele procure o Wireless
Audio com Dock novamente e repita as Etapas 1, 2 e 3.
Wi-Fi
Bluetooth
AUX
Um dispositivo portátil
com suporte a Wi-Fi e
BT simultaneamente
Fonte de som B
Fonte de som A
Wireless Audio com Dock
▪▪ Quando o AUX e o Bluetooth funcionam simultaneamente como mostrado acima, o som pode vir de
ambos ao mesmo tempo.
15
reproduzindo
DOCK
USANDO O MODO DOCKING COM DISPOSITIVOS Samsung
GALAXY E APPLE
Conecte o dispositivo Samsung Galaxy ou Apple ao Docking Audio. (Consulte a página 12)
<Dispositivos Samsung Galaxy>
Para usar seu dispositivo da série Samsung Galaxy com o Dock Duplo, é
necessário fazer download e instalar o aplicativo Modo Docking através do
Android Market no dispositivo. Para fazer download, siga estas etapas:
1. Toque no ícone Play Store (Android Market) na tela principal do dispositivo
Samsung Galaxy.
2. Toque no ícone de pesquisa na tela de acesso da barra de pesquisa.
3. Na barra de pesquisa, digite o [Samsung Wireless Audio Dock] e
procure.
4. Na lista de resultados da pesquisa, localize e toque em [Samsung
Wireless Audio Dock] para começar o download.
5. Toque em [Install (Instalar)].
Para ouvir música, siga estas etapas:
1-1.Se você iniciar o aplicativo quando o Wireless Audio com Dock for o único
dispositivo para a conexão Bluetooth, selecionar PLAY (Reproduzir) em
seu dispositivo estabilizará automaticamente a conexão Bluetooth com o
Wireless Audio com Dock e a unidade tocará música.
1-2.Se houver vários dispositivos para conexão Bluetooth incluindo Wireless Audio com Dock,
1) Quando você iniciar o aplicativo, a lista de dispositivos que podem ser conectados ao Wireless Audio com
Dock aparecerá.
2) Reproduza música após a conexão com o Wireless Audio com Dock selecionando-o na lista de
dispositivos.
-- Se já houver um dispositivo Bluetooth emparelhado com o Wireless Audio com Dock, ele não aparecerá
na lsita e ser conectado automaticamente.
2. Se você substituir o Wireless Audio com Dock que emparelhou com seu dispositivo móvel, você deve excluir
as configurações restantes gravadas em seu dispositivo antes de emparelhá-lo ao novo.
•
; [Clear data (Limpar dados)].
▪▪ Depois que o aplicativo for iniciado, você pode carregar o dispositivo móvel em um carregador comum
que a execução não será interrompida.
▪▪ Quando você conectar outro dispositivo ao Wireless Audio com Dock depois de conectar o dispositivo
Samsung Galaxy no modo de docking, possivelmente será preciso desativar o modo Bluetooth no
dispositivo Samsung Galaxy.
▪▪ Se tiver problemas ao conectar o dispositivo Samsung Galaxy ao Dock Duplo, desative o modo
Bluetooth de todos os outros dispositivos.
<Dispositivo Apple>
1.Selecione o modo conforme descrito acima e conecte o dispositivo Apple ao Dock Duplo conforme descrito e
“Conectando um dispositivo ao dock duplo” (página 12). Você ouvirá um som de toque.
2.Selecione o menu <Music> na tela principal do dispositivo Apple.
3.Selecione e reproduza uma música.
•A música será reproduzida através dos alto-falantes do Wireless Audio com Dock.
16
disponíveis. Use o botão em seu dispositivo para operá-lo.
POR
▪▪ Ao reproduzir um vídeo em seu dispositivo, as operações Play/Pause/Next/Back podem não estar
Lista de compatibilidade (Dispositivo Apple)
-- iPod touch de (3ª geração)
-- iPod nano de (6ª geração)
-- iPod nano de (5ª geração)
-- iPhone 4S
-- iPhone 4
-- iPhone 3GS
-- iPod classic
• Dependendo da versão do software do iPod, seu dispositivo pode não ser compatível ou não
funcionar de forma normal.

Se você conectar um dispositivo Apple incompatível, o LED de espera piscará.
USANDO O MODO BLUETOOTH
Conecte o dispositivo Bluetooth ao Wireless Audio com Dock. (Consulte a página 15)
Para conectar o dispositivo Bluetooth quando o sistema Wireless Audio com Dock estiver no modo Bluetooth,
procure o Wireless Audio com Dock na lista de Bluetooth do dispositivo. Selecione o Wireless Audio com Dock e
conecte. Depois que o Wireless Audio com Dock tiver sido conectado, selecione e reproduza as músicas
desejadas.
A música será reproduzida através dos alto-falantes do Wireless Audio com Dock.
▪▪ Se quiser cortar a conexão Bluetooth, alterne para outro modo ou pressione o botão Power (Liga/
Desliga) do controle remoto para desligar o sistema Docking de Áudio.
▪▪ Na comunicação com Bluetooth, as operações de Reproduzir/Pausa/Seguinte/Voltar podem não
estar disponíveis dependendo do dispositivo móvel e do aplicativo usado.
▪▪ Operar o dispositivo Bluetooth emparelhado com o Wireless Audio com Dock pode causar
interferência quando o Wireless Audio com Dock estiver reproduzindo pela entrada AUX.
Para desconectar o dispositivo Bluetooth do Wireless Audio com Dock
Você pode cancelar o emparelhamento com Bluetooth a partir do Wireless Audio com Dock. Para obter
instruções, consulte o manual do usuário do dispositivo Bluetooth.
• O Wireless Audio com Dock será desconectado.
▪▪ A conexão Bluetooth só funciona próxima ao aparelho. A conexão será automaticamente
cortada se a distância for maior que o alcance. Mesmo dentro do alcance, a qualidade do som
pode ser degradada por obstáculos, como paredes e portas.
▪▪ Se o dispositivo Bluetooth voltar para dentro do alcance efetivo, reinicie-o para emparelhar o
dispositivo Bluetooth.
17
● reproduzindo
Modelos de iPod/iPhone compatíveis com o modo Docking
Atualize o software de seu iPod/iPhone para a versão mais recente antes de usá-lo com esta unidade.
-- iPod touch de (4ª geração)
funções
FUNÇÕES AVANÇADAS
POWER
FUNCTION
VOL
MUTE
VOL
BASS
FUNCTION
Durante a reprodução, pressione o botão +#.
MUTE
VOL
Reproduzir/Pausa
BASS
• Prima o botão +# para parar de reproduzir o ficheiro temporariamente.
Prima o botão +# novamente para reproduzir o ficheiro seleccionado.
▪▪ Essa função não funciona no modo AUX.
Usando funções
FUNCTION
FUNCTION
MUTE
VOL
BASS
MUTE
VOL
BASS
Altere o modo para alternar entre as fontes de acomplamento e AUX.
Pressione FUNCTION (Função) no controle remoto da unidade.
• Sempre que o botão é pressionado, a seleção é alterada da seguinte
maneira: iPod (iPhone) ; Galaxy (Bluetooth) ; modo AUX
▪▪ Escolha a função desejada pressionando o botão Function
(Função) no controle remoto quando vários dispositivos
estiverem conectados ao produto simultaneamente.
POWER
FUNCTION
Pular para frente/para trás
FUNCTION
Durante a reprodução, pressione o botão [,].
MUTE
VOL
VOL
MUTE
VOL
BASS
BASS
• Se houver mais de um arquivo e você pressionar o botão ], o arquivo
seguinte será selecionado.
• Se houver mais de um arquivo e você pressionar o botão [, o arquivo
anterior será selecionado.
▪▪ Essa função não funciona no modo AUX.
FUNCTION
Emudecendo o som
FUNCTION
Esta função é útil ao atender uma chamada telefônica ou a campainha.
MUTE
MUTE
VOL
BASS
VOL
BASS
FUNCTION
1.Para emudecer o som da unidade, pressione o botão MUTE (
controle remoto.
) no
2.Pressione MUTE (
) no controle remoto novamente (ou pressione
VOLUME +/–) para restaurar o som.
Usando a função BASS
FUNCTION
Permite aprimorar o som grave, de acordo com sua preferência.
MUTE
MUTE
VOL
BASS
VOL
18
BASS
Pressione BASS (GRAVE) no controle remoto da unidade.
• Sempre que o botão é pressionado, a seleção é alterada da seguinte
maneira : BASS ON (GRAVE LIGADO) ; OFF (DESLIGADO)
POR
solucionando problemas
Antes de solicitar manutenção, verifique o seguinte.
Sintoma
Marque
Solução
• O cabo de alimentação está
conectado à tomada?
• Conecte o plugue de
alimentação à tomada.
Uma função não é aplicada
quando o botão é pressionado.
• O Wireless Audio com Dock
ou o controle remoto foi
exposto à eletricidade
estática?
• Desconecte o plugue de
alimentação e volte a
conectá-lo.
O som não é reproduzido.
• A unidade está
corretamente conectada ao
dispositivo?
• A função Mudo está ligada?
• O volume está configurado
ao mínimo?
• Conecte-o corretamente.
• Pressione o botão Mute
(Mudo) para cancelar a
função.
• Ajuste o volume.
O controle remoto não funciona.
• As pilhas estão fracas?
• A distância entre o controle
remoto e a unidade principal
é muito grande?
• Troque por pilhas novas.
• Opere mais perto da
unidade principal.
● solucionando problemas
A unidade não liga.
19
apêndice
ESPECIFICAÇÕES
Nome do modelo DA-E570
GERAL
AMPLIFICADOR
RESPOSTA DE
FREQUÊNCIA
Peso
2,0 kg
Dimensões (L x P x A)
299,7 x 169,9 x 94 mm
Faixa de temperatura de
operação
+5°C~+35°C
Faixa de umidade de
operação
de 10 a 75 %
Potência de saída nominal
5 W/CH, 4 Ù, THD = 10%, 1 kHz
Sensibilidade/impedância de
800 mV/20 kÙ
entrada
Relação de S/R
(entrada analógica)
65 dB
Separação (1 kHz)
60 dB
Entrada analógica
20 Hz~22 kHz (±3 dB)
CLASSIFICAÇÃO iPod
DO DOCKING Galaxy
5 V 1.0 A
5 V 1.0 A
* A relação de S/R, distorção, separação e sensibilidade utilizável são baseadas em medição usando as diretrizes
da AES (Audio Engineering Society).
* Especificação nominal
- A Samsung Electronics Co., Ltd reserva-se o direito, sem aviso prévio, de fazer alterações nas especificações.
- O peso e as dimensões são aproximados.
-P
ara obter especificações da fonte de alimentação e do consumo de energia, consulte o rótulo
anexado ao produto.
20
Entre em contato com a SAMSUNG NO MUNDO TODO
Se tiver dúvidas ou comentários relacionados aos produtos Samsung, entre em contato com a Central de
atendimento ao cliente SAMSUNG.
` Asia Pacific
Área
Central de contato 
AUSTRALIA
NEW ZEALAND
CHINA
1300 362 603
0800 SAMSUNG (0800 726 786)
400-810-5858
HONG KONG
(852) 3698 4698
Site da Web
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/hk
www.samsung.com/hk_en/
VIETNAM
1800 1100 11
3030 8282
1800 3000 8282
1800 266 8282
0800-112-8888
021-5699-7777
1800-88-9999
1-800-10-SAMSUNG(726-7864) for PLDT
1-800-3-SAMSUNG(726-7864) for Digitel
1-800-8-SAMSUNG(726-7864) for Globe
02-5805777
1800-SAMSUNG(726-7864)
1800-29-3232
02-689-3232
0800-329-999
0266-026-066
1 800 588 889
U.A.E
OMAN
KUWAIT
BAHRAIN
Egypt
JORDAN
IRAN
Morocco
Saudi Arabia
800-SAMSUNG (726-7864)
800-SAMSUNG(726-7864)
183-2255
8000-4726
08000-726786
800-22273
021-8255
080 100 2255
9200-21230
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
NIGERIA
0800-726-7864
0800-10077
0302-200077
8000 0077
800-00-0077
7095- 0077
0800 724 000
0800 300 300
0685 88 99 00
0860-SAMSUNG(726-7864 )
www.samsung.com
INDIA
INDONESIA
MALAYSIA
PHILIPPINES
SINGAPORE
THAILAND
TAIWAN
` Middle East
` Africa
Ghana
Cote D’ Ivoire
Senegal
Cameroon
KENYA
UGANDA
TANZANIA
SOUTH AFRICA
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
Code No. AH68-02482G (01)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
