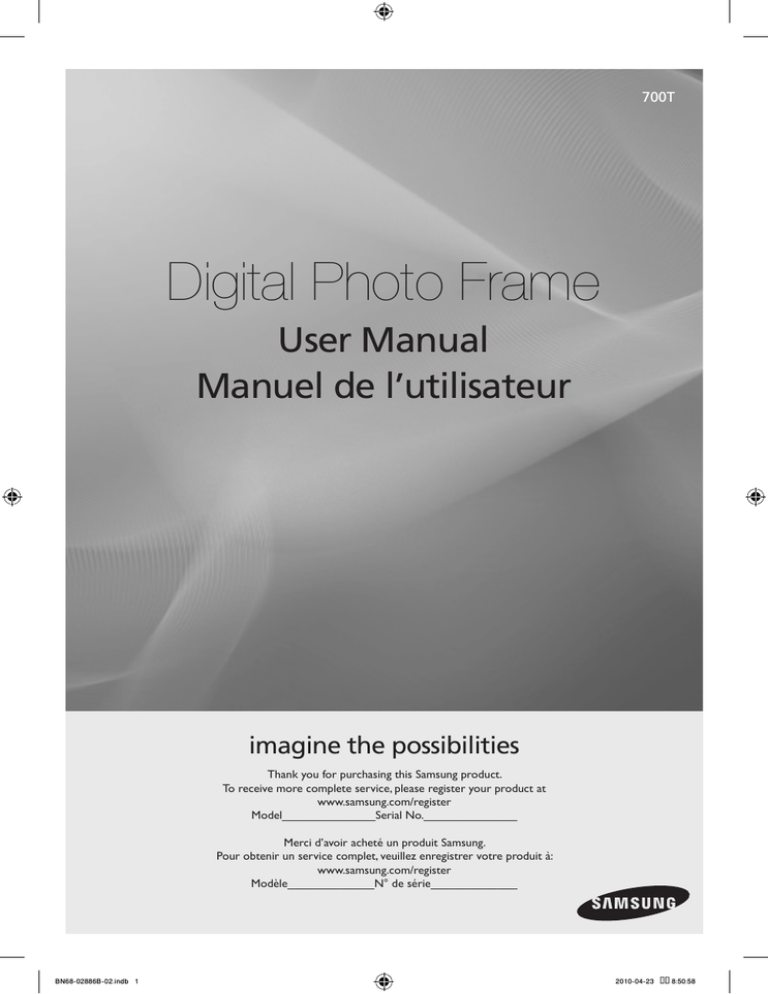

700T
Digital Photo Frame
User Manual
Manuel de l’utilisateur
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register your product at
www.samsung.com/register
Model______________Serial No.______________
Merci d’avoir acheté un produit Samsung.
Pour obtenir un service complet, veuillez enregistrer votre produit à:
www.samsung.com/register
Modèle_____________N° de série_____________
BN68-02886B-02.indb 1
2010-04-23 �� 8:50:58
Language tag in the user manual
03
English
09
Français
15
Türkçe
21
简体中文
28
繁體中文
34
日本語
BN68-02886B-02.indb 2
2010-04-23 �� 8:50:59
Product and Components
Components
Power cable
/adaptor
USB cable
Digital frame
stand
User manual/
Warranty Card *
English
Digital photo frame
3
Please check to make sure that all of the following items are included in
your delivered package before using the product.
Cleaning Cloth
* Not available in all locations
Name and function of each part
Touch one of the operating
buttons lightly.
Touch button
Description
Turn the frame on;
Turn the frame off (touch and hold)
Access menus
Navigates or changes options on the menu.
Selects an option on the menu.
Returns to the previous menu.
(Moves to the main screen if pressed for 2
seconds.)
Starts a slide show.
Caution: While the photo frame is booting, do not press and hold the touch buttons. Touch buttons pressed
while the photo frame is booting will not operate.
USB memory
device
connection
Power cable connection
Connect a USB
storage device.
Connect the power cable.
SD memory card slot
Insert the SD memory to
view saved pictures.
BN68-02886B-02.indb 3
USB cable connection
(PC connection)
Connect to a PC to copy pictures
to the internal memory or use as a
Mini Monitor.
2010-04-23 �� 8:51:01
!
4
Set up your digital frame
English
700T can be used by connecting to a PC via
the USB cable (along with the auxiliary power
cable).
However, it may not operate properly if the
power supply in your PC is unstable. In this
case, connect the power adapter.
USB Cable
Auxiliary power
cable
Screw the digital frame stand until it is fixed
completely to the frame.
Using the Digital Frame
Viewing pictures
Press [
].
Pictures saved in the product’s internal memory or an external
memory device can be viewed in a wide range of options. Only
an SD memory card or USB memory device can be used as an
external memory device. Refer to the following page for menu
options.
Use [▲,▼,◄,►] to
move to the picture you
want and press [ ].
A slide show begins from
the picture you selected.
If you press the [ ] button during a slide show, the <Home>, <Rotate>, <Zoom> and <Settings> menus will appear.
• To use <Rotate>, <View Mode> must be set as <Photo Only>, <Photo & Clock> or <Photo & Calendar>.
• To use <Zoom>, <View Mode> must be set as <Photo Only> or <Photo & Clock>.
Using as a Mini Monitor
Connect the digital frame to a PC with the USB cable to use as a Mini
Monitor.
Connect the digital frame to a PC with the USB cable to use as a Mini
Monitor (aux. monitor). You must install Frame Manager on your
PC in order to use the product as a Mini Monitor.
Log on to http://samsung.com/ to download Frame Manager and for
instructions on using the product as a Mini Monitor.
Only one auxiliary monitor can be used at a time.
* The buttons on the digital photo frame are disabled (in Mass
Storage or Mini Monitor mode) when connected to a PC.
BN68-02886B-02.indb 4
!
PC requirements for use as a
Mini Monitor
• OS: Windows XP SP2, Vista
• USB: Extended Host Controller(EHCT)
USB 2.0 supported
• RAM: 256MB or higher
• CPU: 2.4GHz or higher
2010-04-23 �� 8:51:03
Firmware update
!
• Digital photo frame
• Firmware file for update
• USB memory or SD card
1
Log on to http://samsung.com/ and enter the model name
in the search field. (700T)
2
Download and decompress the appropriate firmware.
3
Copy the decompressed ***.isp file to the SD card or USB
memory device and connect to the digital frame.
4
Select <Settings> - <Support> - < Upgrade Software> with
the buttons on the product. The firmware is updated.
When the update is finished, turn the digital frame off,
remove the external memory device (SD card/USB
memory device), and turn the digital frame on again.
You can check if the firmware version has been updated in
<Settings> - <Support> - <Product Information>.
5
English
Preparations for firmware
update
Download and install the latest firmware from the Samsung
Electronics homepage.
Menu Description
You can set various functions using buttons.
<Home>
<Copy>
<Delete>
<Select Multiple
Files>
<Select Storage
Device>
<Settings>
Moves to the main screen.
If an external memory device (SD memory card/ USB
memory device) is connected to the product,
• Copies pictures in an external memory device to the
internal memory.
• Copies pictures in the internal memory to an external
memory device.
Deletes pictures in the internal memory or an external
memory device.
Selects multiple files to run functions like slide show, copy,
delete, etc.
If an external memory device (SD memory card/USB
memory device) is connected to the product,
• Select the internal memory or an external memory
device (SD memory card/USB memory device).
Moves to the Settings screen.
* If you use the MENU, select the picture and then, press the [
] button.
The current time configured in <Settings> - <Clock> is displayed. The
current time setting can be erased if the power adaptor is disconnected for a
prolonged period of time. Please keep the power adapter connected.
Connect the digital frame to a PC with the USB cable to use as a Mini Monitor.
BN68-02886B-02.indb 5
2010-04-23 �� 8:51:04
6
English
<Slideshow Transition>
<Display Photo Info>
Sets the slide show effects.
• <No Effect / Fade / Blinds / Cross Comb / Mosaic / Checkerboard /
Dissolve / Wipe / Extend / Silk / Corner Transition / Wheel / Ellipse /
Random>
Sets the slide show speed.
• <Fast / Normal / Slow>
Images of large file sizes may not be displayed at the currently configured
slideshow speed.
• <All Photos / Photos in folder / One photo>
Sets the slide show order.
• <Normal / Shuffle>
Sets the slide show display mode.
• <Photo Only / Photo & Clock / Photo & Calendar / Multiview 1 / Multiview
2>
• <Original Fit>:A picture smaller than the screen is displayed in its original
size and a picture bigger than the screen size is reduced in direct
proportion to the screen size.
• <Auto Fit>: Fits the picture in direct proportion to the screen size.
• <Fit to Width>: Fits the picture to the screen’s horizontal width.
Displays a picture’s file name and date of creation.
<Clock Set>
Sets the current time.
<Date Format>
Select the month, year, day display mode.
(YYYY/MM/DD, MM/DD/YYYY, DD/MM/YYYY)
Selects the time display mode (12 hours, 24 hours).
Selects the clock display mode (<Clock Only>, <Clock & Calendar>).
Easy settings for frequently used functions.
(<View Mode>, <Slideshow Transition>, <Clock Set>, and <Startup Mode>)
Selects the OSD (on-screen display) language.
Adjusts the screen brightness.
Sets the screen to automatically turn on and off at certain times.
Selects the screen to be displayed when the digital frame is switched on.
• <Home> / <Last Mode> / <Slideshow>
If there is no button operation for 10 minutes, the currently configured
screensaver will appear.
• <Slideshow> / <Clock>
• <Original Size>: Copies an original file as is.
• <Resized>: Matches the screen’s optimal resolution by reducing the file
size and then copies.
Selects the recognition mode to be used when the digital frame is
connected to a PC with a USB cable.
Use as a removable disk or Mini Monitor.
Use as a digital photo frame.
Updates the firmware.
You can reset various settings to the factory default settings.
(Time setting and screen language setting excluded).
Product functions guide
Displays product model name, firmware version, internal memory and
copyrights.
<Slideshow Speed>
Photos
<Slideshow Mode>
<Slideshow Order>
<View Mode>
<Aspect Ratio>
Clock
<Time Format>
<Clock Type>
<Quick Setup>
<Language>
<Brightness>
<Auto Picture On/Off >
<Startup Mode>
General <Screen Saver>
<Frame Memory Copy>
<Activate USB
Communication>
<Upgrade Software>
<Reset>
Support
BN68-02886B-02.indb 6
<Product Guide>
<Product Information>
2010-04-23 �� 8:51:04
Troubleshooting
7
Check the below table first when a malfunction is suspected.
The time setting is wrong.
Causes and corrections
Ensure that the power cable is correctly connected.
Black LCD panel screens by nature can have this effect, which is not
a defect.
The current time setting can be erased if the power adaptor is
disconnected for a prolonged period of time. Keep the power adaptor
connected.
English
Symptoms and questions
The power won’t switch on.
Spots which look like light leaking can be
seen on the edges of the clock screen.
It takes a long time for images to be
displayed after the power has been turned
on.
It is recommended to reduce the picture resolution.
It takes a long time to move from one image
to the next.
I can’t copy more files even when there
You may be unable to copy files if the FAT section of the internal
is excess capacity to use in the internal
memory is damaged. Try again after formatting the internal memory.
memory.
• 700T can be used by connecting the power adapter instead of the
USB cable.
• Ensure that the external memory device has been connected
I’ve connected an external memory device
properly or try formatting it.
(USB memory device or SD memory card)
• Ensure that JPEG files are saved in the external memory device.
but it doesn’t work.
•A
bnormal picture files (0 Kbyte, broken JPEG) will not be displayed
on the screen.
•T
he connected external memory device is not supported. Try another
storage device.
• Progressively saved JPEG files or JPEG files saved as CMYK color
coordinates will not be displayed.
JPEG files are not displayed.
• Images edited by a JPEG image editor (Photoshop, Paintshop, etc.)
may not be displayed normally. Edit the image on a PC, convert back
to JPEG format, save, and try again.
This product can accommodate a maximum of 4,000 pictures. Any
Some pictures are not displayed as a
excess pictures will not be recognized and will not be displayed as a
slideshow.
slide show.
The picture size changes automatically depending on the rotation
The picture size changes when I rotate it.
angle (90°, -90°) in order to display the entire image on the screen.
The picture looks stretched horizontally or
vertically.
Previews are too slow.
Slide show effects are displayed when I
have saved only one picture I want in the
memory card or when I pause the slide
show with multiple pictures saved in the
memory card.
In what order are the pictures, which are
saved in the memory card, displayed?
The slide show doesn’t start automatically.
I have set <Auto Picture On/Off> but the
screen doesn’t switch on automatically.
The pictures I copied from a USB memory
or SD card onto the internal memory have
changed in resolution and file size.
BN68-02886B-02.indb 7
Press [ ] on the slide show screen. Go to <Settings> - <Photos> <Aspect Ratio> and change the setting to <Original Fit> and check
again.
Previews may be slow for large-sized images and multiple images.
The slide show effects will be displayed automatically in order to
protect the panel. This is not an error.
They are arranged according to the file names. The slide show display
order is determined in the order of number, upper-case letter, and
lower-case letter. Please note that a file name can have up to 255
characters in languages that use the roman alphabet and up to 127 in
other languages.
Ensure that the <Startup Mode> is set to <Slideshow> in <Settings>
- <General>.
• Ensure that the current time has been set correctly.
•T
he screen will not switch on automatically if you have turned the
digital frame off by pressing [ ] when <Auto Picture On/Off> has
been set. The screen switches on automatically only if the power has
been switched off automatically at the Auto Picture Off time.
This product is designed to reduce the file size of high-resolution
pictures to fit the screen’s ideal resolution when they are copied onto
the internal memory.
If you want to disable the settings, you can change to the original size
by selecting <Settings> - <General> - <Frame Memory Copy>.
2010-04-23 �� 8:51:04
8
The digital frame is not recognized as a
removable disk when I connect it to a PC
with the USB cable.
The 700T has 2 USB connectors. You must connect the USB
] because the digital frame will not be recognized
connector [
as a removable disk if only the auxiliary power (DC 5V) connector is
connected to a PC.
English
Product Specifications
Classification
Details
Model name
700T
Panel
Type
7” TFT LCD
Resolution
800 x 600
Supported format
JPEG (Progressive or CMYK type pictures are not supported.)
Internal memory
1 GB
USB
Host (USB 2.0) / Device (USB 2.0)
Power
supply
General
Rating
External DC power supply device (12 V)
Power consumption
General: 5.3 W / Power off: Under 1 W
Size (Width x height x depth)
200.7 x165.3 x 30.0 mm
Weight
350 g
The product design may differ according to the model, and specifications are subject to change without prior
notice for product performance enhancement.
This device is a Class B digital apparatus.
N Recommended memory capacities for different types of memory cards:
(The recommended memory capacities indicated below are based on our factory test and may differ depending on the
manufacturer.)
SD
Up to 2 GB
microSD
Up to 2 GB
miniSD
Up to 256 MB
SDHC
Up to 16 GB
microSDHC
Up to 8 GB
USB
Up to 32 GB
BN68-02886B-02.indb 8
2010-04-23 �� 8:51:04
Produit et éléments
Composants
Câble d’alimentation/
adaptateur
Câble USB
Support du cadre
numérique
Manuel de
l’utilisateur/
Carte de
garantie *
9
Chiffon de nettoyage
Français
Cadre photo
numérique
Veuillez vous assurer que les composants suivants sont bien inclus
dans le carton d’emballage avant d’utiliser le produit.
* non disponible partout
Nom et fonction de chaque élément
Bouton tactile
Effleurez l’un des boutons.
Description
Allume le cadre ; Eteint le cadre (maintenir la
pression)
Accède aux menus
Permet de naviguer dans le menu ou de
modifier des options.
Permet de sélectionner une option dans le
menu.
Permet de revenir à l’étape précédente.
(Retour à l’écran principal si enfoncé pendant 2
secondes.)
Permet de lancer un diaporama.
Attention: Ne maintenir aucun bouton enfoncé pendant le démarrage du cadre photo numérique. Les boutons tactiles
sont inopérants pendant le démarrage du cadre photo numérique.
Branchement
du périphérique
de stockage
USB
Raccord du câble
d’alimentation
Connectez le câble
d’alimentation.
Emplacement pour carte
mémoire SD
Insérez la carte mémoire
SD pour afficher les images
enregistrées.
BN68-02886B-02.indb 9
Branchez un
périphérique de
stockage USB.
Raccord du câble USB
(branchement à l’ordinateur)
Effectuez la connexion à un PC pour
copier des images vers la mémoire
interne ou utiliser l’appareil en tant que
Mini Monitor.
2010-04-23 �� 8:51:07
Configuration de votre cadre numérique
!
700T peut être utilisé si on effectue la
connexion à un PC via le câble USB (en plus
du câble d’alimentation secondaire).
Il est cependant susceptible de ne pas
fonctionner correctement si l’alimentation du
PC n’est pas stable. Dans ce cas, connectez
l’adaptateur secteur.
Câble USB
Câble
d’alimentation
auxiliaire
10
Vissez complètement le support au cadre numérique.
Français
Utilisation du cadre numérique
Affichage des images
Appuyez sur [
].
Les images enregistrées dans la mémoire interne du produit ou dans
le périphérique de stockage externe peuvent être affichées dans une
grande série d’options.
Seule une carte mémoire SD ou un périphérique de stockage USB
peuvent servir de périphérique de stockage externe.
Reportez-vous à la page suivante pour les options de menu.
Utilisez les touches
[▲,▼,◄,►] pour déplacer
l’image de votre choix et
appuyez sur [ ].
Le diaporama commence à
partir de l’image que vous
avez sélectionnée.
Si vous appuyez sur le bouton [ ] pendant un diaporama, les menus <Accueil>, <Rotat.>, <Zoom> et <Paramètres> vont
s’afficher.
• Pour utiliser l’option <Rotat.>, <Mode d’affichage> doit être défini sur <Photos uniquement>, <Photo et horloge> ou <Photo
et calendrier>.
• Pour utiliser l’option <Zoom>, <Mode d’affichage> doit être défini sur <Photos uniquement> ou <Photo et horloge>.
Utilisation en tant que Mini Monitor
Connectez le cadre photo numérique à un PC à l’aide du câble USB
pour l’utiliser en tant que Mini Monitor.
Connectez le cadre photo numérique à un PC à l’aide du câble USB
pour l’utiliser en tant que Mini Monitor (moniteur secondaire). Frame
Manager doit être installé sur votre PC pour que vous puissiez
utiliser l’appareil en tant que Mini Monitor.
Rendez-vous sur le site http://samsung.com/ pour télécharger Frame
Manager et obtenir des instructions sur l’utilisation de l’appareil en tant
que Mini Monitor.
Seul un moniteur auxiliaire peut être utilisé à la fois.
* Les boutons du cadre photo numérique sont désactivés (dans Mass
Storage ou mode Mini Monitor) lorsque le cadre est connecté à un
ordinateur.
BN68-02886B-02.indb 10
!
Exigences PC requises pour une utilisation
en tant que Mini Monitor
• Système d’exploitation : Windows XP SP2, Vista
• USB : Extended Host Controller(EHCT)
USB 2.0 pris en charge
• RAM : 256 Mo ou plus
• Processeur : 2,4 GHz ou plus
2010-04-23 �� 8:51:09
Mise à jour du micrologiciel
!
Préparations de la mise à
jour du micrologiciel
• Cadre photo numérique
• Fichier de mise à jour du
micrologiciel
• Carte mémoire SD ou
périphérique de stockage USB
1
2
3
4
Téléchargez et installez le dernier micrologiciel sur la page
d’accueil de Samsung Electronics.
Connectez-vous à http://samsung.com/ et entrez le nom du
modèle dans le champ de recherche. (700T)
Téléchargez le micrologiciel approprié et décompressez-le.
11
Français
Copiez le fichier décompressé (***.isp) vers la carte mémoire SD
ou vers une clé USB et connectez-vous au cadre numérique.
Sélectionnez <Paramètres> - <Assistance> - <Mise à niveau du
logiciel> avec les boutons au dos du produit. Le micrologiciel est
mis à jour.
Une fois la mise à jour terminée, éteignez votre cadre numérique,
retirez la carte mémoire externe (carte SD/clé USB) puis rallumez
le cadre numérique.
Vous pouvez vérifier si la version du micrologiciel a été mise à
jour dans <Paramètres> - <Assistance> - <Informations sur le
produit>.
Options du menu
Les boutons vous permettent de définir différentes fonctions.
<Accueil>
<Copier>
<Supprimer>
<Sélectionner
plusieurs fichiers>
<Sélectionner le
périphérique de
stockage>
<Paramètres>
Passe à l’écran principal
Si une carte mémoire externe (carte mémoire SD / clé
USB) est connectée au produit,
• Copie les images de la carte mémoire externe vers la
mémoire interne
• Copie les images de la mémoire interne vers la carte
mémoire externe
Supprime les images de la mémoire interne ou de la carte
mémoire externe
Sélectionne l’exécution de fonctions sur plusieurs fichiers
comme le diaporama, la copie, la suppression, etc.
Si une carte mémoire externe (carte mémoire SD / clé
USB) est connectée au produit,
• Sélectionne la mémoire interne ou la carte mémoire
externe (carte mémoire SD / clé USB)
Passe à l’écran Settings.
* Si vous utilisez le MENU, sélectionnez l’image, puis appuyez sur le bouton [
].
L’heure actuelle configurée dans <Paramètres> - <Horloge> s’affiche. Le réglage
de l’heure actuelle peut s’effacer si l’adaptateur est débranché pendant une longue
période. Veillez à ce que l’adaptateur soit toujours branché.
Connectez le cadre photo numérique à un PC à l’aide du câble USB pour l’utiliser
en tant que Mini Monitor.
BN68-02886B-02.indb 11
2010-04-23 �� 8:51:10
<Transition de
diaporama>
<Vitesse du
diaporama>
12
Français
Photos
<Mode Diaporama>
<Ordre du
diaporama>
• <Toutes les photos / Photos du dossier / Une photo>
Définit l'ordre du diaporama
• <Normal / Aléatoire>
<Mode d’affichage>
Définit le mode d'affichage du diaporama
• <Photos uniquement / Photo et horloge / Photo et calendrier /
Multiview 1 / Multiview 2>
• <Taille initiale> : Si les dimensions de la photo sont inférieures à
celles de l'écran, elle s'affiche à sa taille d'origine
et si les dimensions de la photo dépassent celles
de l'écran, elle est ajustée proportionnellement à
celles-ci.
• <Ajust. auto> : Ajuste l'image proportionnellement à la taille de
l'écran
• <Aj. largeur> : Ajuste l'image à la largeur de l'écran
Affiche le nom du fichier de la photo et sa date de création
<Rapport d’aspect>
<Afficher les
informations sur la
photo>
<Définir l’horloge>
<Format de date>
Horloge
<Format de l’heure>
<Type d’horloge>
<Installation rapide>
Généralités
<Langue>
<Luminosité>
<Mar./Arr. image
autom.>
<Mode de
démarrage>
<Ecran de veille>
<Copie mémoire
cadre>
<Activer la
communication USB>
<Mise à niveau du
logiciel>
<Réinitialiser>
Assistance
<Guide de produits>
<Informations sur le
produit>
BN68-02886B-02.indb 12
Définit les effets du diaporama
• <Aucun effet / Fondu / Stores / Alvéole / Mosaïque / Damier /
Dissolution / Effacer / Etendre / Soie / Transition coin / Roue / Ellipse
/ Aléatoire>
Définit la vitesse du diaporama
• Rapide / Normal / Lent >
Les images trop lourdes peuvent ne pas s’afficher à cette vitesse de
diaporama.
Règle l’heure actuelle
Sélectionne le mode d'affichage du mois, de l’année, du jour
(YYYY/MM/DD, MM/DD/YYYY, DD/MM/YYYY)
Sélectionne le mode d'affichage de l'heure (12 heures, 24 heures)
Sélectionne le mode d'affichage de l'horloge (<Horloge uniquement>,
<Horl. et calend.>)
Réglages rapides des fonctions les plus courantes.
(<Mode d’affichage>, <Transition de diaporama>, <Définir l’horloge>,
and <Mode de démarrage>)
Sélectionne la langue de l'écran (OSD)
Règle la luminosité de l'écran
Règle l'écran pour qu'il s'allume ou s'éteigne automatiquement à
certaines heures
Sélectionne l'écran à afficher à l'allumage de l'écran
• <Accueil> / <Dernier mode exécuté> / <Diaporama>
Si aucune touche n’est utilisée pendant 10 minutes, l’économiseur
d’écran actuellement configuré s’affichera.
• <Diaporama> / <Horloge>
• <Taille initiale>: Copie tel quel un fichier original
• <Redimensionné>: Réduit la taille du fichier pour qu'il soit à la
résolution optimale puis le copie
Sélectionne le mode de reconnaissance à utiliser lorsque le cadre
numérique est connecté à un ordinateur avec un câble USB
Utilisez-le comme disque amovible ou comme Mini Monitor
Utilisation comme cadre photo numérique
Met à jour le micrologiciel
Réinitialise les options du menu personnalisées par l'utilisateur sur
leur valeur par défaut
(à l'exception des paramètres heure et langue de l'écran)
Guide des fonctions du produit
Affiche le nom du modèle du produit, la version du micrologiciel, la
mémoire interne et les copyrights
2010-04-23 �� 8:51:10
Dépannage
Consultez le tableau ci-dessous si vous constatez un dysfonctionnement.
Symptômes et questions
Causes et actions correctives
Le cadre ne veut pas s'allumer.
On peut voir des points ressemblant à des
fuites de lumière sur les bords de l'écran de
l'horloge.
Vérifiez que le câble d'alimentation est correctement branché.
L'heure est mal réglée.
Le réglage de l'heure actuelle peut s'effacer si l'adaptateur est débranché
pendant une longue période. Laissez l'adaptateur branché.
L'appareil met du temps à afficher une image
une fois qu'il est allumé.
L'appareil met du temps à passer d'une image
à l'autre.
Il est recommandé de diminuer la résolution de l'image.
J'ai connecté un périphérique de stockage
externe (périphérique de stockage USB ou
carte mémoire SD), mais il ne fonctionne pas.
Les fichiers JPEG ne s'affichent pas.
Certaines images ne s'affichent pas dans le
diaporama.
La taille de l'image change lorsque je la fais
pivoter.
L'image prend une apparence étirée à
l'horizontale ou à la verticale.
Les aperçus sont trop lents.
Des effets du diaporama s'affichent quand
je n'ai sauvegardé qu'une seule image dans
la carte mémoire ou quand j'interromps le
diaporama lorsque plusieurs photos sont
enregistrées dans la carte mémoire.
Dans quel ordre s'affichent les images
enregistrées dans la carte mémoire ?
Le diaporama ne démarre pas
automatiquement.
J'ai activé <Mar./Arr. image autom.> mais
l'écran ne s'allume pas automatiquement.
BN68-02886B-02.indb 13
Il se peut que vous n'arriviez pas à copier des fichiers si la section FAT de
la mémoire interne est endommagée. Réessayez après avoir formaté la
mémoire interne.
• 700T peut être utilisé si on connecte l’adaptateur secteur au lieu du câble
USB.
• Vérifiez que le périphérique de stockage externe est branché
correctement ou essayez de le formater.
• Vérifiez que les fichiers JPEG sont enregistrés sur le périphérique de
stockage externe.
• Les fichiers images anormaux (0 Ko, JPEG endommagé) ne s'afficheront
pas à l'écran.
• Le périphérique de stockage externe n'est pas pris en charge.
Réessayez en utilisant un autre périphérique de stockage.
• Les fichiers JPEG enregistrés progressivement ou les fichiers JPEG
enregistrés sous les coordonnées de couleur CMJN ne s'afficheront pas.
• Les images modifiées sur un éditeur d'images JPEG (Photoshop,
Paintshop, etc.) peuvent ne pas s'afficher normalement. Modifiez l'image
sur un ordinateur, reconvertissez-la au format JPEG, enregistrez et
réessayez.
Ce produit peut stocker un maximum de 4 000 photos. Toutes les images
en trop ne seront pas reconnues et ne s'afficheront pas sous forme de
diaporama.
La taille de l'image change automatiquement en fonction de son angle de
rotation (90°, -90°) afin d'afficher toute l'image à l'écran.
13
Français
Je ne peux plus copier de fichiers quand la
mémoire interne utilise trop de capacité.
Les écrans LCD noirs peuvent présenter naturellement cet effet, qui n'est
pas un défaut.
Appuyez sur [ ] sur l'écran du diaporama. Allez dans <Paramètres>
- <Photos> - <Rapport d’aspect> et modifiez le paramètre sur <Taille
initiale> et revérifiez.
Les aperçus peuvent être lents pour les grandes images et les images
multiples.
Les effets du diaporama s’afficheront automatiquement pour protéger
l’écran.Ce n'est pas une erreur.
Elles sont organisées en fonction des noms des fichiers. L'ordre de
défilement du diaporama est déterminé par le numéro, les lettres en
majuscules et les lettres en minuscules. Notez qu’un nom de fichier peut
contenir jusqu’à 255 caractères pour les langues utilisant l’alphabet romain
et jusqu’à 127 caractères pour les autres langues.
Vérifiez si <Mode de démarrage> est activé sur <Diaporama> sous
<Paramètres> - <Généralités>.
• Vérifiez que l'heure actuelle a été réglée correctement.
• L'écran ne s'allume pas automatiquement si vous avez éteint le cadre
numérique en appuyant sur [ ] quand <Mar./Arr. image autom.> a été
activé. L'écran s'allume automatiquement s'il était éteint au moment où
Auto Screen Off a été activé.
2010-04-23 �� 8:51:11
Symptômes et questions
La taille et la résolution des images que j'ai
copiées depuis une carte mémoire ou SD
vers la mémoire interne ont été modifiées.
Le cadre numérique n'est pas reconnu
comme disque amovible quand je le branche
à un ordinateur via un câble USB.
14
Causes et actions correctives
Ce produit est conçu pour réduire la taille des fichiers des images haute
résolution pour s'adapter à la résolution idéale de l'écran quand ils sont
copiés vers la mémoire interne.
Si vous voulez désactiver les paramètres, vous pouvez revenir à la
taille d'origine en sélectionnant <Paramètres> - <Généralités> - <Copie
mémoire cadre>.
Le modèle 700T présente 2 connecteurs USB. Vous devez brancher
le connecteur USB [
] car le cadre numérique ne sera pas reconnu
comme disque amovible si le connecteur d’alimentation auxiliaire (5 V
c.c.) est branché à un ordinateur.
Français
Caractéristiques techniques du produit
Classification
Détails
Nom du modèle
700T
Ecran
TFT LCD 7”
Type
Résolution
800 x 600
Format pris en charge
JPEG (Les images JPEG progressives et CMJN ne sont pas
prises en charge.)
Mémoire interne
1 Go
USB
Hôte (USB 2.0) / Périphérique (USB 2.0)
Alimentation
Général
Signalétique
Adaptateur secteur externe (12 V)
Consommation d'énergie
Général : 5,3 W sur arrêt : inférieur à 1 W
Dimensions (L x H x P)
200,7 x165,3 x 30,0 mm
Poids
350 g
Le design du produit peut varier en fonction du modèle. Les spécifications peuvent être modifiées sans avis
préalable en vue d’améliorer les performances du produit.
Ce périphérique est un appareil numérique de classe B.
N Les capacités de mémoire recommandées pour les différents types de cartes mémoire sont :
(Les capacités de mémoire recommandées indiquées ci-dessous sont basées sur notre test en usine et
peuvent différer selon le fabricant.)
SD
Jusqu’à 2 Go
microSD
Jusqu’à 2 Go
miniSD
Jusqu’à 256 Mo
SDHC
Jusqu’à 16 Go
microSDHC
Jusqu’à 8 Go
USB
Jusqu’à 32 Go
BN68-02886B-02.indb 14
2010-04-23 �� 8:51:11
Ürün ve Parçalar
Parçalar
Dijital fotoğraf
çerçevesi
Güç kablosu/
adaptörü
Lütfen ürünü kullanmadan önce, aşağıdaki tüm öğelerin teslim edilen
pakette bulunup bulunmadığını kontrol edin.
USB kablosu
Dijital çerçeve Kullanıcı kılavuzu/
Garanti Kartı *
altlığı
Temizleme Bezi
* Her yerde mevcut değildir
Her bir parçanın adı ve işlevi
Çalıştırma düğmelerinden birisine
hafifçe dokunun.
Dokunma
düğmesi
15
Açıklama
Erişim menüleri
Türkçe
Çerçeveyi açın; Çerçeveyi kapatın (dokunun ve
basılı tutun)
Menüdeki seçenekler üzerinde gezinir veya bu
seçenekleri değiştirir.
Menüde bir seçenek seçer.
Önceki aşamaya geri döner.
(2 saniye boyunca basıldığında, ana ekrana
gider.)
Bir slayt gösterisi başlatır.
Dikkat: Fotoğraf çerçevesi önyüklenirken, dokunma düğmelerine basmayın. Fotoğraf çerçevesi
önyüklenirken basılan dokunma düğmeleri çalışmaz.
USB bellek
aygıtı
bağlantısı
Güç kablosu bağlantısı
Güç kablosunu bağlayın.
SD bellek kartı yuvası
Kaydedilen resimleri
görüntülemek için SD
bellek kartını takın.
BN68-02886B-02.indb 15
Bir USB
depolama aygıtı
bağlayın.
USB bağlantı kablosu
(PC bağlantısı)
Resimleri dahili belleğe
kopyalamak için, bir PC'ye
bağlayın veya bir Mini Monitor
olarak kullanın.
2010-04-23 �� 8:51:13
!
Dijital çerçevenizi ayarlayın
700T, USB kablosu vasıtasıyla bir PC'ye
bağlayarak kullanılabilir (yardımcı güç kablosu
ile).
Ancak, PC'nizdeki güç kaynağı sabit değilse,
düzgün çalışmayabilir. Bu durumda güç
adaptörünü bağlayın.
USB Kablosu
Yardımcı güç
kablosu
Dijital çerçeve altlığını, çerçeveye tamamen
sabitleninceye kadar vidalayın.
Dijital Çerçevenin Kullanılması
16
Resimlerin görüntülenmesi
Türkçe
[
] düğmesine
basın.
Ürünün dahili belleğinde veya harici bellek aygıtında kayıtlı
resimler çeşitli seçeneklerde görüntülenebilir.
Yalnızca bir SD bellek kartı veya USB bellek aygıtı, harici bir
bellek aygıtı olarak kullanılabilir.
Menü seçenekleri için aşağıdaki sayfaya bakın.
İstediğiniz resme
geçmek için [▲,▼,◄,►]
düğmelerini kullanın ve [
] düğmesine basın.
Seçtiğiniz resimden bir
slayt gösterisi başlatılır.
Bir slayt gösterisi sırasında [MENÜ] düğmesine basarsanız, <Giriş Sayfası>, <Döndür>, <Zoom> ve <Ayarlar> menüleri
görüntülenir.
• <Döndür> seçeneğini kullanmak için, <Görüntüleme Modu>; <Yalnızca Fotoğraf>, <Fotoğraf ve Saat> veya <Fotoğraf
ve Takvim> olarak ayarlanmalıdır.
• <Zoom> seçeneğini kullanmak için, <Görüntüleme Modu>; <Yalnızca Fotoğraf> veya <Fotoğraf ve Saat> olarak
ayarlanmalıdır.
Bir Mini Monitor olarak kullanma
Bir Mini Monitor olarak kullanmak için dijital çerçeveyi, USB
kablosu ile bir PC'ye bağlayın.
Bir Mini Monitor (yardımcı monitör) olarak kullanmak için dijital
çerçeveyi, USB kablosu ile bir PC'ye bağlayın. Ürünü bir Mini
Monitor olarak kullanmak için PC'nize Frame Manager'ı
yüklemelisiniz.
Frame Manager'ı indirmek ve ürünü bir Mini Monitor olarak
kullanmaya yönelik talimatlar için http://samsung.com/ adresinde
oturum açın.
Bir seferde yalnızca bir yardımcı monitör kullanılabilir.
* Bir PC'ye bağlanıldığı zaman dijital fotoğraf çerçevesindeki
düğmeler devre dışı bırakılır (Yığın Depolama veya Mini Monitör
modunda).
BN68-02886B-02.indb 16
!
Bir Mini Monitor olarak kullanmak
için PC gereksinimleri
• OS: Windows XP SP2, Vista
• USB: Genişletilmiş Ana Bilgisayar
Kontrol Cihazı (EHCT)
USB 2.0 desteklenir
• RAM : 256MB veya üzeri
• CPU: 2,4GHz veya üzeri
2010-04-23 �� 8:51:15
Ürün yazılımı güncelleme
!
Ürün yazılım güncellemesi
için hazırlıklar
• Dijital fotoğraf çerçevesi
• Güncelleme için ürün yazılımı
dosyası
• USB belleği veya SD kartı
Samsung Electronics ana sayfasından en yeni ürün
yazılımını indirin ve yükleyin.
1
2
3
4
http://samsung.com/ adresinde oturum açın ve arama
alanına model adını girin. (700T)
İlgili ürün yazılımını karşıdan indirin ve sıkıştırılmış dosyayı
açın.
Açılan sıkıştırılmış ***.isp dosyasını SD kartına veya USB
bellek aygıtına yükleyin ve dijital çerçeveye bağlayın.
Ürünün arkasındaki düğmelerle <Ayarlar> - <Destek>
- <Yazılımı Yükselt> seçeneğini seçin. Ürün yazılımı
güncellenir.
Güncelleme sona erdiğinde, dijital çerçeveyi kapatın, harici
bellek aygıtını (SD kartı/USB bellek aygıtı) çıkartın ve dijital
çerçeveyi tekrar açın.
Ürün yazılım sürümünün <Ayarlar> - <Destek> - <Ürün
Bilgileri> seçeneğinde güncellenip güncellenmediğini
kontrol edin.
Menü Seçenekleri
17
Düğmeleri kullanarak çeşitli işlevler ayarlayabilirsiniz.
<Sil>
<Birden Fazla
Dosya Seç>
<Depolama Cihazı
Seçin>
<Ayarlar>
Ana ekrana gider
Harici bellek aygıtı (SD bellek kartı/USB bellek aygıtı)
ürüne bağlıysa,
• Harici bellek aygıtındaki resimleri dahili belleğe
kopyalar
• Dahili bellekteki resimleri harici bellek aygıtına
kopyalar
Dahili bellekteki veya harici bellek aygıtındaki resimleri
siler
Slayt gösterisi, kopyalama, silme gibi işlevleri
çalıştırmak için birden fazla dosya seçer.
Harici bellek aygıtı (SD bellek kartı/USB bellek aygıtı)
ürüne bağlıysa,
• Dahili belleği veya harici bellek aygıtını (SD bellek
kartı/USB bellek aygıtı) seçin
Ayarlar ekranına gider.
* MENÜ’yü kullanırsanız, resmi seçin ve ardından [
Türkçe
<Giriş Sayfası>
<Kopyala>
] düğmesine basın.
<Ayarlar> - <Saat> seçeneğinde yapılandırılan geçerli saat görüntülenir. Güç
adaptörünün bağlantısı uzun bir süre kesik kalırsa, geçerli saat ayarı silinebilir.
Lütfen güç adaptörünün bağlı olmasına dikkat edin.
Bir Mini Monitor olarak kullanmak için dijital çerçeveyi, USB kablosu ile bir
PC'ye bağlayın.
BN68-02886B-02.indb 17
2010-04-23 �� 8:51:16
<Slayt Gösterisi
Geçişi>
<Slayt Gösterisi Hızı>
Fotoğraflar
<Slayt Gösterisi
Modu>
<Slayt Gösterisi
Sırası>
<Görüntüleme Modu>
<En-Boy Oranı>
18
Türkçe
<Fotoğraf Bilgisini
Görüntüle>
<Saat Ayarı>
Saat
<Tarih Biçimi>
<Saat Biçimi>
<Saat Türü>
<Hızlı Kurulum>
<Dil>
<Parlaklık>
<Otomatik Resim
Açık/Kapalı>
<Başlatma Modu>
Genel
<Ekran Koruyucu>
<Çerçeve Belleğini
Kopyala>
<USB İletişimini
Etkinleştirin>
<Yazılımı Yükselt>
<Sıfırla>
Destek
BN68-02886B-02.indb 18
<Ürün Kılavuzu>
<Ürün Bilgileri>
Slayt gösterisi efektlerini ayarlar
•<Efekt yok / Soluklaştır / Panjurlar / Çapraz Birleş / Mozaik / Satranç
Tahtası / Çözül / Silinme / Genişlet / İpeksi / Köşe geçişi / Tekerlek /
Elips / Rasgele>
Slayt gösterisi hızını ayarlar
• <Hızlı / Normal / Yavaş>
Büyük dosya boyutlu görüntüler, geçerli olan yapılandırılmış slayt
gösterisi hızında görüntülenmeyebilir.
• <Tüm fotoğraflar / Klasördeki fotoğraf / Bir fotoğraf>
Slayt gösterisi sırasını ayarlar
• <Normal / Karışık>
Slayt gösterisi görüntüleme modunu ayarlar
• <Yalnızca Fotoğraf / Fotoğraf ve Saat / Fotoğraf ve Takvim / Çoklu
Görünüm 1 / Çoklu Görünüm 2>
• <Orjnl Boyutta>: Ekrandan daha küçük bir resim orijinal boyutunda
görüntülenir ve ekrandan daha büyük bir resim
doğru orantılı olarak ekran boyutuna küçültülür.
• <Otomatik Sığdır>: Resmi doğru orantılı olarak ekran boyutuna
sığdırır
• <Genişliğe Sığdır>: Resmi ekranın yatay genişliğine sığdırır
Bir resmin dosya adını ve oluşturulma tarihini görüntüler
Mevcut zamanı ayarlar.
Ay, yıl, gün görüntüleme modunu seçer
(YYYY/MM/DD, MM/DD/YYYY, DD/MM/YYYY)
Saat görüntüleme modunu seçer (12 Saat, 24 Saat)
Saat görüntüleme modunu seçer (<Yalnızca Saat>, <Saat ve Takvim>)
Sık kullanılan işlevler için kolay ayarlar
(<Görüntüleme Modu, <Slayt Gösterisi Geçişi>, <Saat Ayarı> ve
<Başlatma Modu>)
OSD (ekranda gösterim) dilini seçer
Ekran parlaklığını ayarlar
Ekranı belirli zamanlarda otomatik olarak açılması ve kapanması için
ayarlar
Dijital çerçeve açıldığında görüntülenecek ekranı seçer
• <Giriş Sayfası> / <Son Mod> / <Slayt Gösterisi>
Eğer 10 dakika süresince hiç bir düğmeye basılmazsa, geçerli olan
yapılandırılmış ekran koruyucu belirecektir.
• <Slayt Gösterisi> / <Saat>
• <Orijinal Boyut>: Orijinal bir dosyayı olduğu gibi kopyalar
• <Yndn Boyutlandırıldı>: Dosya boyutunu küçülterek ekranın en
iyi çözünürlüğünü eşleştirir ve ardından
kopyalar.
Dijital çerçeve bir USB kablosuyla PC'ye bağlandığında kullanılacak
algılama modunu seçer
Çıkarılabilir bir disk veya Mini Monitor olarak kullanın
Dijital bir fotoğraf çerçevesi olarak kullanın
Ürün yazılımını günceller
Kullanıcının özelleştirdiği menü seçeneklerini varsayılana sıfırlar
(Saat ayarı ve ekran dili ayarı hariç)
Ürün işlevleri kılavuzu
Ürün model adını, ürün yazılım sürümünü, dahili belleği ve telif
haklarını görüntüler
2010-04-23 �� 8:51:17
Sorun Giderme
Bir arızadan şüphelenildiğinde, önce aşağıdaki tabloyu kontrol edin.
Belirtiler ve sorular
Nedenler ve düzeltmeler
Resim yatay veya dikey olarak daraltılmış
gibi görünüyor.
Önizlemeler çok yavaş.
Yalnızca bellek kartında olmasını
istediğim bir resmi kaydettiğimde veya
bellek kartında kayıtlı birden fazla resmin
slayt gösterisini duraklattığımda, slayt
gösterisi efektleri görüntüleniyor.
19
Türkçe
Güç açılmıyor.
Güç kablosunun doğru bir şekilde bağlandığından emin olun.
Saat ekranının kenarlarında ışık sızdırıyor Yapısı nedeniyle siyah LCD panel ekranlar bu etkiyi gösterir, bu bir
gibi görünen noktalar görülebiliyor.
arıza değildir.
Güç adaptörünün bağlantısı uzun bir süre kesik kalırsa, geçerli
Saat ayarı yanlış.
saat ayarı silinebilir. Güç adaptörünü bağlı tutun.
Güç açıldıktan sonra resimlerin
görüntülenmesi uzun zaman alıyor.
Resim çözünürlüğünün azaltılması önerilir.
Bir resimden diğerine geçilmesi uzun
zaman alıyor.
Dahili belleği kullanmak için fazladan
Dahili belleğin FAT kısmı hasar gördüyse, dosyaları
kapasite olmasına rağmen daha fazla
kopyalayamayabilirsiniz. Dahili belleği biçimlendirdikten sonra
dosya kopyalayamıyorum.
tekrar deneyin.
• 700T, USB kablosunun yerine güç adaptörünün bağlanmasıyla
kullanılabilir.
• Harici bellek aygıtının uygun bir şekilde bağlandığından emin
olun veya tekrar biçimlendirmeyi deneyin.
Harici bir bellek aygıtına (USB bellek
• JPEG dosyalarının harici bellek aygıtına kaydedildiğinden emin
aygıtı veya SD bellek kartı) bağlandım,
olun.
ancak çalışmıyor.
•A
normal resim dosyaları (0 Kbayt, bozuk JPEG) ekranda
görüntülenmez.
• Bağlanan harici bellek aygıtı desteklenmiyor. Başka bir depolama
aygıtı deneyin.
• Devamlı olarak kaydedilen JPEG dosyaları veya CMYK rengi
olarak kaydedilen JPEG dosyaları görüntülenmez.
• Bir JPEG resim düzenleyiciyle (Photoshop, Paintshop, vb.)
JPEG dosyaları görüntülenmiyor.
düzenlenen resimler normal olarak görüntülenmeyebilir. Resmi
PC'de düzenleyin, tekrar JPEG formatına dönüştürün, kaydedip
tekrar deneyin.
Bazı resimler slayt gösterisi olarak
Bu ürün maksimum 4.000 resim içerebilir. Fazla resimler
görüntülenmiyor.
algılanmaz ve slayt gösterisi olarak görüntülenmez.
Resmi döndürdüğümde resim boyutu
Tüm resmi ekranda görüntülemek için resim boyutu, döndürme
değişiyor.
açısına (90°, -90°) bağlı olarak otomatik olarak değişir.
Slayt gösterisi ekranında [ ] düğmesine basın. <Ayarlar> <Fotoğraflar> - <En-Boy Oranı> seçeneğine gidin ve ayarı <Orjnl
Boyutta> olarak değiştirip tekrar kontrol edin.
Önizlemeler büyük boyutlu resimlerde veya çoklu resimlerde yavaş
olabilir.
Slayt gösterisi efektleri paneli korumak için otomatik olarak
görüntülenir. Bu bir hata değildir.
Resimler dosya adlarına göre sıralanır. Slayt gösterisi görüntüleme
sırası numara, büyük harf ve küçük harf sırasına göre belirlenir. Bir
dosya isminin, latin alfabesi kullanan dillerde en fazla 255 karakter,
diğer dillerde ise en fazla 127 karakter olabileceğine lütfen dikkat
edin.
<Startup Mode> seçeneğinin <Ayarlar> - <Genel> menüsünde
Slayt gösterisi otomatik olarak
başlamıyor.
<Slayt Gösterisi> olarak ayarlandığından emin olun.
• Geçerli saatin doğru olarak ayarlandığından emin olun.
• <Otomatik Resim Açık/Kapalı> seçeneği seçiliyken dijital
<Otomatik Resim Açık/Kapalı> seçeneğini
çerçeveyi [ ]
ayarladım, ancak ekran otomatik olarak
düğmesine basarak kapattığınızda, ekran otomatik olarak
açılmıyor.
açılmaz. Güç, Otomatik Ekran Kapatma saatinde otomatik olarak
kapatıldıysa ekran otomatik olarak açılır.
Bellek kartında kayıtlı resimler hangi
sırada görüntülenir?
BN68-02886B-02.indb 19
2010-04-23 �� 8:51:17
Belirtiler ve sorular
USB belleğinden veya SD kartından
dahili belleğe kopyaladığım resimlerin
çözünürlüğü ve dosya boyutu değişti.
USB kablosuyla PC'ye bağladığımda,
dijital çerçeve çıkarılabilir bir disk olarak
algılanmıyor.
Nedenler ve düzeltmeler
Bu ürün, yüksek çözünürlüklü resimlerin dosya boyutunu dahili
belleğe kopyalandıklarında ekranın ideal çözünürlüğüne uygun hale
getirmek için küçültmek üzere tasarlanmıştır.
Ayarları devre dışı bırakmak istiyorsanız, <Ayarlar> - <Genel> <Çerçeve Belleğini Kopyala> seçeneğini seçerek orijinal boyuta
değiştirebilirsiniz.
]
700T, 2 USB konektörüne sahiptir. USB konektörünü [
bağlamalısınız, çünkü yalnızca yardımcı güç (DC 5V) konektörü bir
PC'ye bağlıysa dijital çerçeve çıkarılabilir bir disk olarak algılanmaz.
Ürün Özellikleri
Sınıflandırma
Model adı
Panel
20
Ayrıntılar
700T
Tür
7 inç TFT LCD
Türkçe
Çözünürlük
Desteklenen biçim
800 x 600
JPEG (Aşamalı veya CMYK türü resimler desteklenmez.)
Dahili bellek
USB
Güç
Derecelendirme
kaynağı
Güç tüketimi
Genel
Boyut (Genişlik x yükseklik x
derinlik)
Ağırlık
1 GB
Ana Bilgisayar (USB 2.0) / Aygıt (USB 2.0)
Harici DC gücü besleme cihazı (12 V)
Genel: 5,3 W / Güç kapalı: 1 W altı
200,7 x 165,3 x 30,0 mm
350 g
Ürün tasarımı modele göre değişebilir; özellikler, ürün performansını iyileştirmek amacıyla önceden bilgi verilmeden
değiştirilebilir.
Bu cihaz, bir Sınıf B dijital cihaz aparatıdır.
N Farklı bellek kartı türleri için önerilen bellek kapasiteleri: (Aşağıda önerilen bellek kapasiteleri, fabrika testimize dayalıdır ve
üreticiye bağlı olarak farklılık gösterebilir.)
SD
2 GB’a kadar
microSD
2 GB’a kadar
miniSD
256 MB’a kadar
SDHC
16 GB’a kadar
microSDHC
8 GB’a kadar
USB
32 GB’a kadar
BN68-02886B-02.indb 20
2010-04-23 �� 8:51:17
Üretici Firma:
Samsung Electronics co., Ltd.
416, Maetan-3 Dong, Yeongtong-Gu, Suwon City Gyeonggi-Do, Korea, 443-742
İthalatçı Firma:
Tel : 82 2 2255 0114
Samsung Electronics Istanbul Paz. Ve Tic. Ltd. Sti
FLATOFIS Istanbul Is Merkezi Otakcilar Cad. No:78 Kat:3 No:B3 Eyup Istanbul
Turkey
Tel : 90 212 467 0600
EMC :
LVD :
Samsung Electronics co., Ltd.
Suwon EMC test Lab 416 Maetan-3 Dong, Yeongtong-Gu, Suwon-City
Gyeonggi-Do, Korea, 442-742
Tel: 82 31 200 2185 / Fax: 82 31 200 2189
Nemko Korea Co.,Ltd.
296, Osan-Ri, Mohyeon-Myeon, Cheoin-Gu, Yongin-Si, Gyeonggi-Do, KOREA
449-852
Tel : 82 31 322 2333 / Fax : 82 31 322 2332
21
BN68-02886B-02.indb 21
Türkçe
Bu ürünün ortalama yaşam süresi 7 yıl, garanti suresi 2 yildir
2010-04-23 �� 8:51:17
产品和组件
组件
数码相框
使用本产品之前,请确认产品包装中是否包含以下组件。
电源线/适配器
USB 缆线
数码相框的支架
清洁布
用户手册/
保修卡 *
* 某些地区可能不适用
各部分的名称和功能
轻轻碰触其中一个操作按钮。
触碰式按钮
说明
开启/关闭相框(触碰并按住)
访问菜单
浏览或更改菜单上的选项。
22
选择菜单上的选项。
简体中文
返回上一级菜单。
(长按 2 秒钟将转到主画面。)
开始播放幻灯片。
注意: 请勿在数码相框进入系统时一直按压触控按键,此时按压按键不会产生任何操作.
USB 存储设备
连接
连接 USB 存储
设备。
电源线连接
连接电源线。
USB 缆线连接(PC 连接)
SD 存储卡插槽
插入 SD 存储卡以查看保存
的图片。
BN68-02886B-02.indb 22
连接到 PC 以便将图片复制到
内部存储器或将它用作 Mini
Monitor。
2010-04-23 �� 8:51:20
!
安装相框
通过 USB 缆线(与辅助电源线一起)将 700T
连接至 PC,即可使用 700T。
但是,如果 PC 电源供应不稳定,它可能无
法正常工作。在这种情况下,请连接电源适
配器。
USB 缆线
辅助电源线
转动数码相框的支架至其完全固定。
使用数码相框
查看图片
按 [
]。
保存在产品内部存储器或外部存储设备中的图片可以通过多种方式进行
查看。
只有 SD 存储卡或 USB 存储设备可用作外部存储设备。
通过菜单可对图片应用各种效果。请参阅下一页以了解菜单选项。
使用 [▲,▼,◄,►] 移动
到所需的图片并按[ ]。
从您选择的图片开始播放幻
灯片。
23
简体中文
如果在幻灯片演示期间,按 [ ] 按钮,将显示 <主页>、<旋转>、<缩放> 和 <设置> 菜单。
• 要使用 <旋转> 菜单,<设置> 菜单中的 <查看模式> 必须设置为 <仅照片> 或 <照片和时钟> 或 <照片和日历
>。
• 要使用 <缩放> 菜单,<设置> 菜单中的 <查看模式> 必须设置为 <仅照片> 或 <照片和时钟>。
用作 Mini Monitor
使用 USB 缆线将数码相框连接到 PC 以将其用作 Mini Monitor。
使用 USB 缆线将数码相框连接到 PC 以将其用作 Mini Monitor(
辅助显示器)。您必须先在 PC 上安装 Frame Manager,方能将本
产品用作 Mini Monitor。
请访问 http://samsung.com/ 下载 Frame Manager 并了解将本产
品用作 Mini Monitor 的说明。
一次仅可使用一个辅助显示器。
* 连接到 PC 时,数码相框上的按钮将被禁用(处于大容量存储装
置或 Mini Monitor 模式)。
BN68-02886B-02.indb 23
!
用作 Mini Monitor 的 PC 的要求
• 操作系统:Windows XP SP2,
Vista
• USB:加强型主机控制器 (EHCT)
支持 USB 2.0
• 内存:256MB 或更高
• CPU:2.4GHz 或更高
2010-04-23 �� 8:51:22
固件更新
请访问 Samsung Electronics 主页,下载并安装最新固件。
!
准备固件更新
• 数码相框
• 固件更新文件
• USB 存储器或 SD 卡
1
请访问 http://samsung.com/ 并在搜索字段输入型号名
称。(700T)
2
请下载合适的固件并解压缩。
3
请将解压缩后的 ***.isp 文件复制到 SD 卡或 USB 存储
设备中,并将其连接到数码相框。
4
使用产品背面的按钮选择 <设置> - <支持> - <升级软件>
。固件即可更新。
更新完成后,请关闭数码相框,取出外部存储设备(SD
卡/USB 存储设备),然后再打开数码相框。
您可以通过 <设置> - <支持> - <产品信息> 查看固件是
否已经更新。
菜单选项
用产品的按钮可以设定多样的功能。
24
简体中文
<主页>
转到主画面
<复制>
如果外部存储设备(SD 存储卡/USB 存储设备)已连
接到产品,
• 将外部存储设备中的图片复制到内部存储器中
• 将内部存储器中的图片复制到外部存储设备中
<删除>
删除内部存储器或外部存储设备中的图片
<选择多个文件>
选择多个文件后执行播放幻灯片、复制、删除等功能。
<选择存储设备>
如果外部存储设备(SD 存储卡/USB 存储设备)已连
接到产品,
• 选择内部存储器或外部存储设备(SD 存储卡/USB 存
储设备)
<设置>
移到设定画面。
* 要利用菜单(MENU),就选照片后按[
]按钮。
在<设置>-<时钟>中配置当前时间。如果长时间未连接电源适配器,当前时
间设置将会被清除。请始终连接电源适配器。
使用 USB 缆线将数码相框连接到 PC 以将其用作 Mini Monitor。
BN68-02886B-02.indb 24
2010-04-23 �� 8:51:23
照片
<幻灯片转换>
设置幻灯片演示效果
• <无效果 / 淡入淡出 / 百叶窗 / 交叉梳状 / 马赛克 / 棋盘格 /
溶接 / 擦除 / 延伸 / 丝状 / 尖角过渡 / 滚轮 / 椭圆 / 随机>
<幻灯片播放速度>
设置幻灯片演示速度
• <快 / 正常 / 慢>
在当前配置的幻灯片演示速度下,较大的图像文件将不会显示。
<幻灯片模式>
• <所有照片 / 文件夹中的照片 / 一张照片>
<幻灯片顺序>
设置幻灯片演示顺序
• <正常播放 / 随机播放>
<查看模式>
设置幻灯片演示的显示模式
• <仅照片 / 照片和时钟 / 照片和日历 / 多视图 1 / 多视图 2>
<宽高比>
• <原始大小>:小于屏幕尺寸的图片会按照原始尺寸显示,大于屏幕尺
寸的图片会按正比例缩小到屏幕尺寸。
• <自动调整>:按正比例将图片调整到屏幕大小
• <适合宽度>:将图片调整到屏幕水平宽度
<显示照片信息>
显示图片的文件名和创建日期
<时钟设定>
设置当前时间
<日期格式>
选择年月日显示模式
(YYYY/MM/DD、MM/DD/YYYY、DD/MM/YYYY)
<时间格式>
选择时间显示模式(12 小时制、24 小时制)
<时钟类型>
选择时钟显示模式(<仅时钟>、<时钟和日历>)
<快速设置>
快速设置常用功能
(<查看模式>、<幻灯片转换>、<时钟设定> 和 <启动模式>)
<语言>
选择 OSD(屏幕菜单)语言
<亮度>
调整屏幕亮度
<自动打开/关闭图片>
设置在特定时间自动打开和关闭屏幕
<启动模式>
选择数码相框在接通电源时要显示的首个画面
• <主页> / <上次模式> / <幻灯片>
<屏幕保护程序>
如果 10 分钟内无按钮操作,将会显示当前配置的屏幕保护程序。
• <幻灯片> / <时钟>
<Frame 存储器复制>
• <原始大小>:照原样复制原始文件
• <调整大小>:缩小文件尺寸以满足屏幕的最佳分辨率要求,然后再
复制。
<激活 USB 通信>
当使用 USB 缆线将数码相框连接到 PC 时,选择要使用的识别模式
用作移动磁盘或 Mini Monitor
用作数码相框
<升级软件>
更新固件
<重新设置>
将用户定义的菜单选项复位到默认值
(时间设置和画面语言设置除外)
<产品指南>
产品功能指南
<产品信息>
显示产品型号名称、固件版本、内置存储器和版权
时钟
支持
BN68-02886B-02.indb 25
简体中文
常规
25
2010-04-23 �� 8:51:23
故障诊断
如怀疑产品出现故障,请先查看下表。
症状和问题
26
原因和解决办法
简体中文
电源打不开。
检查电源线连接是否正确。
在时钟画面边缘出现看似漏光的斑点。
黑色 LCD 显示屏本身就存在这种情况,这并非产品缺陷。
时间设置错误。
如果长时间未连接电源适配器,当前时间设置将会被清除。请始终
连接电源适配器。
打开电源后很长时间才显示图像。
从一个图像转到另一个图像需要很长时
间。
建议降低图片分辨率。
虽然内部存储器中还有足够的容量,但是
我无法复制更多的文件。
如果内部存储器的 FAT 扇区受损,您可能无法复制文件。请将内部
存储器格式化,然后再试。
我已连接一个外部存储设备(USB 存储设
备或 SD 存储卡),但它无法工作。
• 通过 USB 缆线(与辅助电源线一起)将 700T 连接至 PC,即可
使用 700T。
• 确保外部存储设备连接正确或尝试将其格式化。
• 确保 JPEG 文件保存在外部存储设备中。
• 屏幕上不会显示异常的图片文件(例如 0 Kb 文件或损坏的 JPEG
文件)。
• 不支持相连的外部存储设备。尝试另一个储存设备。
不显示 JPEG 文件。
• 渐
变式 JPEG 文件或保存为 CMYK 色坐标的 JPEG 文件将无法
显示。
• 用 JPEG 图像编辑器(Photoshop、Paintshop 等)编辑的图像可
能无法正常显示。在计算机上编辑此图像,然后将其转回 JPEG
格式,保存后再试。
一些图片无法以幻灯片方式显示。
本产品最多可容纳 4000 张图片。超过此数额的其他图片将无法被
识别并且无法以幻灯片方式显示。
图片旋转时大小发生变化。
为在屏幕上显示整个图像,图片大小将根据旋转角度(90°、-90°
)而自动变化。
图片看起来好像进行了水平或垂直拉伸。
按幻灯片播放画面上的 [ ]。转到 <设置> - <照片> - <宽高比>
,将设置更改为 <原始大小>,再检查是否有问题。
预览速度太慢。
在处理大图像和多张图像时,预览速度可能较慢。
我只在存储卡中保存了一张图片,或者已
经暂停以幻灯片形式播放存储卡中的多张
图片,但仍然会出现幻灯片播放效果。
幻灯片播放效果将自动显示,以保护显示屏。这并非错误
存储卡中保存的图片将以什么顺序显示?
它们是按照文件名排序的。幻灯片播放顺序由文件名中的数字、大
写字母和小写字母的顺序决定。请注意,如果是采用罗马字母的语
言,文件名的字符长度不得超过 255 个;如果是其他语言,字符长
度不得超过 127 个。
没有自动播放幻灯片。
确保在 <设置> - <常规> 中将 <启动模式> 设置为 <幻灯片>。
• 确认当前时间设置正确。
我已经设置了 <自动打开/关闭图片> 但屏 • 如果在设置 <自动打开/关闭图片> 后按 [ ] 将数码相框关闭,
则屏幕将不会自动打开。只有在 自动关闭图片 时间自动关闭电
幕未自动打开。
源,屏幕才会自动打开。
BN68-02886B-02.indb 26
2010-04-23 �� 8:51:23
症状和问题
原因和解决办法
在将图片复制到内部存储器中时,本产品将减小高分辨率图片的大
从 USB 存储器或 SD 卡复制到内部存储器 小以适合屏幕理想的分辨率。
的图片已经改变了分辨率和大小。
如果要禁用这些设置,可选择 <设置> - <常规> - <Frame 存储器
复制> 将图片更改为原始大小。
],因
通过 USB 缆线将数码相框连接到 PC 时, 700T 配有 2 个 USB 连接器。您必须连接 USB 连接器 [
为如果仅有辅助电源 (DC 5V) 连接器连接到 PC,数码相框将不会
数码相框无法被识别为移动磁盘。
被识别为移动磁盘。
产品规格
分类
详细信息
型号名称
显示屏
700T
类型
7英寸 TFT LCD
分辨率
支持的格式
800 x 600
JPEG(不支持渐变式图片或 CMYK 类型图片。)
内部存储器
USB
电源
额定
1 GB
主机 (USB 2.0)/设备 (USB 2.0)
外部 DC 电源设备 (12V)
一般信息
功耗
尺寸(宽 x 高 x 深)
重量
常规:5.3 瓦 / 关机后:低于 1 瓦
20.07 x 16.53 x 3.00 厘米
350 克
产品的设计可能根据型号不同而有所差别,并且出于对产品性能提高的原因规格可能会有所变更,恕不另行通知。
本设备为 B 类数字仪器。
27
N 不同类型存储卡的推荐存储容量:
SD
最大2 GB
microSD
最大2 GB
miniSD
最大256 MB
SDHC
最大16 GB
microSDHC
最大8 GB
USB
最大32 GB
BN68-02886B-02.indb 27
简体中文
(下面建议的存储器容量基于我们的工厂测试,可能因制造商而异。)
2010-04-23 �� 8:51:23
环境保护期限适用条件
环境温度:0~40˚C
环境湿度:10%~80%
电子相框(LAMP 使用)
部件名称
印刷电路组件
电缆组件
塑料和聚合物部件
金属部件
液晶屏
铅
(Pb)
x
x
o
x
x
汞
(Hg)
o
o
o
o
x
有毒有害物质或元素
镉
六价铬
(Cd)
(Cr6+)
o
o
o
o
o
o
o
o
o
o
多溴联苯
(PBB)
o
o
o
o
o
多溴二苯醚
(PBDE)
o
o
o
o
o
o: 表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006 标准规定的限量要求以下。
x: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006 标准规定的限量要求。
本表表示本机内含有的有害物质情报,部品别有害物质情报是由供应商提供的情报和内部检查结果为基础制作的。
部分部品含有的有害物质在目前技术水准条件下是不可能替代,三星电子为了做到可以替代正不屑的努力着。
1.我们承诺:
- 接收消费者寄回或送回的报废产品。
具体地址请拨打:400-810-5858进行咨询。
注:消费者承担邮寄,快递等相关费用。
2.本产品已经取得中国环境标志认证
- 环境标志表示本产品与同类产品相比,具有低毒少害,节约资源等环境优势,对保护人体健康及生态环境更有益。
- 您可以登录www.spea.gov.cn查询中国环境标志相关信息。
CCC合格声明
28
此产品根据GB4943-2001,GB9254-1998,
GB17625.1-2003,标准获得CCC认证。
简体中文
BN68-02886B-02.indb 28
2010-04-23 �� 8:51:23
產品和元件
元件
數位相框
使用之前,請檢查以確保產品包裝中包含以下所有項目。
電源線/變壓器
USB 纜線
數位相框支架
清潔布
使用手冊/
保固卡 *
* 某些地區可能未提供
各部件的名稱和功能
輕輕觸碰其中一個操作按鈕。
觸碰式按鈕
說明
開啟相框;
關閉相框(按住)
存取功能表
導航或變更功能表上的選項。
選擇功能表上的選項。
返回上一級。
(若按住 2 秒鐘,將移至主螢幕。)
開始幻燈片播放。
注意: 當相框在開機中時,請勿按住觸碰式按鈕。 當相框在開機中時按下觸碰式按鈕並不會動作。
29
繁體中文
USB 記憶體裝
置連接
連接 USB 儲存
裝置。
電源線連接
連接電源線。
USB 纜線連接 (電腦連接)
SD 記憶卡插槽
插入 SD 記憶卡以檢視儲存
的圖片。
BN68-02886B-02.indb 29
連接到 PC,以便將圖片複製到內部
記憶體或用作 Mini Monitor。
2010-04-23 �� 8:51:26
!
設定您的數位相框
透過 USB 纜線(與輔助電源線一起)將 700T
連接至 PC,即可使用 700T。
但是,若您的 PC 電源供應不穩定,它可能
無法正常工作。在此情況下,請連接電源變
壓器。
USB 纜線
輔助電源線
將數位相框支架鎖緊直到其完全固定於相框上。
使用數位相框
檢視圖片
按 [
].
儲存在產品的內部記憶體或外部記憶體裝置中的圖片,可以透過多種選項
進行檢視。
只有 SD 記憶卡或 USB 記憶體裝置可用作外部記憶體裝置。
請參閱下一頁以瞭解功能表選項。
使用 [▲,▼,◄,►] 移至
所需的圖片並按 [ ].
從所選的圖片開始幻燈片
播放。
30
繁體中文
若在幻燈片播放期間按 [ ] 按鈕,將出現 <Home>、<Rotate>、<Zoom> 和 <Settings> 功能表。
• 若要使用 <Rotate>,<View Mode> 必須設定為 <Photo Only>、<Photo & Clock> 或 <Photo & Calendar>。
• 若要使用 <Zoom>,<View Mode> 必須設定為 <Photo Only> 或 <Photo & Clock>。
用作 Mini Monitor
使用 USB 纜線將數位相框連接到 PC 以將其用作 Mini Monitor。
使用 USB 纜線將數位相框連接到 PC 以將其用作 Mini Monitor(
輔助顯示器)。 必須在 PC 上安裝 Frame Manager 才能將本產品
用作 Mini Monitor。
請登入 http://samsung.com/ 下載 [Frame Manager] 並獲取將本
產品用作 Mini Monitor 的說明。
一次僅可使用一個輔助顯示器。
* 連接到電腦時,會停用數位相框上的按鈕(在「大容量儲存裝
置」或「Mini Monitor」模式下)。
BN68-02886B-02.indb 30
!
用作 Mini Monitor 的 PC 的要求
• 作業系統:Windows XP SP2、Vista
• USB:擴展主機控制器 (EHCT)
支援 USB 2.0
• RAM: 256MB 或更高
• CPU: 2.4GHz 或更高
2010-04-23 �� 8:51:28
韌體更新
從三星電子首頁下載並安裝最新韌體。
!
韌體更新準備
• 數位相框
• 用於更新的韌體檔案
• USB 記憶體或 SD 卡
1
請登入 http://samsung.com/ 並在搜尋欄位輸入型號名
稱。(700T)
2
下載並解壓縮適當的韌體。
3
將解壓縮後的 ***.isp 檔案複製至 SD 卡或 USB 記憶體
裝置,然後將其連接至數位相框。
4
使用產品背面的按鈕選擇 <Settings> - <Support> <Upgrade Software>。韌體已更新。
在更新完成後,關閉數位相框並移除外部記憶體裝置(SD
卡/USB 記憶體裝置),然後再重新啟動數位相框。
可以在 <Settings> - <Support> - <Product
Information> 中檢查韌體是否已經更新。
功能表選項
您可以使用按鈕設定各種功能。
<Home>
移至主螢幕
<Copy>
若有外部記憶體裝置(SD 記憶卡/ USB 記憶體裝置)
與本產品相連,
• 將外部記憶體裝置中的圖片複製到內部記憶體
• 將內部記憶體中的圖片複製到外部記憶體裝置
<Delete>
刪除內部記憶體或外部記憶體裝置中的圖片
<Select Multiple
Files>
選擇多個檔案以執行諸如幻燈片播放、複製、刪除等
功能
<Select Storage
Device>
若有外部記憶體裝置(SD 記憶卡/ USB 記憶體裝置)
與本產品相連,
• 選擇內部記憶體或外部記憶體裝置(SD 記憶卡/USB
記憶體裝置)
<Settings>
移至設定畫面。
* 如果使用 MENU,請選取相片,然後按下 [
] 按鈕。
31
顯示 <Settings> - <Clock> 中設定的目前時間。若長時間斷開電源變壓器,
目前的時間設定可能會被清除。請保持連接電源變壓器。
繁體中文
使用 USB 纜線將數位相框連接到 PC 以將其用作 Mini Monitor。
BN68-02886B-02.indb 31
2010-04-23 �� 8:51:29
Photos
<Slideshow Transition>
設定幻燈片播放的效果
• <No Effect / Fade / Blinds / Cross Comb / Mosaic /
Checkerboard / Dissolve / Wipe / Extend / Silk / Corner
Transition / Wheel / Ellipse / Random>
<Slideshow Speed>
設定幻燈片播放的速度
• <Fast / Normal / Slow>
大檔案尺寸的影像可能無法以目前設定的幻燈片播放速度顯示。
<Slideshow Mode>
• <All Photos / Photos in folder / One photo>
<Slideshow Order>
設定幻燈片播放的順序
• <Normal / Shuffle>
<View Mode>
設定幻燈片播放的顯示模式
• <Photo Only / Photo & Clock / Photo & Calendar / Multiview 1
/ Multiview 2>
<Aspect Ratio>
• <Original Fit>:圖片小於螢幕時,將以原始尺寸顯示;圖片大於螢
幕尺寸時,將按正比例縮小以符合螢幕尺寸。
• <Auto Fit>:按正比例縮放使圖片符合螢幕尺寸
• <Fit to Width>:使圖片符合螢幕水平寬度
<Display Photo Info>
顯示圖片的檔案名稱和建立日期
<Clock Set>
設定目前的時間
<Date Format>
選擇月、年、日顯示模式
(YYYY/MM/DD、MM/DD/YYYY、DD/MM/YYYY)
<Time Format>
選擇時間顯示模式(12 hours、24 hours)
<Clock Type>
選擇時鐘顯示模式(<Clock Only>、<Clock & Calendar>)
<Quick Setup>
常用功能的簡單設定
(<View Mode>、<Slideshow Transition>、<Clock Set> 和 <Startup
Mode>)
<Language>
選擇 OSD(螢幕顯示)語言
<Brightness>
調節螢幕亮度
<Auto Picture On/Off >
將螢幕設定為在特定時間自動開啟和關閉
<Startup Mode>
選擇在數位相框開啟時顯示的畫面
• <Home> / <Last Mode> / <Slideshow>
<Screen Saver>
若 10 分鐘內無按鈕操作,會顯示目前設定的螢幕保護程式。
• <Slideshow> / <Clock>
<Frame Memory Copy>
• <Original Size>:按原樣複製原始檔案
• <Resized>:縮小檔案大小以符合螢幕的最佳解析度,然後再複製。
<Activate USB
Communication>
選擇在數位相框透過 USB 纜線連接到電腦時要使用的辨識模式
用作可抽取式磁碟或 Mini Monitor
用作數位相框
<Upgrade Software>
更新韌體
<Reset>
將使用者自訂的功能表選項重設為預設值
(不包括時間和螢幕語言設定)
<Product Guide>
產品功能指南
<Product Information>
顯示產品型號名稱、韌體版本、內部記憶體和著作權
Clock
32
General
繁體中文
Support
BN68-02886B-02.indb 32
2010-04-23 �� 8:51:29
疑難排解
在懷疑出現故障時,請先查閱下表。
表現和問題
原因和糾正方法
電源無法開啟。
確保電源線正確連接。
時鐘螢幕邊緣可以看到貌似漏光的斑點。
黑色 LCD 面板螢幕本身就有這種效果,這不是瑕疵。
時間設定有誤。
若長時間斷開電源變壓器,目前的時間設定可能會被清除。請保持
連接電源變壓器。
開啟電源很長時間後才顯示影像。
影像切換需要很長時間。
建議降低圖片解析度。
無法複製更多檔案,而內部記憶體中有剩
餘的容量可用。
若內部記憶體的 FAT 扇區受損,可能無法複製檔案。請格式化內部
記憶體後重試。
我已連接一個外部記憶體裝置(USB 記憶
體裝置或 SD 記憶卡),但它無法工作。
•
•
•
•
•
不顯示 JPEG 檔案。
• 漸
近式儲存的 JPEG 檔案或另存為 CMYK 色彩座標的 JPEG 檔
案將不會顯示。
• 用 JPEG 影像編輯器(Photoshop、Paintshop 等)編輯過的
影像可能無法正常顯示。在電腦上編輯此影像,然後將其轉回
JPEG 格式,儲存並重試。
一些圖片無法以幻燈片顯示。
本產品最多可容納 4,000 張圖片。任何剩餘的圖片無法被識別並且
無法以幻燈片顯示。
在旋轉圖片時其大小發生變化。
圖片大小會根據旋轉角度(90°、-90°)自動變化,以便在螢幕上
顯示完整影像。
圖片看起來在水平或垂直方向拉長了。
在幻燈片播放螢幕上按 [MENU]。移至 <Settings> - <Photos> <Aspect Ratio> 並將設定變更為 <Original Fit>,然後再檢查。
預覽太慢。
在預覽大影像和多個圖像時,速度較慢。
在記憶卡中只儲存了一張我想要的圖片
時,或暫停幻燈片播放記憶卡中儲存的多
張圖片時,仍顯示幻燈片播放效果。
幻燈片播放效果將自動顯示以保護面板。這不是故障。
記憶卡中儲存的圖片將以甚麼順序顯示?
它們按照檔案名稱排序。幻燈片播放順序以數字、大寫字母和小寫
字母的順序決定。請注意,使用羅馬字母的語言,檔名最長可為
255 個字元,其他語言則為 127 個字元。
幻燈片播放不會自動開始。
確保在 <Settings> - <General> 中將 <Startup Mode> 設為
<Slideshow>。
過連接電源變壓器而非 USB 纜線,即可使用 700T。
透
確保外部記憶體裝置連接正確或嘗試對其進行格式化操作。
確保外部記憶體裝置中儲存了 JPEG 檔案。
螢幕上不會顯示異常的圖片檔案(0 Kb,已損壞的 JPEG)。
連接的外部記憶體裝置不受支援。試用另一個儲存裝置。
33
繁體中文
• 確保目前時間設定正確。
我已經設定了 <Auto Picture On/Off> 但 • 若在設定 <Auto Picture On/Off> 的情況下按 [ ] 關閉數位
螢幕不會自動開啟。
相框,螢幕將不會自動開啟。只有在自動關閉螢幕時間自動關閉
電源的情況下,螢幕才會自動開啟。
BN68-02886B-02.indb 33
2010-04-23 �� 8:51:29
表現和問題
原因和糾正方法
在將圖片複製到內部記憶體時,按照設計,本產品會減小高解析度
從 USB 記憶體或 SD 卡複製到內部記憶體 圖片的檔案大小以符合螢幕理想的解析度。
若需停用這些設定,可選擇 <Settings> - <General> - <Frame
的圖片的解析度和檔案大小有所改變。
Memory Copy> 將圖片變更為原始大小。
在透過 USB 纜線將數位相框連接到電腦
時,數位相框無法被識別為可抽取式磁
碟。
700T 有 2 個 USB 連接器。您必須連接 USB 連接器 [
],若只
有輔助電源 (DC 5V) 連接器連接到電腦,數位相框將不會被識別為
可抽取式磁碟。
產品規格
類別
詳細資訊
型號名稱
面板
700T
類型
7 英吋 TFT LCD
解析度
800 x 600
支援的格式
JPEG(不支援漸進式或 CMYK 類型的圖片。)
內部記憶體
1 GB
USB
主機 (USB 2.0) / 裝置 (USB 2.0)
電源
一般資訊
額定值
外部 DC 供電裝置 (12V)
耗電量
一般:5.3 W/電源開關:低於 1 W
尺寸(寬 x 高 x 深)
200.7 x165.3 x 30.0 mm
重量
350 g
產品設計可能因型號而異,而且產品 規格可能由於產品效能增強而有所變更,恕不事先通知。
此裝置為 B 類數位設備。
N 不同類型記憶卡的參考記憶體容量:
(下列建議的記憶體容量是根據我們的工廠測試,並且可能依製造商的不同而異。)
34
繁體中文
SD
最多2 GB
microSD
最多2 GB
miniSD
最多256 MB
SDHC
最多16 GB
microSDHC
最多8 GB
USB
最多32 GB
BN68-02886B-02.indb 34
2010-04-23 �� 8:51:29
製品および付属品
付属品
デジタルフォトフ
レーム
製品を使用する前に、以下のすべての品目がパッケージに含まれていることを確認し
てください。
電源ケーブル/
アダプタ
USB ケーブル
デジタルフォト ユーザー マニュア
ル/ 保証書 *
フレームスタンド
クリーニングクロス
* 含まれていない地域もあります
各部の名称と機能
いずれかの操作ボタンに軽く触れます。
タッチ
ボタン
説明
電源オン/オフする、フレームをオフにする(触れ
たまま)
メニュー
メニューのオプションを移動したり変更したりし
ます。
メニューのオプションを選択します。
前のステージに戻ります。
(2 秒間押すとメイン画面に移動します)
スライドショーを開始します。
警告 : フォト フレームの起動中は、タッチ ボタンを押したままにしないでください。フォト フレームの起動中にタッチ
ボタンを押しても動作しません。
USB メモリ デ
バイス接続
電源ケーブルの接続
USB ストレージ
35
デバイスを接続し
ます。
SD メモリ カード スロット
SD メモリ カードを挿入して保
存した写真を表示します。
BN68-02886B-02.indb 35
日本語
電源ケーブルを接続します。
USB ケーブル接続
(PC 接続)
PC に接続して写真を内蔵メモリに
コピーしたり、Mini Monitor として使
用したりします。
2010-04-23 �� 8:51:31
!
デジタルフォトフレームの設定
700T は、USB バスパワー機能を搭載しているの
で、USB ケーブルと補助電源ケーブルを PC に
接続するだけで使用することができます。
ただし、お使いの PC の電源が不安定な場合に
は正常に動作しない場合があります。この場合に
は、電源アダプタを接続してください。
USB ケーブル
補助電源ケーブル
デジタルフォトフレーム スタンドをフレームにねじ込み、完
全に固定されるまで回します。
ご使用方法
写真の表示
[
] を押します。
製品の内蔵メモリまたは外部メモリ デバイスに保存されている写真をさまざま
なオプションで表示することができます。
外部メモリ デバイスとして使用できるのは SD メモリ カードまたは USB メモリ
デバイスのみとなります。
メニュー オプションについては以下のページを参照してください。
[▲、▼、◄、►] を使用して
目的の写真に移動し、[ ]
を押します。
選択した写真のスライドショー
が始まります。
スライドショーの途中で [ ] ボタンを押すと、<ホーム>、<ピボット>、<ズ一ム> および <設定> メニューが表示されます。
• <ピボット> を使用するには、<表示モード> を <写真のみ>、<写真 & 時計> または <写真 & カレンダー> に設定する必
要があります。
• <ズ一ム> を使用するには、<表示モード> を <写真のみ> または <写真 & 時計> に設定する必要があります。
Mini Monitor として使用する
36
デジタルフォトフレームを USB ケーブルで PC に接続し、Mini Monitor として使用し
ます。
日本語
デジタルフォトフレーム USB ケーブルで PC に接続し、Mini Monitor (補助モニター) と
して使用します。 製品を Mini Monitor として使用するには、お使いの PC に Frame
Manager をインストールする必要があります。
http://www.samsung.com/jp/ にログオンして、Frame Manager と製品を Mini Monitor と
して使用する方法についてのマニュアルをダウンロードします。
1 度に使用できる Mini Monitor は 1 台のみです。
* ミラーリングは出来ません。
* デジタル フォト フレームのボタンは、PC に接続されているとき (マス ストレージまた
は Mini-Monitor モード) では無効になります。
BN68-02886B-02.indb 36
!
Mini Monitor として使用する場合の PC
の要件
• OS: Windows XP SP2、Vista
• USB: EHCT (拡張ホスト コントローラ)
USB 2.0 がサポートされていること
• RAM: 256MB 以上
• CPU: 2.4GHz 以上
2010-04-23 �� 8:51:33
ファームウェアの更新
!
ファームウェア更新の準備
• デジタルフォトフレーム
• アップデートするファームウェア
ファイル
• USB メモリまたは SD カード
日本サムスンのホームページから最新のファームウェアをダ
ウンロードしてインストールします。
1
http://www.samsung.com/jp/ にログオンして、検索フィールド
にモデル名を入力します。 (700T)
2
適切なファームウェアをダウンロードして解凍します。
3
解凍した ***.isp ファイルを SD カードまたは USB メモリ デバ
イスにコピーして、
デジタルフォトフレームに接続します。
4
メニューボタンで <設定> - <サポート> - <ソフトウェアのアップ
グレード> を選択します。 ファームウェアが更新されます。
アップデートが完了したら、デジタルフォトフレームをオフにし
て、外部メモリ デバイス (SD カード/USB メモリ デバイス) を
取り外してからデジタルフォトフレームを再度オンにします。
<設定> - <サポート> - <製品情報> でファームウェアのバー
ジョンがアップデートされているかどうかを確認することがで
きます。
メニュー オプション
ボタンを使用してさまざまな機能を設定することができます。
ホーム
コピー
削除
複数のファイルを
選択
ストレージデバイス
を選択
設定
メイン画面に移動します。
外部メモリ デバイス (SD メモリ カード/USB メモリ デバイ
ス) が製品に接続されているときに、
• 外部メモリ デバイスの写真を内蔵メモリにコピーします。
• 内蔵メモリの写真を外部メモリ デバイスにコピーします。
内蔵メモリまたは外部メモリ デバイスの写真を削除しま
す。
スライドショー、コピー、削除などの機能を実行するファイ
ルを複数選択します。
外部メモリ デバイス (SD メモリ カード/USB メモリ デバイ
ス) が製品に接続されているときに、
• 内蔵メモリまたは外部 メモリ デバイス (SD メモリ カード/
USB メモリ デバイス) を選択します。
設定画面に移動します。
* MENU を使用する場合は、写真を選択して[
]ボタンを押します。
<設定> - <時計> で設定された現在時刻を表示します。 現在時刻の設定は、電源
アダプタを長期間外していた場合には消去されることがあります。 電源アダプタは
接続したままにしておいてください。
デジタル フレームを USB ケーブルで PC に接続し、Mini Monitor として使用しま
す。
37
日本語
BN68-02886B-02.indb 37
2010-04-23 �� 8:51:34
<スライドショー効果>
<スライドショー速度>
写真
<スライドショー モード>
<スライドショー順序>
• <すべての写真 / フォルダ内の写真 / 1 枚の写真>
スライドショーの順序を設定します。
• <通常 / シャッフル
<表示モード>
スライドショーの表示モードを設定します。
• <写真のみ / 写真 & 時計 / 写真 & カレンダー / マルチビュー 1 /
マルチビュー 2>
• <元のサイズ>: 画面より小さな写真はオリジナルのサイズで表示され、画
面サイズより大きい写真は画面サイズに合わせて縮小さ
れます。
• <自動調整>: 写真を画面サイズに合わせます。
• <幅に合わせる>: 写真を画面の幅に合わせます。
<アスペクト比>
<写真情報を表示>
<時刻設定>
時計
スライドショーの効果を設定します。
• <なし / フェード / ブラインド / クロスコンボ / モザイク / チェッカーボー
ド/
ディゾルブ / ワイプ / 延長 / シルク / コーナー移行 / ホイール / 楕円 /
ランダム>
スライドショーの速度を設定します。
• <高速 / 標準 / 低速>
ファイル サイズの大きい画像は、現在設定されているスライドショーの速度
では表示できない可能性があります。
<日付表示形式>
<時刻表示形式>
<時計の種類>
<クイック設定>
<言語>
<明るさ>
<オートピクチャーオン/
オフ>
<スタートモード>
写真のファイル名と作成日を表示します。
現在の時刻を設定します。
年月日の表示モードを選択します。
(YYYY/MM/DD、MM/DD/YYYY、DD/MM/YYYY)
時刻の表示形式 (12時間式、24時間式) を選択します。
時計の表示モード (時計のみ、時計 & カレンダー) を選択します。
よく使う機能を簡単に設定することができます。
(<表示モード>、<スライドショー遷移>、<時刻設定>, と <起動モード>)
OSD (on-screen display) の言語を選択します。
画面の明るさを調整します。
指定した時刻に画面を自動的にオン/オフにします。
デジタル フレームをオンにしたときに表示する画面を選択します。
• <ホーム> / <ラストモード> / <スライドショー>
一般情報 <スクリーンセーバー>
10 分間ボタンの操作を行わないと、現在設定されているスクリーンセーバ
ーが表示されます。
• <スライドショー> / <時計>
<フレームメモリへのコピー> • <元のサイズ>: 元のファイルをそのままコピーします。
• <リサイズ>: ファイル サイズを小さくして最適な画面解像度に合わせてか
らコピーします。
<USB 通信を有効にする>
デジタル フレームが USB ケーブルで PC に接続されたときに使用する認
識モードを選択します。
リムーバブル モニターまたは Mini Monitor として使用。
デジタル フォト フレームとして使用
<ソフトウェアのアップグ
ファームウェアをアップデートします。
レード>
38
<リセット>
ユーザーがカスタマイズしたメニュー オプションをデフォルトにリセットしま
す。
(時刻設定および画面の言語設定は除きます)
<製品ガイド>
製品の機能ガイド
<製品情報>
製品のモデル名、ファームウェアのバージョン、内蔵メモリおよび著作権情
報を表示します。
サポート
日本語
BN68-02886B-02.indb 38
2010-04-23 �� 8:51:35
故障かな?と思ったら
故障かな?と思ったときには下記の表に従って確認を行ってください。
症状と問題
電源が入りません
時計画面の端に光が漏れだしてきているよ
うな点が見えます。
時刻の設定が誤っています。
電源を入れてから画像が表示されるまで時
間がかかります。
次の画像が表示されるまで時間がかかり
ます。
内蔵メモリの容量に空きがあるのにファイル
をコピーできません。
外部メモリ デバイス (USB メモリ デバイスま
たは SD メモリ カード) を接続しましたが動
作しません。
JPEG ファイルが表示されません。
一部の画像がスライドショーとして表示され
ません。
画像を回転するとサイズが変更されます。
画像が横または縦方向に伸びて表示され
ます。
プレビューが遅すぎます。
メモリ カード内に写真が 1 枚だけ保存され
ているとき、またはメモリ カードに複数の写
真が保存されている場合にスライドショー
を停止したとき、スライドショー効果が表示
されます。
写真がメモリ カードに保存されている場合、
どのような順序で表示されますか?
スライドショーが自動的に開始しません。
<オートピクチャーオン/オフ> を設定しました
が、自動的にオンになりません。
画像の解像度を落としてください。
内蔵メモリの FAT セクションが破損している場合には、ファイルをコピ
ーできないことがあります。 内蔵メモリをフォーマットしてから再試行し
てください。
• 700T は、USB ケーブルの代わりに電源アダプタを接続して使用する
ことができます。
外部メモリ デバイスが適切に接続されているか確認するか、フォーマッ
トしてみてください。
• 外部メモリ デバイスに JPEG ファイルが保存されていることを確認し
てください。
• 異常な画像ファイル (サイズが 0 Kbyte、破損した JPEG) は画面には
表示されません。
• 接続した外部メモリ デバイスがサポートされていません。 別のストレ
ージ デバイスで試してください。
• プログレッシブ形式で保存された JPEG ファイルまたは CMYK 色座標
で保存された JPEG ファイルは表示されません。
• JPEG 画像エディタ (Photoshop、Paintshop など) で編集された画像
は、正常に表示されないことがあります。 PC 上で画像を編集して
JPEG 形式に変換し直してから保存し、再試行してください。
この製品は、最大 4,000 枚の写真を保存することができます。 これを
超える画像は認識されず、スライドショーとして表示されません。
画像サイズは、画像全体を画面に表示するために回転角度 (90°
、-90°) に応じて自動的に変わります。
スライドショー画面で [ ] を押します。 <設定> - <写真> - <アスペクト
比> に移動して、設定を <元のサイズ> に変更して再確認してください。
サイズの大きい画像や複数の画像についてはプレビューが遅くなるこ
とがあります。
パネルを保護するためにスライドショー効果が自動的に表示されます。
故障ではありません。
ファイル名に従って順序が決定されます。 スライドショーの表示順序
は、数字、大文字、および小文字の順序で決定されます。 ファイル名
は、アルファベットを使用する言語では最大 255 文字、その他の言語
では最大 127 文字となります。
<設定> - <一般情報> で <スタートモード> を <スライドショー> に設定
してください。
•現
在時刻が正確に設定されていることを確認してください。
• <オートピクチャー>を使用して、電源をオフにした場合のみ、<オー
トピクチャーオン>が作動します。
39
日本語
BN68-02886B-02.indb 39
原因と対策
電源ケーブルが正しく接続されているか確認します。
黒色の LCD パネル画面ではこのような現象が起こることがあり、異常
ではありません。
現在時刻の設定は、電源アダプタを長期間外していた場合には消去さ
れることがあります。
2010-04-23 �� 8:51:35
症状と問題
原因と対策
この製品は、写真が内蔵メモリにコピーされるときに、高解像度の写真
USB メモリまたは SD カードから内蔵メモリ
を画面の最適な解像度に合わせてファイル サイズを小さくするように
にコピーした写真の解像度およびファイル
設計されています。
サイズが変わっています。
この設定を無効にするには、<設定> - <一般情報> - <フレームメモリ
へのコピー> を選択して元のサイズで保存されるように変更できます。
700T には USB コネクタが 2 つあります。 補助電力(DC 5V)コネクタ
PC と USB ケーブルで接続したときに、デジ のみを PC に接続した場合にはデジタル フレームがリムーバブル デ
タルフォトフレームがリムーバブル ディスクと
] を接続する必要
ィスクとして認識されないため、USB コネクタ [
して認識されません。
があります。
製品仕様
分類
詳細
モデル名
パネル
700T
タイプ
7” TFT LCD
解像度
800 x 600
サポートするフォーマット
JPEG (プログレッシブまたは CMYK タイプの写真はサポートしてません)
内蔵メモリ
1 GB
USB
電源
外形寸法
ホスト (USB 2.0) / デバイス (USB 2.0)
電源電圧
入力 100V-240V
出力 DC 12V
消費電力
全般 : 5.3 W / 電源オフ時: 1 W 未満
寸法 (幅 x 高さ x 奥行き)
200.7 x 165.3 x 30.0 mm
重量
350 g
製品のデザインはモデルによって異なり、仕様は性能の改良のために予告なく変更される場合があります。
この製品はクラスB機器です。
N 種類別容量は下記のとおりです。
(下記の推奨メモリ容量は工場での試験に基づくもので、メーカーによって異なる場合があります。)
SD
2 GB以下
microSD
2 GB以下
miniSD
256 MB以下
SDHC
16 GB以下
microSDHC
8 GB以下
USB
32 GB以下
40
日本語
BN68-02886B-02.indb 40
2010-04-23 �� 8:51:35
This page is intentionally
left blank.
BN68-02886B-02.indb 87
2010-04-23 �� 8:51:35
Contact SAMSUNG WORLD-WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG
customer care center.
Region
Contact Center
Web Site
AUSTRALIA
1300 362 603
http://www.samsung.com
CHINA
400-810-5858
010-6475 1880
http://www.samsung.com
(852) 3698 - 4698
http://www.samsung.com/hk
http://www.samsung.com/hk_en/
HONG KONG
INDIA
3030 8282
1800 110011
1800 3000 8282
http://www.samsung.com
1800 266 8282
Asia Pacific
INDONESIA
0800-112-8888
http://www.samsung.com
JAPAN
0120-327-527
http://www.samsung.com
1800-88-9999
http://www.samsung.com
NEW ZEALAND
MALAYSIA
0800 SAMSUNG (0800 726 786)
http://www.samsung.com
PHILIPPINES
1-800-10-SAMSUNG(726-7864)
1-800-3-SAMSUNG(726-7864)
1-800-8-SAMSUNG(726-7864)
02-5805777
http://www.samsung.com
SINGAPORE
Middle East
& Africa
1800-SAMSUNG(726-7864)
http://www.samsung.com
TAIWAN
0800-329-999
http://www.samsung.com
THAILAND
1800-29-3232
02-689-3232
http://www.samsung.com
VIETNAM
1 800 588 889
http://www.samsung.com
BAHRAIN
8000-4726
-
JORDAN
800-22273
-
SOUTH AFRICA
TURKEY
U.A.E
0860-SAMSUNG(726-7864)
http://www.samsung.com
444 77 11
http://www.samsung.com
800-SAMSUNG(726-7864)
http://www.samsung.com
BN68-02886B-02
BN68-02886B-02.indb 88
2010-04-23 �� 8:51:35
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
