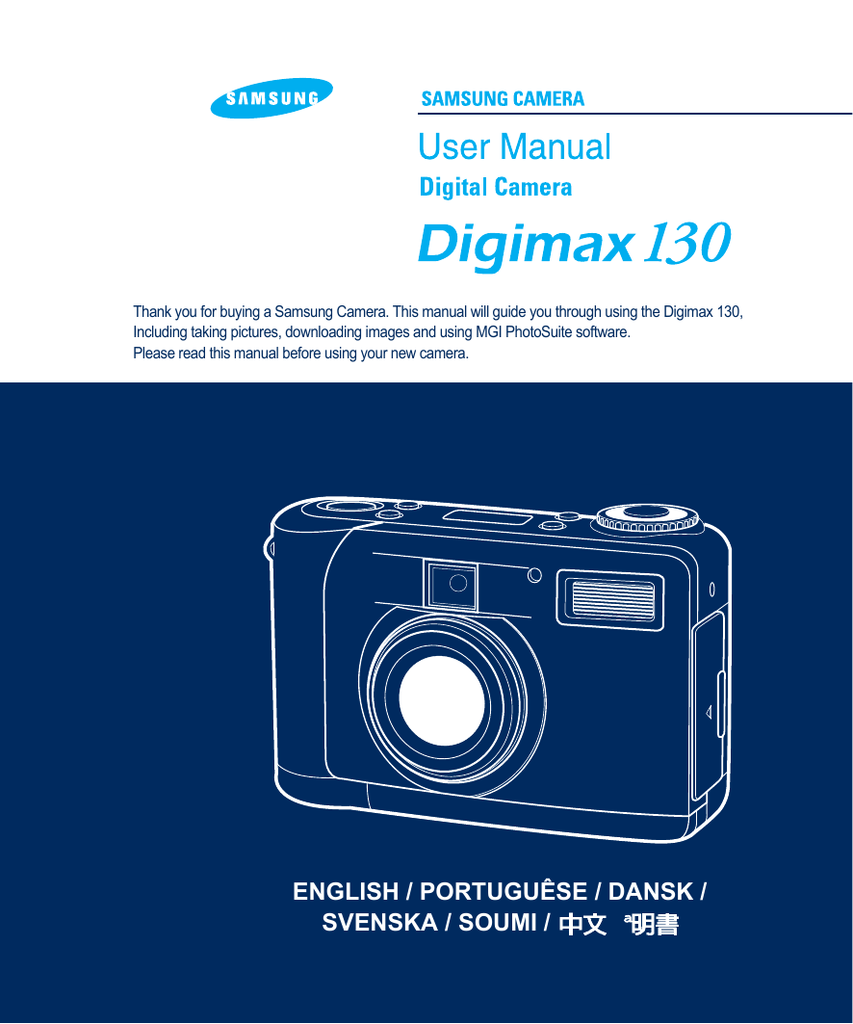

Samsung Digimax 130 Manual do usuário

Thank you for buying a Samsung Camera. This manual will guide you through using the Digimax 130,
Including taking pictures, downloading images and using MGI PhotoSuite software.
Please read this manual before using your new camera.
ENGLISH / PORTUGUÊSE / DANSK /
ª
SVENSKA / SOUMI /
SPECIAL FEATURES
Thank you for buying a Samsung Digital Camera.
This digital camera possesses the following features.
A high resolution of 1.3 mega pixels
2x digital zoom
USB interface function
1.6 inch TFT LCD monitor
8MB internal memory and CompactFlash card compatible
A FCC warning
This device has been tested in accordance with the limits of a class B digital device under item
15 of the FCC rules. These limits are designed to provide protection against harmful
interference in commercial installation.
This equipment generates, absorbs and can emit radio frequency energy. If it is not installed
and used in accordance with the instructions, it may cause harmful interference to radio
communication.
There is however, no guarantee that interference will not occur in a some situations.
Should any interference occur when this device is in operation, please try one or more of the
following measures.
Change the location and direction of any aerial.
Increase distance between camera and affected device.
Use a different socket away from the affected device.
Please contact a Samsung agent or a radio/TV engineer.
This device complies with part 15 of the FCC Rules.
2
ENGLISH
MANUFACTURE’S CONTENTS
MANUFACTURE’S CONTENTS
Please check that you have the correct contents before using this product.
Digital camera
4 AA Alkaline
Batteries
Application S/W,
Driver CD-ROM
User manual
Product warranty
USB cable
Camera strap
Video cable
Pouch
Accessories (Optional)
AC Adapter
CompactFlash card
(CF CARD)
3
THIS DIGITAL CAMERA CAN BE USED FOR
Viewing images on TV
Recording images onto CD
Printing images
Editing images
on a PC
4
Creation of
a digital photo album
Inserting images
directly into any
electronic document
Taking a self-portrait
and using the image
to personalize name
cards
You can even create your
own unique gift-wrap paper
by using your digital images.
5
ENGLISH
THIS DIGITAL CAMERA CAN BE USED FOR
CONTENTS
Ready
Getting to know your camera
Safety note
Identification and features
Viewfinder
LCD panel indicator
LCD menu
Ready
Connecting to Power
Using the batteries
Using the AC power adapter
Inserting CF CARD
Removing CF CARD
Instructions on how to use CF CARD
Selecting the date and time
Attaching the strap
7
8
10
12
13
14
15
15
15
16
17
17
18
20
21
Basic
Camera working mode
Now lets take a picture
Identifications and Functions
Digital zoom
Instruction of camera mode
Record mode
Play mode
Set up mode
Delete mode
PC mode
LED Messages
Setting up the function
Setting up the function by using the LCD panel
Select the Flash mode
6
Select the quality and the resolution mode
Select the Self-timer mode
Checking the battery
31
32
32
Advanced
Setting up the function
Setting up the function by using a LCD monitor
Record mode
Play mode
Setup mode
Delete mode
PC mode
Before contacting service center
Specifications
33
33
37
41
47
49
50
51
Software
22
22
24
26
28
28
28
29
29
29
29
30
30
30
Software manual
Please read the user manual carefully
before using the camera
System requirements
How to set up the software
How to set up the software
Setting up Camera Driver
Setting up the MGI PhotoSuite III SE
Setting up the MGI PhotoVista
How to use editing software
MGI PhotoSuite III SE
MGI PhotoVista
Setting up Camera Driver for Mac
52
52
53
54
54
55
57
59
61
61
74
80
ENGLISH
GETTING TO KNOW YOUR CAMERA
Prior to using this camera, please read the user manual thoroughly.
Keep the manual in a safe place.
About the image mark
This manual contains instructions on using this camera that will help you to use this camera safely
and correctly. This will help prevent danger and injury to others.
Warning
This is a descriptive statement warning of the result if the instructions are ignored
or not understood.
Note
This explains use of the camera, please refer to this.
Reference
This should assist further in the operation of the camera.
7
SAFETY NOTE
WARNING
Do not attempt to modify this camera in any way. This may result in fire, injury, electric
shock or severe damage to you or your camera. Internal inspection, maintenance and
repairs should be carried out by your dealer or Samsung Camera Service Center.
Do not use the flash in close proximity to the people or animals.
Positioning the flash too close to your subject’s eyes, may cause eyesight damage.
Do not attempt to photograph children using a flash, closer than a 1 meter proximity.
When taking photographs, never point the lens of the camera directly into very strong light.
This may result in permanent damage to the camera or your eyesight.
Please do not use this product in close proximity to flammable or explosive gases,
as this could increase the risk of explosion.
For safety reasons keep this product and accessories out of reach of children or animals to
prevent accidents e.g.:
Swallowing batteries or small camera accessories.
In case of accidents, please consult a doctor immediately.
There is a risk of permanent eye damage if the flash is operated at a distance of less than
one meter from a person’s eyes.
There is a possibility of injury from the camera’s moving parts.
Should any form of liquid enter the camera, do not use it. Switch off the camera, and then
disconnect the power source (batteries or AC Power Adapter).
You must contact your dealer or Samsung Camera Service Center.
Do not continue to use the camera as this may cause a fire or electric shock.
Turn the camera off immediately, then disconnect the power source
(batteries or AC Power Adapter).
Then contact your dealer or Samsung Camera Service Center.
Do not continue to use the camera as this may cause a fire or electric shock.
Do not insert or drop metallic or inflammable foreign objects into the camera through
access points e.g. CF CARD slot and battery chamber. This may cause a fire or electric
shock.
Do not operate this camera with wet hands.
This could pose a risk of electric shock.
8
ENGLISH
SAFETY NOTE
NOTE
Do not leave this camera in places subject to extremely high temperatures, such as a
sealed vehicle, direct sunlight or other places of extreme variances in temperature.
Exposure to extreme temperatures may adversely affect the camera’s internal
components and could cause a fire.
When in use, do not cover the camera or AC Power Adapter.
This may cause heat to build up and distort the camera case or cause a fire.
Always use the camera and its accessories in a well-ventilated area.
Leakage, overheating, or burst batteries could result in fire or injury.
Do not short circuit, heat or dispose of batteries in fire.
Do not use old batteries with new ones, or mix brands of batteries.
Ensure the batteries are positioned correctly with regard to polarity (+ / -).
When the camera is not in use for long periods, always unplug the camera from its power
source (batteries or AC Power Adapter) for safety purposes.
Leaking batteries can cause fire and pollution to the environment.
Allowing dust to accumulate in the camera over a long period is hazardous as extreme
circumstances may cause a fire. It is best to clean your camera prior to seasonal periods
of high humidity.
Consult your dealer or Samsung Camera Service Center for information on the cost of
cleaning your camera.
Do not move the camera while it is switched on, if you are using the AC Power Adapter.
After use, always switch off the camera before unplugging the adapter from the AC Power
wall socket. Then make sure that any connector cords or cables to other devices are
disconnected before moving the camera.
Failure to do so may damage the cords or cables and cause a fire or electric shock.
9
IDENTIFICATION OF FEATURES
Product Exterior (Front)
Viewfinder
Strap eyelet
Self-timer lamp
Flash
Lens
Focus dial
Product Exterior (Rear)
Viewfinder
LED 1
LED 2
Menu select button( )
/Self-timer button( )
Menu select button(
LCD monitor
Enter button
LCD button
10
)
ENGLISH
IDENTIFICATION OF FEATURES
Product Exterior (Top/Side/Bottom)
LCD panel
Flash button
Mode dial
Quality button
Menu button
Shutter button
Power button
USB connection terminal
Video connection terminal
(Video output terminal)
DC input connection point
(DC 6V IN)
CompactFlash card
(CF CARD) slot cover
Battery chamber cover
Tripod socket
11
IDENTIFICATION OF FEATURES
Viewfinder
Picture area frame
Focus mark
Reference
Vertical and Horizontal shots are taken in the same way.
Avoid obstructing the lens or the flash when you take a picture.
A picture can be spoiled when a finger, hair or camera strap is in front of the lens
or the flash.
Note
Please use the LCD monitor when using Macro mode (0.4m~0.8m).
As there can be some differences between what is seen through the Viewfinder
and the resulting image when taken at a range closer than 1.5m, it is recommended
that you use the LCD monitor to compose the shot.
12
ENGLISH
IDENTIFICATION OF FEATURES
LCD panel indicator
Flash mode indicator
: Auto flash
: Red-eye reduction
: Fill-in flash
Picture quality indicator
: Super fine quality
: Fine quality
: Normal quality
: Flash off
Image resolution indicator
: 1280
: 640
960 pixels
480 pixels
PC mode indicator
Self-timer mode indicator
Picture information indicator
RECORD mode : Number of available
Battery status indicator
: The batteries are fully charged
: The batteries are partially charged
shots remaining
PLAY mode : Number of images captured
DELETE mode : Number of images captured
PC mode : PC Connection mode
: There are no batteries capacity
Preparing new batteries
: The camera will be forced to switch off immediately
The batteries need replacing
13
IDENTIFICATION OF FEATURES
LCD Menu
The function menu will be displayed on LCD monitor.
RECORD MENU
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
RECORD Menu
LCD BRIGHTNESS : change LCD BRIGHTNESS
QUICKVIEW: view the captured image straight away.
WHITE BALANCE : change WHITE BALANCE
EV COMPENSATION : change EV COMPENSATION
0
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
PLAY Menu
LCD BRIGHTNESS : change LCD BRIGHTNESS
SLIDE SHOW : view all captured image continuously
COPY TO CF CARD : copy images in the internal memory to CF CARD
DPOF : Digital Print Order Format
0
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
DELETE MENU
DELETE CURRENT?
DELETE ALL?
SETUP Menu
DATE / TIME : DATE / TIME setting
LANGUAGE : LANGUAGE setting
SOUND : buzzer sound setting
FORMAT MEDIA : formatting CF CARD or Internal memory
VIDEO MODE : change VIDEO MODE (NTSC or PAL)
RESET TO DEFAULT : change the settings to factory default settings
DELETE Menu
DELETE CURRENT? : delete current image
DELETE ALL? : delete all images
Reference
There is no menu associated with PC mode.
14
ENGLISH
READY
Connecting to Power
There are two ways in which to provide the camera with power.
One is using batteries (AA Alkaline), alternatively use an AC Adapter (DC 6V / 2.5A).
Using the batteries
1
Open the battery chamber cover by pushing in
the direction of the arrow.
2
3
Insert the batteries taking note of the polarity (+ / -).
To close the battery chamber cover, push it until it
clicks.
Note
Important information about battery usage
Please remove the batteries if the camera will not be used for long periods.
Batteries can lose power over time and are prone to leak if kept inside the camera.
Do not use manganese batteries as they cannot deliver sufficient power.
Low temperatures (below O C) can cause the camera to work for a shorter period
of time due to reduced battery performance. The batteries will recover at normal
temperatures.
Do not use old and new batteries or different types together.
Extended use of the camera may cause the camera body to become warm.
This is perfectly normal.
If you are planning to use this camera for long periods of time, it is advisable to use
an AC adapter.
15
READY
Using the AC power adapter
If you have access to a main supply, using an AC Adapter allows the camera to be used for
long periods of time. If you connect the camera to a computer,
it is advisable to use an AC adapter rather than the camera’s battery,
as this will enable extended use.
Plug the adapter into the connection point (DC 6V IN) on the camera.
Please ensure that you use an AC adapter with the correct
specification for the camera.
Failure to do so may affect your warranty.
WARNING
Always turn off the power before taking the AC adapter out of the main supply.
Keep the metallic part of camera away from any metallic material to prevent fatal
damage.
Auto power off in each mode
This camera will automatically switch off when not in use for a period time.
Auto power off
Mode
RECORD mode
PLAY mode
16
3 Minutes
3 Minutes (excluding SLIDE SHOW)
SETUP mode
3 Minutes
DELETE mode
3 Minutes
PC mode
X
ENGLISH
READY
Inserting CF CARD
If your camera doesn’t have enough space for image storage, insert a CF CARD.
1
Pull the card cover in the direction of the arrow to
open.
2
Insert the card towards the arrow.
The front side of the CF CARD(red arrow printed)
and front side of camera should face the same
direction when card is inserted.
3
To close the CF CARD cover, push the CF CARD cover in the opposite direction of the arrow
until you hear a click.
Removing CF CARD
1
Turn the power off using the power button.
2
Push the Card eject lever( ) down.
3
Remove CF CARD as shown in the picture.
17
READY
Reference
When using an 8MB internal memory, the specification/shooting capacity will be as
follows. This is based on the conditioning standard of our company.
Image resolution
L
(1280 960 pixels)
(640
S
480 pixels)
Number of shots
Recorded picture quality
File format
Super fine quality
.JPG
16
1
Fine quality
.JPG
24
1
Normal quality
.JPG
48
2
Super fine quality
.JPG
33
2
Fine quality
.JPG
66
2
Normal quality
.JPG
134
4
The number of normal shots can vary according to the picture content.
Instructions on how to use CF CARD
Using a new CF CARD for the first time
Before using the CF CARD, it must be initialized.
Initializing prepares the CF CARD for recording data.
For more details, please refer to the page 44 (FORMAT MEDIA).
Note
If used over extended periods, a CF CARD may deteriorate and its performance may
be impaired. If this occurs, it is best to replace with a new CF CARD.
Should this be the case, you will need to purchase a new CF CARD.
Always turn the power off when replacing the CF CARD.
18
ENGLISH
READY
Preserving the CF CARD data
If the card is subjected to any of the following, the recorded data may become corrupted:
When the CF CARD is used incorrectly.
If the power is switched off while initializing, reading or removing the CF CARD.
It is advisable to copy important data onto other media as back-up e.g. floppy disks, hard disks
etc.
Samsung cannot be held responsible for lost data.
Note
Important information whilst using the CF CARD
When a CF CARD is inserted, the camera only operates using the CF CARD.
So, in RECORD mode, the images only store in CF CARD and, in PLAY mode, you can
only view the images from the CF CARD.
If you switch off the camera while it is reading, initializing or playing, the information on
the CF CARD may be corrupted.
The CF CARD is an electronic precision device.
Do not bend, drop or subject the card to any heavy impact.
Do not store the CF CARD in an environment with strong electronic or magnetic fields,
e.g. near loud speakers or TV receivers.
Please do not use or store in an environment where there are extremes of temperature.
Do not allow the CF CARD to come into contact with dirt.
Should this happen, clean the dirt off with a soft cloth.
Please keep the CF CARD in its case when not in use.
During and after periods of extended use, you may notice that the CF CARD is warm.
This is perfectly normal.
CompactFlash card, CF CARD is the registered trademark of Sandisk.
19
READY
Selecting the date and time
You can record the date and time with the image data in the memory card when you take
a picture.
Please select the date and time when you use the camera for the first time or when the
batteries have been removed from the camera for over 60 seconds.
1
2
Turn on the power by pressing the Power button.
3
4
Select DATE/TIME by pressing Menu select button ( / ).
5
6
7
8
20
Switch to SETUP mode, and the SETUP menu will then
be displayed.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
Press Enter button, and the cursor will skip to the data field.
The first item (Month) in this field will be selected.
Press Enter button to proceed to the next item.
Use Menu select buttons(
numbers.
/ ) to change the
Repeat 5,6 to change the date or time.
When the last item is selected/changed, press the
Enter button to return to the SETUP menu.
ENGLISH
READY
Reference
The date is indicated as below
01 / 01 / 2001 00 : 00 AM (PM)
month
day
year
hour
minute AM (PM)
The selection range for date/time setup covers from 2001 – 2099.
(It is automatically programmed to allow for a leap year/ month)
It is originally set as [01/01/2001 00:00 AM].
If 1 minute passed where the camera did not have batteries in it, you will need to
check date/time.
Attaching the strap
To prevent accidental damage to the camera, always use the strap.
Refer to the illustrations below
1
2
21
CAMERA WORKING MODE
Now let's take a picture
If the internal memory is full, insert a CF CARD.
1
Turn the power on.
The beep is activated whenever the power is turned on.
Should the color of the condition indicator lamp(LED1) next to the viewfinder be red, it
means that the camera is booting up. When it changes to green, the camera is ready for use.
2
Turn the Mode dial to RECORD mode (
).
RECORD mode
Focus dial
3
Select the desired mode(macro or portrait/landscape) by turning the Focus dial.
Landscape / Portrait (
): 0.8 m ~ infinity
Macro (
): between 0.4 m ~ 0.8 m
4
Select the desired image quality and resolution on the LCD panel
with the Quality button (
).
5
Using the LCD monitor , you can set the function in detail.
Refer to page 33~48 of the user manual for setting up function using the LCD monitor.
22
ENGLISH
CAMERA WORKING MODE
Now let's take a picture
6
Use the viewfinder or LCD monitor to frame your shot.
Turn the LCD button on to use the LCD monitor.
7
When taking pictures, squeeze the Shutter button gently to prevent camera shake.
If you press the Shutter button down fully, the picture will be taken and the data that makes
up the picture, will be stored in the internal memory or CF CARD.
The LED will blink red while the images are being captured and stored.
Reference
If there is insufficient memory available,
The [0000] mark will be displayed on the LCD panel.
If you press the Shutter button, the following message will be displayed and the warning
sound for low card storage capacity will be heard as two short "beeps".
MESSAGE
MEMORY FULL
OK
Press the Enter button to remove the message.
To extend the amount of memory on the camera, replace the CF CARD or delete
unnecessary images stored on the internal memory or CF CARD.
Note
We cannot guarantee the quality of pictures, should they be taken under certain
circumstances:
If the subject is highly reflective or shiny.
If the subject is moving at high speed.
When there is strong reflected light, or when the background is very bright.
23
CAMERA WORKING MODE
Identifications and Functions
Power button (POWER)
Press the Power button to turn the camera ON/OFF.
If the camera is turned on and no buttons are pressed, or if there is no host communication with
it for 90 seconds, the LCD panel and LCD monitor will automatically be turned off to conserve
battery power. The camera will be in standby mode and if any buttons are pressed or the Mode
dial is rotated during this time, the camera will be in normal mode again immediately.
Should the camera not be in use for 3 minutes or more, the system will switch itself off and the
Power button will need to be pressed to turn the camera back on.
The AC adapter and the batteries each have the same settings as mentioned above.
Menu button (MENU)
The Menu button is only active in RECORD mode and PLAY mode.
Press the Menu button to turn on the RECORD menu and PLAY menu.
To turn off the menu, press the Menu button again.
Shutter button
Press the button in RECORD mode for image capturing, processing and storing.
Before taking a shot, please ensure that your camera has sufficient storage capacity and that
there is appropriate light for successful image capture.
By pressing the Shutter button on PLAY mode, the DPOF setting will change.
For more information about DPOF, refer to page 40.
Flash button (
)
The Flash mode can only be set under RECORD mode.
There are 4 modes available: Auto flash, Red-eye reduction, Fill-in flash and Flash off.
Quality button (
)
The image quality and resolution can only be set under RECORD mode.
This camera provides 6 different image resolution & quality combination settings.
24
ENGLISH
CAMERA WORKING MODE
Identifications and Functions
Menu select button ( / )
Use the Menu select button when you wish to select the menu for each mode.
Self-timer button (
)
The Self-timer button is active only in RECORD mode.
When the Self-timer button is pressed, the 10-second Self-timer is enabled.
The image will be captured 10 seconds after you have pressed the Shutter button.
After taking the picture, the Self-timer mode will be disabled.
To cancel the Self-timer function, do any of the following:
- Press the Self-timer button again.
- Power off the camera.
- Change to another mode excluding RECORD mode.
- The camera automatically disables the Self-timer function after an image is captured.
Enter button (ENTER)
The Enter button is active at any time when a menu or dialog box is displayed.
Use the button to select/confirm the currently highlighted item.
LCD button (LCD)
The LCD button is only active in RECORD mode and PLAY mode.
While in RECORD mode, pressing the LCD button will enable the LCD monitor to be turned
On or Off. In PLAY mode, press the LCD button to preview the images.
Note
Extensive use of the LCD monitor to view a potential picture will drain the batteries in a
short period of time. To safeguard against this, it is advisable to use the optical
viewfinder.
25
CAMERA WORKING MODE
Digital zoom
You can take a extended picture (2x ZOOM) on RECORD mode by pressing LCD button and
Enter button successively.
Extended (2x ZOOM) image stores as 640 x 480 pixels.
But, you must set the image resolution to 1280 x 960 pixels to take a extended (2x ZOOM) picture.
There is a 2x and 4x Digital zoom available in PLAY mode.
- Enter button : In PLAY mode, to use the Digital zoom, press the Enter button and the image will
be magnified. The magnification rate will be changed by pressing the Enter
button as 2x, 4x.
- Menu select button : In PLAY mode to scroll through the images, use the Menu select button.
However, in Digital zoom mode, the Menu select button will highlight the
various images.
The zoom indicator and magnification number shown in the upper and lower left side, indicates
the zoom position and magnification.
[ 2x ZOOM ]
26
[4x ZOOM ]
ENGLISH
CAMERA WORKING MODE
1 image screen play mode
1
2
Turn the power on.
3
Use the Menu select button ( / )to browse the
captured images.
- In single image display, press the Enter button
once to view the extended image(2x Zoom) and press
the Enter button twice to view an even more extended
image(4x Zoom). By pressing the Enter button 3 times,
the extended image will return to its initial image size.
For more information refer to page 26.
The most recent image captured will be shown when the
Mode dial is set to PLAY mode.
[ 1 image screen play mode ]
Thumbnail play mode
1
2
Turn the power on.
3
4
5
The most recent image captured will be shown when
the Mode dial is set to PLAY MODE.
[ Thumbnail play mode ]
1
2
3
Press LCD button once to display image size, date
and time information on the LCD monitor. Press LCD
button again to view images in Thumbnail mode.
6
5
4
7
8
9
Press the Menu select button to select an image.
[ Image sequence ]
Pressing the Enter button will extend the image.
27
CAMERA WORKING MODE
Instruction of camera mode
You can select the appropriate mode by using the Mode dial located at the top of the
camera.
This digital camera has 5 working modes, which are listed below.
RECORD mode (
)
This mode is used for taking pictures.
In this mode, LCD BRIGHTNESS, QUICKVIEW, WHITE BALANCE,
EV COMPENSATION settings can be changed.
The images are stored on the internal memory or CF CARD.
- You should set the Focus dial before taking a picture.
There are 2 kinds of focus modes that can be selected by switching the Focus dial.
Landscape / Portrait (
) : For a normal / long distance shot
Focusing range : 0.8m ~ infinity
Macro (
) : For a macro shot
Focusing range : 0.4m ~ 0.8m
Note
28
When making a Macro shot, you will need to use a tripod to avoid camera shake.
Please use the LCD monitor when using Macro photography(0.4m~0.8m).
When shots are taken of a subject within a range of 1.5m, there can be some
differences between the result and what you viewed through the optical viewfinder. It is
therefore recommended in these instances that pictures are composed using the LCD
monitor.
PLAY mode (
)
In this mode, the images stored on the CF CARD or internal memory can be viewed on the
LCD monitor on the back of the camera, or on an external monitor using a video output
terminal.
You can set SLIDE SHOW, LCD brightness and DPOF settings.
28
ENGLISH
CAMERA WORKING MODE
SET UP mode (
)
DATE/TIME, LANGUAGE, SOUND, FORMAT MEDIA, VIDEO MODE and RESET TO
DEFAULT settings can be changed.
DELETE mode (
)
In this mode you can delete images in the internal memory or CF CARD.
In DELETE mode, the recorded images can be deleted all at once, or singularly.
PC mode (
)
In this mode, images stored on the internal memory or CF CARD can only be transferred
via USB cable.
LED Messages
LED status is situated next to the viewfinder.
LED
LED1
Color
Status
Instruction
Red
BLINKING
Green
ON
Red
BLINKING
Green
ON
CF CARD is inserted
Green
OFF
CF CARD is not inserted
Red
BLINKING
Self-timer is in operation
Red
ON
Busy detecting a system error
When Power is on
Image processing
(Compression/Decompression/Download)
LED2
Front side, Self-timer lamp
Self-timer
lamp
Self-timer button has been pressed
29
SETTING UP THE FUNCTION
Setting up the function by using the LCD panel
Select the Flash mode
The flash mode can only be set under RECORD mode.
There are 4 modes available: Auto flash, Red-eye reduction, Fill-in flash and Flash off.
The default setting is Auto flash.
Use the flash mode that is best suited for the environment.
To change the setting, press the Flash mode button until the desired mode is highlighted.
Auto flash
Red-eye reduction
Fill-in flash
Flash off
In low light conditions, flash will automatically fire to obtain
the correct exposure.
Pre-Flash to reduce red eye effect
The flash will fire, regardless of the prevailing lighting
conditions.
The flash is disabled.
Note
When a subject is closer than 1m there will be an additional exposure (2~3times) to
ensure the correct lighting levels. Please do not move until the main flash fires.
Using the flash frequently will reduce the life of the batteries.
Under normal operating conditions, the charging time for the flash is normally under 10
seconds. If the batteries are weak, the charging time will be longer.
If you take a outdoor photography or the subject is in shady place, set the flash mode
Fill-in flash to get a good result.
If you take a picture in dark place and the flash mode is off, LOW LUMINANCE
message will display on the LCD monitor. In addition, it may cause the camera to lock
the Shutter automatically. In this case, set the flash mode to Auto flash and take a picture
again.
30
ENGLISH
SETTING UP THE FUNCTION
Setting up the function by using the LCD panel
Select the quality and the resolution mode
Image quality and resolution can only be set under RECORD mode.
This camera provides 6 different image resolution & quality combination settings.
The default setting is [1280X960 pixels] resolution(
), at the Super fine quality(
).
To change the setting, press the Quality button a number of times until the desired one is
selected.
[1280X960 pixels]
[Super fine quality]
[Fine quality]
[Normal quality]
[640X480 pixels]
[Normal quality]
[Fine quality]
[Super fine quality]
The setting is maintained even if the camera power is off.
Image Resolution Indicator
- RECORD mode : Indicates the resolution setting of the captured image.
- PLAY mode : Shows the resolution of the image currently displayed.
Image Quality Indicator
- RECORD mode : Shows the quality setting of the captured image.
- PLAY mode : Shows the quality of the image currently displayed.
Reference
The resolution and quality shown on the LCD panel indicates the resolution and quality of
the picture about to be taken. The resolution and quality stored in the CF CARD or internal
memory cannot be changed once an image has been captured.
31
SETTING UP THE FUNCTION
Setting up the function by using the LCD panel
Selecting the Self-timer mode
This function is used when the photographer would also like to be in the picture.
The Self-timer mode can only be set under RECORD mode.
1
Press the Self-timer button(
) to activate it.
- The Self-timer lamp(red) is turned on.
2
Press the Shutter button to activate.
3
When you press the Self-timer button, the Self-timer lamp blinks slowly for 7 seconds.
The lamp will blink rapidly for a further 3 seconds before the picture is taken.
Checking the battery
Refer to page 13.
32
ENGLISH
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
RECORD Mode
Press the Menu button in RECORD mode, the Record menu will be displayed.
LCD BRIGHTNESS
Changes the brightness setting of the LCD monitor.
1
2
3
Turn the power on.
4
5
6
Use the Menu select button (
BRIGHTNESS setting.
7
Press the Enter button again to make the change.
The cursor returns to the RECORD menu automatically when the change has been made.
8
Press the Menu button again to make the RECORD menu disappear.
RECORD MENU
Set the camera to RECORD mode (
).
By pressing the Menu button, the RECORD menu will
be displayed on the LCD monitor.
/
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
) to select LCD
0
Press the Enter button and the cursor will skip to the data field.
Use the Menu select button ( / ) to increase/decrease the LCD BRIGHTNESS.
Brightness setting : -5 ~ +5, Interval = 1
Default setting is 0.
The setting is saved even if the camera power is off .
In PLAY mode, the same setting is applied.
33
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
QUICKVIEW
If QUICKVIEW is selected, you can view the most recently captured image immediately on the
LCD monitor.
1
2
3
4
5
6
Turn the power on.
7
Press the Enter button again to make the change. The cursor returns to the RECORD menu
automatically when the change has been made.
8
Press the Menu button again to make the RECORD menu disappear.
RECORD MENU
Set the camera to RECORD mode (
).
By pressing the Menu button, the RECORD menu
will be displayed on the LCD monitor.
Use the Menu select button (
QUICKVIEW setting.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
/ ) to select
ON
Press the Enter button and the cursor will go to the data field.
Use the Menu select button (
The default setting is ON.
34
/ ) to select the data (ON, OFF).
ENGLISH
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
WHITE BALANCE
The color of the image may alter according to lighting conditions during shooting.
By using this function, you will be able to obtain more naturally colored images.
1
2
3
4
5
Turn the power on.
RECORD MENU
Set the camera to RECORD mode (
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
).
By pressing the Menu button, the RECORD menu will
be displayed on the LCD monitor.
Use the Menu select button (
WHITE BALANCE setting.
/ ) to select
AUTO
Press the Enter button and the cursor will skip to the data field.
AUTO
FLUORESCENT
TUNGSTEN
SUN
SHADE
6
Use the Menu select button ( / )to select
WHITE BALANCE setting (Auto, Sun, Shade, Fluorescent, Tungsten).
The default setting is AUTO.
7
Press the Enter button again to make the change.
The cursor returns to the RECORD menu automatically when the change has been made.
8
Press the Menu button again to make the RECORD menu disappear.
This setting is reset to AUTO when the camera power is off.
35
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
EV COMPENSATION
This camera will automatically control the exposure value and you can select exposure
compensation.
If you increase(+) the exposure, you will obtain a brighter image.
If you decrease(-) the exposure, you will obtain a darker image.
1
2
3
Turn the power on.
4
5
6
Use the Menu select button to select
EV COMPENSATION setting.
7
8
Press the Enter button again to make the change.
The cursor returns to the RECORD menu automatically, when the change has been made.
RECORD MENU
Set the camera to RECORD mode (
).
By Pressing the Menu button, the RECORD menu
will be displayed on the LCD monitor.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
0.0
Press the Enter button and the cursor will skip to the data field.
Use the Menu select button to select data.
The exposure compensation is over a range of -1.8 to +1.8 EV in steps of 0.3 EV.
The default setting is 0.0
Press the Menu button again to make the RECORD menu disappear.
This setting is reset to 0.0 when the camera power is off.
Note
RECORD mode : Although EV is changed, the image on the LCD monitor will not be
changed.
PLAY mode : You can view EV changed image on the LCD monitor.
36
ENGLISH
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
PLAY mode
Press the Menu button in PLAY mode, the PLAY menu will be displayed.
LCD BRIGHTNESS
Refer to page 33.
SLIDE SHOW
This displays the recorded images in sequence, with a user-defined delay time in between
2 and 10. The power (battery, or AC power) will continue until the slide show is finished.
After finishing the SLIDE SHOW, the auto power off system will be applied.
If running time of the SLIDE SHOW is over 30 minutes, the auto power off system will be applied.
1 Turn the power on.
2 Set the camera to PLAY mode.
pressing the Menu button, the PLAY menu will be
3 Bydisplayed
on the LCD monitor.
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
4 Use the Menu select button ( / ) to select SLIDE SHOW.
the Enter button and the cursor will skip to the data
5 Press
field.
2
Menu select button ( / ) to select data.
6 UseThethedelay
is between 2 and 10 seconds in increments of 2 senconds.
The default setting is 2.
37
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
7 Press the Enter button again to make the change.
SLIDE SHOW will start.
8 TheIf you
want to stop the SLIDE SHOW, press one of the following buttons :
LCD button, Menu button, Enter button and Menu select button and camera turns to PLAY
mode.
This setting is reset to 2 minutes when the camera power is off.
Reference
When the SLIDE SHOW starts without images on the internal memory or CF CARD,
the following message will appear.
MESSAGE
NO IMAGES
38
ENGLISH
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
COPY TO CF CARD
Copy the recorded images on the internal memory to CF CARD.
1
2
3
4
5
6
7
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
Turn the power on.
Set the camera to PLAY mode.
By pressing the Menu button, the PLAY menu is
displayed on the LCD monitor.
Use the Menu select button to select COPY TO CF CARD.
YES
NO
MESSAGE
Press the Enter button and the cursor will skip to the data field.
PLEASE WAIT
Use the Menu select button to select data.
When you press the Enter button after selecting YES
[message 1] will be displayed on the LCD monitor and
[message 2] will be displayed after copy has been completed.
Press the Enter button and the cursor will return to the
PLAY menu automatically.
Press the Enter button after selecting NO and the cursor
will return to the PLAY menu automatically.
[message 1]
MESSAGE
ALL IMAGE COPIED
OK
[message 2]
Press the Menu button again to make the PLAY menu disappear.
Note
A NO CARD message will be displayed on the LCD monitor and the camera will make
beep sounds when you press Enter button after selecting YES, should the CF CARD
not have been inserted.
MESSAGE
NO CARD
OK
Should this be the case, press the Enter button and turn the power off.
Then insert the CF CARD and repeat 1-6.
39
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
DPOF(Digital Print Order Format)
If you are using a printer that supports DPOF, you will be
able to print the captured image from CF CARD.
A NO CARD message will display on the LCD monitor
if a CF CARD is not inserted.
Only images stored on the CF CARD can be printed.
DPOF
PRINT QUANTITY
PRINT SIZE
PRINT INDEX
PRINT ENABLE
PRINT QUANTITY : setting PRINT QUANTITY. Default setting is 1.
PRINT SIZE : setting PRINT SIZE. Default setting is PRINT STD.
1-9
PRINT INDEX : print images on a page as THUMBNAILS.
Default setting is ON.
PRINT ENABLE : set up DPOF.
Note
When you change each item of DPOF, set up PRINT ENABLE as ENABLE.
Otherwise the DPOF setting is discarded.
By pressing the Shutter button on PLAY mode, the DPOF setting will be changed.
Some printers support DPOF QUANTITY only.
40
ENGLISH
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
SETUP mode
You can set up the items (DATE/TIME, LANGUAGE,
SOUND, FORMAT MEDIA, VIDEO MODE, RESET
TO DEFAULT).
DATE / TIME
The date and time can be selected.
This will allow you to put the date and time on your data.
Refer to page 20 for more information.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
Note
The date/time that is displayed on the LCD monitor does not print onto the images
when printed or viewed by the image viewer. To print date/time onto the images,
please use an image processing program such as PhotoSuite.
41
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
LANGUAGE
There are 7 languages available for your selection.
1
2
Turn the power on.
3
4
Use the Menu select button to select a LANGUAGE setting.
SETUP MENU
Set the camera to SETUP mode and the SETUP
menu will be displayed on the LCD monitor.
Press the Enter button and the cursor will skip to the
LANGUAGE data field. Use the Menu select button to
select a LANGUAGE. The default setting is ENGLISH.
5 ENGLISH
ENGLISH
Português
(Chinese)
Français
6
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
(Japenese)
Deutsch
Español
Press the Enter button again to make the change and the cursor will automatically return to
the SETUP menu.
The setting is saved even if the camera power is off.
42
ENGLISH
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
SOUND
You can select whether or not the beep sound is activated.
1
2
Turn the Power on.
3
4
Use the Menu select button ( / ) to select SOUND setting.
5
Use the Menu select button to select data (ON, OFF).
Set the camera to SETUP mode and SETUP menu will be
displayed on the LCD monitor.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
ON
OFF
Press the Enter button and the cursor will skip to the
SOUND data field.
The default setting is ON.
Press the Enter button again after selecting ON and the cursor will return to the SETUP
menu automatically. The SOUND is set to ON.
Press the Enter button again after selecting OFF and the cursor returns to the SETUP
menu automatically. The SOUND set off.
The setting is saved even if the camera power is off.
43
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
FORMAT
SETUP MENU
Formats the CF CARD or internal memory.
1
2
Turn the power on.
3
Use the Menu select button ( / ) to select
FORMAT MEDIA.
4
Press the Enter button and the cursor will skip to
5
Use the Menu select button ( /
Set the camera to SETUP mode and the SETUP menu
will be displayed on the LCD monitor.
MEDIA
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
YES
NO
MESSAGE
ARE YOU SURE?
the FORMAT MEDIA data field.
YES NO
) to select data (YES , NO).
MESSAGE
The default setting is NO.
To format the CF CARD or internal memory, Select YES
PLEASE WAIT
and press Enter button. The message [ARE YOU SURE ?]
will be displayed to confirm FORMAT MEDIA.
6
[processing]
Select YES and press the Enter button.
MESSAGE
The cursor will return to the SETUP menu automatically.
After selecting NO, press the Enter button to discard
FORMAT COMPLETE
FORMA MEDIA. The cursor will then return to the SETUP
OK
menu automatically.
Reference
You must format the CF card in the following circumstances:
the CF CARD is not initialized.
the CF CARD is not recognized by the camera.
44
[complete]
ENGLISH
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
VIDEO MODE
You can set up the Video output signal from the camera in NTSC or PAL, depending on the
type of device (monitor or TV, etc.) to which it is being connected.
Select the correct video output for the device that is to be connected.
The LCD monitor of camera will automatically switch off when the camera is connected to an
external monitor.
The information on the external screen will be exactly the same as on the LCD monitor.
Refer to page 37~40.
1
2
Turn the power on.
3
4
Use the Menu select button ( / ) to select VIDEO MODE.
Press the Enter button and the cursor will skip to the
VIDEO MODE data field.
5
Use the Menu select button to select data (NTSC, PAL).
The default setting is NTSC.
6
Press the Enter button again to make the change and the cursor will automatically return to the
SETUP menu.
Set the camera to SETUP mode and the SETUP menu will
be displayed on the LCD monitor.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
NTSC
PAL
Note
Video mode is only available in PLAY mode.
45
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
RESET TO DEFAULT
returns all the camera settings to the factory default settings.
1
2
Turn the power on.
SETUP MENU
Set the camera to SETUP mode and SETUP menu
will be displayed on the LCD monitor.
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
3
RESET TO DEFAULT.
4
Press the Enter button and the cursor will skip
to the RESET TO DEFAULT data field.
5
Use the Menu select button to select data(YES, NO).
After selecting YES, press the Enter button again to make the change and the cursor will
return to the SETUP menu automatically.
After selecting NO, press the Enter button again to discard RESET TO DEFAULT and the
cursor will return to the SETUP menu automatically.
Use the Menu select button ( /
) to select
ITEM
Resolution
46
YES
DEFAULT
1280
960
Quality
Super fine quality
White Balance
Auto
Flash
Auto
Quickview
ON
LCD Brightness
0
EV Compensation
0.0
Slide Show Delay
2 seconds
SOUND
ON
VIDEO
NTSC
NO
ENGLISH
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
DELETE mode
In DELETE mode, users can delete all the recorded images at once or one after another.
Note
To delete the images recorded in the camera (internal memory), do not insert any
CF CARD as the camera will not be able to read the internal data with a CF CARD
inserted.
To delete the images recorded in the CF CARD, make sure that the card is inserted
before deletion.
DELETE CURRENT
1
2
Turn the power on.
3
Use the Menu select button ( / ) to select
DELETE CURRENT?.
4
By pressing the Enter button, the last image captured
will be displayed.
5
6
7
Use the Menu select button to select image.
Set the camera to DELETE mode and the SETUP menu
will be displayed on the LCD monitor.
DELETE MENU
DELETE CURRENT?
DELETE ALL?
Pressing the Enter button will delete the image.
Press the MENU button and the cursor will return to DELETE menu.
47
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
DELETE ALL
1
2
Turn the power on.
3
Use the Menu select button (
DELETE ALL?.
4
Press the Enter button and the following message will be
displayed.
5
Use the Menu select button to select data (YES, NO).
After selecting YES, press the Enter button again to
delete all and the following message will be displayed.
Take a picture turning the Mode dial to RECORD mode.
6
After selecting NO, press the Enter button again and the
setting will be discarded. The cursor will return to the
DELETE menu.
48
DELETE MENU
Set the camera to DELETE mode and DELETE menu
will be displayed on the LCD monitor.
DELETE CURRENT?
DELETE ALL?
/ ) to select
MESSAGE
ARE YOU SURE?
YES
NO
MESSAGE
NO IMAGES
ENGLISH
SETTING UP THE FUNCTION
Setting up the function by using the LCD monitor
PC mode
In this mode, images can be transferred to a PC via USB cable.
There are no menus associated with this mode.
When you connect the camera to the PC, you should ensure that the camera is in PC mode.
PC MODE
Note
Before connecting the camera to the PC, you will need to do the following in this order.
1. Turn the Mode dial to PC mode.
2. Turn the power on.
3. Connect USB cable.
49
BEFORE CONTACTING A SERVICE CENTER
Before contacting a service center, please check the following
Symptoms
The power is
not turned on
The power is
turned off
during use
The battery
power is
draining
quickly
Camera does
not take
pictures when
the Shutter
button is
being pressed
Causes
Steps
The batteries need replacing
Replace the batteries with new ones
The AC Power Adapter is not connected
Connect the AC Power Adapter
The batteries need replacing
The camera has automatically turned
itself off
The adapter has not been connected properly
Replace the batteries with new ones
Power on
The external temperature is too cold
Keep batteries at the correct
The camera is using both old and new
batteries
Replace all batteries with new ones
The camera is not set to RECORD mode
Set it to RECORD mode
The batteries are weak
Replace the batteries with new ones
Plug the adapter in correctly
temperature
The power has not been switched on
Power on.
The memory card has not been initialized
Initialize
You have selected the incorrect
focus mode
If the subject is closer than 0.8m,
select macro mode and if the subject
is beyond 0.8m, select normal mode
The flash mode
does not work
The camera’s flash is turned off
Cancel the Flash off mode
The incorrect
date/time is
displayed
The wrong date/time is displayed or
Select the appropriate date in
has been saved as basic numbers
SETUP mode
The screen is
too bright
There is excessive exposure
Reset exposure compensation
LCD monitor is too bright
Set LCD BRIGHTNESS
The lens cover is smudged or dirty
You should clean the lens cover
Images are
dim
The screen is
not very clear
50
ENGLISH
SPECIFICATIONS
Image Sensor
Lens
Digital Zoom
Viewfinder
LCD Monitor
Focusing
Focusing Range
Shutter
Shutter Speed
Exposure
ISO Equivalent
White Balance
Flash
Flash Range
Self-Timer
Storage
File Format
Image Resolution
Storage Capacity
(8MB)
Image Play
Interface
`
Power Source
Dimensions(W H D)
Weight
Software
1/3.2 CCD with 1.3 Mega pixels
f=5.5mm (35mm film equivalent : 42.5mm)
F2.8 / F8.0
RECORD mode : 2X, PLAY mode : 2X, 4X
Real image optical viewfinder
1.6 color TFT LCD
Pan focusing
Normal : 0.8m ~ infinity
Macro : 0.4m ~ 0.8m
Mechanical and Electronic shutter
1/10 ~ 1/520 sec.
Program AE / Exposure compensation 1.8 EV (0.3 EV steps)
100, 200 (Automatic)
Auto / Manual (Sun, Shade, Fluorescent, Tungsten)
Auto flash / Red - eye reduction / Fill-in flash / Flash off
0.8m ~ 2.0m
10 sec.
Internal memory:8MB flash memory
External memory: CompactFlash card (Type I)
JPEG (DCF compliant), DPOF compliant
Large : 1280 960 pixels, Small : 640 480 pixels
Large : Super fine 16 1, Fine 24 1, Normal 48 2
Small : Super fine 33 2, Fine 66 2, Normal 134 4
Single image / Thumbnails / Slide show
Digital output connector : USB
Video output : NTSC / PAL (user selectable)
DC power input connector : 6.0V
4 AA alkaline / Ni-MH batteries
AC adapter (optional)
106 71 47mm / 4.2 2.8 1.9in
190g / 6.7oz (without batteries)
Camera Driver (Windows 98/98SE/2000/ME, Mac OS 8.6 or later)
MGI PhotoSuite, PhotoVista
Specifications are subject to change without prior notice.
51
SOFTWARE MANUAL
Please read the user manual carefully before using the camera
Software Notes
The attached softwares are image editing softwares for Windows.
Under no circumstances should all or part of both the software and the user manual
be reproduced .
Copyright for both software is licensed only for use with a camera.
In the unlikely event of a manufacturing fault, we will repair or exchange your camera.
We cannot, however, be held responsible in any way for damage caused by inappropriate use.
Before reading this manual, you should have a basic knowledge of computers and O/S
(Operating Systems).
Windows is a registered trademark of Microsoft.
Macintosh, Mac is the registered trademark of Apple computer, USA.
52
ENGLISH
SOFTWARE MANUAL
System Requirements (2001 August)
For Windows
Computer : A personal computer with a processor more advanced than MMX Pentium 133 MHz.
Operating System : Windows 98/98SE/2000/ME
Memory : Minimum 32MB RAM
Others : USB port, CD-ROM Drive
80MB of available hard-disk space
16 bit color display adapter and compatible monitor
a desktop area of 800 by 600 pixels
(24 bit color display adapter, True color display recommended)
For Macintosh
Computer : Power Mac G3 or later
Operating System : Mac OS 8.6 or later
Memory : Minimum 32MB RAM
Others : USB port, CD-ROM Drive
64MB of available hard-disk space
53
HOW TO SET UP THE SOFTWARE
How to set up the software
When you put the Driver CD-ROM provided with this camera into the CD-ROM drive, the
following frame is automatically run.
Camera Driver : This is the driver for connecting the PC to the Camera.
For windows : refer to page 55.
For Macintosh : refer to page 80.
MGI PhotoSuite lll SE : Photography program. Refer to page 61.
MGI PhotoVista : This program enables you to create spectacular 360° panoramic images
in a snap. Refer to page 74.
Internet link
http://www.samsungcamera.com : English
http://www.zoomin.co.kr : Korean
Reference
If the frame is not displayed, run [Windows Explorer] and select [D:\ camera.exe]
in the CD-ROM root directory. D:\ is usually the default name for the CD-ROM drive.
54
ENGLISH
HOW TO SET UP THE SOFTWARE
Setting up the Camera Driver
To use this camera with a PC, first install the Camera Driver. After this has been done, the
captured images in the camera can be moved to the PC and can be edited by a PC Photography
program.
1
Click the Camera Driver icon in the auto run frame(54 page).
A WELCOME window will then be displayed.
Click [Next >] to prepare the Camera Driver installation.
2
Start Installation of Digimax 130 window will be displayed.
3
An Installation Complete window will be displayed.
Click [Finish >] and the installation will be completed.
4
In order to activate the Camera Driver, you will need to restart
your computer. The Install window will be displayed to indicate
when you will need to restart the computer. Click [OK] to restart
the computer. Click [Cancel], and an autorun frame will be
displayed.
Click [Next>] to start installation.
55
HOW TO SET UP THE SOFTWARE
Note
Ensure that the Camera Driver has been installed before connecting the camera to
the PC via the USB cable.
Restart computer after Camera Driver installation.
Should the computer not find the Camera Driver after installation or when you
connect the camera to PC before Camera Driver installation, please re-install the
Camera Driver using the following steps.
Trace [start menu
setting
controller
system
device manager] and if there
is the Other device, click the right mouse button over the Other device. Then select
Properties and click driver re-install. The Device driver update wizard will start.
1. Device driver update wizard will start
3. Select search location
and click [Browse...]
2. Selet search method
4. To select search location, trace
D:\(CD-ROM)
USB driver
English
If problems are experienced after Driver installation, you have to remove the Camera
Driver first and then re-install it.
56
ENGLISH
HOW TO SET UP THE SOFTWARE
Setting up the MGI PhotoSuite lll SE
1
Click the MGI PhotoSuite lll SE icon on autorun frame.
2
Select language.
Chinese(PRC), Chinese(Taiwan), English,
French(Standard), German, Italian, Spanish.
3
A Welcome window will be displayed.
Click [Next >] to move to the next step.
4
The Software License Agreement window will be displayed.
If you agree to this, click [Yes], the window will then move to
the next step.
If you disagree, click [Cancel] and the install program
will be canceled.
5
Select set up type.
Full : the program will be installed with all the options.
Custom : you can choose what you would like to install.
57
HOW TO SET UP THE SOFTWARE
Setting up the MGI PhotoSuite lll SE
6
Start Copying Files window will display.
Click [Next > ] to start installation.
7
The MGI Registration window will be displayed before
completing installation.
Send : send your name and e-mail address to MGI.
Register now : move to the on-line registration window.
Register later : postpone registration.
8
Installation is completed.
You should restart computer after finishing installation.
58
ENGLISH
HOW TO SET UP THE SOFTWARE
Setting up the MGI PhotoVista
1
Click the MGI PhotoVista icon on the autorun window.
2
Select language.
English, Deutsch, japanese, french are available.
3
A Welcome window will be displayed.
Click [Next >] to move to the next step.
4
The Software License Agreement window will
be displayed. If you agree to it, click [Yes].
This will take you to the next step.
If you disagree, click [Cancel] and the install program
will be canceled.
5
Select a folder where you would like PhotoVista
to be installed. The default folder is C:\Program
Files\MGI\Photovista. If you want to install
PhotoVista in a different folder,
click [Browse..] and select a folder.
59
HOW TO SET UP THE SOFTWARE
Setting up the MGI PhotoVista
6
Select the Program Folder where MGI PhotoVista
will be installed.
7
The Start Copying Files window will display.
Click [Next > ] to start installation.
8
The Online Registration window will display.
Click [Continue..] to continue.
The Online Registration Utility window will be displayed.
The *mark means that it is a required field.
Click [Cancel] should you not wish to register.
9
Set up is complete.
Click [Finish] to finish set up.
60
ENGLISH
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
This software is only compatible with Windows.
To open MGI PhotoSuite lll SE, click the [start
programs
MGI PhotoSuite lll SE
MGI PhotoSuite lll SE] and MGI PhotoSuite lll SE will then open.
61
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
An introduction to the Welcome screen
Get
Get images.
Prepare
A number of photo editing activities can be performed
within this module.
Compose
Use your photos in a variety of fun, creative and
interesting ways.
Organize
Organize your photos and other media files into albums.
Share
Save your results to show to others.
Print
Print hard copies of photos and projects.
62
ENGLISH
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
Introduciton to navigation bar
Back
return to the previous step.
Home
Return to Welcome screen.
Help
Display help window.
Get
Get images.
Prepare
A number of photo editing activities can be performed within this module.
Compose
Use your photos in a variety of fun and interesting ways.
Organize
Organize your photos and other media files into albums.
Share
Save your results to show to others.
Print
Print hard copies of photos and projects.
Browse
Browse the web site.
63
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
GET
: Get images
To obtain images from the computer
1
To acquire images,Click the large [Get] button on
the Welcome screen, or the [Get] button on the
Navigation bar. Click [Computer] from the list of
options displayed on the activity panel.
2
The Open file selector is displayed. Now select the
image file and click [open].
3
The Welcome screen will change to the next work
step, with the selected image displayed.
64
ENGLISH
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
When you obtain images from the digital camera.
Note
When you connect a PC to the Camera, use the following sequence :
1. Turn the Mode dial to PC mode.
2. Turn the power on.
3. Connect the USB cable.
Refer to page 49 for more information about connecting the cable.
1
To acquire images, click the large [Get] button on
the Welcome screen, or the [Get] button on the
Navigation bar.
2
Click [Computer] from the list of options displayed on
the activity panel. The Open file selector is
displayed. Click [Look in :] to choose Removable
Disk( :) and click [open] for the open file window to
be displayed.
65
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
3
Select [Digital camera( :)] and select folder.
Then select image and click [ Open ].
4
The Welcome screen will change to the next work
step, with the selected image displayed.
Reference
When you use the Digimax 130, only [Computer]
and [Album] from the list of options displayed are
available. You will be able to obtain images from
the digital camera.
66
[Computer and Album Only]
ENGLISH
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
Acquiring images from an Album.
1
To acquire images, click the the large [Get] button
on the Welcome screen, or the [Get] button on the
Navigation bar. Click [Album] from the list of
options displayed on the activity panel.
2
After selecting Album on the
Choose a photo
album, click an image in the album and click
[Open].
3
The Welcome screen will change to the next work
step, with the selected image displayed.
Refer to page 71 for more information about creating an Album.
67
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
PREPARE
When the image is loaded, the step changes to Prepare automatically.
Menu of [PREPARE] step
Rotate & Crop
You can rotate, flip or crop images along with a host of others.
Touchup
Remove Red
in this menu.
eye,
Remove
Scratches
etc..
are
available
Special Effects
A number of special effects can be applied.
Stitching
Join a series of photos together to create a sweeping panoramic effect.
68
ENGLISH
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
COMPOSE
Add Text , Compound Images etc.. are available in this step.
Menu of [COMPOSE] steps
Collage : A collage consists of several photos or
sections of photos arranged together on a
common background.
Photo Layouts : The Photo Layouts activity includes
many collage and layout options.
Card & tag : Use your photos to create items such as
Gift Tags, Greeting Cards, Invitations,
Postcards, and Sports Cards.
Calendars : Use your photos to create a variety of
calendars (monthly, quarterly,seasonal,
yearly).
Collections : Photos can also be used to create a
variety of items for business purposes.
Add frames and boarder effects to your photos with the
predefined templates.
69
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
ORGANIZE
Organize your photos and other media files into albums.
Menu of [ORGANIZE] step
Choose a photo album to view or edit
Select Album : To create an Album, click [Organize] in
the welcome screen or navigation bar.
Album.. : Open Master Album.
Select a photo, and choose an action below.
Open: Open selected image.
Delete: Delete selected image.
Properties..: view image information.
Choose an action to manage your album.
Add: click [Add] to add an image to an Album.
Sort: click [Sort] to Sort saved images.
Search: click [Search] to Search saved images.
Reset: click [Reset] to reset the setting.
Update: click [Update] to update images.
Create Slide Show..: click [Create Slide Show]
to create a Slide Show.
Always start on this page: If you select this option, the
program will start in
[Organize].
70
ENGLISH
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
Creating an Album
1
To create an Album, click the large Organize button on the Welcome screen, or the Organize
2
Click [Album..] in
3
The Master Album window will be displayed,
4
Put a new Album name in the New Album
button on the Navigation bar.
Choose a photo album to
view or edit.
then click [New..].
window and click [OK]. A new album
will now be created.
71
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
SHARE
Saving images
1
Saving or sharing images.
Menu of [SHARE] step
Save
To save the active file according to its
current name and path.
Save As
To assign a new name or path to the file.
Send E-mail
e-mailing images.
Send to Kodak PhotoNet Online
Sending images to Kodak PhotoNet.
Share Your Pictures At GatherRoom.com
Sending images to GatherRoom.com and sharing images.
Slide Show
Viewing images as a slide show.
2
72
Click [SAVE] and the Save Project window will be
displayed. Enter the file name and click
[Save(S)] to save an image.
ENGLISH
HOW TO USE EDITING SOFTWARE
MGI PhotoSuite lll SE
PRINT
Printing images
1
You can print images.
Menu of [PRINT] step
Print
Printing images.
Print Multiples
Print multiple copies of a photo or project, or one copy
of each of the photos included in an album, according to
a predefined template.
2
Choose a printer, choose an orientation, choose the print
size, choose the number of copies. You can then print the
images.
Reference
For more information, please refer to the Help file in [Help
MGI PhotoSuite lll help].
73
HOW TO USE EDITING SOFTWARE
MGI PhotoVista
MGI Photovista is an easy-to-use program that lets you create spectacular 360° panoramic images
in a snap.
This software is only compatible with Windows.
To open MGI Photovista, click [start button
programs
it will open.
74
MGI Photovista
MGI Photovista] and
ENGLISH
HOW TO USE EDITING SOFTWARE
MGI PhotoVista
Introduction
Open the Image Source
Load the first image source of the panorama
Rotate Images
Rotates all selected images counterclockwise
Flip Image Horizontally
Flips the selected image horizontally
Flip Image Vertically
Flips the selected image vertically
Select Lens
Select lens for effect
Stitch Panorama
Creating a panoramic effect
75
HOW TO USE EDITING SOFTWARE
MGI PhotoVista
Opening an image source and creating panoramic effects.
1
Click [open image source] in the menu bar to select the first image of the sequence.
A dialogue box will then be displayed.
DESCRIPTION
BUTTON
Add
Add All
Add all images to source file
Remove
Remove image from source file
Remove All
Sort
Reverse
76
Add image to source file
Remove all images from source file
Images are sorted by file name
Images are sorted by file name in reverse order
ENGLISH
HOW TO USE EDITING SOFTWARE
MGI PhotoVista
2
The file names are Displayed in the Select Lens
3
When you click [Stitch Panorama], the Stitch
window. Click [Select Lens] to select a lens.
Options window will be displayed.
When checking Full 360° panorama.
4
360° panorama image will be displayed.
77
HOW TO USE EDITING SOFTWARE
MGI PhotoVista
Saving images
1
Click [File] in Stitched_Result menu to save a
panoramic image.
2
To save a panoramic image as a JPG or BMP
file format, click [Save As..].
Save
Cancel
3
78
Click [Publish Panorama] to send the image to
a designated server for sharing purposes.
ENGLISH
HOW TO USE EDITING SOFTWARE
MGI PhotoVista
4
Click [Upload Pictures] and images are sent to
5
Click [Print Panorama] to print it.
www.GatherRound.com
Reference
For more information, please refer to the Help file in [Help
Quick Start Tutorial].
79
SETTING UP CAMERA DRIVER FOR MAC
Setting up Camera Driver for Mac
1
Insert CD-ROM.
Click SAMSUNG USB Driver installer that is in
Digimax 130 folder. and Camera Driver installation
for Mac will start.
2
Select Install Location and click [Install].
3
Click [Cancel] and the installation will be canceled.
4
Installation was successful.
Click [Continue] and the installation will progress.
Click [Continue] for additional installation.
Click [Restart] to restart the computer.
5
80
After restarting computer, a new folder will be made automatically on the desktop
when you connect camera to Mac.
ENGLISH
SETTING UP CAMERA DRIVER FOR MAC
Note
Please make sure of restarting computer after installation.
Don’t take off the USB cable or turn off the power during the image download
or opening the image file. It may make the system shutdown.
It is impossible to transfer image from Mac to camera and delete image that is
in Removable Disk.
81
Obrigado por comprar uma camera Samsung. Este manual o guiará para usar a Digimax 130,
Inclusive tirar fotos, fazer downloading e usar o software MGI PhotoSuite.
Por favor leia este manual antes de usar sua nova máquina fotográfica.
PORTUGUÊSE
CARACTERÍSTICAS ESPECIAIS
Obrigado por adquirir uma Câmera fotográfica Digital Samsung.
É uma câmera que possui as seguintes funções.
Alta resolução de imagem de 1.3 mega pixels
Zoom digital de 2x
Função de interface ao PC
Monitor de 1.6 polegadas TFT LCD
Memoria interna de 8MB e Cartão Compact Flash
Advertência FCC
Este aparelho foi testado com bases nos limites de um aparelho digital de classe B de acordo
com o item 15 da FCC.
Estes limites são designados p/ fornecer proteção contra interferências em instalações
comerciais.
Esse equipamento gera, usa e pode emitir freqüências de rádio.
Se não for usado de acordo com as instruções, poderá causar nocivas interferências em
rádio comunicações.
De qualquer modo, não há garantia de que não ocorrerão interferências em instalações
particulares.
Durante a operação deste aparelho se ocorrer alguma interferência, por favor tente uma ou
mais das seguintes medidas de segurança.
Mude a posição ou lugar de qualquer antena.
Aumente a distancia entre a câmera e o aparelho afetado.
Use uma tomada diferente da do aparelho afetado.
Por favor entre em contato com um atendente da Samsung ou um técnico de rádio/TV.
Este dispositivo está de acordo com o item 15 da FCC.
2
COMPONENTES DE FABRICAÇÃO
COMPONENTES DE FABRICAÇÃO
PORTUGUÊSE
Por favor, confira se o produto adquirido possui os seguintes acessórios.
Câmera digital
4 baterias
alcalinas AA
Capa para câmera
Aplicação S/W,
Driver CD-ROM
Manual de uso
Garantia do Produto
Cabo de vídeo
Cabo USB
Guia rápido
Acessórios (Opcional)
Adaptador AC
Cartão de memória
3
ESTA MÁQUINA FOTOGRÁFICA DIGITAL PODE SER USADA PARA
Visualizar imagens em TV
Gravar imagens em CD
Imprimir imagens
Editar imagens
no PC
4
ESTA MÁQUINA FOTOGRÁFICA DIGITAL PODE SER USADA PARA
PORTUGUÊSE
Criar album de foto digital
Inserir imagens
diretamente em
documentos eletronicos
Fazer um auto-retrato
e usar a imagem para
personalizar cartões.
Você pode criar seu próprio
papel de presente usando
suas imagens digitais.
5
CONTEÚDOS
Pronto
Conhecendo sua máquina fotográfica
Nota de segurança
Identificação e características
Viewfinder
indicador LCD
Menu do LCD
Pronto
Ligando
Usando as baterias
Usando o adaptador AC
Inserindo Cartão de Memória
Removendo Cartão de Memória
Instruções de como usar CARTÃO de Memória
Selecionando a data e hora
Prendendo a alça
7
8
10
12
13
14
15
15
15
16
17
17
18
20
21
Básico
Modos que trabalha a Máquina fotográfica
Agora tiraremos uma foto
Identificações e Funções
Zoom digital
Instrução da máquina fotográfica
Gravação
Play
Configurando
Apagando
PC
LED mensagens
Configurando as funções
Configurando as funções usando o painel de LCD
Selecione o Flash
6
Selecione a Qualidade e resolução
Selecione o Temporizador
Conferindo a bateria
31
32
32
Avançado
Configurando as funções
Configurando as funções usando o painel de LCD
Gravação
Play
Configurando
Apagando
PC
Antes contatar centro de serviço
Especificações
33
33
33
37
41
47
49
50
51
Software
22
22
24
26
28
28
28
29
29
29
29
30
30
30
Manual do software
52
Por favor leia cuidadosamente o manual do usuario
antes de usar a máquina fotográfica
52
Requerimentos do sistema
53
Como configurar o software
54
Como configurar o software
54
Configurando o Driver da Máquina fotográfica
55
Configurando o MGI PhotoSuite III SE
57
Configurando o MGI PhotoVista
59
Como usar software
61
MGI PHOTOSUITE III SE
61
MGI PHOTOVISTA
74
Configurando o Driver da Máquina fotográfica para Mac 80
CONHECENDO SUA CÂMERA
PORTUGUÊSE
Antes de usar sua câmera, por favor leia o manual de instruções atenciosamente.
Deixe o manual em um local seguro.
Sobre a marca da imagem
Este manual contem instruções que vão ajudá-lo a usar esta câmera de uma maneira correta e
segura. Isto ajudará a mantê-la segura contra danos Isto ajudará a mantê-la segura contra danos.
Advertência
Esta é uma declaração descritiva de advertência no caso do uso da câmera se
as instruções são ignoradas ou não compreendidas.
Atenção
Isso explica o uso da câmera, use-o como referência.
Referência
Isso dará uma maior Segurança no uso da camera.
7
NOTA DE SEGURANÇA
AVISO
Não tente modificar a câmera de nenhum jeito. Isso pode causar danos à sua câmera,
choques elétricos ou até um incêndio. Inspeções internas, manutenção e concertos
devem ser encaminhados para o Centro de Serviço da câmera Samsung.
Não use o flash numa distância muito próxima do objeto ou da pessoa.
Sua visão poderá ser afetada se o flash for usado perto de seus olhos.
Não tire fotos de crianças com o flash com menos de um metro de distancia.
Nunca deixe a frente da camera direto a uma luz forte.
Visões afetadas serão dificilmente recuperadas.
Não use este aparelho perto de inflamáveis e gases explosivos. sso poderia aumentar os
riscos de explosão.
Por favor manter este aparelho longe de crianças e animais para evitar acidentes como.
Engolir as baterias ou pequenos acessórios da câmera.
Em casos de acidente, consulte um médico.
As crianças ou animais podem disparar flashs em seus olhos causando danos que
poderão ser recuperados.
Podem ser atingidas por uma parte móvel da câmera.
Não use a câmera se a mesma for atingida por água. Desligue a câmera e depois
desconecte a fonte de energia ( bateria ou adaptador C/A ).
Entre em contato com um técnico ou o Centro de Serviço da câmera Samsung.
Isso pode causar um incêndio ou choques elétricos.
Desligue a câmera e depois desconecte a fonte de energia
(bateria ou adaptador AC ).
Entre em contato com um técnico ou o Centro de Serviço da câmera Samsung.
Não continue usando a máquina fotográfica como isto pode causar um fogo ou choque
elétrico.
Não coloque objetos de metal ou inflamáveis nos pontos de encaixe da câmera.
Isso pode causar um incêndio ou choques elétricos.
Não opere a camera com mãos úmidas ou molhadas.
Isso aumenta o risco de um choque.
8
NOTA DE SEGURANÇA
Não deixe esta máquina fotográfica em lugares sujeito a temperaturas extremamente
altas, como um veículo fechado, luz solar direta ou outros lugares de discrepâncias
extremas de temperatura.
Exposição em temperaturas extremas pode afetar os componentes internos da máquina
fotográfica e poderia causar incendio.
Quando em uso, não cubra a câmera e o adaptador C/A com roupas ou panos.
Isso pode causar danos a capa da câmera e também causar um incêndio.
Sempre use a câmera e acessórios em um local bem ventilado.
Derramamento de líquidos, superaquecimentos, pequenas explosões e sobrecarga da
bateria podem causar um incêndio e ferimentos.
Para evitar curto circuito, desfaça-se das baterias em caso de superaquecimento ou fogo.
Não use baterias velhas com novas e nem misture baterias de diferentes marcas.
Tenha certeza de que as baterias estão posicionadas e colocadas corretamente.
Quando a câmera não for usada por longos períodos, desligue-a a fonte de energia
(bateria ou adaptador AC ).
O vazamento das baterias podem gerar fogo e poluir o meio ambiente.
O acumulo de sujeira na câmera por longos períodos pode causar um incêndio ou
choques elétricos É aconselhável que a limpeza da câmera seja feita antes de períodos
de alta umidade.
Consulte seu técnico ou o Centro de Serviço da câmera Samsung para informações
sobre custos de limpeza para sua câmera.
Não movimente a câmera se estiver ligada. Se você estiver usando o adaptador
C/A.desplugue-o da tomada depois de desligar a câmera.
Desplugue-o da tomada depois de desligar a câmera. Depois confira se os cabos de
conecção a outros aparelhos estejam desligados antes de mover a câmera.
Caso contrário, os cabos poderão ser danificados podendo causar um incêndio ou
choques elétricos.
9
PORTUGUÊSE
NOTA
IDENTIFICAÇÃO
Externos (Frente)
Visor
Indicador do Temporizador
Gancho para alça
Flash
Lente
Dispositivo de Foco
Externo (Crie)
Visor
LED 1
LED 2
Menu de Seleção( )
/ Botão do
Temporizador( )
Botão do Menu de
Seleção( )
Monitor LCD
Botão Enter (OK)
Botão LCD
10
IDENTIFICAÇÃO
Externo (Topo/Lado/Fundo)
Botão do Flah
Botão do Menu
Botão Disparador
Opção
Botão de Qualidade
Botão para Ligar/Desligar
Conexão USB
Conexão Video
(Saída de Video)
Entrada de energia
(Entrade DC 6V)
Abertura para Cartão
de Mémoria
Depósito de bateria
Entrada para Tripé
11
PORTUGUÊSE
Painel LCD
IDENTIFICAÇÃO
Visor
Quadro de imagem
Marca do Foco
Referencia
Fotos verticais e horizontais são tiradas da mesma maneira.
Evite obstruir a lente ou o flash quando você tirar uma foto.
Uma imagem pode ser estragada quando um dedo, cabelo ou correia de máquina
fotográfica estiver na frente da lente ou o flash.
Atenção
Use o monitor LCD quando estiver usando Macro photographhy(0.4~0.8m).
Por causa de algumas diferenças que podem ocorrer nas imagens de fotos de uma
vista através do leitor óptico no caso de menos de 1.5m, é recomendado que se
componha a foto num monitor LCD.
12
IDENTIFICAÇÃO
Menu do monitor LCD
PORTUGUÊSE
Indicador do Flash
Indicador da qualidade de foto
: Flash Automatico
: Redutor de olho vermelho
: Flash Cheio
: Qualidade super fina
: Qualidade Fina
: Qualidade Normal
: Flash desligado
Indicador de Resolução
da Imagem
: 1280
: 640
960 pixels
480 pixels
Indicador do Modo PC
Indicador de Informação da Imagem
Indicador do Modo Temporizador
Indicador situação da Bateria
: Bateria carregada
Modo de Gravação : Número de fotos
à armazenar
Modo Play : Numero de imagens capturadas
Modo Delete : Numero de imagens capturadas
Modo PC : Modo conecxão com PC
: Bateria parcialmente carregada
: Bateria descarregada
Prepare novas baterias
: A câmera desligará imediatamente
A bateria precisa ser trocada
13
IDENTIFICAÇÃO
Menu do monitor LCD
O menu das funçoes será exibido no LCD.
RECORD MENU
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
Menu de Gravação
BRILHO DO LCD : Mude o Brilho do LCD
QUICKVIEW : veja a imagem capturada imediatamente.
EQUILÍBRIO BRANCO : mudança EQUILÍBRIO BRANCO
COMPENSAÇÃO DE EXPOSIÇÃO (EV) : mude a COMPENSAÇÃO de EV
0
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
0
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
DELETE MENU
DELETE CURRENT?
DELETE ALL?
Menu Play
BRILHO DO LCD : mude BRILHO do LCD
SLIDE SHOW : veja as imagens capturaradas continuamente
COPIAr CARTÃO DE MEMÓRIA : copie imagens da memória interna
para o CARTÃO externo
DPOF : imprima a imagem capturada
Menu de Configuração
DATA / HORA : Configurar Data e Hora
IDIOMA : Configuração do IDIOMA
SOM : Configurar o SOM
FORMATAR MÍDIA : Formatando o Cartão
MODO VÍDEO : veja a imagem capturada em monitor externo
VOLTAR AS CONFIGURAÇÕES : Voltar as configurações de fabricação
Menu Apagar
APAGAR CORRENTE?: Apagar imagem corrente
APAGAR TODAS : Apagar todas imagens
Referencia
Não há menus associados à esse modo.
14
PREPARANDO
Ligando
Usando a bateria
1
Abra o compartimento das baterias puxando a
tampa na direção da seta.
2
3
Coloque as baterias observando as polaridades.
Feche a tampa pressionando-a.
Atenção
Informações sobre o uso da bateria
Retire as baterias se a câmera não for usada por longos períodos.
As baterias podem descarregar ou vazar se forem mantidas dentro da câmera por
longo tempo.
Não use baterias de manganês pois as mesmas não fornecem energia suficiente.
Baixas temperaturas (abaixo de 0º) diminuem o período de funcionamento da
câmera pois diminuem a performance da bateria. As baterias serão recuperadas em
temperaturas normais.
Não use baterias novas e velhas e de diferentes tipos juntas.
É extremamente normal que ocorra um aquecimento da câmera após usos
extensivos.
Isto é perfeitamente normal.
Para usos extensivos, é aconselhável que você utilize o adaptador C/A.
15
PORTUGUÊSE
Há dois modos de fornecimento de energia para a câmera.
Um é usando baterias (Alcalinas AA), alternativamente use o Adaptador de Corrente Alternada
(DC 6V / 1.5 A).
PREPARANDO
Usando o adaptador AC
O uso do adaptador AC permite que a câmera seja usada por longos períodos.
Se você conectar a câmera ao computador usando bateria, é mais fácil
usar o adaptador AC pois o uso extensivo com as baterias será
impossível.
Plugue o adaptador no ponto de conecção da câmera.
Confira se você esta usando o adaptador com a especificação correta.
Falhas como esta irão afetar sua garantia.
AVISO
Sempre desligue os aparelhos antes de retirar o adaptador C/A.
Mantenha a parte metálica da câmera separada de qualquer outro material metálico.
Isso pode causar danos irreversíveis
A câmera vai automaticamente ser desligada quando não usada por um certo tempo.
Auto desligamento
Modo
Modo Gravação
Modo Play
16
3 Minutos
3 Minutos (Exclui SLIDE SHOW)
Modo Setup
3 Minutos
Modo Deleção
3 Minutos
Mode PC
X
PREPARANDO
Inserindo Cartão
1
Puxe a tampa que cobre o cartão seguindo a seta
para abri-la.
2
Insira o cartão.
A parte da frente do cartão (seta vermelha pintada)
e a frente da câmera devem estar na mesma
direção quando o cartão estiver inserido.
3
Para fechar empurre a tampa no sentido contrário à seta até ouvir um clique.
Retirando o cartão de memória
1
Desligue o aparelho usando o botão POWER.
2
Empurre a alavanca para baixo para ejetar o cartão.
3
Remova o cartão como mostra a figura.
17
PORTUGUÊSE
Se sua câmera não tiver espaço disponível para armazenamento de imagens, insira o
cartão de memória.
PREPARANDO
Referencia
Usando um cartão de memória de transmissão compacta de 8MB, a capacidade
especificação/fotografia será como à seguir. Isto é baseado no padrão de condições
de nossa empresa.
Tamanho de
gravação
L
(1280 960 pixels)
(640
S
480 pixels)
Qualidade de gravação
da foto
Formataçã o
do arquivo
Quantidade de
fotografias
16
1
.JPG
24
1
.JPG
48
2
Qualidade Super Fina
.JPG
Qualidade Fina
Qualidade Normal
Qualidade Super Fina
.JPG
33
2
Qualidade Fina
.JPG
66
2
Qualidade Normal
.JPG
134
4
O numero de fotografias pode variar de acordo com a capacidade do cartão de
memória de transmissão compacta.
Instrução de como usar o cartão de memória
Usando um cartão de memória pela primeira vez
Antes de usá-lo, o cartão precisa ser inicializado.
A inicialização do cartão prepara o mesmo para gravação.
Para mais detalhes, por favor dê uma olhada na pagina 44 do manual de uso.
Atenção
Se você usá-lo muito tempo, não poderá gravar novas imagens e dados.
Nesse caso compre um cartão novo.
Sempre desligue o aparelho quando for trocar o cartão de memória.
18
PREPARANDO
Atenção
Informação importante para o uso de um cartão de memória
Quando um CARTÃO CF é inserido, a máquina fotográfica só vai operar usando o
CARTÃO CF.
Assim, em modo de GRAVAÇÃO, as imagens armazenam só em CARTÃO CF e,
em modo de PLAY, você pode ver só as imagens do CARTÃO CF.
Se você desligar a câmera enquanto o cartão estiver inicializando ou processado, a
informação no cartão de memória poderá ser danificada.
O cartão de memória é um aparelho eletrônico preciso.
Não exponha esse cartão à nenhum impacto pesado.
Não guarde o cartão de memória em lugares com campos eletrônicos ou magnéticos
como caixas de som, televisão etc...
Não use ou guarde o cartão onde há extremos de temperatura (altas ou baixas).
Não deixe o cartão ter contato com sujeira. Limpe a sujeira com um pano macio.
Por favor mantenha o cartão na capa quando não estiver sendo usado.
É perfeitamente normal que após longos períodos de uso, o cartão esteja aquecido.
CompactFlash card, CF CARD é uma marca registrada da Sandisk.
19
PORTUGUÊSE
Preservando os dados do cartão de memória
A informação gravada poderá ser danificada nas seguintes condições :
Quando o cartão é usado incorretamente.
Quando o aparelho é ligado enquanto o cartão está sendo inicializado, lido ou removido.
Copie informações importantes em outros lugares (floppy disk, hard disk, etc...).
A Samsung não pode ser considerada responsável por perda de informação.
PREPARANDO
Ajustando data e hora
Você pode gravar a data e hora os dados de imagens no cartão de memória Quando
tirada a foto.
Por favor ajuste a hora e data quando a câmera for usada pela primeira vez ou quando as
baterias forem trocadas.
1
2
Aperte o botão POWER para ligar.
3
4
[Botão up-down] ( / ).
Mude para o modo SETUP e depois ligue a câmera.
O menu SETUP aparecerá.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
Selecione “DATE/TIME” apertando o botão ( / )
O primeiro item (month (mês)) é selecionado.
5
6
Aperte o botão OK para ir ao próximo item.
7
8
Repita 5.6 para mudar hora e data.
Use os botões de setas( /
) para mudar o número.
Quando o último item for selecionado/mudado, aperte OK para
retornar ao menu SETUP.
20
PREPARANDO
PORTUGUÊSE
Referencia
A data é indicada como à Seguir
01 / 01 / 2001 00 : 00 AM (PM)
Mês
dia
ano
hora
minuto
PM(AM)
A ordem de seleção do SETUP DATA/HORA: 2000~2099.
(é automaticamente corrigido no caso de pular ano/mês)
É originalmente ajustado como [2000/01/01 00:00].
Se você deixar a câmera sem bateria por mais de uma hora ajuste data/hora
novamente.
Prendendo a alça
Sempre use a alça para preveni dano acidental à máquina fotográfica.
Recorra às ilustrações abaixo
1
2
21
MODOS QUE A MAQUINA FOTOGRAFICA TRABALHA
Agora vamos tirar uma foto
Se sua câmera não tem espaço disponível na memória interna para armazenamento
de imagens, insira o cartão de memória.
1
Ligue a câmera.
O beep é ativado sempre que a câmera estiver ligada.
A lâmpada indicadora (LED1) está vermelha quando a câmera está sendo preparada para a
operação, e quando estiver pronta para tirar a foto a lâmpada ficará verde.
2
Mude o modo para Record (
).
Modo Record
Marcador de Foco
3
Escolha o modo desejado (macro ou retrato/paisagem) girando o marcador de foco.
Retrato/paisagem (
): 0.8 m ~ infinito
Macro (
): entre 0.4 m ~ 0.8 m
4
Escolha a qualidade de imagem conveniente e o tamanho de gravação no painel LCD com o
botão Rresolution/Quality (resolução/qualidade) (
).
5
Usando o monitor LCD, você poderá ajustar as funções em detalhes.
Vá a pagina 38~48 do manual de uso para mais informações sobre ajustar a função usando
monitor LCD.
22
MODOS QUE A MAQUINA FOTOGRAFICA TRABALHA
Agora vamos tirar uma foto
Use o visor ou o display LCD para estruturar sua foto.
Ligue o botão monitor LCD para usar o monitor LCD.
7
Quando estiver tirando fotos, aperte o botão shutter para evitar que a câmera trema.
Se você apertar o botão shutter totalmente, a foto vai ser tirada e os dados relacionados à
foto serão armazenados na memória interna ou no cartão de memória.
LED! (vermelho) estará piscando enquanto as imagens estiverem sendo capturadas e
armazenadas.
Referência
Se não há memória suficiente
A marca [0000] aparecerá no status da câmera LCD.
Se você apertar o botão shutter, a mensagem aparecerá. E a capacidade do cartão
será avisada com sons (beep-beep).
MESSAGE
MEMORY FULL
OK
Pressione Ok para remover a mensagem.
Para aumentar a quantidade de memória da sua câmera, troque o cartão de
memória ou apague as imagens desnecessárias que estão armazenadas na
memória interna ou no cartão de memória.
Atenção
Sobre certas condições o sistema de foco automático não será como o esperado
Se o que estiver sendo fotografado for altamente refletor ou brilhante.
Se o que estiver sendo fotografado estiver se movendo em alta velocidade.
Quando há uma luz forte refletida ou quando há um fundo muito brilhante.
23
PORTUGUÊSE
6
MODOS QUE A MAQUINA FOTOGRAFICA TRABALHA
Identificação e Funções
Botão POWER
Aperte o betão POWER para ligar e desligar a câmera.
Se a câmera estiver ligada mas nenhum botão for apertado durante 90 segundos, a câmera irá
automaticamente se desligar para conservar energia (standby).
Ao mesmo tempo que apertado algum botão ou girando o botão MODE, a câmera será religada
automaticamente. Se não houver nenhuma atividade durante 3 minutos o sistema será
desligado e você terá que apertar o botão POWER para ligar novamente.
Quando você estiver usando o adaptados C/A, a câmera irá desligar automaticamente em 30
minutos.
Botão Menu
O botão Menu é ativado somente nos modos RECORD e PLAY.
Aperte o botão Menu para ativar os menus Record/Play.
Para desativar o menu aperte o botão menu novamente.
Botão Shutter
Você deve apertar o botão em modo Record para capturação, processamento e
armazenamento de imagens.
Antes do lançamento da foto, confira se sua câmera tem espaço disponível para
armazenamento da imagem e se a luz é apropriada para uma boa captura de imagem
Pressionando o botão Shutter no PLAY MODE faz a DPOF mudar.
Para mais informações sobre DPOF, rever pagina 40.
Botão Flash (
)
O modo flash pode ser somente ajustado sob o modo Record.
Há quatro modos disponíveis: Auto, Red-eye, Fill-in e Off.
Botão de seleção da qualidade e tamanho da imagem (
)
A qualidade e tamanho da imagem só podem ser alterados sobre o modo Record.
Esta câmera dispõe de 6 diferentes resoluções de imagens & ajustes de qualidade e
combinações.
24
MODOS QUE A MAQUINA FOTOGRAFICA TRABALHA
Identificações e Funções
PORTUGUÊSE
Menu do botão de seleção ( / )
Use o botão de seleção quando você desejar mudar de Modo.
Botão Self-Timer (
)
O botão Self-timer só é ativado no modo Record.
Quando o botão Self-timer e apertado, o self-timer de 10 segundos é acionado.
A imagem será capturada 10 segundos depois que você apertar o botão de disparo.
Depois de capturar a imagem, o Self-timer é desativado.
Para desativar a função self-timer faça uma das seguintes maneiras.
- Aperte o botão Self-timer novamente.
- Desligue a câmera.
- Mude para outro modo além do modo Record.
- Permita que a câmera desative a função self-timer depois de capturada a imagem.
Botão OK
O botão OK é ativado qualquer hora quando um menu ou uma caixa de opções aparecer.
Use o botão para selecionar/confirmar o item escolhido.
Botão LCD (LCD)
O botão LCD só é ativado nos modos Record e Play.
Enquanto estiver no modo Record, aperte o botão Display para acionar o monitor LCD, em
ON e OFF. No modo Play, aperte o botão Display para rever as imagens nos seguintes
modos:
Nota
O uso extensivo do monitor LCD para ver figuras potentes irá gastar as baterias num
pequeno período. Para se prevenir disto, use o visor óptico.
25
MODOS QUE A MAQUINA FOTOGRAFICA TRABALHA
Zoom digital
Você pode tirar uma foto umentando (2x ZOOM) em modo de GRAVAÇÃO ligue o LCD e
aperte o botão OK successivamente.
Aumentada em (2x ZOOM) imagem será armazenada como 640 x 480 pixels.
Mas, você tem que fixar a resolução da imagem em 1280 x 960 pixels para aumentar (2x ZOOM).
Há zoom digital de 2x e 4x disponível no modo de PLAY.
- Botão OK: No modo play, para usar o zoom digital aperte o botão OK e a imagem
aumentará.A taxa de ampliação será mudada apertando o botão OK como 2x, 4x.
- Botão +/-: Para rolar as imagens, use os botões +/-.
Mas no modo zoom digital, o botão +/- faz com que mude a seqüência as imagens.
O indicador de zoom e o número de aumento mostrados nos cantos esquerdos indica a
posição e aumento.
[ 2x ZOOM ]
26
[4x ZOOM ]
MODOS QUE A MAQUINA FOTOGRAFICA TRABALHA
1
2
Ligue a camera.
3
Use o botão seleção( / ) para folhear as imagens capturadas.
- Quando estiver exibindo somente uma imagem, aperte o
botão OK uma vez para ver a image estendida em
(2x Zoom) e aperta o botão OK duas vezes para ver a image
estendida em (4xZoom). Apertando o botão OK 3 vezes, a
imagem estendida voltará a seu tamanho inicial. Para mais
informação recorra a página 26.
PORTUGUÊSE
1 tela de imagem no modo PLAY
A última imagem capturada será mostrada quando selecionado
ModoPLAY.
[ 1 tela de imagem no
modo PLAY ]
Modo Thumbnail Play
1
2
Ligue a Camera.
3
Aperte o botão LCD para exibir informação de tamanho
da imagem, data e hora. Aperte novamente o botão
LCD para ver as imagens em ModoThumbnail.
4
Aperte o botão Menu Seleção para selecionar uma
imagem.
5
Apertando o botão OK estenderá a imagem.
A última imagem capturada será mostrada quando
selecionado ModoPLAY.
[ Modo Thumbnail Play ]
1
2
3
6
5
4
7
8
9
[ Sequencia de Imagem ]
27
MODOS QUE A MAQUINA FOTOGRAFICA TRABALHA
Instrução de modo de máquina fotográfica
Você pode selecionar o modo apropriado usando o Dispositivo de Modo localizado no
topo da máquina fotográfica. Esta máquina fotográfica digital tem 5 modos de
funcionamento como listado abaixo.
Modo GRAVAÇÃO (
)
Este modo é usado para tirar fotos.
Neste modo pode ser mudadas, BRILHO do LCD, QUICKVIEW,
EQUILÍBRIO BRANCO, COMPENSAÇÃO EV.
As imagens são armazenadas na memória interna ou CARTÃO de CF.
- Você deveria fixar o dispositivo de Foco antes de tirar uma foto.
Há 2 tipos de modos de foco que podem ser selecionados trocando o dispositivo de Foco.
Paisagem / Retrato (
) : Normal / longa distância
Distancia do Foco : 0.8m ~ infinidade
Marcro (
) : Para utilizar macro Marcro
Distancia do Foco : 0.4m ~ 0.8m
Nota
Ao utilzar o recurso de Macro, você precisará usar um tripé para evitar tremor na
28
máquina fotográfica .
Por favor use o LCD ao usar Macro (0.4m~0.8m).
Quando são imagens tiradas a 1.5m, pode haver algumas diferenças entre o
resultadoe o que você viu pelo visor óptico.É recomendado então nestes exemplos
que voce use monitor de LCD.
Modo PLAY (
)
Neste modo, as imagens armazenadas no CARTÃO CF ou memória interna pode ser vista no
monitor de LCD na parte de trás da máquina fotográfica, ou em um monitor externo.
Você pode visualizar nos modos SLIDE SHOW, LCD e DPOF.
28
MODOS QUE A MAQUINA FOTOGRAFICA TRABALHA
Modo Apagar (
)
Neste modo você pode apagar imagens na memória interna ou CARTÃO CF.
Neste modo, as imagens registradas podem ser apagadas tudo de uma vez, ou
singularmente.
Modo PC (
)
Neste modo, imagens armazenaram na memória interna ou CARTÃO CF podem ser
transferidas pelo cabo USB.
Mensagens Led
Localiza-se proximo ao Visor
Led
LED1
Cor
Situação
Descrição
Vermelho
Piscando
Verde
ON
Vermelho
Piscando
Verde
Ligado
Verde
Desligado
Cartão não está inserido
Vermelho
Piscando
Self-timer em operação
Vermelho
Ligado
Quando detectar erro no sistema
Camera Ligada
Imagem sendo processada
(compressão e descompressão/Descarga de focjeorps)
Cartão Inserido
LED2
Indicador self-timer
Indicador
self-timer
Botão self-timer apertado
29
PORTUGUÊSE
CONFIGURAÇÃO (
)
Neste modo voce pode mudar DATA/HORA, IDIOMA, SOM, FORMATAR MÍDIA , VOLTAR
AS CONFIGURAÇÕES DE FÁBRICA.
CONFIGURANDO AS FUNÇÕES
Configurando as funçoes usando painel LCD
Selecionar o Modo Flash
O modo Flash só poderá ser usado sobre o modo Record.
Há 4 modos disponíveis: Auto, Red-Eye, Cheio e Desligado. A configuração padrão é Flash Auto.
Use o modo de flash correto para ficar bem ao ambiente.
Para mudar os ajustes, aperte o botão Flash Mode Quantas vezes forem necessárias até que o
flash desejado seja selecionado.
Auto Flash
Se o objeto que está sendo fotografado for muito escuro,
oflash da câmera funcionará automaticamente.
redução red-eye
Auto Mode com Pre-Flash para reduzir o efeito red-eye.
Flash é sempre
ativado
Se o objeto tem mais luz, há uma menor exposição de
flash.
Flash desligado
O flash é desativado.
Nota
Quando o objeto estiverm a 1m haverá uma exposição adicional (2~3 vezes) para
assegurar os níveis de iluminação corretos. Por favor não mova até que os de flash
principais se ascemdam.
Usando o flash sempre irá diminuir o tempo de duração das baterias.
Sobre condições normais de operação, o tempo de gasto doflash é de 10 segundos.
Se as baterias estiverem fracas o tempo será maior. Se as baterias estiverem
fracas, o tempo para carregar será mais longo.
Se você fotografar ao ar livre ou o objetos estiver em lugar escuro, fixe o modo Flash
para Fill-in para adquirir um resultado bom.
Se você tira uma foto em lugar escuro e se o flash estiver desligado, a mensagem de
BAIXA ILUMINAÇÃO aparacerá no monitor de LCD. Além, pode fechar o SHUTTER
automaticamente. Neste caso, fixe o modo do flash para Auto e tire a foto novamente.
30
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor LCD
A qualidade da imagem e o modo de gravação só poderão ser selecionados no modo Record.
Esta câmera possui 6 tipos de diferentes ajustes de combinação de resolução e qualidade.
O ajuste de resolução e 1280x980pixels(
) com a qualidade padrão(
).
Para mudar as características, aperte o botão Resolução e qualidade Quantas vezes forem
necessárias até que o desejado seja selecionado.
[PIXELS DE
1280X960] [Qualidade Super Fina]
[Qualidade Fina]
[Qualidade Normal]
[PIXELS DE
640X480]
[Qualidade Super Fina]
[Qualidade Fina]
[Qualidade Normal]
O ajuste é mantido mesmo se a câmera for desligada.
Indicador de Qualidade de Imagem
- Modo RECORD : Mostra o ajuste da resolução da qualidade de imagem capturada.
- Modo Paly : Mostra o ajuste atual na resolução de imagem.
Indicador de Qualidade de Imagem
- Modo RECORD : Mostra o ajuste da qualidade de imagem capturada.
- Modo PLAY : Mostra o ajuste atual na qualidade de imagem.
Referencia
A qualidade e tamanho de gravação mostrado no painel LCD significa qualidade e
tamanho de gravação da foto para ser tirada. A qualidade e tamanho de gravação
armazenado no cartão de memória não poderá ser alterada uma vez que a imagem
é capturada.
31
PORTUGUÊSE
Selecionar a qualidade e resolução
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor LCD
Selecione o modo Self-timer
Essa função é usada quando a pessoa que está tirando a foto também quiser estar na
mesma. O modo Self-timer só pode ser ativado no modo RECORD
1
Aperte o botão Self-Timer para ativar o Self-Timer(
- Lâmpada (vermelha) do Self-Timer ligada.
2
Aperte o botão Shutter.
3
Após 7 segundos uma imagem é capturada e o timer é automaticamente desligado.
Nos últimos 3 segundos o LED vai disparar rapido.
Checando a bateria
Referência na pagina 13.
32
).
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor LCD
Aperte o botão Menu no modo Record, e o menu Record aparecerá.
CLARIDADE
Muda o ajuste de claridade no display LCD.
LCD
1
2
3
Ligue a câmera.
4
5
6
Use os botões direcionais up/down para escolher LCD
BRIGHTNESS (claridade do LCD).
7
Aperte o botão OK novamente para fazer a mudança.
O cursor retorna ao menu RECORD automaticamente quando a mudança é feita.
8
Aperte o botão menu novamente para desaparecer o menu Record.
Ajuste a câmera para o modo RECORD (
RECORD MENU
).
Apertando o botão Menu, o menu RECORD aparecerá no
monitor LCD.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
0
Aperte o botão OK e o cursor pula para o campo da data.
Use os botões direcionais up/down para aumentar e diminuir a claridade do LCD.
Ajuste de claridade: -5~+5, intervalos = 1
O valor ajustado é 0
O ajuste é mantido mesmo se a câmera for desligada.
As configurações são aplicadas tambem no modo PLAY.
33
PORTUGUÊSE
Modo Record
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor LCD
Quick View (olhada rápida)
Se o Quick View estiver acionado, você poderá ver as imagens capturadas imediatamente no
monitor LCD.
1
2
3
4
5
6
Ligue a câmera.
7
Aperte o botão OK novamente para fazer a mudança. O cursor retornará automaticamete ao
menu RECORD quando for confirmado a alteração.
8
Aperte o botão menu novamente para desaparecer o menu Record.
Ajuste a câmera para o modo RECORD (
RECORD MENU
).
Apertando o botão menu, o menu RECORD aparecerá
no monitor LCD.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
Use os botões direcionais up/down para selecionar
Quick View.
ON
Aperte o botão OK e o cursor pula para o campo da data (ON,OFF).
Use os botões direcionais up/down para selecionar data (ON,OFF).
Configuração Padrão é ON.
34
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor LCD
PORTUGUÊSE
WHITE BALANCE
As cores da foto tirada estará de acordo com as condições de luz no local.
Usando esta função, você poderá obter imagens coloridas mais naturalmente.
1
2
3
Ligue a câmera.
4
5
Use os botões direcionais up/down para escolher
WHITE BALANCE.
RECORD MENU
Ajuste a câmera para o modo RECORD (
).
Apertando o botão menu, o menu RECORD aparecerá
no monitor LCD.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
AUTO
Aperte o botão OK e o cursor pula para o campo da data.
AUTO
FLUORESCENTE
TUNGSTÊNIO
SOL
SOMBRA
6
Use os botões direcionais up/down para escolher Auto, Daylight, Fluorescent, Tungsten.
O ajustado é AUTO.
7
Aperte o botão OK novamente para fazer a mudança.
O cursor retorna ao menu RECORD automaticamente quando a mudança é feita.
8
Aperte o botão menu novamente para desaparecer o menu Record.
O ajuste volta ao AUTO se a câmera for desligada.
35
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor LCD
Compensação EV (EV COMPENSATON)
Esta câmera irá controlar o valor de exposição automaticamente e você pode selecionar
compensação de exposição.
Se você aumentar (+) a exposição você obterá uma imagem mais clara.
Se você diminuir (-) a exposição você obterá uma imagem mais escura.
1
2
3
Ligue a câmera.
4
5
6
Use os botões direcionais up/down para selecionar
EV COMPENSATION.
7
Aperte o botão OK novamente para fazer a mudança.
O cursor retorna ao menu RECORD automaticamente quando a mudança é feita.
8
Aperte o botão menu novamente para desaparecer o menu Record.
Ajuste a câmera para o modo RECORD(
RECORD MENU
).
Apertando o botão menu, o menu RECORD
aparecerá no monitor LCD.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
0.0
Aperte o botão OK e o cursor pula para o campo da data.
Use os botões direcionais up/down para selecionar data.
A compensação de exposição se estende de -1.8 até +1.8 em passos de 0.3 EV.
O ajuste colocado é 0.0
O ajuste volta ao 0.0 se a câmera for desligada.
Nota
Modo Gravação : Embora EV é mudado, a imagem no monitor de LCD não será
mudada.
Modo PLAY : Você as alterações do EV no monitor de LCD.
36
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor LCD
PORTUGUÊSE
Modo PLAY
Aperte o botão Menu No modo PLAY, e o menu PLAY aparecerá.
Claridade LCD (LCD BRIGHTNESS)
Recorra a página 33.
SLIDE SHOW (mostra em Slides)
Mostra as imagens gravadas em uma seqüência, com um intervalo de tempo entre 2 a 10.
Ficará ligada (bateria, ou Adaptador AC ) até o Slide acabar. Depois de terminar o Slide, será
aplicado auto desligamento do sistema. Se tempo corrente do Slide for maior de 30 minutos,
será aplicado o auto desligamento.
1 Ligue a câmera.
2 Ajuste a câmera para o modo PLAY.
o botão menu, o menu PLAY aparecerá no
3 Apertando
monitor LCD.
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
os botões direcionais up/down para selecionar
4 Use
SLIDESHOW.
2
5 Aperte o botão OK e o cursor pula para o campo da data.
os botões direcionais up/down para selecionar os dados.
6 UseAtraso
entre 2 e 10 segundos com um intervalo de 2 segundos.
A configuração padrão é 2.
37
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor LCD
7 Aperte o botão OK novamente para fazer a mudança.
o SLIDE SHOW.
8 Começa
Se você quiser parar o SLIDE SHOW, aperte um dos seguintes
botões: botão LCD, botão Menu, botão OK e botões direcionais
up/down. A câmera ajusta para PLAY MODE (modo play)
O ajuste é mantido mesmo se a câmera for desligada.
Referencia
Quando o SLIDE SHOW começa sem imagem da memória interna ou cartão de
memória, a seguinte mensagem aparecerá.
MESSAGE
NO IMAGES
38
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor LCD
1
2
3
4
5
6
7
PORTUGUÊSE
COPIAr CARTÃO CF
Copia as imagens gravadas para o cartão externo.
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
Ligue a câmera.
Ajuste a câmera para o modo PLAY.
Apertando o botão menu, o menu PLAY aparecerá no
monitor LCD.
YES
Use os botões direcionais up/down para selecionar
COPY TO CF CARD.
Aperte o botão OK e o cursor pula para o campo da data.
Use os botões direcionais up/down para selecionar os dados.
[mensagem 1] irá aparecer no monitor LCD quando você
apertar o botão OK depois de selecionar YES e
[mensagem 2] ira aparecer depois da cópia estar completa
Aperte o botão OK e o cursor retornará ao menu Play
automaticamente.
Aperte o botão OK depois de selecionar NO e o cursor
retornará ao menu Play automaticamente.
Aperte o botão menu novamente para desaparecer o menu play.
NO
MESSAGE
PLEASE WAIT
[mensagem1]
MESSAGE
ALL IMAGE COPIED
OK
[mensagem2]
Referencia
A mensagem NO CARD (sem cartão) aparecerá no monitor LCD e sons como beeps se
você apertar o botão OK depois de selecionar YES sem inserir o cartão de memória.
MESSAGE
NO CARD
OK
Nesse caso aperte o botão OK de desligue a câmera. Depois insira o cartão de
memória e repita o procedimento. Insira o cartão e repita 1-6.
39
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor LCD
DPOF
Se você estiver usando uma impressora que suporta
DPOF,você poderá imprimir a imagem capturada
diretamente da máquina fotográfica.
Aparecerá no monitor LCD a mensagem NO CARD se
não for inserido nenhum cartão.
Podem ser imprimidas só as imagens armazenadas no
DPOF
PRINT QUANTITY
PRINT SIZE
PRINT INDEX
PRINT ENABLE
CARTÃO CF.
1-9
QUANTIDADE DE IMPRESSÃO : Configurar QUANTIDADE DE IMPRESSÃO. O valor padrão é 1.
TAMANHO DA IMPRESSÃO : Configurar o TAMANHO DA IMPRESSÃO. O padrão é STD.
IMPRIMIR ÍNDICE : Imprima imagens em uma página como THUMBNAILS.
O padrão é ‘ATIVADO’.
HABILITAR IMPRESSÃO : configure DPOF.
Nota
Quando você muda o DPOF, configure HABILITAR IMPRESSÃO para ‘ATIVADO’.
Caso contrário o DPOF será descartado.
Apertando o SHUTTER no modo de PLAY, serão alterados as configurações do DPOF .
Algumas impressoras aceitam QUANTIDADE de DPOF.
40
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor de LCD
PORTUGUÊSE
Modo CONFIGURAR
Você pode mudar os item (DATA/HORA, IDIOMA,
SOM,FORMATAR MÍDIA, VÍDEO, VOLTAR AS
CONFIGURAÇÕES DE FABRICA).
DATA / HORA
Podem ser selecionados a data e hora.
Isto lhe permitirá pôr a data e hora em seus dados.
Recorra a página 20 para mais informação.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
Nota
A dats/hora que é exibido no monitor de LCD não imprime sobre as imagens quando
impresso. Para imprimir data/hora sobre as imagens, use um processador de
imagem como o PhotoSuite.
41
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor de LCD
IDIOMA
Há 7 idiomas disponível para sua seleção.
1
2
Ligue a Camera.
3
4
Use o botão de seleção para selecionar um IDIOMA.
5
SETUP MENU
ENGLISH
Aperte o botão OK e o cursor saltara para campo de dados de IDIOMA. Use o botão seleção
para selecionar um IDIOMA. A configuração padrão é INGLES.
ENGLISH
Português
(Chinês)
Français
6
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
Coloque a máquina fotográfica no modo de
CONFIGURAÇÃO e o menu de ORGANIZAÇÃO
será exibido no monitor de LCD.
(Japonese)
Deutsch
Español
Aperte o botão OK novamente para fazer a mudança e o cursor voltará automaticamente ao
Menu de CONFIGURAÇÃO.
A configuração é mantida até mesmo se o máquina fotográfica for desligada.
42
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor de LCD
PORTUGUÊSE
SOM
Você pode selecionar ou não o som de alerta.
1
2
Ligue a Camera.
SETUP MENU
Coloque a máquina fotográfica no modo de
CONFIGURAÇÃO e o menu de ORGANIZAÇÃO
será exibido no monitor de LCD.
3
4
5
Use o botão de seleção(
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
/ ) para selecionar o SOM.
ON
OFF
Aperte o botão OK e o cursor saltara ao campo de dados do SOM.
Use o botão de seleção para selecionar (ligado, desligado).
A configuração padrão é Ligada.
Aperte o botão OK novamente depois de selecionar e o cursor voltará automaticamente ao
menu de CONFIGURAÇÃO. O SOM está LIGADO.
Aperte o botão OK novamente depois de selecionar e o cursor voltará automaticamente ao
menu de CONFIGURAÇÃO. O SOM está DESLIGADO.
A configuração é mantida até mesmo se o máquina fotográfica for desligada.
43
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor de LCD
FORMATAR MÍDIA
Formatar o CARTÃO CF ou memória interna.
1
2
3
4
5
6
Ligue a Camera.
Coloque a máquina fotográfica no modo de
CONFIGURAÇÃO e o menu de ORGANIZAÇÃO será
exibido no monitor de LCD.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
YES
NO
Use o botão de seleção para selecionar FORMATAR MÍDIA.
MESSAGE
Aperte o botão OK e o cursor saltara ao campo
FORMATAR MÍDIA.
ARE YOU SURE?
YES NO
Use o botão de seleçãopara selecionar (SIM, NÃO).
O padrão é NÃO.
Formatar o CARTÃO CF ou memória interna, Selecione
SIM e aperte o botão OK. A mensagem [VOCÊ TEM
CERTEZA?] será exibido para confirmar FORMATAÇÃO.
Selecione SIM e aperte o botão OK.
O cursor voltará automaticamente ao menu de
CONFIGURAÇÃO.
Depois selecionar NÃO, aperte o botão OK para descartar
a FORMATAÇÃO. O cursor voltará automaticamente ao
menu de CONFIGURAÇÃO.
MESSAGE
PLEASE WAIT
[processando]
MESSAGE
FORMAT COMPLETE
OK
[complete]
Referência
Você tem que formatar o CARTÃO CF nas seguintes circunstâncias:
o CARTÃO CF não é inicializado.
o CARTÃO CF não é reconhecido pela máquina fotográfica.
44
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor de LCD
Você pode configurar o sinal de Vídeo da máquina fotográfica em NTSC ou PAL, dependendo
do tipo de dispositivo (monitor ou TELEVISÃO, etc.) para qual está sendo conectado.
Selecione a opção vídeo correta para o dispositivo que será conectado.
O monitor LCD da máquina fotográfica apagará automaticamente Quando a máquina
fotográfica é conectada a um monitor externo.
As informações sobre a tela externa serão exatamente igual a do monitor de LCD.
Recorra a página 37~40.
1
2
Ligue a Camera.
3
4
Use o botão seleção para selecionar o MODO VÍDEO.
5
Use o botão seleção para selecionar (NTSC, PAL).
A configuração padrão é NTSC.
6
Aperte o botão OK novamente para fazer a mudança e o cursor voltará automaticamente ao
Menu CONFIGURAÇÃO.
Coloque a máquina fotográfica no modo de
CONFIGURAÇÃO e o menu de CONFIGURAÇÃO
será exibido no monitor de LCD.
Aperte o botão OK e o cursor saltara ao campo do
MODO VÍDEO.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
NTSC
PAL
Nota
Modo vídeo só está disponível em modo PLAY.
45
PORTUGUÊSE
MODO VÍDEO
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor de LCD
CONFIGURAÇÃO
Volta todas as configurações originais de Fabricação.
1
2
Ligue a Camera.
3
4
5
Use o botão seleção para selecionar CONFIGURAÇÃO
PADRÃO.
PADRÃO
SETUP MENU
Coloque a máquina fotográfica no modo de
CONFIGURAÇÃO e o menu de CONFIGURAÇÃO
será exibido no monitor de LCD.
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
YES
Aperte o botão OK e o cursor saltara ao campo de
CONFIGURAÇÃO PADRÃO.
NO
Use o botão seleção para selecionar a(SIM, NÃO).
Depois de selecionar SIM, aperte o botão OK novamente para fazer a mudança e o cursor
voltará automaticamente ao menu de CONFIGURAÇÃO.
Depois de selecionar NÃO, aperte o botão OK novamente para descartar a alteração e o
cursor voltará automaticamente ao menu de CONFIGURAÇÃO.
ITEM
Resolução
46
PADRÃO
1280
960
Qualidade
Qualidade super fina
Equilíbrio branco
Auto
Flash
Auto
Quickview
EM
Brilho de LCD
0
Compensação de EV
0.0
Intervalo do Slide
2 segundos
SOM
VIDEO
EM
NTSC
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor de LCD
No modo APAGAR , os usuários podem apagar todas as imagens registradas imediatamente ou
uma a uma.
Nota
Apagar as imagens registradas na máquina fotográfica (memória interna), não insira
nenhum CARTÃO CF.
Apagar as imagens registradas no CARTÃO CF, tenha certeza que o cartão foi inserido
antes de apagar.
APAGAR ATUAL
1
2
Ligue a Camera.
3
4
5
6
7
Use o botão seleção para selecionar APAGAR ATUAL?.
Coloque a máquina fotográfica no modo de
CONFIGURAÇÃO e o menu de CONFIGURAÇÃO
será exibido no monitor de LCD.
DELETE MENU
DELETE CURRENT?
DELETE ALL?
Apertando o botão OK, a última imagem capturada será exibida.
Use o botão seleção para selecionar imagem.
Apertando o botão OK apagará a imagem.
Aperte o botão MENU e o cursor voltara para o Menu APAGAR.
47
PORTUGUÊSE
Modo APAGAR
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor de LCD
APAGAR TUDO
1
2
Ligue a Camera.
3
Use o botão seleção(
TUDO?.
4
Aperte o OK serão exibidas botão e a mensagem
seguinte.
5
Use o botão seleção para selecionar (SIM, NÃO).
Depois de selecionar SIM, aperte o botão OK
novamente para apagar tudo e a mensagem seguinte
será exibida.
Coloque o dispositivo no modo GRAVAÇÃO
DELETE MENU
Coloque a máquina fotográfica no modo de
CONFIGURAÇÃO e o menu de CONFIGURAÇÃO será
exibido no monitor de LCD.
DELETE CURRENT?
DELETE ALL?
/ ) para selecionar APAGAR
MESSAGE
ARE YOU SURE?
6
Depois de selecionar NÃO, aperte o botão OK
novamente e a alteração será descartada.
O cursor retornará ao menu APAGUE.
48
YES
NO
MESSAGE
NO IMAGES
CONFIGURANDO AS FUNÇÕES
Configurando as funções usando o monitor de LCD
Não há nenhum menu associado a este modo.
Quando você conectar a máquina fotográfica ao PC, você devera assegurar que a máquina
fotográfica está em modo PC.
MODO PC
Nota
Antes de conectar a máquina fotográfica ao PC, você precisará fazer o seguinte.
1. Vire o dispositivo de Modo para PC.
2. Ligue a Camera.
3. Conecte o cabo USB.
49
PORTUGUÊSE
Modo PC
Neste modo, podem ser transferidas imagens a um PC por cabo de USB.
ANTES DE CONTATAR CENTRO DE SERVIÇO
Antes de contatar um centro de serviço, por favor confira o seguinte
Sintomas
Não liga
Desliga
durante o uso
A bateria esta
acabando
rapidamente
Máquina
fotográfica não
tira fotos quando
o botão de
Disparo está
sendo apertado
Causas
Passos
As baterias precisam ser substituidas
Substitua as baterias por novas
O Adaptador AC P não está conectado
Conecte o Adaptador AC
As baterias precisam ser substituidas
A máquina fotográfica desligou
automaticamente.
O adaptador não esteva corretamente conectado
Substitua as baterias por novas
Ligue
A temperatura externa está muito fria
Mantenha as baterias na
temperatura correta
Substitua todas as baterias por novs
A máquina fotográfica está usando
baterias velhas com novas
A máquina fotográfica não está no
Tampe o adaptor corretamente
Coloque no Modo de Grravação
modo de GRAVAÇÂO
As baterias são fracas
Substitua as baterias por novas
O botão de ligar não foi pressionado
Ligue
O cartão de memória não foi inicializado
Inicialize
O foco não
pode ser
ajustado
Você selecionou o modo de foco
incorreto
Se o objeto esta proximo 0.8m, selecione
o modo MACRO e se o objeto está além
de 0.8m, selecione o modo normal.
O modo de flash
não trabalha
O flash da máquina fotográfica não funciona
O flash está desligado
A data / hora é
exibido
incorretamente
O data/hora é exibido incorretamente ou
Selecione a data apropriada em
foi economizado com números básicos
modo de CONFIGURAÇÃO
A tela é muito
luminosa
Há exposição excessiva
Reajuste compensação de exposição
Monitor de LCD é muito luminoso
BRILHO de LCD fixo
A cobertura de lente é manchada ou é sujada
Você deveria limpar a cobertura de lente
A tela não está
muito clara
50
ESPECIFICAÇÕES
Sensor de imagem
Zoom digital
Visor
LCD Monitor
Focalizando
Distancia do foco
Disparador
Velocidade de disparo
Exposição
ISO Equivalent
Equilíbrio branco
FLUMSH
Distancia de flash
SELF - TIMER
ARMAZENAGEM
Formato de arquivo
Resolução de imagem
Capacidade de
armazenamento (8MB)
VISUALIZAÇÃO DA IMAGEM
INTERFACE
Adaptador AC
Tamanho (W H D)
Peso
Software
PORTUGUÊSE
Lente
1/3.2 CCD com 1.3 pixels de Mega
f=5.5mm (35mm filme equivalente: 42.5mm)
F2.8 / F 8. 0
Modo GRAVAÇÃO: 2X, modo PLAY: 2X, 4X,
imagem Real visor óptico
1.6 COLOR TFT LCD
Pan foco
Normal: 0.8m ~ infinidade
Macro: 0.4m ~ 0.8m
Disparador mecânico e Eletrônico
1/10 ~ 1/520 segundos.
Programe AE / compensação de Exposição ±1.8 EV (0.3 EV pisa)
100, 200 (automático)
Auto / Manual (Sol, Obscureça, Fluorescente, Tungstênio)
Flash de auto / Vermelho - redução de olho / flash cheio / Flash desligado
0.8m ~ 2.0m
10 segundos.
Memória interna: 8MB memória
Memória externa: cartão Compacto Flash (Tipo I)
JPEG (DCF complacente), DPOF complacente
Grande: 1280 960 pixels, Pequeno: 640 480 pixels
Grande: multa 16 1 Super, Multe 24 1, Normal 48 2
Pequeno: multa 33 2 Super, Multe 66 2, Normal 134 4
Única imagem / Thumbnails / Slide show
Conector: USB
VídeO: NTSC / PAL (o usuário selecional)
DC entrada: 6.0V
4 AA alcalino / baterias de Ni-MH
Adaptador AC (opcional)
106 71 47mm / 4.2 2.8 1.9in
190g / 6.7oz (sem baterias)
Driver para máquina fotográfica (Windows 98/98SE/2000/ME,Mac OS 8.6 ou depois)
MGI PHOTOSUITE, PHOTOVISTA,
Especificações estão sujeito a mudança sem notificação prévia.
51
MANUAL DO SOFTWARE
Por favor leia o manual do usuário cuidadosamente antes de usar a máquina fotográfica
Notas do software
Os software anexo Direct Download Program e software edição de imagem para Windows.
De modo algum tudo ou parte do software e o manual de usuário pode ser reproduzido.
Registre para ambos software só é autorizado para uso com uma máquina fotográfica.
No evento improvável de uma falta industrial, consertaremos ou trocaremos sua máquina
fotográfica.
Porém, nós não podemos ser segurados responsável de qualquer forma para dano causado
por uso impróprio.
Antes de ler este manual, você deveria ter um conhecimento básico de computadores e O/S
(sistemas operacionais).
Windows é uma marca registrada da Microsoft.
Macintosh, Mac é a marca registrada de computador de Apple, E.U.A..
52
MANUAL DE SOFTWARE
Requerimentos de sistema (2001 agosto)
Computador: UM computador pessoal com um processador mais avançado que MMX Pentium
133 MHz.
Sistema operacional: Windows 98/98SE/2000/ME
Memória: Mínimo 32MB CARNEIRO
Outros: porta USB, drive de CD-ROM
80MB de espaço de disco disponível
adaptador de video 16 bit e resolução de 800x600pixels
(recomendado adaptador de video 24bit)
Para Macintosh
Computador: Power Mac G3 ou posterior
Sistema operacional: Mac OS 8.6 ou posterior
Memória: Mínimo 32MB RAM
Outros: porta USB , drive de CD-ROM
64MB de espaço de disco disponível
53
PORTUGUÊSE
Para Windows
COMO CONFIGURAR O SOFTWARE
Como configurar o software
Coloque o CD de instalação do drive para a maquina fotografica no drive do CD-ROM.
Driver da Maquina: este drive fara a comunicação entre o PC e a Camera.
Para Windows: recorra a página 55.
Para Macintosh: recorra a página 80.
MGI lll de PhotoSuite SE: programa de Fotografia. Recorra a página 61.
MGI PhotoVista: Este programa o permite a criação de imagem em 360°. Recorra a página 74.
Link de Internet
http://www.samsungcamera.com: inglês
http://www.zoomin.co.kr: coreano
Referência
Se o após inserir o CD não aparecer nerhuma tela vá:, [Windows Explorer] e
seleciona [D :\ camera.exe] no diretório raiz do CD-ROM.
D :\ normalmente é o nome para o drive de CD-ROM.
54
COMO CONFIGURAR O SOFTWARE
Configurando o Drive da Camera
1
Clique o ícone Drive de Máquina fotográfica na tela que
aparecer (54 pagina).
Uma janela BEM-VINDA será exibida.
Clique [Próximo >] para iniciar a instalação.
2
Comece Instalação da Digimax 130.
3
Uma janela de instalação será exibida.
Clique [Termine >] e a instalação será completada.
4
Para ativar o Driver da Máquina fotográfica, você precisará
reiniciar seu computador. Uma janela aprecerá indicando
a necessidade de reiniciar o computador. Clique [o OK]
reiniciar o computador. Clique [Cancele], e janela de autorun
será exibida.
Clique [Próximo >] começar instalação.
55
PORTUGUÊSE
Usar esta máquina fotográfica com um PC, primeiro instale o Drive da Máquina fotográfica.
Depois disto terminado, podem ser movidas as imagens capturadas na máquina fotográfica ao
PC e podem ser editadas por um programa Fotografia.
COMO CONFIGURAR O SOFTWARE
Nota
Assegure que o Drive da Máquina fotográfica foi instalado antes de conectar a
máquina fotográfica ao PC pelo cabo USB.
Reinicie computador depois de instalação do Drive de Máquina fotográfica.
Se o computador não achar o Drive da Máquina fotográfica depois da instalação, por
favor re-instale o Drive de Máquina fotográfica que usa os passos seguintes.
Siga [Menu Iniciar/Painel de controle/ sistema/gerenciador de dispositivo] e se houver
o Outro dispositivo, clique com o botão direito em Outro dispositivo. Então selecione
Propriedades/ Reinstalar Drive. A atualização do drive começará.
1. A atualização do drive começará
3. Clique no botão Procurar
2. Selecione o Metodo de Procura
4. Selecionar local de procura,
D:\(CD-ROM) \USB Driver \Win98
Se ocorrer problema durante a instalação do Drive voce precisará remover antes
de tentar instalar novamente.
56
CONFIGURANDO O SOFTWARE
Configurando MGI lll de PhotoSuite SE
Clique no ícone do MGI lll de PhotoSuite SE quando aparecer
a janela do autorun.
2
Seleção do Indioma.
Chinese(PRC), Chinese(Taiwan), inglês, French(Standard),
alemão, italiano, espanhol.
3
Uma janela Bem-vinda será exibida.
Clique [Próximo >] para mover ao próximo passo.
4
A janela Acordo Licença Software será exibida.
Se você aceitar isto, clique [Sim], a janela moverá então ao
próximo passo.
Se você discordar, clique [Cancele] e a instalação do
programa será cancelada.
5
Escolha o tipo de instalação.
Completa: o programa será instalado com todas as opções.
Personalizado: você pode escolher o que você gostaria de
instalar.
PORTUGUÊSE
1
57
COMO CONFIGURAR O SOFTWARE
Configurando o MGI lll de PhotoSuite SE
6
Exibira uma tela indicando a copia de arquivos.
Clique [Próximo >] para começar instalação.
7
Será exibida uma janela de Registro do MGI antes de completar
instalação.
Envie: envie seu nome e endereço de e-mail a MGI.
Registre agora: mova à janela de inscrição on-line.
Registre depois: adiar inscrição.
8
Instalação é completada.
Você deveria reiniciar computador depois de terminar instalação.
58
COMO CONFIGURAR O SOFTWARE
Montando o MGI PhotoVista
Clique o MGI ícone de PhotoVista na janela de autorun.
2
Idioma seleto.
Inglês, Deutsch, japanese, os franceses estão disponíveis.
3
Uma janela Bem-vinda será exibida.
Clique [Próximo >] mover ao próximo passo.
4
A Software Licença Acordo janela será exibida.
Se você aceitar isto, clique [Sim].
Isto o levará ao próximo passo. Se você discordar, clique
[Cancele] e o instale programa será cancelado.
5
Selecione uma pasta de papéis onde você gostaria de
PhotoVista para ser instalado. A pasta de papéis de falta é
C:\Program Files\MGI\Photovista. Se você quiser instalar
PhotoVista em uma pasta diferente, clique [Procurar..] e
seleciona uma pasta.
PORTUGUÊSE
1
59
COMO CONFIGURAR O SOFTWARE
Configurando o MGI PhotoVista
6
Selecione a Pasta Programa onde MGI PhotoVista será
instalado.
7
A janela de cópias de Arquivos será exibida.
Clique [Próximo >] começar instalação.
8
A janela de Inscrição On-line exibirá.
Clique [Continue..] continuar.
A janela de Utilidade de Inscrição On-line será exibida.
O * marca campos obrigatórios.
Clique [Cancele] se você não quiser registrar.
9
Configuração está completa.
Clique [Termine] para terminar a configuração.
60
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
PORTUGUÊSE
Este software só é compatível com Windows.
Abrir MGI lll de PhotoSuite SE, clique o [Iniciar/Programas/MGI PhotoSuite lll SE/MGI lll
PhotoSuite SE] e abrirá então MGI PhotoSuite lll SE.
61
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
Uma tela de introdução será exibida ‘Bem-vindo’
Adquira
Adquira imagens.
Prepare
Várias fotografia pode ser editadas executando este
módulo.
Componha
Use suas fotografias para criar variedade de diversão,
modos criativos e interessantes.
Organize
Organize suas fotografias e outros arquivos de mídia em
álbuns.
Compartilhar
Salve seus trabalhos para mostrar a outros.
Impressão
Imprima cópias de fotografias e projetos.
62
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
PORTUGUÊSE
Introdução para barra de navegação
Atrás
volte ao passo anterior.
Inicio
Voltar para tela de boas-vindas.
Ajuda
Janela de ajuda será exibição.
Adquira
Adquira imagens.
Prepare
Várias fotografia pode ser editadas executando este módulo.
Componha
Use suas fotografias para criar variedade de diversão, modos criativos e interessantes.
Organize
Organize suas fotografias e outros arquivos de mídia em álbuns.
Compartilhar
Salve seus trabalhos para mostrar a outros.
Impressão
Imprima cópias de fotografias e projetos.
Navegue
Navegue pela web.
63
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
ADQUIRA
: Adquira imagens
Obter imagens do computador
1
Adquirir imagens, clique no botão [Adquira] na tela
Bem-vindo, ou o no botão [Adquira] na barra de
Navegação. Clique [Computador] da lista de
opções exibida no painel de atividade.
2
Abrir será é exibido. Agora selecione o arquivo de
imagem e clique [abrir].
3
A tela Bem-vinda mudará ao próximo passo,
exibidindo a imagem selecionada.
64
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
PORTUGUÊSE
Quando você obtém imagens da máquina fotográfica digital.
Nota
Quando você conectar um PC à Máquina fotográfica, faça os passos seguinte:
1. Vire o dispositivo de Modo para o modo PC.
2. Ligue a camera.
3. Conecte o cabo USB.
Recorra a página 49 para mais informação sobre conectar o cabo.
1
Adquirir imagens, clique no botão [Adquira] na tela
Bem-vindo, ou o no botão [Adquira] na barra de
Navegação.
2
Clique [Computador] da lista de opções exibida no
painel de atividade. Abrir será é exibido. Clique
[Olhar em:] escolher Disco Removível (:) e clicar
[abrir] para a janela de arquivo aberta ser exibido.
65
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
3
Selecione [máquina fotográfica Digital (:)] e
selecione a pasta.
Então selecione a imagem e clique [Abrir].
4
A tela Bem-vinda mudará ao próximo passo de
trabalho, a imagem selecionada será exibida.
Referência
Quando você usa a Digimax 130, só [Computador] e
[Álbum] da lista de opções exibida estára disponível.
Você poderá obter imagens da máquina fotográfica
digital.
66
[Computador e Álbum somente]
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
PORTUGUÊSE
Imagens adquirindo de um Álbum.
1
Adquirir imagens, clique no botão [Adquira] na tela
Bem-vindo, ou no botão [Adquira] na barra de
Navegação. Clique [Álbum] da lista de opções
exibida no painel de atividade.
2
Depois de selecionar Álbum no álbum de
fotografia, clique uma imagem no álbum e clique
em [Abrir].
3
A tela Bem-vinda mudará ao próximo passo de
trabalho, a imagem selecionada será exibida.
Recorra a página 71 para mais informação sobre criar um Álbum.
67
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
PREPARE
Quando a imagem estiver carregada, o passo muda para Preparar automaticamente.
Menu [PREPARE] passos:
Rotate & Crop
Você pode girar, misturar imagem com outras.
Touchup
Remover olho Vermelho, Remover Arranhões etc.. está
disponível neste menu.
Efeitos especiais
Vários efeitos especiais podem ser aplicados.
Stitching
Una uma série de fotografias para criar um efeito panorâmico extenso.
68
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
PORTUGUÊSE
COMPONHA
Adicione Texto, Combinação de Imagens etc.. está disponível neste passo.
Menu [COMPOR] passos
Colagem : Uma colagem consiste em várias fotografias
ou seções de fotografias organizadas junto em
um fundo comum.
Planos de fotografia : A atividade de Planos de
Fotografia inclui muitas colagem e
opções de plano.
Cartão & etiqueta : Use suas fotografias para criar
artigos como Etiquetas de Presente,
cartões comemorativos, Convites,
Cartões postais, e Cartões De esporte.
Calendários : Use suas fotografias para criar uma
variedade de calendários
Coleções : Suas fotografias podem ser usadas em seus
negocios
Adicione quadros e efetos de bosda a suas fotografias com
os modelos predefinidos.
69
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
ORGANIZE
Organize suas fotografias e outros arquivos de mídia em álbuns.
Menu [ORGANIZE] passo
Um álbum de fotografia para ver ou editar
Selecionar Álbum: Criar um Álbum, clique [Organize] na
tela bem-vindo ou barra de navegação.
Álbum.. : Abrir Album principal.
Selecione uma fotografia, e escolhe uma ação abaixo.
Abrir: Abrir imagem selecionada.
Apagar: Apagar imagem selecionada.
Propriedades..: informação sobre a imagem.
Uma ação para administrar seu álbum.
Adicione: clique [Adicione] para acrescentar uma imagem
a um Álbum.
Ordernar: clique [Ordernar] para Ordenar imagens salvas.
Procura: clique [Procura] para Procurar imagens salvas.
Reajuste: clique [Reajuste] para reajustar a configuração.
Atualize: clique [Atualize] atualizar imagens.
Crie Slide..: clique [Crie Slide] criar um Slide.
Sempre comece nesta página:
Se você selecionar esta opção, o programa
começará dentro [Organize].
70
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
PORTUGUÊSE
Criando um Álbum
1
Criar um Álbum, clique no botão Organize na tela Bem-vindo,
2
Clique [Álbum..] em um álbum de fotografia para ver
3
A janela Principal do Álbum será exibida, então clique
4
Informe um nome ao Álbum e clique em [OK].
ou no botão Organize na barra de Navegação.
ou editar.
[Novo..].
Um álbum novo será criado agora.
71
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
COMPARTILHAR
Imagens salvas
1
Salvando ou compartilhando imagens.
Menu de [COMPARTILHAR] passo
Salve
Salve o arquivo ativo de acordo com seu nome atual e
caminho.
Salve Como
Nomear um nome novo ou caminho ao arquivo.
Envie E-mail
Imagens e-mail.
Envie a Kodak PhotoNet Online
Imagens enviando para Kodak PhotoNet.
Compartilhe suas imagens no GatherRoom.com
Enviando Imagens para GatherRoom.com e
compartilhando imagens.
Slide
Visualizar imagens no Slide
2
Clique [SALVAR] e a janela salvar Projeto será exibida.
Entre no nome de arquivo e clique [Save(S)] salve uma
imagem.
72
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOSUITE III SE
PORTUGUÊSE
IMPRESSÃO
Imprimindo Imagens
1
Você pode imprimir imagens.
Menu [IMPRIMIR] passo
Impressão
Imprimindo Imagens
Imprima Múltiplos
Imprima cópias múltiplas de uma fotografia ou
projeto, ou uma cópia de cada das fotografias
incluidas em um álbum, de acordo com um modelo
de predefinido.
2
Escolha uma impressora, escolha uma orientação,
escolha o tamanho de impressão, escolha o número de
cópias. Você pode imprimir as imagens então.
Referência
Para mais informação, por favor recorra ao arquivo de Ajuda dentro
[ Ajuda/MGI PhotoSuite lll ].
73
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOVISTA
MGI Photovista é um programa fácil-de-usar que o deixa criar imagens panorâmicas
espetaculares em 360°.
Este software só é compatível com Windows.
Abrir MGI Photovista, clique [Iniciar/Programs /MGI Photovista/MGI Photovista].
74
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOVISTA
PORTUGUÊSE
Introdução
Abra a Fonte de Imagem
Carregue a primeira fonte de imagem panorama
Gire Imagens
Gira todas imagens selecionadas à esquerda
Mudar Imagem Horizontalmente
Mudar horizontalmente a imagem selecionada
Mudar Imagem Verticalmente
Mudar verticalmete a imagem selecionada
Selecionar Lente
Selecionar efeito de Lente
Efeito Panorama
Criando um efeito panorâmico
75
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOVISTA
Abrindo uma fonte de imagem e criar efeitos panorâmicos.
1
Clique [fonte de imagem aberta] na barra de menu selecionar a primeira imagem.
Uma caixa de diálogo será exibida então.
BOTÃO
Adicione
Adicione Tudo
Remova
Remova Tudo
Ordenar
Contrário
76
DESCRIÇÃO
Acrescente imagem a arquivo de fonte
Acrescente todas as imagens a arquivo de fonte
Remova imagem de arquivo de fonte
Remova todas as imagens de arquivo de fonte
Imagens são ordenadas através de nome de arquivo
Imagens são ordenadas através de nome de arquivo em ordem inversa
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOVISTA
PORTUGUÊSE
2
Os nomes de arquivo são Exibidos na janela de
Selecionar Lente. Clique [Selecionar Lente] para
selecionar uma lente.
3
Quando você clicar [St i tch Panorama], janela de
Opções será exibida.
Confira se está completo 360°
4
imagem panorama de 360° será exibida.
77
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOVISTA
Salvar Imagens
1
Clique [Arquivo] no menu Stitched_Result
para salvar uma imagem panorâmica.
2
Salvar uma imagem panorâmica como um
arquivo do tipo JPG ou BMP, clique [Salvar
Como..].
Save
Cancel
3
Clique [Publique Panorama] enviar a imagem
a um servidor designado para
compartilhamento.
78
COMO USAR SOFTWARE EDIÇÃO
MGI PHOTOVISTA
Clique [Upload Pictures] e são enviadas
5
Clique [Imprimir Panorama] para imprimir.
PORTUGUÊSE
4
imagens a www.GatherRound.com
Referência
Para mais informação, por favor recorra ao arquivo de Ajuda dentro
Ajuda/Quick Start Tutorial].
79
CONFIGURANDO O DRIVE DA MÁQUINA FOTOGRÁFICA PARA MAC
Configurando o Drive da Máquina fotográfica para Mac
1
Insira CD-ROM.
Clique SAMSUNG Drive USB que esta na pasta
Digimax 130 para começar a instalação do Drive.
2
Selecione o Local de Instalação e clique [Instalar].
3
Clique [Cancelar] e a instalação será cancelada.
4
Instalação com êxito.
Clique [Continue] e a instalação progredirá.
Clique [Continue] para instalação adicional.
Clique [Reinicie] reiniciar o computador.
5
Depois de reiniciar computador, uma nova pasta será
feita automaticamente no topo da janela quando você
conectar máquina fotográfica.
80
CONFIGURANDO O DRIVE DA MÁQUINA FOTOGRÁFICA PARA MAC
Por favor tenha certeza de reiniciar computador depois de instalação.
Não desconecte o cabo durante o processo de abertura de uma imagem. Isso pode
paralizar o sistema.
É impossível transferir imagem de Mac para máquina fotográfica e apagar imagem
que está em Disco Removível.
81
PORTUGUÊSE
Nota
Tak for Deres køb af et Samsung kamera. Denne manual vil hjælpe Dem med at anvende Digimax
130, såsom at tage billeder, downloade billeder og anvende MGI PhotoSuite softwaret.
Læs venligst denne manual, før De tager Deres nye kamera i brug.
DANSK
SÆRLIGE FUNKTIONER
Tak for Deres køb af et Samsung digitalkamera.
Digitalkameraet er udstyret med følgende funktioner.
En høj opløsning på 1,3 megapixel
2x digitalzoom
USB interfacefunktion
1,6 tommer TFT LCD skærm
8 Mb intern hukommelse og CompactFlash™ kort kompatibel
En FCC advarsel
Dette udstyr er blevet testet i overensstemmelse med grænserne i klasse B for digitaludstyr
under enhed 15 af FCC reglerne.
Disse grænser er designet til at yde beskyttelse mod skadelig interferens i kommercielle
installationer.
Dette udstyr udvikler, absorberer og kan udsende radiofrekvens-energi.
Hvis det ikke installeres og anvendes i henhold til instruktionerne, kan det forårsage skadelig
interferens i radiokommunikation.
Der er dog ingen garanti for, at der ikke vil være interferens i visse situationer.
Hvis der skulle opstå interferens når dette udstyr er i brug, bedes De prøve en eller flere af
følgende muligheder.
Skift placeringen og retningen af alle antenner.
Forøg afstanden mellem kamera og påvirkede udstyr.
Anvend en anden stikkontakt et stykke fra påvirkede udstyr.
Kontakt venligst en Samsung forhandler eller en radio/TV ingeniør.
Dette udstyr stemmer overens med del 15 af FCC reglerne.
{2}
FABRIKSINDHOLD
FABRIKSINDHOLD
Kontrollér venligst, at De har det korrekte indhold, før De begynder at anvende produktet.
Digitalkamera
Taske
Brugermanual
Produktgaranti
USB-kabel
Kamerastropper
Videokabel
DANSK
Applikationssoftware,
CD-ROM med driver
4 AA alkaliske
batterier
Tilbehør (Valgfrit)
Vekselstrømsadapter
CompactFlash™ kort
(CF CARD)
{3}
DETTE DIGITALKAMERA KAN ANVENDES TIL AT
Se billeder på fjernsynet
Lagre billeder på en CD
Printe billeder
Redigere billeder
på en computer
{4}
DETTE DIGITALKAMERA KAN ANVENDES TIL AT
Lave et digitalt fotoalbum
DANSK
Indsætte billeder direkte
ind i et elektronisk
dokument
Tage et selvportræt og
bruge billeder til at
personalisere visitkort
De kan endda lave Deres
eget unikke gavepapir vha.
Deres digitale billeder.
{5}
INDHOLD
Klar
Lær Deres kamera at kende
Sikkerhedsnote
Identifikation og egenskaber
Søger
LCD panelindikator
LCD menu
Klar
Strømtilslutning
Brug af batterierne
Brug af vekselstrømsadapteren
Indsættelse af CF CARD
Fjernelse af CF CARD
Instruktioner til anvendelse af CF CARD
Valg af dato og tid
Fastgøring af stropper
7
8
10
12
13
14
15
15
15
16
17
17
18
20
21
Basis
Kameraets arbejdsmode
Lad os nu tage et billede
Identifikationer og Funktioner
Digitalzoom
Instruktioner til kameramode
Lagringsmode
Afspilningsmode
Installationsmode
Slettemode
PC mode
LED Beskeder
Installering af funktion
Installering af funktion vha. LCD panelet
Valg af Blitzmode
{6}
Valg af kvalitet og opløsningsmode
Valg af Selvudløser mode
Kontrol af batteri
31
32
32
Avanceret
Installering af funktion
Installering af funktion vha. en LCD skærm
Lagringsmode
Afspilningsmode
Installationsmode
Slettemode
PC mode
Før De kontakter servicecenteret
Specifikationer
33
33
33
37
41
47
49
50
51
Software
22
22
24
26
28
28
28
29
29
29
29
30
30
30
Softwaremanual
52
Læs venligst manualen nøje igennem, før De tager
kameraet i brug
52
Systemkrav
53
Således installeres softwaret
54
Således installeres softwaret
54
Installering af Kameradriver
55
Installering af MGI PhotoSuite III SE
57
Installering af MGI PhotoVista
59
Således anvender De redigeringssoftwaret
61
MGI PhotoSuite III SE
61
MGI PhotoVista
74
Installering af Kameradriver til Mac
80
LÆR DERES KAMERA AT KENDE
Før De tager kameraet i brug, skal De læse brugermanualen nøje igennem.
Opbevar manualen et sikkert sted.
Om billedmærket
Advarsel
Dette er en deskriptiv instruktionsadvarsel af resultater for ignorering eller
ikkeforståelse af instruktionerne.
Bemærk
Dette forklarer anvendelsen af kameraet, henvis venligst hertil.
Reference
Dette burde hjælpe yderligere med kameraets drift.
{7}
DANSK
Denne manual indeholder instruktioner om anvendelse af kameraet, der vil hjælpe Dem til at bruge
kameraet sikkert og korrekt. Dette vil hjælpe med at forebygge fare for og skader af andre.
SIKERHEDSNOTE
ADVARSEL
Forsøg ikke at ændre kameraet på nogen mode. Dette kan resultere i brand, skade,
elektrisk stød eller alvorlig skade af Dem eller Deres kamera.Intern inspektion,
vedligeholdelse og reparation bør udføres af Deres forhandler eller Samsung kameraets
servicecenter.
Brug ikke blitzen på kort afstand af mennesker eller dyr.
Anbringes blitzen på for kort afstand til objektets øjne, kan det resultere i synsskader.
Forsøg ikke at fotografere børn med blitzen på kortere afstand end ca. 1 meter.
Når De tager billeder, må De aldrig vende kameraet direkte mod meget stærkt lys.
Dette kan resultere i permanent beskadigelse af kameraet eller deres syn.
Anvend helst ikke dette kamera i nærheden af brændbare eller eksplosive gasser, da
det kan forøge risikoen for eksplosion.
Af sikkerhedsmæssige grunde bør dette produkt og tilbehør opbevares utilgængeligt for
børn og dyr for at undgå ulykker, såsom:
Synkning af batterier eller småt kameratilbehør.
I tilfælde af ulykker, skal De kontakte Deres læge med det samme.
Der er risiko for permanent synsskade, hvis blitzen anvendes på en afstand, der er
mindre end en meter fra personens øjne.
Der er mulighed for skade fra kameraets bevægelige dele.
Skulle der komme væske ind i kameraet, må det ikke bruges. Sluk for kameraet,
hvorefter De afbryder strømforsyningen (batterier eller vekselstrømsadapter).
De skal kontakte Deres forhandler eller Samsung kameraets servicecenter.
Fortsæt ikke med at bruge kameraet, da det kan forårsage brand eller elektrisk stød.
Sluk øjeblikkeligt for kameraet, hvorefter De afbryder strømforsyningen (batterier eller
vekselstrømsadapter).
Kontakt derefter Deres forhandler eller Samsung kameraets servicecenter.
Fortsæt ikke med at bruge kameraet, da det kan forårsage brand eller elektrisk stød.
De må hverken indsætte eller tabe brændbare fremmedlegemer i kameraet gennem
åbninger, såsom CF CARD hullet og batterikammeret.
Dette kan forårsage brand eller elektrisk stød.
Håndtér ikke kameraet med våde hænder. Dette kan medføre risiko for elektrisk stød.
{8}
SIKKERHEDSNOTE
BEMÆRK
{9}
DANSK
Efterlad ikke kameraet på steder med ekstremt høje temperaturer, såsom et aflukket
køretøj, direkte sollys eller andre steder med ekstreme svingninger i temperaturen.
Udsættelse for ekstreme temperaturer kan skadelig påvirkning af kameraets interne
komponenter og forårsage brand.
Kameraet og vekselstrømsadapteren må ikke tildækkes under brug.
Dette kan resultere i indre varmeudvikling og kan forvanske kamerakassen eller forårsage
brand.
Anvend altid kameraet og dets tilbehør i et ventileret område.
Utætte, overhedede eller revnede batterier kan resultere i brand eller skade.
De må ikke kortslutte, ophede eller skaffe Dem af med batterier i ild.
Brug ikke gamle batterier sammen med nye og bland ikke batterimærker.
Sørg for, at batterierne er korrekt indsat med henblik på polaritet (+ / -).
Når kameraet ikke bruges i længere tid, skal man altid fjerne strømforsyningen (batterier
eller vekselstrømsadapter) af sikkerhedsmæssige grunde.
Utætte batterier kan forårsage brand og forurening af miljøet.
Opsamling af støv i kameraet over en længere periode er skadeligt, da det i ekstreme
tilfælde kan medføre brand. Det er bedst at rengøre kameraet før sæsonperioder med høj
fugtighed.
Bed Deres forhandler eller Samsung kameraets servicecenter om information angående
prisen på rengøring af Deres kamera.
Flyt ikke kameraet, når det er tændt, hvis De anvender vekselstrømsadapteren.
Efter brug skal De altid slukke for kameraet, før De tager adapteren ud af stikkontakten.
Kontrollér derefter, at alle ledninger eller kabler til andet udstyr er koblet fra, før De flytter
kameraet.
Gør De ikke dette, kan det resultere i beskadigelse af ledninger eller kabler og forårsage
brand eller elektrisk stød.
IDENTIFIKATION AF FUNKTIONER
Produktets ydre (Forside)
Søger
Selvudløserlampe
Stroppeøje
Blitz
Linse
Fokusskive
Produktets Ydre (Bagside)
Søger
LED 1
LED 2
Knap til menuvalg( )
/Selvudløserknap( )
Knap til menuvalg(
LCD-skærm
ENTER-knap
LCD-knap
{10}
)
IDENTIFIKATION AF FUNKTIONER
Produktets Ydre (Top/Side/Bund)
LCD-panel
Blitzknap
Menuknap
Lukkerknap
Modeskive
DANSK
Kvalitetsknap
Strømknap
USB stikforbindelse
Stikforbindelse til video
(Output-stikforbindelse til video)
Jævnstrømsinput
(DC 6V IN)
CompactFlash kort
(CF CARD) låg
Batterikammerlåg
Trebenet stik
{11}
IDENTIFIKATION AF FUNKTIONER
Søger
Billedfelt
Fokusmærke
Reference
Vandrette og lodrette billeder tages på samme måde.
Undgå at skærme linsen eller blitzen, når De tager billeder.
Et billede kan blive ødelagt, hvis der kommer en finger, hår eller kamerastrop foran
linsen eller blitzen.
Bemærk
Anvend LCD-skærmen, når De bruger Macromode (0,4 m~0,8 m).
Da der kan være forskel på, hvad man ser gennem søgeren og det endelige billede, når
det tages på en afstand kortere end 1,5 m, anbefales det, at man anvender LCDskærmen til at fange billedet.
{12}
IDENTIFIKATION AF FUNKTIONER
Indikator til LCD-panel
Indikator til blitzmode
Indikator til billedkvalitet
: Autoblitz
: Reduktion af røde øjne
: Dækkeblitz
:Superfin kvalitet
: Fin kvalitet
: Normal kvalitet
: Blitz fra
: 1280
: 640
DANSK
Indikator til billedopløsning
960 pixel
480 pixel
Indikator til pc-mode
Indikator til billedinformation
Indikator til selvudløser mode
Indikator til batteristatus
: Batterierne er fuldt opladet
LAGRING mode : Antal af resterende billeder
PLAY mode : Antal af billeder taget
SELETE mode : Antal af billeder taget
PC-mode : Pc-tilslutning mode
: Batterierne er delvist opladet
: Der er ingen batterikapacitet
Forberedelse af nye batterier
: Kameraet vil blive slukket med det samme
Batterierne skal skiftes ud
{13}
IDENTIFIKATION AF FUNKTIONER
LCD-menu
Funktionsmenuen vil blive vist på LCD-skærmen.
RECORD MENU
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
RECORD menu
LCD BRIGHTNESS : skift LCD LYSSTYRKE
QUICKVIEW: se det fotograferede billede med det samme.
WHITE BALANCE : skift HVIDBALANCE
EV COMPENSATION : skift EV KOMPENSATION
0
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
0
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
DELETE MENU
DELETE CURRENT?
DELETE ALL?
[PLAY-menu ]
LCD BRIGHTNESS : skift LCD LYSSTYRKE
SLIDE SHOW : se alle fotograferede billeder løbende
COPY TO CF CARD : kopiér billeder i den interne hukommelse
til CF CARD
DPOF : print det fotograferede billede
[SETUP-menu ]
DATE / TIME : Indstilling af DATO / TID
LANGUAGE : Indstilling af SPROG
SOUND : Indstilling af summelyd
FORMAT MEDIA : formatering af CF CARD
VIDEO MODE : se alle fotograferede billeder på ekstern skærm
RESET TO DEFAULT : Indstil til fabriksindstillinger
[DELETE-menu ]
DELETE CURRENT? : slet det aktuelle billede
DELETE ALL? : slet alle billeder
Reference
Der er ingen menu forbundet med pc-mode.
{14}
KLAR
Strømtilslutning
Der er to former for strømtilslutning til kameraet.
En er batterier (AA Alkalisk) en anden er vekselstrømsadapteren (DC 6V / 2,5A)
Anvendelse af batterier
Åbn batterikammerets låg ved at skubbe det i pilens
retning.
2
3
Indsæt batterierne og være opmærksom på polaritet (+ / -)
DANSK
1
Luk batterietkammerets låg ved at skubbe til det klikker på
plads.
Bemærk
Vigtig information om brugen af batterier
Fjern batterierne, hvis kameraet ikke skal bruges i længere tid.
Batterierne kan med tiden miste deres kraft og er tilbøjelige til at lække, hvis de bliver
inde i kameraet. Brug ikke manganbatterier, da de ikke giver tilstrækkelig strøm.
Lave temperaturer (under 0 °C) kan nedsætte kameraets driftstid på grund af nedsat
batteriydelse. Batterierne vil blive normale igen ved normal temperatur.
Brug ikke gamle og nye batterier eller forskellige typer batterier sammen.
Længere tids brug af kameraet kan få kamerakroppen til at blive varm.
Dette er normalt.
Hvis De har planer om at anvende kameraet i længere perioder, anbefales det at bruge
vekselstrømsadapteren.
{15}
KLAR
Anvendelse af vekselstrømsadapter
Hvis De har adgang til en stikkontakt, tillader brugen af en vekselstrømsadapter at anvende
kameraet i længere tid. Hvis De slutter kameraet til en computer,
anbefales det at bruge en vekselstrømsadapter i stedet for kameraets
batterier, da det vil tillade længere brug.
Sæt vekselstrømsadapteren ind i stikforbindelsen (DC 6V IN) på
kameraet. Sørg for, at De kan anvende vekselstrømsadapteren med den
korrekte specifikation for kameraet.
Overholder man ikke det, kan det påvirke garantien.
ADVARSEL
Sluk altid for strømmen, før De tager vekselstrømsadapteren ud af kontakten.
Hold den metalliske del væk fra andet metallisk materiale for at undgå alvorlig skade.
Slå autostrømmen fra i alle moder
Dette kamera vil automatisk slukkes, når det ikke bruges i længere tid.
Autostrøm fra
Mode
LAGRINGS mode
PLAY mode
{16}
3 minutter
3 minutter (undtaget SLIDE SHOW)
INSTALLATION mode
3 minutter
SLETTE mode
3 minutter
PC mode
X
KLAR
Indsættelse af CF CARD
Hvis Deres kamera ikke har tilstrækkelig plads til billedlagring, skal De indsætte et CF CARD.
Skub kortlåget i pilens retning for at åbne.
2
Indsæt kortet i pilens retning.
Forsiden af CF CARD (rød pil) og forsiden af
kameraet skal vende samme vej, når kortet
indsættes.
3
For at lukke CF CARD låget, skal De skubbe CF CARD låget i modsat retning af pilen, indtil De
hører et klik.
DANSK
1
Fjernelse af CF CARD
1
Sluk for strømmen vha. strømknappen.
2
Skub CF CARD udtagelsesarm(
3
Fjern CF CARD som vist på billedet.
) nedad.
{17}
KLAR
Reference
Når De anvender 8 Mb intern hukommelse, vil specifikationen/fotograferingskapaciteten
være som følgende. Dette er baseret på Deres firmas bestemmelsesstandarder.
Billedopløsning
L
(1280 960 pixel)
(640
S
480 pixel)
Kvaliteten af fotograferet
billede.
Filformat
Antal billeder
Superfin kvalitet
.JPG
16
1
Fin kvalitet
.JPG
24
1
Normal kvalitet
.JPG
48
2
Superfin kvalitet
.JPG
33
2
Fin kvalitet
.JPG
66
2
Normal kvalitet
.JPG
134
4
Antallet af normale billeder kan variere afhængigt af billedindholdet.
Instruktioner om brugen af CF CARD.
Anvendelsen af et nyt CF CARD for første gang.
Før De anvender CF CARD, skal det initialiseres.
Initialisering forbereder CF CARD til lagringsdata.
For flere detaljer henvises der til side 44 (FORMATER MEDIA).
Bemærk
Hvis det bruges i længere tid, kan CF CARD forringes og dets ydeevne nedsættes.
Hvis det sker, er det bedst at skifte det ud med et nyt CF CARD. I dette tilfælde er De
nødsaget til at købe et nyt CF CARD.
Sluk altid for strømmen, når De udskifter CF CARD.
{18}
KLAR
Opbevaring af CF CARD data
Hvis kortet udsættes for følgende, kan de lagrede data blive korrupte.
Når CF CARD anvendes forkert.
Hvis der slukkes for strømmen under initialisering, indlæsning eller fjernelse af CF CARD.
Det anbefales at kopiere vigtige data over på et andet media som backup, såsom diskette,
harddisk osv.
Samsung kan ikke holdes ansvarlig for tabte data.
Vigtig information om brugen af CF CARD.
Når CF CARD indsættes, vil kameraet kun anvende CF CARD.
I LAGRINGS mode vil billeder derfor kun gemmes i CF CARD og i PLAY mode kan De
kun se billederne fra CF CARD.
Hvis De slukker for kameraet, mens det indlæser, initialiserer eller afspiller kan
informationerne på CF CARD blive korrupte.
CF CARD er et elektronisk præcisionsudstyr. Kortet må ikke bøjes, tabes eller
udsættes for hårde stød.
Opbevar ikke CF CARD på steder med stærke elektronisk eller magnetiske områder,
såsom i nærheden af højttalere eller TV modtagere.
Må ikke anvendes eller opbevares, hvor det udsættes for ekstreme temperaturer.
Tillad ikke CF CARD at komme i kontakt med snavs. Skulle det ske, skal De rengøre
med en blød klud.
Opbevar CF CARD i dets holder, når det ikke bruges.
Under og efter længere tids brug kan CF CARD være varmt. Dette er normalt.
CompactFlash™card, CF CARD er registrerede varemærker fra Sandisk.
{19}
DANSK
Bemærk
KLAR
Valg af dato og tid
Man kan lagre tid og dato sammen med billeddata i hukommelseskortet, når man tager
billeder.
Vælg dato og tid, når De bruger kameraet for første gang eller når batterierne har været
fjernet fra kameraet i mere end 60 sekunder.
1
2
3
4
Sluk for strømmen ved at trykke på Strømknappen.
Skift til INSTALLATION mode og INSTALLATION
menuen vil blive vist.
Vælg DATE/TIME ved at trykke på knappen for
Menuvalg ( / ).
Tryk på Enter-knappen og markøren vil springe til datafeltet.
Den første enhed (Måned) i dette felt vil blive valgt.
5
6
Tryk på Enter-knappen for at gå videre til næste enhed.
7
8
Gentag 5,6 for at ændre dato og tid.
Brug knapperne til Menuvalg( / ) for at ændre tallene.
Når den sidste enhed er valgt/ændret, skal De trykke på
Enter-knappen for at vende tilbage til INSTALLATION
menuen.
{20}
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
KLAR
Reference
Datoen bliver vises som herunder
01 / 01 / 2001 00 : 00 AM (PM)
Måned Dag
År
Time
Minut
AM (PM)
(Det er automatisk programmeret til at tillade et skudår/-måned)
Det er fra starten indstillet til [01/01/2001 00:00 AM].
Hvis kameraet har været uden batterier i mere end 1 minut, skal man kontrollere dato/tid.
Fastgøring af stroppen
For at undgå uheldig skade af kameraet, brug altid stroppen.
Der henvises til illustrationen herunder
1
2
{21}
DANSK
Valgområdet for indstilling af dato/tid dækker 2001 – 2099.
KAMERAETS ARBEJDSMODE
Lad os nu tage et billede
Hvis den interne hukommelse er fuld, indsæt et nyt CF CARD.
1
Tænd for strømmen.
Bipperen er aktiveret, når strømmen er tændt.
Skulle farven på indikatorlampen (LED1) ved siden af søgeren blive rød, betyder det, at
kameraet er ved at starte op. Når den skifter til grøn, er kameraet klar til brug.
2
Drej Modeskiven til LAGRING mode (
).
LAGRING mode
Fokusskive
3
Vælg den ønskede mode (makro eller portræt/landskab) ved at dreje Fokusskiven.
Landskab / Portræt (
): 0,8 m ~ uendelig størrelse
Makro (
): mellem 0,4 m ~ 0,8 m
4
Vælg den ønskede billedkvalitet og –opløsning på LCD-panelet med Kvalitetsknappen
(
).
5
Vha. LCD-skærmen kan man indstille funktionen i detaljer.
Der henvises til side 33~48 i brugermanualen for indstallering af funktion vha. LCD-skærmen.
{22}
KAMERAETS ARBEJDSMODE
Lad os nu tage et billede
6
Brug søgeren i LCD-skærmen for at fange Deres billede.
Tænd for LCD-knappen for at bruge LCD-skærmen.
7
Når De tager billeder, skal De klemme Lukkerknappen forsigtigt for at undgå at kameraet ryster.
Hvis De trykker Lukkerknappen helt ned, vil billedet blive taget og de data, der udgør billedet,
vil blive lagret i den interne hukommelse eller CF CARD.
LED vil blinke rødt, mens billederne bliver taget og lagret.
Hvis der er utilstrækkelig hukommelse,
Vil [0000] mærket vises på LCD-panelet.
Hvis De trykker på Lukkerknappen, vil den følgende besked blive vist og advarselslyden
for lav lagringskapacitet vil lyde som to korte "bip".
MESSAGE
MEMORY FULL
OK
Tryk på Enter-knappen for at fjerne beskeden.
For at øge størrelsen af hukommelse på kameraet, skal De udskifte CF CARD eller
slette unødvendige billeder på den interne hukommelse eller CF CARD.
Bemærk
Vi kan ikke garantere kvaliteten af billeder, hvis de tages under særlige omstændigheder:
Hvis objektet er særligt genspejlende eller skinnende.
Hvis objektet bevæger sig ved høj hastighed.
Når der er stærkt reflekterende lys eller når baggrunden er meget lys.
{23}
DANSK
Reference
KAMERAETS ARBEJDSMODE
Identifikation og Funktioner
Strømknap (POWER)
Tryk på Strømknappen for at TÆNDE/SLUKKE for kameraet.
Hvis kameraet er tændt og ingen af knapperne er trykket ind, eller hvis der ikke er nogen
hovedkommunikation med det i 90 sekunder, vil LCD-panelet og LCD-skærmen automatisk
blive slukket for at spare batteristrømmen.
Kameraet vil være i standby mode og hvis en knap trykkes ind eller Modeskiven drejes i
mellemtiden, vil kameraet med det samme gå over til normal mode igen.
Hvis kameraet ikke bruges i 3 minutter eller mere, vil systemet slukke sig selv og der skal
trykkes på Strømknappen for at tænde for kameraet igen.
Vekselstrømsadapteren og batterierne har alle samme indstillinger som beskrevet herover.
Menuknappen (MENU)
Menuknappen er kun aktiv i LAGRING mode og PLAY mode.
Tryk på Menuknappen for at tænde for LAGRING menuen og PLAY menuen.
For at slukke for menuen, skal De trykke på Menuknappen igen.
Lukkerknap
Tryk på knappen i LAGRING mode for opfangning, bearbejdning og lagring af billeder.
Før De tager et billede, skal De sørge for, at kameraet har tilstrækkelig lagringskapacitet og at
lyset er passende til billedopfangning.
Ved at trykke på Lukkerknappen i Play mode, vil DPOF indstillingen ændres.
For mere information om DPOF henvises til side 40.
Blitzknap (
)
Blitzmoden kan kun indstilles i LAGRING mode.
Der er 4 mulige moder: Autoblitz, reduktion af røde øjne, Dækkeblitz og Blitz fra.
Kvalitetsknap (
)
Billedkvaliteten og –opløsningen kan kun indstilles i LAGRING mode.
Dette kamera er udstyret med 6 forskellige indstillinger til billedopløsning &
kvalitetskombinering.
{24}
KAMERAETS ARBEJDSMODE
Identifikation og Funktioner
Knap til menuvalg ( / )
Brug knappen til menuvalg, når De ønsker at vælge menu for hver mode.
DANSK
Selvudløserknap (
)
Selvudløserknappen er kun aktiv i LAGRING mode.
Når Selvudløserknappen er trykket ind, bliver den 10-sekunder selvudløser aktiveret.
Billedet vil blive fanget 10 sekunder efter, De har trykket på Lukkerknappen.
Når billedet er blevet taget, vil Selvudløsermoden deaktiveres.
For at annullere Selvudløserfunktionen, gør en af følgende:
- Tryk på Selvudløserknappen igen.
- Sluk for kameraet.
- Skift til en anden mode undtagen LAGRING mode.
- Kameraet slår selv Selvudløserfunktionen fra, efter et billeder er blevet taget.
Enter-knap (ENTER)
Enter-knappen er altid aktiv, når en menu eller dialogboks vises.
Brug knappen til at vælge/bekræfte den aktuelt fremhævede enhed.
LCD-knap (LCD)
LCD-knappen er kun aktiv i LAGRING mode og PLAY mode
Trykker man på LCD-knappen i LAGRING mode, vil LCD-skærmen Tændes eller Slukkes.
I PLAY mode skal De trykke på LCD-knappen for at se billederne.
Bemærk
Længere tids brug af LCD-skærmen til at se et potentielt billede, vil tære på batterierne i
en kort periode. For at hindre dette anbefales det, at De bruger den optiske søger.
{25}
KAMERAETS ARBEJDSMODE
Digitalzoom
De kan tage et forstørret billede (2x ZOOM) i LAGRING mode ved at trykke på LCD-knappen og
Enter-knappen efter hinanden.
Forstørret (2x ZOOM) billede lagres som 640 x 480 pixel.
De skal dog først indstille billedopløsningen til 1280 x 960 pixel for at tage et forstørret (2x ZOOM)
billede.
Der findes en 2x og 4x Digitalzoom i PLAY mode.
- Enter-knap: I PLAY mode, skal man, for at kunne bruge Digitalzoomen, trykke på Enter
knappen og billedet vil blive forstørret.
Forstørrelsessatsen kan ændres ved at trykke på Enter-knappen som 2x, 4x.
- Knap til menuvalg : I PLAY mode skal man bruge knappen til Menuvalg for at bladre igennem
billederne. I Digitalzoom mode vil knappen til Menuvalg dog fremhæve de
forskellige billeder.
Zoomindikatoren og forstørrelsestallet, der vises øverst og nederst i venstre side, angiver
zoomposition og forstørrelse.
[ 2x ZOOM ]
{26}
[4x ZOOM ]
KAMERAETS ARBEJDSMODE
1-billedeskærm playmode.
1
2
Tænd for kameraet.
3
Brug knappen til menuvalg( / ) til at bladre gennem de
fotograferede billeder.
- I enkeltbillede visning skal De trykke på én gang på
Enter-knappen for at se det forstørrede billede (2x Zoom)
og to gange på Enter-knappen for at se et endnu mere
forstørret billede (4x Zoom)
Ved at trykke på Enter-knappen 3 gange, vil det
forstørrede billede vende tilbage til dets originale
størrelse. For mere information henvises til side 26.
De senest fotograferede billeder vil vises, når Modeskiven
er sat til PLAY mode.
[1-billedeskærm playmode]
DANSK
Mini playmode
1
2
3
4
5
[ Mini playmode ]
Tænd for kameraet.
De senest fotograferede billeder vil vises, når Modeskiven
er sat til PLAY mode.
Tryk én gang på LCD-knappen for at vise billedstørrelse,
dato og tid på LCD-skærmen.
Tryk på LCD-knappen igen for at se billeder i Mini mode.
Tryk på knappen til menuvalg for at vælge et billede.
1
2
3
6
5
4
7
8
9
[ Billedsekvens ]
Et tryk på Enter-knappen vil forstørre billedet.
{27}
KAMERAETS ARBEJDSMODE
Instruktioner til kameramode
De kan vælge den passende mode ved at dreje på Modeskiven,
der sidder øverst på kameraet.
Dette digitalkamera har 5 arbejdsmoder, hvilke er vist herunder.
LAGRING mode (
)
Denne mode er brugt til at tage billeder.
I denne mode kan De ændre indstillingerne til LCD BRIGHTNESS,
QUICKVIEW, WHITE BALANCE, EV COMPENSATION
Billederne lagres på den interne hukommelse eller CF CARD.
- De bør indstille Fokusskiven, før De tager billeder.
Der er 2 fokusmoder, der kan vælges ved at dreje på Fokusskiven.
Landskab / Portræt (
) : For normal / Fjernfotografering
Fokusområde : 0,8 m ~ uendelig størrelse
Makro (
) : For makrobilleder
Fokusområde : 0,4m ~ 0,8m
Bemærk
{28}
Når De tager et Makrobillede, skal De bruge et stativ for at undgå kamerarystelser.
Brug LCD-skærmen, når De bruger Makrofotografering (0,4 m ~ 0,8 m).
Når man tager et billede af et objekt indenfor 1,5 m, kan der være forskel på resultatet
og hvad man så gennem den optiske søger. Under disse omstændigheder anbefales
det derfor, at billeder fanges vha. LCD-skærmen.
PLAY mode (
)
I denne mode kan billeder, der er lagret på CF CARD eller den interne hukommelse, ses på
LCD-skærmen bag på kameraet eller på en ekstern skærm vha. videoens outputstik.
De kan indstille SLIDE SHOW, LCD brightness og DPOF
{28}
KAMERAETS ARBEJDSMODE
Installationsmode (
)
Man kan ændre indstillingerne til DATE/TIME, LANGUAGE, SOUND, FORMAT MEDIA,
VIDEO MODE og RESET TO DEFAULT
SLETTE mode (
)
I denne mode kan man slette billeder på den interne hukommelse eller CF CARD.
I SLETTE mode kan man slette alle billederne på en gang eller en for en.
LED-beskeder
LED-status sidder ved siden af søgeren
LED
LED1
Farve
Status
Instruktion
Rød
BLINKER
Grøn
TÆNDT
Rød
BLINKER
Grøn
TÆNDT
Grøn
SLUKKET
CF CARD er ikke indsat
Rød
BLINKER
Selvudløser er i funktion
Rød
TÆNDT
Arbejder på at opspore en systemfejl
Når Kameraet er tændt
Billedbearbejdning
(Kompression/Dekompression/Downloade)
CF CARD er indsat
LED2
Forside, Selvudløserlampe
Selvudløserl
ampe
Selvudløserknappen er trykket ind
{29}
DANSK
PC mode (
)
I denne mode kan man overføre billeder, der er lagret på den interne hukommelse eller
CF CARD, vha. USB-kablet.
INSTALLERING AF FUNKTION
Installering af funktion vha. LCD-panelet
Vælg Blitzmode
Blitzmoden kan kun indstilles i LAGRING mode.
Der findes 4 moder: Autoblitz, Reduktion af røde øjne, Dækkeblitz og Blitz fra.
Standardindstillingen er Autoblitz
Brug den blitzmode, der bedst passer til omgivelserne.
For at ændre indstilling, skal De trykke på knappen til Blitzmode, indtil den ønskede mode fremhæves.
Ved svagt lys vil blitzen automatisk lyse for at opnå den
Autoblitz
korrekte belysning.
Reduktion af
røde øjne
Dækkeblitz
Blitz fra
Forblitz til at reducere rødøjeeffekten
Blitzen vil lyse, uafhængigt af de omgivende lysforhold.
Blitzen er slået fra.
Bemærk
Når et objekt er tættere på end 1m, vil der være en yderligere belysning (2~3 gange) for
at sikre de korrekte lysniveauer. Bevæg Dem ikke, før hovedblitzen har lyst.
Under normale funktionsforhold vil blitzens ladetid normalt være under 10 sekunder.
Hvis batterierne er svage, vil ladetiden være længere.
Under normale funktionsforhold vil blitzens ladetid normalt være under 10 sekunder.
Hvis batterierne er svage, vil ladetiden være længere.
Hvis De tager et udendørsbillede eller objektet er i skygge, skal De indstille blitzmoden
til Dækkeblitz for at opnå et godt resultat.
Hvis De taget et billede på et mørkt sted og blitzmoden er slået fra, vil beskeden , LOW
LUMINANCE vises på LCD-skærmen.
Derudover kan det få kameraet til at låse Lukkeren automatisk.
I dette tilfælde skal De indstille blitzmoden til Autoblitz og tage billedet igen.
{30}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
Vælg kvalitet og opløsningsmode
Billedkvalitet og –opløsning kan kun indstilles i LAGRING mode.
Dette kamera er udstyret med 6 forskellige indstillinger til billedopløsning & kvalitetskombinering.
Standardindstillingen er [1280X960 pixel] opløsning(
), på Superfin kvalitet.(
).
For at ændre indstillingen, skal De trykke på Kvalitetsknappen et par gange, indtil den ønskede
DANSK
er valgt.
[1280X960 pixel]
[Superfin kvalitet]
[Fin kvalitet]
[Normal kvalitet]
[640X480 pixel]
[Normal kvalitet]
[Fin kvalitet]
[Superfin kvalitet]
Indstillingerne beholdes, selv når kameraet er slukket.
Indikator til Billedopløsning
- LAGRING mode : Angiver opløsningsindstillingen af det fotograferede billede.
- PLAY mode : Viser opløsningen af det aktuelt viste billede.
Indikator til Billedkvalitet
- LAGRING mode : Viser kvalitetsindstillingen af det fotograferede billede.
- PLAY mode : Viser kvaliteten af det aktuelt viste billede.
Reference
Opløsningen og kvaliteten, der vises på LCD-panelet, angiver opløsningen og kvaliteten på
det billeder, der skal til at fotograferes. Opløsningen og kvaliteten, der er lagret på CF CARD
eller den interne hukommelse, kan ikke ændres når billedet er taget.
{31}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
Valg af Selvudløsermode
Denne funktion vælges, når fotografen selv ønsker at være med på billedet.
Selvudløsermoden kan kun indstilles i LAGRING mode.
1
Tryk på Selvudløserknappen (
) for at aktivere den.
- Selvudløserlampen (rød) er tændt.
2
Tryk på Lukkerknappen for at aktivere.
3
Når De har trykke på Selvudløserknappen, vil Selvudløserlampen blinke langsomt i 7 sekunder.
Lampen vil blinke hurtigt i endnu 3 sekunder før billedet tages.
Kontrol af batterier
Der henvises til side 13.
{32}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
LAGRING mode
Tryk på Menuknappen i LAGRING mode og LAGRING menuen vil blive vist.
LCD BRIGHTNESS
Ændrer indstillingen af lysstyrke for LCD-skærmen.
Tænd for kameraet.
4
5
6
Brug knappen til Menuvalg( /
indstillingen af LCD BRIGHTNESS.
7
Tryk på Enter-knappen igen for at udføre ændringen.
Markøren vender automatisk tilbage til LAGRING menuen, når ændringen er udført.
8
Tryk på Menuknappen igen for at få LAGRING menuen til at forsvinde.
Indstil kameraet til LAGRING mode. (
DANSK
1
2
3
RECORD MENU
).
Tryk på Menuknappen og LAGRING menuen vil blive
vist på LCD-skærmen.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
) for at vælge
0
Tryk på Enter-knappen og markøren vil springe til datafeltet.
Brug knappen til menuvalg( / ) for at øge/sænke LCD BRIGHTNESS.
Indstilling af lysstyrke: -5 ~ +5, Interval = 1
Standardindstilling er 0.
Indstillingen stilles tilbage til 0, når der slukkes for kameraet.
I PLAY mode gælder den samme indstilling.
{33}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
QUICKVIEW
Hvis QUICKVIEW vælges, kan man med det samme se det seneste captured billede på LCDskærmen.
1
2
3
4
5
6
Tænd for kameraet.
7
Tryk på Enter-knappen igen for at udføre ændringen.
Markøren vender automatisk tilbage til LAGRING menuen, når ændringen er udført.
8
Tryk på Menuknappen igen for at få LAGRING menuen til at forsvinde.
RECORD MENU
Sæt kameraet i LAGRING mode (
).
Tryk på Menuknappen og LAGRING menuen vil blive
vist på LCD-skærmen.
Brug knappen til Menuvalg(
indstillingen til QUICKVIEW.
/
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
) for at vælge
ON
Tryk på Enter-knappen og markøren vil springe til datafeltet.
Brug knappen til Menuvalg( / ) for at vælge data (ON/OFF).
Standardindstillingen er ON.
{34}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
WHITE BALANCE
Billedets farve kan variere afhængigt af lysforholdene under fotografering.
Ved at bruge denne funktion, kan man opnå mere naturligt farvede billeder.
Tænd for kameraet.
RECORD MENU
Sæt kameraet i LAGRING mode (
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
).
Ved at trykke på Menuknappen vil LAGRING menuen
blive vist på LCD-skærmen.
Brug knappen til Menuvalg( / ) for at vælge
indstillingen WHITE BALANCE.
DANSK
1
2
3
4
5
AUTO
Tryk på Enter-knappen og markøren vil springe til datafeltet.
AUTO
FLUORESCENT
TUNGSTEN
SUN
SHADE
6
Brug knappen til Menuvalg( / ) for at vælge indstillingen WHITE BALANCE (Auto, Sol,
Skygge, Fluorescerende, Tungsten).
Standardindstillingen er AUTO.
7
Tryk på Enter-knappen igen for at udføre ændringen.
Markøren vender automatisk tilbage til LAGRING menuen, når ændringen er udført.
8
Tryk på Menuknappen igen for at få LAGRING menuen til at forsvinde.
Denne indstilling stilles tilbage til AUTO, når kameraet slukkes.
{35}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
EV COMPENSATION
Dette kamera vil automatisk kontrollere belysningsværdien og De kan vælge
belysningskompensation.
Hvis De øger (+) belysningen, vil De få et lysere billede.
Hvis De sænker (-) belysningen, vil De få et mørkere billede.
1
2
3
Tænd for kameraet.
4
5
6
Brug knappen til Menuvalg for at vælge indstillingen
EV COMPENSATION.
7
8
Tryk på Enter-knappen igen for at udføre ændringen.
Markøren vender automatisk tilbage til LAGRING menuen, når ændringen er udført.
Indstil kameraet til LAGRING mode (
RECORD MENU
).
Ved at trykke på Menuknappen vil LAGRING
menuen blive vist på LCD-skærmen.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
0.0
Tryk på Enter-knappen og markøren vil springe til datafeltet.
Brug knappen til Menuvalg for at vælge data.
The exposure compensation is over a range of -1.8 to +1.8 EV in steps of 0.3 EV.
The default setting is 0.0
Tryk på Menuknappen igen for at få LAGRING menuen til at forsvinde.
Denne indstilling stilles tilbage til 0,0, når kameraet slukkes.
Bemærk
LAGRING mode : Selvom EV er ændret, vil billedet på LCD-skærmen ikke ændres.
PLAY mode : De kan se det EV ændrede billede på LCD-skærmen.
{36}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
PLAY mode
Tryk på Menuknappen i PLAY mode og PLAY menuen vil vises.
LCD BRIGHTNESS
Der henvises til side 33.
1 Tænd for kameraet.
2 Indstil kameraet til PLAY mode.
at trykke på Menuknappen vil PLAY menuen blive
3 Ved
vist på LCD-skærmen.
Brug knappen til Menuvalg(
4 SHOW.
/
) for at vælge SLIDE
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
2
på Enter-knappen og markøren vil springe til
5 Tryk
datafeltet.
Menuknappen til at vælge data.
6 BrugLatenstiden
er mellem 2 og 10 sekunder i stigninger på
2 sekunder.
Standardindstillingen er 2.
{37}
DANSK
SLIDE SHOW
Dette viser de lagrede billeder i sekvens, med en brugerdefineret latenstid på mellem 2 og 10.
Strømmen (batteri eller vekselstrøm) vil fortsætte indstil diasshowet er færdigt.
Når SLIDE SHOW er færdigt, vil systemet autoslukning aktiveres.
Hvis løbetiden for SLIDE SHOW er over 30 minutter, vil systemet autoslukning aktiveres.
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
7 Tryk på Enter-knappen igen for at udføre ændringen.
SHOW vil begynde.
8 SLIDE
Hvis De ønsker at stoppe SLIDE SHOW, skal De trykke på en af følgende knapper: LCDknappen, Menuknappen, Enter-knappen eller knappen for Menuvalg og kameraet går over
i PLAY mode.
Indstillingen stilles tilbage til 2 minutter, når kameraet slukkes.
Reference
Når SLIDE SHOW starter uden billeder på den interne hukommelse eller CF CARD,
vil følgende besked vises.
MESSAGE
NO IMAGES
{38}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
COPY TO CF CARD
Kopiér de lagrede billeder på den interne hukommelse over på CF CARD.
7
Tænd for kameraet.
Indstil kameraet til PLAY mode.
Ved at trykke på Menuknappen vil PLAY menuen blive
vist på LCD-skærmen.
Brug knappen til Menuvalg for at vælge COPY TO CF
CARD.
Tryk på Enter-knappen og markøren vil springe til datafeltet.
Brug Menuknappen til at vælge data.
Når De trykker på Enter-knappen efter at have valgt
YES [besked1] vil vises på LCD-skærmen og
[besked2] vil vises efter kopien er fuldført.
Tryk på Enter-knappen og markøren vil automatisk
vende tilbage til PLAY menu.
Tryk på Enter-knappen efter at have valgt NO og
markøren vil automatisk vende tilbage til PLAY menu.
Tryk på Menuknappen igen for at få PLAY menuen til at
forsvinde.
YES
DANSK
1
2
3
4
5
6
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
NO
MESSAGE
PLEASE WAIT
[besked1]
MESSAGE
ALL IMAGE COPIED
OK
[besked2]
Bemærk
Beskeden NO CARD vil blive vist på LCD-skærmen og kameraet vil bippe, når De
trykker på Enter-knappen efter at have valgt YES, hvis CF CARD ikke er blevet indsat.
MESSAGE
NO CARD
OK
Skulle dette være tilfældet, skal De trykke på Enter-knappen og slukke for kameraet.
Indsæt derefter CF CARD og gentag 1-6.
{39}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
DPOF(Digital Print Order Format)
Hvis De anvender en printer, der støtter DPOF, vil De være i stand til at fange billederne
direkte fra CF CARD.
DPOF
Beskeden NO CARD vil blive vist på LCD-skærmen, hvis
CF CARD ikke er blevet indsat.
Kun billeder, der er blevet lagret på CF CARD kan printes.
PRINT QUANTITY
PRINT SIZE
PRINT INDEX
PRINT ENABLE
PRINT QUANTITY : indstilling af PRINTKVANTITET.
Standardindstilling er 1.
1-9
PRINT SIZE : indstilling af PRINTSTØRRELSE.
Standardindstilling er PRINT STD.
PRINT INDEX : print billederne på en side som MINI.
Standardindstilling er ON
PRINT ENABLE : installér DPOF.
Bemærk
Når De ændrer hver enhed i DPOF, skal De indstille PRINT ENABLE som AKTIVER.
Hvis ikke vil DPOF indstillingen blive kasseret.
Ved at trykke på Lukkerknappen i PLAY mode, vil DPOF indstillingen blive ændret.
Visse printere støtter kun DPOF QUANTITY.
{40}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
INSTALLATION mode
De kan installere enhederne (DATE/TIME, LANGUAGE,
SOUND, FORMAT MEDIA, VIDEO MODE,
RESET TO DEFAULT).
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
DANSK
DATE / TIME
Dato og tid kan vælges.
Dette vil gøre det muligt at sætte dato og tid på Deres data.
Der henvises til side 20 for mere information.
SETUP MENU
01/01/2001 00:00 AM
Bemærk
Datoen/tiden, der vises på LCD-skærmen, bliver ikke printet på billederne, når de
printes eller ses med billedviseren.
For at printe dato/tid på billederne, skal man bruge et program til billedbearbejdning,
såsom PhotoSuite.
{41}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
LANGUAGE
De kan vælge mellem 7 sprog.
1
2
Tænd for kameraet.
3
Brug knappen til Menuvalg for at vælge indstillingen
LANGUAGE.
4
Tryk på Enter-knappen og markøren vil springe til
datafeltet LANGUAGE.
Brug knappen til Menuvalg for at vælge LANGUAGE. Standardindstillingen er ENGLISH.
5
Tryk på Enter-knappen igen for at udføre ændringen og markøren vil automatisk vende tilbage
til INSTALLATION menuen.
SETUP MENU
Indstil kameraet til INSTALLATION mode og
INSTALLATION menuen vil vises på LCD-skærmen.
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
ENGLISH
6 ENGLISH
Português
(Kinesisk)
Français
(Japansk)
Deutsch
Indstillingen gemmes, selv når kameraet slukkes.
{42}
Español
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
SOUND
De kan vælge om bippelyden skal aktiveres eller ej.
1
2
Tænd for kameraet.
3
Brug knappen til Menuvalg( / ) for at vælge
4
5
Tryk på Enter-knappen og markøren vil springe til datafeltet SOUND.
Indstil kameraet til INSTALLATION mode og
indstillingen SOUND.
ON
DANSK
INSTALLATION menuen vil vises på LCD-skærmen.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
OFF
Brug knappen til Menuvalg for at vælge data (ON, OFF).
Standardindstillingen er ON.
Tryk på Enter-knappen igen efter at have valgt ON og markøren vil automatisk vende tilbage
til INSTALLATION menuen. SOUND er indstillet til ON.
Tryk på Enter-knappen igen efter at have valgt OFF og markøren vil automatisk vende
tilbage til INSTALLATION menuen. SOUND er slået fra.
Indstillingen gemmes, selv når kameraet slukkes.
{43}
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
FORMAT
Formaterer CF CARD eller den interne hukommelse.
1
2
3
4
Tænd for kameraet.
5
Brug knappen til Menuvalg for at vælge data (YES , NO).
Standardindstillingen er NO.
For at formatere CF CARD eller den interne
hukommelse, skal De vælge YES og trykke på Enterknappen. Beskeden [ARE YOU SURE ?] vil vises for
at bekræfte FORMAT MEDIA.
6
Indstil kameraet til INSTALLATION mode og
INSTALLATION menuen vil vises på LCD-skærmen.
Brug knappen til Menuvalg for at vælge FORMAT
MEDIA
Tryk på Enter-knappen og markøren vil springe til
datafeltet FORMAT MEDIA.
Vælg YES og tryk på Enter-knappen.
Markøren vil automatisk vende tilbage til INSTALLATION
menuen.
Efter at have valgt NO, skal De trykke på
Enter.knappen for at kassere FORMAT MEDIA.
Markøren vil automatisk vende tilbage til
INSTALLATION menuen.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
YES
NO
MESSAGE
ARE YOU SURE?
YES NO
MESSAGE
PLEASE WAIT
[arbejder]
MESSAGE
FORMAT COMPLETE
OK
[færdig]
Reference
De skal formatere CF CARD i følgende tilfælde:
CF CARD er ikke initialiseret.
CF CARD kan ikke genkendes af kameraet.
{44}
MEDIA
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
VIDEO MODE
De kan indstille Videoens outputsignal fra kameraet i NTSC eller PAL, afhængigt af
udstyrstypen (skærm eller TV, osv.), hvortil det skal tilsluttes.
Vælg det korrekte videooutput for det udstyr, der skal tilsluttes.
Kameraets LCD-skærm vil automatisk slukke, når kameraet tilsluttes en ekstern skærm.
Der henvises til side 37~40.
1
2
Tænd for kameraet.
3
Brug knappen til Menuvalg( / ) for at vælge VIDEO
MODE.
4
Tryk på Enter-knappen og markøren vil springe til
datafeltet VIDEO MODE.
5
Brug knappen til Menuvalg for at vælge data (NTSC, PAL).
Standardindstillingen er NTSC.
6
Tryk på Enter-knappen igen for at udføre ændringen og markøren vil automatisk vende tilbage
til INSTALLATION menuen.
Indstil kameraet til INSTALLATION mode og
INSTALLATION menuen vil vises på LCD-skærmen.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
NTSC
PAL
Bemærk
Videomode er kun tilgængelig i PLAY mode.
{45}
DANSK
Informationen på den eksterne skærm vil være præcist det samme som på LCD-skærmen.
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
RESET TO DEFAULT
stiller alle kameraets indstillinger tilbage til fabriksindstillingerne.
1
2
Tænd for kameraet.
3
4
Brug knappen til Menuvalg (
5
Brug knappen til Menuvalg for at vælge data (YES, NO).
Efter at have valgt YES, skal De trykke på Enter-knappen igen for at udføre ændringen og
markøren vil automatisk vende tilbage til INSTALLATION menuen.
Efter at have valgt NO, skal De trykke på Enter-knappen igen for at kassere RESET TO
DEFAULT og markøren vil automatisk vende tilbage til INSTALLATION menuen.
SETUP MENU
Indstil kameraet til INSTALLATION mode og
INSTALLATION menuen vil vises på LCD-skærmen.
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
/ ) for at vælge RESET
TO DEFAULT.
Tryk på Enter-knappen og markøren vil springe til
datafeltet RESET TO DEFAULT
ENHED
Opløsning
{46}
YES
STANDARD
1280
960
Kvalitet
Superfin kvalitet
White Balance
Auto
Blitz
Auto
Quickview
ON
LCD Brightness
0
EV Compensation
0,0
Slide Show løbetid
2 sekunder
SOUND
ON
VIDEO
NTSC
NO
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
SLETTE mode
I SLETTE mode kan brugeren slette alle lagrede billeder på en gang eller en for en.
Bemærk
SLET AKTUELLE
1
2
Tænd for kameraet.
3
Brug knappen til Menuvalg( / ) for at vælge SLET
AKTUELLE?.
4
Ved at trykke på Enter-knappen vil det senest
fotograferede billede vises.
5
6
7
Brug knappen til Menuvalg for at vælge billede.
Indstil kameraet til SLETTE mode og SLETTE menuen vil
vises på LCD-skærmen.
DELETE MENU
DELETE CURRENT?
DELETE ALL?
Ved at trykke på Enter-knappen vil billedet blive slettet.
Tryk på MENU knappen og markøren vil vende tilbage til SLETTE menuen.
{47}
DANSK
For at slette billederne, der er lagret på kameraet (intern hukommelse), må De ikke
indsætte CF CARD, da kameraet ikke vil være i stand til at læse de interne data med
et CF CARD indsat.
For at slette billederne, der er lagret på CF CARD, skal De sørge for, at kortet er
indsat, før De sletter.
INSTALLERING AF FUNKTION
Installering af funktionen vha. LCD-panelet
SLET ALLE
1
2
Tænd for kameraet.
3
Brug knappen til Menuvalg( / ) for at vælge DELETE
ALL?.
4
5
Tryk på Enter-knappen og følgende besked vil blive vist.
6
DELETE MENU
Indstil kameraet til SLETTE mode og SLETTE menuen
vil vises på LCD-skærmen.
DELETE CURRENT?
DELETE ALL?
MESSAGE
Brug knappen til Menuvalg for at vælge data (YES, NO)
Efter at have valgt YES, tryk på Enter-knappen igen
for at slette alt og den følgende meddelelse vil blive
vist.
Tag et billede ved at dreje indstillingsknappen til
LAGRING mode.
Efter at have valgt NO, tryk på Enter-knappen igen og
indstillingen vil blive kasseret. Markøren vil returnere til
SLETTE menuen.
{48}
ARE YOU SURE?
YES
NO
MESSAGE
NO IMAGES
INSTALLERING AF FUNKTION
Installering af funktion ved at anvende LCD panelet
PC mode
I denne mode kan billeder bliver overført til en PC via et USB-kabel.
Der er ingen menuer forbundet med denne mode.
Når De slutter kameraet til computeren, bør De sikre Dem at kameraet er i PC mode.
DANSK
PC MODE
Bemærk
Før tilslutning af kamera til computeren, vil De skulle gøre følgende i angiven orden.
1. Drej Modeskiven til PC mode.
2. Tænd for kameraet.
3. Tilslut USB-kablet.
{49}
FØR DE KONTAKTER ET SERVICECENTER
Før De kontakter et servicecenter, kontrollér følgende
Symptomer
Kameraet er
ikke tændt
Kameraet er
slukket under
anvendelse
Strømmen på
batterierne
forsvinder
hurtigt
Kameraet
tager ikke
billeder når der
trykkes på
Lukkerknappen
Årsager
Trin
Batterierne skal skiftes ud
Skift batterierne ud med nye
AC Strømadapteren er ikke tilsluttet
Tilslut AC Strømadapteren
Batterierne skal skiftes ud
Kameraet har slukket sig selv
automatisk
Adapteren er ikke tilsluttet korrekt
Skift batterierne ud med nye
Den eksterne temperatur er for lav
Behold batterierne ved den korrekte
Kameraet anvender både gamle og
nye batterier
Tænd for kameraet
Tilslut adapteren korrekt
temperatur
Skift alle batterier ud med nye
Kameraet er ikke i LAGRING mode
Indstil kameraet til LAGRING mode
Batterierne er svage
Skift batterierne ud med nye
Kameraet er ikke blevet tændt
Tænd kameraet
Hukommelseskortet er ikke blevet
Initialisér
initialiseret
De har valgt en forkert fokusmode
Hvis objektet er tættere end 0,8m,
vælg makroindstilling og hvis
objektet er længere væk end 0,8m,
vælg normalindstilling
Blitzindstilling
virker ikke
Kameraets blitz virker ikke
Annullér Blitz fra mode
Forkert
dato/tid vises
Forkert dato/tid vises eller er blevet
Vælg
gemt som basale cifre
INSTALLATION mode
Skærmen er
for lys
Der er ekstrem belysning
Nulstil belysningskompensation
LCD-panelet er for lyst
Indstil LCD BRIGHTNESS
Linsebeskytteren er fedtet eller beskidt
De bør rengøre linsebeskytteren
Fokus kan
ikke justeres
Skærmen er ikke
særligt skarp
{50}
den
korrekte
dato
i
SPECIFIKATIONER
Billedsensor
Linse
Digitalzoom
Søger
LCD-skærm
Fokusering
Fokuseringsområde
Belysning
ISO Ækvivalent
White Balance
Blitz
Blitzafstand
Selvudløser
Hukommelse
Filformat
Billedopløsning
Hukommelseskapacit
et (8 MB)
Billedafspilning
Interface
Strømkilde
Dimensioner (B x H x D)
Vægt
Software
1 , 6 farve TFT LCD
Pan fokusering
Normal: 0,8m ~ uendelig størrelse
Makro: 0,4m ~ 0,8m
Mekanisk og Elektronisk lukker
1/10 ~ 1/520 sek.
Program AE / Belysningskompensation ± 1,8 EV (0,3 EV trin)
100, 200 (Automatisk)
Auto / Manual (Sol, Skygge, Fluorescerende, Tungsten)
Auto blitz / Reduktion af Røde øjne / Dækkeblitz / Blitz fra
0,8m ~ 2,0m
10 sek.
Intern hukommelse: 8MB blitzhukommelse
Ekstern hukommelse: Kompakt blitzkort (Type I)
JPEG (DCF egnet), DPOF egnet
Stor: 1280 960 pixel, Lille: 640 x480 pixel
DANSK
Lukker
Lukkerhastighed
1 / 3 , 2 CCD med 1,3 Megapixel
f=5,5mm (35mm filmækvivalent: 42,5mm)
F2,8 / F 8,0
LAGRING mode: 2X, PLAY mode: 2X, 4X
Ægte billede optisk søger
Stor: Superfin 16 1, Fin 24 1, Normal 48 2
Lille: Superfin 33 2, Fin 66 2, Normal 134 4
Enkelt billede / Minibilleder / Diasshow
Digital outputforbindelse: USB
Videooutput: NTSC / PAL (bruger valgbar)
DC strøminputforbindelse: 6.0V
4 AA alkaliske / Ni-MH batterier
AC Adapter (valgfri)
106 71 47mm / 4,2 2,8 1,9 in
190g / 6,7 oz (uden batterier)
Kameradriver (Windows 98/98SE/2000/ME, Mac OS 8.6 eller nyere)
MGI PhotoSuite, PhotoVista
Specifikationer kan ændres uden varsel.
{51}
SOFTWAREMANUAL
Læs venligst brugsvejledningen grundigt inden kameraet anvendes
Softwarebemærkninger
Det medfølgende software er et Direkte Download Program og billedredigeringssoftware til
Windows.
Under ingen omstændigheder må hele eller dele af software eller brugsvejledningen
reproduceres.
Copyright til begge software er udelukkende i licens til brug af et kamera.
I det usandsynlige tilfælde af en fabriksfejl, vil vi reparere eller udskifte Deres kamera.
Vi kan derimod ikke på nogen måde holdes ansvarlige for skade forårsaget af ukorrekt
anvendelse.
Før De læser denne vejledning, bør De have en basal baggrundsviden om computere og O/S
(operationssystemer).
Windows er et registreret Microsoft varemærke.
Macintosh, Mac er et registreret varemærke af Apple computer, USA.
{52}
SOFTWAREMANUAL
Systemkrav (2001 august)
Til Windows
Computer: En personlig computer med en processor, der er mere avanceret end MMX Pentium
133 MHz.
Operativsystem: Windows 98/98SE/2000/ME
Hukommelse: Minimum 32 MB RAM
DANSK
Andre: USB indgang, CD-ROM Drive
80 MB tilgængelig harddisk plads
16 bit farvedisplay adapter og kompatibel skærm,
et skrivebordsområde på 800 by 600 pixel
(24 bit farvedisplay adapter, ægte farvedisplay anbefales)
Til Macintosh
Computer: Power Mac G3 eller senere
Operativsystem: Mac OS 8.6 eller senere
Hukommelse: Minimum 32 MB RAM
Andre: USB indgang, CD-ROM Drive
64MB tilgængelig harddisk plads
{53}
INSTALLERING AF SOFTWARE
Installering af software
Når De lægger CD-ROM driveren, leveret med dette kamera, i CD-ROM drevet, vil følgende
ramme automatisk køre.
Kameradriver: Dette er driveren til at forbinde PC til kamera.
Til Windows: der henvises til side 55.
Til Macintosh: der henvises til side 80.
MGI PhotoSuite III SE: Fotograferingsprogram. Der henvises til side 61.
MGI PhotoVista: Dette program giver Dem mulighed for at lave spektakulære 360° panoramiske
billeder på et øjeblik. Der henvises til side 74.
Internet link
http://www.samsungcamera.com : English
http://www.zoomin.co.kr : Korean
Reference
Hvis rammen ikke vises, skal De starte [Windows Explorer] og vælge [D:\ camera.exe]
i CD-ROM hovedmappe. D:\ er normalt standardnavn for CD-ROM drevet.
{54}
INSTALLERING AF SOFTWARE
Installering af kameradriver
For at anvende dette kamera med en PC, installér først kameradriveren. Når dette er gjort , kan de
billeder der er taget flyttes over til PC’en og kan redigeres med et PC Fotograferingsprogram.
Tryk på ikonet Kameradriver i autostartboksen (side 54).
Et VELKOMMEN vindue vil blive vist.
Tryk på [Næste >] for at forberede Kameradriver installeringen.
2
Start Installering af Digimax 130 vinduet vil blive vist.
3
En Installering komplet vindue vil bliv vist.
Tryk på [Afslut >] og installeringen vil være færdig.
4
For at aktivere kameradriveren, vil De skulle genstarte Deres
computer. Installering vinduet vil blive vist for at indikere, at De
skal genstarte computeren.
Tryk på [OK] for at genstarte computeren.
Tryk på [Annullér] og en autokørboks vil blive vist.
DANSK
1
Tryk på [Næste >] for at starte installering.
{55}
INSTALLERING AF SOFTWARE
Bemærk
De skal sikre Dem at kameradriveren er installeret for De forbinder kameraet med
PC’en via USB-kablet.
Genstart computeren efter Kameradriver installering.
Skulle computeren ikke finde Kameradriveren efter installering, installér venligst
Kameradriveren ved brug af følgende trin.
Find [start menu
setting
controller
system
device manager] og hvis der er
det Andet udstyr, tryk på højre museknap over Andet udstyr.Vælg derefter
Egenskaber og tryk på driver geninstallér. Udstyrsdriverens opdateringsprogram vil
starte.
1. Udstyrsdriverens
opdateringsprogram vil starte
3. Vælg søgested og
tryk på [Bladre...]
2. Vælg søgemetode
4. For at vælge placering, find
D:\(CD-ROM)
USB driver
English
Hvis der opstår problemer efter driverinstallering, skal De først fjerne Kameradriveren
og derefter geninstallere den.
{56}
INSTALLERING AF SOFTWARE
Installering af MGI PhotoSuite lll SE
Tryk på MGI PhotoSuite III SE ikonet i autokør boksen.
2
Vælg sprog.
Kinesisk (PRC), Kinesisk (Taiwan), Engelsk, Fransk
(Standard), Tysk, Italiensk, Spansk.
3
Et Velkomstvindue vil blive vist.
Tryk på [Næste] for at gå videre til næste trin.
4
Vinduet Software licensaftale vil blive vist.
Hvis De er indforstået med dette, tryk på [Ja] og vinduet vil
nu flytte til næste trin.
Hvis De er uenig i dette, tryk på [Annullér] og
installationsprogrammet vil blive annulleret.
5
Vælg installationstype.
Komplet: programmet vil blive installeret med alle optioner.
Tilpasset: De kan vælge, hvad De ønsker at installere
DANSK
1
{57}
INSTALLERING AF SOFTWARE
Installering af MGI PhotoSuite lll SE
6
Vinduet Start Filkopiering vil blive vist.
Tryk på [Næste>] for at starte installering.
7
Vinduet MGI Registrering vil blive vist inden installeringen er
færdig.
Send: send Deres navn og e-mail adresse til MGI.
Registrér nu: gå til on-line registreringsvinduet.
Registrér senere: udskyd registrering.
8
Installering er færdig.
De bør genstarte Deres computer, når installering er færdig.
{58}
INSTALLERING AF SOFTWARE
Installering af MGI PhotoVista
Tryk på MGI PhotoVista ikonet i autokør vinduet.
2
Vælg sprog.
Engelsk, tysk, japansk, fransk er tilgængelige.
3
Et Velkomstvindue vil blive vist.
Tryk på [Næste] for at gå til næste trin.
4
Vinduet Software licensaftale vil blive vist. Hvis De er
indforstået, tryk på [Ja].
Dette vil bringe Dem til næste trin.
Hvis De er uenig, tryk på [Annullér] og
installationsprogrammet vil blive annulleret.
5
Vælg en mappe hvor De ønsker PhotoVista installeret.
Standardmappen er C:\Programfiler\MGI\PhotoVista.
Hvis De ønsker at installere PhotoVista i en anden
mappe, tryk på [Bladre...] og vælg en anden mappe.
DANSK
1
{59}
INSTALLERING AF SOFTWARE
Installering af MGI PhotoVista
6
Vælg programmappen hvor MGI PhotoVista vil blive
installeret.
7
Start filkopiering vinduet vil blive vist.
Tryk på [Næste>] for at starte installering.
8
Vinduet for On-line Registrerings vil blive vist.
Tryk på [Fortsæt..] for at fortsætte.
Vinduet On-line Registreringsværktøj vil vises.
Mærket * betyder, at feltet skal udfyldes.
Tryk på [Annullér] hvis De ikke ønsker at registrere.
9
Installering er færdig.
Tryk på [Afslut] for at afslutte installering.
{60}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
Dette software er udelukkende kompatibelt med Windows.
For at åbne MGI PhotoSuite III SE, tryk på [start
programmer
MGI PhotoSuite lll SE
MGI
PhotoSuite lll SE] og MGI PhotoSuite III SE vil åbnes.
DANSK
{61}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
En introduktion til Velkomstskærmen
Hent
Hent billeder.
Forbered
En række billedredigeringsaktiviteter kan udføres i denne
modul.
Udarbejd
Brug Deres billeder på sjove, kreative og interessante
måder.
Organisér
Organisér Deres fotografier og andre mediefiler i album.
Del
Gem Deres resultater for at vise andre dem.
Print
Print kopier af billeder og projekter
{62}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
Introduktion til navigationslinje
Tilbage
tilbage til foregående trin.
DANSK
Hjem
tilbage til Velkomstskærmen.
Hjælp
Vis hjælpevinduet.
Hent
Hent billeder.
Forbered
En række billedredigeringsaktiviteter kan udføres i denne modul.
Udarbejd
Brug Deres billeder på sjove og interessante måder.
Organisér
Organisér Deres fotografier og andre mediefiler i album.
Del
Gem Deres resultater for at vise andre dem.
Pint
Print kopier af billeder og projekter.
Bladr
Bladr på hjemmesiden.
{63}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
HENT
: Hent billeder
For at hente billeder fra computeren
1
For at hente billeder, tryk på den store [Hent] knap
på Velkomstskærmen eller [Hent] knappen på
navigationslinjen.
Tryk på [Computer] i listen af muligheder vist i
aktivitetspanelet.
2
Vælgeren Åbn fil vises.
Vælg nu billedfilen og tryk på [Åbn].
3
Velkomstskærmen vil gå videre til det næste
arbejdstrin med det valgte billede vist.
{64}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
Når De har hentet billeder fra det digitale kamera.
Bemærk
Når De forbinder en PC med kameraet, anvend følgende sekvens:
DANSK
1. Drej modeskiven til PC mode.
2. Tænd for kameraet.
3. Tilslut USB-kablet.
Der henvises til side 49 for mere information omkring tilslutning af kablet.
1
For at hente billeder, tryk på den store[Hent] knap
på Velkomstskærmen eller på [Hent] knappen på
navigationslinjen.
2
Tryk på [Computer] fra listen af muligheder vist på
aktivitetspanelet.
Vælgeren Åbn fil vises.
Tryk på [Se i:] for at vælge Aftagelig Disk(:) og tryk
på [Åbn] for at få vist vinduet åbn fil.
{65}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
3
Vælg [Digitalkamera(:)] og vælg mappe.
Vælg billede og tryk på [Åbn].
4
Velkomstskærmen vil gå videre til næste arbejdstrin
med det valgte billede vist.
Reference
Når De anvender Digimax 130, er udelukkende
[Computer] og [Album] fra listen over muligheder
tilgængelige. De vil have mulighed for at hente
billeder fra digitalkameraet.
{66}
[Kun Computer og Album]
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
At hente billeder fra et Album.
For at hente billeder, tryk på den store [Hent] knap
på Velkomstskærmen eller [Hent] knappen på
navigationslinjen.
Tryk på [Album] fra listen af muligheder vist i
aktivitetspanelet.
2
Efter at have valgt Album på
Vælg et fotoalbum,
tryk på et billede i albummet og tryk [Åbn].
3
Velkomstskærmen vil ændres til det næste
arbejdstrin med det valgte billede vist.
DANSK
1
Der henvises til side 71 for mere information omkring at skabe et Album.
{67}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
FORBERED
Når billedet er indlæst, vil trinnet automatisk fortsætte til Forbered.
Menuen for [FORBERED] trinet.
Rotér & Beskær
De kan rotere, vende eller beskære billeder sammen med
en vært af andre.
Opfrisk
Fjern røde øjne, Fjern Ridser osv. er tilgængelige i denne
menu.
Specielle effekter
En række specielle effekter kan anvendes.
Syning
Saml en serie af billeder sammen for at skabe en fejende
panoramisk effekt.
{68}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
UDFØR
Tilføj Tekst, Sammensæt Billeder, osv.. er tilgængelige i dette trin.
Menuen for [UDFØR] trinene
DANSK
Collage : En collage består af adskillige fotografier eller
sektioner af fotografier arrangeret på en
almindelig baggrund.
Billedlayout : Billedlayoutaktivitet indeholder mange
collage-og layoutoptioner.
Kort & Etiket : Brug Deres billeder til at skabe ting,
såsom Gavekort, Lykønskningskort,
Invitationer, Postkort og Sportskort.
Kalendere : Anvend Deres billeder til at skabe forskellige
kalendere (månedlige, kvartalsvis,
sæsonvis, årlige).
Samlinger : Billeder kan ligeledes anvendes til at skabe
forskellige genstande til forretningsbrug.
Tilføj rammer og kanteffekter på Deres billeder med de
prædefinerede skabeloner.
{69}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
ORGANISER
Organisér Deres billeder og andre mediefiler i album.
Menuen for [ORGANISER] trin
Vælg et fotoalbum, der ønskes vist eller redigeret
Vælg Album : For at skabe et Album, tryk på
[Organiser] i Velkomstskærmen eller
navigationslinjen.
Album.. : Åbn Hovedalbum.
Vælg et foto og vælg en af nedenstående handlinger.
Åbn: Åbn det valgte billede.
Slet: Slet det valgte billede.
Egenskaber, : vis billedinformation.
Vælg en handling til at ordne Deres album.
Tilføj: Tryk på [Tilføj] for at tilføje et billede til et Album.
Sortér: Tryk på [Sortér] for at sortere gemte billeder.
Søg: Tryk på [Søg] for at søge efter gemte billeder.
Nulstil: Tryk på [Nulstil] for at nulstille.
Opdatér: Tryk på [Opdatér] for at opdatere billeder.
Skab Diasshow..: Tryk [Skab Diasshow for at skabe et
Diasshow.]
Start altid på denne side: Hvis De vælger denne
mulighed, vil programmet starte i [Organisér].
{70}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
At skabe et Album
1
For at skabe et Album, tryk på den store Organisér knap på Velkomstskærmen eller på
2
Tryk på [Album..] i
3
Vinduet for Hovedalbum vil blive vist, tryk på [Ny..].
4
Sæt et nyt Albumnavn i vinduet Nyt Album
Organisér knappen på navigationslinjen.
DANSK
Vælg et fotoalbum, der ønskes
vist eller redigeret.
og tryk på [OK]. Et nyt album vil nu blive lavet.
{71}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
DEL
Gemme billeder
1
Gemme eller dele billeder.
Menuen for [DEL] trin
Gem
For at gemme den aktive fil i overensstemmelse med
dens nuværende navn og sti.
Gem som
For at tildele et nyt navn eller sti til filen.
Send E-mail
e-maile billeder.
Send til Kodak PhotoNet Online
Sende billeder til Kodak PhotoNet.
Del Deres Billeder Hos GatherRoom.com
Sende billeder til GatherRoom.com og dele billeder.
Diasshow
Se billeder som et diasshow.
2
Tryk på [GEM] og vinduet Gem Projekt vil blive vist.
Indsæt filnavn og tryk på [Gem(S)] for at gemme et billede.
{72}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoSuite lll SE
PRINT
Printe billeder
1
De kan printe billeder.
DANSK
Menuen for [PRINT] trin
Print
Printe billeder.
Udskriv flere
Print flere kopier af et billede eller projekt eller en kopi af
hvert billede i albummet, i henhold til en prædefineret
skabelon.
2
Vælg en printer, vælg en orientering, vælg printstørrelse,
vælg antal kopier. De kan nu udskrive billederne.
Reference
For mere information, henvises til Hjælpefilen i [Hjælp
MGI PhotoSuite lll hjælp].
{73}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoVista
MGI PhotoVista er et let anvendeligt program, der giver Dem mulighed for at skabe spektakulære
360 panoramiske billeder på et øjeblik.
Softwaret er udelukkende kompatibelt med Windows.
For at åbne MGI Photovista, tryk på [startknappen
Photovista] og det vil åbnes.
{74}
programmer
MGI Photovista
MGI
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoVista
Introduktion
DANSK
Åbn billedkilden
Indlæs den første billedkilde fra panoramaet
Rotér billeder
Rotér alle valgte billeder imod uret
Vend billede horisontalt
Vender det valgte billede horisontalt
Vend billede vertikalt
Vender det valgte billede vertikalt
Vælg linse
Vælg linse for effekt
Sy Panorama
Skab en panoramisk effekt
{75}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoVista
Åbne en billedkilde og skabe panoramisk effekter.
1
Tryk på [Åbn billedkilde] i menulinjen for at vælge det første billede i sekvensen.
En dialogboks vil blive vist.
BESKRIVELSE
KNAP
Tilføj
Tilføj alle
Fjern
Tilføj alle billeder til kildefil
Fjern billede fra kildefil
Fjern alle
Fjern alle billeder fra kildefil
Sortér
Billeder sorteres efter filnavn
Omvendt
{76}
Tilføj billede til kildefil
Billeder sorteres efter filnavn i omvendt rækkefølge
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoVista
2
Filnavnene vises i vinduet Vælg Linse.
3
Når De trykker på [Sy Panorama], vil Optionsvinduet
Tryk på [Vælg linse] for at vælge linse.
DANSK
vises.
Når De checker Fuld 360° panorama.
4
360° panoramisk billede vises
{77}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoVista
Gem billeder
1
Tryk på [Fil] i menuen Syet_Resultat for at
gemme et panoramisk billede.
2
For at gemme et panoramisk billede som JPGeller BMP filformat, tryk på [Gem som..].
Save
Cancel
3
Tryk på [Udgiv Panorama] for at sende billede
til en angiven server for at dele billeder med
andre.
{78}
SÅLEDES ANVENDER DE REDIGERINGSSOFTWARET
MGI PhotoVista
4
Tryk på [Upload Billeder] og billeder sendes til
5
Tryk på [Udskriv panorama] for at udskrive.
to www.GatherRound.com
DANSK
Reference
For mere information, henvises der til Hjælpefilen [Hjælp
Quick Start Tutorial].
{79}
INSTALLERING AF KAMERADRIVER TIL MAC
Installering af kameradriver til Mac
1
Indsæt CD-ROM.
Click SAMSUNG USB Driver installer that is in
Tryk på SAMSUNG USB Driver installering, der findes i
Digimax 130 mappen og Kameradriver installering til Mac
vil starte.
2
Vælg installationssted og tryk på [Installér].
3
Tryk på [Annuller] og installeringen vil blive annulleret.
4
Installeringen var en succes.
Tryk på [Fortsæt] og installeringen vil fortsætte.
Tryk på [Fortsæt] for yderligere installering.
Tryk på [Genstart] for at genstarte computeren.
5
Efter genopstart af Deres computer, vil der automatisk oprettes en ny mappe på
skrivebordet, når De slutter kameraet til Mac.
{80}
INSTALLERING AF KAMERADRIVER TIL MAC
Bemærk
De bør genstarte Deres computer efter installering.
{81}
DANSK
Fjern ikke USB-kablet og sluk ikke for strømmen under downloading af billede eller
åbning af billedfil. Dette kan få systemet til at lukke ned.
Det er ikke muligt af overføre billede fra Mac til kamera og slette billede, der er i
Aftagelig Disk.
Tack för att du valde en Samsung kamera. Denna manual kommer att visa dig hur du använder din
Digimax 130 – hur du tar bilder, hur du laddar ner bilder och hur du använder programmet MGI
PhotoSuite. Läs denna manual noga innan du börjar använda din nya kamera!
SVENSKA
SPECIELLA EGENSKAPER
Tack för att du valde en Samsung digitalkamera.
Denna digitalkamera har följande egenskaper.
Hög upplösning – 1,3 megapixel
2x digital zoom
USB-anslutning
1,6" TFT LCD-monitor
8MB internminne och kompatibel med CompactFlash™ minneskort
FCC-varning
Denna kamera har testats enligt gränsvärdena för klass B digital utrustning under punkt 15 i
FCC-reglementet. Dessa gränsvärden är avsedda att erbjuda skydd mot skadlig interferens i
kommersiella installationer.
Denna utrustning genererar, absorberar och kan avge radiofrekvent energi.
Om den inte installeras och används i enlighet med instruktionerna, kan den generera
skadliga störningar på radiokommunikation.
Det finns emellertid ingen garanti att störningar inte kan avges i vissa situationer.
Om, vid användning av denna kamera, det skulle uppkomma störningar prova ett eller flera av
följande alternativ.
Ändra placering eller riktning på eventuell antenn.
Öka avståndet mellan kameran och den störda utrustningen.
Använd ett annat nätuttag på större avstånd från den störda utrustningen.
Kontakta din Samsung-försäljare eller en Radio/TV-tekniker.
Denna utrustning uppfyller del 15 av FCC-reglemetnet.
<2>
INNEHÅLL
Innehåll
Kontrollera att dessa delar medföljer i leveransen innan du börjar använda din kamera.
Digitalkamera
Mjukvara, CD-rom
med drivrutiner
Fodral
Användarmanual
Garantisedel
USB-kabel
Kamerarem
SVENSKA
Videokabel
4 AA Alkaline
-batterier
Tillbehör (Tillval)
Nätadapter
CompactFlash™ minneskort
(CF CARD)
<3>
DENNA DIGITALKAMERA KAN ANVÄNDAS TILL
Visning av bilder på en TV
Lagra bilder på en CD-skiva
Skriva ut bilder
Redigera bilder
på en PC
<4>
DENNA DIGITALKAMERA KAN ANVÄNDAS TILL
Skapa ett digitalt
fotoalbum
Infoga bilder direkt i ett
digitalt dokument
SVENSKA
Ta ett självporträtt och
använda detta för att
göra personliga
visitkort
Du kan till och med göra
ditt eget omslagspapper
för presenter av
dina digitala bilder
<5>
INNEHÅLL
Börja här
Lär känna din kamera
Säkerhetsanvisningar
Funktioner och dess placering
Sökare
LCD-display
LCD-meny
Gör kameran klar för att användas
Ansluta till nätspänning
Använda batterierna
Använda nätadaptern
Sätta in CF CARD
Ta ut CF CARD
Använda CF CARD
Sätta tid och datum
Fästa kameraremmen
7
8
10
12
13
14
15
15
15
16
17
17
18
20
21
De första stegen
Kamerans arbetssätt
Låt oss ta en bild!
Funktioner
Digital zoom
Kamerans olika driftslägen
Inspelningsläge
Uppspelningsläge
Inställningsläge
Raderingsläge
PC-läge
Meddelanden på LED (lysdioder)
Inställning av funktioner
Inställning av funktioner från LCD-displayen
Inställning av blixtläge
<6>
Inställning av bildkvalitet och upplösning
Inställning av självutlösaren
Kontrollera batterierna
31
32
32
Avancerat
Ställa in funktionen
Ställa in funktionen med LCD-monitorn
Inspelningsläge
Uppspelningsläge
Inställningsläge
Raderingsläge
PC-läge
Innan du kontaktar servicecentret
Specifikationer
33
33
33
37
41
47
49
50
51
Program
22
22
24
26
28
28
28
29
29
29
29
30
30
30
Manual till programmen
52
Läs användarmanualen noga innan du använder
kameran
52
Systemkrav
53
Installation av programmen
54
Installation av programmen
54
Installation av kamerans drivrutiner
55
Installera MGI PhotoSuite III SE
57
Installera MGI PhotoVista
59
Använda redigeringsprogrammet
61
MGI PhotoSuite III SE
61
MGI PhotoVista
74
Installera kamerans drivrutin på en Mac
80
LÄR KÄNNA DIN KAMERA
Innan du börjar använda denna kamera, läs noggrant igenom denna manual.
Förvara manualen på ett säkert ställe.
Symbolernas betydelse
Denna manual innehåller instruktioner om hur kameran används på ett säkert och korrekt sätt.
Detta hjälper dig att förebygga fara och skada på andra personer.
SVENSKA
Varning
Denna varning beskriver vad som händer om man ignorerar eller inte förstår
instruktionerna.
Observera
Detta förklarar hur kameran ska användas, läs detta noga.
Referens
Detta ska ge ytterligare råd om hur man använder kameran
<7>
SÄKERHETSFÖRESKRIFTER
VARNING
Modifiera inte denna kamera på något sätt. Detta kan resultera i brand, elektrisk stöt eller
allvarlig skada på dig eller din kamera. Underhåll och reparationer ska utföras av din
kamerahandlare eller av Samsung Camera Service Center.
Använd inte blixten på nära avstånd från djur eller människor.
Att rikta blixten på nära håll mot ett öga kan orsaka ögonskador.
Fotografera inte barn med blixt på mindre avstånd än 1 meter.
Rikta inte linsen mot mycket starka ljuskällor vid fotografering.
Detta kan resultera i bestående skador på din kamera eller ögonskador.
Använd inte denna produkt i närheten av brännbara eller explosiva gaser, eftersom detta
kan innebära explosionsrisk.
Av säkerhetsskäl ska denna produkt förvaras utom räckhåll för barn och djur för att förhindra
olyckor, exempelvis:
Sväljning av batterier eller små kameratillbehör.
Vid en olyckshändelse – kontakta omedelbart en läkare!
Det finns risk för bestående ögonskada om blixten används på mindre avstånd än en
meter från en persons ögon.
Det är möjligt att kamerans rörliga delar kan orsaka skador.
Om någon vätska tränger in i kameran – använd den inte. Stäng av kameran och koppla
ifrån strömkällan (batterier eller nätadapter).
Du måste kontakta din kamerahandlare eller Samsung Camera Service Center.
Fortsätt inte att använda kameran, då detta kan orsaka brand eller elektrisk stöt.
Stäng av kameran omedelbart och koppla sedan ifrån strömkällan
(batterier eller nätadapter).
Kontakta sedan din kamerahandlare eller Samsung Camera Service Center.
Fortsätt inte att använda kameran, då detta kan orsaka brand eller elektrisk stöt.
Stoppa inte in metalliska eller brännbara främmande föremål i kameran, exempelvis i
facket för CF CARD eller batterifacket. Detta kan orsaka brand eller elektrisk stöt.
Använd inte kameran med blöta händer.
Detta kan orsaka elektrisk stöt.
<8>
SÄKERHETSFÖRESKRIFTER
OBSERVERA
<9>
SVENSKA
Lämna inte kameran på platser med extremt hög temperatur, exempelvis stängda fordon,
direkt solljus eller andra platser med extremt stora temperaturvariationer.
Om kameran utsätts för extrema temperaturer kan detta påverka kamerans interna
komponenter och kan orsaka brand.
Täck inte över kameran eller nätadaptern när dessa är i bruk.
Detta kan orsaka en temperaturhöjning som kan skada kameran eller orsaka brand.
Använd alltid kameran och dess tillbehör i väl ventilerade utrymmen.
Läckage, överhettning eller trasiga batterier kan orsaka skada eller brand.
Kortslut inte batterierna eller värm upp dem. Kassera dem inte genom att bränna upp dem.
Använd inte nya batterier ihop med gamla. Blanda inte batterier av olika fabrikat.
Kontrollera att batterierna är placerade med korrekt polaritet (+/-) i batterifacket.
Om kameran inte används under en längre period, koppla alltid bort strömkällan (batterier
eller nätadapter) av säkerhetsskäl.
Läckande batterier kan orsaka brand och utsläpp av miljöfarliga ämnen.
Om damm samlas inne i kameran under en lång period, kan detta i extrema situationer
orsaka brand. Rengör kameran före användning under perioder med hög luftfuktighet.
Kontakta din kamerahandlare eller Samsung Camera Service Center för information om
kostnaderna för rengöring av din kamera.
Flytta inte kameran när den är påslagen om du använder nätadaptern.
Stäng alltid av kameran innan du drar ut nätadaptern ur vägguttaget.
Kontrollera sedan att alla andra anslutningssladdar till annan utrustning är urkopplade
innan du flyttar kameran, annars kan du orsaka skada på kablarna, orsaka en brand eller
elektrisk stöt.
KAMERANS DELAR
Kamerans exteriör (Framsida)
Sökare
Lampa för självutlösare
Ögla för kamerarem
Blixt
Lins
Fokusinställning
Kamerans exteriör (Baksida)
Sökare
LED 1
LED 2
Menyvalsknapp( )
/ Knapp för
självutlösare( )
Menyvalsknapp(
LCD-monitor
Enterknapp
LCD-knapp
<10>
)
KAMERANS DELAR
Kamerans exteriör (Topp/Sida/Botten)
LCD-display
Blixtknapp
Menyknapp
Avtryckare
Lägesomkopplare
Kvalitetsknapp
Strömbrytare
SVENSKA
USB-anslutning
Video-anslutning
(Kontakt för videoanslutning)
Ingångskontakt för nätadapter
(DC 6V IN)
Lucka för facket för
CompactFlash™-kort (CF CARD)
Lucka för batterifacket
Stativgänga
<11>
KAMERANS DELAR
Sökare
Ram som visar bildytan
Fokusmarkering
Referens
Vertikal och horisontell fotografering sker på samma sätt.
Undvik att störa linsen eller blixten när du fotograferar.
En bild kan spolieras av att ett finger, hår eller kameraremmen är framför linsen eller
blixten.
Observera
Använd LCD-monitorn vid fotografering i Makroläge (0,4~0,8m).
Eftersom det kan vara skillnader mellan vad man ser i sökaren och den resulterande
bilden vid fotografering på kortare avstånd är 1,5 meter, rekommenderar vi att du
använder LCD-monitorn för att komponera bilden.
<12>
KAMERANS DELAR
LCD-display
Indikator för blixtläge
Indikator för bildkvalitet
: Automatisk blixt
: Röda-ögon-reduktion
: Utfyllnadsblixt
: Blixten avstängd
: Superfin kvalitet
: Fin kvalitet
: Normal kvalitet
Indikator för bildupplösning
: 1280
: 640
960 pixlar
480 pixlar
SVENSKA
Symbol för PC-läge
Visning av bildinformation
Symbol för självutlösningsläge
Indikator för batteristatus
: Batterierna är fulladdade
Inspelningsläge : Antal kvarvarande bilder
Uppspelningsläge : Antal exponerade bilder
Raderingsläge : Antal exponerade bilder
PC-läge: PC-anslutningsläge
: Batterierna är delvis laddade
: Batterierna är urladdade
Sätt i nya batterier
: Kameran kommer att stängas
av omedelbart (automatiskt)
Batterierna behöver bytas
<13>
KAMERANS DELAR
LCD-meny
Funktionsmenyn visas på LCD-monitorn.
[RECORD Meny]
RECORD MENU
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
LCD BRIGHTNESS : Ändra LCD-monitorns ljusstyrka
QUICKVIEW: Se den exponerade bilden direkt
WHITE BALANCE : Ändra vitbalansen
EV COMPENSATION : Ändra EV COMPENSATION
0
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
[PLAY Meny ]
LCD BRIGHTNESS : Ändra LCD-monitorns ljusstyrka
SLIDE SHOW : Kontinuerlig visning av alla exponerade bilder
COPY TO CF CARD : Kopierar bilder i internminnet till CF CARD
DPOF : Skriver ut den exponerade bilden
0
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
DELETE MENU
DELETE CURRENT?
DELETE ALL?
[SETUP Meny ]
DATE / TIME : Inställning av tid och datum
LANGUAGE : Inställning av språk
SOUND : Inställning av summerns varningsljud
FORMAT MEDIA : Formatering av CF CARD
VIDEO MODE : Visa de exponerade bilderna på en extern monitor
RESET TO DEFAULT : Alla gjorda inställningar återgår till
fabriksinställningarna.
[DELETE Meny ]
DELETE CURRENT? : Raderar den bild som visas just nu.
DELETE ALL? : Radera alla bilder
Referens
Det finns ingen meny i PC-läget.
<14>
GÖR KAMERAN REDO
Strömanslutning
Det finns två sätt att strömförsörja kameran.
Ett är att använda batterier (AA Alkaline), det andra är att använda en nätadapter (DC 6V / 2,5A).
Batteridrift
1
Öppna batterifacket genom att föra locket i pilens
riktning.
2
3
Stoppa i batterierna. Observera polariteten (+ / -).
Stäng batteriluckan genom att trycka in den tills
du hör ett klick.
SVENSKA
Observera
Viktig information om hur man använder batterier
Ta ur batterierna ur kameran om den inte används under en längre period.
Batterier laddas ur med tiden och kan också läcka om de sitter kvar i kameran.
Använd inte manganbatterier, då de inte lämnar tillräcklig effekt.
Vid låga temperaturer (under 0°C) varar batterierna kortare tid än normalt.
Batterierna återhämtar sig vid normala temperaturer.
Använd inte gamla och nya batterier tillsammans, eller batterier av olika typ.
Vid lång användning kan kamerahuset bli varmt.
Detta är helt normalt.
Om du ämna använda kameran under en lång period, rekommenderar vi att du
använder en nätadapter.
<15>
GÖR KAMERAN REDO
Användning av nätadapter
Om du har tillgång till ett nätuttag, kan du använda kameran under en längre period genom att
använda en nätadapter.
Om du ansluter kameran till en dator, är det bättre att använda en
nätadapter än kamerans batterier, då detta ger längre driftstid.
Anslut nätadaptern till kontakten (DC 6V IN) på kameran.
Försäkra dig om att du använder en nätadapter som är
anpassad till kameran.
Garantin kan påverkas om du ansluter fel sorts adapter.
VARNING
Stäng alltid av kameran med strömbrytaren innan du drar ur nätadaptern ur
vägguttaget.
Se till att hålla kamerans metalldelar på avstånd från andra metalliska förmål för att
förhindra allvarliga fel.
Automatisk avstängning i alla driftslägen
Kameran stängs av automatiskt om den inte används under en viss tid.
Läge
Inspelningsläge
Uppspelningsläge
<16>
Automatisk avstängning
3 minuter
3 minuter (förutom SLIDE SHOW)
Inställningsläge
3 minuter
Raderingsläge
3 minuter
PC-läge
X
GÖR KAMERAN REDO
Sätt i CF CARD
Om din kamera inte har minne kvar för att lagra dina bilder, sätt i ett CF CARD.
Öppna luckan för CF CARD genom att föra den i
pilens riktning.
2
Sätt i kortet i pilens riktning.
Framsidan på CF CARD (med röd pil) och
framsidan på kameran ska vara riktade åt samma
håll när du sätter i kortet.
3
För att stänga luckan för CF CARD, tryck luckan i motsatt riktning mot pilen tills du hör ett klick.
Ta ut CF CARD
1
Stäng av kameran med strömbrytaren.
2
Tryck handtaget för korturtagning(
3
Ta bort CF CARD som visas av bilden.
) nedåt.
<17>
SVENSKA
1
GÖR KAMERAN REDO
Referens
Med 8MB internminne, är specifikationerna/kapaciteten för antalet exponerade bilder
följande. Detta baseras på vårt företags standardvärden.
Bildupplösning
L
(1280 960 pixlar)
(640
S
480 pixlar)
Kvalitet på de exponerade
bilderna
Filformat
Antal bilder
Superfin kvalitet
.JPG
16
1
Fin kvalitet
.JPG
24
1
Normal kvalitet
.JPG
48
2
Superfin kvalitet
.JPG
33
2
Fin kvalitet
.JPG
66
2
Normal kvalitet
.JPG
134
4
Antalet exponerbara bilder kan variera beroende på bildernas innehåll.
Instruktioner för användning av CF CARD
Att använda ett nytt CF CARD första gången
Innan CF CARD används måste det initieras.
Initieringen förbereder CF CARD för datalagring.
För ytterligare detaljer, se sidan 44 (FORMAT MEDIA).
Observera
Efter lång tids användning kan ett CF CARD försämras och dess prestanda kan
försvagas. Om detta händer är det bäst att ersätta det med ett nytt CF CARD.
Om detta skulle hända måste du köpa ett nytt CF CARD.
Stäng alltid av kameran vid byte av CF CARD.
<18>
GÖR KAMERAN REDO
Bevara CF CARD:s data
Om något av följande inträffar, kan den inspelade datan på kortet bli förstörd.
När CF CARD används på felaktigt sätt.
Om du stänger av kameran under initiering, läsning eller samtidigt som du tar ut CF CARD.
Det är alltid bäst att kopiera viktiga data till ett annat media för back-up, exempelvis hårddisk,
diskett etc.
Samsung är inte ansvariga för förlorade data.
Observera
CompactFlash card, CF CARD är ett registrerat varumärke som tillhör Sandisk.
<19>
SVENSKA
Viktig information om användningen av CF CARD
När det sitter ett CF CARD i kameran, använder den endast detta för lagring av bilder.
Så, i inspelningsläget lagras alla bilderna på CF CARD och i uppspelningsläget kan
du bara se de bilder som är lagrade på CF CARD.
Om du stänger av kameran när den läser, initierar eller spelar upp från CF CARD kan
informationen på detta förstöras.
CF CARD är en elektronisk produkt med hög precision.
Böj inte kortet, tappa det inte och sätt inte tunga föremål på det.
Lagra inte CF CARD på ställen med starka elektroniska eller magnetiska fält,
exempelvis nära en TV eller högtalare.
Använd inte kortet på platser med extrema temperaturvariationer.
CF CARD får inte komma i kontakt med smuts.
Om detta skulle ske, torka bort smutsen med ett mjukt tygstycke.
Stoppa kortet i sitt fodral när det inte används.
Vid lång användning kanske du märker att CF CARD kan bli varmt.
Detta är fullt normalt.
GÖR KAMERAN REDO
Ställa in tid och datum
Du kan registrera tid och datum tillsammans med bilddata på minneskortet när du tar en
bild.
Ställ in tid och datum när du använder kameran första gången eller när batterierna varit
urtagna ur kameran längre än 60 sekunder.
1
2
Sätt på kameran med strömbrytaren.
3
Välj DATE/TIME genom att trycka på menyvalsknappen
4
Tryck på enterknappen och markören flyttas till datafältet.
Det första objektet (Månad) markeras.
5
6
Tryck på enterknappen för att fortsätta till nästa objekt.
7
8
Upprepa 5,6 för att ändra datum eller tid.
Koppla om till inställningsläge. Inställningsmenyn visas.
( / ).
Använd menyvalsknapparna( / ) för att ändra värdena.
När du valt/ändrat det sista objektet, tryck på
enterknappen för att återgå till inställningsmenyn.
<20>
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
GÖR KAMERAN REDO
Referens
Datum visas enligt nedan
01 / 01 / 2001 00 : 00 AM (PM)
Månad Dag
År
Timme
Minut AM (PM)
Inställningsområdet för tid/datum är 2001-2099.
(Det är förprogrammerat för skottår)
Fabriksinställningen är [01/01/2001 00:00 AM].
Om kameran varit utan batterier i mer än en minut, måste du kontrollera tid och
SVENSKA
Montera kameraremmen
För att förhindra oavsiktliga skador på kameran, använd alltid remmen.
Montera remmen enligt bilderna nedan
1
2
<21>
KAMERANS DRIFTSLÄGEN
Låt oss nu ta en bild
Om internminnet är fullt, sätt i ett CF CARD.
1
Sätt på strömmen
Ett pip hörs alltid när du sätter på kameran.
Om indikeringslampan för kamerans tillstånd (LED1) visar rött, betyder det att kameran håller
på att initiera sig. När den växlar till grönt är kameran klar att användas.
2
Vrid lägesomkopplaren till inspelningsläget (
).
Inspelningsläge
Fokuseringsomkopplare
3
Välj önskat läge (makro eller stående/liggande) genom att vrida på fokuseringsomkopplaren.
Liggande/stående (
): 0,8m till oändligt
Makro (
) : 0,4m till 0,8m
4
Välj önskad bildkvalitet och upplösning på LCD-displayen med knappen "Kvalitet" (
5
På LCD-monitorn kan du ställa in funktionerna i detalj.
Se sidorna 33-48 i användarmanualen för att ställa in funktionerna via LCD-monitorn
<22>
).
KAMERANS DRIFTSLÄGEN
Låt oss nu ta en bild
6
Använd sökaren eller LCD-monitorn för att välja motiv.
Tryck på LCD-knappen för att använda LCD-monitorn.
7
När du tar bilder, tryck försiktigt på avtryckarknappen för att undvika att kameran skakar.
Om du trycker ner avtryckaren helt, kommer en bild att exponeras och den data som bilden
består av lagras i internminnet eller på PC CARD.
LED blinkar rött medan bilden processas och lagras.
Referens
SVENSKA
Om det inte finns tillräckligt med minne tillgängligt
Symbolen [0000] visas på LCD-displayen.
Om du trycker in avtryckaren, kommer följande meddelande att visas och
varningsljudet för otillräckligt minne hörs i form av två korta pip.
MESSAGE
MEMORY FULL
OK
Tryck på enterknappen för att ta bort meddelandet.
För att utöka det tillgängliga minnet i kameran, byt CF CARD eller ta bort onödiga
bilder som är lagrade i internminnet eller CF CARD.
Observera
Vi kan inte garantera kvaliteten på bilder som tas under vissa förhållanden:
Om motivet är kraftigt reflekterande eller mycket ljust.
Om motivet rör sig med hög hastighet.
Vid starkt reflekterande ljus, eller om bakgrunden är mycket ljus.
<23>
KAMERANS DRIFTSLÄGEN
Knappar och funktioner
Strömbrytare (POWER)
Tryck på strömbrytaren för att stänga av/på kameran.
Om kameran är på och du inte trycker på någon knapp, eller den inte har någon kontakt med en
dator under 90 sekunder, kommer LCD-displayen och LCD-monitorn att stängas av automatiskt
för att spara batterierna. Kameran är i viloläge och om du trycker på någon knapp eller vrider på
lägesomkopplaren under denna tid, kommer kameran att gå tillbaka till normalt driftsläge
omedelbart. Om kameran inte används under 3 minuter eller mera, kommer systemet att stänga
av sig självt och du måste trycka på strömbrytaren för att sätta på kameran igen.
Både nätadaptern och batterierna har samma inställning enligt ovan.
Menyknapp (MENU)
Menyknappen är bara aktiv i inspelnings- och uppspelningsläget.
Tryck på menyknappen för att visa inspelnings- och uppspelningsmenyerna.
För att dölja menyn, tryck på menyknappen igen.
Avtryckare
Tryck på knappen i inspelningsläge för att ta en bild och processa och lagra den.
Innan du tar en bild, försäkra dig om att det finns tillräckligt med minne ledigt och att det är
tillräckligt med ljus för att bilden ska lyckas.
Genom att trycka på avtryckarknappen i uppspelningsläget kommer DPOF-inställningen att
ändras. För mera information om DPOF, se sidan 40.
Blixtknappen (
)
Blixtläget kan bara användas i inspelningsläget.
Det finns 4 blixtlägen: Automatisk blixt, röda-ögon-reduktion, utfyllnadsblixt och avstängd blixt.
Kvalitetsknapp(
)
Bildkvalitet och upplösning kan bara ställas in i inspelningsläget.
Kameran har 6 olika upplösnings - och kvalitetsinställningar.
<24>
KAMERANS DRIFTSLÄGEN
Knappar och funktioner
Menyvalsknapp ( / )
Använd menyvalsknappen när du önskar välja meny för varje läge.
Knapp för självutlösaren (
)
Knappen för självutlösaren är bara aktiv i inspelningsläget.
När du trycker på självutlösarknappen, aktiveras en 10 sekunders självutlösare.
Bilden tas 10 sekunder efter att du tryckt på självutlösarknappen.
Efter att du tagit bilden, kopplas självutlösningsläget bort.
SVENSKA
För att avbryta självutlösningsfunktionen, gör följande.
- Tryck på självutlösarknappen igen.
- Stäng av kameran.
- Välj ett annat läge än inspelningsläget.
- Kameran kopplar själv bort självutlösningsläget efter att du tagit en bild.
Enterknappen (ENTER)
Enterknappen är aktiv när en meny eller dialogruta visas.
Använd knappen för att välja/bekräfta det markerade objektet.
LCD-knapp (LCD)
LCD-knappen fungerar bara i inspelnings- och uppspelningsläget.
I inspelningsläget används LCD-knappen för att stänga av och på LCD-monitorn.
I uppspelningsläget kan du se de bilder du tagit genom att trycka på LCD-knappen.
Observera
Om du använder LCD-monitorn ofta för att se den bild du eventuellt tänker ta, laddar
du snabbt ur batterierna. För att undvika detta använder du sökaren istället.
<25>
KAMERANS DRIFTSLÄGEN
Digital zoom
Du kan ta en förstorad bild (2x ZOOM) i inspelningsläget genom att samtidigt trycka på LCDknappen och enterknappen.
Förstorade bilder (2x ZOOM) sparas som 640 x 480 pixlar.
Men, du måste ställa in upplösningen till 1280 x 960 pixlar för att ta en förstorad bild (2x ZOOM) .
Det finns 2x och 4x digital zoom i uppspelningsläget.
- Enterknappen: I avspelningsläget trycker du på enterknappen för att få en förstorad bild genom
digital zoomning. Förstoringsgraden ändras från 2x till 4x när du åter trycker på
enterknappen.
- Menyvalsknapp: I uppspelningsläget bläddrar du genom bilderna med menyvalsknappen.
I digitalt zoomläge, kommer däremot menyvalsknappen att markera de olika
bilderna.
Zoomsymbolen och siffran för förstoring uppe och nere till vänster visar zoominställning och
förstoring.
[ 2x ZOOM ]
<26>
[4x ZOOM ]
KAMERANS DRIFTSLÄGEN
Visning av 1 bild på monitorn
1
2
3
Sätt på kameran.
Den sist tagna bilden visas när du vrider lägesomkopplaren
till uppspelningsläget.
Använd menyvalsknappen för att bläddra genom de bilder
du tagit.
- Vid visning av en bild i monitorn, tryck en gång på
enterknappen för att visa bilden förstorad (2x Zoom) och
tryck en gång till för att förstora bilden ytterligare (4x
Zoom). Genom att trycka på enterknappen 3 gånger,
återvänder du till att se bilden i sin ursprungliga storlek.
För mer information, se sid 26.
[Uppspelningsläget med 1
bild åt gången}
1
2
Sätt på kameran.
Den sist tagna bilden visas när du vrider lägesomkopplaren
till uppspelningsläget.
3
Tryck på LCD-knappen en gång för att visa bildstorlek,
datum och tid på LCD-monitorn. Tryck på LCD-knappen en
gång till för att se bilderna i tumnagel-läge.
4
5
Tryck på menyvalsknappen för att markera en bild.
[Uppspelningsläget med
tumnagelbilder]
1
2
3
6
5
4
7
8
9
[Bildsekvens]
Tryck på enterknappen för att förstora bilden.
<27>
SVENSKA
Uppspelningsläge för tumnagelbilder
KAMERANS DRIFTSLÄGE
Instruktion om kamerans driftslägen
Du kan välja önskat driftsläge med lägesomkopplaren på kamerans ovansida.
Denna digitalkamera har 5 driftslägen enligt nedan.
Inspelningsläge (
)
Detta läge används när du tar bilder.
I detta läge kan inställningarna för LCD BRIGHTNESS, QUICKVIEW,
WHITE BALANCE, EV COMPENSATION ändras.
Bilderna lagras i internminnet eller på CF CARD.
- Du måste ställa in fokusväljaren innan du tar en bild.
Det finns 2 slags fokuslägen som kan väljas med fokusomkopplaren.
Liggande / stående (
) : För normalt eller långt avstånd
Fokuseringsområde : 0,8m ~ oändligt
Makro (
) : För att ta bilder i makroläge
Fokuseringsområde : 0,4m ~ 0,8m
Observera
<28>
När du tar bilder i makroläge behöver du använda ett stativ för att undvika
skakoskärpa.
Använd LCD-monitorn när du tar bilder i makroläget (0,4m ~ 0,8m).
När motivet befinner sig inom 1,5m från kameran, kan det bli skillnad mellan den
exponerande bilden och vad du ser i den optiska sökaren. Vi rekommenderar därför
att du använder LCD-monitorn vid dessa tillfällen.
Avspelningsläge (
)
I detta läge kan du betrakta de bilder som finns lagrade på CF CARD eller i internminnet på
LCD-monitorn på kamerans baksida, eller på en extern monitor som du ansluter till
videoutgången.
Du kan ändra inställningarna för SLIDE SHOW, LCD brightness och DPOF.
<28>
KAMERANS DRIFTSLÄGEN
Inställningsläget (
)
Du kan ändra inställningarna för DATE/TIME, LANGUAGE, SOUND, FORMAT MEDIA,
VIDEO MODE och RESET TO DEFAULT.
Raderingsläget (
)
I detta läge kan du ta bort bilder som är lagrade på CF CARD eller i internminnet.
I raderingsläget kan du radera en bild i taget eller alla på en gång.
PC-läge (
)
I detta läge kan du bara föra över bilder som är lagrade på CF CARD eller i internminnet till din
dator via USB-kabeln.
LED meddelanden
SVENSKA
LED statusindikeringslampor sitter bredvid sökaren
LED
LED1
Färg
Status
Röd
BLINKANDE
Grön
TÄND
Röd
BLINKANDE
Grön
TÄND
Grön
AV
Visar
Visar ett systemfel när den blinkar
När strömmen är på
Bearbetar bild
(Kompression/Dekompression/Ladda ner)
CF CARD är isatt
LED2
CF CARD är inte isatt
Framsida, lampa för självutlösare
Lampa för
självutlösare
Röd
BLINKANDE
Röd
TÄND
Självutlösaren är aktiverad
Självutlösarknappen har tryckts in
<29>
INSTÄLLNING AV FUNKTIONERNA
Inställning av en funktion med hjälp av LCD-displayen
Välj blixtläge
Blixtläget kan bara väljas i inspelningsläget.
Det finns 4 blixtlägen: Automatik, röda-ögon-reduktion, utfyllnadsblixt och avstängd.
Standardinställningen är automatik.
Använd det blixtläge som passar bäst för omgivningen.
För att ändra inställningen – tryck på blixtlägesknappen tills det önskade läget markeras.
Automatisk blixt
Röda-ögon-reduktion
Utfyllnadsblixt
Blixten avstängd
Vid svagt omgivningsljus, avfyras blixten automatiskt för att
ge rätt exponering.
En kort blixt som avfyras strax innan exponeringen minskar
effekten av röda ögon.
Blixten avfyras oberoende av ljusförhållandena.
Blixten är avstängd.
Observera
När motivet är närmare än 1m kommer blixttiden att förlängas (2-3 gånger) för att ge
rätt belysningsnivå. Rör dig inte förrän huvudblixten avfyrats.
Om du använder blixten ofta, förkortar detta batteriernas driftstid.
Under normala betingelser är uppladdningstiden för blixten normalt mindre än 10
sekunder. Om batterierna börjar bli urladdade blir uppladdningstiden för blixten längre.
Om du tar utomhusbilder eller om motivet befinner sig i skugga får du bästa resultat
med utfyllnadsblixt.
Om du tar en bild på en mörk plats och blixten är avstängd, får du meddelandet LOW
LUMINANCE på LCD-monitorn. Dessutom kan detta orsaka att avtryckaren låses
automatiskt. I detta fall sätter du blixtläget till automatik och tar en bild igen.
<30>
INSTÄLLNING AV FUNKTIONERNA
Inställning av funktionen via LCD-displayen
Välj läge för upplösning och kvalitet
Bildkvalitet och upplösning kan bara ställas in i inspelningsläget.
Kameran har 6 olika kombinationer för upplösning och bildkvalitet.
Standardinställningen är [1280 x 960 pixlar]
vid superfin kvalitet.(
).
För att ändra denna inställning trycker du på kvalitetsknappen tills du markerat den du önskar.
[1280X960 pixlar]
[Superfin kvalitet]
[Fin kvalitet]
[Normal kvalitet]
SVENSKA
[640X480 pixlar]
[Normal kvalitet]
[Fin kvalitet]
[Superfin kvalitet]
Inställningen bibehålls även när kameran är avstängd.
Visning av bildupplösning
- Inspelningsläge : Visar den inställda upplösningen för den exponerade bilden.
- Uppspelningsläge : Visar upplösningen på den bild som visas.
Visning av bildkvalitet
- Inspelningsläge : Visar kvalitetsinställningen för den exponerade bilden.
- Avspelningsläge : Visar kvalitetsinställningen för den bild som visas.
Referens
Den kvalitet och upplösning som visas på LCD-displayen är den upplösning och
kvalitet som gäller för den bild som du ska ta. Upplösning eller kvalitet på en bild som
sparats på CF CARD eller i internminnet kan inte ändras.
<31>
INSTÄLLNING AV FUNKTIONERNA
Inställning av funktionen via LCD-displayen
Att välja självutlösningsläget
Denna funktion används när fotografen också vill medverka på bilden.
Självutlösningsläget kan bara väljas i inspelningsläget.
1
Tryck på självutlösaren ( ) för att aktivera den.
- Självutlösarlampan visar rött.
2
Tryck på självutlösaren för att aktivera den.
3
När du trycker på självutlösaren, blinkar självutlösarlampan långsamt i 7 sekunder.
Lampan blinkar sedan snabbt i ytterligare 3 sekunder innan bilden exponeras.
Kontrollera batteriet
Se sidan 13.
<32>
INSTÄLLNING AV FUNKTIONERNA
Inställning av funktionen via LCD-monitorn
Inspelningsläge
Tryck på menyknappen i inspelningsläget för att visa inspelningsmenyn.
LCD BRIGHTNESS
Ändrar LCD-monitorns ljusstyrka.
1
2
3
Sätt på strömmen.
4
5
6
Använd menyvalsknappen för att välja inställning för
LCD BRIGHTNESS.
7
Tryck på enterknappen igen för att spara ändringen.
Markören återvänder till inspelningsmenyn automatiskt när du gjort ändringen.
8
Tryck på menyknappen igen för att dölja inspelningsmenyn.
Sätt kameran i inspelningsläget (
RECORD MENU
).
SVENSKA
När du trycker på menyknappen, visas
inspelningsmenyn på LCD-monitorn.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
0
Tryck på enterknappen och markören flyttas till datafältet.
Använd menyvalsknappen för att öka eller minska LCD BRIGHTNESS.
Inställningar för ljusstyrka: -5 ~ +5, steg om 1.
Standardinställningen är 0.
Inställningen återgår till 0 när du stänger av kameran.
I uppspelningsläget används samma inställning.
<33>
INSTÄLLNING AV FUNKTIONEN
Ställa in funktionen via LCD-monitorn
QUICKVIEW
Om du valt QUICKVIEW kan du se den senast exponerade bilden direkt på LCD-monitorn.
1
2
3
4
5
6
Sätt på strömmen.
7
Tryck på enterknappen igen för att utföra ändringen.
Markören återvänder automatiskt till inspelningsmenyn när ändringen utförts.
8
Tryck på menyknappen igen för att dölja inspelningsmenyn.
Sätt kameran i inspelningsläget (
RECORD MENU
).
När du trycker på menyknappen, visas
inspelningsmenyn på LCD-monitorn.
Använd menyvalsknappen( / ) för att välja QUICKVIEW.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
ON
Tryck på enterknappen och markören flyttas till datafältet.
Använd menyvalsknappen för att välja inställning (ON, OFF).
Standardinställningen är ON.
<34>
INSTÄLLNING AV FUNKTIONEN
Ställa in funktionen via LCD-monitorn
WHITE BALANCE
Bildens färgegenskaper kan ändras beroende på omgivningsljuset vid fotograferingen.
Genom att använda denna funktion kan du få mera naturtrogen färgåtergivning.
Sätt på strömmen.
RECORD MENU
Sätt kameran i inspelningsläget (
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
).
Genom att trycka på menyknappen,
visas inspelningsmenyn på LCD-monitorn.
Använd menyvalsknappen för att välja inställningen
WHITE BALANCE.
AUTO
SVENSKA
1
2
3
4
5
Tryck på enterknappen och markören flyttas till datafältet.
AUTO
FLUORESCENT
TUNGSTEN
SUN
SHADE
6
Använd menyvalsknappen( / ) för att välja inställning för WHITE BALANCE
(Auto, solljus, skugga, lysrör, glödlampsljus).
Standardinställningen är AUTO.
7
Tryck på enterknappen igen för att utföra ändringen.
Markören återvänder automatiskt till inspelningsmenyn när ändringen utförts.
8
Tryck på menyknappen igen för att dölja inspelningsmenyn.
Inställningen återställs till AUTO när du stänger av kameran.
<35>
INSTÄLLNING AV FUNKTIONEN
Ställa in funktionen via LCD-monitorn
EV COMPENSATION
Kameran sköter automatiskt exponeringsvärdet, men du kan välja exponeringskompensation.
Om du ökar (+) exponeringen får du en ljusare bild.
Om du minskar (-) exponeringen får du en mörkare bild.
1
2
3
Sätt på strömmen.
4
5
6
Använd menyvalsknappen för att välja inställning för
EV COMPENSATION.
7
8
Tryck på enterknappen igen för att utföra ändringen.
Markören återvänder automatiskt till inspelningsmenyn när du utfört ändringen.
Sätt kameran i inspelningsläget (
RECORD MENU
).
Genom att trycka på menyknappen, visas
inspelningsmenyn på LCD-monitorn.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
0.0
Tryck på enterknappen och markören flyttas till datafältet.
Använd menyvalsknappen för att välja data.
Exponeringskompensationen spänner över ett område mellan –1,8 till +1,8 EV i steg om 0,3 EV.
Standardinställningen är 0,0.
Tryck på menyknappen igen för att dölja inspelningsmenyn.
Inställningen återgår till 0,0 när du stänger av kameran.
Observera
Inspelningsläget : Även om du ändrat EV så ändras inte bildvisningen på LCDmonitorn.
Uppspelningsläget : Du kan se den bild som ändrats med EV på LCD-monitorn.
<36>
INSTÄLLNING AV FUNKTIONEN
Ställa in funktionen via LCD-monitorn
Uppspelningsläget
När du trycker på menyknappen i uppspelningsläget, visas uppspelningsmenyn.
LCD BRIGHTNESS
Se sidan 33.
SLIDE SHOW
Visar de lagrade bilderna i en sekvens, med en ställbar fördröjningstid mellan 2 och 10.
Kameran förblir påslagen (på batteri eller nätadapter) tills bildvisningen är klar.
Efter att SLIDE SHOW är klar, stängs kameran av automatiskt.
Om tiden för en SLIDE SHOW är mer än 30 minuter används den automatiska avstängningen.
4 Använd menyvalsknappen( / ) för att välja SLIDE SHOW.
5 Tryck på enterknappen för att flytta markören till datafältet.
SVENSKA
1 Sätt på strömmen.
2 Sätt kameran i uppspelningsläget.
du trycker på menyknappen, visas
3 När
uppspelningsmenyn på LCD-monitorn.
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
2
menyvalsknappen( / ) för att välja data.
6 Använd
Tiden mellan bilderna kan ställas mellan 2 och 10 sekunder i steg om 2 sekunder.
Standardinställningen är 2.
<37>
INSTÄLLNING AV FUNKTIONEN
Ställ in funktionen genom att använda LCD-monitorn
7 Tryck på enterknappen igen för att utföra ändringen.
av SLIDE SHOW börjar.
8 Visningen
Om du önskar avsluta din SLIDE SHOW, tryck på någon av följande knappar: LCDknappen, menyknappen, enterknappen eller menyvalsknappen och kameran återgår till
uppspelningsläget.
Denna inställning återställs till 2 minuter när kameran stängs av.
Referens
Om du startar en SLIDE SHOW utan att ha några bilder lagrade på CF CARD eller i
internminnet, visas följande meddelande:
MESSAGE
NO IMAGES
<38>
INSTÄLLNING AV FUNKTIONEN
Ställ in funktionen genom att använda LCD-monitorn
COPY TO CF CARD
Kopiera bilderna från internminnet till CF CARD.
7
Sätt på kameran.
Sätt kameran i uppspelningsläget.
När du trycker på menyknappen, visas
uppspelningsmenyn på LCD-monitorn.
YES
Använd menyvalsknappen för att välja COPY TO CF CARD.
NO
MESSAGE
Tryck på enterknappen för att flytta markören till datafältet.
PLEASE WAIT
Använd menyvalsknappen för att välja data.
När du trycker på enterknappen efter att ha valt YES
kommer [meddelande 1] att visas på LCD-monitorn och
[meddelande 2] kommer att visas efter att kopieringen är
klar.Tryck på enterknappen och markören återgår
automatiskt till uppspelningsmenyn.
Om du trycker på enterknappen efter att ha valt NO,
återgår markören automatiskt till uppspelningsmenyn.
[meddelande 1]
MESSAGE
ALL IMAGE COPIED
OK
[meddelande 2]
Tryck på menyknappen igen för att visa uppspelningsmenyn.
Observera
Om du inte har satt i ett CF CARD och trycker på enterknappen efter att ha valt YES,
visas meddelandet NO CARD på LCD-monitorn och kameran avger ett varningsljud.
MESSAGE
NO CARD
OK
Om detta händer – tryck på enterknappen och stäng av kameran.
Sätt sedan i ett CF CARD och upprepa 1-6.
<39>
SVENSKA
1
2
3
4
5
6
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
INSTÄLLNING AV FUNKTIONEN
Inställning av funktionen via LCD-monitorn
DPOF (Digitalt format för utskrift)
Om du använder en skrivare som har stöd för DPOF, kan du skriva ut dina bilder direkt från
kameran.
DPOF
Ett NO CARD meddelande visas på LCD-monitorn om du
inte har stoppat i ett CF CARD.
Du kan bara skriva ut de bilder som är lagrade på
CF CARD.
PRINT QUANTITY
PRINT SIZE
PRINT INDEX
PRINT ENABLE
PRINT QUANTITY : Ställ in PRINT QUANTITY.
Standardinställningen är 1.
1-9
PRINT SIZE : Ställ in PRINT SIZE. Standardinställningen
är PRINT STD.
PRINT INDEX : Skriv ut bilderna på en sida i form av tumnagelbilder.
Standardinställningen är ON.
PRINT ENABLE : Ställ in DPOF.
Observera
När du ändrar något objekt i DPOF, ställ in PRINT ENABLE som ENABLE.
Annars ignoreras DPOF-inställningen.
Genom att trycka på avtryckaren i uppspelningsläget, ändras DPOF-inställningen.
Vissa skrivare har bara stöd för DPOF QUANTITY.
<40>
INSTÄLLNING AV FUNKTIONEN
Inställning av funktionen via LCD-monitorn
Inställningsläget
Du kan ställa in (DATE/TIME, LANGUAGE, SOUND,
FORMAT MEDIA, VIDEO MODE, RESET TO DEFAULT).
DATE / TIME
Du kan välja tid och datum.
Detta låter dig sätta en tidstämpel på din data.
Se sidan 20 för mera information.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
Den tid/datum som visas på LCD-monitorn skrivs inte ut på bilderna vid utskriften eller
när de betraktas i bildbetraktaren. Om du vill skriva ut tid och datum på bilderna
rekommenderar vi att du använder ett bildbehandlingsprogram, exempelvis PhotoSuite.
<41>
SVENSKA
Observera
INSTÄLLNING AV FUNKTIONEN
Inställning av funktionen via LCD-monitorn
LANGUAGE
Du har 7 språk att välja mellan.
1
2
Sätt på kameran.
3
4
Använd menyvalsknappen för att välja ett LANGUAGE.
SETUP MENU
Sätt kameran i inställningsläget och inställningsmenyn
visas på LCD-monitorn.
Tryck på enterknappen och markören flyttas till datafältet
LANGUAGE. Använd menyvalsknappen för att välja ett
LANGUAGE. Standardinställningen är ENGLISH.
5 ENGLISH
ENGLISH
Português
(Kinesiska)
Français
6
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
(Japanska)
Deutsch
Español
Tryck på enterknappen igen för att utföra ändringen. Markören återvänder automatiskt till
inställningsmenyn.
Denna inställning sparas även om kameran är avstängd.
<42>
INSTÄLLNING AV FUNKTIONEN
Inställning av funktionen via LCD-monitorn
SOUND
Du kan välja om kameran ska avge varningsljud (pip) eller ej.
1
2
Sätt på kameran.
3
Använd menyvalsknappen( / ) för att välja
Sätt kameran i inställningsläget och inställningsmenyn
visas på LCD-monitorn.
inställning för SOUND.
Tryck på enterknappen och markören flyttas till
5
Använd menyvalsknappen för att välja data (ON, OFF).
ON
OFF
datafältet SOUND.
Standardinställningen är ON.
Tryck åter på enterknappen efter att du valt ON, och markören återvänder automatiskt till
inställningsmenyn. SOUND är satt till ON.
Tryck åter på enterknappen efter att du valt OFF, och markören återvänder automatiskt till
inställningsmenyn. SOUND är satt till OFF.
Inställningen sparas även när kameran är avstängd.
<43>
SVENSKA
4
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
INSTÄLLNING AV FUNKTIONEN
Inställning av funktionen via LCD-monitorn
FORMAT MEDIA
Formaterar CF CARD eller internminnet.
1
2
3
4
5
6
Sätt på kameran.
Sätt kameran i inställningsläget och
inställningsmenyn visas på LCD-monitorn.
Använd menyvalsknappen( / ) för att välja
FORMAT MEDIA.
Tryck på enterknappen och markören flyttas
till datafältet FORMAT MEDIA.
Använd menyvalsknappen( / ) för att välja data
(YES, NO).
Standardinställningen är NO.
För att formatera CF CARD eller internminnet – välj
YES och tryck på enterknappen. Meddelandet [ARE
YOU SURE ?] visas för att du ska bekräfta FORMAT
MEDIA.
Välj YES och tryck på enterknappen.
Markören återvänder automatiskt till inställningsmenyn.
Om du väljer NO, tryck på enterknappen för att
avbryta FORMAT MEDIA. Markören återvänder
automatiskt till inställningsmenyn.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
YES
NO
MESSAGE
ARE YOU SURE?
YES NO
MESSAGE
PLEASE WAIT
[arbetar]
MESSAGE
FORMAT COMPLETE
OK
[klar]
Referens
Du måste formatera CF CARD vid följande tillfällen:
CF CARD är inte initierat.
Kameran känner inte igen CF CARD.
<44>
INSTÄLLNING AV FUNKTIONEN
Inställning av funktionen via LCD-monitorn
VIDEO MODE
Du kan ställa in vilken videosignal kameran ska skicka ut, NTSC eller PAL, beroende på den
typ av utrustning (monitor, TV etc) som är kopplad till kameran.
Välj rätt videosignal för den utrustning som är kopplad till kameran.
Kamerans LCD-monitor stängs automatiskt av när kameran är kopplad till en extern monitor.
Informationen på den externa monitorn är exakt samma som på LCD-monitorn.
Läs mera på sidorna 37-40.
1
2
Sätt på kameran.
3
4
Använd menyvalsknappen( / ) för att välja VIDEO MODE.
Tryck på enterknappen och markören flyttas automatiskt
till datafältet VIDEO MODE.
5
Använd menyvalsknappen för att välja data (NTSC, PAL).
Standardinställningen är NTSC.
6
Tryck på enterknappen igen för att utföra ändringen och markören återvänder automatiskt till
inställningsmenyn.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
NTSC
SVENSKA
Sätt kameran i inställningsläget, och inställningsmenyn
visas på LCD-monitorn.
PAL
Observera
Videoläget fungerar bara i uppspelningsläget.
<45>
INSTÄLLNING AV FUNKTIONEN
Inställning av funktionen via LCD-monitorn
RESET TO DEFAULT
alla kamerans inställningar återgår till fabriksinställda värden.
1
2
Sätt på kameran.
SETUP MENU
Sätt kameran i inställningsläget och inställningsmenyn
visas på LCD-monitorn.
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
3
RESET TO DEFAULT.
4
Tryck på enterknappen och markören flyttas till
datafältet RESET TO DEFAULT.
5
Använd menyvalsknappen för att välja data (YES, NO).
Om du valt YES, tryck på enterknappen igen för att utföra ändringen och markören
återvänder automatiskt till inställningsmenyn.
Om du valt NO, tryck på enterknappen igen för att avbryta ändringen och markören
återvänder automatiskt till inställningsmenyn.
Använd menyvalsknappen(
/ ) för att välja
OBJEKT
Upplösning
<46>
YES
STANDARD
1280
960
Kvalitet
Superfin kvalitet
White balance
Auto
Blixt
Auto
Quickview
ON
LCD Brightness
0
EV Compensation
0,0
Slide Show fördröjning
2 sekunder
SOUND
ON
VIDEO
NTSC
NO
INSTÄLLNING AV FUNKTIONEN
Inställning av funktionen via LCD-monitorn
Raderingsläge
I raderingsläget kan du radera alla bilder på en gång, eller en i taget.
Observera
Om du vill radera bilder som lagrats i internminnet får du inte sätta i något CF CARD,
eftersom kameran inte kan läsa från internminnet om det sitter ett CF CARD i kameran.
Kontrollera att det sitter ett CF CARD i kameran innan du försöker radera bilder från ett
sådant.
SVENSKA
RADERA SENASTE
1
2
Sätt på kameran.
3
Använd menyvalstangenten( / ) för att välja
DELETE CURRENT?
4
När du trycker på enterknappen, raderas den
senast tagna bilden.
5
6
7
Använd menyvalstangenten för att välja bild.
Sätt kameran i raderingsläget och raderingsmenyn
visas på LCD-monitorn.
DELETE MENU
DELETE CURRENT?
DELETE ALL?
När du trycker på enterknappen raderas bilden.
Tryck på menyknappen och markören återvänder till raderingsmenyn.
<47>
INSTÄLLNING AV FUNKTIONEN
Inställning av funktionen via LCD-monitorn
RADERA ALLA
1
2
Sätt på kameran.
3
Använd menyvalsknappen( / ) för att välja DELETE
ALL?
4
5
Tryck på enterknappen och följande meddelande visas:
6
DELETE MENU
Sätt kameran i raderingsläget och raderingsmenyn visas
på LCD-monitorn.
DELETE CURRENT?
DELETE ALL?
MESSAGE
Använd menyvalsknappen för att välja data (YES. NO).
Om du väljer YES och därefter trycker på
enterknappen, raderas alla bilderna och följande
meddelande visas.
Ta en bild och vrid lägesomkopplaren till
inspelningsläget.
Om du väljer NO och därefter trycker på enterknappen
kommer ingenting att raderas. Markören återvänder till
raderingsmenyn.
<48>
ARE YOU SURE?
YES
NO
MESSAGE
NO IMAGES
INSTÄLLNING AV FUNKTIONEN
Inställning av funktionen via LCD-monitorn
PC-läge
I detta läge kan bilder överföras till en PC via en USB-kabel.
Det finns inga menyer för detta läge.
Försäkra dig om att kameran är i PC-läge när du kopplar ihop den med PC:n.
PC-läge
SVENSKA
Observera
Innan du kopplar kameran till PC:n måste du utföra dessa saker i följande ordning.
1. Vrid lägesomkopplaren till PC-läge.
2. Sätt på kameran.
3. Koppla in USB-kabeln.
<49>
INNAN DU KONTAKTAR ETT SERVICECENTER
Innan du kontaktar ett servicecenter ber vi dig kontrollera följande
Symptom
Orsaker
Åtgärder
Strömmen är
inte på
Batterierna behöver bytas
Ersätt batterierna med nya
Nätadaptern är inte inkopplad
Koppla in nätadaptern
Strömmen stängs
av när du använder
kameran
Batterierna behöver bytas
Kameran har stängt av sig automatiskt
Nätadaptern har inte kopplats in på rätt sätt
Ersätt batterierna med nya
Sätt på den igen
Koppla in nätadaptern på rätt sätt
Batterierna
tar slut fort
Omgivningstemperaturen är för låg
Förvara batterierna vid rätt temperatur
Det finns både nya och gamla batterier
Ersätt alla batterier med nya
i kameran
Kameran är inte i inspelningsläget
Sätt den i inspelningsläget
Batterierna är nästan urladdade
Ersätt batterierna med nya
Strömmen har inte satts på
Sätt på kameran
Minneskortet har inte initialiserats
Initialisera minneskortet
Du har valt fel fokusläge
Om motivet är närmare än 0,8m, välj
makroläget och om det är längre bort
än 0,8m välj normalläget
Blixtläget
fungerar inte
Blixten är avstängd
Ändra till annat läge än avstängt
Fel tid/datum
visas
Fel tid/datum visas eller har sparats
Ställ in aktuellt datum i
som vanliga siffror
inställningsläget
Monitorn visar
för ljus bild
Bilden är överexponerad
Återställ exponeringskompensationen
LCD-monitorn är för ljus
Ställ in LCD BRIGHTNESS
Linsen är smutsig
Rengör linsen
Kameran tar
ingen bild när
du trycker ner
avtryckaren
Fokus kan
inte ställas in
Bilden är
oskarp
<50>
SPECIFIKATIONER
Avkänningselement
Lins
Digital zoom
Sökare
LCD-Monitor
Fokusering
Fokuseringsområde
Slutare
Slutarhastighet
Exponering
ISO motsvarighet
Lagringsmedia
Filformat
Bildupplösning
Lagringskapacitet
(8MB)
Bildvisning
Interface
Strömkälla
Dimensioner (B x H x D)
Vikt
Programvara
1.6 färg TFT LCD
Panoramafokusering
Normal: 0,8m till oändligt
Makro: 0,4m till 0,8m
Mekanisk och elektronisk slutare
1/10 till 1/520 sekund
Program AE / Exponeringskompensation 1,8 EV (0,3 EV steg)
100, 200 (automatiskt)
Auto / Manuell (Solljus, skugga, lysrörsljus, glödlampsljus)
Automatisk / röda-ögon-kompensation / utfyllnadsblixt / avstängd
0,8m ~ 2,0m
10 sekunder
Internminne: 8MB flashminne
Externt minne: Compact Flash kort (Typ 1)
JPEG (DCF kompatibelt), DPOF kompatibelt
Stor: 1280 x 960 pixlar, Liten: 640 x 480 pixlar
SVENSKA
White balance
Blixt
Blixtens område
Självutlösare
1/3.2 CCD med 1,3 megapixel
f=5,5mm (motsvarar 42,5mm på en 35mm kamera)
F2,8 / F8,0
Inspelningsläget: 2X, uppspelningsläget: 2X, 4X
Optisk sökare
Stor: Superfin 16 1, Fin 24 1, Normal 48 2
Liten: Superfin 33 2, Fin 66 2, Normal 134 4
Enstaka bild / tumnagelbilder / bildspel
Kontakt för digital utgång: USB
Videoutgång: NTSC/PAL (valbart)
DC Ingång: 6,0V
4 x AA alkaline eller Ni-MH batterier
Nätadapter (tillbehör)
106 71 47mm / 4.2 2.8 1.9in
190g / 6,7oz (utan batterier)
Drivrutin för kameran (Windows 98/98SE/2000/ME, Mac OS 8,6 eller senare)
MGI PhotoSuite, PhotoVista
Specifikationerna kan ändras utan föregående meddelande.
<51>
MANUAL FÖR PROGRAMVARAN
Läs igenom manualen noga innan du använder kameran
Om programvaran:
Den medföljande programvaran för Windows är avsedd för direkt överföring av bilder och för
bildredigering.
Allt eller delar av såväl programvaran som manualen får inte reproduceras under några
omständigheter.
Bägge programmens copyright är bara licensierade för användning med en kamera.
Vid ett eventuellt fabrikationsfel, reparerar vi din kamera eller byter ut den.
Vi kan emellertid inte på något sätt hållas ansvariga för skada som orsakats av felaktigt
handhavande.
Innan du börjar läsa denna manual, bör du skaffa dig grundläggande datorkunskaper och
kunskaper om operativsystem (O/S).
Windows är ett registrerat varumärke som tillhör Microsoft.
Macintosh, Mac är ett registrerat varumärke som tillhör Apple Computer, USA.
<52>
MANUAL FÖR PROGRAMVARAN
Systembehov (augusti 2001)
För Windows
Dator: PC med en MMX Pentium 133 MHz processor eller bättre.
Operativsystem : Windows 98/98SE/2000/ME.
Internminne : Minst 32MB RAM.
Övrigt : USB-port, CD-spelare.
80MB ledigt på hårddisken.
16-bitars grafikkort och en kompatibel monitor.
med skrivbordsyta på 800 x 600 pixlar
(24 bitars grafikkort med kompatibel monitor rekommenderas).
SVENSKA
För Macintosh
Dator: Power Mac G3 eller senare
Operativsystem : Mac OS 8,6 eller senare
Internminne : Minst 32MB RAM
Övrigt : USB-port, CD-spelare
64MB ledigt på hårddisken
<53>
INSTALLATION AV PROGRAMMEN
Hur man installerar programmen
När du stoppar i den CD-ROM med drivrutiner som följer med kameran i CD-spelaren
startas följande fönster automatiskt.
Drivrutin för kameran : Detta är den drivrutin som behövs för att koppla PC:n till kameran.
För Windows – se sidan 55.
För Macintosh – se sidan 80.
MGI PhotoSuite lll SE: Bildbehandlingsprogram. Se sidan 61.
MGI PhotoVista : Med detta program kan du göra spektakulära 360° panorama mycket enkelt.
Se sidan 74.
Internetlänkar
http://www.samsungcamera.com : engelska
http://www.zoomin.co.kr : Koreanska
Referens
Om fönstret inte öppnas, kör [Windows Utforskaren] och välj [D:\camera.exe] i
rotbiblioteket på CD-ROM. CD-ROM spelaren har oftast enhetsbeteckningen D:\
<54>
INSTALLATION AV PROGRAMMEN
Installera drivrutinen för kameran
För att kunna använda denna kamera ihop med en PC måst du först installera drivrutinen för
kameran. Efter att du gjort detta kan du föra över bilder från kameran till PC:n, där du kan redigera
dem i ett bildbehandlingsprogram.
1
Klicka på ikonen för kamerans drivrutin i fönstret (sid 54).
Ett välkomstfönster visas.
Klicka på [Nästa] för att förbereda för installationen av drivrutinen.
2
Fönstret "Starta installationen av DC 130" visas.
3
När installationen är klar visas ett fönster som bekräftar detta.
Klicka på [Avsluta].
4
För att aktivera drivrutinen för din kamera måste du starta om
datorn.
En dialogruta visas för att tala om för dig när du måste starta
om datorn.
Klicka på [OK] för att starta om datorn.
Klicka på [Avbryt] och det startfönstret visas igen.
SVENSKA
Klicka på [Nästa] för att starta installationen.
<55>
INSTÄLLNINGAR AV PROGRAMMEN
Observera
Försäkra dig om att drivrutinen för kameran är installerad innan du ansluter kameran
till PC:n via USB-kabeln.
Starta om datorn efter installationen av drivrutinen.
Om datorn inte hittar kamerans drivrutin efter installationen, måste du göra om
installationen på följande sätt.
Klicka [startmeny inställningar kontrollpanelen system enhetshanteraren]
och om du ser någon "Okänd enhet", högerklicka på denna.
Välj sedan egenskaper och klicka på "uppdatera drivrutin". Guiden för uppdatering
startar.
1. Guiden för uppdatering av drivrutiner startas.
3. Välj [Ange var drivrutinen finns]
och klicka på [Bläddra].
2. Välj sökmetod
4. För att välja sökväg, klicka på
D:\(CD-ROM)
USB driver
English
Om problemen uppstått efter installationen av drivrutinen måste du först ta bort den
och sedan installera om den.
<56>
INSTALLERA PROGRAMMEN
Installera MGI PhotoSuite lll SE
Klicka på ikonen för MGI PhotoSuite lll SE i startfönstret.
2
Välj språk.
Kinesiska(PRC), Kinesiska(Taiwan), Engelska,
Franska(Standard), Tyska, Italienska, Spanska.
3
Ett välkomstfönster visas.
Klicka på [Nästa>] för att komma till nästa steg.
4
Licensvillkoren visas.
Om du godkänner dessa klicka på [Ja] för att komma till
nästa steg. Om du inte godkänner dem, klicka på [Avbryt]
och installationsprogrammet avslutas.
5
Välj installationsalternativ.
Full: Programmet installeras med alla tillbehör.
Anpassad: Du väljer vad du vill installera.
SVENSKA
1
<57>
INSTALLATION AV PROGRAMMEN
Installera MGI PhotoSuite lll SE
6
Ett fönster visar att allt är klart för att börja kopiera filer.
Klicka på [Nästa>] för att starta installationen.
7
MGI :s registreringsfönster visas innan installationen är klar.
Send : skicka ditt namn och din e-postadress till MGI.
Register now : Registrera dig on-line i detta fönster.
Register later : Registrera dig vid ett senare tillfälle.
8
Installationen klar.
Du måste starta om datorn efter att installationen avslutats.
<58>
INSTALLERA PROGRAMMEN
Installera MGI PhotoVista
Klicka på ikonen för MGI PhotoVista i startfönstret.
2
Välj språk.
Tillgängliga språk : engelska, tyska, japanska och
franska.
3
Ett välkomstfönster visas.
Klicka på [Nästa>] för att gå vidare.
4
Licensvillkoren visas.
Om du accepterar dem, klicka på [Ja].
Detta tar dig till nästa steg.
Om du inte accepterar dem, klicka på [Avbryt] och
installationsprogrammet avslutas.
5
Välj den mapp som du vill installera PhotoVista i.
Förvald mapp är C:\Program Files\MGI\Photovista.
Om du vill installera PhotoVista i en annan mapp, klicka
på [Bläddra] och välj en mapp.
SVENSKA
1
<59>
INSTALLATION AV PROGRAMMEN
Installera PhotoVista
6
Välj den programmapp där du vill installera PhotoVista.
7
Ett fönster som visar att allt är klart för filkopiering öppnas.
Klicka på Nästa för att starta installationen.
8
Fönstret för on-line registrering öppnas.
Klicka på [Fortsätt].
Fönstret med on-line registreringsblanketten öppnas.
Asterisken * betyder att fältet är obligatoriskt.
Klicka på [Avbryt] om du inte vill registrera dig.
9
Installationen är klar.
Klicka på [Avsluta] för att avsluta installationen.
<60>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
Detta program kan bara köras under Windows.
För att öppna MGI PhotoSuite lll SE, klicka och följ denna sekvens :
Start
Program
MGI PhotoSuite III SE
PhotoSuite III SE.
SVENSKA
<61>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
En introduktion till välkomstfönstret.
Hämta
Hämta bilder
Förbered
Ett antal fotoredigeringsaktiviteter kan utföras i denna
modul.
Komponera
Använd dina bilder på roliga, kreativa och intressanta sätt.
Organisera
Organisera dina foton och andra mediafiler i album.
Dela
Dela med dig av dina ansträngningar till andra.
Skriv ut
Skriv ut bilder och projekt.
<62>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
Introduktion till navigeringsraden.
Tillbaka
Återvänd till föregående steg.
Hem
Återvänd till välkomstfönstret.
Hjälp
Visa hjälpfönstret.
SVENSKA
Hämta
Hämta bilder.
Förbered
Ett antal fotoredigeringsaktiviteter kan utföras i denna modul.
Komponera
Använd dina bilder på roliga, kreativa och intressanta sätt.
Organisera
Organisera dina foton och andra mediafiler i album.
Dela
Dela med dig av dina ansträngningar till andra.
Skriv ut
Skriv ut bilder och projekt.
Bläddra
Bläddra i webbsajten.
<63>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
HÄMTA
: Hämta bilder
Hämta bilder från datorn.
1
Klicka på den stora knappen [Get] på
välkomstfönstret för att hämta bilder, eller klicka
på [Get] knappen på navigationsraden.
Klicka på [Computer] i listan över val som visas i
aktivitetsrutan.
2
Dialogrutan för att öppna filer visas. Välj nu en
bildfil och klicka på [Öppna].
3
Välkomstfönstret ändras nu till att bli nästa steg i
arbetet med den valda bilden visad.
<64>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
När du hämtar bilder från digitalkameran.
Observera
När du kopplar ihop PC:n med kameran, gör det i följande ordning.
1. Sätt lägesomkopplaren till PC-läge.
2. Sätt på kameran.
3. Koppla in USB-kabeln.
Läs sidan 49 för mer information om hur kabeln kopplas in.
SVENSKA
1
För att hämta bilder, klicka på den stora [Get]
knappen på välkomstfönstret eller på knappen
[Get] på navigationsraden.
2
Klicka på [Computer] i listan över tillval som visas i
aktivitetsrutan. Dialogrutan för att öppna filer visas.
Klicka [Look in:] för att välja Flyttbar disk (:) och
klicka [Open] för att öppna fönstret där du öppnar
filen.
<65>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
3
Välj [Digitalkamera ( :)] och välj mapp.
Välj bild och klicka på [Öppna].
4
Välkomstfönstret ändras nu till att bli nästa steg i
arbetet, med den valda bilden visad.
Referens
När du använder Digimax 130, är bara [Dator] och
[Album] åtkomliga i den lista över tillval som visas.
Du kan hämta bilder från digitalkameran.
[endast Dator och Album]
<66>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
Hämta bilder från ett album.
För att hämta bilder, klicka på den stora [Get]
knappen på välkomstfönstret eller på knappen
[Get] på navigationsraden.
Klicka på [Album] i listan över tillval som visas i
aktivitetsrutan.
2
Efter att du valt ett album på
Välj ett album,
klicka på en bild i albumet och klicka på [Öppna].
3
Välkomstfönstret ändras nu till att bli nästa steg i
arbetet med den valda bilden visad.
SVENSKA
1
Läs på sidan 71 för mer information om hur du skapar ett album.
<67>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
FÖRBERED
När bilden är inladdad, ändras steget automatiskt till Förbered.
Meny i steget [PREPARE]
Rotera och beskär
Du kan rotera, vrida eller beskära bilder plus en massa annat.
Retuschera
Funktioner för att ta bort röda ögon, repor etc finns i denna meny.
Specialeffekter
Ett antal specialeffekter kan användas.
Sätt samman
Sätt samman en serie bilder för att skapa en panoramaeffekt.
<68>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
KOMPONERA
Lägg till text, skapa kollage etc… allt finns i detta steg.
Meny över stegen i [COMPOSE]
Kollage : Ett kollage består av flera foton eller delar av
foton arrangerade tillsammans på en gemensam
bakgrund.
Fotolayout : Aktiviteten Fotolayout innehåller flera
kollage- och layoutfunktioner.
Kort : Använd dina foton för att skapa exempelvis
SVENSKA
gåvokort, hälsningskort, inbjudningar, vykort
och sportkort.
Almanackor : Använd dina foton för att skapa olika
almanackor (månads, kvartals, säsongs, år).
Kollektioner : Foton kan också användas för att
skapa olika objekt för företagsbruk.
Lägg till ramar och rameffekter till dina foton med
fördefinierade mallar.
<69>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
ORGANISERA
Organisera dina foton och andra mediafiler i album
Meny för steget [ORGANIZE]
Välj ett fotoalbum för att betrakta eller redigera.
Välj album : För att skapa ett Album, klicka på
[Organisera] i välkomstfönstret eller
navigeringsraden.
Album : Öppna Master Album.
Välj ett foto och välj en aktivitet nedan.
Open : Öppna den markerade bilden.
Delete : Ta bort den markerade bilden.
Properties : Information om bilden.
Välj en aktivitet för att hantera ditt album.
Add: Klicka på [Add] för att lägga till en bild till ett album.
Sort: Klicka på [Sort] för att sortera bilderna i albumet.
Search: Klicka på [Search] för att söka efter bilder i albumet.
Reset: Klicka på [Reset] för att återställa inställningen.
Update: Klicka på [Update] för att uppdatera bilderna.
Create Slide Show..: Klicka på [Create Slide Show] för
att skapa ett bildspel.
Always start on this page :
Om du väljer denna variant, kommer
programmet alltid att starta i [Organize].
<70>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
Skapa ett album.
1
För att skapa ett album – klicka på den stora knappen Organize i välkomstfönstret eller på
2
Klicka på [Album] i [Choose a photo album to
3
Fönstret Master Album öppnas – klicka på [New].
4
Ange ett namn för ditt nya album i fönstret New Album
knappen Organize på navigeringsraden.
view or edit].
SVENSKA
och klicka [OK]. Ett nytt album har nu skapats.
<71>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
Dela
Spara bilder
1
Spara eller dela bilder.
Meny för steget [SHARE]
Save
Spara den aktiva filen i enlighet med dess
aktuella sökväg och namn.
Save As
Spara filen med ett nytt namn eller sökväg.
Send E-mail
Skicka bilder som e-post.
Send to Kodak PhotoNet Online
Skicka bilder till Kodak PhotoNet.
Share Your Pictures At GatherRoom.com
Skicka bilder till GatherRoom.com för att dela dem
med andra.
Slide Show
Betrakta bilderna som i ett bildspel.
2
Klicka på [SAVE] så visas fönstret Save Project.
Ange ett filnamn och klicka på [Save (s)] för att
spara en bild.
<72>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoSuite lll SE
Skriv ut
Skriva ut bilder
1
Du kan skriva ut bilder.
Meny över steget [PRINT]
Print
Utskrift av bilder.
2
SVENSKA
Print Multiples
Skriver ut flera kopior av ett foto eller ett projekt, eller en
kopia av varje bild i ett album i enlighet med en
fördefinierad mall.
Välj skrivare, orientering, utskriftsstorlek och antal kopior.
Därefter kan du skriva ut bilderna.
Referens
För mer information, se hjälpfilen i [Help
MGI PhotoSuite lll help].
<73>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoVista
MGI PhotoVista är ett lättanvänt program som låter dig skapa spektakulära 360° panoramabilder.
Detta program kan endast köras under Windows.
För att öppna MGI PhotoVista, klicka på [Start
Program
<74>
MGI Photovista
MGI Photovista].
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoVista
Introduktion
Öppna ursprungsbilden
Öppna den första bilden i panoramat.
Rotera Bilder
SVENSKA
Roterar alla markerade bilder moturs.
Vänd bilden horisontellt
Vänder den markerade bilden horisontellt.
Vänd bilden vertikalt
Vänder den markerade bilden vertikalt.
Välj lins
Väljer lins för effekten.
Sätt samman ett panorama
Skapar panoramaeffekten.
<75>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoVista
Öppna en bild och skapa panoramaeffekter.
1
Klicka på [Open image source] på menyraden för att välja den första bilden i
panoramasekvensen. En dialogruta öppnas.
KNAPP
Add
BESKRIVNING
Lägger till en bild till panoramat
Add All
Lägger till alla bilderna till panoramat
Remove
Tar bort en bild från panoramat
Remove All
Sort
Reverse
<76>
Tar bort alla bilder från panoramat
Sorterar bilderna efter deras filnamn
Sorterar bilderna i omvänd ordning enligt deras filnamn
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoVista
2
Filnamnen visas i fönstret Select Lens (välj lins).
3
När du klicka på [Stitch Panorama] öppnas
Klicka på [Select Lens] för att välja en lins.
tillvalsfönstret.
4
SVENSKA
När du kryssar för Full 360° Panorama.
Visas 360°- panoramat.
<77>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoVista
Spara bilder
1
Klicka på [File] i menyn Stitched_Result för att
spara panoramabilden.
2
För att spara en panoramabild i JPG eller
BMP-format, klicka på [Save As..].
Save
Cancel
3
Klicka på [Publish Panorama] för att skicka
bilden till en server för publicering på Internet.
<78>
ANVÄNDA REDIGERINGSPROGRAMMET
MGI PhotoVista
4
Klicka på [Upload Pictures] och bilderna
5
Klicka på [Print Panorama] för att skriva ut det.
skickas till www.GatherRound.com
SVENSKA
Referens
För mer information hänvisar vi till hjälpfilen i [Help
Quick Start Tutorial].
<79>
INSTALLERA KAMERANS DRIVRUTIN PÅ EN MAC
Installation av kamerans drivrutin på Macintosh
1
Sätt i CD-skivan.
Klicka på SAMSUNG USB Driver Installer, som finns
i mappen Digimax 130 för att starta installationen av
drivrutinen.
2
Välj plats för installationen och klicka på [Install].
3
Klicka på [Avbryt] för att avbryta installationsprocessen.
4
Installationen lyckades.
Klicka på [Fortsätt] för att gå vidare.
Klicka på [Fortsätt] för ytterligare installation.
Klicka på [Starta om] för att starta om datorn.
5
Efter att du startat om datorn, finns automatiskt en ny mapp på skrivbordet när du
kopplar in kameran till din Mac.
<80>
INSTALLERA KAMERANS DRIVRUTIN PÅ EN MAC
Observera
Glöm inte att starta om datorn efter installationen.
Dra inte ur USB-kabeln eller stäng av strömmen under hämtning eller öppning av en
bild. Detta kan orsaka en systemkrasch.
Det är inte möjligt att överföra bilder från en Mac till kameran eller att ta bort bilder på
minneskortet.
SVENSKA
<81>
Kiitos, että hankit Samsung-kameran. Tässä käyttöoppaassa on tietoja Digimax 130 -kameran
käyttämisestä, valokuvaamisesta, kuvien siirtämisestä tietokoneeseen ha MGI PhotoSuite ohjelmiston käyttämisestä. Ole hyvä ja lue tämä käyttöopas ennen uuden kamerasi käyttämistä.
SOUMI
ERITYISOMINAISUUDET
Kiitos, että hankit digitaalisen Samsung-kameran.
Tässä digitaalikamerassa on seuraavat ominaisuudet.
1,3 miljoonan pikselin tarkkuus
2x-digitaalinen zoom
USB-liitäntä
1,6-tuumainen TFT-tyyppinen LCD-näyttö
8 Mt sisäistä muistia ja paikka CompactFlash¢‚-kortille
FCC:n (Yhdysvaltain tietoliikenneviranomaisen) varoitus
Tämä tuote on testattu. Sen on todettu täyttävän rajat, jotka koskevat Luokan B
digitaalituotteita. Tarkempi määritelmä löytyy FCC:n sääntöjen osasta 15. Nämä rajat on
määritetty estämään kohtuullinen suoja haitallista säteilyä vastaan kaupallisessa käytössä.
Tuote tuottaa, vastaanottaa ja saattaa säteillä radiotaajuusenergiaa.
Mikäli tuotetta ei asenneta ja käytetä ohjeiden mukaisesti, saattaa se häiritä radiotaajuista
tietoliikennettä.
Tämä ei kuitenkaan takaa, etteikö häiriöitä voisi joskus esiintyä.
Mikäli laitetta käytettäessä esiintyy häiriöitä, kokeile seuraavia toimia.
Vaihda antennien sijaintia ja suuntaa.
Kasvata kameran ja toisen laitteen välistä etäisyyttä.
Vaihda laitteen pistoke toiseen pistorasiaan.
Jos muu ei auta, ota yhteys Samsungin edustajaan tai radio- tai televisiohuoltoliikkeeseen.
Laite täyttää FCC:n sääntöjen kohdan 15 vaatimukset.
2
TOIMITUSSISÄLTÖ
TOIMITUSSISÄLTÖ
Ennen kuin ryhdyt käyttämään tuotetta, tarkista, että toimitussisältö vastaa seuraavaa
luetteloa.
Digitaalikamera
CD-ROM-levy, joka sisältää
ohjelmiston ja ohjaimen
Videokaapeli
4 AA-kokoista
alkaliparistoa
Suojus
Käyttöopas
Tuotetuki
USB-kaapeli
Kameran rannelenkki
SOUMI
Lisävarusteita (Valinnaiset)
Muuntaja
CompactFlash -kortti
(CF CARD)
3
TÄTÄ DIGITAALIKAMERAA VOIDAAN KÄYTTÄÄ SEURAAVIIN TARKOITUKSIIN:
Kuvien katseleminen
televisioruudulla
Kuvien tallentaminen
CD-levylle
Kuvien tulostaminen
Kuvien
muokkaaminen
tietokoneessa
4
TÄTÄ DIGITAALIKAMERAA VOIDAAN KÄYTTÄÄ SEURAAVIIN TARKOITUKSIIN:
Digitaalisten
valokuvakansioiden
luominen
Kuvien lisääminen
suoraan sähköisiin
tiedostoihin
Omakuvien lisääminen
käyntikortteihin
SOUMI
Voit jopa luoda
ainutkertaisen lahjapaperin
käyttämällä digitaalikuvia.
5
SISÄLTÖ
Valmis
Kameraan tutustuminen
Turvallisuustiedot
Tunnistaminen ja ominaisuudet
Etsin
Nestekidenäyttö
LCD-näytön valikko
Valmis
Virran kytkeminen
Paristojen käyttäminen
Muuntajan käyttäminen
CF CARD -kortin asettaminen paikoilleen
CF CARD -kortin irrottaminen
CF CARD -kortin käyttäminen
Päivämäärän ja kellonajan asettaminen
Rannelenkin kiinnittäminen
7
8
0
12
3
4
5
5
5
6
7
7
8
20
21
Yleistä
Kameran toimintatila
22
Otetaanpa nyt valokuva
22
Tunnistaminen ja toiminnot
24
Digitaalinen zoom
26
Kameran toimintatilat
28
Tallennustila
28
Toistotila
28
Asetustila
29
Poistotila
29
Liitäntätila
29
LED-merkkivaloilmoitukset
29
Toiminnon asetusten määrittäminen
30
Toiminnon asetusten määrittäminen LCD-näytön
avulla
30
6
Salamatilan valitseminen
Valokuvien laadun ja tarkkuuden valintatila
Itselaukaisijan valintatila
Paristojen tarkistaminen
30
31
32
32
Lisäasetukset
Toiminnon asetusten määrittäminen
33
Toiminnon asetusten määrittäminen LCD-näytön
avulla
33
Tallennustila
33
Toistotila
37
Asetustila
41
Poistotila
47
Liitäntätila
49
Ennen yhteyden ottamista huoltoon
50
Tekniset tiedot
51
Ohjelmisto
Ohjelmiston käyttöopas
Ole hyvä ja lue tämä käyttöopas ennen kameran
käyttämistä
Järjestelmävaatimukset
Ohjelmiston asetusten määrittäminen
Ohjelmiston asetusten määrittäminen
Kameran ohjaimen asentaminen
MGI PhotoSuite III SE -ohjelman asentaminen
MGI PhotoVista -ohjelman asentaminen
Muokkausohjelman käyttäminen
MGI PhotoSuite III SE
MGI PhotoVista
Kameran ohjaimen asentaminen Mac-tietokoneeseen
52
52
53
54
54
55
57
59
61
61
74
80
KAMERAAN TUTUSTUMINEN
Ole hyvä ja lue tämä käyttöopas ennen kameran käyttämistä.
Pidä tämä käyttöopas tallessa.
Tietoja kuvamerkistä
Voit käyttää tätä kameraa turvallisesti ja oikein tämän käyttöoppaan tietojen avulla.
Näin estetään vaaratilanteet ja vahingoittumiset.
Varoitus
Tässä kuvataan seuraukset, jotka saattavat johtua käyttöoppaan ohjeiden
laiminlyömisestä tai vírheellisestä ymmärtämisestä.
Huomautus
SOUMI
Tässä kerrotaan kameran käyttämisestä.
Lisätietoja
Tässä on lisätietoja kameran käyttämisestä.
7
TURVALLISUUSTIEDOT
VAROITUS
Älä yritä muunnella tätä kameraa mitenkään. Muutoin on olemassa tulipalon,
vahingoittumisen, sähköiskun tai kameran vaurioitumisen vaara.
Kameran saa avata huoltoa tai tarkistusta varten vain sen jälleenmyyjä tai Samsunghuoltoliike.
Älä käytä salamaa lähellä ihmisiä tai eläimiä.
Jos salama laukaistaan liian lähellä kuvattavan kohteen silmiä, seurauksena voi olla
näkövamma. Älä kuvaa lapsia salamaa käyttäen yhtä metriä lähempää.
Ottaessasi valokuvia älä suuntaa kameran linssiä kohti voimakasta valoa.
Muutoin kamera tai näkösi voivat vaurioitua.
Älä käytä tätä tuotetta syttyvien tai räjähtävien kaasujen lähellä. Muutoin on olemassa
räjähdyksen vaara.
Älä anna tämän tuotteen tai sen lisävarusteiden joutua lasten tai eläinten ulottuville.
Muutoin on olemassa akkujen, paristojen tai kameran lisävarusteiden nielemisen vaara.
Vahinkotapauksissa ota välittömästi yhteys lääkäriin.
Jos salama laukaistaan yhtä metriä lähempänä ihmisen silmiä, on olemassa
näkövamman vaara.
Kameran liikkuvat osat voivat aiheuttaa vahingoittumisen.
Jos kameraan pääsee nestettä, älä käytä kameraa. Sammuta kamerasta virta ja irrota se
muuntajasta tai poista paristot.
Ota yhteys kameran jälleenmyyjään tai Samsung-huoltopisteeseen.
Älä käytä kameraa, sillä muutoin voi aiheutua tulipalo tai sähköisku.
Sammuta kamerasta virta ja irrota virtalähde (paristot tai muuntaja).
Ota yhteys kameran jälleenmyyjään tai Samsung- huoltopisteeseen.
Älä käytä kameraa, sillä muutoin voi aiheutua tulipalo tai sähköisku.
Varo, että kameraan ei pääse metallisia tai syttyviä vieraita esineitä sen rungossa olevien
aukkojen, kuten CF CARD -korttipaikan tai paristokotelon kautta.
Muussa tapauksessa tulipalon tai sähköiskun vaara uhkaa.
Älä käytä tätä kameraa märin käsin.
Muutoin sähköiskun vaara on olemassa.
8
TURVALLISUUSTIEDOT
HUOMAUTUS
SOUMI
Älä saata tätä kameraa alttiiksi kuumuudelle. Älä jätä sitä lukittuun ajoneuvoon, suoraan
auringonpaisteeseen tai paikkoihin, joissa ilmenee suuria lämpötilanvaihteluja.
Kuumuus tai kylmyys voi vahingoittaa kameran komponentteja tai aiheuttaa tulipalon.
Älä peitä kameraa tai muuntajaa, kun niitä käytetään.
Muutoin muodostuva kuumuus voi vahingoittaa kameraa tai aiheuttaa tulipalon.
Käytä kameraa ja sen lisävarusteita aina tuuletetuissa paikoissa.
Paristojen vuotaminen, ylikuumeneminen tai nesteen purskahtaminen niistä voi aiheuttaa
tulipalon tai vahingoittumisen.
Älä saata akkua alttiiksi oikosululle tai kuumuudelle. Älä hävitä sitä polttamalla.
Älä käytä sekaisin vanhoja ja uusia tai erilaisia paristoja.
Varmista, että paristot asetetaan napaisuuden suhteen oikein päin.
Jos kameraa ei käytetä pitkään aikaan, irrota kamera virtalähteestä ja poista paristot.
Vuotavat paristot voivat aiheuttaa tulipalon ja päästää ympäristöön vahingollisia aineita.
Kameraan keräytynyt pöly voi aiheuttaa tulipalon.
Kamera kannattaa puhdistaa ennen erittäin suuren ilmankosteuden kausia.
Jälleenmyyjä tai Samsung-huoltoliike voi antaa arvion kameran puhdistuskustannuksista.
Älä liikuttele kameraa, jos siihen on kytketty virta, ja jos kamera on yhdistetty muuntajaan
Käytön jälkeen sammuta kamerasta virta ennen muuntajan irrottamista pistorasiasta.
Varmista, että kaikki johdot ja kaapelit on irrotettu kamerasta ennen sen siirtämistä.
Muutoin johdot tai kaapelit voivat vaurioitua ja aiheuttaa tulipalon tai sähköiskun vaaran.
9
TOIMINNOT
Kamera (Edestä)
Etsin
Itselaukaisimen merkkivalo
Rannelenkin paikka
Salama
Linssi
Tarkennusrengas
Kamera (Takaa)
Etsin
LED 1
LED 2
Valikkovalintapainike(
/Itselaukaisimen
painike( )
)
Valikkovalintapainike(
)
Nestekidenäyttö
Enter-painike
LCD-näyttöpainike
10
TOIMINNOT
Kamera (Ylhäältä/Sivulta/Alhaalta)
Nestekidenäyttö
Salamapainike
Tilanvalitsin
Laatupainike
Valikkopainike
Laukaisin
Virtapainike
USB-liitäntäkaapelin paikka
Videoliitäntäkaapelin paikka
(Videosignaalin ulostulo)
SOUMI
Virtakaapelin paikka
(DC 6V IN)
CompactFlash korttipaikan
(CF CARD) kansi
Paristokotelon kansi
Kolmijalan kiinnityskolo
11
TOIMINNOT
Etsin
Kuva-alueen kehys
Tarkennusmerkki
Lisätietoja
Pysty- ja vaakakuvat otetaan samalla tavalla.
Varo, että kuvattaessa linssin tai salamavalon edessä ei ole mitään esteitä.
Kuva saattaa epäonnistua, jos salamavalon tai linssin eteen tulee sormi, hius tai
kameran rannelenkki.
Huomautus
Käytä LCD-näyttöä kuvatessasi makrotilassa (tarkennusetäisyyden ollessa 0,4m ~ 0,8 m).
Kuvattaessa alle 1,5m etäisyydellä olevaa kohdetta etsimessä näkyvä kuva ei aina
vastaa todellisuutta. Silloin on suositeltavaa käyttää LCD-näyttöä.
12
TOIMINNOT
LCD-näytössä näkyvät kuvakkeet
Salamatilan kuvake
Kuvan laadun kuvake
: Automaattinen salamavalo
: Punasilmäisyyden
vähentäminen
: Täytesalama
: Salamavalo ei käytössä
: Erittäin korkea laatu
: Korkea laatu
: Tavallinen laatu
Kuvan tarkkuuden ilmaisin
: 1280
: 640
960 kuvapistettä
480 kuvapistettä
Liitäntätilan ilmaisin
Itselaukaisimen tilailmaisin
Kuvatietojen ilmaisin
Paristotilan ilmaisin
: Paristot ovat täynnä virtaa.
: Paristoissä on vielä virtaa.
kuvien lukumäärä
Toistotila : Otettujen kuvien lukumäärä
Poistotila : Otettujen kuvien lukumäärä
Liitäntätila : Tietokoneliitännän tila
: Paristot ovat lähes tyhjentyneet.
Valmistaudu vaihtamaan paristot.
: Kamera sammuttaa virran itsestään.
Paristot on vaihdettava.
13
SOUMI
Tallennustila : Muistiin vielä mahtuvien
TOIMINNOT
LCD valikko
Valikko näkyy LCD
RECORD MENU
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
[RECORD-valikko]
LCD BRIGHTNESS : voit säätää nestekidenäytön kirkkautta
QUICKVIEW: voit katsella otettuja valokuvia heti
WHITE BALANCE : voit säätää VALKOTASAPAINOA
EV COMPENSATION : voit säätää VALOTUSARVOA
0
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
0
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
DELETE MENU
DELETE CURRENT?
DELETE ALL?
[PLAY-valikko]
LCD BRIGHTNESS : voit säätää NESTEKIDENÄYTÖN KIRKKAUTTA
SLIDE SHOW : voit katsella otettuja valokuvia kuvaesityksenä
COPY TO CF CARD : voit kopioida kameran omassa muistissa olevat
kuvat CF CARD -kortille
DPOF : voit määrittää valokuvien tulostusasetukset
[SETUP-valikko]
DATE / TIME : voit asettaa PÄIVÄMÄÄRÄN JA AJAN
LANGUAGE : voit asettaa KIELEN
SOUND : voit muokata ääniasetuksia
FORMAT MEDIA : CF CARD -kortin alustaminen
VIDEO MODE : voit katsella otettuja valokuvia ulkoisen näytön avulla
RESET TO DEFAULT : palauttaa asetukset tehdasasetuksiksi
[DELETE-valikko]
DELETE CURRENT? : voit poistaa näytössä näkyvän kuvan
DELETE ALL? : voit poistaa kaikki kuvat
Lisätietoja
Liitäntätilaan ei liity valikkoa.
14
VALMIS
Virran kytkeminen
Kameraan voi syöttää virtaa kahdella tavalla.
Voit käyttää AA-tyyppisiä alkaliparistoja tai 6 voltin ja 2,5 ampeerin tasavirtamuuntajaa.
Paristojen käyttäminen
1
Avaa paristokotelon kansi painamalla sitä nuolen
suuntaan.
2
3
Aseta paristot paikoilleen varmistaen, että ne
tulevat napaisuuden suhteen oikein päin.
Sulje paristokotelon kansi työntämällä sitä kunnes
se napsahtaa paikoilleen.
Huomautus
15
SOUMI
Tärkeitä tietoja paristojen käyttämisestä
Jos kamera on pitkän aikaa käyttämättä, poista paristot siitä.
Paristot voivat tyhjentyä itsestään ja vuotaa.
Älä käytä mangaaniparistoja, sillä niiden virta ei riitä.
Matalissa lämpötiloissa (alle 0 °C) kameran toiminta-aika voi lyhentyä, sillä paristojen
teho heikkenee. Paristojen teho palautuu ennalleen huoneenlämpötilassa.
Älä käytä sekaisin vanhoja ja uusia tai erilaisia paristoja.
Pitkäaikaisessa käytössä kameran runko voi lämmetä.
Se on täysin normaalia.
Jos aiot käyttää kameraa yhtäjaksoisesti kauan, on suositeltavaa käyttää muuntajaa.
VALMIS
Muuntajan käyttäminen
Jos käytettävissä on verkkovirtaa, kameraa voi käyttää muuntajan avulla yhtäjaksoisesti kauan.
Kun siirrät kuvia kamerasta tietokoneeseen, on suositeltavaa
säästää kameran virtaa käyttämällä muuntajaa.
Liitä muuntajasta lähtevä johto kameran virtaliitäntään (DC 6V IN).
Käytä ainoastaan tätä kameraa varten suunniteltua muuntajaa.
Muutoin takuu voi raueta.
VAROITUS
Sammuta aina kamerasta virta ennen muuntajan irrottamista pistorasiasta.
Varo, että kameran metalliosat eivät kosketa metallipintoja.
Automaattinen sammuttaminen kussakin tilassa
Kun kamera on tietyn ajan käyttämättömänä, siitä sammutetaan virta
Tila
Tallennustila
16
Automaattinen sammuttaminen
3 minuuttia
Toistotila
3 minuuttia (poislukien SLIDE SHOW)
Asetustila
3 minuuttia
Poistotila
3 minuuttia
Liitäntätila
ei automaattista virran sammuttamista
VALMIS
CF CARD -kortin asettaminen paikoilleen
Jos haluat tallentaa enemmän kuvia kuin kameran omaan muistiin mahtuu, aseta
kameraan CF CARD -kortti.
1
Avaa kansi vetämällä sitä nuolen suuntaan.
2
Aseta kortti nuolen suuntaisesti.
CF CARD -kortin yläpuolen, jossa on punainen
nuoli, tulee olla kohti kameran etuosaa.
3
Sulje CF CARD - kortin kansi työntämällä sitä toiseen suuntaan, kunnes se napsahtaa
paikoilleen.
CF CARD - kortin irrottaminen
Sammuta kamerasta virta virtapainikkeen avulla.
2
Paina kortin vapautinta (
3
Poista CF CARD -kortti kuvassa esitetyllä tavalla.
SOUMI
1
) alaspäin.
17
VALMIS
Lisätietoja
Käytettäessä kameran 8 Mt:n omaa muistia kameraan mahtuu jäljempänä esitetty
määrä kuvia. Näitä arvoja ei voi muuttaa.
Kuvien määrä
Kuvan tarkkuus
Kuvan tallennuslaatu
Tiedostomuoto
L
(1280 960
kuvapistettä)
Erittäin korkea laatu
.JPG
16
1
Korkea laatu
.JPG
24
1
Tavallinen laatu
.JPG
48
2
S
(640 480
kuvapistettä)
Erittäin korkea laatu
.JPG
33
2
Korkea laatu
.JPG
66
2
Tavallinen laatu
.JPG
134
4
Kuvien sisältö vaikuttaa muistiin mahtuvien kuvien määrään.
CF CARD -kortin käyttäminen
Uuden CF CARD -kortin käyttäminen ensimmäistä kertaa
CF CARD -kortti on alustettava ennen käyttämistä.
Alustaminen valmistelee CF CARD -kortin tallentamaan tietoja.
Lisätietoja on sivulla 44 (ALUSTA MEDIA).
Huomautus
Pitkäaikaisessa käytössä CF CARD -kortin tallennusominaisuudet saattavat
heikentyä. Jos näin käy, CF CARD -kortti on vaihdettava uuteen.
Tämä edellyttää uuden CF CARD -kortin hankkimista.
Sammuta aina tietokoneesta virta vaihtaessasi CF CARD -korttia.
18
VALMIS
CF CARD - kortin säilyttäminen
Jos kortti joutuu alttiiksi seuraaville olosuhteille, tallennetut tiedot voivat vaurioitua.
CF CARD -kortin virheellinen käyttäminen
Jos kamerasta sammutetaan virta alustettaessa, luettaessa tai poistettaessa CF CARD korttia
On suositeltavaa kopioida tärkeät tiedot esimerkiksi levykkeisiin tai kiintolevyyn.
Samsung ei vastaa kadonneista tiedoista.
Huomautus
SOUMI
Tärkeitä tietoja käytettäessä CF CARD - korttia
Kun kamerassa on CF CARD -kortti, kamera käyttää vain sen muistia.
Tallennustilassa kuvat tallennetaan vain CF CARD -korttiin, ja toistotilassa vain CF
CARD -kortin kuvat näytetään.
Jos kamerasta sammutetaan virta alustettaessa, luettaessa tai toistettaessa kuvia,
CF CARD -kortin sisältämät tiedot voivat vaurioitua.
CF CARD -kortti sisältää herkkää elektroniikkaa.
Älä taivuttele äläkä vääntele sitä äläkä saata sitä iskun kohteeksi.
Älä varastoi CF CARD -korttia paikassa, jossa esiintyy voimakas sähkö- tai
magneettikenttä, esimerkiksi kaiuttimien tai televisiovastaanottimen lähellä.
Älä käytä äläkä säilytä sitä hyvin kylmässä tai kuumassa.
Varo, että CF CARD -kortti ei likaannu.
Jos näin kuitenkin käy, puhdista lika pehmeällä kankaalla.
Säilytä CF CARD -kortti kotelossaan, kun sitä ei käytetä.
Pitkäaikaisessa käytössä CF CARD -kortti voi lämmetä. Se on täysin normaalia.
CompactFlash card, ELI CF CARD -kortti on Sandisk rekisteröity tavaramerkki.
19
VALMIS
Päivämäärän ja kellonajan asettaminen
Ottaessasi valokuvaa voit lisätä päivämäärän ja kellonajan muistikorttiin tallennettaviin
kuvatietoihin.
Aseta päivämäärä ja kellonaika käyttäessäsi kameraa ensimmäisen kerran tai jos paristot
on poistettu 60 sekuntia pidemmäksi ajaksi.
1
2
Käynnistää kamera painamalla virtapainiketta.
3
4
Paina Valikko-valintapainiketta ja valitse DATE/TIME ( / ).
Siirry asetustilaan. Näyttöön tulee asetusvalikko.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
Paina Enter-painiketta. Osoitin ohittaa tietokentän.
Ensin valitaan tämän kentän ensimmäinen tieto: kuukausi.
5
6
Siirry seuraavaan tietoon painamalla Enter-painiketta.
7
8
Voit vaihtaa päivämäärää tai aikaa toistamalla vaiheet 5 - 6.
Voit vaihtaa numeroita käyttämällä valikkovalintapainikkeita( / ).
20
Kun olet tehnyt kaikki haluamasi valinnat, voit palata
asennusvalikkoon painamalla Enter-painiketta.
VALMIS
Lisätietoja
Aika näkyy seuraavasti:
01 / 01 / 2001 00 : 00
Kuukausi
Päivä
Vuosi
Tunti Minuutti
AM (PM)
AM (PM)
Päivämäärän ja ajan valinta-alue kattaa vuodet 2001 – 2099.
Karkausvuodet otetaan huomioon automaattisesti.
Perusasetus on [01/01/2001 00:00 AM].
Jos kamera on ollut ilman paristoja kauemmin kuin 1 minuutin, päivämäärä ja aika on
asetettava uudelleen.
Rannelenkin kiinnittäminen
Voit estää kameran putoamisen käyttämällä rannelenkkiä.
Seuraavissa kuvissa on lisätietoja.
SOUMI
1
2
21
KAMERAN TOIMINTATILA
Otetaanpa nyt valokuva
Jos kameran oma muisti on täynnä, aseta kameraan CF CARD -kortti.
1
Käynnistä kamera.
Äänimerkki on aktiivinen, kun kameraan on kytketty virta.
Jos etsimen vieressä oleva kameran tilamerkkivalo (LED1) on punainen, kamera lataa
ohjelmistoaan. Kun merkkivalo vaihtuu vihreäksi, kamera on valmis käytettäväksi.
2
Käännä tilanvalitsin tallennustilaan (
).
Tallennustila
Tarkennusrengas
3
Valitse haluamasi tila (makrokuvaus, pystykuva tai vaakakuva) kääntämällä
tarkennusrengasta.
Vaakakuva / pystykuva (
): 0,8m ~ ääretön
Makro: (
): 0.4 m ~ 0.8 m
4
Valitse haluamasi kuvan laatu ja tarkkuus käyttämällä LCD-paneelin laadunvalintapainiketta.
(
).
5
Voit LCD-näytön ilmaisinten avulla asettaa toiminnon yksityiskohdat.
Käyttöoppaan sivuilla 33~48 on lisätietoja LCD-näytön käyttämisestä.
22
KAMERAN TOIMINTATILA
Otetaanpa nyt valokuva
6
Sommittele kuva etsimen tai LCD-näytön avulla.
Voit aktivoida LCD-näytön painamalla LCD-näyttöpainiketta.
7
Kun laukaiset kameran, paina laukaisinta varovasti, jotta kamera ei tärähdä.
Kun painat laukaisimen pohjaan, kuva otetaan. Kuvan tiedot tallennetaan kameran omaan
muistiin tai CF CARD -kortille
LED vilkkuu punaisena, kun kuvaa tallennetaan.
Lisätietoja
Jos muistia ei ole riittävästi,
LCD-näyttöön tulee [0000].
Jos muisti on täyttymässä, laukaisinta painettaessa näyttöön tulee varoitusviesti ja
kuuluu kaksi lyhyttä varoitusäänimerkkiä.
MESSAGE
MEMORY FULL
OK
SOUMI
Voit poistaa viestin painamalla painamalla Enter-painiketta.
Voit vapauttaa muistitilaa vaihtamalla kameraan toisen CF CARD - kortin tai
poistamalla kortista tarpeettomia kuvia.
Huomautus
Seuraavissa tilanteissa kuvan laatua ei voida taata:
Kohde on erittäin kirkas tai heijastaa voimakkaasti
Kohde liikkuu hyvin nopeasti
Esiintyy voimakkaita heijastumia tai kohteen tausta on hyvin kirkas
23
KAMERAN TOIMINTATILA
Tunnistaminen ja toiminnot
Virtapainike (POWER)
Jos kameraan on kytketty virta eikä mitään painiketta paineta tai jos tietokoneyhteyttä ei käytetä
90 sekuntiin, LCD-näyttö ja LCD-paneeli sammutetaan automaattisesti virran säästämiseksi.
Kamera siirtyy lepotilaan. Kamera poistuu lepotilasta automaattisesti, kun mitä tahansa
kameran painiketta painetaan tai tilanvalintarengasta kierretään.
Jos kamera on käyttämättä vähintään 3 minuuttia, se sammuttaa itsestään virran. Kameran
käynnistäminen edellyttää virtapainikkeen painamista.
Kamera toimii samalla tavalla sekä muuntaja- että paristokäyttöisenä.
Valikkopainike (MENU)
Valikkopainike vaikuttaa tallennus- ja toistotiloissa.
Voit tuoda tallennusvalikon ja toistovalikon näyttöön painamalla valikkopainiketta.
Voit poistaa valikon näytöstä painamalla valikkopainiketta uudelleen.
Laukaisin
Tallennusvalikon ollessa näytössä tämän painikkeen painaminen aloittaa kuvan ottamisen,
käsittelemisen ja tallentamisen.
Varmista ennen kuvan ottamista, että kamerassa on riittävästi tallennuskapasiteettia, ja että
valoa on riittävästi.
Jos painat laukaisinta toistotilassa, digitaalitulostuksen tilaustiedot muuttuvat.
DPOF-toiminnosta (digitaalitulostuksen tilaustiedoista) on lisätietoja sivulla 40.
Salamapainike (
)
Salamatila voidaan valita vain tallennustilassa.
Salamatiloja on 4: Automaattinen tila, punasilmäisyyden vähentäminen, täytesalama ja salama
pois käytöstä.
Laatupainike(
)
Kuvan laatu- ja tarkkuusasetukset voidaan määrittää vain tallennustilassa.
Kamerassa on kuusi kuvantarkkuus- ja -laatuasetusten yhdistelmää.
24
KAMERAN TOIMINTATILA
Tunnistaminen ja toiminnot
Valikkovalintapainike ( / )
Käytä valikkovalintapainiketta, jos haluat valita tilat valikosta.
Itselaukaisimen painike (
)
Itselaukaisimen painike vaikuttaa ainoastaan tallennustilassa.
Kun itselaukaisinta painetaan, kamera laukeaa 10 sekunnin kuluttua.
Kuva tallennetaan kameran lauetessa 10 sekunnin kuluttua.
Kun kuva on otettu, kamera poistuu itselaukaisutilasta.
Voit pysäyttää itselaukaisun seuraavasti:
- Paina itselaukaisijapainiketta uudelleen,
- sammuta kameran virta tai.
- Käännä tilanvalitsin muuhun kuin tallennustilaan.
- Kun kuva on otettu, kamera poistuu itselaukaisutilasta automaattisesti.
Enter-painike (ENTER)
Enter-painike on aktiivinen aina, kun näytössä on valikko tai valintaikkuna.
Voit valita korostetun kohteen tai vahvistaa valinnan käyttämällä tätä painiketta.
Huomautus
Jos LCD-näyttöä käytetään runsaasti, paristoista loppuu virta tavallista
nopeammin. Voit säästää virtaa käyttämällä optista etsintä.
25
SOUMI
LCD-näyttöpainike (LCD)
LCD-näyttöpainike vaikuttaa tallennus- ja toistotiloissa.
Kun kamera on tallennustilassa LCD-näyttöpainikkeen painaminen ottaa LCD-näytön käyttöön
tai poistaa sen käytöstä.
Voit esikatsella kuvia toistotilassa painamalla LCD-näyttöpainiketta.
KAMERAN TOIMINTATILA
Digitaalinen zoom
Voit lähentää kohteeseen (2x ZOOM) tallennustilassa painamalla LCD-näyttöpainiketta ja Enterpainiketta.
Lähennettäessä (2x ZOOM) kuva tallentuu 640 x 480 kuvapisteen kokoisena.
Kuvatarkkuudeksi on asetettava 1280 x 960 pistettä, jotta voit ottaa lähennetyn (2x ZOOM) kuvan.
Toistotilassa on käytettävissä 2x- ja 4x-digitaalinen zoomaus.
- Enter-painike: Voit käyttää digitaalista zoomia toistotilassa painamalla Enter-painiketta.
Kuva suurenee. Voit muuttaa suurennusta tilojen 2x ja 4x välillä painamalla Enter-painiketta.
- Valikkovalintapainike: Voit siirtyä toistotilassa kuvasta toiseen käyttämällä
valikkovalintapainiketta. Digitaalinen zoom -tilassa valikkovalintapainike kuitenkin korostaa eri
kuvat.
Zoom-ilmaisun ja suurennuskerroin näkyvät vasemmassa ylä-ja alakulmassa ilmaisten
zoomauskohdan ja suurennuksen.
[ 2x ZOOM ]
26
[4x ZOOM ]
KAMERAN TOIMINTATILA
Tila, jossa näytössä on 1 kuva
1
2
Käynnistä kamera.
3
Voit vaihtaa kuvasta toiseen käyttämällä
valikkovalintapainikketta( / ).
- Jos näytössä on yksi kuva, voit lähentää kuvaa
painamalla Enter-painiketta kerran (2x Zoom) tai
kaksi kertaa (4x Zoom). Kun painat Enter-painiketta
3 kertaa, lähennetty kuva palaa normaalikokoiseksi.
Lisätietoja on sivulla 26.
Viimeisin otettu kuva tulee näyttöön, kun tilanvalitsin
on asetettu toistotilaan.
[Tila, jossa näytössä on 1 kuva}
Tila, jossa näytössä on pikkukuvia
1
2
4
5
Viimeisin otettu kuva tulee näyttöön, kun tilanvalitsin on
asetettu toistotilaan.
Kun painat LCD-näyttöpainiketta, kuvan koko-,
päivämäärä- ja aikatiedot tulevat LCD-näyttöön.
Voit katsella kuvia pikkukuvina painamalla LCDnäyttöpainiketta uudelleen.
Voit valita kuvan painamalla valikkovalintapainiketta.
[Tila, jossa näytössä on pikkukuvia]
1
2
3
6
5
4
7
8
9
SOUMI
3
Käynnistä kamera.
[Kuvajärjestys]
Enter-painikeen painaminen lähentää kuvaa.
27
KAMERAN TOIMINTATILA
Kameran toimintatilat
Voit valita haluamasi tilan käyttämällä kameran päällä olevaa tilanvalitsinta.
Digitaalikameran 5 toimintatilaa on lueteltu seuraavassa.
Tallennustila (
)
Valokuvat otetaan tässä tilassa.
Tässä tilassa voidaan muuttaa LCD BRIGHTNESS-, QUICKVIEW-,
WHITE BALANCE- ja EV COMPENSATION -asetuksia.
Kuvat tallennetaan kameran omaan muistiin tai CF CARD -korttiin.
- Ennen kuvan ottamista on valittava tarkennusasetus.
Tarkennusasetuksen valitsimen avulla voidaan valita 2 tarkennustilaa.
Vaakakuva / pystykuva (
) : Kuvattaessa tavallisia / kaukana olevia kohteita
Tarkkuusalue : 0,8m ~ ääretön
Makrokuvaus (
) : Makrokuvauksessa
Tarkkuusalue : 0,4m ~ 0,8m
Huomautus
28
Käytä makrokuvauksessa jalustaa. Muuten kuva saattaa tärähtää.
Käytä LCD-näyttöä kuvatessasi makrotilassa (tarkennusetäisyyden ollessa 0,4m ~ 0,8m).
Jos kuvattava kohde on lähempänä kuin 1,5m, etsimessä näkyvä kuva ei aina vastaa
otettavaa valokuvaa. On suositeltavaa käyttää tällöin LCD-näyttöä.
Toistotila (
)
Tässä tilassa CF CARD -korttiin tai kameran omaan muistiin tallennettuja kuvia voidaan
katsella kameran takaosassa olevan LCD-näytön avulla tai yhdistämällä kamera ulkoiseen
näyttöön videoliitännän avulla.
Voit määrittää SLIDE SHOW-, LCD brightness- ja DPOF -asetukset.
28
KAMERAN TOIMINTATILA
ASETUS-tila (
)
DATE/TIME-, LANGUAGE-, SOUND-, FORMAT MEDIA-, VIDEO MODE- ja RESET TO
DEFAULT -asetuksia voi muuttaa.
POISTO-tila (
)
Voit tässä tilassa poistaa CF CARD -korttiin tai kameran omaan muistiin tallennettuja kuvia.
Poistotilassa tallennetut kuvat voidaan poistaa yksitellen tai kaikki kerralla.
Liitäntätila (
)
Voit tässä tilassa siirtää CF CARD-korttiin tai kameran omaan muistiin tallennetut kuvat USBkaapelin avulla.
LED-merkkivaloilmoitukset
LED-tilailmaisin on etsimen vieressä.
LED
LED1
Tila
Käyttöohje
Punainen
VILKKUU
Virhe tunnistettu
Vihreä
PÄÄLLÄ
Kameraan on kytketty virta
Punainen
VILKKUU
Kuvaa käsitellään
(Pakkaaminen/purkaminen/Lataa)
Vihreä
PÄÄLLÄ
CF CARD -kortti on kamerassa
Vihreä
OFF
SOUMI
Väri
LED2
Kamerassa ei ole CF CARD -korttia
Etuosa, itselaukaisimen merkkivalo
Itselaukaisim
en
merkkivalo
Punainen
VILKKUU
Itselaukaisin on aktivoitu
Punainen
PÄÄLLÄ
Itselaukaisimen painiketta on painettu
29
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
Salamatilan valitseminen
Salamatila voidaan valita vain tallennustilassa.
Salamatiloja on 4: Automaattinen tila, punasilmäisyyden vähentäminen, täytesalama ja salama
pois käytöstä. Automaattinen tila on oletusasetus.
Valitse kuvaustilanteen kannalta paras salamavaihtoehto.
Voit muuttaa salama-asetusta painamalla salamatilapainiketta, kunnes haluamasi tila on
korostettu.
Automaattinen
Hämärässä salama toimii automaattisesti, jotta kuva
salamavalo
onnistuisi.
Punasilmäisyyden
vähentäminen
Salamavalo välähtää kahdesti punasilmäisyyden
vähentämiseksi.
Täytesalama
Salamavalo välähtää vallitsevista valaistusolosuhteista
riippumatta.
Salamavalo
ei käytössä
Salamavalo on poistettu käytöstä.
Huomautus
Jos kohde on 1m lähempänä kameraa, kamera laukeaa 2~3 ylimääräistä kertaa oikean
valotuksen varmistamiseksi.
Älä liikuta kameraa ennen varsinaisen salamavalon välähdystä.
Salamavalon toistuva käyttäminen vähentää paristojen kestoaikaa merkittävästi.
Tavallisesti salamavalo latautuu alle 10 sekunnissa.
Jos paristoissa on enää vähän virtaa, latautumisaika on pidempi.
Jos kuvaat ulkona tai kohde on varjossa, ota kuvan onnistumisen varmistamiseksi
käyttöön täytesalama.
Jos kuvaat pimeässä ja salamavalo on poistettu käytöstä, LOW LUMINANCE -ilmoitus
tulee LCD-näyttöön. Lisäksi kamera voi lukita sulkimen toiminnan automaattisesti.
Jos näin käy, aseta salamavalo automaattiseen tilaan ja ota kuva uudelleen.
30
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
Valokuvien laadun ja tarkkuuden valinta
Kuvan laatu- ja tarkkuusasetukset voidaan määrittää vain tallennustilassa.
Kamerassa on 6 kuvantarkkuus ja -laatuasetusten yhdistelmää.
Oletusasetus on erittäin korkea laatu (1280 x 960 kuvapistettä
)(
).
Voit muuttaa asetusta painamalla laatupainiketta, kunnes haluamasi asetus on valittu.
[1280X960
kuvapistettä]
[Erittäin korkea laatu]
[Korkea laatu]
[Tavallinen laatu]
[640X480
kuvapistettä]
[Tavallinen laatu]
[Korkea laatu]
[Erittäin korkea laatu]
Asetus säilyy, vaikka kamerasta sammutetaan virta.
SOUMI
Kuvan tarkkuuden ilmaisin
- Tallennustila : Ilmoittaa otetun kuvan tarkkuusasetuksen.
- Toistotila : Näyttää näytössä näkyvän kuvan tarkkuuden.
Kuvan laadun ilmaisin
- Tallennustila : Ilmoittaa otetun kuvan laatuasetuksen.
- Toistotila : Näyttää näytössä näkyvän kuvan laadun.
Lisätietoja
LCD-näytössä näkyvää tarkkuutta ja laatua käytetään otettaessa seuraavaa kuvaa.
Kun kuva on tallennettu CF CARD -korttiin tai kameran omaan muistiin, sen
tarkkuutta ja laatua ei enää voi muuttaa.
31
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
Itselaukaisijan tilan valitseminen
Itselaukaisijaa käytettäessä valokuvaaja pääsee itsekin mukaan kuvaan.
Itselaukaisijan tila voidaan valita vain RECORD-tilassa.
1
Voit aktivoida sen painamalla itselaukaisijapainiketta (
- Itselaukaisijan punainen merkkivalo syttyy.
2
Voit aktivoida sen painamalla laukaisinta.
3
Kun itselaukaisinpainiketta painetaan, itselaukaisijan merkkivalo vilkkuu hitaasti 7 sekunnin
ajan. Sen jälkeen itselaukaisijan merkkivalo vilkkuu nopeasti 3 sekunnin ajan.
Paristojen tarkistaminen
Lisätietoja on sivulla 13.
32
).
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-.näytön avulla
Tallennustila
Kun painat valikkopainiketta tallennustilkassa, näyttöön tulee tallennusvalikko.
LCD BRIGHTNESS
Muuttaa LCD-näytön kirkkautta.
1
2
3
Käynnistä kamera.
4
5
6
Voit valita LCD BRIGHTNESS - asetuksen painamalla
valikkovalintapainiketta( / ).
Paina Enter-painiketta. Osoitin siirtyy tietokenttään.
7
Muutos tulee voimaan, kun painat Enter-painiketta uudelleen.
Osoitin palaa tallennusvalikkoon automaattisesti, kun muutos on tehty.
8
Kun painat Enter-painiketta uudelleen, tallennusvalikko poistuu näytöstä.
Aseta kamera tallennustilaan (
RECORD MENU
).
Kun painat valikkopainiketta, tallennusvalikko näkyy LCDnäytössä.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
0
SOUMI
Voit lisätä tai vähentää LCD BRIGHTNESS painamalla valikkovalintapainiketta( / ).
Kirkkausasetukset: -5 ~ +5, väli = 1
Oletusasetus on 0.
Asetukseksi palautuu 0, kun kamerasta sammutetaan virta.
Toistotilassa käytetään tätä samaa asetusta.
33
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
QUICKVIEW
Jos QUICKVIEW valitaan, näet viimeksi captured(otetun) kuvan LCD-näytössä.
1
2
3
4
5
6
Käynnistä kamera.
7
Muutos tulee voimaan, kun painat Enter-painiketta uudelleen.
Osoitin palaa tallennusvalikkoon automaattisesti, kun muutos on tehty.
8
Kun painat Enter-painiketta uudelleen, tallennusvalikko poistuu näytöstä.
Aseta kamera tallennustilaan (
RECORD MENU
).
Kun painat valikkopainiketta, tallennusvalikko näkyy
LCD-näytössä.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
Voit valita QUICKVIEW-asetukset painamalla
valikkovalintapainiketta( / ).
Paina Enter-painiketta. Osoitin siirtyy tietokenttään.
Voit tehdä valinnan (ON, OFF) käyttämällä virtapainiketta( / ).
Oletusasetus on ON.
34
ON
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
WHITE BALANCE
Valokuvan ottamisen aikana vallitsevat valaistusolot saatavat vaikuttaa kuvan värisävyihin.
Tämän toiminnon avulla voit parantaa kuvan värien luonnollisuutta.
1
2
3
4
5
Käynnistä kamera.
RECORD MENU
Aseta kamera RECORD-tilaan (
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
).
Kun painat valikkopainiketta, RECORD-valikko näkyy
LCD-näytössä.
Voit valita WHITE BALANCE-asetukset painamalla
valikkovalintapainiketta( / ).
AUTO
Paina Enter-painiketta. Osoitin siirtyy tietokenttään.
AUTO
FLUORESCENT
TUNGSTEN
SUN
SHADE
Voit valita WHITE BALANCE -asetukset painamalla valikkovalintapainiketta. Käytettävissä
ovat seuraavat vaihtiehdot: automaattinen, auringonpaiste, varjot, loistelamppuvalaistus ja
hehkulamppuvalaistus.
Oletusasetus on AUTO.
7
Muutos tulee voimaan, kun painat Enter-painiketta uudelleen.
Osoitin palaa RECORD-valikkoon automaattisesti, kun muutos on tehty.
8
Kun painat Enter-painiketta uudelleen, RECORD-valikko poistuu näytöstä.
Asetukseksi palautuu AUTO, kun kamerasta sammutetaan virta.
35
SOUMI
6
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
EV COMPENSATION
Kamera laskee valotusarvon automaattisesti. Voit valita valotuksen kompensointiarvon.
Jos kasvatat (+) kompensointia, kuvista tulee kirkkaampia.
Jos vähennät (-) kompensointia, kuvista tulee tummempia.
1
2
3
Käynnistä kamera.
4
5
6
Voit valita EV COMPENSATION (valotuksen
kompensoinnin) painamalla valikkovalintapainiketta.
7
8
Muutos tulee voimaan, kun painat Enter-painiketta uudelleen.
Osoitin palaa RECORD-valikkoon automaattisesti, kun muutos on tehty.
Aseta kamera RECORD-tilaan (
RECORD MENU
).
Kun painat valikkopainiketta, tallennusvalikko näkyy
LCD-näytössä.
LCD BRIGHTNESS
QUICKVIEW
WHITE BALANCE
EV COMPENSATION
0.0
Paina Enter-painiketta. Osoitin siirtyy tietokenttään.
Voit tehdä valinnan käyttämällä virtapainiketta.
Valotuksen kompensointialue on –1,8 - +1,8 EV 0,3 EV:n portain.
Oletusarvo on 0,0
Kun painat Enter-painiketta uudelleen, RECORD-valikko poistuu näytöstä.
Asetukseksi palautuu 0,0, kun kamerasta sammutetaan virta.
Huomautus
RECORD-tila : Vaikka EV-arvoa muutetaan, LCD-näytössä näkyvä kuva ei muutu.
PLAY-tila : Kun EV-arvoa on muutettu, LCD-näytössä näkyvä kuva muuttuu.
36
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
PLAY-tila
Kun painat valikkopainiketta PLAY-tilassa, näyttöön tulee PLAY-valikko.
LCD BRIGHTNESS
Lisätietoja on sivulla 33.
SLIDE SHOW
Tallennetut kuvat tulevat näyttöön. Kuva vaihtuu käyttäjän määrittämän ajan jälkeen. Tämä aikaalue on 2 - 10 sekuntia.Kamerasta ei sammuteta virtaa automaattisesti ennen kuvaesityksen
päättymistä. Kun SLIDE SHOW - esitys on päättynyt, virran automaattinen sammuttaminen tulee
taas käyttöön. Jos SLIDE SHOW - esitys kestää yli 30 minuuttia, virran automaattinen
sammuttaminen tulee käyttöön.
1 Käynnistä kamera.
2 Aseta kamera PLAY- tilaan.
painat valikkopainiketta, PLAY-valikko näkyy
3 Kun
LCD-näytössä.
2
SOUMI
valita SLIDE SHOW -esityksen käyttämällä
4 Voit
valikkovalintapainiketta( / ).
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
5 Paina Enter-painiketta. Osoitin siirtyy tietokenttään.
tehdä valinnan käyttämällä valikkopainiketta( / ).
6 VoitVaihtumisvälin
voi valita 2 - 10 sekunniksi 2 sekunnin portain.
Oletusarvo on 2.
37
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
7 Muutos tulee voimaan, kun painat Enter-painiketta uudelleen.
SHOW -esitys käynnistyy.
8 SLIDE
Jos haluat pysäyttää SLIDE SHOW - esityksen, paina jotain seuraavista painikkeista:
LCD-painike, valikkopainike, Enter-painike tai valikkovalintapainike. Kamera palaa PLAYtilaan.
Asetukseksi palautuu 2 minuuttia, kun kamerasta sammutetaan virta.
Lisätietoja
Jos SLIDE SHOW -esitys käynnistetään eikä kameran omassa muistissa tai CF
CARD kortissa ole kuvia, näyttöön tulee seuraava viesti:
MESSAGE
NO IMAGES
38
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
COPY TO CF CARD
Kameran omaan muistiin tallennetut kuvat kopioidaan
CF CARD -korttiin.
1
2
3
4
5
6
Aseta kamera PLAY-tilaan.
Kun painat valikkopainiketta, PLAY-valikko näkyy LCDnäytössä.
Valitse COPY TO CF CARD -toiminto käyttämällä
valikkovalintapainiketta.
Paina Enter-painiketta. Osoitin siirtyy tietokenttään.
Voit tehdä valinnan käyttämällä valikkopainiketta.
Kun painat Enter-painiketta valittuasi YES [message1]
näkyy LCD-näytössä ja [message 2] tulee näyttöön,
kun kopiointi on valmis. Paina Enter-painiketta.
Osoitin palaa PLAY-valikkoon automaattisesti.
Kun painat Enter-painiketta valittuasi NO, osoitin palaa
PLAY-valikkoon automaattisesti.
Kun painat Enter-painiketta uudelleen, PLAY-valikko poistuu
näytöstä.
YES
NO
MESSAGE
PLEASE WAIT
[message 1]
MESSAGE
ALL IMAGE COPIED
OK
[message 2]
SOUMI
7
Käynnistä kamera.
PLAY MENU
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
Huomautus
NO CARD -viesti tulee LCD-näyttöön ja kamera antaa äänimerkkejä, jos olet painanut
Enter-painiketta valittuasi YES eikä kamerassa ole CF CARD -korttia.
MESSAGE
NO CARD
OK
Jos näin käy, paina Enter-painiketta ja sammuta kamerasta virta.
Aseta CF CARD -kortti kameraan ja toista vaiheet 1-6.
39
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
DPOF(digitaalitulostuksen tilaustiedot)
Jos tulostimesi tukee DPOF- toimintoa, voit tulostaa valokuvat suoraan CF CARD -korttia.
NO CARD-viesti näkyy LCD-näytössä, jos kamerassa ei
DPOF
ole CF CARD -korttia.
Vain CF CARD -korttiin tallennetut kuvat voidaan tulostaa.
PRINT QUANTITY
PRINT SIZE
PRINT INDEX
PRINT ENABLE
PRINT QUANTITY : PRINT QUANTITY - asetus määrittää
tulostettavan määrän. Oletusasetus on 1.
PRINT SIZE : PRINT SIZE -asetus määrittää tulosteen koon.
1-9
Oletusasetus on PRINT STD.
PRINT INDEX : Kuvista tulostetaan THUMBNAILS-pikkukuvat.
Oletusasetus on ON.
PRINT ENABLE : DPOF-toiminnon ominaisuuksien määrittäminen.
Huomautus
Jos muutat DPOF-asetuksia, valitse PRINT ENABLE -asetukseksi ENABLE.
Muutoin DPOF-asetuksia ei käytetä.
Jos painat laukaisinta PLAY-tilassa, DPOF-asetukset muuttuvat.
Jotkin tulostimet tukevat vain DPOF QUANTITY -asetusta.
40
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
SETUP-tila
Voit muuttaa DATE/TIME-, LANGUAGE-, SOUND-,
FORMAT MEDIA-, VIDEO MODE- ja RESET TO
DEFAULT -asetuksia.
DATE / TIME
Voit valita päivämäärän ja ajan.
Näin voit lisätä kuvaan päivämäärän ja ajan.
Lisätietoja on sivulla 20.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
Huomautus
LCD-näytössä näkyvä päivämäärä ja aika ei tulostu kuviin tai näy kuvissa, joita
katsellaan katseluohjelmassa.Voit lisätä päivämäärän ja ajan kuviin käyttämällä
PhotoSuitea tai muuta kuvankäsittelyohjelmaa.
SOUMI
41
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
LANGUAGE
Voit valita jonkin 7 kielestä.
1
2
Käynnistä kamera.
3
Voit valita LANGUAGE-asetukset painamalla
valikkovalintapainiketta.
4
Paina Enter-painiketta. Osoitin siirtyy LANGUAGE-tietokenttään.
Voit valita LANGUAGE-asetukset painamalla valikkovalintapainiketta. Oletusasetus on
ENGLISH.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
Aseta kamera SETUP-tilaan. SETUP-valikko
näkyy LCD-näytössä.
ENGLISH
5 ENGLISH
Português
(Kiina)
Français
6
(Japani)
Deutsch
Español
Voit tehdä muutoksen painamalla Enter-painiketta. Osoitin palaa SETUP-valikkoon
automaattisesti.
Asetus säilyy, vaikka kamerasta sammutetaan virta.
42
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
SOUND
Voit valita, kuuluuko kamerasta äänimerkkejä vai ei.
1
2
Käynnistä kamera.
3
Voit valita SOUND-asetukset painamalla
4
5
Paina Enter-painiketta. Osoitin siirtyy SOUND-tietokenttään.
Aseta kamera SETUP-tilaan. SETUP-valikko näkyy
LCD-näytössä.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
valikkovalintapainiketta( / ).
ON
OFF
Voit tehdä valinnan (ON, OFF) käyttämällä valikkovalintapainiketta.
Oletusasetus on ON.
Kun painat Enter-painiketta valittuasi ON, osoitin palaa SETUP-valikkoon automaattisesti.
SOUND-asetus on ON.
Kun painat Enter-painiketta valittuasi OFF, osoitin palaa SETUP-valikkoon automaattisesti.
SOUMI
SOUND-asetus on nyt äänetön.
Asetus säilyy, vaikka kamerasta sammutetaan virta.
43
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
FORMAT MEDIA
Alustaa CF CARD -kortin tai kameran oman muistin.
1
2
3
4
5
6
Käynnistä kamera.
Aseta kamera SETUP-tilaan. SETUP-valikko näkyy
LCD-näytössä.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
Voit valita FORMAT MEDIA -toiminnon painamalla
valikkovalintapainiketta.
Paina Enter-painiketta. Osoitin siirtyy FORMAT MEDIA
-tietokenttään.
Voit tehdä valinnan (YES, NO) käyttämällä
valikkovalintapainiketta.
Oletusasetus on NO.
Voit alustaa CF CARD -kortin tai kameran oman
muistin valitsemalla YES ja painamalla Enterpainiketta. Näyttöön tulee [ARE YOU SURE ?] -viesti
FORMAT MEDIA -toiminnon vahvistamiseksi.
Valitse YES ja paina Enter-painiketta.
Osoitin palaa SETUP-valikkoon automaattisesti.
Jos valitsit NO, voit Enter-painikkeen avulla ohittaa
FORMA MEDIA -toiminnon.
Osoitin palaa SETUP-valikkoon automaattisesti.
YES
NO
MESSAGE
ARE YOU SURE?
YES NO
MESSAGE
PLEASE WAIT
[processing]
MESSAGE
FORMAT COMPLETE
OK
[complete]
Lisätietoja
CF CARD -kortti on alustettava seuraavissa tapauksissa:
CF CARD -korttia ei ole alustettu.
Kamera ei tunnista CF CARD -korttia.
44
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
VIDEO MODE
Voit valita, lähetetäänkö kuvasignaali kamerasta NTSC- vai PAL-muotoisena laitteeseen,
kuten ulkoiseen näyttöön tai televisioon, johon kamera on yhdistetty.
Valitse signaalin muoto toisen laitteen vaatimusten mukaan.
Kun kamera yhdistetään ulkoiseen näyttöön, kameran LCD-näyttö pimennetään
automaattisesti.
Ulkoisessa näytössä näkyy sama kuva kuin LCD-näytössä.
Lisätietoja on sivuilla 37~ 40.
1
2
Käynnistä kamera.
3
Voit valita VIDEO MODE -asetukset painamalla
valikkovalintapainiketta( / ).
4
Paina Enter-painiketta. Osoitin siirtyy VIDEO MODE
-tietokenttään.
5
Voit tehdä valinnan (NTSC, PAL) käyttämällä valikkovalintapainiketta.
Oletusasetus on NTSC.
6
Voit tehdä muutoksen painamalla Enter-painiketta. Osoitin palaa SETUP-valikkoon
automaattisesti.
Aseta kamera SETUP-tilaan. SETUP-valikko näkyy
LCD-näytössä.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
NTSC
PAL
SOUMI
Huomautus
Videotilan valinta on käytettävissä vain PLAY- tilassa.
45
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
RESET TO DEFAULT
Palauttaa kameran kaikki asetukset tehdasasetuksiksi.
1
2
Käynnistä kamera.
3
Valitse valikkovalintapainikkeen( / ) avulla
RESET TO DEFAULT.
4
Paina Enter-painiketta. Osoitin siirtyy
RESET TO DEFAULT -tietokenttään.
5
Voit tehdä valinnan (YES, NO) käyttämällä valikkovalintapainiketta.
Valittuasi YES tee muutos painamalla Enter-painiketta. Osoitin palaa SETUP-valikkoon
automaattisesti.
Jos valitsit NO, ohita RESET TO DEFAULT -toiminto painamalla Enter-painiketta.
Osoitin palaa SETUP-valikkoon automaattisesti.
SETUP MENU
Aseta kamera SETUP-tilaan. SETUP-valikko näkyy
LCD-näytössä.
ITEM
Kuvan tarkkuus
46
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
YES
DEFAULT
1280
960
Kuvan laatu
Erittäin korkea laatu
White Balance
Auto
Salama
Auto
Quickview
ON
LCD Brightness
0
EV Compensation
0.0
Slide Show-kuvien vaihtumisviive
2 sekuntia
SOUND
ON
VIDEO
NTSC
NO
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
DELETE-tila
DELETE-tilassa käyttäjät voivat poistaa kaikki tallennetut kuvat kerralla tai yksitellen.
Huomautus
Jos haluat poistaa kuvat kameran omasta muistista, älä aseta kameraan CF CARD korttia, sillä kamera ei käytä omaa muistiaan, jos CF CARD -kortti on asetettu paikoilleen.
Poistaessasi CF CARD -korttiin tallennetut kuvat varmista ennen kuvien poistamista, että
kortti on kamerassa.
NYKYISEN KUVAN POISTAMINEN
Käynnistä kamera.
3
Voit valita DELETE CURRENT? - toiminnon
painamalla valikkovalintapainiketta( / ).
4
5
6
7
Näyttöön tulee uusin kuva, kun painat Enter-painiketta.
Aseta kamera DELETE-tilaan. SETUP-valikko
näkyy LCD-näytössä.
DELETE MENU
DELETE CURRENT?
DELETE ALL?
SOUMI
1
2
Voit valita kuvan käyttämällä valikkovalintapainiketta.
Voit poistaa kuvan painamalla Enter-painiketta.
Paina MENU-painiketta. Osoitin palaa DELETE-valikkoon.
47
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
POISTA KAIKKI
1
2
Käynnistä kamera.
3
Voit valita DELETE ALL? - toiminnon painamalla
valikkovalintapainiketta( / ).
4
Kun painat Enter-painiketta, näyttöön tulee seuraava
viesti.
5
Voit tehdä valinnan (YES, NO) käyttämällä
valikkovalintapainiketta.
Jos valitset YES, voit poistaa kaikki kuvat painamalla
Enter-painiketta. Näyttöön tulee seuraava viesti.
Kuvan ottaminen edellyttää, että käännät
tilanvalitsimen RECORD-tilaan.
Jos valitsit NO, paina Enter-painiketta uudelleen.
Asetus poistetaan. Osoitin palaa DELETE-valikkoon.
6
DELETE MENU
Aseta kamera DELETE-tilaan. DELETE-valikko näkyy
LCD-näytössä.
48
DELETE CURRENT?
DELETE ALL?
MESSAGE
ARE YOU SURE?
YES
NO
MESSAGE
NO IMAGES
TOIMINNON ASETUSTEN MÄÄRITTÄMINEN
Toiminnon asetusten määrittäminen LCD-näytön avulla
PC-tila
Tässä tilassa kuvat voidaan siirtää tietokoneeseen USB-kaapelin avulla.
Tähän tilaan ei liity valikkoa.
Varmista, että kamera on PC-tilassa, ennen kuin yhdistät sen tietokoneeseen.
PC-TILA
SOUMI
Huomautus
Seuraavat toimet on tehtävä tässä järjestyksessä, ennen kuin yhdistät kameran
tietokoneeseen.
1. Käännä tilanvalitsin PC-tilaan.
2. Käynnistä kamera.
3. Yhdistä USB-kaapeli.
49
ENNEN YHTEYDEN OTTAMISTA HUOLTOON
Tee seuraavat tarkistukset ennen yhteyden ottamista huoltoon
Oireet
Syyt
Vaiheet
Kameraan ei
tule virtaa.
Paristot on vaihdettava.
Korvaa vanhat paristot uusilla.
Kameraa ei ole kytketty muuntajaan.
Yhdistä kamera muuntajaan.
Käytön
aikana
kamerasta
sammuu virta.
Paristot on vaihdettava.
Kamera sammuttaa itsestään virran
automaattisesti.
Muuntajaa ei ole yhdistetty kameraan kunnolla.
Korvaa vanhat paristot uusilla.
Kamera on käynnistetty.
Paristot
tyhjenevät
nopeasti.
Kameraa käytetään liian kylmässä.
Varmista, että paristojen lämpötila on
Kamerassa on sekä vanhoja että uusia paristoja.
Korvaa kaikki paristot uusilla.
Kamera ei ole RECORD-tilassa.
Aseta kamera RECORD-tilaan.
Paristoissa on vain vähän virtaa.
Korvaa paristot uusilla.
Kamera ei ota
kuvia, vaikka
laukaisinta
painetaankin.
Tarkista muuntajasta lähtevän virtajohdon liitos.
oikea.
Kameraan ei ole kytketty virtaa.
Kamera on käynnistetty.
Muistikorttia ei ole alustettu.
Alusta se.
Tarkennus
ei toimi.
Olet valinnut väärän
tarkennusasetuksen.
Jos kohde on lähempänä kuin 0,8 m,
valitse makrokuvaus. Jos kohde on
kauempana kuin 0,8 m, valitse normaalitila.
Salamavalo ei
toimi.
Kameran salamavalo on poistettu käytöstä.
Ota salamavalo käyttöön.
Päivämäärä
tai aika on
virheellinen.
Päivämäärä- tai aika-asetus on
virheellinen tai tallennettu 12-tuntisena.
Korjaa asetus SETUP-tilassa.
Näyttö on
liian kirkas.
On tapahtunut ylivalotus.
Muuta valotuksen kompensointiarvoa.
LCD-näytön kuva on liian kirkas.
Muuta LCD BRIGHTNESS -asetusta.
Epäselvä
kuva.
Linssinsuojus on likainen tai
naarmuuntunut.
Yritä puhdistaa linssinsuojus.
50
TEKNISET TIEDOT
Kuvantunnistin
Linssi
Digitaalinen zoom
Etsin
LCD-näyttö
Tarkennus
Tarkkuusalue
Suljin
Suljinnopeus
Valotus
ISO-vastaavuus
White Balance
Salamavalo
Salamavalon kantomatka
Self-Timer
Säilytys
Kuvien toistaminen
Käyttöliittymä
Virtalähde
Mitat (l x k x s)
Paino
Ohjelmisto
f=5,5 mm (35 mm filmikamera: vastaa 42,5 mm)
F 2,8 / F 8,0
RECORD-tila: 2x, PLAY-tila: 2x, 4x
Optinen todellisen kuvan näyttävä etsin
1,6 väri-TFT LCD
Automaattinen tarkennus
Normaali: 0,8 m ~ ääretön
Makro: 0,4 m ~ 0,8 m
Mekaaninen ja elektroninen suljin
1/10 ~ 1/520 sekuntia
Ohjelmoitava AE/valotuksen kompensointi ±1,8 EV (0,3 EV:n portain)
100, 200 (automaattinen)
Automaattinen/manuaalinen (auringonpaiste, varjo, loistelamppuvalo, hehkulamppuvalo)
Automaattinen tila, punasilmäisyyden vähentäminen, täytesalama ja salama pois käytöstä.
0,8 m ~ 2,0 m
10 sekuntia
Oma muisti: 8 MB flash-muistia
Muistikortti: Tyypin I Compact Flash -kortti
JPEG (DCF-yhteensopiva), DPOF-yhteensopiva
Suuri: 1280 960 kuvapistettä, Pieni: 640 _ 480 kuvapistettä
Suuri: Erittäin korkea laatu 16 ±1, korkea laatu 24 ±1, normaali 48 ±2
Pieni: Erittäin korkea laatu 33 ±2, korkea laatu 66 ±2, normaali 134 ±4
Yksittäiset kuvat, pikkukuvat tai kuvaesitys
Digitaalinen lähtöliitäntä: USB
Videosignaalin ulostulo: NTSC / PAL (käyttäjä valitsee)
Virransyöttö: 6,0 V
4 AA, alkali tai Ni-MH-paristot
Muuntajan (lisävaruste)
106 71 47mm / 4,2 2,8 1,9 tuumaa
190 g / 6,7 unssia (ilman paristoja)
SOUMI
Tiedostomuoto
Kuvan tarkkuus
Tallennuskapasiteetti
(8MB)
1 / 3 , 2 CCD jossa 1,3 miljoonaa kuvapistettä
Kameran ohjain (Windows 98/98SE/2000/ME, Mac OS 8.6 tai uudempi)
MGI PhotoSuite, PhotoVista
Teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
51
OHJELMISTON KÄYTTÖOPAS
Ole hyvä ja lue tämä käyttöopas ennen kameran käyttämistä.
Ohjelmistoon liittyviä huomautuksia
Tämän Windows-ohjelmiston kuvat voi siirtää kamerasta tietokoneeseen, jossa niitä voi muokata.
Ohjelman ja käyttöoppaan osittainenkin kopioiminen on kielletty.
Ohjelmiston lisenssi kattaa vain sen käytön yhdessä kameran kanssa.
Valmistusvirheen mahdollisuus on vähäinen. Sellaisen sattuessa kamera korjataan tai
vaihdetaan uuteen.
Valmistaja ei kuitenkaan vastaa virheellisen käyttämisen seurauksista.
Tätä käyttöohjetta laadittaessa on oletettu, että ohjeen lukijat omaavat ainakin perustiedot
tietokoneista ja niiden O/S:stä (käyttöjärjestelmästä).
Windows on Microsoftin rekisteröity tavaramerkki.
Macintosh ja Mac ovat Apple Computer, USA : n rekisteröityjä tavaramerkkejä.
52
OHJELMISTON KÄYTTÖOPAS
Järjestelmävaatimukset (2001 Elokuu)
Windows
Tietokone : PC, jonka prosessorina on vähintään MMX Pentium 133 MHz.
Käyttöjärjestelmä : Windows 98/98SE/2000/ME
Muisti : vähintään 32 MB RAM
Muut : USB-väylä, CD-ROM-asema
80 MB kiintolevytilaa
16-bittinen näytönohjein ja sen kanssa yhteensopiva näyttö
tyopöydällä 800 x 600 kuvapistettä
(24-bittinen värinäytönohjein, True color näyttöä suositellaan)
Macintosh
Tietokone : Power Mac G3 tai uudempi
Käyttöjärjestelmä : Mac OS 8.6 tai uudempi
Muisti : vähintään 32 MB RAM
Muut : USB-väylä, CD-ROM-asema
SOUMI
64 MB kiintolevytilaa
53
OHJELMISTON ASETUSTEN MÄÄRITTÄMINEN
Ohjelmiston asetusten määrittäminen
Kun asetat kameran mukana toimitetun CD-ROM-levyn CD-ROM-asemaan, näyttöön
tulee seuraava ikkuna.
Kameran ohjain : Tietokone yhdistetään kameraan tämän ohjaimen avulla.
Windows: Lisätietoja on sivulla 55.
Macintosh: Lisätietoja on sivulla 80.
MGI PhotoSuite lll SE : Valokuvaamiseen liittyvä ohjelma. Lisätietoja on sivulla 61.
MGI PhotoVista : Voit tämän ohjelman avulla luoda 360° vaikuttavia panoraamakuvia helposti.
Lisätietoja on sivulla 74.
Internet-sivustoja:
http://www.samsungcamera.com : English
http://www.zoomin.co.kr : Korean
Lisätietoja
Jos ikkuna ei tule näyttöön, käynnistä [Windowsin Resurssienhallinta] ja valitse [D:\
camera.exe], joka on CD-ROM-levyn päätasolla.
D:\ on useimmiten CD-ROM-aseman tunnuskirjain.
54
OHJELMISTON ASETUSTEN MÄÄRITTÄMINEN
Kameran ohjaimen asentaminen
Asenna ohjain tietokoneeseen ennen sen yhdistämistä kameraan. Kun ohjain on asennettu,
otetut kuvat voidaan siirtää tietokoneeseen muokattaviksi.
1
Napsauta aloitusikkunassa olevaa kameran ohjaimenkuvaketta
(lisätietoja on sivulla 54).
Näyttöön tulee WELCOME-ikkuna.
Voit aloittaa kameran ohjaimen asentamisen napsauttamalla
[Seuraava>]-painiketta.
2
Näyttöön tulee Start Installation of Digimax 130 -ikkuna.
Voit käynnistää asentamisen napsauttamalla [Seuraava>]painiketta.
Näyttöön tulee Installation Complete -ikkuna.
Napsauta [Valmis>]-painiketta, kun asennus on valmis.
4
Kameran ohjaimen asentamisen viimeistelemiseksi tietokone
on käynnistettävä uudelleen.
Install-ikkuna neuvoo oikean hetken käynnistää tietokone
uudelleen.
Käynnistä tietokone uudelleen napsauttamalla [OK]-painiketta.
Jos napsautat [Peruuta]-painiketta, palaat aloitusikkunaan.
SOUMI
3
55
OHJELMISTON ASETUSTEN MÄÄRITTÄMINEN
Huomautus
Varmista, että kameran ohjain on asennettu tietokoneeseen ennen kameran
yhdistämistä tietokoneeseen USB-kaapelin avulla.
Käynnistä tietokone uudelleen, kun kameran ohjain on asennettu.
Jos tietokone ei kuitenkaan löydä kameran ohjainta, vaikka se on asennettu, asenna
kameran ohjain uudelleen toimimalla seuraavasti.
Valitse [Aloita
Asetukset
Ohjauspaneeli
Järjestelmä
Laitehallinta].
Jos ikkunassa näkyy Other-laite, napsauta sitä hiiren kakkospainikkeella.
Valitset Properties-vaihtoehto ja napsauta painiketta, joka aloittaa ohjaimen
uudelleenasentamisen. Ohjattu ohjaimen päivitystoiminto käynnistyy.
1. Ohjattu ohjaimen päivitystoiminto käynnistyy. 2. Valitse, miten ohjainta etsitään.
3. Valitse, mistä ohjainta etsitään,
ja napsauta [Selaa...]-painiketta.
4. Valitset D:\(CD-ROM)
D:\(CD-ROM)
USB driver
English
Jos ohjaimen asentamisessa esiintyy ongelmia, poista asennettu ohjain ennen
uudelleenasennusta.
56
OHJELMISTON ASETUSTEN MÄÄRITTÄMINEN
MGI PhotoSuite lll SE -ohjelman asentaminen
Napsauta aloitusikkunassa näkyvää MGI PhotoSuite lll
SE -kuvaketta.
2
Valitse kieli,
Vaihtoehdot ovat Chinese (Kiinan kansantasavalta), kiina
(Taiwan), englanti, ranska, saksa, italia ja espanja.
3
Näyttöön tulee aloitusikkuna.
Voit jatkaa napsauttamalla [Seuraava >]-painiketta.
4
Näyttöön tulee ohjelmiston lisenssisopimusikkuna:
Hyväksy se napsauttamalla [Kyllä]-painiketta. Siirryt
seuraavaan vaiheeseen.
Jos et hyväksy ehtoja, napsauta [Peruuta]-painiketta.
Asennusohjelma keskeytyy.
5
Valitse, miten ohjelma asennetaan.
Koko asennus : koko ohjelma asennetaan.
Mukautettu asennus : voit mukauttaa ohjelman asennettavia
osia.
SOUMI
1
57
OHJELMISTON ASETUSTEN MÄÄRITTÄMINEN
MGI PhotoSuite lll SE -ohjelman asentaminen
6
Näyttöön tulee Start Copying Files -ikkuna.
Voit käynnistää asentamisen napsauttamalla [Seuraava>]painiketta.
7
Ennen asennuksen valmistumista näyttöön tulee
MGI Registration -ikkuna.
Lähetä : lähettää nimesi ja sähköpostiosoitteesi MGI:lle.
Rekisteröidy nyt : siirryt online-rekisteröitymisikkunaan.
Rekisteröidy myöhemmin : rekisteröimistä siirretään.
8
Asennus on nyt valmis.
Kun asennusohjelma pääsee loppuun, käynnistä tietokoneesi uudelleen.
58
OHJELMISTON ASETUSTEN MÄÄRITTÄMINEN
MGI PhotoVista -ohjelman asentaminen
Napsauta aloitusikkunassa MGI PhotoVista -ohjelman
kuvaketta.
2
Valitse kieli.
Vaihtoehdot ovat englanti, japani, saksa ja ranska.
3
Näyttöön tulee aloitusikkuna.
Voit jatkaa napsauttamalla [Seuraava >]-painiketta.
4
Näyttöön tulee ohjelmiston lisenssisopimusikkuna:
Hyväksy se valitsemalla [Kyllä].
Siirryt seuraavaan vaiheeseen.
Jos et hyväksy ehtoja, napsauta [Peruuta]-painiketta.
Asennusohjelma keskeytyy.
5
Valitse kansio, johon PhotoVista asennetaan.
Oletuskansio on C:\Program Files\MGI\Photovista.
Jos haluat, että asennus suoritetaan toiseen kansioon,
napsauta [Selaa...]-painiketta ja valitse toinen kansio.
SOUMI
1
59
OHJELMISTON ASETUSTEN MÄÄRITTÄMINEN
MGI PhotoVista -ohjelman asentaminen
6
Valitse ohjelmakansio, johon MGI PhotoVista asennetaan.
7
Näyttöön tulee Tiedostojen kopiointi alkaa - ikkuna.
Voit käynnistää asentamisen napsauttamalla [Seuraava>]painiketta.
8
Näyttöön tulee online-rekisteröinti-ikkuna.
Jatka napsauttamalla [Jatka..]-painiketta.
Näyttöön tulee Online Registration Utility - apuohjelman
ikkuna.
*-merkittyjen kenttien täyttäminen on välttämätöntä.
Napsauta [Peruuta]-painiketta, ellet halua rekisteröityä.
9
Asennus on valmis.
Voit viimeistellä asennuksen napsauttamalla [Finish]painiketta.
60
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
Tämä ohjelmisto toimii vain Windows-käyttöjärjestelmässä
Voit käynnistää MGI PhotoSuite lll SE - ohjelmiston valitsemalla [Käynnistä
PhotoSuite lll SE
Ohjelmat
MGI
MGI PhotoSuite lll SE].
SOUMI
61
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
Tietoja Welcome-ikkunasta
Get
kuvien noutaminen
Muokkaa
Tässä moduulissa valokuvia voidaan muokata eri tavoin.
Kokoa
Voit käyttää valokuviasi monilla hauskoilla,
mielenkiintoisilla ja luovilla tavoilla.
Järjestä
Voit järjestää valokuvasi ja muut mediatiedostot
albumeihin.
Luovuta yhteiskäyttöön
Voit tallentaa työsi tulokset ja näyttää ne muillekin.
Tulosta
Voit tulostaa valokuvasi paperille.
62
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
Siirtymispalkin esittely
Edellinen
Palaa edelliseen vaiheeseen.
Alkuun
Palaa aloitusikkunaan.
Ohje
Tuo ohjeen näyttöön.
Nouda
Kuvien noutaminen.
Muokkaa
Tässä moduulissa valokuvia voidaan muokata eri tavoin.
Kokoa
Voit käyttää valokuviasi monilla hauskoilla ja mielenkiintoisilla tavoilla.
SOUMI
Järjestä
Voit järjestää valokuvasi ja muut mediatiedostot albumeihin.
Luovuta yhteiskäyttöön
Voit tallentaa työsi tulokset ja näyttää ne muillekin.
Tulosta
Voit tulostaa valokuvasi paperille.
Selaa
Voit selata Internet-sivustoa.
63
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
NOUDA
: Kuvien noutaminen.
Voit hakea kuvat tietokoneesta.
1
Voit noutaa kuvat napsauttamalla suurta
aloitussivulla olevaa [Get]-painiketta tai
siirtymispalkissa olevaa [Get]-painiketta.
Valitse toimintopaneelista [Tietokone]-painike.
2
Näyttöön tulee Avaa tiedosto -valintaikkuna.
Valitse nyt kuva ja napsauta [Avaa]-painiketta.
3
Aloitussivulla näkyy, että olet siirtynyt työn
seuraavaan vaiheeseen. Valittu kuva näkyy
näytössä.
64
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
Tietoja kuvien noutamisesta digitaalikamerasta.
Huomautus
Kun yhdistät tietokoneen kameraan, tee seuraavat toimen seuraavassa järjestyksessä.
1. Käännä tilanvalitsin PC-tilaan.
2. Käynnistä kamera.
3. Yhdistä USB-kaapeli.
Lisätietoja kaapelin liittämisestä on sivulla 49.
1
Voit
noutaa
aloitussivulla
kuvat
napsauttamalla
olevaa
suurta
[Get]-painiketta
tai
siirtymispalkissa olevaa [Get]-painiketta.
SOUMI
2
Valitse toimintopaneelista [Tietokone]-painike.
Näyttöön tulee Avaa tiedosto -valintaikkuna.
Napsauta [Etsi :]-painiketta ja valitse Siirrettävä levy
( :)-vaihtoehto ja napsauta [Avaa]-painiketta.
Näyttöön tulee Avaa tiedosto -ikkuna.
65
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
3
Valitse [Digitaalikamera ( :)] -vaihtoehto ja valitse
kansio.
Valitse kuva ja napsauta [Avaa]-painiketta.
4
Aloitussivulla näkyy, että olet siirtynyt työn
seuraavaan vaiheeseen. Valittu kuva näkyy
näytössä.
Lisätietoja
Kun käytät Digimax 130 -kameraa, vain [Tietokone]ja [Albumi]-vaihtoehdot ovat käytettävissä.
Voit noutaa kuvat digitaalikamerasta.
66
[Vain tietokone ja albumi]
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
Kuvien noutaminen albumista.
Voit noutaa kuvat napsauttamalla suurta
aloitussivulla olevaa [Get]-painiketta tai
siirtymispalkissa olevaa [Get]-painiketta.
Valitse toimintopaneelista [Albumi]-painike.
2
Kun olet valinnut albumin
Valitse valokuvaalbumi -kohdassa, napsauta albumissa olevaa
kuvaa ja [Avaa]-painiketta.
3
Aloitussivulla näkyy, että olet siirtynyt työn
seuraavaan vaiheeseen. Valittu kuva näkyy
näytössä.
SOUMI
1
Lisätietoja albumin luomisesta on sivulla 71.
67
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
MUOKKAA
Kun kuva on ladattu, ohjelma siirtyy Prepare-vaiheeseen.
[MUOKKAA]-vaiheen valikko
Pyöritä ja rajaa
Voit pyörittää ja rajata kuvia.
Retusoi
Voit tämän valikon toimintojen avulla esimerkiksi poistaa
punasilmäisyyttä ja naarmuja.
Erikoistehosteet
Voit käyttää erilaisia erikoistehosteita.
Yhteenliittäminen
Voit liittää kuvia yhteen panoraamakuviksi.
68
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
KOKOA
Tässä vaiheessa voit esimerkiksi lisätä tekstiä ja yhdistää kuvia.
[KOKOA]-vaiheen valikko
Valokuvakollasi : Valokuvakollaasi koostuu useista kuvista,
jotka ovat samalla taustalla.
Kuvien asetteleminen : Kuvien asetteleminen toiminnon avulla voit asetella kuvia.
Kortit : Voit luoda kuvistasi onnittelu-, tervehdys- tai
postikortteja.
Kalenterit : Voit luoda kuvistasi erilaisia kalentereita,
joissa näkyy kuukausi, neljännesvuosi,
puoli vuotta tai koko vuosi.
Kokoelmat : Valokuvia voi käyttää myös
liiketoiminnassa.
SOUMI
Voit lisätä kehyksiä ja reunuksia valokuviisi käyttämällä valmiiksi
määritettyjä malleja.
69
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
JÄRJESTÄ
Voit järjestää valokuvasi ja muut mediatiedostot albumeihin.
[JÄRJESTÄ]-vaiheen valikko
Valitse valokuva-albumi, jota haluat katsella tai muokata.
Valitse albumi : Voit luoda albumin napsauttamalla
aloitussivulla tai navigointipalkissa olevaa
[Järjestä]-painiketta.
Albumi : Avaa pääalbumi
Valitse valokuva ja toiminto.
Avaa: avaa valitun kuvan.
Poista: poistaa valitun kuvan.
Ominaisuudet: voit tarkastella kuvan tietoja.
Valitse toiminto, jonka avulla hallitset albumiasi.
Lisää: voit lisätä kuvan albumiin napsauttamalla
[Lisää]-painiketta.
Lajittele: voit lajitella tallennetut kuvat napsauttamalla
[Lajittele]-painiketta.
Search: voit etsiä tallennettuja kuvia napsauttamalla
[Etsi]-painiketta.
Nollaa: voit nollata asetukset napsauttamalla [Nollaa]
painiketta.
Update: Voit päivittää kuvat napsauttamalla [Päivitä]
painiketta.
Create Slide Show : voit luoda kuvaesityksen
napsauttamalla [Luo kuvaesitys]painiketta.
Always start on this page: Jos valitset tämän
vaihtoehdon,
[Järjestä]-sivusta tulee ohjelman aloitussivu.
70
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
Albumin luominen
1
Voit luoda albumin napsauttamalla aloitussivulla olevaa suurta Organize-painiketta tai
2
Voit katsella tai muotaka napsauttamalla [Albumi..]
navigointipalkissa olevaa Organize-painiketta.
-painiketta, joka on Valitse valokuva-albumi
valokuva-ikkunassa.
Näyttöön tulee Pääalbumi - ikkuna. Napsauta
[Uusi..]-painiketta.
4
Syötä New Album - ikkunassa nimi uudewlle
SOUMI
3
albumille ja napsauta [OK]-painiketta.
Uusi albumi luodaan.
71
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
KUVIEN YHTEISKÄYTTÖ
Kuvien tallentaminen
1
Kuvien tallentaminen tai yhteiskäyttö
[LUOVUTA YHTEISKÄYTTÖÖN]-vaiheen valikko
Tallentaminen
Voit tallentaa aktiivisen tiedoston antamalla sille
nimen ja polun.
Tallenna nimellä
Uuden nimen tai polun määrittäminen tiedostolle.
Lähetä sähköpostia
Kuvien lähettäminen sähköpostitse.
Lähetä Kodak PhotoNet Online -palveluun
Kuvien lähettäminen Kodak PhotoNet Online -palveluun.
Luovuta kuvat yhteiskäyttöön GatherRoom.
com-palvelussa
Kuvien lähettäminen GatherRoom.com-palveluun ja
kuvien luovuttaminen yhteiskäyttöön.
Kuvaesitys
Kuvien katseleminen kuvaesityksenä.
2
Napsauta [TALLENNA]-painiketta. Näyttöön tulee Tallenna
projekti - ikkuna. Voit tallentaa kuvan syöttämällä
tiedostonimen ja napsauttamalla [Tallenna(S)]-painiketta.
72
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoSuite lll SE
TULOSTA
Kuvien tulostaminen.
1
Voit tulostaa kuvat.
[TULOSTA]-vaiheen valikko
Tulosta
Kuvien tulostaminen.
Tulosta useita kopioita
Voit tulostaa valokuvasta tai projektista useita kopioita
tai yhden kopion kustakin albumin sisältämästä kuvasta
valmiiksi määritetyn mallin mukaan.
2
Valitse tulostin, tulostussuunta, tulostekoko ja kopiomäärä.
Voit sitten tulostaa kuvat.
SOUMI
Lisätietoja
Lisätietoja on ohjeessa: [Ohje
MGI PhotoSuite lll -ohjelman ohje].
73
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoVista
Voit MGI Photovista -ohjelman avulla luoda 360° vaikuttavia panoraamakuvia helposti.
Tämä ohjelmisto toimii vain Windows-käyttöjärjestelmässä
Voit avata MGI Photovista -ohjelman valitsemalla [start button
MGI Photovista].
74
programs
MGI Photovista
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoVista
Johdanto
Avaa kuvalähde
Lataa panoraaman ensimmäisen kuvalähteen.
Pyöritä kuvia
Pyörittää kaikkia valittuja kuvia vastapäivään.
Käännä vaakasuunnassa
Kääntää valitun kuvan vaakasuunnassa.
SOUMI
Käännä pystysuunnassa
Kääntää valitun kuvan pystysuunnassa.
Valitse linkki
Valitsee käytettävän tehostelinssin.
Luo panoraamakuva
Luo panoraamakuvan.
75
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoVista
Kuvalähteen avaaminen ja panoraamatehosteiden luominen
1
Voit valita jakson ensimmäisen kuvan napsauttamalla valikkopalkissa olevaa [Avaa kuvalähde]painiketta. Näyttöön tulee valintaikkuna.
PAINIKE
Lisää
Lisää kaikki
Poista
Poista kaikki
Lajittele
Käänteisesti
76
KUVAUS
Kuvan lisääminen lähdetiedostoon.
Kaikkien kuvien lisääminen lähdetiedostoon.
Kuvan poistaminen lähdetiedostosta.
Kaikkien kuvien poistaminen lähdetiedostosta.
Kuvat lajitellaan tiedostonimen mukaan.
Kuvat lajitellaan tiedostonimen mukaan käänteisessä järjestyksessä.
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoVista
2
Tiedostonimet näytetään Valitse linssi -ikkunassa.
Voit valita linssin napsauttamalla [Valitse linssi]painiketta.
3
Kun napsautat [Luo panoraamakuva]-painiketta,
näyttöön tulee Options-ikkuna.
Kun valitset Full 360° panorama -vaihtoehdon,
SOUMI
4
näyttöön tulee 360 asteen panoraamakuva.
77
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoVista
Kuvien tallentaminen
1
Voit tallentaa panoraamakuvan napsauttamalla
Stitched_Result-valikossa olevaa [Tiedosto]painiketta.
2
Voit tallentaa panoraamakuvan JPG- tai BMPtiedostomuodossa napsauttamalla [Tallenna
nimellä..]-painiketta.
Save
Cancel
3
Voit lähettää kuvan määrittämääsi palvelimeen ja
luovuttaa sen yhteiskäyttöön napsauttamalla
[Julkaise panoraamakuva]-painiketta.
78
MUOKKAUSOHJELMAN KÄYTTÄMINEN
MGI PhotoVista
4
Jos napsautat [Lataa kuva<t]-painiketta, kuvat
5
Voit tulostaa napsauttamalla [Tulosta
lähetetään www.GatherRound.com-palveluun.
panoraamakuva]-painiketta.
Lisätietoja on ohjeessa: [Ohje
SOUMI
Lisätietoja
Pikaohje].
79
KAMERAN OHJAIMEN ASENTAMINEN MAC-TIETOKONEESEEN
Kameran ohjaimen asentaminen Mac-tietokoneeseen
1
Aseta CD-ROM-levy asemaansa.
Napsauta SAMSUNG USB -ohjaimen asennusohjelman
kuvaketta, joka on Digimax 130 -kansiossa. Kameran
ohjaimen asentaminen Mac-tietokoneeseen käynnistyy.
2
Valitse, minne ohjelma asennetaan, ja napsauta [Asenna]-
3
Asennus keskeytyy, jos napsautat [Peruuta]-painiketta.
4
Asennus onnistui.
painiketta.
Asennus jatkuu, kun napsautat [Jatka]-painiketta.
Voit suorittaa lisäasennuksen napsauttamalla [Jatka]painiketta. Voit käynnistää tietokoneenuudelleen
napsauttamalla [Käynnistä uudelleen]-painiketta.
5
Kun tietokone on käynnistetty uudelleen, työpöydälle tulee
automaattisesti uusi kuvake, kun yhdistät kameran Mactietokoneeseen.
80
KAMERAN OHJAIMEN ASENTAMINEN MAC-TIETOKONEESEEN
Huomautus
Muista käynnistää tietokone uudelleen asentamisen jälkeen.
Älä irrota USB-kaapelia äläkä sammuta virtaa, kun kuvaa siirretään tai avataan.
Muutoin voi aiheutua järjestelmävirhe.
Kuvaa ei voi siirtää Mac-tietokoneesta kameraan. Siirrettävässä levyasemassa
olevaa kuvaa ei voi poistaa.
SOUMI
81
ˇ
ˇ
ª
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
ª›
„
”
?@K?f?@g
?@@@@?eJ@L?f
?@f?W.R/Xf
?@@@@@6KO.Y?V/K?e
?@e@?@@@Ue?S@@e
?@L?3X@?I4@@@0M?e
?@)XN@@?he
?@V/T@@?@@@?@@@?e
?@LN@Y@?@?@?@?@?e
?@)T@X@?@@@?@@@?e
?@V@R@@?he
?@W@T@@??@e?@f
?@@R@Y@?J@L?J@L?e
?@@@@@@W.R/T.R/Xe
?@M??I40Y?V+Y?V/e
ª
˝
@?e/X?@?W.?e
@?eV)X@W&Y?e
@??@@@@@@@@@e
@??@g?@e
?@@@@@@@?@@@@@?@e
?@@XI@?@e?@?@e
J@@)X??@e?@f
7Y@V1??@@@@@f
?J5?@?@?he
?7H?@?@?@@@@@@@?e
?@e@?e@??@e@?e
@?e@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@?e@Me?I@?e
/Xf?@g
N1fJ5g
[email protected]
@@@@@@@@@@@@@?e
@?e@?g
@?e@?g
/Xe@?e@?e@?e
N1e@?e@??J5?e
?3L?@?e@??7H?e
?N1?@?e@?J5f
@?@?e@?.Yf
@?e@?g
@?e@?g
?@@@@@@@@@@@@@@@e
@?e@?h
@??J5?h
?J5??7Y?h
?7H?J@@@@@@@@@e
J@?W.Me?@eW5e
?W&@?.Y?e?@?W.Ye
?.Y@e?W.??@?*U?e
[email protected]??@?N1?e
?@?@0Ye?@e@?e
?@g?@g
?@fW2@@g
?@e7<h
@??@e@?e@?/Xe
?J5??3=?e?C5?N1e
?.Y??V4@@@@0Y??@e
ª
?O@Kh
?@@@@@@@@@f
@?e?@L?e
?@@@@@@@@@@@@?e
@?e?@H?e
@@@@@@@@f
@?h
@@@@@@@@@@f
@?h
?@@@@@@@@@@@@?e
?@e@?e?@H?e
?@@@@@@@@@f
?@e@?e?@f
?@@@@@@@@@L?e
?@@@@@@@@@@@@?e
@??@h
@?J5h
?J5?7Yh
?7HJ@@@@@@@@e
[email protected]?e@?W5e
?W&@([email protected]
?.Y@H?W.e@@U?e
?@?O.Ye@V1?e
?@@0Y?e@?@?e
?@g@?f
?3L??W2@@?f
?N1??7<?g
@?@??@e?@6Xe
?J5?3=fC(R1e
?.Y?V4@@@@0Y?@e
?@h
?@h
?@@@@@@@@@@@@@e
?W@@@Xg
W.Y@V/X?f
?W&H?@?V/Xf
O&@??@eV)K?e
?@0Y@@@@@@@@@@e
@?f?@f
@@@@@@@@f
@?f?@f
@?f?@f
@@@@@@@@f
?@@@@@@@@@@@@@e
O@K?g
?@@@@@@@@@@@@@e
?@M?@?e?@eW5e
?C5?W.?3=O&He
?@@@YO&Y?V@@5?e
?@@@@@@@@@H?e
?@e@?e?@f
?@@@@@@@@@f
?@?@X??W@@f
?@@@)KO.Y@f
?@eS@@U?@f
?@?O&0R/X@f
?@@@Y??V@@f
?@@@@@@@@@f
?@M?fI@f
ª
ª
?@@@@@e@@@@@?e
?@e?@e@?e@?e
?@@@@@e@@@@@?e
?@e?@e@?e@?e
?@@@@@e@@@@@?e
?@he@?e
?@e@?@@@6X?@?e
?@?J@?e?S)X@?e
?@?@@@@@@@R'@?e
?@?N@?e?@?N@?e
?@e3@@@@5?J@?e
?@eS(M?@YO&@?e
?@?@0Ye@@@@@?e
?@hI4@?e
ª
ª
@?e@?h
@??J5?h
?J5??7Y?h
?7H?J@@@@@@@@@e
J@?W.Me?@eW5e
?W&@?.Y?e?@?W.Ye
?.Y@e?W.??@?*U?e
[email protected]??@?N1?e
?@?@0Ye?@e@?e
?@g?@g
?@fW2@@g
?@e7<h
@??@e@?e@?/Xe
?J5??3=?e?C5?N1e
?.Y??V4@@@@0Y??@e
/Xf?@g
N1fJ5g
[email protected]
@@@@@@@@@@@@@?e
@?e@?g
@?e@?g
/Xe@?e@?e@?e
N1e@?e@??J5?e
?3L?@?e@??7H?e
?N1?@?e@?J5f
@?@?e@?.Yf
@?e@?g
@?e@?g
?@@@@@@@@@@@@@@@e
?O@Kg?@f
@@@@@@f?@f
@?eO2@@@@@@e
?@@@@@@@0Me?@f
@?f/X?@f
@@@@@@eV/?@f
@?g?@f
?@@@@@@@@@@@@5f
@?g@Hf
@@@@@@@@@?f
@?g@?f
@@@@@@@@@@@@@?e
@?f@?f@?e
@?f@?e@@@?e
@?h
?O@Kg?@f
@@@@@@f?@f
@?eO2@@@@@@e
?@@@@@@@0Me?@f
@?f/X?@f
@@@@@@eV/?@f
@?g?@f
?@@@@@@@@@@@@5f
@?g@Hf
@@@@@@@@@?f
@?g@?f
@@@@@@@@@@@@@?e
@?f@?f@?e
@?f@?e@@@?e
@?h
@?e@?h
@??J5?h
?J5??7Y?h
?7H?J@@@@@@@@@e
J@?W.Me?@eW5e
?W&@?.Y?e?@?W.Ye
?.Y@e?W.??@?*U?e
[email protected]??@?N1?e
?@?@0Ye?@e@?e
?@g?@g
?@fW2@@g
?@e7<h
@??@e@?e@?/Xe
?J5??3=?e?C5?N1e
?.Y??V4@@@@0Y??@e
ª
ˇ
ˇ
ª
ˇ
ˇ
ˇ
¸›
ˇ
¢
ˇ
æ
ˇ
æ
ˇ
?@gO2@@@?e
?@e?@@@@@g
?@g?@g
?@g?@g
?@@@@6K?e?@g
?@?I4@@@@@@@@@e
?@g?@g
?@e?@@@?@?@@?e
?@@@?@e?@?N@?e
?@@@e?@e?@?J@?e
?@e?@@@?@?@@?e
?@e?@e?@?N@?e
?@e?@e?@e@?e
?@e?@@@@@@@@?e
?@@@e?@M?e?I@?e
?@gO2@@@?e
?@e?@@@@@g
?@g?@g
?@g?@g
?@@@@6K?e?@g
?@?I4@@@@@@@@@e
?@g?@g
?@e?@@@?@?@@?e
?@@@?@e?@?N@?e
?@@@e?@e?@?J@?e
?@e?@@@?@?@@?e
?@e?@e?@?N@?e
?@e?@e?@e@?e
?@e?@@@@@@@@?e
?@@@e?@M?e?I@?e
@@@@@@@@@@@@@?e
@?h
@?h
?@@@@@@@@@@@f
@?h
@?h
?@@@@@@@@@@@@@@@e
?@he
?@he
J5he
7Hf/Xf
?J5?fV)X?e
O&Y??O2@@@1?e
@@@@@@@0M??I@?e
ˇ
/Xf?@g
N1fJ5g
[email protected]
@@@@@@@@@@@@@?e
@?e@?g
@?e@?g
/Xe@?e@?e@?e
N1e@?e@??J5?e
?3L?@?e@??7H?e
?N1?@?e@?J5f
@?@?e@?.Yf
@?e@?g
@?e@?g
?@@@@@@@@@@@@@@@e
@@@@@@@@@@@@@?e
@?h
@?h
?@@@@@@@@@@@f
@?h
@?h
?@@@@@@@@@@@@@@@e
?@he
?@he
J5he
7Hf/Xf
?J5?fV)X?e
O&Y??O2@@@1?e
@@@@@@@0M??I@?e
?@hg
?@e@@@@?@@@@?e
?@e@??@?@e@?e
?@e@@@@?@@@@?e
?@@@@@@??@?@e@?e
?@e@@@@?@@@@?e
?@e@?W@f@?e
?@e@W&@@@(?@?e
?@@@@(Y@W(Y?@?e
?@@@e@Y:@@Ue@?e
?@e@@@YV@@@@?e
?@e@?@@@@e@?e
?@e@?@??@e@?e
?@e@?@@@@?J@?e
?@@@e@?f?@@?e
Ł
Ł
?@gO2@@@?e
?@e?@@@@@g
?@g?@g
?@g?@g
?@@@@6K?e?@g
?@?I4@@@@@@@@@e
?@g?@g
?@e?@@@?@?@@?e
?@@@?@e?@?N@?e
?@@@e?@e?@?J@?e
?@e?@@@?@?@@?e
?@e?@e?@?N@?e
?@e?@e?@e@?e
?@e?@@@@@@@@?e
?@@@e?@M?e?I@?e
/Xf?@g
N1fJ5g
[email protected]
@@@@@@@@@@@@@?e
@?e@?g
@?e@?g
/Xe@?e@?e@?e
N1e@?e@??J5?e
?3L?@?e@??7H?e
?N1?@?e@?J5f
@?@?e@?.Yf
@?e@?g
@?e@?g
?@@@@@@@@@@@@@@@e
ª
?O@Kh
?@@@@@@@@@@@@@@@e
?@M?W(M?e@?eW5e
?O.Y?W.?3=?O&He
?@@@Y?O&Y?V@@@5?e
?@@@@@@@@@@@H?e
?@e?@f?@f
?@@@@@@@@@@@f
?@?W@XeW(Y@f
?@?@@)KO.Y?@f
?@e?S@@U??@f
?@eO&0R/X?@f
?@W2@YeV)X@f
?@@@@@@@@@@@f
?@M?gI@f
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
?O@Kh
?@@@@@@@@@@@@@@@e
?@M?W(M?e@?eW5e
?O.Y?W.?3=?O&He
?@@@Y?O&Y?V@@@5?e
?@@@@@@@@@@@H?e
?@e?@f?@f
?@@@@@@@@@@@f
?@?W@XeW(Y@f
?@?@@)KO.Y?@f
?@e?S@@U??@f
?@eO&0R/X?@f
?@W2@YeV)X@f
?@@@@@@@@@@@f
?@M?gI@f
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
„
?@gO2@@@?e
?@e?@@@@@g
?@g?@g
?@g?@g
?@@@@6K?e?@g
?@?I4@@@@@@@@@e
?@g?@g
?@e?@@@?@?@@?e
?@@@?@e?@?N@?e
?@@@e?@e?@?J@?e
?@e?@@@?@?@@?e
?@e?@e?@?N@?e
?@e?@e?@e@?e
?@e?@@@@@@@@?e
?@@@e?@M?e?I@?e
@?f?@g
@?e/X?@?W.?e
@?eV)X@W&Y?e
@?O2@@@@@@@@e
@@@@@@g?@e
@?I@?@@@@@?@e
@?e?@e?@f
@?e?@@@@@f
@@@6K?h
?@@@@??B@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@@@?e@Me?I@?e
ª
?@h?@gO2@@@?e
@@@@eJ@L??@@@e
?@e?@@@@@g
@??@?W.R/X?@?@e
?@g?@g
@[email protected]?V/X@?@e
?@g?@g
@??@(Y?@?V'@?@e
?@@@@6K?e?@g
@@@@H?J@L?N@?@e
?@?I4@@@@@@@@@e
@??@?W.R/X?@?@e
?@g?@g
@[email protected]?V/X@?@e
?@e?@@@?@?@@?e
@??@@Ue?S@@?@e
?@@@?@e?@?N@?e
@@@@V@@@@@Y@?@e
?@@@e?@e?@?J@?e
@??@?@e?@?@W5e
?@e?@@@?@?@@?e
@??@?@e?@?@(Ye
@??@?@e?@?@H?e?@e?@e?@?N@?e
?@e?@e?@e@?e
?J5?J@?@@@@@?@f
?@e?@@@@@@@@?e
?.Y?@@?@M?I@?@f
?@@@e?@M?e?I@?e
?O@Kh
?@@@@@@@@@@@@@@@e
?@M?W(M?e@?eW5e
?O.Y?W.?3=?O&He
?@@@Y?O&Y?V@@@5?e
?@@@@@@@@@@@H?e
?@e?@f?@f
?@@@@@@@@@@@f
?@?W@XeW(Y@f
?@?@@)KO.Y?@f
?@e?S@@U??@f
?@eO&0R/X?@f
?@W2@YeV)X@f
?@@@@@@@@@@@f
?@M?gI@f
@?f?@g
@?e/X?@?W.?e
@?eV)X@W&Y?e
@?O2@@@@@@@@e
@@@@@@g?@e
@?I@?@@@@@?@e
@?e?@e?@f
@?e?@@@@@f
@@@6K?h
?@@@@??B@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@@@?e@Me?I@?e
@?f?@g
@?e/X?@?W.?e
@?eV)X@W&Y?e
@?O2@@@@@@@@e
@@@@@@g?@e
@?I@?@@@@@?@e
@?e?@e?@f
@?e?@@@@@f
@@@6K?h
?@@@@??B@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@@@?e@Me?I@?e
˛
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
æ
@?g
@@@@e?J5?g
[email protected]?g
?@?W&Ye?O)Xe
@@@@?&@@@@@@@1e
@?g@?eW5e
@?e?@@@@@@@@He
?J@?e?@e@?e@?e
?7@@@@?@e@?e@?e
?@M??@?@e@?e@?e
?@?@@@@@@@@?e
?@f@?g
?@f@??O)Xe
C@=?e@@@@@1e
@@0R4@@@0MeI@e
ª
?O2@@@@?e
?O@Kh
?@@@@@@(M?g
?@@@@@@@@@@@@@@@e
J(M??I'Ue?/X?e
?I4@@X?W@@0Mf
?W&UfV)K??V/Xe
S@@@U?g
?.R'@@@@@@@@@?V/e
?O2@@Y?V@@6Kf
?N@?g@?f
@@@@@@@@@@@@@@e
@?g@Lf@??@e?@h
@??@e?@h
@@@@@@@@@1f
@?g?@f
@?J@@@@@@@@@@?e
?J@?g?@L?e
?7@@@@@@@@@@[email protected]?@h
@(Y?e?@h
J(M?h@?e
@H?@@@@@@@@@@?e
?W.Yhe@?e
?J5?f?@h
?.Y?@?@?@?@??C5?e
?7H?f?@h
@?@?@?@?@0Y?e
?@?@@@@@@@@@@@@@e
@@@@@@@@@@@?e
@?h@?e
@?h@?e
@?h@?e
@@@@@@@@@@@?e
@Mg?I@?e
?O@Kh
?@@@@@@@@@@@@?e
@?f@?e
?J5?f@?e
W.Y?f@?e
?O.Yf?J5?e
?O20Y?fO.Y?e
?@@0M?f@@0Yf
1
2
3
/Xf?@g
N1fJ5g
[email protected]
@@@@@@@@@@@@@?e
@?e@?g
@?e@?g
/Xe@?e@?e@?e
N1e@?e@??J5?e
?3L?@?e@??7H?e
?N1?@?e@?J5f
@?@?e@?.Yf
@?e@?g
@?e@?g
?@@@@@@@@@@@@@@@e
@?hf
?J@Le?@@@@@f
W.R/X?fW5f
?W.Y?V/Ke?O&Yf
?*U?eS@@@@@@@@@e
?V4@@@0Me?@g
@?f?@g
?@@@@@@@e?@g
@?e?@@@g
@?@?@?he
@?@?@?@@@@@@@?e
@?@?@?@?@?@?@?e
@?@?e@?@?@?@?e
@@@@@?@?@?@Le
?@@@0MI4@@@@@@@@e
ˇ
@?hf
?J@Le?@@@@@f
W.R/X?fW5f
?W.Y?V/Ke?O&Yf
?*U?eS@@@@@@@@@e
?V4@@@0Me?@g
@?f?@g
?@@@@@@@e?@g
@?e?@@@g
@?@?@?he
@?@?@?@@@@@@@?e
@?@?@?@?@?@?@?e
@?@?e@?@?@?@?e
@@@@@?@?@?@Le
?@@@0MI4@@@@@@@@e
ˇ
ª
ˇ
ˇ
ˇ
ˇ
ˇ
?O@Kh
?@@@@@@@@@@@@@@@e
?I4@@X?W@@0Mf
S@@@U?g
?O2@@Y?V@@6Kf
@@@@@@@@@@@@@@e
@??@e?@h
@??@e?@h
@?J@@@@@@@@@@?e
@W.Me?@h
@(Y?e?@h
@H?@@@@@@@@@@?e
?J5?f?@h
?7H?f?@h
?@?@@@@@@@@@@@@@e
ˇ
1
„
@?f?@g
@?e/X?@?W.?e
@?eV)X@W&Y?e
@?O2@@@@@@@@e
@@@@@@g?@e
@?I@?@@@@@?@e
@?e?@e?@f
@?e?@@@@@f
@@@6K?h
?@@@@??B@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@@@?e@Me?I@?e
2
3
1
2
@?f?@g
@?e/X?@?W.?e
@?eV)X@W&Y?e
@?O2@@@@@@@@e
@@@@@@g?@e
@?I@?@@@@@?@e
@?e?@e?@f
@?e?@@@@@f
@@@6K?h
?@@@@??B@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@@@?e@Me?I@?e
@?f?@g
@?e/X?@?W.?e
@?eV)X@W&Y?e
@?O2@@@@@@@@e
@@@@@@g?@e
@?I@?@@@@@?@e
@?e?@e?@f
@?e?@@@@@f
@@@6K?h
?@@@@??B@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@@@?e@Me?I@?e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
„
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
3
ª
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
@?e/X?@?W.?e
@?eV)X@W&Y?e
@??@@@@@@@@@e
@??@g?@e
?@@@@@@@?@@@@@?@e
?@@XI@?@e?@?@e
J@@)X??@e?@f
7Y@V1??@@@@@f
?J5?@?@?he
?7H?@?@?@@@@@@@?e
?@e@?e@??@e@?e
@?e@@@@@@@?e
@?e@??@e@?e
@?e@@@@@@@?e
@?e@Me?I@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
?O@Kh
?@@@@@@@@@f
@?e?@L?e
?@@@@@@@@@@@@?e
@?e?@H?e
@@@@@@@@f
@?h
@@@@@@@@@@f
@?h
?@@@@@@@@@@@@?e
?@e@?e?@H?e
?@@@@@@@@@f
?@e@?e?@f
?@@@@@@@@@L?e
?@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
?O@Kh
?@@@@@@@@@f
@?e?@L?e
?@@@@@@@@@@@@?e
@?e?@H?e
@@@@@@@@f
@?h
@@@@@@@@@@f
@?h
?@@@@@@@@@@@@?e
?@e@?e?@H?e
?@@@@@@@@@f
?@e@?e?@f
?@@@@@@@@@L?e
?@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
ª
ˇ
˝
˝
ˇ
ˇ
??
?
?@g??
@@@@eJ5g?
?@e7Hg?
?@?J@?eO)X??
@@@@?@@@@@@@1??
@?f?@e?W5??
@?e?@@@@@@@H??
?J@?e?@?@e?@e?
?7@@@@?@?@e?@e?
?@M??@?@?@e?@e?
?@?@@@@@@@e?
?@e?@g?
?@e?@eO)X??
C@=??@@@@@1??
@@0R4@@0M??I@??
?
Ł
ˇ
ª
ˇ
??
?
?O2@@@@@f??
?@@@@@@@(Mh?
J@(M?I'@e?'6Xf?
?W&@Y?eV@)K?S@)X?e?
?&@@@@@@@@@@@@R4)?e?
@@g@@g?
@@g@@L?f?
@@@@@@@@@@1?f?
@@g?@@?f?
?J@@g?@@Lf?
?7@@@@@@@@@@@1f?
J@(Mh@@f?
?W&@U?h@@f?
?&0R@@@@@@@6K?@5f?
@@@@@@@@@@0Yf??
ˇ
1
2
3
4
5
6
7
8
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
„
ˇ
ˇ
1
2
ª
1
øø
Æ
2
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
ˇ”
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
3
4
5
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
ª
6
7
Æ
ˇ
ı
??
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
???
?W.?e??
@@@@@@6KO.Y?e?
@?fI40YW.e?
@@@@@@e?W.Ye?
?J@?gO.YW.??
?@@@@@@@@@0YW.Y??
W(M?f?O.Ye?
?W&YeO)T2@0Y?e?
?&@@@@@@0Mg?
?@e?O2@6Xe?
?@@@@@@@@(M?I/X??
?W@@@T(YW.?V/??
O.Y@V'UO.Yf?
?@0Y?@?N@@Y?O)X??
?@e@@@@@@)??
?
?
?
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
??
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
ˇ
??
??
/Xf@?f?
N1e?J5?f?
?@e?.Y?f??
@@@@@@@@@@@@e?
@??@g?
@??@g?
/Xe@??@e?@e?
N1e@??@eJ5e?
?3L?@??@e7He?
?N1?@??@?J5?e?
@?@??@?.Y?e?
@??@g?
@??@g?
?@@@@@@@@@@@@@@??
?
??
??
?@e?@?)X??@e?
?@eJ@@@1?J5e?
?@?O&Y@?@?7He?
?@@@@?@?@?@W@??
?@?@(?'@@@@?3@5??
?@?@H?S@@?@?S@U??
?@?@?W&Y@?@W&R1??
?@?@?&@@@@@@@@@??
J@L?e?@g?
7R/T2@@@@@@@@??
@?N@<?@@@Xf?
?J5??@?J@@V/X?e?
?7H?eO.Y@?V/Ke?
?@e?@0Y?@eV4@??
?@g?@g??
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
ˇ
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
Ł
ˇ
@?f@?g
@?f@?g
?J@@@@?J@?g
W&U?W5?7@@@@@?e
?W.R/T.YJ(M?e@?e
?.Y?S(YW&Uf@?e
?W&U?.R@@@@?@?e
O.R)K??@e@?@?e
?@0YJ@@@@@e@?@?e
?W&U?W@@e@?@?e
O.R/T.Y@@@@?@?e
?@0Y?S(Y?@MI@?@?e
O.Y?g@?e
O20Yg?C5?e
?@0Mg?@@0Y?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
ª
@?hf@@@@e?J5?g
@?g
?J5??@@@@@@@f
?7H??@f?@f
[email protected]?g
J5?@?@f?@f@@@@?&@@@@@@@1e
?@?W&Ye?O)Xe
?W.YJ5?@@@@@@@f
?.Y?7H?@f?@f
@?g@?eW5e
?J5??@f?@f
@?e?@@@@@@@@He
?7H??@@@@@@@f
?J@?e?@e@?e@?e
J@e?@e@?g
?7@@@@?@e@?e@?e
?W&@e?@e3L?W.?e
?@M??@?@e@?e@?e
?.Y@e?@eN)T.Y?e
?@?@@@@@@@@?e
?@e?@e?3@Hf
?@e?@e?V'Lf ?@f@?g
?@f@??O)Xe
?@eJ@W2@?V/K?e
C@=?e@@@@@1e
?@e@@0Me?V4@e
@@0R4@@@0MeI@e
øø
/Xf?@g
N1fJ5g
[email protected]
@@@@@@@@@@@@@?e
@?e@?g
@?e@?g
/Xe@?e@?e@?e
N1e@?e@??J5?e
?3L?@?e@??7H?e
?N1?@?e@?J5f
@?@?e@?.Yf
@?e@?g
@?e@?g
?@@@@@@@@@@@@@@@e
@@hg
?J@@L?@@@@@@@?f
W&@@)XN@@??@@?f
?W&(MI')X@@??@@?f
?*@YeV@@@@??@@?f
?V4@@@@0Y@@??@@?f
@@e?@@??@@Lf
@@W2@@@@@@@@f
?@@@@@@@@@e@@g
@@e@@e@@g
@@@@@@@@e@@g
@@@@@@@@e@@g
@@@@e@@e@@g
@@@@@@e@@g
?@@@@0?4@@@@@@@@f
?
??
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
??
??
@?@??@@@@@e??
?J5?3L?@e?@e?
?7H?N1?@e?@e?
J5?@?3X@e?@e?
?W.YJ@LN@@e?@e?
?.Y?7R/T@@e?@e?
?J5?V'U@e?@e?
W&Y??V@@e?@e?
?W&@@@@@@@e?@e?
?.Y@e?@?@e?@e?
?@e?@?@?@@@e?
?@e?@?@g?
?@@@@@?@g?
?@M?I@?@g??
?
??
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@???
??
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
?
?
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
?
?
?
?
@@@@@@@@@@@@e??
@?e?@@?e?@e?
@?e?@@?e?@e?
@@@@@@@?e?@e?
@?e?@@?e?@e?
@?e?@@?e?@e?
@@@@@@@?e?@e?
@?f@?e?@e?
@?f@?e?@e?
@??/X?@?e?@e?
@??V)X@?@@@@e?
?J@@@@@@@?g?
?@0MeI'@?g?
?V'?g??
??
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
@@hg
?J@@L?@@@@@@@?f
W&@@)XN@@??@@?f
?W&(MI')X@@??@@?f
?*@YeV@@@@??@@?f
?V4@@@@0Y@@??@@?f
@@e?@@??@@Lf
@@W2@@@@@@@@f
?@@@@@@@@@e@@g
@@e@@e@@g
@@@@@@@@e@@g
@@@@@@@@e@@g
@@@@e@@e@@g
@@@@@@e@@g
?@@@@0?4@@@@@@@@f
??
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
?
??
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
??
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
@@hg
?J@@L?@@@@@@@?f
W&@@)XN@@??@@?f
?W&(MI')X@@??@@?f
?*@YeV@@@@??@@?f
?V4@@@@0Y@@??@@?f
@@e?@@??@@Lf
@@W2@@@@@@@@f
?@@@@@@@@@e@@g
@@e@@e@@g
@@@@@@@@e@@g
@@@@@@@@e@@g
@@@@e@@e@@g
@@@@@@e@@g
?@@@@0?4@@@@@@@@f
?
??
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
??
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
@@hg
?J@@L?@@@@@@@?f
W&@@)XN@@??@@?f
?W&(MI')X@@??@@?f
?*@YeV@@@@??@@?f
?V4@@@@0Y@@??@@?f
@@e?@@??@@Lf
@@W2@@@@@@@@f
?@@@@@@@@@e@@g
@@e@@e@@g
@@@@@@@@e@@g
@@@@@@@@e@@g
@@@@e@@e@@g
@@@@@@e@@g
?@@@@0?4@@@@@@@@f
O26Khe
?@@@@@@@@@@?g
?@@??@@?g
?@@@@@@@@@@@@@@?f
?@@??@@?g
@@@@@@@@@?g
?@@?he
@@@@@@@@@@@@g
?@@?he
?@@@@@@@@@@@@@@?f
?@@??@@??@@?g
?@@@@@@@@@@?g
?@@??@@??@@?g
?@@@@@@@@@@?g
?@@@@@@@@@@@@@@?f
@@hg
?J@@L?@@@@@@@?f
W&@@)XN@@??@@?f
?W&(MI')X@@??@@?f
?*@YeV@@@@??@@?f
?V4@@@@0Y@@??@@?f
@@e?@@??@@Lf
@@W2@@@@@@@@f
?@@@@@@@@@e@@g
@@e@@e@@g
@@@@@@@@e@@g
@@@@@@@@e@@g
@@@@e@@e@@g
@@@@@@e@@g
?@@@@0?4@@@@@@@@f
??
?
O@K?g??
?@@@@@@@@@f?
?@e?@f?
?@@@@@@@@@@@@@e?
?@e?@f?
@@@@@@@@f?
?@h?
@@@@@@@@@@@?e?
?@h?
?@@@@@@@@@@@@@e?
?@e?@e?@f?
?@@@@@@@@@f?
?@e?@e?@f?
?@@@@@@@@@f?
?@@@@@@@@@@@@@e?
?
??
?
O@K?g??
?@@@@@@@@@f?
?@e?@f?
?@@@@@@@@@@@@@e?
?@e?@f?
@@@@@@@@f?
?@h?
@@@@@@@@@@@?e?
?@h?
?@@@@@@@@@@@@@e?
?@e?@e?@f?
?@@@@@@@@@f?
?@e?@e?@f?
?@@@@@@@@@f?
?@@@@@@@@@@@@@e?
?
ˇ”
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
ˇ
?
??
@@hg??
?J@@L??@@@@@@@f?
W&@@)X?N@@e@@f?
?W&(MI')X?@@e@@f?
?*@YeV@(?@@e@@f?
?V4@@@@0Y?@@e@@f?
@@f@@e@@L?e?
@@W2@@@@@@@@@?e?
?@@@@@@@@@@??@@?f?
@@e?@@??@@?f?
@@@@@@?@@??@@?f?
@@@@@@?@@??@@?f?
@@@@e?@@??@@?f?
@@@6X@@??@@?f?
?@@@@0?4@@@@@@@@@?e?
?
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
?O2@@??@g
@@@0M?eJ@g
@?g7@@@@@e
@@@@@@6T@Xe@He
@?f@(R1?J5?e
@?f@H?3T.Y?e
@@@@@@@??S@Uf
@?gO.R/K?e
?J5?f?@0Y?V4@e
?7H?hg
?@?@@@@@@@@@@@f
?@h?@f
?@h?@f
?@@@@@@@@@@@f
?@M?gI@f
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
?O2@@@@?e
?@@@@@@(M?g
J(M??I'Ue?/X?e
?W&UfV)K??V/Xe
?.R'@@@@@@@@@?V/e
?N@?g@?f
@?g@Lf
@@@@@@@@@1f
@?g?@f
?J@?g?@L?e
?7@@@@@@@@@@1?e
J(M?h@?e
?W.Yhe@?e
?.Y?@?@?@?@??C5?e
@?@?@?@?@0Y?e
??
?
@@hg??
?J@@L??@@@@@@@f?
W&@@)X?N@@e@@f?
?W&(MI')X?@@e@@f?
?*@YeV@(?@@e@@f?
?V4@@@@0Y?@@e@@f?
@@f@@e@@L?e?
@@W2@@@@@@@@@?e?
?@@@@@@@@@@??@@?f?
@@e?@@??@@?f?
@@@@@@?@@??@@?f?
@@@@@@?@@??@@?f?
@@@@e?@@??@@?f?
@@@6X@@??@@?f?
?@@@@0?4@@@@@@@@@?e?
?
?@hg
?@e?@@@@@@@@@e
?@e?@he
?@e?@?@@@@@@@e
?@@@@@@@f@?f
W@X??@f@?f
7@)X?@f@?f
?J@@V1?@e@@@@@?e
?7Y@?@?@f@?f
?@?@?@?@f@?f
?@?@e?@f@?f
?@e?@?@@@@@@@e
?@e?@he
?@e?@@@@@@@@@e
?@e?@M?h
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?g
@@@@e?J5?g
[email protected]?g
?@?W&Ye?O)Xe
@@@@?&@@@@@@@1e
@?g@?eW5e
@?e?@@@@@@@@He
?J@?e?@e@?e@?e
?7@@@@?@e@?e@?e
?@M??@?@e@?e@?e
?@?@@@@@@@@?e
?@f@?g
?@f@??O)Xe
C@=?e@@@@@1e
@@0R4@@@0MeI@e
?
??
@@hg??
?J@@L??@@@@@@@f?
W&@@)X?N@@e@@f?
?W&(MI')X?@@e@@f?
?*@YeV@(?@@e@@f?
?V4@@@@0Y?@@e@@f?
@@f@@e@@L?e?
@@W2@@@@@@@@@?e?
?@@@@@@@@@@??@@?f?
@@e?@@??@@?f?
@@@@@@?@@??@@?f?
@@@@@@?@@??@@?f?
@@@@e?@@??@@?f?
@@@6X@@??@@?f?
?@@@@0?4@@@@@@@@@?e?
?
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
?O@Kh
?@@@@@@@@@@@@@@@e
?@M?W(M?e@?eW5e
?O.Y?W.?3=?O&He
?@@@Y?O&Y?V@@@5?e
?@@@@@@@@@@@H?e
?@e?@f?@f
?@@@@@@@@@@@f
?@?W@XeW(Y@f
?@?@@)KO.Y?@f
?@e?S@@U??@f
?@eO&0R/X?@f
?@W2@YeV)X@f
?@@@@@@@@@@@f
?@M?gI@f
ª
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
ˇ
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
@?e@?h
@??J5?h
?J5??7Y?h
?7H?J@@@@@@@@@e
J@?W.Me?@eW5e
?W&@?.Y?e?@?W.Ye
?.Y@e?W.??@?*U?e
[email protected]??@?N1?e
?@?@0Ye?@e@?e
?@g?@g
?@fW2@@g
?@e7<h
@??@e@?e@?/Xe
?J5??3=?e?C5?N1e
?.Y??V4@@@@0Y??@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
?O2@@@@?e
?@@@@@@(M?g
J(M??I'Ue?/X?e
?W&UfV)K??V/Xe
?.R'@@@@@@@@@?V/e
?N@?g@?f
@?g@Lf
@@@@@@@@@1f
@?g?@f
?J@?g?@L?e
?7@@@@@@@@@@1?e
J(M?h@?e
?W.Yhe@?e
?.Y?@?@?@?@??C5?e
@?@?@?@?@0Y?e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?g
@@@@e?J5?g
[email protected]?g
?@?W&Ye?O)Xe
@@@@?&@@@@@@@1e
@?g@?eW5e
@?e?@@@@@@@@He
?J@?e?@e@?e@?e
?7@@@@?@e@?e@?e
?@M??@?@e@?e@?e
?@?@@@@@@@@?e
?@f@?g
?@f@??O)Xe
C@=?e@@@@@1e
@@0R4@@@0MeI@e
1
2
3
1
2
3
4
5
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
?O2@@@@?e
?@@@@@@(M?g
J(M??I'Ue?/X?e
?W&UfV)K??V/Xe
?.R'@@@@@@@@@?V/e
?N@?g@?f
@?g@Lf
@@@@@@@@@1f
@?g?@f
?J@?g?@L?e
?7@@@@@@@@@@1?e
J(M?h@?e
?W.Yhe@?e
?.Y?@?@?@?@??C5?e
@?@?@?@?@0Y?e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
?O2@@@@?e
?@@@@@@(M?g
J(M??I'Ue?/X?e
?W&UfV)K??V/Xe
?.R'@@@@@@@@@?V/e
?N@?g@?f
@?g@Lf
@@@@@@@@@1f
@?g?@f
?J@?g?@L?e
?7@@@@@@@@@@1?e
J(M?h@?e
?W.Yhe@?e
?.Y?@?@?@?@??C5?e
@?@?@?@?@0Y?e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
ª
ª
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
ˇ
„
?
??
@@hg??
?J@@L??@@@@@@@f?
W&@@)X?N@@e@@f?
?W&(MI')X?@@e@@f?
?*@YeV@(?@@e@@f?
?V4@@@@0Y?@@e@@f?
@@f@@e@@L?e?
@@W2@@@@@@@@@?e?
?@@@@@@@@@@??@@?f?
@@e?@@??@@?f?
@@@@@@?@@??@@?f?
@@@@@@?@@??@@?f?
@@@@e?@@??@@?f?
@@@6X@@??@@?f?
?@@@@0?4@@@@@@@@@?e?
?
??
?
@@hg??
?J@@L??@@@@@@@f?
W&@@)X?N@@e@@f?
?W&(MI')X?@@e@@f?
?*@YeV@(?@@e@@f?
?V4@@@@0Y?@@e@@f?
@@f@@e@@L?e?
@@W2@@@@@@@@@?e?
?@@@@@@@@@@??@@?f?
@@e?@@??@@?f?
@@@@@@?@@??@@?f?
@@@@@@?@@??@@?f?
@@@@e?@@??@@?f?
@@@6X@@??@@?f?
?@@@@0?4@@@@@@@@@?e?
?
ˇ
Æ
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
ˇ
ˇ
ˇ
„
„
`
Æ
ª
?@e?@?W-Xe@?e
?@eJ5?7@1?J5?e
?@?O&HJ@?@?7H?e
?@@@@W&@?@?@W@e
?@?@(?'@@@@@?3@5e
?@?@H?S@X@?@?S@Ue
?@?@?W&R@@?@W&R1e
?@?@?&@@@@@@@@@@e
J@L?f@?g
7R/T2@@@@@@@@@e
@?N@<?W@@@X?f
?J5??@?W.Y@V/Xf
?7H?eO.Y?@?V/K?e
?@e?@0Ye@??V4@e
?@h@?g
?@e?@?W-Xe@?e
?@eJ5?7@1?J5?e
?@?O&HJ@?@?7H?e
?@@@@W&@?@?@W@e
?@?@(?'@@@@@?3@5e
?@?@H?S@X@?@?S@Ue
?@?@?W&R@@?@W&R1e
?@?@?&@@@@@@@@@@e
J@L?f@?g
7R/T2@@@@@@@@@e
@?N@<?W@@@X?f
?J5??@?W.Y@V/Xf
?7H?eO.Y?@?V/K?e
?@e?@0Ye@??V4@e
?@h@?g
?@e?@?W-Xe@?e
?@eJ5?7@1?J5?e
?@?O&HJ@?@?7H?e
?@@@@W&@?@?@W@e
?@?@(?'@@@@@?3@5e
?@?@H?S@X@?@?S@Ue
?@?@?W&R@@?@W&R1e
?@?@?&@@@@@@@@@@e
J@L?f@?g
7R/T2@@@@@@@@@e
@?N@<?W@@@X?f
?J5??@?W.Y@V/Xf
?7H?eO.Y?@?V/K?e
?@e?@0Ye@??V4@e
?@h@?g
ª
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
?O2@@@@?e
?@@@@@@(M?g
J(M??I'Ue?/X?e
?W&UfV)K??V/Xe
?.R'@@@@@@@@@?V/e
?N@?g@?f
@?g@Lf
@@@@@@@@@1f
@?g?@f
?J@?g?@L?e
?7@@@@@@@@@@1?e
J(M?h@?e
?W.Yhe@?e
?.Y?@?@?@?@??C5?e
@?@?@?@?@0Y?e
?@e?@?W-Xe@?e
?@eJ5?7@1?J5?e
?@?O&HJ@?@?7H?e
?@@@@W&@?@?@W@e
?@?@(?'@@@@@?3@5e
?@?@H?S@X@?@?S@Ue
?@?@?W&R@@?@W&R1e
?@?@?&@@@@@@@@@@e
J@L?f@?g
7R/T2@@@@@@@@@e
@?N@<?W@@@X?f
?J5??@?W.Y@V/Xf
?7H?eO.Y?@?V/K?e
?@e?@0Ye@??V4@e
?@h@?g
?O2@@@@?e
?@@@@@@(M?g
J(M??I'Ue?/X?e
?W&UfV)K??V/Xe
?.R'@@@@@@@@@?V/e
?N@?g@?f
@?g@Lf
@@@@@@@@@1f
@?g?@f
?J@?g?@L?e
?7@@@@@@@@@@1?e
J(M?h@?e
?W.Yhe@?e
?.Y?@?@?@?@??C5?e
@?@?@?@?@0Y?e
@?g
@@@@e?J5?g
[email protected]?g
?@?W&Ye?O)Xe
@@@@?&@@@@@@@1e
@?g@?eW5e
@?e?@@@@@@@@He
?J@?e?@e@?e@?e
?7@@@@?@e@?e@?e
?@M??@?@e@?e@?e
?@?@@@@@@@@?e
?@f@?g
?@f@??O)Xe
C@=?e@@@@@1e
@@0R4@@@0MeI@e
?O2@@@@?e
?@@@@@@(M?g
J(M??I'Ue?/X?e
?W&UfV)K??V/Xe
?.R'@@@@@@@@@?V/e
?N@?g@?f
@?g@Lf
@@@@@@@@@1f
@?g?@f
?J@?g?@L?e
?7@@@@@@@@@@1?e
J(M?h@?e
?W.Yhe@?e
?.Y?@?@?@?@??C5?e
@?@?@?@?@0Y?e
ˇ
?O2@@@@?e
?@@@@@@(M?g
J(M??I'Ue?/X?e
?W&UfV)K??V/Xe
?.R'@@@@@@@@@?V/e
?N@?g@?f
@?g@Lf
@@@@@@@@@1f
@?g?@f
?J@?g?@L?e
?7@@@@@@@@@@1?e
J(M?h@?e
?W.Yhe@?e
?.Y?@?@?@?@??C5?e
@?@?@?@?@0Y?e
ˇ
?O2@@@@?e
?@@@@@@(M?g
J(M??I'Ue?/X?e
?W&UfV)K??V/Xe
?.R'@@@@@@@@@?V/e
?N@?g@?f
@?g@Lf
@@@@@@@@@1f
@?g?@f
?J@?g?@L?e
?7@@@@@@@@@@1?e
J(M?h@?e
?W.Yhe@?e
?.Y?@?@?@?@??C5?e
@?@?@?@?@0Y?e
?O@Kh
?@@@@@@@@@f
@?e?@L?e
?@@@@@@@@@@@@?e
@?e?@H?e
@@@@@@@@f
@?h
@@@@@@@@@@f
@?h
?@@@@@@@@@@@@?e
?@e@?e?@H?e
?@@@@@@@@@f
?@e@?e?@f
?@@@@@@@@@L?e
?@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
?O2@@@@?e
?@@@@@@(M?g
J(M??I'Ue?/X?e
?W&UfV)K??V/Xe
?.R'@@@@@@@@@?V/e
?N@?g@?f
@?g@Lf
@@@@@@@@@1f
@?g?@f
?J@?g?@L?e
?7@@@@@@@@@@1?e
J(M?h@?e
?W.Yhe@?e
?.Y?@?@?@?@??C5?e
@?@?@?@?@0Y?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
?
??
?O@Kg??
?@@@@@@@@@e?
@?e?@L??
?@@@@@@@@@@@@??
@?e?@H??
@@@@@@@@e?
@?g?
@@@@@@@@@@e?
@?g?
?@@@@@@@@@@@@??
?@e@?e?@H??
?@@@@@@@@@e?
?@e@?e?@e?
?@@@@@@@@@L??
?@@@@@@@@@@@@??
?
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
?
??
?O@Kg??
?@@@@@@@@@e?
@?e?@L??
?@@@@@@@@@@@@??
@?e?@H??
@@@@@@@@e?
@?g?
@@@@@@@@@@e?
@?g?
?@@@@@@@@@@@@??
?@e@?e?@H??
?@@@@@@@@@e?
?@e@?e?@e?
?@@@@@@@@@L??
?@@@@@@@@@@@@??
?
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
æ
??
?
O26Khe??
?@@@@@@@@@@@g?
?@@?e@@g?
?@@@@@@@@@@@@@@@f?
?@@?e@@g?
@@@@@@@@@@g?
?@@?he?
@@@@@@@@@@@@@?f?
?@@?he?
?@@@@@@@@@@@@@@@f?
?@@??@@?e@@g?
?@@@@@@@@@@@g?
?@@??@@?e@@g?
?@@@@@@@@@@@g?
?@@@@@@@@@@@@@@@f?
?
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
„
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
ª
O@K?h
?@@@@@@@@@@?f
?@f@?f
?@@@@@@@@@@@@@@?e
?@f@?f
@@@@@@@@@?f
?@he
@@@@@@@@@@@@f
?@he
?@@@@@@@@@@@@@@?e
?@e?@f@?f
?@@@@@@@@@@?f
?@e?@f@?f
?@@@@@@@@@@?f
?@@@@@@@@@@@@@@?e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
1
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
2
3
ˇ
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
?@e?@?W-Xe@?e
?@eJ5?7@1?J5?e
?@?O&HJ@?@?7H?e
?@@@@W&@?@?@W@e
?@?@(?'@@@@@?3@5e
?@?@H?S@X@?@?S@Ue
?@?@?W&R@@?@W&R1e
?@?@?&@@@@@@@@@@e
J@L?f@?g
7R/T2@@@@@@@@@e
@?N@<?W@@@X?f
?J5??@?W.Y@V/Xf
?7H?eO.Y?@?V/K?e
?@e?@0Ye@??V4@e
?@h@?g
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
1
2
3
4
5
6
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
7
8
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
ª
ˇ
1
2
3
4
5
6
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
7
8
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
æ
ˇ
1
2
3
4
5
6
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?fW.g
?J@Le?W&Yg
W.R/X??7@@@@@?e
?W.Y?V/X?@f@?e
?*U?eS,?@f@?e
?V4@@@0Y?@@@@@@?e
@?e?@h
?@@@@@@@?@@@@@@@e
@?e?@h
@?@?@??@@@@@@@e
@?@?@?gW@e
@?@?@?@?@?@?7@e
@?@??:5?@?@?3@e
@@@0Y?fS5e
?@@@0Mg@@0Ye
7
8
ª
• ˇ
ˇ
ˇ
1
2
3
4
5
6
??
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
?
??
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
?
??
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
7
8
??
?
@?he??
?J@Le@@@@@@e?
W.R/X?N@e?@e?
?W.Y?V/X?@e?@e?
?*U?eS,?@e?@e?
?V4@@@0Y?@e?@e?
@?e?@e?@L??
@?O2@@@@@@@??
?@@@@@@@@?e@?e?
@?e@?e@?e?
@?@?@?@?e@?e?
@?@?@?@?e@?e?
@?@?e@?e@?e?
@@6X@?e@?e?
?@@@0MI4@@@@@@@??
?
æ
ˇ
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
1
2
3
4
5
6
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
@?hf
?J@Le?@@@@@@?e
W.R/X??N@?e@?e
?W.Y?V/Xe@?e@?e
?*U?eS,e@?e@?e
?V4@@@0Ye@?e@?e
@?f@?e@Le
@?O2@@@@@@@@e
?@@@@@@0Y@e?@f
@?e?@e?@f
@?@?@??@e?@f
@?@?@??@e?@f
@?@?e?@e?@f
@@6K?@e?@f
?@@@0MI4@@@@@@@@e
ª
LCD
Enter
.
7
.
8 SLIDEˇ SHOWSLIDE SHOW,
: LCD
,
2
SLIDE SHOW
, Enter
,
.
CF CARD
MESSAGE
NO IMAGES
38
,
.
,
.
LCD
COPY TO CF CARD
PLAY MENU
CF CARD.
1
2
3
4
5
6
LCD BRIGHTNESS
SLIDE SHOW
COPY TO CF CARD
DPOF
.
.
,
LCD
.
YES
NO
COPY TO CF CARD.
MESSAGE
Enter
,
.
PLEASE WAIT
Enter
Enter,
NO
YES [
[
2]
.
1]
LCD
[
,
.
MESSAGE
.
Enter,
7
1]
.
ALL IMAGE COPIED
OK
.
[
CF CARD
,
‡ .
LCD
NO CARD
,
ˇ
YES
2]
Enter
MESSAGE
NO CARD
OK
Enter
CF CARD
ª
,
.
1-6.
39
LCD
DPOF(
ˇ
)
,ˇ
DPOF
CF CARD, NO CARD
.
LCD
CF CARD
.
DPOF
.
PRINT QUANTITY :
PRINT QUANTITY
PRINT SIZE
PRINT INDEX
PRINT ENABLE
(PRINT QUANTITY).
1.
PRINT SIZE :
.
PRINT STD.
PRINT INDEX :
.
PRINT ENABLE :
ˇ
DPOF
(PLAY)
,
PRINT ENABLE
, DPOF
DPOF QUANTITY.
40
1-9
ON.
DPOF.
.
.
DPOF
.
LCD
ˇ
(DATE/TIME, LANGUAGE, SOUND,
FORMAT MEDIA, VIDEO MODE, RESET TO DEFAULT).
DATE / TIME
.
ˇ
”
.
20
.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
01/01/2001 00:00 AM
LCD
/
/
.
,
PhotoSuite
.
ª
41
LCD
LANGUAGE
7
1
2
.
.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
,
LCD
3
4
.
LANGUAGE
Enter
,
.
LANGUAGE
LANGUAGE.
ENGLISH
.
ENGLISH.
5 ENGLISH
Português
(
)
Enter
æ
42
,
)
Deutsch
Français
6
(
,
.
.
Español
LCD
SOUND
ˇ
1
2
‡ .
.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
,
LCD
3
4
5
.
SOUND
.
ON
Enter,
SOUND
OFF
.
(ON, OFF).
ON.
ON
OFF
æ
Enter,
. SOUND
Enter,
,
. SOUND
ON.
.
.
ª
43
LCD
SETUP MENU
CF CARD
1
2
.
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
.
,
LCD
.
YES
3
4
5
FORMAT MEDIA
MESSAGE
Enter
,
FORMAT MEDIA.
ARE YOU SURE?
YES NO
(YES , NO).
NO.
CF CARD
,
YES
[ARE YOU SURE?]
6
NO
YES
Enter.
FORMAT MEDIA.
Enter.
,
Enter
PLEASE WAIT
[
.
NO
MESSAGE
FORMA MEDIA.
]
MESSAGE
.
FORMAT COMPLETE
OK
[
ˇ
CF CARD
CF CARD
44
CF CARD
.
.
„.
]
LCD
VIDEO MODE
(
), ˇ
TV
ˇ
,
LCD
LCD
37~40
1
2
3
4
5
6
NTSC
PAL.
.
.
.
.
.
SETUP MENU
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
,
LCD
.
VIDEO MODE.
Enter
,
VIDEO MODE
.
NTSC
PAL
(NTSC, PAL).
NTSC.
Enter
,
.
ª
.
45
LCD
RESET TO DEFAULT
.
1
2
.
SETUP MENU
,
LCD
3
4
5
DATE / TIME
LANGUAGE
SOUND
FORMAT MEDIA
VIDEO MODE
RESET TO DEFAULT
.
( / )
Enter,
YES
NO
RESET TO DEFAULT.
RESET TO DEFAULT
,
.
YES
(YES, NO).
Enter
,
Enter
RESET TO DEFAULT,
(SETUP)
.
.
ITEM( )
1280
White Balance
960
Auto
Auto
Quickview
ON
LCD Brightness
0
EV Compensation
Slide Show
SOUND
VIDEO
46
0.0
2
ON
NTSC
NO
LCD
.
(
)
CF CARD
CF CARD
1
2
3
4
5
6
7
CF CARD
,
.
,
.
.
DELETE MENU
,
LCD
.
DELETE CURRENT?
DELETE ALL?
DELETE CURRENT?
Enter
.
.
Enter
.
,
.
ª
47
LCD
1
2
3
4
5
.
DELETE MENU
LCD
(DELETE)
.
,
(DELETE)
"DELETE ALL?".
Enter
.
(YES, NO).
YES
.
Enter
NO
MESSAGE
,
ARE YOU SURE?
.
6
DELETE CURRENT?
DELETE ALL?
Enter,
.
YES
NO
.
MESSAGE
NO IMAGES
48
LCD
PC
USB
PC.
.
ˇ
PC
,
PC
.
PC
1.
2.
3.
PC
,
PC
.
.
USB
.
.
ª
49
.
.
.
.
.
.
.
.
.
.
`.
.
.
.
.
.
.
.
.
.
.
.
.
„.
.
„.
0.8m
.
,
.
.
/
.
.
/
.
.
.
LCD
Ł –.
50
.
.
.
.
LCD BRIGHTNESS
.
ˇ
Ł
.
1/3.2 CCD 1.3
f=5.5mm (35mm
F2.8 / F8.0
: 2X,
LCD
: 42.5mm)
: 2X, 4X
1.6
TFT LCD
Pan focusing
: 0.8m ~
Macro(
): 0.4m ~ 0.8m
ISO
White Balance
(8MB)
1/10 ~ 1/520 sec.
AE /
1.8 EV (0.3 EV
)
100, 200 (
)
/
(
,
,
,
)
/
/
/
0.8m ~ 2.0m
10 sec.
: 8MB
: Compact Flash card (Type I )
JPEG (DCF
), DPOF
: 1280 960
, : 640 480
:
:
16
33
1,
2,
24
66
1,
2,
48 2
134 4
/
(W H D)
/
: USB
: NTSC / PAL (
)
DC
: 6.0V
4 AA ˚ / Ni-MH
(
)
106 71 47mm / 4.2 2 . 8 1 . 9 in
190g / 6.7oz (
)
.
ª
(Windows 98/98SE/2000/ME, Mac OS 8.6
MGI PhotoSuite, PhotoVista
)
51
ª
ª
.
Windows
.
.
.
.
.
ª
Windows
ˇ
Microsoft
Macintosh, Mac
52
O/S(
).
.
Apple
.
ª
(2001
)
Windows
:
, MMX Pentium 133 MHz
.
: Windows 98/98SE/2000/ME
: Min. 32MB RAM
: USB
, CD-ROM
˝
80MB
„
16bit
800 by 600
(
24 bit
„,
)
Macintosh
: Power Mac G3
: Mac OS 8.6
: Min 32MB RAM
: USB
64MB
, CD-ROM
˝
ª
53
ˇ
ˇ
:
CD-ROM
PC
Windows :
Macintosh :
MGI PhotoSuite lll SE:
.
MGI PhotoVista:
ˇ
CD-ROM
.
55
ª .
80 .
61 .
360
ı
,
.
74
.
.
Internet
http://www.samsungcamera.com : English
http://www.zoomin.co.kr : Korean
,
camera.exe]. D:\
54
[Windows Explorer]
CD-ROM drive
CD-ROM
.
[D:\
PC
PC
PC,
1
,
.
.
(54 ).
[
2
[
3
[
WELCOME
>]
.
.
Digimax 130
>]
.
.
.
>]
4
.
,
.
ˇ
[OK]
[
],
.
.
ı.
ª
55
USB
`
PC
.
.
,
˛
[
.
],
,
.
.
1.
3.
.
,
[
...]
.
2.
4.
.
,
USB driver
,ˇ
56
D:\(CD-ROM)
English
,
.
MGI PhotoSuite lll SE
1
2
ı
MGI PhotoSuite lll SE
.
.
(
),
(
),
,
(
),
,
,
.
3
Welcome
>]
[
.
.
4
,
,
5
.
[Yes], Æ
[
],
.
.
.
:
:
.
ˇ
.
ª
57
MGI PhotoSuite lll SE
6
[
7
:
8
.
>]
MGI
MGI
:
:
.
ˇ
.
.
.
.
ˇ
58
.
.
MGI PhotoVista
1
Æ
2
,
[
,
Welcome
>]
,
.
Æ .
.
Æ.
ˇ
,
[Yes].
.
,
5
.
.
3
4
MGI PhotoVista
[
],
ˇ
PhotoVista
C:\Program Files\MGI\Photovista.
ˇ
PhotoVista
ˇ
.
.
,
[
..
ª
59
MGI PhotoVista
6
MGI PhotoVista
7
[
8
[
—
Æ.
>]
.
Æ .
.
..]
Æ.
*
.
ˇ
9
60
,
[
.
[
]
.
].
.
MGI PhotoSuite lll SE
Windows
.
MGI PhotoSuite lll SE,
SE], MGI PhotoSuite lll SE
[
MGI PhotoSuite lll SE
MGI PhotoSuite lll
.
ª
61
MGI PhotoSuite lll SE
Welcome
ª
.
.
ˇ
ˇ
.
ˇ
.
ˇ
.
.
62
MGI PhotoSuite lll SE
ª
.
Home
Welcom
.
ª
ª
Æ.
.
.
ˇ
ˇ
.
ˇ
.
ˇ
.
.
ª
Web
.
63
MGI PhotoSuite lll SE
:
.
1
,
[
]
Welcome
.
[
[
.
[
2
3
Welcome
.
64
].
].
,
]
MGI PhotoSuite lll SE
PC
:
1.
PC
2.
.
3.
USB
.
.
49
1
,
[
Welcome
]
.
]
[
]
.
[
2
.
[Look in :]
].
˝(:)
[
Æ.
ª
65
MGI PhotoSuite lll SE
3
[
4
Welcome
(:)]
.
[
].
.
Digimax 130
[
]
,
[
].
.
[
66
]
MGI PhotoSuite lll SE
.
,
1
[
[
].
2
[
].
3
Welcome
.
]
Welcome
.
[
]
,
ª
71
.
67
MGI PhotoSuite lll SE
.
[
]
&
,
,
.
.
.
.
68
MGI PhotoSuite lll SE
.
[
]
: Collage
Section
.
: Photo Layouts
.
:
,
,
:
,
,
,
.
( ,
:
,
).
.
.
ª
69
MGI PhotoSuite lll SE
.
[
]
.
:
,
[
Welcome
].
.
:
,
.
:
:
.
.
:
.
.
:
:
:
:
:
[
[
[
[
[
]
]
]
]
]
.
.
.
.
.
:
[
]
.
:
70
,
[
]
.
MGI PhotoSuite lll SE
.
1
,
Welcome
2
[
3
[
4
.
..]
.
..].
[OK].
.
ª
71
MGI PhotoSuite lll SE
1
.
[
]
.
.
.
Kodak PhotoNet
Kodak PhotoNet
.
GatherRoom.com
GatherRoom.com
.
.
.
2
72
[
],
Save Project
[
( )]
Æ.
.
MGI PhotoSuite lll SE
1
.
[
]
.
,
.
2
,
,
,
.
.
[
MGI PhotoSuite lll help]
.
ª
73
MGI PhotoVista
MGI Photovista
Windows
MGI Photovista,
74
,
360
.
.
[
MGI Photovista
MGI Photovista].
MGI PhotoVista
(
)
ª
75
MGI PhotoVista
.
1
[
]
.
.
.
76
MGI PhotoVista
2
.
[
]
3
[
4
360
.
]
360
.
.
.
ª
77
MGI PhotoVista
1
2
[
JPG
[
]
BMP
.
,
( )..].
Save
Cancel
3
78
[
]
.
MGI PhotoVista
4
5
[
]
www.GatherRound.com
[
]
,
.
[
Quick Start Tutorial]
.
ª
79
MAC
MAC
1
CD-ROM.
Digimax 130
SAMSUNG USB Driver installer,
Mac
.
2
3
4
[
[
],
[
]
[
]
80
.
.
.
[
5
].
.
]
.
,
Mac
.
MAC
.
USB
Mac
,
.
.
ª
81
SAMSUNG TECHWIN CO., LTD.
OPTICS & DIGITAL IMAGING DIVISION
145-3, SANGDAEWON 1-DONG, JUNGWON-GU,SUNGNAMCITY, KYUNGKI-DO, KOREA 462-121
TEL : (82) 31-740-8086,8088, 8090, 8092, 8099
FAX : (82) 31-740-8398, 8399
SAMSUNG FRANCE S.A.R.L.
BP 51 TOUR MAINE MONTPARNASSE 33,
AV .DU MAINE 75755,
PARIS CEDEX 15, FRANCE
TEL : (33) 1-4279-2282
FAX : (33) 1-4320-4510
SAMSUNG OPTO-ELECTRONICS AMERICA, INC.
HEADQUARTERS
40 SEAVIEW DRIVE, SECAUCUS, NJ07094
TEL : (1) 201-902-0347
FAX : (1) 201-902-9342
WESTERN REGIONAL OFFICE
18600 BROADWICK ST.,
RANCHO DOMINGUEZ, CA 90220
TEL : (1) 310-537-7000
FAX : (1) 310-537-1566
S.MARKET COM.IMP.EXP.LTDA
Av.zaki narchi 1392. v. guilherme cep : 02029-001
SÃO PAULO-SP BRAZIL
TEL : (55) 11-6221-6833
FAX : (55) 11-6221-6833
SAMSUNG TECHWIN MOSCOW OFFICE
KOSMODAMIANSKAYA NABEREZNA 40/42,
MOSCOW, 113035, RUSSIA
TEL : (7) 095-937-7950
FAX : (7) 095-937-4851
SAMSUNG U.K. LIMITED.
PHOTO PRODUCTS DIV.
SAMSUNG HOUSE, 3 RIVERBANK WAY,
GREAT WEST ROAD, BRENTFORD,
MIDDLESEX,TW8 9RE, U.K.
TEL : (44) 20-8232-3348
FAX : (44) 20-8569-8385
SAMSUNG (Aust.) PTY. LTD.
LEVEL 33, NORTHPOINT BLDG., 100 MILLER STREET,
NORTH SYDNEY,
NSW 2060, AUSTRALIA
TEL : (61) 2-9955-3888
FAX : (61) 2-9955-4233
SAMSUNG DEUTSCHLAND GmbH
SAMSUNG HAUS
AM KRONBERGER HANG 6, 65824 SCHWALBACH,
GERMANY
TEL : (49) 6196-66 53 01
FAX : (49) 6196-66 53 33
TIANJIN SAMSUNG OPTO-ELECTRONICS CO.,LTD.
7 PINGCHANG ROAD NANKAI DIST., TIANJIN
P.R CHINA
POST CODE:300190
TEL : (86) 22-2761-8867
FAX : (86) 22-2761-8864
Internet address - http : //www.samsungcamera.com/
The CE Mark is a Directive conformity mark of the
European Community (EC)
6806-1144

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
