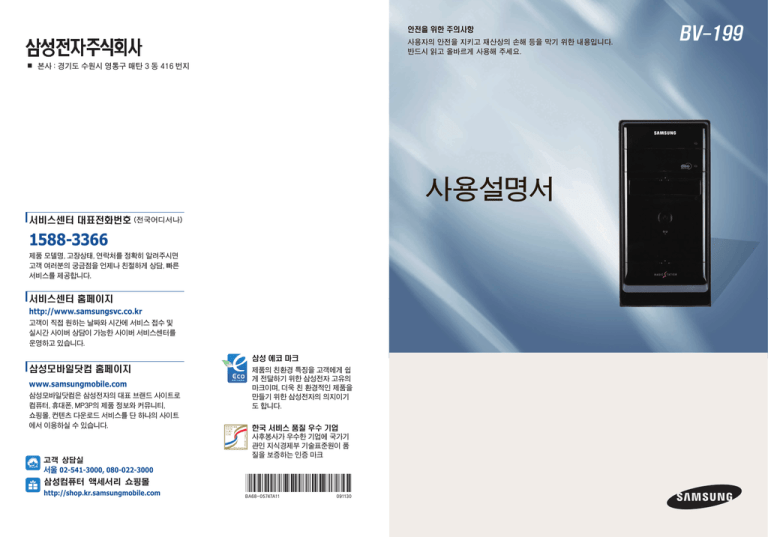

Samsung DB-V200, DB-V199 User manual

Samsung DB-V200, DB-V199 User manual
안전을 위한 주의사항
사용자의 안전을 지키고 재산상의 손해 등을 막기 위한 내용입니다.
반드시 읽고 올바르게 사용해 주세요.
■
본사 : 경기도 수원시 영통구 매탄 3 동 416 번지
사용설명서
서비스센터 대표전화번호 (전국어디서나)
1588-3366
제품 모델명, 고장상태, 연락처를 정확히 알려주시면
고객 여러분의 궁금점을 언제나 친절하게 상담, 빠른
서비스를 제공합니다.
서비스센터 홈페이지
http://www.samsungsvc.co.kr
고객이 직접 원하는 날짜와 시간에 서비스 접수 및
실시간 사이버 상담이 가능한 사이버 서비스센터를
운영하고 있습니다.
삼성 에코 마크
삼성모바일닷컴 홈페이지
www.samsungmobile.com
삼성모바일닷컴은 삼성전자의 대표 브랜드 사이트로
컴퓨터, 휴대폰, MP3P의 제품 정보와 커뮤니티,
쇼핑몰, 컨텐츠 다운로드 서비스를 단 하나의 사이트
에서 이용하실 수 있습니다.
고객 상담실
서울 02-541-3000, 080-022-3000
제품의 친환경 특징을 고객에게 쉽
게 전달하기 위한 삼성전자 고유의
마크이며, 더욱 친 환경적인 제품을
만들기 위한 삼성전자의 의지이기
도 합니다.
한국 서비스 품질 우수 기업
사후봉사가 우수한 기업에 국가기
관인 지식경제부 기술표준원이 품
질을 보증하는 인증 마크
삼성컴퓨터 액세서리 쇼핑몰
http://shop.kr.samsungmobile.com
BA68-05747A11
BA68- 05747A11
091130
BV-199

차례
1 장 . 컴퓨터 시작
차례
제품의 특장점
사용설명서를 읽기 전에
안전을 위한 주의사항
사용시 올바른 자세
제품의 구성물
기본 구성물
각 부분의 명칭
앞면
뒷면
컴퓨터 설치
키보드와 마우스 연결
모니터 연결
스피커 및 랜 (LAN) 케이블 연결
전원 케이블 연결
컴퓨터 켜기 / 끄기
컴퓨터 켜기
컴퓨터 끄기
절전모드 사용안내
3 장 . 시스템 설정
3
6
7
10
20
23
23
24
24
25
26
26
27
28
28
29
29
29
31
네트워크 설정
네트워크 연결
WOL(Wake On LAN) 기능
BIOS 환경 설정 (BIOS Set up)
BIOS 환경 설정 들어가기
BIOS 환경 설정 화면
부팅 비밀번호 설정
부팅 순위 변경
CPU 기능
4 장 . 업그레이드
컴퓨터 분해
컴퓨터 내부 구성
메인보드의 구성
카드 추가
메모리 추가
하드디스크(HDD) 추가
CD 드라이브(ODD) 추가
CPU 교체
CMOS 배터리 교체
2 장 . 컴퓨터 사용
키보드
마우스
CD 드라이브 (ODD)
CD 넣고 빼기
멀티 카드 슬롯
메모리카드 사용하기
화면을 TV로 보기
영상 출력 포트
케이블의 종류
TV 연결
두 대의 디스플레이 장치로 보기
컴퓨터와 디스플레이 장치 연결
화면 설정
스피커 연결 및 사운드 기능 사용하기
사운드 포트 위치 알아보기
아날로그 스피커 연결하기
소리 조절
Windows XP 에서 조절하기
Windows Vista/7 에서 조절하기
54
54
58
60
60
61
63
67
68
34
35
36
36
38
40
42
42
43
44
45
45
46
48
48
49
51
51
51
70
72
73
74
75
76
79
81
83
5 장 . 부록
제품 규격
메모리 업그레이드 권장사항
폐 전자제품 처리 안내
86
87
88
컴퓨터 시작
1장.
차례
3
제품의 특장점
6
사용설명서를 읽기 전에
7
안전을 위한 주의사항
10
사용시 올바른 자세
20
제품의 구성물
23
기본 구성물
23
각 부분의 명칭
24
앞면
24
뒷면
25
컴퓨터 설치
26
키보드와 마우스 연결
26
모니터 연결
27
스피커 및 랜(LAN) 케이블 연결
28
전원 케이블 연결
28
컴퓨터 켜기 / 끄기
29
컴퓨터 켜기
29
컴퓨터 끄기
29
절전모드 사용안내
5
31

제품의 특장점
고성능 멀티미디어 PC
●
AMD Phenom II X4 (900) 시리즈
AMD Phenom II X4 (800) 시리즈
AMD Phenom II X3 (700) 시리즈
AMD Athlon II X4 (600) 시리즈 (선택 사양)
●
저소음, 저발열 컴퓨터
●
대용량의 S-ATA2 HDD
다양한 사운드 기능
아날로그 5.1채널 / 7.1채널 사운드 지원
편리한 사용성
자주 사용하는 멀티 카드 슬롯과 포트를 앞면에 배치
선택 사양은 일부 모델에는 제공되지 않습니다.
자세한 규격은 제품 카탈로그를 참고하세요.

사용설명서를 읽기 전에
사용설명서를 읽기 전에 다음 사항을 확인하세요.
안전을 위한 주의사항 표기 규약
아이콘
명칭
기능
경고
지시사항을 위반할 경우 사람이 사망하거나 중상을 입을 가능성이 있는 심각한
내용입니다.
주의
지시사항을 위반할 경우 사람이 부상을 입거나 물적 손해 발생이 예상되는 내용입니다.
본문 표기 규약
아이콘
명칭
시작하기 전에 !
기능
기능을 시작하기 전에 반드시 확인하거나 알아 두어야 할 내용입니다.
주의
기능 동작과 관련된 내용으로 반드시 알아 두어야 할 내용입니다.
참고
기능 동작에 도움이 되는 내용입니다.
저작권
ⓒ 2009 삼성전자주식회사
본 설명서의 저작권은 삼성전자㈜에 있습니다.
삼성전자㈜의 사전 허가없이 설명서 내용의 일부 또는 전부를 무단 사용하거나 복제하는 것은
금지되어 있습니다.
본 설명서의 내용은 제품의 기능 향상 등을 이유로 예고없이 변경될 수 있습니다.
데이터 손실은 삼성전자에서 보증하지 않습니다.
중요한 데이터는 손실되지 않도록 주의하고, 항상 백업을 받아 놓으십시오.
OS 지원 관련 주의사항
z본 제품은 Windows가 설치 및 제공되지 않습니다.
x따라서, 고객께서는 별도의 정품 Window를 구입/설치 후, 사용하셔야 합니다.
단, 다른 제품에서 사용했거나, 정품이 아닌 Windows 인 경우 설치되지 않을 수 있습니다.
c삼성 컴퓨터에서 제공하지 않는 모든 OS, 소프트웨어 설치 및 문제에 대해서는 해당 소프트웨어
업체에 문의하십시오.
v상기 x, c의 사유에 의한 교환, 환불이 불가하며, 서비스 요청시에는 소정의 수수료가
부과됩니다.
장치 드라이버 설치안내
본 제품은 DOS용 제품으로 고객이 별도로 정품 Windows를 구입/설치하여 사용하시기를
권장합니다. 단, 다른 제품에서 사용했거나 정품이 아닌 Windows인 경우 설치되지 않을 수 있습니다.
Windows를 설치한 후에 장치 드라이버를 설치해야 정상적으로 사용할 수 있습니다.
제품 용량 표기 기준 안내
Windows 운영체제를 설치했을 때 Windows에 나타나는 HDD 및 메모리의 용량 표시에 대한
안내입니다.
HDD 용량 표시 안내
Storage(HDD, SSD) 등의 용량 표기는 해당업체의 계산방식인 1KB=1,000 Bytes 기준입니다.
OS(Windows)의 계산 방식은 1KB = 1,024 Bytes 기준이므로, 실제 HDD 용량 대비 Windows에서
보이는 용량이 작게 나타나는데, 이는 이와 같은 계산 방식의 차이에 의한 것입니다.
(예: 80GB HDD의 경우 OS(Windows)상에서는 74.5GB로 표기, 80x1,000x1,000x1,000 byte/
(1,024x1,024x1,024)byte = 74.505GB)
메모리 용량 표시 안내
Windows에서 표시되는 메모리 용량은 실제보다 작게 표시됩니다.
이것은 메모리의 일부를 BIOS와 그래픽에서 사용하거나, 시스템에서 추후 사용할 공간을 미리
확보해 두기 때문에 장착된 메모리 용량 보다 작게 표시됩니다.
예를 들어 1GB(=1,024MB)의 메모리를 장착할 경우 1,022MB 또는 그 이하로 표시될 수 있습니다.

안전을 위한 주의사항
제품을 올바르게 사용하여 위험이나 재산상의 피해를 미리 막기 위한 내용이므로 반드시 지켜
주시기 바랍니다.
본 내용은 삼성 컴퓨터에 공통으로 적용되는 사항이므로 일부 그림이 실제 모델과 다를 수
있습니다.
경고
지시사항을 위반했을 때 심각한 상해가 발생하거나 사망에 이를 가능성이 있는 경우
설치 관련
컴퓨터와 벽면 사이에 15cm
이상의 공간을 유지하고,
어떠한 방해물도 놓지 마세요.
컴퓨터가 켜진 상태에서
장시간 통풍구에 인체 부위가
닿지 않도록 주 의하세요.
컴퓨터 내부 온도가 상승하여,
접촉할 경우 화상의 우려가
있습니다.
장시간 통풍구에 인체 부위
노출 시 화상의 우려가
있습니다.
비닐 포장지는 어린이
손이 닿지 않는 곳에 잘
폐기하세요.
경사지거나 진동이 많은
장소에 설치하거나 장시간
사용하지 마세요.
침대, 방석 위에서 컴퓨터
사용 시 컴퓨터 밑면 또는
옆면에 위치한 통풍구를 막지
않도록 주의하세요.
비닐 포장지를 머리에 쓰면
질식할 위험이 있습니다.
제품의 오동작이나 파손의
우려가 있습니다.
욕실 등 습도가 높은 곳에는
설치하지 마세요.
감전의 위험이 있습니다.
사용설명서에 제시된 습도
내에서 사용하시기 바랍니다.
통풍구가 막히면 컴퓨터 내부
온도 과열로 고장 및 화상의
우려가 있습니다.
D/T Ver 2.2
10
경고
지시사항을 위반했을 때 심각한 상해가 발생하거나 사망에 이를 가능성이 있는 경우
전원 관련
국가별/제품 사양에 따라 전원코드와 콘센트의 그림은 다를 수 있습니다.
젖은 손으로 전원 코드를
만지지 마세요.
감전의 위험이 있습니다.
전원 코드나 콘센트에서
소리가 날 경우 전원 코드를
콘센트에서 분리하고
서비스센터에 연락하세요.
전원 코드는 콘센트와
어댑터에 확실하게 밀착시켜
꽂아주세요.
화재의 위험이 있습니다.
화재 또는 감전의 위험이
있습니다.
멀티 콘센트 또는 연장
케이블을 사용할 경우에
표기된 정격용량(전압/
전류)을 넘지 않도록 하세요.
손상된 코드나 헐거운 전원
코드 및 콘센트는 사용하지
마세요.
누전 시 감전 및 화재의 위험이
있습니다.
감전 및 화재의 위험이
있습니다.
11
전원 케이블을 당겨 빼지
마세요.
코드가 손상되어 감전 및 화재
위험이 있습니다.
경고
지시사항을 위반했을 때 심각한 상해가 발생하거나 사망에 이를 가능성이 있는 경우
배터리 관련
전원 케이블을 무리하게
구부리거나 무거운 물건에
눌려 손상되지 않도록
하세요. 특히 유아가 전원
코드를 만지거나 애완동물이
전원 케이블을 손상하지
않도록 주의하세요.
코드와 케이블이 손상되어
감전 또는 화재의 위험이
있습니다.
전원 입력 잭, 어댑터 또는
컴퓨터 내부에 물 또는
이물질이 들어간 경우 전원
코드를 빼고 서비스센터로
연락하세요.
컴퓨터 내부 부품의 손상으로
인한 화재 또는 감전의
위험이 있습니다.
접지 단자가 있는 콘센트 및
멀티 콘센트(연장케이블)에
전원 코드를 꽂으세요.
전원 코드나 콘센트에 먼지가
쌓이지 않도록 깨끗하게
관리하세요.
감전의 위험이 있습니다.
화재의 위험이 있습니다.
12
어린 아이나 애완 동물이
배터리를 입에 넣지
못하도록 하세요.
감전 및 제품 손상의 우려가
있습니다.
경고
지시사항을 위반했을 때 심각한 상해가 발생하거나 사망에 이를 가능성이 있는 경우
사용 관련
컴퓨터를 청소하기 전에는
연결된 모든선을 분리하세요.
노트북은 배터리도
분리하세요.
감전의 위험 및 고장의 원인이
됩니다.
전용 키폰에 연결된 전화선을
모뎀에 연결하지 마세요.
화재 및 제품 손상의 위험이
있습니다.
컴퓨터 근처에 약품이나 물이
담긴 컵, 용기를 올려놓거나
가까이 두지 마세요.
밀폐된 자동차 안과 같은
곳에서는 직사광선에 노출되지
않도록 주의하세요.
컴퓨터 내부로 물이 들어가면
화재 또는 감전의 위험이
있습니다.
온도 상승으로 인해 제품의
모양이 변형되거나, 화재의
위험이 있습니다.
컴퓨터를 떨어뜨리거나
컴퓨터가 파손이 되면, 전원
코드를 뺀 후 서비스센터에
연락하여 안전점검을
받으세요.
노트북 표면과 인체 부위가
직접 닿은 상태로 장시간
사용하지 마세요.
파손된 상태에서 사용할
경우 감전 및 화재의 위험이
있습니다.
13
제품의 정상 동작 중 제품의
표면 온도가 올라갈 수
있습니다.
지속적인 인체 부위의
접촉으로 인해 피부 손상 또는
화상의 우려가 있습니다.
경고
지시사항을 위반했을 때 심각한 상해가 발생하거나 사망에 이를 가능성이 있는 경우
업그레이드 관련
전원 공급 장치 또는 어댑터는
절대로 분해하지 마세요.
감전의 위험이 있습니다.
지정된 장치(멀티 베이,
배터리, 메모리)만 사용하고
절대로 분해하지 마세요.
제품 고장 및 감전, 화재의
우려가 있습니다.
RTC 배터리(Real Time
Clock)를 분리할 때 어린이가
만지거나 먹지 않도록
주의하세요.
목에 걸려 질식할 위험이
있습니다. 만약 삼켰을
경우에는 즉시 의사와
상담하세요.
14
컴퓨터를 분해할 경우에는
먼저 시스템을 종료한 후
연결된 모든 선을 분리하세요.
모뎀이 있을 경우에는
전화선을 분리하고, 노트북은
배터리도 반드시 분리하세요.
감전의 위험이 있습니다.
경고
지시사항을 위반했을 때 심각한 상해가 발생하거나 사망에 이를 가능성이 있는 경우
보관 및 이동 관련
무선 장치 사용 금지 장소
(예: 항공기, 병원 등)에서
무선 장치(무선 랜, 블루투스
등) 사용은 해당 기관의
지시에 따르세요.
노트북을 어댑터, 마우스,
책 등과 함께 가방에 넣어
이동 시에는 노트북이 눌리지
않도록 주의하시기 바랍니다.
무거운 물체에 의해
눌리면 LCD에 흰 점이나
얼룩이 발생될 수 있으므로
주의하세요.
이럴 때는 노트북을 가방의
다른 칸에 분리하여 넣는
것이 좋습니다.
15
주의
지시사항을 위반했을 때 경미한 상해나 제품 손상이 발생할 수 있는 가능성이 있는 경우
설치 관련
배터리 관련
제품의 포트(구멍)나 통풍구
등을 막지 말고, 이물질이
들어가지 않도록 하세요.
다 쓴 배터리는 함부로
버리지 마세요.
컴퓨터 내부 부품의
손상으로 인한 화재 또는
감전의 우려가 있습니다.
컴퓨터를 눕혀서 사용할
경우, 통풍구를 위쪽으로
향하게 하세요.
컴퓨터 내부 온도가
상승하여 컴퓨터가 제대로
동작하지 않거나 정지될 수
있습니다.
제품 위에 무거운 물건을
올려 놓지 마세요.
고장의 위험이 있으며,
올려 놓은 물건이 떨어져서
다치거나, 제품이 손상될
우려가 있습니다.
폭발 또는 화재의 우려가
있습니다.
배터리 폐기방법은 나라
및 지역에 따라 다를 수
있습니다.
적절한 방법으로 폐기하세요.
배터리를 분해하지 마세요.
또한 배터리에 강한 충격,
파손을 주지 말고, 침수시키지
마세요.
상해를 입을 수 있으며,
폭발 또는 화재의 위험이
있습니다.
삼성전자에서 승인하고
지정한 배터리로만
교환하세요.
폭발의 우려가 있습니다.
제품 설치시 제품을
가까운 거리의 콘센트에
연결하세요.
제품 이상 시 전원 코드와
콘센트의 분리가 늦어질
경우, 감전 및 화재의
우려가 있습니다.
16
배터리를 보관하거나 별도로
휴대할 경우 자동차 키,
클립과 같은 금속물체의
접촉을 피하세요.
과도한 전류가 흐르게 되어
온도가 급격히 상승하여
배터리가 손상 되거나
화재 또는 화상의 위험이
있습니다.
배터리는 설명서의
지시사항에 따라 충전하세요.
제품 손상으로 인한 폭발
또는 화재의 우려가
있습니다.
배터리를 가열하거나 높은
온도(예: 찜질방, 여름철 차량
안)에 노출시키지 마십시오.
폭발 및 화재의 우려가
있습니다.
주의
지시사항을 위반했을 때 경미한 상해나 제품 손상이 발생할 수 있는 가능성이 있는 경우
사용 관련
촛불, 담뱃불 등을 제품 위에
올려 놓지 마세요.
화재의 우려가 있습니다.
서비스를 받은 후 서비스
기사에게 제품 동작상태에
대한 안전 점검을 받으세요.
수리 후 안전점검을 받지 않고
제품 동작 시 감전 및 화재의
우려가 있습니다.
천둥, 번개가 칠 때는 전원
코드 및 통신선을 반드시
분리하고 모뎀과 전화를
사용하지 마세요.
감전 및 화재의 우려가
있습니다.
플로피 / CD
드라이브(ODD)가 동작
중일 때는 꺼냄 버튼 (Eject
Button)을 누르지 마세요.
데이터를 잃을 수 있으며,
디스크가 갑자기 튀어나와
다칠 수 있습니다.
제품 사용 시 떨어뜨리지
않도록 주의하세요.
상해를 입거나 데이터가
손상될 수 있으므로
주의하세요.
안테나를 콘센트 등 전기
시설에 접촉하지 마세요.
감전의 우려가 있습니다.
컴퓨터의 커넥터나 포트
연결구에는 지정된 장치만을
연결하세요.
컴퓨터 부품을 다를 때는
부품 구입시 받은 설명서의
지시사항에 따르세요.
허가되지 않은 장치 연결로
인한 감전 및 화재의 우려가
있습니다.
제품 손상의 우려가 있습니다.
노트북 전원이 꺼져 있는지
확인한 후 LCD 패널을
닫으세요.
온도가 올라가서 제품의
모양이 변형될 수 있습니다.
컴퓨터에서 연기나 이상한
냄새가 날 경우 사용을
중단하고 전원코드를
콘센트에서 분리한 후 서비스
센터에 연락하세요. 노트북의
경우 배터리도 반드시
분리하세요.
화재의 우려가 있습니다.
17
손상되거나 내용이 불법적으로
변경된 CD/FDD 등을
사용하지 마세요.
제품 손상 및 상해의 우려가
있습니다.
PC카드 슬롯에 손을 넣지
않도록 주의하세요.
상해 및 감전의 우려가
있습니다.
컴퓨터 청소 시에는 컴퓨터
전용 세척제를 사용하고,
완전히 건조한 후에
사용하세요.
완전히 건조되지 않은
상태에서 사용할 경우 감전 및
화재의 위험이 있습니다.
ODD가 동작 중일 때 비상
구멍을 사용하지 마세요.
비상 구멍 이용 시에는 반드시
디스크가 정지 상태일 때
사용하세요.
상해의 우려가 있습니다.
ODD가 동작 중일 때 ODD
앞쪽에 얼굴을 가까이 대지
마세요.
갑자기 튀어나와 상해의
우려가 있습니다.
주의
지시사항을 위반했을 때 경미한 상해나 제품 손상이 발생할 수 있는 가능성이 있는 경우
업그레이드 관련
보관 및 이동 관련
제품의 장치, 부품 등을 만질
때에는 주의하세요.
내부 수리나 점검은 절대로
고객이 직접 하지 마세요.
장치가 손상되거나 상해를
입을 수 있습니다.
감전 및 화재의 우려가
있습니다.
컴퓨터 부품 및 장치를
던지거나 떨어뜨리지 않도록
주의하세요.
부품이나 장치에 상해를 입을
수 있으며, 제품이 고장 날 수
있습니다.
삼성전자 제품이 아닌
주변기기를 컴퓨터에
연결하여 사용할 경우 서비스
센터에 문의 후 사용하세요.
제품 손상의 우려가
있습니다.
제품 이동 시 먼저
전원을 차단하고 연결된
케이블을 모두 분리한 후
이동하세요.
제품이 손상될 수 있으며,
연결선에 걸려 넘어져
상해를 입을 수 있습니다.
노트북 컴퓨터를 장기간
사용하지 않을 경우에는
배터리를 방전시킨 후에
분리하여 보관하세요.
배터리가 최적의 상태로
유지됩니다.
분해하고 난 후 컴퓨터
커버를 반드시 닫고 전원을
연결하세요.
운전 중에 조작하거나
시청하지 마세요.
분해 부위에 접촉 시 감전의
우려가 있습니다.
교통 사고 발생의
위험이 있으므로, 운전에
집중하세요.
삼성전자에서 승인된
제품만을 사용하세요.
화재의 우려가 있으며,
제품이 손상될 수 있습니다.
18
주의
지시사항을 위반했을 때 경미한 상해나 제품 손상이 발생할 수 있는 가능성이 있는 경우
데이터 유실에 관한 주의 사항 (HDD 관리)
하드 디스크의 데이터가 손상되지 않도록 취급 시 주의하세요.
●
하드 디스크는 외부 환경이나 사용 중 충격으로 인하여 불량이 발생될 수 있는 민감한
제품이므로 손상되지 않도록 주의하십시오.
●
전원이 켜진 상태에서 컴퓨터의 본체 이동 및 외부 충격으로 데이터가 손상될 수 있으니
주의하십시오.
●
사용자의 부주의나 외부 환경으로 인해 하드 디스크 내의 데이터가 손상되었을 경우,
사용자의 책임이므로 컴퓨터 제조업체에서는 이에 대해 유무상의 어떠한 책임도 지지
않습니다.
하드 디스크와 데이터가 손상될 수 있는 경우
●
컴퓨터의 분리나 설치 작업 중 외부 충격이 가해졌을 때 손상될 수 있습니다.
●
하드 디스크 동작 중에 정전 등으로 인하여 컴퓨터가 리셋(재시동)되거나 꺼졌을 때 손상될
수 있습니다.
●
바이러스 감염 등의 이유로 데이터가 복구할 수 없는 상태가 될 수 있습니다.
●
프로그램 실행 중에 전원을 끄면 손상될 수 있습니다.
●
하드 디스크 동작하고 있을 때 본체를 이동하거나 충격을 주면 파일이 손상되거나 배드
섹터가 발생할 수 있습니다.
하드디스크 손상으로 인한 피해를 최소화하기 위하여 항상 백업을 받아 놓으세요.
19

사용시 올바른 자세
컴퓨터를 사용할 때 사용자가 편안하고 안전하게 작업할 수 있는 것은 매우 중요한 사항입니다.
다음에 안내되는 내용은 인간 공학 원리에 따라 컴퓨터를 사용할 때 올바른 자세에 대한
내용이므로 잘 읽고 숙지한 후 컴퓨터를 사용하시기 바랍니다.
그렇게 하지 않은 경우 일반적으로 반복적인 동작으로 인한 부상(RSI : Repetitive Strain
Injury)이 증가할 수 있으며, 인체에 치명적인 영향을 줄 수 있습니다.
●
지침서에 나오는 사항은 일반적인 사용자들에게 적용될 수 있도록 만들어졌습니다.
만일 사용자가 이 범위에 해당되지 않는다면 그 권고사항을 사용자에게 맞도록 적절히 적용해야
합니다.
●
본 내용은 삼성 컴퓨터에 공통으로 적용되는 사항이므로 일부 그림이 실제 모델과 다를 수
있습니다.
앉는 자세
책상과 의자의 높이는 자신의 키에 맞도록
조정하세요.
사용자가 앉아서 키보드에 손을 올려놓아 팔과
손이 90도 각도가 될 정도의 높이가 되도록
하세요.
●
의자의 높이는 앉았을 경우 발뒤꿈치가
들리지 않도록 조정하세요.
●
팔걸이가 있는 의자를 사용하세요.
●
누워서 컴퓨터를 사용하지 마시고 앉은
자세에서 사용하세요.
●
컴퓨터를 무릎 위에 놓고 사용하지 마세요.
컴퓨터 온도가 올라가면 화상의 우려가
있습니다.
●
허리를 펴고 작업하세요.
●
편안한 등받이가 있는 의자를 사용하세요.
●
앉아 있을 때는 다리의 중심을 의자에 두지
말고 발 쪽에 두세요.
●
전화를 받으며 사용할 경우 이어마이크
폰을 사용하세요. 일반 전화를 어깨에
걸치고 전화를 받으며 컴퓨터 작업을 할
경우 자세가 흐트러집니다.
●
자주 사용하는 물건 등은 작업 반경(손을
뻗었을 경우 닿는 곳)내에 두세요.
20
눈의 위치
손의 위치
모니터 및 LCD와 눈의 거리는 최소 50cm 이상
유지하세요.
팔 모양은 그림과 같이 90도가 되도록 하세요.
50㎝
●
모니터와 LCD의 윗부분은 눈높이에
맞추거나 혹은 낮게 하세요.
●
팔꿈치에서 손까지 일직선이 되도록
하세요.
●
모니터와 LCD를 너무 밝게 놓고 사용하지
마세요.
●
키보드에 손바닥을 대고 사용하지 마세요.
●
마우스를 너무 힘주어 잡지 마세요.
●
모니터와 LCD의 화면을 깨끗하게
유지하세요.
●
●
모니터와 LCD를 칼과 같은 날카로운
물건으로 긁지 마세요.
키보드 및 터치 패드, 마우스를 너무
무리하게 누르지
마세요.
●
●
안경을 쓰는 경우 안경을 깨끗하게 닦은 후
사용하세요.
컴퓨터를 장시간 사용할 경우 외부 키보드,
마우스 등을 연결하여 사용하는 것이
좋습니다.
●
종이에 있는 자료를 입력할 때는 자료를
페이퍼 홀더에 고정시켜 모니터와 비슷한
눈높이에 놓고 작업하세요.
21
음량 조절 (헤드폰 및 스피커)
조명
음악을 듣기 전에 볼륨을 먼저 확인하세요.
●
너무 어둡지 않은 조건에서 사용하세요.
책을 읽을 수 있는 정도의 밝기에서
사용하세요.
●
간접 조명을 사용하는 것을 권장하며
커튼들을 사용하여 LCD의 반사광을
차단하세요.
볼륨확인!!
온도의 조건
●
헤드폰을 사용하기 전에 볼륨이 너무 높지
않은지 확인하세요.
●
헤드폰을 장시간 사용하지 않는 것이
좋습니다.
사용시간 (휴식시간)
●
한 시간 이상의 작업을 할 경우 50분 작업
후 약 10분 이상의 휴식을 취하세요.
●
하루에 2시간 이하 사용을 권장합니다.
22
●
온도와 습도가 높은 곳에서 사용하지
마세요.
●
온도와 습도는 사용설명서에서 명시한 적정
환경 내에서 사용하세요.

제품의 구성물
기본 구성물
마우스
컴퓨터 본체
마우스 패드
키보드
전원 케이블
사용 설명서
기본 구성물은 모델에 따라 다르게 제공될 수 있으며, 외관 및 색상이 사진과 다를 수 있습니다.
2

각 부분의 명칭
앞면
CD드라이브(ODD) (선택 사양) 또는
CD드라이브 확장공간 (선택 사양)
아래로 밀어보세요.
CD 드라이브(ODD)
(선택 사양)
멀티 카드 슬롯 (선택 사양)
멀티 카드 슬롯이 제공됩니다.
전원 버튼
컴퓨터를 켜고 끄는 버튼입니다.
● 파란색: 컴퓨터 켜짐
아래로 밀어보세요.
하드디스크 표시등 /
절전 동작 표시등
● 연두색: 하드디스크 동작중
● 오렌지색: 절전 모드
USB 2.0 포트
USB 키보드 / 마우스,
디지털 카메라 등
USB 장치를 연결하는
포트입니다.
테두리 색상은 모델에 따라 사진과
다르게 제공될 수 있습니다.
(예: 블루, 그린 등)
헤드폰 잭
헤드폰을 연결하는
잭입니다.
마이크 잭
마이크를 연결하는
잭입니다.
컴퓨터의 외관과 색상은 변경되어 제공될 수 있습니다.
2
뒷면
전원 입력 소켓
전원 케이블을 연결하는 소켓입니다.
키보드 포트 (PS/2타입)
PS / 2 타입의 키보드를 연결하는
포트입니다.
마우스 포트(PS / 2 타입)
PS / 2 타입의 마우스를
연결하는 포트입니다.
내장용 그래픽스 포트
(선택 사양)
그래픽스 카드가 추가로 장착된
모델의 경우 내장형 그래픽스
포트가 고무마개로 덮혀 있습니다.
z
USB 2.0 호환 포트
x
USB 키보드 / 마우스,
디지털 카메라 등 USB 장치를
연결하는 포트입니다.
z 디지털 모니터 포트(DVI):
(DVI-I 규격 지원)
x 아날로그 모니터 포트(RGB)
유선랜 포트
오디오 잭
유선랜으로 인터넷에 연결할
때 유선랜 케이블을 연결하는
포트입니다.
사운드 입 / 출력 케이블을
연결하는 잭입니다.
5.1 채널과 7.1 채널까지
지원합니다.
z
x
직렬포트 (선택 사양)
도난 방지용 잠금 고리
그래픽스 카드 (선택 사양)
z 디지털 모니터 포트(DVI):
디지털 모니터를 연결할 수 있는
DVI 포트입니다.
(DVI-D 규격 지원)
x 아날로그 모니터 포트(RGB):
일반 모니터를 연결할 수 있는
RGB 포트입니다.
●
컴퓨터 화면을 TV로 보려면 "화면을 TV로 보기"를 참고하세요.
●
내장형 그래픽 포트는 지원되지 않습니다.
●
그래픽스 카드의 사양에 따라 포트의 종류나 위치는 달라질 수 있습니다.
●
USB 장치 연결 시 간섭이 발생할 수 있습니다. 이 경우 사용하지 않는 다른 포트에 연결하세요.
25

컴퓨터 설치
컴퓨터 및 주변기기의 전원을 반드시 끄고 설치하세요.
제품의 외관은 모델에 따라 다를 수 있습니다.
키보드와 마우스 연결
키보드와 마우스를 사진과 같이 해당 포트에 연결하세요.
키보드 포트 (PS / 2 타입)
USB 2.0 포트
26
모니터 연결
그래픽스 카드가 장착된 경우
내장용 그래픽스 포트만 있는
경우
아날로그 모니터나 디지털 모니터를
연결하세요.
아날로그 모니터나 디지털 모니터를
연결하세요.
DVI 포트
RGB 포트
DVI 포트
RGB 포트
(디지털 모니터 연결)
(아날로그 모니터 연결)
(디지털 모니터 연결)
(아날로그 모니터 연결)
●
그래픽스 카드의 사양에 따라 포트의 종류나 위치는 달라질 수 있습니다.
●
HDMI 포트에는 HDMI TV를 연결할 수 있습니다.
27
스피커 및 랜(LAN) 케이블 연결
전원 케이블 연결
스피커와 랜 케이블을 사진과 같이 해당 포트에
연결하세요.
컴퓨터 본체의 전원 입력 소켓에 전원 케이블을
연결하세요.
전원 입력 소켓
랜(LAN) 케이블
28

컴퓨터 켜기 / 끄기
컴퓨터 켜기
컴퓨터 끄기
1
연결이 끝나면, 모니터와 주변 장치를
2
전원 버튼을 눌러 컴퓨터를 켜세요.
컴퓨터의 운영체제에 따라 종료 방법이
다르므로 구입한 운영체제에 맞게
컴퓨터를 종료하시기 바랍니다.
먼저 켜세요.
Windows 7 운영체제인 경우
전원 버튼
본 제품은 DOS용 제품으로 고객이 별도로
정품 Windows를 구입하여 설치하시기를
권장합니다. Windows 설치 후에 해당
운영체제에 맞는 장치 드라이버를 설치해야
정상적으로 사용할 수 있습니다.
1
작업 표시줄의 시작
클릭합니다.
2
시스템 종료
를 클릭하면
컴퓨터가 종료됩니다.
z
2
을
x
Windows Vista 운영체제인
경우
1
작업 표시줄의 시작
클릭합니다.
Windows XP 운영체제인 경우
표시줄의 시작
1 작업
클릭합니다.
을
을
끄기를 클릭한 후 시스템
2 컴퓨터
종료창이 나타나면 끄기를 클릭합니다.
2 아래 그림과 같이 전원 메뉴 단추
를 클릭한 후, 시스템 종료를
클릭하면 컴퓨터가 종료됩니다.
z
전원 단추
x
c
x
z
Windows Vista의 전원 단추 사용하기
전원 단추는 설정 상태에 따라 아이콘
모양과 동작이 다를 수 있습니다.
●
시스템 오류로 인하여 컴퓨터가
종료되지 않을 때에는 전원 버튼을
4초 이상 눌러 종료하세요.
단, 컴퓨터를 강제로 종료하면 컴퓨터
내부에 전기가 흐르는 중이므로
컴퓨터에 이상이 발생할 수 있습니다.
●
전원 버튼을 눌러 종료한 경우에
컴퓨터를 다시 켜면 시스템 검사
프로그램이 실행될 수 있습니다.
사용 전에 확인한 후, 사용하시기
바랍니다.
절전 모드 또는 최대 절전
모드로 동작할 때의 아이콘
모양
시스템 종료로 동작할 때의
아이콘 모양
30

절전모드 사용안내
Windows를 설치할 경우 절전 모드를 사용할 수 있습니다.
절전 모드란 컴퓨터를 사용하지 않을 때에 대기 모드로 전환하여 소비 전력을 줄여주며,
마우스나 키보드를 눌러 컴퓨터를 바로 사용할 수 있는 모드입니다.
Windows XP에서 절전 모드
사용하기
Windows Vista/Win7에서 절전
모드 사용하기
시작 > 컴퓨터 끄기 > 대기 모드를 클릭합니다.
시작 > 전원 메뉴 단추(
클릭합니다.
31
) > 절전을�
32
컴퓨터 사용
2장.
키보드
34
마우스
35
CD 드라이브 (ODD)
36
CD 넣고 빼기
36
멀티 카드 슬롯
38
메모리카드 사용하기
화면을 TV 로 보기
영상 출력 포트
40
42 조절 키
소리
42
케이블의 종류
43
TV 연결
44
두 대의 디스플레이 장치로 보기
45
컴퓨터와 디스플레이 장치 연결
45
화면 설정
46
스피커 연결 및 사운드 기능 사용하기
48
사운드 포트 위치 알아보기
48
아날로그 스피커 연결하기
49
소리 조절
51
Windows XP 에서 조절하기
51
Windows Vista/7 에서 조절하기
51

키보드
키보드는 모델에 따라 모양이나 색상이 다르게 제공될 수 있습니다.
기능키
표시등
프로그램의 여러 기능을 실행합니다.
프로그램에 따라 다르게 사용됩니다.
Num Lock, Caps Lock,
Scroll Lock 키가 설정되어
있음을 표시합니다.
부가 키
커서를 페이지의 위 아래로 또는 행의 처음과 마지막
으로 이동하거나 글자를 삭제 / 삽입 / 수정합니다.
Windows 키
어플리케이션 키
방향 키
숫자 키
Windows의 시작 메뉴가
나타납니다.
마우스 오른쪽 버튼의 기
능을 합니다.
커서를 상 / 하 / 좌 / 우
로 이동합니다.
Num Lock 키를 누르
면 Num Lock 표시등
이 켜지며 숫자 키를
사용할 수 있습니다.
34

마우스
마우스는 화면에 나타나는 커서와 포인터를 이동하거나 조정하는 장치입니다.
마우스는 모델에 따라 모양이나 색상이 다르게 제공될 수 있습니다.
Windows를 설치할 경우 다음 기능을 사용할 수 있습니다.
클릭(누름) 기능
휠 버튼
상하로 이동
왼쪽 버튼
마우스의 왼쪽 버튼을 짧게 한 번 누르세요.
오른쪽 버튼
마우스를 클릭하면 해당 프로그램을 선택합니다.
프로그램 단축
메뉴 표시
선택 및 실행
더블 클릭(두번 누름) 기능
마우스의 왼쪽 버튼을 빠르게 두 번 누르세요.
해당 프로그램을 실행합니다.
오른쪽 버튼 클릭(누름) 기능
마우스의 오른쪽 버튼을 한 번 누르면 프로그램
의 단축 메뉴가 나타납니다.
드래그(끌기) 기능
마우스를 움직이면 화면에 나타난 포인터가 같은
방향으로 움직입니다.
드래그는 항목을 클릭한 상태에서 다른 장소로
움직이는 것을 말합니다. 드래그할 부분을 마우
스의 왼쪽 버튼으로 누른 상태에서 원하는 위치
로 끌어 이동시킵니다.
스크롤 기능
휠 버튼을 상하로 움직이면 화면이 상하로 움직
입니다.
5

CD 드라이브 (ODD)
CD드라이브(ODD)는 선택 사양으로 모델에 따라 다르게 제공됩니다.
자세한 규격은 제품 카탈로그를 참고하세요.
●
금이 간 CD나 흠집이 있는 CD를 넣어 사용하지 마세요.
CD 드라이브(ODD)가 고속으로 동작시 CD가 파손되어 드라이브가 손상될 수 있습니다.
●
CD나 DVD 타이틀을 닦을 때는 부드러운 천으로 중앙에서 바깥쪽으로 닦아내세요.
●
CD 동작 표시등이 켜져 있을 때는 CD를 빼지 않도록 주의하세요.
●
CD의 연주면(밑면)을 손으로 잡지 마세요.
연주면에 이물질이 묻으면 CD가 정상적으로 동작하지 않으므로 CD 중간의 홈과 가장자리를 잡으
세요.
●
DVD Super Multi LS (Light Scribe) 및 Blu-Ray는 일부 모델에만 지원합니다.
CD 넣고 빼기
1 CD드라이브(ODD)의 꺼냄 버튼을 눌러 CD 트레이를 꺼내세요.
꺼냄 버튼
36
트레이가 밖으로 나오면 CD나 DVD의 인쇄된 라벨부분이 바깥쪽으로 보이도록 CD
2 CD
트레이에 걸쳐 놓으세요.
3 CD 트레이를 밀어 넣으세요.
모든 CD 드라이브(ODD)는 사용하는 미디어의 상태 및 미디어 제조사의 제작 방식에 따라 읽고 쓰는
속도가 달라질 수 있습니다.
37

멀티 카드 슬롯
멀티 카드 슬롯은 총 4 개의 슬롯으로 구성되어 있는 이동식 저장장치로, 다양한 메모리카드를
사용할 수 있습니다.
각 슬롯에는 사용할 수 있는 카드 종류와 카드의 삽입 방향이 표기되어 있으므로, 카드를 넣을
때 반드시 삽입 방향을 확인한 후 넣으시기 바랍니다.
본 슬롯은 Windows를 설치한 후 사용할 수 있으며, Windows 기준으로 설명되어 있습니다.
●
메모리카드는 이동식 저장매체로 활용할 수 있으며, 디지털 카메라 등의 디지털 기기와 데이터를
주고 받을 때 편리하게 사용할 수 있습니다.
●
메모리카드는 사용자가 필요한 용량을 결정하여 별도로 구입해야 합니다.
●
멀티 카드 슬롯 색상은 사진과 다를 수 있습니다.
SD / MMC 슬롯
동작표시등
SmartMedia/xD
슬롯
SMC, XD 카드 지원
SD, *Mini SD,
*Micro SD(TFlash), SDHC,
*Mini SDHC,
*Micro SDHC,
MMC, *RS-MMC,
MMC Plus,
*MMC Mobile,
*MMC Micro 카드
지원
CompactFlash I / II 슬롯
MS / MS PRO 슬롯
CF I, CF II, MD 카드 지원
MS, MS Pro, *MS DUO,
*MS Pro Duo 카드 지원
●
4 개의 데이터 버스로 MMC Plus를 지원하고 있습니다.
●
'*' 표기된 메모리 카드는 전용 어댑터에 끼운 후 전용 어댑터를 멀티 카드 슬롯에 넣어야 합니다.
전용 어댑터를 사용하지 않고 멀티 카드 솔롯에 바로 넣을 경우 컴퓨터 고장의 원인이 될 수 있습
니다.
●
전용 어댑터의 상태에 따라 장치가 정상적으로 인식되지 않을 수 있습니다.
38
메모리���������
카드������
��������
표기���
�����
��
안내
약자로�����������������������
표기된�������������������
����������������������
������������������
메모리���������������
��������������
카드의�����������
����������
명칭을�������
알아봅니다�.
������
약자
카드���
��
이름
CF Ⅰ
Compact Flash Ⅰ
CF Ⅱ
Compact Flash Ⅱ
MD
Micro Drive
SD
Secure Digital
Mini SD
Mini Secure Digital
MicroSD (T-Flash) Micro Secure Digital (T-Flash)
SDHC
Secure Digital High Capacity
Mini SDHC
Mini Secure Digital High Capacity
MicroSDHC
Micro Secure Digital High Capacity
xD
xD Picture Card
SMC
Smart Media Card
MMC
Multi Media Card
RS-MMC
Reduced Size Multimedia Card
MMCmicro
Multi Media Card micro
MMC Plus
(HS MMC)
Multi Media Card Plus
MMCmobile
Multi Media Card mobile
MS
Memory Stick
MS Duo
Memory Stick Duo
MS Pro
Memory Stick Pro
MS Pro Duo
Memory Stick Pro Duo
39
메모리카드 사용하기
표기된 방향에 맞추어
1 메모리카드를
멀티 카드 슬롯에 넣으세요.
드라이브가 나타납니다. 폴더를
2 카드
열어 파일 보기를 클릭합니다. 창이 나
타나지 않으면 시작 > 컴퓨터를 클릭합
니다.
CF (Compact Flash) SD (Secure Digital)
xD 카드는 반드시 칩 부분이 위쪽으로 향
하도록 넣으세요.
만일 스캔 및 수정을 묻는 창이 나타나면,
스캔 없이 계속 항목을 클릭합니다.
2번 과정을 진행할 수 있습니다.
드라이브를 더블 클릭하여 데이
3 해당
터를 저장, 이동, 삭제할 수 있습니다.
단, 카드는 포맷한 후 사용할 수 있으
므로 포맷되지 않았다면 "메모리카드
포맷하기" 설명을 참고하세요.
40
메모리카드 제거하기
메모리카드를 잡고 살짝 당겨서 빼내세요.
메모리카드 포맷하기
메모리카드는 포맷을 해야 사용할 수 있습니다.
카드를 포맷하면 데이터가 모두 삭제됩니다. 포맷하기 전에 데이터를 백업해 두세요.
1 시작 > 컴퓨터를 클릭합니다.
2 메모리카드 드라이브에서 마우스 오른쪽 버튼을 클릭한 후 포맷을 클릭합니다.
3 시작을 클릭하면 포맷이 시작됩니다.
●
메모리카드를 디지털 카메라 등의 다른 디지털 기기와 공용으로 사용하려면 디지털 기기에서 포
맷하여 사용하는 것이 좋습니다. 컴퓨터에서 포맷한 메모리카드를 다른 디지털 기기에서 사용하
면 기기에 따라 다시 포맷을 해야 할 경우도 있습니다.
●
쓰기 방지 탭이 있는 메모리스틱, 메모리스틱 프로, SD, SDHC, SMC 카드는 쓰기 방지 탭이 Lock
인 상태에서는 포맷 / 쓰기 / 지우기가 되지 않습니다.
●
사용하려는 RS-MMC, MMC Mobile, MMC Micro, Mini SD, Micro SD, Mini SDHC, Micro SDHC의
전용 어댑터의 쓰기 방지 탭이 Lock 인 상태에서는 포맷 / 쓰기 / 지우기가 되지 않습니다.
●
메모리카드를 반복해서 삽입 / 제거하면 메모리카드가 손상될 수 있습니다.
●
SD 슬롯에서 SDIO(Secure Digital Input Output) 는 지원하지 않습니다.
●
저작권 보호 기능이 사용되고 있는 데이터는 읽기 / 쓰기를 할 수 없습니다.
●
작업 표시줄의 하드웨어 안전하게 제거 아이콘 ( ) 으로 제거하면 멀티 메모리카드를 사용할 수
없습니다. 제거하였을 때 다시 사용하려면 컴퓨터를 재시동하세요.
41

화면을 TV로 보기
모니터의 화면을 TV로 볼 수 있도록 설정하여 프레젠테이션을 하거나, 동영상, 영화 등을 볼 때
유용하게 쓰이는 기능입니다. 반드시 컴퓨터와 TV에서 지원되는 포트와 케이블을 확인한 후 연
결하세요.
시작하기 전에!
연결 케이블은 사용자가 별도로 구입하여야 합니다.
영상 출력 포트
그래픽스 카드가 장착된 경우
내장용 그래픽스 포트만 있는 경우
화질은 DVI > RGB 포트에 연결하는 순서로 선
명하므로 여러 개의 포트가 있을 경우에는 화질
이 뛰어난 포트에 연결하세요.
DVI(디지털 모니터) 포트
DVI 포트가 있는 TV 연결
RGB(아날로그 모니터) 포트
RGB(아날로그 모니터) 포트
RGB 포트가 있는 TV 연결
RGB 포트가 있는 TV 연결
DVI(디지털 모니터) 포트
그래픽스 카드의 사양에 따라 포트의 위
치는 달라질 수 있습니다.
DVI 포트가 있는 TV 연결
42
케이블의 종류
연결 연결 케이블은 사용자가 별도로 구입해야
합니다.
RGB(아날로그 모니터) 케이블
RGB 포트에 연결하는 케이블입니다.
●
● DVI(디지털 모니터) 케이블
DVI 포트에 연결하는 케이블입니다.
43
TV 연결
그래픽스 카드가 장착된 경우
내장용 그래픽스 포트만 있는 경우
DVI, RGB 포트 중 한 곳에 연결한 후 TV에서 외
부 입력 모드로 설정하세요.
DVI 또는 RGB 포트에 연결한 후 TV에서 외부
입력 모드로 설정하세요.
TV
TV
DVI
DVI
RGB
RGB
S-Video
S-Video
그래픽스 카드의 사양에 따라 포트의 위
치는 달라질 수 있습니다.
TV의 스피커를 통해 들으려면 음성케이
블(별도구입)로 TV의 음성 입력 단자와
컴퓨터의 스피커 출력 단자를 연결하세
요.
TV
L-AUDIO-R
44
VIDEO
DVI

두 대의 디스플레이 장치로 보기
모니터 두 대로 보거나 모니터와 TV 두 대로 보는 방법을 알아봅니다.
두 대에서 동일 화면을 보거나 한 화면을 확장시켜 넓게 볼 수 있습니다.
컴퓨터와 디스플레이 장치 연결
연결 케이블은 "화면을 TV로 보기"의 연결 케이블 종류를 참고하세요.
그래픽스 카드의 사양에 따라 포트의 위치는 달라질 수 있습니다.
모니터 2대 연결 시에는 RGB와 DVI 포트에 연결합니다.
모니터와 TV 연결 시에는 아래 포트 중 두 곳에 연결합니다.
그래픽스 카드가 장착된 경우
내장용 그래픽스 포트만 있는 경우
화질은 DVI > RGB 포트에 연결하는 순서로 선
명하므로 여러 개의 포트가 있을 경우에는 화질
이 뛰어난 포트에 연결하세요.
DVI(디지털 모니터) 포트
DVI 포트가 있는 TV 연결
RGB(아날로그 모니터) 포트
RGB(아날로그 모니터) 포트
RGB 포트가 있는 TV 연결
RGB 포트가 있는 TV 연결
DVI(디지털 모니터) 포트
DVI 포트가 있는 TV 연결
45
화면 설정
1
2
●
그래픽스 카드 종류 및 드라이버 버전에 따라 화면 그림은 일부 다를 수 있습니다.
●
본 설명은 Windows 7을 기준으로 설명되었습니다. Windows 운영체제 종류 또는 버전에 따라 화
면 그림 및 설정 과정이 일부 다를 수 있습니다.
●
Win7 Starter는 OS상의 제약으로 두 대의 디스플레이 장치로 보기 기능을 사용할 수 없습니다.
▶ W
indows XP 운영체제인 경우
2번 모니터 아이콘을 클릭하여 내
Windows 바탕 화면을 이 모니터에 맞게
확장을 체크하고 적용을 클릭한 후 확인
을 클릭합니다.
▶ W
indows 7/Vista 운영체제인 경
우
시작 > 제어판 > 모양 및 개인설정 > 화
면 해상도 조정을 클릭합니다.
▶ Windows XP 운영체제인 경우
시작 > 제어판 > 모양 및 테마 > 디스플
레이 > 설정을 클릭합니다.
▶ W
indows 7 운영체제인 경우
2번 모니터 아이콘을 클릭한 후 다중
디스플레이에서 디스플레이 확장을 선
택합니다. 적용을 클릭한 후 확인을
클릭합니다.
▶ Windows Vista 운영체제인 경우
2번 모니터 아이콘을 클릭하여 바탕
화면을 이 모니터에 맞게 확장을 체크
하고 적용을 클릭한 후 확인을 클릭합
니다.
보조 디스플레이 장치(2번 모니터)의 해상도를 조절하려면
보조 디스플레이 장치의 화면이 출력되면,
▶ Windows 7 / VISTA 운영체제인 경우
시작 > 제어판 > 모양 및 개인설정 > 화면 해상도 조정 >
2번 모니터를 클릭하여 해상도와 색 품질을 조절합니다.
▶ Windows XP 운영체제인 경우
시작 > 제어판 > 모양 및 개인설정 > 화면 해상도 조정 >
2번 모니터를 클릭하여 해상도와 색 품질을 조절합니다.
46
2
듀얼 뷰로 볼 때 윈도우 창을 이동
하려면
주 LCD(1번 모니터)의 창 제목 바를 클릭한 상
태에서 보조 디스플레이 장치(2번 모니터)로 드
래그하면 창이 이동됩니다.
()
▶ W
indows 7 운영체제인 경우
2번 모니터 아이콘을 클릭한 후 다중
디스플레이에서 1에만 바탕화면 표시를
선택합니다. 적용을 클릭한 후 확인을
클릭합니다.
▶ Windows Vista 운영체제인 경우
2번 모니터 아이콘을 클릭하여 내
Windows 바탕화면을 이 모니터에 맞
게 확장의 체크를 해제한 후 적용을
클릭합니다.
▶ Windows XP 운영체제인 경우
2번 모니터 아이콘을 클릭하여 내
Windows 바탕화면을 이 모니터에 맞
게 확장의 체크를 해제한 후 적용을
클릭합니다.
듀얼 뷰를 해제하려면
1
▶ W
indows 7/Vista 운영체제인 경
우
시작 > 제어판 > 모양 및 개인설정 > 화
면 해상도 조정을 클릭합니다.
▶ Windows XP 운영체제인 경우
시작 > 제어판 > 모양 및 테마 > 디스플
레이 > 설정을 클릭합니다.
본 설명은 Windows 7을 기준으로 설명되었습니다. Windows 운영체제 종류 또는 버전에 따라 화면
그림 및 설정 과정이 일부 다를 수 있으며 제공되는 nView 모드 종류가 다를 수 있습니다.
nView 모드 종류
디스플레이 하나만 사용
(단일(S))
두 디스플레이에
같은 화면 사용 (복제(C))
서로 독립적으로 구성
(Dualview(D))
디스플레이 장치 한 대에만 화면이 나타남.
두 대에 동일 화면이 나타남.
한 화면이 두 대에 확장되어 나타나는 기능으로, 각각의 디스플레이
장치에서 해상도를 설정할 수 있습니다. 듀얼 뷰 항목이 보이지 않을
경우에는 컴퓨터를 재시동해 보세요.
47

스피커 연결 및 사운드 기능 사용하기
이 컴퓨터에는 앞/뒷면에 사운드 포트가 제공되므로 앞/뒷면의 사운드 포트에서 동시에 두개의
다른 사운드를 즐길 수 있습니다. 또한 뒷면 포트에는 7.1 채널 아날로그 스피커까지 연결할 수
있습니다.
Windows XP 또는 Vista/Win7를 설치한 후에 사운드 드라이버를 설치해야 사용할 수 있습니다.
사운드 포트 위치 알아보기
앞/뒷면의 사운드 잭 위치와 역할을 알아봅니다.
● 앞면 사운드 포트
● 뒷면 사운드 포트
IN
MIC
아날로그 사운드 입력
장치 연결
마이크 연결
OUT
전면 좌우 스피커 연결
마이크 연결
헤드폰 연결
CENT
중앙, 서브 우퍼 연결
SIDE
측면 좌우 스피커 연결
48
SUR
후면 좌우 스피커 연결
아날로그 스피커 연결하기
이 컴퓨터 뒷면의 사운드 출력 포트에는 7.1 채널에서 지원하는 총 8개의 스피커를 연결할 수 있습니다.
사운드 출력 포트 1곳에 좌/우 2개의 스피커를 연결할 수 있으므로, 자신이 갖고 있는 스피커 수 대로
다음과 같이 연결합니다.
● 2 채널 스피커 연결 시
● 5.1 채널 스피커 연결 시
5.1 채널은 전면 좌우, 후면 좌우 외에
중앙 스피커와 서브 우퍼를 추가로 연
결합니다.
OUT
전면 좌우 스피커 연결
또는 라인 출력
OUT
전면 좌우 스피커 연결
SUR
후면 좌우
스피커 연결
● 4 채널 스피커 연결 시
CENT
중앙 스피커와 서브 우퍼 연결
OUT
전면 좌우 스피커 연결
또는 라인 출력
● 7.1 채널 스피커 연결 시
7.1 채널은 전면 좌우, 후면 좌우, 중앙,
서브 우퍼 외에 측면 좌우 스피커를 추
가로 연결합니다.
SIDE
측면 좌우 스피커 연결
OUT
전면 좌우 스피커 연결
SUR
후면 좌우 스피커 연결
SUR
CENT
중앙 스피커와 서브 우퍼 연결
49
후면 좌우
스피커 연결
스피커 연결 상태를 확인하려면 (예. Windows7인 경우)
1 작업 표시줄에서 Realtek HD 오디오 관리자 아이콘(
)을 두 번 클릭합니다.
2 Realtek HD 오디오 관리자의 스피커 탭에서 스피커 연결 상태를 확인할수 있습니다.
7.1 채널 스피커로
연결한 경우
7.1 채널 연결 상태
50

소리 조절
소리 크기는 키보드, 볼륨 조절 프로그램으로 조절할 수 있습니다.
Windows XP 또는 Vista/Win7를 설치할 경우 아래 기능을 사용할 수 있습니다.
Windows Vista/7 에서 조절하기
Windows XP 에서 조절하기
작업 표시줄의 볼륨 아이콘(
절바로 조절하세요.
작업 표시줄의 볼륨 아이콘(
정 바를 조절합니다.
)을 클릭한 후 조
)을 클릭한 후 조
조용히
또는 볼륨 아이콘( )을 더블 클릭한 후 볼륨
조절 프로그램에서 조절하세요.
또는 작업 표시줄의 볼륨 아이콘( )을 오른쪽
마우스로 클릭한 후 볼륨 믹서 열기(M)를 실행
하여 장치의 볼륨을 조절하거나 해당 응용 프로
그램의 볼륨을 조절하세요.
51
52
시스템 설정
3장.
네트워크 설정
54
네트워크 연결
54
WOL(Wake On LAN) 기능
58
BIOS 환경 설정 (BIOS Set up)
60
BIOS 환경 설정 들어가기
60
BIOS 환경 설정 화면
61
부팅 비밀번호 설정
63
부팅 순위 변경
67
CPU 기능
68

네트워크 설정
랜 케이블을 연결한 후 네트워크 설정을 해야 인터넷 및 네트워크 기능을 사용할 수 있습니다.
Windows를 설치할 경우 다음과 같이 네트워크 설정하여 사용할 수 있습니다.
네트워크 연결
1 랜다.케이블을 유선랜 포트에 연결합니
2 ▶ Windows 7/Vista 운영체제인 경
우
시작 > 제어판 > 네트워크 및 인터넷 >
네트워크 및 공유 센터를 클릭한 후 왼
쪽 메뉴의 어댑터 설정 / 네트워크 연
결 관리를 클릭합니다.
54
▶ W
indows XP 운영체제인 경우
시작 > 제어판 > 네트워크 및 인터넷 연
결 > 네트워크 연결을 클릭합니다.
영역 연결을 마우스 오른쪽 버튼
3 로컬
으로 누른 후 속성을 클릭합니다.
구성요소 목록에서 인터넷 프
4 네트워크
로토콜 버전 4 [TCP/IPv4]를 선택하고
속성을 클릭합니다.
네트워크 장치명은 모델에 따라 달라질
수 있습니다.
55
●
네트워크 구성요소의 이름은
Windows 운영체제에 따라 다르게 나
타날 수 있습니다.
●
네트워크 구성 요소를 추가하려면 위
그림에서 설치를 클릭합니다.
클라이언트, 서비스, 프로토콜 등을
추가할 수 있습니다.
설정을 합니다.
5 IPDHCP
사용 시에는 자동으로 IP 주소
받기를 선택하 고, 고정 IP를 사용할 경
우에는 다음 IP 주소 사용을 선택하여
해당 항목을 입력합니다.
자동 IP가 아닐 경우에는 IP 주소는 네트
워크 관리자에게 문의하십시오.
완료되면 확인을 클릭합니다.
6 입력이
네트워크 설정이 완료되었습니다.
56
구성 탭을 클릭하고 사용자 구성 항
4 대체
목을 선택하여 해당 항목을 모두 입력
자동 IP와 고정 IP를 동시에 사
용하려면
한 후 확인을 클릭합니다.
Windows에서 제공하는 대체 구성 기능에서 자
동 IP와 고정 IP를 동시에 설정해 두면 매번 IP를
변경할 필요없이 바로 네트워크에 접속할 수 있
습니다.
1
▶ W
indows 7 운영체제인 경우
시작 > 제어판 > 네트워크 및 인터넷 >
네트워크 및 공유 센터 > 어댑터 설정
변경을 클릭합니다.
▶ W
indows Vista 운영체제인 경우
시작 > 제어판 > 네트워크 및 인터넷 >
네트워크 및 공유 센터 > 네트워크 연결
관리를 클릭합니다.
▶ W
indows XP 운영체제인 경우
시작 > 제어판 > 네트워크 및 인터넷 연
결 > 네트워크 연결을 클릭합니다.
영역 연결을 마우스 오른쪽 버튼으
2 로컬
로 클릭한 후 속성을 클릭합니다.
탭에서 인터넷 프로토콜 버전
3 네트워킹
4(TCP/IPv4)를 선택하고 속성을 클릭
합니다.
57
WOL(Wake On LAN) 기능
> 전원 관리 탭을 클릭한 후에 이
3 구성
장치를 사용하여 컴퓨터의 대기 모드를
<Wake On LAN> 기능은 시스템이 절전모드일
때 네트워크(유선랜)로부터 신호가 입력되면 시
스템이 대기상태에서 빠져나오게 하는 기능입
니다. (Ping 또는 Magic packet 등을 사용 시) 단,
종료 상태에서는 지원되지 않습니다.
종료할 수 있음을 선택하고 확인을 클릭
합니다. 시스템을 다시 시작합니다.
- 절전모드 상태에서 신호가 입력되지 않
았는데 시스템이 대기상태에서 빠져나오
면 <Wake On LAN> 기능을 해제한 후
에 사용하기 바랍니다.
WOL(Wake On LAN) 기능을 사용
하려면
1
- <Wake On LAN> 기능을 설정하지 하지
않고 네트워크가 연결된 상태에서 시스
템을 종료하면, LAN LED가 켜진 상태로
유지될 수 있습니다.
▶ W
indows 7 운영체제인 경우
시작 > 제어판 > 네트워크 및 인터넷 >
네트워크 및 공유 센터 > 어댑터 설정
변경을 클릭합니다.
▶ W
indows Vista 운영체제인 경우
시작 > 제어판 > 네트워크 및 인터넷 >
네트워크 및 공유 센터 > 네트워크 연
결관리를 클릭합니다.
▶ W
indows XP 운영체제인 경우
시작 > 제어판 > 네트워크 및 인터넷 연
결 > 네트워크 연결을 클릭합니다.
- 무선랜을 사용 중에 유선랜을 연결하면
<Wake On LAN> 기능이 동작하지 않을
수 있습니다.
<Wake On LAN> 기능을 사용하려면 무
선랜을 사용안 함으로 설정하십시오.
Windows 7에서는 Ping에 의한 Wake On
LAN이 지원되지 않습니다.
2 로컬 영역 연결을속성마우스 오른쪽 버튼
으로 클릭한 후
을 선택합니다.
58
어댑터 항목의 드라이버 이
5 네트워크
름을 선택 한 후 고급 탭을 누르세
S5(시스템 종료 상태) WOL 기능
설정
요. Shutdown Wake-On-Lan을
Enabled 선택하고 확인 버튼을 누르
세요.
켠 후 부팅화면(SAMSUNG
1 컴퓨터를
글자)이 나타나면 F2 키를 누르세요.
운영체제와 드라이버 버전에 따라 선택
하는 메뉴의 명칭이 다를 수 있습니다.
예) Enable_PME, PME 활성화, WOL 기
능 등.
드라이버의 옵션은 기본 설정 상태를 기
준으로 설명합니다.
화면이 나타나면 고급 메뉴로 이
2 셋업
동한 후 고급 환경 제어 항목에서 Enter
키를 누르세요.
키를 눌러 PME에 의해 깨어남으로
3 ↓이동한
후 Enter 키를 누르세요. 사용
함으로 변경한 후 F10 키를 눌러 저장
하세요.
4
▶ W
indows 7 운영체제인 경우
시작 > 제어판 > 네트워크 및 인터넷 >
네트워크 및 공유 센터 > 어댑터 설정
변경을 클릭합니다.
▶ W
indows Vista 운영체제인 경우
시작 > 제어판 > 네트워크 및 인터넷 >
네트워크 및 공유 센터 > 네트워크 연
결관리를 클릭합니다.
▶ W
indows XP 운영체제인 경우
시작 > 제어판 > 네트워크 및 인터넷 연
결 > 네트워크 연결을 클릭합니다.
59

BIOS 환경 설정 (BIOS Set up)
BIOS 환경 설정이란 컴퓨터의 환경을 사용자에게 맞도록 설정할 수 있는 환경설정 유틸리티입
니다.
시작하기 전에!
●
BIOS 환경 설정은 부팅 비밀번호 설정, 부팅 우선 순위 변경 또는 새로운 장치를 추가하였을 때 사
용합니다.
●
BIOS 환경 설정을 잘못 설정하면 시스템 오류가 발생하므로 주의하세요.
●
BIOS 환경 설정의 내용은 제품 기능 향상 등의 이유로 변경될 수 있습니다.
모델에 따라 BIOS 환경 설정의 화면이 다를 수 있습니다.
BIOS 환경 설정 들어가기
1 컴퓨터를 켜세요.
F12 키를 누르면 네트워크 부팅을 시도
합니다.
로고)이 나타나
2 부팅화면(SAMSUNG
면 F2 키를 누르세요.
후 BIOS 환경 설정 초기화면이
3 잠시
나타납니다.
60
BIOS 환경 설정 화면
BIOS 환경 설정 메뉴
도움말
CPU 코어
코어
선택된 항목의 도움말
이 나타납니다.
BIOS 환경 설정
항목
부 메뉴 표시
선택 후 Enter
키를 누르면
하위 메뉴가 나타납니다.
메뉴
내용
메인
컴퓨터의 기본적인 사양이나 시스템 환경에 대한 내용입니다.
고급
주변 장치 등의 주요 칩셋을 설정할 수 있는 메뉴입니다.
보안
비밀번호 설정 등 보안관련 설정을 할 수 있는 메뉴입니다.
부팅
부팅 순위 등의 부팅 관련 내용을 설정할 수 있는 메뉴입니다.
종료
셋업 종료에 대한 메뉴입니다.
61
BIOS 환경 설정에서 사용하는 키
BIOS 환경 설정 화면에서는 키보드를 사용해야 합니다.
F1
셋업의 도움말을 볼 수 있습니다.
상하 키
위 아래 항목으로 이동합니다.
F5/F6
항목의 값을 변경할 때 사용합니다.
F9
환경설정 기본값(초기 환경)으로 변경합니다.
Esc
부 메뉴에서 상위 메뉴로 올라오거나 종료 메뉴로 이동합니다.
좌우 키
다른 메뉴로 이동합니다.
Enter
항목을 선택하거나 부 메뉴로 들어갑니다.
F10
변경한 내용을 저장하고 셋업을 종료할 때 사용합니다.
62

부팅 비밀번호 설정
비밀번호를 설정하면 컴퓨터를 켜거나 BIOS 환경 설정을 실행할 때 비밀번호를 입력해야만 사
용할 수 있습니다. 비밀번호는 다른 사용자의 컴퓨터 사용을 제한하여 컴퓨터 내의 정보나 파일
을 보호할 수 있습니다.
관리자 비밀번호 설정
입력한 후 Enter 키를 누
3 비밀번호를
르고, 비밀번호를 다시 한 번 입력한
관리자 비밀번호는 컴퓨터를 켜거나 BIOS 환경
설정을 실행할 수 있는 비밀번호입니다. 관리자
비밀번호를 설정하면 관리자 외에 다른 사용자
가 컴퓨터를 사용할 수 없게 합니다.
환경 설정의 보안 메뉴로 이동하
1 BIOS
세요.
후 Enter 키를 누르세요.
비밀번호는 8자 이내의 영문이나 숫자
를 사용할 수 있으며 특수문자는 사용
할 수 없습니다.
비밀번호 설정 항목에서 키보드
2 관리자
의 Enter 키를 누르세요.
설정 알림 창에 변경된 내용이 저
4 환경
장되었다는 내용이 나타나면 Enter 키
를 누르세요.
F10 키를 눌러 저장한 후
5 키보드의
BIOS 환경 설정을 종료하세요.
XXXXXX
설정불가
63
이제 설정이 완료되었습니다.
●
컴퓨터를 켜거나 BIOS 환경 설정을
실행할 때에는 비밀번호를 입력해야
하므로 비밀번호를 반드시 기억하세
요.
●
BIOS를 업데이트하면 관리자/사용자
비밀번호가 삭제될 수 있습니다.
사용자 비밀번호 설정
하드디스크 비밀번호 설정
사용자 비밀번호를 설정해 놓으면 컴퓨터를 켤
수는 있으나 BIOS 환경 설정을 실행할 수는 없
습니다. 다른 사용자가 BIOS 환경 설정을 실행
할 수 없도록 설정하는 방법입니다.
하드디스크에 비밀번호를 설정해 놓으면 현재
설치된 하드디스크를 다른 컴퓨터에서 사용할
수 없습니다.
디스크 비밀번호 설정 항목에서 Enter 키를 누
른 후 "관리자 비밀번호 설정"의 3번과 같은 방
법으로 진행하세요.
관리자 비밀번호가 설정되어 있을 때만 설정할
수 있으며, 관리자 비밀번호를 해제하면 사용자
비밀번호도 함께 해제됩니다.
사용자 비밀번호 설정 항목에서 Enter 키를 누
른 후 "관리자 비밀 번호 설정"의 3번과 같은 방
법으로 진행하세요.
하드디스크의 비밀번호를 변경하려면
●
하드디스크의 비밀번호 설정 기능을
안전하게 사용하기 위해서는 한 번
설정한 후 컴퓨터 전원 버튼을 눌러
종료한 후 다시 시작해야 다른 번호
로 변경할 수 있습니다.
부팅시 비밀번호 항목에서 사용함으로 변경하
세요. 부팅시 비밀번호를 설정하면 컴퓨터를 켤
때 비밀번호를 입력해야 부팅됩니다.
하드디스크 비밀번호를 변경할 수 없거
나, 셋업의 보안 > 디스크 비밀번호 항
목에 설정불가로 나타날 경우에는 컴퓨
터 전원 버튼을 눌러 다시 켠후 설정하
세요.
●
다음 사용을 위해 비밀번호를 반드시 기억하세
요.
메인보드의 점퍼를 이용한 하드디스
크 비밀번호의 해제가 불가능하오니
비밀번호를 잊어버리지 않도록 각별
히 주의하세요.
●
하드디스크 비밀번호를 잊어버렸을
때에는 서비스센터의 도움을 받으세
요.
이 경우 서비스 요금이 부과됩니다.
부팅시 비밀번호 설정
부팅시 비밀번호를 설정하려면 관리자 비밀번
호가 설정되어 있어야 합니다.
64
비밀번호 해제
비밀번호의 설정 항목에서 Enter 키를 누르세요.
1 삭제하려는
하드디스크 비밀번호 해제는 전원 버튼을 눌러 시스템을 종료한 후 다시 시작해야 비밀
번호를 해제할 수 있습니다.
2 현재 비밀번호를 입력 항목에서 현재 설정된 비밀번호를 입력한 후 Enter 키를 누르세요.
3 새 비밀번호를 입력 항목에서 아무 것도 입력하지 않고 Enter 키를 누르세요.
4 새 비밀번호를 확인 항목에서 아무 것도 입력하지 않고 Enter 키를 누르세요.
5 환경 설정 알림 창이 나타나면 Enter 키를 누르세요.
F10 키를 눌러 저장한 후 BIOS 환경 설정을 종료하세요.
6 키보드의
비밀번호가 해제되었습니다.
65
비밀번호를 잊어버렸을 때
변경했던 점퍼를 다시 원위치
4 3번에서
(2-3) 하세요.
컴퓨터 메인 보드의 비밀번호 삭제 점퍼를 변경
하여 비밀번호를 해제할 수 있습니다.
●
하드디스크 비밀번호 분실 시에는 서
비스센터의 지원을 받아야 하며, 이
때 제공되는 서비스는 별도의 요금이
부과됩니다.
●
비밀번호 점퍼 변경 시 바이오스 셋
업 설정이 초기값으로 변경됩니다.
덮개를 닫은 후 컴퓨터를 시동
5 컴퓨터
합니다.
종료한 후 전원 케이블을 본
1 컴퓨터를
체로부터 분리하세요.
2 컴퓨터 덮개를 여세요.
보드의 비밀번호 삭제 점퍼(CLR
3 메인
CMOS)의 위치를 변경하세요. 2-3에
꽂혀 있는 점퍼를 1-2에 꽂으세요.
비밀번호 삭제 점퍼
(CLR CMOS)
2-3에 꽂힌 점퍼를 1-2
에 꽂으세요.
▲
3 2 1
▲
3 2 1
66

부팅 순위 변경
BIOS 환경 설정을 이용하여 부팅순위를 변경할 수 있습니다.
상하 키를 사용하여 변경하
3 키보드의
고자 하는 장치 드라이브를 선택한 후
부팅 순위 변경
키보드의 F5 와 F6 키를 사용하여 부
팅순위를 변경하세요.
환경 설정의 부팅 메뉴로 이동하
1 BIOS
세요.
순위 정하기 항목에서 Enter 키를
2 부팅
누르세요.
[부팅 장치 순위]
1. IDE CD : XXX XXX XXXX
2. HDD(S1) : XXXXXXXX
3. HDD(S2) : 장착안됨
4. HDD(S3) : 장착안됨
5. HDD(S4) : 장착안됨
6. USB DISK : 장착안됨
7. USB FDD : 장착안됨
8. PCI 랜 : Realtek Boot Agent
USB KEY
F10 키를 눌러 저장한 후
4 키보드의
BIOS 환경 설정을 종료하세요.
부팅 순위가 변경되었습니다.
멀티 카드 슬롯은 부팅 기능을 지원하지
않으므로 메모리 카드로는 부팅할 수 없
습니다.
67

CPU 기능
CPU가 지원하는 CPU 속도 조절 기능(Cool & Quiet)의 사용법에 대해 알아봅니다.
속도 조절 항목을 사용함으로 변
3 CPU
경하세요.
CPU 속도 조절 기능(Cool & Quiet)
사용
CPU 부하가 없을 경우에 클럭 속도와 전압을
낮추어 CPU의 발열과 소음을 줄여 주는 기능입
니다.
CPU 제어
CPU 속도 조절
이 기능은 CPU 속도 조절 기능이 지원되는
CPU와 Windows Vista/7가 탑재된 모델에서만
사용할 수 있으며 BIOS 환경 설정의 고급 메
뉴로 이동한 후 CPU 제어에 CPU 속도 조절
항목이 나타나면 지원되는 CPU입니다.
[ 사용함 ]
CPU 속도 조절 기능 설정 시
4 F10 키를 눌러 저장하세요.
이 기능을 설정하면 시스템 등록 정보 창
에 나타나는 CPU의 속도는 실제 속도와
다를 수 있으며, CPU 최대 속도는 2.8Ghz
로 제한 됩니다.
CPU 속도 조절 기능을 사용하려는 경우
에는 Windows 부팅 후, 시작 > 제어판 >
하드웨어 및 소리 > 전원 옵션에서 [균형
조정]을 선택하기를 권장합니다.
켠 후 부팅화면(SAMSUNG
1 컴퓨터를
글자)이 나타나면 F2 키를 누르세요.
CPU 속도 조절 기능이 지원되지 않는 소
프트웨어나 게임에서는 일부 기능이 실
행되지 않거나 문제가 발생할 수 있습니
다. 이럴 때에는 BIOS환경 설정에서 해당
항목을 사용안함으로 변경하여 사용하세
요.
환경 설정의 화면이 나타나면 고
2 BIOS
급 메뉴로 이동한 후, CPU 제어 항목에
서 Enter 키를 누릅니다.
68
업그레이드
4장.
컴퓨터 분해
70
컴퓨터 내부 구성
72
메인보드의 구성
73
카드 추가
74
메모리 추가
75
하드디스크(HDD) 추가
76
CD 드라이브(ODD) 추가
79
CPU 교체
81
CMOS 배터리 교체
83

컴퓨터 분해
컴퓨터 부품을 교체하거나 확장하기 위해서는 덮개를 열어야 합니다.
컴퓨터의 형태와 내부 구조는 선택 사양에 따라 달라질 수 있습니다.
확장에 자신이 없는 분은 서비스센터의 지원을 받으시기 바랍니다.
단, 확장 관련 서비스는 무상 서비스 기간 내에도 무상으로 처리되지 않습니다.
●
컴퓨터는 전기적인 충격에 심각한 손
상을 받을 수 있으므로 분해를 하기 전
에 반드시 전원 케이블을 분리하세요.
또한 신체에 흐르는 미세한 정전기에
도 부품이 손상될 수 있으므로 주의하
세요. (금속 부분에 방전)
●
컴퓨터 내부는 날카로운 부분이 많아
다칠 수 있으므로 주의하세요.
●
컴퓨터를 분해할 경우에는 먼저 컴퓨
터를 종료한 후 반드시 전원 케이블을
분리하세요.
모뎀이 있는 경우에는 모뎀선도 반드
시 분리하세요. 감전의 우려가 있습니
다.
홈을 이용하여 덮개를 뒤쪽으
2 손잡이
로 잡아 당기세요.
컴퓨터 덮개 열기
오른쪽으로 눕힌 후 컴퓨터
1 컴퓨터를
뒷면의 손나사(2개)를 손으로 돌려서
손잡이 홈
3 덮개를 위쪽부터 들어 올려 빼내세요.
제거하세요. 일반 나사인 모델에서는
드라이버를 이용하여 분리하세요.
손으로 돌려 열리지 않을 경우, 드라이버
를 사용하세요.
70
브라켓 아래쪽의 랫치 2개
2 하드디스크
를 위쪽으로 밀어 올린 후 하드디스크
다시 닫으려면 덮개를 z번 그
4 덮개를
림 위치에 맞춰서 올려 놓은 후 화살표
방향으로 앞 커버 끝부분까지 앞으로
당기세요.
브라켓 위에 있는 랫치 2개를 중앙쪽
으로 누르면 앞 커버가 분리됩니다.
z
랫치
뒷면의 손나사를 오른쪽으로
5 컴퓨터의
돌려서 고정 시키세요.
앞 커버 분리
사진은 전원/LED 케이블과 랫치 위치를
보여 주기 위한 참조용으로 하드디스크
브라켓을 분리하지 않아도 됩니다.
CD 드라이브를 교체하려면 앞커버를 먼저
분리하여야 합니다.
때는 앞 커버 위쪽의 후크부분
3 조립할
을 먼저 끼운 후 아래쪽을 누르세요.
연결된 전원/LED 케이블
1 메인보드와
을 분리합니다.
조립 시 케이블들이 앞 커버에 끼이지 않
도록 주의하세요.
전원/LED 케이블
71

컴퓨터 내부 구성
시작하기 전에!
●
●
컴퓨터의 내부 구조는 선택 사양과 모델에 따라 달라질 수 있습니다.
장착된 냉각팬의 형태는 모델에 따라 다를 수 있습니다.
CD 드라이브 또는
CD 드라이브
확장 공간
CD 드라이브 공간
전원 공급장치
CPU와 냉각팬
하드디스크 공간
확장 카드 슬롯
메인 보드
72

메인보드의 구성
보조�������
전원����
������
커넥터
���
▲
1 2 3
PS/2 전원 선택 점퍼
냉각팬/방열판/CPU
(중앙 처리 장치)
메모리 소켓
1 2 3
▲
냉각팬 전원 커넥터
메인 전원 커넥터
USB 전원 선택 점퍼
비밀번호 삭제 점퍼
CMOS 배터리
PCI-E x1 카드 슬롯
▲
3 2 1
PCI-E x16
카드 슬롯
직렬 드라이브 커넥터
[SATA 4*/2/3/1]
앞면 전원
/LED 커넥터
PCI 카드 슬롯
앞면 오디오
포트 커넥터
멀티 메모리카드 슬롯 커넥터
▲
1 2 3
USB 전원 선택 점퍼
앞면 USB 포트 커넥터
▲
1 2 3
USB 전원 선택 점퍼
●
메인보드의 PCI Express x16 카드 슬롯에는 PCI Express x16 타입의 그래픽 카드만 장착할 수 있
으며, AGP 타입의 그래픽 카드는 장착할 수 없습니다.
●
모델 및 선택 사양에 따라 위 사진은 실물과 다를 수 있습니다.
●
PS/2, USB 포트에 공급되는 전원은 해당 전원 선택 점퍼로 선택할 수 있습니다.
구입시 기본 위치는 2-3으로 설정되어 있으며, 이 경우 시스템이 종료된 후에도 키보드/마우스의
LED가 켜질 수 있습니다. 점퍼 위치를 1-2로 변경할 경우 이 현상이 나타나지 않습니다.
다만 이 경우 전원 버튼으로만 시스템 절전 모드를 해제할 수 있습니다.
●
장착된 냉각팬의 형태는 모델에 따라 다를 수 있습니다.
●
해당 모델에서는 SIO를 지원하지 않습니다.
73

카드 추가
컴퓨터에 확장이 가능한 슬롯이 있는지 확인한 후 장착할 카드가 자신의 컴퓨터를 지원하는지
확인합니다.
슬롯에 꽂고 완전히 장착되도
4 카드를
록 누르세요.
슬롯에 고정된 브라켓을 제거
1 확장할
하세요. 십자 드라이버를 홈에 끼워 바
깥쪽으로 젖힌 후 좌우로 흔들면 브라
켓이 분리됩니다.
만일 카드가 완전히 장착되지 않으면 컴
퓨터가 정상적으로 동작하지 않거나 카
드나 메인 보드가 손상될 수 있으므로 주
의하세요.
2 컴퓨터 덮개를 여세요.
고정 나사로 카드를 고정시
5 제거했던
키세요.
3 브라켓 고정 나사를 제거하세요.
카드 설명서를 보고 필요한 내
6 구입한
부 케이블을 연결하세요.
덮고 전원 케이블 등 외부 케이
7 덮개를
블을 연결하세요.
켠 후 별도로 구입하신 카드
8 컴퓨터를
설명서를 참고하여 필요한 드라이버와
프로그램을 설치하세요.
74

메모리 추가
메인 보드에 확장할 메모리 소켓이 있는지 확인한 후 자신의 컴퓨터에 사용 가능한 메모리를 준
비하세요.
시작하기 전에!
이 컴퓨터에는 DDR2 타입의 메모리가 장착되어 있으므로 메모리를 추가할 때에는 동일한 DDR2
타입으로 추가해야 합니다. 장착된 냉각팬의 형태는 모델에 따라 다를 수 있습니다.
1 컴퓨터 덮개를 여세요.
홈과 소켓의 방향을 맞추어
3 메모리의
꽂고 완전히 장착되도록 누르세요.
메모리 소켓의 양쪽 고정 클
2 비어있는
립을 누르세요.
소켓
소켓
소켓
소켓
1
2
3
4
만일 메모리가 위에 설명과 같이 완전히
장착되지 않으면 컴퓨터가 정상적으로 동
작하지 않습니다.
75

하드디스크(HDD) 추가
직렬 하드디스크는 최근에 나온 타입으로, 기존 병렬 타입에 비해 데이터 전송 속도가 빠르고, 연결 케
이블이 얇으며 점퍼 설정이 필요 없으므로 연결이 쉽습니다.
이 컴퓨터의 메인 보드에는 병렬 타입의 하드디스크 커넥터가 제공되지 않으므로 병렬 타입의 하드디
스크를 추가할 수 없습니다.
눕힌 후 컴퓨터 덮개를 여세
하드디스크 케이스를 z번 화살표 방
1 컴퓨터를
3
요.
향으로 밀어낸 후 x번 화살표 방향으
로 빼세요.
케이스를 고정하고 있는
2 하드디스크
나사 2개를 제거하세요.
x
76
z
하드디스크에 연결되어 있는 전
4 기존
원 케이블과 신호 케이블을 분리하세
5 추가할 하드디스크를 케이스에 넣고
나사 4개로 고정시키세요.
요.
하드디스크에 전원 케이블과
6 각각의
신호 케이블을 연결한 후 하드디스크
케이스를 컴퓨터에 장착하세요.
추가한 하드디스크 연결
전원 케이블
신호 케이블 랫치
전원 케이블 신호 케이블
사진은 케이블의 위치를 보여주기 위해
브라켓을 거꾸로 한 모양입니다.
기존 하드디스크 연결
신호 케이블
신호 케이블 분리 시에는 반드시 신호 케
이블 랫치를 눌러 빼세요. 그렇지 않을 경
우 메인 보드의 연결 포트가 손상될 수
있습니다.
77
하드디스크의 신호 케이블 한
7 추가한
쪽 끝을 메인보드의 SATA2 포트에 꽂
8 하드 드라이브 케이스를 나사로 고
시킵니다. (나사 위치는 2번 사진 참고)
으세요.
덮개를 닫은 후, 구입한 하드
9 컴퓨터
드라이브의 설명서를 참고하여 필요한
설정을 합니다.
SATA2 포트
(추가한 하드디스크 연결)
SATA1 포트
(기존 하드디스크 연결)
가하는 하드디스크 연결되는 신호
추
케이블은 별도로 구입하세요.
● 모델 및 선택 사양에 따라 위 사진은
실물과 다를 수 있습니다.
●
78

CD 드라이브(ODD) 추가
이 컴퓨터에는 직렬(SATA) 타입의 드라이브를 추가할 수 있습니다.
이 컴퓨터의 메인 보드에는 병렬(IDE)타입의 드라이브 커넥터가 제공되지 않으므로, 병렬 타입의 드라
이브는 추가 할 수 없으므로 주의 하십시오.
드라이브를 확장 공간에 넣고
3 추가할
나사 2개로 고정시키세요.
CD 드라이브 확장 공간이 있는 모델에서는
CD 또는 CDRW, DVD-ROM, ZIP, DVD-RW
드라이브 등을 추가로 장착할 수 있습니다.
오른쪽으로 눕힌 후 컴퓨터
1 컴퓨터를
덮개를 열고 앞커버를 분리하세요.
확장 공간 브라켓에 드라이버
2 앞면의
를 끼워 흔들면 브라켓이 분리됩니다.
타사 드라이브는 나사 위치가 다를 수 있
습니다.
타사 드라이브 추가시 문제가 있으면 서
비스센터로 문의하세요.
드라이브 설명서를 참고하여
4 구입한
필요한 케이블을 연결하세요.
79
드라이브에 신호 케이블과 전
5 추가한
원 케이블을 연결하세요. 추가한 드라
드라이브의 신호 케이블 한쪽
6 추가한
끝을 메인보드의 SATA4 포트에 꽃습
이브의 신호 케이블은 반드시 직렬 타
입이어야 합니다.
니다.
커버를 조립하고 컴퓨터 덮개를 닫
7 앞습니다.
추가하는 드라이브에 연결되는 신호케이
블은 사용자가 별도로 구입하여야 합니다.
전원 케이블
신호 케이블
위의 그림은 참고용으로 CD드라이브 브라
켓이 없는 모습입니다.
80

CPU 교체
시작하기 전에!
교체에 자신이 없는 분은 서비스센터의 지원을 받으세요.
단, 확장 관련 서비스는 무상 서비스 기간 내에도 무상으로 처리되지 않습니다.
CPU를 분리할 경우
방방열판과 CPU는 열전달 물질로 붙어 있습니다. 무리하게 분리하면 CPU가 손상될 수 있으므로 컴
퓨터를 충분히 사용하여 CPU에서 발생하는 열로 열 전달 물질을 녹인 후 분리하세요.
1 컴퓨터 덮개를 여세요.
냉각팬이 뜨거운 경우 손을 델 수 있으므
로 충분히 식힌 후 들어내세요.
전원 커넥터를 분리하고 나사
2 냉각팬
4개를 푼 후 냉각팬을 분리하세요.
고정 바를 바깥쪽으로 약간 밀어
3 CPU
분리한 후CPU를 들어내세요.
냉각팬 전원 커넥터
소켓의� 핀�����������
�� 구멍이�������
����������
없는����
������
부분과
���
CPU��
의�
표시���������
부분을�����
��������
맞추어�
���� 끼우세요�
�����.
소켓 안쪽의 핀에 손이 닿지 않도록 주의
하세요. 핀이 손상되면 CPU를 장착할 수
없습니다.
81
CPU로 교체하세요. CPU를 삽
4 새로운
입할 때에는 소켓과 CPU 핀의 위치를
일치시켜야 합니다.
CPU 고정바
방향을 맞추어 올려 놓은 후 나
5 냉각팬
사 4개를 고정시키세요.
전원 커넥터를 연결한 후 컴퓨
6 냉각팬
터 덮개를 닫으세요.
82

CMOS 배터리 교체
메인 보드에 있는 CMOS 배터리는 전원이 꺼져 있을 때 셋업(CMOS) 내용을 저장하는 역할을
합니다.
COMS 배터리는 소모성 부품으로 컴퓨터를 켰을때 CMOS Checksum error라는 메시지가 나
타나면 새 배터리로 교체하세요.
1 컴퓨터 덮개를 여세요.
3 컴퓨터 덮개를 닫으세요.
배터리 고정 랫치를 눌러 배터
2 CMOS
리를 빼낸 후 새로운 배터리를 끼우세
켠 후 부팅화면(SAMSUNG
4 컴퓨터를
로고)이 나타나면 F2 키를 눌러 BIOS
환경 설정으로 들어가서 시스템 환경에
맞게 설정을 변경하세요.
요.
CMOS 배터리
83
84
부록
5장.
제품 규격
86
메모리 업그레이드 권장사항
87
폐 전자제품 처리 안내
88

제품 규격
컴퓨터의 기본 사양에 대해 알아봅니다. 제품 사양은 파생 모델에 따라 다를 수 있습니다.
정확한 컴퓨터 사양을 알려면 컴퓨터 구입시에 참고한 카탈로그를 이용하세요.
DB-V199
AMD Phenom II X4 (900) 시리즈
AMD Phenom II X4 (800) 시리즈
AMD Phenom II X3 (700) 시리즈
AMD Athlon II X4 (600) 시리즈
(선택 사양)
DDR2 SDRAM
(선택 사양)
RS780C + SB700
(선택 사양)
S-ATA2 HDD
(선택 사양)
그래픽스
Redeon 3100 (Integrated GFX)
nVidia GeForce GTS250 GDDR3 1GB
(선택 사양)
사용환경
사용 온도: 10 ℃ ~ 35 ℃, 사용 습도: 10% ~ 85% RH
CPU
메인 메모리
메인 Chipset
하드디스크
작동 전압/전력
주파수
AC200~240V(220V전용) / 450Watt
50 / 60Hz
입력 전압
AC200~240V(220V전용)
입력 전류
6.0A
출력 전압
±12V, +5V, +3.3V, 5V SB
●
●
●
선택 사양은 모델에 따라 제공되지 않거나 다르게 제공됩니다.
제품 규격은 예고없이 변경될 수 있습니다.
본 컴퓨터의 전원공급기 사양은 모델에 따라 다를 수 있으며, 전력과 입력 전류는 전원공급기 라벨
에서 확인할 수 있습니다.
● 본 컴퓨터는 DDR2 400/533MHz 메모리는 지원하지 않습니다.
● 지원하지 않는 CPU나 메모리를 사용시에는 시스템이 부팅되지 않는 문제가 발생할 수 있습니다.
86

메모리 업그레이드 권장사항
메모리 업그레이드시 ㈜삼성전자에서 기본 테스트를 실시한 모듈 사용을 권장합니다.
[권장 메모리]
제조사
모델명
규격
동작속도
(주)삼성전자
M378T6553EZS-CE7
512MB DDR2 PC2-6400
800MHz
(주)삼성전자
M378T2953EZ3-CE7
1GB DDR2 PC2-6400
800MHz
(주)삼성전자
M378T5663DZ3-CF7
2GB DDR2 PC2-6400
800MHz
87

폐 전자제품 처리 안내
환경보호 및 자원 재활용을 위해 폐 전자제품은 다음과 같이 처리하셔야 합니다.
무료처리
삼성전자 대리점에서 제품을 새로 구입하고
기존 제품을 버리고자 하는 경우, 신제품
배달시 무료로 처리해 드립니다.
유료처리
신규 제품 구입없이 기존에 사용하던
제품을 버리고자 하는 경우, 관할 동사무소에
연락하시어 처리하시면 됩니다.
삼성전자의 녹색경영
삼성전자는 1992년 6월 환경경영 체제 구축을 통해
환경오염 사고를 예방하고, 지속적인 개선을 위한
'환경방침'을 발표한데 이어 1996년 5월
[녹색경영]을 선언하였습니다.
삼성전자의 녹색경영은 환경, 안전, 보건을 기업 경영활동의
핵심요소로 인식하고 이를 적극 추진함으로써 인류의
풍요로운 삶의 구현과 지구환경 보전에 동참하겠다는
의지의 표현입니다.
88
89
90
안전을 위한 주의사항
사용자의 안전을 지키고 재산상의 손해 등을 막기 위한 내용입니다.
반드시 읽고 올바르게 사용해 주세요.
■
본사 : 경기도 수원시 영통구 매탄 3 동 416 번지
사용설명서
서비스센터 대표전화번호 (전국어디서나)
1588-3366
제품 모델명, 고장상태, 연락처를 정확히 알려주시면
고객 여러분의 궁금점을 언제나 친절하게 상담, 빠른
서비스를 제공합니다.
서비스센터 홈페이지
http://www.samsungsvc.co.kr
고객이 직접 원하는 날짜와 시간에 서비스 접수 및
실시간 사이버 상담이 가능한 사이버 서비스센터를
운영하고 있습니다.
삼성 에코 마크
삼성모바일닷컴 홈페이지
www.samsungmobile.com
삼성모바일닷컴은 삼성전자의 대표 브랜드 사이트로
컴퓨터, 휴대폰, MP3P의 제품 정보와 커뮤니티,
쇼핑몰, 컨텐츠 다운로드 서비스를 단 하나의 사이트
에서 이용하실 수 있습니다.
고객 상담실
서울 02-541-3000, 080-022-3000
제품의 친환경 특징을 고객에게 쉽
게 전달하기 위한 삼성전자 고유의
마크이며, 더욱 친 환경적인 제품을
만들기 위한 삼성전자의 의지이기
도 합니다.
한국 서비스 품질 우수 기업
사후봉사가 우수한 기업에 국가기
관인 지식경제부 기술표준원이 품
질을 보증하는 인증 마크
삼성컴퓨터 액세서리 쇼핑몰
http://shop.kr.samsungmobile.com
BA68-05747A11
BA68- 05747A11
091130
BV-199
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
