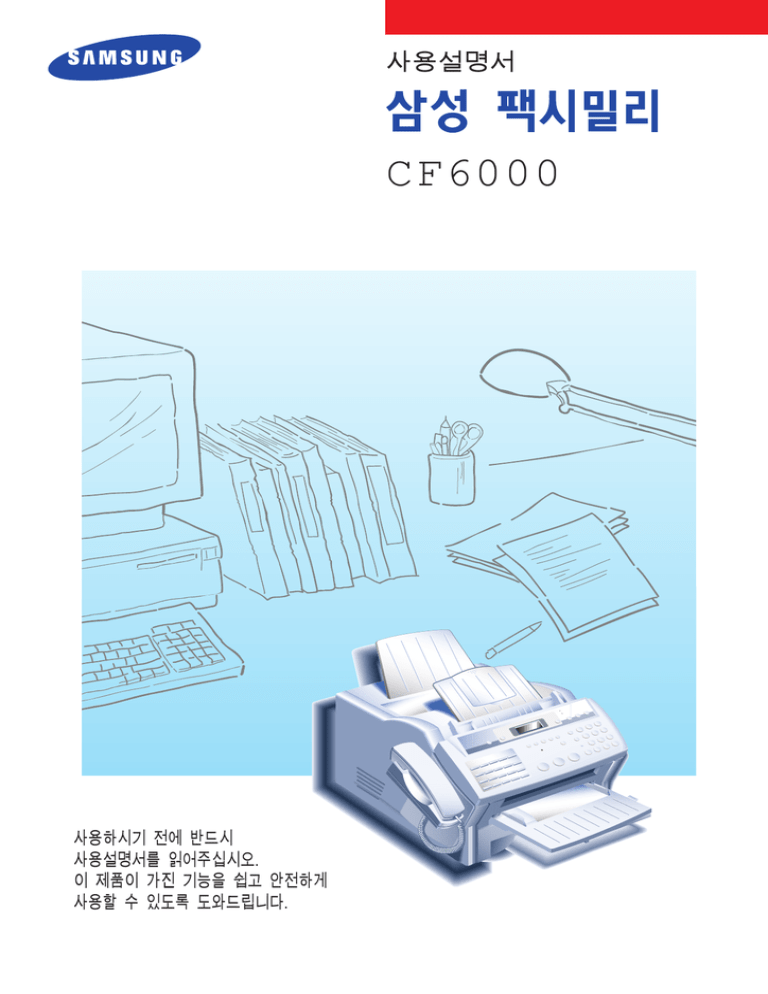

사용설명서
CF6000
사용하시기 전에 반드시
사용설명서를 읽어주십시오.
이 제품이 가진 기능을 쉽고 안전하게
사용할 수 있도록 도와드립니다.
2
3
제품에 물이나 액체를 쏟지 않도록
하십시오. 합선으로 인한 화재나
감전이 일어날 수 있습니다.
함부로 분해하지 마십시오.
습기가 많은 장소나 물이 튀기는
장소에서는 사용하지 마십시오.
절연이 나빠져서 화재나 감전의
원인이 됩니다.
전원 코드를 무리하게 꼬거나
늘이거나, 코드 위에 무거운 물건을
올려 놓지 않도록 주의하십시오.
본 제품은 220V 전용 제품
입니다. 반드시 220V전원을
사용해 주십시오.
한 개의 콘센트에 본 제품과
다른 기기들을 함께
연결하지 마십시오.
사람이 사망하거나
중상을 입을 가능성이
예상되는 내용입니다.
사람이 부상을 입거나
물적 손해발생이
예상되는 내용입니다.
금지를 나타냅니다.
분해 금지를
나타냅니다.
반드시 지켜야 할 것을
나타냅니다.
220 V
전원플러그를
콘센트에서 반드시 분리
할 것을 나타냅니다.
제품의 안전을 위하여 접지된
곳에 설치해 주십시오.
기계 내부에 이물질 또는 물(액체) 등이 들어 갔을 때는
먼저 전원코드를 뽑은 후 당사 서비스 센터로
연락하십시오.
4
떨어뜨리거나 충격을 주지
마십시오.
직사광선이 내려 쬐는 곳은
피해주십시오.
너무 덥거나 추운 곳은
피해주십시오.
•외관이 변형되거나 절연상태
가 나빠져서 화재•감전의
원인이 될 수 있습니다.
•냉기가 직접적으로 닿는 곳은
피해 주십시오. 이슬이 맺혀서
누전이 생길 수 있습니다.
;;;
;;;
젖은 손으로 전원 플러그를
만지지 마십시오. 감전 될
수 있습니다.
전원 코드가 걸리기 쉬운 곳은
피해주십시오.
번개가 심하게 치는
날은 제품의
전원코드를 콘센트로
부터 빼놓는 것이 안전합니다.
벽과 너무 가까이 붙지
않도록 설치하십시오.
통풍이 잘 되지 않는 곳은
피해주십시오.
유사 전자파를 발생시키는 전자제품
(TV, 복사기 등) 근처에서
사용하지 마십시오. (해당
제품의 화상이 찌그러지거나
잡음이 생기는 원인이
될 수 있습니다.)
사용자 안내문
이 기기는 업무용으로 전자파적합등록을
한 기기이오니 판매자 또는 사용자는
이 점을 주의하시기 바라며 만약 잘못
판매 또는 구매하였을 때에는 가정용
으로 교환하시기 바랍니다.
추운 겨울날이나 온도가 상당히 낮을 때 팩스 수신이나 복사를 하게
되면 글자가 번져 나오는 경우가 있습니다. (고장이 아닙니다.) 이럴 때는
실내 온도에서 잠시 기다리신 후 다시 사용하십시오.
본 제품은 정보통신부 승인을 필하였음.
5
각 부의 이름과 기능
준비
앞면
용지 받침대
복사 또는 받은 팩스가 쌓이는 곳입니다.
원고 받침대
스피커
팩스를 보낼 원고를 올리는 곳입니다.
온훅다이얼시 발신음이
들리는 곳입니다.
원고 가이드
원고가 비스듬하게 들어가지 않도록
팩스 보낼 원고의 폭에 맞게 조절하는
것입니다.
조작판
(
8~9쪽)
수화기 받침대
수화기
배출원고 받침대
카세트
용지를 넣는 곳입니다.
6
복사 또는 송신시 빠져나온 원고가
쌓이는 곳입니다.
뒷면 커버
크리닝 펠트 교환시
이 커버를 엽니다.
전원 연결부
전원을 연결하는
곳입니다.
열림 버튼
이 버튼을 누르면
앞면이 들립니다.
전화선용 잭
(
22쪽)
전화선을 연결하는 곳입니
다.
전화벨 크기 조절스위치
전화벨 크기를 조절할 수 있습니다. 원하는
방향으로 스위치를 밀어주세요.
소리 커짐
소리 작아짐
● 에 맞추어 두면 벨이 울리지 않습니다.
팩스전용으로 사용하거나 야간에 사용하십시오.
토너 카트리지
7
화면
날짜, 시각, 요일 및 현재의
동작 상태를 표시합니다.
우선송신 버튼
팩스를 보낼 때 이 버튼을 누르면
현재 메모리에 대기중인 팩스보다
먼저 팩스를 보낼 수 있습니다.
우선송신
기능선택
기능선택 버튼
기능을 설정할 때 사용합니다. 이 버튼을
누른 후 필요한 원터치 버튼을 눌러 필요한
기능을 설정합니다.
전화번호부/지
01
02
03
04
05
설정환경
사용자 ID
06
07
08
예약송신
중계송신
친전송신
11
12
13
14
15
18
19
20
날짜/시각 기본세팅 메모리지움
음량조절
09
사서함
10
등록
원터치 다이얼 버튼/기능버튼
추가/지움 그룹 다이얼
•가장 많이 사용하는 전화번호나 팩스번호를
이 버튼으로 걸 수 있습니다. ( 40쪽)
복사
16
송신결과
17
예약상태 전화번호부 설정환경 송수신기록
인쇄
복사
버튼
복사를 할 때 사용합니다.
시작/입력 버튼
•송•수신을 시작할 때 사용합니다.
•기능을 설정할 때 화면에 나타난 값이 맞을 때
누릅니다.
정지
버튼
•현재 진행중인 동작을 중단시키거나 기능
설정을 도중에 취소할 때 사용합니다.
8
용지/토너 없음
폴링
시작/입
▼
▲ 버튼
•전화번호부(원터치 버튼이나 단축 번호)에 기억된 번호를 찾
거나 기능설정시 다음 항목으로 이동할 때 사용합니다.
•스피커 소리 크기를 조절할 때 사용합니다.
전화번호부/지움
버튼
•원터치 버튼이나 단축 번호에 기억된 번호를 찾을 때 사용합니다.
•전화번호 등록시 번호를 지울 때 사용합니다.
◀
▶ 버튼
화면의 커서를 오른쪽 또는 왼쪽으로 이동할
때 사용합니다.
메모리송신/재발신 버튼
•원고내용을 메모리에 먼저 저장한 후 팩스를
보낼 때 사용합니다.
•수화기를 내리지 않고 든 상태에서 발신음을
다시 받기 위해 사용합니다.
사용안내 버튼 (
80쪽)
제품의 기본적인 기능과 사용법과 유지보수 방법이
적혀있는 리스트를 인쇄할 때 사용합니다.
수신모드 버튼 (
사용안내
팩스
가는글자
흐린원고
전화/팩스
정밀글자
사진고속
사진선명
수신모드 글자선택 원고선택
지움
단축/복수기능
메모리송신/
재발신
력
정지
재다이얼/포즈
온훅/통화예약
ABC
DEF
1
2
3
GHI
JKL
MNO
4
5
6
PQRS
TUV
WXYZ
7
8
9
0
60쪽)
•수신모드를 바꿀 때 사용합니다.
•선택한 수신모드에 해당하는 불이 켜집니다.
글자선택 버튼 (
53쪽)
팩스를 보낼때 원고의 글자 굵기가 가늘고 조밀한
경우에 누르면 보다 선명한 팩스를 보낼 수 있습니다.
원고선택 버튼 (
53쪽)
흐린 원고나 사진을 선명하게 보내거나 복사를
할 때 사용합니다.
번호 버튼
전화를 걸거나 이름을 넣을 때 사용합니다.
단축/복수기능 버튼
•단축번호를 기억시키거나 단축번호로 전화를 걸 때 사용합니다. (
42쪽)
•메모리 송신 또는 수신중에 다른 기능을 설정하고자 할 때 사용합니다. (
87쪽)
재다이얼/포즈 버튼
•마지막으로 걸었던 번호로 다시 걸 때 사용합니다. ( 38쪽)
•번호 사이에 포즈(약 3~4초간의 공백시간)를 삽입할 때 사용합니다. (
38쪽)
온훅/통화예약 버튼
•수화기를 들지 않고 전화를 걸 때 사용합니다. ( 36쪽)
•팩스 송•수신중에 통화를 예약할 때 사용합니다. ( 64쪽)
9
본체
수화기
수화기 받침대
용지 받침대
원고 받침대
배출 원고 받침대
수화기 연결선
전화국선 연결코드
전원 코드
토너 카트리지
크리닝 펠트
원터치 번호표
사용설명서
기능요약표
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
제품보증서
추가로 구입할수 있는 구성품들
별매 카세트
10
토너 카트리지
크리닝 펠트
설치 설명서
11
1
토너 카트리지 및 크리닝 펠트 설치
크리닝 펠트
토너 카트리지
4
받침대 설치
14쪽
20쪽
원고 받침대
용지 받침대
용지 넣기
3
배출원고 받침대
12
18쪽
● PC 연결부분은 CF6200 MFP 사용설명서를 참조하십시오.
수화기와 수화기 받침대 설치
17쪽
00000000000000
2
000000
220V
6
5
전화선 연결
전원 연결
23쪽
22쪽
13
➊
토너 카트리지의 포장을 벗깁니다.
➋
양쪽을 잡고 상, 하로 토너가 충분히
섞일 정도로 흔들어 줍니다.
●그림과 같이 상, 하로 흔들어 주십시오.
●한쪽 방향으로만 흔들게 되면 토너가 고르게
섞이지 않아 인쇄 상태가 나빠집니다.
➌
보호 테이프 ① 번을 떼어냅니다.
● 평평한 곳에 올려놓고 조심스럽게 일직선으로
당겨 빼냅니다.
1
➍
보호 테이프 ② 번을 떼어냅니다.
● 일직선으로 천천히 당깁니다.
2
토너 카트리지의 보호 테이프를 떼어 낼때
토너 카트리지를 한쪽으로 기울어지게 세
우거나 뒤집지 않도록 주의하십시오.
14
➎
오른쪽 열림 버튼을 눌러 앞면 덮개를 손으로
들어 올려 열어주십시오.
➏
카트리지를 넣습니다.
● 카트리지 양쪽의 고리를 본체의 양쪽 홈에 들어
갈 수 있도록 위치를 맞추어 끝까지 밀어
넣습니다.
● 카트리지는 그림이 있는 부분이 위쪽입니다.
➐
본체 덮개를 닫습니다.
토너 카트리지를 넣은 상태에서 이동하지 마십시오.
먼저 토너 카트리지를 빼낸 후 이동하세요.
- 유사품 사용금지 •반드시 삼성 순정품을 사용하십시오.
•타사 제품이나 재생품을 사용하여 이상이 발생한 경우에는 정상적인 서비스를 받을 수 없습니다.
•특허등록 및 출원된 제품이므로 무단으로 제조, 판매를 할수 없습니다.
15
➊
뒷면 커버에 있는 손잡이를 앞으로 당겨
뒷면 커버를 엽니다.
➋
크리닝 펠트의 양쪽 고리를 본체의 양쪽
홈에 맞추어 끼웁니다.
➌
뒷면 커버를 닫습니다.
토너 카트리지를 교체할 때는 반드시 크리닝 펠트를
함께 교환해야 합니다. 크리닝 펠트를 함께 교체하지
않으면 인쇄 상태가 나빠집니다.
16
흰색천이 위로
향합니다.
수화기 코드를 연결합니다.
● 한쪽 끝을 수화기 받침대 밑면의 홈에 꽂고
다른쪽은 수화기에 연결합니다.
수화기 받침대
00000000000000
➊
000000
➋
수화기
받침대에 달린 전화 코드를 본체에
연결합니다.
● ’똑’소리가 날때까지 코드를 홈에
밀어 넣습니다.
하얀색 선을 오른쪽
홈에 연결합니다.
➌
수화기 받침대를 본체에 끼웁니다.
● 수화기 받침대를 A 방향으로 넣어서 끼운 뒤
B 방향으로 밀어줍니다.
B
A
B
A
17
●
➊
카세트를 살짝 들어서 빼냅니다.
➋
그림에 표시된 부분을 누른 다름 카세트에
용지를 넣습니다.
카세트 내부에 넣을 수 있는 용지 전체의 높이
표시가 오른쪽에 되어 있습니다. 이선을 넘지
않도록 용지를 넣어 주십시오.
용지를 그림과 같이 2~3회 펼쳐 줍니다.
그렇지 않으면 습기 등으로 인하여 종이가
2, 3장 겹쳐서 빨려 들어가 기계 내부에서
걸릴 수 있습니다.
➌
18
카세트 양쪽에 있는 고리안에 종이가 들어
가도록 양끝을 그림과 같이 눌러 줍니다.
용지 높이 표시
➎
카세트를 끼웁니다.
●‘찰칵’하는 소리가 나도록 밀어 넣습니다.
카세트에 넣을 수 있는 종이의 크기는 A4와
LETTER 2가지입니다. 처음 사용할 때는 A4크
기로 맞추어져 있습니다. LETTER용지를 사용
하려면 아래와 같이 가이드의 위치를 바꾸어
주십시오.
➊
가이드를 고정하고 있는 나사를 풀어
가이드 고정고리 두 곳을 안쪽으로 밀면서
빼냅니다.
➋
가이드의 고정고리를 카세트 구멍에 끼운
후 나사로 고정합니다.
가이드
종이 가이드를 사용할 종이 크기에 맞추어 바꾼
경우에는 팩스기의 용지크기도 바꾼 용지 크기로
바꾸어야 합니다. 처음에는 A4로 지정되어 있습니다.
(제품 설정값 변경 92~93쪽 참조)
19
➊
받침대 고리를 본체의 홈에 맞추어 끼웁니다.
원고 받침대
➋
원고 받침대를 펼칩니다.
● 긴 원고를 송신하거나 복사할 때 펼쳐서 사용
하십시오.
● 사용하지 않을 때는 접어 놓으면 됩니다.
받침대 고리를 본체의 홈에 맞추어 끼웁니다.
용지 받침대
20
➊
받침대 고리를 본체의 홈에 맞추어 끼웁니다.
배출원고 받침대
➋
원고 받침대를 펼칩니다.
● 긴 문서를 보내거나 복사할 때 펼쳐서
사용하십시오.
● 사용하지 않을 때는 접어 놓으면 됩니다.
B5
A5
A6
A4
Ltr
21
그림과 같이 연결합니다.
● 전화선의 한쪽 끝은 본체 뒤쪽의‘LINE’잭에 꽂고 다른 쪽 끝은
사무실이나 가정의 벽면에 설치되어 있는 전화 콘센트에 꽂으면
됩니다.
LINE
설치가 끝난 후 수화기를 들어 발신음이 들리는지 확인하십시오.
22
반드시 220V 전원에 연결하십시오.
● 전원이 연결되면 팩스기가 켜집니다. 화면에는‘W A R M U P
P L E A S E W A I T’가 표시됩니다.
110V 전원에는 절대로
연결하지 마십시오. 고장의 원인이 됩니다.
본 제품은 별도의 전원 스위치가 없으므로 전원을 끄려면
전원코드를 빼면 됩니다.
23
HOME SETTING ?
➊
기능선택
버튼을 누른 후 원터치 버튼 04인
기본세팅
버튼을 누릅니다.
HOME RESOLUTION
[
FINE
]
➋
입력
➌
◀
버튼을 누릅니다.
또는
▶
버튼을 눌러 원하는 초기값을 선택하십시오.
● 표준글자(STANDARD), 가는글자(FINE), 정밀글자(SUPER FINE) 중에서
선택하십시오.
➍
원하는 상태가 선택되면
입력 버튼을 누릅니다.
● 원고상태 초기값 선택항목이 표시됩니다.
HOME CONTRAST
[ NORMAL ]
24
➎
◀
또는
▶
버튼을 눌러 원하는 초기값을 선택하십시오.
● 표준원고(NORMAL), 흐린원고(DARKEN), 사진선명(PHOTO),
사진고속(Q.PHOTO) 중에서 선택하십시오.
➏
원하는 상태가 선택되면
➐
대기상태로 가려면 정지
입력 버튼을 누릅니다.
버튼을 누릅니다.
➊
기능선택
버튼을 누른 후 원터치 버튼 04인
기본세팅
버튼을 누릅니다.
SOUND CONTROL ?
➋
SOUND CONTROL
누릅니다.
입력
[ALARM SOUND]
1:ON
2:OFF
[ KEY
1:ON
SOUND]
2:OFF
REMOTE DIAGNOSIS
PROTECTION ?
➌
이 표시될때까지 [▼] 또는 [▲] 버튼을
버튼을 누릅니다.
원하는 상태를 숫자버튼 1 또는
2 버튼을 눌러 선택하십시오.
● [◀] 또는 [▶] 버튼을 눌러 선택해도 됩니다.
● ’ON’: 경고음이 들리는 상태
‘OFF’: 경고음이 들리지 않는 상태
➍
원하는 상태가 선택되면
입력 버튼을 누릅니다.
● 버튼음 선택상태가 됩니다.
➎
원하는 상태를 숫자버튼 1 또는
2 버튼을 눌러 선택하십시오.
● [◀] 또는 [▶] 버튼을 눌러 선택해도 됩니다.
● ’ON’: 버튼음이 들리는 상태
‘OFF’: 버튼음이 들리지 않는 상태
➏
원하는 상태가 선택되면 정지
버튼을 누릅니다.
25
➊
기능선택
버튼을 누른 후 원터치 버튼 04인 기본세팅
버튼을 누릅니다.
REMOTE DIAGNOSIS
PROTECTION ?
➋
REMOTE DIAGNOSIS PROTECTION
[▼] 또는 [▲] 버튼을 누릅니다.
입력
[PROTECTION]
1:ON
2:OFF
➌
이 표시될때까지
버튼을 누릅니다
원하는 상태를 숫자버튼 1 또는
2 버튼을 눌러 선택하십시오.
● [◀] 또는 [▶] 버튼을 눌러 선택해도 됩니다.
● ’ON’: 원격진단 기능을 허용하는 상태
‘OFF’: 원격진단 기능을 허용하지 않는 상태
➍
➊
원하는 상태가 선택되면 정지
온훅/통화예약
버튼을 누릅니다.
버튼을 누릅니다.
● 현재 선택되어 있는 스피커음의 크기를 확인하십시오.
● ’스피커에서 소리가 들리지 않으면 전화선이 바르게 연결되어
있는지 확인하십시오.
➋
VOLUME [4]
▼
또는
하십시오.
▲
버튼을 눌러 원하는 스피커 크기를 선택
● 초기값은 [4]로 지정되어 있습니다.
➌
26
선택이 끝나면
온훅/통화예약 버튼을 누릅니다..
➊
버튼을 누른 후 원터치 버튼 04인
버튼을 누릅니다.
➋
FUSER CLEANING
버튼을 누릅니다.
이 표시될때까지 [▼] 또는 [▲]
원하는 상태를 숫자버튼
또는
버튼을 눌러 선택하십시오.
● ’ON’: 크리닝 펠트를 청소하려면 선택합니다. 패턴이 인쇄됩니다.
‘OFF’: 크리닝 펠트를 청소하지 않으려면 선택합니다.
● 대기상태로 가려면
버튼을 누릅니다.
27
TEL)
➊
기능선택
버튼을 누른 후 원터치 버튼 02인 사용자 ID
버튼을 누릅니다.
TEL)5413000
➋
자신의 팩스번호를 입력합니다.
[◀] 또는 [▶] 버튼을 눌러 고칠 곳으로 커서를 이동한 후 새로 입력하거나
[지움] 버튼을 눌러 잘못된 부분을 지운 후 다시 입력하십시오.
[▶] 버튼을 눌러 커서를 다음 자리로 이동시킨 후 같은 버튼을 다시 누르면
됩니다.
ID)
ID)MY
입력 버튼을 누릅니다.
➌
번호가 바르게 입력되면
➍
숫자버튼을 이용해서 이름을 입력합니다.
COM
● 이름 넣는 방법은 다음 페이지에 있습니다.
● 이름은 최대 20자리까지 입력할 수 있습니다.
➎
이름이 바르게 입력되면
입력 버튼을 누릅니다.
화면에 등록된 번호와‘E D : 1 D E L : 2 N X T : 3’이 표시됩니다. 새로운
번호 또는 이름을 등록하려면 [1] 을, 예전의 것을 지우려면 [2] 를, 그대로
남겨두고 다음으로 넘어가려면 [3] 을 누릅니다.
CONTRAST
DEF
ABC
1
GHI
01
02
01
03
02
04
03
05
04
05
4
PQRS
11
16
28
12
17
10
09
08
07
06
13
18
14
19
7
15
20
3
2
MNO
JKL
5
TUV
8
0
6
WXYZ
9
(화면에 ID라고 표시됨)
이름 입력상태
➊
(이름 입력상태에서)
원하는 글자가 인쇄되어 있는 번호버튼을 누릅니다.
ID)
● 아래 문자 입력표를 참조하십시오.
➋
원하는 글자가 화면에 나타날 때까지 반복해서 누릅니다.
➌
원하는 글자가 화면에 나타나면
[6] 버튼을 두번 누름
ID)M
다음 글자가 인쇄되어 있는 버튼을 누릅니다.
● 첫번째 선택한 글자는 자동으로 입력되고 다음칸에 새글자가
나타납니다.
[9] 버튼을 네번 누름
ID)MY
[▶] 버튼을 눌러 커서를
다음 자리로 이동시킨 후 같은 버튼을 다시 누르면 됩니다.
[▶] 버튼을 두번 누름
ID)MY
➍
입력이 끝나면
입력 버튼을 누릅니다.
[2] 버튼을 네번 누름
ID)MY
C
1회
[6] 버튼을 네번 누름
2회
3회
4회
2
A
B
C
3
D
E
F
4
G
H
I
5
J
K
L
6
M
N
O
7
P
Q
R
8
T
U
V
9
9
W
X
Y
Z
0
0
공백
,
•
/
1
5회
6회
7회
8회
9회
1
ABC
ID)MY
CO
2
DEF
3
GHI
[ ▶] 버튼을 한번 누름
4
JKL
ID)MY
CO
5
MNO
6
[6] 버튼을 두번 누름
ID)MY
COM
PQRS
7
TUV
8
S
WXYZ
+
&
29
기능선택
➊
버튼을 누른 후 원터치 버튼 03인 날짜/시각
버튼을 누릅니다.
입력 버튼을 누릅니다.
➋ ‘2 . K O R E A’를 선택한 후
DATE FORMAT
1.USA
2.KOREA
●‘2 ’가 깜박이고 있으면 선택된 상태입니다. 선택되어 있지 않으면
숫자버튼 [2]를 누릅니다.
➌
YY-MM-DD HH:MM
97-07-18 09:30
바꾸고자 하는 곳에
이동합니다.
◀
또는
▶
버튼을 눌러 커서를
● 이전에 설정되어 있는 날짜와 시각이 표시됩니다.
예) 1997년 8월 20일 밤 10시 34분
YY-MM-DD HH:MM
9 7 - 0 8 - 2 0 2 2 : 34
➍
숫자 버튼을 이용하여 정확한 날짜와 시각을 입력합니다.
● 각각 2자리수로 입력합니다.
년 : 년도의 끝자리 2개
월 : 01~12
일 : 01~31
시 : 00~23
분 : 00~59
● 시각은 24시각 방식으로 입력합니다. (오후 2시 10분은 14:10)
AUG-20 22:34 WED
100%
TEL
➎
입력이 끝나면
입력 버튼을 누릅니다.
● 화면에 새로 바뀐 날짜와 시각이 표시됩니다.
CONTRAST
DEF
ABC
1
GHI
01
02
01
03
02
04
03
05
04
05
4
PQRS
09
08
07
06
10
7
3
2
MNO
JKL
5
TUV
8
OPER
11
16
30
12
17
13
18
14
19
15
20
0
6
WXYZ
9
31
●
●
1
원고를 뒤집습니다.
2
원고가이드를
원고폭에 맞춥니다.
글자가
밑으로 향하게
넣어야 됩니다.
3
원고가 안으로 빨려 들어갈 때까지
원고를 밀어 넣습니다.
•원고가 빨려 들어 가서 멈추면
화면에‘D O C U M E N T R E A D Y’가
표시됩니다.
4
[복사] 버튼을 2회 누릅니다.
•원고가 빠져 나온 후 복사가
되어 나옵니다.
복사할 때는 자동으로‘정밀글자’에 설정됩니다.
32
여러장을
복사하려면 다음
페이지를 보세요.
➊
COPY
[01-99]
<01>
COPY
[01-99]
<03>
복사할 원고를 뒤집어 넣습니다.
➋
복사 버튼을 누릅니다.
➌
복사할 부수를 입력한 후
입력 버튼을 누릅니다.
● 예) 3장씩 복사하려면 3을 누릅니다.
복사매수
➍
REDUCTION
[50-100] <100>%
[▼] 또는 [▲] 버튼을 눌러서 축소율 선택항목이 나타나면
◀ 또는 ▶
버튼을 눌러서 축소율을 선택합니다.
● 1:1로 복사하기 때문에 선택하지 않습니다.
● 축소 복사를 하려면 뒷장을 참조하십시오.
[COPY COLLATE]
1:GROUP 2:SORT
➎
[▼] 또는 [▲] 버튼을 눌러서 간추리기 방법 선택항목이 나타나면
1
예) 원고 15매를 3장씩 복사할 경우
또는
2
버튼을 눌러 선택합니다.
●‘1 : G R O U P’을 선택하면 복사매수 별로 간추려집니다.
‘1’을 선택한 경우
1:GROUP’
1
●‘2 : S O R T’를 선택하면 페이지 순으로 간추려집니다.
2
1
2
1
2
‘2’를 선택한 경우
‘2:SORT’
3
3
2
1
2
1
간추리기 방법을 사용하지 않으려면 바로 [복사] 버튼을 누르면
복사가 시작됩니다.
➏
COPY
2/15
P. 1
복사
버튼을 누릅니다.
● 복사가 시작됩니다.
33
➊
COPY
[01-99]
<01>
COPY
[01-99]
<03>
➋
복사 버튼을 누릅니다.
➌
복사할 부수를 입력한 후
➍
REDUCTION
[50-100] < 80>%
[▼] 또는 [▲] 버튼을 눌러서 축소율 선택항목이 나타나면
◀ 또는 ▶ 버튼을 눌러 선택합니다.
● 예) 80% 축소하려면 80이 표시될 때까지 [◀] 버튼을 반복하여
누릅니다.
➎
복사
버튼을 누릅니다.
● 복사가 시작됩니다.
34
입력 버튼을 누릅니다.
● 예) 3장씩 복사하려면 3을 누릅니다.
● 1장만 복사하려면 바로 [입력] 버튼을 누릅니다.
복사매수
REDUCTION
[50-100] <100>%
복사할 원고를 뒤집어 넣습니다.
➊
수화기를 듭니다.
●‘뚜-’하는 발신음이 들립니다.
4602777
➋
상대방 전화번호를 누릅니다.
● 원터치 버튼이나 단축번호에 번호를 기억시켜 사용할 수 있습니다.
(40쪽 참조)
➌
상대방이 전화를 받으면 통화하십시오.
➍
통화가 끝나면 수화기를 내립니다.
전화번호를 잘못 눌렀을 때, 통화가 끝난 후 계속하여 다른 곳으로 전화를
걸고 싶을 때는 수화기를 든 채 [재발신] 버튼을 눌러 주십시오.‘뚜-’
하는
새로운 발신음이 들리면 전화를 걸면 됩니다. (수화기를 내렸다가 다시
들어 올릴 필요가 없습니다.)
35
➊
온훅
버튼을 누릅니다.
● 스피커를 통해‘뚜-’하는 발신음이 들립니다.
➋
상대방 전화번호를 누릅니다.
➌
상대방이 전화를 받으면
수화기를 들고 통화하십시오.
➍
통화가 끝나면 수화기를 내립니다.
[정지] 버튼 또는 [온훅] 버튼을 누르면 전화걸기가 취소되고 대기상태로
돌아갑니다.
[온훅] 버튼을 눌러 스피커에서 소리가 들리는 중에 [▼] 또는 [▲] 버튼을
눌러 선택하십시오. [▲] 버튼을 누르면 소리가 커지고 [▼] 버튼을 누르면
소리가 작아집니다.
7단계로 조절할 수 있습니다. 화면을 확인하십시오.
원하는 크기로 맞춘 후 [온훅] 버튼을 다시 누르면 대기상태로 돌아갑니다.
36
➊
전화벨이 울리면 수화기를 듭니다.
➋
통화하십시오.
➌
통화가 끝나면 수화기를 내립니다.
전화벨이 울려서 수화기를 들었을 때‘삐-’하는 신호가 들리거나 아무
소리도 들리지 않으면 상대편에서 팩스를 보내려는 것입니다.
[시작] 버튼을 누른 후 수화기를 내리면 됩니다.
37
재다이얼
DIALING
4602777
REDIAL
P R E S S ∨, ∧
● 마지막으로 걸었던 번호가 화면에 표시된 후 자동으로
전화를 겁니다.
➊
➋
R: 4602777
DIALING
4602777
버튼을 누릅니다.
재다이얼
▼
또는
버튼을 길게 (2초 이상) 누릅니다.
▲ 버튼을 눌러 원하는 번호를 찾습니다.
● 버튼을 누를 때마다 전화를 걸었던 번호들이 나타납니다.
➌
원하는 번호가 나타나면
입력
버튼을 누릅니다.
● 화면의 전화번호로 자동 걸기합니다.
사설 교환기에 연결되어 있는 경우 원터치 버튼이나 단축번호를
등록할 때 국선번호 (주로 9번) 를 누른 후 [재다이얼/포즈] 버튼을
눌러 포즈를 삽입하십시오.
38
39
조작판 왼쪽에 있는 각각의 원터치
버튼에 전화번호를 기억시켜두면
원터치 버튼 하나으로 기억되어 있는
번호로 전화를 걸거나 팩스를 보낼수
있는 기능을 말합니다.
➊
원터치 버튼(01~20중에서)을 길게(2초이상) 누릅니다.
T01)
화면에 등록된 번호와‘ED:1 DEL:2 NXT:3’
이 표시됩니다. 새로운 번호를
등록하려면 [1] 을, 예전의 것을 지우려면 [2]를, 그대로 남겨두려면 [3] 을
누른 후 다른 원터치 버튼을 선택하십시오.
T01)5413000
➋
기억시킬 번호를 누른 후
입력 버튼을 누릅니다.
● 최대 34 자리까지 전화번호를 입력할 수 있습니다.
예)원터치 01번에 5413000번을
기억시킨 경우
[◀] 또는 [▶] 버튼을 눌러 고칠 곳으로 커서를 이동시킨 후 새로 입력하거나
[지움] 버튼을 눌러 잘못된 부분을 지운 후 다시 입력하십시오.
ID)
➌
상대방 이름을 입력한후
입력
버튼을 누릅니다.
(이름입력방법 46쪽 참조)
● 이름은 최대 20자리까지 입력할 수 있습니다. 전화번호와 함께 이
름을 기억시켜 두면 전화번호 검색을 통한 전화걸기가 편리합니다.
ID)SAMSUNG
● 이름을 입력하지 않으려면 [입력] 버튼을 누릅니다.
ENTER ONE-TOUCH
[1-20]
➍
또 다른 원터치 버튼을 등록시키려면
등록시킬 원터치 버튼을 누른 후 ➋~➌항을 반복합니다.
➎
끝내려면
정지 버튼을 누릅니다.
전화번호부리스트를 뽑아 보십시오. (82쪽 참조)
40
➊
•화면에‘T02)가 표시됩니다.
➋
•같은 지역이면 지역번호는 생략합니다.
➌
•화면에‘ID)가 나타날 때 번호키를 눌러‘ABC’
를 입력합니다.
➍
전화번호 입력시 국선번호 (주로 9번) 뒤에 [재발신/포즈] 버튼을 눌러 포즈를 넣어야
재발신/포즈] 버튼을 누르면 화면에‘ ’
할 필요가 있습니다. [재
가 표시됩니다.
➊
➋
➌
➍
DIALING SAMSUNG
DIALING
➊
전화번호가 기억되어 있는 원터치 버튼을 누릅니다.
● 원터치 버튼에 기억되어 있는 이름과 번호가 화면에 표시되면서
자동으로 전화가 걸립니다. 스피커를 통해 전화를 거는 소리가
들립니다.
5413000
➋
상대방이 전화를 받으면 수화기를 들고 통화합니다.
‘NO. NOT ASSIGNED’
누른 원터치 버튼에 기억된 번호가
없다는 것입니다.
[정지] 버튼을 누릅니다.
원터치 버튼에 등록한 상대방의 이름을 원터치
번호표에 적어 두면 원하는 번호를 쉽게 찾을 수
있어 편리합니다.
➊
➋
41
단축번호 2자리에 전화번호를 기억시켜
전화를 걸거나 팩스를 보낼 수 있는
기능을 말합니다.
ENTER LOCATION
NO.[01-80]> ##
➊
S12)
➋ 숫자 버튼을 이용하여 단축번호 (01~80중에서)를 2자리를 누른 후
입력 버튼을 누릅니다.
단축
버튼을 길게 (2초이상) 누릅니다.
예)단축번호 12번을 선택한 경우
S12)4602777
➌
기억시킬 번호를 누른 후
➍
상대방 이름을 입력한후
입력 버튼을 누릅니다.
예)4602777번을 기억시킨 경우
ID)
입력 버튼을 누릅니다.
(이름 입력 방법 46쪽 참조)
ID)S-FAX
ENTER LOCATION
NO.[01-80]> ##
➎
➋~➍항을 반복합니다.
➏
42
또 다른 단축번호를 계속 등록시키려면
끝내려면
정지 버튼을 누릅니다.
➊
➋
ENTER LOCATION
NO.[01-80]> ##
➌
버튼을 누릅니다.
전화번호가 기억되어 있는
단축번호 (01~80중에서) 2자리 누릅니다.
입력 버튼을 누릅니다.
● 단축번호에 기억되어 있는 이름과 번호가 표시되면서 자동으로
전화가 걸립니다. 스피커를 통해 다이얼 소리를 들을 수 있습니다.
DIALING S-FAX
DIALING
단축
4602777
➍
상대방이 전화를 받으면 수화기를 들고 통화합니다.
‘NO. NOT ASSIGNED’
입력한 단축번호에 등록된 번호가 없다는 것입니다.
[정지 ] 버튼을 누릅니다.
43
같은 문서를 여러 곳으로 보내는 일
이 많은 경우 여러 곳의 팩스번호를
한 개의 그룹번호에 기억시켜 두고
팩스를 보낼 때는 해당 그룹번호만
누르면 그룹번호 내의 팩스번호를
차례대로 걸어 팩스를 보내는 것을
말합니다. 지방 영업소, 각 대리점의
팩스번호를 그룹번호로 묶어서 기억
시켜 사용하면 편리합니다.
ENTER GROUP NO.
[01-80]> ##
➊
기능선택 버튼을 누른 후 원터치 버튼 12인 그룹 다이얼
버튼을 누릅니다.
➋
숫자 버튼을 이용하여
그룹번호 2자리(01~80중에서)를 누른 후 입력 버튼을 누릅니다.
‘NO.## CANCEL?’
ENTER ONE-TOUCH
/ SPEED DIAL> ##
➌
그룹에 포함시킬 팩스번호가 등록되어 있는 원터치 버튼을
누르거나 단축번호를 누릅니다.
● 해당 버튼에 기억되어 있는 번호와 이름이 나타납니다.
➍
ID)
입력
버튼을 누릅니다.
➎
그룹에 포함시킬 번호가 모두 입력될 때까지
➌~➍항을 반복합니다.
➏
포함시킬 번호가 모두 입력되면 정지
➐
그룹 이름을 입력한후
버튼을 누릅니다.
입력 버튼을 누릅니다.
(이름 등록 방법 46쪽 참조)
● 이름을 입력하지 않으려면 바로 [입력] 버튼을 누릅니다.
➑
또 다른 그룹다이얼을 등록하려면 ➋~➑항을 반복합니다.
끝내려면
44
정지 버튼을 누릅니다.
같은 그룹으로 묶어서 사용할 원터치 버튼이나 단축번호를 먼저 그룹번호에 등록한
다음 그 등록한 그룹번호를 원터치 버튼에 등록하여 사용하면 편리합니다.
그룹번호 05번에 대전,부산,광주 영업소가 등록되어있는 경우
(대전영업소 : 원터치 버튼 08번에 영업소 팩스번호 등록
부산영업소 : 단축번호 22번에 영업소 팩스번호 등록
광주영업소 : 원터치 버튼 09번에 영업소 팩스번호 등록)
➊
➋ ‘T02)’
가 나타나면 기억시킬 전화번호 대신
➌
➍
같은 문서를 그룹번호에 등록되어 있는 곳으로 보내야 할 때 그룹다이얼
방법을 이용합니다.
그룹 다이얼은 메모리 송신, 시각예약 송신기능에 사용될 수 있습니다.
메모리 송신, 시각예약 송신의 순서중에서 팩스번호를 입력하는 대신
그룹번호 2자리를 누르면 됩니다. (또는 그룹번호가 저장되어 있는 원터치
버튼을 누릅니다.)
45
●
●
1
이름 입력상태가 되면
화면에‘I D’라고
표시되면 이름
입력상태입니다.
2
숫자 버튼 위를
보세요.‘ABC...’
글자들이 보이죠?
원하는 글자가 있는
숫자버튼을 반복하여 누릅니다.
● 오른쪽의 문자 입력표를 참조하십시오.
● 이름 입력이 끝나면 [입력] 버튼을 누릅니다.
[▶] 버튼을 눌러 커서를 다음 자리로 이동시킨 후 같은 버튼을 다시
누르면 됩니다.
46
‘
’
ID)
이름 입력상태가 화면에 표시되면
➊ ‘M’이 인쇄되어 있는
ID)M
MNO
버튼을 두번 누릅니다.
6
●‘M’이 화면에 표시됩니다.
WXYZ
➋ ‘Y’이 인쇄되어 있는
ID)MY
버튼을 네번 누릅니다.
9
●‘Y’이 화면에 표시됩니다.
➌
ID)MY
[▶] 버튼을 두번 누릅니다.
● 공백이 화면에 표시됩니다.
[◀] 또는 [▶] 버튼을 눌러 고칠 곳으로 커서를 이동한 후 새로 입력하거나
[지움] 버튼을 눌러 잘못된 부분을 지운 후 다시 입력하십시오.
➍ ‘C’이 인쇄되어 있는
ID)MY
ABC
버튼을 네번 누릅니다.
2
●‘C’이 화면에 표시됩니다.
C
MNO
➎ ‘O’이 인쇄되어 있는
ID)MY
CO
ID)MY
CO
버튼을 네번 누릅니다.
6
●‘O’이 화면에 표시됩니다.
➏
[▶] 버튼을 한번 누릅니다.
➐ ‘M’이 인쇄되어 있는
MNO
버튼을 두번 누릅니다.
6
●‘M’이 화면에 표시됩니다.
ID)MY
COM
➑
1회
이름 입력이 끝나면
2회
3회
4회
2
A
B
C
3
D
E
F
4
G
H
I
5
J
K
L
6
M
N
O
7
P
Q
R
8
T
U
V
9
9
W
X
Y
Z
0
0
공백
,
•
/
1
ABC
2
5회
6회
7회
시작/입력
8회
버튼을 누릅니다.
9회
1
DEF
3
GHI
4
JKL
5
MNO
6
PQRS
7
TUV
8
WXYZ
S
+
&
47
●
●
SEARCH
P R E S S ∨, ∧,
0-9
➊
➋
전화번호부 버튼을 누릅니다.
찾는 번호가 나타날 때까지
▼ 또는
▲ 버튼을 누릅니다.
● 메모리에 기억된 이름과 번호가 차례대로 화면에 표시됩니다.
● [▼] 버튼을 누르면 알파벳순으로, [▲] 버튼을 누르면 알파벳
반대 순서로 찾을 수 있습니다. 버튼을 계속 누르고 있으면 번호가
빠르게 바뀝니다.
메모리에 기억되어 있는 상태가 화면에
표시됩니다.‘T’
는 원터치 버튼에 등록
되어 있는 경우,‘S’
는 단축번호에 등록
되어 있는 경우,‘G’
는 그룹번호에 등록
되어 있는 경우를 말합니다.
➌
화면에 표시된 번호로 전화하려면
입력
버튼을 누릅니다.
번호와 함께 기억시킨 영문 이름의 첫글자를 알고 있는 경우 첫글자가 인쇄되어
있는 번호버튼을 누르면 그 글자로 시작되는 이름이 번호와 함께 표시됩니다.
SEARCH
P R E S S ∨, ∧,
➊
전화번호부 버튼을 누릅니다.
0-9
선택한 문자로 시작하는 기억된 이름이
없으면 경고음이 들립니다.
➋
이름의 영문 첫글자가 인쇄된 번호 버튼을 누릅니다.
➌
찾는 이름과 번호가 아니면 ▼
다음 이름과 번호가 나타납니다.
또는
▲ 버튼을 누르면
● [▼] 버튼을 누르면 알파벳순으로, [▲] 버튼을 누르면 알파벨
반대 순서로 찾을 수 있습니다. 버튼을 계속 누르고 있으면 번호가
빠르게 바뀝니다.
● 기억되어 있는 번호나 이름이 16자 이상이라면 [▶] 또는 [◀]버튼
을 눌러 나머지 내용을 확인하십시오.
● 그룹번호는 많은 원터치와 단축번호를 포함하고 있습니다.
그룹안의 각 번호를 보려면 [▶] 버튼을 누릅니다.
➍
화면에 찾던 이름과 번호가 나타나면
입력 버튼을 누릅니다.
48
49
2
1
원고가이드를 원고폭에
맞춥니다.
원고를 뒤집습니다.
원고는 한번에
최대
까지 올려
놓을 수 있습니다.
조작판을 열고 원고를 빼낸 후 원고
가이드를 조절하여 바르게 넣어주십시오.
50
글자가
밑으로 향하게
넣어야 됩니다.
3
원고가 안으로 빨려 들어갈 때까지
원고를 살짝 넣습니다.
•화면에‘D O C U M E N T R E A D Y’가 표시됩니다.
4
5
[온훅] 버튼을 누릅니다.
팩스번호를 누릅니다.
팩스를 보내야할 원고에 가늘고 작
은 글씨가 많거나 원고 상태가 희미
할 경우 [글자선택] 과 [원고선택]
버튼을 사용하시면 원고상태를
보완하여 보낼 수 있습니다. ( 53쪽 참조)
전화번호를 눌러야 할 때 원하는
번호가 기억되어 있는 원터치
버튼이나 단축번호를 사용하시면 됩니다.
(40쪽, 42쪽에 자세히 설명되어 있습니다.)
6
‘삐-’소리가 들리면
[시작/입력] 버튼을
누릅니다.
수화기를 들고 상대방의 팩스번호를
확인하십시오. 상대방이 팩스기를
전화와 겸용으로 사용하고 있는 경우라면
팩스를 보내겠으니 팩스 신호를 달라고
하십시오. 잠시후‘삐-’
소리가 들리면
[시작/입력] 버튼을 누른 후 수화기를
내립니다.
51
깨끗한 종이에 알맞은 크기의
검정색 글자로 쓰여진 것.
한 장 보낼 때의 경우
356mm
필름, 트레싱지
같이 투명한 원고
최대
감광지, 또는 카본
처리된 원고
구겨지거나 접힌
원고
216mm
전산용지
128mm
코팅된 원고
너무 얇은 원고
(예: 습자지)
최소
148mm
원고의 두께 : 0.07~0.15mm
여러 장 보낼 때의 최대 크기
천이나 금속, 인화지로
된 매우 두꺼운 원고
접착액으로 붙인
원고
(최소 크기는 한 장만 보낼 때와 같음)
위와 같은 원고는 일반
복사기로 복사한 사본
으로 팩스를 보내십시
오.
297mm
216mm
원고의 두께 : 0.07~0.12mm
● 잉크, 수정액 등이 마르지 않은 원고는
● 원고에 꽂힌 클립이나
● 여러 장을 보낼 때는
주십시오.
등은 반드시
와
● 너무 크거나 너무 작은 원고는
●
52
이나
넣어 주십시오.
,
등이
하십시오.
시켜
하여 보내시면 됩니다.
등을 원고로 사용하지 마십시오. (고장의 원인)
가는글자
가는글자
가는글자에 불이 들어온 상태
정밀글자
정밀글자
가는글자
글자선택
정밀글자에 불이 들어온 상태
버튼을 반복하여 눌러
선택합니다.
가는글자
선택한 상태에 따라 불이 켜집니다.
불이 모두 꺼진 상태 (글자선택이 필요 없음)
정밀글자
흐린원고에 불이 들어온 상태
흐린원고
사진고속
사진선명
흐린원고
사진고속
사진선명
원고선택
버튼을 반복하여 눌러 선택
합니다.
선택한 상태에 따라 불이 켜집니다.
정밀글자
‘
’을 선택하면
사진선명에 불이 들어온
상태 (송신시간은 길어지지만 상대방은 선명한 팩스를
받아 볼 수 있습니다.)
’을 선택하면
불이 모두 들어온 상태
(사진선명보다는 팩스상태는 떨어지지만 고속으로
송신할 수 있어 비용이 절감됩니다.)
‘
불이 모두 꺼진 상태 (원고선택이 필요 없음)
흐린원고
사진고속
사진선명
흐린원고
사진고속
사진선명
흐린원고
사진고속
사진선명
‘사진선명’
,‘사진고속’
모드를 선택하면 자동으로‘가는글자’
모드가
동시에 선택됩니다.
● 일반적인 원고는‘글자선택’
과‘원고선택’을 하지 않아도 됩니다
●‘글자선택’과‘원고선택’은 복사나 송신이 끝나면 자동으로 해제됩니다.
53
➊
AUG-20 10:30 WED
DOCUMENT READY
TEL)4602777
원고를 글자가 있는 부분이 밑으로 향하게 뒤집어 넣습니다.
● 원고의 상태에 따라 필요하다면‘글자선택’
과‘원고선택’
을
하십시오.
➋
상대방 팩스번호를 누릅니다.
● 원터치 버튼이나 단축번호를 이용해도 됩니다.
[◀] 또는 [▶]버튼을 이용하여 잘못된 부분으로 커서를 이동시킨 후 고치십시오.
DIALING 4602777
➌
시작
버튼을 누릅니다.
● 화면의 번호로 전화를 건 후 자동송신됩니다.
TX
[정지] 버튼을 누릅니다.
화면에‘I N U S E ! P R E S S [ S T O P ]
T O C A N C E L’이 표시되면 이때 [정지]
를 한번더 누르면 송신은 취소됩니다.
팩스를 보낼 때 상대방이 통화중이거나 받지 않을 때 그 번호를
자동으로 재다이얼합니다.
화면에‘[B U S Y ! R E D I A L ? ]’이 표시되어 있으면 재다이얼
준비상태입니다. 취소하려면 [정지]버튼을 누릅니다.
원고를 넣고 [재다이얼] 버튼을 누르면 마지막으로 건 번호로 전화를
건 후 팩스를 보냅니다.
54
➊
원고를 글자가 있는 부분이 밑으로 향하게 뒤집어 넣습니다.
● 원고의 상태에 따라 필요하다면‘글자선택’
과‘원고선택’
을
하십시오.
➋
수화기를 듭니다.
● [온훅] 버튼을 눌러도 됩니다.
➌
상대방 팩스번호를 누릅니다.
4602777
● 원터치 버튼이나 단축번호를 이용하셔도 됩니다.
➍
상대방과 통화 후
팩스를 보낸다고 말하세요.
● [온훅] 버튼을 사용한 경우는 수화기를 들고 통화하십시오.
➎ ‘삐-’하는 팩스 신호가 들리면
시작 버튼을 누릅니다.
➏
수화기를 내립니다.
● 송신이 시작됩니다.
화면에 경고 메세지가 나타납니다. 경고 메세지가 나타나면 [정지]
버튼을 누르고 다시 처음부터 시작하십시오.
팩스를 보내고 난 후 그 결과를 리포트로 자동으로 인쇄되게 해
놓을 수 있습니다. (92~93쪽 참조)
55
➊
AUG-20 10:30 WED
DOCUMENT READY
TEL)
TEL)5413000
원고를 넣습니다.
● 원고의 상태에 따라‘글자선택’
과‘원고선택’
을 하십시오.
➋
➌
기능선택
버튼을 누른 후
상대방의 팩스번호를 누른 후
예약송신
버튼을 누릅니다.
입력 버튼을 누릅니다.
● 원터치 버튼이나 단축번호에 등록되어 있다면 이용하십시오.
● 전화번호 길이는 최대 34 자리까지 넣을 수 있습니다.
ANOTHER
FAX NUMBER ?
➍
같은 문서를 여러 곳으로 보내려면
➌번을 반복합니다.
입력
버튼을 누른 후
● 동시에 최대 10 곳까지 보낼 수 있습니다.
● 현재 메모리에 예약되어 있는 다중송신이 있다면‘ANOTHER FAX
NUMBER?’라는 메세지를 나타나지 않습니다.
TEL)
입력을 다 했으면
정지
ID)
➏
버튼을 누릅니다.
보낼곳의 이름을 입력한 후
입력
버튼을 누릅니다.
● 이름 입력 방법 46쪽 참조
● 이름을 입력하지 않으려면 [입력] 버튼만 누릅니다.
56
➐
CURRENT [13:30}
START
[12:30]
팩스를 보내고 싶은 시각을 맞춘 후
입력 버튼을 누릅니다.
● 24시간 방식으로 입력하십시오.
예) 밤 10시 30분에 보낸다면, 2230을 차례로 누릅니다.
● 현재시각 보다 빠른 시각을 입력했다면 다음날 그 시각에 송신될
것입니다.
SCAN TO MEMORY
85%
P.
1
TOTAL PAGES=005
➑
예약 송신 시각이 화면에 대기상태와 함께 번갈아 가면서
나타납니다.
● 예약송신 대기상태가 됩니다. 사람이 없어도 지정된 시각이 되면
자동으로 보내집니다.
AUG-20 10:30 WED
DELAY TX 22:30
화면에‘[ C A N C E L ? ]’이 표시됩니다. [1] 을 선택하면 입력상태가
취소된 후 대기상태가 됩니다. [2]를 선택하면 현재까지 저장된 페이지만
보내지고 남아 있는 페이지는 다시 처음부터 시작해야 합니다.
57
보낼
➊
AUG-20 10:30 WED
DOCUMENT READY
TEL)
TEL)5413000
원고를 넣습니다.
● 원고의 상태에 따라‘글자선택’
과‘원고선택’
을 하십시오.
➋
➌
메모리 송신 버튼을 누릅니다.
상대방의 팩스번호를 누른 후
입력 버튼을 누릅니다.
● 원터치 버튼이나 단축번호에 등록되어 있다면 이용하십시오.
● 최대 34 자리까지 넣을 수 있습니다.
ANOTHER
FAX NUMBER ?
➍
같은 문서를 여러 곳으로 보내려면
➌번을 반복합니다.
입력
버튼을 누른 후
● 동시에 최대 10 곳까지 보낼 수 있습니다.
● 현재 메모리에 예약되어 있는 다중송신이 있다면‘ANOTHER FAX
NUMBER?’라는 메세지를 나타나지 않습니다.
TEL)
입력을 다 했으면
정지
SCAN TO MEMORY
85%
P.
1
➎
버튼을 누릅니다.
원고가 메모리에 저장됩니다.
● 메모리 저장을 끝내면 순서대로 송신을 시작합니다.
화면에‘[ C A N C E L ? ]’이 표시됩니다. [1] 을 선택하면 입력상태가 취소된 후
대기상태가 됩니다. [2]를 선택하면 현재까지 저장된 페이지만 보내지고 남아
있는 페이지는 다시 처음부터 시작해야 합니다.
58
59
●
●
→
→
←
AUG-20 12:34 WED
100%
FAX
AUG-20 12:34 WED
100%
TEL/FAX
AUG-20 12:34 WED
100%
TEL
60
AUG-20 12:34 WED
100%
FAX
팩스
수신모드 버튼을‘팩스’에 불이 켜질 때까지 반복해서 누릅니다.
● 화면에‘F A X’가 표시되면서 팩스에 불이 켜집니다.
전화/팩스
전화벨이 지정된 횟수 만큼 울린 후 자동으로
팩스를 받습니다.
● 팩스를 받고 나면 대기상태가 됩니다.
61
AUG-20 12:34 WED
100%
TEL/FAX
팩스
수신모드 버튼을 반복하여 누릅니다.
● 화면에‘T E L / F A X’
가 표시되면서 전화/팩스에 불이 켜집니다.
전화/팩스
•상대방이 전화를 건 경우 : 상대방과 통화하십시오.
•상대방이 FAX를 보낸 경우(
‘삐’소리가 들립니다.) : [시작] 버튼
을 누르고 수화기를 내려 놓으면 FAX를 받습니다.
•상대방이 전화를 건 경우라도 전화벨이 여러번 울리는 동안에
전화를 받지 않으면 자동으로 팩스수신 상태가 됩니다.
62
AUG-20 12:34 WED
100%
TEL
수신모드 버튼을 반복하여 누릅니다.
● 화면에‘T E L’이 표시됩니다. 수신모드의 불이 모두 꺼집니다.
팩스
전화/팩스
➊
전화벨이 울리면 수화기를 듭니다.
➋
상대방과 통화하십시오.
➌
팩스 신호가 들리거나 상대방이 팩스를 보낸다고 말하면
시작
➍
버튼을 누릅니다.
수화기를 내립니다.
● 팩스를 받습니다.
63
•
➊
팩스를 보내거나 받는 중에
➋
송신 또는 수신이 완료된 후
통화예약 버튼을 누릅니다.
전화벨이 울립니다.
➌
수화기를 들고 상대방이 전화를 받으면 통화하십시오.
통화예약] 버튼을 한번 더 눌러 주십시오.
전화벨이 울리기 전에 [통
상대방이 자리를 비워서 전화를 받지 않는 경우이거나
상대방 팩스에 통화예약 기능이 없는 경우입니다.
송신 또는 수신이 완료된 직후 전화벨이 울리면 수화기를 들고
통화합니다.
벨이 울릴 때 전화를 받지 않으면 상대방의 번호가 기재된
통화요청서가 인쇄됩니다. (통화요청서에 있는 전화번호는
ID번호이므로 실제번호와는 다를 수도 있습니다.)
64
65
서울본사
송신국
•팩스를 보내려는 곳은 [송신국], 중간에서 받아 제 3의 지역으로 전달해 주는 곳을
[중계국], 중계국으로부터 팩스를 받는 곳을 [최종 수신국] 이라고 합니다.
제주지사
제주A
영업소
제주B
영업소
제주C
영업소
중계국
제주D
영업소
•중계국은 반드시‘중계’기능을 갖춘 삼성 팩시밀리여야만 합니다.
(CF3400, CF5300EM, CF5500, CF5600L, CF5700, CF6000)
최종수신국
•중계국으로 사용될 때 중계국 사용자가 직접 조작해야 할 일은 없습니다.
모든 중계송신은 자동으로 이루어 집니다.
(CF3400, CF5300EM, CF5500, CF5600L, CF5700, CF6000 에 한함)
중계기능을 갖춘 중계국이어도 송신국의 중계 송신 요청을
처리하려면 먼저 다음 3가지가 있어야 합니다.
1. 중계국에는 송신국의 팩스번호가 2자리수로 된 단축번호에
등록되어 있어야 합니다.
•중계송신 완료후 <중계결과 리포트>를 송신국에 보낼 때 사용합니다.
송신국은 이 단축번호를 미리 알고 있어야 합니다.
2. 중계국에 최종 수신국들이 들어 있는 그룹번호가 등록되어
있어야 합니다.
•송신국은 현재 중계국에 등록되어 있는 그룹번호를 미리 알고
있어야 합니다.
3. 중계국의 메모리가 충분해야 합니다.
➊
원고를 뒤집어 넣습니다.
● 원고의 상태에 따라‘글자선택’과‘원고선택’을 하십시오.
(선택 방법 53쪽 참조)
➋
기능선택 버튼을 누른 후 원터치 버튼 07인
버튼을 누릅니다.
➌
중계국에 등록되어 있는
ENTER END
GROUP NO.> ##
최종 수신국 그룹번호를 누른 후
ENTER RETURN
L O C A T I O N N O . ># #
입력
중계송신
버튼을 누릅니다.
● 최종 수신국 그룹번호가 중계국의 메모리에 미리 등록되어 있어야
합니다.
➍
중계국에 등록되어 있는
송신국의 단축번호 2자리를 누른 후
입력
버튼을 누릅니다.
● 송신국의 단축번호가 중계국의 메모리에 미리 등록되어 있어야 합니다.
66
➎
입력 버튼을 누릅니다.
● 원터치 버튼을 누르거나 단축 다이얼 번호, 그룹 다이얼 번호를 입
력하고 [입력] 버튼을 누릅니다. 화면에 저장된 번호가 표시됩니다.
TEL)
ID)
중계국의 팩스번호를 누른 후
➏
이름을 입력한 후
입력 버튼을 누릅니다.
● (이름 입력 방법 46쪽 참조)
● 이름을 넣지 않으려면 바로 [입력] 버튼을 누릅니다.
CURRENT [12:30]
START
[12:30]
➐
팩스 보낼 시각을 입력한 후
입력 버튼을 누릅니다.
● 지금 바로 보내려면 지정하지 않습니다. 24시 방식으로 입력하십시
오. 만일 밤 10시 30분에 보낸다면, 2230을 차례로 누릅니다.
● 현재시각 보다 빠른 시각을 입력했다면 다음날 그 시각에 송신될
것입니다.
➑
SCAN TO MEMORY
95%
P.
1
원고 내용을 메모리에 저장하려면
입력 버튼을 누릅니다.
● 원고가 메모리에 저장되고 빠져 나옵니다.
TOTAL PAGES=007
화면에‘C A N C E L ?’이 표시됩니다. [1] 을 선택하면 입력상태가
취소된 후 대기상태가 됩니다. [2] 를 선택하면 현재까지 저장된
페이지만 보내지고 남아 있는 페이지는 다시 처음부터 시작해야 합니다.
저장하지 않으려면
정지 버튼을 누릅니다.
● 저장하지 않으면 예약된 시각까지 원고가 계속 팩스기에 올려져
있습니다.
● 원고가 송신될 때까지 시각예약 송신, 중계 송신, 사서함 송신 같은
다른 송신을 실행할 수 없습니다.
➒
예약된 시각이 대기상태 화면과 번갈아 가면서 표시됩니다.
67
➊
원고를 뒤집어 넣습니다.
● 원고의 상태에 따라‘글자선택’과‘원고선택’을 하십시오.
(선택 방법 53쪽 참조)
ENTER BOX NO.
[01-10]> ##
➋
기능선택 버튼을 누른 후 원터치 버튼 08인 친전송신
버튼을 누릅니다.
➌
상대방 팩스기의 사서함 번호 2자리를 누른 후 입력
버튼을 누릅니다.
● 사서함 번호는 상대팩스기의 메모리에 미리 등록되어
있어야 합니다.
TEL)
➍
상대방의 팩스번호를 누른 후
입력 버튼을 누릅니다.
● 원터치 버튼을 누르거나 단축 다이얼 번호를 사용해도 됩니다.
➎
상대방의 이름을 입력한 후
입력 버튼을 누릅니다.
ID)
● (이름 입력 방법 46쪽 참조)
● 이름을 입력하지 않으려면 다음 단계로 건너갑니다.
•상대방 팩스가 사서함 수신 기능을 갖고 있는 삼성 팩스밀리
(CF3400, CF5300EM, CF5500, CF5600L, CF5700, CF6000)일 때 이 기능을
사용하여 팩스를 보낼 수 있습니다.
68
➏
송신될 시각을 입력한 후
입력 버튼을 누릅니다.
● 지금 바로 보내려면 지정하지 않습니다.
CURRENT [12:30]
START
[12:30]
● 24시 방식으로 입력하십시오. 만일 밤 10시 30분에 보낸다면 2230을
차례로 누릅니다. 현재시각보다 빠른 시각을 입력했다면 다음날
그 시각에 송신될 것입니다.
➐
원고 내용을 메모리에 저장하려면 입력
버튼을 누릅니다.
● (사서함 송신 취소 방법 79쪽 참조)
SCAN TO MEMORY
95%
P.
1
● 사서함 송신은 일반적인 기능이 아닙니다. 상대방 팩스기에 이런
기능이 있는지 확인하십시오.
● 원고가 팩스기에 올려져 있다면 원고가 송신될 때까지 시각 예약송신,
중계 송신, 사서함 송신 같은 다른 송신을 실행할 수 없습니다.
TOTAL PAGES=007
메모리에 저장하지 않으려면
정지 버튼을 누릅니다.
● 대기 상태로 돌아갑니다.
69
MAIL BOX
1.SET
2.PRINT
ENTER BOX NO.
[01-10]> ##
ENTER PASSWORD
[0000]
➊
기능선택 버튼을 누른 후 원터치 버튼 09인
누릅니다.
➋
숫자버튼
➌
사서함 번호 2 자리(01-10)를 누른 후 입력
누릅니다.
➍
사서함 비밀번호 4자리를 입력합니다.
사서함 버튼을
1 을 눌러‘1 . S E T’을 선택합니다.
버튼을
● 비밀번호 입력 후 번호를 확인할 수 없습니다. 비밀번호를 적어두
십시오. 비밀번호를 변경하려면 사서함을 취소하고 새 비밀번호로
사서함을 다시 설정하십시오.
● 사서함 비밀번호는 사서함에 들어 있는 원고를 출력할 때 사용합니다.
ID)
➎
비밀번호 입력이 끝나면
➏
사서함 이름을 입력한 후
입력 버튼을 누릅니다.
입력 버튼을 누릅니다.
● (이름 입력 방법 46쪽 참조)
● 이름을 입력하지 않으려면 바로 [입력] 버튼을 누릅니다.
70
MAIL BOX
1.SET
2.PRINT
➊
기능선택
누릅니다.
버튼을 누른 후 원터치 버튼 09인
➋
숫자버튼
2 를 눌러‘2 . P R I N T’를 선택합니다.
사서함 버튼을
MAIL( 3) ABC
● 화면의 괄호안의 숫자는 사서함에 수신된 총 갯수이고, 그 옆의
문자는 마지막으로 받은 사서함 이름입니다.
➌
▲
또는 ▼ 버튼을 눌러 원하는 사서함을 찾습니다.
● 사서함 번호에 따른 이름이 화면에 표시됩니다.
ID)ABC
BOX:
3
➍
원하는 사서함 이름이 화면에 표시되면
입력
ENTER PASSWORD
[0000]
버튼을 누릅니다.
● 선택한 사서함 이름과 수신된 순서가 화면에 표시된 후
사서함 비밀번호를 묻는 메세지가 나타납니다.
➎
사서함 비밀번호 4자리를 누른 후
입력 버튼을 누릅니다.
● 비밀번호가 틀리면 경고음이 울린 후 다시 비밀번호를 묻습니다.
➏
사서함에 수신되어 있는 원고가 인쇄됩니다.
● 인쇄된 후 받은 내용은 메모리에서 지워집니다.
71
●
●
1. TX POLL
2. DELAY RX POLL
➊
원고를 뒤집어 넣습니다.
➋
기능선택
누릅니다.
➌
TX-POLL CODE
[0000]
버튼을 누른 후 원터치 버튼 10인 폴링
버튼을
숫자버튼 1 을 눌러
‘1 . T X P O L L’를 선택합니다.
➍ 비밀번호를 사용하려면
비밀번호 4자리를 누른 후
입력 버튼을 누릅니다.
● 비밀번호를 설정하지 않으려면 바로 [입력] 버튼을 누르면 됩니다.
➎
폴링송신된 후에도 원고를 메모리에서 지우지 않으려면
입력
버튼을 누릅니다.
● 여러 곳에서 원고를 폴링수신해 가는 경우라면 ’BULLETIN’기능을
선택하면 됩니다.
BULLETIN ?
폴링송신후 자동으로 메모리에서 지우려면
정지
SCAN TO MEMORY
91%
P.
1
➏
버튼을 누릅니다.
원고 내용이 메모리에 저장됩니다.
● 화면에 저장되고 있는 원고의 매수와 메모리 사용량이 표시됩니다.
72
1. TX POLL
2. DELAY RX POLL
TX-POLL CODE
[0000]
TX
1.ADD
POLL
2.CANCEL
➊
추가할 원고를 뒤집어 넣습니다.
➋
기능선택
누릅니다.
버튼을 누른 후 원터치 버튼 10인
➌
숫자버튼
1
➍
폴링 비밀번호를 입력해 두었다면
폴링 버튼을
을 눌러‘1 . T X P O L L’을 선택합니다.
비밀번호 4자리를 누른 후 입력
버튼을 누릅니다.
● 비밀번호를 사용하지 않았다면 바로 [입력] 버튼을 누르면 됩니다.
➎
추가하려면‘1 . A D D’를,
삭제하려면‘2 . C A N C E L’를 선택합니다.
➏
원고를 추가하는 경우라면
원고가 메모리에 추가로 저장된 후 대기상태가 됩니다.
● 추가된 원고를 삭제하는 경우는 폴링 설정이 취소된 후 대기상태가
됩니다.
73
●
●
●
1. TX POLL
2. DELAY RX POLL
3.CONTINUOUS
POLL
➊
버튼을 누른 후 원터치 버튼 10인 폴링
버튼을
누릅니다.
➋
선택할 수 있는 폴링 항목이 표시됩니다.
● [▼]
1.
2.
3.
➌
TEL)
기능선택
➍
버튼을 누르면 다음 화면이 표시됩니다.
T X P O L L (폴링송신)
D E L A Y R X P O L L (폴링수신 예약)
C O N T I N U O U S P O L L (주기적 폴링수신)
숫자버튼 2 를 눌러
‘2 . D E L A Y R X P O L L’를 선택합니다.
상대방의 팩스번호를 누른 후
입력 버튼을 누릅니다.
● 화면에‘A N O T H E R F A X N U M B E R ?’가 표시됩니다.
ANOTHER
FAX NUMBER ?
➎
여러곳으로부터 폴링수신하려면 ➍번 항목을 반복합니다.
입력이 완료되면
정지 버튼을 누릅니다.
● 현재 메모리에 예약되어 있는 다중송신이 있다면‘ANOTHER FAX
NUMBER?’라는 메세지를 나타나지 않습니다.
ID)
➏
상대방의 이름을 입력한 후
입력 버튼을 누릅니다.
● 이름을 넣지 않으려면 바로 [입력] 버튼을 누릅니다.
74
POLL CODE
[0000]
➐
비밀번호를 설정한 경우
비밀번호 4자리를 입력한 후
입력 버튼을 누릅니다.
● 상대방이 설정한 비밀번호와 일치해야 합니다.
● 비밀번호가 없는 경우 [입력] 버튼만 누르면 됩니다.
CURRENT [12:30]
START
[12:30]
➑
원하는 폴링수신 시각을 입력한 후
입력 버튼을 누릅니다.
● 시각은 24시 방식으로 입력합니다. 만일 밤 10시 30분에 보낸다면
2230을 차례로 누릅니다. 현재 시각보다 빠른 시각을 입력했다면
다음날 그 시각에 폴링 수신됩니다.
● 폴링 수신 대기상태가 됩니다.
75
1. TX POLL
2. DELAY RX POLL
➊
기능선택
누릅니다.
➋
선택할 수 있는 폴링 항목이 표시됩니다.
● [▼]
1.
2.
3.
3.CONTINUOUS
POLL
➌
TEL)
➍
버튼을 누른 후 원터치 버튼 10인
폴링 버튼을
버튼을 누르면 다음 화면이 표시됩니다.
T X P O L L (폴링송신)
D E L A Y R X P O L L (폴링수신 예약)
C O N T I N U O U S P O L L (주기적 폴링수신)
숫자버튼 3 을 눌러
‘3 . C O N T I N U O U S P O L L’를 선택합니다.
상대방의 팩스번호를 누른 후
입력 버튼을 누릅니다.
● 화면에‘A N O T H E R F A X N U M B E R ?’가 표시됩니다.
ANOTHER
FAX NUMBER ?
➎
여러곳으로부터 폴링수신하려면 ➍번 항목을 반복합니다.
입력이 완료되면 정지
버튼버튼을 누릅니다.
● 현재 메모리에 예약되어 있는 다중송신이 있다면‘ANOTHER FAX
NUMBER?’라는 메세지를 나타나지 않습니다.
ID)
➏
상대방의 이름을 입력한 후
입력 버튼을 누릅니다.
● 이름을 넣지 않으려면 바로 [입력] 버튼만 누르면 됩니다.
POLL CODE
[0000]
➐
비밀번호를 설정한 경우
비밀번호 4자리를 입력한 후
입력
버튼을 누릅니다.
● 상대방이 설정한 비밀번호와 일치해야 합니다.
● 이름을 넣지 않으려면 바로 [입력] 버튼만 누르면 됩니다.
76
[START → END]
HH:MM → HH:MM
➑
주기적인 폴링수신의 시작 시각과 해제 시각을 입력한 후
입력 버튼을 누릅니다.
● 시각은 24시 방식으로 입력합니다. 만일 밤 10시 30분에 보낸다면
2230을 차례로 누릅니다.
● 다음항에서 설정한 시간 간격으로 시작시각과 종료시각 사이에서
정기적으로 상대방 팩스기로부터 폴링 수신합니다.
INTERVAL TIME
[HH:MM]
➒
폴링수신의 주기를 입력 한 후 입력
버튼을 누릅니다.
● 30분 간격으로 상대방을 폴링하도록 설정하려면 0030을 차례로 누
릅니다.
● 대기상태가 됩니다.
77
●
●
➊
기능선택 버튼을 누른 후 원터치 버튼 17인
버튼을 누릅니다.
예약상태
● 시각 예약 리스트가 출력됩니다.
DELAYED DIAL
PLEASE WAIT..
➋
예약 상태 리스트에 있는 예약번호를 확인하십시오.
➊
추가할 원고를 뒤집어 넣습니다.
➋
기능선택
누릅니다.
을 누른 후 원터치 버튼 11인
➌
숫자버튼
1
➍
원고를 추가할 팩스의
OPERATION
1.ADD
2.CANCEL
추가/지움 버튼을
을 눌러‘1 . A D D’를 선택합니다.
ENTER ADD
OPERATION NO.>##
예약번호 2자리를 누른 후
입력 버튼을 누릅니다.
● 원고는 추가로 메모리에 저장되고 대기상태로 갑니다.
•사용하지 않는 실행번호를 입력했다면 경고음이 울리고
‘O P E R A T I O N N O T A S S I G N E D !’가 화면에 표시됩니다.
•수신 대기상태로 사용되고 있는 예약번호를 입력했다면
‘IN V A L I D O P E R A T I O N’이 표시됩니다.
78
OPERATION
1.ADD
2.CANCEL
➊
기능선택
버튼을 누른 후 원터치 버튼 11인 추가/지움
버튼을 누릅니다.
➋
숫자버튼
➌
취소할 팩스의
2
ENTER CANCEL
OPERATION NO.>##
를 눌러‘2 . C A N C E L’을 선택합니다.
예약번호 2자리를 누른 후
➍
삭제하려면
숫자버튼
ARE YOU SURE ?
1.YES
2.NO
입력 버튼을 누릅니다.
1
을 누릅니다.
● 선택한 예약 송신이 취소됩니다.
➎
계속하여 다른 예약내용을 취소하려면 ➌~➍ 항을 반복합니다.
끝내려면
정지
버튼를 누릅니다.
● 모든 예약 내용이 취소되면 경고음이 울리고
‘O P E R A T I O N N O T A S S I G N E D !’가 화면에 표시됩니다.
ENTER CANCEL
OPERATION NO.>##
79
➊
SELECT GUIDE
1.HELP 2.PROBLEM
대기상태에서
사용안내 버튼을 누릅니다.
➋ 숫자버튼 1 또는
누릅니다.
HELP LIST
PLEASE WAIT..
2 를 선택하여 누른 후
입력 버튼을
1을 선택한 경우
● 1 . H E L P : 도움말 리스트가 인쇄됩니다.
● 2 . P R O B L E M : 유지보수 리스트가 인쇄됩니다.
PROBLEM LIST
PLEASE WAIT..
2를 선택한 경우
도움말 리스트의 예
[도 움 말]
■ 자기 팩스 번호와 이름/상호를 입력하려면
1.
[기능선택]을 누릅니다.
2.
[원터치02]를 누릅니다.
3.
팩스 번호를 입력합니다.
4.
[시작]을 누릅니다.
5.
이름/상호를 입력합니다.
유지보수 리스트의 예
[ 이런 문제가 생기면 ]
‘ 고장인가...’하는 생각이 들면 서비스를 의뢰하기 전에 아래 사항을 점검해 주십시오.
■ 전원을 연결했을 때 화면 및 램프가 켜지지 않아요
- 전원을 빼고 다시 연결하십시오.
- 콘센트에 전원이 들어오는지 확인하십시오.
■ 발신음이 들리지 않아요
80
가장 최근에 보낸 팩스결과를 보여준다.
송신결과 리포트를 팩스를 보낸 후 자동으로 인쇄하도록 바꿀 수
있습니다. (변경방법
92쪽 참조)
기능선택 버튼을
버튼을 누릅니다.
➊
MESSAGE CONFIRM
PLEASE WAIT..
누른 후 원터치 버튼 16인
송신결과
● 송신결과 리포트가 인쇄됩니다.
MESSAGE CONFIRMATION
1997-SEP-24 10:30 WED
FAX NUMBER
NAME
FAX NUMBER
:
5557373
PAGE
:
001
ELAPSED TIME
:
01’42’’
MODE
:
G3 STD
RESULTS
:
:
:
541-3000
MY COM
[O.K]
사용안내
기능선택
CONTRAST
DEF
ABC
1
예약상태
GHI
01
02
01
03
02
04
03
05
04
05
4
PQRS
10
09
08
07
06
송신결과
7
3
2
MNO
JKL
5
TUV
8
6
WXYZ
9
OPER
11
16
12
17
13
18
14
19
15
0
20
전화번호부
설정환경
송수신기록
81
시각예약 송신으로 대기중인 팩스내역을 보여줍니다. 실행순서와
시작시각, 송신종류를 알 수 있습니다.
➊
DELAYED DIAL
PLEASE WAIT..
기능선택
버튼을 누른 후 원터치 버튼 17인
버튼을 누릅니다.
예약상태
● 예약상태 리스트가 인쇄됩니다.
DELAYED DIAL LIST
1997-SEP-24 14:01 WED
FAX NUMBER
NAME
:
:
541-3000
MY COM
1. DELAYED DIAL LIST
NO TIME
01
POLLCODE
15:30
FAX NUMBER
8001112222
8002223333
8003334444
NAME
ABC
S/R
PAGE
S
001
MODE
RELAY
MAIL
BC
원터치 다이얼, 단축다이얼, 그룹다이얼에 등록된 전화번호와
팩스번호를 보여줍니다.
➊
PHONEBOOK
PLEASE WAIT..
기능선택
버튼을 누른 후 원터치 버튼 18인 전화번호부
버튼을 누릅니다.
● 전화번호부 리스트가 인쇄됩니다.
TELEPHONE NUMBERS LIST
1997-SEP-24 14:01 WED
FAX NUMBER
NAME
:
:
541-3000
MY COM
1. ONE-TOUCH DIAL LIST
ONE-TOUCH
82
PHONE NUMBER
NAME
01
5557373
DAGJM
02
8007778888
JAI
제품의 기본기능에 대한 현재 설정값을 보여 줍니다.
SYSTEM DATA
PLEASE WAIT..
➊
기능선택
버튼을 누른 후 원터치 버튼 19인
버튼을 누릅니다.
설정환경
● 시스템 설정환경 리스트가 인쇄됩니다.
SYSTEM DATA LIST
:
FAX NUMBER
:
NAME
TOTAL PRINTED PAGE :
1997-SEP-24 14:01 WED
541-3000
MY COM
5 PAGE
OPTIONS
ITEM
STATUS
UPPER CASSETTE PAPER SIZE
[LETTER/A4]
A4
MESSAGE CONFIRMATION REPORT
[ON/OFF/ERROR]
ON-ERROR
PRINTER TCR
[ON/OFF]
ON
AUTO PRINT JOURNAL
[ON/OFF]
ON
REMOTE RCV START CODE
[0-9]
[*9*]
POWER SAVE MODE
[ON/OFF]
ON
-SAVING TIME
SECURITY COMMUNICATION
[START - END TIME]
00:00 - 23:59
[ON/OFF]
OFF
ON
83
•
최근에 보낸 팩스 또는 받은 팩스 내역을 보여줍니다.
50 회 송•수신마다 자동으로 인쇄됩니다.
•
SELECT JOURNAL
1.TX
2.RX
TX JOURNAL
PLEASE WAIT..
➊
기능선택 버튼을 누른 후 원터치 버튼 20인
버튼을 누릅니다.
➋
숫자버튼
1
또는
2
송수신기록
를 선택하여 누른 후
입력 버튼을 누릅니다.
● 1 . T X : 보낸 팩스에 대한 내역이 인쇄됩니다.
2 . R X : 받은 팩스에 대한 내역이 인쇄됩니다.
또는
RX JOURNAL
PLEASE WAIT..
TRANSMISSION JOURNAL
FAX NUMBER
:
541-3000
NAME
:
MY COM
NO.
FAX NUMBER
START TIME
TIME
MODE
PAGE
RESULTS
000
637522
03-05 10:34
01’52”
G3
003
OK
001
8001112222
03-05 11:35
00’35”
G3
005
OK
RECEPTION JOURNAL
FAX NUMBER
:
541-3000
NAME
:
MY COM
NO.
84
1997-SEP-24 14:01 WED
FAX NUMBER
RCVD TIME
1997-SEP-24 14:01 WED
TIME
MODE
PAGE
RESULTS
000
0551637522
03-05 10:01
20’09”
G3
017
OK
001
8007778888
03-05 11:23
01’13”
G3
008
OK
같은 문서를 동시에 여러 곳으로 보낼 경우, 송신이 끝나면
보낸 결과를 보여주기 위해 자동으로 인쇄됩니다.
MULTI COMMUNICATION REPORT
1997-SEP-24 14:01 WED
REF. NAME : EASTERN DISTRIBUTION
PAGES
:002
1. SUCCESSFUL
FAX NUMBER
NAME
1234567
ABC
2345678
BCD
팩스를 보내거나 받는 도중에 상대방이 통화예약을 해두었으나 벨이
울릴 때 전화를 받지 않으면 자동으로 인쇄됩니다. 상대방의 번호가
기재되어 있으므로 나중에라도 확인 전화를 할 수 있습니다.
CALL BACK MESSAGE
1997-SEP-24 14:01 WED
FAX NUMBER
:
541-3000
NAME
:
MY COM
PLEASE CALL BACK . . . . . . .
PHONE NUMBER : 0551 63 7522
85
메모리에 예약된 송신이나 메모리에 수신된 내용이 있었으나
정전으로 인하여 지워져 버린 경우, 전원이 다시 공급되면 메모리
에서 지워진 송•수신 내용을 보여주기 위해 자동으로 출력됩니다.
POWER FAIL REPORT
1997-SEP-24 14:01 WED
FAX NUMBER
:
541-3000
NAME
:
MY COM
1. POWER FAIL TIME : SEP-24 10:30 WED
2. DELETED DELAY DIAL OPERATION
중계국에 의해 보내진 중계예약송신의 결과를 보여줍니다. 팩스가
성공적으로 송신되었는가를 확인할 수 있습니다. 중계팩스기가
본체로 부터 송신을 끝낸 후 자동으로 출력됩니다.
RETURN REPORT
1997-SEP-24 14:01 WED
REF. NAME
PAGES
:
:
RELAY
001
ORIGINATOR’S OPERATION NO. : 000
1. SUCCESSFUL
FAX NUMBER
3311
3271
86
NAME
PV,X
U
➊
한 기능의 동작중에 서로 다른 기능을 예약 설정할 수 있습니다.
○ 예) 메모리에 팩스를 수신 중에 시각예약송신을 설정할 수 있습니다.
➋
복수기능 버튼을 누릅니다.
● 버튼을 누를 때마다 현재 실행중인 상태와 새로이 설정하고 있는
기능의 조작상태가 화면에 교대로 표시됩니다.
복수기능
우선송신
CONTRAST
DEF
ABC
1
GHI
01
04
03
02
4
05
PQRS
11
16
09
08
07
06
12
17
10
13
18
14
19
7
15
3
2
MNO
JKL
5
TUV
8
6
WXYZ
9
0
20
87
➊
원고를 넣습니다.
➋
우선송신 버튼을 누릅니다.
➌
상대방의 팩스번호를 누릅니다.
➍
보낼곳의 이름을 입력한 후
입력
버튼을 누릅니다.
● 이름을 넣지 않으려면 바로 [입력] 버튼을 누릅니다.
➎
원고가 자동으로 빨려 들어 간후
자동으로 상대방의 팩스번호로 전화를 겁니다.
•우선송신 기능은 3개까지 설정할 수 있습니다.
•우선송신 기능으로 다중 송신 기능을 설정할 수는 없습니다.
88
06-12 10:30 MON
DOCUMENT READY
➊
원고를 뒤집어 넣습니다.
➋
원고의 상태에 따라
글자와 원고를 선택하십시오. (53쪽 참조)
TEL)
TEL)4602777
➌
메모리송신 버튼을 누릅니다.
➍
상대방의 팩스번호를 누릅니다.
● 원터치 버튼 또는 단축 번호에 등록한 번호인 경우는 해당 버튼을 눌러
주십시오.
● 그룹 다이얼를 사용하셔도 됩니다.
➎
ANOTHER FAX
NUMBER ?
[입력] 버튼을 누릅니다.
● 다중 송신을 하지 않을 경우에는 다시 [정지] 버튼을 누르면 잠시 후
메모리 송신이 됩니다.
89
다중 송신(동일한 원고를 여러 곳으로 전송하는 기능)
TEL)
➏
[입력] 버튼을 누릅니다.
● [정지] 버튼을 누르면 다중 송신 기능을 설정할 수 없습니다. 원고가
메모리에 저장되었다가 바로 송신이 되어 버립니다.
TEL)5413000
➐
다른 상대방의 팩스번호를 입력합니다.
● 원터치 버튼, 단축 번호, 그룹 다이얼을 사용하셔도 됩니다.
ANOTHER FAX
NUMBER ?
➑
[입력] 버튼을 누릅니다.
➒
원하는 팩스번호(10개소까지 가능)를 모두 입력할 때까지
6~8항을 반복합니다.
TO MEMORY
P.01
MEMORY USED= 16%
❿
입력을 끝나면
[정지] 버튼을 누릅니다.
•현재 메모리에 예약되어 있는 다중 송신이 있다면 6항에서 다중 송신을 사용
할 수 없습니다.
90
91
●
●
SELECT FUNCTION
ONETOUCH KEY
➊
기능선택 버튼을 누른 후 원터치 버튼 01인 설정환경
버튼을 누릅니다.
UPPER CASSETTE
1:LTR 2:A4
➋
바꿀 수 있는 항목이 표시됩니다.
➌
▼
또는
▲ 버튼을 이용하여 원하는 항목을 선택합니다.
● 바꿀 수 있는 항목들
RTI
1:ON
93쪽을 보세요.
2:OFF
➍
원하는 항목이 표시되면 원하는 상태로 바꾸십시오.
● [◀] 또는 [▶] 버튼을 눌러서 원하는 상태가 깜박이게 하거나,
숫자버튼으로 원하는 값을 눌러주면 됩니다.
➎
끝내려면
[정지] 버튼을 누릅니다.
● [정지] 버튼을 누르기 전까지 변경시킨 내용은
저장되고 대기상태가 됩니다.
92
용지로 사용할 종이의 크기를 선택할 수 있습니다.
•용지를 Letter Size로 사용하려면 1을 누릅니다.
•용지를 A4로 사용하려면 2를 누릅니다.
UPPER CASSETTE
1:LTR 2:A4
제품구입시 A 4 로 선택되어 있습니다.
사용자가 팩스를 보낼때마다 팩스결과를 보여주는 리스트 인쇄 여부를
선택합니다.
MESSAGE CONF.
1:ON 2:OFF 3:ERR
•매회 송신이 끝날 때마다 자동으로 인쇄되게 하려면 1을 누릅니다.
•자동으로 인쇄하지 않으려면 2를 누릅니다.
•팩스 보내기가 실패한 경우에만 자동으로 인쇄되게 하려면 3을
누릅니다.
제품구입시 3 : E R R O R 로 선택되어 있습니다.
ON
ERROR
PRINT
1:ON
TCR
2:OFF
송신결과 리포트를 O N 이나 ERROR 로 선택하면 송신결과 리포트에
송신한 첫번째 페이지의 데이타를 첨부할 것인지를 추가로 선택할 수
있습니다.
•송신결과 리포트에 송신한 첫번째 페이지를 첨부할려면 1을 누릅니다.
•송신결과 리포트에 송신한 첫번째 페이지를 첨부하지 않으려면 2을
누릅니다.
최근에 이루어진 팩스 송신 및 수신 내역을 보여줍니다.
이 기능을 실행시키면 50회 송•수신 마다 자동으로 출력됩니다.
•
AUTO JOURNAL
1:ON
2:OFF
•실행상태로 하려면 1을 누릅니다.
•해제상태로 하려면 2를 누릅니다.
같은 번호의 전화선에 연결된 증설 전화기에서 팩스 수신상태로
전환시켜 주는 번호는 공장에서 출하시‘ 9 ’
으로 설정해 놓았습니다.
는 고정되어 있고 가운데 숫자는 변경할 수 있습니다.
REMOTE CODE
[0-9]>
9
•숫자 버튼을 이용하여 1~9중에서 누릅니다.
제품구입시 9 로 선택되어 있습니다.
93
POWER SAVING
1:ON
2:OFF
이 기능을 켜면 팩스를 받지 않거나, 문서를 복사하지 않을 때에는
프린터 예열기가 가동되지 않아 대기시간에 소비되는 전기를
절약하는 기능입니다. 전기가 절약되는 장점은 있지만 수신 또는
복사시 예열시간이 필요하므로 받은 팩스를 인쇄하는데는 다소
늦어집니다.
•실행상태로 하려면 1을 누릅니다.
•해제상태로 하려면 2를 누릅니다.
전기 절약기능 실행상태로하면 특정 시간대만 절약 기능으로 할
것인지, 24시간 계속 절약 기능으로 할 것인지를 추가로 선택할 수
있습니다.
[START → END]
00:00 → 23:59
특정 시간대만 이 기능을 실행하려면 원하는 시각을 입력하십시오.
예) 오후 10시 30분에서 오전 7시 20분까지 실행하려면
22:30 ~ 07:20을 입력하면 됩니다.
이 기능을 실행시키면 특정 상대방과 서로 팩스교신을 할 수 있는
기능입니다. 양측 모두 비밀통신 기능을 설정하고 비밀번호를
등록해두면 다른 팩스기에서는 팩스를 보낼수도 받을 수도 없습니다.
SECURITY COM.
1:ON
2:OFF
•실행상태로 하려면 1을 누릅니다.
•해제상태로 하려면 2를 누릅니다.
제품구입시 해제 상태
이 기능을 실행시키면 송신시간은 다소 길어지지만 전송선로
상태가 좋지 않을 때도 송신 실패율이 줄어 듭니다.
ECM MODE
1:ON
2:OFF
•실행상태로 하려면 1을 누릅니다.
•해제상태로 하려면 2를 누릅니다.
제품구입시 실행 상태
RX REDUCTION
1:ON
2:OFF
상대방이 A4 크기 보다 조금 긴 원고를 팩스로 보내 왔을 때 A4
크기 보다 긴 부분에 있는 내용은 한 장의 용지에 모두 기록되지
못하고 두번째 장에 기록됩니다. 이러한 불편을 없애기 위해 A4
크기 보다 조금 긴 원고 내용을 A4 용지에 알맞게 축소하여
한 장으로 인쇄하는 기능입니다.
•실행상태로 하려면 1을 누릅니다.
•해제상태로 하려면 2를 누릅니다.
제품구입시 실행 상태
94
자동 축소 기능이 실행되어 있는 상태에서 이 기능을 실행시키면
원고가 넘치면 길이만 축소됩니다.
→ H.REDUCTION
1:ON
2:OFF
•실행상태로 하려면 1을 누릅니다.
•해제상태로 하려면 2를 누릅니다.
제품구입시 실행 상태
팩스를 받을 때 상대방의 원고가 용지보다 약간 길어서 불필요한
공백이 다음장에 인쇄되는 것을 막기 위해서 지정한 길이만큼
팩스를 받을 때 생략할 수 있습니다.
DISCARD SIZE
[00-30] <15>
예) 인쇄 무시값을 15mm로 설정한 경우
→ 내용이 없는 끝부분의 길이가 15mm를 넘으면 2장으로 인쇄되고,
15mm이내이면 끝부분은 인쇄되지 않습니다.
끝부분에 내용이 있고 자동축소 기능이 켜져 있으면 용지 크기에
맞게 축소되어 인쇄됩니다. 자동축소 기능이 꺼져 있으면 내용이
있어도 인쇄가 안됩니다.
•숫자 버튼을 이용하여 00~30까지 선택합니다.
제품구입시 15mm로 지정되어 있습니다.
자동수신 상태에서 전화가 걸려오면 벨이 몇번 울린 후 자동수신이
시작되도록 할 것인지 지정할 수 있습니다. 전화/팩스모드를 사용
하려면 벨횟수를 4회 이상으로 하는 것이 적당합니다.
•숫자버튼을 이용하여 1~7 중에서 선택하여 누릅니다.
ANSWER RINGS
[1234567]
제품 구입시 2로 선택되어 있습니다.
이 기능을 실행시키면 글자로 된 문서류의 수신시 상태가 좋아
집니다. 이 기능은 수신시에만 적용됩니다. 그림자료를 보낼 때
는 이 기능을 해제상태로 하십시오.
SMOOTHING
1:ON
2:OFF
•실행상태로 하려면 1을 누릅니다.
•해제상태로 하려면 2를 누릅니다.
제품구입시 해제 상태
95
이 기능을 실행시키면 연속폴링이 완료된 후 결과를 인쇄합니다.
C_POLL REPORT
1:ON
2:OFF
FORCED MEMORY
1:ON
2:OFF
•실행상태로 하려면 1을 누릅니다.
•해제상태로 하려면 2를 누릅니다.
제품구입시 해제 상태
이 기능을 실행시키면 어떤 종류의 송신이든지 팩스를 보내고자
하면 무조건 보낼 원고는 일단 메모리에 자동으로 저장된 후
지시된 송신방법에 따라 송신이 시작됩니다. 일반적인 상태라면
송신조작중에 메모리에 저장시킨 후 송신할 것인지 묻는 화면이
나타나므로 사용자가 매번 상황에 따라 결정하지만 이 기능이
실행되면 무조건 메모리에 저장시킨 후 송신되므로 원고가
나가는 것을 지켜보지 않아도 됩니다.
•실행상태로 하려면 1을 누릅니다.
•해제상태로 하려면 2를 누릅니다.
제품구입시 해제 상태
이 기능을 실행시키면 팩스를 받을 때마다 팩스의 아랫쪽에 내 팩
스기의 이름과 번호 (만일 자기 팩스번호와 이름을 등록해
두지 않았다면 나타나지 않습니다), 페이지수량, 축소율, 수신날짜와
시각이 팩스용지 각 장의 하단에 표시됩니다. (이 기능은 한 곳에서
여러개의 팩스기를 사용하는 경우에 어느 팩스에서 받은 것인지
알수 있게 해주는 편리한 기능입니다.
RTI
1:ON
2:OFF
•실행상태로 하려면 1을 누릅니다.
•해제상태로 하려면 2를 누릅니다.
제품구입시 해제 상태
96
97
•
➊
기능선택 버튼을 누른 후 원터치 버튼 05인 메모리지움
버튼을 누릅니다.
● 화면에는 선택할 수 있는 메모리 종류가 표시됩니다.
MEMORY CLEAR
ITEM [1-4]
➋
1.SYSTEM ID
2.SYSTEM DATA
▼
▲
또는
버튼을 이용해 삭제할 항목을 찾습니다.
● 1 . S Y S T E M I D : 본 제품에 등록시킨 자기번호와 이름을 지운다.
2 . S Y S T E M D A T A : 제품 설정값을 제품 구입시와 같은 상태로
복귀시킨다.
3 .D I A L & D E L A Y E D : 원터치 다이얼, 단축번호, 그룹다이얼로 등
록시킨 전화번호와 팩스번호는 물론 메모
리에 송신대기중인 내용까지 모두 지운다.
3.DIAL& DELAYED
4.TX-RX JOURNAL
4 . T X - R X J O U R N A L : 최근의 송•수신 기록을 모두 지운다.
➌
삭제하고 싶은 항목 번호가 깜박일 때
입력 버튼을 누릅니다.
● 숫자버튼을 이용하여 삭제할 항목번호를 눌러도 됩니다.
ARE YOU SURE ?
1.YES
2.NO
➍
삭제하려면
숫자버튼
1
버튼을 누릅니다.
● 선택된 항목이 지워집니다.
● 삭제하지 않으려면 [2] 버튼을 누릅니다.
MEMORY
CLEARING...
➎
계속하여 다른 메모리를 지우려면
➋~➍항을 반복하십시오.
끝내려면
98
정지 버튼을 누릅니다.
➊
전원코드를 뽑습니다.
➋
조작판을 들어 올립니다.
➌
흰색 롤러를 빼냅니다.
● 그림과 같이 롤러의 양끝에 있는 탭을 세운
다음 (A 방향) 들어(B방향) 올립니다.
B
➍
A
물을 적신 부드러운 천이나 면봉으로 흰색
롤러를 닦아 주십시오.
● 닦은후 마른 헝겊으로 물기를 제거합니다.
99
➎
자동급지 고무판(흰색)도 위와 같은 방법
으로 닦아주십시오.
➏
부드러운 마른 천으로 롤러 밑의 유리판을
닦아 주십시오.
● 만약 유리판이 심하게 더러우면 물에 적신
부드러운 천으로 먼저 닦은 후 마른 헝겊으로
다시 닦아 주십시오.
유리 표면이 긁히지 않도록 조심하세요.
➐ 롤러를 제자리에 넣고 조작판을 닫습니다.
➑ 전원을 다시 연결합니다.
100
‘D O C U M E N T J A M’
➊
조작판을 들어 올립니다.
➋
걸린 원고를 빼냅니다.
● 원고가 찢어지지 않도록 주의하십시오.
➌
조작판을 닫아 주십시오.
●‘탁’소리가 나도록 확실히 닫아 주십시오.
101
‘P A P E R J A M 0 ( 1 또는 2 )’
‘P A P E R J A M 0’
➊
배출원고 받침대를 빼냅니다.
➋
카세트를 빼냅니다.
● 카세트를 약간 위로 들어 올리면서 빼냅니다.
➌
걸린 용지를 빼냅니다.
➍
카세트를 끼웁니다.
➎
배출원고 받침대 끼웁니다.
102
‘P A P E R J A M 1’
➊
오른쪽열림 버튼을 눌러 위로 들어서
앞면 덮개를 열어주십시오.
➋
걸린 용지를 빼냅니다.
➌
앞면 덮개를 닫아 주십시오.
103
‘P A P E R J A M 2’
➊
뒷면 커버에 있는 손잡이를 앞으로 당겨
뒷면 커버를 열어 주십시오.
➋
걸린 용지를 빼냅니다.
➌
뒷면 커버를 닫아 주십시오.
104
●
‘T O N E R L O W’
●
➊
오른쪽 열림 버튼을 눌러 위로 들어서 앞면
덮개를 열어주십시오.
➋
카트리지의 초록색 손잡이를 잡고 빼냅니다.
● 화면에‘T O N E R E M P T Y , R E - P L A C E
C A R T R I D G E’
가 깜박입니다.
➌
새 토너 카트리지의 포장을 벗깁니다.
➍
토너 카트리지의 양쪽을 잡고 상, 하로
토너가 충분히 섞일 정도로 흔들어 줍니다.
105
➎
①번 보호 테이프를 떼어낸 후 ②번을 떼어
냅니다.
● 평평한 곳에 올려놓고 조심스럽게 일직선으로
당겨 빼냅니다.
2
1
➏
카트리지를 넣습니다.
● 카트리지 양쪽의 고리를 본체의 양쪽 홈에
들어갈 수 있도록 위치를 맞추어 끝까지
밀어 넣습니다.
● 카트리지는 그림이 있는 부분이 위쪽입니다.
➐
106
본체 덮개를 닫습니다.
➊
뒷면 커버에 있는 손잡이를 앞으로 당겨
뒷면 커버를 엽니다.
➋
크리닝 펠트를 빼냅니다.
➌
새 크리닝 펠트의 양쪽 고리를 본체의 양
쪽 홈에 맞추어 끼웁니다.
➍
뒷면 커버를 닫습니다.
흰색천이 위로
향하게 끼웁니다.
107
화면상태
원
인
조
치
[BUSY! REDIAL?]
자동송신시 상대방 팩스기가 통화중이
거나 전화를 받지 않는 경우 메세지가
대기시간에 나타납니다.
일정 간격으로 자동으로
재다이얼을 실행합니다.
[COMM. ERROR]
팩스교신중에 문제점이 발생했습니다.
다시 송•수신하십시오.
[INCOMPATIBLE]
상대방 팩스기가 사서함 송신이나
중계송신 같은 기능을 가지고 있지 않
을 때 나타납니다.
상대방 팩스기의 기능을
확인하십시오.
[DOCUMENT JAM]
송신 또는 복사중이던 원고가
걸렸습니다.
걸린 원고를 빼내 주십시오.
DOOR OPEN or
FUSER COVER OPEN
상판 뚜껑이 확실히 닫히지 않았습니다.
다시 닫아 주십시오.
GROUP NOT
AVAILABLE
그룹번호를 잘못 선택했습니다.
그룹번호를 다시 선택하십시오.
[LINE ERROR]
상대방 팩스기와 연결될 수 없거나 전
송선로의 문제점으로 혼선이 일어났을
때 나타납니다.
다시 송•수신하십시오.
LOAD DOCUMENT!
아직 원고가 들어 있지 않습니다.
먼저 원고를 넣어 주십시오.
[MEMORY FULL]
메모리 용량이 다 찼습니다.
메모리에 저장되어 있는
원고중에서 필요없는 것은
지우십시오. 또는 메모리에
송신 대기중인 원고가 송신
또는 폴링되고 난 뒤 메모리
기능을 이용하십시오.
[NO ANSWER]
재다이얼을 실행했으나 상대방
팩스기에서 응답하지 않았습니다.
상대방 팩스기의 상태를 확인
하십시오.
[TONER EMPTY] or
[NO CARTRIDGE]
토너 카트리지가 모두 소모되었거나
토너 카트리지가 장착되어있지 않습니다.
토너 카트리지를 교환해
주십시오. 토너 카트리지가
제대로 장착이 되었는지
확인하십시오.
108
화면상태
원
인
조
치
NO. NOT ASSIGNED
지금 선택한 원터치 버튼이나 단축번
호에 전화번호나 팩스번호가 등록되어
있지 않습니다.
번호를 등록한후 사용하십시오.
[NO PAPER] or
[NO CASSETTE]
용지가 모두 소모되었거나 카세트가
바르게 들어 있지 않았습니다. 확인
하십시오.
카세트에 용지를 넣어 주시고,
카세트의 상태를 확인하십시오.
[OVERHEAT]
팩스기가 과열되었습니다.
전원을 끄고 앞면 덮개를 열어서
열을 식힌 후 사용하십시오.
[PAPER JAM 0]
카세트 부분에서 용지가 걸렸습니다.
카세트에 걸린 용지를 빼내
주십시오.
[PAPER JAM 1]
본체 내부에서 용지가 걸렸습니다.
앞면 덮개를 열어서 걸린
원고를 빼내 주십시오.
[PAPER JAM 2]
걸린 용지가 아직 본체 내부에 남아
있습니다.
뒷면 커버를 열어서 걸린
원고를 빼내 주십시오.
[POLLING ERROR]
폴링수신하려고 하지만 상대방 팩스기가
폴링송신 상태로 되어 있지 않습니다.
또는 상대방이 비밀번호를 설정해
두었으나 당신이 입력한 번호와
다를 때에도 나타납니다.
폴링수신하려면 상대 팩스기는
폴링 송신 상태로 설정되어
있어야 합니다. 상대방과
먼저 협의하십시오.
[POWER FAILURE]
정전이 발생했을 때 나타납니다.
전원이 들어올때까지
기다립니다.
TONER EMPTY,
RE-PLACE[CARTRIDGE]
토너 카트리지가 모두 소모되었습니다.
토너 카트리지를 교환해
주십시오.
[TONER LOW]
토너가 거의 비었습니다. 새로운 토너
를 준비하십시오.
상대방 팩스기의 상태를 확인
하십시오.
[WARM UP]
PLEASE WAIT..
예열중입니다.
잠시만 기다려 주십시오.
109
•전원을 빼고 다시 연결하십시오.
전원을 연결했을 때 화면 및 램프가 켜지지 않아요 •콘센트에 전원이 들어오는지 확인하십시오.
발신음이 들리지 않아요
•전화선이 제대로 연결되었는지 확인하십시오.
원터치 또는 단축 다이얼이 되지 않아요
•원터치 번호와 단축 번호에 전화번호가 바르게 등록되어
있는지 확인하십시오.
원고가 팩스기안으로 빨려 들어가지 않아요
•원고가 구겨지지 않았는지 또는 원고 넣는 곳으로 제대로
넣어 졌는지 확인하십시오.
•원고의 크기가 올바른지 확인하십시오. ( 80쪽)
여러장의 원고가 한꺼번에 들어가요
•원고를 너무 많이 한번에 올리지 않았습니까? 최대 30매까지
넣을 수 있습니다. 보내야할 원고가 30매 이상이면 두번으로
나누어 보내십시오.
•자동 급지 고무판을 확인해 보십시오. 더러우면 청소하십시오.
송신이 되지 않아요
•원고가 바르게 넣어졌는지 확인하십시오.
•[시작/복사] 버튼을 누르기 전에 전화를 끊지 않았는지
확인하십시오.
자동수신이 되지 않아요
•수신모드가 맞게 설정되어 있는지 확인하십시오.
•수화기가 바르게 놓여 있습니까?
•용지가 충분한지 확인하십시오.
수동수신이 되지 않아요
•[시작/복사] 버튼을 누른 후 수화기를 제자리에 놓았는지
확인하십시오.
폴링수신이 되지 않아요
•상대방에서 폴링 암호를 설정해 놓지는 않았는지
확인하십시오.
•상대 팩스기가 폴링송신 상태로 설정되어 있는지
확인하십시오.
수신된 원고에 하얀 부분이 있어요
•상대방의 팩스기가 불량입니다.
•전화선이 혼선된 경우도 있으므로 복사를 하여 본 제품의
상태를 확인하십시오.
수신된 원고에 점이 생기고 선이 보이지
않아요
•전화선이 혼선되었는지 확인하십시오.
•복사를 해보고 여전히 상태가 좋지 않으면 팩스기 내부의
부품을 청소해 주십시오.
수신된 원고의 상태가 나빠요
•상대방 팩스기의 송신부가 깨끗하지 못한 경우이거나
전화혼선으로 인한 불량상태일 수도 있습니다.
수신된 원고가 백지입니다
•상대방이 원고를 뒤집어 넣지 않았는지 확인하십시오.
수신된 원고의 글자들이 늘어나 있어요
•상대편에서 일시적으로 원고가 걸렸습니다.
복사를 했는데 백지가 나와요
•원고를 뒤집어 넣지 않았는지 확인하십시오.
110
➊
전원코드와 용지받침대, 원고받침대를
빼냅니다.
➋
오른쪽의 열림버튼을 눌러 앞면덮개를 열고
토너카트리지를 빼낸 다음 덮개를 다시
닫습니다. (14쪽 참조)
➌
팩스기를 별매카세트위에 조심스럽게 올려
놓습니다.
● 팩스기 아랫쪽의 연결단자가 별매카세트의
연결부에 정확하게 들어가는지 확인하십시오.
250매 별매 카세트를 설치한 후에도 팩스본체에 설치되어 있던
카세트를 제거하지 마십시오. 제거하게 되면, 용지걸림이 발생하니
주의하십시오.
111
➍
오른쪽의 열림버튼을 눌러 앞면덮개를 연 후
토너카트리지를 다시 설치합니다.
➎
설치하기전 떼어 내었던 원고받침대, 용지받
침대를 다시 설치한 후 전원을 연결하십시
오.
112
➊
전원코드와 용지받침대, 원고받침대를
빼냅니다.
➋
오른쪽의 열림버튼을 눌러 앞면덮개를 열고
토너카트리지를 빼낸 다음 덮개를 다시
닫습니다. ( 14쪽)
➌
팩스기를 들어 올려 별매 카세트와
분리하십시오.
➍
빼냈던 토너 카트리지, 받침대 2개를
다시 설치한 후 전원을 연결하십시오.
113
➊
용지 카세트를 빼 내십시오.
➋
넣으려는 용지의 크기에 맞게 카세트의
가이드를 조절하십시오. ( 115~116쪽)
➌
용지를 넣기 전에 종이를 잘 간추리고 용지
사이에 입으로 바람을 불어 넣어 모든 종이
부스러기를 제거하십시오. 그리고, 나서
인쇄될 면을 위로 하여 용지를 넣으십시오.
➍
카세트를 끼웁니다.
● 찰칵하는 소리가 나도록 밀어 넣습니다.
용지의 크기에 맞게 바꾸려면, 반드시 제품
설정값을 변경하여야 합니다. ( 117쪽)
114
➊
뒷쪽 가이드를 꽂을 수 있는 홈이 뒷쪽에
3개 있습니다. 이것을 이용하여 가이드를
용지 크기에 맞게 옮기십시오.
L
LG
A4
L
LG
R
LT
A4
TR
L
➋
뒷쪽 가이드를 움직이려면, 가이드의 두 개
버튼을 손가락으로 누르고 다른 손으로
가이드를 원하는 방향으로 움직여 원하는
홈에 '찰각'소리가 날 때까지 미십시오.
L
LG
A4
L
LG
R
LT
A4
R
LT
115
➊
옆쪽 가이드를 꽂을 수 있는 홈이 2개
있습니다. 이것을 이용하여 가이드를
용지 크기에 맞게 옮기십시오. A4 용지에
맞추려면 가이드를 안쪽에 고정하고,
다른 용지 (letter, legal)일 경우에는
뒷쪽에 고정하십시오.
Letter, Legal
➋
A4
옆쪽 가이드를 움직이려면, 먼저 가이드를
고정하고 있는 나사를 풀고 가이드의
고정고리 두 곳을 안쪽으로 밀면서
빼냅니다.
고정고리
➌
116
꺼낸 가이드를 원하는 용지 폭에 맞춰
가이드의 고정고리를 카세트 구멍에 끼운
후 풀었던 나사를 이용하여 고정하십시오.
→ LOWER CASSETTE
1:LTR 2:A4 3:LGL
➊
기능선택 버튼을 누른 후 원터치 버튼 01인 설정환경
버튼을 누릅니다.
➋
L O W E R C A S S E T T E 가 화면에 나타날 때까지 계속해서
버튼을 누릅니다.
➌
LETTER용지를 사용하려면 숫자버튼 1 , A4용지를
사용하려면 2 , LEGAL용지를 사용하려면 3
을
누르십시오.
➍
끝내려면 정지
▼
버튼을 누릅니다.
117
DISCARD SIZE
[00-30] <15>
➊
기능선택 버튼을 누른 후 원터치 버튼 01인 설정환경
버튼을 누릅니다.
➋
D I S C A R D S I Z E 가 화면에 나타날 때까지
계속해서 누릅니다.
➌
원하는 값 (단위: 밀리미터)을 입력한 후 입력
누릅니다.
➍
끝내려면 정지
값을 15로 입력한 경우
버튼을 누릅니다.
수신시 자동축소기능이 켜진 상태에서 팩스기는 OVERFLOW DATA를 버리지
않습니다. 다만, DISCARD SIZE에 설정된 값을 이용해 어떤 용지를 사용할
것인지를 결정합니다.
118
▼
버튼을
버튼을
➊
별매 카세트를 빼낸 후 걸린 용지를
제거하십시오.
➋
걸린 용지가 없다면, 기본 용지카세트를
빼내십시오.
➌
걸린 용지를 제거하십시오.
➍
빼냈던 기본카세트, 별매카세트를 밀어
넣으십시오.
119
120
외관
249 x 363 x 446 mm (H x W x D)
무게
13 Kg
사용 전원
220 V AC, 60 Hz
소비 전력
13 W (대기상태),
490 W (사용시 최대)
동작 온도
10 ~ 30 oC
동작 습도
30 ~ 80 %RH (상대습도)
적용회선
PSTN & PABX
전송 모드
ITU GROUP 3
부호화 (코딩) 방식
MH/MR/MMR
전송 속도
14400/12000/9600/7200/4800/2400 bps
독취 방식
CIS
원고의 가로길이
216 mm
해상도
300 dpi
메모리
1.25MB
용지규격
Letter: 216 x 279mm
Legal: 216 x 356mm
A4: 210 x 297mm
넣을 수 있는 용지매수
250매 (75g/m2 용지의 경우)
카세트 무게
5kg
크기
107 x 360 x 410mm
수명
10만매 인쇄 또는 5년
서비스를 받으려면
서비스를 받으려면
▶ 서비스는 가까운 삼성전자 서비스센타에 의뢰하십시오. 서비스센타의 전화번호는
설명서의 뒷표지나 제품에 부착되어 있는 스티커를 참조하십시오. 본 제품의 무상
서비스 기간은 2년입니다.
무상 보증
▶ 본 제품은 제조 과정상 결함이나 정상적인 사용조건 상태에서 발생한 제품이상에
대해서는 제품을 구입한 날로부터 2년간 보증해 드립니다.
무상 보증의 예외 사항
※ 다음과 같은 사항으로 인한 제품결함 및 손상에 대해서는 무상보증이 적용되지 않습니다.
▶ 제품이 보증하는 사용환경 범위를 벗어난 환경에서 사용하여 이상이 발생한 경우
▶ 비정상적인 부품(소모품 포함)을 사용한 경우
: 삼성 팩스밀리의 소모품이 아니거나 재생용 소모품을 사용하여 결함이 발생한 경우
(현상 카트리지, 정착기, 전사롤러, 기록지, 프린터 케이블등)
▶ 지정하지 않은 원고를 사용한 경우
(명함, 습자지, 주민등록증, 선단접착용지 등)
▶ 불안정한 장소에서의 사용이나 불충분한 유지보수로 인해 결함이 발생한 경우
▶ 충격 전압을 보호할 수 없는 불안정한 전원에서 사용한 경우
▶ 사용자가 제품을 함부로 분해, 조립하여 이상이 발생한 경우
▶ CABLE 및 POWER CORD 재설치 설명할 경우
▶ OPC CLEANING 미실시로 인하여 화상오염이 발생한 경우 일반용지 FAX만 해당
(실시시 양호한 경우)
▶ 제품내부에 외부 이물질로 인하여 결함이 발생한 경우
(커피, 우유, 음료수, 과다먼지등 과실발생시)
▶ 이전설치로 인하여 재설치할 경우
▶ 소모성 부품을 교환할 경우
▶ 소비자 과실로 인한 외관상 부품 파손이 발생한 경우
■
`` `:`경북 구미시 공단2동 259번지
사용중 불편한 점이 있을 땐 아래 전화번호로 연락해 주세요
제품 모델명, 고장상태, 연락처를 정확히 알려 주시면 언제나 친절한 상담과
빠른 서비스를 실시해 드립니다.
서울 02 - 3451 - 3366
대전 042 - 480 - 3366
부산 051 - 550 - 3366
광주 062 - 250 - 3366
대구 053 - 754 - 3366
인천 032 - 420 - 3366
AS마크란? 사후봉사가 우수한 기업에 대해 국가기관인
국립기술품질원이 품질을 보증하는 인증마크입니다.
지
역
별
서
비
스
센
터
고객상담실
PC통신
인터넷 홈페이지
서울 `02`-`541-3000 080`-`022`-`3000
부산 051`-`861-3000 080`-`051`-`3000
PC통신 (유니텔, 천리안, 하이텔,나우누리)
GO SEC(삼성전자 가입 포럼)
http://www.sec.co.kr
지역
경
기
직통전화
지역
직통전화
지역
직통전화
지역
충
남
직통전화
지역
서산
62`-`3366 경 김천
905`-`3366 원 동해
33`-`3366 전 전주
240`-`3366 북 포항
52`-`3366
43`-`3366 충 청주
67`-`3366 북 익산
이천
34`-`3366
43`-`3366 북 남청주
성남
701`-`3366
675`-`3366
분당
701`-`3366
682`-`3366
안양
71`-`3366 경
군포
71`-`3366 기
평택
일산
905`-`3366 강 속초
충주
31`-`3366
33`-`3366
276`-`3366
군산
446`-`3366
구미
51`-`3366
밀양
52`-`3366
42`-`3366
남원
33`-`3366
안동
54`-`3366
거창
43`-`3366
34`-`3366
양산
388`-`3366
32`-`3366
마산
67`-`3366
75`-`3366
창원
67`-`3366
35`-`3366 제 제주
42`-`3366
42`-`3366 주 서귀포
63`-`3366
제천
44`-`3366
정읍
535`-`3366
44`-`3366 충
홍성
32`-`3366 전
여수
652`-`3366
영주
김포
85`-`3366 원
강릉
652`-`3366 남
논산
33`-`3366 남
목포
42`-`3366 경
공주
52`-`3366
해남
33`-`3366 남 김해
순천
진주
55`-`3366
태백
33`-`3366
천안
33`-`3366
거제
원주
춘천
42`-`3366
72`-`3366 남 삼천포
42`-`3366
82`-`3366 강
68`-`3366
직통전화
경주
안산
구리
지역
51`-`3366
상주
의정부 876`-`3366
직통전화
436`-`3366 경 통영
575`-`3366
52`-`3366
P/N. JF68-60657D
Office Master
원고를 넣는다
수화기를
든다
팩스번호를 누른다
‘삐-’소리가 들리면
시작/입력
1
2
3
4
5
6
7
8
9
수화기를
내린다
0
원고를 넣는다
원터치 버튼을 누른다
01
원고를 넣는다
20
송신이
시작된다
단축번호 2자리를 누른다
단축/복수기능
1
2
3
4
5
6
7
8
9
시작/입력
송신이
시작된다
0
벨이 울리면
수화기를
든다
통화한다
‘삐-’소리가
들리면
수화기를
내린다
팩스
시작/입력
전화/팩스
수신이
시작된다
수신모드
•
송신 또는
수신중에
온훅/통화예약
송신 또는
수신이 끝나면
벨이 울린다
수화기를
들고 통화한다
•
원고를 넣는다
복사
•
•
조작판
JAM 0
JAM 1
JAM 2
자동수신 상태 (팩
스 램프가 켜진 상
태)에서는 가만히
두어도 자동으로
팩스를 받습니다.
원하는 버튼을
2초이상 누름
01
기억시킬 번호
20
1
2
3
4
5
6
7
8
9
시작/입력
시작/입력
이름을
입력하려면
이름 등록
0
단축번호 2자리(01~80)
2초이상 누름
기억시킬 번호
시작/입력
단축/복수기능
1
2
3
1
2
3
4
5
6
4
5
6
7
8
9
7
8
9
0
이름을
입력하려면
이름 등록
시작/입력
시작/입력
0
시작/입력
원하는 번호를
찾을 때까지
누른다
전화번호부/지움
음량조절
원고를 넣는다
원하는 번호가
표시되면
팩스번호
메모리송신/
재발신
시작/입력
1
2
3
4
5
6
7
8
9
여러곳으로 보내려면 [입력] →
다른 팩스번호 → [입력]을 반복
한다.
0
원고를 넣는다
팩스번호
기능선택
MENU
예약송신
1
2
3
4
5
6
7
8
9
시작/입력
여러곳으로 보내려면 [입력] →
다른 팩스번호 → [입력]을 반복
한다.
0
팩스보낼 시각
원하면
이름을 입력
한다.
시작/입력
1
2
3
4
5
6
7
8
9
0
<예약상태리스트>를
인쇄하여
예약번호를 먼저
확인한 후
지우고 싶은 예약번호
기능선택
시작/입력
추가/지움
2
‘CANCEL’선택
1
2
3
4
5
6
7
8
9
0
정지
1
‘YES’선택
원하는 원터치 버튼
기능선택
송신결과
송수신기록
리스트가 인쇄된다
[COMM. ERROR]
[DOCUMENT JAM]
[LINE ERROR]
[MEMORY FULL]
[NO PAPER] or
[NO CASSETTE]
NO. NOT ASSIGNED
PAPER JAM 0,1,2
[TONER LOW]
TONER EMPTY,
RE-PLACE[CARTRIDGE]
[WARM UP]
PLEASE WAIT..
P/N. JG68-70262A
TONER CARTRIDGE
CARTUCHO DE TONER
TONERKARTUSCHE
CARTOUCHE NEUVE
CARTUCCIS TONER
English
Espa ol
Deutch
Fran ais
Italiano
1
2
3
4
5
6
P/N. JG68-70255B
INSTALLATION
1
Unpack the toner cartridge.
Hold it and gently shake it several
times.
2
Remove the sealing tapes; firstly ❶,
next ❷.
Toner Cartridge
3
Install the toner cartridge.
4
Open the fuser cover.
5
Insert new cleaning felt with the white
felt faced up.
6
Close all the covers.
❷
❶
W arning
Hold the toner cartridge
horizontally and pull the tape
evenly.
❥ Page 1 - English
INSTALACTON
Cartucho de Toner
1
Desembale el cartucho de toner. Cojalo
de los dos extremos y agitelo
suavemente varias veces.
3
Instale el cartucho de toner.
2
Saque las cintas protectoras, primero
la ❶ y luego la ❷.
4
Abra la cubierta del fusor.
5
Introduzca el nuevo filtro de limpieza
con la cara aspera hacia abajo.
6
Cierre todas las cubiertas.
❷
❶
A dvertencia
Sostener el cartucho de toner de forma horizontal y
tirar de la cinta uniformamente.
❥ Page 2 - Espa ol
INSTAILATION
1
Packen Sie die neue Kartusche aus.
Schütteln Sie die Kartusche vorsichtig
einige Male.
2
Entfernen Sie die beiden Klebestreifen:
zuerst ❶, dann ❷.
Tonerkartusche
3
Legen Sie die Tonerkartusche ein.
4
Öffnen Sie die Abdeckung der
Fixiereinheit.
5
Legen Sie den neuen Reinigungsfilz mit
der weißen Filzseite nach oben ein.
6
Schließen Sie alle Abdeckungen.
❷
❶
A chtung
Halten Sie die Kartusche dabei waagerecht und ziehen
Sie die Klebestreifen mit gleichmäßigem Kraftaufwand
ab.
❥ Page 3 - Deutch
INSTALLATION
Cartouche Neuve
1
Retirer la cartouche de son emballage,
puis secouer la doucement plusieurs
fois comme indiqué.
3
Installer la cartouohe neuve.
2
Retirer les rubans d’étancheités,
complètement et dans l’ordre ❶ puis ❷.
4
Ouvrir le capot de l’unité de fixation.
5
Remplacer le feutre de nettoyage en
ayant la partie blanche au dessus.
6
Refermer les capots.
❷
❶
A ttention
Bien maintenir la cartouche horizontale durant cette
opération.
❥ Page 4 - Fran ais
INSTALLAZIONE
Cartuccia toner
1
Disimballare la cartuccia toner.
Scuoterla delicatamente parecchie
volte.
3
Installare la cartuccia toner.
2
Rimuovere i nastri di chiusura; prima ❶
poi ❷.
4
Aprire il coperchio del fusore.
5
Inserire il nuovo feltro di pulizia, con
il feltro bianco rivolto verso l’alto.
6
Richiudere la macchina.
❷
❶
A ttenzione
Mantenere orizzontale la cartuccia toner ed estrarre il
nastro senza strappare.
❥ Page 5 - Italiano
1
2
3
❶ ❷
4
❷
❶
5
❥ Page 6 -
6
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
