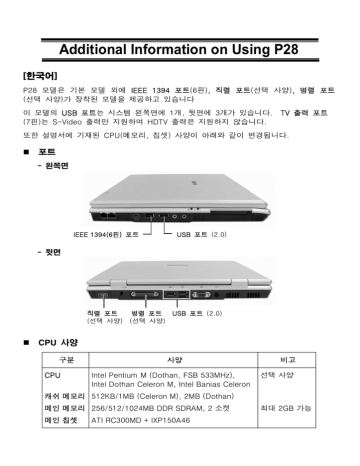

Additional Information on Using P28
[한국어]
P28 모델은 기본 모델 외에 IEEE 1394 포트(6핀), 직렬 포트(선택 사양), 병렬 포트
(선택 사양)가 장착된 모델을 제공하고 있습니다
이 모델의 USB 포트는 시스템 왼쪽면에 1개, 뒷면에 3개가 있습니다.
(7핀)는 S-Video 출력만 지원하며 HDTV 출력은 지원하지 않습니다.
TV 출력 포트
또한 설명서에 기재된 CPU(메모리, 칩셋) 사양이 아래와 같이 변경됩니다.
포트
- 왼쪽면
IEEE 1394(6핀) 포트
USB 포트 (2.0)
- 뒷면
직렬 포트
병렬 포트
USB 포트 (2.0)
(선택 사양) (선택 사양)
CPU 사양
구분
CPU
사양
Intel Pentium M (Dothan, FSB 533MHz),
Intel Dothan Celeron M, Intel Banias Celeron
비고
선택 사양
캐쉬 메모리 512KB/1MB (Celeron M), 2MB (Dothan)
메인 메모리 256/512/1024MB DDR SDRAM, 2 소켓
메인 칩셋
ATI RC300MD + IXP150A46
최대 2GB 가능
[English]
The P28 model includes a model with an IEEE 1394 port(6 pin), a serial port
(optional) and a parallel port(optional) as well as the basic model.
This model provides 1 USB port on the left and 3 USB ports at the back.
At present, the TV-Out port(7 pin) only supports S-Video output, but HDTV output
is not supported.
In addition, the CPU(memory and chipset) specifications on the manual will be
changed as follows.
Ports
- Left View
IEEE 1394 port
USB port (2.0)
- Back View
Serial port Parallel port USB ports (2.0)
(Optional)
(Optional)
CPU Specification
Item
Specification
CPU
Intel Pentium M (Dothan, FSB 533MHz),
Intel Dothan Celeron M, Intel Banias Celeron
Cache memory
512KB/1MB (Celeron M), 2MB (Dothan)
Main memory
256/512/1024 MB DDR SDRAM, 2 slots
Main Chipset
ATI RC300MD + IXP150A46
Remarks
Optional
Max : 2 GB
[Français]
Le modèle P28 est disponible dans plusieurs versions: avec un port IEEE 1394(6
broches), un port série(en option) et un port parallèle(en option) ainsi que dans
le modèle de base.
Ce modèle fournit un port USB à gauche et trois ports USB à l’arrière.
A l’heure actuelle, le port de sortie TV(7 broches) ne prend en charge que la sortie
S-Vidéo, mais la sortie HDTV n’est pas prise en charge.
Par ailleurs, les spécifications de l’UC(mémoire et chipset) reprises dans le
manuel seront modifiées comme suit.
Ports
- Vue latérale gauche
Port IEEE 1394
Port USB (2.0)
- Vue arrière
Port série
(En option)
Port parallèle Ports USB (2.0)
(En option)
Configuration du CPU
Elément
Unité centrale
Spécification
Intel Pentium M (Dothan, FSB 533MHz),
Intel Dothan Celeron M, Intel Banias Celeron
Commentaires
En option
Antémémoire (cache) 512KB/1MB (Celeron M), 2MB (Dothan)
Mémoire principale
256/512/1024 MB DDR SDRAM, 2 logements
Chipset principal
ATI RC300MD + IXP150A46
Max : 2 Go
[Deutsch]
Das Modell P28 bietet ebenso wie das Basismodell einen IEEE 1394-Anschluss
(6-polig), einen seriellen Anschluss(optional) und einen Parallelanschluss
(optional).
Bei diesem Modell befinden sich drei USB-Anschlüsse auf der Rückseite des
Geräts und ein USB-Anschluss auf der linken Seite.
Derzeit wird vom TV-Out-Anschluss(7-polig) nur der S-Video-Ausgang unterstützt,
der HDTV-Ausgang wird jedoch nicht unterstützt.
Darüber hinaus ändern sich die CPU-Spezifikationen(Speicher und Chipsatz) im
Handbuch wie folgt.
Anschlüsse
- Linke Seite
IEEE 1394-Anschluss
USB-Anschlüsse (2.0)
- Rückseite
Seriellen Parallelanschluss USB-Anschlüsse (2.0)
Anschluss
(Optional)
(Optional)
CPU-Spezifikationen
Parameter
Detaillierte Daten
Prozessor
Intel Pentium M (Dothan, FSB 533MHz),
Intel Dothan Celeron M, Intel Banias Celeron
Cachespeicher
512KB/1MB (Celeron M), 2MB (Dothan)
Hauptspeicher
256/512/1024 MB DDR SDRAM, 2 Steckplätze
Hauptchipsatz
ATI RC300MD + IXP150A46
Bemerkungen
Optional
Max : 2 GB
[Español]
El modelo P28 incluye un modelo con un puerto IEEE 1394(6 patillas), un puerto
serie(opcional) y un puerto paralelo(opcional) además del modelo básico.
Este modelo incorpora 1 puerto USB en el lado izquierdo y 3 puertos USB en la
parte posterior.
Actualmente el puerto de salida de TV(7 patillas) sólo admite salida de S-Vídeo,
pero no admite salida de HDTV.
Además, las especificaciones de la CPU(memoria y conjunto de chips) que
aparecen en el manual se modificarán de la manera siguiente.
Puertos
- Vista izquierda
Puerto IEEE 1394
Puerto USB (2.0)
- Vista posterior
Puerto
Serie
(Opcional)
Puerto
Puertos USB (2.0)
paralelo
(Opcional)
Especificaciones del CPU
Elemento
Especificaciones
CPU
Intel Pentium M (Dothan, FSB 533MHz),
Intel Dothan Celeron M, Intel Banias Celeron
Memoria cache
512KB/1MB (Celeron M), 2MB (Dothan)
Memoria principal
256/512/1024 MB DDR SDRAM, 2 ranuras
Chipset principal
ATI RC300MD + IXP150A46
Comentarios
Opcional
Máx : 2 GB
[Português]
Tal como o modelo base, o modelo P28 tem uma porta IEEE 1394(6 pinos), uma
porta série(opcional) e uma porta paralela(opcional).
Este modelo tem uma 1 porta USB do lado esquerdo e 3 portas USB na parte de
trás.
Actualmente, a porta TV-Out(7 pinos) só suporta a saída S-Video; a saída HDTV
não é suportada.
Além disso, as especificações da CPU(memória e chipset) no manual vão sofrer
as seguintes alterações.
Portas
- Vista esquerda
Porta IEEE 1394
Porta USB (2.0)
- Vista direita
Porta Série Porta Paralela Portas USB (2.0)
(Opcional)
(Opcional)
Especificações do CPU
Item
CPU
Especificações
Intel Pentium M (Dothan, FSB 533MHz),
Intel Dothan Celeron M, Intel Banias Celeron
Observações
Opcional
Memória de cache 512KB/1MB (Celeron M), 2MB (Dothan)
Memória principal
256/512/1024 MB DDR SDRAM, 2 ranhuras
Chipset principal
ATI RC300MD + IXP150A46
Max : 2 GB
[Русский]
Модель P28 включает в себя модель, оснащенную портом IEEE 1394(6контактным), последовательным портом(дополнительно) и
параллельным портом(дополнительно), а также основную модель.
Эта модель оснащена 1 портом USB на левой и 3 портами USB на задней
панели.
В настоящее время порт выхода телевизора(7-контактный) поддерживает
только выходной сигнал в формате S-Video, а сигнал в формате HDTV не
поддерживается.
Кроме того, технические характеристики процессора(память и набор
графических микросхем) в данном руководстве изменятся следующим
образом.
Порты
- Вид слева
Порт IEEE 1394
Порты USB (2.0)
- Вид сзади
Параллельн Последовательн Порты USB (2.0)
ый порт
ый порт
(дополнительно) (дополнительно)
Спецификация системы
Элемент
Спецификация
Центральный
процессор
Intel Pentium M (Dothan, FSB 533MHz),
Intel Dothan Celeron M, Intel Banias Celeron
Кэш-память
512KB/1MB (Celeron M), 2MB (Dothan)
Основная память
256/512/1024 MB DDR SDRAM, 2 гнезда
Основной чипсет
ATI RC300MD + IXP150A46
Примечания
Дополнительно
Mакс : 2 GB
[Chinese]
P28 型号包含一个带 IEEE 1394 端口(6 针)、串行端口(可选)和并行端口
(可选)的型号及基本型号。
此型号提供 1 个 USB 端口(位于左侧)和 3 个 USB 端口(位于背面)。
目前,TV-Out 端口(7 针)只支持 S-Video 输出,但不支持 HDTV 输出。
另外,手册中的 CPU(内存和芯片组)规范将进行如下更改。
端口
- 左面
IEEE 1394 端口
USB 端口 (2.0)
- 后面
串行端口
(可选)
并行端口
(可选)
USB 端口 (2.0)
系统配置
区分
配置系统结构
CPU
Intel Pentium M (Dothan, FSB 533MHz),
Intel Dothan Celeron M, Intel Banias Celeron
高速缓冲存储器
512KB/1MB (Celeron M), 2MB (Dothan)
主存储器
256/512/1024 MB DDR SDRAM, 2 slots
主Chipset
ATI RC300MD + IXP150A46
备注
可选
最大 : 2 GB
