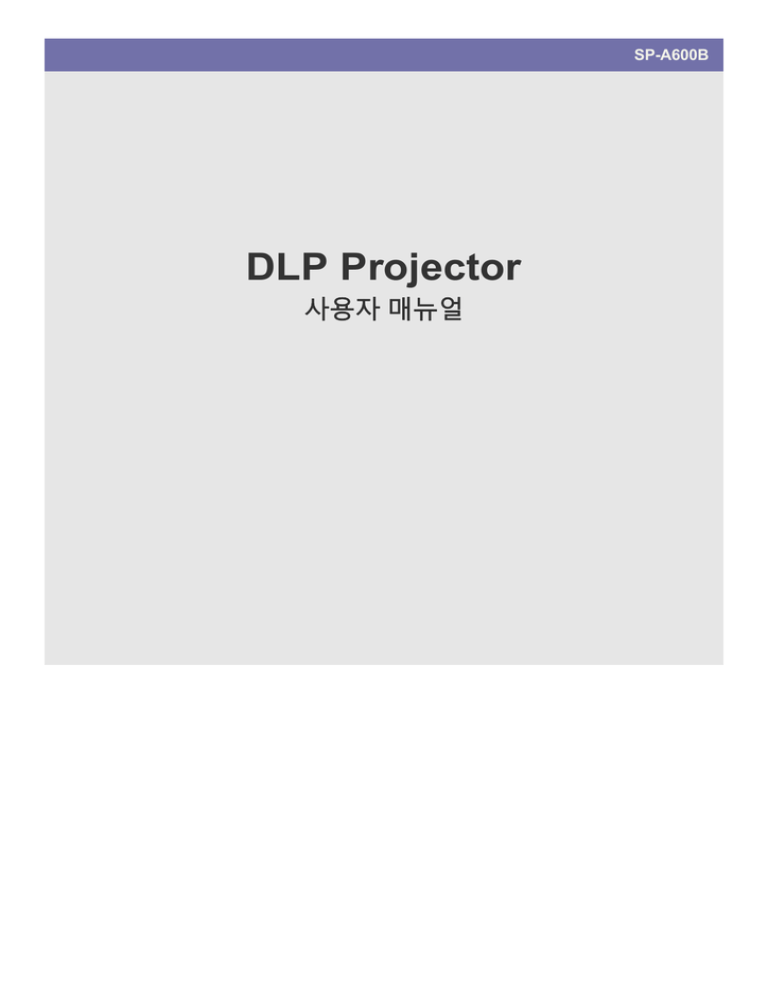

DLP Projector

사용자 매뉴얼

SP-A600B

차례

주요 안전 사항

사용설명서를 읽기 전에 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

보관 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

안전을 위한 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

설치 연결하기

구성품 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

프로젝터 설치하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2-1

높이 조정용 다리 조정하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2-2

초점 조정하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2-3

스크린 크기와 투사거리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

램프 교환 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

PC

연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

PC

환경설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5-1

지원하는 디스플레이 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5-2

전원 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

HDMI/DVI

연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

DVD

연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

비디오 / 캠코더 / 케이블 수신기 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

사용하기

제품의 특장점 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

앞면 , 윗면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

리모컨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

표시등의 동작상태 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

화면 조정 메뉴 (OSD:On Screen Display) 사용하기 . . . . . . . . . . . . . . . . . . . . 3-5

문제 해결

고장 신고 확인사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

기타정보

제품규격 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

RS-232C

명령어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

고객 등록 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

서비스 센터 안내 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

재활용 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

1

주요 안전 사항

1-1

사용설명서를 읽기 전에

본문에서 사용되는 아이콘

아이콘 명칭

주의

기능이 작동되지 않거나 설정 상태가 해제될 수 있는 경우

참고

기능의 작동에 도움이 되는 힌트나 도움이 되는 참조 내용

사용설명서 이용

본 제품을 사용하기 전에 안전을 위한 주의사항을 반드시 숙지하세요.

문제가 발생하면 '문제 해결'편을 확인하세요.

저작권

본 설명서에 있는 내용은 성능 개선을 위해 사전 예고 없이 변경될 수 있습니다.

2009 삼성전자주식회사

본 설명서의 저작권은 삼성전자(주)에 있습니다.

삼성전자(주)의 사전 허가 없이 설명서 내용의 일부 또는 전부를 무단 사용하거나 복제하는 것은 금지되어 있습니다.

SAMSUNG

로고는 삼성전자(주)의 등록상표입니다.

1-2

보관 관리

외관 렌즈손질

부드러운 마른 헝겊으로 닦으세요.

벤젠, 신나 등의 인화물질이나 젖은 헝겊으로 닦지 마세요. 고장의 원

인이 됩니다.

손톱이나 날카로운 물건으로 화면을 긁지 마세요.

긁혀서 자국이 남거나 제품이 손상될 수 있습니다.

제품 본체 각 부분에 물을 직접 뿌려 닦지 마세요.

제품에 물이 들어가면 화재, 감전과 고장의 원인이 됩니다.

고광택 모델은 제품의 특성상 초음파 가습기를 사용하면 제품에 백색

얼룩이 발생될 수 있습니다.

모델에 따라 외관과 색상은 다를 수 있습니다.

내부청소

주요 안전 사항 1-1

내부청소는 구입한 대리점이나 서비스센터에 문의하세요. (유료)

먼지나 이물질 등이 내부에 끼어있다면 연락하세요.

1-3

안전을 위한 주의사항

안전을 위한 주의사항에 사용되는 아이콘

아이콘 명칭

경고

지키지 않았을 경우 사용자가 사망하거나 중상을 입을 수 있습니다.

주의

지키지 않았을 경우 사용자가 부상을 당하거나 재산상의 손해를 입을 수 있습니다.

표시의 내용

금지를 나타냅니다.

분해 금지를 나타냅니다.

접촉 금지를 나타냅니다.

반드시 지켜야 할 것을 나타냅니다.

전원 플러그를 콘센트에서 반드시

분리할 것을 나타냅니다.

감전 예방을 위한 접지를 나타냅니다.

전원 관련

본 이미지는 참조용으로, 경우에 따라 다를 수 있습니다.

경고

전원플러그가 흔들리지 않도록 안쪽 끝까지

정확히 꽂아 주세요.

접속이 불완전한 경우는 화재의 원인이 됩니

다.

하나의 콘센트에 여러 제품을 동시에 사용하

지 마세요.

콘센트 이상 발열로 인한 화재의 원인이 됩니

다.

1-3 주요 안전 사항

손상된 전원 코드나 플러그, 헐거운 콘센트는

사용하지 마세요.

감전, 화재가 발생할 수 있습니다.

전원플러그를 뽑을 때나 끼울 때 젖은 손으로

만지지 마세요.

감전의 위험이 있습니다.

반드시 접지가 된 콘센트에 전원플러그를 연

결하세요. (절연 1종기기에 한함)

전기적 쇼크(감전) 및 상해를 입을 수 있습니

다.

주의

전원 플러그를 콘센트에서 분리할 때에는 반

드시 플러그를 잡고 분리해주세요.

감전, 화재가 발생할 수 있습니다.

청소를 할 때에는 반드시 전원플러그를 빼 주

세요.

감전, 화재의 원인이 됩니다.

전원 플러그는 조작하기 쉬운 곳에 두세요.

제품의 문제가 발생했을 경우 완전한 전원

차단을 위해서는 전원플러그를 뽑아야 합

니다. 본체의 전원 버튼만으로는 전원이

완전히 차단되지 않습니다.

설치 관련

경고

직사광선에 노출된 곳, 화기 및 난로와 같은 뜨

거운 물건 가까이 놓지 마세요.

제품 수명의 단축 및 화재의 위험이 있습니다.

장식장 또는 선반 위에 설치할 때는 제품 밑면

앞쪽 끝 부분이 밖으로 나오지 않게 하세요.

제품이 떨어져 고장이 나거나 상해를 입을 수

있습니다.

장식장 또는 선반은 반드시 제품 크기에 알맞

은 것을 사용하세요.

전원 선을 열기구 근처에 근접하지 않도록 하

세요.

전원선의 피복이 녹아서 화재, 감전의 원인이

될 수 있습니다.

주요 안전 사항

전원 코드를 무리하게 구부리거나 잡아당기거

나 무거운 물건에 눌리지 않도록 하세요.

코드가 손상되어 화재, 감전의 원인이 됩니다.

제품을 옮기는 경우에는 반드시 전원을 끄고

전원플러그를 콘센트로 부터 빼 주세요. 또한

타기기 연결선 등 외부의 접속코드를 뺀 것을

확인한 후에 옮겨 주세요.

전원 선을 빼지 않은 상태로 옮길 경우 선이 손

상되어 화재, 감전의 원인이 됩니다.

전원플러그를 콘센트에 꽂거나 뽑아서 프로젝

터를 켜거나 끄지 마세요. (전원 플러그를 스위

치 용도로 사용하지 마세요.)

전원코드를 열기구에 가까이 닿지 않게 하세

요.

책장이나 벽장 등 통풍이 나쁜 좁은 공간에 설

치하지 마세요.

내부 온도 상승으로 인한 화재의 원인이 될 수

있습니다.

불완전한 곳이나 제품보다 작은 받침대 위에

설치하지 마세요.

어린이가 놀다가 건드리면 제품이 떨어져 어

린이가 다칠 수 있습니다.

천둥, 번개가 칠 때에는 전원 선을 빼세요.

감전, 화재의 원인이 됩니다.

1-3

먼지, 습기(사우나 등), 기름, 연기가 많은 곳이

나 물(빗물)이 튀는 곳, 차량에는 설치하지 마

세요.

화재, 감전의 위험이 있습니다.

먼지가 많은 장소에 설치하지 마세요.

주의

테이블보나 커튼 등으로 통풍구가 막히지 않

도록 하세요.

제품 내부 온도 상승으로 인한 화재의 원인이

될 수 있습니다.

제품을 놓을 때 살며시 놓으세요.

고장 및 상해를 입을 수 있습니다.

제품을 이동 시 떨어뜨리지 마세요.

고장 및 상해를 입을 수 있습니다.

어린아이의 손이 닿는 낮은 곳에 설치하지 마

세요.

어린아이가 놀다가 건드리면 제품이 떨어져

다칠 수 있습니다.

사용 관련

알코올, 솔벤트가 다량 함유되거나, 일부 강한 성분이 함유 된 계면 활성제를 사용하면 제품 외관의 변색, 갈라짐 또는

패널 면의 벗겨짐 등을 유발할 수 있으므로 반드시 추천 세척제만을 사용하세요.

추천 세척제는 서비스 센터에서 구입 할 수 있습니다.

제품 속(통풍구,입출력단자 등)에 젓가락, 동

전, 머리핀 등의 금속물이나, 종이, 성냥 등의

불에 타기 쉬운 물건을 집어넣지 마세요.

제품 내부에 물 또는 이물질이 들어갔을

경우 반드시 제품의 전원을 끄고 전원 코

드를 빼고 서비스센터로 연락하세요.

고장 및 감전, 화재의 위험이 있습니다.

제품 내부에 고전압이 흐르므로 사용자 임의

로 절대 분리, 수리, 개조하지 마세요.

화재, 감전사고의 원인이 됩니다.

수리할 필요가 있을 때에는 서비스센터로

연락하세요.

가연성 스프레이, 인화성 물질 등을 제품과 가

까운 곳에서 사용하거나 보관하지 마세요.

폭발, 화재의 위험이 있습니다.

제품 위에 무거운 물건이나 어린이가 좋아하

는 장난감, 과자 등을 올려놓지 마세요.

어린이가 장난감, 과자 등을 내리려고 제품에

매달리다 물건이 떨어지거나 제품이 넘어져

다치거나 사망할 수 있습니다.

투사된 램프의 빛을 정면으로 바라보거나 눈

에 투사 하지 마세요.

어린이들에게는 위험합니다.

리모컨에 사용하고 있는 건전지를 뺄 경우에

는 어린이가 잘못하여 먹지 않도록 해 주세요.

건전지는 유아의 손에 닿지 않는 곳에 두세요.

만일 어린이가 먹는 경우에는 즉시 의사와 상

담하세요.

제품 위에 꽃병, 화분, 음료수, 화장품, 약품 등

액체가 담긴 것이나 금속류를 올려놓지 마세

요.

제품 내부에 물이나 이물질이 들어갔을 경

우 전원 코드를 빼고 서비스센터로 연락하

세요.

고장 및 감전, 화재의 위험이 있습니다.

1-3 주요 안전 사항

주의

제품에서 이상한 소리, 타는 냄새, 연기가 나면

즉시 전원 코드를 뽑고 서비스센터로 연락하

세요.

감전, 화재가 발생할 수 있습니다.

전원플러그의 핀과 접촉 부분에 먼지, 물 등이

묻어 있으면 잘 닦아주세요.

감전, 화재의 원인이 됩니다.

청소할 때에는 전원코드를 뽑고 부드러운 마

른 헝겊으로 닦아 주세요.

왁스, 벤젠, 알코올, 신나, 모기약, 방향제,

윤활제, 세정제 등의 화학 약품을 사용하

지 마세요.

외관을 손상시키거나 표시 사항이 지워질

수 있습니다.

집을 비우는 등 제품을 오랜 시간 사용하지 않

을 때에는 전원 코드를 콘센트에서 뽑아 주세

요.

먼지가 쌓여 열 또는 불이 나거나, 감전, 누

전으로 인한 화재의 원인이 됩니다.

일반 사용 조건이 아닌 특수한 장소에 설치 된

제품은 주변 환경의 영향으로 심각한 품질 문

제가 발생할 수 있으므로 설치 전 반드시 당사

서비스 엔지니어에게 확인 후 설치하세요.

미세먼지가 많이 발생하는 곳, 화학 물질

을 사용하는 곳, 온도가 너무 높거나 낮은

곳, 습기가 많은 곳, 장시간 연속적으로 사

용하는 공항, 역 등의 장소 등

제품을 떨어뜨리거나 케이스가 파손된 경우에

는 전원을 끄고 전원 코드를 뽑으세요. 서비스

센터로 연락하세요.

그대로 사용하면 화재, 감전의 원인이 됩

니다.

제품의 렌즈마개를 잃어 버리지 않도록 주의

하세요.

렌즈가 망가질 수 있습니다.

리모컨은 항상 테이블 또는 탁자 위에 올려 놓

고 사용하세요.

리모컨을 밟을 경우 넘어져 다치거나 제품

이 파손될 수 있습니다.

동작 중이거나 램프가 꺼진 직후에는 배기구,

램프 커버 주변에 고열이 발생하므로 접촉을

피해주세요.

주요 안전 사항

기기 내부에 물, 이물질 등이 들어간 경우 우선

기기 본체 의 전원스위치를 끄고 전원플러그

를 콘센트에서 뺀 후 서비스센터에 연락해 주

세요.

화면이 나오지 않거나 소리가 나오지 않는 등

의 고장 상태에서 사용하지 마세요.

즉시 전원 스위치를 끄고 전원플러그를 콘

센트에서 뺀 후 서비스센터에 연락해주세

요.

가스가 샐 때에는 제품이나 전원플러그를 만

지지 말고 바로 환기시키세요.

불꽃을 일으키면 폭발, 화재의 위험이 있

습니다.

천둥, 번개가 칠 때는 전원 코드나 안테나

선은 위험하므로 절대 만지지 마세요.

프로젝터의 렌즈를 만지지 마세요.

렌즈의 손상을 초래할 수 있습니다.

칼, 망치 등 프로젝터 외관이 손상될 수 있는

도구의 직접적인 접촉은 피해주세요.

전면 투사 렌즈의 먼지나 얼룩을 지우고자 하

는 경우에는 공기분사기 또는 중성세제와 물

로 적신 부드러운 헝겊을 이용하세요.

1

년에 한 번쯤은 판매점이나 서비스센터에 내

부청소를 상담하세요.

분무기로 물을 뿌리거나 물걸레로 닦지 마세

요. 특히, 각종 세정제, 자동차 및 공업용 광택

제, 연 마제, 왁스, 벤젠, 알코올, 등을 프로젝터

케이스 등과 같은 플라스틱 부분에 사용 할 경

우 제품에 손상을 주므로 절대 사용하지 마세

요.

지정한 것 이외의 건전지는 사용하지 마세요.

1-3

어떠한 커버도 절대 열지 마십시오.

제품 내부에는 고압이 흐르고 있으므로 위

험합니다.

제품의 전원을 끈 후에도 배기구는 뜨거우므

로 주의하세요.

램프가 뜨거울 수 있으니 닿지 않도록 주의하

세요.. (어린아이나 피부가 민감한 사람은 더

욱 주의가 필요합니다.)

배기구는 제품 내부의 뜨거운 바람이 배출되

는 곳으로 제품이 동작되는 중에는 신체부위

가 닿지 않도록 주의하세요.

열에 약한 물체를 제품 근처에 두지 마세요.

1-3 주요 안전 사항

2

설치 연결하기

2-1

구성품 확인

제품의 포장을 풀고, 모든 구성품이 있는지 확인하세요.

포장상자는 나중에 이동할 경우를 대비하여 보관하세요.

프로젝터

부속품

제품 설치안내서 제품 보증서 사용자 설명서 (BP59-00137A) 전원선

리모컨 (BP59-00132A), 건전지

1

청소천 (BN63-01798B)

별매품

HDMI

케이블

D-Sub

케이블

영상 케이블

컴포넌트 케이블

S-

영상 케이블

설치 및 연결하기 2-1

2-2-1

프로젝터 설치하기

스크린과 투사 광이 수직이 될 수 있도록 설치해 주세요.

렌즈는 화면의 중앙에 맞추어 주세요.

화면과 수직으로 설치되어 있지 않을 경우 화면이 직사각형이 되지 않을 수도 있습니다.

스크린을 밝은 곳에 설치하지 마세요. 화면이 밝게 되어 잘 보이지 않습니다.

스크린을 밝은 장소에 설치할 때는 커튼을 쳐 주세요.

전면 바닥 / 전면 천장 / 후면 바닥 / 후면 천장으로 설정이 가능합니다. (설치위치 설정 보기)

화면 뒤쪽에 설치하여 보려면

시청자와 화면의 뒤쪽에 프로젝터를 설치할 경우

반투명 스크린을 설치하세요.

메뉴 > 설정 > 설치 > 후면 바닥을 선택하세요.

화면 앞쪽에 설치하여 보려면

일반적으로 시청자가 보는 쪽에 설치하세요.

메뉴 > 설정 > 설치 > 전면 바닥을 선택하세요.

2-2-2

높이 조정용 다리 조정하기

프로젝터의 높이 조정용 다리를 돌려 프로젝터가 수평이 되도록 조정하

세요.

프로젝터는 기준 위치에서 약 3도까지 조정 가능합니다.

프로젝터의 설치 상태에 따라 화상이 찌그러지는(키스 톤) 현상이 발생 할 수도 있습니다.

2-2-1 설치 및 연결하기

2-2-3

초점 조정하기

줌 손잡이 : 줌 손잡이를 돌려 줌 범위 안에서 이미지를 원하는 크기

로 조정할 수 있습니다.

초점링 : 스크린의 화상이 선명하게 될 때까지 초점링을 돌리세요.

지정된 투사거리(스크린 크기와 투사거리 참조)를 벗어난 위치에 제품을 설치하게 되면 초점 조절이 안될 수 있습니다.

2-3

스크린 크기와 투사거리

최적의 화면을 실현하기 위해 프로젝터의 다리를 평평하고 높이를 같게 설치하세요.

만약 화면이 선명하지 않으면 초점링을 조정하거나 프로젝터를 앞, 뒤로 움직이세요.

A.

스크린 / Z. 투사거리 / Y. 렌즈 중심에서부터 이미지의 아래쪽 끝부분까지의 거리

X.

스크린 넓이/ Y. 스크린 높이/ M. 스크린 대각선 길이

설치 및 연결하기 2-2-3

INCHES

160

170

180

190

120

130

140

150

80

90

100

110

40

50

60

70

200

210

220

230

240

250

300

가로 세로

TELE WIDE

OFFSET '

스크린 크기

X Y Z

Y'

MM MM MM MM MM MM

5080

5334

5588

5842

6096

6350

7620

1016

1270

1524

1778

2032

2286

2540

2794

886

1107

1328

1550

498 1762 1355

623 2203 1694

62

78

747 2643 2032

872 3084

93

2371 109

1771 996 3524

1992 1121 3965

2214

2435

1245 4405

1370 4846

2710 125

3048

3387

3726

140

156

171

3048

3302

3556

3810

2657 1494 5287

2878 1619 5727

3099 1743 6168

3321 1868 6608

4064 3542

4318 3763

4572

4826

1992

2117

3985 2241

4206 2366

4065

4403

4742

5081

7049 5419 249

7489 5758 265

7930

8370

6097 280

6436 296

187

202

218

233

4428 2491 8811 6774

4649 2615 9251 7113

4870 2740

5092 2864

9692 7452

10133 7790

5313 2989

5535 3113

6641 3736

311

327

342

358

10573 8129 374

11014 8468

13216 10161

389

467

2540 ~ 3048 mm

의 스크린 크기가 최적의 화면을 구현하도록 설정되어 있습니다.

2-4

램프 교환 방법

프로젝터 램프 교환시 주의 사항

프로젝터의 램프는 소모성 부품임으로 최적의 작동을 위해서는 램프 사용 시간에 따라 교환하세요.

램프 사용 시간은 정보표시(INFO 버튼)에서 확인할 수 있습니다.

램프를 교체할 때 제품규격에 맞는 램프를 사용해야 합니다. 램프의 규격에 대한 내용은 사용설명서의 제품규격에 명시되어 있으며 동

일 모델의 램프로 교체하세요.

-

램프 모델명 : 220W Philips fusion lamp (BP96-02183A)

-

램프 제조사 : Philips Lighting

-

램프 수명 : 3000시간

2-4 설치 및 연결하기

-

램프 타입 : 220W UHP

램프를 교체 하기 전에 항상 전원선이 분리 되어 있는지 확인 하세요.

전원이 분리 되어도 램프 주변의 온도는 고온이기 때문에 냉각을 위해 최소 1시간이 지난 후 교체 작업을 진행하세요.

프로젝터의 램프는 제품 밑면에 위치해 있습니다.

램프 교환을 위해 제품을 뒤집을 경우에는 깨끗하고 평평한 곳에서 부드러운 천 등으로 제품 표면을 보호한 뒤에 뒤집으세요.

제거한 램프를 가연 물질 근처나 어린이의 손이 닿는 곳에 방치하지 마세요. 화상을 입거나 다칠 수 있습니다.

램프 덮개 주위나 램프 내부로 유입된 먼지 또는 이물질은 적절한 도구를 사용하여 제거하시기 바랍니다.

램프를 취급할 경우 손잡이 부분 이외의 부분이 신체에 접촉되지 않도록 주의하세요. 램프 취급에 문제가 있을 경우 투사되는 영상의

화질에 영향을 주거나, 램프의 수명 단축 요인으로 작용할 수 있습니다.

램프 교환 후 램프 덮개 조립이 완전하지 못한 경우 안전을 위해 프로젝터 동작이 정상적으로 이루어지지 않도록 설계 되었습니다. 정

상 동작이 이루어지지 않을 경우 표시등의 동작상태를 참고하세요.

프로젝터 램프 교환 순서

1.

램프는 고온, 고압 제품이므로 전원선 분리 후 최소 1시간이 지난 후에 작업을 진행하세요.

2.

램프는 제품의 밑면에 위치해 있습니다.

제품의 밑면이 보이도록 뒤집은 후 램프 덮개의 나사를 분리해 주세요.

*

제품을 뒤집을 경우 제품 외부의 긁힘을 방지하기 위해 반드시 바닥에 부드러운 천을 깔아 주세요.

3.

사진과 같이 화살표 방향으로 밀어 덮개를 열어 주세요.

4.

사진에 표시된 부분의 나사를 분리해 주세요.

5.

사진과 같이 램프 손잡이를 잡고 살짝 당기세요.

설치 및 연결하기 2-4

새로운

램프의 결합 순서는 분해순서의 반대로 진행해 주세요.

2-4 설치 및 연결하기

2-5 PC

연결하기

1.

프로젝터 뒷면의 [PC IN] 입력 단자와 PC의 모니터 출력 단자를 PC 영상 선으로 연결하세요.

2.

연결이 모두 끝나면 프로젝터와 PC의 전원을 연결하세요.

본 제품은 플러그 앤 플레이를 지원하므로 Windows XP를 사용할 경우 PC에서 드라이버를 설정할 필요가 없습니다.

사용하기

1.

프로젝터를 켜고 리모컨의 [PC] 버튼을 눌러 <PC>를 선택하세요.

<PC>

모드가 선택되지 않을 경우, PC 영상 선이 제대로 연결되어 있는지 확인하세요.

2.

PC

를 켜고 필요할 경우에만 PC의 환경설정을 하세요.

3.

화면을 조정하세요. (자동 조정하기)

음성은 PC 스피커를 통해서 들을수 있습니다.

• PC

연결시 빈화면이 나타나지 않도록 하려면, [외부입력 편집]에서 <PC>를 설정하세요. 자세한 내용은 “3-5-1 입력” 을 참고하

세요.

2-5-1 PC

환경설정

PC

와 프로젝터를 연결하기 전 아래의 사항들을 확인하세요.

1.

윈도 바탕화면에서 오른쪽 마우스를 클릭한 다음, [속성(R)]을 클릭하세요.

<

디스플레이 등록 정보>창이 나타납니다.

2.

[

설정] 탭을 클릭한 다음 프로젝터에서 지원하는 디스플레이모드 표의 <해상도>를 참고하여 <화면 해상도>를 설정하세요. <색 품질>

설정은 변경할 필요가 없습니다.

설치 및 연결하기 2-5

3.

[

고급] 버튼을 클릭하세요. 새로운 설정 관련 창이 나타납니다.

4.

[

모니터] 탭을 클릭한 다음 프로젝터에서 지원하는 디스플레이모드 표의 <수직 주파수(Vertical Frequency)>를 참고하여 <화면 재생 빈

도>를 설정하세요.

<

화면 재생 빈도> 대신 수직 주파수와 수평 주파수를 설정할 수 있는 경우 둘 다 설정하세요.

5.

[

확인] 버튼을 클릭하여 창을 닫고 <디스플레이 등록 정보>창의 [확인] 버튼을 클릭하여 닫으세요. 이때 자동으로 재 부팅이 될 수도 있

습니다.

6.

PC

를 종료하고 프로젝터와 연결하세요.

• PC

종류나 사용하고 있는 윈도의 버전에 따라 위의 설명과 약간 다를 수 있습니다.

(

예:1번의 [속성(R)] 대신 [등록정보]로 나타남)

이 제품은 PC모니터로 사용할 경우 <색 품질>의 32비트까지 지원합니다.

제조사나 윈도의 버전에 따라 프로젝터로 봤을 때 기존 모니터와 약간 다르게 나타날 수 있습니다.

• PC

와 연결 시 반드시 프로젝터에서 지원하는 디스플레이 설정에 맞게 설정해야 합니다. 그렇지 않을 경우 <지원하지 않는 모드

입니다.>가 표시될 수 있습니다.

2-5-2

지원하는 디스플레이 모드

IBM

IBM

VESA

DMT

MAC

VESA GTF

디스플레이 모드

640 x 350

720 x 400

640 x 480

640 x 480

640 x 480

표시 형식

70Hz

70Hz

60Hz

67Hz

70Hz

수평 주파수

(KHZ)

31.469

31.469

31.469

35.000

35.000

수직 주파수

(HZ)

70.086

70.087

59.940

66.667

70.000

클럭 주파수

(MHZ)

25.175

28.322

25.175

30.240

28.560

극성 (수평/수직)

+/-

-/+

-/-

-/-

2-5-2 설치 및 연결하기

디스플레이 모드

640 x 480

VESA

DMT

MAC

VESA

DMT

VESA

DMT

VESA GTF

VESA

DMT

VESA CVT

VESA GTF

VESA

DMT

VESA

DMT

VESA CVT

VESA

DMT

VESA

DMT

VESA GTF

VESA

DMT

VESA GTF

VESA

DMT

MAC

VESA CVT

VESA GTF

VESA GTF

VESA CVT

VESA

DMT

VESA

DMT

VESA

DMT

VESA

DMT

VESA

DMT

VESA GTF

640 x 480

720 x 576

800 x 600

800 x 600

800 x 600

800 x 600

800 x 600

832 x 624

1024 x 768

1024 x 768

1024 x 768

1024 x 768

1152 x 864

1152 x 864

1152 x 864

1152 x 864

1152 x 870

1280 x 720

1280 x 720

1280 x 720

1280 x 720

1280 x 768

1280 x 768

1280 x 800

1280 x 800

1280 x 800

1280 x 960

설치 및 연결하기

72Hz

75Hz

60Hz

70Hz

72Hz

75Hz

75Hz

75Hz

60Hz

70Hz

표시 형식

72Hz

75Hz

60Hz

56Hz

60Hz

70Hz

72Hz

75Hz

60Hz

70Hz

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

75Hz

60Hz

72.000

75.029

59.959

70.000

72.000

75.000

75.000

74.551

60.004

70.069

수직 주파수

(HZ)

72.809

75.000

59.950

56.250

60.317

70.000

72.188

75.062

59.855

70.000

72.000

74.777

59.870

74.893

59.810

74.934

60.000

70.000

57.672

60.023

53.783

63.000

64.872

67.500

46.875

49.726

48.363

56.476

수평 주파수

(KHZ)

37.861

37.500

35.910

35.156

37.879

43.750

48.077

68.681

44.772

52.500

54.072

56.456

47.776

60.289

49.702

62.795

60.000

69.930

49.500

57.284

65.000

75.000

78.434

78.750

81.750

96.768

99.643

108.000

클럭 주파수

(MHZ)

31.500

31.500

32.750

36.000

40.000

45.500

50.000

100.000

74.500

89.040

91.706

95.750

79.500

102.250

83.500

106.500

108.000

120.839

극성 (수평/수직)

-/-

-/-

-/+

+/+

+/+

+/+

-/+

+/+

-/-

-/+

+/+

+/+

-/-

-/-

-/-

-/+

-/+

-/+

-/+

-/+

+/+

2-5-2

디스플레이 모드

VESA GTF

VESA CVT

VESA

DMT

VESA GTF

VESA GTF

VESA

DMT

VESA

DMT

VESA

DMT

VESA

DMT

1280 x 960

1280 x 960

1280 x 1024

1280 x 1024

1280 x 1024

1280 x 1024

1440 x 900

1440 x 900

1600 x 1200

VESA

DMT

VESA

DMT

1680 x 1050 RB

1680 x 1050

VESA CVT 1920 x 1080RB

VESA

DMT

1920 x 1200 RB

표시 형식

72Hz

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

75Hz

60Hz

60Hz

60Hz

60Hz

60Hz

수평 주파수

(KHZ)

72.072

75.231

63.981

74.620

76.824

79.976

55.935

70.635

75.000

64.674

65.290

66.587

74.038

수직 주파수

(HZ)

72.000

74.857

60.020

70.000

72.000

75.025

59.887

74.984

60.000

59.883

59.954

59.934

59.950

클럭 주파수

(MHZ)

124.540

130.000

108.000

128.943

132.752

135.000

106.500

136.750

162.000

119.000

146.250

138.500

154.000

극성 (수평/수직)

-/+

+/+

+/-

-/+

+/-

+/-

+/+

-/+

-/+

+/+

2-6

전원 연결

프로젝터 뒷면

2-6 설치 및 연결하기

1.

전원선를 프로젝터 뒷면의 전원단자에 꽂으세요.

2-7

HDMI/DVI연결하기

1.

HDMI/DVI

선으로 연결

프로젝터 뒷면 [HDMI 1/DVI IN] 단자와 디지털 출력 단자 기기의 DVI 출력 단자를 HDMI/DVI선으로 연결하세요.

HDMI

선으로 연결

프로젝터 뒷면 [HDMI 1/DVI IN] 혹은 [HDMI IN 2] 단자와 디지털 출력 단자 기기의 HDMI 출력 단자를 HDMI선으로 연결하세요.

2.

연결이 모두 끝나면 프로젝터와 DVD(또는 디지털 출력 단자 기기)의 전원을 연결하세요.

사용하기

1.

프로젝터를 켜고 리모컨의 [HDMI] 버튼을 눌러

< HDMI1 >혹은 < HDMI2 >

를 선택하세요.

프로젝터는 음성이 지원되지 않습니다. (음성은 별도의 오디오 시스템을 사용해야 합니다.)

2-8

DVD 연결하기

1.

프로젝터 뒷면의 [COMPONENT IN (Y/P

B

/ P

R

)]

입력 단자와 DVD 뒷면의 컴포넌트 단자를 컴포넌트선으로 연결하세요.

2.

연결이 모두 끝나면 프로젝터와 DVD(또는 디지털 출력 단자 기기)의 전원을 연결하세요.

사용하기

1.

프로젝터를 켜고 리모컨의 [COMP] 버튼을 눌러 <컴포넌트>를 선택하세요.

컴포넌트 단자는 제조사에 따라 (Y/P

B

/P

R

), (Y, B-Y, R-Y)

또는 (Y, Cb, Cr) 로 표기됩니다.

설치 및 연결하기 2-7

2-9

비디오/캠코더/케이블 수신기 연결하기

1.

프로젝터 뒷면의 [VIDEO IN(황색)]입력 단자와 비디오 기기의 영상(황색)출력 단자를 영상선으로 연결하세요.

비디오 기기에 S-영상 출력단자가 있는 경우 프로젝터의 [S-VIDEO IN]입력 단자와 연결하세요. 보다 좋은 화면으로 볼 수 있습니다.

2.

연결이 모두 끝나면 프로젝터와 비디오 기기의 전원을 연결하세요.

사용하기

1.

프로젝터를 켜고 리모컨의 [Video] 버튼을 눌러 <영상>을 선택하세요.

2.

프로젝터와 비디오 기기를 S-영상선으로 연결한 경우 리모컨의 [S-VIDEO] 버튼을 눌러 <S-영상>를 선택하세요.

연결하기 전에 프로젝터와 외부기기의 전원이 꺼져 있는지 확인하세요.

프로젝터는 음성이 지원되지 않습니다. (음성은 별도의 오디오 시스템을 사용해야 합니다.)

2-9 설치 및 연결하기

3

사용하기

3-1

제품의 특장점

최신의 DLP 기술을 적용한 광학엔진

•1920x1080

패널을 채용합니다.

최고의 영상을 구현하기 위해서

6 segment color wheel

을 적용합니다.

고휘도 구현을 위해서

220W

램프를 채용합니다.

정확한 색재현 능력

영상 제작 단계에서 사용되는 방송규격과 일치하는 색 좌표를 구현할 수 있도록 색상 재현 부문에 주안점을 두어 화질 튜닝을 합니

다.

팬소음과 빛샘을 최소화

내부 공기 흐름과 팬 장착구조를 최적화하여 제품으로 부터 발생하는 팬 소음과 빛샘을 최소화합니다.

풍부한 입력단자

•2

개의 HDMI(HDCP 지원)단자, 1개의 컴포넌트 단자 등 풍부한 입력단자를 채용하여 주변기기와의 연결성을 높였습니다.

사용자 조정의 편의성

사용자 조정 항목을 입력 단자별로 유지할 수 있도록 사용자 편의성을 부여합니다.

프로젝터의 설치 및 조정에 이용할 수 있는 참조 패턴이 내장 되어 있습니다.

3-2

앞면,윗면

사용하기 3-1

명칭

1.

표시등

2.

초점링

3.

리모컨 수신부

4.

렌즈

5.

높이 조정용 다리

6.

(ZOOM) 손잡이

7. POWER( )

버튼

8. SOURCE

버튼

9. MENU

버튼

10.

이동

/

선택

- STAND BY (

청색)

- LAMP (

청색)

- TEMP (

적색)

-

-

표시등의 동작상태를 참조하세요.

초점을 맞출 때 사용합니다.

높이 조정용 다리의 위치를 올리거나 내려 영상의 높이를 조정 할 수 있습니다.

화상을 확대 또는 축소할 때 사용하세요.

전원을 켜거나 끌 때 사용합니다.

외부기기의 신호를 선택할 때 사용합니다.

메뉴화면을 나타낼 때 사용합니다.

/ :

메뉴의 각 항목으로 이동하거나, 선택할 때 사용합니다.

프로젝터 상단의 버튼들은 터치식 버튼입니다.

손가락으로 가볍게 터치해 주세요.

3-2 사용하기

3-3

리모컨

사용하기

1. ON

버튼 (|)

전원을 켤 때 사용합니다.

2. AUTO

버튼

자동으로 화면을 조정합니다. (<PC> 모드에서만 동작합니다.)

3. MENU

버튼 (

)

메뉴화면을 나타낼 때 사용합니다.

4.

이동 (

)/ ( )

버튼

메뉴의 각 항목으로 이동하거나 선택할 때 사용합니다.

5. V. KEYSTONE

버튼 (

)

화상이 사다리꼴로 나타날 때 사용합니다.

6. VIDEO

버튼

<

영상> 모드로 전환할 때 사용합니다.

7. S-VIDEO

버튼

<S-

영상> 모드로 전환할 때 사용합니다.

8. P.SIZE

버튼

화면

크기를 변경할 때 사용합니다.

9. COMP

버튼

<

컴포넌트> 모드로 전환할 때 사용합니다..

10. OFF

버튼 (

)

전원을

끌 때 사용합니다.

11. RETURN

버튼 (

)

메뉴화면에서 이전단계로 돌아갈 때 사용합니다.

12. EXIT

버튼 (

)

메뉴화면을 사라지게 할 때 사용합니다.

13. INFO STILL

버튼

INFO

:

외부입력 신호, 화면설정, PC화면조정, 램프수명 등의 상태

를 볼 때 사용합니다.

STILL

:

정지화면으로 볼 때 사용합니다.

14. HDMI

버튼

<HDMI>

모드로 전환할 때 사용합니다.

15. INSTALL

버튼

투사 이미지를 반전 또는 역상시킬 때 사용합니다.

16. P.MODE

버튼

화면모드를

선택할 때 사용합니다.

17. PC

버튼

<PC>

모드로 전환할 때 사용합니다.

리모컨은 항상 테이블 또는 탁자 위에 올려 놓고 사용하세요.

-

리모컨을 밟을 경우 넘어져 다치거나 제품이 파손될 수 있습니

다.

제품으로부터 약 23피트(7미터) 에서도 원격 조종이 가능합니다.

3-3

3-4

표시등의 동작상태

표시등의 동작상태

:

켜져 있음 :깜박거림 :꺼져있음

STAND BY LAMP TEMP

전원 공급 정상 상태로 프로젝터 동작을 위해서 리모컨이나 프로젝터의 전원 버

튼을 누르면 약 30초 후 화면이 나타납니다.

프로젝터가 정상적으로 동작되고 있는 상태입니다.

프로젝터를 켜기 위해서 리모컨이나 프로젝터의 전원 버튼을 누른 후, 프로젝터

가 준비 중인 상태입니다.

프로젝터를 끄기 위해서 리모컨이나 프로젝터의 전원 버튼을 누른 후, 프로젝터

내부를 냉각시키기 위해서 냉각 시스템이 동작되고 있는 상태입니다. (약 1분 진

행)

프로젝터 내부의 냉각 팬 등의 냉각 시스템이 비정상 동작인 상태로 아래의 조치

1

을 참조하세요.

램프를 감싸고 있는 램프 커버가 정상적으로 닫혀 있지 않은 상태로 아래의 조치

2

를 참조하세요.

어떤 원인으로 인해 프로젝터 내부의 온도가 관리 온도 이상으로 높아진 상태로

관리 한계 온도가 상승할 경우에 자동으로 전원이 꺼집니다. 아래 조치 3을 참조

하세요.

제품 내부의 IC 구동에 문제가 발생하였습니다. 아래의 조치 4를 참조하세요.

램프 동작에 문제가 발생하였습니다. 아래의 조치 5를 참조하세요.

램프 수명이 다한 상태로 아래의 조치 6을 참조하세요.

제품 내부의 메모리가 정상적으로 동작하지 않습니다. 서비스센터로 문의하세

요.

제품 내부의 전원이 정상적으로 동작하지 않습니다. 서비스센터로 문의하세요.

제품 내부의 컬러휠 구동에 문제가 발생하였습니다. 아래의 조치 4를 참조하세

요.

표시등 이상 동작에 따른 조치 방법

3-4 사용하기

구분

조치 1

조치 2

조치 3

조치 4

조치 5

조치 6

상태

프로젝터 내부의 냉각 팬 계통 시

스템이 비정상인 상태

램프를 감싸고 있는 램프 커버가

정상적으로 닫혀 있지 않거나 센

서 계통의 불량이 발생한 상태

프로젝터 내부의 온도가 비정상적

으로 높아진 상태

조치방법

전원선을 뽑았다가 꽂은 후, 프로젝터를 다시 동작 시켜도 동일 증상이 계속 발

생할 경우 판매점이나 서비스센터로 문의하세요.

프로젝터 밑면의 나사 잠금 상태를 확인하고 이상이 없는 경우 판매점이나 서비

스센터로 문의하세요.

컬러휠 구동에 실패한 상태

프로젝터의 전원을 비정상적으로

끄거나, 끈 후 짧은 시간 내에 프로

젝터를 다시 동작 시켰거나, 램프

동작 에러가 발생한 경우

화면 밝기가 어두워진 경우

프로젝터의 배치 상태를 앞의 설치 주의 사항을 참고하여 조정한 후 프로젝터를

충분히 냉각 시킨 후 프로젝터를 다시 동작시키세요.

동일 증상이 계속 발생할 경우 판매점이나 서비스센터로 문의하세요.

전원선을 뽑았다가 꽂은 후, 프로젝터를 다시 동작 시켜도 동일 증상이 계속 발

생할 경우 판매점이나 서비스센터로 문의하세요.

전원을 끄고, 충분히 냉각 시간을 가진 후 전원을 켜서 다시 동작시키세요.

동일 증상이 계속 발생할 경우 판매점이나 서비스센터로 문의하세요.

정보표시 화면에서 램프 사용시간을 확인 후 램프 교체를 위해 판매점이나 서비

스센터로 문의하세요.

제품 특성상 내부 온도를 낮추기 위하여 냉각 팬을 사용하고 있습니다. 냉각 팬 동작으로 일정 수준의 소음이 발생하지만 제품의 성

능과는 관계가 없으므로 교환이나 환불의 대상이 되지 않으니 양해 바랍니다.

3-5

화면 조정 메뉴(OSD:On Screen Display) 사용하기

화면 조정 메뉴(OSD:On Screen Display) 구조

상위 메뉴

입력

화면

외부입력 목록

모드

컬러 패턴

외부입력 편집

화면 크기

오버스캔

하위 메뉴

설정

부가기능

설치

PC

메뉴 언어

광원 설정

색상 표준

메뉴 위치 조정

위치 선택

1080p/24 fps

Mode

수직 키스톤

초기설정

메뉴 투명도

버저

화면 잡음 제거

필름모드

블랙 레벨

바탕 화면 테스트 패턴

메뉴 표시시간

정보표시

자동 켜짐

사용하기 3-5

3-5-1.

입력

메뉴

외부입력 목록

외부입력 편집

프로젝터에 연결된 기기를 선택하여 볼 수 있습니다.

• <

HDMI1

>- <

HDMI2

>-<컴포넌트>- <S-영상>-<영상>-<

PC

>

프로젝터에 연결된 기기들의 명칭을 편집할 수 있습니다.

• <

VCR

>- <

DVD

>-<

케이블 셋톱박스>- <위성 셋톱박스>-<PVR 셋톱박스>-<AV 리시버>-<게임>-<

캠코더>-<PC>-<TV>-<IPTV>-<Blu-Ray>-<HD DVD>-<DMA>

PC

연결시 빈화면이 나타나지 않도록 하려면, [외부입력 편집]에서 <PC>를 설정하세요.

3-5-2.

화면

3-5 사용하기

모드

메뉴

화면 크기

위치 선택

사용하기

프로젝터에 맞추어 둔 화면상태를 선택하거나, 사용자가 원하는 대로 화면의 분위기를 바꿉니다.

• <

모드>

▷ <Vivid> : 보다 생생한 화면을 보고 싶을 때 선택합니다.

▷ <선명한 화면> : 표준 화면보다 좀 더 밝고 선명한 화질을 원할때 선택 합니다

▷ <표준화면> : 방송 표준 신호에 최적화된 화면 상태입니다.

▷ <영화화면1>,<영화화면2> : 영화 시청에 최적화된 화면 상태입니다.

▷ <사용자1>,<사용자2>,<사용자3> : 사용자가 직접 조정하여 원하는 화면 상태로 보고자 할 때 선택

합니다.

• <

명암> : 물체와 배경 사이의 밝기와 어둡기 차이를 조정합니다.

• <

밝기> : 화면 전체를 밝게 또는 어둡게 조정합니다.

• <

선명도> : 사물의 윤곽을 선명하게 또는 흐리게 조정합니다.

<PC>

모드에서는 설정할 수 없습니다.

• <

색농도> : 사물을 연하게 또는 진하게 조정합니다.

<PC>

모드에서는 설정할 수 없습니다.

• <

색상> : 사물의 색을 녹색/적색으로 바꿔 자연스럽게 조정합니다.

<PC>

모드에서는 설정할 수 없습니다.

• <

색온도 조정> : 사용자의 기호에 따라 화면 전체의 색상을 바꿀 수 있습니다.

▷ <색온도 조정

>

• <9300K> :

매장과 같이 매우 밝은 환경에서 사용하기 적합한 색온도입니다.

• <8000K > :

다소 주위가 밝은 환경에서 사용하기 적합한 색온도이며 선명한 화면모드에 적용되어

있습니다. 선명함과 밝기를 강조합니다.

• <6500K > :

대부분의 영상제작시에 적용되는 색온도이며, 가장 정확한 색상을 표현할 수 있으며

제품 출하시에는 영화1 모드로 설정되어 있습니다.

• <5500K > :

흑백영화 감상시에 선택하면 최적의 영상을 표현할 수 있습니다.

<R-Gain >-<G-Gain >-<B-Gain >-<ROffset >-<GOffset >-<BOffset >

• <

감마> : 영상의 특성에 알맞은 설정 값을 이용한 영상 보정 기능입니다.

▷ <필름>: 필름 모드 감마

▷ <비디오> : 일반 TV 화면에 어울리는 감마 모드

▷ <그래픽>: PC 화면에 어울리는 감마 모드

• <

저장> : 사용자의 기호에 따라 조정한 화면상태를 저장할 수 있습니다.

▷ <사용자1>,<사용자2>,<사용자3>

• <

초기화> : 모드의 설정 값을 제품 구입시의 상태로 복원합니다.

▷ <확인>-<취소>

영상에 따라 화면크기를 선택할 수 있습니다.

• <

16:9

>-<

확대 1 >-<확대 2 >-<와이드 맞춤>-<

Anamorphic

>-<

4:3

>

• <PC>

모드에서는 <16:9> 모드와 <4:3> 모드만 지원합니다.

[HDMI](576p,480p,576i,480i)와 [컴포넌트](576p,480p,576i,480i)

모드에서는 <와이드 맞

춤> 모드를 지원하지 않습니다.

<영상>모드와 <S-영상>

모드에서는 <와이드 맞춤> 모드와 <Anamorphic>모드를 지원하지 않습

니다.

화면의 위치가 스크린과 맞지 않을 경우 조정할 수 있습니다.

3-5

메뉴

화면 잡음 제거

블랙 레벨

컬러 패턴

오버스캔

1080p/24 fps Mode

필름모드

점선이 나오거나 화면이 떨릴 때 화면 잡음 제거를 <동작>으로 설정하면 보다 좋은 화질로 볼 수 있습니다.

<PC>

모드에서는 설정할 수 없습니다.

• <

끄기> - <동작>

화면이 너무 밝게 보이면, 블랙레벨을 더 어둡게 설정하면 됩니다.

<PC>

모드에서는 설정할 수 없습니다.

<

영상>, <컴포넌트>, <S-영상> 모드 경우

• <0 IRE> :

디폴트(기본) 블랙레벨입니다.

• <7.5 IRE> :

블랙레벨을 더 어둡게 설정합니다.

<HDMI 1>, <HDMI 2>

모드 경우

• <

표준> : 어두운 신호의 밝기 기준을 높게 설정합니다.

입력 신호가 [HDMI-PC]신호 형식일 경우 어두운 화면이 밝아져 보이게 됩니다.

• <

약간 투명하게> : 어두운 신호의 밝기 기준을 낮게 설정합니다.

입력 신호가 [HDMI-영상] 신호 형식일 경우 뿌연 화면이 정상적으로 보이게 됩니다.

사용자의 기호에 따라 화면 전체의 색상을 필터링 할 수 있습니다.

<PC>

모드에서는 설정할 수 없습니다.

• <

끄기>: 원래 신호의 화면을 보여줍니다.

• <

흑백>: 모든 색상 신호를 필터링하여 흑백 화면을 보여줍니다.

• <

적색 >: 녹색과 파란색 신호를 필터링하여 적색 신호만으로 화면을 보여줍니다.

• <

녹색 >: 적색과 파란색 신호를 필터링하여 녹색 신호만으로 화면을 보여줍니다.

• <

파란색>: 적색과 녹색 신호를 필터링하여 파란색 신호만으로 화면을 보여줍니다.

사용자의 기호에 따라 입력되는 영상 신호의 외곽에 불필요한 신호가 있을 경우, 화면 외곽의 정해진 영역을

잘라 내어 화면에 표현되지 않도록 설정할 수 있습니다.

<PC>

모드에서는 설정할 수 없습니다.

• <

끄기 >-<동작>

Full HD

신호 중 영화 필름과 같이 1초에 24장의 화면을 가진 [email protected]의 신호를 영상 왜곡을 최소화하

여 보여줍니다. 그 차이는 매우 적으나, 최고의 화질을 구현하는 기능입니다.

<HDMI 1>, <HDMI 2>, <

컴포넌트> 모드에서만 <1080p/24 fps Mode>를 조정할 수 있습니다.

• <

끄기 >: 24장의 화면을 60장으로 늘려서 영상을 보여 줍니다. 이 과정에서 불규칙한 영상이 발생할 수

있습니다.

• <

동작 >: 24장의 화면을 단순히 48장으로 늘려서 영상을 보여주는 것으로 불규칙한 화면 없이 규칙적인

영상으로 보여 줍니다.

영화를 감상할 때 최적의 화질상태로 시청하기 위해 화면상태를 설정하는 것입니다. <필름모드>가 동작된

상태에서 영화로 제작된 화면을 자연스럽게 볼 수 있습니다.

<

영상>, <S-영상>, <컴포넌트>(480i,576i) 모드에서만 설정할 수 있습니다.

• <

끄기 >-<동작>

3-5 사용하기

3-5-3.

설정

사용하기 3-5

설치

메뉴

광원 설정

수직 키스톤

바탕화면

테스트 패턴

PC

설치 위치의 다양한 응용을 지원하기 위해 투사 이미지를 수직/수평으로 역상시킵니다.

• <

전면 바닥 >: 정상 이미지

• <

전면 천장 >: 수평/수직역상 이미지

• <

후면 바닥 >: 수평역상 이미지

• <

후면 천장> : 수직역상 이미지

램프에서 발생하는 빛의 양을 조절하여 주변 환경에 따른 화상 밝기를 설정할 수 있습니다.

• <

극장모드 >: 주위가 어두운 경우 램프의 밝기를 감소시켜 영상 감상시 눈부심이 없도록 설정하는 모드입

니다. 램프 소비 전력을 감소시키므로 제품의 전체 사용 전력이 감소하므로 일반적으로 극장모드 사용을

권장합니다.

• <

고휘도모드 >: 프로젝터 주변이 다소 밝을 경우의 설정 상태로 밝기가 강조된 모드입니다. 램프 밝기를

높이는 기능으로, 제품의 냉각을 위해 소음이 증가할 수 있습니다.

화상이 찌그러지거나 기울어지는 현상이 발생할 경우 수직 키스 톤 기능을 사용하여 화상을 보정할 수 있습

니다.

수직 키스 톤 기능은 소프트웨어적으로 화면 왜곡을 보정하는 기능이므로, 수직키스 톤 기능을 사용하기 보

다는 스크린과 프로젝터 설치 시 수직/수평 방향으로 화면 왜곡이 생기지 않도록 설치하기를 권장합니다.

방송국 또는 프로젝터에 연결되어 있는 외부기기에서 신호가 없을 때 화면은 로고가 나타나거나 청색 또는

검정색으로 바뀝니다. 신호가 있으면 바탕화면 로고나 색은 없어지고 정상적인 화면이 나타납니다.

• <

로고 > -<파란색 > -<검정색 >

내부에서 생성하는 패턴으로 프로젝터 설치 시 기준 화면으로 활용할 수 있습니다.

• <Crosshatch > -

화면의 전체적인 화상 왜곡 여부를 확인할 수 있습니다.

• <

화면 크기> - 1.33 : 1, 1.78 : 1등 화면 포맷 크기를 참조할 수 있습니다.

• <

적색> - 적색화면, 색상 조정 시에만 사용됩니다.

• <

녹색 > - 녹색화면, 색상 조정 시에만 사용됩니다.

• <

파란색 > - 파란색화면, 색상 조정 시에만 사용됩니다.

• <

백색 > - 백색화면, 색상 조정 시에만 사용됩니다.

• <6500K_

백색 > - 백색화면, 실제 영상에서의 백색을 보여줍니다.

테스트 패턴상의 적색/녹색/파란색은 색상 조정 시에만 사용되며 영상 재생시 화면상의 적색/녹색/파란색과

일치하지 않을 수 있습니다.

화면 떨림과 반짝거림 같은 불안정한 화질을 발생시키는 노이즈(잡음) 현상을 제거, 감소시킵니다.<미세조정

>

으로 노이즈(잡음) 현상이 제거되지 않으면 주파수 조정을 최대한으로 조정한 후 다시 <미세조정>을 하세

요.

PC

환경에서만 활성화 됩니다. (컴포넌트 신호입력 시 지원되지 않습니다.)

• <

자동 조정> : PC 화면의 주파수와 위상을 자동으로 조정할 수 있습니다.

• <

주파수 조정> : PC 화면에 수직 줄무늬가 나타날 경우 주파수를 조정하세요.

• <

미세 조정> : PC 화면을 보다 선명하게 보려면 미세조정을 하세요.

• <

확대> : PC 화면의 중앙을 기준으로 위치를 확대할 수 있습니다.

• <

초기화 >: PC 메뉴의 설정 값을 제품 구입시의 상태로 복원하는 기능입니다.

3-5 사용하기

색상 표준

메뉴

초기설정

입력 신호 표준에 맞는 색상으로 바꿀 수 있습니다.

• <HD > : 1986

년 미국, 일본, 캐나다의 공동안으로 ITU-R에 제출한 High Definition(고선명) 1125라인 텔

레비전 규격

• <SMPTE_C> : Society of Motion Picture and Television Engineers(

영화 텔레비전 기술자 협회)에서 표준

으로 정한 영상 관계 기기의 규격

• <EBU> : European Broadcasting Union (

유럽방송 연맹)에서 표준으로 정한 유럽방송의 제작과 기술적인

사항의 규격

국내 사용자는 일반적인 경우 <SMPTE_C>를 선택합니다.

여러 설정 값을 초기값으로 복원하는 기능 입니다.

3-5-4.

부가 기능

메뉴 언어

메뉴

언어를 선택하세요.

메뉴 위치 조정

메뉴 투명도

메뉴 표시시간

자동 켜짐

슬립 타이머

LED

표시등

메뉴의 위치를 상/하/좌/우 원하는 위치로 이동할 수 있습니다.

메뉴화면의 투명도를 선택합니다.

• <

매우 투명하게>-<투명하게 >-<약간 투명하게>-<불투명하게>

메뉴화면의 투명도를 선택합니다.

• <5

초>-<10초>-<30초>-<60초>-<90초>-<120초>-<계속 켜짐>

프로젝터에 전원이 공급되면 전원버튼을 누를 필요없이 자동으로 켜집니다.

• <

끄기> - <동작>

지정한 시간동안 입력신호가 없으면 자동으로 프로적터가 꺼집니다.

(

단, 해당시간 동안 리모컨 또는 상단의 버튼 입력이 없어야 합니다.)

• <끄기 > - <10 분 > - <20 분 > - <30 분>

사용자의 기호에 따라 제품의 상태 표시등을 켜거나 끌 수 있습니다.

• <

끄기> : 표시등을 끕니다. 전원을 켜거나 끌 경우, 비정상 동작시에는 설정과 관계없이 표시등이 켜집니

다.

• <

동작> : 표시등을 켭니다. 제품의 동작 상태를 표시합니다.

사용하기 3-5

버저

정보표시

메뉴

제품 본체의 버튼을 누를 때 소리를 켜거나 끌 수 있습니다.

• <

끄기> - <동작>

외부입력 신호, 화면크기, 밝기 등의 상태를 볼 수 있습니다.

3-5 사용하기

4

문제 해결

4-1

고장 신고 확인사항

서비스를 요청하기 전에 아래 사항들을 먼저 확인해 보세요. 문제가 해결되지 않는다면 가까운 삼성전자 서비스 센터로 문의하세요.

문제

설치 및 연결

메뉴와 리모

전원이 들어오지 않아요.

프로젝터를 천장에 설치하고 싶어요.

외부기기가 선택되지 않아요.

리모컨이 동작하지 않아요.

메뉴가 선택되지 않아요.

해결

전원선의 연결 상태를 확인해 주세요.

천장걸이용 지지대는 별매품 이므로 판매점에 문의하세요.

외부기기 연결선이 신호 단자에 맞게 연결되었는지 확인하고, 연결

상태를 점검하세요. 제대로 연결되지 않은 상태에서는 기기가 선택

되지 않습니다.

시청하려고 하는 외부기기를 선택하세요.

리모컨의 건전지 상태를 확인하세요. 잘못되었다면 권장 사이즈로

교환하세요.

리모컨 각도와 거리가(7m 이하)적당한지 제품과 리모컨 사이에 장

애물이 없는지 확인하세요.

삼파장류의 형광등 같은 조명 기구가 직접적으로 리모컨 센서부위

에 영향을 줄 경우 오동작이나 리모컨 감도에 영향을 줄 수 있습니

다.

리모컨 건전지가 다 소모되었는지 확인하세요.

프로젝터 윗면의 표시등에 불이 들어와 있는지 확인하세요.

메뉴가 회색으로 나와 있는지 확인하세요. 이 경우에는 선택되지 않

습니다.

문제 해결 4-1

화면과 외부

기기

문제

화면이 나오지 않아요.

프로젝터의 전원 선이 빠져 있는지 확인하세요.

입력 선택이 잘못 되었나 확인하세요.

프로젝터의 뒷면에 연결선이 제대로 연결되어 있는지 확인하세요.

리모컨 건전지가 다 소모되었는지 확인하세요.

<

색농도>, <밝기> 조정이 최소로 설정되어 있지 않나 확인하세요.

색상이 좋지 않아요. <색상>, <명암> 조정이 정확한지 확인하세요.

영상이 희미해요. 초점을 조정하세요.

투사거리가 초점에서 너무 가깝거나 멀리 떨어져 있지 않은지 확인

하세요.

제품에서 이상한 소리가 나요.

표시등이 켜졌어요.

이상한 소리가 계속해서 발생할 경우 서비스센터로 문의하세요.

표시등에 따른 조치 내용을 참조하세요.

화면에 줄이 나타나요.

외부기기 화면이 나오지 않아요.

파란 화면만 나와요.

화면이 흑백 또는 색이 이상해요. / 화면이 어둡거

나 눈부셔요.

해결

컴퓨터를 사용할 때 노이즈가 나타날 수 있으므로 화면 주파수를 조

정하세요.

외부기기 동작 상태를 확인하고 프로젝터 메뉴의 <모드>중 <밝기>,

명 <명암> 등의 조정 항목이 변경되었는지 확인하세요.

외부기기의 연결 상태를 확인하고, 다시 한 번 연결선의 연결 상태

를 점검하세요.

위의 현상처럼 메뉴의 조정 항목 중 <밝기>, <명암>, <색상> 등의

조정 항목을 확인하세요.

화면 메뉴 중 <컬러 패턴>을 확인하세요.

여러 설정 값을 제품 구입시의 상태로 변경하고자 하면 메뉴의 <초

기설정>을 실행하세요.

4-1 문제 해결

5

기타정보

5-1

제품규격

패널

램프

모델명

크기

해상도

제조사

타입

제조사

해상도

입력 영상 신호

입력 동기 신호

최적 해상도

최대 해상도

SP-A600B

16.5 mm

FHD (1920x1080)

텍사스인스트루먼트(Texas Instrument)

220W UHP (Theater mode : 187W)

Philips

1920 x 1080 @ 60 Hz

1920 x 1200 @ 60 Hz (Reduce Blanking)

영상, S-영상, 컴포넌트, Analog PC, 2 x HDMI

Seperate H/V sync

대각 화면 크기

투사 거리

전원

정격 전압

소음

외관치수(폭×높이×깊이)

중량

주요 기능

사용환경

밝기

명암비

키스톤 기능

온도 및 습도

1016 mm ~ 7620 mm

1.3 m ~ 13 m

110/220 Vac +/-10 %, 50/60 Hz +/-3 Hz

24dB (

극장모드)

제품 : 343.1 mm(W) x 162.4 mm(H) x 347.2 mm(D)

4.7 Kg

최대 1,000 ANSI lumen

3,000:1

수직 방향

동작 온도 (0 ℃~ 40 ℃), 습도 (10 % ~ 80 %)

저장 온도 (-20 ℃~ 45 ℃), 습도 (5 % ~ 95 %)

B

급 기기(가정용 방송통신기기)

이 기기는 B급 기기이므로 주택 지역 및 산업 지역에서도 사용할 수 있습니다.

이 기기는 가정용(B급)으로 전자파적합등록을 한 기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있

습니다.

(A

급 기기는 업무용 등급으로, B급 기기는 A급 기기보다 전자파 방출이 적은 등급의 기기입니다.)

기타정보 5-1

삼성 프로젝터에서 사용하는 DMD 패널은 수십만개의 미세한 거울로 이루어져 있습니다. 다른 많은 영상 표현 소자와 마찬가지로,

DMD

패널은 동작하지 않는 불량 화소를 포함할 수 있습니다. 불량 화소를 판별하는 조건과 DMD 패널이 포함할 수 있는 불량 화소의

수량은 규격상 정해진 기준에 의해 DMD 패널 생산 업체와 당사에 의해 제품 출하시에 엄격하게 관리되고 있습니다. 일부 화면상 표

시되지 않는 화소가 나타날 수 있으나, 이는 전반적인 화질 및 제품의 수명에 영향을 미치지 않습니다.

5-1 기타정보

5-2 RS-232C

명령어

통신 포맷 (RS232C 표준에 따름)

전송 속도 : 9,600 bps

패리티 비트 : 없음

데이터 길이 : 8 데이터 비트, 1 정지 비트

흐름 제어 : 없음

전송 방식 데이터 포맷

1.

명령어 전송 구조 [7 bytes - 16진수]

0x08

0x22 cmd1 cmd2

명령어 전송 구조는 전체 7 bytes로 구성됩니다.

처음 2 bytes (0x88과 0x22)는 고정된 부분입니다.

다음 4 bytes는 명령어 표를 참조합니다.

마지막 byte는(CS : CheckSum) 명령어 구조의 끝을 표시합니다.

CS

제외한 모든 값(바이트 단위)을 더한 값의 2의 보수

2.

명령어 응답 구조 [3 bytes - 16진수]

2-1.

정상적인 데이터 전송 확인

0x03

0x0C 0xF1

2-2.

비정상적인 데이터 전송 확인 (통신 에러 또는 부적절한 명령어 등) cmd3 value CS

0x03

0x0C 0xFF

명령어 응답 구조는 전체 3 bytes로 구성됩니다.

명령어 응답 구조는 전체가 고정된 부분입니다.

• checksum

은 올바르지 않을 수 있습니다.

하나 이상의 제어항목을 전송하고자 할 때는 이전 항목에 대한 응답을 확인 후, 다음 제어 항목을 전송해야 합니다.

(

명령어 전송 후 100ms안에 응답이 없을 경우, 비정상적인 데이터 전송이 이루어 진 것으로 보아야 합니다.)

프로젝터를 컴퓨터로 제어할 때는 프로젝터의 변화 상태를 컴퓨터로 읽을 수 없으며, 프로젝터 화면에 표시되지 않습니다. 따라

서, INFORMATION 명령어를 전송하여 화면상에 표시되는 정보로 프로젝터의 상태를 확인하세요.

모든 제어 명령어는 현재 표시되고 있는 입력 및 상태에 대하여만 적용됩니다.

명령어

일반 전원

CONTROL ITEM

전원

OSD

표시

확인

취소

CMD1

0x00

CMD2

0x00 0x00

CMD3

0

1

2

VALUE

기타정보 5-2

입력

화면

CONTROL ITEM

외부입력목록

HDMI

컴포넌트

S-

영상

영상

PC

모드

명암

밝기

선명도

색농도

색상

색온도 조정

감마

CONTROL ITEM

색온도 조정

G gain

B gain

필름

비디오

그래픽

5500K

R offset

G offset

B offset

R gain

Vivid

선명한 화면

표준 화면

영화 화면1

영화 화면2

사용자1

사용자2

사용자3

0~100

0~100

0~100

0~100

G50/R50

9300K

8000K

6500K

'-50~50

'-50~50

'-50~50

HDMI 1

HDMI 2

컴포넌트

S-

영상

영상

PC

CMD1

0x0A

CMD1

0x0B

CMD2

0x00

CMD2

0X00

0X00

0X01

0X02

0X03

0X04

0X05

0x06

0x06

0x07

0x08

0x01

CMD3

0x02

0x03

0x04

0x05

CMD3

0x00

0X00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x01

0x02

0x03

0x04

0x05

0x00

VALUE

0

1

0

0

0

0

VALUE

0

1

2

5

6

3

4

0

1

2

7

(0~100)

(0~100)

(0~100)

(0~100)

(0~100)

0

1

2

3

(0~100)

(0~100)

(0~100)

(0~100)

(0~100)

(0~100)

5-2 기타정보

화면

기타정보

저장

CONTROL ITEM

사용자1

사용자2

사용자3

초기화

화면크기 16:9

확대1

확대2

와이드 맞춤

Anamorphic

4:3

화면잡음 제거 끄기

동작

블랙레벨

0 IRE/

표준

컬러 패턴

7.5 IRE/

약간

투명하게

끄기

흑백

적색

오버스캔

1080p/24 fps

Mode

필름모드

위치(수평)

녹색

파란색

끄기

동작

끄기

동작

끄기

동작

(

연속동작)

위치(수직)

(

연속동작)

왼쪽

오른쪽

아래쪽

위쪽

OSD

표시

확인

취소

OSD

표시

확인

취소

OSD

표시

확인

취소

CMD1

0x0B

CMD2

0x09 0x00

CMD3

0x0A

0x0B

0x0C

0x0D

0x0E

0x0F

0x10

0x11

0x12

0x13

0x01

0x02

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

1

2

2

0

0

0

1

1

2

0

1

2

0

0

1

0

1

3

4

5

VALUE

1

0

1

0

1

1

0

1

0

3

4

0

0

1

2

5-2

설정 설치

수직키스톤

바탕화면

PC

확대

CONTROL ITEM

광원설정

테스트패턴

전면바닥

전면천장

후면바닥

후면천장

극장모드

고휘도모드

1

2

4

8

왼쪽 이동

오른쪽 이동

위쪽 이동

아래쪽 이동

'-50~50

로고

파란색

검정색

Crosshatch

화면 크기

적색

녹색

파란색

백색

6500K_

백색

테스트패턴 나

오기

자동조정

주파수조정

미세조정

초기화

아래

아래

OSD

표시

확인

취소

CMD1

0x0C

CMD2

0x00 0x00

CMD3

0x01

0x02

0x03

0x04

0x05

0x06

0x07

0x08

0x09

0x0A

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

VALUE

2

3

4

2

0

1

5

6

7

0

1

2

3

0

1

0

1

(0~100)

1

2

2

0

1

0

1

0

0

1

0

3

0

1

2

3

5-2 기타정보

설정

부가 기능

CONTROL ITEM

색상 표준

초기 설정

메뉴 언어

HD

SMPTE-C

EBU

OSD

표시

확인

취소

English

Deutsch

Nederlands

Español

Français

Italiano

Svenska

Português

Русский

中国语

메뉴 위치 조

메뉴 투명도

메뉴 표시시간 5초

10

30

60

90

120

계속 켜짐

中國語 (繁

體)

한국어

왼쪽 이동

오른쪽 이동

위쪽 이동

아래쪽 이동

매우 투명하게

투명하게

약간 투명하게

불투명하게

CMD1

0x0C

0x0D

CMD2

0x0B 0x00

CMD3

0x0C

0x00

0x01

0x02

0x03

0x00

0x00

0x00

0x00

0x00

2

3

4

0

1

1

2

0

1

2

0

7

8

5

6

9

A

VALUE

2

3

0

1

1

2

3

4

5

6

2

3

0

B

0

1

기타정보 5-2

부가 기능

CONTROL ITEM

자동 켜짐

슬립 타이머

LED

버저

표시등

20

30

끄기

동작

끄기

동작

끄기

동작

끄기

10

정보 표시

CMD1

0x0D

CMD2

0x04 0x00

CMD3

0x05

0x06

0x07

0x08

0x00

0x00

0x00

0x00

0

1

0

0

1

2

3

0

1

0

1

VALUE

5-2 기타정보

5-3

고객 등록

온라인 고객등록은 이렇게... http://www.samsung.com/sec

접속한 다음, 먼저 회원가입을 하세요.

삼성전자 인터넷 홈페이지 http://www.samsung.com/sec

본 고객등록을 위해서는 먼저 인터넷이 연결되어 있어야 합니다.

5-4

서비스 센터 안내

삼성전자 서비스는 고객의 입장에서 한 번 더 생각하고 확실한 기술과 따뜻한 인간미, 완벽한 고객시스템을 바탕으로 최상의

서비스를 제공해 드리고자 항상 연구하고 있으며 고객의 생활 속에 가족과 같이 함께하는 회사가 되겠습니다.

전화 번호와 주소는 예고 없이 변경 될 수 있습니다.

서비스센터 대표전화번호(전국어디서나)

1588-3366

고객 여러분의 궁금점을 언제나 친절하게 상담하겠습니다.

제품 모델명, 일련번호(Serial No.), 고장 상태, 연락처를 알려 주시면 보다 빠르게 서비스를 제공 받으실 수 있습니다.

서비스센터 홈페이지 www.samsungsvc.co.kr

고객이 직접 원하는 날짜와 시간에 서비스 접수 및 실시간 사이버 상담이 가능한 사이버 서비스센터를 운영하고 있습니다.

고객상담실

02-541-3000, 080-022-3000

[

한국서비스품질 우수기업]

사후봉사가 우수한 기업에 국가기관인 지식 경제부

기술표준원이 품질을 보증하는 인증 마크

5-5

재활용 정보

환경보호 및 자원 재활용을 위해 폐 전자제품은 다음과 같이 처리하셔야 합니다.

무료 처리

삼성전자 대리점으로부터 제품을 새로 구입하고 기존 제품을 버리고자 하는 경우, 신제품 배달 시 무료로 처리해 드립니다.

기타정보 5-3

유료 처리

신규 제품 구입 없이 기존에 사용하던 제품을 버리고자 하는 경우, 관할 동사무소에 연락하시어 처리하시면 됩니다.

삼성전자의 [녹색경영]

삼성전자는 1992년 6월 환경 경영 체제 구축을 통해 환경오염 사고를 예방하고, 지속적인 개선을 위한 '환

경방침'을 발표한 데 이어 1996년 5월 [녹색경영]을 선언하였습니다.

삼성전자의 녹색경영은 환경, 안전, 보건을 기업 경영 활동의 핵심요소로 인식하고 이를 적극 추진함으로써

인류의 풍요로운 삶의 구현과 지구환경 보전에 동참하겠다는 의지의 표현입니다.

5-5 기타정보

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
