Contact SAMSUNG WORLDWIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.
Contate a SAMSUNG EM TODO O MUNDO
Caso tenha dúvidas ou comentários sobre os produtos da Samsung, entre em contato com o centro de atendimento ao cliente
da SAMSUNG.
Country
Web Site
Customer Care Center 
ARGENTINE
0800-333-3733
www.samsung.com
BRAZIL
0800-124-421
4004-0000
www.samsung.com
CHILE
800-SAMSUNG(726-7864)
www.samsung.com
COLOMBIA
01-8000112112
www.samsung.com
COSTA RICA
0-800-507-7267
www.samsung.com
ECUADOR
1-800-10-7267
www.samsung.com
EL SALVADOR
800-6225
www.samsung.com
GUATEMALA
1-800-299-0013
www.samsung.com
Honduras
800-7919267
www.samsung.com
JAMAICA
1-800-234-7267
www.samsung.com
MEXICO
01-800-SAMSUNG(726-7864)
www.samsung.com
Nicaragua
00-1800-5077267
www.samsung.com
PANAMA
800-7267
www.samsung.com
PUERTO RICO
1-800-682-3180
www.samsung.com
REP. DOMINICA
1-800-751-2676
www.samsung.com
TRINIDAD & TOBAGO
1-800-SAMSUNG(726-7864)
www.samsung.com
VENEZUELA
0-800-100-5303
www.samsung.com

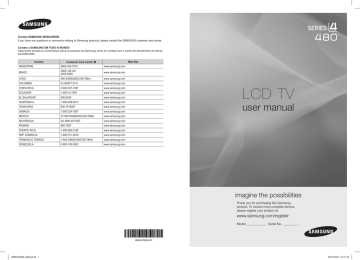

LCD TV
user manual
imagine the possibilities
Thank you for purchasing this Samsung
product. To receive more complete service,
please register your product at
www.samsung.com/register
Model
Serial No.
BN68-02936A-00
BN68-02936A_00Eng.indb 1
2010-05-03 �� 3:11:43
Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance.
Product design and specifications may be changed without notice.
Important Warranty Information Regarding Television Format Viewing
✎✎ See the warranty card for more information on warranty terms.
Wide screen format LCD Displays (16:9, the aspect ratio of the screen width to height) are primarily designed to view wide screen format fullmotion video. The images displayed on them should primarily be in the wide screen 16:9 ratio format, or expanded to fill the screen if your model
offers this feature and the images are constantly moving. Displaying stationary graphics and images on screen, such as the dark sidebars on
nonexpanded standard format television video and programming, should be limited to no more than 5% of the total television viewing per week.
Additionally, viewing other stationary images and text such as stock market reports, video game displays, station logos, web sites or computer
graphics and patterns, should be limited as described above for all televisions. Displaying stationary images that exceed the above guidelines
can cause uneven aging of LCD Displays that leave subtle, but permanent burned-in ghost images in the LCD picture. To avoid this, vary the
programming and images, and primarily display full screen moving images, not stationary patterns or dark bars. On LCD models that offer picture
sizing features, use these controls to view different formats as a full screen picture.
Be careful in the selection and duration of television formats used for viewing. Uneven LCD aging as a result of format selection and use, as well as
burned-in images, are not covered by your Samsung limited warranty.
Still image warning
Avoid displaying still images (such as jpeg picture files) or still image elements (such as TV channel logos, panorama or 4:3 image format, stock
or news bars at screen bottom etc.) on the screen. Constant displaying of still pictures can cause ghosting of LCD screen, which will affect image
quality. To reduce risk of this effect, please follow below recommendations:
• Avoid displaying the same TV channel for long periods.
• Always try to display any image on full screen, use TV set picture format menu for best possible match.
• Reduce brightness and contrast values to minimum required to achieve desired picture quality, exceeded values may speed up the burnout
process.
• Frequently use all TV features designed to reduce image retention and screen burnout, refer to proper user manual section for details.
Securing the Installation Space
Keep the required distances between the product and other objects (e.g. walls) to ensure proper ventilation.
Failing to do so may result in fire or a problem with the product due to an increase in the internal temperature of the product.
✎✎ When using a stand or wall-mount, use parts provided by Samsung Electronics only.
xx If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the product falling.
✎✎ The appearance may differ depending on the product.
Installation with a stand.
Installation with a wall-mount.
4inches
4inches
4inches
4inches
4inches
4inches
4inches
© 2010 Samsung Electronics Co., Ltd. All rights reserved.
2
English
BN68-02936A_00Eng.indb 2
2010-05-03 �� 3:11:44
Contents
Getting Started
Advanced Features
yy
yy
yy
yy
yy
yy
yy Media Play............................................................... 21
List of Features.......................................................... 4
Accessories............................................................... 4
Viewing the Control Panel.......................................... 4
Viewing the Remote Control...................................... 5
Connecting to an Antenna......................................... 6
Plug & Play (Initial Setup). .......................................... 6
Connecting a USB Device
Screen Display
Playing Multiple Files Media Play - Additional Functions
yy Anynet+ . ................................................................. 27
Setting Up Anynet+ +
Switching between Anynet Devices Recording Listening through a Receiver Troubleshooting for Anynet+
Connections
yy
yy
yy
yy
Connecting to an AV Device...................................... 7
Connecting to an Audio Device. ................................ 8
Connecting to a PC................................................... 8
Changing the Input source. ..................................... 10
Basic Features
yy
yy
yy
yy
21
22
25
25
28
28
28
29
29
Other Information
yy FM Transmitter Setup ............................................. 30
How to Navigate Menus.......................................... 10
Using the INFO button (Now & Next guide).............. 11
Planning your viewing.............................................. 11
Channel Menu......................................................... 12
Seeing Channels
Using Favorite Channels
Memorizing channels
Editing channels
Other Features
12
12
12
13
13
yy Picture Menu........................................................... 14
yy
yy
yy
yy
yy
30
30
31
Installing the Wall Mount.......................................... 32
Securing the TV to the Wall...................................... 33
Anti-theft Kensington Lock. ..................................... 33
Troubleshooting....................................................... 34
Specifications.......................................................... 37
License
37
yy Index....................................................................... 38
14
14
14
14
16
ENGLISH
Changing the Preset Picture Mode
Adjusting picture settings
Economical Solutions
Changing the Picture Options
Setting up the TV with your PC
Frequency Configuration FM Transmitter Installation Guide Supported FM Transmitter formats yy Sound Menu............................................................ 16
Changing the Preset Sound Mode
Adjusting sound settings
Sound Settings
16
16
16
yy Setup Menu............................................................. 17
Setting the Time
Using the Sleep Timer
Setting the On / Off Timer
Locking Programs
Other Features
Picture In Picture (PIP) 17
18
18
18
19
19
yy Support Menu......................................................... 20
POWER
P
Check the Symbol!
t
This function can be used by pressing the
TOOLS button on the remote control.
✎
Note :
Important information
O
Step by step guide :
Informs you how to access
the menu.
English
FAV.CH
BN68-02936A_00Eng.indb
3
S.MODE
3
MTS
CC
2010-05-03 �� 3:11:44
Getting Started
List of Features
yy Excellent Digital Interface & Networking: With a built-in HD digital tuner, nonsubscription HD broadcasts can be viewed
without a cable box / STB (Set-Top-Box) satellite receiver.
yy Media Play: Allows you to play music files, pictures, and movies saved on a USB device. (P. 21)
yy Self Diagnosis: You can check picture and sound operation. (P. 20)
Accessories
✎✎Please make sure the following items are included with your LCD TV. If any items are missing, contact your dealer.
✎✎The items' colors and shapes may vary depending on the models.
yy Remote Control & Batteries (AAA x 2) (Not available in some locations)
yy Owner’s Instructions
yy Warranty Card / Safety Guide (Not available in some locations)
yy Cleaning Cloth
yy Power Cord
(M4 X L20)
yy FM Transmitter
(Not available in some locations)
yy Screws (3EA)
✎✎For more detailed information,
please refer to stand guide.
Viewing the Control Panel
✎✎The product color and shape may vary depending on the model.
Remote control sensor
Power Indicator
Speakers
P (Power)
Turns the TV on or off.
Remote control sensor
SOURCEE
Aim the remote control towards this spot on the TV.
Toggles between all the available input sources. In the on-screen menu, use this
button as you would use the ENTERE button on the remote control.
Displays an on-screen menu, the OSD (on screen display), of your TV’s features.
Adjusts the volume. In the OSD, use the y buttons as you would use the
◄ and ► buttons on the remote control.
Changes the channels. In the OSD, use the z buttons as you would use the
▼ and ▲ buttons on the remote control.
Blinks and turns off when the power is on and lights up in standby mode.
MENU
y
z
Power Indicator
Standby mode
Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount
of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.
4
English
BN68-02936A_00Eng_New.indd 4
2010-05-03 �� 5:26:43
01 Getting Started
Viewing the Remote Control
Displays and selects the available video
sources. (P. 10)
Turns the TV on and off.
Press to directly access to channels.
Returns to the previous channel.
Press to select additional channels (digital)
being broadcast by the same station. For
example, to select channel ‘54.3’, press
‘54’, then press ‘-’ and ‘3’.
Cuts off the sound temporarily.
Changes channels.
Adjust the volume.
Displays the channel List on the screen.
(P. 12)
Display the main on-screen menu.
Display the EPG (Electronic Program
Guide). (P. 11)
Views Media Play. (P. 21)
Quickly select frequently used functions.
Press to display information on the TV screen.
(P. 11)
Selects the on-screen menu items and
changes the values seen on the menu.
Returns to the previous menu.
Exits the menu.
Buttons in Channel List, Media Play
menu, etc.
MTS
CC
FAV.CH
Use these buttons in Media Play and
Anynet+ modes.
(�: controls recording on Samsung
recorders with the Anynet+ feature)
P.MODE: Selects picture mode. (P. 14)
S.MODE: Selects the sound mode. (P. 16)
MTS: Press to choose stereo, mono or Separate
Audio Program (SAP broadcast). (P. 17)
FAV.CH: Displays Favorite Channel Lists on the
screen. (P. 12)
P.SIZE: Choose the picture size. (P. 15)
CC: Controls the caption decoder. (P. 19)
Installing batteries (Battery size: AAA)
✎✎NOTE
xx Use the remote control within 23 feet from the TV.
xx Bright light may affect the performance of the remote
control. Avoid use when nearby fluorescent lights or neon
signs.
xx The color and shape may vary depending on the model.
English
BN68-02936A_00Eng.indb 5
5
2010-05-03 �� 3:11:45
Getting Started
Connecting to an Antenna
When the TV is initially powered on, basic settings proceed automatically.
✎✎Connecting the power cord and antenna.
VHF/UHF Antenna
Cable
or
Power Input
PR
R-AUDIO-L
ANT OUT
PB
Y
Plug & Play (Initial Setup)
When the TV is initially powered on, a sequence of on-screen prompts will assist in configuring basic settings. Press the
POWERP button. Plug & Play is available only when the Input source is set to TV.
✎✎To return to the previous step, press the red button.
1
2
Selecting a language
3
4
Selecting an antenna
5
6
7
Setting the Clock
Mode
Selecting Store Demo
or Home Use
Selecting a channel
Viewing the HD
Connection Guide.
Enjoy your TV.
Press the ▲ or ▼ button, then press the ENTERE button.
POWER
Select the desired OSD (On Screen Display) language.
Press the ◄ or ► button, then press the ENTERE button.
yy Select the Home Use mode. Store Demo Mode is for retail
environments.
yy To return the unit’s settings from Store Demo to Home Use
(standard): Press the volume button on the TV. When you see the
volume in the OSD, press and hold MENU for 5 sec.
Press the ▲ or ▼ button, then press the ENTERE button. Select Air, Cable or
Air+Cable.
The channel search will start automatically.
For more information, refer to Channel → Auto Program. (P. 12)
P
✎✎Press the ENTERE button at any time to interrupt the memorization process.
Set the Clock Mode automatically or manually.
✎✎If you select the Auto, select the time zone where you live.
The connection method for the best HD screen quality is displayed.
Press the ENTERE button.
If You Want to Reset This Feature...
Setup
OO MENUm → Setup → Plug & Play → ENTERE
FAV.CH
M
Plug & Play
Time
Menu Language
: English
Caption
: Off
Security
S.MODE
General
PIP
6
: Off
GUIDE
English
BN68-02936A_00Eng.indb 6
2010-05-03 �� 3:11:46
CC
Connections
02 Connections
Connecting to an AV Device
Using an HDMI / DVI Cable: HD connection (up to 1080p)
We recommend using the HDMI connection for the best quality HD picture. Available devices: DVD, Blu-ray player, HD cable
box, HD satellite receiver (STB).
W
Y
W
R
W
R
BD/DVD player/
HD cable/sat box
G
B
Device
Red White
HDMI OUT
AUDIO OUT
W
PR
R-AUDIO-L
PB
Y
R
PR
R-AUDIO-L
PB
Y
DVI OUT
✎✎HDMI IN 1(DVI), 2, 3 / PC/DVI AUDIO IN
PR
R-AUDIO-L
PB
Y
xx For better picture and audio quality, connect to a digital device using an HDMI cable.
xx An HDMI cable supports digital video and audio signals, and does not require an audio cable.
–– To connect the TV to a digital device that does not support HDMI output, use an HDMI/DVI and audio cables.
xx The picture may not display normally (if at all) or the audio may not work if an external device that uses an older version
of HDMI mode is connected to the TV. If such a problem occurs, ask the manufacturer of the external device about the
HDMI version and, if out of date, request an upgrade.
xx Be sure to purchase a certified HDMI cable. Otherwise, the picture may not display or a connection error may occur.
xx A basic high-speed HDMI cable or one with ethernet is recommended. This product does not support the
ethernet function via HDMI.
Using a Component Cable: (up to 1080p), Using an Audio/Video Cable: (480i only)
Available devices: DVD, Blu-ray player, cable box, STB satellite receiver, VCR
✎✎When connecting to AV IN 1, the
color of the AV IN 1 [Y/VIDEO] jack
(Green) does not match the color of
the video cable (Yellow).
Y
W
R
W
R
R
G
B
✎✎For better picture quality, the
Component connection is
recommended over the A/V
connection.
W
R
W
R
Y
R-AUDIO-L
R
AUDIO OUT
B
VIDEO OUT
G
VCR
Blu-ray player
AUDIO OUT COMPONENT OUT
PRR-AUDIO-L
PB
R-AUDIO-L
Y
PR
PR PB
PB Y
Y
W
Y
W
R
W
R
G
B
Yellow Red White Red
Blue Green
English
R-AUDIO-L
BN68-02936A_00Eng.indb 7
PR
PB
Y
7
2010-05-03 �� 3:11:49
Connections
Connecting to an Audio Device
Using an Optical (Digital) or Audio (Analog) Cable Connection
Available devices: Digital Audio System, Amplifier, Home Theater
AUDIO IN
DVD
Home Theater
PR
R-AUDIO-L
W
Y
W
R
W
R
B
PB
Y
Digital audio system
G
OPTICAL
Red White
✎✎DIGITAL AUDIO OUT (OPTICAL)
xx When a Digital Audio System is connected to the DIGITAL AUDIO OUT (OPTICAL) jack, decrease the volume
of both the TV and the system.
R-AUDIO-L
PR
PB
Y
xx 5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.
xx When the receiver (home theater) is set to on, you can hear sound output from the TV’s optical jack. When the
TV is receiving a DTV signal, the TV will send 5.1 CH sound to the home theater receiver. When the source is
a digital component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is
connected to the TV via HDMI, only 2 CH audio will be heard from the home theater receiver. If you want to
hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite
receiver directly to an amplifier or home theater.
✎✎AUDIO OUT : Connects to the audio input jacks on your amplifier/home theater.
xx When connecting, use the appropriate connector (sold separately).
xx When an audio amplifier is connected to the AUDIO OUT jacks: Decrease the volume of the TV and adjust the
volume level with the amplifier’s volume control.
Connecting to a PC
Using an HDMI/DVI Cable / a D-sub Cable
AUDIO OUT
DVI OUT
R-AUDIO-L
PR
PB
AUDIO OUT
Y
R-AUDIO-L
8
PC OUT
PR
PB
Y
R-AUDIO-L
R-AUDIO-L
PR PR
PB PB
Y Y
English
BN68-02936A_00Eng.indb 8
2010-05-03 �� 3:11:51
Optimal resolution is [email protected]
Mode
IBM
MAC
Resolution
Horizontal Frequency (KHz)
Vertical Frequency (Hz)
Pixel Clock Frequency (MHz)
Sync Polarity (H / V)
640 x 350
31.469
70.086
25.175
+/-
720 x 400
31.469
70.087
28.322
-/+
640 x 480
35.000
66.667
30.240
-/-
832 x 624
49.726
74.551
57.284
-/-
31.469
59.940
25.175
-/-
37.861
72.809
31.500
-/-
37.500
75.000
31.500
-/-
37.879
60.317
40.000
+/+
48.077
72.188
50.000
+/+
46.875
75.000
49.500
+/+
48.363
60.004
65.000
-/-
56.476
70.069
75.000
-/-
60.023
75.029
78.750
+/+
1280 x 720
45.000
60.000
74.250
+/+
1360 x 768
47.712
60.015
85.500
+/+
720 x 576
35.910
59.950
32.750
-/+
1280 x 720
56.456
74.777
95.750
-/+
1280 x 720
52.500
70.000
89.040
-/+
640 x 480
800 x 600
VESA DMT
1024 x 768
VESA CVT
VESA GTF
02 Connections
Display Modes (D-Sub and HDMI/DVI Input)
✎✎NOTE
xx For HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack.
xx The interlace mode is not supported.
xx The set might operate abnormally if a non-standard video format is selected.
xx Separate and Composite modes are supported. SOG(Sync On Green) is not supported.
Input Cables (Sold Separately)
HDMI
HDMI-DVI
Component
Composite (AV)
Coaxial (RF)
VGA
English
BN68-02936A_00Eng.indb 9
9
2010-05-03 �� 3:11:52
Connections
Changing the Input source
Edit Name
OO MENUm → Input → Edit Name → ENTERE
Source List
■■ VCR / DVD / Cable STB / Satellite STB / PVR STB /
AV Receiver / Game / Camcorder / PC / DVI PC /
DVI Devices / TV / IPTV / Blu-ray / HD DVD / DMA:
Name the device connected to the input jacks to make
your input source selection easier.
OO MENUm → Input → Source List →
ENTERE
FAV.CH
Use to select TV or an external
MTS input sources
such as a DVD / Blu-ray player / cable box /
STB satellite receiver.
✎✎When connecting an HDMI/DVI cable to the HDMI IN
1(DVI) port, you should set to DVI PC or DVI Devices
mode under Edit Name.
■■ TV / AV1 / AV2 / Component1 /
Component2 / PC / HDMI1/DVI /
HDMI2 / HDMI3 / USB
S.MODE
✎✎ You can only choose external devices that
are connected to the TV. In the Source List,
CCwill be highlighted.
connected inputs
✎✎ PC always stay activated.
GUIDE
Basic Features
How to Navigate Menus
How to Operate the OSD (On Screen Display)
Before using the TV, follow the steps below to learn how to
navigate the menu and select and adjust different functions.
The access step may differ depending on the selected menu.
1
MENU m
2
3
4
5
▲/▼
6
7
ENTERE
1
2
4
3
1 MENU button: Displays the main on-screen menu.
2 ENTERE / Direction button: Move
MTS the cursor and
select an item. Confirm the setting.
FAV.CH
CC
3 RETURN button: Returns to the previous menu.
4 EXIT button: Exits the on-screen menu.
10
ENTERE
▲/▼
◄/►
EXIT e
The main menu options appear on
the screen:
Picture, Sound, Channel, Setup,
Input, Application, Support.
Select an icon with the ▲ or ▼
button.
Press ENTERE access the
submenu.
Select the desired submenu with
the ▲ or ▼ button.
Adjust the value of an item with the
◄ or ► button. The adjustment in
the OSD may differ depending on
the selected menu.
Press ENTERE to confirm the
selection.
Press EXIT.
English
BN68-02936A_00Eng.indb 10
2010-05-03 �� 3:11:53
The display identifiesPOWER
the current channel
and the status of certain audio-video
settings.
The Now & Next guide shows daily TV
program information for each channel
according to the broadcasting time.
yy Scroll ◄, ► to view information for a
FAV.CH
desired program while watching the current channel.
P
Globo HD
HE-AAC
DTV Air
05.1
Guide
Fri, 1 Jan 7:00 pm
DTV Air 05.1 five
Family Affairs
7:30 pm - 8:00 pm
Drama
Tanya confesses all to a stunned Babs. Conrad is anxious to hear...
DTV Air 05.1 five
Scheduled View
7:30 pm Today
8:15 pm Today
MTS
)Family Affairs
)Dark Angel
05.1
05.1
five
five
Fri, 1 Jan 7:00 pm
TELA QUENTE (HD)
1080i HD
Using Scheduled View
10:06 pm - 12:10 am
| 10 | Muiti
EWatch
DESVENTURAS EM SERIE (HD)
A Information
A
S.MODE
Planning your viewing
1
A
View Mode
Information E Cancel
1
5
7
CC View the list of programs that are
Red (View Mode):
playing now or coming up.
Guide
2
OO MENUm → Channel → Guide → ENTERE
B Green (-2 hours): Viewing the list of programs to be
broadcasted before 2 hours.
3
C Yellow (+2 hours): Viewing the list of programs to be
broadcasted after 2 hours.
4
D
5
Information: Displays details of the selected
program.
6
(Page): Moves to the previous / next page.
The EPG (Electronic program Guide)
information is provided by broadcasters.
GUIDE
FAV.CHprovided by
MTS
Using program schedules
broadcasters, you can specify programs
you want to watch in advance so that
the channel automatically changes to the
selected program channel at the specified
time. program entries may appear blank or out of date
depending on a channel status.
S.MODE
Using Channel View
CC
40 with Dynamite MC
The Distillery
Guide
Fri, 1 Jan 7:00 pm
Smash Hits! Sunday
DTV Air 05.1 five
7:00 pm - 8:00 pm
04.1
Discovery
DiscoveryH&L
05.1
07.1
09.1
five
price-drop.tv
QVC
A
R4DTT
View Mode
1
7 ENTERE button
–– When selecting the current program, you can
watch the selected program.
–– When selecting the future program, you can
reserve to watch the selected program. To cancel
the schedule, press the ENTERE button again
and select Cancel Schedules.
GUIDE
Channel View - TV
 11.1
Blue (Exit): Exit the guide.
Home and Away
7:00 pm - 7:30 pm
Drama
Dani is devastated when scott makes clear his views on marriage...
DTV Air 05.1 five
 02.1
03 Basic Features
Using the INFO button (Now & Next guide)
B
2
8:00 pm - 9:00 pm
American Chopper
Tine Team
Programmes resume at 06:00
Home and...
)Family Affairs
No Information
QVC Selection
No Information
-2 Hours
C
+2 Hours
3
D
Exit
4
Fiv...
Information
5
)Dark Angel
Page E Watch
6
7
English
BN68-02936A_00Eng.indb 11
11
2010-05-03 �� 3:11:54
Basic Features
Channel Menu
¦¦ Using Favorite Channels
¦¦ Seeing Channels
OO MENUm → Channel → Channel List → ENTERE
Channel List
* Add to Favorite / Delete from Favoritet
OO MENUm → Channel → Channel List → ENTERE
Set channels you watch frequently as
Favorites.
1. Select a channel and press the TOOLS
button.
POWERAdd, delete or set Favorite channels and use
P
the program guide for digital broadcasts.
Select a channel in the All Channels, Added
Channels, Favorite or Programmed screen
by pressing the ▲ / ▼ buttons, and pressing
the ENTERE button. Then you can watch
the selected channel.
Added Channels
Air
■■
FAV.CH
■■
■■
*
A
Air
♥ TV #6
05 Air
07 09 11.1
13
14.1
16.1
Air
Air
♥ TV #9
Air
♥ TV #10
♥ TV #11
Antenna
B
Zoom
C
Select
Air
07 09 11.1
13
14.1
16.1
Air
Air
♥ TV #9
Air
♥ TV #10
♥ TV #11
Antenna
B
Zoom
C
GUIDE
Select
Page T Tools
¦¦ Memorizing channels
Added Channels:MTS
Shows all added channels.
OO MENUm → Channel → ENTERE
Programmed: Shows all currently reserved
programs.
Antenna (Air / Cable) t
xx A Red (Antenna): Switches to Air or Cable.
xx B Green (Zoom): Enlarges or shrinks a channel
number.
CC
xx C Yellow (Select): Selects multiple channel lists.
xx (Page): Move to next or previous page.
xx T (Tools): Displays the Channel List option menu.
(The Options menus may differ depending on the
situation.)
Channel Status Display Icons
Icons
c
*
)
Operations
A channel selected.
A channel set as a Favorite.
A reserved program.
\
A locked channel.
(
A program currently being broadcast.
12
05 S.MODE
Delete
Add to Favorite
Lock
Timer Viewing
Channel Name Edit
Select All
All Channels: Shows all currently available
channels.
Select desired channels and press the Yellow button
to set all the selected channels at the same time. The
c mark appears to the left of the selected channels.
GUIDE
A
Air
♥ TV #6
Page T Tools
✎✎Using the color buttons with the Channel List
S.MODE
02
04.1 Air
Favorite: Shows all favorite channels.
■■
2. Add or delete a channel using the Add
to Favorite or Delete from Favorite
menu respectively.
Added Channels
02 04.1 FAV.CH
Before your television can begin memorizing the available
channels, you must specify the type of signal source that is
connected to the TV (i.e. an Air or a Cable system).
Auto Program
■■ Air: Air antenna signal.
■■ Cable: Cable antenna signal.
■■ Air+Cable: Air and Cable antenna.
✎✎NOTE
xx If the antenna is connected to ANT 2 IN (CABLE),
select Cable and if it is connected to ANT 1 IN
(AIR), select Air.
xx If both ANT 1 IN and ANT 2 IN are connected, select
Air+Cable.
English
BN68-02936A_00Eng.indb 12
2010-05-03 �� 3:11:54
1. Press the ENTERE button.
2. A message will ask Stop Auto Program? Select Yes by
pressing the ◄ or ► button.
3. Press the ENTERE button.
¦¦ Editing channels
OO MENUm → Channel → Channel List → ENTERE
Channel Name Edit t
1. Select a channel and press the TOOLS button.
2. Edit the channel name using the Channel Name Edit
menu.
■■ Channel Name Edit (analog channels only): Assign your
own channel name.
¦¦ Other Features
OO MENUm → Channel → ENTERE
Channel List
OO MENUm → Channel → Channel List → ENTERE
Channel List Option Menu t
Set each channel using the Channel List menu options (Add /
Delete, Lock / Unlock, Timer Viewing, Select All / Deselect
All). Option menu items may differ depending on the channel
status.
1. Select a channel and press the TOOLS button.
■■ Timer Viewing: You can set a desired channel to be
displayed automatically at the set time; even when you
are watching another channel. Set the current time first
to use this function. (P. 17)
1. Press the ◄ / ► /▲ / ▼ buttons to select the
desired channel in Channel List.
2. Press the TOOLS button, then select Timer Viewing.
3. Scroll up or down to adjust the settings in the box,
or use the numeric buttons on your remote for
entering the date and time.
✎✎ If you selected Once, Every Week or Every Day
in Repeat, you can enter the date you want.
4. Select OK, then press the ENTERE button when done.
✎✎ NOTE
xx Only memorized channels can be reserved.
xx Reserved programs will be displayed in the
Programmed menu.
xx When a digital channel is selected, press the ►
button to view the digital program.
■■ Select All: Select all the channels in the channel List.
■■ Deselect All: Deselect all the selected channels.
✎✎ You can only select Deselect All when one or
more channels are selected.
Programmed
(in Channel List)
You can view, modify or delete a show you have reserved to
watch.
1. Press the ENTERE button to select Channel List.
2. Select a function and change its settings.
2. Press the ◄ and ▼ button to move Programmed
menu.
■■ Add / Delete: Delete or add a channel to display the
channels you want.
■■ Change Info: Change a show you have reserved to
watch.
✎✎ NOTE
xx All deleted channels will be shown on the All
■■ Cancel Schedules: Cancel a show you have reserved
to watch.
xx A gray-colored channel indicates the channel
■■ Information: Display a show you have reserved
to watch. (You can also change the reservation
Information.)
Channels menu.
has been deleted.
xx The Add menu only appears for deleted channels.
xx Delete a channel from the Added Channels or
Favorite menu in the same manner.
■■ Lock / Unlock: Lock a channel so that the channel
cannot be selected and viewed.
✎✎ NOTE
xx This function is available only when the
Child Lock is set to On.
xx The PIN input screen appears. Enter your
4-digit PIN, the default of which is “0-0-0-0”.
Change the PIN using the Change PIN option.
03 Basic Features
How to Stop Auto Programming
■■ Select All / Deselect All: Select or deselect all reserved
programs.
Fine Tune
(analog channels only)
If the reception is clear, you do not have to fine tune the
channel, as this is done automatically during the search and
store operation. If the signal is weak or distorted, fine tune
the channel manually.
yy Select Fine Tune in the Channel menu.
✎✎Fine tuned channels that have been saved are marked
with an asterisk “*” on the right-hand side of the
channel number in the channel banner.
✎✎To reset the fine-tuning, select Reset.
English
BN68-02936A_00Eng.indb 13
13
2010-05-03 �� 3:11:55
Basic Features
LNA (Off / On)
¦¦ Economical Solutions
If the TV is operating in a weak-signal area, the LNA (Low
Noise Amplifier) function can improve the reception (a lownoise preamplifier boosts the incoming signal).
ECO Solution
Color System (Auto / PAL-M / PAL-N /
NTSC)
Normally the TV can receive image and sound with good
quality in Auto mode. This mode detects the color signal
sources automatically. If the color implementation is
POWER
unsatisfactory, select
any of PAL-M, PAL-N or NTSC.
P
OO MENUm → Picture → ECO Solution → ENTERE
■■ Energy Saving (Off / Low / Medium / High /
Picture Off / Auto) t: This adjust the
brightness of the TV in order to reduce power
consumption. If you select Picture Off, the screen is
turned off , but the sound remains on. Press any button
except volume button to turn on the screen.
■■ No Signal Power Off (Off / 15 min / 30 min / 60 min) :
To avoid unnecessary energy consumption, set how long
you want the TV to remain on if it's not receiving a signal.
Picture Menu
✎✎ Disabled when the PC is in power saving mode.
¦¦ Changing the Preset Picture Mode
OO MENUm → Picture → Mode → ENTERE
¦¦ Changing the Picture Options
Mode
Advanced Settings
Select your preferred picture type by
pressing the P.Mode button.
OO MENUm → Picture → Advanced Settings →
■■ Dynamic: Suitable for a bright room.
(available in Standard / Movie mode)
Compared to previous models, new Samsung TVs have a
more precise picture.
ENTERE
■■ Standard: Suitable for a normal
environment.
✎✎In PC mode, you can only make changes to Dynamic
■■ Movie: Suitable for watching movies in a
dark room.
¦¦ Adjusting picture settings
FAV.CH
Contrast, Gamma and White Balance.
MTS
OO MENUm → Picture → Backlight → ENTERE
Backlight / Contrast / Brightness /
Sharpness / Color / Tint (G/R)
Your television has several setting options for picture quality
control.
✎✎NOTE
S.MODE
CC
xx When you make changes to Backlight, Contrast,
Brightness, Sharpness, Color or Tint (G/R), the
OSD will be adjusted accordingly.
xx In PC mode, you can only make changes to
Backlight, Contrast and Brightness.
GUIDE
xx Settings can be adjusted and stored for each
external device connected to the TV.
Advanced Settings
Black Tone : Off
Dynamic Contrast
: Medium
Shadow Detail
:0
Gamma
:0
RGB Only Mode
: Off
Color Space
: Native
►
White Balance
▼
U Move E Enter R Return
■■ Black Tone (Off / Dark / Darker / Darkest): Select the
black level to adjust the screen depth.
■■ Dynamic Contrast (Off / Low / Medium / High):
Adjust the screen contrast.
■■ Shadow Detail: Increase the brightness of dark images.
✎✎ Disabled under PC mode.
■■ Gamma: Adjust the primary color intensity.
■■ RGB Only Mode (Off / Red / Green / Blue): Displays
the Red, Green and Blue color for making fine
adjustments to the hue and saturation.
■■ Color Space (Auto / Native): Adjust the range of colors
available to create the image.
■■ White Balance: Adjust the color temperature for a more
14
English
BN68-02936A_00Eng.indb 14
2010-05-03 �� 3:11:55
R-Offset / G-Offset / B-Offset: Adjust each color's
(red, green, blue) darkness.
R-Gain / G-Gain / B-Gain : Adjust each color's (red,
green, blue) brightness.
Reset: Resets the White Balance to it's default
settings.
■■ Flesh Tone: Emphasize pink "flesh tone".
■■ Edge Enhancement (Off / On): Emphasize object
boundaries.
Picture Options
✎✎NOTE
xx After selecting Zoom1, Zoom2 or Wide Fit:
1. Press the ► button to select Position.
2. Press the ENTERE button.
3. Press the ▲or ▼button to move the
picture up or down.
4. Press the ENTERE button.
5. Press the ► button to select Reset.
6. Press the ENTERE button.
OO MENUm → Picture → Picture Options →
xx After selecting Screen Fit in HDMI (1080i / 1080p)
✎✎In PC mode, you can only make changes to the Color
xx HD (High Definition): 16:9 - 1080i/1080p (1920x1080),
ENTERE
Tone, Size and Auto Protection Time.
POWER
P
Color Tone
: Normal
Size
: 16:9
Digital Noise Filter : Auto
MPEG Noise Filter
: Auto
HDMI Black Level
: Normal
Film Mode
: Off
Auto Protection Time : 2 hours
or Component (1080i / 1080p) mode: Adjusts the
Position or Size by using ▲, ▼, ◄ or ► button.
720p (1280x720)
xx Settings can be adjusted and stored for each external
Picture Options
►
U Move E Enter R Return
■■ Color Tone (Cool / Normal / Warm1 / Warm2)
✎✎ Warm1 or Warm2 will be deactivated when the
picture mode is Dynamic.
✎✎ Settings can be adjusted and stored for each
external device connected to an input on the TV.
■■ Size: Your cable box/satellite receiver
may have its own set of screen sizes as
well. However, we highly recommend
you use 16:9 mode most of the time.
FAV.CH
Screen Fit: Displays the full image without any cut-off
when HDMI (720p / 1080i / 1080p) or Component
(1080i / 1080p) signals are input.
03 Basic Features
natural picture.
16:9: Sets the picture to 16:9 wide
mode.
Zoom1: Use for moderate magnification.
Zoom2: Use for a stronger magnification.
Wide Fit: Enlarges the aspect ratio of the picture to fit
the entire screen.
4:3: Sets the picture toMTS
basic (4:3) mode.
✎✎ Do not watch in 4:3 format for a long time, traces
of borders displayed on the left, right and center
of the screen may cause image retention(screen
burn) which are not covered by the warranty.
device you have connected to an input on the TV.
Input Source
ATV, AV,
Component (480i, 480p)
DTV(1080i),
Component (1080i, 1080p),
HDMI (720p, 1080i, 1080p)
PC
Picture Size
16:9, Zoom1,
Zoom2, 4:3
16:9, 4:3, Wide Fit,
Screen Fit
16:9, 4:3
■■ Digital Noise Filter (Off / Low / Medium / High / Auto
/ Auto Visualization ): If the broadcast signal received
by your TV is weak, you can activate the Digital Noise
Filter feature to reduce any static and ghosting that may
appear on the screen.
✎✎ When the signal is weak, try other options until the
best picture is displayed.
Auto Visualization : When changing analog channels,
displays signal strength.
✎✎ Only available for analog channels.
✎✎ When bar is green, you are receiving the best
possible signal.
■■ MPEG Noise Filter (Off / Low / Medium / High /
Auto): Reduces MPEG noise to provide an improved
picture quality.
✎✎ Disabled under PC mode.
■■ HDMI Black Level (Normal / Low): Selects the black
level on the screen to adjusts the screen depth.
✎✎ Available only in HDMI mode (RGB signals).
■■ Film Mode (Off / Auto1 / Auto2): Sets the TV to
automatically sense and process film signals from all
sources and adjusts the picture for optimum quality.
✎✎ Available in TV, AV, COMPONENT (480i / 1080i)
S.MODE
CC
and HDMI (480i / 1080i).
■■ Auto Protection Time (2 hours / 4 hours / 8 hours
/ 10 hours / Off): If the screen remains idle with a still
image for a certain period of time defined by the user,
the screen saver is activated to prevent the formation of
ghost images on the screen.
English
15
GUIDE
BN68-02936A_00Eng.indb 15
2010-05-03 �� 3:11:55
Basic Features
Sound Menu
Picture Reset (OK / Cancel)
Resets your current picture mode to it's default settings.
¦¦ Setting up the TV with your PC
Set the input source to PC.
Auto Adjustment t
OO MENUm →Picture → Auto Adjustment →
ENTERE
Adjust frequency values/positions and fine tune the settings
automatically.
✎✎Not available when connecting through HDMI/DVI
cable.
Screen
■■ Coarse / Fine: Removes or reduces picture noise. If the
noise is not removed by Fine-tuning alone, then adjust
the frequency as best as possible (Coarse) and Finetune again. After the noise has been reduced, readjust
the picture so that it is aligned to the center of screen.
■■ Position: Adjust the PC’s screen positioning if it does
not fit the TV screen. Press the ▲ or ▼ button to adjust
the Vertical-Position. Press the ◄ or ► button to adjust
the Horizontal-Position.
■■ Image Reset: Resets the image to default settings.
Using Your TV as a Computer (PC) Display
Setting Up Your PC Software (Based on Windows XP)
Depending on the version of Windows and the video card,
the actual screens on your PC will probably look different, but
the same basic set-up information will apply in most cases.
(If not, contact your computer manufacturer or Samsung
Dealer.)
1. Click on “Control Panel” on the Windows start menu.
2. Click on “Appearance and Themes” in the “Control
Panel” window and a display dialog-box will appear.
3. Click on “Display” and a display dialog box will appear.
4. Navigate to the “Settings” tab on the display dialog-box.
yy The correct size setting (resolution) [Optimum:
1360 x 768 pixels]
yy If a vertical-frequency option exists on your display
settings dialog box, the correct value is ‘60’ or ‘60 Hz’.
Otherwise, just click ‘OK’ and exit the dialog box.
¦¦ Changing the Preset Sound Mode FAV.CH
OO MENUm → Sound → Mode → ENTERE
Mode t
■■ Standard: Selects the normal sound mode.
■■ Music: Emphasizes music over voices.
S.MODE
■■ Movie: Provides the best sound for movies.
■■ Clear Voice: Emphasizes voices over other
sounds.
■■ Amplify: Increase the intensity of high-frequency sound to
allow a better listening experience for the hearing impaired.
GUIDE
¦¦ Adjusting sound settings
OO MENUm → Sound → Equalizer → ENTERE
Equalizer
Adjusts the sound mode (standard sound mode only).
■■ Balance L/R: Adjusts the balance between the right and
left speaker.
■■ 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bandwidth
Adjustment): Adjusts the level of specific bandwidth
frequencies.
■■ Reset: Resets the equalizer to its default settings.
¦¦ Sound Settings
OO MENUm → Sound → ENTERE
Virtual Surround (Off / On)
(standard sound mode only)
This function provides a virtual 5.1 channel surround sound
experience through a pair of speakers or headphones using
HRTF (Head Related Transfer Function) technology.
✎✎If Speaker Select is set to External Speaker, Virtual
Surround is disabled.
Dialog Clarity (Off / On)
(standard sound mode only)
Dialog Clarity emphasizes voice while maintaining the
background sound level.
16
English
BN68-02936A_00Eng.indb 16
2010-05-03 �� 3:11:55
■■ Audio Delay: Correct audio-video sync problems, when
watching TV or video, and when listening to digital audio
output using an external device such as an AV receiver
(0ms ~ 250ms).
(digital channels only)
Change the default value for audio languages.
✎✎The available language may differ depending on the
broadcast.
You can listen to TV sound from FM receiver speaker by
transmitting audio signals by FM frequencies.
Multi-Track Sound (MTS)
(analog channels only)
FAV.CH
■■ Mono: Choose
for channels that are
broadcasting in mono or if you are
having difficulty receiving a stereo signal.
FM Transmitter
MTS
■■ Stereo: Choose for channels that are
broadcasting in stereo.
■■ SAP: Choose to listen to the Separate Audio Program,
which is usually a foreign-language translation.
03 Basic Features
Audio Language t
Connecting a FM Transmitter
✎✎Not available in some locations.
You can listen to TV sound from FM receiver speaker by
transmitting audio signals by FM frequencies.
✎✎For more detailed information, refer to “FM Transmitter
Setup”. (P. 30)
CC
✎✎Depending onS.MODE
the particular program being broadcast,
TV Side Panel
you can listen to Mono, Stereo or SAP.
Auto Volume (Off / Normal / Night)
To equalize the volume level on each channel, set to Normal.
■■ Night: This mode
provides an improved sound
GUIDE
experience compared to Normal mode, making almost
no noise. It is useful at night.
FM Transmitter
Insert FM Transmitter Module into the Socket which is
located at the side of TV.
■■ FM Transmitter (Off / On): Turns FM transmitter on/off.
Speaker Select
(External Speaker / TV Speaker)
A sound echo may occur due to a difference in decoding
speed between the main speaker and the audio receiver.
In this case, set the TV to External Speaker.
■■ FM Frequency: Sets FM transmitter frequency.
Sound Reset (OK / Cancel)
Reset all sound settings to the factory defaults.
✎✎When Speaker Select is set to External Speaker, the
Setup Menu
volume and MUTE buttons will not operate and the
sound settings will be limited.
✎✎When Speaker Select is set to External Speaker, you
should use these settings.
¦¦ Setting the Time
xx TV speaker: Off External speaker: On
OO MENUm → Setup → Time → ENTERE
should use these settings.
Time
✎✎When Speaker Select is set to TV Speaker, you
xx TV speaker: On External speaker: On
✎✎If there is no video signal, both speakers will be mute.
SPDIF Output
SPDIF (Sony Philips Digital Interface) is used to provide digital
sound, reducing interference going to speakers and various
digital devices such as an A/V Receiver/Home theater.
■■ Audio Format : During the reception of a digital TV
broadcast, you can select the Digital Audio output
(SPDIF) format from the options PCM or Dolby Digital.
✎✎ By connecting to 5.1ch speakers in a dolby
digital setup, maximize your interactive 3D sound
experience.
■■ Clock: Setting the clock is for using various timer
features of the TV.
OO The current time will appear every time you press
the INFO button.
✎✎ If you disconnect the power cord, you have to set
the clock again.
Clock Mode: Set up the current time manually or
automatically.
–– Auto: Set the current time automatically using the
time from the digital channel.
✎✎ The antenna must be connected in order to set
the time automatically.
English
BN68-02936A_00Eng.indb 17
17
2010-05-03 �� 3:11:56
Basic Features
–– Manual: Set the current time manually.
✎✎ Depending on the broadcast station and signal,
the auto time set up may not be correct. In this
case, set the time manually.
Clock Set: Set the Day, Month, Year, Hour, Minute
and am/pm.
✎✎ Available only when Clock Mode is set to
Manual.
✎✎ You can set the Day, Month, Year, Hour and
Minute directly by pressing the number buttons
on the remote control.
Time Zone: Select your time zone.
✎✎ This function is only available when the Clock
Mode is set to Auto.
¦¦ Using the Sleep Timer
OO MENUm → Setup → Time → Sleep Timer →
ENTERE
Channel (when the Source is set to TV): Select the
desired channel.
Contents (when the Source is set to USB): Select a
folder in the USB device containing music or photo files
to be played when the TV is turned on automatically.
✎✎ If there is no music file on the USB device or the
folder containing a music file is not selected, the
Timer function does not operate correctly.
✎✎ When there is only one photo file in the USB, the
Slide Show will not play.
✎✎ If a folder name is too long, the folder cannot be
selected.
✎✎ Each USB you use is assigned its own folder.
When using more than one of the same type of
USB, make sure the folders assigned to each USB
have different names.
Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat,
Sat~Sun or Manual to set at you convenience. If you
select Manual, you can set up the day you want to
activate the timer.
✎✎ The c mark indicates the day is selected.
■■ Sleep Timer t : Automatically shuts off the TV
after a preset period of time. (30, 60, 90, 120, 150 and
180 minutes).
✎✎Auto Power Off (available only when the TV is turned
¦¦ Setting the On / Off Timer
¦¦ Locking Programs
OO MENUm → Setup → Time → Timer 1 →
OO MENUm → Setup → Security → ENTERE
■■ Timer 1 / Timer 2 / Timer 3: Three different on / off
timer settings can be made. You must set the clock first.
Security
✎✎ To cancel the Sleep Timer, select Off.
ENTERE
Timer 1
On Time
▲
Inactivate
12
00
am
Off Time
Inactivate
12
00
am
▼
Volume
10
Repeat
Once
Source
TV
Sun
Antenna
Air
Mon
Tue Wed Thu
Sat
L Move U Adjust E Enter R Return
On Time / Off Time: Set the hour, minute, am/pm
and activate / inactivate. (To activate the timer with the
setting you have chosen, set to Activate.)
Volume: Set the desired volume level.
Source: Select TV or USB content to be played when
the TV is turned on automatically. (USB can be selected
only when a USB device is connected to the TV)
Antenna (when the Source is set to TV): Select Air or
Cable.
18
✎✎ The PIN input screen appears before the setup screen.
✎✎ Enter your 4-digit PIN, the default of which is 0-0-0-0.
Change the PIN using the Change PIN option.
Channel
0
Fri
on by the Timer): The TV will be automatically turned off
after 3 hours of being left idle to prevent overheating.
■■ Child Lock (Off / On): Lock channels in Channel List,
to prevent unauthorized users, such as children, from
watching unsuitable program.
■■ Parental Lock: Prevent unauthorized users, such as
children, from watching unsuitable program with a
userdefined 4-digit PIN code.
Allow All: Unlock all TV ratings.
■■ Change PIN: The Change PIN screen will appear.
Choose any 4 digits for your PIN and enter them. As
soon as the 4 digits are entered, the Confirm New PIN
screen appears. Re-enter the same 4 digits. When
the Confirm screen disappears, your PIN has been
memorized.
✎✎ If you forget the PIN, press the remote-control
buttons in the following sequence, which resets
the pin to “0-0-0-0” : POWER (off) → MUTE →
8 → 2 → 4 → POWER (on).
English
BN68-02936A_00Eng.indb 18
2010-05-03 �� 3:11:56
xx Only available when the Input source is set to TV.
OO MENUm → Setup → ENTERE
To turn the melody off, set Melody to Off.
xx The Melody does not play.
Menu Language
Set the menu language.
FAV.CH
MTS
1. Select Menu Language and press the ENTERE button.
2. Choose desired language and press the ENTERE
button.
Caption
(On-Screen Text Messages)
■■ Caption (Off S.MODE
/ On): You can switch the
caption function on or off. If captions are
not available, they will not be displayed
on the screen.
CC
✎✎ The Caption feature does not work
in Component, HDMI or PC modes.
■■ Caption Mode:GUIDE
You can select the desired caption mode.
✎✎ The availability of captions depends on the
program being broadcasted.
CC1~CC4 / Text1~Text4: (analog channels only) The
Analog Caption function operates in either analog
TV channel mode or when a signal is supplied from
an external device to the TV. (Depending on the
broadcasting signal, the Analog Caption function may or
may not work with digital channels.)
General
■■ Game Mode (Off / On): When connecting to a game
console such as PlayStation™ or Xbox™, you can enjoy
a more realistic gaming experience by selecting the
game menu.
✎✎NOTE
xx Precautions and limitations for game mode
–– To disconnect the game console and connect
another external device, set Game Mode to Off in
the setup menu.
–– If you display the TV menu in Game Mode, the
screen shakes slightly.
xx Game Mode is not available when the input source
is set to TV or PC.
–– When no sound is output from the TV because the
MUTE button has been pressed.
–– When no sound is output from the TV because the
volume has been reduced to minimum with the
VOL – button.
–– When the TV is turned off by Sleep Timer function.
■■ AV Color System ( Auto / PAL-M / PAL-N / NTSC )
Normally the TV can receive image and sound with good
quality when in the mode Auto. This mode detects the
signal color system automatically. In case of some signal
reception with color unsatisfactory, select the AV Color
System Mode to PAL-M, PAL-N or NTSC.
✎✎This function is available only in AV mode.
¦¦ Picture In Picture (PIP)
PIP t
OO MENUm → Setup → PIP → ENTERE
You can watch the TV tuner and one external video source
simultaneously. PIP (Picture-in-Picture) does not function in
the same mode.
✎✎NOTE
xx If you turn the TV off while watching in PIP mode, the
PIP window will disappear.
xx You may notice that the picture in the PIP window
becomes slightly unnatural when you use the main
screen to view a game or karaoke.
xx PIP Settings
Main picture
Component1,
Component2, HDMI1/DVI,
HDMI2, HDMI3, PC
Sub picture
TV
■■ PIP (Off / On): Activate or deactivate the PIP function.
■■ Air/Cable (Air / Cable): Select either Air or Cable as the
input source for the sub-screen.
■■ Channel: Select the channel for the sub-screen.
xx After connecting the game console, set Game Mode
■■ Size (Õ / Ã): Select a size for the sub-picture.
xx If Game Mode is On:
■■ Sound Select (Main / Sub): You can choose the
desired sound (Main or Sub) in PIP mode.
to On. Unfortunately, you may notice reduced picture
quality.
–– Picture mode is set to Standard and Sound mode
is set to Movie.
–– Equalizer is not available.
03 Basic Features
✎✎NOTE
¦¦ Other Features
■■ Position (à / – / — / œ): Select a position for the
sub-picture.
■■ Menu Transparency (Bright / Dark): Set the
Transparency of the menu.
■■ Melody (Off / Low / Medium / High): Set so that a
melody plays when the TV is turned on or off.
English
BN68-02936A_00Eng.indb 19
19
2010-05-03 �� 3:11:56
Basic Features
Support Menu
OO MENUm → Support → ENTERE
Self Diagnosis
Software Upgrade
Software Upgrade can be performed by downloading the
latest firmware from samsung.com to a USB memory device.
Current Version - the software already installed in the TV.
✎✎Software is represented as ‘Year/Month/Day_Version’.
■■ Picture Test: Use to check for picture problems. If the
problem continues to occur, check the color pattern.
Yes: If the test pattern does not appear or there is
noise in the test pattern, select Yes. There may be a
problem with the TV. Contact Samsung’s Call Center for
assistance.
No: If the test pattern is properly displayed, select No.
There may be a problem with your external equipment.
Please check your connections. If the problem persists,
refer to the external device’s user manual.
Software Upgrade
Current Version
By USB
before performing the sound test, make sure
Speaker Select is set to TV speaker in the
Sound menu.
✎✎ The melody will be heard during the test even if
Speaker Select is set to External Speaker or the
sound is muted by pressing the MUTE button.
Yes: If you can hear sound only from one speaker or not
at all during the sound test, select Yes. There may be a
problem with the TV. Contact Samsung’s Call Center for
assistance.
No: If you can hear sound from the speakers, select No.
There may be a problem with your external equipment.
Please check your connections. If the problem persists,
refer to the external device’s user manual.
■■ Signal Information: (digital channels only) An HD
channel’s reception quality is either perfect or the
channels are unavailable. Adjust your antenna to
increase signal strength.
■■ Troubleshooting: If the TV seems to have a problem,
refer to this description.
✎✎ If none of these troubleshooting tips apply, contact
the Samsung customer service center.
►
Alternative Software
■■ Sound Test: Use the built-in melody sound to check for
sound problems.
✎✎ If you hear no sound from the TV’s speakers,
2010/11/29_000334
U Move E Enter R Return
Installing the Latest Version
■■ By USB: Insert a USB drive
TV Side Panel
containing the firmware
upgrade file, downloaded from
www.samsung.com, into the
USB Drive
TV. Please be careful not to
disconnect the power or
remove the USB drive until
upgrades are complete. The TV
will be turned off and on automatically after completing
the firmware upgrade. When software is upgraded,
video and audio settings you have made will return
to their default settings. We advise you to write down
your settings so that you can easily reset them after the
upgrade.
■■ Alternative Software (Not available)
HD Connection Guide
Refer to this information when connecting external devices
to the TV.
Contact Samsung
View this information when your TV does not work properly
or when you want to upgrade the software. You can find
information regarding our call centers and how to download
products and software.
20
English
BN68-02936A_00Eng.indb 20
2010-05-03 �� 3:11:56
MTS
Advanced Features
Enjoy photos, music and/or movie files saved on
a USB Mass Storage Class (MSC) device.
CC
04 Advanced Features
Media Play
MediaPlay
Videos
OO MENUm → Application → Media Play
→ ENTERE
SUM
Change Device
View Devices E Enter R Return
¦¦ Connecting a USB Device
1. Turn on your TV.
TV Side Panel
2. Connect a USB device containing photo, music and/or movie files to the USB jack on
the side of the TV.
3. When USB is connected to the TV, popup window appears. Then you can select
Media Play.
USB Drive
✎✎It might not work properly with unlicensed multimedia files.
✎✎Need-to-Know List before using Media Play
xx MTP (Media Transfer Protocol) is not supported.
xx The file system supports FAT16, FAT32 and NTFS.
xx Certain types of USB Digital camera and audio devices may not be compatible with this TV.
xx Media Play only supports USB Mass Storage Class (MSC) devices. MSC is a Mass Storage Class Bulk-Only
Transport device. Examples of MSC are Thumb drives, Flash Card Readers (USB HUB are not supported).
Devices should be connected directly to the TV’s USB port.
xx Before connecting your device to the TV, please back up your files to prevent them from damage or loss of data.
SAMSUNG is not responsible for any data file damage or data loss.
xx Do not disconnect the USB device while it is loading.
xx The higher the resolution of the image, the longer it takes to display on the screen.
xx The maximum supported JPEG resolution is 15360X8640 pixels.
xx For unsupported or corrupted files, the “Not Supported File Format” message is displayed.
xx If the files are sorted by Basic View, up to 1000 files can be displayed in each folder.
xx MP3 files with DRM that have been downloaded from a non-free site cannot be played. Digital Rights Management
(DRM) is a technology that supports the creation, distribution and management of the content in an integrated and
comprehensive way, including the protection of the rights and interests of the content providers, the prevention of the
illegal copying of contents, as well as managing billings and settlements.
xx If more than 2 PTP devices are connected, you can only use one at a time.
xx If more than two MSC devices are connected, some of them may not be recognized. A USB device that requires high
power (more than 500mA or 5V) may not be supported.
xx If an over-power warning message is displayed while you are connecting or using a USB device, the device may not
be recognized or may malfunction.
xx If the TV has been no input during time set in Auto Protection Time, the Screensaver will run.
xx If a USB HDD supports the energy saving mode, the energy saving mode may be automatically off.
xx If a USB extension cable is used, the USB device may not be recognized or the files on the device may not be read.
xx If a USB device connected to the TV is not recognized, the list of files on the device is corrupted or a file in the list is
not played, connect the USB device to the PC, format the device and check the connection.
xx If a file deleted from the PC is still found when Media Play is run, use the “Empty the Recycle Bin” function on the PC
to permanently delete the file.
English
BN68-02936A_00Eng.indb 21
21
2010-05-03 �� 3:11:57
Advanced Features
¦¦ Screen Display
Move to the desired file using the up/down/right/left buttons and then press the ENTERE or � (Play) button. The file is
played.
✎✎Supports the View Devices and Contents Mode in Media Play homepage.
Information:
You can ascertain the selected
file name and the number of
files and page.
Videos
Movie 01.avi
Movie 03.avi
Movie 05.avi
Sort List Section:
Displays the sorting standard.
Jan.10.2010
Jan.10.2010
Jan.10.2010
Movie 07.avi
Movie 02.avi
Movie 04.avi
Movie 06.avi
Movie 09.avi
SUM
Jan.10.2010
Jan.10.2010
Jan.10.2010
Movie 08.avi
Jan.10.2010
✎✎ The sorting standard is
different depending on
the contents.
1/1 Page
/Movie 01.avi
Jan.10.2010
Jan.10.2010
Movie 10.avi
Select
Change Device
File List Section:
You can confirm the files
and groups that are sorted
by category.
Jan.10.2010
Sorting T Tools
Operation Buttons
Red (Change Device): Selects a connected device.
B Green (Preference): Sets the file preference. (not supported in Basic view)
Yellow (Select): Selects multiple files from file list. Selected files are marked with a symbol.
Blue (Sorting): Selects the sort list.
T Tools: Displays the option menu.
✎✎ Using the � or µ button, file list can move to next or previous page.
Videos
Playing Video
1. Press the ◄ or ► button to select Videos, then press the ENTERE button in the Media Play menu.
2. Press the ◄/►/▲/▼ button to select the desired video in the file list.
3. Press the ENTERE button or � (Play) button.
–– The selected file is displayed on the top with its playing time.
–– If video time information is unknown, play time and progress bar are not displayed.
–– During video playback, you can search using ◄ and ► button.
✎✎In this mode, you can enjoy movie clips contained on a Game,
but you cannot play the Game itself.
yy Supported Subtitle Formats
00:04:03 / 00:07:38
Name
File extension
MPEG-4 time-based text
.ttxt
Format
XML
SAMI
.smi
HTML
SubRip
.srt
string-based
SubViewer
.sub
string-based
Micro DVD
.sub or .txt
string-based
SUM
22
1/1
Movie 01.avi
E Pause L Jump T Tools R Return
English
BN68-02936A_00Eng.indb 22
2010-05-03 �� 3:11:58
File Extention
Video Codec
Resolution
Frame rate
(fps)
Bit rate
(Mbps)
Divx 3.11 / 4.x / 5.1 / 6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
Divx 3.11 / 4.x / 5.1 / 6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
Container
*.avi
*.mkv
AVI
MKV
*.asf
ASF
*.wmv
ASF
*.mp4
1920x1080
6 ~ 30
8
1920x1080
6 ~ 30
25
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
MP4
*.3gp
3GPP
*.vro
VRO
VOB
*.mpg
*.mpeg
PS
*.ts
*.tp
*.trp
MPEG4 SP / ASP
Window Media Video v9
XVID
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
MPEG1
1920x1080
24 / 25 / 30
30
MPEG2
1920x1080
24 / 25 / 30
30
MPEG1
1920x1080
24 / 25 / 30
30
MPEG2
1920x1080
24 / 25 / 30
30
H.264
1920x1080
6 ~ 30
25
MPEG2
1920x1080
24 / 25 / 30
30
H.264
1920x1080
6 ~ 30
25
VC1
1920x1080
6 ~ 30
25
TS
Audio Codec
MP3 / AC3 / LPCM /
ADPCM / DTS Core
04 Advanced Features
yy Supported Video Formats
MP3 / AC3 / LPCM /
ADPCM / WMA
WMA
MP3 / ADPCM / AAC
ADPCM / AAC / HE-AAC
AC3 / MPEG / LPCM
AC3 / MPEG / LPCM / AAC
AC3 / AAC / MP3 / DD+
HE-AAC
Other Restrictions
✎✎ NOTE
xx If there are problems with the contents of a codec, the codec will not be supported.
xx If the information for a Container is incorrect and the file is in error, the Container will not be able to play
correctly.
xx Sound or video may not work if the contents have a standard bitrate/frame rate above the compatible Frame/sec
listed in the table above.
Video Decoder
• Supports up to H.264, Level 4.1
• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 and AVCHD are
not supported.
• H.263 is not supported.
• GMC 2 is not support.
Audio Decoder
• Supports up to WMA 7, 8, 9, STD
• WMA 9 PRO does not support 2 channel excess multi
channel or lossless audio.
• WMA sampling rate 22050Hz mono is not supported.
English
BN68-02936A_00Eng.indb 23
23
2010-05-03 �� 3:11:58
Advanced Features
Playing movie continuously (Resume Play)
If you exit the playing movie function, the movie can be played later from the point where it was stopped.
1. Select the movie file you want to play continuously by pressing
the ◄ or ► button to select it from the file list section.
2. Press the � (Play) / ENTERE button.
00:04:03 / 00:07:38
1/1
Movie 01.avi
3. Select Play Continuously (Resume Play) by pressing the Blue
button. The Movie will begin to play from where it was stopped.
✎✎ The Blue button is available when resuming play.
✎✎ If the Continuous Movie Play Help function is set to On
Play continuously
Resumes playing from the last viewed
scene.
in the Settings menu, a pop-up message will appear
when you resume play a movie file.
Play continuously E Pause L Jump T Tools R Return
SUM
Music
Playing Music
1. Press the ◄ or ► button to select Music, then press the
ENTERE button in the Media Play menu.
Playlist
2. Press the ◄/►/▲/▼ button to select the desired Music in the
file list.
3. Press the ENTERE button or � (Play) button.
–– D
uring music playback, you can Search using ◄ and ►
button.
I Love You
Jhon
I Love you
Jhon
1st Album
Pop
2010
4.2MB
No Singer
file extensions are not displayed, even if they are saved on the
same USB device.
Music 1
Music 2
No Singer
Music 3
No Singer
01:10 / 04:02
–– � (REW) and µ (FF) buttons do not function during play.
✎✎Only displays the files with MP3 and PCM file extension. Other
3/15
Music 4
No Singer
Music 5
No Singer
E Pause L Jump T Tools R Return
SUM
✎✎If the sound is abnormal when playing MP3 files, adjust the
Equalizer in the Sound menu. (An over-modulated MP3 file
may cause a sound problem.)
Photos
Viewing a Photo (or Slide Show)
1. Press the ◄ or ► button to select Photos, then press the
ENTERE button in the Media Play menu.
Normal
1024x768
2010/2/1
3/15
2. Press the ◄/►/▲/▼ button to select the desired photo in the
file list.
3. Press the ENTERE button or � (Play) button.
–– While a photo list is displayed, press the � (Play) /
ENTERE button on the remote control to start the slide
show.
–– All files in the file list section will be displayed in the slide show.
–– During the slide show, files are displayed in order.
✎✎Music files can be automatically played during the Slide Show if
SUM
E Pause L Previous/Next T Tools R Return
the Background Music is set to On.
✎✎The BGM Mode cannot be changed until the BGM has finished
loading.
24
English
BN68-02936A_00Eng.indb 24
2010-05-03 �� 3:12:00
Playing selected video / music / photo files
1. Press the Yellow button in the file list to select the desired file.
2. Repeat the above operation to select multiple files.
Videos
✎✎ NOTE
2 files selected
/Movie 01.avi
Movie 01.avi
Movie 02.avi
Jan.10.2010
xx The c mark appears to the left of the selected files.
xx To cancel a selection, press the Yellow button again.
xx To deselect all selected files, press the TOOLS button
Jan.10.2010
Movie 03.avi
Movie 04.avi
Jan.10.2010
Movie 05.avi
Jan.10.2010
Movie 06.avi
Jan.10.2010
Movie 07.avi
and select Deselect All.
Playing the video / music / photo file group
Jan.10.2010
Movie 09.avi
Movie 10.avi
Jan.10.2010
SUM
Jan.10.2010
Movie 08.avi
Jan.10.2010
3. Press the TOOLS button and select Play Selected Contents.
1/1 Page
04 Advanced Features
¦¦ Playing Multiple Files
Jan.10.2010
Change Device
Select
Sorting T Tools
1. While a file list is displayed, move to any file in desired group.
2. Press the TOOLS button and select Play Current Group.
¦¦ Media Play - Additional Functions
Sorting the file list
Press the Blue button in the file list to sort the files.
Videos
Music
Photos
Basic View
Category
Displays the whole folder. You can view the photo by selecting the folder.
Operation
>
>
>
Title
Sorts and displays the file title in Symbol/Number/Alphabet/Special order.
>
>
>
Preference
Sorts and displays the file by preference. You can change the file preference in the
file list section using the Green button.
>
>
>
Latest Date
Sorts and shows files by the latest date.
>
Earliest Date
Sorts and shows files by the earliest date.
>
Artist
Sorts the music file by artist in alphabetical order.
>
Album
Sorts the music file by album in alphabetical order.
>
Genre
Sorts music files by the genre.
>
Mood
Sorts music files by the mood. You can change the music mood information.
>
Monthly
Sorts and shows photo files by month.
>
>
>
English
BN68-02936A_00Eng.indb 25
25
2010-05-03 �� 3:12:01
Advanced Features
Videos / Music / Photos Play Option menu
During playing a file, press the TOOLS button.
Category
Operation
Videos
Title
You can move the other file directly.
>
Repeat Mode
You can play movie and music files repeatedly.
>
Picture Size
You can adjust the picture size to your preference.
(Mode1 / Mode2 / Original)
Music
Photos
>
>
Picture Setting
You can adjust the picture setting. (p. 14, 15, 16)
>
Sound Setting
You can adjust the sound setting. (p. 16, 17)
>
Subtitle Setting
You can play the video with Subtitles. This function only works if the subtitles are
the same file name as the video.
>
Audio
You can enjoy video in one of supported languages as required. The function is
only enabled when stream-type files which support multiple audio formats are
played.
>
>
>
>
Stop Slide Show /
Start Slide Show
You can start or stop a Slide Show.
Slide Show Speed
You can select the slide show speed during the slide show.
>
Background Music
You can set and select background music when watching a Slide Show.
>
Zoom
You can zoom into images in full screen mode.
>
Rotate
You can rotate images in full screen mode.
Information
You can see detailed information about the played file.
>
>
>
>
>
Settings
Using the Setup Menu
■■ Continuous Movie Play Help (Resume Play) (On / Off): Select to display the help pop-up message for continuous movie
playback.
■■ Get DivX® VOD registration code: Shows the registration code authorized for the TV. If you connect to the DivX web site
and register, you can download the VOD registration file. If you play the VOD registration using Media Play, the registration
is completed.
✎✎ For more information on DivX
®
VOD, visit “www.DivX.com.”
■■ Get DivX® VOD deactivation code: When DivX® VOD is not registered, the registration deactivation code is displayed.
If you execute this function when DivX® VOD is registered, the current DivX® VOD registration is deactivated.
■■ Information: Select to view information about the connected device.
26
English
BN68-02936A_00Eng.indb 26
2010-05-03 �� 3:12:01
What is Anynet+? t
Anynet+ is a function that enables you to control all connected Samsung devices that support Anynet+ with your Samsung TV’s
remote. The Anynet+ system can be used only with Samsung devices that have the Anynet+ feature. To be sure your Samsung
device has this feature, check if there is an Anynet+ logo on it.
To connect to a Samsung Home Theater
TV
Home Theater
Optical
Cable
Anynet+
Device 1
04 Advanced Features
Anynet+
Anynet+ Device
2, 3
HDMI Cable
HDMI Cable
1. Connect the HDMI IN (1(DVI), 2 or 3) jack on the TV and the HDMI OUT jack of the corresponding Anynet+ device using
an HDMI cable.
2. Connect the HDMI IN jack of the home theater and the HDMI OUT jack of the corresponding Anynet+ device using an
HDMI cable.
✎✎NOTE
xx Connect the Optical cable between the DIGITAL AUDIO OUT (OPTICAL) jack on your TV and the Digital Audio Input
on the Home Theater.
xx When following the connection above, the Optical jack only outputs 2 channel audio. You will only hear sound from
the Home Theater’s Front Left and Right speakers and the subwoofer. If you want to hear 5.1 channel audio, connect
the DIGITAL AUDIO OUT (OPTICAL) jack on the DVD / Satellite Box (i.e. Anynet+ Device 1 or 2) directly to the
Amplifier or Home Theater, not the TV.
xx Only one Home Theater can be connected.
xx You can connect an Anynet+ device using the HDMI cable. Some HDMI cables may not support Anynet+ functions.
xx Anynet+ works when the AV device supporting Anynet+ is in the standby or on status.
xx Anynet+ supports up to 12 AV devices in total. Note that you can connect up to 3 devices of the same type.
Anynet+ Menu
The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.
Anynet+ Menu
View TV
Device List
(device_name) MENU
(device_name) INFO
Recording: (*recorder)
Stop Recording: (*recorder)
Receiver
Description
Changes Anynet+ mode to TV broadcast mode.
Shows the Anynet+ device list.
Shows the connected device menus. E.g. If a DVD recorder is connected, the disc menu of
the DVD recorder will appear.
Shows the play menu of the connected device. E.g. If a DVD recorder is connected, the
play menu of the DVD recorder will appear.
Starts recording immediately using the recorder. (This is only available for devices that
support the recording function.)
Stops recording.
Sound is played through the receiver.
If more than one recording device is connected, they are displayed as (*recorder) and if only one recording device is
connected, it will be represented as (*device_name).
English
BN68-02936A_00Eng.indb 27
27
2010-05-03 �� 3:12:02
Advanced Features
¦¦ Setting Up Anynet+
OO MENUm → Application → Anynet
+
(HDMI-CEC) → ENTERE
■■ Setup
Anynet+ (HDMI-CEC) (Off / On): To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On.
✎✎ When the Anynet+ (HDMI-CEC) function is disabled, all the Anynet+ related operations are deactivated.
Auto Turn Off (No / Yes): Setting an Anynet+ Device to turn off automatically when the TV is turned off.
✎✎ The active source on the TV must be set to TV to use the Anynet+ function.
✎✎ Even if an external device is still recording, it may turn off.
+
¦¦ Switching between Anynet Devices
1. Anynet+ devices connected to the TV are listed.
✎✎ If you cannot find a device you want, press the red button to refresh the list.
2. Select a device and press the ENTERE button. You can switch to the selected device.
✎✎ Only when you set Anynet
+
(HDMI-CEC) to On in the Application menu, the Device List menu appears.
xx Switching to the selected device may take up to 2 minutes. You cannot cancel the operation during the switching
operation.
xx If you have selected external input mode by pressing the SOURCE button, you cannot use the Anynet+ function.
Make sure to switch to an Anynet+ device by using the Device List.
¦¦ Recording
You can make a recording of a TV Program using a Samsung recorder.
1. Select Recording.
✎✎ When there are more than two recording devices
xx When multiple recording devices are connected, the recording devices are listed. Select one recording device in
the Device List.
✎✎ When the recording device is not displayed, select Device List and press the Red button to search devices.
2. Press the EXIT button to exit.
✎✎ You can record the source streams by selecting Recording: (device_name).
✎✎ Pressing the � (REC) button will record whatever you are currently watching. If you are watching video from
another device, the video from the device is recorded.
✎✎ Before recording, check whether the antenna jack is properly connected to the recording device. To properly
connect an antenna to a recording device, refer to the recording device’s users manual.
28
English
BN68-02936A_00Eng.indb 28
2010-05-03 �� 3:12:02
You can listen to sound through a receiver (i.e Home Theater) instead of the TV speaker.
1. Select Receiver and set to On.
2. Press the EXIT button to exit.
✎✎ If your receiver supports audio only, it may not appear in the device list.
✎✎ The receiver will work when you have properly connected the optical in jack of the receiver to the DIGITAL AUDIO
OUT (OPTICAL) jack of the TV.
✎✎ When the receiver (i.e Home Theater) is set to On, you can hear sound output from the TV’s Optical jack. When
04 Advanced Features
¦¦ Listening through a Receiver
the TV is displaying a DTV (air) signal, the TV will send out 5.1 channel sound to the receiver. When the source is a
digital component such as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from
the receiver.
✎✎NOTE
xx You can only control Anynet+ devices using the TV remote control, not the buttons on the TV.
xx The TV remote control may not work under certain conditions. If this occurs, reselect the Anynet+ device.
xx The Anynet+ functions do not operate with other manufacturers’ products.
¦¦ Troubleshooting for Anynet+
Problem
Possible Solution
Anynet+ does not work.
•
•
•
•
•
•
•
•
Check if the device is an Anynet+ device. The Anynet+ system supports Anynet+ devices only.
Only one receiver (home theater) can be connected.
Check if the Anynet+ device power cord is properly connected.
Check the Anynet+ device’s Video/Audio/HDMI cable connections.
Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.
Check whether the TV remote control is in TV mode.
Check whether the remote control is Anynet+ compatible.
Anynet+ does not work in certain situations. (Searching channels, operating Media Play or Plug & Play
(initial setup), etc.)
• When connecting or removing the HDMI cable, please make sure to search devices again or turn your
TV off and on again.
• Check if the Anynet+ Function of Anynet+ device is set on.
I want to start Anynet+.
• Check if the Anynet+ device is properly connected to the TV and check if the Anynet+ (HDMI-CEC) is
set to On in the Anynet+ Setup menu.
• Press the TOOLS button to display the Anynet+ menu and select a menu you want.
I want to exit Anynet+.
• Select View TV in the Anynet+ menu.
• Press the SOURCE button on the TV remote control and select a device other than Anynet+ devices.
• Press > CH <, CH LIST, PRE-CH, and FAV.CH to change the TV mode. (Note that the channel
button operates only when a tuner-embedded Anynet+ device is not connected.)
The message ‘Connecting to
Anynet+ device...’ appears on
the screen.
• You cannot use the remote control when you are configuring Anynet+ or switching to a view mode.
• Use the remote control when the Anynet+ setting or switching to view mode is complete.
The Anynet+ device does not
play.
• You cannot use the play function when Plug & Play (initial setup) is in progress.
The connected device is not
displayed.
•
•
•
•
•
The TV Program cannot be
recorded.
• Check whether the antenna jack on the recording device is properly connected.
The TV sound is not output
through the receiver.
• Connect the optical cable between TV and the receiver.
Check whether or not the device supports Anynet+ functions.
Check whether or not the HDMI cable is properly connected.
Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.
Search Anynet+ devices again.
You can connect an Anynet+ device using the HDMI cable only. Some HDMI cables may not support
Anynet+ functions.
• If it is terminated by an abnormal situation such as disconnecting the HDMI cable or power cord or a
power failure, please repeat the device scan.
English
BN68-02936A_00Eng.indb 29
29
2010-05-03 �� 3:12:02
Other Information
FM Transmitter Setup
✎✎Not available in some locations.
¦¦ Frequency Configuration
@
yy FM transmitter’s frequency must be set differently from any FM radio frequency in the vicinity of the TV in order to achieve
good signal receptivity free of radio interference.
@
yy If a TV channel frequency falls within the FM frequency range, the FM transmitter will automatically update its permissible
frequency range.
yy Identical TV channel and FM transmitter frequency will result in signal interference. To prevent this, the FM transmitter’s
frequency range is automatically displayed.
yy If there is no TV channel frequency within the FM frequency range (83MHz to 108MHz), the entire range from 88.0MHz to
107.9MHz is available for use.
¦¦ FM Transmitter Installation Guide
The FM transmitter module features an integrated antenna. Antenna signal strength will vary depending on where the antenna
is installed and on the performance of the receiver. If you experience poor signal strength, try installing the antenna in one of
the methods shown below:
Method 1
Method 2
Slightly extend the antenna and insert the end into an FM
transmitter mounting hole.
Attach the FM transmitter and let the antenna drop.
@
@
Method 3
Unwind and position an antenna where the receiver gets
best reception.
30
English
BN68-02936A_00Eng.indb 30
2010-05-03 �� 3:12:03
xx Not available in some locations.
xx Installing the antenna directly on the back of the TV may result in poor signal strength. Allow some room between the
TV and the antenna.
xx Having the FM transmitter antenna in direct contact with the TV antenna can result in signal interference.
xx If the FM Transmitter menu is not active, check to see if the transmitter has been properly connected in the direction
of the holes (@).
xx If listening to TV audio through an FM receiver (e.g.: a radio or a home theater) using an FM frequency, position the
FM receiver’s antenna for maximum signal strength.
05 Other Information
✎✎NOTE
xx If listening to TV audio through an FM receiver (e.g.: a radio or a home theater) using an FM frequency, you will be able
to enjoy the audio within a 10m radius (open site), regardless of direction or location.
xx Only use the FM transmitter supplied as an accessory. Otherwise, you may damage the product.
xx Do not use the FM transmitter supplied as an accessory with other products.
xx Match the TV’s FM transmitter frequency with the FM receiver’s (e.g.: a radio or a home theater) frequency.
xx If the FM receiver’s (e.g.: a radio or a home theater) frequency does not match, you will not be able to hear the audio.
xx Adjust the FM receiver’s volume to an appropriate level.
xx With the TV powered off, you will hear noise from the FM receiver (e.g.: a radio or a home theater).
xx Frequency interference with other electronic devices is an issue common to all radio communications devices and
can cause interruptions in audio and/or noise.
¦¦ Supported FM Transmitter formats
SPEC
Normal
Frequency Range
Transfer distance
Match the TV Frequency
88.0MHz ~ 107.9MHz
Automatic range setting
(In 88.0MHz ~107.9MHz)
Minimum 1m ~ 5m
(Maximum 5m~10m : Depend on Antenna position and receiver quality)
English
BN68-02936A_00Eng.indb 31
31
2010-05-03 �� 3:12:03
Other Information
Installing the Wall Mount
Installing the Wall Mount Kit
The wall mount kit (sold separately) allows you to mount the TV on the wall.
For detailed information on installing the wall mount, see the instructions provided with the wall mount items. Contact a
technician for assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the
product or injury to yourself or others if you elect to install the TV on your own.
Wall Mount Kit Specifications (VESA)
✎✎The wall mount kit is not supplied, but sold separately.
Install your wall mount on a solid wall perpendicular to the floor. When attaching to other building materials, please contact
your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.
✎✎NOTE
xx Standard dimensions for wall mount kits are shown in the table below.
xx When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.
xx Do not use screws that do not comply with the VESA standard screw specifications.
xx Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw
specifications. Screws that are too long may cause damage to the inside of the TV set.
xx For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ
depending on the wall mount specifications.
xx Do not fasten the screws too strongly; this may damage the product or cause the product to fall, leading to personal
injury. Samsung is not liable for these kinds of accidents.
xx Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or
the consumer fails to follow the product installation instructions.
xx Do not mount the TV at more than a 15 degree tilt.
xx Always use two people to mount the TV to a wall.
Product Family
inches
19~22
LCD-TV
23~29
30~40
46~55
57~65
70~80
80~
VESA Spec. (A * B)
75 X 75
100 X 100
200 X 100
200 X 200
400 X 400
600 X 400
800 X 400
1400 X 800
Standard Screw
Quantity
M4
M6
4
M8
✎✎ Unscrew the hole around before installing Wall-Mount on the wall.
Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to
electric shock.
32
English
BN68-02936A_00Eng.indb 32
2010-05-03 �� 3:12:03
Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your children do
not hang over or destabilize the TV; doing so may cause the TV to tip over, causing serious injuries or death.
Follow all safety precautions provided on the included Safety Flyer. For added stability, install the anti-fall device
for safety purposes, as follows.
To avoid the TV from falling
05 Other Information
Securing the TV to the Wall
✎✎ Since the necessary clamps, screws, and string are not supplied,
please purchase these additionally.
1. Drive the screws into the clamps and firmly fasten them onto the
wall. Make sure the screws are firmly fixed into the wall.
✎✎ Screw Specifications
yy For a 17 ~ 29 Inch LCD TV: M4
yy For a 32 ~ 40 Inch LCD TV: M6
2. Remove the screws from the center back of the TV, put the screws
into the clamps, and then fasten the screws onto the TV again.
3. Connect the clamps fixed onto the TV and the clamps fixed onto
the wall with a strong string and then tie the string tightly.
✎✎ Verify all connections are properly secured. Periodically check
connections for any sign of fatigue for failure. If you have any doubt
about the security of your connections, contact a professional
installer.
Wall
✎✎ Install the TV near to the wall so that it does not fall backwards.
✎✎ It is safe to connect the string so that the clamps fixed on the wall are equal to or lower than the clamps fixed on the TV.
✎✎ Untie the string before moving the TV.
Anti-theft Kensington Lock
The Kensington Lock is not supplied by Samsung. It is a device used to physically fix the system when using it in a public
place. The appearance and locking method may differ from the illustration depending on the manufacturer. Refer to the manual
provided with the Kensington Lock for additional information on proper use.
✎✎Please find a “K” icon on the rear of the TV. A kensington slot is beside the “K” icon.
To lock the product, follow these steps:
1. Wrap the Kensington lock cable around a large, stationary object such as
desk or chair.
2. Slide the end of the cable with the lock attached through the looped end
of the Kensington lock cable.
1
3. Insert the locking device into the Kensington slot on the product (1).
4. Lock the lock.
✎✎These are general instructions. For exact instructions, see the User
manual supplied with the locking device.
✎✎The locking device has to be purchased separately.
✎✎The location of the Kensington slot may be different depending on the TV model.
<Optional>
English
BN68-02936A_00Eng.indb 33
33
2010-05-03 �� 3:12:04
Other Information
Troubleshooting
If the TV seems to have a problem, first try this list of possible problems and solutions. If none of these troubleshooting tips
apply, visit “www.samsung.com”, then click on Support, or call Samsung customer service.
Issues
Solutions and Explanations
Poor picture
First of all, please perform the Picture Test and confirm that your TV is properly displaying the test
image. (go to MENU - Support - Self Diagnosis - Picture test) (P. 20)
If the test image is properly displayed, the poor picture may be caused by the source or signal.
The TV image does not look as good as
it did in the store.
• If you have an analog cable/satellite box, upgrade to a digital set top box. Use HDMI or
Component cables to deliver HD (high definition) picture quality.
• Cable/Satellite subscribers: Try HD stations from the channel line up.
• Air/Cable Antenna connection: Try HD stations after performing Auto program.
✎✎
Many HD channels are upscaled from SD(Standard Definition) contents.
• Adjust the Cable/Sat box video output resolution to 1080i or 720p.
The picture is distorted: macroblock
error, small block, dots, pixelization.
• Compression of video contents may cause picture distortion especially in fast moving pictures
such as sports and action movies.
• Low signal level can cause picture distortion. This is not a TV problem.
• Mobile phones used close to the TV (up to 3.3 ft) may cause noise in picture on analog and
digital TV.
Color is wrong or missing.
• If you’re using Component connection, make sure the component cables are connected to the
correct jacks. Incorrect or loose connections may cause color problems or a blank screen.
There is poor color or brightness.
• Adjust the Picture options in the TV menu.
(Go to Picture mode / Color / Brightness / Sharpness) (P. 14)
• Adjust Energy Saving option in the TV menu
(Go to MENU – Picture – ECO Solution – Energy Saving) (P. 14)
• Try resetting the picture to view the default picture setting.
(Go to MENU - Picture - Picture Reset) (P. 16)
There is a dotted line on the edge of
the screen.
• If the picture size is set to Screen Fit, change it to 16:9.
The picture is black and white.
• If you are using an AV composite input, connect the video cable (yellow) to the Green jack of
component input 1 on the TV.
When changing channels, the picture
freezes or is distorted or delayed.
• If connected to a cable box, please try to reset it. (Reconnect the AC cord and wait until the
cable box reboots. It may take up to 20 minutes)
• Change cable/satellite box resolution.
• Set output resolution of the cable box to 1080i or 720p.
Sound Problem
First of all, please perform the Sound Test to confirm that your TV audio is properly operating.
(go to MENU - Support - Self Diagnosis - Sound Test (P. 20)
If the audio is OK, the sound problem may caused by the source or signal.
There is no sound or the sound is too
low at maximum volume.
• Please check the volume of the device (Cable/Sat Box, DVD, Blu-ray etc) connected to your TV.
The picture is good but there is no
sound.
• Set the Speaker Select option to TV speaker in the sound menu. (P. 17)
• If you are using an external device, check the device’s audio output option (ex. you may need to
change your cable box’s audio option to HDMI when you have a HDMI connected to your TV).
• If you are using a DVI to HDMI cable, a separate audio cable is required.
• Reboot the connected device by reconnecting the device’s power cable.
The speakers are making an
inappropriate noise.
• Check cable connections. Make sure a video cable is not connected to an audio input.
• For Antenna or Cable connections, check the signal information. Low signal level may cause
sound distortion.
• Perform the Sound Test as explained above.
34
English
BN68-02936A_00Eng.indb 34
2010-05-03 �� 3:12:04
Solutions and Explanations
05 Other Information
Issues
No Picture, No Video
The TV will not turn on.
• Make sure the AC power cord is securely plugged in to the wall outlet and the TV.
• Make sure the wall outlet is working.
• Try pressing the POWER button on the TV to make sure the problem is not the remote.
If the TV turns on, refer to ‘Remote control does not work’ below.
The TV turns off automatically.
• Ensure the Sleep Timer is set to Off in the Setup Menu. (P. 18)
• If your PC is connected to the TV, check your PC power settings.
• Make sure the AC power cord is plugged in securely to the wall outlet and the TV.
• When watching TV from an antenna or cable connection, the TV will turn off after 10 - 15
minutes if there is no signal.
There is no picture/video.
• Check cable connections. (Remove and reconnect all cables connected to the TV and external
devices).
• Set your external device’s (Cable/Sat Box, DVD, Blu-ray etc) video outputs to match the
connections to the TV input. For example, if an external device’s output is HDMI, it should be
connected to an HDMI input on the TV.
• Make sure your connected devices are powered on.
• Be sure to select the TV’s correct source by pressing the SOURCE button on the remote
control.
• Reboot the connected device by reconnecting the device’s power cable.
RF(Cable/Antenna) Connection
The TV is not receiving all channels.
• Make sure the coaxial cable is connected securely.
• Please try Auto Program to add available channels to the channel list. Go to MENU - Channel
- Auto program then select Auto and make sure the correct Cable TV signal type is set in the
menu. (P. 12)
• Verify the Antenna is positioned correctly.
No Caption on digital channels.
• Check Caption Setup menu. (P. 19)
• Some channels may not have caption data.
The picture is distorted: macroblock,
error, small block, dots, pixelization.
• Compression of video contents may cause picture distortion. especially on fast moving pictures
such as sports and action movies.
• A low signal can cause picture distortion. This is not a TV problem.
PC Connection
A “Mode Not Supported” message
appears.
• Set your PC’s output resolution so it matches the resolutions supported by the TV.
“PC” is always shown on the source list,
even if a PC is not connected.
• This is normal; “PC” is always shown on the source list, regardless of whether a PC is
connected.
The video is OK but there is no audio.
• If you are using a HDMI connection, check the audio output setting on your PC.
English
BN68-02936A_00Eng.indb 35
35
2010-05-03 �� 3:12:04
Other Information
Solutions and Explanations
Issues
Others
Purple/green rolling horizontal bars and
buzzing noise from the TV speakers
with Component cable connection.
• Remove the left and right audio connections from the set-top-box. If the buzzing stops, this
indicates that the set-top-box has a grounding issue. Replace the Component video cables
with an HDMI connection.
The picture will not display in full screen.
• HD channels will have black bars on either side of the screen when displaying upscaled SD
(4:3) contents.
• Black bars on the Top & Bottom will be shown on movies that have aspect ratios different from
your TV.
• Adjust picture size option on your external device or TV to full screen.
The remote control does not work.
• Replace the remote control batteries with correct polarity (+/–).
• Clean the transmission window located on the top of the remote.
• Try pointing the remote directly at the TV from 5~6 feet away.
The cable/set top box remote control
does not turn the TV on or off, or adjust
the volume.
• Program the Cable/Sat remote control to operate the TV. Refer to the Cable/Sat user manual
for SAMSUNG TV code.
A “Mode Not Supported” message
appears.
• Check the supported resolution of the TV and adjust the external device’s output resolution
accordingly. Refer to resolution settings in this manual.
Caption on TV menu is greyed out.
• Caption can not be selected in the TV menu when connected via HDMI or Component.
• Caption must be activated on the external device.
There is a plastic smell from the TV.
• This smell is normal and will dissipate over time.
TV Signal Information is unavailable in
the Self Diagnosis Test menu.
• This function is only available with digital channels from an Antenna / RF/Coax connection.
(P. 20)
TV is tilted to the right or left side.
• Remove the stand base from the TV and reassemble.
Can not assemble stand base
• Make sure TV is placed on flat surface. If can not remove screws from TV, please use
magnetized screw driver.
The Channel menu is grey out (unavailable).
• The Channel menu is only available when the TV source is selected (Antenna or Cable).
Your settings are lost after 30 minutes
or every time the TV is turned off.
• If TV is in the Store Demo mode, it will reset audio and picture settings every 30 minutes.
Please change from Store Demo mode to Home Use mode in the Plug & Play procedure.
Press the SOURCE button to select TV mode, go to MENU → Setup → Plug & Play →
ENTERE. (P. 6)
You have intermittent loss of audio or
video.
• Check the cable connections and reconnect them.
The PIP menu is not available.
• PIP functionality is only available when you are using a HDMI, PC or components source.
You see small particles when you look
closely at the edge of the frame of the
TV.
• This is part of the product’s design and is not a defect.
POP (TV’s internal banner ad) appears
on the screen.
• Select Home Use under Plug & Play mode.
For details, refer to Plug & Play (Initial Setup). (P. 6)
• Loss of audio or video can be caused by using overly rigid or thick cables. Make sure the
cables are flexible enough for long term use. If mounting the TV to the wall, we recommend
using cables with 90 degree connectors.
✎✎This TFT LCD panel uses a panel consisting of sub pixels which require sophisticated technology to produce. However,
there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the
product.
36
English
BN68-02936A_00Eng.indb 36
2010-05-03 �� 3:12:05
PC Resolution
(Optimum)
05 Other Information
Specifications
1360 x 768 @ 60 Hz
Environmental Considerations
Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity
50°F to 104°F (10°C to 40°C)
10% to 80%, non-condensing
-4°F to 113°F (-20°C to 45°C )
5% to 95%, non-condensing
Stand Swivel
(Left / Right)
0˚
Model Name
LN32C480
Screen Size
32 inches
Power Consumption
Normal operation
Standby
120W
<1W
Sound
(Output)
20 W × 2
Dimensions (WxDxH)
Body
30.8 × 3.4 × 20.6 inches
(782.3 × 85.3 × 523.4 (mm))
30.8 × 9.7 × 22.1 inches
(782.3 × 247.4× 560.4 (mm))
With stand
Weight
Without Stand
With Stand
23.2 Ibs (10.5 kg)
21.2 Ibs (9.6 kg)
✎✎Design and specifications are subject to change without prior notice.
✎✎For information about power supply, and more about power consumption, refer to the label attached to the product.
¦¦ License
Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are
trademarks of Dolby Laboratories.
DivX Certified to play DivX video up to HD 1080p, including premium content.
ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an official DivX Certified device that
plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video.
ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play DivX Video-onDemand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go
to vod.divx.com with this code to complete the registration process and learn more about DivX VOD.
Pat. 7,295,673;7,460,688; 7,519,274
Manufactured under license under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762;
6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are
registered trademarks, & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc.
Product includes software. © DTS, Inc. All Rights Reserved.
Open source license notice
In the case of using open source software, Open Source Licenses are available on the product menu.
English
BN68-02936A_00Eng.indb 37
37
2010-05-03 �� 3:12:05
Other Information
Index
A
H
Anynet Audio out jack Auto Adjustment
+
27
8
16
7
8, 27
L
B
License
Balance
37
16
M
C
Component
7
D
Digital Audio out
D-sub
DVD home theater 8, 27
8
8
E
Media Play
Melody
Menu Language
MP3 Play
13
14
16
F
FAV.CH button
Favorite Channel
5, 12
12
Photo view
PIN number
PIP
Power Indicator
Timer
18
24
20
10
17
4
9
18
V
Video play
Volume
O
Optimal resolution
Sleep Timer
Slide Show
Software Upgrade
Source List
Speaker Select
Standby mode
T
21
19
19
24
P
Editing channels Energy Saving
Equalizer
38
HDMI
Home theater
S
22
4, 5, 18
W
Wall Mount
32
24
18
19
4
R
Remote Control
RGB
5
14
English
BN68-02936A_00Eng.indb 38
2010-05-03 �� 3:12:05
This page is intentionally
left blank.
BN68-02936A_00Eng.indb 39
2010-05-03 �� 3:12:05
As figuras e ilustrações deste Manual de usuário são fornecidas apenas para fins de referência e podem ser diferentes da
aparência real dos produtos. O design e as especificações do produto podem ser alterados sem aviso prévio.
Para obter máxima qualidade de imagem sem distorção é necessário sinal digital de alta qualidade em formato widescreen
e uso de *conversor / decodificador de sinal.
*Este modelo já possui o conversor/decodificador de sinal integrado.
Informações importantes sobre a garantia em relação ao formato de visualização de televisão
✎✎ Veja o cartão de garantia para obter mais informações sobre os termos da garantia.
Os monitores LCD no formato wide screen (16:9, relação de largura x altura da tela) são projetados essencialmente para exibir vídeo full motion (de
movimento total) no formato wide screen.
As imagens exibidas nelas devem estar, principalmente, no formato widescreen 16:9, ou serem expandidas para preencher a tela caso o seu modelo
ofereça tal função e as imagens estejam em constante movimento. A exibição de gráficos e imagens parados na tela, como as barras escuras laterais nas
programações e vídeos da TV em formato padrão não expandido, deve ser limitada a não mais de 5% do tempo total de visualizações na TV por semana.
Além disso, a exibição de outras imagens e textos parados, como notícias sobre o valor de ações, exibições de videogames, logotipos, sites ou gráficos
e padrões de computador, deve ser limitada para todas as TVs, conforme descrição acima. A exibição de imagens paradas que ultrapasse as orientações
acima pode causar um desgaste irregular dos monitores LCD e, consequentemente, problemas de imagens duplicadas permanentes na tela. Para evitar
que isso ocorra, varie a programação e as imagens, exibindo imagens em movimento, em tela cheia, em vez de imagens paradas ou barras escuras. Nos
modelos LCD que oferecem recursos de enquadramento de imagem, utilize esses controles para visualizar formatos diferentes como uma imagem em
tela cheia.
Esteja atento à seleção e à duração dos formatos de TV utilizados para visualização. O desgaste irregular do monitor LCD como resultado da seleção e
do uso de formatos, bem como imagens fantasmas permanentes, não são cobertos pela garantia limitada Samsung.
Alerta de imagens estáticas
Evite exibir imagens estáticas (como arquivos de fotos jpeg) ou elementos de imagens estáticas (como logotipos de programs de TV, panorama ou
formato de imagem 4:3, barras de notícias ou de bolsa de valores na parte inferior da tela, etc.) na tela. A exibição constante de imagens estáticas pode
causar desgaste na tela LCD, afetando a qualidade da imagem. Para reduzir o risco de tal efeito, siga as recomendações abaixo:
• Evite exibir o mesmo canal de TV por longos períodos.
• Sempre tente exibir as imagens em tela cheia, use o menu de formato de imagem da TV para encontrar a melhor configuração.
• Reduza os valores de brilho e contraste até o mínimo requerido para obter a qualidade de imagem desejada, já que valores altos demais podem
acelerar o processo de queima.
• Não deixe de usar todas as funções da TV designadas para reduzir a retenção de imagem e queima de tela, consulte a seção adequada do manual
do usuário para obter mais detalhes.
Segurança do espaço de instalação
Respeite as distâncias requeridas entre o produto e outros objetos (por exemplo, paredes) para garantir que haja ventilação adequada.
A não observação de tais distâncias pode causar incêndios ou problemas com o produto devido a elevações de sua temperatura interna.
✎✎ Ao usar um suporte ou suporte de parede, utilize somente as peças fornecidas pela Samsung Electronics.
xx Se você usar peças fornecidas por outro fabricante, isto pode resultar em algum problema com o produto ou ferimento ocasionado pela queda
do produto.
✎✎ A aparência pode ser diferente dependendo do produto.
Instalação com um suporte.
Instalação com um suporte de parede.
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
© 2010 Samsung Electronics Co., Ltd. Todos os direitos reservados.
2
Português
BN68-02936A_BP.indd 2
2010-05-03 �� 1:26:54
ÍNDICE
INFORMAÇÕES GERAIS
yy Menu de Configuração............................................ 17
yy
yy
yy
yy
yy
yy
yy Menu de Suporte..................................................... 20
Lista de funções........................................................ 4
Acessórios. ............................................................... 4
Visualizando o Painel de controle............................... 4
Visualizando o controle remoto.................................. 5
Conexão com uma antena. ....................................... 6
Ajuste - Plug & Play (Configuração inicial). ................. 6
Ajuste da hora
Uso do Sleep Timer
Temporizador para ligar / desligar
Bloqueio de programas
Outras funções
Picture-In-Picture (PIP)
17
18
18
18
19
19
CONEXÕES
FUNÇÕES AVANÇADAS
yy
yy
yy
yy
yy Media Play............................................................... 21
Conexão com um dispositivo AV............................... 7
Conexão com um dispositivo de áudio...................... 8
Como se conectar a um PC...................................... 8
Alteração da fonte de entrada. ................................ 10
Configuração do Anynet+ Alternando entre dispositivos Anynet+ Gravação Ouvindo através de um receptor Solução de problemas para Anynet+
Como navegar pelos menus.................................... 10
Usando o botão INFO (guia Agora & Próximo)......... 11
Como planejar sua exibição..................................... 11
Menu de Canais....................................................... 12
Exibição de canais
Uso dos canais favoritos
Memorização de canais
Edição de canais
Outras funções
12
12
12
13
13
yy Configuração do transmissor FM............................. 30
Configuração da frequência
Guia de instalação do transmissor FM
Formatos de transmissor FM suportados
14
14
14
14
16
yy Menu de Som.......................................................... 16
POWER
P
Como instalar o kit de montagem na parede........... 32
Afixação da TV à parede com segurança. ............... 33
Trava antifurto Kensington....................................... 33
Solução de problemas............................................. 34
Especificações. ....................................................... 37
Licença
37
yy Índice Remissivo...................................................... 38
Verifique o símbolo!
t
É possível utilizar essa função
pressionando o botão TOOLS no
controle remoto.
FAV.CH
16
16
16
yy
yy
yy
yy
yy
30
30
31
✎
O
Nota
Guia passo a passo
Informações importantes
Informa como acessar o menu.
MTS
Português
S.MODE
BN68-02936A_BP.indd 3
PORTUGUÊS
Como alterar o modo de imagem predefinido
Ajuste de configurações de imagem
Soluções econômicas
Como alterar as opções de imagem
Ajuste da TV com o seu PC
28
28
28
29
29
APÊNDICE
yy Menu de Imagem..................................................... 14
Como alterar o modo de som predefinido
Ajuste das configurações de som
Configuração do Som
21
22
25
25
yy Anynet+. .................................................................. 27
FUNÇÕES BÁSICAS
yy
yy
yy
yy
Conectando a um dispositivo USB
Exibição na tela
Reprodução de arquivos múltiplos Media Play - Funções adicionais
3
CC
2010-05-03 �� 1:26:54
INFORMAÇÕES GERAIS
Lista de funções
yy Excelente rede de comunicação e interface digital: Com um sintonizador digital de HD interno, as transmissões HD sem
assinatura podem ser visualizadas sem cabo/receptor de satélite (conversor Set-Top Box).
yy Media Play: Possibilita a reprodução de arquivos de música, fotos e filmes salvos em um dispositivo USB (p. 21).
yy Auto Diagnóstico: é possível verificar se a imagem ou o áudio estão operando normalmente (p. 20).
Acessórios
✎✎Verifique se os itens a seguir foram incluídos com a TV LCD. Se algum item estiver faltando, entre em contato com o
representante.
✎✎As cores e os formatos dos itens podem variar dependendo do modelo.
yy Controle remoto e pilhas (AAA x 2) (Não disponível em alguns locais)
yy Instruções ao proprietário
yy Certificado de garantia / Guia de segurança (Não disponível em alguns locais)
yy Pano de limpeza
yy Cabo de força
(M4 X L20)
yy Transmissor FM
(Não disponível em alguns locais)
yy Parafusos (3EA)
✎✎Para obter informações mais detalhadas,
consulte o guia do suporte.
Visualizando o Painel de controle
✎✎A cor e o formato do produto podem variar, dependendo do modelo.
Sensor do controle remoto
Indicador de energia
Alto-falantes
P (Power)
Sensor do controle remoto
SOURCEE
MENU
y
z
Indicador de energia
Liga e desliga a TV.
Aponte o controle remoto para este ponto na TV.
Alterna entre todas as fontes de entrada disponíveis. No menu na tela, utilize esse
botão da mesma maneira que usaria o botão ENTERE no controle remoto.
Exibe o menu na tela com as funções da sua TV.
Ajusta o volume. No menu na tela, use os botões y da mesma maneira que
usaria os botões ◄ e ► no controle remoto.
Muda os canais. No menu na tela, use os botões z da mesma maneira que
usaria os botões ▼ e ▲ no controle remoto.
Pisca e apaga quando a energia está ligada e acende quando está no modo de
espera.
Modo standby
Não deixe a sua TV em standby por longos períodos (quando você viajar, por exemplo). Uma pequena quantidade de energia
é consumida mesmo com o botão Power desligado. É melhor desconectar o cabo da tomada.
4
Português
BN68-02936A_BP.indd 4
2010-05-03 �� 5:28:47
01 INFORMAÇÕES GERAIS
Visualização do controle remoto
Exibe e seleciona as fontes de vídeo
disponíveis (p. 10).
Liga e desliga a TV.
Pressione para acessar canais
diretamente.
Pressione para selecionar mais canais
(digitais) transmitidos pela mesma
estação. Por exemplo, para selecionar
o canal “54.3”, pressione “54”, depois
' - ' e “3”.
Volta ao canal anterior.
Elimina o som temporariamente.
Ajusta o volume.
Muda os canais.
Exibe a lista de canais favorita na tela
(p. 12).
Exibe o Media Play (p. 21).
Exibe o menu na tela.
Exibe o EPG (Electronic Program Guide Guia eletrônico de programas) (p. 11).
Seleciona rapidamente funções
utilizadas com frequência.
Pressione para exibir informações na
tela da TV. (p. 11)
Seleciona os itens do menu de tela e
troca os valores vistos no menu.
Volta ao menu anterior.
Sai do menu.
Botões utilizados nos menus
Lista de Canais, Media Play, etc.
MTS
CC
FAV.CH
Utilize esses botões nos modos
Media Play e Anynet+ (HDMI-CEC)
(�: controla a gravação nos
gravadores Samsung que dispõem
da função Anynet+)
P.MODE: Selecione o modo de imagem.
(p. 14).
S.MODE: Ajuste o modo de som. (p. 16).
MTS: Pressione para selecionar estéreo,
mono ou programa de áudio
separado (transmissão SAP) (p. 17).
FAV.CH: Exibe listas de canais favoritos na
tela. (p. 12).
P.SIZE: Escolha o tamanho da imagem.
(p. 15).
CC: Controla o decodificador de
legendas. (p. 19).
Instalação das pilhas (Tamanho das pilhas: AAA)
✎✎NOTA
xx Utilize o controle remoto a uma distância máxima de 7
metros da TV.
xx Luzes brilhantes podem afetar o desempenho do controle
remoto. Evite utilizá-lo quando estiver perto de luzes
fluorescentes ou de letreiros de neon.
xx A cor e o formato podem variar, dependendo do modelo.
Português
BN68-02936A_BP.indd 5
5
2010-05-03 �� 1:26:55
INFORMAÇÕES GERAIS
Conexão com uma antena
Quando a TV for ligada, os ajustes básicos serão realizados automaticamente.
✎✎Conexão do cabo de força e da antena.
Antena VHF/UHF
Cabo
ou
Entrada de energia
PR
R-AUDIO-L
ANT OUT
PB
Y
Ajuste - Plug & Play (Configuração inicial)
Quando a TV for ligada, uma sequência de avisos na tela irá auxiliá-lo a realizar as configurações básicas. Pressione o botão
POWERP. Plug & Play fica disponível apenas quando a fonte Entrada está definida como TV.
✎✎Para retornar à etapa anterior, pressione o botão vermelho.
1
2
Seleção de idioma
3
4
Seleção de antena
5
6
7
Seleção Loja ou Casa
Seleção de canal
POWER
Pressione o botão ▲ ou ▼, e então pressione o botão ENTERE.
Selecione o idioma desejado para o menu da tela.
Pressione o botão ◄ ou ►, e então pressione o botão ENTERE.
yy Selecione o modo Casa. O modo Loja é o modo utilizado pelas lojas.
yy Para retornar as configurações da unidade de Loja para Casa
(padrão): Pressione o botão de volume da TV. Ao ver o menu de
volume na tela, aperte e mantenha o botão pressionado MENU por 5
segundos.
Pressione o botão ▲ ou ▼ e depois pressione o botão ENTERE. Selecione Ar, Cabo ou Ar+Cabo.
P
A pesquisa terminará automaticamente.
Para obter mais informações, consulte Canal → Prog. Automática. (p.12)
P.MO
✎✎Pressione o botão ENTERE quando desejar interromper o processo deTOOLS
Configuração do Modo
Relógio.
Visualização do Guia de
Conexão HD.
Aproveite a sua TV!
memorização.
Configure a opção Modo Relógio automática ou manualmente.
✎✎Se você selecionar o modo Auto, selecione o fuso horário do seu local.
É exibido o método de conexão para que você tenha a melhor qualidade de imagem HD.
Pressione o botão ENTERE.
Configuração
OO MENUm → Configuração → Plug & Play → ENTERE
MT
FAV.CH
Se você quiser restaurar essa função...
Plug & Play
Hora
Menu Idioma
: Português
Closed Caption
: Deslig.
Segurança
S.MODE
Geral
PIP
6
: Deslig.
SLEEP
Português
BN68-02936A_BP.indd 6
INF
2010-05-03 �� 1:26:56
CC
CONEXÕES
Uso do cabo HDMI / DVI: conexão HD (até 1080p)
Recomendamos usar a conexão HDMI para obter a melhor qualidade de imagem HD. Dispositivos disponíveis: DVD, leitor de
discos Blu-ray, cabo HD, receptor de satélite HD (conversor Set-Top Box).
W
Y
W
R
W
R
BD/DVD player/Cabo HD/
receptor de satélite HD
G
B
Dispositivo
02 CONEXÕES
Conexão com um dispositivo AV
Vermelho Branco
HDMI OUT
AUDIO OUT
W
PR
R-AUDIO-L
PB
Y
PR
R-AUDIO-L
PB
Y
R
DVI OUT
✎✎HDMI IN 1(DVI), 2, 3 / PC/DVI AUDIO IN
PR
R-AUDIO-L
PB
Y
xx Para obter uma qualidade melhor de imagem e áudio, conecte a um dispositivo digital usando um cabo HDMI.
xx Um cabo HDMI é compatível com sinais digitais de vídeo e áudio, e não requer um cabo de áudio.
−− Para conectar a TV a um dispositivo digital que não seja compatível com a saída HDMI, use cabos HDMI/DVI
e de áudio.
xx A imagem talvez não seja exibida normalmente (caso seja) ou o áudio poderá falhar se um dispositivo externo que usa uma
versão anterior do modo HDMI for conectado à TV. Se esse problema ocorrer, informe-se junto ao fabricante do dispositivo
externo sobre a versão HDMI e, se estiver desatualizada, solicite uma atualização.
xx Certifique-se de comprar um cabo HDMI certificado. Caso contrário, a imagem talvez não seja exibida ou poderá ocorrer um
erro de conexão.
xx Recomenda-se um cabo HDMI básico de alta velocidade ou um com ethernet. Esse produto não é compatível
com a função ethernet via HDMI.
Uso de um Cabo de áudio / vídeo (480i apenas) ou Componente (até 1080p)
Dispositivos disponíveis: DVD, leitor de discos Blu-ray, cabo, receptor de satélite, videocassete
✎✎Ao conectar no AV IN 1, a cor da
entrada AV IN 1 [Y/VIDEO] (verde)
não irá corresponder ao cabo de
vídeo (amarelo).
Y
W
R
W
R
R
G
B
✎✎Para obter a melhor qualidade de
imagem, recomenda-se a conexão
Componente, em vez de A/V.
B
G
R
W
R
W
R
Y
W
Y
Vídeo Cassete
VIDEO OUT
AUDIO OUT
R-AUDIO-L
PRR-AUDIO-L
PB
R-AUDIO-L
Y
PR
PR PB
PB Y
W
R
W
R
G
B
Leitor de discos Blu-ray
AUDIO OUT COMPONENT OUT
Y
Amarelo Vermelho Branco Vermelho Azul
Verde
Português
R-AUDIO-L
BN68-02936A_BP.indd 7
PR
PB
Y
7
2010-05-03 �� 1:26:58
CONEXÕES
Conexão com um dispositivo de áudio
Uso de uma conexão de cabo óptico (digital) ou cabo áudio (analógico)
Dispositivos disponíveis: Sistema digital de áudio, Amplificador, DVD home theater
AUDIO IN
DVD
Home Theater
R-AUDIO-L
W
Y
W
R
W
R
B
PR
PB
Y
Sistema Digital de Áudio
G
OPTICAL
Vermelho Branco
✎✎DIGITAL AUDIO OUT (OPTICAL)
xx Quando um Sistema de áudio digital é conectado à entrada DIGITAL AUDIO OUT (OPTICAL), reduza o
volume da TV e do sistema.
R-AUDIO-L
PR
PB
Y
xx Áudio 5.1 CH é possível quando a TV está conectada a um dispositivo externo que ofereça suporte a tal
tecnologia.
xx Quanto o receiver (home theater) estiver ajustado em ligado), você poderá ouvir a reprodução de som pelo conector
óptico da TV. Quando a TV estiver recebendo um sinal de DTV, ela irá enviar som 5.1 CH ao amplificador ou DVD
home theater. Quando a fonte é um componente digital como um receptor de DVD player/Blu-ray player/Cabo/
Satélite e estiver conectada à TV via HDMI, somente será ouvido som de 2 canais do receptor do home theater.
Caso deseje ouvir áudio 5.1 CH, conecte o conector digital audio out do receptor do DVD player/Blu-ray player/
Cabo/Satélite diretamente a um Amplificador ou Home theater, e não à TV.
✎✎AUDIO OUT: Conecta as saídas de áudio ao amplificador/home theater.
xx Ao fazer a conexão, use o conector apropriado. (vendido separadamente)
xx Quando um amplificador de áudio estiver conectado aos conectores AUDIO OUT: Diminua o volume da TV e
ajuste o nível do volume com o controle de volume do amplificador.
Como se conectar a um PC
Uso de um Cabo HDMI/DVI ou D-sub
AUDIO OUT
DVI OUT
R-AUDIO-L
PR
PB
AUDIO OUT
Y
R-AUDIO-L
8
PC OUT
PR
PB
Y
R-AUDIO-L
R-AUDIO-L
PR PR
PB PB
Y Y
Português
BN68-02936A_BP.indd 8
2010-05-03 �� 1:27:00
A resolução ótima é de 1360x768 @ 60 Hz.
Mode
(Modo)
IBM
MAC
Resolução
Frequência horizontal
(KHz)
Frequência vertical
(Hz)
Frequência do relógio de
pixels
(MHz)
Polaridade de
sincronização (H / V)
640 x 350
31.469
70.086
25.175
+/-
720 x 400
31.469
70.087
28.322
-/+
640 x 480
35.000
66.667
30.240
-/-
832 x 624
49.726
74.551
57.284
-/-
31.469
59.940
25.175
-/-
37.861
72.809
31.500
-/-
37.500
75.000
31.500
-/-
37.879
60.317
40.000
+/+
48.077
72.188
50.000
+/+
46.875
75.000
49.500
+/+
48.363
60.004
65.000
-/-
56.476
70.069
75.000
-/-
60.023
75.029
78.750
+/+
1280 x 720
45.000
60.000
74.250
+/+
1360 x 768
47.712
60.015
85.500
+/+
720 x 576
35.910
59.950
32.750
-/+
1280 x 720
56.456
74.777
95.750
-/+
1280 x 720
52.500
70.000
89.040
-/+
640 x 480
800 x 600
VESA DMT
1024 x 768
VESA CVT
VESA GTF
02 CONEXÕES
Modos de exibição (D-Sub e HDMI/DVI Entrada)
✎✎NOTA
xx Para conexão de cabo HDMI/DVI, é necessário usar a entrada HDMI IN 1(DVI).
xx O modo entrelaçado não é compatível.
xx O aparelho pode operar de forma anormal se um formato de vídeo fora do padrão for selecionado.
xx Modos Separado e Composto são suportados. SOG (Sync On Green - Sincr. no verde) não é compatível.
Cabos de entrada (Vendidos separadamente)
HDMI
HDMI-DVI
Componente
Composto(AV)
Coaxial (RF)
VGA
Português
BN68-02936A_BP.indd 9
9
2010-05-03 �� 1:27:01
CONEXÕES
Alteração da fonte de entrada
Editar Nome
OO MENUm → Entrada → Editar Nome → ENTERE
Lista de Entradas
■■ VCR / DVD / Sinal Cabo / Sinal Satélite / PVR STB
/ Receptor AV / Jogos / Filmadora / PC / DVI PC /
Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD /
DMA: Nomeie o dispositivo conectado às entradas para
facilitar a seleção de sua fonte de entrada.
OO MENUm → Entrada → Lista de
Entradas → ENTERE
FAV.CH Utilize para selecionar TV ouMTS
uma fonte
de entrada externa, como DVD / leitor de
discos Blu-ray / cabo / receptor de satélite.
✎✎Ao conectar um cabo HDMI/DVI à porta HDMI IN
1(DVI), ajuste a porta para os modos DVI PC ou
Dispositivos DVI em Editar Nome.
■■ TV / PC / AV1 / AV2 / Componente1 /
Componente2 / HDMI1/DVI / HDMI2 / HDMI3 / USB
Só é possível escolher entre os dispositivos
externos que estão conectados à TV. Na Lista
de Entradas, as entradas conectadas serão
S.MODE
CC
destacadas.
O PC permanece sempre ativo.
✎✎
✎✎
FUNÇÕES BÁSICAS
Como navegar pelos menus
exibição na tela
Antes de usar a TV, siga as etapas abaixo para aprender
como utilizar o menu para selecionar e ajustar as diferentes
funções.
As etapas de acesso podem ser diferentes dependendo do
menu selecionado.
1
MENUm
2
3
4
5
▲/▼
6
7
ENTERE
1
2
3
4
1 Botão MENU: exibe o menu de tela principal.
2 ENTERE / botão de direção: move
o cursor e
MTS
seleciona um item. Confirma a configuração.
CC
3 Botão RETURN:FAV.CH
volta ao menu anterior.
4 Botão EXIT: sai do menu na tela.
10
ENTERE
▲/▼
◄/►
EXIT e
As opções do menu principal são
exibidas na tela:
Imagem, Som, Canal,
Configuração, Entrada, Aplicativos,
Suporte.
Selecione um ícone com o botão ▲
ou ▼.
Pressione ENTERE para acessar o
submenu.
Selecione o submenu desejado
utilizando os botões ▲ ou ▼.
Ajuste o valor de um item utilizando
os botões ◄ ou ►. As etapas para
ajuste de Menu podem ser diferentes
dependendo do menu selecionado.
Pressione ENTERE para confirmar
a seleção.
Pressione EXIT.
Português
BN68-02936A_BP.indd 10
2010-05-03 �� 1:27:02
P.MODE
O display identifica POWER
o canal atual e o status
de determinadas definições de áudio-vídeo.
O guia Agora & Próximo mostra informações
sobre os programas diários de cada canal da
TV de acordo com o horário de transmissão.
yy Use os botõesFAV.CH
◄, ► para visualizar
informações do programa desejado
enquanto assiste ao canal.
P
Globo HD
DTV Air
05.1
1080i HD
Guia
MTS
P.MODE
As informações do EPG (Electronic
Program Guide - Guia
SUBT.de programação
GUIDE
eletrônica) são fornecidas pelas redes
MTS
FAV.CH
responsáveis pela transmissão. Ao utilizar
a programação fornecida pelas redes, é
possível especificar com antecedência
programas que deseja assistir para que a
TV mude automaticamente para o canal
desejado no horário especificado. Dependendo do status de
um canal, o campo de programas pode estar em branco ou
desatualizado.
Uso da Vis. CanalDUAL
40 with Dynamite MC
The Distillery
Sex, 1 Jan 7:00 pm
Smash Hits! Sunday
DTV Air 05.1 five
Home and Away
7:00 pm - 7:30 pm
Drama
Dani is devastated when scott makes clear his views on marriage...
SUBT.
7:00 pm - 8:00 pm
Discovery
DiscoveryH&L
05.1
07.1
09.1
five
price-drop.tv
QVC
 11.1
R4DTT
A
Modo Vis.
1
B
2
Tine Team
Programmes resume at 06:00
Home and...
)Family Affairs
No Information
QVC Selection
No Information
C
+2 horas
3
D
GUIDE
8:00 pm - 9:00 pm
American Chopper
-2 horas
Sair
4
five
five
Fiv...
Informação
5
P.SIZE
MEDIA.P
A
Modo Vis.
1
Informação E Cancelar
5
7
1 Vermelho (Modo Vis.) exibe a lista de programas
sendo exibidos ou que serão exibidos a seguir.
OO MENUm → Canal → Guia → ENTERE
04.1
05.1
05.1
A Informação
Guia
 02.1
)Family Affairs
)Dark Angel
EAssistir
DUAL
Vis. Canal - TV
DTV Air 05.1 five
Visualização Programada
10:06 pm - 12:10 am
| 10 | Muiti
Como planejar sua exibição
DTV Air 05.1 five
Sex, 1 Jan 7:00 pm
Family Affairs
7:30 pm - 8:00 pm
Drama
Tanya confesses all to a stunned Babs. Conrad is anxious to hear...
7:30 pm Today
8:15 pm Today
DESVENTURAS EM SERIE (HD)
Guia
CHLIST DTV Air 05.1 five
Fri, 1 Jan 7:00 pm
TELA QUENTE (HD)
HE-AAC
Visualização Programada
2
B Verde (-2 horas): exibição da lista de programas
exibidos 2 horas antes.
3
Amarelo (+2 horas): exibição da lista de programas
que serão AD
exibidos em 2 horas.
4
Azul (Sair): Sai do guia.
5 Informação: exibe detalhes do programa
selecionado.
6 k (Página): vai para a página anterior ou para a página
seguinte.
7 Botão ENTERE.
–– Ao selecionar o programa atual, é possível assistir o
programa selecionado.
MEDIA.P um programa futuro, é possível fazer a
–– Ao selecionar
reserva para assisti-lo. Para cancelar o agendamento,
pressione o botão ENTERE novamente e selecione
Cancelar Agendamento.
AD
)Dark Angel
Página E Assistir
6
7
Português
BN68-02936A_BP.indd 11
03 FUNÇÕES BÁSICAS
Usando o botão INFO (guia Agora & Próximo)
P.SIZE
11
2010-05-03 �� 1:27:03
FUNÇÕES BÁSICAS
Menu de canais
OO MENUm → Canal → Lista de Canais → ENTERE
¦¦ Exibição de canais
Lista de Canais
POWEROO MENUm → Canal → Lista de
P
Canais → ENTERE
Adicione, exclua ou defina canais favoritos
e use o guia de programas de transmissões
digitais.
Selecione um canal em Todos os canais,
Canais Adicionados, Favorito ou
Programado pressionando os botões ▲ / ▼ e, em seguida,
o botão ENTERE. Então, será possível assistir o canal
selecionado.
Canais Adicionados
Ar
FAV.CH
A
Ar
♥ TV #6
05 Ar
07 09 11.1
13
14.1
16.1
Ar
Ar
♥ TV #9
Ar
♥ TV #10
♥ TV #11
Antena
B
Zoom
C
Selecionar
FAV.CH
2. Adicione ou exclua um canal usando o
menu Adicionar a Favoritos ou Excluir de
Favoritos respectivamente.
02 04.1 A
Ar
♥ TV #6
05 Ar
07 09 11.1
13
14.1
16.1
Ar
Ar
♥ TV #9
Ar
♥ TV #10
♥ TV #11
Antena
B
Zoom
C
S.MODE
Excluir
Adicionar a Favoritos
Bloquear
Visual. Temp.
Edição do nome do canal
Selecionar Tudo
Selecionar
Página T Ferramentas
Página T Ferramentas
Todos os canais:MTS
exibe todos os canais disponíveis
no momento.
■■
Canais Adicionados: exibe todos os canais
adicionados.
■■
* Favorito: exibe todos os canais favoritos.
■■
Programado: exibe toda a programação reservada
no momento.
S.MODE Uso dos botões coloridos
CC com a Lista de Canais.
Vermelho
(Antena):
troca para Ar ou Cabo.
xx
xx B Verde (Zoom): amplia ou diminui o número de um
canal.
xx Amarelo (Selecionar): seleciona várias listas de
canais. Selecione os canais desejados e pressione
o botão amarelo para definir todos os canais
selecionados ao mesmo tempo. A marca c é
exibida à esquerda dos canais selecionados.
xx k (Página): vai para a página anterior ou para a
página seguinte.
xx T (Ferramentas): exibe o menu de opções da
Lista de Canais. (Os menus de opções podem ser
diferentes, de acordo com a situação).
Ícones de exibição de status de canal
✎✎
12
Define os canais que você assiste
frequentemente como Favoritos.
1. Selecione um canal e pressione o botão
TOOLS.
Ar
■■
Ícones
c
*
)
\
(
* Adicionar a Favoritos / Excluir de
Favoritos t
Canais Adicionados
02 04.1 ¦¦ Uso dos canais favoritos
¦¦ Memorização de canais
OO MENUm → Canal → ENTERE
Antena (Ar / Cabo) t
Antes da TV iniciar a memorização dos canais disponíveis,
você deverá especificar o tipo de fonte de sinal conectada à
TV (isto é, Ar ou sistema de Cabo).
Prog. Automática
■■ Ar: sinal de antena Ar.
■■ Cabo: sinal de Cabo.
■■ Ar+Cabo: sinais de antena Ar e a Cabo.
✎✎NOTA
xx Caso a antena esteja conectada a ANT 1 IN,
selecione Ar e, caso esteja conectada a ANT 2 IN
(CABLE), selecione Cabo.
xx Se ANT 1 IN e ANT 2 IN estiverem conectadas,
selecione Ar+Cabo.
Operações
Um canal selecionado.
Um canal definido como Favorito.
Um programa reservado.
Um canal bloqueado.
Um programa sendo transmitido no momento.
Português
BN68-02936A_BP.indd 12
2010-05-03 �� 1:27:04
Lista de Canais t
■■ Selecionar Tudo: seleciona todos os canais na lista de
canais.
OO MENUm → Canal → Lista de Canais → ENTERE
■■ Desmarcar Tudo: é possível retirar a seleção de todos
os canais selecionados.
É possível selecionar Desmarcar Tudo
apenas quando um ou mais canais estiverem
selecionados.
¦¦ Edição de Canais
OO MENUm → Canal → Lista de Canais → ENTERE
Edição do nome do canal t
1. Selecione um canal e pressione o botão TOOLS.
2. Edite o nome do canal usando o menu Edição do
nome do canal.
■■ Edição do nome do canal (apenas para canais
analógicos): dê ao canal o nome que você desejar.
¦¦ Outras Funções
Menu de opções do Lista de Canais
Defina cada canal usando as opções do menu da Lista
de Canais (Adicionar / Excluir, Bloquear / Desbloqueio,
Visual. Temp., Selecionar Tudo / Desmarcar Tudo). Os
itens do menu de opções podem ser diferentes dependendo
do status do canal.
1. Selecione um canal e pressione o botão TOOLS.
2. Selecione uma função e altere suas configurações.
■■ Adicionar / Excluir: adiciona ou exclui um canal para
exibir somente os canais desejados.
NOTA
xx Todos os canais excluídos serão exibidos no
menu Todos os canais.
xx Um canal acinzentado indica que o canal foi
excluído.
xx O menu Adicionar é exibido apenas para os
canais excluídos.
xx Exclua um canal no menu Canais Adicionados
ou Favorito da mesma maneira.
✎✎
■■ Bloquear / Desbloqueio: bloqueie um canal para que
não seja possível selecioná-lo e visualizá-lo.
✎✎ NOTA
xx Essa função está disponível apenas quando
Bloqueio de Canais está definido para
Ligado.
xx A tela de entrada da Senha aparecerá. Digite a
sua senha de 4 dígitos. O padrão é “0-0-0-0”.
Altere a Senha utilizando a opção Mudar Senha.
✎✎
03 FUNÇÕES BÁSICAS
OO MENUm → Canal → ENTERE
■■ Visual. Temp.: é possível definir que um canal desejado
seja exibido automaticamente no horário reservado.
Primeiro ajuste o horário atual para utilizar essa função.
(p. 17)
1. Pressione os botões ◄ / ► / ▲ / ▼ para selecionar
o canal desejado na Lista de Canais.
2. Pressione o botão TOOLS, e então selecione
Visual. Temp..
3. Role para cima ou para baixo para ajustar as
configurações na caixa ou use os botões numéricos
do seu controle remoto para digitar a data e hora.
Caso tenha selecionado Uma vez, Toda semana,
ou Diário em Repetir será possível digitar a data
desejada.
4. Selecione OK, e então pressione o botão
ENTERE quando terminar.
NOTA
xx Apenas canais memorizados podem ser
reservados.
xx Programas reservados serão exibidos no menu
Programado.
xx Quando um canal digital for selecionado,
pressione o botão ► para ver a programação
digital.
Como interromper a programação automática
1. Pressione o botão ENTERE.
2. Uma mensagem irá perguntar Deseja interromper
a Progr. Automática? Selecione a opção Sim
pressionando o botão ◄ ou ►.
3. Pressione o botão ENTERE.
✎✎
✎✎
Programado
(no Lista de Canais)
É possível ver, modificar ou excluir um programa que você
reservou para assistir.
1. Pressione o botão ENTERE para selecionar Lista de
Canais.
2. Pressione o bot ◄ ou ▼ para mover no menu Programado.
■■ Alterar Info: alterar um programa que você reservou
para assistir.
■■ Cancelar Agendamentos: cancelar um programa que
você reservou para assistir.
■■ Informação: exibir um programa que você reservou
para assistir. (Também é possível alterar as informações
de reserva.)
■■ Selecionar Tudo / Desmarcar Tudo: Selecionar todos
os programas reservados.
Sintonia Fina
(apenas para canais analógicos)
Se a recepção for clara, você não precisa fazer a sintonia
fina do canal, já que isso é feito automaticamente durante
a operação de busca e armazenamento. Se o sinal
estiver fraco ou distorcido, faça a sintonia fina do canal
manualmente.
yy Selecione Sintonia Fina no menu Canal.
✎✎Os canais com a sintonização fina ajustada e que
foram salvos estão marcados com um asterisco “*”
do lado direito de seus respectivos números, no
mostrador de canais.
✎✎Para desfazer a sintonia fina, selecione Restaurar.
Português
BN68-02936A_BP.indd 13
13
2010-05-03 �� 1:27:04
FUNÇÕES BÁSICAS
LNA (Deslig. / Ligado)
¦¦ Soluções econômicas
Caso a TV esteja operando em uma área com sinal fraco,
a função LNA (Amplificador de baixo ruído) pode aprimorar
a recepção (um pré-amplificador de baixo ruído amplifica o
sinal recebido).
Solução Ecológica
OO MENUm → Imagem → Solução Ecológica →
ENTERE
Sistema de Cor (Auto / PAL-M / PAL-N /
NTSC)
Normalmente, a TV pode receber imagem e som de
boa qualidade quando está no modo Auto. Esse modo
detecta automaticamente as fontes de sinal de cor. Se a
implementação de cor não for satisfatória, selecione PAL-M,
PAL-N ou NTSC. POWER
P
■■ Sem Sinal Espera (Deslig. / 15 min. / 30 min. / 60 min.)
Menu de imagem
¦¦ Como alterar o modo de imagem predefinido
OO MENUm → Imagem → Modo → ENTERE
✎✎
Configurações Avançadas
Selecione seu tipo de imagem preferida
pressionando o botão P.MODE.
OO MENUm → Imagem → Configurações Avançadas
→ ENTERE
■■ Dinâmico: adequado para uma sala bem
iluminada.
■■ Padrão: adequado para um ambiente
normal.
■■ Filme: adequado para assistir filmes em uma sala escura.
FAV.CH
Para evitar consumo desnecessário de energia, defina
quanto tempo sua TV deverá permanecer ligada quando
não houver recepção de sinal.
Desative quando o PC estiver no modo de
economia de energia.
¦¦ Como alterar as opções de imagem
Modo
¦¦ Ajuste de configurações de imagem
■■ Economia Energia (Deslig. / Baixo / Médio / Alto /
Imagem Desl. / Auto). t: ajusta o brilho da TV
para reduzir o consumo de energia. Caso selecione
Imagem Desl., a tela será desligada, mas o som
continuará ligado. Para ligar a tela, carregue em qualquer
um dos botões à exceção do botão de controlo do
volume.
MTS
OO MENUm → Imagem → Luz de Fundo → ENTERE
Luz de Fundo / Contraste / Brilho /
Nitidez / Cor / Matiz (Vd/Vm)
OO MENUm → Imagem → ENTERE
S.MODE
CC
Sua TV possui várias
opções para o controle de qualidade
da imagem.
✎✎NOTA
xx Ao realizar alterações em Luz de Fundo, Contraste,
Brilho, Nitidez, Cor ou Matiz (Vd/Vm), o menu de
tela será ajustado de acordo.
(Configurações Avançadas podem ser encontradas nos
modos Padrão / Filme).
Em comparação com os modelos anteriores, as novas TVs
Samsung possuem imagens mais precisas.
No modo PC, é possível alterar apenas Contraste
Dinâmico, Gamma e Estabilidade de Branco.
✎✎
Configurações Avançadas
Tom de Preto : Deslig.
Contraste Dinâmico
: Médio
►
Detalhes de Sombra : 0
Gamma
:0
Apenas modo RGB
: Deslig.
Espaço de Cores
: Nativo
Estabilidade de Branco
▼
U Mover E Entrar R Retornar
■■ Tom de Preto (Deslig. / Escuro / Escurecido / Mais
escuro): Selecione o nível de preto para ajustar a
profundidade da imagem.
xx No modo PC, é possível alterar apenas Luz de
■■ Contraste Dinâmico (Deslig. / Baixo / Médio / Alto):
ajusta o contraste da tela.
xx É possível ajustar e alterar as configurações para
■■ Detalhes de Sombra: aumenta o brilho de imagens
escuras.
Fundo, Contraste e Brilho.
cada dispositivo externo conectado à TV.
✎✎ Desativado no modo PC.
■■ Gamma: ajusta a intensidade da cor primária.
■■ Apenas modo RGB (Deslig. / Vermelho / Verde /
Azul): Exibe as cores Vermelho, Verde e Azul para
fazer ajustes de sintonia fina de tom e saturação.
14
Português
BN68-02936A_BP.indd 14
2010-05-03 �� 1:27:04
■■ Estabilidade de Branco: ajusta a temperatura da cor
para obter uma imagem mais natural.
Verm.-Offset / Verde-Offset / Azul-Offset: ajusta a
escuridão de cada cor (vermelho, verde, azul).
Verm.-Gain / Verde-Gain / Azul-Gain: ajusta o brilho
de cada cor (vermelho, verde, azul).
Restaurar: restaura a Estabilidade de Branco de volta
às suas configurações padrão.
■■ Tom de Pele: realça o “Tom de pele” rosa.
■■ Aprim. da Margem (Deslig. / Ligado): realça as
margens de objetos.
Opções de Imagem
OO MENUm → Imagem → Opções de Imagem →
ENTERE
✎✎No modo PC, é possível alterar apenas Tonalidade de
Cor, Tamanho e Tempo de Prot. Autom..
Opções de Imagem
POWER
P
Tonalidade de Cor
: Normal
Tamanho
: 16:9
Filtro Ruído Digital : Auto
Filtro Ruído MPEG
: Auto
Nível de Preto HDMI
: Normal
Modo Filme
: Deslig.
Tempo de Prot. Autom. : 2 horas
INFO
►
CHLIST
U Mover E Entrar R Retornar
■■ Tonalidade de Cor (Frio / Normal / Quente1 / Quente2)
✎✎ Quente1 ou Quente2 será desativado quando o
modo de imagem for Dinâmico.
✎✎ É possível ajustar e alterar as configurações
para cada dispositivo externo conectado a uma
entrada da TV.
TOOLS
FAV.CH
S.MODE
■■ Tamanho: seu receptor de cabo/satélite
também pode ter a P.MODE
própria configuração
P.SIZE
de tamanhos de tela. Contudo, é
altamente recomendado utilizar o modo
16:9 na maior parte do tempo.
16:9 :ajusta a imagem para o modo
amplo 16:9.
Zoom1: utilize para ampliar a imagem moderadamente.
Zoom2: utilize para uma maior ampliação da imagem.
Ajuste Amplo: amplia a proporção da imagem para que
ocupe toda a tela.
4:3 :ajusta a imagemMTS
para o modo básico (4:3).
✎✎ Não assista no formato 4:3 por longos períodos
de tempo, já que traços das margens exibidas
à esquerda, direita e no centro da tela podem
causar retenção de imagem (queima de tela), que
não está incluído na garantia.
Ajuste à Tela: exibe a imagem inteira sem cortes, quando
houver a entrada dos sinais HDMI (720p / 1080i / 1080p)
ou Componente (1080i / 1080p).
CC
MEDIA.P
✎✎NOTA
xx Após selecionar Zoom1, Zoom2 ou Ajuste Amplo:
1. Pressione o botão ►, e então selecione Posição.
2. Pressione o botão ENTERE.
3. Pressione o botão ▲ ou ▼ para mover a imagem
para cima ou para baixo.
4. Pressione o botão ENTERE.
5. Pressione o botão ►, e então selecione Restaurar.
6. Pressione o botão ENTERE.
xx Após selecionar Ajuste à Tela no modo HDMI (1080i /
03 FUNÇÕES BÁSICAS
■■ Espaço de Cores (Auto / Nativo): ajusta a gama de
cores disponíveis para criar a imagem.
1080p) ou Componente (1080i / 1080p): ajuste a
posição pressionando o botão ▲, ▼, ◄ ou ►.
xx HD (High Definition - Alta definição): 16:9 - 1080i /
1080p (1920x1080), 720p (1280x720)
xx As definições podem ser ajustadas separadamente
para cada entrada da TV.
Fonte de entrada
TV, AV,
Componente (480i, 480p)
DTV(1080i),
Componente (1080i,
1080p),
HDMI (720p, 1080i, 1080p)
PC
Tamanho da
imagem
16:9, Zoom1,
Zoom2, 4:3
16:9, 4:3, Ajuste
Amplo, Ajuste à Tela
16:9, 4:3
■■ Filtro Ruído Digital (Deslig. / Baixo / Médio / Alto / Auto
/ Visualização automática): Se o sinal de transmissão
recebido por sua TV estiver fraco, é possível ativar a função
Filtro Ruído Digital para ajudar a reduzir qualquer imagem
estática e duplicada que possa surgir na tela.
Quando o sinal está fraco, tente outras opções até
que seja exibida a melhor qualidade de imagem.
Visualização automática: Ao alterar os canais analógicos,
a força do sinal será exibida.
Disponível apenas para canais analógicos.
✎✎
✎✎
✎✎ Quando a barra está verde, significa que esta é a
melhor transmissão de sinal possível.
■■ Filtro Ruído MPEG (Deslig. / Baixo / Médio / Alto
/ Auto): reduz o ruído de MPEG para obter qualidade
melhorada de imagem.
Desativado no modo PC.
✎✎
■■ Nível de Preto HDMI (Normal / Baixo): seleciona o nível
de preto para ajustar a profundidade da tela.
Disponível apenas no modo HDMI.
✎✎
■■ Modo Filme (Deslig. / Auto1 / Auto2): configura a TV para
detectar e processar automaticamente sinais de vídeo de
todas as fontes e ajustar a imagem para obter a melhor
qualidade.
Disponível em TV, AV, COMPONENTE (480i / 1080i)
e HDMI (480i / 1080i).
✎✎
■■ Tempo de Prot. Autom. (2 horas / 4 horas / 8 horas /
10 horas / Deslig.): Caso a tela permaneça ociosa
com uma imagem estática por um período de tempo
previamente definido pelo usuário, a proteção de tela será
ativada para impedir a formação de imagens duplicadas
na tela.
Português
15
SLEEP
BN68-02936A_BP.indd 15
2010-05-03 �� 1:27:05
FUNÇÕES BÁSICAS
Menu de som
Restaurar Padrões (OK / Cancelar)
FAV.CH
restaura o seu modo de imagem atual às configurações
padrão.
¦¦ Como alterar o modo de som predefinido
¦¦ Ajuste da TV com o seu PC
OO MENUm → Som → Modo → ENTERE
Ajuste a fonte de entrada para PC.
Modo t
Auto Ajuste t
■■ Padrão: seleciona o modo de som
normal.
OO MENUm → Imagem → Auto Ajuste → ENTERE
Ajusta os valores / posições de frequência e realiza a sintonia
fina das configurações automaticamente.
✎✎Não disponível com conexões que utilizam o cabo
HDMI/DVI.
Tela
■■ Grosso / Ajuste Fino: retira ou reduz o ruído da
imagem. Se a interferência não for removida somente
com a sintonia fina, então ajuste a frequência o melhor
possível (Grosso) e realize a sintonia fina novamente.
Após ter reduzido a interferência, ajuste novamente a
imagem de modo que ela fique centralizada na tela.
■■ Posição: ajusta o posicionamento da tela do PC caso
ele não se encaixe na tela da TV. Pressione o botão
▲ ou ▼ para ajustar a posição vertical. Pressione o
botão ◄ ou ► para ajustar a posição horizontal.
■■ Restaurar Imagem: restaura a imagem de volta às
configurações padrão.
Utilização de sua TV como tela de computador (PC)
Configuração do software de seu PC (no sistema operacional
Windows XP)Dependendo da versão do Windows e da placa
de vídeo, as telas exibidas no seu PC provavelmente serão
diferentes, mas as mesmas informações de configuração
básica se aplicarão na maior parte dos casos. (Caso contrário,
entre em contato com o fabricante do computador ou com o
representante da Samsung.)
1. Clique em "Painel de controle", no menu Iniciar do
Windows.
2. Clique em "Aparência e temas", na janela do "Painel de
controle", e uma caixa de diálogo será exibida.
3. Clique em "Exibição". Uma caixa de diálogo será
exibida.
4. Navegue até a guia "Configurações", na caixa de
diálogo.
yy A configuração de tamanho correta (resolução)
[Melhor: 1360 x 768 pixels]
yy Se existir uma opção de frequência vertical na caixa
de diálogo de ajustes da tela, o valor correto é "60" ou
"60 Hz". Caso contrário, basta clicar em "OK" e sair da
caixa de diálogo.
16
S.MODE
■■ Música: destaca a música sobre as
vozes.
■■ Filme: fornece o melhor som para
filmes.
■■ Voz Destacada: destaca as vozes em relação a outros
sons.
■■ Amplificar: aumenta a intensidade de sons de alta
frequência para permitir melhor audição para deficientes
auditivos.
¦¦ Ajuste das configurações de som
OO MENUm → Som → Equalizador → ENTERE
Equalizador
Ajusta o modo de som (apenas para o modo de som
padrão).
■■ Balanço Esq/Dir: ajusta o equilíbrio entre o alto-falante
direito e o esquerdo.
■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste de
largura de banda): ajusta o nível de frequências de
largura de banda específicas.
■■ Restaurar: restaura o equalizador de volta às
configurações padrão.
¦¦ Configuração do Som
OO MENUm → Som → ENTERE
Virtual Surround (Deslig. / Ligado)
(apenas para modo de som padrão)
Essa função fornece uma experiência de som "surround"
5.1 por meio de um par de alto-falantes ou fones de ouvido
utilizando a tecnologia HRTF (Head Related Transfer Function
- Função de transferência relacionada à cabeça).
✎✎Se Selecionar Alto-falante estiver definido para Altofalante Ext, Virtual Surround é desativado.
Diálogo Destacado (Deslig. / Ligado)
(apenas para modo de som padrão)
A opção Diálogo Destacado enfatiza a voz enquanto
mantém o nível de som de fundo.
Português
BN68-02936A_BP.indd 16
2010-05-03 �� 1:27:05
(apenas para canais digitais)
altera o valor padrão de idiomas de áudio.
✎✎Os botões disponíveis podem ser diferentes, de acordo
com a situação.
Transmissor FM
Você pode ouvir o som da TV através das caixas de som
transmitindo sinais de áudio pelas frequências moduladas.
Som Várias Faixas (MTS)
(apenas para canais analógicos)
FAV.CH
■■ Mono: selecione
para canais transmitidos
em mono, ou se houver algum problema
na recepção do sinal estéreo.
■■ Atraso de Áudio: corrigir problemas de sincronização
de áudio e vídeo ao assistir TV ou vídeo e ao ouvir a
saída de áudio digital utilizando um dispositivo externo,
como um receptor AV (0 ms ~ 250 ms).
MTS
■■ Estéreo: selecione para canais
transmitidos em estéreo.
■■ SAP: selecione para ouvir o Programa de áudio
separado; geralmente, trata-se da tradução de um
idioma estrangeiro.
Conectando um Transmissor FM
03 FUNÇÕES BÁSICAS
Idioma de Áudio t
✎✎Não disponível em alguns locais. Você pode ouvir o
som da TV através do receptor FM transmitindo sinais
de áudio pelas frequências FM.
✎✎Para obter informações mais detalhadas, consulte a
“Instalação do Transmissor FM”. (P. 30)
CC
✎✎DependendoS.MODE
do programa específico que estiver
sendo transmitido, você pode ouvir em Mono, Estéreo
ou SAP.
Painel lateral da TV
Volume Automático (Deslig. / Normal / Noite)
Para equalizar o nível de volume de cada canal, ajuste como
Normal.
■■ Noite: esse modo permite uma experiência de áudio
melhorada com relação ao modo Normal fazendo com
que quase não haja ruído. Muito útil para uso no período
noturno.
Selecionar Alto-falante
(Alto-falante Ext / Alto-falante TV)
É possível que ocorra eco devido à diferença na velocidade
de decodificação entre o alto-falante principal e o receptor
de áudio. Nesse caso, ajuste a TV para Alto-falante Ext.
Quando Selecionar Alto-falante está definido para
Alto-falante Ext, os botões volume e MUTE não irão
funcionar e as configurações de som serão limitadas.
Quando o Selecionar Alto-falante estiver definido
como Alto-falante Ext, recomendamos o uso destas
configurações.
xx Alto-falante TV: Alto-falante Ext. Deslig.: Ligado
Quando o Selecionar Alto-falante estiver definido
como Alto-falante TV, recomendamos o uso destas
configurações.
xx Alto-falante TV: Ligado, Alto-falantes Ext.: Ligado
Caso não haja sinal de vídeo, ambos os alto-falantes
estarão mudos.
✎✎
✎✎
✎✎
✎✎
Saída SPDIF
A SPDIF (Interface Digital Sony Philips) é utilizada para
permitir som digital, reduzindo a interferência que chega aos
alto-falantes e diversos dispositivos digitais, como Receptor
A/V/Home Theater
■■ Formato de Áudio: durante a recepção de uma
transmissão de TV digital, é possível selecionar o
formato de saída de Áudio digital (SPDIF) nas opções
PCM ou Dolby Digital.
Ao conectar o alto-falantes 5.1ch em uma
configuração Dolby digital, maximize sua
experiência de som 3D interativo.
✎✎
Transmissor FM
Conecte o cabo do Transmissor FM na tomada na parte de
lateral da TV.
■■ Transmissor FM (Deslig. / Ligado): Liga e desliga o
Transmissor FM.
■■ Freqüência FM: Define a freqüência do Transmissor FM.
Restaurar Padrões (OK / Cancelar)
Restaura todas as configurações de som para os valores
padrão.
Menu de configuração
¦¦ Ajuste da Hora
OO MENUm → Configuração → Hora → ENTERE
Hora
■■ Relógio: o ajuste do relógio afeta diversas funções da
TV que envolvem horário.
OO A hora atual será exibida sempre que você
pressionar o botão INFO.
✎✎ Se o cabo de força for desconectado, será
necessário definir novamente o relógio.
Modo Relógio: Define a hora atual manual ou
automaticamente.
−− Auto: Define a hora atual de modo automático
usando o horário recebido da transmissão digital.
✎✎ A antena deve estar conectada para que seja
possível ajustar a hora automaticamente.
Português
BN68-02936A_BP.indd 17
17
2010-05-03 �� 1:27:05
FUNÇÕES BÁSICAS
−− Manual: Define a hora atual manualmente.
Dependendo da estação e do sinal da
transmissora, o horário automático pode não
ser ajustado corretamente. Se isso acontecer,
ajuste o horário manualmente.
Config. Relógio: Define Dia, Mês, Ano, Hora, Minuto e
am/pm manualmente.
Disponível apenas quando o Modo Relógio está
definido para Manual.
É possível ajustar diretamente dia, mês, ano,
hora e minuto pressionando as teclas numéricas
do controle remoto.
Fuso Horário: seleciona o seu fuso horário.
Essa função está disponível apenas quando
Modo Relógio está definido para Auto.
✎✎
✎✎
✎✎
✎✎
¦¦ Uso do Sleep Timer
OO MENUm → Configuração → Hora → Sleep Timer
→ ENTERE
■■ Sleep Timer t : desliga a TV automaticamente
após um período de tempo predefinido. (30, 60, 90,
120, 150 e 180 minutos).
Para cancelar o Sleep Timer, selecione Deslig..
✎✎
¦¦ Temporizador para ligar / desligar
■■ Temporizador 1 / Temporizador 2 / Temporizador
3: é possível realizar três diferentes configurações de
temporizadores. É preciso ajustar o relógio primeiro.
Volume
10
Repetir
Uma vez
12
00
am
12
00
am
Entrada
TV
Antena
Ar
Dom
Seg
Ter
Canal
0
Qua Qui Sex
Sáb
L Mover U Ajustar E Entrar R Retornar
Hora de Ligar / Hora de Desligar: define hora,
minuto, am/pm e ativado / desativado. (Para ativar o
temporizador com a configuração correspondente,
ajuste para Ativado.)
Volume: selecione o nível de volume desejado.
Entrada: Selecione TV ou USB para reprodução
quando a TV for ligada automaticamente. (USB pode
ser selecionado apenas quando houver um dispositivo
de USB conectado à TV)
Antena (quando a Entrada está definida para TV):
Selecione Ar ou Cabo.
Canal (quando a Entrada está definida paraTV):
selecione o canal desejado.
18
✎✎
✎✎
✎✎
✎✎Desligamento automático (disponível apenas quando
a TV é ligada pelo Temporizador): a TV será desligada
automaticamente após 3 horas no estado ocioso para
impedir o superaquecimento.
ENTERE
Segurança
✎✎A tela de digitação da Senha é exibida antes da tela de
Temporizador 1
Hora de Desligar
Desativado
✎✎
OO MENUm → Configuração → Segurança →
Temporizador 1 → ENTERE
▼
✎✎
¦¦ Bloqueio de programas
OO MENUm → Configuração → Hora →
Hora de Ligar
▲
Desativado
Conteúdo (quando a Entrada está definida para
USB): selecione uma pasta no dispositivo USB com
arquivos de música ou foto para que sejam reproduzidos
quando a TV ligar automaticamente.
Caso não haja arquivos de música no dispositivo
USB ou a pasta que os contém não seja
selecionada, a função Temporizador não
funcionará corretamente.
Quando há somente um arquivo de foto no
dispositivo USB, a apresentação de slides não é
executada.
Se o nome de uma pasta for muito longo, não
será possível selecionar a pasta.
Cada USB utilizado recebe sua própria pasta.
Ao utilizar mais de um USB do mesmo tipo,
certifique-se de que as pastas atribuídas a cada
USB tenham nomes diferentes.
Repetir: Selecione Uma vez, Diário, Seg~Sex,
Seg~Sáb, Sáb~Dom ou Manual para definir a opção
desejada. Se selecionar Manual, será possível ajustar o
dia em que deseja ativar o temporizador.
A marca c indica que o dia foi selecionado.
configuração.
✎✎Digite a sua senha de 4 dígitos. O padrão é "0-0-0-0".
Altere a Senha utilizando a opção Mudar Senha.
■■ Bloqueio de Canais (Deslig. / Ligado): bloqueia
canais na Lista de Canais para impedir que usuários
não autorizados, como crianças, assistam a programas
inadequados.
■■ Restrição de Programas: impede que usuários não
autorizados, como crianças, assistam a programas
inadequados utilizando uma senha de 4 dígitos definida
pelo usuário.
Permitir Tudo: desbloqueia todas as classificações.
■■ Mudar Senha: é exibida a tela Mudar Senha. Escolha
4 dígitos para a sua Senha e digite-os. Assim que os 4
dígitos forem inseridos, a tela Confirme Nova Senha é
exibida. Digite novamente os mesmos 4 dígitos. Quando
desaparecer a tela de confirmação, isso significa que a
sua Senha foi memorizada.
Se você esquecer a Senha, pressione os botões
do controle remoto, na sequência a seguir, para
restaurar a Senha ao número inicial "0-0-0-0":
POWER (Deslig.) → MUTE → 8 → 2 → 4 →
POWER (Ligado).
✎✎
Português
BN68-02936A_BP.indd 18
2010-05-03 �� 1:27:05
xx Disponível apenas quando a fonte de entrada estiver
OO MENUm → Configuração → ENTERE
Menu IdiomaFAV.CH
definida como TV. Para desligar a melodia, defina a
Melodia para Deslig..
MTS
xx A melodia não é reproduzida.
−− Quando a TV não emite nenhum som porque o
botão MUTE foi pressionado.
−− Quando a TV não emitir nenhum som porque o
volume foi reduzido ao nível mínimo com o botão
VOL –.
−− Quando a TV é desligada pela função Sleep Timer.
Selecionar o idioma do menu.
1. Selecione o Menu Idioma e pressione o botão ENTERE.
2. Escolha o idioma desejado e pressione o botão ENTERE.
Closed Caption
(Mensagens de texto na tela)
■■
S.MODE
Closed Caption
(Deslig. / Ligado): é
CC
possível ligar ou desligar a função Closed
Caption. Caso o Closed Caption não
esteja disponível, as mensagens não
serão exibidas na tela.
✎✎ A função de legendas não funciona nos modos
Componente, PC ou HDMI.
■■ Modo de Legenda: é possível selecionar o modo de
legenda desejado.
✎✎ A disponibilidade das legendas depende do
programa que está sendo transmitido.
CC1~CC4 / Text1~Text4: (apenas para canais
analógicos) A função de legendas funciona tanto
no modo de canal de TV analógico como quando
um sinal é fornecido de um dispositivo externo à
TV. (Dependendo do sinal da transmissão, a função
Legenda Analógica pode não funcionar em canais
digitais.)
Geral
■■ Modo Jogo (Deslig. / Ligado): Ao se conectar a um
jogo como PlayStation™ ou Xbox™, você poderá ter
uma experiência mais real selecionando o modo de
jogo.
✎✎NOTA
xx Restrições do modo jogo (cuidado)
−− Para desconectar o console e conectar outro
dispositivo externo, configure Modo Jogo para
Deslig. no menu de configuração.
−− Caso exiba o menu da TV no Modo Jogo, a tela
irá tremer levemente.
xx O Modo Jogo não está disponível quando a fonte
de entrada está definida como TV e PC.
xx Depois de conectar um console, defina Modo
Jogo como Ligado. Infelizmente, poderá observar
redução de qualidade da imagem.
xx Se o Modo Jogo estiver Ligado:
−− o modo Imagem está definido para Padrão e o
modo Som está definido para Filme.
−− Equalizador não está disponível.
■■ Men Transparência (Claro / Escuro): define a
transparência do menu.
03 FUNÇÕES BÁSICAS
✎✎NOTA
¦¦ Outras Funções
■■ Sistema de Cor AV (Auto / PAL-M / PAL-N / NTSC):
Normalmente, a TV pode receber imagem e som de
boa qualidade quando está no modo Auto. Este modo
detecta automaticamente o sistema de cores do sinal.
Em caso de recepção de sinal com cores insatisfatórias,
selecione o modo Sistema de Cor como PAL-M, PAL-N
ou NTSC.
✎✎Essa função está disponível somente no modo AV.
¦¦ Picture-In-Picture (PIP) t
PIP
OO MENUm → Configuração → PIP → ENTERE
É possível assistir o sintonizador de TV e uma fonte de
vídeo externa simultaneamente. PIP (Picture-in-Picture) não
funciona no mesmo modo.
✎✎NOTA
xx Se você desligar a TV enquanto assiste no modo
PIP, a janela PIP desaparecerá.
xx Você pode observar que a imagem na janela PIP se
torna um pouco artificial ao usar a tela principal para
visualizar um jogo ou karaokê.
xx Configurações do PIP
Imagem principal
Subtela
Componente1, Componente2,
HDMI1/DVI, HDMI2, HDMI3,
TV
PC
■■ PIP (Deslig. / Ligado): ativa ou desativa a função PIP.
■■ Ar / Cabo (Ar / Cabo): seleciona Ar ou Cabo como a
fonte de entrada da subtela.
■■ Canal: seleciona o canal da subtela.
■■ Tamanho (Õ / Ã): seleciona um tamanho para a
subtela.
■■ Posição (à / – / — / œ): seleciona uma posição
para a subtela.
■■ Seleção do Som (Principal / Subtela): é possível
escolher o som desejado (Principal ou Subtela) no
modo PIP.
■■ Melodia (Deslig. / Baixa / Média / Alta): Define se uma
melodia será reproduzida ao ligar ou desligar a TV.
Português
BN68-02936A_BP.indd 19
19
2010-05-03 �� 1:27:06
FUNÇÕES BÁSICAS
Menu de Suporte
OO MENUm → Suporte → ENTERE
Auto Diagnóstico
■■ Teste de Imagem: utilize para verificar problemas de
imagem. Caso o problema persista, verifique o padrão
de cores.
Sim: caso o padrão de teste não apareça ou haja ruído
no padrão de teste, selecione Sim. Pode haver um
problema com a TV. Entre em contato com a Central de
Atendimento da Samsung para obter assistência.
Não: caso o padrão de teste seja exibido
adequadamente, selecione Não. O problema pode estar
no seu equipamento externo. Verifique suas conexões.
Se o problema persistir, consulte o manual do usuário
do equipamento externo.
■■ Teste de Som (Sim / Não): utilize a melodia integrada
para verificar problemas de som.
✎✎ Caso não ouça som nos alto-falantes da TV, antes
de realizar o teste de som, certifique-se de que
Selecionar Alto-falante está definido Altofalante TV no menu Som.
✎✎ A melodia será ouvida durante o teste mesmo se
Selecionar Alto-falante está definido para
Alto-falante Ext ou o som esteja mudo pelo
botão MUTE.
Sim: caso seja possível ouvir o som vindo apenas de um
alto-falante ou de nenhum alto-falante, selecione Sim.
Pode haver um problema com a TV. Entre em contato
com a Central de Atendimento da Samsung para obter
assistência.
Não: caso seja possível ouvir o som pelos altofalantes, selecione Não. O problema pode estar no seu
equipamento externo. Verifique suas conexões. Se o
problema persistir, consulte o manual do usuário do
equipamento externo.
■■ Informação Sinal: (apenas para canais digitais) A
qualidade de recepção de canais HD é perfeita ou os
canais não estão disponíveis. Ajuste sua antena para
aumentar a força do sinal.
■■ Solução de problemas: caso a TV pareça ter um
problema, consulte as descrições deste manual.
✎✎ Caso nenhuma destas dicas de solução de
problemas se aplique, entre em contato com o
centro de atendimento ao consumidor Samsung.
20
Atualização de SW
Atualização de SW pode ser realizada através de download
do firware mais recente em samsung.com em um dispositivo
de memória USB.
Versão Atual - o software já instalado na TV.
✎✎O software é representado como "Ano / Mês /
Dia_Versão".
Atualização de SW
Versão Atual
2010/11/29_000334
Por USB
►
Software Alternativo
U Mover E Entrar R Retornar
Instalação da versão mais recente
■■ Por USB: insira uma unidade
Painel lateral da TV
USB que contenha o arquivo de
atualização de firmware, cujo
download foi feito em
Dispositivo USB
"www.samsung.com", na
TV. Tome cuidado para não
desconectar a energia ou
remover a unidade USB
enquanto as atualizações são aplicadas. A TV desligará
e ligará automaticamente após concluir a atualização
do firmware. Quando o software é atualizado, as
configurações de vídeo e áudio definidas retornam
aos valores padrão. Recomendamos que você anote
as suas configurações para que possa reconfigurá-las
facilmente depois de atualizar o software.
■■ Software Alternativo (Não disponível.)
Guia de Conexão HD
Consulte essas informações ao conectar dispositivos
externos à TV.
Entre em contato com a Samsung
Veja essas informações quando sua TV não funcionar
corretamente ou caso deseje atualizar o software. É possível
encontrar informações relacionadas aos nossos centros de
atendimento e sobre como fazer o download de produtos e
software.
Português
BN68-02936A_BP.indd 20
2010-05-03 �� 1:27:06
MTS
FUNÇÕES AVANÇADAS
Utilize arquivos de foto, música e/ou filme salvos
em um dispositivo de armazenamento USB
(pendrive).
CC
MediaPlay
Vídeos
OO MENUm → Aplicativos → Media Play
→ ENTERE
SUM
Alt. dispos.
Visualizar Disp. E Entrar R Retornar
04 FUNÇÕES AVANÇADAS
Media Play
¦¦ Conectando a um dispositivo USB
1. Ligue a TV.
Painel lateral da TV
2. Conecte um dispositivo USB contendo arquivos de fotos, músicas e/ou filmes à
entrada USB na lateral da TV.
3. Quando o USB está conectado à TV, é exibida a janela popup. Então será
possível selecionar Media Play .
Dispositivo USB
✎✎O processo pode não funcionar adequadamente com arquivos multimídia não licenciados.
✎✎Lista de informações essenciais antes de utilizar o Media Play
xx O MTP (Media Transfer Protocol - Protocolo de transferência de mídia) não é compatível.
xx O sistema de arquivos suporta FAT16, FAT32 e NTFS.
xx Determinados tipos de câmera digital USB e dispositivos de áudio podem não ser compatíveis com esta TV.
xx O Media Play suporta apenas os dispositivos de classe de armazenamento em massa USB (MSC). MSC é um dispositivo
de armazenamento em massa (Mass Storage Class Bulk-Only Transport). Exemplos de MSC são microunidades (thumb
drives), leitores de cartões Flash (HUB e USB não são compatíveis). Os dispositivos devem ser conectados diretamente à
porta USB da TV.
xx Antes de conectar o dispositivo à TV, faça back-up de seus arquivos para evitar danos ou perda de dados. A SAMSUNG
não é responsável por qualquer dano a arquivos de dados ou perda de dados.
xx Não desconecte o dispositivo USB enquanto ele estiver carregando.
xx Quanto maior a resolução, maior o tempo para a exibição na tela.
xx A resolução máxima de JPEG suportada é de 15360 x 8640 pixels.
xx Para arquivos não suportados ou corrompidos, a mensagem "Formato de arquivo não suportado" é exibida.
xx Caso os arquivos sejam classificados pela Visual. Bás., será possível exibir até 1000 arquivos em cada pasta.
xx Não é possível reproduzir arquivo MP3 com DRM que tenham sido transferidos de um site pago. A Gestão de Direitos
Digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos,
de forma integrada e abrangente, incluindo a proteção de direitos e interesses dos fornecedores do conteúdo, a prevenção
de cópias ilegais do conteúdo e também a gestão de cobranças e de contratos.
xx Se mais de 2 dispositivos PTP estiverem conectados, você só poderá usar um de cada vez.
xx Se mais de dois dispositivos MSC estiverem conectados, alguns deles podem não ser reconhecidos. Um dispositivo USB
que requeira muita energia (mais que 500 mA ou 5 V) pode não ser suportado.
xx Se uma mensagem de advertência de sobrecarga for exibida enquanto você conecta ou usa um dispositivo USB, o
dispositivo poderá não ser reconhecido ou apresentar mau funcionamento.
xx Caso a TV não receba nenhum sinal durante o tempo definido em Tempo de Prot. Autom., a proteção de tela será
executada.
xx O modo de economia de energia de algumas unidades externas de disco rígido pode ser iniciado automaticamente quando
conectadas à TV.
xx Caso um cabo de extensão USB seja utilizado, o dispositivo USB pode não ser reconhecido ou os arquivos do dispositivo
podem não ser lidos.
xx Caso um dispositivo USB conectado à TV não seja reconhecido, a lista de arquivos no dispositivo esteja corrompida ou um
arquivo da lista não seja reproduzido, conecte o dispositivo USB ao PC, formate o dispositivo e verifique a conexão.
xx Caso um arquivo excluído do PC ainda seja encontrado ao executar o Media Play, use a função “Esvaziar Lixeira” do PC
para excluir o arquivo permanentemente.
Português
BN68-02936A_BP.indd 21
21
2010-05-03 �� 1:27:06
FUNÇÕES AVANÇADAS
¦¦ Exibição na tela
Vá para o arquivo desejado usando os botões direcionais e então pressione os botões ENTERE ou � (Reproduzir). O
arquivo será reproduzido.
✎✎Compatível com Visualizar dispositivos e Modo de cont. na página de Media Play.
Informações:
é possível verificar o nome do
arquivo selecionado e o número
de arquivos e páginas.
Videos
Movie 01.avi
Movie 03.avi
Movie 05.avi
Seção de lista de classificação:
exibe o padrão de classificação.
Movie 07.avi
✎✎ O padrão de classificação
Movie 09.avi
é diferente dependendo do
conteúdo.
1/1 Página
/Movie 01.avi
Movie 02.avi
Jan.10.2010
Movie 04.avi
Jan.10.2010
Movie 06.avi
Jan.10.2010
Seção de lista de arquivos:
É possível confirmar
os arquivos e grupos
classificados por categoria.
Jan.10.2010
Jan.10.2010
Movie 08.avi
Jan.10.2010
SUM
Jan.10.2010
Jan.10.2010
Movie 10.avi
Jan.10.2010
Selecionar
Alt. dispos.
Jan.10.2010
Classif. T Ferramentas
Botões de operação
Vermelho (Alterar dispositivo): seleciona o dispositivo conectado.
B Verde (Preferência) define a preferência de arquivos. (não compatível na Visual. Bás.)
Amarelo (Selecionar): seleciona diversos arquivos na lista de arquivos. Arquivos selecionados são
marcados com um símbolo.
Azul (Classif.): seleciona a lista de classificação.
T Ferramentas: exibe o menu de opções.
✎✎ Usando os botões � ou µ, a lista de arquivos pode ir para a página anterior ou para a página
seguinte.
Vídeos
Reprodução de vídeos
1. Pressione os botões ◄ ou ► para selecionar Vídeos e então pressione o botão ENTERE no menu Media Play.
2. Pressione os botões ◄/►/▲/▼ para selecionar o vídeo desejado na lista de arquivos.
3. Pressione o botão ENTERE ou o botão � (Reproduzir).
−− O arquivo selecionado é exibido na parte superior da tela com o tempo de reprodução.
−− Caso as informações sobre a duração do vídeo sejam desconhecidas, o tempo de reprodução e a barra de progresso
não serão exibidos.
−− Durante uma exibição de playback você pode fazer buscas usando os botões ◄ e ►.
✎✎Em tal modo, é possível assistir os trechos de vídeo contidos
em um jogo de videogame, mas não será possível jogar o jogo
em si.
yy Formatos de legenda suportados
22
Nome
Extensão do arquivo
MPEG-4 time-based text
.ttxt
XML
SAMI
.smi
HTML
00:04:03 / 00:07:38
1/1
Movie 01.avi
Formato
SubRip
.srt
baseado em string
SubViewer
.sub
baseado em string
Micro DVD
.sub ou .txt
baseado em string
SUM
E Pausa L Saltar T Ferramentas R Retornar
Português
BN68-02936A_BP.indd 22
2010-05-03 �� 1:27:07
Extensão de
arquivo
Container
*.avi
*.mkv
AVI
MKV
*.asf
ASF
*.wmv
ASF
*.mp4
MP4
*.3gp
3GPP
*.vro
VRO
VOB
*.mpg
*.mpeg
*.ts
*.tp
*.trp
Codec de vídeo
Resolução
Taxa de
quadros (fps
- quadros por
segundo)
Taxa de bits
(Mbps)
Divx 3.11 / 4.x / 5.1 / 6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
Divx 3.11 / 4.x / 5.1 / 6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
Window Media Video v9
1920x1080
6 ~ 30
25
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
XVID
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
MPEG1
1920x1080
24 / 25 / 30
30
MPEG2
1920x1080
24 / 25 / 30
30
MPEG1
1920x1080
24 / 25 / 30
30
MPEG2
1920x1080
24 / 25 / 30
30
H.264
1920x1080
6 ~ 30
25
MPEG2
1920x1080
24 / 25 / 30
30
H.264
1920x1080
6 ~ 30
25
VC1
1920x1080
6 ~ 30
25
PS
TS
Codec de áudio
MP3 / AC3 / LPCM /
ADPCM / DTS core
04 FUNÇÕES AVANÇADAS
yy Formatos de vídeo suportados
MP3 / AC3 / LPCM /
ADPCM / WMA
WMA
MP3 / ADPCM / AAC
ADPCM / AAC / HE-AAC
AC3 / MPEG / LPCM
AC3 / MPEG / LPCM / AAC
AC3 / AAC / MP3 / DD+
HE-AAC
Outras restrições
✎✎ NOTA
xx Caso haja problemas com o conteúdo de um codec, ele não será suportado.
xx Caso as informações de um container estejam incorretas e o arquivo tenha um erro, o container não será
reproduzido corretamente.
xx O som ou o vídeo podem não funcionar caso o conteúdo possua uma taxa de quadros / taxa de bits padrão
acima da taxa de quadros/segundo compatível relacionada na tabela acima.
Decodificador de vídeo
• Suporta até H.264, Nível 4.1
• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 não são
compatíveis.
• H.263 não é compatíveis.
• GMC 2 não é compatível.
Decodificador de áudio
• Suporta até WMA 7, 8, 9, STD
• O WMA 9 PRO não é compatível com áudio de 2 ou multicanal, ou
codec de áudio sem perda.
• WMA com taxa de amostragem 22050Hz mono não é compatível.
Português
BN68-02936A_BP.indd 23
23
2010-05-03 �� 1:27:08
FUNÇÕES AVANÇADAS
Reprodução contínua de filme (Retomar a reprodução)
Se você sair da função de reproduzir filme, o filme poderá ser reproduzido mais tarde do ponto onde parou.
1. Selecione o arquivo de filme que deseja reproduzir
continuamente pressionando o botão ◄ ou ► para selecioná-lo
na seção de lista de arquivos.
00:04:03 / 00:07:38
1/1
Movie 01.avi
2. Pressione o botão � (Reproduzir) / ENTERE.
3. Selecione Reproduzir cont. (Voltar a reproduzir) pressionando o
botão azul. A reprodução do filme iniciará de onde havia parado.
✎✎ O botão azul ficará disponível ao reiniciar a reprodução.
✎✎ Se a função Lemb. Reprod. Cont. Filme estiver definida
como Ligado no menu Config., uma mensagem
aparecerá quando você retomar a reprodução de um
arquivo de filme.
Reproduzir cont.
Retomar da última cena vista.
Reproduzir cont. E Pausa L Saltar T Ferramentas R Retornar
SUM
Música
Reprodução de música
1. Pressione os botões ◄ ou ► para selecionar Música e então
pressione o botão ENTERE no menu Media Play.
Lista
2. Pressione os botões ◄/►/▲/▼ para selecionar a música
desejada na lista de arquivos.
3. Pressione o botão ENTERE ou o botão � (Reproduzir).
–– Durante uma exibição de playback você pode fazer buscas
usando os botões ◄ e ►.
I Love you
Jhon
1st Album
Pop
2010
4.2MB
No Singer
3/15
Music 1
Music 2
No Singer
Music 3
No Singer
01:10 / 04:02
–– Os botões � (REW) ou µ (FF) não funcionam durante a
reprodução.
✎✎Exibe apenas os arquivos com extensão MP3 e PCM. Outras
I Love You
Jhon
Music 4
No Singer
Music 5
No Singer
E Pausa L Saltar Tb Ferramentas R Retornar
SUM
extensões de arquivo não são exibidas, mesmo que sejam
salvos no mesmo dispositivo USB.
Caso o som esteja anormal ao reproduzir arquivos MP3,
ajuste o Equalizador no menu Som. (Um arquivo mp3 com
excesso de modulação pode causar problemas de som.)
✎✎
Foto
Visualização de uma foto (ou apresentação de slides)
1. Pressione os botões ◄ ou ► para selecionar Foto e então
pressione o botão ENTERE no menu Media Play.
Normal
1024x768
2010/2/1
3/15
2. Pressione os botões ◄/►/▲/▼ para selecionar a foto desejada
na lista de arquivos.
3. Pressione o botão ENTERE ou o botão � (Reproduzir).
–– Enquanto uma lista de fotos está sendo exibida, pressione o
botão � (Reproduzir) / ENTERE no controle remoto para
iniciar a apresentação de slides.
–– T odos os arquivos da seção de lista de arquivos serão
utilizados na apresentação de slides.
–– Durante a apresentação de slides, os arquivos são
reproduzidos na ordem.
SUM
E Pausa L Ant./Próx. T Ferramentas R Retornar
✎✎Arquivos de música podem ser reproduzidos automaticamente
durante a apresentação de slides se Música de Fundo estiver
definida como Ligado.
✎✎Não é possível alterar o Modo BGM até que o carregamento
do BGM tenha sido concluído.
24
Português
BN68-02936A_BP.indd 24
2010-05-03 �� 1:27:09
Reprodução de arquivos selecionados de vídeo / música / foto
1. Pressione o botão amarelo na lista de arquivos para selecionar o
arquivo desejado.
Vídeos
2. Repita a operação acima para selecionar diversos arquivos.
2 arq. Selec.
/Movie 01.avi
Movie 01.avi
✎✎ NOTA
Movie 02.avi
Jan.10.2010
Jan.10.2010
Movie 03.avi
xx A marca c será exibida à esquerda dos arquivos
Movie 04.avi
Jan.10.2010
Movie 05.avi
selecionados.
xx Para cancelar todas as seleções, pressione o botão
Jan.10.2010
Movie 06.avi
Jan.10.2010
Movie 07.avi
Jan.10.2010
Movie 09.avi
xx Para cancelar a seleção de todos os arquivos
selecionados, pressione o botão TOOLS e selecione
Desmarcar Tudo.
Jan.10.2010
Movie 08.avi
Jan.10.2010
Amarelo novamente.
1/1 Página
04 FUNÇÕES AVANÇADAS
¦¦ Reprodução de arquivos múltiplos
Movie 10.avi
Jan.10.2010
SUM Alt. dispos.
Jan.10.2010
Selecione
Classif. T Ferramentas
3. Pressione o botão TOOLS e selecione Repr. conteúdo selec..
Reprodução do grupo de arquivos de vídeo / música / foto
1. Ao exibir uma lista de arquivos, vá para qualquer arquivo no
grupo desejado.
2. Pressione o botão TOOLS e selecione Repr. Grupo Atual.
¦¦ Media Play - Funções adicionais
Classificando a lista de arquivos
Pressione o botão azul na lista de arquivos para classificar os arquivos.
Categoria
Vídeos
Música
Fotos
Visual. Bás.
Exibe a pasta inteira. Você pode visualizar a foto selecionando a pasta.
Operação
>
>
>
Título
Classifica e exibe os títulos de filmes na ordem símbolo / número / alfabeto / especial.
>
>
>
Preferência
Classifica e exibe o arquivo por preferência. É possível alterar a preferência de arquivo
na seção de lista de arquivos usando o botão verde.
>
>
>
Mais Novo
Classifica e exibe arquivos começando pelos mais recentes.
>
Mais Antiga
Classifica e exibe arquivos começando pelos mais antigos.
>
Artista
Classifica o arquivo de música por artista em ordem alfabética.
>
Álbum
Classifica o arquivo de música por álbum em ordem alfabética.
>
Gênero
Classifica os arquivos de música por gênero.
>
Humor
Classifica os arquivos de música por humor. É possível modificar as informações de
humor da música.
>
Mensal
Classifica e exibe os arquivos de foto por mês.
>
>
>
Português
BN68-02936A_BP.indd 25
25
2010-05-03 �� 1:27:10
FUNÇÕES AVANÇADAS
Menu de opções de reprodução de vídeos / músicas / fotos
Durante a reprodução de um arquivo, pressione o botão TOOLS.
Categoria
Operação
Vídeos
Música
Fotos
Título
É possível mover o outro arquivo diretamente.
>
Modo de Repetição
É possível reproduzir arquivos de filme e música repetidamente.
>
Tam. Imagem
(Modo1 / Modo2 / Original)
É possível ajustar o tamanho da imagem de acordo com sua preferência.
Configuração da Imagem
É possível ajustar a configuração da imagem. (p. 14, 15, 16)
>
Configuração do Som
É possível ajustar a configuração do som. (p. 16, 17)
>
Definir Closed Caption
É possível reproduzir os filmes com legenda. Essa função funciona apenas caso as
legendas tenham o mesmo nome de arquivo que o vídeo.
>
Áudio
Você pode assistir a um vídeo em um dos idiomas compatíveis. Essa função só é
acionada quando arquivos com suporte múltiplo de áudio são executados.
>
Parar Apresentação
de Slides / Iniciar
Apresentação de Slides
É possível iniciar ou encerrar uma apresentação de slides.
Vel. Apr. Slides
É possível selecionar a velocidade da apresentação de slides durante a apresentação.
>
Música de Fundo
É possível configurar e selecionar música de fundo ao assistir a uma apresentação de
slides.
>
Zoom
É possível ampliar as imagens no modo de tela cheia.
>
Girar
Você pode girar as imagens no modo de tela cheia.
Informação
É possível ver informações detalhadas sobre o arquivo reproduzido.
>
>
>
>
>
>
>
>
>
>
Configuração
Utilizando o do menu de configuração
■■ Lemb. Reprod. Cont. Filme (Voltar a reproduzir) (Ligado / Deslig.): selecione para exibir a mensagem pop-up de ajuda
para a reprodução contínua do filme.
■■ Obtenha o código registro do DivX® VOD: exibe o código de registro autorizado para a TV. Caso você se conecte ao
site do DivX e se registre, será possível fazer o download do arquivo de registro do VOD. Se você reproduzir o registro de
VOD usando o Media Play, o registro estará concluído.
✎✎ Para mais informações sobre DivX
®
VOD, acesse www.DivX.com.
■■ Obtenha o cód. desativação do DivX VOD: quando o DivX® VOD não está registrado, o código de desativação de
registro é exibido. Se você executar esta função quando DivX® VOD estiver registrado, o registro atual do DivX® VOD será
desativado.
®
■■ Informação: selecione para exibir informações sobre o dispositivo conectado.
26
Português
BN68-02936A_BP.indd 26
2010-05-03 �� 1:27:10
O que é Anynet+? t
Anynet+ é uma função que permite o controle de todos os dispositivos Samsung conectados que suportam Anynet+ com o
controle remoto da TV Samsung. O sistema Anynet+ pode ser usado apenas com os dispositivos Samsung que disponham
do recurso Anynet+. Para certificar-se de que o dispositivo Samsung tenha esse recurso, verifique se ele possui o logotipo
Anynet+.
Para conectar a um Home Theater Samsung
Painel traseiro da TV
Home Theater
Cabo
óptico
Dispositivo
Anynet+ 1
Dispositivo
Anynet+ 2, 3
04 FUNÇÕES AVANÇADAS
Anynet+
Cabo HDMI
Cabo HDMI
1. Conecte HDMI IN (1(DVI), 2, ou 3) na TV e HDMI OUT do dispositivo Anynet+ correspondente utilizando um cabo HDMI.
2. Com o cabo HDMI, conecte HDMI IN do home theater ao HDMI OUT do dispositivo Anynet+ correspondente.
✎✎NOTA
xx Conecte o cabo óptico entre a saída DIGITAL AUDIO OUT (OPTICAL) da sua TV e a entrada Digital Audio Input do
home theater.
xx Seguindo a conexão acima, a entrada óptica reproduz o áudio de apenas 2 canais. Você ouvirá som apenas dos alto-
falantes direito e esquerdo dianteiros do home theater e do subwoofer. Caso deseje ouvir áudio de 5.1 canais, ligue a
entrada DIGITAL AUDIO OUT (OPTICAL) do aparelho de DVD / receptor de satélite (ou seja, dispositivo Anynet 1 ou 2)
diretamente ao amplificador ou home theater, e não à TV.
xx É possível conectar apenas um Home Theater.
xx É possível conectar um dispositivo Anynet+ usando o cabo HDMI. Existem alguns cabos HDMI que não suportam
funções Anynet+.
xx O Anynet+ funciona quando o dispositivo de AV que suporta Anynet+ está no estado de espera ou ligado.
xx O sistema Anynet+ suporta até 12 dispositivos de AV. Você pode conectar até 3 dispositivos do mesmo tipo.
Menu Anynet+
O menu Anynet+ muda de acordo com o tipo e o estado dos dispositivos Anynet+ conectados à TV.
Menu Anynet+
Ver TV
Lista de Dispositivos
(nome_dispositivo) MENU
(nome_dispositivo) INFO
Gravando: (*gravador)
Parar gravação: (*gravador)
Receptor
Descrição
Altera o modo Anynet+ para o modo de transmissão de TV.
Exibe a lista de dispositivos Anynet+.
Exibe os menus de dispositivos conectados. Por exemplo, se um gravador de DVD estiver
conectado, o menu de disco do gravador de DVD será exibido.
Exibe o menu de reprodução do dispositivo conectado. Por exemplo, se um gravador de
DVD estiver conectado, o menu de reprodução do gravador de DVD será exibido.
Inicia a gravação imediatamente utilizando o gravador. (Isto está disponível apenas em
dispositivos que possuem suporte à função de gravação.)
Interrompe a gravação.
O áudio é reproduzido pelo receptor.
Caso exista mais de um dispositivo conectado, eles serão exibidos como (*gravador) e no caso de somente um dispositivo,
ele será representado como (*nome_dispositivo).
Português
BN68-02936A_BP.indd 27
27
2010-05-03 �� 1:27:11
FUNÇÕES AVANÇADAS
¦¦ Configuração do Anynet+
OO MENUm → Aplicativo → Anynet
+
(HDMI-CEC) → ENTERE
■■ Configuração
Anynet+ (HDMI-CEC (Deslig. / Ligado): Para usar a função Anynet+, a opção Anynet+ (HDMI-CEC) deve ser ajustada
como Ligado.
Quando a função Anynet+ (HDMI-CEC) é desativada, todas as operações relacionadas à função Anynet+ são
desativadas.
✎✎
Desligamento Automático (Não / Sim): configura um dispositivo Anynet+ para desligar automaticamente ao desligar a TV.
A fonte ativa na TV deve ser ajustada à TV para que a função Anynet+ seja usada.
✎✎
✎✎ Mesmo que um dispositivo externo ainda esteja gravando, ele pode ser desligado.
¦¦ Alternando entre dispositivos Anynet+
1. Será exibida uma lista com os dispositivos Anynet+ conectados à TV.
✎✎ Caso você não encontre o dispositivo desejado, pressione o botão vermelho para atualizar a lista.
2. Selecione um dispositivo e pressione o botão ENTERE. É possível mudar para o dispositivo selecionado.
✎✎ Apenas quando você definir Anynet
+
(HDMI-CEC) como Ligado no menu Aplicativo, o menu Lista de
Dispositivos aparecerá.
xx A mudança para o dispositivo selecionado pode demorar até 2 minutos. Não é possível cancelar a operação
enquanto a TV está mudando o dispositivo.
xx Se foi selecionado um modo de entrada externo pressionando o botão SOURCE, não é possível usar a função
Anynet+. Certifique-se de mudar para um dispositivo Anynet+ utilizando Lista de Dispositivos.
¦¦ Gravação
Você pode gravar um programa da TV usando um gravador Samsung.
1. Selecione Gravando.
✎✎ Quando houver mais de dois dispositivos de gravação
xx Quando há vários dispositivos de gravação conectados, eles são listados. Selecione um dispositivo de
gravação na Lista de Dispositivos.
✎✎ Quando o dispositivo de gravação não for exibido, selecione Lista de Dispositivos e pressione o botão vermelho
para procurar dispositivos.
2. Pressione o botão EXIT para sair.
✎✎ Você pode gravar as transmissões de origem selecionando Gravando: (nome_dispositivo).
✎✎ Pressione o botão � (REC) para gravar o que você estiver assistindo no momento. Ao assistir um vídeo a partir de
um outro dispositivo, o vídeo do dispositivo é gravado.
✎✎ Antes de gravar, verifique se a entrada da antena está corretamente conectada ao dispositivo de gravação. Para
conectar uma antena corretamente a um dispositivo de gravação, consulte o manual do usuário do dispositivo de
gravação.
28
Português
BN68-02936A_BP.indd 28
2010-05-03 �� 1:27:11
É possível ouvir o som por meio de um receptor (por exemplo, home theater), em vez dos alto-falantes da TV..
1. Selecione Receptor e defina-o como Ligado.
2. Pressione o botão EXIT para sair.
✎✎ Se o seu receptor suporta apenas áudio, ele pode não aparecer na lista de dispositivos.
✎✎ O receptor irá funcionar quando você tiver conectado corretamente o conector ótico do receptor à entrada
DIGITAL AUDIO OUT (OPTICAL) da TV.
✎✎ Quanto o receptor (home theater) estiver definido como Ligado, você poderá ouvir a reprodução de som pela
entrada óptica da TV. Quando a TV estiver exibindo um sinal DTV (aéreo), a TV emitirá um som de 5.1 canais ao
receptor do home theater. Quando a fonte é um componente digital como um DVD e estiver conectada à TV via
HDMI, só será ouvido o som de 2 canais do receptor.
04 FUNÇÕES AVANÇADAS
¦¦ Ouvindo através de um receptor
✎✎NOTA
xx É possível controlar os dispositivos Anynet+ apenas usando o controle remoto da TV, e não os botões na TV em si.
xx O controle remoto da TV pode não funcionar sob certas condições. Caso isso ocorra, selecione o dispositivo
Anynet+ novamente.
xx As funções Anynet+ não funcionam com os produtos de outros fabricantes.
¦¦ Solução de problemas para Anynet+
Problema
O Anynet+ não está funcionando.
Quero iniciar o Anynet+.
Quero sair do Anynet+.
A mensagem “Conectando ao
dispositivo Anynet+...” será exibida
na tela.
O dispositivo Anynet+ não toca.
O dispositivo conectado não é
exibido.
Não é possível gravar o programa
de TV.
O som da TV não sai pelo
receptor.
Possível solução
• Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só é compatível com dispositivos
Anynet+.
• É possível conectar apenas um receptor (home theater).
• Verifique se o cabo de força do dispositivo Anynet+ está conectado corretamente.
• Verifique as conexões dos cabos do dispositivo Anynet+ de vídeo / áudio / HDMI.
• Verifique se Anynet+ (HDMI-CEC) está configurado como Ligado no menu de configuração do Anynet+.
• Verifique se o controle remoto da TV está no modo TV.
• Verifique se é um controle remoto compatível com Anynet+.
• O Anynet+ não funciona em determinadas situações. (Busca de canais, operação de Media Play ou
Plug & Play (configuração inicial), etc.)
• Ao conectar ou remover o cabo HDMI, procure novamente dispositivos ou desligue a TV e ligue-a novamente.
• Verifique se a função Anynet+ do dispositivo Anynet+ está ligada.
• Verifique se o dispositivo Anynet+ está conectado corretamente à TV e se Anynet+ (HDMI-CEC) está
configurado como Ligado no menu de configuração do Anynet+.
• Então pressione o botão TOOLS para exibir o menu Anynet+ e selecionar o menu desejado.
• Selecione Ver TV no menu Anynet+.
• Pressione o botão SOURCE no controle remoto da TV e selecione um dispositivo que não seja um dos
dispositivos Anynet+.
• Pressione > CH <, CH LIST, PRE-CH, e FAV.CH para alterar o modo TV. (Observe que o botão de canais
somente funciona quando um dispositivo Anynet+ com sintonizador interno não estiver conectado.)
• Não é possível usar o controle remoto durante a configuração do Anynet+ ou mudança para um modo de
visualização.
• Use o controle remoto quando a configuração do Anynet+ ou a mudança para modo de visualização tiver sido
concluída.
• Não é possível usar a função reproduzir quando o Plug & Play (configuração inicial) estiver em progresso.
•
•
•
•
•
Verifique se o dispositivo suporta as funções Anynet+.
Verifique se o cabo HDMI está conectado corretamente.
Verifique se Anynet+ (HDMI-CEC) está configurado como Ligado no menu de configuração do Anynet+.
Procurar novamente por dispositivos Anynet+.
É possível conectar um dispositivo Anynet+ apenas usando o cabo HDMI. Existem alguns cabos HDMI que
não suportam funções Anynet+.
• Caso a conexão seja encerrada porque houve uma queda de energia ou porque o cabo HDMI foi
desconectado, repita a busca por dispositivos.
• Verifique se a tomada da antena no dispositivo de gravação está devidamente conectada.
• Conecte o cabo óptico entre a TV e o receptor.
Português
BN68-02936A_BP.indd 29
29
2010-05-03 �� 1:27:11
APÊNDICE
Configuração do transmissor FM
✎✎Não disponível em alguns locais.
¦¦ Configuração da frequência
@
yy A frequência do transmissor FM deve ser configurada de forma diferente de qualquer frequência de rádio FM na
proximidade do televisor de forma a obter uma recepção de sinal boa e livre de interferências de rádio.
@
yy Se uma frequência de um canal do televisor estiver dentro do intervalo da frequência
FM, o transmissor FM irá atualizar
automaticamente o seu intervalo de frequência permitido.
yy Se a frequência de um canal do televisor corresponder à do transmissor FM, tal resultará em interferências ao sinal. O
intervalo de frequência do transmissor FM é apresentado automaticamente, de forma a evitar este problema.
yy Se não existirem frequências de canais do televisor dentro do intervalo da frequência FM (83 MHz a 108 MHz), todo o
intervalo, de 88.0 MHz a 107.9 MHz, estará disponível para ser utilizado.
¦¦ Guia de instalação do transmissor FM
O módulo do transmissor FM inclui uma antena integrada. A força do sinal da antena varia consoante o local de instalação da
mesma e o desempenho do receptor. Caso detecte uma força de sinal baixa, experimente instalar a antena seguindo um dos
métodos abaixo:
Método 1
Método 2
Estique ligeiramente a antena e introduza a extremidade
num orifício de instalação do transmissor FM.
Instale o transmissor FM e deixe que a antena caia.
@
@
Método 3
Desenrole e coloque a antena no local onde o receptor
obtiver a melhor recepção.
30
Português
BN68-02936A_BP.indd 30
2010-05-03 �� 1:27:12
xx Não disponível em alguns locais.
xx Instalar a antena diretamente na parte posterior do televisor pode causar uma força de sinal baixa. Deixe algum espaço
entre o televisor e a antena.
xx O contato direto entre a antena do transmissor FM e a antena do televisor pode causar interferências ao sinal.
xx Se o menu do Transmissor FM não estiver ativado, verifique se o transmissor foi conectado de forma adequada na
05 APÊNDICE
✎✎NOTA
direção dos orifícios (@).
xx Se for realizada a audição do som da TV por meio de um receptor FM (por exemplo: um rádio ou um home theater)
usando uma frequência FM, posicione a antena do receptor FM visando à máxima potência do sinal.
xx Se for realizada a audição do som da TV por meio de um receptor FM (por exemplo: um rádio ou um home theater)
usando uma frequência FM, você poderá usufruir do áudio em um raio de 10 m (ao ar livre), independentemente da
direção ou localização.
xx Use o transmissor FM fornecido somente como um acessório. Do contrário, o produto poderá ser danificado.
xx Não use o transmissor FM fornecido como um acessório com outros produtos.
xx Corresponda a frequência do transmissor FM da TV com a do receptor FM (por exemplo: um rádio ou um home
theater).
xx Se a frequência do receptor FM (por exemplo: um rádio ou um home theater) não corresponder, não será possível ouvir
o áudio.
xx Ajuste o volume do receptor FM para um nível adequado.
xx Com a TV desligada, você ouvirá um ruído do receptor FM (por exemplo: um rádio ou um home theater).
xx A interferência da frequência com outros dispositivos eletrônicos é um problema comum em todos os dispositivos de
comunicações por rádio e pode causar interrupções no áudio e/ou ruído.
¦¦ Formatos de transmissor FM suportados
SPEC
Normal
Intervalo da frequência
Distância de transferência
88.0MHz ~ 107.9MHz
Definição automática do intervalo
Corresponde à frequência do televisor
(em 88.0MHz ~107.9MHz)
Mínima 1m ~ 5m
(Máxima 5m~10m : consoante a posição da antena e a qualidade do receptor)
Português
BN68-02936A_BP.indd 31
31
2010-05-03 �� 1:27:12
APÊNDICE
Como instalar o kit de montagem na parede
Instalação do kit de montagem na parede
O kit de montagem na parede (vendido separadamente) permite instalar a TV na parede.
Para obter informações detalhadas sobre como fazer a montagem na parede, consulte as instruções fornecidas juntamente
com o kit. Entre em contato com um técnico para instalar o suporte de montagem na parede.
A Samsung Electronics não se responsabiliza por qualquer dano ao produto ou ferimento a si próprio ou a outras pessoas
caso você decida instalar a TV por sua conta.
Especificações do kit de montagem na parede (VESA)
✎✎O kit de montagem na parede é vendido separadamente.
Instale o seu suporte de parede em uma parede sólida e perpendicular ao chão. Se a fixação for feita em algum outro material
de construção, entre em contato com o revendedor mais próximo. Se instalado em um teto ou uma parede com inclinação,
ele poderá cair e ocasionar algum dano pessoal grave.
✎✎NOTA
xx As medidas padrão para kits de montagem na parede são mostradas na tabela abaixo.
xx Ao adquirir o nosso kit de montagem na parede, um manual de instalação detalhado e todas as peças necessárias
acompanham o produto.
xx Não use parafusos que não estejam em conformidade com as especificações VESA de parafuso padrão.
xx Não utilize parafusos mais longos que a dimensão padrão ou que não estejam em conformidade com as
especificações de parafusos padrão VESA. Parafusos muito longos podem danificar o interior da TV.
xx Para kits de montagens em paredes que não estejam em conformidade com essas especificações VESA de
parafuso padrão, o comprimento dos parafusos pode ser diferente, dependendo das especificações dos kits.
xx Não aperte os parafusos com muita força; pois isso pode danificar o produto ou ocasionar sua queda, o que pode
resultar em ferimentos pessoais. A Samsung não se responsabiliza por esses tipos de acidentes.
xx A Samsung não se responsabiliza por danos ao produto nem ferimentos pessoais quando for usado um suporte
para parede que não seja VESA ou não seja o especificado, ou caso o cliente não siga as instruções de instalação
do produto.
xx Não instale a TV a uma inclinação maior que 15º.
xx Sempre conte com a ajuda de duas pessoas para instalar a TV na parede.
Família de
produto
polegadas
19~22
LCD-TV
23~29
30~40
46~55
57~65
70~80
80~
Especif. VESA
(A * B)
75 X 75
100 X 100
200 X 100
200 X 200
400 X 400
600 X 400
800 X 400
1400 X 800
Parafuso padrão
Quantidade
M4
M6
4
M8
✎✎ Desaparafuse o orifício circundante antes de instalar o kit de montagem na parede.
Não instale o kit de montagem na parede enquanto a TV estiver ligada. Isso pode causar ferimentos
ocasionados por choque elétrico.
32
Português
BN68-02936A_BP.indd 32
2010-05-03 �� 1:27:12
Cuidado: puxar, empurrar ou subir na TV pode fazer com que ela caia. Fique atento para que as crianças não
subam ou mexam na TV, pois a TV poderá cair e causar ferimentos graves, podendo até levar à morte. Siga
todas as precauções de segurança fornecidas no folheto de segurança incluso. Para maior estabilidade, instale
um dispositivo antiqueda para fins de segurança.
05 APÊNDICE
Afixação da TV à parede com segurança
Para evitar que a TV caia
✎✎ Como os grampos, parafusos e corda necessários não são
fornecidos, você deve comprá-los separadamente.
1. Coloque os parafusos em grampos e prenda-os na parede
firmemente. Certifique-se de que os parafusos estão bem
fixos na parede.
✎✎ Especificações de parafuso
yy De 17 ~ 29 polegadas LCD TV: M4
yy De 32 ~ 40 polegadas LCD TV: M6
2. Remova os parafusos da parte traseira central da TV,
coloque-os em grampos e aperte-os novamente na TV.
3. Conecte os grampos fixados na TV e os que estão fixados
na parede com um fio forte e prenda-os bem.
✎✎ Verifique se todas as conexões estão seguras. Verifique
periodicamente as conexões para evitar qualquer sinal
de insuficiência ou falha. Caso haja alguma dúvida sobre
a segurança das conexões, entre em contato com um
profissional de instalação.
Parede
✎✎ Instale a TV próxima à parede para que ela não caia para trás.
✎✎ É seguro conectar a corda para que os grampos fixados na parede fiquem no mesmo nível ou abaixo dos grampos fixados
na TV.
✎✎ Desamarre a corda antes de mover a TV.
Trava antifurto Kensington
A trava Kensington não é fornecida pela Samsung. É um dispositivo usado para proteger fisicamente o sistema quando
usado em um local público. A aparência e o método de bloqueio podem ser diferentes daqueles apresentados na ilustração,
dependendo do fabricante. Consulte o manual fornecido com a trava Kensington para utilizá-la adequadamente.
✎✎Procure o ícone “K” na parte traseira da TV. Há uma entrada Kensignton ao lado do ícone "K".
Para bloquear o produto, siga estas etapas:
1. Enrole o cabo da trava Kensington em volta de um objeto
grande e pesado, como uma mesa ou cadeira.
1
2. Deslize a ponta do cabo com a trava através da outra ponta
em arco do cabo da trava Kensington.
3. Insira o dispositivo de trava na entrada Kensington do
produto (1).
4. Bloqueie a trava.
✎✎Estas são instruções gerais. Para instruções exatas, consulte o
<Opcional>
Manual do usuário fornecido com o dispositivo de trava.
✎✎O dispositivo de bloqueio precisa ser adquirido separadamente.
✎✎A posição da trava Kensington poderá ser diferente, dependendo do
modelo da TV.
Português
BN68-02936A_BP.indd 33
33
2010-05-03 �� 1:27:13
APÊNDICE
Solução de problemas
Se a TV aparentar ter algum problema, primeiro verifique esta lista de possíveis problemas e soluções. Se nenhuma dessas
dicas de solução de problemas se aplicar ao seu caso, visite o site “www.samsung.com" e clique em Suporte, ou entre em
contato com o centro de atendimento ao cliente Samsung pelo telefone.
Problemas
Soluções e explicações
Imagem de baixa qualidade
Primeiro, realize o Teste de Imagem para confirmar que a sua TV está exibindo a imagem de teste
devidamente.
(vá para MENU - Suporte - Auto Diagnóstico - Teste de Imagem) (p. 20)
Se a imagem de teste for exibida adequadamente, a imagem ruim pode ter como causa a fonte ou o sinal.
A imagem da TV não parece tão boa
quanto parecia na loja.
• Caso tenha cabo / receptor de satélite analógico, adquira um receptor digital. Utilize cabos HDMI ou
Componente para obter qualidade de imagem HD (alta definição).
• Assinantes de TV a cabo/por satélite: experimente canais HD na relação de canais.
• Ar / Cabo Conexão com antena: experimente os canais de alta definição (HD) depois de realizar a
programação automática.
✎✎ Muitos canais de alta definição (HD) são selecionados a partir de conteúdos de definição
padrão (SD).
• Ajuste a resolução de saída de vídeo do decodificador / receptor de satélite para 1080i ou 720p.
A imagem está distorcida: erro de
macrobloco, blocos pequenos, pontos,
pixelização.
• A compressão de conteúdos de vídeo pode causar distorção de imagem, principalmente naquelas
que se movem rapidamente, como as de filmes de esportes e ação.
• Um baixo nível de sinal pode causar distorção de imagem. Esse não é um problema com a TV.
• Celulares usados próximos à TV (até 1 m) podem causar ruído na imagem em TVs analógicas e
digitais.
Cores erradas ou sem cores.
• Caso esteja usando uma conexão componente, certifique-se de que os cabos componentes estejam
conectados às entradas corretas. Conexões incorretas ou soltas podem causar problemas de cores
ou uma tela em branco.
Cor ou brilho de baixa qualidade.
• Ajuste as opções de Imagem no menu da TV.
(vá para o modo Imagem / Cor / Brilho / Nitidez) (p. 14)
• Ajuste as opções de Economia Energia no menu da TV.
(vá para MENU – Imagem – Solução Ecológica – Economia Energia) (p. 14)
• Tente restaurar as configurações de imagem para as configurações de imagem padrão.
(vá para MENU - Imagem - Restaurar Padrões) (p. 16)
Há uma linha pontilhada na borda da tela.
• Caso o tamanho da imagem esteja definido como Ajuste à Tela, altere-o para 16:9 (p. 16).
• Mude a resolução do decodificador/receptor de satélite.
A imagem está em preto e branco.
• Caso esteja usando uma entrada composta AV, conecte o cabo de amarelo na entrada verde da
entrada componente 1 da TV.
Ao mudar de canal, a imagem congela ou
é distorcida ou atrasada.
• Se a TV estiver conectada a um decodificador de TV a cabo, tente restaurar. (Reconecte o cabo de
alimentação AC e espere até que o decodificador reinicie. Isso pode levar até 20 minutos).
• Defina a resolução de saída do decodificador como 1080i ou 720p
Problema de áudio
Antes de mais nada, realize o Teste de Som para confirmar se o áudio da sua TV está funcionando
corretamente.
(vá para MENU - Suporte - Auto Diagnóstico - Teste de Som) (p. 20)
Se o áudio estiver OK, o problema de som pode ser causado pela fonte ou sinal.
Sem som ou som muito baixo no volume
máximo.
• Verifique o volume do dispositivo (Decodificador / Receptor de satélite, DVD, Blu-ray, etc.) conectado
à sua TV.
A imagem está boa, mas não há som.
• Defina a opção Selecionar Alto-falante para Alto-falante TV no menu de som (p. 17).
• Caso esteja usando um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por
exemplo, pode ser necessário alterar a opção de áudio do decodificador de TV a cabo para HDMI
caso haja um cabo HDMI conectado à sua TV).
• Se você está usando um cabo DVI para HDMI, é necessário um cabo de áudio separado.
• Reinicie o dispositivo conectado reconectando o cabo do mesmo.
34
Português
BN68-02936A_BP.indd 34
2010-05-03 �� 1:27:13
Os alto-falantes estão fazendo sons
estranhos.
Soluções e explicações
• Verifique as conexões dos cabos. Certifique-se de que o cabo de vídeo não esteja conectado a uma
entrada de áudio.
• Para conexões por antena ou cabo, verifique as informações de sinal. Um nível baixo de sinal pode
causar distorção de som.
• Realize o Teste de Som como explicado acima.
Sem imagem, sem vídeo
A TV não liga.
• Certifique-se de que o cabo de alimentação AC esteja conectado corretamente à tomada da parede
e na TV.
• Certifique-se de que a tomada esteja funcionado.
• Tente pressionar o botão POWER na TV para se certificar de que o problema não seja o controle
remoto Caso a TV ligue, consulte a seção "O controle remoto não funciona", localizada mais abaixo.
A TV desliga automaticamente.
•
•
•
•
Não há imagem / vídeo.
yy Verifique as conexões de cabos (retire e reconecte todos os cabos conectados à TV e
aos dispositivos externos).
05 APÊNDICE
Problemas
Certifique-se de que Sleep Timer está definido para Deslig. no menu de Configuração (p. 18).
Se o PC estiver conectado à TV, verifique as configurações de energia do computador.
Certifique-se de que o cabo de alimentação AC esteja conectado corretamente à tomada e à TV.
Ao assistir TV utilizando uma antena ou cabo, a TV será desligada após 10 - 15 minutos caso não
haja sinal.
• Defina as saídas de vídeo de seus dispositivos externos (Decodificador / Receptor de satélite, DVD,
Blu-ray, etc.) de modo compatível com as conexões de entrada da TV. Por exemplo, caso a saída de
um dispositivo externo seja HDMI, ela deve ser conectada a uma entrada HDMI da TV.
• Certifique-se de que seus dispositivos conectados estejam ligados.
• Certifique-se de selecionar a fonte correta da TV, pressionando o botão SOURCE no controle remoto.
• Reinicie o dispositivo conectado reconectando o cabo do mesmo.
Conexão de RF (Cabo/Antena)
A TV não está recebendo todos os canais.
• Certifique-se de que o cabo coaxial esteja conectado de forma segura.
• Tente a opção Prog. Automática para adicionar canais disponíveis à lista de canais. Vá a MENU
- Canal - Prog. Automática, selecione Auto e certifique-se de que o tipo de sinal de TV a Cabo
correto esteja selecionado no menu. (p. 12)
• Verifique se a antena está posicionada corretamente.
Sem legendas nos canais digitais.
• Verifique Closed Caption no menu Configuração. (p. 19).
• Alguns canais podem não possuir dados de legenda.
A imagem está distorcida: erro de
macrobloco, blocos pequenos, pontos,
pixelização.
• A compressão de conteúdos de vídeo pode causar distorção de imagem, principalmente naquelas
que se movem rapidamente, como as de filmes de esportes e ação.
• Um nível baixo de sinal pode causar distorção de imagem. Esse não é um problema com a TV.
Conexão com o computador
A mensagem "Função Não Disponível"
é exibida.
• Defina a resolução de saída do computador de modo compatível com as resoluções suportadas pela
TV.
"PC" sempre é exibido na lista de fontes,
mesmo que um PC não esteja conectado.
• Isso é normal, já que "PC" sempre é exibido na lista de fontes, mesmo quando não há um
computador conectado.
A imagem está boa, mas não há som.
• Caso esteja utilizando uma conexão HDMI, verifique a configuração de saída de áudio de seu PC.
Outros
Barras rolantes horizontais roxas/verdes
e ruído nos alto-falantes da TV com
conexão de cabo componente.
• Remova as conexões de áudio do lado direito e esquerdo do receptor. Se o ruído parar, isso indica
que o receptor tem um problema de aterramento. Substitua os cabos de vídeo componente por
uma conexão HDMI.
A imagem não é exibida no modo de tela
cheia.
• Canais HD irão apresentar barras pretas nos dois lados da tela ao exibir conteúdo SD (4:3).
• As barras pretas na parte superior e inferior serão mostradas em filmes que possuem relação de
altura e largura diferentes da sua TV.
• Ajuste as opções de tamanho de imagem no seu dispositivo externo ou ajuste a TV como tela cheia.
Português
BN68-02936A_BP.indd 35
35
2010-05-03 �� 1:27:13
APÊNDICE
Problemas
Soluções e explicações
O controle remoto não funciona.
• Substitua as pilhas do controle remoto com a polaridade correta (+/–).
• Limpe a janela de transmissão localizada no topo do controle remoto.
• Tente apontar o controle remoto diretamente para a TV, a cerca de 1,5 m.
O controle remoto do decodificador de TV
a cabo / receptor não liga ou desliga a TV
e nem ajusta seu volume.
• Programe o controle remoto do decodificador / receptor para operar a TV. Consulte o manual do
usuário do decodificador / receptor de satélite para obter o código da TV SAMSUNG.
A mensagem "Função Não Disponível"
é exibida.
• Verifique a resolução suportada pela TV e ajuste a resolução de saída do dispositivo externo de
acordo. Consulte as configurações de resolução neste manual.
A função Closed Caption no menu da TV
está acinzentada.
• Closed Caption não pode ser selecionada no menu da TV, quando ela estiver conectada através de
HDMI ou Componente (p. 19).
• Closed Caption deve ser ativada no dispositivo externo.
A TV está exalando um odor de plástico.
• Esse cheiro é normal e irá se dissipar com o tempo.
A Informação Sinal da TV não está
disponível no menu Teste de Auto
Diagnóstico.
• Essa função fica disponível apenas com canais digitais de uma conexão por Antena / RF / Coaxial
(p. 20).
A TV está inclinada para o lado direito ou
esquerdo.
• Remova a base do suporte da TV e volte a montá-lo.
Não é possível montar a base do suporte.
• Certifique-se de que a TV está sobre uma superfície plana. Se não for possível remover os parafusos
da TV, use uma chave de fenda magnetizada.
O menu de canal está acinzentado (não
disponível).
• O Canal fica disponível apenas quando a fonte TV é selecionada. (Antena ou Cabo)
Suas configurações são perdidas depois
de 30 minutos ou toda vez que a TV é
desligada.
• Caso a TV esteja no modo Loja, ela irá restaurar os padrões de áudio e vídeo a cada 30 minutos.
Altere as configurações do modo Loja para Casa no procedimento Plug & Play. Pressione o
botão SOURCE para selecionar o modo TV, e vá para MENU → Configuração → Plug & Play →
ENTERE (p. 6).
Perda esporádica de áudio ou vídeo.
• Verifique as conexões de cabo e as reconecte.
• Perda de áudio ou vídeo pode ser causada pelo uso de cabos muito rígidos ou grossos. Certifiquese de que os cabos sejam flexíveis o suficiente para uso a longo prazo. Para suporte de parede,
recomendamos o uso de cabos com conectores de 90 graus.
O menu PIP não está disponível.
• PIP fica disponível apenas ao usar uma fonte HDMI, PC ou componente.
É possível ver pequenas partículas ao olhar
mais de perto na borda da estrutura da TV.
• Trata-se de design do produto e não constitui defeito em si.
POP (anúncio interno da TV) é exibido
na tela.
• Selecione Casa no modo Plug & Play. Para obter mais detalhes, consulte a Plug & Play
(Configuração inicial) (p. 6).
✎✎Esse painel TFT LCD usa um painel formado por subpixels que requerem tecnologia sofisticada de produção.
Entretanto, pode haver alguns pixels luminosos ou escuros na tela. Esses pixels não causarão nenhum impacto no
desempenho do produto.
36
Português
BN68-02936A_BP.indd 36
2010-05-03 �� 1:27:13
Resolução do PC
(Otimizado)
05 APÊNDICE
Especificações
1360 x 768 @ 60 Hz
Considerações ambientais
Temperatura operacional
Umidade operacional
Temperatura de armazenamento
Umidade em armazenamento
50°F para 104°F (10°C para 40°C)
10% a 80%, sem condensação
-4°F para 113°F (-20°C para 45°C )
5% a 95%, sem condensação
Rotação da base
(esquerda / direita)
0˚
Nome do modelo
LN32C480
Tamanho da tela
32 polegadas
Consumo de energia
Operação normal
Em espera
120W
<1W
Som
(Saída)
20W X 2
Dimensões (LxAxP)
Corpo
30.8 x 3.4 x 20.6 polegadas
(782.3 × 85.3 × 523.4 (mm))
30.8 × 9.7 × 22.1 polegadas
(782.3 × 247.4× 560.4 (mm))
Com suporte
Peso
Sem suporte
Com suporte
23.2 Ibs (10.5 kg)
21.2 Ibs (9.6 kg)
✎✎Design e especificações estão sujeitos a alterações sem aviso prévio.
✎✎Para obter informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta que está no produto.
¦¦ Licença
Fabricado sob licença de Dolby Laboratories. Dolby e o símbolo D Duplo são marcas comerciais da
Dolby Laboratories.
DivX Certificado para reproduzir vídeo DivX até 1080p (HD), incluindo conteúdo premium.
SOBRE DIVX VIDEO: DivX é um formato de vídeo digital criado pelo DivX, Inc. Esse é um certificado oficial para
aparelho DivX que reproduz DivX vídeo. Visite www.divx.com para mais informações e ferramentas de software
para converter seus arquivos em DivX vídeo. SOBRE DIVX VIDEO-ON-DEMAND: Esse certificado para dispositivo
DivX precisa ser registrado para reproduzir conteúdo DivX Vídeo-On-Demand (VOD). Para gerar o código de
registro, localize a seção DivX VOD no menu configuração do aparelho. Vá para vod.divx.com com este código para
completar o processo do registro e aprender mais sobre DivX VOD. Pat. 7,295,673; 7,460,688; 7,519,274
Licença de fábrica sob a patente norte americana número: 5,451,942; 5,956,674; 5,974,380; 5,
978,762; 6,487,535 & outras patentes estrangeiras & pendentes. DTS e o Símbolo são marcas
registradas, & os logos DTS 2.0+ Digital Out e DTS são marcas da DTS, Inc. Produto inclui o
software. © DTS, Inc. Todos os direitos reservados.
Aviso de Licença de Software Livre
No caso de utilização de software livre, licenças de software livre estão disponíveis no menu do produto.
Português
BN68-02936A_BP.indd 37
37
2010-05-03 �� 1:27:14
APÊNDICE
Índice Remissivo
A
H
Anynet Apresentação de slides
Atualização de SW
Auto Ajuste
+
27
24
20
16
HDMI
Home theater
Balanço
botão FAV.CH
16
5, 12
C
Canais Favoritos
Conector Audio out Controle Remoto
Componente
12
8
5
7
D
Digital Audio out
D-sub
DVD home theater 8, 27
8
8
7
8, 27
I
Indicador de energia
B
R
37
10
M
Media Play
Melodia
Menu Idioma
MP3 Play
Modo standby
9
14
S
4
L
Licença
Lista de Entradas
Resolução Ótima
RGB
Selecionar Alto-falante
Senha
Sleep Timer
Suporte de Parede
T
Temporizador
21
19
19
24
4
17
18
18
32
18
V
Video play
Visul. Fotos
Volume
22
24
4, 5, 18
P
PIP
19
E
Edição de canais Economia Energia
Equalizador
38
13
14
16
Português
BN68-02936A_BP.indd 38
2010-05-03 �� 1:27:14
This page is intentionally
left blank.
BN68-02936A_BP.indd 39
2010-05-03 �� 1:27:14
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
