Contate a SAMSUNG EM TODO O MUNDO
Caso tenha dúvidas ou comentários sobre os produtos da Samsung, entre em contato com o centro de atendimento
ao cliente da SAMSUNG.
Country
Web Site
Customer Care Center 
ARGENTINE
0800-333-3733
www.samsung.com
BRAZIL
0800-124-421
4004-0000
www.samsung.com
CHILE
800-SAMSUNG(726-7864)
www.samsung.com
COLOMBIA
01-8000112112
www.samsung.com
COSTA RICA
0-800-507-7267
www.samsung.com
www.samsung.com
ECUADOR
1-800-10-7267
EL SALVADOR
800-6225
www.samsung.com
GUATEMALA
1-800-299-0013
www.samsung.com
Honduras
800-7919267
www.samsung.com
JAMAICA
1-800-234-7267
www.samsung.com
MEXICO
01-800-SAMSUNG(726-7864)
www.samsung.com
Nicaragua
00-1800-5077267
www.samsung.com
PANAMA
800-7267
www.samsung.com
PUERTO RICO
1-800-682-3180
www.samsung.com
REP. DOMINICA
1-800-751-2676
www.samsung.com
TRINIDAD & TOBAGO
1-800-SAMSUNG(726-7864)
www.samsung.com
VENEZUELA
0-800-100-5303
www.samsung.com

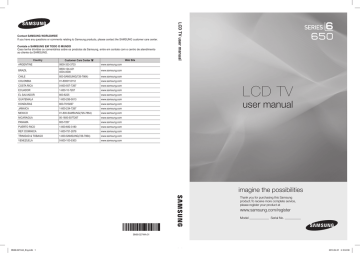

LCD TV user manual
Contact SAMSUNG WORLDWIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.
LCD TV
user manual
imagine the possibilities
Thank you for purchasing this Samsung
product.To receive more complete service,
please register your product at
www.samsung.com/register
Model
Serial No.
BN68-02744A-01
BN68-02744A_Eng.indb 1
2010-04-01 �� 3:04:38
Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance.
Product design and specifications may be changed without notice.
Important Warranty Information Regarding Television Format Viewing
✎✎ See the warranty card for more information on warranty terms.
Wide screen format LCD Displays (16:9, the aspect ratio of the screen width to height) are primarily designed to view wide screen format fullmotion video. The images displayed on them should primarily be in the wide screen 16:9 ratio format, or expanded to fill the screen if your model
offers this feature and the images are constantly moving. Displaying stationary graphics and images on screen, such as the dark sidebars on
nonexpanded standard format television video and programming, should be limited to no more than 5% of the total television viewing per week.
Additionally, viewing other stationary images and text such as stock market reports, video game displays, station logos, web sites or computer
graphics and patterns, should be limited as described above for all televisions. Displaying stationary images that exceed the above guidelines
can cause uneven aging of LCD Displays that leave subtle, but permanent burned-in ghost images in the LCD picture. To avoid this, vary the
programming and images, and primarily display full screen moving images, not stationary patterns or dark bars. On LCD models that offer picture
sizing features, use these controls to view different formats as a full screen picture.
Be careful in the selection and duration of television formats used for viewing. Uneven LCD aging as a result of format selection and use, as well as
burned-in images, are not covered by your Samsung limited warranty.
Still image warning
Avoid displaying still images (such as jpeg picture files) or still image elements (such as TV channel logos, panorama or 4:3 image format, stock
or news bars at screen bottom etc.) on the screen. Constant displaying of still pictures can cause ghosting of LCD screen, which will affect image
quality. To reduce risk of this effect, please follow below recommendations:
• Avoid displaying the same TV channel for long periods.
• Always try to display any image on full screen, use TV set picture format menu for best possible match.
• Reduce brightness and contrast values to minimum required to achieve desired picture quality, exceeded values may speed up the burnout
process.
• Frequently use all TV features designed to reduce image retention and screen burnout, refer to proper user manual section for details.
Securing the Installation Space
Keep the required distances between the product and other objects (e.g. walls) to ensure proper ventilation.
Failing to do so may result in fire or a problem with the product due to an increase in the internal temperature of the product.
✎✎ When using a stand or wall-mount, use parts provided by Samsung Electronics only.
xx If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the product falling.
✎✎ The appearance may differ depending on the product.
Installation with a stand.
Installation with a wall-mount.
4inches
4inches
4inches
4inches
4inches
4inches
4inches
© 2010 Samsung Electronics Co., Ltd. All rights reserved.
2
English
BN68-02744A_Eng.indb 2
2010-04-01 �� 3:04:39
Contents
Getting Started
Advanced Features
yy
yy
yy
yy
yy
yy
yy Network Connection................................................ 23
List of Features.......................................................... 4
Accessories............................................................... 4
Viewing the Control Panel.......................................... 4
Viewing the Remote Control...................................... 5
Connecting to an Antenna......................................... 6
Plug & Play (Initial Setup). .......................................... 6
Connecting to a Wired Network
Connecting Wireless Network
yy Media Play............................................................... 29
Connecting a USB Device
Connecting to the PC through network
Screen Display
Playing Multiple Files Media Play - Additional Functions
Connections
yy
yy
yy
yy
Connecting to an AV Device...................................... 7
Connecting to an Audio Device. ................................ 8
Connecting to a PC................................................... 8
Changing the Input source. ..................................... 10
Basic Features
yy
yy
yy
yy
How to Navigate Menus.......................................... 10
Using the INFO button (Now & Next guide).............. 11
Planning your viewing.............................................. 11
Channel Menu......................................................... 12
Seeing Channels
Using Favorite Channels
Memorizing channels
Editing channels
Other Features
12
12
12
13
13
yy Picture Menu........................................................... 14
14
14
14
15
16
17
yy Sound Menu............................................................ 17
Changing the Preset Sound Mode
Adjusting sound settings
Sound Settings
17
18
18
29
29
31
34
34
yy Anynet+ . ................................................................. 36
Setting Up Anynet+ +
Switching between Anynet Devices Recording Listening through a Receiver Troubleshooting for Anynet+
37
37
37
38
38
yy [email protected]........ 39
Getting Started with [email protected]
Setting up [email protected]
Using the [email protected] service
Troubleshooting for [email protected]
Help Website
39
40
41
42
42
yy AllShare................................................................... 43
About AllShare
Setting Up AllShare 43
43
Other Information
yy
yy
yy
yy
yy
yy
Assembling the Cables............................................ 45
Anti-theft Kensington Lock. ..................................... 45
Installing the Wall Mount.......................................... 45
Securing the TV to the Wall...................................... 47
Troubleshooting....................................................... 48
Specifications.......................................................... 51
License
English
Changing the Preset Picture Mode
Adjusting picture settings
Economical Solutions
Changing the Picture Options
Picture Options
Setting up the TV with your PC
23
25
51
yy Index....................................................................... 52
yy Setup Menu............................................................. 19
Setting the Time
Using the Sleep Timer
Setting the On / Off Timer
Locking Programmes
Other Features
Picture In Picture (PIP) 19
19
19
20
20
21
POWER
P
yy Support Menu.........................................................
21
CH LIST
INFO
Check the Symbol!
✎
t
TOOLS
This function
by pressing the
P.MODE can be used
P.SIZE
TOOLS button on the remote control.
Note :
Important information
O
Step by step guide :
Informs you how to access
the menu.
English
FAV.CH
BN68-02744A_Eng.indb 3
S.MODE
3
MTS
CC
MEDIA.P
2010-04-01 �� 3:04:39
Getting Started
List of Features
y Excellent Digital Interface & Networking: With a built-in HD digital tuner, nonsubscription HD broadcasts can be viewed
without a cable box / STB (Set-Top-Box) satellite receiver.
y Media Play: Allows you to play music files, pictures, and movies saved on a USB device. (P. 29)
y Allshare: Allows you to configure a mobile message server media render. (P. 43)
y [email protected] : You can use various Internet services and view useful information and entertaining content. (P. 39)
y self Diagnosis: You can check picture and sound operation. (P. 21)
Accessories
✎ Please make sure the following items are included with your LCD TV. If any items are missing, contact your dealer.
✎ The items' colors and shapes may vary depending on the models.
y Remote Control & Batteries (AAA x 2) (Not available in some locations)
y Owner’s Instructions
y Warranty Card / Safety Guide (Not available in some locations)
y Cleaning Cloth
y Power Cord
(46 inch TV)
y Blanking Bracket
y Cable Tie
y Holder-Ring (4ea)
Viewing the Control Panel
✎ The product color and shape may vary depending on the model.
Power Indicator
Remote control sensor
Speakers
P (Power)
Turns the TV on or off.
Remote control sensor
sOURCEE
Aim the remote control towards this spot on the TV.
Toggles between all the available input sources. In the on-screen menu, use this
button as you would use the EnTERE button on the remote control.
Displays an on-screen menu, the OSD (on screen display), of your TV’s features.
Adjusts the volume. In the OSD, use the y buttons as you would use the
◄ and ► buttons on the remote control.
Changes the channels. In the OSD, use the z buttons as you would use the
▼ and ▲ buttons on the remote control.
Blinks and turns off when the power is on and lights up in standby mode.
MEnU
y
z
Power Indicator
standby mode
Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount
of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.
4
English
BN68-02744A_Eng.indb 4
2010-04-01 �� 3:04:40
✎ This is a special remote control for the visually impaired persons and has Braille points on the Power, Channel and
Volume buttons.
Turns the remote control light on and
off. When on, the buttons become
illuminated for a moment when pressed.
(Using the remote control with this
button set to off will reduce the battery
usage time.)
Turn the TV on and off.
Displays and selects the available video
sources. (P. 10)
Press to directly access to channels.
01 getting started
Viewing the Remote Control
Returns to the previous channel.
Press to select additional channels
(digital) being broadcast by the same
station. For example, to select channel
‘54.3’, press ‘54’, then press ‘-’ and ‘3’.
PRE-CH
Cuts off the sound temporarily.
Adjust the volume.
Changes channels.
Displays the channel List on the
screen.(P. 12)
CH LIST
MENU
Plays content View.
CONTENT
GUIDE
Quickly select frequently used functions.
TOOLS
INFO
Display the main on-screen menu.
Display the EPG (Electronic Program
Guide). (P. 11)
Press to display information on the TV
screen. (P. 11)
Selects the on-screen menu items and
changes the values seen on the menu.
EXIT
RETURN
Returns to the previous menu.
gTV
Buttons used in the Channel list,
[email protected], Media Play menu, etc.
MEDIA.P
INTERNET
MTS
FAV.CH
P.SIZE
CC
Use these buttons in Media Play and
Anynet+ modes.
(�: Controls recording on Samsung
recorders with the Anynet+ feature)
Exits the menu.
MEDIA.P: View the Media play. (P. 29)
[email protected] TV: Link to various Internet
(P. 39)
MTs: Press to choose stereo, mono or
Separate Audio Program (SAP
broadcast). (P. 18)
FAV.Ch: Favorite Channel List on the
screen. (P. 12)
P.sIZE: Choose the picture size. (P. 16)
CC: Controls the caption decoder. (P. 20)
Installing batteries (Battery size: AAA)
✎ nOTE
x
x
Use the remote control within 23 feet from the TV.
x
The color and shape may vary depending on the model.
Bright light may affect the performance of the remote
control. Avoid use when nearby fluorescent lights or neon
signs.
English
BN68-02744A_Eng.indb 5
5
2010-04-01 �� 3:04:41
Getting Started
Connecting to an Antenna
When the TV is initially powered on, basic settings proceed automatically.
✎ Connecting the power cord and antenna.
VHF/UHF Antenna
Cable
ANT OUT
or
Power Input
PR
R-AUDIO-L
PB
Y
Plug & Play (Initial Setup)
When the TV is initially powered on, a sequence of on-screen prompts will assist in configuring basic settings. Press the
POWERP button. Plug & Play is available only when the Input source is set to TV.
✎ To return to the previous step, press the red button.
1
2
Selecting a language
3
4
Selecting an antenna
5
6
7
Setting the Clock
Mode
Selecting store Demo
or home Use
Selecting a channel
Viewing the hD
Connection guide.
Enjoy your TV.
Press the ▲ or ▼ button, then press the EnTERE button.
POWER
Select the desired OSD (On Screen Display) language.
Press the ◄ or ► button, then press the EnTERE button.
y Select the home Use mode. store Demo Mode is for retail
environments.
y To return the unit’s settings from store Demo to home Use
(standard): Press the volume button on the TV. When you see the
volume in the OSD, press and hold MEnU for 5 sec.
Press the ▲ or ▼ button, then press the EnTERE button. Select Air, Cable or
Air+Cable.
The channel search will start automatically.
For more information, refer to Channel → Auto Program. (P. 12)
P
✎ Press the EnTERE button at any time to interrupt the memorization process.
TOOLS
Set the Clock Mode automatically or manually.
P.MO
✎ If you select the Auto, select the time zone where you live.
The connection method for the best HD screen quality is displayed.
Press the EnTERE button.
If You Want to Reset This Feature...
MT
FAV.CH
MEnUm → setup → Plug & Play →EnTERE
Setup
O
INF
Plug & Play
Time
Menu Language
: English
Caption
: Off
Security
S.MODE
Network
General
PIP
6
: Off
SLEEP
English
BN68-02744A_Eng.indb 6
2010-04-01 �� 3:04:42
CC
Connections
02 Connections
Connecting to an AV Device
Using an hDMI / DVI Cable: hD connection (up to 1080p)
We recommend using the HDMI connection for the best quality HD picture. Available devices: DVD, Blu-ray player, HD cable
box, HD satellite receiver (STB).
W
Y
W
R
W
R
BD/DVD player/
hD cable/sat box
G
B
Red White
Device
HDMI OUT
AUDIO OUT
R-AUDIO-L
PR
PB
Y
PR
R-AUDIO-L
PB
Y
DVI OUT
x
x
x
x
PR
R-AUDIO-L
✎ hDMI In 1(DVI), 2, 3, 4 / PC/DVI AUDIO In
PB
Y
When using an HDMI/DVI cable connection, you must use the hDMI In 1(DVI) jack for video. A DVD, Blu-ray
player, HD cable box, HD STB satellite receiver, cable box, or STB satellite receiver may require a DVI-HDMI (DVI
to HDMI) cable or DVI-HDMI (DVI to HDMI) adapter. The PC/DVI AUDIO In jack is required for audio
If an external device such as a DVD / Blu-ray player / cable box / satellite receiver (Set-Top Box) supporting
HDMI versions older than 1.3 is connected, the TV may operate abnormally (e.g. no screen display / no sound /
annoying flicker abnormal color).
If there is no sound after connecting an HDMI cable, check the HDMI version of the external device. If you suspect the
version is older than 1.3, contact the provider of the device to confirm the HDMI version and request an upgrade.
It is recommended you purchase an HDMI-certified cable. Otherwise, the screen may appear blank or a connection
error may occur.
Using a Component Cable: (up to 1080p), Using an Audio / Video Cable: (480i only)
Available devices: DVD, Blu-ray player, cable box, STB satellite receiver, VCR
✎ For better picture quality, the
W
R
W
Y
R-AUDIO-L
BN68-02744A_Eng.indb 7
PR
PB
Y
R
R-AUDIO-L
W
AUDIO OUT
R
VIDEO OUT
R
B
VCR
W
R
B
Blu-ray player
AUDIO OUT COMPONENT OUT
PRR-AUDIO-L
PB
R-AUDIO-L
Y
PR
PR PB
G
Component connection is
recommended over the A/V
connection.
G
R
Y
PB Y
Y
W
Y
W
R
W
R
G
B
Yellow Red White Red
Blue Green
English
7
2010-04-01 �� 3:04:45
Connections
Connecting to an Audio Device
Using an Optical (Digital) or Audio (Analog) Cable Connection
Available devices: Digital Audio System, Amplifier, Home Theater
Headphones
Digital Audio
System
OPTICAL
✎ DIgITAl AUDIO OUT (OPTICAl)
x
x
x
When a Digital Audio System is connected to the DIgITAl AUDIO OUT (OPTICAl) jack, decrease the volume
of both the TV and the system.
5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.
When the receiver (home theater) is set to on, you can hear sound output from the TV’s optical jack. When the
TV is receiving a DTV signal, the TV will send 5.1 CH sound to the home theater receiver. When the source is
a digital component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is
connected to the TV via HDMI, only 2 CH audio will be heard from the home theater receiver. If you want to
hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite
receiver directly to an amplifier or home theater.
R-AUDIO-L
PR
PB
Y
✎ Headphones H
Headphones may be connected to the headphones output on your set. While the headphones are connected, the
sound from the built-in speakers will be disabled.
x The available sound function can be restricted when connecting headphones to the TV.
x The headphone volume and TV volume are adjusted separately.
Connecting to a PC
Using an hDMI/DVI Cable / a D-sub Cable
DVI OUT
R-AUDIO-L
PR
PB
AUDIO OUT
PC OUT
Y
R-AUDIO-L
PR
PB
Y
PR
R-AUDIO-L
R-AUDIO-L
8
AUDIO OUT
PR
PB
PB
Y
Y
English
BN68-02744A_Eng.indb 8
2010-04-01 �� 3:04:47
Optimal resolution is [email protected]
Mode
IBM
MAC
VESA CVT
VESA DMT
VESA GTF
VESA DMT / DTV CEA
Resolution
Horizontal Frequency (KHz)
Vertical Frequency (Hz)
Pixel Clock Frequency (MHz)
Sync Polarity (H / V)
640 x 350
31.469
70.086
25.175
+/-
720 x 400
31.469
70.087
28.322
-/+
640 x 480
35.000
66.667
30.240
-/-
832 x 624
49.726
74.551
57.284
-/-
1152 x 870
68.681
75.062
100.000
-/-
720 x 576
35.910
59.950
32.750
-/+
1152 x 864
53.783
59.959
81.750
-/+
1280 x 720
56.456
74.777
95.750
-/+
1280 x 960
75.231
74.857
130.000
-/+
640 x 480
31.469
59.940
25.175
-/-
640 x 480
37.861
72.809
31.500
-/-
640 x 480
37.500
75.000
31.500
-/-
800 x 600
37.879
60.317
40.000
+/+
800 x 600
48.077
72.188
50.000
+/+
800 x 600
46.875
75.000
49.500
+/+
1024 x 768
48.363
60.004
65.000
-/-
1024 x 768
56.476
70.069
75.000
-/-
1024 x 768
60.023
75.029
78.750
+/+
1152 x 864
67.500
75.000
108.000
+/+
1280 x 1024
63.981
60.020
108.000
+/+
1280 x 1024
79.976
75.025
135.000
+/+
1280 x 800
49.702
59.810
83.500
-/+
1280 x 800
62.795
74.934
106.500
-/+
1280 x 960
60.000
60.000
108.000
+/+
1280 x 720
45.000
60.000
74.250
+/+
1360 x 768
47.712
60.015
85.500
+/+
1440 x 900
55.935
59.887
106.500
-/+
1440 x 900
70.635
74.984
136.750
-/+
1680 x 1050
65.290
59.954
146.250
-/+
1280 x 720
52.500
70.000
89.040
-/+
1280 x 1024
74.620
70.000
128.943
-/-
1920 x 1080p
67.500
60.000
148.500
+/+
02 Connections
Display Modes (D-Sub and HDMI/DVI Input)
✎✎NOTE
xx For HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack.
xx The interlace mode is not supported.
xx The set might operate abnormally if a non-standard video format is selected.
xx Separate and Composite modes are supported. SOG (Sync On Green) is not supported.
Input Cables (Sold Separately)
HDMI
HDMI-DVI
Component
Composite (AV)
Coaxial (RF)
VGA
English
BN68-02744A_Eng.indb 9
9
2010-04-01 �� 3:04:48
TOOLS
Connections
P.MODE
Changing the Input source
P.SIZE
O
source list
O
FAV.CH
S.MODE
■
MEnUm → Input → source list → EnTERE
Use to select TV or an external input sources
such as a DVD / Blu-ray player / cable box /
STB satellite receiver.
MTS
■
Edit name
VCR / DVD / Cable sTB / satellite sTB / PVR sTB /
AV Receiver / game / Camcorder / PC / DVI PC /
DVI Devices / TV / IPTV / Blu-ray / hD DVD / DMA:
Name the device connected to the input jacks to make
your input source selection easier.
✎ When a PC with a resolution of [email protected] is
TV / AV1 / AV2 / Component1 /
Component2 / PC / hDMI1/DVI /
hDMI2 / hDMI3 / hDMI4 / UsB
connected to the hDMI In 1(DVI) port, you should set
the port to DVI PC mode under Edit name.
✎
You can only choose external
devices that are connected to the TV. In the
source list, connected inputs will be highlighted.
✎
PC always stay activated.
CC
MEnUm → Input → Edit name → EnTERE
✎ When connecting an HDMI/DVI cable to the hDMI In
1(DVI) port, you should set to DVI PC or DVI Devices
mode under Edit name.
MEDIA.P
SLEEP
Basic Features
PRE-CH
How to Navigate Menus
how to Operate the OsD (On screen Display)
Before using the TV, follow the steps below to learn how to
navigate the menu and select and adjust different functions.
CHLIST
1
MENU
CONTENT
GUIDE
TOOLS
INFO
RETURN
EXIT
2
3
MEDIA.P
@ TV
INTERNET
MTS
FAV.CH
P.SIZE
CC
4
1 MEnU button: Displays the main on-screen menu.
2 EnTERE / Direction button: Move the cursor and
select an item. Confirm the setting.
3 RETURn button: Returns to the previous menu.
4 EXIT button: Exits the on-screen menu.
10
The access step may differ depending on the selected menu.
1
MEnU m
2
3
4
5
▲/▼
6
7
EnTERE
EnTERE
▲/▼
◄/►
EXIT e
The main menu options appear on
the screen:
Picture, sound, Channel, setup,
Input, Application, support.
Select an icon with the ▲ or ▼
button.
Press EnTERE access the
submenu.
Select the desired submenu with
the ▲ or ▼ button.
Adjust the value of an item with the
◄ or ► button. The adjustment in
the OSD may differ depending on
the selected menu.
Press EnTERE to confirm the
selection.
Press EXIT.
English
BN68-02744A_Eng.indb 10
2010-04-01 �� 3:04:49
The display identifies the current channel and
POWER
the status of certain audio-video settings.
The Now & Next guide shows daily TV
program information for each channel
according to the broadcasting time.
y Scroll ◄, ► to view information for a
desired program while watching the
current channel.
INFO
P
Globo HD
DTV Air
05.1
HE-AAC
Guide
Fri, 1 Jan 7:00 pm
CHLISTDTVAir800five
Family Affairs
7:30 pm - 8:00 pm
Drama
Tanya confesses all to a stunned Babs. Conrad is anxious to hear...
800 five
Scheduled View
)Family Affairs
)Dark Angel
7:30 pm Today
8:15 pm Today
800
800
five
five
Fri, 1 Jan 7:00 pm
TELA QUENTE (HD)
1080i HD
Using scheduled View
10:06 pm - 12:10 am
| 10 | Muiti
POWER
INFO
P
EWatch
DESVENTURAS EM SERIE (HD)
A Information
GUIDE
P.MODE
Planning your viewing
P.SIZE
A
View Mode
Information
CHLIST
1
5
E Cancel
7
1
Red (View Mode): View the list of programmes that
are playing now or coming up.
guide
2
O
B Green (-2 hours): Viewing the list of programmes to be
broadcasted before 2 hours.
3
C Yellow (+2 hours): Viewing the list of programmes to
be broadcasted after 2 hours.
4
D
5
Information: Displays details of the selected
program.
6
(Page): Moves to the previous / next page.
MEnUm → Channel → guide → EnTERE
The EPG (Electronic program Guide)
information is provided by broadcasters.
GUIDE
MTS
Using program schedules
FAV.CH provided by
broadcasters, you can specify programmes
you want to watch in advance so that
the channel automatically changes to the
selected program channel at the specified
time. Program entries may appear blank or
out of date depending on a channel status.
Using Channel View
CC
FAV.CH
S.MODE
40 with Dynamite MC
The Distillery
Guide
Fri, 1 Jan 7:00 pm
Smash Hits! Sunday
DTVAir800five
Home and Away
7:00 pm - 7:30 pm
Drama
Dani is devastated when scott makes clear his views on marriage...
800 five
03 Basic Features
Using the INFO button (Now & Next guide)
A
P.MODE
Blue (Exit): Exit
the guide.
P.SIZE
7 EnTERE button
– When selecting the current program, you can
watch the selected program.
MEDIA.P
– When
selecting the future program, you can
MTS
reserve to watch the selected program. To cancel
the schedule, press the EnTERE button again
and select Cancel schedules.
Channel View - TV
7:00 pm - 8:00 pm
 02.1
04.1
Discovery
DiscoveryH&L
05.1
07.1
090.1
five
price-drop.tv
QVC
 11.1
A
R4DTT
View Mode
1
B
2
8:00 pm - 9:00 pm
American Chopper
Tine Team
Programmes resume at 06:00
Home and...
)Family Affairs
No Information
QVC Selection
No Information
-2 Hours
C
+2 Hours
3
D
Exit
4
Fiv...
S.MODE
)Dark Angel
CC
MEDIA.P
Informationk Page E Watch
5
6
7
English
BN68-02744A_Eng.indb 11
11
2010-04-01 �� 3:04:50
Basic Features
TOOLS
Channel Menu
¦¦ Using Favorite Channels
¦¦ Seeing Channels
OO MENUm → Channel → Channel List → ENTERE
Channel List
* Add to Favorite / Delete from Favoritet
POWER
OO MENUm → Channel → Channel List →
ENTERE
INFO
P
CH LIST
Add, delete or set Favorite channels and use the
program guide for digital broadcasts.
Select a channel in the All Channels, Added
Channels, Favorite or Programmed screen by
pressing the ▲ / ▼ buttons, and pressing the ENTERE
button. Then you can watch the selected channel.
Added Channels
TOOLS
Air
P.MODE
05 07 09 11.1
13
14.1
16.1
Air
A
Antenna
P.SIZE
Air
Air
♥ TV #9
Air
♥ TV #10
♥ TV #11
B
Zoom
C
■■
Select
Page T Tools
Added Channels: Shows all added channels.
*
■■
05 Air
07 09 11.1
13
14.1
16.1
Air
Air
♥ TV #9
Air
♥ TV #10
♥ TV #11
Antenna
B
Zoom
C
S.MODE
Delete
Add to Favorite
Lock
Timer Viewing
Channel Name Edit
Select All
SLEEP
Select
Page T Tools
¦¦ Memorizing channels
OO MENUm → Channel → ENTERE
Antenna (Air / Cable)t
Programmed: Shows all currently reserved
programmes.
Before your television can begin memorizing the available
channels, you must specify the type of signal source that is
connected to the TV (i.e. an Air or a Cable system).
xx B Green (Zoom): Enlarges or shrinks a channel
number.
xx C Yellow (Select): Selects multiple channel lists.
Select desired channels and press the Yellow button
to set all the selected channels at the same time. The
c mark appears to the left of the selected channels.
xx (Page): Move to next or previous page.
xx T (Tools): Displays the Channel List option menu.
(The Options menus may differ depending on the
situation.)
Channel Status Display Icons
Icons
c
*
)
Auto Program
■■ Air: Air antenna signal.
■■ Cable: Cable antenna signal.
■■ Air+Cable: Air and Cable antenna.
✎✎NOTE
xx If the antenna is connected to ANT 2 IN (CABLE),
select Cable and if it is connected to ANT 1 IN
(AIR), select Air.
xx If both ANT 1 IN and ANT 2 IN are connected, select
Air+Cable.
Operations
A channel selected.
A channel set as a Favorite.
A reserved program.
\
A locked channel.
(
A program currently being broadcast.
12
A
Air
♥ TV #6
Favorite: Shows all favorite channels.
✎✎Using the color buttons with the Channel List
S.MODE xx A Red (Antenna): Switches
CC to Air or Cable. MEDIA.P
SLEEP
02 04.1 Air
MTSall currently available
All Channels: Shows
channels.
FAV.CH■■
■■
Air
♥ TV #6
FAV.CH
2. Add or delete a channel using the Add to
Favorite or Delete from Favorite menu
respectively.
Added Channels
02 04.1
Set channels you watch frequently as Favorites.
1. Select a channel and press the TOOLS
button.
English
BN68-02744A_Eng.indb 12
2010-04-01 �� 3:04:51
1. Press the ENTERE button.
2. A message will ask Stop Auto Program? Select Yes by
pressing the ◄ or ► button.
3. Press the ENTERE button.
¦¦ Editing channels
OO MENUm → Channel → Channel List → ENTERE
Channel Name Edit t
1. Select a channel and press the TOOLS button.
2. Edit the channel name using the Channel Name Edit
menu.
■■ Channel Name Edit (analog channels only): Assign your
own channel name.
¦¦ Other Features
OO MENUm → Channel → ENTERE
Channel List
OO MENUm → Channel → Channel List → ENTERE
Channel List Option Menu t
Set each channel using the Channel List menu options (Add /
Delete, Lock / Unlock, Timer Viewing, Select All / Deselect
All). Option menu items may differ depending on the channel
status.
1. Select a channel and press the TOOLS button.
2. Select a function and change its settings.
■■ Add / Delete: Delete or add a channel to display the
channels you want.
✎✎ NOTE
xx All deleted channels will be shown on the All
Channels menu.
xx A gray-colored channel indicates the channel
has been deleted.
xx The Add menu only appears for deleted channels.
xx Delete a channel from the Added Channels or
■■ Timer Viewing: You can set a desired channel to be
displayed automatically at the set time; even when you
are watching another channel. Set the current time first
to use this function. (P. 19)
1. Press the ◄ / ► /▲ / ▼ buttons to select the
desired channel in Channel List.
2. Press the TOOLS button, then select Timer Viewing.
3. Scroll up or down to adjust the settings in the box,
or use the numeric buttons on your remote for
entering the date and time.
03 Basic Features
How to Stop Auto Programming
✎✎ If you selected Once, Every Week or Every Day
in Repeat, you can enter the date you want.
4. Select OK, then press the ENTERE button when done.
✎✎ NOTE
xx Only memorized channels can be reserved.
xx Reserved programmes will be displayed in the
Programmed menu.
xx When a digital channel is selected, press the ►
button to view the digital program.
■■ Select All: Select all the channels in the channel List.
■■ Deselect All: Deselect all the selected channels.
✎✎ You can only select Deselect All when one or
more channels are selected.
Programmed
(in Channel List)
You can view, modify or delete a show you have reserved to
watch.
1. Press the ENTERE button to select Channel List.
2. Press the ◄ and ▼ button to move Programmed
menu.
■■ Change Info: Change a show you have reserved to
watch.
■■ Cancel Schedules: Cancel a show you have reserved
to watch.
■■ Information: Display a show you have reserved
to watch. (You can also change the reservation
Information.)
■■ Select All / Deselect All: Select or deselect all reserved
programmes.
Favorite menu in the same manner.
■■ Lock / Unlock: Lock a channel so that the channel
cannot be selected and viewed.
✎✎ NOTE
xx This function is available only when the
Child Lock is set to On.
xx The PIN input screen appears. Enter your
4-digit PIN, the default of which is “0-0-0-0”.
Change the PIN using the Change PIN option.
English
BN68-02744A_Eng.indb 13
13
2010-04-01 �� 3:04:51
Basic Features
Fine Tune
¦¦ Adjusting picture settings
(analog channels only)
If the reception is clear, you do not have to fine tune the
channel, as this is done automatically during the search and
store operation. If the signal is weak or distorted, fine tune
the channel manually.
yy Select Fine Tune in the Channel menu.
OO MENUm → Picture → Backlight → ENTERE
✎✎Fine tuned channels that have been saved are marked
Your television has several setting options for picture quality
control.
with an asterisk “*” on the right-hand side of the
channel number in the channel banner.
✎✎To reset the fine-tuning, select Reset.
LNA (Off / On)
If the TV is operating in a weak-signal area, the LNA (Low
Noise Amplifier) function can improve the reception (a lownoise preamplifier boosts the incoming signal).
Backlight / Contrast / Brightness /
Sharpness / Color / Tint (G/R)
✎✎NOTE
xx When you make changes to Backlight, Contrast,
Brightness, Sharpness, Color or Tint (G/R), the
OSD will be adjusted accordingly.
xx In PC mode, you can only make changes to
Backlight, Contrast and Brightness.
xx Settings can be adjusted and stored for each
external device connected to the TV.
Color System (Auto / PAL-M / PAL-N /
NTSC)
¦¦ Economical Solutions
Normally the TV can receive image and sound with good
quality in Auto mode. This mode detects the color signal
sources automatically. If the color implementation is
unsatisfactory, select any of PAL-M, PAL-N or NTSC.
ECO Solution
Picture Menu
¦¦ Changing the Preset Picture Mode
OO MENUm → Picture → Mode → ENTERE
Mode t
Select your preferred picture type.
■■ Dynamic: Suitable for a bright room.
■■ Standard: Suitable for a normal environment.
■■ Natural: Suitable for an eye comfortable display.
✎✎ Natural is not available in PC mode.
■■ Movie: Suitable for watching movies in a dark room.
OO MENUm → Picture → ECO Solution → ENTERE
■■ Energy Saving (Off / Low / Medium / High /
Picture Off / Auto) t: This adjust the
brightness of the TV in order to reduce power
consumption. If you select Picture Off, the screen is
turned off , but the sound remains on. Press any button
except volume button to turn on the screen.
■■ Eco Sensor (Off / On):
To enhance your power savings; the picture settings will
automatically adapt to the light in the room.
✎✎ If you adjust the Backlight, the Eco Sensor will
be set to Off.
Min Backlight: When ECO sensor is On, the minimum
screen brightness can be adjusted manually.
✎✎ If Eco Sensor is On, the display brightness
may change (become slightly darker or brighter)
depending on the surrounding light intensity.
■■ No Signal Power Off (Off / 15 min / 30 min / 60 min):
To avoid unnecessary energy consumption, set how long
you want the TV to remain on if it's not receiving a signal.
✎✎ Disabled when the PC is in power saving mode.
14
English
BN68-02744A_Eng.indb 14
2010-04-01 �� 3:04:51
Advanced Settings
OO MENUm → Picture → Advanced Settings →
ENTERE
(available in Standard / Movie mode)
Compared to previous models, new Samsung TVs have a
more precise picture.
✎✎In PC mode, you can only make changes to Dynamic
Contrast, Gamma and White Balance.
: Off
Dynamic Contrast
: Medium
Shadow Detail
:0
Gamma
:0
Expert Pattern
: Off
RGB Only Mode
: Off
Color Space
■■ 10p White Balance (Off / On): Controls the white
balance in 10 point interval by adjusting the red, green,
and blue brightness.
✎✎ Available when the picture mode is set to Movie
Advanced Settings
Black Tone ■■ White Balance: Adjust the color temperature for a more
natural picture.
R-Offset / G-Offset / B-Offset: Adjust each color's
(red, green, blue) darkness.
R-Gain / G-Gain / B-Gain: Adjust each color's (red,
green, blue) brightness.
Reset: Resets the White Balance to it's default
settings.
03 Basic Features
¦¦ Changing the Picture Options
►
: Native
▼
U Move E Enter R Return
■■ Black Tone (Off / Dark / Darker / Darkest): Select the
black level to adjust the screen depth.
■■ Dynamic Contrast (Off / Low / Medium / High):
Adjust the screen contrast.
■■ Shadow Detail: Increase the brightness of dark images.
✎✎ Disabled under PC mode.
■■ Gamma: Adjust the primary color intensity.
■■ Expert Pattern (Off / Pattern 1 / Pattern 2): By
running the Expert Pattern function, the picture can be
calibrated without a generator or filter. If the OSD menu
disappears or a menu other than the Picture menu is
opened, the calibration is saved and the Expert Pattern
window disappears.
and when the external input is set to HDMI or
Component.
✎✎ Some external devices may not support this
function.
Interval: Select interval to adjust.
Red: Adjust the red level.
Green: Adjust the green level.
Blue: Adjust the blue level.
Reset: Resets the 10p White Balance to its default
settings.
■■ Flesh Tone: Emphasize pink "flesh tone".
■■ Edge Enhancement (Off / On): Emphasize object
boundaries.
■■ xvYCC (Off / On): Setting the xvYCC mode on
increases detail and color space when watching movies
from an external device (e.g. DVD player) connected to
the HDMI or Component IN jacks.
✎✎ Available when the picture mode is set to Movie
and when the external input is set to HDMI or
Component.
✎✎ Some external devices may not support this
function.
✎✎ While the Expert Pattern is running, sound is not
output.
✎✎ Only enabled on DTV / Component / HDMI.
■■ RGB Only Mode (Off / Red / Green / Blue): Displays
the Red, Green and Blue color for making fine
adjustments to the hue and saturation.
■■ Color Space (Auto / Native / Custom): Adjust the
range of colors available to create the image.
English
BN68-02744A_Eng.indb 15
15
2010-04-01 �� 3:04:51
Basic Features
3. Press the ▲or ▼button to move the
picture up or down.
¦¦ Picture Options
OO MENUm → Picture → Picture Options →
4. Press the ENTERE button.
ENTERE
5. Press the ► button to select Reset.
✎✎In PC mode, you can only make changes t o the Color
Tone, Size and Auto Protection Time.
POWER
P
Color Tone
: Normal
: 16:9
Digital Noise Filter : Auto
MPEG Noise Filter
: Auto
HDMI Black Level
: Normal
Film Mode
: Off
Auto Motion Plus
: Standard
►
CH LIST
E Enter R Return
✎✎ Warm1 or Warm2 will be deactivated when the
picture mode is Dynamic.
✎✎ Settings can be adjusted and stored for each
external device connected to an input on the TV.
FAV.CH
(1920x1080), 720p (1280x720)
external device you have connected to an input on
the TV.
■■ Color Tone (Cool / Normal / Warm1 / Warm2)
TOOLS
xx HD (High Definition): 16:9 - 1080i / 1080p
xx Settings can be adjusted and stored for each
▼
INFO
U Move
xx After selecting Screen Fit in HDMI (1080i / 1080p)
or Component (1080i / 1080p) mode: Adjusts the
Position or Size by using ▲, ▼, ◄ or ► button.
Picture Options
Size
6. Press the ENTERE button.
■■ Size: Your cable box / satellite receiver may have its own
set of screen sizes as well. However, we
highly recommend you use 16:9 mode
P.MODE
P.SIZE
most of the time.
16:9: Sets the picture to 16:9 wide
mode.
Zoom1: Use for moderate magnification.
Zoom2: Use for a stronger
magnification.
Wide Fit: Enlarges the aspect ratio of the picture to fit
the entire screen.
4:3: Sets the picture to
MTSbasic (4:3) mode.
✎✎ Do not watch in 4:3 format for a long time, traces
of borders displayed on the left, right and center
of the screen may cause image retention(screen
burn) which are not covered by the warranty.
Input Source
ATV, AV,
Component (480i, 480p)
DTV(1080i),
Component (1080i, 1080p),
HDMI (720p, 1080i, 1080p)
PC
Picture Size
16:9, Zoom1,
Zoom2, 4:3
16:9, 4:3, Wide Fit,
Screen Fit
16:9, 4:3
■■ Digital Noise Filter (Off / Low / Medium / High / Auto
/ Auto Visualization ): If the broadcast signal received
by your TV is weak, you can activate the Digital Noise
Filter feature to reduce any static and ghosting that may
appear on the screen.
✎✎ When the signal is weak, try other options until the
best picture is displayed.
Auto Visualization: When changing analog channels,
displays signal strength.
✎✎ Only available for analog channels.
✎✎ When bar is green, you are receiving the best
possible signal.
Screen Fit: Displays the full image without any cut-off
when HDMI (720p / 1080i / 1080p) or Component
(1080i / 1080p) signals are input.
S.MODE ✎✎NOTE
CC
MEDIA.P
xx After selecting Zoom1, Zoom2 or Wide Fit:
1. Press the ► button to select Position.
2. Press the ENTERE button.
SLEEP
16
English
BN68-02744A_Eng.indb 16
2010-04-01 �� 3:04:51
✎✎ Disabled under PC mode.
■■ HDMI Black Level (Normal / Low): Selects the black
level on the screen to adjusts the screen depth.
✎✎ Available only in HDMI mode (RGB signals).
■■ Film Mode (Off / Auto1 / Auto2): Sets the TV to
automatically sense and process film signals from all
sources and adjusts the picture for optimum quality.
Using Your TV as a Computer (PC) Display
Setting Up Your PC Software (Based on Windows XP)
Depending on the version of Windows and the video card,
the actual screens on your PC will probably look different, but
the same basic set-up information will apply in most cases.
(If not, contact your computer manufacturer or Samsung
Dealer.)
1. Click on “Control Panel” on the Windows start menu.
2. Click on “Appearance and Themes” in the “Control
Panel” window and a display dialog-box will appear.
✎✎ Available in TV, AV, COMPONENT (480i / 1080i)
3. Click on “Display” and a display dialog box will appear.
■■ Auto Motion Plus (Off / Clear / Standard / Smooth
/ Custom / Demo): Enhances motion in fast moving
scenes.
yy The correct size setting (resolution) [Optimum: 1920 X
1080 pixels]
yy If a vertical-frequency option exists on your display
settings dialog box, the correct value is ‘60’ or ‘60 Hz’.
Otherwise, just click ‘OK’ and exit the dialog box.
and HDMI (480i / 1080i).
■■ Auto Protection Time (2 hours / 4 hours / 8 hours
/ 10 hours / Off): If the screen remains idle with a still
image for a certain period of time defined by the user,
the screen saver is activated to prevent the formation of
ghost images on the screen.
Picture Reset (OK / Cancel)
Resets your current picture mode to it's default settings.
¦¦ Setting up the TV with your PC
Set the input source to PC.
4. Navigate to the “Settings” tab on the display dialog-box.
Sound Menu
¦¦ Changing the Preset Sound Mode
OO MENUm → Sound → SRS TheaterSound →
ENTERE
SRS TheaterSound t
■■ Standard: Selects the normal sound mode.
Auto Adjustment t
■■ Music: Emphasizes music over voices.
OO MENUm →Picture → Auto Adjustment →
■■ Movie: Provides the best sound for movies.
Adjust frequency values/positions and fine tune the settings
automatically.
■■ Amplify: Increase the intensity of high-frequency sound
to allow a better listening experience for the hearing
impaired.
ENTERE
✎✎Not available when connecting through HDMI/DVI
03 Basic Features
■■ MPEG Noise Filter (Off / Low / Medium / High /
Auto): Reduces MPEG noise to provide an improved
picture quality.
■■ Clear Voice: Emphasizes voices over other sounds.
cable.
Screen
■■ Coarse / Fine: Removes or reduces picture noise. If the
noise is not removed by Fine-tuning alone, then adjust
the frequency as best as possible (Coarse) and Finetune again. After the noise has been reduced, readjust
the picture so that it is aligned to the center of screen.
■■ Position: Adjust the PC’s screen positioning if it does
not fit the TV screen. Press the ▲ or ▼ button to adjust
the Vertical-Position. Press the ◄ or ► button to adjust
the Horizontal-Position.
■■ Image Reset: Resets the image to default settings.
English
BN68-02744A_Eng.indb 17
17
2010-04-01 �� 3:04:52
Basic Features
¦¦ Adjusting sound settings
Auto Volume (Off / Normal / Night)
OO MENUm → Sound → Equalizer → ENTERE
To equalize the volume level on each channel, set to Normal.
Equalizer
Adjusts the sound mode (standard sound mode only).
■■ Night: This mode provides an improved sound
experience compared to Normal mode, making almost
no noise. It is useful at night.
■■ Balance L/R: Adjusts the balance between the right and
left speaker.
Speaker Select
(External Speaker / TV Speaker)
■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Bandwidth
Adjustment): Adjusts the level of specific bandwidth
frequencies.
A sound echo may occur due to a difference in decoding
speed between the main speaker and the audio receiver.
In this case, set the TV to External Speaker.
■■ Reset: Resets the equalizer to its default settings.
✎✎When Speaker Select is set to External Speaker, the
volume and MUTE buttons will not operate and the
sound settings will be limited.
¦¦ Sound Settings
✎✎When Speaker Select is set to External Speaker, you
OO MENUm → Sound → ENTERE
should use these settings.
xx TV speaker: Off External speaker: On
SRS TruSurround HD (Off / On) t
(standard sound mode only)
POWER
This function provides
a virtual 5.1 channel surround sound
experience through a pair of speakers or headphones using
HRTF (Head Related Transfer Function) technology. INFO
P
SRS TruDialog (Off / On)
(standard sound mode only)
SRS TruDialog emphasizes voice while maintaining the
background sound level.
Audio Language t
(digital channels only)
TOOLS
Change the default value for audio languages.
P.MODE
✎✎The available language may differ depending on the
broadcast.
Multi-Track Sound (MTS)
(analog channels only)
■■ Mono: Choose for channels that are
FAV.CH
broadcasting in
mono or if you are having
difficulty receiving a stereo signal.
✎✎When Speaker Select is set to TV Speaker, you
should use these settings.
xx TV speaker: On External speaker: On
✎✎If there is no video signal, both speakers will be mute.
CH LIST
SPDIF Output
SPDIF (Sony Philips Digital Interface) is used to provide digital
sound, reducing interference going to speakers and various
digital devices such as an A/V Receiver/Home theater.
■■ Audio Format: During the reception of a digital TV
broadcast, you can select the Digital Audio output
(SPDIF) format from the options PCM or Dolby Digital.
✎✎ By connecting to 5.1ch speakers in a dolby
digital setup, maximize your interactive 3D sound
P.SIZE
experience.
■■ Audio Delay: Correct audio-video sync problems, when
watching TV or video, and when listening to digital audio
output using an external device such as an AV receiver
(0ms ~ 250ms).
Sound Reset (OK / Cancel)
MTS
Reset all sound settings to the factory defaults.
■■ Stereo: Choose for channels that are
broadcasting in stereo.
■■ SAP: Choose to listen to the Separate
Audio Program, which is usually a foreign-language
translation.
CC
✎✎Depending onS.MODE
the particular program being broadcast,
you can listen to Mono, Stereo or SAP. 3
18
English
BN68-02744A_Eng.indb 18
MEDIA.P
SLEEP
2010-04-01 �� 3:04:52
¦¦ Setting the Time
OO MENUm → Setup → Time → ENTERE
Time
■■ Clock: Setting the clock is for using various timer
features of the TV.
OO The current time will appear every time you press
the INFO button.
✎✎ If you disconnect the power cord, you have to set
the clock again.
Clock Mode: Set up the current time manually or
automatically.
–– Auto: Set the current time automatically using the
time from the digital channel.
✎✎ The antenna must be connected in order to set
the time automatically.
–– Manual: Set the current time manually.
✎✎ Depending on the broadcast station and signal,
the auto time set up may not be correct. In this
case, set the time manually.
Clock Set: Set the Day, Month, Year, Hour, Minute
and am/pm.
✎✎ Available only when Clock Mode is set to
Manual.
✎✎ You can set the Day, Month, Year, Hour and
Minute directly by pressing the number buttons
on the remote control.
Time Zone: Select your time zone.
✎✎ This function is only available when the Clock
Mode is set to Auto.
¦¦ Setting the On / Off Timer
OO MENUm → Setup → Time → Timer 1 →
ENTERE
■■ Timer 1 / Timer 2 / Timer 3: Three different on / off
timer settings can be made. You must set the clock first.
On Time
▲
Inactivate
▼
Off Time
Inactivate
Volume
10
Repeat
Once
Timer 1
12
00
12
00
Source
TV
Sun
Antenna
Air
Mon
Tue Wed Thu
03 Basic Features
Setup Menu
am
am
Channel
0
Fri
Sat
L Move U Adjust E Enter R Return
On Time / Off Time: Set the hour, minute, am/pm
and activate / inactivate. (To activate the timer with the
setting you have chosen, set to Activate.)
Volume: Set the desired volume level.
Source: Select TV or USB content to be played when
the TV is turned on automatically. (USB can be selected
only when a USB device is connected to the TV)
Antenna (when the Source is set to TV): Select Air or
Cable.
Channel (when the Source is set to TV): Select the
desired channel.
Contents (when the Source is set to USB): Select a
folder in the USB device containing music or photo files
to be played when the TV is turned on automatically.
✎✎ If there is no music file on the USB device or the
folder containing a music file is not selected, the
Timer function does not operate correctly.
✎✎ When there is only one photo file in the USB, the
Slide Show will not play.
¦¦ Using the Sleep Timer
✎✎ If a folder name is too long, the folder cannot be
OO MENUm → Setup → Time → Sleep Timer →
✎✎ Each USB you use is assigned its own folder.
ENTERE
■■ Sleep Timer t : Automatically shuts off the TV
after a preset period of time. (30, 60, 90, 120, 150 and
180 minutes).
selected.
When using more than one of the same type of
USB, make sure the folders assigned to each USB
have different names.
✎✎ To cancel the Sleep Timer, select Off.
English
BN68-02744A_Eng.indb 19
19
2010-04-01 �� 3:04:52
FAV.CH
Basic Features
Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat,
Sat~Sun or Manual to set at you convenience. If you
select Manual, you can set up the day you want to
activate the timer.
✎✎ The c mark indicates the day is selected.
✎✎Auto Power Off (available only when the TV is turned
on by the Timer): The TV will be automatically turned off
after 3 hours of being left idle to prevent overheating.
¦¦ Locking Programmes
OO MENUm → Setup → Security → ENTERE
Security
✎✎ The PIN input screen appears before the setup screen.
✎✎ Enter your 4-digit PIN, the default of which is 0-0-0-0.
Change the PIN using the Change PIN option.
■■ Child Lock (Off / On): Lock channels in Channel List,
to prevent unauthorized users, such as children, from
watching unsuitable program.
■■ Parental Lock: Prevent unauthorized users, such as
children, from watching unsuitable program with a
userdefined 4-digit PIN code.
Allow All: Unlock all TV ratings.
■■ Change PIN: The Change PIN screen will appear.
Choose any 4 digits for your PIN and enter them. As
soon as the 4 digits are entered, the Confirm New PIN
screen appears. Re-enter the same 4 digits. When
the Confirm screen disappears, your PIN has been
memorized.
✎✎ If you forget the PIN, press the remote-control
buttons in the following sequence, which resets
the pin to “0-0-0-0” : POWER (off) → MUTE →
8 → 2 → 4 → POWER (on).
¦¦ Other Features
MTS
Caption
(On-Screen Text Messages)
■■ Caption (Off / On): You can switch the
S.MODE
caption function
on or off. If captions are
not available, they will not be displayed
on the screen.
CC
✎✎ The Caption feature does not
work in Component, HDMI or PC
modes.
■■ Caption ModeSLEEP
: You can select the desired caption mode.
✎✎ The availability of captions depends on the
program being broadcasted.
CC1~CC4 / Text1~Text4: (analog channels only) The
Analog Caption function operates in either analog
TV channel mode or when a signal is supplied from
an external device to the TV. (Depending on the
broadcasting signal, the Analog Caption function may or
may not work with digital channels.)
Network (Network Type / Network Setup
/ Network Test / Samsung Wireless Link /
SWL connect)
For details on set up options, refer to the “Network
Connection” instructions. (P. 23~28)
General
■■ Game Mode (Off / On): When connecting to a game
console such as PlayStation™ or Xbox™, you can enjoy
a more realistic gaming experience by selecting the
game menu.
✎✎NOTE
xx Precautions and limitations for game mode
–– To disconnect the game console and connect
another external device, set Game Mode to Off in
the setup menu.
–– If you display the TV menu in Game Mode, the
screen shakes slightly.
OO MENUm → Setup → ENTERE
xx Game Modeis not available when the input source is
Menu Language
xx After connecting the game console, set Game Mode
Set the menu language.
1. Select Menu Language and press the ENTERE button.
2. Choose desired language and press the ENTERE
button.
20
set to TV or PC.
to On. Unfortunately, you may notice reduced picture
quality.
xx If Game Mode is On:
–– Picture mode is set to Standard and Sound mode
is set to Movie.
–– Equalizer is not available.
English
BN68-02744A_Eng.indb 20
2010-04-01 �� 3:04:52
MEDIA
✎✎ Available when connecting Samsung products
that support BD Wise through a HDMI cable.
■■ Menu Transparency (Bright / Dark): Set the
Transparency of the menu.
■■ Melody (Off / Low / Medium / High): Set so that a
melody plays when the TV is turned on or off.
✎✎NOTE
xx Only available when the Input source is set to TV.
To turn the melody off, set Melody to Off.
xx The Melody does not play.
–– When no sound is output from the TV because the
MUTE button has been pressed.
–– When no sound is output from the TV because the
volume has been reduced to minimum with the
VOL – button.
–– When the TV is turned off by Sleep Timer function.
■■ AV Color System ( Auto / PAL-M / PAL-N / NTSC )
Normally the TV can receive image and sound with good
quality when in the mode AUTO. This mode detects the
signal color system automatically. In case of some signal
reception with color unsatisfactory, select the AV Color
System Mode to PAL-M, PAL-N or NTSC.
✎✎This function is available only in AV mode.
¦¦ Picture In Picture (PIP)
PIP t
OO MENUm → Setup → PIP → ENTERE
You can watch the TV tuner and one external video source
simultaneously. PIP (Picture-in-Picture) does not function in
the same mode.
✎✎NOTE
xx For PIP sound, refer to the Sound Select instructions.
xx If you turn the TV off while watching in PIP mode, the
PIP window will disappear.
xx You may notice that the picture in the PIP window
becomes slightly unnatural when you use the main
screen to view a game or karaoke.
xx PIP Settings
■■ PIP (Off / On): Activate or deactivate the PIP function.
■■ Air / Cable (Air / Cable): Select either Air or Cable as
the input source for the sub-screen.
■■ Channel: Select the channel for the sub-screen.
■■ Size (Õ / Ã): Select a size for the sub-picture.
■■ Position (à / – / — / œ): Select a position for the
sub-picture.
03 Basic Features
■■ BD Wise (Off / On): Provides the optimal picture quality
for Samsung DVD, Blu-ray and Home Theater products
which support BD Wise. When BD Wise is turned On,
the picture mode is automatically changed to the optimal
resolution.
■■ Sound Select (Main / Sub): You can choose the
desired sound (Main or Sub) in PIP mode.
Wireless Remote Control (On / Off)
Turn on/off or give permission to Samsung mobile phones/
devices.
You must have a Samsung Mobile phone/device which
supports Wireless Remote Control. For more details, refer to
each device's manual.
Support Menu
OO MENUm → Support → ENTERE
Self Diagnosis
■■ Picture Test: Use to check for picture problems. If the
problem continues to occur, check the color pattern.
Yes: If the test pattern does not appear or there is
noise in the test pattern, select Yes. There may be a
problem with the TV. Contact Samsung’s Call Center for
assistance.
No: If the test pattern is properly displayed, select No.
There may be a problem with your external equipment.
Please check your connections. If the problem persists,
refer to the external device’s user manual.
■■ Sound Test: Use the built-in melody sound to check for
sound problems.
✎✎ If you hear no sound from the TV’s speakers,
before performing the sound test, make sure
Speaker Select is set to TV speaker in the
Sound menu.
✎✎ The melody will be heard during the test even if
Speaker Select is set to External Speaker or the
sound is muted by pressing the MUTE button.
Yes: If you can hear sound only from one speaker or not
at all during the sound test, select Yes. There may be a
problem with the TV. Contact Samsung’s Call Center for
assistance.
Main picture
Sub picture
Component1, Component2,
HDMI1/DVI, HDMI2, HDMI3, TV
HDMI4, PC
English
BN68-02744A_Eng.indb 21
21
2010-04-01 �� 3:04:52
Advanced Features
No: If you can hear sound from the speakers, select No.
There may be a problem with your external equipment.
Please check your connections. If the problem persists,
refer to the external device’s user manual.
■■ Signal Information: (digital channels only) An HD
channel’s reception quality is either perfect or the
channels are unavailable. Adjust your antenna to
increase signal strength.
■■ Troubleshooting: If the TV seems to have a problem,
refer to this description.
✎✎ If none of these troubleshooting tips apply, contact
the Samsung customer service center.
Software Upgrade
Software Upgrade can be performed via the TV when it
is connected to the Internet or by downloading the latest
firmware from samsung.com to USB memory device.
Current Version - the software already installed in the TV.
✎✎Software is represented as ‘Year/Month/Day_Version’.
Software Upgrade
Current Version
2010/12/30_000365
By USB
■■ By Online: Upgrade the software using the Internet.
✎✎ First, configure your network. For detailed
procedures on using the Network Setup, refer to
the “Setting the Network” instructions.
✎✎ If the Internet connection does not operate
properly, the connection may be broken. Please
retry downloading. If the problem persists,
download by USB and upgrade.
■■ Alternative Software (backup): Displays the Software
version downloaded through By Online. During the
software upgrading, When the Upgrade will discontinue
from last step, this function be activated.
HD Connection Guide
Refer to this information when connecting external devices
to the TV.
Contact Samsung
View this information when your TV does not work properly
or when you want to upgrade the software. You can find
information regarding our call centers and how to download
products and software.
►
By Online
Alternative Software
----/--/--_----U Move E Enter R Return
Installing the Latest Version
■■ By USB: Insert a USB
TV Side Panel
drive containing the
firmware upgrade file,
downloaded from www.
samsung.com, into the TV.
Please be careful not to
or
disconnect the power or
remove the USB drive until
upgrades are complete.
The TV will be turned off
USB Drive
and on automatically after
completing the firmware
upgrade. When software
is upgraded, video and audio settings you have made
will return to their default settings. We advise you to write
down your settings so that you can easily reset them
after the upgrade.
22
English
BN68-02744A-Eng.indd 22
2010-04-01 �� 4:27:19
Advanced Features
You can set up your TV so that it can access the Internet through your local area network (LAN) using a wired or wireless
connection.
¦¦ Connecting to a Wired Network
You can attach your TV to your LAN using cable in three ways:
yy You can attach your TV to your LAN by connecting the LAN port on the back of your TV to an external modem using a Cat
5 cable. See the diagram below.
The Modem Port on the Wall
TV Rear Panel
External Modem
(ADSL / VDSL / Cable TV)
Modem Cable
04 Advanced Features
Network Connection
LAN Cable
yy You can attach your TV to your LAN by connecting the LAN port on the back of your TV to a IP Sharer which is connected
to an external modem. Use Cat 5 cable for the connection. See the diagram below.
The Modem Port on the Wall
IP Sharer
(having DHCP server)
External Modem
(ADSL / VDSL / Cable TV)
Modem Cable
LAN Cable
TV Rear Panel
LAN Cable
yy Depending on how your network is configured, you may be able to attach your TV to your LAN by connecting the LAN
port on the back of your TV directly to a network wall outlet using a Cat 5 cable. See the diagram below. Note that the wall
outlet is attached to a modem or router elsewhere in your house.
The LAN Port on the Wall
TV Rear Panel
LAN Cable
If you have a Dynamic Network, you should use an ADSL modem or router that supports Dynamic Host Configuration
Protocol (DHCP). Modems and routers that support DHCP automatically provide the IP address, subnet mask, gateway,
and DNS values your TV needs to access the Internet so you don’t have to enter them manually. Most home networks
are Dynamic Networks.
Some networks require a Static IP address. If your network requires a Static IP address, you must enter the IP address,
subnet mask, gateway, and DNS values manually on your TV’s Cable Setup Screen when you set up the network
connection. To get the IP address, subnet mask, gateway, and DNS values, contact your Internet Service Provider (ISP).
If you have a Windows computer, you can also get these values through your computer.
✎✎ You can use ADSL modems that support DHCP if your network requires a Static IP address. ADSL modems that
support DHCP also let you use Static IP addresses.
English
BN68-02744A_Eng.indb 23
23
2010-04-01 �� 3:04:54
Advanced Features
Network Setup (Auto)
Network Setup (Manual)
Use the Automatic Network Setup when connecting your
TV to a network that supports DHCP. To set up your TV’s
cable network connection automatically, follow these steps:
Use the Manual Network Setup when connecting your TV to
a network that requires a Static IP address.
How to set up automatically
1. Connect your TV to your LAN as described in the
previous section.
2. Turn on your TV, press the Menu button on your
remote, use the ▲or▼ button to select Setup, and then
press the ENTERE button.
3. Use the ▲or▼ button to select Network in the Setup
menu, and then press the ENTERE button. The
Network screen appears.
: Wired
►
Network Setup
Network test
SWL(Samsung Wireless Link)
To get the Network connection values on most Windows
computers, follow these steps:
1. Right click the Network icon on the bottom right of the
screen.
2. In the pop-up menu that appears, click Status.
3. On the dialog that appears, click the Support tab.
4. On the Support Tab, click the Details button. The
Network connection values are displayed.
How to set up manually
Network
Network Type
Getting the Network Connection Values
: Off
To set up your TV’s cable network connection manually,
follow these steps:
1. Follow Steps 1 through 6 in the “How to set up
automatically” procedure.
2. Set Internet Protocol Setup to Manual.
SWL Connect
3. Press the ▼ button on your remote to go to the first
entry field.
4. On the Network screen, select Network Type.
4. Enter the IP Address, Subnet Mask, Gateway, and
DNS Server values. Use the number buttons on your
remote to enter numbers and the arrow buttons to move
from one entry field to another.
5. Set Network Type to Wired.
5. When done, press the Return button on your remote.
6. Select Network Setup. The Network Setup screen
appears.
6. Select Network Test to check the Internet connectivity.
U Move E Enter R Return
Network Setup
Internet Protocol Setup
: Auto IP Address
:
Subnet Mask
:
Gateway
:
DNS
: Auto DNS Server
:
►
U Move E Enter R Return
7. Set Internet Protocol Setup to Auto.
8. Auto acquires and enters the needed Internet values
automatically.
9. Wait two minutes, and then press the RETURN button
on your remote.
10. If the Network Function has not acquired the network
connection values, go to the directions for Manual.
24
English
BN68-02744A_Eng.indb 24
2010-04-01 �� 3:04:54
To connect your TV to your network wireless, you need a wireless router or modem and a Samsung Wireless LAN Adapter
(WIS09ABGN, WIS09ABGN2, WIS10ABGN), which you connect to your TV’s back or side panel USB jack. See the illustration below.
✎✎To use the SWL(Samsung Wireless Link) function, connect to the USB 1 (HDD) port.
TV Side Panel
The LAN Port on
the Wall
Wireless IP sharer
(AP having DHCP Server)
04 Advanced Features
¦¦ Connecting Wireless Network
Samsung Wireless
or
LAN Adapter
LAN Cable
Samsung’s Wireless LAN adapter is sold separately and is offered by select retailers, Ecommerce sites and Samsungparts.
com. Samsung’s Wireless LAN adapter supports the IEEE 802.11A/B/G and N communication protocols. Samsung
recommends using IEEE 802.11N. When you play video over a IEEE 802.11B/G connection, the video may not play smoothly.
✎✎NOTE
xx You must use the “Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN) to use a wireless network.
xx Samsung Wireless LAN Adapter and The USB extension Cable are sold separately and are offered by select retailers,
Ecommerce sites and Samsungparts.com.
xx To use a wireless network, your TV must be connected to a wireless IP sharer. If the wireless IP sharer supports
DHCP, your TV can use a DHCP or static IP address to connect to the wireless network.
xx Select a channel for the wireless IP sharer that is not currently being used. If the channel set for the wireless IP sharer
is currently being used by another device nearby, this will result in interference and communication failure.
xx If you apply a security system other than the systems listed blow, it will not work with the TV.
xx If Pure High-throughput (Greenfield) 802.11n mode is selected and the Encryption type is set to WEP, TKIP or
TKIPAES (WPS2Mixed) for your AP, Samsung TVs will not support a connection in compliance with new Wi-Fi
certification specifications.
xx If your AP supports WPS (Wi-Fi Protected Setup), you can connect to the network via PBC (Push Button
Configuration) or PIN (Personal Identification Number). WPS will automatically configure the SSID and WPA key in
either mode.
xx Keep the Samsung Wireless LAN Adapter at a distance from the TV. If you watch the TV with the Adapter connected
nearby, images may appear corrupted for some channels.
xx If your router, modem, or device is not, it may not connect to the TV via the “Samsung Wireless LAN Adapter.”
xx Connection Methods: You can setup the wireless network connection on six ways.
–– Samsung Auto Configuration
–– PBC (WPS)
–– Auto Setup (Using the Auto Network Search function)
–– Manual Setup
–– SWL (Samsung Wireless Link)
–– Ad-Hoc
xx All of Samsung Wireless LAN Adapter shoud be connected directly to the TV's USB port. USB HUB are not
supported.
Method
Notice
The picture may appear corrupted or have static for some
channels when the TV is connected to the Samsung Wireless
LAN Adapter.
–– Connect via an extension cable
or
English
BN68-02744A-Eng.indd 25
25
2010-04-01 �� 4:25:31
Advanced Features
Network Setup
(Samsung Auto Configuration)
This function is available in APs (Access Points) that support
Samsung Auto Configuration. If there is no such AP, you can
connect through PBC (WPS) or manually.
6. Select Network Setup. The Network Setup screen
appears.
Network Setup
Select a network
Internet Protocol Setup
: Not Selected ►
: Auto
✎✎This function is available when SWL(Samsung
IP Address
:
Subnet Mask
:
✎✎You can check for equipment that supports Samsung
Gateway
:
DNS
DNS Server
: Auto :
Wireless Link) set to Off.
Auto Configuration on www.samsung.com.
How to set up using Samsung Auto Configuration
1. Place the AP and TV next to each other and turn them on.
✎✎ Because the booting times of applications differ,
you may have to wait for approximately 2 minutes.
✎✎ If the LAN cable connected the WAN port of AP
during Samsung Auto Configuration, you are able
to complete until Internet connection test. If you
do not connect, Samsung Auto configuration will
check only device connecting of AP (Not check
Internet).
2. After 2 minutes, connect the Samsung Wireless LAN
Adapter to the TV. When the Samsung Wireless LAN
Adapter is established, the pop-up window appears.
3. As soon as a connection is established, place the AP in
parallel with the Samsung Wireless LAN Adapter giving a
gap no larger than 25cm.
4. Wait until the connection is automatically established.
✎✎ If the connection fails, reset the AP and then try
again.
✎✎ If Samsung Auto Configuration does not connect
your TV to your AP, a pop-up window appears
on the screen notifying you of the failure. Reset
the AP, and then try again. If the connection fails
again, choose one of the other connection setup
methods, PBC (WPS), auto, or manual.
5. After the connection is established, locate the sharer at
the desired location.
✎✎ If the AP settings have been changed or it is the
first time you use the new AP after purchase, you
need to set up again beginning from Step 1.
A
PBC(WPS) U Move E Enter R Return
7. Press the Red button on your remote.
8. Press the PBC (WPS) button on your router within 2
minutes. Your TV player automatically acquires all the
network setting values it needs and connects to your
network.
9. After the network connection is set up, press the
Return button to exit the Network Setup screen.
Network Setup (Auto)
Most wireless networks have an optional security system
that requires devices that access the network to transmit
an encrypted security code called an Access or Security
Key. The Security Key is based on a Pass Phrase, typically
a word or a series of letters and numbers of a specified
length you were asked to enter when you set up security for
your wireless network. If you use this method of setting up
the network connection, and have a Security Key for your
wireless network, you will have to enter the Pass Phrase
during the setup process.
How to set up automatically
To set up the wireless connection automatically, follow these
steps:
1. Follow Steps 1 through 6 in the “How to set up using
PBC (WPS)” above.
2. Press the ▼ button to select Internet Protocol Setup,
and then press the ENTERE button. Press the ▲ or
▼ button to select Auto, and then press the ENTERE
button.
Network Setup (PBC (WPS))
How to set up using PBC (WPS)
If your router has a PBC (WPS) button, follow these steps:
1. Connect your TV to your LAN as described in the
previous section.
2. Turn on your TV, press the Menu button on your
remote, use the ▲or▼ button to select Setup, and then
press the ENTERE button.
3. Use the ▲or▼ button to select Network in the Setup
menu, and then press the ENTERE button.
4. On the Network screen, select Network Type.
5. Set Network Type to Wireless.
26
English
BN68-02744A_Eng.indb 26
2010-04-01 �� 3:04:55
4. In the list of networks, press the ▲ or ▼ button to select
a network, and then press the ENTERE button.
✎✎ If the AP is set to Hidden (Invisible), you have
to select Add Network and enter the correct
Network Na me (SSID) and Security Key to
establish the connection.
5. If the Security/PIN pop-up appears, go to Step 6. If the
Network Connecting Screen appears, go to Step 10.
6. Press the ▲ or ▼ button to select Security or PIN. For
most home networks, you would select Security (for
Security Key). The Security Screen appears.
Select a network
Security Key
0 entered
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
0~9
B
C
Number
Network Setup (Ad-Hoc)
You can connect to a mobile device without an access point
through the “Samsung Wireless LAN Adapter” by using a
peer to peer network.
✎✎This function is available when SWL(Samsung
Wireless Link) is set to Off.
How to connect to new Ad-hoc
1. Follow Steps 1 through 6 in the “How to set up using
PBC (WPS)”. (P. 26)
2. Choose Select a network. A list of devices/networks
appears.
3. While in the device list, press the Blue button on the
remote.
✎✎ The message Ad-hoc is a direct WI-Fi
connection with cellphone or PC. The existing
network system may have limited functionality.
Do you want to change the network
connection? is displayed.
Lower case
4. Input the generated Network Name (SSID) and
Security Key into the device you want to connect.
Delete
Space
How to connect an existing Ad-hoc device
n Move E Enter R Return
7. On the Security screen, enter your network’s Pass
Phrase.
✎✎ You should be able to find the Pass Phrase on
one of the set up screens you used to set up your
router or modem.
8. To enter the Pass Phrase, follow these general
directions:
–– Press the number buttons on your remote to enter
numbers.
–– Use the direction buttons on your remote to move
from button to button on the Security Key screen.
–– Press the Red button to change case or display
symbols/characters.
–– To a enter letter or symbol, move to the letter or
symbol, and then press the ENTERE button.
–– To delete the last letter or number you entered,
press the Green button on your remote.
9. When done, press the Blue button on your remote. The
Network Connecting screen appears.
10. Wait until the connection confirmation message is
displayed, and then press the ENTERE button. The
Network Setup screen re-appears.
11. To test the connection, press the RETURN button to
select Network Test, and then press the ENTERE
button.
1. Follow Steps 1 through 6 in the “How to set up using
PBC (WPS)”. (P. 26)
2. Choose Select a network. Then, the device list will be
displayed.
3. Select the device you want in the Device list.
4. If security key was applied, input the security key.
✎✎ If network does not operate normally, check
the Network Name (SSID) and Security Key
again. An incorrect Security Key may cause a
malfunction.
Network Setup (Manual)
If the other methods do not work, you need to enter the
Network setting values manually.
Getting the Network Connection Values
To get the Network setting values on most Windows
computers, follow these steps:
1. Right click the Network icon on the bottom right of the
screen.
2. In the pop-up menu, click Status.
3. On the dialog that appears, click the Support tab.
4. On the Support tab, click the Details button. The
Network settings are displayed.
English
BN68-02744A_Eng.indb 27
04 Advanced Features
3. Press the ▲ button to go to Select a Network, and
then press the ENTERE button. The Network function
searches for available wireless networks. When done, it
displays a list of the available networks.
27
2010-04-01 �� 3:04:55
Advanced Features
How to set up manually
How to connect Samsung Wireless link
To enter the Network settings into your TV, follow these
steps:
1. Follow Steps 1 through 6 in the “How to set up using
PBC (WPS)”. (P. 26)
For the procedures to establish a connection, refer to the
following:
1. Follow Steps 1 through 5 in the “How to set up using
PBC (WPS)”. (P. 26)
2. Press the ▼ button to select Internet Protocol Setup,
and then press ENTERE button. Press the ▲ or ▼
button to select Manual, and then press ENTERE
button.
2. Select Samsung Wireless Link by using the ▼ button
and press the ENTERE button to turn it On.
3. Press the ▼ button to go to the first entry field (IP
Address).
4. If the “Press the PBC button on the PBC(WPS)
supported device to connect within 120 seconds.”
message appears, press the PBC button on the device
to connect.
4. Use the number buttons to enter numbers.
5. When done with each field, use the ► button to move
successively to the next field. You can also use the other
arrow buttons to move up, down, and back.
6. Enter the IP Address, Subnet Mask, and Gateway
values.
7. Press the ▲ or ▼ button to go to DNS.
8. Press the ▼ button to go to the first DNS entry field.
Enter the numbers as above.
9. When done, press the ▲ button to go to Select
a Network. Select your network, and then press
ENTERE button.
10. Go to Step 4 in the "How to set up automatically" (P. 26),
and follow the directions from that point on.
Network Setup
(SWL (Samsung Wireless Link))
This function lets you connect a Samsung device that
supports the PBC (WPS) to your TV. You can connect
devices to the TV even if a sharer is not connected to the TV.
✎✎To use the Internet on the TV, the AP (access point)
must be connected to the wireless network.
✎✎If a Samsung Wireless Lan Adapter is connected to the
USB 2 port, the network may not operate normally. We
recommend to connect to USB 1 (HDD) port.
✎✎Only sharers using the 2.4 Ghz band are supported.
Sharers using the 5 Ghz band are not supported.
SWL connect
3. Select SWL connect by using the ▼ button and press
the ENTERE button.
✎✎ For more information, refer to the wireless network
setup manual of the device to be connected.
5. If the device is connected properly to the TV after
starting count on message box then message box will
be disappeared automatically.
✎✎ If the connection fails, please retry after 2 minutes.
If Your TV Fails to Connect to the Internet
Your TV may not be able to connect to the Internet
because your ISP has permanently registered the
MAC address (a unique identifying number) of your
PC or modem, which it then authenticates each time
you connect to the Internet as a way of preventing
unauthorized access. As your TV has a different MAC
address, your ISP can not authenticate its MAC address,
and your TV can not connect.
To resolve this problem, ask your ISP about the procedures
required to connect devices other than a PC (such as your
TV) to the Internet.
If your Internet service provider requires an ID or password
to connect to the Internet, your TV may not be able to
connect to the Internet. If this is the case, you must enter
your ID or password when connecting to the Internet.
The Internet connection may fail because of a firewall
problem. If this is the case, contact your Internet service
provider.
If you cannot connect to the Internet even after you have
followed the procedures of your Internet service provider,
please contact Samsung Electronics.
You can directly connect a device that supports the PBC
(WPS) to the TV.
✎✎This function is available when SWL(Samsung
Wireless Link) is set to On.
28
English
BN68-02744A_Eng.indb 28
2010-04-01 �� 3:04:56
MTS
CC
MEDIA.P
Enjoy photos, music and/or movie files saved on
a USB Mass Storage Class (MSC) device.
04 Advanced Features
Media Play
MediaPlay
Videos
O
MENUm → Application → Content
View → Media Play → ENTERE
Change Device
SUM
View Devices E Enter R Return
¦ Connecting a USB Device
1. Turn on your TV.
TV Side Panel
2. Connect a USB device containing photo, music and/or movie files to the
USB 1 (HDD) or USB 2 jack on the side of the TV.
3. When USB is connected to the TV, popup window appears. Then you can select
Media Play.
or
USB Drive
¦ Connecting to the PC through network
You can play pictures, music and videos saved on your PC or on your TV through a network connection in the Media Play
mode.
✎ If you want to use Media Play to play files saved on your PC over your TV, you should download “PC Share Manager”
and users manual from “www.samsung.com.”
PC
LAN
TV Side Panel
or
External Modem
(ADSL/VDSL/Cable TV)
Samsung
Wireless
LAN
Adapter
Wireless IP
sharer
LAN Cable
1. For more information on how to configure your network, refer to ‘Network Connection’.
– You are recommended to locate both TV and PC in same subnet. The first 3 parts of the subnet address of the TV and
the PC IP addresses should be the same and only the last part (the host address) should be changed. (e.g. IP Address:
123.456.789.**)
2. Using a LAN cable, connect between the external modem and the PC onto which the Samsung PC Share Manager
program will be installed.
– You can connect the TV to the PC directly without connecting it through a Sharer (Router).
English
BN68-02744A-Eng.indd 29
29
2010-04-01 �� 4:24:53
Advanced Features
✎✎Functions that are not supported when connecting to a PC through a network:
xx The Background Music and Background Music Setting functions.
xx Sorting files by preference in the Photo, Music, and Movie folders.
xx The � (REW) or µ (FF) button while a movie is playing.
✎✎The Divx DRM, Multi-audio, embedded caption does not supported.
✎✎Samsung PC Share manager should be permitted by the firewall program on your PC.
✎✎When you use Media Play mode through a network connection, According to functions of the provided server:
xx The sorting method may vary.
xx The scene search function may not be supported.
xx The Play Continuously function, which resumes playing of a video, may not be supported.
–– The Play Continuously function does not support multiple users. (It will have only memorized the point where the
most recent user stopped playing.)
xx The
� (REW), µ (FF) or � (Pause) buttons may not work depending on the content information.
✎✎If you experience any file stuttering issue while playing a video over a wireless network, we recommend using a wired
network.
✎✎It might not work properly with unlicensed multimedia files.
✎✎Need-to-Know List before using Media Play
xx MTP (Media Transfer Protocol) is not supported.
xx The file system supports FAT16, FAT32 and NTFS.
xx Certain types of USB Digital camera and audio devices may not be compatible with this TV.
xx Media Play only supports USB Mass Storage Class (MSC) devices. MSC is a Mass Storage Class Bulk-Only
Transport device. Examples of MSC are Thumb drives, Flash Card Readers and USB HDD (USB HUB are not
supported). Devices should be connected directly to the TV’s USB port.
xx Before connecting your device to the TV, please back up your files to prevent them from damage or loss of data.
SAMSUNG is not responsible for any data file damage or data loss.
xx Connect a USB HDD to the dedicated port, USB 1 (HDD) port.
xx Do not disconnect the USB device while it is loading.
xx The higher the resolution of the image, the longer it takes to display on the screen.
xx The maximum supported JPEG resolution is 15360X8640 pixels.
xx For unsupported or corrupted files, the “Not Supported File Format” message is displayed.
xx If the files are sorted by Basic View, up to 1000 files can be displayed in each folder.
xx MP3 files with DRM that have been downloaded from a non-free site cannot be played. Digital Rights Management
(DRM) is a technology that supports the creation, distribution and management of the content in an integrated and
comprehensive way, including the protection of the rights and interests of the content providers, the prevention of the
illegal copying of contents, as well as managing billings and settlements.
xx If more than 2 PTP devices are connected, you can only use one at a time.
xx If more than two MSC devices are connected, some of them may not be recognized. A USB device that requires high
power (more than 500mA or 5V) may not be supported.
xx If an over-power warning message is displayed while you are connecting or using a USB device, the device may not
be recognized or may malfunction.
xx If the TV has been no input during time set in Auto Protection Time, the Screensaver will run.
xx If a USB HDD supports the energy saving mode, the energy saving mode may be automatically off.
xx If a USB extension cable is used, the USB device may not be recognized or the files on the device may not be read.
xx If a USB device connected to the TV is not recognized, the list of files on the device is corrupted or a file in the list is
not played, connect the USB device to the PC, format the device and check the connection.
xx If a file deleted from the PC is still found when Media Play is run, use the “Empty the Recycle Bin” function on the PC
to permanently delete the file.
30
English
BN68-02744A_Eng.indb 30
2010-04-01 �� 3:04:58
Move to the desired file using the up/down/right/left buttons and then press the ENTERE or � (Play) button. The file is
played.
✎✎Supports the View Devices and Contents Mode in Media Play homepage.
Information:
You can ascertain the selected
file name and the number of
files and page.
Videos
Movie 01.avi
Movie 03.avi
Movie 05.avi
Sort List Section:
Displays the sorting standard.
Movie 02.avi
Jan.10.2010
Movie 04.avi
Jan.10.2010
Movie 06.avi
Jan.10.2010
Movie 07.avi
Movie 09.avi
SUM A
Jan.10.2010
Jan.10.2010
Jan.10.2010
Movie 08.avi
Jan.10.2010
✎✎ The sorting standard is
different depending on
the contents.
1/1 Page
/Movie 01.avi
File List Section:
You can confirm the files
and groups that are sorted
by category.
Jan.10.2010
Movie 10.avi
Jan.10.2010
Select
Change Device
04 Advanced Features
¦¦ Screen Display
Jan.10.2010
Sorting T Tools
Operation Buttons
Red (Change Device): Selects a connected device.
B Green (Preference): Sets the file preference. (not supported in Basic view)
Yellow (Select): Selects multiple files from file list. Selected files are marked with a symbol.
Blue (Sorting): Selects the sort list.
T Tools: Displays the option menu.
✎✎ Using the � or µ button, file list can move to next or previous page.
Videos
Playing Video
1. Press the ◄ or ► button to select Videos, then press the ENTERE button in the Media Play menu.
2. Press the ◄/►/▲/▼ button to select the desired video in the file list.
3. Press the ENTERE button or � (Play) button.
–– The selected file is displayed on the top with its playing time.
–– If video time information is unknown, play time and progress bar are not displayed.
–– During playing the video, you can explore at intervals of 10 seconds using ◄ and ► button.
✎✎In this mode, you can enjoy movie clips contained on a Game,
but you cannot play the Game itself.
yy Supported Subtitle Formats
00:04:03 / 00:07:38
1/1
Movie 01.avi
Name
File extension
MPEG-4 time-based text
.ttxt
Format
XML
SAMI
.smi
HTML
SubRip
.srt
string-based
SubViewer
.sub
string-based
Micro DVD
.sub or .txt
string-based
SUM
E Chaptering L Jump T Tools R Return
English
BN68-02744A_Eng.indb 31
31
2010-04-01 �� 3:04:59
Advanced Features
yy Supported Video Formats
File
Extention
Container
*.avi
*.mkv
AVI
MKV
*.asf
ASF
*.wmv
ASF
*.mp4
MP4
Video Codec
Resolution
Frame rate
(fps)
Bit rate
(Mbps)
Divx 3.11/4.x/5.1/6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP/MP/HP
1920x1080
6 ~ 30
25
MPEG4 SP/ASP
1920x1080
6 ~ 30
8
Motion JPEG
800x600
6 ~ 30
8
Divx 3.11/4.x/5.1/6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP/MP/HP
1920x1080
6 ~ 30
25
MPEG4 SP/ASP
1920x1080
6 ~ 30
8
Motion JPEG
800x600
6 ~ 30
8
Window Media Video v9
1920x1080
6 ~ 30
25
H.264 BP/MP/HP
1920x1080
6 ~ 30
25
MPEG4 SP/ASP
1920x1080
6 ~ 30
8
XVID
1920x1080
6 ~ 30
8
H.264 BP/MP/HP
1920x1080
6 ~ 30
25
MPEG4 SP/ASP
1920x1080
6 ~ 30
8
*.3gp
3GPP
*.vro
VRO
VOB
MPEG2
1920x1080
24/25/30
30
MPEG1
1920x1080
24/25/30
30
*.mpg
*.mpeg
MPEG1
1920x1080
24/25/30
30
PS
MPEG2
1920x1080
24/25/30
30
H.264
1920x1080
6 ~ 30
25
*.ts
*.tp
*.trp
MPEG2
1920x1080
24/25/30
30
TS
H.264
1920x1080
6 ~ 30
25
VC1
1920x1080
6 ~ 30
25
Audio Codec
MP3 / AC3 / LPCM /
ADPCM / DTS Core
MP3 / AC3 / LPCM /
ADPCM / WMA
WMA
MP3 / ADPCM / AAC
ADPCM / AAC / HE-AAC
AC3 / MPEG / LPCM
AC3 / MPEG / LPCM / AAC
AC3 / AAC / MP3 / DD+ /
HE-AAC
Other Restrictions
✎✎ NOTE
xx If there are problems with the contents of a codec, the codec will not be supported.
xx If the information for a Container is incorrect and the file is in error, the Container will not be able to play
correctly.
xx Sound or video may not work if the contents have a standard bitrate/frame rate above the compatible Frame/sec
listed in the table above.
Video Decoder
• Supports up to H.264, Level 4.1
• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 and AVCHD are
not supported.
• XVID, MPEG4 SP, ASP :
– Below 1280 x 720: 60 frame max
– Above 1280 x 720: 30 frame max
• H.263 is not supported.
• GMC 2 is not support.
• Only Samsung Techwin MJEPG is supported.
32
Audio Decoder
• Supports up to WMA 7, 8, 9, STD
• WMA 9 PRO does not support 2 channel excess multi
channel or lossless audio.
• WMA sampling rate 22050Hz mono is not supported.
English
BN68-02744A_Eng.indb 32
2010-04-01 �� 3:04:59
If you exit the playing movie function, the movie can be played later from the point where it was stopped.
✎✎If you press the ENTERE button (Chaptering) during playing the file, you can explore scene divided into 5 chapters
you want.
✎✎If the index information is damaged or unsupported, you will not be able to use the Chaptering function.
1. Select the movie file you want to play continuously by pressing
the ◄ or ► button to select it from the file list section.
00:04:03 / 00:07:38
1/1
Movie 01.avi
2. Press the � (Play) / ENTERE button.
04 Advanced Features
Playing movie continuously (Resume Play)
3. Select Play Continuously (Resume Play) by pressing the Blue
button. The Movie will begin to play from where it was stopped.
✎✎ The Blue button is available when resuming play.
✎✎ If the Continuous Movie Play Help function is set to On
Play continuously
Resumes playing from the last viewed
scene.
in the Settings menu, a pop-up message will appear
when you resume play a movie file.
SUM
Play continuously E Chaptering L Jump T Tools R Return
Music
Playing Music
1. Press the ◄ or ► button to select Music, then press the
ENTERE button in the Media Play menu.
Playlist
2. Press the ◄/►/▲/▼ button to select the desired Music in the
file list.
3. Press the ENTERE button or � (Play) button.
file extensions are not displayed, even if they are saved on the
same USB device.
I Love you
Jhon
1st Album
Pop
2010
4.2MB
No Singer
3/15
Music 1
Music 2
No Singer
Music 3
–– During playing the music, you can explore at intervals of 10
seconds using ◄ and ► button.
–– � (REW) and µ buttons do not function during play.
✎✎Only displays the files with MP3 and PCM file extension. Other
I Love You
Jhon
No Singer
01:10 / 04:02
Music 4
No Singer
Music 5
No Singer
SUM
E Pause L Jump T Tools R Return
✎✎If the sound is abnormal when playing MP3 files, adjust the
Equalizer in the Sound menu. (An over-modulated MP3 file
may cause a sound problem.)
Creating My Playlist
1. Press the ◄/►/▲/▼ button to select the tracks you want to add and press the TOOLS button.
2. Select Add My Playlist.
3. When the Add My Playlist menu appears, select New My Playlist.
✎✎ To add to an old play list, simply select the play list you want to add music to.
4. The newly created or updated playlist will be in the main Music page.
Playing MyPlaylist
Select the My Playlist folder and it will play automatically.
Press the ▲ or ▼ button to select a different music file within the play list.
English
BN68-02744A_Eng.indb 33
33
2010-04-01 �� 3:05:00
Advanced Features
Photos
Viewing a Photo (or Slide Show)
1. Press the ◄ or ► button to select Photos, then press the
ENTERE button in the Media Play menu.
Normal
1024x768
2010/2/1
3/15
2. Press the ◄/►/▲/▼ button to select the desired photo in the
file list.
3. Press the ENTERE button or � (Play) button.
–– While a photo list is displayed, press the � (Play) /
ENTERE button on the remote control to start the slide
show.
–– All files in the file list section will be displayed in the slide show.
–– During the slide show, files are displayed in order.
E Pause L Previous/Next T Tools R Return
SUM
✎✎Music files can be automatically played during the Slide Show if the Background Music is set to On.
✎✎The BGM mode cannot be changed until the BGM has finished loading.
¦¦ Playing Multiple Files
Playing selected video/music/photo files
1. Press the Yellow button in the file list to select the desired file.
2. Repeat the above operation to select multiple files.
Videos
✎✎ NOTE
2 files selected
/Movie 01.avi
Movie 01.avi
Movie 02.avi
Jan.10.2010
xx The c mark appears to the left of the selected files.
Jan.10.2010
Movie 03.avi
xx To cancel a selection, press the Yellow button again.
xx To deselect all selected files, press the TOOLS button
Movie 04.avi
Jan.10.2010
Movie 05.avi
Jan.10.2010
Movie 06.avi
Jan.10.2010
Movie 07.avi
and select Deselect All.
Jan.10.2010
Jan.10.2010
Movie 10.avi
Jan.10.2010
SUM
Jan.10.2010
Movie 08.avi
Movie 09.avi
3. Press the TOOLS button and select Play Selected Contents.
1/1 Page
Jan.10.2010
Change Device
Select
Playing the video/music/photo file group
Sorting T Tools
1. While a file list is displayed, move to any file in desired group.
2. Press the TOOLS button and select Play Current Group.
¦¦ Media Play - Additional Functions
Sorting the file list
Press the Blue button in the file list to sort the files.
Category
Videos
Music
Photos
Basic View
Displays the whole folder. You can view the photo by selecting the folder.
c
c
c
Title
Sorts and displays the file title in Symbol/Number/Alphabet/Special order.
c
c
c
Preference
Sorts and displays the file by preference. You can change the file preference in the
file list section using the Green button.
c
c
c
Latest Date
Sorts and shows files by the latest date.
c
c
Earliest Date
Sorts and shows files by the earliest date.
c
c
Artist
Sorts the music file by artist in alphabetical order.
c
Album
Sorts the music file by album in alphabetical order.
c
Genre
Sorts music files by the genre.
c
Mood
Sorts music files by the mood. You can change the music mood information.
c
Monthly
Sorts and shows photo files by month.
34
Operation
c
English
BN68-02744A_Eng.indb 34
2010-04-01 �� 3:05:02
During playing a file, press the TOOLS button.
Category
Operation
Videos
Music
Photos
Title
You can move the other file directly.
c
Repeat Mode
You can play movie and music files repeatedly.
c
Picture Size
(Mode1 / Mode2 /
Original)
You can adjust the picture size to your preference.
Picture Setting
You can adjust the picture setting. (P. 14, 15, 16, 17)
c
Sound Setting
You can adjust the sound setting. (P. 17, 18)
c
Subtitle Setting
You can play the video with Subtitles. This function only works if the subtitles are the
same file name as the video.
c
Audio
You can enjoy video in one of supported languages as required. The function is only
enabled when stream-type files which support multiple audio formats are played.
c
Stop Slide Show /
Start Slide Show
You can start or stop a Slide Show.
Slide Show Speed
You can select the slide show speed during the slide show.
c
Background Music
You can set and select background music when watching a Slide Show.
c
Zoom
You can zoom into images in full screen mode.
c
Rotate
You can rotate images in full screen mode.
c
Home Background
You can move the file to the Media Play desktop.
Information
You can see detailed information about the played file.
c
c
04 Advanced Features
Videos/Music/Photos Play Option menu
c
c
c
c
c
c
c
c
Settings
Using the Setup Menu
■■ Background Setting: Select to display the background you want.
■■ Continuous Movie Play Help (Resume Play) (On / Off): Select to display the help pop-up message for continuous movie
playback.
■■ Get DivX® VOD registration code: Shows the registration code authorized for the TV. If you connect to the DivX web site
and register, you can download the VOD registration file. If you play the VOD registration using Media Play, the registration
is completed.
✎✎ For more information on DivX® VOD, visit “www.DivX.com.”
■■ Get DivX® VOD deactivation code: When DivX® VOD is not registered, the registration deactivation code is displayed. If
you execute this function when DivX® VOD is registered, the current DivX® VOD registration is deactivated.
■■ Information: Select to view information about the connected device.
English
BN68-02744A_Eng.indb 35
35
2010-04-01 �� 3:05:02
Advanced Features
Anynet+
What is Anynet+? t
Anynet+ is a function that enables you to control all connected Samsung devices that support Anynet+ with your Samsung TV’s
remote. The Anynet+ system can be used only with Samsung devices that have the Anynet+ feature. To be sure your Samsung
device has this feature, check if there is an Anynet+ logo on it.
To connect to a Samsung Home Theater
TV
Home Theater
Anynet+
Device 1
Anynet+
Device 2, 3, 4
Optical
Cable
HDMI Cable
HDMI Cable
HDMI Cable
1. Connect the HDMI IN (1(DVI), 2, 3, or 4) jack on the TV and the HDMI OUT jack of the corresponding Anynet+ device
using an HDMI cable.
2. Connect the HDMI IN jack of the home theater and the HDMI OUT jack of the corresponding Anynet+ device using an
HDMI cable.
✎✎NOTE
xx Connect the Optical cable between the DIGITAL AUDIO OUT (OPTICAL) jack on your TV and the Digital Audio Input
on the Home Theater.
xx When following the connection above, the Optical jack only outputs 2 channel audio. You will only hear sound from
the Home Theater’s Front Left and Right speakers and the subwoofer. If you want to hear 5.1 channel audio, connect
the DIGITAL AUDIO OUT (OPTICAL) jack on the DVD / Satellite Box (i.e. Anynet Device 1 or 2) directly to the
Amplifier or Home Theater, not the TV.
xx Only one Home Theater can be connected.
xx You can connect an Anynet+ device using the HDMI cable. Some HDMI cables may not support Anynet+ functions.
xx Anynet+ works when the AV device supporting Anynet+ is in the standby or on status.
xx Anynet+ supports up to 12 AV devices in total. Note that you can connect up to 3 devices of the same type.
36
English
BN68-02744A_Eng.indb 36
2010-04-01 �� 3:05:03
The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.
Anynet+ Menu
View TV
Device List
(device_name) MENU
(device_name) INFO
Recording: (*recorder)
Stop Recording: (*recorder)
Receiver
Description
Changes Anynet+ mode to TV broadcast mode.
Shows the Anynet+ device list.
Shows the connected device menus. E.g. If a DVD recorder is connected, the disc menu of
the DVD recorder will appear.
Shows the play menu of the connected device. E.g. If a DVD recorder is connected, the
play menu of the DVD recorder will appear.
Starts recording immediately using the recorder. (This is only available for devices that
support the recording function.)
Stops recording.
Sound is played through the receiver.
04 Advanced Features
Anynet+ Menu
If more than one recording device is connected, they are displayed as (*recorder) and if only one recording device is
connected, it will be represented as (*device_name).
¦¦ Setting Up Anynet+
OO MENUm → Application → Anynet
+
(HDMI-CEC) → ENTERE
■■ Setup
Anynet+ (HDMI-CEC) (Off / On): To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On.
+
(HDMI-CEC) function is disabled, all the Anynet+ related operations are deactivated.
✎✎ When the Anynet
Auto Turn Off (No / Yes): Setting an Anynet+ Device to turn off automatically when the TV is turned off.
✎✎ The active source on the TV must be set to TV to use the Anynet+ function.
✎✎ Even if an external device is still recording, it may turn off.
+
¦¦ Switching between Anynet Devices
1. Anynet+ devices connected to the TV are listed.
✎✎ If you cannot find a device you want, press the red button to refresh the list.
2. Select a device and press the ENTERE button. You can switch to the selected device.
✎✎ Only when you set Anynet
+
(HDMI-CEC) to On in the Application menu, the Device List menu appears.
xx Switching to the selected device may take up to 2 minutes. You cannot cancel the operation during the switching
operation.
xx If you have selected external input mode by pressing the SOURCE button, you cannot use the Anynet+ function.
Make sure to switch to an Anynet+ device by using the Device List.
¦¦ Recording
You can make a recording of a TV Program using a Samsung recorder.
1. Select Recording.
✎✎ When there are more than two recording devices
xx When multiple recording devices are connected, the recording devices are listed. Select one recording device in
the Device List.
✎✎ When the recording device is not displayed, select Device List and press the Red button to search devices.
2. Press the EXIT button to exit.
✎✎ You can record the source streams by selecting Recording: (device_name).
✎✎ Pressing the � (REC) button will record whatever you are currently watching. If you are watching video from
another device, the video from the device is recorded.
✎✎ Before recording, check whether the antenna jack is properly connected to the recording device. To properly
connect an antenna to a recording device, refer to the recording device’s users manual.
English
BN68-02744A_Eng.indb 37
37
2010-04-01 �� 3:05:03
Advanced Features
¦¦ Listening through a Receiver
You can listen to sound through a receiver (i.e Home Theater) instead of the TV speaker.
1. Select Receiver and set to On.
2. Press the EXIT button to exit.
✎✎ If your receiver supports audio only, it may not appear in the device list.
✎✎ The receiver will work when you have properly connected the optical in jack of the receiver to the DIGITAL AUDIO
OUT (OPTICAL) jack of the TV.
✎✎ When the receiver (i.e Home Theater) is set to On, you can hear sound output from the TV’s Optical jack. When
the TV is displaying a DTV (air) signal, the TV will send out 5.1 channel sound to the receiver. When the source is a
digital component such as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from
the receiver.
✎✎NOTE
xx You can only control Anynet+ devices using the TV remote control, not the buttons on the TV.
xx The TV remote control may not work under certain conditions. If this occurs, reselect the Anynet+ device.
xx The Anynet+ functions do not operate with other manufacturers’ products.
¦¦ Troubleshooting for Anynet+
Problem
Possible Solution
Anynet+ does not work.
•
•
•
•
•
•
•
•
I want to start Anynet+.
• Check if the Anynet+ device is properly connected to the TV and check if the Anynet+ (HDMI-CEC) is
set to On in the Anynet+ Setup menu.
• Press the TOOLS button to display the Anynet+ menu and select a menu you want.
I want to exit Anynet+.
• Select View TV in the Anynet+ menu.
• Press the SOURCE button on the TV remote control and select a device other than Anynet+ devices.
• Press > CH <, CH LIST, PRE-CH, and FAV.CH to change the TV mode. (Note that the channel
button operates only when a tuner-embedded Anynet+ device is not connected.)
The message ‘Connecting to
Anynet+ device...’ appears on
the screen.
• You cannot use the remote control when you are configuring Anynet+ or switching to a view mode.
• Use the remote control when the Anynet+ setting or switching to view mode is complete.
The Anynet+ device does not
play.
• You cannot use the play function when Plug & Play (initial setup) is in progress.
The connected device is not
displayed.
•
•
•
•
•
The TV Program cannot be
recorded.
• Check whether the antenna jack on the recording device is properly connected.
The TV sound is not output
through the receiver.
• Connect the optical cable between TV and the receiver.
38
Check if the device is an Anynet+ device. The Anynet+ system supports Anynet+ devices only.
Only one receiver (home theater) can be connected.
Check if the Anynet+ device power cord is properly connected.
Check the Anynet+ device’s Video/Audio/HDMI cable connections.
Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.
Check whether the TV remote control is in TV mode.
Check whether the remote control is Anynet+ compatible.
Anynet+ does not work in certain situations. (Searching channels, operating Media Play or Plug & Play
(initial setup), etc.)
• When connecting or removing the HDMI cable, please make sure to search devices again or turn your
TV off and on again.
• Check if the Anynet+ Function of Anynet+ device is set on.
Check whether or not the device supports Anynet+ functions.
Check whether or not the HDMI cable is properly connected.
Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.
Search Anynet+ devices again.
You can connect an Anynet+ device using the HDMI cable only. Some HDMI cables may not support
Anynet+ functions.
• If it is terminated by an abnormal situation such as disconnecting the HDMI cable or power cord or a
power failure, please repeat the device scan.
English
BN68-02744A_Eng.indb 38
2010-04-01 �� 3:05:03
CONTENT
3D
MEDIA.P
¦ getting started with [email protected]
@ TV
INTERNET
[email protected] brings useful and entertaining
contents and services directly from the web to
your TV.
YAHOO
O
Recommended
CH LIST
My Applications
byDate1/1
MEnUm → Application →
Content View → [email protected] →
EnTERE
Samsung Apps
04 Advanced Features
[email protected]
Settings
A
Login
B
Mark as Favorite
D
Sort by R Return
✎ nOTE
x
x
x
x
x
x
x
x
Configure the network settings before using [email protected] For more information, refer to “Network Connection”. (P. 23)
Unsupported fonts within the provider’s content will not display normally.
Slow responses and/or interruptions may occur, depending on your network conditions.
Depending on the region, English may be only supported in application service depending on region.
This feature is not available in all locations.
If you experience a problem using a application, please contact the content provider.
According to circumstances of the contents provider, an application’s updates or the application itself may be discontinued.
Depending on your country’s regulations, some application may have limited service or not be supported.
screen Display
Recommended
TV Screen:
Displays the current
channel.
Application service:
You can experience
various service by
provided samsung.
byDate1/1
My Applications
Information:
Displays notices, new
applications, and advertisemevnts
brought to you by Samsung
product introductions.
Recommended Applications:
Displays the recommended service
by Samsung. You are not able to add
or delete a service in this list.
Downloaded Applications:
Displays the downloaded
applications through the Samsung
Apps.
Samsung Apps
Settings
A
Login
[email protected] Settings:
Edit and configure
application and
[email protected] settings.
B
Mark as Favorite
D
Sort by R Return
Controls :
•
Red (login): To log in to to [email protected]
• B Green (Mark as Favorite): To mark the application as a favorite.
•
Blue (sort by): To sort the application.
• R Return: To return to the previous menu.
✎ The color buttons may work differently depending on the application.
English
BN68-02744A_Eng.indb 39
39
2010-04-01 �� 3:05:05
Advanced Features
Account Login
For a application with multiple accounts, use ◄ and ► to
access the different account.
Login
User account :
admin
Password :
A
Create [0~9] Enter PIN R Cancel
✎✎For a more enjoyable application experience, register
and log in to your account.
✎✎For instructions on creating an account, refer to
Settings → [email protected] ID → Create.
1. Press the Red button in [email protected] home page.
2. Select desired User account, then press the ENTERE
button.
✎✎ If you want to create an account, press the Red
button; then create account OSD window appear.
3. After selecting User account, then enter the Password
using the number button on the remote controller.
✎✎ When login succeeds, User account will be
displayed on the screen.
¦¦ Setting up [email protected]
Settings
▪ Ticker Autorun
: Off
: Off
▪ Service Manager ▪ Change the Service Lock password
▪ Properties
You can use this menu when creating, deleting the
account. You can control your account including
contents site’s account information.
✎✎ Account is only for [email protected]
Create: Create an account and link it with desired
service application.
✎✎ NOTE
xx Maximum number of accounts is 10.
xx Maximum number of characters is 8.
How to create [email protected] ID
Before create User account, you should download the
application first on the Samsung Apps.
1. Using the ▲/▼/◄/► button, select Settings. Then
press the ENTERE button.
3. Select Create. The Keypad screen will appear.
Create IDs and configure [email protected] settings from this
screen. Highlight Settings using the ▲ and ▼ buttons and
press the ENTERE button.
▪ [email protected] ID
■■ [email protected] ID
2. Press the ▼ button to select [email protected] ID, then
press the ENTERE or ► button.
Settings
▪ System setup
Channel Bound Service (Off / On): Some channels
support application as an Internet data service, allowing
you to access the Internet service while watching TV.
✎✎ Only available if supported by the broadcaster.
Reset: Resets [email protected] settings to factory default
settings.
Change the Service Lock password
✎✎ The default password set is "0-0-0-0."
✎✎ If you forget the password you created, press the
following sequence of remote control buttons to
reset the password to “0-0-0-0”: POWER (off) →
MUTE → 8 → 2 → 4 → POWER (on).
▪ Channel Bound Service
▪ Reset
R Return
■■ System Setup
Ticker Autorun (Off / On): Enable/disable Ticker
Autorun upon powering on the TV.
✎✎ The Ticker application provides useful News,
Weather, and Stock Market information. The
Ticker application on [email protected] must be
downloaded to use this feature.
4. The keypad OSD will be displayed on the screen.
Using the Keypad
Pressing the – button on the remote while you are
using the Screen Keypad enables you to change the
text fields to lower case, upper case, numbers and
icons.
You can use this Screen Keypad in a several
[email protected] TV applications.
Here is how to input characters.
4-1. For example, suppose that you want to input
“105 Challenger Rd., Ridgefield Park NJ”.
4-2. Press the – button on the remote twice to
change the input mode from lower case to
numbers.
4-3. Press the 1, 0 and 5 button in numerical order.
4-4. Press the Yellow button on the remote to input a
blank space.
4-5. Press the – button on the remote 3 times to
change the input mode from numbers to upper
case.
✎✎ Depending on your country, the Ticker application
may have different service or not be supported.
40
English
BN68-02744A_Eng.indb 40
2010-04-01 �� 3:05:06
¦¦ Using the [email protected] service
4-7. Press the – button on the remote 3 times to
change the input mode from upper case to
lower case.
Samsung Apps
4-8. Press buttons on the remote to input the rest
of “Challenger Rd., Ridgefield Park NJ”. When
done, press the ENTERE button.
5. Using the number buttons, enter the User account
and Password.
xx Password must be numbers only.
xx Using the – button, you can change the text
fields to lower case, upper case, numbers and
icons.
xx You can delete the entered character using the
PRE-CH button.
xx Using the π (REW) or µ (FF) button, you can
Samsung Apps is a store for downloading applications to be
used on Samsung TV/AV equipment.
Users can enjoy a variety of contents like videos, music,
photos, games, useful information etc. using the downloaded
applications.
Additional applications will be available in the future.
Samsung AppS
What’s New!
7. Select Register of the Service Site you want, then
press the ENTERE button.
8. Using number buttons, enter your application site ID
and password. Then press the ENTERE button.
9. Registered successfully. If you add another service
site, select Yes. then press the ENTERE button,
go to step 5.
10. When completed, select OK. Then press the
ENTERE button.
Manager
–– Service Site: Register login information for service
sites.
–– Change Password: Change account password.
–– Delete: Delete the account.
■■ Service Manager: Delete and lock application installed
to [email protected]
Lock : Lock the application.
✎✎ Accessing a locked application requires the
password.
Delete : Delete the application
■■ Properties: Display information about [email protected] Use
the Check the speed of your Internet connection
option to test your network connection.
Featured
Video
Most downloaded
Most recent
Travel
Name
Free
Games
Sports
Lifestyle
Information
Other
select icon you want to enter in icon keypad
screen.
6. Account created. You can use the services provided
by all users of your Samsung TV with a single
login by linking the users' account to the TV ID. If
you want to register a service site ID, select Yes.
Service Site list will appear on the screen.
04 Advanced Features
4-6. Press the 2 button on the remote 3 times to
input C.
My Page
Help
A
Login
B
Thumbnail View
D
Sort By R Return
✎✎Using the color buttons with the Samsung Apps.
xx Red (Login): To log in to the Internet service.
xx B Green (Thumbnail View): To change the view
xx
mode.
Blue (Sort By): To sort the application by
Featured, Most Downloaded, Most Recent or
Name.
xx R Return: Moves to previous menu.
Using the Samsung Apps by category
The following categories are available:
yy What’s New: Displays newly registered applications.
yy Video: Displays various video media such as movies, TV
shows and short length videos.
yy Games: Displays various games such as sudoku and
chess.
yy Sports: Displays various sports media such as match
information, images and short length video.
yy Lifestyle: Includes various lifestyle media services such
as music, personal photo management tools and social
networking such as Facebook and Twitter.
yy Information: Includes various information services such
as news, stocks and weather.
yy Others: Includes other miscellaneous services.
yy My Page: Displays the application list and your cyber
cash balance.
✎✎ Starting in the middle of 2010 (US and Korea
only), you can purchase cyber-cash for buying
applications through tv.samsung.com.
yy Help: If you have questions about [email protected], check
this section first.
English
BN68-02744A_Eng.indb 41
41
2010-04-01 �� 3:05:06
Advanced Features
¦¦ Troubleshooting for [email protected]
Problem
Possible Solution
Some application contents only
have English. How can I change the
language?
The Widget content language may be different from the widget user interface
language.
It depends on service provider.
Some application services do not work.
Check with the service provider.
Refer to the help website for application service provider information.
When a network error occurred, I can’t
use other menus except setting menu.
If network connection does not work, your service might be limited, as all
functions except the setting menu are needed to connect to the Internet.
¦¦ Help Website
✎✎Accessing steps may be changed in the future.
✎✎It can be different links for special countries.
Country
Website
Argentina
www.samsung.com → Consumidor → televisores → [email protected][email protected]
Brazil
www.samsung.com → Produtos → TV → [email protected][email protected]
Chile
www.samsung.com → Consumidor → televisores → [email protected][email protected]
Columbia
www.samsung.com → Productos → televisión → [email protected][email protected]
Latin
www.samsung.com → Productos → televisores → [email protected][email protected]
Peru
www.samsung.com → Consumidor → televisores → [email protected][email protected]
Israel
www.samsung.com → Consumer Products → TV → [email protected][email protected]
42
English
BN68-02744A_Eng.indb 42
2010-04-01 �� 3:05:07
O
Message / Media / screenshare
MEnUm → Application →Content View →
Allshare → EnTERE
✎ The Media function is available in all mobile devices
¦ About Allshare
which support Allshare.
Allshare connects your TV and compatible Samsung mobile
phones/ devices through a network. On your TV, you can
view call arrivals, SMS messages and schedules set on your
mobile phones. In addition, you can play media contents
including videos, photos and music saved on your mobile
phones or the other devices (such as your PC) by controlling
them on the TV via the network. Additionally, you can use
your TV for browsing web pages in your mobile phones.
✎ For more information, visit “www.samsung.com” or
contact the Samsung call center. Mobile devices may
need additional software installation. For details, refer to
each device’s user’s guide.
■
Allowed / Denied: Allows/Blocks the mobile phone.
Delete: Deletes the mobile phone from the list.
✎
This function only deletes the name of the mobile
from the list. If the deleted mobile device is turned
on or trieds to connect to the TV, it may appear on
the list again.
Using the Message Function
Using this function, you view call arrivals, SMS messages
and schedules set on the mobile phone through the alarm
window while watching TV.
x
To disable the alarm window, set Message to Off in
setup of Allshare.
x
Message (On / Off): Enables or disables the message
function (for call arrivals SMS messages and schedules
set on your mobile phones).
If OK is selected, or if OK is not selected after the
message has appeared three times, the message
will be deleted. The message is not deleted from the
mobile phone.
x
Media (On / Off): Enables or disables the media
function. When the media function is on, it plays videos,
photos and music from a mobile phone or other device
that supports Allshare.
The alarm window can be displayed while using
some applications such as Media Play etc. To view
the contents of a message, switch to TV viewing
mode.
x
When a message from an unknown mobile phone is
displayed, select the mobile phone on the message
menu in Allshare and select Denied to block the
phone.
setup
■
■
✎ nOTE
¦ setting Up Allshare
■
Shows a list of mobile phones or connected devices which
have been set up with this TV for using the Message,
Media, or screenshare function.
■
screenshare (On / Off): Enables or disables the
ScreenShare function for using mobile phone as a
remote control.
■
TV name: Sets the TV name so you can find it easily on
a mobile device.
✎
04 Advanced Features
AllShare
If you select User Input, you can type on the TV
using the OSK (On Screen Keyboard).
AllShare
Message View
If a new SMS message arrives while you are watching
TV, the alarm window appears. If you click the OK
button, the contents of the message are displayed.
✎
You can configure the viewing settings for SMS
messages on your mobile phones. For the
procedures, refer to the mobile phone manual.
✎
Some types of characters may be displayed as
blank or broken characters.
3/7
Setup
Setup
Messange
: On
Messange
Media
: On
Media
ScreenShare
: On
ScreenShare
TV name
: Home TV
E Select R Return e Exit
' Setup R Return
English
BN68-02744A_Eng.indb 43
43
2010-04-01 �� 3:05:07
Advanced Features
Call Arrival Alarm
Using ScreenShare Function
If a call arrives while you are watching TV, the alarm
window appears.
Using ScreenShare, you can browse various web contents
provided by the mobile phone. For example, the image
below displays an access page for contents on a mobile.
You can read the mobile’s files and view the phone book and
calendar on the TV. Also, in the phone book, you can make a
call to another person, or send to SMS.
Schedule Alarm
While you are watching TV, the alarm window appears to
display the registered event.
✎✎ You can configure viewing settings for schedule
contents on your mobile phones. For the
procedures, refer to the mobile phone manual.
✎✎ Some special characters may be displayed as
blank or broken characters.
Using the Media Function
✎✎NOTE
xx You must have ScreenShare installed on your
Samsung Mobile phone/device to use this feature.
xx Doc Viewer can read files in doc format, but cannot
modify them.
xx The screen display may differ depending on the
connected device.
An alarm window appears informing the user that the media
contents (videos, photos, music) sent from a mobile phone
will be displayed on your TV. The contents are played
automatically 3 seconds after the alarm window appears.
If you press the RETURN or EXIT button when the alarm
window appears, the media contents are not played.
My Mobile
✎✎NOTE
xx If the media function executes for the first time,
the warning popup windows appears. Press the
ENTERE button to select Allow, then you can use
Media function on that device.
Contacts
Calendar
Doc viewer
E Select
C
Return
Using your Samsung Phone to Operate Your TV
"Unknown Device 0" is requesting that the media file be allowed to play.
If you wish to allow the media file to be played at your device, please press
"Allow", otherwise press "Deny".
You can also change the setting (or resetting) of this feature at "AllShare
Setup".
Warning: Please note that if your device is connected to unsecured or
unfamiliar network, unwanted or inappropriate contents might be played.
If you are not sure about the network's identity or content's
appropriateness, we strongly recommend that you do not "Allow" the
request to play.
Allow
Before you can use this feature, you must connect to
a Samsung mobile phone that supports ScreenShare
functions. When operating the TV with your mobile phone,
only the POWER, y, z and MUTE buttons
are supported.
✎✎Even if you keep pressing down on a control button
(channel or volume) on the mobile phone the value will
only go up or down by one unit.
Deny
xx To turn off the media contents transmission from
the mobile phone, set Media to Off in the AllShare
setup.
xx Contents may not be played on your TV depending
on their resolution and format.
xx The ENTERE and ◄ / ► buttons may not work
depending on the type of media content.
xx Using the mobile device, you can control the media
playing. For details, refer to each mobile’s user’s
guide.
xx When you want to play media contents from
your PC, select the PC icon on the main display
of AllShare. Then the TV’s Media Play menu
automatically changes. For more detail information,
refer to Media Play. (P. 29)
44
English
BN68-02744A_Eng.indb 44
2010-04-01 �� 3:05:07
Other Information
05 Other Information
Assembling the Cables
Enclose the cables in the Cable tie so that the cables are not visible through the
transparent stand.
Overly rigid or thick cables can damage input jacks over long term use.
Cable tie
Anti-theft Kensington Lock
The Kensington Lock is not supplied by Samsung. It is a device used to physically fix the system when using it in a public
place. The appearance and locking method may differ from the illustration depending on the manufacturer. Refer to the manual
provided with the Kensington Lock for additional information on proper use.
✎✎Please find a “K” icon on the rear of the TV.
A kensington slot is beside the “K” icon.
1
To lock the product, follow these steps:
1. Wrap the Kensington lock cable around a large, stationary object such
as desk or chair.
2. Slide the end of the cable with the lock attached through the looped end
of the Kensington lock cable.
3. Insert the locking device into the Kensington slot on the product (1).
<Optional>
4. Lock the lock.
✎✎These are general instructions. For exact instructions, see the User manual supplied with the locking device.
✎✎The locking device has to be purchased separately.
✎✎The location of the Kensington slot may be different depending on the TV model.
Installing the Wall Mount
Assembling the Blanking Bracket
When installing the TV onto a wall, attach the Blanking Bracket as shown.
Blanking Bracket
Preparing before installing Wall-Mount (46inch TV)
To install a wall-mount from another manufacturer, use the Holder-Ring.
English
BN68-02744A_Eng.indb 45
45
2010-04-01 �� 3:05:08
Other Information
Installing the Wall Mount Kit
The wall mount kit (sold separately) allows you to mount the TV on the wall.
For detailed information on installing the wall mount, see the instructions provided with the wall mount items. Contact a
technician for assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the
product or injury to yourself or others if you elect to install the TV on your own.
Wall Mount Kit Specifications (VESA)
✎✎The wall mount kit is not supplied, but sold separately.
Install your wall mount on a solid wall perpendicular to the floor. When attaching to other building materials, please contact
your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.
✎✎NOTE
xx Standard dimensions for wall mount kits are shown in the table below.
xx When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.
xx Do not use screws that do not comply with the VESA standard screw specifications.
xx Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw
specifications. Screws that are too long may cause damage to the inside of the TV set.
xx For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ
depending on the wall mount specifications.
xx Do not fasten the screws too strongly; this may damage the product or cause the product to fall, leading to personal
injury. Samsung is not liable for these kinds of accidents.
xx Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or
the consumer fails to follow the product installation instructions.
xx Do not mount the TV at more than a 15 degree tilt.
xx Always use two people to mount the TV to a wall.
Product Family
inches
19~22
LCD-TV
23~29
30~40
46~55
57~65
70~80
80~
VESA Spec. (A * B)
75 X 75
100 X 100
200 X 100
200 X 200
400 X 400
600 X 400
800 X 400
1400 X 800
Standard Screw
Quantity
M4
M6
4
M8
✎✎Unscrew the hole around before installing Wall-Mount on the wall.
Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to
electric shock.
46
English
BN68-02744A_Eng.indb 46
2010-04-01 �� 3:05:08
Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your children do
not hang over or destabilize the TV; doing so may cause the TV to tip over, causing serious injuries or death.
Follow all safety precautions provided on the included Safety Flyer. For added stability, install the anti-fall device
for safety purposes, as follows.
To avoid the TV from falling
✎✎ Since the necessary clamps, screws, and string are not supplied, please purchase these additionally.
05 Other Information
Securing the TV to the Wall
1. Drive the screws into the clamps and firmly fasten them onto the wall. Make sure the screws are firmly fixed into the wall.
✎✎ Screw Specifications
yy For a 32 ~ 40 Inch LCD TV: M6
yy For a 46 ~ 55 Inch LCD TV: M8
2. Remove the screws from the center back of the TV, put the
screws into the clamps, and then fasten the screws onto the TV
again.
3. Connect the clamps fixed onto the TV and the clamps fixed onto
the wall with a strong string and then tie the string tightly.
✎✎ Verify all connections are properly secured. Periodically check
connections for any sign of fatigue for failure. If you have
any doubt about the security of your connections, contact a
professional installer.
✎✎ Install the TV near to the wall so that it does not fall backwards.
✎✎ It is safe to connect the string so that the clamps fixed on the wall
Wall
are equal to or lower than the clamps fixed on the TV.
✎✎ Untie the string before moving the TV.
English
BN68-02744A_Eng.indb 47
47
2010-04-01 �� 3:05:09
Other Information
Troubleshooting
If the TV seems to have a problem, first try this list of possible problems and solutions. If none of these troubleshooting tips
apply, visit “www.samsung.com”, then click on Support, or call Samsung customer service.
Issues
Solutions and Explanations
Poor picture
First of all, please perform the Picture Test and confirm that your TV is properly displaying the test
image. (go to MENU - Support - Self Diagnosis - Picture test) (P. 21)
If the test image is properly displayed, the poor picture may be caused by the source or signal.
The TV image does not look as good as
it did in the store.
• If you have an analog cable/satellite box, upgrade to a digital set top box. Use HDMI or
Component cables to deliver HD (high definition) picture quality.
• Cable/Satellite subscribers: Try HD stations from the channel line up.
• Air/Cable Antenna connection: Try HD stations after performing Auto program.
✎✎
Many HD channels are upscaled from SD(Standard Definition) contents.
• Adjust the Cable/Sat box video output resolution to 1080i or 720p.
The picture is distorted: macroblock
error, small block, dots, pixelization.
• Compression of video contents may cause picture distortion especially in fast moving pictures
such as sports and action movies.
• Low signal level can cause picture distortion. This is not a TV problem.
Color is wrong or missing.
• If you’re using Component connection, make sure the component cables are connected to the
correct jacks. Incorrect or loose connections may cause color problems or a blank screen.
There is poor color or brightness.
• Adjust the Picture options in the TV menu.
(go to Picture mode / Color / Brightness / Sharpness) (P. 14)
• Adjust Energy Saving option in the TV menu
(go to MENU – Picture – ECO Solution – Energy Saving) (P. 14)
• Try resetting the picture to view the default picture setting.
(go to MENU - Picture - Picture Reset) (P. 17)
There is a dotted line on the edge of
the screen.
• If the picture size is set to Screen Fit, change it to 16:9.
The picture is black and white.
• If you are using an AV composite input, connect the video cable (yellow) to the Green jack of
component input 1 on the TV.
When changing channels, the picture
freezes or is distorted or delayed.
• If connected to a cable box, please try to reset it. (Reconnect the AC cord and wait until the
cable box reboots. It may take up to 20 minutes)
• Change cable/satellite box resolution.
• Set output resolution of the cable box to 1080i or 720p.
Sound Problem
First of all, please perform the Sound Test to confirm that your TV audio is properly operating.
(go to MENU - Support - Self Diagnosis - Sound Test (P. 21)
If the audio is OK, the sound problem may caused by the source or signal.
There is no sound or the sound is too
low at maximum volume.
• Please check the volume of the device (Cable/Sat Box, DVD, Blu-ray etc) connected to your TV.
The picture is good but there is no
sound.
• Set the Speaker Select option to TV speaker in the sound menu. (P. 18)
• If you are using an external device, check the device’s audio output option (ex. you may need to
change your cable box’s audio option to HDMI when you have a HDMI connected to your TV).
• If you are using a DVI to HDMI cable, a separate audio cable is required.
• Reboot the connected device by reconnecting the device’s power cable.
The speakers are making an
inappropriate noise.
• Check cable connections. Make sure a video cable is not connected to an audio input.
• For Antenna or Cable connections, check the signal information. Low signal level may cause
sound distortion.
• Perform the Sound Test as explained above.
48
English
BN68-02744A_Eng.indb 48
2010-04-01 �� 3:05:09
Solutions and Explanations
05 Other Information
Issues
No Picture, No Video
The TV will not turn on.
• Make sure the AC power cord is securely plugged in to the wall outlet and the TV.
• Make sure the wall outlet is working.
• Try pressing the POWER button on the TV to make sure the problem is not the remote.
If the TV turns on, refer to ‘Remote control does not work’ below.
The TV turns off automatically.
• Ensure the Sleep Timer is set to Off in the Setup menu. (P. 19)
• If your PC is connected to the TV, check your PC power settings.
• Make sure the AC power cord is plugged in securely to the wall outlet and the TV.
• When watching TV from an antenna or cable connection, the TV will turn off after 10 - 15
minutes if there is no signal.
There is no picture/video.
• Check cable connections. (Remove and reconnect all cables connected to the TV and external
devices).
• Set your external device’s (Cable/Sat Box, DVD, Blu-ray etc) video outputs to match the
connections to the TV input. For example, if an external device’s output is HDMI, it should be
connected to an HDMI input on the TV.
• Make sure your connected devices are powered on.
• Be sure to select the TV’s correct source by pressing the SOURCE button on the remote
control.
• Reboot the connected device by reconnecting the device’s power cable.
RF(Cable/Antenna) Connection
The TV is not receiving all channels.
• Make sure the coaxial cable is connected securely.
• Please try Auto Program to add available channels to the channel list. Go to MENU - Channel
- Auto program then select Auto and make sure the correct Cable TV signal type is set in the
menu. (P. 12)
• Verify the Antenna is positioned correctly.
No Caption on digital channels.
• Check Caption Setup menu. (P. 20)
• Some channels may not have caption data.
The picture is distorted: macroblock,
error, small block, dots, pixelization.
• Compression of video contents may cause picture distortion. especially on fast moving pictures
such as sports and action movies.
• A low signal can cause picture distortion. This is not a TV problem.
PC Connection
A ''Mode Not Supported'' message
appears.
• Set your PC’s output resolution so it matches the resolutions supported by the TV.
“PC” is always shown on the source list,
even if a PC is not connected.
• This is normal; “PC” is always shown on the source list, regardless of whether a PC is
connected.
The video is OK but there is no audio.
• If you are using a HDMI connection, check the audio output setting on your PC.
Network Connection
The wireless network connection failed.
• Samsung Wireless USB dongle is required to use a wireless network.
• Make sure the Network Connection is set to Wireless. (P. 25)
• Make sure the TV is connected to a wireless IP sharer (Router).
Software Upgrade over the network
fails.
• Try network test in Setup menu. (P. 24, 27)
• If you have latest SW version, SW upgrade will not proceed.
English
BN68-02744A_Eng.indb 49
49
2010-04-01 �� 3:05:10
Other Information
Solutions and Explanations
Issues
Others
Purple/green rolling horizontal bars and
buzzing noise from the TV speakers
with Component cable connection.
• Remove the left and right audio connections from the set-top-box. If the buzzing stops, this
indicates that the set-top-box has a grounding issue. Replace the Component video cables
with an HDMI connection.
The picture will not display in full screen.
• HD channels will have black bars on either side of the screen when displaying upscaled SD
(4:3) contents.
• Black bars on the Top & Bottom will be shown on movies that have aspect ratios different from
your TV.
• Adjust picture size option on your external device or TV to full screen.
The remote control does not work.
• Replace the remote control batteries with correct polarity (+/–).
• Clean the transmission window located on the top of the remote.
• Try pointing the remote directly at the TV from 5~6 feet away.
The cable/set top box remote control
does not turn the TV on or off, or adjust
the volume.
• Program the Cable/Sat remote control to operate the TV. Refer to the Cable/Sat user manual
for SAMSUNG TV code.
A ''Mode Not Supported'' message
appears.
• Check the supported resolution of the TV and adjust the external device’s output resolution
accordingly. Refer to resolution settings in this manual.
Caption on TV menu is greyed out.
• Caption can not be selected in the TV menu when connected via HDMI or Component.
• Caption must be activated on the external device.
There is a plastic smell from the TV.
• This smell is normal and will dissipate over time.
TV Signal Information is unavailable in
the Self Diagnosis Test menu.
• This function is only available with digital channels from an Antenna / RF/Coax connection.
(P. 22)
TV is tilted to the right or left side.
• Remove the stand base from the TV and reassemble.
Can not assemble stand base.
• Make sure TV is placed on flat surface. If can not remove screws from TV, please use
magnetized screw driver.
The Channel menu is grey out
(unavailable).
• The Channel menu is only available when the TV source is selected (Antenna or Cable).
Your settings are lost after 30 minutes
or every time the TV is turned off.
• If TV is in the Store Demo mode, it will reset audio and picture settings every 30 minutes.
Please change from Store Demo mode to Home Use mode in the Plug & Play procedure.
Press the SOURCE button to select TV mode, go to MENU → Setup → Plug & Play →
ENTERE.
You have intermittent loss of audio or
video.
• Check the cable connections and reconnect them.
The PIP menu is not available.
• PIP functionality is only available when you are using a HDMI, PC or components source.
You see small particles when you look
closely at the edge of the frame of the
TV.
• This is part of the product’s design and is not a defect.
POP (TV’s internal banner ad) appears
on the screen.
• Select Home Use under Plug & Play mode.
For details, refer to Plug & Play (Initial Setup). (P. 6)
• Loss of audio or video can be caused by using overly rigid or thick cables. Make sure the
cables are flexible enough for long term use. If mounting the TV to the wall, we recommend
using cables with 90 degree connectors.
✎✎This TFT LCD panel uses a panel consisting of sub pixels which require sophisticated technology to produce. However,
there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the
product.
50
English
BN68-02744A_Eng.indb 50
2010-04-01 �� 3:05:10
PC Resolution
(Optimum)
05 Other Information
Specifications
1920 x 1080 @ 60 Hz
Environmental Considerations
Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity
50°F to 104°F (10°C to 40°C)
10% to 80%, non-condensing
-4°F to 113°F (-20°C to 45°C)
5% to 95%, non-condensing
Stand Swivel
(Left / Right)
-20˚ ~ 20˚
Model Name
LN40C650
LN46C650
Screen Size
40 inches
46 inches
Power Consumption
Normal operation
Standby
190W
<1W
210W
<1W
Sound
Output
10WX2
10WX2
38.4 X 3.2 X 24.2 inches
(976.2 X 80.4 X 614.9 (mm))
38.4 X 10.0 X 26.0 inches
(976.2 X 255.0 X 659.3 (mm))
43.6 X 3.2 X 27.2 inches
(1108.6 X 80.3 X 689.7 (mm))
43.6 X 10.8 X 28.9 inches
(1108.6 X 275.0 X 734.5 (mm))
31.5 Ibs (14.3 kg)
39.0 Ibs (17.7 kg)
39.9 Ibs (18.1 kg)
48.3 Ibs (21.9 kg)
Dimensions (WxDxH)
Body
With stand
Weight
Without Stand
With Stand
✎✎Design and specifications are subject to change without prior notice.
✎✎For information about power supply, and more about power consumption, refer to the label attached to the product.
¦¦ License
Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of
Dolby Laboratories.
DivX Certified to play DivX video up to HD 1080p, including premium content.
ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an official DivX Certified device that plays DivX video. Visit www.
divx.com for more information and software tools to convert your files into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified®
device must be registered in order to play DivX Video-on-Demand (VOD) content. To generate the registration code, locate the DivX VOD section
in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD.
Pat. 7,295,673;7,460,688; 7,519,274
Manufactured under license under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762;
6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are registered
trademarks, & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc. Product includes
software. © DTS, Inc. All Rights Reserved.
TheaterSound, SRS and the
symbol are trademarks of SRS Labs, Inc.
TheaterSound technology is incorporated under license form SRS Lab, Inc.
Open source license notice
In the case of using open source software, Open Source Licenses are available on the product menu.
English
BN68-02744A_Eng.indb 51
51
2010-04-01 �� 3:05:10
Other Information
Index
A
I
Ad-hoc
AllShare
Antenna
Anynet+
Auto Adjustment
Auto Program
27
43
12
36
17
12
Input Source
Internet Protocol Setup
S
9
24
L
License
51
M
B
Balance
18
C
Cables
Caption
Clear Voice
COMPONENT
Composite
9
20
17
7
9
Media Play
Melody
Menu Language
MP3 Play
MTS
29
21
20
33
18
23
24
Timer
Device List
Digital Audio out
D-sub
Dynamic Contrast
37
8, 36
8, 9
15
E
Energy Saving
Equalizer
External Speaker
14
18
18
F
FAV.CH button
Favorite Channel
5, 12
12
O
ON/OFF button
Optimal resolution
5
9
19
V
31
4, 5, 19
W
Wall Mount
D
16
19
34
22
10
18
4
T
VIDEO
Volume
N
Network Connection
Network Setup
Screen Fit
Sleep Timer
Slide Show
Software Upgrade
Source List
Speaker Select
Standby mode
45
X
xvYCC
15
P
Photo view
Picture Reset
PIN number
PIP
Power Indicator
34
17
20
21
4
R
Remote Control
RGB
5
15
H
HD
HDMI
Home theater
52
16
7
8, 36
English
BN68-02744A_Eng.indb 52
2010-04-01 �� 3:05:10
This page is intentionally
left blank.
BN68-02744A_Eng.indb 53
2010-04-01 �� 3:05:10
As figuras e ilustrações deste Manual de usuário são fornecidas apenas para fins de referência e podem ser diferentes da
aparência real dos produtos. O design e as especificações do produto podem ser alterados sem aviso prévio.
Para obter máxima qualidade de imagem sem distorção é necessário sinal digital de alta qualidade em formato widescreen
e uso de *conversor/decodificador de sinal.
*Este modelo já possui o conversor/decodificador de sinal integrado.
Informações importantes sobre a garantia em relação ao formato de visualização de televisão
✎✎ Veja o cartão de garantia para obter mais informações sobre os termos da garantia.
Os monitores LCD no formato wide screen (16:9, relação de largura x altura da tela) são projetados essencialmente para exibir vídeo full motion (de
movimento total) no formato wide screen.
As imagens exibidas nelas devem estar, principalmente, no formato widescreen 16:9, ou serem expandidas para preencher a tela caso o seu modelo
ofereça tal função e as imagens estejam em constante movimento. A exibição de gráficos e imagens parados na tela, como as barras escuras laterais nas
programações e vídeos da TV em formato padrão não expandido, deve ser limitada a não mais de 5% do tempo total de visualizações na TV por semana.
Além disso, a exibição de outras imagens e textos parados, como notícias sobre o valor de ações, exibições de videogames, logotipos, sites ou gráficos
e padrões de computador, deve ser limitada para todas as TVs, conforme descrição acima. A exibição de imagens paradas que ultrapasse as orientações
acima pode causar um desgaste irregular dos monitores LCD e, consequentemente, problemas de imagens duplicadas permanentes na tela. Para evitar
que isso ocorra, varie a programação e as imagens, exibindo imagens em movimento, em tela cheia, em vez de imagens paradas ou barras escuras. Nos
modelos LCD que oferecem recursos de enquadramento de imagem, utilize esses controles para visualizar formatos diferentes como uma imagem em
tela cheia.
Esteja atento à seleção e à duração dos formatos de TV utilizados para visualização. O desgaste irregular do monitor LCD como resultado da seleção e
do uso de formatos, bem como imagens fantasmas permanentes, não são cobertos pela garantia limitada Samsung.
Alerta de imagens estáticas
Evite exibir imagens estáticas (como arquivos de fotos jpeg) ou elementos de imagens estáticas (como logotipos de programs de TV, panorama ou
formato de imagem 4:3, barras de notícias ou de bolsa de valores na parte inferior da tela, etc.) na tela. A exibição constante de imagens estáticas pode
causar desgaste na tela LCD, afetando a qualidade da imagem. Para reduzir o risco de tal efeito, siga as recomendações abaixo:
• Evite exibir o mesmo canal de TV por longos períodos.
• Sempre tente exibir as imagens em tela cheia, use o menu de formato de imagem da TV para encontrar a melhor configuração.
• Reduza os valores de brilho e contraste até o mínimo requerido para obter a qualidade de imagem desejada, já que valores altos demais podem
acelerar o processo de queima.
• Não deixe de usar todas as funções da TV designadas para reduzir a retenção de imagem e queima de tela, consulte a seção adequada do manual
do usuário para obter mais detalhes.
Segurança do espaço de instalação
Respeite as distâncias requeridas entre o produto e outros objetos (por exemplo, paredes) para garantir que haja ventilação adequada.
A não observação de tais distâncias pode causar incêndios ou problemas com o produto devido a elevações de sua temperatura interna.
✎✎ Ao usar um suporte ou suporte de parede, utilize somente as peças fornecidas pela Samsung Electronics.
xx Se você usar peças fornecidas por outro fabricante, isto pode resultar em algum problema com o produto ou ferimento ocasionado pela queda
do produto.
✎✎ A aparência pode ser diferente dependendo do produto.
Instalação com um suporte.
Instalação com um suporte de parede.
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
© 2010 Samsung Electronics Co., Ltd. Todos os direitos reservados.
2
Português
BN68-02744A-01BP.indd 2
2010-4-1 9:54:44
ÍNDICE
INFORMAÇÕES GERAIS
FUNÇÕES AVANÇADAS
yy
yy
yy
yy
yy
yy
yy Conexão de rede .................................................... 23
Lista de funções........................................................ 4
Acessórios. ............................................................... 4
Visualizando o Painel de controle............................... 4
Visualizando o controle remoto.................................. 5
Conexão com uma antena. ....................................... 6
Ajuste - Plug & Play (Configuração inicial). ................. 6
Conexão a uma rede a cabo
Conexão a uma rede sem fio
yy Media Play............................................................... 29
Conectando a um dispositivo USB
Conexão ao PC através de uma rede Exibição na tela
Reprodução de arquivos múltiplos Media Play - Funções adicionais
CONEXÕES
yy
yy
yy
yy
Conexão com um dispositivo AV............................... 7
Conexão com um dispositivo de áudio...................... 8
Como se conectar a um PC...................................... 8
Alteração da fonte de entrada. ................................ 10
Como navegar pelos menus.................................... 10
Usando o botão INFO (guia Agora & Próximo)......... 11
Como planejar sua exibição..................................... 11
Menu de Canais....................................................... 12
Exibição de canais
Uso dos canais favoritos
Memorização de canais
Edição de canais
Outras funções
12
12
12
13
13
Configuração do Anynet+ Alternando entre dispositivos Anynet+ Gravação Ouvindo através de um receptor Solução de problemas para Anynet+
Funções básicas do [email protected]
Configuração do [email protected]
Uso do serviço [email protected]
Solução de problemas do [email protected]
Site de ajuda
yy Menu de Som.......................................................... 17
Como alterar o modo de som predefinido
Ajuste das configurações de som
Configuração do Som
17
18
18
39
40
41
42
42
yy AllShare................................................................... 43
Sobre o AllShare
Configurando o AllShare
43
43
APÊNDICE
yy
yy
yy
yy
yy
yy
Montagem dos cabos . ........................................... 45
Trava antifurto Kensington ...................................... 45
Como instalar o kit de montagem na parede .......... 45
Afixação da TV à parede com segurança. ............... 47
Solução de problemas............................................. 48
Especificações. ....................................................... 51
Licença
PORTUGUÊS
14
14
14
15
16
17
37
37
37
38
38
yy [email protected]........ 39
yy Menu de Imagem..................................................... 14
Como alterar o modo de imagem predefinido
Ajuste de configurações de imagem
Soluções econômicas
Como alterar as opções de imagem
Opções de Imagem
Ajuste da TV com o seu PC
29
29
31
34
35
yy Anynet+. .................................................................. 36
FUNÇÕES BÁSICAS
yy
yy
yy
yy
23
25
51
yy Índice Remissivo...................................................... 52
yy Menu de Configuração............................................ 19
Ajuste da hora
Uso do Sleep Timer
Temporizador para ligar / desligar
Bloqueio de programas
Outras funções
Picture-In-Picture (PIP)
POWER
P
19
19
19
20
20
21
yy Menu de Suporte.....................................................
21
CH LIST
INFO
Verifique o símbolo!
✎
t
TOOLS
É possível utilizar essa função
P.MODE
P.SIZE
pressionando
o botão TOOLS no
controle remoto.
O
Nota :
Guia passo a passo :
Informações importantes
Informa como acessar o menu.
Português
FAV.CH
S.MODE 3
BN68-02744A-01BP.indd
MTS
CC
MEDIA.P
3
2010-4-1 9:54:45
INFORMAÇÕES GERAIS
Lista de funções
y Excelente rede de comunicação e interface digital: Com um sintonizador digital de HD interno, as transmissões HD sem
assinatura podem ser visualizadas sem cabo/receptor de satélite (conversor Set-Top Box).
y Media Play: Possibilita a reprodução de arquivos de música, fotos e filmes salvos em um dispositivo USB (p. 29).
y AllShare: possibilita a configuração de um renderizador móvel de mídia de servidor de mensagens. (p. 43)
y [email protected]: Você pode usar vários serviços de Internet e visualizar informações úteis e conteúdo de entretenimento. (p. 39)
y Auto Diagnóstico: é possível verificar se a imagem ou o áudio estão operando normalmente (p. 21).
Acessórios
✎ Verifique se os itens a seguir foram incluídos com a TV LCD. Se algum item estiver faltando, entre em contato com o
representante.
✎ As cores e os formatos dos itens podem variar dependendo do modelo.
y Controle remoto e pilhas (AAA x 2) (Não disponível em alguns locais)
y Instruções ao proprietário
y Certificado de garantia / Guia de segurança (Não disponível em alguns locais)
y Pano de limpeza
y Cabo de força
(46 polegadas TV)
y Tampa inferior
y Prendedor de cabo
y Anel-suporte (4ea)
Visualizando o Painel de controle
✎ A cor e o formato do produto podem variar, dependendo do modelo.
Sensor do controle remoto
Indicador de energia
Alto-falantes
P (Power)
Sensor do controle remoto
SOURCEE
MENU
y
z
Indicador de energia
Liga e desliga a TV.
Aponte o controle remoto para este ponto na TV.
Alterna entre todas as fontes de entrada disponíveis. No menu na tela, utilize esse
botão da mesma maneira que usaria o botão ENTERE no controle remoto.
Exibe o menu na tela com as funções da sua TV.
Ajusta o volume. No menu na tela, use os botões y da mesma maneira que
usaria os botões ◄ e ► no controle remoto.
Muda os canais. No menu na tela, use os botões z da mesma maneira que
usaria os botões ▼ e ▲ no controle remoto.
Pisca e apaga quando a energia está ligada e acende quando está no modo de
espera.
Modo standby
Não deixe a sua TV em standby por longos períodos (quando você viajar, por exemplo). Uma pequena quantidade de energia
é consumida mesmo com o botão Power desligado. É melhor desconectar o cabo da tomada.
4
Português
BN68-02744A-01BP.indd 4
2010-4-1 9:54:46
✎ Este é um controle remoto especial para deficientes visuais e possui pontos em braile nos botões Power, Channel e Volume.
Liga e desliga a iluminação do controle
remoto. Quando ligado, os botões se
iluminam por um momento ao serem
pressionados.
(A utilização do controle remoto com esse
botão desligado irá reduzir o gasto das
pilhas.)
Liga e desliga a TV.
Exibe e seleciona as fontes de vídeo
disponíveis. (p. 10)
Pressione para acessar canais
diretamente.
Volta ao canal anterior.
Pressione para selecionar mais canais
(digitais) transmitidos pela mesma
estação. Por exemplo, para selecionar
o canal “54.3”, pressione “54”, depois
“-” e “3”.
PRE-CH
Ajusta o volume.
Exibe a Lista de Canais favorita na tela
(p. 12).
Reproduz a exibição de conteúdo.
Seleciona rapidamente funções
utilizadas com frequência.
Seleciona os itens do menu de tela e
troca os valores vistos no menu.
01 INFORMAÇÕES GERAIS
Visualizando o controle remoto
Elimina o som temporariamente.
Muda os canais.
CH LIST
Exibe o menu na tela.
MENU
CONTENT
GUIDE
TOOLS
INFO
Exibe o EPG (Electronic Programme Guide
- Guia eletrônico de programas) (p. 11).
Pressione para exibir informações na
tela da TV. (p. 11)
EXIT
RETURN
Volta ao menu anterior.
@ TV
Botões utilizados nos menus Lista de
Canais, [email protected], Media Play, etc.
MEDIA.P
INTERNET
MTS
FAV.CH
P.SIZE
CC
Utilize esses botões nos modos
Media Play e Anynet+.
(∏: controla a gravação nos
gravadores Samsung que dispõem da
função Anynet+)
Instalação das pilhas (Tamanho das pilhas: AAA)
Sai do menu.
MEDIA.P: Exibe o Media Play. (p. 29)
[email protected] TV: Link para vários
serviços da Internet.
(p. 39)
MTS: pressione para selecionar estéreo,
mono ou programa de áudio
separado (transmissão SAP) (p. 18).
FAV.CH: exibe listas de canais favoritos na
tela. (p. 12).
P.SIZE: Escolha o tamanho da imagem.
(p. 16).
CC: controla o decodificador de legendas.
(p. 20).
✎ NOTA
x
Utilize o controle remoto a uma distância máxima de 7
metros da TV.
x
Luzes brilhantes podem afetar o desempenho do controle
remoto. Evite utilizá-lo quando estiver perto de luzes
fluorescentes ou de letreiros de neon.
x
A cor e o formato podem variar, dependendo do modelo.
Português
BN68-02744A-01BP.indd 5
5
2010-4-1 9:54:47
INFORMAÇÕES GERAIS
Conexão com uma antena
Quando a TV for ligada, os ajustes básicos serão realizados automaticamente.
✎ Conexão do cabo de força e da antena.
Antena VHF/UHF
Cabo
ANT OUT
ou
Entrada de energia
PR
R-AUDIO-L
PB
Y
Ajuste - Plug & Play (Configuração inicial)
Quando a TV for ligada, uma sequência de avisos na tela irá auxiliá-lo a realizar as configurações básicas. Pressione o botão
POWERP. Plug & Play fica disponível apenas quando a fonte Entrada está definida como TV.
✎ Para retornar à etapa anterior, pressione o botão vermelho.
1
2
Seleção de idioma
3
4
Seleção de antena
5
6
7
Seleção Loja ou Casa
Seleção de canal
POWER
Pressione o botão ▲ ou ▼, e então pressione o botão ENTERE.
Selecione o idioma desejado para o menu da tela.
Pressione o botão ◄ ou ►, e então pressione o botão ENTERE.
y Selecione o modo Casa. O modo Loja é o modo utilizado pelas lojas.
y Para retornar as configurações da unidade de Loja para Casa
(padrão): Pressione o botão de volume da TV. Ao ver o menu de
volume na tela, aperte e mantenha o botão pressionado MENU por 5
segundos.
Pressione o botão ▲ ou ▼ e depois pressione o botão ENTERE. Selecione Ar, Cabo ou Ar+Cabo.
P
A pesquisa terminará automaticamente.
Para obter mais informações, consulte Canal → Prog. Automática. (p. 12)
Visualização do Guia de
Conexão HD.
Aproveite a sua TV!
memorização.
Configure a opção Modo Relógio automática ou manualmente.
✎ Se você selecionar o modo Auto, selecione o fuso horário do seu local.
É exibido o método de conexão para que você tenha a melhor qualidade de imagem HD.
Pressione o botão ENTERE.
FAV.CH
MT
Menu Idioma
: Português
Closed Caption
: Deslig.
CC
Se você quiser restaurar essa função...
O
P.MO
✎ Pressione o botão ENTERE quando desejar interromper o processo deTOOLS
Configuração do Modo
Relógio.
MENUm → Configuração → Plug & Play → ENTERE
Configuração
Plug & Play
Hora
S.MODE
Segurança
Rede
Geral
PIP
6
INF
: Deslig.
SLEEP
Português
BN68-02744A-01BP.indd 6
2010-4-1 9:54:48
CONEXÕES
02 CONEXÕES
Conexão com um dispositivo AV
Uso do cabo HDMI / DVI: conexão HD (até 1080p)
Recomendamos usar a conexão HDMI para obter a melhor qualidade de imagem HD. Dispositivos disponíveis: DVD, leitor de
discos Blu-ray, cabo HD, receptor de satélite HD (conversor Set-Top Box)..
W
Y
W
R
W
R
BD/DVD player/ Cabo HD/
receptor de satélite HD
G
B
Vermelho Branco
Vermelho
Branco
Dispositivo
HDMI OUT
AUDIO OUT
R-AUDIO-L
PR
PB
Y
PR
R-AUDIO-L
PB
Y
DVI OUT
x
x
x
x
PR
R-AUDIO-L
✎ HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN
PB
Y
Ao usar uma conexão a cabo HDMI/DVI, é necessário utilizar a entrada HDMI IN 1(DVI) para vídeo. Um DVD, leitor de discos
Blu-ray, cabo HD, receptor de satélite HD STB, decodificador, ou receptor de satélite STB, pode requerer um cabo DVI-HDMI
(DVI para HDMI) ou um adaptador DVI-HDMI (DVI para HDMI). A entrada PC/DVI AUDIO IN é necessária para áudio.
Caso um dispositivo externo como um DVD / leitor de discos Blu-ray / cabo HD / receptor de satélite HD que suporte
versões de HDMI anteriores à 1.3 seja conectado, a TV pode não operar normalmente (por exemplo, sem imagem / sem
som / imagem tremendo / cor anormal).
Caso não ouça som após conectar um cabo HDMI, verifique a versão de HDMI do dispositivo externo. Caso suspeite que
a versão seja anterior à 1.3, entre em contato com o fornecedor do dispositivo para confirmar a versão de HDMI e solicitar
uma atualização.
Recomenda-se a compra de um cabo HDMI certificado. Caso contrário, a tela pode ficar em branco ou haver erro de conexão.
Uso de um Cabo de áudio/vídeo (480i apenas) ou Componente (até 1080p)
Dispositivos disponíveis: DVD, leitor de discos Blu-ray, cabo, receptor de satélite, videocassete
W
Y
VIDEO OUT
AUDIO OUT
R-AUDIO-L
R-AUDIO-L
BN68-02744A-01BP.indd 7
PR
PB
Y
R
W
W
R
R
Y
B
Vídeo Cassete
W
R
AUDIO OUT COMPONENT OUT
PRR-AUDIO-L
PB
R-AUDIO-L
Y
PR
PR PB
B
G
✎ Para obter a melhor qualidade de
imagem, recomenda-se a conexão
Componente, em vez de A/V.
G
R
R
PB Y
Leitor de discos Blu-ray
Y
W
Y
W
R
W
R
B
G
Amarelo Vermelho Branco Vermelho Azul Verde
Português
7
2010-4-1 9:54:53
CONEXÕES
Conexão com um dispositivo de áudio
Uso de uma conexão de cabo óptico (digital) ou cabo áudio (analógico)
Dispositivos disponíveis: Sistema digital de áudio, Amplificador, DVD home theater
Fones de ouvido
OPTICAL
Sistema digital
de áudio
✎ DIGITAL AUDIO OUT (OPTICAL)
x
Quando um Sistema de áudio digital é conectado à entrada DIGITAL AUDIO OUT (OPTICAL), reduza o
volume da TV e do sistema.
x
Áudio 5.1 CH é possível quando a TV está conectada a um dispositivo externo que ofereça suporte a tal
tecnologia.
x
Quanto o receiver (home theater) estiver ajustado em ligado), você poderá ouvir a reprodução de som
pelo conector óptico da TV. Quando a TV estiver recebendo um sinal de DTV, ela irá enviar som 5.1 CH ao
amplificador ou DVD home theater, vendido separadamente. Quando a fonte é um componente digital como
um receptor de DVD player/Blu-ray player/Cabo/Satélite e estiver conectada à TV via HDMI, somente será
ouvido som de 2 canais do receptor do home theater. Caso deseje ouvir áudio 5.1 CH, conecte o conector
digital audio out do receptor do DVD player/Blu-ray player/Cabo/Satélite diretamente a um Amplificador ou
Home theater, e não à TV.
R-AUDIO-L
PR
PB
Y
✎ Fones de ouvido H
Os fones de ouvido podem ser conectados à saída de fones de ouvido do seu aparelho. Enquanto os fones de
ouvido estiverem conectados, o som dos alto-falantes embutidos será desativado.
x Função de áudio disponível pode estar restrita durante a conexão de fones de ouvido à TV.
x O volume do fone de ouvido e da TV são ajustados separadamente.
Como se conectar a um PC
Uso de um Cabo HDMI/DVI ou D-sub
DVI OUT
R-AUDIO-L
PR
PB
AUDIO OUT
PC OUT
Y
R-AUDIO-L
PR
PB
Y
PR
R-AUDIO-L
R-AUDIO-L
8
AUDIO OUT
PR
PB
PB
Y
Y
Português
BN68-02744A-01BP.indd 8
2010-4-1 9:54:56
A resolução ótima é de 1920 x 1080 @ 60 Hz.
Modo
Resolução
Frequência horizontal
(KHz)
Frequência vertical
(Hz)
Frequência do relógio
de pixels (MHz)
Polaridade de
sincronização (H / V)
IBM
640 x 350
720 x 400
31.469
31.469
70.086
70.087
25.175
28.322
+/-/+
MAC
640 x 480
832 x 624
1152 x 870
35.000
49.726
68.681
66.667
74.551
75.062
30.240
57.284
100.000
-/-/-/-
VESA CVT
720 x 576
1152 x 864
1280 x 720
1280 x 960
35.910
53.783
56.456
75.231
59.950
59.959
74.777
74.857
32.750
81.750
95.750
130.000
-/+
-/+
-/+
-/+
VESA DMT
640 x 480
640 x 480
640 x 480
800 x 600
800 x 600
800 x 600
1024 x 768
1024 x 768
1024 x 768
1152 x 864
1280 x 1024
1280 x 1024
1280 x 720
1280 x 800
1280 x 800
1280 x 960
1360 x 768
1440 x 900
1440 x 900
1680 x 1050
31.469
37.861
37.500
37.879
48.077
46.875
48.363
56.476
60.023
67.500
63.981
79.976
45.000
49.702
62.795
45.000
47.712
55.935
70.635
65.290
59.940
72.809
75.000
60.317
72.188
75.000
60.004
70.069
75.029
75.000
60.020
75.025
60.000
59.810
74.934
60.000
60.015
59.887
74.984
59.954
25.175
31.500
31.500
40.000
50.000
49.500
65.000
75.000
78.750
108.000
108.000
135.000
74.250
83.500
106.500
108.000
85.500
106.500
136.750
146.250
-/-/-/+/+
+/+
+/+
-/-/+/+
+/+
+/+
+/+
+/+
-/+
-/+
+/+
+/+
-/+
-/+
-/+
VESA GTF
1280 x 720
1280 x 1024
52.500
74.620
70.000
70.000
89.040
128.943
-/+
-/-
VESA DMT / DTV CEA
1920 x 1080p
67.500
60.000
148.500
+/+
02 CONEXÕES
Modos de exibição (D-Sub e HDMI/DVI Entrada)
✎✎NOTA
xx Para conexão de cabo HDMI/DVI, é necessário usar a entrada HDMI IN 1(DVI).
xx O modo entrelaçado não é compatível.
xx O aparelho pode operar de forma anormal se um formato de vídeo fora do padrão for selecionado.
xx Modos Separado e Composto são suportados. SOG (Sync On Green - Sincr. no verde) não é compatível.
Cabos de entrada (Vendidos separadamente)
HDMI
HDMI-DVI
Componente
Composto(AV)
Coaxial (RF)
VGA
Português
BN68-02744A-01BP.indd 9
9
2010-4-1 9:54:57
TOOLS
CONEXÕES
P.MODE
Alteração da fonte de entrada
P.SIZE
O
Lista de Entradas
O
FAV.CH
■
MENUm → Entrada → Lista de Entradas →
ENTERE
Utilize para selecionar TV ou uma fonte de
entrada externa, como DVD / leitor de discos
Blu-ray / cabo / receptor de satélite.
TV / AV1 / AV2 / Componente1 /
Componente2 / PC / HDMI1/DVI /
HDMI2 / HDMI3 / HDMI4 / USB
Só é possível escolher entre os
dispositivos externos que estão conectados à TV. Na
Lista de Entradas, as entradas conectadas serão
ativadas.
Na Lista de Entradas, o PC permanece sempre
ativo.
CC
MEDIA.P
SLEEP
VCR / DVD / Sinal Cabo / Sinal Satélite / PVR STB
/ Receptor AV / Jogos / Filmadora / PC / DVI PC /
Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD /
DMA: Nomeie o dispositivo conectado às entradas para
facilitar a seleção de sua fonte de entrada.
60Hz à porta HDMI IN 1(DVI), defina a porta no modo
DVI PC em Editar Nome.
✎ Ao conectar um cabo HDMI/DVI à porta HDMI IN 1(DVI),
ajuste a porta para os modos DVI PC ou Dispositivos DVI
em Editar Nome.
✎
S.MODE
MENUm → Entrada → Editar Nome → ENTERE
✎ Ao conectar um PC com resolução 1920 x 1080 @
MTS
■
Editar Nome
✎
FUNÇÕES BÁSICAS
PRE-CH
Como navegar pelos menus
Exibição na tela
Antes de usar a TV, siga as etapas abaixo para aprender
como utilizar o menu para selecionar e ajustar as diferentes
funções.
CHLIST
1
MENU
CONTENT
GUIDE
TOOLS
INFO
RETURN
EXIT
2
3
MEDIA.P
@ TV
INTERNET
MTS
4
1 Botão MENU: exibe o menu de tela principal.
FAV.CH
P.SIZE
CC
2 ENTERE / botão
de direção:
move
o cursor e
seleciona um item. Confirma a configuração.
3 Botão RETURN: volta ao menu anterior.
4 Botão EXIT: sai do menu na tela.
10
As etapas de acesso podem ser diferentes dependendo do
menu selecionado.
1
MENU m
2
3
4
5
▲/▼
6
7
ENTER E
ENTER E
▲/▼
◄/►
EXIT e
As opções do menu principal são
exibidas na tela:
Imagem, Som, Canal,
Configuração, Entrada, Aplicativos,
Suporte.
Selecione um ícone com o botão
▲ ou ▼.
Pressione ENTERE para acessar o
submenu.
Selecione o submenu desejado
utilizando os botões ▲ ou ▼.
Ajuste o valor de um item utilizando
os botões ◄ ou ►. As etapas para
ajuste de Menu podem ser diferentes
dependendo do menu selecionado.
Pressione ENTERE para confirmar
a seleção.
Pressione EXIT.
Português
BN68-02744A-01BP.indd 10
2010-4-1 9:54:59
O display identifica POWER
o canal atual e o status
de determinadas definições de áudio-vídeo.
O guia Agora & Próximo mostra informações
sobre os programas diários de cada
canal da TV de acordo com o horário de
transmissão.
y Use os botões ◄, ► para visualizar
informações do programa desejado
enquanto assiste ao canal.
INFO
P
Globo HD
DTV Air
05.1
1080i HD
Guia
Sex, 1 Jan 7:00 pm
CHLIST
DTV Air 800 five
Family Affairs
7:30 pm - 8:00 pm
Drama
Tanya confesses all to a stunned Babs. Conrad is anxious to hear...
800 five
Visualização Programada
)Family Affairs
)Dark Angel
7:30 pm Today
8:15 pm Today
800
800
five
five
POWER
P
Fri, 1 Jan 7:00 pm
TELA QUENTE (HD)
HE-AAC
Visualização Programada
10:06 pm - 12:10 am
| 10 | Muiti
INFO
E Assistir
DESVENTURAS EM SERIE (HD)
A Informação
GUIDE
P.MODE
Como planejar sua exibição
P.SIZE
A
Modo Vis.
1
CHLIST
Informação E Cancelar
5
7
1
Guia
Vermelho (Modo Vis.) exibe a lista de programas
sendo exibidos ou que serão exibidos a seguir.
2
O
B Verde (-2 horas): exibição da lista de programas
exibidos 2 horas antes.
3
Amarelo (+2 horas): exibição da lista de programas
que serão exibidos em 2 horas.
MENUm → Canal → Guia → ENTERE
As informações do EPG (Electronic Programme
Guide - Guia de programação eletrônica) são
GUIDE
fornecidas pelas redes responsáveis pela
MTS
transmissão digital.FAV.CH
Ao utilizar a programação
fornecida pelas redes, é possível especificar
com antecedência programas que deseja
assistir para que a TV mude automaticamente
para o canal desejado no horário especificado.
Dependendo do status de um canal, o campo
de programas pode estar em branco ou desatualizado.
Uso da Vis. Canal
CC
FAV.CH
S.MODE
40 with Dynamite MC
The Distillery
Guia
Sex, 1 Jan 7:00 pm
Smash Hits! Sunday
DTV Air 800 five
Home and Away
7:00 pm - 7:30 pm
Drama
Dani is devastated when scott makes clear his views on marriage...
800 five
03 FUNÇÕES BÁSICAS
Usando o botão INFO (guia Agora & Próximo)
4
5
P.MODE
Azul (Sair): Sai
do guia.
P.SIZE
Informação: exibe detalhes do programa
selecionado.
6 k (Página): vai para a página anterior ou para a página
seguinte.
7 Botão ENTERE.
– Ao selecionar o programa atual, é possível assistir
o programa selecionado.
– AoMEDIA.P
selecionar
MTS um programa futuro, é possível
fazer a reserva para assisti-lo. Para cancelar o
agendamento, pressione o botão ENTERE
novamente e selecione Cancelar Agendamento.
Vis. Canal - TV
7:00 pm - 8:00 pm
 02.1
04.1
Discovery
DiscoveryH&L
05.1
07.1
090.1
five
price-drop.tv
QVC
 11.1
Modo Vis.
1
B
Tine Team
Programmes resume at 06:00
Home and...
)Family Affairs
No Information
QVC Selection
No Information
R4DTT
A
8:00 pm - 9:00 pm
American Chopper
-2 horas
2
C
+2 horas
3
D
Sair
4
Fiv...
S.MODE
)Dark Angel
CC
MEDIA.P
Informação kPágina E Assistir
5
6
7
Português
BN68-02744A-01BP.indd 11
11
2010-4-1 9:55:01
FUNÇÕES BÁSICAS
Menu de Canais
OO MENUm → Canal → Lista de Canais → ENTERE
¦¦ Exibição de canais
* Adicionar a Favoritos / Excluir de
Favoritos t
Lista de Canais
POWER
OO MENUm → Canal → Lista de
P
Canais → ENTERE
INFO
CH LIST
Adicione, exclua ou defina canais favoritos
e use o guia de programas de transmissões
digitais.
Selecione um canal em Todos os
canais, Canais Adicionados, Favorito ou Programado
pressionando os botões ▲ / ▼ e, em seguida, o botão
ENTERE. Então, será possível assistir o canal selecionado.
Canais Adicionados
TOOLS
Ar
FAV.CH
S.MODE
SLEEP
A
Ar
♥ TV #6
05 P.MODE
Ar
07 09 11.1
13
14.1
16.1
Ar
Ar
♥ TV #9
Ar
♥ TV #10
♥ TV #11
Antena
B
Zoom
C
Selecionar
P.SIZE
2. Adicione ou exclua um canal usando o
menu Adicionar a Favoritos ou Excluir de
Favoritos respectivamente.
02 04.1 Ar
Todos os canais:
exibe todos os canais disponíveis
MTS
no momento.
■■
Canais Adicionados: exibe todos os canais
adicionados.
■■
*
■■
Programado: exibe toda a programação reservada
no momento.
Uso dos botões coloridos com a Lista de Canais
CC troca para Ar ou Cabo.MEDIA.P
xx Vermelho (Antena):
B
xx Verde (Zoom): amplia ou diminui o número de um
canal.
xx Amarelo (Selecionar): seleciona várias listas de
canais. Selecione os canais desejados e pressione
o botão amarelo para definir todos os canais
selecionados ao mesmo tempo. A marca c é
exibida à esquerda dos canais selecionados.
xx k (Página): vai para a página anterior ou para a
página seguinte.
xx T (Ferramentas): Exibe o menu de opções da
Lista de Canais. (Os menus de opções podem ser
diferentes, de acordo com a situação).
Favorito: exibe todos os canais favoritos.
✎✎
Ícones de exibição de status de canal
A
Ar
♥ TV #6
05 Ar
07 09 11.1
13
14.1
16.1
Ar
Ar
♥ TV #9
Ar
♥ TV #10
♥ TV #11
Antena
B
Zoom
C
S.MODE
Excluir
Adicionar a Favoritos
Bloquear
Visual. Temp.
Edição do nome do canal
Selecionar Tudo
Selecionar
SLEEP
Página T Ferramentas
¦¦ Memorização de Canais
OO MENUm → Canal → ENTERE
Antena (Ar / Cabo) t
Antes da TV iniciar a memorização dos canais disponíveis,
você deverá especificar o tipo de fonte de sinal conectada à
TV (isto é, Ar ou sistema de Cabo).
Prog. Automática
■■ Ar: sinal de antena Ar.
■■ Cabo: sinal de Cabo.
■■ Ar+Cabo: sinais de antena Ar e a Cabo.
✎✎NOTA
xx Caso a antena esteja conectada a ANT 1 IN (AIR),
selecione Ar e, caso esteja conectada a ANT 2 IN
(CABLE), selecione Cabo.
xx Se ANT 1 IN e ANT 2 IN estiverem conectadas,
selecione Ar+Cabo.
Operações
Um canal selecionado.
Um canal definido como Favorito.
Um programa reservado.
\
Um canal bloqueado.
(
Um programa sendo transmitido no momento.
12
FAV.CH
Página T Ferramentas
■■
Ícones
c
*
)
Define os canais que você assiste
frequentemente como Favoritos.
1. Selecione um canal e pressione o botão
TOOLS.
Canais Adicionados
02 04.1 TOOLS
¦¦ Uso dos canais favoritos
Português
BN68-02744A-01BP.indd 12
2010-4-1 9:55:02
1. Pressione o botão ENTERE.
2. Uma mensagem irá perguntar Deseja interromper
a Progr. Automática? Selecione a opção Sim
pressionando o botão ◄ ou ►.
3. Pressione o botão ENTERE.
¦¦ Edição de Canais
OO MENUm → Canal → Lista de Canais → ENTERE
Edição do nome do canal t
1. Selecione um canal e pressione o botão TOOLS.
2. Edite o nome do canal usando o menu Edição do
nome do canal.
■■ Edição do nome do canal (apenas para canais
analógicos): dê ao canal o nome que você desejar.
¦¦ Outras Funções
OO MENUm → Canal → ENTERE
Lista de Canais
OO MENUm → Canal → Lista de Canais → ENTERE
Menu de opções do Lista de Canais t
Defina cada canal usando as opções do menu da Lista
de Canais (Adicionar / Excluir, Bloquear / Desbloqueio,
Visual. Temp., Selecionar Tudo / Desmarcar Tudo). Os
itens do menu de opções podem ser diferentes dependendo
do status do canal.
1. Selecione um canal e pressione o botão TOOLS.
2. Selecione uma função e altere suas configurações.
■■ Adicionar / Excluir: adiciona ou exclui um canal para
exibir somente os canais desejados.
NOTA
xx Todos os canais excluídos serão exibidos no
menu Todos os canais.
xx Um canal acinzentado indica que o canal foi
excluído.
xx O menu Adicionar é exibido apenas para os
canais excluídos.
xx Exclua um canal no menu Canais Adicionados
ou Favorito da mesma maneira.
✎✎
■■ Visual. Temp.: é possível definir que um canal desejado
seja exibido automaticamente no horário reservado.
Primeiro ajuste o horário atual para utilizar essa função.
(p. 19)
1. Pressione os botões ◄ / ► / ▲ / ▼ para selecionar
o canal desejado na Lista de Canais.
2. Pressione o botão TOOLS, e então selecione
Visual. Temp..
3. Role para cima ou para baixo para ajustar as
configurações na caixa ou use os botões numéricos
do seu controle remoto para digitar a data e hora.
Caso tenha selecionado Uma vez, Toda
semana, ou Diário em Repetir será possível
digitar a data desejada.
4. Selecione OK, e então pressione o botão
ENTERE quando terminar.
NOTA
xx Apenas canais memorizados podem ser
reservados.
xx Programas reservados serão exibidos no menu
Programado.
xx Quando um canal digital for selecionado,
pressione o botão ► para ver a programação
digital.
✎✎
03 FUNÇÕES BÁSICAS
Como interromper a programação automática
✎✎
■■ Selecionar Tudo: seleciona todos os canais na lista de
canais.
■■ Desmarcar Tudo: é possível retirar a seleção de todos
os canais selecionados.
É possível selecionar Desmarcar Tudo
apenas quando um ou mais canais estiverem
selecionados.
✎✎
Programado
(no Lista de Canais)
É possível ver, modificar ou excluir um programa que você
reservou para assistir.
1. Pressione o botão ENTERE para selecionar Lista de
Canais.
2. Pressione o botão ◄ ou ▼ para mover no menu
Programado.
■■ Alterar Info: alterar um programa que você reservou
para assistir.
■■ Cancelar Agendamentos: cancelar um programa que
você reservou para assistir.
■■ Informação: exibir um programa que você reservou
para assistir. (Também é possível alterar as informações
de reserva.)
■■ Selecionar Tudo / Desmarcar Tudo: Selecionar todos
os programas reservados.
■■ Bloquear / Desbloqueio: bloqueie um canal para que
não seja possível selecioná-lo e visualizá-lo.
NOTA
✎✎
xx Essa função está disponível apenas quando
Bloqueio de Canais está definido para
Ligado.
xx A tela de entrada da Senha aparecerá.
Digite a sua senha de 4 dígitos. O padrão é
“0-0-0-0”. Altere a Senha utilizando a opção
Mudar Senha.
Português
BN68-02744A-01BP.indd 13
13
2010-4-1 9:55:03
FUNÇÕES BÁSICAS
Sintonia Fina
¦¦ Ajuste de configurações de imagem
(apenas para canais analógicos)
Se a recepção for clara, você não precisa fazer a sintonia
fina do canal, já que isso é feito automaticamente durante
a operação de busca e armazenamento. Se o sinal
estiver fraco ou distorcido, faça a sintonia fina do canal
manualmente.
yy Selecione Sintonia Fina no menu Canal.
OO MENUm → Imagem → Luz de Fundo → ENTERE
✎✎Os canais com a sintonização fina ajustada e que
foram salvos estão marcados com um asterisco “*”
do lado direito de seus respectivos números, no
mostrador de canais.
✎✎Para desfazer a sintonia fina, selecione Restaurar.
LNA (Deslig. / Ligado)
Caso a TV esteja operando em uma área com sinal fraco,
a função LNA (Amplificador de baixo ruído) pode aprimorar
a recepção (um pré-amplificador de baixo ruído amplifica o
sinal recebido).
Sistema de Cor (Auto / PAL-M / PAL-N /
NTSC)
Normalmente, a TV pode receber imagem e som de
boa qualidade quando está no modo Auto. Esse modo
detecta automaticamente as fontes de sinal de cor. Se a
implementação de cor não for satisfatória, selecione PAL-M,
PAL-N ou NTSC.
Menu de Imagem
¦¦ Como alterar o modo de imagem predefinido
OO MENUm → Imagem → Modo → ENTERE
Modo
Selecione seu tipo de imagem preferida pressionando o
botão P.MODE.
■■ Dinâmico: adequado para uma sala bem iluminada.
■■ Padrão: adequado para um ambiente normal.
■■ Natural: Adequado para uma exibição confortável aos
olhos.
✎✎ O modo Natural não está disponível para PC.
■■ Filme: adequado para assistir filmes em uma sala escura.
Luz de Fundo / Contraste / Brilho /
Nitidez / Cor / Matiz (Vd/Vm)
OO MENUm → Imagem → ENTERE
Sua TV possui várias opções para o controle de qualidade
da imagem.
✎✎NOTA
xx Ao realizar alterações em Luz de Fundo, Contraste,
Brilho, Nitidez, Cor ou Matiz (Vd/Vm), o menu de
tela será ajustado de acordo.
xx No modo PC, é possível alterar apenas Luz de
Fundo, Contraste e Brilho.
xx É possível ajustar e alterar as configurações para
cada dispositivo externo conectado à TV.
¦¦ Soluções econômicas
Solução Ecológica
OO MENUm → Imagem → Solução Ecológica →
ENTERE
■■ Economia Energia (Deslig. / Baixo / Médio / Alto /
Imagem Desl. / Auto). t: ajusta o brilho da
TV para reduzir o consumo de energia. Caso selecione
Imagem Desl., a tela será desligada, mas o som
continuará ligado. Para ligar a tela, carregue em qualquer
um dos botões à exceção do botão de controlo do volume.
■■ Sensor Ecológico (Deslig. / Ligado): para aumentar a
sua economia de energia, as configurações de imagem
irão se adaptar à luz da sala automaticamente.
✎✎ Se a função Luz de Fundo for ajustada, o Sensor
Ecológico será configurado como Deslig..
Luz de fundo mín.: Quando Sensor Eco está Ligado,
será possível ajustar o brilho da tela manualmente.
Se o Sensor Ecológico estiver Ligado, o brilho
da tela pode mudar (fica ligeiramente mais escuro
ou brilhante) dependendo da intensidade da luz
ambiente.
✎✎
■■ Sem Sinal Espera (Deslig. / 15 min. / 30 min. / 60 min.)
Para evitar consumo desnecessário de energia, defina
quanto tempo sua TV deverá permanecer ligada quando
não houver recepção de sinal.
Desative quando o PC estiver no modo de
economia de energia.
✎✎
14
Português
BN68-02744A-01BP.indd 14
2010-4-1 9:55:03
Configurações Avançadas
OO MENUm → Imagem → Configurações Avançadas
→ ENTERE
(As Configurações Avançadas podem ser encontradas nos
modos Padrão / Filme.)
Em comparação com os modelos anteriores, as novas TVs
Samsung possuem imagens mais precisas.
No modo PC, é possível alterar apenas Contraste
Dinâmico, Gamma e Estabilidade de Branco.
✎✎
Configurações Avançadas
Tom de Preto : Deslig.
Contraste Dinâmico
: Médio
►
Detalhes de Sombra : 0
Gamma
:0
Padr. especialista : Deslig.
Apenas modo RGB
: Deslig.
Espaço de Cores
: Nativo
▼
U Mover E Entrar R Retornar
■■ Tom de Preto (Deslig. / Escuro / Escurecido / Mais
escuro): Selecione o nível de preto para ajustar a
profundidade da imagem.
■■ Contraste Dinâmico (Deslig. / Baixo / Médio / Alto):
ajusta o contraste da tela.
■■ Detalhes de Sombra: aumenta o brilho de imagens
escuras.
Desativado no modo PC.
✎✎
■■ Gamma: ajusta a intensidade da cor primária.
■■ Padr. especialista (Deslig. / Padrão1 / Padrão2): ao
executar a função Padr. especialista, é possível calibrar
a imagem sem um gerador ou filtro. Caso o menu na
tela desapareça ou outro menu que não seja Imagem
se abra, a calibragem será salva e a janela Padr.
especialista irá desaparecer.
Não há saída de som durante a execução de
Padr. especialista.
Ativado apenas em DTV / Componente / HDMI.
■■ Estabilidade de Branco: ajusta a temperatura da cor
para obter uma imagem mais natural.
Verm.-Offset / Verde-Offset / Azul-Offset: ajusta a
escuridão de cada cor (vermelho, verde, azul).
Verm.-Gain / Verde-Gain / Azul-Gain: ajusta o brilho
de cada cor (vermelho, verde, azul).
Restaurar: restaura a Estabilidade de Branco de volta
às suas configurações padrão.
■■ Estabilidade de Branco 10p (Deslig. / Ligado):
controla a estabilidade de branco em intervalos de 10
pontos ajustando o brilho de vermelho, verde e azul.
03 FUNÇÕES BÁSICAS
¦¦ Como alterar as opções de imagem
✎✎ Disponível quando o modo de imagem está
configurado para Filme e a entrada externa está
configurada para modo HDMI ou Componente.
✎✎ Alguns dispositivos externos podem não ser
compatíveis com essa função.
Intervalo: seleciona um intervalo para ajustar.
Vermelho: ajusta o nível de vermelho.
Verde: ajusta o nível de verde.
Azul: ajusta o nível de azul.
Restaurar: restaura a Estabilidade de Branco 10p de
volta às suas configurações padrão.
■■ Tom de Pele: realça o “Tom de pele” rosa.
■■ Aprim. da Margem (Deslig. / Ligado): realça as
margens de objetos.
■■ xvYCC (Deslig. / Ligado): ligar o modo xvYCC
aumenta os detalhes e espaço de cores ao assistir
filmes utilizando um dispositivo externo (por exemplo,
DVD) conectado às entradas HDMI ou Component IN.
✎✎ Disponível quando o modo de imagem está
configurado para Filme e a entrada externa está
configurada para modo HDMI ou Componente.
✎✎ Alguns dispositivos externos podem não ser
compatíveis com essa função.
✎✎
✎✎
■■ Apenas modo RGB (Deslig. / Vermelho / Verde /
Azul): Exibe as cores Vermelho, Verde e Azul para
fazer ajustes de sintonia fina de tom e saturação.
■■ Espaço de Cores (Auto / Nativo / Personalizar):
ajusta a gama de cores disponíveis para criar a imagem.
Português
BN68-02744A-01BP.indd 15
15
2010-4-1 9:55:03
FUNÇÕES BÁSICAS
¦¦ Opções de Imagem
OO MENUm → Imagem → Opções de Imagem →
ENTERE
✎✎No modo PC, é possível alterar apenas Tonalidade de
Cor e Tempo de Prot. Autom..
Opções de Imagem
POWER
P
Tonalidade de Cor
: Normal
Tamanho
: 16:9
Filtro Ruído Digital : Auto
Filtro Ruído MPEG
: Auto
Nível de Preto HDMI
: Normal
Modo Filme
: Deslig.
Auto Motion Plus
: Padrão
INFO
▼
►
3. Pressione o botão ▲ ou ▼, para mover a imagem
para cima ou para baixo.
4. Pressione o botão ENTERE.
5. Pressione o botão ►, e então selecione Restaurar.
6. Pressione o botão ENTERE.
xx Após selecionar Ajuste à Tela no modo HDMI (1080i /
1080p) ou Componente (1080i / 1080p): ajuste a
posição pressionando o botão ▲, ▼, ◄ ou ►.
xx HD (High Definition - Alta definição): 16:9 - 1080i /
1080p (1920x1080), 720p (1280x720)
xx As definições podem ser ajustadas separadamente
para cada entrada da TV.
Fonte de entrada
CHLIST
U Mover E Entrar R Retornar
■■ Tonalidade de Cor (Frio / Normal / Quente1 / Quente2)
Quente1 ou Quente2 será desativado quando o
modo de imagem for Dinâmico.
É possível ajustar e alterar as configurações
para cada dispositivo externo conectado a uma
entrada da TV.
✎✎
✎✎
■■ Tamanho: seu receptor de cabo/satélite
também pode ter a P.MODE
própria configuração
P.SIZE
de tamanhos de tela. Contudo, é
altamente recomendado utilizar o modo
16:9 na maior parte do tempo.
16:9 :ajusta a imagem para o modo
amplo 16:9.
Zoom1: utilize para ampliar a imagem moderadamente.
Zoom2: utilize para uma maior ampliação da imagem.
Ajuste Amplo: amplia a proporção da imagem para que
ocupe toda a tela.
FAV.CH
Disponível para MTS
sinal HD 1080i / 720p no modo
16:9.
4:3 :ajusta a imagem para o modo básico (4:3).
Não assista no formato 4:3 por longos períodos
de tempo, já que traços das margens exibidas
à esquerda, direita e no centro da tela podem
causar retenção de imagem (queima de tela), que
não está incluído na garantia.
imagem inteira sem cortes,
S.MODE Ajuste à Tela: exibe aCC
MEDIA.P
quando houver a entrada dos sinais HDMI (720p / 1080i
/ 1080p) ou Componente (1080i / 1080p).
TOOLS
Tamanho da
imagem
16:9, Zoom1,
Zoom2, 4:3
TV, AV,
Componente (480i, 480p)
16:9, 4:3, Ajuste
DTV(1080i),
Componente (1080i, 1080p), Amplo, Ajuste à Tela
HDMI (720p, 1080i, 1080p)
PC
16:9, 4:3
■■ Filtro Ruído Digital (Deslig. / Baixo / Médio / Alto
/ Auto / Visualização automática): Se o sinal de
transmissão recebido por sua TV estiver fraco, é possível
ativar a função Filtro Ruído Digital para ajudar a reduzir
qualquer imagem estática e duplicada que possa surgir
na tela.
Quando o sinal está fraco, tente outras opções até
que seja exibida a melhor qualidade de imagem.
Visualização automática: Ao alterar os canais
analógicos, a força do sinal será exibida.
Disponível apenas para canais analógicos.
Quando a barra está verde, significa que esta é a
melhor transmissão de sinal possível.
✎✎
✎✎
✎✎
✎✎
✎✎
✎✎NOTA
xx Após selecionar Zoom1, Zoom2 ou Ajuste Amplo:
1. Pressione o botão ►, e então selecione Posição.
2. Pressione o botão ENTERE.
SLEEP
16
Português
BN68-02744A-01BP.indd 16
2010-4-1 9:55:04
✎✎
✎✎
✎✎
■■ Tempo de Prot. Autom. (2 horas / 4 horas / 8 horas /
10 horas / Deslig.): Caso a tela permaneça ociosa
com uma imagem estática por um período de tempo
previamente definido pelo usuário, a proteção de tela
será ativada para impedir a formação de imagens
duplicadas na tela.
Restaurar Padrões (OK / Cancelar)
restaura o seu modo de imagem atual às configurações
padrão.
¦¦ Ajuste da TV com o seu PC
Utilização de sua TV como tela de computador (PC)
Configuração do software de seu PC (no sistema
operacional Windows XP)Dependendo da versão do
Windows e da placa de vídeo, as telas exibidas no seu
PC provavelmente serão diferentes, mas as mesmas
informações de configuração básica se aplicarão na maior
parte dos casos. (Caso contrário, entre em contato com
o fabricante do computador ou com o representante da
Samsung.)
1. Clique em "Painel de controle", no menu Iniciar do
Windows.
2. Clique em "Aparência e temas", na janela do "Painel de
controle", e uma caixa de diálogo será exibida.
3. Clique em "Exibição". Uma caixa de diálogo será
exibida.
4. Navegue até a guia "Configurações", na caixa de
diálogo.
yy A configuração de tamanho correta (resolução)
[Melhor: 1920 X 1080 pixels]
yy Se existir uma opção de frequência vertical na caixa
de diálogo de ajustes da tela, o valor correto é "60" ou
"60 Hz". Caso contrário, basta clicar em "OK" e sair da
caixa de diálogo.
03 FUNÇÕES BÁSICAS
■■ Filtro Ruído MPEG (Deslig. / Baixo / Médio / Alto
/ Auto): reduz o ruído de MPEG para obter qualidade
melhorada de imagem.
Desativado no modo PC.
■■ Nível de Preto HDMI (Normal / Baixo): seleciona o
nível de preto para ajustar a profundidade da tela.
Disponível apenas no modo HDMI.
■■ Modo Filme (Deslig. / Auto1 / Auto2): configura a TV
para detectar e processar automaticamente sinais de
vídeo de todas as fontes e ajustar a imagem para obter
a melhor qualidade.
Disponível em TV, AV, COMPONENTE (480i /
1080i) e HDMI (480i / 1080i).
■■ Auto Motion Plus (Deslig. / Nítido / Padrão / Suave
/ Personalizado / Demo): Melhora o movimento em
cenas rápidas.
Menu de Som
¦¦ Como alterar o modo de som predefinido
OO MENUm → Som → SRS TheaterSound → ENTERE
Ajuste a fonte de entrada para PC.
Auto Ajuste t
OO MENUm →Imagem → Auto Ajuste → ENTERE
Ajusta os valores / posições de frequência e realiza a sintonia
fina das configurações automaticamente.
✎✎Não disponível com conexões que utilizam o cabo
HDMI/DVI.
Tela
SRS TheaterSound t
■■ Padrão: seleciona o modo de som normal.
■■ Música: destaca a música sobre as vozes.
■■ Filme: fornece o melhor som para filmes.
■■ Voz Destacada: destaca as vozes em relação a outros
sons.
■■ Amplificar: aumenta a intensidade de sons de alta
frequência para permitir melhor audição para deficientes
auditivos.
■■ Grosso / Ajuste Fino: retira ou reduz o ruído da
imagem. Se a interferência não for removida somente
com a sintonia fina, então ajuste a frequência o melhor
possível (Grosso) e realize a sintonia fina novamente.
Após ter reduzido a interferência, ajuste novamente a
imagem de modo que ela fique centralizada na tela.
■■ Posição: ajusta o posicionamento da tela do PC caso
ele não se encaixe na tela da TV. Pressione o botão
▲ ou ▼ para ajustar a posição vertical. Pressione o
botão ◄ ou ► para ajustar a posição horizontal.
■■ Restaurar Imagem: restaura a imagem de volta às
configurações padrão.
Português
BN68-02744A-01BP.indd 17
17
2010-4-1 9:55:04
FUNÇÕES BÁSICAS
¦¦ Ajuste das configurações de som
Volume Automático (Deslig. / Normal / Noite)
OO MENUm → Som → Equalizador → ENTERE
Para equalizar o nível de volume de cada canal, ajuste como
Normal.
■■ Noite: esse modo permite uma experiência de áudio
melhorada com relação ao modo Normal fazendo com
que quase não haja ruído. Muito útil para uso no período
noturno.
Equalizador
Ajusta o modo de som (apenas para o modo de som
padrão).
■■ Balanço Esq/Dir: ajusta o equilíbrio entre o alto-falante
direito e o esquerdo.
■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste de
largura de banda): ajusta o nível de frequências de
largura de banda específicas.
Selecionar Alto-falante
(Alto-falante Ext / Alto-falante TV)
É possível que ocorra eco devido à diferença na velocidade
de decodificação entre o alto-falante principal e o receptor
de áudio. Nesse caso, ajuste a TV para Alfo-falante Ext.
■■ Restaurar: restaura o equalizador de volta às
configurações padrão.
✎✎Quando Selecionar Alto-falante está definido para
¦¦ Configuração do Som
✎✎
OO MENUm → Som → ENTERE
SRS TruSurround
HD (Deslig. / Ligado) t
POWER
P
(apenas para modo de som padrão)
INFO
Essa função fornece uma experiência de som "surround"
5.1 por meio de um par de alto-falantes ou fones de
ouvido utilizando a tecnologia HRTF (Head Related Transfer
Function - Função de transferência relacionada à cabeça).
SRS TruDialog (Deslig. / Ligado)
(apenas para modo de som padrão)
A opção SRS TruDialog enfatiza a voz enquanto mantém o
nível de som de fundo.
TOOLSt
Idioma de Áudio
P.MODE
(apenas para canais digitais)
altera o valor padrão de idiomas de áudio.
com a situação.
Som Várias Faixas (MTS)
■■ Mono: selecione para canais
transmitidos em
mono, ou se houver
MTS
FAV.CH
algum problema na recepção do sinal
estéreo.
■■ Estéreo: selecione para canais
transmitidos em estéreo.
■■ SAP: selecione para ouvir o Programa de
áudio separado; geralmente, trata-se da tradução de um
idioma estrangeiro.
programa específico que estiver
✎✎Dependendo do
S.MODE
18
✎✎
✎✎
Saída SPDIF
A SPDIF (Interface Digital Sony Philips) é utilizada para
permitir som digital, reduzindo a interferência que chega aos
alto-falantes e diversos dispositivos digitais, como Receptor
A/V/Home Theater
■■ Formato de Áudio: durante a recepção de uma
transmissão de TV digital, é possível selecionar o
P.SIZE
formato de saída de Áudio digital (SPDIF) nas opções
PCM ou Dolby Digital.
Ao conectar o alto-falantes 5.1ch em uma
configuração Dolby digital, maximize sua
experiência de som 3D interativo.
✎✎
✎✎Os botões disponíveis podem ser diferentes, de acordo
sendo transmitido, você pode ouvir em Mono,
Estéreo, SAP ou áudio alternativo.
Alto-falante Ext, os botões volume e MUTE não irão
funcionar e as configurações de som serão limitadas.
Quando o Selecionar Alto-falante estiver definido
como Alto-falante Ext, recomendamos o uso destas
configurações.
xx Alto-falante TV: Alto-falante Ext. Deslig.: Ligado
Quando o Selecionar Alto-falante estiver definido
como Alto-falante TV, recomendamos o uso destas
configurações.
CHLIST TV: Ligado, Alto-falantes Ext.: Ligado
xx Alto-falante
Caso não haja sinal de vídeo, ambos os alto-falantes
estarão mudos.
CC
■■ Atraso de Áudio: corrigir problemas de sincronização
de áudio e vídeo ao assistir TV ou vídeo e ao ouvir a
saída de áudio digital utilizando um dispositivo externo,
como um receptor AV (0 ms ~ 250 ms).
Restaurar Padrões (OK / Cancelar)
Restaura todas as configurações de som para os valores
padrão.
MEDIA.P
SLEEP
Português
BN68-02744A-01BP.indd 18
2010-4-1 9:55:04
¦¦ Ajuste da Hora
OO MENUm → Configuração → Hora → ENTERE
Hora
■■ Relógio: o ajuste do relógio afeta diversas funções da
TV que envolvem horário.
OO A hora atual será exibida sempre que você
pressionar o botão INFO.
✎✎ Se o cabo de força for desconectado, será
necessário definir novamente o relógio.
Modo Relógio: Define a hora atual manual ou
automaticamente.
−− Auto: Define a hora atual de modo automático
usando o horário recebido da transmissão digital.
A antena deve estar conectada para que seja
possível ajustar a hora automaticamente.
−− Manual: define a hora atual manualmente.
Dependendo da estação e do sinal da
transmissora, o horário automático pode não
ser ajustado corretamente. Se isso acontecer,
ajuste o horário manualmente.
Config. Relógio: Define Dia, Mês, Ano, Hora, Minuto e
am/pm manualmente.
Disponível apenas quando o Modo Relógio está
definido para Manual.
É possível ajustar diretamente Dia, Mês, Ano,
Hora e Minuto pressionando as teclas numéricas
do controle remoto.
Fuso Horário: seleciona o seu fuso horário.
Essa função está disponível apenas quando
Modo Relógio está definido para Auto.
✎✎
✎✎
✎✎
✎✎
✎✎
¦¦ Uso do Sleep Timer
OO MENUm → Configuração → Hora → Sleep Timer
→ ENTERE
■■ Sleep Timer t : Desliga a TV automaticamente
após um período de tempo predefinido. (30, 60, 90,
120, 150 e 180 minutos).
Para cancelar o Sleep Timer, selecione Deslig..
✎✎
¦¦ Temporizador para ligar / desligar
OO MENUm → Configuração → Hora →
Temporizador 1 → ENTERE
■■ Temporizador 1 / Temporizador 2 / Temporizador
3: é possível realizar três diferentes configurações de
temporizadores. É preciso ajustar o relógio primeiro.
Temporizador 1
Hora de Ligar
▲
Desativado
▼
12
Hora de Desligar
Desativado
Volume
10
Repetir
Uma vez
00
12
00
Entrada
TV
Antena
Ar
Dom
Seg
Ter
am
am
Canal
0
Qua Qui Sex
Sáb
L Mover U Ajustar E Entrar R Retornar
Hora de Ligar / Hora de Desligar: define hora,
minuto, am/pm e ativado / desativado. (Para ativar o
temporizador com a configuração correspondente,
ajuste para Ativado.)
Volume: selecione o nível de volume desejado.
Entrada: Selecione TV ou USB para reprodução
quando a TV for ligada automaticamente. (USB pode
ser selecionado apenas quando houver um dispositivo
de USB conectado à TV)
Antena (quando a Entrada está definida para TV):
Selecione Ar ou Cabo.
Canal (quando a Entrada está definida paraTV):
selecione o canal desejado.
Conteúdo (quando a Entrada está definida para USB):
selecione uma pasta no dispositivo USB com arquivos
de música ou foto para que sejam reproduzidos quando
a TV ligar automaticamente.
Caso não haja arquivos de música no dispositivo
USB ou a pasta que os contém não seja
selecionada, a função Temporizador não
funcionará corretamente.
Quando há somente um arquivo de foto no
dispositivo USB, a apresentação de slides não é
executada.
Se o nome de uma pasta for muito longo, não
será possível selecionar a pasta.
Cada USB utilizado recebe sua própria pasta.
Ao utilizar mais de um USB do mesmo tipo,
certifique-se de que as pastas atribuídas a cada
USB tenham nomes diferentes.
✎✎
✎✎
✎✎
✎✎
Português
BN68-02744A-01BP.indd 19
03 FUNÇÕES BÁSICAS
Menu de Configuração
19
2010-4-1 9:55:05
FAV.CH
MTS
FUNÇÕES BÁSICAS
Repetir: Selecione Uma vez, Diário, Seg~Sex,
Seg~Sáb, Sáb~Dom ou Manual para definir a opção
desejada. Se selecionar Manual, será possível ajustar o
dia em que deseja ativar o temporizador.
A marca c indica que o dia foi selecionado.
✎✎
✎✎Desligamento automático (disponível apenas quando
a TV é ligada pelo Temporizador): a TV será desligada
automaticamente após 3 horas no estado ocioso para
impedir o superaquecimento.
¦¦ Bloqueio de programas
OO MENUm → Configuração → Segurança →
ENTERE
Closed Caption
(Mensagens de texto na tela)
■■ Closed Caption (Deslig. / Ligado):
é possível ligarS.MODE
ou desligar a função
Closed Caption. Caso o Closed
Caption não esteja disponível, as
mensagens não serão exibidas na tela.
CC
MED
✎✎ A função de Closed Caption
não funciona nos modos
Componente, PC ou HDMI.
SLEEP
■■ Modo de Legenda: é possível selecionar o modo de
legenda desejado.
✎✎ A disponibilidade das legendas depende do
programa que está sendo transmitido.
Segurança
✎✎A tela de digitação da Senha é exibida antes da tela de
configuração.
✎✎Digite a sua senha de 4 dígitos. O padrão é "0-0-0-0".
Altere a Senha utilizando a opção Mudar Senha.
■■ Bloqueio de Canais (Deslig. / Ligado): bloqueia
canais na Lista de Canais para impedir que usuários
não autorizados, como crianças, assistam a programas
inadequados.
■■ Restrição de Programas: impede que usuários não
autorizados, como crianças, assistam a programas
inadequados utilizando uma senha de 4 dígitos definida
pelo usuário.
Permitir Tudo: desbloqueia todas as classificações.
■■ Mudar Senha: é exibida a tela Mudar Senha. Escolha
4 dígitos para a sua Senha e digite-os. Assim que os 4
dígitos forem inseridos, a tela Confirme Nova Senha é
exibida. Digite novamente os mesmos 4 dígitos. Quando
desaparecer a tela de confirmação, isso significa que a
sua Senha foi memorizada.
Se você esquecer a Senha, pressione os botões
do controle remoto, na sequência a seguir, para
restaurar a Senha ao número inicial "0-0-0-0":
POWER (Deslig.) → MUTE → 8 → 2 → 4 →
POWER (Ligado).
✎✎
¦¦ Outras Funções
OO MENUm → Configuração → ENTERE
Menu Idioma
Selecionar o idioma do menu.
1. Selecione o Menu Idioma e pressione o botão ENTERE.
2. Escolha o idioma desejado e pressione o botão ENTERE.
20
CC1~CC4 / Text1~Text4: (apenas para canais
analógicos) A função de legendas funciona tanto
no modo de canal de TV analógico como quando
um sinal é fornecido de um dispositivo externo à
TV. (Dependendo do sinal da transmissão, a função
Legenda Analógica pode não funcionar em canais
digitais.)
Rede (Tipo de Rede / Configuração
da Rede / Teste de Rede / Samsung
Wireless Link / Conexão de SWL)
Para detalhes sobre as opções de configuração, consulte as
instruções de "Configuração da rede". (p. 23~28)
Geral
■■ Modo Jogo (Deslig. / Ligado): Ao se conectar a um jogo
como PlayStation™ ou Xbox™, você poderá ter uma
experiência mais real selecionando o modo de jogo.
✎✎NOTA
xx Restrições do game modo jogo (cuidado)
−− Para desconectar o console e conectar outro
dispositivo externo, configure Modo Jogo para
Deslig. no menu de configuração.
−− Caso exiba o menu da TV no Modo Jogo, a tela
irá tremer levemente.
xx O Modo Jogo não está disponível quando a fonte
de entrada está definida como TV e PC.
xx Depois de conectar um console, defina Modo
Jogo como Ligado. Infelizmente, poderá observar
redução de qualidade da imagem.
xx Se o Modo Jogo estiver Ligado:
−− o modo Imagem está definido para Padrão e o
modo Som está definido para Filme.
−− Equalizador não está disponível.
Português
BN68-02744A-01BP.indd 20
2010-4-1 9:55:05
✎✎ Disponível quando você conecta produtos
Samsung compatíveis com BD Wise usando um
cabo HDMI.
■■ Men Transparência (Claro / Escuro): define a
transparência do menu.
■■ Melodia (Deslig. / Baixa / Média / Alta): Define se uma
melodia será reproduzida ao ligar ou desligar a TV.
✎✎NOTA
xx Disponível apenas quando a fonte de entrada estiver
definida como TV. Para desligar a melodia, defina a
Melodia para Deslig..
xx A melodia não é reproduzida.
−− Quando a TV não emite nenhum som porque o
botão MUTE foi pressionado.
−− Quando a TV não emitir nenhum som porque o
volume foi reduzido ao nível mínimo com o botão
VOL –.
−− Quando a TV é desligada pela função Sleep Timer.
■■ Sistema de Cor AV (Auto / PAL-M / PAL-N / NTSC):
Normalmente, a TV pode receber imagem e som de
boa qualidade quando está no modo Auto. Este modo
detecta automaticamente o sistema de cores do sinal.
Em caso de recepção de sinal com cores insatisfatórias,
selecione o modo Sistema de Cor como PAL-M, PAL-N
ou NTSC.
✎✎Essa função está disponível somente no modo AV.
¦¦ Picture-In-Picture (PIP)
PIP t
OO MENUm → Configuração → PIP → ENTERE
É possível assistir o sintonizador de TV e uma fonte de
vídeo externa simultaneamente. PIP (Picture-in-Picture) não
funciona no mesmo modo.
✎✎NOTA
xx Para mais informações sobre o som do modo PIP,
consulte as instruções de Seleção do Som
xx Se você desligar a TV enquanto assiste no modo
PIP, a janela PIP desaparecerá.
xx Você pode observar que a imagem na janela PIP se
torna um pouco artificial ao usar a tela principal para
visualizar um jogo ou karaokê.
xx Configurações do PIP
■■ PIP (Deslig. / Ligado): ativa ou desativa a função PIP.
■■ Ar / Cabo (Ar / Cabo): seleciona Ar ou Cabo como a fonte
de entrada da subtela.
■■ Canal: seleciona o canal da subtela.
■■ Tamanho (Õ / Ã): seleciona um tamanho para a
subtela.
■■ Posição (à / – / — / œ): seleciona uma posição
para a subtela.
■■ Seleção do Som (Principal / Subtela): é possível escolher
o som desejado (Principal ou Subtela) no modo PIP.
03 FUNÇÕES BÁSICAS
■■ BD Wise (Ligado / Deslig.): Fornece uma ótima
qualidade de imagem para produtos Samsung como
DVD, Blu-ray e Home Theater com suporte a BD Wise.
Quando o BD Wise está definido como Ligado, o
modo de imagem é alterado automaticamente para a
resolução máxima.
Controle Remoto Sem Fio (Deslig. /
Ligado)
Você pode configurar as opções de ligar e desligar da
função de controlo remoto sem fio, ou a permissão para
outro controle remoto sem fio.
Menu de Suporte
OO MENUm → Suporte → ENTERE
Auto Diagnóstico
■■ Teste de Imagem: utilize para verificar problemas de
imagem. Caso o problema persista, verifique o padrão
de cores.
Sim: caso o padrão de teste não apareça ou haja ruído
no padrão de teste, selecione Sim. Pode haver um
problema com a TV. Entre em contato com a Central de
Atendimento da Samsung para obter assistência
Não: caso o padrão de teste seja exibido
adequadamente, selecione Não. O problema pode estar
no seu equipamento externo. Verifique suas conexões.
Se o problema persistir, consulte o manual do usuário
do equipamento externo.
■■ Teste de Som (Sim / Não): utilize a melodia integrada
para verificar problemas de som.
✎✎ Caso não ouça som nos alto-falantes da TV, antes
de realizar o teste de som, certifique-se de que
Selecionar Alto-falante está definido Altofalante TV no menu Som.
✎✎ A melodia será ouvida durante o teste mesmo se
Selecionar Alto-falante está definido para Altofalante Ext ou o som esteja mudo pelo botão
MUTE.
Sim: caso seja possível ouvir o som vindo apenas de um
alto-falante ou de nenhum alto-falante, selecione Sim.
Pode haver um problema com a TV. Entre em contato
com a Central de Atendimento da Samsung para obter
assistência.
Imagem principal
Subtela
Componente1, Componente2,
HDMI1/DVI, HDMI2, HDMI3,
TV
HDMI4, PC
Português
BN68-02744A-01BP.indd 21
21
2010-4-1 9:55:05
FUNÇÕES AVANÇADAS
Não: caso seja possível ouvir o som pelos altofalantes, selecione Não. O problema pode estar no seu
equipamento externo. Verifique suas conexões. Se o
problema persistir, consulte o manual do usuário do
equipamento externo.
■■ Informação Sinal: (apenas para canais digitais) A
qualidade de recepção de canais HD é perfeita ou os
canais não estão disponíveis. Ajuste sua antena para
aumentar a força do sinal.
■■ Solução de problemas: caso a TV pareça ter um
problema, consulte as descrições deste manual.
✎✎ Caso nenhuma destas dicas de solução de
problemas se aplique, entre em contato com o
centro de atendimento ao consumidor Samsung.
Atualização de SW
Atualização de SW pode ser realizada através da TV
quando a mesma estiver conectada à Internet ou fazendo o
dowload do firmware mais recente em samsung.com em um
dispositivo de armazenamento USB.
Versão Atual - o software já instalado na TV.
✎✎O software é representado como "Ano/Mês/Dia_
Versão".
Atualização de SW
Versão Atual
2010/12/30_000365
Por USB
■■ Pela internet: Atualiza o software através da Internet.
✎✎ Primeiro, configure sua rede. Para procedimentos
detalhados sobre a utilização de Configuração da
rede, consulte as instruções de "Configuração da
rede".
✎✎ Caso a conexão com a Internet não esteja
funcionando corretamente, a conexão pode ser
interrompida. Tente o download novamente. Caso
o problema persista, faça o download pelo USB e
atualize.
■■ Software Alternativo (backup): Exibe a versão do
software cujo download foi feito através Pela internet.
Durante a atualização do software, quando a atualização
descontinuar a partir da última etapa, esta função é
ativada.
Guia de Conexão HD
Consulte essas informações ao conectar dispositivos
externos à TV.
Entre em contato com a Samsung
Veja essas informações quando sua TV não funcionar
corretamente ou caso deseje atualizar o software. É possível
encontrar informações relacionadas aos nossos centros de
atendimento e sobre como fazer o download de produtos e
software.
►
Pela internet
Software Alternativo
----/--/--_----U Mover E Entrar R Retornar
Instalação da versão mais recente
■■ Por USB: insira uma
Painel lateral da TV
unidade USB que
contenha o arquivo de
atualização de firmware,
cujo download foi feito
em "www.samsung.com",
ou
na TV. Tome cuidado
para não desconectar
a energia ou remover a
unidade USB enquanto
Dispositivo USB
as atualizações são
aplicadas. A TV desligará
e ligará automaticamente após concluir a atualização
do firmware. Quando o software é atualizado, as
configurações de vídeo e áudio definidas retornam
aos valores padrão. Recomendamos que você anote
as suas configurações para que possa reconfigurá-las
facilmente depois de atualizar o software.
22
Português
BN68-02744A-01BP.indd 22
2010-4-1 9:55:06
É possível configurar sua TV para que possa acessar a Internet através da sua rede local (LAN) usando conexão a cabo ou
sem fio.
¦¦ Conexão a uma rede a cabo
Há três maneiras de ligar sua TV à sua LAN usando um cabo:
yy é possível ligar sua TV à sua LAN conectando a porta LAN na parte traseira de sua TV a um modem externo (utilizando
um cabo Cat. 5). Veja o diagrama abaixo.
Porta do modem na parede
Modem externo
(ADSL / VDSL / TV a cabo)
Cabo do modem
04 FUNÇÕES AVANÇADAS
Conexão de rede
Painel traseiro da TV
Cabo LAN
yy É possível conectar sua TV à sua LAN conectando a porta LAN na parte traseira de sua TV a um roteador conectado a
um modem externo. Use um cabo Cat. 5 para a conexão. Veja o diagrama abaixo.
Porta do modem na parede
Modem externo
(ADSL / VDSL / TV a cabo)
Cabo do modem
Cabo LAN
Painel traseiro da TV
Distribuidor de IP (roteador)
Cabo LAN
yy Dependendo da configuração de sua rede, pode ser possível conectar sua TV à sua LAN conectando a porta LAN na
parte traseira de sua TV diretamente a uma tomada de parede de rede utilizando um cabo Cat. 5. Veja o diagrama abaixo.
Observe que a tomada de parede está ligada a um modem ou roteador em algum outro local da sua casa.
Porta LAN na parede
Painel traseiro da TV
Cabo LAN
Caso você tenha uma rede dinâmica, recomendamos usar um modem ADSL ou roteador compatível com DHCP
(protocolo de configuração de host dinâmico). Modems e roteadores compatíveis com DHCP fornecem automaticamente
os valores de endereço IP, máscara de sub-rede, gateway e DNS de que sua TV necessita para acessar a Internet,
fazendo com que você não precise digitá-los manualmente. A maioria das redes domésticas são redes dinâmicas.
Algumas redes requerem um endereço IP estático. Se a sua rede requer um endereço IP estático, é necessário digitar os
valores de endereço IP, máscara de sub-rede, gateway e DNS na tela de configuração de cabo de sua TV ao configurar a
conexão de rede. Para obter os valores de endereço IP, máscara de sub-rede, gateway e DNS, entre em contato com o
seu provedor de Internet (ISP). Caso tenha um computador com Windows, também é possível obter tais valores usando
seu computador.
✎✎ É possível usar modems ADSL compatíveis com DHCP caso a sua rede requeira um endereço IP estático.
Modems ADSL compatíveis com DHCP também permitem o uso de endereços IP estáticos.
Português
BN68-02744A-01BP.indd 23
23
2010-4-1 9:55:08
FUNÇÕES AVANÇADAS
Configuração de Rede (Auto)
Configuração da Rede (Manual)
Utilize a Configuração de Rede automática ao conectar
sua TV a uma rede compatível com DHCP. Para configurar
a conexão de rede a cabo da TV automaticamente, proceda
da seguinte maneira:
1. Conecte a sua TV à sua LAN tal como descrito na seção
anterior.
Utilize a Configuração da Rede manual ao conectar sua TV
a uma rede que requeira endereço IP estático.
2. Ligue sua TV, pressione o botão MENU no controle
remoto, use os botões ▲ ou ▼ para selecionar
Configuração e então pressione o botão ENTERE.
3. Use os botões ▲ ou ▼ para selecionar Rede no menu
Configuração e então pressione o botão ENTERE.
A tela Rede será exibida.
Rede
Tipo de Rede
: Cabo
►
Para obter os valores de conexão de rede na maioria dos
computadores com sistema operacional Windows, proceda
da seguinte maneira:
1. Clique com o botão direito do mouse sobre o ícone
Rede, na parte inferior direita da tela.
2. No menu pop-up exibido, clique em Status.
3. Na caixa de diálogo exibida, clique no guia Suporte.
4. No guia Suporte, clique no botão Detalhes. Os valores
de conexão de Rede serão exibidos.
Como configurar manualmente
Para configurar a conexão de rede a cabo da TV
manualmente, proceda da seguinte maneira:
1. Siga as etapas 1 a 6 no procedimento “Como configurar
automaticamente”.
Configuração de Rede
Teste de Rede
SWL(Samsung Wireless Link)
Obtenção dos valores de conexão de rede
: Deslig.
2. Defina a Configuração de Rede como Manual.
Conexão de SWL
3. Pressione o botão ▼ do seu controle remoto para ir ao
primeiro campo de entrada de dados.
U Mover E Entrar R Retornar
5. Defina Tipo de Rede como Cabo.
4. Digite os valores de Endereço IP, Máscara de Sub-rede,
Gateway e Servidor DNS. Utilize os botões numéricos do
seu controle remoto para digitar os números e os botões
direcionais para ir de um campo a outro.
6. Selecione Configuração da Rede. A tela Configuração
de Rede será exibida.
5. Após concluir, pressione o botão RETURN do seu
controle remoto.
4. Na tela Rede, selecione Tipo de Rede.
6. Selecione Teste de Rede para verificar a conectividade
da Internet.
Configuração da Rede
Configuração de Rede
: Auto
Endereço IP
:
►
Máscara de Sub-rede
:
Gateway
:
DNS
Servidor DNS
: Auto
:
U Mover E Entrar R Retornar
7. Defina Configuração de Rede como Auto.
8. Auto adquire e insere os valores de Internet necessários
automaticamente.
9. Aguarde 2 minutos e então pressione o botão RETURN
no controle remoto.
10. Caso a função Rede não tenha adquirido os valores de
conexão da rede, leia as instruções de Manual.
24
Português
BN68-02744A-01BP.indd 24
2010-4-1 9:55:08
Para conectar sua TV a uma rede sem fio, será necessário um roteador ou modem sem fio e um Adaptador de rede sem fio
Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN), que você deve conectar à entrada USB no painel lateral ou traseiro de sua TV.
Veja a ilustração abaixo.
✎ Para usar a função SWL (Samsung Wireless Link), conecte-se à porta USB 1(HDD).
Painel lateral da TV
Compartilhador de IP sem fio
(PA com servidor DHCP.)
Porta LAN na parede
Adaptador de rede sem fio
Samsung
ou
04 FUNÇÕES AVANÇADAS
¦ Conexão a uma rede sem fio
Cabo LAN
O adaptador de rede sem fio Samsung não é vendido separadamente e é oferecido por revendedores e sites de vendas seletos e pelo site
Samsungparts.com. O adaptador de rede sem fio Samsung é compatível com os protocolos de comunicação IEEE 802.11A/B/G e N. A Samsung
recomenda a utilização do IEEE 802.11N. Ao reproduzir um vídeo em uma conexão IEEE 802.11B/G, o vídeo pode não ser reproduzido com fluidez.
✎ NOTA
x
x
x
x
x
x
x
x
x
x
x
É necessário usar o “Adaptador Samsung Wireless LAN” (WIS09ABGN, WIS09ABGN2, WIS10ABGN) para usar uma rede sem fio.
O Adaptador de rede sem fio Samsung e o cabo de extensão USB são vendidos separadamente e podem ser encontrados em
algumas lojas de varejo, sites de comércio eletrônico ou no site Samsungparts.com.
Para usar uma rede sem fio, sua TV deve estar conectada a um distribuidor de IP sem fio. Caso o distribuidor de IP sem fio ofereça
suporte a DHCP, sua TV pode usar um endereço IP estático ou DHCP para se conectar à rede sem fio.
Selecione um canal para o distribuidor de IP sem fio que não está sendo usado no momento. Se o canal definido para o
distribuidor de IP sem fio estiver sendo usado por outro dispositivo próximo no momento, isso resultará em interferência e falha de
comunicação.
Se você aplicar um sistema de segurança não incluído na lista abaixo, ele não irá funcionar com a TV.
Se o modo Pure High-throughput (Greenfield) 802.11n for selecionado e o tipo de criptografia for configurado como WEP, TKIP
ou TKIPAES (WPS2Mixed) para seu ponto de acesso, as TVs Samsung não serão compatíveis com uma conexão que esteja em
conformidade com as novas especificações da certificação de Wi-Fi.
Se o seu AP oferece suporte a WPS (Configuração wi-fi protegida), é possível conectar-se à rede via PBC (Configuração de botão)
ou SENHA (Número de identificação pessoal). A WPS irá configurar a chave WPA e SSID automaticamente em qualquer modo.
Mantenha o Adaptador de rede sem fio Samsung distante da TV. Se você assistir à TV com o adaptador conectado nas
proximidades, as imagens poderão ser exibidas de modo corrompido em alguns canais.
Caso o roteador, modem ou dispositivo não seja certificado, ele pode não se conectar à TV usando o “Adaptador Samsung wireless
LAN”.
Métodos de conexão: é possível configurar a conexão de rede sem fio de quatro maneiras.
− Configuração automática Samsung
− PBC (WPS)
− Configuração Automática (usando a função Busca automática de redes)
− Configuração Manual
− SWL (Samsung Wireless Link)
− Ad-Hoc
Todo o Adaptador de rede sem fio Samsung deve ser conectado diretamente à porta USB da TV. O HUB de USB não é suportado.
Aviso
A imagem pode ser exibida corrompida ou apresentar estática em alguns
canais quando a TV estiver conectada a um Adaptador de re de sem fio
Samsung.
− Conectar usando um cabo de extensão
Método
ou
Português
BN68-02744A-01BP.indd 25
25
2010-4-1 9:55:10
FUNÇÕES AVANÇADAS
Configuração da Rede
(Configuração automática Samsung)
Esta função está disponível nos pontos de acesso
compatíveis com configuração automática Samsung. Caso
não haja um ponto de acesso assim, é possível conectar
através de PBC (WPS) ou manualmente.
✎✎Essa função está disponível quando o SWL (Samsung
Wireless Link) estiver definido como Deslig..
✎✎É possível procurar equipamentos compatíveis com a
configuração automática Samsung em www.samsung.
com.
Configuração da Rede (PBC (WPS))
Como configurar usando PBC (WPS)
Caso o seu roteador tenha um botão PBC (WPS), proceda
da seguinte maneira:
1. Conecte a sua TV à sua LAN tal como descrito na seção
anterior.
2. Ligue sua TV, pressione o botão MENU no controle
remoto, use os botões ▲ ou ▼ para selecionar
Configuração e então pressione o botão ENTERE.
3. Use os botões ▲ ou ▼ para selecionar Rede no menu
Configuração e então pressione o botão ENTERE.
Como realizar a configuração usando a configuração
automática Samsung
4. Na tela Rede, selecione Tipo de Rede.
1. Posicione o ponto de acesso e a TV próximos entre si e
ligue-os.
6. Selecione Configuração da Rede. A tela Configuração
de Rede será exibida.
✎✎ Como os tempos de inicialização dos aplicativos
são diferentes, talvez seja necessário aguardar
cerca de 2 minutos.
✎✎ Se o cabo da rede foi conectado à porta WAN
do ponto de acesso durante a Configuração
automática Samsung, será possível concluir a ação
até ao momento do teste de conexão à Internet.
Se a conexão não for realizada, a Configuração
automática Samsung verificará somente o
dispositivo de conexão do ponto de acesso (não
verifica a Internet).
2. Após 2 minutos, conecte o Adaptador de rede sem
fio Samsung à TV. Ao estabelecer a conexão com o
Adaptador de rede sem fio Samsung, será exibida a
janela pop-up.
3. Assim que a conexão for estabelecida, posicione o ponto
de acesso em paralelo ao Adaptador de rede sem fio
Samsung, mantendo uma folga de até 25 cm.
4. Aguarde até que a conexão se estabeleça
automaticamente.
✎✎ Caso a conexão falhe, reinicie o ponto de acesso e
tente novamente.
✎✎ Se a Configuração automática Samsung não
conectar sua TV ao ponto de acesso, será exibida
uma janela pop-up na tela informando sobre
a falha. Reconfigure o ponto de acesso e, em
seguida, tente novamente. Se a conexão falhar
mais uma vez, escolha um dos outros métodos de
configuração de conexão, PBC (WPS), automático
ou manual.
5. Depois que a conexão for estabelecida, coloque o
compartilhador no local desejado.
✎✎ Se as configurações do ponto de acesso tiverem
sido alteradas ou se for a primeira vez que o
ponto de acesso é usado após a compra, será
necessário configurar novamente começando
pela etapa 1.
26
5. Defina Tipo de Rede como Sem Fio.
Configuração da Rede
Selecione a Rede
Configuração de Rede
: Não Selecionada►
: Auto
Endereço IP
:
Máscara de Sub-rede
:
Gateway
:
DNS
Servidor DNS
: Auto
:
A
PBC(WPS) U Mover E Entrar R Retornar
7. Pressione o botão vermelho do seu controle remoto.
8. Pressione o botão PBC (WPS) do seu roteador durante
2 minutos. A sua TV irá adquirir todos os valores de rede
de que precisa automaticamente e se conectar à rede.
9. Após configurar a conexão de rede, pressione o botão
RETURN para sair da tela Configuração da Rede.
Configuração da Rede (Auto)
A maioria das redes sem fio possui um sistema de
segurança opcional que requer que os dispositivos que
acessam a rede transmitam um código de segurança
criptografado chamado de Acesso ou Senha. A Senha
baseia-se em um código secreto, que costuma ser uma
palavra ou série de letras e números de uma extensão
específica que você teve de inserir ao configurar a segurança
de sua rede sem fio. Caso utilize tal método de configuração
de conexão de rede, e possua uma Senha para sua rede
sem fio, será necessário digitar o código durante o processo
de configuração.
Como configurar manualmente
Para configurar a conexão sem fio automaticamente, siga
estas etapas:
1. Siga as etapas 1 a 6 da seção “Como configurar usando
PBC (WPS)”.
2. Pressione o botão ▼ para selecionar Configuração de
Rede e então pressione o botão ENTERE. Pressione
os botões ▲ ou ▼ para selecionar Automática e então
pressione o botão ENTERE.
Português
BN68-02744A-01BP.indd 26
2010-4-1 9:55:10
4. Na lista de redes, pressione os botões ▲ ou ▼
para selecionar uma rede e então pressione o botão
ENTERE.
✎✎ Quando o AP estiver definido como Oculto
(Invisível), será necessário selecionar Adicionar
Rede e digitar o (SSID) Nome da Rede e a
Senha corretos para estabelecer a conexão.
5. Caso a tela pop-up Segurança / Senha seja exibida,
prossiga para a Etapa 6. Caso a tela Tela de conexão de
rede seja exibida, prossiga para a Etapa 10.
6. Pressione os botões ▲ ou ▼ para selecionar
Segurança ou Senha. Para a maioria das redes, seria
necessário selecionar Segurança (para Senha). A tela
Segurança será exibida.
Selecione a Rede
0 inseridos.
A
B
C
D
E
F
G
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
É possível se conectar a um dispositivo móvel sem um
ponto de acesso com o “Adaptador Samsung wireless LAN”
através do uso de uma rede P2P (par-a-par).
✎✎Essa função está disponível quando o SWL (Samsung
Wireless Link) estiver definido como Deslig..
Como se conectar ao novo Ad-hoc
1. Siga as etapas 1 a 6 da seção “Como configurar usando
PBC (WPS)”. (p. 26).
2. Escolha Selecione a Rede. Uma lista de dispositivos /
redes é exibida.
3. Durante a exibição da lista de dispositivos, pressione o
botão Azul no controle remoto.
✎✎ A mensagem Ad-hoc é uma conexão Wi-Fi
direta com celular ou PC. O sistema atual de
rede pode ter funcionalidade limitada. Deseja
alterar a conexão de rede? será exibida.
4. Insira o Nome da Rede (SSID) gerado e a Chave de
Segurança no dispositivo que deseja conectar.
Segurança
H
Configuração da Rede (Ad-Hoc)
04 FUNÇÕES AVANÇADAS
3. Pressione o botão▲ para selecionar Selecione a Rede
e então pressione o botão ENTERE. A função Rede
irá buscar as redes sem fio disponíveis. Ao concluir, a
lista de redes disponíveis será exibida.
0~9
Número
Minúsculas
B
Excluir
C
Espaço
Pausa
n Mover E Entrar R Retornar
7. Na tela Segurança, digite o código da sua rede.
✎✎ Para encontrar o código, procure em uma das
telas de configuração utilizadas para configurar
seu roteador ou modem.
8. Para digitar o código, siga as instruções abaixo:
−− Pressione os botões numéricos do seu controle
remoto para digitar os números.
−− Utilize os botões direcionais do seu controle remoto
para ir de um botão a outro na tela de Senha.
−− Pressione o botão vermelho para alterar entre
maiúsculas / minúsculas ou entre símbolos /
caracteres.
−− Para digitar uma letra ou símbolo, vá até a letra ou
símbolo e pressione o botão ENTERE.
−− Para excluir a última letra ou número digitado,
pressione o botão verde do seu controle remoto.
9. Após concluir, pressione o botão azul do seu controle
remoto. A tela Conexão de rede será exibida.
10. Aguarde até que a mensagem de confirmação de
conexão seja exibida e então pressione o botão
ENTERE. A tela Configuração da Rede será exibida
novamente.
Como se conectar a um dispositivo Ad-hoc existente
1. Siga as etapas 1 a 6 da seção “Como configurar usando
PBC (WPS)”. (p. 26).
2. Escolha Selecione a Rede. A lista de Dispositivos /
Redes é exibida.
3. Selecione o dispositivo que deseja na Lista de dispositivos.
4. Se a chave de segurança for exigida, insira-a.
✎✎ Se a rede não operar normalmente, verifique Nome
da Rede (SSID) e Chave de Segurança novamente.
Uma Chave de Segurança incorreta pode causar
problemas na operação.
Configuração da Rede (Manual)
Caso os outros métodos não funcionem, será necessário
digitar os valores de configuração da rede manualmente.
Obtenção dos valores de conexão de rede
Para obter os valores de configuração da Rede na maioria
dos computadores com sistema operacional Windows,
proceda da seguinte maneira:
1. Clique com o botão direito do mouse sobre o ícone
Rede, na parte inferior direita da tela.
2. No menu pop-up, clique em Status.
3. Na caixa de diálogo exibida, clique no guia Suporte.
4. No guia Suporte, clique no botão Detalhes. As
configurações de Rede serão exibidas.
11. Para testar a conexão, pressione o botão ► para
selecionar Teste de Rede e então pressione o botão
ENTERE .
Português
BN68-02744A-01BP.indd 27
27
2010-4-1 9:55:11
FUNÇÕES AVANÇADAS
Como configurar manualmente
Como conectar um Samsung Wireless Link
Para digitar as configurações da Rede na sua TV, proceda
da seguinte maneira:
1. Siga as etapas 1 a 6 da seção “Como configurar usando
PBC (WPS)”. (p. 26)
Para os procedimentos sobre como estabelecer uma
conexão, proceda da seguinte forma:
1. Siga as etapas 1 a 5 da seção “Como configurar usando
PBC (WPS)”. (p. 26)
2. Pressione o botão ▼ para selecionar Configuração de
Rede e então pressione o botão ENTERE. Pressione
os botões ▲ ou ▼ para selecionar Manual e então
pressione o botão ENTERE.
2. Selecione Samsung Wireless Link utilizando o botão ▼
e pressione o botão ENTERE para ligá-lo.
3. Pressione o botão ▼ para ir até o primeiro campo de
entrada Endereço IP.
4. Se a mensagem “Pressione o botão PBC no
dispositivo compatível com PBC(WPS) para realizar
a conexão em até 120 segundos.” for exibida,
pressione o botão PBC no dispositivo para se conectar.
4. Use os botões numéricos para digitar os números.
5. Ao concluir cada campo, use o botão ► para se mover
até o próximo campo. Também é possível usar os outros
botões direcionais para mover para cima, baixo e para
trás.
6. Digite os valores de Endereço IP, Máscara de Subrede e Gateway.
7. Pressione os botões ▲ ou ▼ para selecionar DNS.
8. Pressione o botão ▼ para ir até o primeiro campo de
entrada DNS. Digite os números como na explicação
acima.
9. Ao concluir, pressione o botão ▲ para ir até Selecione
a Rede. Selecione sua rede e pressione o botão
ENTERE.
10. Vá para a etapa 4 na seção "Como configurar
automaticamente" (P. 26) e siga as instruções a partir de
tal ponto.
Configuração de Rede
(SWL (Samsung Wireless Link))
Essa função permite a conexão de um dispositivo Samsung
compatível com PBC (WPS) em sua TV. Não é possível
conectar dispositivos à TV mesmo se um compartilhador
não estiver conectado a ela.
✎✎Para usar a Internet em sua TV, o ponto de acesso
deve estar conectado à rede sem fio.
✎✎Se um Adaptador de rede sem fio Samsung estiver
conectado à porta USB 2, talvez a rede não opere
normalmente. Recomendamos conectá-lo à porta USB
1 (HDD).
✎✎Apenas compartilhadores que utilizem banda de 2,4
Ghz são compatíveis. Compartilhadores que usam
banda de 5 Ghz não são compatíveis.
3. Selecione Conexão de SWL usando o botão ▼ e
pressione o botão ENTERE.
✎✎ Para obter mais informações, consulte o manual
de configuração sem fio do dispositivo para se
conectar.
5. Se o dispositivo estiver conectado adequadamente à TV
após o início da contagem na caixa de mensagens, esta
desaparecerá automaticamente.
✎✎ Caso ocorra uma falha na conexão, tente
novamente após 2 minutos.
Caso sua TV não consiga se conectar à Internet
Sua TV pode não conseguir se conectar à Internet
porque o seu provedor de Internet registrou o endereço
MAC (um número de identificação exclusivo) do seu
PC ou modem, que ele então autentica a cada vez que
você se conecta à Internet para impedir acessos não
autorizados. Como sua TV possui um endereço MAC
diferente, o seu provedor de Internet não consegue
autenticar o endereço MAC, e sua TV não consegue se
conectar.
Para resolver tal problema, pergunte ao seu provedor
sobre os procedimentos requeridos para conectar à
Internet outros dispositivos que não sejam o PC (como
a TV).
Se o provedor de Internet necessitar de um ID ou
senha para se conectar, sua TV pode não conseguir se
conectar à Internet. Em tal caso, será necessário digitar
o seu ID ou senha ao se conectar à Internet.
A conexão com a Internet pode falhar devido a um
problema de firewall. Neste caso, entre em contato com
seu provedor de Internet.
Se você não conseguir se conectar à Internet mesmo
seguindo os procedimentos passados pelo provedor,
entre em contato com um Centro de serviço Samsung
Electronics.
Conexão de SWL
É possível conectar um dispositivo compatível com o PBC
(WPS) à TV.
✎✎Essa função está disponível quando o SWL (Samsung
Wireless Link) estiver definido como Ligado.
28
Português
BN68-02744A-01BP.indd 28
2010-4-1 9:55:11
MTS
CC
MEDIA.P
Utilize arquivos de foto, música e/ou filme salvos
em um dispositivo de armazenamento USB
(pendrive).
O
MediaPlay
Vídeos
MENUm → Aplicativos → Exibição
conteúdo → Media Play → ENTERE
SUM
Alt. dispos.
Visualizar dispositivos E Entrar R Retornar
04 FUNÇÕES AVANÇADAS
Media Play
¦ Conectando a um dispositivo USB
1. Ligue a TV.
Painel lateral da TV
2. Conecte um dispositivo USB contendo arquivos de fotos, músicas e/ou filmes à
entrada USB 1(HDD) ou USB 2 na lateral da TV.
3. Quando o USB está conectado à TV, é exibida a janela popup. Então será
possível selecionar Media Play .
ou
Dispositivo USB
¦ Conexão ao PC através de uma rede
É possível reproduzir na TV vídeos, músicas e fotos salvos em seu PC por meio de uma conexão de rede no modo Media
Play.
✎ Caso use o Media Play através de um arquivo salvo no seu PC, recomendamos realizar o download do "PC Share
Manager" e do manual do usuário em "www.samsung.com".
PC
LAN
Painel lateral da TV
ou
Modem externo
(ADSL / VDSL / TV a cabo)
Adaptador
de rede sem
fio Samsung
Compartilhador
de IP sem fio
Cabo LAN
1. Para mais informações sobre como configurar sua rede, consulte "Conexão de rede".
− Recomenda-se que você coloque a TV e o PC na mesma sub-rede. As primeiras três partes do endereço IP da TV
e do PC devem ser as mesmas, somente a última parte (o endereço do host) deve ser diferente. (ex.: endereço IP:
123.456.789.**)
2. Conecte um cabo LAN ao modem externo e ao PC no qual o programa Samsung PC Share Manager será instalado.
− Você pode conectar a TV ao PC diretamente sem utilizar um distribuidor (roteador).
Português
BN68-02744A-01BP.indd 29
29
2010/04/01 14:07:48
FUNÇÕES AVANÇADAS
✎✎Funções não compatíveis quando a TV é conectada a um PC através da rede:
xx As funções de Música de Fundo e Configuração da Música de Fundo.
xx Classificação dos arquivos por preferência nas pastas Foto, Música e Filme.
xx O botão � (REW) ou µ (FF) durante a reprodução de um filme.
✎✎Divx DRM, multi-audio, com legenda incorporada não é suportado.
✎✎O Samsung PC Share manager deve ser permitido pelo programa de firewall do seu PC.
✎✎Ao utilizar o modo Media Play através de uma conexão de rede, de acordo com as funções do servidor:
xx o método de classificação pode variar.
xx A função de busca de cenas pode não ser compatível.
xx A função Reproduzir cont., que prossegue com a reprodução de um vídeo, pode não ser compatível.
−− A função Reproduzir cont. não é compatível com o modo de usuários múltiplos. (terá memorizado apenas o ponto
no qual o usuário mais recente interrompeu a reprodução.)
xx Os botões � (REW), µ (FF) ou � (Pausa) podem não funcionar dependendo das informações do conteúdo.
✎✎Se houver algum problema de descompasso nos arquivos durante a reprodução de um vídeo em uma rede sem fio,
recomendamos o uso de uma rede a cabo.
✎✎O processo pode não funcionar adequadamente com arquivos multimídia não licenciados.
✎✎Lista de informações essenciais antes de utilizar o Media Play
xx O MTP (Media Transfer Protocol - Protocolo de transferência de mídia) não é compatível.
xx O sistema de arquivos suporta FAT16, FAT32 e NTFS.
xx Determinados tipos de câmera digital USB e dispositivos de áudio podem não ser compatíveis com esta TV.
xx O Media Play suporta apenas os dispositivos de classe de armazenamento em massa USB (MSC). MSC é um dispositivo
de armazenamento em massa (Mass Storage Class Bulk-Only Transport). Exemplos de MSC são microunidades (thumb
drives), leitores de cartões Flash e USB HDD (HUB e USB não são compatíveis). Os dispositivos devem ser conectados
diretamente à porta USB da TV.
xx Antes de conectar o dispositivo à TV, faça back-up de seus arquivos para evitar danos ou perda de dados. A SAMSUNG
não é responsável por qualquer dano a arquivos de dados ou perda de dados.
xx Conecte um USB HDD à porta dedicada: porta USB 1 (HDD).
xx Não desconecte o dispositivo USB enquanto ele estiver carregando.
xx Quanto maior a resolução, maior o tempo para a exibição na tela.
xx A resolução máxima de JPEG suportada é de 15360 x 8640 pixels.
xx Para arquivos não suportados ou corrompidos, a mensagem "Formato de arquivo não suportado" é exibida.
xx Caso os arquivos sejam classificados pela Visual. Bás., será possível exibir até 1000 arquivos em cada pasta.
xx Não é possível reproduzir arquivo MP3 com DRM que tenham sido transferidos de um site pago. A Gestão de Direitos
Digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos,
de forma integrada e abrangente, incluindo a proteção de direitos e interesses dos fornecedores do conteúdo, a prevenção
de cópias ilegais do conteúdo e também a gestão de cobranças e de contratos.
xx Se mais de 2 dispositivos PTP estiverem conectados, você só poderá usar um de cada vez.
xx Se mais de dois dispositivos MSC estiverem conectados, alguns deles podem não ser reconhecidos. Um dispositivo USB
que requeira muita energia (mais que 500 mA ou 5 V) pode não ser suportado.
xx Se uma mensagem de advertência de sobrecarga for exibida enquanto você conecta ou usa um dispositivo USB, o
dispositivo poderá não ser reconhecido ou apresentar mau funcionamento.
xx Caso a TV não receba nenhum sinal durante o tempo definido em Tempo de Prot. Autom., a proteção de tela será
executada.
xx O modo de economia de energia de algumas unidades externas de disco rígido pode ser iniciado automaticamente quando
conectadas à TV.
xx Caso um cabo de extensão USB seja utilizado, o dispositivo USB pode não ser reconhecido ou os arquivos do dispositivo
podem não ser lidos.
xx Caso um dispositivo USB conectado à TV não seja reconhecido, a lista de arquivos no dispositivo esteja corrompida ou um
arquivo da lista não seja reproduzido, conecte o dispositivo USB ao PC, formate o dispositivo e verifique a conexão.
xx Caso um arquivo excluído do PC ainda seja encontrado ao executar o Media Play, use a função “Esvaziar Lixeira” do PC
para excluir o arquivo permanentemente.
30
Português
BN68-02744A-01BP.indd 30
2010-4-1 9:55:14
Vá para o arquivo desejado usando os botões direcionais e então pressione os botões ENTERE ou � (Reproduzir). O
arquivo será reproduzido.
✎✎Compatível com Visualizar dispositivos e Modo de cont. na página de Media Play.
Informações:
é possível verificar o nome do
arquivo selecionado e o número
de arquivos e páginas.
Videos
Movie 01.avi
Movie 03.avi
Movie 05.avi
Seção de lista de classificação:
exibe o padrão de classificação.
Movie 07.avi
✎✎ O padrão de classificação
Movie 09.avi
é diferente dependendo do
conteúdo.
1/1 Página
/Movie 01.avi
Movie 02.avi
Jan.10.2010
Movie 04.avi
Jan.10.2010
Movie 06.avi
Jan.10.2010
Seção de lista de arquivos:
É possível confirmar
os arquivos e grupos
classificados por categoria.
Jan.10.2010
Jan.10.2010
Movie 08.avi
Jan.10.2010
SUM
Jan.10.2010
Jan.10.2010
Movie 10.avi
Jan.10.2010
Selecionar
Alt. dispos.
04 FUNÇÕES AVANÇADAS
¦¦ Exibição na tela
Jan.10.2010
Classif. T Ferramentas
Botões de operação
Vermelho (Alterar dispositivo): seleciona o dispositivo conectado.
B Verde (Preferência) define a preferência de arquivos. (não compatível na Visual. Bás.)
Amarelo (Selecionar): s
eleciona diversos arquivos na lista de arquivos. Arquivos selecionados são
marcados com um símbolo.
Azul (Classif.): seleciona a lista de classificação.
T Ferramentas: exibe o menu de opções.
✎✎ Usando os botões � ou µ, a lista de arquivos pode ir para a página anterior ou para a página
seguinte.
Vídeos
Reprodução de vídeos
1. Pressione os botões ◄ ou ► para selecionar Vídeos e então pressione o botão ENTERE no menu Media Play.
2. Pressione os botões ◄/►/▲/▼ para selecionar o vídeo desejado na lista de arquivos.
3. Pressione o botão ENTERE ou o botão � (Reproduzir).
−− O arquivo selecionado é exibido na parte superior da tela com o tempo de reprodução.
−− Caso as informações sobre a duração do vídeo sejam desconhecidas, o tempo de reprodução e a barra de progresso
não serão exibidos.
−− Durante a reprodução do vídeo, é possível avançar ou recuar a intervalos de 10 segundos usando os botões ◄ e ►.
✎✎Em tal modo, é possível assistir os trechos de vídeo contidos
em um jogo de videogame, mas não será possível jogar o jogo
em si.
yy Formatos de legenda suportados
Nome
Extensão do arquivo
MPEG-4 time-based text
.ttxt
XML
SAMI
.smi
HTML
00:04:03 / 00:07:38
1/1
Movie 01.avi
Formato
SubRip
.srt
baseado em string
SubViewer
.sub
baseado em string
Micro DVD
.sub ou .txt
baseado em string
SUM
E Capitulan L Saltar T Ferramentas R Retornar
Português
BN68-02744A-01BP.indd 31
31
2010-4-1 9:55:16
FUNÇÕES AVANÇADAS
yy Formatos de vídeo suportados
Extensão de
arquivo
Container
*.avi
*.mkv
AVI
MKV
*.asf
ASF
*.wmv
ASF
*.mp4
MP4
*.3gp
3GPP
*.vro
VRO
VOB
*.mpg
*.mpeg
PS
*.ts
*.tp
*.trp
Resolução
Taxa de
quadros (fps
- quadros por
segundo)
Divx 3.11 / 4.x / 5.1 / 6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
Motion JPEG
800x600
6 ~ 30
8
Divx 3.11 / 4.x / 5.1 / 6.0
1920x1080
6 ~ 30
8
XviD
1920x1080
6 ~ 30
8
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
Motion JPEG
800x600
6 ~ 30
8
Window Media Video v9
1920x1080
6 ~ 30
25
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
XVID
1920x1080
6 ~ 30
8
Codec de vídeo
Taxa de bits
(Mbps)
H.264 BP / MP / HP
1920x1080
6 ~ 30
25
MPEG4 SP / ASP
1920x1080
6 ~ 30
8
MPEG1
1920x1080
24 / 25 / 30
30
MPEG2
1920x1080
24 / 25 / 30
30
MPEG1
1920x1080
24 / 25 / 30
30
MPEG2
1920x1080
24 / 25 / 30
30
H.264
1920x1080
6 ~ 30
25
MPEG2
1920x1080
24 / 25 / 30
30
H.264
1920x1080
6 ~ 30
25
VC1
1920x1080
6 ~ 30
25
TS
Codec de áudio
MP3 / AC3 / LPCM /
ADPCM / DTS Core
MP3 / AC3 / LPCM /
ADPCM / WMA
WMA
MP3 / ADPCM / AAC
ADPCM / AAC / HE-AAC
AC3 / MPEG / LPCM
AC3 / MPEG / LPCM / AAC
AC3 / AAC / MP3 / DD+
HE-AAC
Outras restrições
✎✎ NOTA
xx Caso haja problemas com o conteúdo de um codec, ele não será suportado.
xx Caso as informações de um container estejam incorretas e o arquivo tenha um erro, o container não será
reproduzido corretamente.
xx O som ou o vídeo podem não funcionar caso o conteúdo possua uma taxa de quadros / taxa de bits padrão
acima da taxa de Quadros/segundo compatível relacionada na tabela acima.
Decodificador de vídeo
• Suporta até H.264, Nível 4.1
• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 não são
compatíveis.
– abaixo de 1280 x 720: máx 60 quadros
– acima de 1280 x 720: máx 30 quadros
• H.263 não é compatíveis.
• GMC 2 não é compatível.
• Apenas o Samsung Techwin MJEPG é compatível.
32
Decodificador de áudio
• Suporta até WMA 7, 8, 9, STD
• O WMA 9 PRO não é compatível com áudio de 2 ou multicanal,
ou codec de áudio sem perda.
• WMA com taxa de amostragem 22050Hz mono não é
compatível.
Português
BN68-02744A-01BP.indd 32
2010-4-1 9:55:16
04 FUNÇÕES AVANÇADAS
Reprodução contínua de filme (Retomar a reprodução)
Se você sair da função de reproduzir filme, o filme poderá ser reproduzido mais tarde do ponto onde parou.
✎✎Caso você pressione o botão ENTERE (capítulos) durante a reprodução do arquivo, será possível explorar a cena
dividida em 5 capítulos escolhidos por você.
✎✎A informação de índice está danificada ou não é suportada, não
poderá usar a função Capitulan.
1. Selecione o arquivo de filme que deseja reproduzir
continuamente pressionando o botão ◄ ou ► para selecioná-lo
na seção de lista de arquivos.
00:04:03 / 00:07:38
1/1
Movie 01.avi
2. Pressione o botão � (Reproduzir) / ENTERE.
3. Selecione Reproduzir cont. (Voltar a reproduzir) pressionando o
botão azul. A reprodução do filme iniciará de onde havia parado.
✎✎ O botão azul ficará disponível ao reiniciar a reprodução.
✎✎ Se a função Lemb. Reprod. Cont. Filme estiver definida
Reproduzir cont.
Retomar da última cena vista.
SUM
Reproduzir cont. E Capitulan L Saltar T Ferramentas R Retornar
como Ligado no menu Config., uma mensagem
aparecerá quando você retomar a reprodução de um
arquivo de filme.
Música
Reprodução de música
Lista
1. Pressione os botões ◄ ou ► para selecionar Música e então
pressione o botão ENTERE no menu Media Play.
2. Pressione os botões ◄/►/▲/▼ para selecionar a música
desejada na lista de arquivos.
I Love you
Jhon
1st Album
Pop
2010
4.2MB
No Singer
3/15
Music 1
Music 2
No Singer
Music 3
No Singer
3. Pressione o botão ENTERE ou o botão � (Reproduzir).
–– Durante a reprodução do vídeo, é possível avançar ou recuar
a intervalos de 10 segundos usando os botões ◄ e ►.
–– Os botões � (REW) ou µ (FF) não funcionam durante a
reprodução.
I Love You
Jhon
01:10 / 04:02
Music 4
No Singer
Music 5
No Singer
SUM
E Pausa L Saltar Tb Ferramentas R Retornar
✎✎Exibe apenas os arquivos com extensão MP3 e PCM. Outras
extensões de arquivo não são exibidas, mesmo que sejam
salvos no mesmo dispositivo USB.
✎✎Caso o som esteja anormal ao reproduzir arquivos MP3, ajuste
o Equalizador no menu Som. (Um arquivo mp3 com excesso
de modulação pode causar problemas de som.)
Criando a Minha lista de reprodução
1. Pressione o botão ◄/►/▲/▼ para selecionar as faixas que você deseja adicionar e pressione o botão TOOLS.
2. Selecione Ad. Minha lista repr..
3. Quando o menu Ad. Minha lista repr. aparecer, selecione Nova lista reprod..
✎✎ Para adicionar a uma lista de reprodução já existente, simplesmente selecione a lista de reprodução à qual você
deseja adicionar a música.
4. A pasta da lista será criada (ou atualizada) na página principal de Música.
Ouvindo a Minha lista de reprodução
Selecione a pasta Minha Lis.músic e ela será reproduzida automaticamente.
Pressione ▲ ou ▼ para avançar para uma música diferente da lista.
Português
BN68-02744A-01BP.indd 33
33
2010-4-1 9:55:18
FUNÇÕES AVANÇADAS
Foto
Visualização de uma foto (ou apresentação de slides)
1. Pressione os botões ◄ ou ► para selecionar Foto e então
pressione o botão ENTERE no menu Media Play.
Normal
1024x768
2010/2/1
3/15
2. Pressione os botões ◄/►/▲/▼ para selecionar a foto desejada
na lista de arquivos.
3. Pressione o botão ENTERE ou o botão � (Reproduzir).
–– Enquanto uma lista de fotos está sendo exibida, pressione o
botão � (Reproduzir) / ENTERE no controle remoto para
iniciar a apresentação de slides.
–– Todos os arquivos da seção de lista de arquivos serão
utilizados na apresentação de slides.
E Pausa L Ant./Próx. T Ferramentas R Retornar
SUM
–– Durante a apresentação de slides, os arquivos são
reproduzidos na ordem.
Arquivos de música podem ser reproduzidos automaticamente durante a apresentação de slides se Música de Fundo
estiver definida como Ligado.
✎✎
✎✎Não é possível alterar o Modo BGM até que o carregamento do BGM tenha sido concluído.
¦¦ Reprodução de arquivos múltiplos
Reprodução de arquivos selecionados de vídeo / música / foto
1. Pressione o botão amarelo na lista de arquivos para selecionar o
arquivo desejado.
2. Repita a operação acima para selecionar diversos arquivos.
✎✎ NOTA
xx A marca (c) será exibida à esquerda dos arquivos
selecionados.
xx Para cancelar todas as seleções, pressione o botão
Amarelo novamente.
xx Para cancelar a seleção de todos os arquivos
selecionados, pressione o botão TOOLS e selecione
Desmarcar Tudo.
Vídeos
2 arq. Selec.
/Movie 01.avi
Movie 01.avi
Movie 02.avi
Jan.10.2010
Movie 03.avi
Jan.10.2010
Movie 04.avi
Jan.10.2010
Movie 05.avi
Jan.10.2010
Movie 07.avi
Jan.10.2010
Movie 06.avi
Jan.10.2010
Movie 08.avi
Jan.10.2010
Movie 09.avi
Jan.10.2010
Movie 10.avi
Jan.10.2010
SUM Alt. dispos.
1/1 Página
Jan.10.2010
Selecione
Classif. T Ferramentas
3. Pressione o botão TOOLS e selecione Repr. conteúdo selec..
Reprodução do grupo de arquivos de vídeo / música / foto
1. Ao exibir uma lista de arquivos, vá para qualquer arquivo no grupo
desejado.
2. Pressione o botão TOOLS e selecione Repr. Grupo Atual.
34
Português
BN68-02744A-01BP.indd 34
2010-4-1 9:55:20
Classificando a lista de arquivos
Pressione o botão azul na lista de arquivos para classificar os arquivos.
Vídeos
Música
Fotos
Visual. Bás.
Categoria
Exibe a pasta inteira. Você pode visualizar a foto selecionando a pasta.
Operação
c
c
c
Título
Classifica e exibe os títulos de filmes na ordem símbolo / número / alfabeto / especial.
c
c
c
Preferência
Classifica e exibe o arquivo por preferência. É possível alterar a preferência de arquivo
na seção de lista de arquivos usando o botão verde.
c
c
c
Mais Novo
Classifica e exibe arquivos começando pelos mais recentes.
c
Mais Antiga
Classifica e exibe arquivos começando pelos mais antigos.
c
Artista
Classifica o arquivo de música por artista em ordem alfabética.
c
Álbum
Classifica o arquivo de música por álbum em ordem alfabética.
c
Gênero
Classifica os arquivos de música por gênero.
c
Humor
Classifica os arquivos de música por humor. É possível modificar as informações de
humor da música.
c
Mensal
Classifica e exibe os arquivos de foto por mês.
c
04 FUNÇÕES AVANÇADAS
¦¦ Media Play - Funções adicionais
c
c
Menu de opções de reprodução de vídeos / músicas / fotos
Durante a reprodução de um arquivo, pressione o botão TOOLS.
Categoria
Operação
Vídeos
Música
Fotos
Título
É possível mover o outro arquivo diretamente.
c
Modo de Repetição
É possível reproduzir arquivos de filme e música repetidamente.
c
Tam. Imagem
(Modo1 / Modo2 / Original)
É possível ajustar o tamanho da imagem de acordo com sua preferência.
Configuração da Imagem
É possível ajustar a configuração da imagem. (p. 14, 15, 16, 17)
c
Configuração do Som
É possível ajustar a configuração do som. (p. 17, 18)
c
Definir Closed Caption
É possível reproduzir os filmes com legenda. Essa função funciona apenas caso as
legendas tenham o mesmo nome de arquivo que o vídeo.
c
Áudio
Você pode assistir a um vídeo em um dos idiomas compatíveis. Essa função só é
acionada quando arquivos com suporte múltiplo de áudio são executados.
c
Parar Apresentação
de Slides / Iniciar
Apresentação de Slides
É possível iniciar ou encerrar uma apresentação de slides.
Vel. Apr. Slides
É possível selecionar a velocidade da apresentação de slides durante a apresentação.
c
Música de Fundo
É possível configurar e selecionar música de fundo ao assistir a uma apresentação de slides.
c
Zoom
É possível ampliar as imagens no modo de tela cheia.
c
Girar
Você pode girar as imagens no modo de tela cheia.
c
Pl. fundo inic.
É possível mover o arquivo para a área de trabalho do Media Play.
Informação
É possível ver informações detalhadas sobre o arquivo reproduzido.
c
c
c
c
c
c
c
c
c
c
Configuração
Utilizando o menu de configuração
■■ Conf. plano fundo: selecione para exibir o plano de fundo desejado.
■■ Lemb. Reprod. Cont. Filme (Voltar a reproduzir) (Ligado / Deslig.): selecione para exibir a mensagem pop-up de ajuda
para a reprodução contínua do filme.
■■ Obtenha o código registro do VOD DivX®: exibe o código de registro autorizado para a TV. Caso você se conecte ao
site do DivX e se registre, será possível fazer o download do arquivo de registro do VOD. Se você reproduzir o registro de
VOD usando o Media Play, o registro estará concluído.
✎✎ Para mais informações sobre VOD DivX , acesse www.DivX.com.
®
■■ Obtenha o cód. desativação do VOD DivX : quando o VOD DivX® não está registrado, o código de desativação de registro é
exibido. Se você executar esta função quando DivX® VOD estiver registrado, o registro atual do DivX® VOD será desativado.
■■ Informação: selecione para exibir informações sobre o dispositivo conectado.
®
Português
BN68-02744A-01BP.indd 35
35
2010-4-1 9:55:21
FUNÇÕES AVANÇADAS
Anynet+
O que é Anynet+? t
Anynet+ é uma função que permite o controle de todos os dispositivos Samsung conectados que suportam Anynet+ com o
controle remoto da TV Samsung. O sistema Anynet+ pode ser usado apenas com os dispositivos Samsung que disponham
do recurso Anynet+. Para certificar-se de que o dispositivo Samsung tenha esse recurso, verifique se ele possui o logotipo
Anynet+.
Para conectar a um Home Theater Samsung
TV
Home Theater
Dispositivo
Anynet+ 1
Dispositivo
Anynet+ 2, 3, 4
Cabo
óptico
Cabo HDMI
Cabo HDMI
Cabo HDMI
1. Conecte HDMI IN (1(DVI), 2, 3, ou 4) na TV e HDMI OUT do dispositivo Anynet+ correspondente utilizando um cabo
HDMI.
2. Com o cabo HDMI, conecte HDMI IN do home theater ao HDMI OUT do dispositivo Anynet+ correspondente.
✎ NOTA
x
Conecte o cabo óptico entre a saída DIGITAL AUDIO OUT (OPTICAL) da sua TV e a entrada Digital Audio Input do
home theater.
x
Seguindo a conexão acima, a entrada ótica reproduz o áudio de apenas 2 canais. Você ouvirá som apenas dos altofalantes direito e esquerdo dianteiros do home theater e do subwoofer. Caso deseje ouvir áudio de 5.1 canais, ligue a
entrada DIGITAL AUDIO OUT (OPTICAL) do aparelho de DVD / receptor de satélite (ou seja, dispositivo Anynet 1 ou 2)
diretamente ao amplificador ou home theater, e não à TV.
x
x
É possível conectar apenas um Home Theater.
x
x
36
É possível conectar um dispositivo Anynet+ usando o cabo HDMI. Existem alguns cabos HDMI que não suportam
funções Anynet+.
O Anynet+ funciona quando o dispositivo de AV que suporta Anynet+ está no estado de espera ou ligado.
O sistema Anynet+ suporta até 12 dispositivos de AV. Você pode conectar até 3 dispositivos do mesmo tipo.
Português
BN68-02744A-01BP.indd 36
2010-4-1 9:55:22
O menu Anynet+ muda de acordo com o tipo e o estado dos dispositivos Anynet+ conectados à TV.
Menu Anynet+
Ver TV
Lista de Dispositivos
(nome_dispositivo) MENU
(nome_dispositivo) INFO
Gravando: (*gravador)
Parar gravação: (*gravador)
Receptor
Descrição
Altera o modo Anynet+ para o modo de transmissão de TV.
Exibe a lista de dispositivos Anynet+.
Exibe os menus de dispositivos conectados. Por exemplo, se um gravador de DVD estiver
conectado, o menu de disco do gravador de DVD será exibido.
Exibe o menu de reprodução do dispositivo conectado. Por exemplo, se um gravador de
DVD estiver conectado, o menu de reprodução do gravador de DVD será exibido.
Inicia a gravação imediatamente utilizando o gravador. (Isto está disponível apenas em
dispositivos que possuem suporte à função de gravação.)
Interrompe a gravação.
O áudio é reproduzido pelo receptor.
04 FUNÇÕES AVANÇADAS
Menu Anynet+
Caso exista mais de um dispositivo conectado, eles serão exibidos como (*gravador) e no caso de somente um dispositivo, ele será
representado como (*nome_dispositivo).
¦¦ Configuração do Anynet+
OO MENUm → Aplicativo → Anynet
+
(HDMI-CEC) → ENTERE
■■ Configuração
Anynet+ (HDMI-CEC (Deslig. / Ligado): Para usar a função Anynet+, a opção Anynet+ (HDMI-CEC) deve ser ajustada como
Ligado.
Quando a função Anynet+ (HDMI-CEC) é desativada, todas as operações relacionadas à função Anynet+ são
desativadas.
Desligamento Automático (Não / Sim): configura um dispositivo Anynet+ para desligar automaticamente ao desligar a TV.
A fonte ativa na TV deve ser ajustada à TV para que a função Anynet+ seja usada.
Mesmo que um dispositivo externo ainda esteja gravando, ele pode ser desligado.
✎✎
✎✎
✎✎
¦¦ Alternando entre dispositivos Anynet+
1. Será exibida uma lista com os dispositivos Anynet+ conectados à TV.
Caso você não encontre o dispositivo desejado, pressione o botão vermelho para atualizar a lista.
2. Selecione um dispositivo e pressione o botão ENTERE. É possível mudar para o dispositivo selecionado.
Apenas quando você definir Anynet+ (HDMI-CEC) como Ligado no menu Aplicativo, o menu Lista de Dispositivos
aparecerá.
✎✎
✎✎
xx A mudança para o dispositivo selecionado pode demorar até 2 minutos. Não é possível cancelar a operação enquanto a
TV está mudando o dispositivo.
xx Se foi selecionado um modo de entrada externo pressionando o botão SOURCE, não é possível usar a função Anynet+.
Certifique-se de mudar para um dispositivo Anynet+ utilizando Lista de Dispositivos.
¦¦ Gravação
Você pode gravar um programa da TV usando um gravador Samsung.
1. Selecione Gravando.
Quando houver mais de dois dispositivos de gravação
xx Quando há vários dispositivos de gravação conectados, eles são listados. Selecione um dispositivo de gravação na
Lista de Dispositivos.
Quando o dispositivo de gravação não for exibido, selecione Lista de Dispositivos e pressione o botão vermelho para
procurar dispositivos.
2. Pressione o botão EXIT para sair.
Você pode gravar as transmissões de origem selecionando Gravando: (nome_dispositivo).
Pressione o botão � (REC) para gravar o que você estiver assistindo no momento. Ao assistir um vídeo a partir de um
outro dispositivo, o vídeo do dispositivo é gravado.
Antes de gravar, verifique se a entrada da antena está corretamente conectada ao dispositivo de gravação. Para conectar uma
antena corretamente a um dispositivo de gravação, consulte o manual do usuário do dispositivo de gravação.
✎✎
✎✎
✎✎
✎✎
✎✎
Português
BN68-02744A-01BP.indd 37
37
2010-4-1 9:55:22
FUNÇÕES AVANÇADAS
¦¦ Ouvindo através de um receptor
É possível ouvir o som por meio de um receptor (por exemplo, home theater), em vez dos alto-falantes da TV.
1. Selecione Receptor e defina-o como Ligado.
2. Pressione o botão EXIT para sair.
✎✎ Se o seu receptor suporta apenas áudio, ele pode não aparecer na lista de dispositivos.
✎✎ O receptor irá funcionar quando você tiver conectado corretamente o conector ótico do receptor à entrada
DIGITAL AUDIO OUT (OPTICAL) da TV.
✎✎ Quanto o receptor (home theater) estiver definido como Ligado, você poderá ouvir a reprodução de som pela
entrada óptica da TV. Quando a TV estiver exibindo um sinal DTV (aéreo), a TV emitirá um som de 5.1 canais ao
receptor do home theater. Quando a fonte é um componente digital como um DVD e estiver conectada à TV via
HDMI, só será ouvido o som de 2 canais do receptor.
✎✎NOTA
xx É possível controlar os dispositivos Anynet+ apenas usando o controle remoto da TV, e não os botões na TV em si.
xx O controle remoto da TV pode não funcionar sob certas condições. Caso isso ocorra, selecione o dispositivo
Anynet+ novamente.
xx As funções Anynet+ não funcionam com os produtos de outros fabricantes.
¦¦ Solução de problemas para Anynet+
Problema
O Anynet+ não está funcionando.
Quero iniciar o Anynet+.
Quero sair do Anynet+.
A mensagem “Conectando ao
dispositivo Anynet+...” será exibida
na tela.
O dispositivo Anynet+ não toca.
O dispositivo conectado não é
exibido.
Não é possível gravar o programa
de TV.
O som da TV não sai pelo
receptor.
38
Possível solução
• Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só é compatível com dispositivos
Anynet+.
• É possível conectar apenas um receptor (home theater).
• Verifique se o cabo de força do dispositivo Anynet+ está conectado corretamente.
• Verifique as conexões dos cabos do dispositivo Anynet+ de vídeo / áudio / HDMI.
• Verifique se Anynet+ (HDMI-CEC) está configurado como Ligado no menu de configuração do Anynet+.
• Verifique se o controle remoto da TV está no modo TV.
• Verifique se é um controle remoto compatível com Anynet+.
• O Anynet+ não funciona em determinadas situações. (Busca de canais, operação de Media Play ou
Plug & Play (configuração inicial), etc.)
• Ao conectar ou remover o cabo HDMI, procure novamente dispositivos ou desligue a TV e ligue-a novamente.
• Verifique se a função Anynet+ do dispositivo Anynet+ está ligada.
• Verifique se o dispositivo Anynet+ está conectado corretamente à TV e se Anynet+ (HDMI-CEC) está
configurado como Ligado no menu de configuração do Anynet+.
• Então pressione o botão TOOLS para exibir o menu Anynet+ e selecionar o menu desejado.
• Selecione Ver TV no menu Anynet+.
• Pressione o botão SOURCE no controle remoto da TV e selecione um dispositivo que não seja um dos
dispositivos Anynet+.
• Pressione > CH <, CH LIST, PRE-CH, e FAV.CH para alterar o modo TV. (Observe que o botão de canais
somente funciona quando um dispositivo Anynet+ com sintonizador interno não estiver conectado.)
• Não é possível usar o controle remoto durante a configuração do Anynet+ ou mudança para um modo de
visualização.
• Use o controle remoto quando a configuração do Anynet+ ou a mudança para modo de visualização tiver sido
concluída.
• Não é possível usar a função reproduzir quando o Plug & Play (configuração inicial) estiver em progresso.
Verifique se o dispositivo suporta as funções Anynet+.
Verifique se o cabo HDMI está conectado corretamente.
Verifique se Anynet+ (HDMI-CEC) está configurado como Ligado no menu de configuração do Anynet+.
Procurar novamente por dispositivos Anynet+.
É possível conectar um dispositivo Anynet+ apenas usando o cabo HDMI. Existem alguns cabos HDMI que
não suportam funções Anynet+.
• Caso a conexão seja encerrada porque houve uma queda de energia ou porque o cabo HDMI foi
desconectado, repita a busca por dispositivos.
• Verifique se a tomada da antena no dispositivo de gravação está devidamente conectada.
•
•
•
•
•
• Conecte o cabo óptico entre a TV e o receptor.
Português
BN68-02744A-01BP.indd 38
2010-4-1 9:55:23
CONTENT
3D
MEDIA.P
¦ Funções básicas do [email protected]
@ TV
INTERNET
Recomendado
O [email protected] traz conteúdo e serviços úteis
e divertidos diretamente da Internet para a
sua TV.
YAHOO
O MENUm → Aplicativos → Exibição
CH LIST
Meus aplicativos
por Data 1/1
conteúdo → [email protected] → ENTERE
Samsung Apps
04 FUNÇÕES AVANÇADAS
[email protected]
Config.
A
Login
B
Marcar como favorito
D
Classificar por R Retornar
✎ NOTA
x
x
x
x
x
x
x
x
Defina as configurações de rede antes de usar o [email protected] Para mais informações, consulte a seção “Conexão de
rede”. (p. 23)
Fontes não compatíveis dentro do conteúdo do provedor não serão exibidas normalmente.
Podem ocorrer respostas lentas e/ou interrupções, dependendo das condições da sua rede.
Dependendo da região, apenas o inglês pode ser suportado no serviço de aplicativos dependendo da região.
Este recurso não está disponível para todas as localizações.
Caso você tenha um problema ao utilizar um aplicativo, entre em contato com o provedor de conteúdo.
De acordo com os critérios do provedor de conteúdo, as atualizações de um aplicativo ou o aplicativo em si podem ser
descontinuados.
Dependendo dos regulamentos de seu país, algum aplicativo pode ter serviços limitados ou o serviço pode não ser
oferecido.
Exibição na tela
Recomendado
Tela da TV:
exibe o canal atual.
Serviço de aplicativos:
é possível experimentar
diversos serviços oferecidos
pela Samsung.
por Data 1/1
Meus aplicativos
Informação:
exibe avisos, novos aplicativos
e anúncios trazidos a você
pelas apresentações de produto
Samsung.
Aplicativos recomendados:
exibe o serviço recomendado pela
Samsung. Não é possível adicionar ou
excluir um serviço dessa lista.
Aplicativos transferidos:
exibe os aplicativos baixados através
do Samsung Apps.
Samsung Apps
Config.
A
Login
B
Marcar como favorito
[email protected] Config.:
editar e configurar
aplicativos e
configurações do
[email protected]
D
Classificar por R Retornar
Controles:
•
Vermelho (Login): para se conectar ao [email protected]
• B Verde (Marcar como favorito): para marcar os aplicativos como favoritos.
•
Azul (Classificar por): para classificar os aplicativos.
• R Retornar: para voltar ao menu anterior.
✎ Os botões coloridos podem ter funções diferentes dependendo do
aplicativo.
Português
BN68-02744A-01BP.indd 39
39
2010-4-1 9:55:24
FUNÇÕES AVANÇADAS
Login de conta
Para um aplicativo com contas múltiplas, use ◄ e ► para
acessar a conta diferente.
✎✎ Disponível apenas caso suportado pela rede
Login
Conta de usuário :
transmissora.
Restaurar: restaura as configurações do [email protected] de
volta aos padrões de fábrica.
Mudar a senha do bloqueio do serviço
Gerenc.
Senha :
A
✎✎ A senha padrão é "0-0-0-0".
✎✎ Se você esquecer a senha que foi criada,
Criar [0~9] Digitar Senha R Cancelar
✎✎Para obter uma experiência mais completa, registre e
conecte-se à sua conta.
✎✎Para obter instruções sobre como criar uma conta,
consulte Config. → [email protected] ID → Criar.
1. Pressione o botão vermelho na página do [email protected]
2. Selecione a Conta de usuário desejada, depois
pressione ENTERE.
Caso deseje criar uma conta, pressione o botão
vermelho para que seja exibida a janela do menu
de criação de conta.
3. Após selecionar Conta de usuário, digite a Senha
usando os botões numéricos no controlador remoto.
Quando o login acontecer, a conta de usuário
será exibida na tela.
✎✎
✎✎
Configuração
Crie IDs e defina as configurações do [email protected] nessa
tela. Realce as configurações usando os botões ▲ e ▼
pressione o botão ENTERE.
Config.
▪ [email protected] ID
: Deslig.
▪ Serviço limitado de canais
: Deslig.
▪ Restaurar
R Retornar
■■ Configuração do sistema
Ex. auto. marcador (Deslig. / Ligado): Ative/desative
Ex. auto. marcador ao ligar a TV.
O aplicativo Marcador oferece informações úteis
sobre notícias, previsão do tempo e bolsa de
valores. O aplicativo Marcador em [email protected]
deve ser transferido para usar esse recurso.
✎✎
✎✎ Dependendo do país, o aplicativo Marcador
poderá ter serviços diferentes ou não ser
compatível.
40
✎✎ A conta serve apenas para o [email protected]
Criar: cria uma conta e a associa aos aplicativos de
serviço desejados.
✎✎ NOTA
xx O número máximo de contas é 10.
xx O número máximo de caracteres é 8.
Como criar o ID para [email protected]
2. Pressione o botão ▼ para selecionar [email protected]
ID, e, em seguida, pressione o botão ENTERE
ou ►.
3. Selecione Criar. A tela do teclado numérico será
exibida.
4. O menu do teclado numérico será exibido na tela.
▪ Ex. auto. marcador
▪ Gerenc. de serviços ▪ Mudar a senha do bloqueio do serviço
▪ Config. sistema
pressione os botões do controle remoto, na
sequência a seguir, para redefinir a senha ao
número inicial "0-0-0-0": POWER (desligar) →
MUTE → 8 → 2 → 4 → POWER (ligar).
■■ [email protected] ID
Você pode usar este menu para criar, excluir a conta.
É possível controlar sua conta, incluindo as informações
de conta do site de conteúdo.
Antes de criar a Conta de usuário, primeiro é
necessário transferir o aplicativo no Samsung Apps.
1. Usando o botão ▲/▼/◄/►, selecione Config.. Em
seguida, pressione o botão ENTERE.
¦¦ Configuração do [email protected]
▪ Config. sistema
Serviço limitado de canais (Deslig. / Ligado): alguns
canais suportam aplicativos como um serviço de dados
da Internet, permitindo que você acesse o serviço de
Internet enquanto assiste a TV.
Usando o teclado numérico
Pressionando o botão – no controle remoto ao
usar o teclado numérico da tela permite a alteração
dos campos do texto para letra minúscula, letra
maiúscula, números e ícones.
Esse teclado numérico da tela pode ser usado em
vários aplicativos do [email protected]
Veja como inserir caracteres.
4-1. Por exemplo, suponha que você quer inserir
“105 Challenger Rd., Ridgefield Park NJ”.
4-2. Pressione o botão – no controle remoto duas
vezes para alterar o modo de entrada de letra
minúscula para números.
4-3. Pressione o botão 1, 0 e 5 em ordem numérica.
4-4. Pressione o botão amarelo no controle remoto
para inserir um espaço em branco.
4-5. Pressione três vezes o botão – no controle
remoto para alterar o modo de entrada de
números para letra maiúscula.
Português
BN68-02744A-01BP.indd 40
2010-4-1 9:55:26
¦¦ Uso do serviço [email protected]
4-7. Pressione três vezes o botão – no controle
remoto para alterar o modo de entrada de letra
maiúscula para letra minúscula.
Samsung Apps
4-8. Pressione os botões no controle remoto para
inserir o restante de “Challenger Rd., Ridgefield
Park NJ”. Ao finalizar, pressione o botão
ENTERE.
5. Usando os botões numéricos, insira a Conta de
usuário e Senha.
xx A senha deve conter somente números.
xx Usando o botão – é possível alterar os campos
Samsung Apps é uma loja para o download de aplicativos
que serão usados nas TVs / equipamentos de áudio e vídeo
Samsung.
Os usuários podem encontrar uma variedade de conteúdos,
como vídeos, músicas, fotos, jogos, informações úteis, entre
outros, utilizando os aplicativos baixados.
Futuramente, haverá outros aplicativos disponíveis.
Samsung AppS
Novidade
do texto para letra minúscula, letra maiúscula,
números e ícones.
xx Usando o botão � (REW) ou µ (FF), é
Outros
10. Ao finalizar, selecione OK. Em seguida, pressione o
botão ENTERE .
Gerenciador
−− Local serv.: registra as informações de login para os
sites de serviços.
−− Alterar senha: altera a senha da conta.
−− Excluir: exclui a conta.
■■ Gerenc. de serviços: exclui e bloqueia aplicativos
instalados no [email protected]
Bloquear: bloqueia o aplicativo.
✎✎ É necessário uma senha para acessar um
aplicativo bloqueado.
Excluir: exclui o aplicativo.
■■ Propriedades: exibe informações do [email protected] Utilize
a opção Verifique a velocidade da conexão com a
internet para testar sua conexão de rede.
Gratuito
Minha página
possível selecionar o ícone que deseja inserir
na tela do teclado numérico de ícone.
9. Registrado com sucesso. Se outro site de serviço
for adicionado, selecione Sim e, em seguida,
pressione o botão ENTERE e vá para a etapa 5.
Nome
Informação
botão PRE-CH .
8. Usando os botões numéricos, insira seu ID e senha
do site do aplicativo. Em seguida, pressione o botão
ENTERE.
Mais recentes
Esportes
Estilo de vida
7. Selecione Registro do Local serv. que deseja e,
em seguida, pressione o botão ENTERE .
Mais baixados
Travel
Jogos
xx É possível excluir o caractere inserido usando o
6. Conta criada. É possível usar os serviços oferecidos
para todos os usuários da Samsung TV com um
único login ao vincular a conta dos usuários à ID
da TV. Se quiser registrar um ID de site de serviços,
selecione Sim. A lista Local serv. será exibida na
tela.
Destacados
Vídeo
04 FUNÇÕES AVANÇADAS
4-6. Pressione três vezes o botão 2 no controle
remoto para inserir C.
Ajuda
A
Login B Exibição Miniaturas D Classificar por R Retornar
✎✎Uso dos botões coloridos com o Samsung Apps.
xx
Vermelho (Login): para fazer o login no serviço de
Internet.
xx B Verde (Exibição Miniaturas): para alterar para o
modo de exibição em miniatura.
xx Azul (Classificar por): para classificar o aplicativo
por ordem de Destacados, Mais baixados, Mais
recentes ou Nome.
xx R Retornar: volta ao menu anterior.
Uso do Samsung Apps por categoria
As seguintes categorias estão disponíveis:
yy Novidade: exibe apenas os aplicativos recémregistrados.
yy Vídeos: exibe diversos vídeos, como filmes, programas
de TV e vídeos de curta duração.
yy Jogos: exibe diversos jogos, como sudoku e xadrez.
yy Esportes: exibe diversas mídias relacionadas a
esportes, como informações, imagens e pequenos
vídeos de partidas.
yy Estilo de vida: inclui diferentes serviços de mídia
de estilo de vida, como músicas, ferramentas de
gerenciamento de fotos pessoais e sites de redes
sociais, como Facebook e Twitter.
yy Informações: inclui diversos serviços de informações,
como notícias, bolsa de valores e temperatura.
yy Outros: inclui outros serviços diversos.
yy Minha página : exibe a lista de aplicativos e o seu saldo
de dinheiro virtual.
✎✎ A partir do meio de 2010 (apenas nos EUA
e Coréia do Sul), será possível comprar
dinheiro virtual para comprar aplicativos no site
tv.samsung.com.
yy Ajuda: caso tenha dúvidas sobre o [email protected],
verifique essa seção em primeiro lugar.
Português
BN68-02744A-01BP.indd 41
41
2010-4-1 9:55:27
FUNÇÕES AVANÇADAS
¦¦ Solução de problemas do [email protected]
Problema
Possível solução
Alguns conteúdos de aplicativos
aparecem apenas em inglês. Como
modificar o idioma?
O idioma de conteúdos de dispositivos pode ser diferente do idioma da interface
de usuário dos dispositivos.
Isso depende do provedor de serviços.
Alguns serviços de aplicativos não
funcionam.
Verifique com o provedor de serviços.
Consulte o site de ajuda para obter informações do provedor de serviços do
aplicativo.
Quando acontece um erro na rede, não
consigo usar outros menus, a não ser o
menu de configuração.
Se a conexão de rede não funciona, seu serviço pode estar limitado, já que
todas as funções, exceto o menu de configuração, são necessárias para
conexão à Internet.
¦¦ Site de ajuda
✎✎Futuramente, poderá haver uma alteração nas etapas de acesso.
✎✎Pode haver links diferentes para países especiais.
País
Website
Argentina
www.samsung.com → Consumidor → televisores → [email protected][email protected]
Brazil
www.samsung.com → Produtos → TV → [email protected][email protected]
Chile
www.samsung.com → Consumidor → televisores → [email protected][email protected]
Colombia
www.samsung.com → Productos → televisión → [email protected][email protected]
Latin
www.samsung.com → Productos → televisores → [email protected][email protected]
Peru
www.samsung.com → Consumidor → televisores → [email protected][email protected]
Israel
www.samsung.com → Consumer Products → TV → [email protected][email protected]
42
Português
BN68-02744A-01BP.indd 42
2010-4-1 9:55:27
O
Mensag. / Mídia / ScreenShare
MENUm → Aplicativos → Exibição conteúdo →
AllShare → ENTERE
Exibe uma lista de celulares ou dispositivos conectados
que tenham sido configurados com essa TV para o uso das
funções Mensag., Mídia ou ScreenShare .
✎ A função Mídia está disponível em todos os
¦ Sobre o AllShare
dispositivos móveis compatíveis com AllShare .
AllShare conecta sua TV e os celulares / dispositivos
Samsung compatíveis por meio de uma rede. Na sua TV,
é possível exibir chamadas recebidas, mensagens de SMS
e compromissos nos seus celulares. Além disso, é possível
reproduzir conteúdos de mídia, incluindo fotos e músicas,
salvos em seus celulares ou outros dispositivos (como o seu
PC) controlando-os para a TV através da rede. Além disso,
é possível usar a TV para navegar em páginas da Web nos
celulares.
✎ Para obter mais informações, visite "www.samsung.
com" ou entre em contato com a Central de
atendimento da Samsung. Os dispositivos móveis
podem precisar da instalação de softwares adicionais.
Para mais detalhes, consulte o manual de usuário de
cada dispositivo.
¦ Configurando o AllShare
■
Perm. / Recus.: permite / bloqueia o telefone celular.
■
Excluir: exclui o celular da lista.
✎
Essa função apenas exclui o nome do celular da
lista. Se o dispositivo móvel excluído for ligado ou
tentar se conectar à TV, ele poderá ser exibido
na lista.
Utilização da função Mensag.
Ao utilizar esta função, você pode visualizar o recebimento
de chamadas, mensagens SMS e compromissos agendados
no telefone celular através da janela de alarme enquanto
assiste a TV.
✎ NOTA
x
Para desativar a janela de alarme, defina Mensag.
como Deslig. na Configuração do AllShare.
x
Caso OK seja selecionado, ou caso OK não seja
selecionado após a mensagem ter sido exibida três
vezes, a mensagem será excluída. A mensagem não
é excluída do telefone celular.
x
A janela de alarme pode ser exibida durante o
uso de alguns aplicativos como Media Play,
entre outros. Para visualizar o conteúdo de uma
mensagem, vá para o modo de exibição na TV.
Quando uma mensagem de um celular
desconhecido for exibida, selecione o celular no
menu de mensagens em AllShare e selecione
Recus. para bloquear o telefone.
Configuração
■
Mensag. (Ligado / Deslig.): ativa ou desativa a função
de mensagens (para chamadas recebidas, mensagens
de SMS e compromissos definidos em seus celulares).
■
Mídia (Ligado / Deslig.): ativa ou desativa a função
de mídia. Quando a função de mídia estiver ligada, ela
reproduz vídeos, fotos e músicas a partir de um celular
ou de outro dispositivo que seja compatível com o
AllShare .
x
■
Ativa ou desativa a função ScreenShare para utilizar o
celular como um controle remoto.
Exibição de mensagens
■
Nome da TV: define o nome da TV para que seja fácil
encontrá-la no celular.
✎
Se selecionar Ent. Usuário, será possível digitar o
nome da TV através do OSK (teclado na tela).
AllShare
3/7
Configuração
Se uma nova mensagem SMS for recebida enquanto
você assiste TV, a janela de alarme será exibida. Se você
clicar no botão OK, o conteúdo da mensagem será
exibido.
É possível configurar as configurações de
exibição de mensagens SMS nos seus celulares.
Para conhecer os procedimentos, consulte o
manual do telefone celular.
✎
✎
Configuração
Mensag.
: Ligado
Mensag.
Mídia
: Ligado
Mídia
ScreenShare
: Ligado
ScreenShare
Nome da TV
: TV da casa
04 FUNÇÕES AVANÇADAS
AllShare
Alguns tipos de caracteres podem ser exibidos
como espaços em branco ou caracteres
quebrados.
E Selecionar R Retornar e Sair
' Selecionar R Retornar
Português
BN68-02744A-01BP.indd 43
43
2010-4-1 9:55:28
FUNÇÕES AVANÇADAS
Alarme de recebimento de chamada
Utilização da função ScreenShare
Se uma chamada for recebida enquanto você assiste
TV, a janela de alarme será exibida.
Usando o ScreenShare, você pode navegar em diversos
conteúdos da Web fornecidos pelo celular. Por exemplo, a
imagem abaixo exibe uma página de acesso para o conteúdo
em um celular.
É possível ler os arquivos do celular e exibir a agenda de
telefones e o calendário na TV. Na agenda de telefones, também
é possível ligar para outra pessoa ou enviar um SMS.
Programar alarme
Enquanto você assiste TV, a janela de alarme é exibida
para mostrar o evento registrado.
É possível definir as configurações de exibição
de conteúdo agendado nos seus celulares. Para
conhecer os procedimentos, consulte o manual
do telefone celular.
✎✎
✎✎ Alguns caracteres especiais podem ser exibidos
como espaços em branco ou caracteres
quebrados.
Utilização da função Media (Mídia)
Uma janela de alarme é exibida para informar ao usuário
que o conteúdo de mídia (vídeos, fotos, músicas) enviado
do telefone celular será exibido na sua TV. O conteúdo será
reproduzido automaticamente 3 segundos após a janela de
alarme ser exibida. Se você pressionar o botão RETURN ou
EXIT quando a janela de alarme for exibida, o conteúdo de
mídia não será reproduzido.
✎✎NOTA
xx O ScreenShare deve estar instalado em seu celular
/ dispositivo Samsung para que esse recurso seja
usado.
xx O Doc Viewer permite ler arquivos em formato
"doc", mas sem modificá-los.
xx O menu exibido pode ser diferente dependendo do
dispositivo conectado.
My Mobile
✎✎NOTA
xx Caso a função mídia esteja sendo executada pela
primeira vez, a janela popup de alerta será exibida.
Pressione o botão ENTERE para selecionar Perm.
e, em seguida, a função Media poderá ser usada no
dispositivo.
" Dispos. Desconhecido 0" está solicitando que o arquivo de mídia seja
autorizado para reprodução.
Se quiser permitir que arquivo de mídia seja reproduzido no dispositivo,
pressione "Perm", caso contrário, pressione "Recusar".
Você também pode alterar a configuração (ou redefini-la) deste recurso em
"AllShare Configuração"
Aviso: lembre-se de que se seu dispositivo estiver conectado a uma rede
desconhecida ou insegura, conteúdos inapropriados ou indesejados
poderão ser reproduzidos.
Se não estiver certo da identidade da rede ou se o conteúdo é apropriado,
não "Perm", a requisição de reprodução.
Perm.
Contatos
Calendar
Doc viewer
E Selecionar
C
Retornar
Usando o Celular Samsung para operar a TV
Antes que seja possível usar este recurso, é necessário
conectar um celular Samsung compatível com as funções
de ScreenShare. Ao operar a TV com o celular, somente
os botões POWER, y, z e MUTE são
suportados.
✎✎Mesmo que mantenha pressionado um botão de
controle (canal ou volume) no celular, o valor será
aumentado ou reduzido em apenas uma unidade.
Recusar
xx Para desligar a transmissão de conteúdo de mídia
do telefone celular, defina Mídia como Deslig. na
configuração do AllShare.
xx O conteúdo pode não ser reproduzido na TV
dependendo de sua resolução e formato.
xx Os botões ENTERE ◄ / ► podem não funcionar
dependendo do tipo de conteúdo de mídia.
xx É possível controlar a mídia em reprodução usando
o dispositivo móvel. Para mais detalhes, consulte o
manual de usuário de cada dispositivo.
xx Quando desejar reproduzir conteúdo de mídia do
seu PC, selecione o ícone PC no menu principal do
AllShare. Então, o menu Media Play da TV será
alterado automaticamente. Para obter informações mais
detalhadas, consulte a seção "Media Play" (p. 29).
44
Português
BN68-02744A-01BP.indd 44
2010-4-1 9:55:28
APÊNDICE
05 APÊNDICE
Montagem dos cabos
Encaixe os cabos no prendedor de cabo para que não fiquem visíveis através do
suporte transparente.
Cabos muito rígidos ou grossos podem danificar as tomadas de entrada a longo
prazo.
Prendedor de cabo
Trava antifurto Kensington
A trava Kensington não é fornecida pela Samsung. É um dispositivo usado para proteger fisicamente o sistema quando
usado em um local público. A aparência e o método de bloqueio podem ser diferentes daqueles apresentados na ilustração,
dependendo do fabricante. Consulte o manual fornecido com a trava Kensington para utilizá-la adequadamente.
✎✎Procure o ícone “ K ” na parte traseira da TV.
Há uma entrada Kensignton ao lado do ícone " K ".
1
Para bloquear o produto, siga estas etapas:
1. Enrole o cabo da trava Kensington em volta de um objeto grande e
pesado, como uma mesa ou cadeira.
2. Deslize a ponta do cabo com a trava através da outra ponta em arco
do cabo da trava Kensington.
<Opcional>
3. Insira o dispositivo de trava na entrada Kensington do produto (1).
4. Bloqueie a trava.
✎✎Estas são instruções gerais. Para instruções exatas, consulte o Manual do usuário fornecido com o dispositivo de trava.
✎✎O dispositivo de bloqueio precisa ser adquirido separadamente.
✎✎A posição da trava Kensington poderá ser diferente, dependendo do modelo da TV.
Como instalar o kit de montagem na parede
Afixação da tampa inferior
Ao instalar a TV na parede, afixe a Tampa inferior como mostra a figura.
Tampa inferior
Preparação antes de instalar o suporte na parede (TV de 46 polegadas)
Para instalar um kit de montagem na parede de outro fabricante,
use o anel-suporte.
Português
BN68-02744A-01BP.indd 45
45
2010-4-1 9:55:30
APÊNDICE
Instalação do kit de montagem na parede
O kit de montagem na parede (vendido separadamente) permite instalar a TV na parede.
Para obter informações detalhadas sobre como fazer a montagem na parede, consulte as instruções fornecidas juntamente
com o kit. Entre em contato com um técnico para instalar o suporte de montagem na parede.
A Samsung Electronics não se responsabiliza por qualquer dano ao produto ou ferimento a si próprio ou a outras pessoas
caso você decida instalar a TV por sua conta.
Especificações do kit de montagem na parede (VESA)
✎✎O kit de montagem na parede é vendido separadamente.
Instale o seu suporte de parede em uma parede sólida e perpendicular ao chão. Se a fixação for feita em algum outro material
de construção, entre em contato com o revendedor mais próximo. Se instalado em um teto ou uma parede com inclinação,
ele poderá cair e ocasionar algum dano pessoal grave.
✎✎NOTA
xx As medidas padrão para kits de montagem na parede são mostradas na tabela abaixo.
xx Ao adquirir o nosso kit de montagem na parede, um manual de instalação detalhado e todas as peças necessárias
acompanham o produto.
xx Não use parafusos que não estejam em conformidade com as especificações VESA de parafuso padrão.
xx Não utilize parafusos mais longos que a dimensão padrão ou que não estejam em conformidade com as
especificações de parafusos padrão VESA. Parafusos muito longos podem danificar o interior da TV.
xx Para kits de montagens em paredes que não estejam em conformidade com essas especificações VESA de
parafuso padrão, o comprimento dos parafusos pode ser diferente, dependendo das especificações dos kits.
xx Não aperte os parafusos com muita força; pois isso pode danificar o produto ou ocasionar sua queda, o que pode
resultar em ferimentos pessoais. A Samsung não se responsabiliza por esses tipos de acidentes.
xx A Samsung não se responsabiliza por danos ao produto nem ferimentos pessoais quando for usado um suporte
para parede que não seja VESA ou não seja o especificado, ou caso o cliente não siga as instruções de instalação
do produto.
xx Não instale a TV a uma inclinação maior que 15º.
xx Sempre conte com a ajuda de duas pessoas para instalar a TV na parede.
Família de
produto
polegadas
19~22
LCD-TV
23~29
30~40
46~55
57~65
70~80
80~
Especif. VESA
(A * B)
75 X 75
100 X 100
200 X 100
200 X 200
400 X 400
600 X 400
800 X 400
1400 X 800
Parafuso padrão
Quantidade
M4
M6
4
M8
✎✎ Desaparafuse o orifício circundante antes de instalar o kit de montagem na parede.
Não instale o kit de montagem na parede enquanto a TV estiver ligada. Isso pode causar ferimentos
ocasionados por choque elétrico.
46
Português
BN68-02744A-01BP.indd 46
2010-4-1 9:55:30
Cuidado: puxar, empurrar ou subir na TV pode fazer com que ela caia. Fique atento para que as crianças não
subam ou mexam na TV, pois a TV poderá cair e causar ferimentos graves, podendo até levar à morte. Siga
todas as precauções de segurança fornecidas no folheto de segurança incluso. Para maior estabilidade, instale
um dispositivo antiqueda para fins de segurança.
05 APÊNDICE
Afixação da TV à parede com segurança
Para evitar que a TV caia
✎✎ Como os grampos, parafusos e corda necessários não são
fornecidos, você deve comprá-los separadamente.
1. Coloque os parafusos em grampos e prenda-os na parede
firmemente. Certifique-se de que os parafusos estão bem
fixos na parede.
✎✎ Especificações de parafuso
yy De a 32 ~ 40 polegadas LCD TV: M6
yy De a 46 ~ 55 polegadas LCD TV: M8
2. Remova os parafusos da parte traseira central da TV,
coloque-os em grampos e aperte-os novamente na TV.
3. Conecte os grampos fixados na TV e os que estão fixados
na parede com um fio forte e prenda-os bem.
✎✎ Verifique se todas as conexões estão seguras. Verifique
periodicamente as conexões para evitar qualquer sinal de insuficiência
ou falha. Caso haja alguma dúvida sobre a segurança das conexões,
entre em contato com um profissional de instalação.
Parede
✎✎ Instale a TV próxima à parede para que ela não caia para trás.
✎✎ É seguro conectar a corda para que os grampos fixados na parede fiquem no mesmo nível ou abaixo dos grampos fixados
na TV.
✎✎ Desamarre a corda antes de mover a TV.
Português
BN68-02744A-01BP.indd 47
47
2010-4-1 9:55:32
APÊNDICE
Solução de problemas
Se a TV aparentar ter algum problema, primeiro verifique esta lista de possíveis problemas e soluções. Se nenhuma dessas
dicas de solução de problemas se aplicar ao seu caso, visite o site “www.samsung.com" e clique em Suporte, ou entre em
contato com o centro de atendimento ao cliente Samsung.
Problemas
Soluções e explicações
Imagem de baixa qualidade
Primeiro, realize o Teste de Imagem para confirmar que a sua TV está exibindo a imagem de teste
devidamente.
(vá para MENU - Suporte - Auto Diagnóstico - Teste de Imagem) (p. 21)
Se a imagem de teste for exibida adequadamente, a imagem ruim pode ter como causa a fonte ou o sinal.
A imagem da TV não parece tão boa
quanto parecia na loja.
• Caso tenha cabo / receptor de satélite analógico, adquira um receptor digital. Utilize cabos HDMI ou
Componente para obter qualidade de imagem HD (alta definição).
• Assinantes de TV a cabo/por satélite: experimente canais HD na relação de canais.
• Ar / Cabo Conexão com antena: experimente os canais de alta definição (HD) depois de realizar a
programação automática.
✎✎ Muitos canais de alta definição (HD) são selecionados a partir de conteúdos de definição
padrão (SD).
• Ajuste a resolução de saída de vídeo do decodificador / receptor de satélite para 1080i ou 720p.
A imagem está distorcida: erro de
macrobloco, blocos pequenos, pontos,
pixelização.
• A compressão de conteúdos de vídeo pode causar distorção de imagem, principalmente naquelas
que se movem rapidamente, como as de filmes de esportes e ação.
• Um baixo nível de sinal pode causar distorção de imagem. Esse não é um problema com a TV.
Cores erradas ou sem cores.
• Caso esteja usando uma conexão componente, certifique-se de que os cabos componentes estejam
conectados às entradas corretas. Conexões incorretas ou soltas podem causar problemas de cores
ou uma tela em branco.
Cor ou brilho de baixa qualidade.
• Ajuste as opções de Imagem no menu da TV.
(vá para o modo Imagem / Cor / Brilho / Nitidez) (p. 14)
• Ajuste as opções de Economia Energia no menu da TV.
(vá para MENU – Imagem – Solução Ecológica – Economia Energia) (p. 14)
• Tente restaurar as configurações de imagem para as configurações de imagem padrão.
(vá para MENU - Imagem - Restaurar Padrões) (p. 17)
Há uma linha pontilhada na borda da tela.
• Caso o tamanho da imagem esteja definido como Ajuste à Tela, altere-o para 16:9 (p. 16).
• Mude a resolução do decodificador/receptor de satélite.
A imagem está em preto e branco.
• Caso esteja usando uma entrada composta AV, conecte o cabo de amarelo na entrada verde da
entrada componente 1 da TV.
Ao mudar de canal, a imagem congela ou
é distorcida ou atrasada.
• Se a TV estiver conectada a um decodificador de TV a cabo, tente restaurar. (Reconecte o cabo de
alimentação AC e espere até que o decodificador reinicie. Isso pode levar até 20 minutos).
• Defina a resolução de saída do decodificador como 1080i ou 720p
Problema de áudio
Antes de mais nada, realize o Teste de Som para confirmar se o áudio da sua TV está funcionando
corretamente.
(vá para MENU - Suporte - Auto Diagnóstico - Teste de Som) (p. 21)
Se o áudio estiver OK, o problema de som pode ser causado pela fonte ou sinal.
Sem som ou som muito baixo no volume
máximo.
• Verifique o volume do dispositivo (Decodificador / Receptor de satélite, DVD, Blu-ray, etc.) conectado
à sua TV.
A imagem está boa, mas não há som.
• Defina a opção Selecionar Alto-falante para Alto-falante TV no menu de som (p. 18).
• Caso esteja usando um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por
exemplo, pode ser necessário alterar a opção de áudio do decodificador de TV a cabo para HDMI
caso haja um cabo HDMI conectado à sua TV).
• Se você está usando um cabo DVI para HDMI, é necessário um cabo de áudio separado.
• Reinicie o dispositivo conectado reconectando o cabo do mesmo.
Os alto-falantes estão fazendo sons
estranhos.
• Verifique as conexões dos cabos. Certifique-se de que o cabo de vídeo não esteja conectado a uma
entrada de áudio.
• Para conexões por antena ou cabo, verifique as informações de sinal. Um nível baixo de sinal pode
causar distorção de som.
• Realize o Teste de Som como explicado acima.
48
Português
BN68-02744A-01BP.indd 48
2010-4-1 9:55:32
Soluções e explicações
Sem imagem, sem vídeo
A TV não liga.
• Certifique-se de que o cabo de alimentação AC esteja conectado corretamente à tomada da parede
e na TV.
• Certifique-se de que a tomada esteja funcionado.
• Tente pressionar o botão POWER na TV para se certificar de que o problema não seja o controle
remoto Caso a TV ligue, consulte a seção "O controle remoto não funciona", localizada mais abaixo.
A TV desliga automaticamente.
•
•
•
•
Não há imagem / vídeo.
yy Verifique as conexões de cabos (Retire e reconecte todos os cabos conectados à TV e aos
dispositivos externos).
• Defina as saídas de vídeo de seus dispositivos externos (Decodificador / Receptor de satélite, DVD,
Blu-ray, etc.) de modo compatível com as conexões de entrada da TV. Por exemplo, caso a saída de
um dispositivo externo seja HDMI, ela deve ser conectada a uma entrada HDMI da TV.
• Certifique-se de que seus dispositivos conectados estejam ligados.
• Certifique-se de selecionar a fonte correta da TV, pressionando o botão SOURCE no controle
remoto.
• Reinicie o dispositivo conectado reconectando o cabo do mesmo.
05 APÊNDICE
Problemas
Certifique-se de que Sleep Timer está definido para Deslig. no menu Configuração (p. 19).
Se o PC estiver conectado à TV, verifique as configurações de energia do computador.
Certifique-se de que o cabo de alimentação AC esteja conectado corretamente à tomada e à TV.
Ao assistir TV utilizando uma antena ou cabo, a TV será desligada após 10 - 15 minutos caso não
haja sinal.
Conexão de RF (Cabo/Antena)
A TV não está recebendo todos os canais.
• Certifique-se de que o cabo coaxial esteja conectado de forma segura.
• Tente a opção Prog. Automática para adicionar canais disponíveis à lista de canais. Vá a MENU
- Canal - Prog. Automática, selecione Auto e certifique-se de que o tipo de sinal de TV a Cabo
correto esteja selecionado no menu. (p. 12)
• Verifique se a antena está posicionada corretamente.
Sem legendas nos canais digitais.
• Verifique Closed Caption no menu Configuração (p. 20).
• Alguns canais podem não possuir dados de legenda.
A imagem está distorcida: erro de
macrobloco, blocos pequenos, pontos,
pixelização.
• A compressão de conteúdos de vídeo pode causar distorção de imagem, principalmente naquelas
que se movem rapidamente, como as de filmes de esportes e ação.
• Um nível baixo de sinal pode causar distorção de imagem. Esse não é um problema com a TV.
Conexão com o computador
Mensagem "Modo incompatível" é exibida.
• Defina a resolução de saída do computador de modo compatível com as resoluções suportadas pela
TV.
"PC" sempre é exibido na lista de fontes,
mesmo que um PC não esteja conectado.
• Isso é normal, já que "PC" sempre é exibido na lista de fontes, mesmo quando não há um
computador conectado.
A imagem está boa, mas não há som.
• Caso esteja utilizando uma conexão HDMI, verifique a configuração de saída de áudio de seu PC.
Conexão de rede
Falha de conexão de rede sem fio.
• O dongle do USB sem fio da Samsung é necessário para usar a rede sem fio.
• Certifique-se de que sua Conexão de rede está definida como Sem Fio. (p. 25)
• Certifique-se de que a TV esteja conectada a um compartilhador de IP sem fio (roteador).
O upgrade do software pela rede falha.
• Experimente usar o teste de rede no menu Configuração. (p. 24, 27)
• Se você tem a versão mais recente de um software, o upgrade não irá prosseguir.
Português
BN68-02744A-01BP.indd 49
49
2010-4-1 9:55:32
APÊNDICE
Problemas
Soluções e explicações
Outros
Barras rolantes horizontais roxas/verdes
e ruído nos alto-falantes da TV com
conexão de cabo componente.
• Remova as conexões de áudio do lado direito e esquerdo do receptor. Se o ruído parar, isso indica
que o receptor tem um problema de aterramento. Substitua os cabos de vídeo componente por
uma conexão HDMI.
A imagem não é exibida no modo de tela
cheia.
• Canais HD irão apresentar barras pretas nos dois lados da tela ao exibir conteúdo SD (4:3).
• As barras pretas na parte superior e inferior serão mostradas em filmes que possuem relação de
altura e largura diferentes da sua TV.
• Ajuste as opções de tamanho de imagem no seu dispositivo externo ou ajuste a TV como tela cheia.
O controle remoto não funciona.
• Substitua as pilhas do controle remoto com a polaridade correta (+/–).
• Limpe a janela de transmissão localizada no topo do controle remoto.
• Tente apontar o controle remoto diretamente para a TV, cerca de 1,5 m.
O controle remoto do decodificador de TV
a cabo / receptor não liga ou desliga a TV
e nem ajusta seu volume.
• Programe o controle remoto do decodificador / receptor para operar a TV. Consulte o manual do
usuário do decodificador / receptor de satélite para obter o código da TV SAMSUNG.
A mensagem "Modo incompatível" é
exibida.
• Verifique a resolução suportada pela TV e ajuste a resolução de saída do dispositivo externo de
acordo. Consulte as configurações de resolução neste manual.
A função Closed Caption no menu da TV
está acinzentada.
• Closed Caption não pode ser selecionada no menu da TV, quando ela estiver conectada através de
HDMI ou Componente (p. 20).
• Closed Caption deve ser ativada no dispositivo externo.
A TV está exalando um odor de plástico.
• Esse cheiro é normal e irá se dissipar com o tempo.
A Informação Sinal da TV não está
disponível no menu Teste de Auto
Diagnóstico.
• Essa função fica disponível apenas com canais digitais de uma conexão por Antena / RF / Coaxial
(p. 22).
A TV está inclinada para o lado direito ou
esquerdo.
• Remova a base do suporte da TV e volte a montá-lo.
Não é possível montar a base do suporte
• Certifique-se de que a TV está sobre uma superfície plana. Se não for possível remover os parafusos
da TV, use uma chave de fenda magnetizada.
O menu de canal está acinzentado (não
disponível).
• O Canal fica disponível apenas quando a fonte TV é selecionada. (Antena ou Cabo)
Suas configurações são perdidas depois
de 30 minutos ou toda vez que a TV é
desligada.
• Caso a TV esteja no modo Loja, ela irá restaurar os padrões de áudio e vídeo a cada 30 minutos.
Altere as configurações do modo Loja para Casa no procedimento Plug & Play. Pressione o
botão SOURCE para selecionar o modo TV, e vá para MENU → Configuração → Plug & Play →
ENTERE (p. 6).
Perda esporádica de áudio ou vídeo.
• Verifique as conexões de cabo e as reconecte.
• Perda de áudio ou vídeo pode ser causada pelo uso de cabos muito rígidos ou grossos. Certifiquese de que os cabos sejam flexíveis o suficiente para uso a longo prazo. Para suporte de parede,
recomendamos o uso de cabos com conectores de 90 graus.
O menu PIP não está disponível.
• PIP fica disponível apenas ao usar uma fonte HDMI, PC ou componente.
É possível ver pequenas partículas ao olhar
mais de perto na borda da estrutura da TV.
• Trata-se de design do produto e não constitui defeito em si.
POP (anúncio interno da TV) é exibido
na tela.
• Selecione Casa no modo Plug & Play. Para obter mais detalhes, consulte a Plug & Play
(Configuração inicial) (p. 6).
✎✎Esse painel TFT LCD usa um painel formado por subpixels que requerem tecnologia sofisticada de produção.
Entretanto, pode haver alguns pixels luminosos ou escuros na tela. Esses pixels não causarão nenhum impacto no
desempenho do produto.
50
Português
BN68-02744A-01BP.indd 50
2010-4-1 9:55:32
Resolução do PC
(Otimizado)
05 APÊNDICE
Especificações
1920 x 1080 @ 60 Hz
Considerações ambientais
Temperatura operacional
Umidade operacional
Temperatura de armazenamento
Umidade em armazenamento
50°F para 104°F (10°C para 40°C)
10% a 80%, sem condensação
-4°F para 113°F (-20°C para 45°C)
5% a 95%, sem condensação
Rotação da base
(esquerda / direita)
-20˚ ~ 20˚
Nome do modelo
LN40C650
LN46C650
Tamanho da tela
40 polegadas
46 polegadas
Consumo de energia
Operação normal
Em espera
190W
<1W
210W
<1W
Som
Saída
10WX2
10WX2
Com suporte
38.4 X 3.2 X 24.2 polegadas
(976.2 X 80.4 X 614.9 (mm))
38.4 X 10.0 X 26.0 polegadas
(976.2 X 255.0 X 659.3 (mm))
43.6 X 3.2 X 27.2 polegadas
(1108.6 X 80.3 X 689.7 (mm))
43.6 X 10.8 X 28.9 polegadas
(1108.6 X 275.0 X 734.5 (mm))
Peso
Sem suporte
Com suporte
31.5 Ibs (14.3 kg)
39.0 Ibs (17.7 kg)
39.9 Ibs (18.1 kg)
48.3 Ibs (21.9 kg)
Dimensões (LxAxP)
Corpo
✎✎Design e especificações estão sujeitos a alterações sem aviso prévio.
✎✎Para obter informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta que está no produto.
¦¦ Licença
Fabricado sob licença de Dolby Laboratories. Dolby e o símbolo D Duplo são marcas comerciais da
Dolby Laboratories.
DivX Certificado para reproduzir vídeo DivX até 1080p (HD), incluindo conteúdo premium.
SOBRE DIVX VIDEO: DivX é um formato de vídeo digital criado pelo DivX, Inc. Esse é um certificado oficial para
aparelho DivX que reproduz DivX vídeo. Visite www.divx.com para mais informações e ferramentas de software para
converter seus arquivos em DivX vídeo.
SOBRE DIVX VIDEO-ON-DEMAND: Esse certificado para dispositivo DivX precisa ser registrado para reproduzir
conteúdo DivX Vídeo-On-Demand (VOD). Para gerar o código de registro, localize a seção DivX VOD no menu
configuração do aparelho. Vá para vod.divx.com com este código para completar o processo do registro e aprender
mais sobre DivX VOD. Pat. 7,295,673; 7,460,688; 7,519,274
Licença de fábrica sob a patente norte americana número: 5,451,942; 5,956,674; 5,974,380;
5,978,762; 6,487,535 & outras patentes estrangeiras & pendentes. DTS e o Símbolo são marcas
registradas, & os logos DTS 2.0+ Digital Out e DTS são marcas da DTS, Inc. Produto inclui o
software. © DTS, Inc. Todos os direitos reservados.
TheaterSound, SRS e o
Símbolo são marcas registradas da SRS Laboratories, Inc.
TheaterSound tecnologia é incorporada sob a licença da SRS Laboratories, Inc.
Aviso de Licença de Software Livre
No caso de utilização de software livre, licenças de software livre estão disponíveis no menu do produto.
Português
BN68-02744A-01BP.indd 51
51
2010-4-1 9:55:33
APÊNDICE
Índice Remissivo
A
H
Ad-hoc
Ajuste à Tela
AllShare
Alto-falante Ext
Antena
Anynet+
Apresentação de slides Atualizacao de SW
Auto Ajuste
27
16
43
18
12
36
34
22
17
B
Balanço
botão FAV.CH
botão ON/OFF
18
5, 12
5
C
Canais favoritos
Componente
Composto
Configuração de Rede
Conector Audio out
Conexão de rede
Contraste Dinâmico
Controle Remoto
12
7
9
24
8
23
15
5
D
D-sub
Digital Audio out
DVD home theater HD
HDMI
Home theater
R
16
7
8, 36
I
Indicador de energia
4
20
51
37
9
M
Media Play
Melodia
Menu Idioma
Modo standby
MP3 Play
MTS
9
17
15
S
L
Closed Caption
Licença
Lista de Dispositivos
Lista de Entradas
Resolução Ótima
Restaurar Padrões
RGB
Senha
Selecionar Alto-falante
Sleep Timer
20
18
19
T
Tampa inferior Temporizador
45
19
V
29
21
20
4
33
18
Vídeos
Visul. Fotos
Volume
Voz Destacada
31
34
4, 5, 19
17
P
PIP
Prog. Automatica
21
12
8, 9
8, 36
8
E
Economia Energia
Edição de canais Equalizador
52
14
13
18
Português
BN68-02744A-01BP.indd 52
2010-4-1 9:55:33
This page is intentionally
left blank.
BN68-02744A-01BP.indd 53
2010-4-1 9:55:33
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
