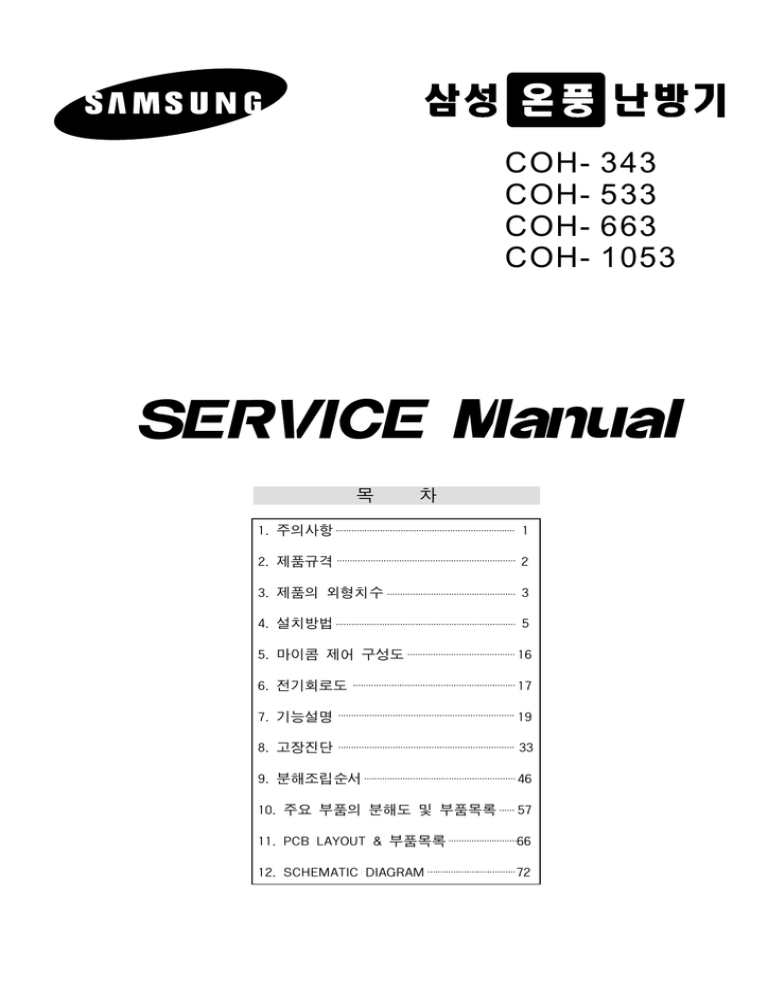

Samsung COH-343 User manual

목 차

1. 주의사항

2. 제품규격

3. 제품의 외형치수

4. 설치방법

5. 마이콤 제어 구성도

6. 전기회로도

7. 기능설명

8. 고장진단

9. 분해조립순서 46

10. 주요 부품의 분해도 및 부품목록 57

11. PCB LAYOUT & 부품목록 66

12. SCHEMATIC DIAGRAM 72

16

17

19

33

1

2

3

5

COH-343

COH-533

COH-663

COH-1053

11..

주의

1

) 전원을 끈다.

제품의 분해등 수리를 하기 전에 반드시 전원을 차단하십시오.

2) 감전주의

부득이 전원을 연결한 상태에서 회로등을 점검할 경우는

충전부에 접촉되지 않도록 특별히 주의하여 주십시오.

감전사고의 위험이 있습니다.

3) 적정 부품의 사용

만약 부품의 교체가 필요하다면 반드시 해당기종의 순정부품을

사용하여 주십시오.(전기적인 접촉부위의 고장은 수리하지 말고

부품으로 교체하고 제품의 개조등은 절대로 하지 마십시오. 특히

소비자가 직접 제품을 수리하는 것은 대단히 위험하므로 금하여

주십시오.)

4) 적정공구의 사용

수리에 사용되는 공구는 적절한 것을 사용하고, 측정기구는

정확하게 조정하여 사용하십시오. 마모된 공구등을 사용하면

접속불량 및 접촉불량등 사고의 원인이 됩니다.

5) 전선 및 전원코드 손상

수리시 전원코드나 전선 등의 손상유무를 점검하여 손상이 있는

것은 반드시 교환하여 주십시오.

6) 전원코드의 중간 접속금지

전원코드의 중간을 절단하여 중간접속을 하거나, 멀티형

콘센트로부터 접속하여 사용하는 것은 매우 위험하오니

절대로 하지 마십시오. 고장 및 화재의 원인이 됩니다.

7) 절연상태 점검

조립이 완료된 후에는 반드시 절연저항을 체크하여 주십시오.

(절연저항측정기를 사용하여 전원선과 접지단자의 절연저항이

30MΪ이상임을 확인한 후 전원을 연결하여 주십시오.)

8) 접지상태 점검

접지상태를 점검하여 불완전한 경우는 수리를 하여 주십시오.

9) 설치상태 점검

설치상태를 점검하여 불완전한 부분이 있으면 보수를 하고 그래도

설치상태가 불안정할 때는 새로운 위치에 설치하여 주십시오.

10) 어린이 주의

수리를 할 때는 위험요소가 많으므로 근처에 어린이가 접근하지

못하도록 하여 주십시오.

청소 실시

수리를 완료한 후에는 제품 및 주변을 청소한 후

고객에게 수리완료를 전달해 주십시오.

1

O.K

22..

제품

구분

MODEL명

난방능력

난방평형

연료소비량

Kw

㎉/h m 2 (평) m 3 /h( /h) m 2 전열면적

가로

높이

깊이 mm mm mm

형 식 명

연소방식

표준유압

전동기출력

점화방식

Kpa(kg/cm

2

G)

W

형식

표준용량

전동기출력

유량 m 3 /min

W gal/h

분사각

분사형식

연소제어 제

전 전압

전류

V

A

소비전력

사용연료

W

접속배기통의 규격(슬리브규격)

연료탱크

실온조절

냉풍방지 kg 제품중량

기본부속품

MAIN FUSE

안전장치

희망온도범위

무선 리모콘

COH-342

18.6

16,000

111.1(34)

0.002(2.0)

1.2

590

COH-532

29.1

25,000

173.6(53)

0.0031(3.1)

2.2

750

COH-662

36.6

31,500

219.3(66)

0.004(4.0)

3.1

880

1,810

400

1,790

440

1,750

510

KAH-150 KAH-260 KAH-300

압력분무식(건타입) 강제급배기형

고전압방전점화

COH-1052

58.1

50,000

348.0(105)

0.0067(6.7)

3.2

960

1,880

700

KAH-500

강제급기형

882.35(9.0)

7.5

23/20/18

6P 79W 5uF

0.5

764.7(7.8)

32

784.3(8.0)

56.4

양흡입 씨로코 팬

32/29/27

6P 126W 8uF

0.85

45/43/42

6P 258W 8uF

1.1

60�

EH

686.27(7.0)

42

70

8P 400W 10uF

1.75

H

전자동 연소제어

실온 써미스터 감지

온풍 써미스터감지 (FAN ON:45℃, OFF:35℃)

1.6

320

1PH 220V 60Hz

1.8

3.0

390 540

실내등유(등유 2호)

60(90)

50 80

70(120)

80

86

115 130

기본급배기관,연장급배기관,벽슬리브,연료탱크,엘보우

5.0

995

150

80

245

연료탱크

250V, 5A 250V, 5A 250V, 5A 250V, 10A

1차과열방지(95℃), 2차과열방지(145℃수동복귀형), 3차과열방지(145℃자동복귀형), 불꽃감지기, FUSE, 마이콤안전장치

13℃ ~ 30℃

적용 적용 적용 적용

※ 제품디자인은 모델에 따라 다소 다릅니다.

품질향상을 위해 디자인 및 제품사양은 예고없이 변경될 수도 있습니다.

2

33..

제품의 외형치수

C

C OH

3

C

C OH

4

44..

설치

4-1. 설치장소의 선정

4-1-1. 제품

●급배기관 공사를 하여야 하므로 외기에 접한 벽면 가까이에

설치하여 주십시오.

-실내의 온도 분포를 균일하게 하기 위해서 창가에 설치하는

것이 효과적입니다.

●흡입구 및 배출구 근처에 바람을 막는 장애물이 없는 장소에

설치하여 주십시오.

●바닥이 안정되고 견고한 장소를 선택하여 수평되게 설치하여

주십시오. (진동이 심한 장소에는 소음이 발생하므로

설치하지 마십시오.)

●사람이 출입하는 문 근처나, 가까이에 커튼 등 연소하기 쉬운

물건이 있는 곳은 피하여 주십시오. (커튼 근처에서 사용하시면

화재의 위험이 있습니다.)

●직사광선이 비치는 곳은 피해 주십시오.

●급배기관의 표준 설치 치수는 우측의 그림을 참조 하십시오.

- 급배기관과 윗쪽 장애물과의 거리는 60㎝이상 떨어뜨려야

합니다.

(불연성인 경우는 30㎝이상)

- 급배기관과 장애물과의 거리는 45㎝이상이어야 합니다.

- 전방에 담 및 건물이 있는 경우에는 급배기관과 전방 장애물과의

거리는 60㎝이상(불연성인 경우는 15㎝이상) 떨어뜨리고, 윗쪽

및 양측면에 공기를 방해하는 장애물이 없어야 합니다.

주 의

1. 알루미늄 연통(자바라)는 절대 사용하지 마십시오.

2. 주위가 내화구조인 경우에도 실내기 수리 공간으로

전면은 1m이상, 좌우측면은 45㎝이상, 후면은

30㎝이상의 거리를 확보하여 주십시오.

●급배기관의 설치장소

- 급배기관은 외부로 통하는 벽, 또는 창에 설치하여 주십시오.

- 급배기관이 바닥아래나 천정을 통과해야 되는 장소는 절대로 설치하지 마십시오.

- 급배기관을 공동연통에는 절대로 설치하지 말아 주십시오.

- 실내기에서 급배기관까지 연장관의 길이가 3m, 구부러진 부분이 3개소를 넘는 곳은 설치하지 말아 주십시오.

연장부분이 길거나, 구부러진 부분이 많으면 급배기의 균형을 잃게 되어 이상연소를 하는 경우가 있습니다.

- 벽에 구멍을 뚫는 경우는 벽의 두께가 20㎝이하이고, 벽의 내부에 있는 전기배선, 가스, 수도관에 닿지

않는 장소를 선정하여 주십시오. 급배기관을 반드시 아래로 기울어져 있는 상태로하여 주십시오.

- 사람의 왕래가 많은 곳이나, 눈이나 비가 고이는 곳, 처마의 바로 아래 등의 장소에는 설치하지 말아 주십시오.

- 급배기관의 주위나 근처에는 장애물이나 위험물 등이 없는 곳을 선정하여 주십시오.

- 습기가 많은 곳을 피하여 주십시오.

4-1-2. 연료탱크

●실내기에서 2m이상 떨어지게 설치하여 주십시오.

또한 호스의 길이는 3m이내로 하여 주십시오.

●기울지 않는 단단한 바닥에 움직이지 않도록 안전하게 설치하여 주십시오.

●빗물이나 먼지가 들어가기 쉬운 곳에 설치하지 말아 주십시오.

●연료호스 위에 물건을 올려 놓거나, 구부러지거나, 연료호스의 중간이

높게 되거나 하여 연료의 흐름이 나빠지지 않도록 하여 주십시오

●연료탱크의 설치에 대해서는 제품의 설치바닥면을 기준으로 하여

오른쪽 그림과 같은 높이를 지켜 주십시오.

주 의

◆그림의 높이 범위를 벗어나게 되면 전자펌프에 의한 연료의 흡입이 나쁘게 되어 고장의 원인이 됩니다.

5

4-1-3. 인테리어 공사시 주의사항

1. 인테리어시에는 전면문이 없는 구조로 하여 주세요.

2. 인테리어시 설치 공간 (내화 구조 기준)을 반드시 준수해 주세요.

3. 인테리어시 벽 및 천정은 반드시 내화 구조 (벽돌, 석고보드 등)로 하여 주세요.

4. 제품이 장입되어 있는 공간에는 환기용 창문이 없을 것. 창문이 열려 있으면 실외의 공기가

제품 내부로 유입되어 올바른 난방이 되지 않습니다.

6

4-2. 배관설치

4-2-1. 급배기관의 설치(표준 급배기 방식)

1. 벽 구멍 위치.

●표준 급배기식방식 (직결식)은 부속품의 기본급배기관

관계부품을 사용한 설치방법입니다.표준 급배기관방식

이외에도 가옥의 구조에 따라 창등을 이용하여 배기관과

급기관을 연장하여 설치하는 것이 가능합니다.

(단, 연장길이 한도는 3m이고 구부러지는 부분이 3개소

이내입니다.)

자세한 것은 구입하신 전문점에 상담하여 주십시오.

●벽 중심부에 기둥 또는 실외에 장애물이 있는 경우는

벽을 뚫기전에 확인하여 구멍의 위치를 결정하여

주십시오.

●벽 구멍의 위치가 오른쪽 그림의 범위내이면

표준급배기 방식의 공사가 가능합니다.

※구멍의 중심이 빗금친 범위내에 있도록 하여 주십시오.

주 의

◆2대 이상 설치할 경우는, 배기가스의 흡입에 의한

불완전 연소를 방지하기 위하여 각각의 급배기용

구멍의 간격을 반드시 50㎝이상 떨어지게 하여 주십시오.

※모델구분

COH-343

COH-533

COH-663

COH-343 COH-533 COH-663

2. 벽 구멍 뚫기

①벽 구멍을 뚫기전에 기둥, 외벽의 조건, 가스관,

수도관, 전선등 벽 내부를 점검하여 주십시오.

②급배기 구멍은 드릴을 사용하여 그림과 같이 뚫어 주십시오.

COH-343

COH-533

COH-663

③급배기용 벽구멍에는 벽 슬리브 고정용 나무타일 등을

사용하여 주십시오.

COH-343

COH-533

COH-663

7

7

3. 벽슬리브설치

●용도:벽에 구멍을 뚫었을 경우, 깨끗한 마무리

작업을 위해 사용합니다.

①급배기용 벽 구멍에 패킹 및 슬리브를 끼우고

고정스크루(4개)로 고정하십시오.

②실외측에 고정링을 끼워 주십시오.

주 의

위로하여 설치하여 주십시오.

4. 급배기관의 설치

①벽 슬리브의 나비너트(3개)를 풀어 주십시오.

②급배기관을 벽슬리브에 끼우고, 플랜지부의

③급배기관은 파이프 부분과 플랜지가 회전가능하게

되어 있습니다.

주 의

◆급배기관은 반드시 수평 또는 약간 아래쪽으로

설치하여 주십시오.급배기관이 윗쪽으로 향하거나

급배기관의 설치가 반대로 되면 비 등이 급배기관에

반대로 들어와 제품을 손상시킵니다.

◆급배기관의 선단근처에 위험물∙가연물∙정원수∙

애완동물등을 피하여 급배기관을 설치하여 주십시오.

◆이웃집의 창 부근에 급배기관이 설치되지 않도록

하여 주십시오.

◆급배기관의 선단(배기구멍)에서 물방울이 떨어지므로,

물방울이 연못 등에 흘러 들어가는 경우나

아파트등에서 벽이나 지붕을 더럽히는 장소에는

설치하지 말아 주십시오.

◆급배기관의 급기구멍을 반드시 슬리브 밖으로

나오도록 하여 주십시오.

◆눈이 많이 오는 지역에서는 급배기관이 눈에 덮이지

않도록 주의하여 주십시오.

8

④배기측, 급기측의 배관을 연결하여 주십시오.

●배기측

-실내기에 신축엘보우를 연결한 후

배기관 누름판(A,B)으로 고정하십시오.

-급배기관의 배기구에 끼워 넣어 연결한 후

스토퍼를 끼워 주십시오.

-배기관 전체를 단열호스를 이용하여

단열시켜 주십시오.

●급기측

-급기호스 양쪽끝에 고무 조인트를 조립하십시오.

-실내기 급기구에 고무 조인트를 삽입한 다음

호스 고정구로 고정하여 주십시오.

-다른 한쪽의 고무 조인트는 급기관의 급기구에

접속하고 호스 고정구로 고정하여 주십시오.

주 의

◆급기호스가 너무 길 경우에는 적당한 길이로

잘라 주십시오.

4-2-2. 연장급배기관

용도:연장급배기관 세트는 급배기관 위치가 표준위치를 벗어나는 경우에 사용하여 주십시오.

(신축길이 0.58 1.0m)

1. 급배기관 구멍위치

급배기관구멍의 정확한위치는 그림의 빗금친 부분내에 중심이 오도록 하여 주십시오.

COH-342

COH-532

COH-662

A

590

750

880

9

호스고정구

급기구

배기구

급배기관

스토퍼

고무조인트

신축엘보우

배기관누름판(A,B)

급기호스

호스고정구

10

4-2-3.

4-2-4.

배기관 누름관(A,B)

신축 엘보우

스토퍼

엘보우(예1)

엘보우 (예2)

호스 고정구

고무조인트

고무조인트

신축관

급기호스

호스고정구

파이프홀더

11

4-2-5. 급배기관 설치 불량사례

12

4-3. 실내기 설치대(COH-533/663)

1. 우드스크류 및 머신스크류를 풀어 사이드 홀더와

나무받침대를 제품으로부터 분리하십시오.

※머신스크류는 꼭 다시 체결해 주십시오.

2. 조절다리(앞,뒤)를 베이스 밑판의 나사부에

시계방향으로 돌려 고정하여 주십시오.

※조절다리는 앞,뒤가 다르니 주의해 주십시오.

3. 제품을 세우고 조절다리를 조정하여 수평을

맞춰 주십시오.

※수평이 맞지 않으면 진동 및 이상소음 발생의

원인이 됩니다.

※COH-343/1053는 실내기 조절다리가 없습니다.

4-4. 연료탱크

1.연료탱크 조립방법

①연료탱크에 육각볼트, 스프링 와셔, 평와셔, 너트로

지지대를 고정하여 주십시오.

2.연료호스 연결방법

①연료호스를 연료탱크의 밸브접속구에연결하여

주십시오.(방향에 주의하십시오)

②연료호스에 있는 전선콘넥타와 유량계에 있는 전선콘넥타를

정확히 접속하여 주십시오.(콘넥타 연결시 전원부와 바뀌지

않도록 주의하십시오.)

③호스밴드로 연료호스를 단단히 고정하여 주십시오.

13

④연료를 넣고 공기빼기를 한 후 오일 스트레이너에 접속하여 주십시오.

※공기의 잔량 유무 확인방법으로는 그림과 같이 배관의 끝부분에

투명 비닐 호스를 접속하고, 백등유를 흘리고나서 연료용 배관을

진동 시키거나 충격을 주어, 비닐 호스내의 공기가 없어지는 것을

확인하여 주십시오. 그후 오일 스트레이너에 접속하고, 오일

스트레이너의 공기빼기를 다시 하여 주십시오.

참고:연료호스가 짧아 연장 할 경우는 다음 사항을 반드시 지켜주십시오.

.연료용 배관의 재료는 가스관이나 동관 등의 금속관을 반드시

사용하고 염화관이나 비닐호스는 절대로 사용하지 말아 주십시오.

.연료탱크의 출구에는 반드시 조정밸브를 설치하여 주십시오.

.연료용 배관은 가능한한 짧게 하여 주십시오.

.연료용 배관에는 녹방지의 도장을 반드시 하여 주십시오.

.배관은 제품을 향하고 선단 아래쪽으로 공기의 정체가 생기기

쉬우므로 배관이 굴곡지지 않도록 하십시오.

.배관의 중간은 기복이 없도록 하여 주십시오.

3.급유방법

①급유는 유량계를 보면서 하여 주시고, 유량계의 표시눈금이

②연료탱크의 급유밸브를 열림으로 회전시키면 연료가 급유되고,

닫힘으로 회전시키면 급유가 정지됩니다.

주 의

◆급유할 때, 급유구 내측에 필터를 반드시 사용하여 주십시오.

또한 급유를 할때에는 넘쳐 흐르지 않도록 하여 주십시오.

필터는 등유에 섞인 먼지등을 제거하기 위한 부품입니다.

먼지가 쌓이게 되면 가끔 필터를 청소하여 주십시오.

◆급유구 캡은 반드시 닫아두어 분실되지 않도록 주의하여 주십시오.

4.연료탱크의 수분 및 찌꺼기 제거방법.

연료탱크내에 수분 및 찌꺼기가 생기면 드레인부로 가라 앉게 됩니다.

①드레인 볼트를 풀면, 가라앉은 수분 및 찌꺼기가 빠집니다.

②수분 및 찌꺼기제거는 월 1회하여 주십시오.

주 의

◆찌꺼기를 제거할 때 받침용기는 5ℓ이상 되는 것을 사용하고

드레인볼트 아래에 놓은 후 드레인 볼트를 돌려 주십시오.

③찌꺼기를 제거한 후 드레인 볼트를 원상태로 조립하세요.

5.사용후 손질방법

①급유밸브를 닫고, 드레인볼트를 풀어 주십시오.

②연료탱크 내의 등유를 빼고, 먼지나 물이 남아있지 않게 내부를 등유로 세척하고, 건조시킨 후 보관하여 주십시오.

14

4-5. 점검 및 시운전

4-5-1.점검

●설치가 끝난 후 다시한번 아래 사항을 점검하여 주십시오.

1.표준 부품으로 올바르게 설치하여 주십시오.

.반드시 표준부품을 사용하십시오.

.알루미늄 자바라 연통 및 강철제

연료통은 고장 및 화재의 원인이 됩니다.

.표준부품 미사용으로 인한 사고에

대한 책임은 설치자에게 있습니다.

2.배기관이 가연성 벽에 가깝거나 관통하고

있는 경우에는 단열을 하여 주십시오.

.화재의 위험이 있습니다.

.반드시 불연성 단열재를 사용해

주십시오.

3.가연성 커튼 세탁물등이 급배기관에

접촉되지 않도록 하십시오.

.화재의 위험이 있습니다.

4.위험물이 없는 곳에 급배기관을 설치하십시오.

.가연성 물질,인화성 물질이 급배기관 부근에

있으면 화재 및 폭발의 위험이 있습니다.

5.급배기관이 바닥아래로 관통하거나 위로

향하지 않도록 설치하십시오.

.고장 및 화재의 원인이 됩니다.

.바람의 영향을 받지 않도록

정상 설치하십시오.

6.급배기관이 윗쪽을 향하지 않도록 설치하십시오.

.빗물 등이 침투하여 고장 및 연소불량의

원인이 됩니다.

7.급배기관은 반드시 실외로 나오도록 설치하십시오.

.고장 및 화재의 원인이 됩니다.

.급배기관을 공동연통에

설치하지 마십시오.

.사람의 왕래가 적은 2m이상인

곳에 설치하십시오.

.눈과 바람의 장애가 없는 곳에

설치하십시오.

실내

실외

8.급배기관이나 배관의 접속부가 풀어지지 않도록

고정하여 주십시오.

.화재의 위험이 있습니다.

9.급배기관 부근에는 장애물을 치워 주십시오.

.급배기관이 향하는 곳에

장애물이 있거나 외부전선,

가스배관이 지나는 곳에는

절대로 설치하지 마십시오.

10.급배기관의 연장거리는 3m이하로 하시고, 구부러진

곳은 3곳 이하로 하십시오.

11.연료용 호스의 기름누설 여부를 확인한 후

설치하여 주십시오.

.연료 유출시 화재 및

폭발의 위험이 있습니다.

12.연료탱크는 수평을 유지하도록 평평한 곳에

실시하여 주십시오.

.기울어진 상태로 설치하면

유량계가 오작동할 수 있습니다.

.유량계 센서의 연결은 올바른지

확인해 주십시오.

4-5-2. 시운전

●설치가 끝나면 사용설명서의 내용을 자세히 읽고 난방운전및 냉방운전을 한후 고객에게 인도하여 주십시오.

(제품을 인도할 때는 사용설명서의 내용을 자세히 설명하여 주시고 반드시 설치확인엽서를 작성하여 주십시오.)

주 의

1. 연료탱크의 급유상태를 확인한후 시운전하여 주십시오.

15

55.. 마 이콤 제 구성

시간단축,CHK S/W

실온 감지 센서 (RTH)

불꽃 감지 센서 (CDS)

온풍 감지 센서 (HTH)

원격조정기 수신부

원격조정기

운전/정지

기능선택

자동난방/난방/송풍

풍량선택

강풍/중풍/약풍

온도조절

증가/감소

A/D 변 환 부

온도 제어

버너모터 제어

전자 펌프 제어

이그나이터 제어

실내팬모터 제어

예약운전 제어

부저 제어

리세트 회로

발진 회로

ZERO 전압감지부

실내 표시부

풍량표시(강,중,약)

현재시각,예약시각,

희망온도,현재온도,

자동, 난방, 송풍,

예약, 연소램프

실내 스위치 조작부

풍량선택, 표시전환,

증가, 감소, 예약/취소,

운전/정지, 기능선택

실내팬 모터(강,중,약)

버너(BM) 모터

이그나이터(IG)

전자펌프(VP)

전원회로(DC5V)

전원회로(DC12V)

전원트랜스

전원입력

(IC-MCU)

16

66..

전 회로

6-1. 회로도

(COH-343/533/663)

17

6-2. 회로도

(COH-1053)

18

77..

기능

7-1. 제어 SYSTEM도

● 운 전

제품S/W운전

REMOCON운전

자동난방,난방,송풍,예약

자동난방,난방,송풍,간편예약

● 운전선택MODE

● 풍량선택MODE

● 타이머MODE

자동난방운전MODE

난방운전 MODE

송풍운전 MODE

현재온도와 정해진 희망온도와의 차이에 의해

풍량이 자동설정

현재온도와 희망온도 차이(희망온도±1℃)에 의해 운전

(풍량은“강”,

,”

(단, COH-1053은 ONLY

“강” 중”

수동

난방,송풍

선택

자동

자동난방

자동 설정

※COH-1053은 풍량선택제외(ONLY “강”)

“강” 중”

시작시간설정

난방 예약시작 후 1시간만 운전하고 자동 OFF된다.

(종료시간 예약기능은 없음)

● LED표시 모드

운전선택

풍량 선택

표시전환

자동,난방,송풍,예약LAMP

강풍,중풍,약풍LAMP(풍량을 그래픽처리함.)

“강”

온도표시 희망온도, 현재온도표시

현재시각표시(오전,오후)

예약시각표시

표시LAMP

난방중( )

19

7-2. 핵심제어사양

7-2-1. 자동난방운전

현재온도와 설정된 희망온도와의 차이에 의해 풍량이 자동으로 설정된다.

(희망온도 및 실내 FAN MOTOR 풍량은 자동으로 설정됨.단, COH-1053은“강”단독MODE이므로제외됨.)

※희망온도 조절시 수동운전으로 변경되면서 온도 및 풍량조절이 가능하게 바뀜.

-6℃

-5℃

-5℃

-4℃

-4℃

-3℃

-3℃

-2℃

-2℃

-1℃

-1℃

희망온도

(자동운전에서의 풍량설정)

“자동난방”설정시는 희망온도가 임의 설정되어 "난방”운전을 실행하고 희망온도설정값은 23℃이다.

(난방운전 ON과 OFF는 희망온도 ±1℃이다.)

☆희망온도에 따른 풍량변화 기준

∙실내온도>희망온도 - 1℃ = 약풍

∙희망온도 - 1℃ ≥실내온도 > 희망온도 - 3℃= 중풍

∙실내온도≤희망온도 - 3℃ = 강풍

7-2-2. 난방운전

▶현재온도와 희망온도 차이에 의해 난방운전을 자동으로 ON, OFF제어 한다.

▶풍량은 PANEL상의 풍량선택에 의해“강”,”중”,”약”, 선택이 가능하며

초기풍량은“강”으로 선택되어 있다. (단, COH-1052는풍량선택제외.ONLY“강")

▶초기 희망온도는 23℃로 자동 설정된다.

▶현재 온도 변화에 따른 연소 ON/OFF제어

∙현재온도 = 희망온도 +1℃ 인 시점에서 버너연소를 OFF 시킨다.

∙현재온도 = 희망온도 -1℃ 인 시점에서 버너연소를 ON 시킨다

▶희망온도 설정 범위 :13℃ ~ 30℃까지이며 1℃단위로 변경 가능함.

▶실내 FAN MOTOR운전조건(냉풍방지 운전)

∙연소 ON조건에서 온풍감지센서(HTH) 감지온도가 45℃이상이 되면 실내 FAN MOTOR가 동작한다.

∙연소 OFF조건에서 온풍감지센서(HTH) 감지온도가 35℃이하가 되면 실내 FAN MOTOR가 OFF된다.

▶현재온도 DISPLAY 범위 : -9℃ ~ 50℃

20

7-2-3. 송풍운전

연소를 OFF시키고 실내 FAN MOTOR만 동작하여 실내공기를 순환 시킨다.

①자동난방/난방 운전중 송풍운전을 ON했을 경우

실내 FAN MOTOR

제어(연소제어)

OFF

ON

(연소동작 및 실내 FAN

MOTOR 정상동작)

실내 FAN MOTOR

동작

송풍 운전 시작

②현재온도만 DISPLAY하고 희망온도는 DISPLAY하지 않는다.

7-2-4. TIMER운전(예약운전)

24시간 예약 TIMER를 적용하여 소비자가 설정한 시간에 SET가 동작하여 1시간 동안만 난방운전하고

SET는 자동 정지 한다.

SET동작상태

정상운전

1시간

정지(예약시간대기)

정상운전

SET자동정지

시작예약

설정

시작예약

시간

시간

예약 LAMP

동작상태

OFF

ON

OFF

①예약운전은 시작예약 설정만 가능하고 종료예약 설정은 안되며 1시간 운전 후 강제로 SET를 OFF 시킨다.

②예약운전을 시작한 시점부터는 현재시각 및 예약시각에 무관하게 1시간 TIMER가 동작한후 강제로 SET를

OFF 시킨다.

21

7-2-5. 기 타

① SENSOR류

NO SENSOR종류

1

2

3

4

5

CDS(불꽃감지 센서)

R-TH(실온감지 센서)

H-TH(온풍감지 센서)

CODE-NO B정수

-

DB81-00341A

THERMOSTAT

(2차과열방지 센서)

DB90-00648A

THERMOSTAT

(3차과열방지 센서)

DB81-00342A

4100

3330

저항치 업 체 비 고

O LUX:500KΩ

10LUX:MIN 7KΩ

MAX 23KΩ

R25℃=10KΩ

R95℃=1.2KΩ

HAMAMATUS

∙CDS(불꽃감지센서)의 저항값이

50KΩ이하면 착화로 감지한다.

∙MICOM A/D PORT의 전압이

2.5V 이하면 착화로 감지

동광센서

∙계측범위 : -20℃ ~ 70℃

RTH SHORT시 = 4.8V 이상

∙RTH OPEN = 0.1V 이하

동광센서

∙계측범위 : -40℃ ~ 100℃

HTH SHORT시 = 4.8V 이상

∙HTH OPEN = 0.1V 이하

동작온도145℃ 퍼시픽 ∙수동복귀형

OFF:145℃

ON:60℃

퍼시픽

∙자동복귀형

7-3. 난방SEQUENCE TIME

T1 : PRE-PURGE TIME(운전 스위치 ON이후 이그나이터 동작시점까지의 시간) …………………………………………… 50초

T2 : PRE-IGNITION TIME(이그나이터 동작 후 전자 PUMP 동작시점까지의 시간) …………………………………………… 5초

T3 : POST-IGNITION TIME(이그나이터 동작시간) ………………………………………………………………………………… 15초

T4 : POST-PURGE TIME(운전 스위치 OFF 및 실온에 의한 연소 OFF후 온풍감지센서가 35℃까지 감지하는 시간) …………… 약2분

T5 : BURNER-MOTOR 지연 운전 TIME(연소OFF시) ………………………………………………………………………………… 1분

T6 : 착화감지 TIME (전자 PUMP ON후 CDS에서의 불꽃감지 시간) …………………………………………………………… 4초

T7 : FAN MOTOR 강제 ON TIME(온풍감지센서 OPEN시 SET보호를 위해 실내 FAN MOTOR를 강제로 ON시킨다.) … 7분

T8 : 유사감지 TIME(PRE-PURGE TIME, PRE-IGNITION TIME 내 또는 POST PURGE TIME에 CDS에서 불꽃감지시) …… 7초

T11 : 온풍감지 센서 SHORT 감지시간………………………………………………………………………………………………… 1초

T12 : 온풍감지 센서 OPEN 감지시간 ………………………………………………………………………………………………… 1초

22

7-3-1. 정상상태 (난방 SEQUENCE)

C O H - 342/532/662

①자동난방

NO

8

9

10

11

12

13

14

15

6

7

4

5

1

2

3

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프

강, 중, 약 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

동작상태 자동운전

T1 T3

45℃

T2

T1:50초, T2:5초, T3:15초, T4:35℃이하검출, T5:60초

상 태

T5

35℃

T4

비 고

희망온도 23℃

②난방「강」

NO

7

8

5

6

3

4

1

2

9

10

11

12

13

14

15

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프

강 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

동작상태

T1

T3

45℃

T2

T1:50초, T2:5초, T3:15초, T4:35℃이하검출, T5:60초

상 태

강 강 강

T5

35℃

T4

비 고

표시부「강」

RPM「강」

23

③난방「중」

NO

7

8

5

6

3

4

1

2

9

10

11

12

13

14

15

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프

중 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

동작상태

T1

T3

T2

T1:50초, T2:5초, T3:15초, T4:35℃이하검출, T5:60초

45℃

상 태

중 중

T5

35℃

T4

비 고

표시부「중」

RPM「중」

④난방「약」

NO

7

8

5

6

3

4

1

2

9

10

11

12

13

14

15

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프

약 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

동작상태

T1

T3

T2

T1:50초, T2:5초, T3:15초, T4:35℃이하검출, T5:60초

45℃

상 태

T5

T4

35℃

비 고

표시부「약」

RPM「약」

24

⑤ 송풍「강」, 「중」, 「약」

NO

7

8

5

6

3

4

1

2

9

10

11

12

13

14

15

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프

강,중,약 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

동작상태

운 전 상 태

비 고

강, 중, 약

강, 중, 약

⑥ 난방운전 예약 (자동난방 MODE)

NO

7

8

5

6

3

4

1

2

9

10

11

12

13

14

15

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프

강, 중, 약 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

동작상태

운 전 상

예약

시간

T1

T2

T3

T1:50초, T2:5초, T3:15초, T4:35℃이하검출, T5:60초

45℃

1시간운전

약 중 강

T5

예약종료

T4

35℃

비 고

희망온도 23℃

25

COH-1053

①난 방

②난방「강」

NO

7

8

5

6

3

4

1

2

9

10

11

12

13

14

15

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프

강 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

동작상태

T1

T3

45℃

T2

T1:50초, T2:5초, T3:15초, T4:35℃이하검출, T5:60초

상 태

강 강

T5

35℃

T4

비 고

표시부「강」

RPM「강」

26

② 송 풍(강)

NO

1

2

3

4

5

6

7

8

13

14

15

9

10

11

12

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프

송풍 LED

실내 FAN MOTOR

실온 감지센서 (RTH)

온풍 감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

원위치 LED

RESET MODE

운 전 상 태 비 고

27

③ 운전예약

12

13

14

8

9

10

11

6

7

4

5

NO

1

2

3

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프

송풍 LED

실내 FAN MOTOR

실온 감지센서 (RTH)

온풍 감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

운 전 상 태

예약

시간

T1

T2

T3

45℃

1시간 운전

T1:50초, T2:5초, T3:15초, T4:35℃이하검출, T5:60초

T4

예약종료

35℃

비 고

28

④ 송풍운전예약

12

13

14

10

11

8

9

6

7

4

5

NO

1

2

3

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프

송풍 LED

실내 FAN MOTOR

실온 감지센서 (RTH)

온풍 감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

예약시간

운 전 상 태

1시간

예약종료

비 고

29

7-4-1. TEST 스위치(TACT SWITCH):SW1

TEST 스위치 ON시 모든 시간이 1/60로 단축되고 모든 기능 및 LED도 정상동작된다.

∙난방시 PRE-PURGE TIME 50초 → 3초로 단축

PRE IGNITION TIME 5초 → 5초로 단축

POST IGNITION TIME 15초 → 7초로 단축되어 에어퍼지시 유용하게 사용할 수 있다.

7-4-2. OIL KEY

∙평상시 연료탱크내 기름이 가득차 있으면 OIL KEY는 OPEN상태이다.

표시하고 10분 간격으로 예고음을 발생시키며 정상동작을 한다.

→ 10분 간격으로 3회 발생하면“OIL”MODE 로 발생하며 운전은 정지한다.

“OIL”MODE 가 발생하여 운전할 수 없다.

→ 급유 후 재운전 가능.

30

7-5. KEY종류 및 동작기능

7-5-1. PANEL KEY종류 및 동작기능

KEY NAME

운전/정지

기능선택

바람세기

켜짐예약

온도/시간

KEY 동작기능

운전의 시작 및 정지

- 1회 ON=운전시작, 다시 ON=운전정지

- 연속동작 안함.

운전 MODE의 변경

- 1회 ON할 때마다

→“자동난방 → 난방 → 송풍”으로 선택됨. (DEFAULT= 자동난방)

- 연속동작 안함.

실내기 FAN 속도를 설정(단, COH-1053는 ONLY “강풍”)

- 1회 ON할 때마다

→“약풍 → 중풍 → 강풍 → 약풍 ”으로 선택됨.

예약램프를 ON/OFF시킴. (먼저 현재시간이 설정되어야 동작함.)

- 예약램프 ON : 기설정된 시간으로 시작예약 설정됨.

- 예약램프 OFF : 시작예약 취소됨.

“DISPLAY”(88:88)내용을 전환시킴.

- DEFAULT = 희망온도, 현재온도표시

- 1번째 ON = 현재시간표시

- 2번째 ON = 시작예약시간표시 : 10초동안 표시후“현재시간”

으로 표시 전환함.

- 3번째 ON

2번째 누른후 10초 이후에 누를 경우 : 시작예약시간표시

- 연속동작 안함.

올림 /\

(시간/온도)

내림 \/

(시간/온도)

현재 표시하고 있는 내용을 증가시킴. (온도/시간)

.희망온도 표시일 경우

- 누를때마다 1℃단위로 희망온도를 상승시킴.

(13℃ → 30℃ : 난방시)

.현재시간 표시일 경우

- 누를때마다 시간을 증가시킴.

: 단발 동작시 → 1분 단위로 시간을 증가시킴.

: 연속 동작시 → 10분 단위로 시간을 증가시킴.

.켜짐 예약시간 표시일 경우

- 누를때마다 시간을 증가시킴.

: 단발 동작시 → 10분 단위로 시간을 증가시킴.

: 연속 동작시 → 1시간 단위로 시간을 증가시킴.

- 단발, 연속동작함.

“현재 표시하고 있는 내용을 감소시킴. (온도/시간)

.희망온도 표시일 경우

- 누를때마다 1℃단위로 희망온도를 감소시킴.

(30℃ → 13℃ : 난방시)

.현재시각 표시일 경우

- 누를때마다 시간을 감소시킴.

: 단발 동작시 → 1분 단위로 시간을 감소시킴.

: 연속 동작시 → 10분 단위로 시간을 감소시킴.

.켜짐 예약시간 표시일 경우

- 누를때마다 시간을 감소시킴.

: 단발 동작시 → 10분 단위로 시간을 감소시킴.

: 연속 동작시 → 1시간 단위로 시간을 감소시킴.

- 단발, 연속동작함.

3초후 현재시간 동작함.

3초후 현재시간 동작함.

KEY 종류

TACT

TACT

TACT

TACT

TACT

TACT

TACT

31

7-6. PANEL PCB 동작사양

LAMP명

운전/정지

자동

난방

송풍

예약

연소중

현재온도

희망온도

현재시간

예약시간

오전

오후

:

(가,나)

풍량표시

(1)

■■

(1,2)

■■■

(1,2,3)

(다,라)

운전 ON 조건 = ON

운전 OFF 조건 = OFF

동작사양

“자동난방”이 선택되었을때 ON

“운전 OFF”, “난방”, “송풍”이 선택되었을때

ON 기능선택이“난방”, “자동난방”일때

그외 OFF

기능선택이“송풍”일때

그외 OFF

ON

예약설정시

예약취소시

ON

OFF

CDS불꽃감지 ON일때

CDS불꽃감지 OFF일때

ON

OFF

OFF

시전환 버튼으로“온도표시”일때

표시전환 버튼으로“시계표시”일때

시전환 버튼으로“온도표시”일때

표시전환 버튼으로“시계표시”일때

시전환 버튼으로“시계표시”일때

표시전환 버튼으로“온도표시”일때

ON

OFF

ON(단, “송풍운전”일때는 OFF)

OFF

ON

OFF

예약설정시 최종 KEY입력 후 10초동안만 표시함. ON

“현재시간”, “예약시간”표시중이고 시간이 오전일때

“현재시간”, “예약시간”표시중이고 시간이 오후일때

ON

OFF

“현재시간”, “예약시간”표시중이고 시간이 오후일때

“현재시간”, “예약시간”표시중이고 시간이 오전일때

ON

OFF

표시전환에 따라“희망온도”, “시간영역”을 표시

전원 ON이면 항상 ON(단, 희망온도값은“송풍운전”일때는 OFF)

시간표시중일때“시계동작”을 표시함.

:시간증가시 1sec 주기로 점멸

표시전환에 따라“현재온도,“분영역”을 표시

전원 ON이면 항상 ON

풍량설정이“약풍”일때

운전 OFF일때 OFF

(COH-1053 MODEL은 제외)

ON(약풍만 ON됨)

풍량설정이“중풍”일때

운전 OFF일때 OFF

(COH-1053 MODEL은 제외)

ON(약풍, 중풍 동시에 ON됨)

풍량설정이“강풍”일때

운전 OFF일때 OFF

ON(약풍, 중풍, 강풍 동시에 ON됨)

32

88..

고장

첫째

둘째

셋째

고 장 진 단 절 차

∙최초에 확인해야 할 사항

∙자가진단 MODE 발생시 대처방법을 확인한다.

∙첫째, 둘째 항목에 관계되는 고장이 아닐 때는 증상에 의한 고장진단법에 따라

고장부위를 상세히 CHK한다.

9-1. 최초에 확인해야 할 사항

1)전원 전압은 적당한가?

전원 전압은 AC198~AC242V/60H

Z

가 되어야 한다.

2)아래표에 나타나 있는 내용에 의하여 클레임이 발생할 때는 난방기의 고장과는 무관합니다.

NO

1

난방기의 동작 설 명

난방운전시 실내 FAN MOTOR 가 동작을 하지 않는데도

PANEL PCB에는 풍량표시 LED가 ON으로 되어 있다.

∙PRE PURGE TIME및 난방 SEQUENCE TIME진행후 온풍감지

센서의 온도가 45℃이상을 감지해야만 FAN MOTOR ON된다.

→ 냉풍 방지기능

2

방운전시 시계표시부에 가끔씩“OIL”문자 발생 및

BUZZER음이 울린다.

∙급유예고 MODE로써 연료탱크내에 실내등유를

보충하면 된다.

3

과열(002)발생 후 운전/정지 KEY가 동작되지 않는다.

∙과열(002) MODE발생후에는 온풍감지 센서(HTH)가 45℃

이하를 감지해야지만 운전/정지 KEY가 동작합니다.

4

불착화(001) MODE 를 여러번 발생 후 운전/정지 KEY가

동작되지 않는다.

∙불착화(001) MODE가 10회 연속으로 발생하면 안전

측면에서 운전/정지 KEY가 동작되지 않습니다

이때는 불착화 요인을 제거한 후 전원코드를

뽑았다 다시 꽂으면 정상운전을 합니다.

33

8-2.자기진단 내용

NO

1

2

3

4

5

6

7

항 목

불착화 MODE

(001)

과열 MODE

(002)

온풍감지센서

OPEN MODE

(003)

조 건

전자 PUMP동작시부터 4초이내에

착화가 안될 경우

온풍감지센서의 온도가 95℃

이상일 경우

온풍감지센서가 OPEN되었을 경우

온풍감지센서

SHORT MODE

(004)

온풍감지센서가 SHORT되었을 경우

유사신호

(005)

.PREPURGE,PRE-IGNITION및 POST

PURGETIME동안 7초이상 불꽃감지

센서(CDS)가 불꽃을 감지 했을 경우

.정상적인 연소조건이외에

불꽃감지센서 (CDS)에서 불꽃을

7초±1초 이상을 감지했을 경우

실온감지센서

OPEN, SHORT MODE

(006)

급유MODE

(OIL)

실온감지센서가 OPEN 또는 SHORT

되어었을 경우

1

)연소도중 OIL FLOAT S/W가

ON되었을 경우 LED DISPLAY로

“OIL”표시 및 BUZZER동작

전자 PUMP동작후

4±1초

건(MICOM판단)

온풍감지센서(HTH)가 95℃이상을 감지했을

경우(저항값 1.2K.이하)

이상일 경우

온풍감지센서가 -30℃이하 감지시

(저항값 150K.이상)

이상일 경우

온풍감지센서가 197℃이상 감지시

(저항값 0.16K.이상)

이상일 경우

불꽃감지센서 감지기간

7±1초

.30분동안 LED DISPLAY로“OIL”표시 및

경고음을 10분간격으로 3회 반복(정상운전)

2)운전 초기부터 OIL FLOAT S/W가

ON되었을 경우

.중간에 등유재공급하면

<참 >

※ 초기 POWER ON 후 실온감지센서(RTH) SHORT시 → 006

OPEN 시 → 006

※ 초기 POWER ON 후 온풍감지센서(HTH) SHORT시 → 004

OPEN 시 → 003

LED DISLAY표시

LED DISLAY표시

34

8-3.자기 진단 조치방법

증 상

001 MODE

002 MODE

003 MODE

004 MODE

원 인

∙등유가 없음

∙등유의 오염이나 경유등 타 연료 사용시

∙급유밸브가 안열려 있음

∙전자펌프의 미동작 및 불량

∙이그나이터 미방전이나 누설

∙버너모터의 동작불량

∙급, 배기관 막힘

∙MAIN PCB의 불량

∙CDS단자의 접촉불량이나 단품 불량

∙CDS가 그을음으로 막힘

∙전자펌프의 압력이 높음

∙에어필터가 막힘

∙토출그릴이 막힘

∙송풍모터의 풍량이 부족

∙온도감지센서의 위치가 잘못되었거나 불량

∙노이즈에 의한 오동작

∙MAIN PCB의 불량

∙온도감지센서의 단선이나 단자빠짐

∙노이즈에 의한 오동작

온도감지센서의 SHORT

∙노이즈에 의한 오동작

005 MODE

∙CDS 빠짐

∙CDS 불량

∙열교환기 잔상체크

∙열교환기내 그을음에 의한 잔상체크

006 MODE

∙실온감지센서 단선이나 단자빠짐

∙실온감지센서 SHORT

OIL MODE

∙등유공급 MODE 및 등유 없음

∙오일센서 불량

대 책

등유 재공급

∙정상적인 등유로 공급사용

∙급유밸브를 연다

∙전자펌프 교환

∙PCB체크 및 이그나이터 교환

∙버너모터 권선저항 확인후 교환

∙급, 배기관 재조정

∙MAIN PCB 교환

∙CDS재조정 및 교환

∙CDS부 그을음 청소

∙전자펌프의 압력조정이나 교환

∙에어필터 청소

∙토출그릴 막힘 원인 제거

∙송풍모터 체크 교환

∙온도감지센서의 위치 재조정

∙노이즈 원인 제거

∙MAIN PCB교환

∙온도감지센서 단자 확인 및 교환

∙노이즈 원인 제거

∙온도감지센서 교환

∙노이즈 원인 제거

∙CDS 재조정

∙CDS 교환

∙열교환기 잔상원인제거

∙열교환기내 그을음 제거

실온감지센서 확인 및 교환

∙실온감지센서 교환

∙등유 재급유

∙오일센서 교환

35

8-3-1.ERROR MODE별 TIME CHART도

①불착화(001) MODE

3

4

10

11

7

8

9

5

6

12

13

14

NO

1

2

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프( )

강, 중, 약 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

운 전 상

���

“001”FLASH

T1 T2

T5

T6 : 착화감지 Time(4초)

T1:50초, T2:5초, T5:60초, T6:4초

※불착화 MODE (001)이 10회 연속으로 발생시 운전/정지 KEY가 동작되지 않음 불착화 발생 원인을 제거한후

POWER TRANS 2차측 CONNECTOR 또는 전원코드를 뽑은후 다시 꽂으면 동작을 할 수 있다.

②과열(002) MODE

NO

1

2

3

4

9

10

11

12

13

14

7

8

5

6

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프( )

강, 중, 약 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

운 전 상 태

���

T1:50초, T2:5초, T3:15초, T5:35℃이하검출, T5:60초

T1

T2

T3

45℃

95℃

T5

T4

“002”FLASH

35℃

※과열 MODE (002)발생후 온풍감지센서가 35℃이하로 내려가야지만 운전/정지 KEY가 동작한다.

비 고

500ms 5회

비 고

500ms 5회

36

③온풍 TH OPEN(003) MODE

3

4

10

11

7

8

9

5

6

12

13

14

NO

1

2

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프( )

강, 중, 약 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

T5:60초, T7:7분

POST PURGE 제어에 의한다.

④온풍 TH SHORT(004) MODE

3

4

10

11

7

8

9

5

6

12

13

14

NO

1

2

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프( )

강, 중, 약 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

T5:60초, T7:7분

POST PURGE 제어에 의한다.

운 전 상 태

��

“003”

T5

FLASH

T7 : 실내 FAN MOTOR 강제 ON TIME : 7분

운 전 상 태

���

“004”

FLASH

T5

T7 : 실내 FAN MOTOR 강제 ON TIME : 7분

비 고

500ms 5회

비 고

500ms

37

⑤유사신호(005) MODE

3

4

10

11

7

8

9

5

6

12

13

14

NO

1

2

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프( )

강, 중, 약 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

T8:7분

운 전 상

T6:유사신호감지 Time(7초)

���

“005”

FLASH

태 비 고

⑥연료소진(OIL) MODE

3

4

10

11

7

8

9

5

6

12

13

14

NO

1

2

항 목

운전/정지 KEY

BURNER MOTOR(BM)

IGNITOR(IG)

전자 PUMP(VP)

불꽃감지센서(CDS)

연소램프( )

강, 중, 약 LED

실내 FAN MOTOR

실온감지센서 (RTH)

온풍감지센서 (HTH)

OIL FLOAT S/W

예약 LED

BUZZER

RESET MODE

운 전

T1:50초, T2:5초, T3:15초, T4:35℃이하검출, T5:60초

T1

T2

T3

상 태

45℃

��� ���

“OIL”

30분동안“OIL”표시

후 운전정지

(30분동안은 정상운전)

“OIL”

(운전정지)

T5

T4

30℃

30분

비 고

500ms 10회

38

8-4.증상에 의한 고장 진단

8-4-1.전원이 들어오지 않을 경우 (DISPLAY가 되지 않을 경우)

1) 검사항목

①전원전압은 정상입니까? (AC198V~AC242V)

②전원선의 접촉은 좋습니까?

③바이메탈 써머스탯(145℃)이 단락되어 있지 않습니까?

④AC TRANS 1차측과 2차측 CONNECTOR 접촉은 좋습니까?

⑤U5(LM7812)의 출력전압은 정상입니까? (DC11.5V~DC12.5V)

⑥U6(LM7805)의 출력전압은 정상입니까? (DC4.5V~DC5.5V)

2) 검사순서 [1)번 검사항목 CHECK후에]

전원을 일단 OFF하고, 5초후에 전원을 ON시킨다.

LED DISPLAY 가 동작하는가?

N

P

OWER TRANS 2차측 (CN9) 전압은 정상인가?

AC15V~AC20V

Y

MICOM(U1) 10번~23번 PIN의 출력파형이

구형파인가?

Y

IC(U3) 11번~18번 PIN 및

IC(U4) 11번~18번 PIN의 출력파형이 구형파인가?

Y

MAIN PCB와 PANEL PCB 연결 HARNESS

(CN14, CN15)연결은 양호한가?

Y

LED DISPLAY 불량

N P

OWER TRANS

점검 및 교체

N

MICOM(U1)

점검 및 교체

N

IC(U3, U4)

점검 및 교체

N

확인 후 재조립

또는 교체

39

8-4-2.실내 FAN MOTOR가 동작하지 않을 경우

1) 검사항목

①전원전압은 정상입니까? (AC198V~AC242V)

②실내팬 CONNECTOR(CN7)의 접촉은 좋습니까?

③FAN MOTOR 기동콘덴서의 TERMINAL 접촉은 좋습니까?

④RELAY 양단 (COIL)부의 저항이 약 400Ϊ정도인가?

2) 검사순서 [1)번 검사항목 CHK후에]

전원을 일단 OFF하고, 5초후에 전원을 ON시킨다.

운전/정지 KEY와 기능 선택 KEY를 동작시켜

량선택 KEY로 강,중,약 변환시 실내

FAN MOTOR 의 풍량이 변하는가?

N

풍량선택 KEY로 강,중,약 변환시 RY6(약)

RY5(중),RY4(강)가 동작하는가?

N

R

ELAY(RY4, 5, 6)COIL양단의 저항이 약 400Ϊ

정도인가?

Y

MICOM(U1) 6, 8, 9번 PIN에서 각 풍량에

Y

풍량선택(강/중/약)시 각 풍량에 해당하는

RELAY 양단의 전압이 DC12V 인가?

Y

실내 FAN MOTOR 양단의 전압이 AC220V인가?

Y

내 FAN MOTOR 점검 및 교체

3)COH-1052모델은 ONLY “강”모드만 CHECK할것.

Y

실내 FAN MOTOR양호

Y

RELAY 양호

N

0

Ϊ또는 ��시 RELAY 교체

저항값 CHK시

전원OFF후 측정

N

M

ICOM(U1)점검 및 교체

N

U7(IC)의15, 16, 17번

PIN에서 각풍량에 해당

하는 출력 파형 CHK

N

U7(IC)점검

및 교체

N

Y

연결 HARNESS 단선 확인

40

8-4-3.버너 MOTOR가 동작하지 않을 경우

1) 검사항목

①전원전압은 정상입니까? (AC198V~AC242V)

②버너 MOTOR CONNECTOR(CN 4)의 접촉은 좋습니까?

③난방 SEQUENCE에서 버너 MOTOR가 동작될 상황입니까?

2) 검사순서 [1)번 검사항목 CHK후에]

원을 일단 OFF하고, 5초후에 전원을 ON시킨다.

운전/정지 KEY를 눌러“난방”운전을 시작하면

RELAY(RY1)가 동작하여 버너 MOTOR가 작동하는가?

N

RELAY(RY1)COIL양단의 저항이 약 400Ϊ

정도인가?

Y

MICOM(U1) 60번 PIN출력파형 CHK시

Y

버너 MOTOR정상

N

0Ϊ또는 ��시 RELAY 교체

저항값 CHK시

전원OFF후 측정

N

MICOM(U1)점검 및 교체

Y

Q1, Q2 TRANSISTOR 가 TURN ON 인가?

Y

버너 MOTOR 양단의 전압이 AC220V인가?

Y

버너 MOTOR 점검 및 교체

N Q1, Q2

점검 및 교체

N

연결 HARNESS 단선 확인

41

8-4-4.이그나이터가 동작하지 않을 경우

1

) 검사항목

①전원전압은 정상입니까? (AC198V~AC242V)

②이그나이터 콘넥터(CN6)의 접촉은 좋습니까?

③난방 SEQUENCE에서 이그나이터(IG)가 동작될 상황입니까?

2) 검사순서 [1)번 검사항목 CHK후에]

전원을 일단 OFF하고, 5초후에 전원을 ON시킨다.

전/정지 KEY를 눌러“난방”운전을 시작하면

RELAY(RY2)가 동작하여 이그나이터가 동작하는가?

N

RELAY(RY2)COIL양단의 저항이 약 400Ϊ

정도인가?

Y

MICOM(U1) 38번 PIN출력파형 CHK시

Y

REPLAY(RY2)COIL양단의 전압이

DC12V인가?

Y

이그나이터 양단의 전압이 AC220V인가?

Y

이그나이터 점검 및 교체

Y

이그나이터 정상

N

0Ϊ또는 ��시 RELAY 교체

저항값 CHK시

전원OFF후 측정

N

MICOM(IC1)점검 및 교체

N

N

IC(U7)의 13번 PIN의

출력 파형 CHK시

N

IC(U7)점검

및 교체

Y

연결 HARNESS 단선 확인

42

8-4-5.전자펌프가 동작하지 않을 경우

1) 검사항목

①전원전압은 정상입니까? (AC198V~AC242V)

②전자펌프 CONNECTOR(CN5)의 접촉은 좋습니까?

③난방 SEQUENCE에서 전자펌프가 동작될 상황입니까?

④전자펌프와 CONNECTOR(CN5)사이의 연결PIN접촉은 좋습니까?

2) 검사순서 [1)번 검사항목 CHK후에]

전원을 일단 OFF하고, 5초후에 전원을 ON시킨다.

운전/정지 KEY를 눌러“난방”운전을 시작하면

RELAY(RY3)가 동작하여 전자펌프가 동작하는가?

N

RELAY(RY3)COIL양단의 저항이 약 400Ϊ

정도인가?

Y

MICOM(U1) 37번 PIN출력파형 CHK시

Y

RELAY(RY3)COIL양단의 전압이

DC12V인가?

Y

전자펌프 양단의 전압이 AC220V인가?

Y

전자펌프 점검 및 교체

Y

전자펌프 정상

N

0

Ϊ또는 ��시 RELAY 교체

저항값 CHK시

전원OFF후 측정

N

MICOM(U1)점검 및 교체

N

IC(U7) 의 12번PIN의

출력 파형 CHK시

N

Y

연결 HARNESS 단선 확인

N

IC(U7)점검

및 교체

43

8-4-6.원격조정기가 동작하지 않을 경우

1) 검사항목

①SET에서 원격조정기의 신호를 받아 들일때는“삐”부저음이 울림.

2) 검사순서 [1)번 검사항목 CHK후에]

전원을 일단 OFF하고, 5초후에 전원을 ON시킨다.

LED DISPLAY가 동작하는가?

Y

원격조정기의 운전/정지 버튼을 누르면

N

PANEL HARNESS 11P CONNECTOR(CN14)중

원격조정기 전원선 및 출력선이 빠졌는가?

N

건전지의 전압이 DC2.5V이상인가?

Y

원격 조정기 교환

N

전원이 들어오지 않을때의

항목으로

Y

이상없음(정상)

Y

PANEL HARNESS 수리

N

건전지 교환

44

8-5. PCB검사방법

8-5-1.검사시 주의 사항

①MAIN PCB 또는 PANEL PCB를 제거할 때 AC 전원플러그를 제거하였는지 확인한다.

②MAIN PCB 또는 PANEL PCB의 겉부분을 잡거나 과중한 힘을 가하지 말아야 한다.

③MAIN PCB 또는 PANEL PCB에 콘넥터를 연결하거나 제거할 때 리드선을 당기지 말고 하우징전체를 잡고 작업한다.

8-5-2.검사순서

①MAIN PCB 또는 PANEL PCB가 고장이라고 판단될 때 콘넥터 연결상태, PCB 또는 동박패턴의 들뜸 상태를 검사한다.

②PCB는 다음 2가지부로 구성되어 있습니다.

∙MAIN PCB부 : 마이콤 및 주변회로, 릴레이구동부, 센서구동회로, DC5V전원회로, DC12V전원회로, 부저구동회로

등으로 구성되어있다.

∙PANEL PCB부 : LED DISPLAY부, KEY부, 원격조정부등으로 구성되어 있다.

8-5-3. 상세검사순서

NO

1

순 서

전원플러그를 콘센트로부터 분리한

후 PCB에서 퓨즈를 확인한다.

검 사 방 법

①퓨즈가 융단되어 있는가?

2

바이메탈 써머스탯(145℃)가

OPEN되어는지 확인한다.

①퓨즈가 양품인데 AC220V가 입력

되지 않을 경우

고 장 원 인

①과전압인가?

②실내팬 모터의 SHORT

①바이메탈 써머스탯불량

②난방운전시 과열로 인해 바이메탈

써머스탯 OPEN(145℃)

3

전기전압을 인가한다.

이때 LED DISPLAY가 동작하면

①~④항은 관계없다.

전원 전압 CHECK

① 트랜스 콘넥터 (CN8)양단자간

전압이 AC198~AC242V인가?

② CN9양단자간 전압

AC15V~AC20V

③ U5(LM7812)의 OUT과 GND

양단자간 전압이 DC12V인가?

④ U6(LM7805)의 OUT과 GND

양단자간 전압이 DC5V인가?

① 난방이 되지 않는다.

①전원코드불량, 실내외기 연결불량,

퓨즈단선, 전원선의 오배선

②전원트랜스 불량

전원회로 불량

③전원회로 불량 ,부하 SHORT

④전원회로 불량 ,부하 SHORT

4

5

운전/정지 버튼을 눌러서

운전상태로 한다.

1. 난방운전(자동난방)

2. 희망온도를 현재온도보다 충분히

높게한다.

운전/정지 버튼을 눌러 운전상태로

한다.

1. 송풍운전

①버너모터 기동불량

②이그나이터 불량

③전자펌프 불량

④실내팬모터 불량

①실내팬모터 콘넥터의

강,중,약풍과 COM단자(CN7)에

AC220V가 걸리는가?

→TAP방식으로 실내팬을 제어하므로

각 풍량에 해당되는 RELAY만 ON됨.

②실내팬 모터가 회전하지 않는다.

※COH-1053는“강풍”RELAY(RY6)만

있음.

①실내팬모터 불량

②실내팬모터 기동콘덴서 불량

45

NO

99

.. 분 조립

9-1. COH-343

부 품 명

흡입그릴

작 업 순 서

1. 제품의 운전을 정지하고 전원을

차단하여 주십시오.

2. 흡입그릴 상단부를 앞으로 당긴 후

연결고리를 분리하여 주십시오.

실내기 받침대

1. ①의 작업을 실시해 주십시오.

2. 받침대 고정나사(좌,우 2개소)를 풀어

주십시오.

3. 받침대를 위로당겨 하단부 걸림턱으로

부터 분리시켜 주십시오.

전면판넬

1. ①의 작업을 실시해 주십시오.

2. 전면판넬 고정나사를 풀어 주십시오.

3. 전면판넬을 아래로 당겨 걸림턱으로

부터 분리시켜 주십시오.

메인기판

1. 제품의 운전을 정지하고 전원을

차단하여 주십시오.

2. 제품우측면의 커버 고정나사(2개소)를

풀어 커버를 분리시켜 주십시오.

46

비 고

3. 송풍모터, 전자펌프, 점화트랜스, 버너모터

등 연결 컨넥터를 분리하여 주십시오.

4. 기판고정나사(6개소)를 풀어 메인기판을

분리시켜 주십시오.

버너

1. ①의 작업을 실시해 주십시오.

2. 전자펌프에 접속된 고정너트를 풀어

송유관을 분리하여 주십시오.

3. 제품우측면의 커버 고정나사를 풀어

커버를 분리시켜 주십시오.

4. 버너를 고정하고 있는 너트(3개소)를

풀어 주십시오.

5. 버너를 앞으로 당겨 분리시켜 주십시오.

온풍감지센서와

2차/3차 과열방지

센서

1. ①의 작업을 실시해 주십시오.

2. 전면판넬 고정나사를 풀어 주십시오.

3. 전면판넬을 아래로 당겨 걸림턱으로

부터 분리시켜 주십시오.

4. 센서점검 커버부의 고정나사(2개소)를

풀어 주십시오.

5. 센서를 고정하고 있는 나사를 풀어

주십시오.

47

열교환기

1. ③⑤작업을 실시해 주십시오.

2. 프론트 베리어판넬을 분리시켜 주십시오.

3. 열교환기 고정나사(6개소)를 풀어 주십시오.

4. 열교환기를 좌측으로 밀고 위로 올려

제품에서 분리하여 주십시오.

송풍모터

1. ①④의 작업을 실시해 주십시오.

2. 모터 고정너트(3개소)를 풀어 주십시오.

3. 벨마우스 고정나사(3개소) 및

접지볼트(1개소)를 풀어 주십시오.

4. 송풍모터를 앞으로 당겨서 제품으로

부터 분리하여 주십시오.

48

9-2. COH-533

NO

부 품 명

흡입그릴

작 업 순 서

1. 제품의 운전을 정지하고 전원을

차단하여 주십시오.

2. 흡입그릴 상단부를 앞으로 당긴 후

연결고리를 분리하여 주십시오.

전면판넬

1. ①의 작업을 실시해 주십시오.

2. 전면판넬 고정나사를 풀어 주십시오.

3. 전면판넬을 아래로 당겨 걸림턱으로

부터 분리시켜 주십시오.

메인기판

1. 제품의 운전을 정지하고 전원을

차단하여 주십시오.

2. 제품우측면의 커버 고정나사(2개소)를

풀어 커버를 분리시켜 주십시오.

3. 송풍모터, 전자펌프, 점화트랜스, 버너모터

등 연결 컨넥터를 분리하여 주십시오.

4. 기판고정나사(6개소)를 풀어 메인기판을

분리시켜 주십시오.

버너

1. ①의 작업을 실시해 주십시오.

2. 전자펌프에 접속된 고정너트를 풀어

송유관을 분리하여 주십시오.

3. 제품우측면의 커버 고정나사(2개소)를

풀어 커버를 분리시켜 주십시오.

49

비 고

4. 버너를 고정하고 있는 너트(3개소)를

풀어 주십시오.

5. 버너를 앞으로 당겨 분리시켜 주십시오.

온풍감지센서와

2차/3차 과열방지

센서

1. ①의 작업을 실시해 주십시오.

2. 전면판넬 고정나사(2개소)를 풀어 주십시오.

3. 전면판넬을 아래로 당겨 걸림턱으로

부터 분리시켜 주십시오.

4. 센서점검 커버부의 고정나사(2개소)를

풀어 주십시오.

5. 센서를 고정하고 있는 나사를 풀어

주십시오.

열교환기

1. ②③작업을 실시해 주십시오.

2. 프론트 베리어판넬을 분리시켜 주십시오.

3. 열교환기 고정나사(7개소)를 풀어 주십시오.

4. 열교환기를 좌측으로 밀고 위로 올려

제품에서 분리하여 주십시오.

송풍모터

1. ①의 작업을 실시해 주십시오.

2. 모터 고정너트(3개소)를 풀어 주십시오.

3. 벨마우스 고정나사(3개소) 및

접지 볼트(1개소)를 풀어 주십시오.

4. 송풍모터를 앞으로 당겨서 제품으로

부터 분리하여 주십시오.

50

9-3. COH-663

NO

부 품 명

앞면판

작 업 순 서

1. 제품의 운전을 정지하고 전원을

차단하여 주십시오.

2. 중간그릴 나사(4개소)를 풀어 분리시켜

주십시오.

3. 앞면판 고정나사를 풀어 제품으로부터

분리시켜 주십시오.

비 고

전면판넬

1. ①의 작업을 실시해 주십시오.

2. 전면판넬 고정나사를 풀어 주십시오.

3. 전면판넬을 아래로 당겨 걸림턱으로

부터 분리시켜 주십시오.

메인기판

1. 제품의 운전을 정지하고 전원을

차단하여 주십시오.

2. 제품우측면의 커버 고정나사(10개소)를

풀어 커버를 분리시켜 주십시오.

3. 송풍모터,전자펌프,점화트랜스,버너모터등

연결컨넥트를 분리하여 주십시오.

4. 기판고정나사(6개소)를 풀어 메인기판을

분리시켜 주십시오.

51

버너

온풍감지센서와

2차/3차 과열방지

센서

1. ①③의 작업을 실시해 주십시오.

2. 전자펌프에 접속된 고정너트(10개소)를

풀어 송유관을 분리하여 주십시오.

3. 제품우측면의 커버 고정나사를 풀어

커버를 분리시켜 주십시오.

4. 버너를 고정하고 있는 볼트를 풀어

주십시오.

5. 버너를 앞으로 당겨 분리시켜 주십시오.

1. ①의 작업을 실시해 주십시오.

2. 전면판넬 고정나사를 풀어 주십시오.

3. 전면판넬을 아래로 당겨 걸림턱으로

부터 분리시켜 주십시오.

4. 센서점검 커버부의 고정나사(2개소)를

풀어 주십시오.

5. 센서를 고정하고 있는 나사를 풀어

주십시오.

열교환기

1. ④의 작업을 실시해 주십시오.

2. 전면판넬 고정나사를 풀어 주십시오.

3. 전면판넬을 아래로 당겨 걸림턱으로

부터 분리시켜 주십시오.

4. 프론트 베리어판넬을 분리시켜 분리시켜

주십시오.

5. 열교환기 고정용 나사(10개소)를 풀어

주십시오.

52

6. 열교환기를 좌측으로 밀고 위로 올려

제품에서 분리하여 주십시오.

송풍모터

1. ①⑥의 작업을 실시해 주십시오.

2. 전자펌프를 분리시켜 주십시오.

3. 후면에 있는 모터하우징 고정나사(8개소)를

풀어 주십시오.

4. 모터 브라켓 너트(4개소)를 풀어 주십시오.

5. 모터하우징 볼트(4개소)를 풀어 주십시오.

6. 송풍모터부를 앞으로 당겨서 제품으로

부터 분리시켜 주십시오.

53

9-4. COH-1053

NO

부 품 명

앞면판

작 업 순 서

1. 제품의 운전을 정지하고 전원을

차단하여 주십시오.

2. 앞면판 고정나사(2개소)를 풀어 제품으로

부터 분리시켜 주십시오.

전면판넬

1. ①의 작업을 실시해 주십시오.

비 고

2. 전면판넬 고정나사(7개소)를 풀어 주십시오.

3. 전면판넬을 앞으로 당겨 걸림턱으로

부터 분리시켜 주십시오.

메인기판

1. 제품의 운전을 정지하고 전원을

차단하여 주십시오.

2. ①②의 작업을 실시해 주십시오.

3. 송풍모터, 전자펌프, 점화트랜스, 버너모터

등 연결 컨넥트를 분리하여 주십시오.

4. 기판고정나사(6개소)를 풀어 메인기판을

분리시켜 주십시오.

54

버너

1. ①③의 작업을 실시해 주십시오.

2. 전자펌프에 접속된 고정너트를 풀어

송유관을 분리하여 주십시오.

3. 제품우측면의 커버 고정나사를 풀어

커버를 분리시켜 주십시오.

4. 버너를 고정하고 있는 볼트(4개소)를 풀어

주십시오.

5. 버너를 앞으로 당겨 분리시켜 주십시오.

온풍감지센서와

2차/3차 과열방지

센서

1. ①②의 작업을 실시해 주십시오.

2. 센서점검 커버부의 고정나사(2개소)를

풀어 주십시오.

3. 센서를 고정하고 있는 나사를 풀어

주십시오.

열교환기

1. ②④의 작업을 실시해 주십시오.

2. 프론트 베리어판넬을 분리시켜 주십시오.

55

3. 열교환기 고정용 나사(4개소)를

풀어 주십시오.

4. 열교환기를 위로 올리고 앞으로 당겨

제품에서 분리하여 주십시오.

송풍모터

1. ①의 작업을 실시해 주십시오.

2. 전자펌프를 분리시켜 주십시오.

3. 모터 브라켓 너트(6개소)를 풀어 주십시오.

4. 송풍모터부를 앞으로 당겨서 제품으로

부터 분리시켜 주십시오.

56

1

1

..

..

주 부

및 부

10-1. COH-343

57

10-2. COH-533

58

10-3. COH-663

12 64

13 14

62

11

3

68

24

15

65

53

58

5

3

69

2

7

6

31

32

20

43

42

33

28

31

41

23

29

48

46

51

22

34

45

60

57

97

52

59

39

63

19

66

67

37

44

61

59

10-4. COH-1053

60

10-5. 급배기관 설치도

98

88

89

61

■부품목록

2

3

4

NO

1

5

6

7

8

9

10

11

품 명

HOLDER BLADE UP

BLADE-V

BOSS RUBBER

HOLDER BLADE LOW

HOLDER BLADE H

ASSY PIN-BLADE

ASSY OUTLET GRILLE

DECORATION-UPPER

GRILLE OUT

DECORATION-LOW

DECORATION-INLAY

ASSY FRONT PANEL

16

17

18

19

12

13

14

ASSY CONTROL PANEL

COVER CONTROL

INSU COVER CONTROL

ASSY GRILLE IN

15

CABI FRONT LOW

DECO DIE

BRACKET DECO DIE

MONNIT FILTER(전면)

MONNIT FILTER(후면)

20

21

BLADE-H

FRONT-BARRIER

BURNER BARRIER

규격/재질

EGI

EGI

SILICON

EGI

SC-97471T

EGI

AL(도장)

EGI

ASSY

ASSY

ABS

PC-ASB

ABS

EGI

ASSY

ABS,BLK

FOAM PE

ASSY

EGI

ABS

SBHG1-M

NYCON

NYCON

GI

GI

S/S CODE NO.

HKM CODE NO.

원 수

COH-343 COH-533 COH-663 COH-1053

DB90-00820A

DH90-00699A

DB90-01256A

DH81-02337A

DB81-00312A

DH81-02336A

DB64-50083A

DH90-01257A

DH81-02308A

DB64-60096B

DH90-01258A

DH90-01224A

DH90-01259A

DB81-00314A

DH81-02318A

DB81-02314A

DH81-02297A

DB81-00308A

DB66-30064B

DH81-02299A

DH81-02313A

DB81-00309A

DH81-02295A

DB66-30092E

DH81-05415A

DB81-00311A

DH81-02312A

DB90-00480A

DB90-00824A

DH90-00639A

DB64-60100A

DH81-05416A

DB81-00315A

DB61-30110A

DH90-01097A

DH90-00708A

DB74-10059A

DB90-30041E

DH81-05417A

DH81-05418A

DH81-05419A

DH81-05420A

DH81-05421A

DH81-05422A

C32046AA

H33626AA

H44075AA

A30119AA

A30118BA

H32849AA

D31023AA

D30309CA

H23209AA

H34040AA

H36016AB

H32872BA

H32832CA

D30787AA

H32856AA

D30076AA

D30084AA

A30164BB

H33629AA

C41606AA

D30077AA

A30122PB

H33224AA

H33224BA

H44068PA

A40017BA

C32050AB

C42401AA

H32874BA

C21612CA

H33649AA

H34042AB

A30212CA

A30070BA

H33253CA

H33253AA

H33632AA

H34043AA

G32803BB

H23207CD

H33644AA

H34031AC

C31621AD

H33217BC

1

5

18

1

4

8

1

1

1

1

1

1

1

1

1

1

1

1

1

5

20

5

10

1

1

1

1

1

1

1

1

1

1

7

22

4

10

1

1

1

1

1

1

2

1

10

30

5

10

1

1

1

1

1

1

2

1

비고

62

NO

22

23

24

26

27

28

29

30

품 명

CABINET IN RH

CABINET IN LF

COVER PLATE

SUPPORTER INLAY

INLAY LOWER

HOLDER HEX UP

HOLDER HEX LOW

ASSY HEATER

37

38

39

41

34

35

36

31

32

33

HEAT THERMISTOR

BIMETAL THERNISTOR

BIMETAL THERNISTOR(3차)

GASKET BURNER

PacKing HOLDER SIGHT COVER

PKG-BURNER

ELEC BASE

ELEC BASE

PCB ASSY-MAIN

AIR GUIDE D

42

43

44

45

46

FAN TOP PLATE

ASSY FAN TOP PLATE

ASSY MOTOR IN

MOTOR CAPACITOR

POWER TRANS

ASSY FAN CASE

규격/재질

GI

GI

GI

GI

고광택(EGI)

GI DB81-02316A

DH81-02356A

DB81-00339A

DB81-00340A

GI

DB81-02355A

DB90-00831A

DB90-00832A

ASSY

95℃/OFF

145℃/OFF

145℃/OFF,60℃/ON(자동)

DH90-01260A

DH90-01261A

DB81-00341A

DH90-00648A

GLASS WOOL

DB81-00342A

DB81-00343A

DH81-05427A

DH81-05428A GLASS WOOL

GLASS WOOL

ABS,390G,내열,BLK

DH81-05429A

DB81-00344A

난연ABS,290G DH81-05508A

GI

DH81-05430A

COH-343/533/663

DB81-00541A

COH-1053

DB81-00542A

GI

DB81-02352A

GI

원수

S/S CODE NO. HKM CODE NO.

COH-343 COH-533 COH-663 COH-1053

DH81-05423A

DH81-05424A

DH81-05425A

DH81-05426A

DH81-02302A

DH81-02332A

H23605AA

H24004AC

H23606AA

H24003AB

H42807AA

D30145AA

1 1

1

1

1

1

1

1

1

DH81-02317A

DB81-00337A

D30168AA

C31646AB 1

1

1

DB81-00346A

DH81-05431A

DH81-05432A

H33220BA

H33623AA

C31622AC

H33218BA

H33622AA

C31623AA

C32026AA

H33614AA

H34020AA

H42804AB

H42822AA

C41615AA

H42805AB

H44011AA

H44010AA

H43228AA

H32921AC

D30057AB

H34052AB

H32842CB

H36402AC

H33613AA

H32820AE

H33210CD

H33611AA

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

1

1

1

1

1

1

2

1

1

1

1

ASSY 1

ASSY

DH90-01262A

DB81-03866A

DB81-03867A

DH90-01263A

H34010AA

H32823AD

H33286AB

1

1

1

450VAC 5uF

450VAC 8uF

450VAC 10uF

DC17V,0.6A

ASSY

DB95-20024B

DH81-05433A

DB81-00349A

DH81-05434A

DB81-00350A

DB90-00841A

DH90-00662A

H33612AA

H34017AA

A40004AA

A40004EA

H44016AA

C31660AA

H32891AA

C32016AA

1

1

1

1

1

1

1

1

2

1

1

1

DH90-00707A H34015AA

1

비고

63

61

62

63

64

65

66

67

68

69

57

58

54

55

56

NO

47

48

49

50

51

52

53

59

60

품 명

SAFETY NET

BLOWER ASSY

BLOWER MOUTH LF

BUSING RUBBER

ASSY ELEC PUMP

ASSY OIL TUBE

PLATE TOP

INLAY UPPER

DECORATION INLAY

ASSY CABINET

CABINET RH

CABINET LF

BASE IN

ASSY BASE

ASSY OIL BURNER

SERVICE COVER

CONNECTOR-WIRE

CAVBINET-BACK

ASSY PANEL PCB

ASSY RIMOCON

FILTER GUIDE LF

FILTER GUIDE RH

GRILL MIDDLE

GRILL SUB MID

규격/재질

SWM-B,∅2.8

ABS+GF

ABS

ASSY

GI

NBR(T5.0X∅24)

0.5G/9Kg/㎠

0.85G/7.8Kg/㎠

1.10G/8.0Kg/㎠

1.75G/7.0Kg/㎠

C1220T

SC-97471T

SC-91438T

EGI

TKS2

ABS

ASSY

EGI

EGI

GI

ASSY

16000Kcal/h

25000Kcal/h

31500Kcal/h

50000Kcal/h

SC-97471T

SC-91438T

EGI

L=950

GI

ASSY

ASSY

GI

ABS

EGI

원 수

S/S CODE NO. HKM CODE NO.

COH-343 COH-533 COH-663 COH-1053

DB81-00351A

DB90-00842A

DH90-01264A

DB67-50011B

DB81-00353A

DB81-00354A

DB94-60009B

DB70-10271A

H36448AA

H32822AA

D31018AA

H34018AA

H42827AA

D30127AA

D30127BA

1

1

1

6

1

1

1

1

6

1

2

1

DB90-01749A

DB90-01750A

H33607AB

H34007AB

1

1

DB90-00843A

DH90-00646A

DH90-00664A

DH90-00666A

DB81-00355A

DB70-10309D

DH81-02369A

DH81-02370A

DB64-40112E

DB64-50083A

DH90-01267A

DH90-01224A

DH81-02343A

DH81-05435A

DB90-10479A

DH81-05436A

DB81-00358A

DH90-01268A

DH90-00657A

DH90-00658A

DB90-00850A

DH90-02125A

DH90-01269A

DH90-01270A

DB81-00362A

DB81-00363A

DH81-02359A

DB39-20062A

DH81-02340A

DH81-02341A

DH90-01227A

DH90-00654A

DH81-02347A

DH81-03868A

DB64-10048A

DH81-02351A

H23610AA

H34072AA

H23608AA

H34071AA

H32811AB

D30143CA

H33605AA

H34005AA

D30128BA

H33221BA

H33067BA

H34021AB

C31675PB

H32859PA

H33636AA

C31645AC

H32322BA

H36444AA

H34022AA

D30027PB

D30147AA

H33634AA

H34045AA

D31022AA

D31023AA

G20001AA

G21204AA

C31668AA

H33625AA

H34026AA

H32853CA

H32863AA

H43610AA

H43611AA

H33648AA

H33646AA

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

비고

64

92

93

94

95

96

87

88

89

90

83

84

85

86

NO

74

75

76

77

78

70

71

72

73

79

80

81

82

91

97

98

품 명

MID PLATE FRONT

MID PLATE BACK

MID PLATE SIDE-L

MID PLATE SIDE-R

MID PLATE-AC

CABI BACK LOW

CABI BACK COVER

ASSY EX PIPE

HOLDER SIGHT COVER

PIPE SMOKE

STOPPER

JIONT PIPE-CONN-OUT

OUT ELBOW-E

HOLDER-PIPE

JOINT IN

HOSE-IN

HOSE OUT

FIX BEND FF

ELBOW-S

PIPE INNER,ELBOW,E

PIPE INNER,ELBOW

PIPE INNER

LEG-A

LEG-B

HOSE-OIL

OIL GAUGE

ASSY OIL TANK

ASSY OIL TANK

ASSY VALVE

USER MANUAL

SVC COVER IN

FILTER FUEL

TUBE STOVE PIPE B

TUBE STOVE PIPE A

규격/재질

GI

ASSY

GI

STS 403

SGCC-M,Z

STS 403

NR

AL

NR

SGCC-M,Z

SGCC-M,Z

STS-403

STS-403

STS-403

SGCC-P(20/20)

SGCC-P(20/20)

ASSY

ASSY

50L

80L

ASSY

ART

PVC+PU(5:5)

PVC+PU(5:5)

PVC+PU(5:5)

PVC+PU(5:5)

ASSY 여과지

-

-

원 수

S/S CODE NO. HKM CODE NO.

COH-343 COH-533 COH-663 COH-1053

DB81-05437A

DH81-05438A

DH81-05439A

DH81-05440A

DH81-05441A

DH81-02338A

DH81-05442A

DH90-00661A

DH81-05443A

H44061AA

H44060AA

H44062AA

H44063AA

H44064AA

H34024AA

H44018AA

H34028AA

H44009AA

1

1

1

1

1

1

2

1

1

DB62-70066A S31602AA

1 1

DB62-70065A S32602AA

1

DB61-70030A S43619BA

3 3

DB61-70029A S41619BA

3

DB75-20005A S32609AA

2 2

DB62-70046A S31609AA

2

DB62-31216A S32606AA

1 1

DB62-31215A S31606AA

1

DB61-40143A S42609AA

2 2

DB61-40130A

DB75-20019A

DB81-00391A

DB75-20020A

DB61-90021A

DB61-90023A

DB75-20004A

S41609AA

S41604AA

S31616AA

S42604AA

S41612AA

S42612AA

S32611AA

2

2

1

2

1

1

1

1

1

1

1

1

1

1

1

1

DB62-31214A S31611AA

1

DB62-70054A S32607AA

1 1

DB62-70052A S31607AA

1

DB62-70048A S32610AA

2 2

DB62-70045A

DB81-00392A

DB81-00393A

DB81-00523A

DB81-00370A

DB90-01631A

DB90-01632A

DB90-01633A

DB81-00546A

DH81-05444A

S31610AA

T31615AA

T31616AA

T31618BA

T31610AB

T31602AB

T31602BB

T31608BA

H32866DD

H32871AA

1

1

1

1

2

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1 1

DH81-05445A H33303AA

1

DH81-05446A H33639AA

1

DH81-05447A

DB81-00519A

DB81-00524A

H34050AA

H42854BA

S32663BA

1 1

1

1

1

1

1

DB81-00525A S32663AA

1

비고

65

1111..

P

B L

11-1. MAIN PCB

11-1-1. COH-343/533/663

T &

66

11-1-2. COH-1053

67

11-2. MAIN PCB 부품목록

DESIGN LOCATION 품 명

MICOM

IC

IC

IC

REGULATOR

REGULATOR

TRANSISTOR

TRANSISTOR

D10DE

D10DE

B-D10DE

RESONATOR

T N R

HEATSINK

CERAMIC-CAP

CERAMIC-CAP

CERAMIC-CAP

FILM-CAP

FILM-CAP

전해-CAP

전해-CAP

전해-CAP

전해-CAP

전해-CAP

BUZZER

TACT SWITCH

RESISTOR

RESISTOR

RESISTOR

RESISTOR

RESISTOR

RESISTOR

RESISTOR

U1

U3,7

U4

U2

U6

U5

C16

C20

C21

C22

C10

C1,4,11,14

BZ1

SW1

R2

R1

Q2

Q1,3

D1,2,5,6,7,8,9,10,11,12,13,14

D15

BD1

X1

TNR1

U5

C2,3,5,6,7,8,9,17,18,19,23,

204,300,301

C12,13

C24

C15,25

R6,7,8,9,24,25,26

R18

R4

R29

R27

S3P7414-SDIP

TD62083AP

TD62783AP

KIA7033P

LM7805

LM7812

KSA708

KSC945Y

1N4148

1N4002

DF04

CST4. 00MGW

SVC561D-10

SY403(L=30mm)

CC1H104Z

CC1H103K(AXIAL)

CC1H102K(AXIAL)

TM2J104K

PY2A104K

35V2200uF(D=16)

25V2200uF(D=16)

25V100uF

50V3.3uF

50V10uF

EAST-DC12V

6×6×4.2(W×L×H)

RD 1/4 3KF

RD 1/4 10KF

RD 1/4 1KJ

RD 1/4 2.2KJ

RD 1/4 2.7KJ

RD 1/4 3.3KJ

RD 1/4 5.6KJ

CODE NO. 수 량

99001003

99002001

99002002

99002004

99002006

99002007

1

1

1

2

1

2

1

1

14

1

1

1

1

1

4

12

1

1

2

1

1

1

7

1

1

1

1

1

2

1

1

99009001

99011002

99010001

99010002

99010004

99010006

99010007

99010008

99010009

99003001

99003003

99005003

99005001

99005005

99007001

99007003

99017001

99008002

99008003

99008004

99008005

99008006

99008007

99008008

99008010

99008011

99008012

1

1

비 고

68

CN15

CN6

CN5

CN4

CN12

CN8

CN1

CN7

CN2

DESIGN LOCATION 품

R5,101,102,201,301

R22,23

R19,20,21,202

R3

RESISTOR

RESISTOR

RESISTOR

RESISTOR

RESISTOR

RESISTOR

R30

R11,12,13,14,15,16,17,31

JP2~23

RY1,2,3,4,5,6

(COH-1052=RY1,2,3,6)

F1

F1

CN10

CN13

CN9

CN11

CN14

J-WIRE

RELAY

FUSE CLIP

FUSE

WAFER

WAFER

WAFER

WAFER

WAFER

WAFER

WAFER

WAFER

WAFER

WAFER

WAFER

WAFER

WAFER

WAFER

U5

P C B

SCREW

규 격

RD 1/10KJ

RD 1/4 15KJ

RD 1/4 20KJ

RD 1/4 47KJ

RD 1/4 120J

RD 1/4 180J

D=0.6(TAPING)

DYM10-12MA

FH51-H

250V/3A∅5.2

BH 2B-XH-2

BH 2B-XH-2(BLK)

SMW250-03(RED)

SMW250-04

SMW250-11

SMW250-09

YW396-32V

YW396-32V(BLK)

YW396-04V

YW396-02V

YFW-800-02

YFW-800-03

YFW-800-04

YFW-1000-02

KAH-160KM

3×6mm(TAPPING)

CODE NO. 수 량

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

8

22

6

(4)

1

4

1

5

2

99016018

99016019

99016010

99016011

99016008

99016006

99016022

99016024

99016025

99016026

99018004

99010010

99010011

99010012

99010013

99010014

99010017

99015001

99012001

99013001

99014001

99016001

99016002

99016016

99016014

비 고

69

11-3. PANEL PCB

DS1

CODE NO:DH90-00653A(H32853AA)

DS1

DESIGN LOCATION 품 명

DISPLAY-C

L4,6,8,11,12,13,14,15,16,17,

18,19,21,23,25,31

L2,,9,10,20,24,32,33

LED

LED

DIODE D1,2,3,4,5

SW1,2,3,4,5,6,7

JP1~JP40

TACT SWITCH

J-WIRE

CN15

CN14

WAFER

WAFER

P C B

DS1

REM1

C1

DISPLAY HOLDER

DIFFUSENT FILM

REM-MODULE

CERAMIC-CAP

A-554CG

KL-034W-D1(ORG)

KL-G314GT-D1

1N4148

6×6×4.2(W×L×H)

D=0.6(TAPING)

SMAW250-09

SMAW250-11

KAH-160PI

203×29×14

203×29

LMT-9431

CC1H104Z

99006003

99005003

99011002

99015001

99016020

99016021

99018003

99021001

99022001

99023001

99008002

CODE NO. 수 량

99006009

1

99006002

16

1

1

1

1

1

7

40

1

1

8

5

비 고

70

11-4. 원격조정기 PCB ASS、Y

11-4-1. PCB 부품 배치도

7

8

5

6

3

4

1

2

9

10

11

DESCRIPTION LOCATION NO. SPECIFICATION CODE NO. MAKERR

PCB

RESONATOR

C-ELEC

IR-LED

IC-CHIP

TR-CHIP

R-CHIP

R-CHIP

C-CHIP

C-CHIP

CHIP-DIODE

X1

C3

LED1,LED2

IC1

Q1,Q2

R1

R3

C4

C1,C2

D1

49

113.52

1.6T

OCR455B1

50V 4.7㎌(5

11)

SI5312-H

KS51840-39

2SD2412K BR

1/10 1.0Ϊ-J

1/10 330Ϊ-J

CL21C104BNSS

CL21C104BNSS

DAP202K

A3083-061-00

A4050-050-050

61609-421-120

A4150-0168

A2203-00T1-0081

A4050-0168

61079-917-010

61079-917-331

A1453-131-104

A1450-131-101

32167-662-012

서한산업

동양산전

삼성전기,삼화전기

광전자

삼성전자

ROHM

삼성전기,ROHM

삼성전기,ROHM

삼성전기,ROHM

삼성전기

ROHM

71

SC

EM

12-1. REMOCON DIAGRAM

R1

72

12-2. COH-343/533/663 회로도

73

12-2-1. COH-1053 회로도

74

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
