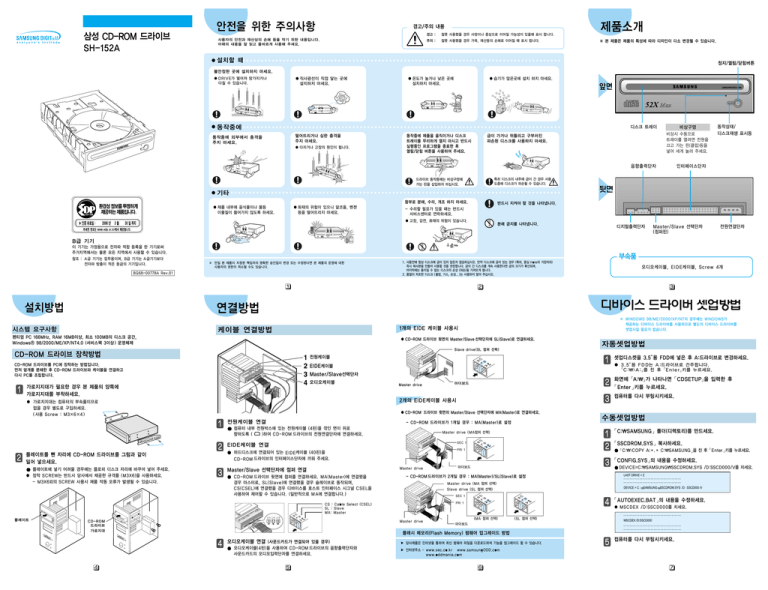

삼성 CD-ROM 드라이브
SH-152A
안전을 위한 주의사항
경고/주의 내용
사용자의 안전과 재산상의 손해 등을 막기 위한 내용입니다.
아래의 내용을 잘 읽고 올바르게 사용해 주세요.
경고 :
잘못 사용했을 경우 사망이나 중상으로 이어질 가능성이 있을때 표시 합니다.
주의 :
잘못 사용했을 경우 가옥, 재산등의 손해로 이어질 때 표시 합니다.
제품소개
※ 본 제품은 제품의 특성에 따라 디자인이 다소 변경될 수 있습니다.
설치할 때
정지/열림/닫힘버튼
불안정한 곳에 설치하지 마세요.
● DRIVE가 떨어져 망가지거나
다칠 수 있습니다.
● 직사광선이 직접 닿는 곳에
설치하지 마세요.
● 온도가 높거나 낮은 곳에
설치하지 마세요.
● 습기가 많은곳에 설치 하지 마세요.
앞면
동작중에
동작중에 외부에서 충격을
주지 마세요.
디스크 트레이
떨어뜨리거나 심한 충격을
주지 마세요.
● 다치거나 고장의 원인이 됩니다.
동작중에 제품을 움직이거나 디스크
트레이를 무리하게 열지 마시고 반드시
실행중인 프로그램을 종료한 후
열림/닫힘 버튼을 사용하여 주세요.
비상구멍
비상시 수동으로
트레이를 열려면 전원을
끄고 가는 핀(클립)등을
넣어 세게 눌러 주세요.
금이 가거나 뒤틀리고 구부러진
파손된 디스크를 사용하지 마세요.
음향출력단자
드라이브 동작중에는 비상구멍에
가는 핀을 삽입하지 마십시오.
동작상태/
디스크재생 표시등
인터페이스단자
특히 디스크의 내주에 금이 간 경우 사용
도중에 디스크가 파손될 수 있습니다.
기타
함부로 분해, 수리, 개조 하지 마세요.
● 제품 내부에 음식물이나 물등
이물질이 들어가지 않도록 하세요.
● 화재의 위험이 있으니 알코올, 벤젠
등을 떨어뜨리지 마세요.
반드시 지켜야 할 것을 나타냅니다.
- 수리할 필요가 있을 때는 반드시
서비스센터로 연락하세요.
● 고장, 감전, 화재의 위험이 있습니다.
분해 금지를 나타냅니다.
디지털출력단자
Master/Slave 선택단자
(점퍼핀)
전원연결단자
B급 기기
이 기기는 가정용으로 전자파 적합 등록을 한 기기로써
주거지역에서는 물론 모든 지역에서 사용할 수 있습니다.
참조 : A급 기기는 업무용이며, B급 기기는 A급기기보다
전자파 방출이 적은 등급의 기기입니다.
부속품
※ 만일 본 제품이 지정된 책임자의 명확한 승인없이 변경 또는 수정된다면 본 제품의 운영에 대한
사용자의 권한이 취소될 수도 있습니다.
BG68-00778A Rev.01
설치방법
1. 사용전에 항상 디스크에 금이 있지 않은지 점검하십시오. 만약 디스크에 금이 있는 경우 (특히, 중심 Hole의 가장자리)
즉시 복사본을 만들어 사용할 것을 권장합니다. 금이 간 디스크를 계속 사용한다면 금의 크기가 확산되며,
마지막에는 돌이킬 수 없는 디스크의 손상 (파손)을 가져오게 됩니다.
2. 품질이 저조한 디스크 (불법, 기스, 손상... )는 사용하지 말아 주십시오.
연결방법
시스템 요구사항
● CD-ROM 드라이브 뒷면의 Master/Slave 선택단자에 SL(Slave)로 연결하세요.
Slave drive(SL 점퍼 선택)
CD-ROM 드라이브 장착방법
CD-ROM 드라이브를 PC에 장착하는 방법입니다.
먼저 덮개를 분해한 후 CD-ROM 드라이브와 케이블을 연결하고
다시 PC를 조립합니다.
셋업디스켓을 3.5″용 FDD에 넣은 후 A:드라이브로 변경하세요.
EIDE케이블
● 3.5″용 FDD는 A :드라이브로 간주합니다.
「C:\�A :」를 친 후「Enter」키를 누르세요.
오디오케이블
화면에「A:\」
가 나타나면「 CDSETUP」
을 입력한 후
「 Enter 」
키를 누르세요.
마더보드
Master drive
컴퓨터를 다시 부팅시키세요.
2개의 EIDE케이블 사용시
● 가로지지대는 컴퓨터의 부속품이므로
없을 경우 별도로 구입하세요.
( 사용 Screw : M3×6×4 )
● CD-ROM 드라이브 뒷면의 Master/Slave 선택단자에 MA(Master)로 연결하세요.
전원케이블 연결
- CD-ROM 드라이브가 1개일 경우 : MA(Master)로 설정
컴퓨터 내부 전원박스에 있는 전원케이블 (4핀)을 깎인 면이 위로
향하도록 (
)하여 CD-ROM 드라이브의 전원연결단자에 연결하세요.
「 SSCDROM.SYS 」복사하세요.
SEC 1
PRI 1
하드디스크에 연결되어 있는 EIDE케이블 (40핀)을
CD-ROM 드라이브의 인터페이스단자에 끼워 주세요.
CD-ROM 드라이브 뒷면에 점퍼를 연결하세요. MA(Master)에 연결했을
경우 마스터로, SL(Slave)에 연결했을 경우 슬레이브로 동작되며,
CS(CSEL)에 연결했을 경우 디바이스를 호스트 인터페이스 시그널 CSEL을
사용하여 제어할 수 있습니다. (일반적으로 MA에 연결합니다.)
「 CONFIG.SYS 」의 내용을 수정하세요.
DEVICE=C:\SAMSUNG\SSCDROM.SYS /D:SSCD000/V를 치세요.
- CD-ROM 드라이브가 2개일 경우 : MA(Master)/SL(Slave)로 설정
Master drive (MA 점퍼 선택)
SEC 1
「 AUTOEXEC.BAT 」의 내용을 수정하세요.
PRI 1
● MSCDEX /D:SSCD000를 치세요.
(MA 점퍼 선택)
Master drive
(SL 점퍼 선택)
마더보드
플래시 메모리(Flash Memory) 펌웨어 업그레이드 방법
오디오케이블 연결 (사운드카드가 연결되어 있을 경우)
오디오케이블(4핀)을 사용하여 CD-ROM 드라이브의 음향출력단자와
사운드카드의 오디오입력단자를 연결하세요.
LAST DRIVE = Z
----------------------------------------------------------------------DEVICE = C : SAMSUNG SSCDROM.SYS /D : SSCD000 /V
Slave drive (SL 점퍼 선택)
CS : Cable Select (CSEL)
SL : Slave
MA: Master
CD-ROM
드라이브
가로지대
을 친 후「 Enter 」
키를 누르세요.
COPY A:�.� C:\SAMSUNG 」
「 C:\�
마더보드
Master drive
Master/Slave 선택단자에 점퍼 연결
수동셋업방법
「 C:\SAMSUNG 」폴더(디렉토리)를 만드세요.
Master drive (MA점퍼 선택)
EIDE케이블 연결
플레이트에 넣기 어려울 경우에는 플로피 디스크 자리에 바꾸어 넣어 주세요.
● 장착 SCREW는 반드시 당사에서 제공한 규격품 (M3X6)을 사용하세요.
- M3X6외의 SCREW 사용시 제품 작동 오류가 발생될 수 있습니다.
자동셋업방법
전원케이블
Master/Slave선택단자
가로지지대가 필요한 경우 본 제품의 양쪽에
가로지지대를 부착하세요.
플레이트를 뺀 자리에 CD-ROM 드라이브를 그림과 같이
밀어 넣으세요.
※ WINDOWS 98/ME/2000/XP/NT의 경우에는 WINDOWS가
제공하는 디바이스 드라이버를 사용하므로 별도의 디바이스 드라이버를
셋업시킬 필요가 없습니다.
1개의 EIDE 케이블 사용시
케이블 연결방법
펜티엄 PC 166MHz, RAM 16MB이상, 최소 100MB의 디스크 공간,
Windows� 98/2000/ME/XP/NT4.0 (서비스팩 3이상) 운영체제
플레이트
오디오케이블, EIDE케이블, Screw 4개
▶ 당사제품은 인터넷을 통하여 최신 펌웨어 파일을 다운로드하여 기능을 업그레이드 할 수 있습니다.
▶ 인터넷주소 - www.sec.co.kr
www.samsungODD.com
www.oddmania.com
-----------------------------------MSCDEX /D:SSCD000
-----------------------------------------------------------------------
컴퓨터를 다시 부팅시키세요.
동작방법/디스크 손질 및 보관방법
※ 동작초기 (SPIN-UP)와 정지 (STOP)시 발생하는 마찰음은 ABS(Auto Balance System)에 의한
소리임으로 이상 동작 소음이 아닙니다.
동작방법
컴퓨터의 전원버튼을 눌러 부팅시키세요.
부팅이 끝난 후 열림/닫힘버튼을 눌러
디스크 트레이를 열어 주세요.
CD를 넣고 열림/닫힘버튼을 눌러
디스크트레이를 닫아 주세요.
재생 표시등이 켜집니다.
CD를 재생시키세요.
CD-ROM 드라이브를
인식하지 못해요.
CD-ROM 드라이브를 설치한 후
PC 속도가 느려졌어요.
CD-ROM 드라이브가
DOS에서 인식못해요.
● 사운드카드 구입시 제공받은 CD재생용 프로그램을 실행시키거나
윈도우상에서 제공되는 매체 재생용 아이콘을 실행시키세요.
비디오 CD 타이틀을 재생시킬 경우
● 전원케이블,오디오케이블, EIDE케이블이 바르게
연결되었는지 확인하세요.
● EIDE케이블 연결상태를 바꿔 연결하세요.
(가능한 2차 EIDE케이블의 마스터에 연결하세요.)
● 마스터/슬레이브의 점퍼 연결상태를 확인하세요.
CD-ROM 드라이브가
WINDOWS에서 인식하지 못해요.
오디오 CD의 소리가 안나와요.
CD-R/RW 드라이브의 음향출력단자와 사운드카드의 CD-IN
단자에 오디오케이블이 바르게 연결되어 있는지 확인하십시오.
● 사운드카드가 제대로 작동하는지 확인하십시오.
CD를 인식하지 못하고
속도가 느려요.
구
디스크
● 디바이스 드라이버를 다시 설치하거나 삼성전자
홈페이지 (www.sec.co.kr) 또는 ODD 서비스 홈페이지
(www.samsungODD.com)를 통해 최신 버전으로 설치하세요.
● Windows 프로그램이 깨지면 인식문제가
발생할 수 있으니 다시 설치하세요.
CD - DA`/오디오 CD를 재생시킬 경우
※ 별도의 비디오 비전카드 ( 또는 SOFT MPEG )와 사운드카드가 필요합니다.
드라이브를 수직으로 장착하여 사용할 경우, 8Cm미니 디스크는
디스크가 고정되지 않기 때문에 사용할 수 없습니다.
디스크 보관방법
●
●
●
●
디스크 트레이가 안 열려요.
직사광선이 비치는 곳에 보관하지 마세요.
통풍이 잘 되는 평평한 장소에 수직으로 세워 보관하세요.
디스크에 낙서를 하거나 라벨 등을 붙이지 마세요.
디스크에 무리한 충격을 주거나 떨어뜨리지 마세요.
DISC를 넣었는데 DISC가 들어
있지 않다는 메세지가 나타나요.
● 재생화면의 크기를 적당한 크기로 줄여 주세요.
● 디스플레이의 해상도 설정이 적절한지 확인한 후
Windows의 제어판에서 적절한 해상도로 맞춰 주세요.
● DISC를 넣고 너무 빨리 실행버튼을 누르면 DISC를
인식하지 못할 수 있으므로 디스크 트레이를 열었다가
닫은 후 다시 시도하세요.
●디스크는 부드러운 면 헝겊으로
디스크의 중심부에서 바깥쪽으로
가볍게 닦아 주세요.
CD-ROM 드라이브를 사운드카드에
연결했는데 인식하지 못해요.
사운드카드의 인터페이스가 AT-BUS방식이기 때문이며
시스템 EIDE포트에 연결하거나 E-IDE 인터페이스가
내장된 사운드카드로 교체하세요.
디스크 직경
120mm 또는 80mm
52배속/7800KB/sec (MAX)
CD-ROM
무료서비스
에
앞
뒷
면
면
사용 상태에서
발생한 성능,
스핀들모터
Brushless motor
하자로 고장
율
기능상의
발생시
구입가환급
구입 후 1개월 이내에 중요한 수리를 요할 때
제품구입시 운송과정 및 제품설치 중 발생된 피해
동작상태 표시등
POWER ON/BUSY시
교환된 제품이 1개월이내에 중요한 수리를 요하는 고장발생
구입가환급
교환불가능시
동일 하자로 3회까지 고장 발생시
동일 하자로 4회째 고장 발생시
무상수리
유상수리
유상수리
제품교환 또는
소비자가 수리의뢰한 제품을 사업자가 분실한 경우
구입가환급
가산하여 환불
유상수리에 해당하는 별도의 당사 기준에
소비자의 고의, 수리가 불가능한 경우
과실로 인한
수리가 가능한 경우
고장인 경우
금액징수후 제품교환
한함
유상수리
유상수리
ATAPI
고장이 아닌 경우 서비스를 요청하면 요금을 받게 되므로 반드시 사용설명서를 읽어 주세요.
음향출력단자
라인아웃 0.70±20%(Vrms) 47KΩ
� 기구세척, 조정, 사용설명 등은 제품고장이 아닙니다.
Master/Slave 선택단자
Molex 70203 또는 호환기종
SH-152A
크기
폭 148.2 × 높이 42 × 깊이 184mm
무게
740g (Set only)
신 뢰 성 MTBF
125,000 POH(Duty 20%)
금액에 10%를
정액감가상각후 환불
인터페이스단자
온도 : -25~60℃, 습도 : 10~90%
정액 감가상각한
수리가 불가능한 경우
+5VDC, 1.3A, +12VDC, 1.5A
5~45℃, 습도 : 10~80%
유상수리
서로 다른 하자로 5회째 고장 발생시
전원연결단자
온도 :
해당없음
제품교환 또는 무상수리
수리용 부품은 있으나 수리 불가능시
열림/닫힘
품질보증기간이후
제품교환 또는
부품소유기간 이내 수리용 부품을 보유하고 있지 않아
Mode 1:1block/1012, Mode 2:1block/109
버튼
동 작 사용시
환 경 보관시
크 기/
무 게
정상적인
Step Motor
`러`
품질보증기간이내
구입 후 10일 이내 중요한 수리를 요할 때
슬라이딩 구조
트레이 구조, DC모터 (Soft Eject)
보 상 내 용
소비자 피해유형
128KB
로딩구조
SH-152A
※ 일반 제품을 영업용도로 전환하여 사용할 경우 보증기간은 반으로 단축 적용됩니다.
PIO Mode 4, DMA MW2, UDMA2
Semiconductor Laser
CD-ROM, DVD-ROM,
DVD-Writer,
CD-RW, COMBO의
품질보증 기간은 1년,
부품 보유년한은 4년입니다.
SERIAL NO.
ACCESS TIME (typical) 90ms (typical)
● CD상태가 불량한지 확인한 후 깨끗이 닦아 사용하세요.
● DISC를 깨끗이 닦아 사용하세요.
디스크 손질방법
● 디스크의 표면을
만지지 말고
가장자리를 잡으세요.
S/W Mpeg로 비디오 CD재생시
화면이 끊어지고 속도가 느려요.
사용 가능 디스크
CD-DA, CD-ROM Mode-1, CD-ROM XA Mode-2 Form-1,
Form-2, Photo-CD(Single, Multi-session),
Video CD ready, CD-Plus, CD-Extra, Enhanced CD,
CD-I/FMV, CD-R/RW
드라이브 데이터 버퍼
성 ` 능 레이저
● 디바이스 드라이버를 최신 버전으로 설치하세요.
● 전원코드나 전원케이블이 바르게 연결되었는지 확인하십시오.
● 전원이 켜진 상태에서도 열리지 않을 경우, 우선 PC를 재부팅
한 후 열림/닫힘 버튼을 눌러 여시고, 그래도 열리지 않을시에는
전원을 끄시고 비상구멍에 가는 핀( 클립 )을 이용하여 세게 밀어
넣어 여십시오.
SH-152A
분
데이터 전송률
● 디스크 구입시 제공받은 디스크 설명서를 참조하여 재생시키세요.
※
● 저희 삼성전자에서는 품목별 소비자피해 보상규정
(재정경제부 고지 제2000-21호)에 따라 아래와 같이
제품에 대한 보증을 실시합니다.
● 서비스 요청시 삼성전자서비스(주) 또는 지정된 협력사에서
서비스를 합니다.
● 보상여부 및 내용통보는 요구일로부터 7일 이내에,
피해보상은 통보일로부터 14일 이내에 해결해 드립니다.
유료서비스
� 소비자 과실로 고장난 경우
(수리가 불가능한 경우 별도 기준에 준함)
● 사용설명 및 분해하지 않고 간단한 조정시
● 외부안테나 및 유선신호 관련 서비스 요청시
● 판매점에서 부실하게 설치해 주어 재설치시
● 제품 내부에 먼지 세척 및 이물 제거시
● 제품의 이동, 이사 등으로 인한 설치 부실시
● 구입시 고객요구로 설치한 후 재설치시
● 소비자 설치 미숙으로 재설치할 경우
● 헤드세척 및 이물투입 서비스 요청시
● 네트워크 및 타사 프로그램 사용설명
2회부터 유료
1회 무료
1회부터 유료
● 소비자의 취급 부주의 및 잘못된 수리로
고장 발생시
- 전기용량을 틀리게 사용하여 고장이
발생된 경우
- 설치 후 이동시 떨어뜨림 등에 의한 고장,
손상 발생시
- 당사에서 미지정한 소모품, 옵션품,
소프트 웨어 사용으로 고장 발생시
- 삼성전자(주) 서비스위탁업체인
삼성전자서비스(주) 기사및 협력사 기사가
아닌 사람이 수리하여 고장발생시
� 그 밖의 경우
● 천재지변(화재, 염해, 수해 등)에
인한 고장 발생시
● 소모성 부품의 수명이 다한 경우
(배터리, 형광등, 헤드, 진동자, 램프류,
필터류, 토너, 드럼, 리본 등)
※ 디스크의 표면을 손으로 만지거나 디스크에 이물질, 먼지 등이 묻으면
제대로 동작되지 않을 수 있습니다.
※ 제품에 붙어있는 Warranty Label 훼손시
무상서비스를 받으실 수 없습니다.
이 보증서는 한국에서 구입한 경우에만 사용되며 다시 발행하지 않으므로 사용설명서와 함께 잘 보관해 주세요.
