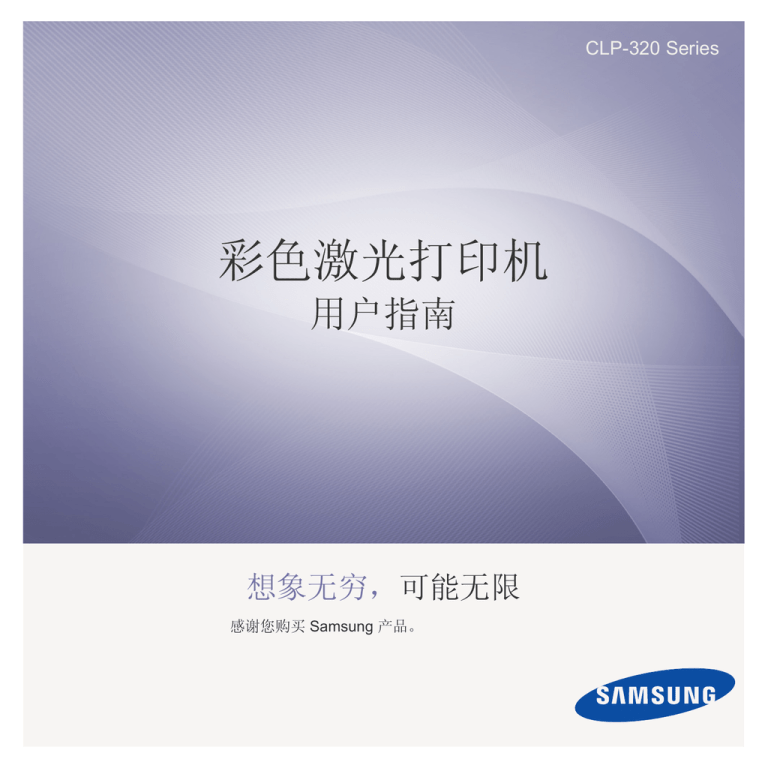

CLP-320 Series
彩色激光打印机
用户指南
想象无穷,可能无限
感谢您购买 Samsung 产品。
版权所有
© 2010 Samsung Electronics Co., Ltd. 保留所有权利。
本用户指南仅供参考。用户指南中的任何信息如有变更,恕不另行通知。
Samsung Electronics 对由于使用本用户指南引起的或与使用本用户指南相关的任何直接或间接损失,不承担任何责任。
•
•
•
•
Samsung 和 Samsung 徽标是 Samsung Electronics Co., Ltd. 的商标。
Microsoft、 Windows、 Windows XP、 Windows Vista、 Windows 7 和 Windows Server 2008 R2 是 Microsoft Corporation 的注册商标或商标。
TrueType、 LaserWriter 和 Macintosh 是 Apple Computer, Inc. 的商标。
所有其他品牌或产品名称为其各自公司或组织的商标。
请参阅所提供 CD-ROM 中的 “LICENSE.txt” 文件,以取得有关开放源代码的许可信息。
版本 4.00
版权所有 _ 2
目录
版权所有
2
目录
3
简介
24
入门
29
7
12
20
22
安全信息
法规信息
关于本用户指南
您的新产品功能
24
24
25
26
27
27
27
27
27
27
27
28
28
打印机概览
正视图
后视图
控制面板概览
了解控制面板
状态 / 墨粉 LED
无线 LED
有关有用按钮的介绍
打印屏幕按钮
演示打印按钮
取消按钮
WPS 按钮
电源按钮
29
29
29
29
30
30
30
31
31
31
32
33
33
34
34
安装硬件
位置
打印演示页
随附的软件
系统要求
Microsoft® Windows®
Macintosh
Linux
安装连接 USB 的打印机驱动程序
Windows
Macintosh
Linux
本地共享您的打印机
Windows
Macintosh
网络设置 (仅限 CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP- 35 网络环境
326W) 35 实用网络程序介绍
35
35
35
35
35
35
36
36
37
目录 _ 3
SyncThru™ Web Service
SyncThru™ Web Admin Service
SetIP
使用有线网络
打印网络配置报告
设置 IP 地址
IPv4 配置
IPv6 配置
目录
37
38
38
39
40
使用 SyncThru™ Web Service 恢复出厂默认设置
安装连接网络的打印机驱动程序
Windows
Macintosh
Linux
无线网络设置 (仅限 CLP-325W(K)/CLP-326W) 41 入门
41
41
41
41
41
41
41
41
42
42
46
48
48
48
48
49
选择网络连接
无线网络名称和网络密钥
选择无线网络安装类型
使用控制面板
从计算机安装
使用 WPS 按钮设置无线网络
使用 WPS 按钮设置无线网络
从计算机设置无线网络
使用 USB 线设置无线网络
使用网线设置无线网络
完成安装
开关 Wi-Fi 网络
故障排除
解决设置无线设置和安装打印机驱动程序时可能出现的问题
解决其他问题
基本设置
50
50
50
51
51
51
高度调整
设置默认纸盘和纸张
在计算机中
使用省电功能
更改字体设置 (仅限 CLP-320N(K)/CLP-321N/CLP-325W(K)//CLP326W)
设置 Humidity 模式
52
52
52
53
54
54
55
56
57
57
57
57
58
58
58
58
58
58
选择打印介质
选择打印介质的准则
每种模式下支持的介质大小
更改纸盘大小
在纸盘中装纸
纸盘
纸盘手动进纸
在特殊介质上打印
信封
透明胶片
标签纸
卡片纸 / 自定义大小纸张
信头纸 / 预印纸
再生纸
高光相纸
亚光相纸
设置纸张大小和类型
使用输出支架
50
介质与纸盘
52
目录 _ 4
目录
打印
59
管理工具
68
维护
73
59
59
59
59
59
59
60
60
60
61
61
61
61
61
61
62
62
62
63
63
64
64
64
65
65
65
66
66
66
66
67
实用软件程序介绍
Samsung AnyWeb Print
Samsung Easy Color Manager
打印机驱动程序功能
打印机驱动程序
基本打印
取消打印作业
打开打印首选项
使用偏好设置
使用帮助
使用特殊打印功能
在一张纸上打印多页
打印海报
打印书册 (手动)
双面打印 (手动)
更改文档的比例
按照选定的纸张大小调整您的文档
使用水印
使用叠加
图形选项卡选项
更改默认打印设置
将您的打印机设置为默认打印机
打印到文件 (PRN)
Macintosh 打印
打印文档
更改打印机设置
在一张纸上打印多页
Linux 打印
从应用程序打印
打印文件
配置打印机属性
68
68
68
68
69
69
69
69
70
70
70
71
72
介绍实用管理工具
使用 SyncThru™ Web Service
访问 SyncThru™ Web Service
SyncThru™ Web Service 概述
电子邮件通知设置
设置系统管理员信息
使用 Smart Panel 程序
了解 Smart Panel
更改 Smart Panel 程序设置
使用 Unified Linux Driver Configurator
打开 Unified Driver Configurator
打印机配置窗口
Ports configuration
73
73
73
73
打印打印机报告
清洁打印机
清洁外部
清洁内部
目录 _ 5
目录
故障排除
76
耗材
86
规格
90
74
74
74
74
75
75
存放墨粉盒
墨粉盒的储存
处理说明
使用非 Samsung 和重新装填的墨粉盒
预计墨粉盒寿命
打印机搬运与存放方法小提示
76
77
77
77
77
78
79
79
80
80
81
82
84
84
85
摇匀墨粉
避免卡纸的提示
清除卡纸
纸盘
在打印机内部
在出纸区中
解决其他问题
系统问题
电源问题
进纸问题
打印问题
打印质量问题
常见 Windows 问题
常见 Linux 问题
常见 Macintosh 问题
86
86
86
87
88
89
购买方法
可用耗材
维护部件
更换墨粉盒
更换成像装置
更换废粉仓
90
90
91
92
硬件规格
环境规格
电气规格
打印介质规格
CONTACT SAMSUNG WORLDWIDE
93
术语表
95
索引
100
目录 _ 6
安全信息
附带提供这些警告和警示的目的是为了防止伤及您和他人,并防止对您的机器造成任何可能的损坏。在使用机器前,请务
必阅读并理解所有这些说明。
操作任何电器以及使用您的机器时,请运用经验常识。另外,遵循机器上及附带的文字材料中标注的所有警告和说明。阅
读完本部分后,请将其保存于安全之处,以便日后参考。
重要的安全符号
本节解释用户指南中使用的所有图标和符号的含义。这些安全符号按照危险程度排序。
用户指南中使用的所有图标和符号的含义解释:
警告
可能导致严重人身伤害或死亡的危险情况或危险操作。
警告
可能导致轻微人身伤害或财产损失的危险情况或危险操作。
请勿尝试。
请勿拆卸。
请勿触摸。
从壁式插座中拔下电源线。
确保机器已接地,以避免电击。
致电服务中心,以寻求帮助。
请务必遵循指示。
安全信息 _ 7
操作环境
警告
如果电源线已损坏或者电源插座未接地,请勿使用。
► 这样可能会导致触电或者火灾。
请勿弯曲电源线或将重物放置于电源线上。
► 踩踏电源线或者使电源线受重物挤压可能导致触电
或者火灾。
请勿将任何物体放置于机器顶部 (水,小块金属或重
物、蜡烛、点燃的香烟等)。
► 这样可能会导致触电或者火灾。
请勿拉拽电线以拔下插头;请勿用湿手接触插头。
► 这样可能会导致触电或者火灾。
如果机器过热,则其会冒烟,发出异响或有异味生
成,此时应立即关闭电源开关并拔下机器的电流插
头。
► 这样可能会导致触电或者火灾。
注意
雷暴期间或者长时间不使用时,请从电源插座中拔下
插头。
► 这样可能会导致触电或者火灾。
如果插头不能轻松地插入电源插座,请勿尝试强行插入。
► 请联系电工以更换电源插座,否则,可能导致触电。
小心,出纸区很热。
► 可能导致烫伤。
请勿让宠物撕咬交流电源线、电话线或 PC 接口连接线。
如果机器掉落,或者机壳损坏,请从所有接口连接上拔下线缆,
然后向胜任的服务人员请求协助。
► 否则,可能导致触电或者火灾。
如果在遵循这些说明的情况下机器仍不能正常运行,请拔下机
器的所有接口连接线缆,然后向胜任的服务人员请求协助。
► 否则,可能导致触电或者火灾。
► 这样可能导致触电或引发火灾,并 / 或伤害您的宠物。
如果机器性能发生突然和明显的变化,请从所有接口连接上拔
下线缆,然后向胜任的服务人员请求协助。
► 否则,可能导致触电或者火灾。
安全信息 _ 8
操作方法
注意
请勿在打印过程中强行将纸拉出。
► 可能会对打印机造成损坏。
大量打印时,出纸区的底部可能变热。请勿让儿童触
摸。
► 可能导致烫伤。
小心,请勿将手放在机器和托纸盘之间。
► 可能会导致您受伤。
移除卡住的纸时,请勿使用镊子或锋利的金属物体。
► 否则可能损坏机器。
请勿堵塞或将物体推入通风口。
► 这样可能导致部件温度升高,从而造成损坏或者火灾。
请勿让过多纸张堆积在出纸盘。
► 否则可能损坏机器。
换纸或移除卡住的纸时,请小心操作。
► 新纸的边缘比较锋利,可能导致割伤。
本机器的电源截断设备是电源线。
► 要关闭电源,请从电源插座上拔下电源线。
安全信息 _ 9
安装 / 移动
警告
请勿将机器放在有灰尘,潮湿或漏水的环境中。
► 这样可能会导致触电或者火灾。
注意
移动机器前,请关闭电源并拔下所有线缆。
然后抬起机器:
•重量小于 20 千克的机器需要 1 个人抬。
•重量在 20 - 40 千克之间的机器需要 2 个人抬。
•重量大于 40 千克的机器至少需要 4 个人抬。
请勿在机器上放置盖板或者将其放在密闭场所,如柜子。
► 如果机器通风不畅,则可能导致火灾。
► 机器可能掉落,从而导致人员受伤或机器损坏。
请勿将机器放置于不稳定的台面上。
► 机器可能掉落,从而导致人员受伤或机器损坏。
确保将电源线插到接地的电源插座。
► 否则,可能导致触电或者火灾。
机器应连接至标签上规定的功率级。
► 如果您不确定并希望检查正在使用的功率级,请联系电力公
司。
请勿使壁式插座和加长电线超负荷。
► 这样可能减损性能,并导致触电或者火灾。
仅使用 No.26 AWGa 或者线规更大的电话线 (如有必要)。
使用机器附带的电源线可实现安全运行。如果 140V 机器使用的
电线长于 2 米,则线规应为 16 AWG 或更大。
► 否则,可能会对打印机造成损坏。
► 否则,将损坏机器,并且可能导致触电或者火灾。
a. AWG:American Wire Gauge (美国线规)
安全信息 _ 10
维护 / 检查
注意
清洁机器内部前,请从壁式插座中拔下插头。请勿使
用苯,涂料稀释剂或酒精来清洁机器;请勿直接向机
器洒水。
► 这样可能会导致触电或者火灾。
保持耗材清洁,勿让儿童接触。
► 儿童可能会受伤。
人员在机器内部更换耗材或清洁内部时,请勿操作机
器。
► 您可能会受伤。
请勿自行拆卸,维修或重新组装机器。
► 否则可能损坏机器。机器需要维修时,请联系持证
技术人员。
请勿让电源电缆和插头接触面有灰尘或水。
► 否则,可能导致触电或者火灾。
要清洁并操作机器,请严格遵循机器附带的用户指南。
► 否则可能损坏机器。
请勿取下用螺丝固定的任何盖板或防护装置。
► 机器应仅由 Samsung 的技术服务人员维修。
耗材使用
注意
请勿拆卸墨粉盒。
► 墨粉粉尘如被吸入或吞下,可能带来危险。
请勿点燃墨粉盒或定影器装置等任何耗材。
► 这样可能导致爆炸或火灾。
更改墨粉盒或移除卡住的纸时,应小心以避免墨粉粉尘接触您
的身体或衣服。
► 墨粉粉尘如被吸入或吞下,可能带来危险。
安全信息 _ 11
存放墨粉盒等耗材时,请勿让儿童接触。
► 墨粉粉尘如被吸入或吞下,可能带来危险。
使用墨粉等回收的耗材可能会对打印机造成损坏。
► 如果因使用回收耗材而导致损坏,则将收取服务费。
如果墨粉撒到衣服上,请勿使用热水清洗。
► 热水会使墨粉渗入到衣服纤维中。请使用冷水洗涤。
法规信息
本打印机针对正常的工作环境而设计,并已获得许多法规声明认证。
激光安全声明
本打印机在美国已通过认证,符合 DHHS 21 CFR 的第 1 章,第 J 节关于 I (1) 类激光产品的要求,在其他国家 / 地区已通过 I 类激光产品认证,
符合 IEC 60825-1:1993 + A1:1997 + A2:2001 要求。
I 类激光产品被视为非危害性产品。激光系统和打印机的设计原则是在日常操作,用户维护或指定维修条件下,所受的激光辐射不超过 I 类级别
规定的标准。
• 波长:800 nm
• 光束发散角
- 平行:12 度
- 垂直:30 度
• 最大功率或能量输出:5 mW
警告
请勿在激光 / 扫描仪组件的保护盖拆掉的情况下操作或维修。虽然反射的光束不可见,但却能损伤您的眼睛。
使用本产品时,请务必遵循这些基本安全预防措施,以减少火灾,电击和人身伤害的危险:
臭氧安全
在日常操作中,此打印机会产生臭氧。所产生的臭氧不会对操作人员造成危害。但是,建议在通风良好的环境中使用此打印机。
有关臭氧的详细信息,请咨询当地的 Samsung 经销商。
法规信息 _ 12
节能
本打印机采用先进的节能技术,可降低打印机处于非活动状态时的功耗。
如果长时间不接收数据,打印机会自动降低功耗。
ENERGY STAR 和 ENERGY STAR 商标为美国注册商标。
要获得有关 ENERGY STAR 程序的更多信息,请参见 http://www.energystar.gov。
回收
请本着对环境负责的态度回收或处理本产品的包装材料。
仅限中国
正确处理本产品 (废弃的电气和电子设备)
(适用于欧盟及单独施行收集体系的其他欧洲国家 / 地区)
产品,配件或资料文献上显示此标记指示产品及其电子配件 (例如充电器,耳机和 USB 电缆)在报废时不应该与其他生活废品一同处置。为
了避免非受控废弃物处理对环境或人类健康可能造成的伤害,请将其与其他类型的废弃物分离,并负责任地将其回收,以促进对物质资源的可
持续性再利用。
有关在何处以及如何以环保的方式安全回收利用废弃物的详细信息,家庭用户应该联系当初购买此产品处的零售商,或联系当地政府部门。
企业用户应该联系供应商,并参阅有关购买合同的条款和条件。本产品不得与其他商用废弃物混合在一起进行处理。
法规信息 _ 13
射频发射
为用户提供的 FCC 信息
本设备符合 FCC 规则中的第 15 条。其操作受下列两种条件制约:
• 本设备不会导致有害干扰。
• 本设备必须耐受任何受到的干扰,包括可能造成不正常运行的干扰。
本设备已经过检验,证明符合 FCC 规章第 15 部分有关 B 类数字设备的限制。这些限制旨在对民用安装时出现的有害干扰提供合理保护。本设
备会产生,使用和辐射射频能量,如果未按照说明安装和使用,可能会对无线电通信产生有害干扰。但我们不保证在特定安装情况下不会产生
干扰。如果此设备对无线电和电视接收产生有害干扰 (可通过开关设备来确定),则建议用户通过采取以下一项或多项措施来尽量消除干扰:
• 接收天线重新定向或重新安置。
• 增加设备与接收器之间的距离。
• 将设备连接到电路上的插座中,该插座应当与接收器所连接的插座不同。
• 咨询经销商和专业广播电视技术人员寻求帮助。
未经对产品合格性负责的生产商明确认可,用户如对设备进行任何更改或修改,都将使设备操作授权失效。
加拿大无线电干扰规章
本数字设备符合加拿大工业和科学部颁布的 ICES-003 “ 数字设备 ” 干扰标准中数字设备无线电噪音排放 B 类限制条件。
Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la
norme sur le matériel brouilleur :« Appareils Numériques », ICES-003 édictée par l’Industrie et Sciences Canada.
美国
联邦通信委员会 (FCC)
受 FCC 第 15 节制约的意图发射器
本款打印机系统中可能内置有以 2.4 GHz/5 GHz 波段运行的低耗电,无线电局域网类型的设备 (射频 [RF] 无线通信设备)。本部分说明只在具
备此类设备的情况下才适用。请查看系统标签,核对是否装有无线设备。
只有当系统标签上标有 FCC ID 号码时,系统中的无线设备才允许在美国使用。
在人体 (不包括四肢)附近使用无线设备时, FCC 制定了一个基本准则,要求设备和人体要保持 20 厘米的距离。无线设备处于打开状态时,
应在距人体 20 厘米以外的地方使用此设备。内置于打印机中的无线设备功率输出远低于 FCC 规定的射频 (RF)暴露限值。
此发射器不得与其他任何天线或发射器一起配置或操作。
此设备的运行必须符合下列两个条件:(1) 此设备不会产生有害的干扰,(2) 此设备可以承受任何干扰,包括可能引起此设备不正常运行的干
扰。
用户不可以维修无线设备。请勿以任何方式进行改动。改动无线设备将使您丧失使用此设备的授权。维修时,请与制造商联系。
FCC 关于使用无线局域网的声明:
在同时安装和运行此种发射器和天线时,安装在靠近天线的地方可能会超过 1m W/cm2 的无线电频率暴露限值。因此,用户必须始终与
天线保持至少 20 厘米的距离。不可以把此种设备与其他发射器和发射天线安装在同一个地方。
仅限土耳其
法规信息 _ 14
仅限俄罗斯
仅限德国
更换原配插头 (仅限英国)
重要信息
本打印机的电源线带有标准的 (BS 1363) 13 安培插头及 13 安培的保险丝。更换或检查保险丝时,您必须重装合适的 13 安培保险丝,然后需要
更换保险丝盖。如果不慎丢失了保险丝盖,在找到新的保险丝盖之前不要使用此插头。
请联系此打印机的销售人员。
在英国, 13 安培的插头是最常用的类型,应该适用。但是,有些建筑 (主要是老式建筑)没有配置常用的 13 安培插座。您需要购买合适的插
头转接器。请勿拆卸模压插头。
如果模压插头处断线,请立即丢弃。切勿重新接线,以免插入插座时遭受电击。
重要警告:
必须将此打印机接地。
电源线导线色码如下:
• 黄绿色 : 地线
• 蓝色 : 零线
• 棕色 : 火线
如果电源线导线颜色与插头颜色不匹配,请执行如下操作:
必须将黄绿色导线与标有字母 “E” 或标有安全 “ 地线符号 ” 或颜色为黄绿色或绿色的针脚相连。
必须将蓝色导线与标有字母 “N” 或颜色为黑色的针脚相连。
必须将棕色导线与标有字母 “L” 或颜色为红色的针脚相连。
在插头,转接器或配电箱内必须安装 13 安培的保险丝。
法规信息 _ 15
一致性声明 (欧洲国家 / 地区)
认可和认证
本产品使用 CE 标志表示 Samsung Electronics Co., Ltd. 的一致性声明,自所示日期起符合下列适用的欧盟 93/68/EEC 指令:
CLP-320 Series: 低电压指令 (2006/95/EC) 和 EMC 指令 (2004/108/EC)
CLP-325W(K): R&TTE 指令 (1999/5/EC)
符合声明的信息可参考 www.samsung.com/printer,转至 “ 支持 ” > “ 下载中心 ” 并输入打印机 (MFP) 名称以浏览 EuDoC。
1995 年 1 月 1 日 : 委员会指令 2006/95/EC 统一成员国有关低电压设备的法律。
1996 年 1 月 1 日 : 委员会指令 2004/108/EEC (92/31/EEC) 统一成员国有关电磁兼容性的法律。
1999 年 3 月 9 日 : 委员会指令 1999/5/EC 关于无线电设备和电信终端设备及相互认可一致性的规定。您可以从 Samsung Electronics Co., Ltd.
代表处获取完整的声明,该声明定义了相关的指令和参考标准。
欧洲无线认证信息 (适用于配备欧盟认证的无线电设备的产品)
以 2.4 GHz/5 GHz 波段运行的低功率,无线局域网类型设备 (射频无线通信设备),可以置于 (内置)家用或办公打印机系统之内。本部分说
明只在具备此类设备的情况下才适用。请查看系统标签,核对是否装有无线设备。
只有当系统标签上有带有
公告机构注册号和警告符号的 CE 标志时,系统中的无线设备才能在欧盟地区或相关地区使用。
打印机中内置的无线设备的输出功率远低于欧盟委员会 R&TTE 指令所设定的射频暴露限值。
可用无线装置的欧洲国家 / 地区:
欧盟
奥地利,比利时,塞浦路斯,捷克,丹麦,爱沙尼亚,芬兰,法国 (具有频率限制),德国,希腊,匈牙利,爱尔兰,意大利,拉脱维亚,立
陶宛,卢森堡,马耳他,荷兰,波兰,葡萄牙,斯洛伐克,斯洛文尼亚,西班牙,瑞典和英国。
EEA/EFTA 国家 / 地区
冰岛,列支敦士登,挪威和瑞士
有使用限制的欧洲国家 / 地区:
欧盟
在法国,超过 10 mW 传输功率的无线设备,其频率范围被限制为 2446.5-2483.5 兆赫。
EEA/EFTA 国家 / 地区
当前无任何限制
法规信息 _ 16
法规符合性声明
无线准则
本款打印机系统中可能内置有以 2.4 GHz/5 GHz 波段运行的低耗电,无线电局域网类型的设备 (射频 [RF] 无线通信设备)。以下部分概述了操
作无线设备的注意事项。
特定国家 / 地区的附加限制,注意事项和相关事项在特定国家 / 地区部分 (或国家 / 地区分组部分)列出。本系统中的无线设备只允许在系统额
定标签上的无线电认证标志所标识的国家 / 地区内使用。如果系统标签上未列出您要使用无线设备的国家 / 地区,请与您当地无线电认证机构联
系,了解具体要求。无线设备受到严格管制,可能不允许使用。
内置于您打印机中的无线设备的功率输出远低于当前的射频暴露限值。由于无线设备 (可能内置于您的打印机之中)所发射的能量低于射频安
全标准和建议的限度,因此制造商确信这些设备可安全使用。不管功率级如何,在正常操作时都应注意尽量减少人体接触。
作为一般准则,在人体 (不包括四肢)附近使用无线设备时,无线设备和人体之间通常应保持 20 厘米间隔。当无线设备打开和发送时,设备
与人体之间的间隔应大于 20 厘米。
此发射器不得与其他任何天线或发射器一起配置或操作。
某些环境要求限制无线设备的使用。下面列举常见的限制例子:
射频无线通信会对商用飞机上的设备产生干扰。目前的航空规定要求在乘坐飞机飞行期间关闭无线设备。例如, IEEE 802.11 (也称为无线以
太网)和蓝牙通信设备都是提供无线通信的设备。
在对其他设备或服务的干扰是有害的或被认为是有害的环境中,可能会限制或禁止使用无线设备。例如,在机场,医院和存放有氧气或易燃气
体的环境中,可能会限制或禁止使用无线设备。当您处在无法确定是否被允许使用无线设备的环境中时,在使用和打开无线设备之前请咨询有
关部门。
每个国家 / 地区对无线设备的使用限制不同。由于您的系统配有无线设备,在携带此系统进行跨国旅行之前,请向目的地国家的无线认证机构
咨询目的地国家对使用无线设备的限制。
如果系统配有内置的无线设备,则除非所有的护盖和护罩都在原位且系统装配完整,否则不得操作无线设备。
用户不可以维修无线设备。请勿以任何方式进行改动。改动无线设备将使您丧失使用此设备的授权。维修时,请与制造商联系。
只在允许使用此设备的国家 / 地区内使用驱动程序。请参见制造商的系统恢复套件,或与制造商的技术支持部门联系,获取详细信息。
OpenSSL 许可证
版权所有 © 1998-2001 OpenSSL Project。保留所有权利。
如果满足以下条件,则允许以源代码和二进制形式,经过修改或不经修改,进行再分发和使用:
1. 再分发源代码时必须保留上述版权说明,此处所列条件和以下免责声明。
2. 以二进制形式再分发时必须在文档和 / 或其他一起分发的材料中复制上述版权说明,此处所列条件和以下免责声明。
3. 提及本软件功能或用途的所有广告材料必须显示以下声明:“ 本产品包括由 OpenSSL Project 开发的用于 OpenSSL Toolkit 的软件 (http://
www.openssl.org/)。
4. 事先未经书面许可,不得将名称 “OpenSSL Toolkit” 和 “OpenSSL Project” 用于宣传推广源自本软件的产品。如需书面许可,请联系
[email protected]。
5. 事先未经 OpenSSL Project 书面许可,源自本软件的产品不得命名为 “OpenSSL”,也不得在其名称中出现 “OpenSSL” 字样。
6. 以任何形式再分发的任何内容均须保留以下声明:“ 本产品包括由 OpenSSL Project 开发的用于 OpenSSL Toolkit 的软件 (http://
www.openssl.org/)。
本软件由 OpenSSL PROJECT “ 按原样 ” 提供,不作任何明确或隐含的保证,包括 (但不限于)可销性和特定用途之适合性的隐含保证。
OpenSSL PROJECT 或其投稿人对由于使用本软件而以任何方式引起的任何直接,间接,偶发,特殊,惩罚性或伴生的损失 (包括但不限于
替代品或服务的获得;作用丧失,数据丢失或利润损失;或营业中断)概不负责,不管其如何引起以及基于何种责任理论,是否有相关合同,
严格的责任或侵权行为 (包括疏忽或其它原因),即使已被告知有这些损失的可能亦是如此。
本产品包括由 Eric Young ([email protected]) 编写的加密软件。本产品包括由 Tim Hudson ([email protected]) 编写的软件。
法规信息 _ 17
原始 SSLeay 许可证
版权所有 © 1995-1998 Eric Young ([email protected])。保留所有权利。
此包为 Eric Young ([email protected]) 所编写的 SSL 实现。编写此实现的目的为与 Netscapes SSL 相一致。
只有符合以下条件,此库可用于商业与非商业目的。下列条件适用于此发行产品中的所有代码,如:RC4, RSA, lhash, DES 等;而不仅仅
是 SSL 代码。此发行产品中随附的 SSL 文档受相同版权条款制约,但持有人为 Tim Hudson ([email protected])。版权依旧归 Eric Young 所
有,因此不将删除本代码中的任何版权声明。如果将此包用于某产品当中,则应当声明 Eric Young 为所使用部分库的作者。可以在程序启动时
以文字的形式出现,也可以此包随附文档 (在线或文字)的形式出现。
如果满足以下条件,则允许以源代码和二进制形式,经过修改或不经修改,进行再分发和使用:
1. 再分发源代码时必须保留版权说明,此处所列条件和以下免责声明。
2. 以二进制形式再分发时必须在文档和 / 或其他一起分发的材料中复制上述版权说明,此处所列条件和以下免责声明。
3. 提及本软件功能或用途的所有广告材料必须显示以下声明:“ 本产品包括由 Eric Young ([email protected])编写的加密软件 ” 如果所使
用的库中的例程与加密不相关,则可删除 “ 加密 ” 字样。
4. 如果您加入来自于应用程序目录 (应用程序代码)的任何 Windows 特定代码 (或应用程序目录派生物),您必须加入以下声明:“ 本产品
包括由 Tim Hudson ([email protected]) 编写的软件 ”。
本软件由 ERIC YOUNG “ 按原样 ” 提供,不作任何明确或隐含的保证,包括 (但不限于)适销性和特定用途之适合性的隐含保证。作者或投稿
人对由于使用本软件而以任何方式引起的任何直接,间接,偶发,特殊,惩罚性或伴生的损失 (包括但不限于替代品或服务的获得;作用丧
失,数据丢失或利润损失;或营业中断)概不负责,不管其如何引起以及基于何种责任理论,是否有相关合同,严格的责任或侵权行为 (包括
疏忽或其它原因),即使已被告知有这些损失的可能亦是如此。
不得对本代码面向公众的任何版本或派生物的许可证与分发条款进行更改,即:不得复制本代码或者使其受其他销售许可证 (包括 GNU 公共
许可证)制约。
法规信息 _ 18
仅限中国
法规信息 _ 19
关于本用户指南
本用户指南提供了打印机的基本信息,并详细介绍了实际使用过程中的每一步操作。本指南是初级用户和专业用户的宝贵
资源,可以帮助他们正确安装和使用本机。
•
•
•
•
•
请在使用本机之前阅读安全信息。
如果您在使用本打印机时遇到问题,请参考 “ 故障排除 ” 一章 (请参见第 76 页上的 “ 故障排除 ”)。
本用户指南中所使用的术语将在 “ 术语表 ” 一章 (请参见第 95 页上的 “ 术语表 ”)中进行解释。
根据打印机的选项或型号,本用户指南中的图示可能与您的打印机不同。
本用户指南中的程序主要基于 Windows XP。
约定
本指南中的某些词汇可表达相同的含义,如下所示。
• 文档与原件同义。
• 纸张与介质或打印介质同义。
• 打印机指打印机或 MFP。
下表提供了本指南的约定。
约定
粗体
注意
警告
说明
适用于打印机屏幕上的文字或按钮名称。
示例
取消
提供有关打印机功能与特性的附加信息或详细信息。
不同国家 / 地区的日期格式可能有所差
异。
为用户提供信息,以免打印机出现机械损坏或故障。
切勿接触墨粉盒或成像装置内的磁鼓表
面。
脚注
提供有关某些字或短语的附加信息。
a. 每分钟页数
(“ 交叉参考 ”)
为用户提供了附加的详细信息。
(参见第 21 页上的 “ 查找更多信息 ”)。
关于本用户指南 _ 20
查找更多信息
可以从以下资源 (印刷品或屏幕上)中找到有关安装和使用本机的信息。
材料名称
说明
快速安装指南
本指南提供有关安装打印机的信息。本指南可以在打印机的包装箱内找到。
用户指南
本指南提供有关使用打印机全部功能、维护打印机、排除故障和更换耗材的的分步使用说明。
打印机驱动程序帮助
此帮助为您提供与打印机驱动程序相关的帮助信息,以及有关设置打印选项的说明信息 (参见第 61 页上的 “ 使用帮助 ”)。
Samsung 网站
如果您可以访问 Internet,则可以从 Samsung 网站上获得帮助,技术支持,打印机驱动程序,手册和订购信息,网址为:
www.samsung.com/printer。
可下载的软件
您可以从 Samsung 网站下载有用的软件程序。
• SyncThru™ Web Admin Service:便于网络管理员同步管理多台打印机。此程序仅针对网络型号。 (http://
solution.samsungprinter.com)
• Samsung AnyWeb Print:帮助个人用户轻松地在 Windows Internet Explorer 中捕捉网站屏幕。 (http://
solution.samsungprinter.com/personal/anywebprint)
• Samsung Easy Color Manager:有助于 Samsung 彩色激光打印机用户根根据自己的喜好调整颜色。 (http://
solution.samsungprinter.com/personal/colormanager)
关于本用户指南 _ 21
您的新产品功能
您的新打印机拥有许多可提高您打印文档质量的特殊功能。
特殊功能
以卓越的质量和速度进行打印
•
•
•
通过混合青色,洋红色,黄色和黑色,可以实现全色打印。
您能够以最高 2,400 x 600 dpi 的有效输出分辨率进行打印。
本机在黑白模式下的打印速度最快可达 16 ppm (A4 尺寸纸
张)和 17 ppm (Letter 尺寸纸张),而在彩色模式下的速度
可达到 4 ppm。
处理不同类型的可打印材料
•
•
纸盘最多可以装 150 张各种尺寸的普通纸。
可以在纸盘中装入不同自定义尺寸的打印介质。
创建专业文档 (仅限 Windows)
•
•
•
打印水印。您可以用文字 (如 “ 机密 ”)来自定义文档 (参见
第 62 页上的 “ 使用水印 ”)。
打印海报。文档每页的文本和图片都可以放大,并且可以在
整张纸上打印,然后可将其拼成一张海报 (请参见第 61 页
上的 “ 打印海报 ”)。
您可以使用普通纸预打印表单和信头 (请参见第 63 页上的 “
使用叠加 ”)。
节省时间和成本
•
•
•
为节省纸张,可以在一张纸上打印多页 (请参见第 61 页上
的 “ 在一张纸上打印多页 ”)。
在不使用时,本机可以大幅降低耗电量,自动节能。
为节省纸张,可以在纸张的两面进行打印 (手册)(请参见
第 61 页上的 “ 双面打印 (手动) ”)。
在各种环境中打印
•
•
•
•
您可以使用 Windows 系统以及 Linux 和 Macintosh OS 系统
进行打印。
本机配有一个高速 USB 2.0 接口。
本机内置有网络接口,即以太网 10/100 BaseTX。 ( 仅限
CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP-326W)
本机配有内置的网络接口 802.11 b/g/n 无线 LAN。 ( 仅限
CLP-325W(K)/CLP-326W)
您的新产品功能 _ 22
IPv6 (仅限 CLP-320N(K)/CLP-321N/CLP-325W(K)/
CLP-326W)
本机支持 IPv6 (请参见第 37 页上的 “IPv6 配置 ”)。
不同型号的功能
本机是为支持您公司的所有文档需求而设计的 – 涵盖从打印到更高级的联网解决方案。
视型号或者国家 / 地区而定,部分功能和可选商品可能不可用。
不同型号的功能包括:
功能
高速 USB 2.0
CLP-320
(K)
CLP-321
CLP-325
(K)
CLP-326
CLP-320N
(K)
CLP-321N
●
网络接口 Ethernet 10/100 BaseTX 有线 LAN
●
●
●
●
a
●
网络接口 802.11 b/g/n 无线 LAN
双面 (2 面)打印 (手动)
CLP-325W
(K)
CLP-326W
●
●
●
a. 根据您所在国家或地区的不同,可能会购买不到无线局域网卡。请与您购买打印机的本地 Samsung 经销商或零售商联
系。
( ● : 包含,空白:不提供)
您的新产品功能 _ 23
1.
简介
本章将对您的打印机进行概述说明。
本章内容包括:
•
•
•
•
打印机概览
控制面板概览
打印机概览
正视图
1
2
3
1
8
7
4
6
9
10
5
根据打印机的型号,此图可能与您的打印机不同。
1
出纸盘 (朝下)
6
前盖
2
输出支架
7
前盖释放按钮
3
顶盖
8
墨粉盒
4
控制面板
9
废粉仓
5
纸盘
10
成像装置
简介 _ 24
了解控制面板
有关有用按钮的介绍
后视图
1
5
2
4
3
根据打印机的型号,此图可能与您的打印机不同。
1
后盖释放按钮
4
USB 端口
2
后盖
5
网络端口a
3
电源插口
a. 仅限 CLP-320N (K) /CLP-321N。
简介 _ 25
控制面板概览
根据打印机的型号,此图可能与您的打印机不同。
5
1
1
2
2
3
6
3
4
5
4
[1] CLP-320 (K) /CLP-321/CLP-325 (K) / CLP-326/CLP-320N (K) /
CLP-321N
1
墨粉 LED
显示每个墨粉盒的状态 (请参见第 27 页上的 “ 状态 / 墨粉 LED”)。
2
电源按钮
您可使用此按钮打开和关闭电源 (请参见第 28 页上的 “ 电源按钮 ”)。
3
取消按钮
随时停止操作,此外还有更多功能 (请参见第 27 页上的 “ 取消按钮 ”)。
4
状态 LED
显示打印机的状态 (请参见第 27 页上的 “ 状态 / 墨粉 LED”)。
打印屏幕a
打印显示器上显示的屏幕 (请参见第 27 页上的 “ 打印屏幕按钮 ”)。
演示打印b
打印演示页 (请参见第 27 页上的 “ 演示打印按钮 ”)。
5
a. 仅限 CLP-320 (K) /CLP-321/CLP-325 (K) / CLP-326。
b. 仅限 CLP-320N (K) /CLP-321N。
[2] CLP-325W(K)/CLP-326W
1
墨粉 LED
显示每个墨粉盒的状态 (请参见第 27 页上的 “ 状态 / 墨粉 LED”)。
2
电源按钮
可使用此按钮打开和关闭电源 (请参见第 28 页上的 “ 电源按钮 ”)。
3
取消按钮
随时停止操作,此外还有更多功能 (请参见第 27 页上的 “ 取消按钮 ”)。
4
状态 LED
显示打印机的状态 (请参见第 27 页上的 “ 状态 / 墨粉 LED”)。
5
无线 LED
显示无线网络的状态。该 LED 亮起时,表示打印机已通过无线方式接通 (请参见第 27 页上的 “ 无线 LED”)。
WPS 按钮
如果您的无线接入点支持 WPS (Wi-Fi Protected Setup™),则可以在不使用计算机的情况下轻松配置无线网络连接
(请参见第 41 页上的 “ 使用 WPS 按钮设置无线网络 ”)。
6
简介 _ 26
了解控制面板
a. 预计墨粉盒寿命是指墨粉盒的预期或预计寿命,根据 ISO/IEC 19798 设
计,表示平均打印输出能力。打印页数可能会受操作环境,打印间隔,制
图,介质类型和介质尺寸影响。即使红色 LED 亮起且打印机停止打印,墨
粉盒中仍可能残留墨粉。
状态 / 墨粉 LED
LED 的颜色指示打印机的当前状态。
关
所有 LED 都
熄灭
打印机处于脱机状态。
Samsung 不推荐使用非原装 Samsung 墨粉盒,如重新装填或改装的
墨粉盒。 Samsung 无法保证非原装 Samsung 墨粉盒的质量。打印机
保修不涵盖由于使用非原装 Samsung 墨粉盒而需要的服务或维修。
稳定绿色
所有 LED 都
熄灭
打印机处于联机状态,可以从计
算机接收数据。
所有打印错误都将显示在 Smart Panel 程序窗口中。如果问题仍然存
在,请拨打服务电话 (请参见第 69 页上的 “ 使用 Smart Panel 程序
”)。
慢速闪烁绿色
所有 LED 都
熄灭
当状态 LED 缓慢闪烁绿色时,表
明打印机正在接收来自计算机的
数据。
快速闪烁绿色
所有 LED 都
熄灭
当状态 LED 快速闪烁绿色时,表
明打印机正在打印数据。
对应的 LED
闪烁红色
LED
联机 / 出错
(
)
状态
稳定绿色
稳定红色
墨粉 LED
说明
无线网络已断开。
所有墨粉盒的寿命都将到期。
开 (
)
接通无线网络。
对应的 LED
持续闪烁红色
打印机正在预热。
慢速闪烁
(
)
所有 LED 都
熄灭
•
•
快速闪烁
(
)
对应的 LED
呈稳定红色
对应的 LED
呈稳定红色
所有 LED 都
熄灭
盖板未关。合上盖板。
纸盘中无纸。在纸盘中装入纸
张。
由于出现严重错误,打印机已
经停止运行。
打印机出现需要维修的系统问
题,例如 LSU 错误,定影器错
误或 ITB 错误。请与服务代表
联系。
•
墨粉盒已经达到其预计的墨粉
盒寿命。a。建议更换墨粉盒
(请参见第 87 页上的 “ 更换墨
粉盒 ”)。
• 打印机无法识别墨粉盒状态和
耗材信息。打开并合上盖板,
然后检查打印机是否能正常运
行。如果问题依然存在,请关
闭并打开电源。
•
•
亮起橙色
描述
)
•
卡纸
(
)
无线 LED 状态
关 (
•
闪烁红色
无线 LED
发生小错误,打印机正在等候
清除错误。当问题解决时,打
印机会继续运行。
墨粉盒中残留少量墨粉。墨粉
盒中的墨粉 a 预计将用完。请
准备新墨粉盒以备更换。可通
过摇匀墨粉来暂时提高打印质
量 (请参见第 76 页上的 “ 摇
匀墨粉 ”)。
发生卡纸现象 (请参见第 77 页
上的 “ 清除卡纸 ”)。
蓝色
•
•
打印机正在连接接入点 (或无线路
由器)。
正在断开无线网络连接。
有关有用按钮的介绍
打印屏幕按钮
(仅限 CLP-320(K)/CLP-321/CLP-325(K)/CLP-326)
按打印屏幕 (
) 按钮,可以执行以下功能。
功能
描述
打印活动窗口
按下此按钮,绿色 LED 将开始闪烁。当绿色
LED 停止闪烁时,松开按钮。
打印整个显示器屏幕
按下此按钮,绿色 LED 将开始闪烁。 LED 闪
烁时松开按钮。
•
•
•
•
页面将打印在默认纸张上,如 A4 或 Letter 尺寸的纸张。
仅连接 USB 的打印机可以使用此功能。
打印屏幕只能在 Windows 和 Macintosh 中使用。
仅在安装 Smart Panel 程序后才能使用此功能。
演示打印按钮
(仅限 CLP-320N(K)/CLP-321N)
它仅通过按此按钮来打印测试页。打印的页面可以显示打印机的彩色打印质
量隐患和整体打印特点。
取消按钮
按取消 (
简介 _ 27
打印机开始连接无线网络。
)按钮,可以执行以下功能。
功能
说明
打印演示页 (仅限
CLP-325W(K)/
CLP-326W)
在就绪模式下,按住此按钮约 2 秒钟,直至
状态 LED 慢速闪烁为止,然后松开 (请参见
第 29 页上的 “ 打印演示页 ”)。
打印配置页
在就绪模式下,按住此按钮约 5 秒钟,直至
状态 LED 快速闪烁为止,然后松开 (请参见
第 73 页上的 “ 打印打印机报告 ”)。
取消打印作业
打印期间按取消 ( )按钮。从打印机和计
算机上清除打印作业时红色 LED 闪烁,然后
打印机恢复到就绪模式。这可能需要一些时
间,具体取决于打印作业的大小。
WPS 按钮
(仅限 CLP-325W(K)/CLP-326W)
此功能可自动检测您的接入点使用何种 WPS (Wi-Fi Protected Setup™) 模
式。通过按下无线 LAN 路由器 / 接入点和打印机上的按钮,可以设置无线网
络和安全设置 (请参见第 41 页上的 “ 使用 WPS 按钮设置无线网络 ”)。
电源按钮
必须使用此按钮来打开 / 关闭打印机。
开机
1. 插上电源线。
2. 按控制面板上的电源 (
)按钮。
如果要关闭电源,请按住此按钮约 3 秒钟。
简介 _ 28
2.
入门
本章将分步向您介绍安装连接 USB 的打印机与软件的步骤。
本章内容包括:
•
•
•
•
•
•
安装硬件
打印演示页
随附的软件
系统要求
安装连接 USB 的打印机驱动程序
本地共享您的打印机
安装硬件
本章将说明 Quick Installation Guide 中介绍的硬件安装步骤。请务必先阅读
Quick Installation Guide,然后执行下列步骤。
位置
2mm
(0.08 in)
1. 选择一个稳定的位置。
选择一个平坦,稳定,宽敞通风的地方。还需留有额外的空间打开打印
机盖和纸盒。
此区域应通风良好,并远离直射阳光或者热源,冷源和湿气。请勿使打
印机靠近办公桌或工作台边缘。
2.
3.
4.
5.
6.
2mm
(0.08 in)
打开打印机的包装,检查所有内附物品。
撕下紧固打印机的胶带。
装入纸张 (请参见第 54 页上的 “ 在纸盘中装纸 ”)。
确保所有线缆都连接到打印机。
打开打印机 (请参见第 28 页上的 “ 开机 ”)。
主电源出现故障时,本机将无法工作。
打印演示页
打印演示页可确认打印机是否工作正常。
打印演示页
在就绪模式下,按住取消 (
CLP-325W(K)/CLP-326W)
)按钮 2 秒钟,然后松开。 ( 仅限
也可以使用演示页 ( )按钮打印演示页。该按钮仅在
CLP-320N(K)/CLP-321N 上提供。
随附的软件
设置打印机并将其连接至您的计算机后,必须安装打印机软件。如果您是
Windows 或 Macintosh 操作系统用户,请使用随附的 CD 安装该软件;如果
您是 Linux 操作系统用户,请从 Samsung 网站 (www.samsung.com/
printer)下载软件并安装。
打印机软件有时会因发行新的操作系统等原因而进行更新。如果需要,
则从 Samsung 网站下载最新版本。 (www.samsung.com/printer)
适合在海拔低于 1000 米的地方进行打印。请参考海拔高度设置来优化打
印 (请参见第 50 页上的 “ 高度调整 ”)。
将打印机放在平坦稳定的表面上,倾斜不得超过 2 毫米。否则可能会影
响打印质量。
入门 _ 29
操作系统
Windows
•
•
•
•
Macintosh •
•
•
•
Linux
要求 (推荐)
内容
•
•
•
•
操作系统
打印机驱动程序 : 使用此驱动程序可以充分利用本打印机
的功能。
Smart Panel: 可以使用此程序监视打印机的状态,并且
在打印过程中出错时发出警告。
打印机设置工具 : 此程序允许您从计算机设置打印机的其
他选项。
SetIP: 可以使用此程序设置打印机的 TCP/IP 地址。 ( 仅
限 CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP-326W)
Windows® 7
CPU
Intel® Pentium® IV 1 GHz
32 位或 64 位处理器或更
高配置
•
•
打印机驱动程序 : 使用此驱动程序可以充分利用本打印机
的功能。
Smart Panel: 可以使用此程序监视打印机的状态,并且
在打印过程中出错时发出警告。
打印机设置工具 : 此程序允许您从计算机设置打印机的其
他选项。
SetIP: 可以使用此程序设置打印机的 TCP/IP 地址。 ( 仅
限 CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP-326W)
Windows
Server® 2008 R2
•
•
•
Unified Linux Driver: 使用此驱动程序可以充分利用本
打印机的功能。
Smart Panel: 可以使用此程序监视打印机的状态,并且
在打印过程中出错时发出警告。
打印机设置工具 : 此程序允许您从计算机设置打印机的其
他选项。
SetIP: 可以使用此程序设置打印机的 TCP/IP 地址。 ( 仅
限 CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP-326W)
Intel® Pentium® IV 1 GHz
(x86) 或 1.4 GHz (x64) 处
理器 (2 GHz 或更快)
操作系统
CPU
可用硬盘空
间
64 MB
(128 MB)
600 MB
Windows® XP
Intel® Pentium® III 933
MHz (Pentium IV 1 GHz)
128 MB
(256 MB)
1.5 GB
Windows
Server® 2003
Intel® Pentium® III 933
MHz (Pentium IV 1 GHz)
128 MB
(512 MB)
1.25-2 GB
Windows
Server® 2008
Intel® Pentium® IV 1 GHz
(Pentium IV 2 GHz)
512 MB
(2048
MB)
10 GB
Windows Vista®
Intel® Pentium® IV 3 GHz
512 MB
(1024
MB)
15 GB
入门 _ 30
RAM
可用硬盘空
间
Mac OS X
10.3-10.4
•
•
Intel® 处理器
PowerPC G4/
G5
•
基于 PowerPC 的
Mac (512 MB)
需要 128 MB
• 基于 Intel 的 Mac
(1 GB)需要
512 MB
1 GB
Mac OS X 10.5
•
•
Intel® 处理器
867 MHz 或更
快速的 Power
PC G4/G5
512 MB (1 GB)
1 GB
Mac OS X 10.6
•
Intel® 处理器
1 GB (2 GB)
1 GB
要求 (推荐)
Intel® Pentium® II 400
MHz (Pentium III 933
MHz)
10 GB
要求 (推荐)
您的打印机支持以下 Windows 操作系统。
Windows® 2000
512 MB
(2048
MB)
对于所有的 Windows 操作系统,最低要求为 Internet Explorer®
5.0 或更高版本。
安装软件需要管理员权限。
Windows Terminal Services 与该打印机兼容。
Microsoft® Windows®
RAM
16 GB
支持 DirectX® 9 图形,内存为 128 MB (以启用
Aero 主题)。
DVD-R/W 驱动器
开始安装之前,请确认您的系统满足以下要求:
CPU
1 GB
(2 GB)
可用硬盘空
间
Macintosh
系统要求
操作系统
RAM
Linux
3. 选择立即安装。
项目
操作系统
要求 (推荐)
RedHat® Enterprise Linux WS 4, 5 (32/64 位)
Fedora Core 2-10 (32/64 位)
SuSE Linux 9.1 (32 位)
OpenSuSE® 9.2, 9.3, 10.0, 10.1, 10.2, 10.3,
11.0, 11.1 (32/64 位)
Mandrake 10.0, 10.1 (32/64 位)
Mandriva 2005, 2006, 2007, 2008, 2009 (32/
64 位)
Ubuntu 6.06,6.10,7.04,7.10,8.04,8.10(32/
64 位)
SuSe Linux Enterprise Desktop 9, 10 (32/64 位)
Debian 3.1, 4.0, 5.0 (32/64 位)
CPU
Pentium® IV 2.4 GHz (Intel Core™2)
RAM
512 MB (1024 MB)
可用硬盘空间
1 GB (2 GB)
如有必要,请从下拉列表中选择语言。
•
对于 CLP-325W(K)/CLP-326W,可以访问无线设置和安装菜
单。通过 无线设置和安装 菜单,可以安装无线网络,进而使用
USB 线将本机连接到无线网络 (请参见第 42 页上的 “ 使用
USB 线设置无线网络 ”)。
• 高级安装有两个选项:自定义安装和仅安装软件。自定义安装
允许您选择打印机的连接并选择要安装的单个组件。仅安装软
件允许您安装提供的软件,例如 Smart Panel。按照窗口上的指
导操作。
4. 阅读许可协议,然后选择我接受许可协议的条款。然后单击下一步。
安装连接 USB 的打印机驱动程序
本地连接的打印机是使用 USB 线与您的计算机直接连接的打印机。如果您
的打印机已联网,则跳过以下步骤,继续安装联网打印机的驱动程序 (请参
见第 38 页上的 “ 安装连接网络的打印机驱动程序 ”)。
USB 线的长度不得超过 3 米。
Windows
您可以使用典型或自定义方法安装打印机软件。
建议大多数使用与您的计算机直接连接打印机的用户执行下列步骤。将安装
打印机运行所需的所有组件。
1. 确保打印机与计算机连接,并打开电源。
如果安装过程中出现 “ 找到新的硬件向导 ” 窗口,请单击取消关闭
窗口。
2. 在光盘驱动器中插入随附的软件光盘。
• 软件光盘应自动运行并出现一个安装窗口。
• 如果未出现安装窗口,请单击开始,然后单击运行。键入
X:\Setup.exe,用代表光盘驱动器的字母替换 “X”。单击确定。
• 如果使用 Windows Vista,Windows 7 或 Windows Server 2008 R2,
请依次单击开始 > 所有程序 > 附件 > 运行。
键入 X:\Setup.exe,用代表光盘驱动器的字母替换 “X”,然后单击确
定。
• 如果 Windows Vista, Windows 7 或 Windows Server 2008 R2 中显
示自动播放窗口,请在安装或运行程序部分中单击运行 Setup.exe,
然后单击用户帐户控制窗口中的继续或是。
入门 _ 31
程序将会搜索打印机。
如果在网络中或在本地找不到打印机,则会显示以下窗口。
a) 确保打印机与您的打印机连接,并打开电源。
b) 从开始菜单选择程序或所有程序 > Samsung Printers > 您的打印
机驱动程序名称 > 维护。
c) 选择要执行的选项,然后按照窗口上的说明操作。
Macintosh
打印机随附的软件光盘提供有驱动程序文件,可以使用 CUPS 驱动程序或
PostScript 驱动程序 (仅当使用支持 PostScript 驱动程序的打印机时才可
用)在 Macintosh 计算机上进行打印。
1. 确保打印机与您的计算机连接,并打开电源。
2. 在光盘驱动器中插入随附的软件光盘。
3. 双击在您 Macintosh 桌面上出现的光盘图标。
4. 双击 MAC_Installer 文件夹。
5. 双击 Installer OS X 图标。
6. 输入密码并单击确定 => 好。
7. Samsung 安装程序窗口将会打开。单击继续。
8. 阅读许可协议,然后单击继续。
9. 单击同意以同意许可协议。
10. 选择简易安装并单击安装。建议大多数用户使用简易安装。将安装打印
机运行所需的所有组件。
如果您选择自镆涮装 => 自定安装,则您可以选择要安装的各个组件。
11. 当屏幕上出现关于计算机上的所有应用程序将被关闭的警告消息时,请
单击继续。
12. 选择所需的安装类型,然后单击好。
• 网络打印机的典型安装 : 为与用户计算机直接相连的设备安装默认组
件。
• 本地打印机的典型安装 : 为网络中的设备安装软件。 SetIP 程序会自
动运行。如果打印机已经配置网络信息,则关闭 SetIP 程序。请转到
下一步。
• 无线设置和安装 : 对于 CLP-325W(K)/CLP-326W,可以访问无线设
置和安装菜单。通过无线设置和安装菜单,可以安装无线网络,进而
使用 USB 线将打印机连接到无线网络 (请参见第 42 页上的 “ 使用
USB 线设置无线网络 ”)。
13. 按照屏幕上的说明完成安装。安装完成后,请单击退出或重新启动。
14. 打开應用程式文件夹 > 实用程序 > 打印机设置实用程序。
• 若是 Mac OS X 10.5 ~ 10.6,打开应用程序文件夹 > 系统偏好设置并
单击打印与传真。
15. 在打印机列表上单击添加。
• 若是 Mac OS X 10.5 ~ 10.6,请单击 “+” 图标,然后会弹出显示窗口。
16. 若是 Mac OS 10.3,请选择 USB 选项卡。
• 若是 Mac OS 10.4,请单击预设浏览器并找到 USB 连接。
• 若是 Mac OS X 10.5 ~ 10.6,请单击默认并找到 USB 连接。
17. 若是 Mac OS X 10.3,如果 “ 自动选择 ” 无法正常运行,请在打印机型号
中选择 Samsung,并在型号名称中选择您的打印机名称。
• 若是 Mac OS X 10.4,如果 “ 自动选择 ” 无法正常运行,请在打印使用
中选择 Samsung,并在型号中选择您的打印机名称。
• 若是 Mac OS X 10.5 ~ 10.6,如果 “ 自动选择 ” 无法正常运行,请在打
印使用中选择选择要使用的驱动程序和您的打印机名称。
您的打印机将显示在打印机列表上并被设置为默认打印机。
•
确定是否希望在不连接打印机的情况下安装软件。
- 选择此选项以安装此程序但不连接打印机。在这种情况下,
将会跳过打印测试页窗口并完成安装。
• 再次搜索
按此按钮时,将出现防火墙通知窗口。
- 关闭防火墙,然后再次搜索。对于 Windows 操作系统,请
单击开始 > 控制面板 > Windows 防火墙,然后取消激活此
选项。对于其他操作系统,请参阅其在线指南。
- 从操作系统以外的第三方程序关闭防火墙。请参阅各个程序
提供的手册。
• 直接输入
直接输入允许您在网络中搜索特定打印机。
- 按 IP 地址搜索:输入 IP 地址或主机名。单击下一步。
要验证打印机的 IP 地址,请打印网络配置报告 (请参见第
73 页上的 “ 打印打印机报告 ”)。
- 按网络路径搜索:要查找共享打印机 (UNC 路径),请手
动输入共享的名称,或单击浏览按钮进行查找。单击下一
步。
• 帮助
如果您的打印机未连接至计算机或网络,此帮助按钮可提供关
于如何连接打印机的详细信息。
5. 搜索到的打印机将显示在屏幕上。选择您想要使用的打印机,然后点击
下一步。
如果驱动程序只搜索到一台打印机,则会出现确认窗口。
6. 完成安装后,将出现一个窗口,询问您是否打印测试页。如果要打印测
试页,请单击打印测试页。
否则,只需点击下一步,跳到步骤 8。
7. 如果测试页打印正确,请单击是。
否则,请单击否重新打印。
8. 如果要在 Samsung 网站上注册本机,请单击在线注册。
如果打印机还未连接到计算机,请单击 如何连接?。如何连接?
提供有关如何连接打印机的详细信息。按照窗口中的说明进行操
作。
9. 单击完成。
如果打印机驱动程序不能正常工作,请执行下列步骤修复或重新安装
驱动程序。
入门 _ 32
安装 Smart Panel
18. 单击添加。
如果打印机驱动程序无法正常运行,请将其卸载然后重新安装。
对于 Macintosh 而言,卸载驱动程序的步骤如下。
a)
b)
c)
d)
e)
f)
g)
h)
i)
j)
k)
l)
1. 确保打印机与您的计算机连接,并打开电源。
2. 出现 Administrator Login 窗口时,在 Login 字段中键入 root,并输
入系统密码。
确保打印机与您的计算机连接,并打开电源。
在光盘驱动器中插入随附的软件光盘。
双击在您 Macintosh 桌面上出现的光盘图标。
双击 MAC_Installer 文件夹。
双击 Installer OS X 图标。
输入密码并单击确定 => 好。
Samsung 安装程序窗口将会打开。单击继续。
阅读许可协议,然后单击继续。
单击同意以同意许可协议。
选择卸载 => 清除安装,然后单击卸载 => 清除安装 (10.4)。
当屏幕上出现关于计算机上的所有应用程序将被关闭的警告消息
时,请单击继续。
卸载完毕后,请单击退出。
必须以超级用户 (root)身份登录才能安装打印机软件。如果
您不是超级用户,请咨询您的系统管理员。
3. 在 Samsung 网站中,将 Smart Panel 程序包下载至您的计算机。
4. 右键单击 Smart Panel 程序包,然后解压缩该程序包。
5. 双击 cdroot > Linux > smartpanel > install.sh。
安装 Printer Settings Utility
1. 确保打印机与您的计算机连接,并打开电源。
2. 出现 Administrator Login 窗口时,在 Login 字段中键入 root,并输
入系统密码。
必须以超级用户 (root)身份登录才能安装打印机软件。如果
您不是超级用户,请咨询您的系统管理员。
3. 从 Samsung 网站下载 Printer Settings Utility 程序包至您的计算机。
4. 右键单击 Printer Settings Utility 程序包,然后解压缩该程序包。
5. 双击 cdroot > Linux > psu > install.sh。
Linux
您需要从 Samsung 网站下载 Linux 软件包以安装打印机软件。
请按照以下步骤来在安装软件。
如果打印机驱动程序无法正常运行,请将其卸载然后重新安装。
对于 Linux,卸载驱动程序的步骤如下。
安装 Unified Linux Driver
1. 确保打印机与您的计算机连接,并打开电源。
2. 出现 Administrator Login 窗口时,在 Login 字段中键入 root,并输
入系统密码。
a) 确保打印机与您的计算机连接,并打开电源。
b) 出现 Administrator Login 窗口时,在 Login 字段中键入
“root”,并输入系统密码。
必须以超级用户 (root)身份登录才能卸载打印机驱动程序。
如果您不是超级用户,请咨询您的系统管理员。
c) 单击桌面底部的图标。出现 “ 终端 ” 屏幕时,键入:
[[email protected] root]#cd /opt/Samsung/mfp/uninstall/
[[email protected] uninstall]#./uninstall.sh
d) 单击 Uninstall。
e) 单击 Next。
f) 单击 Finish。
必须以超级用户 (root) 身份登录才能安装打印机软件。如果
您不是超级用户,请咨询您的系统管理员。
3.
4.
5.
6.
从 Samsung 网站下载 Unified Linux Driver 程序包至您的计算机。
右键单击 Unified Linux Driver 程序包,然后解压缩该程序包。
双击 cdroot > autorun。
显示欢迎屏幕时,请单击 Next。
本地共享您的打印机
按照下列步骤安装计算机,从而在本地共享您的打印机。
如果主机通过 USB 线与打印机直接连接,并与本地网络环境连接,则与本
地网络连接的客户端计算机可使用通过主机进行共享的打印机打印。
1
7. 安装完成后,单击 Finish。
为了使用方便,安装程序已将 Unified Driver Configurator 桌面图标和
Unified Driver 组添加到系统菜单中。如果有问题,请通过您的系统菜单
或驱动程序包 Windows 应用程序 (如:Unified Driver Configurator)
查询屏幕帮助。
入门 _ 33
2
1
主机
通过 USB 线与打印机直接连接的计算机。
2
客户端计算机
使用通过主机进行共享打印机的计算机。
Windows
Macintosh
下列步骤适用于 Mac OS X 10.5-10.6。有关其他版本的操作系统,请
参阅 “Mac 帮助 ”。
安装主机
1. 安装打印机驱动程序 (请参见第 31 页上的 “ 安装连接 USB 的打印
机驱动程序 ”,第 38 页上的 “ 安装连接网络的打印机驱动程序 ”)。
2. 单击 Windows 开始菜单。
3. 对于 Windows 2000 而言,选择设置 > 打印机。
• 对于 Windows XP/Server 2003,选择打印机和传真。
• 对于 Windows Server 2008/Vista,选择控制面板 > 硬件和声音 >
打印机。
• 对于 Windows 7,选择控制面板 > 设备和打印机。
• 对于 Windows Server 2008 R2 而言,选择控制面板 > 硬件 > 设
备和打印机。
4. 右键单击打印机图标。
5. 对于 Windows XP/Server 2003/Server 2008/Vista,按属性。
对于 Windows 7 或 Windows Server 2008 R2,从上下文菜单选择打
印机属性。
安装主机
1. 安装打印机驱动程序 (请参见第 32 页上的 “Macintosh”)。
2. 打开應用程式文件夹 > 系统偏好设置 => 溝固渡零,然后单击打印与
传真。
3. 在打印机列表中选择要共享的打印机。
4. 选择共享此打印机。
安装客户端计算机
1. 安装打印机驱动程序 (请参见第 32 页上的 “Macintosh”)。
2. 打开應用程式文件夹 > 系统偏好设置 => 溝固渡零,然后单击打印与
传真。
3. 单击 “+” 图标。
一个显示您共享打印机名称的窗口将显示。
4. 选择您的打印机并单击添加。
如果打印机属性项目具有 ► 标记,则您可以选择与所选打印机
连接的其他打印机驱动程序。
6.
7.
8.
9.
选择共享选项卡。
检查更改共享选项。
选中共享此打印机复选框。
填写共享名字段。单击确定。
安装客户端计算机
1. 安装打印机驱动程序 (请参见第 31 页上的 “ 安装连接 USB 的打印
机驱动程序 ”,第 38 页上的 “ 安装连接网络的打印机驱动程序 ”)。
2. 单击 Windows 开始菜单。
3. 选择所有程序 > 附件 > Windows 资源管理器。
4. 在地址栏中输入主机的 IP 地址,然后按您键盘中的 Enter 键。
如果主机需要用户名与密码,请输入主机帐户的用户 ID 和密
码。
5. 右键单击您希望共享的打印机图标,然后选择连接。
6. 如果出现安装完成的信息,请单击确定。
7. 打开您希望打印的文件开始打印。
入门 _ 34
网络设置 (仅限 CLP-320N(K)/CLP-321N/
CLP-325W(K)/CLP-326W)
3.
本章将分步向您介绍安装联网打印机与软件的步骤。
本章内容包括:
•
•
•
•
网络环境
实用网络程序介绍
使用有线网络
安装连接网络的打印机驱动程序
网络环境
SyncThru™ Web Admin Service
您需要在打印机上设置网络协议方可将其用作网络打印机。可以通过打印机
的控制面板或网络设置程序设置基本网络设置。
下表显示了打印机所支持的网络环境:
一种供网络管理员使用的网络打印机管理解决方案。 SyncThru™ Web
Admin Service 提供了一种管理网络设备的有效方法,您可以从具有公司
Internet 访问权限的任何站点远程监控网络打印机并排除故障。从 http://
solution.samsungprinter.com 下载该程序。
项目
要求
网络接口
•
•
Ethernet 10/100 Base-TX
802.11 b/g/n 无线 LAN (仅限
CLP-325W(K)/CLP-326W)
网络操作系统
•
Windows 2000/Server 2003/Server
2008/XP/Vista/7/Server 2008 R2
各种 Linux 操作系统
Mac OS X 10.3-10.6
•
•
网络协议
无线安全
•
•
•
•
•
•
TCP/IPv4
DHCP, BOOTP
DNS, WINS, Bonjour, SLP, UPnP
标准 TCP/IP 打印 (RAW), LPR, IPP
SNMPv 1/2/3, HTTP, IPSec
TCP/IPv6 (DHCP, DNS, RAW,
LPR, SNMPv 1/2/3, HTTP, IPSec)
请参见第 37 页上的 “IPv6 配置 ”。
•
•
验证:开放系统,共享密钥, WPA 个
人和 WPA2 个人 (PSK)
加密:WEP64, WEP128, TKIP 和
AES
实用网络程序介绍
提供多种便于在网络环境中设置网络设置的程序。尤其是对于网络管理员而
言,可实现通过网络对多台打印机进行管理。
在使用下列程序之前,请先设置 IP 地址。
SyncThru™ Web Service
SetIP
这种实用程序可使您选择网络接口以及手动配置与 TCP/IP 协议一同使用的
IP 地址。
• 请参见第 36 页上的 “ 使用 SetIP 程序 (Windows) 进行 IPv4 设置 ”。
• 请参见第 36 页上的 “ 使用 SetIP 程序 (Macintosh) 进行 IPv4 设置 ”。
• 请参见第 37 页上的 “ 使用 SetIP 程序 (Linux) 进行 IPv4 设置 ”。
此程序不支持 TCP/IPv6。
使用有线网络
您必须在您的打印机上设置网络协议,以便在您的网络上使用。本章将向您
介绍轻松完成这一操作的方法。
在将网络电缆连接至打印机上的相应端口之后,您可以使用网络。
打印网络配置报告
您可以从打印机的控制面板打印一份网络配置报告,其中将显示当前打印机
的网络设置。这将有助于您设置网络以及排除故障。
要打印该报告:
在就绪模式下,按住 (取消按钮)约 5 秒。即可找到本机的 MAC 地址和
IP 地址。
例如:
• MAC 地址:00:15:99:41:A2:78
• IP 地址:192.0.0.192
内嵌在您网络打印机上的 Web 服务器,可使您进行下列操作:
• 配置将打印机连接到不同网络环境所必需的网络参数。
• 自定义打印机设置。
请参见第 68 页上的 “ 使用 SyncThru™ Web Service”。
网络设置 (仅限 CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP-326W) _ 35
设置 IP 地址
首先,您必须设置用于网络打印与管理的 IP 地址。在大多数情况下,新的
IP 地址将由位于网络上的 DHCP (动态主机配置协议)服务器自动分配。
在少数情况下,必须手动设置 IP 地址。这被称为静态 IP,通常由公司局域
网出于安全原因需要。
• DHCP IP 分配:将您的打印机与网络连接,然后等待几分钟使 DHCP 服
务器为打印机分配 IP 地址。然后按上述说明打印网络配置报告。如果报
告显示 IP 地址已更改,则表示分配成功。您将会在报告中看到新的 IP
地址。
• 静态 IP 分配:使用 SetIP 程序从您的计算机更改 IP 地址。
在办公环境中,我们建议您请网络管理员为您设置该地址。
5. 按下列说明将打印机的新信息输入配置窗口。在公司局域网中,可能
需要首先由网络管理器分配该信息,然后您才能继续下一步。
IPv4 配置
使用 SetIP 程序 (Windows) 进行 IPv4 设置
该程序用于使用打印机的 MAC 地址手动设置网络 IP 地址,从而与您的
打印机通信。 MAC 地址是网络接口的硬件序列号,可在网络配置报告中
找到。
如果使用 SetIP 程序,请在执行下列操作继续之前首先禁用计算机防火
墙:
1. 打开开始 > 控制面板。
2. 双击安全中心。
3. 单击防火墙。
4. 禁用防火墙。
安装程序
1. 插入打印机随附的软件光盘。当驱动程序光盘自动运行时,请关闭窗
口。
2. 启动 Windows 资源管理器,然后打开 X 盘。(X 代表您的 CD-ROM
驱动器。)
3. 双击 Application > SetIP。
4. 双击 Setup.exe 安装该程序。
5. 选择语言,然后单击 Next。
6. 按照窗口中的说明操作,并完成安装。
启动程序
1. 使用网络电缆将打印机联网。
2. 打开打印机。
3. 在 Windows 开始菜单中选择所有程序 > Samsung Printers > SetIP
> SetIP。
图标 (左起第三个)打开 “TCP/IP 配置 ” 窗
4. 在 SetIP 窗口中单击
口。
•
MAC Address:从网络配置报告找到打印机的 MAC 地址,然后
输入 (去掉冒号)。例如:00:15:99:29:51:A8 变为
0015992951A8。
• IP Address:为打印机输入新 IP 地址。
例如,如果您计算机的 IP 地址为 192.168.1.150,请输入
192.168.1.X。(X 为介于 1 至 254 之间的数字,但不是计算机的
地址。)
• Subnet Mask:输入子网掩码。
• Default Gateway:输入默认网关。
6. 单击 Apply 后单击 OK。打印机将自动打印网络配置报告。确认所有
设置均正确无误。
7. 单击 Exit 以关闭 SetIP 程序。
8. 必要时重新启动计算机防火墙。
使用 SetIP 程序 (Macintosh) 进行 IPv4 设置
如果使用 SetIP 程序,请在执行下列操作继续之前首先禁用计算机防火
墙:
路径和 UI 可能会因 Mac OS 版本而异。请参阅 Mac OS 手册。
1.
2.
3.
4.
打开系统偏好设置 => 溝固渡零。
单击安全。
单击防火墙菜单。
关闭防火墙。
下列说明可能会因您机型的不同而有所差异。
1. 使用网络电缆将打印机联网。
2. 插入安装光盘,然后打开光盘窗口,选择 MAC_Installer >
MAC_Printer > SetIP > SetIPApplet.html。
3. 双击文件后 Safari 将自动打开,然后选择信任。浏览器将打开显示
打印机名称与 IP 地址信息的 SetIPApplet.html 页。
4. 在 SetIP 窗口中单击
图标 (左起第三个)打开 “TCP/IP 配置 ” 窗
口。
5. 按下列说明将打印机的新信息输入配置窗口。在公司局域网中,可能
需要首先由网络管理器分配该信息,然后您才能继续下一步。
• MAC Address:从网络配置报告找到打印机的 MAC 地址,然后
输入 (去掉冒号)。例如:00:15:99:29:51:A8 变为
0015992951A8。
• IP Address:为打印机输入新 IP 地址。
例如,如果您计算机的 IP 地址为 192.168.1.150,请输入 192.168.1.X。
(X 为介于 1 至 254 之间的数字,但不是计算机的地址。)
网络设置 (仅限 CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP-326W) _ 36
• Subnet Mask:输入子网掩码。
• Default Gateway:输入默认网关。
6. 选择 Apply 后选择 OK,然后再次选择 OK。打印机将自动打印配置
报告。确认所有设置均正确无误。退出 Safari。您可关闭并且弹出安
装光盘。必要时重新启动计算机防火墙。您已成功更改 IP 地址,子
网掩码和网关。
使用 SetIP 程序 (Linux) 进行 IPv4 设置
SetIP 程序应该会在打印机驱动程序安装过程中自动安装。
路径和 UI 可能会因 Linux 操作系统版本的不同而有所差异。请参
考 Linux 操作系统手册关闭防火墙。
1.
2.
3.
4.
5.
打印打印机的网络配置报告,以找到打印机的 MAC 地址。
打开 /opt/Samsung/mfp/share/utils/。
双击 SetIPApplet.html 文件。
单击以打开 TCP/IP 配置窗口。
输入网卡的 MAC 地址, IP 地址,子网掩码和默认网关,然后单击
Apply。
输入 MAC 地址时,无需输入冒号 (:)。
6. 打印机将打印网络配置报告。确认所有设置均正确无误。
7. 关闭 SetIP 程序。
IPv6 配置
打印机支持使用下列 IPv6 地址进行网络打印和管理。
• Link-local Address:自行配置的本地 IPv6 地址。(地址以 FE80 开
头。)
• Stateless Address:网络路由器自动配置的 IPv6 地址。
• Stateful Address:DHCPv6 服务器配置的 IPv6 地址。
• Manual Address:用户手动配置的 IPv6 地址。
手动地址配置
1. 启动 Internet Explorer 等支持 URL 形式的 IPv6 寻址的 Web 浏览器
(请参见第 35 页上的 “SyncThru™ Web Service”)。
对于 IPv4 而言,在地址字段中输入 IPv4 地址 (http://
xxx.xxx.xxx.xxx),然后按 Enter 键或单击转到。
当 SyncThru™ Web Service 窗口打开时,单击网络设置。
单击 TCP/IPv6。
在 TCP/IPv6 部分中启用手册地址。
选择地址 / 前缀,然后单击添加按钮,即会在地址字段中自动输入该
路由器的前缀。
输入地址的其余部分。(例如:3FFE:10:88:194::AAAA。 “A” 为十六
进制 0 到 9, A 到 F。)
6. 单击应用按钮。
2.
3.
4.
5.
安装打印机驱动程序
仅 Windows Vista 或更高版本可以正确支持 TCP/IPv6。
如果 IPv6 网络似乎未正常工作,则将所有网络设置均设为出厂默认
值,然后重试 (请参见第 37 页上的 “ 使用 SyncThru™ Web Service
恢复出厂默认设置 ”)。
要使用 IPv6 网络环境,请按照下列步骤使用 IPv6 地址:
提供打印机时 IPv6 功能已打开。
1.
2.
3.
4.
5.
6.
设置 IPv6 地址
使用网络电缆将打印机联网。
打开打印机。
从打印机的控制面板打印网络配置报告,这将检查 IPv6 地址。
选择开始 > 控制面板 > 硬件和声音 > 打印机 > 添加打印机。
在添加打印机窗口上单击添加本地打印机。
按照窗口上的指示操作。
如果打印机在网络环境中无法正常工作,请激活 IPv6。请参阅接下来
的一节。
打印网络配置报告
您可以从打印机的控制面板打印一份网络配置报告,其中将显示当前打
印机的网络设置。这将有助于您设置网络以及排除故障。
要打印该报告:
在就绪模式下,按住
(取消按钮)约 5 秒。即可找到本机的 MAC 地
址和 IP 地址。
例如:
• MAC 地址:00:15:99:41:A2:78
• IP 地址:192.0.0.192
IPv6 网络环境中的网络打印机驱动程序安装与 TCP/IPv4 中的相同 (请
参见第 38 页上的 “ 安装连接网络的打印机驱动程序 ”)。
选择 TCP/IP 端口,当显示打印机列表时,只需选择打印机的 IPv6 地
址。
使用 SyncThru™ Web Service
1. 启动支持在 URL 中嵌入 IPv6 地址的 Web 浏览器,如 Internet
Explorer。
2. 从网络配置报告中选择其中一种 IPv6 地址 (Link-local Address,
Stateless Address, Stateful Address, Manual Address)。
3. 输入 IPv6 地址。(例如:http://[FE80::215:99FF:FE66:7701]。)
地址必须括在 “[]” 括号中间。
使用 SyncThru™ Web Service 恢复出厂默认设置
1. 启动 Internet Explorer, Safari 或 Firefox 等 Web 浏览器,并在浏览器窗
口中输入打印机的新 IP 地址。
例如:
2. 单击转到以访问 SyncThru™ Web Service。
3. 单击 SyncThru™ Web Service 网站右上部的 登录。
此时将出现登录页面。
4. 键入 ID 和密码,然后单击登录。
如果这是您首次登录到 SyncThru™ Web Service,请键入下面的默认 ID
和密码。
• ID: admin
• 密码 : sec00000
5. 当 SyncThru™ Web Service 窗口打开时,请依次单击设置 > 网络设置
> 恢复默认设置。
网络设置 (仅限 CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP-326W) _ 37
4. 阅读许可协议,然后选择我接受许可协议的条款。然后单击下一步。
6. 单击清除。
7. 关闭并重启打印机应用设置。
安装连接网络的打印机驱动程序
您必须安装用于打印的打印机驱动程序软件。软件包括驱动程序,应用程序
及其他用户友好型程序。
请确保已完成打印机的网络设置。在开始安装之前,请关闭计算机上的所有
应用程序。
Windows
建议大多数用户执行此步骤。将安装打印机运行所需的所有组件。
请遵循以下步骤:
1. 确保打印机与网络连接,并打开电源。
2. 在光盘驱动器中插入随附的软件光盘。
• 软件光盘应自动运行并出现一个安装窗口。
• 如果未出现安装窗口,请单击开始,然后单击运行。键入
X:\Setup.exe,用代表光盘驱动器的字母替换 “X”。单击确定。
• 如果使用 Windows Vista,Windows 7 和 Windows Server 2008 R2,
请依次单击开始 > 所有程序 > 附件 > 运行。
键入 X:\Setup.exe,用代表光盘驱动器的字母替换 “X”,然后单击确
定。
• 如果 Windows Vista, Windows 7 和 Windows Server 2008 R2 中显
示自动播放窗口,请在安装或运行程序部分中单击运行 Setup.exe,
然后单击用户帐户控制窗口中的继续或是。
3. 选择立即安装。
程序将会搜索打印机。
如果在网络中或在本地找不到打印机,则会显示以下窗口。
•
•
如有必要,请从下拉列表中选择语言。
•
•
对于 CLP-325W (K),可以访问无线设置和安装菜单。通过
无线设置和安装 菜单,可以安装无线网络,进而使用 USB 线
缆将本机连接到无线网络 (请参见第 42 页上的 “ 使用 USB 线
设置无线网络 ”)。
高级安装有两个选项:自定义安装和仅安装软件。“ 自定义安装 ”
允许您选择打印机的连接并选择要安装的个别组件。仅安装软
件允许您安装提供的软件,例如 Smart Panel。按照窗口上的指
导操作。
•
确定是否希望在不连接打印机的情况下安装软件。
- 选择此选项以安装此程序但不连接打印机。在这种情况下,
将会跳过打印测试页窗口并完成安装。
再次搜索
按此按钮时,防火墙通知窗口将会出现:
- 关闭防火墙,然后再次搜索。对于 Windows 操作系统,请
单击开始 > 控制面板 > Windows 防火墙,然后取消激活此
选项。对于其他操作系统,请参阅其在线指南。
- 从操作系统以外的第三方程序关闭防火墙。请参阅各个程序
提供的手册。
直接输入
直接输入允许您在网络中搜索特定打印机。
- 按 IP 地址搜索:输入 IP 地址或主机名。单击下一步。
要验证打印机的 IP 地址,请打印网络配置报告 (请参见第
73 页上的 “ 打印打印机报告 ”)。
- 按网络路径搜索:要查找共享打印机 (UNC 路径),请手
动输入共享的名称,或单击浏览按钮查找共享的打印机。单
击下一步。
网络设置 (仅限 CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP-326W) _ 38
•
帮助
如果您的打印机未连接至计算机或网络,此帮助按钮可提供关
于如何连接打印机的详细信息。
5. 搜索到的打印机将显示在屏幕上。选择您想要使用的打印机,然后点击
下一步。
如果驱动程序只搜索到一台打印机,则会出现确认窗口。
6. 完成安装后,将出现一个窗口,询问您是否打印测试页。如果要打印测
试页,请单击打印测试页。
否则,只需点击下一步,跳到步骤 8。
7. 如果测试页打印正确,请单击是。
否则,请单击否重新打印。
8. 如果要在 Samsung 网站上注册您的打印机,请单击在线注册。
如果打印机还未连接到计算机,请单击 如何连接?。如何连接?
提供有关如何连接打印机的详细信息。请按照窗口内的说明进行操
作。
9. 单击完成。
•
•
进行驱动程序设置后,即可启用防火墙。
如果打印机驱动程序不能正常工作,请执行下列步骤修复或重新安
装驱动程序。
a) 确保打印机与您的打印机连接,并打开电源。
b) 从开始菜单选择程序或所有程序 > Samsung Printers > 您的打
印机驱动程序名称 > 维护。
c) 根据需要选择选项,然后按照窗口上的说明操作。
Macintosh
1. 确保打印机与您的网络连接,并打开电源。此外,打印机的 IP 地址也应
设置完毕。
2. 在光盘驱动器中插入随附的软件光盘。
3. 双击在您 Macintosh 桌面上出现的光盘图标。
4. 双击 MAC_Installer 文件夹。
5. 双击 Installer OS X 图标。
6. 输入密码并单击确定 => 好。
7. Samsung 安装程序窗口将会打开。单击继续。
8. 阅读许可协议,然后单击继续。
9. 单击同意以同意许可协议。
10. 选择简易安装并单击安装。建议大多数用户使用简易安装。将安装打印
机运行所需的所有组件。
• 如果您选择自镆涮装 => 自定安装,则您可以选择要安装的各个组
件。
11. 屏幕上出现关闭计算机上所有应用程序的警告消息。单击继续。
12. 选择所需的安装类型,然后单击好。
• 网络打印机的典型安装 : 为与用户计算机直接相连的设备安装默认组
件。
• 本地打印机的典型安装 : 为网络中的设备安装软件。 SetIP 程序会自
动运行。如果打印机已经配置网络信息,则关闭 SetIP 程序。请转到
下一步。
• 无线设置和安装 : 对于 CLP-325W(K)/CLP-326W,可以访问无线设
置和安装菜单。通过无线设置和安装菜单,可以安装无线网络,进而
使用 USB 线将机器连接到无线网络 (请参见第 42 页上的 “ 使用
USB 线设置无线网络 ”)。
13. 按照屏幕上的说明完成安装。安装完成后,请单击退出或重新启动。
14. 打开應用程式文件夹 > 实用程序 > 打印机设置实用程序。
• 对于 Mac OS X 10.5-10.6,打开應用程式文件夹 > 系统偏好设置 =>
溝固渡零 并单击打印与传真。
15. 在打印机列表上单击添加。
• 若是 Mac OS X 10.5-10.6,请单击 “+” 图标,然后会弹出显示窗口。
16. 若是 Mac OS X 10.3,请选择 IP 打印选项卡。
• 若是 Mac OS 10.4,请单击 IP 打印机。
• 若是 Mac OS X 10.5-10.6,请单击 IP。
17. 在打印机类型中选择 Socket/HP Jet Direct。
当打印包含多页的文档时,可通过为打印机类型选项选择 Socket
提高打印性能。
18. 在打印机地址字段中输入打印机的 IP 地址。
19. 在队列名称字段内输入队列名称。如果无法确定打印机服务器的队列名
称,请首先尝试使用默认队列。
20. 若是 Mac OS X 10.3,如果 “ 自动选择 ” 无法正常运行,请在打印机型号
中选择 Samsung,并在型号名称中选择您的打印机名称。
• 若是 Mac OS X 10.4,如果 “ 自动选择 ” 无法正常运行,请在打印使用
中选择 Samsung,并在型号中选择您的打印机名称。
• 若是 Mac OS X 10.5-10.6,如果 “ 自动选择 ” 无法正常运行,请在打印
使用中选择选择要使用的驱动程序 和您的打印机名称。
您的打印机将显示在打印机列表上并被设置为默认打印机。
21. 单击添加。
如果打印机驱动程序无法正常运行,请将其卸载然后重新安装。
对于 Macintosh 而言,卸载驱动程序的步骤如下。
a)
b)
c)
d)
e)
f)
g)
h)
i)
j)
k)
l)
确保打印机与您的计算机连接,并打开电源。
在光盘驱动器中插入随附的软件光盘。
双击在您 Macintosh 桌面上出现的光盘图标。
双击 MAC_Installer 文件夹。
双击 Installer OS X 图标。
输入密码并单击确定 => 好。
Samsung 安装程序窗口将会打开。单击继续。
阅读许可协议,然后单击继续。
单击同意接受许可协议。
选择卸载 => 清除安装,然后单击卸载 => 清除安装 (10.4)。
当屏幕上出现关于计算机上的所有应用程序将被关闭的警告消
息时,请单击继续。
卸载完毕后,请单击退出。
网络设置 (仅限 CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP-326W) _ 39
Linux
您需要从 Samsung 网站下载 Linux 软件包才能安装打印机软件。
要安装其他软件:
• 请参见第 33 页上的 “ 安装 Smart Panel”。
• 请参见第 33 页上的 “ 安装 Printer Settings Utility”。
安装 Unified Linux Driver
1. 确保打印机与您的网络连接,并打开电源。此外,打印机的 IP 地址
也应设置完毕。
2. 从 Samsung 网站下载 Unified Linux Driver 程序包至您的计算机。
3. 右键单击 Unified Linux Driver 程序包,然后解压缩该程序包。
4. 双击 cdroot > autorun。
5. Samsung 安装程序窗口将会打开。单击 Continue。
6. “Add printer wizard” 窗口会打开。单击 Next。
7. 选择网络打印机,然后单击 Search 按钮。
8. 打印机的 IP 地址与型号显示在列表字段上。
9. 选择您的打印机并单击 Next。
10. 输入打印机描述并单击 Next。
11. 添加打印机完成后,单击 Finish。
12. 安装完成后,单击 Finish。
添加网络打印机
1.
2.
3.
4.
5.
6.
7.
8.
双击 Unified Driver Configurator。
单击 Add Printer…
Add printer wizard 窗口打开。单击 Next。
选择 Network printer,然后单击 Search 按钮。
打印机的 IP 地址与型号显示在列表字段上。
选择您的打印机并单击 Next。
输入打印机描述并单击 Next。
添加打印机完成后,单击 Finish。
网络设置 (仅限 CLP-320N(K)/CLP-321N/CLP-325W(K)/CLP-326W) _ 40
无线网络设置 (仅限 CLP-325W(K)/
CLP-326W)
4.
本章将分步向您介绍安装无线联网打印机与软件的步骤。
本章内容包括:
•
•
•
•
•
•
•
入门
选择无线网络安装类型
使用 WPS 按钮设置无线网络
从计算机设置无线网络
有关网络环境,网络程序和安装联网打印机的驱动程序的更多信息,
请参阅以下章节:
• 请参见第 35 页上的 “ 网络环境 ”。
• 请参见第 35 页上的 “ 实用网络程序介绍 ”。
• 请参见第 38 页上的 “ 安装连接网络的打印机驱动程序 ”。
完成安装
开关 Wi-Fi 网络
故障排除
选择无线网络安装类型
安装无线网络以连接打印机的方法有很多种。可以从打印机的控制面板或计
)按钮配
算机安装无线网络。对于大多数用户,我们建议使用 WPS (
置无线网络设置。
使用控制面板
入门
•
基础结构模式
这种环境通常用于家庭和 SOHO (小型办公室 /
家庭办公室)。该模式使用接入点与无线设备通
信。
• 请参见第 42 页上的 “ 使用接入点在无线网络上
安装打印机 (Windows)”。
• 请参见第 45 页上的 “ 使用接入点在无线网络上
安装打印机 (Macintosh)”。
点对点模式
该模式不使用接入点。无线计算机和无线设备直接
通信。
• 请参见第 43 页上的 “ 在点对点无线网络中安装
打印机 (Windows) ”。
• 请参见第 45 页上的 “ 在点对点无线网络中安装
打印机 (Macintosh) ”。
选择配置之后,按照您计算机操作系统的简单说明进行操作,但在操
作之前首先要找到随打印机提供的软件光盘。
无线网络名称和网络密钥
无线网络对安全性要求较高,因此在首次设置接入点时,要为网络创建网络
名称 (SSID),所用安全级别类型和网络密钥。请在继续打印机安装之前找到
这些信息。
): 如果您的机器和接入点 (或无线路由器)支持 WPS
(Wi-Fi Protected Setup™),则可以按下控制面板上的 WPS ( ) 按钮来
轻松配置无线网络设置。(请参见第 41 页上的 “ 使用 WPS 按钮设置无
线网络 ”)。
选择网络连接
通常,计算机和打印机之间每次只能有一个连接。有两类网络连接可供考
虑:
• 不使用接入点的无线网络 (点对点模式)
• 使用接入点的无线网络 (基础结构模式)
WPS (
从计算机安装
如果从计算机安装,我们建议使用 USB 线和随附软件光盘中提供的程序。
• 使用 USB 线 : 使用随附软件光盘中的程序即可轻松安装无线网络。仅支
持 Windows 和 Macintosh 操作系统 (请参见第 42 页上的 “ 使用 USB
线设置无线网络 ”)。
也可在安装驱动程序后,使用 USB 线在打印机设置工具中安装无
线网络 (支持 Windows 和 Macintosh 操作系统)。
•
使用网线 : 可使用 SyncThru™ Web Service 程序安装无线网络 (请参
见第 46 页上的 “ 使用网线设置无线网络 ”)。
使用 WPS 按钮设置无线网络
可以使用 WPS (
)按钮安装无线网络。
完成无线网络连接后,需要安装打印机驱动程序才能从应用程序进行
打印 (请参见第 38 页上的 “ 安装连接网络的打印机驱动程序 ”)。
使用 WPS 按钮设置无线网络
如果机器和接入点 (或无线路由器)支持 WPS (Wi-Fi Protected Setup™),
则可以按下控制面板上的 WPS (
)按钮来轻松配置无线网络设置。
如果要使用基础结构模式的无线网络,请确保网线已从打印机断开。
具体是使用 WPS (PBC) 按钮还是从计算机输入 PIN 码来连接接入点,
视所使用的接入点 (或无线路由器)而定。请参考所使用接入点 (或
无线路由器)的用户指南。
无线网络设置 (仅限 CLP-325W(K)/CLP-326W) _ 41
准备事项
重新连接无线网络
您需要确保已做好以下准备:
• 检查接入点 (或无线路由器)是否支持 WPS (Wi-Fi Protected
Setup™)。
• 检查打印机是否支持 WPS (Wi-Fi Protected Setup™)。
• 联网计算机 (仅限 PIN 模式)
当无线功能关闭后,本机将使用先前的无线连接设置和地址自动尝试重
新连接接入点 (或无线路由器)。
选择网络连接
取消无线网络连接进程
可以通过两种方法,使用控制面板上的 WPS (
)按钮将打印机连接
到无线网络。
按钮配置 (PBC) 法 - 用户可同时按下打印机控制面板上的 WPS ( ) 按
钮和启用 WPS (Wi-Fi Protected Setup™) 的接入点 (或无线路由器)上
的 WPS (PBC) 按钮,从而将打印机连接到无线网络。
个人识别码 (PIN) 法 - 用户可在启用 WPS (Wi-Fi Protected Setup™) 的
接入点 (或无线路由器)上输入所提供的 PIN 信息,从而将打印机连接
到无线网络。
打印机的出厂默认设置为 PBC 模式,该模式推荐用于典型无线网络环境
下。
要在打印机连接无线网络时取消无线网络连接功能,请按下控制面板上的取消
( )按钮,然后松开。如果要重新连接无线网络,需要等待 2 分钟的时间。
在以下情形中,本机会自动重新连接无线网络:
• 关闭打印机后又重新打开时。
• 关闭接入点 (或无线路由器)后又重新打开时。
断开无线网络连接
要断开无线网络连接,请按下控制面板上的 WPS (
•
•
)按钮超过 2 秒钟。
Wi-Fi 网络处于空闲模式时 . 打印机立即断开无线网络,同时熄灭无线 LED。
正在使用 Wi-Fi 网络时 . 当打印机在等待当前作业完成时,无线 LED 的灯光
将会快速闪烁。然后无线网络连接自动断开。无线 LED 熄灭。
要断开 Wi-Fi 网络,请按下控制面板上的 WPS (
通,且开始设置无线网络。
) 按钮。 Wi-Fi 网络开
在 PBC 模式下连接无线网络
要将打印机连接到 PBC 模式下的无线网络,请执行以下步骤:
您需要检查无线 LED 的状态。
1. 按住控制面板上的 WPS ( )按钮约 2 到 4 秒钟,直至状态 LED
快速闪烁。
•
: 无线 LED 的灯光缓慢闪烁。打印机开始连接无线网络。
LED 缓慢闪烁最多两分钟,直到您按下接入点 (或无线路由器)
上的 PBC 按钮。
2.
: 按下接入点 (或无线路由器)上的 WPS (PBC) 按钮。
无线 LED 按以下顺序闪烁:
a)
: 无线 LED 的灯光快速闪烁。打印机正在连接接入点 (或
无线路由器)。
b)
: 当打印机成功连接到无线网络时,无线 LED 灯将保持亮起
状态。
在 PIN 模式下连接无线网络
要将打印机连接到无线网络,请遵照以下步骤:
您需要检查无线 LED 的状态。
1. 必须打印包含 PIN 码的网络配置报告。
在就绪模式下,按住控制面板上的取消 (
机的 PIN 码。
2. 按住控制面板上的 WPS (
)按钮约 5 秒。可以找到打印
)按钮超过 4 秒钟,直至状态 LED 亮起。
•
. 无线 LED 的灯光缓慢闪烁。打印机开始连接接入点 (或无线路由
器)。
3. 您需要在两分钟内在连接到接入点 (或无线路由器)的计算机上输入八位
PIN 码。
在您输入八位 PIN 码之前, LED 将缓慢闪烁最多两分钟
无线 LED 按以下顺序闪烁:
a)
. 无线 LED 的灯光快速闪烁。打印机正在连接接入点 (或无线路由
器)。
b)
. 当打印机成功连接到无线网络时,无线 LED 灯将保持亮起状态。
从计算机设置无线网络
可以使用 USB 线或网线从计算机安装无线网络。
使用 USB 线设置无线网络
有关网络配置的信息,请询问网络管理员或无线网络的安装人员。
使用接入点在无线网络上安装打印机 (Windows)
准备事项
确保做好以下准备。
• 接入点
• 已连接网络的计算机
• 本机随附软件光盘
• 装有无线网络接口的打印机
• USB 线
在 Windows 中创建基础结构网络
准备就绪后,请执行以下步骤:
1. 检查 USB 线是否连接到打印机。
2. 打开计算机,接入点和打印机。
3. 在光盘驱动器中插入随附的软件光盘。
• 软件光盘应自动运行并出现一个安装窗口。
• 如果未出现安装窗口,请单击开始,然后单击运行。键入
X:\Setup.exe,用代表您驱动器的字母替换 “X”。单击确定。
• 如果使用 Windows Vista, Windows 7 或 Windows Server 2008
R2,请依次单击开始 > 所有程序 > 附件 > 运行。
键入 X:\Setup.exe (用代表您驱动器的字母替换 “X”),然后单
击确定。
• 如果 Windows Vista,Windows 7 或 Windows Server 2008 R2 中
显示自动播放窗口,请在安装或运行程序字段中单击运行
Setup.exe,然后在用户帐户控制窗口中单击继续或是。
无线网络设置 (仅限 CLP-325W(K)/CLP-326W) _ 42
4. 选择无线设置和安装选项。
•
•
立即安装 : 如果已设置无线网络,请单击此按钮安装打印机驱动
程序,以使用无线网络打印机。如果尚未设置无线网络,请在单
击此按钮前单击无线设置和安装按钮来设置无线网络。
• 无线设置和安装 : 使用 USB 线配置打印机的无线网络设置,然后
安装打印机驱动程序。仅适用于还未设置无线连接的用户。
5. 阅读许可协议,然后选择我接受许可协议的条款。然后单击下一步。
6. 软件会搜索无线网络。
如果搜索失败,可检查计算机和打印机之间的 USB 线连接是否
正确,然后遵照窗口中的说明进行操作。
7. 搜索后,窗口中会显示无线网络设备。选择正在使用的接入点名称
(SSID),然后单击下一步。
如果找不到所需的网络名称,或者希望手动设置无线配置,请
单击高级设置。
• 输入无线网络名称 : 输入所需接入点的 SSID (SSID 区分
大小写)。
• 操作模式 : 选择基础结构。
• 验证 : 选择验证类型。
开放系统 : 不使用验证,根据数据安全的需要,有可能使用
加密,也有可能不使用。
共享密钥 : 使用验证。只有拥有正确 WEP 密钥的设备才可
访问网络。
WPA Personal 或 WPA2 Personal: 选择该选项,以根据
“WPA 预共享密钥 ” 验证打印服务器。此验证使用在接入点
及其每个客户端上手动配置的共享密钥 (通常称为预共享
密钥口令)。
• 加密 : 选择加密 (无, WEP64, WEP128, TKIP, AES,
TKIP AES)。
• 网络密钥 : 输入加密网络密钥值。
• 确认网络密钥 : 确认加密网络密钥值。
• WEP 密钥索引 : 如果使用 WEP 加密,请选择相应的 WEP
密钥索引。
当接入点有安全设置时,就会显示无线网络安全窗口。
出现无线网络安全窗口。该窗口可能会根据安全模式 (WEP
或 WPA)的不同而有所不同。
• 就 WEP 而言
验证方法选择开放系统或共享密钥,然后输入 WEP 安全密
钥。单击下一步。
WEP (有线等效加密)是一种防止非法访问无线网络的安
全协议。WEP 使用 64 位或 128 位 WEP 加密密钥,对在无
线网络上交换的每个数据包的数据部分进行加密。
如果是 WPA 安全模式
输入 WPA 共享密钥,然后单击下一步。
WPA 根据定期自动变更的密钥对用户授权和识别用户。
WPA 还使用 TKIP (暂时密钥完整性协议)和 AES (高级
加密标准)进行数据加密。
8. 该窗口会显示无线网络设置并检查设置是否正确。单击下一步。
• 对于 DHCP 方法
如果 IP 地址分配方法为 DHCP,检查窗口中是否显示 DHCP。但
如果显示 “ 静态 ”,请单击更改 TCP/IP 将分配方法更改为
DHCP。
• 对于静态方法
如果 IP 地址分配方法为 “ 静态 ”,请检查窗口中是否显示 “ 静态
”。但如果显示 DHCP,请单击更改 TCP/IP 输入打印机的 IP 地址
和其他网络配置值。在输入打印机的 IP 地址之前,必须清楚计算
机的网络配置信息。如果计算机设置为 DHCP,则必须联系网络
管理员以获取静态 IP 地址。
例如:
如果计算机的网络信息如下所示:
- IP 地址:169.254.133.42
- 子网掩码:255.255.0.0
则打印机的网络信息应如下:
- IP 地址:169.254.133. 43
- 子网掩码:255.255.0.0 (使用计算机的子网掩码)。
- 网关:169.254.133.1
9. 无线网络设置完成后,断开计算机和打印机之间的 USB 线连接。单
击下一步。
10. 随即出现 无线网络设置完成 窗口。
如果接受当前设置并继续安装过程,请选择是。
如果想要返回到开始屏幕,请选择否。
然后单击下一步。
11. 当出现确认打印机连接窗口时,单击下一步。
12. 选择要安装的组件。单击下一步。
选择组件后,还可以更改打印机的名称,设置要在网络上共享的打印
机,将打印机设置为默认打印机以及更改每台打印机的端口名称。单
击下一步。
13. 完成安装后,将出现一个窗口,询问您是否打印测试页。如果要打印
测试页,请单击打印测试页。
否则,只需单击下一步,转到步骤 15。
14. 如果测试页打印正确,请单击是。
否则,请单击否重新打印。
15. 要注册为打印机用户,以便接收来自 Samsung 的信息,请单击在线
注册。
16. 单击完成。
在点对点无线网络中安装打印机 (Windows)
如果没有接入点 (AP),通过执行下面的简单步骤设置点对点无线网络,
仍可将打印机无线连接到计算机。
准备事项
确保做好以下准备:
• 已连接网络的计算机
• 本机随附软件光盘
• 装有无线网络接口的打印机
• USB 线
无线网络设置 (仅限 CLP-325W(K)/CLP-326W) _ 43
在 Windows 中创建点对点网络
准备就绪后,请执行以下步骤:
1. 检查 USB 线是否连接到打印机。
2. 打开计算机和无线网络打印机。
3. 在光盘驱动器中插入随附的软件光盘。
• 软件光盘应自动运行并出现一个安装窗口。
• 如果未出现安装窗口,请单击开始,然后单击运行。键入
X:\Setup.exe,用代表您驱动器的字母替换 “X”。单击确定。
• 如果使用 Windows Vista, Windows 7 或 Windows Server 2008
R2,请依次单击开始 > 所有程序 > 附件 > 运行。
键入 X:\Setup.exe (用代表您驱动器的字母替换 “X”),然后单
击确定。
• 如果 Windows Vista,Windows 7 或 Windows Server 2008 R2 中
显示自动播放窗口,请在安装或运行程序字段中单击运行
Setup.exe,然后在用户帐户控制窗口中单击继续或是。
4. 选择无线设置和安装选项。
•
立即安装 : 如果已设置无线网络,请单击此按钮以安装打印机驱
动程序,以使用无线网络打印机。如果尚未设置无线网络,请在
单击此按钮前单击无线设置和安装按钮以设置无线网络。
• 无线设置和安装 : 使用 USB 线配置打印机的无线网络设置,然后
安装打印机驱动程序。仅适用于之前未设置无线连接的用户。
5. 阅读许可协议,然后选择我接受许可协议的条款。然后单击下一步。
6. 软件会搜索无线网络。
如果搜索失败,可检查计算机和打印机之间的 USB 线连接是否
正确,并遵照屏幕上的说明操作。
7. 搜索无线网络之后,将会显示打印机所搜索到的无线网络列表。
如要使用 Samsung 默认点对点设置,请选择列表中的最后一个无线
网络,即网络名称 (SSID) 为 portthru,信号为打印机自我网络。
然后单击下一步。
如要使用其他点对点设置,请从列表中选择其他无线网络。
如要更改点对点设置,请单击高级设置按钮。
• 输入无线网络名称 : 输入所需 SSID 名称 (SSID 区分大小
写)。
• 操作模式 : 选择 Ad-hoc。
• 通道 : 选择通道。( 自动设置或 2412 MHz 到 2467 MHz)。
• 验证 : 选择验证类型。
开放系统 : 不使用验证,根据数据安全的需要,有可能使用
加密,也有可能不使用。
共享密钥 : 使用验证。只有拥有正确 WEP 密钥的设备才可
访问网络。
•
•
•
•
加密 : 选择加密 (无, WEP64, WEP128)。
网络密钥 : 输入加密网络密钥值。
确认网络密钥 : 确认加密网络密钥值。
WEP 密钥索引 : 如果使用 WEP 加密,请选择相应的 WEP
密钥索引。
当点对点网络有安全设置时,就会显示无线网络安全窗口。
将显示无线网络安全窗口。验证方法选择开放系统或共享密
钥,然后单击下一步。
• WEP (有线等效加密)是一种防止非法访问无线网络的安
全协议。WEP 使用 64 位或 128 位 WEP 加密密钥,对在无
线网络上交换的每个数据包的数据部分进行加密。
8. 出现显示无线网络设置的窗口。检查设置,然后单击下一步。
在输入打印机的 IP 地址之前,必须清楚计算机的网络配置信
息。如果将计算机的网络配置设置为 DHCP,则无线网络设置
也应为 DHCP。同样,如果将计算机的网络配置设置为 “ 静态
”,则无线网络设置也应为静态。
如果计算机设置为 DHCP,但用户想要使用 “ 静态 ” 无线网络
设置,则必须联系网络管理员以获取静态 IP 地址。
• 对于 DHCP 方法
如果 IP 地址分配方法为 DHCP,请检查 DHCP 是否显示在
无线网络设置确认 窗口中。但如果显示 “ 静态 ”,请单击更
改 TCP/IP 将分配方法更改为自动接收 IP 地址 (DHCP)。
• 对于静态方法
如果 IP 地址分配方法 “ 静态 ”,请检查无线网络设置确认窗
口中是否显示 “ 静态 ”。但如果显示 DHCP,则单击更改
TCP/IP 输入打印机的 IP 地址和其他网络配置值。
例如:
如果计算机的网络信息如下所示:
- IP 地址:169.254.133.42
- 子网掩码:255.255.0.0
则打印机的网络信息应如下:
- IP 地址:169.254.133. 43
- 子网掩码:255.255.0.0 (使用计算机的子网掩码)。
- 网关:169.254.133.1
9. 无线网络设置完成后,断开计算机和打印机之间的 USB 线连接。单
击下一步。
如果出现更改 PC 网络设置窗口,请按照窗口上的步骤进行操
作。
完成计算机的无线网络设置后,单击下一步。
如果将计算机的无线网络设置为 DHCP,则需要几分钟才能接
收到 IP 地址。
10. 随即出现无线网络设置完成窗口。
如果接受当前设置并继续安装过程,请选择是。
如果想要返回到开始屏幕,请选择否。
然后单击下一步。
11. 当出现确认打印机连接窗口时,单击下一步。
12. 选择要安装的组件。单击下一步。
选择组件后,还可以更改打印机的名称,设置要在网络上共享的打印
机,将打印机设置为默认打印机以及更改每台打印机的端口名称。单
击下一步。
无线网络设置 (仅限 CLP-325W(K)/CLP-326W) _ 44
13. 完成安装后,将出现一个窗口,询问您是否打印测试页。如果要打印
测试页,请单击打印测试页。
否则,只需单击下一步,转到步骤 15。
14. 如果测试页打印正确,请单击是。
否则,请单击否重新打印。
15. 要注册为打印机用户,以便从 Samsung 接收信息,请单击在线注
册。
16. 单击完成。
使用接入点在无线网络上安装打印机 (Macintosh)
准备事项
确保做好以下准备:
• 接入点
• 已连接网络的计算机
• 本机随附软件光盘
• 装有无线网络接口的打印机
• USB 线
在 Macintosh 中创建基础结构网络
准备就绪后,请执行以下步骤:
1. 检查 USB 线是否连接到打印机。
2. 打开计算机,接入点和打印机。
3. 在光盘驱动器中插入随附的软件光盘。
4. 双击在 Macintosh 桌面上出现的光盘图标。
5. 双击 MAC_Installer 文件夹。
6. 双击 Installer OS X 图标。
7. 输入密码并单击好。
8. Samsung 安装程序窗口打开。单击继续。
9. 阅读许可协议,然后单击继续。
10. 单击同意以同意许可协议。
11. Samsung 安装程序窗口打开。单击继续。
12. 选择简易安装,然后单击安装。建议大多数用户使用简易安装。将安
装打印机运行所需的所有组件。
如果您选择自定安装,则可以选择要安装的各个组件。
13. 选择无线设置和安装选项。
14. 软件会搜索无线网络。
如果搜索失败,可检查计算机和打印机之间的 USB 线连接是否
正确,然后遵照窗口中的说明进行操作。
15. 搜索后,窗口中会显示无线网络设备。选择正在使用的接入点名称
(SSID),然后单击下一步。
如果手动设置无线配置,则单击高级设置。
• 输入无线网络名称 : 输入所需接入点的 SSID (SSID 区分
大小写)。
• 操作模式 : 选择基础结构。
• 验证 : 选择验证类型。
开放系统 : 不使用验证,根据数据安全的需要,有可能使用
加密,也有可能不使用。
共享密钥 : 使用验证。只有拥有正确 WEP 密钥的设备才可
访问网络。
WPA Personal 或 WPA2 Personal: 选择该选项,以根据
“WPA 预共享密钥 ” 验证打印服务器。此验证使用在接入点
及其每个客户端上手动配置的共享密钥 (通常称为预共享
密钥口令)。
•
•
•
•
加密 : 选择加密 (无, WEP64, WEP128, TKIP, AES,
TKIP AES)。
网络密钥 : 输入加密网络密钥值。
确认网络密钥 : 确认加密网络密钥值。
WEP 密钥索引 : 如果您现在使用的是 WEP 加密,请选择
合适的 WEP 密钥索引。
当接入点有安全设置时,就会显示无线网络安全窗口。
出现无线网络安全窗口。该窗口可能会根据安全模式而有所不
同:WEP 或 WPA。
• 就 WEP 而言
针对验证选择开放系统或共享密钥,然后输入 WEP 安全密
钥。单击下一步。
WEP (有线等效加密)是一种防止非法访问无线网络的安
全协议。WEP 使用 64 位或 128 位 WEP 加密密钥,对在无
线网络上交换的每个数据包的数据部分进行加密。
• 如果是 WPA 安全模式
输入 WPA 共享密钥,然后单击下一步。
WPA 根据定期自动变更的密钥对用户授权和识别用户。
WPA 还使用 TKIP (暂时密钥完整性协议)和 AES (高级
加密标准)进行数据加密。
16. 窗口会显示无线网络设置并检查设置是否正确。单击下一步。
• 对于 DHCP 方法
如果 IP 地址分配方法为 DHCP,检查窗口中是否显示 DHCP。但
如果显示 “ 静态 ”,请单击更改 TCP/IP 将分配方法更改为
DHCP。
• 对于静态方法
如果 IP 地址分配方法为静态,则检查 “ 静态 ” 是否显示在窗口
中。但如果显示为 DHCP,则单击更改 TCP/IP 输入打印机的 IP
地址和其他网络配置值。在输入打印机的 IP 地址之前,必须清楚
计算机的网络配置信息。如果计算机设置为 DHCP,则必须联系
网络管理员以获取静态 IP 地址。
例如:
如果计算机的网络信息如下所示:
- IP 地址:169.254.133.42
- 子网掩码:255.255.0.0
则打印机的网络信息应如下:
- IP 地址:169.254.133. 43
- 子网掩码:255.255.0.0 (使用计算机的子网掩码)。
- 网关:169.254.133.1
17. 无线网络根据网络配置进行连接。
18. 无线网络设置完成后,断开计算机和打印机之间的 USB 线连接。
19. 按照屏幕上的说明完成安装。安装完成后,请单击退出或重新启动。
在点对点无线网络中安装打印机 (Macintosh)
如果没有接入点 (AP),通过执行下面的简单说明设置点对点无线网络,
仍可将打印机无线连接到计算机。
准备事项
确保做好以下准备:
• 已连接网络的计算机
• 本机随附的软件光盘
• 装有无线网络接口的打印机
• USB 线
无线网络设置 (仅限 CLP-325W(K)/CLP-326W) _ 45
在 Macintosh 中创建点对点网络
•
准备就绪后,请执行以下步骤:
1. 检查 USB 线是否连接到打印机。
2. 打开计算机和打印机。
3. 在光盘驱动器中插入随附的软件光盘。
4. 双击在 Macintosh 桌面上出现的光盘图标。
5. 双击 MAC_Installer 文件夹。
6. 双击 Installer OS X 图标。
7. 输入密码并单击好。
8. Samsung 安装程序窗口打开。单击继续。
9. 阅读许可协议,然后单击继续。
10. 单击同意以同意许可协议。
11. 选择简易安装,然后单击安装。建议大多数用户使用简易安装。将安
装打印机运行所需的所有组件。
如果您选择自定安装,则可以选择要安装的各个组件。
12. 单击无线设置和安装。
13. 软件会搜索无线网络设备。
如果搜索失败,可检查计算机和打印机之间的 USB 线连接是否正确,
并遵照窗口中的说明进行操作。
14. 搜索无线网络之后,将会显示打印机所搜索到的无线网络列表。
如要使用 Samsung 默认点对点设置,请选择列表中的最后一个无线网络,
即网络名称 (SSID) 为 portthru,信号为打印机自我网络。
然后单击下一步。
如要使用其他点对点设置,请从列表中选择其他无线网络。
如果要更改点对点设置,请单击高级设置按钮。
• 输入无线网络名称 . 输入所需 SSID 名称 (SSID 区分大小写)。
• 操作模式 . 选择 Ad-hoc。
• 通道 . 选择通道 (自动设置或 2412 MHz - 2467 MHz)。
• 验证 . 选择验证类型。
开放系统 . 不使用验证,根据数据安全的需要,有可能使用加密,
也有可能不使用。
共享密钥 . 使用验证。只有拥有正确 WEP 密钥的设备才可访问网
络。
• 加密 . 选择加密 (无, WEP64, WEP128)。
• 网络密钥 . 输入加密网络密钥值。
• 确认网络密钥 . 确认加密网络密钥值。
• WEP 密钥索引 . 如果您现在使用的是 WEP 加密,请选择合适的
WEP 密钥索引。
当点对点网络有安全设置时,就会显示无线网络安全窗口。
将显示无线网络安全窗口。验证方法选择开放系统或共享密钥,然后
单击下一步。
• WEP (有线等效加密)是一种防止非法访问无线网络的安全协
议。 WEP 使用 64 位或 128 位 WEP 加密密钥,对在无线网络上
交换的每个数据包的数据部分进行加密。
15. 出现显示无线网络设置的窗口。检查设置,然后单击下一步。
在输入打印机的 IP 地址之前,必须清楚计算机的网络配置信
息。如果将计算机的网络配置设置为 DHCP,则无线网络设置
也应为 DHCP。同样,如果将计算机的网络配置设置为静态,
则无线网络设置也应为静态。
如果计算机设置为 DHCP,却要使用静态无线网络设置,则必
须联系网络管理员以获取静态 IP 地址。
对于 DHCP 方法
如果 IP 地址分配方法为 DHCP,请检查 DHCP 是否显示在
无线网络设置确认窗口中。但如果显示 “ 静态 ”,请单击更
改 TCP/IP 将分配方法更改为自动接收 IP 地址 (DHCP)。
• 对于静态方法
如果 IP 地址分配方法 “ 静态 ”,请检查无线网络设置确认窗
口中是否显示 “ 静态 ”。但如果显示 DHCP,则单击更改
TCP/IP 输入打印机的 IP 地址和其他网络配置值。
例如:
如果计算机的网络信息如下所示:
- IP 地址:169.254.133.42
- 子网掩码:255.255.0.0
则打印机的网络信息应如下:
- IP 地址:169.254.133. 43
- 子网掩码:255.255.0.0 (使用计算机的子网掩码)。
- 网关:169.254.133.1
16. 无线网络根据网络配置进行连接。
17. 无线网络设置完成后,断开计算机和打印机之间的 USB 线连接。
18. 按照屏幕上的说明完成安装。安装完成后,请单击退出或重新启动。
使用网线设置无线网络
本产品是一款网络兼容打印机。要使打印机能够联网使用,需要执行一些配
置步骤。
•
•
完成无线网络连接后,需要安装打印机驱动程序才能从应用程序进
行打印 (请参见第 38 页上的 “ 安装连接网络的打印机驱动程序
”)。
有关网络配置的信息,请询问网络管理员或无线网络的安装人员。
准备物品
确保做好以下准备:
• 接入点
• 已连接网络的计算机
• 本机随附软件光盘
• 装有无线网络接口的打印机
• 网线
设置 IP 地址
首先,您必须设置用于网络打印与管理的 IP 地址。在大多数情况下,新
的 IP 地址将由位于网络上的 DHCP (动态主机配置协议)服务器自动分
配。
在少数情况下,必须手动设置 IP 地址。这种 IP 地址称为静态 IP,通常
是在公司局域网内出于安全需要而设置。
• DHCP IP 分配:将您的打印机与网络连接,然后等待几分钟使
DHCP 服务器为打印机分配 IP 地址。然后按上述说明打印网络配置
报告。如果报告显示 IP 地址已更改,则表示分配成功。您将会在报
告中看到新的 IP 地址。
• 静态 IP 分配:使用 SetIP 程序从您的计算机更改 IP 地址。
在办公环境中,我们建议您请网络管理员为您设置该地址。
打印网络配置报告
可以通过打印网络配置报告来确认打印机的网络设置。
无线网络设置 (仅限 CLP-325W(K)/CLP-326W) _ 46
要打印该报告:
在就绪模式下,按住取消 ( )按钮约 5 秒。即可找到本机的 MAC 地
址和 IP 地址。
例如:
• MAC 地址:00:15:99:41:A2:78
• IP 地址:192.0.0.192
使用 SetIP 程序 (Windows)设置 IP 地址
该程序用于使用打印机的 MAC 地址手动设置网络 IP 地址,从而与打印
机通信。 MAC 地址是网络接口的硬件序列号,可在网络配置报告中找
到。
如果使用 SetIP 程序,请在继续之前执行下列操作来禁用计算机防火墙:
1.
2.
3.
4.
•
IP Address:为打印机输入新 IP 地址。
例如,如果您计算机的 IP 地址为 192.168.1.150,请输入
192.168.1.X。(X 为介于 1 至 254 之间的数字,但不是计算机的
地址。)
• Subnet Mask:输入子网掩码。
• Default Gateway:输入默认网关。
6. 单击 Apply,然后单击 OK。打印机将自动打印网络配置报告。确认
所有设置均正确无误。
7. 单击 Exit 关闭 SetIP 程序。
8. 必要时重新启动计算机防火墙。
使用 SetIP 程序 (Macintosh) 设置 IP 地址
如果使用 SetIP 程序,请在继续之前执行下列操作来禁用计算机防火墙:
打开开始 > 所有程序 > 控制面板。
双击安全中心。
单击 Windows 防火墙。
禁用防火墙。
路径和 UI 可能会因 Mac OS 版本的不同而有所差异。请参阅 Mac
OS 手册。
安装程序
1. 插入打印机随附的软件光盘。当驱动程序光盘自动运行时,请关闭窗
口。
2. 启动 Windows 资源管理器,然后打开 X 盘。(X 代表您的光盘驱动
器。)
3. 双击 Application > SetIP。
4. 双击 Setup.exe 安装该程序。
5. 选择语言,然后单击下一步。
6. 按照窗口中的说明操作,并完成安装。
启动程序
1. 使用网线将打印机联网。
2. 打开打印机。
3. 在 Windows 开始菜单中选择所有程序 > Samsung Printers > SetIP
> SetIP。
图标 (左起第三个)打开 “TCP/IP 配置 ” 窗
4. 在 SetIP 窗口中单击
口。
5. 按下列说明将打印机的新信息输入配置窗口。在公司局域网中,可能
需要首先由网络管理器分配该信息,然后您才能继续下一步。
1.
2.
3.
4.
打开溝固渡零。
单击安全。
单击防火墙菜单。
关闭防火墙。
下列说明可能会因您机型的不同而有所差异。
1. 使用网线将打印机联网。
2. 插入安装光盘,然后打开光盘窗口,选择 MAC_Installer >
MAC_Printer > SetIP > SetIPApplet.html。
3. 双击文件后 Safari 将自动打开,然后选择信任。浏览器将打开显示
打印机名称与 IP 地址信息的 SetIPApplet.html 页。
4. 在 SetIP 窗口中单击
图标 (左起第三个)打开 “TCP/IP 配置 ” 窗
口。
5. 按下列说明将打印机的新信息输入配置窗口。在公司局域网中,可能
需要首先由网络管理器分配该信息,然后您才能继续下一步。
• MAC Address:从网络配置报告找到打印机的 MAC 地址,然后
输入 (去掉冒号)。例如:00:15:99:29:51:A8 变为
0015992951A8。
• IP Address:为打印机输入新 IP 地址。
例如,如果您计算机的 IP 地址为 192.168.1.150,请输入
192.168.1.X。(X 为介于 1 至 254 之间的数字,但不是计算机的
地址)。
• Subnet Mask:输入子网掩码。
• Default Gateway:输入默认网关。
6. 选择 Apply,然后选择 OK,然后再次选择 OK。打印机将自动打印
配置报告。确认所有设置均正确无误。 Quit Safari。您可关闭并且弹
出安装光盘。必要时重新启动计算机防火墙。您已成功更改 IP 地址,
子网掩码和网关。
配置打印机的无线网络
开始之前,您需要了解您无线网络的网络名称 (SSID),如果经过加
密,则您需要了解网络密钥。当安装接入点 (或无线路由器)时设置该
信息。如果您不了解您的无线网络,请咨询网络的设置人员。
要配置无线参数,可以使用 SyncThru™ Web Service。
•
MAC Address:从网络配置报告找到打印机的 MAC 地址,然后
输入地址 (去掉冒号)。例如:00:15:99:29:51:A8 变为
0015992951A8。
无线网络设置 (仅限 CLP-325W(K)/CLP-326W) _ 47
开关 Wi-Fi 网络
使用 SyncThru™ Web Service
在开始配置无线参数之前,先检查线缆连接状态。
1. 检查打印机是否连接网线。如果未连接,请为打印机连接标准网线。
2. 启动 Internet Explorer, Safari 或 Firefox 等 Web 浏览器,并在浏览
器窗口中输入打印机的新 IP 地址。
例如:
3. 单击 SyncThru™ Web Service 网站右上角的登录。
此时将出现登录页面。
4. 键入 ID 和密码,然后单击登录。
如果首次登录到 SyncThru™ Web Service,请键入下面的默认 ID 和
密码。
• ID: admin
• 密码 : sec00000
5. 当 SyncThru™ Web Service 窗口打开时,单击网络设置。
6. 单击无线 > 向导。
向导将帮助您设置无线网络配置。然而,如果您希望直接设置
无线网络,请选择自定义。
7. 在列表中选择一个网络名称 (SSID)。
• SSID:SSID (服务集标识符)是标识无线网络的名称。接入点
和试图连接至特定无线网络的无线设备必须使用相同的 SSID。
SSID 区分大小写。
• 操作模式:操作模式是指无线连接的类型 (请参见第 41 页上的 “
无线网络名称和网络密钥 ”)。
- 点对点:允许无线设备在对等环境中彼此直接进行通信。
- 基础结构:允许无线设备通过接入点彼此进行通信。
如果您网络的操作模式为基础结构,请选择接入点的 SSID。如
果操作模式为点对点,请选择打印机的 SSID。请注
意, “portthru” 为机器的默认 SSID。
8. 单击下一步。
如果出现无线安全设置窗口,请输入注册的密码 (网络密钥),然后
单击下一步。
9. 确认窗口出现后,请检查无线设置。如果设置正确,则单击应用。
断开网线连接 (标准或网络)。打印机然后将开始与网络进行
无线通信。在点对点模式下,您可以同步使用无线 LAN 和有线
LAN。
可以通过 SyncThru™ Web Service 开关 Wi-Fi 网络。出厂默认设置为开。
要更改默认模式,请遵循以下步骤:
1. 检查网线是否连接到打印机。如果未连接,请连接打印机与标准网线。
2. 启动 Internet Explorer, Safari 或 Firefox 等 Web 浏览器,并在浏览器窗
口中输入打印机的新 IP 地址。
例如:
3. 单击 SyncThru™ Web Service 网站右上角的登录。
此时将出现登录页面。
4. 键入 ID 和密码,然后单击登录。
如果首次登录到 SyncThru™ Web Service,请键入下面的默认 ID 和密
码。
• ID: admin
• 密码 : sec00000
5. 当 SyncThru™ Web Service 窗口打开时,单击网络设置。
6. 单击无线 > 自定义。
也可开关 Wi-Fi 网络。
故障排除
解决设置无线设置和安装打印机驱动程序时可能出现的问
题
未找到打印机
•
•
•
可能未打开打印机。打开计算机和打印机。
计算机和打印机之间未连接 USB 线。使用 USB 线将打印机连接到计
算机。
打印机不支持无线网络。查看本机随附软件光盘中的用户指南,并准
备好无线网络打印机。
连接失败 - 未找到 SSID
•
•
打印机无法搜索已选择或输入的网络名称 (SSID)。检查接入点上的
网络名称 (SSID) 并尝试重新连接。
接入点可能未打开。打开接入点。
连接失败 - 无效的安全性
•
安全性配置不正确。检查接入点和打印机的安全性配置。
完成安装
连接失败 - 一般连接错误
完成安装 Samsung 无线网络打印机后,请再打印一份网络配置报告,留作
将来参考。现在即可在网络中使用新的 Samsung 无线打印机。
•
如果无线网络似乎不起作用,请将所有网络设置设置为出厂默认值并
重试 (请参见第 37 页上的 “ 使用 SyncThru™ Web Service 恢复出厂
默认设置 ”)。
•
计算机无法从打印机接收信号。检查 USB 线以及打印机电源。
连接失败 - 已连接有线网络
打印机已连接有线网线。请从打印机上拔下有线网线。
PC 连接错误
•
配置的网络地址无法在计算机和打印机之间建立连接。
- 对于 DHCP 网络环境
如果计算机配置为采用 DHCP,则打印机会自动接收 IP 地址
(DHCP)。
无线网络设置 (仅限 CLP-325W(K)/CLP-326W) _ 48
-
对于静态网络环境
如果计算机配置为采用静态地址,则打印机使用静态地址。
例如:
如果计算机的网络信息如下所示:
- IP 地址:169.254.133.42
- 子网掩码:255.255.0.0
则打印机的网络信息应如下:
- IP 地址:169.254.133. 43
- 子网掩码:255.255.0.0 (使用计算机的子网掩码)。
- 网关:169.254.133.1
解决其他问题
如果在网络中使用打印机时出现问题,请检查以下几方面:
有关接入点 (或无线路由器)的信息,请参阅其用户指南。
•
•
•
•
•
•
•
•
•
•
•
•
•
•
计算机,接入点 (或无线路由器)或打印机可能未开启。
检查打印机周围的无线接收。如果接收远离打印机或中间有障碍,就可
能给信号接收带来困难。
关闭接入点 (或无线路由器),打印机和计算机的电源,然后再重新启
动。有时重新启动会恢复网络通信。
检查防火墙软件 (V3 或 Norton)是否封锁通信。
如果计算机和打印机连接在同一网络中却搜索不到,可能是因为防火墙
软件封锁了通信。请参阅防火墙软件的用户指南,将防火墙关闭,然后
重新尝试搜索打印机。
检查打印机 IP 地址的分配是否正确。可打印网络配置报告来检查 IP 地
址。
检查接入点 (或无线路由器)是否配置了安全性 (密码)。如果有密
码,请咨询接入点 (或无线路由器)管理员。
检查打印机的 IP 地址。重新安装打印机驱动程序并更改设置,以连接到
网络中的打印机。由于 DHCP 的特性,当打印机长期不使用或接入点已
重置时,分配的 IP 地址会发生变化。
检查无线环境。您可能无法在基础结构环境下连接网络,在该环境下连
接到接入点 (或无线路由器)之前,需要输入用户信息。
本机仅支持 IEEE 802.11 b/g/n 和 Wi-Fi。不支持其他无线通信 (蓝
牙)。
在 Windows Vista 等操作系统下,使用点对点模式时,每次使用无线打
印机都需要设置无线连接设置。
Samsung 无线网络打印机不能同时使用基础结构模式和点对点模式。
本机在无线网络范围内。
打印机应远离可能屏蔽无线信号的障碍物。
请移除接入点 (或无线路由器)和打印机之间的任何大型金属物体。
确保打印机和无线接入点 (或无线路由器)未被含有金属或混凝土的
杆,墙或支承柱隔开。
打印机应远离其他可能干扰无线信号的电子设备。
许多设备会干扰无线信号,包括微波炉和一些蓝牙设备。
无线网络设置 (仅限 CLP-325W(K)/CLP-326W) _ 49
5.
基本设置
完成安装后,您可能希望设置打印机的默认设置。如果要设置或更改值,请参阅下一章。本章将分步向您介绍设置打印机
的步骤。
本章内容包括:
•
•
•
•
高度调整
设置默认纸盘和纸张
使用省电功能
•
•
高度调整
打印质量会受大气压影响,而大气压取决于打印机在海平面以上的高度。下
列信息将指导您如何设置打印机以获得最佳打印质量。在设置海拔高度值之
前,请先确定您所处的海拔高度。
4,000 m
(13,123 ft)
1
3,000 m
(9,842 ft)
2
2,000 m
(6,561 ft)
3
1,000 m
(3,280 ft)
对于 Windows Server 2008/Vista,选择控制面板 > 硬件和声音 >
打印机。
• 对于 Windows 7,选择控制面板 > 设备和打印机。
• 对于 Windows Server 2008 R2 而言,选择控制面板 > 硬件 > 设
备和打印机。
3. 右键单击打印机。
4. 对于 Windows Server 2003/Server 2008/XP/Vista 而言,按打印首选
项。
对于 Windows 7/Server 2008 R2 而言,从上下文菜单选择打印首选
项。
如果打印首选项项目具有 ► 标记,那么您可以选择与所选打印
机连接的其他打印机驱动程序。
5. 单击纸张选项卡。
6. 选择打印份数,纸张大小或纸张类型等选项。
7. 按确定。
1 高1
2 高2
4
0
更改字体设置 (仅限 CLP-320N(K)/CLP-321N/CLP-325W(K)//
CLP-326W)
设置 Humidity 模式
3 高3
如果要使用账单纸等特殊尺寸的纸张,请在打印首选项的纸张选项
卡中选择编辑 ... (参见第 60 页上的 “ 打开打印首选项 ”)。
4 标准
可以在打印机设置工具中调整高度。
1. 双击 Windows 任务栏上 (在 Linux 中为 Notification Area)的 Smart
Panel 图标。也可以单击 Mac OS X 状态栏上的 Smart Panel (请参见
第 69 页上的 “ 使用 Smart Panel 程序 ”)。
如果您是 Windows 用户,则您可从开始菜单启动它,选择程序或所有程
序 > Samsung Printers > 您的打印机驱动程序名称 > Smart Panel。
2. 单击打印机设置。
3. 在海跋调整下拉列表中选择必需的选项。
4. 单击应用 按钮。
如果打印机已连接到网络,将自动出现 SyncThru™ Web Service 屏幕。
还可以通过 SyncThru™ Web Service 调整高度。
Macintosh
Macintosh 不支持此功能。 Macintosh 用户每次希望使用其他设置打印时
需要手动更改默认设置。
1.
2.
3.
4.
5.
6.
7.
打开 Macintosh 应用程序并选择要打印的文件。
打开文件菜单并单击打印。
转至进纸窗格。
设置您希望从中打印的适当纸盘。
转至纸张窗格。
设置纸张类型,从而与装入您希望从中打印的纸盘中的纸张相对应。
单击打印以进行打印。
Linux
1. 打开 Terminal Program
2. 出现 Terminal 屏幕时,键入下列内容:[[email protected] root]# lpr <
文件名 >。
3. 选择 Printer,然后单击 Properties…
4. 单击 Advanced 选项卡。
5. 选择纸盘 (纸源)及其选项,如纸张大小和类型。
6. 按 OK。
设置默认纸盘和纸张
可选择要用于打印作业的纸盘和纸张。
在计算机中
Windows
1. 单击 Windows 开始菜单。
2. 对于 Windows 2000,选择设置 > 打印机。
• 对于 Windows XP/Server 2003,选择打印机和传真。
基本设置 _ 50
使用省电功能
如果长时间不使用打印机,请使用此功能节能。
可以在打印机设置工具中更改节能。
1. 双击 Windows 任务栏上 (在 Linux 中为 Notification Area)的 Smart
Panel 图标。也可以单击 Mac OS X 状态栏上的 Smart Panel (请参见
第 69 页上的 “ 使用 Smart Panel 程序 ”)。
如果您是 Windows 用户,则您可从开始菜单启动它,选择程序或所有程
序 > Samsung Printers > 您的打印机驱动程序名称 > Smart Panel。
2. 单击打印机设置。
3. 单击设置 > 节能。从下拉列表中选择相应的值,然后单击应用。
更改字体设置 (仅限 CLP-320N(K)/CLP-321N/
CLP-325W(K)//CLP-326W)
本机已根据您所在的国家或地区预设字体设置。
若要更改字体,或者在特定情况下 (如 DOS 环境)设置字体,可按如下所
示更改字体设置:
1. 双击 Windows 任务栏上 (在 Linux 中为 Notification Area)的 Smart
Panel 图标。也可以单击 Mac OS X 状态栏上的 Smart Panel (请参见
第 69 页上的 “ 使用 Smart Panel 程序 ”)。
如果您是 Windows 用户,则您可从开始菜单启动它,选择程序或所有程
序 > Samsung Printers > 您的打印机驱动程序名称 > Smart Panel。
2. 单击打印机设置。
3. 单击模拟。
4. 确认在模拟设置中选择了 PCL。
5. 单击设置。
6. 在符号集列表中选择首选字体。
7. 单击应用。
以下信息显示相应语言的适用字体列表。
• 俄语 : CP866, ISO 8859/5 Latin Cyrillic。
• 希腊语 : ISO 8859/7 Latin Greek, PC-8 Latin/Greek。
• 阿拉伯语和波斯语 : HP Arabic-8, Windows Arabic, Code Page
864, Farsi, ISO 8859/6 Latin Arabic。
设置 Humidity 模式
打印质量受湿度影响。如果位于潮湿区域,则纸张可能会潮湿:设置湿度模
式。
1. 确保已通过随附的打印机软件光盘安装了打印机驱动程序。
2. 双击 Windows 任务栏上 (在 Linux 中为 Notification Area)的 Smart
Panel 图标。在 Mac OS X 中,也可以单击状态栏上的 Smart Panel。
3. 单击打印机设置。
如果机器同网络连接,则可以通过 SyncThru™ Web Service 设置
湿度模式。
4. 单击设置 > 湿度。从下拉列表中选择相应的值,然后单击应用。
基本设置 _ 51
6.
介质与纸盘
本章介绍如何将原件和打印介质装入打印机。
本章内容包括:
•
•
•
•
•
•
选择打印介质
更改纸盘大小
在纸盘中装纸
选择打印介质
在特殊介质上打印
设置纸张大小和类型
使用输出支架
每种模式下支持的介质大小
您可以在多种打印介质上打印,如:普通纸,信封,标签,透明胶片等。请
务必使用符合打印机使用准则且来自合适纸盘的打印介质。
模式
•
•
•
•
•
•
类型
来源
单面打印
有关纸张尺寸的详
细信息,请参见第
92 页上的 “ 打印介
质规格 ”。
有关纸张类型的详
细信息,请参见第
92 页上的 “ 打印介
质规格 ”。
纸盘
双面打印
(手动)a
Letter, Legal,
Oficio, US Folio,
A4, ISO B5, JIS
B5, Executive,
A5, A6
普通纸,厚纸,棉
质纸,彩色纸,预
印纸,再生纸,卡
片纸,档案纸
送纸器
选择打印介质的准则
不符合本用户指南中所列使用准则的打印介质会引发以下问题:
• 打印质量差。
• 卡纸次数增多。
• 打印机过早磨损。
• 定影器永久性损坏 (不在保修范围内)。
纸张的重量,成分,纹理和湿度等特点是影响打印机性能和输出质量的重要
因素。选择打印材料时,请注意以下事项:
• 本节后面将介绍适合本款打印机的打印介质的类型,尺寸和重量。
• 所需打印效果:您选择的打印介质应适合您的项目。
• 亮度:某些打印介质较白,会打印出更清晰,更灵动的图像。
• 表面平滑度:打印介质的平滑度会对打印结果的清晰程度产生影响。
大小
a. 仅限 75 到 90 g/m²
某些打印介质可能符合本章中所述的使用准则,但仍不能产生令人
满意的打印效果。这可能是由于纸张特性,操作不当,温度和湿度
不适宜或者其他无法控制的因素造成的。
在大批量购买打印介质之前,请确保打印介质符合本用户指南中要
求的规格以及您的输出要求。
使用不符合这些规格要求的打印介质可能会引起各种问题,或导致
需要维修。此类维修不在 Samsung 的保修或服务协议之列。
切勿将喷墨照片纸与此打印机配合使用。这样做可能会对打印机造
成损坏。
使用易燃的打印介质可能会引起火灾。
请使用指定的打印介质 (请参见第 92 页上的 “ 打印介质规格 ”)。
使用易燃的介质或将异物留在打印机中可能会导致设备过热,在少数
情况下可能会引起火灾。
介质与纸盘 _ 52
4. 滑动纸张长度导板,直到它轻轻触及纸叠的末端。捏住纸张宽度导板,
滑动它,使其触及纸叠的边缘但又不致让纸叠打弯。
更改纸盘大小
要装入不同尺寸的纸张 (例如 Legal 尺寸的纸张),需调整纸张导板,使纸
盘加长。
要更改纸盘大小,必须正确调整纸张的长度 / 宽度导板。
4
1 纸张扩展手柄
3
1
2
2 纸张盖板
3 纸张长度导板
4 纸张宽度导板
1. 将纸盘从打印机中拉出。打开纸张盖板,如有必要,还可取出纸张。
对于比 Letter 尺寸小的纸张,将纸张导板退回原位,然后调整纸张长度
导板和纸张宽度导板。
如果需要打印的纸张长度不足 222 毫米,按下纸盘导板锁将其松开,手
动推动纸盘。调整纸张长度导板和纸张宽度导板。
2. 在纸盘内按下导板锁将其打开,手动将纸盘拉出。
1
1
2
3. 将纸张打印面朝上放置。
介质与纸盘 _ 53
•
•
请勿过度推压纸张宽度导板,否则导板会翘曲。
如果不调整纸张宽度导板,可能会导致卡纸。
•
请勿使用卷曲超过 6 毫米的纸张。
5. 关闭纸张盖板。
在纸盘中装纸
纸盘
1. 拉出纸盘。按照装入的介质大小调节纸盘大小 (请参见第 53 页上的 “ 更
改纸盘大小 ”)。
2. 请在装入纸张之前将纸摞边弯折或成扇形展开,使纸张分离。
6. 将纸盘滑回打印机,直到其卡入到位。
7. 为纸盘设置纸张类型和尺寸 (请参阅第 58 页上的 “ 设置纸张大小和类型
”)。
如果在进纸时出现问题,请检查纸张是否符合介质规格。然后,在
纸盘中一次放入一张纸 (请参见第 92 页上的 “ 打印介质规格 ” 或
第 56 页上的 “ 在特殊介质上打印 ”)。
3. 将纸张打印面朝上放置。
4. 挤压纸盘的纸张导板,将它们调整到适合纸张的宽度和长度。请勿过于
用力,否则纸张会弯曲,从而导致卡纸或歪斜。
托盘预设为 Letter 或 A4 尺寸,这取决于您所在的国家 / 地区。要将尺寸更
改为 A4 或 Letter,必须适当调整控制杆和纸张宽度导杆。
1. 将纸盘从打印机中拉出。打开纸张盖板,如有必要,还可取出纸张。
2. 如果要将尺寸更改为 Letter,可握住托盘反面的控制杆,并以顺时针方向
旋转控制杆。
A
4
R
T
L
5. 关闭纸张盖板。
3. 捏住纸张宽度导杆,将其滑动到控制杆边缘。
6.
7.
8.
9.
A
4
将纸盘重新放回打印机中。
如想在应用程序中打印,请打开应用程序,然后启动打印菜单。
打开打印首选项 (请参见第 60 页上的 “ 打开打印首选项 ”)。
按打印首选项中的纸张选项卡,然后选择一种合适的纸张类型,尺寸和
来源。
10. 按确定。
11. 在应用程序中开始打印。
R
LT
如果在进纸时出现问题,请检查纸张是否符合介质规格。然后,试
着在纸盘中一次放入一张纸 (请参见第 92 页上的 “ 打印介质规格
”)。
如果要将尺寸更改为 A4,首先将纸张宽度导杆向左移动,然后以
逆时针方向旋转控制杆。如果强行操作控制杆,则可能会损坏托
盘。
介质与纸盘 _ 54
纸盘预设为 Letter 或 A4 尺寸,这取决于您所在的国家 / 地区。要将尺寸更
改为 A4 或 Letter,必须适当调整控制杆和纸张宽度导杆。
1. 将纸盘从打印机中拉出。打开纸张盖板,如有必要,还可取出纸张。
1. 将纸盘从打印机中拉出。打开纸张盖板,如有必要,还可取出纸张。
2. 如果要将尺寸更改为 Letter,可握住托盘后部的控制杆,并以顺时针方向
旋转控制杆。
A
4
R
T
L
2. 将纸张打印面朝上放置。
3. 捏住纸张宽度导杆,将其滑动到控制杆边缘。
A
4
3. 夹紧纸张宽度导板,然后朝纸张宽度方向调节,直到其轻触纸叠末
端。不要过于用力,否则纸张会弯曲,而导致卡纸或歪斜。
R
LT
如果要将尺寸更改为 A4,首先将纸张宽度导杆向左移动,然后以
逆时针方向旋转控制杆。如果强行操作控制杆,则可能会损坏托
盘。
纸盘手动进纸
要装入不同尺寸的纸张,例如信封,透明胶片,标签或自定义尺寸的纸张,
需要调整纸张导板以便在纸盘中手动送入纸张。
要在纸盘中手动送入纸张,必须适当调整纸张的长度 / 宽度导板。
有关手动进纸方法的提示
纸盘手动进纸提示
• 如果在软件应用程序中选择手动进纸器作为来源,则每次打印页面都
需要按取消 ( ) 按钮。在纸盘中一次只放一种类型,大小和重量
的打印介质。
• 为了防止卡纸,在打印时请不要添加介质。这同样适用于其他类型的
打印介质。
• 打印介质应打印面朝上放入纸盘之中,顶边应先进入纸盘,同时介质
应放在纸盘的中央。
• 务必只装入推荐使用的打印介质,以避免出现卡纸和打印质量问题
(请参见第 92 页上的 “ 打印介质规格 ”)。
• 在将明信片,信封和标签装入纸盘前,请先将其压平。
介质与纸盘 _ 55
对于比 Letter 尺寸小的纸张,将纸张导板退回原位,然后调整纸张长
度导板和纸张宽度导板。
如果需要打印的纸张长度不足 222 毫米,按下纸盘导板锁将其松开,
手动推动纸盘。调整纸张长度导板和纸张宽度导板。
在特殊介质上打印
下表所示为各纸盘可用的特殊介质。
当使用特殊介质时,我们建议您一次仅进一张纸。检查各纸盘的最大
进纸量 (请参见第 92 页上的 “ 打印介质规格 ”)。
1
类型
纸盘
纸盘手动进纸
普通纸
●
●
厚纸
●
●
薄纸
●
●
棉质纸
●
●
彩色
●
●
预印纸
●
●
再生纸
●
●
2
•
•
•
请勿过度推压纸张宽度导板,否则导板会翘曲。
如果不调整纸张宽度导板,可能会导致卡纸。
请勿使用卷曲超过 6 毫米的纸张。
4. 关闭纸张盖板。
信封
●
透明胶片
●
标签
●
卡片纸
●
Bond 纸
●
存档纸
●
高光相纸
●
亚光相纸
●
( ● : 支持,空白:不支持)
5.
6.
7.
8.
打印首选项中显示下列介质类型。该纸张类型选项可使您设置将装入纸盘的
纸张类型。选择合适的介质可以获得最佳打印输出质量。选择不合适的介质
则会降低打印质量。
• 普通纸 : 普通纸。如果要在 70 到 90 g/m2 的纸张上打印,请选择此类
型。
• 厚纸 : 90 至 105 g/m2 厚纸。
• 薄纸 : 60 至 70 g/m2 薄纸。
• 棉质纸 : 75 到 90 g/m2 棉纸。
• 彩色 : 75 到 90 g/m2 彩色背景纸。
• 预印纸 : 75 至 90 g/m2 预印纸 / 信头纸。
• 再生纸 : 75 至 90 g/m2 再生纸。
将纸盘滑回打印机,直到其卡入到位。
如想在应用程序中打印,请开启应用程序,然后打开打印菜单。
打开打印首选项 (请参见第 60 页上的 “ 打开打印首选项 ”)。
按打印首选项中的纸张选项卡,然后选择一种适合的纸张类型。
例如,如果您希望使用标签,请将纸张类型设置为标签。
当使用再生纸时,可能会因过度卷曲而使打印材料起褶皱和 / 或卡
纸。
9. 在纸张来源中选择手动进纸器,然后按确定。
10. 开始在应用程序中打印。
如果要打印多个页面,请在第一页打印输出后,装入下一页,然后
按取消 ( )按钮。重复这一步骤,打印每一页。
•
•
•
•
•
•
•
•
信封 : 75 至 90 g/m2 信封。
透明胶片 : 0.104 到 0.124 mm 的透明纸。
标签 : 120 至 150 g/m2 标签。
卡片纸 : 105 至 163 g/m2 卡片纸。
Bond 纸 : 105 至 120 g/m2 证券纸。
档案纸 : 70 到 90 g/m2。如果您需要长时间保留打印材料 (如档案),
请选择此选项。
高光相纸 : 111 到 220 g/m2 的高光相纸。
亚光相纸 : 111 到 220 g/m2 的亚光相纸。
介质与纸盘 _ 56
•
•
•
•
•
信封
能否在信封上成功打印取决于信封的质量。
要打印信封,请将其封舌侧朝下,使贴邮票的区域位于左上方。
•
•
•
•
•
•
•
选择信封时,请考虑以下因素:
- 重量 : 信封纸的重量不得超过 90 g/m2,否则可能会卡纸。
- 构造 : 在打印之前,信封应平放,卷曲不超过 6 mm,且信封内不应
有空气。
- 状况 : 信封不应有褶皱,缺口或其他损坏。
- 温度 : 应使用在打印期间能耐受打印机热量和压力的信封。
只使用结构合理,折叠平整的信封。
请勿使用贴有邮票的信封。
请勿使用带有夹子,咬合装置,窗口,涂层内衬,自粘性封条或其他合
成材料的信封。
请勿使用已破损或劣质信封。
确保信封两端的密封边一直延伸到信封角。
1
•
•
为避免损坏打印机,请仅使用专为激光打印机设计的标签。
1 适宜
2 不适宜
•
•
•
已揭开粘合条的信封或者用多个封口叠在一起进行封合的信封必须使用
可以承受 0.1 秒打印机定影温度 (约 170° С)的粘合剂。额外的信舌和
封条会导致信封出现褶皱,折痕或卡纸现象,甚至可损坏定影器。
为获得最佳的打印效果,打印位置应距信封边缘至少 15 mm (0.59
inch.)。
避免在信封接缝重叠的区域打印。
透明胶片
带静电的透明胶片会引起图像质量问题。
根据透明胶片的选择或存储条件的不同,可能会出现卡纸或图像刮
损情况。
标签纸
•
2
为避免指印弄脏透明胶片,应小心取放。
为避免褪色,请勿将打印的透明胶片长时间暴露在阳光下。
确保透明胶片无皱褶,卷曲,且边缘没有任何破损。
请勿使用与衬纸分离的透明胶片。
为了防止透明胶片粘在一起,开始打印输出时请不要将打印好的透明胶
片堆放在一起。
推荐的介质 : Xerox 3R91331 (A4), Xerox 3R2780 (Letter)
基础类型透明胶片 (例如 Xerox 3R91331)将产生比纸基 (例如
Xerox 3R3028)或可撕下粘合条 (3R3108) 透明胶片更佳的图像和纸张
处理质量。
•
•
•
选择标签时,请考虑以下因素:
- 粘合材料 : 粘合材料应能够在打印机的定影温度 (约为 170 ℃)下
保持稳定。
- 布局 : 只使用彼此之间没有露出衬纸的标签。标签间的空隙会让标签
脱离衬纸,从而导致严重卡纸。
- 卷曲 : 打印前,标签必须平放,任何方向的卷曲都不应超过 13 mm
(0.51 inch.)。
- 状况 : 请勿使用起皱,发泡或有分离迹象的标签。
确保标签之间没有裸露的粘合材料。裸露区域可使标签在打印期间脱离,
从而导致卡纸。暴露的粘合材料还会损坏打印机组件。
请勿在打印机上多次运行一张由多个标签组成的纸张。背胶只能通过打
印机一次。
请勿使用与衬纸分离的标签,以及起皱,起泡或损坏的标签。
卡片纸 / 自定义大小纸张
为避免损坏打印机,请仅使用专门为激光打印机设计的透明胶片。
如果使用透明胶片进行彩色打印,那么当在投影仪中使用打印件时,
图像质量将低于单色打印。
•
•
•
•
•
请勿在宽度小于 76 毫米或长度小于 152.4 毫米的介质上打印。
在软件应用程序中,介质页边距应至少设置为 6.4 毫米。
打印机中使用的透明胶片必须能够耐受打印机的定影温度。
从打印机中取出透明胶片后,将其置于平坦的表面。
不得将未使用的透明胶片长时间搁置在纸盘中。否则,灰尘可能会堆积
在透明胶片上,导致打印件上出现污点。
介质与纸盘 _ 57
信头纸 / 预印纸
使用输出支架
单面
正面朝上
正面朝下
A
A
A
A
A
•
•
•
•
打印页堆叠在出纸盘上,输出支架可帮助对齐打印页。
双面
AA
AA
A
信头纸 / 预印纸必须使用耐热油墨打印,这种油墨应在打印机的定影温度
下在 0.1 秒内不会融化,蒸发或释放出有害气体。请检查打印机规格以
查看定影温度 (约 170 °C)。
信头纸 / 预印纸油墨必须具有非易燃性,不得对打印机辊产生不利影响。
表格和信头纸应密封存放在防潮包装内,以防在存放期间变质。
在装入信头纸 / 预印纸之前,请确认纸上的油墨已干。在定影过程中,湿
油墨可能会从预印纸上脱落,从而降低打印质量。
再生纸
装入再生纸时,打印过的一面应朝上,并且应该将未卷曲的一边放在前面。
如遇到进纸问题,请将纸张翻转。请注意,这种情况下无法保证打印质量。
• 再生纸必须使用耐热油墨打印,这种油墨应在打印机的定影温度下 0.1
秒内不会融化,蒸发或释放出有害物质。请检查打印机规格以查看定影
温度 (约 170 °C)。
• 再生纸的油墨必须具有非易燃性,并且不应对打印机辊产生不利影响。
• 在装入再生纸之前,请确认纸上的油墨已干。在定影过程中,湿油墨可
能会从再生纸上脱落,从而降低打印质量。
高光相纸
每次将一张纸放进纸盘,光面朝上。
•
推荐的介质:适合本打印机的光面纸 (Letter) 仅限 HP Brochure Paper
(产品:Q6611A)。
• 推荐的介质:适合本打印机的光面纸 (A4) 仅限 HP Superior Paper 160
glossy (产品:仅限 Q6616A)。
亚光相纸
每次将一张纸放进纸盘,光面朝上。
设置纸张大小和类型
在纸盘中装入纸张后,需要使用打印机驱动程序来设置纸张大小和类型。按
以下步骤操作可执行永久更改。
以下步骤适用于 Windows XP。对于其他 Windows 操作系统,请参考
相应的 Windows 用户指南或联机帮助。
1.
2.
3.
4.
5.
单击计算机屏幕上的开始按钮。
选择打印机和传真。
右键单击打印机图标,然后选择打印首选项。
单击纸张选项卡,然后更改纸张选项上的设置。
单击确定。
介质与纸盘 _ 58
1 输出支架
如果连续打印许多页,出纸盘的表面可能会变热。小心不要接触此表
面,尤其要让儿童远离此表面。
7.
打印
本章介绍一些常见的打印任务。
本章内容包括:
•
•
•
•
•
•
•
•
•
•
•
实用软件程序介绍
打印机驱动程序功能
基本打印
打开打印首选项
使用帮助
使用特殊打印功能
更改默认打印设置
将您的打印机设置为默认打印机
打印到文件 (PRN)
Macintosh 打印
Linux 打印
打印机驱动程序
本章中的程序主要基于 Windows XP。
功能
实用软件程序介绍
Samsung AnyWeb Print
在使用普通程序时,此工具可帮助您更轻松地捕捉,预览,处理和打印
Windows Internet Explorer 的屏幕。单击开始 > 所有程序 > Samsung
Printers > Samsung AnyWeb Print > 下载最新版本 以链接至可下载该工
具的网站。此工具仅对于 Windows 操作系统可用。
Samsung Easy Color Manager
Windows
打印质量选项
●
海报打印
●
单张纸打印多页
●
书册打印 (手动)
●
适合页面打印
●
缩放打印
●
水印
●
叠加
●
双面打印 (手动)
●
此程序可帮助用户按其喜好来调整颜色。用户可以根据在监控器上看到的颜
色来调整打印输出的颜色。调整后的颜色可以存储在打印机驱动程序中,然
后应用于打印输出。依次单击开始 > 所有程序 > Samsung Printers >
Samsung Easy Color Manager > 下载最新版本,以链接到可下载该工具的
网站。此工具仅对 Windows 和 Macintosh 操作系统可用。 (http://
solution.samsungprinter.com/personal/colormanager)
( ● : (●:支持,空白:不支持)
打印机驱动程序功能
基本打印
您的打印机驱动程序支持以下标准功能:
• 纸张方向,大小,来源和介质类型选择。
• 份数。
您的打印机可使您使用不同的 Windows, Macintosh 或 Linux 应用程序打
印。打印文档的具体步骤会因您使用的应用程序而异。
•
另外,您还可以使用不同的特殊打印功能。下表列出了您打印机的驱动程序
所支持的功能概况:
某些型号或操作系统可能不支持下表中的部分功能。
•
在本用户指南中出现的您的打印首选项窗口会因所使用的打印机不
同而有所差异。但是,打印首选项窗口的组成却很类似。检查与您
的打印机兼容的操作系统。请参考 “ 打印机规格 ” 中 “ 操作系统兼
容性 ” 一节 (请参见第 30 页上的 “ 系统要求 ”)。
当您在打印首选项中选择一个选项时,您会看到一个警示标记
或
。感叹号 ( ) 表示您可以选择该选项,但不建议作出如
此选择; ( ) 号表示鉴于机器的设置或环境,您不可选用该选
项。
以下步骤介绍的是通过不同 Windows 应用程序进行打印所需的基本步骤。
Macintosh 基本打印 (请参见第 65 页上的 “Macintosh 打印 ”)。
Linux 基本打印 (请参见第 66 页上的 “Linux 打印 ”)。
以下打印首选项窗口适用于 Windows XP 中的记事本。您的打印首选项窗口
会因您所使用的操作系统或应用程序的不同而有所差异。
1. 打开要打印的文档。
2. 从文件菜单中选择打印。将显示打印窗口。
打印 _ 59
3. 从选择打印机列表中选择您的打印机。
打开打印首选项
您可以在打印首选项右上方预览您所选择的设置。
1. 打开要打印的文档。
2. 从文件菜单中选择打印。将显示打印窗口。
3. 从选择打印机中选择您的打印机。
4. 单击属性或首选项。
在打印窗口中可以选择份数与打印范围等基本打印设置。
要充分利用打印机驱动程序提供的打印机功能,请在应用程序的打
印窗口中单击属性或首选项来更改打印设置 (请参见第 60 页上的
“ 打开打印首选项 ”)。
4. 要开始打印作业,请在打印窗口中单击确定或打印。
如果您使用的是 Windows Internet Explorer, Samsung AnyWeb
Print 也可以节省您用于捕获屏幕图像和打印图像的时间。单击开始 >
所有程序 > Samsung Printers > Samsung AnyWeb Print 以链接至
可下载该工具的网站。
取消打印作业
如果打印作业在打印队列或打印缓冲程序中等候,请按下列方式取消作业。
1. 单击 Windows 开始菜单。
2. 对于 Windows 2000,选择设置 > 打印机。
• 对于 Windows XP/Server 2003,选择打印机和传真。
• 对于 Windows Server 2008/Vista,选择控制面板 > 硬件和声音 > 打
印机。
• 对于 Windows 7,选择控制面板 > 设备和打印机。
• 对于 Windows Server 2008 R2 而言,选择控制面板 > 硬件 > 设备和
打印机。
3. 对于 Windows 2000,XP,Server 2003,Vista 和 Server 2008,请双击
打印机。
对于 Windows 7 和 Windows Server 2008 R2,右键单击打印机图标 >
上下文菜单 > 查看现在正在打印什么。
使用偏好设置
各首选项选项卡 (Samsung 选项卡除外)上可见的预设选项可使您保存当
前的首选项设置,以便日后使用。
要保存预设项目:
1. 按需更改各选项卡上的设置。
2. 在预设输入框中输入项目名称。
如果查看现在正在打印什么项有 ► 标记,则可以选择与所选打印
机连接的其他打印机驱动程序。
4. 在文档菜单中,选择取消。
您还可仅需双击 Windows 任务栏中的机器图标 (
也可以通过按控制面板上的取消 (
) 访问此窗口。
3. 单击添加。当您保存预设时,当前所有驱动程序设置会随之保存。
如果您单击添加,添加按钮就会变成更新按钮。选择更多选项,然后单击更
新,就会将设置添加至您创建的预设。
要使用已保存的设置,请从预设下拉列表中进行选择。此时打印机被设置为
根据您所选择的设置进行打印。
要删除已保存的设置,请从预设下拉列表中选择设置,然后单击删除。
也可以从预设下拉列表中选择默认预设值,恢复打印机驱动程序的默认设
置。
)按钮来取消当前作业。
打印 _ 60
• 海报 4x4: 文档将被放大并被分成 16 页。
4. 选择海报重叠值。选择基本选项卡右上方的单选按钮以毫米或英寸为单
位指定海报重叠,以便于将各页粘贴在一起。
使用帮助
从窗口的右上角单击问号,然后单击希望了解的主题。然后将显示一个弹出
窗口,上面显示有关驱动程序所提供选项功能的信息。
如果您希望通过键盘搜索信息,请单击打印首选项窗口中的 Samsung 选项
卡,然后在帮助选项的输入行中输入关键字。要获得有关耗材,驱动程序更
新与注册等信息,请单击相关按钮。
5. 单击纸张选项卡,然后选择尺寸,来源和类型。
6. 单击确定或打印,直到退出打印窗口。
7. 您可以将页面粘贴在一起构成一张海报。
使用特殊打印功能
打印书册 (手动)
特殊打印功能包括:
• 第 61 页上的 “ 在一张纸上打印多页 ”.
• 第 61 页上的 “ 打印海报 ”.
• 第 61 页上的 “ 打印书册 (手动) ”.
• 第 61 页上的 “ 双面打印 (手动) ”.
• 第 62 页上的 “ 更改文档的比例 ”.
• 第 62 页上的 “ 按照选定的纸张大小调整您的文档 ”.
• 第 62 页上的 “ 使用水印 ”.
• 第 63 页上的 “ 使用叠加 ”.
• 第 63 页上的 “ 图形选项卡选项 ”.
此功能在纸张的两面打印您的文档,并对页面进行排序,以便在打印之后将
纸张对折,从而生成一本小册子。
如果要制作一本小册子,需要在 Letter, Legal, A4, US Folio 或
Oficio 大小的打印介质上打印。
8
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见第
60 页上的 “ 打开打印首选项 ”)。
2. 单击基本选项卡,在类型下拉列表中选择书册打印。
3. 单击纸张选项卡,然后选择尺寸,来源和类型。
在一张纸上打印多页
您可以选择要在一张纸上打印的页数。要在一张纸上打印多页,这些页面将
被缩小并按指定的顺序排列。一张纸上最多可打印 16 页。
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见第
60 页上的 “ 打开打印首选项 ”)。
2. 单击基本选项卡,在每面多页下拉列表中选择类型。
3. 在每面页数下拉列表中,选择要在一张纸上打印的页数(2,4,6,9 或
16)。
4. 如果需要,在页面顺序下拉列表中选择页面顺序。
5. 选中打印页面边框可在纸张上的每页周围打印边框。
6. 单击纸张选项卡,然后选择尺寸,来源和类型。
7. 单击确定或打印,直到退出打印窗口。
打印海报
9
书册打印选项对于所有纸张大小均不可用。如想查找此功能的可用
纸张大小,请在纸张选项卡上的尺寸选项中选择可用纸张大小。
如果您选择的是一种不可用的纸张大小,则该选项可自动删除。仅
选择可用纸张 (无
或
标记的纸张)。
4. 单击确定或打印,直到退出打印窗口。
5. 打印完毕之后,折叠并装订页面。
双面打印 (手动)
您可以在纸张的双面进行打印 (双面打印)。打印之前,请决定文档的打印
方向。此功能可用于 Letter, Legal, A4, US Folio 或 Oficio 大小的纸张
(请参见第 92 页上的 “ 打印介质规格 ”)。
建议不要在标签,信封或厚型纸等特殊介质上双面打印。否则会导致
卡纸或损坏打印机。
此功能允许您把单页文件打印在 4, 9 或 16 张纸上,将它们粘贴在一起就构
成了一张海报大小的文件。
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见第
60 页上的 “ 打开打印首选项 ”)。
2. 单击高级选项卡。
3. 在双面打印 (手动)部分选择需要的装订选项。
• 无
• 长边 : 此选项为装订中所使用的常规布局。
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见第
60 页上的 “ 打开打印首选项 ”)。
2. 单击基本选项卡,在类型下拉列表中选择海报打印。
3. 选择所需的页面布局设置。
可用布局:
• 海报 2x2: 文档将被放大并被分成 4 页。
• 海报 3x3: 文档将被放大并被分成 9 页。
打印 _ 61
•
短边 : 此选项为日历中所使用的常规布局。
使用水印
水印选项可使您在已有文档上打印文字。例如,如果您希望有大的灰色字母
“ 草稿 ” 或 “ 机密 ” 在文档的第一页或所有页上对角打印,则可以使用此功
能。
4. 单击纸张选项卡,然后选择尺寸,来源和类型。
5. 单击确定或打印,直到退出打印窗口。
如果您的打印机不具有双面打印单元,则应手动完成打印作业。打印
机首先打印文档的每一张其他页面。之后,计算机上将显示一条信息。
按照屏幕上的说明完成打印作业。
更改文档的比例
本机自带多种预先定义的水印。可对其更改,您也可将新的水印添加到列表
中。
使用现有水印
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见
第 60 页上的 “ 打开打印首选项 ”)。
2. 单击高级选项卡,然后在水印下拉列表中选择所需的水印。您可以在
预览图像中看到所选水印。
3. 单击确定或打印,直到退出打印窗口。
您可以键入您希望的比例更改文档大小,从而在打印页上缩放显示。
创建水印
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见
第 60 页上的 “ 打开打印首选项 ”)。
2. 在高级选项卡中,从水印下拉列表选择编辑将显示编辑水印窗口。
3. 在水印消息框中输入文字信息。最多可输入 256 个字符。此信息会在
预览窗口中显示。
如果选中仅第一页框,则水印将只打印在首页上。
4. 选择水印选项。
您可以在字体属性区域选择字体名称,样式,尺寸与阴影,并在消息
角度区域设置水印的角度。
5. 单击添加将新水印添加到当前水印列表中。
6. 完成之后,请单击确定或打印,直到退出打印窗口。
要停止打印水印,请从无下拉列表中选择水印。
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见第
60 页上的 “ 打开打印首选项 ”)。
2. 单击纸张选项卡。
3. 在百分比输入框中输入缩放比例。
您还可以单击上 / 下箭头选择缩放比例。
4. 在纸张选项中选择尺寸,来源与类型。
5. 单击确定或打印,直到退出打印窗口。
按照选定的纸张大小调整您的文档
本功能可使您按照任何选定的纸张大小缩放您的打印作业,而无需考虑文档
大小。当您希望查看小文档的详细信息时,此功能非常有用。
编辑水印
A
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见
第 60 页上的 “ 打开打印首选项 ”)。
2. 单击高级选项卡,在水印下拉列表中选择编辑 ...。将显示编辑水印窗
口。
3. 在当前水印列表中选择想要编辑的水印,然后更改水印信息和选项。
4. 单击更新,保存更改内容。
5. 单击确定或打印,直到退出打印窗口。
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见第
60 页上的 “ 打开打印首选项 ”)。
2. 单击纸张选项卡。
3. 从 适合页面 选择您需要的纸张大小。
4. 在纸张选项中选择尺寸,来源与类型。
5. 单击确定或打印,直到退出打印窗口。
删除水印
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见
第 60 页上的 “ 打开打印首选项 ”)。
2. 单击高级选项卡,在水印下拉列表中选择编辑 ...。将显示编辑水印窗
口。
3. 从当前水印列表中选择想要删除的水印,然后单击删除。
4. 单击确定或打印,直到退出打印窗口。
打印 _ 62
使用叠加
删除覆盖
覆盖是存储在计算机硬盘驱动器上的内容,可以叠加在任何打印文档上。覆
盖常用于替换信头纸。您可以不使用预印的信头纸,而是创建一个包含与目
前信头完全相同信息的叠加。要打印一封带有您公司信头的信,您无需在打
印机中装入预打印的信头纸,而只需在您的文档中打印信头覆盖。
您可以删除不再使用的页面叠加。
1.
2.
3.
4.
5.
6.
在打印首选项窗口中单击高级选项卡。
在覆盖页下拉列表中选择编辑 ...。
从覆盖页目录框中选择要删除的叠加。
单击删除。
出现确认消息窗口时,请单击是。
单击确定或打印,直到退出打印窗口。
图形选项卡选项
以下图形选项用于根据具体打印需求调整打印质量。
创建新页叠加
•
•
要使用页面覆盖,必须创建包含内容的新页覆盖文件。
1. 创建或打开包含要在新页覆盖中使用的内容的文档。使项目准确位于
添加到原件上时希望出现的位置。
2. 要将文档另存为叠加,请访问打印首选项 (请参见第 60 页上的 “ 打
开打印首选项 ”)。
3. 单击高级选项卡,在文本下拉列表中选择编辑 ...。将显示编辑覆盖页
窗口。
4. 在编辑覆盖页窗口中单击创建。
5. 在另存为窗口中的文件名框内键入名称 (最多包含 8 个字符)。如果
需要,请选择目标路径。(默认路径为 C:\FormOver。)
6. 单击保存。该名称出现在覆盖页目录上。
7. 单击确定或打印,直到退出打印窗口。
8. 不打印文件。而是将其储存在您计算机的硬盘驱动器上。
您可以选择的这些选项可能会因打印机型号的不同而有所差异。
如果该选项变为灰色或不显示,则该选项与所用的打印机语言不兼
容。
更改打印机语言:
1. 单击 Windows 开始菜单。
2. 对于 Windows 2000,选择设置 > 打印机。
- 对于 Windows XP/Server 2003,选择打印机和传真。
- 对于 Windows Server 2008/Vista,选择控制面板 > 硬件和
声音 > 打印机。
- 对于 Windows 7,选择 控制面板 > 硬件和声音 > 设备和打
印机。
- 对于 Windows Server 2008 R2,选择控制面板 > 硬件 > 设
备和打印机。
3. 选择打印机的驱动程序,然后右键单击打开属性。
4. 在打印机驱动程序属性中,选择设备选项。
5. 在打印机语言下拉列表中选择必需的选项。
覆盖文档的大小必须与打印的文档大小相同。不要创建带水印的叠
加。
使用页面叠加
创建叠加后,可将其在您的文档上打印。在文档上打印叠加:
1. 创建或打开要打印的文档。
2. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见
第 60 页上的 “ 打开打印首选项 ”)。
3. 单击高级选项卡。
4. 从文本下拉列表框中选择所需的叠加。
5. 如果您希望的叠加文件未在文本下拉列表中出现,请从列表中选择编
辑 ...,然后单击加载。选择您希望使用的叠加文件。
如果您已将希望使用的叠加文件存储在外部,您也可在访问打开窗口
时加载此文件。
选择文件之后,单击打开。该文件会出现在覆盖页目录框中,可供您
进行打印。从覆盖页目录框中选择叠加。
6. 如有必要,请选中打印时确认覆盖页框。如果该框被选中,每次提交
文件打印时都会出现一个信息窗口,要求您确认是否要在文件上打印
覆盖。
如果未选中此框,但又选择了叠加,则将会在您的文档上自动打印叠
加。
7. 单击确定或打印,直到退出打印窗口。
所选择的覆盖打印在您的文档上。
调整颜色
如果您感觉打印输出与显示器之间存在色差,则可以更改颜色设置,如
颜色对比度或色阶。
打印机提供了图形选项,可用于调整打印质量,以满足特定打印需要。
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见
第 60 页上的 “ 打开打印首选项 ”)。
2. 单击图形选项卡。请参阅联机帮助,以取得打印首选项中提供的每个
选项的信息。
• 颜色模式 : 您可以在彩色或灰度中选择颜色选项。通常,将选项
设置为彩色后,会产生尽可能最佳的打印质量。如果要以灰度模
式打印彩色文档,请选择灰度。
通过黑色优化,您可以使用高质量的黑色进行打印。如果您
使用此选项,则可能打印时间较长。
•
•
覆盖文档的分辨率必须与原始打印作业的分辨率相同。
•
打印 _ 63
要手动调整颜色,请选择颜色模式下的高级。只需在级别选项卡
中滑动色彩平衡滑块就可以调整颜色,或者选择匹配选项卡以进
行驱动程序提供的适用于通用图像处理的颜色更正。
高级 : 单击高级按钮,可以设置一些高级设置。(仅限 PCL 驱动
程序)
字体 / 文本 : 选择加深文字会以比正常打印浓的颜色打印文档中
的文本。使用所有文字为黑体以打印纯黑色,无论它在屏幕上以
什么颜色显示。
光栅压缩 : 此选项确定将数据从计算机传输至打印机时所采用的
图像压缩级别。如果将此选项设置为最大,则打印速度将加快,
但打印质量会降低。(仅限 PCL 驱动程序)
•
图形控制器 : 用户可以通过它突出文本和细线的边缘,以改善清
晰度并调整彩色打印模式中的各个颜色通道注册。
- 灰阶增强 : 以灰度模式打印彩色文档时,用户可以通过它保留
自然照片的细节信息,并改善灰度色彩的对比度和清晰度。
(仅限 PCL 驱动程序)
- 精细边缘 : 精细边缘允许用户突出文本和细线的边缘,以改善
清晰度。
• 省墨 : 调整此选项可以延长墨粉盒的使用寿命,降低每页的成
本,而且不会明显降低打印质量。
- 可以将滑块从 无保存的内容 移动到 保存的内容最大值,以降
低墨粉用量。
3. 单击确定或打印,直到退出打印窗口。
将您的打印机设置为默认打印机
1. 单击 Windows 开始菜单。
2. 对于 Windows 2000,选择设置 > 打印机。
• 对于 Windows XP/Server 2003,选择打印机和传真。
• 对于 Windows Server 2008/Vista,选择控制面板 > 硬件和声音 > 打
印机。
• 对于 Windows 7,选择控制面板 > 设备和打印机。
• 对于 Windows Server 2008 R2 而言,选择控制面板 > 硬件 > 设备和
打印机。
3. 选择您的打印机。
4. 右键单击您的打印机,然后选择设置为默认打印机。
调整清晰度和平滑度
对于 Windows 7 或 Windows Server 2008 R2,如果设为默认打印
机项目具有 ► 标记,则可以选择连接所选打印机的其它打印机驱
动程序。
屏幕选项
此选项会影响彩色输出的分辨率和清晰度。三个屏幕选项分别是正常,
增强和详细。
1. 要从您的软件应用程序更改打印设置,请访问打印首选项 (请参见
第 60 页上的 “ 打开打印首选项 ”)。
2. 单击图形选项卡,然后在颜色模式中选择高级。
3. 选择匹配选项卡。
4. 在屏幕内选择必需的选项。
• 打印机默认值 : 按照打印机屏幕模式的设置值进行操作。
• 标准 : 此模式将在整个页面产生色调平滑的打印输出。
• 增强 : 此模式将在页面中产生文本清晰和图形 / 照片对象平滑的
打印输出。
• 详情 : 此模式将在整个页面产生细节清晰的打印输出。
5. 选择确定。
打印到文件 (PRN)
有时您需要将打印数据保存为文件。您可以将文档打印到文件,而不是将其
直接传送到打印机。文档将随打印机格式 (例如字体选择和颜色规格)一起
保存到一个 .prn 文件 (可以在其它打印机上打印)中。
将打印作业另存为文件:
1. 在打印窗口选中打印到文件框。
更改默认打印设置
大多数 Windows 应用程序会覆盖打印机驱动程序中指定的设置。首先
更改软件应用程序中所有可用的打印设置,然后使用打印机驱动程序
更改其余设置。
1. 单击 Windows 开始菜单。
2. 对于 Windows 2000,选择设置 > 打印机。
• 对于 Windows XP/Server 2003,选择打印机和传真。
• 对于 Windows Server 2008/Vista,选择控制面板 > 硬件和声音 > 打
印机。
• 对于 Windows 7,选择控制面板 > 设备和打印机。
• 对于 Windows Server 2008 R2 而言,选择控制面板 > 硬件 > 设备和
打印机。
3. 右键单击您的打印机。
4. 对于 Windows XP/Server 2003/Server 2008/Vista,按打印首选项。
对于 Windows 7 或 Windows Server 2008 R2,从上下文菜单中,选择
打印首选项。
2. 单击打印。
3. 键入目标路径和文件名,然后单击确定。
例如 c:\Temp\ 文件名。
如果仅键入文件名,则文件将自动保存在 Documents and
Settings 或 用户 中。保存文件夹可能会因您所使用的操作系统或
应用程序的不同而有所差异。
如果打印首选项项目具有 ► 标记,那么您可以选择与所选打印机
连接的其他打印机驱动程序。
5. 更改每个选项卡上的设置。
6. 单击确定。
如果您希望更改各打印作业的设置,请在打印首选项中进行更改。
打印 _ 64
Macintosh 打印
布局
布局对话框提供了用于调整文档在打印页面上显示方式的选项。您可以
在一张纸上打印多页。从打印方向下方的下拉列表中选择布局访问下列
功能。
• 每张页数 : 此选项可确定在一张纸上要打印的页数 (请参见第 66 页
上的 “ 在一张纸上打印多页 ”)。
• 布局方向 : 此选项可使您在页面上选择打印方向 (与 UI 上的示例类
似)。
• 边框 : 该选项可使您在纸张上的每页周围打印边框。
• 颠倒页面方向 : 该选项可使您 180° 翻转纸张。
本节介绍使用 Macintosh 进行打印的方法。在打印之前,您需要设置打印环
境。
• 连接 USB (请参见第 32 页上的 “Macintosh”)。
• 联网 (请参见第 39 页上的 “Macintosh”)。
打印文档
当您使用 Macintosh 打印时,您需要检查所用每个应用程序中的打印机驱动
程序设置。按以下步骤从 Macintosh 进行打印:
1. 打开应用程序并选择要打印的文件。
2. 打开文件菜单并单击页面设置 (某些应用程序为文档设置)。
3. 选择您的纸张大小,方向,缩放比例及其他选项,并确保已选择您的打
印机。单击确定 => 好。
图形
图形对话框提供了用于选择质量和颜色模式的选项。从打印方向下方的
下拉列表中选择图形访问图形功能。
• 质量 : 此选项可使您选择打印分辨率。分辨率设置得越高,则打印字
符和图形的清晰度就越高。较高的设置还会延长打印文档所需的时
间。
• 颜色模式 : 您可以设置颜色选项。通常,将选项设置为彩色后,会产
生尽可能最佳的打印质量。如果要以灰度模式打印彩色文档,请选择
灰度。
打印机特性
设置纸张类型 以便与您要打印纸盘中装入的纸张对应。这将使您获得最
佳打印输出质量。如果装入不同类型的打印介质,请选择对应的纸张类
型。
打印机设置
设置省墨选项延长墨粉盒的使用寿命,降低每页的成本,而且不会明显
降低打印质量。
• 打印机设置 : 如果选择此选项,则此功能由您在机器上所进行的设置
来决定。
• 打开 : 选择此选项可使打印机使用较少的墨粉打印每一页。
• 关闭 : 如果无需以省墨方式打印文档,请选择此选项。
要访问上述功能:
1. 打开应用程序文件夹 > 实用工具 > 打印设置实用程序。
• 对于 Mac OS X 10.5-10.6,打开应用程序文件夹 > 系统首选项并
单击打印与传真。
2. 选择您的打印机,单击显示信息按钮。
• 对于 Mac OS X 10.5-10.6,选择您的打印机并单击选项与耗材按
钮。
3. 从 “ 打印机信息窗口 ” 中的下拉列表中单击可安装选项菜单。
• 对于 Mac OS X 10.5-10.6,转到驱动程序选项卡。
4. 打开文件菜单并单击打印。
5. 选择要打印的份数和页码。
6. 单击打印。
更改打印机设置
使用打印机时可以使用其高级打印功能。
在文件菜单中打开应用程序,然后选择打印。打印机属性窗口中显示的打印
机名称可能因所用的打印机而有差异。除名称之外,打印机属性窗口的构成
与下列构成基本相同。
•
•
设置选项可能会因型号和 Macintosh OS 版本的不同而异。
以下窗格可能会因您使用的操作系统或应用程序而异。
打印 _ 65
4. 使用在窗口顶部显示的下列四个选项卡更改打印任务属性。
在一张纸上打印多页
您可以在一张纸上打印多页。通过此功能打印草稿,可以节省成本。
1. 在文件菜单中打开应用程序,然后选择打印。
2. 在打印方向下方的下拉列表中选择布局。在每张页数下拉列表中选择要
在一张纸上打印的页数。
•
3. 选择要使用的其他选项。
4. 单击打印,然后打印机将您所选择数量的页面打印在一张纸上。
•
•
Linux 打印
•
根据机型或选项不同,可能不提供某些功能。它表示不支持这些功能。
从应用程序打印
General: 该选项可使您更改纸张大小,纸张类型与文档方向。可添
加开启与结束图标以及更改每张纸的打印页数。
Text: 此选项可用于指定页边距和设置文本选项,如:间距或栏数。
Graphics: 此选项可用于设置打印图像 / 文件时使用的图像选项,如
颜色选项,图像大小或图像位置。
Advanced: 该选项可使您设置打印分辨率,纸张来源和特殊的打印
功能。
如果该选项变为灰色,则表示您的打印机不支持显灰的选项。
某些型号可能不提供自动 / 手动双面打印。您可以使用 lpr 打印系
统或其他应用程序进行奇偶页打印。
有几种允许使用 “ 通用 UNIX 打印系统 ” (CUPS) 进行打印的 Linux 应用程
序。您可以使用任何此类应用程序进行打印。
1. 在 File 菜单中打开应用程序,然后选择 Print。
2. 直接使用 LPR 选择 Print。
3. 在 LPR GUI 窗口中,从打印机列表中选择打印机的型号名称,然后单击
Properties。
5. 单击 Apply 应用更改,然后关闭 Properties 窗口。
6. 单击 LPR GUI 窗口中的 OK 开始打印。
7. 会出现 “Printing” 窗口,您可在此监控打印作业的状态。
要放弃当前作业,请单击 Cancel。
打印文件
利用标准的 CUPS 方法,您可以在打印机上直接从命令行接口打印许多不同
类型的文件。 CUPS LPR 实用程序具备此功能。但驱动程序包由更为用户友
好的 LPR GUI 程序取代标准 LPR 工具。
如要打印任何文档,请执行以下步骤:
1. 在 Linux shell 命令行中键入 lpr < 文件名 >,然后按 Enter 键。将显示
LPR GUI 窗口。
如果仅键入 lpr 并按 Enter 键,则会首先出现 Select file(s) to print 窗
口。仅选择您要打印的文件,然后单击 Open。
2. 在 LPR GUI 窗口,从列表中选择您的打印机,然后更改打印作业属性。
3. 单击 OK 开始打印。
打印 _ 66
配置打印机属性
使用 Printers configuration 所提供的 Printer Properties 窗口可更改您打
印机的各种属性。
1. 打开 Unified Driver Configurator。
如有必要,请切换到 Printers configuration。
2. 请从可用打印机列表中选择打印机,然后单击 Properties。
3. Printer Properties 窗口打开。
窗口顶部会显示以下五个选项卡:
• General: 该选项可使您更改打印机位置和名称。在此选项卡输入的
名称会显示在 Printers configuration 的打印机列表中。
• Connection: 此选项可使您查看或选择其他端口。如果在使用中将
打印机端口从 USB 改为并行或从并行改为 USB,则您必须在此选项
卡重新配置打印机端口。
• Driver: 查看或选择其他打印机驱动程序。通过单击 Options,您可
以设置默认设备选项。
• Jobs: 该选项显示打印作业列表。单击 Cancel job 取消选定工作,
选择 Show completed jobs 复选框在作业列表上查看以往作业。
• Classes: 该选项显示打印机所属的类别。单击 Add to Class 将您的
打印机添加到指定类别中,或单击 Remove from Class 从选定类别
中删除打印机。
4. 单击 OK 应用更改,然后关闭 Printer Properties 窗口。
打印 _ 67
8.
管理工具
本章将介绍为您提供的帮助您充分利用打印机的管理工具。
本章内容包括:
•
•
•
•
介绍实用管理工具
使用 SyncThru™ Web Service
使用 Smart Panel 程序
使用 Unified Linux Driver Configurator
SyncThru™ Web Service 概述
介绍实用管理工具
下列程序将有助于您方便地使用您的打印机。
• 第 68 页上的 “ 使用 SyncThru™ Web Service”.
• 第 69 页上的 “ 使用 Smart Panel 程序 ”.
• 第 70 页上的 “ 使用 Unified Linux Driver Configurator”.
视打印机型号而定,某些选项卡可能不会出现。
信息选项卡
使用 SyncThru™ Web Service
对于 SyncThru™ Web Service,最低要求为 Internet Explorer 6.0 或
更高版本。
如果您的打印机已联网,且已正确设置 TCP/IP 网络参数,则您可通过
SyncThru™ Web Service (一种内嵌的 Web 服务器)管理打印机。
SyncThru™ Web Service 可用于:
• 查看打印机的设备信息,检查其当前状态。
• 更改 TCP/IP 参数并设置其他网络参数。
• 更改打印机首选项。
• 设置告知打印机状态的电子邮件通知。
• 获得对于使用打印机的支持。
此选项卡为您提供有关打印机的总体信息。您可以检查诸如墨粉剩余量
等信息。此外,您还可打印错误报告等报告。
• 活动警报 : 此项目允许您检查打印机中出现的警报及其严重程度。
• 耗材 : 此项目允许您查看已打印的页数和墨粉盒中剩余的墨粉量。
• 使用计数器 : 此功能允许您按打印类型查看使用统计:单面,双面。
• 当前设置 : 此项目允许您查看打印机和网络的信息。
• 打印信息 : 此项目允许您打印系统相关报告,电子邮件地址和字体报
告等报告。
设置选项卡
访问 SyncThru™ Web Service
1. 从 Windows 访问 Web 浏览器,如 Internet Explorer。
在地址字段中输入打印机的 IP 地址 (http://xxx.xxx.xxx.xxx),然后按
Enter 键或单击 转到。
2. 打印机的内嵌网站将打开。
登录到 SyncThru™ Web Service
配置 SyncThru™ Web Service 中的选项前,您需要先以管理员身份登
录。您可以一直使用 SyncThru™ Web Service 而不登录,但您无法访问
设置选项卡和安全选项卡。
1. 单击 SyncThru™ Web Service 网站右上部的 登录。
此时将出现登录页面。
2. 键入 ID 和密码,然后单击登录。
如果这是您首次登录到 SyncThru™ Web Service,请键入下面的默
认 ID 和密码。
• ID: admin
• 密码 : sec00000
管理工具 _ 68
此选项卡可让您设置打印机提供的配置和网络。需要作为管理员登录才
能查看此选项卡。
• 打印机设置选项卡 : 该选项卡可使您设置打印机所提供的选项。
- 系统 : 可以设置与打印机相关的设置。
- 打印机 : 可以设置与打印作业相关的设置。
- 电子邮件通知 : 可以设置电子邮件通知功能以及接收通知的电子
邮件收件人。
• 网络设置选项卡 : 该选项卡可使您查看与更改网络环境。可以设置诸
如 TCP/IP,网络协议等信息。
- SNMP: 使用 SNMP 可以在网络设备之间交换管理信息。
- 邮件发送服务器 (SMTP) : 可以设置用于发送电子邮件的服务
器。
- 恢复默认设置 : 可以恢复默认网络设置。
安全选项卡
此选项卡可让您设置系统和网络安全信息。需要作为管理员登录才能查
看此选项卡。
• 系统安全 : 可以设置系统管理员的信息,也可以启用或禁用打印机功
能。
• 网络安全 : 可以设置 HTTPs, IPSec, IPv4/IPv6 过滤, 802.1x,验
证服务器的设置。
维护选项卡
此选项卡可让您通过升级固件以及设置用来发送电子邮件的联系信息来
维护您的打印机。您还可以通过选择链接菜单与 Samsung 网站建立连接
或下载驱动程序。
• 固件升级 : 可以升级打印机的固件。
• 联系信息 : 可以查看联系信息。
•
使用 Smart Panel 程序
链接 : 您可以查看一些有用网站的链接,从网站下载或查看信息。
电子邮件通知设置
您可通过设置该选项接收有关打印机状态的电子邮件。通过设置包括 IP 地
址,主机名称,电子邮件地址与 SMTP 服务器信息等在内的信息,将自动向
某人的电子邮箱发送打印机状态 (墨粉不足或打印机故障)。该选项可由打
印机管理员更加频繁地使用。
1. 从 Windows 启动 Web 浏览器,如 Internet Explorer。
在地址字段中输入打印机的 IP 地址 (http://xxx.xxx.xxx.xxx),然后按
Enter 键或单击转到。
2. 打印机的内嵌网站将打开。
3. 单击 SyncThru™ Web Service 网站右上部的登录。
此时将出现登录页面。
4. 键入 ID 和密码,然后单击登录。
如果首次登录到 SyncThru™ Web Service,请键入下面的默认 ID 和密
码。
• ID: admin
• 密码 : sec00000
5. 在设置选项卡中,依次选择打印机设置 > 电子邮件通知。
如果您尚未配置发送服务器环境,请进入设置 > 网络设置 > 邮件发
送服务器 (SMTP),在设置电子邮件通知之前先配置网络环境。
6. 单击添加按钮添加电子邮件通知用户。
为您希望收到其警告的收件人姓名和电子邮件地址设置通知项。
7. 单击应用。
如果防火墙已激活,则可能无法成功发送电子邮件。在这种情况下,
请联系网络管理员。
设置系统管理员信息
设置系统管理员信息。此设置是使用电子邮件通知选项所必需的。
1. 从 Windows 启动 Web 浏览器,如 Internet Explorer。
在地址字段中输入打印机的 IP 地址 (http://xxx.xxx.xxx.xxx),然后按
Enter 键或单击 转到。
2. 打印机的内嵌网站将打开。
3. 单击 SyncThru™ Web Service 网站右上部的登录。
此时将出现登录页面。
4. 键入 ID 和密码,然后单击登录。
如果首次登录到 SyncThru™ Web Service,请键入下面的默认 ID 和密
码。
• ID: admin
• 密码 : sec00000
5. 在安全选项卡中,依次选择系统安全 > 系统管理员。
6. 输入管理员的姓名,电话号码,地点和电子邮件地址。
7. 单击应用。
Smart Panel 是一种监视和通知打印机的状态,并且可使您自定义打印机设
置的程序。对于 Winodws 和 Macintosh, Smart Panel 会在您安装打印机软
件时自动安装。对于 Linux,您可以从 Samsung 网站下载 Smart Panel (请
参见第 33 页上的 “ 安装 Smart Panel”)。
要使用该程序,您的计算机需要满足以下系统要求:
• Windows。检查计算机的 CPU, RAM 和硬盘,确保达到或超过规
格要求 (请参见第 30 页上的 “ 系统要求 ”)。
• Mac OS X 10.3 或更高版本。检查计算机的 CPU, RAM 和硬盘,
确保达到或超过规格要求 (请参见第 30 页上的 “ 系统要求 ”)。
• Linux。检查计算机的 CPU, RAM 和硬盘,确保达到或超过规格要
求 (请参见第 30 页上的 “ 系统要求 ”)。
• 对于 HTML 帮助文件中的 flash 动画,需要 Internet Explorer 版本
5.0 或更高。
如果需要了解打印机的确切型号,可以检查随附的软件光盘。
了解 Smart Panel
如果在打印过程中出现错误,则您可通过 Smart Panel 检查该错误。
您还可手动启动 Smart Panel。双击 Windows 任务栏上 (在 Linux 中为
Notification Area)的 Smart Panel 图标。
Windows
在 Windows 内双击此图标。
Linux
在 Linux 内双击此图标。
如果您是 Windows 用户,则您可从开始菜单启动它,选择程序或所有程序 >
Samsung Printers > 您的打印机驱动程序名称 > Smart Panel。
•
如果您已经安装多台 Samsung 打印机,则应首先选择要使用的正
确机型,从而访问相应 Smart Panel。
右键单击 (在 Windows 或 Linux) Smart Panel 图标并选择您的机
器。
• 根据使用的打印机或操作系统的不同,本 “ 用户指南 ” 中所示的
Smart Panel 窗口及其内容可能会有所不同。
对于 Mac OS 10.3
1. 在系统偏好设置中单击打印与传真。
2. 单击设置打印机 ...。
3. 从列表中选择打印机并双击它。
4. 单击设置工具。
对于 Mac OS 10.4
1. 在系统偏好设置中单击打印与传真。
2. 从列表中选择打印机并单击打印机队列 ...。
3. 单击设置工具。
对于 Mac OS 10.5
1. 在系统偏好设置中单击打印与传真。
2. 从列表中选择打印机并单击打开打印机队列 ...。
3. 单击设置工具。
对于 Mac OS 10.6
1.
2.
3.
4.
管理工具 _ 69
在系统偏好设置中单击打印与传真。
从列表中选择打印机并单击打开打印机队列 ...。
单击打印机设置。
单击设置工具选项卡。
5. 单击打开打印机设置工具。
Smart Panel 程序显示打印机的当前状态,墨粉盒中的剩余墨粉量以及其他
类型的信息。您也可以更改设置。
使用 Unified Linux Driver Configurator
Unified Driver Configurator 是一种主要用于配置打印机设备的工具。您需要
安装 Unified Linux Driver 以使用 Unified Driver Configurator (请参见 第
33 页上的 “ 安装 Unified Linux Driver”)。
在将驱动程序安装在您的 Linux 系统上之后,将在您的桌面上自动创建
Unified Driver Configurator 图标。
打开 Unified Driver Configurator
墨粉量
查看墨粉盒中的剩余墨粉量。根据所使用的打印机
不同,上方窗口中所示的打印机和墨粉盒数量可能
不同。一些打印机不具有此功能。
立即购买
在线订购备用墨粉盒。
用户指南
查看用户指南。
1
2
当出现错误时,此按钮更改为故障排除指
南。可以直接打开 “ 用户指南 ” 中的 “ 故障排
除 ” 章节。
3
打印机设置
4
在打印机设置工具窗口内配置打印机的不同配置。
一些打印机不具有此功能。
如果您的打印机已联网,则会显示
SyncThru™ Web Service 窗口,而不是打印
机设置工具窗口。
驱动程序设置
5
1. 双击桌面上的 Unified Driver Configurator。
也可以单击 Startup 菜单图标,然后选择 Samsung Unified Driver >
Unified Driver Configurator。
2. 单击左侧各个按钮可切换到相应的配置窗口。
在打印首选项窗口中设置您所需的全部打印机选
项。此功能仅对 Windows 可用 (请参见第 60 页
上的 “ 打开打印首选项 ”)。
1 Printers
Configuration
2 Ports
Configuration
更改 Smart Panel 程序设置
右键单击 (在 Windows 或 Linux) Smart Panel 图标并选择选项。从选项窗
口选择您所需的设置。
要使用屏幕帮助,请单击 Help。
3. 更改配置后,单击 Exit 关闭 Unified Driver Configurator。
管理工具 _ 70
打印机配置窗口
Classes 选项卡
Printers configuration 有两个选项卡:Printers 和 Classes。
Classes 选项卡会显示可用打印机类别列表。
Printers 选项卡
单击 Unified Driver Configurator 窗口左侧的打印机图标按钮查看当前系
统的打印机配置。
1
切换到 Printers configuration。
2
显示已安装的所有打印机。
3
显示打印机的状态,型号和 URI。
1
显示所有打印机类别。
2
显示类别状态和该类别中的所有打印机数量。
•
•
•
打印机控制按钮如下:
• Refresh: 更新可用打印机列表。
• Add Printer: 可使您添加新打印机。
• Remove Printer: 删除所选择的打印机。
• Set as Default: 将当前选择的打印机设置为默认打印机。
• Stop/Start: 停止 / 启动打印机。
• Test: 可使您打印测试页,以确保打印机工作正常。
• Properties: 可使您查看并更改打印机属性。
管理工具 _ 71
Refresh: 更新类别列表。
Add Class: 可使您添加新的打印机类别。
Remove Class: 删除所选择的打印机类别。
Ports configuration
在此窗口中,您可以查看可用端口的列表,检查每个端口的状态,以及释放
在所有者因任何缘由终止作业时因繁忙状态而搁置的端口。
•
•
1
切换到 Ports configuration。
2
显示所有的可用端口。
3
显示端口类型,连接到端口的设备和状态。
Refresh: 更新可用端口列表。
Release port: 释放选定端口。
管理工具 _ 72
9.
维护
本章介绍有关如何维护打印机和墨粉盒的信息。
本章内容包括:
•
•
•
•
打印打印机报告
清洁打印机
存放墨粉盒
打印机搬运与存放方法小提示
3. 握住墨粉盒的手柄,将其从打印机内拉出。
打印打印机报告
可以打印配置页,以查看当前打印机的设置或帮助排除打印机的故障。
在就绪模式下,按住取消 (
)按钮约 5 秒钟,然后松开。
随即会打印配置页。
清洁打印机
如果出现打印质量问题,或者是在多尘的环境中使用打印机,则需要定期清
洁打印机,以确保最佳打印质量。
•
•
如果使用含有大量酒精,溶剂或其他烈性物质的清洁剂清洁机壳会
造成外壳褪色或变形。
如果您的打印机或其周边区域粘上墨粉,则建议您使用蘸水的布或
绵纸擦拭。如果使用吸尘器,则墨粉会被吹进空气中,一旦吸入,
会对您的身体造成伤害。
4. 使用废粉仓的把手将其从打印机中拉出。
清洁外部
用无绒软布清洁机壳。可用水稍微蘸湿软布,但注意不要让水滴到打印机上
或滴入打印机。
清洁内部
在打印过程中,纸屑,墨粉和灰尘颗粒会堆积在打印机内部。这样会导致产
生打印质量问题,例如:出现墨粉斑点或污点。清洁打印机内部能够清除或
减少这类问题。
1. 关闭打印机,拔掉电源线。等待打印机冷却。
2. 按下释放按钮,完全打开前盖板。
5. 使用成像装置前端的凹槽将其从打印机中拉出。
维护 _ 73
9. 将墨粉盒重新插回打印机。
•
切勿接触成像装置内磁鼓的绿色表面。请使用成像装置上的手
柄,以免触及此区域。
• 注意不要划破成像装置的外表面。
• 如果长时间打开前盖,成像装置会暴露在光线之中。这会损坏
成像装置。如果由于某种原因需要暂停安装,请关闭前盖。
6. 用无绒的干布将墨粉盒位置和墨粉盒腔内的灰尘和洒出的墨粉擦掉。
10. 重新将所有墨粉盒舱装入打印机中,然后关闭前盖。
如果前盖没有完全合上,打印机就不会运行。
11. 插入电源线,打开打印机。
进行清洁后,让打印机完全变干。
存放墨粉盒
•
如果墨粉撒到衣服上,请用干布擦去,然后用冷水洗涤。热水
会使墨粉渗入到衣服纤维中。
墨粉盒的储存
•
如果打印机或其周边设备被墨粉弄脏,我们建议您使用软布或
棉纸蘸水来对其进行清洁。如果使用真空吸尘器,墨粉会吹进
空气中,这可能对您身体有害。
墨粉盒包含光,温度和湿度敏感组件。 Samsung 建议用户遵循建议使用新
的 Samsung 墨粉盒来确保最佳性能,最高质量及最长寿命。
将此墨粉盒存放在会使用该打印机的环境中;这应该处于受控办公室温度和
湿度条件下。墨粉盒在安装前不应该揭开原始包装 - 如果无原始包装,请用
纸盖住墨粉盒的顶部开口处,然后将墨粉盒存放在阴暗机柜中。
揭开墨粉盒包装而不使用墨粉盒会显著缩短墨粉盒的使用寿命。不要将墨粉
盒放在地板上。如果从打印机中取出墨粉盒,请务必按下列方式存放墨粉
盒:
• 存放在随原始包装提供的保护袋中。
• 存放时,应水平而不是垂直放置,并且与安装在打印机中时具有相同朝
上面。
• 切勿将耗材存放在任何以下环境中:
- 温度超过 40 °C。
- 湿度范围小于 20% 或大于 80%。
- 湿度或温度急剧变化的环境。
- 阳光或室内灯光直射。
- 积满灰尘的位置。
- 不要在汽车中存放太长时间。
- 存在腐蚀性气体的环境。
- 存在盐雾的环境。
7. 抓住成像装置前端的凹槽,将其推入打印机。
8. 将废粉仓插入到位,然后推入,确保其卡紧。
处理说明
•
•
•
切勿接触硒鼓中感光鼓的表面。
切勿使墨粉盒受到不必要的震动或冲击。
切勿手动旋转感光鼓,尤其是反向旋转;否则会导致内部损坏和墨粉溢
出。
使用非 Samsung 和重新装填的墨粉盒
Samsung Electronics 不建议,也不批准在本打印机中使用非 Samsung 品牌
墨粉盒,包括一般,商店品牌,重新装填或改装的墨粉盒。
Samsung 的打印机保修不涵盖由于使用重新装填,改装或非
Samsung 品牌墨粉盒而导致的打印机损坏。
维护 _ 74
预计墨粉盒寿命
预计墨粉盒寿命 (墨粉盒的打印时间)依赖于打印作业所需的墨粉量。实际
打印量可能不同,具体取决于所打印页面的打印密度,操作环境,打印间
隔,介质类型和 / 或介质尺寸。例如,如果您打印大量图形,则将使用较多
的墨粉,因此您可能需要较频繁地更换墨粉盒。
打印机搬运与存放方法小提示
•
•
搬运打印机时,切勿倾斜或使其倒立。否则,打印机内部可能会沾上墨
粉,从而导致打印机受损或降低打印质量。
搬运打印机时,确保至少有两人牢固手扶打印机。
维护 _ 75
10.
故障排除
本章介绍有关如何排除故障的帮助信息。
本章内容包括:
•
•
•
•
摇匀墨粉
避免卡纸的提示
清除卡纸
解决其他问题
3. 握住墨粉盒的两个手柄,彻底摇晃几次,将墨粉摇匀。
摇匀墨粉
如果其中一个彩色墨粉盒的墨粉快要用完,各种墨粉混合会不正确,而打印
出的彩色图像可能颜色不正确。可通过使墨粉重新分布来暂时提高打印质
量。
Smart Panel 程序窗口会出现在计算机屏幕上,告诉您哪个墨粉盒的墨
粉量不足 (请参见第 69 页上的 “ 使用 Smart Panel 程序 ”)。
1. 按下释放按钮,完全打开前盖板。
如果墨粉撒到衣服上,请用干布擦去,然后用冷水洗涤。热水会使
墨粉渗入到衣服纤维中。
4. 将墨粉盒重新插回打印机。
2. 握住墨粉盒的手柄,将其从打印机内拉出。
5. 关闭前盖。确保将盖板关紧。
如果前盖没有完全合上,打印机就不会运行。
故障排除 _ 76
3. 将卡纸轻轻向外径直拉出。
避免卡纸的提示
选择正确的介质类型可以避免大多数卡纸情况。当出现卡纸现象时,请参考
以下准则 (请参见第 77 页上的 “ 清除卡纸 ”)。
• 遵循第 53 页上的 “ 更改纸盘大小 ” 上的步骤。确保可调导板位于正确的位
置。
• 请勿在纸盘中装入过多纸张。确保纸摞高度不超过纸盘内的纸张容量标
记。
• 请勿在打印过程中从纸盘取出纸张。
• 装纸前请弯折,呈扇形散开并拢齐纸张。
• 请勿使用起皱,潮湿或过度卷曲的纸张。
• 请勿在纸盘中混装不同类型的纸张。
• 请仅使用推荐的打印介质 (请参见第 58 页上的 “ 设置纸张大小和类型
”)。
• 确保将打印介质的推荐面朝上放入纸盘。
清除卡纸
为避免撕破纸张,请小心缓慢地将卡纸抽出。请按照以下部分的说明
清除卡纸。
如果拉动纸张时纸张不退出,或者在此区域看不到纸张,请检查位于墨
粉盒附近的定影器区 (参见第 77 页上的 “ 在打印机内部 ”)。
4. 将纸盘重新插入打印机,直至卡入到位。打印将自动恢复。
在打印机内部
如果发生卡纸,控制面板上的状态 LED 会呈橙色亮起。找到并取出卡住的
纸张。
单击此链接打开有关清除卡纸的动画。
定影器区域温度很高。从此区域取纸时请务必小心,以免烫伤手指。
如果进纸区域卡纸,请按下列步骤清除卡纸。
1. 打开再关上前盖。卡住的纸即会自动从打印机中退出。如果没有退出纸,
请转至下一步。
2. 要清除卡纸,请打开后盖板。
纸盘
单击此链接打开有关清除卡纸的动画。
1. 打开再关上前盖。卡住的纸即会自动从打印机中退出。如果没有退出纸,
请转至下一步。
2. 拉出纸盘。
3. 按如下所示方向小心地将卡纸拉出。大部分卡纸都可通过此步骤清除。
不要触摸内盖中的定影器。它的温度很高,可能会造成烫伤。从此
区域取纸时请务必小心,以免烫伤手指。
故障排除 _ 77
如果拉动时纸张不退出,或者此区域内没有纸张,请检查出纸区域 (请
参见第 78 页上的 “ 在出纸区中 ”)。
4. 关上后盖。请务必将其关紧。打印将自动恢复。
4. 向上提起定影器杆。
在出纸区中
单击此链接打开有关清除卡纸的动画。
定影器区域温度很高。从此区域取纸时请务必小心,以免烫伤手指。
1. 将纸张轻轻地从出纸盘拉出。
定影器区域温度很高。从打印机中取纸时请务必小心。
5. 打开顶盖和内盖。
1
如果您没有看到卡纸,或者是拉动时感到费力,请停止操作并转至下一
步。
2. 要清除卡纸,请打开后盖板。
2
6. 打开内盖板,小心地将卡纸从打印机中拉出。然后,内盖板会自动关闭。
3. 按如下所示方向小心地将纸拉出。大部分卡纸都可通过此步骤清除。
不要触摸内盖中的定影器。它的温度很高,可能会造成烫伤。从此
区域取纸时请务必小心,以免烫伤手指。
如果找不到卡纸,或者取出纸张时有阻力,请转至下一步。
如果纸张破损,请务必从打印机中取出所有纸屑。
故障排除 _ 78
7. 关上顶盖。请务必将其关紧。
8. 向下推压定影器杆。
解决其他问题
下表列出了可能出现的一些故障情况以及建议的解决方法。请按建议的解决
方法操作,直到问题得到解决。如果问题仍然存在,请联系服务代表。
其他问题包括:
• 请参见第 79 页上的 “ 系统问题 ”。
• 请参见第 80 页上的 “ 电源问题 ”。
• 请参见第 80 页上的 “ 进纸问题 ”。
• 请参见第 81 页上的 “ 打印问题 ”。
• 请参见第 82 页上的 “ 打印质量问题 ”。
• 请参见第 84 页上的 “ 常见 Windows 问题 ”。
• 请参见第 84 页上的 “ 常见 Linux 问题 ”。
• 请参见第 85 页上的 “ 常见 Macintosh 问题 ”。
系统问题
状况
红色故障灯亮起。
建议的解决方法
打开 / 关闭打印机。如果问题仍然存在,请与服
务代表联系 (请参见第 93 页上的 “Contact
SAMSUNG worldwide”)。
打印机出现需要维修的故障,比如 LSU 错
误或定影器错误。
9. 打开后盖板或前盖板后再关上,以恢复打印。
故障排除 _ 79
电源问题
进纸问题
单击此链接打开有关电源问题的动画。
状况
打印机未通电,
或者计算机和打印机
间的连接线缆未正确
连接
状况
建议的解决方法
•
插上电源线,然后按下控制面板上的电源
(
)按钮。
建议的解决方法
打印过程中出现卡纸
清除卡纸 (请参见第 77 页上的 “ 清除卡纸 ”)。
纸张粘连在一起
•
•
•
•
•
不得送入多张纸
纸盘中可能叠放有不同类型的纸张。请只装入同
一类型,大小和重量的纸张。
打印机不进纸
•
•
•
断开打印机线缆连接,然后重新连接。
- 对于本地打印
•
不断地卡纸
•
•
•
-
对于网络 (仅限 CLP-320N(K)/CLP-321N/
CLP-325W(K)/ CLP-326W)
检查纸盘的最大纸张容量 (请参见第 92 页上
的 “ 打印介质规格 ”)。
确保使用的纸张类型正确 (请参见第 92 页上
的 “ 打印介质规格 ”)。
将纸张从纸盘中取出,然后弯折或呈扇形散
开。
潮湿的环境会使一些纸张粘连在一起,请换上
新的纸叠。
清除打印机内的所有阻碍物。
未正确装纸。从纸盘中取出纸张,然后按正确
方法将其重新装入。
纸盘中的纸张过多。从纸盘中取出多余的纸
张。
纸张过厚。仅使用符合打印机要求的规格的纸
张 (请参见第 92 页上的 “ 打印介质规格 ”)。
纸盘中的纸张过多。从纸盘中取出多余的纸
张。
使用了错误的纸张类型。仅使用符合打印机要
求的规格的纸张 (请参见第 92 页上的 “ 打印
介质规格 ”)。
打印机内可能有碎屑。打开前盖,清除任何碎
屑。
透明胶片在出纸区粘
连在一起
请务必使用激光打印机专用的透明胶片。每张透
明胶片从打印机输出后,立即将其取走。
信封歪斜或不能正确
进纸
确保纸张导板紧贴信封两侧。
故障排除 _ 80
打印问题
状况
打印机不能打印
状况
可能的原因
建议的解决方法
打印机未通电。
检查电源线连接。
未将打印机设为默认
打印机。
在 Windows 中将您的打印机选
作默认打印机。
检查打印机是否出现以下情况:
• 前盖没有关上。关闭前盖。
• 卡纸。清除卡纸(请参见第 77 页上的 “ 清除卡纸 ”)。
• 未装纸。装入纸张(请参见第 54 页上的 “ 在纸盘中装
纸 ”)。
• 未安装墨粉盒。安装墨粉盒。
如果出现系统故障,请联系服务代表。
可能的原因
建议的解决方法
打印机从错误的
纸张来源选择了
打印材料
在打印首选项中选择
的纸张选项可能不正
确。
对于许多软件应用程序而言,纸
张来源选项位于打印首选项中的
“ 纸张 ” 选项卡下方。选择正确
的纸张来源。(请参见第 60 页上
的 “ 打开打印首选项 ”)。
打印作业极为缓
慢
作业可能过于复杂。
降低页面的复杂程度,或尝试调
整打印质量设置。
页面的一半为空
白
页面方向设置可能错
误。
在应用程序中更改页面方向。请
参见打印机驱动程序的帮助屏
幕。
纸张大小与纸张大小
设置不一致。
请确保打印机驱动程序设置中的
纸张大小与纸盘中的纸张匹配。
或者确保打印机驱动程序设置中
的纸张大小与您使用的软件应用
程序设置中的纸张选择匹配。
打印机线缆松动或有
故障。
断开打印机线缆连接,然后重新
连接。尝试打印一份曾经成功打
印过的作业。如果可以,将线缆
与打印机连接到另一台运行有效
的计算机上,然后尝试打印。最
后,尝试更换新的打印机线缆。
计算机和打印机间的
连接线缆未正确连
接。
断开打印机线缆连接,然后重新
连接。
计算机和打印机间的
连接线缆有问题。
如有可能,将线缆连接到另一台
正常工作的计算机上,然后进行
打印作业。您还可尝试使用一根
不同的打印机线缆。
端口设置错误。
检查 Windows 打印机设置,确
保打印作业发送到正确的端口。
如果计算机有多个端口,请确认
打印机连接到正确的端口。
选择的是错误的打印
机驱动程序。
检查应用程序的打印机选择菜
单,确保选择了您的打印机。
打印机可能配置不正
确。
检查打印首选项确保所有打印设
置均正确无误 (请参见第 60 页
上的 “ 打开打印首选项 ”)。
软件应用程序存在故
障。
尝试从另一个应用程序打印作
业。
操作系统存在故障。
打印机驱动程序可能
安装不正确。
修复打印机软件 (请参见第
31 页上的 “ 安装连接 USB 的打
印机驱动程序 ” 和第 38 页上的 “
安装连接网络的打印机驱动程序
”)。
退出 Windows,然后重新启动计
算机。关闭打印机电源,然后再
次重新打开。
如果您处于 DOS 环
境当中,则可能是打
印机的字体设置不正
确。
请参见第 51 页上的 “ 更改字体
设置 (仅限 CLP-320N(K)/
CLP-321N/CLP-325W(K)//
CLP-326W) ”。
打印机出现故障。
•
墨粉盒有问题或墨粉
已用完。
摇匀墨粉 (如有需要)。必要
时,更换墨粉盒。
文件中可能有空百
页。
检查文件,确保文件中没有空白
页。
某些零件 (如控制器
或控制板)可能存在
故障。
请与服务代表联系。
打印机无法正确
打印 PDF 文件遗
漏了某些图片,
文字或示意图。
PDF 文件与 Acrobat
产品不兼容。
将 PDF 文件作为图像打印会使
文件被打印。启动 Acrobat 打印
选项中的 Print As Image。
照片的打印质量
欠佳,图像不清
楚
照片的分辨率太低。
请减小照片尺寸。如果在软件应
用程序中增大照片尺寸,分辨率
将会降低。
打印前打印机出
纸盘附近会散发
出蒸汽
使用潮湿的纸张会导
致打印时产生蒸汽。
这并不是故障。请继续打印。
•
检查控制面板上的 LED 指示
灯状态,查看打印机是否指示
系统错误。如果错误无法清
除,请联系服务代表。
还可以在计算机上从 Smart
Panel 检查错误消息 (请参见
第 69 页上的 “ 使用 Smart
Panel 程序 ”)。
文档太大,计算机没
有足够的硬盘空间可
供访问该打印作业。
为假脱机分配更多的计算机硬盘
空间,然后尝试打印。
出纸盘已满。
最多可以盛装 80 (80 g/m2) 张普
通纸。从出纸盘中取走纸张后,
打印机将继续打印。
如果机器长时间连续
使用,则打印速度可
能会变慢,或者机器
可能会暂停以便冷
却。
请等待机器冷却。在机器冷却
后,打印将自动继续进行。
打印机可以打印,
但出现了文本错
误,乱码或不完
整情况
打印页面,但全
部为空白
故障排除 _ 81
将 PDF 文件作为图像打印
时将需要较长的时间。
状况
可能的原因
建议的解决方法
状况
该打印机不能打
印特殊尺寸的纸
张,例如:账单
纸
纸张大小与纸张大小
设置不符。
在打印首选项内纸张选项卡的编
辑 ... 中设置正确的纸张大小
(请参见第 60 页上的 “ 打开打印
首选项 ”)。
打印的账单纸卷
曲。
纸张类型设置不符。
更改打印机选项,然后再试。转
至打印首选项,单击纸张选项
卡,然后将类型设置为厚纸 (参
见第 60 页上的 “ 打开打印首选
项 ”)。
打印的纸张卷曲。
许多不同的因素会造
成纸张卷曲,例如温
度,湿度,纸张类
型,高覆盖率打印等
等。
使用纸张卷曲度减少选项。转至
打印首选项 (参见第 60 页上的
“ 打开打印首选项 ”),单击高级
选项卡,然后单击纸张卷曲度减
少复选框。此选项将优化环境因
素,降低纸张的卷曲度。
墨粉斑点
如果页面上偶尔出现褪色区 (通常为圆形)。
• 单张纸可能有问题。请尝试重新打印作业。
• 纸张湿度不均匀或纸的表面有湿斑。请尝试使
用其他品牌的纸张 (请参见第 92 页上的 “ 打印
介质规格 ”)。
• 这批纸张有质量问题。造纸工艺会导致某些区
域不吸墨。请尝试使用一种不同品牌的纸张。
• 更改打印机选项,然后再试。转至打印机属性,
单击纸张选项卡,然后将类型设置为厚纸 (请
参见第 60 页上的 “ 打开打印首选项 ”)。
• 如果这些步骤仍不能解决问题,请与服务代表
联系。
白点
页面上出现白点。
• 纸张过于粗糙且纸张上的大量灰尘落入打印机
内部设备,因而传输带可能较脏。清洁您的打
印机内部。请与服务代表联系。
• 送纸路径可能需要清洁。请与服务代表联系。
竖条
如果页面上出现黑色竖条:
• 成像装置有划伤。拆除成像装置并安装一个新
成像装置 (请参见第 88 页上的 “ 更换成像装置
”)。
如果页面上出现白色竖条:
• 打印机内 LSU 零件的表面可能较脏。反复打开
和关闭前盖板即可清洁 LSU,如果仍发生该问
题,请致电联系服务代表。
彩色或黑色背景
如果背景渲染程度不足:
• 换用一种较轻的纸张 (请参见第 92 页上的 “ 打
印介质规格 ”)。
• 检查打印机的工作环境:过于干燥 (湿度低)
或潮湿 (相对湿度超过 80%)的环境都会加重
背景着色。
• 取出旧墨粉盒,然后安装一个新墨粉盒 (请参
见第 87 页上的 “ 更换墨粉盒 ”)。
建议的解决方法
•
•
•
•
•
打印后,纸张上半
页的颜色比其余部
分浅
如果页面上出现白色竖条或褪色区,则表示墨粉
量不足。您可以暂时延长墨粉盒的使用寿命 (请
参见第 76 页上的 “ 摇匀墨粉 ”)。如果这仍不能
提高打印质量,请安装新的墨粉盒。
纸张可能不符合纸张规格,例如,纸张过于潮湿
或粗糙 (请参见第 92 页上的 “ 打印介质规格
”)。
如果整个页面颜色淡,则说明打印分辨率设置过
低。调整打印分辨率。请参见打印机驱动程序的
帮助屏幕。
褪色与污迹同时出现可能表明墨粉盒需要清洁
(请参见第 73 页上的 “ 清洁内部 ”)。
打印机内 LSU 零件的表面可能较脏。反复打开
和关闭前盖板即可清洁 LSU,如果仍发生该问
题,请致电联系服务代表。
纸张可能不符合规格;例如,纸张过于潮湿或粗
糙 (请参见第 92 页上的 “ 打印介质规格 ”)。
送纸路径可能需要清洁(请参见第 73 页上的 “ 清
洁内部 ”)。
褪字
如果打印机内部较脏或装纸不正确,可能会降低打印质量。请参见下表解决
问题。
打印件颜色浅或褪
色
•
•
打印质量问题
状况
建议的解决方法
墨粉可能无法正确附着到此类型的纸张。
• 更改打印机选项,然后再试。
转至打印首选项,单击纸张选项卡,然后将纸
张类型设置为再生纸。
故障排除 _ 82
状况
墨粉拖尾
建议的解决方法
•
•
•
反复出现的垂直印
痕
背景散射
A
墨粉颗粒堆积在粗
体字符或图片周围
字符扭曲
状况
清洁打印机内部。请参见第 73 页上的 “ 清洁内部
”。
检查纸张类型和质量。请参见第 92 页上的 “ 打印
介质规格 ”。
拆下墨粉盒,安装一个新墨粉盒。请参见第
87 页上的 “ 更换墨粉盒 ”。
如果打印面上重复出现间距均匀的印痕:
• 墨粉盒可能已损坏。如果页面上反复出现墨痕,
可打印数张清洁页来清洁墨盒。打印完成后,
如果相同问题仍然出现,可取下该墨粉盒,然
后安装一个新墨粉盒 (请参见第 87 页上的 “ 更
换墨粉盒 ”)。
• 打印机零件上可能沾有墨粉。如果缺陷出现在
打印页背面,则再打印几张纸后问题可能会自
行解决。
• 定影组件可能已损坏。请与服务代表联系。
背景散射是因随机分布在打印页上的少量墨粉所产
生的。
• 纸张可能过于潮湿。尝试用新的一批纸张进行
打印。不必要时请勿打开纸张的包装,以免纸
张吸收空气中的湿气。
• 如果在信封上出现背景散射情况,请更改打印
布局,以避免打印在背面重叠接缝区域内。在
接缝上打印可导致问题出现。
• 如果整个打印页都出现背景墨粉扩散,请通过
软件应用程序或打印机属性调整分辨率。
页面歪斜
A aBb
A aBb C
A aBb C
A aBb C
A aBb C
Cc
卷曲或波纹
建议的解决方法
•
•
•
•
•
•
起皱或折叠
•
•
•
确保正确装入纸张。
检查纸张类型和质量。高温和高湿都会导致纸张
卷曲 (请参见第 92 页上的 “ 打印介质规格 ”)。
将纸盘中的纸叠翻过来。此外,请尝试将纸张在
纸盘中旋转 180°。
确保正确装入纸张。
检查纸张类型和质量(请参见第 92 页上的 “ 打印
介质规格 ”)。
将纸盘中的纸叠翻过来。此外,请尝试将纸张在
纸盘中旋转 180°。
打印件背面不净
•
检查墨粉是否泄漏。清洁打印机内部 (请参见第
73 页上的 “ 清洁内部 ”)。
页面纯色或全黑
•
可能是墨粉盒安装不正确。取下墨粉盒,然后将
其重新插入。
墨粉盒可能有问题,需要更换。取出墨粉盒,然
后安装一个新墨粉盒 (参见第 87 页上的 “ 更换
墨粉盒 ”)。
打印机可能需要维修。请与服务代表联系。
墨粉可能无法正确附着到此类型的纸张。
• 更改打印机选项,然后再试。
转至打印首选项,单击纸张选项卡,然后将纸
张类型设置为再生纸。
•
确保正确装入纸张。
检查纸张类型和质量(请参见第 92 页上的 “ 打印
介质规格 ”)。
确保正确地装入纸张或其他介质,并且导板没有
过紧或过松地卡住纸摞。
如果字符扭曲且出现中空图像,可能是因为纸面
过于光滑。试用另一种纸张 (请参见第 92 页上
的 “ 打印介质规格 ”)。
故障排除 _ 83
A
•
•
状况
墨粉晕开
•
•
•
•
字符脱墨
A
水平条纹
卷曲
连续在几张纸上反
复出现未知图像,
或是有污渍,零散
的墨粉或者打印颜
色过浅。
常见 Windows 问题
建议的解决方法
清洁打印机内部(请参见第 73 页上的 “ 清洁内部
”)。
检查纸张类型和质量(请参见第 92 页上的 “ 打印
介质规格 ”)。
取出墨粉盒,然后安装一个新墨粉盒 (参见第
87 页上的 “ 更换墨粉盒 ”)。
如果问题仍然存在,打印机可能需要维修。请与
服务代表联系。
字符脱墨是指应该为纯黑的字符部分内出现白色区
域:
• 如果您使用的是透明胶片,请试用其他类型的
透明胶片。由于透明胶片的材质,因此出现部
分字符脱墨是正常的。
• 可能打印在纸张的非打印面上。取出纸张,将
其翻转过来。
• 纸张可能不符合纸张规格 (请参见第 92 页上的
“ 打印介质规格 ”)。
如果出现水平排列的黑色条纹或污点:
• 墨粉盒安装可能不正确。取下墨粉盒,然后将
其重新插入。
• 墨粉盒可能有问题。取出墨粉盒,然后安装一
个新墨粉盒 (请参见第 92 页上的 “ 打印介质规
格 ”)。
• 如果问题仍然存在,打印机可能需要维修。请
与服务代表联系。
状况
建议的解决方法
安装过程中出现 “ 文
件正在使用 ” 消息
退出所有软件应用程序。从启动组中删除所有软
件,然后重新启动 Windows。重新安装打印机驱
动程序。
出现 “ 一般保护故障
”, “ 异常 OE”, “ 假
脱机 32” 或 “ 非法操
作 ” 等消息
关闭所有其他应用程序,重新启动 Windows,然
后重新打印。
出现 “ 无法打印 ”, “
发生打印机超时错误 ”
等消息
打印时可能出现这些信息。仅需等待直至打印机
完成打印。如果在就绪模式下或打印完成后出现
此类消息,请检查连接,查看是否发生错误。
有关 Windows 错误消息的详细信息,请参阅计算机随附的 Microsoft
Windows 用户指南。
常见 Linux 问题
状况
打印机不能打印
如果打印出来的纸张卷曲或纸张无法送入打印机:
• 将纸盘中的纸叠翻过来。此外,请尝试将纸张
在纸盘中旋转 180°。
• 更改打印机选项,然后再试。转到打印机属性,
单击纸张选项卡,然后将纸张类型设置为薄纸。
有关详细信息,请参见第 60 页上的 “ 打开打印
首选项 ”。
建议的解决方法
•
•
•
打印机工作环境的海拔可能为 1,000 米(3,281
英尺)或更高。
高海拔会影响打印质量,造成有墨粉散落或打印颜
色过浅等结果。可通过打印机设置工具设置此选项
(请参见第 50 页上的 “ 高度调整 ”)。
•
•
故障排除 _ 84
检查系统中是否安装了打印机驱动程序。打开
Unified Driver Configurator 并切换至 Printers
configuration 窗口中的 Printers 选项卡查看
可用打印机列表。确保您的打印机显示在列表
中。如果未在列表中,请打开 Add new
printer wizard 设置您的设备。
检查打印机是否已启动。打开 Printers
configuration,并在打印机列表中选择您的
打印机。查看 Selected printer 窗格中的说
明。如果状态包含 Stopped 字符串,请按
Start 按钮。之后,打印机将恢复正常运行。
当打印过程中出现某些问题时,可激活 “ 已停
止 ” 状态。例如,如果端口被扫描应用程序占
用,则可试用这种方法打印文档。
确保端口未被占用。由于打印机的功能组件
(打印机与扫描仪)共用相同 I/O 接口 (端
口),因此不同用户应用程序可以同时访问相
同端口。为避免可能的冲突,每次只允许其中
一个对设备进行控制。其他 “ 客户 ” 会收到 “
设备忙 ” 的应答。应打开端口配置,然后选择
分配给打印机的端口。在 Selected port 窗格
中,可查看该端口是否已被其他应用程序占
用。在这种情况下,应等待当前作业完成,或
者按 Release port 按钮 (如果能确定当前应
用程序运行不正常)。
检查您的应用程序是否有特殊打印选项
(如:“-oraw”)。如果在命令行参数中指定有
“-oraw”,则需要将其删除方可正常打印。对于
Gimp front-end,请选择 “print” -> “Setup
printer”,然后在命令项中编辑命令行参数。
随 SuSE Linux 9.2 (cups-1.1.21)一同发行
的 CUPS (Common UNIX Printing System)
版本存在 ipp (Internet 打印协议)打印问题。
请使用套接字打印替代 ipp 或安装更高版本的
CUPS (cups-1.1.22 或更高版本)。
状况
有些彩色图像打印出
来都是黑色的。
有些彩色图像的输出
结果严重失真。
常见 Macintosh 问题
建议的解决方法
这是 Ghostscript (直到 GNU Ghostscript 7.05
版)中的已知错误,其原因是文档的基本颜色空
间是编有索引的颜色空间,它是通过 CIE 颜色空
间转换而来的。由于 Postscript 将 CIE 颜色空间
用于颜色匹配系统,因此您应将系统上的
Ghostscript 升级为至少 GNU Ghostscript 7.06
或更高版本。您可以在 www.ghostscript.com 上
找到最新的 Ghostscript 版本。
这是 Ghostscript (GNU Ghostscript 7.xx 版以
前的版本)中的已知错误,其中文档的基本颜色
空间是编有索引的 RGB 颜色空间,通过 CIE 颜
色空间转换。由于 Postscript 将 CIE 颜色空间用
于颜色匹配系统,因此您应将系统上的
Ghostscript 升级为 GNU Ghostscript 8.xx 或更
高版本。您可以在 www.ghostscript.com 上找到
最新的 Ghostscript 版本。
打印机无法打印整页
内容,只能打印半张
页面
这是当在 Ghostscript 8.51 或更早版本以及 64
位 Linux 操作系统上使用彩色打印机时出现的已
知问题。此问题已作为在 Ghostscript Bug
688252 报告至 bugs.ghostscript.com。此问题在
AFPL Ghostscript 8.52 或更高版本上得到解决。
从 http://sourceforge.net/projects/ghostscript/ 中
下载并安装 AFPL Ghostscript 的最新版本可解决
此问题。
打印文档时,遇到
“Cannot open port
device file” 错误。
请避免在进行打印作业时更改打印作业参数 (如
通过 LPR GUI)。只要打印选项发生更改,则已
知版本的 CUPS 服务器就会中止打印作业,然后
从头重新开始打印作业。因为打印过程中
Unified Linux Driver 将 mfp 端口锁定,驱动程序
的突然中止会使端口处于锁定状态,从而不能用
于随后的打印作业。如果出现这种情况,请尝试
在 Port configuration 窗口中选择 Release port
解锁 mfp 端口。
状况
建议的解决方法
打印机无法正确打印
PDF 文件 , 遗漏了图
片,文字或示意图的
某些部分
将 PDF 文件作为图像打印会使文件被打印。启
动 Acrobat 打印选项中的 Print As Image。
文档打印后,打印作
业没有从 Mac OS X
10.3.2 的缓冲程序中
消失
将您的 Mac OS 更新为 Mac OS X 10.3.3 或更高
版本。
有些字母在封面打印
时显示不正常
在进行封面打印时, Mac OS 无法创建字体。英
文字母和数字在封面上显示正常。
当在 Macintosh 中使
用 Acrobat
Reader 6.0 或更高版
本打印文档时,打印
颜色不正确
确保打印机驱动程序中的分辨率设置与 Acrobat
Reader 中的分辨率设置匹配。
有关 Linux 错误消息的详细信息,请参阅您计算机随附的 Linux 用户指
南。
故障排除 _ 85
将 PDF 文件作为图像打印时将需要较长的
时间。
有关 Macintosh 错误消息的详细信息,请参阅您计算机随附的
Macintosh 用户指南。
11.
耗材
本章介绍有关订购打印机所适用耗材和维护零件的信息。
本章内容包括:
•
•
•
•
•
•
购买方法
可用耗材
维护部件
更换墨粉盒
更换成像装置
更换废粉仓
c. 区域 B:孟加拉,中国,印度和尼泊尔
不同国家 / 地区的可用配件不同。请联系您的销售代表获取可用配件列
表。
d. 按每页一种颜色计算的图像数。如果按全色 (青色,洋红色,黄色和黑
色)打印文档,则此物品的使用寿命将减少 25%。
购买方法
要更换墨粉盒,请参见第 87 页上的 “ 更换墨粉盒 ”。
根据选项,图像区域的百分比,所使用的作业模式,墨粉盒的使用寿
命可能不同。
如想订购原装 Samsung 耗材,附件与维护零件,请联系打印机购买地的当
地 Samsung 经销商或授权零售商。您还可访问 www.samsung.com/
supplies,选择您的国家 / 地区以及获得有关服务咨询信息。
您必须在您购买打印机所在的国家 / 地区内购买墨粉盒等耗材。否则,
耗材会与您的打印机不兼容,因为系统配置因国家 / 地区而异。
可用耗材
Samsung 不推荐使用非原装 Samsung 墨粉盒,如重新装填或改装的
墨粉盒。 Samsung 无法保证非原装 Samsung 墨粉盒的质量。打印机
保修不涵盖由于使用非原装 Samsung 墨粉盒而需要的服务或维修。
当耗材使用寿命结束时,您可以为您的打印机订购以下类型的耗材:
平均打印页数a
类型
标准打印量墨粉 •
盒
•
黑色墨粉盒平均连
续打印量:1, 500
标准页 (黑色)
彩色墨粉盒平均连
续打印量:1, 000
标准页 (黄色 / 洋
红色 / 青色)
零件名称
维护部件
K407 (CLT-K407S):黑色
C407 (CLT-C407S):青色
M407 (CLT-M407S):洋红
色
Y407 (CLT-Y407S):黄色
区域 Ab
K4072 (CLT-K4072S):黑色
C4072 (CLT-C4072S):青
色
M4072 (CLT-M4072S):洋
红色
Y4072 (CLT-Y4072S):黄色
区域 Bc
K4073 (CLT-K4073S):黑色
C4073 (CLT-C4073S):青
色
M4073 (CLT-M4073S):洋
红色
Y4073 (CLT-Y4073S):黄色
成像装置
约 24, 000 个图像d
CLT-R407
废粉仓
约 10, 000 个图像 d
CLT-W409
如想购买维护零件,请联系您购买打印机的经销商。
只能由您购买打印机的授权服务供应商,经销商或零售商更换维护零件。保
修范围不包括更换达到平均打印量的维护零件。
为避免零件磨损而导致打印质量和进纸问题,请定期更换维护零件 (参见下
表)。此举的目的是为了使打印机始终维持在最佳工作状态。对于下列维护
零件,应该在达到使用寿命时进行更换。
平均打印页数a
零件
定影器单元
约 50,000 页 (黑白) /12,500 页 (彩色)
传墨辊
约 50,000 页 (黑白) /12,500 页 (彩色)
传输带 (ITB)
约 50,000 页 (黑白) /12,500 页 (彩色)
进纸辊
约 50,000 页
a. 打印速度受所用操作系统,计算性能,应用软件,连接方式,介质类
型,介质大小和作业复杂度影响。
a. 额定打印量值符合 ISO/IEC 19798 标准。
b. 区域 A:阿尔巴尼亚,奥地利,比利时,波斯尼亚,保加利亚,克罗地
亚,塞浦路斯,捷克共和国,丹麦,爱沙尼亚,芬兰,法国,德国,希
腊,匈牙利,意大利,拉脱维亚,立陶宛,马其顿,荷兰,挪威,波
兰,葡萄牙,罗马尼亚,塞尔维亚,斯洛伐克,斯洛文尼亚,西班牙,
瑞典,瑞士和英国
耗材 _ 86
6. 握住新墨粉盒的两个手柄,彻底摇晃几次,将墨粉摇匀。
更换墨粉盒
单击此链接打开有关更换墨粉盒的动画。
您的打印机使用四种颜色,每种颜色都使用不同的墨粉盒:黄色 (Y),洋
红 (M),青色 (C) 和黑色 (K)。
墨粉盒已经达到其预计的墨粉盒寿命。打印机将停止打印。另外,计算机上
还会显示 Smart Panel 程序窗口,告诉您需要更换墨粉盒 (请参见第 69 页
上的 “ 使用 Smart Panel 程序 ”)。
这时需要更换墨粉盒。检查打印机所用的墨粉盒型号 (请参阅第 86 页上的
“ 可用耗材 ”)。
7. 将墨粉盒放在平面上 (如下所示),并拆掉保护套。
Samsung 不推荐使用非原装 Samsung 墨粉盒,如重新装填或改装的
墨粉盒。对于非原装 Samsung 墨粉盒的质量及其可能对打印机造成的
损坏, Samsung 无法做任何保证。打印机保修不包括由于使用非原装
Samsung 墨粉盒而需要的服务或维修。
1. 关闭打印机的电源,然后等待几分钟以便其冷却。
2. 按下释放按钮,完全打开前盖板。
如果墨粉撒到衣服上,请用干布擦去,然后用冷水洗涤。热水会使
墨粉渗入到衣服纤维中。
8. 确保墨粉盒的颜色与插槽的颜色一致,然后握住墨粉盒的手柄。插入墨
粉盒,直至卡入到位。
3. 握住墨粉盒的手柄,将其从打印机内拉出。
9. 关闭前盖。请确保盖板已安全锁住,然后打开打印机电源。
如果前盖没有完全合上,打印机就不会运行。
4. 打开新墨粉盒的包装。
5. 拉出新墨粉盒的塑料片。
耗材 _ 87
5. 使用成像装置前端的凹槽将其从打印机中拉出。
更换成像装置
当成像装置的使用寿命到期时,计算机上会显示 Smart Panel 程序窗口,告
知需要更换成像装置。否则,打印机将停止打印。
1. 关闭打印机的电源,然后等待几分钟以便其冷却。
2. 按下释放按钮,完全打开前盖板。
6. 打开新成像装置的包装。
•
请勿使用锋利物体 (比如小刀或剪刀)打开成像装置的包装。
这样可能会破坏成像装置的外表面。
• 注意不要划破成像装置的外表面。
• 为防止造成损害,请勿长时间将成像装置暴露于阳光下。如有
必要,请用纸将其盖住。
7. 抓住成像装置前端的凹槽,将其推入打印机。
3. 握住墨粉盒的手柄,将其从打印机内拉出。
4. 使用废粉仓的把手将其从打印机中拉出。
8. 将废粉仓插入到位,然后推入,确保其卡紧。
耗材 _ 88
9. 将墨粉盒重新插回打印机。
4. 如下所示取下废粉仓盖,并用它封住废粉仓的开口。
2
1
不要倾斜或翻转废粉仓。
5. 打开新废粉仓的包装。
6. 将新废粉仓插入到位,确保其卡紧。
10. 关紧前盖。
如果前盖没有完全合上,打印机就不会运行。请确保所有墨粉盒都
安装正确。如果任何墨粉盒安装不正确,前盖板都不能关闭。
11. 打开打印机开关。
所有 LED 均反复闪烁红灯。等待约 1.5 分钟,使打印机准备就
绪。
更换废粉仓
当废粉仓的使用寿命到期时,计算机上会显示 Smart Panel 程序窗口,告知
需要更换废粉仓。否则,打印机将停止打印。
1. 关闭打印机的电源,然后等待几分钟以便其冷却。
2. 打开前盖。
7. 关紧前盖。
如果前盖没有完全合上,打印机就不会运行。请确保所有墨粉盒都
安装正确。如果任何墨粉盒安装不正确,前盖板都不能关闭。
8. 打开打印机开关。
3. 使用废粉仓的把手将其从打印机中拉出。
务必将废粉仓放在平整的台面上,以免墨粉洒落。
耗材 _ 89
12.
规格
本章介绍了打印机的主要规格。
本章内容包括:
•
•
•
•
硬件规格
环境规格
电气规格
打印介质规格
下面列出规格参数值:规格如有变更,恕不另行通知:有关可能发生的信息变更,请参见 www.samsung.com/printer。
硬件规格
项目
描述
高度
243 毫米
深度
313 毫米
宽度
388 毫米
重量
打印机及耗材
11 千克
包装重量
纸张
1.50 Kg
塑料
0.45 Kg
模块
CLX-NWA20L
尺寸
无线a
a. 仅限 CLP-325W(K)/CLP-326W。
环境规格
项目
噪声水平a
温度
湿度
描述
就绪模式
背景噪声水平
打印模式
低于 45 dBA (彩色打印)
低于 47 dBA (黑白打印)
操作
10 到 32 ℃
存放 (打包)
0 到 40 ℃
操作
20-80% 相对湿度
存放 (打包)
10 – 90% 相对湿度
a. 声压级, ISO 7779。已测试配置:打印机基本安装, A4 纸,单面打印。
规格 _ 90
电气规格
电源要求基于销售设备所在的国家 / 地区。不要转换操作电压。这样做可能会损坏设备并失去产品保修权利。
项目
a
额定电源
功耗
描述
110 伏型号
AC 110-127 V
220 伏型号
AC 220-240 V
平均运行模式
小于 350 W
就绪模式
小于 60 W
节能模式
•
•
•
电源关闭模式
小于 0.45 W
CLP-320(K)/CLP-321/CLP-325(K)/ CLP-326: 小于 5 W
CLP-320N(K)/CLP-321N: 小于 6 W
CLP-325W(K)/CLP-326W: 小于 7 W
a. 有关打印机的正确电压,频率 (赫兹)和电流类型,请参见打印机上的铭牌。
规格 _ 91
打印介质规格
类型
普通纸
信封
厚型纸
大小
重量a
尺寸
Letter
216 × 279 毫米
Legal
216 × 356 毫米
US Folio
216 × 330 毫米
A4
210 x 297 毫米
Oficio
216 × 343 毫米
JIS B5
182 x 257 毫米
ISO B5
176 × 250 毫米
Executive
184 x 267 毫米
A5
148 x 210 毫米
A6
105 x 148 毫米
Monarch
98 × 191 毫米
No. 10
105 × 241 毫米
DL
110 × 220 毫米
C5
162 x 229 毫米
C6
114 x 162 毫米
No.9
98 x 225 毫米
6 3/4
92 x 165 毫米
请参阅普通纸部分
请参阅普通纸部分
容量b
70 到 90 g/m2。
纸盘:130 张 80 g/m2 纸。
纸盘手动进纸:75 到 90 g/m2。
纸盘手动进纸:5 张。
纸盘手动进纸:90 到 105 g/m2。
纸盘手动进纸:5 张。
2
薄型纸
请参阅普通纸部分
请参阅普通纸部分
纸盘手动进纸:60 到 70 g/m 。
标签c
Letter, A4
请参阅普通纸部分
纸盘手动进纸:120 到 150 g/m2。
卡片纸
明信片
101.60 x 152.4 毫米
纸盘手动进纸:105 到 163 g/m2。
透明胶片d e f
Letter, A4
请参阅普通纸部分
-
高光相纸g
Letter, A4
请参阅普通纸部分
纸盘手动进纸:111 到 220 g/m2。
亚光相纸
Letter,A4,明信片 4
x6
请参阅普通纸部分
纸盘手动进纸:111 到 220 g/m2。
最小尺寸 (自定义)
76 x 152.4 毫米
60 到 163 g/m2
最大尺寸 (自定义)
216 × 356 毫米
纸盘手动进纸:1 张
a. 如果介质重量超过 120 g/m2,请将纸张逐张装入纸盘中。
b. 最大容量取决于介质重量,厚度和环境因素。
c. 平滑度:100 到 250 (镀银)。这表示平滑度的数量级别。
d. 推荐的介质:Xerox 3R91331 (A4), Xerox 3R2780 (Letter) 等用于彩色激光打印机的透明胶片。
e. 推荐的介质:0.104 到 0.124 mm 的透明纸。
f. 如果使用透明胶片进行彩色打印,那么当在投影仪中使用打印件时,图像质量将低于单色打印。
g. 推荐的介质:适合本打印机的光面纸 (Letter)仅限 HP Brochure Paper (产品:Q6611A)。适合本打印机的光面纸 (A4) 仅限 HP Superior Paper 160
glossy (产品:Q6616A)。
规格 _ 92
Contact SAMSUNG worldwide
If you have any comments or questions regarding Samsung products, contact the Samsung customer care center.
Country/
Region
Customer Care Center
Web Site
Country/
Region
Customer Care Center
Web Site
GERMANY
01805 - SAMSUNG
(726-7864 € 0,14/min)
GEORGIA
8-800-555-555
GUATEMALA
1-800-299-0013
www.samsung.com
HONDURAS
800-7919267
www.samsung.com
HONG KONG
(852) 3698-4698
www.samsung.com/hk
www.samsung.com/hk_en/
HUNGARY
06-80-SAMSUNG
(726-7864)
www.samsung.com
INDIA
3030 8282
1800 110011
1800 3000 8282
1800 266 8282
www.samsung.com
INDONESIA
0800-112-8888
021-5699-7777
www.samsung.com
ITALIA
800-SAMSUNG (726-7864)
www.samsung.com
JAMAICA
1-800-234-7267
www.samsung.com
www.samsung.com
JAPAN
0120-327-527
www.samsung.com
400-810-5858
010-6475 1880
www.samsung.com
JORDAN
800-22273
KSA
9200-21230
COLOMBIA
01-8000112112
www.samsung.com
BAHRAIN
8000-4726
COSTA RICA
0-800-507-7267
www.samsung.com
LATVIA
8000-7267
www.samsung.com
CZECH
REPUBLIC
800-SAMSUNG
(800-726786)
www.samsung.com
LITHUANIA
8-800-77777
www.samsung.com
LUXEMBURG
261 03 710
www.samsung.com
MALAYSIA
1800-88-9999
www.samsung.com
MEXICO
01-800-SAMSUNG
(726-7864)
www.samsung.com
MOLDOVA
00-800-500-55-500
www.samsung.ua
www.samsung.com/ua_ru
NETHERLANDS
0900-SAMSUNG
(0900-7267864) (€ 0,10/
min)
www.samsung.com
NEW ZEALAND
0800 SAMSUNG (0800 726
786)
www.samsung.com
NICARAGUA
00-1800-5077267
www.samsung.com
ARGENTINE
0800-333-3733
www.samsung.com
ARMENIA
0-800-05-555
AUSTRALIA
1300 362 603
www.samsung.com
AUSTRIA
0810-SAMSUNG (7267864,
€ 0.07/min)
www.samsung.com
AZERBAIJAN
088-55-55-555
BAHRAIN
8000-4726
BELARUS
810-800-500-55-500
www.samsung.ua
www.samsung.com/ua_ru
BELGIUM
02-201-24-18
www.samsung.com/be
(Dutch)
www.samsung.com/be_fr
(French)
BRAZIL
0800-124-421
4004-0000
www.samsung.com
CANADA
1-800-SAMSUNG
(726-7864)
www.samsung.com
CHILE
800-SAMSUNG (726-7864)
CHINA
Samsung Zrt., česká organizační složka, Oasis Florenc,
Sokolovská394/17, 180 00, Praha 8
www.samsung.com
www.samsung.com
DENMARK
70 70 19 70
www.samsung.com
ECUADOR
1-800-10-7267
www.samsung.com
EGYPT
0800-726786
EIRE
0818 717100
www.samsung.com
EL SALVADOR
800-6225
www.samsung.com
ESTONIA
800-7267
www.samsung.com
KAZAKHSTAN
8-10-800-500-55-500
www.samsung.com/kz_ru
KYRGYZSTAN
00-800-500-55-500
FINLAND
030-6227 515
www.samsung.com
NORWAY
815-56 480
www.samsung.com
FRANCE
01 48 63 00 00
www.samsung.com
PANAMA
800-7267
www.samsung.com
Contact SAMSUNG worldwide_ 93
Country/
Region
PHILIPPINES
Customer Care Center
Web Site
1800-10-SAMSUNG
(726-7864)
1-800-3-SAMSUNG
(726-7864)
1-800-8-SAMSUNG
(726-7864)
02-5805777
www.samsung.com
POLAND
0 801 1SAMSUNG
(172678)
022-607-93-33
www.samsung.com
PORTUGAL
80820-SAMSUNG
(726-7864)
www.samsung.com
PUERTO RICO
1-800-682-3180
www.samsung.com
QATAR
800-2255
REP. DOMINICA
1-800-751-2676
www.samsung.com
RUSSIA
8-800-555-55-55
www.samsung.ru
SINGAPORE
1800-SAMSUNG
(726-7864)
www.samsung.com
SLOVAKIA
0800-SAMSUNG
(726-7864)
www.samsung.com
SOUTH AFRICA
0860 SAMSUNG
(726-7864)
www.samsung.com
SPAIN
902-1-SAMSUNG(902 172
678)
www.samsung.com
SWEDEN
0771 726 7864
(SAMSUNG)
www.samsung.com
SWITZERLAND
0848-SAMSUNG (7267864,
CHF 0.08/min)
www.samsung.com
SYRIA
1825-22-73
TADJIKISTAN
8-10-800-500-55-500
TAIWAN
0800-329-999
www.samsung.com
THAILAND
1800-29-3232
02-689-3232
www.samsung.com
TRINIDAD &
TOBAGO
1-800-SAMSUNG
(726-7864)
www.samsung.com
TURKEY
444 77 11
www.samsung.com
U.A.E
800-SAMSUNG (726-7864)
www.samsung.com
U.K
0845 SAMSUNG
(726-7864)
www.samsung.com
U.S.A
1-800-SAMSUNG
(726-7864)
www.samsung.com
UKRAINE
8-800-502-000
www.samsung.ua
www.samsung.com/ua_ru
Country/
Region
Customer Care Center
Web Site
UZBEKISTAN
8-10-800-500-55-500
www.samsung.com/kz_ru
VENEZUELA
0-800-100-5303
www.samsung.com
VIETNAM
1 800 588 889
www.samsung.com
Contact SAMSUNG worldwide_ 94
术语表
分页
以下术语表介绍了与打印相关的常用术语以及本用户指南中提及的术
语,有助于您熟悉本产品。
逐份复印是成套打印多拷贝作业的过程。当选择逐份复印时,设备将在
打印另一份作业前打印出整套作业。
802.11
控制面板
802.11 是一套无线局域网 (WLAN) 通信标准,由 IEEE LAN/MAN 标准
委员会 (IEEE 802) 制定。
控制面板是可以显示控制或监控仪器的平面区域 (通常为垂直)。它们
通常位于机器的前端。
802.11b/g/n
802.11b/g/n 可共享相同的硬件并使用 2.4 GHz 带宽。802.11b 支持高达
11 Mbps 的带宽, 802.11n 支持高达 150 Mbps 的带宽。 802.11b/g/n 设
备有时候可能会受到微波炉,无绳电话和蓝牙设备的干扰。
接入点
接入点或无线接入点 (AP 或 WAP)是将无线局域网 (WLAN) 中的无线
通信设备连接到一起的设备,是 WLAN 无线电信号的中央传送器和接收
器。
覆盖率
这是一个用于衡量打印时墨粉使用量的打印术语。例如, 5% 的覆盖率表
示在 A4 尺寸的纸张上,图像或文字的覆盖率为 5%。因此,如果纸张或
者原件上有复杂的图片或很多文字,覆盖率将会更高,这时墨粉使用量
将同覆盖率相同。
逗号分隔值 (CSV)
自动进纸器 (ADF)
逗号分隔值 (CSV)。 CSV 是一种文件格式类型,用于交换不同应用程序
之间的数据。此文件格式用于 Microsoft Excel,已成为整个行业的事实
标准,即使在非 Microsoft 平台中也是如此。
自动进纸器 (ADF) 是一种可以自动送入纸张原件的扫描装置,它可使机
器一次扫描一定数量的纸张。
双面自动进纸器 (DADF)
AppleTalk
双面自动进纸器 (DADF) 是一种可自动进纸并将原件翻面的扫描装置,
从而使机器可对纸张两面都进行扫描。
AppleTalk 是由 Apple, Inc 开发的专用于计算机网络的一套协议。此协议
包含在最早的 Macintosh (1984) 中,现在由 Apple 将其中关于 TCP/IP
网络的部分进行了修改。
默认
位深度
动态主机配置协议 (DHCP)
这是一个计算机图形术语,描述在位图图像中表现单一像素颜色所使用
的位数。较高的颜色深度使得颜色的范围较宽。随着位数的增加,彩色
图上可能出现的颜色数量会变得很大。 1 位颜色通常被称为单色或黑白。
动态主机配置协议 (DHCP) 是客户端与服务器之间的一种网络协议。
DHCP 服务器提供特定于 DHCP 客户端主机请求的配置参数,一般是客
户端主机参与某个 IP 网络所需的信息。 DHCP 还提供用于将 IP 地址分
配给客户端主机的机制。
改变打印机状态,重置或初始化时所生效的值或设置。
BMP
双列直插式内存模块 (DIMM)
这是 Microsoft Windows 图形子系统 (GDI) 内部使用的一种位图图形格
式,常用作该平台的简易图形文件格式。
双列直插式内存模块 (DIMM),一个承载内存的小电路板。 DIMM 存储机
器上的所有数据,例如打印数据,收到的传真数据。
引导程序协议 (BOOTP)
引导程序协议。这是网络客户端用来自动获取其 IP 地址的网络协议。通
常是在计算机或计算机上运行的操作系统的引导过程中完成的。BOOTP
服务器将地址池中的 IP 地址指定给每个客户端。 BOOTP 可使 “ 无盘工
作站 ” 计算机在加载高级操作系统前获取 IP 地址。
DLNA
数字生活网络联盟 (DLNA) 是一种用于家庭网络设备通过网络互相共享
信息的标准。
DMPr
电荷耦合器件 (CCD)
电荷耦合器件 (CCD) 是用来启用扫描作业的硬件。CCD 锁定机制还用于
固定 CCD 模块,以防在机器移动过程中造成损坏。
术语表 _ 95
数字媒体打印机 (DMPr)是一种可在 DLNA 家庭网络中执行打印的设
备。 DMPr 通过组合可扩展超文本标记语言 (XHTML)模板与图像来打
印页面。
域名服务器 (DNS)
外部设备接口 (FDI)
域名服务器 (DNS) 是一个存储网络分布式数据库中的域名相关信息的系
统,例如 Internet。
外部设备接口 (FDI) 是安装于机器内部的卡,通过它可以使用第三方设
备,如投币启动的设备或读卡器。这些设备可以让您使用机器上的按打
印页数付费服务。
点阵式打印机
文件传输协议 (FTP)
点阵式打印机是指一种计算机打印机,其打印头在页面来回运行并通过
碰撞,击打用墨浸过的布带而打印,非常像打字机。
文件传输协议 (FTP) 是通常用于在任一支持 TCP/IP 协议的网络 (例如
Internet 或 Intranet)上交换文件的协议。
每英寸点数 (DPI)
定影器装置
每英寸点数 (DPI) 用于衡量打印和扫描的分辨率。一般而言,如果 DPI
越高,则分辨率就越高,图片就越细腻,文件也就越大。
激光打印机的一部分,可以将墨粉融入打印介质。由一个热辊和一个压
紧辊组成。墨粉传送到纸张之后,定影器装置会进行加热并施加压力,
将墨粉永久固定在纸上,这就是从激光打印机出来的纸都很热的原因。
特色振铃模式
特色振铃模式检测。 “ 特色振铃 ” 是电话公司的一项服务,通过该服务用
户能够使用一条电话线接听几个不同的电话号码。
双面
这是自动将纸张翻面,使机器可以在纸张的两面进行打印 (或扫描)的
机制。配有双面打印单元的打印机可以在一个打印周期中在纸张的两面
进行打印。
网关
这是计算机网络之间或计算机网络与电话线之间的连接。网关非常流行,
因为它是允许访问另一个计算机或网络的计算机或网络。
灰度
这是指当彩色图像转换为灰度图像时,用来表示该图像明暗部分的灰阶
;而色彩正是由不同的灰阶所表示的。
工作负载
工作负载是在不影响打印机性能的情况下每月的打印页数。一般而言,
打印机都存在使用寿命限制,如每年的打印页数。使用寿命就是平均打
印能力,通常在保修期内。例如,如果工作负载为每月 48,000 页,假定
每月工作 20 天,那么每天的打印机限制为 2,400 页。
半色调
这是一种通过改变点数来模拟灰度的图像类型。深色区域由很多的点组
成,而浅色区域则由较少的点组成。
硬盘驱动器 (HDD)
错误修正模式 (ECM)
错误修正模式 (ECM) 是建于 1 类传真模式或传真调制解调器中的可选发
送模式。可自动检测或修正传真发送过程中的错误,这些错误有时因电
话线噪音而导致。
硬盘驱动器 (HDD),通常也可称作硬盘,是在快速旋转母盘的磁性表面
上存储数字编码数据的非易失性存储设备。
美国电气电子工程师学会 (IEEE)
模拟
美国电气电子工程师学会 (IEEE) 是一个非营利性的国际专业组织,主要
致力于电子电气技术的发展。
仿真是一种获取与其他设备相同结果的技术。
仿真就是在一个系统上复制另一个系统的功能,使此系统与另一系统执
行相同的操作。仿真重在内部动作的准确复制,而与模拟不同,后者关
注的是被模拟的系统中的摘要模型,通常会考虑其内部状态。
IEEE 1284
1284 并行端口标准是由美国电气电子工程师学会 (IEEE) 制定
的。 “1284-B” 是指连接至外围设备的并行电缆末端的特定连接器类型
(例如打印机)。
以太网
以太网是适用于局域网 (LAN) 的一种基于帧的计算机网络技术。它定义
OSI 模型物理层的配线与信令,以及介质访问控制 (MAC)/ 数据链路层的
帧格式和协议。以太网通常以 IEEE 802.3 为标准。从二十世纪九十年代
投入应用至今,它已成为最常用的 LAN 技术。
EtherTalk
Intranet
这是一个专用网络,它使用 Internet 协议,网络连接和可能的公共通信
系统确保与公司员工安全共享组织的信息或操作。有时此术语仅指最明
显的服务,即内部网站。
IP 地址
这是由 Apple 公司开发的关于计算机网络的一套协议。此协议包含在最
早的 Macintosh (1984) 中,现在由 Apple 将其中关于 TCP/IP 网络的部
分进行了修改。
Internet 协议 (IP) 地址是指在利用 Internet 协议标准的网络上,供设备识
别其他设备并相互通信的唯一数字。
每分钟图像数 (IPM)
每分钟图像数 (IPM) 是测量打印速度的一种方式。 IPM 速率说明了每分
钟打印机可完成的单面打印的纸张数量。
术语表 _ 96
Internet 打印协议 (IPP)
改进的霍夫曼 (MH)
Internet 打印协议 (IPP) 定义了有关打印,管理打印作业,介质大小和分
辨率等等的标准协议。IPP 可以本地使用,或者通过 Internet 发送至更多
打印机,还支持访问控制,验证和加密,使其打印功能更加实用和安全。
改进的霍夫曼 (MH) 是一种压缩方法,用于减少需要在传真机之间传输的
数据量,以传送 ITU-T T.4 推荐的图像。 MH 是一种基于密码本的行程编
码体系,针对高效地压缩空白区域而优化。由于大多传真都包含较多空
白区域,因此这样做可以减少此类传真的时间。
Internet 数据交换 / 顺序包交换 (IPX/SPX)
IPX/SPX 表示 Internet 数据交换 / 顺序包交换。这是 Novell NetWare 操
作系统使用的网络协议。 IPX 和 SPX 均提供了类似 TCP/IP 的连接服
务,类似 IP 的 IPX 协议和类似 TCP 的 SPX。 IPX/SPX 主要为局域网
(LAN) 而设计,是针对此目的非常高效的协议 (通常,其性能超过 LAN
上的 TCP/IP)。
改进的二维压缩编码 (MMR)
改进的二维压缩编码 (MMR) 是由 ITU-T T.6 推荐的压缩方法。
调制解调器
这是调节载波信号以编码数字信息,并解调此类载波信号以解码传送信
息的设备。
国际标准化组织 (ISO)
国际标准化组织 (ISO) 是一个国际标准制定团体,由来自不同国家的标
准团体代表组成。它可以制定世界范围内的工商业标准。
改进的像素相对地址指定码 (MR)
改进的像素相对地址指定码 (MR) 是由 ITU-T T.4 推荐的压缩方法。 MR
使用 MH 对扫描的第一行进行编码。第二行与第一行相比较,所得出的
差异结果被编码并发送。
ITU-T
国际电信联盟是致力于标准化和管理国际无线电与电信而建立的国际组
织。主要使命包括制定标准,分配无线电频谱和组织不同国家 / 地区之间
的互联方案以便接打国际电话。 ITU-T 中的 -T 表示电信。
ITU-T 表 1
NetWare
这是由 Novell, Inc 开发的网络操作系统。最初它用共同多任务处理在 PC
上运行不同的服务,网络协议源于原型的 Xerox XNS 协议栈。目前
NetWare 同时支持 TCP/IP 和 IPX/SPX。
由 ITU-T 发布用于文档传真发送的标准测试表。
有机光导体 (OPC)
联合二值图像专家组 (JBIG)
联合二值图像专家组 (JBIG) 是精度和质量都无损的图像压缩标准,专为
二元图像 (特别是传真)的压缩而设计,但也可用于其他图像。
联合图像专家组 (JPEG)
联合图像专家组 (JPEG) 是最常用的图形图像有损压缩的标准方法。是用
于在万维网上存储和传输照片的格式。
轻型目录访问协议 (LDAP)
轻型目录访问协议 (LDAP) 是查询和修改运行于 TCP/IP 上的目录服务的
网络协议。
发光二极管 (LED)
有机光导体 (OPC) 是一种可生成虚拟图像,并供激光打印机发出的激光
束打印的机械装置,通常为绿色或红棕色的柱状体。
包含硒鼓的成像装置在打印机中使用的过程中会使硒鼓表面逐渐磨损,
由于其与墨粉盒显影刷,清洁装置及纸张相接触,故应适当地进行更换。
原件
即第一个样本,例如文档,照片或文本等,用于复印或转成其他的样本,
但其本身并非从其他样本复制或转变过来。
开放系统互联 (OSI)
开放系统互联 (OSI) 是由国际标准化组织 (ISO) 开发的通信模型。OSI 提
供了标准的网络设计模块方法,可以将所需的一套复杂功能分成可管理
的独立功能层。这些层从上往下依次是应用层,表示层,会话层,传输
层,网络层,数据链路层和物理层。
发光二极管 (LED) 是一种可以指示机器状态的半导体设备。
专用自动交换分机 (PABX)
MAC 地址
专用自动交换分机 (PABX) 是私人企业内部的电话自动切换系统。
媒体访问控制 (MAC) 地址是唯一与网络适配器相关的标识符。 MAC 地
址是唯一的 48 位标识符,通常两个一组写作 12 个十六进制字符 (例
如, 00-00-0c-34-11-4e)。此地址通常由制造商直接写入网卡 (NIC) 中,
并作为路由器的辅助程序以尝试查找大型网络中的机器位置。
多功能外围设备 (MFP)
多功能外围设备 (MFP) 是在一个物理实体中具有打印机,复印机,传真
机和扫描仪的功能的办公设备。
术语表 _ 97
打印机命令语言 (PCL)
打印机命令语言 (PCL) 是由 HP 开发的作为打印机协议的页面描述语言
(PDL),已成为业界标准。 PCL 最初是为喷墨打印机所开发的,后来又发
布了用于热敏打印机,点阵打印机和激光打印机等不同打印机的 PCL。
便携式文档格式 (PDF)
便携式文档格式 (PDF) 是一种由 Adobe Systems 开发的专用文档格式,
它通过与设备和分辨率无关的格式表示二维文档。
PostScript
服务集标识符 (SSID)
PostScript (PS) 是一种页面描述语言和编程语言,主要用于电子和桌面
排版领域。 - 在解码器中运行以生成图像。
服务集标识符 (SSID) 是无线局域网 (WLAN) 的名称。WLAN 中的所有无
线设备均使用同一 SSID,以便相互通信。 SSID 区分大小写,最大长度
为 32 个字符。
打印机驱动程序
用于从计算机发送命令并传输数据到打印机的程序。
Subnet Mask
打印介质
子网掩码用于网络地址的联合,以决定该地址的哪一部分是网络地址,
哪一部分是主机地址。
可在打印机,扫描仪,传真机或复印机上使用的纸张,信封,标签以及
透明胶片等介质。
TCP/IP
每分钟页数 (PPM)
传输控制协议 (TCP) 和 Internet 协议 (IP) 是实现运行 Internet 和大多数
商业网络的协议堆栈的一组通信协议。
每分钟页数 (PPM) 是衡量打印机打印速度的方法,表示打印机每分钟打
印的页数。
传送确认报告 (TCR)
PRN 文件
传送确认报告 (TCR) 提供了每次传送的详细信息,如任务状态,传送结
果和发送页数。此报告可以设置为在每次任务后打印或者仅在失败的传
送后打印。
设备驱动程序接口,可以通过标准的输入 / 输出系统请求,使软件与设备
驱动程序进行交互,使许多任务得以简化。
标签图像文件格式 (TIFF)
标签图像文件格式 (TIFF) 是分辨率可变的位图图像格式。TIFF 通常描述
来自扫描仪的图像数据。 TIFF 图像利用标签,关键字来定义包含在文件
中的图像的性质。这种灵活的,不依靠平台的格式可用于由不同的图像
处理应用程序制成的图片。
Protocol
这是在两个计算端点之间控制或实现连接,通信和数据传输的惯例或标
准。
PS
墨粉盒
请参见 PostScript。
它是机器 (如打印机)中使用的一种装有墨粉的瓶子或容器。墨粉是激
光打印机和复印机中使用的一种粉末,可以在打印纸张上形成文字与图
像。墨粉可以在定影器的热量 / 压力的作用下融化,与纸张纤维紧密融
合。
公共交换电话网 (PSTN)
公共交换电话网 (PSTN) 是基于行业前提的全球公共电路交换电话网的
网络,常通过配电板进行发送。
TWAIN
远程认证拨号用户服务 (RADIUS)
远程认证拨号用户服务 (RADIUS) 是用于远程用户认证和记费的协议。
RADIUS 允许对身份验证数据进行集中式管理,如使用 AAA (认证,授
权和计费)概念来管理网络访问的用户名和密码。
是用于扫描仪及其软件的行业标准。通过使用与 TWAIN 兼容的扫描仪和
程序,可以由程序内开始扫描。它是一种适用于 Microsoft Windows 和
Apple Macintosh 操作系统的图像捕捉 API。
UNC 路径
统一命名协定 (UNC) 是在 Window NT 和其他 Microsoft 产品中访问网络
共享的标准方法。 UNC 路径的格式是:\\< 服务器名称 >\< 共享名称 >\<
其他目录 >
分辨率
图片的清晰度,以每英寸点数 (DPI) 计量。 dpi 越大,分辨率就越高。
服务器信息块 (SMB)
服务器信息块 (SMB) 是主要应用于网络节点之间的共享文件,打印机,
串行端口和混合通信的网络协议。还提供经过验证的相互处理的通信机
制。
统一资源定位符 (URL)
统一资源定位符 (URL) 是 Internet 上文档与资源的全局地址。地址的首
部分指示使用的协议类型,第二部分指定了资源所处的 IP 地址或域名。
简单邮件传输协议 (SMTP)
通用串行总线 (USB)
简单邮件传输协议 (SMTP) 是 Internet 上的电子邮件发送标准。 SMTP
是一种相对简单的文本协议,它指定了一个或多个信息接收人,然后将
此信息文本发送出去。它是一个客户端到服务器的协议,可以将邮件信
息从客户端发送至服务器。
通用串行总线 (USB) 是一种由 USB Implementers Forum, Inc. 开发的标
准,用于连接计算机与外围设备。与并行端口不同, USB 的设计目的是
将一台计算机同时与多台外围设备相连接。
术语表 _ 98
水印
水印是纸张上可识别的图像和模式,在发送光下观察时颜色较淡。水印
于 1282 年在意大利的博洛尼亚首次推出,由造纸者用于标识他们的产
品,还可用于邮票,货币和其他政府文档以防伪造。
有线等效加密 (WEP)
有线等效加密 (WEP) 是 IEEE 802.11 中指定的安全协议,以提供与有线
LAN 相同等级的安全。 WEP 通过加密无线电数据实现安全性,以使端点
间传输的数据受到保护。
Windows 图像结构 (WIA)
Windows 图像结构 (WIA) 最初是附带在 Windows Me 和 Windows XP 中
推出的图像结构。可以在这些操作系统中使用与 WIA 兼容的扫描仪进行
扫描。
Wi-Fi 保护访问 (WPA)
Wi-Fi 保护访问 (WPA) 是保护无线 (Wi-Fi) 计算机网络的一类系统,旨在
提高 WEP 的安全特性。
WPA 预共享密钥 (WPA-PSK)
WPA-PSK (WPA 预共享密钥)是面向小型企业或家庭用户的 WPA 特
殊模式。在无线接入点 (WAP) 以及任何无线便携式或台式设备中配置共
享密钥或密码。WPA-PSK 为无线客户端与关联的 WAP 之间的每个会话
生成唯一密钥,以实现更高级的安全性。
WPS
Wi-Fi 保护设置 (WPS) 是一种用于建立无线家庭网络的标准。如果您的
无线接入点支持 WPS,您就可以在不使用计算机的情况下轻松配置无线
网络连接。
XPS
XML Paper Specification (XPS) 由 Microsoft 公司开发,不仅是一种页面
描述语言 (PDL) 规范,同时也是一种新的文档格式,对便携式文档和电
子文档大有裨益。XPS 是基于 XML 的规范,基于新的打印路径,同时也
是基于向量且与设备无关的文档格式。
术语表 _ 99
索引
A
安放打印机
调整高度 50
间距 29
按钮
打印屏幕 27
电源 28
取消 27
WPS 28
演示页打印 27
安全
符号 7
信息 7
C
K
透明胶片 57
信封 57
开机 28
打印文档
Linux 66
Macintosh 65
控制面板 26
打印演示页 29
L
打印质量问题,解决 82
LED
无线 27
状态墨粉 27
调节
纸盘尺寸 50
Linux
叠加打印
常见 Linux 问题 84
打印 66
打印机属性 67
随附的软件 30
unified driver configurator 70
为已连接网络安装驱动程序 40
系统要求 31
创建 63
打印 63
删除 63
多页合并打印
Macintosh 66
Windows 61
curled 84
了解控制面板 27
D
取消按钮 27
F
打印
按照选定的纸张大小调整您的文档 62
打印到文件 64
打印文档
Windows 59
更改默认打印设置 64
海报 61
Linux 66
Macintosh 65
在一张纸上打印多页
Macintosh 66
Windows 61
法规信息 12
M
G
Macintosh
功能 22
打印机功能 90
节能功能 51
随附的软件 29
Linux 66
打印机驱动程序
处理说明 74
存放 74
非 Samsung 和重新装填的 74
更换墨粉盒 87
预计寿命 75
海报 61
耗材
订购 86
更换墨粉盒 87
可用耗材 86
预计墨粉盒寿命 75
打印机属性
Linux 67
标签纸 57
光面纸 58
卡片纸 57
输出支架 92
特殊介质 56
墨粉盒
H
功能 59
打印介质
摇匀 76
打印介质 92
总 90
打印分辨率,设置
打印分辨率设置
墨粉
规格
打印打印机报告 73
Macintosh 65
本地共享打印机 34
常见 Macintosh 问题 85
打印 65
使用 SetIP 36, 47
为已连接网络安装驱动程序 39
系统要求 30
更改文档的比例 62
Q
卡纸
避免卡纸的提示 77
清洁
J
内部 73
外部 73
节能器
使用节能模式 51
索引 _ 100
清洁打印机 73
S
X
service contact numbers 93
小册子 61
SetIP 程序 36, 47
小册子打印 61
Smart Panel
字体设置 51
总体信息 69
SyncThru Web Service
总体信息 68
使用帮助 61
手动纸盘
使用特殊介质 56
双面打印 (手动)
打印机驱动程序 61
水印
编辑 62
创建 62
打印 62
删除 62
Y
用于打印的偏好设置 60
约定 20
Z
在 Windows 中使用叠加 63
在 Windows 中使用水印 62
正视图 24
纸盘
调整宽度和长度 53
纸张
更改大小 53
纸张类型
W
设置 58
Windows
本地共享打印机 34
常见 Windows 问题 84
打印 59
使用 SetIP 36, 47
为已连接网络安装驱动程序 38
系统要求 30
术语表 95
装入
特殊介质 56
字体设置 51
USB 线
驱动程序安装 31
网络
安装环境 35
IPv4 配置 36
IPv6 配置 37
驱动程序安装
Linux 40
Macintosh 39
Windows 38
SetIP 程序 36, 47
使用有线网络 35
网络程序介绍 35
问题
进纸问题 80
问题,解决
打印质量 82
无线
WPS 按钮 41
无线网络
wps
PIN 42
USB 线 42
网线 46
索引 _ 101
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Languages
