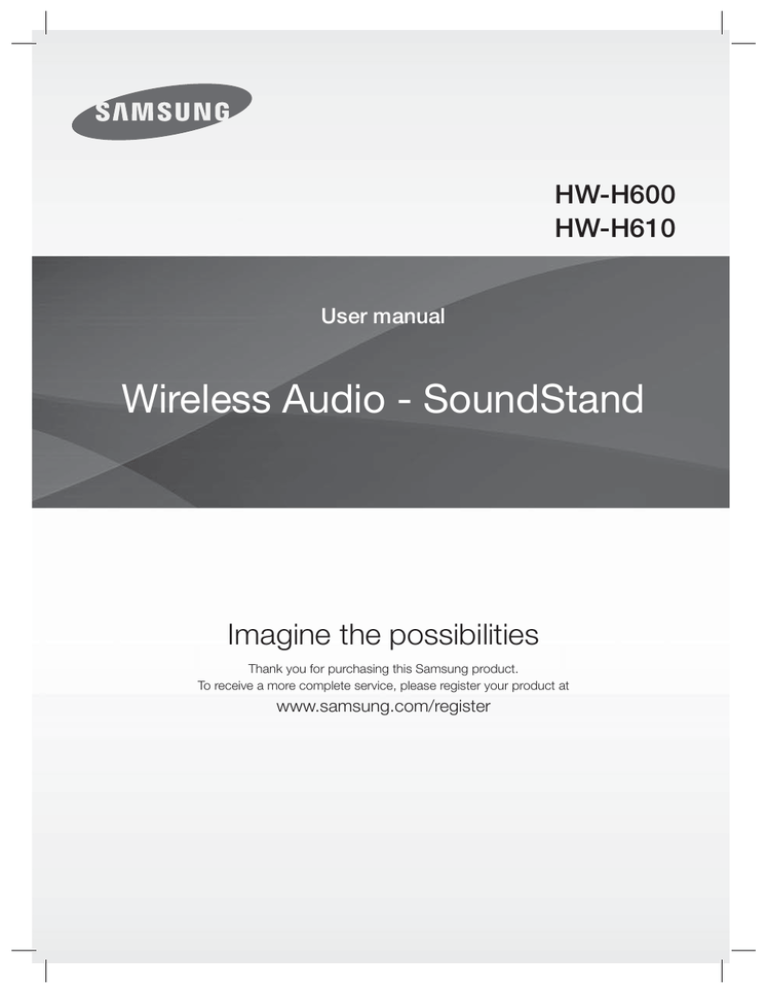

HW-H600
HW-H610
User manual
Wireless Audio - SoundStand
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive a more complete service, please register your product at
www.samsung.com/register
FEATURES
FEATURES
TV SoundConnect
TV SoundConnect lets you listen to audio from your TV on your SoundStand via a Bluetooth connection and lets you
control the sound.
HDMI
HDMI transmits video and audio signals simultaneously, and provides a clearer picture.
The unit is also equipped with the ARC function which lets you listen to sound from your TV through the SoundStand
via an HDMI cable. This function is only available if you connect the unit to an ARC compliant TV.
Surround Sound Expansion
The Surround Sound Expansion feature adds depth and spaciousness to your listening experience. Surround Sound
Expansion is powered by Sonic Emotion.
Special Sound Modes
You can select different sound modes - CINEMA / SPORTS / VOICE / MUSIC / STANDARD (OFF) - depending on the
type of content you want to enjoy.
Multi-function Remote Control
You can use the supplied remote control to control various operations with the simple press of a button.
USB Host Support
You can connect and play music files from external USB storage devices such as MP3 players, USB flash memory,
etc. using the SoundStand's USB HOST function.
Bluetooth Function
You can use connect a Bluetooth device to the SoundStand and enjoy music with high quality stereo sound, all
without wires!
NFC (Only HW-H610 model)
Connect your NFC compatible device via Bluetooth to the SoundStand using this simple set-up procedure and play
music on the device through the SoundStand.
2
SAFETY INFORMATION
SAFETY INFORMATION
ENG
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
This symbol indicates “dangerous voltage” inside
the product that presents a risk of electric shock or
personal injury.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates important instructions
accompanying the product.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a AC outlet with a protective grounding connection.
• To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains plug
shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power plug
must be easily and readily accessible at all times.
Wiring the Main Power Supply Plug (UK Only)
IMPORTANT NOTICE
The mains lead on this equipment is supplied with a moulded plug incorporating a fuse. The value of the fuse is indicated on
the pin face of the plug and if it requires replacing, a fuse approved to BS1362 of the same rating must be used. Never use the
plug with the fuse cover removed. If the cover is detachable and a replacement is required, it must be of the same colour as
the fuse fitted in the plug. Replacement covers are available from your dealer. If the fitted plug is not suitable for the power
points in your house or the cable is not long enough to reach a power point, you should obtain a suitable safety approved
extension lead or consult your dealer for assistance. However, if there is no alternative to cutting off the plug, remove the fuse
and then safely dispose of the plug. Do not connect the plug to a mains socket as there is a risk of shock hazard from the
bared flexible cord. Never attempt to insert bare wires directly into a mains socket. A plug and fuse must be used at all times.
IMPORTANT
The wires in the mains lead are coloured in accordance with the following code:– BLUE = NEUTRAL BROWN = LIVE As these
colours may not correspond to the coloured markings identifying the terminals in your plug, proceed as follows:– The wire
coloured BLUE must be connected to the terminal marked with the letter N or coloured BLUE or BLACK. The wire coloured
BROWN must be connected to the terminal marked with the letter L or coloured BROWN or RED.
WARNING : DO NOT CONNECT EITHER WIRE TO THE EARTH TERMINAL WHICH IS MARKED WITH THE LETTER
, OR COLOURED GREEN OR GREEN AND YELLOW.
E OR BY THE EARTH SYMBOL
3
SAFETY INFORMATION
PRECAUTIONS
68.6 mm
99.1mm
99.1mm
99.1mm
Ensure that the AC power supply in your house complies with the power requirements listed on the identification
sticker located on the back of your product. Install your product horizontally, on a suitable base (furniture), with enough
space around it for ventilation 7~10 cm. Make sure the ventilation slots are not covered. Do not place the unit on
amplifiers or other equipment which may become hot. This unit is designed for continuous use. To fully turn off the
unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to leave it unused for a long period of
time.
D i thunderstorms,
During
h d
di
disconnect the
h AC plug
l ffrom the
wall outlet. Voltage peaks due to lightning could damage
the unit.
D not expose the
h uniti to di
li h or other
h h
Do
direct sunlight
heat
sources.
This could lead to overheating and cause the unit to
malfunction.
P
t t th
d t ffrom moisture
i t
(i(i.e. vases),) and
d
Protect
the product
excess heat (e.g. a fireplace) or equipment creating
strong magnetic or electric fields. Disconnect the power
cable from the AC supply if the unit malfunctions. Your
product is not intended for industrial use. It is for
personal use only.
Condensation may occur if your product has been stored
in cold temperatures. If transporting the unit during the
winter, wait approximately 2 hours until the unit has
reached room temperature before using.
The batteries used with this product contain chemicals
that are harmful to the environment.
Do not dispose of batteries in the general household
trash.
Do not dispose of batteries in a fire.
Do not short circuit, disassemble, or overheat the
batteries.
Danger of explosion if battery is incorrectly replaced.
Replace only with the same or equivalent type.
4
CONTENTS
CONTENTS
ENG
2
14 FUNCTIONS
FEATURES
14
Input mode
ARC (HDMI OUT)
3
SAFETY INFORMATION
14
3
Safety warnings
15
Bluetooth
4
Precautions
17
NFC (Only HW-H610 model)
18
TV SoundConnect
GETTING STARTED
19
USB
6
Before reading the user’s manual
20
Software upgrade
6
What’s included
6
21 TROUBLESHOOTING
7
DESCRIPTIONS
7
Top/front panel
22 APPENDIX
8
Rear panel
22
Specifications
22
License
9
REMOTE CONTROL
9
Remote control buttons and functions
11 INSTALLATION
11
SoundStand installation
12 CONNECTIONS
12
Connecting an external device using an
HDMI cable
13
Connecting an external device using
OPTICAL (DIGITAL) cable or AUDIO
(ANALOGUE) cable
● Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
● An administration fee may be charged if either
(a) an engineer is called out at your request and
there is no defect with the product (i.e. where
the user manual has not been read).
(b) you bring the unit to a repair centre and there is
no defect with the product (i.e. where the user
manual has not been read).
● You will be informed of the administration fee
amount before a technician visits.
5
GETTING STARTED
GETTING STARTED
BEFORE READING THE USER’S MANUAL
Note the following terms before reading the user manual.
+ Icons used in this manual
Icon
Term
Caution
Note
Definition
Indicates a situation where a function does not operate or settings may be canceled.
Indicates tips or instructions on the page that help you operate a function.
+ Safety Instructions and Troubleshooting
1) Be sure to familiarise yourself with the Safety Instructions before using this product. (See page 3)
2) If a problem occurs, check Troubleshooting. (See page 21)
+ Copyright
©2014 Samsung Electronics Co.,Ltd.
All rights reserved; no part of this user’s manual may be reproduced or copied without the prior written permission of
Samsung Electronics Co.,Ltd.
WHAT’S INCLUDED
Check for the supplied accessories shown below.
(Protection pad : 4ea)
Remote Control /
Lithium Battery
(3V : CR2032)
User Manual
AUX Cable
Pad
Adapter
Power Cord
USB Cable
NFC Sticker
(Only HW-H610 Model)
● The appearance of the accessories may differ slightly from the illustrations above.
● Use the dedicated USB cable to connect external USB devices to the unit.
6
DESCRIPTIONS
DESCRIPTIONS
ENG
TOP/FRONT PANEL
FUNCTION BUTTON
Selects the D.IN, AUX, HDMI, BT, TV, USB
input.
● While the unit is powered on, pressing the
( ) button for more than 3 seconds sets
the button to act as MUTE button. To
cancel MUTE button setup, press the ( )
button for more than 3 seconds again.
VOLUME +/Controls the volume level.
The numeric value of the volume level
appears in the front panel display.
POWER BUTTON
Turns the power on and off.
REMOTE CONTROL SENSOR
DISPLAY
The remote control can operate
SoundStands made by SAMSUNG only.
Displays the current mode.
● When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
● If you want to enjoy the sound only from the SoundStand, you must turn off the TV's speakers in the Audio
Setup menu of your TV. Refer to the owner's manual supplied with your TV.
7
DESCRIPTIONS
REAR PANEL
OPTICAL IN
AUX IN
Connect to the digital (optical)
output of an external device.
Connect to the Analogue output
of an external device.
Power Supply IN
HDMI OUT Jack
Connect the AC power adaptor to
the power supply jack, and then
connect the AC power adaptor plug
to a wall outlet.
Outputs digital video and audio
signals simultaneously using an HDMI
cable.
USB PORT
HDMI IN Jack
Connect USB devices such as
MP3 players here to the play files
on the devices.
Inputs digital video and audio
signals simultaneously using an
HDMI cable. Use when connecting
a supported external device.
● When disconnecting the power cable of the AC power adaptor from the wall outlet, pull the plug. Do not
pull the cable.
● Do not connect this unit or other components to an AC outlet until all connections between components
are complete.
8
REMOTE CONTROL
REMOTE CONTROL
SOURCE
Press to select a source connected to the SoundStand.
POWER
SOURCE
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Surr.Sound (Surround Sound Expansion)
Surr.Sound adds depth and spaciousness to the sound. Pressing the
Surr.Sound button repeatedly cycles through the Surr.Sound settings:
AUTO, ON, OFF.
SURROUND SOUND AUTO : If the sound source is more than 2
channels then SURROUND SOUND ON turns on automatically. On the
other hand, if the sound source is less than 2 channels (STEREO), then
mode is automatically set to SURROUND SOUND OFF.
WOOFER LEVEL
You can control the woofer volume.
Press or button on the WOOFER LEVEL button to increase or
decrease the woofer volume. You can set it from SW -6 to SW +6.
DIMMER/ANYNET+
DIMMER : Press the DIMMER/ANYNET+ button on the remote to
control the brightness of the display.
ANYNET+ : Turns on the ANYNET+ function which lets the remote
from your Anynet+ Samsung TV control the SoundStand. The
ANYNET+ function toggles on and off each time the DIMMER/
ANYNET+ button is pressed and held for more than 5 seconds.
Skip Forward
If there is more than one file on the device you are playing, and you
press the $ button, the next file is selected.
REPEAT
You can set the REPEAT function during music playback from a USB
device.
REPEAT OFF : Cancels Repeat Playback.
REPEAT FILE : Repeatedly play a track.
REPEAT ALL : Repeatedly play all tracks.
REPEAT RANDOM : Plays tracks in random order. (A track that has
already been played may be played again.)
Play/Pause
Press the ► button to pause playing the file temporarily.
Press the ► button again to play the selected file.
● SoundStand is a Samsung proprietary name.
● Operate the TV using the TV's remote control.
9
ENG
REMOTE CONTROL BUTTONS AND FUNCTIONS
REMOTE CONTROL
POWER
Turns the SoundStand on and off.
POWER
SOURCE
MUTE
You can turn the volume down to 0 with the push of a button. Press
again to restore the sound to the previous volume level.
VOLUME
Adjusts the volume level of the unit.
SOUND EFFECT
Press to select a sound effect mode.
Select the STANDARD mode if you want to enjoy the original sound.
When you choose a Sound Effect mode (except STANDARD), Surround
Sound Expansion will automatically be turned OFF.
Skip Back
If there is more than one file on the device you are playing, and you
press the # button, the previous file is selected.
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Bluetooth POWER
Press the Bluetooth POWER button on the remote to turn the
Bluetooth Power function on and off.
See pages 16 and 18 for details.
AUDIO SYNC
If the SoundStand is connected to a digital TV and the video appears
out of synch with the audio, press the Audio Sync buttons to synch the
audio with the video.
Press the AUDIO SYNC +/- buttons to set the audio delay from 0 to
300 ms. In USB mode, TV mode, or BT mode, the Audio Sync
function may not work.
+ Installing the Batteries in the Remote Control
1. Use a suitable coin to turn
the remote control's battery
cover counterclockwise to
remove it as shown in the
figure above.
2. Insert a 3V lithium battery. Keep the
positive (+) pole facing up when inserting
the battery. Put the battery cover on and
align the ' ' marks side by side as
shown in the figure above.
10
3. Use a suitable coin to turn
the remote control battery
cover clockwise as far as it
will go to fix it in place.
INSTALLATION
INSTALLATION
If you want to place your TV on top of the SoundStand, please make sure that your TV satisfies the two conditions
below:
- Maximum TV weight : 35kg
- Maximum TV stand dimension : Smaller than 720mm X 320mm
 Fits most TVs up to 1524mm and up to 35kg (*TV screen size and stand type may vary)
+ How to install the SoundStand
Correct installation
Do not place the TV to one side on the
SoundStand
Do not place the SoundStand near the edge of a
TV shelf, table, or entertainment center.
Do not place a TV whose base is bigger than the
SoundStand’s top surface on the SoundStand.
● Do not place the TV to one side on the SoundStand. The TV may tip over and may cause physical injury.
● Make sure to place the SoundStand in the center of the shelf, table, etc., when you install it. Do not place it
near an edge.
● If the TV is bigger than the SoundStand, consider a wall-mounted TV installation or place the SoundStand
on a stable surface.
● Keep the SoundStand at least 5 cm away from the wall when you install it.
+ Using the protection pads
Place the included protective pads on top
of the product and then place the TV
stand on top of them to prevent
scratches on the product’s surface.
11
ENG
SOUNDSTAND INSTALLATION
CONNECTIONS
CONNECTIONS
CONNECTING AN EXTERNAL DEVICE USING AN HDMI
CABLE
HDMI is the standard digital interface for connecting to such devices as a TVs, projectors, DVD players, Blu-ray
players, set top boxes, and more.
HDMI prevents any degradation to the signal due to conversion to analogue and maintains the video and audio
quality of the original digital source.
HDMI IN
HDMI OUT
HDMI Cable
(not supplied)
HDMI Cable
(not supplied)
Digital Devices
HDMI IN
HDMI OUT (ARC)
Connect an HDMI cable (not supplied) from the HDMI IN
jack on the back of the product to the HDMI OUT jack
on your digital device.
The ARC function allows digital audio to output via the
HDMI OUT(ARC) port.
and,
It can be enabled only when the SoundStand is
connected to a TV that supports the ARC function
● ANYNET+ must be turned on.
● This function is not available if the HDMI cable
does not support ARC.
HDMI OUT (HDMI)
Connect an HDMI cable (not supplied) from the HDMI
OUT jack on the back of the product to the HDMI IN
jack on your TV.
● HDMI is an interface that enables the digital
transmission of video and audio data with just
a single connector.
12
CONNECTIONS
CONNECTING AN EXTERNAL DEVICE USING OPTICAL
(DIGITAL) CABLE OR AUDIO (ANALOGUE) CABLE
AUX IN
OPTICAL IN
or
OPTICAL
OUT
BD/ DVD player/
Set-top box/
Game console
AUDIO
OUT
Optical Cable
(not supplied)
Audio Cable
OPTICAL IN
AUX IN
Connect OPTICAL IN on the main unit to the OPTICAL
OUT of the TV or Source Device.
Connect AUX IN (Audio) on the main unit to the AUDIO
OUT of the TV or Source Device.
Be sure to match connector colours.
● Do not connect the power cord of this
product or your TV to the wall outlet until all
connections between components are
complete.
● Before moving or installing this product, be
sure to turn off the power and disconnect the
power cord
or,
13
ENG
This unit comes equipped with one optical in digital jack and one audio analogue in jack, giving you two ways to
connect it to a TV.
FUNCTIONS
FUNCTIONS
INPUT MODE
Press the SOURCE button on the remote control or the (
mode you want.
) button on the product's top panel to select the
SOURCE
POWER
SOURCE
MUTE
VOL
Input mode
Display
Optical Digital input
D.IN
AUX input
AUX
WOOFER
The unit turns off automatically in the following situations.
● D.IN/HDMI/BT/TV/USB/ARC Mode
-
If there is no audio signal for 25 minutes.
● AUX Mode
HDMI input
HDMI
-
If the AUX cable is disconnected for 25 minutes.
BLUETOOTH mode
BT
-
TV mode
TV
USB mode
USB
If there is no KEY input for 8 hours when the AUX
cable is connected. To turn this function ON or
button for 5
OFF, press and hold the
seconds. AUTO POWER DOWN ON / OFF
appears on the display.
ARC (HDMI OUT)
HDMI Cable
● The ARC function allows digital audio to output via the HDMI OUT (ARC) port.
It can be enabled only when the SoundStand is connected to a TV that supports the ARC function.
● ANYNET+ must be turned on.
● This function is not available if the HDMI cable does not support ARC.
● The ARC function is activated in D.IN mode if you have connected the unit to a TV that supports ARC.
● To turn off the ARC function, turn ANYNET+ off.
14
FUNCTIONS
BLUETOOTH
You can use a Bluetooth device to enjoy music with high quality stereo sound, all without wires!
ENG
+ To connect the SoundStand to a Bluetooth device
Check if the Bluetooth device supports the Bluetooth compliant stereo headset function.
Connect
Bluetooth device
1. Press the SOURCE button on the remote control
or the ( ) button on the product's top panel to
display the BT message.
2. Select the Bluetooth menu on the Bluetooth device
you want to connect. (Refer to the Bluetooth device's
user manual.)
3. Select the Stereo headset menu on the Bluetooth
device.
•
You will see a list of scanned devices.
4. Select "[Samsung] SoundStand" from the list.
•
When the SoundStand is connected to the
Bluetooth device, it will display [Bluetooth device
name] ➞ BT on the front display.
•
The device name can only be displayed in
English. An underline " _ " will be displayed if the
name is not in English.
•
If the Bluetooth device has failed to pair with the
SoundStand, delete the previous "[Samsung]
SoundStand" found by the Bluetooth device and
have it search for the SoundStand again.
5. Play music on the connected device.
•
You can listen to the music playing on the
connected Bluetooth device over the
SoundStand.
•
In BT mode, the Play/Pause/Next/Prev functions
are not available. However, these functions are
available in Bluetooth devices supporting AVRCP.
15
● If asked for PIN code when connecting a
Bluetooth device, enter <0000>.
● Only one Bluetooth device can be paired at a
time.
● Bluetooth connection will be terminated when
you turn the SoundStand off.
● The SoundStand may not perform Bluetooth
search or connection correctly under the
following circumstances:
- If there is a strong electrical field around
the SoundStand.
- If several Bluetooth devices are
simultaneously paired with SoundStand.
- If the Bluetooth device is turned off, not in
place, or malfunctions.
- Note that such devices as microwave
ovens, wireless LAN adaptors, fluorescent
lights, and gas stoves use the same
frequency range as the Bluetooth device,
which can cause electric interference.
● The SoundStand supports SBC data
(44.1kHz, 48kHz).
● Connect only to a Bluetooth device that
supports the A2DP (AV) function.
● You cannot connect the SoundStand to a
Bluetooth device that supports only the HF
(Hands Free) function.
FUNCTIONS
+ Bluetooth POWER on (Bluetooth
POWER)
When the Bluetooth Power On function is on and the
SoundStand is turned off, if a previously paired Bluetooth
device tries to pair with the SoundStand, the
SoundStand turns on automatically.
1. Press the Bluetooth POWER button on the remote
control.
2. Bluetooth POWER on appears on the SoundStand's
display.
● Available only if the SoundStand is listed
among the Bluetooth device’s paired devices.
(The Bluetooth device and the SoundStand
must have been previously paired at least
once.)
● SoundStand will appear in the Bluetooth
device’s searched devices list only when the
SoundStand is displaying [BT READY].
● In the TV SoundConnect mode, the
SoundStand cannot be paired to another
Bluetooth device.
● If the SoundStand is connected to a TV
through TV SoundConnect, and you turn the
the SoundStand off by turning off the TV, the
Bluetooth Power function will not turn the
SoundStand on.
+ To disconnect the Bluetooth
device from the SoundStand
You can disconnect the Bluetooth device from the
SoundStand. For instructions, see the Bluetooth device's
user manual.
● The SoundStand will be disconnected.
● When the SoundStand is disconnected from the
Bluetooth device, the SoundStand will display BT
DISCONNECTED on the front display.
+ To disconnect the SoundStand
from the Bluetooth device
● In Bluetooth connection mode, the Bluetooth
connection will be lost if the distance between
the SoundStand and the Bluetooth device
exceeds 5m.
● The SoundStand automatically turns off after
25 minutes in the Ready state.
More About Bluetooth
Bluetooth is a technology that enables Bluetoothcompliant devices to interconnect easily with each other
using a short wireless connection.
● A Bluetooth device may cause noise or malfunction,
depending on usage, when:
-
A part of your body is in contact with the
receiving/transmitting system of the Bluetooth
device or the SoundStand.
-
It is subject to electrical variation from
obstructions caused by a wall, corner, or office
partition.
-
It is exposed to electrical interference from same
frequency-band devices including medical
equipment, microwave ovens, and wireless
LANs.
● Pair the SoundStand with the Bluetooth device while
they are close together.
● The further the distance between the SoundStand
and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational
range, the connection is lost.
● In poor reception-sensitivity areas, the Bluetooth
connection may not work properly.
● The Bluetooth connection only works when it is close
to the unit. The connection will be automatically cut
off if the Bluetooth device is out of range. Even within
range, the sound quality may be degraded by
obstacles such as walls or doors.
● This wireless device may cause electric interference
during its operation.
Press the SOURCE button on the remote control or
the ( ) button on the product's top panel to switch
from BT to another mode or turn off the SoundStand.
● The connected Bluetooth device will wait a certain
amount of time for a response from the SoundStand
before terminating the connection. (Disconnection
time may differ, depending on the Bluetooth device)
16
FUNCTIONS
NFC (ONLY HW-H610 MODEL)
+ Connecting with NFC and smart devices
1. Detach the NFC sticker label from the package and attach it to a desired spot.
•
•
Putting the NFC sticker within a 3m radius from the unit is recommanded.
Do not attach the NFC sticker on a metallic surface including the SoundStand.
Metallic object may interfere with communication and the NFC sticker may not work properly.
2. Press the ( ) button on the main unit’s top panel or the SOURCE button on the remote control to select the BT
mode.
3. Enable the NFC function of your smart device.
4. Bring your smart device’s NFC antenna close to the NFC label.
5. When the connection prompt appears on your smart device’s display, select <Yes>.
•
Once the connection is established, the completion message appears.
 To reconnect once the initial connection had been successful, start from step 3.
+ Disconnecting NFC
Bring your smart device’s NFC antenna close to the NFC label on the SoundStand again. The disconnection message
appears on the smart device's display.
+ To connect another smart device to the SoundStand which is already
connected to another NFC compatible device
Bring the new smart device close to the NFC label of the SoundStand.
● The NFC function is implemented in Android v4.1.2 Jelly Bean and later operating systems.
- To make NFC connections, your smart device needs both Android OS 4.1.2 Jelly Bean or later and the
NFC tag for NFC function execution. You also need to download the “Samsung NFC Connection”
application from the Google Playstore and install it on your smart device. For further details, please refer
to the smart device’s user manual.
● The location of the NFC antenna is different in different devices. Confirm the location of your smart device’s
antenna in the device's user manual before attempting to pair it with the SoundStand.
● If your smart device is in a thick housing or case, the NFC connection may not be stable.
● The N-mark is a trade mark or registered trade mark of the NFC Forum Inc. in the United States and other
countries.
● If you have trouble with an NFC connection
- Actually touching your smart device to the NFC label can cause NFC connection failure.
- If the “Empty tag” error is displayed on the smart device, please try again.
- Check whether your smart device’s antenna is close enough to the NFC logo.
● If you turn off the SoundStand when the Bluetooth Power On feature is ON, and then try to connect a
Bluetooth device that has been previously connected using NFC, the SoundStand will turn on automatically
when the device connects. To set the Bluetooth Power On option, see page 16.
17
ENG
You can connect your SoundStand to an NFC-enabled smart device through a Bluetooth connection with a simple
setup. Once connected, you can enjoy music stored in your smart device through the SoundStand.
FUNCTIONS
TV SOUNDCONNECT
You can enjoy TV sound through your SoundStand connected to a Samsung TV that supports the TV SoundConnect
function.
+ Connecting a TV to the SoundStand
Connect
1. Turn on the TV and SoundStand.
• Set the "Add New Device" menu of the TV to "On".
2. Press the ( ) button on the main unit’s top panel or
the SOURCE button on the remote control to select
the TV mode.
3. On the TV, a message asking whether to enable the TV
SoundConnect function. "[Samsung] SoundStand" is
displayed on the TV screen.
4. Select <Yes> to finish connecting the TV and
SoundStand by TV remote control.
● TV SoundConnect Operational Range
- Recommended pairing range: within
50cm
- Recommended operational range: within
5m
● Play/Pause, Next, Prev buttons are not
operable in TV SoundConnect mode
● Switching the SoundStand’s mode from TV to
another automatically terminates TV
SoundConnect.
● To connect the SoundStand to another TV, the
existing connection must be terminated.
● Terminate the connection to the existing TV,
button on the remote control
then press the
for 5 seconds to connect to another TV.
● The TV SoundConnect (SoundShare) function is
supported by some Samsung TVs released from
2012 on. Check whether your TV supports the TV
SoundConnect (SoundShare) function before you
begin. (For further information, refer to the TV’s
user manual.)
● If your Samsung TV is released before 2014,
check the SoundShare setting menu.
● If the distance between the TV and
SoundStand exceeds 5m, the connection may
not be stable or the audio may stutter. If this
occurs, relocate the TV or SoundStand so that
they are within operational range, and then
re-establish the TV SoundConnect connection.
+ Using the Bluetooth POWER On
function
The Bluetooth POWER On function is available after you
have successfully connected the SoundStand to a
Bluetooth compatible TV using TV SoundConnect.
When the Bluetooth POWER On function is ON, turning
the connected TV on or off will turn the SoundStand's
power on and off as well.
1. Connect the TV with your SoundStand using the TV
SoundConnect function.
2. Press the Bluetooth POWER button on the
SoundStand remote. "BLUETOOTH POWER ON"
appears on the SoundStand's display.
18
•
BLUETOOTH POWER ON : The SoundStand
turns on and off when you turn the TV on or off.
•
BLUETOOTH POWER OFF : The SoundStand
only turns off when you turn the TV off.
● This function is supported only by some
Samsung TVs released from 2013 on.
● If the SoundStand is connected to a TV
through TV SoundConnect, and you turn the
SoundStand off by turning off the TV, the
Bluetooth Power function will not turn the
SoundStand on, even if you connect another
Bluetooth device to it.
FUNCTIONS
USB
You can play music files located on USB storage devices through the SoundStand.
● Mobile phone devices are not supported.
1. Connect the USB device to the USB port on the
back of the product.
● File Format Type Compatibility list:
2. Press the SOURCE button on the remote control
or the ( ) button on the product's top panel
repeatedly until USB appears.
Format
Codec
MPEG 1 Layer2
3. USB appears on the display screen.
*.mp3
•
The SoundStand connection to the USB device
is complete.
•
The SoundStand automatically turns off (Auto
Power Off) if no USB device has been connected
for more than 25 minutes.
MPEG 1 Layer3
MPEG 2 Layer3
MPEG 2.5 Layer3
*.wma
+ Before you connect a USB device
Be aware of the following:
● If the file name of a file or folder on a USB device
exceeds 10 characters, it is not displayed on the
SoundStand's display.
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
*.aac
AAC-LC
HE-AAC
*.wav
-
*.ogg
OGG 1.1.0
*.flac
FLAC 1.1.0, FLAC 1.2.1
 Supported Sampling Rate above 16KHz
● This product may not be compatible with certain
types of USB storage media.
● The SoundStand supports the FAT16 and FAT32 file
systems.
-
ENG
Display
USB port
The NTFS file system is not supported.
● Connect USB devices directly to the USB port of the
product. Otherwise, you may encounter a USB
compatibility problem.
● Do not connect multiple storage devices to the
product via a multi-card reader. It may not operate
properly.
● Digital camera PTP protocols are not supported.
● Do not remove the USB device while it is being read.
● DRM-protected music files (MP3, WMA) from a
commercial web site cannot be played.
● External HDDs are not supported.
19
FUNCTIONS
SOFTWARE UPGRADE
Samsung may offer upgrades for the SoundStand's
system firmware in the future.
● Insert a USB device containing the firmware
upgrade into the USB port on the main unit.
● Do not disconnect the power or remove the
USB device while upgrades are being
applied. The main unit will turn off
automatically after completing the firmware
upgrade.
When software is upgraded, all settings are
reset to their factory default settings.
We recommend you write down your settings
so that you can easily reset them after the
upgrade.
● Once the software upgrade is completed,
turn off the product and then press and hold
the (►) button for a while to reset the
product.
● If the firmware fails to upgrade, we
recommend formatting the USB device in
FAT16 and trying again.
● Do not format the USB device in the NTFS
format. The SoundStand does not support
the NTFS file system.
● Depending on the manufacturer, some USB
devices may not be supported.
If an upgrade is offered, you can upgrade the firmware
by connecting a USB device with the firmware upgrade
stored on it to the USB port on your SoundStand.
Note that if there are multiple upgrade files, you must
load them onto the USB device singly and use them to
upgrade the firmware one at a time.
Please visit samsung.com or contact the Samsung call
centre to receive more information about downloading
upgrades files.
20
TROUBLESHOOTING
TROUBLESHOOTING
ENG
Before requesting service, please check the following.
The unit will not turn on.
 Connect the power plug to the outlet.
• Is the power cord plugged into the outlet?
A function does not work when the button is pressed.
 Disconnect the power plug and connect it again.
• Is there static electricity in the aerial?
Sound is not produced.
• Is the Mute function on?
 Press the Mute button to cancel the function.
• Is the volume set to minimum?
 Adjust the volume .
The remote control does not work.
• Are the batteries drained?
 Replace with new batteries.
• Is the distance between the remote control and main
unit too far?
 Move closer to the unit.
The TV SoundConnect (TV pairing) failed.
• Does your TV support TV SoundConnect?
 TV SoundConnect is supported by some Samsung
TVs released after 2012. Check your TV to see if it
supports TV SoundConnect.
• Is your TV firmware the latest version?
 Update your TV with the latest firmware.
• Does an error occur when connecting?
 Contact the Samsung call centre.
• Reset the TV MODE and connect again.
 Press and hold the ► button for 5 seconds to reset
the TV SoundConnect connection.
21
APPENDIX
APPENDIX
SPECIFICATIONS
Model name
GENERAL
AMPLIFIER
*
*
HW-H600, HW-H610
USB
5V/0.5A
Weight
5 kg
Dimensions (W x H x D)
735 x 36.5 x 360 mm
Operating temperature range
+5 °C ~ +35 °C
Operating humidity range
10 % to 75 %
Rated output power
80 W(MID/TWT = 8 OHM, SW = 4 OHM)
THD = 10 %, 1 kHz
S/N ratio (analogue input)
65 dB
Separation (1kHz)
65 dB
S/N ratio, distortion, separation, and usable sensitivity are based on measurements using AES (Audio Engineering
Society) guidelines.
Nominal specification
- Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
- Weight and dimensions are approximate.
- For the power supply and Power Consumption, refer to the label attached to the product.
LICENSE
Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby
Laboratories.
For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the
Symbol, & DTS and the Symbol together are registered trademarks, and DTS 2.0 Channel is a trademark of DTS, Inc.
© DTS, Inc. All Rights Reserved.
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered
trademarks of HDMI Licensing LLC in the United States and other countries.
- To send inquiries and requests regarding open sources, contact Samsung via Email (oss.request@samsung.com).
Hereby, Samsung Electronics, declares that this equipment is in compliance with the essential requirements and
other relevant provisions of Directive 1999/5/EC.
The original Declaration of Conformity may be found at http://www.samsung.com, go to Support >
Search Product Support and enter the model name.
This equipment may be operated in all EU countries.
22
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care
Centre.
Country
AUSTRIA
Contact Centre 
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Web Site
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
www.samsung.com/gr/support
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
[Correct disposal of batteries in this product]
Country
Contact Centre 
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora
** (koszt połączenia według taryfy
operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG (0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
Web Site
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
SWITZERLAND 0848 726 78 64 (0848-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
U.K
0330 SAMSUNG (7267864)
www.samsung.com/uk/support
EIRE
0818 717100
www.samsung.com/ie/support
LITHUANIA
8-800-77777
www.samsung.com/lt/support
LATVIA
8000-7267
www.samsung.com/lv/support
ESTONIA
800-7267
www.samsung.com/ee/support
Correct Disposal of This Product
(Waste Electrical & Electronic Equipment)
(Applicable in countries with separate collection systems)
(Applicable in countries with separate collection systems)
This marking on the battery, manual or packaging indicates that the
batteries in this product should not be disposed of with other
household waste at the end of their working life. Where marked, the
chemical symbols Hg, Cd or Pb indicate that the battery contains
mercury, cadmium or lead above the reference levels in EC Directive
2006/66. If batteries are not properly disposed of, these substances
can cause harm to human health or the environment.
This marking on the product, accessories or literature indicates that
the product and its electronic accessories (e.g. charger, headset, USB
cable) should not be disposed of with other household waste at the
end of their working life. To prevent possible harm to the environment
or human health from uncontrolled waste disposal, please separate
these items from other types of waste and recycle them responsibly
to promote the sustainable reuse of material resources.
To protect natural resources and to promote material reuse, please
separate batteries from other types of waste and recycle them
through your local, free battery return system.
Household users should contact either the retailer where they
purchased this product, or their local government office, for details of
where and how they can take these items for environmentally safe
recycling.
Business users should contact their supplier and check the terms and
conditions of the purchase contract. This product and its electronic
accessories should not be mixed with other commercial wastes for
disposal.
HW-H600
HW-H610
Manuel d'utilisation
Wireless Audio - SoundStand
Imaginez les possibilités
Merci d’avoir choisi un appareil Samsung.
Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur
www.samsung.com/register
CARACTÉRISTIQUES
CARACTÉRISTIQUES
TV SoundConnect
TV SoundConnect vous permet d’écouter le son depuis votre téléviseur sur votre SoundStand via une connexion
Bluetooth et vous permet de contrôler le son.
HDMI
L'interface HDMI permet la transmission simultanée des signaux audio et vidéo pour vous offrir une image plus nette.
L'appareil est également équipé de la fonction ARC qui vous permet d'écouter le son de votre téléviseur sur le
SoundStand via un câble HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur
compatible ARC.
Expansion du son ambiophonique
La fonctionnalité Expansion du son ambiophonique ajoute de la profondeur et de la grandeur au son. L’Expansion du
son ambiophonique est gérée par Sonic Emotion.
Mode sonore spécial
Vous avez le choix entre différents modes de son : CINEMA (CINÉMA) / SPORTS / VOICE (VOIX) / MUSIC (MUSIQUE)
/ STANDARD (OFF), selon le type de contenu dont vous souhaitez profiter.
Télécommande multifonction
Vous pouvez utiliser la télécommande fournie pour contrôler diverses opérations en appuyant sur un simple bouton.
Prise en charge de la fonction Hôte USB
Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en
lire les fichiers musicaux à l’aide de la fonction USB HOST du système SoundStand.
Fonction Bluetooth
Vous pouvez connecter un périphérique Bluetooth à l'SoundStand pour écouter de la musique avec un son stéréo de
haute qualité, tout cela sans fil!
NFC (Modèle HW-H610 uniquement)
Connectez votre périphérique compatible NFC par l'intermédiaire de Bluetooth au SoundStand en utilisant cette
procédure d'installation simple et écoutez la musique sur le périphérique via le SoundStand.
2
INFORMATIONS RELATIVES À LA SÉCURITÉ
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.
L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈSVENTE QUALIFIÉ.
Ce symbole avertit l’utilisateur de la présence d’une
tension dangereuse à l’intérieur de l’appareil.
ATTENTION
RISQUE DE CHOC
ÉLECTRIQUE. NE PAS
OUVRIR
Ce symbole avertit l’utilisateur de la présence de
directives importantes dans la documentation
accompagnant cet appareil.
AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la
pluie ou à l’ humidité.
ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la
fente large.
• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait
nécessaire que la prise principale soit facile d'accès.
ATTENTION
• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le
cordon d'alimentation doit être facilement accessible à tout moment.
3
FRA
INFORMATIONS RELATIVES À LA
SÉCURITÉ
INFORMATIONS RELATIVES À LA SÉCURITÉ
PRÉCAUTIONS
68.6 mm
99.1mm
99.1mm
99.1mm
Assurez-vous que l'alimentation
électrique
de votre
estt conforme
d'identification
' li
t ti él
ti
d
t maison
i
f
à lla plaque
l
d'id
tifi ti située
it é au dos de
votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de
l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation.
Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu
pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale.
Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
E cas d'
En
d'orage, déb
débranchez
h lla fifiche
h d
de l'l'appareilil d
de la
prise murale. Les surtensions occasionnées par l'orage
pourraient endommager votre appareil.
N'
bl aux rayons di
t d
N'exposez
pas l'l'ensemble
directs
du soleil
ou à toute autre source de chaleur.
Ceci pourrait entraîner une surchauffe et un
dysfonctionnement de l’appareil.
P
té
lle produit
d it d
idité ((comme lles vases) et
Protégez
de l'h
l'humidité
d'une chaleur excessive (comme une cheminée) ou de
tout équipement capable de créer des champs
magnétiques ou électriques. Débranchez le câble
d'alimentation en cas de dysfonctionnement. Votre
produit n'est pas prévu pour un usage industriel. Ce
produit ne peut être utilisé qu'à des fins personnelles.
Une condensation peut se former si le produit ou un
disque a été stocké à basse température. Si vous devez
transporter l'ensemble pendant l'hiver, attendez environ
2 heures que l'appareil ait atteint la température de la
pièce avant de l'utiliser.
Les piles utilisées dans ce produit peuvent contenir des
produits ch miques dangereux pour l'environnement.
Ne jetez pas les piles dans votre poubelle habituelle.
Ne vous débarrassez pas des piles en les faisant brûler.
Ne court-circuitez pas, ne désassemblez pas ni ne faites
pas surchauffer les batteries.
Le remplacement incorrect de la batterie entraîne un
risque d'explosion.
Ne la remplacez que par une batterie du même type.
4
SOMMAIRE
SOMMAIRE
FRA
2
3
14 FONCTIONS
CARACTÉRISTIQUES
14
Mode d’entrée
INFORMATIONS
14
ARC (HDMI OUT)
RELATIVES À LA SÉCURITÉ
15
Bluetooth
17
NFC (Modèle HW-H610 uniquement)
18
TV SoundConnect
3
Avertissements
4
Précautions
6
DÉMARRAGE
6
Avant de lire le manuel d'utilisation
6
Contenu
7
DESCRIPTIONS
7
Panneau supérieur/façade
8
Panneau arrière
9
TÉLÉCOMMANDE
9
Boutons et fonctions de la
télécommande
13
Connexion d’un périphérique
externe à l’aide d’un câble
OPTIQUE (NUMÉRIQUE) ou AUDIO
(ANALOGIQUE)
22
Spécifications
22
Licence
● Les figures et les illustrations du présent Manuel
d'utilisation sont fournies à titre de référence
uniquement et peuvent différer de l'apparence du
produit réel.
● Des frais supplémentaires pourront vous être
facturés dans les cas suivants :
(a) Vous demandez l'intervention d'un ingénieur,
mais il s'avère que l'appareil ne présente
aucune anomalie (par ex. vous n'avez pas lu ce
Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation,
mais il s'avère que celle-ci ne présente aucune
défaillance (par ex. vous n'avez pas lu ce
Manuel d'utilisation).
12 BRANCHEMENTS
Connexion d'un périphérique externe à
l'aide d'un câble HDMI
Mise à jour du logiciel
22 ANNEXE
Installation du SoundStand
12
USB
20
21 DÉPANNAGE
11 INSTALLATION
11
19
● Le montant de ces frais administratifs vous sera
notifié avant que tout travail ou toute visite à votre
domicile ne soit effectuée).
5
DÉMARRAGE
DÉMARRAGE
AVANT DE LIRE LE MANUEL D'UTILISATION
Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.
+ Icônes utilisées dans le présent manuel
Icône
Terme
Définition
Attention
Indique une situation pour laquelle une fonction ne fonctionne pas ou que des
paramètres peuvent être annulés.
Remarque
Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque
fonction.
+ Consignes de sécurité et dépannage
1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3)
2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 21)
+ Copyright
©2014 Samsung Electronics Co.,Ltd.
Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans son intégralité,
sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.
CONTENU
Vérifiez la présence des accessoires fournis présentés ci-dessous.
(Coussinet de protection :
4 unités)
Télécommande /
Batterie Lithium
(3V : CR2032)
Manuel d'utilisation
Câble auxiliaire
Coussinet
Adaptateur
Cordon d'alimentation
Câble USB
Plaque NFC
(modèle HW-H610
uniquement)
● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
● Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.
6
DESCRIPTIONS
DESCRIPTIONS
FRA
PANNEAU SUPÉRIEUR/FAÇADE
BOUTON DE FONCTIONS
Permet de sélectionner les entrées D.IN, AUX,
HDMI, BT, TV, USB.
● Lorsque l’appareil est sous tension, si
vous appuyez sur le bouton ( ) pendant
plus de 3 secondes, le bouton fonctionne
en MUTE. Pour annuler la configuration du
bouton MUTE, appuyez à nouveau sur le
bouton ( ) pendant plus de 3 secondes.
VOLUME +/Permet de régler le volume.
La valeur numérique du niveau du
volume apparaît à l'écran de la façade.
BOUTON POWER
Permet d’allumer et d’éteindre
l’alimentation.
CAPTEUR DE LA
TÉLÉCOMMANDE
AFFICHAGE
Affiche le mode actuellement sélectionné.
La télécommande n'est opérationnelle que
sur les SoundStands SAMSUNG.
● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le
déclenchement du son.
● Si vous souhaitez bénéficier du son du SoundStand uniquement, vous devrez éteindre les enceintes du
téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre
téléviseur.
7
DESCRIPTIONS
PANNEAU ARRIÈRE
AUX IN
OPTICAL IN
Permet la connexion à la sortie
analogique d’un périphérique
externe.
Permet la connexion à la sortie
(optique) numérique d’un appareil
externe.
ENTRÉE DE
L'ALIMENTATION
PRISE HDMI OUT
Transmet les signaux vidéo et audio
numériques simultanément au moyen
d’un câble HDMI.
Branchez la prise de l'adaptateur CA
à la prise d’alimentation (jack), puis
branchez la fiche de l'adaptateur CA
dans une prise murale.
PORT USB
PRISE HDMI IN
Connectez ici des périphériques
USB comme des lecteurs MP3
pour lire des fichiers sur les
périphériques.
Permet de recevoir simultanément
les signaux numériques audio et
vidéo à l’aide d’un câble HDMI.
Utilisez-le lorsque vous connectez
un périphérique externe pris en
charge.
● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir
la fiche. Ne tirez pas sur le câble.
● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces
branchements entre les composants sont terminés.
8
TÉLÉCOMMANDE
TÉLÉCOMMANDE
SOURCE
Permet de sélectionner une source connectée au SoundStand.
POWER
SOURCE
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Surr.Sound (Expansion du son ambiophonique)
La fonction du son ambiophonique permet d'ajouter de la profondeur
et de la grandeur au son. Appuyez plusieurs fois sur le bouton Surr.
Sound pour faire défiler les réglages Surr.Sound : AUTO, ON, OFF.
SURROUND SOUND AUTO : Si la source du son est issue de plus de
2 canaux, alors SURROUND SOUND ON s’active automatiquement.
D’autre part, si la source du son est issue de moins de 2 canaux
(STEREO (STÉRÉO)), alors le mode est automatiquement réglé sur
SURROUND SOUND OFF.
WOOFER
Vous pouvez contrôler le volume des basses.
Appuyez sur le bouton or de la touche WOOFER LEVEL pour
augmenter ou baisser le volume du caisson de graves. Vous pouvez
effectuer le réglage sur une valeur comprise entre SW -6 et SW +6.
DIMMER/ANYNET+
DIMMER : Appuyez sur le bouton DIMMER/ANYNET+ de la
télécommande pour contrôler la luminosité de l'écran.
ANYNET+ : Permet d'activer la fonction ANYNET+ permettant à la
télécommande de votre téléviseur Samsung Anynet+ de contrôler le
SoundStand. La fonction ANYNET+ alterne entre activée et désactivée
chaque fois que vous appuyez et maintenez le bouton DIMMER/
ANYNET+ enfoncé au-delà de 5 secondes.
Saut en avant
Lorsque le périphérique que vous êtes en train de lire contient deux
fichiers ou plus et lorsque vous appuyez sur le bouton $, le fichier
suivant est sélectionné.
REPEAT
Vous pouvez régler la fonction REPEAT lorsque vous écoutez de la
musique à partir d'une clé USB.
REPEAT OFF : Permet d'annuler la lecture répétée.
REPEAT FILE : Permet de répéter la lecture d'une piste.
REPEAT ALL : Permet de répéter la lecture de toutes les pistes.
REPEAT RANDOM : Permet de lire les plages dans un ordre aléatoire.
(Une plage qui a déjà été lue peut être lue à nouveau.)
Lecture/Pause
Appuyez sur le bouton ► pour mettre en pause la lecture du fichier
temporairement.
Appuyez sur le bouton ► pour lire le fichier sélectionné.
● SoundStand est un nom dont Samsung est le propriétaire.
● Faire fonctionner le téléviseur en utilisant sa télécommande.
9
FRA
BOUTONS ET FONCTIONS DE LA TÉLÉCOMMANDE
TÉLÉCOMMANDE
POWER
Permet d'allumer/d'éteindre l'SoundStand.
POWER
SOURCE
MUTE
Vous pouvez baisser le volume sur 0 en appuyant sur un bouton.
Appuyez à nouveau pour rétablir le son à son niveau de volume
précédent.
VOLUME
Règle le niveau de volume de l’unité.
SOUND EFFECT
Veuillez sélectionner un mode d'effet sonore.
Sélectionnez le mode STANDARD si vous souhaitez apprécier le son
d’origine. Lorsque vous choisissez un mode d'Effet sonore
(excepté le mode STANDARD), le Surround Sound Expansion est
automatiquement désactivé.
Saut en arrière
Si le périphérique que vous êtes en train de lire contient plus d'un
fichier et que vous appuyez sur le bouton #, le fichier précédent est
sélectionné.
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Bluetooth POWER
Maintenez enfoncé le bouton Bluetooth POWER de la télécommande
pour activer et désactiver la fonction Bluetooth Power.
Pour plus de détails, reportez-vous aux pages 16 et 18.
AUDIO SYNC
Si le SoundStand est connecté à un téléviseur numérique et que la
vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons
Audio Sync pour corriger le problème.
Appuyez sur les boutons AUDIO SYNC +/- pour régler le temps de
retard audio de 0 à 300 ms. En mode USB, en mode TV ou en mode
BT, la fonction Audio Sync peut ne pas fonctionner.
+ Installation des piles dans la télécommande
1. Utilisez une pièce de monnaie
adaptée pour tourner le
couvercle de la batterie de la
télécommande dans le sens
inverse des aiguilles d’une
montre pour le retirer comme
indiqué sur la figure
ci-dessus.
2. Insérez une pile au lithium de 3 V. Veillez à
ce que le pôle positif (+) soit orienté vers le
haut lors de l’insertion de la pile dans son
logement Mettez le couvercle sur la
batterie et alignez le repère ' ' l’un en face
de l’autre comme indiqué sur la figure
ci-dessus.
10
3. Utilisez une pièce de
monnaie adaptée pour
tourner le couvercle de la
batterie de la
télécommande dans le
sens des aiguilles d’une
montre jusqu’en butée
pour le remettre en place.
INSTALLATION
INSTALLATION
Si vous désirez placer votre téléviseur par-dessus le SoundStand, assurez-vous que votre téléviseur satisfait les deux
conditions ci-dessous:
- Poids maximum du téléviseur : 35kg
- Dimension maximum du pied du téléviseur : Inférieur à 720mm X 320mm
 S’adapte à la plupart des téléviseurs allant jusqu'à 1524 mm et 35 kg (*la taille de l’écran du téléviseur et le
type de pied peuvent varier)
+ Comment installer le SoundStand
Installation correcte
Ne placez pas le téléviseur sur un côté du
SoundStand
Ne placez pas le SoundStand près de l’une des
arêtes du plateau du téléviseur, la table ou le
centre de loisirs
Ne placez sur le SoundStand pas un téléviseur
dont la base est plus grande que la surface
supérieure du SoundStand
● Ne placez pas le téléviseur sur un côté du SoundStand. Le téléviseur peut basculer et provoquer des
blessures.
● Lors de son installation, veillez à placer le SoundStand au centre du plateau, de la table, etc. Ne le placez
pas près d'une arête.
● Si le pied du téléviseur est plus grand que le SoundStand, envisagez une installation du téléviseur sur un
support mural ou placez le SoundStand sur une surface stable.
● Maintenez le SoundStand à au moins cinq centimètres 5 cm du mur lors de son installation.
+ Utilisation des coussinets de protection
Positionnez les coussinets de protection
inclus au-dessus de l’appareil et placez
ensuite le pied du téléviseur sur les
coussinets pour éviter de rayer la surface
de l’appareil.
11
FRA
INSTALLATION DU SOUNDSTAND
BRANCHEMENTS
BRANCHEMENTS
CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN
CÂBLE HDMI
HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur,
un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc.
La technologie HDMI permet d’éviter tous les dommages sur le signal dus à la conversion analogique et permet
de maintenir la qualité audio et vidéo de la source numérique originale.
HDMI IN
HDMI OUT
Câble HDMI
(non fourni)
Câble HDMI
(non fourni)
Appareils numériques
HDMI IN
HDMI OUT (ARC)
À l'aide d'un câble HDMI (non fourni), connectez la prise
HDMI IN située à l'arrière de l'appareil à la prise HDMI
OUT de vos périphériques numériques.
La fonction ARC permet d’utiliser le port HDMI
OUT(ARC) pour la sortie du son audio numérique.
et,
Elle peut être uniquement activée si le SoundStand est
connecté à un téléviseur qui prend en charge la fonction
ARC.
HDMI OUT (HDMI)
● ANYNET+ doit être activé.
● La fonction sera indisponible si le câble HDMI
ne prend pas en charge ARC.
À l'aide d'un câble HDMI (non fourni), connectez la prise
HDMI OUT située à l'arrière de l'appareil à la prise HDMI
IN de votre téléviseur.
● Le HDMI est une interface qui permet la
transmission par voie numérique de données
audio et vidéo à l'aide d'un simple
connecteur.
12
BRANCHEMENTS
CONNEXION D’UN PÉRIPHÉRIQUE EXTERNE À L’AIDE D’UN
CÂBLE OPTIQUE (NUMÉRIQUE) OU AUDIO (ANALOGIQUE)
AUX IN
OPTICAL IN
ou
OPTICAL
OUT
Lecteur BD/
DVD/Décodeur/
Console de jeux
AUDIO
OUT
Câble Optique
(non fourni)
Câble Audio
OPTICAL IN
AUX IN
Connectez la prise OPTICAL IN de l’unité principale à
la prise OPTICAL OUT du téléviseur ou du périphérique
source.
Connectez la prise AUX IN (Audio) de l’unité principale
à la prise AUDIO OUT du téléviseur ou du périphérique
source.
Veillez à respecter les codes couleur.
● Ne branchez pas le cordon d’alimentation de
ce produit ou de votre téléviseur dans la prise
murale avant que toutes les connexions entre
les différents composants n’aient été
effectuées.
● Avant de déplacer ou d'installer ce produit,
éteignez-le et débranchez le cordon
d'alimentation.
ou,
13
FRA
Cet appareil est équipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogique audio, ce qui vous
permet de disposer de deux méthodes de connexion à un téléviseur.
FONCTIONS
FONCTIONS
MODE D’ENTRÉE
Appuyez sur le bouton SOURCE sur la télécommande ou sur le bouton (
l’appareil pour sélectionner le mode souhaité.
) sur le panneau supérieur de
SOURCE
POWER
SOURCE
MUTE
VOL
Mode d'entrée
Affichage
Entrée Optique
numérique
D.IN
Entrée AUX
AUX
Entrée HDMI
HDMI
Mode BLUETOOTH
BT
Mode TV
TV
Mode USB
USB
WOOFER
L'appareil s'éteint automatiquement sous les conditions
suivantes.
● Mode D.IN/HDMI/BT/TV/USB/ARC
-
S'il n'y a aucun signal audio pendant 25 minutes.
● Mode AUX
-
Si le câble AUX n'est pas connecté pendant 25
minutes.
-
Si aucune entrée de TOUCHE n'est reçue durant
8 heures lorsque le câble AUX est branché. Pour
activer ou désactiver cette fonction, appuyez sur
et maintenez-le enfoncé pendant 5
le bouton
secondes. AUTO POWER DOWN ON / OFF
apparaît sur l’écran.
ARC (HDMI OUT)
Câble HDMI
● La fonction ARC permet de transmettre les données audionumériques via le port de sortie HDMI OUT (ARC).
Elle ne peut être activée que lorsque le système SoundStand est connecté à un téléviseur prenant en charge la
fonction ARC.
● ANYNET+ doit être activé.
● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.
● La fonction ARC est activée en mode D.IN si l’unité est connectée à un téléviseur prenant en charge cette
fonction ARC.
● Pour désactiver la fonction ARC, désactivez ANYNET+.
14
FONCTIONS
BLUETOOTH
+ Pour connecter le système SoundStand à un périphérique Bluetooth
Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.
Connexion
Périphérique Bluetooth
1. Appuyez sur le bouton SOURCE de la
télécommande ou sur le bouton ( ) sur le
panneau supérieur de l’appareil pour afficher le
message BT.
2. Sélectionnez le menu Bluetooth sur le périphérique
Bluetooth que vous désirez connecter. (Reportezvous
pour cela au manuel d'utilisation de ce périphérique.)
3. Sélectionnez le menu des écouteurs stéréo sur le
périphérique Bluetooth.
•
Vous afficherez la liste des périphériques
connectés.
4. Sélectionnez "[Samsung] SoundStand" dans la
liste.
•
Lorsque le SoundStand est connecté à l’appareil
Bluetooth, [Bluetooth device name] ➞ BT
s'affiche à l’écran.
•
Le nom du périphérique peut uniquement être
affiché en anglais. Un soulignage " _ " sera affiché
si le nom n’est pas en anglais.
•
Si le fait d'associer le périphérique Bluetooth et le
système SoundStand a échoué, supprimez le
précédent "[Samsung] SoundStand" identifié
par le périphérique Bluetooth et faites-lui
rechercher le système SoundStand à nouveau.
5. Lisez de la musique sur le périphérique connecté.
•
Vous pouvez écouter de la musique lue sur le
périphérique Bluetooth connecté via le système
SoundStand.
•
En mode BT, les fonctions Play/Pause/Next/Prev
ne sont pas disponibles. Cependant, ces
fonctions sont disponibles dans les périphériques
Bluetooth qui prennent en charge la fonctionnalité
AVRCP.
15
● Si le code PIN de sécurité est demandé lors
de la connexion d’un périphérique Bluetooth,
entrez <0000>.
● Un seul périphérique Bluetooth peut être
associé à la fois.
● La connexion Bluetooth sera terminée
lorsque le SoundStand sera éteint.
● Le SoundStand peut ne pas effectuer la
recherche ou la connexion Bluetooth
correctement dans les cas suivants:
- En présence d'un champ électrique
puissant autour du système SoundStand.
- Si plusieurs périphériques Bluetooth sont
associés simultanément au système
SoundStand.
- Si le périphérique Bluetooth est éteint, mal
positionné ou s'il connaît des
dysfonctionnements.
- Notez que des appareils tels que des fours
à micro-ondes, des adaptateurs LAN sans
fil, des lampes fluorescentes et des fours à
gaz pour chauffage des locaux utilisent la
même plage de fréquences que le
périphérique Bluetooth, ce qui peut
provoquer des interférences électriques.
● Le SoundStand prend en charge les données
SBC (44,1 kHz, 48 kHz).
● Effectuez uniquement la connexion à un
périphérique Bluetooth qui prend en charge la
fonction A2DP (AV).
● Vous ne pouvez pas connecter le
SoundStand à un périphérique Bluetooth qui
prend en charge uniquement la fonction HF
(Mains libres).
FRA
Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique avec un son stéréo de haute qualité, tout
cela sans fil!
FONCTIONS
+ Bluetooth POWER activé
(Bluetooth POWER)
Lorsque la fonction Bluetooth Power On est activée et
que le SoundStand est désactivé, si un périphérique
Bluetooth précédemment associé essaye de se
connecter au SoundStand, le SoundStand s'active
automatiquement.
1. Appuyez sur la touche Bluetooth POWER de la
télécommande.
2. Bluetooth POWER on s’affiche sur l’écran du
SoundStand.
● Disponible uniquement si le SoundStand est
listé dans les périphériques appariés du
périphérique Bluetooth. (Le périphérique
Bluetooth et le SoundStand doivent être
appariés au préalable au moins une fois)
● Le SoundStand apparaîtra dans la liste des
périphériques recherchés du périphérique
Bluetooth uniquement lorsque le SoundStand
affiche [BT READY].
● En mode TV SoundConnect, le SoundStand
ne peut pas être apparié à un autre
périphérique Bluetooth.
● Si le SoundStand est connecté à un
téléviseur via TV SoundConnect et que vous
désactivez le SoundStand en éteignant le
téléviseur, la fonction Bluetooth Power
n'activera pas le SoundStand.
+ Pour déconnecter le périphérique
Bluetooth du système
SoundStand
Vous pouvez déconnecter le périphérique Bluetooth du
système SoundStand. Pour les instructions, reportezvous au manuel d'utilisation de ce périphérique.
● Le système SoundStand sera déconnecté.
● Lorsque le système SoundStand est déconnecté du
périphérique Bluetooth, le système SoundStand
affiche BT DISCONNECTED en façade.
+ Pour déconnecter le système
SoundStand du périphérique
Bluetooth
Appuyez sur le bouton SOURCE de la télécommande
ou sur le bouton ( ) sur le panneau supérieur de
l’appareil pour passer du mode BT à un autre mode ou
éteindre le SoundStand.
● Le périphérique Bluetooth attend un certain temps la
réponse du système SoundStand avant de mettre fin
à la connexion. (Le temps de déconnexion peut
varier en fonction du périphérique Bluetooth.)
● En mode Bluetooth, la connexion sera perdue
si la distance entre le système SoundStand et
le périphérique Bluetooth dépasse 5m.
● Le système SoundStand s'éteint après 25
minutes en état Prêt.
À propos du Bluetooth
Le système Bluetooth est une technologie qui permet de
connecter facilement entre eux des périphériques
compatibles Bluetooth à l'aide d'une liaison sans fil
courte distance.
● Ce périphérique Bluetooth peut générer du bruit ou
créer des dysfonctionnements en fonction des
conditions d'utilisation lorsque:
-
Une partie du corps de l’appareil est en contact
avec le système de réception/transmission du
périphérique Bluetooth ou du système
SoundStand.
-
Il est soumis à des variations électriques
provenant d'obstructions provoquées par un mur,
un coin ou des cloisonnements de bureaux.
-
Il est exposé à des interférences électriques
provenant d'appareils utilisant la même bande de
fréquences (exemple : équipements médicaux,
fours à micro-ondes et réseaux LAN sans fil).
● Associer le système SoundStand et le périphérique
Bluetooth tout en maintenant une faible distance.
● Plus la distance est grande entre l'SoundStand et le
périphérique Bluetooth, plus la qualité de la
transmission se dégrade.
Si la distance excède la plage opérationnelle
Bluetooth, la connexion est perdue.
● Dans les zones où la réception est faible, la
connexion Bluetooth peut ne pas fonctionner
correctement.
● La connexion Bluetooth ne fonctionne que lorsqu'elle
est proche de l'appareil. La connexion s’interrompt
automatiquement lorsque cette plage est dépassée.
Même si la distance est respectée, il est possible que
la qualité sonore soit détériorée par des obstacles
(ex. : murs, portes).
● Ce périphérique sans fil peut provoquer des
interférences électriques durant son fonctionnement.
16
FONCTIONS
NFC (MODÈLE HW-H610 UNIQUEMENT)
+ Connexion avec NFC et des périphériques intelligents
1. Décollez l'étiquette adhésive NFC de l'emballage et mettez-la à l'endroit désiré.
• Nous vous conseillons de coller l'étiquette adhésive NFC dans un rayon de 3m à partir de l’appareil.
• Ne collez pas l'étiquette adhésive NFC sur une surface métallique y compris sur la SoundStand.
Cela peut entraîner des interférences de communication pour l'objet métallique et l'étiquette adhésive NFC
peut être inopérante.
2. Appuyez sur le bouton ( ) situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la
télécommande pour sélectionner le mode BT.
3. Activez la fonction NFC de votre périphérique intelligent.
4. Approchez l’antenne NFC de votre périphérique intelligent de l’étiquette NFC.
5. Lorsque l’invite de connexion apparaît sur l’écran de votre périphérique intelligent, sélectionnez <Yes> (Oui).
• Une fois que la connexion est établie, un message de fin apparaît.
 Pour reconnecter une fois la connexion initiale établie, commencez à partir de l'étape 3.
+ Déconnexion de la fonction NFC
Approchez à nouveau l’antenne NFC de votre périphérique intelligent de l’étiquette NFC sur le SoundStand.
Un message de déconnexion apparaît sur l'écran du périphérique intelligent.
+ Pour connecter un autre périphérique intelligent au SoundStand qui est
déjà connecté à un autre périphérique compatible NFC
Approchez le nouveau périphérique intelligent de l'étiquette NFC de la SoundStand.
● La fonction NFC est mise en place sous Android v4.1.2 Jelly Bean ou sous des systèmes d’exploitation
ultérieurs.
- Pour la connexion NFC, votre périphérique intelligent a besoin à la fois du SE Android de version 4.1.2
Jelly Bean ou des versions ultérieures, et de l’étiquette NFC pour l’exécution de la fonction NFC. Vous
devez également télécharger l’application « Samsung NFC Connection » depuis Google Playstore et
installez-la sur votre périphérique intelligent. Pour plus de détails, veuillez vous reporter au manuel
d’utilisation du périphérique intelligent.
● La position de l’antenne NFC est différente selon les périphériques. Confirmez la position de l’antenne de
votre périphérique intelligent dans le manuel d'utilisation du périphérique avant de tenter de l’associer avec
le SoundStand.
● Si votre périphérique intelligent est placé dans une housse épaisse ou dans une coque, la connexion NFC
peut ne pas être stable.
● Le signe N est une marque déposée ou une marque de commerce de NFC Forum, Inc. aux États-Unis et
dans d’autres pays.
● Si vous rencontrez des difficultés avec la connexion NFC
- Si le périphérique intelligent est en contact avec l’étiquette NFC, la connexion NFC peut échouer.
- Si l’erreur « Empty tag » s’affiche sur le périphérique intelligent, veuillez essayer à nouveau.
- Vérifiez si l'antenne de votre périphérique intelligent est assez proche du logo NFC.
● Si vous désactivez le SoundStand lorsque la fonction Bluetooth Power On est active, et si vous essayez
ensuite de connecter un périphérique Bluetooth qui a été connecté précédemment à l'aide du NFC, le
SoundStand s’allume automatiquement lors de la connexion du périphérique.
Pour régler l’option Bluetooth Power On, reportez-vous à la page 16.
17
FRA
Vous pouvez connecter votre SoundStand à un périphérique intelligent activé NFC grâce à une connexion Bluetooth
avec une configuration simple. Une fois connecté, vous pouvez apprécier la musique enregistrée sur votre
périphérique intelligent via le SoundStand.
FONCTIONS
TV SOUNDCONNECT
Vous pouvez apprécier le son du téléviseur à travers le SoundStand connecté à un Téléviseur Samsung qui prend en
charge la fonction TV SoundConnect.
+ Connecter un téléviseur au SoundStand
Connexion
1. Allumez le téléviseur et le SoundStand.
• Réglez le menu du téléviseur "Add New Device"
(Ajouter nouvel appareil) sur "On" (Marche).
2. Appuyez sur le bouton ( ) situé sur le panneau
supérieur de l’unité principale ou sur le bouton
SOURCE de la télécommande pour sélectionner le
mode TV.
3. Sur le téléviseur, un message demandant si vous
souhaitez activer la fonction TV SoundConnect
apparaît. "[Samsung] SoundStand" s’affiche sur l’écran
du téléviseur.
4. Sélectionnez <Yes> (Oui) pour terminer la connexion
du téléviseur à la SoundStand via la télécommande du
téléviseur.
● Portée pour la plage de fonctionnement de
TV SoundConnect
- Portée recommandée pour l'appariement :
50cm maxi.
- Portée de fonctionnement recommandée :
5m maxi.
● Les boutons Play/Pause, Next, Prev ne
fonctionnent pas en mode TV
SoundConnect.
+ Utiliser la fonction Bluetooth
POWER On
● Commutez le mode du SoundStand de TV à un
autre mode met fin automatiquement à la
fonction TV SoundConnect.
● Pour connecter le SoundStand à un autre
téléviseur, la connexion existante doit être
fermée.
● Fermez la connexion au téléviseur existant, puis
appuyez sur le bouton
de la télécommande
pendant 5 secondes pour établir la connexion à
un autre téléviseur.
La fonction Bluetooth POWER On est disponible une
fois la SoundStand connectée avec succès à un
téléviseur compatible Bluetooth à l’aide de TV
SoundConnect. Lorsque la fonction Bluetooth POWER
On est activée, si vous allumez ou éteignez le téléviseur
connecté, la SoundStand s’allume ou s’éteint
également.
1. Connectez le téléviseur avec votre SoundStand via la
fonction TV SoundConnect.
2. Appuyez sur les boutons Bluetooth POWER du
SoundStand et de la télécommande. "BLUETOOTH
POWER ON" s’affiche sur l’écran du SoundStand.
● La fonction TV SoundConnect (SoundShare) est
prise en charge par certains téléviseurs Samsung
disponibles depuis 2012. Vérifiez si votre
téléviseur prend en charge la fonction TV
SoundConnect (SoundShare) avant de
commencer. (Pour plus d’informations,
reportez-vous au manuel d’utilisation du
téléviseur.)
● Si votre téléviseur Samsung est sorti avant
2014, vérifiez le menu de réglages SoundShare.
● Si la distance entre le téléviseur et le
SoundStand dépasse 5 m, la connexion peut
ne pas être stable ou l'audio peut être
discontinu. Si tel est le cas, déplacez le
téléviseur ou le SoundStand afin qu’il soit dans
la plage opérationnelle et rétablissez ensuite la
connexion TV SoundConnect.
18
•
BLUETOOTH POWER ON : Le SoundStand
s’active et se désactive lorsque vous allumez ou
éteignez le téléviseur.
•
BLUETOOTH POWER OFF : Le SoundStand
s’éteint uniquement lorsque vous éteignez le
téléviseur.
● Cette fonction est prise en charge
uniquement par les téléviseurs Samsung
sortis à partir de 2013.
● Si le SoundStand est connecté à un téléviseur
via TV SoundConnect et que vous désactivez le
SoundStand en éteignant le téléviseur, la
fonction Bluetooth Power n'activera pas le
SoundStand, même si vous connectez un
autre périphérique Bluetooth.
FONCTIONS
USB
Vous pouvez lire des fichiers musicaux sur les périphériques de stockage USB via la barre audio.
FRA
Port USB
Affichage
1. Branchez le périphérique USB au port USB situé à
l’arrière de l’appareil.
● Les fichiers musicaux protégés par la technologie
DRM (MP3, WMA) d'un site Web commercial ne
peuvent pas être lus.
2. Appuyez sur le bouton SOURCE de la
télécommande ou sur le bouton ( ) situé sur le
panneau supérieur de l’appareil de façon répétée
jusqu’à ce que USB apparaisse.
● Les téléphones mobiles ne sont pas pris en charge.
3. USB apparaît sur l’écran d’affichage.
● Liste de compatibilités:
•
•
● Les disques durs externes ne sont pas pris en
charge.
La connexion SoundStand au périphérique USB
est terminée.
Format
Codec
MPEG 1 Couche 2
Il s'éteint automatiquement (Auto Power Off) si
aucun périphérique USB n'a été connecté après
plus de 25 minutes.
*.mp3
MPEG 1 Couche 3
MPEG 2 Couche 3
MPEG 2,5 Couche 3
+ Avant de connecter un
périphérique USB
*.wma
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
L'utilisateur doit connaître les points suivants :
*.aac
● Si le nom de fichier d'un fichier ou d'un dossier sur
un périphérique USB dépasse 10 caractères, il ne
s'affiche pas sur l’écran du SoundStand.
HE-AAC
● Ce produit peut ne pas être compatible avec certains
types de support de stockage USB.
*.wav
-
*.Ogg
OGG 1.1.0
*.Flac
FLAC 1.1.0, FLAC 1.2.1
 Prend en charge un débit d'échantillonnage
supérieur à 16 KHz
● Les systèmes de fichiers FAT16 et FAT32 sont pris
en charge.
-
AAC-LC
Le système de fichiers NTFS n’est pas pris en
charge.
● Connectez un périphérique USB directement au port
USB du produit. Dans le cas contraire, vous pouvez
rencontrer un problème de compatibilité USB.
● Ne connectez pas plusieurs périphériques de
stockage au produit via un lecteur à cartes multiples.
Il peut ne pas fonctionner correctement.
● Les protocoles PTP des caméras numériques ne
sont pas pris en charge.
● Ne retirez pas le périphérique USB lorsqu'il est en
cours de lecture.
19
FONCTIONS
MISE À JOUR DU LOGICIEL
Samsung peut proposer à l’avenir des mises à niveau
pour le micrologiciel du système SoundStand.
● Insérez une clé USB contenant la mise à
niveau du micrologiciel dans le port USB situé
sur l’unité principale.
● Ne débranchez pas l’alimentation ni ne retirez
pas la clé USB alors que les mises à niveau
sont en cours d’application. L’unité principale
s’éteint automatiquement une fois que la
mise à niveau du micrologiciel est terminée.
Lorsque que le logiciel est mis à niveau, tous
les réglages sont réinitialisés sur leurs valeurs
par défaut.
Nous vous conseillons de consigner vos
réglages par écrit afin de pouvoir facilement
les spécifier à nouveau après la mise à
niveau.
● Une fois que la mise à niveau de l’appareil est
terminée, éteignez-le puis appuyez sur le
bouton (►) et maintenez-le enfoncé
pendant un moment pour réinitialiser
l'appareil.
● En cas d’échec de la mise à niveau du
micrologiciel, nous vous recommandons de
convertir le périphérique USB au format
FAT16 et de réessayer la mise à niveau.
● Ne formatez pas la clé USB au format NTFS.
Le SoundStand ne prend pas en charge le
système de fichiers NTFS.
● Tout dépendant du fabricant, le USB pourrait
ne pas être compatible.
Si une mise à niveau est proposée, vous pouvez mettre
le micrologiciel à niveau en connectant une clé USB,
contenant la mise à niveau du micrologiciel, au port USB
de votre SoundStand.
Notez qu'en présence de plusieurs fichiers de mise à
niveau, vous devez simplement les charger sur la clé
USB et les utiliser pour mettre à niveau le micrologiciel
l'un après l'autre.
Veuillez visiter le site Web Samsung.com ou contacter le
centre d’assistance téléphonique de Samsung pour
recevoir de plus amples informations concernant le
téléchargement des fichiers de mise à niveau.
20
DÉPANNAGE
DÉPANNAGE
FRA
Avant de contacter l'assistance, veuillez lire ce qui suit.
L'ensemble ne s'allume pas.
 Branchez la fiche d'alimentation électrique dans la
prise murale.
• Le cordon d'alimentation est-il branché dans la
prise?
La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.
 Débranchez la fiche d'alimentation électrique et
rebranchez-la.
• L'air est-il chargé en électricité statique?
Aucun son n'est émis.
• La fonction Mute est-elle activée?
 Appuyez sur la touche Mute pour annuler cette
fonction.
• Le volume est-il réglé au minimum?
 Réglez le volume.
La télécommande ne fonctionne pas.
• Les piles sont-elles usées?
 Remplacez-les.
• La distance entre la télécommande et l'unité
principale est-elle trop importante ?
 Rapprochez-vous de l’appareil.
La fonction TV SoundConnect (appariement du téléviseur) a échoué.
• Votre téléviseur prend-il en charge TV
SoundConnect?
 TV SoundConnect est pris en charge par certains
téléviseurs Samsung commercialisés après 2012.
Vérifiez si votre téléviseur prend en charge TV
SoundConnect.
• La version du micrologiciel du téléviseur est-elle la
plus récente?
 Mettez votre téléviseur à jour avec la version du
micrologiciel la plus récente.
• Une erreur s’est-elle produite lors de la connexion?
 Contactez le centre d'appels Samsung.
• Réinitialisez le MODE TV et connectez à nouveau.
 Appuyez et maintenez le bouton ► pendant 5
secondes pour réinitialiser la connexion TV
SoundConnect.
21
ANNEXE
ANNEXE
SPÉCIFICATIONS
Nom du modèle
GÉNÉRAL
AMPLIFICATEUR
*
*
HW-H600, HW-H610
USB
5 V/0,5 A
Poids
5 kg
Dimensions (L x H x P)
735 x 36,5 x 360 mm
Plage de températures en fonctionnement
de + 5 à + +35 °C
Plage d'humidité en fonctionnement
de 10 à 75 %
Puissance de sortie nominale
80 W(MID/TWT = 8 OHM, SW = 4 OHM)
THD = 10 %, 1 kHz
Rapport signal/bruit (entrée analogique)
65 dB
Séparation (1 kHz)
65 dB
Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées
à l'aide des directives AES (Audio Engineering Society).
Caractéristiques nominales
- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
- Le poids et les dimensions sont approximatifs.
- Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil.
LICENCE
Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de
commerce de Dolby Laboratories.
Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS,
le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque
déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.
Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou
des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
- Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse
(oss.request@samsung.com).
Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres
dispositions relatives à la Directive 1999/5/EC.
La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Support (Assistance) >
Search Product Support (Recherche assistance produit) et saisissez le nom du modèle.
Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.
22
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.
Zone
AUSTRIA
Centre de contact
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Site Internet
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
www.samsung.com/gr/support
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
[Elimination des batteries de ce produit]
Zone
Centre de contact
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora
** (koszt połączenia według taryfy
operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG (0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
Site Internet
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
SWITZERLAND 0848 726 78 64 (0848-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
U.K
0330 SAMSUNG (7267864)
www.samsung.com/uk/support
EIRE
0818 717100
www.samsung.com/ie/support
LITHUANIA
8-800-77777
www.samsung.com/lt/support
LATVIA
8000-7267
www.samsung.com/lv/support
ESTONIA
800-7267
www.samsung.com/ee/support
Les bons gestes de mise au rebut de ce produit
(Déchets d’équipements électriques &
électroniques)
(Applicable aux pays disposant de systèmes de collecte
séparés)
(Applicable aux pays disposant de systèmes de collecte
séparés)
Le symbole sur la batterie, le manuel ou l'emballage indique que les
batteries de ce produit ne doivent pas être éliminées en fin de vie
avec les autres déchets ménagers. L'indication éventuelle des
symboles chimiques Hg, Cd ou Pb signifie que la batterie contient
des quantités de mercure, de cadmium ou de plomb supérieures aux
niveaux de référence stipulés dans la directive CE 2006/66. Si les
batteries ne sont pas correctement éliminées, ces substances
peuvent porter préjudice à la santé humaine ou à l'environnement.
Ce symbole sur le produit, ses accessoires ou sa documentation
indique que ni le produit, ni ses accessoires électroniques usagés
(chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec
les autres déchets ménagers. La mise au rebut incontrôlée des
déchets présentant des risques environnementaux et de santé
publique, veuillez séparer vos produits et accessoires usagés des
autres déchets. Vous favoriserez ainsi le recyclage de la matière qui
les compose dans le cadre d’un développement durable.
Afin de protéger les ressources naturelles et d'encourager la
réutilisation du matériel, veillez à séparer les batteries des autres types
de déchets et à les recycler via votre système local de collecte
gratuite des batteries.
Les particuliers sont invités à contacter le magasin leur ayant vendu le
produit ou à se renseigner auprès des autorités locales pour connaître
les procédures et les points de collecte de ces produits en vue de leur
recyclage.
Les entreprises et particuliers sont invités à contacter leurs
fournisseurs et à consulter les conditions de leur contrat de vente. Ce
produit et ses accessoires ne peuvent être jetés avec les autres
déchets.
HW-H600
HW-H610
Gebruikershandleiding
Wireless Audio - SoundStand
Ongekende mogelijkheden
Bedankt voor het aanschaffen van dit Samsung-product.
Registreer uw product op
www.samsung.com/register
PROGRAMMAONDERDELEN
PROGRAMMAONDERDELEN
TV SoundConnect (TV-geluidsaansluiting)
Met TV SoundConnect kunt u via een Bluetooth-verbinding naar audio van uw televisie luisteren op uw SoundStand
en het geluid regelen.
HDMI
HDMI verzendt de beeld- en geluidssignalen gelijktijdig en biedt een helderder beeld.
Dit toestel is ook uitgerust met de ARC-functie, waarmee u met behulp van een HDMI-kabel het geluid van uw televisie
kunt beluisteren via de SoundStand. Deze functie is alleen beschikbaar als u het toestel aansluit op een TV die
compatibel is met ARC.
Surround Sound Expansion (Uitbreiding surroundgeluid)
De functie Surround Sound Expansion (Uitbreiding surroundgeluid) voegt diepte en ruimtelijkheid aan uw luisterervaring
toe. Surround Sound Expansion wordt aangedreven door Sonic Emotion.
De modus Speciaal geluid
U kunt kiezen uit verschillende geluidsmodi - CINEMA(BIOSCOOP) / SPORTS(SPORT) / VOICE(STEM) /
MUSIC(MUZIEK) / STANDARD(OFF)(STANDAARD(UIT)) - afhankelijk van het type inhoud dat u wilt weergeven.
De multifunctionele afstandsbediening
U kunt de meegeleverde afstandsbediening gebruiken om verschillende bewerkingen te regelen via een simpele druk
op een knop.
Ondersteuning voor USB-host
Met behulp van de USB HOST-functie van de SoundStand kunt u externe USB-opslagapparaten, zoals een
MP3-speler of een USB-pendrive, aansluiten en de muziekbestanden die daarop zijn opgeslagen afspelen.
Bluetooth-functie
U kunt een Bluetooth-apparaat verbinden met de SoundStand en genieten van muziek met hoogwaardig stereogeluid,
en dat allemaal draadloos!
NFC (Alleen HW-H610-model)
Sluit uw NFC-compatibele apparaat via Bluetooth aan op de SoundStand met behulp van deze eenvoudige
installatieprocedure en speel muziek op het apparaat af via de SoundStand.
2
VEILIGHEIDSINFORMATIE
VEILIGHEIDSINFORMATIE
NL
VEILIGHEIDSINSTRUCTIES
OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, WANT DAN LOOPT U HET GEVAAR EEN ELEKTRISCHE SCHOK TE
KRIJGEN.
DE BEHUIZING BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN. LAAT ONDERHOUD OVER AAN DE
VAKHANDEL.
Dit symbool geeft aan dat onderdelen in het
apparaat onder levensgevaarlijke spanning staan,
waardoor u een elektrische schok kunt krijgen.
LET OP
GEVAAR OP ELEKTRISCHE
SCHOKKEN NIET OPENEN
Dit symbool geeft aan dat de bijgeleverde
documentatie belangrijke aanwijzingen voor de
bediening en het onderhoud bevat.
WAARSCHUWING : Om het gevaar voor een elektrische schok te vermijden dient u dit apparaat niet aan regen of
vocht bloot te stellen.
LET OP : OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN, ZORGT U DAT HET BREDE UITEINDE VAN DE STEKKER IN
DE BREDE OPENING ZIT EN VOLLEDIG IS INGESTOKEN.
• Dit apparaat moet altijd aangesloten worden op een stroomingang met een geaard stopcontact.
• Om het apparaat los te koppelen van de stroomtoevoer, moet de stekker uit de stopcontact getrokken worden, daarom
moet de stroomstekker gemakkelijk bereikbaar zijn.
LET OP
• Stel dit apparaat niet bloot aan druppels of spatten. Plaats geen objecten op het apparaat die gevuld zijn met water (zoals
een vaas).
• Als u dit apparaat volledig wilt uitschakelen, moet u de stekker uit het stopcontact trekken. Vervolgens moet de stekker altijd
onder handbereik zijn.
3
VEILIGHEIDSINFORMATIE
VOORZORGSMAATREGELEN
68.6 mm
99.1mm
99.1mm
99.1mm
oomvoorziening in uw huis overeenkomt met die op de identificatiesticker aan de acht
Controleer of de stroomvoorziening
achterkant van
het product. Plaats de speler horizontaal op een geschikte ondergrond (meubelstuk) met genoeg ruimte er omheen
voor ventilatie 7 -10 cm Zorg dat de ventilatieopeningen niet worden geblokkeerd. Plaats het apparaat niet op
versterkers of andere apparaten die warm kunnen worden. Dit apparaat is bedoeld voor continu gebruik. Om het
toestel volledig uit te schakelen, trekt u de stekker uit het stopcontact. Haal de stekker van het toestel uit het
stopcontact als u het een lange tijd niet gaat gebruiken.
H l bij onweer d
Haal
de stekker
kk uiti h
het stopcontact. Blik
Bliksem
kan spanningspieken veroorzaken waardoor het
apparaat beschadigd kan raken.
Stel
aan di
direct zonlicht
S l het
h apparaat niet
i bloot
bl
li h off andere
warmtebronnen.
Dit kan oververhitting veroorzaken en ertoe leiden dat het
apparaat niet goed functioneert.
B
h
h
d
h (bij
Bescherm
het product
tegen vocht
(bijv. vazen)) en
overmatige warmte (bijv. een open haard) of tegen
apparatuur die sterke magnetische of elektrische velden
veroorzaakt. Haal de stekker uit het stopcontact wanneer
het apparaat niet goed functioneert. Dit product is niet
bedoeld voor industrieel gebruik. Dit product is
uitsluitend bestemd voor particulier gebruik.
Wanneer het product of een schijf bij een lage
temperatuur wordt bewaard, kan condensatie optreden.
Als u het apparaat in de winter verplaatst, wacht u
ongeveer 2 uur totdat het apparaat weer op
kamertemperatuur is voordat u deze gaat gebruiken.
De batterijen die in dit product worden gebruikt, bevatten
chemicaliën die schadelijk zijn voor het milieu.
Gooi batterijen niet met het gewone huisvuil weg.
Werp de batterijen niet in het vuur.
De batterijen mogen niet worden kortgesloten,
gedemonteerd of oververhit.
Bij incorrecte plaatsing van de batterijen bestaat
ontploffingsgevaar.
Vervang batterijen alleen door andere van hetzelfde type.
4
INHOUD
INHOUD
NL
2
PROGRAMMAONDERDELEN
14 FUNCTIES
14
Invoermodus
ARC (HDMI OUT)
3
VEILIGHEIDSINFORMATIE
14
3
Veiligheidsinstructies
15
Bluetooth
4
Voorzorgsmaatregelen
17
NFC (Alleen HW-H610-model)
18
TV SoundConnect (TV-geluidsaansluiting)
AAN DE SLAG
19
USB
6
Vordat u de gebruikershandleiding leest
20
Software-upgrade
6
Meegeleverde onderdelen
6
21 PROBLEMEN OPLOSSEN
7
BESCHRIJVINGEN
7
Boven-/voorpaneel
22 BIJLAGE
8
Achterpaneel
22
Specificaties
22
Licentie
9
AFSTANDSBEDIENING
9
Toetsen en functies van de
afstandsbediening
11 INSTALLATIE
11
SoundStand-installatie
● De afbeeldingen en illustraties in deze
gebruiksaanwijzing dienen slechts te referentie en
kunnen afwijken van hoe het apparaat er in
werkelijkheid uitziet.
12 AANSLUITINGEN
12
Een extern apparaat aansluiten met een
HDMI-kabel
13
Een extern apparaat aansluiten via een
OPTISCHE kabel (DIGITAAL) of AUDIO
kabel (ANALOOG)
● In de volgende gevallen kunnen
administratiekosten in rekening worden gebracht:
(a) een technicus komt bij u langs maar de speler
vertoont geen gebreken (u hebt blijkbaar deze
gebruiksaanwijzing niet gelezen).
(b) u brengt het product naar een reparatiecentrum
maar het product vertoont geen gebreken
(u hebt blijkbaar deze gebruiksaanwijzing niet
gelezen).
● U wordt op de hoogte gesteld van deze
administratiekosten voordat een dergelijke
reparatie of bezoek wordt uitgevoerd.
5
AAN DE SLAG
AAN DE SLAG
VORDAT U DE GEBRUIKERSHANDLEIDING LEEST
Let op de volgende voorwaarden voordat u de gebruikershandleiding leest.
+ Pictogrammen die in de handleiding worden gebruiktl
Pictogram
Term
Let op
Opmerking
Definitie
Geeft een situatie aan waarin een functie niet werkt of waarin instellingen mogelijk
worden geannuleerd.
Het betreft hier tips of instructies op de pagina voor de werking van de functies.
+ Veiligheidsinstructies en probleemoplossing
1) Zorg dat u bekend bent met de veiligheidsinstructies voordat u dit product gebruikt. (Zie pagina 3)
2) Wanneer zich een probleem voordoet, kunt u Problemen oplossen raadplegen. (Zie pagina 21)
+ Copyright
©2014 Samsung Electronics Co.,Ltd.
Alle rechten voorbehouden. De gebruikershandleiding of gedeelten eruit mogen niet worden gereproduceerd of
gekopieerd zonder de voorafgaande schriftelijke toestemming van Samsung Electronics Co. Ltd.
MEEGELEVERDE ONDERDELEN
Controleer de meegeleverde accessoires die hieronder weergegeven staan.
(Beschermingspad: 4stuks)
Afstandbediening /
Lithiumbatterij
(3V : CR2032)
Gebruikershandleiding
AUX-kabel
Pad
Adapter
Stroomsnoer
USB-kabel
NFC-sticker
(Uitsluitend Model
HW-H610)
● De accessoires kunnen er lichtjes anders uitzien dan de bovenstaande illustraties.
● Gebruik de speciale USB-kabel om externe USB-apparaten op het apparaat aan te sluiten.
6
BESCHRIJVINGEN
BESCHRIJVINGEN
NL
BOVEN-/VOORPANEEL
FUNCTIETOETS
Hiermee wordt de D.IN-, AUX-, HDMI-, BT-,
TV- of USB-ingang geselecteerd.
● Als het apparaat is ingeschakeld, dient de
knop ( ) als knop MUTE (Dempen)
wanneer u deze langer dan 3 seconden
ingedrukt houdt. U kunt de instelling van
de knop MUTE annuleren door opnieuw
de knop ( ) langer dan 3 seconden
ingedrukt te houden.
VOLUME +/Hiermee kunt u het volumeniveau
bedienen.
Het volumeniveau wordt in cijfers in het
display op het voorpaneel
weergegeven.
KNOP POWER (AAN/UIT)
Hiermee schakelt u de voeding
in en uit.
SENSOR VOOR
AFSTANDSBEDIENING
WEERGAVE
Hiermee wordt de huidige modus aangegeven.
Met de afstandsbediening kunt u alleen
SoundStands van Samsung bedienen.
● Wanneer u dit apparaat inschakelt, is er een vertraging van 4 tot 5 seconden voordat er geluid wordt
weergegeven.
● Als u alleen het geluid van de SoundStand wilt horen, moet u de luidsprekers van de televisie uitschakelen
in het audio-instellingsmenu van uw televisie. Raadpleeg de handleiding voor de TV die met uw televisie is
meegeleverd.
7
BESCHRIJVINGEN
ACHTERPANEEL
OPTICAL IN
AUX IN
Aansluiten op de digitale uitvoer
(optisch) van een extern apparaat.
Sluit aan op de analoge uitvoer
van een extern apparaat.
VOEDINGSINGANG
HDMI OUTAANSLUITINGEN
Sluit de stekker van de
voedingsadapter goed aan op de
voedingsingang en sluit de
voedingsadapter vervolgens aan op
het stopcontact.
Voert digitale video- en audiosignalen
tegelijkertijd uit via een HDMI-kabel.
USB-POORT
HDMI INAANSLUITINGEN
Hier kunt u USB-apparaten zoals
MP3-spelers aansluiten om
bestanden af te spelen op de
apparaten.
Voert tegelijkertijd digitale video- en
audiosignalen in via een HDMIkabel. Gebruik deze functie
wanneer u een ondersteund extern
apparaat aansluit.
● Houd de voedingsadapter bij het verwijderen uit het stopcontact vast aan de stekker. Trek de kabel niet los.
● Sluit dit apparaat of andere componenten niet aan op een stopcontact totdat alle verbindingen met de
componenten gereed zijn.
8
AFSTANDSBEDIENING
AFSTANDSBEDIENING
POWER
SOURCE
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
WOOFER
U kunt het volume van de woofer regelen.
Druk op de knop of op de toets WOOFER LEVEL als u het
volume van de subwoofer wilt verhogen of verlagen. U kunt het volume
instellen van SW -6 tot SW +6.
REPEAT
DIMMER/ANYNET+
DIMMER : Druk op de knop DIMMER/ANYNET+ op de
afstandsbediening om de helderheid van het scherm te regelen.
ANYNET+ : Hiermee wordt de functie ANYNET+ ingeschakeld zodat u
met de afstandsbediening van uw Anynet+ Samsung-TV de
SoundStand kunt bedienen. De functie ANYNET+ wordt telkens in- en
uitgeschakeld wanneer u de knop DIMMER/ANYNET+ langer dan 5
seconden ingedrukt houdt.
SYNC
SYNC
SOURCE
Druk hierop om een bron te selecteren die is aangesloten op de
SoundStand.
Surr.Sound (Uitbreiding surroundgeluid)
Surr. Sound voegt diepte en ruimtelijkheid aan het geluid toe.
Als u op de toets Surr.Sound drukt, bladert u door de Surr.
Sound-instellingen : AUTO, ON, OFF.
SURROUND SOUND AUTO : Als de geluidsbron meer is dan 2 kanalen,
dan wordt SURROUND SOUND ON automatisch ingeschakeld. Als de
geluidsbron echter minder is dan 2 kanalen (STEREO), dan wordt de
modus automatisch ingesteld op SURROUND SOUND OFF.
Vooruit Springen
Wanneer het apparaat dat u afspeelt meerdere bestanden bevat en u
op de toets $ drukt, wordt het volgende bestand geselecteerd.
REPEAT
U kunt de functie REPEAT (HERHALEN) instellen tijdens het afspelen
van muziek vanaf een USB-apparaat.
REPEAT OFF : Afspelen herhalen uitschakelen.
REPEAT FILE : Een nummer herhaaldelijk afspelen.
REPEAT ALL : Alle nummers herhaaldelijk afspelen.
REPEAT RANDOM : Alle tracks worden in willekeurige volgorde
afgespeeld. (Het is mogelijk dat een nummer dat al werd afgespeeld,
opnieuw wordt afgespeeld.)
Afspelen/Onderbreken
Druk op de toets ► om het afspelen van het bestand tijdelijk te
onderbreken.
Druk op de toets ► om het geselecteerde bestand af te spelen.
● SoundStand is een eigen naam van Samsung.
● Bedien de TV met de afstandsbediening.
9
NL
TOETSEN EN FUNCTIES VAN DE AFSTANDSBEDIENING
AFSTANDSBEDIENING
POWER
Hiermee kunt u SoundStand in- en uitschakelen.
POWER
SOURCE
MUTE
U kunt het volume met één druk op de knop verlagen naar 0. Opnieuw
drukken om het geluid terug te zetten naar het vorige volumeniveau.
VOLUME
Hiermee past u het volumeniveau van het apparaat aan.
SOUND EFFECT
Druk op de toets om een geluidseffectmodus te selecteren.
Selecteer de modus STANDARD als u naar het oorspronkelijke geluid
wilt luisteren. Wanneer u een geluidseffectmodus selecteert (behalve
STANDAARD), wordt Surround Sound Expansion automatisch
uitgeschakeld.
Achteruit Springen
Wanneer het apparaat dat u afspeelt meerdere bestanden bevat en u
op de toets # drukt, wordt het vorige bestand geselecteerd.
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Bluetooth POWER
Druk op de toets Bluetooth POWER op de afstandsbediening om de
Bluetooth Power-functie in en uit te schakelen.
Zie pagina’s 16 en 18 voor meer informatie.
AUDIO SYNC
Als de SoundStand is verbonden met een digitale televisie en de video
lijkt niet synchroon te lopen met de audio, drukt u op de toetsen Audio
Sync (Audiosynchr.) om de audio te synchroniseren met de video.
Druk op de toetsen AUDIO SYNC +/- om de audiovertraging in te
stellen tussen 0 en 300 ms. In de USB-modus, TV-modus of
BT-modus werkt de functie Audio Sync (Audiosynchr.) mogelijk niet.
+ Batterijen in de afstandsbediening plaatsen
1. Gebruik een geschikte munt om
het klepje van het batterijvak
van de afstandsbediening
linksom te draaien om deze te
verwijderen zoals weergegeven
in de bovenstaande afbeelding.
2. Plaats een lithiumbatterij van 3V. Houd
de pluspool (+) omhoog gericht bij het
plaatsen van de batterij. Plaats de
batterijklep en lijn de ' '-markeringen
uit op elkaar zoals weergegeven in de
bovenstaande afbeelding.
10
3. Gebruik een geschikte munt
om het klepje van het
batterijvak van de
afstandsbediening zo ver
mogelijk rechtsom te
draaien om het weer op zijn
plaats te bevestigen.
INSTALLATIE
INSTALLATIE
NL
SOUNDSTAND-INSTALLATIE
Als u uw TV bovenop de SoundStand wilt plaatsen, moet u controleren of uw TV voldoet aan de twee onderstaande
voorwaarden:
- Maximum TV-gewicht: 35kg
- Maximumafmeting TV-voet: Kleiner dan 720 mm X 320 mm
 Past op de meeste televisies tot 1524 mm en tot 35 kg (*Formaat van televisiescherm en type standaard
kunnen variëren)
+ De SoundStand installeren
Juiste installatie
Plaats de TV niet op één zijde op de SoundStand
Plaats de SoundStand niet bij de rand van een
televisieplank, tafel of entertainmentcentrum
Plaats geen televisie waarvan het voetstuk groter
is dan de bovenkant van de SoundStand boven op
de SoundStand
● Plaats de TV niet op één zijde op de SoundStand. De TV kan kantelen en kan lichamelijk letsel
veroorzaken.
● Zorg ervoor dat u de SoundStand in het midden van de plank, tafel enz. plaats bij de installatie. Plaats deze
niet bij een rand.
● Als de televisie groter is dan de SoundStand, kunt u wandmontage van de televisie overwegen of de
SoundStand op een stabiel oppervlak plaatsen.
● Installeer de SoundStand op minimaal 5 cm afstand van de muur.
+ De beschermingspads gebruiken
Plaats de meegeleverde
beschermingspads boven op het product
en plaats vervolgens de
televisiestandaard boven op de pads om
te voorkomen dat er krassen op het
oppervlak van het product komen.
11
AANSLUITINGEN
AANSLUITINGEN
EEN EXTERN APPARAAT AANSLUITEN MET EEN HDMIKABEL
HDMI is de standaard digitale interface voor aansluiting op apparaten zoals een televisie, projector, DVD-speler,
Blu-ray-speler, settopbox, enzovoort.
HDMI verhindert elke schade aan het signaal vanwege de conversie naar analoog en behoudt de video- en
audiokwaliteit van de originele digitale bron.
HDMI IN
HDMI OUT
HDMI-kabel
(niet meegeleverd)
HDMI-kabel
(niet meegeleverd)
Digitale Apparaten
HDMI IN
HDMI OUT (ARC)
Sluit de HDMI-kabel (niet meegeleverd) aan tussen de
HDMI IN-ingang aan de achterzijde van het product en
de HDMI-uitgang op uw digitale apparaten.
Met de ARC-functie kan digitale audio worden
uitgevoerd via de HDMI OUT(ARC)-poort.
en,
Deze kan alleen worden ingeschakeld wanneer de
SoundStand is aangesloten op een televisie die de
ARC-functie ondersteunt
HDMI OUT (HDMI)
● ANYNET+ moet zijn ingeschakeld.
● Deze functie is niet beschikbaar als de
HDMI-kabel geen ARC ondersteunt.
Sluit de HDMI-kabel (niet meegeleverd) aan op de HDMI
OUT-aansluiting aan de achterzijde van de speler en op
de HDMI-IN-aansluiting van uw TV.
● HDMI is een interface die digitale overdracht
van video- en audiogegevens mogelijk maakt
met slechts één aansluiting.
12
AANSLUITINGEN
EEN EXTERN APPARAAT AANSLUITEN VIA EEN OPTISCHE
KABEL (DIGITAAL) OF AUDIO KABEL (ANALOOG)
AUX IN
OPTICAL IN
of
OPTICAL
OUT
BD/ DVD-speler/
Set-top box/
Spelcomputer
AUDIO
OUT
Optische kabel
(niet meegeleverd)
Audio kabel
OPTICAL IN
AUX IN
Sluit de ingang OPTICAL IN op de hoofdeenheid
aan op de uitgang OPTICAL OUT van de TV of het
bronapparaat.
Sluit de ingang AUX IN (Audio) op de hoofdeenheid
aan op de uitgang AUDIO OUT van de TV of het
bronapparaat.
Zorg dat de kleuren van de aansluitingen met elkaar
overeenkomen.
● Sluit dit apparaat of uw TV niet op de stroom
aan totdat alle verbindingen tussen de
apparaten gereed zijn.
● Schakel het product uit en haal de stekker uit
het stopcontact voordat u dit product gaat
verplaatsen of installeren.
of,
13
NL
Deze eenheid is voorzien van een optische digitale ingang en een analoge audio-ingang, waardoor u twee manieren
hebt om de eenheid aan te sluiten op een TV.
FUNCTIES
FUNCTIES
INVOERMODUS
Druk op de SOURCE-knop op de afstandsbediening of de knop (
de gewenste modus te selecteren.
) op het bovenpaneel van het product om
SOURCE
POWER
SOURCE
MUTE
VOL
Invoermodus
Beeldscherm
Optisch Digitale invoer
D.IN
AUX-invoer
AUX
HDMI-ingang
HDMI
BLUETOOTH-modus
BT
TV-modus
TV
USB-modus
USB
WOOFER
Het toestel wordt automatisch uitgeschakeld in de
volgende omstandigheden:
● De modus D.IN/HDMI/BT/TV/USB/ARC
-
Indien 25 minuten geen audiosignaal wordt
gedetecteerd.
● AUX-modus
-
Indien 25 minuten lang geen AUX-kabel is
aangesloten.
-
Indien 8 uur lang geen toetsen worden ingedrukt
wanneer de AUX-kabel is aangesloten. U kunt
deze functie in- of uitschakelen door de knop
5 seconden lang ingedrukt te houden. AUTO
POWER DOWN ON / OFF wordt op het display
weergegeven.
ARC (HDMI OUT)
HDMI-kabel
● Met de ARC-function kan digitale audio worden uitgevoerd via de HDMI OUT (ARC)-poort.
Deze kan alleen worden ingeschakeld wanneer de SoundStand is aangesloten op een TV die de ARC-functie
ondersteunt.
● ANYNET+ moet zijn ingeschakeld.
● Deze functie is niet beschikbaar als de HDMI-kabel geen ARC ondersteunt.
● De D.IN-modus van de ARC-functie wordt geactiveerd als het apparaat wordt aangesloten op een TV die
ARC ondersteunt.
● Om de ARC-functie uit te schakelen, schakelt u ANYNET+ uit.
14
FUNCTIES
BLUETOOTH
+ SoundStand verbinden met een Bluetooth-apparaat
Controleer of het Bluetooth-apparaat de Bluetooth-compatibele stereo-hoofdtelefoonfunctie ondersteunt.
Aansluiten
Bluetooth-apparaat
1. Druk op de SOURCE-knop op de
afstandsbediening of de knop ( ) op het
bovenpaneel van het product om het BT-bericht
weer te geven.
2. Selecteer het Bluetooth-menu op het Bluetoothapparaat waarmee u verbinding wilt maken.
(Raadpleeg de gebruiksaanwijzing van het
Bluetooth-apparaat.)
3. Selecteer het menu voor een stereohoofdtelefoon op
het Bluetooth-apparaat.
•
Er wordt een lijst van aangesloten apparaten
weergegeven.
4. Selecteer "[Samsung] SoundStand" in de lijst.
•
Wanneer de SoundStand is verbonden met het
Bluetooth-apparaat, verschijnt [Bluetoothapparaatnaam] ➞ BT op het voorste display.
•
De apparaatnaam kan alleen worden
weergegeven in het Engels. Als de naam niet in
het Engels is wordt een onderstreping " _ "
weergegeven.
•
Indien het Bluetooth-apparaat niet met
SoundStand kan worden gekoppeld, verwijdert u
de vorige "[Samsung] SoundStand" gevonden
door het Bluetooth-apparaat en laat u het
opnieuw zoeken naar SoundStand.
5. Muziek afspelen op het aangesloten apparaat.
•
U kunt luisteren naar muziek die op het
aangesloten Bluetooth-apparaat wordt
afgespeeld via het SoundStand-systeem.
•
In de BT-modus zijn de functies Play(Afspelen)/
Pause(Onderbreken)/Next(Volgende)/Prev(Vorige)
niet beschikbaar. Deze functies zijn echter wel
beschikbaar bij Bluetooth-apparaten die AVRCP
ondersteunen.
15
● Voer <0000> als u bij het aansluiten van een
Bluetooth-apparaat naar een pincode wordt
gevraagd.
● U kunt slechts één Bluetooth-apparaat
tezelfdertijd koppelen.
● De Bluetooth-verbinding wordt beëindigd
wanneer u de SoundStand wordt
uitgeschakeld.
● Onder de volgende omstandigheden voert de
SoundStand mogelijk geen correcte
Bluetooth-zoek- of verbindingsactie uit:
- Indien er zich een sterk elektrisch veld rond
SoundStand bevindt.
- Indien verschillende Bluetooth-apparaten
tegelijkertijd met SoundStand worden
gekoppeld.
- Indien het Bluetooth-apparaat is
uitgeschakeld, niet is geplaatst of defect is.
- Let op, apparaten zoals magnetrons,
draadloos-LAN-adapters, tl-lampen en
gasfornuizen gebruiken hetzelfde
frequentiebereik als het Bluetoothapparaat. Dat kan tot elektrische
interferentie leiden.
● De SoundStand ondersteunt SBC-data
(44,1 kHz, 48 kHz).
● Sluit alleen aan op een Bluetooth-apparaat
dat de functie A2DP (AV) ondersteunt.
● U kunt de SoundStand niet verbinden met
een Bluetooth-apparaat dat alleen de
HF-functie (handsfree) ondersteunt.
NL
U kunt een Bluetooth-apparaat gebruiken om draadloos van muziek te genieten met stereogeluid van een hoge
kwaliteit.
FUNCTIES
+ Bluetooth POWER inschakelen
(Bluetooth-voeding)
Als de Bluetooth Power On-functie is ingeschakeld en de
hoofdeenheid uit staat, wordt de hoofdeenheid
automatisch ingeschakeld als een eerder gekoppeld
Bluetooth-apparaat probeert om een koppeling met de
SoundStand tot stand te brengen.
1. Druk op de toets Bluetooth POWER op de
afstandsbediening.
2. Bluetooth POWER on wordt weergegeven op het
display van de SoundStand.
● Alleen beschikbaar als de SoundStand wordt
weergegeven in de gekoppelde apparaten
van het Bluetooth-apparaat. (Het Bluetoothapparaat en de SoundStand moeten
minstens een keer vooraf gekoppeld zijn.)
● SoundStand verschijnt alleen in de lijst van
gezochte apparaten in het Bluetoothapparaat wanneer de SoundStand [BT
READY] weergeeft.
● In de modus TV SoundConnect (TVgeluidsaansluiting), kan de SoundStand niet
worden gekoppeld met een ander
Bluetooth-apparaat.
● Als de SoundStand via TV SoundConnect
met een televisie is verbonden en u de
SoundStand uitschakelt door de televisie uit
te zetten, wordt de SoundStand niet
ingeschakeld via de Bluetooth Power
On-functie.
+ De verbinding tussen het
Bluetooth-apparaat en
SoundStand verbreken
U kunt de verbinding tussen het Bluetooth-apparaat en
SoundStand verbreken. Raadpleeg de
gebruiksaanwijzing van het Bluetooth-apparaat voor
instructies.
● De verbinding met SoundStand wordt verbroken.
● Wanneer de verbinding tussen SoundStand en het
Bluetooth-apparaat wordt verbroken, verschijnt BT
DISCONNECTED op het voorste display van de
SoundStand.
● De Bluetooth-verbinding kan worden
verbroken als in de Bluetoothverbindingsmodus de afstand tussen de
SoundStand en het Bluetooth-apparaat meer
dan 5 meter is.
● SoundStand wordt na 25 minuten in de stand
Gereed automatisch uitgeschakeld.
Meer informatie over Bluetooth
Bluetooth is een technologie waardoor compatibele
apparaten eenvoudig op elkaar aangesloten kunnen
worden via een korte, draadloze verbinding.
● Een Bluetooth-apparaat kan, afhankelijk van gebruik,
lawaai of storingen veroorzaken, wanneer:
-
Een deel van het lichaam in contact is met het
zend-/ontvangstsysteem van het Bluetoothapparaat of de SoundStand.
-
Er spanningsvariatie is als gevolg van
belemmering door muren, hoeken of
scheidingswanden.
-
Het wordt blootgesteld aan elektrische
interferentie door apparatuur die dezelfde
frequentie gebruikt, bijvoorbeeld medische
apparatuur, magnetrons en draadloze LAN’s.
● Koppel de SoundStand aan het Bluetooth-apparaat
terwijl u de afstand klein houdt.
● Hoe groter de afstand tussen de SoundStand en het
Bluetooth-apparaat, des te minder de kwaliteit.
Als de afstand groter is dan het maximale bereik van
het Bluetooth-apparaat, gaat de verbinding verloren.
● In gebieden met slechte ontvangst werkt de
Bluetooth-verbinding mogelijk niet naar behoren.
● De Bluetooth-verbinding werkt alleen als hij zich dicht
bij het televisietoestel bevindt. Als de afstand groter
wordt, wordt de verbinding automatisch verbroken.
Zelfs binnen dit bereik kan de geluidskwaliteit
verslechteren door obstakels zoals muren of deuren.
● Dit draadloze apparaat kan elektrische interferentie
veroorzaken tijdens zijn werking.
+ De verbinding tussen
SoundStand en het Bluetoothapparaat verbreken
Druk op de SOURCE-knop op de afstandsbediening
of de knop ( ) op het bovenpaneel van het product
om te schakelen van BT naar een andere modus of om
de SoundStand uit te schakelen.
● Het verbonden Bluetooth-apparaat wacht enige tijd
op een reactie van de SoundStand alvorens de
verbinding te verbreken. (Hoe lang het duurt voordat
de verbinding wordt verbroken, kan per Bluetoothapparaat verschillen.)
16
FUNCTIES
NFC (ALLEEN HW-H610-MODEL)
+ Verbinden met NFC- en smart-apparaten
1. Verwijder het NFC-stickerlabel van de verpakking en plak deze op de gewenst plaats.
• Het wordt aanbevolen de NFC-sticker binnen een straal van 3 m van het apparaat te installeren.
• Bevestig de NFC-sticker niet op een metalen oppervlak, met inbegrip van de SoundStand.
Metalen voorwerpen kunnen de communicatie versterken zodat de NFC-sticker mogelijk niet correct werkt.
2. Druk op de knop ( ) op het bovenpaneel van de hoofdeenheid of op de SOURCE-knop op de
afstandsbediening om de BT-modus te selecteren.
3. Schakel de NFC-functie van uw smart-apparaat in.
4. Breng de NFC-antenne van uw smart-apparaat dicht in de buurt van het NFC-label.
5. Wanneer de verbindingsvraag verschijnt op het display van uw smart-apparaat, selecteert u <Yes> (Ja).
• Als de verbinding tot stand is gebracht, verschijnt het voltooiingsbericht.
 Als u opnieuw verbinding wilt maken nadat de eerste verbinding is geslaagd, start u vanaf stap 3.
+ NFC loskoppelen
Breng de NFC-antenne van uw smart-apparaat opnieuw dicht in de buurt van het NFC-label op de SoundStand.
Het bericht dat de verbinding is verbroken wordt weergegeven op het display van het smart-apparaat.
+ Een ander smart-apparaat verbinden met de SoundStand terwijl deze al
is verbonden met een ander apparaat dat NFC ondersteunt
Plaats het nieuwe smart-apparaat dicht bij het NFC-label van de SoundStand.
● De NFC-functie is geïmplementeerd in Android v4.1.2 Jelly Bean of latere besturingssystemen.
- Voor de NFC-verbinding heeft uw smart-apparaat zoals Android OS van 4.1.2 Jelly Bean of later en het
NFC-contactpunt nodig voor het uitvoeren van de NFC-functie. U moet tevens de toepassing "Samsung
NFC Connection" downloaden vanuit de Google Playstore en deze installeren op uw smart-apparaat.
Raadpleeg voor nadere details de gebruikershandleiding van het smart-apparaat.
● De locatie van de NFC-antenne verschilt per apparaat. Controleer de locatie van de antenne van de
gebruikershandleiding van uw smart-apparaat voordat u probeert het met de SoundStand te koppelen.
● Als uw smart-apparaat wordt omhuld door een behuizing met dikke wanden, is de NFC-verbinding
mogelijk niet stabiel.
● Het N-merk is een handelsmerk of gedeponeerd handelsmerk van NFC Forum, Inc. in de Verenigde Staten
en in andere landen.
● Als u problemen hebt met de NFC-verbinding
- Het aanraken van het NFC-label met uw smart-apparaat kan al tot een storing in de NFC-verbinding leiden.
- Als de fout “Empty tag” (Lege tag) verschijnt op het smart-apparaat, probeert u het opnieuw.
- Controleer of de antenne van uw smart-apparaat zich dicht genoeg bij het NFC-logo bevindt.
● Als u de SoundStand uitschakelt terwijl de Bluetooth Power On-functie is ingeschakeld (ON) en vervolgens
probeert verbinding te maken met een Bluetooth-apparaat dat eerder verbonden is geweest via NFC,
wordt de SoundStand automatisch ingeschakeld als het apparaat verbinding maakt.
Zie pagina 16 voor het instellen van de optie Bluetooth Power On.
17
NL
U kunt uw SoundStand aansluiten op een smart-apparaat met NFC-ondersteuning via de Bluetooth-verbinding met
een eenvoudige instelling. Na de aansluiting kunt u via de SoundStand genieten van de muziek die op uw smartapparaat is opgeslagen.
FUNCTIES
TV SOUNDCONNECT (TV-GELUIDSAANSLUITING)
U kunt genieten van TV-geluid via uw SoundStand die is aangesloten op een Samsung-TV die de functie TV
SoundConnect (TV-geluidsaansluiting) ondersteunt.
+ Een TV aansluiten op de SoundStand
Aansluiten
1. Schakel de TV en de SoundStand in.
• Stel het menu "Add New Device" (Nieuw apparaat
toevoegen) op de TV in op "On" (Aan).
2. Druk op de knop ( ) op het bovenpaneel van de
hoofdeenheid of op de SOURCE-knop op de
afstandsbediening om de TV-modus te selecteren.
3. Op de TV verschijnt een bericht met de vraag om de
functie TV SoundConnect (TV-geluidsaansluiting) in te
schakelen. "[Samsung] SoundStand" wordt
weergegeven op het TV-scherm.
4. Selecteer <Yes> (Ja) om het verbinden van de TV en
SoundStand via de afstandsbediening van de TV te
voltooien.
● Als u de modus van de SoundStand van de TV
wijzigt naar een andere modus, wordt TV
SoundConnect automatisch beëindigd.
● Als u de SoundStand met een andere televisie
wilt verbinden, moet de bestaande verbinding
worden verbroken.
● Beëindig de verbinding met de bestaande TV,
druk dan gedurende 5 seconden op de
om een
afstandsbediening op de knop
verbinding te maken met een andere TV.
● Gebruiksbereik TV SoundConnect
- Aanbevolen koppelingsbereik:
binnen 50 cm
- Aanbevolen werkbereik: binnen 5 m
● De knoppen Play(Afspelen)/
Pause(Onderbreken), Next(Volgende),
Prev(Vorige) kunnen niet worden gebruikt in
de modus TV SoundConnect.
+ De functie Bluetooth POWER
On (Bluetooth-voeding aan)
gebruiken
De functie Bluetooth POWER On is beschikbaar nadat u
de SoundStand hebt aangesloten op een Bluetoothcompatibele TV met behulp van TV SoundConnect.
Wanneer de functie Bluetooth POWER On AAN is, wordt
bij het in- of uitschakelen van de aangesloten TV, ook de
SoundStand-voeding in- en uitgeschakeld.
1. Sluit de TV met uw SoundStand aan met de functie
TV SoundConnect.
2. Druk op de toets Bluetooth POWER op de
afstandsbediening van de SoundStand.
"BLUETOOTH POWER ON" wordt weergegeven op
● De functie TVSound Connect (SoundShare) wordt
het display van de SoundStand.
ondersteund door sommige Samsung-TV’s die
zijn uitgegeven sinds 2012. Controleer of uw
• BLUETOOTH POWER ON : De SoundStand wordt
televisie de functie TV SoundConnect
in- en uitgeschakeld als u de televisie aan of uit zet.
(SoundShare) ondersteunt voordat u aan de slag
• BLUETOOTH POWER OFF : De SoundStand
gaat. (Zie de gebruiksaanwijzing van de TV voor
wordt alleen uitgeschakeld als u de televisie uit zet.
meer informatie.)
● Als uw Samsung-TV werd uitgebracht vóór
2014, moet u het SoundShare-instelmenu
● Deze functie wordt ondersteund door sommige
controleren.
televisies van Samsung die na 2013 zijn
uitgebracht.
● Als de afstand tussen de televisie en de
SoundStand groter is dan 5 m, is de verbinding
● Als de SoundStand via TV SoundConnect met
mogelijk niet stabiel of hapert de audio. Als dat
een televisie is verbonden en u de SoundStand
gebeurt, verplaatst u de televisie of de SoundStand
uitschakelt door de televisie uit te zetten, wordt
zodat deze zich binnen het werkbereik bevinden
de SoundStand niet ingeschakeld via de
en brengt u vervolgens de verbinding met TV
Bluetooth Power On-functie, ook al sluit u er
SoundConnect opnieuw tot stand.
een ander Bluetooth-apparaat op aan.
18
FUNCTIES
USB
U kunt via de SoundStand muziekbestanden afspelen die zich op USB-opslagapparaten bevinden.
NL
Beeldscherm
USB-poort
1. Sluit het USB-apparaat aan op de USB-poort aan de
achterzijde van het product.
● Muziekbestanden met DRM-beveiliging (MP3, WMA)
van een commerciële website kunnen niet worden
afgespeeld.
2. Druk herhaaldelijk op de SOURCE-knop op de
afstandsbediening of de knop ( ) op het
bovenpaneel van het product tot USB verschijnt.
● Mobiele telefoons worden niet ondersteund.
3. USB verschijnt op het display.
● Compatibiliteitslijst:
•
•
● Externe vaste schijven worden niet ondersteund.
De verbinding van de SoundStand met het
USB-apparaat is voltooid.
Formaat
Codec
MPEG 1 Layer2
Ze wordt automatisch uitgeschakeld (Autom.
uitschakelen indien meer dan 25 minuten lang
geen USBapparaat wordt aangesloten.
*.mp3
MPEG 1 Layer3
MPEG 2 Layer3
MPEG 2.5 Layer3
+ Voordat u een USB-apparaat
aansluit
*.wma
Wave_Format_MSAudio1
Wave_Format_MSAudio2
AAC
Let op het volgende:
*.aac
● Als de bestandsnaam van een bestand of map op
een USB-apparaat langer is dan 10 tekens, wordt
deze niet weergegeven op het display van de
SoundStand.
HE-AAC
● Het is mogelijk dat dit product niet compatibel is met
bepaalde types USB-opslagmedia.
● De bestandssystemen FAT16 en FAT32 worden
ondersteund.
-
AAC-LC
Het NTFS-systeem wordt niet ondersteund.
● Sluit het USB-apparaat rechtstreeks aan op de
USB-poort van het toestel. Als u dat niet doet, kan er
een probleem zijn met de USB-compatibiliteit.
● Sluit niet meerdere opslagapparaten op het product
aan via een multikaartlezer. Het is mogelijk dat dat
niet goed werkt.
● PTP-protocollen van digitale camera's worden niet
ondersteund.
● Verwijder het USB-apparaat niet terwijl het wordt
gelezen.
19
*.wav
-
*.Ogg
OGG 1.1.0
*.Flac
FLAC 1.1.0, FLAC 1.2.1
 Ondersteunt een samplingfrequentie van meer
dan 16KHz
FUNCTIES
SOFTWARE-UPGRADE
Samsung kan in de toekomst upgrades voor de
firmware van het SoundStand-systeem aanbieden.
● Plaats een USB-apparaat met de firmwareupgrade in de USB-poort op het
hoofdapparaat.
● Schakel de stroom niet uit en verwijder het
USB-apparaat niet wanneer de upgrade
wordt uitgevoerd. Het hoofdapparaat zal
automatisch worden uitgeschakeld na het
voltooien van de firmware-upgrade.
Wanneer er een upgrade van de software
wordt uitgevoerd, worden alle instellingen
teruggezet naar de fabrieksinstellingen
(standaard).
We raden u aan uw instellingen ergens te
noteren, zodat u deze na de upgrade
eenvoudig opnieuw kunt instellen.
● Als het bijwerken van de software is voltooid,
schakelt u het product uit en houdt u de knop
(►) even ingedrukt om het product te
resetten.
● Als de firmware niet kan worden bijgewerkt,
raden we u aan het USB-apparaat te
formatteren in FAT16 en het nogmaals te
proberen.
● Formatteer het USB-station niet in
NTFS-indeling. De Soundstand biedt geen
ondersteuning voor het NTFSbestandssysteem.
● Afhankelijk van de fabrikant worden sommige
USB-opslagapparaten mogelijk niet
ondersteund.
Indien een upgrade wordt aangeboden, kunt u de
firmware upgraden door een USB-apparaat waarop de
firmware-upgrade is opgeslagen aan te sluiten op de
USB-poort van uw SoundStand.
Let op, als er meerdere upgradebestanden zijn, moet u
telkens één ervan op het USB-station zetten en ze één
voor één gebruiken om de firmware te upgraden.
Ga naar Samsung.com of neem contact op met het
callcenter van Samsung voor meer informatie over het
downloaden van upgradebestanden.
20
PROBLEMEN OPLOSSEN
PROBLEMEN OPLOSSEN
Het apparaat wordt niet ingeschakeld.
 Sluit de stekker aan op het stopcontact.
• Is de stekker aangesloten op het stopcontact?
Een functie werkt niet als de knop wordt ingedrukt.
 Haal de stekker uit het stopcontact en sluit deze
opnieuw aan.
• Is er statische elektriciteit in de lucht?
Ik hoor geen geluid.
• Is de functie voor geluid dempen aan?
 Druk op de toets Mute om de functie uit te
schakelen.
• Is het volume minimaal?
 Regel het volume.
Afstandsbediening werkt niet.
• Zijn de batterijen leeg?
 Plaats nieuwe batterijen.
• Is de afstand tussen de afstandsbediening en de
speler niet te groot?
 Ga dichter naar de eenheid.
De TV SoundConnect (TV-koppeling) werkt niet.
• Ondersteunt uw TV de functie TV SoundConnect?
 TV SoundConnect wordt ondersteund op bepaalde
Samsung-TV’s die na 2012 op de markt zijn
gekomen. Controleer of uw televisie TV
SoundConnect ondersteunt.
• Gebruikt u de laatste versie van uw TV-firmware?
 Update uw TV met de nieuwste firmware.
• Is er een fout opgetreden tijdens de koppeling?
 Neem contact op met de klantenservice van
Samsung.
• Reset de TV-Modus en maak opnieuw een
verbinding.
 Houd de knop ► gedurende 5 seconden ingedrukt
om de verbinding TV SoundConnect te resetten.
21
NL
Controleer het volgende voordat u contact met ons opneemt.
BIJLAGE
BIJLAGE
SPECIFICATIES
Modelnaam
ALG EMEEN
VERSTERKER
*
*
HW-H600, HW-H610
USB
5V/0,5A
Gewicht
5 kg
Afmetingen (b x h x d)
735 x 36,5 x 360 mm
Temperatuurbereik voor gebruik
+5 °C - +35 °C
Vochtigheidspercentage voor gebruik
10 % - 75 %
Uitvoervermogen
80 W(MID/TWT = 8 OHM, SW = 4 OHM)
THD = 10 %, 1 kHz
S/N-ratio (analoge invoer)
65dB
Verschil (1kHz)
65dB
S/N (signaal-ruis)-ratio, vervorming, verschil en bruikbare gevoeligheid zijn gebaseerd op metingen uitgevoerd
volgens de AES (Audio Engineering Society)-richtlijnen.
Nominale specificatie
- Samsung Electronics Co., Ltd behoudt zich het recht voor de specificaties zonder voorafgaande
waarschuwing te wijzigen.
- Gewicht en afmetingen zijn bij benadering.
- Voor de stroomtoevoer en het energieverbruik raadpleegt u het aan het product bevestigde label.
LICENTIE
Vervaardigd onder licentie van Dolby Laboratories. Dolby en de dubbele D zijn handelsmerken van Dolby Laboratories.
Raadpleeg http://patents.dts.com voor DTS-patenten. Vervaardigd onder licentie van DTS Licensing Limited. DTS, het
symbool en DTS en het symbool samen zijn gedeponeerde handelsmerken, en DTS 2.0 Channel is een handelsmerk
van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.
De termen HDMI en High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of gedeponeerde
handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.
- Neem voor vragen en verzoeken met betrekking tot open source contact op met Samsung via e-mail
(oss.request@samsung.com).
Hierbij verklaart Samsung Electronics dat deze apparatuur compatibel is met de essentiële vereisten en andere
relevante bepalingen van Richtlijn 1999/5/EG.
U vindt de originele Conformiteitsverklaring op http://www.samsung.com. Ga naar Support (Ondersteuning) > Search
Product Support (Productondersteuning zoeken) en voer de modelnaam in.
Dit apparaat mag in alle Europese landen worden gebruikt.
22
Contact SAMSUNG Wereldwijd
Wanneer u suggesties of vragen heeft met betrekking tot Samsung producten, verzoeken wij u contact op te nemen met
de consumenten service- en informatie dienst van Samsung.
Gebied
AUSTRIA
Contactcenter 
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Website
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
www.samsung.com/gr/support
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
[Correcte behandeling van een gebruikte accu uit
dit product]
Gebied
Contactcenter 
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora
** (koszt połączenia według taryfy
operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG (0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
Website
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
SWITZERLAND 0848 726 78 64 (0848-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
U.K
0330 SAMSUNG (7267864)
www.samsung.com/uk/support
EIRE
0818 717100
www.samsung.com/ie/support
LITHUANIA
8-800-77777
www.samsung.com/lt/support
LATVIA
8000-7267
www.samsung.com/lv/support
ESTONIA
800-7267
www.samsung.com/ee/support
Correcte verwijdering van dit product
(elektrische & elektronische afvalapparatuur)
(Van toepassing in landen waar afval gescheiden wordt
ingezameld)
(Van toepassing in landen waar afval gescheiden wordt
ingezameld)
Dit merkteken op de accu, handleiding of verpakking geeft aan dat de
accu in dit product aan het einde van de levensduur niet samen met
ander huishoudelijk afval mag worden weggegooid. De chemische
symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of
loodgehalte in de accu hoger is dan de referentieniveaus in de
Richtlijn 2006/66/EC. Indien de gebruikte accu niet op de juiste wijze
wordt behandeld, kunnen deze stoffen schadelijk zijn voor de
gezondheid van mensen of het milieu.
Dit merkteken op het product, de accessoires of het informatiemateriaal
duidt erop dat het product en zijn elektronische accessoires (bv. lader,
headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen
worden aan het einde van hun gebruiksduur. Om mogelijke schade aan
het milieu of de menselijke gezondheid door ongecontroleerde
afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten
afval scheiden en op een verantwoorde manier recyclen, zodat het
duurzame hergebruik van materiaalbronnen wordt bevorderd.
Ter bescherming van de natuurlijke hulpbronnen en ter bevordering
van het hergebruik van materialen, verzoeken wij u afgedankte accu’s
en batterijen te scheiden van andere soorten afval en voor recycling
aan te bieden bij het gratis inzamelingssysteem voor accu’s en
batterijen in uw omgeving.
Huishoudelijke gebruikers moeten contact opnemen met de winkel waar
ze dit product hebben gekocht of met de gemeente waar ze wonen om
te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten
recyclen.
Zakelijke gebruikers moeten contact opnemen met hun leverancier en de
algemene voorwaarden van de koopovereenkomst nalezen. Dit product
en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor
verwijdering worden gemengd.
HW-H600
HW-H610
Bedienungsanleitung
Wireless Audio - SoundStand
Erleben Sie die Möglichkeiten
Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben.
Registrieren Sie Ihr Produkt unter
www.samsung.com/register
MERKMALE
MERKMALE
TV SoundConnect
Mit TV SoundConnect können Sie den Ton Ihres Fernsehgeräts auf Ihrem SoundStand über eine BluetoothVerbindung hören und den Klang steuern.
HDMI
HDMI überträgt gleichzeitig Video- und Audiosignale und sorgt so für eine besonders gute Bildqualität.
Dieses Gerät verfügt ebenfalls über die ARC Funktion, mit der Sie den Ton Ihres Fernsehgeräts über ein HDMI-Kabel
über den SoundStand hören können. Diese Funktion ist nur dann verfügbar, wenn Sie das Gerät an ein für ARC
geeignetes Fernsehgerät anschließen.
Surround Sound Expansion
Die Surround Sound Expansion Funktion fügt Ihrem Klangerlebnis Tiefe und Räumlichkeit hinzu. Surround Sound
Expansion wird von Sonic Emotion entwickelt.
Spezial Klangmodus
Sie können je nach Art der Quelle, die Sie wiedergeben möchten, unter den 5 verschiedenen Tonarten CINEMA /
SPORTS / VOICE / MUSIC / STANDARD(OFF) wählen.
Multifunktionsfernbedienung
Sie können die mitgelieferte Fernbedienung verwenden, um verschiedene Funktionen mit nur einem Knopfdruck zu
bedienen.
Unterstützung der USB-Host-Funktion
Mit der USB-Host-Funktion können Sie externe USB-Speichergeräte wie MP3-Player oder USB-Flash-Speicher
anschließen und darauf enthaltene Dateien wiedergeben.
Bluetooth Funktion
Sie können ein Bluetooth-Gerät an den SoundStand anschließen und Musik in hoher Stereo-Klangqualität genießen ganz ohne störende Kabel!
NFC (Nur für das modell HW-H610)
Schließen Sie Ihr NFC kompatibles Gerät über Bluetooth mithilfe der folgenden Schritte an den SoundStand an und
geben Sie die auf dem Gerät gespeicherte Musik über den SoundStand wieder.
2
SICHERHEITSINFORMATIONEN
SICHERHEITSINFORMATIONEN
GER
HINWEISE ZUR SICHERHEIT
ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN.
ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGSUND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.
Im Gerät befinden sich Hochspannung führende
Teile, die elektrische Schläge verursachen können.
WARNUNG
Gefahr elektrischer Schläge!
Gerät nicht öffnen!
Die Dokumentation zu diesem Gerät enthält
wichtige Hinweise zu Betrieb und Wartung.
ACHTUNG : Um elektrische Schläge zu vermeiden, richten Sie den breiten Kontaktstift des Steckers an dem breiten
Steckplatz aus, und stecken Sie den Stecker voll ein.
WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen
Schlags zu vermeiden.
• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der
Netzstecker jederzeit zugänglich und leicht trennbar sein.
WARNUNG
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät
stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der
Netzstecker immer bequem erreichbar sein.
3
SICHERHEITSINFORMATIONEN
HINWEISE
68.6 mm
99.1mm
99.1mm
99.1mm
Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen
Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass
rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht
abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist
für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen
Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.
Zi h Si
Ziehen
Sie b
beii G
Gewittern
i
d
das S
Stromkabel
k b l aus d
der
Steckdose. Durch Blitze verursachte Spannungsspitzen
können zur Beschädigung des Geräts führen.
H l
Si d
ä von di
k S
i
hl
Halten
Sie
das G
Gerät
direkter
Sonneneinstrahlung
oder anderen Wärmequellen fern.
Dies kann zu einer Überhitzung führen und zu einer
Fehlfunktion des Geräts führen.
S
hüt
Si
d kt vor F
hti k it ((z. B
Schützen
Sie d
das P
Produkt
Feuchtigkeit
B. V
Vasen),
übermäßiger Hitze (z. B. Kamine) oder Geräten, die
starke magnetische oder ele trische Felder erzeugen.
Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts
von der Stromversorgung. Ihr Produkt ist nicht für den
gewerblichen Einsatz vorgesehen. Verwenden Sie dieses
Produkt nur für den privaten Bereich.
Wenn Ihr Produkt oder die CD bei kalten Temperaturen
aufbewahrt wurden, kann Kondensation auftreten. Wenn
Sie das Gerät bei kaltenTemperaturen transportiert
haben, warten Sie mit der Inbetriebnahme circa 2
Stunden, bis das Gerät Raumtemperatur erreicht hat.
Die in diesem Produkt verwendeten Batterien enthalten
umweltschädliche Chemikalien.
Entsorgen Sie die Batterien nicht im Hausmüll.
Entsorgen Sie Batterien niemals in einem Feuer.
Schließen Sie die Batterien nicht kurz, zerlegen und
überhitzen Sie sie nicht.
Bei unsachgemäßem Austausch von Batterien besteht
Explosionsgefahr.
Setzen Sie nur Batterien des gleichen oder eines
gleichwertigen Typs ein.
4
INHALT
INHALT
GER
2
14 FUNKTIONEN
MERKMALE
14
Eingangsmodus
ARC (HDMI OUT)
3
SICHERHEITSINFORMATIONEN
14
3
Hinweise zur sicherheit
15
Bluetooth
4
Hinweise
17
NFC (Nur für das modell HW-H610)
18
TV SoundConnect
ERSTE SCHRITTE
19
USB
6
Wichtige informationen zum gebrauch der
bedienungsanleitung
20
Software aktualisierung
6
Lieferumfang
21 FEHLERSUCHE
7
BESCHREIBUNGEN
22 ANHANG
7
Oberes/vorderes bedienfeld
22
Technische daten
8
Rückseite des Geräts
22
Lizenz
9
FERNBEDIENUNG
9
Tasten und funktionen der fernbedienung
6
11 MONTAGE
11
Aufstellung des SoundStand
12 ANSCHLÜSSE
12
Anschliessen eines externen geräts mithilfe
eines HDMIkabels
13
Anschliessen eines externen geräts mithilfe
eines OPTISCHEN (DIGITAL) kabels oder
eines AUDIO (ANALOG) kabels
● Die Abbildungen in dieser Anleitung dienen nur als
Referenz und können sich vom aktuellen Produkt
unterscheiden.
● Es kann eine Gebühr erhoben werden, wenn:
(a) Ein Techniker auf Ihre Anfrage bestellt wird und
am Gerät kein Defekt vorliegt (z. B. weil Sie
diese Bedienungsanleitung nicht gelesen haben)
(b) Sie das Gerät in einer Reparaturwerkstatt
abgegeben haben und am Gerät kein Defekt
vorliegt (z. B. weil Sie diese
Bedienungsanleitung nicht gelesen haben).
● Die Höhe dieser Gebühr wird Ihnen mitgeteilt,
bevor irgendwelche Arbeiten durchgeführt werden
oder der Hausbesuch erfolgt.
5
ERSTE SCHRITTE
ERSTE SCHRITTE
WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER
BEDIENUNGSANLEITUNG
Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.
+ Symbole in dieser Bedienungsanleitung
Symbol
Begriff
Definition
Achtung
Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen
abgebrochen werden können.
Hinweis
Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.
+ Sicherheitsanweisungen und Fehlersuche
1) Machen Sie sich mit den Sicherheitsanweisungen vertraut, bevor Sie dieses Produkt nutzen. (Siehe Seite 3)
2) Falls ein Problem auftritt, schlagen Sie im Kapitel zur Fehlerbehebung nach. (Siehe Seite 21)
+ Copyright
©2014 Samsung Electronics Co.,Ltd.
Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist das
vollständige oder teilweise Reproduzieren oder Kopieren dieser Bedienungsanleitung nicht gestattet.
LIEFERUMFANG
Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.
(Schutzpolster: 4 x)
Fernbedienung /
Lithium Batterie
(3V : CR2032)
Benutzerhandbuch
Aux Kabel
Polster
Netzteil
Netzkabel
USB-Kabel
NFC Etikett
(nur beim Modell HW-H610)
● Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.
● Verwenden Sie das zugehörige USB-Kabel, um externe USB-Geräte an die Einheit anzuschließen.
6
BESCHREIBUNGEN
BESCHREIBUNGEN
GER
OBERES/VORDERES BEDIENFELD
EINGANGS WAHLSCHALTER
Des D.IN, AUX, HDMI, BT, TV, USB Eingangs.
● Wenn das Gerät eingeschaltet ist und
die ( ) Taste länger als 3 Sekunden
gedrückt wird, wird die Funktion dieser
Taste auf MUTE umgestellt. Um die
MUTE Funktion dieser Taste wieder
aufzuheben, die ( ) Taste erneut für
mehr als 3 Sekunden gedrückt halten.
LAUTSTÄRKE +/Zum Einstellen der Lautstärke.
Auf dem vorderen Display erscheint der
numerische Wert der Lautstärkestufe.
TASTEEIN-/
AUSSCHALTEN
Schaltet das Gerät ein und aus.
FERNBEDIENUNG SENSOR
ANZEIGE
Es können nur die von SAMSUNG
hergestellten SoundStands mit der
Fernbedienung bedient werden.
Aktuellen Modus anzeigen.
● Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine
Tonausgabe erfolgt.
● Wenn Sie den Ton nur über den SoundStand hören wollen, müssen Sie die Lautsprecher des
Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr
Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.
7
BESCHREIBUNGEN
RÜCKSEITE DES GERÄTS
OPTICAL IN
AUX IN
Zum Anschließen des digitalen
(optischen) Ausgangs eines
externen Geräts.
Für den Anschluss an den
Analogausgang eines externen
Geräts.
STROMANSCHLUSSBUCHSE
HDMI OUT Jack
Schließen Sie das Netzteil an die
Anschlussbuchse des Geräts an und
stecken Sie anschließend den Stecker
des Netzteils in die Steckdose.
Für die gleichzeitige Ausgabe von
Video- und Audiosignalen über ein
HDMI-Kabel.
USB PORT
HDMI IN Jack
Schließen Sie USB-Geräte, wie
MP3-Player hier an, um die Dateien
auf diesen Geräten wiederzugeben.
Eingang für die gleichzeitige
Übertragung von Video- und
Audiosignalen über ein HDMIKabel. Verwenden Sie diesen
Anschluss, um ein unterstütztes
externes Gerät anzuschließen.
● Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie
nicht am Kabel.
● Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle
Verbindungen zwischen den Komponenten hergestellt wurden.
8
FERNBEDIENUNG
FERNBEDIENUNG
SOURCE
Zum Auswählen einer am SoundStand angeschlossenen Klangquelle.
POWER
SOURCE
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
WOOFER
Die Lautstärke des Woofers kann geregelt werden.
Drücken Sie oder auf der WOOFER LEVEL Taste, wenn Sie die
Lautstärke des woofers erhöhen oder verringern wollen. Der Pegel
kann von SW -6 bis SW +6 eingestellt werden.
REPEAT
DIMMER/ANYNET+
DIMMER : Drücken Sie die DIMMER/ANYNET+ Taste auf der
Fernbedienung, um die Helligkeit des Displays einzustellen.
ANYNET+ : Schaltet die ANYNET+ Funktion ein, mit der Sie über Ihr
Anynet+ Samsung Fernsehgerät den SoundStand aus der Ferne
bedienen können. Die ANYNET+ wird durch Drücken der DIMMER/
ANYNET+ Taste für mehr als 5 Sekunden ein- bzw. ausgeschaltet.
SYNC
SYNC
Surr.Sound (Surround Sound Expansion)
Surr,Sound fügt dem Klang Tiefe und Räumlichkeit hinzu.
Durch wiederholtes Drücken der Surr.Sound Taste wird durch die
Surr.Sound-Einstellungen geschaltet : AUTO, ON, OFF.
SURROUND SOUND AUTO : Wenn die Tonquelle über mehr als 2
Kanäle verfügt, wird SURROUND SOUND ON automatisch eingeschaltet.
Wenn hingegen die Tonquelle 2 Kanäle (STEREO) oder weniger hat, wird
der Modus automatisch auf SURROUND SOUND OFF geschaltet.
Springen vorwärts
Wenn sich zwei oder mehrere Dateien auf dem Gerät befinden, von
dem die Wiedergabe erfolgt und Sie die $ Taste drücken, wird die
nächste Datei ausgewählt.
REPEAT
Sie können die REPEAT Funktion während der Musikwiedergabe von
einem USB-Gerät einstellen.
REPEAT OFF : Bricht die wiederholte Wiedergabe ab.
REPEAT FILE : Wiederholte Wiedergabe eines Titels.
REPEAT ALL : Alle Titel werden ständig wiederholt.
REPEAT RANDOM : Gibt die Titel in zufälliger Reihenfolge wieder. (Ein
Titel der bereits wiedergegeben wurde, kann erneut abgespielt werden.)
Wiedergabe/Pause
Drücken Sie die ► Taste, um die Wiedergabe der Datei
vorübergehend zu unterbrechen.
Drücken Sie die ► Taste, um die ausgewählte Datei abzuspielen.
● SoundStand ist ein von Samsung geschützter Name.
● Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.
9
GER
TASTEN UND FUNKTIONEN DER FERNBEDIENUNG
FERNBEDIENUNG
POWER
Schaltet den SoundStand ein oder aus.
POWER
SOURCE
MUTE
Sie können die Lautstärke mit nur einem Knopfdruck auf 0
herunterregeln. Um den Ton wieder in der vorherigen Lautstärke zu
hören, drücken Sie diese Taste erneut.
VOLUME
Stellt die Lautstärke des Gerätes ein.
SOUND EFFECT
Zur Auswahl eines Klangeffekts drücken.
Stellen Sie den STANDARD Modus ein, wenn Sie den Originalklang
wiedergeben möchten. Wenn Sie einen Klangeffekt (außer STANDARD)
einstellen, wird die Surround Expansion automatisch ausgeschaltet.
Rückwärts springen
Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die
Wiedergabe erfolgt und Sie die # Taste drücken, wird die vorherige
Datei ausgewählt.
MUTE
WOOFER
LEVEL
VOL
Surr.
Sound
SOUND
EFFECT
Bluetooth
POWER
DIMMER
SYNC
SYNC
REPEAT
Bluetooth POWER
Drücken Sie die Bluetooth POWER Taste auf der Fernbedienung, um
diese Funktion ein- und auszuschalten.
Nähere Informationen finden Sie auf den Seiten 16 und 18.
AUDIO SYNC
Wenn der SoundStand an ein digitales Fernsehgerät angeschlossen ist
und das Bild nicht mit dem Ton synchron wiedergeben wird, müssen
Sie die Audio-Sync Tasten drücken, um den Ton mit dem Bild zu
synchronisieren.
Drücken Sie die AUDIO SYNC +/- Tasten, um die Verzögerung
zwischen 0 bis 300 ms einzustellen. Im USB-Modus, TV-Modus oder
BT-Modus steht die Audio Sync Funktion nicht zur Verfügung.
+ Batterien in die Fernbedienung einsetzen
1. Verwenden Sie eine
passende Münze, um die
Batterieabdeckung wie in der
Abbildung oben dargestellt
im entgegengesetzten
Uhrzeigersinn zu drehen und
zu entfernen.
2. Legen Sie eine 3V Lithium-Batterie ein.
Beim Einlegen der Batterie muss der
Pluspol (+) nach oben zeigen. Setzen
Sie den Verschluss wieder ein und
richten Sie die ' ' Markierungen wie in
der obigen Abbildung dargestellt
aufeinander aus.
10
3. Verwenden Sie eine passende
Münze, um die
Batterieabdeckung der
Fernbedienung soweit wie
möglich im Uhrzeigersinn zu
drehen, um den Verschluss zu
schließen.
MONTAGE
MONTAGE
Wenn Sie Ihr Fernsehgerät über dem SoundStand aufstellen möchten, stellen Sie bitte zuerst sicher, dass Ihr
Fernsehgerät die nachfolgenden Bedingungen erfüllt:
- Maximales Gewicht des Fernsehgeräts: 35kg
- Maximale Abmessungen des Standfußes am Fernsehgerät: Höchstens 720mm x 320mm
 Für die meisten Fernsehgeräte bis zu 1524mm und 35kg geeignet (* Die Bildschirmgröße und Ständertyp
können unterschiedlich sein).
+ Montage des SoundStand
Richtige Aufstellung
Stellen Sie das Fernsehgerät nicht auf eine Seite
des SoundStand
Stellen Sie den SoundStand nicht am Rand eines
TV-Schranks, Tisches oder Enterteainment
Centers auf
Stellen Sie kein Fernsehgerät auf den SoundStand,
dessen Standfuß größer ist als die Oberfläche des
SoundStand
● Stellen Sie das Fernsehgerät nicht auf eine Seite des SoundStand. Das Fernsehgerät kann umkippen und
Verletzungen verursachen.
● Stellen Sie den SoundStand in der Mitte des Regals, Tisches, usw. auf. Stellen Sie den SoundStand nicht
am Rand auf.
● Wenn das Fernsehgerät größer ist als der SoundStand, ziehen Sie eine Montage an der Wand in Betracht
oder stellen Sie den SoundStand auf einer stabile Unterlage auf.
● Stellen Sie den SoundStand in einem Abstand von mindestens 5 cm von der Wand auf.
+ Verwenden der Schutzpolster
Legen Sie die mitgelieferten Schutzpolster
auf das Gerät und platzieren Sie
anschließend den Ständer des
Fernsehgeräts auf die Polster, um Kratzer
am Gerät zu vermeiden.
11
GER
AUFSTELLUNG DES SOUNDSTAND
ANSCHLÜSSE
ANSCHLÜSSE
ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES
HDMIKABELS
Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern,
Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen.
HDMI verhindert die Verzerrung von Signalen durch die Umwandlung in ein analoges Signal und sogt für eine
verlustfreie Qualität des Video- und Audiosignals der ursprünglichen digitalen Quelle.
HDMI IN
HDMI OUT
HDMI-Kabel
(Nicht enthalten)
HDMI-Kabel
(Nicht enthalten)
Digitalgeräte
HDMI IN
HDMI OUT (ARC)
Verbinden Sie ein HDMI-Kabel (nicht enthalten) über die
HDMI IN Buchse an der Rückseite des SoundStand mit
der HDMI OUT Ausgangsbuchse Ihres Geräts.
Die ARC-Funktion ermöglicht die digitale
Audiowiedergabe über den HDMI OUT (ARC)
Anschluss.
und,
Sie kann nur aktiviert werden, wenn der SoundStand an
ein Fernsehgerät angeschlossen ist, dass die ARCFunktion unterstützt.
HDMI OUT (HDMI)
Schließen Sie ein HDMI-Kabel (nicht enthalten) an den
HDMI OUT Ausgang auf der Rückseite des Geräts und
an den HDMI IN Eingang an Ihrem Fernsehgerät an.
● ANYNET+ muss eingeschaltet sein.
● Diese Funktion ist nicht verfügbar, wenn das
HDMI-Kabel ARC nicht unterstützt.
● HDMI ist eine Schnittstelle für die digitale
Übertragung von Video- und Audiodaten
über einen einzigen Anschluss.
12
ANSCHLÜSSE
Das Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang, womit Ihnen zwei Wege zur
Verfügung stehen, das Gerät an ein Fernsehgerät anzuschließen.
AUX IN
OPTICAL IN
oder
OPTICAL
OUT
BD/DVD-Spieler/
Set-Top- Box/
Game Konsole
AUDIO
OUT
Optisches Kabel
(Nicht enthalten)
Audiokabel
OPTICAL IN
AUX IN
Verbinden Sie den OPTICAL IN Eingang am Hauptgerät
mit dem OPTICAL OUT Ausgang des Fernsehgeräts
oder Quellgeräts.
Verbinden Sie den AUX IN Eingang (Audio) am
Hauptgerät mit dem AUDIO OUT Ausgang des
Fernsehgeräts oder Quellgeräts.
Achten Sie darauf, dass die Farben der Steckverbinder
übereinstimmen.
● Stecken Sie das Netzkabel dieses Produkts
oder Ihres Fernsehgeräts erst dann in die
Steckdose, wenn alle Verbindungen zwischen
den Komponenten hergestellt wurden.
● Bevor Sie dieses Gerät installieren oder an
einer anderen Stelle aufstellen, müssen Sie es
ausschalten und den Netzstecker ziehen.
oder,
13
GER
ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE
EINES OPTISCHEN (DIGITAL) KABELS ODER EINES AUDIO
(ANALOG) KABELS
FUNKTIONEN
FUNKTIONEN
EINGANGSMODUS
Drücken Sie die SOURCE Taste auf der Fernbedienung oder die (
Geräts, um die gewünschte Quelle auszuwählen.
) Taste auf dem oberen Bedienfeld des
SOURCE
POWER
SOURCE
MUTE
VOL
Eingangsmodus
Anzeige
Optischer Digital Eingang
D.IN
AUX-Eingang
AUX
HDMI-Eingang
HDMI
BLUETOOTH Modus
BT
TV-Modus
TV
USB-Modus
USB
WOOFER
Das Gerät schaltet sich unter den folgenden
Bedingungen automatisch ab:
● D.IN/HDMI/BT/TV/USB/ARC Modus
-
Wenn seit 25 Minuten kein Audiosignal
empfangen wurde.
● AUX Modus
-
Wenn seit 25 Minuten kein AUX-Kabel
angeschlossen ist.
-
Wenn bei angeschlossenem AUX-Kabel für 8
Stunden keine Taste betätigt wird. Um diese
Taste
Funktion ein- oder auszuschalten, die
fünf Sekunden lang gedrückt halten. Auf dem
Display erscheint AUTO POWER DOWN ON /
OFF.
ARC (HDMI OUT)
HDMI-Kabel
● Die ARC-Funktion ermöglicht die digitale Audiowiedergabe über den HDMI OUT (ARC) Anschluss.
Sie kann nur aktiviert werden, wenn der SoundStand an ein Fernsehgerät angeschlossen ist, dass die ARCFunktion unterstützt.
● ANYNET+ muss eingeschaltet sein.
● Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.
● Die ARC-Funktion wird im D.IN Modus aktiviert, wenn Sie das Gerät an ein Fernsehgerät angeschlossen
haben, das ARC unterstützt.
● Schalten Sie ANYNET+ aus, um die ARC-Funktion auszuschalten.
14
FUNKTIONEN
BLUETOOTH
Hören Sie Ihren Lieblingshit in bestem Stereo-Sound über ein Bluetooth-fähiges Gerät - ganz ohne Kabel!
GER
+ Anschließen von SoundStand an ein Bluetooth-Gerät
Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt.
Verbinden
Bluetooth-Gerät
1. Drücken Sie die SOURCE Taste auf der
Fernbedienung oder die ( ) Taste auf dem
oberen Bedienfeld des Geräts, um die BT Meldung
anzuzeigen.
2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie
eine Verbindung herstellen möchten, das BluetoothMenü aus. (Weitere Informationen dazu finden Sie
der Bedienungsanleitung des Bluetooth- Geräts.)
3. Wählen Sie auf dem Bluetooth-Gerät das StereoHeadset-Menü aus.
•
Wird eine Liste der erkannten Geräte angezeigt.
4. Wählen Sie "[Samsung] SoundStand" aus der
Liste.
•
Wenn der SoundStand an das Bluetooth-Gerät
angeschlossen ist, wird [Bluetooth Gerätename]
➞ BT auf dem Frontdisplay angezeigt.
•
Der Gerätename kann nur auf Englisch angezeigt
werden. Ein Unterstrich " _ " wird angezeigt,
wenn der Name nicht auf Englisch ist.
•
Wenn der Verbindungsaufbau zwischen dem
Bluetooth-Gerät und SoundStand fehlgeschlagen
ist, entfernen Sie das vom Bluetooth-Gerät
gefundene "[Samsung] SoundStand" und
führen Sie die Suche erneut durch.
5. Starten sie auf dem verbundenen Gerät die
Musikwiedergabe.
•
Sie können nun die vom Bluetooth-Gerät
wiedergegebenen Musiktitel über das
SoundStand System hören.
•
Im BT-Modus sind die Funktionen Wiedergabe/
Pause/Weiter/Zurück nicht verfügbar. Diese
Funktionen stehen jedoch auf Bluetooth-Geräten
zur Verfügung, die AVRCP unterstützen.
15
● Wenn Sie bei der Verbindung eines
Bluetooth-Geräts nach der PIN-Nummer
gefragt werden, geben Sie <0000> ein.
● Es kann nur eine Verbindung zu einem
Bluetooth-Gerät hergestellt werden.
● Die Bluetooth-Verbindung wird unterbrochen,
wenn der SoundStand ausgeschaltet wird.
● Der Soundstand führt unter den folgenden
Umständen eventuell die Suche nach
Bluetooth-Geräten oder den
Verbindungsaufbau nicht fehlerfrei durch:
- Wenn sich SoundStand in einem starken
elektrischen Feld befindet.
- Wenn mit mehreren Bluetooth-Geräten
gleichzeitig eine Verbindung zum
SoundStand hergestellt wurde.
- Wenn das Bluetooth-Gerät ausgeschaltet
oder nicht angeschlossen ist oder nicht
richtig funktioniert.
- Beachten Sie, dass Geräte, wie
Mikrowellenherde, WLAN-Geräte,
Leuchtstoffröhren und Gasöfen denselben
Frequenzbereich wie Bluetooth-Geräte
verwenden, wodurch es zu Interferenzen
kommen kann.
● Der SoundStand unterstützt SBC data
(44.1kHz, 48kHz).
● Nur an ein Bluetooth-Gerät anschließen, das
die A2DP (AV) Funktion unterstützt.
● Es kann keine Verbindungen zwischen dem
SoundStand und Bluetooth-Geräten
hergestellt werden, die nur die HF (Hands
Free) Funktion unterstützen.
FUNKTIONEN
+ Bluetooth POWER ein (Bluetooth
POWER)
Wenn die Funktion das Gerät über Bluetooth
einzuschalten aktiviert und der SoundStand
ausgeschaltet ist und ein Bluetooth-Gerät, mit dem
bereits zuvor eine Verbindung mit dem SoundStand
hergestellt wurde, versucht, eine Verbindung mit dem
SoundStand herzustellen, schaltet sich der SoundStand
automatisch ein.
1. Drücken Sie die Taste Bluetooth POWER auf der
Fernbedienung.
2. Bluetooth POWER erscheint auf dem SoundStand
Display.
● Ist nur verfügbar, wenn der SoundStand in
der Liste der verbundenen Geräte des
Bluetooth-Geräts aufgelistet ist. (Es muss
zuvor mindestens einmal eine Verbindung
zwischen dem SoundStand und dem
Bluetooth-Gerät hergestellt worden sein.)
● Der SoundStand erscheint nur in der Liste
der vom Bluetooth-Gerät gefundenen Geräte,
wenn der SoundStand [BT READY] anzeigt.
● Im TV SoundConnect Modus kann der
SoundStand keine Verbindung zu einem
anderen Bluetooth-Gerät aufbauen.
● Wenn der SoundStand über TV
SoundConnect mit einem Fernsehgerät
verbunden ist und Sie den SoundStand
ausschalten, indem Sie das Fernsehgerät
ausschalten, kann der SoundStand nicht mit
der über Bluetooth einschalten Funktion
eingeschaltet werden.
+ Abtrennen des Bluetooth-Geräts
vom SoundStand
Sie können die Verbindung zwischen dem BluetoothGerät und SoundStand trennen. Die Anleitung hierzu
finden Sie in der Bedienungsanleitung des BluetoothGeräts.
● Verbindung zum SoundStand wird getrennt.
● Wenn SoundStand vom Bluetooth-Gerät getrennt ist,
wird auf der SoundStand Anzeige BT
DISCONNECTED angezeigt.
+ Abtrennen des SoundStand vom
Bluetooth-Gerät
Drücken Sie die SOURCE Taste auf der
Fernbedienung oder die ( ) Taste auf dem oberen
Bedienfeld des Geräts, um von BT auf einen anderen
Modus umzuschalten oder den SoundStand
auszuschalten.
● Das angeschlossene Bluetooth-Gerät wartet eine
gewisse Zeit auf die Antwort des SoundStand, bevor
es die Verbindung unterbricht. (Je nach BluetoothGerät kann der Zeitraum bis zur Trennung der
Verbindung variieren)
● Bei einer Bluetooth Verbindung geht die
Bluetooth Verbindung verloren, wenn der
Abstand zwischen dem SoundStand und
dem Bluetooth Gerät 5 Meter überschreitet.
● Wenn sich der SoundStand für mehr als 25
Minuten im Bereitschaftszustand befindet,
schaltet er sich automatisch aus.
Mehr über Bluetooth
Bluetooth ist eine neue Technologie, mit der es möglich
ist, Bluetooth-fähige Geräte über eine kurze
Funkverbindung miteinander zu verbinden.
● Ein Bluetooth Gerät kann Störungen erzeugen oder
falsch funktionieren, wenn:
-
Das Empfangs / Sende system eines BluetoothGeräts oder der Haupteinheit mit einem Körperteil
berührt wird.
-
Die Funkübertragung durch Wände, Ecken oder
Bürotrennwände behindert wird.
-
Interferenzen mit Geräten auftreten, welche
dasselbe Frequenzband verwenden, wie
medizinische Geräte, Mikrowellenherde oder
Funknetzwerke.
● Wenn Sie SoundStand über das Bluetooth Gerät
betreiben möchten, stellen Sie sicher, dass der
Abstand kurz gehalten wird.
● Mit zunehmender Entfernung zwischen SoundStand
und Bluetooth-Gerät nimmt die Qualität der
Bluetooth-Verbindung ab.
Wenn die Distanz den Bluetooth-Betriebsbereich
übersteigt, geht die Verbindung verloren.
● In Gebieten mit geringer Empfangssensibilität ist die
Funktion der Bluetooth-Verbindung möglicherweise
eingeschränkt.
● Die Bluetooth-Verbindung funktioniert nur mit
Geräten in unmittelbarer Nähe. Die Verbindung wird
automatisch unterbrochen, wenn dieser Radius
überschritten wird. Selbst innerhalb dieses Radius
kann die Klangqualität durch Hindernisse wie Mauern
oder Türen beeinträchtigt werden.
● Dieses Funkgerät kann Interferenzen während des
Betriebs verursachen.
16
FUNKTIONEN
NFC (NUR FÜR DAS MODELL HW-H610)
+ Herstellen einer Verbindung mit NFC und Smart Devices
1. Lösen Sie das NFC-Etikett von der Verpackung und befestigen Sie ihn an der gewünschten Stelle.
• Es wird empfohlen, das NFC-Etikett in einem Radius von 3m vom Gerät anzubringen.
• Befestigen Sie das NFC-Etikett nicht an einer metallischen Oberfläche, auch wenn sich diese an der
SoundStand befindet. Gegenstände aus Metall stören die Datenübertragung, was zu einer Fehlfunktion des
NFC-Etiketts führen kann.
2. Drücken Sie die ( ) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der
Fernbedienung, um den BT-Modus auszuwählen.
3. Aktivieren Sie die NFC-Funktion an Ihrem Smart Device.
4. Nähern Sie die NFC-Antenne Ihres Smart Device an das NFC-Etikett an.
5. Wenn die Verbindungsmeldung auf Ihrem Smart Device angezeigt wird, bitte <Yes> (Ja) auswählen.
• Nachdem die Verbindung hergestellt ist, erscheint die Meldung, dass Verbindungsherstellung abgeschlossen ist.
 Um die Verbindung wieder herzustellen, nachdem der erste Verbindungsaufbau erfolgreich abgeschlossen wurde,
mit Schritt 3 beginnen.
+ Trennen von NFC-Geräten
Nähern Sie die NFC-Antenne Ihres Smart Device erneut an das NFC-Etikett am SoundStand an. Die Meldung über
den Abbruch der Verbindung erscheint auf dem Smart Device Display.
+ Eine Verbindung eines anderen Smart Device mit dem SoundStand
herstellen, das bereits mit einem andreren NFC fähigen Gerät
verbunden ist
Positionieren Sie das neue Smart Device in der Nähe des NFC Etiketts der SoundStand.
● Die NFC-Funktion ist in Android v4.1.2 Jelly Bean oder später integriert.
- Um eine NFC-Verbindung herstellen zu können, muss Ihr Smart Device sowohl unter dem Betriebssystem
Android 4.1.2 Jelly Bean oder neuer laufen und über einen NFC-Tag verfügen. Sie müssen ebenfalls die
“Samsung NFC Connection” Anwendung vom Google Playstore herunterladen und auf dem Smart Device
installieren. Weitere Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des Smart Device.
● Die Lokalisierung NFC-Antenne ist von Gerät zu Gerät unterschiedlich. Schauen Sie in der
Bedienungsanleitung des Smart Device nach, wo sich die Antenne des Smart Device befindet, bevor Sie
versuchen eine Verbindung zum SoundStand herzustellen.
● Wenn sich Ihr Smart Device in einem dicken Gehäuse oder Hülle befindet, kann die NFC-Verbindung
instabil sein.
● Das N-Zeichen ist in den Vereinigten Staaten und anderen Ländern ein Warenzeichen oder eingetragenes
Warenzeichen der NFC Forum, Inc.
● Probleme mit der NFC-Verbindung
- Wenn Sie mit Ihrem Smart Device das NFC-Etikett berühren, kann in solch einem Fall der Aufbau einer
NFC-Verbindung fehlschlagen.
- Wenn die Meldung "Leerer Tag" auf Ihrem Smart Device angezeigt wird, versuchen Sie es bitte erneut.
- Prüfen Sie, ob sich die Antenne Ihres Smart Device nahe genug am NFC-Logo befindet.
● Wenn Sie den SoundStand ausschalten und die Funktion das Gerät über Bluetooth einzuschalten aktiviert ist,
und Sie anschließend versuchen ein Bluetooth-Gerät anzuschließen, das bereits zuvor mithilfe von NFC
angeschlossen wurde, schaltet sich der SoundStand automatisch ein, wenn das Gerät eine Verbindung herstellt.
Die Einstellung der Über Bluetooth einschalten Funktion finden Sie auf Seite 16.
17
GER
Sie können Ihren SoundStand an ein NFC-fähiges Smart Device über eine einfach einzurichtende BluetoothVerbindung anschließen. Nachdem die Verbindung hergestellt wurde, können Sie auf Ihrem Smart Device gespeicherte
Musik über den SoundStand wiedergeben.
FUNKTIONEN
TV SOUNDCONNECT
Sie können den Ton Ihres Fernsehgeräts über den SoundStand wiedergeben, wenn der SoundStand an ein Samsung
Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt.
+ Ein Fernsehgerät an den SoundStand anschließen.
Verbinden
1. Schalten Sie das Fernsehgerät und den SoundStand ein.
• Stellen Sie "Add New Device" (Neues Gerät
hinzufügen) im Menü des Fernsehgeräts auf "On"
(Ein).
2. Drücken Sie die ( ) Taste auf dem oberen Bedienfeld
des Hauptgeräts oder die SOURCE Taste auf der
Fernbedienung, um den TV-Modus auszuwählen.
3. Auf dem Fernsehgerät wird die Meldung mit der Frage
anzeigt, ob die TV SoundConnect Funktion aktiviert
werden soll. "[Samsung] SoundStand" wird auf dem
Fernsehbildschirm angezeigt.
4. Wählen Sie mit der Fernbedienung des Fernsehgeräts
<Yes> (Ja), um den Verbindungsaufbau zwischen der
SoundStand und dem Fernsehgerät abzuschließen.
● TV SoundConnect Reichweite
- Empfohlener Abstand für den
Verbindungsaufbau: max. 50cm
- Empfohlener Abstand beim Betrieb: max.
5m
● Die Tasten Wiedergabe/Pause, Weiter,
Zurück haben im TV SoundConnect Modus
keine Funktion.
+ Verwenden der Bluetooth
POWER On Funktion
● Wenn der Betriebsmodus des SoundStand von
TV auf einen anderen Modus umgeschaltet
wird, wird TV SoundConnect unterbrochen.
● Um den SoundStand mit einem anderen
Fernsehgerät zu verbinden, muss die
bestehende Verbindung getrennt werden.
● Trennen Sie die Verbindung zum vorhandenen
Fernsehgerät und drücken Sie dann die
Taste auf der Fernbedienung für 5 Sekunden,
um eine Verbindung zu einem anderen
Fernsehgerät herzustellen.
Die Bluetooth POWER On Funktion steht zur Verfügung,
nachdem Sie die SoundStand an ein Bluetooth fähiges
Fernsehgerät mithilfe von TV SoundConnect
angeschlossen haben. Wenn die Bluetooth POWER On
Funktion eingeschaltet ist, wird die SoundStand
zusammen mit dem Fernsehgerät ein- und ausgeschaltet.
1. Verbinde Sie Ihr Fernsehgerät mit Ihrem SoundStand
über die TV SoundConnect Funktion.
2. Drücken Sie die Bluetooth POWER Tasten des
SoundStand und der Fernbedienung. Es
"BLUETOOTH POWER ON" auf dem Display des
SoundStand angezeigt.
● Die TV SoundConnect (SoundShare) Funktion
wird von einigen Samsung Fernsehgeräten
unterstützt, die ab 2012 erschienen sind. Prüfen
Sie, bevor Sie beginnen, ob die TV
SoundConnect (SoundShare) Funktion von Ihrem
Fernsehgerät unterstützt wird. (Weitere
Informationen finden Sie in der
Bedienungsanleitung des Fernsehgerätes.)
● Wenn Ihr Fernsehgerät vor dem Jahr 2014
erschienen ist, prüfen Sie das SoundShare
Einstellungen Menü.
● Wenn der Abstand zwischen dem Fernsehgerät
und dem SoundStand 5m überschreitet, kann
die Verbindung instabil werden und es kann zu
Tonaussetzern kommen. Wenn diese Situation
eintritt, das Fernsehgerät oder den SoundStand
so aufstellen, dass sich die Geräte wieder in
Reichweite befinden, und stellen Sie die TV
SoundConnect Verbindung erneut her.
18
•
BLUETOOTH POWER ON : Der SoundStand
wird ein- und ausgeschaltet, wenn Sie das
Fernsehgerät ein- oder abschalten.
•
BLUETOOTH POWER OFF : Der SoundStand
wird nur ausgeschaltet, wenn Sie das
Fernsehgerät abschalten.
● Diese Funktion wird nur von bestimmten
Samsung Fernsehgeräten unterstützt, die ab
2013 auf den Markt gekommen sind.
● Wenn der SoundStand über TV SoundConnect
mit einem Fernsehgerät verbunden ist und Sie
den SoundStand ausschalten, indem Sie das
Fernsehgerät ausschalten, kann der
SoundStand nicht mit der über Bluetooth
einschalten Funktion eingeschaltet werden,
auch wenn Sie eine Verbindung mit einem
anderen Bluetooth-Gerät herstellen.
FUNKTIONEN
USB
Sie können Musikdateien von USB-Geräten über die SoundStand wiedergeben.
GER
Anzeige
USB Port
1. Schließen Sie das USB-Gerät an den USBAnschluss des Geräts an.
● Das USB-Gerät nicht während des Lesevorgangs
abtrennen.
2. Drücken Sie die SOURCE Taste auf der
Fernbedienung oder die ( ) Taste auf dem
oberen Bedienfeld des Geräts so oft, bis USB
angezeigt wird.
● DRM-geschützte Musikdateien (MP3, WMA) von
kommerziellen Webseiten können nicht
wiedergegeben werden.
● Externe Festplatten werden nicht unterstützt.
3. Auf dem Bildschirm wird USB angezeigt.
● Mobiltelefone werden nicht unterstützt.
•
Der Aufbau der Verbindung zwischen dem
SoundStand und dem USB-Gerät ist
abgeschlossen.
•
Das Gerät schaltet sich automatisch ab
(Automatische Abschaltung), wenn für mehr als
25 Minuten kein USB-Gerät angeschlossen
wurde.
● Kompatibilitätsliste:
Format
Codec
MPEG 1 Layer2
*.mp3
MPEG 1 Layer3
MPEG 2 Layer3
MPEG 2,5 Layer3
Wave_Format_MSAudio1
+ Bevor Sie ein USB-Gerät
anschließen
*.wma
Beachten Sie das Folgende:
*.aac
● Wenn die Länge eines Datei- oder Ordnernamens
auf dem USB-Gerät 10 Zeichen überschreitet, wird
er nicht auf dem Display des SoundStand angezeigt.
*.wav
-
*.Ogg
OGG 1.1.0
*.Flac
FLAC 1.1.0, FLAC 1.2.1
AAC
● Dieses Gerät kann unter Umständen nicht mit allen
USB-Speichergeräten kompatibel sein.
AAC-LC
HE-AAC
 Unterstützt Abtastfrequenzen über 16KHz
● Die Dateisysteme FAT16 und FAT32 werden
unterstützt.
-
Wave_Format_MSAudio2
Das NTFS-Dateisystem wird nicht unterstützt.
● Schließen Sie das USB-Gerät direkt an den
USB-Anschluss des Geräts an. Anderenfalls können
Kompatibilitätsprobleme mit dem USB-Gerät
auftreten.
● Schließen Sie nicht mehrere Speichergeräte über
einen Mehrfach-Kartenleser an das Gerät an. Dies
kann zu Fehlfunktionen führen.
● PTP- Protokolle für Digitalkameras werden nicht
unterstützt.
19
FUNKTIONEN
SOFTWARE AKTUALISIERUNG
Samsung kann unter Umständen in der Zukunft
Firmware- Aktualisierungen für das SoundStandSystem zur Verfügung stellen.
● Schließen Sie ein USB-Gerät mit der
Firmware Aktualisierung an den USBAnschluss des Hauptgeräts an.
● Während des Aktualisierungsvorgangs darf
die Netzspannung nicht ausgeschaltet oder
das USB-Gerät abgetrennt werden. Das
Gerät schaltet sich nach Abschluss der
Firmwareaktualisierung automatisch aus.
Bei einer Aktualisierung der Software werden
alle Einstellungen auf die Werkseinstellungen
zurückgesetzt.
Sie sollten sich Ihre Einstellungen notieren,
um sie nach der Aktualisierung wieder
vornehmen zu können.
● Nachdem die Aktualisierung der Software des
Produkts abgeschlossen ist, das Gerät
abschalten und anschließend die (►) Taste
für eine Weile gedrückt halten, um das Gerät
zurückzusetzen.
● Falls die Aktualisierung der Firmware
fehlschlägt empfehlen wir, das USB-Gerät im
FAT16 Format zu formatieren und die
Aktualisierung erneut zu versuchen.
● Formatieren Sie das USB-Gerät nicht im
NTFS Format. Das NTFS Dateisystem wird
vom SoundStand nicht unterstützt.
● Je nach Hersteller werden einige USB
Kartenlesegeräte möglicherweise nicht
unterstützt.
Wenn ein Update verfügbar ist, kann die Firmware durch
Anschließen eines USB-Geräts mit dem Firmware
Update an den USB-Anschluss Ihres SoundStand
aktualisiert werden.
Beachten Sie, dass wenn mehrere Update Dateien zur
Verfügung stehen, diese einzeln auf das USB-Gerät
kopiert und nacheinander verwendet werden müssen,
um die Firmware zu aktualisieren.
Besuchen Sie bitte Samsung.com oder setzen Sie sich
mit Samsung Kundendienst in Verbindung, um weitere
Informationen über das Herunterladen von
Aktualisierungen zu erhalten.
20
FEHLERSUCHE
FEHLERSUCHE
Das Gerät lässt sich nicht einschalten.
 Schließen Sie den Netzstecker an die Steckdose an.
• Ist der Netzstecker an eine Steckdose
angeschlossen?
Das Gerät reagiert nicht auf das Drücken von Tasten.
 Ziehen Sie den Netzstecker, und schließen Sie ihn
wieder an die Steckdose an.
• Ist die Luft elektrostatisch aufgeladen?
Es wird kein Ton wiedergegeben.
• Wurde das Gerät auf stumm geschalten?
 Drücken Sie die Taste Mute, um die Funktion zu
deaktivieren.
• Ist die Lautstärke auf minimal eingestellt?
 Stellen Sie die Lautstärke ein.
Die Fernbedienung funktioniert nicht.
• Sind die Batterien leer?
 Legen Sie neue Batterien ein.
• Ist die Entfernung zwischen Fernbedienung und Gerät
zu groß?
 Näher an das Gerät heranrücken.
Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.
• Wird TV SoundConnect von Ihrem Fernsehgerät
unterstützt?
 TV SoundConnect wird von bestimmten Samsung
Fernsehgeräten unterstützt, die nach 2012 auf den
Markt gekommen sind. Prüfen Sie, ob Ihr
Fernsehgerät TV SoundConnect unterstützt.
• Verfügen Sie über die neueste Firmware Version?
 Aktualisieren Sie die Firmware Ihres Fernsehgeräts
auf die neueste Version.
• Tritt ein Fehler beim Verbindungsaufbau auf?
 Setzen Sie sich mit dem Samsung Kundendienst in
Verbindung.
• Setzen Sie den TV MODE zurück und stellen Sie
erneut eine Verbindung her.
 Drücken Sie die ► Taste für 5 Sekunden, um die
TV SoundConnect Verbindung zurückzusetzen.
21
GER
Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.
ANHANG
ANHANG
TECHNISCHE DATEN
Modellbezeichnung
ALLGEMEIN
VERSTÄRKER
*
*
HW-H600, HW-H610
USB
5 V / 0,5 A
Gewicht
5 kg
Abmessungen (B × H × T)
735 x 36,5 x 360 mm
Betriebstemperatur
+ 5 °C bis 35 °C
Zulässige Luftfeuchtigkeit
10 % bis 75 %
Nennausgangsleistung
80 W(MID/TWT = 8 OHM, SW = 4 OHM)
THD = 10 %, 1 kHz
Signal-Rausch-Verhältnis (analoger Eingang)
65 dB
Kanaltrennung (1kHz)
65 dB
Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit basieren auf den
Richtwerten der AES (Audio Engineering Society).
Nominelle Spezifikation
- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
- Gewicht und Abmessungen können von den Angaben abweichen.
- Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät
entnehmen.
LIZENZ
Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby®
Laboratories.
Für DTS-Patente, siehe http://patents.dts.com. Hergestellt unter Lizenz von DTS Licensing Limited. DTS, das Symbol,
& DTS und das Symbol zusammen sind registrierte Warenzeichen und DTS 2.0 Channel ist ein Warenzeichen der
DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.
Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen
Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.
- Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an
Samsung (oss.request@samsung.com).
Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten
Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.
Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com,unter Support > Produktsuche und
geben Sie den Produktnamen oder die Artikelnummer ein.
Dieses Gerät darf in allen EU-Ländern betrieben werden.
22
Kontakt zu SAMSUNG WORLD WIDE
Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der
Samsung-Kundenbetreuung.
Region
Kontakt Zentrum 
AUSTRIA
0800 - SAMSUNG (0800 7267864)
BELGIUM
02-201-24-18
BOSNIA
BULGARIA
CROATIA
CZECH
DENMARK
FINLAND
FRANCE
051 331 999
07001 33 11 , sharing cost
062 726 786
800 - SAMSUNG (800-726786)
70 70 19 70
030-6227 515
01 48 63 00 00
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt.
Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
8009 4000 only from landline, toll
free
80111-SAMSUNG (80111 726
7864) only from land line
(+30) 210 6897691 from mobile
and land line
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
800-SAMSUNG (800.7267864)
261 03 710
GERMANY
CYPRUS
GREECE
HUNGARY
ITALIA
LUXEMBURG
Website
www.samsung.com/at/support
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
www.samsung.com/support
www.samsung.com/bg/support
www.samsung.com/hr/support
www.samsung.com/cz/support
www.samsung.com/dk/support
www.samsung.com/fi/support
www.samsung.com/fr/support
www.samsung.com/de/support
www.samsung.com/gr/support
http://www.samsung.com/hu/
support
www.samsung.com/it/support
www.samsung.com/support
[Korrekte Entsorgung der Batterien dieses Produkts]
Region
Kontakt Zentrum 
Website
MONTENEGRO 020 405 888
080 697 267
SLOVENIA
090 726 786
0900-SAMSUNG (0900-7267864)
NETHERLANDS
(€ 0,10/Min)
NORWAY
815 56480
0 801-172-678* lub +48 22
607-93-33 **
* (całkowity koszt połączenia jak za
POLAND
1 impuls według taryfy operatora
** (koszt połączenia według taryfy
operatora)
PORTUGAL
808 20 7267
08008 SAMSUNG (08008 726
ROMANIA
7864) TOLL FREE No.
SERBIA
011 321 6899
SLOVAKIA
0800 - SAMSUNG (0800-726 786)
SPAIN
0034902172678
SWEDEN
0771 726 7864 (SAMSUNG)
www.samsung.com/support
www.samsung.com/si/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pl/support
www.samsung.com/pt/support
www.samsung.com/ro/support
www.samsung.com/rs/support
www.samsung.com/sk/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/ch/support
(German)
SWITZERLAND 0848 726 78 64 (0848-SAMSUNG)
www.samsung.com/ch_fr/
support (French)
U.K
0330 SAMSUNG (7267864)
www.samsung.com/uk/support
EIRE
0818 717100
www.samsung.com/ie/support
LITHUANIA
8-800-77777
www.samsung.com/lt/support
LATVIA
8000-7267
www.samsung.com/lv/support
ESTONIA
800-7267
www.samsung.com/ee/support
(Korrekte Entsorgung von Altgeräten
& Elektroschrott)
(Gilt für Länder mit Abfalltrennsystemen)
(Gilt für Länder mit Abfalltrennsystemen)
Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen
Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem
Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen
Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den
chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der
Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der
EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien
nicht ordnungsgemäß entsorgt werden, können sie der menschlichen
Gesundheit bzw. der Umwelt schaden.
Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der
dazugehörigen Dokumentation gibt an, dass das Produkt und
Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer
Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt
werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte
getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen
Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.
Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen,
um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu
fördern.
Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die
nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern,
indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches
kostenloses Altbatterie- Rücknahmesystem entsorgen.
Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft
wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu
bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche
Entsorgung abgeben können.
Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach
den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und
elektronische Zubehörteile dürfen nicht zusammen mit anderem
Gewerbemüll entsorgt werden.
AH68-02697F-02
AH68-02697F-02
Download PDF

advertising
