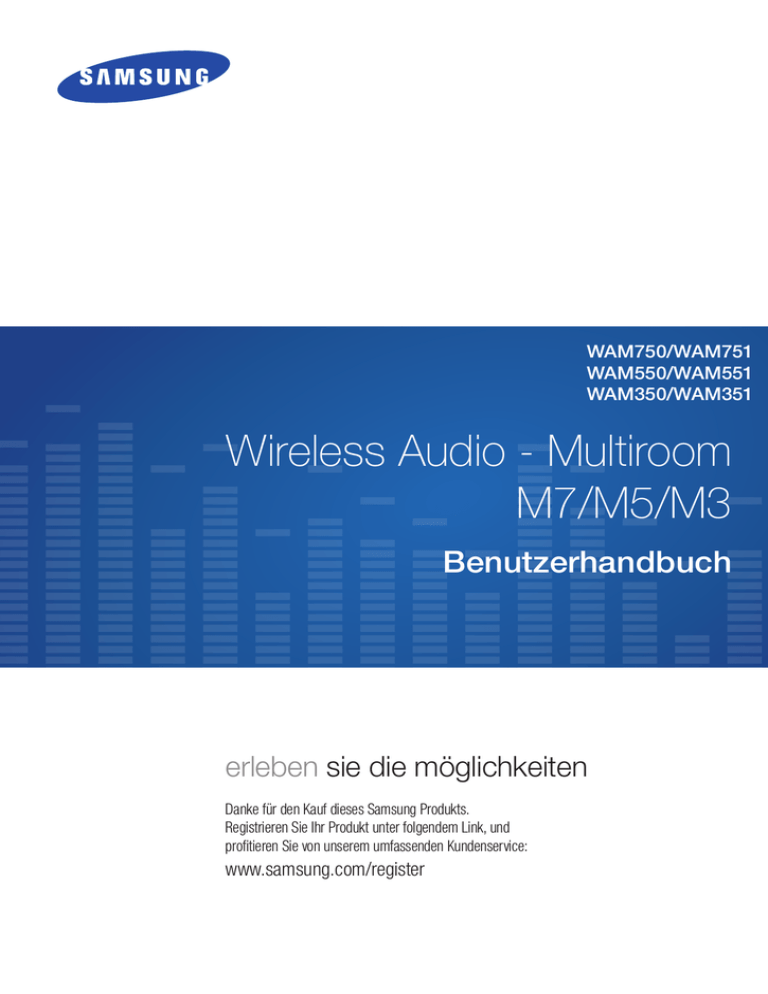

WAM750/WAM751

WAM550/WAM551

WAM350/WAM351

Wireless Audio - Multiroom

M7/M5/M3

Benutzerhandbuch erleben sie die möglichkeiten

Danke für den Kauf dieses Samsung Produkts.

Registrieren Sie Ihr Produkt unter folgendem Link, und profitieren Sie von unserem umfassenden Kundenservice:

www.samsung.com/register

Inhalt

ErstE schrittE

Zubehör ......................................................4

Oberes Bedienfeld ......................................5

Rear Panel ..................................................6

Anschließen des Netzkabels (Nur WAM750,

WAM751) ....................................................9

Anbringen der Ständer-Abdeckung (Nur

WAM750, WAM751) .................................10

Entfernen der Ständer-Abdeckung (Nur WAM750,

WAM751) ..........................................................11

Befestigung an der Wand (Nur WAM750,

WAM751) ..................................................12

Befestigen des Ferrit-Ringkerns am Netzkabel des M7 (Nur WAM750, WAM751) ..............13

Befestigung des Ferrit-Ringkerns am Netzkabel .13

Befestigen des Ständers (Nur WAM550,

WAM551, WAM350, WAM351) .................14

Befestigung an der Wand (Nur WAM550,

WAM551, WAM350, WAM351) .................14

Standby-Modus ........................................15

Zurücksetzen Ihres Geräts ........................15

VErBindungsAufBAu Mit dEM Wi-fi-nEtzWErk

Vorbereiten der Verbindung .......................16

Installieren der Samsung Multiroom Anwendung 16

Starten der Samsung Multiroom Anwendung .....16

Aufbau einer Wi-Fi-Verbindungsaufbau ......17

Automatischer Aufbau einer Wi-Fi-Verbindung

(Android/iOS) .....................................................17

Manueller Aufbau einer Wi-Fi-Verbindung

(Android) ............................................................19

Manueller Aufbau einer Wi-Fi-Verbindung (iOS) ...21

Verbindung mit einem HUB herstellen (nicht im Lieferumfang enthalten) ........................24

Hinzufügen eines HUBs .....................................27

Zusätzliche Lautsprecher hinzufügen .........28

VErBindung Mit BluEtooth funktion hErstEllEn

Verbindungen mit Bluetooth-Geräten herstellen ..................................................30

Herstellen einer Verbindung mithilfe der NFC-

Funktion (Nur WAM750, WAM751, WAM550,

WAM551) - Android ..................................31

Anschließen eines Geräts an den AUX IN

Eingang (Nur WAM750, WAM751) ............32

VErWEndEn dEr sAMsung

MultirooM AnWEndung

Die App im Überblick ................................33

Musikwiedergabe ......................................34

Wiedergabe eines auf dem Smart Device gespeicherten Musiktitels ...................................34

Wiedergabe von Musiktiteln über den

Telefonlautsprecher ............................................35

Musik-Streams wiedergeben .............................36

Internet-Radio wiedergeben ......................37

Einem Sender folgen ..........................................38

Voreinstellungen festlegen ..................................39

44

2

Ein Fernsehgerät mit dem Lautsprecher verbinden ..................................................40

Herstellen einer Bluetooth-Verbindung mit dem

Fernsehgerät

(TV SoundConnect) ...........................................40

Herstellen einer Wi-Fi-Verbindung mit dem

Fernsehgerät .....................................................42

Musik von andere Geräten im Netzwerk anhören .....42

Das Wiedergabe Menü verwenden ............43

Einstellen des Equalizers und DRC ....................44

Warteschlange verwalten ...................................45

Verwalten einer Wiedergabeliste .........................47

Verwenden des Einstellungen Menüs ........50

Lautsprecher hzfg. .............................................50

Anleitung ...........................................................51

Dienste ..............................................................51

Lautsprecher Modus ..........................................52

Geräteeinstellungen ...........................................52

Uhr ....................................................................55

Unterstützung ....................................................57

Informationen .....................................................57

VErBindEn MEhrErEr gErätE

Gruppen einrichten ...................................58

Einstellen des Surround Sound Modus ......60

VErWEndEn VErschiEdEnEr funktionEn

Wiedergabe von auf einem PC gespeicherten

Medieninhalten ..........................................62

Samsung Link ....................................................62

Wireless Audio - Multiroom for Desktop .............63

AnhAng

Problembehebung ....................................65

Bekanntmachung zu Open Source Lizenzen ... 67

Lizenzen....................................................67

Technische Daten ......................................68

Angaben zur Erfüllung gesetzlicher

Vorschriften ...............................................71

Warnung ............................................................71

ACHTUNG .........................................................71

ACHTUNG .........................................................71

Stecker an das Netzkabel anschließen (nur für

Großbritannien) ..................................................72

Wichtige Sicherheitshinweise .............................72

Sicherheitshinweise ...................................73

Sicherheitshinweise zur Stromversorgung ..........73

Sicherheitshinweise für die Aufstellung ...............74

Sicherheitshinweise für die Benutzung ...............74

Sicherheitshinweise für die Reinigung ................75

Zusätzliche Informationen ..........................75

Über NFC (Nur WAM750, WAM751, WAM550,

WAM551) - Android ...........................................75

Über die Netzwerkverbindung ............................76

Kompatible Geräte .............................................76

Copyright ..................................................76

44

3

Erste Schritte

A

zubehör

Vergewissern Sie sich, dass das nachfolgend abgebildete Zubehör mitgeliefert wurde.

• WAM750, WAM751

Netzkabel

Benutzerhandbuch

• WAM550, WAM551

Ständer-Abdeckung Ferrit-Ringkern

Kurzanleitung

Netzteil

• WAM350, WAM351

Ständer Benutzerhandbuch Kurzanleitung

Netzkabel Ständer Benutzerhandbuch

44

4

A

oberes Bedienfeld

• WAM750, WAM751, WAM550, WAM551

q

VOLUME

• WAM350, WAM351

VOLUME

wer t y

1

2

NFC Tag

Gespeicherte

Internetradiosender Taste

3

Bluetooth Taste Drücken Sie diese Taste, um Bluetooth zu aktivieren.

4

TV SoundConnect

Taste

Drücken Sie diese Taste, um TV SoundConnect zu aktivieren.

5

6

Lautstärkeregler

Taste

Mute Taste

Verbinden Sie Ihr NFC kompatibles Gerät über Bluetooth mithilfe von NFC Tagging mit dem Gerät. (Nur WAM750, WAM751, WAM550, WAM551) - Android

Drücken Sie diese Taste, um einen Internet-Radiosender zu hören. Jedes Mal, wenn

Sie die Taste drücken, schaltet das Gerät auf den nächsten voreingestellten Sender um, wobei die 3 voreingestellten Sender periodisch durchlaufen werden.

Dient zum Einstellen der Lautstärke.

Tippen Sie den Lautstärkeregler mit Ihrem Finger an und ziehen Sie ihn vorsichtig, um die Lautstärke einzustellen.

Wenn Sie mit dem Finger zu stark drücken, funktioniert die Lautstärkeeinstellung nicht.

Schaltet vorübergehend den Ton des Geräts ab. Um den Ton wieder in der vorherigen

Lautstärke zu hören, diese Taste erneut drücken.

hinWEisE

9

Wenn Sie das Gerät einzuschalten, erscheinen Tipptasten auf der Geräteoberseiten.

9

Halten Sie die Stumm Taste länger als 5 Sekunden gedrückt, um das Gerät in den Standby Modus zu versetzen.

9

Drücken und halten Sie die TV SoundConnect Taste für mehr als 5 Sekunden gedrückt, um TV

SoundConnect zurückzusetzen und eine Verbindung zu einem neuen Fernsehgerät herzustellen.

9

Sie können einen Radiosender hören, indem Sie die Internet Radio Speicher Taste auf dem oberen

Bedienfeld des Radios drücken. Jedes Mal, wenn Sie die Taste drücken, schaltet das Gerät auf den nächsten voreingestellten Sender um, wobei die 3 voreingestellten Sender periodisch durchlaufen werden.

9

Aktivieren Sie die Bluetooth-Funktion Ihres Smart Device, indem Sie den NFC Tag auf der Oberseite des Geräts mit dem Smart Device berühren. (Nur WAM750, WAM751, WAM550, WAM551) – Android

44

5

A

rear Panel

• WAM750, WAM751

SPK ADD

WPS /

Wi-Fi SETUP

AUX IN

SERVICE

ETHERNET

POWER

SPK ADD

WPS /

Wi-Fi SETUP

AUX IN

SERVICE

q w e r t

SPK ADD

WPS /

Wi-Fi SETUP

AUX IN

SERVICE

ETHERNET

POWER

ETHERNET

POWER

y

1

2

SPK ADD Taste

(Lautsprecher hinzufügen)

WPS/Wi-Fi SETUP

Taste

3

AUX IN

4

SERVICE

5

ETHERNET

6

POWER

Drücken Sie diese Taste, um ein M7-Gerät zu Ihrem Netzwerk hinzuzufügen.

Drücken Sie diese Taste, um Ihr M7 über WPS oder die eingerichtete Wi-Fi

Verwendung an Ihr Netzwerk anzuschließen.

Mit diesem Anschluss können Sie den M7 an den Analogausgang Ihres Smart

Device anschließen.

Dient nur zu Service-Zwecken. Über diesen Anschluss können Techniker die

Firmware des M7 aktualisieren.

Über diesen Anschluss können Sie Ihr M7 mithilfe eines LAN-Kabels an Ihr Netzwerk anschließen.

Anschluss für das Netzkabel des M7.

hinWEisE

9

SPK ADD Taste : Drücken Sie diese Taste für 1 Sekunde, um eine Verbindung zwischen Ihrem M7 und einem HUB herzustellen.

9

WPS / Wi-Fi SETUP Taste :

- Drücken Sie diese Taste für 1 Sekunde, um mithilfe von WPS eine Verbindung zwischen dem M7 und

Ihrem Wi-Fi-Router herzustellen.

- Für mehr als 5 Sekunden gedrückt halten, um den M7 über Ihr Smart Device mithilfe der Wi-Fi Setup

Methode mit dem Netzwerk zu verbinden.

44

6

• WAM550, WAM551

SPK ADD WPS

Wi-Fi SETUP

SERVICE

ETHERNET

POWER

DC 14V 2.5A

SPK ADD WPS

Wi-Fi SETUP

SERVICE

ETHERNET

POWER

DC 14V 2.5A

q w e r t y

1

2

3

4

SPK ADD Taste

(Lautsprecher hinzufügen)

WPS/Wi-Fi SETUP

Taste

Wandhalterung

SERVICE

5

ETHERNET

6

POWER

Drücken Sie diese Taste, um ein M5-Gerät zu Ihrem Netzwerk hinzuzufügen.

Drücken Sie diese Taste, um Ihr M5 über WPS oder die eingerichtete Wi-Fi

Verwendung an Ihr Netzwerk anzuschließen.

Es ist eine Wandhalterung erhaltlich, damit Sie Ihr Gerat an der Wand aufhangen konnen.

(Schlagen Sie bitte fur weitere Informationen auf Seite 14 nach.)

Hier klicken.

Dient nur zu Service-Zwecken. Über diesen Anschluss können Techniker die

Firmware des M5 aktualisieren.

Über diesen Anschluss können Sie Ihr M5 mithilfe eines LAN-Kabels an Ihr Netzwerk anschließen.

Anschluss für das Netzteil des M5.

hinWEisE

9

SPK ADD Taste : Drücken Sie diese Taste für 1 Sekunde, um eine Verbindung zwischen Ihrem M5 und einem HUB herzustellen.

9

WPS / Wi-Fi SETUP Taste :

- Drücken Sie diese Taste für 1 Sekunde, um mithilfe von WPS eine Verbindung zwischen dem M5 und

Ihrem Wi-Fi-Router herzustellen.

- Für mehr als 5 Sekunden gedrückt halten, um den M5 über Ihr Smart Device mithilfe der Wi-Fi Setup

Methode mit dem Netzwerk zu verbinden.

44

7

• WAM350, WAM351

SPK ADD WPS

Wi-Fi SETUP

SERVICE

ETHERNET

POWER

SPK ADD WPS

Wi-Fi SETUP

SERVICE

ETHERNET

POWER

q w e r t y

1

2

3

4

SPK ADD Taste

(Lautsprecher hinzufügen)

WPS/Wi-Fi SETUP

Taste

Wandhalterung

SERVICE

5

ETHERNET

6

POWER

Drücken Sie diese Taste, um ein M3-Gerät zu Ihrem Netzwerk hinzuzufügen.

Drücken Sie diese Taste, um Ihr M3 über WPS oder die eingerichtete Wi-Fi

Verwendung an Ihr Netzwerk anzuschließen.

Es ist eine Wandhalterung erhaltlich, damit Sie Ihr Gerat an der Wand aufhangen konnen.

(Schlagen Sie bitte fur weitere Informationen auf Seite 14 nach.)

Hier klicken.

Dient nur zu Service-Zwecken. Über diesen Anschluss können Techniker die

Firmware des M3 aktualisieren.

Über diesen Anschluss können Sie Ihr M3 mithilfe eines LAN-Kabels an Ihr Netzwerk anschließen.

Anschluss für das Netzkabel des M3.

hinWEisE

9

SPK ADD Taste : Drücken Sie diese Taste für 1 Sekunde, um eine Verbindung zwischen Ihrem M3 und einem HUB herzustellen.

9

WPS / Wi-Fi SETUP Taste :

- Drücken Sie diese Taste für 1 Sekunde, um mithilfe von WPS eine Verbindung zwischen dem M3 und

Ihrem Wi-Fi-Router herzustellen.

- Für mehr als 5 Sekunden gedrückt halten, um den M3 über Ihr Smart Device mithilfe der Wi-Fi Setup

Methode mit dem Netzwerk zu verbinden.

44

8

A

Anschließen des netzkabels (nur WAM750, WAM751)

1

Entfernen Sie die hintere Abdeckung.

SPK ADD

WPS /

Wi-Fi SETUP

AUX IN

SERVICE

ETHERNET

POWER

2

Führen sie das Netzkabel durch die Öffnung in der hinteren Abdeckung und schließen Sie es an den

Netzkabelanschluss des M7 an.

SPK ADD

WPS /

Wi-Fi SETUP

AUX IN

SERVICE

ETHERNET

POWER

3

Schließen Sie die hintere Abdeckung.

SPK ADD

AUX IN

SERVICE

ETHERNET

POWER hinWEis

9

Schließen Sie nach Beendigung der Netzwerkeinrichtung die hintere Abdeckung.

44

9

A

Anbringen der ständer-Abdeckung (nur WAM750, WAM751)

1

Vor dem Anbringen der Ständer-Abdeckung muss die hintere Abdeckung entfernt werden.

Führen sie das Netzkabel durch die Öffnung in der Ständer-Abdeckung und schließen Sie es an den Netzkabelanschluss des M7 an.

2

Der Befestigungsbereich der Ständerabdeckung hat zwei verschiedene Seiten.

Auf der einen Seite (A) befinden sich vier Zungen

- zwei große und zwei kleine Zungen. Auf der anderen Seite (B) befinden sich nur zwei große

Zungen. Führen Sie die zwei großen Zungen auf Seite A in die beiden Schlitze in den auf der

Abbildung mit A gekennzeichneten Bereich ein.

3

Drehen Sie den M7 um, sodass die mit B gekennzeichnete Seite zu Ihnen zeigt. Drücken

Sie mit beiden Daumen die Seite B der Ständer-

Abdeckung, bis die beiden Zungen auf der Seite B in dem auf der Abbildung mit B gekennzeichneten

Bereich einrasten. Damit die Zungen auf der Seite

B der Ständer-Abdeckung einrasten, müssen Sie unter Umständen stärker drücken.

4

Der M7 kann nun senkrecht aufgestellt werden.

Achtung

9

Stellen Sie den M7 nicht auf instabilen Flächen auf.

hinWEisE

9

Stellen Sie den Lautsprecher mithilfe des Ständers senkrecht auf, um den Lautsprecher im MONO Modus zu nutzen.

9

Wenn Sie das Gerät während der Wiedergabe eines

Musiktitels senkrecht aufstellen oder hinlegen, kann der

Ton vorübergehend aussetzen.

4444

10

A

UME VOL

VOLUME

B

Entfernen der ständer-Abdeckung (nur WAM750, WAM751)

1

Suchen Sie den Griff an der Ständer-Abdeckung.

Siehe Abbildung rechts.

2

Drücken Sie den Griff der Ständer-Abdeckung mit

Kraft in die durch den Pfeil angezeigte Richtung.

Wichtig: Drücken Sie die Ständer-Abdeckung in paralleler Richtung zur Oberfläche des M7.

Unter Umständen müssen Sie ein wenig Kraft aufwenden.

3

Die Zungen treten aus den Schlitzen aus und die

Ständer-Abdeckung kann wie in der Abbildung dargestellt vom Gerät entfernt werden.

➡ hinWEisE

9

Heben Sie den M7 nicht am Ständer hoch. Das Gerät kann sich vom Ständer lösen und beschädigt werden oder zu Verletzungen führen.

9

Wenn Sie den M7 senkrecht aufstellen wollen, muss der Ständer verwendet werden.

Wenn Sie den Ständer nicht verwenden, kann der M7 durch die Vibrationen des Lautsprechers umkippen oder herunterfallen und so beschädigt werden.

4444

11

A

Befestigung an der Wand (nur WAM750, WAM751)

Warnung

9

Lassen Sie die Wandhalterung von einem qualifizierten Installateur befestigen.

9

Prüfen Sie die Stabilität der Wand, bevor Sie die Wandhalterung befestigen. Falls die Wand nicht stabil genug ist, muss die Wand vor der Befestigung der Wandhalterung und des M7 verstärkt werden.

9

Samsung Electronics übernimmt keine Haftung für Schäden am Gerät, die durch eine falsche

Installation entstanden sind.

9

Nachdem die Installation abgeschlossen ist, dürfen keine Gegenstände am M7 aufgehängt werden und die Einwirkung von starken Stößen muss vermieden werden. Wenn Sie die Wandhalterung und den M7 an einem anderen Ort befestigen wollen, verwenden Sie bitte die gleichen, mit der

Wandhalterung mitgelieferten Schrauben. (Sie können die Schrauben bei Ihrem Händler des Produkts erwerben.)

1

Stellen Sie die Funkverbindung mit dem M7 her und vergewissern Sie sich, dass Musik von der Anwendung fehlerfrei über den M7 wiedergegeben wird.

2

Schließen Sie die hintere Abdeckung des M7.

3

Befestigen Sie die Wandhalterung (nicht im Lieferumfang enthalten). Die Halterung kann senkrecht oder waagerecht befestigt werden. Befolgen Sie die mit der Halterung mitgelieferten Montageanweisungen.

4

Befestigen Sie den M7 mit den entsprechenden Öffnungen an der Wandhalterung.

Die Installation ist abgeschlossen.

hinWEis

9

Weitere Informationen finden in der Kurzanleitung der Wandhalterung.

4444

12

SPK ADD

WPS /

Wi-Fi SETUP

A

Befestigen des ferrit-ringkerns am netzkabel des M7 (nur

WAM750, WAM751)

AUX IN

SERVICE

Durch die Befestigung des Ferrit-Ringkerns am Netzkabel des M7 werden Störungen durch

Radiofunksignale unterbunden.

ETHERNET

POWER

1

Ziehen Sie am Verschluss des Ferrit-Ringkerns, um diesen zu öffnen.

2

Legen Sie mit dem Netzkabel des M7 eine Schlaufe um den Ferrit-Ringkern.

3

Befestigen Sie den Ferrit-Ringkern wie den der Abbildung dargestellt am Netzkabel des

M7, schließen Sie ihn und drücken Sie, bis er einrastet.

Befestigung des ferrit-ringkerns am netzkabel

➧ ➧ ➧

• Den

Verschluss anheben und den Kern

öffnen.

• Legen Sie mit dem

Netzkabel eine

Schlaufe um den

Ferrit-Ringkern.

hinWEis

9

Ein besserer Effekt wird erzielt, wenn an jedem Ende des Kabels dicht an der Steckdose und an der

Anschlussstelle des M7 ein Ferrit-Ringkern befestigt wird.

4444

13

A

Befestigen des ständers

(nur WAM550, WAM551, WAM350, WAM351)

➧ ➧

• Führen Sie den Ständer in den

Schlitz A des M5/M3 ein.

• Schrauben Sie eine Schraube an

Punkt B fest.

• Der M5/M3 kann nun senkrecht aufgestellt werden.

Achtung

9

Stellen Sie den M5/M3 nicht auf instabilen Flächen auf.

hinWEisE

9

Stellen Sie den Lautsprecher mithilfe des Ständers senkrecht auf, um den Lautsprecher im MONO Modus zu nutzen. (Nur WAM550, WAM551)

9

Wenn Sie das Gerät während der Wiedergabe eines Musiktitels senkrecht aufstellen oder hinlegen, kann der Ton vorübergehend aussetzen.

A

Befestigung an der Wand (nur WAM550, WAM551, WAM350,

WAM351)

Sie können die von Ihnen gewünschte Wandhalterung zusätzlich erwerben, um das Gerät an der

Wand zu installieren.

`

hinweise für den kauf

Angaben über das Gewicht und die Lochabmessungen finden Sie auf Seite 69.

Hier klicken.

- Zulässige Belastung: Über 2,3 kg

- Lochgröße: 1/4 - 20 Gewinde hinWEisE

9

Da die Installation der Wandhalterung wahlweise erfolgen kann, müssen Sie entsprechendes zusätzliches Zubehör erwerben.

9

Lassen Sie die Wandhalterung von einem qualifizierten Installateur befestigen.

9

Beauftragen Sie einen professionellen Handwerker mit der Montage Ihres Geräts an der Wand.

9

Prüfen Sie die Stabilität der Wand, bevor Sie die Wandhalterung befestigen. Falls die Wand nicht stabil genug ist, muss die Wand vor der Befestigung der Wandhalterung und des M5/M3 verstärkt werden.

9

Weitere Informationen finden Sie in der Anleitung der Wandhalterung.

9

Samsung Electronics übernimmt keine Haftung für Schäden am Gerät, die durch eine falsche

Installation entstanden sind.

4444

14

A

standby-Modus

`

im Wi-fi / Bluetooth / tV soundconnect Modus

- Das Gerät schaltet in den Standby Modus, wenn 15 Minuten lang keine Bedienung erfolgt ist (Musikwiedergabe, Tastenbedienung, App-Nutzung).

`

im AuX-Modus (nur WAM750, WAM751)

- Der M7 schaltet in den Ruhezustand, wenn innerhalb von 8 Stunden keine Tastenbetätigung

(weder über das Bedienfeld am Gerät noch über die Anwendung) erfolgt.

hinWEisE

9

Bei der Musikwiedergabe im Wi-Fi, Bluetooth oder TV SoundConnect Modus schaltet das Gerät nicht in den Standby Modus um.

9

Während der Musikwiedergabe im AUX-Modus kann das Gerät in den Standby-Modus schalten. (nur

WAM750, WAM751)

9

Um von Hand in den Standby-Modus umzuschalten, die Stumm Taste länger als 5 Sekunden gedrückt halten.

A

zurücksetzen ihres geräts

1

Drücken Sie die internet radio speicher und stumm Tasten länger als 5 Sekunden, um das Gerät zurückzusetzen.

2

Die Tipp-Taste am Gerät blinkt zweimal auf.

3

Halten Sie die internet radio speicher Tasten länger als 5 Sekunden gedrückt, um das Gerät neu zu starten.

hinWEis

9

Durch das Zurücksetzen werden alle auf dem Gerät gespeicherten Informationen gelöscht.

4444

15

Verbindungsaufbau mit dem Wi-Fi-Netzwerk

A

Vorbereiten der Verbindung

Internet Wi-Fi-Router Smart Device

1

Anforderungen: Wi-Fi-Router, Smart Device.

2

Der Wi-Fi-Router muss mit dem Internet verbunden sein.

3

Das Smart Device muss über eine Wi-Fi-Verbindung mit dem Router verbunden sein.

installieren der samsung Multiroom Anwendung

Um das Gerät nutzen zu können, müssen Sie die samsung Multiroom Anwendung über

Google Play oder den App Store herunterladen und installieren.

Wenn Sie die samsung Multiroom Anwendung installiert haben, können Sie über das Gerät

Musiktitel wiedergeben, die auf Ihrem Smart Device gespeichert sind, von angeschlossenen

Geräten und anderen Inhaltsanbietern stammen und Internetradiostationen hören.

Android

Play Store Suche : Samsung Multiroom

ANDROID APP ON

ANDROID APP ON iOS

App Store Suche : Samsung Multiroom

starten der samsung Multiroom Anwendung

Samsung

Multiroom hinWEis

9

Beenden Sie bitte die Samsung Multiroom App wenn der Lautsprecher nicht benutzt wird, da die Batterie

Ihres Smart Device schnell bei laufender App schnell entladen werden kann.

4444

16

A

Aufbau einer Wi-fi-Verbindungsaufbau

Automatischer Aufbau einer Wi-fi-Verbindung (Android/ios)

VOLUME

Wi-Fi-Router

SPK ADD WPS

Wi-Fi SETUP

POWER

<WAM750, WAM751,

WAM350, WAM351>

ETHERNET

POWER

DC 14V 2.5A

<WAM550, WAM551>

1

Schließen Sie das Gerät an eine Steckdose an.

2

Wählen Sie auf Ihrem Smart Device die samsung Multiroom Anwendung aus.

3

Starten Sie, wenn Sie möchten, das Anleitung und drücken Sie anschließend auf fertig.

4

Drücken Sie auf Jetzt Verbinden.

• Es wird nach Geräten gesucht, mit denen eine Verbindung hergestellt werden kann.

4444

17

5

Nachdem ein verfügbares Gerät gefunden wurde, wird versucht, eine Verbindung mit dem Wi-Fi-Netzwerk herzustellen.

Bei geschützten Netzwerken erscheint auf dem Bildschirm des Smart Device die

Aufforderung zur Passworteingabe.

Verwenden Sie die virtuelle Tastatur, um das Passwort einzugeben.

• Je nach Netzwerkumgebung wird eventuelle keine automatische Verbindung mitdem

Gerät(en) hergestellt. Wählen Sie in solch einem Fall Manuell und fahren Sie mit den

nächsten Schritten von Seite 19 - 23 fort.

Hier klicken.

6

Drücken Sie auf fertig.

• Die Netzwerkverbindung ist hergestellt.

hinWEisE

9

Um eine sichere Verbindung mit ihrem Netzwerk herzustellen, müssen Sie ein gültiges Passwort eingeben.

- Um eine Verbindung mit Ihrem Heim- oder Arbeitsplatz-Netzwerk herzustellen, wenden Sie sich an den Dienstanbieter oder den Netzwerkadministrator.

9

Wenn das Gerät keine Verbindung zum Netzwerk herstellen kann oder die Netzwerkverbindung nicht einwandfrei funktioniert, bringen Sie das Gerät näher an den Hub oder Router und versuchen Sie es erneut.

9

Der Abstand zwischen den Geräten oder Hindernisse und Störungen von anderen Wi-Fi-Geräten kann die Kommunikation zwischen dem Gerät und dem Netzwerk beeinflussen.

9

Dieses Gerät kann von anderen Wi-Fi-Geräten gefunden werden. Sie erhalten jedoch keine

Berechtigung, eine Verbindung mit diesem Gerät herzustellen.

9

Nachdem die Wi-Fi-Verbindung hergestellt wurde, kann diese immer wieder erneut genutzt werden, bis der Wi-Fi-Router ersetzt oder die Netzwerkeinstellungen geändert werden.

4444

18

Manueller Aufbau einer Wi-fi-Verbindung (Android)

Je nach Netzwerkumgebung wird eventuelle keine automatische Verbindung mit dem Gerät(en) hergestellt. In solch einem Fall können Sie das Gerät manuell einrichten, um eine Verbindung mit dem Netzwerk herzustellen.

1

Wenn das automatische Setup fehlschlägt, wählen Sie die Option Manuell.

2

Halten Sie die WPs/Wi-fi sEtuP Taste auf der Rückseite des Geräts länger als 5 Sekunden gedrückt, um das Wi-fi setup zu konfigurieren.

• Das Gerät kann 2 Minuten im Standby-Modus warten, bis die Wi-Fi-Verbindung hergestellt ist.

VOLUME

Wi-Fi-Router

WPS/Wi-Fi SETUP Taste

WPS /

Wi-Fi SETUP

SPK ADD WPS

Wi-Fi SETUP

SPK ADD WPS

Wi-Fi SETUP

POWER

<WAM750, WAM751>

ETHERNET

ETHERNET

POWER

DC 14V 2.5A

POWER

<WAM550, WAM551> <WAM350, WAM351>

4444

19

3

Drücken Sie auf Ihrem Smart Device auf Weiter.

• Es wird nach Geräten gesucht, mit denen eine Verbindung hergestellt werden kann.

4

Nachdem ein verfügbares Gerät gefunden wurde, versucht das Gerät zuerst eine

Verbindung zu dem neu gefundenen Smart Device herzustellen und anschließend wird versucht, eine Verbindung zum Wi-Fi-Netzwerk aufzubauen.

Bei geschützten Netzwerken erscheint auf dem Bildschirm des Smart Device die

Aufforderung zur Passworteingabe. Verwenden Sie die virtuelle Tastatur, um das

Passwort einzugeben.

5

Drücken Sie auf fertig.

• Die Netzwerkverbindung ist hergestellt.

Um eine

Verbindung zu einem anderen

Wi-Fi-Netzwerk herzustellen, hier drücken.

4444

20

Manueller Aufbau einer Wi-fi-Verbindung (ios)

1

Wenn das automatische Setup fehlschlägt, wählen Sie die Option Manuell.

2

Halten Sie die WPs/Wi-fi sEtuP Taste auf der Rückseite des Geräts länger als 5 Sekunden gedrückt, um das Wi-fi setup zu konfigurieren.

• Das M7/M5/M3 kann 2 Minuten im Standby-Modus warten, bis die Wi-Fi-Verbindung hergestellt ist.

VOLUME

Wi-Fi-Router

WPS/Wi-Fi SETUP Taste

WPS /

Wi-Fi SETUP

SPK ADD WPS

Wi-Fi SETUP

SPK ADD WPS

Wi-Fi SETUP

POWER

<WAM750, WAM751>

ETHERNET

ETHERNET

POWER

DC 14V 2.5A

POWER

<WAM550, WAM551> <WAM350, WAM351>

4444

21

3

Drücken Sie auf Ihrem Smart Device auf Weiter.

• Es wird nach Geräten gesucht, mit denen eine Verbindung hergestellt werden kann.

4

Wechseln Sie im iOS zu Einstellungen ; WlAn und wählen Sie anschließend samsung

Wireless Audio aus.

5

Verwenden Sie die angezeigte Tastatur für die Eingabe Ihres Passworts, um Ihr Smart

Device mit dem M7/M5/M3 zu verbinden.

• Das Standardpasswort lautet 1234567890.

• Das M7/M5/M3 und das Smart Device sind miteinander verbunden.

4444

22

6

Gehen Sie zurück zur samsung Multiroom Anwendung.

7

Klicken Sie auf Weiter.

8

Wählen Sie aus der Netzwerkliste das gewünschte M7/M5/M3 für die Verbindung aus.

9

Bei geschützten Netzwerken erscheint auf dem Bildschirm des Smart Device die

Aufforderung zur Passworteingabe. Verwenden Sie die virtuelle Tastatur, um das

Passwort einzugeben.

• Nachdem die Eingabe abgeschlossen ist, stellt das M7/M5/M3 eine Verbindung mit dem Netzwerk her.

10

Gehen Sie im iOS zu Einstellungen ; WlAn und wählen Sie das Netzwerk aus, mit das

M7/M5/M3 verbunden ist.

(Das M7/M5/M3 und das Smart Device müssen mit dem selben W-Fi-Router verbunden sein.)

• Das Smart Device stellt eine Verbindung mit dem Netzwerk her.

11

Wenn das M7/M5/M3 die Verbindung vollständig hergestellt hat, auf Weiter drücken.

12

Gehen Sie zurück zur samsung Multiroom Anwendung.

• Alle Netzwerkverbindungen sind hergestellt.

4444

23

A

Verbindung mit einem huB herstellen (nicht im lieferumfang enthalten)

• Wenn das Gerät keine Verbindung mit Ihrem Netzwerk aufbauen kann oder der

Netzwerkbetrieb nicht fehlerfrei funktioniert, stellen Sie das Gerät näher am HUB oder

Ihrem Router auf und versuchen Sie es noch einmal.

• Bei dem Gerät handelt es sich um ein Wi-Fi-Gerät. Die Datenübertragung kann aufgrund des Abstands zwischen diesem Gerät und anderen Geräten des Netzwerks, Hindernissen oder Störungen durch andere Wi-Fi-Geräte gestört werden.

HUB

Wi-Fi-Router

VOLUME

LAN

SPK ADD WPS

Wi-Fi SETUP

ETHERNET

POWER

<WAM750, WAM751,

WAM350, WAM351>

POWER

DC 14V 2.5A

<WAM550, WAM551>

1

Schließen Sie ein LAN-Kabel an den Router und an EthErnEt sWitch auf der

Rückseite des HUBs an.

hinWEis

9

Das LAN-Kabel kann an jeden beliebigen ETHERNET SWITCH Port am HUB angeschlossen werden.

2

Schließen Sie das Netzkabel des HUBs an den Anschluss auf der Rückseite des HUBs an und stecken Sie den Netzstecker in die Steckdose.

3

Die Betriebsanzeige ( ) und die HUB Anzeige ( ) am HUB leuchten auf.

Wenn die Anzeige der Verbindungsherstellung ( ) zu blinken beginnt, das Gerät an die

Steckdose anschließen.

Die LED am Gerät beginnt zu blinken.

Wenn die Anzeige der Verbindungsherstellung am HUB nicht blinkt, die sPk Add Taste auf der Rückseite des HUBs drücken.

hinWEis

9

Wenn Sie mehrere Geräten hinzufügen, alle Geräte an die Steckdose anschließen. Wenn Sie nicht alle

Geräte anschließen, schlagen Sie bitte auf den Seiten 28 - 29 nach.

Hier klicken.

4444

24

4

Warten Sie, biss die LED am Gerät aufhört zu blinken. Wenn die LED am Gerät stetig blau aufleuchtet, ist die Verbindungsherstellung abgeschlossen. Es kann ebenfalls ein

Tonsignal vom Gerät wiedergegeben werden.

hinWEisE

9

Stellen Sie jedes Gerät wenigstens 50 cm vom HUB entfernt auf, wenn Sie eine Verbindung mit dem HUB herstellen möchten.

9

Wenn kein Wi-Fi-Router vorhanden ist, kann Ihr Smart Device keine Verbindung mit dem Gerät oder dem HUB herstellen.

9

Um sich zu vergewissern, dass die Verbindung richtig hergestellt wurde, prüfen Sie die Anzeige der

Verbindungsherstellung auf der Vorderseite des HUBs.

- Wenn Sie den HUB das erste Mal einschalten, kann der Verbindungsaufbau bis zu 20 Minuten dauern.

Die Anzeige der Verbindungsherstellung ( ) blinkt 20 Minuten oder bis die Verbindung hergestellt ist.

Wenn Sie die SPK ADD Taste drücken, um Verbindungen zu weiteren Geräten herzustellen, beträgt die erforderliche Zeit zur Verbindungsherstellung maximal 10 Minuten. Die Anzeige der Verbindungsherstellung

( ) blinkt 10 Minuten oder bis die Verbindung hergestellt ist. Schalten Sie während die Anzeige blinkt das Gerät ein, zu dem Sie eine Verbindung herstellen möchten.

- Wenn die Zeit für die Verbindungsherstellung abgelaufen ist, drücken Sie die SPK ADD Taste auf der

Rückseite des HUBs, um die Verbindungsherstellung erneut zu starten. Schalten Sie anschließend das Gerät aus und wieder ein oder drücken Sie die SPK ADD Taste auf der Rückseite des Geräts, um das Gerät mit dem HUB zu verknüpfen.

9

Damit die Verbindung richtig hergestellt werden kann, muss der HUB an den Router angeschlossen werden, bevor das Gerät eingeschaltet wird.

- Der Aufbau der Verbindung zwischen Gerät und HUB kann ein paar Minuten dauern.

- Es ist ein kurzes Tonsignal zu hören, wenn die Verbindung hergestellt ist.

5

Stellen Sie eine Verbindung Ihres Smart Device mit Ihrem Wi-Fi-Netzwerk her. (Der HUB und das Smart Device müssen mit dem selben Router verbunden sein.)

4444

25

6

Laden Sie die samsung Multiroom Anwendung von Google Play oder dem App Store herunter.

7

Wählen Sie auf Ihrem Smart Device die samsung Multiroom Anwendung aus. Das Setup wird gestartet.

8

Wenn das automatische Setup fehlschlägt, die App noch einmal ausführen.

4444

26

hinzufügen eines huBs

Der Aufbau einer Verbindung zwischen dem Gerät und einem HUB kann fehlschlagen, wenn das

Gerät und das HUB zu weit entfernt voneinander oder in verschiedenen Stockwerken aufgestellt sind.

In solchen Fällen können Sie zwei HUBs miteinander verknüpfen, indem Sie das zweite HUB in den Repeater Modus schalten. Der zusätzliche HUB verstärkt das Signal und verbindet das

Gerät mit dem nächsten HUB.

1

Schalten Sie den HUB, der mit dem Wi-Fi-Router verbunden ist, in den Verbindungsaufbaumodus, indem

Sie die sPk Add Taste 1 Sekunde lang gedrückt halten.

2

Schließen Sie den HUB an, den Sie als Repeater verwenden wollen und halten Sie seine sPk Add

Taste 10 Sekunden lang gedrückt.

3

Die LED des neu hinzugefügten HUBs schaltet sich aus und wieder ein und der HUB schaltet sich in den

Repeater Modus.

4

Nachdem die Verbindung zwischen den beiden

HUBs hergestellt ist, hört die Anzeige ( ) des hinzugefügten HUBs auf zu blinken.

Verwendung als

Extender

Produkt hinWEisE

9

Wenn Ihr Smart Device nicht über eine Wi-Fi-Verbindung mit dem Wi-Fi-Router verbunden ist, erscheint das Gerät nicht in

HUB der Samsung Multiroom Anwendung.

9

Stellen Sie den als Repeater betriebenen HUB an einem geeigneten Ort zwischen dem Gerät und dem

HUB auf, das mit dem Wi-Fi-Router verbunden ist.

9

Es kann nur ein HUB in den Repeater Modus geschaltet werden.

ändern des Aufstellungsorts

Wenn Sie den Aufstellungsort des Geräts ändern wollen, folgen Sie der nachfolgenden Tabelle.

HUB

Wi-Fi-Router

Ohne HUB

Mit HUB

Wenn Sie Ihr Gerät mit dem gleichen

Wi-Fi-Router verbinden möchten.

Schalten Sie das Gerät aus, stellen Sie es an dem neuen Standort auf und schalten

Sie es wieder ein.

Wenn Sie Ihr Gerät mit einem anderen

Wi-Fi-Router verbinden möchten.

Schalten Sie das Gerät aus, stellen Sie es an dem neuen Standort auf und stellen

Sie eine neue Verbindung, wie in der

Installationsanleitung auf den Seiten 17

bis 23 beschrieben, her.

Hier klicken.

Schließen Sie ein LAN-Kabel zwischen dem HUB und dem neuen Wi-Fi-Router an, schalten Sie den HUB und anschließend das Gerät ein.

4444

27

A

zusätzliche lautsprecher hinzufügen

Um einen zusätzlichen Lautsprecher zu einer bestehenden Lautsprecherverbindung hinzuzufügen, könne Sie die Lautsprecher hzfg. Funktion verwenden.

1

Schließen Sie das Netzkabel des hinzuzufügenden Lautsprechers an die Steckdose an.

• Wenn Sie das Netzkabel des Lautsprechers an eine Steckdose anschließen, wird Wi-Fi automatisch in den Standby-Modus geschaltet.

• Der Lautsprecher kann 2 Minuten im Standby-Modus warten, bis die Wi-Fi-Verbindung hergestellt ist.

2

Führen Sie die samsung Multiroom Anwendung auf Ihrem Smart Device aus.

3

Drücken Sie , um die Liste mit allen Lautsprechern anzuzeigen.

4

Drücken Sie .

5

Drücken Sie auf lautsprecher hzfg..

6

Nachdem ein verfügbares Gerät gefunden wurde, wird versucht eine Verbindung mit dem

Wi-Fi-Netzwerk herzustellen.

Bei geschützten Netzwerken erscheint auf dem Bildschirm des Smart Device die

Aufforderung zur Passworteingabe. Verwenden Sie die virtuelle Tastatur, um das

Passwort einzugeben.

• Je nach Netzwerkumgebung wird eventuelle keine automatische Verbindung mit dem Lautsprecher hergestellt. Schlagen Sie in solchen Fällen auf den Seiten 19 - 20

Hier klicken.

für Android, oder den Seiten 21 - 23

Hier klicken.

für iOS Geräte nach, um

fortzufahren.

4444

28

7

Der neue zusätzliche Lautsprecher wurde vollständig hinzugefügt.

4444

29

Verbindung mit Bluetooth Funktion herstellen

A

Verbindungen mit Bluetooth-geräten herstellen

Sie können das Gerät mit einem Bluetooth-Gerät verbinden, um auf Ihrem Bluetooth-Gerät gespeicherten Musiktitel zu genießen.

1

Schließen Sie den Lautsprecher an und drücken Sie anschließend die Bluetooth

Taste auf dem oberen Bedienfeld.

2

Schalten Sie die Bluetooth Funktion auf Ihrem Smart Device ein und wählen Sie anschließend suche.

3

Wählen Sie [samsung] M7, [samsung] M5 oder [samsung] M3 aus.

Die Bluetooth-Verbindung zwischen dem Smart Device und dem Gerät wird hergestellt.

hinWEisE

9

Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:

- Wenn das Empfangs-/Sendesystem eines Bluetooth-Geräts oder des Geräts berührt wird.

- Die Funkübertragung kann durch Wände, Ecken oder Bürotrennwände behindert werden.

- Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische

Geräte, Mikrowellenherde oder Funknetzwerke.

9

Um eine Verbindung zwischen dem Gerät und einem Bluetooth-Gerät herzustellen, müssen sich diese

Geräte nah beieinander befinden.

9

Die Bluetooth-Verbindung wird unterbrochen, wenn der Abstand zwischen dem Gerät und dem verwendeten Bluetooth-Gerät mehr als 10 m beträgt. Auch innerhalb dieses Übertragungsbereichs kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

9

Dieses Gerät kann Interferenzen während des Betriebs verursachen.

9

Das Gerät unterstützt SBC data (44.1kHz, 48kHz).

9

Die AVRCP Funktion wird nicht unterstützt.

9

Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

9

Es können keine Verbindungen zu Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free)

Funktion unterstützen.

9

Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.

9

Wenn Sie den Netzstecker des Geräts ziehen, wird die Bluetooth-Verbindung beendet. Um die Verbindung wieder herzustellen, muss das Gerät an eine Steckdose angeschlossen und die Bluetooth-Verbindung erneut hergestellt werden.

4444

30

A

herstellen einer Verbindung mithilfe der nfc-funktion (nur

WAM750, WAM751, WAM550, WAM551) - Android

Sie können einfach eine Verbindung zwischen dem M7(M5) und dem Bluetooth-Gerät herstellen, indem

Sie das Symbol auf dem oberen Bedienfeld des M7(M5) vorsichtig mit dem Smart Device berühren.

Stellen Sie mit dem M7(M5) eine Verbindung zu NFC kompatiblen Geräten her, um Musik in bester

Stereo Klangqualität ganz ohne Kabel zu genießen.

VOLUME

Smart Device

Verbindung herstellen

1

Schließen Sie den M7(M5) an eine Steckdose an.

2

Schalten Sie die NFC-Funktion auf Ihrem Smart Device ein und berühren Sie mit Ihrem

Gerät leicht das Symbol auf dem oberen Bedienfeld des M7(M5).

3

Auf Ihrem Smart Device wird der Bluetooth-Bildschirm angezeigt.

4

Wählen Sie ok.

5

Wählen Sie den gewünschten Musiktitel aus der Titelliste Ihres Smart Device aus.

6

Der M7(M5) gibt den ausgewählten Titel wieder.

hinWEisE

9

Um die Bluetooth-Verbindung zu beenden, das Symbol auf dem oberen Bedienfeld des M7 erneut mit dem Smart Device berühren.

9

Achten Sie darauf, dass Sie keine anderen Tasten neben dem NFC-Symbol berühren.

9

Legen Sie bei der Musikwiedergabe Ihr NFC-Gerät nicht auf dem NFC-Symbol am M7(M5) ab.

Von der Musik stammende Vibrationen können dazu führen, dass das Gerät umkippt, was zu einer

Unterbrechung der Verbindung zum M7(M5) oder einer Beschädigung des Geräts führen kann.

9

Die NFC-Funktion steht bei Android Geräten zur Verfügung, die mit Android OS 4.1 Jellybean oder neuer betrieben werden.

9

Die Position der NFC-Antenne ist bei jedem Gerät unterschiedlich. Prüfen Sie vor dem Verbindungsaufbau, wo sich die Antenne befindet.

9

Wenn sich Ihr Gerät in einer dicken Hülle befindet, kann der Verbindungsaufbau fehlschlagen.

9

Das Symbol ist in den Vereinigten Staaten und anderen Ländern ein Warenzeichen oder eingetragenes Warenzeichen der NFC Forum, Inc..

9

Wenn Sie den Netzstecker des M7(M5) ziehen, wird die NFC-Verbindung beendet. Um die Verbindung wieder herzustellen, muss der M7(M5) an eine Steckdose angeschlossen und die NFC-Verbindung erneut hergestellt werden.

9

Wenn Sie das NFC-Etikett antippen und die Anwendung noch nicht installiert ist, werden Sie zu der

Webseite geleitet, von der Sie die Anwendung installieren können.

9

Wenn Sie das NFC-Etikett antippen und die Anwendung installiert ist, wird die Anwendung automatisch ausgeführt.

4444

31

A

Anschließen eines geräts an den AuX in Eingang (nur WAM750,

WAM751)

In diesem Abschnitt wird erklärt, wie ein Audio Gerät über den AuX in Eingang an den M7 angeschlossen werden kann.

SPK ADD

WPS /

Wi-Fi SETUP

SPK ADD

AUX IN

SERVICE

ETHERNET

POWER

AUX IN

SERVICE

Kopfhöheranschluss

ETHERNET

Audio-Kabel

(nicht mitgeliefert)

Smart device

1

Schließen Sie den M7 an eine Steckdose an.

2

Schließen das Audiokabel (nicht mitgeliefert) an den AuX in Eingang des M7 und den

AuX out Ausgang des Smart Device an.

3

Wählen Sie den gewünschten Musiktitel aus der Titelliste Ihres Smart Device aus.

4

Der M7 gibt den ausgewählten Titel wieder.

4444

32

Verwenden der Samsung Multiroom Anwendung

A

die App im Überblick q y w e u i r t o p

1

Prüfen Sie die gesamte Liste der verbundenen Geräte, die Sie ändern oder einrichten wollen.

2

Ändern der Klangquelle.

3

Prüfen Sie entweder die Warteschlange oder bearbeiten Sie die Wiedergabeliste.

4

Durch ziehen das Rad drehen, um einen Titel aus der Warteschlange auszuwählen. Lassen Sie das Rad los, um den Titel wiederzugeben.

- Sie können einen Musiktitel auswählen, indem Sie die Innenseite des Rades drehen.

5

Wiedergabe Menü

6

Geben Sie einen Suchbegriff für die Suche nach dem gewünschten Titel ein.

7

Wechselt zu einem anderen Titel auf der aktuellen Quelle.

8

Wenn Sie die Außenseite des Rades leicht antippen, können Sie zum Bildschirm mit der Wiedergabeleiste wechseln, um die gesamte Wiedergabedauer aller Musiktitel zu prüfen.

9

Wiedergabe, Pause oder Vorheriger/Nächster Titel.

10

Ändern des Geräts, über das der gerade abgespielte Titel wiedergegeben werden soll.

4444

33

A

Musikwiedergabe

Wiedergabe eines auf dem smart device gespeicherten Musiktitels

1

Drücken Sie Quelle.

2

Wählen Sie lieder auf dem telefon (auf dem Smart Device gespeicherte Dateien).

3

Drücken Sie auf und wählen Sie anschließend Ihre gewünschte Kategorie aus.

• lieder : Listet alle Musikdateien nach Namen sortiert auf.

• Alben : Listet alle Musikdateien nach Alben sortiert auf.

• interpreten : Listet alle Musikdateien nach Interpreten sortiert auf.

• genres : Listet alle Musikdateien nach Genres sortiert auf.

• ordner : Listet alle Musikdateien nach Speicherverzeichnis sortiert auf.

• Wiedergabel. : Listet alle Musikdateien nach Wiedergabelisten sortiert auf.

• favoriten : Listet alle als Favoriten gekennzeichneten Musikdateien auf.

4

Nach der Auswahl der Kategorie, suchen und wählen Sie den gewünschten Musiktitel.

4444

34

Wiedergabe von Musiktiteln über den telefonlautsprecher

1

Drücken Sie auf dem Home Bildschirm und wählen Sie telefonlautsprecher.

Oder

1

-1

Wählen Sie telefonlautsprecher aus der Liste Alle lautsprecher.

2

Sie können sich auf Ihrem Mobiltelefon gespeicherte Musiktitel über den telefonlautsprecher anhören.

hinWEisE

9

Wenn keine Wi-Fi-Verbindung besteht, können Sie die Musik über Ihren Telefonlautsprecher genießen.

9

Sie können nur auf Ihrem Mobiltelefon gespeicherte Musiktitel über den Telefonlautsprecher hören.

4444

35

Musik-streams wiedergeben

Sie können Ihren gewünschten Inhalte-Dienst auswählen, um Musik zu hören.

1

Drücken Sie Quelle.

2

Wählen Sie Mehr.

Die gesamte Liste an Musikdiensten wird angezeigt.

3

Wählen Sie unter Musikdienste den gewünschten Dienst aus.

4

Ziehen Sie um die Reihenfolge der angezeigten Musikdienste zu ändern.

hinWEisE

9

Je nach Region oder Hersteller können sich die unterstützten Dienste unterscheiden.

9

Bei einigen Musikdiensten kann es erforderlich sein, ein Nutzerkonto zu eröffnen oder sich anzumelden.

9

Mithilfe Ihres Smart Device können Sie keinen Dienst abonnieren.

Um einen gebührenpflichtigen Dienst nutzen zu können, müssen Sie den Dienst über ihren Computer abonnieren.

9

Je nach Richtlinien für den Standort können einige Tunein Radiokanäle eingeschränkt sein.

4444

36

A

internet-radio wiedergeben

1

Drücken Sie Quelle.

2

Wählen Sie tunein.

3

Wählen Sie die gewünschte Kategorie.

• following : Zeigt die Liste der Sender an, die zu der Voreinstellungsliste hinzugefügt oder als Following markiert wurden an. Standardmäßig werden 3 Radiosender in der

Voreinstellungsliste angezeigt.

• Browse : Listet alle unterstützten Internet Radiosender auf.

• suche : Ermöglicht durch Eingabe über die Tastatur nach einem gewünschten Internet

Radiosender zu suchen.

4

Einen Sender suchen und einstellen.

4444

37

Einem sender folgen

Sie können einen Sender zu der following Liste hinzufügen.

1

Wählen Sie den gewünschten Sender aus.

2

Drücken Sie , um das Popup Menü aufzurufen, und wählen Sie anschließend

+ following.

3

Drücken Sie auf speichern.

• Der gerade gehörte Sender wird zur following Liste hinzugefügt.

4444

38

Voreinstellungen festlegen

Sie können den Internet-Sender, dem Sie folgen, in die Voreinstellungsliste aufnehmen oder die

Anzeigereihenfolge in der Liste ändern.

1

Drücken Sie und anschließend auf following.

2

Drücken Sie Bearb..

3

Ziehen Sie den gewünschten Sender von following in die Voreinstellungen.

4

Um die Bearbeitung zu beenden, auf fertig drücken.

4444

39

A

Ein fernsehgerät mit dem lautsprecher verbinden

herstellen einer Bluetooth-Verbindung mit dem fernsehgerät

(tV soundconnect)

Mit der TV SoundConnect Funktion können Sie bequem Funkverbindung mit Samsung

Fernsehgeräten herstellen, und den Ton über externe Lautsprecher genießen.

1

Schließen Sie den Lautsprecher an und drücken Sie anschließend die tV soundconnect Taste auf dem oberen Bedienfeld.

VOLUME

tV

Oder

1

-1

Drücken Sie Quelle auf dem Home Bildschirm und wählen Sie tV soundconnect.

4444

40

2

Es erscheint eine Meldung mit der Frage, ob mit dem Aufbau der Bluetooth Verbindung fortgefahren werden soll.

hinWEis

9

Stellen Sie im Menü für die TV SoundConnect Einstellungen am Fernsehgerät Add New Device auf

Ein. (Lesen Sie für weitere Informationen die Bedienungsanleitung des Fernsehgeräts.)

3

Wenn eine Meldung erscheint, ob eine Bluetooth-Verbindung hergestellt werden soll oder nicht, Ja auswählen.

Das Gerät ist mit dem Fernsehgerät verbunden.

hinWEisE

9

Halten Sie die TV SoundConnect Taste länger als 5 Sekunden gedrückt, um TV SoundConnect zurückzusetzen.

9

Der optimale Abstand für einen Verbindungsaufbau beträgt 2 m oder weniger.

9

Wenn Sie den Netzstecker des Geräts ziehen, wird die TV SoundConnect Verbindung beendet. Um die Verbindung wieder herzustellen, muss das Gerät an eine Steckdose angeschlossen und die TV

SoundConnect Verbindung erneut hergestellt werden.

9

Wenn sich der Lautsprecher im Standby Modus befindet, wir die TV SoundConnect Verbindung nicht abgebrochen.

9

Reichweite von TV SoundConnect

- Die empfohlene Entfernung für den Verbindungsaufbau beträgt bis zu 2 m.

- Die empfohlene Entfernung für den Betrieb beträgt bis zu 10 m.

- Die Verbindung kann unterbrochen werden oder der Ton kann gestört sein, wenn der Abstand zwischen Fernseher und Gerät mehr als 10 m beträgt.

9

Die TV SoundConnect Funktion wird von bestimmten Samsung Fernsehgeräten unterstützt, die seit

2012 auf dem Markt sind. Prüfen Sie nach, ob Ihr Fernsehgerät die SoundShare oder SoundConnect

Funktion unterstützt.

(Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehgeräts.)

9

Eine instabile Netzwerkumgebung kann einem Verlust der Verbindung oder Unterbrechungen bei der

Tonübertragung führen.

4444

41

herstellen einer Wi-fi-Verbindung mit dem fernsehgerät

1

Stellen Sie das Fernsehgerät und den Lautsprecher auf das gleiche Wi-Fi-Netzwerk ein.

2

Drücken Sie Quelle auf dem Home Bildschirm und wählen Sie aus der Liste Andere

Musikquellen das Fernsehgerät aus, mit dem die Verbindung hergestellt werden soll.

3

Es erscheint eine Meldung in der Sie gefragt werden, ob Sie eine Netzwerkverbindung mit dem Fernsehgerät herstellen möchten.

4

Wählen Sie Ja, um das Fernsehgerät mit dem Lautsprecher zu verbinden.

5

Sie können nun Musik aus dem Fernsehgerät über die Lautsprecher genießen.

Musik von andere geräten im netzwerk anhören

Sie können Musiktitel wiedergeben, die auf einem anderen Gerät gespeichert sind, das an das gleiche Netzwerk angeschlossen ist.

Besuchen Sie www.samsung.com, um das Programm Wireless Audio - Multiroom for Desktop herunterzuladen und zu installieren.

Sie können auf Ihrem PC gespeicherte Musiktitel mit angeschlossenen Smart Devices teilen.

Ausführlichere Informationen finden Sie unter "Wireless Audio - Multiroom for Desktop" auf den

Seiten 63 - 64.

Hier klicken

1

Drücken Sie Quelle.

4444

42

2

Wählen Sie unter geräte i. d. umgebung das gewünschte Gerät aus.

3

Sie könne die auf dem gewählten Gerät gespeicherten Dateien über dieses Gerät wiedergeben.

XX-XXX-XXX

Music Services |

Amazon Music

Milk Music

TuneIn

More |

Nearby Devices

Songs on Phone

XX-XXX-XXX

Other Music Sources

TV SoundConnect

A

das Wiedergabe Menü verwenden

1

Drücken Sie .

2

Wenn ein Popup Menü erscheint, wählen die gewünschte Funktion aus.

• zuf.-Wdg. : Gibt die Musikdateien in der Liste in zufälliger Reihenfolge wieder.

• Wiederh. : Wiederholt die aktuelle Musikdatei oder alle Musikdateien der Liste.

• zu W.-li. hinz. : Erstellt eine neue Wiedergabeliste oder fügt den gerade wiedergegebenen Musiktitel zu der aktuellen Wiedergabeliste hinzu.

• favorit : Fügen Sie die aktuell wiedergegebene Musikdatei zu der Favoritenliste hinzu.

• Equaliser : Sie können die Lautstärke einzelner Frequenzen des gerade wiedergegebenen Musiktitels nach Genre, Vorlieben und Ort einstellen.

4444

43

Einstellen des Equalizers und drc

Sie können eine der voreingestellten Equalizer-Einstellungen auswählen oder Ihre eigenen

Einstellungen erstellen, indem Sie die Frequenzen manuell einstellen.

Stellen Sie zusätzlich drc auf Ein um die Lautstärke sanft zu ändern. Wenn die Lautstärke heruntergeregelt ist, können Sie leise und zarte Stimmen deutlich hören.

1

Drücken Sie .

2

Wenn das Popup Menü erscheint, auf Equaliser drücken.

3

Um die Frequenzbereiche für die Tiefen oder Höhen einzustellen, den Schieberegler nach oben oder unten ziehen.

Stellen Sie drc ein und drücken Sie auf speichern.

4

Drücken Sie auf Benutzerdefiniert und geben Sie einen Namen ein. Drücken Sie auf fertig.

5

Drücken Sie Ja und wählen Sie anschließend ok.

hinWEis

9

Bei gruppierten Lautsprechern ist diese Funktion nicht verfügbar.

4444

44

Warteschlange verwalten

`

Musiktitel der Warteschlange hinzufügen

Sie können neue Musiktitel zu der aktuellen Titelliste hinzuzufügen oder die Titelliste bearbeiten.

1

Drücken Sie auf und wählen Sie anschließend lieder.

2

Tippen Sie neben dem hinzuzufügenden Musiktitel auf und wählen Sie anschließend zur Warteschlange hinzufügen.

(Tippen Sie auf Mehrfachauswahl, um mehrere Musiktitel gleichzeitig in die Warteschlange aufzunehmen.)

3

Wählen Sie den Musiktitel auf dem Home Bildschirm aus, um die gespeicherte

Warteschlange zu prüfen.

hinWEisE

9

Es können bis zu 360 Musiktitel in der Warteschlange gespeichert werden.

9

Musiktitel von senderbasierten Musikanbietern, wie Tunein, Pandora usw., können nicht in die Warteschlange aufgenommen werden.

4444

45

`

Bearbeiten der Warteschlange

1

Wählen Sie den Musiktitel auf dem Home Bildschirm aus und drücken Sie Bearb..

2

Ziehen Sie , um die Reihenfolge der Musiktitel zu ändern, wählen Sie die zu löschenden

Musiktitel aus und drücken Sie anschließend auf fertig.

3

Drücken Sie auf Ja.

4444

46

Verwalten einer Wiedergabeliste

`

Erstellen einer Wiedergabeliste

Sie können Ihre eigenen Wiedergabelisten erstellen und speichern oder bearbeiten.

1

Drücken Sie auf und wählen Sie anschließend Wiedergabel..

2

Wählen Sie create Playlist und geben Sie anschließend einen Namen für die

Wiedergabeliste ein. Drücken Sie auf fertig.

3

Wählen Sie Wiedergabel. aus und drücken Sie anschließend auf die erstellte

Wiedergabeliste.

4444

47

4

Drücken lieder hinzufügen und wählen Sie anschließend lieder.

5

Wählen Sie die gewünschten Musiktitel, die der Wiedergabeliste hinzugefügt werden sollen und drücken Sie anschließend auf hinzufügen.

hinWEis

9

Es können bis zu 360 Musiktitel in der Wiedergabeliste gespeichert werden.

4444

48

`

Bearbeiten einer Wiedergabeliste

1

Drücken Sie auf und wählen Sie anschließend Wiedergabel..

2

Wählen Sie unter Wiedergabel. oder neben dem Musiktitel, um das zusätzliche

Menü zu öffnen.

4444

49

A

Verwenden des Einstellungen Menüs

1

Führen Sie die samsung Multiroom Anwendung auf Ihrem Smart Device aus.

2

Drücken Sie , um die Liste mit allen Lautsprechern anzuzeigen.

3

Drücken Sie .

lautsprecher hzfg.

`

lautsprecher hzfg.

Um weitere Lautsprecher zu einer bestehenden Lautsprecherverbindung hinzuzufügen,

siehe "Zusätzliche Lautsprecher hinzufügen" auf den Seiten 28 - 29.

Hier klicken

4444

50

Anleitung

`

App tutorial

Wählen Sie das App tutorial, um die Bedienung der Anwendung zu lernen.

dienste

Zeigt eine Liste der verfügbaren Geräte an.

hinWEisE

9

Je nach Region oder Hersteller können sich die unterstützten Dienste unterscheiden.

9

Bei einigen Musikdiensten kann es erforderlich sein, ein Nutzerkonto zu eröffnen oder sich anzumelden.

9

Mithilfe Ihres Smart Device können Sie keinen Dienst abonnieren.

Um einen gebührenpflichtigen Dienst nutzen zu können, müssen Sie den Dienst über ihren Computer abonnieren.

9

Je nach Richtlinien für den Standort können einige Tunein Radiokanäle eingeschränkt sein.

9

Je nach der entsprechenden Richtlinie können unterstützte Musikdienste hinzugefügt oder gelöscht werden.

4444

51

lautsprecher Modus

`

Bluetooth

• Aus : Schaltet Bluetooth aus.

• Ein : Schaltet Bluetooth ein.

geräteeinstellungen

`

lEd vorn

• Aus : Schaltet die lEd vorn Anzeigeleuchten auf der Vorderseite des Geräts aus.

• Ein : Schaltet die lEd vorn Anzeigeleuchten auf der Vorderseite des Geräts ein.

4444

52

`

ton-feedback

ton-feedback ist eine Funktion, mit der der aktuelle Zustand des Geräts über einen Ton angezeigt werden kann.

• Aus : Schaltet ton-feedback aus.

• Ein : Schaltet ton-feedback ein.

`

software-update

Zeigt die aktuelle Software Version des Geräts an und ermöglicht es, die automatische

Aktualisierung ein- oder auszuschalten.

• Ein : Wenn die Option aktiviert ist, wird die Software aktualisiert, wenn eine neue Firmware erscheint.

• Aus : Schaltet die automatische Aktualisierung aus.

4444

53

hinWEisE

9

Die automatische Aktualisierung ist verfügbar, wenn ihr Gerät an ein Netzwerk angeschlossenen ist und die Automatisches Software-Update Funktion auf Ein gestellt ist.

9

Es wird dringend empfohlen, die Automatisches Software-Update Einstellungen auf allen verwendeten Geräten auf Ein zu stellen. Ansonsten können Probleme mit Netzwerkfunktionen aufgrund von unterschiedlichen Software Versionen der Geräte auftreten.

9

Automatisches Software-Update aktualisiert den Lautsprecher nur, wenn er sich im Standby-

Modus befindet.

Den Lautsprecher manuell in den Standby-Modus versetzten.

1) Stellen Sie Automatisches Software-Update auf Ein.

2) Drücken Sie die Stumm Taste am Lautsprecher.

Jetzt aktualisieren

Sie können die Software Ihres Lautsprechers mithilfe von Jetzt aktualisieren manuell aktualisieren.

1

Drücken Sie .

2

Wählen Sie software-update.

3

Wählen Sie Jetzt aktualisieren.

4

Jetzt aktualisieren sucht nach der aktuellen Software-Aktualisierung. Wenn ein Update verfügbar ist, wird es heruntergeladen und auf Ihrem Lautsprecher installiert. Wenn Sie bereits über die neueste Softwareversion auf Ihrem Lautsprecher verfügen, zeigt Jetzt aktualisieren die Meldung "Neueste Version bereits installiert." an.

`

kontinuierliche Wiedergabe

Da Sie mit dieser Funktion die Tonwiedergabe von Ihrem Mobilgerät auf das Gerät automatisch umschalten können, können Sie die Musik ohne Unterbrechung genießen.

4444

54

`

hub : Wireless Band

Sie können das Funkband Ihres HUBs an die bei Ihnen Zuhause vorliegenden

Datenübertragungsbedingungen anpassen.

uhr

`

Benachrichtigung

1

Drücken Sie auf Benachrichtigung und anschließend auf Alarm hzfg..

2

Wählen Sie das Datum, die Uhrzeit, den Wochentag, die Lautstärke und die Dauer des

Alarms aus.

4444

55

3

Drücken Sie auf Musik, wählen Sie ton oder tunein um den gewünschten Ton des

Alarms einzustellen.

`

sleep-timer

Sie können das Gerät durch Einstellen der Schlummerfunktion abschalten.

1

Drücken Sie auf sleep-timer und anschließend auf Aus.

2

Ziehen Sie auf Ein, stellen Sie die gewünschte Zeit ein und wählen Sie start.

4444

56

unterstützung

`

geschäftsbedingungen

Hier können Sie die

geschäftsbedingungen

prüfen.

`

gerätekennung

Hier können Sie die gerätekennung prüfen.

`

samsung kontaktieren

Stellt einen Link zur Samsung Webseite bereit.

`

open source licenses

Zeigt die open source licenses an.

informationen

`

samsung Multiroom

Ermöglicht die Prüfung der Versionsnummer der Software des Lautsprechers.

`

App-Version

Ermöglicht die Überprüfung der Version der Samsung Multiroom Anwendung.

4444

57

Verbinden mehrerer Geräte

A

gruppen einrichten

Sie können mehrere Geräte in einer Gruppe zusammenfassen, um über diese Geräte die gleichen Musiktitel wiederzugeben.

Das Gruppieren ist nur möglich, wenn mehrere Geräte mit der Anwendung verbunden sind.

1

Drücken Sie , um zu der Liste mit allen Geräten zu gelangen.

2

Drücken Sie gruppe.

3

Wählen Sie andere Geräte, die zu der Gruppe hinzugefügt werden sollen und drücken Sie auf fertig.

hinWEis

9

Die Gruppenwiedergabe steht für Bluetooth und TV SoundConnect Verbindungen nicht zur Verfügung.

`

Bearbeiten einer gruppe

1

Drücken Sie auf Bearb..

2

Wählen Sie den zu bearbeitenden Lautsprecher aus und drücken Sie fertig.

4444

58

`

Auflösen einer gruppe

Drücken Sie auf gruppe auflösen.

4444

59

A

Einstellen des surround sound Modus

Sie können mehrere Geräte für den Surround Sound Effekt konfigurieren.

1

Drücken Sie , um zu der Liste mit allen Geräten zu gelangen.

2

Drücken Sie surround.

3

Halten Sie ein Gerät gedrückt, ziehen sie es an die gewünschte Stelle und drücken Sie dann auf Weiter.

1 2

2

1 hinWEis

9

Wenn nur 2 Lautsprecher verbunden sind, auf Surround drücken, um das Surround Sound System automatisch zu konfigurieren.

4444

60

4

Testen Sie die Geräte, stellen Sie die Lautstärke des Geräts ein und drücken Sie auf fertig. hinWEisE

9

Der Surround Modus kann automatisch abgebrochen werden, wenn die Netzwerkverbindung unstabil ist.

9

Wenn Sie den Surround Sound Modus einschalten, wird empfohlen, die gleichen Lautsprecher einzustellen, die Sie Front L und Front R zugeordnet haben.

9

Mit einer Soundbar und 2 Lautsprechern können Sie ein 4.1 Kanal Surround Sound System konfigurieren.

9

Mit einer Soundbar und einem Lautsprecher kann kein Surround Sound System konfiguriert werden.

4444

61

Verwenden verschiedener Funktionen

A

Wiedergabe von auf einem Pc gespeicherten Medieninhalten

samsung link

Installieren Sie das Programm samsung link, um die Wiedergabe von auf Ihrem PC gespeicherten

Musiktiteln über den Lautsprecher zu vereinfachen.

Besuchen http://link.samsung.com und laden Sie sich die samsung link Anwendung herunter und installieren Sie sie.

1

Besuchen Sie http://link.samsung.com und melden Sie sich an ihrem Samsung-Konto an. Folgen Sie zur Installieren des Programms den angegebenen Anweisungen.

2

Wählen Sie das Verzeichnis aus, das Sie teilen möchten.

1) Bewegen Sie den Mauszeiger über das samsung link Symbol in der Symbolleiste, klicken Sie es mit der rechten Maustaste an und wählen Sie "1".

1

2) In dem angezeigten Fenster können Sie geteilte Verzeichnisse hinzufügen oder entfernen.

Nachdem Sie Inhalte in geteilten Verzeichnissen hinzugefügt oder geändert haben, müssen Sie die Taste drücken.

3

Öffnen Sie in der samsung Multiroom Anwendung Devices und wählen Sie PC.

Die geteilten Verzeichnisse und Musikdateien werden angezeigt. (Ausführlichere

Informationen finden sie auf Seite 42 - 43.)

Hier klicken

hinWEisE

9

Beachten Sie, dass der PC mit den geteilten Ordnern und Ihr Lautsprecher mit dem gleichen Wi-Fi-Router verbunden sein müssen.

9

Auf dem Computer muss die Samsung Link Software installiert sein. Das Mobilgerät muss Samsung Link unterstützen. Mehr Informationen finden Sie auf Samsungs Content und Service Portal unter http://link. samsung.com.

9

Es können Schwierigkeiten auftreten, wenn Sie versuchen Mediendateien über einen DLNA-Server eines

Drittanbieters wiederzugeben.

9

Inhalte auf dem Computer können jedoch nicht wiedergegeben werden, wenn die Art der Codierung oder das Dateiformat des Inhalts nicht unterstützt werden. Darüber hinaus können einige Funktionen nicht verfügbar sein.

9

In Abhängigkeit vom Netzwerkstatus kann der Medieninhalt unter Umständen nicht störungsfrei wiedergegeben werden. Falls dies der Fall ist, verwenden Sie ein USB-Speichergerät.

4444

62

Wireless Audio - Multiroom for desktop

Um Musiktitel aus iTunes und von Ihrem PC geteilte Musikdateien über das Gerät wiedergeben zu können, müssen Sie das Programm Wireless Audio - Multiroom for desktop installieren.

Besuchen Sie www.samsung.com, um Wireless Audio - Multiroom for desktop herunterzuladen und zu installieren.

hinWEisE

9

Beachten Sie, dass der PC mit den geteilten Ordnern und Ihr Gerät mit dem gleichen Wi-Fi-Router verbunden sein müssen.

9

Wenn der verbundene Windows oder Mac PC in den Bildschirmschoner-, Energiespar-Modus oder

Ruhezustand wechselt, wird die Anwendung gestoppt.

9

Wenn die Firewall des Windows-Computers aktiviert ist, funktioniert die Anwendung eventuell nicht.

Deaktivieren Sie in solch einem Fall die Firewall von Windows oder eines anderen Anbieters.

9

Die *.pkg ist für Mac Computer bestimmt, die *.msi Datei dient hingegen zur Installation unter Windows.

Laden Sie sich die entsprechende Datei herunter und installieren Sie sie.

9

Unterstützte Betriebssysteme: Windows 7 oder höher, Mac OS X 10.7 oder neuer.

1

Klicken Sie auf das auf dem Desktop erstellte Symbol.

2

Wählen Sie next, um die geteilten Ordner festzulegen.

Erlauben Sie, den

Zugriff externer

Geräte zu teilen:

Off, On

Sie können die App so einrichten, dass sie den

Zugriff eines externen

Geräts auf ihren PC erlaubt oder blockiert.

4444

63

3

Wählen Sie den Verbindungstyp und fügen Sie den ausgewählten Ordner zu der Liste mit den geteilten Ordnern hinzu.

Nach dem Teilen der Ordner muss die done Taste gedrückt werden.

1

2

3

4

Wählen Sie auf Ihrem Smart Device die samsung Multiroom Anwendung aus.

5

Wählen Sie den gewünschten PC in der samsung Multiroom Anwendung aus, und es werden die auf dem PC gespeicherten geteilten Ordner und Dateien angezeigt.. (Weitere

Informationen finden Sie auf Seite 42 - 43)

Hier klicken.

hinWEis

9

Drücken Sie nach dem Hinzufügen oder der Änderung von Inhalten in geteilten Ordnern die Taste.

Wenn Sie die Taste nicht drücken, können die von einem Computer geteilten Dateien nicht in der

Samsung Multiroom Anwendung angezeigt werden.

4444

64

Anhang

A

Problembehebung

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Symptom

Das Gerät lässt sich nicht einschalten.

Keine Verbindung zwischen Hub und Gerät.

Das Gerät reagiert nicht auf das

Drücken von Tasten.

Es ist kein Ton zu hören.

TVSoundConnect

(Verbindungsaufbau mit dem

Fernsehgerät) funktioniert nicht.

Überprüfung

• Ist der Netzstecker an eine

Steckdose angeschlossen? (Nur

WAM750, WAM751, WAM350,

WAM351)

• Ist das Netzteil an eine Steckdose angeschlossen? (Nur WAM550,

WAM551)

• Wenn der Hub richtig angeschlossen ist, zeigen die

Anzeigen auf der Vorderseite des

HUBs einen störungsfreien Betrieb an?

• Ist das LAN-Kabel richtig an den Wi-Fi-Router und den HUB angeschlossen?

• Vergewissern Sie sich, ob die

Farbe der LED auf der Vorderseite des Geräts von rot nach blau wechselt.

• Ist die Luft elektrostatisch aufgeladen?

• Ist die Lautstärke auf minimal eingestellt?

• Wird TVSoundConnect von Ihrem

Fernsehgerät unterstützt?

• Verfügen Sie über die neueste

Firmware Version?

• Tritt ein Fehler beim

Verbindungsaufbau auf?

Behebung

• Schließen Sie den Netzstecker an die Steckdose an. (Nur WAM750,

WAM751, WAM350, WAM351)

• Schließen Sie das Netzteil an die

Steckdose an. (Nur WAM550,

WAM551)

• Setzen Sie den HUB zurück. (Lesen

Sie für weitere Informationen die

Bedienungsanleitung des HUBs.)

Ziehen Sie den Netzstecker des HUBs und schließen Sie ihn wieder an. Prüfen

Sie, ob die Verbindungsanzeige auf der

Vorderseite des HUBs blinkt oder nicht.

• Setzen Sie das Gerät zurück (siehe

Seite 15).

Hier klicken.

Ziehen Sie den Netzstecker des

Geräts und schließen Sie ihn wieder an. Prüfen Sie, ob die LED-Anzeige auf der Vorderseite des Geräts blinkt oder nicht.

• Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die

Steckdose an.

• Schließen Sie das Gerät richtig an.

• Stellen Sie die Lautstärke ein.

• TVSoundConnect wird von bestimmten

Samsung Fernsehgeräten unterstützt, die nach 2012 auf dem Markt erschienen sind. Prüfen Sie, ob Ihr Fernsehgerät

TVSoundConnect unterstützt.

• Vergewissern Sie sich, dass das

TV SoundConnect im Menü Ihres

Fernsehgeräts auf Ein gestellt ist.

• Aktualisieren Sie die Firmware Ihres

Fernsehgeräts auf die neueste Version.

• Setzen Sie sich mit dem Samsung

Kundendienst in Verbindung.

• Halten Sie die TV SoundConnect

Taste länger als 5 Sekunden gedrückt, um TVSoundConnect zurückzusetzen und eine Verbindung zu einem anderen

Fernsehgerät herzustellen.

4444

65

Der HUB funktioniert nicht einwandfrei

Symptom

Das Gerät funktioniert nicht einwandfrei

Überprüfung

• Ist der Hub an die Steckdose angeschlossen?

• Ist das LAN-Kabel richtig an den Wi-Fi-Router und den HUB angeschlossen?

• Wenn der Hub richtig angeschlossen ist, zeigen die Anzeigen auf der

Vorderseite des HUBs einen störungsfreien Betrieb an?

• Ist das Gerät an die Steckdose angeschlossen?

• Bleibt die LED-Anzeigeleuchte auf der Vorderseite des Geräts 5

Minuten lang rot, nachdem Sie es eingeschaltet haben?

Behebung

• Schließen den HUB an die Steckdose an.

• Schließen Sie das LAN-Kabel an den ETHERNET SWITCH

Anschluss auf der Rückseite des

HUBs und an den Wi-Fi-Router an.

• Setzen Sie den HUB zurück. (Lesen

Sie für weitere Informationen die

Bedienungsanleitung des HUBs.)

• Wenn Sie Probleme beim Aufbau der

Verbindung zwischen dem HUB und dem Gerät feststellen, versuchen

Sie, das Gerät an einem anderen Ort aufzustellen, der sich näher am Wi-

Fi-Router oder dem HUB befindet.

• Schließen Sie das Gerät an die

Steckdose an.

• Vergewissern Sie sich, dass es sich bei dem von Ihnen verwendeten

Router um einen Wi-Fi-Router handelt.

• Ziehen Sie den Netzstecker des

Geräts, schließen Sie ihn wieder an und stellen Sie erneut eine

Verbindung mit dem Router her.

• Setzen Sie das Gerät zurück (siehe

Seite 15).

Hier klicken.

• Bei Verwendung eines HUBs

Device und der HUB mit dem gleichen

Wi-Fi Netzwerk verbunden sind.

- Stellen Sie sicher, dass die

LED-Leuchte des HUBs einen korrekten Betrieb anzeigt. (Siehe

Seite 24, Punkt 3)

Hier klicken.

- Wenn das Problem weiterhin besteht, den HUB zurücksetzen.

(Lesen Sie für weitere Informationen die Bedienungsanleitung des HUBs.) und stecken Sie ihn wieder in die

Steckdose. Ziehen Sie anschließend den Netzstecker des Geräts und stecken Sie anschließend wieder in die Steckdose.

- Wenn Sie Probleme beim Aufbau der

Verbindung zwischen dem HUB und dem Gerät feststellen, versuchen

Sie, das Gerät an einem anderen Ort

Fi-Router oder dem HUB befindet.

4444

66

Symptom

Ich kann keine Geräte gruppieren.

Die Anwendung funktioniert nicht einwandfrei

Überprüfung

• Ist das Gerät über Wi-Fi mit dem

Netzwerk verbunden?

• Tritt der Fehler beim Starten der

Anwendung auf?

Behebung

• Wenn das Gerät über Bluetooth mit dem Netzwerk verbunden ist, kann die Gruppierungsfunktion von NFC Tagging (nur WAM750,

WAM751, WAM550, WAM551 -

Android), TV SoundConnect, oder

AUX IN (nur WAM750, WAM751) nicht verwendet werden.

• Vergewissern Sie sich, dass Ihr

Smart Device mit der Anwendung kompatibel ist. (Siehe Seite 76)

Hier klicken.

• Stellen Sie sicher, dass Sie die neueste

Version der Anwendung verwenden.

• Vergewissern Sie sich, ob die Farbe der LED auf der Vorderseite des

Geräts von rot nach blau wechselt.

• Bei Verwendung eines HUBs

- Stellen Sie sicher, dass der HUB und das Smart Device mit dem gleichen Router verbunden sind.

- Stellen Sie sicher, dass die

LED-Leuchte des HUBs einen korrekten Betrieb anzeigt. (Siehe

Seite 24, Punkt 3)

Hier klicken.

- Wenn Sie Probleme beim Aufbau der Verbindung zwischen dem

HUB und dem Gerät feststellen, versuchen Sie, das Gerät an einem anderen Ort aufzustellen, der sich näher am Wi-Fi-Router oder dem HUB befindet.

hinWEis

9

Wenn das Problem weiterhin besteht, setzen Sie sich bitte mit dem Kundendienst zum Zwecke der

Fehlersuche in Verbindung.

A

Bekanntmachung zu open source lizenzen

• Weitere Informationen über bei diesem Gerät eingesetzten Open Source finden Sie auf den

Webseiten: http://opensource.samsung.com

A

lizenzen

• Die Spotify Software ist Gegenstand einer Drittanbieter Lizenz, die Sie unter folgender Adresse finden: www.spotify.com/connect/third-party licenses.

• Weitere Informationen über Spotify Connect finden Sie auf www.spotify.

com/connect.

4444

67

A

technische daten

• WAM750, WAM751

Allgemein

Verstärker

Netzwerk

Gewicht

Abmessungen

Betriebstemperaturbereich

Zulässiger Luftfeuchtigkeitsbereich

3,9 kg

402 (B) X 194 (T) X 137 (H) mm

+5°C bis +35°C

10 % bis 75 %

Eingangsempfindlichkeit / Impedanz 450mV / kOhm (AUX)

Signal-Rausch Abstand (analoger Eingang) 65 dB

Kanaltrennung (1KHz)

Ethernet

Wireless LAN

65 dB

100BASE - TX Terminal

Integriert

WEP (OPEN)

Sicherheit

WPS(PBC/PIN)

Leistungsaufnahme im Standby-Betrieb (W)

(Bei alle Netzwerk-Ports auf „ON“)

6.7

WPA-PSK (TKIP)

WPA2-PSK (AES)

Unterstützt

Wi-Fi/Ethernet Port Deaktivierungsmethode

Bluetooth Port Deaktivierungsmethode

Halten Sie die WPS Taste am Gerät 30

Sekunden lang gedrückt, um Wi-Fi/Ethernet ein- oder auszuschalten.

Halten Sie die SPK ADD Taste am Gerät 30

Sekunden lang gedrückt, um Bluetooth ein- oder auszuschalten.

4444

68

• WAM550, WAM551

Allgemein

Netzwerk

Gewicht

Abmessungen

Betriebstemperaturbereich

Zulässiger Luftfeuchtigkeitsbereich

Ethernet

Wireless LAN

Sicherheit

WPS(PBC/PIN)

Leistungsaufnahme im Standby-Betrieb (W)

(Bei alle Netzwerk-Ports auf „ON“)

6.1

Wi-Fi/Ethernet Port Deaktivierungsmethode

Bluetooth Port Deaktivierungsmethode

2,3 Kg

343 (B) X 168 (T) X 113.5 (H) mm

+5°C bis +35°C

10 % bis 75 %

100BASE - TX Terminal

Integriert

WEP (OPEN)

WPA-PSK (TKIP)

WPA2-PSK (AES)

Unterstützt

Halten Sie die WPS Taste am Gerät 30

Sekunden lang gedrückt, um Wi-Fi/Ethernet ein- oder auszuschalten.

Halten Sie die SPK ADD Taste am Gerät 30

Sekunden lang gedrückt, um Bluetooth ein- oder auszuschalten.

• WAM350, WAM351

Allgemein

Netzwerk

Gewicht

Abmessungen

Betriebstemperaturbereich

Zulässiger Luftfeuchtigkeitsbereich

Ethernet

Wireless LAN

Sicherheit

WPS(PBC/PIN)

Leistungsaufnahme im Standby-Betrieb (W)

(Bei alle Netzwerk-Ports auf „ON“)

6.6

Wi-Fi/Ethernet Port Deaktivierungsmethode

Bluetooth Port Deaktivierungsmethode

1,9 Kg

250 (B) X 145 (T) X 113.5 (H) mm

+5°C bis +35°C

10 % bis 75 %

100BASE - TX Terminal

Integriert

WEP (OPEN)

WPA-PSK (TKIP)

WPA2-PSK (AES)

Unterstützt

Halten Sie die WPS Taste am Gerät 30

Sekunden lang gedrückt, um Wi-Fi/Ethernet ein- oder auszuschalten.

Halten Sie die SPK ADD Taste am Gerät 30

Sekunden lang gedrückt, um Bluetooth ein- oder auszuschalten.

4444

69

hinWEis

9

Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten.

- Netzwerkgeschwindigkeiten von 10 Mbps oder weniger werden nicht unterstützt.

(Wenn Sie ein LAN-Kabel verwenden, wird der Einsatz eines STP-Kabels empfohlen.

- Nur WAM550, WAM551, WAM350, WAM351)

- Gestaltung und Spezifikationen vorbehaltlich Änderungen.

- Weitere Informationen über Energiespargründe und Energieverbrauch finden Sie am Etiketten-

Aufkleber auf dem Gerät.

- Gewicht und Abmessungen können von den Angaben abweichen.

- Diese Bedienungsanleitung beschreibt den Betrieb dieses Geräts mit dem Android oder iOS

Betriebssystem.

- Der Bildschirm der Anwendung basiert auf dem Android Betriebssystem und kann sich nach einer Aktualisierung der Software Version ändern.

- Weitere Informationen über den Betrieb dieses Geräts finden Sie auf www.samsung.com.

• Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil

Sie diese Bedienungsanleitung nicht gelesen haben)

(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

4444

70

A

Angaben zur Erfüllung gesetzlicher Vorschriften

ACHTUNG

STROMSCHLAGGEFAHR!

NICHT ÖFFNEN!

Dieses Symbol weist auf gefährliche

Netzspannung im Inneren des

Geräts hin.

ACHTUNG: ZUR VERMEIDUNG VON

STROMSCHLÄGEN DARF DIESES GERÄT

NICHT GEÖFFNET WERDEN. TEILE

IM GERÄTEINNEREN KÖNNEN VOM

BENUTZER NICHT GEWARTET WERDEN.

LASSEN SIE REPARATUREN NUR VON

QUALIFIZIERTEM FACHPERSONAL

DURCHFÜHREN.

Das Ausrufezeichen im Dreieck ist ein Warnsymbol, das Sie auf wichtige Anweisungen in Bezug auf das Produkt aufmerksam macht.

Warnung

• Schützen Sie das Gerät vor Regen und Feuchtigkeit, um die Gefahr von Bränden oder

Stromschlägen zu verringern.

• Das Gerät keinem Tropf- oder Spritzwasser aussetzen.

Keine mit Flüssigkeiten gefüllten Behälter, wie Vasen, auf das Gerät stellen.

• Um das Gerät vollständig abzuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss der Stecker immer einfach und unbehindert zugänglich sein.

Achtung

UM STROMSCHLÄGE ZU VERMEIDEN, DEN STECKER FEST UND VOLLSTÄNDIG IN DIE

STECKDOSE STECKEN.

• Dieses Gerät muss stets an geerdete Steckdosen angeschlossen werden.

• Um das Gerät von der Netzspannung abzutrennen, den Stecker aus der Steckdose ziehen.

Zu diesem Zweck muss der Netzstecker immer unbehindert zugänglich sein.

Achtung

• Das Gerät keinem Tropf- oder Spritzwasser aussetzen. Keine mit Flüssigkeiten gefüllten

Gegenstände, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig abzuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss der Stecker immer einfach und unbehindert zugänglich sein.

4444

71

stecker an das netzkabel anschließen (nur für großbritannien)

WichtigEr hinWEis

Das Netzkabel dieses Geräts ist mit einem Stecker mit integrierter Sicherung ausgestattet. Die

Nennspannung dieser Sicherung ist auf der Unterseite des Steckers angegeben. Im Bedarfsfall ist die Sicherung gegen eine Sicherung nach BS 1762 (bzw. der jeweiligen Entsprechung dieser

Norm) mit derselben Nennspannung auszutauschen. Verwenden Sie den Stecker keinesfalls, wenn die Sicherungsabdeckung entfernt ist. Wird ein Austausch der Abdeckung erforderlich, so muss diese dieselbe Farbe wie die Stiftseite des Steckers haben. Ersatzabdeckungen sind bei

Ihrem Händler erhältlich. Wenn der am Gerät angebrachte Stecker nicht zu den Steckdosen in

Ihrem Haushalt passt oder das Kabel zu kurz ist, um das Gerät an die Steckdose anzuschließen, muss ein sicherheitsgeprüftes Verlängerungskabel verwendet werden. Fragen Sie im Zweifelsfall

Ihren Händler um Rat. Falls jedoch keine andere Möglichkeit besteht, als den Stecker zu entfernen, die Sicherung herausnehmen und den Stecker sicher entsorgen. Den entfernten

Stecker niemals an eine Steckdose anschließen, da aufgrund der freiliegenden Kabelenden

Elektroschockgefahr besteht. Versuchen Sie keinesfalls, nicht isolierte Leiter direkt in eine

Steckdose zu stecken. Es muss stets ein Stecker mit einer Sicherung verwendet werden.

WichtigEr hinWEis

Die farbigen Leiter im Netzkabel entsprechen folgender Zuordnung: BLAU = NEUTRAL, BRAUN

= STROMFÜHREND. Wenn diese Farben nicht mit den farbigen Markierungen der Anschlüsse am Stecker übereinstimmen, gehen Sie bitte wie folgt vor: – Der BLAUE Leiter muss mit dem

Anschluss verbunden werden, der mit dem Buchstaben N gekennzeichnet bzw. BLAU oder

SCHWARZ ist. Der BRAUNE Leiter muss mit dem Anschluss verbunden werden, der mit dem

Buchstaben L gekennzeichnet bzw. BRAUN oder ROT ist.

WArnung: schliEssEn siE diE kABEl nicht An dEn ErdungskontAkt An, dEr

Mit dEM BuchstABEn E odEr dEM ErdungssYMBol gEkEnnzEichnEt ist,

BzW. grÜn odEr grÜn-gElB MArkiErt ist.

Wichtige sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Befolgen Sie alle folgenden Sicherheitshinweise.

Halten Sie sie diese Bedienungsanleitung zur späteren Einsichtnahme griffbereit.

1

Lesen Sie diese Anweisungen.

2

Bewahren Sie diese Anweisungen auf.

3

Beachten Sie alle Warnhinweise.

4

Befolgen Sie alle Anweisungen.

5

Betreiben Sie das Gerät nicht in der Nähe von Wasser.

6

Nur mit einem trockenen Tuch reinigen.

7

Blockieren Sie nicht die Belüftungsöffnungen. Halten Sie sich bei der Aufstellung und beim

Anschließen an die Anweisungen des Herstellers.

4444

72

8

Nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmluftgittern, Öfen oder anderen

Wärme erzeugenden Apparaten (einschließlich AV-Receiver) aufstellen.

9

Nehmen Sie unter keinen Umständen Änderungen am gepolten oder geerdeten

Schutzkontaktstecker vor. Ein gepolter Stecker verfügt über zwei Kontaktstifte, von denen einer breiter ist als der andere. Ein geerdeter Stecker verfügt über zwei Stiften sowie einen

Erdungskontakt. Der breite Kontaktstift bzw. der Erdungsstift wird aus Sicherheitsgründen verwendet. Falls der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die

Steckdose durch einen qualifizierten Elektriker austauschen.

10

Nicht auf das Netzkabel treten und insbesondere an den Steckern, Steckerbuchsen und an der Stelle aus dem es aus dem Gerät austritt nicht knicken.

11

Zubehör und/oder Zusatzgeräte dürfen nur mit Genehmigung des Herstellers hinzugefügt werden.

12

Verwenden Sie für das Gerät nur Gestelle, Ständer, Stative, Konsolen und

Tische, die vom Hersteller empfohlen oder in Verbindung mit dem Gerät verkauft werden. Bei Verwendung eines Transportwagens bewegen Sie das Gerät nur mit äußerster Vorsicht, um Verletzungen durch Umkippen zu vermeiden.

13

Trennen Sie das Gerät bei Gewitter oder längerer Abwesenheit vom Stromnetz.

14

Überlassen Sie Reparaturarbeiten stets Fachleuten. Eine Wartung ist immer dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, beispielsweise bei beschädigtem Netzkabel oder Stecker, bei in das Gerät gelangter Flüssigkeit oder Objekten, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß arbeitet oder fallen gelassen wurde.

A

sicherheitshinweise

sicherheitshinweise zur stromversorgung

• Die Steckdosen und Verlängerungskabel dürfen nicht überlastet werden.

- Dies kann zu einer starken Erwärmung und im Extremfall zu einem Brand führen.

• Den Netzstecker nicht mit nassen Händen in die Steckdose stecken bzw. herausziehen.

• Das Gerät nicht in der Nähe von Heizgeräten aufstellen.

• Zum Reinigen der Steckerkontakte den Stecker aus der Steckdose ziehen und die Kontakte mit einem trockenen Tuch abwischen.

• Das Netzkabel nicht knicken oder mit Gewalt ziehen.

• Keine schweren Gegenstände auf das Netzkabel stellen.

• Das Netzkabel nicht an lose oder defekte Steckdosen anschließen.

• Den Stecker des Netzkabels vollständig in die Steckdose stecken, sodass er fest in der

Steckdose sitzt.

- Wenn der Stecker lose in der Steckdose steckt, besteht Brandgefahr.

4444

73

sicherheitshinweise für die Aufstellung

• Das Gerät nicht in der Nähe von Wärmequellen oder offenem Feuer (Kerzen, Moskitospiralen,

Heizgeräten, Radiatoren, usw.) aufstellen. Das Gerät keiner direkten Sonneneinstrahlung aussetzen.

• Wenn Sie das Gerät an einem anderen Ort aufstellen wollen, die Netzspannung ausschalten und alle Kabel (einschließlich dem Netzkabel) vom Gerät abtrennen.

- Ein defektes Kabel kann zu einem Brand oder Stromschlag führen.

• Wenn das Gerät in einer Umgebung aufgestellt wird, in der eine sehr hohe oder niedrige Temperatur, hohe Luftfeuchtigkeit oder Staubbelastung herrscht, kann dies zu Qualitätsproblemen oder Fehlfunktionen führen. Setzen Sie sich mit dem Samsung

Kundendienst in Verbindung, bevor Sie das Gerät ein einer von der Norm abweichenden

Umgebung aufstellen.

• Wenn Sie das Gerät auf einem Regal, Schrank oder Tisch aufstellen, stellen Sie sicher, dass das obere Bedienfeld nach oben zeigt.

• Das Gerät nicht auf instabilen Flächen (z. B. auf wackeligen Regalen, schrägen Tischflächen, usw.) aufstellen.

- Wenn Sie das Gerät fallen lassen, kann dies eine Fehlfunktion verursachen oder zu Verletzungen führen. Starke Vibrationen oder Stöße können ebenfalls zu einer Fehlfunktion des Geräts zu

Folge haben und zu einem Brandrisiko führen.

• Stellen Sie das Gerät so auf, dass genügend Raum für die Belüftung zur Verfügung steht.

- Hinter dem Gerät muss ein Freiraum von mindestens 10 cm und an den Seiten von mehr als 5 cm Platz vorhanden sein.

• Das Verpackungsmaterial aus Kunststoff außerhalb der Reichweite von Kindern aufbewahren.

- Wenn Kinder mit der Kunststoffverpackung spielen, besteht Erstickungsgefahr.

sicherheitshinweise für die Benutzung

• Wenn Sie das Gerät für lange Zeit bei hoher Lautstärke nutzen, kann dies zu Gehörschäden führen.

- Wenn Sie sich über einen längeren Zeitraum einer Lautstärke von mehr als 85 dB aussetzen, wird Ihr Hörvermögen negativ beeinträchtigt. Je höher die Lautstärke, desto ernsthafter können die Gehörschäden sein. Eine normale Unterhaltung hat eine Lautstärke von 50 bis 60 dB und

Straßenlärm ungefähr 80 dB.

• In diesem Gerät herrscht lebensgefährliche Spannung. Versuchen Sie nicht, das Gerät selbst zu öffnen, reparieren oder zu verändern.

- Wenn Ihr Gerät repariert werden muss, wenden Sie sich bitte an einen Samsung

Kundendienst.

• Stellen Sie keine Flüssigkeiten enthaltenden Gegenstände (z. B. Vasen, Getränke,

Kosmetikartikel, Chemikalien, usw.) auf das Gerät. Keine Metallgegenstände (z. B. Münzen,

Haarspangen, usw.) oder entflammbares Material (z. B. Papier, Streichhölzer, usw.) in das

Gerät gelangen lassen (z. B. über die Belüftungsöffnungen, Ein- und Ausgänge, usw.).

- Wenn gefährliches Material oder Flüssigkeit in das Gerät gelangt ist, das Gerät sofort ausschalten, das Netzkabel ziehen und wenden Sie sich an den Samsung Kundendienst.

4444

74

• Das Gerät nicht fallen lassen. Falls ein mechanischer Defekt am Gerät vorliegt, das Netzkabel ziehen und wenden Sie sich an den Samsung Kundendienst.

- Es besteht Brand- oder Stromschlaggefahr.

• Das Gerät nicht am Netz- oder Signalkabel hochheben oder ziehen.

- Ein beschädigtes Kabel kann zu einer Fehlfunktion des Geräts, zu Feuer oder Stromschlag führen.

• Kein entflammbares Material in der Nähe des Geräts verwenden oder aufbewahren.

• Wenn aus dem Gerät ungewöhnliche Geräusche zu hören sind oder Brandgeruch bzw. Rauch austritt, sofort das Netzkabel ziehen und wenden Sie sich an den Samsung Kundendienst.

• Wenn Sie einen Gasgeruch wahrnehmen, sofort den Raum lüften. Berühren Sie nicht das

Netzkabel des Geräts. Schalten Sie das Gerät nicht aus oder ein.

• Setzen Sie das Gerät keinen plötzlichen Schlägen aus. Machen Sie keine Löcher mit einem scharfen Gegenstand in das Gerät.

• Dieses Gerät kann in Innenräumen aufgestellt und bewegt werden.

• Dieses Gerät ist nicht Wasser- oder Staubdicht.

• Seien Sie beim Bewegen des Produkts vorsichtig und lassen Sie es nicht fallen.

sicherheitshinweise für die reinigung

• Verwenden Sie niemals Alkohol, Lösungsmittel, Wachs, Benzol, Verdünner, Lufterfrischer oder

Schmiermittel für die Reinigung des Geräts und sprühen Sie keine Insektenvernichtungsmittel auf das Gerät.

- Wenn Sie solche Mittel verwenden, kann dies zu Verfärbungen, zum Aufreisen oder

Abblättern der äußeren Lackbeschichtung oder zur Entfernung der Beschriftungen auf dem

Gerät führen.

• Vor dem Reinigen des Geräts den Netzstecker ziehen und das Gerät mit einem sauberen, weichen und trockenen Tuch aus Mikrofasern oder Baumwolle reinigen.

- Entfernen Sie Staub vom Gerät. Staub kann zum Zerkratzen der Oberfläche führen.

A

zusätzliche informationen

Über nfc (nur WAM750, WAM751, WAM550, WAM551) - Android

• Die NFC-Funktion zur Herstellung einer Bluetooth Verbindung funktioniert nicht, während das

Gerät ein- oder ausgeschaltet wird.

• Die NFC-Funktion zur Herstellung einer Bluetooth Verbindung funktioniert nicht, wenn die

Batterieanzeige am Bluetooth-Gerät blinkt.

4444

75

Über die netzwerkverbindung

• Je nach verwendetem Wi-Fi-Router kann die Einstellung bestimmter Netzwerkeinstellungen anders verlaufen.

• Ausführliche Informationen über die Einrichtung von Netzwerkverbindungen mit einem Wi-Fi-

Router oder Modem finden Sie in den Bedienungsunterlagen des Routers oder Modems.

• Wählen Sie einen nicht verwendeten Wi-Fi-Kanal. Wenn Sie einen Kanal auswählen, der von einem anderen Netzwerkgerät in der Nähe verwendet wird, kann es zu Interferenzen der

Funkwellen und somit zu Störungen bei der Datenübertragung kommen.

• Gemäß den neuesten Spezifikationen des Wi-Fi Zertifikats unterstützt der Hub nicht die WEP,

TKIP oder TKIP-AES (WPS2 Mixed) Verschlüsselung in Netzwerken, die im 802.11n Modus betrieben werden.

• Bei kabellosen Netzwerken kann es je nach den herrschenden Bedingungen im Umfeld

(Leistung des Wi-Fi-Routers, Entfernung, Hindernisse, Interferenzen mit anderen Funkgeräten, usw.) zu Störungen kommen.

• Die WEP-Verschlüsselung funktioniert nicht mit WPS (PBC) / WPS (PIN).

kompatible geräte

• Mobile Geräte: Android 2.3.3 (Gingerbread) oder höher, iOS (6.0) oder höher hinWEisE

9

Einige können unter Umständen mit dem Gerät nicht kompatibel sein.

9

Ein Gerät mit älterer Version wird eventuell nicht unterstützt.

A

copyright

© 2015 Samsung Electronics Co.,Ltd.

Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung

Electronics Co.,Ltd. ist das vollständige oder teilweise Reproduzieren oder Kopieren dieser

Bedienungsanleitung nicht gestattet.

• Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen

Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC

übereinstimmt.

Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com,unter

Support > Produktsuche und geben Sie den Produktnamen oder die Artikelnummer ein.

Dieses Gerät darf in allen EU-Ländern betrieben werden. Dieses Gerät darf nur in Innenräumen verwendet werden.

4444

76

kontakt zu samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre

Kontaktaufnahme mit der Samsung-Kundenbetreuung.

North America

Latin America

Europe

Country

U.S.A

CANADA

MEXICO

BRAZIL

COSTA RICA

DOMINICAN

REPUBLIC

ECUADOR

EL SALVADOR

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

Contact Centre

1-800-SAMSUNG (726-7864)

1-800-SAMSUNG (726-7864)

01-800-SAMSUNG (726-7864)

0800-124-421 (Demais cidades e regiões)

4004-0000 (Capitais e grandes centros)

0-800-507-7267

00-800-1-SAMSUNG (726-7864)

1-800-751-2676

1-800-10-7267

1-800-SAMSUNG (72-6786)

800-6225

800-0726-7864

1-800-299-0013

1-800-299-0033

800-2791-9267

800-2791-9111

1-800-234-7267

1-800-SAMSUNG (726-7864)

001-800-5077267

PANAMA

800-7267

800-0101

PUERTO RICO 1-800-682-3180

TRINIDAD &

TOBAGO

VENEZUELA

COLOMBIA

CHILE

BOLIVIA

PERU

ARGENTINE

URUGUAY

PARAGUAY

UK

EIRE

GERMANY

FRANCE

ITALIA

SPAIN

PORTUGAL

1-800-SAMSUNG(726-7864)

0-800-SAMSUNG (726-7864)

Bogotá 600 12 72

Gratis desde cualquier parte del país 01 8000 112

112

800-SAMSUNG(726-7864)

800-10-7260

0800-777-08

0800-555-SAMSUNG (0800-555-7267)

000-405-437-33

009-800-542-0001

0330 SAMSUNG (7267864)

0818 717100

0180 6 SAMSUNG bzw.

0180 6 7267864*

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

01 48 63 00 00

800-SAMSUNG (800.7267864)

0034902172678

808 20 7267

Web Site www.samsung.com/us/support www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) www.samsung.com/mx/support www.samsung.com/br/support www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/latin_en/support (English) www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/ve/support www.samsung.com/co/support www.samsung.com/cl/support www.samsung.com/cl/support www.samsung.com/pe/support www.samsung.com/ar/support www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/latin/support (Spanish) www.samsung.com/latin_en/support (English) www.samsung.com/uk/support www.samsung.com/ie/support www.samsung.com/de/support www.samsung.com/fr/support www.samsung.com/it/support www.samsung.com/es/support www.samsung.com/pt/support

Europe

CIS

China

Country

LUXEMBURG 261 03 710

Contact Centre

NETHERLANDS 0900-SAMSUNG (0900-7267864) (€ 0,10/Min)

BELGIUM

NORWAY

DENMARK

FINLAND

SWEDEN

POLAND

HUNGARY

SLOVAKIA

AUSTRIA

02-201-24-18

815 56480

70 70 19 70

030-6227 515

0771 726 7864 (0771-SAMSUNG)

801-172-678* lub +48 22 607-93-33 *

* (koszt połączenia według taryfy operatora)

0680SAMSUNG (0680-726-786)

0680PREMIUM (0680-773-648)

0800 - SAMSUNG (0800-726 786)

0800-SAMSUNG (0800-7267864)

[Only for Premium HA] 0800-366661

[Only for Dealers] 0810-112233

Web Site www.samsung.com/support www.samsung.com/nl/support www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French) www.samsung.com/no/support www.samsung.com/dk/support www.samsung.com/fi/support www.samsung.com/se/support www.samsung.com/pl/support www.samsung.com/hu/support www.samsung.com/sk/support www.samsung.com/at/support

SWITZERLAND 0800 726 78 64 (0800-SAMSUNG)

CZECH

CROATIA

800 - SAMSUNG (800-726786)

072 726 786

BOSNIA 055 233 999

MONTENEGRO 020 405 888

SLOVENIA

080 697 267 (brezplačna številka)

090 726 786 (0,39 EUR/min) klicni center vam je na voljo od ponedeljka do petka od 9. do 18. ure.

SERBIA

BULGARIA www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French) www.samsung.com/cz/support www.samsung.com/hr/support www.samsung.com/support www.samsung.com/support www.samsung.com/si

ROMANIA

CYPRUS

GREECE

LITHUANIA

LATVIA

ESTONIA

RUSSIA

BELARUS

GEORGIA

ARMENIA

AZERBAIJAN

KAZAKHSTAN 8-10-800-500-55-500 (GSM: 7799, VIP care 7700) www.samsung.com/support

UZBEKISTAN

KYRGYZSTAN

TAJIKISTAN

MONGOLIA

UKRAINE

MOLDOVA

CHINA

HONG KONG

MACAU

011 321 6899

800 111 31, Безплатна телефонна линия

08008 726 78 64 (08008 SAMSUNG )

Apel GRATUIT

8009 4000 only from landline, toll free

80111-SAMSUNG (80111 726 7864) only from land line

8-800-77777

8000-7267

800-7267

8-800-555-55-55 (VIP care 8-800-555-55-88)

810-800-500-55-500

0-800-555-555

0-800-05-555

0-88-555-55-55

8-10-800-500-55-500 (GSM: 7799)

00-800-500-55-500

8-10-800-500-55-500

+7-495-363-17-00

0-800-502-000

0-800-614-40

400-810-5858

(852) 3698 4698

0800 333 www.samsung.com/rs/support www.samsung.com/bg/support www.samsung.com/ro/support www.samsung.com/gr/support www.samsung.com/lt/support www.samsung.com/lv/support www.samsung.com/ee/support www.samsung.com/ru/support www.samsung.com/support www.samsung.com/support www.samsung.com/support www.samsung.com/support www.samsung.com/support www.samsung.com/kz_ru/support www.samsung.com/support www.samsung.com/support www.samsung.com/ua/support (Ukrainian) www.samsung.com/ua_ru/support (Russian) www.samsung.com/support www.samsung.com/cn/support www.samsung.com/hk/support (Chinese) www.samsung.com/hk_en/support (English) www.samsung.com/support

S.E.A

S.W.A

MENA

Africa

Country

SINGAPORE

AUSTRALIA 1300 362 603

NEW ZEALAND 0800 726 786

VIETNAM

Contact Centre

1800-SAMSUNG(726-7864)

THAILAND

MYANMAR

1800 588 889

0-2689-3232,

1800-29-3232

+95-01-2399-888

MALAYSIA

INDONESIA

PHILIPPINES

TAIWAN

JAPAN

EGYPT

ALGERIA

IRAN

1800-88-9999

603-77137477 (Overseas contact)

021-56997777

08001128888

1-800-10-7267864 [PLDT]

02-4222111 [Other landline]

0800-329999

0120-363-905

INDIA

1800 3000 8282 - Toll Free

1800 266 8282 - Toll Free

BANGLADESH 09612300300

SRI LANKA 94117540540

08000-7267864

16580

021 36 11 00

021-8255 [CE]

SAUDI ARABIA 8002474357

PAKISTAN

TUNISIA

U.A.E

OMAN

KUWAIT

BAHRAIN

QATAR

TURKEY

0800-Samsung (72678)

80-1000-12

800-SAMSUNG (800 - 726 7864)

800-SAMSUNG (800 - 726 7864)

183-CALL (183-2255)

8000-GSAM (8000-4726)

800-CALL (800-2255)

444 77 11

JORDAN

SYRIA

MOROCCO

0800-22273

06 5777444

18252273

080 100 22 55

SOUTH AFRICA 0860 SAMSUNG (726 7864)

BOTSWANA

NAMIBIA

ZAMBIA

MAURITIUS

REUNION

8007260000

08 197 267 864

0211 350370

23052574020

262508869

MOZAMBIQUE 847267864 / 827267864

NIGERIA

Ghana

Cote D'Ivoire

SENEGAL

CAMEROON

KENYA

UGANDA

TANZANIA

RWANDA

BURUNDI

DRC

SUDAN

0800-726-7864

0800-10077

0302-200077

8000 0077

800-00-0077

7095-0077

0800 545 545

0800 300 300

0800 755 755 / 0685 889 900

9999

200

499999

1969

Web Site www.samsung.com/sg/support www.samsung.com/au/support www.samsung.com/nz/support www.samsung.com/vn/support www.samsung.com/th/support www.samsung.com/support www.samsung.com/my/support www.samsung.com/id/support www.samsung.com/ph/support www.samsung.com/tw/support www.samsung.com/jp/support www.samsung.com/in/support www.samsung.com/in/support www.samsung.com/support www.samsung.com/eg/support www.samsung.com/n_africa/support www.samsung.com/iran/support www.samsung.com/sa/support www.samsung.com/sa_en/support (English) www.samsung.com/pk/support www.samsung.com/n_africa/support www.samsung.com/ae/support (English) www.samsung.com/ae_ar/support (Arabic) www.samsung.com/tr/support www.samsung.com/Levant/support (English) www.samsung.com/Levant/support (English) www.samsung.com/n_africa/support www.samsung.com/support www.samsung.com/africa_en/support www.samsung.com/africa_fr/support www.samsung.com/support

korrekte Entsorgung von Altgeräten

(Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das

Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.

Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und

Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen

Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor.

Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
