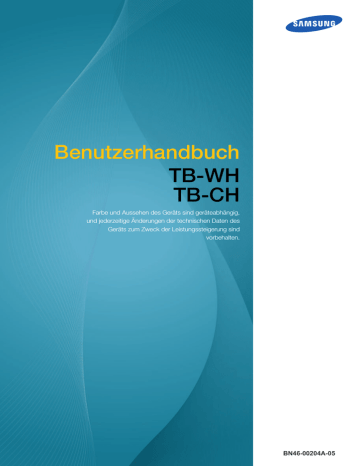

Benutzerhandbuch

TB-WH

TB-CH

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des

Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

BN46-00204A-05

Inhaltsverzeichnis

VOR INBETRIEBNAHME

DES GERÄTS

6

6

8

9

5

5

5

Copyright

In diesem Handbuch verwendete Symbole

Symbole für Sicherheitshinweise

Sicherheitshinweise

Strom und Sicherheit

Installieren

Betrieb

VORBEREITUNG

13 Überprüfen des Inhalts

13

14

Entfernen der Verpackung

Überprüfen des Lieferumfangs

18

18

20

21

15

15

16

17

Bauteile

Taste

Rückseite

Seitenansicht rechts

Installieren

Zusammenbau

Ändern der Gerätehöhe

Schloss für den Diebstahlschutz

VERWENDEN VON

"WINDOWS EMBEDDED

STANDARD 7" (TB-WH)

22

23

23

24

24

25

25

26

26

27

Was ist der "Windows Embedded

Standard 7"-Client?

Zu verwendende Verbindung "Windows

Embedded Standard 7"

Vor dem Anschließen

Anschluss über D-SUB-Kabel (analoger Typ)

Anschließen mit einem DVI-Kabel

Anschließen eines Mikrophons

Anschließen von Kopfhörern oder

Lautsprechern

LAN-Anschluss

Anschließen von USB-Geräten

Anschließen an die Stromversorgung

Inhaltsverzeichnis

2

Inhaltsverzeichnis

VERWENDEN VON "ZERO

CLIENT" (TB-CH)

28

28

28

29

36

37

38

38

39

40

40

41

41

42

42

43

44

45

45

45

47

Verwenden "Windows Embedded

Standard 7"

Anmeldung

"Windows Embedded Standard 7"-Desktop

Programme

So konfigurieren Sie Dienstprogramme

Wiederherstellen des Systems

MagicRMS Pro

Informationen zu MagicRMS Pro

Info zu "Zero Client"

Verbindung zur Verwendung des "Zero

Client"s

Vor dem Anschließen

Anschluss über D-SUB-Kabel (analoger Typ)

Anschließen mit einem DVI-Kabel

Anschließen eines Mikrophons

Anschließen von Kopfhörern oder

Lautsprechern

Verbinden mit einem Server (LAN/USB-

Verbindung)

Anschließen an die Stromversorgung

Verwenden von "Zero Client"

Anmelden

Nachrichtenfeld

Symbolleiste

HANDBUCH ZUR

FEHLERBEHEBUNG

70

70

Anforderungen vor einer

Kontaktaufnahme mit dem Samsung-

Kundendienstcenter

Überprüfen Sie folgenden Punkte.

TECHNISCHE DATEN

71 Allgemein

72 Stromverbrauch

Inhaltsverzeichnis

3

Inhaltsverzeichnis

ANHANG

73 Kontakt zu Samsung

79

79

79

Ordnungsgemäße Entsorgung

Korrekte Entsorgung von Altgeraten

(Elektroschrott)

Korrekte Entsorgung der Batterien in diesem

Gerat

INDEX

Inhaltsverzeichnis

4

Vor Inbetriebnahme des Geräts

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

© 2012 Samsung Electronics

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die

Genehmigung von Samsung Electronics ist untersagt.

Das SAMSUNG-Logo ist eine eingetragene Marke von Samsung Electronics.

Microsoft und Windows sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

Verwaltungskosten werden abgerechnet, wenn:

(a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor.

(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

(b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor.

(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

In diesem Handbuch verwendete Symbole

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Symbole für Sicherheitshinweise

Warnung

Vorsicht

Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.

Verletzungen oder Sachschäden können verursacht werden, wenn die

Anweisungen nicht befolgt werden.

Mit diesem Symbol gekennzeichnete Handlungen sind verboten.

Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Vor Inbetriebnahme des Geräts

5

Vor Inbetriebnahme des Geräts

Sicherheitshinweise

Die Monitorabbildungen in diesem Handbuch dienen ausschließlich Referenzzwecken. Der Monitor ist separat erhältlich.

Strom und Sicherheit

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose

Steckdose.

Dies kann zu einem elektrischen Schlag oder Brand führen.

Schließen Sie nicht zu viele Geräte an der gleichen Steckdose bzw. Steckerleiste an.

Andernfalls kann die Steckdose überhitzen und einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen.

Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

!

!

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

Eine instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte

Geräte vom Typ 1).

Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran.

Belasten Sie das Netzkabel nicht mit einem schweren Gegenstand.

Ein beschädigtes Netzkabel kann einen elektrischen Schlag oder Brand verursachen.

Vor Inbetriebnahme des Geräts

6

Vor Inbetriebnahme des Geräts

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

Dies kann zu einem elektrischen Schlag oder Brand führen.

Wenn die Stifte des Netzsteckers oder der Steckdose durch Fremstoffe (Staub usw.) verschmutzt sind, wischen Sie sie mit einem trockenen Tuch ab.

Andernfalls kann ein Brand entstehen.

!

!

!

!

Vorsicht

Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird.

Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte.

Dies kann zu einem elektrischen Schlag oder Brand führen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

Wenn im Gerät ein Problem auftritt, ziehen Sie das Netzkabel ab, um das

Gerät vollständig stromlos zu machen.

Mit der Ein-/Aus-Taste wird die Stromzufuhr nicht völlig unterbrochen.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

Dies kann zu einem elektrischen Schlag oder Brand führen.

Vor Inbetriebnahme des Geräts

7

Vor Inbetriebnahme des Geräts

Installieren

Warnung

!

!

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder

Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

Andernfalls kann ein Brand entstehen.

Vermeiden Sie die Aufstellung des Geräts in einem kleinen Raum mit schlechter

Belüftung, wie ein Bücherregal oder ein Wandschrank.

Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur entstehen.

Bewahren Sie die Verpackungsfolie des Geräts an einem Ort auf, der nicht für

Kinder zugänglich ist.

Kinder könnten daran ersticken.

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche

(unsicheres Regal, geneigte Fläche usw.).

Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.

Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub,

Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

Dies kann zu einem elektrischen Schlag oder Brand führen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen

Gegenstand wie einem Herd aus.

Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

Das Gerät könnte herunterfallen und Kinder verletzen.

Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer

Küchentheke auf.

Vor Inbetriebnahme des Geräts

8

Vor Inbetriebnahme des Geräts

Vorsicht

Achten Sie darauf, das Gerät beim Transport nicht fallen zu lassen.

Andernfalls kann es zu Betriebsstörungen oder zu Verletzungen kommen.

!

!

!

Betrieb

SAMSUNG

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.

Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Setzen Sie das Gerät vorsichtig ab.

Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen oder extremen Temperaturen oder ein Flughafen oder

Bahnhof, wo das Gerät ständig für einen längeren Zeitraum im Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite

73), bevor Sie das Gerät an einem solchen Ort aufstellen.

!

Warnung

Das Gerät steht unter Hochspannung. Versuchen Sie nicht, das Gerät selbst zu zerlegen, zu reparieren oder zu modifizieren.

Dies kann zu einem elektrischen Schlag oder Brand führen.

Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter (seite

73).

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.

Andernfalls kann das Netzkabel beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Vor Inbetriebnahme des Geräts

9

Vor Inbetriebnahme des Geräts

!

!

!

!

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung

Kundenservicecenter (seite 73).

Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

Das Gerät könnte herunterfallen, und Ihr Kind könnte sich verletzen.

GAS

Wenn das Gerät herunterfällt oder außen beschädigt ist, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung

Kundenservicecenter (seite 73).

Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die

Oberseite des Geräts.

Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren

Verletzungen führen könnte.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

Dies kann zu einem elektrischen Schlag oder Brand führen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen

Kabel ziehen.

Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der

Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

Dies kann zu einer Explosion oder zu einem Brand führen.

Vor Inbetriebnahme des Geräts

10

Vor Inbetriebnahme des Geräts

!

-_-

100

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder

Vorhänge blockiert sind.

Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur entstehen.

Stecken Sie keine metallischen Gegenstände (Schrauben, Münze, Haarnadeln usw.) oder brennbaren Objekte (Papier, Streichhölzer usw.) in die

Lüftungsöffnungen oder Anschlüsse des Geräts.

Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung

Kundenservicecenter (seite 73).

Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder

Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung

Kundenservicecenter (seite 73).

Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder

Brand kommen.

Vorsicht

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

Andernfalls kann es durch angesammelten Staub, Überhitzung, elektrischen

Schlag oder Leckstrom zu einem Brand kommen.

Stapeln Sie Netzteile nicht.

Andernfalls kann ein Brand entstehen.

Entfernen Sie den Plastikbeutel vom Netzteil, bevor Sie es verwenden.

Andernfalls kann ein Brand entstehen.

Vor Inbetriebnahme des Geräts

11

Vor Inbetriebnahme des Geräts

!

!

Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit.

Dies kann zu einem elektrischen Schlag oder Brand führen.

Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder

Schnee ausgesetzt sein könnte.

Achten Sie darauf, das Netzteil nicht mit Wasser in Kontakt zu bringen, wenn

Sie den Boden wischen.

Stellen Sie das Netzteil nicht in die Nähe eines Heizgeräts.

Andernfalls kann ein Brand entstehen.

Bewahren Sie das Netzteil in einem gut belüfteten Raum auf.

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

Dies kann zu einem elektrischen Schlag oder Brand führen.

Bewahren Sie die kleinen mit dem Gerät verwendeten Zubehörteile außerhalb der

Reichweite von Kindern auf.

Stellen Sie keine schweren Gegenstände auf das Gerät.

Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie die Lautstärke nicht zu hoch ein, wenn Sie Kopfhörer verwenden.

Insbesondere Töne mit hoher Lautstärke könnten langfristig Gehörschäden verursachen.

Vor Inbetriebnahme des Geräts

12

1

Vorbereitung

1.1

Überprüfen des Inhalts

1.1.1

Entfernen der Verpackung

1

Öffnen Sie die Verpackung. Achten Sie darauf, das Gerät nicht zu beschädigen, wenn Sie die

Verpackung mit einem scharfen Instrument öffnen.

2

Entfernen Sie das Styropor vom Gerät.

3

Überprüfen Sie die Komponenten und entfernen Sie das Styropor und Kunststoffhülle.

Das Aussehen und die Komponenten können von dargestellten Bild abweichen.

Diese Abbildung dient nur als Beispiel.

4

Bewahren Sie die Kiste an einem trockenen Platz auf, damit Sie sie zur Verfügung haben, wenn das

Gerät später einmal transportiert werden muss.

1 Vorbereitung

13

1

Vorbereitung

1.1.2

Überprüfen des Lieferumfangs

Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt.

Das Aussehen des lieferbaren Zubehörs und der lieferbaren Teile kann vom dargestellten Bild abweichen.

Komponenten

Kurzanleitung zur Konfiguration Garantiekarte

(nicht überall verfügbar)

Benutzerhandbuch

Sockelverbindungsstück Sockel Netzkabel

Netzteil

Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

Der mitgelieferte Sockel enthält eine Leiterplatte. Gehen Sie vorsichtig mit dem Sockel um.

Separat erhältliche Teile

Sie können die folgenden Teile beim nächstgelegene Einzelhändler erwerben.

LAN-Kabel USB-Kabel HDMI/DVI-Kabel

D-Sub-Kabel DVI-Kabel

1 Vorbereitung

14

1

Vorbereitung

1.2

Bauteile

1.2.1

Taste

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte

Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Symbol Beschreibung

Schalten Sie das Gerät ein oder aus.

1 Vorbereitung

15

1

Vorbereitung

1.2.2

Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte

Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

LAN AUDIO

OUT

RGB OUT DVI OUT DC 14V IN

Anschlüsse

LAN

AUDIO

OUT

RGB OUT

DVI OUT

DC 14V IN

Beschreibung

Anschließen an ein USB-Gerät.

Zur Verbindung mit einem PC über ein LAN-Kabel.

Zur Verbindung mit einem Audio-Ausgabegerät wie beispielsweise einem Kopfhörer.

Schließen Sie den Monitor mit einem D-SUB-Kabel an.

Schließen Sie den Monitor mit einem DVI-Kabel an.

Für den Anschluss des Netzteils.

1 Vorbereitung

16

1

Vorbereitung

1.2.3

Seitenansicht rechts

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte

Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

MIC

Anschlüsse

MIC

Beschreibung

Zur Verbindung mit einem Audio-Ausgabegerät wie beispielsweise einem Kopfhörer.

Verbinden mit einem Mikrofon.

Anschließen an ein USB-Gerät.

Lautsprecher (auf beiden Seiten).

1 Vorbereitung

17

1

Vorbereitung

1.3

Installieren

1.3.1

Zusammenbau

Stellen Sie sicher, dass der mit dem Sockel verbundene Monitor die VESA-Standards erfüllt.

Bereiten Sie den Monitor vor, den Sie mit dem Sockel verbinden möchten. Legen Sie als Schutz ein Tuch oder Polster auf eine ebene Oberfläche.

Legen Sie den Monitor mit dem

Bildschirm nach unten auf das

Tuch oder Polster.

Richten Sie die Aussparungen des Monitors auf die

Aussparungen am

Sockelverbindungsstück aus.

Befestigen Sie dann das

Sockelverbindungsstück mit

Schrauben.

Schieben Sie den Sockel in

Pfeilrichtung in den Standfuß.

Ziehen Sie (mit einem

Schraubenzieher oder einer

Münze) die Schraube an der

Unterseite des Sockels fest.

Stellen Sie das Gerät aufrecht hin, nachdem Sie den Standfuß befestigt haben.

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden.

Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der

Qualitätssteigerung sind vorbehalten.

Die Monitorabbildungen in diesem Handbuch dienen ausschließlich Referenzzwecken. Der Monitor ist separat erhältlich.

Verwenden Sie keine längeren als die im Lieferumfang enthaltenen Schrauben, da dadurch das

Gerät beschädigt werden könnte.

Verwenden Sie nur Monitore und Schrauben, die die VESA-Standards erfüllen. Üben Sie bei der

Befestigung des Sockels am Monitor keine übermäßige Kraft aus. Das Gerät könnte herunterfallen und beschädigt werden oder Verletzungen verursachen. Samsung haftet nicht für Geräteschäden

1 Vorbereitung

18

1

Vorbereitung

Vorsicht

oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden.

Lösen Sie die Sperre erst, oder entfernen Sie den Befestigungsstift aus dem Standfuß erst, nachdem Sie den Sockel mit dem Standfuß verbunden haben.

Drehen Sie das Gerät nicht auf den Kopf und halten es nur am

Standfuß.

1 Vorbereitung

19

1

Vorbereitung

1.3.2

Ändern der Gerätehöhe

Passen Sie die Standfußhöhe an, nachdem Sie den Standfuß am Monitor befestigt haben.

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte

Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Entfernen Sie den Befestigungsstift.

Lösen Sie die Sperre (nach außen ziehen), die die

Standfußhöhe fixiert.

Passen Sie die Standfußhöhe wie gewünscht an.

Verriegeln Sie die Sperre (nach innen drücken) am

Standfuß.

Fassen Sie das Gerät oben in der Mitte, und ändern Sie vorsichtig die Höhe.

1 Vorbereitung

20

1

Vorbereitung

1.3.3

Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab.

Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der

Bedienungsanleitung. Das Sicherheitsschloss ist gesondert lieferbar.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

1

Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z. B. einem Schreibtisch.

2

Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.

3

Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der

Rückseite des Geräts ein.

4

Verriegeln Sie das Schloss.

Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.

Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der

Bedienungsanleitung.

Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden.

Die Monitorabbildungen in diesem Handbuch dienen ausschließlich Referenzzwecken. Der Monitor ist separat erhältlich.

1 Vorbereitung

21

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

2.1

Was ist der "Windows Embedded Standard 7"-Client?

Der Microsoft Windows Embedded Standard 7(WES7)-Client verwendet das Betriebssystem

Microsoft Windows Embedded Standard 2011. Wenn der WES-Client mit einem Server verbunden ist, auf dem die Dienste Citrix XenDesktop, VMWare View Client oder Microsoft Remote Desktop

Connection verfügbar sind, werden die Daten für Tastatur, Maus, Ton/Bild und Anzeige über das

Netzwerk an den Client weitergeleitet.

Verbindungsfähige Server.

Ein Citrix XenDesktop-Server

Microsoft Windows 2000/2003/2008 Server, auf dem Terminal Service und Citrix

XenServer installiert sind.

Ein VMWare View Client-Server

Microsoft Windows 2000/2003/2008 Server, auf dem Terminal Service und VMWare

Server installiert sind.

Ein Microsoft RDP(Remote Desktop Protocol) Server

Microsoft Windows 2000/2003/2008 Server, auf dem Terminal Services installiert ist.

Microsoft Windows 7 Professional

Dieses Handbuch beschreibt die vom WES -Client bereitgestellten Funktionen. Es erläutert allerdings nicht die allgemeinen Funktionalitäten von WES. Weitere allgemeine Informationen zu Windows 7 finden Sie in der Hilfe zu Windows 7, die von Microsoft zur Verfügung gestellt wird.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

22

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

2.2

Zu verwendende Verbindung "Windows Embedded

Standard 7"

2.2.1

Vor dem Anschließen

Vorbereitungen vor dem Anschließen

Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.

Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden.

Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.

Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

Die Anschlussbezeichnungen können je nach Monitor variieren.

Einzelheiten zum Ändern der Eingangsquelle des Monitors finden Sie im Benutzerhandbuch des

Monitors.

Die Monitorabbildungen in diesem Handbuch dienen ausschließlich Referenzzwecken. Der Monitor ist separat erhältlich.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

23

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

2.2.2

Anschluss über D-SUB-Kabel (analoger Typ)

RGB IN RGB OUT

1

Verbinden Sie den [RGB IN]-Anschluss auf der Rückseite des Monitors über das D-SUB-Kabel mit dem [RGB OUT]-Anschluss des Sockels.

2.2.3

Anschließen mit einem DVI-Kabel

DVI IN DVI OUT

1

Verbinden Sie den [DVI IN]-Anschluss auf der Rückseite des Monitors über das DVI-Kabel mit dem

[DVI OUT]-Anschluss am Sockel des Standfußes.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

24

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

2.2.4

Anschließen eines Mikrophons

MIC

1

Schließen Sie das Mikrofon an den [MIC]-Anschluss auf der rechten Seite des Sockels an.

2.2.5

Anschließen von Kopfhörern oder Lautsprechern

AUDIO OUT

1

Schließen Sie ein Audioausgabegerät (Kopfhörer oder Lautsprecher) an den [AUDIO OUT]-

Anschluss auf der Rückseite oder [ ] auf der rechten Seite des Sockels an.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

25

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

2.2.6

LAN-Anschluss

LAN

1

Schließen Sie das LAN-Kabel an den [LAN]-Anschluss auf der Rückseite des Sockels an.

Nicht unterstützt bei Netzwerkgeschwindigkeiten von maximal 10 MB/s.

Sie benötigen das CAT 5 (*STP-Typ)-Kabel.

* Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair)

2.2.7

Anschließen von USB-Geräten

1

Schließen Sie USB-Geräte (Tastatur, Maus usw.) an den Anschluss [ ] auf der Rückseite oder rechts am Sockel an.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

26

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

2.2.8

Anschließen an die Stromversorgung

Verbinden Sie das Netzkabel mit dem

Netzteil. Schließen Sie das Netzteil anschließend an den [DC 14V IN]-Anschluss am Sockel an.

DC 14V IN

Stecken Sie das Netzkabel in die Steckdose.

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden.

Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der

Qualitätssteigerung sind vorbehalten.

Die Monitorabbildungen in diesem Handbuch dienen ausschließlich Referenzzwecken. Der Monitor ist separat erhältlich.

Einzelheiten zum Anschließen des Stromkabels an den Monitor finden Sie im Benutzerhandbuch des Monitors.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

27

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

2.3

Verwenden "Windows Embedded Standard 7"

2.3.1

Anmeldung

Wenn der Client startet, können Sie sich durch Eingabe Ihres Benutzernamens und Ihres Kennworts beim Server anmelden. Die Standardkennungen der Konten lauten Administrator und User. Die entsprechenden Kennwörter sind nicht vorgegeben.

2.3.2

"Windows Embedded Standard 7"-Desktop

Benutzer

Wenn Sie sich anmelden, wird der User-Desktop angezeigt. Auf dem User-Desktop werden standardmäßig die Symbole für Recycle Bin, Computer, Citrix Online Plug in, VMWare View Client,

Remote Desktop Connection und Internet Explorer angezeigt. Sie können diese Verbindung auch vom Startmenü aus herstellen. Das Lautstärkesymbol und die Systemzeit werden auf der User-

Taskleiste angezeigt.

Wenn Sie als User angemeldet sind, gibt es zahlreiche Einschränkungen, die das System vor fehlerhaften

Benutzeraktionen schützen. Sie können nicht auf die Systemlaufwerke zugreifen. Zudem bestehen

Einschränkungen beim Konfigurieren ihrer Eigenschaften. Um die erweiterten Einstellungen und die

Detaileinstellungen des Clients zu konfigurieren, melden Sie sich als Administrator an.

Administrator

Bei der Anmeldung als Administrator erscheint der Administrator-Desktop. Auf dem Administrator-

Desktop werden standardmäßig die Symbole für Recycle Bin, Computer, Citrix Online Plug in,

VMWare View Client, Remote Desktop Connection und Internet Explorer angezeigt. Vom Startmenü aus können Sie auch Citrix Online Plug in, VMWare View Client, Remote Desktop Connection und

Internet Explorer ausführen. Das Lautstärkesymbol, das Statussymbol „Erweiterter Schreibfilter" und die

Systemzeit werden auf der Administrator-Taskleiste angezeigt. Die Administrator-Berechtigung ist erforderlich, um Programme hinzuzufügen und entfernen zu können.

Log off, Restart, Shut down

Um die aktuelle Sitzung zu beenden, schalten Sie Ihren Client über das Startmenü aus, oder führen

Sie einen Neustart durch. [Start Shut down]. Das Windows-Dialogfeld Shut Down wird angezeigt. Um den Client unverzüglich herunterzufahren, wählen Sie [Start Shut down]. Um die

Optionen Log off, Restart usw. zu wählen, bewegen Sie den Cursor über das Symbol

neben

[Shut down]. Alternativ können Sie die Option Log off oder Shut down mit Hilfe des Dialogfelds

„Windows-Sicherheit“ ausführen, indem Sie die Tastenkombination [Strg + Alt + Del] drücken.

Wenn „Force Auto Log on“ aktiviert wird, werden Sie nach jedem Abmelden sofort angemeldet.

Das Ausführen der Optionen Log off, Restart und Shut down des Client wirkt sich auf die

Vorgänge des EWFs (Erweiterter Schreibfilter) aus. Um die geänderte Systemkonfiguration

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

28

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH) beizubehalten, müssen Sie einen Cache für die aktuelle Systemsitzung im Flashspeicher speichern.

Andernfalls geht die geänderte Konfiguration verloren beim nächsten Ausschalten oder Neustart des

Client verloren. (Beim Abmelden wird die Konfiguration gespeichert und beim erneuten Anmelden wieder aufgerufen.) Weitere Informationen zum Enhanced Write Filter finden Sie in der Hilfe zum

Programm.

2.3.3

Programme

Remote Desktop Connection

Sie können einen laufenden Terminal-Server oder einen anderen Computer (Windows 95 oder höher)

über eine Remotedesktopverbindung steuern.

Remote Desktop

Auf dem betreffenden Computer muss Windows 7 Professional oder Windows 2000/2003/

2008-Server installiert sein, um die Remotesteuerung zu ermöglichen. Dieser Computer wird als „Host“ bezeichnet.

Auf dem Remotecomputer, muss ein höheres Betriebssystem als Windows 95 ausgeführt werden. Dieser Computer wird als „Client“ bezeichnet. Auf dem Client muss die Clientsoftware für die Remotedesktop-Verbindung installiert sein.

Außerdem muss eine Internetverbindung bestehen. Breitbandinternetverbindungen gewährleisten hohe Leistung. Da das Remotedesktop nur einen Mindestsatz an Daten sendet, einschließlich der Anzeigedaten und Tastaturdaten, um den Host remote zu steuern, ist jedoch keine Breitbandverbindung erforderlich. Sie können Remotedesktop auch über

Internetverbindungen mit niedriger Bandbreite ausführen.

Solange das Remotedesktop auf Windows 7 Professional ausgeführt wird, haben Sie keinen

Zugriff auf das Betriebssystem des lokalen Computers.

So aktivieren Sie Ihren Computer als Host

Aktivieren Sie zunächst die Funktion Remote Desktop, um die Steuerung von einem anderen

Computer aus zu ermöglichen. Sie müssen als Administrator oder als Mitglied der Administrators group angemeldet sein, um Remote Desktop auf Ihrem Computer aktivieren zu können. Gehen Sie folgendermaßen vor:

1

Öffnen Sie in der Control Panel den Systemordner.

2

Wechseln Sie zu [Start Control Panel System and Security System], und klicken

Sie auf Remote settings.

3

Wenn Sie anderen PCs den Zugriff auf Ihren Computer mit Hilfe von Remote Desktop oder

RemoteApp verweigern möchten, wählen Sie „Don't allow connections to this computer.“.

Wenn Sie Remote Desktop oder RemoteApp verwenden, um einem anderen PC den Fernzugriff auf Ihren Computer zu ermöglichen, wählen Sie „Allow connections from computers running any version of Remote Desktop (less secure)“. Diese Option ist geeignet, wenn Sie die auf dem anderen PC verwendete Version von Remote Desktop Connection nicht kennen. Beachten Sie, dass diese Option nicht so sicher ist wie die nächste Möglichkeit (Option 3).

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

29

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

Wenn Sie für den Fernzugriff durch einen anderen Computer eine Version von Remote Desktop oder RemoteApp verwenden möchten, die eine Netzwerkauthentifizierung erfordert, wählen Sie

„Allow connections from computers running any version of Remote Desktop (less secure)“.

Anschließend wird Remote Desktop mit Netzwerkauthentifizierung ausgeführt.

Starten Sie die Remotedesktop-Sitzung auf dem Client.

Sobald Sie Ihrem Host-Computer ermöglicht haben, Remote-Verbindungen zuzulassen und die

Clientsoftware auf einem Windows-basierten Clientcomputer installiert haben, können Sie die erste

Remote Desktop-Sitzung einleiten.

Zunächst müssen Sie eine VPN- oder RAS-Verbindung vom Clientcomputer zum Host-Computer herstellen. Gehen Sie folgendermaßen vor, um eine Verbindung zu einem anderen Remotedesktop herzustellen.

1

Wechseln Sie zu [Start All Programs Accessories Remote Desktop Connection], oder doppelklicken Sie auf das Symbol für Remote Desktop Connection, um Remote

Desktop Connection zu öffnen.

2

Geben Sie den Namen des Host-Computers ein. Sie können die Einstellungen durch Klicken auf die Schaltfläche Options einzeln konfigurieren.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

30

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

3

Options

- General : Geben Sie die Anmeldeinformationen für den Host-Computer ein. Geben Sie für eine automatische Anmeldung den Benutzernamen und das Kennwort ein.

- Display : Remote Desktop Connection sendet und empfängt komprimierte

Bildschirmdaten. Wenn Sie eine hohe Auflösung und Farbqualität wählen, kann dies die

Geschwindigkeit beeinträchtigen.

- Local Resource : Geben Sie an, ob die Festplatten und Ports verwendet werden sollen.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

31

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

- Programs : Wählen Sie eine Anwendung und legen Sie den Ordner fest, in dem Sie die

Anwendung ausführen möchten, sobald die Verbindung zum Host-Computer hergestellt wurde.

- Experience : Legen Sie die Verbindungsgeschwindigkeit und die Menüelemente fest, die Sie auf dem angeschlossenen Remotecomputer verwenden möchten. Die konfigurierten

Einstellungen werden für den Host-Computer freigegeben.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

32

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

- Advanced : Schützen Sie Ihre persönlichen Daten, bevor Sie die Verbindung herstellen.

4

Klicken Sie auf Connect. Das Anmeldungsdialogfeld erscheint.

5

Geben Sie im Dialogfeld „Bei Windows anmelden" Ihren Benutzernamen, Ihr Kennwort und Ihre

Domäne ein (sofern erforderlich), und klicken Sie anschließend auf OK. Das Fenster Remote

Desktop wird geöffnet, und die Desktopeinstellungen, Dateien und Programme des Host-

Computers werden angezeigt.

Weitere Informationen zu Remote Desktop Connections finden Sie auf der Microsoft-

Website.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

33

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

Internet Explorer

Der Internet Explorer ist Bestandteil des WES-Client. Dieses Programm steht allen Benutzern zur

Verfügung. Microsoft-Website.

Weitere Informationen zum Internet Explorer finden Sie auf der Microsoft Website.

Enhanced Write Filter (EWF)

Der Enhanced Write Filter (EWF) schützt ein Flashspeichervolumen vor Schreibzugriff und gewährleistet so die Haltbarkeit der Flash-Speichergeräts. EWF stellt für den Client den Lese- und Schreibzugriff über einen Cache bereit, anstatt direkten Zugriff auf ein Flash-Speichervolumen zu ermöglichen.

Wenn EWF aktiviert wird, werden keine Daten auf dem Flash-Laufwerk gespeichert. Die im Cache zwischengespeicherten Daten sind nur verfügbar, während der Client in Betrieb ist. Die zwischengespeicherten Daten werden bei Neustart oder Ausschalten des Client gelöscht. Um Daten, die in die Ordner Registry, Favoriten Cookie usw. geschrieben wurden, zu speichern, sollten Sie die im

Cache gespeicherten Inhalt in den Flash-Speicher verschieben. Eine Fehlermeldung wird angezeigt, wenn es wegen unzureichendem Speicherplatz nicht möglich ist, Daten in den Cache zu schreiben.

Wenn diese Nachricht angezeigt wird, müssen Sie EWF deaktivieren, um den EWF-Cache auszuleeren.

Durch einen Doppelklick auf das EWF-Symbol in der Taskleiste am rechten unteren Bildschirmrand können Benutzer den EWF-Manager aufrufen. Benutzer können die EWF-Konfiguration auch durch

Eingabe der EWF-Verwaltungsbefehle in der Eingabeaufforderung ändern. Diese Aufgabe setzt

Administratorrechte voraus.

Enable write filter and restart the system.

Sollte der EWF deaktiviert sein, aktivieren Sie ihn. Falls diese Option markiert ist, wird der Cache geleert und der EWF aktiviert. Nach dem Neustarten Ihres Computers sind die Konfigurationen und

Dateisystemsinformation für den Client in einem Cache gespeichert. Sie können auch diesen

Vorgang durch Eingabe von „ewfmgr.exe C: -enable" an der Eingabeaufforderung und durch

Neustarten des Computers ausführen.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

34

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

Disable write filter and restart the systems.

Diese Option wird aktiviert, wenn der EWF ausgeführt wird. Wenn diese Option markiert ist, werden die aktuellen Einstellungen des (in einem Cache gesicherten) Clients in einem Flash-

Speichervolumen gespeichert, und der EWF deaktiviert. Nach dem Neustarten Ihres Computers sind die Konfigurationen und Dateisystemsinformation für den Client in einem Flash-

Speichervolumen gespeichert. Sie können auch diesen Vorgang durch Eingabe von „ewfmgr.exe

C: -commitanddisable" an der Eingabeaufforderung und durch Neustarten des Computers ausführen.

Commit changes to disk.

Diese Option wird aktiviert, wenn der EWF ausgeführt wird. Wenn diese Option markiert ist, werden die aktuellen Einstellungen des (in einem Cache gesicherten) Clients in einem Flash-

Speichervolumen gespeichert. Allerdings ändert sich der Status des EWF nicht. Sie können auch diesen Vorgang durch Eingabe von „ewfmgr.exe C: -commit" an der Eingabeaufforderung ausführen.

Sie können die Konfigurationen für die geschützten Volumen durch Eingabe von „ewfmgr.exe C: " an der Eingabeaufforderung anzeigen lassen.

File-Based Write Filter (FBWF)

Der File-Based Write Filter (FBWF) schützt den Speicher des Client, damit er von einem dazu nicht berechtigten Benutzer nicht überschrieben werden kann. Da der FBWF den Speicher vor zu vielen

Schreibvorgängen schützt, können Sie den Client eine lange Zeit nutzen. Wenn Sie einen Ein-/

Ausgabevorgang anfordern, zwingt der FBWF den Client, seine Arbeit mithilfe des Zwischenspeichers durchzuführen, sodass der Speicher geschützt werden kann.

Die im Zwischenspeicher abgelegten Daten werden aufgewahrt, solange der Client normal arbeitet. Sie werden gelöscht, wenn er neu gestartet oder beendet wird. Um Änderungen zu speichern, schreiben Sie die entsprechende Datei mit dem commit-Befehl auf die Platte. Wenn Sie nicht wissen, welche Datei geändert wird, deaktivieren Sie den FBWF, ändern Sie die Datei und aktivieren Sie ihn wieder.

Sie können den FBWF mit den verschiedenen Optionen des Befehls von der Befehlszeile aus steuern.

FBWF Configuration

Current FBWF status : Zeigt den aktuellen Status des FBWF an (Enabled oder Disabled).

Boot command : Zeigt den FBWF-Befehl an, der beim nächsten Starten zum Einsatz kommt.

RAM Used by FBEF : Zeigt den vom FBWF belegten Speicherplatz im RAM an. Wenn der

FBWF auf „Disabled“ eingestellt ist, sollten 0 kB belegt sein.

Threshold : Zeigt den vom FBWF maximal belegten Speicherplatz im RAM an.

FBWF Command

Enable the FBWF and reboot the system : Aktiviert den deaktivierten FBWF und startet das

System neu. Wenn der Client nicht neu gestartet wird, wird nur der Startbefehl zu

BWF_ENABLE gewechselt und der aktuelle Status wird nicht geändert.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

35

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

Disable the FBWF and reboot the system : Deaktiviert den aktivierten FBWF und startet den

Client neu. Wenn der Client nicht neu gestartet wird, wird nur der Startbefehl zu

FBWF_DISABLE gewechselt und der aktuelle Status wird nicht geändert.

Commit files : Selbst wenn die Platten durch den FBWF geschützt werden, können Sie alle

Dateien hinzufügen oder löschen, die Sie darauf speichern möchten. Um die Änderungen auf der Festplatte zu speichern, klicken Sie auf die Schaltfläche [Write the changes to the disk].

Session Status

Current session : Zeigt die Volumes an, die derzeit vom FBWF geschützt werden, sowie eine

Liste der Ordner und Dateien auf diesen Volumes, für die der Schutz durch den FBWF nicht gilt.

Next session : Wählen Sie die Volumes, die vom FBWF geschützt werden, wenn der Client das nächste Mal gestartet wird. Wählen Sie außerdem die Ordner und Dateien, die Sie vom

Schutz durch den FBWF ausnehmen möchten.

Windows Media Player

Der WES-Client enthält den Windows Media Player 12. Windows Media Player ermöglicht die

Wiedergabe von Sie Audio- und Videodateien auf einer Website.

2.3.4

So konfigurieren Sie Dienstprogramme

Local Drive

Laufwerk C

Laufwerk C wird vom System verwendet. Das Betriebssystem des Client wird nicht ordnungsgemäß ausgeführt, wenn der zur Verfügung stehende Speicherplatz des Systems nicht ausreicht. Stellen

Sie sicher, dass auf Laufwerk (C:) genügend Speicherplatz vorhanden ist. Der EWF kann mit dafür sorgen, dass Speicherplatz verfügbar bleibt, indem er verhindert, dass direkt auf C geschrieben wird.

So speichern Sie Dateien

Der Client verwendet einen Flashspeicher von fester Größe. Deshalb ist es besser, Dateien auf dem

Server statt auf dem Client zu speichern.

So bilden Sie ein Netzlaufwerk ab

Der Administrator kann einen Ordner auf einem Netzlaufwerk abbilden. Um die Abbildungsinformationen nach dem Neustart weiterhin zur Verfügung zu haben, befolgen Sie sorgfältig die folgenden

Anweisungen.

Aktivieren Sie zum Anmelden im Dialogfeld Map Network Drive das Kontrollkästchen Reconnect.

Wenn der Filter EWF oder FBWF aktiviert ist, müssen Sie ihn deaktivieren, ehe Sie die Installation beginnen können.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

36

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

2.3.5

Wiederherstellen des Systems

Übersicht

Der WES-Client bietet eine Wiederherstellungsfunktion, die Ihnen ermöglicht, beim Auftreten von ernsthaften Problemen auf ein Sicherungssystem zurückzugreifen. Sie können eine Spiegelung des

Betriebssystems auf einem USB-Speicher oder dem PXE-Server sichern. Sie können dann auf die

Sicherungsspiegelung zurückgreifen, falls eines der folgenden Probleme auf dem Client eintritt:

Wenn eine Systemdatei versehentlich gelöscht oder beschädigt wurde

Wenn der Clientcomputer instabil ist oder ein Problem mit einem Gerätetreiber auftritt

Wenn nach dem Installieren eines neuen Programms oder eines neuen Geräts Probleme auftreten

Wenn der Clientcomputer von einem Virus befallen wird

Wenn Windows Embedded Standard nicht startet, wenn eine Systemdatei versehentlich gelöscht oder beschädigt wurde

So stellen Sie das System wieder her

Wiederherstellen mit einem USB-Speicher

Mithilfe der nachfolgenden Schritte können Sie alle notwendigen Dateien auf einem USB-Speicher speichern, dann mit dem Sicherungssystem auf dem USB-Speicher booten und das System wiederherstellen.

1

Führen Sie auf dem USB-Speicher eine Systemformatierung durch, so dass es bootfähig wird.

2

Speichern Sie die Spiegelung von Windows Embedded Standard sowie das Sicherung/

Wiederherstellungs-Dienstprogramm, das später auf dem USB-Speicher wiederhergestellt wird.

3

Booten Sie mit dem USB-Speicher.

4

Stellen Sie das System mithilfe der Spiegelung von Windows Embedded Standard und dem

Sicherung/Wiederherstellungs-Dienstprogramm auf dem USB-Speicher wieder her.

Wiederherstellung durch Netz-Booten

Diese Methode wird über den PXE (Preboot eXecution Environment)-Server bereitgestellt. Der

PXE-Sever stellt eine Client/Server-Schnittstelle auf der Grundlage von TCP/IP, DHCP und TFTP bereit. Das ermöglicht dem Administrator, von einem Remote-Standort aus über ein Netz das

Betriebssystem auf einem Client zu konfigurieren und zu booten.

Implementieren Sie einen PXE-Server.

Speichern Sie die Spiegelung von Windows Embedded Standard sowie das Sicherung/

Wiederherstellungs-Dienstprogramm, das später auf dem PXE-Server wiederhergestellt wird.

Booten Sie den Client über das Netz.

Stellen Sie das System mithilfe der Spiegelung von Windows Embedded Standard und dem

Sicherung/Wiederherstellungs-Dienstprogramm, die auf dem PXE-Server über das Netz gespeichert wurden, wieder her.

Weitere Informationen finden Sie im PXE-Server-Benutzerhandbuch.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

37

2

Verwenden von "Windows Embedded

Standard 7" (TB-WH)

2.4

MagicRMS Pro

2.4.1

Informationen zu MagicRMS Pro

Mit dem Programm MagicRMS Pro können Sie einen Samsung-Netzwerkmonitor per Fernzugriff steuern. Durch das benutzerfreundliche Design der Oberfläche ist das Programm einfach und problemlos zu bedienen.

Mit Hilfe von MagicRMS Pro können Sie eine Aufgabe planen, die zu einer festgelegten Zeit auf einem

Netzwerkmonitor ausgeführt werden soll.

Zudem können Sie mehrere Netzwerkmonitore effizient verwalten, indem Sie sie entsprechend bestimmter Bedingungen in Gruppen einteilen und nach ihnen filtern.

Wenn Sie MagicRMS Pro Solution oder MagicRMS Pro Agent verwenden und das

Benutzerhandbuch anzeigen möchten, besuchen Sie unsere Website unter www.samsunglfd.com. Zum

Herunterladen des Programms wechseln Sie zu Support > Download Center und suchen Sie nach

MagicRMS .

Hinweis zur Open Source-Lizenz

Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über

MagicRMS Pro Agent bezogen werden.

Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten.

2 Verwenden von "Windows Embedded Standard 7" (TB-WH)

38

3

Verwenden von "Zero Client" (TB-CH)

3.1

Info zu "Zero Client"

Der "Zero Client" verwendet ein Linux-Betriebssystem. Wenn der Client eine Verbindung mit einem

Server herstellt, auf dem der Citrix XendDesktop/XenApp-Service verfügbar ist, werden Informationen zu

Tastatur, Maus, Audio/Video und Anzeigedaten über das Netzwerk vom Client an den Server übertragen.

HDX MediaStream Flash Redirection wird nur in in Citrix Receiver 12.x oder höher unterstützt.

Beachten Sie, dass der Server nur mit Flash Player 11.x oder niedriger kompatibel ist.

HDX MediaStream Flash Redirection

Ermöglicht das Herunterladen und die Wiedergabe von Flash-Inhalten auf dem Client.

Kompatible Server

Citrix XenDesktop/XenApp-Server

Microsoft Windows 2000/2003/2008 Server mit installiertem Terminal Service und Citrix

XenServer

3 Verwenden von "Zero Client" (TB-CH)

39

3

Verwenden von "Zero Client" (TB-CH)

3.2

Verbindung zur Verwendung des "Zero Client"s

3.2.1

Vor dem Anschließen

Vorbereitungen vor dem Anschließen

Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.

Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden.

Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.

Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

Die Anschlussbezeichnungen können je nach Monitor variieren.

Einzelheiten zum Ändern der Eingangsquelle des Monitors finden Sie im Benutzerhandbuch des

Monitors.

Die Monitorabbildungen in diesem Handbuch dienen ausschließlich Referenzzwecken. Der Monitor ist separat erhältlich.

3 Verwenden von "Zero Client" (TB-CH)

40

3

Verwenden von "Zero Client" (TB-CH)

3.2.2

Anschluss über D-SUB-Kabel (analoger Typ)

RGB IN RGB OUT

1

Verbinden Sie den [RGB IN]-Anschluss auf der Rückseite des Monitors über das D-SUB-Kabel mit dem [RGB OUT]-Anschluss des Sockels.

3.2.3

Anschließen mit einem DVI-Kabel

DVI IN DVI OUT

1

Verbinden Sie den [DVI IN]-Anschluss auf der Rückseite des Monitors über das DVI-Kabel mit dem

[DVI OUT]-Anschluss am Sockel des Standfußes.

3 Verwenden von "Zero Client" (TB-CH)

41

3

Verwenden von "Zero Client" (TB-CH)

3.2.4

Anschließen eines Mikrophons

MIC

1

Schließen Sie das Mikrofon an den [MIC]-Anschluss auf der rechten Seite des Sockels an.

3.2.5

Anschließen von Kopfhörern oder Lautsprechern

AUDIO OUT

1

Schließen Sie ein Audioausgabegerät (Kopfhörer oder Lautsprecher) an den [AUDIO OUT]-

Anschluss auf der Rückseite oder [ ] auf der rechten Seite des Sockels an.

3 Verwenden von "Zero Client" (TB-CH)

42

3

Verwenden von "Zero Client" (TB-CH)

3.2.6

Verbinden mit einem Server (LAN/USB-Verbindung)

LAN

1

Verbinden Sie den [LAN]-Anschluss an der Rückseite des Sockels über das LAN-Kabel mit dem

Server.

Nicht unterstützt bei Netzwerkgeschwindigkeiten von maximal 10 MB/s.

Sie benötigen das CAT 5 (*STP-Typ)-Kabel.

* Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair)

2

Schließen Sie USB-Geräte (Tastatur, Maus usw.) an den Anschluss [ ] auf der Rückseite oder rechts am Sockel an.

(Stellen Sie zur Verwendung des [ ]-Anschlusses sicher, dass der Client mit dem Server verbunden ist.)

3 Verwenden von "Zero Client" (TB-CH)

43

3

Verwenden von "Zero Client" (TB-CH)

3.2.7

Anschließen an die Stromversorgung

Verbinden Sie das Netzkabel mit dem

Netzteil. Schließen Sie das Netzteil anschließend an den [DC 14V IN]-Anschluss am Sockel an.

DC 14V IN

Stecken Sie das Netzkabel in die Steckdose.

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden.

Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der

Qualitätssteigerung sind vorbehalten.

Die Monitorabbildungen in diesem Handbuch dienen ausschließlich Referenzzwecken. Der Monitor ist separat erhältlich.

Einzelheiten zum Anschließen des Stromkabels an den Monitor finden Sie im Benutzerhandbuch des Monitors.

3 Verwenden von "Zero Client" (TB-CH)

44

3

Verwenden von "Zero Client" (TB-CH)

3.3

Verwenden von "Zero Client"

3.3.1

Anmelden

Username : Geben Sie den Benutzernamen ein, den Sie zur Verbindung mit dem "Citrix"-Server verwenden.

Password : Geben Sie das Passwort ein, das Sie zur Verbindung mit dem "Citrix"-Server verwenden.

Domain : Geben Sie die Domäne ein, die Sie zur Verbindung mit dem "Citrix"-Server verwenden.

Stellen Sie sicher, dass unter Network die Option Broker Server aktiviert ist.

3.3.2

Nachrichtenfeld

MagicRMS

Wenn der MagicRMS -Server aktiviert ist, werden Nachrichten, die vom Server empfangen werden, auf dem Bildschirm angezeigt.

3 Verwenden von "Zero Client" (TB-CH)

45

3

Verwenden von "Zero Client" (TB-CH)

Nachricht

Mit der Funktion Identity von MagicRMS können Sie den Hostnamen des Clients überprüfen.

Identity

Mit der Funktion Identity von MagicRMS können Sie den Hostnamen des Clients überprüfen.

Trennungsnachricht

Wenn die Verbindung des Clients mit dem Netzwerk getrennt wird, wird eine entsprechende Nachricht auf dem Bildschirm angezeigt. Wenn Sie in diesem Fall angemeldet sind, werden die verbundenen

Desktops/Anwendungen getrennt und abgemeldet.

3 Verwenden von "Zero Client" (TB-CH)

46

3

Verwenden von "Zero Client" (TB-CH)

3.3.3

Symbolleiste

Network

Sie können die Netzwerk- und Servereinstellungen für den Client anzeigen und konfigurieren.

Local Network

Sie können die IP-Adresse für die Verbindung des Clients mit einem Netzwerk konfigurieren.

Link Speed & Duplex : Wählen Sie einen Netzwerkverbindungstyp und die Geschwindigkeit aus.

Deaktivieren Sie Enable DHCP , und geben Sie die IP-Adresse ein, wenn Sie eine statische IP-

Adresse verwenden möchten.

3 Verwenden von "Zero Client" (TB-CH)

47

3

Verwenden von "Zero Client" (TB-CH)

Wählen Sie Enable DHCP aus, um DHCP zu verwenden.

Name Servers

Konfigurieren Sie die DNS Domain und den DNS Server auf dem Client.

Legen Sie die DNS Domain fest.

Legen Sie die DNS Servers fest. Mithilfe von „,“ können mehrere DNS Server angegeben werden

(z. B. 192.168.0.1,192.168.1.1).

DHCP Options

Konfigurieren Sie beim Systemstart DHCP Options IDs , um über DHCP automatisch mehrere

Einstellungen für den Client gleichzeitig zu konfigurieren.

Stellen Sie sicher, dass der Wert der Einstellung zwischen 128 und 254 liegt.

Wenn diese Option konfiguriert ist, ersetzt die Einstellung die benutzerdefinierten Einstellungen.

Anforderungen

Sicherheit

Für Local Network muss Enable DHCP ausgewählt sein.

Die Informationen für die Options-IDs müssen auf dem DHCP-Server konfiguriert sein.

Client bietet eine Sicherheitsfunktion mit IEEE802.1x-Authentifizierung.

Verfügbare Modi

EAP-PEAP (MSCHAPv2, PEAP-Version Automatic)

3 Verwenden von "Zero Client" (TB-CH)

48

3

Verwenden von "Zero Client" (TB-CH)

EAP-TLS

Wählen Sie zur Verwendung dieser Funktion Enable IEEE802.1x Authentication aus, und geben Sie den Authentication -Modus an.

1

EAP-PEAP

Stellen Sie den Authentication -Modus auf EAP-PEAP ein, um den Modus EAP-PEAP zu verwenden.

Klicken Sie auf Properties , und geben Sie Username und Password zur Authentifizierung ein.

2

EAP-TLS

Stellen Sie den Authentication -Modus auf EAP-TLS ein, um den Modus EAP-TLS zu verwenden.

Klicken Sie auf Properties , und konfigurieren Sie die folgenden Einstellungen zur Authentifizierung.

Bevor Sie ein Zertifikat auswählen können, müssen Sie die Authentifizierungsdatei mithilfe von

Certification Management auf den Client kopieren.

a.

Geben Sie die Identity -Informationen ein.

b.

Wählen Sie eine CA certificate -Datei aus (*.der, *.pem, *.crt, *.cer).

c.

Wählen Sie eine Private key -Datei aus.

3 Verwenden von "Zero Client" (TB-CH)

49

3

Verwenden von "Zero Client" (TB-CH) d.

Geben Sie das Private key password ein.

3

Certification Management

Zur Verwaltung von Authentifizierungsdateien, die im Modus EPA-TLS verwendet werden, stehen die folgenden Menüoptionen zur Verfügung.

a.

Eine Option für das Kopieren einer Datei mit mehreren Methoden, einschließlich USB Storage

(Die Datei wird in ein bestimmtes Verzeichnis auf dem Client kopiert. ) b.

Eine Option zum Löschen einer gespeicherten Datei

Broker Server

Geben Sie die Verbindungsdaten für den Citrix-Server ein.

Geben Sie die IP-Adresse des Citrix Servers ein.

Geben Sie den Default Username und die Default Domain an, die für die Verbindung mit dem

Server verwendet werden.

3 Verwenden von "Zero Client" (TB-CH)

50

3

Verwenden von "Zero Client" (TB-CH)

Remote Management

Sie können die Einstellungen für Server konfigurieren, die den Client verwalten, Informationen zu den

Servern eingeben oder den Status der Server anzeigen.

Einzelheiten zur Funktion MagicRMS finden Sie im MagicRMS -Benutzerhandbuch.

1

File Server

Konfigurieren Sie den FTP-Server, mit dem Sie sich verbinden möchten, um die Firmware auf dem

Client zu aktualisieren. Die eingegebenen Informationen werden verwendet, um die Firmware des

Clients beim Startvorgang zu aktualisieren.

Address : Geben Sie die IP-Adresse des FTP-Servers ein.

Path : Geben Sie den Path des FTP-Servers ein, auf dem die neue Firmware gespeichert ist.

Username : Geben Sie den Username ein, den Sie zur Verbindung mit dem FTP-Server verwenden.

Password : Geben Sie das Password ein, das Sie zur Verbindung mit dem FTP-Server verwenden.

Anforderungen

Stellen Sie sicher, dass der FTP-Server korrekt funktioniert.

Die neue Firmware muss in einem kompatiblen Dateiformat vorliegen.

2

MagicRMS Connection

Geben Sie die Connection -Daten für die Verbindung mit dem MagicRMS -Server ein.

Multicast

Aktivieren Sie diese Option, wenn Sie automatisch eine Verbindung mit dem MagicRMS -Server herstellen möchten. Geben Sie die IPAddress und die Port -Nummer für Multicast an. Wenn dem MagicRMS -Server dieselbe IP-Adresse und Port-Nummer wie dem Client zugeordnet ist, wird automatisch eine Verbindung mit dem Client hergestellt.

3 Verwenden von "Zero Client" (TB-CH)

51

3

Verwenden von "Zero Client" (TB-CH)

Server Assignment

Wenn Sie die statische IP-Adresse und Port-Nummer des MagicRMS -Servers kennen, können

Sie diese manuell eingeben, um eine Verbindung mit dem Server herzustellen.

3

MagicRMS Contact

Geben Sie Informationen zur Identifizierung des Clients in der MagicRMS -Konsole ein.

3 Verwenden von "Zero Client" (TB-CH)

52

3

Verwenden von "Zero Client" (TB-CH)

4

MagicRMS Status

Sie können den Verbindungsstatus des MagicRMS -Servers überprüfen. Prüfen Sie bei

Verbindungsproblemen die Serververbindung, und wählen Sie Start , Stop oder Restart aus, um den Server zu starten.

Klicken Sie zur Detailanzeige von Einträgen in MagicRMS -Serverprotokollen auf View Log .

3 Verwenden von "Zero Client" (TB-CH)

53

3

Verwenden von "Zero Client" (TB-CH)

5

Network Tools

Sie können den Verbindungsstatus zwischen Client und Netzwerk mit den Network Tools

überprüfen.

Ping

Mit dem Ping-Befehl können Sie den Status der Netzwerkverbindung für die eingegebenen IPs

überprüfen.

Trace Route

Mit dem Befehl „Route“ können Sie den Netzwerkverbindungsstatus für die eingegebenen IPs

überprüfen.

3 Verwenden von "Zero Client" (TB-CH)

54

3

Verwenden von "Zero Client" (TB-CH)

Terminal Properties

Konfigurieren Sie die Eigenschaften des Clients.

System

1

Allgemein

Terminal Name : Ändern Sie den Client-Namen. Der Standardname ist „TS_ + MAC

Information“.

Reset the system setting to factory default : Aktivieren Sie das Kontrollkästchen, um die

Client-Einstellungen zurückzusetzen.

Wählen Sie im Fenster Notice , das nach dem Aktivieren des Kontrollkästchens angezeigt wird,

Yes aus. Die Einstellungen werden zurückgesetzt.

2

Power Management

3 Verwenden von "Zero Client" (TB-CH)

55

3

Verwenden von "Zero Client" (TB-CH)

Kontrollieren Sie den Energieverbrauch des Clients, indem Sie die Einstellung Screen Off

ändern. Der Client aktiviert den Modus Power Management , wenn er eine bestimmte Zeit inaktiv ist.

Sie können zwischen den folgenden Zeiteinstellungen wählen:

Never

5 minutes

10 minutes

30 minutes

1 hour

2 hours

3

Time/Date

Stellen Sie die Uhr auf dem Client ein.

3 Verwenden von "Zero Client" (TB-CH)

56

3

Verwenden von "Zero Client" (TB-CH)

Zeitzone

Geben Sie die Time Zone -Informationen für den Client ein. Klicken Sie auf Change , und wählen

Sie die gewünschte Zeitzone aus.

Um die Sommerzeit zu aktivieren, aktivieren Sie das Kontrollkästchen Enable DayLight Saving , und wählen Sie die entsprechende Stundenzahl aus.

Time/Date Format

Time Format / Date Format : Geben Sie das Anzeigeformat für die Uhrzeit und das Datum in der Symbolleiste an.

Time Servers : Geben Sie die Time Server -Informationen ein, die Sie online erhalten.

Uhrzeit und Datum werden auf dem Client automatisch eingestellt.

Display

Konfigurieren Sie die Einstellungen für die mit dem Client verbundenen Anzeigegeräte.

3 Verwenden von "Zero Client" (TB-CH)

57

3

Verwenden von "Zero Client" (TB-CH)

1

Orientation

Konfigurieren Sie die Bildschirmausrichtung des ausgewählten Anzeigegeräts.

Sie können zwischen Horizontal oder Vertical auswählen.

2

Resolution

Konfigurieren Sie die Auflösung des ausgewählten Anzeigegeräts.

Die verfügbaren Auflösungen unterscheiden sich je nach Anzeigegerät.

3

Multiple Display

Geben Sie an, wie Sie die Bildschirme verwenden, wenn zwei Anzeigegeräte mit dem Client verbunden sind.

Wählen Sie Clone aus, um denselben Desktop auf beiden Bildschirmen anzuzeigen. Wenn

Clone ausgewählt ist, werden dieselbe Orientation und Resolution für die Bildschirme angewendet.

3 Verwenden von "Zero Client" (TB-CH)

58

3

Verwenden von "Zero Client" (TB-CH)

Wählen Sie Extend aus, um einen erweiterten Desktop auf beiden Bildschirmen anzuzeigen.

Der als primäres Anzeigegerät ausgewählte Bildschirm wird links dargestellt.

Aktivieren Sie das Kontrollkästchen Set as the main screen , um den ausgewählten Bildschirm als primären Bildschirm auszuwählen.

3 Verwenden von "Zero Client" (TB-CH)

59

3

Verwenden von "Zero Client" (TB-CH)

Wenn nur ein Anzeigegerät angeschlossen ist, ist die Multiple Display -Option deaktiviert.

Toolbar

Wählen Sie aus, ob Sie die Symbolleiste anzeigen oder die Tastenkombinationen auf dem Client verwenden möchten.

Always hide toolbar

Blenden Sie die Symbolleiste auf dem Bildschirm aus: Aktivieren Sie das Kontrollkästchen, und minimieren Sie die Symbolleiste. Drücken Sie die entsprechende Tastenkombination, um die

Symbolleiste wieder einzublenden.

Disable hotkey(CTRL-ALT-UP) to invoke toolbar

Verkleinern Sie die Symbolleiste durch Drücken der entsprechenden Tastenkombination

(Strg+Alt+Nach oben). Um die Symbolleiste zu erweitern, klicken Sie auf die Pfeiltaste auf der minimierten Symbolleiste.

Sound

Die beiden oben genannten Optionen können nicht gleichzeitig verwendet werden.

Stellen Sie den Ton auf dem Client ein.

Lautst.

: Passen Sie die Lautstärke über den Schieberegler an.

3 Verwenden von "Zero Client" (TB-CH)

60

3

Verwenden von "Zero Client" (TB-CH)

Mute : Schalten Sie den Ton stumm.

Input

1

Keyboard

Sie können die Tastatureinstellungen für den Client konfigurieren.

Character Set : Legen Sie die auf dem Client verwendete Zeichenkodierungsmethode fest.

Keyboard Language : Legen Sie die Tastatursprache fest.

Repeat Rate : Legen Sie die Tastaturempfindlichkeit fest.

2

Mouse

Sie können die Mauseinstellungen für den Client konfigurieren.

Mouse Speed : Konfigurieren Sie die Empfindlichkeit der Mausbewegungen.

Buttons : Aktivieren Sie den Linkshändermodus der Maus.

3 Verwenden von "Zero Client" (TB-CH)

61

3

Verwenden von "Zero Client" (TB-CH)

Printer

1

LPDs

Konfigurieren Sie die LPD-Druckereinstellungen.

2

SMBs

Konfigurieren Sie die SMB-Druckereinstellungen.

3 Verwenden von "Zero Client" (TB-CH)

62

3

Verwenden von "Zero Client" (TB-CH)

Information

Sie können die Client-Informationen anzeigen.

Allgemein

Firmware : Zeigen Sie die Version der Firmware auf dem Client an.

Checksum : Zeigen Sie die Prüfsumme der Firmware auf dem Client an.

Citrix Receiver : Zeigen Sie die Version des auf dem Client verwendeten Citrix Receivers an.

Terminal Name : Zeigen Sie den Terminal Name des Clients an.

Hardware

CPU : Zeigen Sie die CPU-Informationen des Clients an.

CPU Busy : Zeigen Sie die aktuelle CPU-Auslastung des Clients an.

Memory size : Zeigen Sie den gesamten Speicher auf dem Client an.

Free Memory : Zeigen Sie den aktuell verfügbaren Speicher auf dem Client an.

Resolution : Zeigen Sie die auf dem Client konfigurierte Anzeigeauflösung an.

3 Verwenden von "Zero Client" (TB-CH)

63

3

Verwenden von "Zero Client" (TB-CH)

System up Time : Zeigen Sie die Zeitdauer an, die der Client bereits läuft.

Network

IP Address : Zeigen Sie die auf dem Client konfigurierten IP-Informationen an.

Subnet Mask : Zeigen Sie die auf dem Client konfigurierte Teilnetzmaske an.

Default Gateway : Zeigen Sie den auf dem Client konfigurierten Default Gateway an.

DHCP Lease : Zeigen Sie die Zeitdauer (in Sekunden) an, die zur Zuweisung einer IP-Adresse erforderlich ist, wenn auf dem Client DHCP verwendet wird.

Speed & Duplex : Zeigen Sie die Geschwindigkeit und Duplexinformationen der Verbindung an, die verwendet wird, wenn der Client eine Verbindung mit einem Netzwerk herstellt.

Mac Address : Zeigen Sie die Mac Address des Netzwerkadapters auf dem Client an.

3 Verwenden von "Zero Client" (TB-CH)

64

3

Verwenden von "Zero Client" (TB-CH)

Open Source Notice

Sie können Details über die auf dem Client verwendeten Open Source -Komponenten anzeigen.

Hinweis zur Open Source-Lizenz

Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das

Gerätemenü bezogen werden.

Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten.

Shutdown

Sie können sich vom Client abmelden, ihn schließen oder neu starten.

1

Log-off from account “***”

Melden Sie sich beim Client ab, wenn Sie angemeldet sind. Diese Option ist nur aktiviert, wenn Sie beim Client angemeldet sind. Wählen Sie im Fenster Notice Yes aus, um sich abzumelden.

3 Verwenden von "Zero Client" (TB-CH)

65

3

Verwenden von "Zero Client" (TB-CH)

2

Shutdown the system

Sie können den Client schließen. Wählen Sie im Fenster Notice Yes aus, um den Client zu schließen.

3

Restart the system

Sie können den Client neustarten. Wählen Sie im Fenster Notice Yes aus, um den Client neuzustarten.

Remote Desktop

Sie können eine Liste der Desktops und Anwendungen (auf dem Citrix-Server) anzeigen, mit denen sich der Client verbinden kann, wenn er angemeldet ist.

3 Verwenden von "Zero Client" (TB-CH)

66

3

Verwenden von "Zero Client" (TB-CH)

Desktop List

1

Connect

Um eine Verbindung mit einem Desktop oder einer Anwendung in der Liste herzustellen, klicken Sie auf die entsprechende Schaltfläche Connect , oder doppelklicken Sie auf den gewünschten Desktop oder die gewünschte Anwendung.

Wenn eine Verbindung mit einem Desktop oder einer Anwendung hergestellt wurde, wird die

Schaltfläche „Connect“ für den Desktop oder die Anwendung in der Desktop List durch die

Schaltfläche Disconnect ersetzt. Die Zeile des entsprechenden Desktops oder der entsprechenden

Anwendung in der Liste wird wie folgt hervorgehoben.

Sie können sich mit mehreren Desktops oder Anwendungen verbinden. Die Namen der verbundenen Desktops und Anwendungen werden hervorgehoben.

2

Disconnect

Über die Schaltfläche Disconnect wird die Verbindung mit dem entsprechenden Desktop oder der entsprechenden Anwendung getrennt. Wenn die Verbindung getrennt wurde, wird gegebenenfalls eine Liste der verbundenen Desktops und Anwendungen angezeigt.

3

Aktual.

Um die Desktop List mit der Liste der Desktops und Anwendungen auf dem Citrix-Server zu aktualisieren, klicken Sie auf Refresh .

4

Reconnect

Sie können Desktops und Anwendungen anzeigen, die nicht angezeigt werden, obwohl sie mit dem

Client verbunden sind. Doppelklicken Sie auf den gewünschten Desktop oder die gewünschte

3 Verwenden von "Zero Client" (TB-CH)

67

3

Verwenden von "Zero Client" (TB-CH)

Anwendung. Die Zeile des entsprechenden Desktops oder der entsprechenden Anwendung in der

Liste wird hervorgehoben.

Doppelklicken Sie auf Memo . Ein Editor-Fenster wird geöffnet.

Statussymbol

Netzwerksymbol: Zeigen Sie den aktuellen Netzwerkstatus über ein Symbol an.

1

Nicht mit dem Netzwerk verbunden.

2

Verbindung zum Netzwerk wird hergestellt.

3

Mit dem Netzwerk verbunden.

3 Verwenden von "Zero Client" (TB-CH)

68

3

Verwenden von "Zero Client" (TB-CH)

Terminal Lock

Mit diesem Menü werden die Optionen Network und Terminal Properties gesperrt, sodass ihre

Einstellungen nicht geändert werden können.

Die entsprechende Tastenkombination ist [ STRG + ALT + F6 ].

So sperren Sie die beiden Optionen

Drücken und halten Sie die Tastenkombination längere Zeit (ca. 8 Sekunden) gedrückt.

Wenn die Sperre aktiviert ist, werden die gesperrten Optionen in der Symbolleiste wie unten dargestellt angezeigt.

So entsperren Sie die beiden Optionen

Drücken und halten Sie die Tastenkombination längere Zeit (ca. 8 Sekunden) gedrückt.

Beachten Sie, dass Sie zum Entsperren der beiden Optionen aufgefordert werden, das Passwort einzugeben.

3 Verwenden von "Zero Client" (TB-CH)

69

4

Handbuch zur Fehlerbehebung

4.1

Anforderungen vor einer Kontaktaufnahme mit dem

Samsung-Kundendienstcenter

4.1.1

Überprüfen Sie folgenden Punkte.

Kein Ton.

Die Lautstärke ist zu niedrig.

Tonproblem

Überprüfen Sie den Anschluss des Audiokabels, oder regeln Sie die Lautstärke.

Prüfen Sie die eingestellte Lautstärke.

Stellen Sie die Lautstärke ein.

Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen

Sie die Lautstärke in den Audioeinstellungen ein.

4 Handbuch zur Fehlerbehebung

70

5

Technische Daten

5.1

Allgemein

Modellname TB-WH TB-CH

Stromversorgung

Monitoranschlüsse

Server-Anschluss

Lautsprecher

USB

Abmessungen (B × H × T) /

Gewicht

Umgebungsbe dingungen

VESA (H x B)

Betrieb

Dieses Gerät benötigt 100 bis 240 V. Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von

Land zu Land unterschiedlich sein kann.

RGB OUT (D-Sub)-Anschluss, DVI OUT-Anschluss

LAN

1 W x 2

6 X USB 2.0 (Downstream)

244,0 x 340,0 x 227,0 mm /

2,3 kg

Temperatur: 10˚C – 50˚C (50˚F – 122˚F)

Luftfeuchtigkeit: 10 % – 90 %, nicht kondensierend

Aufbewahrung Temperatur: -20˚C – 45˚C (-4˚F – 113˚F)

Luftfeuchtigkeit: 5 % – 90 %, nicht kondensierend

75 X 75 mm / 100 X 100 mm

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der

Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

5 Technische Daten

71

5

Technische Daten

5.2

Stromverbrauch

Energiesparm odus

Netzleuchte

Leistungsaufnahme

Normalbetrieb

Typisch

11 W

Ein

Auslegung

35 W

Standby (S3)

Aus

Weniger als

2 W

Ausschalten

(S5)

(Netztaster aus)

Aus

Weniger als

2 W

Ausschalten

(Netzschalter aus)

Aus

0 W

Der angezeigte Stromverbrauch kann je nach den Betriebsbedingungen oder wenn die

Einstellungen geändert werden, unterschiedlich sein.

Um den Stromverbrauch auf 0 Watt zu senken, schalten Sie den Schalter am Netzteil aus, oder entfernen Sie das Stromkabel. Achten Sie darauf, das Netzkabel abzuziehen, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden. Wenn Sie den Stromverbrauch auf 0 Watt reduzieren möchten, der Netzschalter jedoch nicht verfügbar ist, ziehen Sie das Netzkabel heraus.

5 Technische Daten

72

Anhang

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den

Samsung-Kundendienst.

NORTH AMERICA

U.S.A

CANADA

MEXICO

1-800-SAMSUNG (726-7864)

1-800-SAMSUNG (726-7864)

01-800-SAMSUNG (726-7864) http://www.samsung.com

http://www.samsung.com/ca

(English) http://www.samsung.com/ca_fr

(French) http://www.samsung.com

ARGENTINE

BOLIVIA

BRAZIL

CHILE

COLOMBIA

COSTA RICA

LATIN AMERICA

0800-333-3733

800-10-7260

0800-124-421

4004-0000

800-SAMSUNG (726-7864)

From mobile 02-482 82 00

01-8000112112

0-800-507-7267 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

DOMINICA

ECUADOR

EL SALVADOR

1-800-751-2676

1-800-10-7267

800-6225 http://www.samsung.com

http://www.samsung.com/latin

(Spanish) http://www.samsung.com/latin_en

(English) http://www.samsung.com/latin

(Spanish) http://www.samsung.com/latin_en

(English) http://www.samsung.com/latin

(Spanish) http://www.samsung.com/latin_en

(English) http://www.samsung.com/latin

(Spanish) http://www.samsung.com/latin_en

(English)

Anhang

73

Anhang

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

PANAMA

PERU

PUERTO RICO

TRINIDAD & TOBAGO

VENEZUELA

AUSTRIA

BELGIUM

BOSNIA

BULGARIA

CROATIA

CYPRUS

LATIN AMERICA

1-800-299-0013

800-27919267

1-800-234-7267

00-1800-5077267

800-7267

0-800-777-08

1-800-682-3180

1-800-SAMSUNG (726-7864)

0-800-100-5303 http://www.samsung.com/latin

(Spanish) http://www.samsung.com/latin_en

(English) http://www.samsung.com/latin

(Spanish) http://www.samsung.com/latin_en

(English) http://www.samsung.com

http://www.samsung.com/latin

(Spanish) http://www.samsung.com/latin_en

(English) http://www.samsung.com/latin

(Spanish) http://www.samsung.com/latin_en

(English) http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

EUROPE

0810 - SAMSUNG

(7267864, € 0.07/min)

02-201-24-18 http://www.samsung.com

05 133 1999

07001 33 11 , normal tariff

062 SAMSUNG (062 726 7864)

8009 4000 only from landline

(+30) 210 6897691 from mobile and land line http://www.samsung.com/be

(Dutch) http://www.samsung.com/be_fr

(French) http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

Anhang

74

Anhang

CZECH

DENMARK

EIRE

ESTONIA

FINLAND

FRANCE

GERMANY

GREECE

HUNGARY

ITALIA

LATVIA

LITHUANIA

LUXEMBURG

MACEDONIA

MONTENEGRO

NETHERLANDS

NORWAY

POLAND

PORTUGAL

RUMANIA

SERBIA

SLOVAKIA

SPAIN

EUROPE

800 - SAMSUNG (800-726786) http://www.samsung.com

Samsung Electronics Czech and Slovak, s.r.o.,

Oasis Florenc, Sokolovská 394/17, 180 00, Praha 8

70 70 19 70

0818 717100

800-7267

09 85635050 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

01 48 63 00 00

80111-SAMSUNG (80111 726

7864) only from land line

(+30) 210 6897691 from mobile and land line http://www.samsung.com

0180 5 SAMSUNG bzw.

0180 5 7267864* (*0,14 €/Min. aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,42 €/Min.) http://www.samsung.com

http://www.samsung.com

06-80-SAMSUNG (726-7864)

800-SAMSUNG (726-7864)

8000-7267

8-800-77777 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

261 03 710

023 207 777

020 405 888

0900 - SAMSUNG

(0900-7267864) (€ 0,10/Min)

815 56480 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

0 801-1SAMSUNG (172-678)

+48 22 607-93-33 http://www.samsung.com

http://www.samsung.com

808 20 - SAMSUNG (808 20 7267) http://www.samsung.com

08008 SAMSUNG (08008 726

7864)

TOLL FREE No.

http://www.samsung.com

0700 SAMSUNG (0700 726 7864) http://www.samsung.com

0800 - SAMSUNG (0800-726 786) http://www.samsung.com

902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com

Anhang

75

Anhang

U.K

ARMENIA

AZERBAIJAN

BELARUS

GEORGIA

KAZAKHSTAN

KYRGYZSTAN

MOLDOVA

MONGOLIA

RUSSIA

TADJIKISTAN

UKRAINE

SWEDEN

SWITZERLAND

UZBEKISTAN

AUSTRALIA

CHINA

HONG KONG

0771 726 7864 (SAMSUNG)

0848-SAMSUNG

EUROPE

(7267864, CHF 0.08/min) http://www.samsung.com

http://www.samsung.com/ch

(German) http://www.samsung.com/ch_fr

(French) http://www.samsung.com

0330 SAMSUNG (7267864)

0-800-05-555

088-55-55-555

810-800-500-55-500

0-800-555-555

8-10-800-500-55-500

(GSM: 7799)

00-800-500-55-500

0-800-614-40

+7-800-555-55-55

8-800-555-55-55

8-10-800-500-55-500

0-800-502-000

CIS http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/ua

(Ukrainian) http://www.samsung.com/ua_ru

(Russian) http://www.samsung.com

8-10-800-500-55-500

ASIA PACIFIC

1300 362 603

400-810-5858

(852) 3698 - 4698 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/hk

(Chinese) http://www.samsung.com/hk_en

(English)

Anhang

76

Anhang

INDIA

INDONESIA

JAPAN

MALAYSIA

NEW ZEALAND

PHILIPPINES

SINGAPORE

TAIWAN

THAILAND

VIETNAM

BAHRAIN

EGYPT

IRAN

JORDAN

KUWAIT

ASIA PACIFIC

1800 1100 11

3030 8282

1800 3000 8282

1800 266 8282

0800-112-8888

021-5699-7777

0120-327-527

1800-88-9999

0800 SAMSUNG (0800 726 786)

1-800-10-SAMSUNG (726-7864) for PLDT

1-800-3-SAMSUNG (726-7864) for Digitel

1-800-8-SAMSUNG (726-7864) for Globe

02-5805777

1800-SAMSUNG (726-7864)

0800-329-999

0266-026-066

1800-29-3232

02-689-3232

1 800 588 889 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

MIDDlE EAST

8000-4726

08000-726786

021-8255

800-22273

065777444

183-2255 http://www.samsung.com/ae

(English) http://www.samsung.com/ae_ar

(Arabic) http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/ae

(English) http://www.samsung.com/ae_ar

(Arabic)

Anhang

77

Anhang

MOROCCO

OMAN

SAUDI ARABIA

TURKEY

U.A.E

ANGOLA

BOTSWANA

CAMEROON

COTE D’ IVOIRE

GHANA

KENYA

NAMIBIA

NIGERIA

SENEGAL

SOUTH AFRICA

TANZANIA

UGANDA

ZAMBIA

MIDDlE EAST

080 100 2255

800-SAMSUNG (726-7864)

9200-21230 http://www.samsung.com

http://www.samsung.com/ae

(English) http://www.samsung.com/ae_ar

(Arabic) http://www.samsung.com/ae

(English) http://www.samsung.com/ae_ar

(Arabic) http://www.samsung.com

http://www.samsung.com

444 77 11

800-SAMSUNG (726-7864)

AFRICA

91-726-7864

0800-726-000

7095- 0077

8000 0077

0800-10077

0302-200077

0800 724 000

8197267864

0800-726-7864

800-00-0077

0860-SAMSUNG (726-7864)

0685 88 99 00

0800 300 300

211350370 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

Anhang

78

Anhang

Ordnungsgemäße Entsorgung

Korrekte Entsorgung von Altgeraten (Elektroschrott)

(Gilt fur Lander mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehorteilen bzw. auf der dazugehorigen

Dokumentation gibt an, dass das Produkt und Zubehorteile (z. B. Ladegerat, Kopfhorer,

USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden durfen. Entsorgen Sie dieses Gerat und Zubehorteile bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Mullbeseitigung zu schaden. Helfen Sie mit, das Altgerat und
