AV-R720 GB-GER
2007.10.5
10:28 AM
Page 2

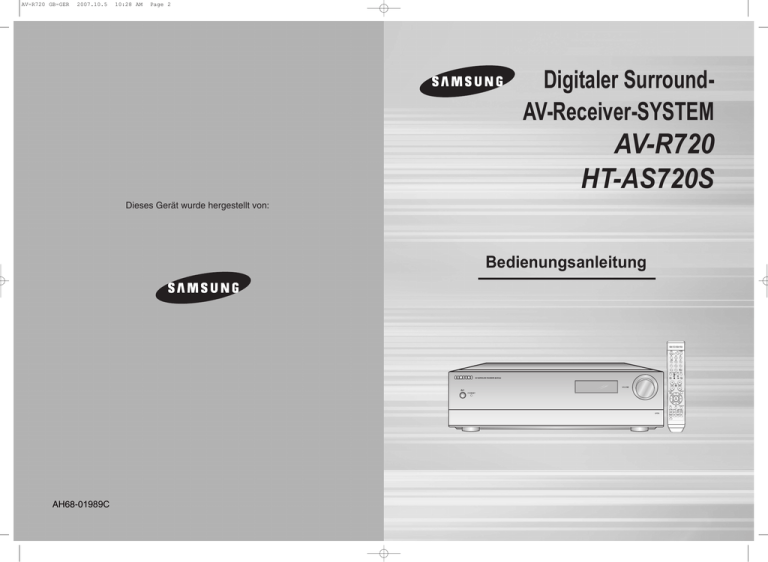

Digitaler SurroundAV-Receiver-SYSTEM
AV-R720
HT-AS720S
Dieses Gerät wurde hergestellt von:
Bedienungsanleitung
AH68-01989C
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 2
Hinweise zur Sicherheit
GER
Sicherheit
WARNUNG
Dieser CD-Player ist ein Laserprodukt der Klasse 1.
Lesen Sie vor Inbetriebnahme des Geräts die vorliegende
Bedienungsanleitung. Bitte beachten Sie alle Sicherheits- und
Bedienhinweise. Verwenden Sie das Gerät ausschließlich wie
in der Anleitung beschrieben. Auf diese Weise können Sie Ihr
neues Gerät von Anfang an optimal nutzen und vermeiden
Bedienfehler.
Gefahr elektrischer Schläge
Gerät nicht öffnen!
WARNUNG:
ZUR VERMEIDUNG VON ELEKTRISCHEN SCHLÄGEN
DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES
ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER
GEWARTET ODER REPARIERT WERDEN KÖNNEN.
WARTUNGS- UND REPARATURARBEITEN DÜRFEN
NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.
VORBEREITUNGEN
LASERGERÄT DER KLASSE 1
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
ACHTUNG : Nehmen Sie das Gerät nicht auseinander.
Der im Gerät verwendete Laser kann für die
Augen schädlich sein.
Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Geräterückseite angegebenen Anforderungen
entspricht. Stellen Sie den Player horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass um ihn herum ausreichend
Platz (7,5–10 cm) zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie keine
Gegenstände auf den Verstärker. Ziehen Sie zum sicheren Trennen des Geräts von der Stromversorgung den Netzstecker aus
der Steckdose, insbesondere, wenn Sie das Gerät längere Zeit nicht nutzen.
WARNUNG : Setzen Sie das Gerät nicht Nässe oder
Feuchtigkeit aus, um die Gefahr eines
Brandes bzw. eines elektrischen Schlags zu
vermeiden.
• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Strom zu nehmen, muss der Stecker aus der Steckdose gezogen werden, daher
muss der Netzstecker leicht zu erreichen sein.
Bei einem Sturm oder Gewitter den Netzstecker
herausziehen.
Blitzschläge könnten die Anlage beschädigen.
Die Anlage nicht so aufstellen, daß sie direkt im
Sonnenlicht oder in der Nähe anderer Wärmequellen
steht.
Im Gerät befinden sich Hochspannung führende Teile, die elektrische Schläge verursachen können.
Die Dokumentation zu diesem Gerät enthält wichtige Hinweise zu Betrieb und Wartung.
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt
an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen
Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt
von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht
durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um
die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.
Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder
die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das
Gerät auf umweltfreundliche Weise recyceln können.
Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die
Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht
zusammen mit anderem Gewerbemüll entsorgt werden.
2
Schützen Sie das Gerät vor Feuchtigkeit und grösserer Erwärmung
(Kamin) und auch vor Geräten, die hohe elektrische oder magnetische
Felder erzeugen (Lautsprecher...).
Falls der DVD-Player nicht richtig funktioniert, ziehen Sie das Netzkabel
aus der Steckdose. Ihr Player ist nicht für den industriellen Einsatz,
sondern für häusliche Benutzung konzipiert. Dieses Produkt ist nur für
den persönlichen Gebrauch bestimmt.
Das Kopieren von CDs oder das Herunterladen von Musikdateien zum
Verkauf oder für andere gewerbliche Zwecke verletzt das Urheberrecht
oder kann dagegen verstossen.
Garantiea Usschlussklausel : Bis zu dem im Geltenden Gesetz
Gestattenten Ausmass Werden Darstellungen und Garantien der
Nichtverletzung der Urheberrechte oder Anderer Rechte des Geistigen
Eigentums. Die aus dem Gebrauch des Produkts Resultieren. Unter
Bedingungen, die von den oben Angegebenen Abweichen, Somit
Ausgeschlossen. Kondensation : Bringen Sie ibhr Gerät und/oder Ihre
Discs aus der Kälte ins Warme, z. B. nach einem Transport im Winter,
warten Sie etwa zwei Stunden, damit sie Raumtemperatur erreichen. So
vermeiden Sie ernsthafte Schäden.
Batterien und Akkus gehören nicht in den Hausmüll.
Als Verbraucher sind Sie gesetzlich verpflichtet, alte
Batterien und Akkus zur umweltschonenden
Entsorgung
zurückzugeben. Sie können alte Batterien und Akkus
bei den öffentlichen Sammelstellen in Ihrer
Gemeinde oder überall dort abgeben, wo Batterien
und Akkus der betreffenden Art verkauft werden.
3
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 4
Leistungsmerkmale
Dies ist ein volldigitaler AV-Receiver, der durch digitale Signalverarbeitung eine Minimierung
der Signalstörungen und Verluste.
Dolby Pro Logic llx
Bei Dolby Pro Logic IIx handelt es sich um eine neue Technologie, mit der Zwei- oder
Mehrkanaltonsysteme in das 7.1-System mit diskreten Kanälen umgewandelt werden
können. Sie können zwischen Modi für Musik, Filme oder Spiele wählen.
DTS 96/24
DTS ist ein Surround-Tonformat zur Wiedergabe von 5.1-Mehrkanalton bei 96 kHz/24 bit.
Des Weiteren können 96/24-Signale im Matrix 6.1-Format wiedergegeben werden.
DOLBY DIGITAL EX
Hinten wird ein zusätzlicher Mittenkanal hinzugefügt, was im Vergleich zu 5.1 Dolby
Digital mehr Räumlichkeit vermittelt.
DTS (Digital Theater System)
DTS spielt 5.1 Kanalklang bei weniger Kompression als Dolby Digital mit einem satteren
Klang ab.
DTS-ES (Extended Surround)
Bei DTS-ES wird ein zusätzlicher hinterer Center-Kanal für 6.1-Kanal-Surround-Sound
hinzugefügt.
Es ist mit bestehenden DTS Digital Sound-Formaten kompatibel.
DTS
Mittels Verwendung einer hochpräzisen DTS Digitalmatrix können digitale PCM- oder
analoge Stereosignale über 6.1-Kanal ausgegeben werden.
SFE (Sound Field Effect, Klangfeldeffekt) durch digitale Verarbeitung
des Audiosignals in 24 Bit-Qualität
Ermöglicht bei normalen Stereo-Audioquellen einen realistischeren Surround-Sound.
Anynet+ (HDMI-CEC)-Funktion
Mit Anynet+ können Sie den AV-Receiver über die Fernbedienung eines SamsungFernsehgeräts bedienen. Dazu müssen Sie lediglich den Receiver über ein HDMI-Kabel an
den SAMSUNG-Fernseher anschließen. (Samsung-Fernsehgerät und DVD-Player mit
Anynet+ (HDMI-CEC)-Unterstützung erforderlich.)
4
Inhaltcverzeichnis
VORBEREITUNGEN
Digitaler AV-Receiver
GB
VORBEREITUNGEN
Hinweise zur Sicherheit ...................................................................................................2
Sicherheit.........................................................................................................................3
Leistungsmerkmale .........................................................................................................4
Beschreibung...................................................................................................................6
ANSCHLÜSSE
Anschließen der Lautsprecher.........................................................................................10
Externe Geräte anschließen ............................................................................................12
Anynet+ ...........................................................................................................................16
Anschließen der UKW Antenne.......................................................................................17
BEDIENUNG
Erstmalige Verwendung des AV-Receivers .....................................................................18
Digital-/Analogeingang auswählen ..................................................................................19
Lautsprechermodus festlegen .........................................................................................20
Entfernung der Lautsprecher festlegen ...........................................................................22
Einstellungen für den Digitaleingang ...............................................................................23
HDMI AUDIO einstellen...................................................................................................24
DRC (Dynamic Range Compression) festlegen ..............................................................25
Einstellen des Testtons....................................................................................................26
Lautstärkeniveau der Lautsprecher anpassen ................................................................28
Dolby Pro Logic IIx-Modus ..............................................................................................29
Dolby Pro Logic IIx-Effekt ...............................................................................................30
NEO:6-Modus einstellen..................................................................................................31
EX/ES-Modus einstellen..................................................................................................32
Klangsteuerung einstellen ...............................................................................................33
SFE-Modus für Klangfeldeffekte......................................................................................34
Stereomodus ...................................................................................................................35
RADIOBETRIEB
Radiowiedergabe.............................................................................................................36
Sender programmieren....................................................................................................37
Was ist RDS? ..................................................................................................................38
VERSCHIEDENES
Sonderfunktionen ............................................................................................................40
Fernsehgerät mit der Fernbedienung steuern .................................................................43
DVD-Gerät / Videorecorder mit der Fernbedienung steuern ...........................................45
Bevor Sie den Kundendienst verständigen .....................................................................47
Technische Daten ............................................................................................................49
5
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 6
GER
Beschreibung
POWER STANDBY-Anzeige
POWER-taste
AUX IN Jack
KOPFHÖRERBUCHSE
TONE CONTROL-taste
Sensor der
Fernbedienung SURROUND-taste
CD-AUDIOEINGANG HDMI-AUSGANG
UKWANTENNENANSCH
VIDEOEINGANG
LUSS (FM)
(VIDEORECORDER) VCR-VIDEOEINGANG
VCR-VIDEOAUSGANG
HDMIANALOGEINGANG
AUDIOEINGÄNGE
FRONTLAUTSPRECHER-ANSCHLÜSSE (FRONT)
(7.1-KANAL)
ANSCHLUSS FÜR SURROUND-LAUTSPRECHER
7.1CH IN STEREO-taste
LAUTSTÄRKEREGLER
FUNCTION-taste
INPUT-taste
SETUP-taste
TUNNING MODE-taste
SELECT-tasten( , )
MITTENLAUTSPRECHERANSCHLÜSSE FÜR DIE
ANSCHLÜSSE
HINTEREN SURROUNDMONITOR-VIDEO-AUSGANG
LAUTSPRECHER
DVD-VIDEO-EINGANG
SUBWOOFER-AUDIO-AUSGANG (Kabel/Satellit/Settop-Box)
SUBWOOFER-AUDIO-AUSGANG
OPTISCH-DIGITALER
DVD-AUDIOEINGANG
[ Display ]
OPTISCHER SAT (Anynet+)AUDIOEINGANG
OPTISCH-DIGITALER CDAUDIOEINGANG
DOLBY DIGITAL EX-ANZEIGE
LAUTSPRECHERANZEIGE
VORBEREITUNGEN
[ Rückseite ]
[ Vorderseite ]
DIGITAL
ANZEIGE
AUDIOAUSGANG (VIDEORECORDER)
DVD-AUDIOEINGANG
LIVE SURROUNDANZEIGE
AUDIOEINGANG (SATELLIT)
L.PCM-ANZEIGE
RADIOEMPFANGSANZ
EIGE
√√
Zubehör
œœ
RADIOFREQUENZAN
ZEIGE
FRONT-DISPLAY
STEREO-ANZEIGE
Fernbedienung
FM-Antenne
Benutzerhandbuch
DTS INDICATOR
6
7
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 8
GER
Beschreibung (Fortsetzung)
VORBEREITUNGEN
[ Fernbedienung ]
Batterien in die Fernbedienung einlegen
Taste TV
Taste AMP
Taste DVD
Taste VCR
Taste DIMMER
Taste POWER
ZIFFERNTASTEN (1–9)
Taste SLEEP
Taste SUBWOOFER
Taste EX/ES
1
Taste TV VIDEO, FUNCTION
Taste CD
Taste VCR
TasteDVD
Taste 7.1CH
Taste SAT
Taste AUX
Remove the battery
cover in the direction
of the arrow.
2
Legen Sie zwei 1,5 VBatterien vom Typ AAA
ein. Achten Sie dabei
auf die richtige Polarität
(+ und -).
3
Setzen Sie den
Batteriefachdeckel
wieder ein.
Taste INPUT MODE
Taste MO/ST
Taste TUNER
Taste EXTERNAL DEVICE PLAYBACK
Taste MUTE
Taste VOLUME CONTROL
Taste SETUP/MENU
Taste TUNER/CHANNEL
Taste TUNING MODE
Beachten Sie die nachstehenden Vorsichtsmaßnahmen, um zu vermeiden, dass die Batterien
auslaufen oder aufplatzen:
• Legen Sie die Batterien unter Einhaltung der Polarität in die Fernbedienung ein: (+) an (+) und (–) an (–).
• Verwenden Sie immer den richtigen Batterietyp. Ähnlich aussehende Batterien weisen
möglicherweise unterschiedliche Spannungen auf.
• Wechseln Sie stets beide Batterien gleichzeitig aus.
• Setzen Sie die Batterien weder Hitze noch offener Flamme aus.
Funktionsbereich der Fernbedienung
Die Fernbedienung kann geradlinig in einer Entfernung von bis zu 7 Metern benutzt werden. Sie funktioniert
auch in einem waagerechten Winkel von bis zu 30° zum Fernbedienungssensor.
Taste CURSOR/ENTER
Taste DRC
Taste INFO
Taste NEO : 6
Taste STEREO
Taste TUNER MEMORY
Taste MODE
Taste EFFECT
Taste TEST TONE
RDS-Auswahltasten
Taste SPK LEVEL
Taste SPK SELECT
Taste SFE MODE
8
9
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 10
GER
Anschließen der Lautsprecher
Bevor Sie das Gerät transportieren oder aufstellen können, muss das Gerät ausgeschaltet und das
Netzkabel gezogen werden.
AKTIVER SUBWOOFER
(EINGEBAUTER
LEISTUNGSVERSTÄRKER)
PS-AW720S
FRONT-LAUT
(RECHTS)
PS-AF720S
SR
SBL
SYSTEM VORBILDLICHER NAME : HT-AS720S
SURROUND-lautsprecher
• Positionieren Sie den AV-Empfänger auf einem
geeigneten Ständer oder Regal.
• Stellen Sie die Rücklautsprecher hinter Ihrer
Hörposition auf.
• Bei wenig Platz stellen Sie die Lautsprecher bitte so
auf, das sie sich gegenüber stehen.
• Platzieren Sie sie ca. 60 bis 90 cm über Oberhöhe,
leicht nach unten geneigt.
Frontlautsprecher
• Stellen Sie die Frontlausprecher vor Ihrer Hörposition
auf, so dass sie nach innen zeigen (in einem Winkel
von ca. 45°) und Ihnen zugewandt sind.
• Die Hochtonlautsprecher sollten sich auf Ohrhöhe
befinden.
• Richten Sie die Vorderseite der Frontlautsprecher nach
der Vorderseite des Center-Lautsprechers aus oder
stellen Sie sie etwas vor dem Center-Lautsprecher auf.
Center-Lautsprecher
• Der Center-Lautsprecher sollte idealerweise auf
derselben Höhe wie die Front-Lautsprecher aufgestellt
werden.
• Sie können ihn aber auch direkt über oder unter dem
Fernsehgerät aufstellen.
❈ Im Unterschied zu den Frontlautsprechern und zum
Center-Lautsprecher dienen die Rücklautsprecher
hauptsächlich zur Wiedergabe von Klangeffekten
und geben nicht ständig den Ton aus.
Hintere Surround-Lautsprecher SBL SBR
• Wenn Sie zwei hintere Surround-Lautsprecher
aufstellen, sollten diese hinter dem Zuhörer stehen und
nach vorne zeigen.
• Stellen Sie den hinteren Surround-Lautsprecher leicht
nach unten weisend etwa 70 cm bis 1 m oberhalb der
Surround-Lautsprecher auf.
Subwoofer
• Die Platzierung des Subwoofers ist einfach.
Sie können ihn an einem beliebigen Ort aufstellen.
10
• Falls Sie die Lautsprecher an einer Wand
installieren, stellen Sie sicher, dass die Befestigung
stabil ist und die Lautsprecher nicht herunterfallen
können.
Der aktive Subwoofer mit eingebautem 150 W-Verstärker sorgt für einen vollen Bass-Sound.
Verbinden Sie den Anschluss SW OUT am Verstärker (AV-R720) mit dem
Anschluss INPUT am Subwoofer.
Drücken Sie die Taste POWER auf der Rückseite des Subwoofers, um das
Gerät einzuschalten.
Mit dem Regler VOLUME am Subwoofer können Sie den gewünschten
Bassanteil einstellen (siehe Seiten 28 “Lautstärkeniveau der Lautsprecher
einstellen”, um die Lautstärke des Subwoofers über das Menü einzustellen).
1
2
3
GERÄT
AV-R720
SBR
Aufstellung des AV-Receivers
Subwoofer-Funktion
SURROUND SURROUND
SURROUND
ANSCHLÜSSE(RECHTS) ANSCHLÜSSE(LINKS)
(LINKS)
PS-AB720S PS-AB720S
PS-AR720S
ANSCHLÜSSE
SL
FRONT-LAUT SURROUND
(LINKS) (RECHTS)
PS-AF720S PS-AR720S
CENTERLAUTSPRECHER
PS-AC720S
GERÄT
FRONTLAUTSPRECHER
CENTER-LAUTSPRECHER
SURROUND-LAUTSPRECHER
SURROUND ANSCHLÜSSE-LAUTSPRECHER
AKTIVER SUBWOOFER
AV-R720
PS-AF720S
PS-AC720S
PS-AR720S
PS-AB720S
PS-AW720S
√ LAUTSPRECHERKABEL ANSCHLIESSEN
1. Drehen Sie die Schraube gegen den Uhrzeigersinn, um sie zu lockern.
2. Führen Sie das freigelegte Kabelende in das Loch an der Seite des Anschlusses ein.
3. Ziehen Sie die Schraube im Uhrzeigersinn wieder an, um das Kabel zu befestigen.
√ Lautsprecher anschließen
1. Drücken Sie die Anschlusslasche an der Rückseite des
Lautsprechers herunter.
2. Führen Sie das schwarze Kabel in den schwarzen Anschluss (-)
bzw. das rote Kabel in den roten Anschluss (+) ein. Lassen Sie
die Lasche dann wieder los.
3. Verbinden Sie die Anschluss-Stecker mit der Rückseite des AV-Receivers.
• Die Farbe der Lautsprecheranschlüsse muss mit der Farbe der
Anschluss-Stecker übereinstimmen.
Achtung
• Der Subwoofer darf nicht in der Reichweite von Kindern
aufgestellt werden – bei Berühren des SubwooferAusgangs besteht Stromschlaggefahr!
1
2
Schwarz
Rot
• Berühren Sie die Lautsprecheranschlüsse
niemals bei eingeschaltetem Gerät. Doing
so could result in electric shock.
• Stellen Sie die korrekte Polarität (+ und -) sicher.
• Das System unterstützt die Wiedergabe von 6.1- bzw.
7.1-Kanalton. Bitte beachten Sie, dass im Lieferumfang
5.1-Lautsprechersysteme enthalten sind.
11
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 12
GER
Externe Geräte anschließen
Videogeräte anschließen
Achten Sie darauf, dass die Stromversorgung ausgeschaltet und der Stecker aus der Netzsteckdose gezogen wird, bevor das
Gerät bewegt oder installiert wird.
SAT (Kabel/Satellit/Settop-Box)
DVD- oder Blu-RAY-Player
ANSCHLÜSSE
• Verfügt das externe Gerät über lediglich einen
Audioanschluss, so können sie wahlweise den Eingang
Audio L oder Audio R am Hauptgerät anschließen.
• Den roten Stecker des Audiokabels mit dem roten
Anschluss und den weißen Stecker mit dem weißen
Anschluss verbinden.
oder
oder
TV
• Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät längere Zeit nicht verwenden.
• Obwohl die digitalen Audioeingänge als DVD, SAT und CD gekennzeichnet sind, können Sie den DVD/SAT/CD-Player
an die beiden digitalen Audioeingänge “OPTICAL” und “COAXIAL” anschließen, wenn der DVD/CD-Player einen
entsprechenden digitalen Audioausgang besitzt.
12
TV
VCR
13
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 14
GER
Externe Geräte anschließen
(Fortsetzung)
Audiogeräte oder Geräte mit 7.1-Ausgang anschließen
Externe Geräte über HDMI anschließen
Achten Sie darauf, dass die Stromversorgung ausgeschaltet und der Stecker aus der Netzsteckdose gezogen wird, bevor das
Gerät bewegt oder installiert wird.
Bei Verbindungen über die HDMI (High-Definition Multimedia Interface)-Schnittstelle können digitale Audio- und
Videodaten ohne Analogumwandlung wiedergegeben werden.
DVD- oder Blu-RAY-Player
SAT (Kabel/Satellit/Settop-Box)
ANSCHLÜSSE
CD-Player
• Audiosignale aus dem Multi-/Stereobereich von
SACD-Datenträgern werden nicht wiedergegeben.
Zur Wiedergabe einer DVD mit CPPM-Kopierschutz
müssen Sie einen DVD-Player verwenden, der CPPM
unterstützt.
• Die Audioqualität über den HDMI-Anschluss (Sampling
Frequenz und Bitrate) kann durch das angeschlossene
Gerät eingeschränkt werden.
• Da über die HDMI-Verbindung sowohl Video- als auch
Audiodaten übertragen werden, müssen Sie kein
gesondertes Audiokabel anschließen.
• Anschluss, wenn
Anynet+ verwendet TV
werden soll.
HDCP (High-bandwidth Digital Content Protection System)-Unterstützung
Zur Wiedergabe digitaler Inhalte über die HDMI-Verbindung müssen sowohl das Fernsehgerät als auch das
angeschlossene externe Gerät HDCP unterstützen. Dieses Produkt unterstützt HDCP.
KOMPATIBILITÄT MIT HDMI-UNTERSTÜTZENDEN FERNSEHGERÄTEN
TV
DVD/Blu-RAY-Player oder
Player mit 7.1-Ausgang
Ein Fernsehgerät mit einem HDMI-Anschluss.
Video/Audio
Ein Fernsehgerät mit einem DVI-D-Anschluss
(HDCP-Unterstützung)
Video
Ein Fernsehgerät mit einem DVI-D-Anschluss
(keine HDCP-Unterstützung)
-
• Wenn Sie ein Samsung-Fernsehgerät mit einem HDMI-Kabel an den DVD-Player anschließen, können Sie den
AV-Receiver mit der Fernbedienung des Fernsehers steuern. Samsung-Fernsehgerät und DVD-Player mit Anynet+
(HDMI-CEC)-Unterstützung erforderlich.
-Logo. Wenn sich ein
-Logo auf dem Fernsehgerät befindet, wird die
• Suchen Sie nach dem
14
Anynet+-Funktion unterstützt.
15
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 16
Externe Geräte anschließen
Anynet+
GER
(Fortsetzung)
Anynet+ (HDMI-CEC) verwenden
1
Sie die Anynet+-Funktion auf dem Fernsehgerät. (Ausführliche Hinweise hierzu finden Sie in der
2 Aktivieren
Bedienungsanleitung Ihres Fernsehgeräts.)
Schließen Sie den AV-Receiver über ein HDMI-Kabel an das Samsung-Fernsehgerät an. (siehe Seite 15).
AUX-Komponenten anschließen
Externe Geräte; wie z. B. Camcorder, Videospielkonsolen oder andere mobile Geräte, können bequem an der
Vorderseite des Gerätes angeschlossen werden.
• Sie können den AV-Receiver über die Fernbedienung des Fernsehgeräts steuern.
,
ANSCHLÜSSE
(Verfügbare Tasten : Taste VOLUME (Lautstärke)
)
Bei Auswahl des Fernsehgeräts
Stellen Sie die Anynet+-Funktion auf dem Fernsehgerät auf On (Ein).
• Receiver : On (Ein) : Audiowiedergabe mit dem AV-Receiver.
• Receiver : Off (Aus) : Der Ton wird über das Fernsehgerät wiedergegeben.
MOVE
MOVE
ENTER
ENTER
EXIT
EXIT
Camcorder
DVD-Player auswählen
Wählen Sie THEATER to connector (THEATER anschließen), und legen Sie
eine der folgenden Optionen fest:
• View TV (Fernseher) : Schalten Sie Anynet+ (HDMI-CEC) ein, und wählen Sie “View TV”
(TV-Ansicht). Der AV-Receiver schaltet dann automatisch auf SAT
OPTIC2 (DIGITAL IN/DIGITALER EINGANG).
MOVE
ENTER
EXIT
• Receiver : On (Ein) : Der Ton wird über den AV-Receiver wiedergegeben.
• Receiver : Off (Aus) : Der Ton wird über das Fernsehgerät wiedergegeben.
Anynet+ deaktivieren
Anschließen der UKW Antenne
1. Drücken Sie die Taste SETUP/MENU und anschließend die Taste ENTER.
• Auf dem Display wird “SETUP MODE” angezeigt, und das System wechselt in den
Einstellungsmodus.
2. Drücken sie die taste
zur Auswahl von “SPK SETUP” und anschließend die
Taste ENTER.
3. Schalten Sie die Anynet+-Funktion über die Taste …† ab (OFF/Aus).
- Wählen Sie ON (An), wenn Sie Anynet+ verwenden möchten und OFF (Aus),
wenn Sie diese Funktion abschalten möchten.
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP.
Auf dem Display wird “SETUP MODE OFF” angezeigt, und der Einstellungsmodus wird
beendet.
• Wenn Sie “View TV” (Fernseher) auswählen und den Ton des Fernsehers
über den AV-Receiver wiedergeben möchten, müssen Sie Fernsehgerät und
AV-Receiver mit einem optischen Digitalkabel verbinden.
Achtung
• Schließen Sie niemals mehr als zwei AV-Receiver (mit Anynet+-Unterstützung)
an, wenn Sie die Anynet+-Funktion nutzen möchten. Werden mehr als 2
AV-Receiver angeschlossen, können Fehlfunktionen auftreten.
Mit Anynet+
Über die Wiedergabetaste auf der Fernbedienung des Samsung-Fernsehgeräts können Sie
den AV-Receiver steuern, das Fernsehgerät einschalten oder einen Film anschauen.
16
FM-Antenne
(im Lieferumfang enthalten)
Anschluss der UKW-Antenne
1. Schließen Sie die mitgelieferte UKW-Antenne vorübergehend an den Anschluss FM 75Ω
COAXIAL an.
2. Richten Sie den Antennendraht solange aus, bis Sie eine Stelle mit gutem Empfang
gefunden haben, und befestigen Sie ihn dann an einer Wand oder einer anderen stabilen
Oberfläche.
17
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 18
Erstmalige Verwendung des AV-Receivers
Digital-/Analogeingang auswählen
GER
Sie können zwischen Analogsignalen (2-Kanal) und Digitalsignalen (Dolby Digital 5.1-Kanal) wählen.
Ein-/Ausschalten
Schließen Sie des Netzkabel an die Steckdose an.
Drücken Sie auf der Fernbedienung die Taste POWER.
• Das Gerät wird eingeschaltet oder wechselt in den Standby-Modus.
Funktionen der Fernbedienung
Mit dieser Fernbedienung können Sie sowohl den Verstärker (diesen AVReceiver), als auch ein Fernsehgerät sowie DVD- und Videorekorder steuern.
Einzelheiten dazu finden Sie auf den Seiten 43~46.
Variante 1
Drücken Sie die Taste FUNCTION.
• Durch wiederholtes Drücken dieser Taste können Sie zwischen den Funktionen
FM, 7. 1 MULTI CH, CD, DVD, SAT, VCR und AUX wechseln.
ÜBER DIE FERNBEDIENUNG
AM GERÄT
Drücken Sie die Taste INPUT MODE.
Drücken Sie die Taste INPUT MODE.
• Durch wiederholtes Drücken dieser Taste ändert sich
• Durch wiederholtes Drücken dieser Taste ändert sich
der Eingangsmodus folgendermaßen:
der Eingangsmodus folgendermaßen:
Für die DVD/SAT-Funktion
Variante 2
Drücken Sie die Taste CD, VCR, DVD, 7.1CH, SAT, AUX
oder TUNER.
BEDIENUNG
Funktion auswählen
√
√
√
√
oder
• Wählen Sie die gewünschte Funktion direkt aus.
Für die CD-Funktion
√
• Sie können die Einstellung des Digitaleingangs für DVD-, SAT- und CD-Funktionen im Einstellmenü
“DIGITAL IN” ändern. (Siehe Seiten 23)
• Voraussetzung für Dolby Digital- oder DTS-Ton ist, dass Sie den digitalen Audioausgang der externen
Audiokomponente mit dem digitalen Audioeingang (optisch/koaxial) des Geräts verbinden.
18
19
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 20
GER
Lautsprechermodus festlegen
Der Frequenzgang für die Lautsprecher ist abhängig davon, welche Lautsprecher angeschlossen und wie diese
konfiguriert sind.
√
ÜBER DIE FERNBEDIENUNG
Sie die Taste SETUP/MENU und anschließend die Taste ENTER.
1 Drücken
Auf dem Display wird “SETUP MODE” angezeigt, und das System wechselt in
•
den Einstellungsmodus.
sie die taste
zur Auswahl von “SPK SETUP”
2 Drücken
und anschließend die Taste ENTER.
sie die taste
um den gewünschten
3 Drücken
Lautsprecher auszuwählen.
AM GERÄT
Drücken Sie die Taste SETUP und anschließend die
1 Taste
ENTER ( ).
• Durch wiederholtes Drücken dieser Taste werden nacheinander FRONT ➝
• Auf dem Display wird “SETUP MODE” angezeigt, und das System
CEN ➝ SURR ➝ S.BACK ➝ SUB ➝ CROVR ausgewählt.
wechselt in den Einstellungsmodus.
4
Sie die Schritte 3–4, um den Modus für jeden
5 Wiederholen
Lautsprecher festzulegen.
sie die taste
um den gewünschten
3 Drücken
Lautsprecher auszuwählen.
So verlassen Sie den Einstellungsmodus
• Durch wiederholtes Drücken dieser Taste werden nacheinander FRONT
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP/MENU.
➝ CEN ➝ SURR ➝ S.BACK ➝ SUB ➝ CROVR ausgewählt.
Auf dem Display wird “SETUP OFF” angezeigt, und der Einstellungsmodus wird beendet.
sie die taste …†, um den Modus “LARGE”,
4 Drücken
“SMALL” usw. für den ausgewählten Lautsprecher
So verlassen Sie den Einstellungsmodus
1 Drücken Sie die Taste SPK SELECT, um den gewünschten
Lautsprecher auszuwählen.
einzustellen.
Sie die Schritte 3–4, um den Modus für
5 Wiederholen
jeden Lautsprecher festzulegen.
• Durch wiederholtes Drücken dieser Taste werden nacheinander FRONT ➝ CEN
➝ SURR ➝ S.BACK ➝ SUB ➝ CROVR ausgewählt.
2 Drücken sie die taste …†, um den Modus “LARGE”, “SMALL”
usw. für den ausgewählten Lautsprecher einzustellen.
3 Wiederholen Sie die Schritte 1–2, um den Modus für jeden
Lautsprecher festzulegen.
So schalten Sie den SUBWOOFER ein und aus
Drücken Sie auf der Fernbedienung die Taste
SUBWOOFER.
• Durch wiederholtes Drücken dieser Taste werden nacheinander SUB : YES, SUB
: und NO ausgewählt.
• Wenn FRONT auf LARGE eingestellt ist, können Sie SUB auf YES
oder NO einstellen.
• Wenn FRONT auf SMALL eingestellt ist, wird SUB automatisch auf
20
YES eingestellt.
Die Auswahl NO ist nicht möglich.
BEDIENUNG
sie die taste
zur Auswahl von “SPK
2 Drücken
SETUP” und anschließend die Taste ENTER ( ).
Drücken sie die taste …†, um den Modus “LARGE”, “SMALL”
usw. für den ausgewählten Lautsprecher einzustellen.
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP.
Auf dem Display wird “SETUP MODE OFF” angezeigt, und der
Einstellungsmodus wird beendet.
Lautsprecher festlegen
LAUTSPRECHER
F.SPK (Front)
C.SPK (Center)
S.SPK (Surround)
SB SPK (Surround Anschlüsse)
SW SPK (Subwoofer)
CROVR
(Überschneidungsfrequenz)
Einstellungen
Standardeinstellungen
LARGE (Groß), SMALL (Klein)
SMALL (Klein)
LARGE (Groß), SMALL (Klein), NONE (Nicht vorhanden) SMALL (Klein)
LARGE (Groß), SMALL (Klein), NONE (Nicht vorhanden) SMALL (Klein)
LARGE (Groß), SMALL (Klein), NONE (Nicht vorhanden) SMALL (Klein)
YES (Ja), NO (Nein)
YES (Ja)
60, 80, 100, 120, 150,
150Hz
180, 200 Hz
• LARGE (Groß) : Wählen Sie diese Option, wenn Sie große
Lautsprecher verwenden.
• SMALL (Klein) : Wählen Sie diese Option, wenn Sie kleine
Lautsprecher verwenden.
• NONE (Nicht vorhanden) : Auswahl, wenn kein Lautsprecher
verwendet wird.
• YES (Ja – Subwoofer-Option) : Wählen Sie diese Option,
wenn ein Subwoofer angeschlossen ist.
• NO (Nein – Subwoofer-Option) : Wählen Sie diese Option,
wenn kein Subwoofer angeschlossen ist.
• CROVR (Überschneidungsfrequenz) : Wählen die
Überschneidungsfrequenz, mit der Sie in Ihrem Raum die
beste Basswiedergabe erzielen.
21
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 22
Entfernung der Lautsprecher festlegen
Einstellungen für den Digitaleingang
Für Fälle, in denen die Lautsprecher nicht im gleichen Abstand von der Hörposition aufgestellt
werden können, lässt sich für Center- und Surround-Lautsprecher eine Verzögerung des
Audiosignals einstellen.
Sie können den Digitaleingang für einen DVD/SAT/CD-Player je nach Anforderung entweder auf OPTICAL
oder COAXIAL einstellen.
√
1 Drücken Sie die Taste SETUP/MENU und anschließend die
Taste ENTER.
• Auf dem Display wird “SETUP MODE” angezeigt, und das System wechselt in
den Einstellungsmodus.
2 Drücken sie die taste
zur Auswahl von
“DIST SETUP” und anschließend die Taste ENTER.
sie die taste
, um den gewünschten
3 Drücken
Lautsprecher auszuwählen.
• Durch wiederholtes Drücken dieser Taste werden nacheinander F.L ➝ CEN ➝
4 Drücken sie die taste …†, um die jeweilige Entfernung der
Lautsprecher einzustellen.
• Sie können für die Lautsprecher F.L (Vorne links), CEN (Mitte), F.R (Vorne
rechts), S.W (Subwoofer), S.R (Surround rechts), SBR (hinterer rechter
Surround-Lautsprecher), SBL (hinterer linker Surround-Lautsprecher) und S.L
(Surround links) eine Entfernung zwischen 0,30 m und 9,0 m festlegen (in
Schritten von 0,30 m).
√
1 Drücken Sie die Taste SETUP/MENU und anschließend
die Taste ENTER.
• Auf dem Display wird “SETUP MODE” angezeigt, und das System wechselt
in den Einstellungsmodus.
2 Drücken sie die taste
zur Auswahl von
“DIGITAL IN” und anschließend die Taste ENTER.
3 Drücken sie die taste
zur Auswahl der Funktionen
CD, DVD oder SAT.
BEDIENUNG
F.R ➝ S.R ➝ SBR ➝ SBL ➝ S.L ➝ S.W ausgewählt.
GER
• Durch wiederholtes Drücken dieser Taste werden nacheinander CD ➝
DVD ➝ SAT ausgewählt.
4 Drücken sie die taste …† , um den Digitaleingang
einzustellen.
• Durch wiederholtes Drücken dieser Taste werden nacheinander COAXIAL
➝ OPTICAL2 ➝ OPTICAL1 ausgewählt.
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP/MENU.
Auf dem Display wird “SETUP OFF” angezeigt, und der Einstellungsmodus wird beendet.
Einstellung des Lautsprecherabstands
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP/MENU.
Auf dem Display wird “SETUP OFF” angezeigt, und der Einstellungsmodus wird beendet.
Legen Sie den Abstand vom Lautsprecher zur Hörposition in Intervallen von 0,3 m fest.
• F.L (Front-Links) : 0.3m ~ 9m
• CEN (Mitte) : 0.3m ~ 9m
• F.R (Front-Rechts) : 0.3m ~ 9m
• S.R (Surround-Rechts) : 0.3m ~ 9m
• SBR (hinterer rechter Surround-Lautsprecher) : 0.3m ~ 9m
• SBL (hinterer linker Surround-Lautsprecher) : 0.3m ~ 9m
• S.L (Surround-Links) : 0.3m ~ 9m
• SW (Subwoofer) : 0.3m ~ 9m
• Wählen Sie die maximal einstellbare Entfernung auch dann aus, wenn
die Entfernung zwischen Lautsprecher und Zuhörer über diese
hinausgeht.
• Die Entfernungen für das gesamte Lautsprechersystem werden auf
Grundlage der Entfernung zwischen dem Zuhörer und dem Lautsprecher
F.L (vorne links) eingestellt.
• Abhängig von dem Kanal mit der maximalen Verzögerung kann die
• Ein Digitaleingang kann nur für eine Funktion ausgewählt werden.
Beispiel : Wenn Sie COAXIAL für die CD-Funktion ausgewählt haben,
können Sie COAXIAL nicht mehr für DVD oder SAT auswählen.
Funktion
DVD
SAT
CD
Digitaleingang
OPTICAL1
OPTICAL2
COAXIAL
Entfernung der vorderen Lautsprecher bis zu 1,5 m (5 ms betragen) und
die der Surround-Lautsprecher bis zu 4,5 m (15 ms betragen) bzw.
22
23
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 24
HDMI AUDIO einstellen
DRC (Dynamic Range Compression) festlegen
Für den HDMI-Anschluss können Sie Audioeinstellungen vornehmen.
Diese Funktion sorgt für optimale Dolby Digital-Wiedergabe bei geringer Lautstärke.
Mit DRC werden Audiodaten komprimiert: Lauter Sound wird dadurch leiser und leiser Sound lauter.
√
Vor Inbetriebnahme!
• Drücken Sie die Taste INPUT MODE zur Auswahl von HDMI1 oder HDMI2.
(Siehe Seite 19)
• Wenn Sie Digital (Optical, Coaxial) oder Analog ausgewählt haben, sind die
HDMI-Audioeinstellungen deaktiviert.
ÜBER DIE FERNBEDIENUNG
1 Drücken Sie die Taste SETUP/MENU und anschließend
die Taste ENTER.
• Auf dem Display wird “SETUP MODE” angezeigt, und das System wechselt
2 Drücken sie die taste
zur Auswahl von “HDMI
AUDIO” und anschließend die Taste ENTER.
• “HDMI : AVR” wird auf dem Display angezeigt.
3 Drücken sie die taste …†, um die HDMI-Audioeinstellung
vorzunehmen.
√
1 Drücken Sie die Taste SETUP/MENU und anschließend
die Taste ENTER.
• Auf dem Display wird “SETUP MODE” angezeigt, und das System wechselt in den
Einstellungsmodus.
2 Drücken sie die taste
zur Auswahl von “DRC” und
anschließend die Taste ENTER.
• Auf dem Display wird “DRC : STD” angezeigt.
3 Drücken sie die taste …† , um die DRC-Einstellung
vorzunehmen.
• Durch wiederholtes Drücken dieser Taste werden nacheinander DRC : STD
➝ DRC : MAX ➝ DRC : MIN ausgewählt.
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP/MENU.
Auf dem Display wird “SETUP OFF“ angezeigt, und der Einstellungsmodus
wird beendet.
• Durch wiederholtes Drücken dieser Taste werden nacheinander HDMI : AVR
➝ HDMI : TV ausgewählt.
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP/MENU.
Auf dem Display wird “SETUP OFF” angezeigt, und der Einstellungsmodus
wird beendet.
HDMI AUDIO einstellen
• AVR : Audio wird über das Gerät wiedergegeben.
• TV : Audio wird über ein an HDMI OUT angeschlossenes Fernsehgerät
wiedergegeben. Auf dem Gerät selbst erfolgt keine Audiowiedergabe.
Die Taste DRC
Drücken Sie die Taste DRC.
• Durch wiederholtes Drücken dieser Taste werden nacheinander DRC : STD ➝
DRC : MAX ➝ DRC : MIN ausgewählt.
DRC-Effekt festlegen
• STD (Standard) : Legt den DRC-Effekt auf einen mittleren Wert fest.
• MAX (Maximal) : Legt den DRC-Effekt auf den maximalen Wert fest.
• MIN (Minimal) : Legt den DRC-Effekt auf den geringsten Wert fest.
• Diese Funktion ist nur verfügbar, wenn sowohl der Videoeingang als
auch der Videoausgang HDMI unterstützt.
• Die Einstellung HDMI AUDIO ist nur verfügbar, wenn am
HDMI-Ausgang ein Fernsehgerät angeschlossen ist.
• Wenn keine Tonwiedergabe über das Fernsehgerät erfolgt,
24
sollten Sie für den HDMI-Audioausgang Ihres DVD-oder
SAT-PLAYERS die Einstellung PCM wählen.
25
BEDIENUNG
in den Einstellungsmodus.
GER
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 26
GER
Einstellen des Testtons
Mit Hilfe des Testtons können Sie die Verbindung und die Lautstärke der Lautsprecher prüfen.
So geben Sie den Testton automatisch wieder
So geben Sie den Testton manuell wieder
√
√
1 Drücken Sie die Taste SETUP/MENU und anschließend
1 Drücken Sie die Taste SETUP/MENU und anschließend
die Taste ENTER.
• Auf dem Display wird “SETUP MODE” angezeigt und auf dem System der
die Taste ENTER.
• Auf dem Display wird “SETUP MODE” angezeigt, und das System
wechselt in den Einstellungsmodus.
Einstellungsmodus aktiviert.
2 Drücken sie die taste
zur Auswahl von “TEST-T
AUTO” und anschließend die Taste ENTER.
CEN ➝ F.R ➝ S.R ➝ SBR ➝ SBL ➝ S.L ➝ S.W .
• Während der Wiedergabe des Testtons können Sie über die Tasten …† das
Lautstärkeniveau jedes Lautsprechers im Bereich von -10 dB bis +10 dB
(in Schritten von 1 dB) anpassen.
So verlassen Sie den Einstellungsmodus
• Drücken Sie einmal die Taste SETUP/MENU.
Auf dem Display wird “SETUP OFF” angezeigt, und die Testsignalwiedergabe
wird beendet.
BEDIENUNG
• Das Testsignal wird in der folgenden Reihenfolge wiedergegeben: F.L ➝
Sie die Taste
zur Auswahl von “TEST-T
2 Drücken
MANU” und anschließend die Taste ENTER.
¦‹ button to select the speaker you want.
3 Press
Durch wiederholtes Drücken dieser Taste werden nacheinander F.L ➝
•
CEN ➝ F.R ➝ S.R ➝ SBR ➝ SBL ➝ S.L ➝ S.W ausgewählt.
4 Drücken Sie die Taste …† , um das Testsignal wie
gewünscht einzustellen.
• Sie können das Lautstärkeniveau des Lautsprechers im Bereich von -10 dB
bis +10 dB (in Schritten von 1 dB) anpassen.
• Bei -10 dB ist die Lautstärke am niedrigsten, bei +10 dB am höchsten.
Die Taste TEST TONE
Drücken Sie die Taste TEST TONE.
• Das Testsignal wird in der folgenden Reihenfolge wiedergegeben : F.L ➝ CEN
➝ F.R ➝ S.R ➝ SBR ➝ SBL ➝ S.L ➝ S.W.
• Während der Wiedergabe des Testsignals können Sie mit der Taste …† das
Lautstärkeniveau des entsprechenden Lautsprechers im Bereich von -10 dB bis
+10 dB (in Schritten von 1 dB) anpassen.
So verlassen Sie den Einstellungsmodus
• Drücken Sie einmal die Taste SETUP/MENU.
Auf dem Display wird “SETUP OFF” angezeigt, und die Testsignalwiedergabe
wird beendet.
Testtonausgabe
• F.L (Front-Links) : -10 ~ +10dB
• CEN (Mitte) : -10 ~ +10dB
• F.R (Front-Rechts) : -10 ~ +10dB
• S.R (Surround-Rechts) : -10 ~ +10dB
• SBR (Surround back right) : -10 ~ +10dB
• SBL (Surround back left) : -10 ~ +10dB
• S.L (Surround-Links) : -10 ~ +10dB
• S.W (Subwoofer) : -10 ~ +10dB
26
27
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 28
Lautstärkeniveau der Lautsprecher anpassen
Dolby Pro Logic IIx-Modus
Sie können die Lautsprecherbalance und den Lautsprecherpegel einstellen.
In diesem Modus können Sie aus 2-Kanalton einen 7.1-Kanalton erzeugen.
√
1 Drücken Sie die Taste SETUP/MENU und anschließend
die Taste ENTER.
GER
ÜBER DIE FERNBEDIENUNG
Drücken Sie die Taste
MODE.
• Durch wiederholtes Drücken dieser Taste können Sie zwischen CINEMA, MATRIX ,
GAME , PROLOGIC und MUSIC wechseln.
• Auf dem Display wird “SETUP MODE” angezeigt, und das System wechselt
in den Einstellungsmodus.
Sie die Taste
zur Auswahl von “LEVEL
2 Drücken
SETUP” und anschließend die Taste ENTER.
3 Drücken Sie die Taste , um den gewünschten
Lautsprecher auszuwählen.
• Durch wiederholtes Drücken dieser Taste werden nacheinander F.L ➝ CEN ➝ F.R
➝ S.R ➝ SBR ➝ SBL ➝ S.L ➝ S.W ausgewählt.
•
Schritten von 1 dB) anpassen.
• Bei -10 dB ist die Lautstärke am niedrigsten, bei +10 dB am höchsten.
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP/MENU.
Auf dem Display wird “SETUP OFF” angezeigt, und der Einstellungsmodus wird beendet.
Die Taste SPK LEVEL
1 Drücken Sie die Taste SPK LEVEL, um den gewünschten
Lautsprecher auszuwählen.
• Durch wiederholtes Drücken dieser Taste werden nacheinander F.L ➝ CEN ➝
F.R ➝ S.R ➝ SBR ➝ SBL ➝ S.L ➝ S.W ➝ SPK LVL OFF ausgewählt.
2 Drücken Sie die Taste …†, um das gewünschte
Lautstärkeniveau auszuwählen.
• Sie können das Lautstärkeniveau im Bereich von -10 dB bis +10 dB
(in Schritten von 1 dB) anpassen.
• Bei -10 dB ist die Lautstärke am niedrigsten, bei +10 dB am höchsten.
1 Drücken Sie die Taste SURROUND, um den DPLIIxModus auszuwählen.
BEDIENUNG
Sie die Taste …†, um den Lautsprechermodus einzustellen.
4 Drücken
Sie können das Lautstärkeniveau im Bereich von -10 dB bis +10 dB (in
AM GERÄT
• Durch wiederholtes Drücken dieser Taste können Sie zwischen DPL IIx
(DPL IIx), NEO:6, SFE und STEREO wechseln.
Sie die SELECT-Tasten ( , ).
2 Drücken
Durch Drücken der SELECT-Taste (
) können Sie zwischen CINEMA ,
•
MATRIX, GAME, PROLOGIC und MUSIC wechseln.
) können Sie zwischen MUSIC ,
PROLOGIC, GAME, MATRIX und CINEMA wechseln.
• Durch Drücken der SELECT-Taste (
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden.
Dolby Pro Logic IIx-Modus
• MUSIC (MUSIK) : In diesem Modus wird aus digitalen oder analogen Stereoquellen wie
z. B. CD, Kassette, UKW, Fernseher und Videorecorder ein 7.1-Kanalton erzeugt.
• CINEMA (Kino) : Für eine realistischere Klangwiedergabe bei Filmen.
• MATRIX (Matrix) : Liefert 7.1-Kanal-Raumklang.
• GAME (Spiel) : Verbessert den Sound beim Spielen.
• PROLOGIC (ProLogic) : Zur Erzeugung des Raumklangs werden nur die beiden
vorderen Lautsprecher (links und rechts) verwendet.
Einstellung des Lautsprecherpegels
• F.L (Front-Links) : -10 ~ +10dB
• CEN (Mitte) : -10 ~ +10dB
• F.R (Front-Rechts) : -10 ~ +10dB
• S.R (Surround-Rechts) : -10 ~ +10dB
• SBR (Surround back right) : -10 ~ +10dB
• SBL (Surround back left) : -10 ~ +10dB
• S.L (Surround-Links) : -10 ~ +10dB
• S.W (Subwoofer) : -10 ~ +10dB
28
• Sie können den Dolby Pro Logic IIx-Modus nicht für Mehrkanal-Signale wie
Dolby Digital oder DTS verwenden.
• Pro Logic ist nur für PCM-Audiosignale mit einer Sampling-Frequenz von 32
kHz, 44 kHz oder 48 kHz verfügbar.
• Bei einem Mono-PCM-Audiosignal erfolgt keine Tonwiedergabe über den
Surround Back-Lautsprecher.
29
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 30
Dolby Pro Logic IIx-Effekt
NEO:6-Modus einstellen
Diese Funktion ist nur verfügbar, wenn als Dolby PRO LOGIC II-Modus der Modus MUSIC (Musik) aktiviert ist.
Sie können den 2-Kanalton von Musik oder Filmen als 6.1-Kanalton wiedergeben.
Sie die Taste SETUP/MENU und anschließend
1 Drücken
die Taste ENTER.
• Auf dem Display wird “SETUP MODE” angezeigt, und das System wechselt in den
Einstellungsmodus.
2 Drücken Sie die Taste zur Auswahl von
“
MODE” und anschließend die Taste ENTER.
Sie die Taste
.
3 Drücken
Durch wiederholtes Drücken dieser
•
Taste werden nacheinander
C-WIDTH ➝ DIMENSION ➝
PANORAMA ausgewählt.
AM GERÄT
Sie die SURROUND-Taste kurz, um den
1 Drücken
“NEO:6”-Modus auszuwählen.
• Mit jedem Tastendruck wechselt die Auswahl in der Reihenfolge DPL ll x ➝
NEO:6 ➝ SFE ➝ STEREO.
,
)-Tasten.
Tonhöhe des Center-Kanals einstellen
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP/MENU.
Auf dem Display wird “SETUP OFF” angezeigt, und der Einstellungsmodus
wird beendet.
EFFECT
MODE um den Modus
Wenn Ihr Fernsehgerät (oder Bildschirm) an einer Wand angebracht ist, können Sie
den Höhenunterschied kompensieren, indem Sie die Tonausgabe der vorderen
Lautsprecher und des Center-Lautsprechers anpassen.
BEDIENUNG
So verlassen Sie den Einstellungsmodus
Sie die Taste SETUP/MENU und anschließend
1 Drücken
die Taste ENTER.
• Auf dem Display wird “SETUP MODE” angezeigt, und das System wechselt
in den Einstellungsmodus.
2 Drücken sie die taste
zur Auswahl von “NEO:6
MODE” und anschließend die Taste ENTER.
• “CEN : IMG : 2” wird auf dem Display angezeigt.
EFFECT.
• Durch wiederholtes Drücken dieser Taste werden nacheinander C-WIDTH ➝
DIMENSION ➝ PANORAMA ausgewählt.
3 Drücken Sie die Taste …†, um den gewünschten Dolby Pro
Logic II-Effekt auszuwählen.
• C-WIDTH : Sie können einen Wert zwischen 0 und 7 einstellen.
• DIMENSION : Sie können einen Wert zwischen -7 und +7 einstellen.
• PANORAMA : Sie können zwischen ON und OFF wählen.
Dolby Pro Logic II-Effekt
• C-WIDTH (Breite der Mitte) : Legt die Breite des mittleren Bildes fest. Je höher
der Wert, desto geringer das Lautstärkeniveau
des mittleren Lautsprechers.
• DIMENSION (Dimension) : Passt ausgehend von den vorderen oder hinteren
Lautsprechern schrittweise das Klangfeld an.
• PANORAMA (Panorama) : Mit diesem Modus wird nicht nur zwischen den
beiden vorderen, sondern auch zwischen den
seitlichen Lautsprechern ein umfassender StereoEffekt erzeugt.
30
• Mit jedem Tastendruck wechselt die Auswahl zwischen MUSIC ➝ CINEMA.
• Mit jedem Tastendruck wechselt die Auswahl zwischen MUSIC ➝ CINEMA.
Pro Logic IIx-Effekt
auszuwählen.
1 Drücken sie die taste
“MUSIC” auszuwählen.
2 Drücken sie die taste
ÜBER DIE FERNBEDIENUNG
Drücken Sie die NEO:6-Taste.
2 Drücken Sie die SELECT(
Drücken Sie die Taste …† ,
4 um
den gewünschten Dolby
Die Taste
GER
3 Drücken sie die taste …†, um das gewünschte Klangbild
auszuwählen.
• Sie können für das Klangbild einen Wert zwischen 0 und 5 einstellen.
• Mit diesem Parameter wird die Tonhöhe der vorderen Lautsprecher und des Center-
Lautsprechers angepasst. Dabei stellt “0” den niedrigsten und “5” den höchsten Wert dar.
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP/MENU. Auf dem
Display wird “SETUP OFF” angezeigt, und der Einstellungsmodus wird beendet.
NEO : 6-Modus
In diesem Modus werden 2-Kanaltonsignale über einen hochpräzisen digitalen
Matrix-Decoder in 6.1-Kanalton umgewandelt.
• MUSIC : Der Modus NEO:6 MUSIC ist für die Musikwiedergabe optimiert
• CINEMA : Der Modus NEO:6 CINEMA ist für die Filmwiedergabe optimiert
• Der Modus NEO:6 kann für Signale von DTS und Multikanal
Dolby Digital verwendet werden.
• Pro Logic funktioniert nur bei PCM-Audiosignalen mit einer
Abtastfrequenz von 32 kHz, 44 kHz oder 48 kHz.
31
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 32
EX/ES-Modus einstellen
Klangsteuerung einstellen
Wenn Sie Rearboxen (also hintere Surround-Lautsprecher) anschließen, können Sie dank des
eingebauten Dolby Digital Surround EX- bzw. DTS-ES-Decoders 6.1- oder 7.1-Mehrkanalton genießen.
Diese Funktion steht nur für Dolby Digital- oder DTS-Quellen (z. B. DVD-Player), nicht jedoch für die
Formate L.PCM und Dolby Digital 2 zur Verfügung.
Mit dieser Funktion können Sie die Klangqualität des vorderen Lautsprechers einstellen.
GER
ÜBER DIE FERNBEDIENUNG
Sie die Taste SETUP/MENU und anschließend
1 Drücken
die Taste ENTER.
• Auf dem Display wird “SETUP MODE” angezeigt, und das System wechselt
1 Drücken Sie die Taste SETUP/MENU und anschließend
die Taste ENTER.
in den Einstellungsmodus.
2 Drücken sie die taste
zur Auswahl von “EX/ES
SETUP” und anschließend die Taste ENTER.
• “EX/ES : AUTO” wird auf dem Display angezeigt.
Drücken sie die taste …† , um den
3 gewünschten
EX/ES-Modus auszuwählen.
• Durch wiederholtes Drücken dieser Taste werden
nacheinander EX/ES : AUTO ➝ EX/ES : ON ➝
EX/ES : OFF ausgewählt.
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP/MENU.
Auf dem Display wird “SETUP OFF” angezeigt, und der Einstellungsmodus wird beendet.
wechselt in den Einstellungsmodus.
2 Wählen Sie über die taste
“TONE CONTROL” aus,
und drücken Sie anschließend die ENTER-Taste.
3 Drücken Sie die taste
.
• Durch wiederholtes Drücken dieser Tasten werden nacheinander die
Optionen BASS ➝ TREBLE ➝ TONE : OFF angezeigt.
• Bei Auswahl von TONE : OFF wird die Klangsteuerungs deaktiviert.
BEDIENUNG
So verlassen Sie den Einstellungsmodus
• Auf dem Display wird “SETUP MODE” angezeigt, und das System
4 Wählen Sie über die taste …† die gewünschte
Klangsteuerung aus.
Die Taste EX/ES
• Sie können das Klangniveau im Bereich von -6 dB bis +6 dB (in Schritten
Drücken Sie die Taste EX/ES.
• Durch wiederholtes Drücken dieser Taste werden nacheinander EX/ES :
von 1 dB) anpassen.
• Bei -6 dB ist der Klang am leisesten, bei +6 dB am lautesten.
AUTO ➝ EX/ES : ON ➝ EX/ES : OFF ausgewählt.
• Die Taste EX/ES auf der Fernbedienung zeigt nur bei Audioquellen im
Format Dolby Digital oder DTS eine Funktion.
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden, oder drücken Sie die Taste SETUP/MENU.
EX/ES-Modus
• AUTO : Sobald das Gerät ein kompatibles Audiosignal erkennt, wird der
Auf dem Display wird “SETUP OFF” angezeigt, und der Einstellungsmodus wird
beendet.
passende Decoder für die Klangwiedergabe im 6.1- oder 7.1-Kanalton
automatisch ausgewählt.
Wenn der Verstärker kein kompatibles Signal empfängt, wird die
Klangwiedergabe im 6.1- bzw. 7.1-Kanalton nicht automatisch gestartet.
• ON : Der Dolby Digital Surround EX- bzw. DTS-ES-Decoder wandelt Dolby
Digital- und DTS-Signale in 6.1 bzw. 7.1-Kanalton um.
• OFF : Der Dolby Digital Surround EX- bzw. DTS-ES-Decoder ist ausgeschaltet.
Dolby Digital - EX
Bei Film-Soundtracks im Format Dolby Digital EX wird der Ton
auch über die hinteren Surround-Lautsprecher wiedergegeben.
DTS-ES (Discrete 6.1, Matrix 6.1)
Dem DTS 5.1-System werden Rear-Boxen (hintere
Surround-Lautsprecher) hinzugefügt und dadurch der
Surround-Sound-Effekt verstärkt.
Mit dem eingebauten DTS-ES-Decoder ist die
Wiedergabe von Disks möglich, die in den Formaten
DTS-ES Direct und DTS-ES Matrix erstellt wurden.
• Die Klangsteuerung ist nur im Stereomodus verfügbar.
• Die Surround Back-Lautsprecher müssen für die Verwendung von
Dolby Digital EX angeschlossen sein.
• Für die Wiedergabe von Datenträgern, deren Audiodaten mit Dolby
32
Digital EX im 6.1-Kanalton kodiert wurden, muss der EX/ES-Modus
aktiviert sein.
• Manche in Dolby Digital-EX codierte Discs enthalten kein
Identifikationssignal. In diesem Fall müssen Sie EX/ES auf ON setzen.
• Für die Verwendung von DTS-ES müssen
die Surround Back-Lautsprecher
angeschlossen sein.
33
AV-R720 GB-GER
2007.10.5
10:28 AM
Page 34
GER
SFE-Modus für Klangfeldeffekte
Stereomodus
Die SFE-Funktion umfasst sieben verschiedene DSP-Klangfeldeffekte zur digitalen Simulation von echten
Musikumgebungen wie z. B. Konzerthallen oder Kinosäle.
Sie können diesen Modus auswählen, wenn die Wiedergabe über den vorderen linken und den vorderen rechten
Lautsprecher sowie über den Subwoofer erfolgt.
ÜBER DIE FERNBEDIENUNG
ÜBER DIE FERNBEDIENUNG
Drücken Sie die Taste STEREO.
Drücken Sie die Taste SFE MODE.
• Auf dem Display wird “STEREO” angezeigt,
und das System wechselt in den Stereomodus.
• Durch erneutes Drücken dieser Taste können Sie zwischen HALL, THEATER ,
ARENA, CLUB , DOME, STADIUM und CHURCH wechseln.
AM GERÄT
Drücken Sie die Taste SURROUND, um den Modus
STEREO auszuwählen.
• Durch wiederholtes Drücken dieser Taste können Sie zwischen DPL
IIx (DPL IIx), SFE (Klangfeldeffekte), NEO:6 und STEREO wechseln.
• Wenn Sie die STEREO-Taste auf dem Gerät drücken, wechselt es in
den STEREO-Modus.
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden.
AM GERÄT
Drücken Sie die Taste SURROUND, um den Modus SFE
1 auszuwählen.
• Durch wiederholtes Drücken dieser Taste können Sie zwischen DPLIIx, SFE
und STEREO wechseln.
Sie die SELECT-Tasten ( , ).
2 Drücken
Durch Drücken der SELECT-Taste ( ,
) können Sie zwischen HALL
O = aktiv, – = inaktiv
SurroundModus
DOLBY
(MUSIC,
CINEMA,
MATRIX,
GAME,
PRO LOGIC)
•
THEATER ARENA CLUB DOME STADIUM CHURCH wechseln.
NEO:6
(MUSIC,
CINEMA)
So verlassen Sie den Einstellungsmodus
• Warten Sie ca. 5 Sekunden.
BEDIENUNG
Tabelle zu Surround-Modus und Eingangssignal
SFE
EX/ES
STEREO
Eingangssignal
Decodierung
Anzeige im Display
Ausgangskanal
SL SBL SubW
L/R C SR
SBR
Signalformat
Kanal
Dolby D Surr. EX
Dolby Digital 5.1
O
O
O
O
O
DIGITAL
L, C, R, SL, SR, SBL, SBR, SW
Dolby D (5.1ch)
Dolby Digital 5.1
O
O
O
–
O
DIGITAL
L, C, R, SL, SR, SW
Dolby D (2ch)
Pro Logic II x
O
O
O
O
O
DIGITAL
L, C, R, SL, SR, SBL, SBR, SW
Dolby D (2ch Surr)
Pro Logic II x
O
O
O
O
O
DIGITAL
L.PCM (Audio)
Pro Logic II x
O
O
O
O
O
L.PCM
L, C, R, SL, SR, SBL, SBR, SW
Analog
Pro Logic II x
O
O
O
O
O
ANALOG
L, C, R, SL, SR, SBL, SBR, SW
L.PCM (Audio)
Neo:6
O
O
O
O
O
L.PCM
L, C, R, SL, SR, SBL, SBR, SW
Analog
Neo:6
O
O
O
O
O
ANALOG
L, C, R, SL, SR, SBL, SBR, SW
Dolby D (2ch)
Neo:6
O
O
O
O
O
DIGITAL
L, C, R, SL, SR, SBL, SBR, SW
Dolby D (2ch Surr)
Neo:6
O
O
O
O
O
DIGITAL
L, C, R, SL, SR, SBL, SBR, SW
Dolby D (2ch)
DD+SFE
O
O
O
–
O
DIGITAL
L, C, R, SL, SR, SW
Dolby D (2ch Surr)
DD+SFE
O
O
O
–
O
DIGITAL
L.PCM (Audio)
SFE
O
O
O
–
O
L.PCM
L, C, R, SL, SR, SW
Analog
SFE
O
O
O
–
O
ANALOG
L, C, R, SL, SR, SW
Dolby D Surr. EX
Dolby Digital EX
O
O
O
O
O
DIGITAL
Dolby D (5.1ch)
Dolby Digital EX
O
O
O
O
O
DIGITAL
DTS-ES
DTS-ES
O
O
O
O
O
dts, ES
L, C, R, SL, SR, SBL, SBR, SW
DTS (5.1ch)
DTS-ES
O
O
O
O
O
dts
L, C, R, SL, SR, SBL, SBR, SW
Dolby D (2ch)
Stereo
O
–
–
–
O
DIGITAL
Dolby D (2ch Surr)
Stereo
O
–
–
–
O
DIGITAL
L.PCM (Audio)
Stereo
O
–
–
–
O
L.PCM
L.PCM 96KHz
Stereo
O
–
–
–
O
L.PCM
L, R, SW
Analog
Stereo
O
–
–
–
O
ANALOG
L, R, SW
L, C, R, SL, SR, SBL, SBR, SW
L, C, R, SL, SR, SW
L, C, R, SL, SR, SBL, SBR, SW
L, C, R, SL, SR, SBL, SBR, SW
L, R, SW
L, R, SW
L, R, SW
L/R : Frontlautsprecher (links/rechts) C : Center-Lautsprecher SL/SR : Rücklautsprecher (links/rechts)
SBL/SBR : Hintere Surround-Lautsprecher (links/rechts) SW : Subwoofer
• Die Anzeigen des Kanalstatus hängen von der Lautsprecherkonfiguration ab.
• Im Modus SFE wird Zweikanalton wiedergegeben.
34
35
AV-R720 GB-GER
2007.10.5
10:29 AM
Page 36
Radiowiedergabe
Sender programmieren
Bei der Radiowiedergabe können Sie das Band (UKW) auswählen und entweder manuell oder automatisch die
Frequenz festlegen.
Sie können bis zu 30 UKW-Radiosender programmieren.
ÜBER DIE FERNBEDIENUNG
Beispiel: Sie möchten die UKW-Frequenz 89,10 MHz auf Station 2 speichern.
1 Drücken Sie die Taste TUNER.
2 Wählen Sie die Frequenz aus.
1 Drücken Sie die Taste TUNER.
Sie die Taste TUNING
2 Drücken
MODE zur Auswahl von MANUAL,
• Automatische Frequenzwahl – Variante 1:
1) Drücken Sie die Taste TUNING MODE, und wählen Sie PRESET.
2) Drücken Sie die TUNING/CH-Tasten ( , ), um eine voreingestellte
Frequenz auszuwählen.
• Automatische Frequenzwahl – Variante 2:
1) Drücken Sie die Taste TUNING MODE, und wählen Sie MANUAL.
2) Drücken Sie die TUNING/CH-Tasten ( , ), um automatisch zu einer
Frequenz zu springen.
• Manuelle Frequenzwahl:
1) Drücken Sie die Taste TUNING MODE, und wählen Sie MANUAL.
2) Drücken Sie die Taste TUNING/CH ( , ) nur kurz, um die Frequenz
jeweils um einen Schritt zu erhöhen bzw. zu reduzieren.
AM GERÄT
1
2 Wählen Sie die Frequenz aus.
Drücken Sie die Taste FUNCTION, um FM auszuwählen.
1) Drücken Sie die Taste TUNING MODE, und wählen Sie PRESET.
2) Drücken Sie die TUNING/CH-Tasten ( , ), um eine voreingestellte
Frequenz auszuwählen.
• Automatische Frequenzwahl – Variante 2:
1) Drücken Sie die Taste TUNING MODE, und wählen Sie MANUAL.
2) Drücken Sie die TUNING/CH-Tasten ( , ), um automatisch zu einer
Frequenz zu springen.
• Manuelle Frequenzwahl:
1) Drücken Sie die Taste TUNING MODE, und wählen Sie MANUAL.
2) Drücken Sie die Taste TUNING/CH ( , ) nur kurz, um die Frequenz
jeweils um einen Schritt zu erhöhen bzw. zu reduzieren.
und wählen Sie anschließend mit
der Taste TUNING/CH ( , ) den
Wert “89.10” aus.
• Die Varianten der automatischen und
manuellen Frequenzwahl sind auf Seite 36
unter Schritt 2 ausführlich erläutert. Gehen Sie
wie dort beschrieben vor.
Sie die Taste TUNER
3 Drücken
MEMORY.
• Auf dem Display blinkt die Stationsnummer.
Sie die TUNING/CH4 Drücken
Tasten ( , ), um Station 2
auszuwählen.
• Ihnen stehen die Stationen 1 bis 30 zur
Verfügung.
Sie die Taste TUNER
5 Drücken
MEMORY erneut.
RADIOBETRIEB
• Automatische Frequenzwahl – Variante 1:
GER
• Die Stationsnummer wird ausgeblendet. Station 2 ist
jetzt auf 89,10 MHz programmiert.
Sie für die
6 Wiederholen
Programmierung weiterer Sender
die Schritte 2 bis 5.
So stellen Sie einen eingespeicherten Sender ein:
• Drücken Sie die SELECT-Taste auf der Fernbedienung, um PRESET
aufzurufen, und dann die TUNING/CH(
,
)-Tasten.
Zwischen Mono und Stereo wechseln
Drücken Sie auf der Fernbedienung die Taste MO/ST.
• Durch wiederholtes Drücken dieser Taste können Sie zwischen
STEREO und MONO wechseln.
• Bei schlechtem Empfang können Sie das Rauschen durch Auswahl
von MONO verringern.
• Diese Funktion steht nur über die Fernbedienung zur Verfügung.
36
37
AV-R720 GB-GER
2007.10.5
10:29 AM
Page 38
GER
Was ist RDS?
Mit RDS (Radio Data System) UKW-Sender empfangen
RDS erlaubt UKW-Sendern, ihre regulären Programmsignale mit zusätzlichen Kennsignalen zu
senden. Zum Beispiel senden die Radiosender nicht nur ihr Senderkürzel, sondern auch
Informationen zur Art des gesendeten Programms, wie Sport oder Musik usw.
Wird ein FM-Sender eingestellt, der den RDS-Service bietet, leuchtet die
RDS-Anzeige im Anzeigefeld auf.
• Abkürzungen für RDS-Modi und Funktionen:
1. PTY (Program Type): Programmsparte, z. B. Nachrichten, Kultur usw.; kann für einen
Suchlauf verwendet werden.
2. PS NAME (Program Service Name): Gibt den Sendernamen an und umfaßt maximal
acht Zeichen.
3. RT (Radio Text): Vom Radiosender übertragener Text; maximal 64 Zeichen.
4. CT (Clock Time): Gibt die Uhrzeit an.
• Nicht alle Sender übertragen PTY, RT oder CT, so daß diese Informationen nicht bei
allen RDS-Sendern angezeigt werden können.
5. TA (Traffic Announcement): Verkehrsdurchsagen; wenn diese Anzeige blinkt, werden
gerade Verkehrsdurchsagen übertragen.
• RDS ist für AM-Sendungen nicht verfügbar.
• RDS funktioniert möglicherweise nicht richtig, wenn der eingestellte
Sender das RDS-Signal nicht ordnungsgemäß sendet oder wenn das
Signal zu schwach ist.
Sie können die vom Radiosender gesendeten RDS-Signale auf dem Anzeigefeld sehen.
Die RDS-Signale zeigen
(Mit einem PTY-Code nach einem Programm suchen) Einer der Vorteile des RDS-Service ist, dass Sie eine bestimmte
Programmart unter den vorabgestimmten Rundfunksendern durch die Angabe des PTY-Codes lokalisieren können.
Mit dem PTY-Code nach einem Programm suchen
Bevor Sie beginnen, beachten Sie bitte ...
• Die PTY-Suche ist nur auf vorabgestimmte
Radiosender anwendbar.
• Um den Suchvorgang zu einer beliebigen Zeit zu
stoppen, drücken Sie während der Suche auf PTYSEARCH.
• Es gibt eine zeitliche Begrenzung für die durchführung
der folgenden Schritte. Wird die Einstellung
abgebrochen wird, bevor Sie die Suche beenden
konnten, fangen Sie nochmal mit Schritt 1 an.
• Wenn die Tasten auf der primäre Fernbedienung
betätigen, vergewissern Sie sich, dass Sie den
UKW-Sender mit der primären Fernbedienung gewählt
haben.
1
2
Drücken Sie auf RDS-ANZEIGE, während Sie einen UKW-Sender hören.
Jedes Mal, wenn die Taste gedrückt wird, verändert sich die Anzeige, um Ihnen die
folgenden Informationen anzuzeigen:
Drücken Sie PTY SEARCH, während Sie
einen UKW-Sender empfangen.
Drücken Sie die Taste PTY + oder PTY –,
bis der gewünschte PTY-Code im Display
angezeigt wird.
• Das Anzeigefeld liefert Ihnen die auf der
rechten Seite beschriebenen PTY-Codes.
NEWS
Über die Zeichen im Anzeigefeld
Wenn das Anzeigefeld PS oder RT-Signale zeigt, werden die folgenden Zeichen benutzt.
• Das Anzeigefeld unterscheidet nicht zwischen Groß- und Kleinschreibung und
verwendet deshalb immer Großbuchstaben.
• Im Anzeigefeld können keine akzentuierten Buchstaben dargestellt werden. So kann
"A”, z. B., für akzentuierte Buchstaben wie "Á, Â, Ä, Å, oder Ô stehen.
• Wenn die Suche plötzlich beendet wird, erscheinen "PS” und "RT” nicht
3
Drücken Sie PTY SEARCH nochmals,
während der im vorigen Schritt gewählte
PTY-Code noch auf dem Anzeigefeld ist.
• Die Center Unit durchsucht 15
vorabgestimmte UKW-Sender, stoppt,
wenn der von Ihnen gewählte Sender
gefunden ist und stellt diesen ein.
• Nachrichten, Pressemeldungen usw.
AFFAIRS
• Aktuelle Ereignisse, Dokumentarberichte,
Diskussionen, Untersuchungen usw.
INFO
• Berichte und Vorhersagen,
Verbraucherinformationen, medizinische
Informationen usw.
SPORT
EDUCATE
DRAMA
• Sport
• Ausbildung und Erziehung
• Sprechtheater, Hörspiele usw.
CULTURE
• Kulturelle Themen, Religion,
sozialwissenschaftliche Probleme, Sprache
usw.
SCIENCE
• Naturwissenschaften und Technik
VARIED
• Andere Themenbereiche, Unterhaltung (Quiz,
Spiele), Interviews, Kabarett usw.
POP M
• Popmusik
ROCK M
• Rockmusik
M.O.R.M
• Leichte Unterhaltungsmusik mit EasyListening-Charakter.
LIGHT M
• Leichte klassische Musik - Instrumentalmusik
oder Chormusik.
CLASSICS
• Schwere klassische Musik - Orchester,
Sinfonie, Kammermusik und Oper
OTHER M
• Andere Musik - Jazz, R&B, Country und
Western
WEATHER
• Wetter
FINANCE
PS (Programmservice): Bei der Suche erscheint "PS” und dann wird der Sendername
angegeben. "NO PS” erscheint, wenn kein Signal gesendet wird.
RT (Radio-Text): Bei der Suche erscheint “RT” und dann werden Textmeldungen des
Radiosenders angezeigt. "NO RT erscheint, wenn kein Signal gesendet wird.
Frequenz: Senderfrequenz (kein RDS-Service)
Programmsparte
Display-Anzeiqe
• Finanzen
CHILDREN
• Kinderprogramme
SOCIAL A
• Soziale Themen
RELIGION
• Religion
PHONE IN
• Diskussionen, Zuhörerumfragen usw.
TRAVEL
• Reisen, Tourismus
LEISURE
• Freizeit
JAZZ
• Jazzmusik
COUNTRY
• Countrymusik
NATION M
• Volksmusik
OLDIES
• Oldies
FOLK M
• Volksmusik
DOCUMENT
RADIOBETRIEB
Welche Informationen können RDS-Signale liefern?
Programmsparten (PTY-Funktion)
• Dokumentationen
auf dem Anzeigefeld.
38
39
AV-R720 GB-GER
2007.10.5
10:29 AM
Page 40
GER
Sonderfunktionen
Sleep-Timer-Funktion
Reset-Funktion (Zurücksetzen)
Sie können die Zeit festlegen, nach der sich das Gerät automatisch ausschaltet.
Drücken Sie die Taste SLEEP.
• Durch wiederholtes Drücken der Taste können Sie zwischen SLEEP: OFF ➝ 15MIN
➝ 30MIN ➝ 45MIN ➝ 60MIN ➝ 90MIN ➝ 120MIN wechseln.
ÜBER DIE FERNBEDIENUNG
Sie die Taste MUTE.
1 Drücken
Auf dem Display wird “MUTE” angezeigt.
2 Drücken Sie die Taste “0” fünfmal, und drücken Sie
•
So überprüfen Sie den Status der Timer-Funktion
Drücken Sie die Taste SLEEP.
• Auf dem Display wird die Zeit angezeigt, nach der sich das Gerät automatisch
aussschaltet.
• Durch erneutes Drücken der Taste SLEEP können Sie die zuvor eingestellte Zeit
ändern.
So deaktivieren Sie die Timer-Funktion
dann die Taste ENTER.
• “INITIAL : NO” wird auf dem Display angezeigt.
Sie die Tasten …† um “YES” auszuwählen.
3 Drücken
Das Gerät wird zurückgesetzt und steht nach ca. 5 Sekunden wieder zur
•
Verfügung.
• Drücken Sie die Taste SLEEP mehrfach, bis SLEEP : OFF angezeigt wird.
Stummschaltung
Mit dieser Funktion können Sie den Ton ausschalten.
Drücken Sie die Taste MUTE.
• Auf dem Display wird “MUTE” angezeigt.
AM GERÄT
Schalten Sie das Gerät aus, und halten Sie die Taste
SELECT( ) länger als 5 Sekunden gedrückt.
• Die Anzeige POWER STANDBY blinkt.
So schalten Sie den Ton wieder ein
Drücken Sie die Taste MUTE erneut.
• Die Anzeige “MUTE” wird ausgeblendet, und der Ton wird eingeschaltet.
Achtung!
• Bei Verwendung der RESET-Funktion gehen alle gespeicherten
VERSCHIEDENES
Einstellungen verloren.
• Verwenden Sie die Funktion mit großer Vorsicht.
• Die Funktionen “SLEEP”, “Mute” und “Adjust Display” stehen nur
über die Fernbedienung zur Verfügung.
40
41
AV-R720 GB-GER
2007.10.5
10:29 AM
Page 42
Sonderfunktionen (Fortsetzung)
Display anpassen
Mit dieser Funktion können Sie die Helligkeit des Displays einstellen.
Drücken Sie die Taste DIMMER.
• Durch mehrmaliges Drücken dieser Taste können Sie die Helligkeit des Displays
anpassen.
Kopfhörer verwenden
Sie haben die Möglichkeit, Kopfhörer anzuschließen (nicht im Lieferumfang
enthalten). Die Lautsprecher werden dadurch ausgeschaltet.
Schließen Sie den Kopfhörer an den Kopfhöreranschluss an,
um Musik hören zu können.
GER
Fernsehgerät mit der Fernbedienung steuern
1
2
3
4
Drücken Sie die Taste TV, um die
Fernbedienung auf den TV-Modus
festzulegen.
Schalten Sie das Fernsehgerät auf
gewohnte Weise ein.
Richten Sie die Fernbedienung auf das
Fernsehgerät.
Halten Sie die Taste POWER gedrückt,
und geben Sie den Code für die Marke
Ihres Fernsehgeräts ein.
•Wenn der Code passt, wird das Fernsehgerät ausgeschaltet.
•Wenn in der Tabelle mehr als ein Code für Ihr Fernsehgerät
angegeben ist, müssen Sie die Codes nacheinander eingeben, um
herauszufinden, welcher passt.
5
VERSCHIEDENES
Wenn Sie das Fernsehgerät durch Drücken
der Taste POWER auf der Fernbedienung
ein- und ausschalten können, war die
Einstellung erfolgreich.
• Sie können nun zur Bedienung des Fernsehgeräts die Tasten
POWER, VOLUME, CHANNEL, MENU sowie die Zifferntasten
verwenden.
• Achten Sie bei Verwendung von Kopfhörern darauf, dass die
Lautstärke nicht zu hoch eingestellt ist, denn sonst können
Hörschäden eintreten.
• Für einige Fernsehgeräte funktioniert die Fernbedienung möglicherweise nicht.
Außerdem sind bei einigen Fernsehgeräten möglicherweise nicht alle Funktionen
verfügbar.
• Standardmäßig ist die Fernbedienung für die Steuerung von SamsungFernsehgeräten programmiert.
42
43
AV-R720 GB-GER
2007.10.5
10:29 AM
Page 44
Fernsehgerät mit der Fernbedienung steuern
(Fortsetzung)
GER
DVD-Gerät/Videorecorder mit
der Fernbedienung steuern
Herstellercodes für Fernsehgeräte
Marke
ADMIRAL(M.WARDS)
A MARK
ANAM
AOC
BELL & HOWELL(M.WARDS)
BROCSONIC
CANDLE
CETRONIC
CITIZEN
CINEMA
CLASSIC
CONCERTO
CONTEC
CORONADO
CRAIG
CROSLEX
CROWN
CURTISMATES
CXC
DAEWOO
DAYTRON
DYNASTY
EMERSON
HALL MARK
HITACHI
INKEL
JC PENNY
JVC
KTV
KEC
KMC
LG(GOLDSTAR)
44
056, 057, 058
001, 015
001, 002, 003, 004,005,
006, 007, 008, 009, 010,
011, 012, 013, 014
001, 018, 040, 048
057, 058, 081
059, 060
018
003
003, 018, 025
097
003
018
046
015
003, 005, 061, 082, 083,
084
062
003
059, 061, 063
003
002, 003, 004, 015,016,
017, 018, 019, 020, 021,
022, 023, 024, 025, 026,
027, 028, 029, 030, 032,
034, 035, 036, 040, 048,
059, 090, 099, 100
040
003
003, 015, 040, 046, 059,
061, 064, 082, 083, 084,
085
019, 065, 103
003
003
006, 040, 056, 059, 066,
067, 068
040
015, 018, 050, 059, 069
045
056, 059, 067, 086
070
059, 061, 087, 088
003, 015, 040
015
001, 015, 016, 017, 037,
038, 039, 040, 041, 042,
043, 044, 054, 086
Marke
LUXMAN
LXI(SEARS)
MAGNAVOX
MARANTZ
MATSUI
MGA
MITSUBISHI/MGA
MTC
NEC
NIKEI
ONKING
ONWA
PANASONIC
PENNEY
PHILCO
PHILIPS
PIONEER
PORTLAND
PROTON
QUASAR
RADIO SHACK
RCA/PROSCAN
REALISTIC
SAMPO
SAMSUNG
SANYO
SCOTT
SEARS
SHARP
SIGNATURE 2000 (M.WARDS)
SONY
SOUNDESIGN
SPECTRICON
SSS
Code
018
019, 054, 056, 059, 060,
062, 063, 065, 071
015, 017, 018, 048, 054,
059, 060, 062, 072, 089
040, 054
054
018, 040
018, 040, 054, 059, 060,
075, 101
018
018, 019, 020, 040, 059,
060
003
003
003
006, 007, 008, 009, 054,
066, 067, 073, 074
018
003, 015, 017, 018, 048,
054, 059, 062, 069, 090
015, 017, 018, 040, 048
054, 062, 072, 112, 114,
117, 118
063, 066, 080, 091
015, 018, 059
040
006, 066, 067
017, 048, 056, 060, 061,
075
018, 059, 067, 076, 077
078, 092, 093, 094
003, 019
040
000, 015, 016, 017, 040,
043, 046, 047, 048, 049,
054, 059, 060, 098
019, 061, 065, 101, 102,
103, 104
003, 040, 060, 061
015, 018, 019
015, 057, 064, 101, 105,
106, 115
057, 058
050, 051, 052, 053, 055,
101
003, 040
001
018
Marke
SYLVANIA
SYMPHONIC
TATUNG
TECHWOOD
TEKNIKA
TMK
TOSHIBA
VIDTECH
VIDECH
WARDS
YAMAHA
YORK
YUPITERU
ZENITH
ZONDA
DONGYANG
LOWE
FINLUX
YOKO
LOEWE OPTA
PHONOLA
RADIOLA
SCHNEIDER
AKAI
GRUNDIG
BLAUPUNKT
SIEMENS
CGE
IMPERIAL
MIVAR
SABA
BANG&OLUFSEN
BRIONVEGA
FORMENTI
METZ
WEGA
RADIOMARELLI
SINGER
SINUDYNE
TELEFUNKEN
Code
018, 040, 048, 054, 059,
060, 062
061, 095, 096
006
018
003, 015, 018, 025
018, 040
019, 057, 063, 071, 101
107, 109, 110, 111, 113
018
059, 060, 069
015, 017, 018, 040, 048,
054, 060, 064
018
040
003
058, 079
001
003, 054
054
054, 109, 114
054
054, 114
054, 112, 114
054, 112
054
103
108, 109, 113, 119, 120,
121
108
108
113
113
113
114
114
114
114
114
114
114
114
114
116
1
Drücken Sie die Taste DVD, um die Fernbedienung
auf den DVD-Modus festzulegen.
2
Schalten Sie das DVD-Gerät (den
Videorecorder) auf gewohnte Weise ein.
3
Richten Sie die Fernbedienung auf das
DVD-Gerät (den Videorecorder).
4
Halten Sie die Taste POWER gedrückt, und
geben Sie den Code für die Marke Ihres
DVD-Geräts (Videorecorders) ein.
•Bei Verwendung eines Videorecorders drücken Sie die Taste VCR,
um die Fernbedienung auf den Videorecorder-Modus festzulegen.
• Wenn der Code passt, wird das DVD-Gerät (der Videorecorder)
ausgeschaltet.
• Wenn in der Tabelle mehr als ein Code für Ihr DVD-Gerät (Ihren
Videorecorder) angegeben ist, müssen Sie die Codes nacheinander
eingeben, um herauszufinden, welcher passt.
5
Wenn Sie das DVD-Gerät (den Videorecorder)
durch Drücken der Taste POWER auf der
Fernbedienung ein- und ausschalten können,
war die Einstellung erfolgreich.
VERSCHIEDENES
FISHER
FUNAI
FUTURETECH
GENERAL ELECTRIC(GE)
Code
• Sie können zur Steuerung des DVD-Geräts (Videorecorders)
die Tasten POWER, VOLUME, PLAY, PAUSE, STOP, SKIP,
MENU sowie die Zifferntasten verwenden.
• Für einige DVD-Geräte (Videorecorder) funktioniert die Fernbedienung
möglicherweise nicht. Außerdem sind bei einigen DVD-Geräten
(Videorecordern) möglicherweise nicht alle Funktionen verfügbar.
• Standardmäßig ist die Fernbedienung für die Steuerung von
DVD-Geräten (Videorecordern) der Marke Samsung programmiert.
45
AV-R720 GB-GER
2007.10.5
10:29 AM
Page 46
GER
Bevor Sie den Kundendienst
verständigen
DVD-Gerät/Videorecorder mit der
Fernbedienung steuern (Fortsetzung)
Herstellercodes für Videorecorder
Marke
ADMIRAL(M.WARDS)
AWIA
AKAI
ANAM
AOC
AUDIO DYNAMIC
BELL & HOWELL(M.WARDS)
BROKSONIC
CANON
CAPEHART
CITIZEN
CRAIG
CRITERION
CURTIS MATHES
DAEWOO
DAYTRON
DBX
EMERSON
FISHER
FUNAI
GENERAL ELECTRIC(GE)
GO VIDEO
HARMAN KARDON
HITACHI
JVC
KENWOOD
LG(GOLDSTAR)
LXI(SEARS)
MAGIN
MAGNAVOX
MARANTZ
MARTA
46
043, 106
044, 045, 046
088, 089, 090
001, 002, 003, 004, 005,
033
091
019, 047, 092
048, 093
092, 094, 095
001, 033, 049, 091
011
050
050, 072, 096
051
001, 031, 032, 033, 044,
091
006, 007, 008, 009, 010,
011, 012, 013, 014, 015,
016, 017, 018, 046, 051,
091
011
019, 047, 052, 092
025, 031, 032, 044, 046,
094, 095, 097, 098, 099
009, 048, 053, 054, 055,
100
044
001, 031, 032, 033, 056,
091
059, 060, 061
019
020, 021, 049, 054, 062,
100
051
001, 033, 049, 091
001, 033
025
047, 048, 052, 062, 091,
092
001, 033, 047, 052, 063,
064, 065, 092
047, 050, 052, 092
019, 020, 021, 022, 023,
024, 025, 026, 027, 028,
029, 030, 050
020, 025, 044, 048, 050,
053, 054, 055, 062, 100
072
001, 031, 032, 033, 049,
066, 067, 091
001, 019, 033, 047, 052,
092, 110
025, 050
Marke
MEI
MEMOREX
MINOLTA
MITSUBISHI/MGA
MTC
MULTITECH
NEC
OLYMPIC
OPTIMUS
ORION
PANASONIC
PENNEY
PENTAX
PHILCO
PHILIPS
PILOT
PIONEER
PORTLAND
QUASAR
RICO
RCA/PROSCAN
REALISTIC
SAMSUNG
SANYO
SANSUI
SCOTT
SEARS
SHARP
SINGER
SIGNATURE 2000 (M.WARDS)
SHINTOM
SONY
STS
SYLVANIA
SYMPHONIC
TANDY
Code
001, 033
001, 025, 033, 054, 091,
100
020, 021, 062
068, 069, 070, 101, 102
072
044, 057, 069
019, 047, 052, 057, 092
049, 091
101
103
001, 004, 033, 049, 067,
091, 107
019, 020, 072
001, 020, 021, 033, 062
001, 033, 046, 049, 091,
094
001, 030, 033, 049, 050,
066, 091
025
049
011
001, 033, 049, 067, 091,
107, 108
036
001, 020, 021, 031, 032,
033, 049, 051, 062, 066,
070, 091, 104
001, 009, 025, 033,
044, 048, 054, 091,
101, 105
000, 006, 031, 032, 057,
058, 071, 072, 073, 074,
075, 076, 077, 078, 079,
080, 081
008, 009, 046, 048, 050,
054, 058, 093, 100
092
006, 051, 054, 057, 069,
070, 100, 101
020, 021, 025
043, 105, 106
096
043, 044, 054, 100, 106
096
034, 035, 036, 037, 038,
039, 040, 041, 042,082,
083, 084, 085, 086
020
001, 033, 044, 049, 066,
091
044
009
Marke
TASHIRO
TATUNG
TEAC
TECHNICS
TEKNIKA
TOSHIBA
TOTEVISION
TAEKWANG
UNITECH
VECTOR RESEARCH
VIDEO CONCEPTS
VIDEOSONIC
WARDS
YAMAHA
ZENITH
Problem
Code
050
047, 052, 092
044, 047, 052, 092
001, 033, 049, 091
001, 025, 033
006, 051
025, 072
087
072
019
019
072
001, 020, 031, 032, 033,
043, 050, 054, 072, 100,
105, 106, 109
019, 047,048, 052, 092,
019, 047,048, 052, 092
Das Gerät lässt sich nicht
einschalten.
Die über diese Taste abrufbare
Funktion steht nicht zur Verfügung.
DENON
DOONOON
DMTECH
FISHER
GE
HARMAN/KARDON
JVC
KENWOOD
LG
MAGNAVOX
MITSUBISHI
ONKYO
OPTIMUS
PANASONIC
PROSCAN
PHILIPS
PIONEER
RCA
SAMSUNG
SANYO
SONY
THETA DIGITAL
TOSHIBA
YAMAHA
ZENITH
TAEGWANG
PS2
X-BOX
APEX
MARANTZ
Code
003, 032
019
017
002
006
012
010, 013
008
001
004
005, 016
004, 014
011
021
006
004, 023
007, 011, 022, 025
006
000, 027
002
015, 020
011
004, 018
009, 033
004, 024
026
028
029
030
031
• Ist das Netzkabel an die
Netzsteckdose angeschlossen?
• Gibt es statische Elektrizität in der Luft?
Abhilfe
• Stecken Sie den Netzstecker in die
Steckdose.
• Ziehen Sie den Netzstecker und stecken
Sie ihn wieder ein.
• Sind die Lautsprecher und externen
• Schließen Sie sie ordnungsgemäß an.
Komponenten ordnungsgemaß
angeschlossen?
• Ist die Stummschaltung aktiviert?
• Drücken Sie die MUTE-Taste, um die
• Wurde die Lautstärke auf das Minimum
• Stellen Sie die Lautstärke ein.
Stummschaltung zu beenden.
Es wird kein Ton erzeugt.
eingestellt?
• Wurde die Lautsprechereinstellung auf
NONE gesetzt?
• Wird beim Abspielen einer
MPEG-Audiodatei die Meldung "NOT
SUPPORT" angezeigt?
Herstellercodes für DVD-Player
Marke
Überprüfen
Wenn diese Funktion ausgewählt ist, wird • Ist die externe Komponente
ordnungsgemäß angeschlossen?
kein Bild auf dem TV-Gerät angezeigt.
Die beiden Tonkanäle (links
und rechts) sind vertauscht.
Die Klangqualität einer der
Kanäle ist unzureichend.
• Are the batteries exhausted?
• Wird die Fernbedienung in einem
angemessenen Abstand zum Gerät benutzt?
• Sind der rechte/linke Lautsprecher oder das
rechte/linke Eingangs-/Ausgangssignal
ordnungsgemäß angeschlossen?
• Ist die UKW-Antenne richtig
Kein Radioempfang.
angeschlossen?
• Ist der hintere Lautsprecher
ordnungsgemäß angeschlossen?
Aus den Rücklautsprechern
kommt kein Ton.
Aus dem CenterLautsprechern kommt kein
Ton.
• Informationen zur Auswahl von LARGE, SMALL
oder YES finden Sie auf den Seiten 20~21.
• Das MPEG-Format wird nicht unterstützt.
Stellen Sie das Audioformat des
Quellgeräts (Blu-ray-Player) auf PCM um.
• Schließen Sie das Gerät richtig an.
• Wechseln Sie bitte die Batterien aus.
• Verringern Sie den Abstand.
• Überprüfen Sie den rechten/linken Kanal und
achten Sie auf einen ordnungsgemäßen
Anschluss.
• Schließen Sie die Antenne ordnungsgemäß an.
• Positionieren Sie bei einem schwachen
Antennensignal die UKW-Antenne an
einem Ort mit gutem Empfang.
• Auf den Seiten 12–13 finden Sie
bei der Lautsprechereinstellung auf
NONE gesetzt?
• Wurde der Surround-Modus auf Stereo
eingestellt?
Hinweise zum korrekten Anschließen der
Lautsprecher.
• Informationen zur Auswahl von LARGE oder
SMALL finden Sie auf den Seiten 20~21.
• Auf den Seiten 29–35 finden Sie
Hinweise zur Auswahl des korrekten
Surround-Modus.
• Ist der Center-Lautsprecher
• Informationen zum ordnungsgemäßen
• Wurde der S.SPK (Rücklautsprecher)
ordnungsgemäß angeschlossen?
• Wurde der C.SPK (Center-Lautsprecher)
bei der Lautsprechereinstellung auf NONE
gesetzt?
• Wurde der Surround-Modus auf Stereo
eingestellt?
VERSCHIEDENES
HQ
INSTANT REPLAY
JCL
JCP
JC PENNY
Code
Anschluss finden Sie auf den Seiten 10~11.
• Informationen zur Auswahl von LARGE oder
SMALL finden Sie auf den Seiten 20~21.
• Informationen zur Auswahl eines anderen
Surround-Modus finden Sie auf den Seiten
29~35.
47
AV-R720 GB-GER
2007.10.5
10:29 AM
Page 48
Bevor Sie den Kundendienst
verständigen (Fortsetzung)
Problem
Überprüfen
• Sind die Surround Back-Lautsprecher
Die Surround
Back-Lautsprecher
funktionieren nicht.
Der EX/ES-Modus lässt sich
nicht äuswahlen.
Der Dolby Pro Logic llModus lässt sich nicht
auswählen.
Der NEO:6-Modus lässt sich
nicht auswählen.
Kein Ton bei Wiedergabe
einer in DTS codierten DVD
oder CD.
korrekt angeschlossen?
• Wurde der SB SPK (hinterer CenterLautsprecher) bei der
Lautsprechereinstellung auf NONE
gesetzt?
• Ist der Surround-Modus auf EX/ES
gestellt?
• Informationen zum ordnungsgemäßen
Anschluss finden Sie auf den Seiten 10~11.
oder SMALL finden Sie auf den Seiten
20~21.
Surround-Modus auf EX/ES finden Sie
auf den Seiten 32.
• Informationen zur Auswahl von LARGE oder
Lautsprecher) bei der Lautsprechereinstellung
auf NONE gesëtzt?
• Wurde das Eingangssignal richtig gewählt?
• Verwenden Sie eine externe Komponente
• Wurde das Eingangssignal richtig
• Wählen Sie 2-Kanal-Dolby-Digital,
• Wurde das Eingangssignal richtig
gewählt?
• Wurde das digitale Eingangssignal
gewählt?
ALLGEMEI
NES
• Informationen zur Einstellung des
• Wurde der SB SPK (hinterer Center-
gewählt?
Technische Daten
Abhilfe
• Informationen zur Auswahl von LARGE
SMALL finden Sie auf den Seiten 20~21.
FM-TUNER
mit 7.1 Kanälen.
PCM und ein analoges
Eingangssignal.
• Wählen Sie PCM und ein analoges
Eingangssignal.
VERSTÄRK
ER
• Überprüfen Sie, ob der DVD-Player
korrekt angeschlossen ist.
Informationen darüber, wie Sie das
digitale Eingangssignal einstellen,
finden Sie auf Seite 24.
FREQUENZGANG
Hitzeschutz
• Der Hitzeschutz wird aktiviert, wenn das Gerät oder der
Transformator überhitzt sind.
Auf dem Display wird "
” (Schutz) angezeigt.
- Kurzschluss des Lautsprecheranschlusses
- Falls das Lautsprecherkabel abgezogen wurde
- Wenn Sie das Gerät aus- und wieder einschalten und das
Problem nicht mehr besteht, ist die Anzeige PROTECTION
nicht mehr zu sehen, und das Gerät funktioniert einwandfrei.
Stromversorgung
Standby-Leistungsaufnahme
AM GERÄT
Leistungsaufnahme
Subwoofer
Gewicht
Abmessungen (B x H x T)
Temperatur bei Betrieb
Rel. Luftfeuchtigkeit bei Betrieb
Frequenzgang
Nutzbare Empfindlichkeit
Signal-Rauschabstand
Klirrfaktor
Stereotrennung
Tuner-Ausgangspegel
Nennleistung
Frontlautsprecher (Rechts + Links)
Center-Lautsprecher
Surroundlautsprecher (Rechts + Links)
Surround anschlüsse-Lautsprecher
Eingangsempfindlichkeit/Impedanz
Signal-Rauschabstand (analoger Eingang)
Trennung (1 kHz)
Analoger Eingang
Digitaler Eingang
TV-Norm
Eingangspegel/Impedanz
Ausgangspegel/Impedanz
Videofrequenzgang
Signal-Rauschabstand
230 V, 50 Hz
0,9 W
100W
90W
5,8 kg
430 x 145 x 350 mm
+5°C bis +35°C
10% bis 75%
87.5 bis 108.0MHz
12dBf
MONO/STEREO 55/55dB
MONO/STEREO 0.3/0.8%
30dB
75 kHz Abw. bei 1 kHz
(20 Hz bis 20 kHz/THD = 1 %)
4 Ω 100 W/Kanal
4 Ω 100 W/Kanal
4 Ω 100 W/Kanal
4 Ω 100 W/Kanal
450mV/47kΩ
80dB
60dB
20Hz bis 20kHz(±3dB)
20Hz bis 44kHz(±3dB)
NTSC/PAL
1 Vs-s/75 Ohm
1 Vs-s/75 Ohm
5 Hz bis 10 MHz (-3 dB)
60dB
VERSCHIEDENES
VIDEOAUS
GANG
Funktion zum Geräteschutz
GER
• Wenn PROTECTION angezeigt wird,
überprüfen Sie, ob am Lautsprecheranschluss
ein Kurzschluss vorliegt, und schalten Sie das
Gerät wieder ein.
Lautsprecher
Front-/Surround-/Surround anschlüsse-Lautsprecher Center-Lautsprecher
Impedanz
4Ω x 6
4Ω
100W
100W
Lautspr Nennaufnahme
echer
Maximum-Eingabe
200W
200W
Abmessungen (B x H x T)
100 x 270 x 97 mm
300 x 90 x 94 mm
Gewicht
1,4 Kg
1,4 Kg/1,2 Kg/1,2 Kg
Subwoofer
8Ω
150W
300W
311 x 378 x 443 mm
14,4 Kg
❈ Signal-Rausch-Verhältnis, Signalstörungen und verwendbare Empfindlichkeit basieren auf den Richtwerten der AES
(Audio Engineering Society).
48
49
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care centre.
Haben Sie Fragen oder Kommentare zu Samsung Produkten, so setzen Sie sich bitte mit dem SAMSUNG
Kundendienstzentrum in Verbindung.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
