Samsung SC6631 User manual

Samsung SC6631 User manual

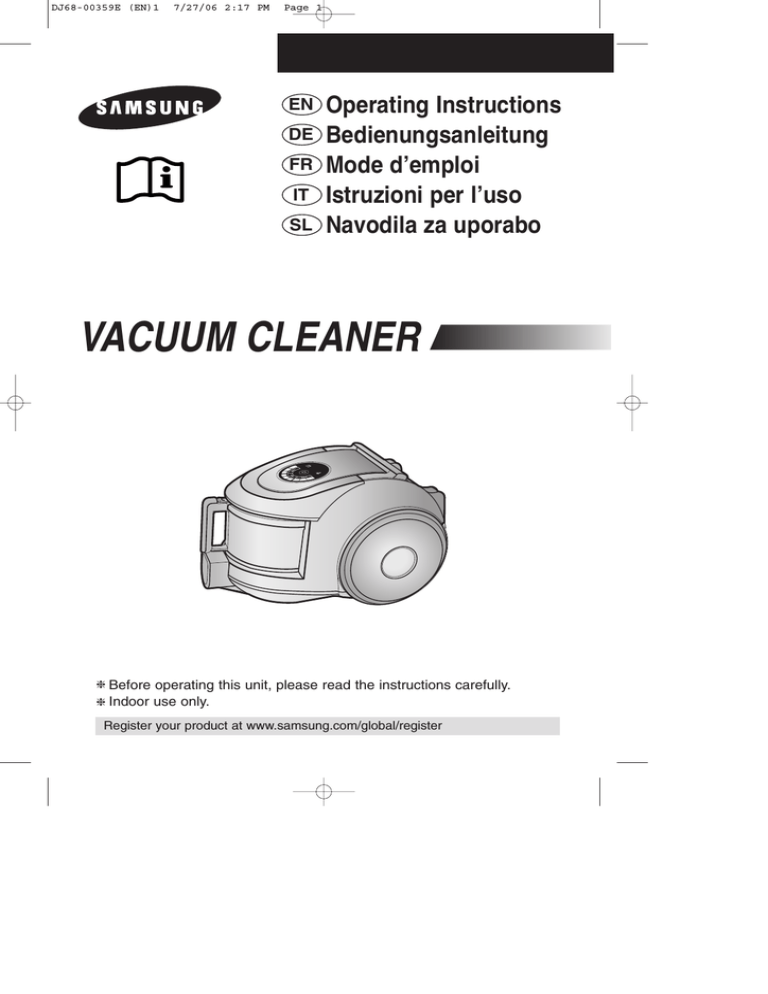

DJ68-00359E (EN)1
7/27/06 2:17 PM
Page 1
EN
DE
FR
IT
SL
Operating Instructions
Bedienungsanleitung
Mode d’emploi
Istruzioni per l’uso
Navodila za uporabo
VACUUM CLEANER
❈ Before
❈ Indoor
operating this unit, please read the instructions carefully.
use only.
Register your product at www.samsung.com/global/register
DJ68-00359E (EN)1
7/27/06 2:17 PM
Page 2
IMPORTANT SAFEGUARDS
1. Read all instructions carefully. Before switching on, make sure that the voltage of your
electricity supply is the same as that indicated on the rating plate on the bottom of the
cleaner.
2. WARNING: Do not use the vacuum cleaner when rug or floor is wet.
Do not use to suck up water.
3. Close supervision is necessary when any appliance is used by or near children. Do not
allow the vacuum cleaner to be used as a toy. Do not allow the vacuum cleaner to run
unattended at any time. Use the vacuum cleaner only for its intended use as described in
these instructions.
4. Do not use the vacuum cleaner without a dust bin. Empty the dust bin before it is full in
order to maintain the best efficiency.
5. Do not use the vacuum cleaner to pick up matches, live ashes or cigarette butts. Keep the
vacuum cleaner away from stoves and other heat sources. Heat can deform and discolour the plastic parts of the unit.
6. Avoid picking up hard, sharp objects with the vacuum cleaner as they may damage the
cleaner parts. Do not stand on the hose assembly. Do not put weight on the hose. Do not
block the suction or the exhaust port.
7. Switch the vacuum cleaner off on the body of the machine before unplugging from the
electrical outlet. Disconnect the plug from the electrical outlet before changing the dust
bag or dust container. To avoid damage, please remove the plug by grasping the plug
itself, not by pulling on the cord.
8. This appliance is not intended for use by young persons or infirm persons without
supervision unless they are adequately supervised by a responsible person to ensure that
they can use the appliance safely.
Young children should be supervised to ensure that they do not play with the appliance.
9. The plug must be removed from the socket outlet before cleaning or maintaining the appliance.
10. The use of an extension cord is not recommended.
11. If your vacuum cleaner is not operating correctly, switch off the power supply and consult
an authorized service agent.
12. If the supply cord is damaged, it must be replaced by the manufacturer or its service
agent or a similarly qualified person in order to avoid a hazard.
13. Don’t carry the vacuum cleaner by holding the hose.
Use the handle on the vacuum cleaner set.
EN-1
DJ68-00359E (EN)1
7/27/06 2:17 PM
Page 3
1 ASSEMBLING THE CLEANER
▼
OPTION
Features may vary according to model.
CAUTION
Please do not press the button of
dust bin handle when carrying
machine.
For storage, park the floor nozzle.
EN-2
DJ68-00359E (EN)1
7/27/06 2:18 PM
Page 4
2 OPERATING THE CLEANER
2-1 POWER CORD
NOTE
When removing the
plug from the
electrical outlet, grasp
the plug, not the cord.
2-2 POWER CONTROL (INFRARED CONTROL)
- HOSE
1. Vacuum cleaner ON/OFF
Press the ON/OFF button to operate the vacuum cleaner.
Press again to stop the vacuum cleaner.
SENDER
2. Vacuum cleaner MODE (MIN/MID,MAX)
Press the MODE button repeatedly to select the correct
mode.
(ON) MIN → MID → MAX
HANDLE CONTROL
[The cleaner is controlled by using
infrared signals.]
- BODY
Press the power control button repeatedly to select the
correct mode.
(ON(MAX) → OFF)
NOTE : If the remote handle control is not
working, the cleaner can be operated
using the control button on the body
of the machine.
The filter light is illuminated when the dust
pack requires checking or emptying.
An audio signal will also sound.
The IR light indicates the part that
receives the infra-red signal from the
handle control.
EN-3
DJ68-00359E (EN)1
7/27/06 2:18 PM
Page 5
▼
2-3 HOW TO USE AND MAINTAIN THE ACCESSORIES
Features may vary according to model.
PIPE
Adjust the length of the telescopic pipe
by sliding the length control button locat- To check for blockages, separate the teleed in the center of the telescopic pipe
scopic pipe and adjust to shorten. This allows
back and forth.
for easier removal of waste clogging the tube.
ACCESSORY
Push the accessory on to
the end of the hose handle.
Pull out and turn the dusting brush for cleaning delicate areas.
To use the upholstery tool,
push the accessory on to
the end of the hose handle
in the opposite direction.
OPTION
® Carpet
Cleaning
® Floor
Cleaning
Adjust the inlet lever according to the
floor surface.
EN-4
Remove waste matter completely if the
inlet is blocked.
DJ68-00359E (EN)1
7/27/06 2:18 PM
OPTION
Page 6
Frequent vacuuming of hair or pet fur may cause a falling-off of the rotation due to
matters tangled around the drum. In this case, clean the drum with care.
1
2
3
Remove waste matter
Remove the brushbar such as dust and hair
Push the Open button of
from the transparent tangled around the
the transparent screen
brushbar using scissors.
cover to separate the cover. screen.
For improved pickup of pet hair and
fibre on carpets
4
5
Remove dust inside the
brush housing using a
dry duster or crevice tool.
Insert brushbar into
rotating belt and
assemble.
EN-5
6
Click the transparent
screen cover back into
place to reassemble.
DJ68-00359E (EN)1
7/27/06 2:18 PM
Page 7
3 EMPTYING THE DUST BIN
1
2
Option
Once dust reaches the dust full
mark, or once the dust
full light is on, empty the dust bin.
3
Take the dust bin out by
pressing the button.
Separate the dust
bin cover.
CLICK
4
5
Throw away dust in
the bin.
6
Close the dust bin cover.
Before use, push the dust bin
into the main body of the vacuum cleaner until you hear
the "click" sound.
- Empty into a plastic bag
(recommended for asthma/allergy sufferers)
NOTE
You may rinse the dust bin with cold water
EN-6
DJ68-00359E (EN)1
7/27/06 2:18 PM
Page 8
4 CLEANING THE DUST PACK
4-1. WHEN TO CLEAN THE DUST PACK
- If suction is noticeably reduced during cleaning, please check the dust pack as
indicated below.
Turn the vacuum power to
'MAX'
HANDLE CONTROL
If the filter check indicator
turns red with the inlet floating 10 cm above flat floor,
clean it.
When the indicator light
comes on, please empty the
Dust Pack(4-2) as shown in
the following illustrations.
EN-7
DJ68-00359E (EN)1
7/27/06 2:18 PM
Page 9
4-2 CLEANING THE DUST PACK
2
1
Remove the dust bin and dust
pack as shown.
3
Remove the fixed frame
of the dust pack cover.
4
Remove the sponge pad from
the dust pack.
5
Wash the sponge and the filter of the dust pack with
water.
7
6
Let the sponge and dust pack
dry in the shade for more than
12 hours.
Put the sponge into
the dust pack.
8
Before reassembly,
align the dust pack cover
and dust pack correctly.
Put the assembled dust pack
into the main body.
NOTE : Make sure the filter is completely dry before putting it back into the vacuum
cleaner. Allow 12 hours for it to dry.
EN-8
DJ68-00359E (EN)1
7/27/06 2:18 PM
Page 10
5 CLEANING THE MOTOR PROTECTION FILTER
Remove the motor protection filter from
the vacuum cleaner.
Shake and tap the dust from it and put
back in machine.
Take out both the dust bin and the
dust pack.
6 CLEANING THE OUTLET FILTER
Press the fixed frame
part at the back of the
main body to remove.
Pull out the HEPA Filter Dust the HEPA filter.
using the tab.
Put the HEPA filter into
the main body until you
hear a ‘click’ sound.
7 CHANGE THE BATTERY(OPTIONAL)
BATTERY TYPE : AA Size
NOTE
1. When the vacuum cleaner does not work, replace the batteries.
If the problem persists, please contact our authorized dealer.
2. Use 2 batteries of size AA.
WARNING
1. Never disassemble or recharge the batteries.
2. Never heat up the batteries or throw them into fire.
3. Do not reverse (+),(-) poles.
4. Dispose of the batteries properly.
EN-9
DJ68-00359E (EN)1
7/27/06 2:18 PM
Page 11
- IF YOU HAVE A PROBLEM
PROBLEM
Motor does not start.
CAUSE
REMEDY 0
No power supply.
Thermal cut-out.
Nozzle, suction hose or tube
is blocked.
Check cable, plug and socket.
Leave to cool.
Check for blockage and
remove it.
Check that the cord is not
twisted or wound unevenly.
Pull the cord out 2-3m and
push the cord rewind button.
Vacuum cleaner does not
pick up dirt.
Crack or hole in hose.
Check hose and replace if
required.
Low or decreasing suction
Filter is full of dust.
Please check filter and, if
necessary, clean as illustrated in the instructions.
Suction force is gradually
decreasing.
Cord does not rewind fully.
This Vacuum cleaner is approved the following.
EMC Directive : 89/336/EEC, 92/31/EEC and 93/68/EEC
Low Voltage Safety Directive : 73/23/EEC and 93/68/EEC
EN-10
DJ68-00359E (DE)2
7/27/06 2:20 PM
Page 1
Bedienungsanleitung
STAUBSAUGER
❈ Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme
des Geräts
sorgfältig durch.
❈ Der Staubsauger ist ausschließlich für die Verwendung in Innenräumen geeignet.
Produkt registrieren und gewinnen unter www.samsung.com/ global/ register
DJ68-00359E (DE)2
7/27/06 2:20 PM
Page 2
WICHTIGE SICHERHEITSHINWEISE
1. Lesen Sie die Bedienungsanweisungen sorgfältig durch. Vergewissern Sie sich vor dem
Einschalten, dass die Spannung der verwendeten Stromquelle den Angaben zur
Betriebsspannung auf dem Typenschild an der Unterseite des Staubsaugers entspricht.
2. ACHTUNG : Benutzen Sie den Staubsauger nicht, wenn der Teppich oder Boden nass ist.
Benutzen Sie den Staubsauger nicht zum Aufsaugen von Wasser.
3. Lassen Sie Kinder das Gerät nicht ohne Aufsicht benutzen. Der Staubsauger ist kein
Spielzeug. Lassen Sie den Staubsauger nicht unbeaufsichtigt in Betrieb. Benutzen Sie den
Staubsauger nur für die in diesen Anweisungen beschriebenen Zwecke.
4. Den Staubsauger nicht ohne Staubbeutel benutzen. Leeren Sie den Staubbehälter, bevor
dieser ganz voll ist. Auf diese Weise verrichtet der Staubsauger immer zuverlässig seinen
Dienst.
5. Benutzen Sie den Staubsauger nicht zum Aufsaugen von Streichhölzern, heißer Asche oder
Zigarettenkippen. Halten Sie den Staubsauger von Öfen oder anderen Wärmequellen fern
Wärme kann die Kunststoffteile des Geräts verformen und verfärben.
6. Vermeiden Sie das Aufsaugen harter, scharfkantiger Gegenstände mit dem Staubsauger, da
sie die Innenteile des Staubsaugers beschädigen können. Stellen Sie sich nicht auf den
Saugschlauch. Legen Sie keine schweren Gegenstände auf den Saugschlauch. Blockieren
Sie nicht die Ansaug-oder Auslassöffnung.
7. Schalten Sie den Staubsauger aus, bevor Sie den Netzstecker aus der Steckdose ziehen.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Staubbehälter leeren. Halten Sie
den Stecker stets am Steckerteil selbst fest, wenn Sie ihn aus der Steckdose ziehen-nicht
am Kabel ziehen!
8. Vor der Reinigung oder Wartung des Gerätes muss dieses vom Stromanschluss getrennt
werden.
9. Von der Verwendung eines Verlängerungskabels wird abgeraten.
10. Arbeitet Ihr Staubsauger nicht korrekt, schalten Sie ihn aus, trennen Sie ihn vom Netz und
wenden Sie sich an einen autorisierten Kundendienst.
11. Wenn das Stromkabel beschädigt ist, so muss es vom Hersteller, dessen Kundendienst oder
einem entsprechend qualifizierten Fachmann ausgetauscht werden, um Gefahren beim Betrieb
des Geräts zu vermeiden.
12. Heben Sie den Staubsauger nicht am Schlauch oder am Rohr des Staubsaugers hoch.
Verwenden Sie dazu den Tragegriff am Staubsauger.
DE-1
DJ68-00359E (DE)2
7/27/06 2:20 PM
Page 3
1 STAUBSAUGER ZUSAMMENSETZEN
▼
OPTION
Funktionen und Zubehör können je nach Modell variieren.
ACHTUNG
Heben Sie den Staubsauger nicht
am Griff des Staubbehälters an.
Verwenden Sie den Tragegriff,
um den Staubsauger anzuheben.
Zur Aufbewahrung hängen Sie die
Bodendüse wie abgebildet am
Staubsauger ein.
DE-2
DJ68-00359E (DE)2
7/27/06 2:20 PM
Page 4
2 STAUBSAUGER BEDIENEN
2-1 NETZKABEL
HINWEIS
Ziehen Sie, wenn Sie den
Stecker aus der
Steckdose ziehen, nicht
am Kabel, sondern immer
am Stecker.
2-2 LEISTUNGSREGELUNG (INFRAROT FERNBEDIENUNG)
- AM HANDGRIFF
SENDER
1. Staubsauger ein-und ausschalten
Drücken Sie die Taste On/Off, um den
Staubsauger einzuschalten. Zum Ausschalten
drücken Sie nochmals die Taste On/Off.
2. Betriebsmodus einstellen
Stellen Sie den gewünschten Betriebsmodus durch
Drücken der Tasten Min/ Mid bzw. Max ein.
(ON) MIN → MID → MAX
BEDIENUNG ÜBER DEN GRIFF
[Der Staubsauger wird über Infrarotsignale
gesteuert.]
- AM STAUBSAUGER
Drücken Sie die Taste am Staubsaugerhauptteil wiederholt, um so den richtigen Modus auszuwählen.
(ON(MAX) → OFF)
Hinweis : Wenn die Bedientasten am Griff nicht
funktionieren(z.B.Batterienleer),
können Sie den Staubsauger mithilfe
der Taste am Staubsaugerhauptteil
bedienen.
Die Filteranzeige leuchtet auf,
wenn der Staubbehälter geleert oder der
Staubfilter überprüft werden muss.
Zusätzlich ertönt ein akustisches Signal.
Die Infrarotanzeige markiert den
Bereich, der die Infrarotsignale von der
Fernbedienung am Handgriff empfängt.
DE-3
DJ68-00359E (DE)2
7/27/06 2:20 PM
Page 5
▼
2-3 ZUBEHÖR VERWENDEN
Funktionen und Zubehör können je nach Modell variieren.
TELESKOPROHR
Sie können die Länge des Teleskoprohrs
anpassen, indem Sie die Taste für die
Längeneinstellung (in der Mitte des
Teleskoprohrs) drücken und das
Rohr ausziehen oder zusammenschieben.
ZUBEHÖRDÜSEN
Um zu prüfen,ob das Rohr verstopft
ist,nehmen Sie es ab und schieben Sie es
zusammen. So können Sie eventuell
vorhandene Verstopfungen leicht entfernen.
Schließen Sie das
Zubehörteil am Handgriff
an.
Zum Absaugen empfindlicher
Oberflächen ziehen Sie die
Möbelbürste wie abgebildet
aus und drehen sie zum
Feststellen leicht nach rechts.
Zur Verwendung der
Polsterdüse schließen Sie
das Zubehörteil mit dem
anderen Ende an den
Handgriff an.
UNIVERSALDÜSE ® Reinigung
von Teppichen
und
Bodenbelägen
® Reinigung
von Fliesen
und
Holzböden
Wählen Sie mit dem Schalter die
Bürstenstellung entsprechend der zu
reinigenden Oberfläche.
DE-4
Ist die Saugöffnung verstopft, entfernen Sie den Schmutz bzw. den
Gegenstand, der die Verstopfung
verursacht.
DJ68-00359E (DE)2
7/27/06 2:20 PM
TURBOBÜRSTE
Zum besseren
Aufsau-gen von
Tierhaaren und
Fäden auf dem
Teppich.
Page 6
Durch häufiges Aufsaugen von (Tier-)Haaren kann die Drehfunktion der Bürste
durch Haare beeinträchtigt werden, die sich um die Trommel wickeln.
In diesem Fall müssen Sie die Trommel reinigen.
1
2
Drücken Sie die Tasten auf
der Transparentabdeckung
zur Mitte, und nehmen Sie
die Abdeckung ab.
Nehmen Sie die
darunter liegende
Trommel heraus.
4
5
Entfernen Sie mit einem
trockenen Staubtuch
den Staub aus dem
Inneren der Bürste
Setzen Sie die Trommel
wieder in der
Originalposition in den
Drehmechanismus ein.
DE-5
3
Entfernen Sie mithilfe einer
Schere Haare und andere
Fasern,die sich um die
Trommel gewickelt haben.
6
Setzen Sie die
Transparentabdeckung
wieder auf,und lassen
Sie sie einrasten.
DJ68-00359E (DE)2
7/27/06 2:21 PM
Page 7
3 STAUBBEHÄLTER LEEREN
1
2
3
Option
Wenn der Staub im Staubbehälter die
Markierung DUST FULL (Staubbehälter voll)
erreicht oder die Filteranzeige aufleuchtet,
muss der Staubbehälter geleert werden.
Drücken Sie auf die Taste
am Griff, und entnehmen
Sie den Staubbehälter.
Nehmen Sie den
Deckel des
Staubbehälters ab.
CLICK
4
5
Entleeren Sie den
Staubbehälter in
den Hausmüll.
6
Setzen Sie den Deckel
wieder auf den
Staubbehälter auf.
Bevor Sie den Staubsauger verwenden,
schieben Sie den Staubbehälter wieder
in den Staubsauger ein,bis er mit einem
Klicken in der Originalposition einrastet.
- Leeren Sie den Staubbehälter in einem Plastikbeutel aus
(empfohlen für Asthmatiker und Allergiker).
HINWEIS
Sie können den Staubbehälter mit kaltem
Wasser reinigen.
DE-6
DJ68-00359E (DE)2
7/27/06 2:21 PM
Page 8
4 STAUBFILTER REINIGEN
4-1. WANN IST EINE REINIGUNG DES STAUBFILTERS ERFORDERLICH
- Bei spürbar nachlassender Saugkraft während des Saugvorgangs empfehlen
wir Ihnen die Überprüfung des Staubfilters wie folgt:
Stellen Sie die Leistung
des Staubsaugers auf
'MAX' ein.
BEDIENUNG ÜBER DEN
HANDGRIFF
Wenn die Filteranzeige rot
aufleuchtet, während Sie die
Düse 10cm über dem Boden
halten, muss der Filter gereinigt werden.
Wenn die Filteranzeige
aufleuchtet, reinigen Sie den
Staubfilter wie im Abschnitt
(4-2)beschrieben.
DE-7
DJ68-00359E (DE)2
7/27/06 2:21 PM
Page 9
4-2 STAUBFILTER REINIGEN
1
2
Nehmen Sie den Staubbehälter und
die Filtereinheit wie in der Abbildung
gezeigt aus dem Staubsauger.
4
3
Lösen Sie die Filterkammer
vom Deckel des Filters.
Nehmen Sie den Schwamm
aus der Filterkammer.
5
Reinigen Sie Schwamm und
Filterkammer mit Wasser.
7
6
Lassen Sie Schwamm und
Filterkammer mindestens 12
Stunden im Schatten trocknen.
Setzen Sie den
Schwamm wieder in
die Filterkammer ein.
8
Richten Sie Filterkammer und
Deckel wie abgebildet
aufeinander aus und setzen
Sie sie zusammen.
Setzen Sie die Filtereinheit
wieder in den Staubsauger
ein. Anschließend setzen Sie
den Staubbehälter wieder ein.
HINWEIS : Stellen Sie sicher, dass der Filter vollständig trocken ist, bevor Sie ihn wieder in den
Staubsauger einsetzen. Lassen Sie den Filter mindestens 12 Stunden trocknen.
DE-8
DJ68-00359E (DE)2
7/27/06 2:21 PM
Page 10
5 MOTORSCHUTZFILTER REINIGEN
Nehmen Sie den Motorschutzfilter
heraus und reinigen Sie ihn. Setzen
Sie ihn anschließend wieder in der
Originalposition ein.
Nehmen Sie den Staubbehälter
und die Filtereinheit aus dem
Staubsauger heraus.
6 AUSLASSFILTER REINIGEN
Drücken Sie auf die
Abdeckung über
dem HEPA-Filter,
und nehmen Sie die
Abdeckung ab.
Ziehen Sie den
HEPA-Filter an der
Lasche heraus.
Reinigen Sie den
HEPA-Filter.
Schieben Sie den
HEPA-Filter wieder ein,
bis er mit einem hörbaren Klicken einrastet.
7 BATTERIEN WECHSELN (OPTIONAL)
Batterietyp: Größe AA
HINWEISE
1. Wenn der Staubsauger nicht funktioniert, tauschen Sie die
Batterien aus. Falls das Problem weiter besteht, kontaktieren
Sie bitte den zuständigen Händler.
2. Verwenden Sie zwei Batterien des Typs
WARNUNG
1. Die Batterien niemals auseinander nehmen oder aufladen.
2. Die Batterien niemals erhitzen oder ins Feuer schmeißen.
3. Vertauschen Sie nicht die (+),(-)-Pole.
4. Entsorgen Sie die Batterien ordnungsgemäß.
DE-9
DJ68-00359E (DE)2
7/27/06 2:21 PM
Page 11
- VORGEHENSWEISE IM STÖRFALL
PROBLEM
URSACHE
Der Motor läuft nicht an.
Kein Strom.
Überhitzung.
LÖSUNG
Überprüfen Sie das Kabel, den
Stecker und die Steckdose. Lassen
Sie den Staubsauger abkühlen.
Die Saugkraft nimmt nach
und nach ab.
Saugöffnung,Schlauch oder
Rohr sind verstopft.
Beseitigen Sie die
Verstopfung.
Das Kabel wird nicht ordnungsgemäß aufgerollt.
Das Kabel ist verdreht oder
ungleichmäßig aufgerollt.
Ziehen Sie das Kabel 2 bis 3 m
aus dem Staubsauger und drücken
Sie die Kabelaufwickeltaste.
Der Staubsauger nimmt
Riss oder Loch im Schlauch.
keinenStaub oder Schmutz mehr auf.
Überprüfen Sie den Schlauch
und ersetzen Sie ihn ggf.
Geringe oder abnehmende
Saugkraft.
Überprüfen Sie den Filter und
reinigen Sie ihn ggf.
(siehe Abbildungen).
Der Filter ist voller Staub.
Dieser Staubsauger erfüllt die nachfolgenden
Richtlinien:EMV-Richtlinie:89/336/EWG,92/31/EWG und 93/68/EWG
Sicherheitsrichtlinie Niederspannung:73/23/EWG und 93/68/EWG
DE-10
DJ68-00359E (FR)3
7/27/06 2:22 PM
Page 1
Mode d'emploi
ASPIRATEUR
❈ Avant
d'utiliser l'appareil, lisez attentivement ce mode d'emploi.
pour utilisation intérieure.
❈ Uniquement
Enregistrez vos produits Samsung en vous connectant sur : www.samsung.com/global/register
DJ68-00359E (FR)3
7/27/06 2:22 PM
Page 2
PRÉCAUTIONS IMPORTANTES
1. Lisez attentivement toutes les instructions. Avant de mettre l'aspirateur en marche, vérifiez
que la tension du secteur est identique à celle indiquée sur la plaque signalétique située sur
le bas de l'appareil.
2. ATTENTION: N'utilisez pas l'aspirateur sur une moquette ou un sol humide.
N'utilisez pas l'aspirateur pour aspirer de l'eau ou liquides.
3. Si vos enfants utilisent ou se trouvent à proximité de l'aspirateur, surveillez-les attentivement
car cet appareil n'est pas un jouet. Ne laissez à aucun moment l'appareil fonctionner sans
surveillance. Utilisez-le uniquement dans le but pour lequel il a été conçu.
4. N'utilisez jamais l'appareil sans bac à poussière. Videz le bac avant qu'il ne soit complètement rempli afin de garantir une puissance d'aspiration optimale.
5. N'utilisez pas l'appareil pour aspirer des allumettes, des cendres ou des mégots de cigarettes encore allumés. Evitez également de placer l'aspirateur à proximité d'une cuisinière
ou de toute autre source de chaleur susceptible de déformer et de décolorer les pièces
plastiques de l'unité principale.
6. Evitez d'aspirer des objets pointus ou tranchants, au risque de détériorer certaines pièces de
l'aspirateur. Ne marchez pas sur le tuyau flexible ou ses composants. Evitez également de
placer un objet lourd sur le tuyau flexible. Ne bloquez pas les orifices d'aspiration ou d'évacuation de l'air aspiré.
7. Avant tout débranchement de la prise électrique, mettez toujours l'aspirateur hors tension à
l'aide du bouton d'arrêt prévu à cet effet. Débranchez l'aspirateur avant de changer le bac
ou le réservoir à poussière. Assurez-vous de bien tenir la prise et non le câble lorsque vous
débran-chez votre aspirateur.
8. Cet appareil ne doit pas être utilisé par des enfants ou des personnes incapables sans surveillance sauf si une personne responsable est présente pour s'assurer qu'ils utilisent l'appareil correctement. Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent
pas avec l'appareil.
9. La prise doit être débranchée avant de procéder des opérations de nettoyage ou de réparation.
10. Evitez d'utiliser une rallonge.
11. Si l'aspirateur ne fonctionne pas correctement, débranchez l'appareil et consultez un agent
de service autorisé.
12. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabriquant ou un
agent de service ou toute autre personne qualifiée afin d'éviter tout accident.
13. Ne transportez pas l'aspirateur en le tenant par le flexible. Utilisez la poignée de l'aspirateur
prévue à cet effet.
FR-1
DJ68-00359E (FR)3
7/27/06 2:22 PM
Page 3
1 ASSEMBLAGE DE L'ASPIRATEUR
▼
EN OPTION
Les fonctions peuvent varier selon les modèles.
ATTENTION
Evitez de presser la poignée située
sur le capot de l'aspirateur quand
vous transportez l'aspirateur.
Pour le stockage, placer la tête
d'aspiration sur l'appareil.
FR-2
DJ68-00359E (FR)3
7/27/06 2:22 PM
Page 4
2 UTILISATION DE L'ASPIRATEUR
2-1 CORDON D'ALIMENTATION
REMARQUE
Pour votre sécurité, veillez
à saisir la prise et non le
cordon lors-que vous
débranchez l’aspirateur.
2-2 VARIATEUR DE PUISSANCE (CONTRÔLE INFRAROUGE)
- FLEXIBLE
ÉMETTEUR
1. Interrupteur marche/arrêt
Appuyez sur le bouton ON/OFF pour mettre en marche
l'aspirateur. Appuyez de nouveau sur ce bouton pour
arrêter l'aspirateur.
2. Variateur de puissance (MIN/MID,MAX)
Appuyez plusieurs fois sur le bouton MODE pour sélectionner le mode souhaité.
(ON) MIN → MID → MAX
COMMANDE À LA POIGNÉE
[L'aspirateur est commandé par des signaux
infrarouges.]
- CORPS
Appuyez sur le bouton de puissance plusieurs fois de
suite pour sélectionner le mode correct.
(ON(MAX) → OFF)
NOTE : Si l'aspirateur ne fonctionne pas avec
la commande de la poignée, utilisez
le bouton sur le corps de l'aspirateur.
Nettoyez ou videz le réservoir à poussière
si le voyant de contrôle du filtre est allumé.
Un signal sonore retentira également.
Le voyant IR indique la partie qui
capte les signaux infrarouges de la
poignée.
FR-3
DJ68-00359E (FR)3
7/27/06 2:22 PM
Page 5
▼
2-3 COMMENT UTILISER ET ENTRETENIR LES ACCESSOIRES
Les fonctions peuvent varier selon les modèles.
TUBE
Réglez la longueur du tube télescopique
en faisant coulisser vers l'avant ou l'arrière le bouton de réglage de la longueur
situé au centre du tube télescopique.
ACCESSOIRE
Déboîtez le tube télescopique et raccourcissez- le. Vous pourrez ainsi retirer plus facilement les éventuels éléments obstruant le tube.
Emboîtez l'accessoire à
l'extrémité de la poignée du
flexible.
Déboîtez la brosse et
retour-nez- la pour nettoyer
les endroits difficiles d'accès.
Pour utiliser la brosse à
meubles, emboîtez-la à
l'extrémité de la poignée
du flexible dans la direction
opposée.
EN OPTION
® Nettoyage
des tapis
® Nettoyage
des sols
Réglez le sélecteur en fonction des
endroits que vous souhaitez nettoyer.
FR-4
Retirez les éléments obstruant l'orifice
d'aspiration.
DJ68-00359E (FR)3
7/27/06 2:23 PM
EN OPTION
Page 6
L'aspiration fréquente de cheveux ou de poils d'animaux peut engendrer une
diminution de la rotation lorsque ceux-ci s'enchevêtrent autour du tambour.
Nettoyez dans ce cas-là la brosse avec précaution.
1
Retirez le couvercle en
appuyant sur le bouton
Open du couvercle du
capot transparent.
Pour une aspiration
efficace des fibres et 4
des poils d'animaux
sur les moquettes
Enlevez la poussière à
l'intérieur de la brosse à
l'aide d'un chiffon sec
ou du suceur plat.
2
3
Retirez le tambour se
trouvant sous le capot
transparent.
5
Insérez le cylindre du
tambour dans la courroie
tournante et reposi-tionnez le tambour sur
la brosse.
FR-5
A l'aide de ciseaux, retirez
la poussière et les
cheveux enchevêtrés
autour du tambour.
6
Pour finir, appuyez sur
le couvercle du capot
transparent pour repositionner le couvercle.
DJ68-00359E (FR)3
7/27/06 2:23 PM
Page 7
3 VIDER LE BAC À POUSSIÈRE
1
2
3
En option
Videz le réservoir à poussière si le niveau
de poussière a atteint la ligne DUST
FULL ou si le voyant lumineux s'allume
lorsque l'aspirateur est en marche.
Retirez le réservoir en
appuyant sur le bouton.
Retirez le couvercle
du réservoir à poussière.
CLICK
4
5
Videz le réservoir à
poussière.
6
Replacez le couvercle du
réservoir à poussière.
- Vider dans un sac plastique (recommandé pour
les personnes souffrant d'asthme/allergies).
NOTE
Vous pouvez rincer le bac à poussière à
l'eau froide.
FR-6
Avant utilisation, introduisez le
bac à poussière dans le corps de
l'aspirateur jusqu'à ce que vous
entendiez un clic.
DJ68-00359E (FR)3
7/27/06 2:23 PM
Page 8
4 NETTOYER LE FILTRE À POUSSIÈRE
4-1. QUAND DEVEZ-VOUS NETTOYER LE FILTRE À POUSSIÈRE
- Procédez aux vérifications suivantes si la puissance d'aspiration est très faible
pendant le nettoyage.
Réglez la puissance de
l'aspirateur sur " MAX ".
COMMANDE À LA POIGNÉE
Si le témoin de contrôle du filtre devient rouge lorsque la
brosse se trouve à 10 cm audessus du sol, |nettoyez-le.
Lorsque le témoin s'allume,
videz le filtre à poussière (4-2)
en suivant les illustrations figurant ci-après.
FR-7
DJ68-00359E (FR)3
7/27/06 2:23 PM
Page 9
4-2 NETTOYER LE FILTRE À POUSSIÈRE
1
Retirez le réservoir à poussière
et le cadre contenant le filtre
mousse de l'aspirateur.
4
2
3
Retirez la partie fixe du
couvercle du cadre.
Retirez l'éponge située à
l'intérieur du cadre.
5
Lavez l'éponge et le cadre à
l'eau.
7
6
Laissez sécher l'éponge et le filtre à poussière à l'ombre pendant au minimum 12 heures.
Remettez l'éponge
dans le cadre.
8
Avant de replacer le cadre,
faites glisser le mentonnet
du couvercle du cadre
dans une encoche du filtre.
Replacez le réservoir à
poussière et le cadre assemblé dans l'aspirateur.
NOTE : Veillez à ce que le filtre soit complètement sec avant de le replacer dans l'aspirateur.
Prévoyez 12 heures pour le séchage.
FR-8
DJ68-00359E (FR)3
7/27/06 2:23 PM
Page 10
5 NETTOYER LE FILTRE DE PROTECTION DU MOTEUR
Retirez le filtre de protection du moteur
de l'aspirateur.
Secouez-le et tapez la poussière du filtre.
Puis remettez-le en place.
Retirez le réservoir ainsi que le filtre
à poussière.
6 NETTOYER LE FILTRE DE SORTIE
Pour retirer le couvercle, appuyez sur la partie supérieure du couver-cle situé à l'arrière
de l'aspirateur.
Retirez le filtre HEPA
en appuyant sur la
patte de déclenchement.
Nettoyez le filtre
HEPA.
Introduisez le filtre
HEPA dans l'aspirateur
jusqu'à ce que vous
entendiez un clic.
7 CHANGER LES BATTERIES (OPTION)
TYPE DE BATTERIE : Taille AA
NOTE
1. Si l'aspirateur ne fonctionne pas, remplacez les batteries.
Si le problème persiste, contactez notre revendeur.
2. Utilisez deux batteries de type AA.
ATTENTION 1. Ne démontez ou rechargez pas les batteries.
2. N'approchez pas les batteries de sources incandescentes.
3. Respectez les polarités (+) et (-).
4. Placez les batteries correctement.
FR-9
DJ68-00359E (FR)3
7/27/06 2:23 PM
Page 11
- SI VOUS RENCONTREZ UN PROBLÈME
PROBLÈME
CAUSE
SOLUTION
La puissance d'aspiration
bais-se peu à peu.
Pas d'alimentation électrique ou surchauffe.
Tête, flexible d'aspiration ou
tube bloqué.
Le câble ne s'enroule pas
complètement.
Vérifier que le câble n'est
entortillé ou mal enroulé.
Tirer le câble de 2-3 m et
appuyer sur le bouton
d'enroulement du câble.
L'aspirateur n'aspire plus la
saleté.
Fissure ou trou dans le
flexible.
Contrôler le flexible et le
rem-placer si nécessaire.
Capacité d'aspiration faible
ouen baisse.
Le filtre est rempli de
poussière.
Vérifier le filtre et le nettoyer
comme illustré dans les
instructions si nécessaire.
Le moteur de démarre pas.
Vérifier le câble,la prise et le
socle.Le laisser refroidir.
Enlever l'objet obstruant.
Cet aspirateur a été approuvé selon les directives suivantes :
Directive EMC :89/336/EEC,92/31/EEC et 93/68/EEC
Directive de sécurité sur la basse tension :72/23/EEC et 93/68/EEC
FR-10
DJ68-00359E (IT)4
7/27/06 2:24 PM
Page 1
Istruzioni per l'uso
ASPIRAPOLVERE
❈ Leggere
attentamente le istruzioni per l'uso prima di utilizzare questo
apparecchio.
❈ Solo per uso in luoghi chiusi.
Registra il tuo prodotto su www. samsung. com/ global/ register
DJ68-00359E (IT)4
7/27/06 2:24 PM
Page 2
AVVERTENZE IMPORTANTI
1. Leggere attentamente tutte le istruzioni. Prima di attivare, assicurarsi che il voltaggio dell'alimentazione di corrente elettrica corrisponda a quello indicato sulla targa con i dati di esercizio sul fondo dell'aspirapolvere.
2. ATTENZIONE : Non utilizzare l'aspirapolvere se il tappeto o il pavimento è bagnato.
Non usare per aspirare acqua.
3. Particolare attenzione è necessaria quando qualsiasi apparecchiatura viene utilizzata da o
vicino a bambini. Non lasciare che l'aspirapolvere venga utilizzato come giocattolo. Non lasciare mai incustodito l'aspirapolvere in funzione. Utilizzare l'aspirapolvere solamente per
l'uso a cui è destinato, come descritto nelle presenti istruzioni per l'uso.
4. Non usare l'aspirapolvere senza cestello raccoglipolvere. Svuotare il cestello prima che sia
completamente pieno per mantenerlo in perfetta efficienza.
5. Non usare l'aspirapolvere per raccogliere fiammiferi, ceneri vive o mozziconi di sigarette.
Tenere l'aspirapolvere lontano da fornelli o altre fonti di calore. Il calore può deformare e
scolorire le parti in plastica dell'apparecchio.
6. Evitare di raccogliere oggetti duri e appuntiti con l'aspirapolvere, poiché potrebbero danneggiare i componenti dell'aspirapolvere. Non sostare sul tubo flessibile. Non appoggiare pesi
sul tubo flessibile. Non ostruire i componenti di aspirazione o di espulsione.
7. Spegnere l'aspirapolvere tramite il comando posto sul corpo della macchina prima di scollegare la spina dalla presa di corrente. Togliere la spina dalla presa prima di sostituire il sacchetto o recipiente raccoglipolvere. Per evitare danni, sfilare la spina afferrandola bene, e
non tirando il cavo elettrico.
8. Questo apparecchio può essere utilizzato unicamente da persone adulte e non è destinato
all'utilizzo da parte di disabili senza supervisione, a meno che questi non siano state
adeguatamente istruite da una persona responsabile per garantire che siano in grado di utilizzare l'apparecchio in tutta sicurezza. I bambini piccoli devono essere sottoposti a supervisione per evitare che giochino con l'apparecchio.
9. Prima di eseguire lavori di pulizia o manutenzione sull'apparecchio è necessario staccare la
spina dalla presa di corrente.
10. Si sconsiglia l'utilizzo di prolunghe per il cavo.
11. Se il vostro aspirapolvere non funziona correttamente, scollegare l'alimentazione elettrica e
consultare un agente di assistenza autorizzato.
12. Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, dal suo
servizio di assistenza o da altra persona con pari qualifica, al fine di evitare pericoli.
13. Non sollevare l'aspirapolvere afferrando il tubo flessibile. Utilizzare il manico sul corpo dell'aspirapolvere.
IT-1
DJ68-00359E (IT)4
7/27/06 2:24 PM
Page 3
1 MONTAGGIO DELL'ASPIRAPOLVERE
▼
OPTIONAL
Alcune caratteristiche possono essere diverse in base al modello.
ATTENZIONE
Non premere il pulsante
sull'impugnatura del cestello
raccoglipolvere mentre si
trasporta l'apparecchio.
Prima di depositarlo, riporre la
spazzola.
IT-2
DJ68-00359E (IT)4
7/27/06 2:25 PM
Page 4
2 FUNZIONAMENTO DELL'ASPIRAPOLVERE
2-1 CAVO DI ALIMENTAZIONE
NOTA
Quando si sfila
la spina dalla presa,
assicurarsi di afferrare
la spina e non il cavo
al fine di evitare eccessive sollecitazioni.
2-2 REGOLAZIONE DI POTENZA (COMANDO A INFRAROSSI)
-TUBO FLESSIBILE
TRASMETTITORE
1. Aspirapolvere ON/OFF
Premere il pulsante ON/OFF per azionare l'aspirapolvere.
Premere ancora per arrestare l'aspirapolvere.
2. Pulsante MODE (MIN/MID, MAX)
Premere il pulsante MODE ripetutamente per selezionare
la modalità corretta.
(ON) MIN → MID → MAX
COMANDO SULL'IMPUGNATURA
[L'aspirapolvere è controllato utilizzando segnali
a infrarossi.]
- CORPO
Premere ripetutamente il pulsante di potenza per
selezionare la modalità desiderata.
(ON (MAX) → OFF)
NOTA:
Se l'aspirapolvere non viene fatto funzionare con
comando sull'impugnatura, è possibile azionarlo tramite
il PULSANTE DI COMANDO posto sull'apparecchio.
La spia del filtro si illumina quando il
gruppo filtrante necessita di un controllo o deve essere svuotato. Viene
emesso anche un segnale acustico.
La spia a infrarossi indica la parte
che riceve il segnale a infrarossi dal
comando posto sull'impugnatura.
IT-3
DJ68-00359E (IT)4
7/27/06 2:25 PM
Page 5
▼
2-3 USO E MANUTENZIONE DEGLI ACCESSORI
Alcune caratteristiche possono essere diverse in base al modello.
TUBO
Regolare la lunghezza del tubo telescopico
facendo scorrere avanti e indietro il
pulsante di comando posto al centro del
tubo telescopico.
ACCESSORIO
Per verificare eventuali ostruzioni, scollegare il tubo telescopico e accorciarlo.
Ciò consente di rimuovere facilmente lo
sporco che ostruisce il tubo.
Applicare l'accessorio
sull'estremità dell'impugnatura del manicotto.
Tirare verso l'esterno e
ruotare la spazzola per la
polvere per pulire le zone
più delicate.
Per usare l'utensile per
tappezzeria, applicare l'accessorio
sull'estremità dell'impugnatura del
manicotto in direzione opposta.
OPTIONAL
® Pulizia di
tappeti
® Pulizia di
pavimenti
Impostare la leva di regolazione dell'aspirazione in base alla superficie da pulire.
IT-4
Eliminare eventuali sostanze che
ostruiscono l'entrata di aspirazione.
DJ68-00359E (IT)4
7/27/06 2:25 PM
OPTIONAL
Page 6
Un'aspirazione frequente di capelli o peli di animali potrebbe causare una diminuzione della rotazione a causa di materiale aggrovigliato intorno al tamburo. In
questo caso pulire con cura il tamburo.
1
2
3
Premere il pulsante Open
della copertura trasparente
per aprire e rimuovere la
copertura di protezione.
Togliere la spazzola a
rullo dalla copertura
trasparente.
Eliminare i materiali di scarto
come polvere e capelli
aggrovigliati intor-no alla spazzola
a rullo utilizzando delle forbici.
Per una raccolta miglio4
re di peli di animali
domestici e fibre dai
tappeti
Eliminare la polvere presente nell'alloggiamento
spazzola con un panno o
un utensile per fessure.
5
6
Inserire la spazzola
a rullo sulla cinghia
rotante e completare
il montaggio.
IT-5
Per concludere il montaggio riposizionare la
copertura trasparente.
DJ68-00359E (IT)4
7/27/06 2:25 PM
Page 7
3 COME SVUOTARE IL CESTELLO RACCOGLIPOLVERE
1
2
3
OPTIONAL
Quando la polvere raggiungere il
segno di livello massimo di polvere,
oppure quando si accende la spia che
indica il livello massimo di polvere,
svuotare il cestello raccoglipolvere.
Sfilare il cestello raccoglipolvere premendo il pulsante.
Separare il coperchio del cestello
raccoglipolvere.
CLICK
4
5
Gettare via la polvere presente nel
cestello.
6
Chiudere il coperchio
del cestello raccoglipolvere.
- Svuotare in un sacchetto di plastica
(raccomandato per chi soffre di asma/allergie)
NOTA
Il cestello raccoglipolvere può essere
sciacquato con acqua fredda.
IT-6
Prima dell'uso, premere il
cestello nel corpo principale
dell'aspirapolvere fino a
quan-do si sente un "clic".
DJ68-00359E (IT)4
7/27/06 2:25 PM
Page 8
4 PULIZIA DEL GRUPPO FILTRANTE
4-1. QUANDO ESEGUIRE LA MANUTENZIONE DEL GRUPPO FILTRANTE
- Se l'aspirazione è notevolmente ridotta durante la pulizia controllare il gruppo
filtrante come indicato di seguito.
Regolare la potenza
di aspirazione su 'MAX'.
CONTROLLO NELL'IMPUGNATURA
Se la spia del filtro diventa
rossa tenendo l'entrata di
aspirazione ad una distanza
di 10 cm dal pavimento,
eseguire la manutenzione.
Quando si accende la spia,
svuotare il gruppo filtrante
(4-2) come illustrato nelle
figure seguenti.
IT-7
DJ68-00359E (IT)4
7/27/06 2:25 PM
Page 9
4-2 PULIZIA DEL GRUPPO FILTRANTE
2
1
Rimuovere il cestello raccoglipolvere e il gruppo filtrante come
illustrato.
4
Prima di eseguire il montaggio,allineare correttamente il coperchio del gruppo
filtrante con il gruppo stesso.
Rimuovere il telaio fisso
del coperchio del gruppo
filtrante.
5
Lavare con acqua la spugna e
il filtro del gruppo filtrante.
7
3
Rimuovere il tampone di
spugna dal gruppo filtrante
6
Lasciare asciugare all'ombra la
spugna e il gruppo filtrante per
almeno 12 ore.
Riposizionare la
spugnanel gruppo
filtrante.
8
Inserire il gruppo filtrante
montato nel corpo principale.
NOTA : Assicurarsi che il filtro sia completamente asciutto prima di reinserirlo
nell'aspirapolvere. Lasciare asciugare per 12 ore.
IT-8
DJ68-00359E (IT)4
7/27/06 2:25 PM
Page 10
5 PULIZIA DEL FILTRO DI PROTEZIONE MOTORE
Sfilare il filtro di protezione motore
all'interno dell'aspirapolvere.
Scuotere e picchiettare per rimuovere
la pol-vere,quindi reinserire nell'apparecchio.
Sfilare sia il recipiente raccoglipolvere che il gruppo filtrante.
6 PULIZIA DEL FILTRO DI USCITA
Premere l'elemento di
fissaggio del telaio
nella parte posteriore
del corpo principale per
sfilare il telaio.
Prelevare il filtro
HEPA per mezzo dell'apposita linguetta.
Pulire il filtro HEPA
dalla polvere.
Infilare il filtro HEPA nel
corpo principale fino a
quando si sente un
"clic".
7 SOSTITUZIONE DELLE BATTERIE (OPTIONAL)
TIPO DI BATTERIA :Dimensione AA
NOTA
1. Quando l'aspirapolvere non funziona, sostituire le batterie. Se il
problema persiste, contattare il rivenditore autorizzato.
2.Utilizzare 2 batterie AA.
ATTENZIONE
1.Mai smontare o ricaricare le batterie.
2.Mai scaldare o gettare nel fuoco le batterie.
3.Non invertire i morsetti (+),(-).
4.Smaltire le batterie in maniera conforme.
IT-9
DJ68-00359E (IT)4
7/27/06 2:25 PM
Page 11
- SE INSORGE UN PROBLEMA
PROBLEMA
CAUSA
RIMEDIO
Il motore non si avvia.
Manca corrente. Disinserimento termico.
Controllare cavo, spina e
presa. Lasciare raffreddare.
La forza di aspirazione diminuisce gradatamente.
Spazzola,tubo flessibile di
aspirazione o tubo bloccati.
Verificare che il cavo nonsia
attorcigliato o avvolto in
modo non uniforme.
Rimuovere l'oggetto e sostituire
il sacchetto raccogli-polvere.
L'aspirapolvere non
raccoglie lo sporco.
Crepa o buco nel tubo
flessibile.
Controllare il tubo flessibile e
sostituirlo se necessario.
Aspirazione scarsa o in
diminuzione.
Filtro pieno di polvere.
Controllare il filtro e, se
neces-sario, pulire come
illustrato nelle istruzioni.
Il cavo non si riavvolge completamente.
Tirare il cavo all'esterno per 23m,quindi premere il pulsante
di riavvolgimento.
Questo aspirapolvere è approvato conformemente a quanto segue.
Direttiva CEM: 89/336/CEE,92/31/CEE e 93/68/CEE
Direttiva sulla sicurezza di basso voltaggio:73/23/CEE e 93/68/CEE
IT-10
DJ68-00359E (SL)5
7/27/06 2:26 PM
Page 1
Navodila za uporabo
SESALNIK
❈ Pred uporabo enote skrbno preberite navodila.
❈ Samo za notranjo uporabo.
DJ68-00359E (SL)5
7/27/06 2:26 PM
Page 2
POMEMBNI VARNOSTNI UKREPI
1. Skrbno preberite vsa navodila.Pred vklopom se prepriãajte, da je napetost elektriãnega omrežja
enaka napetosti, ki je navedena na plošãici za tehniãne navedbe na dnusesalnika.
2. OPOZORILO: Ne sesajte mokre preproge ali tal.
Sesalnika ne uporabljajte za vsesavanje vode.
3. Bodite še posebej previdni, ãe sesalnik uporabljajo otroci oziroma ga uporabljate v njihovi bližini.
Sesalnik ni igraãa. Sesalnik naj ne deluje brez nadzora. Sesalnik uporabljajte samo v skladu z
namenom,kot je opisano v teh navodilih.
4. Ne sesajte brez posode za smeti. Za najvišjo uãinkovitost sesanja izpraznite posodo za smeti še
preden je polna.
5. Ne sesajte vžigalic, tleãega pepela ali cigaretnih ogorkov. Sesalnika ne približujte štedilniku in
drugim virom toplote. Toplota lahko poškoduje ali razbarva plastiãne dele enote.
6. Ne sesajte trdih, ostrih predmetov, saj lahko poškodujejo dele sesalnika. Ne stojte na ceveh. Na
cev ne polagajte bremen. Ne ovirajte odprtine za vsesavanje oziroma izpuh.
7. Preden sesalnik izkljuãite iz elektriãne vtiãnice, ga izklopite z uporabo gumba na enoti. Pred
zamenjavo vreãke ali vsebnika za prah sesalnik izkljuãite iz elektriãne vtiãnice. Da ne bi prišlo do
škode, izkljuãite sesalnik z vleãenjem za vtikaã in ne kabla.
8. Iz varnostnih razlogov naj mlajše ali slabotne osebe aparat uporabljajo samo pod ustreznim nadzorom odgovorne osebe. Otroci naj bodo pod nadzorom, da se z aparatom ne bi igrali.
9. Pred ãišãenjem ali vzdrževanjem izvlecite vtikaã aparata iz omrežne vtiãnice.
10. Uporaba podaljška ni priporoãljiva.
11. âe vaš sesalnik ne deluje pravilno, ga izkljuãite iz elektriãnega napajanja in se posvetujte s
pooblašãenim serviserjem.
12. Da ne bi prišlo do nevarnosti, naj poškodovani kabel zamenja proizvajalec, pooblašãeni serviser
ali ustrezno usposobljena oseba.
13. Sesalnika ne prenašajte za cev. Uporabite roãaj na enoti.
SL-1
DJ68-00359E (SL)5
7/27/06 2:26 PM
Page 3
1 SESTAVLJANJE SESALNIKA
▼
MOŽNOST
Funkcije se razlikujejo glede na model.
POZOR!
Med prenašanjem naprave ne
pritiskajte gumba posode za smeti.
Za shranjevanje postavite talni
nastavek na svoje mesto.
SL-2
DJ68-00359E (SL)5
7/27/06 2:26 PM
Page 4
2 UPORABA SESALNIKA
2-1 TNAPAJALNI KABEL
OPOMBA
Pri izkljuãevanju
sesalnika iz elektriãnega
napajanja primite za
vtikaã in ne kabel.
2-2 REGULIRANJE MOČI (INFRARDEČI UPRAVLJALNIK)
- CEV
1. VKLOP/IZKLOP sesalnika
Za upravljanje sesalnika pritisnite gumb za VKLOP/ IZKLOP.
Za zaustavitev ponovno pritisnite gumb.
POŠILJATELJ
2. NAČIN sesalnika (MIN/MID,MAX)
Za izbiro ustreznega naãina veãkrat pritisnite gumb
MODE.
(ON) MIN → MID → MAX
UPRAVLJANJE NA ROČAJU
[Sesalnik upravljate s pomoãjo
infrardeãih signalov.]
- ENOTA
Za izbiro ustreznega naãina veãkrat pritisnite gumb za
reguliranje moãi.
(ON(MAX) → OFF)
OPOMBA:
âe daljinsko upravljanje ne deluje, je mogoãe
sesalnik upravljati s pomoãjo kontrolnih gumbov na enoti naprave.
Ko je treba podstavek za smeti preveriti
ali izprazniti, sveti luãka filtra. Zaslišali
boste tudi zvoãni signal.
SL-3
IR-luãka oznaãuje del, ki prejema
infrardeãi signal iz daljinskega
upravljalnika.
DJ68-00359E (SL)5
7/27/06 2:27 PM
Page 5
▼
2-3 UPORABA IN VZDRŽEVANJE DODATNE OPREME
Funkcije se razlikujejo glede na model.
TELESKOPSKA CEV
Dolžino teleskopske cevi prilagajate
s premikanjem gumba za reguliranje
dolžine na sredini cevi naprej in
nazaj.
NASTAVEK
âe želite odstraniti morebitne ovire,
loãite teleskopsko cev in jo nastavite
na kratko. Tako boste oviro lažje
odstranili.
Namestite nastavek na
konec roãaja cevi.
Za ãišãenje obãutljivih mest
izvlecite in obrnite nastavek
za prah.
âe želite uporabiti nastavek
za oblazinjeno pohištvo,ga
namestite na konec roãaja
cevi v nasprotni smeri.
MOŽNOST
® âišãenje
preproge
® âišãenje tal
Vzvod dovoda nastavite glede na
podlago.
SL-4
âe je dovod zamašen, odpadke
odstranite.
DJ68-00359E (SL)5
7/27/06 2:27 PM
MOŽNOST
Page 6
Zaradi pogostega sesanje dlak ali živalskih kožuhov lahko odpade valjãek,
saj se okoli bobna naberejo umazanija. V tem primeru boben previdno
oãistite.
1
2
Prosojni pokrov odstranite s
pritiskom na gumb za odpiranje na pokrovu.
Za izboljšano sesanje dlak domaãih
živali in vlaken s
preprog
4
S pomoãjo krpe ali s
pripomoãkom za ãišãenje
razpok odstranite umazanijo znotraj ohišja krtaãe.
3
S prosojnega
pokrova odstranite
krtaão.
5
S krtaãe s pomoãjo škarij
odstranite od-padke, kot
so umazanija in dlake.
6
Krtaão namestite v
vrteãi se jermen.
SL-5
Prosojni pokrov
namestite nazaj na
svoje mesto.
DJ68-00359E (SL)5
7/27/06 2:27 PM
Page 7
3 PRAZNJENJE POSODE ZA SMETI
1
2
3
Možnost
Ko smeti dosežejo oznako za
polno posodo ali ko zasveti luãka
za polno posodo, posodo
izpraznite.
S pritiskom na gumb izvlecite posodo za smeti.
Odstranite pokrov
posode za smeti.
CLICK
4
5
Izpraznite posodo za
smeti.
6
Zaprite pokrov posode
za smeti.
- Posodo izpraznite v plastiãno vreãko
(priporoãeno za osebe, ki trpijo za astmo/alergijami)
OPOMBA:
Posodo za prah lahko sperete z mrzlo vodo.
SL-6
Pred uporabo potisnite posodo za smeti v glavno enoto
sesalnika, da zaslišite »klik «.
DJ68-00359E (SL)5
7/27/06 2:27 PM
Page 8
4 ČIŠČENJE PODSTAVKA ZA SMETI
4-1. KDAJ ČISTITI PODSTAVEK ZA SMETI
- âe moã sesanja med ãišãenjem obãutno pojenja, preverite podstavek za
smeti, kot je prikazano spodaj.
Moã sesanja nastavite na
‘MAX’.
UPRAVLJANJE NA
ROČAJU
âe je dovod 10 cm nad tlemi in
luãka za filter zasveti rdeãe, filter
oãistite.
Ko luãka zasveti, izpraznite
podstavek za smeti (4-2),
kot prikazujejo spodnje slike.
SL-7
DJ68-00359E (SL)5
7/27/06 2:27 PM
Page 9
4-2 ČIŠČENJE PODSTAVKA ZA SMETI
2
1
3
Odstranite pritrjeni okvir
pokrova podstavka za smeti.
Odstranite posodo in podstavek
za smeti, kot je prikazano.
4
5
Gobo in filter podstavka za smeti
sperite z vodo.
7
Iz podstavka za smeti
odstranite podlogo iz gobe.
6
Goba in podstavek za smeti naj
se vsaj 12 ur sušita v senci.
Gobo položite v podstavek za smeti.
8
Pred ponovno namestitvijo poravnajte pokrov podstavka za
smeti in podstavek za smeti.
Sestavljeni podstavek za smeti
položite v glavno enoto.
OPOMBA: Preden filter ponovno vstavite v sesalnik, se prepriãajte, da je popolnoma osušen.
Suši naj se vsaj 12 ur.
SL-8
DJ68-00359E (SL)5
7/27/06 2:27 PM
Page 10
5 ČIŠČENJE FILTRA ZA ZAŠČITO MOTORJA
Iz sesalnika odstranite filter za zašãito
motorja. S filtra otresite prah ter ga vrnite
v napravo.
Izvlecite posodo in podstavek za
smeti.
6 ČIŠČENJE IZHODNEGA FILTRA
Filter odstranite s pritiskom na pritrjeni del
okvirja na glavni enoti.
S pomoãjo jeziãka izvlecite HEPA-filter.
Obrišite HEPA-filter.
HEPA-filter položite v
glavno enoto,da
zaslišite »klik«.
7 ZAMENJAVA BATERIJ (IZBIRNO)
VRSTA BATERIJE:VELIKOST AA
OPOMBA:
1. âe sesalnik ne deluje, zamenjajte baterije. âe napake ne uspete
odpraviti, se obrnite na našega pooblašãenega zastopnika.
2. Uporabite dve bateriji velikosti AA.
OPOZORILO 1. Baterij ne razstavljajte in jih ponovno ne polnite.
2. Baterij ne segrevajte in jih ne meãite v ogenj.
3. Baterije vedno pravilno namestite.
4. Baterije zavrzite na ustrezen naãin.
SL-9
DJ68-00359E (SL)5
7/27/06 2:27 PM
Page 11
- V PRIMERU TEŽAV
TEŽAVA
VZROK
REŠITEV
Motor se ne zažene.
Ni elektriãnega napajanja.
Vklop termiãne varovalke.
Preverite kabel, vtikaã in
vtiãnico. Poãakajte, da se
ohladijo.
Odstranite morebitne ovire.
Moã sesanja postopoma
pojenja.
Nastavek ali ena izmed cevi
je zamašena.
Kabel se ne navije v celoti.
Prepriãajte se,da kabel ni
prepogn- jen ali
neenakomerno zvit.
Kabel izvlecite 2-3 m in pritisnite gumb za navijanje.
Sesalnik ne vsesava
umazanije.
V cevi je razpoka ali luknja.
Preverite cev in jo po potrebi
zamen-jajte.
Moã sesanja je nizka ali
pojenja
Filter je umazan.
Preverite filter in ga po
potrebi oãistite, kot je
prikazano v navodilih.
Aparat je skladen z naslednjimi direktivami:
Direktiva o nizkonapetostni opremi (73/23/EEC) in 93/68/EEC
Direktiva o elektromagnetni skladnosti (89/336/EEC), 92/31/EEC in 93/68/EEC
SL-10
DJ68-00359E (SL)5
7/27/06 2:27 PM
Page 12
DJ68-00359E REV(0.0)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
