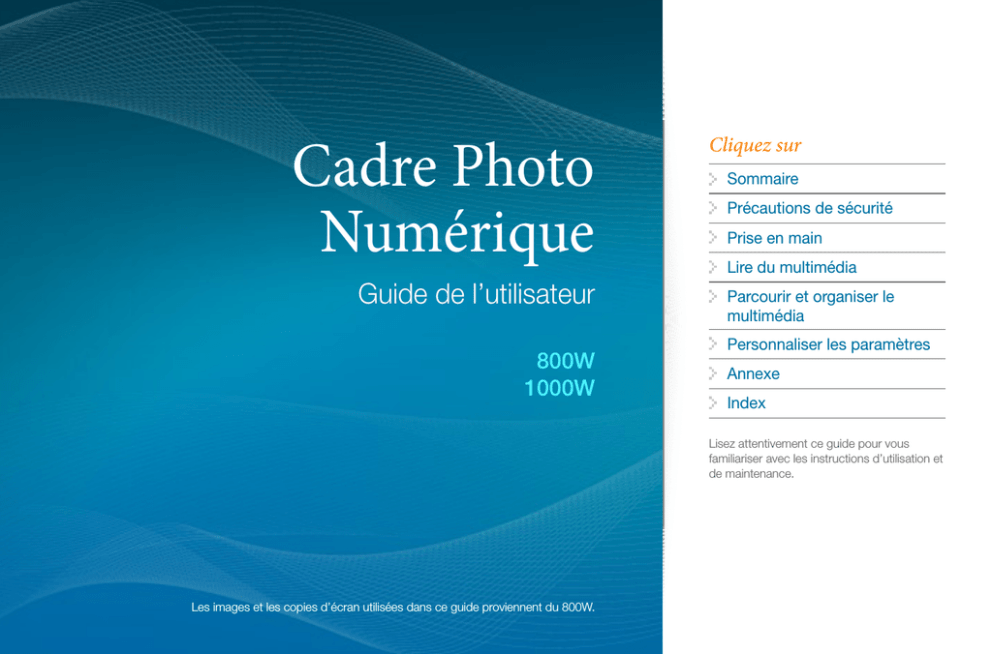

Cadre Photo

Numérique

Guide de l’utilisateur

800W

1000W

Cliquez sur

Parcourir et organiser le multimédia

Index

Lisez attentivement ce guide pour vous familiariser avec les instructions d’utilisation et de maintenance.

Les images et les copies d’écran utilisées dans ce guide proviennent du 800W.

Icônes d’instructions

Avant de commencer, familiarisez-vous avec les icônes que vous verrez dans ce guide :

Attention - situations susceptibles de détériorer votre appareil ou un autre

équipement

Remarque - remarques, conseils d’utilisation ou informations supplémentaires

• Il est strictement interdit de copier ou de distribuer le contenu de ce manuel sans la permission préalable de

SAMSUNG ELECTRONICS CO., LTD

•

Les caractéristiques du produit ou le contenu de ce guide peuvent être sujets à des modifications sans préavis suite à une mise à niveau des fonctions du produit.

Sommaire

Précautions de sécurité ..................... 3

Prise en main ...................................... 6

Contenu du coffret ...................................6

Découvrir votre cadre ...............................7

Installer le cadre .....................................10

Connecter l’adaptateur et mettre sous tension ...................................................10

Personnaliser les paramètres de base ....11

Découvrir le menu principal ....................12

Afficher la date et l’heure ........................13

Connecter des dispositifs de mémoire externes .................................................14

Sélectionner un emplacement mémoire ..15

Connecter le cadre à un PC ...................16

Transférer des fichiers à partir d’un PC ...17

Lire du multimédia ............................ 19

Lire un diaporama ..................................19

Lire des vidéos .......................................24

Lire de la musique ..................................27

Parcourir et organiser le multimédia ........................................ 29

Parcourir les fichiers ...............................29

Organiser les fichiers ..............................30

Personnaliser les paramètres .......... 33

Régler des effets de diaporamas ............33

Afficher la date et l’heure ........................33

Régler et utiliser les alarmes ...................34

Personnaliser les paramètres généraux ..36

Mettre à jour ou réinitialiser le cadre .......38

Annexe .............................................. 39

Utiliser le cadre comme un mini-moniteur PC ...................................39

Mettre à jour le logiciel ............................40

Dépannage ............................................41

Caractéristiques techniques ...................43

Mise au rebut correcte du cadre .............44

Coordonnées de Samsung Worldwide ..45

Licence logiciel .......................................46

Index ......................................................47

Précautions de sécurité

AVERTISSEMENT :

•

POUR EVITER TOUT CHOC ELECTRIQUE, NE PAS OUVRIR OU RETIRER LE CACHE OU LE DOS DU CADRE. AUCUNE PIECE A

L’INTERIEUR DU CADRE N’EST REPARABLE PAR L’UTILISATEUR. SEUL DU PERSONNEL QUALIFIE PEUT EFFECTUER LA MAINTENANCE

DE CE CADRE.

POUR EVITER UN RISQUE D’INCENDIE, CONSERVEZ A TOUT MOMENT CE CADRE HORS DE PORTEE D’UNE SOURCE DE FEU NU, DES

BOUGIES PAR EXEMPLE.

• La ventilation est assurée par les fentes et les ouvertures aménagées dans le cadre. Pour garantir un fonctionnement fiable et éviter toute surchauffe, ne bloquez pas ou ne couvrez pas ces ouvertures :

Ne couvrez pas les fentes ou les ouvertures.

N’obstruez pas les fentes ou les ouvertures en plaçant le cadre sur des surfaces molles, telles que lits, canapés ou tapis.

Ne placez pas le cadre dans un espace fermé, une étagère ou une armoire par exemple, sans prévoir de ventilation adéquate.

• Ne placez pas le cadre sur ou près de sources de chaleur, telles que radiateurs ou lumière solaire directe.

• Ne laissez pas le cadre en contact avec de l’eau. Ne placez pas le cadre près d’une source d’eau, par exemple baignoires ou éviers, où dans des endroits ou de l’eau ou d’autres liquides peuvent éclabousser le cadre ou dégouliner sur celui-ci. Si le cadre est humide, débranchez-le immédiatement et contactez le revendeur ou un centre de maintenance agréé.

• Respectez la capacité des prises murales, des cordons de prolongation ou des adaptateurs pour éviter tout risque d’incendie ou de choc électrique.

• Acheminez tous les cordons d’alimentation à l’écart des zones de passage et d’autres objets pour éviter que l’on marche dessus ou qu’ils soient coincés par des objets placés dessus ou contre. Vérifiez que les fils ne sont pas tordus ou pincés aux extrémités des prises ou aux branchements d’adaptateurs.

• En cas d’orages électriques ou lorsque le cadre n’est pas utilisé pendant de longues périodes de temps, débranchez-le du mur. Vous éviterez ainsi sa détérioration par des surtensions transitoires.

• Avant de brancher le cordon d’alimentation, vérifiez que la tension du cadre correspond à l’alimentation

électrique locale.

Précautions de sécurité

• N’insérez jamais d’objets métalliques dans les parties ouvertes de ce cadre pour ne pas risquer de provoquer un choc électrique. Vérifiez que le cordon d’alimentation est complètement branché lorsque vous utilisez ce cadre. Saisissez fermement la prise lorsque vous retirez le cordon d’alimentation et ne touchez jamais le cordon d’alimentation si vos mains sont humides.

• Si vous remarquez un fonctionnement inhabituel, par exemple des bruits bizarres ou des odeurs de brûlé provenant du cadre, débranchez-le immédiatement et contactez le revendeur ou un centre de maintenance agréé.

• Nous vous déconseillons d’installer le cadre dans un endroit où il sera exposé à beaucoup de poussière,

à des températures élevées ou basses, à une forte humidité ou à des substances chimiques où à des endroits où il fonctionnera en continu.

• N’utilisez que des prises correctement mises à la terre lorsque vous branchez ce cadre. Une mise à la terre incorrecte peut provoquer un choc électrique ou peut endommager l’équipement.

• Conservez ce cadre et tous ses accessoires hors de portée des enfants.

• N’installez pas le cadre sur des surfaces instables, par exemple des étagères mal montées, des surfaces en biais ou des endroits où il est susceptible d’être exposé

à des vibrations.

• Ne laissez pas tomber le cadre ou ne le soumettez pas à de forts impacts. Si le cadre est endommagé, débranchez-le immédiatement et contactez un revendeur ou un centre de maintenance agréé.

• Débranchez toujours le cordon d’alimentation lorsque vous nettoyez le cadre. N’utilisez qu’un chiffon doux et sec pour essuyer le cadre. N’exposez pas le cadre à des produits chimiques, par exemple cires, benzène, alcool, diluants, insecticides, déodorants d’ambiance, lubrifiants ou détergents, car vous pourriez endommager le fini du cadre et annuler la garantie.

• Nettoyez le produit avec un chiffon doux et sec.

Evitez de nettoyer le produit avec une substance inflammable, benzène ou diluant ou avec un chiffon humide.

Vous pourriez endommager le produit.

Evitez de gratter l’écran avec vos ongles ou un objet pointu.

Evitez de nettoyer le produit par vaporisation d’eau. Si de l’eau pénètre dans le produit, il pourrait prendre feu, subir un choc électrique ou tomber en panne.

Evitez d’utiliser un humidificateur ultrasonique près du produit. Il risque de provoquer une tâche blanche sur la surface du produit.

Précautions de sécurité

Les bons gestes de mise au rebut de ce produit

(Déchets d’équipements électriques et

électroniques)

(Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers.

La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place)

Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas

être éliminées en fin de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement.

Afin de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Prise en main

Contenu du coffret

Cadre numérique Support du cadre Câble d’alimentation* Adaptateur Câble USB

Guide de démarrage rapide et garantie**

CD-ROM

(Guide de l’utilisateur)

Commande à distance/

Batterie (CR2032)***

* La forme de la prise peut varier en fonction des régions.

** La garantie n’est pas disponible dans toutes les régions.

*** La batterie n’est pas toujours incluse, cela dépend des régions.

Chiffon

Prise en main

Découvrir votre cadre

L’avant du cadre

Capteur de commande à distance

Écran

Touche tactile* Description u / p m d e

/ l / r

Permet d’allumer le cadre et de l’éteindre (appuyer et maintenir enfoncée)

•

Permet d’accéder aux menus

Permet de verrouiller ou de déverrouiller les touches tactiles

(maintenir enfoncée)

Permet de défiler dans les menus ou les éléments

(haut/bas/gauche/droite)

Permet de sélectionner des menus ou des éléments ; permet d’effectuer les fonctions sélectionnées b s

Permet de revenir au niveau précédent

Permet de lire un diaporama dans n’importe quel écran

; permet de changer le mode d’affichage pendant un diaporama

* Les descriptions de ce guide font référence aux touches tactiles. Veuillez lire ce guide attentivement et l’utiliser correctement.

•

Lorsque vous utilisez les touches tactiles

•

Ne touchez les touches qu’avec vos doigts. Vos mains doivent être propres et sèches.

Effleurez la touche qui correspond à la fonction souhaitée.

Il est possible que le capteur d’effleurement ne fonctionne pas correctement dans des endroits humides.

•

Lorsque les touches tactiles disparaissent, effleurez l’écran pour les faire réapparaître.

•

Ne recouvrez pas le capteur de la télécommande. Cela risque d’interrompre le signal de la télécommande.

•

Lorsque les touches tactiles sont verrouillées, l’appareil fonctionne uniquement avec la commande à distance. Lorsque vous éteignez, puis rallumez l’appareil, celui-ci reste verrouillé. Pour déverrouiller l’appareil, maintenez la touche m enfoncée au moins 5 secondes.

Prise en main

Découvrez votre cadre (suite)

Le dos du cadre

Haut-parleur

Fente pour la carte mémoire SD

Logement du support du cadre

Support du cadre

Orifice pour montage mural

Haut-parleur

Orifice du dispositif de mémoire USB

Orifice du câble USB

Orifice du casque

Orifice du câble d’alimentation

Prise en main

Découvrez votre cadre (suite)

Commande à distance

Veuillez à pointer la commande à distance vers le capteur de commande à distance sur le cadre (p. 7).

Touche Description

Permet d’allumer ou d’éteindre le cadre

Permet d’accéder au menu principal

Permet d’accéder aux menus

Permet de revenir au niveau précédent

Pour remplacer les piles de la télécommande

Permet de défiler dans les menus ou les éléments (haut/bas/ gauche/droite)

Permet de sélectionner des menus ou des éléments

Permet de lire un diaporama dans n’importe quel écran

; permet de changer le mode d’affichage pendant un diaporama

Permet d’afficher la date et l’heure

Permet de faire pivoter une photo pendant un diaporama

Permet d’accéder à l’écran de la liste des photos

Permet d’accéder à l’écran de la liste des morceaux de musique

Permet d’accéder à l’écran de la liste des vidéos

Prise en main

Installer le cadre

Vous pouvez utiliser le cadre numérique en affichage paysage et portrait.

Remettez le support du cadre dans son logement lorsque vous ne l’utilisez pas.

N’appuyez pas sur le cadre ou n’exercez pas de pression excessive sur le support du cadre car vous pourriez l’endommager.

Connecter l’adaptateur et mettre sous tension

La forme de la prise varie selon les régions.

Pour allumer le cadre, appuyez sur p après l’avoir branché à l’adaptateur secteur. Le voyant p s’allume et le menu principal apparaît. Pour éteindre le cadre, appuyez sur le bouton p et maintenez-le enfoncé.

• Le voyant de certain temps.

s’éteint automatiquement après un

Prise en main

Personnaliser les paramètres de base

Lorsque vous allumez le cadre pour la première fois, l’écran d’installation rapide apparaît.

Sélectionnez une langue et personnalisez les paramètres de base du cadre.

Démarrer l’installation rapide

L’installation rapide vous permet de configurer plusieurs paramètres d’utilisation de votre cadre photo. Cela comprend les éléments suivants : mode d’affichage, transition de diaporama, définition de l’horloge et paramètres du mode de démarrage. Voulez-vous vous commencer ?

Oui Non

Accédez à votre langue et appuyez sur e

Sélectionnez Oui pour lancer l’assistant d’installation.

Suivez les instructions à l’écran pour personnaliser le cadre selon vos préférences.

Paramètre Description

Entr.

RETOUR QUITTER

Transition de diaporama

Permet de sélectionner un effet de transition pour un

diaporama (p. 22)

Définir l’horloge

Permet de définir la date et l’heure (p. 13)

Mode de démarrage

Permet de sélectionner le mode qui s’activera lorsque le

cadre s’allumera (p. 36)

Lorsque vous avez terminé l’installation, sélectionnez Oui pour afficher le manuel du produit.

Examinez les instructions de base pour l’utilisation du cadre puis sélectionnez Terminé .

Prise en main

Découvrir le menu principal

L’écran d’accueil vous permet d’accéder aux menus suivants.

Mémoire du cadre

Photos

Musique

Vidéos

Horloge

Mini Monitor

Paramètres

Photos

Musique

Vidéos

Horloge

Mini Monitor

Paramètres

Description

Permet de parcourir les photos mémorisées dans la mémoire interne ou sur un dispositif de mémoire externe et de changer

les options (p. 29)

Permet d’écouter la musique mémorisée dans la mémoire interne ou sur un dispositif de mémoire externe et de changer

les options (p. 27)

Permet d’afficher les vidéos mémorisées dans la mémoire interne ou sur un dispositif de mémoire externe et de changer

les options (p. 24)

Permet d’afficher la date et l’heure (p. 13)

Permet d’utiliser le cadre comme un écran supplémentaire

pour le PC (p. 39)

Permet de personnaliser les paramètres (p. 33)

• Vous pouvez définir d’autres fonctions qui seront activées à la place du menu principal lorsque vous allumerez le cadre (Mode de démarrage

p. 36).

•

Appuyez sur le bouton diaporama.

dans la liste du menu pour lancer un

Prise en main

Afficher la date et l’heure

Vérifiez la date et l’heure ou personnalisez les paramètres de l’horloge.

▲ Horloge 1 ▲ Horloge 2

Dans l’écran du menu principal, accédez à Horloge et appuyez sur e.

•

La date et l’heure s’affichent.

Appuyez sur m

et sélectionnez

Paramètres

Accédez à Horloge et appuyez sur e.

Accédez à l’une des options suivantes et appuyez sur e

•

Pour régler l’option

Définir l’horloge, appuyez sur l ou r pour sélectionner l’option souhaitée et appuyez sur u ou d pour définir la valeur.

Option Description

Définir l’horloge Permet de définir la date et l’heure

▲ Horloge 3 ▲ Horloge 4

Format de l’heure

Type d’horloge

Permet de sélectionner l’affichage de l’heure

(12 heures, 24 heures)

Permet de sélectionner le type d’horloge (Horloge 1~4,

Horl. et calend. 1~2)

Vous pouvez aussi changer le type d’horloge en appuyant sur le bouton

sur la commande à distance.

▲ Horl. et calend. 1 ▲ Horl. et calend. 2

Prise en main

Connecter des dispositifs de mémoire externes

Vous pouvez connecter des dispositifs de mémoire USB ou des cartes de mémoire SD au cadre. Le cadre prend en charge les systèmes de fichiers FAT16 et FAT32 pour les dispositifs de mémoire externe.

Insérez une carte de mémoire SD en orientant les contacts métalliques vers le cadre. Poussez la carte jusqu’à ce qu’elle soit complètement enfoncée.

Pour retirer la carte mémoire

SD, appuyez doucement dessus jusqu’à ce qu’elle se dégage du cadre.

• Certains dispositifs de mémoire USB peuvent ne pas être compatibles avec le cadre en raison de sa taille et de sa forme.

•

Si vous connectez un dispositif de mémoire externe alors que le cadre est sous tension, une fenêtre contextuelle apparaît.

Pour lancer un diaporama de photos mémorisé dans le dispositif de mémoire externe, sélectionnez Diaporama.

•

Capacités maximales des cartes mémoire**

SD microSD* miniSD*

SDHC microSDHC* miniSDHC*

USB

Jusqu’à 2 Go

Jusqu’à 32 Go

Jusqu’à 8 Go

Jusqu’à 4 Go

Jusqu’à 32 Go

* Un adaptateur nécessite l’utilisation d’une carte SD de type micro ou mini.

** La capacité d’un dispositif de mémoire externe peut varier selon les fabricants car elle repose sur les résultats de tests menés par

SAMSUNG au moment de la commercialisation de l’appareil.

Prise en main

Sélectionner un emplacement mémoire

Lorsqu’un dispositif de mémoire externe (carte mémoire SD ou dispositif de mémoire USB) est connecté, vous pouvez sélectionner la source des fichiers.

Mémoire du cadre

Photos

Musique

Vidéos

Horloge

Mini Monitor

Paramètres

Sur l’écran du menu principal, accédez à la liste des emplacements mémoire.

Accédez à l’un des emplacements mémoire suivants et appuyez sur e.

Emplacement mémoire

Description

Mémoire du cadre Mémoire interne

Carte SD

Carte mémoire SD (externe)

USB Dispositif de mémoire USB (externe)

Vous pouvez aussi modifier l’emplacement de la mémoire tout en parcourant des photos, des fichiers audio ou des vidéos. Appuyez sur m et sélectionnez Sélectionner le périphérique de stockage

(p. 30).

Prise en main

Connecter le cadre à un PC

Vous pouvez transférer des fichiers (p. 17) ou utiliser le cadre comme un mini-moniteur en le connectant à un PC (p. 39).

Connectez l’extrémité la plus petite du câble USB au cadre et l’extrémité la plus grande au port USB d’un PC.

connecteur USB

Prise en main

Transférer des fichiers à partir d’un PC

Stockage masse

Connecté au port USB du PC.

N’insérez/ne retirez pas de périphériques de stockage du cadre photo en cours de connexion au PC.

Vous pouvez passer en mode minimoniteur en utilisant Frame Manager.

•

Certains fichiers sont incorporés par défaut au cadre. Lorsqu’il n’y a pas assez de mémoire, supprimez ces fichiers stock.

•

Si vos photos sont grandes, elles prendront plus de mémoire et la prévisualisation sera plus lente.

Faites passer la résolution de la photo à 800

X 600 (pour « 800W ») ou 1024 X 768 (pour «

1000W »). Sinon, paramétrez le cadre pour qu’il copie et redimensionne automatiquement vos

photos (Copie mémoire cadre p. 36).

Pour transférer des fichiers à partir d’un PC

Raccordez le cadre à un PC avec le câble USB fourni

(p. 16).

•

Lorsque le cadre est éteint, raccordez-le d’abord au PC puis allumez-le.

Sélectionnez

Stockage masse

•

Lorsque la connexion est établie, « Stockage masse » apparaît à l’écran et une fenêtre contextuelle apparaît sur le PC.

Si vous connectez le cadre à un PC pour l’utiliser comme un mini-

moniteur (p. 39), vous devez passer en mode Stockage masse

avec le programme Frame Manager. Pour plus d’informations, reportez-vous au guide de l’utilisateur de Frame Manager.

Le lecteur de disque amovible apparaît sous « 800W » ou «

1000W » sur le PC. Ouvrez le lecteur du modèle correspondant dans Poste de travail et copiez vos photos.

Prise en main

Transférer des fichiers à partir d’un PC (suite)

Pour déconnecter le cadre d’un PC

Veillez à mettre correctement fin la connexion pour éviter toute détérioration du cadre ou de vos données.

Cliquez sur dans la barre des tâches Windows.

Cliquez sur le message contextuel.

Safely remove USB Mass Storage Device - Drive(G:)

Ne déconnectez le câble USB que lorsque le message vous indique que vous pouvez le faire en toute sécurité.

• Ne déconnectez pas le câble USB lorsque les fichiers sont en cours de copie ; vous pourriez perdre des données ou endommager le cadre.

• La connexion ne sera pas terminée si des fichiers du cadre sont encore ouverts sur le PC. Fermez tous les fichiers du cadre et réessayez.

Lire du multimédia

Lire un diaporama

Dans l’écran du menu principal, sélectionnez un emplacement mémoire ( Mémoire du cadre , Carte SD , ou

USB

Accédez à Photos et appuyez sur e.

Accédez à un fichier et appuyez sur e

ou s pour lire un diaporama.

Pour lire un diaporama avec des photos spécifiques, appuyez sur m

et sélectionnez Sélectionner plusieurs fichiers (p. 30).

Contrôlez la lecture avec les touches suivantes :

Touches tactiles Description m

Permet d’accéder au menu du diaporama d

/u l

/r e b s

Permet de régler le volume de la musique de fond

Permet d’afficher la photo précédente ou la photo suivante

Permet de mettre en pause ou de reprendre la lecture du diaporama

Permet de revenir au niveau précédent

Permet de changer le mode d’affichage

Lire du multimédia

Lire un diaporama (suite)

▲ Photos uniquement ▲ Photo et horloge

Changer le mode d’affichage

Permet d’afficher une horloge ou un calendrier pendant un diaporama ou plusieurs photos sur un seul écran pendant un diaporama.

Appuyez plusieurs fois sur s pendant un diaporama pour changer le mode d’affichage.

•

Chaque fois que vous appuyez sur s

, le mode d’affichage change

(Photos uniquement

→ Photo et horloge → Photo et calendrier

→ Multiview 1 → Multiview 2 → Multiview 3).

•

Définissez la date et l’heure avant d’afficher l’horloge ou le calendrier

(p. 33).

•

Vous pouvez afficher la photo précédente ou suivante en appuyant sur l

ou r pendant un diaporama.

Avec Multiview 1-3, les photos affichées sur l‘écran changent toutes simultanément lorsque vous modifiez le mode d’affichage.

▲ Photo et calendrier ▲ Multiview 1

▲ Multiview 2

▲ Multiview 3

Lire du multimédia

Lire un diaporama (suite)

Accueil

Rotat.

Zoom

Musique de fond

Paramètres

Marche

Arrêt

Sélectionner de la musique

Utiliser les menus du diaporama

Organisez un diaporama et réglez-en les paramètres.

Appuyez sur m

pendant un diaporama.

Accédez à l’une des options suivantes et appuyez sur e

Option Description

Accueil

Rotat.

Zoom

Permet d’afficher le menu principal

Permet de faire pivoter une photo (Original, 90°, -90°,

180°)

Permet d’agrandir une photo (x1, x2, x4)

Musique de fond Permet d’activer ou de désactiver la musique de fond

Paramètres

Permet d’accéder au menu Paramètres (p. 22)

• Vous ne pouvez faire pivoter une photo ou faire un zoom sur une photo qu’en mode Photos uniquement ou Photo et horloge.

• Lorsque vous effectuez un zoom sur une photo, vous pouvez vous déplacer en appuyant sur u, d, l ou r. Pour quitter le mode zoom, appuyez sur b.

•

Sélectionnez le fond musical pour pouvoir écouter de la musique tout en regardant des photos.

•

La lecture de tous les fichiers musicaux enregistrés dans le dossier sélectionné démarre automatiquement lorsque vous sélectionnez le diaporama.

Lorsque vous avez terminé, appuyez sur e

•

Lorsque vous appuyez sur b

dans le menu Paramètres, le menu principal s’affiche. Pour lire le diaporama, appuyez sur s.

Lire du multimédia

Lire un diaporama (suite)

Paramètres

Catégorie

Photos

Horloge

Alarme

Généralités

Assistance

Option

Transition de diaporama

Vitesse du diaporama

Mode Diaporama

Ordre du diaporama

Mode d’affichage

Rapide

Normal

Lent

Format image diaporama

Rotation automatique

Afficher les informations sur la photo : Marche

Sélectionner des effets de diaporamas

Réglez l’effet de transition, la vitesse, le mode de lecture ou l’ordre des photos d’un diaporama.

Appuyez sur m

pendant un diaporama.

Sélectionnez Paramètres .

Accédez à Photos et appuyez sur e.

Vous pouvez aussi sélectionner des effets de diaporama en accédant à Photos dans Paramètres.

Accédez à l’une des options suivantes et appuyez sur e

Option Description

Transition de diaporama

Vitesse du diaporama

Mode

Diaporama

Ordre du diaporama

Permet de sélectionner un effet de transition (Aucun effet,

Fondu, Stores, Alvéole, Damier, Diapositive, Effacer,

Soie, Roue, Cercle, Rectangle avant/arrière, Losange,

Plus, Découvrir, Pousser, Escaliers, Aléatoire)

•

Permet de sélectionner la vitesse d’un diaporama (Rapide,

Normal, Lent)

•

Toutes les photos : Permet de lire toutes les photos dans l’ordre des noms des fichiers

Photos du dossier : Permet de lire toutes les photos du dossier sélectionné dans l’ordre des noms des fichiers

Une photo

: Permet de répéter la vidéo sélectionnée

•

Normal : Permet de lire les photos dans l’ordre des noms des fichiers

Aléatoire : Permet de lire les photos de façon aléatoire

Lire du multimédia

Lire un diaporama (suite)

Paramètres

Catégorie

Photos

Horloge

Alarme

Généralités

Assistance

Option

Transition de diaporama

Vitesse du diaporama

Mode Diaporama

Ordre du diaporama

Mode d’affichage

Format image diaporama

Rotation automatique

Afficher les informations sur la photo

Taille initiale

Ajust. auto

Aj. largeur

Aj. écran

Slide Fit

Option

Mode d’affichage

Description

Permet de changer le mode d’affichage (p. 20)

Format image diaporama

Rotation automatique

•

Taille initiale

: Permet d’afficher les photos dans leurs tailles originales. Lorsqu’une photo est plus grande que l’écran, elle sera ajustée pour rentrer dans l’écran avec le même rapport

Ajust. auto : Permet de redimensionner les photos pour qu’elles rentrent dans l’écran avec le même rapport (il est possible que certaines parties de la photo n’apparaissent pas)

Aj. largeur : Permet de redimensionner les photos en fonction de la largeur de l’écran

Aj. écran : Permet de redimensionner les photos pour remplir l’écran

Slide Fit *: Permet de redimensionner les photos de sorte qu’elles soient ajustées sur le bord le plus long de l’écran. Le cadre est automatiquement parcouru de la droite vers la gauche ou du haut vers le bas (par exemple, photo panoramique ou portrait) pour afficher les parties manquantes de la photo

Permet de faire pivoter automatiquement les photos pour qu’elles s’adaptent à l’écran pendant un diaporama (par exemple, la largeur d’une photo panoramique sera rétrécie pour qu’elle rentre dans l’écran en mode portrait)

Afficher les informations sur la photo

Permet de régler le diaporama pour qu’il affiche les données de chaque photo

* Si vous tentez de visionner des photos dans une résolution inférieure à 184 dpi, ou bien d’une taille supérieure à 2600 pixels de largeur ou 2000 pixels de hauteur en mode Slide Fit, il est possible que la photo apparaisse déformée.

Appuyez sur s

pour lire le diaporama.

Lire du multimédia

Lire des vidéos

Pause Volume Précédent/Suivant

Résolution vidéo optimale ou codec

Video

Audio

Codec MPEG4 (*.avi)

Bit rate

Resolution

2000 Kbps

•

800W : 720 X 540

1000W : 720 X 540

Frame rate 30fps, CBR

Codec

Bit rate

MP3 (MPEG1-layer3)

320kbps

Sample rate 48 KHz

Channel 2

A/V Sync

Basic

Dans l’écran du menu principal, sélectionnez un emplacement mémoire ( Mémoire du cadre , Carte SD , ou

USB ).

Accédez à

Vidéos

et appuyez sur e.

Accédez à un fichier et appuyez sur e

pour lire une vidéo.

Contrôlez la lecture avec les touches suivantes :

Touche tactile Description m d

/u l

/r e b

Permet d’accéder au menu vidéo

Permet de régler le volume

Permet de sauter un morceau de musique en avançant ou en reculant ; permet de balayer un fichier en avançant ou en reculant (appuyer et maintenir enfoncée)

Permet de mettre en pause ou de reprendre la lecture

Permet de revenir au niveau précédent

Si vous n’utilisez pas le cadre pendant un certain temps alors que vous avez mis en pause la vidéo, l’écran de veille apparaît. Pour revenir sur l’écran du lecteur de vidéo, appuyez sur n’importe quelle touche sauf p.

Lire du multimédia

Lire des vidéos (suite)

Accueil

Mode de lecture

Ordre de lecture

Répétition

Format image vidéo

Encod. ss-titres

Sync. sous-titre

Réinit sync ss-titre

Paramètres

: Toutes les vidéos

: Normal

: Marche

Taille initiale

Par déf.

Utiliser des menus vidéo

Appuyez sur m

pendant la lecture.

Accédez à l’une des options suivantes et appuyez sur e

Option Description

Accueil

Mode de lecture

Ordre de lecture

Permet d’afficher le menu principal

•

Toutes les vidéos : Permet de lire toutes les vidéos dans l’ordre des noms des fichiers

Vidéos dans le dossier : Permet de lire toutes les vidéos du dossier sélectionné dans l’ordre des noms des fichiers

Une vidéo : Permet de répéter la vidéo sélectionnée

Normal : Permet de lire les vidéos dans l’ordre des noms des fichiers

Aléatoire : Permet de lire les vidéos de façon aléatoire

Répétition Permet de lire de façon répétée

Format image vidéo

•

Taille initiale

Aj. largeur

: Permet d’afficher les photos dans leurs tailles originales. Lorsqu’une photo est plus grande que l’écran, elle sera ajustée pour rentrer dans l’écran avec le même rapport

: Permet de redimensionner les photos en fonction de la largeur de l’écran

Aj. écran : Permet de redimensionner les photos pour remplir l’écran

Lire du multimédia

Lire des vidéos (suite)

Accueil

Mode de lecture

Ordre de lecture

Répétition

Format image vidéo

Encod. ss-titres

Sync. sous-titre

Réinit sync ss-titre

Paramètres

: Toutes les vidéos

: Normal

: Marche

Taille initiale

Par déf.

Option

Encod. sstitres*

Description

Permet de sélectionner l’option de codage

•

Par déf.

: Encode des sous-titres dans la même langue que celle définie dans les paramètres principaux du cadre

Différentes langues : Code les sous-titres dans la langue choisie pour le fichier

UTF-8 : Code les sous-titres au format Unicode (UTF-8)

•

Si un fichier de sous-titres prend en charge plusieurs langues, le cadre n’affiche que la première langue listée.

Il est possible que les sous-titres ne s’affichent pas correctement si les paramètres de la langue sont incorrects.

Sync. soustitre*

Réinit sync ss-titre*

•

Permet de définir la vitesse de synchronisation des sous-titres

•

Sélectionner : Enregistre la vitesse de synchronisation sélectionnée (Le taux de synchronisation sélectionné s’applique aux autres vidéos. Veuillez réinitialiser le taux de synchronisation en sélectionnant Réinitialisation de la synchronisation des soustitres avant de lire une autre vidéo)

Retour

Volume

: Retour au menu vidéo

: Permet de régler le volume

±0,5 sec : Permet de régler la vitesse de synchronisation

Permet de réinitialiser la vitesse de synchronisation sur la valeur par défaut

Paramètres Permet d’accéder au menu Paramètres

* Ce menu n’apparaît que lorsqu’un fichier de sous-titres est disponible.

Le nom du fichier de sous-titres et du fichier vidéo doivent être identiques. Le cadre ne prend en charge que le format de fichier *.smi ou *.srt. La taille de police maximum prise en charge par le cadre est de 18.

Un fichier de sous-titres défectueux peut entraîner des problèmes lors de la lecture de la vidéo.

La vitesse de synchronisation se réinitialise également lorsque vous éteignez et que vous rallumez le cadre.

Lorsque vous avez terminé, appuyez sur b

•

Lorsque vous appuyez sur b

dans le menu

Paramètres, le menu principal s’affiche. Pour lire la vidéo, consultez les étapes 1 à 3 de la section Lire des vidéos.

Lire du multimédia

Lire de la musique

Pause Volume Précédent/Suivant

Dans l’écran du menu principal, sélectionnez un emplacement mémoire ( Mémoire du cadre , Carte SD , ou

USB ).

Accédez à

Musique

et appuyez sur e.

Accédez à un fichier et appuyez sur e

pour lire de la musique.

Contrôlez la lecture avec les touches suivantes :

Touche tactile Description m d

/u l

/r e b

Permet d’accéder au menu musique

Permet de régler le volume

Permet de sauter un morceau de musique en avançant ou en reculant ; permet de balayer un fichier en avançant ou en reculant (appuyer et maintenir enfoncée)

Permet de mettre en pause ou de reprendre la lecture

Permet de revenir au niveau précédent

•

Si vous n’utilisez pas le cadre pendant un certain temps et sans qu’aucune lecture musicale ne soit en cours, une horloge apparaît en tant qu’écran de veille. Pour revenir sur l’écran du lecteur de musique, appuyez sur n’importe quelle touche sauf p.

Lorsque vous lisez des fichiers en fréquence d’échantillonnage variable

(VBR), la durée de lecture affichée sur l’écran peut différer le la durée de lecture réelle.

En mode diaporama, sélectionnez le fond musical pour pouvoir écouter de la musique tout en regardant des photos.

Lire du multimédia

Lire de la musique (suite)

Accueil

Mode de lecture

Ordre de lecture

Répétition

Paramètres

: Tous morceaux musicaux

: Normal

: Marche

Pause Volume Précédent/Suivant

Utiliser les menus de musique

Appuyez sur m

pendant la lecture.

Accédez à l’une des options suivantes et appuyez sur e

Option Description

Accueil

Mode de lecture

Ordre de lecture

Répétition

Permet d’afficher le menu principal

•

Tous morceaux musicaux : Permet de lire tous les fichiers musicaux dans l’ordre des noms des fichiers

Morc. Music. du dossier : Permet de lire tous les fichiers musicaux du dossier sélectionné dans l’ordre des noms des fichiers

Une musique : Permet de répéter le fichier musical sélectionné

•

Normal : Permet de lire les fichiers musicaux dans l’ordre des noms des fichiers

Aléatoire : Permet de lire des fichiers musicaux dans un ordre aléatoire

Permet de lire de façon répétée

Paramètres

Permet d’accéder au menu Paramètres

Lorsque vous avez terminé, appuyez sur b

•

Lorsque vous appuyez sur b

dans le menu

Paramètres, le menu principal s’affiche. Pour lire le fichier musical, consultez les

étapes 1 à 3 de la section Lire de la musique.

Parcourir et organiser le multimédia

Parcourir les fichiers

Accédez aux menus Photos , Vidéos , ou Musique et naviguez dans les fichiers.

Emplacement mémoire/

Nom du dossier/Nom du fichier

Photos

Mémoire du cadre • 2009 • Summer.jpg

Musique

Mémoire du cadre • 2009 • Musique

Titre

Numéro du fichier/ nombre total de fichiers

Dans l’écran du menu principal, sélectionnez un emplacement mémoire ( Mémoire du cadre , Carte SD , ou

USB

Artiste

Accédez aux menus Photos , Vidéos , ou Musique et appuyez sur e.

Appuyez sur d

, u, l, ou r pour naviguer dans les fichiers.

•

Pour afficher les fichiers d’un dossier, accédez au fichier et appuyez sur e.

Si vous n’utilisez pas le cadre pendant un certain temps, l’écran de veille apparaît. En mode lecture musicale et lecture vidéo, seul le mode

Horloge apparaît en tant qu’écran de veille. Pour relancer le cadre, appuyez sur n’importe quelle touche, mise à part la touche Marche/Arrêt.

(Paramètres de l’écran de veille

→ p. 37)

Parcourir et organiser le multimédia

Organiser les fichiers

Copiez ou supprimez des fichiers mémorisés dans la mémoire interne ou dans des dispositifs de mémoire externe.

Photos

Mémoire du cadre • 2009 • Summer.jpg

Taille d’image

Taille fichier

Date

Accueil

Copier

Supprimer

Sélectionner plusieurs fichiers

Sélectionner le périphérique de stockage

Paramètres

En naviguant dans les fichiers, appuyez sur m

Accédez à l’une des options suivantes et appuyez sur e

Option Description

Accueil

Copier

Supprimer

Sélectionner plusieurs fichiers

Sélectionner le périphérique de stockage

Paramètres

Permet d’afficher le menu principal

Permet de copier le fichier sélectionné vers un autre

emplacement mémoire (p. 31)

Permet de supprimer le dossier ou le fichier

sélectionné (p. 32)

Permet de sélectionner plusieurs fichiers sous forme de diaporama, de les copier ou de les supprimer

Permet de changer l’emplacement mémoire (p. 15)

Permet d’accéder au menu Paramètres (p. 33)

Parcourir et organiser le multimédia

Organiser les fichiers (suite)

Photos

Mémoire du cadre • 2009 • Summer.jpg

Copier

Choisir périph. sur lequel copier.

Carte SD

USB

•

Les photos copiées sur le cadre conservent leurs tailles originales. Pour copier les photos dans des tailles optimales, sélectionnez Paramètres

→ Généralités → Copie mémoire cadre →

Redimensionné dans le menu principal (p. 36).

•

Si vous copiez des photos en haute résolution en utilisant l’option Redimensionné, les photos sont redimensionnées dans une résolution plus basse, ce qui réduit leur taille. Cela vous permet de stocker plus de photos sur le cadre.

Copier des fichiers

Raccordez un dispositif de mémoire externe (carte mémoire SD ou dispositif de mémoire USB) au cadre et copiez les fichiers du dispositif de mémoire externe vers le cadre et vice-versa.

Dans l’écran du menu principal, sélectionnez un emplacement mémoire ( Mémoire du cadre , Carte SD , ou

USB ).

Accédez aux menus Photos , Vidéos , ou Musique et appuyez sur e.

Accédez au fichier que vous voulez copier et appuyez sur m

•

Pour copier tous les fichiers du dossier sélectionné, sélectionnez le dossier.

Accédez à Copier et appuyez sur e.

•

Pour copier plusieurs fichiers, sélectionnez

Sélectionner plusieurs fichiers.

Sélectionnez une destination pour les fichiers.

•

Les fichiers sélectionnés sont copiés.

Parcourir et organiser le multimédia

Organiser les fichiers (suite)

Photos

Mémoire du cadre • 2009 • Summer.jpg

Supprimer

Voulez-vous supprimer la photo ?

Oui

Non

Supprimer des fichiers

Dans l’écran du menu principal, sélectionnez un emplacement mémoire (

Mémoire du cadre

Carte SD

, ou

USB ).

Accédez aux menus Photos , Vidéos , ou Musique et appuyez sur e.

Accédez au fichier que vous voulez supprimer et appuyez sur m.

•

Pour supprimer tous les fichiers du dossier sélectionné, sélectionnez le dossier.

Accédez à Supprimer et appuyez sur e.

•

Pour supprimer plusieurs fichiers, sélectionnez Sélectionner plusieurs fichiers.

Sélectionnez Oui pour confirmer.

•

Le fichier sélectionné est supprimé.

Personnaliser les paramètres

Définissez des paramètres de cadre en fonction de vos préférences.

Régler des effets de diaporamas

Paramètres

Dans l’écran du menu principal, accédez à

Paramètres

et appuyez sur e.

Catégorie

Photos

Horloge

Alarme

Généralités

Assistance

Option

Transition de diaporama

Vitesse du diaporama

Mode Diaporama

Ordre du diaporama

Mode d’affichage

Format image diaporama

: Fondu

: Rapide

: Toutes les photos

: Normal

: Photos uniquement

: Ajust. auto

Rotation automatique

Afficher les informations sur la photo

: Marche

Accédez à Photos et appuyez sur e.

Sélectionnez et réglez les effets de diaporamas (p.

22).

Afficher la date et l’heure

Paramètres

Catégorie

Photos

Horloge

Alarme

Généralités

Assistance

Option

Définir l’horloge

Format de date

Format de l’heure

Type d’horloge

: DD.MM.YYYY

: 12 heures

: Horloge 1

Dans l’écran du menu principal, accédez à Paramètres et appuyez sur e.

Accédez à Horloge et appuyez sur e.

Réglez la date et l’heure et personnalisez les paramètres de

l’horloge (p. 13).

Personnaliser les paramètres

Régler et utiliser les alarmes

Réglez les alarmes pour des événements importants.

Paramètres

Catégorie

Photos

Horloge

Alarme

Généralités

Assistance

Option

Alarme1

Alarme2

Alarme3

Alarme4

Alarme5

: Désactivé

Régler une nouvelle alarme

Dans l’écran du menu principal, accédez à

Paramètres

et appuyez sur e.

Accédez à Alarme et appuyez sur e.

Accédez à une alarme vide et appuyez sur e

Appuyez sur d

, u, l, ou r pour définir des informations sur l’alarme.

Activation

Marche

AM/PM

Définir l’heure

Manuel

Répétition

Une fois

Heure

Son

Son 1

Annuler

Minute

Volume

Lorsque vous avez terminé, appuyez sur OK .

•

apparaît dans l’angle supérieur droit de l’écran.

Vous ne pouvez avoir qu’une seule alarme pour une heure précise.

Les alarmes en double seront ignorées.

Personnaliser les paramètres

Régler et utiliser les alarmes (suite)

Paramètres

Catégorie

Photos

Horloge

Alarme

Généralités

Assistance

Option

Alarme1

Hre actuelle

Alarme

Arrêter une alarme

Lorsque l’alarme sonne, appuyez sur n’importe quelle touche sauf p

pour arrêter l’alarme. Si vous n’arrêtez pas l’alarme, elle sonnera pendant 1 minute.

Désactiver une alarme

Dans l’écran du menu principal, accédez à

Paramètres

et appuyez sur e.

Accédez à Alarme et appuyez sur e.

Accédez à l’alarme que vous voulez désactiver et appuyez sur e.

Accédez à Arrêt et sélectionnez e.

Personnaliser les paramètres

Personnaliser les paramètres généraux

Paramètres

Catégorie

Photos

Horloge

Alarme

Généralités

Assistance

Option

Installation rapide

Langue

Luminosité

Bouton Son

Mar./Arr. image autom.

Mode de démarrage

Copie mémoire cadre

Ecran de veille

Logo

: Français

: 70

: Arrêt

: Accueil

: Taille initiale

: Diaporama

: Marche

Dans l’écran du menu principal, accédez à Paramètres et appuyez sur e.

Accédez à

Généralités

et appuyez sur e.

Accédez à l’une des options suivantes et appuyez sur e

Option Description

Installation rapide

Langue

Luminosité

Bouton Son

Mar./Arr. image autom.

Permet de configurer les paramètres de base, y compris

la langue pour le cadre (p. 11)

Permet de sélectionner une langue pour l’affichage

Permet de régler la luminosité de l’écran

Permet de régler le bouton son

Permet de régler l’heure de mise en marche/arrêt automatique de l’écran (par exemple, vous pouvez régler l’écran pour qu’il s’éteigne lorsque vous allez au lit ou qu’il s’allume lorsque vous vous réveillez le matin)

•

Lorsque vous réglez ces options et que l’écran est éteint, appuyez sur n’importe quelle touche

à l’exception de p pour le réactiver.

Si vous éteignez le cadre en appuyant sur p

, il ne se rallumera pas automatiquement. La fonction Auto Picture ne marche que lorsque l’extinction du cadre est planifiée.

Personnaliser les paramètres

Personnaliser les paramètres généraux (suite)

Paramètres

Catégorie

Photos

Horloge

Alarme

Généralités

Assistance

Option

Installation rapide

Langue

Luminosité

Bouton Son

Mar./Arr. image autom.

Mode de démarrage

Copie mémoire cadre

Ecran de veille

Logo

: Français

: 70

: Arrêt

Accueil

Dernier mode exécuté

Diaporama

: Marche

Option

Mode de démarrage

Copie mémoire cadre

Ecran de veille

Logo

Description

•

Permet de sélectionner un mode qui s’activera lorsque le cadre s’allumera

Accueil : permet de démarrer sur le menu principal

Dernier mode exécuté

: permet de démarrer sur le

• dernier mode exécuté

Diaporama : permet de démarrer sur un diaporama

•

Taille initiale : permet de copier les photos dans leur taille originale

Redimensionné : permet de copier les photos dans des tailles réduites pour une résolution optimale à l’écran

Permet de sélectionner un écran de veille (Diaporama ou

Horloge)

• En mode lecture musicale et lecture vidéo, seul le mode

Horloge apparaît en tant qu’écran de veille.

Permet d’activer ou de désactiver le rétro-éclairage du logo Samsung (le rétro-éclairage ne s’allumera pas en mode portrait)

Personnaliser les paramètres

Mettre à jour ou réinitialiser le cadre

Paramètres

Catégorie

Photos

Horloge

Alarme

Généralités

Assistance

Option

Mise à niveau du logiciel

Réinitialiser

Guide de produits

Informations sur le produit

Open Source License

Dans l’écran du menu principal, accédez à Paramètres et appuyez sur e.

Accédez à Assistance et appuyez sur e.

Accédez à l’une des options suivantes et appuyez sur e

Option Description

Mise à niveau du logiciel

Réinitialiser

Guide de produits

Informations sur le produit

Open Source

License permet de mettre à niveau le cadre avec le tout dernier

logiciel (p. 40)

permet de réinitialiser tous les paramètres et toutes les options sur leurs valeurs par défaut (sauf les paramètres date et langue) permet d’afficher les instructions de base sur l’utilisation du cadre permet d’afficher des informations sur le produit, comme le nom du modèle, la version du logiciel, l’utilisation de la mémoire ou les droits d’auteur

Permet d’afficher des informations sur la licence Open

Source

Annexe

Utiliser le cadre comme un mini-moniteur PC

Vous pouvez utiliser le cadre comme un mini-moniteur (écran supplémentaire) pour un PC. Installez le programme Frame

Manager sur votre PC et raccordez le cadre au PC avec le câble USB. Pour plus d’informations, visitez la page web Samsung

Electronics (http://www.samsung.com) et recherchez « 800W » ou « 1000W ».

Configuration minimum pour utiliser le cadre comme mini-moniteur

•

SE : Windows XP (SP2/SP3), Vista (32bit/64bit)

USB : Extended Host Controller (EHCT) pour USB 2.0

RAM : 512 Mo ou plus

UC : 2,4 GHz ou plus

Avant utilisation

•

Lisez le guide de l’utilisateur du Frame manager pour installer le programme correctement.

•

Utilisez le câble USB fourni avec le cadre.

N’utilisez pas le cadre comme moniteur principal. Il est possible que l’écran ne fonctionne pas correctement.

Appuyez sur d

ou u pour régler la luminosité lorsque vous utilisez le cadre comme mini-moniteur.

•

L’affichage clignote lorsqu’il n’y a pas assez de mémoire disponible.

Si vous avez déplacé une icône de programme ou une fenêtre vers le second moniteur, remettez-la dans le moniteur principal après utilisation.

Il est possible que le cadre ne fonctionne pas correctement avec certaines cartes vidéo. Dans ce cas, essayez de régler l’accélération matérielle sur None.

Pour régler l’accélaration matérielle sur None : (pour Windows XP)

1. Faites un clic droit dans le bureau Windows puis sélectionnez

Properties.

2. Lorsque la fenêtre Display Properties apparaît, sélectionnez Settings

→

Advanced

→ Troubleshoot → Hardware acceleration et faites glisser l’indicateur sur None.

•

Le cadre ne fonctionne pas comme une application Windows Presentation

Foundation.

•

Pour Windows Vista, il est possible que l’effet Aero 3D ne fonctionne pas lorsque vous utilisez le cadre comme mini-moniteur et que vous ne puissiez pas lire certaines vidéos sur le cadre.

Si vous rencontrez un problème après avoir effectué l’installation, désinstallez le programme. Après avoir effectué la désinstallation, réinitialisez l’ordinateur et réinstallez le programme. Le cadre doit demeurer débranché pendant toute la durée de la désinstallation.

Annexe

Mettre à jour le logiciel

Téléchargez et installez le tout dernier logiciel à partir de la page web Samsung Electronics (http://www.samsung.com).

Paramètres

Catégorie

Photos

Horloge

Alarme

Généralités

Assistance

Option

Mise à niveau du logiciel

Réinitialiser

Mise à niveau du logiciel

Obtention des fichiers de mise à niveau.

Ne pas décon. le dispositif de stockage.

Mise à niveau en cours…

• Sauvegardez vos fichiers (photos, vidéos ou musique) avant la mise à jour du logiciel afin d’éviter tout risque de perte.

•

Lorsque la mise à jour est en cours,

Ne déconnectez pas le dispositif externe (carte mémoire SD ou périphérique de mémoire USB) du cadre.

Ne touchez aucune touche.

N’insérez pas d’autres cartes mémoire.

N’éteignez pas le cadre.

•

Vous pouvez vérifiez que le logiciel est mis à jour avec la toute dernière version en accédant à

Informations sur le produit dans Paramètres

→

Mise à niveau du logiciel.

Raccordez le périphérique de mémoire externe (carte

mémoire SD ou dispositif de mémoire USB) au PC (p. 14).

Copiez le tout dernier logiciel que vous avez téléchargé sur le périphérique de mémoire externe.

•

Copiez le logiciel sur le dossier racine du périphérique de mémoire.

Déconnectez le périphérique de mémoire externe du PC puis connectez-le au cadre.

Dans l’écran du menu principal, accédez à Paramètres et appuyez sur e.

Accédez à Assistance et appuyez sur e.

Accédez à

Mise à niveau du logiciel

et appuyez sur e.

Sélectionnez le périphérique de mémoire externe et appuyez sur e.

•

Le logiciel est mis à jour.

Lorsque la mise à jour est effectuée, le cadre redémarre automatiquement.

•

Retirez le périphérique de mémoire externe.

Annexe

Dépannage

Essayez les solutions suivantes si vous avez du mal à utiliser le cadre.

Problème Résolution

Vérifiez que le câble d’alimentation est correctement connecté.

Le cadre ne s’allume pas.

Lorsque vous connectez le cadre à un PC avec un connecteur USB, l’écran clignote et le cadre s’éteint automatiquement.

De la lumière passe à travers la bordure de l’écran.

La date et l’heure sont incorrectes.

La photo met longtemps à s’afficher lorsque le cadre s’allume ou pendant un diaporama.

Même s’il y a de l’espace libre dans la mémoire interne, les photos ne sont pas copiées.

Les dispositifs externes (dispositif de mémoire USB ou carte mémoire SD) ne fonctionnent pas correctement.

Les photos JPEG ne s’affichent pas.

Certaines photos ne s’affichent pas dans un diaporama.

Il peut y avoir un problème avec le port USB du PC.

Si l’écran est noir, cette lumière peut résulter des caractéristiques de l’écran LCD. C’est normal.

Si vous déconnectez l’adaptateur d’alimentation pendant un long moment, vous pouvez perdre les réglages de date et d’heure. Ne débranchez pas l’adaptateur d’alimentation.

Si la résolution d’une photo est élevée ou si la taille du fichier est volumineuse, l’affichage peut prendre plus de temps.

•

Si la section FAT de la mémoire interne est endommagée, il est possible que les photos ne soient pas copiées.

Créez un dossier à l’intérieur de la mémoire interne pour copier des photos.

•

Vérifiez que les dispositifs sont connectés correctement.

Vérifiez que les photos mémorisées dans les dispositifs de mémoire externe sont au format

JPEG. Les fichiers corrompus ou endommagés ne s’affichent pas.

Il est possible que le dispositif ne soit pas pris en charge par le cadre. Essayez un autre dispositif.

•

Les photos JPEG enregistrées dans les modes CMJN ne s’affichent pas.

Il est possible que les photos JPEG modifiées par les éditeurs d’images (par exemple,

Photoshop ou Paintshop) ne s’affichent pas. Enregistrez les photos au format JPEG après modification sur un PC et relancez le diaporama.

Votre cadre peut lire jusqu’à 10 000 photos. Les photos au-delà de cette limite ne s’affichent pas dans un diaporama.

Annexe

Dépannage (suivant)

Problème

La proportion d’une photo n’est pas correcte.

La prévisualisation est lente.

Même lorsqu’il n’y a qu’une seule photo dans la carte mémoire ou que le Mode

Diaporama a la valeur Une photo, l’effet du diaporama est appliqué à la photo.

Dans quel ordre les photos sont-elles affichées sur une carte mémoire ?

Le diaporama ne démarre pas automatiquement.

Je ne peux pas lire un fichier vidéo.

J’ai activé la fonction Mar./Arr. image autom., mais l’écran ne s’allume pas automatiquement.

Je veux réinitialiser le cadre.

Résolution

Dans le menu principal, sélectionnez Paramètres

→ Photos → Format image diaporama →

Taille initiale.

Lorsqu’il y a trop de photos ou des tailles de fichiers trop volumineuses, la prévisualisation peut

être lente.

L’effet est appliqué pour protéger l’écran.

Les photos sont disposées par noms de fichiers, dans l’ordre des numéros - lettre majuscule - lettre minuscule.

Vérifiez que Mode de démarrage a la valeur Diaporama dans Paramètres

→ Généralités

(p. 36).

•

Vérifiez que le cadre prend en charge le codec vidéo (p.

41).

Si le codec n’est pas pris en charge, convertissez-le avec un convertisseur de codec vidéo

(Résolution vidéo optimale ou codec

→ p. 44)

Vérifiez que la date et l’heure sont correctes.

Si vous avez appuyé sur p

pour désactiver le cadre alors que la fonction Mar./Arr. image autom. était activée, l’écran ne s’allumera pas automatiquement. L’écran s’allume automatiquement uniquement si l’écran a été éteint automatiquement avec le paramètre H. arrêt.

Sélectionnez Réinitialiser dans Paramètres

→ Assistance pour remettre les valeurs par défaut, mais les paramètres d’heure et de langue ne sont pas réinitialisés.

Annexe

Caractéristiques techniques

Cadre numérique

Nom du modèle

Ecran

Type

Résolution

Formats de fichiers


Musique

Vidéo

Mémoire intégrée

USB

800W 1000W

LCD TFT 8” LCD TFT 10”

800 X 600 1024 X 768

•

BMP

JPEG (les formats CMJN ne sont pas pris en charge)

Prend en charge la résolution maximum de 16 000 x 16 000

Prend en charge le rapport maximum de 1/6 sur 6/1

MP3 (Fréquence : 8 ~ 48 Khz, débits binaires : 8 ~ 320 Kbps)

Vidéo Codec

M-JPEG (*.MOV, *.AVI)

MPEG-1 (*.MPG)

Combinaison de format

Conteneur

MOV

AVI

Vidéo

JPEG

MJPG

Audio

PCM

* PCM : PCM, ADPCM, ALAW, MULAW

Conteneur

MPG

Vidéo

MPEG-1

Audio

MP2

* MP2 : MPEG-1 Layer II

MPEG-4 (*.AVI, *.MP4)

Conteneur Vidéo

AVI

MP4

MPEG-4 mp4v

* MPEG-4 : MPEG-4 ASP

* AAC : AAC-LC

1 Go

Hôte (USB 2.0) / Dispositif (USB 2.0)

Audio

MP3/PCM/AC-3

AAC

Capacité

VGA (640 X 480),

30 Fps, 15000 Kbps

D1 (730 X 480), 30 Fps,

2000 Kbps CBR

D1 (730 X 540), 30 Fps,

2000 Kbps CBR

Annexe

Caractéristiques techniques (suite)

Alimentation

Généralités

Puissance

Consommation

Dimension (L X H X P)

CC 12 V externe

Marche : 10 W / Arrêt : moins d’1 W

•

Avec le support de cadre : 8,9 X 6,9 X 4,6 inches (225,4 mm X 175,4 mm X 116,1 mm)

Sans le support de cadre : 8,9 X 6,9 X 1 inches

(225,4 mm X 175,4 mm X 27,0 mm)

20,1 oz (570 g)

Marche : 11 W / Arrêt : moins d’1 W

•

Avec le support de cadre : 10,5 X 8,5 X 4,6 inches (266,9 mm X 217,0 mm X 116,1 mm)

Sans le support de cadre : 10,5 X 8,5 X 1 inches

(266,9 mm X 217,0 mm X 27,0 mm)

26,3 oz (745 g)

Poids

* La conception du produit peut varier en fonction du modèle. Les caractéristiques sont sujettes à modification sans préavis.

* Ce dispositif est un appareil numérique de classe B.

Résolution vidéo optimale ou codec

Video options

Codec

Bit rate

Resolution

Frame Rate

MPEG4 (*.avi)

2000kbps

800W(720x540), 1000W(720x540)

30fps, CBR

Audio options

Codec

Bit Rate

Sample Rate

Channel

A/V Sync

MP3 (MPEG1-layer3)

320kbps

48kHz

Basic

* Le codec vidéo expliqué ci-dessus se base sur le fichier AVI Movie.

* Les valeurs ci-dessus se basent sur l’outil AVC (Any Video Converter) et les valeurs peuvent différer dans d’autres convertisseurs vidéo.

Mise au rebut correcte du cadre

Mettez ce produit au rebut selon les règlementations locales et les lois applicables.

Annexe

Coordonnées de Samsung Worldwide

Si vous avez des questions ou des commentaires sur les produits Samsung, veuillez contacter.

Région Région

Amérique du

Nord

Amérique latine

Europe

CANADA

MEXICO

U.S.A

ARGENTINE

BRAZIL

CHILE

COLOMBIA

COSTA RICA

ECUADOR

EL SALVADOR

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

PANAMA

PUERTO RICO

REP. DOMINICA

TRINIDAD &

TOBAGO

VENEZUELA

AUSTRIA

BELGIUM

CZECH

DENMARK

EIRE

ESTONIA

FINLAND

Centre à contacter Site web

1-800-SAMSUNG (726-7864) www.samsung.com

01-800-SAMSUNG (726-7864) www.samsung.com

1-800-SAMSUNG (726-7864) www.samsung.com

0800-333-3733

0800-124-421

4004-0000

800-SAMSUNG (726-7864) www.samsung.com

www.samsung.com

01-8000112112

0-800-507-7267

1-800-10-7267 www.samsung.com

www.samsung.com

800-6225

1-800-299-0013

800-7919267

1-800-234-7267

00-1800-5077267

800-7267

1-800-682-3180

1-800-751-2676 www.samsung.com

www.samsung.com

1-800-SAMSUNG (726-7864) www.samsung.com

0-800-100-5303 www.samsung.com

0810 - SAMSUNG

(7267864, € 0.07/min) www.samsung.com

02-201-24-18 www.samsung.com/be

(Dutch) www.samsung.com/be_fr

(French)

800 - SAMSUNG

(800-726786) www.samsung.com

Samsung Zrt., česká organizační složka, Oasis Florenc,

Sokolovská394/17, 180 00, Praha 8

70 70 19 70 www.samsung.com

0818 717100 www.samsung.com

800-7267

030 - 6227 515 www.samsung.com

www.samsung.com

Europe

(suite)

CIS

SWITZERLAND

U.K

RUSSIA

ARMENIA

AZERBAIJAN

BELARUS

GEORGIA

KAZAKHSTAN

KYRGYZSTAN

MOLDOVA

TADJIKISTAN

UKRAINE

UZBEKISTAN

FRANCE

GERMANY

HUNGARY

ITALIA

LATVIA

LITHUANIA

LUXEMBURG

NETHERLANDS

NORWAY

POLAND

PORTUGAL

SLOVAKIA

SPAIN

SWEDEN

Centre à contacter Site web

01 48 63 00 00

01805 - SAMSUNG

(726-7864 € 0,14/Min) www.samsung.com

www.samsung.com

06-80-SAMSUNG (726-7864) www.samsung.com

800-SAMSUNG (726-7864)

8000-7267 www.samsung.com

www.samsung.com

8-800-77777 www.samsung.com

261 03 710

0900-SAMSUNG

(0900-7267864) (€ 0,10/Min) www.samsung.com

www.samsung.com

815-56 480

0 801 1SAMSUNG (172678)

022-607-93-33 www.samsung.com

www.samsung.com

80820-SAMSUNG (726-7864) www.samsung.com

0800-SAMSUNG (726-7864)

902 - 1 - SAMSUNG

(902 172 678)

0771 726 7864 (SAMSUNG) www.samsung.com

www.samsung.com

0848 - SAMSUNG

(7267864, CHF 0.08/min)

0845 SAMSUNG (7267864)

8-800-555-55-55

0-800-05-555 www.samsung.com

www.samsung.com/ch www.samsung.com/ch_fr/

(French) www.samsung.com

www.samsung.com

088-55-55-555

810-800-500-55-500

8-800-555-555

8-10-800-500-55-500

00-800-500-55-500

8-10-800-500-55-500 www.samsung.com

0-800-502-000

8-10-800-500-55-500 www.samsung.com

www.samsung.ua

www.samsung.com/ua_ru www.samsung.com

Annexe

Coordonnées de Samsung Worldwide (suite)

Région

AUSTRALIA

CHINA

HONG KONG

INDIA

Asie Pacifique

INDONESIA

JAPAN

MALAYSIA

NEW ZEALAND

PHILIPPINES

Centre à contacter

1300 362 603

400-810-5858

010-6475 1880

(852) 3698-4698

3030 8282

1800 110011

1800 3000 8282

1800 266 8282

0800-112-8888

021-5699-7777

0120-327-527

1800-88-9999

0800 SAMSUNG (0800 726

786)

1-800-10-SAMSUNG

(726-7864)

1-800-3-SAMSUNG

(726-7864)

1-800-8-SAMSUNG

(726-7864)

02-5805777

Site web www.samsung.com

www.samsung.com

www.samsung.com/hk www.samsung.com/ hk_en/ www.samsung.com

www.samsung.com

Région

SINGAPORE

TAIWAN

Asie Pacifique

(suite)

Moyen Orient &

Afrique

THAILAND

VIETNAM

BAHRAIN

JORDAN

SOUTH AFRICA

TURKEY

U.A.E

Centre à contacter Site web

1800-SAMSUNG (726-7864)

0800-329-999

1800-29-3232

02-689-3232

1 800 588 889

8000-4726

800-22273 www.samsung.com

www.samsung.com

0860-SAMSUNG (726-7864 ) www.samsung.com

444 77 11 www.samsung.com

800-SAMSUNG (726-7864) www.samsung.com

Licence logiciel

Pour toute question ou demande d’information concernant les logiciels open source, veuillez contacter Samsung par e-mail ([email protected]).

•

Ce produit utilise des programmes logiciels qui sont distribués sous la licence Independent JPEG Group.

Ce produit utilise des programmes logiciels qui sont distribués sous la licence Freetype Project.

Ce produit utilise des programmes logiciels qui sont distribués sous la licence OpenSSL Project.

Ce produit utilise des programmes logiciels qui sont distribués sous la licence MPL.

Ce produit utilise des programmes logiciels qui sont distribués sous la licence GPL/LGPL.

Logiciels GPL : Linux Kernel, Busybox, Binutils, U-boot, wireless_tools, pump / Logiciels LGPL : Glibc, ffmpeg, smpeg, libgphoto2, libusb, libptp, SDL, libiconv

Pour plus de détails, cliquez sur Software License sur l’écran principal du CD-ROM.

Annexe
