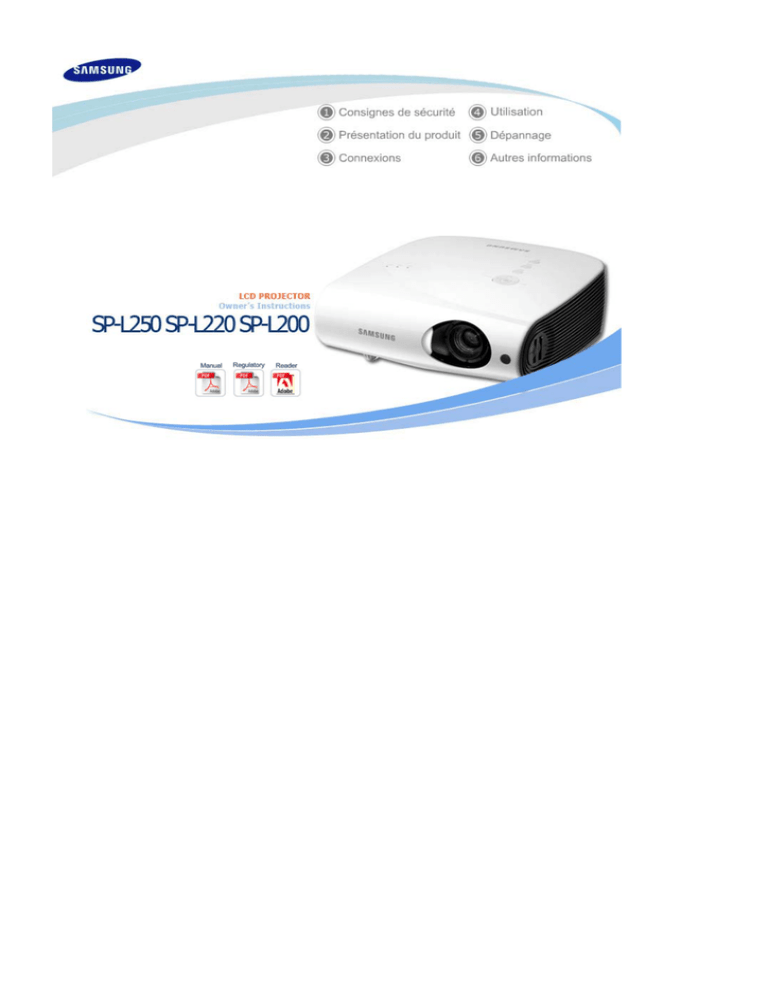

Samsung L250, SP-L250, SP-L220, SP-L200 User manual

Samsung L250, SP-L250, SP-L220, SP-L200 User manual

Pour éviter toute blessure et tout dommage matériel, veuillez lire attentivement les consignes de sécurité suivantes et utiliser le produit conformément.

Le non-respect des instructions accompagnées de ce symbole peut entraîner des blessures ou même la mort.

Le non-respect des instructions accompagnées de ce symbole peut entraîner des blessures ou des dommages matériels (au produit ou à tout autre propriété).

|

Instructions relatives

à l'alimentation

|

Instructions relatives

à l'installation

|

Instructions relatives à l'utilisation et à

|

l'entretien

[Les images n'ont qu'une valeur de référence et ne sont pas applicables à tous les cas (ni à tous les pays).]

Vérifiez que la prise est correctement branchée.

z

Un branchement incorrect peut déclencher un incendie.

N'utilisez pas de prise murale mal fixée ni de câble d'alimentation endommagé.

z

Vous risquez un choc électrique ou un incendie.

Ne touchez en aucune circonstance la prise d'alimentation avec les mains mouillées.

z

Vous risquez un choc électrique.

Ne branchez pas plusieurs appareils sur une même prise murale.

z

Vous risqueriez de déclencher un incendie.

Ne déposez pas d'objets lourds sur le cordon d'alimentation. Evitez de plier, de tirer ou de tordre le cordon d'alimentation.

z

Vous risquez un choc électrique ou un incendie.

Avant de déplacer l'appareil, assurez-vous qu'il est éteint et débranchez le cordon d'alimentation de la prise secteur. Assurezvous également que tous les câbles de connexion sont débranchés des autres appareils avant de déplacer le produit.

z

Déplacer le produit sans débrancher le cordon d'alimentation peut endommager celui-ci et entraîner un risque de choc électrique ou

d'incendie.

Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la prise du secteur doit être en état de marche.

z

Ceci peut causer un choc électrique ou un incendie.

Débranchez toujours l'appareil en tenant la prise et non en tirant sur le cordon d'alimentation.

z

Vous risqueriez de déclencher un incendie.

Débranchez l'appareil avant de le nettoyer.

z

Vous risquez un choc électrique ou un incendie.

|

Instructions relatives

|

Instructions relatives

|

à l'alimentation à l'installation

Instructions relatives à l'utilisation et à

|

l'entretien

POUR ÉVITER TOUT RISQUE D'INCENDIE, VEILLEZ À GARDER CE

PRODUIT LOIN DE BOUGIES OU D'AUTRES SOURCES DE FEU.

z

Vous risqueriez de déclencher un incendie.

Lorsque vous installez l'appareil dans un placard ou sur une étagère, ne laissez pas la partie avant de l'appareil dépasser.

z

Toute chute risquerait d'endommager l'appareil ou de blesser quelqu'un.

Tenez le cordon d'alimentation éloigné de tout radiateur.

z

La gaine du cordon électrique pourrait fondre, entraînant un risque de choc

électrique ou d'incendie.

N'installez pas l'appareil dans des endroits exposés à l'huile, la fumée, l'humidité ou l'eau (pluie), ni dans un véhicule.

z

Vous risquez un choc électrique ou un incendie.

N'installez pas l'appareil dans des endroits non ventilés, tels qu'une bibliothèque ou un placard mural.

z

Cela pourrait causer un incendie ou endommager l'appareil.

N'installez pas l'appareil sur une surface non stable, par exemple sur un socle plus petit que l'appareil.

z

Toute chute risquerait d'endommager l'appareil ou de blesser quelqu'un.

Installez l'appareil sur une surface stable, car la partie avant est plus lourde.

En cas d'orage avec éclairs, éteignez immédiatement l'appareil et débranchez le cordon d'alimentation de la prise secteur.

z

Vous risquez un choc électrique ou un incendie.

Assurez-vous que les aérations de l'appareil ne sont pas bloquées par une nappe ou un rideau.

z

Cela pourrait causer un incendie ou endommager l'appareil.

Faites attention lorsque vous placez l'appareil au sol.

z

Vous risquez de l'endommager ou de vous blesser.

Ne laissez pas tomber l'appareil lorsque vous le déplacez.

z

Vous risquez de l'endommager ou de vous blesser.

Conservez l'appareil hors de portée des enfants.

z

La chute de l'appareil risquerait de les blesser. La partie avant de l'appareil

étant plus lourde que la partie arrière, installez l'appareil sur une surface plate et stable.

|

Instructions relatives

|

Instructions relatives

|

à l'alimentation à l'installation

Instructions relatives à l'utilisation et à

|

l'entretien

N'insérez pas d'objets en métal, de baguettes, de câbles, de vrilles ou de substances inflammables, telles que du papier et des allumettes, dans les orifices d'aération ou les ports auxiliaires de l'appareil.

z

Vous risquez un choc électrique ou un incendie.

Si de l'eau ou une autre substance étrangère pénètre dans l'appareil,

éteignez-le, débranchez le cordon d'alimentation de la prise secteur et contactez un Centre de services

Ne démontez jamais l'appareil et n'essayez pas de le réparer ou de le modifier.

z

Si l'appareil doit être réparé, contactez un Centre de services .

Dans le cas contraire, vous risqueriez d'endommager l'appareil ou de vous

électrocuter.

Conservez l'appareil à distance de tout aérosol chimique ou de toute substance du même type.

z

Vous risqueriez de déclencher un incendie ou une explosion.

Ne placez pas de récipient contenant de l'eau, de vase, de boisson, de produit chimique, de petites pièces de métal ou d'objet lourd sur l'appareil.

z

Si un objet ou du liquide pénétrait à l'intérieur de l'appareil, cela risquerait d'entraîner un choc électrique, un incendie ou des blessures.

Ne laissez pas un enfant placer des objets, tels que des jouets ou des gâteaux, sur l'appareil.

z

En cherchant à les attraper, l'enfant risquerait de faire tomber l'appareil et de se blesser.

Ne regardez jamais directement la lumière de la lampe située à l'avant de l'appareil et ne projetez jamais une image directement sur les yeux.

z

Cela est très dangereux, surtout pour les enfants.

Lorsque vous ôtez les piles de la télécommande, veillez à ne pas les laisser à la portée des enfants qui pourraient les avaler. Tenez les piles hors de portée des enfants.

z

En cas d'absorption, consultez un médecin immédiatement.

Si l'appareil émet de la fumée ou un bruit inhabituel ou s'il dégage une odeur de brûlé, éteignez-le immédiatement, débranchez le cordon d'alimentation de la prise secteur et contactez un Centre de services .

z

Vous risquez un choc électrique ou un incendie.

Si la fiche ou le câble du cordon d'alimentation est poussiéreux(se), mouillé

(e) ou sale, nettoyez-le(la).

z

Vous risquez un choc électrique ou un incendie.

Nettoyez légèrement l'appareil à l'aide d'un chiffon doux et sec, après avoir débranché le cordon d'alimentation de la prise secteur.

z

N'utilisez pas de produit chimique pour nettoyer l'appareil, notamment de la cire, du benzène, de l'alcool, du diluant à peinture, du produit anti-moustique, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc.

Si vous prévoyez de ne pas utiliser l'appareil pendant longtemps, débranchez-le.

z

Vous risquez un choc électrique ou un incendie.

Veillez à contacter un Centre de services homologué lorsque vous installez votre téléviseur dans un endroit très poussiéreux, humide, exposé à des températures élevées ou faibles ou à des produits chimiques, ou s’il fonctionne sans interruption, par exemple dans les aéroports, les gares, etc.

z

Si vous ne le faites pas, vous risquez d’endommager gravement votre téléviseur.

Si le produit tombe ou que son boîtier se casse, éteignez l'appareil et débranchez-le, car cela risquerait d'entraîner un choc électrique ou un incendie.

z

Dans un tel cas, contactez un Centre de services .

Utilisez uniquement les piles standard indiquées. N'utilisez pas de piles neuves avec des piles usées.

z

Peut endommager ou provoquer une fuite de la pile et occasionner un incendie, des blessures ou des dégâts.

Veillez à placer votre télécommande sur une table ou un bureau.

z

Si vous trébuchez sur la télécommande, vous pouvez vous blesser ou endommager le produit.

Les bons gestes de mise au rebut de ce produit

(Déchets d’équipements électriques et électroniques)

- Europe uniquement

(Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires

électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Elimination des batteries de ce produit - Europe uniquement

(Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être

éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg,

Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

|

Caractéristiques du produit

|

Vues du produit

|

Télécommande

|

Caractéristiques techniques du produit

|

Moteur optique doté d’une nouvelle technologie LCD

- Un écran 1024 x 768 a été adapté.

- Utilise un écran 3P-LCD.

- SP-L250 : Ecran lumineux de 2500 lumen.

SP-L220 : Ecran lumineux de 2200 lumen.

SP-L200 : Ecran lumineux de 2000 lumen.

- Design compact et léger, bonne portabilité.

Bruit du ventilateur réduit

- Réduit le bruit généré par le ventilateur du produit en optimisant la circulation d’air interne et la structure de l’installation du ventilateur.

Différentes bornes d’entrée

-Améliore la connectivité avec les périphériques en fournissant différentes bornes, telles que les bornes 2 D-Sub 15p broches (prenant en charge le signal DTV), S-Vidéo et Vidéo.

Sortie audio

-L’appareil est équipé de deux haut-parleurs stéréo (gauche et droit) ; un égaliseur 5 bandes est pris en charge.

Réglages par l’utilisateur

- Cette unité permet un réglage individuel des ports d’entrée.

- L’unité dispose d’un diagramme de référence pouvant être utilisé pour le positionnement et le réglage.

|

Caractéristiques du produit

|

Vues du produit

|

Télécommande

|

Caractéristiques techniques du produit

|

Partie avant/ supérieure

1. Voyants

- STAND BY (LED bleue)

- LAMP (LED bleue)

- TEMP (LED rouge)

※ Reportez-vous aux Indications de LED .

5. Bouton POWER(

)

Permet de mettre le projecteur sous et hors tension.

6. Lentille

7. Récepteur du signal de la télécommande

2. Bouton Select and Move

Règle le volume.

Utilisez ce bouton pour déplacer ou sélectionner un élément dans un menu.

8. Bague de mise au point

Pour régler la mise au point.

9. Bouton de zoom

3. Bouton MENU

Utilisez ce bouton pour entrer ou quitter un menu ou pour avancer dans un menu. l’image.

Utilisé pour agrandir ou réduire la taille de

4. Bouton SOURCE

10.Cache-objectif

Permet de sélectionner les signaux d’entrée des sources externes.

Contenu de l’emballage

Guide d’installation rapide /

Manuel de sécurité

Carte de Garantie/

Carte d'enregistrement

(N'est pas disponible dans toutes les agences)

CD du manuel utilisateur

Câble d’alimentation

Télécommande/ 1 piles (CR2025)

(N'est pas disponible dans toutes les agences)

Tissu de nettoyage

Câble D-Sub

Indications des LED

●: Le voyant est allumé ◐: Le voyant clignote ○: Le voyant est éteint

STAND

BY

LAMP TEMP Informations

● ○ ○

Si vous appuyez sur le bouton POWER de la télécommande ou du projecteur, l’écran s’affiche en 30 secondes.

● ● ○

● ◐ ○

Le projecteur se trouve en conditions de fonctionnement normal.

Cet état apparaît lorsque le projecteur prépare une opération après une pression sur le bouton POWER du projecteur ou de la télécommande.

○ ◐ ○

Le bouton POWER est actionné pour arrêter le projecteur et le système de refroidissement fonctionne pour refroidir l’intérieur du projecteur. (fonctionne pendant

30 secondes environ)

Reportez-vous à la mesure 1 ci-dessous si le ventilateur de refroidissement à l’intérieur du projecteur ne fonctionne pas dans des conditions normales.

Reportez-vous à la mesure 2 ci-dessous si le cache de la lampe n’est pas correctement fermé.

Indique que le cache-objectif ne s’ouvre pas complètement. Reportez-vous à la mesure 3 ci-dessous.

Indique que l’appareil est passé en mode Refroidissement car la température interne du projecteur a augmenté et dépassé la limite de maintenance. Reportez-vous à la mesure

4.

○ ○ ◐

Indique que l’appareil est automatiquement mis hors tension car la température interne du projecteur a augmenté et dépassé la limite de maintenance. Reportez-vous à la mesure 5 ci-dessous.

◐ ◐ ◐

Un problème est survenu avec le fonctionnement de la lampe. Reportez-vous à la mesure 6.

Résolution des problèmes de témoin

Mesures Classification

Mesure 1

Etat

Lorsque le système du ventilateur de refroidissement n’est pas en conditions de fonctionnement normal.

Si le problème persiste après avoir débranché et rebranché le cordon d’alimentation et remis le projecteur sous tension, contactez votre fournisseur ou notre centre de services .

Lorsque le cache de la

Mesure 2

Mesure 3

Mesure 4

Mesure 5 lampe n’est pas correctement fermé ou lorsque le système de capteurs n’est pas en conditions de fonctionnement normal.

Vérifier que les vis situées sur le côté du projecteur sont correctement serrées. Si c’est le cas, veuillez contacter votre distributeur ou un centre de services .

Etat indiquant que le cache-objectif n’est pas complètement ouvert.

Si la température interne du projecteur dépasse la limite, ce dernier s’éteint automatiquement.

Ouvrez-le complètement.

Si le cache-objectif n’est pas complètement ouvert pendant l’utilisation du projecteur, la vidéo et l’audio sont tous deux automatiquement désactivés.

Si cet état persiste durant dix minutes, le projecteur s’éteint automatiquement.

Indique que l’appareil est passé en mode Refroidissement car la température interne du projecteur a augmenté et dépassé la limite de maintenance.

Si la température interne du projecteur augmente et dépasse la limite de maintenance, celui-ci passe en mode Refroidissement, puis s’éteint automatiquement.

*Mode Refroidissement : indique que la vitesse du ventilateur a augmenté et que la lampe du projecteur est passée de force en mode

Economie.

Vérifiez que l’orifice de ventilation du projecteur n’est pas obstrué.

Vérifiez que le filtre à air n’est pas encrassé. Nettoyez-le, le cas

échéant.

Vérifiez que la température ambiante n’est pas supérieure à la plage de températures standard du projecteur.

Faîtes suffisamment refroidir le projecteur et faites-le fonctionner à nouveau.

Vérifiez que l’orifice de ventilation du projecteur n’est pas obstrué.

Vérifiez que le filtre à air n’est pas encrassé. Nettoyez-le, le cas

échéant.

Vérifiez que la température ambiante n’est pas supérieure à la plage de températures standard du projecteur.

Faîtes suffisamment refroidir le projecteur et faites-le fonctionner à nouveau.

Si vous devez remplacer la lampe, contactez le distributeur ou le centre de services .

Mesure 6

La lampe fonctionne mal après une mise hors tension incorrecte ou après une mise hors tension suivie immédiatement d’une mise sous tension du projecteur.

Mettez le projecteur hors tension, attendez qu’il refroidisse et mettezle de nouveau sous tension pour le faire fonctionner. Si le même problème se produit de façon continue, contactez le distributeur ou le centre de services .

Partie arrière

Ce projecteur utilise un système de ventilateur de refroidissement pour prévenir toute surchauffe de l’appareil.

Son fonctionnement peut être bruyant, ce qui n’affecte en rien les performances du produit. Les nuisances sonores ne peuvent être invoquées comme motif d’échange ou de remboursement.

1. Port PC OUT

2. Port AUDIO OUT

3. Port RS-232C (pour les bornes d’entrée de service)

4. Port d’entrée [AV IN] R-AUDIO-L

5. Port d’entrée [AV IN] VIDEO

6. Port d’entrée [AV IN] S-VIDEO

7. Port d’entrée [PC IN 1,2] PC

8. Port d’entrée [PC IN 1,2] AUDIO

9. Récepteur du signal de la télécommande

10.Port d’entrée POWER

|

Caractéristiques du produit

|

Vues du produit

|

Télécommande

|

Caractéristiques techniques du produit

|

1.

Bouton POWER ( )

2.

Bouton AUTO

3.

Bouton MENU ( )

4.

Bouton Move (▲ ▼ ◀ ▶)/ ( )

5.

Bouton V.KEYSTONE

(VERTICAL KEYSTONE)

6.

Bouton INSTALL

7.

Bouton BLANK

8.

Bouton P.SIZE

9.

Bouton QUICK

10.

Bouton MUTE ( )

11.

Bouton RETURN ( )

12.

Bouton EXIT (

13.

Bouton VOL

)

14.

Bouton INFO

15.

Bouton SOURCE

16.

Bouton P.MODE

17.

Bouton STILL

1.

POWER ( )

Permet d’allumer le projecteur.

2.

AUTO

Règle automatiquement le paramètre Picture. Disponible en mode PC uniquement

3. MENU (

)

Pour afficher le menu à l’écran.

4.

Move(▲ ▼ ◀ ▶)/ ( )

Pour déplacer ou sélectionner les éléments de menu.

5.

V.KEYSTONE(VERTICAL KEYSTONE) (+/-)

Rétablit l'image quand elle est déformée ou inclinée.

6.

INSTALL

Pour retourner ou inverser l’image projetée.

7.

BLANK

Permet de couper temporairement la vidéo et l’audio.

Position relâchée lorsque tout bouton autre que le bouton POWER est enfoncé.

8.

P.SIZE

Pour régler la taille de l’image à l’écran.

9.

QUICK

Pour la sélection rapide du dernier menu utilisé.

10.

MUTE ( )

Permet de couper temporairement le son.

Pour rétablir le son, appuyez à nouveau sur le bouton MUTE ou appuyez sur le bouton - VOL +.

11.

RETURN ( )

Revient au menu précédent.

12.

EXIT ( )

Pour supprimer le menu à l’écran.

13.

VOL

Règle le volume.

14.

INFO

Pour contrôler les signaux de source, la configuration de l’image, le réglage de l’écran PC et la durée de

vie de la lampe.

15.

SOURCE

Permet de passer du téléviseur à l’entrée externe, et inversement.

16.

P.MODE

Pour sélectionner le mode image.

17.

STILL

Pour voir les images figées.

|

Caractéristiques du produit

|

Vues du produit

|

Télécommande

|

Caractéristiques techniques du produit

|

La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis pour une meilleure performance.

Caractéristiques

Model SP-L250, SP-L220, SP-L200

Ecran

Résolution

Rapport d'aspect

Luminosité

0,63 pouce 3P LCD

XGA (1024 x 768)

4:3

2.500 Lumen ANSI max. (L250)

2.200 Lumen ANSI max. (L220)

2.000 Lumen ANSI max. (L200)

Contraste

Taille de la diagonale de l'écran

Plage de projection

Réglage du zoom

Max. 500:1

40 ~ 300 pouce

1 m ~ 10 m

Manuel

Réglage de la mise au point

Lentille

Ratio de zoom

Distorsion trapézoïdale

Lampe

Manuel

F=1,65~1,93, f=18,5mm~22,5mm

1:1,2

Vertical (±20°)

Consommation

électrique

203W ( Eco : 172W )

Durée de vie 2.500 heures (mode Eco : 3.000 heures )

D-Sub 15p x 2 RVB analogique, YpbPr analogique

Borne d'entrée

Mini DIN x 1

RCA x 1

Haut-parleur

Alimentation

Bruit

S-Vidéo

Vidéo composite

3W x 2 (Stéréo)

Consommation

électrique

Max. 280 W

Tension 100~240V AC, 50/60Hz

Eco : 30dB, Luminosité : 32dB

Dimensions

291 mm(l) x 289 mm(P) x 127 mm(H)

11,5 inches(W) x 11,4 inches(D) x 5 inches(H)

3,8 Kg / 8,4 lb Poids

Environnement de l'utilisateur

En fonctionnement

Température : 5 °C ~ 35 °C (41 °F ~ 95 °F),

Humidité : 20 % ~ 80 % (Sans condensation)

Stockage

Température : -10 °C ~ 60 °C (-14 °F ~ 140 °F)

Humidité : 10 % ~ 90 % (Sans condensation)

Cet équipement de Classe B a été conçu pour une utilisation domestique et de bureau. Cet appareil a été enregistré en fonction des perturbations électromagnétiques pour une utilisation domestique. Il peut être

utilisé dans toutes les zones. Les appareils de Classe A sont pour une utilisation de bureau. La classe A est destinée à une utilisation professionnelle tandis que la classe B émet moins d’ondes électromagnétiques que la classe A.

L’écran LCD utilisé sur le projecteur LCD est constitué de centaines de milliers de pixels fins.

Comme d’autres périphériques d’affichage vidéo, l’écran LCD peut contenir des pixels défectueux (pixels morts) qui ne fonctionnent pas. Lors de l’envoi d’un produit, les conditions d’identification des pixels morts, ainsi que le nombre de pixels de ce type pouvant être contenus dans un écran LCD, sont strictement gérés par le fabricant de l’écran et par notre entreprise, dans le respect dans normes applicables en la matière. La qualité globale et la durée de vie d’un écran présentant quelques pixels morts ne sont pas affectées.

Caractéristiques

Synchronisation du PC

Format

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

MAC

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

IBM

IBM

IBM

VESA

MAC

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

Résolution

832 x 624

1024 x 768

1024 x 768

1024 x 768

1024 x 768

1152 x 864

1152 x 864

1152 x 864

1152 x 864

1280 x 720

1280 x 720

1280 x 720

1280 x 720

1280 x 768

1280 x 768

640 x 350

640 x 480

720 x 400

640 x 480

640 x 480

640 x 480

640 x 480

640 x 480

720 x 576

800 x 600

800 x 600

800 x 600

800 x 600

800 x 600

1280 x 800

1280 x 800

1280 x 960

1280 x 960

1280 x 960

1280 x 960

1280 x 1024

1280 x 1024

1280 x 1024

1280 x 1024

1400 x 1050

1440 x 900

1440 x 900

1600 x 1200

72Hz

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

75Hz

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

70Hz

75Hz

60Hz

56Hz

60Hz

70Hz

72Hz

75Hz

70Hz

60Hz

70Hz

60Hz

67Hz

70Hz

72Hz

70Hz

72Hz

75Hz

60Hz

60Hz

75Hz

60Hz

60Hz

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

Pour les résolutions présentées ci-dessus, si un signal ayant une résolution inférieure ou supérieure à

1024x768 est entré, le circuit de mise à l’échelle, situé dans le projecteur, le convertit à la résolution

1024x768.

La qualité de l’écran est optimale lorsque la résolution réelle (1024x768) du projecteur et la résolution de sortie du PC sont identiques.

Fréquence horizontale

(kHz)

49,726

48,363

56,476

57,672

60,023

53,783

63,000

64,872

67,500

44,772

52,500

54,072

56,456

47,776

60,289

31,469

31,469

31,469

31,469

35,000

35,000

37,861

37,500

35,910

35,156

37,879

43,750

48,077

46,875

49,702

62,795

60,000

69,930

72,072

75,231

63,981

74,620

76,824

79,976

65,317

55,935

70,635

75,000

Fréquence verticale

(Hz)

74,551

60,004

70,069

72,000

75,029

59,959

70,000

72,000

75,000

59,855

70,000

72,000

74,777

59,870

74,893

70,086

59,940

70,087

59,940

66,667

70,000

72,809

75,000

59,950

56,250

60,317

70,000

72,188

75,000

59,810

74,934

60,000

70,000

72,000

74,857

60,020

70,000

72,000

75,025

59,978

59,887

74,984

60,000

Fréquence de pixel

(MHz)

57,284

65,000

75,000

78,434

78,750

81,750

96,768

99,643

108,000

74,500

89,040

91,706

95,750

79,500

102,250

25,175

25,175

28,322

25,175

30,240

28,560

31,500

31,500

32,750

36,000

40,000

45,500

50,000

49,500

83,500

106,500

108,000

120,839

124,540

130,000

108,000

128,943

132,752

135,000

121,750

106,500

136,750

162,000

Synchronisation AV (D-Sub)

Format

BT.601 SMPTE 267M

BT.1358 SMPTE 293M

BT.601

BT.1358

SMPTE 296M

BT.709 SMPTE 274M

Synchronisation AV (VIDEO/S-VIDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

480i

480p

576i

576p

720p

720p

1080i

1080i

Résolution

59,94Hz

59,94Hz

50Hz

50Hz

59,94Hz/60Hz

50Hz

59,94Hz/60Hz

50Hz

Balayage

Entrelacé

Progressif

Entrelacé

Progressif

Progressif

Progressif

Entrelacé

Entrelacé

|

Réglages de base

|

Branchement à l’alimentation

|

Connexion d’un périphérique externe

|

Installation du projecteur

Installez le projecteur de manière à ce que le faisceau soit perpendiculaire à l’écran.

Positionnez le projecteur de manière à ce que la lentille se trouve au centre de l’écran.

Si l’écran n’est pas installé verticalement, il est possible que l’image ne soit pas parfaitement rectangulaire.

N’installez pas l’écran dans un environnement lumineux. L’image projetée risquerait de ne pas s’afficher clairement.

Lors de l’installation de l’écran dans un environnement lumineux, utilisez des rideaux.

Vous pouvez installer le projecteur aux emplacements suivants : Installation sol / Plafond / Projection au sol / Proj.

Plaf.

( Pour afficher les différentes positions d’installation )

Pour afficher une image lors de l’installation du projecteur derrière l’écran, utilisez un écran semi-transparent.

Sélectionnez

Menu > Configuration > Installer >

Projection au sol

Pour afficher une image lors de l’installation du projecteur à l’avant de l’écran, placez le projecteur sur le côté lorsque vous regardez l’écran.

Sélectionnez

Menu > Configuration > Installer >

Installation sol

Zoom et mise au point

Bouton de zoom Bague de mise au point

Vous pouvez régler la taille de l’image dans la plage de zoom en actionnant le bouton de zoom.

Centrez l’image sur l’écran en utilisant la bague de mise au point.

Si votre produit est installé en dehors de la distance de projection spécifiée (consultez Taille écran et distance de projection ), la mise au point ne peut pas être réglée correctement.

Mise à niveau avec pieds réglables

Taille de l’écran

[pouce]

90

100

110

120

130

140

150

40

50

60

70

80

160

170

180

190

200

210

220

230

240

Pour mettre le projecteur à niveau, ajustez la hauteur des pieds réglables.

Le projecteur peut être réglé à une hauteur allant jusqu’à 30 mm

(environ 12 degrés) au-dessus du point de référence.

Selon la position du projecteur, une distorsion trapézoïdale de l’image peut apparaître.

Utilisez la fonction Keystone-V (distorsion trapézoïdale) en cas de distorsion.

Taille de l’écran et distance de projection

Installez le projecteur sur une surface plane et mettez-le à niveau à l’aide des pieds réglables pour obtenir une qualité d’image optimum. Si les images ne sont pas nettes, réglez-les en utilisant le bouton de zoom ou la bague de mise au point ou en déplaçant le projecteur vers l’avant et vers l’arrière.

1828,8

2032,0

2235,2

2438,4

2641,6

2844,8

3048,0

Horizontal

(X:mm)

812,8

1016,0

1219,2

1422,4

1625,6

3251,2

3454,4

3657,6

3860,8

4064,0

4267,2

4470,4

4673,6

4876,8

Vertical

(Y:mm)

609,6

762,0

914,4

1066,8

1219,2

1371,6

1524,0

1676,4

1828,8

1981,2

2133,6

2286,0

2438,4

2590,8

2743,2

2895,6

3048,0

3200,4

3352,8

3505,2

3657,6

Max

(Z:mm)

1376

1727

2078

2430

2781

3133

3484

3835

4187

4538

4889

5241

5592

5944

6295

6646

6998

7349

7701

8052

8403

Min

(Z:mm)

1140

1433

1726

2020

2313

2606

2899

3192

3485

3778

4071

4364

4657

4950

5243

5536

5829

6122

6415

6708

7001

229

254

279

305

330

356

381

Décalage

(Y':mm)

102

127

152

178

203

406

432

457

483

508

533

559

584

610

250

260

270

280

290

300

5080,0

5283,2

5486,4

5689,6

5892,8

6096,0

3810,0

3962,4

4114,8

4267,2

4419,6

4572,0

8755

9106

9457

9809

10160

10512

7294

7587

7880

8173

8466

8759

Ce projecteur est conçu pour un écran 80 ~ 120 pouces pour une qualité d’image optimale.

635

660

686

711

737

762

A. Ecran

Z : Distance de portée

Y' : Distance entre le centre de la lentille et le bas de l’image

Configuration de l’environnement PC - Contrôlez les points suivants avant de brancher le PC au projecteur.

1.

Cliquez sur le bouton droit de la souris sur le papier peint

Windows, puis sur [Propriétés].

L’onglet <Propriétés d’affichage> s’affiche.

2.

Cliquez sur l’onglet [Paramètres] et définissez la <Résolution d’écran> en vous référant à la <Résolution> décrite dans le tableau de mode d’affichage pris en charge par ce projecteur.

Vous n’êtes pas obligé de modifier la configuration de la

<Qualité couleur>.

3.

Appuyez sur le bouton [Avancées].

Une autre fenêtre de propriétés s’affiche.

4.

Cliquez sur l’onglet [Ecran] et définissez la <Fréquence d’actualisation de l’écran> en vous référant à la <Fréquence verticale> décrite dans le tableau de mode d’affichage pris en charge par ce projecteur.

Réglez les deux fréquences verticale et horizontale plutôt que la

<Fréquence d’actualisation de l’écran>.

5.

Cliquez sur le bouton [OK] pour fermer la fenêtre, puis sur le bouton [OK] de la fenêtre <Propriétés d’affichage> pour fermer la fenêtre.

L’ordinateur peut redémarrer automatiquement.

6.

Eteignez le PC et connectez-le au projecteur.

La procédure peut varier en fonction du type d’ordinateur et de la version de Windows.

(Par exemple, [Propriétés] s’affiche à la place de [Propriétés (R)] comme illustré dans 1.)

Cet appareil prend en charge jusqu’à 24 bits par pixel en qualité couleur lorsqu’il est utilisé comme écran PC.

Les images projetées peuvent varier de celles de l’écran selon le type d’écran et les versions de Windows.

Lors du branchement du projecteur au PC, vérifiez que les paramètres du PC correspondent aux paramètres d’affichage pris en charge par ce projecteur. Si ce n’est pas le cas, des problèmes de signaux peuvent survenir.

|

Réglages de base

|

Branchement à l’alimentation

|

Connexion d’un périphérique externe

|

1. Arrière du projecteur

Raccordez le cordon d’alimentation à la borne d’alimentation située à l’arrière du projecteur.

|

Réglages de base

|

Branchement à l’alimentation

|

Connexion d’un périphérique externe

|

Connexion d’un PC à l’aide d’un câble D-Sub

Vérifiez que le PC et le projecteur sont tous deux hors tension.

A l’aide d’un câble D-Sub, connectez la borne [PC IN (1 ou 2) PC] située à l’arrière du projecteur à la borne D-Sub du

PC.

- Pour connaître les signaux d’entrée pris en charge, reportez-vous à la rubrique « Synchronisation du PC » .

A l’aide d’un câble audio (Non fourni), connectez la borne [PC IN (1 ou 2) AUDIO] située à l’arrière du projecteur à la borne de sortie audio du PC.

Connexion d’un moniteur externe

Vous pouvez afficher une image simultanément sur le projecteur et sur un moniteur séparé.

Vérifiez que le PC et le projecteur sont tous deux hors tension.

A l’aide d’un câble D-Sub, connectez la borne [PC IN (1) PC] située à l’arrière du projecteur à la borne D-Sub du PC.

A l’aide d’un câble D-Sub, connectez la borne [PC OUT] du projecteur à la borne D-Sub d’un moniteur.

- Lorsque vous branchez un moniteur à l’aide de la fonction [PC OUT], assurez-vous de connecter le PC à la

borne [PC IN (1) PC] .

- Après avoir appuyé sur le bouton [Blank] de la télécommande, la sortie est normale, même si vous voyez un

écran blanc au niveau du projecteur et de l’écran du moniteur connecté à la borne [PC OUT].

- La fonction [PC OUT] fonctionne également en mode Veille.

Connexion d’un périphérique AV à l’aide d’un câble D-Sub

Avant tout, vérifiez que le périphérique AV et le projecteur sont hors tension.

A l’aide d’un câble D-Sub, connectez la borne [PC IN (1 ou 2) PC] située à l’arrière du projecteur à la borne D-Sub du périphérique AV.

- Pour connaître les signaux d’entrée pris en charge, reportez-vous à la rubrique « Synchronisation AV (D-Sub) » .

A l’aide d’un câble audio (Non fourni), connectez la borne [PC IN (1 ou 2) AUDIO] située à l’arrière du projecteur à la borne de sortie audio du périphérique AV.

Connexion d’un périphérique AV de sortie composante

Avant tout, vérifiez que le périphérique AV et le projecteur sont hors tension.

A l’aide d’un câble D-Sub/composante (Non fourni), connectez la borne [PC IN (1 ou 2) PC] située à l’arrière du projecteur à la borne de composant du périphérique AV.

- Pour connaître les signaux d’entrée pris en charge, reportez-vous à la rubrique « Synchronisation AV (D-Sub) » .

A l’aide d’un câble audio (Non fourni), connectez la borne [PC IN (1 ou 2) AUDIO] située à l’arrière du projecteur et la borne de sortie audio du périphérique AV.

Connexion à l’aide d’un câble Vidéo/S-Vidéo

Avant tout, vérifiez que le périphérique AV et le projecteur sont hors tension.

A l’aide d’un câble Vidéo ou S-Vidéo (Non fourni), connectez la borne [VIDEO] ou [S-VIDEO] au périphérique AV.

- Pour connaître les signaux d’entrée pris en charge, reportez-vous à la rubrique « Synchronisation AV (VIDEO/S-VIDEO) » .

A l’aide d’un câble audio (Non fourni), connectez la borne [AV IN R-AUDIO-L] située à l’arrière du projecteur à la borne de sortie audio du périphérique AV.

Connexion d’un haut-parleur externe

Vous pouvez utiliser un haut-parleur externe à la place du haut-parleur interne intégré au projecteur.

Pour ce faire, munissez-vous d’un câble audio (Non fourni) approprié à votre haut-parleur externe.

A l’aide d’un câble audio, connectez la borne [AUDIO OUT] du projecteur au haut-parleur externe.

- Le haut-parleur interne ne fonctionne pas si vous utilisez un haut-parleur externe, mais vous pouvez régler

le volume de ce dernier au moyen du bouton Volume du projecteur (ou de la télécommande).

- La borne [AUDIO OUT] prend en charge tous les signaux audio.

|

Fonctions de base

|

Entrée

|


|

Configuration

|

Option

|

Mise sous tension du projecteur

Vérifiez que le cache-objectif est complètement ouvert.

Mettez l’appareil sous tension.

Vérifiez que le témoin STAND BY LED est allumé.

Appuyez sur le bouton d’alimentation.Lorsque l’appareil est allumé (au moyen du bouton d’alimentation de la télécommande ou sur le haut du projecteur), le témoin LAMP LED bleu clignote.

Lorsque l’appareil est complètement allumé, le témoin LAMP LED reste bleu.

Si l’appareil est mis en marche alors que la lampe n’est pas suffisamment refroidie, un bruit temporaire peut retentir, signalant que la vitesse du ventilateur augmente afin de refroidir la lampe.

Mise hors tension du projecteur

Appuyez sur le bouton d’alimentation (Sur la télécommande ou sur le dessus du projecteur). Vous avez le choix entre OK et Annuler.

Sélectionnez OK à l’aide des touches fléchées (Sur la télécommande ou sur le dessus du projecteur). Appuyez sur le bouton Enter ou appuyez de nouveau sur le bouton d’alimentation.

Le témoin STAND BY LED s’éteint et le témoin LAMP LED clignote.

La vitesse du ventilateur augmente pour refroidir rapidement la lampe.

Une fois l’opération terminée, le témoin LAMP LED s’éteint. Le témoin STAND BY LED s’allume alors et reste bleu.

Retirez le cordon d’alimentation.

Fermez le cache-objectif.

Sélection d’une source d’entrée

Appuyez sur le bouton SOURCE (sur la télécommande ou sur le haut du projecteur).

Les modes AV et S-Video (S-Vdéo) peuvent être sélectionnés uniquement lorsqu'un périphérique externe est connecté. Les modes PC1 et PC2 peuvent être sélectionnés qu'un périphérique externe soit connecté ou non.

|

Fonctions de base

|

Entrée

|


|

Configuration

|

Option

|

* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.

Réglage de l’écran

Liste Source

Description

Vous pouvez sélectionner un périphérique connecté au projecteur.

1) PC 1

2) PC 2

3) AV

4) S-Vidéo

Play/Stop

Modif. Nom Vous pouvez modifier les noms des périphériques connectés au projecteur.

1) Magnétoscope

2) DVD

3) Décodeur Câble

4) Décodeur HD

5) Décodeur satellite

6) Récepteur AV

7) Récepteur DVD

8) Jeu

9) Caméscope

10) Combo DVD

11) PC

|

Fonctions de base

|

Entrée

|


|

Configuration

|

Option

|

* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.

Réglage de l’écran

Mode

Description

Sélectionnez un état d’écran personnalisé pour votre projecteur ou modifiez le mode d’écran si nécessaire.

1) Mode

- Standard

Ce mode d’image est le plus général et convient à la plupart des situations.

- Présentation

Convient aux présentations.

- Texte

Adapté au texte.

- Film

Adapté à la visualisation d’un film.

- Jeu

Ce mode d’image est optimal pour les jeux.

▶ Le texte inclus dans une image fixe peut s’afficher de manière non naturelle.

- Utilisateur

Mode personnalisé créé à l’aide de la fonction Mode > Enregistrer .

Play/Stop

Mode

Taille

Position

▶ Les modes Présentation et Texte sont activés uniquement si le signal d’entrée est de type synchronisation du PC .

2) Contraste : Pour régler le contraste entre l’objet et son arrière-plan.

3) Luminosité : Pour régler la luminosité de l’image entière.

4) Netteté : Pour régler les contours de l’objet de manière plus ou moins nette.

▶ Lorsque le signal d’entrée est de type synchronisation du PC , la netteté ne peut pas être réglée.

5) Couleur : Permet de régler une couleur plus claire ou plus sombre.

▶ Lorsque le signal d’entrée est de type synchronisation du PC , la couleur ne peut pas être réglée.

6) Teinte : Pour obtenir une couleur plus naturelle des objets à l’aide d’une amélioration du vert ou du rouge.

▶ Lorsque le signal d’entrée est de type synchronisation du PC et que les normes PAL et SECAM s’appliquent aux modes [S-Vidéo]) et [AV], la couleur ne peut pas être réglée.

7) Temp. de Couleur : Vous pouvez sélectionner la température de couleur selon vos préférences.

- Réglages par défaut du fabricant : 5500K, 6500K, 8000K, 9300K

- Vous pouvez sélectionner la température de couleur selon vos préférences pour les éléments ci-dessous.

Regl. Rouge, Regl. Vert, Regl. Bleu : Règle la température de couleur du niveau de blanc.

Aj. Rouge, Aj. Vert, Aj. Bleu : Règle la température de couleur du niveau de noir.

1) Temp. de Couleur 5) Aj. Rouge

2) Regl. Rouge

3) Regl. Vert

4) Regl. Bleu

6) Aj. Vert

7) Aj. Bleu

8) Gamma : Modifie les caractéristiques de luminosité pour chaque nuance de couleur d’une image.

- Plus la valeur est grande (+), plus le contraste des zones lumineuses et sombres est important. Plus la valeur est faible (-), plus les zones sombres sont foncées.

- Plage de réglage : -3 à +3

9) Sauvegarder :Vous pouvez enregistrer l’état de l’écran que vous avez réglé selon vos préférences en allant dans Mode > Utilisateur sur l’affichage à l’écran.

Contraste

Luminosité

Netteté

Couleur

Teinte

Temp. de Couleur

Regl. Rouge

Regl. Vert

Regl. Bleu

Aj. Rouge

Aj. Vert

Aj. Bleu

Gamma

Sauvegarder

10) Réinitialiser : Rétablit les paramètres d’usine.

Réinitialiser

Vous pouvez sélectionner une taille d’écran selon le type de scène.

▶ Lorsque le signal d’entrée est de type synchronisation du PC , la fonction

Zoom1/Zoom2 n’est pas prise en charge.

1) Normal

2) Zoom1

3) Zoom2

4) 16:9

Réglez la position de l’écran si les bords ne sont pas alignés.

NR numérique Lorsqu’une ligne pointillée s’affiche ou que l’écran tremble, il est possible d’afficher l’image avec une meilleure qualité en activant la fonction Noise Reduction (Réduction du bruit).

▶ De même, lorsque le signal d’entrée est de type synchronisation du PC, la NR numérique ne fonctionne pas.

Niveau noir Vous pouvez choisir la luminosité du signal en fonction du signal d’entrée. Si cela n’est pas adapté au signal d’entrée, les zones sombres peuvent ne pas être affichées ou être

à peine visibles.

▶ Le niveau de noir peut être appliqué uniquement pour les signaux 480i et 576i des modes [AV], [S-Vidéo] et synchronisation AV (D-Sub) .

Overscan

Mode Film

PC

Zoom

- Pour les signaux 480i et 576i des modes [AV], [S-Vidéo] et synchronisation AV (D-

Sub)

1) 0 IRE : Définit la luminosité des zones sombres du signal sur Elevée.

2) 7.5 IRE : Définit la luminosité des zones sombres du signal sur Basse.

A l’aide de cette fonction, vous pouvez couper le bord de l’image lorsque des informations, des images ou des bruits inutiles y figurent.

▶ Pas de prise en charge avec les modes [AV] et [S-Vidéo].

▶ Prise en charge uniquement lorsque le signal d'entrée est AV Timing (D-Sub) .

▶ Si l’Overscan est désactivé, des zones supplémentaires inutiles sur les bords d’une image peuvent également s’afficher, bien que vous puissiez voir une plus grande partie de la zone.

Dans ce cas, activez l’Overscan .

A l’aide de cette fonction, vous pouvez optimiser le mode d’affichage pour regarder un film. Le mode Film propose des réglages d’affichage optimaux pour les films.

1) Arrêt

2) Marche

▶ Le Mode Film peut uniquement être pris en charge avec les signaux [AV], [S-Vidéo],

480i et 576i des signaux AV Timing (D-Sub) .

Elimine ou réduit les parasites qui provoquent une qualité d’image non stable, comme le tremblement de l’écran. Si les parasites ne sont pas supprimés grâce au Réglage

Précis, réglez la fréquence au maximum, puis procédez de nouveau au Réglage Précis.

▶ Activé uniquement pour l’entrée de synchronisation du PC de la borne D-Sub.

▶ Reportez-vous à la rubrique « synchronisation du PC ».

1) Réglage Automatique : Pour régler automatiquement la fréquence et la phase de l’écran du PC.

2) Réglage de Base : Pour régler la fréquence lorsque des lignes verticales apparaissent sur l’écran du PC.

3) Réglage Précis : Pour une syntonisation fine de l’écran du PC.

4) Réinitialiser : A l’aide de cette fonction, vous pouvez rétablir les paramètres par défaut du menu PC.

Réglage

Automatique

Réglage de

Base

Réglage

Précis

Réinitialiser

Agrandit l’écran du PC de 2, 4 ou 8 fois.

▶ Ce réglage est possible uniquement lorsque le signal d’entrée est de type synchronisation du PC .

|

Fonctions de base

|

Entrée

|


|

Configuration

|

Option

|

* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.

Réglage de l’écran

Installer

Mode lampe

Keystone-V

Arrière-plan

Description

Afin de prendre en charge les imperfections éventuelles de l’emplacement d’installation, vous pouvez inverser les images projetées verticalement/ horizontalement.

1) Installation sol : Image normale

2) Install. Plafond : Image retournée horizontalement/ verticalement

3) Projection au sol : Image retournée horizontalement

4) Proj. plaf. : Image retournée verticalement

Pour régler la luminosité de l’image en ajustant l’intensité lumineuse générée par la lampe.

1) Eco : Ce mode est optimisé pour les petits écrans dont la taille est inférieure à

100 pouces. Ce mode diminue la luminosité de la lampe et la consommation d'énergie afin de prolonger la durée de vie de la lampe, et de réduire les interférences et la consommation.

2) Luminosité : Ce mode utilise au maximum la luminosité de la lampe lorsque l'éclairage ambiant est clair. La luminosité de la lampe s'intensifiant, sa durée de vie est réduite et les interférences et la consommation d'énergie peuvent augmenter.

Vous pouvez compenser les images déformées ou inclinées grâce à la fonction

Keystone verticale.

▶ La sortie audio de votre projecteur est temporairement arrêtée pendant la modification du keystone (trapèze).

▶ L'OSD (On Screen Display) ne compense pas le keystone (trapèze).

Vous pouvez définir le arrière plan affiché lorsque le périphérique externe connecté au projecteur n’émet aucun signal.En cas de réception d’un signal, le arrière-plan défini disparaît et un écran normal s’affiche.

Play/Stop

Eco

Luminosité

1) Logo

2) Bleu

3) Noir

Choix de la mire Généré automatiquement par le projecteur. Base pour une installation du projecteur.

1) Modele hachuré : Vous pouvez contrôler l’absence de distorsion de l’image.

2) Taille écran : Vous pouvez vous reporter aux formats d’image tels que 1,33 : 1 ou

1,78 : 1.

Modele hachuré

Taille

écran

Type vidéo Vous permet de définir de force le type de signal d'entrée lorsque votre projecteur ne parvient pas à le déterminer en mode PC et que la qualité de l'écran est anormale.

▶ En mode [PC], activation uniquement si le signal d’entrée est de type synchronisation AV (D-Sub) .Toutefois, pour une synchronisation H/V distincte, activation uniquement pour les signaux 1280 x 720p 59,94 Hz/60 Hz.

1) Auto.

2) RGB(PC)

3) RGB(AV)

4) YPbPr(AV)

Utilisation

Couleur,

Netteté,Teinte Menu PC et zoom

RGB(PC)

Lors de la connexion de la sortie RVB d’un PC à la borne D-Sub

RGB(AV)

Lors de la connexion de la sortie RVB d’un périphérique AV (STB, DVD, etc.)

à la borne D-Sub

Lors de la connexion de la sortie

YPbPr(AV) YPbPr d’un périphérique (STB, DVD, etc.) à la borne D-Sub

Auto. Réglages automatiques

Désactiver

Activer

Activer

-

Activer

Activer

Désactiver

-

Réinitialiser A l’aide de cette fonction, vous pouvez rétablir les paramètres par défaut.

1) Paramètres par défaut : Rétablit les réglages par défaut du fabricant.

2) Réinitialiser l'heure du filtre : Réinitialise la durée du filtre.

Paramètres par défaut

Réinitialiser l'heure du filtre

|

Fonctions de base

|

Entrée

|


|

Configuration

|

Option

|

* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.

Réglage de l’écran

Langue

Description

Vous pouvez sélectionner la langue utilisée pour l’écran du menu.

Play/Stop

Option Menu

Son

1) Position

Vous pouvez déplacer Position Menu vers le haut/ le bas/ la gauche/ la droite.

2) Transparence

Vous pouvez régler la transparence du menu.

- Elevé

- Moyen

- Bas

- Opaque

3) Aff. heure

Vous pouvez régler la durée d’affichage du menu.

- 5 sec. / 10 sec. / 30 sec. / 60 sec. / 90 sec. / 120 sec. / Fidélité

Règle la balance audio droite et gauche ainsi que l’égaliseur du haut-parleur stéréo 3W intégré dans le projecteur.

1) Balance 4) 1kHz

2) 100Hz 5) 3kHz

Position

Transparence

Aff. heure

3) 300Hz 6) 10kHz

Heure vér. filtre Définit la période de vérification du filtre. (Unité : heure)

1) Arrêt

2) 100

3) 200

4) 400

5) 800

▶ Si la durée du filtre est supérieure à la période de vérification du filtre, le message de vérification du filtre s’affiche pendant une minute à chaque allumage du projecteur.

▶ Message de vérification du filtre : « Vérifiez le filtre et, si nécessaire, nettoyez-le ou remplacez-le. ».

Marche auto.

Si le projecteur est alimenté, il est automatiquement mis sous tension, sans qu’il soit nécessaire d’appuyer sur le bouton d’alimentation.

1) Arrêt

2) Marche

Veille En l’absence de signal d’entrée pendant la durée spécifiée, le projecteur est automatiquement mis hors tension

(cependant, pour la durée spécifiée, aucune entrée bouton ne doit provenir de la télécommande ou du haut du projecteur).

1) Arrêt

2) 10 Min.

3) 20 Min.

4) 30 Min.

Information Vous pouvez contrôler des signaux de source externes, la configuration de l’image, le réglage de l’image PC et le temps d’utilisation de la lampe.

|

Liste de contrôle avant de signaler un problème

|

Installation et branchement

Symptômes

Absence de tension.

Je souhaite installer mon projecteur au plafond.

La source externe n'est pas sélectionnée.

Menu et télécommande

Symptômes

La télécommande ne fonctionne pas.

Je ne parviens pas à sélectionner un menu.

Ecran et source externe

Bruit étrange.

allumée.

Symptômes

Impossible de voir les images.

Couleur non satisfaisante.

Les images sont floues.

La LED de fonctionnement est

Des lignes apparaissent sur l’écran.

Impossible de voir l’image depuis les z z z

Dépannage

Vérifiez la connexion du câble d'alimentation.

Le support d'installation au plafond est vendu séparément. Contactez votre distributeur produit local.

Assurez-vous que le câble de branchement (vidéo) est correctement connecté au port correspondant. S’il n’est pas correctement branché, le périphérique n’est pas disponible.

Dépannage z z z z

Vérifiez que votre télécommande se trouve à un angle et une distance corrects. Retirez tous les obstacles se trouvant entre la télécommande et le produit.

Un éclairage direct avec 3 lampes à incandescence ou toute autre pièce d'éclairage sur le télécapteur du projecteur peut affecter la sensibilité et entraîner un dysfonctionnement de la télécommande.

Vérifiez la batterie de votre télécommande.

Vérifiez que l'indicateur situé sur la partie supérieure du projecteur est allumé. z

Vérifiez si le menu s'affiche en gris. Un menu de couleur grise est un menu non disponible.

Dépannage z z z z z

Assurez-vous que le cordon d’alimentation du projecteur est en place.

Assurez-vous que la source d’entrée adéquate est sélectionnée.

Vérifiez que les connecteurs sont correctement raccordés à l'arrière du projecteur.

Vérifiez les piles de la télécommande.

Assurez-vous que les paramètres <Couleur> et <Luminosité> ne sont pas réglés au minimum. z

Réglez la <Teinte> et la <Contraste>. z z

Effectuer la mise au point.

Contrôlez que la distance de projection n’est ni trop importante, ni trop restreinte par rapport à l’écran. z

Si un son étrange persiste, contactez notre centre de service . z

Prenez les mesures nécessaires en vous référant au contenu de la section

Dysfonctionnement de la LED de fonctionnement - Contremesures . z

Des lignes peuvent survenir en mode PC en cas d’incohérence de fréquence.

Réglez la fréquence verticale de votre carte vidéo sur la propriété d’affichage avancé. z

Vérifiez le fonctionnement du périphérique externe et vérifiez que les

périphériques externes.

Seul un écran bleu apparaît.

L’écran apparaît en noir et blanc ou avec des couleurs étranges/l’écran est trop foncé ou trop clair.

paramètres tels que Luminosité et Contraste, etc. du menu <Mode> du projecteur ont été modifiés. z

Veillez à ce que les périphériques externes soient correctement branchés.

Vérifiez à nouveau les câbles de connexion. z z

Les éléments réglables du menu Personnaliser image sont correctement réglés.

Revenez aux <Paramètres par défaut> si vous souhaitez restaurer les valeurs par défaut.

|

Précautions d’entretien

|

Contactez SAMSUNG WORLDWIDE

|

Droits

|

Nettoyage de l’extérieur et de la lentille du projecteur

Nettoyez le projecteur à l’aide d’un chiffon doux et sec.

Ne nettoyez pas le projecteur à l’aide d’une substance inflammable, telle que du benzène, du diluant pour peinture ou avec un chiffon mouillé, car cela pourrait causer des problèmes.

Ne touchez pas le projecteur avec un ongle ou un objet pointu, vous risqueriez d’en rayer la surface.

Nettoyage de l’intérieur du projecteur

Pour nettoyer l’intérieur du projecteur, faites appel à un centre de services ou à un distributeur. (Chargé)

Contactez votre distributeur ou un centre de services si de la poussière ou une autre substance a pénétré à l’intérieur du projecteur.

Remplacement de la lampe

Attention au remplacement de la lampe

La lampe du projecteur est remplaçable. Pour un meilleur fonctionnement, remplacez la lampe en fonction de la durée d’utilisation. Vous pouvez afficher la durée d’utilisation de la lampe dans l’écran d’informations

(Bouton INFO).

Utilisez la lampe conseillée pour le remplacement. Les caractéristiques de la lampe sont définies dans le manuel d’utilisation. Remplacez par le même modèle que celui fourni avec le projecteur.

- Nom du modèle de lampe : NSHA230SS

- Fabricant : Ushio

- Pour toute question relative à l’achat d’une lampe, reportez-vous à la section ' Contactez SAMSUNG

WORLDWIDE '.

Contrôlez que le cordon d’alimentation est débranché avant de remplacer les lampes.

La température de la lampe reste élevée, même après avoir débranché le cordon d’alimentation. Laissez-la refroidir au moins 1 h avant de la remplacer.

La lampe est située à l’arrière gauche de votre projecteur.

Avant de retourner le projecteur pour changer la lampe, couvrez-le d’un tissu doux et posez-le sur une surface plane.

Ne placez pas l’ancienne lampe à proximité d’objets inflammables et tenez-la hors de portée des enfants. Il existe un risque de blessure ou de brûlure.

Enlevez les saletés ou les corps étrangers autour ou à l’intérieur de la lampe en utilisant un aspirateur adapté.

Lors de la manipulation de la lampe, évitez de la toucher, sauf par ses poignées. Si vous manipulez la lampe de manière incorrecte, cela peut affecter la qualité d’image et raccourcir la durée de vie de l’écran.

Le projecteur a été conçu pour ne pas fonctionner si le capot de la lampe n’est pas complètement remonté après le remplacement de la lampe.Si le projecteur ne fonctionne pas normalement, vérifiez l’état de fonctionnement de la LED .

Procédure de remplacement de la lampe

La lampe étant un produit haute température et haute tension, attendez au moins une heure entre le débranchement du cordon d’alimentation et le remplacement.

En regardant depuis l’avant, la lampe se trouve sur le côté gauche du projecteur.

Retirez la vis illustrée sur la figure ci-dessous, puis ouvrez le cache.

Otez les deux (2) vis illustrées. Retirez la poignée de la lampe du projecteur, comme indiqué sur la figure ci-dessous.

L’assemblage d’une nouvelle lampe se fait dans l’ordre inverse à celui du désassemblage.

Remplacement et nettoyage du filtre

Précautions à prendre lors du remplacement du filtre du projecteur

Le filtre est situé au bas du projecteur.

Coupez l’alimentation du projecteur et débranchez le cordon d’alimentation une fois l’appareil suffisamment refroidi.

S’il ne l’est pas suffisamment, la chaleur interne de l’appareil pourrait en endommager les composants.

De la poussière peut se déposer lors du remplacement du filtre.

Pour toute question relative à l’achat d’un filtre, reportez-vous à la section ' Contactez SAMSUNG WORLDWIDE '.

Etapes de remplacement ou de nettoyage du filtre du projecteur.

Coupez l’alimentation du projecteur et débranchez le cordon d’alimentation une fois le projecteur suffisamment refroidi.

Placez le produit de manière à ce que le bas soit dirigé vers le haut, puis retirez le capot du filtre dans le sens de la flèche.

* Lorsque vous placez le bas du produit vers le haut, veillez à poser un chiffon doux sur le sol afin d’éviter toute rayure.

Remplacez ou nettoyez le filtre.

Lors du nettoyage du filtre, utilisez un petit aspirateur pour ordinateurs et petits produits électroniques ou

nettoyez-le sous l’eau courante.

Veillez alors à bien sécher le filtre.L’humidité peut en effet entraîner la corrosion du filtre.

Le filtre doit être remplacé si vous ne parvenez pas à en éliminer la poussière ou s’il est déchiré.

Assurez-vous de sélectionner l’option Réinitialiser la durée du filtre après avoir remplacé ou nettoyé le filtre du projecteur.

Ouvertures de ventilation

Emplacement des ouvertures de ventilation

Les ouvertures de ventilation sont situées sur les côtés droit et gauche, ainsi que sur le bas du projecteur.

|

Précautions d’entretien

|

Contactez SAMSUNG WORLDWIDE

|

Droits

|

Si vous avez des questions ou des commentaires liés aux produits Samsung, veuillez contacter le centre d’assistance à la clientèle SAMSUNG.

North America

U.S.A

1-800-SAMSUNG(726-7864)

CANADA

MEXICO

1-800-SAMSUNG(726-7864)

01-800-SAMSUNG(726-7864)

ARGENTINE

BRAZIL

Latin America

0800-333-3733

0800-124-421

4004-0000

800-SAMSUNG(726-7864) CHILE

COLOMBIA

COSTA RICA

ECUADOR

EL SALVADOR

01-8000112112

0-800-507-7267

1-800-10-7267

800-6225

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

PANAMA

1-800-299-0013

800-7919267

1-800-234-7267

00-1800-5077267

800-7267

http://www.samsung.com/us http://www.samsung.com/ca http://www.samsung.com/mx http://www.samsung.com/ar http://www.samsung.com/br http://www.samsung.com/cl http://www.samsung.com/co http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin

DENMARK

EIRE

FINLAND

FRANCE

GERMANY

HUNGARY

ITALIA

LUXEMBURG

NETHERLANDS

NORWAY

POLAND

PORTUGAL

SLOVAKIA

SPAIN

SWEDEN

SWITZERLAND

U.K

BELARUS

ESTONIA

LATVIA

LITHUANIA

MOLDOVA

KAZAKHSTAN

KYRGYZSTAN

PUERTO RICO

REP. DOMINICA

TRINIDAD & TOBAGO

VENEZUELA

AUSTRIA

BELGIUM

CZECH REPUBLIC

1-800-682-3180

1-800-751-2676

1-800-SAMSUNG(726-7864)

0-800-100-5303

Europe

0810 - SAMSUNG(7267864, € 0.07/min)

02 201 2418

800 - SAMSUNG (800-726786)

http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/at http://www.samsung.com/be

(Dutch)

http://www.samsung.com/be_fr

(French)

http://www.samsung.com/cz

8 - SAMSUNG(7267864)

0818 717 100

30 - 6227 515

01 4863 0000

01805 - SAMSUNG (7267864, € 0.14/Min)

06-80-SAMSUNG (726-7864)

800-SAMSUNG (726-7864)

02 261 03 710

0900-SAMSUNG (0900-7267864) (€ 0,10/Min)

3 - SAMSUNG(7267864)

0 801 1SAMSUNG (172678)

022 - 607 - 93 - 33

808 20 - SAMSUNG (7267864)

0800-SAMSUNG (726-7864)

902 - 1 - SAMSUNG (902 172 678)

0771 726 7864 (SAMSUNG)

0848 - SAMSUNG(7267864, CHF 0.08/min)

0845 SAMSUNG (7267864)

http://www.samsung.com/dk http://www.samsung.com/ie http://www.samsung.com/fi http://www.samsung.com/fr http://www.samsung.de

http://www.samsung.com/hu http://www.samsung.com/it http://www.samsung.com/lu http://www.samsung.com/nl http://www.samsung.com/no http://www.samsung.com/pl http://www.samsung.com/pt http://www.samsung.com/sk http://www.samsung.com/es http://www.samsung.com/se http://www.samsung.com/ch http://www.samsung.com/uk

810-800-500-55-500

800-7267

8000-7267

8-800-77777

00-800-500-55-500

8-10-800-500-55-500

00-800-500-55-500

CIS http://www.samsung.com/ee http://www.samsung.com/lv http://www.samsung.com/lt http://www.samsung.com/kz_ru

RUSSIA

TADJIKISTAN

UKRAINE

UZBEKISTAN

AUSTRALIA

CHINA

HONG KONG

INDIA

INDONESIA

JAPAN

MALAYSIA

NEW ZEALAND

PHILIPPINES

SINGAPORE

THAILAND

TAIWAN

VIETNAM

SOUTH AFRICA

TURKEY

U.A.E

8-800-555-55-55

8-10-800-500-55-500

8-800-502-0000

8-10-800-500-55-500

Asia Pacific

1300 362 603

400-810-5858

010-6475 1880

3698 - 4698

3030 8282

1-800-3000-8282

1800 110011

0800-112-8888

0120-327-527

1800-88-9999

0800 SAMSUNG (0800 726 786)

1-800-10-SAMSUNG(726-7864)

1-800-3-SAMSUNG(726-7864)

1-800-8-SAMSUNG(726-7864)

02-5805777

1800-SAMSUNG(726-7864)

1800-29-3232, 02-689-3232

0800-329-999

1 800 588 889

Middle East & Africa

0860-SAMSUNG(726-7864)

444 77 11

800-SAMSUNG(726-7864)

8000-4726

http://www.samsung.ru http://www.samsung.com/ua http://www.samsung.com/ua_ru http://www.samsung.com/kz_ru http://www.samsung.com/au http://www.samsung.com/cn http://www.samsung.com/sg http://www.samsung.com/th http://www.samsung.com/tw http://www.samsung.com/vn http://www.samsung.com/hk http://www.samsung.com/hk_en/ http://www.samsung.com/in http://www.samsung.com/id http://www.samsung.com/jp http://www.samsung.com/my http://www.samsung.com/nz http://www.samsung.com/ph http://www.samsung.com/za http://www.samsung.com/tr http://www.samsung.com/ae

Les informations contenues dans ce document sont soumises à des changements sans préavis.

© 2009 Samsung Electronics Co., Ltd. Tous droits réservés.

Toute reproduction effectuée sans l’autorisation écrite de Samsung Electronics Co., Ltd. est strictement interdite.

Samsung Electronics Co., Ltd. ne pourra pas être tenu pour responsable des erreurs contenues dans le présent document, ni pour les dommages accidentels ou induits résultant de la fourniture, des performances ou de l’utilisation de ce matériel.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
