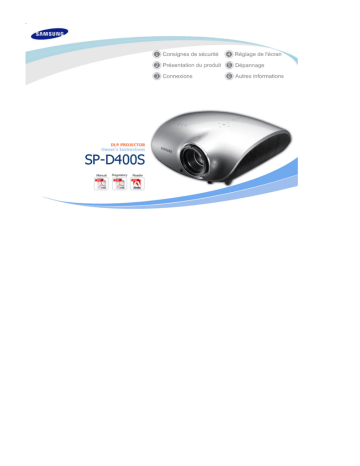

Samsung SP-D400, SP-D400S User manual

Samsung SP-D400, SP-D400S User manual

Pour éviter toute blessure et tout dommage matériel, veuillez lire attentivement les consignes de sécurité suivantes et utiliser le produit conformément.

Le non-respect des instructions accompagnées de ce symbole peut entraîner des blessures ou même la mort.

Le non-respect des instructions accompagnées de ce symbole peut entraîner des blessures ou des dommages matériels (au produit ou à tout autre propriété).

|

Instructions relatives

à l'alimentation

|

Instructions relatives

à l'installation

|

Instructions relatives à l'utilisation et à

|

l'entretien

[Les images n'ont qu'une valeur de référence et ne sont pas applicables à tous les cas (ni à tous les pays).]

Vérifiez que la prise est correctement branchée.

z

Un branchement incorrect peut déclencher un incendie.

N'utilisez pas de prise murale mal fixée ni de câble d'alimentation endommagé.

z Vous risquez un choc électrique ou un incendie.

Ne touchez en aucune circonstance la prise d'alimentation avec les mains mouillées.

z Vous risquez un choc électrique.

Ne branchez pas plusieurs appareils sur une même prise murale.

z

Vous risqueriez de déclencher un incendie.

Ne déposez pas d'objets lourds sur le cordon d'alimentation. Evitez de plier, de tirer ou de tordre le cordon d'alimentation.

z Vous risquez un choc électrique ou un incendie.

Avant de déplacer l'appareil, assurez-vous qu'il est éteint et débranchez le cordon d'alimentation de la prise secteur. Assurezvous également que tous les câbles de connexion sont débranchés des autres appareils avant de déplacer le produit.

z Déplacer le produit sans débrancher le cordon d'alimentation peut endommager celui-ci et entraîner un risque de choc électrique ou

d'incendie.

Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la prise du secteur doit être en état de marche.

z Ceci peut causer un choc électrique ou un incendie.

Débranchez toujours l'appareil en tenant la prise et non en tirant sur le cordon d'alimentation.

z Vous risqueriez de déclencher un incendie.

Débranchez l'appareil avant de le nettoyer.

z Vous risquez un choc électrique ou un incendie.

|

Instructions relatives

|

Instructions relatives

|

à l'alimentation à l'installation

Instructions relatives à l'utilisation et à

|

l'entretien

POUR ÉVITER TOUT RISQUE D'INCENDIE, VEILLEZ À GARDER CE

PRODUIT LOIN DE BOUGIES OU D'AUTRES SOURCES DE FEU.

z Vous risqueriez de déclencher un incendie.

Lorsque vous installez l'appareil dans un placard ou sur une étagère, ne laissez pas la partie avant de l'appareil dépasser.

z Toute chute risquerait d'endommager l'appareil ou de blesser quelqu'un.

Tenez le cordon d'alimentation éloigné de tout radiateur.

z

La gaine du cordon électrique pourrait fondre, entraînant un risque de choc

électrique ou d'incendie.

N'installez pas l'appareil dans des endroits exposés à l'huile, la fumée, l'humidité ou l'eau (pluie), ni dans un véhicule.

z Vous risquez un choc électrique ou un incendie.

N'installez pas l'appareil dans des endroits non ventilés, tels qu'une bibliothèque ou un placard mural.

z

Cela pourrait causer un incendie ou endommager l'appareil.

N'installez pas l'appareil sur une surface non stable, par exemple sur un socle plus petit que l'appareil.

z Veillez à tenir le produit hors de portée des enfants.

Il risquerait de tomber et d'occasionner des blessures.

En cas d'orage avec éclairs, éteignez immédiatement l'appareil et débranchez le cordon d'alimentation de la prise secteur.

z Vous risquez un choc électrique ou un incendie.

Assurez-vous que les aérations de l'appareil ne sont pas bloquées par une nappe ou un rideau.

z Cela pourrait causer un incendie ou endommager l'appareil.

Faites attention lorsque vous placez l'appareil au sol.

z Vous risquez de l'endommager ou de vous blesser.

Ne laissez pas tomber l'appareil lorsque vous le déplacez.

z

Vous risquez de l'endommager ou de vous blesser.

Conservez l'appareil hors de portée des enfants.

z Veillez à tenir le produit hors de portée des enfants.

Il risquerait de tomber et d'occasionner des blessures.

|

Instructions relatives

|

Instructions relatives

|

à l'alimentation à l'installation

Instructions relatives à l'utilisation et à

|

l'entretien

N'insérez aucun objet métallique, tel que des baguettes, du fil de fer ou des vrilles, ni aucun objet inflammable, tel que des allumettes ou du papier à travers les ouvertures de ventilation et les bornes PC/Video et d'alimentation du produit.

z

Vous risquez un choc électrique ou un incendie.

Si de l'eau ou une autre substance étrangère pénètre dans l'appareil,

éteignez-le, débranchez le cordon d'alimentation de la prise secteur et contactez un Centre de services

Ne démontez jamais l'appareil et n'essayez pas de le réparer ou de le modifier.

z Si l'appareil doit être réparé, contactez un Centre de services .

Dans le cas contraire, vous risqueriez d'endommager l'appareil ou de vous

électrocuter.

Conservez l'appareil à distance de tout aérosol chimique ou de toute substance du même type.

z Vous risqueriez de déclencher un incendie ou une explosion.

Ne placez pas de récipient contenant de l'eau, de vase, de boisson, de produit chimique, de petites pièces de métal ou d'objet lourd sur l'appareil.

z

Si un objet ou du liquide pénétrait à l'intérieur de l'appareil, cela risquerait d'entraîner un choc électrique, un incendie ou des blessures.

Ne laissez pas un enfant placer des objets, tels que des jouets ou des gâteaux, sur l'appareil.

z En cherchant à les attraper, l'enfant risquerait de faire tomber l'appareil et de se blesser.

Ne regardez jamais directement la lumière de la lampe située à l'avant de l'appareil et ne projetez jamais une image directement sur les yeux.

z Cela est très dangereux, surtout pour les enfants.

Lorsque vous ôtez les piles de la télécommande, veillez à ne pas les laisser à la portée des enfants qui pourraient les avaler. Tenez les piles hors de portée des enfants.

z

En cas d'absorption, consultez un médecin immédiatement.

Si l'appareil émet de la fumée ou un bruit inhabituel ou s'il dégage une odeur de brûlé, éteignez-le immédiatement, débranchez le cordon d'alimentation de la prise secteur et contactez un Centre de services .

z Vous risquez un choc électrique ou un incendie.

Si la fiche ou le câble du cordon d'alimentation est poussiéreux(se), mouillé

(e) ou sale, nettoyez-le(la).

z

Vous risquez un choc électrique ou un incendie.

Nettoyez légèrement l'appareil à l'aide d'un chiffon doux et sec, après avoir débranché le cordon d'alimentation de la prise secteur.

z

N'utilisez pas de produit chimique pour nettoyer l'appareil, notamment de la cire, du benzène, de l'alcool, du diluant à peinture, du produit anti-moustique, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc.

Si vous prévoyez de ne pas utiliser l'appareil pendant longtemps, débranchez-le.

z Vous risquez un choc électrique ou un incendie.

Veillez à contacter un centre de services homologué lorsque vous installez votre écran dans un endroit très poussiéreux, humide, exposé à des températures élevées ou faibles ou à des produits chimiques, ou s’il fonctionne sans interruption, par exemple dans les aéroports, les gares, etc.

z Si vous ne le faites pas, vous risquez d’endommager gravement votre écran.

Si le produit tombe ou que son boîtier se casse, éteignez l'appareil et débranchez-le, car cela risquerait d'entraîner un choc électrique ou un incendie.

z

Dans un tel cas, contactez un Centre de services .

Veillez à placer votre télécommande sur une table ou un bureau.

z Si vous trébuchez sur la télécommande, vous pouvez vous blesser ou endommager le produit.

Comment éliminer ce produit

(déchets d’équipements électriques et électroniques)

- Europe uniquement

(Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Elimination des batteries de ce produit - Europe uniquement

(Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L’indication

éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement.

Afin de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez

à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

|

Caractéristiques du produit

|

Vues du produit

|

Télécommande

|

Caractéristiques techniques du produit

|

Moteur optique adoptant une technologie DLP de pointe

- Un écran 1024 x 768 a été adapté.

- Une roue chromatique 4 segments (segment color wheel) a été utilisée pour assurer des couleurs optimales.

- Lampe 280 W conçue pour améliorer la luminance.

Couleurs vives

- Réglage de la qualité de l’image concentré sur l’amélioration de la couleur. Cette unité tend à réaliser des coordinations de couleur comparables aux normes d’émission de production vidéo.

Bruit de ventilateur et fuite de lumière minimisés

- La circulation d’air et la structure de l’installation du ventilateur sont optimisées pour réduire le bruit du ventilateur et la fuite du rayon lumineux.

Divers ports d’entrée

- Les connexions aux périphériques ont été améliorées par l'adoption de différentes bornes de sortie, telles qu'une borne HDMI (prise en charge HDCP), une borne composante et une borne PC OUT.

Réglages par l’utilisateur

- Cette unité permet un réglage individuel des ports d’entrée.

- L’unité dispose d’un diagramme de référence pouvant être utilisé pour le positionnement et le réglage.

|

Caractéristiques du produit

|

Vues du produit

|

Télécommande

|

Caractéristiques techniques du produit

|

Partie avant/ supérieure

1. Voyants

- STAND BY (LED bleue)

- LAMP (LED bleue)

- TEMP (LED rouge)

※ Reportez-vous aux Indications de LED .

2. Bague de mise au point

Pour régler la mise au point.

3. Récepteur du signal de la télécommande

4. Lentille

5. Pieds réglables

Vous pouvez régler la position de l’écran en déplaçant vers le haut et vers le bas les pieds réglables.

6. Bouton de zoom

Utilisé pour agrandir ou réduire la taille de l’image.

7. Bouton POWER(

)

Permet de mettre le projecteur sous et hors tension.

8. Bouton SOURCE

Permet de sélectionner les signaux d’entrée des sources externes.

9. Bouton MENU

Utilisez ce bouton pour entrer ou quitter un menu ou pour avancer dans un menu.

10.Bouton Select and Move

( / )

Utilisez ce bouton pour déplacer ou sélectionner un élément dans un menu.

Les boutons de la partie supérieure du projecteur sont des boutons tactiles.

Touchez-les légèrement pour les utiliser.

Contenu de l’emballage

Guide d’installation rapide

Carte de Garantie/

Carte d'enregistrement

(N'est pas disponible dans toutes les agences)

CD du manuel utilisateur

Câble d’alimentation

Vendu séparément

Télécommande/ 1 piles

(N'est pas disponible dans toutes les agences)

Tissu de nettoyage

Câble D-Sub

Indications des LED

●: Le voyant est allumé ◐: Le voyant clignote ○: Le voyant est éteint

STAND

BY

LAMP TEMP Informations

● ○ ○

Si vous appuyez sur le bouton POWER de la télécommande ou du projecteur, l’écran s’affiche en 30 secondes.

● ● ○

Le projecteur se trouve en conditions de fonctionnement normal.

Cet état apparaît lorsque le projecteur prépare une opération après une pression sur le bouton POWER du projecteur ou de la télécommande.

Le bouton POWER est actionné pour arrêter le projecteur et le système de refroidissement fonctionne pour refroidir l’intérieur du projecteur. (Environ 1 minute 30)

Reportez-vous à la mesure 1 ci-dessous si le ventilateur de refroidissement à l’intérieur du projecteur ne fonctionne pas dans des conditions normales.

Reportez-vous à la mesure 2 ci-dessous si le cache de la lampe n’est pas correctement fermé.

La mise hors tension est automatique lorsque la température à l’intérieur du projecteur dépasse la limite de contrôle. Reportez-vous à la mesure 3.

Un problème est survenu lors de l'utilisation du DDP IC avec le produit. Reportez-vous

à la mesure 4.

Un problème est survenu avec le fonctionnement de la lampe. Reportez-vous à la mesure 5.

Expiration de la durée de vie de la lampe. Reportez-vous à la mesure 6.

La mémoire du produit ne fonctionne pas correctement. Contactez un centre de services .

L'alimentation du produit ne fonctionne pas correctement. Contactez un centre de services .

Un problème est survenu lors de l'utilisation de la roue chromatique avec le produit.

Reportez-vous à la mesure 4.

Résolution des problèmes de témoin

Classification

Mesure 1

Etat

Lorsque le système du ventilateur de refroidissement n’est pas en conditions de fonctionnement normal.

Mesure 2

Lorsque le cache de la lampe n’est pas correctement fermé ou lorsque le système de capteurs n’est pas en conditions de fonctionnement normal.

Mesures

Si le problème persiste après avoir débranché et rebranché le cordon d’alimentation et remis le projecteur sous tension, contactez votre fournisseur ou notre centre de services .

Vérifiez si les vis situées à l’arrière du projecteur sont bien serrées. Si ce n’est pas le cas, contactez le distributeur ou le centre de services .

Mesure 3

Mesure 4

Mesure 5

Lorsque la température à l’intérieur du projecteur est trop élevée.

La lampe fonctionne mal après une mise hors tension incorrecte ou après une mise hors tension suivie immédiatement d’une mise sous tension du projecteur.

Réglez l’état de l’installation de votre projecteur en vous référant aux précautions d’installation répertoriées ci-dessus. Laissez votre projecteur refroidir avant de vous en servir à nouveau. Si le même problème se produit de façon continue, contactez le distributeur ou le centre de services .

Lorsque la roue chromatique ne fonctionne pas.

Débranchez et rebranchez le cordon d’alimentation et redémarrez le projecteur. Si le même symptôme persiste, contactez le distributeur ou le centre de services .

Mettez le projecteur hors tension, attendez qu’il refroidisse et mettezle de nouveau sous tension pour le faire fonctionner. Si le même problème se produit de façon continue, contactez le distributeur ou le centre de services .

Mesure 6 Lorsque l’écran s’assombrit

Vérifiez la durée de vie de la lampe sur l’écran d’informations. Si vous devez remplacer la lampe, contactez le distributeur ou le centre de services .

Ce projecteur utilise un système de ventilateur de refroidissement pour prévenir toute surchauffe de l’appareil.

Son fonctionnement peut être bruyant, ce qui n’affecte en rien les performances du produit. Les nuisances sonores ne peuvent être invoquées comme motif d’échange ou de remboursement.

Partie arrière

1. Port RS-232C (pour les bornes d’entrée de service)

2. Port d’entrée SERVICE

3. Port d’entrée VIDEO IN

4. Port d’entrée S-VIDEO IN

5. Récepteur du signal de la télécommande

6. Port d’entrée HDMI/DVI IN

7. Borne PC OUT

8. Port d’entrée PC IN

9. Port d’entrée COMPONENT IN

10.Port d’entrée POWER

|

Caractéristiques du produit

|

Vues du produit

|

Télécommande

|

Caractéristiques techniques du produit

|

1.

Bouton ON ( )

2.

Bouton AUTO

3.

Bouton MENU ( )

4.

Bouton Move (▲ ▼ ◀ ▶)/ ( )

5.

Bouton V.KEYSTONE

(VERTICAL KEYSTONE)

6.

Bouton VIDEO

7.

Bouton S-VIDEO

8.

Bouton P.SIZE

9.

Bouton COMP

10.

Bouton OFF ( )

11.

Bouton RETURN ( )

12.

Bouton EXIT ( )

13.

Bouton INFO STILL

14.

Bouton HDMI

15.

Bouton INSTALL

16.

Bouton P.MODE

17.

Bouton PC

1.

ON ( )

Permet d’allumer le projecteur.

2.

AUTO

Règle automatiquement le paramètre Picture. Disponible en mode PC uniquement

3. MENU (

)

Pour afficher le menu à l’écran.

4.

Move(▲ ▼ ◀ ▶)/ ( )

Pour déplacer ou sélectionner les éléments de menu.

5.

V.KEYSTONE(VERTICAL KEYSTONE) (+/-)

Rétablit l'image quand elle est déformée ou inclinée.

6.

VIDEO

Pour basculer en mode Vidéo.

7.

S-VIDEO

Pour basculer en mode S-VIDEO.

8.

P.SIZE

Pour régler la taille de l’image à l’écran.

9.

COMP

Pour basculer en mode COMPOSANT.

10.

OFF ( )

Permet d’éteindre le projecteur.

11.

RETURN ( )

Revient au menu précédent.

12.

EXIT ( )

Pour supprimer le menu à l’écran.

13.

INFO STILL

INFO: Pour contrôler les signaux de source, la configuration de l’image, le réglage de l’écran PC et la durée de vie de la lampe.

STILL: Pour voir les images figées.

14.

HDMI

Pour basculer en mode HDMI.

15.

INSTALL

Pour retourner ou inverser l’image projetée.

16.

P.MODE

Pour sélectionner le mode image.

17.

PC

Pour basculer en mode PC.

|

Caractéristiques du produit

|

Vues du produit

|

Télécommande

|

Caractéristiques techniques du produit

|

La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis pour une meilleure performance.

Caractéristiques

Modèle

Taille

SP-D400S

16,5 mm / 0,65 pouce

Ecran Résolution

Fabricant

Type

XGA (1024 x 768)

Texas Instrument

280 W

Lampe

Couleur

Durée de vie 2.500 heures

Fabricant Philips

18,9 millions (1024 x 768 x 3 x 8bit)

Résolution

Résolution optimale

Résolution maximale

Signal vidéo d’entrée

1024 x 768 @ 60Hz

1280 x 1024 @ 75Hz

Vidéo, S-Vidéo, Composant, PC analogique, HDMI

Signal de synchronisation d’entrée

Sync H/V distincte, TTL

Fréquence d’horloge maximale 136,75 MHz

Taille de la diagonale de l’écran

40 ~250 pouce

Plage de projection

Alimentation

1 m ~ 10 m

Consommation

Moins de 350 W

électrique

Tension 110/ 220 V c.a. +/- 10 %, 50/ 60 Hz +/- 3 Hz

Bruit

Dimensions

Eco : 31dB, Lumineux : 33dB

343,1 mm(l)x162,4 mm(P)x347,2 mm(H)

13,5 pouce(l) x 6,4 pouce(P) x 13,7 pouce(H)

Poids

Luminosité

Fonctions clés

Contraste

Distorsion trapézoïdale

5,8 Kg / 12,8 lb

4.000 Lumen ANSI max.

3.000:1

Vertical

En Température 0 °C ~ 40 °C (32 °F ~ 104 °F), fonctionnement Humidité (10 % ~ 80 %)

Environnement Température de l’utilisateur et humidité

Stockage

Température -20 °C ~ 45 °C (-4 °F ~ 113 °F),

Humidité (5 % ~ 95 %)

Cet équipement de Classe B a été conçu pour une utilisation domestique et de bureau. Cet appareil a été enregistré en fonction des perturbations électromagnétiques pour une utilisation domestique. Il peut être utilisé dans toutes les zones. Les appareils de Classe A sont pour une utilisation de bureau. La classe A est destinée à une utilisation professionnelle tandis que la classe B émet moins d’ondes électromagnétiques que la classe A.

L’écran DMD utilisé pour les projecteurs DLP est composé de plusieurs centaines de micro miroirs. Comme pour d’autres éléments d’affichage visuel, le panneau DMD peut comporter quelques pixels morts. Samsung et le fabricant de panneau DMD disposent d’une procédure stricte de limitation et d’identification des pixels morts et les produits ne dépassent pas le nombre maximal de pixels morts défini par nos standards. De temps à autre, des pixels peuvent ne pas s’afficher. Néanmoins, cela n’affecte pas la qualité générale de l’image, ni la durée de vie du produit.

Mode d’affichage pris en charge

Source d’entrée

PC

Component

Résolution

(HxV)

640X350

640X400

640X480

720X400

800X600

832X624

1024X768

1152X864

1152X870

1280X768

1280X960

1280X1024

1440X900

1920X1080i

1280x720p

720x480p

720x576p

640X350

640X400

640X480

720X400

37.86

37.86

31.47

37.5

31.47

37.88

55.94

70.64

33.72

28.125

45

37.5

31.5

31.25

31.47

68.68

67.5

68.68

47.78

60

63.98

79.98

48.08

46.87

53.67

49.73

48.36

56.4

60.02

Synchronisation horizontale

Fréquence

(KHz)

Polarité

31.47

37.86

37.86

31.47

P

P

N

N

35.00

37.86

37.5

43.27

31.47

35.16

37.88

P

P

N

N

N

N

N

P

P

N

P

P

P

N

N

P

N

N

P

P

P

N

N

P

P

N

N

P

P

P

P

P

P

N

N

P

Synchronisation verticale

Fréquence

[Hz]

Polarité

70.1

85.1

85

60

N

N

P

N

66.7

72.8

75

85

70

56.3

60

72.2

75

85

60

60

60

75

85

75

75

75

60

70

75

60

75

60

50

60

50

60

50

70.1

85.1

85

60

75

70

60

N

P

N

P

N

N

N

P

P

P

P

P

P

P

N

P

N

N

P

P

N

P

P

P

P

P

P

P

P

N

N

P

N

N

P

P

Fréquence de pixel

[MHz]

79.5

108

108

135

106.5

136.75

74.18

74.25

74.25

57.28

65

75

78.75

94.5

108

100

36

28.322

36

40

50

49.5

56.25

25.18

31.5

31.5

25.175

30.24

31.5

31.5

74.25

27

27

25.18

31.5

31.5

25.175

31.5

28.322

40

Type sync

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

HDMI

800X600

1024X768

1280X768

1280X960

1280X1024

1920x1080i

1280x720p

720x480p

720x576p

720x480i

720x576i

45

37.5

31.5

31.25

15.73

15.63

46.87

48.36

60.02

47.78

60

63.98

79.98

33.72

28.125

P

P

P

P

P

P

P

P

P

P

P

N

P

N

P

50

60

50

60

50

60

60

75

60

50

75

60

75

60

60

P

P

P

P

P

P

P

P

P

P

P

P

P

N

P

Mode de prise en charge de la taille

O : il est possible de configurer la taille et l’overscan ;x: il est impossible de configurer la taille et l’overscan

△ : il est possible de configurer la taille.

Entrée

Source

Type

HDMI

Component

VIDEO

& S-VIDEO

PC

HD

SD

DVI

HD

SD

HD

SD

PC

480i

VESA

1080i

720p

576p

480p

576i

Mode

1080i

720p

576p

480p

576i

480i

576i

480i

1080i

720p

576p

480p

576i

480i

16:9

Mode

4:3

Mode

O

O

O

O

O

O

O

Normal

O

O

O

O

O

△ x x

△ x x x x

△ x

Taille d’image

Zoom1 Zoom2

△ △

△ x

△ x x

△ x x x x x x x x

Mode de prise en charge du déplacement de la position

La fonction position n’est pas disponible avec les entrées HDMI, Video et S-Video.

Overscan : Arrêt

Entrée

Source

Type Mode Normal

Position de l’image (H/V)

Zoom1 Zoom2

Component

HD

SD

1080i

720p

576p

480p

576i

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

74.25

74.25

27

27

13.5

13.5

49.5

65

78.75

79.5

108

108

135

74.18

74.25

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

Sep.

O

O

O

O

O

O

O

16:9

O

O

O

O

O

O

O

O

16:9

O

O

HD

SD

PC

PC

Overscan : Marche

Entrée

Source

Type

HD

Component

SD

Mode

1080i

720p

576p

480p

576i

480i

480i

1080i

720p

576p

480p

576i

480i

16:9

Mode

4:3

Mode

O

O

O

O

O

O

O

O

O

Normal

O

O

O

O

O

O x x x x

O x x x x

Position de l’image (H/V)

Zoom1 Zoom2

O

O

O

O

O

O

O

O

O

O

O

O x x x x

O x x x x

16:9

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

|

Réglages de base

|

Branchement à l’alimentation

|

Branchement à l’équipement vidéo

|

Installation du projecteur

Installez le projecteur de manière à ce que le faisceau soit perpendiculaire à l’écran.

Positionnez le projecteur de manière à ce que la lentille se trouve au centre de l’écran.

Si l’écran n’est pas installé verticalement, il est possible que l’image ne soit pas parfaitement rectangulaire.

N’installez pas l’écran dans un environnement lumineux. L’image projetée risquerait de ne pas s’afficher clairement.

Lors de l’installation de l’écran dans un environnement lumineux, utilisez des rideaux.

Vous pouvez installer le projecteur aux emplacements suivants : Installation sol / Plafond / Projection au sol / Proj.

Plaf.

( Pour afficher les différentes positions d’installation )

Pour afficher une image lors de l’installation du projecteur derrière l’écran, utilisez un écran semi-transparent.

Sélectionnez

Menu > Configuration > Installer >

Projection au sol

Pour afficher une image lors de l’installation du projecteur à l’avant de l’écran, placez le projecteur sur le côté lorsque vous regardez l’écran.

Sélectionnez

Menu > Configuration > Installer >

Installation sol

Zoom et mise au point

Bouton de zoom Bague de mise au point

Vous pouvez régler la taille de l’image dans la plage de zoom en actionnant le bouton de zoom.

Centrez l’image sur l’écran en utilisant la bague de mise au point.

Si votre produit est installé en dehors de la distance de projection spécifiée (consultez Taille écran et distance de projection ), la mise au point ne peut pas être réglée correctement.

Mise à niveau avec pieds réglables

Taille de l’écran

[pouce]

30

80

90

100

110

40

50

60

70

120

130

140

150

200

210

220

230

240

160

170

180

190

Pour mettre le projecteur à niveau, ajustez la hauteur des pieds réglables.

Vous pouvez régler le niveau du projecteur sur 12 mm (moyenne de

3,4°).

Selon la position du projecteur, une distorsion trapézoïdale de l’image peut apparaître.

Taille de l’écran et distance de projection

Installez le projecteur sur une surface plane et mettez-le à niveau à l’aide des pieds réglables pour obtenir une qualité d’image optimum. Si les images ne sont pas nettes, réglez-les en utilisant le bouton de zoom ou la bague de mise au point ou en déplaçant le projecteur vers l’avant et vers l’arrière.

Horizontal

(X:mm)

609,6

812,8

1016,0

1219,2

1422,4

1625,6

1828,8

2032,0

2235,2

2438,4

2641,6

2844,8

3048,0

3251,2

3454,4

3657,6

3860,8

4064,0

4267,2

4470,4

4673,6

4876,8

Vertical

(Y:mm)

457,2

609,6

762,0

914,4

1066,8

1219,2

1371,6

1524,0

1676,4

1828,8

1981,2

2133,6

2286,0

2438,4

2590,8

2743,2

2895,6

3048,0

3200,4

3352,8

3505,2

3657,6

Max

(Z:mm)

1300

1730

2150

2580

3010

3430

3860

4290

4710

5140

5560

5990

6420

6840

7270

7700

8120

8550

8980

9400

9830

10260

Min

(Z:mm)

1110

1480

1840

2210

2570

2940

3300

3670

4040

4400

4770

5130

5500

5860

6230

6600

6960

7330

7690

8060

8420

8790

Décalage

(Y':mm)

57

152

171

191

210

76

95

114

133

229

248

267

286

381

400

419

438

457

305

324

343

362

250 5080,0 3810,0 10680 9160 476

Ce projecteur est conçu pour un écran 80 ~ 120 pouces pour une qualité d’image optimale.

A. Ecran

Z : Distance de portée

Y' : Distance entre le centre de la lentille et le bas de l’image

Configuration de l’environnement PC - Contrôlez les points suivants avant de brancher le PC au projecteur.

1.

Cliquez sur le bouton droit de la souris sur le papier peint

Windows, puis sur [Propriétés].

L’onglet <Propriétés d’affichage> s’affiche.

2.

Cliquez sur l’onglet [Paramètres] et définissez la <Résolution d’écran> en vous référant à la <Résolution> décrite dans le tableau de mode d’affichage pris en charge par ce projecteur.

Vous n’êtes pas obligé de modifier la configuration de la

<Qualité couleur>.

3.

Appuyez sur le bouton [Avancées].

Une autre fenêtre de propriétés s’affiche.

4.

Cliquez sur l’onglet [Ecran] et définissez la <Fréquence d’actualisation de l’écran> en vous référant à la <Fréquence verticale> décrite dans le tableau de mode d’affichage pris en charge par ce projecteur.

Réglez les deux fréquences verticale et horizontale plutôt que la

<Fréquence d’actualisation de l’écran>.

5.

Cliquez sur le bouton [OK] pour fermer la fenêtre, puis sur le bouton [OK] de la fenêtre <Propriétés d’affichage> pour fermer la fenêtre.

L’ordinateur peut redémarrer automatiquement.

6.

Eteignez le PC et connectez-le au projecteur.

La procédure peut varier en fonction du type d’ordinateur et de la version de Windows.

(Par exemple, [Propriétés] s’affiche à la place de [Propriétés (R)] comme illustré dans 1.)

Cet appareil prend en charge jusqu’à 24 bits par pixel en qualité couleur lorsqu’il est utilisé comme écran PC.

Les images projetées peuvent varier de celles de l’écran selon le type d’écran et les versions de Windows.

Lors du branchement du projecteur au PC, vérifiez que les paramètres du PC correspondent aux paramètres d’affichage pris en charge par ce projecteur. Si ce n’est pas le cas, des problèmes de signaux peuvent survenir.

|

Réglages de base

|

Branchement à l’alimentation

|

Branchement à l’équipement vidéo

|

1. Arrière du projecteur

Raccordez le cordon d’alimentation à la borne d’alimentation située à l’arrière du projecteur.

|

Réglages de base

|

Branchement à l’alimentation

|

Branchement à l’équipement vidéo

|

Connexion d’un lecteur DVD ou d’un décodeur câble/satellite au HDMI/DVI

- Connexion grâce à un câble HDMI/DVI

Connectez la borne [HDMI/DVI IN] située à l’arrière du projecteur et la borne de sortie DVI du lecteur DVD ou du décodeur câble/satellite à l’aide d’un câble HDMI/DVI.

- Connexion grâce à un câble HDMI

Connectez la borne [HDMI/DVI IN] située à l’arrière du projecteur et la borne de sortie HDMI du lecteur DVD ou du décodeur câble/satellite à l’aide d’un câble HDMI.

Lorsque la connexion est établie, branchez l’alimentation de votre projecteur et de votre lecteur DVD ou décodeur câble/satellite.

Utilisation du projecteur

Mettez le projecteur sous tension et appuyez sur le bouton [HDMI] pour sélectionner <HDMI>.

Connexion d’un lecteur DVD ou d’un décodeur câble/satellite via "Composante"

Branchez le port d’entrée [COMPONENT IN (Y/P

B

/ P

R

)] situé à l’arrière du projecteur au port Composante situé à l'arrière du lecteur DVD ou du décodeur câble/satellite à l’aide du câble Composante.

Lorsque la connexion a été effectuée, connectez l’alimentation du projecteur et du lecteur DVD (ou de l’appareil connecté au périphérique de sortie numérique).

Utilisation du projecteur

Mettez le projecteur sous tension et appuyez sur le bouton [COMP] pour sélectionner <Composant>.

Les ports Composant comportent les indications (Y/P

B

/ P

R

), (Y, B-Y, R-Y) ou (Y, Cb, Cr) selon le fabricant.

Connexion à un magnétoscope/caméscope

Branchez le port d’entrée [VIDEO IN (jaune)] du projecteur au port VIDEO OUT (jaune) de l’équipement vidéo en utilisant le câble vidéo.

- Si l’équipement vidéo dispose d’un port S-VIDEO OUT, branchez-le au port d’entrée [S-VIDEO IN] du projecteur.

L’utilisation d'une connexion S-VIDEO permet d’obtenir une qualité visuelle supérieure.

Une fois les périphériques connectés, branchez l’alimentation du projecteur et le magnétoscope.

Utilisation du projecteur

Mettez le projecteur sous tension et appuyez sur le bouton [VIDEO] pour sélectionner <Vidéo>.

Branchez le projecteur et l’équipement vidéo via le câble <S-Vidéo> et appuyez sur le bouton [S-VIDEO] pour sélectionner S-Vidéo.

Si le mode Video n’est pas disponible, vérifiez le branchement des câbles vidéo.

Contrôlez que le projecteur et l’équipement vidéo sont éteints avant de brancher les câbles.

Ce projecteur ne prend pas le son en charge. (un système audio séparé est requis pour le son.)

Branchement à un PC

Branchez le port [PC IN] situé à l’arrière du projecteur sur la sortie de l’écran du PC à l’aide du câble vidéo du PC.

Une fois les connexions effectuées, connectez les deux cordons d’alimentation du projecteur et du PC.

Ce produit prend en charge la technologie Plug and Play. Par conséquent vous n'avez pas besoin d'installer le pilote sur votre PC.

Utilisation du projecteur

Mettez-le projecteur sous tension et appuyez sur le bouton [PC] pour sélectionner <PC>.

Si le mode PC n’est pas disponible, vérifiez le branchement du câble vidéo du PC.

Mettez le PC sous tension et configurez l’environnement PC si nécessaire.

Réglez l’écran.( Réglage automatique )

Le son est émis depuis les enceintes du PC.

Connexion de périphériques vidéo (Moniteur, TV, etc.)

- Lorsque vous utilisez la sortie D-sub (analogique) via un autre périphérique vidéo (moniteur, TV, etc.).

Connectez la borne PC OUT du projecteur à la borne D-sub du périphérique vidéo à l'aide d'un câble D-sub.

Une fois la connexion effectuée, activez le projecteur et le périphérique vidéo (moniteur, TV, etc.).

La fonctionnalité PC OUT n'est disponible que lorsque le projecteur est connecté à un périphérique externe via la borne d'entrée [PC IN].

|

Entrée

|


|

Configuration

|

Option

|

* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.

Réglage de l’écran

Liste Source

Modif. Nom

Description Play/Stop

Vous pouvez sélectionner un périphérique connecté au projecteur.

1) Composant

2) S-Vidéo

3) Vidéo

4) PC

5) HDMI

Vous pouvez modifier les noms des périphériques connectés au projecteur.

1) Magnétoscope

2) DVD

3) Décodeur Câble

4) Décodeur HD

5) Décodeur satellite

6) Récepteur AV

7) Récepteur DVD

8) Jeu

9) Caméscope

10) Combo DVD

11) PC

|

Entrée

|


|

Configuration

|

Option

|

* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.

Réglage de l’écran

Mode

Description

Sélectionnez un état d’écran personnalisé pour votre projecteur ou modifiez le mode d’écran si nécessaire.

1) Mode

- Dynamique

Sélectionnez ce mode pour obtenir une image plus nette et plus lumineuse qu'en mode Standard.

- Standard

Ce mode Image est optimisé pour le signal de diffusion standard.

- Moniteur 1

Ce mode Image est le plus lumineux, approprié pour une présentation.

- Moniteur 2

La luminosité de ce mode Image est optimisée pour l’affichage de texte.

- Cinéma ce mode Image est optimisé pour visionner un film dans un environnement sombre.

- Jeu

Produit un effet plus réaliste pour vos jeux.

- Sports

Offre une qualité d’image optimale pour le sport. Des images à couper le souffle.

- Utilisateur

Sélectionnez ces modes si vous souhaitez voir l’écran en mode personnalisé.

▶ Le paramètre par défaut est [Moniteur 1].

2) Contraste : Pour régler le contraste entre l’objet et son arrière-plan.

3) Luminosité : Pour régler la luminosité de l’image entière.

4) Netteté : Pour régler les contours de l’objet de manière plus ou moins nette.

5) Couleur : Permet de régler une couleur plus claire ou plus sombre.

▶ Vous ne pouvez régler la Couleur qu’en modes [S-Vidéo] et [Vidéo].

6) Teinte : Pour obtenir une couleur plus naturelle des objets à l’aide d’une amélioration du vert ou du rouge.

▶ Vous ne pouvez régler la teinte qu’en modes [S-Vidéo] et [Vidéo].

Play/Stop

Mode

7) Temp. de Couleur : Vous pouvez modifier la teinte de l’ensemble de l’écran si besoin est.

Contraste

Luminosité

Netteté

Couleur

Teinte

▶ Ce moniteur ne peut pas être utilisé dans les modes [Moniteur 1] et [Sports].

- 5500K : Permet de garantir une qualité d’image optimale aux films noir et blanc.

- 6500K : Cette température de couleur est appliquée à la plupart des films. Elle offre la représentation des couleurs la plus précise.

- 8000K : Température de couleur appropriée aux endroits assez lumineux et enregistrée dans le mode image Dynamique. La netteté et la luminosité sont accentuées.

- 9300K : Température de couleur appropriée à un endroit très éclairé comme un magasin.

1) Temp. de Couleur 5) Aj. Rouge

2) Regl. Rouge

3) Regl. vert

4) Regl. bleu

6) Aj. Vert

7) Aj. Bleu

8) Gamma : Une fonction de compensation de l’image qui contrôle les réglages en fonction des propriétés vidéo.

▶ Ce moniteur ne peut pas être utilisé dans les modes [Moniteur 1] et [Sports].

- Film : Réglage de l’image Film.

- Vidéo : Mode Gamma normal correspondant à un écran TV.

- Graphique : Mode Gamma approprié aux écrans de PC et aux vidéos de très bonne qualité.

9) Sauvegarder : Pour sauvegarder les paramètres d’image personnalisés.

Temp. de couleur

Regl.

Rouge

Regl. vert

Regl. bleu

Aj. Rouge

Aj. Vert

Aj. Bleu

Gamma

Sauvegarder

10) Réinitialiser : Rétablit les paramètres d’usine.

Réinitialiser

Taille Vous pouvez sélectionner une taille d’écran selon le type de scène.

▶ Consultez « Mode de prise en charge de la taille » .

1) Normal

2) Zoom 1

3) Zoom 2

4) 16 : 9

Position

NR numérique

Niveau de noir

Réglez la position de l’écran si les bords ne sont pas alignés.

▶ Consultez « Mode de prise en charge du déplacement de la position » .

Lorsqu’une ligne pointillée s’affiche ou que l’écran tremble, il est possible d’afficher l’image avec une meilleure qualité en activant la fonction Noise Reduction (Réduction du bruit).

1) Arrêt

2) Marche

A l’aide de la fonction Niveau noir, vous pouvez définir le niveau de lumière de la portion la plus sombre du signal vidéo afin d’afficher clairement les zones sombres à l’écran.

▶Niveau noir peut uniquement être sélectionné avec les modes [Vidéo],[S-Vidéo] et

[HDMI].

▶Pour les modes [Vidéo] et [S-Vidéo]

1) 0IRE : Définit le niveau de lumière de la portion la plus sombre du signal vidéo sur bas. Si le réglage ne correspond pas au signal d’entrée, l’écran sombre peut s’afficher en blanc laiteux.

2) 7,5IRE : Définit le niveau de lumière de la portion la plus sombre du signal vidéo sur élevé. Si le réglage ne correspond pas au signal d’entré, l’écran sombre est saturé et peut ne pas s’afficher correctement.

▶Pour le mode [HDMI]

1) Bas: Définit à un niveau bas la norme de luminosité pour les signaux sombres.

Si le signal d'entrée est de type 'HDMI-Vidéo', les écrans flous sont affichés normalement.

Overscan

Mode Film

PC

Zoom

2) Normal: Définit à un niveau élevé la norme de luminosité pour les signaux sombres.

Si le signal d'entrée est de type 'HDMI-PC', les écrans sombres sont affichés plus clairement.

A l’aide de cette fonction, vous pouvez couper le bord de l’image lorsque des informations, des images ou des bruits inutiles y figurent.

▶ Consultez « Mode de prise en charge de la taille » .

1) Arrêt

2) Marche

A l’aide de cette fonction, vous pouvez optimiser le mode d’affichage pour regarder un film. Le mode Film propose des réglages d’affichage optimaux pour les films.

▶ Le mode Film est uniquement pris en charge pour [Vidéo], [S-Vidéo] et

[Composant].

1) Arrêt

2) Marche

Elimine ou réduit les parasites qui provoquent une qualité d’image non stable, comme le tremblement de l’écran. Si les parasites ne sont pas supprimés grâce au Réglage

Précis, réglez la fréquence au maximum, puis procédez de nouveau au Réglage Précis.

Activation uniquement dans l’environnement PC.

1) Réglage Automatique : Pour régler automatiquement la fréquence et la phase de l’écran du PC.

2) Regl. Base : Pour régler la fréquence lorsque des lignes verticales apparaissent sur l’écran du PC.

3) Regl. Prec : Pour une syntonisation fine de l’écran du PC.

4) Réinitialiser : A l’aide de cette fonction, vous pouvez rétablir les paramètres par défaut du menu PC.

Réglage

Automatique

Regl. Base

Regl. Prec

Réinitialiser

Vous pouvez agrandir une partie de l'écran pour l'examiner en détails.

1) ×1

2) ×2

3) ×4

|

Entrée

|


|

Configuration

|

Option

|

* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.

Réglage de l’écran

Installer

Description

Afin de prendre en charge les imperfections éventuelles de l’emplacement d’installation, vous pouvez inverser les images projetées verticalement/ horizontalement.

1) Installation sol : Image normale

2) Plafond : Image retournée horizontalement/ verticalement

3) Projection au sol : Image retournée horizontalement

4) Proj. plaf. : Image retournée verticalement

Mode lampe Pour régler la luminosité de l’image en ajustant l’intensité lumineuse générée par la lampe.

1) Eco : A l’aide de cette fonction, vous pouvez régler le niveau de lumière de la lampe afin de pouvoir regarder confortablement des images à l’écran même dans un environnement sombre. Ce mode diminue également la consommation d’électricité et augmente la durée de vie de la lampe.

2) Lumineux : Permet d’améliorer la luminosité dans une pièce relativement claire.

Ce mode augmentant le niveau de lumière de la lampe, il est possible que le projecteur produise plus de bruit lorsqu’il refroidit.

Play/Stop

Eco

Lumineux

Keystone-V

Arrière-plan

Vous pouvez compenser les images déformées ou inclinées grâce à la fonction

Keystone verticale.

En cas d'absence de signal de la station de diffusion ou si aucun périphérique externe n'est connecté au projecteur, l'écran devient bleu ou noir.

A la réception d'un signal, la couleur d'arrière-plan du bureau laisse place à un écran normal.

1) Bleu

2) Noir

Choix de la mire Généré automatiquement par le projecteur. Base pour une installation du projecteur.

1) Modele hachuré : Vous pouvez contrôler l’absence de distorsion de l’image.

2) Taille écran : Vous pouvez vous reporter aux formats d’image tels que 1.33 : 1 ou

1.78 : 1.

3) Rouge : Ecran rouge, uniquement pour le réglage de la couleur.

4) Vert : Ecran vert, uniquement pour le réglage de la couleur.

5) Bleu : Ecran bleu, uniquement pour le réglage de la couleur.

6) Blanc : Ecran blanc, uniquement pour le réglage de la couleur.

7) 6500K_Blanc : Ecran blanc, affiche la couleur blanche la plus lumineuse possible.

▶ Les couleurs Rouge/ Vert/ Bleu du choix de la mire sont utilisées uniquement pour les procédures de réglage de la couleur, elles peuvent ne pas être conformes aux

couleurs réelles affichées pendant la lecture d’une vidéo.

Paramètres par défaut

A l’aide de cette fonction, vous pouvez rétablir les paramètres par défaut.

|

Entrée

|


|

Configuration

|

Option

|

* Cliquez sur le bouton Play( )/Stop( ) dans le tableau ci-dessous pour voir le fichier vidéo.

Réglage de l’écran

Langue

Description

Vous pouvez sélectionner la langue utilisée pour l’écran du menu.

Play/Stop

Option Menu Vous pouvez régler les paramètres de l'écran de menu.

1) Position : Vous pouvez déplacer le menu vers le haut / le bas / la droite / la gauche.

2) Transparence : Définit le degré de transparence de l'écran de menu.

1)

2)

Opaque

Elevé

3) Moyen

4) Bas

3) Aff. heure : Vous pouvez régler la durée d'affichage de l'écran de menu.

1) 5 sec.

5) 90 sec.

2)

3)

4)

10 sec.

30 sec.

60 sec.

6)

7)

120 sec.

Fidélité

Position

Transparence

Aff. heure

Marche auto.

Veille

Information

1) Marche: Lorsque l'alimentation est branchée, l'appareil fonctionne correctement.

2) Arrêt: Lorsque l'alimentation est branchée, l'appareil se met en mode Veille. Pour faire fonctionner l'appareil, appuyez sur le bouton de mise en marche de la télécommande ou du le panneau de touches.

1) Arrêt : Fonctionne sans interruption jusqu'a ce que vous mettiez manuellement l'appareil hors tension.

2) 10 Min./20 Min./30 Min. : Lorsque la durée configurée est écoulée, le projecteur entre en mode Veille.

▶ Cette fonction n'est pas disponible lorsque le signal est constant.

Vous pouvez contrôler des signaux de source externes, la configuration de l’image, le réglage de l’image PC et le temps d’utilisation de la lampe.

|

Liste de contrôle avant de signaler un problème

|

Installation et branchement

Symptômes

Absence de tension.

Je souhaite installer mon projecteur au plafond.

La source externe n'est pas sélectionnée.

Menu et télécommande

Symptômes

La télécommande ne fonctionne pas.

z z z

Dépannage

Vérifiez la connexion du câble d'alimentation.

Le support d'installation au plafond est vendu séparément. Contactez votre distributeur produit local.

Assurez-vous que le câble de branchement (vidéo) est correctement connecté au port correspondant. S’il n’est pas correctement branché, le périphérique n’est pas disponible.

Je ne parviens pas à sélectionner un menu.

Ecran et source externe

Symptômes

Impossible de voir les images.

Couleur non satisfaisante.

Les images sont floues.

Bruit étrange.

La LED de fonctionnement est allumée.

Des lignes apparaissent sur l’écran.

Impossible de voir l’image depuis les

Dépannage z z z z

Vérifiez que votre télécommande se trouve à un angle et une distance corrects. Retirez tous les obstacles se trouvant entre la télécommande et le produit.

Un éclairage direct avec 3 lampes à incandescence ou toute autre pièce d'éclairage sur le télécapteur du projecteur peut affecter la sensibilité et entraîner un dysfonctionnement de la télécommande.

Vérifiez la batterie de votre télécommande.

Vérifiez que l'indicateur situé sur la partie supérieure du projecteur est allumé. z

Vérifiez si le menu s'affiche en gris. Un menu de couleur grise est un menu non disponible.

Dépannage z z z z z

Assurez-vous que le cordon d’alimentation du projecteur est en place.

Assurez-vous que la source d’entrée adéquate est sélectionnée.

Vérifiez que les connecteurs sont correctement raccordés à l'arrière du projecteur.

Vérifiez les piles de la télécommande.

Assurez-vous que les paramètres <Couleur> et <Luminosité> ne sont pas réglés au minimum. z

Réglez la <Teinte> et la <Contraste>. z z

Effectuer la mise au point.

Contrôlez que la distance de projection n’est ni trop importante, ni trop restreinte par rapport à l’écran. z

Si un son étrange persiste, contactez notre centre de service . z

Prenez les mesures nécessaires en vous référant au contenu de la section

Dysfonctionnement de la LED de fonctionnement - Contremesures . z

Des lignes peuvent survenir en mode PC en cas d’incohérence de fréquence.

Réglez la fréquence verticale de votre carte vidéo sur la propriété d’affichage avancé. z

Vérifiez le fonctionnement du périphérique externe et vérifiez que les

périphériques externes.

Seul un écran bleu apparaît.

L’écran apparaît en noir et blanc ou avec des couleurs étranges/l’écran est trop foncé ou trop clair.

paramètres tels que Luminosité et Contraste, etc. du menu <Mode> du projecteur ont été modifiés. z

Veillez à ce que les périphériques externes soient correctement branchés.

Vérifiez à nouveau les câbles de connexion. z z

Les éléments réglables du menu Personnaliser image sont correctement réglés.

Revenez aux <Paramètres par défaut> si vous souhaitez restaurer les valeurs par défaut.

|

Précautions d’entretien

|

Contactez SAMSUNG WORLDWIDE

|

Autre

|

Droits

|

Nettoyage de l’extérieur et de la lentille du projecteur

Nettoyez le projecteur à l’aide d’un chiffon doux et sec.

Ne nettoyez pas le projecteur à l’aide d’une substance inflammable, telle que du benzène, du diluant pour peinture ou avec un chiffon mouillé, car cela pourrait causer des problèmes.

Ne touchez pas le projecteur avec un ongle ou un objet pointu, vous risqueriez d’en rayer la surface.

Nettoyage de l’intérieur du projecteur

Pour nettoyer l’intérieur du projecteur, faites appel à un centre de services ou à un distributeur. (Chargé)

Contactez votre distributeur ou un centre de services si de la poussière ou une autre substance a pénétré à l’intérieur du projecteur.

Remplacement de la lampe

Attention au remplacement de la lampe

La lampe du projecteur est remplaçable. Pour un meilleur fonctionnement, remplacez la lampe en fonction de la durée d’utilisation. Vous pouvez afficher la durée d’utilisation de la lampe dans l’écran d’informations

(Bouton INFO).

Utilisez la lampe conseillée pour le remplacement. Les caractéristiques de la lampe sont définies dans le manuel d’utilisation. Remplacez par le même modèle que celui fourni avec le projecteur.

- Nom du modèle de lampe : 280W Philips fusion lamp

- Fabricant : Philips Lighting

- Durée de vie de la lampe : 2500 heures

- Type de lampe : 280W UHP

Contrôlez que le cordon d’alimentation est débranché avant de remplacer les lampes.

La température de la lampe reste élevée, même après avoir débranché le cordon d’alimentation. Laissez-la refroidir au moins 1 h avant de la remplacer.

La lampe est située à l’arrière gauche de votre projecteur.

Avant de retourner le projecteur pour changer la lampe, couvrez-le d’un tissu doux et posez-le sur une surface plane.

Ne placez pas l’ancienne lampe à proximité d’objets inflammables et tenez-la hors de portée des enfants. Il existe un risque de blessure ou de brûlure.

Enlevez les saletés ou les corps étrangers autour ou à l’intérieur de la lampe en utilisant un aspirateur adapté.

Lors de la manipulation de la lampe, évitez de la toucher, sauf par ses poignées. Si vous manipulez la lampe de manière incorrecte, cela peut affecter la qualité d’image et raccourcir la durée de vie de l’écran.

Le projecteur ne fonctionnera pas normalement si le couvercle n’est pas complètement fermé à la suite du remplacement de la lampe. Si votre projecteur ne fonctionne pas normalement, consultez les Indications de

LED .

Procédure de remplacement de la lampe

La lampe est très chaude et fonctionne à haute tension. Après avoir débranché le cordon d’alimentation, laissez-la refroidir au moins 1 h avant de la remplacer.

La lampe est située à l'arrière du produit. Placez le produit de manière à ce que son côté arrière soit dirigé vers le haut et retirez les vis qui permettent de maintenir le cache de la lampe en place.

* Lorsque vous placez l'arrière du produit vers le haut, veillez à poser un chiffon doux sur le sol afin d'éviter toute griffe.

Ouvrez le cache en le faisant glisser dans le sens de la flèche, comme indiqué sur la figure.

Retirez les vis, comme indiqué sur la figure.

Comme illustré sur la figure, soulevez les poignées de la lampe en les maintenant et sortez la lampe.

L’assemblage d’une nouvelle lampe se fait dans l’ordre inverse à celui du désassemblage.

|

Précautions d’entretien

|

Contactez SAMSUNG WORLDWIDE

|

Autre

|

Droits

|

Si vous avez des questions ou des commentaires liés aux produits Samsung, veuillez contacter le centre d’assistance à la clientèle SAMSUNG.

North America

U.S.A

CANADA

MEXICO

1-800-SAMSUNG(726-7864)

1-800-SAMSUNG(726-7864)

01-800-SAMSUNG(726-7864)

Latin America

ARGENTINE 0800-333-3733

BRAZIL

0800-124-421 http://www.samsung.com/us http://www.samsung.com/ca http://www.samsung.com/mx http://www.samsung.com/ar http://www.samsung.com/br

CHILE

COLOMBIA

COSTA RICA

ECUADOR

EL SALVADOR

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

PANAMA

PUERTO RICO

REP. DOMINICA

TRINIDAD & TOBAGO

VENEZUELA

AUSTRIA

BELGIUM

CZECH REPUBLIC

DENMARK

EIRE

FINLAND

FRANCE

GERMANY

HUNGARY

ITALIA

LUXEMBURG

NETHERLANDS

NORWAY

POLAND

PORTUGAL

SLOVAKIA

SPAIN

SWEDEN

SWITZERLAND

U.K

4004-0000

800-SAMSUNG(726-7864)

01-8000112112

0-800-507-7267

1-800-10-7267

800-6225

1-800-299-0013

800-7919267

1-800-234-7267

00-1800-5077267

800-7267

1-800-682-3180

1-800-751-2676

1-800-SAMSUNG(726-7864)

0-800-100-5303 http://www.samsung.com/cl http://www.samsung.com/co http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin

Europe

0810 - SAMSUNG(7267864, € 0.07/min)

02 201 2418

800 - SAMSUNG (800-726786) http://www.samsung.com/at http://www.samsung.com/be (Dutch) http://www.samsung.com/be_fr

(French) http://www.samsung.com/cz

8 - SAMSUNG(7267864)

0818 717 100

30 - 6227 515 http://www.samsung.com/dk http://www.samsung.com/ie http://www.samsung.com/fi

3260 dites 'SAMSUNG' (€ 0,15/Min)

0825 08 65 65 (€ 0.15/Min)

01805 - SAMSUNG (7267864, € 0.14/Min) http://www.samsung.com/fr http://www.samsung.de

http://www.samsung.com/hu 06-80-SAMSUNG (726-7864)

800-SAMSUNG (726-7864)

02 261 03 710 http://www.samsung.com/it http://www.samsung.com/lu

0900-SAMSUNG (0900-7267864) (€ 0,10/Min) http://www.samsung.com/nl

3 - SAMSUNG(7267864) http://www.samsung.com/no

0 801 1SAMSUNG(172678)

022 - 607 - 93 - 33

808 20 - SAMSUNG (7267864) http://www.samsung.com/pl

0800-SAMSUNG (726-7864)

902 - 1 - SAMSUNG (902 172 678)

075 - SAMSUNG(726 78 64) http://www.samsung.com/pt http://www.samsung.com/sk http://www.samsung.com/es http://www.samsung.com/se

0848 - SAMSUNG(7267864, CHF 0.08/min)

0845 SAMSUNG (7267864) http://www.samsung.com/ch http://www.samsung.com/uk

INDIA

INDONESIA

JAPAN

MALAYSIA

NEW ZEALAND

PHILIPPINES

SINGAPORE

THAILAND

TAIWAN

VIETNAM

SOUTH AFRICA

TURKEY

U.A.E

ESTONIA

LATVIA

LITHUANIA

KAZAKHSTAN

KYRGYZSTAN

RUSSIA

TADJIKISTAN

UKRAINE

UZBEKISTAN

AUSTRALIA

CHINA

Glossaire

Diffusion analogique

CIS

800-7267

8000-7267

8-800-77777

8-10-800-500-55-500

00-800-500-55-500

8-800-555-55-55

8-10-800-500-55-500

8-800-502-0000

8-10-800-500-55-500

Asia Pacific

1300 362 603

800-810-5858

400-810-5858

010-6475 1880

HONG KONG: 3698 - 4698

3030 8282

1-800-3000-8282

1800 110011

0800-112-8888

0120-327-527

1800-88-9999

0800 SAMSUNG (0800 726 786)

1-800-10-SAMSUNG(726-7864)

1-800-3-SAMSUNG(726-7864)

02-5805777

1800-SAMSUNG(726-7864)

1800-29-3232, 02-689-3232

0800-329-999

1 800 588 889 http://www.samsung.com/ee http://www.samsung.com/lv http://www.samsung.com/lt http://www.samsung.com/kz_ru http://www.samsung.ru http://www.samsung.ua

http://www.samsung.com/kz_ru http://www.samsung.com/au http://www.samsung.com/cn http://www.samsung.com/hk http://www.samsung.com/in http://www.samsung.com/id http://www.samsung.com/jp http://www.samsung.com/my http://www.samsung.com/nz http://www.samsung.com/ph http://www.samsung.com/sg http://www.samsung.com/th http://www.samsung.com/tw http://www.samsung.com/vn

Middle East & Africa

0860-SAMSUNG(726-7864) http://www.samsung.com/za http://www.samsung.com/tr 444 77 11

800-SAMSUNG(726-7864)

8000-4726 http://www.samsung.com/ae

|

Précautions d’entretien

|

Contactez SAMSUNG WORLDWIDE

|

Autre

|

Droits

|

Signal de diffusion existant transmis par une station de diffusion conformément aux normes NTSC.

Port ENTREE ANTENNE

Port permettant la connexion d’une antenne de télévision à l’aide d’un câble coaxial. Il est généralement utilisé pour regarder des programmes de diffusion publique.

Niveau noir

Le niveau noir définit le niveau de lumière de la portion la plus sombre du signal vidéo pour correspondre à celui de la capacité de niveau noir de l’affichage afin que les utilisateurs puissent clairement voir les images sombres. Si le réglage ne correspond pas au signal d’entrée, l’écran sombre est saturé et peut ne pas s’afficher correctement ou apparaître en blanc laiteux.

Diffusion par câble

Les programmes de diffusion par câble utilisent la diffusion par câble plutôt que les ondes radio. Pour accéder aux chaînes câblées, vous devez souscrire un abonnement auprès de votre fournisseur local de diffusion par câble et installer un récepteur supplémentaire.

Standard Couleur

Norme de couleur prédéterminée par défaut par la norme de diffusion du pays ou de la région correspondante.

Temp. de couleur

La température de couleur est une façon simplifiée de caractériser les propriétés spectrales d’une source lumineuse.

Une température de couleur basse implique une lumière plus chaude (plus de jaune/ rouge), tandis qu’une température de couleur élevée implique une lumière plus froide (plus de bleu).

Port ENTREE COMPOSITE

Un port ENTREE COMPOSITE est un port d’entrée vidéo général (jaune). La chrominance et la luminance sont transmises par le même câble 75 ohms.

Port Composante (Vert, Bleu, Rouge)

Le port Composante transmet séparément le signal de luminance et fournit la meilleure qualité parmi tous les types de connexion vidéo.

Diffusion numérique

La diffusion numérique est un signal de diffusion télévisée numérisé et transmis conformément aux caractéristiques de diffusion numérique terrestre américaines ou ATSC.

DVD (Digital Versatile Disc)

Le DVD est un support de grande capacité qui permet d’enregistrer du contenu multimédia tel que de la vidéo, des jeux, des applications audio, etc., sur un disque de la taille d’un CD grâce à la technologie de compression vidéo

MPEG-2.

DLP (Digital Light Processing)

Le DLP est une technologie d’affichage numérique utilisant un panneau DMD conçu par TI (Texas Instruments) aux

Etats-Unis.

DLP HD2, DC2, DC3

Degré de panneau DMD.

DMD (Digital Micromirror Device)

Un panneau DMD est une application de la technologie DLP qui se base sur des miroirs microscopiques représentant chacun un pixel.

Entrée externe

L’entrée externe permet la connexion de périphériques externes tels qu’un magnétoscope, un caméscope, un récepteur DTV, un lecteur DVD, etc., au projecteur en tant que source vidéo.

Mode Gamma

Le mode Gamma compense le signal vidéo produit pour les périphériques d’affichage analogique tels qu’un CRT

(Cathode Ray Tube) de façon à ce que le signal vidéo s’affiche distinctement sur un périphérique d’affichage numérique.

HDMI

▶ HDMI (High-Definition Multimedia Interface) est une interface qui permet la transmission de signaux numériques audio et vidéo à l'aide d'un simple câble.

▶ La différence entre les modes HDMI et DVI réside dans le fait que le périphérique HDMI est de taille plus petite et qu'il dispose de la fonction de codage HDCP (Système de protection du contenu numérique haute définition).

Overscan

L’overscan coupe le bord de l'image lorsque des informations, des images ou des bruits inutiles figurent au bord de l'image. Pour les signaux vidéo extrêmement faibles, certains signaux vidéo inutiles peuvent s’afficher à l’écran.

Port RS-232C (Port d’entrée de service)

Ce port est proposé à des fins de service. Il assure une communication de données conformément à la norme de communication RS-232C.

Port S-Vidéo IN

Connu aussi sous le nom de super vidéo, le S-Vidéo est un type de signal vidéo qui sépare la luminosité vidéo et le signal de couleur afin de fournir une meilleure qualité d’image.

Diffusion par satellite

Les programmes de diffusion par satellite ont l’avantage de pouvoir être vus dans toutes les régions et ce, avec une qualité sonore et visuelle supérieure. La diffusion par satellite permet la réception d’environ 100 chaînes, y compris les chaînes de diffusion publique. Pour accéder aux chaînes diffusées par satellite, vous devez installer un récepteur supplémentaire.

|

Précautions d’entretien

|

Contactez SAMSUNG WORLDWIDE

|

Autre

|

Droits

|

Les informations contenues dans ce document sont soumises à des changements sans préavis.

© 2008 Samsung Electronics Co., Ltd. Tous droits réservés.

Toute reproduction effectuée sans l’autorisation écrite de Samsung Electronics Co., Ltd. est strictement interdite.

Samsung Electronics Co., Ltd. ne pourra pas être tenu pour responsable des erreurs contenues dans le présent document, ni pour les dommages accidentels ou induits résultant de la fourniture, des performances ou de l’utilisation de ce matériel.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
