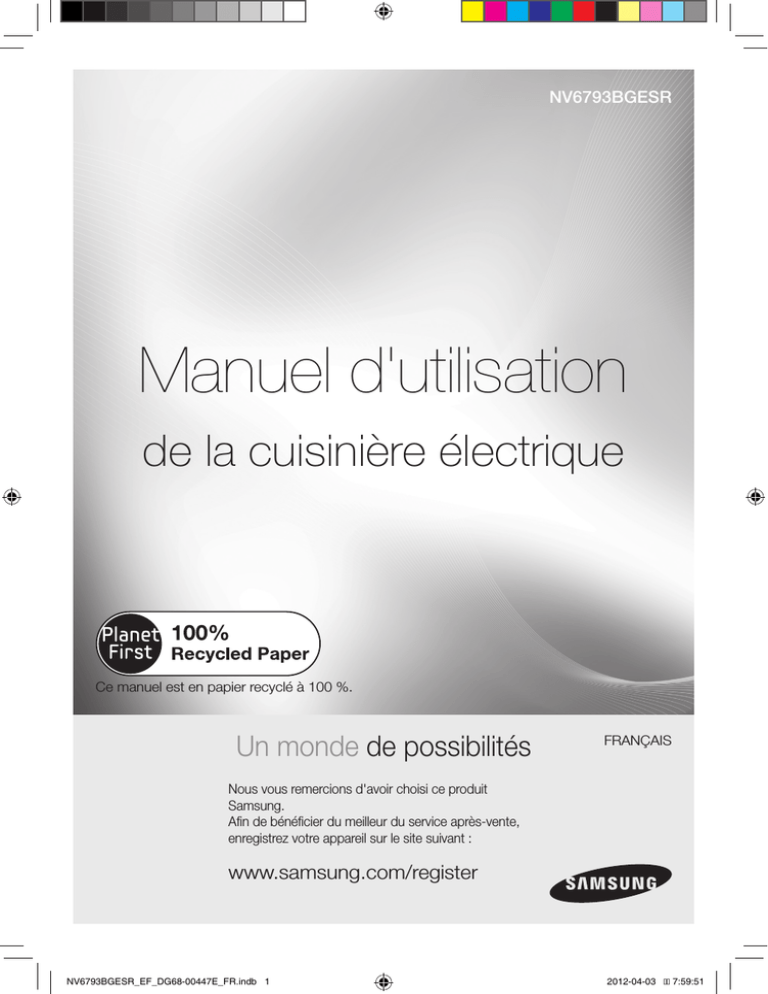

NV6793BGESR

Manuel d'utilisation

de la cuisinière électrique

Ce manuel est en papier recyclé à 100 %.

Un monde de possibilités

Nous vous remercions d'avoir choisi ce produit

Samsung.

Afin de bénéficier du meilleur du service après-vente, enregistrez votre appareil sur le site suivant :

www.samsung.com/register

FRANÇAIS

NV6793BGESR_EF_DG68-00447E_FR.indb 1 2012-04-03 �� 7:59:51

utilisation de ce manuel

Merci d'avoir choisi un four encastrable SAMSUNG.

Ce manuel d'utilisation contient d'importantes informations relatives à la sécurité ainsi que les instructions de fonctionnement et d'entretien de l'appareil.

Veuillez le lire très attentivement avant d'utiliser votre four et conservez-le précieusement en vue d'une consultation ultérieure.

Ce manuel d'utilisation comporte les symboles suivants :

AVERTISSEMENT ou ATTENTION Important Remarque

consignes de sécurité

L'installation de ce four doit être effectuée uniquement par un électricien qualifié. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux conseils de sécurité en vigueur.

SéCurité éleCtrique

Si le four a été endommagé pendant le transport, ne le branchez pas.

Ce four doit être relié à la prise d'alimentation secteur uniquement par un électricien qualifié.

En cas de défaut ou de dommage constaté sur l'appareil, ne tentez pas de le faire fonctionner.

Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un service de dépannage SAMSUNG ou votre revendeur.

Si le cordon d'alimentation est défectueux, il doit être remplacé par un composant ou un câble spécial disponible chez votre fabricant ou un réparateur agréé (pour les modèles à filerie fixe).

Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger (pour les modèles à cordon d'alimentation uniquement).

Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four.

Le four doit être relié à une prise d'alimentation secteur au moyen d'un disjoncteur ou d'un fusible homologué. N'utilisez jamais d'adaptateur multiprise ou de rallonge.

La plaque signalétique est située sur le côté droit de la porte.

Il convient de mettre l'appareil hors tension lorsque celui-ci est en cours de réparation ou de nettoyage.

Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité du four.

Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité.

L’appareil doit pouvoir être facilement débranché une fois installé. Pour que l’appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur au mur conformément aux normes en vigueur.

AVERTISSEMENT : les parties accessibles peuvent devenir très chaudes pendant l'utilisation.

Les enfants en bas âge doivent être tenus à l’écart de l'appareil afin d’éviter toute brûlure.

2_ utilisation de ce manuel

NV6793BGESR_EF_DG68-00447E_FR.indb 2 2012-04-03 �� 7:59:52

AVERTISSEMENT : L'appareil et ses parties accessibles chauffent pendant l'utilisation.

Prenez garde à ne pas toucher les éléments chauffants situés à l'intérieur du four. Les enfants de moins de 8 ans doivent être éloignés s'ils ne sont pas continuellement surveillés.

AVERTISSEMENT : afin d'éviter tout risque d'électrocution, veillez à ce que l'appareil soit hors tension avant de procéder au remplacement de l'ampoule.

SéCurité pendant le fonCtionnement de l'appareil

Ce four est réservé à la cuisson d'aliments dans le cadre d'un usage domestique uniquement.

Lorsque le four fonctionne, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments chauffants ni les surfaces internes du four avant qu'ils n'aient eu le temps de refroidir.

Ne rangez jamais de matériaux inflammables dans le four.

Les surfaces du four deviennent chaudes lorsque l'appareil fonctionne à une température élevée de façon prolongée.

Pendant la cuisson, soyez prudent en ouvrant la porte du four car l'air chaud et la vapeur s'en échappent rapidement.

Lorsque vous cuisinez des plats à base d'alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s'enflammer.

Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur).

Lorsque vous utilisez l'appareil, veillez à ce que les enfants ne s'en approchent pas.

Pour la cuisson d'aliments surgelés (ex. : pizzas), utilisez la grande grille. Si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer.

Ne versez pas d'eau dans le fond du four si celui-ci est encore chaud. Vous risqueriez d'endommager la surface émaillée.

La porte du four doit être fermée pendant la cuisson des aliments.

Ne recouvrez pas le fond du four de papier aluminium et n'y déposez aucune plaque à pâtisserie ni aucun moule. L'aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d'être endommagées et les aliments ne cuiront pas convenablement.

Le jus des fruits laissent des traces parfois indélébiles sur les surfaces émaillées du four. Pour obtenir des gâteaux très moelleux, utilisez la lèchefrite.

Ne posez pas d'ustensiles sur la porte du four lorsque celle-ci est ouverte.

Les jeunes enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.

Veillez a ce que les enfants soient eloignes de la porte lors de son ouverture ou de sa fermeture car ils pourraient se cogner contre la porte ou se prendre les doigts dedans.

Cet appareil devient très chaud pendant son utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l'intérieur du four.

Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger.

Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.

L'appareil n'est pas conçu pour être utilisé avec une minuterie extérieure ou une télécommande.

N'utilisez jamais de produits abrasifs ou de grattoirs métalliques pour nettoyer la porte du four ; ils pourraient en rayer la surface et, par conséquent, casser le verre.

Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants âgés de 8 ans et plus) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par un enfant si celui-ci est sans surveillance.

Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur).

Éloignez les enfants lors de l’opération de nettoyage car les surfaces deviennent extrêmement chaudes.

Nettoyez les projections les plus importantes avant le nettoyage et vérifiez quels ustensiles peuvent être laissés dans le four durant le nettoyage.

consignes de sécurité _3

NV6793BGESR_EF_DG68-00447E_FR.indb 3 2012-04-03 �� 7:59:52

Si le four est équipé d'une fonction de nettoyage vapeur ou nettoyage automatique, retirez tous les accessoires du four ainsi que les grosses projections des parois de l'appareil avant de lancer le nettoyage.

Si le four est équipé d'une fonction de nettoyage automatique, tenez les enfants éloignés de l'appareil pendant l'opération afin d'éviter qu'ils ne se brûlent sur la porte.

Ne marchez pas, ne vous appuyez pas, ne vous asseyez pas ou ne placez pas d'objet lourd sur la porte.

N'ouvrez pas la porte de manière trop forte.

AVERTISSEMENT : ne débranchez pas l’appareil de la prise d’alimentation secteur même une fois le processus de cuisson terminé.

AVERTISSEMENT : Ne laissez pas la porte ouverte lorsque le four est en marche.

miSe au rebut deS déChetS

Élimination du matériel d'emballage

• Le matériel utilisé pour emballer cet appareil est recyclable.

• Jetez le matériel d'emballage dans les conteneurs municipaux prévus à cet effet.

Mise au rebut de vos appareils usagés

AVERTISSEMENT : Avant de vous débarrasser de vos appareils usagés, veillez à les mettre totalement hors service afin d'éviter tout danger.

Pour cela, débranchez l'appareil de l'alimentation secteur et retirez la prise mâle.

En jetant vos appareils usagés de façon appropriée, vous contribuez à la protection de l'environnement.

• L'appareil ne doit pas être jeté avec les ordures ménagères.

• Pour connaître les dates de ramassage et les sites de traitement des ordures ménagères, renseignezvous auprès du service de voirie de votre municipalité ou auprès de votre mairie.

leS bonS geSteS de miSe au rebut de Ce produit

(déChetS d’équipementS éleCtriqueS et éleCtroniqueS)

(applicable dans les pays de l’union européenne et dans d’autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble

USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

4_ consignes de sécurité

NV6793BGESR_EF_DG68-00447E_FR.indb 4 2012-04-03 �� 7:59:52

sommaire

InstallatIon du four

6

PIèces et caractérIstIques

9

6

Consignes de sécurité pour l'installateur

6 Installation dans un élément bas

7 Raccordement à la prise d'alimentation secteur

8 Installation dans un élément haut

9 Four

10 Commandes du four

10 Fonctions spéciales

11 Accessoires

13 Utilisation des accessoires

14 Dispositif d'arrêt de sécurité

14 Ventilateur

15 Réglage de l'horloge

16 Premier nettoyage

avant de commencer

15

cuIsson automatIque

17

utIlIsatIon du four

21

nettoyage et entretIen

42

garantIe et assIstance

49

caractérIstIques technIques

51

17 Programmes de cuisson automatique unique

21 Réglage du mode Séparateur

26 Réglage de la température du four

27 Mise hors tension du four

27 Heure de fin de cuisson

29 Temps de cuisson

31 Minuterie

31 Pour allumer et éteindre la lampe du four

32 Sécurité enfants

32 Arrêt du signal sonore

33 Fonctions du four

41 Essais de plats

42 Auto-nettoyage

43 Nettoyage vapeur

46 Retrait de la porte

46 Retrait des vitres de la porte

47 Glissières latérales (en option)

48 Remplacement de la lampe

49 Questions fréquentes et dépannage

50 Codes d'erreur et de sécurité

51 Caractéristiques techniques sommaire _

5

NV6793BGESR_EF_DG68-00447E_FR.indb 5 2012-04-03 �� 7:59:52

installation du four

Important

L'installation de ce four doit être prise en charge uniquement par un électricien qualifié.

Le four doit être installé conformément aux instructions fournies.

Une fois l'installation effectuée, retirez le film protecteur en vinyle de la porte.

Retirez également le ruban de protection situé sur les parois internes du four.

CoNSiGNES dE SéCuRité pouR l'iNStallatEuR

L'installation doit garantir une protection contre toute exposition à des composants sous tension.

Les éléments dans lesquels l'appareil est encastré doivent être conformes à la norme

DIN 68930 en matière de stabilité.

iNStallatioN daNS uN élémENt BaS

Respectez les dégagements de sécurité minimum exigés.

Assurez-vous que le four est maintenu correctement en le fixant de part et d'autre à l'aide de vis.

1 2

560

595

572

595

3

mini. 550 mini. 560 mini. 600

21

545

4

mini. 20 mini. 50

50

460

6_ installation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 6 2012-04-03 �� 7:59:53

RaCCoRdEmENt à la pRiSE d'alimENtatioN

5

Branchement du four sur l'alimentation secteur

(H05VV-F, H05RR-F, Mini. 1,5 m, 1,5 ~ 2,5 mm²)

Phase

Neutre

Terre

SECtEuR

Les branchements électriques doivent être effectués conformément aux instructions figurant sur la plaque de branchement fixée à l’arrière de l’appareil et par un électromécanicien qui doit veiller à ce que le branchement de l’appareil soit conforme aux consignes d’installation et à la réglementation locale en vigueur.

Dans les cas où l'appareil n'est pas relié à l'alimentation secteur par une prise et afin de répondre aux exigences en matière de sécurité, il convient d'insérer un disjoncteur omnipolaire (avec une ouverture d'au moins 3 mm entre ses contacts) sur le côté du branchement prévu pour l'alimentation.

remarque

Lorsque l'appareil est mis sous tension, les dispositifs électroniques du four sont initialisés et l'éclairage est neutralisé pendant quelques secondes. Le câble électrique

(H05 RR-F ou H05 VV-F, 1,5 m mini., 1,5-2,5 mm²) doit être suffisamment long pour pouvoir être branché sur le four depuis l'avant de l'élément où il est encastré.

Ouvrez le cache arrière du four situé en bas de l'appareil (à l'aide d'un tournevis plat) et dévissez complètement la vis et le serre-câble du branchement avant d'insérer les fils

électriques dans les bornes correspondantes.

Le câble de masse doit être relié à la borne ( ) du four.

Dans le cas où le four est relié à l'alimentation secteur par une prise, celle-ci doit rester accessible une fois le four installé.

Nous rejetons toute responsabilité en cas d'accident dû à une mise à la terre inexistante ou défaillante.

6 7

NV6793BGESR_EF_DG68-00447E_FR.indb 7 installation du four _

7

2012-04-03 �� 7:59:53

iNStallatioN daNS uN élémENt haut

Respectez les dégagements de sécurité minimum exigés.

Pour mettre le four en place, il convient de le glisser à partir du bon angle d'alignement.

1 2

560

595

595

572

21

545

3 4

50 mini. 550 mini. 590 ~ maxi. 600

5

mini. 560

Branchement du four sur l'alimentation secteur

(H05VV-F, H05RR-F, Mini. 1,5 m, 1,5 ~ 2,5 mm²)

Phase

Neutre

90 °

Terre

8_ installation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 8 2012-04-03 �� 7:59:54

pièces et caractéristiques

fouR

Tableau de commande

Éléments chauffants supérieurs

Niveau

5

Niveau

4

Niveau

3

Niveau

Niveau

2

1

Filtre d'évacuation d'air

Éclairage du four

Porte vitrée

Poignée de la porte

remarque

• Les différents niveaux sont numérotés en partant du bas.

• Les niveaux 4 et 5 servent essentiellement à la fonction Gril.

• Reportez-vous aux guides fournis dans ce manuel pour déterminer les niveaux de cuisson adaptés à vos plats.

NV6793BGESR_EF_DG68-00447E_FR.indb 9 pièces et caractéristiques _

9

2012-04-03 �� 7:59:54

CommaNdES du fouR

11 12 13

1 2 3 4 5 6 7 8 9 10

1. Bouton de fonctionnement

2. Bouton inférieur du mode de cuisson double

3. Bouton de fonction

4. Bouton de commande du temps de cuisson

5. Bouton de commande de l'heure de fin de cuisson

6. Bouton de commande de l’alarme

7. Bouton de commande de l’horloge

8. Bouton de température

9. Bouton de commande de l’éclairage

10. Bouton de sélection

11. Bouton supérieur du mode de cuisson double

12. Écran d'affichage

13. Verrouillage

remarque

Le

bouton de fonctionnement et le bouton de commande de la durée/

température sont des boutons contextuels. Appuyez dessus pour les faire tourner.

foNCtioNS SpéCialES

Le four est équipé des fonctions spéciales suivantes :

Modes Séparateur : lorsque la plaque séparatrice est insérée, il est possible d'effectuer une cuisson indépendante dans deux compartiments séparés du four.

Cette fonction permet d'améliorer le rendement énergétique et de faciliter l'utilisation.

Nettoyage vapeur : la fonction d'auto-nettoyage du four fait appel à la puissance de la vapeur pour détacher la graisse et les salissures des parois internes du four en toute sécurité.

10_ pièces et caractéristiques

NV6793BGESR_EF_DG68-00447E_FR.indb 10 2012-04-03 �� 7:59:55

aCCESSoiRES

Les accessoires suivants sont fournis avec le four :

1

une grille métallique (en option) pour les plats, les moules à gâteaux et les plaques à rôtir et à grillade.

2

une grille métallique (en option) pour le rôtissage.

Avant

3

une plaque à pâtisserie (en option) pour les gâteaux et les biscuits.

Avant

4

une lèchefrite (en option) pour rôtir la viande ou récupérer le jus ou la graisse de cuisson.

5

une plaque séparatrice (en option) pour les modes Supérieur, Inférieur et Double. Placez-la au niveau 3. Un commutateur situé sur la paroi arrière du compartiment de cuisson détecte la plaque. Insérez la plaque jusqu'au fond.

6

le tournebroche (en option) se compose d'une broche, de 2 fourchons, d'une poignée amovible et d'un support qui s'insère au troisième niveau en partant du bas. Pour utiliser la rôtissoire, insérez la broche dans le trou situé dans la paroi arrière de l'intérieur du four.

Placez la lèchefrite au niveau 1 lorsque vous utilisez la broche.

NV6793BGESR_EF_DG68-00447E_FR.indb 11 pièces et caractéristiques _

11

2012-04-03 �� 7:59:55

7

Broche de rôtissoire et brochette

(en option)

UTILISATION :

Placez la lèchefrite (sans la grille) au niveau 1 pour recueillir le jus de cuisson ou sur la partie inférieure du four si le morceau de viande à rôtir est trop volumineux.

Faites glisser l'une des fourches sur le tournebroche. Placez le morceau de viande à rôtir sur le tournebroche.

Vous pouvez placer des pommes de terre et des légumes précuits sur les bords de la lèchefrite afin qu'ils rôtissent en même temps que la viande.

Placez le support sur le niveau central et dirigez la partie en « V » vers l'avant du four.

Vissez la poignée sur l'extrémité arrondie de la broche afin de faciliter l'insertion de la broche.

Placez la broche sur le support, extrémité pointue dirigée vers l'arrière, et poussez délicatement jusqu'à ce que la pointe de la broche pénètre dans le mécanisme de rotation situé à l'arrière du four. L'extrémité arrondie de la broche doit reposer sur la partie en « V » du support. (la broche est dotée de deux oreilles devant être situées le plus près possible de la porte afin d'éviter que la broche ne puisse avancer. Ces oreilles servent également à fixer la poignée).

Dévissez la poignée avant de lancer la cuisson. Une fois la cuisson terminée, revissez la poignée afin de retirer la broche plus facilement du support.

avertissement

Toutes les pièces et tous les accessoires inadaptés à l'auto-nettoyage pas pyrolyse devront être retirés avant le lancement du programme.

12_ pièces et caractéristiques

NV6793BGESR_EF_DG68-00447E_FR.indb 12 2012-04-03 �� 7:59:56

utiliSatioN dES aCCESSoiRES

La plaque à pâtisserie, la lèchefrite et la grille métallique doivent être correctement insérées dans les rainures latérales. Lorsque vous retirez les aliments du four, prenez garde à ne pas vous brûler car les surfaces et les ustensiles peuvent

être très chauds.

Exemple Niveau 1 : Lèchefrite

Niveau 4 : Plaque à pâtisserie

5

4

3

2

1

Plaque à pâtisserie

Lèchefrite

Intervalle de

2 cm

remarque

Lorsque vous utilisez la lèchefrite ou la plaque à pâtisserie pour récupérer les

égouttures des aliments en cours de cuisson, assurez-vous que ces ustensiles sont correctement positionnés dans les rainures latérales. Évitez que ces accessoires n'entrent en contact avec le fond du four ; ils risqueraient d'endommager la protection en émail. Un intervalle d'au moins 2 cm doit être préservé entre les ustensiles placés au niveau 1 et le fond du four.

Glissières télescopiques (en option)

Les rainures de guidage télescopiques et les autres accessoires du four peuvent devenir très chauds. Utilisez des maniques ou toute autre protection adaptée pour sortir les plats du four. Les glissières télescopiques sont situées à l'intérieur du four sur les parois droite et gauche, à deux niveaux différents.

Pour insérer les accessoires, faites tout d'abord glisser les glissières télescopiques au niveau souhaité.

Placez la plaque ou la grille sur les glissières. Prenez garde aux trous de la plaque à pâtisserie (voir illustration). Pour placer la grille métallique, poussezla entre les glissières.

Poussez ensuite ces dernières à l'intérieur du four.

Ne fermez la porte du four qu’une fois les glissières télescopiques insérées dans celui-ci.

NV6793BGESR_EF_DG68-00447E_FR.indb 13 pièces et caractéristiques _

13

2012-04-03 �� 7:59:56

Plaque séparatrice, grille métallique, plaque à pâtisserie et lèchefrite

positionnement de la plaque séparatrice

Insérez la plaque séparatrice au niveau 3 du four.

positionnement de la grille métallique

Insérez la grille métallique au niveau souhaité.

positionnement de la plaque à pâtisserie ou de la lèchefrite

Insérez la plaque à pâtisserie et/ou la lèchefrite au niveau souhaité.

avertissement

Vous devez insérer la plaque séparatrice pour lancer la cuisson en mode Inférieur, Supérieur ou Double.

diSpoSitif d'aRRêt dE SéCuRité

Si aucune durée de cuisson n'a été enregistrée, le four s'éteint automatiquement une fois que les temps indiqués ci-dessous se sont

écoulés.

durées nécessaires pour déclencher l'arrêt de sécurité selon les différents réglages de température :

inférieure-105 °C de 105 °C-240 °C de 245 °C-300 °C

16 heures

8 heures

4 heures

Le circuit électrique de ce four est équipé d'un système d'arrêt thermique. Si le four chauffe à des températures anormalement élevées, le système met les

éléments chauffants hors tension pendant une certaine durée.

VENtilatEuR

Durant la cuisson, il est normal que le ventilateur libère de l'air chaud par la façade du four.

Le ventilateur continue de fonctionner même après l'arrêt du four. Il s'éteint lorsque la température interne de l'élément est redescendue à 60 °C ou au bout de 22 minutes.

14_ pièces et caractéristiques

NV6793BGESR_EF_DG68-00447E_FR.indb 14 2012-04-03 �� 7:59:57

avant de commencer

RéGlaGE dE l'hoRloGE

Lors de la première mise sous tension, utilisez l'appareil après avoir réglé l'heure.

1

Appuyez sur le bouton de l'horloge.

Les indications «   » et « 12: » clignotent.

2

Tournez le

bouton de commande de

la durée / température pour régler l'heure actuelle.

exemple :

pour régler 1h30.

Attendez une dizaine de secondes.

L'horloge arrête de clignoter et l'heure définie s'affiche.

3

Appuyez sur le bouton de l'horloge.

Les indications «   » et « :00 » clignotent.

4

Tournez le

bouton de commande de

la durée / température pour régler les minutes correspondant à l'heure actuelle. «   » clignotent.

5

Appuyez sur le bouton de l'horloge lorsque vous avez fini de régler l'heure ou patientez une dizaine de secondes. «   » disparaît et le chiffre « 30 » s'arrête de clignoter. L'heure actuelle s'affiche. L'appareil peut désormais être utilisé. avant de commencer _

15

2012-04-03 �� 7:59:58 NV6793BGESR_EF_DG68-00447E_FR.indb 15

pREmiER NEttoyaGE

Nettoyez soigneusement le four avant de l'utiliser pour la première fois.

Important

N'utilisez pas d'ustensiles coupants ou de produits abrasifs. Vous risqueriez d'endommager la surface du four. Pour les fours équipés de parois émaillées, utilisez des produits de nettoyage spéciaux (disponibles dans le commerce).

pour nettoyer le four :

1. Ouvrez la porte. La lumière du four s'allume.

2. Nettoyez tous les accessoires du four (lèchefrite, plaque, etc.) ainsi que les rainures latérales à l'eau chaude ou au liquide de nettoyage et essuyez-les à l'aide d'un chiffon doux et propre.

3. Nettoyez l'intérieur du four de la même façon.

4. Nettoyez la façade de l'appareil avec un chiffon humide.

Vérifiez que l'horloge est réglée correctement. Retirez les accessoires et faites fonctionner le four par convection sur 200 °C pendant 1 heure avant de l'utiliser.

Il est normal qu'une odeur caractéristique se dégage lors de cette opération préliminaire ; toutefois, assurez-vous de bien aérer votre cuisine pendant ce temps.

16_ avant de commencer

NV6793BGESR_EF_DG68-00447E_FR.indb 16 2012-04-03 �� 7:59:58

cuisson automatique

En mode de cuisson automatique, vous pouvez sélectionner jusqu’à 25 programmes de cuisson automatique, pour la cuisson traditionnelle, le rôtissage et la confection de gâteaux.

Pour les modes Supérieur, Inférieur et Double, insérez la plaque séparatrice.

1

Placez le

bouton de fonctionnement sur le mode cuisson automatique.

2

Appuyez sur le bouton

fonction.

3

Sélectionnez la recette souhaitée à l'aide du

bouton de commande de la

durée/température. (1~25)

4

Réglez le poids souhaitée à l'aide du

bouton de commande de la durée/

température.

pRoGRammES dE CuiSSoN automatiquE uNiquE

Le tableau ci-dessous répertorie les 25 programmes automatiques permettant de cuire traditionnellement, de rôtir et de confectionner des gâteaux.

Ces programmes peuvent être utilisés dans le compartiment unique du four. Dans ce cas, retirez toujours la plaque séparatrice.

Veillez à respecter les quantités, les poids et les consignes associés à chaque mode de cuisson.

Les modes et les temps de cuisson ont été pré-programmés pour plus de facilité.

Reportez-vous à ces consignes pour connaître le mode de cuisson adapté à chaque type d'aliment. Insérez toujours les aliments dans le four à froid.

non

1

type d'aliment

Pizza surgelée

Poids/kg accessoire niveau de la grille

2

consignes

2 Frites au four surgelées

0,3-0,6

0,7-1,0

0,3-0,5 (fines)

0,6-0,8 (épaisses)

Grille métallique

Plaque à pâtisserie

2

Placez la pizza surgelée au centre de la grille métallique.

Répartissez uniformément les frites sur la plaque à pâtisserie.

Utilisez le premier réglage pour les frites fines et le second pour les frites plus épaisses.

cuisson automatique _

17

NV6793BGESR_EF_DG68-00447E_FR.indb 17 2012-04-03 �� 7:59:59

3

4

5

6

7

8

9

10

11

Croquettes surgelées au four

Lasagnes maison

Biftecks

Rôti de bœuf

Rôti de porc

Côtelettes d'agneau

Morceaux de poulet

Poulet entier

Magret de canard

12 Roulé de dinde

0,3-0,5

0,6-0,8

0,3-0,5

0,8-1,0

0,3-0,6

0,6-0,8

0,6-0,8

0,9-1,1

0,6-0,8

0,9-1,1

0,3-0,4

0,5-0,6

0,5-0,7

1,0-1,2

1,0-1,1

1,2-1,3

0,3-0,5

0,6-0,8

0,6-0,8

0,9-1,1

Lèchefrite avec grille métallique

Lèchefrite avec grille métallique

Lèchefrite avec grille métallique

Plaque à pâtisserie

Grille métallique

Lèchefrite avec grille métallique

Lèchefrite avec grille métallique

Lèchefrite avec grille métallique

Lèchefrite avec grille métallique

Lèchefrite avec grille métallique

2

3

4

2

2

4

4

2

4

4

Disposez les croquettes de pommes de terre surgelées sur la plaque à pâtisserie.

Préparez des lasagnes fraîches ou utilisez des lasagnes prêtes

à cuire et placez-les dans un plat adapté allant au four.

Placez le plat au centre du four.

Placez les biftecks marinés côte

à côte sur la grille métallique.

Retournez dès que le signal sonore retentit. Le premier réglage est adapté à la cuisson des biftecks fins, le second à celle des biftecks plus épais.

Placez le rôti de bœuf mariné sur la grille métallique.

Retournez dès que le signal sonore retentit.

Placez le rôti de porc mariné sur la grille métallique.

Retournez dès que le signal sonore retentit.

Côtelettes d'agneau marinées

Placez les côtelettes d'agneau sur la grille métallique.

Retournez dès que le signal sonore retentit. Le premier réglage est adapté aux côtelettes fines, le second aux côtelettes plus épaisses.

Badigeonnez les morceaux de poulet d’huile et d’épices.

Placez les morceaux de poulet côte à côte sur la grille métallique.

Badigeonnez le poulet entier d'huile et saupoudrez d'épices.

Placez le poulet sur la grille métalllique. Retournez dès que le signal sonore retentit.

Préparez le magret de canard, placez-le sur la grille métallique, côté gras vers le haut. Le premier réglage correspond à un magret de canard de taille normale ; le deuxième, à deux magrets de canard de belle taille.

Placez le roulé de dinde sur la grille métalllique. Retournez dès que le signal sonore retentit.

18_ cuisson automatique

NV6793BGESR_EF_DG68-00447E_FR.indb 18 2012-04-03 �� 7:59:59

13

14

15

16

17

Poisson à l'étuvée

Poisson grillé

Steaks de saumon

Pommes de terre au four

Légumes grillés

0,5-0,7

0,8-1,0

0,5-0,7

0,8-1,0

0,3-0,4

0,7-0,8

0,4-0,5

0,8-1,0

0,4-0,5

0,8-1,0

18 Gratin de légumes

0,4-0,6

0,8-1,0

19 Gâteau marbré

20 Pâte pour flan aux fruits

0,5-0,6

0,7-0,8

0,9-1,0

0,3-0,4 (grande)

0,2-0,3 (tartelettes)

Grille métallique

Lèchefrite avec grille métallique

Lèchefrite avec grille métallique

Plaque à pâtisserie

Lèchefrite

Grille métallique

Grille métallique

Grille métallique

2

2

2

4

4

2

4

2

Rincez et nettoyez les poissons

(ex. : truite, perche ou bar entiers). Disposez-les têtebêche dans un plat en verre ovale allant au four. Ajoutez

2-3 cuillères à soupe de jus de citron. Couvrez.

Disposez les poissons têtebêche sur la grille métallique.

Le premier réglage est adapté

à la cuisson de 2 poissons, le second à la cuisson de

4 poissons. Ce programme est adapté à la cuisson de poissons entiers (truite, sandre ou dorade).

Placez les steaks de saumon sur la grille métalllique.

Retournez dès que le signal sonore retentit.

Rincez les pommes de terre et coupez-les en deux.

Badigeonnez-les d'huile d'olive, de fines herbes et d'épices.

Répartissez les tranches uniformément sur la plaque.

Le premier réglage correspond

à de petites pommes de terres (de 100 g chacune), le second réglage à de grandes pommes de terre au four (200 g chacune).

Placez les légumes (rondelles de courgettes, morceaux de poivrons, rondelles d'aubergines, champignons et tomates cerises) dans la lèchefrite. Badigeonnez d'un mélange d'huile d'olive, d'herbes et d'épices.

Préparez le gratin de légumes dans un plat rond allant au four.

Placez le plat au centre du four.

Versez la pâte dans un moule à gâteau Bundt beurré.

Versez la pâte dans un moule

à gâteau beurré. Le premier réglage est adapté à la cuisson d'un flan aux fruits ; le second,

à la cuisson de 5-6 petites tartelettes.

NV6793BGESR_EF_DG68-00447E_FR.indb 19 cuisson automatique _

19

2012-04-03 �� 7:59:59

21

22

23

24

Biscuit de

Savoie

Muffins

Pain

Pizza maison

25 Fermentation de la pâte levée

0,4-0,5 (taille moyenne)

0,2-0,3 (petit)

Grille métallique

0,5-0,6

0,7-0,8

0,3-0,5

0,6-0,8

Grille métallique

0,7-0,8 (blanc)

0,8-0,9 (farine complète)

Grille métallique

1,0-1,2

1,3-1,5

Plaque à pâtisserie

Grille métallique

2

2

2

2

2

Placez la pâte dans un moule

à gâteau rond en métal à revêtement noir. Le premier réglage convient à un moule à gâteau de 26 cm de diamètre et le second réglage à un moule de 18 cm de diamètre.

Versez la pâte dans un moule à pâtisserie métallique noir pour

12 muffins. Le premier réglage est adapté à la cuisson de petits muffins, le second à la cuisson de grands muffins.

Préparez la pâte en suivant les instructions du fabricant et versez-la dans un moule à gâteau métallique rectangulaire

à revêtement noir (25 cm de long). Le premier réglage est adapté à la cuisson du pain blanc (0,7-0,8 kg) ; le second

(0,8-0,9 kg); à la cuisson du pain complet.

Placez la pizza sur la plaque.

Les plages de poids incluent la garniture (sauce, légumes, jambon, fromage). Le réglage 1

(1,0-1,2 kg) convient aux pizzas fines et le réglage 2 (1,3-1,5 kg) convient aux pizzas avec beaucoup de garniture.

Le premier réglage est recommandé pour faire lever les pâtes à pizza à base de levure. Le second réglage est adapté aux pâtes levées pour gâteau ou pain. Placez-la dans un grand plat circulaire résistant

à la chaleur et recouvrez celui-ci de film étirable.

20_ cuisson automatique

NV6793BGESR_EF_DG68-00447E_FR.indb 20 2012-04-03 �� 7:59:59

utilisation du four

RéGlaGE du modE SépaRatEuR

Pour utiliser les modes Supérieur, Double et Inférieur, insérez la plaque séparatrice en réglant le bouton de fonctionnement sur « OFF » (DÉSACTIVÉ). Pour utiliser le mode

Unique, retirez la plaque séparatrice en position « OFF » (DESACTIVE). Puis, tournez le bouton de fonctionnement pour sélectionner le mode de votre choix. Pour plus d'informations, reportez-vous au tableau ci-dessous.

1

Tournez le bouton de fonctionnement pour sélectionner le compartiment du four souhaité.

2

Sélectionnez le compartiment souhaité.

Puis appuyez sur le bouton

fonction.

3

Tournez le bouton de commande de la durée/température pour sélectionner la fonction du four souhaitée.

Si aucun réglage supplémentaire n'est effectué dans les 3 secondes, le four se lance automatiquement dans le mode et la fonction sélectionnés.

NV6793BGESR_EF_DG68-00447E_FR.indb 21 utilisation du four _

21

2012-04-03 �� 8:00:00

mode

Séparateur

Désactivé

Symbole

Mode Supérieur

Mode Double

Mode Inférieur

Mode Unique fonctions du four

1. Cuisson par convection

2. Chaleur par le haut +

Convection

3. Grand gril

Fonction de compartiments supérieur et inférieur

1. Cuisson par convection

2. Chaleur par le bas +

Convection

1. Cuisson par convection

2. Chaleur par le haut +

Convection

3. Cuisson traditionnelle

4. Grand gril

5. Petit gril

6. Chaleur par le bas +

Convection

Mode de cuisson automatique

Mode

Nettoyage vapeur

Mode Autonettoyage

1. P1

2. P2

3. p 3 insertion de la plaque séparatrice informations sur l'utilisation de l'appareil

Oui

Oui

Oui

Non

Non

Non

Non

Ce mode permet une

économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.

Vous permet de faire cuire simultanément deux plats à deux températures différentes

Ce mode permet une

économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.

22_ utilisation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 22 2012-04-03 �� 8:00:00

mode Supérieur

Seul l'élément chauffant supérieur fonctionne. La plaque séparatrice doit être insérée.

Cuisson par convection Chaleur par le haut + Convection

Grand gril

mode inférieur

Seul l'élément chauffant inférieur fonctionne. La plaque séparatrice doit être insérée.

Cuisson par convection Chaleur par le bas + Convection

NV6793BGESR_EF_DG68-00447E_FR.indb 23 utilisation du four _

23

2012-04-03 �� 8:00:01

mode double

Les modes Supérieur et Inférieur fonctionnent simultanément. Il est possible de définir quel mode doit être activé en premier. En mode Double, lorsque la cuisson de l'un des plats est terminée et que vous souhaitez modifier la durée ou la température de cuisson de l'autre compartiment, tournez le bouton de fonctionnement pour sélectionner le mode (Supérieur ou Inférieur) que vous souhaitez continuer à utiliser. La plaque séparatrice doit être insérée.

Mode Double 1 :

le mode Supérieur se lance en premier. Si vous appuyez sur le bouton fonction ou si 15 secondes s'écoulent après le réglage du mode Supérieur sans qu'aucun réglage supplémentaire ne soit effectué, le four démarre en mode Inférieur.

Cuisson par convection Chaleur par le haut + Convection

Grand gril

Mode Double 2 :

lorsque le mode Supérieur démarre, si vous appuyez sur le bouton fonction ou si 15 secondes s'écoulent sans qu'aucun réglage supplémentaire ne soit effectué, le four se met en mode Inférieur. Les modes Supérieur et Inférieur fonctionnent simultanément.

Cuisson par convection

24_ utilisation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 24

Chaleur par le bas + Convection

2012-04-03 �� 8:00:02

mode unique

Cuisson par convection Chaleur par le haut + Convection

Cuisson traditionnelle Grand gril petit gril Chaleur par le bas + Convection

NV6793BGESR_EF_DG68-00447E_FR.indb 25 utilisation du four _

25

2012-04-03 �� 8:00:03

RéGlaGE dE la tEmpéRatuRE du fouR

En modes unique, Supérieur et inférieur

1

Appuyez sur le bouton  température.

2

Tournez la

molette de commande

du temps/de la température pour augmenter ou baisser la température par tranches de 5 °C.

Mode Unique

(Petit et grand grils)

Mode Supérieur

Mode Inférieur

40 °C - 250 °C

(40 °C - 300 °C)

40 °C - 250 °C

40 °C - 250 °C

remarque

La température peut être modifiée en cours de cuisson.

Une fois le mode du four réglé, les éléments chauffants supérieur et inférieur chauffent et s'arrêtent par intervalles au cours de la cuisson, permettant ainsi de réguler et de maintenir la température du four.

En mode double

1

Sélectionnez le compartiment souhaité et appuyez sur le

bouton

de température - une fois en mode

Supérieur et deux fois en mode Inférieur.

2

Tournez la

molette de commande

du temps/de la température pour augmenter ou baisser la température par tranches de 5 °C.

Mode Supérieur

(Grand gril)

Mode Inférieur

Entre 170 et 250 °C

(200 °C - 250 °C)

Entre 170 et 250 °C

remarque

La température peut être modifiée en cours de cuisson.

26_ utilisation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 26 2012-04-03 �� 8:00:03

miSE hoRS tENSioN du fouR

Pour mettre le four hors tension, placez le bouton de fonctionnement sur la position «  off » (Désactivé).

hEuRE dE fiN dE CuiSSoN

Vous pouvez régler l'heure de fin de cuisson pendant la cuisson.

En modes unique, Supérieur et inférieur

1

Appuyez sur le

bouton de commande de l'heure de fin de

cuisson.

exemple : l'horloge indique 12h00.

2

Tournez le

bouton de commande

de la durée/température pour régler l'heure de fin de cuisson souhaitée.

3

Appuyez sur le bouton de commande de l'heure de fin de cuisson.

Le four se met en route en prenant en compte l'heure de fin de cuisson sélectionnée, sauf si vous appuyez sur le

bouton de commande de l'heure de

fin de cuisson dans les 5 secondes.

remarque

Pendant la cuisson, vous pouvez régler la dernière heure de fin de cuisson sélectionnée à l'aide du

bouton de commande de la durée /

température pour obtenir de meilleurs résultats.

utilisation du four _

27

NV6793BGESR_EF_DG68-00447E_FR.indb 27 2012-04-03 �� 8:00:04

En mode double

Les heures de fin de cuisson des modes Supérieur et Inférieur peuvent être sélectionnées à l'aide du bouton heure de fin et du bouton de commande de la durée/température.

1

Sélectionnez le compartiment souhaité.

2

Appuyez deux fois sur le

bouton

d'heure de fin de cuisson (mode

Inférieur).

exemple : l'horloge indique 12h00.

3

Tournez le

bouton de commande

de la durée/température pour régler l'heure de fin de cuisson souhaitée.

4

Appuyez sur le

bouton de réglage

de l'heure de fin de cuisson.

Le four se met en route en prenant en compte l'heure de fin de cuisson sélectionné, sauf si vous appuyez sur le

bouton de commande de

l'heure de fin de cuisson dans les

5 secondes.

remarque

Pendant la cuisson, vous pouvez régler le dernier temps de cuisson sélectionné à l'aide du bouton de commande de la durée / température pour obtenir de meilleurs résultats.

28_ utilisation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 28 2012-04-03 �� 8:00:05

tEmpS dE CuiSSoN

Vous pouvez régler le temps de cuisson pendant la cuisson.

En modes unique, Supérieur et inférieur

1

Appuyez sur le

bouton de réglage

du temps de cuisson.

2

Tournez le

bouton de commande

de la durée/température pour régler la durée de cuisson souhaitée.

3

Appuyez sur le bouton de réglage du temps de cuisson.

Le four se met en route en prenant en compte le temps de cuisson sélectionné, sauf si vous appuyez sur le

bouton de réglage du temps de cuisson dans les

5 secondes.

remarque

Pendant la cuisson, vous pouvez régler le dernier temps de cuisson sélectionné à l'aide du bouton de commande de la durée / température pour obtenir de meilleurs résultats.

NV6793BGESR_EF_DG68-00447E_FR.indb 29 utilisation du four _

29

2012-04-03 �� 8:00:06

En mode double

Les temps de cuisson des modes Supérieur et Inférieur peuvent être sélectionnés

à l'aide du bouton temps de cuisson et du bouton de commande de la durée/température.

1

Sélectionnez le compartiment souhaité.

2

Appuyez deux fois sur le

bouton

de réglage du temps de cuisson

(mode Inférieur).

3

Tournez le

bouton de commande

de la durée/température pour régler la durée de cuisson souhaitée.

4

Appuyez sur le

bouton de réglage

du temps de cuisson.

Le four se met en route en prenant en compte le temps de cuisson sélectionné, sauf si vous appuyez sur le

bouton de réglage du

temps de cuisson dans les

5 secondes.

remarque

Pendant la cuisson, vous pouvez régler le dernier temps de cuisson sélectionné à l'aide du bouton de commande de la durée / température pour obtenir de meilleurs résultats.

30_ utilisation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 30 2012-04-03 �� 8:00:07

miNutERiE

1

Appuyez une fois sur le

bouton de la

minuterie. «   » clignote.

2

Tournez le

bouton de commande de

la durée / température pour régler le temps souhaité.

exemple : 5 minutes.

3

Appuyez sur le

bouton de la minuterie pour enclencher la minuterie. Une fois que le temps réglé est écoulé, un signal sonore retentit.

remarque

Maintenez enfoncé le bouton de la minuterie pendant 2 secondes pour annuler la minuterie.

pouR allumER Et étEiNdRE la lampE du fouR

Appuyez sur le bouton éclairage 1 fois pour activer l'éclairage et 2 fois pour le désactiver.

L'ampoule inférieure est proposée en option.

Appuyez sur le bouton

éclairage 1 fois pour un éclairage complet, 2 fois pour

éclairer la partie supérieure, 3 fois pour

éclairer la partie inférieure et 4 fois pour désactiver l'éclairage.

utilisation du four _

31

2012-04-03 �� 8:00:08 NV6793BGESR_EF_DG68-00447E_FR.indb 31

SéCuRité ENfaNtS

1

Appuyez sur le

bouton de la sécurité

enfants pendant 3 secondes. ( ) apparaît dans le champ d'affichage.

2

Appuyez sur le

bouton de la sécurité

enfants et maintenez-le à nouveau enfoncé pendant 3 secondes pour déverrouiller le système de sécurité.

remarque

Une fois verrouillés, tous les boutons, hormis le bouton de fonctionnement et le bouton de déverrouillage, cessent de fonctionner. Le verrouillage est toujours possible, que le four soit ou non en cours d'utilisation.

aRRêt du SiGNal SoNoRE

1

Pour éteindre le signal sonore, appuyez simultanément sur le

bouton

de l'horloge et sur le bouton de

commande de l'heure de fin de

cuisson pendant 3 secondes.

2

Pour rallumer le signal sonore, appuyez

à nouveau simultanément sur le

bouton

de l'horloge et sur le bouton de

réglage de l'heure de fin de cuisson pendant 3 secondes.

32_ utilisation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 32 2012-04-03 �� 8:00:08

foNCtioNS du fouR

Les caractéristiques de ce four comprennent les fonctions suivantes : modes du four

Le tableau suivant indique les différents modes et réglages du four.

Reportez-vous aux tableaux du guide de cuisson figurant aux pages suivantes pour utiliser ces modes.

mode description

Cuisson traditionnelle

Les aliments sont cuits à l'aide des éléments chauffants supérieur et inférieur. Ce réglage est adapté à la cuisson et au rôtissage de vos aliments.

Chaleur par le haut + Convection

Nous vous recommandons ce mode pour faire rôtir vos viandes.

L'élément chauffant supérieur fonctionne et les ventilateurs font circuler l'air chaud provenant de l'élément chauffant supérieur et de celui situé sur la paroi du fond.

Cuisson par convection

Les aliments sont chauffés au moyen de l'air chaud provenant de l'élément chauffant situé sur la paroi du fond et diffusé à l'aide de deux ventilateurs. Ce réglage assure un réchauffage uniforme des aliments et constitue le mode de cuisson idéal pour les plats préparés surgelés ainsi que pour les gâteaux et les viennoiseries.

Ce mode peut être utilisé pour la cuisson sur deux niveaux.

Grand gril

Les aliments sont cuits à l'aide des éléments chauffants supérieurs.

Nous vous recommandons ce mode pour faire griller des biftecks et des saucisses ainsi que des toasts au fromage.

petit gril

Ce mode est idéal pour faire griller de petites quantités d'aliments

(ex. : baguettes, fromage ou filets de poisson).

Placez les aliments au centre de la grille métallique, car seul le plus petit élément chauffant situé au centre fonctionne.

Chaleur par le bas + Convection

L'élément chauffant inférieur et l'élément chauffant situé sur la paroi du fond génèrent de l'air chaud que les ventilateurs font circuler à l'intérieur du four. Ce mode est idéal pour la cuisson des quiches, des pizzas, des tartes au fromage ou du pain.

NV6793BGESR_EF_DG68-00447E_FR.indb 33 utilisation du four _

33

2012-04-03 �� 8:00:09

1. Cuisson traditionnelle

Température recommandée : 200 °C

La fonction Cuisson traditionnelle est idéale pour faire cuire et rôtir des aliments sur une seule grille. Les éléments chauffants supérieur et inférieur fonctionnement simultanément afin de maintenir une température homogène à l'intérieur du four.

Nous vous recommandons de préchauffer le four en mode de cuisson traditionnelle.

type d'aliment niveau de la grille

3

accessoire

Grille métallique

température

(°c)

180-200

temps

(min)

40-50 Lasagnes surgelées (500 g-1 kg)

Poisson entier (ex. : dorade)

(300-1000 g) 3-4 entailles de chaque côté

ARROSEZ D'UN FILET D'HUILE

Filets de poisson (500-1000 g)

3-4 entailles de chaque côté

ARROSEZ D'UN FILET D'HUILE

Côtelettes surgelées - farce de viande hachée et jambon, fromage ou champignons (350-1000 g)

ARROSEZ D'UN FILET D'HUILE

Croquettes de carottes, betteraves ou pommes de terre surgelées

(350 g-1000 g)

ARROSEZ D'UN FILET D'HUILE

Côtelettes de porc (non désossées)

(500 g-1000 g)

AJOUTEZ HUILE, SEL ET POIVRE

Pommes de terre au four (coupées en deux) (500-1 kg)

Paupiettes de viande surgelées farcies aux champignons

(500 g-1000 g)

ARROSEZ D'UN FILET D'HUILE

Biscuit de Savoie (250-500 g)

Gâteau marbré (500 g-1 kg)

Gâteau à base de levure avec garniture sablée aux fruits (1-1,5 kg)

Muffins (500-800 g)

3

3

3

3

3 / 2

3

3

2

2

2

2

Grille métallique

+ lèchefrite

Plaque à pâtisserie

Plaque à pâtisserie

Plaque à pâtisserie

Grille métallique

/ lèchefrite

Plaque à pâtisserie

Plaque à pâtisserie

Grille métallique

Grille métallique

Plaque à pâtisserie

Grille métallique

240

200

200

200

200

180-200

180-200

160-180

170-190

160-180

190-200

15-20

13-20

25-35

20-30

40-50

30-45

40-50

20-30

40-50

25-35

25-30

34_ utilisation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 34 2012-04-03 �� 8:00:09

2. Chaleur par le haut + Convection

Température recommandée : 190 °C

L'élément chauffant supérieur fonctionne et le ventilateur fait circuler l'air chaud en permanence.

Nous vous recommandons de préchauffer le four en mode Chaleur par le haut +

Convection.

type d'aliment niveau de la grille accessoire température

(°c) temps

(min)

Pièce de porc non désossée

(1000 g)

BADIGEONNEZ LA VIANDE

D'HUILE ET ASSAISONNEZ

Épaule de porc en papillote

(1000-1 500 g)

FAITES MARINER

Poulet entier (800 g-1 300 kg)

BADIGEONNEZ LA VIANDE

D'HUILE ET ASSAISONNEZ

Steaks de viande ou de poisson

(400-800 g)

AJOUTEZ HUILE, SEL ET POIVRE

Morceaux de poulet (500-1000 g)

BADIGEONNEZ LA VIANDE

D'HUILE ET ASSAISONNEZ

Poisson grillé (500 g -1000 g) -

Utilisez un plat allant au four

BADIGEONNEZ LA VIANDE

D'HUILE

3

2

2

3

4

2

Grille métallique

+ lèchefrite

Plaque à pâtisserie

Grille métallique

+ lèchefrite

Grille métallique

+ lèchefrite

Grille métallique

+ lèchefrite

Grille métallique

180-200

180-230

190-200

180-200

200-220

180-200

50-65

80-120

45-65

15-35

25-35

30-40

Bœuf grillé (800 g-1 200 kg)

BADIGEONNEZ LA VIANDE

D'HUILE ET ASSAISONNEZ

Magret de canard (300-500 g)

2

4

Grille métallique

+ lèchefrite

Ajoutez 1 tasse d'eau

Grille métallique

+ lèchefrite

Ajoutez 1 tasse d'eau

200-220

180-200

45-60

25-35

NV6793BGESR_EF_DG68-00447E_FR.indb 35 utilisation du four _

35

2012-04-03 �� 8:00:09

3. Cuisson par convection

Température recommandée : 170 °C

Cette fonction est utile pour la cuisson d'aliments sur trois niveaux ; elle convient

également pour le rôtissage. La cuisson s'effectue à partir de l'élément chauffant situé sur la paroi arrière et la chaleur est distribuée dans toute la cavité du four au moyen du ventilateur.

Nous vous recommandons de préchauffer le four en mode Convection.

type d'aliment niveau de la grille accessoire température

(°c) temps

(min)

Carré d'agneau (350-700 g)

BADIGEONNEZ LA VIANDE

D'HUILE ET ASSAISONNEZ

Bananes au four (3-5 bananes) : incisez la banane pelée dans la longueur, ajoutez 10-15 g de chocolat et 5-10 g de noisettes dans la fente pratiquée, saupoudrez le tout de sucre et enveloppez les bananes dans de l'aluminium.

Pommes au four (5-8 pommes de

150-200 g chacune)

Ôtez les trognons et fourrez les fruits de raisins secs et de confiture.

Utilisez un plat allant au four.

Croquettes de viande hachée

(300-600 g)

ARROSEZ D'UN FILET D'HUILE

Boulettes de viande hachée à la russe (500-1000 g)

BADIGEONNEZ LA VIANDE

D'HUILE

3

3

3

3

3

Grille métallique

+ lèchefrite

Grille métallique

Grille métallique

Plaque à pâtisserie

Plaque à pâtisserie

190-200

220-240

200-220

190-200

180-200

40-50

15-25

15-25

18-25

50-65

Croquettes surgelées (500 g-1 kg)

Frites au four surgelées (300-700 g)

2

2

2

Plaque à pâtisserie

Plaque à pâtisserie

Grille métallique

180-200

180-200

200-220

25-35

20-30

15-25 Pizza surgelée (300-1 kg)

Gâteau aux pommes et aux amandes (500 g-1 kg)

Croissants frais (200-400 g)

(pâte toute prête)

2

3

Grille métallique

Plaque à pâtisserie

170-190

180-200

35-45

15-25

36_ utilisation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 36 2012-04-03 �� 8:00:09

4. Grand gril

Température recommandée : 240 °C

La fonction Grand gril permet de faire griller une grande quantité d'aliments plats (ex. : steaks, escalopes panées ou poissons). Elle convient également aux tranches de pain. Ce mode nécessite l'utilisation de l'élément chauffant supérieur et de la grille.

Nous vous recommandons de préchauffer le four en mode Grand gril.

type d'aliment niveau de la grille accessoire température

(°c) temps

(min)

Saucisses (fines) 5-10 unités

Saucisses (fines) 8-12 unités

Toasts 5-10 unités

4

4

5

Grille métallique

+ lèchefrite

Grille métallique

+ lèchefrite

Grille métallique

220

220

240

5-8 retourner

5-8

4-6 retourner

4-6

1-2 retourner

1-2

Toasts au fromage 4-6 unités

Crêpes farcies à la russe (200-500 g)

4

3

Grille métallique

+ plaque à pâtisserie

Plaque à pâtisserie

200

200

4-8

20-30

Biftecks (400-800 g) 4

Grille métallique

+ lèchefrite

240

8-10 retourner

5-7

NV6793BGESR_EF_DG68-00447E_FR.indb 37 utilisation du four _

37

2012-04-03 �� 8:00:09

5. petit gril

Température recommandée : 240 °C

Ce mode est recommandé pour faire griller des aliments plats en petite quantité

(ex.:  steaks, escalopes panées, poissons ou tranches de pain grillées) placés au centre de la plaque. Ce mode ne sollicite que l'élément supérieur.

Nous vous recommandons de préchauffer le four en mode Petit gril.

Placez les aliments au centre de l'accessoire.

type d'aliment niveau de la grille accessoire température

(°c) temps

(min)

Camembert surgelé (2-4 morceaux de 75 g chacun)

PLACEZ DANS LE FOUR A FROID

(avant préchauffage)

Baguettes garnies surgelées

(tomate mozzarella ou jambon fromage)

Bâtonnets de poisson surgelés

(300-700 g)

PLACEZ DANS LE FOUR A FROID

(avant préchauffage)

ARROSEZ D'UN FILET D'HUILE

Sandwiches de poisson surgelés

(300-600 g)

PLACEZ DANS LE FOUR A FROID,

ARROSEZ D'UN FILET D'HUILE

Pizza surgelée (300-500 g)

PLACEZ DANS LE FOUR A FROID

(avant préchauffage)

3

3

3

3

3

Grille métallique

Grille métallique

+ plaque à pâtisserie

Grille métallique

+ plaque à pâtisserie

Plaque à pâtisserie

Grille métallique

+ plaque à pâtisserie

200

200

200

180-200

180-200

10-12

15-20

15-25

20-35

23-30

38_ utilisation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 38 2012-04-03 �� 8:00:09

6. Chaleur par le bas + Convection

Température recommandée : 190 °C

Le mode Chaleur par le bas + Convection convient pour les mets dont la base doit être croustillante et le dessus moelleux (ex. : pizzas, quiches lorraines, tartes aux fruits à l'allemande et tartes au fromage).

Nous vous recommandons de préchauffer le four en mode Chaleur par le bas +

Convection.

type d'aliment niveau de la grille accessoire température

(°c) temps

(min)

Soufflé aux pommes surgelé (350-

700 g)

Petits feuilletés fourrés surgelés

(300-600 g)

BADIGEONNEZ LA SURFACE DE

JAUNE D'ŒUF ET PLACEZ DANS

LE FOUR FROID

(avant préchauffage)

Boulettes de viande en sauce

(250-500 g) - Utilisez un plat allant au four

Biscuits feuilletés (500 g-1000 g)

BADIGEONNEZ LA SURFACE DE

JAUNE D'ŒUF

Cannelloni en sauce (250-500 g) utilisez un plat allant au four

Soufflés fourrés (600 g-1000 g)

BADIGEONNEZ LA SURFACE DE

JAUNE D'ŒUF

3

3

3

3

3

3

Grille métallique

Plaque à pâtisserie

Grille métallique

Plaque à pâtisserie

Grille métallique

Plaque à pâtisserie

180-200

180-200

180-200

180

180

180-200

15-20

20-25

25-35

15-23

22-30

20-30

Pizza maison (500 g-1 kg)

Pain maison (700-900 g)

2

2

Plaque à pâtisserie

Grille métallique

200-220

170-180

15-25

45-55

NV6793BGESR_EF_DG68-00447E_FR.indb 39 utilisation du four _

39

2012-04-03 �� 8:00:10

7. twin mode (mode double)

Le mode Double vous permet de cuire deux plats différents dans le four. Cette fonction vous permet de faire cuire des aliments dans le haut et dans le bas du four en utilisant des températures, des modes et des temps de cuisson différents. Par exemple, vous pouvez simultanément faire griller des biftecks et cuire un gratin. La plaque séparatrice vous permet de préparer un gratin dans le bas du four et de faire cuire des steaks dans la partie supérieure.

Veillez à toujours insérer la plaque séparatrice dans le niveau 3 avant de démarrer la cuisson.

suggestion 1 : cuisson à différentes températures.

Partie du four type d'aliment niveau de la grille mode de cuisson temp.

(°c)

SUPÉRIEUR

Pizza surgelée

(300-400 g)

INFÉRIEUR

Gâteau marbré

(500-700 g)

4

1

Cuisson par convection

200-220

Cuisson par convection

170-180

accessoire

Grille métallique

Plaque à pâtisserie

temps

(min)

15-25

50-60

remarque : placez les aliments dans le four froid.

suggestion 2 : cuisson avec différents modes.

Partie du four type d'aliment niveau de la grille mode de cuisson temp.

(°c)

SUPÉRIEUR

INFÉRIEUR

Morceaux de poulet

(400-600 g)

Gratin de pommes de terre

(500-1000 g)

4

1

Chaleur par le haut +

Convection

200-220

Cuisson par convection

170-180

accessoire temps

(min)

Grille métallique + lèchefrite

25-35

Grille métallique

30-40

remarque : placez les aliments dans le four froid.

40_ utilisation du four

NV6793BGESR_EF_DG68-00447E_FR.indb 40 2012-04-03 �� 8:00:10

ESSaiS dE platS

Conformément à la norme EN 60350

1. faire cuire

Les types de cuisson recommandés sont valables four préchauffé.

Positionnez toujours le côté incliné des plateaux vers l'avant.

type d'aliment

Sablés

Gâteaux de petite taille

Plat et remarques

Plaque à pâtisserie

Plaque à pâtisserie + lèchefrite

Plaque à pâtisserie

niveau de la grille

3

2

1+4

3

2

mode de cuisson temp.

(°c)

Cuisson traditionnelle 150-170

Cuisson par convection 150-170

Cuisson par convection 150-170

Cuisson traditionnelle 160-180

Cuisson par convection 150-170

temps de cuisson

(min)

20-30

35-45

35-45

15-25

30-35

Génoise

Gâteau aux pommes à pâte levée

Plaque à pâtisserie + lèchefrite

Moule à fond amovible sur la grande grille (à revêtement noir, ø 26 cm) posé sur la grande grille

Plaque à pâtisserie

1+4

2

2

3

2

1+4

Cuisson par convection 150-170

Cuisson traditionnelle 160-180

Cuisson par convection 150-170

Cuisson traditionnelle 150-170

Cuisson par convection 150-170

Cuisson par convection 150-170

30-40

25-35

35-45

65-75

70-80

75-85 tarte aux pommes

Plaque à pâtisserie + lèchefrite

Grande grille + 2 moules à gâteau à fond amovible *

(revêtement noir, ø 20 cm)

Plaque à pâtisserie +

Grande grille + 2 moules à gâteau à fond amovible **

(revêtement noir, ø 20 cm)

1 placé en diagonale Cuisson par convection 170-190

1+3

70-90

Cuisson par convection 170-190 80-100

* Pour faire cuire deux gâteaux, disposez-les sur la grille de la façon suivante : un moule dans le fond à gauche et un moule à l’avant à droite.

** Pour faire cuire deux gâteaux, disposez-les de la façon suivante : au centre, l'un au-dessus de l'autre, sur deux grilles.

2. faire griller

Préchauffez le four vide pendant 5 minutes en utilisant la fonction Grand gril.

type d'aliment

toasts de pain blanc hamburgers *

(X 12)

Plat et remarques

Grande grille

Petite grille + lèchefrite

(pour récupérer les

égouttures)

niveau de la grille

5

4

mode de cuisson

Grand gril

Grand gril

temp. (°c)

270 °C

270 °C

temps de cuisson (min)

1er côté : 1-2

2e côté : 1-1½

1er côté : 14-16

2e côté : 4-6

* Hamburgers : faites préchauffer le four pendant 15 minutes en utilisant la fonction Large Grill

(Grand gril).

utilisation du four _

41

NV6793BGESR_EF_DG68-00447E_FR.indb 41 2012-04-03 �� 8:00:10

nettoyage et entretien

auto-NEttoyaGE

Ce mode permet de nettoyer automatiquement le four.

Ce mode permet de brûler les dépôts de graisse accumulés dans le four de manière à pouvoir les retirer plus facilement une fois le four refroidi.

Durant l'auto-nettoyage (auto-nettoyage par pyrolyse), la porte du four se verrouille automatiquement.

Verrouillage de la porte ( ) déverrouillage

Lorsque la température du four atteint 300 °C, la porte se verrouille automatiquement pour des raisons de sécurité.

Lorsque la température du four redescend en dessous de

260 °C, la porte se déverrouille automatiquement.

avertissement

• Le four devient très chaud au cours de cette opération.

• Tenez les enfants à distance pendant toute la durée du processus.

attention : Tous les accessoires (y compris les glissières latérales) doivent être retirés du four avant de procéder à l'auto-nettoyage.

Retirez le plus gros de la saleté à la main.

Les résidus d'aliment, de graisse et de jus de viande inflammables risqueraient de provoquer un incendie dans le four pendant la phase de nettoyage automatique.

1

Placez le

bouton de fonctionnement sur le mode Nettoyage automatique.

2

Positionnez le

bouton de commande de

la durée/température sur le niveau 1,

2 ou 3 en fonction de l'état de saleté du four. Si aucun réglage supplémentaire n'est effectué dans les 5 secondes, le four lance automatiquement le programme sélectionné.

Niveau

P1 (Bas)

P2 (Moyen)

P3 (Elevé)

Duration (Durée) environ 120 minutes environ 150 minutes environ 180 minutes

3

Une fois le four refroidi, essuyez la porte et les bords du four à l'aide d'un chiffon humide.

42_ nettoyage et entretien

NV6793BGESR_EF_DG68-00447E_FR.indb 42 2012-04-03 �� 8:00:11

NEttoyaGE VapEuR

1

Retirez tous les accessoires du four.

2

Versez environ 400 ml d'eau (¾ de pinte) dans le fond du four vide. Utilisez uniquement de l'eau claire normale et non de l'eau distillée.

3

Fermez la porte du four.

attention

Le système de nettoyage vapeur ne peut être activé que lorsque le four est

à température ambiante. Si le nettoyage ne fonctionne pas, laissez le four se refroidir complètement.

4

Placez le bouton de fonctionnement sur le mode Nettoyage vapeur.

5

Après un certain temps, le système de chauffage arrête de fonctionner et le voyant correspondant reste allumé.

6

Une fois l'opération terminée, l'affichage clignote et un signal sonore retentit.

7

Positionnez le

bouton de

fonctionnement sur « Off » (Désactivé) pour mettre un terme à l'opération et procéder au nettoyage de l'intérieur du four.

NV6793BGESR_EF_DG68-00447E_FR.indb 43 nettoyage et entretien _

43

2012-04-03 �� 8:00:12

une fois le nettoyage vapeur désactivé

astuces

• Soyez prudent lorsque vous ouvrez la porte avant la fin du programme de nettoyage vapeur : l'eau située dans le fond du four est extrêmement chaude.

• Ne laissez jamais d'eau, même en très petite quantité, stagner dans le four pendant une durée prolongée (ex. : toute une nuit).

• Ouvrez la porte du four et épongez l'eau restante.

• Pour nettoyer l'intérieur du four, utilisez une éponge, une brosse souple ou un tampon à récurer en nylon imbibé(e) de nettoyant. Les traces de salissure incrustées peuvent être retirées à l'aide d'une éponge à récurer en nylon.

• Les dépôts de tartre peuvent être retirés à l'aide d'un chiffon imbibé de vinaigre.

• Nettoyez à l'eau claire et essuyez à l'aide d'un chiffon doux (n'oubliez pas la partie située sous le joint de la porte du four).

• Si le four est très sale, répétez l'opération une fois que le four est froid.

• En cas de taches de graisse importantes (ex. : après avoir fait rôtir ou griller des aliments), il est recommandé de frotter les traces de salissure incrustées à l'aide d'un nettoyant avant d'activer la fonction de nettoyage du four.

• Une fois le nettoyage terminé, laissez la porte du four entrebâillée (à 15 °) pour permettre à la surface émaillée interne de sécher complètement.

Séchage rapide

1. Laissez la porte entrouverte à environ 30 °.

2. Positionnez le bouton de fonctionnement sur le mode Unique.

3. Appuyez sur le bouton fonction.

4. Positionnez le bouton de commande de la durée / température sur Convection.

5. Réglez le temps de cuisson sur 5 minutes et la température sur 50 °C.

6. Eteignez le four une fois cette durée écoulée.

44_ nettoyage et entretien

NV6793BGESR_EF_DG68-00447E_FR.indb 44 2012-04-03 �� 8:00:12

avertissement

N'utilisez pas de vaporisateur ou de nettoyant haute pression pour nettoyer le four.

parois externes du four

Pour le nettoyage des parois internes et externes du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse.

• Essuyez-les à l'aide d'un morceau de papier absorbant ou d'un chiffon sec.

• N'utilisez jamais d'éponges à récurer ni de nettoyants corrosifs ou abrasifs.

Surfaces du four en acier inoxydable

N'utilisez pas de laine de verre, d'éponges à récurer ou de produits abrasifs.

Ils risqueraient d'endommager le revêtement.

Surfaces du four en aluminium

Essuyez délicatement la plaque à l'aide d'un chiffon doux ou d'un tissu en microfibre imbibé d'un lave-vitre non agressif.

avertissement

Assurez-vous que le four est froid avant de le nettoyer.

intérieur du four

Ne nettoyez pas le joint de la porte à la main.

N'utilisez pas d'éponges à récurer rêches ou d'éponges de nettoyage.

Afin de ne pas endommager les surfaces émaillées, utilisez des nettoyants pour four disponibles dans le commerce.

Pour ôter la saleté incrustée, utilisez un nettoyant spécial four.

accessoires

Nettoyez tous les ustensiles et accessoires après chaque utilisation du four et essuyez-les à l'aide d'un torchon.

Pour un nettoyage facile, faites-les trempez pendant une trentaine de minutes dans de l'eau chaude savonneuse.

porte de la gouttière d'évacuation

• La porte de la gouttière d'évacuation sert à collecter l'eau issue de la condensation lorsque le four fonctionne et elle permet de protéger les meubles. Nettoyez la porte de la gouttière d'évacuation après votre cuisson.

gouttière d’évacuation

NV6793BGESR_EF_DG68-00447E_FR.indb 45 nettoyage et entretien _

45

2012-04-03 �� 8:00:12

REtRait dE la poRtE

Dans le cadre d'une utilisation normale, il n'est pas nécessaire de retirer la porte ; si toutefois un retrait est nécessaire (ex. : pour des besoins de nettoyage), suivez les instructions ci-dessous.

attentIon : la porte du four est lourde.

2

1

1. Ouvrez la porte et faites basculer les fixations des deux charnières vers l'extérieur.

2. Faites remonter la porte d'environ 70 °. Saisissez chaque côté de la porte en son milieu et tirez-la légèrement vers vous tout en la soulevant jusqu'à ce les charnières se désengagent.

assemBlage : répétez les étapes 1 et 2 dans l'ordre inverse.

REtRait dES VitRES dE la poRtE

La porte du four est équipée de deux ou quatre vitres juxtaposées les unes au-dessus des autres. Ces vitres peuvent être retirées pour être nettoyées.

1. Retirez les deux vis situées sur les côtés gauche et droit de la porte.

2. Retirez la protection et la vitre 1 de la porte.

3. Soulevez la vitre 2 et retirez les deux supports en caoutchouc situés en haut de celle-ci. Nettoyez les vitres avec de l’eau chaude savonneuse et essuyez-les à l’aide d’un chiffon doux et propre.

assemBlage : Répétez les étapes 1, 2 et 3 dans l'ordre inverse.

La porte peut être constituée de 2-4 vitres en fonction du modèle.

Lors de la pose de la vitre intérieure 1, veillez à diriger la face imprimée vers le bas.

46_ nettoyage et entretien

NV6793BGESR_EF_DG68-00447E_FR.indb 46 2012-04-03 �� 8:00:13

GliSSièRES latéRalES (EN optioN)

Il est possible de retirer les deux glissières latérales pour nettoyer l'intérieur du four.

Retrait des glissières latérales

1. Appuyez au centre de la partie supérieure de la glissière.

2. Faites pivoter la glissière latérale d'environ 45 °.

3. Tirez sur la glissière latérale et retirez-la des deux fixations inférieures.

Assemblage : répétez les étapes 1, 2 et 3 dans l'ordre inverse.

NV6793BGESR_EF_DG68-00447E_FR.indb 47 nettoyage et entretien _

47

2012-04-03 �� 8:00:13

REmplaCEmENt dE la lampE

Important

Risque de choc électrique !

Avant de remplacer l'ampoule du four, procédez comme suit :

• éteignez le four ;

• débranchez le four de la prise murale ;

• protégez l'ampoule électrique et son cache en verre en plaçant un linge dans la partie inférieure du four.

remarque

Les ampoules sont disponibles auprès du service après-vente SAMSUNG.

Remplacement de l'ampoule arrière et nettoyage du cache en verre

1. Retirez le cache en le tournant dans le sens inverse des aiguilles d'une montre.

2. Retirez les bagues métalliques et nettoyez le cache en verre.

3. Au besoin, remplacez l'ampoule halogène par une ampoule pour four de 25 W et 240 V résistante à une température de

300 °C.

astuce

Utilisez toujours un chiffon lorsque vous manipulez l'ampoule halogène afin d'éviter de laisser des traces de doigts sur l'ampoule.

4. Placez les bagues métalliques sur le cache en verre.

5. Remettez le cache en place.

Remplacement de l'ampoule latérale et nettoyage du cache en verre.

1. Pour retirer le cache en verre, soutenez sa partie inférieure d'une main, puis insérez un outil pointu et plat (ex. : couteau de table) entre le verre et le cadre afin d'extraire le cache.

2. Au besoin, remplacez l'ampoule halogène par une ampoule pour four de 25-40 W et 240 V résistante à une température de 300 °C.

Astuce

Utilisez toujours un chiffon lorsque vous manipulez l'ampoule halogène afin d'éviter de laisser des traces de doigts sur l'ampoule.

3. Remettez le cache en place.

48_ nettoyage et entretien

NV6793BGESR_EF_DG68-00447E_FR.indb 48 2012-04-03 �� 8:00:14

garantie et assistance

quEStioNS fRéquENtES Et dépaNNaGE

Que faire si le four ne chauffe pas ?

Vérifiez si l'une des solutions suivantes permet de résoudre le problème :

Le four n'est peut-être pas allumé. Allumez le four.

L'horloge n'est peut-être pas réglée. Réglez l'horloge (reportez-vous à la section « Réglage de l'horloge »).

Vérifiez que les réglages adéquats ont bien été effectués.

Il se peut qu'un fusible de votre habitation ait sauté ou qu'un disjoncteur ait lâché. Remplacez le ou les fusibles concernés ou remettez le disjoncteur en marche. Si ce problème se reproduit fréquemment, contactez un électricien agréé.

Que faire lorsque le four ne chauffe pas, même après le réglage des fonctionnalités du four et de la température ?

Le problème peut provenir des branchements électriques internes. Contactez le service après-vente le plus proche.

Que faire lorsqu'un code d'erreur s'affiche et que le four ne chauffe pas ?

Le branchement du circuit électrique interne est défectueux. Contactez le service après-vente le plus proche.

Que faire si l'heure clignote ?

Une coupure de courant s'est produite. Réglez l'horloge (reportez-vous à la section « Réglage de l'horloge »).

Que faire si la lumière du four ne s'allume pas ?

La lumière du four est défectueuse. Remplacez l'ampoule du four (reportez-vous

à la section « Remplacement de la lampe »).

Que faire lorsque le ventilateur fonctionne sans avoir été réglé au préalable ?

Après utilisation, le ventilateur fonctionne jusqu'au refroidissement total du four.

Contactez le service après-vente le plus proche si le ventilateur continue de fonctionner après le refroidissement complet du four.

garantie et assistance _

49

NV6793BGESR_EF_DG68-00447E_FR.indb 49 2012-04-03 �� 8:00:14

CodES d'ERREuR Et dE SéCuRité

codes d'erreur et de sécurité fonctions générales solution e-2* s-01

1)

- se e-0*

1)

ERREuR CaptEuR tEmp diSpoSitif d'aRRêt dE

SéCuRité

Le four continue de fonctionner à la température définie pendant une période prolongée.

Contactez le service aprèsvente SAMSUNG le plus proche.

Éteignez le four et retirez-en les aliments. Laissez le four refroidir avant de l'utiliser à nouveau.

Une défaillance du four peut en réduire les performances et représenter un danger pour l'utilisateur. Ne tentez pas de vous en servir.

Contactez le service aprèsvente Samsung le plus proche.

-de-

SépaRatioN maNquaNtE

La plaque séparatrice n'est pas utilisée correctement.

Reportez-vous à la section

« Réglage du mode

Séparateur » (page 17).

1) * symbolise n'importe quel numéro ou caractère.

Insérez la plaque séparatrice pour les modes Supérieur,

Double et Inférieur. Retirez la plaque pour le mode Unique.

50_ garantie et assistance

NV6793BGESR_EF_DG68-00447E_FR.indb 50 2012-04-03 �� 8:00:14

caractéristiques techniques

CaRaCtéRiStiquES tEChNiquES

alimentation volume (utilisable)

Puissance de sortie

Poids

Net

A l’expédition

dimensions (l x h x P)

Extérieures

Dimensions intérieures du four

230 V ~ 50 Hz

70 litres

3650 W MAXI.

48 kg env.

53 kg env.

595 x 595 x 566 mm

440 x 365 x 405 mm

NV6793BGESR_EF_DG68-00447E_FR.indb 51 caractéristiques techniques _

51

2012-04-03 �� 8:00:14

AUSTRIA

BELGIUM

DENMARK

FINLAND

FRANCE

GERMANY

ITALIA

GREECE

LUXEMBURG

NETHERLANDS

NORWAY

PORTUGAL

SPAIN

SWEDEN

SWITZERLAND

U.K

EIRE

0810 - SAMSUNG

(7267864, € 0.07/min)

02-201-24-18

70 70 19 70

030 - 6227 515

01 48 63 00 00

01805 - SAMSUNG (726-7864 € 0,14/Min) aus dem dt. Festnetz, aus dem Mobilfunk max. € 0,42/Min)

800-SAMSUNG (726-7864)

80111-SAMSUNG (80111 726-7864) only from land line, (+30) 210 6897691 from mobile and land line

261 03 710

0900-SAMSUNG

(0900-7267864) (€ 0,10/Min)

815-56 480

808 20-SAMSUNG (808 20 7267)

902 - 1 - SAMSUNG (902 172 678)

0771 726 7864 (SAMSUNG)

0848 - SAMSUNG(7267864,

CHF 0.08/min)

0330 SAMSUNG (7267864)

0818 717100 www.samsung.com

www.samsung.com/be (Dutch) www.samsung.com/be_fr (French) www.samsung.com

www.samsung.com/ch www.samsung.com/ch_fr/(French) www.samsung.com

Code N° : DG68-00447E

NV6793BGESR_EF_DG68-00447E_FR.indb 52 2012-04-03 �� 8:00:14

NV6793BGESR

Inbouwoven

gebruikershandleiding

Deze handleiding is gemaakt van 100 % gerecycled papier.

imagine the possibilities

Bedankt voor het aanschaffen van dit Samsung-product.

Voor nog betere service kunt u uw product registreren op

www.samsung.com/register

NEDERLANDS

NV6793BGESR_EF_DG68-00447E_NL.indb 1 2012-04-03 �� 8:02:34

over deze gebruiksaanwijzing

Hartelijk dank voor de aanschaf van een inbouwoven van SAMSUNG.

Deze gebruikershandleiding bevat belangrijke informatie over veiligheid en instructies die u helpen bij de bediening en het onderhoud van uw apparaat.

Lees deze gebruikershandleiding voor gebruik zorgvuldig door en bewaar deze voor raadpleging in de toekomst.

De volgende symbolen komen in de tekst van deze gebruiksaanwijzing voor:

WAARSCHUWING of LET OP Belangrijk Opmerking

veiligheidsinstructies

Deze oven mag alleen geïnstalleerd worden door een bevoegd elektricien. De installateur is verantwoordelijk voor de aansluiting op de stroomvoorziening met inachtneming van de relevante veiligheidsaanbevelingen.

ElEktrischE vEilighEiD

Sluit de oven niet aan als deze tijdens het vervoeren beschadigd is.

Dit apparaat mag alleen worden aangesloten op de stroomvoorziening door een speciaal daarvoor bevoegd elektricien.

Gebruik de oven niet in geval van storing of schade aan het apparaat.

Reparaties mogen alleen worden uitgevoerd door een bevoegd technicus. Slechte reparaties leveren mogelijk gevaarlijke situaties op voor u en anderen. Neem contact op met een SAMSUNG-servicecentrum of uw verkoper als uw oven gerepareerd moet worden.

Indien het netsnoer defect is, moet dit vervangen worden door een speciaal snoer, verkrijgbaar bij de fabrikant of een erkend servicepunt. (Uitsluitend apparaat met vaste bedrading)

Als het netsnoer is beschadigd, moet u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen.

(uitsluitend apparaat met netsnoer)

Elektrische bedrading en snoeren mogen niet in aanraking komen met de oven.

De oven moet worden aangesloten op de stroomvoorziening met een goedgekeurde aardlekschakelaar of zekering. Gebruik nooit stekkeradapters of verlengsnoeren.

Het typeplaatje bevindt zich aan de rechterzijde van de deur.

Tijdens reparatie of reiniging dient het apparaat niet aangesloten te zijn.

Wees voorzichtig bij het aansluiten van elektrische apparaten in de buurt van de oven.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij deze toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.

Het apparaat moet na de installatie kunnen worden afgesloten van de stroomvoorziening. U kunt het apparaat afsluiten door de stekker toegankelijk te laten of door een schakelaar in de bedrading in te bouwen overeenkomstig de richtlijnen voor bedrading.

WAARSCHUWING: bereikbare onderdelen kunnen heet worden tijdens het gebruik. Houd kinderen uit de buurt om brandwonden te voorkomen.

2_ over deze gebruiksaanwijzing

NV6793BGESR_EF_DG68-00447E_NL.indb 2 2012-04-03 �� 8:02:34

WAARSCHUWING: Het apparaat en de bereikbare onderdelen ervan worden heet tijdens gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de oven nooit aanraakt.

Kinderen jonger dan acht jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht staan.

WAARSCHUWING: Controleer of het apparaat is uitgeschakeld voordat u de lamp vervangt, om elektrische schokken te vermijden.

vEilighEiD tijDEns gEbruik

Deze oven is bedoeld voor huishoudelijk gebruik.

Tijdens gebruik wordt de binnenzijde van de oven erg heet. Dit kan brandwonden veroorzaken. Raak de verwarmingselementen of binnenkant van de oven niet aan voordat ze voldoende zijn afgekoeld.

Bewaar nooit brandbare materialen in de oven.

De oven wordt erg heet als deze lange tijd wordt gebruikt op een hoge temperatuur.

Wees voorzichtig met het openen van de ovendeur als u de oven gebruikt. Er kan snel hete lucht en stoom ontsnappen.

Als u gerechten bereidt met alcohol, kan de alcohol verdampen als gevolg van de hoge temperaturen.

Deze dampen kunnen vlam vatten als ze in contact komen met hete delen van de oven.

Gebruik voor uw eigen veiligheid geen hogedrukreinigers of stoomreinigers.

Houd kinderen uit de buurt van de oven als deze in gebruik is.

Bevroren voedsel, zoals pizza's, moet worden bereid op het grote rooster. Bij gebruik van de bakplaat kan deze vervormen door te grote temperatuurverschillen.

Giet geen water in de oven als deze heet is. Dit kan beschadigingen aan het emaillen oppervlak veroorzaken.

De ovendeur moet tijdens gebruik gesloten zijn.

Bedek de bodem van de oven niet met aluminiumfolie en plaats er geen bakplaten of bakblikken op. De aluminiumfolie houdt de warmte tegen. Dit kan de emaillen oppervlakken beschadigen en leidt mogelijk tot slechte resultaten.

Vruchtensappen kunnen onuitwisbare vlekken op de emaillen oppervlakken veroorzaken. Gebruik voor het bereiden van vochtig gebak, zoals brownies, de braadslede.

Plaats geen bakspullen op de openstaande ovendeur.

Jonge kinderen mogen het apparaat uitsluitend onder toezicht gebruiken om te voorkomen dat ze ermee gaan spelen.

Houd kinderen bij de deur vandaan wanneer u deze opent of sluit. Ze kunnen tegen de deur aanstoten of hun vingers tussen de deur krijgen.

Het apparaat wordt heet tijdens het gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de oven nooit aanraakt.

Als het netsnoer is beschadigd, moet u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen.

Kinderen moeten onder toezicht staan, om te voorkomen dat ze met het apparaat gaan spelen.

Dit apparaat is niet bedoeld voor bediening met een externe timer of een apart systeem voor bediening op afstand.

Gebruik geen ruwe schuurmiddelen of metalen schrapers voor het reinigen van de glazen ovendeur. Het oppervlak raakt hierdoor bekrast, waardoor het glas kan barsten.

Dit apparaat kan door kinderen vanaf acht jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen.

Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet zonder supervisie door kinderen worden uitgevoerd.

Gebruik voor uw eigen veiligheid geen hogedrukreinigers of stoomreinigers.

Tijdens het reinigen worden de oppervlakken mogelijk heter dan normaal. Kinderen moeten dan ook op een veilige afstand worden gehouden.

veiligheidsinstructies _3

NV6793BGESR_EF_DG68-00447E_NL.indb 3 2012-04-03 �� 8:02:34

Gemorst voedsel moet voor reiniging worden verwijderd en er wordt in de reinigingsinstructies aangegeven welke voorwerpen er tijdens de reiniging in de oven aanwezig mogen zijn.

Als dit apparaat over een stoom- of zelfreinigingsfunctie beschikt, moet gemorst voedsel voor de reiniging worden verwijderd en moet alle kookgerei uit de oven worden verwijderd tijdens koken met stoom of zelfreiniging.

Als dit apparaat over een zelfreinigingsfunctie beschikt, worden de oppervlakken tijdens het reinigen mogelijk heter dan normaal. Kinderen moeten dan ook op een veilige afstand worden gehouden.

Ga niet op de deur staan of zitten, leun niet de deur en plaats geen zware voorwerpen op de deur.

Open de deur niet met overdreven veel kracht.

WAARSCHUWING: Koppel het apparaat niet los van de hoofdstroomvoorziening, zelfs niet als het bereidingsproces is voltooid.

WAARSCHUWING: Laat de deur niet open staan terwijl de oven is ingeschakeld.

instructiEs voor DE vErwErking van afvalmatErialEn

Verpakkingsmateriaal opruimen

• Het verpakkingsmateriaal van dit apparaat is recyclebaar.

• Gooi het verpakkingsmateriaal in de daarvoor bestemde container of breng het naar de stortplaats.

Oude apparaten opruimen

WAARSCHUWING: Voordat u oude apparaten afvoert, dient u deze onklaar te laten maken om te voorkomen dat ze een veiligheidsrisico vormen.

Koppel daartoe het apparaat los van de stroomvoorziening en verwijder het netsnoer.

Het is vanuit milieuoogpunt belangrijk dat oude apparaten op de juiste manier worden verwerkt.

• Het apparaat mag niet worden meegegeven met het huisvuil.

• Informatie over het ophalen van grofvuil en eventuele stortplaatsen is beschikbaar bij de milieudienst van uw gemeente.

corrEctE vErwijDEring van Dit proDuct

(ElEktrischE & ElEktronischE afvalapparatuur)

(van toepassing in de Europese unie en overige Europese landen met een apart inzamelingssysteem)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur.

Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

4_ veiligheidsinstructies

NV6793BGESR_EF_DG68-00447E_NL.indb 4 2012-04-03 �� 8:02:34

inhoud

de oven installeren

6

onderdelen en kenmerken

9

voor u begint

15

automatische bereiding

17

gebruik van de oven

21

reiniging en behandeling

42

garantie en service

49

technische gegevens

51

6

Veiligheidsinstructies voor de installateur

6 Installatie in een onderkast

7 Aansluiting op de stroomvoorziening

8 Installatie in een bovenkast

9 Oven

10 Bediening

10 Speciale functies

11 Accessoires

13 De accessoires gebruiken

14 Veiligheidsuitschakeling

14 Ventilator

15 De klok instellen

16 Eerste reiniging

17 Automatische bereidingsprogramma's voor enkelvoudige oven

21 Verdeelplaatmodus instellen

26 Het instellen van de oventemperatuur

27 De oven uitschakelen

27 Eindtijd

29 Bereidingstijd

31 Keukentimer

31 Ovenlamp aan/uit

32 Kinderslot

32 Het geluidssignaal uitschakelen

33 Ovenfuncties

41 Voorbeeldgerechten

42 Zelfreinigend

43 Stoomreiniging

46 Deur verwijderen

46 Het deurglas verwijderen

47 geleiders (optioneel)

48 De lamp verwisselen

49 Veelgestelde vragen en probleemoplossing

50 Fout- en veiligheidscodes

51 Technische gegevens inhoud _

5

NV6793BGESR_EF_DG68-00447E_NL.indb 5 2012-04-03 �� 8:02:34

3

de oven installeren

belangrijk

De elektrische installatie van die apparaat mag alleen worden uitgevoerd door een bevoegd elektricien.

De oven moet worden geïnstalleerd volgens de meegeleverde instructies.

Verwijder na installatie het beschermende vinyl van de deur.

Verwijder de beschermende tape van de binnenoppervlakken na de installatie.

VEiliGhEidSiNStRuctiES VooR dE iNStallatEuR

Installatie moet bescherming tegen blootstelling aan elektrische onderdelen garanderen.

De eenheid waarin het apparaat wordt gemonteerd moet voldoen aan de stabiliteitseisen van DIN 68930.

iNStallatiE iN EEN oNdERkaSt

Houd u aan de minimale ruimtevereisten.

Zet de oven aan beide zijden vast met schroeven.

1 2

560

595

572

595 min. 550

21

545

4

min. 20 min. 50

50

460 min. 560 min. 600

6_ de oven installeren

NV6793BGESR_EF_DG68-00447E_NL.indb 6 2012-04-03 �� 8:02:35

aaNSluitiNG op dE StRoomVooRziENiNG

5

De oven aansluiten op de stroomvoorziening

(H05VV-F, H05RR-F, min. 1,5 m, 1,5 ~ 2,5 mm²)

Fase

Nul

Aarde

Elektrische aansluitingen moeten worden gemaakt op de verbindingsplaat aan de achterzijde van de oven. Dit dient te gebeuren door een elektricien met inachtneming van aansluitinstructies en plaatselijke regelgeving.

Indien het apparaat niet op de stroomvoorziening wordt aangesloten door een stekker, moet er een omnipolaire circuitonderbreker (met een contactopening van ten minste 3 mm) worden aangebracht aan de voedingskant van de verbinding om te voldoen aan de veiligheidseisen.

opmerking

Als de aansluiting is voltooid wordt de elektronica van de oven geïnitialiseerd.

De verlichting werkt hierdoor een aantal seconden niet. Het elektrische snoer (H05RR-F of H05W-F, min. 1,5 m, 1,5 ~ 2,5 mm²) moet lang genoeg zijn voor aansluiting op de inbouwoven als deze zich op de grond voor de plaatsingseenheid bevindt.

Open de onderste achterplaat van de oven ( met een platte schroevendraaier) en schroef de verbindingsschroef en de kabelklem helemaal los voor u bedrading in de juiste terminals aanbrengt.

Sluit de aardedraad aan op de ( ) terminal van de oven.

Als de oven is aangesloten met een stekker, moet dit bereikbaar blijven als de oven eenmaal geplaatst is.

Wij zijn niet aansprakelijk voor ongevallen die ontstaan door ontbrekende of onjuiste aarding.

6 7

NV6793BGESR_EF_DG68-00447E_NL.indb 7 de oven installeren _

7

2012-04-03 �� 8:02:36

iNStallatiE iN EEN BoVENkaSt

Houd u aan de minimale ruimtevereisten.

De oven moet op zijn plaats worden geschoven met de juiste uitlijningshoek.

1 2

560

595

595

572

21

545

3 4

50 min. 550 min. 590 ~ max. 600

5

min. 560

De oven aansluiten op de stroomvoorziening

(H05VV-F, H05RR-F, min. 1,5 m, 1,5 ~ 2,5 mm²)

Fase

Nul

90 °

Aarde

8_ de oven installeren

NV6793BGESR_EF_DG68-00447E_NL.indb 8 2012-04-03 �� 8:02:36

onderdelen en kenmerken

oVEN

Bedieningspaneel

Bovenste verwarmingselementen

Niveau

5

Niveau

4

Niveau

3

Niveau

Niveau

2

1

Luchtfilter

Ovenlamp

Glazen deur

Deurhandgreep

opmerking

• De niveaus voor de bakplaten zijn van onder naar boven genummerd.

• De niveaus 4 en 5 worden vooral gebruikt voor de grillfunctie.

• Lees de kooktips die u in deze gebruiksaanwijzing terugvindt om het geschikte niveau van de bakplaat voor uw gerechten te bepalen.

NV6793BGESR_EF_DG68-00447E_NL.indb 9 onderdelen en kenmerken _

9

2012-04-03 �� 8:02:37

BEdiENiNG

11 12 13

1 2 3 4 5 6 7 8 9 10

1. Bedieningsknop

2. Selectietoets dubbele bereidingsmodus, onder

3. Functietoets

4. Toets Bereidingstijd

5. Toets Eindtijd

6. Toets Kookwekker

7. Toets Tijd

8. Toets Temperatuur

9. Toets Lamp

10. Selectieknop

11. Selectietoets dubbele bereidingsmodus, boven

12. Vensterdisplay

13. Toetsvergrendeling

opmerking

De bedieningsknop en de selectieknop tijd/temperatuur zijn pop-upknoppen. Deze moet u eerst indrukken en vervolgens draaien.

SpEcialE fuNctiES

De oven is uitgerust met de volgende speciale functies.

Verdeelplaatmodi: Wanneer de verdeelplaat wordt geplaatst, kan in twee afzonderlijke gedeelten worden gekookt voor energiebesparing en groter gebruiksgemak.

Stoomreiniging: De zelfreinigende functie van oven maakt gebruik van stoom of het vet en het vuil op een veilige manier los te weken van de binnenzijde van de oven.

10_ onderdelen en kenmerken

NV6793BGESR_EF_DG68-00447E_NL.indb 10 2012-04-03 �� 8:02:37

accESSoiRES

De volgende accessoires worden bij uw oven geleverd.

1

grillrooster (optioneel), voor schotels, bakblikken, braad- en grillplateaus.

2

grillrooster (optioneel), voor grillen.

3

Voorkant

bakplaat (optioneel), voor gebak en koekjes.

Voorkant

4

braadslede (optioneel), voor braden of het opvangen van vleessappen of druipend vet.

5

verdeelplaat (optioneel), voor de bovenste, onderste en dubbele modi.

Plaats de verdeelplaat op niveau 3.

In de achterwand bevindt zich een detectieschakelaar die de verdeelplaat moet raken. Schuif de verdeelplaat geheel naar achteren.

6

roosterspit (optie) bestaat uit een spit, 2 vorkpinnen, een afneembaar handvat en een houder die op het derde niveau van onderen past. Als u het roosterspit wilt gebruiken, plaatst u het in het daarvoor bestemde gat in de achterwand van de oven. Plaats de diepe pan op niveau 1 wanneer u het spit gebruikt.

NV6793BGESR_EF_DG68-00447E_NL.indb 11 onderdelen en kenmerken _

11

2012-04-03 �� 8:02:38

7

braadspit en shaslik (optie)

Deze kunt u als volgt gebruiken:

Plaats de diepe pan (geen onderzetter) op niveau 1 (of op de bodem van de oven als het stuk vlees dat wordt geroosterd te groot is) om de vetten op te vangen.

Schuif een van de vorken op het spit; plaats het stuk vlees dat u wilt roosteren op het spit.

Voorgekookte aardappels en groenten kunnen tegelijkertijd langs de rand van de pan worden geplaatst om mee te roosteren.

Plaats de houder op het middelste niveau en zorg dat de v-vorm zich aan de voorzijde bevindt.

Voor makkelijker plaatsen van het spit kan eerst het handvat op het botte einde worden geschroefd.

Plaats het spit op de houder met het spitse einde naar de achterzijde van de oven en druk de punt voorzichtig in het draaimechanisme in de achterwand.

Het botte uiteinde van het spit moet rusten in de v-vorm. (Het spit heeft twee uitsteeksels die zich in de buurt van de ovendeur moeten bevinden en die voorkomen dat het spit naar buiten kan bewegen. Ze zijn bovendien bevestigingspunten voor het handvat.)

Neem het handvat van het spit voordat u de bereiding begint. Na de bereiding schroeft u het handvat weer op het spit om het uit de oven te kunnen nemen.

Waarschuwing

Alle accessoireonderdelen en ongeschikte accessoires voor zelfreiniging moeten worden verwijderd voor pyrolytische reiniging.

12_ onderdelen en kenmerken

NV6793BGESR_EF_DG68-00447E_NL.indb 12 2012-04-03 �� 8:02:38

dE accESSoiRES GEBRuikEN

De bakplaat, de braadslede en het grillrooster moeten op de juiste manier in de sleuven aan de zijkant worden geplaatst. Let op hete onderdelen en oppervlakken als u bereide gerechten uit de oven haalt.

Voorbeeld Niveau 1: Braadslede

Niveau 4: Bakplaat

5

4

3

2

1

Bakplaat

Braadslede opening 2 cm

opmerking

Wanneer u de braadslede of de bakplaat gebruikt om vocht of vet op te vangen, zorg er dan voor dat de slede of plaat correct in de sleuven is geplaatst. Als deze onderdelen in contact komen met het onderste oppervlak van de oven, kan het email worden beschadigd. Platen en sledes op niveau 1 moeten zich ten minste

2 cm boven het onderste oppervlak van de oven bevinden.

telescopische schuifgeleiders (optie)

?Telescopische geleiders en andere ovenonderdelen kunnen erg heet worden!

Gebruik ovenwanten of andere geschikte bescherming! De telescopische geleiders bevinden zich in de oven aan de rechter- en linkerkant op twee verschillende niveaus.

Om de bakplaat of het rooster te plaatsen, schuift u de telescopische geleiders van een bepaald niveau naar buiten voordat u de onderdelen plaatst.

Zet de bakplaat of het rooster op de geleiders. Let op de ronde gaten in de bakplaat (zie afbeelding)! U moet het rooster plaatsen door het stevig tussen de geleiders te schuiven.

Schuif deze geheel naar terug in de oven.

Sluit de ovendeur nadat u de telescopische geleiders in de oven hebt geduwd.

NV6793BGESR_EF_DG68-00447E_NL.indb 13 onderdelen en kenmerken _

13

2012-04-03 �� 8:02:38

verdeelplaat, grillrooster, bakplaat en braadslede

de verdeelplaat plaatsen

Plaats de verdeelplaat op niveau 3 in de oven.

het grillrooster plaatsen

Plaats het grillrooster op elk gewenst niveau.

de bakplaat of braadslede plaatsen

Plaats de bakplaat en/of braadslede op elk gewenst niveau.

Waarschuwing

Als u in de onderste, bovenste of dubbel modus wilt koken, moet u de verdeelplaat plaatsen.

VEiliGhEidSuitSchakEliNG

Als er geen bereidingstijd is ingevoerd, wordt de oven vanzelf uitgeschakeld na onderstaande tijdsduur.

uitschakeltijden voor verschillende temperatuurinstellingen

Beneden 105 °C

Van 105 °C tot 240 °C

Van 245 °C tot 300 °C

16 uur

8 uur

4 uur

Het elektrische circuit van de oven heeft een thermisch uitschakelingssysteem. Als de oven extreem heet wordt, schakelt dit systeem de stroomtoevoer naar de verwarmingselementen tijdelijk uit.

VENtilatoR

Het is normaal dat de ventilator hete lucht uit de voorzijde van de oven blaast tijdens gebruik.

De ventilator blijft ook na gebruik in werking. Deze wordt uitgeschakeld als de binnentemperatuur is gezakt naar 60 °C of na 22 minuten.

14_ onderdelen en kenmerken

NV6793BGESR_EF_DG68-00447E_NL.indb 14 2012-04-03 �� 8:02:38

voor u begint

dE klok iNStEllEN

Wanneer u voor het eerst de stroom inschakelt, stelt u eerst de tijd in voordat u het product gaat gebruiken.

1

Druk op de toets klok. " " en "12: " gaan knipperen.

2

Draai aan de beheerknop

tijd/

temperatuur om het juiste uur in te stellen.

voorbeeld Om 1:30 in te stellen

Wacht ongeveer 10 seconden. De klok stopt met knipperen en toont het ingestelde tijdstip.

3

Druk op de toets klok. " " en " :00" gaan knipperen.

4

Draai aan de

selectietoets tijd/

temperatuur om de minuten in te stellen. " " knippert.

5

Druk op de toets klok om het instellen van de klok te voltooien of wacht ongeveer

10 seconden. " " verdwijnt en "30" stopt met knipperen. Het display geeft de tijd weer.

De oven is nu klaar voor gebruik. voor u begint _

15

2012-04-03 �� 8:02:40 NV6793BGESR_EF_DG68-00447E_NL.indb 15

EERStE REiNiGiNG

Reinig de oven grondig voor het eerste gebruik.

belangrijk

Gebruik geen scherpe materialen of schuurmiddelen. Deze kunnen het oppervlak van de oven beschadigen. Gebruik speciale reinigingsmiddelen voor ovens met een emaillen voorzijde.

de oven reinigen

1. Open de deur. Het ovenlampje gaat aan.

2. Reinig alle ovenplateaus, accessoires en sleuven met warm water of een sopje en droog ze met een schone zachte doek.

3. Reinig het oveninterieur op dezelfde manier.

4. Veeg de voorzijde schoon met een vochtige doek.

Controleer of de klok juist is ingesteld. Verwijder accessoires en zet de oven voor gebruik één uur aan op 200 °C in de heteluchtstand. Er komt een typische geur vrij. Dit is normaal. Zorg er echter wel voor dat uw keuken goed geventileerd is.

16_ voor u begint

NV6793BGESR_EF_DG68-00447E_NL.indb 16 2012-04-03 �� 8:02:40

automatische bereiding

In de automatische bereidingsmodus kunt u 25 automatische programma's selecteren voor koken, grillen en bakken.

Plaats de verdeelplaat voor de bovenste, dubbele en onderste modi.

1

Draai de bedieningsknop om de

automatische bereidingsmodus te selecteren.

2

Druk op de Functietoets.

3

Draai aan de beheerknop

tijd/

temperatuur om het gewenste recept te selecteren. (1~25)

4

Draai aan de beheerknop

tijd/

temperatuur om het gewenste gewicht in te stellen.

automatiSchE BEREidiNGSpRoGRamma'S VooR

ENkElVoudiGE oVEN

In de volgende tabel vindt u 25 automatische programma's voor bereiden, roosteren en bakken.

Deze zijn bestemd voor de volledige ovenruimte. Verwijder de verdeelplaat altijd.

De tabel bevat de hoeveelheden, gewicht en toepasselijke aanbevelingen.

Bereidingsmethoden en -tijden zijn voor het gemak voorgeprogrammeerd.

U kunt deze richtlijnen voor de bereiding gebruiken. Plaats het eten altijd in een koude oven.

nr.

voedselitem

1 Ingevroren pizza

2 Diepvries ovenfrites

gewicht/kg

0,3-0,6

0,7-1,0

0,3-0,5 (dun)

0,6-0,8 (dik)

onderdeel Plaatniveau

Grillrooster 2

Bakplaat 2

aanbevelingen

Leg de bevroren pizza op het midden van het grillrooster.

Verdeel de diepgevroren ovenfrites gelijkmatig over de bakplaat. De eerste instelling is voor dunne Franse friet, de tweede instelling is voor dikke ovenfriet.

automatische bereiding _

17

NV6793BGESR_EF_DG68-00447E_NL.indb 17 2012-04-03 �� 8:02:40

3

4

5 Biefstuk

6 Geroosterd rundvlees

7 Geroosterd varkensvlees

8 Lamskarbonades

9

10

11

12

Diepvries ovenkroketten

Zelfgemaakte lasagne

Kipdelen

Hele kip

Eendenfilet

Kalkoenrollade

0,3-0,5

0,6-0,8

0,3-0,5

0,8-1,0

0,3-0,6

0,6-0,8

0,5-0,7

1,0-1,2

1,0-1,1

1,2-1,3

0,3-0,5

0,6-0,8

0,6-0,8

0,9-1,1

0,6-0,8

0,9-1,1

0,3-0,4

0,5-0,6

0,6-0,8

0,9-1,1

Bakplaat

Grillrooster

Braadslede met grillrooster

Braadslede met grillrooster

Braadslede met grillrooster

Braadslede met grillrooster

Braadslede met grillrooster

Braadslede met grillrooster

Braadslede met grillrooster

Braadslede met grillrooster

4

2

2

3

4

2

2

4

4

4

Leg de bevroren aardappelkroketten op de bakplaat.

Maak de verse lasagne klaar of gebruik een kant en klaar product en leg dit in een passende ovenvaste schaal.

Plaats het gerecht in het midden van de oven.

Leg de gemarineerde biefstuk naast elkaar op het grillrooster.

Omkeren wanneer het geluidssignaal klinkt. De eerste instelling is voor dunne lapjes en de tweede instelling is voor dikke lapjes.

Leg het gemarineerde rundvlees op het grillrooster. Omkeren wanneer het geluidssignaal klinkt.

Leg het gemarineerde varkensvlees op het grillrooster.

Omkeren wanneer het geluidssignaal klinkt.

Marineer de lamskarbonades.

Leg de lamskarbonades op het grillrooster. Omkeren wanneer het geluidssignaal klinkt. De eerste instelling is voor dunne karbonades en de tweede instelling is voor dikke karbonades.

Smeer de kipdelen in met olie en kruiden. Leg de kipdelen naast elkaar op het grillrooster.

Smeer de hele kip in met olie en kruiden. Leg de kip op het grillrooster. Omkeren wanneer het geluidssignaal klinkt.

Leg de eendenfilet op het grillrooster met de vetrand naar boven. De eerste instelling is voor één eendenfilet en de tweede instelling voor twee dikke eendenfilets.

Leg de kalkoenrollade op het grillrooster. Omkeren wanneer het geluidssignaal klinkt.

18_ automatische bereiding

NV6793BGESR_EF_DG68-00447E_NL.indb 18 2012-04-03 �� 8:02:41

13

14

15

16

17

Zalmmoten

Ovenaardappelen

18 Gegratineerde groenten

21

Gestoomde vis

Geroosterde vis

Ovengroenten

Biscuitgebak

0,5-0,7

0,8-1,0

0,5-0,7

0,8-1,0

0,3-0,4

0,7-0,8

0,4-0,5

0,8-1,0

0,4-0,5

0,8-1,0

0,4-0,6

0,8-1,0

Grillrooster

19 Marmercake

20 Vruchtenvlaaibodem

0,5-0,6

0,7-0,8

0,9-1,0

0,3-0,4 (groot)

0,2-0,3 (taartjes)

Grillrooster

Grillrooster

0,4-0,5 (middelgroot)

0,2-0,3 (klein)

Grillrooster

Braadslede met grillrooster

4

Braadslede met grillrooster

Bakplaat

Braadslede

Grillrooster

4

2

2

2

2

4

2

2

De vis, zoals hele forel, snoekbaars of zeebaars, afspoelen en schoonmaken. Leg de vis om en om in een ovale ovenvaste glazen schotel. Voeg

2-3 eetlepels citroensap toe. Dek af met het deksel.

Leg de vis om en om op het grillrooster. De eerste stand is voor 2 vissen, de tweede is voor

4 vissen. Het programma is geschikt voor hele vissen, zoals forel, snoekbaars of brasem.

Leg de zalmmoten op het grillrooster. Omkeren wanneer het geluidssignaal klinkt.

Aardappelen afspoelen en doormidden snijden. Bestrijken met olie, kruiden en specerijen.

Gelijkmatig over de bakplaat verspreiden. De eerste instelling is voor kleine aardappelen (elk

100 g) en de tweede instelling is voor grote ovenaardappelen

(elk 200 g).

Leg de groenten, zoals in plakjes gesneden courgette, paprika, aubergine, champignons en tomaten in een diepe schaal.

Insmeren met een mengsel van olijfolie, kruiden en tuinkruiden.

Bereid gegratineerde groenten in een ovenvaste ronde schotel.

Plaats het gerecht in het midden van de oven.

Doe het beslag in een passende, ingevette tulbandvorm.

Doe het beslag in een ingevette taartbodemvorm De eerste stand is voor één vruchtenvlaaibodem, de tweede voor 5-6 kleine taartjes.

Doe het beslag in een ronde zwartmetalen bakvorm. De eerste stand is voor een bakvorm met een diameter van 26 cm, de tweede voor een kleine bakvorm met een diameter van 18 cm.

NV6793BGESR_EF_DG68-00447E_NL.indb 19 automatische bereiding _

19

2012-04-03 �� 8:02:41

22

23

24 Zelfgemaakte pizza

25

Muffins

Brood

Deeg gisten

0,5-0,6

0,7-0,8

1,0-1,2

1,3-1,5

0,3-0,5

0,6-0,8

Grillrooster

0,7-0,8 (wit)

0,8-0,9 (volkoren)

Grillrooster

Bakplaat

Grillrooster

2

2

2

2

Doe het beslag in een zwarte metalen bakvorm voor 12 muffins. De eerste stand is voor kleine muffins, de tweede is voor grote muffins.

Bereid het deeg volgens de instructies van de fabrikant en doe het in een rechthoekige zwartmetalen bakvorm (lengte

25 cm). De eerste instelling is voor witbrood (0,7-0,8 kg) en de tweede instelling is voor volkorenbrood (0,8-0,9 kg).

Leg de pizza op de bakplaat.

Het gewichtsbereik is inclusief de garnering, zoals saus, groente, ham en kaas. Stand 1 (1,0-1,2 kg) is voor dunne pizza's en stand 2 (1,3-1,5 kg) is voor pizza's met veel garnering.

De eerste instelling wordt aanbevolen voor het laten rijzen van pizzadeeg. De tweede instelling is geschikt voor gistdeeg voor gebak en brooddeeg. Doe het in een grote, ronde hittebestendige kom en dek het af met vershoudfolie.

20_ automatische bereiding

NV6793BGESR_EF_DG68-00447E_NL.indb 20 2012-04-03 �� 8:02:41

gebruik van de oven

VERdEElplaatmoduS iNStEllEN

Voor de bovenste en onderste modi zet u de verdeelplaat in de 'UIT'-positie van de

Bedieningsknop. Voor de enkelvoudige modus verwijdert u de verdeelplaat op de

'UIT'-positie. Draai vervolgens aan de Bedieningsknop om de gewenste modus te selecteren. Raadpleeg voor meer gegevens de onderstaande tabel.

1

Draai aan de bedieningsknop om de gewenste verdeling te selecteren.

2

Selecteer de gewenste verdeling. Druk op de Functietoets.

3

Draai aan de beheerknop tijd/temperatuur om de gewenste ovenfunctie te selecteren.

Wanneer u binnen 3 seconden geen verdere instellingen doet, begint de oven automatisch te werken in de geselecteerde modus en functie.

NV6793BGESR_EF_DG68-00447E_NL.indb 21 gebruik van de oven _

21

2012-04-03 �� 8:02:41

Verdeelplaatmodus markeren

Uit

Bovenste modus

Dubbele modus ovenfunctie

1. Hete lucht

2. Bovenverwarming +

Hetelucht

3. Grote grill

Zowel bovenste als onderste verdeling

Verdeelplaat plaatsen

Ja

Ja

Onderste modus Ja informatie voor het gebruik

Deze modus bespaart energie bij het bereiden van kleine hoeveelheden voedsel.

U kunt tegelijkertijd twee verschillende gerechten op verschillende temperaturen bereiden.

Deze modus bespaart energie bij het bereiden van kleine hoeveelheden voedsel.

Enkelvoudige modus

1. Hete lucht

2. Onderverwarming +

Hetelucht

1. Hete lucht

2. Bovenverwarming +

Hetelucht

3. Normaal

4. Grote grill

5. Kleine grill

6. Onderverwarming +

Hetelucht

No

Automatische bereidingsstand

Stoomreinigingsstand

No

No

Zelfreinigingsmodus

1. P1

2. P2

3. P3

No

22_ gebruik van de oven

NV6793BGESR_EF_DG68-00447E_NL.indb 22 2012-04-03 �� 8:02:42

Bovenste modus

Alleen het bovenste verwarmingselement is in gebruik. De verdeelplaat moet worden geplaatst.

hete lucht Bovenverwarming + hetelucht

Grote grill

onderste modus

Alleen het onderste verwarmingselement werkt. De verdeelplaat moet worden geplaatst.

hete lucht onderverwarming + hetelucht

NV6793BGESR_EF_DG68-00447E_NL.indb 23 gebruik van de oven _

23

2012-04-03 �� 8:02:43

dubbele modus

De bovenste en onderste modi werken gelijktijdig. U kunt instellen welke modus er het eerste wordt geactiveerd. Wanneer een van de gerechten gereed is in de dubbele modus en u de bereidingstijd of -temperatuur voor het andere gedeelte wilt wijzigen, draait u Bedieningsknop naar de modus (onderste of bovenste) die u wilt laten doorwerken. De verdeelplaat moet worden geplaatst.

Dubbele modus 1

De bovenste modus start als eerste. Wanneer de functietoets wordt ingedrukt of wanneer er 15 seconden verstrijken nadat de bovenste modus is ingesteld en er verder geen instellingen worden gedaan, start de oven in de onderste modus.

hete lucht Bovenverwarming + hetelucht

Grote grill

Dubbele modus 2

Wanneer de bovenste modus start en er op de functietoets wordt gedrukt of binnen 15 seconden geen verdere instellingen worden gedaan, gaat de oven naar de onderste modus. De bovenste en onderste modi werken gelijktijdig.

hete lucht

24_ gebruik van de oven

NV6793BGESR_EF_DG68-00447E_NL.indb 24 onderverwarming + hetelucht

2012-04-03 �� 8:02:43

Enkelvoudige modus

hete lucht Bovenverwarming + hetelucht

Normaal Grote grill kleine grill onderverwarming + hetelucht

NV6793BGESR_EF_DG68-00447E_NL.indb 25 gebruik van de oven _

25

2012-04-03 �� 8:02:44

hEt iNStEllEN VaN dE oVENtEmpERatuuR in enkele, bovenste en onderste modi

1

Druk op de temperatuurtoets.

2

Draai aan de beheerknop

tijd/

temperatuur om de temperatuur in te stellen met stappen van 5 °C.

Enkelvoudige modus

(grote en kleine grill)

Bovenste modus

Onderste modus

40 °C - 250 °C

(40 °C - 300 °C)

40 °C - 250 °C

40 °C - 250 °C

opmerking

De temperatuur kan tijdens de bereiding worden aangepast.

In de instellingen voor de ovenmodus worden de bovenste en onderste verwarmingselementen om beurten aan- en uitgezet gedurende de bereiding om de temperatuur te handhaven.

in dubbele modus

1

Selecteer de gewenste verdeling.

Druk op de temperatuurtoets, eenmaal voor de 'bovenste modus', tweemaal voor de 'onderste modus'.

2

Draai aan de beheerknop

tijd/

temperatuur om de temperatuur in te stellen met stappen van 5 °C.

Bovenste modus

(Grote grill)

Onderste modus

170 °C - 250 °C

(200 °C - 250 °C)

170 °C - 250 °C

opmerking

De temperatuur kan tijdens de bereiding worden aangepast.

26_ gebruik van de oven

NV6793BGESR_EF_DG68-00447E_NL.indb 26 2012-04-03 �� 8:02:45

dE oVEN uitSchakElEN

Om de oven uit te schakelen, zet u de

bedieningsknop op 'uit'.

EiNdtijd

De eindtijd kan tijdens de bereiding worden ingesteld.

in enkele, bovenste en onderste modi

1

Druk op de toets eindtijd.

voorbeeld Huidige tijd is 12:00 uur

2

Draai aan de

beheerknop tijd/

temperatuur om de gewenste eindtijd in te stellen.

3

Druk op de toets eindtijd.

De oven werkt automatisch met de geselecteerde eindtijd, tenzij de toets eindtijd binnen 5 seconden wordt ingedrukt.

opmerking

Tijdens de bereiding kunt u voor betere resultaten de vooraf ingestelde eindtijd aanpassen met de bedieningsknop

tijd/temperatuur.

gebruik van de oven _

27

2012-04-03 �� 8:02:46 NV6793BGESR_EF_DG68-00447E_NL.indb 27

in dubbele modus

Eindtijden voor de bovenste en onderste modi kunnen worden geselecteerd met de toets Eindtijd en de beheerknop tijd/temperatuur.

1

Selecteer de gewenste verdeling.

2

Druk twee keer op de toets eindtijd

(onderste modus).

voorbeeld Huidige tijd is 12:00 uur

3

Draai aan de beheerknop

tijd/

temperatuur om de gewenste eindtijd in te stellen.

4

Druk op de toets eindtijd.

De oven werkt automatisch met de geselecteerde bereidingstijd, tenzij de toets

bereidingstijd binnen 5 seconden wordt ingedrukt.

opmerking

Tijdens de bereiding kunt u voor betere resultaten de vooraf ingestelde bereidingstijd aanpassen met de beheerknop tijd/temperatuur.

28_ gebruik van de oven

NV6793BGESR_EF_DG68-00447E_NL.indb 28 2012-04-03 �� 8:02:46

BEREidiNGStijd

De bereidingstijd kan tijdens de bereiding worden ingesteld.

in enkele, bovenste en onderste modi

1

Druk op de toets bereidingstijd.

2

Draai aan de beheerknop

tijd/

temperatuur om de gewenste bereidingstijd in te stellen.

3

Druk op de toets bereidingstijd.

De oven werkt automatisch met de geselecteerde bereidingstijd, tenzij de toets

bereidingstijd binnen 5 seconden wordt ingedrukt.

opmerking

Tijdens de bereiding kunt u voor betere resultaten de vooraf ingestelde bereidingstijd aanpassen met de beheerknop tijd/temperatuur.

NV6793BGESR_EF_DG68-00447E_NL.indb 29 gebruik van de oven _

29

2012-04-03 �� 8:02:47

in dubbele modus

Bereidingstijden voor de bovenste en onderste modi kunnen worden geselecteerd met de toets Bereidingstijd en de beheerknop tijd/temperatuur.

1

Selecteer de gewenste verdeling.

2

Druk twee keer op de toets

bereidingstijd (onderste modus).

3

Draai aan de beheerknop

tijd/

temperatuur om de gewenste bereidingstijd in te stellen.

4

Druk op de toets

bereidingstijd.

De oven werkt automatisch met de geselecteerde bereidingstijd, tenzij de toets bereidingstijd binnen

5 seconden wordt ingedrukt.

opmerking

Tijdens de bereiding kunt u voor betere resultaten de vooraf ingestelde bereidingstijd aanpassen met de beheerknop tijd/temperatuur.

30_ gebruik van de oven

NV6793BGESR_EF_DG68-00447E_NL.indb 30 2012-04-03 �� 8:02:48

kEukENtimER

1

Druk eenmaal op de toets

keukentimer. " " knippert.

2

Draai aan de beheerknop

tijd/

temperatuur om de gewenste tijd in te stellen.

voorbeeld 5 minuten.

3

Druk op de toets

keukentimer om de keukentimer te starten. Als de ingestelde tijd is verstreken, klinkt er een hoorbaar signaal.

opmerking

Houd de toets keukentimer twee seconden ingedrukt om de timer te annuleren.

oVENlamp aaN/uit

Druk 1x op de toets lamp om de lamp in te schakelen, en 2x om deze uit te schakelen.

De lamp aan de onderkant is optioneel.

Druk de toets lamp 1x in voor volledige verlichting, 2x voor verlichting van het bovenste compartiment, 3x voor verlichting van het onderste compartiment, en 4x om de verlichting uit te schakelen.

gebruik van de oven _

31

2012-04-03 �� 8:02:49 NV6793BGESR_EF_DG68-00447E_NL.indb 31

kiNdERSlot

1

Houd de toets kinderslot 3 seconden ingedrukt. ( ) wordt afgebeeld in het display.

2

Houdt de toets kinderslot nogmaals

3 seconden ingedrukt om te ontgrendelen.

opmerking

Bij vergrendeling werkt geen van de toetsen en knoppen behalve de

bedieningsknop en de ontgrendelingstoets. De vergrendeling kan ook worden ingesteld wanneer de oven niet actief is.

hEt GEluidSSiGNaal uitSchakElEN

1

Om het geluidssignaal uit te schakelen houdt u de toetsen bereidingstijd en eindtijd tegelijkertijd ingedrukt gedurende drie seconden.

2

Om het geluidssignaal weer in te schakelen, houdt u de toetse klok en eindtijd nogmaals tegelijkertijd ingedrukt gedurende drie seconden.

32_ gebruik van de oven

NV6793BGESR_EF_DG68-00447E_NL.indb 32 2012-04-03 �� 8:02:50

oVENfuNctiES

De oven bevat de volgende functies.

ovenstanden

De volgende tabel toont de verschillende standen en instellingen van uw oven.

Gebruik de tabellen voor deze standen op de volgende pagina's als handleiding bij het koken.

modus omschrijving

Normaal

Het voedsel wordt verwarmd door de bovenste en onderste verwarmingselementen. Deze instelling is geschikt voor bakken en roosteren.

Bovenverwarming + hetelucht

Deze stand kunt u het best gebruiken bij het braden van vlees.

Het bovenste verwarmingselement is in werking en de ventilatoren zorgen voor circulatie van de hete lucht uit de bovenste en achterste verwarmingselementen.

hete lucht

Het voedsel wordt verwarmd door de hete lucht van het achterste verwarmingselement, die door twee ventilatoren wordt gecirculeerd.

Deze instelling biedt uniforme verwarming en is ideaal geschikt voor bevroren kant-en-klaarmaaltijden, cakes en croissants.

U kunt deze stand gebruiken voor bakken op twee niveaus.

Grote grill

Het voedsel wordt verwarmd door de bovenste verwarmingselementen. Deze stand kunt u het best gebruiken voor het grillen van steaks, worstjes en kaastosti's.

kleine grill

Deze stand is ideaal voor het grillen van kleine hoeveelheden voedsel, zoals baguettes, kaas of visfilets.

Plaats het voedsel in het midden van de grill, omdat alleen het kleinere verwarmingselement in het midden wordt gebruikt.

onderverwarming + hetelucht

Het onderste en achterste verwarmingselement produceren hete lucht, die door de ventilatoren wordt gecirculeerd. Deze stand is ideaal voor het bakken van voedsel als quiches, pizza, brood en cheesecakes.

NV6793BGESR_EF_DG68-00447E_NL.indb 33 gebruik van de oven _

33

2012-04-03 �� 8:02:50

1. Normaal

Aanbevolen temperatuur: 200 °C

De functie Normaal is ideaal voor bakken en braden op één rooster. Zowel de bovenste als onderste verwarmingselementen worden gebruikt om de oven op de juiste temperatuur te houden.

Het is aan te bevelen dat u de oven voorverwarmt met de conventionele stand.

voedselitem Plaatniveau onderdeel

3 Grillrooster

temperatuur

(°c)

180-200

tijd

(min.)

40-50 Diepvrieslasagne (500-1000 gr.)

Hele vissen (bv. dorade)

(300-1000 gr.) 3-4 inkepingen aan beide zijden

MET OLIE BESPRENKELEN

Visfilets (500-1000 gr.) 3-4 inkepingen aan beide zijden

MET OLIE BESPRENKELEN

Bevroren koteletten (gehakt en met ham-, kaas- of champignonvulling)

(350-1000 gr.)

MET OLIE BESPRENKELEN

Bevroren koteletten van gehakt, wortel, biet of aardappel

(350-1000 gr.)

MET OLIE BESPRENKELEN

Karbonades (500-1000 gr.)

MET OLIE BESPRENKELEN,

ZOUT EN PEPER TOEVOEGEN

Gepofte aardappel (in tweeën gesneden) (500-1000 gr.)

Bevroren, met champignons gevulde rollade (500-1000 gr.)

MET OLIE BESPRENKELEN

Biscuitgebak (250-500 gr.)

Biscuitgebak (500-1000 gr.)

Gistgebak op bakplaat met fruitkruimeltopping (1000-1500 gr.)

Muffins (500-800 gr.)

3

3

3

3

3 / 2

3

3

2

2

2

2

Grillrooster +

Braadslede

Bakplaat

Bakplaat

Bakplaat

Grillrooster/

Braadslede

Bakplaat

Bakplaat

Grillrooster

Grillrooster

Bakplaat

Grillrooster

240

200

200

200

200

180-200

180-200

160-180

170-190

160-180

190-200

15-20

13-20

25-35

20-30

40-50

30-45

40-50

20-30

40-50

25-35

25-30

34_ gebruik van de oven

NV6793BGESR_EF_DG68-00447E_NL.indb 34 2012-04-03 �� 8:02:50

2. Bovenverwarming + hetelucht

Aanbevolen temperatuur: 190 °C

Het bovenste verwarmingselement is in werking en de ventilator circuleert de hete lucht.

Het is aan te bevelen dat u de oven voorverwarmt met de stand

Bovenverwarming + Hete lucht.

voedselitem Plaatniveau onderdeel temperatuur

(°c) tijd (min.)

Karbonade (1000 gr.)

BESTRIJKEN MET OLIE EN

KRUIDEN

Varkenslappen in folie

(1000-1500 gr.)

MARINEREN

Hele kip (800-1300 gr.)

BESTRIJKEN MET OLIE EN

KRUIDEN

Vlees- of vissteaks (400-800 gr.)

MET OLIE BESPRENKELEN,

ZOUT EN PEPER TOEVOEGEN

Kipdelen (500-1000 gr.)

BESTRIJKEN MET OLIE EN

KRUIDEN

Geroosterde vis (500-1000 gr.) gebruik een ovenvaste schaal

BESTRIJK MET OLIE

Geroosterd rundvlees

(800-1200 gr.)

BESTRIJKEN MET OLIE EN

KRUIDEN

Eendenborst (300-500 gr.)

3

2

2

3

4

2

2

4

Grillrooster +

Braadslede

Bakplaat

Grillrooster +

Braadslede

Grillrooster +

Braadslede

Grillrooster +

Braadslede

Grillrooster

Grillrooster +

Braadslede

Voeg 1 kopje water toe

Grillrooster +

Braadslede

Voeg 1 kopje water toe

180-200

180-230

190-200

180-200

200-220

180-200

200-220

180-200

50-65

80-120

45-65

15-35

25-35

30-40

45-60

25-35

NV6793BGESR_EF_DG68-00447E_NL.indb 35 gebruik van de oven _

35

2012-04-03 �� 8:02:50

3. hetelucht

Aanbevolen temperatuur: 170 °C

Deze functie is voor het bakken op maximaal drie bakplaten en is tevens geschikt voor braden. De verhitting wordt gedaan door het verwarmingselement op de achterste wand en de ventilator verspreidt de hitte.

Het is aan te bevelen dat u de oven voorverwarmt met de heteluchtstand.

voedselitem Plaatniveau onderdeel temperatuur

(°c) tijd

(min.)

Lamsbout (350-700 gr.)

BESTRIJKEN MET OLIE EN

KRUIDEN

Gebakken banaan (3-5 stuks), insnijden aan de bovenkant,

10-15 gr. chocolade en 5-10 gr. noten in de sneden strooien, water erop druppelen en in aluminiumfolie wikkelen.

Gebakken appel 5-8 stuks,

150-200 gr. per stuk

Verwijder de klokhuizen en vul met rozijnen en jam. Gebruik een ovenvaste schaal.

Gehaktkoteletten (300-600 gr.)

MET OLIE BESPRENKELEN

Gehaktrol met vulling 'Russische stijl' (500-1000 gr.)

BESTRIJK MET OLIE

Diepvriesaardappelkroketten

(500-1000 gr.)

Diepvriesovenfriet (300-700 gr.)

Diepvriespizza (300-1000 gr.)

Appel-amandelcake

(500-1000 gr.)

Verse croissant (200-400 gr.)

(kant-en-klaar deeg)

3

3

3

3

3

2

2

2

2

3

Grillrooster +

Braadslede

Grillrooster

Grillrooster

Bakplaat

Bakplaat

Bakplaat

Bakplaat

Grillrooster

Grillrooster

Bakplaat

190-200

220-240

200-220

190-200

180-200

180-200

180-200

200-220

170-190

180-200

40-50

15-25

15-25

18-25

50-65

25-35

20-30

15-25

35-45

15-25

36_ gebruik van de oven

NV6793BGESR_EF_DG68-00447E_NL.indb 36 2012-04-03 �� 8:02:51

4. Grote grill

Aanbevolen temperatuur: 240 °C

De grote grillfunctie is voor het grillen van grote hoeveelheden dunne gerechten zoals biefstukken, schnitzels en vis. Deze functie is ook geschikt voor roosteren.

Het bovenste verwarmingselement en de grill staan in deze modus beide aan.

Het is aan te bevelen dat u de oven voorverwarmt met de Grote grill-stand.

voedselitem Plaatniveau onderdeel temperatuur

(°c) tijd (min.)

Worstjes (dun) 5-10 stuks

Worstjes (dun) 8-12 stuks

Tosti's 5-10 stukken

4

4

5

Grillrooster +

Braadslede

Grillrooster +

Braadslede

Grillrooster

220

220

240

5-8 omdraaien

5-8

4-6 omdraaien

4-6

1-2 omdraaien

1-2

Kaastosti's 4-6 stuks 4

Grillrooster + bakplaat

200 4-8

Diepvriespannenkoeken met vulling 'Russische stijl'

(200-500 gr.)

3 Bakplaat 200 20-30

Biefstukken (400-800 gr.) 4

Grillrooster +

Braadslede

240

8-10 omdraaien

5-7

NV6793BGESR_EF_DG68-00447E_NL.indb 37 gebruik van de oven _

37

2012-04-03 �� 8:02:51

5. kleine Grill

Aanbevolen temperatuur: 240 °C

Deze instelling is voor het grillen van kleinere hoeveelheden dunne gerechten, zoals biefstukken, schnitzels, vis en tosti, geplaatst in het midden van de bakplaat. Alleen het bovenste element wordt gebruikt.

Het is aan te bevelen dat u de oven voorverwarmt met de Kleine grill-stand.

Plaats het eten midden op het accessoire.

voedselitem Plaatniveau onderdeel temperatuur

(°c) tijd (min.)

Bevroren ovencamembert

(2-4 stuks, 75 gr. elk)

IN KOUDE OVEN LEGGEN

(voor het voorverwarmen)

Diepvriesbaguettes met topping

(Tomaat-mozzarella of ham en kaas)

Diepvriesvissticks (300-700 gr.)

IN KOUDE OVEN LEGGEN

(voor het voorverwarmen)

MET OLIE BESPRENKELEN

Diepvriesvisburgers

(300-600 gr.)

IN KOUDE OVEN LEGGEN,

MET OLIE BESPRENKELEN

Diepvriespizza (300-500 gr.)

IN KOUDE OVEN LEGGEN

(voor het voorverwarmen)

3

3

3

3

3

Grillrooster

Grillrooster + bakplaat

Grillrooster + bakplaat

Bakplaat

Grillrooster + bakplaat

200

200

200

180-200

180-200

10-12

15-20

15-25

20-35

23-30

38_ gebruik van de oven

NV6793BGESR_EF_DG68-00447E_NL.indb 38 2012-04-03 �� 8:02:51

6. onderverwarming + hetelucht

Aanbevolen temperatuur: 190 °C

De modus Onderverwarming + Hetelucht is voor recepten met een zachte bovenkant en een knapperige bodem, zoals pizza, quiches en sommige taarten.

Het is aan te bevelen dat u de oven voorverwarmt met de stand

Onderverwarming + Hete lucht.

voedselitem Plaatniveau onderdeel temperatuur

(°c) tijd (min.)

Bevroren taart van gistdeeg met appel (350-700 gr.)

Kleine taartjes van bladerdeeg met vulling, bevroren

(300-600 gr.)

MET EIDOOIER BESTRIJKEN,

IN KOUDE OVEN LEGGEN

(voor het voorverwarmen)

Gehaktballen met saus

(250-500 gr.) gebruik een ovenvaste schaal

Waaiers van bladerdeeg

(500-1000 gr.)

MET EIDOOIER BESTRIJKEN

Cannelloni in saus (250-500 gr.) gebruik een ovenvaste schaal

Gevulde taarten van gistdeeg

(600-1000 gr.)

MET EIDOOIER BESTRIJKEN

Zelfgemaakte pizza

(500-1000 gr.)

Zelfgemaakt brood (700-900 gr.)

3

3

3

3

3

3

2

2

Grillrooster

Bakplaat

Grillrooster

Bakplaat

Grillrooster

Bakplaat

Bakplaat

Grillrooster

180-200

180-200

180-200

180

180

180-200

200-220

170-180

15-20

20-25

25-35

15-23

22-30

20-30

15-25

45-55

NV6793BGESR_EF_DG68-00447E_NL.indb 39 gebruik van de oven _

39

2012-04-03 �� 8:02:51

7. dubbele modus

Met de dubbele modus kunt twee verschillende gerechten in uw oven bereiden.

Bij bereiding in zowel de bovenste als onderste ruimte, kunt u verschillende temperaturen, bereidingsmethoden en bereidingstijden gebruiken. Zo kunt u bijvoorbeeld steaks grillen en tegelijkertijd een gratin bereiden. Met de verdeelplaat kunt de gratin in het onderste en steaks in het bovenste deel van de oven bereiden.

Plaats de verdeelplaat altijd op richel 3 voor u begint met de bereiding.

suggestie 1: bereiding op verschillende temperaturen.

ruimte voedselitem Plaatniveau bereidingsmodus temp.

(°c) onderdeel tijd

(min.)

BOVEN

ONDER

Ingevroren pizza

(300-400 gr.)

Marmercake

(500-700 gr.)

4

1

Hete lucht

Hete lucht

200-220 Grillrooster

170-180 Bakplaat

15-25

50-60

opmerking: in een koude oven plaatsen.

suggestie 2: bereiding met verschillende bereidingsstanden.

ruimte

BOVEN

voedselitem

Kipdelen

(400-600 gr.)

Plaatniveau bereidingsmodus

4

temp.

(°c)

Bovenverwarming

+ Hetelucht

200-220

onderdeel tijd

(min.)

Grillrooster

+

Braadslede

25-35

ONDER

Gegratineerde aardappelen

(500-1000 gr.)

1 Hete lucht 170-180 Grillrooster 30-40

opmerking: in een koude oven plaatsen.

40_ gebruik van de oven

NV6793BGESR_EF_DG68-00447E_NL.indb 40 2012-04-03 �� 8:02:51

VooRBEEldGEREchtEN

Volgens standaard EN 60350

1. Bakken

De aanbevelingen voor bakken gelden voor een voorverwarmde oven.

Plaats de plaat altijd met schuine kant naar voren.

type gerecht

Zandkoek

gerecht en opmerkingen

Bakplaat

Plaatniveau bereidingsmodus

3

2

Normaal

Hete lucht

temp.

(°c)

150-170

150-170

bereidingstijd

(min.)

20-30

35-45

Bakplaat + opvangschaal

1+4 Hete lucht 150-170 35-45 klein gebak Bakplaat

Bakplaat + opvangschaal

3

2

1+4

Normaal

Hete lucht

Hete lucht

160-180

150-170

150-170

15-25

30-35

30-40 mager biscuitgebak

Gistgebak met appel op bakplaat

Springvorm op groot rooster (antiaanbaklaag,

ø 26 cm)

Bakplaat

Bakplaat + opvangschaal

2

2

3

2

1+4

Normaal

Hete lucht

Normaal

Hete lucht

Hete lucht

160-180

150-170

150-170

150-170

150-170

25-35

35-45

65-75

70-80

75-85 appeltaart Groot rooster +

2 springvormen *

(antiaanbaklaag, ø 20 cm)

Bakplaat + groot rooster

+ 2 springvormen **

(antiaanbaklaag, ø 20 cm)

1 Diagonaal geplaatst

1+3

Normaal

Hete lucht

170-190

170-190

70-90

80-100

* Twee taarten worden op het rooster diagonaal geplaatst (linksachter en rechtsvoor).

** Twee taarten worden in het midden boven op elkaar geplaatst.

2. Grillen

Verwarm de lege oven gedurende 5 minuten met de Grote grill-functie voor.

type gerecht

tosti's van witbrood hamburgers *

(12 ea)

gerecht en opmerkingen

Groot rooster

Kleine rooster + opvangschaal (om vocht op te vangen)

Plaatniveau bereidingsmodus temp. (°c)

5

4

Grote grill

Grote grill

270 °C

270 °C

bereidingstijd

(min.)

1e: 1-2

2e: 1-1½

1e: 14-16

2e: 4-6

*Hamburgers: verwarm de lege oven voor gedurende 15 minuten met de functie

Grote grill.

NV6793BGESR_EF_DG68-00447E_NL.indb 41 gebruik van de oven _

41

2012-04-03 �� 8:02:51

reiniging en behandeling

zElfREiNiGENd

Deze stand is voor automatische reiniging.

In deze stand wordt het overtollige vet in de oven verbrand, zodat het weggeveegd kan worden wanneer de oven is afgekoeld.

Tijdens de pyrolytische zelfreiniging wordt de deur automatisch vergrendeld.

Vergrendeling deur ( ) ontgrendelen

Wanneer de oven een temperatuur van 300 °C heeft bereikt, wordt de deur om veiligheidsredenen automatisch vergrendeld.

Wanneer de temperatuur van de oven is gedaald tot onder 260 °C, wordt de deur automatisch ontgrendeld.

Waarschuwing

• tijdens dit proces wordt de oven zeer heet.

• Kinderen moeten op een veilige afstand worden gehouden.

opgelet: Vóór de zelfreiniging moeten alle accessoireonderdelen (inclusief geleiders) uit de oven worden gehaald.

Verwijder eerst met de hand alle grote stukken vuil.

Omdat dikke voedselresten, vet en vlees brandbaar zijn, kan er brand ontstaan in de oven tijdens de zelfreiniging.

1

Draai de

bedieningsknop om de zelfreinigingsmodus te selecteren.

2

Draai de beheerknop

tijd/temperatuur naar niveau 1, 2 of 3, afhankelijk van de hoeveelheid vuil in de oven.

Wanneer u binnen 5 seconden geen verdere instellingen doet, begint de oven automatisch te werken in het geselecteerde niveau.

Niveau

P1 (Laag)

P2 (Middel)

P3 (Hoog)

Duur ca. 120 minuten ca. 150 minuten ca. 180 minuten

3

Nadat de oven is afgekoeld, kunt u de ovendeur en de randen van de oven met een vochtig doekje schoonvegen.

42_ reiniging en behandeling

NV6793BGESR_EF_DG68-00447E_NL.indb 42 2012-04-03 �� 8:02:52

StoomREiNiGiNG

1

Verwijder alle accessoires uit de oven.

2

Giet ongeveer 400 ml water op de bodem van de lege oven. Gebruik alleen gewoon water, geen gedistilleerd water.

3

Sluit de ovendeur.

let op

Het stoomreinigingsysteem kan alleen worden ingeschakeld wanneer de oven volledig is afgekoeld tot kamertemperatuur. Laat de oven volledig afkoelen als het niet werkt.

4

Draai de bedieningsknop om de stoomreinigingsmodus te selecteren.

5

Na enig tijd is de verwarming klaar en blijft de lamp aan.

6

Wanneer het proces voltooid is, knippert het display en klinkt een pieptoon om het einde aan te geven.

7

Draai de bedieningsknop naar "Uit" om de bewerking te beëindigen en de binnenkant van de oven te reinigen. reiniging en behandeling _

43

2012-04-03 �� 8:02:53 NV6793BGESR_EF_DG68-00447E_NL.indb 43

Na het deactiveren van de stoomreiniging

tips

• Wees voorzichtig met het openen van de deur voordat de stoomreiniging is beëindigd. Het water onderin is heet.

• Laat nooit waterresten gedurende langere tijd, bijvoorbeeld 's nachts, in de oven staan.

• Open de deur en verwijder het resterende water met een spons.

• Veeg met een spons, zachte borstel of nylon schrobber met reinigingsmiddel de binnenkant van de oven schoon. Hardnekkig vuil kan worden verwijderd met een nylon schuursponsje.

• Kalkresten kunnen worden verwijderd met een spons met azijn.

• Schoonvegen met water zonder reinigingsmiddel en droogwrijven met een zachte doek (vergeet niet ook onder de deurafdichting te vegen).

• Als de oven ernstig vervuild is, kan de procedure worden herhaald wanneer hij is afgekoeld.

• Wanneer de oven bijvoorbeeld ernstig vervuild is met vet, bijvoorbeeld na het roosteren of grillen, wordt aanbevolen dat u reinigingsmiddel op het hardnekkige vuil smeert voordat u de stoomreinigingsfunctie activeert.

• Laat de ovendeur na het reinigen onder een hoek van 15 ° openstaan zodat het email van de binnenkant van de oven goed kan drogen.

Snel drogen

1. Laat de ovendeur openstaan onder een hoek van ongeveer 30 °.

2. Draai de bedieningsknop naar de enkele modus.

3. Druk op de Functietoets.

4. Draai de beheerknop tijd/temperatuur naar hetelucht.

5. Stel de bereidingstijd in ongeveer 5 minuten en de temperatuur op 50 °C.

6. Schakel de oven aan het einde van deze periode uit.

44_ reiniging en behandeling

NV6793BGESR_EF_DG68-00447E_NL.indb 44 2012-04-03 �� 8:02:53

Waarschuwing

Gebruik geen hogedrukreinigers of stoomreinigers om de oven te reinigen.

Buitenzijde van de oven

Voor het schoonmaken van de binnen- en buitenzijde van de oven gebruikt u een doek en een mild reinigingsmiddel of een warm sopje.

• Droog de oven met keukenpapier of een droge doek.

• Gebruik nooit schuursponsjes of bijtende of schurende reinigingsmiddelen.

Roestvrij stalen voorkant van de oven

Gebruik geen staalwol, schuursponsjes of schurende middelen. Deze kunnen de toplaag beschadigen.

aluminium voorkant van de oven

Veeg de plaat voorzichtig schoon met een zachte doek of microvezeldoek en een mild reinigingsmiddel voor ramen.

Waarschuwing

Zorg dat de oven volledig is afgekoeld voor u deze schoonmaakt.

Binnenzijde van de oven

Maak de afsluitstrippen niet met de hand schoon.

Gebruik geen ruwe (schuur)sponsjes.

Gebruik, om beschadiging van de geëmailleerde oppervlakken van de oven te voorkomen, speciale ovenreinigingsmiddelen.

Om hardnekkig vuil te verwijderen, gebruikt u een speciale ovenreiniger.

accessoires

Was alle bakspullen en accessoires af na gebruik en droog ze met een theedoek.

Om ze gemakkelijk te kunnen reinigen, laat u ze een half uurtje in een warm sopje weken.

deurgootje

• Het deurgootje dient ter bescherming voor het opvangen van vocht wanneer de oven actief is.

Reinig de deurgoot na bereiding.

NV6793BGESR_EF_DG68-00447E_NL.indb 45 reiniging en behandeling _

45

2012-04-03 �� 8:02:53

dEuR VERwijdEREN

Bij normaal gebruik mag de ovendeur niet worden verwijderd. Moet de ovendeur toch worden verwijderd, bijvoorbeeld voor reinigingsdoeleinden, gaat u als volgt te werk.

let oP: De ovendeur is zwaar.

2

1

1. Open de kleur en klap de clipjes bij aan beide scharnieren volledig open.

2. Sluit de deur ongeveer 70 °. Pak de zijkanten van de ovendeur aan beide kanten stevig vast en trek de deur omhoog totdat deze uit de scharnieren kan worden genomen.

terugZetten: Voer de stappen 1 en 2 in omgekeerde volgorde uit.

hEt dEuRGlaS VERwijdEREN

De ovendeur is voorzien van tegen elkaar geplaatste lagen glas. U kunt deze lagen glas uitnemen en reinigen.

1. Verwijder de twee schroeven aan de linker- en rechterkant van de deur.

2. Verwijder de afdekking en haal de eerste ruit uit de deur.

3. Licht de tweede ruit op en verwijder de twee rubberen ruithouders aan de bovenkant van de ruit. Reinig de ruiten met een sopje of met warm water en wrijf deze droog met een zachte droge doek.

terugZetten: Voer de stappen 1, 2 en 3 in omgekeerde volgorde uit.

Het deurglas verschilt per model.

Let bij het terugplaatsen van de binnenste ruit op de richting van de opdruk (zie hieronder).

46_ reiniging en behandeling

NV6793BGESR_EF_DG68-00447E_NL.indb 46 2012-04-03 �� 8:02:54

GElEidERS (optioNEEl)

Beide geleiders moeten worden verwijderd als u de binnenkant van de oven wilt reinigen.

de geleiders verwijderen

1. Druk in het midden van de bovenste deel van de geleider.

2. Draai de geleider ongeveer 45 °.

3. Licht de geleiders uit de twee gaten in de bodem.

Terugzetten: Voer de stappen 1,2 en 3 in omgekeerde volgorde uit.

NV6793BGESR_EF_DG68-00447E_NL.indb 47 reiniging en behandeling _

47

2012-04-03 �� 8:02:54

dE lamp VERwiSSElEN

belangrijk

Gevaar voor elektrische schokken!

Voordat u de lamp van de oven vervangt, neemt u de volgende maatregelen:

• Zet de oven uit

• Sluit de oven af van de stroomvoorziening en

• Bescherm de lamp en het glazen dekseltje door een doek op de bodem van de oven te leggen.

opmerking

U kunt een lamp kopen bij het servicecentrum van SAMSUNG.

de achterste ovenlamp herbevestigen en het glazen dekseltje reinigen

1. Verwijder het dekseltje door deze tegen de klok in te draaien.

2. Verwijder de metalen ringen en reinig het glazen dekseltje.

3. Indien nodig vervangt u de lamp met een 25 Watt,

240 V, 300 °C hittebestendige ovenlamp.

tip

Gebruik altijd een schone doek om de halogeenlamp vast te houden. Zo voorkomt u vettige vingerafdrukken op de lamp.

4. Zet de metalen ringen op het glazen dekseltje.

5. Plaats het glazen dekseltje zelf terug.

de ovenlamp aan de zijkant opnieuw bevestigen en het glazen dekseltje reinigen.

1. Als u het glazen dekseltje wilt verwijderen, houdt u de onderste kant vast met een hand en steek u een plat voorwerp zoals een mes tussen het glas en het frame om het dekseltje eruit te wippen.

2. Indien nodig vervangt u de lamp met een 25-40 Watt,

240 V, 300 °C hittebestendige ovenlamp.

Tip

Gebruik altijd een schone doek om de halogeenlamp vast te houden. Zo voorkomt u vettige vingerafdrukken op de lamp.

3. Plaats het glazen dekseltje zelf terug.

48_ reiniging en behandeling

NV6793BGESR_EF_DG68-00447E_NL.indb 48 2012-04-03 �� 8:02:55

garantie en service

VEElGEStEldE VRaGEN EN pRoBlEEmoploSSiNG

Wat moet ik doen als de oven niet warm wordt?

Controleer of de volgende handeling het probleem oplost:

• de oven staat mogelijk niet aan. Zet de oven aan.

De klok kan niet worden ingesteld. Stel de klok in (raadpleeg het gedeelte "De klok instellen").

Controleer of de vereiste instellingen zijn toegepast.

Er is mogelijk een stop gesprongen of een aardlekschakelaar uitgevallen.

Vervang de stop(pen) of herstel de aardlekschakelaar. Als dit herhaaldelijk gebeurd, belt u een bevoegd elektricien.

Wat moet ik doen als de oven niet wordt verwarmd, zelfs als de ovenfunctie en -temperatuur zijn ingesteld?

Er is mogelijk een probleem met de interne elektrische verbindingen. Neem contact op met uw plaatselijke servicecentrum.

Wat moet ik doen als er een foutcode wordt weergegeven en de oven wordt niet verwarmd?

Er is een fout in de interne elektrische circuitverbindingen. Neem contact op met uw plaatselijke servicecentrum.

Wat moet ik doen als het tijdsdisplay knippert?

De stroom is tijdelijk uitgevallen. Stel de klok in (raadpleeg het gedeelte "De klok instellen").

Wat moet ik doen als de lamp niet aangaat?

De ovenlamp is defect. Vervang de ovenlamp (raadpleeg het onderdeel "De lamp verwisselen").

Wat moet ik doen als de ventilator van de oven draait zonder dat deze is ingesteld?

Na het gebruik wordt de ventilator van de oven geactiveerd en blijft draaien tot de oven is afgekoeld. Neem contact op met het plaatselijke servicecentrum als de ventilator na het afkoelen van de oven niet uitgaat.

garantie en service _

49

2012-04-03 �� 8:02:55 NV6793BGESR_EF_DG68-00447E_NL.indb 49

fout- EN VEiliGhEidScodES

Fout- en veiligheidscodes algemene functies oplossing e-2* s-01

-see-0*

1)

1)

tijdElijkE SENSoRfout

Een defect aan de oven kan slechte prestaties en veiligheidsproblemen veroorzaken. Staak direct het gebruik van de oven.

Neem contact op met het plaatselijke servicecentrum van

SAMSUNG.

VEiliGhEidSuitSchakEliNG

De oven bleef gedurende lange tijd aanstaan op de ingestelde temperatuur.

Zet de oven uit en neem het gerecht uit de oven. Laat de oven afkoelen voor u deze weer gebruikt.

Neem contact op met het plaatselijke servicecentrum van

Samsung

-de-

VERdEElplaat oNtBREEkt

De verdeelplaat wordt niet op de juiste wijze gebruikt.

Raadpleeg "Verdeelplaatmodus instellen" (pagina 17).

Voor de bovenste, dubbele en onderste modus moet de verdeelplaat worden geplaatst en voor de enkele modus moet hij worden verwijderd.

1) * staat voor elk willekeurig getal.

50_ garantie en service

NV6793BGESR_EF_DG68-00447E_NL.indb 50 2012-04-03 �� 8:02:55

technische gegevens

tEchNiSchE GEGEVENS

voedingsbron inhoud (bruikbare capaciteit) afgegeven vermogen gewicht

Netto

Bruto

afmetingen (b x h x d)

Buitenzijde

Ovenruimte

230 V – 50 Hz

70 liter

MAX 3650 W circa 48 kg circa 53 kg

595 x 595 x 566 mm

440 x 365 x 405 mm

NV6793BGESR_EF_DG68-00447E_NL.indb 51 technische gegevens _

51

2012-04-03 �� 8:02:55

AUSTRIA

BELGIUM

DENMARK

FINLAND

FRANCE

GERMANY

ITALIA

GREECE

LUXEMBURG

NETHERLANDS

NORWAY

PORTUGAL

SPAIN

SWEDEN

SWITZERLAND

U.K

EIRE

0810 - SAMSUNG

(7267864, € 0.07/min)

02-201-24-18

70 70 19 70

030 - 6227 515

01 48 63 00 00

01805 - SAMSUNG (726-7864 € 0,14/Min) aus dem dt. Festnetz, aus dem Mobilfunk max. € 0,42/Min)

800-SAMSUNG (726-7864)

80111-SAMSUNG (80111 726-7864) only from land line, (+30) 210 6897691 from mobile and land line

261 03 710

0900-SAMSUNG

(0900-7267864) (€ 0,10/Min)

815-56 480

808 20-SAMSUNG (808 20 7267)

902 - 1 - SAMSUNG (902 172 678)

0771 726 7864 (SAMSUNG)

0848 - SAMSUNG(7267864,

CHF 0.08/min)

0330 SAMSUNG (7267864)

0818 717100 www.samsung.com

www.samsung.com/be (Dutch) www.samsung.com/be_fr (French) www.samsung.com

www.samsung.com

Codenr.: DG68-00447E

NV6793BGESR_EF_DG68-00447E_NL.indb 52 2012-04-03 �� 8:02:55

NV6793BGESR

Einbauofen

Benutzerhandbuch

Dieses Handbuch ist zu 100 % auf Recyclingpapier gedruckt.

imagine the possibilities

Vielen Dank, dass Sie sich für dieses Gerät von

Samsung entschieden haben. Wenn Sie umfassenderen

Service wünschen, registrieren Sie Ihr Gerät unter

www.samsung.com/register

DEUTSCH

NV6793BGESR_EF_DG68-00447E_DE.indb 1 2012-04-03 �� 7:56:19

Arbeiten mit dieser bedienungsanleitung

Vielen Dank, dass Sie sich für einen SAMSUNG-Einbauofen entschieden haben.

Diese Bedienungsanleitung enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, Ihr Gerät zu bedienen und zu pflegen.

Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Ofens Zeit, um diese Bedienungsanleitung zu lesen und halten Sie sie für spätere Nutzung bereit.

In dieser Bedienungsanleitung werden folgende Symbole verwendet:

ACHTUNG oder VORSICHT Wichtig Hinweis

Sicherheitsmaßnahmen

Die Installation dieses Ofens darf nur von einem zugelassenen Elektriker durchgeführt werden. Der

Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die relevanten

Sicherheitsbestimmungen zu beachten.

ElEktrISchE SIchErhEIt

Schließen Sie den Ofen nicht an, wenn er beim Transport beschädigt wurde.

Dieses Haushaltsgerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.

Im Fall eines Fehlers oder Schadens am Gerät versuchen Sie nicht, es zu benutzen.

Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können Sie und andere erheblichen Risiken aussetzen. Wenn Ihr Ofen repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-Kundendienstcenter oder Ihrem Händler in Verbindung.

Wenn das Netzkabel defekt ist, muss es durch ein spezielles Kabel oder ein Bauteil ersetzt werden, das beim

Hersteller oder einem zugelassenen Servicebetrieb erhältlich ist. (Nur Geräte mit fest installiertem Netzanschluss)

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. (Nur Geräte mit Netzkabel)

Elektrische Leitungen und Kabel dürfen nicht den Ofen berühren.

Der Ofen wird über einen zugelassenen Sicherungsautomaten oder eine zugelassene Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals mehrere Mehrfachstecker oder Verlängerungsschnüre.

Der Typenschild befindet sich an der rechten Seite der Klappe.

Die Stromversorgung des Geräts muss bei Reparaturen oder beim Reinigen ausgeschaltet werden.

Geben Sie Acht, wenn Sie elektrische Geräte in Netzsteckdosen nahe dem Herd stecken.

Dieses Gerät ist nicht zum Gebrauch durch Personen (auch Kinder) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine

Unterweisung zur Bedienung des Geräts erhalten haben.

Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein Schalter entsprechend den Anschlussvorschriften integriert wird.

2_ Arbeiten mit dieser bedienungsanleitung

NV6793BGESR_EF_DG68-00447E_DE.indb 2 2012-04-03 �� 7:56:19

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie kleine Kinder deshalb fern, um Verbrennung zu verhindern.

WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Ofens nicht berühren. Kinder unter 8

Jahren sollten von dem Gerät ferngehalten werden, es sei denn sie werden ständig beaufsichtigt.

WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Glühlampe auswechseln, da sonst die Gefahr eines elektrischen Schlags besteht.

SIchErhEIt Im BEtrIEB

Dieser Ofen ist nur für das Kochen im Haushalt ausgelegt.

Während des Betriebs werden die inneren Oberflächen des Ofens so heiß, dass sie Verbrennungen verursachen können. Berühren Sie keine Heizelemente oder Innenflächen des Ofens, ohne diesen ausreichend Zeit zum Abkühlen zu lassen.

Lagern Sie kein entflammbares Material im Ofen.

Die Ofenflächen werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird.

Passen Sie beim Kochen auf, wenn Sie die Ofenklappe öffnen. Heißluft und Dampf können schnell aus dem Ofen austreten.

Wenn Sie Gerichte mit Alkohol kochen, kann der Alkohol aufgrund der hohen Temperaturen verdunsten, und dieser

Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Ofens in Kontakt kommt.

Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.

Halten Sie Kinder in sicherem Abstand, wenn der Ofen in Gebrauch ist.

Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Kuchenblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.

Gießen Sie kein Wasser auf den Ofenboden, wenn dieser heiß ist. Dies konnte Schäden der Emailleoberfläche verursachen.

Die Ofenklappe muss während des Kochens geschlossen sein.

Verkleiden Sie den Ofenboden nicht mit Aluminiumfolie, und stellen Sie keine Kuchenbleche oder Behälter darauf.

Die Aluminiumfolie sperrt die Hitze aus, sodass es zu Schäden an den Emailleoberflächen und zu schlechten

Kochergebnissen kommen kann.

Obstsäfte hinterlassen auf den Emailleoberflächen des Ofens Flecke, die sich möglicherweise nicht mehr entfernen lassen. Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Tropfpfanne.

Stellen Sie keine Backwaren auf die offene Ofenklappe.

Kleinere Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

Achten Sie beim Offnen oder Schließen der Geratetur darauf, dass sich keine Kinder in der Nahe aufhalten, da diese andernfalls gegen die Tur laufen oder sich die Finger in der Geratetur quetschen konnten.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Ofens nicht berühren.

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

Haushaltsgeräte sollen nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um das Glas der Ofentür zu reinigen. Sie könnten die

Oberfläche zerkratzen, und damit das Glas zerbrechen lassen.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen

Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine

Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nur unter Aufsicht reinigen oder warten.

Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.

Während des Reinigungsprogramms können die Oberflächen heißer als üblich werden und deshalb sollten Sie Kinder fernhalten.

Sicherheitsmaßnahmen _3

NV6793BGESR_EF_DG68-00447E_DE.indb 3 2012-04-03 �� 7:56:19

Verschüttetes muss vor dem Reinigen entfernt werden und im Reinigungshandbuch angegebene Utensilien können beim Reinigen im Ofen gelassen werden.

Wenn dieses Gerät über eine Dampf- oder Selbstreinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und

Kochutensilien vor der Dampfreinigung oder Selbstreinigung aus dem Ofen entfernen.

Wenn dieses Gerät über eine Selbstreinigungsfunktion verfügt, können die Oberflächen während der Selbstreinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden.

Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren

Objekte dagegen.

Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, selbst wenn Sie mit dem Kochen fertig sind.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Nahrungsmittel im Ofen zubereiten.

hInwEISE zur EntSorgung

Entsorgung des Verpackungsmaterials

• Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig.

• Entsorgen Sie die Verpackungsmaterialien im entsprechenden Behälter bei Ihrer örtlichen

Annahmestelle.

Entsorgen von Altgeräten

WARNUNG: Vor dem Entsorgen Ihres Altgeräts machen Sie es bitte betriebsuntüchtig, damit es nicht zu einer Gefahrenquelle werden kann.

Zu diesem Zweck trennen Sie das Gerät vom Stromnetz und entfernen das

Netzkabel.

Für den Umweltschutz ist es wichtig, dass Altgeräte auf ordnungsgemäße Weise entsorgt werden.

• Das Gerät darf nicht im Hausmüll entsorgt werden.

• Information über Sperrmülltermine und öffentliche Deponien erhalten Sie von Ihrem örtlichen

Müllentsorger oder Ihrer Gemeinde.

korrEktE EntSorgung Von AltgErÄtEn

(ElEktro- und ElEktronIkSchrott)

(In den ländern der Europäischen union und anderen europäischen ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen

Dokumentation gibt an, dass das Produkt und Zubehörteile nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen

Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

4_ Sicherheitsmaßnahmen

NV6793BGESR_EF_DG68-00447E_DE.indb 4 2012-04-03 �� 7:56:19

Inhalt

InstallIeren des ofens

6

BauteIle und funktIonen

9

Vor dem ersten kochen

15

automatIsche kochprogramme

17

Verwenden des ofens

21

reInIgung und pflege

42

garantIe und serVIce

49

technIsche daten

51

6

Sicherheitshinweise für den Installateur

6 Einbau in einen Unterschrank

7 Anschließen an das Netz

8 Einbau in einen Hochschrank

9 Herd

10 Steuerelemente des Ofens

10 Spezialfunktionen

11 Zubehör

13 Verwenden des Zubehörs

14 Sicherheitsabschaltung

14 Kühlungsventilator

15 Einstellen der Uhrzeit

16 Erstreinigung:

17 Automatische Kochprogramme für

Einfachbetrieb

21 Einstellen des Teilerbetriebs

26 Einstellen der Ofentemperatur

27 Ausschalten des Ofens

27 Endzeit

29 Garzeit

31 Küchentimer

31 Ein-/Ausschalten der Ofenbeleuchtung

32 Kindersicherung

32 Ausschalten des Signaltons

33 Ofenfunktionen

41 Testgeschirr

42 Selbstreinigung

43 Dampfreinigung

46 Ausbau der Gerätetür

46 Ausbau des Glaseinsatzes der Gerätetür

47 Seitliche Schienen (Zubehör)

48 Austauschen der Lampe

49 Häufig gestellte Fragen und

Fehlerbehebung

50 Fehler- und Sicherheitscodes

51 Technische Daten

Inhalt _

5

NV6793BGESR_EF_DG68-00447E_DE.indb 5 2012-04-03 �� 7:56:19

3

Installieren des ofens

wichtig

Die Elektroinstallation dieses Ofens darf nur von einem zugelassenen Elektriker durchgeführt werden.

Der Ofen muss entsprechend der mitgelieferten Anleitung installiert werden.

Entfernen Sie nach der Installation die Vinylschutzfolie von der Klappe.

Entfernen Sie nach der Installation die Schutzfolie von den Innenflächen des

Ofens.

SichERhEitShiNwEiSE füR dEN iNStallatEuR

Die Installation muss Schutz vor Berührung von Strom führenden Teile gewährleisten.

Der Küchenschrank, in den das Gerät eingebaut wird, muss die

Stabilitätsanforderungen von DIN 68930 erfüllen.

EiNBau iN EiNEN uNtERSchRaNk

Beachten Sie die Mindestabstände.

Sichern Sie den Ofen auf beiden Seiten mit Schrauben.

1 2

560

595

572

595 min. 550

21

545

4

min. 20 min. 50

50

460 min. 560 min. 600

6_ Installieren des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 6 2012-04-03 �� 7:56:20

aNSchliESSEN aN daS NEtz

5

Anschließen des Ofens an die Stromversorgung

(H05 VV-F, H05 RR-F, Min 1,5 m, 1,5 - 2,5 mm²)

Phasenleiter

Neutralleiter

Erdung

Die elektrischen Anschlüsse müssen gemäß den Angaben der Anschlussplatte auf der Rückseite des Geräts von einem Elektroinstallateur vorgenommen werden.

Dieser Installateur muss gewährleisten, dass das Gerät entsprechend den

Anschlussanweisungen und den örtlichen Bestimmungen angeschlossen wird.

Wenn das Gerät nicht mit einem Stecker an das Stromnetz angeschlossen wird, muss versorgungsseitig ein Multipoltrennschalter (mit einem Kontaktabstand von mindestens

3 mm) vorgesehen werden, um die Sicherheitsbestimmungen zu erfüllen.

hinweis

Wenn das Netz angeschlossen ist, wird die Elektronik des Ofens initialisiert.

Dabei wird die Beleuchtung für einige Sekunden ausgeschaltet. Das

Elektrokabel (H05 RR-F oder H05 VV-F; min 1,5 m, 1, - 2,5 mm²) muss ausreichend lang sein, damit es an den Ofen angeschlossen werden kann, auch wenn dieser auf dem Boden vor seinem Einbauschrank steht.

Öffnen Sie die hintere Verkleidung des Ofens am Boden (mit Hilfe eines

Schlitzschraubendrehers), und entfernen Sie die Verbindungsschraube und die Kabelklemme ehe Sie die Strom führenden Drähte in die entsprechenden

Anschlussklemmen einführen.

Die Erdung muss an die ( )-Klemme des Ofens angeschlossen werden.

Wenn der Ofen mit einem Stecker an das Stromnetz angeschlossen wird, muss dieser

Stecker auch nach dem Einsetzen des Ofens zugänglich bleiben.

Wir übernehmen keine Haftung bei Unfällen, die auf fehlende oder fehlerhafte Erdung zurückzuführen ist.

6 7

NV6793BGESR_EF_DG68-00447E_DE.indb 7

Installieren des ofens _

7

2012-04-03 �� 7:56:21

EiNBau iN EiNEN hochSchRaNk

Beachten Sie die Mindestabstände.

Achten Sie beim Einschieben des Ofens auf den richtigen Ausrichtungswinkel.

1 2

560

595

595

572

21

545

3 4

50 min. 550

Min. 590 - Max. 600

5

min. 560

Anschließen des Ofens an die Stromversorgung

(H05 VV-F, H05 RR-F, Min 1,5 m, 1,5 - 2,5 mm²)

Phasenleiter

Neutralleiter

90 °

Erdung

8_ Installieren des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 8 2012-04-03 �� 7:56:21

Bauteile und funktionen

hERd

Bedienfeld

Obere Heizelemente

Einschubhöhe

5

Einschubhöhe

4

Einschubhöhe

3

Einschubhöhe

Einschubhöhe

2

1

Luftauslassfilter

Ofenbeleuchtung

Ofenklappe aus Glas

Griff der Ofenklappe

hinweis

• Die verschiedenen Einschubhöhen sind von unten nach oben aufsteigend nummeriert.

• Die Einschubhöhen 4 und 5 werden hauptsächlich für die Grillfunktion verwendet.

• In den Zubereitungshinweisen in dieser Bedienungsanleitung finden Sie

Angaben zu den jeweiligen Einschubhöhen für die einzelnen Gerichte.

Bauteile und funktionen _

9

2012-04-03 �� 7:56:21 NV6793BGESR_EF_DG68-00447E_DE.indb 9

StEuERElEmENtE dES ofENS

11 12 13

1 2 3 4 5 6 7 8 9 10

1. Bedienknopf

2. Auswahltaste für untere Kammer im

Doppelkammerbetrieb

3. Funktionstaste

4. Garzeit

5. Endzeit

6. Alarmtaste

7. Uhrzeit

8. Temperatur

9. Lampentaste

10. Drehrad

11. Auswahltaste für Doppelhitze in der oberen Kammer

12. Anzeigefenster

13. Verriegelung

hinweis

Der Bedienknopf und die Auswahltaste für Zeit/temperatur sind versenkbar ausgeführt. Drücken Sie sie einfach, und drehen Sie dann.

SpEzialfuNktioNEN

Der Ofen wird mit den folgenden Spezialfunktionen geliefert.

Teilermodi: Mit eingeschobenem Teiler kann in zwei getrennten Kammern unabhängig voneinander gekocht werden. Dies ist nicht nur bedienungsfreundlich, sondern spart auch Energie.

Dampfreinigung: Die Selbstreinigungsfunktion des Ofens nutzt Dampfenergie, um

Fett- und Kochrückstände zu entfernen und den Bratraum des Ofens auf sichere

Weise zu reinigen.

10_ Bauteile und funktionen

NV6793BGESR_EF_DG68-00447E_DE.indb 10 2012-04-03 �� 7:56:22

zuBEhöR

Das folgende Zubehör ist im Lieferumfang des Ofens enthalten:

1

gittergrill (Zubehör) für Teller,

Kuchenformen, Brat- und Grillbehälter.

2

gitterrost (Zubehör) zum Braten.

3

Vorderseite

Backblech (Zubehör) für Kuchen und

Biskuit.

Vorderseite

4

tropfpfanne (Zubehör) zum Braten und Auffangen von Bratensaft oder tropfendem Fett.

5

teiler (Zubehör) für den Betrieb mit

Ober-, Unter- und Doppelhitze. Schieben

Sie den Teiler in Einschub 3. An der

Rückwand des Bratraums befindet sich ein Fühler, der die Anwesenheit des

Teilers feststellt. Schieben Sie den Teiler ganz bis zum Ende ein.

6

grillspieß (Zubehör) besteht aus einem Spieß, 2 Haltegabeln, einem abnehmbaren Griff und einer Halterung, die in den 3. Einschub von unten kommt.

Zum Grillen am Spieß stecken Sie den

Spieß in die Öffnung an der Rückwand im Garraum des Ofens. Schieben Sie die

Tropfpfanne in Einschub 1, wenn Sie den

Spieß verwenden.

NV6793BGESR_EF_DG68-00447E_DE.indb 11

Bauteile und funktionen _

11

2012-04-03 �� 7:56:22

7

drehspieß und schaschlik (Zubehör)

Anwendung:

Schieben Sie die Tropfpfanne (kein Dreifuß) in Einschub 1, um die

Bratenflüssigkeit aufzufangen, oder stellen Sie sie auf den Boden des Ofens, wenn das gegrillte Stück Fleisch zu groß ist.

Schieben Sie zuerst eine der Gabeln auf den Spieß und dann das Stück

Fleisch, das gegrillt werden soll;

Gemüse und vorgekochte Kartoffeln können Sie an den Rand der

Tropfpfanne legen, damit diese gleichzeitig gegart werden.

Platzieren Sie die Halterung auf den mittleren Einschub, so dass das „V“förmige Teil nach vorn weist.

Der Spieß lässt sich leichter einstecken, wenn der Handgriff an das stumpfe

Ende angeschraubt wird.

Legen Sie den Spieß in der Halterung ab, so dass das spitze Ende zur

Rückseite weist, und schieben Sie ihn vorsichtig, bis die Spitze des Spießes in den Drehmechanismus auf der Rückwand des Ofens eingesteckt ist. Das stumpfe Ende des Spießes muss auf der „V“-Form ruhen. (Der Spieß besitzt zwei Ösen. Diese befinden sich in der Nähe der Ofenklappe, damit der Spieß nicht nach vorn rutschen kann. Die Ösen dienen zugleich als Halterung für den Handgriff.)

Lösen Sie den Handgriff, ehe Sie grillen. Schrauben Sie den Handgriff nach dem Grillen wieder fest, damit Sie den Spieß aus der Halterung entnehmen können.

warnung

Entnehmen Sie vor Verwendung der Pyrolyse das gesamte Zubehör sowie alle sonstigen ungeeigneten Teile. Diese müssen von Hand gereinigt werden.

12_ Bauteile und funktionen

NV6793BGESR_EF_DG68-00447E_DE.indb 12 2012-04-03 �� 7:56:22

VERwENdEN dES zuBEhöRS

Kuchenblech, Tropfpfanne und Gittergrill müssen korrekt in die seitlichen Führungsschienen eingeführt werden. Wenn Sie das fertige

Gericht aus dem Ofen herausnehmen, achten

Sie besonders auf heiße Kochgeräte und

Oberflächen.

Einschubhöhe 1: tropfpfanne

4: Backblech

5

4

3

2

1

Backblech

Tropfpfanne

Abstand 2 cm

hinweis

Wenn Sie die Tropfpfanne oder das Kuchenblech benutzen, um Flüssigkeiten aufzufangen, die von den kochenden Gerichten heruntertropfen, stellen Sie sicher, dass die Pfanne oder das Blech richtig in die seitlichen Führungsschienen eingesetzt ist. Wenn diese Teile die untere Fläche des Ofens berühren, kann die

Emailleoberfläche beschädigt werden. Bleche und Pfannen auf Einschubhöhe 1 sollten einen Mindestabstand von 2 cm zur unteren Fläche des Ofens aufweisen.

ausziehbare Schienen (zubehör)

Die ausziehbaren Schienen und anderes Zubehör können sehr heiß werden.

Verwenden Sie Ofenhandschuhe oder einen anderen geeigneten Schutz. Die ausziehbaren Schienen befinden sich auf der rechten und linken Seite des

Garraums auf zwei verschiedenen Einschubhöhen.

Wenn Sie das Backblech oder den Gitterrost einschieben möchten, ziehen

Sie zunächst die Auszugsschienen einer bestimmten Einschubhöhe heraus.

Platzieren Sie das Blech oder den Gitterrost auf den Schienen. Achten

Sie dabei auf die runden Öffnungen im Backblech (siehe Abbildung)! Den

Gitterrost müssen Sie zwischen die Schienen schieben, sodass er fest sitzt.

Schieben Sie diese dann vollständig zurück in den Ofen.

Schließen Sie die Ofentür erst, nachdem Sie die ausziehbaren Schienen vollständig in den Ofen geschoben haben.

NV6793BGESR_EF_DG68-00447E_DE.indb 13

Bauteile und funktionen _

13

2012-04-03 �� 7:56:23

teiler, gittergrill, Backblech und tropfpfanne

anordnen des teilers

Schieben Sie den Teiler in Einschub 3 des

Ofens.

anordnen des Gittergrills

Schieben Sie den Gittergrill in den gewünschten Einschub.

anordnen des Backblechs oder der tropfpfanne

Schieben Sie das Kuchenblech und/ oder die Tropfpfanne in den gewünschten

Einschub.

warnung

Wenn Sie im Teilerbetrieb mit Ober-, Unter- und Doppelkammer kochen möchten, müssen Sie den Teiler einschieben.

SichERhEitSaBSchaltuNG

Wenn keine Kochzeit angegeben wird, schaltet sich der Ofen nach Ablauf folgender Zeiten selbsttätig ab.

abschaltzeiten bei verschiedenen temperatureinstellungen

Unter 105 °C

Von 105 °C bis 240 °C

Von 245 °C bis 300 °C

16 Stunden

8 Stunden

4 Stunden

Die Elektrik dieses Ofens verfügt über eine Thermoabschaltung. Wenn der Ofen übermäßig hohe Temperaturen erreicht, schaltet das System die

Stromversorgung der Heizelemente für eine gewisse Zeit ab.

kühluNGSVENtilatoR

Während des Kochens ist es normal, dass Heißluft aus dem Entlüftungsschlitz auf der Vorderseite des Ofens austritt.

Der Kühlungsventilator bleibt auch nach dem Ausschalten des Ofens eingeschaltet. Er wird nach 22 Minuten ausgeschaltet, oder wenn die

Innentemperatur im Ofen auf 60 °C gefallen ist.

14_ Bauteile und funktionen

NV6793BGESR_EF_DG68-00447E_DE.indb 14 2012-04-03 �� 7:56:23

Vor dem ersten kochen

EiNStEllEN dER uhRzEit

Stellen Sie nach dem Anschließen des Geräts an das Stromnetz noch vor dem ersten

Einsatz die Uhrzeit ein.

1

Drücken Sie auf die Taste zum Einstellen der

uhrzeit. Die Anzeigen „ “ und

„12: “ beginnen zu blinken.

2

Stellen Sie mit Hilfe der Auswahltaste für die Zeit/temperatur die Stunden ein.

Beispiel

So stellen Sie 1:30 ein:

Warten Sie etwa 10 Sekunden. Die Uhr hört auf zu blinken, und es wird die aktuell eingestellte Uhrzeit angezeigt.

3

Drücken Sie auf die Taste zum Einstellen der uhrzeit. Die Anzeigen „ “ und

„ :00“ beginnen zu blinken.

4

Stellen Sie mit Hilfe der Auswahltaste für die Zeit/temperatur die Minuten ein.

„ “ beginnt zu blinken.

5

Drücken Sie die Taste zum Konfigurieren der uhrzeit, um das Einstellen der Uhr zu beenden, oder warten Sie etwa 10 Sekunden. „ “ wird nicht mehr angezeigt, und „30“ hört auf zu blinken. In der Anzeige wird die aktuelle Uhrzeit angezeigt. Sie können das

Gerät nun einsetzen.

Vor dem ersten kochen _

15

2012-04-03 �� 7:56:25 NV6793BGESR_EF_DG68-00447E_DE.indb 15

ERStREiNiGuNG:

Reinigen Sie den Ofen gründlich, ehe Sie ihn zum ersten Mal verwenden.

wichtig

Verwenden Sie keine scharfen oder schleifenden Reinigungsmittel. Die Oberfläche des Ofens könnte dadurch beschädigt werden. Bei Öfen mit Emaillefront verwenden Sie handelsübliche Reinigungsmittel.

So reinigen Sie den ofen:

1. Öffnen Sie die Gerätetür. Die Beleuchtung geht an.

2. Reinigen Sie alle Ofenbleche, sämtliches Zubehör und die seitlichen

Führungsschienen mit warmem Wasser oder Spülmittel. Polieren und trocknen Sie das Gerät mit einem weichen sauberen Tuch.

3. Waschen Sie das Innere des Ofens auf dieselbe Weise.

4. Wischen Sie die Vorderseite des Geräts mit einem feuchten Tuch ab.

Kontrollieren Sie, ob die Uhr korrekt eingestellt ist. Entfernen Sie das Zubehör, und betreiben Sie den Ofen im Umluftbetrieb 1 Stunde lang bei 200 °C, ehe Sie ihn verwenden. Dabei entsteht ein unverwechselbarer Geruch. Dies ist normal, stellen Sie aber sicher, dass Ihre Küche in dieser Vorbereitungszeit gut belüftet ist.

16_ Vor dem ersten kochen

NV6793BGESR_EF_DG68-00447E_DE.indb 16 2012-04-03 �� 7:56:25

Automatische kochprogramme

Beim automatischen Kochen haben Sie die Wahl zwischen 25 automatischen

Kochprogrammen zum Kochen, Braten und Backen.

Setzen Sie den Teiler für den Betrieb mit Ober-, Doppel- und Unterhitze ein.

1

Wählen Sie mit Hilfe des

Bedienknopfes den Modus für

automatisch erhitzen aus.

2

Drücken Sie dann die funktionstaste.

3

Wählen Sie mit Hilfe der Auswahltaste für die Zeit/temperatur das gewünschte

Rezept aus. (1 - 25)

4

Wählen Sie mit Hilfe der Auswahltaste für die Zeit/temperatur das gewünschte

Gewicht aus.

automatiSchE kochpRoGRammE füR EiNfachBEtRiEB

In der folgenden Tabelle sind 25 Automatikprogramme zum Kochen, Braten und Backen aufgeführt.

Diese können nur verwendet werden, wenn Sie mit einer einzigen Kammer arbeiten. Entfernen Sie immer den Teiler.

Es sind die entsprechenden Mengen, Gewichte und Zubereitungsempfehlungen angegeben.

Zur einfacheren Handhabung wurden die Garmethode und die Garzeit vorprogrammiert.

Verwenden Sie die folgenden Informationen als Zubereitungshinweise Die Nahrungsmittel immer in den nicht vorgeheizten Ofen legen.

nummer nahrungsmittel

1 Tiefkühlpizza

2 Tiefgefrorene

Ofenpommes

gewicht/kg

0,3 - 0,6

0,7 - 1,0

0,3 - 0,5

(dünn)

0,6 - 0,8

(dick)

Zubehör einschubhöhe

Gittergrill 2

Backblech 2

empfehlung

Die tiefgefrorene Pizza in die

Mitte des Gittergrills legen.

Die tiefgefrorenen Pommes

Frites auf dem Backblech verteilen. Die erste Einstellung gilt für dünne Pommes

Frites, die zweite für breit geschnittene.

Automatische kochprogramme _

17

2012-04-03 �� 7:56:25 NV6793BGESR_EF_DG68-00447E_DE.indb 17

3

4

5

6

7 Schweinefleisch

8

Rindfleisch

Lammkoteletts

0,6 - 0,8

0,9 - 1,1

0,6 - 0,8

0,9 - 1,1

0,3 - 0,4

0,5 - 0,6

Tropfpfanne mit

Gitterrost

Tropfpfanne mit

Gitterrost

Tropfpfanne mit

Gitterrost

2

2

4

9 Hähnchenteile 0,5 - 0,7

1,0 - 1,2

Tropfpfanne mit

Gitterrost

10 Ganzes Hähnchen 1,0 - 1,1

1,2 - 1,3

Tropfpfanne mit

Gitterrost

4

2

11

Tiefgefrorene

Ofenkroketten

Hausgemachte

Lasagne

Rindersteaks

Entenbrust

0,3 - 0,5

0,6 - 0,8

0,3 - 0,5

0,8 - 1,0

Backblech

Gittergrill

0,3 - 0,6

0,6 - 0,8

Tropfpfanne mit

Gitterrost

4

0,3 - 0,5

0,6 - 0,8

Tropfpfanne mit

Gitterrost

4

12 Truthahnroulade 0,6 - 0,8

0,9 - 1,1

Tropfpfanne mit

Gitterrost

18_ Automatische kochprogramme

2

3

4

Die tiefgefrorenen

Kartoffelkroketten gleichmäßig auf dem Backblech verteilen.

Eine frische Lasagne zubereiten oder ein

Fertigprodukt nehmen und in eine ofenfeste Schüssel geeigneter Größe geben.

Die Schüssel in die Mitte des

Ofens stellen.

Marinierte Rindersteaks nebeneinander auf dem

Gitterrost verteilen. Bei

Erklingen des Signaltons wenden. Die erste Einstellung ist für dünne Steaks geeignet, die zweite für dicke.

Das marinierte Rindfleisch auf den Gitterrost legen. Bei

Erklingen des Signaltons wenden.

Das marinierte Schweinefleisch auf den Gitterrost legen. Bei

Erklingen des Signaltons wenden.

Lammkoteletts marinieren.

Die Lammkoteletts auf dem

Gitterrost verteilen. Bei

Erklingen des Signaltons wenden. Die erste Einstellung gilt für dünne Stücke, die zweite für dicke.

Die Hähnchenteile mit Öl beträufeln und mit Kräutern würzen. Die Hähnchenteile nebeneinander auf den

Gitterrost legen.

Das ganze Hähnchen mit Öl beträufeln und mit Kräutern würzen. Das Hähnchen auf den Gitterrost legen. Bei

Erklingen des Signaltons wenden.

Entenbrust zubereiten und mit der fetten Seite nach oben auf den Rost legen. Die erste

Einstellung gilt für eine dünne

Entenbrust, die zweite für zwei dicke.

Truthahnroulade auf den

Gitterrost legen. Bei Erklingen des Signaltons wenden.

NV6793BGESR_EF_DG68-00447E_DE.indb 18 2012-04-03 �� 7:56:26

13

14 Gebratener Fisch 0,5 - 0,7

0,8 - 1,0

Tropfpfanne mit

Gitterrost

15

16

17

18

Gedämpfter Fisch

Lachssteaks

Ofenkartoffeln

Gebratenes

Gemüse

Gemüsegratin

0,5 - 0,7

0,8 - 1,0

0,4 - 0,5

0,8 - 1,0

Gittergrill

0,3 - 0,4

0,7 - 0,8

0,4 - 0,5

0,8 - 1,0

Tropfpfanne mit

Gitterrost

Backblech

Tropfpfanne

0,4 - 0,6

0,8 - 1,0

Gittergrill

19

20

21

Marmorkuchen

Obstkuchenboden

Biskuit

0,5 - 0,6

0,7 - 0,8

0,9 - 1,0

0,3 - 0,4

(groß)

0,2 - 0,3

(Törtchen)

0,4 - 0,5

(mittelgroß)

0,2 - 0,3

(klein)

Gittergrill

Gittergrill

Gittergrill

2

2

4

2

2

4

4

2

2

Fisch abspülen und reinigen

(Forelle, Zander, Brasse). Kopf an Schwanzflosse in eine ovale ofenfeste Glasform legen.

2 - 3 Esslöffel Zitronensaft dazugeben. Mit dem Deckel abdecken.

Die Fische Kopf an

Schwanzflosse auf den

Gitterrost legen. Die erste

Einstellung gilt für 2 Fische, die zweite für 4. Dieses Programm ist für ganze Fische wie Forelle,

Zander oder Dorade geeignet.

Lachssteaks auf den Gitterrost legen. Bei Erklingen des

Signaltons wenden.

Kartoffeln abspülen und halbieren. Mit Olivenöl beträufeln und mit Kräutern würzen. Gleichmäßig auf dem Blech verteilen. Die erste Einstellung gilt für kleine

Kartoffeln (je 100 g) und die zweite für große Ofenkartoffeln

(je 200 g).

Gemüse, z. B. Zucchini- oder

Auberginenscheiben, Pilze oder Kirschtomaten, in die

Tropfpfanne geben. Mit Öl beträufeln und Kräuter und

Gewürze hinzugeben.

Gemüsegratin in einer runden ofenfesten Form zubereiten.

Die Schüssel in die Mitte des

Ofens stellen.

Den Teig in eine gebutterte

Napfkuchenform geeigneter

Größe geben.

Den Teig in eine gebutterte

Springform geben. Die erste

Einstellung gilt für einen

Tortenboden, die zweite für 5 -

6 kleine Törtchen.

Teig auf ein rundes schwarzes

Backblech legen. Die erste Einstellung gilt für ein Backblech mit 26 cm

Durchmesser und die zweite für ein Backblech mit 18 cm

Durchmesser.

NV6793BGESR_EF_DG68-00447E_DE.indb 19

Automatische kochprogramme _

19

2012-04-03 �� 7:56:26

22

23

0,5 - 0,6

0,7 - 0,8

0,7 - 0,8

(weiß)

0,8 - 0,9

(Vollkorn)

Gittergrill

Gittergrill

24 Hausgemachte

Pizza

1,0 - 1,2

1,3 - 1,5

Backblech

25

Muffins

Brot

Hefeteig gehen lassen

0,3 - 0,5

0,6 - 0,8

Gittergrill

2

2

2

2

Den Teig in eine schwarze

Backform aus Metall für zwölf Muffins geben. Die erste Einstellung gilt für kleine

Muffins, die zweite für große.

Bereiten Sie den Teig nach den Angaben des Herstellers zu und geben Sie ihn in eine schwarze Rechteckform

(Länge: 25 cm). Die erste

Einstellung gilt für Weißbrot

(0,7 - 0,8 kg) und die zweite

(0,8 - 0,9 kg) für Vollkornbrot.

Die Pizza auf das Blech legen. Die Gewichtsangaben beziehen sich auf die gesamte

Pizza mit Belag. Wir empfehlen die Einstellung 1 (1,0 - 1,2 kg) für Pizzas mit dünnen Böden und Einstellung 2 (1,3 - 1,5 kg) für Pizzas mit viel Belag.

Die erste Einstellung gilt für Pizzateig. Die zweite

Einstellung ist für Kuchenteig mit Hefe und für Brotteig geeignet. Den Teig in ein großes, rundes und hitzefestes

Gefäß geben und mit

Frischhaltefolie abdecken.

20_ Automatische kochprogramme

NV6793BGESR_EF_DG68-00447E_DE.indb 20 2012-04-03 �� 7:56:26

Verwenden des ofens

EiNStEllEN dES tEilERBEtRiEBS

Für Ofenbetrieb mit Ober-, Unter- und Doppelkammer schieben Sie den Teiler ein, während sich der Bedienknopf in der Position „Off (Aus)“ befindet. Für Einzelbetrieb entfernen Sie den Teiler in der Position „Off (Aus)“. Anschließend stellen Sie mit Hilfe des

Bedienknopfes die gewünschte Betriebsart ein. Einzelheiten hierzu finden Sie in der folgenden Tabelle.

1

Wählen Sie mit dem Bedienknopf die gewünschte Ofenkammer aus.

2

Wählen Sie die gewünschte

Ofenkammer aus Drücken Sie dann die

funktionstaste.

3

Wählen Sie mit Hilfe der Auswahltaste für die Zeit/temperatur die gewünschte

Ofenfunktion aus.

Wenn 3 Sekunden lang keine Einstellungen vorgenommen werden, startet der Ofen automatisch mit der gewählten Betriebsart und Funktion.

NV6793BGESR_EF_DG68-00447E_DE.indb 21

Verwenden des ofens _

21

2012-04-03 �� 7:56:26

teilermodus markierung

Aus

Obere Kammer

Doppelkammer

Untere Kammer

Einfachbetrieb ofenfunktion

1. Umluft

2. Oberhitze mit Umluft

3. Großer Grill

Betrieb von oberer und unterer Kammer

1. Umluft

2. Unterhitze und Umluft

1. Umluft

2. Oberhitze mit Umluft

3. Normalbetrieb

4. Großer Grill

5. Kleiner Grill

6. Unterhitze und Umluft

Automatisch erhitzen

Dampfreinigung

Selbstreinigung

1. P1

2. P2

3. P3 teiler einschieben

Ja

Ja

Ja

Nein

Nein

Nein

Nein hinweise zur Nutzung

Diese Betriebsart spart Energie und Zeit, wenn Sie kleine

Mahlzeiten zubereiten.

Sie können zwei Gerichte mit unterschiedlicher Temperatur gleichzeitig kochen.

Diese Betriebsart spart Energie und Zeit, wenn Sie kleine

Mahlzeiten zubereiten.

22_ Verwenden des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 22 2012-04-03 �� 7:56:27

obere kammer

Nur der obere Heizstab ist in Betrieb. Der Teiler sollte eingeschoben sein.

umluft oberhitze mit umluft

Großer Grill

untere kammer

Nur der untere Heizstab ist in Betrieb. Der Teiler sollte eingeschoben sein.

umluft unterhitze und umluft

NV6793BGESR_EF_DG68-00447E_DE.indb 23

Verwenden des ofens _

23

2012-04-03 �� 7:56:29

doppelkammer

Obere und untere Kammer sind zugleich in Betrieb. Es kann eingestellt werden, welche Betriebsart zuerst aktiviert werden soll. Wenn im Doppelkammerbetrieb ein Gericht fertig ist, und Sie möchten die Kochzeit oder Kochtemperatur in der anderen Kammer ändern, wählen Sie mit Hilfe des Bedienknopfes die gewünschte Kammer (obere oder untere) aus. Der Teiler sollte eingeschoben werden.

Doppelkammerbetrieb 1

Die obere Kammer nimmt zuerst den Betrieb auf. Wenn die funktionstaste gedrückt wird oder seit dem Einstellen der oberen Kammer mehr als

15 Sekunden ohne weitere Einstellung vergangen sind, dann startet der Ofen die untere Kammer.

umluft oberhitze mit umluft

Großer Grill

Doppelkammerbetrieb 2

Auch wenn mit oberer Kammer gestartet wird, wechselt der Ofen zur unteren

Kammer, wenn die funktionstaste gedrückt wird, oder seit dem Einstellen der oberen Kammer mehr als 15 Sekunden ohne weitere Einstellung vergehen.

Obere und untere Kammer sind zugleich in Betrieb.

unterhitze und umluft umluft

24_ Verwenden des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 24 2012-04-03 �� 7:56:29

Einfachbetrieb

umluft

Normalbetrieb kleiner Grill oberhitze mit umluft

Großer Grill unterhitze und umluft

NV6793BGESR_EF_DG68-00447E_DE.indb 25

Verwenden des ofens _

25

2012-04-03 �� 7:56:30

EiNStEllEN dER ofENtEmpERatuR im Einfachbetrieb sowie bei Betrieb mit oberer und unterer kammer

1

Drücken Sie auf die Taste zum Einstellen der

temperatur

2

Stellen Sie mit Hilfe der Auswahltaste für die Zeit/temperatur die Temperatur in

Schritten von 5 °C ein.

Einfachbetrieb

(Großer und kleiner Grill)

Obere Kammer

Untere Kammer

40 °C - 250 °C

(40 °C - 300 °C)

40 °C - 250 °C

40 °C - 250 °C

hinweis

Die Temperatur kann während des Garvorgangs verändert werden.

In den Einstellungen für den Backofenmodus werden die oberen und unteren

Heizelemente ein- bzw. ausgeschaltet, um die Temperatur zu regulieren.

doppelkammer

1

Wählen Sie die gewünschte Kammer aus, und drücken Sie dann die Tasten zum

Einstellen der

temperatur einmal für die obere Kammer und zweimal für die untere

Kammer.

2

Stellen Sie mit Hilfe der Auswahltaste für die Zeit/temperatur die Temperatur in

Schritten von 5 °C ein.

Obere Kammer

(Großer Grill)

Untere Kammer

170 °C - 250 °C

(200 °C - 250 °C)

170 °C - 250 °C

hinweis

Die Temperatur kann während des Garvorgangs verändert werden.

26_ Verwenden des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 26 2012-04-03 �� 7:56:31

auSSchaltEN dES ofENS

Zum Ausschalten drehen Sie den

Bedienknopf auf die Position „off (Aus)“.

ENdzEit

Sie können die Endzeit während des Kochens einstellen.

im Einfachbetrieb sowie bei Betrieb mit oberer und unterer kammer

1

Drücken Sie die Taste zum Einstellen der endzeit.

Beispiel Die aktuelle Zeit ist 12:00

Uhr.

2

Stellen Sie mit Hilfe der

Auswahltaste für die

Zeit/

temperatur die gewünschte

Endzeit ein.

3

Drücken Sie die Taste zum Einstellen der

endzeit.

Der Ofen läuft dann automatisch bis zur eingestellten Endzeit, sofern nicht die

Taste zum Einstellen der endzeit innerhalb von 5 Sekunden nochmals gedrückt wird.

hinweis

Während der Zubereitung können Sie die zuvor eingestellte Endzeit mit der

Auswahltaste für die Zeit/temperatur ändern, um bessere Ergebnisse zu erzielen.

Verwenden des ofens _

27

NV6793BGESR_EF_DG68-00447E_DE.indb 27 2012-04-03 �� 7:56:32

doppelkammer

Sie können die Endzeiten für Ober- und Unterkammerbetrieb mit der Taste zum

Einstellen der Endzeit und der Auswahltaste für die zeit/temperatur bestimmen.

1

Wählen Sie die gewünschte

Ofenkammer aus.

2

Drücken Sie die Taste zum Einstellen der

endzeit zweimal (untere

Kammer).

Beispiel Die aktuelle Zeit ist 12:00

Uhr.

3

Stellen Sie mit Hilfe der

Auswahltaste für die

Zeit/

temperatur die gewünschte

Endzeit ein.

4

Drücken Sie die Taste zum Einstellen der

endzeit.

Der Ofen läuft dann automatisch während der eingestellten Endzeit, sofern nicht die Taste zum Einstellen der endzeit innerhalb von 5

Sekunden erneut gedrückt wird.

hinweis

Während der Zubereitung können Sie die zuvor eingestellte Kochzeit mit

Hilfe der Auswahltaste für die Zeit/temperatur ändern, um bessere

Ergebnisse zu erzielen.

28_ Verwenden des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 28 2012-04-03 �� 7:56:33

GaRzEit

Die Garzeit kann während des Garvorgangs eingestellt werden.

im Einfachbetrieb sowie bei Betrieb mit oberer und unterer kammer

1

Drücken Sie die Taste zum Einstellen der

garzeit.

2

Stellen Sie mit Hilfe der

Auswahltaste für die

Zeit/

temperatur die gewünschte Garzeit ein.

3

Drücken Sie die Taste zum Einstellen der garzeit.

Der Ofen läuft dann automatisch während der eingestellten Garzeit, sofern nicht die Taste zum Einstellen der garzeit innerhalb von 5 Sekunden erneut gedrückt wird.

hinweis

Während der Zubereitung können Sie die zuvor eingestellte Kochzeit mit

Hilfe der Auswahltaste für die

Zeit/temperatur ändern, um bessere

Ergebnisse zu erzielen.

NV6793BGESR_EF_DG68-00447E_DE.indb 29

Verwenden des ofens _

29

2012-04-03 �� 7:56:34

doppelkammer

Sie können die Kochzeiten für Ober- und Unterkammerbetrieb mit der Taste zum

Einstellen der Garzeit und der Auswahltaste für die zeit/temperatur bestimmen.

1

Wählen Sie die gewünschte

Ofenkammer aus.

2

Drücken Sie die Taste zum Einstellen der

garzeit zweimal (untere

Kammer).

3

Stellen Sie mit Hilfe der

Auswahltaste für die

Zeit/

temperatur die gewünschte Garzeit ein.

4

Drücken Sie die Taste zum Einstellen der garzeit.

Der Ofen läuft dann automatisch während der eingestellten Garzeit, sofern nicht die Taste zum Einstellen der garzeit innerhalb von 5

Sekunden erneut gedrückt wird.

hinweis

Während der Zubereitung können Sie die zuvor eingestellte Kochzeit mit

Hilfe der Auswahltaste für die

Zeit/temperatur ändern, um bessere

Ergebnisse zu erzielen.

30_ Verwenden des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 30 2012-04-03 �� 7:56:35

küchENtimER

1

Drücken Sie einmal die Taste für den

küchentimer. „ “ blinkt.

2

Stellen Sie mit Hilfe der Auswahltaste für die Zeit/temperatur die gewünschte

Zeit ein.

Beispiel 5 Minuten.

3

Drücken Sie die Taste für den

küchentimer, um diesen zu starten. Wenn die eingestellte

Zeit abgelaufen ist, ertönt ein Signalton.

hinweis

Halten Sie die Taste für den küchentimer 2 Sekunden lang gedrückt, um den

Timer abzubrechen.

EiN-/auSSchaltEN dER ofENBElEuchtuNG

Drücken Sie die lampentaste einmal, um die Beleuchtung anzuschalten, und zweimal, um sie auszuschalten.

Die untere Beleuchtung ist als

Zubehör erhältlich.

Drücken Sie die

lampentaste einmal für volle Beleuchtung, zweimal für Oberlicht, dreimal für Unterlicht und viermal, um sie auszuschalten.

Verwenden des ofens _

31

2012-04-03 �� 7:56:36 NV6793BGESR_EF_DG68-00447E_DE.indb 31

kiNdERSichERuNG

1

Halten Sie die Taste für die

Verriegelung 3 Sekunden lang gedrückt. In der Anzeige erscheint „( )“.

2

Halten Sie die Taste für die

Verriegelung erneut 3 Sekunden lang gedrückt, um die Verriegelung aufzuheben.

hinweis

Bei aktivierter Sperre sind alle Tasten und Auswahlschalter außer dem

Bedienknopf gesperrt und selbst die Entsperrtaste ist wirkungslos. Die Sperre ist aktiv, egal ob der Ofen in Betrieb ist oder nicht.

auSSchaltEN dES SiGNaltoNS

1

Wenn Sie den Signalton ausschalten möchten, halten Sie die Taste zum

Einstellen von uhrzeit und endzeit 3

Sekunden lang gedrückt.

2

Wenn Sie den Signalton wieder anschalten möchten, halten Sie die Taste zum Einstellen von uhrzeit und endzeit erneut 3 Sekunden lang gedrückt.

32_ Verwenden des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 32 2012-04-03 �� 7:56:37

ofENfuNktioNEN

Der Ofen verfügt über die folgenden Funktionen.

Betriebsarten des ofens

In der folgenden Tabelle sind die verschiedenen Betriebsarten und Einstellungen dieses Ofens zusammengefasst.

Verwenden Sie die Tabellen auf den folgenden Seiten als Richtschnur für das

Kochen in diesen Betriebsarten.

modus Beschreibung

Normalbetrieb

Die Nahrungsmittel werden von den oberen und unteren

Heizelementen erhitzt. Diese Einstellung eignet sich zum Backen und Braten.

oberhitze mit umluft

Wir empfehlen diese Betriebsart zum Braten von Fleisch. Das obere

Heizelement ist in Betrieb und die Ventilatoren arbeiten, damit die von den Heizelementen an der oberen und hinteren Ofenwand erzeugte Heißluft im gesamten Garraum verteilt wird.

umluft

Die Nahrungsmittel werden mit Hilfe von Heißluft zubereitet, die von dem Heizelement an der Rückwand des Ofens erzeugt und zwei

Ventilatoren im Garraum verteilt wird. Diese Einstellung ermöglicht ein gleichmäßiges Erhitzen und eignet sich hervorragend für tiefgefrorene Fertiggerichte sowie zum Zubereiten von Kuchen und

Croissants.

In dieser Betriebsart können Sie auf zwei Einschubhöhen backen.

Großer Grill

Die Nahrungsmittel werden von den oberen Heizelementen erhitzt.

Wir empfehlen diese Betriebsart sowohl zum Grillen von Steaks und

Würstchen als auch für Käsetoast.

kleiner Grill

Dieser Modus ist ideal zum Grillen kleiner Mengen von z. B.

Baguettes, Käse oder Fischfilets.

Legen Sie die Lebensmittel in die Mitte des Gittergrills, da nur das kleinere Heizelement in der Mitte arbeitet.

unterhitze und umluft

Die Heizelemente am Boden und der Rückwand des Ofens erzeugen Heißluft, die von den Ventilatoren im Garraum verteilt wird.

Diese Betriebsart eignet sich hervorragend für Quiches, Pizza, Brot und Käsekuchen.

NV6793BGESR_EF_DG68-00447E_DE.indb 33

Verwenden des ofens _

33

2012-04-03 �� 7:56:37

1. Normalbetrieb

Empfohlene Temperatur: 200 °C

Der Normalbetrieb ist für das Backen und Braten von Gerichten auf einem Blech ideal. Der Ofen hält die eingestellte Ofentemperatur mit Ober- und Unterhitze ein.

Es wird empfohlen, den Herd im Normalbetrieb mit Ober- und Unterhitze vorzuheizen.

nahrungsmittel einschubhöhe Zubehör temperatur

(°c) dauer

(min.)

Tiefgefrorene Lasagne

(500 - 1000 g)

Ganzer Fisch (z. B. Dorade)

(300 - 1000 g) 3 - 4, auf beiden

Seiten eingeschnitten

Mit Öl beträufeln

Fischfilets (500 - 1000 g) 3 - 4, auf beiden Seiten eingeschnitten

Mit Öl beträufeln

Tiefkühlschnitzel (350 - 1000 g) mit

Hackfleisch-, Schinken-, Käse oder

Pilzfüllung

Mit Öl beträufeln

Tiefkühlschnitzel mit Hackfleisch,

Möhren, Rote Beete oder Kartoffeln

(350 - 1000 g)

Mit Öl beträufeln

Schweinekoteletts (500 - 1000 g)

Mit Öl beträufeln, salzen und pfeffern

Backkartoffel (halbiert)

(500 - 1000 g)

Tiefgefrorene Roulade mit

Pilzfüllung (500 - 1000 g)

Mit Öl beträufeln

Biskuit (250 - 500 g)

Marmorkuchen (500 - 1000 g)

Hefekuchen mit Obst und Streuseln auf Blech (1000 - 1500 g)

Muffins (500 - 800 g)

3

3

3

3

3

3 / 2

3

3

2

2

2

2

Gittergrill

Gitterrost,

Tropfpfanne

Backblech

Backblech

Backblech

Gitterrost,

Tropfpfanne

Backblech

Backblech

Gittergrill

Gittergrill

Backblech

Gittergrill

180 - 200

240

200

200

200

200

180 - 200

180 - 200

160 - 180

170 - 190

160 - 180

190 - 200

40 - 50

15 - 20

13 - 20

25 - 35

20 - 30

40 - 50

30 - 45

40 - 50

20 - 30

40 - 50

25 - 35

25 - 30

34_ Verwenden des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 34 2012-04-03 �� 7:56:38

2. oberhitze mit umluft

Empfohlene Temperatur: 190 °C

Das obere Heizelement ist in Betrieb, und der Ventilator arbeitet, damit ständig

Heißluft umläuft.

Es wird empfohlen, den Herd mit Oberhitze und Umluft vorzuheizen.

nahrungsmittel einschubhöhe Zubehör temperatur

(°c) dauer

(min.)

Schweinekoteletts (1000 g)

Mit Öl bestreichen und würzen

Schweineschulter in Folie

(1000 - 1500 g)

Marinieren

Ganzes Hühnchen (800 - 1300 g)

Mit Öl bestreichen und würzen

Fleisch- oder Fischsteaks

(400 - 800 g)

Mit Öl beträufeln, salzen und pfeffern

Hühnchenteile (500 - 1000 g)

Mit Öl bestreichen und würzen

Gebratener Fisch (500 - 1000 g) in ofenfeste Schüssel geben

Mit Öl bestreichen

3

2

2

3

4

2

Gitterrost,

Tropfpfanne

Backblech

Gitterrost,

Tropfpfanne

Gitterrost,

Tropfpfanne

Gitterrost,

Tropfpfanne

Gittergrill

180 - 200

180 - 230

190 - 200

180 - 200

200 - 220

180 - 200

50 - 65

80 - 120

45 - 65

15 - 35

25 - 35

30 - 40

Rinderbraten (800 - 1200 g)

Mit Öl bestreichen und würzen

Entenbrust (300 - 500 g)

2

4

Gitterrost,

Tropfpfanne 1

Tasse Wasser hinzugeben

Gitterrost,

Tropfpfanne 1

Tasse Wasser hinzugeben

200 - 220

180 - 200

45 - 60

25 - 35

NV6793BGESR_EF_DG68-00447E_DE.indb 35

Verwenden des ofens _

35

2012-04-03 �� 7:56:38

3. umluft

Empfohlene Temperatur: 170 °C

In dieser Betriebsart können Sie Lebensmittel auf bis zu drei Einschüben backen, und sie ist auch zum Braten geeignet. Beim Kochen wird ein Heizelement auf der

Rückwand vom Lüfter angeströmt, so dass sich die Hitze im Ofen verteilt.

Es wird empfohlen, den Herd mit Umluft vorzuheizen.

nahrungsmittel einschubhöhe Zubehör temperatur

(°c) dauer

(min.)

Lammkarree (350 - 700 g)

Mit Öl bestreichen und würzen

Gebackene Bananen (3 - 5 Stücke),

Oberseite einschneiden, 10 - 15 g Schokolade dazugeben, 5 - 10 g Nüsse in die Einschnitte geben, einige Tropfen Zuckerwasser dazugeben, in Alufolie einwickeln.

Backäpfel 5 - 8 Stück-150 - 200 g

Kerngehäuse entfernen, Rosinen und Marmelade einfüllen.

Feuerfestes Gefäß verwenden.

Hacksteak (300 - 600 g)

Mit Öl beträufeln

Hackfleischroulade mit Füllung, russische Art (500 - 1000 g)

Mit Öl bestreichen

Tiefgefrorene Kroketten

(500 - 1000 g)

Tiefgefrorene Ofenpommes

(300 - 700 g)

Tiefgefrorene Pizza (300 - 1000 g)

Apfelkuchen (500 - 1000 g)

Frische Croissants (200 - 400 g)

(Fertigteig)

3

3

3

3

3

2

2

2

2

3

Gitterrost,

Tropfpfanne

Gittergrill

Gittergrill

Backblech

Backblech

Backblech

Backblech

Gittergrill

Gittergrill

Backblech

190 - 200

220 - 240

200 - 220

190 - 200

40 - 50

15 - 25

15 - 25

18 - 25

180 - 200 50 - 65

180 - 200

180 - 200

200 - 220

170 - 190

180 - 200

25 - 35

20 - 30

15 - 25

35 - 45

15 - 25

36_ Verwenden des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 36 2012-04-03 �� 7:56:38

4. Großer Grill

Empfohlene Temperatur: 240 °C

Mit dem großen Grill können Sie große Mengen flacher Nahrungsmittel wie

Steaks, Schnitzel und Fisch zubereiten. Diese Funktion ist auch zum Toasten geeignet. In dieser Betriebsart sind sowohl das obere Heizelement als auch der

Grill angeschaltet.

Es wird empfohlen, den Ofen mit dem großen Grill vorzuheizen.

nahrungsmittel einschubhöhe Zubehör temperatur

(°c)

Würstchen (dünn) 5 - 10 Stück

Würstchen (dünn) 8 - 12 Stück

Käsetoast, 5 - 10 Stück

4

4

5

Gitterrost,

Tropfpfanne

Gitterrost,

Tropfpfanne

Gittergrill

220

220

240

dauer

(min.)

5 - 8, wenden,

5 - 8

4 - 6, wenden,

4 - 6

1 - 2, wenden,

1 - 2

Käsetoast, 4 - 6 Stück 4

Gitterrost,

Backblech

200 4 - 8

Tiefgefrorene Pfannkuchen mit

Füllung russische Art (200 - 500 g)

3 Backblech 200 20 - 30

Rindersteaks (400 - 800 g) 4

Gitterrost,

Tropfpfanne

240

8 - 10, wenden,

5 - 7

NV6793BGESR_EF_DG68-00447E_DE.indb 37

Verwenden des ofens _

37

2012-04-03 �� 7:56:38

5. kleiner Grill

Empfohlene Temperatur: 240 °C

Diese Einstellung dient zum Grillen von kleineren Mengen flacher Nahrungsmittel wie Steaks, Schnitzel, Fisch und Toast, die in die Mitte des Blechs gelegt werden.

Nur das obere Element ist in Betrieb.

Es wird empfohlen, den Ofen mit dem kleinen Grill vorzuheizen.

Legen Sie die Nahrungsmittel in die Mitte des Blechs, Rosts, etc.

nahrungsmittel einschubhöhe Zubehör temperatur

(°c) dauer

(min.)

Tiefgefrorener Backcamembert

(2 - 4 à 75 g)

In den kalten Ofen legen (vor dem

Vorheizen)

Tiefgefrorene belegte Baguettes

(Tomate-Mozzarella oder

Schinken-Käse)

Tiefgefrorene Fischstäbchen

(300 - 700 g)

In den kalten Ofen legen (vor dem

Vorheizen)

Mit Öl beträufeln

Tiefgefrorene Fischburger

(300 - 600 g)

In den kalten Ofen legen, mit Öl beträufeln

Tiefgefrorene Pizza (300 - 500 g)

In den kalten Ofen legen (vor dem

Vorheizen)

3

3

3

3

3

Gittergrill

Gitterrost,

Backblech

Gitterrost,

Backblech

Backblech

Gitterrost,

Backblech

200

200

200

180 - 200

180 - 200

10 - 12

15 - 20

15 - 25

20 - 35

23 - 30

38_ Verwenden des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 38 2012-04-03 �� 7:56:38

6. unterhitze und umluft

Empfohlene Temperatur: 190 °C

Der Betrieb mit Unterhitze und Umluft ist für Speisen geeignet, die einen knusprigen Boden mit einem saftigen Belag haben. Dies sind z. B. Pizzas,

Quiches, ungedeckter Obstkuchen und Käsekuchen.

Es wird empfohlen, den Herd mit Unterhitze und Umluft vorzuheizen.

nahrungsmittel einschubhöhe Zubehör temperatur

(°c) dauer

(min.)

Hefeteigstückchen mit Apfel, tiefgefroren (350 - 700 g)

Kleine gefüllte Blätterteigstücken, tiefgefroren (300 - 600 g)

Mit Eigelb bepinseln und in den kalten Ofen legen

(vor dem Vorheizen),

Klopse mit Sauce (250 - 500 g) in ofenfeste Schüssel geben

Blätterteigtaschen (500 - 1000 g)

Mit Eigelb bepinseln

Cannelloni mit Sauce

(250 - 500 g) in ofenfeste

Schüssel geben

Hefeteigpastete mit Füllung

(600 - 1000 g)

Mit Eigelb bepinseln

Selbst gebackene Pizza

(500 - 1000 g)

Selbst gebackenes Brot

(700 - 900 g)

3

3

3

3

3

3

2

2

Gittergrill

Backblech

Gittergrill

Backblech

Gittergrill

Backblech

Backblech

Gittergrill

180 - 200

180 - 200

180 - 200

180

180

180 - 200

200 - 220

170 - 180

15 - 20

20 - 25

25 - 35

15 - 23

22 - 30

20 - 30

15 - 25

45 - 55

NV6793BGESR_EF_DG68-00447E_DE.indb 39

Verwenden des ofens _

39

2012-04-03 �� 7:56:38

7. doppelkammer

Mit der Doppelkammer-Methode können Sie zwei verschiedene Speisen im

Ofen zubereiten. Wenn Sie die obere und untere Kammer verwenden, können

Sie unterschiedliche Gartemperaturen, Garmethoden und Garzeiten einstellen.

Sie können z. B. Steaks grillen und gleichzeitig einen Auflauf backen. Wenn Sie den Teiler einsetzen, können Sie den Auflauf im unteren Teil des Ofens backen, während die Steaks im oberen Teil gegart werden.

Schieben Sie den Teiler immer in Einschub 3 des Ofens, bevor Sie mit dem Garen beginnen.

Vorschlag 1: Garen mit unterschiedlichen temperaturen.

kammer

Oben

Unten

nahrungsmittel

Tiefkühlpizza

(300 - 400 g)

Marmorkuchen

(500 - 700 g)

einschubhöhe

Zubereitungsmethode

4

1

Umluft

Umluft

temperatur

(°c)

Zubehör

200 - 220

170 - 180

Gittergrill

Backblech

dauer

(min.)

15 - 25

50 - 60

hinweis: In den kalten Ofen legen.

Vorschlag 2: Garen mit unterschiedlichen Garmethoden.

kammer

Oben

Unten

nahrungsmittel

Hähnchenteile

(400 - 600 g)

Kartoffelgratin

(500 - 1000 g)

einschubhöhe

4

Zubereitungsmethode

Oberhitze mit

Umluft

temperatur

(°c)

200 - 220

Zubehör dauer

(min.)

Gitterrost,

Tropfpfanne

25 - 35

1 Umluft 170 - 180 Gittergrill 30 - 40

hinweis: In den kalten Ofen legen.

40_ Verwenden des ofens

NV6793BGESR_EF_DG68-00447E_DE.indb 40 2012-04-03 �� 7:56:39

tEStGESchiRR

Gemäß EN 60350

1. Backen

Die Backempfehlungen beziehen sich auf den vorgeheizten Ofen.

Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Tür weist.

lebensmittel

Butterkeks

gericht und hinweise

Backblech

einschubhöhe

3

2

Zubereitungsmethode

Normalbetrieb

Umluft

temperatur

(°c)

150 - 170

150 - 170

garzeit

(min.)

20 - 30

35 - 45

Backblech, Tropfblech

1 + 4 Umluft 150 - 170 35 - 45 kleiner kuchen

Backblech

Backblech, Tropfblech

3

2

1 + 4

Normalbetrieb

Umluft

Umluft

160 - 180

150 - 170

150 - 170

15 - 25

30 - 35

30 - 40 fettfreier

Biskuit apfelkuchen mit hefe

(Blech)

Springform auf großem Rost (Dunkel beschichtet, ø 26 cm)

Backblech

2

2

3

2

Normalbetrieb

Umluft

Normalbetrieb

Umluft

160 - 180

150 - 170

150 - 170

150 - 170

25 - 35

35 - 45

65 - 75

70 - 80

Backblech, Tropfblech

1 + 4 Umluft 150 - 170 75 - 85 apfelkuchen Großer Rost, 2

Springformen * (Dunkel beschichtet, ø 20 cm)

Backblech + Großer

Rost, 2 Springformen

** (Dunkel beschichtet,

ø 20 cm)

1 diagonal angeordnet

1 + 3

Umluftbetrieb

Umluft

170 + -190 70 + -90

170 - 190 80 - 100

* Zwei Kuchen werden auf dem Rost hinten links und vorne rechts angeordnet.

** Zwei Kuchen werden in der Mitte und übereinander angeordnet.

2. Grillen

Heizen Sie den Ofen 5 Minuten lang mit dem großen Grill vor.

lebensmittel gericht und hinweise einschubhöhe

Zubereitungsmethode temperatur

(°c) garzeit (min.)

weißbrottoast

Großer Rost 5 Großer Grill 270 °C

1. 1 - 2

2. 1 - 1½

Rindfleisch-

Burger * (12

Stück)

Kleiner Rost,

Tropfpfanne (zum

Auffangen von

Flüssigkeit)

4 Großer Grill 270 °C

1. 14 - 16

2. 4 - 6

* Burger (Rindfleisch): Heizen Sie den Ofen 15 Minuten lang mit dem großen Grill vor.

NV6793BGESR_EF_DG68-00447E_DE.indb 41

Verwenden des ofens _

41

2012-04-03 �� 7:56:39

Reinigung und pflege

SElBStREiNiGuNG

In diesem Modus wird der Ofen automatisch gereinigt.

Fettrückstände im Ofen werden erhitzt, sodass sie problemlos abgewischt werden können, sobald der Ofen abgekühlt ist.

Während der Selbstreinigung (pyrolytische Selbstreinigung) wird die Ofentür automatisch verriegelt.

türverriegelung ( ) aufheben der Sperre

Sobald die Temperatur im Innern des Ofens 300 °C erreicht, wird die

Gerätetür aus Sicherheitsgründen automatisch verriegelt.

Sobald die Temperatur im Innern des Ofens unter 260 °C sinkt, wird die

Gerätetür aus Sicherheitsgründen automatisch entsperrt.

warnung

• Der Ofen wird während dieses Prozesses sehr heiß.

• Kinder müssen daher einen Sicherheitsabstand einhalten.

achtung: Ehe Sie die Selbstreinigungsfunktion nutzen, sollten Sie alle Zubehörteile

(einschließlich der seitlichen Schienen) aus dem Ofen herausnehmen.

Entfernen Sie zunächst alle größeren Schmutzpartikel von Hand.

Da größere Rückstände von Lebensmitteln, Fett und Bratensaft entflammbar sind, kann sonst während der Selbstreinigung ein Brand im Ofen entstehen.

1

Wählen Sie mit Hilfe des

Bedienknopfes den

Selbstreinigungsmodus aus.

2

Wählen Sie entsprechend des

Verschmutzungsgrads mit Hilfe der

Auswahltaste für die

Zeit/temperatur die Stufe 1, 2 oder 3 aus. Wenn

5 Sekunden lang keine Einstellungen vorgenommen werden, startet der Ofen automatisch mit der gewählten Stufe.

Stufe

P1 (Niedrig)

P2 (Mittel)

P3 (Hoch)

Dauer

Etwa 120 Minuten

Etwa 150 Minuten

Etwa 180 Minuten

3

Wenn der Ofen abgekühlt ist, wischen Sie die Ofentür sowie die Kanten des Ofens mit einem feuchten Tuch aus.

42_ Reinigung und pflege

NV6793BGESR_EF_DG68-00447E_DE.indb 42 2012-04-03 �� 7:56:40

dampfREiNiGuNG

1

Entnehmen Sie das gesamte Zubehör aus dem Ofen.

2

Gießen Sie ca. 400 ml Wasser auf den Boden des leeren Ofens. Verwenden Sie nur normales und kein destilliertes Wasser.

3

Schließen Sie die Ofentür.

Vorsicht

Das Dampfreinigungssystem kann nur verwendet werden, wenn der Herd auf

Raumtemperatur abgekühlt ist. Lassen Sie den Ofen also vollständig abkühlen, wenn die Funktion nicht arbeitet.

4

Wählen Sie mit Hilfe des

Bedienknopfes den

Dampfreinigungsmodus aus.

5

Nach einer gegebenen Zeit beendet das

Heizelement seine Arbeit, aber seine

Lampe bleibt an.

6

Sobald der Vorgang abgeschlossen ist, beginnt die Anzeige zu blinken. Erst ein

Signalton markiert das Ende.

7

Drehen Sie den

Bedienknopf auf die

Position „Off (Aus)“, um den Vorgang zu beenden und die Ofenkammer zu reinigen.

NV6793BGESR_EF_DG68-00447E_DE.indb 43

Reinigung und pflege _

43

2012-04-03 �� 7:56:41

Nach dem Ende der dampfreinigung

tipps

• Seien Sie vorsichtig, wenn Sie die Klappe vor dem Ende der Dampfreinigung

öffnen. Das Wasser auf dem Boden ist heiß.

• Lassen Sie niemals Restwasser für längere Zeit im Ofen, z. B. über Nacht.

• Öffnen sie die Ofentür und entfernen Sie das restliche Wasser mit einem

Schwamm.

• Verwenden Sie einen Schwamm mit Reinigungsmittel, eine weiche Bürste oder einen Nylon-Schaber. Wischen Sie das Innere des Ofen anschließend ab.

Hartnäckiger Schmutz kann mit einem Kunststoffkratzer entfernt werden.

• Kalkrückstände lassen sich mit einem essiggetränkten Tuch entfernen.

• Wischen Sie mit klarem Wasser nach, und verwenden Sie ein weiches Tuch zum Trocknen (vergessen Sie nicht, auch unter der Dichtung der Ofenklappe zu wischen).

• Wenn der Ofen stark verschmutzt ist, können Sie den Vorgang nach dem

Abkühlen des Ofens wiederholen.

• Wenn der Ofen stark mit Fett verunreinigt ist, beispielsweise nach dem

Braten oder Grillen, empfiehlt es sich, erst den hartnäckigen Schmutz mit

Reinigungsmittel einzureiben und dann die Ofenreinigungsfunktion zu aktivieren.

• Nach dem Reinigen lassen Sie die Tür in einem Winkel von etwa 15 ° geöffnet, damit die innere Emailleoberfläche vollständig trocknen kann.

Schnelltrocknen

1. Lassen Sie die Tür in einem Winkel von etwa 30 ° geöffnet.

2. Wählen Sie mit Hilfe des Bedienknopfes den Einfachbetrieb aus.

3. Drücken Sie die funktionstaste.

4. Wählen Sie mit Hilfe der Auswahltaste für die Zeit/temperatur den Umluftmodus aus.

5. Stellen Sie eine Garzeit von etwa 5 Minuten und eine Temperatur von 50 °C ein.

6. Schalten Sie den Ofen nach Ablauf dieser Zeit aus.

44_ Reinigung und pflege

NV6793BGESR_EF_DG68-00447E_DE.indb 44 2012-04-03 �� 7:56:41

warnung

Verwenden Sie zum Reinigen des Ofens keine Hochdruckwasser- oder

-dampfstrahlreiniger.

das Äußere des ofens

Zum Reinigen der Innen- und Außenflächen des Ofens verwenden Sie ein

Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.

• Verwenden Sie zum Trocknen ein Küchentuch oder ein trockenes Handtuch.

• Verwenden Sie keine scheuernden, ätzenden oder schleifenden

Reinigungsmittel.

ofenfronten aus rostfreiem Stahl

Verwenden Sie keine Stahlwolle, Scheuerschwämme oder Kratzschwämme.

Sie könnten die Oberfläche beschädigen.

ofenfronten aus aluminium

Wischen Sie die Platte vorsichtig mit einem weichen Tuch oder einem

Mikrofasertuch, und verwenden Sie dabei ein mildes Fensterreinigungsmittel.

warnung

Stellen Sie sicher, dass Ofen vor dem Reinigen abgekühlt ist.

das innere des ofens

Dichtung der Ofenklappe nicht von Hand reinigen.

Verwenden Sie keine groben Scheuer- oder Reinigungsschwämme.

Um Beschädigungen der emaillierten Flächen des Ofens zu vermeiden, verwenden Sie handelsübliche Ofenreiniger.

Um schwere Verunreinigungen zu entfernen, verwenden Sie einen speziellen

Ofenreiniger.

zubehör

Waschen Sie alle Backausrüstungen und sämtliches Zubehör nach jeder

Verwendung, und trocknen Sie sie mit einem Küchenhandtuch ab.

Das Reinigen ist leichter, wenn Sie die Gegenstände etwa 30 Minuten lang in warmem Seifenwasser einweichen.

auffangrinne

Die Auffangrinne dient dem Schutz der

Küchenmöbel, indem Wasser und Feuchtigkeit, die während des Ofenbetriebs entstehen, aufgefangen werden. Reinigen Sie die

Auffangrinne nach jeder Verwendung des Ofens.

NV6793BGESR_EF_DG68-00447E_DE.indb 45

Reinigung und pflege _

45

2012-04-03 �� 7:56:42

auSBau dER GERÄtEtüR

Im Normalfall darf die Ofenklappe nicht entfernt werden, sondern nur, wenn dies beispielsweise zum Reinigen erforderlich ist.

VorsIcht: Die Ofenklappe ist schwer.

2

1

1. Öffnen Sie die Tür und lassen

Sie die Clips an den beiden

Scharnieren aufklappen.

2. Schließen Sie die Gerätetür halb (etwa 70 °). Fassen

Sie die Ofenklappe mit beiden Händen in der Mitte und ziehen Sie sie so weit nach oben, dass die

Scharniere herausgenommen werden können.

eInBau: Wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge.

auSBau dES GlaSEiNSatzES dER GERÄtEtüR

Die Ofenklappe verfügt über 2 bis 4 gegen einander angeordnete Glasscheiben. Diese

Glasscheiben können zum Reinigen ausgebaut werden.

1. Entfernen Sie die beiden

Schrauben auf der linken und rechten Seite der

Klappe.

2. Lösen Sie die Abdeckung und entnehmen Sie

Scheibe 1 aus der Klappe.

3. Heben Sie die Scheibe

2 an, und entfernen Sie die beiden Fixiergummis für das Glas oben an der

Scheibe. Reinigen Sie die

Scheiben mit warmem

Wasser oder Spülmittel.

Polieren und trocknen

Sie das Gerät mit einem weichen sauberen Tuch.

eInBau: Wiederholen Sie die Schritte 1, 2 und 3 in umgekehrter Reihenfolge.

Die verschiedenen Gerätetypen verfügen über jeweils 2 bis 4 Glaseinsätze.

Achten Sie beim Einbau von Glas 1 (innen) darauf, dass der Aufdruck in die nachfolgend gezeigte Richtung weist.

46_ Reinigung und pflege

NV6793BGESR_EF_DG68-00447E_DE.indb 46 2012-04-03 �� 7:56:42

SEitlichE SchiENEN (zuBEhöR)

Zum Reinigen des Ofens können die seitlichen Schienen abgenommen werden.

abnehmen der seitlichen Schienen

1. Drücken Sie mittig auf den oberen Bereich der seitlichen Schiene.

2. Drehen Sie die seitliche Schiene um etwa 45 °.

3. Ziehen Sie die seitliche

Schiene aus den beiden unteren

Bohrungen heraus.

Einbau: Wiederholen Sie die Schritte 1,2 und 3 in umgekehrter Reihenfolge.

NV6793BGESR_EF_DG68-00447E_DE.indb 47

Reinigung und pflege _

47

2012-04-03 �� 7:56:43

auStauSchEN dER lampE

wichtig

Vorsicht – Gefahr von Stromschlägen!

Ehe Sie die Glühbirne im Ofen ersetzen, ergreifen Sie die folgenden

Maßnahmen:

• Ofen ausschalten;

• Ofen vom Netz trennen; und

• Glühbirne im Ofen und die Glasklappe durch ein Tuch auf dem

Ofenboden vor Zerbrechen schützen.

hinweis

Sie können eine neue Lampe im SAMSUNG-Kundendienstcenter erwerben.

Ersetzen der rückseitigen ofenlampe und Reinigen der Glaskappe

1. Drehen Sie die Kappe gegen den Uhrzeigersinn, um sie zu lösen.

2. Entfernen Sie die Metallringe, und reinigen Sie die

Glaskappe.

3. Nötigenfalls ersetzen Sie die Halogenleuchte durch eine bis

300 °C hitzebeständige Ofenleuchte mit 25 Watt, 240 V.

tipp

Verwenden Sie zum Anfassen einer Halogenleuchte immer ein Tuch, damit sich keine Fettrückstände von Ihren

Fingern auf der Leuchte ablagern.

4. Befestigen Sie die Metallringe wieder an der Glaskappe.

5. Setzen Sie die Glaskappe wieder ein.

Ersetzen der seitlichen ofenlampe und Reinigen der Glaskappe.

1. Zum Entfernen der Glaskappe halten Sie deren unteres Ende mit einer Hand, während Sie ein scharfes Teil (beispielsweise ein Messer) zwischen das Glas und den Rahmen schieben.

Drücken Sie die Kappe dann heraus.

2. Nötigenfalls ersetzen Sie die Halogenleuchte durch eine bis

300 °C hitzebeständige Ofenleuchte mit 25 bis 40 Watt,

240 V.

Tipp

Verwenden Sie zum Anfassen einer Halogenleuchte immer ein Tuch, damit sich keine Fettrückstände von Ihren

Fingern auf der Leuchte ablagern.

3. Setzen Sie die Glaskappe wieder ein.

48_ Reinigung und pflege

NV6793BGESR_EF_DG68-00447E_DE.indb 48 2012-04-03 �� 7:56:43

Garantie und service

hÄufiG GEStElltE fRaGEN uNd fEhlERBEhEBuNG

Was ist zu tun, wenn der Ofen nicht warm wird?

Prüfen Sie, ob eine der folgenden Maßnahmen das Problem behebt:

Ist evtl. der Ofen nicht angeschaltet? Ofen anschalten.

Ist evtl. die Uhr nicht eingestellt? Uhr einstellen (siehe Abschnitt „Einstellen der

Uhrzeit“).

Prüfen Sie, ob die erforderlichen Einstellungen vorgenommen worden sind.

Ist evtl. eine Sicherung durchgebrannt oder hat ein Unterbrechungsschalter ausgelöst? Ersetzen Sie die Sicherungen, oder schließen Sie den

Sicherungsautomaten wieder. Wenn dies wiederholt passiert, rufen Sie einen zugelassenen Elektriker.

Was ist zu tun, wenn der Ofen nicht aufheizt, obwohl die

Ofenfunktion und die Temperatur eingestellt wurden?

Möglicherweise bestehen Probleme mit den internen elektrischen Verbindungen.

Setzen Sie sich mit Ihrem örtlichen Kundendienstcenter in Verbindung.

Was ist zu tun, wenn ein Fehlercode angezeigt wird und der

Ofen nicht aufheizt?

Es bestehen Probleme mit den internen elektrischen Verbindungen. Setzen Sie sich mit Ihrem örtlichen Kundendienstcenter in Verbindung.

Was ist zu tun, wenn die Zeitanzeige blinkt?

Es gab einen Stromausfall. Uhr einstellen (siehe Abschnitt „Einstellen der

Uhrzeit“).

Was ist zu tun, wenn das Ofenlicht nicht angeht?

Die Ofenbeleuchtung ist defekt. Ofenbirne ersetzen (siehe Abschnitt

„Austauschen der Lampe“).

Was ist zu tun, wenn der Ventilator des Ofens läuft, ohne eingestellt worden zu sein?

Nach der Verwendung läuft der Ventilator des Ofens solange weiter, bis der

Ofen abgekühlt ist. Setzen Sie sich mit Ihrem örtlichen Kundendienstcenter in

Verbindung, wenn der Ventilator auch nach dem Abkühlen weiterläuft.

Garantie und service _

49

NV6793BGESR_EF_DG68-00447E_DE.indb 49 2012-04-03 �� 7:56:43

fEhlER- uNd SichERhEitScodES

fehler- und sicherheitscodes allgemeine funktionen lösung e-2* s-01

1)

tEmpERatuRfühlER - fEhlER Setzen Sie sich mit dem

örtlichen Kundendienstcenter in

Verbindung.

SichERhEitSaBSchaltuNG

Ofen läuft längere Zeit bei eingestellter Temperatur.

Ofen ausschalten und

Lebensmittel entnehmen.

Lassen Sie den Ofen vor der weiteren Benutzung abkühlen.

-see-0*

-de-

1)

Ein Fehler des Ofens kann schwache Leistung und

Sicherheitsprobleme verursachen.

Verwenden Sie den Ofen ab sofort nicht mehr.

Setzen Sie sich mit dem

örtlichen Kundendienstcenter in

Verbindung.

kEiN tEilER

Der Teiler wurde nicht korrekt eingesetzt.

Siehe „Einstellen des teilerbetriebs“ (Seite 17).

1) * Bezeichnet alle Zahlen oder Zeichen.

Schieben Sie für Ofenbetrieb mit Ober-, Unter- und

Doppelkammer den Teiler ein, und nehmen Sie den Teiler für

Einfachbetrieb heraus.

50_ Garantie und service

NV6793BGESR_EF_DG68-00447E_DE.indb 50 2012-04-03 �� 7:56:43

Technische daten

tEchNiSchE datEN

eingangsspannung und frequenz

Volumen (nutzraum) ausgangsleistung gewicht

Netto

Verpackungsgewicht

abmessungen (B x h x t)

Gehäuse

Garraum

230 V – 50 Hz

70 Liter

3650 W Max.

Ca. 48 kg

Ca. 53 kg

595 x 595 x 566 mm

440 x 365 x 405 mm

NV6793BGESR_EF_DG68-00447E_DE.indb 51

Technische daten _

51

2012-04-03 �� 7:56:43

AUSTRIA

BELGIUM

DENMARK

FINLAND

FRANCE

GERMANY

ITALIA

GREECE

LUXEMBURG

NETHERLANDS

NORWAY

PORTUGAL

SPAIN

SWEDEN

SWITZERLAND

U.K

EIRE

0810 - SAMSUNG

(7267864, € 0.07/min)

02-201-24-18

70 70 19 70

030 - 6227 515

01 48 63 00 00

01805 - SAMSUNG (726-7864 € 0,14/Min) aus dem dt. Festnetz, aus dem Mobilfunk max. € 0,42/Min)

800-SAMSUNG (726-7864)

80111-SAMSUNG (80111 726-7864) only from land line, (+30) 210 6897691 from mobile and land line

261 03 710

0900-SAMSUNG

(0900-7267864) (€ 0,10/Min)

815-56 480

808 20-SAMSUNG (808 20 7267)

902 - 1 - SAMSUNG (902 172 678)

0771 726 7864 (SAMSUNG)

0848 - SAMSUNG (7267864,

CHF 0.08/min)

0330 SAMSUNG (7267864)

0818 717100 www.samsung.com

www.samsung.com/be (Dutch) www.samsung.com/be_fr (French) www.samsung.com

www.samsung.com

Code-Nr.:

DG68-00447E

NV6793BGESR_EF_DG68-00447E_DE.indb 52 2012-04-03 �� 7:56:44

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
