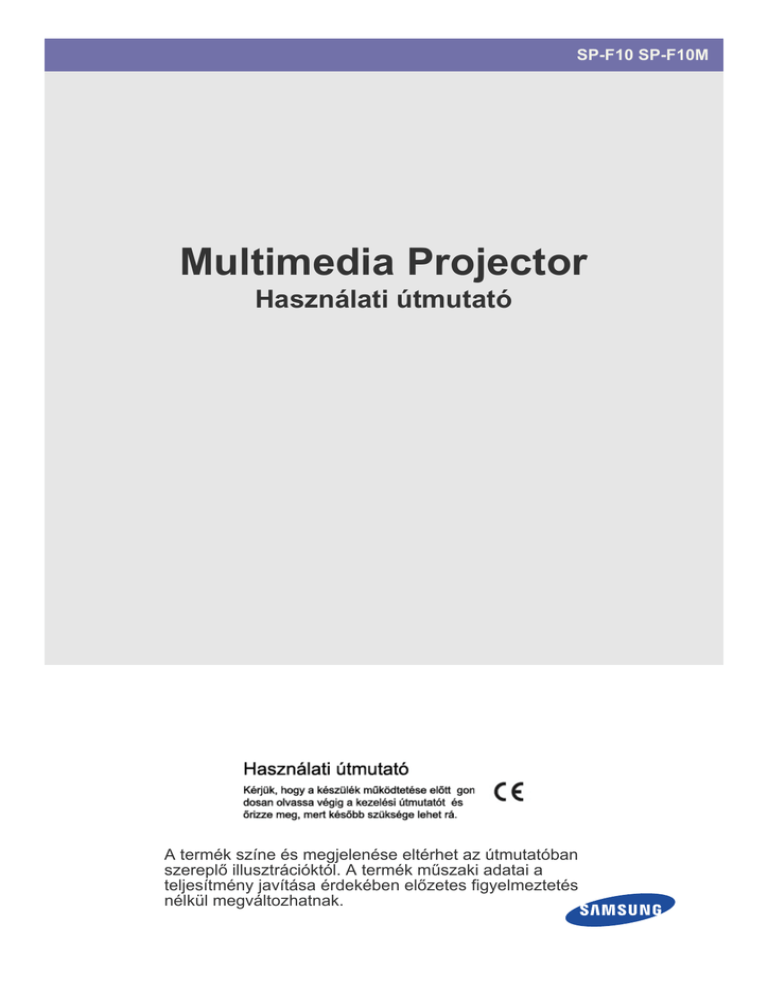

Multimedia Projector

Használati útmutató

SP-F10 SP-F10M

A termék színe és megjelenése eltérhet az útmutatóban szereplő illusztrációktól. A termék műszaki adatai a teljesítmény javítása érdekében előzetes figyelmeztetés nélkül megváltozhatnak.

Tartalom

FŐBB BIZTONSÁGI ÓVINTÉZKEDÉSEK

Üzembe helyezés előtt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Karbantartás és ápolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Biztonsági óvintézkedések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

TELEPÍTÉS ÉS CSATLAKOZTATÁS

A csomag tartalma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

A projektor üzembe helyezése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Szintbeállítás az állítható lábakkal . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Zoom- és fókuszbeállítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Képméret és vetítési távolság . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Szellőzőnyílások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Hátoldal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Támogatott megjelenítési módok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Áramellátás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Csatlakoztatás, majd telepítés a számítógépen . . . . . . . . . . . . . . . . 2-10

Számítógép csatlakoztatása HDMI/DVI kábellel . . . . . . . . . . . . . . . . 2-11

HDMI-kompatibilis eszköz csatlakoztatása . . . . . . . . . . . . . . . . . . . . 2-12

AV-eszköz csatlakoztatása D-Sub kábellel . . . . . . . . . . . . . . . . . . . . 2-13

AV-eszköz csatlakoztatása komponens kimeneten keresztül . . . . . 2-14

Csatlakoztatás Video/S-Video kábellel . . . . . . . . . . . . . . . . . . . . . . . . 2-15

Külső monitor csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

Külső hangszóró csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

Hálózati csatlakozás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

A Kensington zár nyílása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

HASZNÁLAT

A készülék jellemzői . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

A készülék elülső és felülnézete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Távirányító . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

LED-jelzőfények . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

A képernyő-beállítás menü használata (OSD: képernyőmenü) . . . . . 3-5

Hálózatkezelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

MEDIA PLAY FUNKCIÓ (CSAK AZ SP-F10M MODELL ESETÉN)

Az USB-tárolóeszköz csatlakoztatása, elővigyázatossági intézkedések . 4-1

Documents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Photo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Music . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

Movie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Használható fájlformátum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

HIBAELHÁRÍTÁS

Mielőtt a szervizhez fordulna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

TOVÁBBI INFORMÁCIÓ

Műszaki leírás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

RS-232C parancstábla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

SAMSUNG WORLDWIDE ügyfélszolgálat . . . . . . . . . . . . . . . . . . . . . . 6-3

Megfelelő hulladékkezelés - Kizárólag Európa . . . . . . . . . . . . . . . . . . 6-4

1 Főbb biztonsági óvintézkedések

1-1 Üzembe helyezés előtt

A használati útmutatóban használt ikonok

IKON NÉV

Figyelmeztetés

JELENTÉS

Azokat az eseteket jelzi, amikor előfordulhat, hogy a funkció nem működik vagy a beállítás törlődik.

Megjegyzés Valamely funkció használatával kapcsolatos ötlet vagy tipp.

A használati útmutató használata

• A jelen útmutatóban található információk a fejlesztéseknek köszönhetően külön értesítés nélkül megváltozhatnak.

• A termék használatba vétele előtt maradéktalanul tanulmányozza át a biztonsági óvintézkedéseket.

• Ha problémát tapasztal, lapozza fel a „Hibaelhárítás” című fejezetet.

Szerzői jogvédelem

Copyright © 2010 Samsung Electronics Co., Ltd. Minden jog fenntartva.

Jelen használati útmutató a Samsung Electronics, Co., Ltd. szerzői jogvédelme alatt áll.

A használati útmutató a Samsung Electronics, Co., Ltd írásos engedélye nélkül sem részben, sem teljes egészében nem sokszorosítható, nem terjeszthető és semmiféle formában nem használható fel.

1-1 Főbb biztonsági óvintézkedések

1-2 Karbantartás és ápolás

A projektor felületének és lencséjének megtisztítása

A projektort puha, száraz ruhával tisztítsa.

• A készülék tisztításához ne használjon gyúlékony folyadékot, pl. benzint vagy hígítót.

• Ne kapargassa a lencsét a körmével vagy éles tárggyal.

Ez maradandó karcolásokat, illetve a termék károsodását okozhatja.

• Ne használjon nedves törlőkendőt a projektor tisztításához, illetve ne permetezzen rá vizet közvetlenül.

A készülékbe kerülő víz tüzet, áramütést vagy a termék hibás működését okozhatja.

• A beszivárgó víz következtében fehér folt jelenhet meg a projektor felszínén.

A termék megjelenése és színe típustól függően eltérhet.

A projektor belsejének megtisztítása

A projektor belsejének tisztításához kérje a Samsung szervizközpont ezzel megbízott munkatársainak a segítségét.

• Ha por vagy egyéb anyag kerül a projektor belsejébe, forduljon a szervizközponthoz.

Főbb biztonsági óvintézkedések 1-2

1-3 Biztonsági óvintézkedések

A biztonsági óvintézkedéseket jelző ikonok

IKON NÉV

Figyelem

JELENTÉS

Az ezzel a jellel ellátott óvintézkedések be nem tartása súlyos személyi sérülést vagy halált okozhat.

Figyelmeztetés

Az ezzel a jellel ellátott óvintézkedések be nem tartása személyi sérülést vagy vagyoni kárt okozhat.

A jelek jelentése

Ne hajtsa végre.

Ne szerelje szét.

Ne érintse meg.

Tartsa be.

A tápkábelt ki kell húzni a konnektorból.

Az áramütés elkerülése érdekében földelni kell.

Áramellátás

A következő képek tájékoztató jellegűek, ezért típustól és országtól függően különbségek jelentkezhetnek.

A termék megjelenése és színe típustól függően eltérhet.

Figyelem

A tápkábelt mindig csatlakoztassa megfelelően.

• Ellenkező esetben tűz veszélye állhat fenn.

Ne használjon sérült tápkábelt, dugaszt vagy kilazult konnektort.

• Ellenkező esetben áramütés vagy tűz veszélye állhat fenn.

Soha ne dugja be, illetve ne húzza ki a tápkábelt vizes kézzel.

• Ez áramütést okozhat.

Ne csatlakoztasson több elektromos készüléket egyetlen fali aljzathoz.

• Különben a konnektor túlmelegedhet, ami tüzet okozhat.

A tápkábelt ne hajlítsa vagy csavarja meg túlzottan, és ne helyezzen rá súlyos tárgyakat.

• Különben a sérült tápkábel áramütést vagy tüzet okozhat.

Mozgatás előtt kapcsolja ki a készüléket, húzza ki a tápkábelt, illetve a termékbe csatlakoztatott egyéb vezetéket.

• Különben a sérült tápkábel áramütést vagy tüzet okozhat.

Győződjön meg róla, hogy a tápkábelt földelt (csak 1-es szigetelési osztályú berendezéshez való) konnektorba csatlakoztatja.

• Különben fennáll az áramütés vagy a személyi sérülés veszélye.

1-3 Főbb biztonsági óvintézkedések

Figyelmeztetés

A tápkábelt a konnektorból a csatlakozót, és nem pedig a vezetéket megfogva húzza ki.

• Máskülönben tűz keletkezhet vagy

áramütést okozhat.

A készülék tisztítása előtt húzza ki a hálózati csatlakozót.

• Ezt tüzet vagy áramütést okozhat.

A tápkábelt könnyen hozzáférhető konnektorba csatlakoztassa.

• Ha a termék meghibásodik, az

áramellátás teljes megszakítása céljából a tápkábelt ki kell húzni. Az áramellátás nem szakítható meg teljesen mindössze a terméken található bekapcsológomb használatával.

Elhelyezés

Figyelem

Ne tegye ki a készüléket közvetlen napsütésnek, és ne helyezze hőforrás, pl. tűz vagy fűtőtest közelébe.

• Ez lerövidítheti a termék élettartamát, illetve tüzet okozhat.

Ha szekrényre vagy polcra helyezi a készüléket, ügyeljen arra, hogy annak elejét tökéletesen megtámassza a bútordarab.

• Ellenkező esetben a készülék leeshet, ami személyi sérülést vagy a termék károsodását okozhatja.

• Ellenőrizze, hogy a szekrény vagy a polc mérete megfelel-e a készülék méretének.

A tápkábelt tartsa távol hőforrásoktól.

• A tápkábel burkolata megolvadhat, ami

áramütést vagy tüzet okozhat.

A készüléket ne tegye olyan helyre, ahol por, pára (szauna), olaj, füst vagy víz (eső)

érheti, illetve ne használja járműben.

• Ez áramütést vagy tüzet okozhat.

A készülék be- és kikapcsolását ne a tápkábel bedugásával, illetve kihúzásával végezze. (Ne használja a hálózati kábelt tápkapcsolóként.)

A tápkábelt tartsa hőforrásoktól távol.

Ne helyezze a készüléket olyan helyre, amely nem szellőzik megfelelően (pl. könyvespolcra vagy zárt szekrénybe).

• Különben a készülék túlmelegedhet, és ezáltal tűz keletkezhet.

A készülék állványra vagy polcra helyezésekor ellenőrizze, hogy a készülék eleje nem lóg-e le az állványról vagy a polcról.

• Ellenkező esetben a készülék leeshet, ami meghibásodást vagy személyi sérülést okozhat.

Égdörgés és villámlás esetén húzza ki a tápkábelt.

• Máskülönben tűz keletkezhet vagy

áramütést okozhat.

Ne állítsa a készüléket erősen porosodó helyre.

Főbb biztonsági óvintézkedések 1-3

Figyelmeztetés

Ne takarja le a termék szellőzőnyílását abrosszal vagy függönnyel.

• Különben a készülék túlmelegedhet, és ezáltal tűz keletkezhet.

A készüléket óvatosan tegye le.

• Ha nem így tesz, a készülék meghibásodhat, illetve személyi sérülést okozhat.

Használati tudnivalók

Ne helyezzen fémtárgyakat, például fémpálcát, érmét, hajtűt, illetve gyúlékony tárgyakat a készülék belsejébe (a szellőzőnyílásokon, csatlakozókon stb. keresztül).

• Ha a termék belsejébe víz vagy idegen anyag kerül, kapcsolja ki a készüléket, húzza ki tápkábelt és lépjen kapcsolatba a szakszervizzel.

• Különben tűz keletkezhet, illetve fennáll az áramütés és a készülék meghibásodásának veszélye.

Ne szerelje szét és ne próbálja meg megjavítani vagy átépíteni a készüléket.

• Ha a készülék javításra szorul, forduljon a szervizközponthoz.

A termék közelében ne használjon, illetve ne tartson gyúlékony anyagokat és tárgyakat.

• Ez robbanást vagy tüzet okozhat.

Ne helyezzen fémből készült vagy folyadékot tartalmazó edényt (pl. vázát, virágcserepet, innivalót, kozmetikumot vagy gyógyszert) a készülék tetejére.

• Ha a termék belsejébe víz vagy idegen anyag kerül, kapcsolja ki a készüléket, húzza ki tápkábelt és lépjen kapcsolatba a szakszervizzel.

• Különben tűz keletkezhet, illetve fennáll az áramütés és a készülék meghibásodásának veszélye.

Ügyeljen arra, hogy szállítása közben a készülék ne essen le.

• Ez a készülék meghibásodásához vagy személyi sérüléshez vezethet.

Ne szerelje fel a készüléket olyan helyre, ahol gyermekek elérhetik.

• A gyerekek véletlenül leránthatják a készüléket, ami személyi sérülést okozhat.

Ne engedje, hogy gyermekek a készülékre különböző tárgyakat, például játékokat vagy süteményt helyezzenek.

• Amikor a gyerekek megpróbálják levenni ezeket a tárgyakat, a készülék leeshet és személyi sérülést okozhat.

Ne nézzen bele közvetlenül a projektorizzó fényébe, és ne vetítsen senkinek a szemébe.

• Ez különösen gyermekek esetén veszélyes.

A távirányító elemeinek eltávolításakor gondoskodjon róla, hogy azokat a gyermekek ne nyelhessék le. Az elemeket tartsa távol gyermekektől.

• Az elem lenyelése esetén azonnal forduljon orvoshoz.

1-3 Főbb biztonsági óvintézkedések

Figyelmeztetés

Ha a termék furcsa hangot, égett szagot vagy füstöt bocsát ki, azonnal húzza ki a tápkábelt, és lépjen kapcsolatba a szakszervizzel.

• Máskülönben tűz keletkezhet vagy

áramütést okozhat.

A porral, vízzel vagy idegen anyagokkal

érintkező hálózati csatlakozó tűit és csatlakozóaljzatát alaposan tisztítsa meg.

• Ezt tüzet vagy áramütést okozhat.

Tisztításkor húzza ki a tápkábelt, és a készülék áttörléséhez használjon száraz ruhát.

• A készülék tisztításához ne használjon viaszt, benzolt, alkoholt, hígítót, rovarölő szert, illatosítót, kenőanyagot vagy tisztítószert.

Ez a termék külsejének eldeformálódásához, illetve a feliratok leválásához vezethet.

Ha hosszú ideig nem használja a készüléket (pl. elutazik otthonról), húzza ki a tápk-

ábelt a konnektorból.

• Ha ezt elmulasztja, a felgyülemlő por miatti túlmelegedés vagy rövidzárlat tüzet, illetve áramütést okozhat.

Ha a készüléket olyan helyen használja, ahol a működési feltételek jelentős mértékben változnak, a különböző környezeti hatások súlyos minőségi problémát okozhatnak.

Ez esetben először kérjen segítséget a telefonos ügyfélszolgálat munkatársaitól.

• Ilyenek lehetnek a mikroszkopikus pornak, vegyi anyagoknak, túl magas vagy túl alacsony hőmérsékletnek, illetve magas páratartalomnak kitett helyek, mint pl. a repülőterek vagy

állomások, ahol a készüléket hosszú ideig folyamatosan használják stb.

Ha leejti a készüléket, vagy ha annak burkolata sérült, kapcsolja ki a készüléket, és húzza ki a tápkábelt. Hívja a szakszervizt.

• Ezzel tüzet vagy áramütést okozhat.

A távirányítót asztalon tárolja.

• Ha rálép a távirányítóra, eleshet és megsértheti magát, vagy károsodhat a termék.

Ha idegen anyag kerül a készülékbe, kapcsolja ki, húzza ki a csatlakozót a fali aljzatból, majd forduljon a szervizközpont munkatársaihoz.

Ne használja a meghibásodás jeleit (pl. nincs kép vagy hang) mutató készüléket.

• Kapcsolja ki haladéktalanul a készüléket, húzza ki a tápkábelt a fali csatlakozóaljzatból, és forduljon a szervizközponthoz.

Gázszivárgás esetén ne érintse meg a készüléket és a tápkábelt, és azonnal szellőztessen.

• Szikra keletkezése robbanást vagy tüzet okozhat.

• Vihar vagy villámlás idején ne érjen hozzá a tápkábelhez vagy az antennakábelhez.

Ne érjen hozzá a készülék lencséjéhez.

• Ez a lencsék károsodását okozhatja.

Késsel vagy kalapáccsal ne érjen hozzá a készülék külső részeihez.

A projektor lencséjén levő szennyeződés és folt eltávolításához használjon tisztítópermetet vagy semleges hatású mosószerrel

és vízzel átitatott törlőkendőt.

A projektor belsejét évente legalább egy alkalommal tisztíttassa meg a szervizközpontban.

Főbb biztonsági óvintézkedések 1-3

Az égési sérülések elkerülése érdekében ne érjen hozzá a szellőzőnyílásokhoz és a lencséhez a készülék működése közben, illetve közvetlenül a LED kikapcsolását követően.

Ne nyissa ki a készülék burkolatait.

• Ez a készülék belsejében levő magasfeszültségű áram miatt veszélyes lehet.

Ne érjen hozzá a szellőzőnyíláshoz, miközben a projektor bekapcsolt állapotban van, mert a nyílásból forró levegő száll fel.

Ne helyezzen hőre érzékeny tárgyakat a projektor közelébe.

Vigyázzon a termék lencsevédőjére, ne veszítse el!

• A lencse könnyen megsérülhet.

Ne használjon vízpermetet vagy nedves törlőkendőt a készülék tisztításához. Ne használjon a készülék műanyag részeinek (pl. készülékház) tisztításához vegyszereket, pl. mosószert, ipari vagy gépkocsifényezőt, maró hatású szert, viaszt, benzint és alkoholt, mert a felsorolt szerek károsíthatják a projektort.

Ne használjon ismeretlen akkumulátortípusokat.

A szellőzőnyílás azt követően is forró marad még egy ideig, hogy kikapcsolta a készüléket. Tartsa kezét és testének többi részét a szellőzőnyílástól távol.

Ne menjen túl közel a projektor lencséjéhez a projektor működés közben. A lámpa forró.

(Gyermekek és érzékeny bőrű személyek esetében fokozott elővigyázatosság ajánlott.)

• A lencsevédő a lencse védelmét szolgálja, ezért mindig tegye fel, amikor kikapcsolja a projektort.

• Ha el szeretné rejteni a képernyőt, amikor a projektor be van kapcsolva, használja a BLANK funkciót.

1-3 Főbb biztonsági óvintézkedések

2 Telepítés és csatlakoztatás

2-1 A csomag tartalma

• Csomagolja ki a készüléket, és ellenőrizze, hogy a csomag tartalmazza-e a következő tartozékok mindegyikét.

• Őrizze meg a csomagolás dobozát a készülék későbbi szállításának esetére.

Kivetítő

TARTALOM

Gyors telepítési útmutató Garanciajegy

(Nem minden régióban elérhető)

Használati útmutató Tápkábel

Távirányító / 2 db elem

(Csak az SP-F10M modell esetén)

(Nem minden régióban elérhető)

Távirányító / 1 db elem

(Csak az SP-F10 modell esetén)

(Nem minden régióban elérhető)

Törlőkendő D-sub kábel

Csavar (4)

(A tartókonzolhoz mennyezeti szerelésnél.)

Lencsevédő

A mennyezeti tartókonzolt nem tartalmazza a csomag, beszerzése külön történik. A projektor mennyezeti tartókonzolhoz történő rögzítése a csomagban található csavarok segítségével.

Telepítés és csatlakoztatás 2-1

2-2 A projektor üzembe helyezése

A projektort úgy helyezze el, hogy a projektorból érkező fénynyaláb merőlegesen érkezzen a vetítési felületre.

• A projektort úgy állítsa be, hogy a lencse a vetítési felület közepére mutasson. Ha a vetítési felület nem függőleges, előfordulhat, hogy a vetített kép nem téglalap alakú.

• A vetítővásznat ne helyezze világos környezetbe. Ha a környezet túl világos, a kép elmosódik, nem tiszta.

• Ha világos helyen használja a projektort, a függöny elhúzásával zárja ki a fényt.

• A vetítővászon helyétől függően a projektor a következő helyeken használható: Szemből asztalról/ Szemből mennyezetről / Hátulról asztalról / Hátulról mennyezetről. Az elhelyezést/beállítást lásd alább.

A kép beállítása, ha a projektort a vetítővászon mögött helyezi el

Ha félig átlátszó vetítővásznat használ:

Ebben az esetben a menü használatával állítsa be a kép megfelelő megjelenítését attól függően, hova helyezte a projektort: hátsópadló (vagy alacsony), illetve hátsó-plafon pozícióba.

1. Hátsó-padló pozíció esetében nyomja meg a következőt:

Menü > Setup > Install > Rear-Floor

2. Hátsó-plafon pozíció esetében nyomja meg a következőt:

Menü > Setup > Install > Rear-Ceiling

A kép beállítása, ha a projektort a vetítővászonnal szemben (az elé) helyezi el:

A projektor elhelyezése a vetítővászonnal szemben.

Ebben az esetben a menü használatával állítsa be a kép megfelelő megjelenítését attól függően, hova helyezte a projektort: elülsőpadló (vagy alacsony), illetve elülső-plafon pozícióba.

1. Elülső-padló pozíció esetében nyomja meg a következőt:

Menü > Setup > Install > Front-Floor

2. Elülső-plafon pozíció esetében nyomja meg a következőt:

Menü > Setup > Install > Front-Ceiling

2-2 Telepítés és csatlakoztatás

2-3 Szintbeállítás az állítható lábakkal

Az ábra útmutatása szerint nyomja meg a PUSH gombokat, állítsa be a lábakat, majd állítsa vízszintes helyzetbe a projektort.

A projektor a referenciaponttól legfeljebb 30mm-es (kb. 12˚) magasságba állítható be.

Ha az <Auto Keystone> beállítása <On>, a <V-Keystone> korrekció automatikusan megtörténik.

Ha az automatikus beállítást követően finomhangolásra van szükség, használja a <V-Keystone> opciót.

Telepítés és csatlakoztatás 2-3

2-4 Zoom- és fókuszbeállítás

Nagyítás/kicsinyítés gomb: A kép méretét a nagyítás/kicsinyítés gomb használatával állíthatja be a nagyítási/kicsinyítési tartományon belül.

Fókuszállító gyűrű : A fókuszállító gyűrűvel állítsa be a képet a vetítővászonnak megfelelően.

A kép mérete a projektor és a vetítővászon közötti távolságtól függ.

Ha nem a 2-5. részben található Képméret és vetítési távolság táblázatban megadott távolságon belül helyezi el a projektort, az élességet nem lehet megfelelően beállítani.

2-4 Telepítés és csatlakoztatás

2-5 Képméret és vetítési távolság

A. Képernyő / Z. Vetítési távolság / Y’. A lencse közepe és a kép alja között mért távolság

A projektort helyezze vízszintes, sima felületre, és az optimális képminőség érdekében az állítható lábakkal állítsa be a készülék vetítési magasságát. Ha a kép nem tiszta, állítsa be azt a nagyítás/kicsinyítés gombbal vagy a fókuszállító gyűrűvel, illetve tegye előrébb vagy hátrébb a projektort.

KÉPMÉRET ELTOLÁS

M (ÁTLÓS)

HÜVELYK / CM

40 / 101,6

50 / 127,0

60 / 152,4

70 / 177,8

80 / 203,2

90 / 228,6

100 / 254,0

110 / 279,4

120 / 304,8

130 / 330,2

140 / 355,6

150 / 381,0

160 / 406,4

170 / 431,8

180 / 457,2

190 / 482,6

200 / 508,0

210 / 533,4

220 / 558,8

230 / 584,2

240 / 609,6

250 / 635,0

X (VÍZSZINTES)

HÜVELYK / CM

32 / 81,3

40 / 101,6

48 / 121,9

56 / 142,2

64 / 162,6

72 / 182,9

80 / 203,2

88 / 223,5

96 / 243,8

104 / 264,2

112 / 284,5

120 / 304,8

128 / 325,1

136 / 345,4

144 / 365,8

152 / 386,1

160 / 406,4

168 / 426,7

176 / 447,0

184 / 467,4

192 / 487,7

200 / 508,0

VETÍTÉSI TÁVOLSÁG

Y

(FÜGGŐLEGES)

HÜVELYK / CM

24 / 61,0

30 / 76,2

36 / 91,4

42 / 106,7

48 / 121,9

54 / 137,2

60 / 152,4

66 / 167,6

72 / 182,9

78 / 198,1

84 / 213,4

90 / 228,6

96 / 243,8

102 / 259,1

108 / 274,3

114 / 289,6

120 / 304,8

126 / 320,0

132 / 335,3

138 / 350,5

144 / 365,8

150 / 381,0

Z (TELE)

HÜVELYK / CM

57 / 144,7

71 / 180,8

85 / 217,0

100 / 253,2

114 / 289,4

128 / 325,5

142 / 361,7

157 / 397,9

171/ 434,0

185 / 470,2

199 / 506,4

214 / 542,5

228 / 578,7

242 / 614,9

256 / 651,1

271 / 687,2

285 / 723,4

299 / 759,6

313 / 795,7

328 / 831,9

342 / 868,1

356 / 904,2

Z (SZÉLES)

HÜVELYK / CM

47 / 120,3

59 / 150,4

71 / 180,4

83 / 210,5

95 / 240,6

107 / 270,7

118 / 300,7

130 / 330,8

142 / 360,9

154 / 391,0

166 / 421,0

178 / 451,1

189 / 481,2

201 / 511,3

213 / 541,3

225 / 571,4

237 / 601,5

249 / 631,5

260 / 661,6

272 / 691,7

284 / 721,8

296 / 751,8

Y'

HÜVELYK / CM

7,2 / 18,3

7,8 / 19,8

8,4 / 21,3

9,0 / 22,9

9.6 / 24,4

10,2 / 25,9

10,8 / 27,4

11,4 / 29,0

2,4 / 6,1

3,0 / 7,6

3.6 / 9,1

4,2 / 10,7

4,8 / 12,2

5,4 / 13,7

6,0 / 15,2

6,6 / 16,8

12,0 / 30,5

12,6 / 32,0

13,2 / 33,5

13,8 / 35,1

14,4 / 36,6

15,0 / 38,1

Telepítés és csatlakoztatás 2-5

M (ÁTLÓS)

KÉPMÉRET

X (VÍZSZINTES)

HÜVELYK / CM

260 / 660,4

270 / 685,8

280 / 711,2

290 / 736,6

300 / 762,0

HÜVELYK / CM

208 / 528,3

216 / 548,6

224 / 569,0

232 / 589,3

240 / 609,6

Ez a kivetítő a legjobb teljesítményt 80–120”-es kép esetén nyújtja.

VETÍTÉSI TÁVOLSÁG

Y

(FÜGGŐLEGES)

HÜVELYK / CM

156 / 396,2

162 / 411,5

168 / 426,7

174 / 442,0

180 / 457,2

Z (TELE)

HÜVELYK / CM

370 / 940,4

384 / 976,6

399 / 1012,7

413 / 1048,9

427 / 1085,1

Z (SZÉLES)

HÜVELYK / CM

308 / 781,9

320 / 812,0

332 / 842,1

343 / 872,1

355 / 902,2

ELTOLÁS

Y'

HÜVELYK / CM

15,6 / 39,6

16,2 / 41,1

16,8 / 42,7

17,4 / 44,2

18,0 / 45,7

2-5 Telepítés és csatlakoztatás

2-6 Szellőzőnyílások

A szellőzőnyílások elhelyezkedésével kapcsolatban kérjük, tanulmányozza az alábbi ábrát.

• Ne zárja el a szellőzőnyílásokat. A szellőzőnyílások elzárása a projektor túlmelegedését és meghibásodását okozhatja.

Levegőkimeneti nyílás

Levegőbemeneti nyílás

Telepítés és csatlakoztatás 2-6

2-7 Hátoldal

A termék megjelenése és színe típustól függően eltérhet.

1. LAN csatlakozó

2. S-VIDEO IN csatlakozó

3. AUDIO OUT csatlakozó

4. PC OUT csatlakozó

5. HDMI/DVI IN csatlakozó

6. A távirányító jelvevője

7. USB-port (Csak az SP-F10M modell esetén)

8. A Kensington zár nyílása

9. Tápcsatlakozó

10. PC IN csatlakozó

11. RS-232C csatlakozó

12. [AV IN] VIDEO csatlakozó

13. [AV IN] L-AUDIO-R csatlakozó

2-7 Telepítés és csatlakoztatás

2-8 Támogatott megjelenítési módok

Számítógép-specifikáció (D-Sub/HDMI)

FORMÁTUM FELBONTÁS

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

MAC

VESA

VESA

IBM

IBM

IBM

VESA

MAC

VESA

VESA

Telepítés és csatlakoztatás

1024 x 768

1024 x 768

1152 x 864

1152 x 864

1152 x 864

1152 x 864

1280 x 720

1280 x 720

1280 x 720

1280 x 720

1280 x 768

1280 x 768

640 x 350

640 x 480

720 x 400

640 x 480

640 x 480

640 x 480

640 x 480

640 x 480

720 x 576

800 x 600

800 x 600

800 x 600

800 x 600

800 x 600

832 x 624

1024 x 768

1024 x 768

1280 x 800

1280 x 800

1280 x 960

1280 x 960

1280 x 960

60Hz

70Hz

72Hz

75Hz

60Hz

75Hz

72Hz

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

56Hz

60Hz

70Hz

72Hz

75Hz

75Hz

60Hz

70Hz

70Hz

60Hz

70Hz

60Hz

67Hz

70Hz

72Hz

VÍZSZINTES

FREKVENCIA

(KHZ)

44,772

52,500

54,072

56,456

47,776

60,289

57,672

60,023

53,783

63,000

64,872

67,500

37,500

35,910

35,156

37,879

43,750

48,077

46,875

49,726

48,363

56,476

31,469

31,469

31,469

31,469

35,000

35,000

37,861

49,702

62,795

60,000

69,930

72,072

KÉPPONT-

FREKVENCIA

(MHZ)

78,434

78,750

81,750

96,768

99,643

108,000

74,500

89,040

91,706

95,750

79,500

102,250

31,500

32,750

36,000

40,000

45,500

50,000

49,500

57,284

65,000

75,000

25,175

25,175

28,322

25,175

30,240

28,560

31,500

83,500

106,500

108,000

120,839

124,540

2-8

FÜGGŐLEGES

FREKVENCIA

(HZ)

59,855

70,000

72,000

74,777

59,870

74,893

72,000

75,029

59,959

70,000

72,000

75,000

75,000

59,950

56,250

60,317

70,000

72,188

75,000

74,551

60,004

70,069

70,086

59,940

70,087

59,940

66,667

70,000

72,809

59,810

74,934

60,000

70,000

72,000

FORMÁTUM

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

VESA

FELBONTÁS

1280 x 960

1280 x 1024

1280 x 1024

1280 x 1024

1280 x 1024

1400 x 1050

1440 x 900

1440 x 900

1600 x 1200

75Hz

60Hz

70Hz

72Hz

75Hz

60Hz

60Hz

75Hz

60Hz

VÍZSZINTES

FREKVENCIA

(KHZ)

75,231

63,981

74,620

76,824

79,976

65,317

55,935

70,635

75,000

FÜGGŐLEGES

FREKVENCIA

(HZ)

74,857

60,020

70,000

72,000

75,025

59,978

59,887

74,984

60,000

KÉPPONT-

FREKVENCIA

(MHZ)

130,000

108,000

128,943

132,752

135,000

121,750

106,500

136,750

162,000

A 1024x768-as értéktől eltérő valamennyi képfelbontást a projektoron belül található Scaler chip 1024x768-as értékre

állítja.

Ha a számítógép kimenő jelének képfelbontása megfelel a projektor valódi képfelbontásának (1024 x 768), a képminőség optimálisnak mondható.

AV-specifikáció (D-Sub)

FORMÁTUM

BT.601 SMPTE 267M

BT.1358 SMPTE 293M

BT.601

BT.1358

SMPTE 296M

BT.709 SMPTE 274M

480i

480p

576i

576p

720p

720p

1080i

1080i

FELBONTÁS

59,94Hz

59,94Hz

50Hz

50Hz

59,94Hz/60Hz

50Hz

59,94Hz/60Hz

50Hz

PÁSZTÁZÁS

Váltott soros

Progresszív

Váltott soros

Progresszív

Progresszív

Progresszív

Váltott soros

Váltott soros

AV-specifikáció (HDMI)

2-8

EIA-861

EIA-861

EIA-861

EIA-861

EIA-861

EIA-861

EIA-861

FORMÁTUM

Format1

Format1

Format2,3

Format2,3

Format4

Format4

Format5

FELBONTÁS

640 x 480

640 x 480

720 x 480

720 x 480

1280 x 720

1280 x 720

1920 x 1080

PÁSZTÁZÁS

Progresszív

Progresszív

Progresszív

Progresszív

Progresszív

Progresszív

Váltott soros

VÍZSZINTES

FREKVENCIA

(KHZ)

59,940

60,000

59,940

60,000

59,939

60,000

59,939

FÜGGŐLEGE

S

FREKVENCIA

(HZ)

31,469

31,500

31,469

31,500

44,955

45,000

33,716

KÉPPONT-

FREKVENCIA

(MHZ)

25,175

25,200

27,000

27,027

74,175

74,250

74,175

Telepítés és csatlakoztatás

FORMÁTUM

EIA-861

EIA-861

EIA-861

EIA-861

Format5

Format17,18

Format19

Format20

FELBONTÁS

1920 x 1080

720 x 576

1280 x 720

1920 x 1080

PÁSZTÁZÁS

Váltott soros

Progresszív

Progresszív

Váltott soros

VÍZSZINTES

FREKVENCIA

(KHZ)

60,000

50,000

50,000

50,000

FÜGGŐLEGE

S

FREKVENCIA

(HZ)

33,750

31,250

37,500

28,125

KÉPPONT-

FREKVENCIA

(MHZ)

74,250

27,000

74,250

74,250

AV-specifikáció (VIDEO/S-VIDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

A projektor a fentebb megnevezett hagyományos videóformátumokat támogatja a videó és s-videó bemeneteken keresztül.

További beállítások nem szükségesek.

Telepítés és csatlakoztatás 2-8

2-9 Áramellátás

A termék megjelenése és színe típustól függően eltérhet.

1. Csatlakoztassa a tápkábelt a projektor hátulján található tápcsatlakozóhoz.

2-9 Telepítés és csatlakoztatás

2-10 Csatlakoztatás, majd telepítés a számítógépen

2-10-1. A számítógépes környezet beállítása

Ellenőrizze a következőket, mielőtt a számítógéphez csatlakoztatná a projektort.

1. Kattintson jobb egérgombbal a Windows Asztalon, majd kattintson a [Tulajdonságok] lehetőségre. Megjelenik a

<Megjelenítés tulajdonságai> párbeszédpanel.

2. Kattintson a [Beállítások] fülre, majd válassza a <Képernyőfelbontás> elemet. A projektor optimális beállítása 1024 x 768. A projektor által támogatott egyéb felbontásokat lásd a 2-8. rész alatti Számítógép specifikáció - megjelenítési mód táblázatot.

A <Színminőség> beállítást nem szükséges módosítani.

3. Kattintson a [Speciális] gombra. Megjelenik egy újabb tulajdonságablak.

4. Kattintson a [Monitor] fülre, majd válassza a <Képernyő-frissítési gyakoriság> elemet. A kiválasztott felbontásnak megfelelő frissítési gyakoriságról lásd az adott felbontás melletti frissítési gyakoriságot (60 Hz, 70 Hz stb.) a 2-8. rész alatti Számítógép specifikáció - megjelenítési mód táblázatban.

Telepítés és csatlakoztatás 2-10

A frissítési gyakoriság beállításával mind a függőleges, mind pedig a vízszintes frekvenciát megadhatja.

5. Az [OK] gombra kattintva zárja be az ablakot, majd kattintson a <Megjelenítés tulajdonságai> ablak [OK] gombjára, és zárja be azt az ablakot is.

6. Állítsa le a számítógépet és csatlakoztassa a projektort.

• A beállítási művelet a számítógép típusától és a Windows verziójától függ.

(Például a [Testreszabás] helyett [Tulajdonságok (R)] látható, amint az az 1. pontnál látható.)

• Számítógépes monitorként használva a készülék max. 32 bit/pixeles színminőséget támogat.

• A monitor gyártmányától és a használt Windows verziótól függően a kivetített kép eltérhet a képernyőn láthatótól.

• A projektor számítógéphez csatlakoztatása esetén ellenőrizze, hogy a számítógép beállításai egyeznek-e a projektor

által támogatott megjelenítési beállításokkal. Ha nem, jelproblémák léphetnek fel.

2-10-2. Számítógép csatlakoztatása

A termék megjelenése és színe típustól függően eltérhet.

Ellenőrizze, hogy a számítógép és a projektor kikapcsolt állapotban van-e.

1. A PC videokábel segítségével csatlakoztassa a projektor hátoldalán található PC IN portot a számítógép PC videó kimeneti

(D-sub) portjához.

2. Csatlakoztassa a projektor és a számítógép tápkábeleit.

2-10 Telepítés és csatlakoztatás

3. A projektor [AV IN (L-AUDIO-R)] bemeneti portját audiokábellel csatlakoztassa a számítógép hangszórókimeneti csatlakozójához.

A készülék támogatja a plug-and-play funkciót. Windows XP esetében nem kell beállítania az illesztőprogramot a számítógépen.

A projektor használata

1. Kapcsolja be a projektort, nyomja meg a [SOURCE] gombot, és válassza a <PC> opciót.

Ha nem elérhető a <PC> mód, ellenőrizze, megfelelő-e a számítógépes videokábel csatlakoztatása.

2. Kapcsolja be a számítógépet, és ha szükséges, állítsa be a számítógépes környezetet (képernyőfelbontás, stb.).

3. Állítsa be a képernyőt.

Telepítés és csatlakoztatás 2-10

2-11 Számítógép csatlakoztatása HDMI/DVI kábellel

A termék megjelenése és színe típustól függően eltérhet.

Ellenőrizze, hogy a számítógép és a projektor kikapcsolt állapotban van-e.

1. Csatlakoztassa a monitor [HDMI/DVI IN] csatlakozóját a számítógép HDMI vagy DVI aljzatához; ehhez használjon HDMI/

HDMI vagy HDMI/DVI kábelt (külön megvásárolható).

- A számítógép HDMI aljzatához való csatlakoztatáshoz HDMI/HDMI kábelt használjon (külön megvásárolható).

- A támogatott képfelbontásokat és frissítési gyakoriságokat lásd a Számítógép-specifikáció (D-Sub/HDMI), 2-8 bekezdésnél a "Támogatott megjelenítési módok" részben.

2. Ha HDMI/DVI kábelt használ, csatlakoztassa a projektor [AV IN (L-AUDIO-R)] csatlakozóját a számítógép hangkimeneti aljzatába; ehhez használjon hangkábelt (külön megvásárolható).

- HDMI/HDMI kábellel való csatlakoztatáshoz nincs szükség hangkábelre.

2-11 Telepítés és csatlakoztatás

2-12 HDMI-kompatibilis eszköz csatlakoztatása

A termék megjelenése és színe típustól függően eltérhet.

Ellenőrizze, hogy az AV-eszköz és a projektor kikapcsolt állapotban van-e.

1. Csatlakoztassa a projektor hátoldalán levő [HDMI/DVI IN] csatlakozót a digitális eszköz HDMI vagy HDMI/DVI kimenetéhez egy HDMI/DVI vagy HDMI/HDMI kábel segítségével.

- A digitális kimeneti eszköz HDMI kimenetének csatlakoztatásához használjon HDMI-kábelt.

- A támogatott bemeneti jelformátumokat, felbontásokat és frekvenciákat lásd az AV-specifikáció (HDMI) táblázatban, a 2-8.,

„Támogatott megjelenítési módok” című fejezetben.

2. Ha HDMI/DVI kábelt használ, csatlakoztassa a projektor [AV IN (L-AUDIO-R)] csatlakozóját a digitális eszköz hangkimenetéhez; ehhez használjon hangkábelt (külön megvásárolható).

- HDMI/HDMI kábellel való csatlakoztatáshoz nincs szükség hangkábelre.

Telepítés és csatlakoztatás 2-12

2-13 AV-eszköz csatlakoztatása D-Sub kábellel

A termék megjelenése és színe típustól függően eltérhet.

Ellenőrizze, hogy az AV-eszköz és a projektor kikapcsolt állapotban van-e.

1. Csatlakoztassa a projektor hátoldalán levő [PC IN] csatlakozót egy D-Sub kábellel az AV-eszköz D-Sub csatlakozójához.

- A támogatott bemeneti jelformátumokat, felbontásokat és frekvenciákat lásd az AV-specifikáció (D-Sub) táblázatban, a 2-

8„Támogatott megjelenítési módok” című fejezetben.

2. Hangkábellel (külön megvásárolható) csatlakoztassa a projektor hátoldalán található [AV IN (L-AUDIO-R)] csatlakozót az AVeszköz hangkimenetéhez.

2-13 Telepítés és csatlakoztatás

2-14 AV-eszköz csatlakoztatása komponens kimeneten keresztül

A termék megjelenése és színe típustól függően eltérhet.

Ellenőrizze, hogy az AV-eszköz és a projektor kikapcsolt állapotban van-e.

1. D-Sub-komponens kábellel csatlakoztassa a projektor hátoldalán levő [PC IN] csatlakozót az AV-eszköz komponens aljzatához. A kábel egyik végén egy D-Sub csatlakozó, a másik végén három RCA-csatlakozó található.

- A támogatott bemeneti jelformátumokat, felbontásokat és frekvenciákat lásd az AV-specifikáció (D-Sub) táblázatban, a 2-

8„Támogatott megjelenítési módok” című fejezetben.

2. Hangkábellel csatlakoztassa a projektor hátoldalán levő [AV IN (L-AUDIO-R)] csatlakozót (külön megvásárolható) az AVeszköz hangkimenetéhez.

Telepítés és csatlakoztatás 2-14

2-15 Csatlakoztatás Video/S-Video kábellel

A termék megjelenése és színe típustól függően eltérhet.

Ellenőrizze, hogy az AV-eszköz és a projektor kikapcsolt állapotban van-e.

1. Videokábellel (külön megvásárolható) vagy S-Video kábellel (külön megvásárolható) csatlakoztassa a [VIDEO] vagy az [S-

VIDEO IN] csatlakozót és az AV-eszközt.

- A támogatott bemeneti jelformátumokat lásd az AV-specifikáció (VIDEO/S-VIDEO) táblázatban a 2-8 rész „Támogatott megjelenítési módok” című részében.

2. Hangkábellel csatlakoztassa a projektor hátoldalán levő [AV IN (L-AUDIO-R)] csatlakozót (külön megvásárolható) az AVeszköz hangkimenetéhez.

2-15 Telepítés és csatlakoztatás

2-16 Külső monitor csatlakoztatása

A termék megjelenése és színe típustól függően eltérhet.

A képet megtekintheti egyszerre a kivetítőn és külön monitoron is.

Ellenőrizze, hogy a számítógép és a projektor kikapcsolt állapotban van-e.

1. Csatlakoztassa a projektor hátoldalán levő [PC IN] csatlakozót egy D-Sub kábellel a számítógép D-Sub (PC, VGA) aljzatához.

2. D-Sub kábellel csatlakoztassa a projektor [PC OUT] csatlakozóját a monitor D-Sub aljzatához.

- Ha a monitor csatlakoztatásához a [PC OUT] funkciót használja, feltétlenül a [PC IN] aljzathoz csatlakoztassa a számítógépet.

- A [PC OUT] aljzathoz csatlakoztatott monitoron megjelenő kép akkor is megfelelő, ha a projektor által megjelenített képernyő üres.

- A [PC OUT] funkció nem működik készenléti módban.

Telepítés és csatlakoztatás 2-16

2-17 Külső hangszóró csatlakoztatása

A termék megjelenése és színe típustól függően eltérhet.

A hang a projektorba beépített hangszóró helyett a külső hangszóróból hallható.

1. Készítsen elő a külső hangszórónak megfelelő audiokábelt (külön megvásárolható).

2. Audiokábellel csatlakoztassa a projektor [AUDIO OUT] csatlakozóját a külső hangszóróhoz.

- Külső hangszóró használata esetén a belső hangszóró nem működik, de a külső hangszóró hangerejét szabályozhatja a projektor hangerő-szabályozó gombjával vagy távirányítójával.

- Az [AUDIO OUT] csatlakozóaljzat minden hangjel továbbítására alkalmas.

2-17 Telepítés és csatlakoztatás

2-18 Hálózati csatlakozás

A készülék hálózati funkciókkal rendelkezik. Ismerkedjen meg a hálózati csatlakozás módszerével.

2-18-1. Csatlakozás dinamikus IP (DHCP) hálózathoz

A projektort csatlakoztathatja a hálózathoz úgy, hogy egy DHCP-t (Dynamic Host Configuration Protocol; dinamikus kiszolgáló konfigurálási protokoll) használó modem segítségével kapcsolódik a hálózatra. DHCP modem használatakor a modem automatikusan megadja a projektor hálózati eléréséhez szükséges IP-cím, alhálózati maszk és átjáró megfelelő értékeit.

A termék megjelenése és színe típustól függően eltérhet.

A DHCP-hálózathoz való csatlakozáshoz tegye a következőket:

1. Csatlakoztassa a modem kábelét a fali modem porthoz és a külső modemhez.

2. Csatlakoztassa a LAN-kábelt a külső modemhez és a vezetékes vagy vezeték nélküli IP-útválasztóhoz.

3. Csatlakoztassa a LAN-kábelt a projektor hátoldalán levő [LAN] porthoz és a vezetékes vagy vezeték nélküli IP-útválasztóhoz.

4. Kapcsolja be a projektort, majd nyomja meg a [MENU] parancsot.

5. Válassza a következőket: <Setup> → <Network> → <IP Setting> → <Automatic>.

6. Az <IP address>,<Subnet mask> és <Gateway> automatikus hozzárendelése.

A hálózati funkció használatához a <Network> opció beállításának <On> értéknek kell lennie.

Ha nem sikerül a DHCP-kiszolgáló IP-cím kiosztása, kapcsolja ki legalább 10 másodpercre a külső modemet, indítsa újra,

és kísérelje meg ismét a kapcsolódást.

A külső modem és útválasztó beállításának és csatlakoztatásának mikéntjét lásd az adott termék használati útmutatójában.

A modem LAN-kábelét csatlakoztathatja közvetlenül a projektorhoz; így nincs szükség útválasztóra.

Manuális kapcsolódású ADSL-modemet nem használhat, mert az nem DHCP-típusú eszköz. Feltétlenül automatikus csatlakozású DHCP ADSL-modemet használjon.

2-18-2. Csatlakozás statikus IP-hálózathoz

A projektort csatlakoztathatja statikus IP-címet használó hálózathoz, ami megfelel egy bérelt vonal használatának. Ha a hálózat statikus IP-címet használ, le kell kérnie az internetszolgáltatótól az IP-cím, az alhálózati maszk és az átjáró értékeit, be kell kapcsolnia a hálózati funkciót a projektor menüjében, majd manuálisan meg kell adnia az értékeket a hálózati funkció alatt.

Telepítés és csatlakoztatás 2-18

A termék megjelenése és színe típustól függően eltérhet.

A statikus IP-című hálózathoz való csatlakozáshoz tegye a következőket:

1. Csatlakoztassa a LAN-kábelt a fali LAN-porthoz és a vezetékes vagy vezeték nélküli IP-útválasztóhoz.

2. Csatlakoztassa a LAN-kábelt a projektor hátoldalán levő [LAN] porthoz és a vezetékes vagy vezeték nélküli IP-útválasztóhoz.

3. Kapcsolja be a projektort, majd nyomja meg a [MENU] gombot.

4. Válassza a következőket: <Setup> → <Network> → <IP Setting> → <Manual>.

5. Válassza az <IP Address> opciót, majd nyomja meg a [ ] gombot. A / gombok segítségével választhat az IP-címek beviteli mezői között, az értékek megadásához pedig a / gombokat használhatja.

6. Azt követően, hogy megadta az IP-cím értékeit, nyomja meg a [ ] gombot, majd ismételje meg a bemutatott lépéseket az alhálózati maszkhoz és az átjáróhoz is.

7. Mikor valamennyi értéket sikerült megadni, a telepítési menüből való kilépéshez nyomja meg a [MENU] vagy a

[RETURN]gombot.

A hálózati funkció használatához a <Network> opció beállításának <On> értéknek kell lennie.

Statikus IP-cím használata esetén az internetszolgáltató a rendelkezésére bocsátja az IP-cím, az alhálózati maszk és az

átjáró adatait. A hálózat beállításának befejezéseképpen adja meg az értékeket. Ha nem ismeri a statikus IP-címet, kérje azt a hálózati rendszergazdától.

Az útválasztó beállításának és csatlakoztatásának mikéntjét lásd a készülék használati útmutatójában.

A LAN-kábelt - útválasztó használata nélkül -, közvetlenül a projektorhoz is csatlakoztathatja.

A DHCP funkciót támogató IP-útválasztó használata esetén választhat DHCP vagy statikus IP között.

A statikus IP használatára vonatkozó információkat kérje az internetszolgáltatótól.

2-18 Telepítés és csatlakoztatás

2-19 A Kensington zár nyílása

A lopásgátló Kensington-zár segítségével az eszköz lezárható, így nyilvános helyeken is biztonságosan használható. A zár formája és használata típustól és gyártótól függően eltérhet, ezért további információért lapozza fel a zár használati útmutatóját.

• A Kensington-zárat külön kell beszereznie.

• A termék megjelenése és színe típustól függően eltérhet.

A készülék lezárása

1. Hurkolja a Kensington-zár kábelét egy asztal vagy nehéz tárgy nem mozdítható részéhez; erről lásd a Kensington-zár használati útmutatóját.

2. Illessze az eszköz zár részét a projektoron levő, a Kensington-zár számára fenntartott nyílásba.

3. Illessze a Kensington-zárat a zármechanizmusba, majd fordítsa el a lezárás irányába.

• Ezek általános jellegű utasítások. Pontos utasításokért lásd a zárhoz mellékelt használati útmutatót.

• A zár elektronikai szaküzletben, interneten keresztül vagy Samsung szakszervizben szerezhető be.

Telepítés és csatlakoztatás 2-19

3 Használat

3-1 A készülék jellemzői

1. Új generációs LED-es háttérvilágítás

• Környezetbarát, LED-es projektor – higany felhasználása nélkül.

• Garantált hosszú élettartam.

2. Minimális ventilátorzaj

• Az optimalizált belső levegőáramlás és a ventilátor szerkezete minimálisra csökkenti a ventilátor keltette zajt.

3. Több bemeneti csatlakozó

• A 15 tűs D-Sub, S-Video, Video és (DVI PC jelet támogató) HDMI csatlakozóknak köszönhetően többféle perifériás eszköz is csatlakoztatható.

4. Szűrő nélküli hűtőrendszer

• A zárt levegőkeringtető rendszernek köszönhetően nincs szükség szűrőre, így csökkennek a karbantartási költségek.

5. Audiokimenet

• Beépített 7 W-os (monó) hangszóró.

6. Felhasználói beállítások

• Lehetővé teszi a bemeneti portok beállítását.

• Belső Test Pattern funkcióval felszerelve, melynek segítségével a projektor telepíthető és beállítható.

7. Kényelmes hálózati funkció

• A hálózati funkció segítségével a projektor számítógépről felügyelhető és vezérelhető.

8. Multimédia funkció (Csak az SP-F10M modell esetén)

• Anélkül élvezhet USB eszközön tárolt videó, fénykép és zene fájlokat, illetve nézhet meg dokumentumokat, hogy kapcsolódnia kéne valamely számítógéphez.

9. Biztonsági funkció

• A biztonsági jelszó megadásával megakadályozható, hogy illetéktelen személyek módosíthassák a beállításokat és hozzáférhessenek a projektorhoz.

3-1 Használat

3-2 A készülék elülső és felülnézete

NÉV

1. Jelzőfények

LEÍRÁS

- STAND BY (Kék színű LED)

- LED (Kék színű LED)

- STATUS (Zöld/Piros LED)

Lásd LED-jelzőfények.

/ : Ezzel a gombbal navigálhat vagy választhat az adott menün belül.

2. Mozgatás gomb

3. MENU gomb

4. SOURCE gomb

/ Kivá-

: Hangerő-szabályozás.

A menü képernyő megjelenítése.

A külső eszközből érkező jel kiválasztása.

A projektor be- és kikapcsolása.

6. Nagyítás/kicsinyítés gomb

A kép méretének nagyítása és kicsinyítése.

7. Fókuszállító gyűrű

8. Objektív

-

Az élesség beállítása.

9. A távirányító jelvevője

10. A lencsesapka zsinórjának csatlakozási helye

-

-

Használat 3-2

3-3 Távirányító

• Ha a projektort egy másik eszköz távirányítójával próbálja meg vezérelni, ez zavart okozhat a működésben a távirányító kódok (frekvencia) közötti eltérések miatt.

• A távirányítót asztalon tárolja.

Ha rálép a távirányítóra, eleshet és megsérülhet, illetve kárt tehet a távirányítóban.

• A távirányítót a televíziótól max. 32,8 feet (10 m) méteres távolságban használhatja.

SP-F10

POWER ( ) gomb

A készülék be- és kikapcsolása.

AUTO gomb

A kép automatikus beállítása. (Csak <PC> módban választható)

MENU ( ) gomb

A menü képernyő megjelenítése.

Mozgatás ( )/ (

) gomb

Menüelemek közti váltás vagy azok kiválasztása.

V. KEYSTONE gomb ( )

Trapéz alakban kivetített kép esetén használatos.

INSTALL gomb

A kép beállítása úgy, hogy az megfeleljen a projektor pozíciójának (a vetítővászonnal szemben és a mennyezetre szerelve, a vetítővászon mögött és a mennyezetre szerelve, stb.)

BLANK gomb

A kép és a hang ideiglenes kikapcsolása. A kép és a hang a [POWER] gombon kívül bármely másik gomb megnyomásával visszahozható.

P.SIZE gomb

Ezzel a gombbal beállíthatja a képméretet.

QUICK gomb

Ezzel a gombbal gyorsan visszatérhet a legutoljára kiválasztott menübe.

MUTE (

) gomb

A hang ideiglenes elnémítása. A hang a MUTE gomb ismételt megnyomásával, illetve a VOL gomb ( másával kapcsolható vissza.

RETURN (

) gomb

Visszalépés az előző menübe.

) megnyo-

EXIT ( ) gomb

A képernyőmenü elrejtése.

VOL (

) gomb

A hangerő szabályozása.

INFO gomb

A forrásjelek, a képbeállítások, a számítógépes képernyő-beállítások és a LED élettartamának ellenőrzése.

SOURCE gomb

A külső eszközök csatlakozásának ellenőrzése és kiválasztása.

3-3 Használat

P.MODE gomb

Ezzel a gombbal kiválaszthatja a Képmódot.

STILL gomb

Állóképek megjelenítése.

SP-F10M

POWER ( ) gomb

A projektor ki- és bekapcsolása.

P.MODE gomb

Ezzel a gombbal kiválaszthatja a Képmódot.

P.SIZE gomb

Ezzel a gombbal beállíthatja a képméretet.

Gyors visszatekerés gomb

A videó visszatekerése <Media Play> módban.

Lejátszás gomb

A videó lejátszása <Media Play> módban.

KEYSTONE gomb

A ferde kép kijavítása.

Szünet gomb

A videolejátszás szüneteltetése

<Media Play> módban.

VOL (

) gomb

A hangerő szabályozása.

MENU ( ) gomb

A menü képernyő megjelenítése.

MEDIA.P gomb

Azonnali váltás <Media Play> módra.

A menüelemek megjelenítése <Media Play> módban.

HELP gomb

A gombok információs menüjének megjelenítése a képernyő alsó részén, ha a dokumentum <Media Play> módban kerül megnézésre.

Mozgatás ( )/ ( ) gombok

Menüelemek közti váltás vagy azok kiválasztása.

QUICK gomb

Visszatérés az utoljára használt menübe.

AUTO gomb

Automatikusan beállíthatja a képernyőt. (Csak <PC> módban választható.)

BLANK gomb

A kép és a hang ideiglenes kikapcsolása. A kép és a hang a [POWER] gombon kívül bármely másik gomb megnyomásával visszahozható.

Gyors előretekerés gomb

A videó gyors előretekerése <Media

Play> módban.

Leállítás gomb

A videó leállítása <Media Play> módban.

DOCU. ZOOM gomb

A <Document> menüben található dokumentum nagyítása vagy kicsinyítése <Media Play> módban.

MUTE (

) gomb

A hang ideiglenes elnémítása. A hang a MUTE gomb ismételt megnyomás-

ával, illetve a [VOL] gomb ( ) megnyomásával kapcsolható vissza.

PAGE gomb ( )

Ugrás az előző, illetve a következő oldalra, egyszerre egy oldalt lép.

SOURCE gomb

A külső bemeneti jel váltása.

USB SAFELY REMOVE gomb

Az [USB] eszköz biztonságos eltávolítása.

RETURN ( ) gomb

Visszalépés az előző menübe.

EXIT ( ) gomb

A képernyőmenü elrejtése.

Használat 3-3

INFO gomb

A forrásjelek, a képbeállítások, a számítógépes képernyő-beállítások és a

LED élettartamának ellenőrzése.

Színes gombok (Csak <Media Play> módban elérhető)

Vörös A felirat megjelenítése videofájl lejátszása közben.

Zöld: A <SlideShow Settings> beállítása egy adott fénykép megtekintésekor.

Sárga: A <Zoom> beállítása dokumentum nézetben.

Kék: Az oldalak mozgatása a <Page Navigation> menü segítségével dokumentum nézetben.

STILL gomb

Állóképek megjelenítése.

INSTALL gomb

A kép beállítása úgy, hogy az megfeleljen a projektor pozíciójának (a vetítővászonnal szemben és a mennyezetre szerelve, a vetítővászon mögött és a mennyezetre szerelve, stb.)

Az elemek behelyezése a távirányítóba

SP-F10

SP-F10M

1. Az ábrán látható módon tolja felfelé a távirányító hátlapját.

2. Helyezzen be két AAA méretű elemet.

3. Csukja vissza a fedelet.

3-3 Használat

3-4 LED-jelzőfények

LED-jelzőfények

: Világít : Villog : Nem világít

STATUS LED STAND BY STATUS (ÁLLAPOT)

A tápellátás megfelelő. A projektor bekapcsolásához nyomja meg a [POWER] gombot a projektoron vagy a távirányítón, és várjon körülbelül 30 másodpercig.

A projektor megfelelően működik.

A projektor vagy távirányító [POWER] gombjának megnyomása után a projektor művelet végrehajtását készíti elő.

Megnyomta a [POWER] gombot a projektor kikapcsolásához, de a készülék hűtőrendszere még hűti a projektort. (Kb. 3 másodpercig működik.)

A projektor belső hűtőventilátora nem működik megfelelően. Lásd a „A hibakijelzések törlése” című rész 1. lépését.

A projektor hűtés módra váltott, mert a belső hőmérséklete a megengedett fölé emelkedett.

Lásd a „A hibakijelzések törlése” című rész 2. lépését.

A projektor kikapcsolta önmagát, mert a belső hőmérséklete a megengedett fölé emelkedett. Lásd alább, „A hibakijelzések törlése” című rész 3. lépését.

Probléma van a LED működésével. Lásd az alábbi 4. eljárást.

A hibakijelzések törlése

Használat 3-4

BESOROLÁ

S

1. eljárás

2. eljárás

3. eljárás

4. eljárás

ÁLLAPOT TENNIVALÓ

A hűtőrendszer nem működik megfelelően.

A projektor hűtés módra váltott, mert a belső hőmérséklete a megengedett fölé emelkedett.

A projektor belső hőmérséklete a határérték fölé emelkedett, és a készülék automatikusan kikapcsolt.

A projektor rendellenesen kapcsolt ki, vagy túl hamar kapcsolták be áramszünetet vagy a

LED működési hibáját követően.

Ha a hibajelenség a tápkábel le-, majd visszacsatlakoztatása és a kivetítő ismételt bekapcsolása után továbbra is fennáll, forduljon a készülék forgalmazójához vagy a Samsung szervizközpontjához.

Ha a belső hőmérséklet az üzemi határérték fölé emelkedik, a projektor először hűtés üzemmódra vált, majd automatikusan kikapcsol.

Hűtés üzemmód: A hűtőventilátor sebessége megnő, a LED pedig automatikusan <ECO> módba kapcsol.

Ügyeljen arra, hogy a projektor szellőzőnyilását semmi ne blokkolja.

Ellenőrizze, hogy a projektor környezetében a hőmérséklet kívül esik-e a projektor szabványos hőmérsékleti tartományán.

Az újbóli használat előtt hűtse le megfelelően a projektort.

Ügyeljen arra, hogy a projektor szellőzőnyilását semmi ne blokkolja.

Ellenőrizze, hogy a projektor környezetében a hőmérséklet kívül esik-e a projektor szabványos hőmérsékleti tartományán.

Az újbóli használat előtt hűtse le megfelelően a projektort.

Ha a probléma folyamatosan tapasztalható, forduljon a készülék forgalmazójához vagy a szervizközponthoz.

Kapcsolja ki a készüléket, várja meg, amíg megfelelően lehűlik, és csak azután kapcsolja be és használja ismét. Ha a probléma folyamatosan tapasztalható, forduljon a Samsung szervizközpontjához.

A projektort hűtőventillátor-rendszer védi a túlmelegedés ellen. A hűtőventilátor működése zajjal járhat, ami nem befolyásolja a készülék teljesítményét, és nem utal rendellenes működésre.

3-4 Használat

3-5 A képernyő-beállítás menü használata (OSD: képernyőmenü)

A képernyő-beállító menü (OSD: On Screen Display; képernyőmenü)

A menü megnyitásához nyomja meg a készüléken vagy a távirányítón a Menu gombot. A menün belüli navigáláshoz nyomja meg a nyílgombokat. Az olyan menükhöz, melyeknek távoli jobb oldalán nyilakat talál, almenük tartoznak. Az almenü megnyitásához nyomja meg a jobb oldali nyílgombot. A menü képernyők alján találja a menüelemek navigálásához és kiválasztásához szükséges irányokat.

MENÜ ALMENÜ

Input


Setup

Option

Source List

Mode

Overscan

Install

Test Pattern

Language

Melody

Edit Name

Size

Film Mode

LED Mode

Video Type

Menu Option

Security

Position

PC

Auto Keystone

Caption

Sound

Panel Lock

Digital NR

Zoom

Black Level

Dynamic Contrast

Background V-Keystone

Network Reset

Auto Power On Sleep Timer

Information

3-5-1. Input

MENÜ

Source List

Edit Name

LEÍRÁS

Annak a projektorhoz csatlakoztatott eszköznek a kiválasztása, amelynek a képét meg kívánja jeleníteni.

SP-F10 : <PC>-<AV>-<S-Video> -<HDMI>

SP-F10M : <PC>-<AV>-<S-Video> -<HDMI> - <Media Play>

A projektorhoz csatlakoztatott eszközök nevének szerkesztése.

• <VCR>-<DVD>-<Cable STB>-<Satellite STB>-<PVR STB>-<AV Receiver>-<Game>-

<Camcorder>-<PC>-<DVI Devices>-<TV>-<IPTV>-<Blu-ray>-<HD DVD>-<DMA>

Használat 3-5

3-5-2. Picture

3-5 Használat

3-5

MENÜ

Mode

LEÍRÁS

A környezetnek, a sugározni kívánt képek típusának megfelelő képmód kiválasztása, illetve az adott felhasználóra szabott mód kiválasztása, amely személyes kívánalmak alapján került kialakításra.

<Mode>

• <Dynamic> : Nagyobb felbontású kép megjelenítése világos szobában.

• <Standard> : Kép optimális megjelenítése hagyományos környezetben.

• <Presentation> : Ez a mód prezentációk esetén megfelelő.

• <Text> : Ez a mód szöveges munka esetén megfelelő.

• <Movie> : Ez a mód filmnézés esetén megfelelő.

• <Game> : Ez a képmód játékok esetén optimális.

<Game> módban az állóképeken olvasható szöveg természetellenesnek tűnhet.

• <Bright> : A maximális fényerő megjelenítése.

• <User> : A <Mode>→<Save> funkció segítségével kialakított, személyre szabott mód.

A <Presentation> és a <Text> mód csak akkor elérhető, ha a bemeneti jel megfelel a számítógép-specifikációnak (D-Sub/HDMI), vagy ha a <Media Play> lehetőségre van állítva.

<Contrast> : A tárgy és a háttér közötti kontraszt beállítása.

<Brightness> : A teljes kép fényerejének beállítása.

<Sharpness> : A képélesség beállítása.

<A <Sharpness> nem elérhető, ha a bemeneti jel megfelel a számítógép-specifikációnak (D-

Sub/HDMI), vagy ha a <Media Play> lehetőségre van állítva.

<Color> : A színek világosabbra vagy sötétebbre állítása.

<A <Color> nem elérhető, ha a bemeneti jel megfelel a számítógép-specifikációnak (D-Sub/

HDMI), vagy ha a <Media Play> lehetőségre van állítva.

<Tint> : A képek természetesebb színeinek kialakítása a zöld és vörös mennyiségének fokozásával.

<A <Tint> nem elérhető, ha a bemeneti jel megfelel a számítógép-specifikációnak (D-Sub/

HDMI), az AV-specifikáció (VIDEO/S-VIDEO) PAL és SECAM jelének, vagy ha <Media Play> módra van állítva.

<Color Tone> : A színárnyalat nem módosítható.

• Gyári alapbeállítás: <COOL2>, <COOL1>, <WARM1>, <WARM2>

• Az alábbi elemek esetén állíthatja be a színhőmérsékletet az igényeinek megfelelően.

<R-Gain>, <G-Gain>, <B-Gain> : A fehérszint színhőmérsékletének beállítása.

<R-Offset>, <G-Offset>, <B-Offset> : A feketeszint színhőmérsékletének beállítása.

• <Color Tone>-<R-Gain>-<G-Gain>-<B-Gain>-<R-Offset>-<G-Offset>-<B-Offset>

<Color Gamut>

• <Wide> : A képek megjelenítése intenzív színekkel a LED által megjeleníthető maximális színskála használatával.

• <Normal> : A képek megjelenítése természetes színekkel a LED által megjeleníthető színskálán belül.

• <SRGB> : A „Standard Red Green Blue” (Normál Vörös Zöld Kék) rövidítése. A képek megjelenítése normál RGB színekkel.

<Gamma> : A képen látható valamennyi színárnyalat jellemző fényereje megváltozik.

• Minél nagyobb (+) az érték, annál nagyobb a világos és sötét részek közötti kontraszt.

Minél kisebb (-) az érték, annál sötétebbek a sötét részek.

• Beállítási tartomány: -3-tól +3-ig

<Save> : A <Mode>→<User> menüpont alatt beállított képernyőállapot mentése.

<Reset> : A módbeállítások visszaállítása a gyári alapértékekre.

Használat

MENÜ

Size

Position

Digital NR

Black Level

Overscan

Film Mode

LEÍRÁS

A funkció segítségével beállítható a képernyő mérete.

<A <Zoom1> és a <Zoom2> nem elérhető, ha a bemeneti jel megfelel a számítógépspecifikációnak (D-Sub/HDMI), vagy ha a <Media Play> lehetőségre van állítva.

• <Normal>-<Zoom1>-<Zoom2>-<16 : 9>

Ennek a funkciónak a segítségével beállítható a képernyő pozíciója, amennyiben az nem rögzített helyzetű.

Beállításhoz válassza ki a kép elmozgatásának irányát, majd nyomja meg többször az adott irányba mutató nyílgombot.

Ez a funkció <Media Play> módban nem használható.

Ha az adott képen szaggatott vonalak jelennek meg, vagy a kép vibrál, a Digital NR-rel (zajcsökkentés) javítható a kép minősége.

Ha a bemeneti jel a Számítógép-specifikációnak (D-Sub/HDMI) megfelelő jel, a <Digital NR> funkció nem működik.

Ha a fekete szintje nem megfelelő a bemeneti jelhez, a kép sötét részei homályosak, illetve nehezen kivehetőek lehetnek.

A funkció segítségével kiválaszthatja azt a fekete szintet, amely javíthat a sötét részek láthatóságán.

A <Black level> csak az [AV], az [S-Video], valamint az AV-specifikáció (D-Sub) 480i és 576i beállítása, illetve a [HDMI] bemenet RGB jelbeállítása esetén állítható be.

[AV], [S-Video] és az AV-specifikációnak (D-Sub) megfelelő 480i és 576i jel esetén.

• <0 IRE> : A feketeszint beállítása <0 IRE> értékre.

• <7.5 IRE> : A feketeszint beállítása <7.5 IRE> értékre.

A <HDMI> mód RGB jel esetén.

• <Normal> : Normál környezetben használatos.

• <Low> : Alkalmazás, mikor a kép sötét részei túl világosak.

A funkció segítségével levághatja a kép szélét, ha ott fölösleges információk vagy képek jelennek meg.

A túlpásztázás [AV], [S-Video] és <Media Play> módban nem támogatott.

A pixelhibák eltüntetése (overscan) csak akkor támogatott, ha a bemeneti jel megfelel az AVspecifikációnak (D-Sub) vagy az AV-specifikációnak (HDMI).

Kikapcsolt <Overscan> esetén előfordulhat, hogy felesleges részek látszanak a kép szélén.

Ebben az esetben kapcsolja be az <Overscan> funkciót.

A funkció segítségével beállíthatja úgy a megjelenítési módot, hogy az optimális legyen filmlejátszáshoz.

• <Off> - <Auto>

• <A <Film Mode> csak [AV], [S-Video] és az AV-specifikációnak (D-Sub) megfelelő 480i és

576i jel esetén támogatott.

• Ez a funkció <Media Play> módban nem használható.

Használat 3-5

3-5

MENÜ

PC

LEÍRÁS

Számítógépes jelek esetén a négy számítógépes funkció megszünteti vagy csökkenti a zajt, amely zavaros képminőséget, például képvibrálást okozhat. Ha a zaj nem távolítható el a finomhangolással,

állítsa a frekvenciát a maximumra, majd hajtsa végre újra a finomhangolást.

A funkciók csak a D-Sub csatlakozó számítógép-specifikációjának (D-Sub/HDMI) megfelelő bemenet esetén támogatottak.

Lásd Számítógép-specifikáció (D-Sub/HDMI).

• <Auto Adjustment> : A számítógépes képernyő frekvenciájának és fázisának automatikus beállítása.

• <Coarse> : A frekvencia beállítása, amikor függőleges vonalak jelennek meg a számítógépes képernyőn.

• <Fine> : A számítógép-képernyő finomhangolása.

• <Reset> : A számítógép menübeállításainak visszaállítása a gyári alapértékekre.

Dynamic Contrast

• <x1> - <x2> - <x4> - <x8>

A funkció csak a számítógép-specifikációnak (D-Sub/HDMI) megfelelő bemeneti jel esetén választható.

A dinamikus kontraszt automatikus beállítja a kép kontrasztját a világos és sötét részek egyensúlyának fenntartása érdekében.

• <Off> - <On>

A <Dynamic Contrast> mód használata esetén az állóképeken olvasható szöveg természetellenesnek tűnhet.

3-5-3. Setup

Használat

MENÜ

Install

LED Mode

Auto Keystone

V-Keystone

Background

Test Pattern

LEÍRÁS

Ha a kép megjelenítése a vetítőfelületen (pl. a plafonra felakasztott félig átlátszó vetítővászon) nem megfelelő, függőlegesen vagy vízszintesen is elforgathatja a kivetített képet.

• <Front-Floor> : Normál kép

• <Front-Ceiling> : Vízszintesen/függőlegesen elforgatott kép

• <Rear-Floor> : Vízszintesen elforgatott kép

• <Rear-Ceiling> : Függőlegesen elforgatott kép

Megváltoztathatja a kép fényerejét a LED által előállított fény mennyiségének beállításával.

• <Eco> : Ez a mód a 100"-nál kisebb képernyők esetében ideális.

Ez a mód csökkenti a LED fényerejét, és ezzel együtt az energiafogyasztást is, az izzó

élettartamának növelése és a zaj, valamint az energiafogyasztás csökkentése érdekében.

• <Bright> : Ez a mód erős környezeti fény esetén maximalizálja a LED fényerejét. Mivel a LED fényereje megnő, az élettartama csökkenhet, és ezzel együtt emelkedhet a zajszint, valamint az energiafogyasztás is.

Ha a jelenetek torzulva vagy dőlve láthatók: Állítsa az <Auto Keystone> funkciót <On> értékre, hogy a <V-Keystone> funkció automatikusan elinduljon.

• <Off>-<On>

Ha a kép torz vagy ferde, a Függőleges trapéz funkció segítségével javíthatja ki azt.

A projektor hangkimenete a trapézkorrekció ideje alatt ideiglenesen leáll.

A Trapézkorrekció nem javít a képernyőmenü (OSD) torzításán.

Kiválaszthatja a képet, amely akkor jelenik majd meg, mikor nem érkezik jel a projektorhoz csatlakoztatott külső eszközről.

• <Logo>-<Custom Logo>-<Blue>-<Black>

A projektorba gyárilag beépített tesztminta. Használhatja referenciaképként a projektor optimális beüzemeléséhez, valamint a képek tökéletesítéséhez.

• <Crosshatch> : A képtorzulás ellenőrzése.

• <Screen Size> : A következő képformátum-méretek jeleníthetők meg és alkalmazhatók referenciaként: 2,39: 1 vagy 1,78: 1.

Használat 3-5

3-5

MENÜ

Video Type

Caption

LEÍRÁS

Ha a képminőség annak következtében nem megfelelő, hogy a projektor nem tudja automatikusan azonosítani a bemeneti jel típusát <PC> vagy <HDMI> módban, a Videotípus manuálisan is megengedi a bemeneti jel beállítását.

Ez a funkció <Media Play> módban nem használható.

• <PC> módban a menü csak az AV-specifikációnak (D-Sub) megfelelő jelek vételére alkalmas. A különálló H/V sync-nél csak a 1280 x 720p 59,94 Hz /60 Hz-es jel vétele megoldható.

• <Auto>-<RGB(PC)>-<RGB(AV)>-<YPbPr(AV)>

• <HDMI> módban a <Video Type> csak a 640 x 480p 59,94 Hz/60 Hz-es és 1280 x 720p 59,94 Hz

/ 60 Hz-es jelek esetén elérhető.

• <Auto>-<PC>-<AV> yniOwjP yniOh}P

€w‰w™Oh}P wj

Használat

hGš¡ç”ó›ùŽï—GyniG’”Œ•Œ›ï•Œ’GˆGkTzœ‰G

ˆ“‘¡ˆ›–¡Gˆ“ùGŠšˆ›“ˆ’–¡›ˆ›çšˆGŒšŒ›ï•

Color,

Sharpness,

Tint

Számítógépes menü

sŒ›“›ˆ l•ŽŒ‹ï“ Œ¡Œ

zoom

l•ŽŒ‹ï“ Œ¡Œ h¡Gh}TŒš¡’ü¡GO‹Œ’ù‹Œ™SGk}kGš›‰UPGyniG

’”Œ•Œ›ï•Œ’GˆGkTzœ‰Gˆ“‘¡ˆ›–¡Gˆ“ùG

Ššˆ›“ˆ’–¡›ˆ›çšˆGŒšŒ›ï• h¡Gh}TŒš¡’ü¡GO‹Œ’ù‹Œ™SGk}kGš›‰UPG€w‰w™G

’”Œ•Œ›ï•Œ’GˆGkTzœ‰Gˆ“‘¡ˆ›–¡Gˆ“ùG

Ššˆ›“ˆ’–¡›ˆ›çšˆGŒšŒ›ï•G l•ŽŒ‹ï“ Œ¡Œ l•ŽŒ‹ï“ Œ¡Œ sŒ›“›ˆ sŒ›“›ˆ sŒ›“›ˆ sŒ›“›ˆ hGš¡ç”ó›ùŽï—•Œ’GˆGoktpGˆ“‘¡ˆ›–¡Gˆ“ùG

Ššˆ›“ˆ’–¡›ˆ›çšˆGŒšŒ›ï•U sŒ›“›ˆ sŒ›“›ˆ l•ŽŒ‹ï“ Œ¡Œ h} h¡Gh}TŒš¡’ü¡•Œ’GO‹Œ’ù‹Œ™SGk}kGš›‰UPG

ˆGoktpTˆ“‘¡ˆ›–¡Gˆ“ùGŠšˆ›“ˆ’–¡›ˆ›çšˆG l•ŽŒ‹ï“ Œ¡Œ sŒ›“›ˆ sŒ›“›ˆ hœ›– hœ›–”ˆ›’œšG‰Œç““ó›çš–’

T T T

A <Caption> funkció akkor elérhető, ha a Video vagy S-Video bemeneten keresztül érkező külső analóg jel tartalmaz feliratokat.

• <Caption> : <Off>-<On>

• <Mode> : <Caption>-<Text>

• <Channel> : <1>-<2>

• <Field> : <1>-<2>

A <Caption> funkció <PC> (beleértve a komponenst is), <HDMI> és <Media Play> módban nem használható.

A külső jeltől függően előfordulhat, hogy módosítani kell a channel vagy a <Field> beállításait.

A <Channel> és <Field> eltérő adatokat tartalmaz. <A <Field><2> járulékos információkat tartalmaz a <Field><1> kiegészítéseképpen.

(Ha pl. a <Channel><1> angol nyelvű feliratokat tartalmaz, a spanyol nyelvű feliratokat a

<Channel><2> tartalmazza.)

Használat

MENÜ

Network

Reset

LEÍRÁS

Ha a számítógépet és a projektort LAN-kábellel csatlakoztatja, a következő járulékos funkciókat használhatja a számítógépen: ellenőrizheti a projektor beállításait (LED élettartama, működési hiba, hőmérséklet), továbbá távolról vezérelheti a projektor be- és kikapcsolását, fényerejét, illetve a hang be- és kikapcsolását.

<Network> : <On> - <Off>

<IP Setting>

• <Automatic> : Az IP address, Subnet mask és Gateway automatikus hozzárendelése.

• <Manual> : Az IP address, Subnet mask és Gateway manuális megadása.

Az értékek megadásához szükséges [ ] gombok segítségével módosíthat az értékeken a

/ gombokkal, illetve a / gombokkal mozoghat. Ha sikerült megadni az értékeket, nyomja meg a [ ] gombot.

<Server IP Setting> : A kiszolgáló IP-címének megadása.

A hálózati funkció használatához a <Network> opció beállításának <On> értéknek kell lennie.

Ha nem sikerül létrehozni a hálózati kapcsolatot, adja meg a kiszolgáló IP-címét a <Server IP

Setting> pontban.

A különböző beállítások visszaállítása a gyári alapértékekre.

• <Factory Default> : A beállítások visszaállítása a gyári alapértékekre.

• <Media Play> : A következő funkciók csak akkor aktiválhatók, mikor a projektort nem sikerül a

<Media Play> módra állítani a <Media Play> mód meghibásodása miatt. (Csak az SP-F10M modell esetén)

Csak a Media Play módban aktiválható.

• <Recovery Mode>: Ha a projektor a firmware frissítése során kikapcsolásra kerül, ennek a funkciónak a segítségével folytatható a frissítés.

• <OK> - <Cancel>

Szabályos üzemeltetés mellett a <Setup>→<Update/Reset>→<Firmware Update>

<Media Play> menüből történő kiválasztásával zajlik a frissítés.

• <System Reset>: Ha a <Media Play> működése hirtelen leáll, ezzel a funkcióval újraindíthatja a <Media Play> módot.

• <OK> - <Cancel>

3-5-4. Option

Használat 3-5

3-5

MENÜ

Language

Menu Option

Sound

Auto Power On

Sleep Timer

Melody

Security

Panel Lock

Information

LEÍRÁS

A funkció segítségével kiválasztható a menükép megjelenítési nyelve.

• <Position> : A menü helyzetének mozgatása fel/le/balra/jobbra.

• <Transparency> : Beállíthatja, mennyire legyen átlátszó a képernyő.

• <High>-<Medium>-<Low>-<Opaque>

• <Display Time> : A menü megjelenítési idejének beállítása.

• <5 sec>-<10 sec>-<30 sec>-<60 sec>-<90 sec>-<120 sec>-<Stay On>

A projektor beépített, 7 W-os (monó) hangszóróval rendelkezik. A hang igény szerinti beállításához használja az alábbi beállításokat.

• <100Hz>-<300Hz>-<1kHz>-<3kHz>-<10kHz>

Aktív <Auto Power On> esetén az áram alatt levő projektor automatikusan, a tápellátás gomb megnyomása nélkül bekapcsol.

• <Off>-<On>

Bekapcsolt Automatikus kikapcsolás mód esetén a projektor automatikusan kikapcsol, amennyiben egy bizonyos ideig nincs bemeneti jel.

(Amennyiben ez alatt az idő alatt egy gombot sem nyom meg a távirányítón vagy a projektor tetején.)

• <Off>-<10 min>-<20 min>-<30 min>

Ez a funkció <Media Play> módban nem használható.

Beállításával a projektor be- és kikapcsolásakor dallam hallható.

• <Off>-<Low>-<Medium>-<High>

A lopás elkerülése érdekében beállíthat egy jelszót, amelyet a projektor bekapcsolását követően a felhasználónak meg kell adnia. A jelszó beállítása után a projektor annak megadása nélkül nem használható.

• <Power On Protection>

• <Off> : Adja meg jelenlegi jelszavát, majd kapcsolja ki a jelszavas védelmet.

• <On> : Adja meg az új jelszót, majd kapcsolja be a jelszavas védelmet.

• <Change Password> : Változtassa meg jelenlegi jelszavát.

• A jelszó megadásához, illetve módosításához használja a képernyőn megjelenő számokat.

• Ha elfelejtette a jelszavát, forduljon a Samsung szervizközponthoz.

Zárolhatja a projektoron lévő gombokat, így a készülék kizárólag távirányítóval vezérelhető.

• <Off> - <On>

Ellenőrizheti a kimeneti jelforrásokat, a képbeállításokat, a számítógépes képbeállításokat és a LED

élettartamát.

Használat

3-6 Hálózatkezelés

3-6-1. Hálózatkezelés webböngészővel

A webböngészővel szoftver telepítése nélkül, a számítógépről irányíthatja és felügyelheti a projektort. A webböngésző használatához először csatlakoztatnia kell a projektort a helyi hálózatra. A hálózati csatlakozás mikéntjéről lásd az útmutató 2-18,

Hálózati csatlakozás című részét.

Több projektor egyetlen számítógépről történő irányításához telepítse, és futtassa a Samsung Projector Manager programot.

A Samsung Projector Manager részleteiről lásd a 3-6-2. részt.

A webböngészőhöz való csatlakozás előtt ellenőrizze a hálózati kapcsolatot a számítógép és a projektor között. Ha a hálózati kapcsolat megszűnik, a Web böngésző ablak nem biztos, hogy elérhető.

• A webböngésző használatához a számítógépnek a következő minimális rendszerkövetelményeknek kell megfelelnie:

• RAM: Legalább 10 MB

• Merevlemezkapacitása: Legalább 10 MB

• Kijelzőfelbontás: Legalább 640 x 480

• Támogatott operációs rendszer: Microsoft Windows XP, Windows Vista

• Webböngésző: Microsoft Internet Explorer 6-os vagy későbbi verzió, Netscape Navigator 9-es vagy későbbi verzió,

Mozilla FireFox 3.0.x vagy későbbi verzió, Google Chrome.

1. Kapcsolódás

• Adja meg a projektor IP-címét a webböngésző címsorában.

A [MENU] gomb megnyomásával és a <Setup> -> <Network> -> <IP Setting> kiválasztásával kiderítheti a projektor

IP címét.

• Megjelenik a Network Projector ablak. A Network Projector ablak vezérlőelemeinek részleteit lásd a 3-5, A képernyőbeállító menü használata című részben.

• A „A képernyő-beállító menü használata” alatt felsorolt funkciók némelyike nem használható a webböngészőben, mert a hálózat korlátozza a távvezérlést.

Használat 3-6

3-6-2. Projektorkezelés számítógépes szoftver segítségével

Egynél több projektort felügyeletéhez és irányításához használja a Samsung Projector Manager szoftvert.

Ha a Samsung Projector Manager programot telepíti vagy használja a számítógépén, rendszergazdaként kell bejelentkeznie.

Ha a személyes bejelentkezési adataival jelentkezik be, teljes rendszergazda-jogosultsággal kell rendelkeznie.

• A Samsung Projector Manager használatához a számítógépnek a következő minimális rendszerkövetelményeknek kell megfelelnie:

• RAM: Legalább 10 MB

• Merevlemezkapacitása: Legalább 10 MB

• Kijelzőfelbontás: Legalább 640 x 480

• Támogatott operációs rendszer: Microsoft Windows XP, Windows Vista

1. A Samsung Projector Manager telepítése

• Kattintson a mellékelt CD-lemezen a „Samsung Projector Manager” lehetőségre.

• Végezze el a telepítést a számítógép képernyőjén megjelenő utasítások szerint.

2. A Samsung Projector Manager futtatása

Ha megtörtént a Samsung Projector Manager telepítése és a projektor network setup beállítása, a Samsung Projector

Manager használatra kész.

• Kattintás a következőre: Start > Samsung Projector > Samsung Projector Manager

• Megjelenik a Samsung Projector Manager ablak.

3. A Samsung Projector Manager használata

• A projektorok csoportosítása és regisztrálása

3-6 Használat

• A számítógéphez csatlakoztatott projektorok automatikus kereséséhez nyomja meg a <Tools>→<Auto Search> gombot.

• A projektorok csoportosításához vagy regisztrálásához válassza a<List>→<Projector> pontot, jobb egérgombbal kattintson a <Network Projector> pontra a <Projector List> alatt, majd válassza ki az <Add Projector> lehetőséget.

• A regisztráláshoz töltse ki a <Projector Name>,<IP Address>és <Group Name> mezőt, majd nyomja meg az <ADD> gombot.

A csoport, melynek nem adta meg a nevét, automatikusan a <Default Group> elnevezést kapja. A regisztrált projektorok eltávolításához és/vagy átnevezéséhez kattintson a jobb egérgombbal, majd válasszon a <Delete>

és/vagy <Rename> lehetőségek közül.

Ha a regisztrációt követően a projektor nem jelenik meg a <Projector List >listában, ellenőrizze, hogy megfelelőe a hálózati kapcsolat és a hálózat beállítása. További információkért és útmutatásért lásd a 2-18., Kapcsolódás a hálózathoz valamint a 3-5-3, <Setup>→<Network> című részt.

A regisztrált projektor adatainak elmentéséhez vagy betöltéséhez válassza a <File>→<Export Config> pontot.

• A projektor kezelése

• Valósidőben ellenőrizheti a projektor LED izzójának állapotát, a hőmérsékletet, a működést, a hibákat stb.

Használat 3-6

3-6

: Valós időben tekintheti meg a projektor nevét, IP-címét, csoportját, be-/kikapcsolási állapotát, a LED élettartamát, a működési hibákat (amelyeket ikonok jelenítenek meg) stb.

A Samsung Projector Manager ikonokkal jelzi a projektor állapotát. Az ikonokat az alábbi táblázat tartalmazza.

Ha az ikonok a projektor meghibásodását jelezik, lásd „A hibakijelzések törlése” című részt a 3-4., LEDjelzőfények című fejezetben.

Figyelmeztető és hibajelző állapotikonok

IKONOK

STATUS

(állapot)

ÁLLAPOT MŰKÖDÉS

Hiba A LED elérkezett az élettartama végéhez.

Lásd „A hibakijelzések törlése” című rész 4. lépését.

Hiba Az 1. hűtőventilátor nem működik megfelelően.

Hiba

Hiba

Az 2. hűtőventilátor nem működik megfelelően.

Az 3. hűtőventilátor nem működik megfelelően.

Lásd a „A hibakijelzések törlése” című rész 1. lépését.

Hiba

Figyelem

Hiba

Hiba

Az 4. hűtőventilátor nem működik megfelelően.

A projektor belső hőmérséklete a határérték föl-

é emelkedett.

Lásd a „A hibakijelzések törlése” című rész 3. lépését.

A projektor belső hőmérséklete a határérték föl-

é emelkedett.

Lásd a „A hibakijelzések törlése” című rész 3. lépését.

A projektor belső hőmérséklete a határérték föl-

é emelkedett.

Lásd a „A hibakijelzések törlése” című rész 3. lépését.

Hőmérsékletszint-jelző ikonok

IKONOK STATUS (állapot)

Hőmérséklet ikonok

Hőmérséklet ikonok

Hőmérséklet ikonok

Hőmérséklet ikonok

Hőmérséklet ikonok

Hőmérséklet ikonok

ÁLLAPOT MŰKÖDÉS

A projektor belső hőmérséklete normális

(készenléti mód).

A projektor belső hőmérséklete normális

(alacsony).

A projektor belső hőmérséklete normális

(közepes).

A projektor belső hőmérséklete normális

(kissé emelkedett).

A projektor belső hőmérséklete magasabb a megengedettnél.

A projektor belső hőmérséklete túl magas.

A projektor automatikusan kikapcsol.

Nincs. Ez normális jelenség.

Nincs. Ez normális jelenség.

Nincs. Ez normális jelenség.

Nincs. Ez normális jelenség.

Lásd a „A hibakijelzések törlése” című rész 2. lépését.

Lásd a „A hibakijelzések törlése” című rész 3. lépését.

Használat

• A projektorok kezelése

: A <Projector List> ikonjainak használata (csak a megtekintési ablakban „V” jelzéssel ellátott projektorok esetében)

(Refresh): A projektor állapotának frissítése.

(Power On): A projektor bekapcsolása.

(Power Off): A projektor kikapcsolása.

(Forrás átváltása): A forrás kiválasztása a HDMI, S-VIDEO, AV, PC, MP lehetőségek közül.

(Blank Off/Blank On): A projektor által kivetített kép be- vagy kikapcsolása.

(Mute Off/Mute On): A projektor hangjának némítása/a némítás visszavonása.

(A képméretarány beállítása): A projektor képarányának beállítása 16:9-re vagy 4:3-ra.

Ha a csatlakoztatott forrás nem rendelkezik a <Media Play> funkcióval, az <MP> lehetőség nem választható ki a forráslistából.

: A webböngészőhöz való kapcsolódás a Samsung Projector Manager programból

Ha a Samsung Projector Manager programmal csatlakozik a webböngészőhöz, több különböző funkció használatára nyílik módja. A webböngészőhöz való csatlakozáshoz válassza ki a megfelelő projektort, kattintson a jobb egérgombbal és válassza ki a <WebControl> pontot.

Ha nem sikerül csatlakozni az internetböngészőhöz, ellenőrizze, hogy a hálózati kapcsolat konfigurációja (lásd a

2-18, Hálózati csatlakozás című részben) és a hálózat beállításai (lásd a 3-5-3, Setup > Network) című részben) megfelelőek-e.

Használat 3-6

A projektor Samsung Projector Manager programmal és <WebControl>-rel történő egyidejű működtetése a számítógép lelassulását vagy működési hibát eredményezhet.

• A <Schedule> funkció használata

A <Schedule> funkció használata hatékonyabbá teszi a projektorok kezelését.

A <List>→<Schedule> pont kiválasztása esetén megjelenik a következő ablak.

A képernyőn négy gomb látható:

• <New>: Projektor létrehozása, melyhez ütemezést állíthat be.

• <Delete >: A kijelölt projektorhoz tartozó ütemezés törlése.

• <Delete All> : Az összes projektorhoz tartozó ütemezés törlése.

• <Edit> : Az ütemezett projektorhoz tartozó ütemezés szerkesztése.

• Új ütemezés bejegyzése

Új ütemezés regisztrálásához kövesse az alábbi lépésekben foglaltakat:

1. Nyomja meg a <New> gombot. Megjelenik a New Schedule képernyő.

3-6

2. Jelölje ki a <Select Projectors> mezőben azokat a projektorokat, melyekre az új ütemezést vonatkoztatni kívánja.

Projektor kijelölésekor pipa jelenik meg a projektor bal oldalán levő jelölőnégyzetben.

3. Állítsa be a <new schedule> <Title>, <Repeat>, <Time> és <Work> pontját, majd adja meg az ütemezés leírását a

<Description> mezőben. Az elemek magyarázatát lásd alább.

-<Title> : Az ütemezés neve.

-<Repeat> : Az ütemezés ismétlése (<Once> - Csak egyszer történik meg, <Every> - Ismétlés dátumának megadása).

-<Time> : Az ütemezés végrehajtásának ideje.

-<Work >: A forrás kiválasztása, illetve a <Power On>/<Power Off> lehetőség kiválasztása.

-<Description> : Az ütemezés részletes leírása.

4. Az adatok megadása után nyomja meg az <ADD> gombot.

Használat

Megtekintheti az ütemezés regisztrálási előzményeit. Megtekintheti az ütemezés állapotát is. Az állapotkódok a következők:

-<Complete>: Az ütemezés kész.

-<Waiting>: Az ütemezés végrehajtásra vár.

-<Running>: Ismétlődő ütemezés van folyamatban.

• A bejegyzett ütemezés elmentéséhez vagy betöltéséhez válassza a <File>→<Export Config> pontot.

• Ha használni szeretné az <Import Config> opcióval betöltött ütemezést, először be kell töltenie a projektoradatokat.

• Egyéb beállítások

A menüsáv <Tools> eleme alatt két menüelem található: <Configure Monitoring Items> és <Options>.

- <Configure Monitoring Items>

<A <Configure Monitoring Item> segítségével kiválaszthatja a megtekintési ablakban megjelenő elemeket. Az elemek kiválasztása után megadhatja azok prioritását úgy, hogy le-fel mozgatja az elemeket a megjelenítendők listájában.

- <Options>

<Automatically Run> – A számítógép bekapcsolásakor automatikusan elindul a Samsung Projector Manager.

<Minimize to system tray> – A Samsung Projector Manager elhelyezése a tálcán.

<A <File> pontban két lehetőség közül választhat.

- <File> →<Export Config>: A beállítások mentése a Samsung Projector Manager program megfelelő mappájába, a megfelelő fájlnév alatt.

- <File> →<Import Config>: Tárolt konfigurációs fájl importálása. A Samsung Projector Manager beállítása a tárolt konfigurációkra.

Használat 3-6

4 Media Play funkció (Csak az SP-F10M modell esetén)

4-1 Az USB-tárolóeszköz csatlakoztatása, elővigyázatossági intézkedések

4-1-1. USB-eszköz csatlakoztatása

A termék megjelenése és színe típustól függően eltérhet.

1. Csatlakoztassa az USB-tárolóeszközt a projektor hátoldalán található USB porthoz.

- Megjelenik a <Media Play> menü főoldala.

A <Media Play> főoldala a [MENU] gomb megnyomásával és az <Input>→<Source List>→<Media Play> lehetőségek kiválasztásával is megjeleníthető.

• Támogatott fájlrendszerek: FAT, FAT32 (az NTFS nem támogatott.)

• A több partíció használata nem támogatott.

• A projektor nem kompatibilis a multi-card kártyaolvasóval és az USB hubbal.

[Eszköz kiválasztása]

2. Lépjen a megjeleníteni kívánt médiatípusra a ▲/▼ gombok segítségével, majd nyomja meg a [ ] gombot .

3. Lépjen a <Internal Memory> vagy az <USB> opcióra a ▲/▼ gombok segítségével, majd nyomja meg a [ ] gombot.

[A fájl kiválasztása]

4. Lépjen a megjeleníteni kívánt fájlra vagy mappára, illetve a ▲/▼ gombok segítségével nyissa meg, majd nyomja meg a [ ] gombot .

A dokumentum, zene és film mappákhoz tartozik egy szám, amely a mappa mellett látható, és mutatja, hogy hány darab dokumentum, zene és filmfájl található az adott mappában. A Képek mappáknál a kijelzőn megjelenik a fénykép fájlok száma, mikor belép a mappába.

4-1 Media Play funkció (Csak az SP-F10M modell esetén)

5. Lépjen a megjeleníteni kívánt fájlra a ▲/▼ gombok segítségével, majd nyomja meg a [ ] gombot .

4-1-2. Az USB-tárolóeszközök használatával kapcsolatos óvintézkedések.

• A készülék nem támogatja a Multi-Card kártyaolvasókat.

• A készülék nem működik, ha az USB-tárolóeszköz USB-elosztón keresztül van csatlakoztatva.

• A szabványos USB-specifikációnak meg nem felelő termékek nem mindig működnek megfelelően.

• Az automatikus felismerési alkalmazással, illetve saját illesztőprogrammal rendelkező USB-tárolóeszközök nem mindig megfelelően működnek.

• A csak kijelölt meghajtót használó USB-tárolóeszközöket nem mindig ismeri fel a készülék.

• Az USB-tárolóeszközök felismerésének sebessége készüléktípusonként változó.

• Amikor használatban van a csatlakoztatott USB-tárolóeszköz, ne húzza ki a készülékből, és ne kapcsolja ki a készüléket. Ellenkező esetben megsérülhet az USB-tárolóeszköz és az azon tárolt fájl(ok).

• Csak normál fájlokat tartalmazó USB-tárolóeszközt használjon, A rendellenes fájlok zavart okozhatnak a működésben, illetve előfordulhat, hogy a fájlokat nem lehet lejátszani.

• Az USB-tárolóeszközöket a Windows által támogatott FAT vagy FAT32 fájlrendszerrel kell formázni (a FAT32 az ajánlott formátum). <Ha az USB-tárolóeszköz egy másik fájlrendszerben került formázásra, előfordulhat, hogy a <Media

Play> nem megfelelően fog működni.

• A külső áramforrásról működő USB-tárolóeszközöket kérjük, csatlakoztassa a külső áramforrásra.

• Az USB-eszközt az ahhoz mellékelt USB-kábellel kösse össze a projektorral. (A külső eszközök és az azokhoz mellékelt kábelek beszerzésével kapcsolatos további információkért forduljon azok gyártójához.)

• A jelölt szabványoknak meg nem felelő kábelek használatából eredő, és bármelyik külső készülékben fellépő hibák esetén nem garantáljuk a <Media Play> megfelelő működését.

• Mivel az USB-tárolóeszközökön található adatok megsérülhetnek, az adatveszteség elkerülése érdekében készítsen biztonsági másolatot a fontos adatokról.

• A projektor a gyökérmappához képest legfeljebb négy szint mélységig támogatja az USB-tárolóeszközökön található almappákat. Továbbá, a készülék nem ismeri fel azokat a mappákat, amelyekben a fájlok száma (beleértve a mappákat is) meghaladja a 2.900-at. Továbbá, ha az USB-tárolóeszközön nagy mennyiségű fájl található, az egyes fájlok megjelenítése több időt vehet igénybe.

• A több partíció használata nem támogatott.

• Ha a készülékhez csatlakoztatott külső memóriaeszköz nem működik, próbálja ki, hogy számítógéphez csatlakoztatva működik-e. Ha ekkor sem működik megfelelően, forduljon a memóriaeszköz gyártójának szervizközpontjához vagy

ügyfélszolgálatához.

Media Play funkció (Csak az SP-F10M modell esetén) 4-1

4-2 Documents

Az USB memória eszközre illetve a projektor belső memóriájába mentett dokumentumokat különböző formátumokban is megtekintheti.

A menü megjelenítése a Dokumentumok képernyőből.

A Dokumentumok képernyő.

A [MEDIA.P] gomb megnyomásakor a lenti menü megjelenik, közben a Dokumentumok képernyő is látható.

• Ha épp egy képet vagy egy elemet jelenít meg, majd megnyomja a [MEDIA.P] gombot, a kiválasztott elemhez tartozó menü is megjelenik.

• A jelenlegi nyelvi beállításoktól függően a mappa és fájl elnevezések, illetve a dokumentum szövegek sérülhetnek.

Ha ez bekövetkezik, nyomja meg a [MENU] gombot, és módosítson a nyelvi beállításokon a <<Option>-ben található

<Language> opciónál.

View

Copy

MENÜ ELEM

Copy All Files

Delete

Delete All Files

LEÍRÁS

A dokumentum megjelenítése.

Ha a külső memória eszköz (USB memória eszköz) csatlakoztatása megtörtént, az azon található fájlok átmásolhatók a projektor belső memóriájába, illetve onnan vissza a külső eszközre.

Az összes fájl másolása a belső, illetve külső memóriába.

A kijelölt fájl törlése.

Valamennyi fájl törlése a mappából.

A menü megjelenik, mikor megnyit egy dokumentumot.

A kívánt fájl kiválasztása a projektoron vagy a távirányítón található ▲/▼ gombok segítségével .

A távirányító használata a dokumentum megjelenítésekor

MEDIA.P : A dokumentumok menü megnyitása

PAGE

: Az előző vagy a következő oldalra lépés

Ugrás az Excel fájl előző vagy következő lapjára

• ▲/▼/ / : Iránygombok

• : A dokumentum nagyítása

• : Visszatérés az előző lépéshez

• : A rendelkezésre álló gombok adatainak megtekintése

Ha megnyomja a[MEDIA.P] gombot a dokumentum megjelenítése közben, a következő menü jelenik meg.

4-2 Media Play funkció (Csak az SP-F10M modell esetén)

MENÜ ELEM

Zoom

Page Navigation

Page Map

Aspect Ratio

Rotate

Encoding

Videoclip

LEÍRÁS

A dokumentum nagyítása vagy kicsinyítése.

• <Zoom In> : A dokumentum nagyítása (25%-os ugrásokkal 100% és 500% között).

• <Zoom Out> : A dokumentum méretének csökkentése.

• <Custom> : A kép nagyítása vagy kicsinyítése adott százalékkal.

• <100%> - <200%> - <300%> - <400%> - <500%>

A dokumentum nézet nagyítása vagy kicsinyítése a távirányítón található vagy a gomb segítségével.

Azonnali ugrás a kívánt oldalra.

• A / és a / gombok segítségével adja meg az oldal sorszámát, az előnézet ablakban ellenőrizze az oldal sorszámát a képernyő jobb felső sarkában, majd az adott oldalra való ugráshoz válassza a <Go> opciót.

A zoom tartomány megjelenítése.

• <Off> - <On>

• Ha rázoomol egy adott oldalra, a felnagyított terület megjelenik a <Page Map> ablakban a jobb felső sarokban.

• Ha nem zoomolt rá az oldalra, a <Page Map> ablak nem jelenik meg.

• <Fit to Screen> : A dokumentum megjelenítése a képernyő méreteinek megfelelően.

• <Original Fit> : A dokumentum megjelenítése eredeti méretben.

• <Fit to Width> : A dokumentum megjelenítése a képernyő szélességének megfelelően.

• <Fit to Height> : A dokumentum megjelenítése a képernyő magasságának megfelelően.

A dokumentum elforgatása egy adott szögben.

A / gombok segítségével válassza ki a kívánt elforgatási szöget, majd nyomja meg a [ ] gombot.

• <0˚> - <90˚> - <180˚> - <270˚>

Csak PDF formátum esetén támogatott.

Ha karakter módosítás nélkül kívánja megnézni az adott szöveget (TXT), ki kell választania az eredeti nyelvet, amelyen a fájl létrehozásra került.

A nyelv kiválasztása az iránygombok segítségével.

• <Korean> - <Central Europe> - <Cyrillic> - <Baltic> - <Greek> - <Turkish> - <Hebrew> - <Arabic>

- <Latin> - <Vietnam> - <Germany> - <Français> - <Norway> - <Thai> - <Japanese> -

<Simplified Chinese GBK> - <Traditional Chinese Big5>

(pl. A németül írt szövegfájl megtekintéséhez válassza a <Germany> nyelvet.)

• Néhány európai ország esetében ha a nyelv nem található a listában, válassza a <Central

Europe> opciót.

• Az angolul készült fájlokat nem szükséges kódolni.

Ezzel a funkcióval lejátszható a PowerPoint dokumentumhoz (.ppt) kapcsolódó videó.

Válassza ki a lejátszani kívánt videofájlt a diavetítésből.

• Csak olyan diavetítése esetén érhető el, amelyekhez kapcsolódik videoklip.

• A kapcsolódó videofájlnak ugyanabban a mappában kell lennie, amelyben az adott dokumentumfájl található.

• A támogatott fájlformátumokról tájékozódjon a „4-7 Támogatott fájlformátumok” című részben.

Media Play funkció (Csak az SP-F10M modell esetén) 4-2

• A nagyobb méretű fájloknál hosszabb lehet a betöltési idő.

• Ha a fájl nem kompatibilis a szabványokkal, vagy ha sérült, előfordulhat, hogy a készülék nem működik megfelelően.

• Ha a fájl túl sok, a képernyőn megjelenítendő adatot tartalmaz, előfordulhat, hogy a készülék nem működik.

Ha például egy Excel fájl túl sok adatot tartalmaz.

• A termék csak egyféle betűtípust támogat. Ha a képen más betűtípus szerepel, a Media Play által megjelenített kép eltérhet az eredeti képtől.

Például:

• Megváltozhat a sortörések helye mondaton belül.

• Megváltozhat az oldaltörések helye a MS Word dokumentumon belül.

- Ebben az esetben előfordulhat, hogy a dokumentum hiányosan jelenik meg a MS Word <Kép>, <Alakzatok> vagy

<Objektum> pontjában megadott elrendezési tulajdonságoktól függően. (Az elrendezés tulajdonságaival kapcsolatos további információkat lásd az MS Word használati útmutatójában.)

• A készülék nem támogatja az eredeti fájlok bizonyos funkcióit. Például a PowerPoint fájlok animáció funkcióját.

• A készülék nem nyitja meg a kódolt fájlokat (DRM).

4-2 Media Play funkció (Csak az SP-F10M modell esetén)

4-3 Photo

Az USB memória eszközre mentett, illetve a projektor belső memóriájából származó fényképekből készült diavetítés élvezetes megtekintése.

A Miniatűr Fotók képernyő menüjének megjelenítése

A Miniatűr Fotók képernyő.

A [MEDIA.P] gomb megnyomásakor a lenti menü megjelenik, közben a Miniatűr Fotók képernyő is látható.

• Ha épp egy képet vagy egy elemet jelenít meg, majd megnyomja a [MEDIA.P] gombot, a kiválasztott képhez illetve elemhez tartozó menü szintén megjelenik.

• A jelenlegi nyelvi beállításoktól függően a mappa és fájlnevek módosulhatnak.

Ha ez bekövetkezik, nyomja meg a [MENU] gombot, és módosítsa a nyelvi beállításokat az <Option> pontban található

<Language> opció alatt.

LEÍRÁS MENÜ ELEM

Start Slideshow

Play Mode

Copy

Copy All Files

Delete

Delete All Files

Set as Background

Set as custom logo

Diavetítés indítása.

• <All Photos>: A fényképek megjelenítése a fájlnevek sorrendjének megfelelően.

• <Photo in Folder>: Egy adott mappában található fényképek megjelenítése a fájlnevek sorrendjének megfelelően.

• <Shuffle All Photos>: Egy adott memória eszközön található fényképek lejátszása véletlenszerűen.

• <Shuffle Photo in Folder>: Egy adott mappában található fényképek lejátszása véletlenszerűen.

• <Repeat One Photo>: Egy adott fénykép többszöri megjelenítése.

Ha az USB memória eszköz csatlakoztatva van a projektorhoz, lehetséges fájlokat másolni az USB eszközről a projektor belső memóriájába, illetve a belső memóriából az USB eszközre.

Az összes fájl másolása a belső memóriába, illetve az USB eszközre.

A kijelölt kép törlése.

Az USB-tárolóeszközön rendelkezésre álló összes képfájl törlése.

Egy adott kép beállítása háttérképként a <Media Play> főoldalán.

A kiválasztott kép beállítása a projektor logójaként.

• Az opció használatához nyomja meg a [MENU] gombot, és lépjen a <setup> pontba.

Ellenőrizze, hogy a <Background> pont a <Custom Logo> lehetőségre van-e állítva.

• Ha a képet felhasználói logóként szeretné alkalmazni, az ajánlott felbontás 600 x 300.

A funkció bemutatóban való használatához, mielőtt az USB-tárolóeszközre menti az általános szövegszerkesztő-fájlokat, konvertálja azokat képfájllá.

Például: a .ppt (Microsoft PowerPoint) fájlok → .jpg /.bmp /.gif fájlokká alakítása

A .pdf (Adobe Acrobat) fájlok → .jpg fájlokká alakítása.

Media Play funkció (Csak az SP-F10M modell esetén) 4-3

Figyelmeztetés: A képfájlokat a bemutatóban látni kívánt sorrendben mentse az USB-tárolóeszközre.

Diavetítés

A kívánt fájl kiválasztása a projektoron vagy a távirányítón található ▲/▼ gombok segítségével .

A távirányító használata diavetítés közben

MEDIA.P : A fényképek menü megnyitása

• / : Az előző vagy a következő fénykép megjelenítése

• : A diavetítés szüneteltetése, illetve folytatása

• : Visszatérés az előző lépéshez

• : Csak a dokumentum és film menüben választható.

Ha megnyomja a [MEDIA.P] gombot a diavetítés lejátszása közben, a következő menü jelenik meg.

MENÜ ELEM

Stop Slideshow / Start

Slideshow

Slideshow Setting

A diavetítés leállítása, illetve indítása.

LEÍRÁS

<Transition> : A diavetítés módjának kiválasztása.

• <No Effect> - <Wipe> - <Blind> - <Box In/Out> - <Silk> - <Circle> - <Plus> - <Random>

<Speed> : A diavetítés hosszának, az egyes diák vetítési idejének beállítása.

• <Fast> - <Normal> - <Slow>

<Mode> : A kézi (megjelenítés egyenként) vagy az automatikus (diavetítés) lejátszás kiválasztása.

• <Auto> - <Manual>

Ha a <Manual> opciót választja, a projektoron található </> gombok segítségével válthat a

Play Mode

Rotate

Aspect Ratio

Delete

Set as Background

• <All photos> : Az összes rendelkezésre álló képfájl lejátszása.

• <Photo in Folder> : A kijelölt mappában található összes képfájl lejátszása.

• <Shuffle all photos> : Az USB-tárolóeszközön rendelkezésre álló összes képfájl véletlenszerű lejátszása.

• <Shuffle photo in Folder> : A kijelölt mappában található összes képfájl véletlenszerű lejátszása.

• <Repeat one photo> : Adott képfájl ismételt lejátszása.

A fénykép elforgatása adott szögben.

A [ ] gomb segítségével kiválaszthatja a használni kívánt elforgatási szöget.

• <90˚> - <180˚> - <270˚> - <Original>

• <Original Fit> : Eredeti méretben a képernyőnél kisebb méretű fénykép megjelenítése, illetve a képernyőnél nagyobb méretű fénykép kicsinyítése a képernyő méretével arányosan.

• <Auto Fit> : A fénykép átméretezése a képernyőhöz a fénykép eredeti oldalarányának megtartásával (a kép egyes részei vízszintesen vagy függőlegesen levághatók).

• <Fit to Width> : A fénykép átméretezése a képernyő szélességének megfelelően.

• <Fit to Screen> : A fénykép oldalarányától függetlenül, annak nagyítása illetve kicsinyítése, hogy megfelelje a teljes képernyő méretnek.

A kijelölt fájl törlése.

Egy adott kép beállítása háttérképként a <Media Play>főoldalán.

4-3 Media Play funkció (Csak az SP-F10M modell esetén)

MENÜ ELEM

Background Music

Set as custom logo

LEÍRÁS

• <On> : A háttérzeneként meghatározott zenék lejátszása a fájlnevek sorrendjében.

• <Off> : Az éppen hallható háttérzene leállítása.

• <Music Setting> : A diavetítéshez tartozó háttérzene beállítása.

A kiválasztott kép beállítása a projektor logójaként.

• Az opció használatához nyomja meg a [MENU] gombot, és lépjen a <setup> pontba.

Ellenőrizze, hogy a <Background> pont a <Custom Logo> lehetőségre van-e állítva.

• Ha a képet felhasználói logóként szeretné alkalmazni, az ajánlott felbontás 600 x 300.

Media Play funkció (Csak az SP-F10M modell esetén) 4-3

4-4 Music

Az USB memória eszközre mentett, illetve a projektor belső memóriájából származó zene fájlok élvezetes meghallgatása.

A Zenelista képernyő menüjének megjelenítése.

A Zenelista képernyő.

A [MEDIA.P] gomb megnyomásakor a lenti menü megjelenik, közben a Zenelista képernyő is látható.

• Ha épp egy képet vagy egy elemet jelenít meg, majd megnyomja a [MEDIA.P] gombot, a kiválasztott képhez illetve elemhez tartozó menü szintén megjelenik.

• A jelenlegi nyelvi beállításoktól függően a mappa és fájlnevek módosulhatnak.

Ha ez bekövetkezik, nyomja meg a [MENU] gombot, és módosítsa a nyelvi beállításokat az <Option> pontban található

<Language> opció alatt.

MENÜ ELEM

Play Music

Play Mode

Copy

Copy All Files

Delete

Delete All Files

LEÍRÁS

Zenefájlok lejátszása.

• <All musics> : Zenék lejátszása a fájlnevek sorrendjében.

• <Music in Folder> : Egy adott mappában található zenék lejátszása a fájlnevek sorrendjében.

• <Shuffle all musics> : Egy adott memória eszközön található zenék lejátszása véletlenszerűen.

• <Shuffle music in Folder> : Egy adott mappában található zenék lejátszása véletlenszerűen.

• <Repeat one music> : Egy adott zenefájl többszöri lejátszása.

Ha a külső USB memória eszköz csatlakoztatva van a projektorhoz, az azon található fájlok átmásolhatók a projektor belső memóriájába, illetve onnan vissza a külső eszközre.

Az összes fájl másolása a belső, illetve külső memóriába.

A kijelölt zenefájl törlése.

Az USB-tárolóeszközön rendelkezésre álló összes zenefájl törlése.

A zene lejátszása közben látható menü.

A kívánt fájl kiválasztása a projektoron vagy a távirányítón található ▲/▼ gombok segítségével .

4-4 Media Play funkció (Csak az SP-F10M modell esetén)

A távirányító használata zenelejátszáskor

MEDIA.P : A zene menü megnyitása

• / : Az előző, illetve a következő zenefájl lejátszása

• : A zenelejátszás szüneteltetése, illetve folytatása

• : Visszatérés az előző lépéshez

• : Csak a dokumentum és film menüben választható.

Ha megnyomja a [MEDIA.P] gombot a zene lejátszása közben, a következő menü jelenik meg.

A jelenlegi nyelvi beállításoktól függően a zenefájlok információi [ ] módosulhatnak. Ha ez bekövetkezik, nyomja meg a [[MENU] gombot, és válasszon másik nyelvet a <Option> lehetőségnél található <Language> opciónál.

MENÜ ELEM

Play Mode

LEÍRÁS

• <All musics> : Az összes rendelkezésre álló zenefájl lejátszása.

• <Music in Folder> : A kijelölt mappában található összes zenefájl lejátszása.

• <Shuffle all musics> : Az összes rendelkezésre álló zenefájl véletlenszerű lejátszása.

• <Shuffle music in Folder> : A kijelölt mappában található összes zenefájl véletlenszerű lejátszása.

• <Repeat one music> : A kijelölt zenefájl ismételt lejátszása.

Media Play funkció (Csak az SP-F10M modell esetén) 4-4

4-5 Movie

Az USB memória eszközre mentett, illetve a projektor belső memóriájából származó videó fájlok élvezetes lejátszása.

A Filmlista képernyő menüjének megjelenítése

A Filmfájl képernyő.

A [MEDIA.P] gomb megnyomásakor a lenti menü megjelenik, közben a Filmlista képernyő szintén látható.

• Ha épp egy képet vagy egy elemet jelenít meg, majd megnyomja a [MEDIA.P] gombot, a kiválasztott képhez illetve elemhez tartozó menü szintén megjelenik.

• A jelenlegi nyelvi beállításoktól függően a mappa és fájlnevek módosulhatnak.

Ha ez bekövetkezik, nyomja meg a [MENU] gombot, és módosítsa a nyelvi beállításokat az <Option> pontban található

<Language> opció alatt.

MENÜ ELEM

Play Movie

Play Mode

Copy

Copy All Files

Delete

Delete All Files

LEÍRÁS

Videofájlok lejátszása.

• <All Movies > : A videó fájlok megjelenítése a fájlnevek sorrendjének megfelelően.

• <Movie in Folder> : Egy adott mappában található videó fájlok megjelenítése a fájlnevek sorrendjének megfelelően.

• <Shuffle All Movies> : Egy adott memória eszközön található videó fájlok lejátszása véletlenszerűen.

• <Shuffle Movie in Folder> : Egy adott mappában található videó fájlok lejátszása véletlenszerűen.

• <Repeat One movie> : Egy adott videó fájl többszöri lejátszása.

Ha a külső USB memória eszköz csatlakoztatva van a projektorhoz, az azon található fájlok átmásolhatók a projektor belső memóriájába, illetve onnan vissza a külső eszközre.

Az összes fájl másolása a belső, illetve külső memóriába.

A kijelölt fájl törlése.

Valamennyi fájl törlése a mappából.

A film lejátszása közben látható menü

A kívánt fájl kiválasztása a projektoron vagy a távirányítón található ▲/▼ gombok segítségével .

4-5 Media Play funkció (Csak az SP-F10M modell esetén)

A távirányító használata a videó lejátszásakor:

MEDIA.P :A videó menü megnyitása

• / : Az előző, illetve a következő videó fájl lejátszása.

• : A videó lejátszás szüneteltetése, illetve folytatása.

• : Visszatérés az előző lépéshez

• : A rendelkezésre álló gombok adatainak megtekintése

Ha megnyomja a [MEDIA.P] gombot a film lejátszása közben, a következő menü jelenik meg.

MENÜ ELEM

Play Mode

Subtitle Setting

Aspect Ratio

LEÍRÁS

• <All Movies> : Az összes rendelkezésre álló videofájl lejátszása.

• <Movie in Folder> : A kijelölt mappában található összes videofájl lejátszása.

• <Shuffle all movies> : Az összes rendelkezésre álló videofájl véletlenszerű lejátszása.

• <Shuffle movie in Folder> : A kijelölt mappában található összes videofájl véletlenszerű lejátszása.

• <Repeat one movie> : A kijelölt videofájl ismételt lejátszása.

• <Subtitle Setting>: a feliratok funkció <On> vagy <Off> állapotba állítása.

• <Language> : a felirat nyelvének beállítása.

• <Background> : a feliratok háttérbeállításainak módosítása.

• <On> - <Off>

• <Position> : a feliratok elhelyezkedési beállításainak módosítása.

• <Down> - <Up> - <Reset>

• A bekapcsolt felirat funkcióval csak a külső felirattal rendelkező videofájlok feliratai jeleníthetők meg.

• A támogatott feliratfájl-típusok táblázatba vannak foglalva. Lásd: 4-7. Támogatott fájlformátumok.

• Fontos, hogy a feliratfájlok és a videó fájl azonos könyvtárban legyenek.

• <Font> : a <Font Size>, <Font Color> és a <Shadow Effect> beállítások módosítása feliratoknál.

• <Font Size> : <Small> - < Middle> - <Large>

• <Font Color> : <White> - <Black> - <Red> - <Green> - <Blue> - <Yellow>

• <Shadow Effect> : <Off> - <On>

• <Sync> : eltérő videó és felirat fájl esetén.

• <- 0.5Sec> - <+0.5Sec> - <Reset>

Nem támogatott belső felirattal ellátott videó fájlok esetén.

A képernyő oldalarány beállításainak módosítása.

• <4:3> - <16:9> - <Original Ratio>

Media Play funkció (Csak az SP-F10M modell esetén) 4-5

4-6 Settings

A ▲/▼/ gombok segítségével mozoghat, és hozzáférhet a lent felsorolt Beállítások menükhöz.

MENÜ ELEM

Options

Preference

LEÍRÁS

<Button Sound> : A gombvezérlő hangbeállításainak módosítása a <Media Play> menühöz.

• <Off> - <On>

<Internal Memory Copy> : A belső memóriába másolni kívánt fényképek méretének módosítása.

• <Original Size> : Fényképek eredeti méretben történő másolása a belső memóriába.

• <Resized> : A fényképek méretének csökkentése az optimális képfelbontásnak megfelelően, majd másolás.

<Open Source License> : A nyílt forrásokra vonatkozó kérdéseivel és kéréseivel vegye fel a kapcsolatot email-ben a Samsunggal ([email protected]).

<Home Background> : Válassza ki a <Media Play> menüjének főoldalán megjeleníteni kívánt képet.

• <Default> : A projektor által sugárzott alapértelmezett kép megjelenítése.

• <Custom> : A felhasználó által kiválasztott háttérkép megjelenítése.

<DivX(R)VOD> : A projektor hitelesített regisztrációs kódjának megtekintése a DivX által biztosított

VOD (Video on Demand) szolgáltatás használatakor.

DivX®VOD

4-6

MI AZ A DIVX VIDEO?

• A DivX® egy digitális videoformátum, amelyet a DivX, Inc. hozott létre. Jelen készülék egy

DivX videók lejátszására alkalmas, DivX tanúsítvánnyal rendelkező eszköz. További információkért és olyan szoftvereszközökért, melyek segítségével DivX videoformátumba konvertálhatja fájljait, látogasson el a www.divx.com honlapra.

DivX tanúsítvánnyal rendelkező, ®max. 320 x 240-es DivX® videók lejátszására alkalmas készülék

Esetleg max. 720 x 480-es DivX® videók is lejátszatók

MI AZ A DIVX VIDEO-ON-DEMAND?

• Jelen DivX tanúsítvánnyal rendelkező® készüléket regisztrálni kell a DivX Video-on-

Demand (VOD) tartalmak lejátszásához. Regisztrációs kód generálásához lépjen be a DivX

VOD pontba a készülék beállítási menüjében. Ezzel a kóddal lépjen be a vod.divx.com honlapra, ahol elvégezheti a regisztrációt, valamint tájékozódhat a DivX VOD szolgáltatásról.

Szabadalom száma: 7,295,673

Media Play funkció (Csak az SP-F10M modell esetén)

MENÜ ELEM LEÍRÁS

Update/Reset • <Firmware Update> : A firmware frissítése.

Kérjük, olvassa el a 4-6-1 A Firmware frissítése részt.

• <Reset Settings> : A felhasználó által megadott beállítások indítása.

• <Product Information> : A projektor firmware verziójának és copyright információinak megjelenítése.

Safely Remove USB Az USB eszköz biztonságos eltávolítása.

Ha megjelenik a <You can remove the USB.> üzenet, az USB eszköz eltávolítható.

4-6-1. Firmware Update

A Samsung Electronics webhelyről http://www.samsung.com töltse le a legfrissebb firmware verziót, majd telepítse azt.

• Mivel a belső memóriára mentett adatok a frissítés során elveszhetnek, mindig készítsen az adatokról biztonsági másolatot.

• A frissítési művelet közben ne távolítsa el a külső memóriájú (USB) eszközt.

• A frissítési művelet közben ne nyomja meg egyik gombot sem.

• A frissítési művelet közben ne kapcsolja ki a projektort.

• Mikor befejeződött a frissítés, kapcsolja ki a projektort, távolítsa el a külső memória (USB) eszközt, majd ismét kapcsolja be a készüléket.

• Válassza a <Settings>→<Update/Reset>→<Product Information> opciót, és győződjön meg róla, hogy a szoftver verzió frissítése sikeresen lezajlott.

A szoftverfrissítést megelőzően!

1. Készítse elő az USB memória eszközt.

2. A Samsung Electronics webhelyről töltse le a számítógépre a legfrissebb firmware verziót.

3. Csatlakoztassa az USB memória eszközt a számítógéphez.

4. A letöltött szoftvert másolja az USB memória eszközre.

A szoftver frissítése

1. Csatlakoztassa az USB memória eszközt a projektorhoz.

2. Nyissa meg a <Media Play> főoldalát.

3. A <> [▲/▼] gombok segítségével lépjen be a <Settings> opcióba, majd nyomja meg a [ ] gombot.

4. A [▲/▼] gombok segítségével lépjen be a <Update/Reset> opcióba, majd nyomja meg a [ ] gombot.

5. Válassza a <Firmware Update> lehetőséget a [ ] gomb segítségével.

• A frissítés automatikusan elindul.

Media Play funkció (Csak az SP-F10M modell esetén) 4-6

4-7 Használható fájlformátum

Használható fájlformátum

ELEM

Dokumentum

Fénykép

Zene

FÁJLKITERJESZTÉS

MS Word 97~2007 (doc,docx)

Adobe PDF 1,2 ~1,7 ( pdf )

MS PowerPoint 97 ~ 2007 ( ppt, pptx )

MS Excel 95 ~2007 ( xls, xlsx )

Szöveg (txt)

JPEG

• A progresszív formátum nem támogatott.

• A CYMK színmegjelenítés nem támogatott. (Fekete-fehérben jelenik meg.)

• A kivágás funkció nem támogatott (1024 x 768-nál nagyobb felbontás).

MP3 (minta arány: 8~320 Khz)

WMA (minta arány: 8~384 Khz)

Film

ELEM FÁJLKITERJESZTÉS

AVI

ASF(WMV)

MP4

(MPEG, MPG)

KODEK

Divx 3,11

DivX 4,x

Divx 5,1

Divx 6,0

XviD

MPEG-4 SP

MPEG-4 ASP

Windows Media Video 9

MPEG1

MEGJEGYZÉS

(MAXIMÁLIS

FELBONTÁS/

ÁTVITELI SEBESSÉG

STB.)

Felbontás: 720 x 480

Képszám/mp: 30

Mb/mp: 2

Felbontás: 720 x 480

Képszám/mp: 30

Mb/mp: 8

AUDIOKODEK

Támogatott formátumok

MP3

AC3

ADPCM

(MULAW,ALAW)

AAC

HE_AAC(AAC+)

WMA

Hang-mintavételezési sebesség:

8000

11025

12000

16000

22050

24000

32000

44100

48000

Támogatott feliratformátumok

4-7 Media Play funkció (Csak az SP-F10M modell esetén)

SAMI

SubRip

SubViewer

Micro DVD

NÉV FÁJLKITERJESZTÉS

.smi

.srt

.sub

.sub vagy .txt

HTML

Sztring-alapú

Sztring-alapú

Sztring-alapú

FORMÁTUM

Media Play funkció (Csak az SP-F10M modell esetén) 4-7

5 Hibaelhárítás

5-1 Mielőtt a szervizhez fordulna

Mielőtt márkaszervizhez fordulna, ellenőrizze a következőket. Ha a probléma továbbra is fennáll, forduljon a legközelebbi

Samsung Electronics szervizközponthoz.

Hibajelenség Hibaelhárítás

Telepítés

és csatlakoztatás

Menü és távirányító

A készülék nem kap áramot.

Szeretném felszerelni a projektort a mennyezetre.

Nem lehet külső forrást választani.

Nem működik a távirányító.

Bizonyos menüpontokat nem tudok kiválasztani.

Ellenőrizze a tápkábel csatlakozását.

A mennyezetre szereléshez szükséges állvány külön vásárolható meg. Lépjen kapcsolatba a legközelebbi márkakereskedővel.

Ellenőrizze, hogy a videokábelek jól és a megfelelő porthoz csatlakoznak-e. Ha a készülék nincs megfelelően csatlakoztatva, nem lehet kiválasztani.

Ügyeljen arra, hogy a megfelelő külső forrás legyen kiválasztva.

Ellenőrizze az elemet a távirányítóban. Ha valami gond van vele, cserélje ki megfelelő méretű, új elemre.

Ügyeljen arra, hogy a távirányítót minden esetben az egység hátoldalán levő érzékelőre irányítsa, legfeljebb 10 méter távolságból. Távolítson el minden akadályt, amely a távirányító és a termék között áll.

A projektor érzékelőjének 3-as égővel vagy más világító eszközzel történő közvetlen megvilágítása befolyásolhatja az

érzékenységét, így a távirányító hibás működését okozhatja.

Ellenőrizze, hogy nem merült-e le az elem a távirányítóban.

Ellenőrizze, hogy a projektor tetején található LED-állapotjelző világít-e.

Nézze meg, hogy a menü szürkén jelenik-e meg. A szürkén megjelenő menüpontok nem elérhetők.

5-1 Hibaelhárítás

Képernyő

és külső forrás

Hibajelenség Hibaelhárítás

Nem látható a kép.

Rosszak a színek.

Nem tiszta a kép.

Furcsa hang.

Felgyullad az állapotjelző LED.

A képen vonalak láthatók.

Nem jelenik meg a külső eszköz képe.

Üres kék kép jelenik meg.

A kép fekete-fehérben vagy furcsa színekben jelenik meg, illetve a kép túl sötét vagy túl világos.

Győződjön meg róla, hogy a projektor tápkábele csatlakoztatva van.

Ügyeljen arra, hogy a megfelelő bemeneti forrás legyen kiválasztva.

Ellenőrizze, hogy a csatlakozók megfelelően vannak-e csatlakoztatva a projektor hátulján található aljzatokhoz.

Ellenőrizze a távirányítóban lévő elemet.

Ellenőrizze, hogy a <Color> és <Brightness> beállítások ne legyenek a legalacsonyabb értéken.

Állítsa be a <Tint> és a <Contrast> értékeket.

Állítsa be a fókuszt.

Ellenőrizze, hogy a projektor nincs-e túl messze a vetítővászontól, vagy túl közel a vetítővászonhoz.

Ha többször is furcsa hangot tapasztal, vegye fel a kapcsolatot a szervizközponttal.

Lásd a LED-jelzőfények című részt.

Képernyőzaj léphet fel a számítógép használatakor. Módosítsa a képernyő frekvenciáját (frissítési sebességét).

Ellenőrizze a külső eszköz működési állapotát, és győződjön meg arról, hogy a menübeállítások, például a <Brightness> és a <Contrast> megfelelőek-e a projektor menüjének <Mode> parancsképernyőjén.

Ügyeljen arra, hogy megfelelően csatlakoztassa a külső eszközöket. Ellenőrizze újra a csatlakozókábeleket.

A fentiek alapján ellenőrizze a menübeállításokat, így például a <Brightness>, a <Contrast> és a <Tint> értékeket.

Ha bizonyos értékeket vissza szeretne állítania gyári alapértékekre, indítsa el a menüből a <Factory Default> funkciót.

Hibaelhárítás 5-1

Network

(Hálózat)

Hibajelenség Hibaelhárítás

A webböngésző nem indul el.

A webböngésző nem kapcsolódik a projektorhoz.

Nem sikerült telepíteni a Samsung Projector

Manager programot.

A projektor nem kapcsolódik a Samsung Projector Manager programhoz.

A Samsung Projector Manager program eltávolítása.

Ellenőrizze, hogy a számítógépnek milyen rendszerkövetelményeknek kell eleget tennie a Web böngészőhöz való kapcsolódáshoz.

1. Ellenőrizze, hogy csatlakoztatta-e a tápkábelt a projektorhoz

(lásd a 2-9. rész A tápkábel csatlakoztatása) című fejezetét.

2. Ellenőrizze, hogy a számítógép és a projektor hálózati környezete megfelelő-e (lásd a 2-18, Hálózati csatlakozás című részben).

3. Ellenőrizze, hogy a számítógéphez megfelelő hálózati kártyát választotta-e ki, ha a számítógépnek (kiszolgálónak) kettőnél több hálózati kártyája van.

Ellenőrizze a Samsung Projector Manager számítógépes rendszerkövetelményeit.

1. Ellenőrizze, hogy az <IP Setting>, illetve a számítógép és a projektor közötti hálózati kapcsolat megfelelő-e.

2. Ha a projektor <IP Setting> értéke <Automatic>, ellenőrizze, hogy a számítógép és a projektor egyazon hálózaton vannake. Ha eltérőek a hálózatok, végezze el a kiszolgáló IP-konfigurálását a <Server IP Setting> opció segítségével.

3. Ellenőrizze, hogy a projektor hozzáférését gátolja-e a számítógép Windows-tűzfala.

4. Ha továbbra is sikertelen a Samsung Projector Manager programhoz való kapcsolódás, távolítsa el a szoftvert, majd telepítse újra.

A Samsung Projector Manager eltávolításához használja az

[Add or Remove Programs] opciót. A Samsung Projector

Manager Windows XP-ből történő eltávolításához kövesse az alábbi lépéseket:

1. Válassza a[Control Panel] lehetőséget a [Start] menüből.

(Windows XP)

2. Futtatás [Add or Remove Programs].

3. Válassza a Samsung Projector Manager lehetőséget a [Add or Remove Programs]-n belül, majd kattintson a [Change/

Remove] opcióra.

4. A „Yes” lehetőség kiválasztásával megkezdődik a szoftver eltávolítása.

5. Kövesse a képernyőn megjelenő utasításokat.

A Windows egyéb verzióinál szintén hasonló lépéseket kell követni eltávolításkor.

5-1 Hibaelhárítás

Hibajelenség Hibaelhárítás

Media Play funkció

(Csak az

SP-F10M modell esetén)

Az USB-tárolóeszközön található videofájl lejátszása közben nincs hang.

A lejátszás alatt lévő videónál nem jelenik meg a felirat.

A <Media Play> funkció nem működik.

Ellenőrizze a videofájl hangformátumát.

A nem támogatott formátumoknál (ilyen például az AC3) nem működik a hang.

Videokonvertálóval konvertálja támogatott formátumúra a hangformátumot.

Nyomja meg a [MEDIA.P] gombot a képernyőn, ahol a videolejátszás történik, majd ellenőrizze, hogy a <Subtitle Setting> az

<On> lehetőségre van-e állítva.

A bekapcsolt feliratfunkcióval bíró videó megtekintéséhez a videó fájlnak külső feliratfájllal kell rendelkeznie.

A támogatott feliratfájl formátumokról kérjük, tájékozódjon a 4-

7 Támogatott fájlformátumok részből.

Fontos, hogy a feliratfájl és a videó fájl azonos mappában legyenek.

Állítsa vissza a <Media Play> módot a [MENU] gomb segítségével, majd válassza a <Setup>→<Reset>→<Media

Play>→<Recovery Mode> lehetőséget.

Ha a probléma továbbra is fennáll, töltse le az USB eszközre a legfrissebb firmware verziót, csatlakoztassa az USB eszközt a projektorhoz, majd futtassa a <Setup>→<Reset>→<Media

Play>→<System Reset> lehetőséget.

A mappa és a fájl elnevezése, illetve a dokumentum tartalma sérül.

A fájl megnyitása nem lehetséges.

A firmware legfrissebb verziója a "http:// www.samsung.com/" oldalról tölthető le.

Ez akkor következik be, ha a mappa vagy a fájl nyelve eltér attól, amely a termék esetében a megjelenítendő nyelvként kiválasztásra került.

A [MENU] gomb segítségével válassza ki a megfelelő nyelvet a Képbeállítások menüben az <Option>→<Language> lehetőségnél.

Előfordulhat, hogy a termék által nem támogatott formátumú, illetve egyedileg biztosított fájlok nem nyithatók meg. Ellenőrizze a fájlformátumot a "4-7. Támogatott Fájlformátumok" részn-

él, vagy kapcsolja ki a biztonsági beállításokat.

A dokumentum betűtípusa eltér az eredetitől.

A termék egyféle betűtípust támogat. Sor kerül az eltérő betűtípussal létrehozott dokumentumok átalakítására a támogatott betűtípussal, majd a megjelenítésre.

A csatlakoztatott USB nem működik.

Ellenőrizze, hogy az USB megfelelően csatlakozik-e az USB porthoz. Amennyiben megfelelő a csatlakoztatás, a <Media

Play> képernyő jobb felső sarkában megjelenik az USB.

A sérült USB eszközök nem csatlakoztathatók és rendellenes működést okozhatnak. Formázás után próbálja ismét csatlakoztatni az USB-t, vagy használjon egy másik USB eszközt.

Még az USB használata előtt tájékozódjon a "4-1. USB - Az

USB tárolóeszköz csatlakoztatása, egyéb óvintézkedések" résznél.

A fájlok nem másolhatóak, bár elegendő üres hely található a belső memórián.

A rendelkezésre álló hely kisebb lehet, mint a másolni kívánt fájlok mérete, töröljön más fájlokat, majd próbálkozzon ismét a másolással. (A rendelkezésre álló tárolókapacitás 59MB)

Hibaelhárítás 5-1

6 További információ

6-1 Műszaki leírás

Panel

TÍPUS

Size

Felbontás fényforrás

Képarány

Teljesítmény Áramfogyasztás

Feszültség

Méretek (szélesség x magasság x mélység)

Súly

SP-F10

0,78" 3P LCD

XGA (1024 x 768)

LED

4:3

255 W (220 V esetén)

(Készenlét:1 W alatt)

100–240 V AC, 50/60 Hz

309,0 mm x 290,0 mm x 111,5 mm

4,8 Kg

SP-F10M

Főbb jellemzők

Bemenő jel

Kimeneti jel

Hangszóró

Felhasználói környezet

Zaj

Dynamic Contrast 2000:1

Képméret (képátló) Képátló 40–300"

Vetítési tartomány 1 - 10 m

Keystone Automatikus:Függőleges(±20˚) / manuális: Függőleges(±20˚)

Network (Hálózat) RJ 45, 10 Mbps

Zoom beállítás

Fókuszbeállítás

Manuális

Manuális

Objektív

Zoom arány

D-sub 15p

HDMI

1 db mini DIN

1 db RCA

Media Play

D-sub 15p

Hang

Hőmérséklet és páratartalom

F = 1,6–1,7, f = 23,72–28,50 mm

1:1,2

Analóg RGB, analóg YPbPr

Digitális RGB, digitális YCbCr

S-Video

Kompozit videó

Nincs

Analóg RGB, Analóg YPbPr

USB támogatás

Fejhallgató

1 x 7 W (MONÓ)

Üzemi : hőmérséklet: 5 ˚C – 35˚C(41 ˚F ~ 95˚F), páratartalom: 20 % –

80% (nem kondenzáló)

Tárolási : hőmérséklet: -10 ˚C – 60 ˚C(14 ˚F ~ 140 ˚F), páratartalom: 10

% – 90 % (nem kondenzáló)

Eco: 26 dB, fényes: 33dB

B osztályba tartozó készülék (Info-kommunikációs készülék otthoni használatra)

6-1 További információ

Otthoni használatra szánt (B osztály), az EMC-előírásoknak megfelelő készülék . Minden területen használható.

(A B osztályba tartozó készülékek kevesebb elektromágneses hullámot bocsátanak ki, mint az A osztályba tartozó készülékek)

Az LCD-projektor LCD-panele többszázezer képpontból épül fel. Más képmegjelenítőkhöz hasonlóan, az LCD-panel is tartalmazhat hibás, azaz nem működő képpontokat. A készüléken levő hibás képpontok beazonosításának feltételeit és az

LCD-panelen levő megengedett hibás képpontok számát szigorú előírások szabályozzák az LCD-panel gyártója és a

Samsung Electronics között, a vonatkozó szabványok szem előtt tartása mellett. A képernyőn levő hibás képpontok nem befolyásolják a képernyő általános minőségét és a készülék élettartamát.

1. OSZTÁLYÚ LED TERMÉK

További információ 6-1

6-2 RS-232C parancstábla

Kommunikációs formátum (megfelel az RS-232C szabványnak)

• Átviteli sebesség: 9.600 bps

• paritás: Nincs

• Adatbitek: 8, stop bit: 1

• Áramlásszabályozás: Nincs

Soros kommunikációs protokoll

1. Parancs csomag struktúra [7 bájt]

0x08 0x22 cmd1 cmd2 cmd3

• A parancs csomag összesen 7 bájtból áll.

• A 0x08 és a 0x22 bájt azt jelzi, hogy a csomag soros kommunikációhoz tartozik.

• A következő 4 bájt a felhasználó által definiálható előredefiniált parancs.

• Az utolsó bájt az aktuális csomag érvényességét ellenőrző ellenőrző összeg.

érték CS

• Header [2 Byte]: A 0x08 és 0x22-höz kötött előredefiniált értékek.

• Cmd1 [1 Byte]: A parancslistában definiált kód első értéke (hexadecimális)

• Cmd2 [1 Byte]: A parancslistában definiált kód második értéke (hexadecimális)

• Cmd3 [1 Byte]: A parancslistában definiált kód harmadik értéke (hexadecimális)

• Value [1 Byte]: A parancs bemeneti paramétere (alapértelmezés: 0) (Tizedes)

• CS [1 Byte]: Ellenőrző összeg (az összes érték (kivéve az ellenőrző összeg) 2-es komplemense

2. Válasz csomag struktúra [3 Bytes]

1. Sikeres

0x03

2. Sikertelen

0x0C 0xF1

0x03 0x0C 0xFF

• Ha a külső eszközből érkező válaszcsomag érvényes értéket tartalmaz, sikeres csomag kerül küldésre. Egyébként sikertelen.

• Sikertelen csomag kerül küldésre, ha:

• A fogadott csomag hossza nem = 7 bájt;

• A 2 bájtos csomag fejléce nem = 0x08, 0x22;

• Az ellenőrző összeg hibás.

• Külső eszköz hibaérzékelése

• A külső eszköz abban az esetben sorolja be „sikertelennek” a csomagot, ha nem kap 100 milliszekundumon belül „sikeres” csomagot.

6-2 További információ

Parancstábla

General

Input

Power

Volume

Mute

Blank

Still

VEZÉRLŐELEM

Power On

Protection

Source List

Power

Direct

Continuous

AV

S-Video

PC

HDMI

Media Play

CMD1

Display OSD

/ Power On

OK

Cancel

Direct Power

Off

0x00

0x01

On

Off

On

Off

Up

Down

On

Off

(0~9) Keypad

AV

S-Video

PC

HDMI

Media Play

0x02

0x03

0x04

0x05

0x0A

CMD2

0x00

CMD3

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x01

0x02

0x00

0x00

0x00

0x00

0x01

0x02

0x03

0x04

0x05

0

ÉRTÉK

1

2

3

0

0

0

0

0

0

1

0

1

(0~100)

0

0

0

1

(0-9)

További információ 6-2

Picture Mode

Contrast

Brightness

Sharpness

Color

Tint (G/R)

Color Tone

VEZÉRLŐELEM

0~100

0~100

0~100

0~100

G50 / R50

Cool2

Cool1

Warm1

Warm2

Dynamic

Standard

Presentation

Text

Movie

Game

Bright

User

CMD1

0x0B

CMD2

0X00

CMD3

0x00

0X02

0X03

0X04

0X05

0x06

0x0A

0x00

0x00

0x00

0x00

0x00

0x00

ÉRTÉK

(0~100)

(0~100)

(0~100)

(0~100)

2

3

(0~100)

1

4

6

7

4

5

2

3

0

1

6-2 További információ

Picture WB

Gamma

Save

VEZÉRLŐELEM

R offset

G offset

B offset

R gain

G gain

B gain

-3~3

Display OSD

OK

Cancel

Direct Save

Reset

Size

Digital NR

Black Level

Overscan

Film Mode

PC

Normál

Zoom1

Zoom2

16:9

Off

On

0 IRE/NOR-

MAL

7.5 IRE/LOW

Off

On

Off

Auto

Auto adjustment

Coarse fine

Reset

UP

DOWN

Up

DOWN

Display OSD

OK

Cancel

Direct Reset

CMD1

0x0B

0x15

0x16

0x17

CMD2

0x0B

0x0C

0x0D

CMD3

0x04

0x05

0x00

0x00

0x00

0x01

0x02

0x03

0x0E

0x0F

0x10

0x11

0x12

0x13

0x14

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0

1

0

1

0

1

ÉRTÉK

2

3

0

1

3

0

1

2

0

1

0

(0~100)

(0~100)

(0~100)

(0~100)

(0~100)

(0~100)

(0~6)

0

0x00

0x00

0x00

1

2

1

0

3

0

1

0

További információ 6-2

Picture Zoom

VEZÉRLŐELEM

Horizontal

Position x1 x2 x4 x8

LEFT

RIGHT

Up

Down

Continuous

Vertical Position

Continuous

Color Gamut Wide

Normal

Dynamic

Contrast

SRGB

Off

On

LEFT

RIGHT

DOWN

Up

CMD1

0x0B

CMD2

0x18

CMD3

0x00

0x19

0x1A

0x1B

0x1D

0x1E

0x00

0x00

0x00

0x00

0x00

2

0

0

1

1

0

1

0

1

2

3

0

1

2

3

0

1

ÉRTÉK

6-2 További információ

Setup

VEZÉRLŐELEM CMD1 CMD2 CMD3 ÉRTÉK

Install

LED Mode

Keystone

Background

Front-Floor 0x0C 0x00 0x00 0

Front-Ceiling 1

Rear-Floor

Rear-Ceiling

2

3

0x01 0x00 ECO

Bright

V-Keystone

Auto Keystone

-50~50

Off

On

0x02 0x00

0x02

0

2

(0~100)

0

Logo

Blue

Black

0x03 0x00

1

2

1

0

Custom Logo

Test Pattern Crosshatch

Screen size

Pattern Off

Video Type Auto

RGB(PC)

RGB(AV)

YPbPr(AV)

Reset

PC

AV

Factory

Default

0x04

0x05

0x06

0x00

0x00

0x00

Recovery

Mode

System

Reset

Display OSD

OK

Cancel

Direct Factory Reset

Display OSD

OK

Cancel

Direct Reset

Recovery

Mode

Display OSD

OK

Cancel

Direct Reset

System

Reset

0x02

0x03

2

3

0

1

1

2

3

0

0

1

4

5

2

3

0

1

2

3

0

1

2

3

További információ 6-2

Setup

VEZÉRLŐELEM

Caption

Network

Caption

Mode

Channel

Field

Network

IP Setting

1

2

1

2

Off

On

Caption

Text

Off

On

Automatic

Manual

IP Address

CMD1

0x0C

0x0E

Server IP

Setting

Subnet Mask

Gateway

Server IP 0x00

0x01

0x02

0x03

0x00

0x01

0x02

0x03

0x00

0x01

0x02

0x03

0x00

0x01

0x02

0x03

CMD2

0x07

CMD3

0x00

0x01

0x02

0x03

0x04

0x05

0x06

0x01

0x02

0x03

0x00

0x00

ÉRTÉK

0~255

0~255

0~255

0~255

0~255

0~255

0~255

0~255

0~255

0~255

0~255

0~255

0

1

0

1

0~255

0~255

0~255

0~255

0

1

0

1

0

1

0

1

6-2 További információ

Option

VEZÉRLŐELEM

Language English

Deutsch

Nederlands

Español

Français

Italiano

Svenska

Português

Русский

中国语

한국어

Türkçe

ไทย

Menu Option Position

Transparency

Display Time 5 sec

10 sec

30 sec

60 sec

90 sec

120 sec

Stay On

LEFT

RIGHT

UP

DOWN

High

Medium

Low

Opaque

CMD1

0x0D

CMD2

0x00

CMD3

0x00

0x01

0x02

0x03

0x00

0x00

0x00

6

7

4

5

8

9

2

3

0

1

10

4

5

2

3

6

0

1

2

3

0

1

2

3

0

1

11

12

ÉRTÉK

További információ 6-2

Option

VEZÉRLŐELEM

SOUND 100Hz

300Hz

1KHz

3KHz

10KHz

Auto Power

ON

Off

On

Sleep Timer Off

10 min

20 min

30 min

Information

Panel Lock

Melody

Off

On

Off

Low

Medium

High

Up

Down

Up

Down

Up

Down

Up

Down

Up

Down

CMD1

0x0D

CMD2

0x04

CMD3

0x01

0x06

0x07

0x08

0x0A

0x0B

0x02

0x03

0x04

0x05

0x00

0x00

0x00

0x00

0x00

2

3

0

1

0

1

0

1

0

1

0

1

0

1

0

1

1

2

3

1

0

0

0

ÉRTÉK

6-2 További információ

6-3 SAMSUNG WORLDWIDE ügyfélszolgálat

• Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG

ügyfélszolgálathoz.

U.S.A

CANADA

MEXICO

NORTH AMERICA

1-800-SAMSUNG(726-7864)

1-800-SAMSUNG(726-7864)

01-800-SAMSUNG(726-7864) http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

ARGENTINA

BRAZIL

CHILE

COLOMBIA

COSTA RICA

ECUADOR

EL SALVADOR

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

PANAMA

PUERTO RICO

REP. DOMINICA

TRINIDAD & TOBAGO

VENEZUELA

LATIN AMERICA

0800-333-3733

0800-124-421

4004-0000 http://www.samsung.com

http://www.samsung.com

800-SAMSUNG(726-7864) http://www.samsung.com

01-8000112112 http://www.samsung.com

0-800-507-7267

1-800-10-7267 http://www.samsung.com

http://www.samsung.com

800-6225

1-800-299-0013 http://www.samsung.com

http://www.samsung.com

800-7919267 http://www.samsung.com

1-800-234-7267 http://www.samsung.com

00-1800-5077267

800-7267

1-800-682-3180

1-800-751-2676

1-800-SAMSUNG(726-7864)

0-800-100-5303 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

AUSTRIA

BELGIUM

CZECH

EUROPE

0810 - SAMSUNG(7267864,€ 0.07/min) http://www.samsung.com

02-201-24-18

800-SAMSUNG (800-726786) http://www.samsung.com/be (Dutch) http://www.samsung.com/be_fr

(French) http://www.samsung.com

DENMARK

EIRE

ESTONIA

FINLAND

FRANCE

További információ

70 70 19 70

0818 717100

800-7267

030 - 6227 515

01 48 63 00 00 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

6-3

ARMENIA

AZERBAIJAN

BELARUS

GEORGIA

KAZAKHSTAN

KYRGYZSTAN

MOLDOVA

RUSSIA

TADJIKISTAN

UKRAINE

UZBEKISTAN

AUSTRALIA

CHINA

HONG KONG

GERMANY

HUNGARY

ITALIA

LATVIA

LITHUANIA

LUXEMBURG

NETHERLANDS

NORWAY

POLAND

PORTUGAL

SLOVAKIA

SPAIN

SWEDEN

SWITZERLAND

U.K

6-3

EUROPE

01805 - SAMSUNG (726-7864,€ 0,14/

Min)

06-80-SAMSUNG(726-7864)

800-SAMSUNG(726-7864)

8000-7267

8-800-77777

261 03 710

0900 - SAMSUNG (0900-7267864) (€

0,10/Min)

815-56 480

0 801 1SAMSUNG (172678)

022 - 607 - 93 - 33

80820-SAMSUNG (726-7864)

0800-SAMSUNG(726-7864)

902 - 1 - SAMSUNG (902 172 678)

0771 726 7864 (SAMSUNG)

0848-SAMSUNG(7267864, CHF 0.08/ min)

0845 SAMSUNG (7267864)

CIS

0-800-05-555

088-55-55-555

810-800-500-55-500

8-800-555-555

8-10-800-500-55-500

00-800-500-55-500

00-800-500-55-500

8-800-555-55-55

8-10-800-500-55-500

0-800-502-000 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/ch http://www.samsung.com/ch_fr (French) http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/ua http://www.samsung.com/ua_ru http://www.samsung.com

8-10-800-500-55-500

ASIA PACIFIC

1300 362 603

400-810-5858

010-6475 1880

(852) 3698 - 4698 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/hk http://www.samsung.com/hk_en/

További információ

INDIA

INDONESIA

JAPAN

MALAYSIA

NEW ZEALAND

PHILIPPINES

SINGAPORE

TAIWAN

THAILAND

VIETNAM

BAHRAIN

JORDAN

SOUTH AFRICA

TURKEY

U.A.E

ASIA PACIFIC

3030 8282

1800 110011

1800 3000 8282

1800 266 8282

0800-112-8888

021-5699-7777

0120-327-527

1800-88-9999

0800 SAMSUNG (0800 726 786)

1-800-10-SAMSUNG(726-7864)

1-800-3-SAMSUNG(726-7864)

1-800-8-SAMSUNG(726-7864)

02-5805777

1800-SAMSUNG(726-7864)

0800-329-999

1800-29-3232

02-689-3232

1 800 588 889

MIDDLE EAST & AFRICA

8000-4726

800-22273

0860-SAMSUNG(726-7864)

444 77 11

800-SAMSUNG(726-7864) http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

További információ 6-3

6-4 Megfelelő hulladékkezelés - Kizárólag Európa

A termék hulladékba helyezésének módszere (WEEE – Elektromos és elektronikus berendezések hulladékai) – Kizárólag Európa

(Alkalmazandó az Európai Unióban és elkülönített hulladékbegyűjtési rendszerrel rendelkező egyéb európai országokban.)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket

és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése

érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos

újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása – Kizárólag Európa

(Az Európai Unió területén és más, önálló akkumulátorleadó rendszerrel rendelkező európai országok területén alkalmazandó.)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy

Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66. számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz. Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

6-4 További információ

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
