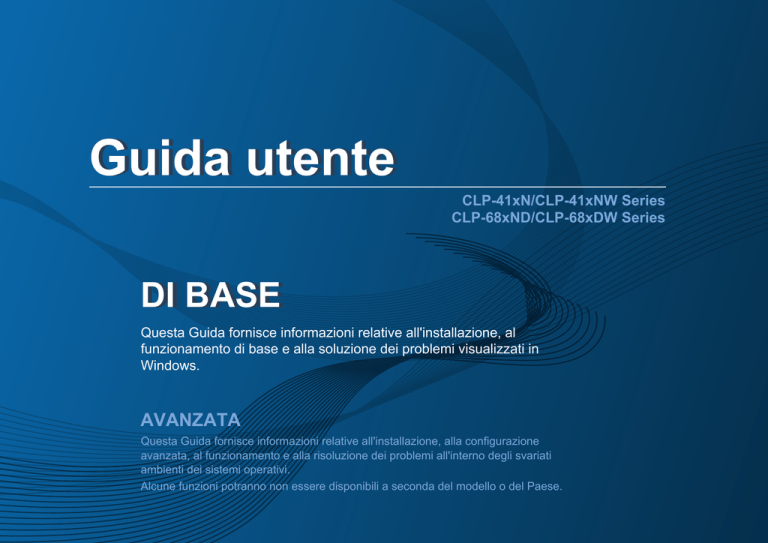

CLP-41xN/CLP-41xNW Series

CLP-68xND/CLP-68xDW Series

Questa Guida fornisce informazioni relative all'installazione, al funzionamento di base e alla soluzione dei problemi visualizzati in

Windows.

AVANZATA

Questa Guida fornisce informazioni relative all'installazione, alla configurazione avanzata, al funzionamento e alla risoluzione dei problemi all'interno degli svariati ambienti dei sistemi operativi.

Alcune funzioni potranno non essere disponibili a seconda del modello o del Paese.

DI BASE

1. Introduzione

Vantaggi principali

Funzioni per modello

Da sapere

Informazioni sulla Guida dell'utente

Informazioni sulla sicurezza

Panoramica del dispositivo

Panoramica pannello di controllo

Accensione dell'apparecchio

Installazione del driver in locale

Reinstallazione del driver

2. Panoramica dei menu e

impostazioni di base

Panoramica dei menu

28

Impostazioni di base del dispositivo

31

Supporti e vassoi

33

Stampa base

46

Utilizzo di un dispositivo di memoria USB

52

12

18

22

24

5

7

10

11

25

26

3. Manutenzione

Ordine di materiali di consumo e accessori

57

Materiali di consumo disponibili

58

Accessori disponibili

60

Parti sostituibili a disposizione

61

Conservazione della cartuccia del toner

62

Ridistribuzione del toner

64

Sostituzione della cartuccia del toner

66

Sostituzione del contenitore del toner di scarto

70

Installazione degli accessori

72

Monitoraggio della durata dei materiali di consumo

76

Impostazione dell'avviso toner scarso

77

Pulizia del dispositivo

78

Suggerimenti per lo spostamento e la conservazione del dispositivo

82

4. Risoluzione dei problemi

Suggerimenti per evitare gli inceppamenti della carta

84

2

DI BASE

Rimozione della carta inceppata

Spiegazione del LED di stato

Spiegazione dei messaggi del display

5. Appendice

Specifiche

Informazioni normative

Copyright

85

97

100

107

119

130

3

1. Introduzione

Questo capitolo fornisce le informazioni necessarie prima di utilizzare l'apparecchio.

• Vantaggi principali

• Funzioni per modello

• Da sapere

• Informazioni sulla Guida dell'utente

• Informazioni sulla sicurezza

• Panoramica del dispositivo

• Panoramica pannello di controllo

• Accensione dell'apparecchio

• Installazione del driver in locale

• Reinstallazione del driver

12

18

22

24

10

11

5

7

25

26

Vantaggi principali

Rispettosa dell'ambiente

• Per risparmiare toner e carta, questo dispositivo supporta la

funzionalità Eco (vedere “Stampa Eco” a pagina 49).

• Per risparmiare carta è possibile stampare più pagine su un solo foglio

(vedere “Uso delle funzioni di stampa avanzate” a pagina 210).

• Per risparmiare carta è possibile stampare sulle due facciate del foglio

(stampa fronte-retro) (o Manuale) (vedere “Uso delle funzioni di stampa avanzate” a pagina 210).

• Per risparmiare elettricità, questo apparecchio entra automaticamente nella modalità Risparmio energia, riducendo in modo sostanziale i consumi elettrici.

Stampa rapida ad alta risoluzione

• È possibile stampare con un'ampia gamma di colori utilizzando ciano, magenta, giallo e nero.

• È possibile stampare con una risoluzione fino a 9.600 x 600 dpi di output effettivo (600 x 600 x 4 bit).

• Stampa rapida a richiesta.

- CLP-41xN/CLP-41xNW Series

▪ per la stampa solo fronte, 18 ppm (A4) o 19 ppm (Lettera).

- CLP-68xND/ CLP-68xDW Series

▪ per la stampa solo fronte, 24 ppm (A4) o 25 ppm (Lettera).

▪ Per la stampa fronte-retro, 12 ppm (A4) o 12 ppm (Lettera).

Convenienza

• Con le applicazioni abilitate per Google Cloud Print™ è possibile

stampare da smartphone e computer (vedere “Google Cloud Print™” a pagina 185).

• Easy Capture Manager consente di apportare modifiche e stampare con facilità quanto viene acquisito con il tasto Stampa schermo della

tastiera (vedere “Easy Capture Manager” a pagina 230).

• Samsung Easy Printer Manager e Stato di stampa sono programmi che eseguono il monitoraggio e informano l'utente sullo stato del dispositivo, consentendo di personalizzarne le impostazioni (vedere

“Utilizzo di Samsung Easy Printer Manager” a pagina 238 o “Utilizzo di

Stato della stampante Samsung” a pagina 241).

• Samusng AnyWeb Print consente di acquisire schermate, visualizzare in anteprima, ritagliare e stampare le schermate di Windows Internet

Explorer più facilmente rispetto a quando si utilizza il programma

normale (vedere “Samsung AnyWeb Print” a pagina 231).

Vantaggi principali

• Smart Update consente di verificare l'esistenza di nuovi programmi software e di installarne le versioni più recenti durante la procedura di installazione del driver della stampante. Questa funzione è disponibile solo per Windows.

• Gli utenti che dispongono di accesso a Internet possono ottenere informazioni utili, supporto, driver del dispositivo, manuali e informazioni sull'ordine dal sito Web Samsung, www.samsung.com > trova il prodotto > Supporto o Download.

Ampia gamma di funzionalità e supporto alle applicazioni

Sono supportati diversi metodi di impostazione della rete wireless

• Supporta svariati formati carta (vedere “Specifiche del supporto di stampa” a pagina 109).

• Stampa filigrane: È possibile personalizzare i documenti inserendo

alcune parole, ad esempio "CONFIDENTIAL" (vedere “Uso delle funzioni di stampa avanzate” a pagina 210).

• Stampa poster: Il testo e le immagini di ciascuna pagina del documento vengono ingranditi e stampati su diversi fogli, quindi possono essere

uniti per formare un poster (vedere “Uso delle funzioni di stampa avanzate” a pagina 210).

• È possibile stampare in svariati sistemi operativi (vedere “Requisiti di sistema” a pagina 115).

• Il dispositivo è dotato di un'interfaccia USB e/o di un'interfaccia di rete.

• Pulsante WPS (Wi-Fi Protected Setup™)

- È possibile utilizzare il pulsante WPS sul dispositivo o sul punto di accesso (o router wireless) per connettersi facilmente a una rete wireless.

• Cavo USB o cavo di rete

- È possibile connettersi e configurare diverse impostazioni di rete wireless utilizzando un cavo USB o un cavo di rete.

• Wi-Fi Direct

- È possibile stampare comodamente da un dispositivo mobile grazie alla funzione Wi-Fi o Wi-Fi Direct.

Vedere “Introduzione ai metodi di impostazione wireless” a pagina

157.

Funzioni per modello

Alcune funzioni e articoli opzionali potranno non essere disponibili a seconda dei modelli e Paesi.

Sistema operativo

Sistema operativo

Windows

Mac

Linux

CLP-41xN Series

CLP-41xNW Series

Unix

(●: Inclusa, vuoto: non disponibile)

CLP-68xND Series

CLP-68xDW Series

Software

È possibile installare il driver e il software della stampante quando si inserisce il CD del software nel lettore CD-ROM.

Per Windows, selezionare il driver e il software della stampante nella finestra Selezionare il software e le utilità da installare.

Software

Driver della stampante

SPL

Driver della stampante

PCL

Driver della stampante PS

Driver della stampante

XPS

Samsung

Easy

Printer

Manager

Impostazion i dispositivo

Stato della stampante

Samsung

Utilità Stampa diretta a

Samsung AnyWeb Print

a

SyncThru™ Web Service

SyncThru Admin Web

Service

CLP-41xN Series

CLP-41xNW

Series

CLP-68xND

Series

CLP-68xDW

Series

Funzioni per modello

Software

Easy Eco Driver

Easy Capture Manager

Samsung Easy Color

Manager

a

CLP-41xN Series

CLP-41xNW

Series

CLP-68xND

Series

CLP-68xDW

Series

● a. Scaricare il software dal sito Web Samsung e installarlo: (http:// www.samsung.com > trova il prodotto > Supporto o Download). Prima dell'installazione, verificare che il software sia supportato dal sistema operativo.

(●: Inclusa, vuoto: non disponibile)

Funzione Varie

Funzioni

USB 2.0 ad alta velocità

IEEE 1284B connettore parallelo a

Interfaccia di rete LAN

Ethernet 10/100/1000

Base TX cablata

Interfaccia di rete LAN wireless 802.11b/g/n b

CLP-41xN Series

CLP-41xNW Series

CLP-68xND Series

CLP-68xDW Series

Solo CLP-41xNW

Series

Solo CLP-68xDW

Series

Stampa Eco

Stampa duplex (fronteretro)

Stampa duplex (fronteretro) (manuale) c d

Interfaccia di memoria

USB

Modulo di memoria

Funzioni per modello

Funzioni

CLP-41xN Series

CLP-41xNW Series

CLP-68xND Series

CLP-68xDW Series

Vassoio opzionale

(Vassoio 2)

Dispositivo di archiviazione di massa

AirPrint

Google Cloud Print™

● a. Se si utilizza la porta parallela, non è possibile usare il cavo USB.

b. In base al paese, la scheda LAN wireless potrebbe non essere disponibile. In alcuni

Paesi è possibile utilizzare solo lo standard 802.11 b/g. Contattare il concessionario

Samsung locale o il rivenditore presso cui è stato acquistato il dispositivo.

c. Disponibile solo per utenti del sistema operativo Windows.

d. Solo il vassoio 1 è supportato.

(●: Incluso, ○: opzionale, Vuoto: non disponibile)

Da sapere

Il dispositivo non stampa.

• Aprire l'elenco della coda di stampa ed eliminare il

documento dalla coda (vedere “Annullamento di un lavoro di stampa” a pagina 47).

• Rimuovere il driver e reinstallarlo (vedere “Installazione del driver in locale” a pagina 25).

• Selezionare il dispositivo come predefinito in Windows

(vedere “Impostazione del dispositivo come predefinito” a pagina 209).

Dove si acquistano accessori o materiali di consumo?

• Rivolgersi a un distributore Samsung o al rivenditore.

• Visitare il sito Web www.samsung.com/supplies.

Selezionare il Paese/la regione di appartenenza per visualizzare le informazioni di assistenza del prodotto.

Il LED di stato lampeggia o rimane costantemente acceso.

• Spegnere il prodotto e riaccenderlo.

• Controllare i significati delle indicazioni dei LED nel presente manuale ed eseguire la soluzione dei problemi di

conseguenza (vedere “Spiegazione del LED di stato” a pagina 97).

La carta si è inceppata.

• Aprire e chiudere lo sportello (vedere “Vista anteriore” a pagina 19).

• Controllare le istruzioni relative alla rimozione della carta inceppata nel presente manuale ed eseguire la soluzione

dei problemi di conseguenza (vedere “Rimozione della carta inceppata” a pagina 85).

Le stampe presentano sbavature.

• Il livello toner può essere scarso o non uniforme. Scuotere

la cartuccia del toner (vedere “Ridistribuzione del toner” a pagina 64).

• Provare a stampare con una risoluzione diversa (vedere

“Apertura delle preferenze di stampa” a pagina 47).

• Sostituire la cartuccia del toner (vedere “Sostituzione della cartuccia del toner” a pagina 66).

Dove è possibile scaricare il driver dell'apparecchio?

• È possibile ottenere informazioni utili, supporto, driver del dispositivo, manuali e informazioni sull'ordine dal sito Web

Samsung, www.samsung.com > trova il prodotto >

Supporto o Download.

Informazioni sulla Guida dell'utente

Questa Guida dell'utente fornisce le informazioni di base sull'apparecchio e una spiegazione dettagliata di ciascuna fase per descrivere l'utilizzo dell'apparecchio.

• Prima di utilizzare il dispositivo, leggere le informazioni sulla sicurezza.

• Se si riscontrano problemi durante l'utilizzo del dispositivo, fare riferimento al capitolo relativo alla risoluzione dei problemi.

• I termini utilizzati in questa Guida dell'utente sono illustrati nel capitolo sul glossario.

• Le figure contenute in questa Guida dell’utente possono apparire diverse rispetto alla stampante interessata, in base alle opzioni o al modello acquistato.

• Le figure contenute in questa Guida dell'utente possono apparire diverse rispetto al dispositivo utilizzato, in base alla versione del firmware o del driver.

• Le procedure indicate nella presente Guida dell'utente si basano principalmente su Windows 7.

1

Convenzioni

Alcuni termini della Guida vengono usati in modo intercambiabile, come descritto di seguito:

• Documento è sinonimo di originale.

• Carta è sinonimo di supporto o supporto di stampa.

• Dispositivo si riferisce alla stampante o all'MFP.

2

Icone generali

Icona Testo

Attenzione

Nota

Descrizione

Fornisce agli utenti informazioni per proteggere il dispositivo da possibili danni o malfunzionamenti.

Fornisce informazioni aggiuntive o specifiche dettagliate della funzione o caratteristica del dispositivo.

1. Introduzione

11

Informazioni sulla sicurezza

Queste avvertenze e precauzioni sono state incluse allo scopo di evitare lesioni alle persone e potenziali danni al dispositivo. Prima di utilizzare il dispositivo, leggere e comprendere tutte queste istruzioni. Dopo la lettura di questa sezione, conservare il documento in un luogo sicuro ma facilmente accessibile per riferimento.

4

Ambiente operativo

Avviso

3

Importanti simboli per la sicurezza

Descrizione di tutte le icone e dei simboli utilizzati in questo capitolo

Avviso

Procedure pericolose o non sicure che potrebbero causare gravi lesioni alle persone o la morte.

Attenzione

Procedure pericolose o non sicure che potrebbero causare lesioni alle persone o danni alla proprietà.

Non tentare.

Non utilizzare se il cavo di alimentazione è danneggiato oppure se la presa elettrica non è collegata a terra.

Potrebbero verificarsi scosse elettriche o incendi.

Non collocare nulla sopra il dispositivo (acqua, piccoli oggetti metallici o oggetti pesanti, candele, sigarette accese, ecc.).

Potrebbero verificarsi scosse elettriche o incendi.

• Se l'apparecchio si surriscalda, rilascia fumo, emette strani rumori o genera odori, spegnerlo immediatamente e scollegare la spina.

• L'utente deve poter accedere alla presa di alimentazione in caso di emergenze che richiedano la disconnessione della spina.

Potrebbero verificarsi scosse elettriche o incendi.

Non piegare, né posizionare oggetti pesanti sul cavo di alimentazione.

Se si cammina sul cavo di alimentazione o questo viene danneggiato da un oggetto pesante, potrebbero verificarsi scosse elettriche o incendi.

1. Introduzione

12

Informazioni sulla sicurezza

Non rimuovere la spina tirando il cavo; non toccare la spina con le mani bagnate.

Potrebbero verificarsi scosse elettriche o incendi.

Attenzione

Durante un temporale o per un periodo di non funzionamento, rimuovere la spina di alimentazione dalla presa elettrica.

Potrebbero verificarsi scosse elettriche o incendi.

Prestare attenzione, l'area di uscita carta è calda.

Potrebbero verificarsi ustioni.

Se l'apparecchio è caduto oppure se la superficie appare danneggiata, scollegarlo da tutti i collegamenti di interfaccia e richiedere assistenza del personale qualificato.

Diversamente, potrebbero verificarsi scosse elettriche o incendi.

Se l'apparecchio non funziona correttamente dopo aver seguito tali indicazioni, scollegarlo da tutti i collegamenti di interfaccia e richiedere assistenza del personale qualificato.

Diversamente, potrebbero verificarsi scosse elettriche o incendi.

Se la spina non entra facilmente nella presa elettrica, non forzare.

Chiamare un elettricista per cambiare la presa elettrica; diversamente, potrebbero verificarsi scosse elettriche.

Non lasciare che eventuali animali domestici mordano il cavo di alimentazione CA, il cavo della linea telefonica o il cavo di interfaccia del PC.

Potrebbero verificarsi scosse elettriche, incendi e/o lesioni agli animali domestici.

5

Metodo di funzionamento

Attenzione

Durante la stampa non estrarre la carta con forza.

Così facendo si rischia di danneggiare il dispositivo.

Prestare attenzione a non inserire le mani tra l'apparecchio e il vassoio carta.

Ci si potrebbe fare male.

1. Introduzione

13

Informazioni sulla sicurezza

Prestare attenzione a non tagliarsi con la carta durante la sua sostituzione o la rimozione di carta inceppata.

I bordi della carta nuova sono affilati e potrebbero provocare tagli dolorosi.

Quando si stampano grandi quantità, la parte inferiore dell'area di uscita carta potrebbe scaldarsi. Non lasciare che i bambini la tocchino.

Potrebbero verificarsi ustioni.

Quando si rimuove la carta inceppata, non utilizzare pinzette o altri oggetti in metallo appuntiti.

Si potrebbe danneggiare la stampante.

Non lasciare che nel vassoio di uscita carta si impilino troppi fogli.

Si potrebbe danneggiare la stampante.

Non bloccare l'apertura di ventilazione né spingere oggetti in essa.

Tale operazione potrebbe provocare elevate temperature dei componenti che possono causare danni o incendi.

L'utilizzo di controlli o regolazioni diversi da quelli qui specificati potrebbe provocare l'esposizione a radiazioni pericolose.

Il dispositivo di alimentazione di questa stampante è il cavo di alimentazione.

Per spegnere il dispositivo, rimuovere il cavo di alimentazione dalla presa elettrica.

6

Installazione/spostamento

Avviso

Non posizionare l'apparecchio in un’area polverosa, umida o con perdite di acqua.

Potrebbero verificarsi scosse elettriche o incendi.

1. Introduzione

14

Informazioni sulla sicurezza

Attenzione

Quando si sposta l'apparecchio, spegnerlo e scollegare tutti i cavi. Le seguenti informazioni sono solo suggerimenti basati sul peso delle unità. Qualora l'utilizzatore sia in condizioni mediche che impediscono il sollevamento, non sollevare il dispositivo. Chiedere aiuto e utilizzare sempre il numero di persone adeguato per sollevare il dispositivo in sicurezza.

Sollevare quindi il dispositivo:

• Se l'apparecchio pesa meno di 20 kg, per sollevarlo è necessaria 1 sola persona.

• Se l'apparecchio pesa da 20 a 40 kg, per sollevarlo sono necessarie 2 persone.

• Se l'apparecchio pesa oltre 40 kg, per sollevarlo sono necessarie 4 o più persone.

Il dispositivo potrebbe cadere, provocando lesioni personali o danni.

Non collocare l'apparecchio su una superficie instabile.

Il dispositivo potrebbe cadere, provocando lesioni personali o danni.

Utilizzare solo cavo della linea telefonica AWG N. 26 a o maggiore, se necessario.

Diversamente si rischia di danneggiare la stampante.

Verificare di collegare il cavo di alimentazione in una presa elettrica collegata a terra.

Diversamente, potrebbero verificarsi scosse elettriche o incendi.

Utilizzare il cavo di alimentazione fornito con l'apparecchio per un funzionamento sicuro. Se si utilizza un cavo più lungo di 2 metri con un dispositivo da 110V, il calibro deve essere 16

AWG o maggiore.

Diversamente, si rischia di causare danni al dispositivo e potrebbero verificarsi scosse elettriche o incendi.

Non mettere un coperchio sull'apparecchio né posizionarlo in un luogo angusto, come un ripostiglio.

Se il dispositivo non è ventilato bene, potrebbero verificarsi incendi.

Non sovraccaricare le prese a muro e i cavi di prolunga.

Tale operazione può ridurre le prestazioni e potrebbero verificarsi scosse elettriche o incendi.

L'apparecchio deve essere collegato al livello di alimentazione specificato sull'etichetta.

In caso di dubbi o se si desidera controllare il livello di alimentazione in uso, contattare la società di utenza elettrica.

a. AWG: American Wire Gauge

1. Introduzione

15

Informazioni sulla sicurezza

7

Manutenzione/controllo

Attenzione

Prima di pulire le parti intere dell'apparecchio, scollegarlo dalla presa a muro. Non pulire il dispositivo con benzene, solvente o alcol; non spruzzare acqua direttamente sul dispositivo.

Potrebbero verificarsi scosse elettriche o incendi.

Quando si lavora all'interno dell'apparecchio per la sostituzione di materiali di consumo o per la pulizia delle parti interne, non azionarlo.

Ci si potrebbe fare male.

Tenere i materiali di pulizia lontano dalla portata dei bambini.

I bambini potrebbero farsi male.

Non disassemblare, riparare né rimontare l'apparecchio da soli.

Si potrebbe danneggiare la stampante. Quando è necessario riparare l'apparecchio, chiamare un tecnico qualificato.

Per pulire e azionare l'apparecchio, seguire alla lettera la

Guida dell'utente fornita con l'apparecchio stesso.

Diversamente, si potrebbe danneggiare la stampante.

Mantenere il cavo di alimentazione e la superficie di contatto della spina puliti da polvere o acqua.

Diversamente, potrebbero verificarsi scosse elettriche o incendi.

• Non rimuovere eventuali coperchi o protezioni fissati con viti.

• L'unità fusore deve essere riparata unicamente da un tecnico di assistenza qualificato. Diversamente, potrebbero verificarsi scosse elettriche o incendi.

• Il dispositivo deve essere riparato unicamente da un tecnico di assistenza Samsung.

8

Utilizzo dei materiali di consumo

Attenzione

Non disassemblare la cartuccia del toner.

La polvere di toner può essere pericolosa per l'uomo.

Non incendiare alcun materiale di consumo come cartucce del toner o unità fusore.

Si possono provocare esplosioni o incendi.

1. Introduzione

16

Informazioni sulla sicurezza

Quando si conservano materiali di consumo come ad esempio le cartucce del toner, tenerli lontano dalla portata dei bambini.

La polvere di toner può essere pericolosa per l'uomo.

L'utilizzo di materiali di consumo riciclati, ad es. toner, può danneggiare l'apparecchio.

In caso di danni provocati dall'uso di materiali di consumo riciclati, sarà addebitata una spesa per l'assistenza.

Se i vestiti si sporcano di toner, non lavarli con acqua calda.

L'acqua calda fissa il toner sui tessuti. Utilizzare acqua fredda.

Quando si cambia la cartuccia del toner o si rimuove la carta inceppata, prestare attenzione affinché la polvere di toner non tocchi il corpo o i vestiti.

La polvere di toner può essere pericolosa per l'uomo.

1. Introduzione

17

Panoramica del dispositivo

9

Accessori

Cavo di alimentazione

CD del software a a. Il CD del software contiene i driver della stampante, la guida dell'utente e le applicazioni software.

b. Gli accessori vari compresi con l'apparecchio possono variare per Paese di acquisto e modello specifico.

Guida di installazione rapida

Accessori vari b

1. Introduzione

18

Panoramica del dispositivo

10

Vista anteriore

• Questa figura può essere diversa dalla stampante in possesso, a seconda del modello del dispositivo. Esistono due tipi di dispositivi.

• Alcune funzioni e articoli opzionali potranno non essere disponibili a

seconda dei modelli e Paesi (vedere “Funzioni per modello” a pagina 7).

CLP-41xN Series/CLP-41xNW Series

3 Pannello di controllo

4 Coperchio della scheda di controllo

5

Vassoio 1

6 Coperchio anteriore

9 Maniglia cartuccia del toner

10

Cinghia di trasferimento (ITB)

11 Guide per la larghezza della carta su un alimentatore manuale

12 Alimentatore manuale

1 2

7

6

8

9

10

3

4

11

12

5

1

Supporto di uscita

2 Vassoio di uscita

7 Pulsante di sgancio del coperchio anteriore

8 Cartucce del toner

1. Introduzione

19

Panoramica del dispositivo

7

Vassoio 1

8 Rilascio a pressione del vassoio multifunzione

15 Larghezza carta guidata su vassoio multifunzione

16

Supporto vassoio multifunzione a. Questa è una funzione opzionale. Solo CLP-68xND Series/ CLP-68xDW Series.

11

10

9

8

CLP-68xND Series/CLP-68xDW Series

1

2

12

13

3

4

14

15

16

7

6 5

1 Supporto di uscita

2 Vassoio di uscita

3

Pannello di controllo

4 Coperchio della scheda di controllo

5 Porta memoria USB

6

Vassoio opzionale a

9 Vassoio multifunzione

10 Coperchio anteriore

11 Pulsante di sgancio del coperchio anteriore

12

Cartucce del toner

13 Maniglia cartuccia del toner

14

Cinghia di trasferimento (ITB)

1. Introduzione

20

Panoramica del dispositivo

11

Vista posteriore

• Questa figura può essere diversa dalla stampante in possesso, a seconda del modello del dispositivo. Esistono due tipi di dispositivi.

• Alcune funzioni e articoli opzionali potranno non essere disponibili a seconda dei modelli e Paesi (vedere “Funzioni per modello” a pagina 7).

CLP-41xN Series/CLP-41xNW Series CLP-68xND Series/CLP-68xDW Series

8

7

6

7

6

1

5

4

3 2

5

4

3

2

1

2

3

4

Contenitore del toner di scarto

Coperchio posteriore

Maniglia coperchio posteriore

Presa di alimentazione

5 Interruttore di alimentazione

6

Porta USB a

7 Porta di rete

8

Porta uscita a 5 V per connettore parallelo IEEE 1284B

a

b a. Il connettore parallelo IEEE 1284B opzionale può essere utilizzato collegando entrambe la porta USB e la porta di uscita 5V.

b. Questa è una funzione opzionale. Solo CLP-68xND Series/ CLP-68xDW Series.

1

1. Introduzione

21

Panoramica pannello di controllo

• Questo pannello di controllo potrebbe essere diverso a seconda del modello del dispositivo. Vi sono tipi diversi di pannelli di controllo.

• Alcune funzioni e articoli opzionali potranno non essere disponibili a

seconda dei modelli e Paesi (vedere “Funzioni per modello” a pagina 7).

2

Colori del toner

CLP-41xN Series/CLP-41xNW

Series

1

CLP-68xND Series/CLP-68xDW

Series

1

3

Menu

11

10

2

3

4

5

6

7

12

11

10

2

3

4

5

6

7

8

On

Indica lo stato di ogni cartuccia di toner. Se la cartuccia del toner si sta esaurendo o deve essere sostituita, il LED di stato diventa rosso e il display visualizza il messaggio corrispondente. La freccia indica quale colore di toner presenta dei problemi o deve essere installato con la nuova cartuccia (vedere

“Messaggi relativi al toner” a pagina 101).

Entra nella modalità Menu e consente di

scorrere i menu disponibili (vedere “Accesso al menu” a pagina 28).

Permette di scorrere i valori disponibili spostandosi sulle opzioni successive o precedenti.

Conferma la selezione sul display.

Consente di passare al livello di menu superiore.

Interrompe l'operazione corrente.

Tramite questo pulsante è possibile accendere e spegnere il dispositivo. Oppure disattivare la modalità Risparmio energia.

9 8

1

Display schermo

9 8

Visualizza lo stato corrente e i messaggi durante un'operazione.

4

Freccia

5

OK

6

Indietro

7

Annulla

1. Introduzione

22

Panoramica pannello di controllo

9

LED

a

Mostra lo stato dell'apparecchio (vedere

“Spiegazione del LED di stato” a pagina 97).

Indica lo stato wireless del dispositivo (vedere

“Spiegazione del LED di stato” a pagina 97).

10

WPS pagina di prova

11 Eco

a

Consente di configurare con facilità la connessione di rete wireless senza bisogno di

un computer (vedere “Utilizzo del pulsante

WPS” a pagina 158).

Consente di stampare una pagina di prova premendo questo pulsante.

Accede alla modalità Eco per ridurre il consumo di toner e l'uso di carta (vedere

“Stampa Eco” a pagina 49).

12

Tastierino numerico

Utilizzare il tastierino numerico per inserire

numeri e caratteri (vedere “Lettere e numeri del tastierino numerico” a pagina 207).

a. Solo CLP-41xNW Series/CLP-68xDW Series.

1. Introduzione

23

Accensione dell'apparecchio

1

Connettere prima l'apparecchio alla rete elettrica.

Accendere l'interruttore se il dispositivo ne è dotato.

2

1

Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle opzioni o al

modello. Controllare il tipo del dispositivo (vedere “Vista anteriore” a pagina 19).

2

L'alimentazione di accende automaticamente.

Per spegnere, premere il pulsante (On).

1. Introduzione

24

Installazione del driver in locale

Un dispositivo locale è un dispositivo collegato direttamente al computer mediante un cavo. Se l'apparecchio è connesso in rete, saltare questa fase e passare all'Installazione del driver dell'apparecchio connesso in rete

(vedere “Istallazione dei driver sulla rete” a pagina 144).

• Per i sistemi operativi Mac, Linux o UNIX, fare riferimento alla

“Installazione per Mac” a pagina 135 ,

“Installazione per Linux” a pagina 137 o

“Installazione del package del driver stampante UNIX” a pagina 151.

• La finestra di installazione riportata nella presente Guida dell’utente potrebbe essere diversa, in funzione della stampante e dell'interfaccia utilizzate.

• Utilizzare solamente un cavo USB che non superi 3 metri di lunghezza.

2

Inserire il CD del software in dotazione nell'unità CD-ROM.

Se non compare la finestra di installazione, fare clic su Avvio > Tutti

3

i programmi > Accessori > Esegui.

X:\Setup.exe sostituendo la "X" con la lettera che rappresenta l'unità CD-ROM e selezionare OK.

Selezionare Installa ora.

12

Windows

1

Assicurarsi che il dispositivo sia collegato al computer e sia acceso.

Se appare "Installazione guidata nuovo hardware" durante la procedura di installazione, fare clic su Annulla per chiudere la finestra.

4

Seguire le istruzioni presentate dalla finestra di installazione.

È possibile selezionare le applicazioni software nella finestra

Selezionare il software e le utilità da installare.

1. Introduzione

25

Reinstallazione del driver

Se il driver della stampante non funziona correttamente, effettuare le seguenti operazioni per reinstallarlo.

13

Windows

1

Assicurarsi che il dispositivo sia collegato al computer e sia acceso.

2

Dal menu Avvio, selezionare Programmi oppure Tutti i

programmi > Samsung Printers > il nome del driver della

stampante > Disinstalla.

3

Seguire le istruzioni visualizzate nella finestra di disinstallazione.

4

Inserire il CD del software nell'unità CD-ROM e installare

nuovamente il driver (vedere “Installazione del driver in locale” a pagina 25).

1. Introduzione

26

2. Panoramica dei menu e impostazioni di base

Questo capitolo fornisce informazioni relative alla struttura complessiva dei menu e alle opzioni di impostazioni di base.

• Panoramica dei menu

• Impostazioni di base del dispositivo

• Supporti e vassoi

• Stampa base

• Utilizzo di un dispositivo di memoria USB

28

31

33

46

52

Panoramica dei menu

Il pannello di controllo fornisce l'accesso ai diversi menu per impostare il dispositivo o utilizzare le sue funzioni.

• A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al dispositivo.

• I nomi menu possono essere diversi dal dispositivo, in base alle opzioni o ai modelli.

• I menu sono descritti nella Guida avanzata (vedere “Utili menu per le impostazioni” a pagina 188).

1

Accesso al menu

1

Premere il pulsante (Menu) sul pannello di controllo.

2

Premere le frecce finché non viene visualizzata la voce di menu desiderata e premere OK.

3

Se la voce dell'impostazione ha dei sottomenu, ripetere la procedura 2.

4

Premere OK per salvare la selezione.

5

Premere (Annulla) per tornare alla modalità Pronta.

2. Panoramica dei menu e impostazioni di base

28

Panoramica dei menu

Informazioni

Mappa menu

Configurazione

Info mat. cons

Pagina config

El carat PCL

Elenco font PS

Cont utilizzi

Account a

Layout

Orientamento

Verticale

Orizzontale

Margine

Margine comune

Alim. manuale

b

Vassoio mult.

c

Vass. 1

Vass. 2

d

Mar. emul

Fronte-retro

c

Disattivato

Lato lungo

Lato corto

Carta

Copie

Alim. manuale

b

Formato carta

Tipo di carta

Vassoio mult.

c

Formato carta

Tipo di carta

Vassoio 1

Formato carta

Tipo di carta

Alimentazione

Automatico

Vassoio 1

Vassoio 2

d

Vassoio mult.

c

Alim. manuale

b

Grafica

Risoluzione

Normale

Migliore

Cancella testo

Disattivato

Minimo

Normale

Massimo

Miglior. bordi

Disattivato

Normale

Massimo

Trapping

Disattivato

Supporto

Massimo

Schermo

Normale

Migliorato

Dettagliato

a. È utilizzato quando Contabilità lavori è abilitato da SyncThru™ Web Admin Service.

b. Solo CLP-41xN Series/CLP-41xNW Series.

c. Solo CLP-68xND Series/ CLP-68xDW Series.

d. Questa è una funzione opzionale. Solo CLP-68xND Series/ CLP-68xDW Series.

e. Questa opzione viene visualizzata solo se nella cartuccia è rimasta una piccola quantità di toner.

Data e ora

Modo orologio

Lingua

Risp. energia

Evento attiv

Timeout lavoro

Impost import

c

Impost. espor.

c

Reg. altitud.

Normale

Alto 1

Alto 2

Alto 3

Umidita

Normale

Alto 1

Alto 2

Alto 3

Imposta sist.

Contin. auto.

CR automatico

Comm. aut. va.

c

Sostit carta

Protez. vass.

c

Ign. pag. vuo.

Manutenzione

Can mes ton es

e

Durata mater cons

Avv toner scar

Risma carta

Disco RAM

c

Impos eco

Modalita pred.

Cam temp.

Modal. vapore

Menu Auto Speg

2. Panoramica dei menu e impostazioni di base

29

Panoramica dei menu

Emulazione

Tipo emulaz.

Impostazione

Gest. imm.

Colore person.

Predefinita

Dens. stampa

Reg col autom

Regolazione colore

Predefinita

Auto reg tono

Sensore ID cal

TCP/IP (IPv4)

DHCP

BOOTP

Statico

TCP/IP (IPv6)

Attiv IPv6

Config DHCPv6

Veloc Ethernet

Immediata

10 Mbps Half

10 Mbps Full

100 Mbps Half

100 Mbps Full

1Gbps Full

802.1x

Wireless

c

Wi-Fi ATT/DIS

Rete

Wi-Fi Direct

At/Dis

Nome disp.

Indirizzo IP

Propr. gruppo

Chiave rete

Stato

Impostaz WPS

PBC

PIN

Impostaz WLAN

Proc guidata

Personalizzato

WLAN predef.

d

Segnale WLAN

Ottimo

Molto buono

Buono

Bassa

Molto basso

SegnaleAssente

Cancella imp.

Conf. rete

Attivaz rete

Attivaz Http

WINS

SNMP V1/V2

SNTP

UPnP(SSDP)

MDNS

SetIP

SLP

USB diretto a

Stampa USB

Gestione file

Contr. spazio

a. Solo CLP-68xND Series/ CLP-68xDW Series. Questa opzione è disponibile quando nella porta di memoria USB del dispositivo è inserita la memoria USB.

b. Solo CLP-68xND Series/ CLP-68xDW Series. Questa opzione è disponibile quando è installata la memoria opzionale o è selezionato il disco Ram.

c. Solo CLP-41xNW Series/CLP-68xDW Series.

d. Solo CLP-68xDW Series.

Gest. lavori b

Lavoro attivo

Lavoro protett

Lavoro memor.

Stampa

Elimina

Polit file

Rinomina

Sovrascrivere

2. Panoramica dei menu e impostazioni di base

30

Impostazioni di base del dispositivo

È possibile definire le impostazioni del dispositivo mediante le

Impostazioni dispositivo nel programma Samsung Easy Printer

Manager.

• Per gli utenti Windows e Mac, procedere all'impostazione da

Samsung Easy Printer Manager >

(Passare a modalità

avanzata) > Impostazioni dispositivo (vedere “Impostazioni dispositivo” a pagina 240).

Terminata l'installazione, è possibile configurare le impostazioni predefinite del dispositivo.

Per cambiare le impostazioni predefinite del dispositivo, completare i passaggi indicati di seguito:

Potrebbe essere necessario premere OK per spostarsi ai menu di livello inferiore per alcuni modelli.

1

Selezionare il pulsante (Menu) sul pannello di controllo.

2

Premere Imposta sist..

3

Selezionare l'opzione desiderata e premere OK.

Lingua: Cambiare la lingua visualizzata sul pannello di controllo.

Data e ora: È possibile impostare la data e l'ora. Vengono

stampate sui rapporti. Tuttavia, se non sono corrette, è necessario modificarle.

Inserire la data e l'ora corrette utilizzando le frecce o il tastierino

numerico (vedere “Lettere e numeri del tastierino numerico” a pagina

207).

• Mese = da 01 a 12

• Giorno = da 01 a 31

• Anno = richiede quattro cifre

• Ora = da 01 a 12

• Minuti = da 00 a 59

Modo orologio: È possibile impostare il dispositivo in modo che

visualizzi l’ora corrente utilizzando il formato 12 ore o 24 ore.

Risp. energia: Quando non si utilizza il dispositivo per un po' di

tempo, utilizzare questa funzione per risparmiare energia.

2. Panoramica dei menu e impostazioni di base

31

Impostazioni di base del dispositivo

• Quando si preme il pulsante di accensione/spegnimento o si avvia la stampa, il dispositivo si riattiva dalla modalità di risparmio energetico.

• Quando si preme un bottone qualsiasi che non sia quello di accensione, il dispositivo si riattiva dalla modalità Risparmio energia.

Premere (Menu) > Imposta sist. > Evento attiv > Attivato sul pannello di controllo.

Reg. altitud.: La qualità di stampa è influenzata dalla pressione

atmosferica, che è determinata dall'altezza sul livello del mare a cui si trova il dispositivo. Prima di effettuare le impostazioni,

stabilire a quale altitudine ci si trova (vedere “Regolazione dell'altitudine” a pagina 206).

4

Selezionare l'opzione desiderata e premere OK.

5

Premere OK per salvare la selezione.

6

Premere

Per la configurazione di altre impostazioni utili per l'uso del dispositivo, consultare i collegamenti seguenti.

• Vedere “Impostazione del formato e del tipo di carta” a pagina 44.

• Vedere “Lettere e numeri del tastierino numerico” a pagina 207.

2. Panoramica dei menu e impostazioni di base

32

Supporti e vassoi

Questo capitolo riporta informazioni relative al modo in cui caricare i supporti di stampa nel dispositivo.

• L'uso di supporti di stampa che non rispondono a tali specifiche può provocare problemi o richiedere riparazioni. Tali riparazioni non rientrano nella garanzia o nei contratti di assistenza offerti da

Samsung .

• Assicurarsi di non usare carta fotografica a getto d'inchiostro con questo dispositivo. perché potrebbe danneggiarsi.

• L'uso di supporti di stampa infiammabili potrebbe causare un incendio.

• Utilizzare i supporti di stampa indicati (vedere “Specifiche del supporto di stampa” a pagina 109).

• Assicurarsi di non usare carta fotografica a getto d'inchiostro con questo dispositivo perché potrebbe danneggiarsi.

L'uso di supporti infiammabili o materiali estranei lasciati all'interno della stampante potrebbero causare il surriscaldamento dell'unità e in casi eccezionali provocare un incendio.

2

Panoramica vassoio

Per modificare il formato è necessario regolare le guide della carta.

CLP-41xN Series/CLP-41xNW

Series

2 1

3

4

CLP-68xND Series/CLP-68xDW

Series

2 1

3

1 Leva di estrazione del vassoio

2 Guida di lunghezza carta

3 Guida della larghezza della carta

4 Guide per la larghezza della carta su un alimentatore manuale

2. Panoramica dei menu e impostazioni di base

33

Supporti e vassoi

Per carta formato Legal:

Premere il pulsante come mostrato ed estrarre il vassoio.

LGL

Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle opzioni o al

modello. Controllare il tipo del dispositivo (vedere “Panoramica vassoio” a pagina 33).

Se non si regolano le guide, la carta potrebbe subire registrazioni o inceppamenti e l'immagine potrebbe risultare inclinata.

3

Caricamento della carta nel vassoio

Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle opzioni o al

modello. Controllare il tipo del dispositivo (vedere “Vista anteriore” a pagina 19).

Vassoio 1 / vassoio 2 opzionale

1

Estrarre il vassoio della carta,

2. Panoramica dei menu e impostazioni di base

34

Supporti e vassoi

2

Regolare la larghezza della guida della carta e la leva per la lunghezza della carta posizionandole sulla tacca per il formato carta desiderato contrassegnata nella parte inferiore del vassoio (vedere

“Panoramica vassoio” a pagina 33).

4

Dopo aver inserito la carta nel vassoio, stringere le guide della larghezza carta e la guida della lunghezza della carta.

2

2

CLP-41xN Series/CLP-41xNW Series

CLP-68xND Series/ CLP-68xDW Series

3

Prima di caricare i fogli, piegare o aprire a ventaglio i fogli in modo da separare le pagine.

1

1

CLP-41xN Series/CLP-41xNW Series

1 Guida di lunghezza carta

2 Guida della larghezza della carta

CLP-68xND Series/ CLP-68xDW Series

2. Panoramica dei menu e impostazioni di base

35

Supporti e vassoi

• Non spingere troppo la guida della larghezza della carta per evitare un incurvamento del supporto di stampa.

• Se non si regolano le guide di larghezza della carta, potrebbero verificarsi inceppamenti.

5

Reinserire il vassoio nel dispositivo.

• Non utilizzarlo con carta che presenta un'arricciatura sul margine iniziale, potrebbe provocare un inceppamento della carta o la carta potrebbe risultare arricciata.

6

Quando si stampa un documento, impostare il tipo e il formato di

carta per il vassoio (vedere “Impostazione del formato e del tipo di carta” a pagina 44).

Le impostazioni specificate dal driver del dispositivo annullano le impostazioni del pannello di controllo.

a Per stampare da una applicazione, avviare l'applicazione e aprire il menu di stampa.

b Aprire Preferenze stampa (vedere “Apertura delle preferenze di stampa” a pagina 47).

c Aprire la scheda Carta in Preferenze stampa, quindi selezionare un tipo di carta appropriato.

d Selezionare Selezione auto per l'alimentazione, quindi premere OK.

e Avviare la stampa dall’applicazione.

2. Panoramica dei menu e impostazioni di base

36

Supporti e vassoi

Vassoio multifunzione (o alimentatore manuale)

Il vassoio multifunzione (o alimentatore manuale) può contenere formati e tipi di materiale di stampa speciali, quali cartoline, schede e buste (vedere

“Specifiche del supporto di stampa” a pagina 109).

Suggerimenti sull’utilizzo del vassoio multifunzione (o alimentatore manuale)

• Caricare esclusivamente un tipo, un formato e un peso di materiale di stampa alla volta nel vassoio multifunzione (o alimentatore manuale).

• Per evitare inceppamenti, non aggiungere carta durante la stampa se non è esaurita nel vassoio multifunzione (o alimentatore manuale).

Questa indicazione è valida anche per gli altri tipi di supporti di stampa.

• Per evitare inceppamenti della carta e problemi di qualità di stampa,

caricare sempre i supporti di stampa specificati (vedere “Specifiche del supporto di stampa” a pagina 109).

• Appiattire eventuali pieghe su cartoline, buste ed etichette prima di caricarle nel vassoio multifunzione (o alimentatore manuale).

1

Estrarre il vassoio della carta per l'alimentazione manuale.

OPPURE

Premere il fermo di rilascio a pressione del vassoio multifunzione e abbassare il vassoio per aprirlo.

CLP-41xN Series/CLP-41xNW Series CLP-68xND Series/ CLP-68xDW Series

2. Panoramica dei menu e impostazioni di base

37

Supporti e vassoi

2

Caricare la carta.

3

Stringere le guide della larghezza del vassoio multifunzione (o alimentatore manuale) regolandole in base alla larghezza della carta. Non forzare troppo per evitare di piegare la carta e causare un inceppamento o un disallineamento della carta.

1

CLP-41xN Series/CLP-41xNW Series

2

CLP-68xND Series/ CLP-68xDW Series

CLP-41xN Series/CLP-41xNW Series

CLP-68xND Series/ CLP-68xDW Series

• Quando si stampa su supporti speciali, è necessario seguire le linee

guida sul caricamento (vedere “Stampa su supporti speciali” a pagina 39).

• Quando i fogli si sovrappongono durante la stampa con vassoio multifunzione, aprire il vassoio 1 e rimuovere i fogli sovrapposti, quindi riprovare a stampare.

4

Quando si stampa un documento, impostare il tipo e il formato di carta per il vassoio multifunzione (o alimentatore manuale) (vedere

“Impostazione del formato e del tipo di carta” a pagina 44).

2. Panoramica dei menu e impostazioni di base

38

Supporti e vassoi

4

Stampa su supporti speciali

La tabella seguente indica i supporti speciali utilizzabili nel vassoio.

I supporti sono visualizzati in Preferenze stampa. Per ottenere la massima qualità di stampa, selezionare il tipo di supporto appropriato dalla finestra

Preferenze stampa > nella scheda Carta > Tipo carta (vedere “Apertura

delle preferenze di stampa” a pagina 47).

Ad esempio, per stampare etichette, selezionare Etichette come Tipo

carta.

Le impostazioni specificate dal driver del dispositivo annullano le impostazioni del pannello di controllo.

a Per stampare da una applicazione, avviare l'applicazione e aprire il menu di stampa.

b Aprire Preferenze stampa (vedere “Apertura delle preferenze di stampa” a pagina 47).

c Aprire la scheda Carta in Preferenze stampa, quindi selezionare un tipo di carta appropriato.

Ad esempio, per utilizzare un’etichetta, impostare il tipo di carta su

Etichette.

d Selezionare Alimentatore manuale (o Vassoio multifunzione) per l'alimentazione, quindi premere OK.

e Avviare la stampa dall’applicazione.

Se il dispositivo è dotato di vassoio multifunzione, premere OK sul pannello di controllo ogni volta che si carica un foglio di carta.

• Quando si utilizzano supporti speciali, si consiglia di alimentare un

foglio per volta (vedere “Specifiche del supporto di stampa” a pagina

109).

• Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle

opzioni o al modello. Controllare il tipo del dispositivo (vedere “Vista anteriore” a pagina 19).

Per cercare i pesi della carta per ciascun foglio, fare riferimento a

“Specifiche del supporto di stampa” a pagina 109.

Tipi

Normale

Spessa

Più spessa

Sottile

Cotonata

Colore

Prestampata

Riciclata

Buste

Vassoio 1

Vassoio opzionale a

Alimentatore manuale/ vassoio multifunzione

2. Panoramica dei menu e impostazioni di base

39

Supporti e vassoi

Tipi Vassoio 1

Vassoio opzionale a

Trasparenza

Etichette

Cartoncino

Carta laser

Carta archivio

Carta intestata

Perforata

Fotografica lucida

● a. Solo CLP-68xND Series/ CLP-68xDW Series.

(●: Supportato, Vuoto: non supportata)

Alimentatore manuale/ vassoio multifunzione

Buste

La stampa ottimale su buste dipende dalla qualità delle buste.

Per stampare una busta, posizionarla come illustrato nella figura seguente.

CLP-41xN Series/CLP-41xNW Series CLP-68xND Series/ CLP-68xDW Series

• Quando si scelgono le buste, considerare i seguenti fattori.

-

Peso: non deve superare i 90 g/m

2

altrimenti potrebbero verificarsi degli inceppamenti.

-

Preparazione: le buste devono essere tenute su una superficie

piana, con una curvatura inferiore a 6 mm e non devono contenere aria.

-

Condizione: non devono essere intaccate, danneggiate, né

presentare pieghe.

-

Temperatura: deve resistere al calore e alla pressione generati

durante il funzionamento dell'apparecchio.

2. Panoramica dei menu e impostazioni di base

40

Supporti e vassoi

• Utilizzare solo buste ben fabbricate, con pieghe ben definite e stabili.

• Non utilizzare buste affrancate.

• Non utilizzare buste con fermagli, finestre, rivestimenti, sigilli autoadesivi o altri materiali sintetici.

• Non utilizzare buste danneggiate o di bassa qualità.

• Assicurarsi che le linee di giunzione a entrambe le estremità della busta si estendano completamente fino all'angolo della busta.

lucidi

In caso di stampa a colori su lucidi, al momento dell'uso delle stampe sul proiettore la qualità dell'immagine sarà inferiore a quella della stampa monocromatica.

Per evitare danni al dispositivo, utilizzare esclusivamente lucidi specifici per stampanti laser.

1

Accettabile

2

Non accettabile

• Le buste con una striscia adesiva da staccare o con più di un lembo ripiegato sopra la chiusura devono usare degli adesivi che siano compatibili con la temperatura di fusione del dispositivo (circa 170°C) per 0,1 secondi. I lembi extra e le strisce possono provocare piegature, grinze o inceppamenti e possono persino danneggiare il fusore.

• Per la migliore qualità di stampa, posizionare i margini a non meno di

15 mm dai bordi della busta.

• Non stampare sull'area di sovrapposizione delle giunture della busta.

CLP-41xN Series/CLP-41xNW Series CLP-68xND Series/ CLP-68xDW Series

• Devono sopportare la temperatura di fusione del dispositivo.

• Posizionarli su una superficie piana dopo averli rimossi dal dispositivo.

• Non lasciare lucidi inutilizzati nel vassoio carta per un tempo prolungato. Polvere e sporcizia possono accumularsi, generando macchie sulle copie stampate.

2. Panoramica dei menu e impostazioni di base

41

Supporti e vassoi

• Per evitare le macchie provocate dalle impronte digitali, maneggiare con cura i lucidi.

• Per evitare che sbiadiscano, non esporre a lungo i lucidi stampati alla luce solare.

• Assicurarsi che i lucidi non siano piegati, arricciati o abbiano bordi stracciati.

• Non utilizzare i lucidi senza il foglio di protezione.

• Per evitare che i lucidi si incollino gli uni agli altri, man mano che vengono stampati, non lasciarli impilati.

• Supporti consigliati: Lucidi per stampante laser a colori Xerox, ad esempio 3R 91331 (A4), 3R 2780 (Lettera).

Etichette

Per evitare danni al dispositivo, utilizzare esclusivamente etichette specifiche per stampanti laser.

CLP-41xN Series/CLP-41xNW Series

CLP-68xND Series/ CLP-68xDW Series

• Quando si scelgono le etichette, considerare i seguenti fattori.

-

Adesivi: Deve essere stabile alla temperatura di fusione del

dispositivo, circa 170 °C.

-

Disposizione: utilizzare solo etichette continue, senza parti del

supporto esposte. Le etichette possono staccarsi dai fogli che hanno spazi tra le etichette, causando gravi inceppamenti.

-

Pieghe.: Devono essere piatte con non più di 13 mm di pieghe in

qualsiasi direzione.

-

Condizione: non utilizzare etichette con piegature, bolle o segni di

distaccamento.

2. Panoramica dei menu e impostazioni di base

42

Supporti e vassoi

• Assicurarsi che fra le etichette non vi sia materiale adesivo esposto. Le aree esposte possono far sì che le etichette si distacchino durante la stampa, provocando inceppamenti della carta. Il materiale adesivo esposto potrebbe inoltre danneggiare i componenti del dispositivo.

• Utilizzare i fogli di etichette una sola volta. La parte adesiva è studiata per un solo utilizzo.

• Non utilizzare etichette che si stanno staccando dal foglio o che sono arricciate, che presentano bolle o che sono comunque danneggiate.

Carta prestampata

Quando si carica della carta prestampata, il lato stampato deve essere rivolto verso l'alto con un bordo non piegato nella parte anteriore. In caso di problemi di alimentazione, voltare la carta. La qualità della stampa non può essere garantita.

Cartoncini / carta di formato personalizzato

AAAAA

CLP-41xN Series/CLP-41xNW Series CLP-68xND Series/ CLP-68xDW Series

• Nell'applicazione software, impostare i margini ad almeno 6,4 mm di distanza dai bordi del materiale.

CLP-41xN Series/CLP-41xNW Series CLP-68xND Series/ CLP-68xDW Series

• Deve essere stampata con inchiostro resistente al calore che non fonda, evapori o rilasci emissioni pericolose una volta sottoposto alla temperatura di fusione del dispositivo per 0,1 secondi (circa 170 °C).

• L'inchiostro della carta intestata deve essere non infiammabile e non deve influire negativamente sui rulli della stampante.

• Prima di caricare la carta prestampata, verificare che l'inchiostro sulla carta sia asciutto. Durante il processo di fusione, l'inchiostro bagnato può uscire dalla carta prestampata, riducendo la qualità di stampa.

2. Panoramica dei menu e impostazioni di base

43

Supporti e vassoi

Fotografica lucida

• Supporti consigliati: carta lucida (Lettera) per questo dispositivo solo

HP Brochure Paper (prodotto: Q6611A).

• Supporti consigliati: Carta lucida (A4) per questa stampante HP

Superior Paper 160 glossy (prodotto: Q6616A).

5

Impostazione del formato e del tipo di carta

Dopo aver caricato la carta nel vassoio, impostare il tipo e il formato della carta mediante i pulsanti del pannello di controllo.

• È possibile definire le impostazioni del dispositivo mediante le

Impostazioni dispositivo nel programma Samsung Easy Printer

Manager .

- Per gli utenti Windows e Mac, procedere all'impostazione da

Samsung Easy Printer Manager >

(Passare a modalità

avanzata) > Impostazioni dispositivo (vedere “Impostazioni dispositivo” a pagina 240).

• Potrebbe essere necessario premere

OK

per spostarsi ai menu di livello inferiore per alcuni modelli.

1

Selezionare il pulsante (Menu) sul pannello di controllo.

2

Premere Carta e selezionare il vassoio desiderato.

3

Premere Formato carta o Tipo di carta.

4

Selezionare l'opzione desiderata.

5

Premere OK per salvare la selezione.

6

Premere

• Le impostazioni specificate dal driver del dispositivo annullano le impostazioni del pannello di controllo.

a Per stampare da un'applicazione, aprire quest'ultima e avviare il menu di stampa.

b Aprire Preferenze stampa (vedere “Apertura delle preferenze di stampa” a pagina 47).

c Aprire la scheda Carta e selezionare il tipo di carta appropriato.

• Se si desidera utilizzare carta di formato speciale, ad esempio carta per le fatture, selezionare la scheda Carta > Formato > Modifica... e specificare le Impostazioni formato carta personalizzato in

Preferenze stampa (vedere “Apertura delle preferenze di stampa” a pagina 47).

2. Panoramica dei menu e impostazioni di base

44

Supporti e vassoi

6

Utilizzo del supporto di uscita

Se si stampa un gran numero di copie in un'unica operazione, la superficie del vassoio di uscita potrebbe scaldarsi. Fare attenzione a non toccare la superficie ed evitare che i bambini vi si avvicinino.

Le pagine stampate si impilano nel supporto di uscita e il supporto di uscita faciliterà l'allineamento delle pagine stampate. Aprire il supporto di uscita.

Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle opzioni o al

modello. Controllare il tipo del dispositivo (vedere “Vista anteriore” a pagina 19).

2. Panoramica dei menu e impostazioni di base

45

Stampa base

3

Selezionare il dispositivo dall'elenco Seleziona stampante.

Per le funzioni di stampa avanzate, fare riferimento alla Guida avanzata

(vedere “Uso delle funzioni di stampa avanzate” a pagina 210).

7

Stampa di

Per i sistemi operativi Mac, Linux o Unix, fare riferimento alla Guida

avanzata (vedere “Stampa con Mac” a pagina 220, “Stampa in Linux” a

pagina 222 o “Stampa da UNIX” a pagina 224).

La seguente finestra Preferenze stampa è per Blocco note di Windows 7.

1

Aprire il documento da stampare.

2

Selezionare Stampa dal menu File.

4

Le impostazioni di stampa di base che includono il numero di copie e l'intervallo di stampa vengono selezionate all'interno della finestra

Stampa.

Per sfruttare le funzioni di stampa del dispositivo, fare clic su Proprietà

o Preferenze nella finestra Stampa. (vedere “Apertura delle preferenze di stampa” a pagina 47).

5

Per avviare il lavoro di stampa, fare clic su OK o Stampa nella finestra Stampa.

2. Panoramica dei menu e impostazioni di base

46

Stampa base

8

Annullamento di un lavoro di stampa

Se il lavoro di stampa è in attesa in una coda di stampa o in uno spooler di stampa, annullarlo come segue.

• È possibile accedere a questa finestra semplicemente facendo doppio clic sull'icona del dispositivo (

Windows.

) nella barra delle applicazioni di

• È inoltre possibile annullare il lavoro corrente premendo nel pannello di controllo.

(Annulla)

1

Aprire il documento da stampare.

2

Selezionare Stampa dal menu file. Verrà visualizzata la finestra

Stampa.

3

Selezionare il dispositivo dall'elenco Seleziona stampante.

4

Fare clic su Proprietà o Preferenze.

La schermata può differire a seconda del modello.

9

Apertura delle preferenze di stampa

• La finestra

Preferenze stampa

visualizzata nella presente Guida dell'utente potrebbe essere diversa, in funzione della stampante utilizzata.

• Quando si seleziona un'opzione in Preferenze stampa, è possibile vedere un'avvertenza o . Un punto esclamativo ( ) indica che è possibile selezionare l'opzione, ma tale scelta non è consigliata. Il segno ( ) indica che non è possibile selezionare l'opzione a causa delle impostazioni del dispositivo o dell'ambiente.

2. Panoramica dei menu e impostazioni di base

47

Stampa base

• Per risparmiare carta e toner, è possibile applicare le funzioni Eco prima di iniziare la stampa (vedere

“Easy Eco Driver” a pagina 233).

• È possibile controllare lo stato corrente del dispositivo tramite il pulsante

Stato stampante (vedere “Utilizzo di Stato della stampante

Samsung” a pagina 241).

2

Specificare un nome per la voce nella casella di immissione

Preferiti.

Uso di un'impostazione preferita

L'opzione Preferiti, visibile in ogni scheda delle preferenze ad eccezione della scheda Samsung, consente di salvare le impostazioni correnti per un utilizzo futuro.

Per salvare una voce Preferiti, procedere come segue:

1

Modificare le impostazioni in ciascuna scheda a seconda delle necessità.

3

Fare clic su Salva.

4

Immettere il nome e la descrizione, quindi selezionare l'icona desiderata.

5

Fare clic su OK. Quando si salvano i Preferiti, tutte le impostazioni correnti del driver vengono salvate.

Per usare un'impostazione salvata, selezionarla nella scheda Preferiti.

A questo punto la stampante è impostata per stampare in base alle impostazioni selezionate. Per eliminare le impostazioni salvate, selezionarle dalla scheda Preferiti e fare clic su Elimina.

2. Panoramica dei menu e impostazioni di base

48

Stampa base

10

Utilizzo della Guida

Fare clic sull'opzione che si desidera conoscere nella finestra Preferenze

stampa e premere F1 sulla tastiera.

11

Stampa Eco

La funzione Eco riduce il consumo di toner e l'uso di carta. La funzione Eco consente di risparmiare risorse di stampa nell'ottica di una stampa ecocompatibile.

Premendo il pulsante Eco dal pannello di controllo, viene abilitata la modalità Eco. L'impostazione predefinita per la modalità Eco è Fronte-retro

(solo CLP-68xND Series/CLP-68xDW Series), Più pagine per facciata (2) e

Ignora pagine vuote.

È possibile definire le impostazioni del dispositivo mediante le

Impostazioni dispositivo nel programma Samsung Easy Printer

Manager.

• Per gli utenti Windows e Mac, procedere all'impostazione da

Samsung Easy Printer Manager >

(Passare a modalità

avanzata) > Impostazioni dispositivo (vedere “Impostazioni dispositivo” a pagina 240).

Impostazione della modalità Eco sul pannello di controllo

• Le impostazioni specificate dal driver del dispositivo annullano le impostazioni del pannello di controllo.

• Potrebbe essere necessario premere

OK

per spostarsi ai menu di livello inferiore per alcuni modelli.

1

Selezionare (Menu) > Imposta sist. > Impos eco sul pannello di controllo.

2

Selezionare l'opzione desiderata e premere OK.

Modalita pred.: Selezionare per attivare o disattivare la

modalità Eco.

-

Disattivato: Disattiva la modalità Eco.

-

Attivato: Attiva la modalità Eco.

Se si imposta la modalità ecologica con una password da SyncThru™

Web Service (scheda Impostazioni > Impostazioni apparecchio >

Sistema > Impostazioni Eco) o da Samsung Easy Printer Manager

(Impostazioni dispositivo > Eco), viene visualizzato il messaggio

Forz att. Per modificare lo stato della modalità Eco è necessario inserire la password.

2. Panoramica dei menu e impostazioni di base

49

Stampa base

Cam temp.: Seguire le impostazioni da SyncThru™ Web

Service o Samsung Easy Printer Manager. Prima di selezionare la voce, impostare la funzione ecologica in SyncThru™ Web

Service (scheda Impostazioni > Impostazioni apparecchio >

Sistema > Impostazioni Eco) o Samsung Easy Printer

Manager (Impostazioni dispositivo > Eco).

-

Eco pred Il dispositivo è impostato in modalità Eco pred.

-

Eco pers: Modificare i valori desiderati.

3

Premere OK per salvare la selezione.

Impostazione della modalità Eco sul driver

Per sfruttare le funzioni di stampa del dispositivo, fare clic su Proprietà

o Preferenze nella finestra Stampa.(vedere “Apertura delle preferenze di stampa” a pagina 47).

Aprire la scheda Eco per impostare la modalità Eco. Quando viene visualizzata l'immagine Eco( ), la modalità Eco è abilitata.

Opzioni Eco

Predefinito stampante: Segue le impostazioni dal pannello di controllo

dell'apparecchio.

Nessuna: Disattiva la modalità Eco.

Stampa Eco: Abilita la modalità Eco. Attiva le voci Eco da utilizzare.

Password: Se l'amministratore ha stabilito di attivare la modalità Eco,

per modificare lo stato è necessario inserire la password.

Pulsante Password: È possibile impostarla da SyncThru™ Web

Service (scheda Impostazioni > Impostazioni apparecchio >

Sistema > Impostazioni Eco) o Samsung Easy Printer Manager

(Impostazioni dispositivo > Eco), il pulsante della password è attivato. Per modificare le impostazioni di stampa, fare clic su questo pulsante o contattare l'amministratore.

Simulatore risultato

Simulatore risultato mostra i risultati della riduzione delle emissioni di

anidride carbonica, di elettricità utilizzata e la carta risparmiata, in riferimento alle impostazioni selezionate.

• Tali risultati sono calcolati considerando 100 il numero di pagine stampate (senza pagine bianche) con la modalità Eco disattivata.

• Fare riferimento al coefficiente di calcolo relativo a CO2, energia e carta dell'IEA, l'indice del Ministero degli affari interni e delle comunicazioni del Giappone e www.remanufacturing.org.uk. Ciascun modello ha un indice diverso.

• Il consumo di energia in modalità stampa si riferisce al consumo medio dell'apparecchio.

2. Panoramica dei menu e impostazioni di base

50

Stampa base

• La quantità effettiva visualizzata è solo una stima, visto che la quantità effettiva potrebbe variare in base al sistema operativo utilizzato, alle prestazioni del computer, al software applicativo, al metodo di connessione, al tipo [spessore] e al formato supporto, alla complessità del lavoro e così via.

È possibile utilizzare questa funzione dopo aver installato la memoria opzionale. Selezionare l'opzione di memorizzazione di massa o Disco

RAM in Opzioni dispositivo, quindi selezionare le varie funzioni da

Modalità di stampa (vedere “Impostazione delle Opzioni dispositivo” a pagina 72).

12

Stampa protetta

Solo CLP-68xND Series/ CLP-68xDW Series.

Quando si utilizza un dispositivo di stampa in un ufficio, scuola o altro luogo pubblico, è possibile proteggere i propri documenti personali o le informazioni riservate utilizzando la funzione di stampa protetta.

Avvio della stampa protetta sul driver

Aprire la finestra Preferenze stampa (vedere “Apertura delle preferenze di stampa” a pagina 47) e selezionare la scheda Avanzata > Modalità di

stampa > Riservata. Inserire il nome del lavoro, l'ID utente e la password.

Anche se è stato avviato il lavoro di stampa protetta, il dispositivo non stamperà il documento fino a quando non si inserisce la password sulla stampante.

Stampa di documenti protetti dal pannello di controllo

1

Selezionare (Menu) > Gestione lavoro > Lavoro memorizzato sul pannello di controllo della stampante.

2

Selezionare il documento da stampare.

3

Inserire la password impostata dal driver della stampante.

4

Stampare o eliminare il documento.

2. Panoramica dei menu e impostazioni di base

51

Utilizzo di un dispositivo di memoria USB

Solo CLP-68xND Series/ CLP-68xDW Series.

Utilizzare solo un dispositivo di memoria USB con connettore schermato in metallo.

13

Dispositivo di memoria USB

I dispositivi di memoria USB sono disponibili in diverse capacità di memoria per fornire più spazio per la memorizzazione dei documenti, delle presentazioni, della musica e dei video, delle fotografie ad alta risoluzione o di qualsiasi altro file che si desidera memorizzare o spostare.

Il dispositivo supporta memorie USB con FAT16/FAT32 e dimensioni dei settori di 512 byte.

Verificare il file system del dispositivo di memoria USB presso il proprio rivenditore.

È necessario utilizzare esclusivamente un dispositivo di memoria USB autorizzato con un connettore di tipo A.

Usare solo un dispositivo di memoria USB con certificato di compatibilità altrimenti il dispositivo potrebbe non riconoscerlo.

Inserire un dispositivo di memoria USB nella porta di memoria USB sul dispositivo.

A B

2. Panoramica dei menu e impostazioni di base

52

Utilizzo di un dispositivo di memoria USB

• Non rimuovere il dispositivo di memoria USB mentre è in uso. La garanzia del dispositivo non copre i danni causati da un uso improprio dal parte dell'utente.

• Se la memoria USB presenta alcune funzioni, come impostazioni di sicurezza e impostazioni di password, il dispositivo potrebbe non rilevarla automaticamente. Per ulteriori dettagli sulle funzioni menzionate, consultare la guida dell'utente del dispositivo di memoria USB.

14

Stampa da un dispositivo di memoria USB

è possibile stampare direttamente i file memorizzati su un dispositivo di memoria USB.

Tipi di file supportati dall'opzione di stampa diretta:

PRN: sono compatibili solo i file creati con il driver fornito con il

dispositivo.

Se si stampano i file PRN creati da un'altra macchina, la stampa appare diversa:

TIFF: TIFF 6.0 Baseline

JPEG: JPEG Baseline

PDF: PDF 1,4 e inferiori

XPS

Stampa di un documento da un dispositivo di memoria USB:

1

Inserire un dispositivo di memoria USB nella porta di memoria USB sul dispositivo.

2

Selezionare il pulsante (Menu) sul pannello di controllo.

3

Premere USB diretto > Stampa USB.

4

Premere la freccia fino a visualizzare la cartella o il file desiderato e premere OK.

Se si vede una [+] o una [D] davanti a un nome di cartella, vi sono uno o più file o cartelle all'interno di essa.

5

Premere il numero di copie da stampare o immettere il numero.

6

Premere OK.

2. Panoramica dei menu e impostazioni di base

53

Utilizzo di un dispositivo di memoria USB

15

Gestione della memoria USB

È possibile eliminare i file immagine memorizzati su un dispositivo di memoria USB uno per uno o tutti insieme riformattando il dispositivo.

16

Visualizzazione dello stato della memoria USB

È possibile controllare la quantità di spazio disponibile in memoria per il salvataggio dei documenti.

1

Inserire un dispositivo di memoria USB nella porta di memoria USB sul dispositivo.

2

Selezionare il pulsante (Menu) sul pannello di controllo.

3

Premere USB diretto > Gestione file.

4

Premere la freccia fino a visualizzare Elimina o il Formato desiderato, quindi OK.

5

Premere la cartella o il file che si desidera utilizzare e premere OK.

Se si vede una [+] o una [D] davanti a un nome di cartella, vi sono uno o più file o cartelle all'interno di essa.

6

Per selezionare Elimina o Formato, premere Si > OK.

Dopo l'eliminazione dei file o la riformattazione di un dispositivo di memoria USB, non è possibile ripristinare i file. Pertanto, verificare di non avere più bisogno dei dati prima di eliminarli.

1

Inserire un dispositivo di memoria USB nella porta di memoria USB sul dispositivo.

2

Selezionare il pulsante (Menu) sul pannello di controllo.

3

Premere USB diretto > Contr. spazio.

Sul display viene visualizzato lo spazio disponibile in memoria.

17

Back-up dei dati

I dati nella memoria del dispositivo possono essere cancellati accidentalmente a causa di un guasto di alimentazione o di un errore di memorizzazione. Il backup consente di proteggere le impostazioni di sistema memorizzandole come file di backup su un dispositivo di memoria

USB.

2. Panoramica dei menu e impostazioni di base

54

Utilizzo di un dispositivo di memoria USB

Back-up dei dati

1

Inserire un dispositivo di memoria USB nella porta di memoria USB sul dispositivo.

2

Selezionare il pulsante (Menu) sul pannello di controllo.

3

Premere Imposta sist..

4

Premere la freccia fino a visualizzare Impost. espor., quindi premere OK.

5

Premere Dati impostaz. > OK.

Il back-up dei dati viene eseguito sul dispositivo di memoria USB.

5

Premere Dati impostaz. > OK.

6

Per eseguire il ripristino dei file di backup sul dispositivo, premere Si

> OK.

Ripristino dei dati

1

Inserire un dispositivo di memoria USB nella porta di memoria USB sul dispositivo.

2

Selezionare il pulsante (Menu) sul pannello di controllo.

3

Premere Imposta sist..

4

Premere la freccia fino a visualizzare Impost import, quindi premere OK.

2. Panoramica dei menu e impostazioni di base

55

3. Manutenzione

Questo capitolo fornisce informazioni sull'acquisto di materiali di consumo, accessori e parti sostituibili disponibili per il dispositivo.

• Ordine di materiali di consumo e accessori

• Materiali di consumo disponibili

• Accessori disponibili

• Parti sostituibili a disposizione

• Conservazione della cartuccia del toner

• Ridistribuzione del toner

62

64

• Sostituzione della cartuccia del toner 66

• Sostituzione del contenitore del toner di scarto 70

57

58

60

61

• Installazione degli accessori 72

• Monitoraggio della durata dei materiali di consumo 76

• Impostazione dell'avviso toner scarso

• Pulizia del dispositivo

• Suggerimenti per lo spostamento e la conservazione del dispositivo

77

78

82

Ordine di materiali di consumo e accessori

Gli accessori disponibili possono variare da paese a paese. Richiedere l'elenco dei materiali di consumo e delle parti sostituibili in manutenzione disponibili al proprio rappresentante commerciale.

Per ordinare i materiali di consumo autorizzati, gli accessori e le parti sostituibili da Samsung, contattare il rivenditore Samsung locale o quello presso il quale è stato acquistato il dispositivo. Inoltre è possibile visitare il sito www.samsung.com/supplies, selezionare il Paese/la regione e ottenere informazioni di contatto per l'assistenza.

3. Manutenzione

57

Materiali di consumo disponibili

Una volta esauriti, è possibile ordinare i seguenti materiali di consumo:

Tipo

Cartuccia toner

Modello

CLP-41xN Series

CLP-41xNW Series

CLP-68xND Series

CLP-68xDW Series standard (nero) standard (nero)

Resa media a

• Resa media continua della cartuccia del nero: Circa 2.500 pagine standard (nero)

• Resa media continua della cartuccia del colore: Circa 1.800 pagine standard (Giallo/Magenta/Ciano)

• Resa media continua della cartuccia del nero: Circa 2.000 pagine

• Resa media continua della cartuccia del colore: Circa 1.500 pagine standard (Giallo/Magenta/Ciano)

• Resa media continua della cartuccia del nero: Circa 6.000 pagine

• Resa media continua della cartuccia del colore: Circa 3.500 pagine standard (Giallo/Magenta/Ciano)

Codice articolo

• CLT-K504S: Nero

• CLT-Y504S: Giallo

• CLT-M504S: Magenta

• CLT-C504S: Ciano

• CLT-K506S: Nero

• CLT-Y506S: Giallo

• CLT-M506S: Magenta

• CLT-C506S: Ciano

• CLT-K506L: Nero

• CLT-Y506L: Giallo

• CLT-M506L: Magenta

• CLT-C506L: Ciano

CLT-W504

Contenitore del toner di scarto

CLP-41xN Series

CLP-41xNW Series

CLP-68xND Series

CLP-68xDW Series

• Circa 14.000 pagine (nero)

• Circa 3.500 pagine (Giallo/Magenta/Ciano)

CLT-W506 a. Resa media dichiarata in conformità con ISO/IEC 19798. Il numero di pagine può variare in base all'ambiente operativo, all'intervallo di stampa, alla grafica, al tipo e al formato del supporto.

3. Manutenzione

58

Materiali di consumo disponibili

A seconda delle opzioni, della percentuale di area di immagine e delle modalità di lavoro utilizzate, la durata della cartuccia del toner può variare.

Quando si acquistano nuove cartucce di toner o altri materiali di consumo, li si deve acquistare nello stesso paese dove è stato acquistato il dispositivo. Altrimenti, le nuove cartucce di toner o gli altri materiali di consumo saranno incompatibili con il dispositivo viste le diverse configurazioni previste per le cartucce di toner e gli altri materiali di consumo dalle condizioni specifiche di ogni paese.

Samsung sconsiglia l'utilizzo di cartucce del toner non originaliSamsung, come ad esempio cartucce riempite o rigenerate.

Samsung non può garantire la qualità delle cartucce del toner non originali Samsung. Gli interventi di assistenza o riparazione richiesti a causa dell’utilizzo di cartucce del toner non originali Samsung non rientrerà in garanzia.

3. Manutenzione

59

Accessori disponibili

È possibile acquistare e installare gli accessori per migliorare le prestazioni e la capacità del dispositivo.

Alcune funzioni e articoli opzionali potranno non essere disponibili a seconda dei modelli e Paesi (vedere “Funzioni per modello” a pagina 7).

Accessorio

Modulo di memoria

Funzione

Aumenta la capacità di memoria del dispositivo.

Consente di utilizzare diverse interfacce.

Codice articolo

ML-MEM370 : 512 MB

ML-PAR100

IEEE 1284B connettore parallelo a

• quando si installa il driver per una stampante con un connettore parallelo IEEE1284B, la stampante potrebbe non essere trovata e dopo aver installato il driver della stampante, saranno disponibili solo le funzioni di stampa di base.

• Se si desidera verificare lo stato della stampante o configurare le impostazioni, collegare la macchina a un computer con un cavo USB o a una rete.

• Se si utilizza un connettore parallelo IEEE 1284B, non è possibile utilizzare un cavo USB.

Vassoio opzionale a

Se si verificano frequenti problemi di alimentazione della carta, è possibile collegare un vassoio addizionale da 520 b fogli. a. Solo CLP-68xND Series/ CLP-68xDW Series.

b. Carta normale da 80 g/m

2

.

CLP-S680A

3. Manutenzione

60

Parti sostituibili a disposizione

Per acquistare le parti sostituibili, contattare il distributore presso cui è stato acquistato il dispositivo. Le parti possono essere sostituite solamente dal servizio di assistenza o dal rivenditore autorizzato presso il quale è stato acquistato il dispositivo. La sostituzione degli elementi di manutenzione che hanno già raggiunto la loro "Resa media" non rientra in garanzia.

Gli elementi di manutenzione vengono sostituiti a intervalli di tempo prestabiliti, per evitare che componenti usurati causino problemi in tema di qualità della stampa e di alimentazione della carta (vedere la tabella seguente). L'obiettivo è mantenere il dispositivo nelle condizioni di lavoro ottimali. I seguenti elementi di manutenzione devono essere sostituiti una volta esaurita la durata di ciascuno di essi.

rullo trasf

Unità fusore

Rullo di presa

Rullo di ritardo

Cinghia di trasferimento (ITB)

Parti

CLP-41xN Series

CLP-41xNW Series

Circa 100.000 pagine

Circa 50,000 pagine

Circa 200.000 pagine

Circa 100.000 pagine

Circa 100.000 pagine

Resa media a

CLP-68xND Series

CLP-68xDW Series

Circa 100.000 pagine

Circa 100.000 pagine

Circa 300.000 pagine

Circa 100.000 pagine

Circa 100.000 pagine a. Viene influenzata dal sistema operativo in uso, dalle prestazioni del computer, dal software applicativo, dal metodo di connessione, dal tipo e dal formato supporto e dalla complessità del lavoro.

3. Manutenzione

61

Conservazione della cartuccia del toner

Le cartucce di toner contengono componenti sensibili a luce, temperatura e umidità. Samsung suggerisce agli utenti di seguire questi consigli per garantire prestazioni ottimali, altissima qualità e durata massima della nuova cartuccia del toner Samsung.

Conservare questa cartuccia nello stesso ambiente in cui sarà utilizzata la stampante. Le condizioni di temperatura e umidità devono essere controllate. La cartuccia del toner dovrebbe restare nella sua confezione originale e sigillata, fino all'installazione. Se la confezione originale non è disponibile, coprire l'apertura superiore della cartuccia con della carta e riporla in un armadietto buio.

L'apertura della confezione della cartuccia prima dell'uso ne riduce notevolmente la durata operativa. Non lasciare sul pavimento. Se si rimuove la cartuccia del toner dalla stampante, seguire le istruzioni sotto indicate per conservarla correttamente.

• Conservare la cartuccia all'interno della custodia protettiva della confezione originale.

• Conservarla in piano (non in posizione verticale) con lo stesso lato rivolto verso l'alto come se fosse installata nell'apparecchio.

• Non conservare i materiali di consumo nelle condizioni seguenti:

ad una temperatura maggiore di 40 °C.

Umidità inferiore al 20% o superiore all'80%.

in un ambiente soggetto a variazioni estreme di umidità e temperatura.

alla luce diretta del sole o luce ambientale.

in luoghi polverosi.

2

in automobile per lunghi periodi di tempo.

in un ambiente in cui sono presenti gas corrosivi.

in un ambiente con aria salmastra.

1

Istruzioni per la manipolazione

• Non toccare la superficie del tamburo fotoconduttore nella cartuccia.

• Non esporre la cartuccia a vibrazioni o urti superflui.

• Non ruotare mai il tamburo, specialmente in direzione inversa; questo potrebbe provocare danni interni e versamento di toner.

Utilizzo della cartuccia del toner

Samsung Electronics sconsiglia e non approva l'utilizzo di cartucce del toner non originali Samsung nella stampante, comprese cartucce di toner generiche, rigenerate o ricaricate.

La garanzia della stampante Samsung non copre i danni alla macchina causati dall'utilizzo di una cartuccia del toner riempita, rigenerata o non originale Samsung.

3. Manutenzione

62

Conservazione della cartuccia del toner

3

Durata prevista della cartuccia

La durata prevista della cartuccia del toner dipende dalla quantità di toner richiesta dai lavori di stampa. Il rendimento effettivo della cartuccia può variare in base alla densità della stampa sulle pagine prodotte, all'ambiente operativo, alla percentuale dell'area di immagine, all'intervallo di stampa, al tipo e/o al formato del supporto. Ad esempio, se si stampano molte immagini il consumo di toner sarà alto e potrebbe essere necessario sostituire la cartuccia più spesso.

3. Manutenzione

63

Ridistribuzione del toner

Quando la cartuccia del toner sta per esaurirsi:

• Sono presenti strisce bianche o stampe chiare e/o variazioni di densità da un lato all'altro.

• Il LED Stato lampeggia in rosso. Un messaggio sul display informa che il toner è in esaurimento.

• Sullo schermo del computer viene visualizzata la finestra del programma Stato della stampa Samsung che indica in quale cartuccia di colore manca

toner (vedere “Utilizzo di Stato della stampante Samsung” a pagina 241).

Se ciò si verifica, è possibile migliorare temporaneamente la qualità di stampa ridistribuendo il toner rimanente nella cartuccia. In alcuni casi, verranno visualizzate ancora strisce bianche o stampe chiare anche dopo aver ridistribuito il toner. Controllare il tipo di cartuccia del toner per il dispositivo (vedere

“Materiali di consumo disponibili” a pagina 58).

Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle opzioni o al modello.

Controllare il tipo del dispositivo (vedere “Vista anteriore” a pagina 19).

• Per evitare danni alla cartuccia del toner, non esporla alla luce per periodi di tempo prolungati. Se necessario, coprirla con della carta.

• Non toccare la superficie verde della cartuccia del toner. Per evitare di toccare quest'area, afferrare la cartuccia per la maniglia.

• Per aprire la confezione della cartuccia del toner, non utilizzare oggetti affilati quali coltello o forbici. Tali oggetti possono graffiare il tamburo della cartuccia.

• Se i vestiti vengono sporcati dal toner, pulirli con un panno asciutto e lavarli in acqua fredda. L'acqua calda fissa il toner sui tessuti.

3. Manutenzione

64

Ridistribuzione del toner

3. Manutenzione

65

Sostituzione della cartuccia del toner

Il dispositivo impiega quattro colori e ogni colore utilizza una cartuccia diversa: giallo (G), magenta (M), ciano (C) e nero (N).

• Il LED di stato e il messaggio relativo al toner sul display indicano quando sostituire ogni singola cartuccia.

• Sullo schermo del computer viene visualizzata la finestra del programma Stato della stampa Samsung che indica in quale cartuccia di colore manca

toner (vedere “Utilizzo di Stato della stampante Samsung” a pagina 241).

Controllare il tipo di cartuccia del toner per il dispositivo (vedere “Materiali di consumo disponibili” a pagina 58).

• Agitare bene la cartuccia del toner per migliorare la qualità di stampa iniziale.

• Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle opzioni o al modello.

Controllare il tipo del dispositivo (vedere “Vista anteriore” a pagina 19).

• Per evitare danni alla cartuccia del toner, non esporla alla luce per periodi di tempo prolungati. Se necessario, coprirla con della carta.

• Non toccare la superficie verde della cartuccia del toner. Per evitare di toccare quest'area, afferrare la cartuccia per la maniglia.

• Per aprire la confezione della cartuccia del toner, non utilizzare oggetti affilati quali coltello o forbici. Tali oggetti possono graffiare il tamburo della cartuccia.

• Se i vestiti vengono sporcati dal toner, pulirli con un panno asciutto e lavarli in acqua fredda. L'acqua calda fissa il toner sui tessuti.

3. Manutenzione

66

Sostituzione della cartuccia del toner

3. Manutenzione

67

Sostituzione della cartuccia del toner

5~6

3. Manutenzione

68

Sostituzione della cartuccia del toner

3. Manutenzione

69

Sostituzione del contenitore del toner di scarto

Quando viene superato il limite del contenitore del toner di scarto, sul display del pannello di controllo viene visualizzato un messaggio indicante la

necessità di sostituire il contenitore. Controllare il contenitore del toner di scarto del dispositivo (vedere “Materiali di consumo disponibili” a pagina 58).

• All'interno del dispositivo possono essere rilasciate delle particelle di toner, ma ciò non significa che la macchina sia difettosa. Qualora si verificassero problemi di qualità di stampa, contattare l'assistenza tecnica.

• Estrarre il contenitore del toner di scarto dal dispositivo avendo cura di non farlo cadere.

• Collocare il contenitore del toner di scarico su una superficie piatta in modo che il toner non fuoriesca.

Non ribaltare il contenitore.

3. Manutenzione

70

Sostituzione del contenitore del toner di scarto

1

2

1

2

2

1

3. Manutenzione

71

Installazione degli accessori

4

Precauzioni

• Scollegare il cavo di alimentazione.

Non rimuovere mai il coperchio della scheda di controllo quando il dispositivo è acceso.

Per evitare il rischio di scosse elettriche, scollegare sempre il cavo di alimentazione durante l'installazione o la rimozione di QUALSIASI accessorio interno o esterno.

• Scaricare l'elettricità statica.

La scheda di controllo e gli accessori interni (scheda di interfaccia di rete o modulo di memoria) sono sensibili all'elettricità statica. Prima di installare o rimuovere un accessorio interno, scaricare l'elettricità statica dal corpo toccando qualcosa di metallo, come la piastra posteriore di metallo su qualsiasi dispositivo collegato ad una presa di alimentazione con messa terra. Se ci si allontana prima del termine dell'installazione, ripetere la procedura per scaricare nuovamente l'elettricità statica accumulata.

Quando si installano accessori, la batteria all'interno della macchina è un componente soggetto ad assistenza. Non sostituirla da soli. Esiste il rischio di esplosione se la batteria viene sostituita con un tipo non corretto. Smaltire le batterie usate conformemente alle istruzioni.

5

Impostazione delle Opzioni dispositivo

Quando si installano i dispositivi opzionali (quali il vassoio opzionale, la memoria, ecc.), il dispositivo li rileva e li imposta automaticamente. Se non

è possibile usare i dispositivi opzionali installati in questo driver, impostarli attraverso Opzioni dispositivo.

1

Fare clic sul menu Avvio di Windows.

2

Per Windows XP/2003, selezionare Stampanti e fax.

• Per Windows 2008/Vista, selezionare Pannello di controllo >

Hardware e suoni > Stampanti.

• Per Windows 7, selezionare Pannello di controllo > Hardware

e suoni > Dispositivi e stampanti.

• Per Windows Server 2008 R2, selezionare Pannello di

controllo > Hardware > Dispositivi e stampanti.

3

Fare clic con il tasto destro del mouse sul dispositivo.

4

Per Windows XP/2003/2008/Vista, premere Proprietà.

Per Windows 7 e Windows Server 2008 R2, nei menu di scelta rapida, selezionare Proprietà stampante.

3. Manutenzione

72

Installazione degli accessori

Se la voce Proprietà stampante è associata a un simbolo ►, è possibile selezionare altri driver della stampante collegati alla stampante selezionata.

5

Selezionare Opzioni dispositivo.

La finestra Proprietà potrà differire a seconda del driver o del sistema operativo in uso.

6

Selezionare l'opzione desiderata.

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al dispositivo.

Opzioni vassoio: selezionare il vassoio opzionale installato. È

possibile selezionare il vassoio.

Opzioni di memorizzazione: Selezionare la memoria opzionale

installata. Se questa funzione è selezionata, è possibile

selezionare la Modalità di stampa nel driver di stampa (“Utilizzo delle funzioni del dispositivo opzionale” a pagina 227).

Configurazione stampante: Selezionare la lingua della

stampante (SPL/PCL 6) per il lavoro di stampa.

Impostazioni amministratore: È possibile selezionare Stato

stampante e Spooling EMF.

Amm. contabilità lavori: consente di associare le informazioni

di identificazione utente e account a ciascun documento stampato.

-

User permission: selezionando questa opzione, solo gli

utenti dotati di autorizzazione utente potranno lanciare un lavoro di stampa.

-

Autorizzazione del gruppo: selezionando questa opzione,

solo i gruppi dotati di autorizzazione gruppo potranno lanciare un lavoro di stampa.

• Se si desidera cifrare la password di contabilità lavori, attivare

Crittatura password Contabilità lavori

.

• Gli amministratori possono attivare la contabilità lavori e configurare le autorizzazioni nel pannello di controllo o in SyncThru™ Web

Service .

Impostazioni formato carta personalizzato: È possibile

specificare il formato carta personalizzato.

7

Fare clic su OK fino ad uscire dalla finestra Proprietà o Proprietà

stampante.

3. Manutenzione

73

Installazione degli accessori

6

Aggiornamento di un modulo di memoria

Il dispositivo dispone di slot per moduli di memoria DIMM. Utilizzare questo slot per installare memoria aggiuntiva. Si consiglia di utilizzare solo DIMM originali Samsung. In caso di problemi al dispositivo, la garanzia viene annullata se si appura che tali problemi sono dovuti all'utilizzo di DIMM di terze parti.

Le informazioni sull'ordine sono fornite per gli accessori opzionali (vedere “Accessori disponibili” a pagina 60).

Dopo aver installato la memoria opzionale, è possibile usare funzioni di stampa avanzate, quali un provino di un lavoro o la specifica di una stampa

riservata, nella finestra delle proprietà della stampante. È possibile controllare la coda dei lavori attivi e il criterio file nel menu Gest. lavori (vedere “Utilizzo delle funzioni del dispositivo opzionale” a pagina 227).

1

2

2

1

3. Manutenzione

74

Installazione degli accessori

1

2

2

1

3. Manutenzione

75

Monitoraggio della durata dei materiali di consumo

Se si verificano frequenti problemi di stampa o di inceppamento carta, controllare il numero delle pagine stampate o digitalizzate dal dispositivo. Se necessario, sostituire le parti corrispondenti.

Potrebbe essere necessario premere OK per spostarsi ai menu di livello inferiore per alcuni modelli.

1

Selezionare (Menu) > Imposta sist. > Manutenzione > Dur mat cons sul pannello di controllo.

2

Selezionare l'opzione desiderata e premere OK.

3

Premere

3. Manutenzione

76

Impostazione dell'avviso toner scarso

Se il toner nella cartuccia è scarso, viene visualizzato un messaggio o il LED che richiede la sostituzione della cartuccia del toner. È possibile impostare l'opzione se visualizzare o meno questo messaggio o LED.

È possibile definire le impostazioni del dispositivo mediante le Impostazioni dispositivo nel programma Samsung Easy Printer Manager.

• Per gli utenti Windows e Mac, procedere all'impostazione da Samsung Easy Printer Manager > (Passare a modalità avanzata) > Impostazioni

dispositivo (vedere

“Impostazioni dispositivo” a pagina 240).

1

Selezionare (Menu) > Imposta sist. > Manutenzione > Avv toner scar sul pannello di controllo.

2

Selezionare l'opzione desiderata.

3

Premere OK per salvare la selezione.

3. Manutenzione

77

Pulizia del dispositivo

Se si verificano problemi di qualità di stampa o se si utilizza il dispositivo in un ambiente polveroso, è necessario pulire la stampante regolarmente per mantenere le condizioni di stampa migliori e per usarla più a lungo.

• La pulizia della superficie del dispositivo con detergenti contenenti alte percentuali di alcol, solventi o altre sostanze aggressive, può scolorire o deformare il rivestimento esterno.

• Se il dispositivo o l'area attorno a esso vengono contaminati dal toner, si consiglia di pulire con un panno inumidito con acqua. Se si utilizza un aspirapolvere, il toner potrebbe disperdersi in aria ed essere pericoloso.

7

Pulizia esterna

Pulire il dispositivo con un panno morbido privo di sfilacciature. Inumidire leggermente il panno con acqua; tuttavia fare attenzione affinché l'acqua non goccioli sul dispositivo né filtri all'interno.

3. Manutenzione

78

Pulizia del dispositivo

8

Pulizia interna

Durante il processo di stampa, all'interno del dispositivo possono accumularsi polvere, toner e frammenti di carta. Tali particelle possono causare problemi di qualità di stampa come, ad esempio, macchie o sbavature di toner. Pulendo la parte interna dell'apparecchio, questi problemi vengono eliminati e ridotti.

• Per evitare danni alla cartuccia del toner, non esporla alla luce per periodi di tempo prolungati. Se necessario, coprirla con della carta.

• Non toccare la superficie verde della cartuccia del toner. Per evitare di toccare quest'area, afferrare la cartuccia per la maniglia.

• Durante la pulizia dell'interno del dispositivo, utilizzare un panno morbido e fare attenzione a non danneggiare il rullo di trasferimento o qualunque altro componente interno. Non utilizzare solventi tipo benzene o diluenti. in quanto potrebbero verificarsi problemi e danni al dispositivo.

• Per pulire il dispositivo utilizzare un panno privo di pelucchi.

• Spegnere l'apparecchio e scollegare il cavo di alimentazione. Aspettare che l'apparecchio si raffreddi. Se il dispositivo è dotato di interruttore di accensione, spegnerlo prima cominciare la pulizia.

• Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle opzioni o al modello.

Controllare il tipo del dispositivo (vedere “Vista anteriore” a pagina 19).

3. Manutenzione

79

Pulizia del dispositivo

3. Manutenzione

80

Pulizia del dispositivo

9

Pulizia del rullo prelievo

• Spegnere l'apparecchio e scollegare il cavo di alimentazione. Aspettare che l'apparecchio si raffreddi. Se il dispositivo è dotato di interruttore di accensione, spegnerlo prima cominciare la pulizia.

• Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle opzioni o al modello.

Controllare il tipo del dispositivo (vedere “Vista anteriore” a pagina 19).

3. Manutenzione

81

Suggerimenti per lo spostamento e la conservazione del dispositivo

• Quando si sposta il dispositivo, evitare di inclinarlo o di capovolgerlo. In caso contrario, la parte interna del dispositivo potrebbe essere contaminata dal toner, con conseguenti danni al dispositivo o ridotta qualità di stampa.

• Per spostare il dispositivo, fare in modo che venga afferrato in modo sicuro da due persone.

3. Manutenzione

82

4. Risoluzione dei problemi

In questo capitolo vengono fornite informazioni utili sulle procedure da adottare in caso di errore.

• Suggerimenti per evitare gli inceppamenti della carta 84

• Rimozione della carta inceppata

• Spiegazione del LED di stato

• Spiegazione dei messaggi del display

85

97

100

In questo capitolo vengono fornite informazioni utili sulle procedure da adottare in caso di errore. Se l'apparecchio è dotato di display, verificare innanzitutto il messaggio sul display per risolvere lo stato di errore. Se non è possibile trovare una soluzione al problema in questo capitolo, fare riferimento al capitolo Risoluzione dei problemi nella Guida

avanzata (vedere “Risoluzione dei problemi” a pagina 246). Se non è possibile trovare

una soluzione nella Guida dell’utente o nel caso in cui il problema persiste, chiamare l'assistenza.

Suggerimenti per evitare gli inceppamenti della carta

Selezionando i supporti corretti, è possibile evitare la maggior parte degli inceppamenti della carta. Per evitare inceppamenti della carta, fare riferimento alle linee guida seguenti:

Assicurarsi che le guide regolabili siano posizionate correttamente (vedere “Panoramica vassoio” a pagina 33).

• Non rimuovere la carta dal vassoio mentre il dispositivo sta stampando.

• Prima di caricare la carta, fletterla, spiegarla a ventaglio e allinearla.

• Non utilizzare carta arricciata, umida o molto piegata.

• Non caricare tipi di carta diversi nel vassoio.

Utilizzare solo i supporti di stampa consigliati (vedere “Specifiche del supporto di stampa” a pagina 109).

4. Risoluzione dei problemi

84

Rimozione della carta inceppata

Per evitare di strappare la carta, estrarla lentamente e delicatamente.

1

Nel vassoio 1

Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle opzioni o al modello.

Controllare il tipo del dispositivo (vedere “Vista anteriore” a pagina 19).

4. Risoluzione dei problemi

85

Rimozione della carta inceppata

2

Nel vassoio opzionale (solo CLP-68xND Series/CLP-68xDW Series)

4. Risoluzione dei problemi

86

Rimozione della carta inceppata

4. Risoluzione dei problemi

87

Rimozione della carta inceppata

3

Nell'alimentatore manuale/vassoio multifunzione

CLP-41xN Series/CLP-41xNW Series

4. Risoluzione dei problemi

88

Rimozione della carta inceppata

CLP-68xND Series/CLP-68xDW Series

4. Risoluzione dei problemi

89

Rimozione della carta inceppata

Se non è presente carta in quest'area, fermarsi e passare al punto successivo:

1

2

3

4. Risoluzione dei problemi

90

Rimozione della carta inceppata

4

All'interno del dispositivo

L'area del fusore è calda. Fare attenzione nel rimuovere la carta dal dispositivo.

Le illustrazioni contenute in questa guida dell'utente possono apparire diverse rispetto alla stampante utilizzata, in base alle opzioni o al modello.

Controllare il tipo del dispositivo (vedere “Vista anteriore” a pagina 19).

4. Risoluzione dei problemi

91

Rimozione della carta inceppata

5

Nell'area di uscita

CLP-41xN Series/CLP-41xNW Series

L'area del fusore è calda. Fare attenzione nel rimuovere la carta dal dispositivo.

4. Risoluzione dei problemi

92

Rimozione della carta inceppata

Se non è presente carta in quest'area, fermarsi e passare al punto successivo:

4. Risoluzione dei problemi

93

Rimozione della carta inceppata

CLP-68xND Series/CLP-68xDW Series

L'area del fusore è calda. Fare attenzione nel rimuovere la carta dal dispositivo.

4. Risoluzione dei problemi

94

Rimozione della carta inceppata

Se non è presente carta in quest'area, fermarsi e passare al punto successivo:

4. Risoluzione dei problemi

95

Rimozione della carta inceppata

6

Nell'area fronte-retro dell'unità (solo CLP-68xND Series/CLP-68xDW Series )

4. Risoluzione dei problemi

96

Spiegazione del LED di stato

Il colore del LED indica lo stato corrente del dispositivo.

• Alcuni LED potranno non essere disponibili a seconda dei modelli o dei Paesi (vedere “Panoramica pannello di controllo” a pagina 22).

• Per risolvere l'errore, cercare il messaggio di errore le relative istruzioni nella parte dedicata alla risoluzione dei problemi (vedere “Spiegazione dei messaggi del display” a pagina 100).

• È possibile inoltre risolvere l'errore dalle linee guida della finestra del programma

Stato della stampa Samsung (vedere “Utilizzo di Stato della stampante

Samsung” a pagina 241).

• Se il problema persiste, contattare un tecnico.

4. Risoluzione dei problemi

97

Spiegazione del LED di stato

(

LED

) Stato

(

) WPS b

( ) Wireless

b

Verde

Rosso blu

Stato

Disattivato

Lampeggiante

Attivato

Lampeggiante

Attivato

Lampeggiante

Attivato

Disattivato

Descrizione

Il dispositivo non è in linea.

Quando la luce lampeggia, l'apparecchio sta ricevendo o stampando dati.

• Il dispositivo è in linea e può essere utilizzato.

• Si è verificato un errore di piccola entità e il dispositivo è in attesa della risoluzione dell'errore.

Controllare il messaggio sul display. Quando il problema viene risolto, il dispositivo riprende la sua attività.

• Nella cartuccia è rimasta una piccola quantità di toner. La durata prevista della cartuccia a

del toner è prossima al termine. Preparare una nuova cartuccia per la sostituzione. Si potrebbe migliorare

temporaneamente la qualità di stampa ridistribuendo il toner (vedere “Ridistribuzione del toner” a pagina 64).

b

• Una cartuccia di toner è quasi al termine della sua durata prevista

a

. Si consiglia di sostituire la

cartuccia (vedere “Sostituzione della cartuccia del toner” a pagina 66).

• Il coperchio è aperto. Chiudere il coperchio.

• Il vassoio non contiene carta, quando si ricevono o stampano dati. Caricare la carta nel vassoio.

• Il dispositivo si è bloccato a causa di un grave errore. Controllare il messaggio sul display (vedere

“Spiegazione dei messaggi del display” a pagina 100).

• La carta si è inceppata (vedere “Rimozione della carta inceppata” a pagina 85).

Il dispositivo sta eseguendo la connessione a una rete wireless.

Il dispositivo è connesso a una rete wireless (vedere “Impostazione di rete wireless” a pagina 156).

Il dispositivo sta eseguendo la disconnessione da una rete wireless.

4. Risoluzione dei problemi

98

Spiegazione del LED di stato

(

Eco

LED

)On blu

Verde

Stato

Attivato

Disattivato

Attivato

Disattivato

Il dispositivo è in modalità Risparmio energia.

Il dispositivo è in modalità Pronto o è spento.

Descrizione

La modalità Eco è attiva (vedere “Stampa Eco” a pagina 49).

La modalità Eco è disattivata. a. La durata prevista della cartuccia o del toner indica il numero di stampe medio, come previsto dallo standard ISO/IEC 19798. Il numero di pagine può variare a seconda dell'ambiente operativo, della percentuale di area di immagine, dell'intervallo di stampa, della grafica, del tipo e del formato del supporto. Una certa quantità di toner potrebbe rimanere nella cartuccia anche quando il LED è di colore rosso e la stampante smette di stampare.

b. Alcuni LED potranno non essere disponibili a seconda dei modelli o dei Paesi (vedere “Panoramica pannello di controllo” a pagina 22).

4. Risoluzione dei problemi

99

Spiegazione dei messaggi del display

Nel display del pannello di controllo vengono visualizzati dei messaggi a indicare lo stato o gli errori del dispositivo. Per comprendere il significato dei messaggi e risolvere il problema, se necessario, consultare le tabelle seguenti.

• È possibile risolvere l'errore dalle linee guida della finestra del programma Stato di stampa (vedere

“Utilizzo di Stato della stampante Samsung” a pagina 241).

• Se il messaggio non è presente nella tabella, riaccendere il dispositivo e ritentare il lavoro di stampa. Se il problema persiste, contattare un tecnico.

• Quando ci si rivolge all'assistenza tecnica, fornire al rappresentante dell'assistenza tecnica il testo del messaggio visualizzato.

• A seconda delle opzioni o dei modelli, alcuni messaggi potrebbero non essere visualizzati sul display.

• [numero errore] indica il numero dell'errore.

• [numero errore] indica il numero del vassoio.

• [tipo supporto] indica il tipo di supporto.

• [dimensioni supporto] indica le dimensioni del supporto.

• [colore] indica il colore del toner.

7

Messaggi relativi all'inceppamento carta

Messaggio

Carta incepp nell'area uscita

Carta incepp nella macchina

Carta incepp nel vass 1

Carta incepp nel vass 2

Significato Soluzioni suggerite

Carta inceppata nell'area di uscita.

Rimuovere la carta inceppata (vedere

“Nell'area di uscita” a pagina 92).

La carta si è inceppata nell'apparecchio.

Rimuovere la carta inceppata (vedere

“All'interno del dispositivo” a pagina

91).

Carta inceppata nel vassoio.

La carta si è inceppata nel vassoio opzionale.

Rimuovere la carta

inceppata (vedere “Nel vassoio 1” a pagina

85).

Rimuovere la carta

inceppata (vedere “Nel vassoio opzionale

(solo CLP-68xND

Series/CLP-68xDW

Series)” a pagina 86).

4. Risoluzione dei problemi

100

Spiegazione dei messaggi del display

Messaggio

Carta incepp

nel vass multif

Carta inceppata o esaurita

Carta incepp in fondo fr-re

Significato Soluzioni suggerite

La carta si è inceppata nel vassoio multifunzione.

Rimuovere la carta inceppata (vedere

“CLP-68xND Series/

CLP-68xDW Series” a pagina 89).

• La carta si è inceppata nell'alimentatore manuale.

• Non vi è carta nel vassoio.

• Rimuovere la carta inceppata (vedere

“CLP-41xN Series/

CLP-41xNW Series” a pagina 88).

• Caricare la carta nel vassoio (vedere

“Vassoio multifunzione (o alimentatore manuale)” a pagina

37).

La carta si è inceppata durante la stampa fronteretro. Ciò vale solo per le stampanti dotate di questa funzione.

Rimuovere la carta inceppata (vedere

“Nell'area fronte-retro dell'unità (solo CLP-

68xND Series/CLP-

68xDW Series )” a pagina 96).

8

Messaggi relativi al toner

Messaggio Significato Soluzioni suggerite

Installa cartuccia toner

[colore]

La cartuccia del toner non è installata.

Reinstallare la cartuccia del toner.

Cartuccia toner non rilevata

Reinstallare la cartuccia del toner due o tre volte per essere certi che sia inserita bene. Se il problema persiste, contattare l'assistenza tecnica.

Non compat cart. toner

[colore].

Non rimuovere la pellicola protettiva dal toner.

Rimuovere la pellicola protettiva dalla cartuccia di toner. Fare riferimento alla Guida di installazione rapida fornita con il dispositivo.

La cartuccia del toner indicata non è adatta alla macchina.

Installare la cartuccia del toner corrispondente con una originale

Samsung (vedere “Sostituzione della cartuccia del toner” a pagina

66).

4. Risoluzione dei problemi

101

Spiegazione dei messaggi del display

Messaggio

Prep toner

Significato Soluzioni suggerite

Nella cartuccia indicata è rimasta una piccola quantità di toner. La durata prevista della cartuccia a

del toner

è prossima al termine.

Preparare una nuova cartuccia per sostituirla. Si potrebbe migliorare temporaneamente la qualità di stampa ridistribuendo il toner

(vedere “Ridistribuzione del toner” a pagina 64).

Messaggio

Sostituire toner

Significato

La cartuccia del toner indicata è quasi al termine della sua durata

prevista a

.

Soluzioni suggerite

• Si può selezionare Interrompi o

Continua come mostrato sul pannello di controllo. Se si seleziona Interrompi, la stampante smette di stampare.

Se si seleziona Continua, la stampante continua a stampare, ma la qualità non potrà essere garantita.

• Sostituire la cartuccia del toner per ottenere la migliore qualità di stampa quando compare questo messaggio. Usare una cartuccia dopo questo stadio potrebbe causare problemi con la qualità

di stampa (vedere “Sostituzione della cartuccia del toner” a pagina 66).

Sostituire la cartuccia del toner

(vedere “Sostituzione della cartuccia del toner” a pagina 66).

La cartuccia del toner indicata è al termine della sua durata prevista

a

. a. Con durata prevista della cartuccia si intende la stima della vita utile della cartuccia del toner. Indica la quantità media di stampe ottenibili ed è progettata in conformità con la

normativa ISO/IEC 19798 (vedere “Materiali di consumo disponibili” a pagina 58). Il

numero di pagine può variare a seconda dell'ambiente operativo, della percentuale di area dell'immagine, dell'intervallo di stampa, del tipo e del formato supporto. Una certa quantità di toner potrebbe restare nella cartuccia, anche quando viene visualizzata l'indicazione di sostituzione della cartuccia e l'apparecchio smette di stampare.

4. Risoluzione dei problemi

102

Spiegazione dei messaggi del display

9

Samsung sconsiglia l’utilizzo di cartucce di toner Samsung non originali, come ad esempio cartucce ricaricate o rigenerate. Samsung non può garantire la qualità delle cartucce del toner non originali

Samsung. La manutenzione o la riparazione necessarie a causa dell'utilizzo di cartucce di toner non originali Samsung non sarà coperta dalla garanzia.

Messaggi relativi al vassoio

Messaggio

Carta esaur

esaurita [numero vassoio]

Carta incepp o esaurita

Significato

Non vi è carta nel vassoio indicato.

• La carta si è inceppata nell'alimentatore manuale.

• Non vi è carta nel vassoio.

Soluzioni suggerite

Caricare la carta nel vassoio (vedere

“Caricamento della carta nel vassoio” a pagina 34).

• Rimuovere la carta inceppata (vedere

“CLP-41xN Series/

CLP-41xNW Series” a pagina 88).

• Caricare la carta nel vassoio (vedere

“Vassoio multifunzione

(o alimentatore manuale)” a pagina 37).

10

Messaggi relativi alla rete

Messaggio

Problema rete:

Conflitto IP

Wireless wireless

802.1x

802.1x

Significato

L'indirizzo IP è già usato altrove.

Il modulo wireless non è installato.

Impossibile eseguire l'autenticazione.

Soluzioni suggerite

Verificare l'indirizzo IP oppure ottenerne uno nuovo.

Spegnere e riaccendere e riprovare a stampare. Se il problema persiste, rivolgersi all'assistenza tecnica.

Controllare il protocollo di autenticazione di rete. Se il problema persiste, contattare l'amministratore della rete.

4. Risoluzione dei problemi

103

Spiegazione dei messaggi del display

11

Messaggi vari

Messaggio

Regol colore

Registrazione...

Densità immagine calibr...

Spor ap

Chiuderlo

nuovo fusore

[numero errore]

Installare toner

[colore]

Significato

La stampante sta regolando la registrazione del colore.

Il dispositivo sta calibrando la densità dell'immagine.

Soluzioni suggerite

Attendere alcuni minuti.

Attendere alcuni minuti.

Il coperchio non è chiuso bene.

Chiudere il coperchio finché non si blocca in posizione.

La cartuccia del toner indicata non è installata correttamente, oppure il connettore è sporco.

Reinstallare la cartuccia del toner originale Samsung due o tre volte per verificare che sia inserita correttamente. Se il problema persiste, rivolgersi all'assistenza tecnica.

Messaggio nuovo fusore

[numero errore]

Spegn e acc nuovo fusore

[numero errore]

Chiamare assist

Install. un.

cinghia TR.

Significato

Impossibile controllare l'unità del dispositivo.

Cinghia trasp.

non compat.

Non installato

Serb di scarico

Temp. stanza errata. Sposta set

Soluzioni suggerite

Spegnere e riaccendere e riprovare a stampare. Se il problema persiste, rivolgersi all'assistenza tecnica.

La cinghia di trasferimento non è installata.

La cinghia di trasferimento installata non è quella giusta per il dispositivo.

Installare una cinghia di trasferimento originale

Samsung.

Installare il componente originale Samsung specifico per il dispositivo.

Il contenitore del toner di scarto non è installato.

Installare un contenitore del toner di scarto originale

Samsung.

La macchina si trova in una stanza con una temperatura ambiente inadeguata.

Spostare la macchina portandola in una stanza con una temperatura ambiente adeguata.

4. Risoluzione dei problemi

104

Spiegazione dei messaggi del display

Messaggio

Cont usc pieno

Rimuovere carta

Il vassoio di uscita è pieno.

Significato Soluzioni suggerite

Rimuovere la carta dal vassoio di uscita; il dispositivo riprende la stampa. Se il problema persiste, chiamare l'assistenza.

Preparare nuova cinghia trasf

La durata della cinghia di trasferimento sta per terminare.

La durata della cinghia di trasferimento è esaurita.

Sostituire la cinghia di trasferimento con una nuova. Se il problema persiste, rivolgersi all'assistenza tecnica.

Sostituire nuova cinghia trasf

Sostituire presto

Sostituire nuova unità fusore

Sostituire

nuovo

Rullo vassoio

1

Sostituire

nuovo

Rullo vassoio

2

La vita utile del fusore sta per terminare.

La vita utile del fusore sta per terminare.

Sostituire il fusore con uno nuovo. Se il problema persiste, rivolgersi all'assistenza tecnica.

La durata del rullo di presa sta per terminare.

La durata del rullo di presa vassoio sta per terminare.

Sostituire il rullo di presa vassoio con uno nuovo. Se il problema persiste, rivolgersi all'assistenza tecnica.

Messaggio

Errore cinghia trasferimento

Toner sc. pieno

Sost. nuovo

Significato Soluzioni suggerite

Impossibile controllare la cinghia di trasferimento.

Il contenitore del toner di scarto è pieno.

Spegnere e riaccendere e riprovare a stampare. Se il problema persiste, rivolgersi all'assistenza tecnica.

Sostituire il contenitore del toner di scarto.

4. Risoluzione dei problemi

105

5. Appendice

In questo capitolo sono fornite le specifiche del prodotto e le informazioni relative alle normative pertinenti.

• Specifiche

• Informazioni normative

• Copyright

107

119

130

Specifiche

1

Specifiche generali

I valori delle specifiche elencati qui di seguito sono soggetti a modifiche senza preavviso. Vedere il sito www.samsung.com per verificare eventuali modifiche alle informazioni.

Dimensioni

Peso

Livello di rumorosità a

Modalità Pronta

Modalità Stampa

Temperatura

Umidità

Potenza nominale b

Elementi

Larghezza x Lunghezza x Altezza

Dispositivo con parti di consumo

Funzionamento

Conservazione (in confezione)

Funzionamento

Conservazione (in confezione)

Modelli da 110 volt

Modelli da 220 volt

Descrizione

CLP-41xN Series/CLP-41xNW Series: 420 x 426 x 264 mm

CLP-68xND Series/CLP-68xDW Series: 420 x 452,5 x 311,3 mm

CLP-41xN Series/CLP-41xNW Series: 16,62 Kg

CLP-68xND Series/CLP-68xDW Series: 20,15 Kg meno di 32 dB(A)

CLP-41xN Series/CLP-41xNW Series: meno di 50 dB(A)

CLP-68xND Series/CLP-68xDW Series: meno di 52 dB(A) da 15 a 30 °C da -20 a 50 °C

20-80% di umidità relativa

10 – 90% di umidità relativa

110 – 127 V CA

220 – 240 V CA

5. Appendice

107

Specifiche

Assorbimento

Wireless c

Elementi

Modalità operativa media

Modalità Pronta

Modalità Risparmio energia

Modalità spegnimento

Modulo

Descrizione

CLP-41xN Series/CLP-41xNW Series: Meno di 380 W

CLP-68xND Series/CLP-68xDW Series: Meno di 450 W

CLP-41xN Series/CLP-41xNW Series: Meno di 50 W

CLP-68xND Series/CLP-68xDW Series: Meno di 14 W

CLP-41xN Series/CLP-68xND Series: Meno di 1,0 W

CLP-41xNW Series: Meno di 1,5 W

CLP-68xDW Series: Meno di 2,0 W

Meno di 0,1 W

SPW-B4319U a. Livello di potenza sonora, ISO 7779. Configurazione testata: installazione base, stampa solo fronte su carta A4.

b. Per informazioni sui valori esatti di tensione (V), frequenza (hertz) e corrente (A), vedere la targhetta sul dispositivo.

c. Solo modelli wireless (vedere “Funzioni per modello” a pagina 7).

5. Appendice

108

Specifiche

2

Specifiche del supporto di stampa

Tipo

Carta normale b c Letter

Legal

Folio USA

A4

Oficio

JIS B5

ISO B5

Executive

Statement

A5

A6

Dimensioni

216 x 279 mm

216 x 356 mm

216 x 330 mm

210 x 297 mm

216 x 343 mm

182 x 257 mm

176 x 250 mm

184 x 267 mm

140 x 216 mm

148 x 210 mm

105 x 148 mm

Dimensioni

CLP-41xN Series

CLP-41xNW Series

Vassoio 1

Alimentatore manuale

Da 70 a 89 g/m

2

• 250 fogli da 80 g/m

2

Da 70 a 89 g/m

2

• 1 foglio

Peso/capacità a

CLP-68xND Series

CLP-68xDW Series

Vassoio 1/vassoio opzionale

Da 70 a 90 g/m

2

• Vassoio 1: 250 fogli da 80 g/m

2

• Vassoio opzionale: 520 fogli da 80 g/m

2

Vassoio multifunzione

Da 70 a 90 g/m

• 50 fogli

2

Da 70 a 89 g/m

2

• 150 fogli da 80 g/m

2

Da 70 a 90 g/m

2

• 150 fogli da 80 g/m

2

Non disponibile nel vassoio opzionale.

5. Appendice

109

Specifiche

Buste

Tipo

Carta spessa

b c

Carta spessa

b c

Carta sottile

Dimensioni

Buste No. 9

Busta DL

Busta C5

Busta C6

Fare riferimento alla sezione

Carta normale

Fare riferimento alla sezione

Carta normale

Dimensioni

Busta Monarch

98 x 191 mm

Busta N.10

105 x 241 mm

98 x 225 mm

110 x 220 mm

162 x 229 mm

114 x 162 mm

Fare riferimento alla sezione Carta normale

Fare riferimento alla sezione

Carta normale

Fare riferimento alla sezione Carta normale

Fare riferimento alla sezione Carta normale

CLP-41xN Series

CLP-41xNW Series

Vassoio 1

Alimentatore manuale

75 - 90 g/m

• 20 fogli

90 - 104 g/m

2

• 50 fogli da 105 g/m

2

164 - 220 g/m

2

• 50 fogli da 220 g/m

2

60 - 69 g/m

2

2

.

• 250 fogli da 70 g/m

2

75 - 90 g/m

2

• 1 foglio

60 - 69 g/m

• 1 foglio

2

.

90 - 104 g/m

2

• 1 foglio

164 - 220 g/m

2

• 1 foglio

Peso/capacità a

CLP-68xND Series

CLP-68xDW Series

Vassoio 1/vassoio opzionale

75 - 90 g/m

2

• 20 fogli

Non disponibile nel vassoio opzionale.

91 - 105 g/m

.

2

• 50 fogli da 105 g/m

164 - 220 g/m

2

2

• 50 fogli da 220 g/m

2

Non disponibile nel vassoio opzionale.

60 - 70 g/m

2

• 250 fogli da 70 g/m

2

Vassoio multifunzione

75 - 90 g/m

• 5 fogli

91 - 105 g/m

• 10 fogli

60 - 70 g/m

• 50 fogli

2

2

.

2

164 - 220 g/m

• 10 fogli

2

5. Appendice

110

Specifiche lucidi

Tipo

Carta cotone, colorata, prestampata

Riciclata

Etichette d

Dimensioni

Fare riferimento alla sezione

Carta normale

Fare riferimento alla sezione

Carta normale

Dimensioni

Fare riferimento alla sezione Carta normale

Fare riferimento alla sezione Carta normale

CLP-41xN Series

CLP-41xNW Series

Vassoio 1

Alimentatore manuale

75 - 90 g/m

2

.

• 250 fogli da 80 g/m

2

Da 70 a 90 g/m

• 250 fogli da 80 g/m

2

2

75 - 90 g/m

2

.

• 1 foglio

Da 70 a 90 g/m

• 1 foglio

2

Peso/capacità a

CLP-68xND Series

CLP-68xDW Series

Vassoio 1/vassoio opzionale

75 - 90 g/m

2

.

• 250 fogli da 80 g/m

2

Non disponibile nel vassoio opzionale.

Da 70 a 90 g/m

2

• 250 fogli da 80 g/m

2

Vassoio multifunzione

75 - 90 g/m

• 50 fogli

2

.

Da 70 a 90 g/m

• 50 fogli

2

Lettera, Legale,

A4

Fare riferimento alla sezione Carta normale

138 - 146 g/m

2

• 50 fogli

138 - 146 g/m

• 1 foglio

2

138 - 146 g/m

• 10 fogli

2

Letter, Legal,

US Folio, A4,

JIS B5, ISO B5,

Executive, A5

Fare riferimento alla sezione Carta normale

Da 120 a 150 g/m

• 50 fogli

2

Da 120 a 150 g/m

• 1 foglio

2

138 - 146 g/m

2

• 50 fogli

Non disponibile nel vassoio opzionale.

Da 120 a 150 g/m

2

• 50 fogli

Non disponibile nel vassoio opzionale.

Da 120 a 150 g/m

• 10 fogli

2

5. Appendice

111

Specifiche

Tipo

Cartoncini

b c

Dimensioni Dimensioni

Letter, Legal,

US Folio, A4,

JIS B5, ISO B5,

Executive, A5

Fare riferimento alla sezione Carta normale

CLP-41xN Series

CLP-41xNW Series

Vassoio 1

Alimentatore manuale

121 - 163 g/m

2

• 50 fogli

121 - 163 g/m

2

• 1 foglio

Peso/capacità a

121 - 163 g/m

• 50 fogli

2

CLP-68xND Series

CLP-68xDW Series

Vassoio 1/vassoio opzionale

Vassoio multifunzione

121 - 163 g/m

• 10 fogli

2

Il cartoncino

3 x 5 è supportato

Carta per scrivere Fare riferimento

Carta archivio, carta perforata, carta intestata alla sezione

Carta normale

Fare riferimento alla sezione

Carta normale

Fare riferimento alla sezione Carta normale

Fare riferimento alla sezione Carta normale

105 - 120 g/m

• 50 fogli

• 250 fogli

2

105 - 120 g/m

• 1 foglio

• 1 foglio

2

105 - 120 g/m

• 50 fogli

• 250 fogli

2

105 - 120 g/m

2

• 10 fogli

• 50 fogli

5. Appendice

112

Specifiche

Tipo

Foto lucida

b

Dimensioni

Lettera, A4,

Cartolina 4x6

Dimensioni

Fare riferimento alla sezione Carta normale

CLP-41xN Series

CLP-41xNW Series

Vassoio 1

Alimentatore manuale

111 - 130 g/m

2

• 30 fogli

111 - 130 g/m

2

• 1 foglio

Peso/capacità a

Vassoio 1/vassoio opzionale

111 - 130 g/m

1

2

CLP-68xND Series

CLP-68xDW Series

per il vassoio

• Vassoio 1: 30 fogli

• Vassoio opzionale: 50 fogli

Vassoio multifunzione

111 - 130 g/m

2

• 5 fogli

Fare riferimento alla sezione Carta normale

131 - 175 g/m

2

• 30 fogli

131 - 175 g/m

• 1 foglio

2

131 - 175 g/m

2

• Vassoio 1: 30 fogli

• Vassoio opzionale: 50 fogli

131 - 175 g/m

• 5 fogli

2

Fare riferimento alla sezione Carta normale

176 - 220 g/m

• 30 fogli

2

176 - 220 g/m

• 1 foglio

2

176 - 220 g/m

2

• Vassoio 1: 30 fogli

• Vassoio opzionale: 50 fogli

176 - 220 g/m

• 5 fogli

2

5. Appendice

113

Specifiche

Tipo Dimensioni Dimensioni

CLP-41xN Series

CLP-41xNW Series

Vassoio 1

Alimentatore manuale

Formato minimo (personalizzato)

Vassoio 1: 98 x 127 mm

Vassoio opzionale:

148,5 x 210 mm

Vassoio

multifunzione/

Alimentatore

manuale: 76 x 127 mm

Formato massimo (personalizzato)

216 x 356 mm

60 - 220 g/m

2

60 - 220 g/m

2

Peso/capacità a

CLP-68xND Series

CLP-68xDW Series

Vassoio 1/vassoio opzionale

Vassoio multifunzione

• 60 - 220 g/m

2

per il vassoio 1

• 60 - 163 g/m

2

per il vassoio opzionale.

60 - 220 g/m

2 a. La capacità massima può variare a seconda del peso e dello spessore del supporto e delle condizioni ambientali. b. Il formato cartolina 4 x 6 è supportato nel vassoio 1, nell'alimentatore manuale o nel vassoio multifunzione.

c. Il formato cartoncino (3 x 5) è supportato nell'alimentatore manuale e nel vassoio multifunzione.

d. La ruvidità delle etichette utilizzate in questo dispositivo è compresa tra 100 e 250 (sheffield). Questo dato indica il livello numerico della ruvidità.

5. Appendice

114

Specifiche

3

Requisiti di sistema

Microsoft

®

Windows

®

Sistema operativo

Windows

®

XP

Windows Server

®

2003

Windows Server

®

2008

Windows Vista

®

Windows

®

7

Windows Server

®

2008 R2

Requisiti (consigliati)

CPU RAM

Intel

®

Pentium

®

III 933 MHz (Pentium IV 1 GHz)

Intel

®

Pentium

®

III 933 MHz (Pentium IV 1 GHz)

128 MB (256 MB)

128 MB (512 MB)

Intel

®

Pentium

®

IV 1 GHz (Pentium IV 2 GHz)

512 MB (2 GB)

Intel

®

Pentium

®

IV 3 GHz

Processore Intel

®

Pentium

®

IV 1 GHz a 32 o 64 bit o più avanzato

512 MB (1 GB)

1 GB (2 GB)

• Supporto per immagini DirectX

®

9 con memoria da 128 MB (per attivare il tema Aero).

• Unità DVD-R/W

Processori Intel avanzati)

®

Pentium

®

IV 1 GHz (x86) o 1,4 GHz (x64) (2 GHz o più

512 MB (2 GB)

• Per tutti i sistemi operativi Windows, è consigliata l'installazione di Internet Explorer 6.0 o versione successiva.

• Gli utenti che hanno diritti di amministratore possono installare il software.

Windows Terminal Services

è compatibile con questa stampante.

spazio su disco disponibile

1,5 GB

1,25 GB – 2 GB

10 GB

15 GB

16 GB

10 GB

5. Appendice

115

Specifiche

Mac

Sistema operativo

Mac OS X 10.4

Mac OS X 10.5

Mac OS X 10.6

Mac OS X 10.7

CPU

• Processori Intel

®

• PowerPC G4/ G5

• Processori Intel

®

• Power PC G4 /G5 da 867 MHz o più veloce

• Processori Intel

®

• Processori Intel

®

Requisiti (consigliato)

RAM

• 128 MB per Mac con PowerPC (512 MB)

• 512 MB per Mac con processore Intel (1 GB)

512 MB (1 GB)

1 GB

Spazio su disco disponibile

1 GB

1 GB (2 GB)

2 GB

1 GB

4 GB

5. Appendice

116

Specifiche

Linux

Elementi

Sistema operativo

CPU

RAM

Spazio su disco disponibile

Unix

Elementi

Requisiti

Redhat

®

Enterprise Linux WS 4, 5 (32/64 bit)

Fedora 5 ~ 13 (32/64 bit)

SuSE Linux 10.1 (32 bit)

OpenSuSE

®

10.2, 10.3, 11.0, 11.1, 11.2 (32/64 bit)

Mandriva 2007, 2008, 2009, 2009.1, 2010 (32/64 bit)

Ubuntu 6.06, 6.10, 7.04, 7.10, 8.04, 8.10, 9.04, 9.10, 10.04 (32/64 bit)

SuSE Linux Enterprise Desktop 10, 11 (32/64 bit)

Debian 4.0, 5.0 (32/64 bit)

Pentium IV 2.4GHz (Intel Core™2)

512 MB (1 GB)

1 GB (2 GB)

Sistema operativo

Sun Solaris 9, 10 (x86, SPARC)

HP-UX 11.0, 11i v1, 11i v2, 11i v3 (PA-RISC, Itanium)

IBM AIX 5.1, 5.2, 5.3, 5.4

Fino a 100 MB

Requisiti

Spazio su disco disponibile

5. Appendice

117

Specifiche

4

Ambiente di rete

Solo modelli di rete e wireless (vedere “Funzioni per modello” a pagina 7)

Per utilizzare il dispositivo come stampante di rete, è necessario configurare i protocolli di rete. Nella tabella seguente sono visualizzati gli ambienti di rete supportati dal dispositivo.

Elementi

Interfaccia di rete

Sistema operativo di rete

Protocolli di rete

Sicurezza wireless

Specifiche

• Ethernet 10/100/1000 Base TX LAN cablata

• LAN wireless 802.11b/g/n

• Windows

®

XP, Windows Server

®

2003, Windows Vista

®

, Windows

®

7, Windows Server

®

2008 R2

• Vari sistemi operativi Linux

• Mac OS X 10.4 ~ 10.7

• UNIX OS

• TCP/IPv4

• DHCP, BOOTP

• DNS, WINS, Bonjour, SLP, UPnP

• Stampa TCP/IP standard (RAW), LPR, IPP, WSD

• SNMPv 1/2/3, HTTP, IPSec

• TCP/IPv6 (DHCP, DNS, RAW, LPR, SNMPv 1/2/3, HTTP, IPSec)

• Autenticazione: Sistema aperto, Chiave cond., WPA Personale, WPA2 Personale (PSK)

• Crittatura: WEP64, WEP128, TKIP, AES

5. Appendice

118

Informazioni normative

Questo dispositivo è progettato per garantire la sicurezza in condizioni operative normali ed è certificato in accordo a diverse normative.

5

Dichiarazione di sicurezza del laser

La stampante è stata certificata negli USA come rispondente ai requisiti del

DHHS (Department of Health and Human Services) 21 CFR, capitolo 1, sezione J per i prodotti laser di Classe I (1) e altrove è stata certificata conforme ai requisiti IEC 60825-1. 2007.

I prodotti laser di Classe I non sono considerati pericolosi. Il sistema laser e la stampante sono stati progettati in modo da evitare qualsiasi accesso umano diretto alle radiazioni laser superiori al livello di Classe I durante il normale funzionamento, la manutenzione o gli interventi di riparazione.

Attenzione

Evitare di fare funzionare la stampante o di eseguire interventi di manutenzione quando il coperchio di protezione è stato rimosso dal gruppo

Laser/Scanner. Il raggio riflesso, anche se invisibile, può arrecare danni alla vista.

Quando si utilizza questo prodotto, per ridurre il rischio di incendio, folgorazione e danni fisici, seguire sempre le precauzioni riportate di seguito:

5. Appendice

119

Informazioni normative

6

Dichiarazione sull’ozono

8

Riciclaggio

Le emissioni di ozono di questo prodotto sono inferiori a 0,1 ppm. Dal momento che l'ozono è più pesante dell'aria, installare questo prodotto in locale ben ventialto.

7

Risparmio energia

Riciclare o smaltire il materiale di imballaggio di questo prodotto nel pieno rispetto dell'ambiente.

9

Solo Cina

Questa stampante si avvale di una tecnologia avanzata di risparmio energetico che riduce il consumo di corrente nei periodi di inutilizzo.

Quando la stampante non riceve i dati per un periodo di tempo prolungato, il consumo di corrente si riduce automaticamente.

ENERGY STAR e il marchio ENERGY STAR sono marchi registrati negli Stati Uniti.

Per ulteriori informazioni sul programma ENERGY STAR, visitare il sito http://www.energystar.gov

I modelli certificati ENERGY STAR, saranno dotati dell'etichetta

ENERGY STAR. Controllare che il dispositivo sia certificato

ENERGY STAR.

5. Appendice

120

Informazioni normative

10

Corretto smaltimento del prodotto (smaltimento di apparecchiature elettriche ed elettroniche)

(Solo per gli Stati Uniti d'America)

Smaltire il materiale elettronico tramite un impianto di riciclaggio approvato.

Per trovare l'impianto di riciclaggio più vicino, visitare il sito Web all'indirizzo: www.samsung.com/recyclingdirect oppure chiamare il numero

(877) 278 - 0799

(in vigore nell'Unione Europea e in altri Paesi europei con sistemi di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatteria, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del ciclo di vita.

Per evitare possibili danni all'ambiente o alla salute dell'uomo, si prega di separare questo tipo di prodotto da altri tipi di rifiuti e di riciclarlo in modo opportuno per promuovere il riutilizzo sostenibile delle risorse dei materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di materiali.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

12

11

Solo Taiwan

Emissioni in radiofrequenza

Informazioni per l'utente sulle norme FCC

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'utilizzo è soggetto alle due seguenti condizioni:

• questo dispositivo non può provocare interferenze dannose;

• Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero determinarne il funzionamento indesiderato.

5. Appendice

121

Informazioni normative

Questa apparecchiatura è stata provata ed è risultata conforme ai limiti per i dispositivi digitali di classe B, secondo le specifiche della Parte 15 delle norme FCC. Questi limiti sono intesi a fornire un'adeguata protezione da interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non è installata e utilizzata in conformità con le istruzioni, può provocare interferenze dannose alle radiocomunicazioni. In ogni caso, non c'è garanzia che tale interferenza non si verifichi in una particolare installazione. Se questa apparecchiatura provoca interferenze con la ricezione radiotelevisiva (per stabilirlo, è sufficiente spegnerla e riaccenderla), l'utente è invitato a cercare di correggere l'interferenza adottando uno o più dei seguenti rimedi:

• Ruotare o cambiare la posizione dell'antenna ricevente.

• Allontanare l'apparecchiatura dal ricevitore.

• Collegare l'apparecchiatura a una presa posizionata su un circuito diverso da quello del ricevitore.

• Consultare il rivenditore o un tecnico radio/televisivo esperto per ulteriori suggerimenti.

I cambiamenti o le modifiche apportate a questa apparecchiatura senza espressa approvazione del produttore responsabile della conformità alle norme potrebbero rendere nullo il diritto dell'utente di utilizzare l'apparecchiatura.

13

Norme canadesi sulle interferenze radio

Questo dispositivo digitale rispetta i limiti della Classe B riguardanti l'emissione di disturbi radioelettrici da parte di apparecchiature digitali, come prescritto nella normativa sulle apparecchiature che generano interferenze, intitolata "Apparecchiature digitali", ICES-003 della Industry and Science Canada.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: « Appareils Numériques », ICES-003

édictée par l’Industrie et Sciences Canada.

Stati Uniti d'America

Commissione federale per le comunicazioni

(FCC)

Emettitore intenzionale per le norme FCC Parte 15

Nel sistema della stampante possono essere presenti (incorporati) dispositivi radio di tipo LAN a bassa potenza (dispositivi di comunicazioni wireless in radiofrequenza (RF)), che funzionano nella banda 2,4/5 GHz.

Questa sezione è applicabile solamente se sono presenti questi dispositivi.

Per verificare la presenza di dispositivi wireless, fare riferimento all'etichetta del sistema.

5. Appendice

122

Informazioni normative

Se un numero di identificazione FCC è riportato sull'etichetta del sistema, i dispositivi wireless presenti nel sistema sono destinati al solo uso negli Stati

Uniti d'America.

L'FCC fornisce un'indicazione generale di una separazione di 20 cm tra il dispositivo e il corpo, per l'utilizzo di un dispositivo wireless vicino al corpo

(escluse le estremità). Questo dispositivo deve essere utilizzato a più di 20 cm dal corpo, quando i dispositivi wireless sono accesi. L'uscita di potenza del dispositivo o dei dispositivi wireless che potrebbero essere incorporati nella stampante e ben al di sotto dei limiti di esposizione RF previsti dalle norme FCC.

Questo trasmettitore non va montato o utilizzato insieme a qualsiasi altra antenna o trasmettitore.

L'utilizzo di questo dispositivo è soggetto alle due seguenti condizioni: (1)

Questo dispositivo non può provocare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero provocare il funzionamento indesiderato del dispositivo.

I dispositivi wireless non possono essere riparati dall'utente. Non modificarli in alcun modo. La modifica a un dispositivo wireless renderà nulla l'autorizzazione a utilizzarlo. Contattare il produttore per l'assistenza.

Dichiarazione FCC per l'utilizzo di una LAN wireless:

While installing and operating this transmitter and antenna combination the radio frequency exposure limit of 1m W/cm2 may be exceeded at distances close to the antenna installed. Pertanto, l'utente deve tenere sempre una distanza minima di 20 cm dall'antenna. Questo dispositivo non può essere installato insieme a un trasmettitore e a un'antenna trasmittente.

14

Solo Russia

15

Solo Germania

5. Appendice

123

Informazioni normative

16

Solo Turchia

Se si taglia la spina stampata, disfarsene immediatamente. Non è possibile ricollegare la spina perché si potrebbe ricevere una scossa elettrica inserendola nella presa.

Avvertenza importante:

17

Sostituzione della spina in dotazione (solo per il

Regno Unito)

Importante

Il cavo di alimentazione del dispositivo viene fornito con una spina standard da 13 A (BS 1363) e un fusibile da 13 A. Quando si sostituisce o si controlla il fusibile, è necessario reinstallare il fusibile da 13 A appropriato, quindi rimontare il coperchio del fusibile. Se il coperchio del fusibile è andato perduto, non utilizzare la spina finché non ne viene installato un altro.

Contattare il negozio presso il quale è stato acquistato il dispositivo.

La spina da 13 A è il tipo più diffuso nel Regno Unito e dovrebbe pertanto essere compatibile. Tuttavia, alcuni edifici (soprattutto i meno moderni) non dispongono di normali prese di corrente da 13 A. In questo caso, è necessario acquistare una spina di riduzione appropriata. Non rimuovere la spina stampata.

È necessario mettere a terra questo dispositivo.

I fili del cavo di alimentazione sono dei seguenti colori, che ne facilitano l'identificazione:

verde e giallo: terra

blu: neutro

Marrone: fase

Se i fili del cavo di alimentazione non corrispondono ai colori indicati nella spina, procedere come segue:

Collegare il filo verde e giallo al pin contrassegnato dalla lettera "E", dal simbolo di sicurezza corrispondente alla "messa a terra", dai colori verde e giallo o dal colore verde.

Collegare il filo blu al pin contrassegnato dalla lettera "N" o dal colore nero.

Collegare il filo marrone al pin contrassegnato dalla lettera "L" o dal colore rosso.

Deve essere presente un fusibile da 13 A nella spina, nell'adattatore o nel quadro di distribuzione.

5. Appendice

124

Informazioni normative

18

Dichiarazione di conformità (Paesi europei)

Approvazioni e certificazioni

09 marzo 1999: Direttiva del Consiglio 1999/5/EC, riguardante le

apparecchiature radio, le apparecchiature terminali di telecomunicazione ed il reciproco riconoscimento della loro conformità. Una dichiarazione completa, che definisce le direttive pertinenti e gli standard di riferimento, può essere richiesta al rappresentante di Samsung Electronics Co., Ltd.

Con la presente, Samsung Electronics dichiara che questo prodotto [CLP-41xN Series/CLP-68xND Series] è conforme ai requisiti fondamentali e ad altre clausole correlate della direttiva

Bassa Tensione (2006/95/CE) e della direttiva sulla

Compatibilità Elettromagnetica (2004/108/CE).

Con la presente, Samsung Electronics dichiara che questo prodotto [CLP-41xNW Series/CLP-68xDW Series] è conforme ai requisiti fondamentali e ad altre clausole correlate della direttiva

R&TTE 1999/5/CE.

La dichiarazione di conformità è consultabile sul sito

www.samsung.com, andare in Supporto > download center ed inserire il nome della stampante (MFP) per sfogliare l'EuDoC.

gennaio 1, 1995: Direttiva del Consiglio 2006/95/EC, approssimazione

delle leggi degli Stati Membri relative alle apparecchiature a bassa tensione.

gennaio 1, 1996: Direttiva del Consiglio 2004/108/EC, Ravvicinamento

delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica.

Certificazione EC

Certificazione in base alla Direttiva sulle apparecchiature radio e le apparecchiature terminali per telecomunicazioni 1999/5/EC (FAX).

Questo prodotto Samsung è stato certificato da Samsung per una connessione a terminale singolo paneuropea alla rete telefonica commutata pubblica (PSTN) analogica conformemente alla Direttiva 1999/

5/EC. Il prodotto è stato progettato per funzionare con i centralini PSTN e

PBX compatibili dei Paesi europei.

Per qualsiasi problema, contattare prima il laboratorio del controllo qualità europeo di Samsung Electronics Co., Ltd.

Il prodotto è stato testato per TBR21. Per utilizzare in modo ottimale l'apparecchiatura terminale conforme a questo standard, l'istituto europeo per gli standard delle telecomunicazioni (European Telecommunication

Standards Institute, ETSI) ha emanato un documento informativo (EG 201

121) che contiene note e ulteriori requisiti per garantire la compatibilità di rete dei terminali TBR21. Questo prodotto è stato progettato ed è pienamente conforme alle note informative applicabili contenute in questo documento.

5. Appendice

125

Informazioni normative

Informazioni sull'autorizzazione radio europea

(per i prodotti muniti di dispositivi radio omologati dall'UE)

Nel sistema della stampante destinata a uso domestico o di ufficio possono essere presenti (incorporati) dispositivi radio di tipo LAN a bassa potenza

(dispositivi di comunicazioni wireless in radiofrequenza (RF)), che funzionano nella banda 2,4/5 GHz. Questa sezione è applicabile solamente se sono presenti questi dispositivi. Per verificare la presenza di dispositivi wireless, fare riferimento all'etichetta del sistema.

Stati europei con limitazioni d'uso:

UE

In Francia questa apparecchiatura può essere utilizzata solo al chiuso.

Paesi EEA/EFTA

Nessun limite al momento.

19

Solo Israele

I dispositivi wireless eventualmente presenti nel sistema sono destinati al solo utilizzo nell'Unione Europea o nelle aree ad essa collegate se sull'etichetta del sistema è riportato il marchio CE con un Numero di registrazione di corpo notificato e il simbolo di avviso.

L'uscita di potenza del dispositivo o dei dispositivi wireless, che potrebbe essere incorporato nella stampante, è ben al di sotto dei limiti di esposizione definiti dalla Commissione Europea nella direttiva R&TTE.

Stati europei qualificati per approvazioni wireless:

Paesi UE

20

Informazioni normative di conformità

Guida wireless

Nel sistema della stampante possono essere presenti (incorporati) dispositivi radio di tipo LAN a bassa potenza (dispositivi di comunicazioni wireless in radiofrequenza (RF)), che funzionano nella banda 2,4/5 GHz.

Nella sezione seguente viene fornita una panoramica generale sulle informazioni da tenere presenti per l'uso di un dispositivo wireless.

5. Appendice

126

Informazioni normative

Ulteriori limitazioni, precauzioni e questioni relativi a Paesi specifici sono elencati nelle sezioni specifiche del Paese (o sezioni di gruppi di Paesi). I dispositivi wireless presenti nel sistema sono destinati al solo utilizzo nei

Paesi identificati dai simboli di autorizzazione radio sulla targhetta del sistema. Se il Paese in cui viene utilizzato il dispositivo wireless non è presente nell'elenco, rivolgersi all'ente di autorizzazione radio locale per eventuali richieste. I dispositivi wireless sono attentamente regolamentati e l'uso può non essere consentito.

L'uscita di potenza del dispositivo o dei dispositivi wireless che potrebbero essere incorporati nella stampante è ben al di sotto dei limiti di esposizione

RF finora conosciuti. Poiché i dispositivi wireless (che potrebbero essere incorporati nella stampante) emettono meno energia di quella consentita dagli standard di sicurezza e dalle raccomandazioni in merito alla frequenza radio, il produttore ritiene che questi dispositivi siano utilizzabili in condizioni di sicurezza. Indipendentemente dai livelli di potenza, ridurre al minimo il contatto del corpo umano con i dispositivi wireless durante il funzionamento normale.

Come regola generale, una distanza di 20 cm tra il dispositivo wireless e il corpo umano, relativamente all'utilizzo di un dispositivo wireless vicino al corpo (escluse le estremità), è la norma. Questo dispositivo deve essere utilizzato a più di 20 cm dal corpo, quando i dispositivi wireless sono accesi e stanno trasmettendo.

Questo trasmettitore non va montato o utilizzato insieme a qualsiasi altra antenna o trasmettitore.

Alcune circostanze richiedono limitazioni nei dispositivi wireless. Di seguito sono elencati esempi di limitazioni comuni:

La comunicazione wireless in radiofrequenza può interferire con apparecchiature su aerei commerciali. Gli attuali regolamenti dell'aviazione richiedono lo spegnimento di dispositivi wireless durante i viaggi in aereo. IEEE 802.11 (noto come Ethernet wireless) e dispositivi di comunicazione Bluetooth sono esempi di dispositivi che forniscono comunicazioni wireless.

In ambienti in cui il rischio di interferenze con altri dispositivi o servizi è o viene ritenuto dannoso, la possibilità di usare un dispositivo wireless può essere limitata o vietata. Gli aeroporti, gli ospedali e le atmosfere cariche di ossigeno e gas infiammabili costituiscono alcuni esempi in cui l'utilizzo di dispositivi wireless potrebbe essere limitato o vietato. Per ambienti in cui l'autorizzazione all'uso di dispositivi wireless è dubbia, rivolgersi all'autorità preposta per l'autorizzazione prima di usare o accendere il dispositivo wireless.

Ogni paese ha diversi limitazioni sull'uso di dispositivi wireless.

Dato che il sistema è dotato di un dispositivo wireless, quando si viaggia da un paese all'altro con il sistema, prima di qualunque spostamento o viaggio, verificare con le autorità locali di autorizzazione radio eventuali limitazioni all'uso di un dispositivo wireless nel paese di destinazione.

Se il sistema ha in dotazione un dispositivo wireless incorporato al proprio interno, non azionare tale dispositivo finché tutti i coperchi e protezioni non sono in posizione e il sistema è completamente assemblato.

5. Appendice

127

Informazioni normative

I dispositivi wireless non possono essere riparati dall'utente. Non modificarli in alcun modo. La modifica a un dispositivo wireless renderà nulla l'autorizzazione a utilizzarlo. Contattare il produttore per l'assistenza.

Usare solo driver approvati per il Paese in cui verrà utilizzato il dispositivo. Vedere il kit di ripristino del sistema del produttore oppure contattare l'assistenza tecnica per ulteriori informazioni.

5. Appendice

128

Informazioni normative

21

Solo Cina

5. Appendice

129

Copyright

© 2012 Samsung Electronics Co., Ltd. Tutti i diritti riservati

Questa guida dell'utente viene fornita solo a scopo informativo. Tutte le informazioni qui contenute sono soggette a modifiche senza preavviso.

Samsung Electronics non è responsabile per eventuali danni, diretti o indiretti, derivanti o relativi all'utilizzo di questa Guida dell'utente.

• Samsung e il logo Samsung sono marchi di Samsung Electronics Co., Ltd.

• Microsoft, Windows, Windows Vista, Windows 7 e Windows Server 2008 R2 sono marchi registrati o marchi commerciali di Microsoft Corporation.

• Google, Picasa, Google Docs, Android e Gmail sono marchi registrati o marchi di Google Inc.

• Google Cloud Print è un marchio di Google Inc.

• iPad, iPhone, iPod touch, Mac e Mac OS sono marchi di Apple Inc., registrati negli Stati Uniti e in altri paesi. AirPrint e il logo AirPrint sono marchi di

Apple Inc.

• Tutti gli altri marchi o nomi di prodotti sono marchi commerciali delle rispettive società od organizzazioni.

Per informazioni sulla licenza open source, fare riferimento al file "LICENSE.txt" contenuto nel CD-ROM.

REV.1.02

5. Appendice

130

CLP-41xN/CLP-41xNW Series

CLP-68xND/CLP-68xDW Series

Questa Guida fornisce informazioni relative all'installazione, alla configurazione avanzata, al funzionamento e alla risoluzione dei problemi all'interno degli svariati ambienti dei sistemi operativi.

Alcune funzioni potranno non essere disponibili a seconda del modello o del Paese.

DI BASE

Questa Guida fornisce informazioni relative all'installazione, al funzionamento di base e alla soluzione dei problemi visualizzati in Windows.

AVANZATA

1. Installazione del software

Installazione per Mac

Reinstallazione per Mac

Installazione per Linux

Reinstallazione per Linux

135

136

137

138

2. Utilizzo di un apparecchio

connesso in rete

Programmi di rete utili

Impostazione rete cablata

Istallazione dei driver sulla rete

Configurazione IPv6

Impostazione di rete wireless

Samsung MobilePrint

AirPrint

Google Cloud Print™

140

141

144

153

156

181

183

185

3. Utili menu per le impostazioni

Prima di iniziare la lettura di un capitolo

189

Informazioni

190

Layout

191

Carta

193

Grafica

194

Imposta sist.

195

Emulazione

199

Gest. imm.

200

Rete

201

USB diretto

203

Gest. lavori

204

4. Funzioni speciali

Regolazione dell'altitudine

Immissione di diversi caratteri

Caratteristiche di stampa

Utilizzo delle funzioni del dispositivo opzionale

206

207

209

227

132

AVANZATA

5. Strumenti utili di gestione

Easy Capture Manager

230

Samsung AnyWeb Print

231

Samsung Easy Color Manager

232

Easy Eco Driver

233

Utilizzo di SyncThru™ Web Service

234

Utilizzo di Samsung Easy Printer Manager

238

Utilizzo di Stato della stampante Samsung

241

Utilizzo di Unified Driver Configurator di Linux

243

6. Risoluzione dei problemi

Problemi di alimentazione della carta

Problemi di alimentazione e connessione di cavi

Problemi di stampa

Problemi di qualità di stampa

Problemi per il sistema operativo

247

248

249

253

261

133

1. Installazione del software

Questo capitolo fornisce istruzioni relative all'installazione del software utile ed essenziale da utilizzare in un ambiente in cui l'apparecchio è connesso tramite cavo. Un dispositivo locale è un dispositivo collegato direttamente al computer mediante un cavo. Se l'apparecchio è connesso in rete, saltare questa fase e passare

all'Installazione del driver dell'apparecchio connesso in rete (vedere “Istallazione dei driver sulla rete” a pagina

144).

• Installazione per Mac

• Reinstallazione per Mac

• Installazione per Linux

• Reinstallazione per Linux

135

136

137

138

• Gli utenti con sistema operativo Windows, faranno riferimento alla Guida di base per

installare il driver del dispositivo (vedere “Installazione del driver in locale” a pagina 25).

• Utilizzare solamente un cavo USB che non superi 3 metri di lunghezza.

Installazione per Mac

1

Assicurarsi che il dispositivo sia collegato al computer e sia acceso.

2

Inserire il CD del software in dotazione nell'unità CD-ROM.

3

Fare doppio clic sull'icona del CD-ROM visualizzata sulla scrivania del Mac.

4

Fare doppio clic sulla cartella MAC_Installer > icona Installer OS X.

5

Fare clic su Continua.

6

Leggere il contratto di licenza e fare clic su Continua.

7

Fare clic su Accetto per accettare il contratto di licenza.

8

Quando viene visualizzato il messaggio che indica che tutte le applicazioni sul computer verranno chiuse, fare clic su Continua.

9

Fare clic su Continua nel riquadro Opzioni personalizzabili.

10

Fare clic su Installa. Verranno installati tutti i componenti necessari per le operazioni del dispositivo.

Selezionando Personalizza, è possibile scegliere i singoli componenti da installare.

11

Immettere la password e fare clic su OK.

12

L'installazione del software richiede il riavvio del computer. Fare clic su Continua installazione.

13

Al termine dell'installazione, fare clic su Esci o Riavvia.

14

Aprire la cartella Applicazioni > Utility > Utility Configurazione

Stampante.

• Per Mac OS X 10.5-10.7, aprire la cartella Applicazioni >

Preferenze di Sistema e fare clic su Stampa e Fax.

15

Fare clic su Aggiungi su Elenco stampanti.

• Per Mac OS X 10.5 -10.7, fare clic sull'icona della cartella "+".

Verrà visualizzata una finestra a comparsa.

16

Fare clic su Browser di default e individuare la connessione USB.

• Per Mac OS X 10.5 -10.7, fare clic su Default e trovare la connessione USB.

17

Per Mac OS X 10.4, se l'opzione di selezione automatica non funziona correttamente, selezionare Samsung in Stampa con e il nome del dispositivo in Modello.

• Per Mac OS X 10.5-10.7, se l'opzione di selezione automatica non funziona correttamente, selezionare Selezionare un driver

da usare… e il nome dell'apparecchio in Stampa con.

Il dispositivo viene visualizzato nell'Elenco stampanti e impostato come stampante predefinita.

18

Fare clic su Aggiungi.

1. Installazione del software

135

Reinstallazione per Mac

Se la stampante non funziona correttamente, disinstallare il driver e reinstallarlo.

1

Assicurarsi che il dispositivo sia collegato al computer e sia acceso.

2

Inserire il CD del software in dotazione nell'unità CD-ROM.

3

Fare doppio clic sull'icona del CD-ROM visualizzata sulla scrivania del Mac.

4

Fare doppio clic sulla cartella MAC_Installer > icona Uninstaller

OS X.

5

Immettere la password e fare clic su OK.

6

Al termine della disinstallazione, fare clic su OK.

Se l'apparecchio è stato già aggiunto, eliminarlo da Utility

Configurazione Stampante or Stampa e Fax.

1. Installazione del software

136

Installazione per Linux

Per installare il software della stampante è necessario scaricare i pacchetti di software Linux dal sito Web Samsung (http://www.samsung.com/printer

> trova il prodotto > Supporto o Download).

1

Installazione di Unified Linux Driver

7

Al termine dell'installazione, fare clic su Finish.

Per maggiore comodità, il programma di installazione ha aggiunto l'icona

Unified Driver Configurator sul desktop e il gruppo Unified Driver al menu di sistema. In caso di difficoltà, consultare la Guida in linea, a cui è possibile accedere dal menu di sistema oppure dalle applicazioni Windows del pacchetto di driver, quali Unified Driver Configurator o Image Manager.

1

Assicurarsi che il dispositivo sia collegato al computer e sia acceso.

2

Quando viene visualizzata la finestra di dialogo Administrator

Login, digitare "root" nel campo Login e inserire la password di

sistema.

Per installare il software del dispositivo è necessario eseguire il login come superutente (root). Se non si è un superutente, rivolgersi all'amministratore di sistema.

3

Dal sito Web Samsung, scaricare sul computer il pacchetto Unified

Linux Driver.

4

Fare clic con il pulsante destro del mouse sul pacchetto Unified

Linux Driver ed estrarne il contenuto.

5

Fare doppio clic su cdroot > autorun.

6

Quando viene visualizzata la schermata iniziale, fare clic su Next.

1. Installazione del software

137

Reinstallazione per Linux

Se la stampante non funziona correttamente, disinstallare il driver e reinstallarlo.

1

Assicurarsi che il dispositivo sia collegato al computer e sia acceso.

2

Quando viene visualizzata la finestra di dialogo Administrator

Login, digitare "root" nel campo Login e inserire la password di

sistema.

Per disinstallare il driver della stampante è necessario eseguire il login come superutente (root). Se non si è un superutente, rivolgersi all'amministratore di sistema.

3

Aprire il programma Terminal. Quando viene visualizzata la schermata Terminal, digitare quanto segue:

[[email protected] root]#cd /opt/Samsung/mfp/uninstall/

[[email protected] uninstall]#./uninstall.sh

4

Fare clic su Next.

5

Fare clic su Finish.

1. Installazione del software

138

2. Utilizzo di un apparecchio connesso in rete

In questo capitolo vengono fornite istruzioni dettagliate per impostare l'apparecchio con collegamento in rete e il software correlato.

• Programmi di rete utili

• Impostazione rete cablata

• Istallazione dei driver sulla rete

• Configurazione IPv6

• Impostazione di rete wireless

• Samsung MobilePrint

• AirPrint

• Google Cloud Print™

140

141

144

153

156

181

183

185

I dispositivi e le funzioni opzionali supportati possono variare a seconda del modello

(vedere “Funzioni per modello” a pagina 7).

Programmi di rete utili

Sono disponibili diversi programmi per eseguire facilmente le impostazioni di rete nell'ambiente di rete. In particolare, l'amministratore di rete potrà gestire diversi dispositivi sulla rete.

• Prima di usare i seguenti programmi, impostare l'indirizzo IP.

• Alcune funzioni e articoli opzionali potranno non essere disponibili a

seconda dei modelli e Paesi (vedere “Funzioni per modello” a pagina 7).

2

SyncThru™ Web Admin Service

Soluzione di gestione del dispositivo basata su Web per amministratori di rete. SyncThru™ Web Admin Service consente di gestire efficacemente le stampanti di rete e di controllarle da postazioni remote, risolvendo i problemi ad esse collegati da un qualsiasi sito con accesso alla intranet aziendale.

• Scaricare il programma da http://solution.samsungprinter.com.

1

SyncThru™ Web Service

Il server Web incorporato nell'apparecchio di rete, consente di svolgere le

seguenti operazioni (vedere “Utilizzo di SyncThru™ Web Service” a pagina

234).

• Controllare le informazioni e lo stato dei materiali di consumo.

• Personalizzare le impostazioni della stampante.

• Impostare l'opzione di notifica tramite e-mail. Quando si imposta questa opzione, lo stato dell'apparecchio (problema con la cartuccia del toner o errore della macchina) sarà inviato automaticamente a una persona tramite e-mail.

• configurare i parametri di rete necessari per la connessione del dispositivo ai diversi ambienti di rete;

3

Impostazione rete cablata SetIP

Questo programma di utilità consente di selezionare un'interfaccia di rete e configurare manualmente gli indirizzi IP per l'utilizzo con il protocollo TCP/

IP.

Vedere “Impostazione IPv4 tramite SetIP (Windows)” a pagina 141.

Vedere “Configurazione IPv4 tramite SetIP (Mac)” a pagina 142.

Vedere “Impostazione IPv4 tramite SetIP (Linux)” a pagina 143.

• I dispositivi che non supportano la porta di rete non potranno

utilizzare questa funzione (vedere “Vista posteriore” a pagina 21).

• L'TCP/IPv6 non è supportato da questo programma.

2. Utilizzo di un apparecchio connesso in rete

140

Impostazione rete cablata

4

Stampa del rapporto di configurazione della rete

Dal pannello di controllo del dispositivo è possibile stampare un Rapporto

di configurazione della rete con le impostazioni di rete correnti del

dispositivo. Tale operazione agevola l'impostazione di una rete.

Premere il pulsante (Menu) sul pannello di controllo e selezionare Rete

> Conf. rete

Con il Rapporto di configurazione della rete è possibile trovare l'indirizzo

MAC e l'indirizzo IP del dispositivo.

Ad esempio:

• indirizzo MAC: 00:15:99:41:A2:78

• indirizzo IP: 169.254.192.192

5

Impostazione dell'indirizzo IP

• I dispositivi che non supportano l'interfaccia di rete non potranno

utilizzare questa funzione (vedere “Vista posteriore” a pagina 21).

• L'TCP/IPv6 non è supportato da questo programma.

Per prima cosa, è necessario impostare l'indirizzo IP per la stampa e la gestione in rete. Nella maggior parte dei casi, il nuovo indirizzo IP verrà assegnato automaticamente da un server DHCP (Dynamic Host

Configuration Protocol Server) collegato alla rete.

Impostazione IPv4 tramite SetIP (Windows)

Prima di utilizzare il programma SetIP, disattivare il firewall da Pannello di

controllo > Centro sicurezza > Firewall Windows.

1

Installare il programma dal CD-ROM in dotazione e fare doppio clic su Application > SetIP > Setup.exe.

2

Seguire le istruzioni presentate dalla finestra di installazione.

3

Collegare il dispositivo alla rete con un cavo di rete.

4

Accendere il dispositivo.

5

Da menu Avvio di Windows, selezionare Tutti i programmi >

Samsung Printers > SetIP > SetIP.

6

Fare clic sull' icona (terza da sinistra) nella finestra SetIP per visualizzare la finestra di configurazione TCP/IP.

2. Utilizzo di un apparecchio connesso in rete

141

Impostazione rete cablata

7

Immettere i nuovi dati del dispositivo nella finestra di configurazione come segue. In una intranet aziendale, potrà essere necessario chiedere tali informazioni a un responsabile della rete prima di procedere.

Trovare l'indirizzo MAC della macchina nel Rapporto configurazione

rete (vedere “Stampa del rapporto di configurazione della rete” a pagina 141) e immetterlo senza i due punti. Ad esempio,

00:15:99:29:51:A8 diventa 0015992951A8.

8

Fare clic su Applica, quindi su OK. Il dispositivo stamperà automaticamente il Rapporto di configurazione di rete. Verificare che tutte le impostazioni siano corrette.

Configurazione IPv4 tramite SetIP (Mac)

Prima di utilizzare il programma SetIP, disattivare il firewall da Preferenze

di sistema > Sicurezza > Firewall.

Le seguenti istruzioni variano da modello a modello.

1

Collegare il dispositivo alla rete con un cavo di rete.

2

Inserire il CD-ROM di installazione e aprire la finestra del disco, poi selezionare MAC_Installer > MAC_Printer > SetIP >

SetIPapplet.html.

3

Fare doppio clic sul file e Safari si aprirà automaticamente, quindi selezionare Autorizza. Il browser aprirà la pagina SetIPapplet.html in cui vengono visualizzati il nome della stampante e le informazioni sull'indirizzo IP.

4

Fare clic sull' icona (terza da sinistra) nella finestra SetIP per visualizzare la finestra di configurazione TCP/IP.

5

Immettere le nuove informazioni del dell'apparecchio nella finestra di configurazione. In una intranet aziendale, potrà essere necessario chiedere tali informazioni a un responsabile della rete prima di procedere.

2. Utilizzo di un apparecchio connesso in rete

142

Impostazione rete cablata

Trovare l'indirizzo MAC della macchina nel Rapporto configurazione

rete (vedere “Stampa del rapporto di configurazione della rete” a pagina 141) e immetterlo senza i due punti. Ad esempio,

00:15:99:29:51:A8 diventa 0015992951A8.

6

Selezionare Applica, quindi OK e ancora OK.

7

Uscire da Safari.

Impostazione IPv4 tramite SetIP (Linux)

Prima di utilizzare il programma SetIP, disattivare il firewall da System

Preferences o Administrator.

Le seguenti istruzioni potranno variare in base al modello o ai sistemi operativi.

1

Aprire /opt/Samsung/mfp/share/utils/.

2

Fare doppio clic sul file SetIPApplet.html.

3

Fare clic per aprire la finestra di configurazione TCP/IP.

4

Immettere le nuove informazioni del dell'apparecchio nella finestra di configurazione. In una intranet aziendale, potrà essere necessario chiedere tali informazioni a un responsabile della rete prima di procedere.

Trovare l'indirizzo MAC della macchina nel Rapporto configurazione

rete (vedere “Stampa del rapporto di configurazione della rete” a pagina 141) e immetterlo senza i due punti. Ad esempio,

00:15:99:29:51:A8 diventa 0015992951A8.

5

Il dispositivo stamperà automaticamente il Rapporto di

configurazione di rete.

2. Utilizzo di un apparecchio connesso in rete

143

Istallazione dei driver sulla rete

3

Selezionare Installa ora.

• Alcune funzioni e articoli opzionali potranno non essere disponibili a

seconda dei modelli e Paesi (vedere “Funzioni per modello” a pagina 7).

• I dispositivi che non supportano l'interfaccia di rete non potranno

utilizzare questa funzione (vedere “Vista posteriore” a pagina 21).

• È possibile installare il driver e il software della stampante inserendo il CD del software nell'unità CD-ROM. Per Windows, selezionare il driver e il software della stampante nella finestra

Selezionare il software e le utilità da installare

.

6

Windows

1

Assicurarsi che il dispositivo sia collegato alla rete e acceso. Inoltre,

è necessario aver impostato l'indirizzo IP dell'apparecchio (vedere

“Impostazione dell'indirizzo IP” a pagina 141).

Se appare "Installazione guidata nuovo hardware" durante la procedura di installazione, fare clic su Annulla per chiudere la finestra.

2

Inserire il CD del software in dotazione nell'unità CD-ROM.

4

Leggere il Contratto di licenza e selezionare Accetto i termini del

contratto di licenza.. Fare quindi clic su Avanti.

Se l'apparecchio non è presente nella rete, viene visualizzato un messaggio di errore. Selezionare l'opzione desiderata e fare clic su

Avanti.

2. Utilizzo di un apparecchio connesso in rete

144

Istallazione dei driver sulla rete

5

Selezionare l'opzione in Utilizzo delle funzionalità avanzate e

partecipazione al programma di raccolta delle informazioni

sull'utilizzo delle stampanti. Fare quindi clic su Avanti.

6

Selezionare Collegamento di rete nella schermata Tipo di

connessione stampante.

7

Se viene visualizzata la finestra Collega il dispositivo, verificare che la macchina si a collegata alla rete. Fare quindi clic su Avanti.

Il software del firewall può bloccare la comunicazione di rete. Prima di collegare il dispositivo alla rete, disattivare il firewall del computer.

8

I dispositivi di cui viene effettuata la ricerca verranno visualizzati sullo schermo. Selezionare il dispositivo da usare e fare clic su OK.

9

Seguire le istruzioni presentate dalla finestra di installazione.

Modalità installazione silent

La modalità di installazione silent è un metodo di installazione che non necessita dell'intervento dell'utente. Una volta avviata l'installazione, il driver del dispositivo e il software vengono installati automaticamente sul computer. È possibile avviare l'installazione silent immettendo /s o /S nella finestra di comando.

Parametri della riga di comando

La tabella seguente mostra i comandi che si possono utilizzare nella finestra di comando.

Le seguenti righe di comando sono efficaci e funzionanti quando il comando viene usato con /s o /S. Tuttavia /h, /H o /? sono comandi eccezionali che possono essere azionati da soli.

Riga di comando

/s o/S

Definizione Descrizione

Avvia l'installazione silent. Installa i driver del dispositivo senza visualizzare messaggi dell'UI o chiedere l'intervento dell'utente.

2. Utilizzo di un apparecchio connesso in rete

145

Istallazione dei driver sulla rete

Riga di comando

/p"<nome porta>" o/P"<nome porta>"

Definizione Descrizione

Specifica la porta della stampante.

La Porta di rete verrà creata con l'ausilio del monitor della porta TCP/IP standard. Per la porta locale, è necessario che questa porta sia presente sul sistema prima di essere specificata dal comando.

È possibile specificare il nome della porta della stampante come indirizzo

IP, nome host, nome porta locale USB o nome porta IEEE1284.

Ad esempio:

• /p"xxx.xxx.xxx.xxx" dove,

"xxx.xxx.xxx.xxx" indica l'indirizzo IP per la stampante di rete. / p"USB001", /P"LPT1:",

/p"nomehost"

Riga di comando

/a"<perc_dest>" o/

A"<perc_dest>"

Definizione Descrizione

Specifica il percorso di destinazione per l'installazione.

Il percorso di destinazione deve essere un percorso completamente valido.

Poiché i driver del dispositivo devono essere installati nella posizione specifica del sistema operativo, questo comando si applica solo al software dell'applicazione.

/n"<Nome stampante>" o/

N"<Nome stampante>"

Specifica il nome della stampante. L'istanza della stampante dovrà essere creata come nome della stampante specificata.

Con questo parametro è possibile aggiungere istanze della stampante come desiderato.

2. Utilizzo di un apparecchio connesso in rete

146

Istallazione dei driver sulla rete

Riga di comando

/nd o/ND

/x o/X

Definizione Descrizione

Comanda di non impostare il driver installato come driver del dispositivo predefinito.

Indica che il driver del dispositivo installato non sarà il driver del dispositivo predefinito sul sistema se vi sono più driver della stampante installati. Se sul sistema non è presente alcun driver del dispositivo installato, questa opzione non verrà applicata poiché il sistema operativo di Windows imposterà il driver della stampante installata come driver del dispositivo predefinito.

Utilizza i file del driver del dispositivo esistente per creare l'istanza della stampante se è già installata.

Questo comando consente di installare l'istanza di una stampante che utilizza i file del driver della stampante utilizzata senza installare un driver aggiuntivo.

Riga di comando

/up"<nome stampante>" o/

UP"<nome stampante>"

/d o/D

/v"<nome condivisione>" o/

V"<nome condivisione>"

/o o /O

Definizione Descrizione

Rimuove solo l'istanza della stampante specificata e non i file del driver.

Questo comando consente di rimuovere dal sistema solo l'istanza della stampante specificata senza influire sugli altri driver della stampante. I file dei driver della stampante non verranno rimossi dal sistema.

Disinstalla tutti i driver e le applicazioni del dispositivo dal sistema.

Questo comando rimuove tutti i driver installati del dispositivo e le applicazioni dal sistema.

Condivide il dispositivo installato e aggiunge altri driver della piattaforma disponibili per Point e

Print.

Apre la cartella

Stampanti e fax dopo l'installazione.

Installa sul sistema tutti i driver del dispositivo della piattaforma OS Windows supportata e lo condivide con il <nome condivisione> specificato per "point and print".

Questo comando aprirà la cartella Stampanti e fax dopo l'installazione silent.

2. Utilizzo di un apparecchio connesso in rete

147

Istallazione dei driver sulla rete

Riga di comando

/f"<nome file log>" o/F"<nome file log>"

/h, /H o /?

Definizione

Specifica il nome del file log. Il file log predefinito viene creato nel cartella temporanea del sistema se non diversamente specificato.

Descrizione

Verrà creato un file log in una cartella specificata.

Mostra l'utilizzo della riga di comando.

7

Mac

1

Assicurarsi che il dispositivo sia collegato alla rete e sia acceso.

2

Inserire il CD del software in dotazione nell'unità CD-ROM.

3

Fare doppio clic sull'icona del CD-ROM visualizzata sulla scrivania del Mac.

4

Fare doppio clic sulla cartella MAC_Installer > icona Installer OS X.

5

Fare clic su Continua.

6

Leggere l'accordo di licenza e fare clic su Continua.

7

Fare clic su Accetto per accettare l'accordo di licenza.

8

Quando viene visualizzato l'avviso che tutte le applicazioni verranno chiuse, fare clic su Continua.

9

Fare clic su Continua nel riquadro Opzioni personalizzabili.

Se non è ancora stato impostato l'indirizzo IP, fare clic su Imposta

indirizzo IP e consultare “Configurazione IPv4 tramite SetIP (Mac)” a pagina 142. Se si desidera eseguire l'impostazione wireless, consultare

“Impostazione tramite Mac” a pagina 167.

10

Fare clic su Installa. Verranno installati tutti i componenti necessari per le operazioni del dispositivo.

Selezionando Personalizza, è possibile scegliere i singoli componenti da installare.

11

Immettere la password e fare clic su OK.

12

L'installazione del software richiede il riavvio del computer. Fare clic su Continua installazione.

13

Al termine dell'installazione, fare clic su Esci o Riavvia.

14

Aprire la cartella Applicazioni > Utility > Utility Configurazione

Stampante.

• Per Mac OS X 10.5-10.7, aprire la cartella Applicazioni >

Preferenze di Sistema e fare clic su Stampa e Fax.

2. Utilizzo di un apparecchio connesso in rete

148

Istallazione dei driver sulla rete

15

Fare clic su Aggiungi su Elenco stampanti.

• Per Mac OS X 10.5-10.7, fare clic sull'icona "+". Viene visualizzata una finestra.

16

Per Mac OS X 10.4, fare clic su Stampante IP.

• Per Mac OS X 10.5-10.7, fare clic su IP.

17

Selezionare HP Jetdirect - Socket in Protocollo.

Durante la stampa di un documento contenente più pagine, le prestazioni di stampa possono essere migliorate scegliendo Socket per l'opzione Tipo di Stampante.

18

Immettere l'indirizzo IP del dispositivo nel campo Indirizzo.

19

Immettere il nome della coda nel campo Coda. Se non si riesce a stabilire il nome della coda per il server del dispositivo, provare a usare la coda predefinita.

20

Per Mac OS X 10.4, se l'opzione di selezione automatica non funziona correttamente, selezionare Samsung in Stampa con e il nome del dispositivo in Modello.

• Per Mac OS X 10.5-10.7, se l'opzione di selezione automatica non funziona correttamente, scegliere Seleziona software

stampante e il nome dell'apparecchio in Stampa con.

21

Fare clic su Aggiungi.

L'apparecchio viene visualizzato in Elenco stampanti e impostato come stampante predefinita.

8

Linux

Per installare il software della stampante è necessario scaricare i pacchetti di software Linux dal sito Web Samsung (http://www.samsung.com/printer

> trova il prodotto > Supporto o Download).

Installare il driver Linux e aggiungere la stampante di rete

1

Assicurarsi che il dispositivo sia collegato alla rete e sia acceso.

Inoltre, è necessario che l'indirizzo IP del dispositivo sia stato impostato.

2

Dal sito Web Samsung, scaricare sul computer il pacchetto Unified

Linux Driver.

3

Fare clic con il pulsante destro del mouse sul pacchetto Unified

Linux Driver ed estrarne il contenuto.

4

Fare doppio clic su cdroot > autorun.

2. Utilizzo di un apparecchio connesso in rete

149

Istallazione dei driver sulla rete

5

Viene visualizzata la finestra del programma di installazione

Samsung. Fare clic su Next.

6

Viene visualizzata la finestra della procedura guidata Add printer.

Fare clic su Next.

7

Selezionare Network printer e fare clic sul pulsante Search.

8

L'indirizzo IP dell'apparecchio e il nome modello vengono visualizzati nel campo di elenco.

9

Selezionare il dispositivo in uso e fare clic su Next.

10

Inserire la descrizione della stampante, quindi Next.

11

Dopo aver aggiunto l'apparecchio, fare clic su Finish.

12

Al termine dell'installazione, fare clic su Finish.

Aggiunta della stampante di rete

1

Fare doppio clic sul Unified Driver Configurator.

2

Fare clic su Add Printer.

3

Viene visualizzata la finestra Add printer wizard. Fare clic su Next.

4

Selezionare Network printer e fare clic sul pulsante Search.

5

Vengono visualizzati l'indirizzo IP della stampante e il nome del modello.

6

Selezionare il dispositivo in uso e fare clic su Next.

7

Inserire la descrizione della stampante, quindi fare clic su Next.

8

Dopo aver aggiunto l'apparecchio, fare clic su Finish.

9

UNIX

• Accertarsi che l'apparecchio supporti il sistema operativo UNIX

prima di installare il driver per la stampante UNIX (vedere “Sistema operativo” a pagina 7).

• I comandi sono contrassegnati da “”, quando vengono digitati, non inserire le “”.

• Alcune funzioni e articoli opzionali potranno non essere disponibili a

seconda dei modelli e Paesi (vedere “Sistema operativo” a pagina 7).

Per utilizzare il driver della stampante UNIX, è necessario installare prima il pacchetto del driver stampante UNIX, quindi impostare la stampante. Il pacchetto dei driver della stampante UNIX può essere scaricato dal sito

Web Samsung (http://www.samsung.com/printer > trova il prodotto >

Supporto o Download).

2. Utilizzo di un apparecchio connesso in rete

150

Istallazione dei driver sulla rete

Installazione del package del driver stampante

UNIX

La procedura di installazione è comune per tutte le varianti del sistema operativo UNIX menzionate.

1

Dal sito Web Samsung, scaricare ed aprire il pacchetto UNIX Printer

Driver sul proprio computer.

2

Acquisizione dei privilegi principali.

su -

3

Copiare l'archivio adeguato del driver nel computer UNIX di destinazione.

Vedere la guida dell'amministratore del sistema operativo UNIX per dettagli.

4

Aprire il package del driver stampante UNIX.

Ad esempio, su IBM AIX utilizzare i seguenti comandi.

gzip -d < inserire il nome del package | tar xf -

5

Selezionare la directory in cui sono stati decompressi i file.

6

Lanciare lo script install.

./install -i

install è il file dello script del programma di installazione usato per

installare/disinstallare il package del driver stampante UNIX.

Usare il comando "chmod 755 install" per dare i permessi allo script del programma di installazione.

7

Eseguire il comando ". /install –c" per verificare i risultati di installazione.

8

Eseguire "installprinter" dalla riga di comando. Apparirà la finestra

Add Printer Wizard. Impostare la stampante in questa finestra

conformemente alle seguenti procedure.

In alcuni sistemi operativi UNIX, ad esempio Solaris 10, le stampanti appena aggiunte potranno non essere attivate e/o potranno non accettare lavori. In questo caso lanciare i seguenti due comandi sul

Terminal principale:

accept <printer_name>

enable <printer_name>"

2. Utilizzo di un apparecchio connesso in rete

151

Istallazione dei driver sulla rete

Disinstallazione del package del driver della stampante

L'utility va usata per cancellare la stampante installata nel sistema.

a Lanciare il comando "uninstallprinter" dal Terminal.

Si aprirà la finestra Uninstall Printer Wizard.

Le stampanti installate sono elencate nella casella di riepilogo a discesa.

b Selezionare la stampante da eliminare.

c Fare clic su Delete per cancellare la stampante dal sistema.

d Eseguire il comando ". /install –d" per disinstallare l'intero package.

e Per verificare i risultati della disinstallazione, eseguire il comando ".

/install –c".

Per reinstallarla, usare il comando ". /install -i" per reinstallare i binari.

Impostazione della stampante

Per aggiungere la stampante al sistema UNIX, eseguire "installprinter" dalla riga di comando. Ciò farà apparire la finestra della procedura guidata Add

Printer. Impostare la stampante in questa finestra conformemente alla seguente procedura:

1

Digitare il nome della stampante.

2

Dall'elenco dei modelli selezionare la stampante adeguata.

3

Nel campo Type inserire la descrizione corrispondente al tipo di stampante. Questa impostazione è opzionale.

4

Specificare la descrizione della stampante nel campo Description.

Questa impostazione è opzionale.

5

Specificare l'ubicazione stampante nel campo Location.

6

Digitare l'indirizzo IP o nome DNS della stampante nella casella

Device per stampanti collegate in rete. Su IBM AIX con jetdirect

Queue type è possibile solo il nome DNS, l'indirizzo IP numerico

non è consentito.

7

Queue type mostra il collegamento come lpd o jetdirect nella

casella corrispondente. Inoltre, il tipo usb è disponibile nel sistema operativo Sun Solaris.

8

Selezionare Copies per impostare il numero di copie.

9

Selezionare l'opzione Collate per ricevere lo copie già ordinate.

10

Selezionare l'opzione Reverse Order per ricevere le copie in ordine inverso.

11

Selezionare l'opzione Make Default per impostare questa stampante come predefinita.

12

Per aggiungere la stampante, scegliere OK.

2. Utilizzo di un apparecchio connesso in rete

152

Configurazione IPv6

IPv6 è supportato correttamente solo in Windows Vista o successivo.

• Alcune funzioni e articoli opzionali potranno non essere disponibili a

seconda dei modelli e Paesi (vedere “Funzioni per modello” a pagina

7

o

“Panoramica dei menu” a pagina 28).

• Se la rete IPv6 non funziona, ripristinare le impostazioni predefinite di rete e riprovare tramite

Azzera impost.

L'apparecchio supporta i seguenti indirizzi IPv6 per la stampa e la gestione in rete.

Link-local Address: indirizzo IPv6 locale autoconfigurato (l'indirizzo

inizia con FE80).

Stateless Address: indirizzo IPv6 configurato automaticamente da un

router di rete.

Stateful Address: indirizzo IPv6 configurato da un server DHCPv6.

Manual Address: indirizzo IPv6 configurato in modo manuale da un

utente.

Nell'ambiente di rete IPv6, attenersi alla procedura seguente per utilizzare l'indirizzo IPv6.

10

Dal pannello di controllo

Attivazione IPv6

1

Premere il pulsante (Menu) sul pannello di controllo.

2

Premere Rete > TCP/IP (IPv6) > Attiv IPv6.

3

Selezionare Attivato e premere OK.

4

Spegnere e riaccendere il dispositivo.

Quando si installa il driver della stampante, non configurare entrambi

IPv4 e IPv6. Si consiglia di configurare IPv4 o IPv6 (vedere “Istallazione dei driver sulla rete” a pagina 144).

Configurazione dell'indirizzo DHCPv6

Se sulla rete è presente un server DHCPv6, è possibile impostare una delle seguenti opzioni per la configurazione predefinita dell'host dinamico:

1

Premere il pulsante (Menu) sul pannello di controllo.

2

Premere Rete > TCP/IP (IPv6) > Config DHCPv6.

2. Utilizzo di un apparecchio connesso in rete

153

Configurazione IPv6

3

Premere OK per selezionare il valore necessario desiderato.

Indir DHCPv6: usare sempre l'indirizzo DHCPv6

indipendentemente dalla richiesta del router.

DHCPv6 disatt: mai usare l'indirizzo DHCPv6

indipendentemente dalla richiesta del router.

Router: usare DHCPv6 solo se richiesto da un router.

11

Da SyncThru™ Web Service

Attivazione IPv6

1

Avviare un browser Web, come Internet Explorer, da Windows.

Immettere l'indirizzo IP del dispositivo (http://xxx.xxx.xxx.xxx) nel campo dell'indirizzo e premere il tasto Invio o fare clic su Vai.

2

Se è la prima volta che si esegue il login a SyncThru™ Web

Service, è necessario accedere come amministratore. Immettere

l'ID e la password seguenti. Per motivi di sicurezza, si consiglia di modificare la password predefinita.

ID: admin

Password: sec00000

3

Quando viene visualizzata la finestra SyncThru™ Web Service, spostare il cursore del mouse su Impostazioni sulla barra dei menu in alto, quindi fare clic su Impostazioni di rete.

4

Fare clic su TCP/IPv6 nel riquadro sinistro del sito Web.

5

Selezionare la casella di controllo Protocollo IPv6 per attivare IPv6.

6

Fare clic sul pulsante Applica.

7

Spegnere e riaccendere il dispositivo.

• È inoltre possibile impostare il DHCPv6.

• Per impostare manualmente l'indirizzo IPv6:

Selezionare la casella di controllo Manuale Indirizzo. Dopodiché, viene attivata la casella di testo Indirizzo/Prefisso. Immettere il resto dell'indirizzo (ad es.: 3FFE:10:88:194::AAAA. "A" è il numero esadecimale da 0 a 9, da A a F).

2. Utilizzo di un apparecchio connesso in rete

154

Configurazione IPv6

Configurazione dell'indirizzo IPv6

1

Avviare un browser Web, ad esempio Internet Explorer, che supporti l'indirizzo IPv6 come URL.

2

Selezionare uno degli indirizzi IPv6 (Link-local Address, Stateless

Address, Stateful Address, Manual Address) da Rapporto di

configurazione della rete (vedere “Stampa del rapporto di

configurazione della rete” a pagina 141).

Link-local Address: indirizzo IPv6 locale autoconfigurato

(l'indirizzo inizia con FE80).

Stateless Address: indirizzo IPv6 configurato automaticamente

da un router di rete.

Stateful Address: indirizzo IPv6 configurato da un server

DHCPv6.

Manual Address: indirizzo IPv6 configurato in modo manuale

da un utente.

3

Immettere gli indirizzi IPv6 (es.: http://

[FE80::215:99FF:FE66:7701]).

L'indirizzo deve essere racchiuso tra parentesi "[ ]".

2. Utilizzo di un apparecchio connesso in rete

155

Impostazione di rete wireless

• Accertarsi che l'apparecchio supporti una rete wireless. A seconda del modello la rete wireless potrebbe non essere disponibile (vedere

“Funzioni per modello” a pagina 7).

• Se la rete IPv6 non funziona, ripristinare le impostazioni predefinite di rete e riprovare tramite

Azzera impost.

Nome della rete wireless e chiave di rete

Le reti wireless necessitano di una sicurezza maggiore per cui, alla prima impostazione di un punto di accesso, vengono creati un nome di rete

(SSID), il tipo di sicurezza usato e una chiave di rete. Richiedere all'amministratore di rete queste informazioni prima di procedere con l'installazione del dispositivo.

12

Informazioni preliminari

Descrizione del tipo di rete

Normalmente è possibile disporre di una sola connessione per volta fra il computer e il dispositivo.

Modalità Infrastruttura

Questo è un ambiente generalmente usato per abitazioni e SOHO (Small Office/ Home Office). Questa modalità utilizza un punto di accesso per comunicare con il dispositivo wireless.

modalità Ad-Hoc

Questa modalità non utilizza un punto di accesso. Il computer wireless e il sistema wireless comunicano direttamente.

2. Utilizzo di un apparecchio connesso in rete

156

Impostazione di rete wireless

13

Introduzione ai metodi di impostazione wireless

È possibile specificare le impostazioni wireless dal dispositivo o dal computer. Scegliere il metodo desiderato nella tabella seguente.

Alcuni tipi di installazione della rete wireless potranno non essere disponibili a seconda del modello e del paese.

Metodo di installazione Metodo di connessione

Dal computer

Con punto di accesso

Senza punto di accesso

Dal pannello di controllo della macchina

Dal computer

Configurazione Wi-Fi Direct

Descrizione e riferimenti

Utenti Windows, vedere “Punto di accesso tramite cavo USB (consigliato)” a pagina

162.

Utenti Mac, vedere “Punto di accesso tramite cavo USB (consigliato)” a pagina 167.

Vedere “Utilizzo di un cavo di rete” a pagina 172.

• Vedere “Apparecchi dotati di display” a pagina 159.

• Vedere “Apparecchi senza display” a pagina 160.

Vedere “Utilizzo del pulsante Menu” a pagina 161.

Utenti Windows, vedere “Ad hoc tramite cavo USB” a pagina 165.

Per gli utenti Mac, vedere “Ad hoc tramite cavo USB” a pagina 170.

Vedere “Impostazione di Wi-Fi Direct per stampa mobile” a pagina 175.

A

Se si riscontrano problemi durante l'impostazione o l'installazione dei driver, fare riferimento al capitolo dedicato alla risoluzione dei problemi (vedere

“Risoluzione dei problemi per reti wireless” a pagina 177).

B

C

D

E

F

G

H

2. Utilizzo di un apparecchio connesso in rete

157

Impostazione di rete wireless

14

Utilizzo del pulsante WPS

Se l'apparecchio e il punto di accesso (o router wireless) supportano WPS (Wi-Fi

Protected Setup™), è possibile configurare facilmente la rete wireless premendo il pulsante (WPS) sul pannello di controllo senza utilizzare un computer.

• Se si desidera utilizzare la rete wireless in modalità Infrastruttura, assicurarsi che il cavo di rete sia scollegato dal dispositivo. L'utilizzo del pulsante

WPS (PBC)

o l'immissione del PIN dal computer per connettersi al punto di accesso varia a seconda del punto di accesso

(o router wireless) che viene utilizzato. Per informazioni sul punto di accesso (o sul router wireless), consultare la relativa guida dell'utente.

• Quando si usa il pulsante WPS per impostare la rete wireless, le impostazioni sulla sicurezza potrebbero cambiare. Per impedirlo, bloccare l'opzione WPS per le impostazioni di sicurezza wireless correnti. Il nome dell'opzione potrebbe essere diverso a seconda del punto di accesso (o sul router wireless) in uso.

Scelta del tipo

Esistono due metodi disponibili per connettere l'apparecchio a una rete wireless mediante il pulsante (WPS) sul pannello di controllo.

Il metodo Push Button Configuration (PBC) consente di collegare l'apparecchio a una rete wireless premendo sia il pulsante (WPS) sul pannello di controllo dell'apparecchio che il pulsante WPS (PBC) su un punto di accesso abilitato per Wi-Fi Protected Setup™ (WPS) (o router wireless), rispettivamente.

Il metodo Personal Identification Number (PIN) consente di collegare il dispositivo a una rete wireless immettendo le informazioni sul PIN fornite su un punto di accesso abilitato per Wi-Fi Protected Setup™ (WPS) (o router wireless).

L'impostazione predefinita nel dispositivo è la modalità PBC, la quale è consigliata per un ambiente di rete wireless tipico.

È possibile modificare la modalità WPS dal Pannello di controllo (

(Menu) > Rete > Wireless > Impostaz WPS).

Elementi da preparare

• Controllare se il punto di accesso (o router wireless) supporta WPS (Wi-

Fi Protected Setup™).

• Controllare se il dispositivo supporta WPS (Wi-Fi Protected Setup™).

• Computer in rete (solo modalità PIN)

2. Utilizzo di un apparecchio connesso in rete

158

Impostazione di rete wireless

Apparecchi dotati di display

Connessione in modalità PBC

1

Tenere premuto il pulsante (WPS) sul pannello di controllo per più di 2 secondi.

il dispositivo inizia ad attendere fino a due minuti, fino a quando non si preme il pulsante WPS (PBC) sul punto di accesso (o router wireless).

2

Premere il pulsante WPS (PBC) sul punto di accesso (o router wireless).

I messaggi sono visualizzati sul display nell'ordine seguente:

Connessione in modalità PIN

1

Tenere premuto il pulsante (WPS) sul pannello di controllo per più di 2 secondi.

2

Il numero PIN a otto cifre appare sul display.

È necessario inserire il codice PIN composto da otto numeri entro due minuti nel computer connesso al punto di accesso (o router wireless).

I messaggi sono visualizzati sul display nell'ordine seguente: rete wireless, il LED WPS rimane acceso.

punto di accesso (o router wireless).

rete wireless, il LED WPS rimane acceso.

rete wireless, le informazioni SSID dell'AP vengono visualizzate sul display LCD.

3

Inserire il CD del software fornito nell'unità CD-ROM e seguire le istruzioni visualizzate per la configurazione della rete wireless.

rete wireless, le informazioni SSID dell'AP vengono visualizzate sul display.

3

Inserire il CD del software fornito nell'unità CD-ROM e seguire le istruzioni visualizzate per la configurazione della rete wireless.

2. Utilizzo di un apparecchio connesso in rete

159

Impostazione di rete wireless

Apparecchi senza display

Connessione in modalità PBC

1

Tenere premuto il pulsante (WPS) sul pannello di controllo per circa 2 - 4 secondi fino a che il LED di stato non lampeggia velocemente.

È in corso la connessione del dispositivo alla rete wireless. Il LED lampeggia lentamente per due minuti fino a quando si preme il pulsante PBC sul punto di accesso (o router wireless).

2

Premere il pulsante WPS (PBC) sul punto di accesso (o router wireless).

a Il LED WPS lampeggia rapidamente. È in corso la connessione

del dispositivo con il punto di accesso (o router wireless).

b Quando l'apparecchio è correttamente connesso alla rete

wireless, il LED WPS rimane acceso.

3

Inserire il CD del software fornito nell'unità CD-ROM e seguire le istruzioni visualizzate per la configurazione della rete wireless.

Connessione in modalità PIN

1

Deve essere stampato il rapporto di configurazione della rete che

comprende il PIN (vedere “Stampa del rapporto di configurazione della rete” a pagina 141).

In modalità Pronta, premere e tenere premuto il pulsante

(Annulla o Stop/Cancella) del pannello di controllo per circa 5 secondi. È possibile trovare il PIN del dispositivo.

2

Tenere premuto il pulsante (WPS) sul pannello di controllo per più di 4 secondi, fino a che il LED di stato non si accende.

l'apparecchio avvia la connessione al punto di accesso (o router wireless).

3

È necessario inserire il codice PIN composto da otto numeri entro due minuti nel computer connesso al punto di accesso (o router wireless).

Il LED lampeggia lentamente per due minuti fino a quando non si inserisce il PIN di otto cifre.

Il LED WPS lampeggia nell'ordine seguente:

a Il LED WPS lampeggia rapidamente. È in corso la connessione

del dispositivo con il punto di accesso (o router wireless).

b Quando l'apparecchio è correttamente connesso alla rete

wireless, il LED WPS rimane acceso.

4

Inserire il CD del software fornito nell'unità CD-ROM e seguire le istruzioni visualizzate per la configurazione della rete wireless.

2. Utilizzo di un apparecchio connesso in rete

160

Impostazione di rete wireless

Riconnessione a una rete

Quando la funzione wireless è disattiva, il dispositivo tenta automaticamente di riconnettersi al punto di accesso (o router wireless) utilizzando le impostazioni e l'indirizzo di connessione utilizzati precedentemente.

Il dispositivo si riconnette automaticamente alla rete wireless nei seguenti casi:

• Il dispositivo viene spento e quindi riacceso.

• Il punto di accesso (o router wireless) viene spento e quindi riacceso.

Disconnessione da una rete

Per interrompere la connessione alla rete wireless, premere nuovamente il pulsante (WPS) sul pannello di controllo per più di due secondi.

Quando la rete Wi-Fi è in modalità Pausa: L'apparecchio viene

immediatamente disconnesso dalla rete wireless e il LED wireless si spegne.

Quando è utilizzata la rete Wi-Fi: Mentre l'apparecchio attende il

completamento del lavoro corrente, il LED WPS lampeggia velocemente. Dopodiché, la connessione alla rete wireless viene automaticamente interrotta e il LED WPS si spegne.

15

Utilizzo del pulsante Menu Annullamento del processo di connessione

Per annullare la connessione alla rete wireless quando l'apparecchio si sta connettendo alla rete wireless, premere e rilasciare (Annulla o Stop/

Cancella) sul pannello di controllo. È necessario attendere 2 minuti per

riconnettersi alla rete wireless.

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Prima di iniziare, sarà necessario conoscere il nome di rete (SSID) della rete wireless e la chiave di rete nel caso sia crittografata. Queste informazioni sono state impostate quando è stato installato punto di accesso (router wireless). Se non si hanno informazioni sull'ambiente wireless, rivolgersi alla persona che ha configurato la rete.

2. Utilizzo di un apparecchio connesso in rete

161

Impostazione di rete wireless

Dopo aver completato la connessione alla rete wireless, è necessario installare il driver dell'apparecchio per stampare da un'applicazione

(vedere “Istallazione dei driver sulla rete” a pagina 144).

16

Impostazione tramite Windows

1

Premere il pulsante (Menu) sul pannello di controllo.

2

Premere Rete > Wireless > Impostaz WLAN.

3

Premere OK per selezionare il metodo di impostazione desiderato.

Proc guidata (consigliata): in questa modalità la configurazione

è automatica. Viene visualizzato l'elenco delle reti disponibili.

Dopo avere scelta una rete, viene visualizzata la richiesta di immettere la chiave di protezione corrispondente.

Personalizzato: in questa modalità, gli utenti possono fornire o

modificare manualmente il proprio SSID o in alternativa scegliere l'opzione di sicurezza nel dettaglio.

Tasto di scelta rapida al programma di Impostazioni wireless senza

CD: Se si installa il driver della stampante,è possibile accedere al programma di Impostazioni wireless senza CD. Dal menu Start, selezionare Programmi o Tutti i programmi > Samsung Printers > il

nome del driver della stampante > Programma di impostazione

wireless.

Punto di accesso tramite cavo USB (consigliato)

Elementi da preparare

• Punto di accesso

• Computer connesso in rete

• CD del software in dotazione con il dispositivo

• Dispositivo dotato di interfaccia di rete wireless

• Cavo USB

2. Utilizzo di un apparecchio connesso in rete

162

Impostazione di rete wireless

Creazione dell'infrastruttura di rete

1

Verificare che il cavo USB sia collegato al dispositivo.

2

Accendere computer, punto di accesso e dispositivo.

3

Inserire il CD del software in dotazione nell'unità CD-ROM.

4

Fare clic su Installa ora.

5

Leggere il Contratto di licenza e selezionare Accetto i termini del

contratto di licenza. Fare quindi clic su Avanti.

6

Selezionare l'opzione in Utilizzo delle funzionalità avanzate e

partecipazione al programma di raccolta delle informazioni

sull'utilizzo delle stampanti. Fare quindi clic su Avanti.

7

Selezionare Configura connessione rete wireless mediante

cavo USB nella schermata Tipo di connessione stampante. Fare

clic su Avanti.

8

Al termine della ricerca, nella finestra vengono visualizzati i dispositivi di rete wireless. Selezionare il nome (SSID) del punto di accesso da utilizzare e fare clic su Avanti.

Se la rete wireless è già configurata, viene visualizzata la finestra

Informazioni su rete wireless. Selezionare Desidero installare il

software con le impostazioni correnti. (Consigliato). Fare quindi

clic su Avanti.

Se non si trova il nome della rete desiderata o se si desidera impostare la configurazione wireless manualmente, fare clic su Impostazione

avanzata.

Immettere il nome della rete wireless: Digitare il SSID del punto di accesso, prestando attenzione a maiuscole e minuscole.

Modalità operativa: selezionare Infrastruttura.

Autenticazione: selezionare un tipo di autenticazione.

Sistema aperto: l'autenticazione non viene utilizzata e la crittatura può essere utilizzata o meno, a seconda delle necessità di sicurezza dei dati.

Chiave cond.: viene utilizzata l'autenticazione. Un dispositivo che dispone della chiave WEP corretta può accedere alla rete.

WPA Personale o WPA2 Personale: Selezionare questa opzione per autenticare il server di stampa in base alla chiave WPA precondivisa. Utilizza una chiave segreta condivisa (generalmente chiamata frase di autorizzazione a chiave precondivisa) che è configurata manualmente sul punto di accesso di ciascuno dei relativi client.

Crittatura: Selezionare la crittografia (Nessuna, WEP64, WEP128,

TKIP, AES, TKIP AES).

Password di rete: Immettere il valore della password di rete per la crittografia.

Conferma password di rete: Confermare il valore della password di rete per la crittografia.

Indice chiave WEP: Se si sta usando la crittografia WEP, selezionare l'Indice chiave WEP.

2. Utilizzo di un apparecchio connesso in rete

163

Impostazione di rete wireless

La finestra di sicurezza della rete wireless non viene visualizzata quando il punto di accesso ha impostazioni di sicurezza.

Immettere la password di rete del punto di accesso (o router).

9

Quando viene visualizzata la finestra della connessione di rete, scollegare il cavo di rete. Fare quindi clic su Avanti. La connessione con cavo di rete può interferire con la ricerca dei dispositivi wireless.

10

Se la stampante supporta Wi-Fi Direct, viene visualizzata la seguente schermata:

Fare clic su Avanti.

• È possibile avviare la creazione di Wi-fi Direct mediante Samsung

Easy Printer Manager (vedere

“Impostazione di Wi-Fi Direct” a pagina 175).

Nome Wi-Fi Direct

: Il nome Wi-Fi Direct predefinito è un nome modello con una lunghezza massima di 22 caratteri.

Impostazione password

è una stringa numerica compresa tra 8 e

64 caratteri.

11

Dopo aver completato l'impostazione della rete wireless, scollegare il cavo USB tra il computer e il dispositivo. Fare clic su Avanti.

12

Quando viene visualizzata la finestra Stampanti trovate, fare clic su

Avanti.

13

Selezionare i componenti da installare. Fare clic su Avanti.

14

Dopo aver selezionato i componenti, è inoltre possibile modificare il nome del dispositivo, impostare la condivisione del dispositivo in rete, impostare il dispositivo come predefinito e modificare il nome della porta di ogni dispositivo. Fare clic su Avanti.

15

Per registrate il dispositivo sul sito Web Samsung e ricevere informazioni utili, fare clic su Registrazione in linea. In caso contrario, fare clic su Fine.

2. Utilizzo di un apparecchio connesso in rete

164

Impostazione di rete wireless

Ad hoc tramite cavo USB

Se non si dispone di un punto di accesso (AP), è comunque possibile collegare l'apparecchio in modalità wireless al computer impostando una rete wireless Ad-Hoc attenendosi alle istruzioni seguenti.

Elementi da preparare

• Computer connesso in rete

• CD del software in dotazione con il dispositivo

• Dispositivo dotato di interfaccia di rete wireless

• Cavo USB

Creazione della rete Ad-Hoc in Windows

1

Verificare che il cavo USB sia collegato al dispositivo.

2

Accendere il computer e il dispositivo di rete wireless.

3

Inserire il CD del software in dotazione nell'unità CD-ROM.

4

Fare clic su Installa ora.

5

Leggere il Contratto di licenza e selezionare Accetto i termini del

contratto di licenza. Fare quindi clic su Avanti.

6

Selezionare l'opzione in Utilizzo delle funzionalità avanzate e

partecipazione al programma di raccolta delle informazioni

sull'utilizzo delle stampanti. Fare quindi clic su Avanti.

7

Selezionare Configura connessione rete wireless mediante

cavo USB nella schermata Tipo di connessione stampante. Fare

clic su Avanti.

8

Al termine della ricerca viene visualizzato un elenco di reti wireless rilevate dal dispositivo. Fare clic su Impostazione avanzata.

Immettere il nome della rete wireless: Immettere il SSID desiderato (per il SSID viene fatta distinzione tra maiuscole e minuscole).

Modalità operativa: Selezionare Ad-Hoc.

Canale: selezionare il canale. (Impostazione auto oppure da 2.412

MHz a 2.467 MHz).

Autenticazione: selezionare un tipo di autenticazione.

Sistema aperto: l'autenticazione non viene utilizzata e la crittatura può essere utilizzata o meno, a seconda delle necessità di sicurezza dei dati.

Chiave cond.: viene utilizzata l'autenticazione. Un dispositivo che dispone della chiave WEP corretta può accedere alla rete.

Crittatura: Selezionare la crittografia (Nessuna, WEP64, WEP128).

Password di rete: Immettere il valore della password di rete per la crittografia.

Conferma password di rete: Confermare il valore della password di rete per la crittografia.

2. Utilizzo di un apparecchio connesso in rete

165

Impostazione di rete wireless

Indice chiave WEP: Se si sta usando la crittografia WEP, selezionare l'Indice chiave WEP.

La finestra di sicurezza della rete wireless viene visualizzata quando per la rete ad-hoc sono attive impostazioni di sicurezza.

Selezionare l'autenticazione Sistema aperto o Chiave cond. e fare clic su Avanti.

• WEP (Wired Equivalent Privacy) è un protocollo di sicurezza che impedisce l'accesso non autorizzato alla rete wireless. Il WEP codifica la porzione di dati di ciascun pacchetto scambiato sulla rete wireless utilizzando una chiave di crittografia WEP a 64 bit o 128 bit.

9

Viene visualizzata la finestra che mostra l'impostazione della rete wireless. Verificare le impostazioni e fare clic su Avanti.

Prima di immettere l'indirizzo IP per il dispositivo, è necessario conoscere le informazioni relative alla configurazione di rete del computer. Se la configurazione di rete del computer è impostata su

DHCP, anche la configurazione della rete wireless deve essere DHCP.

Analogamente, se la configurazione di rete del computer è impostata su Statico, anche la configurazione della rete wireless deve essere impostata su Statico.

Se il computer è impostato su DHCP e si desidera utilizzare la configurazione di rete wireless di tipo statico, è necessario contattare l'amministratore di rete per ottenere l'indirizzo IP statico.

Per il metodo DHCP:

Se l'indirizzo IP viene assegnato con il metodo DHCP, verificare che

DHCP sia visualizzato nella finestra Conferma impostazione rete

wireless. Tuttavia, se viene visualizzato Statico, fare clic su Cambia

TCP/IP per cambiare il metodo di assegnazione in Ricevi

automaticamente indirizzo IP (DHCP).

Per il metodo Statico:

Se l'indirizzo IP viene assegnato con il metodo Statico, verificare che l'opzione Statico sia visualizzata nella finestra Conferma

impostazione rete wireless. Tuttavia, se viene visualizzato DHCP, fare clic su Cambia TCP/IP per immettere l'indirizzo IP e gli altri valori per configurare l'apparecchio in rete.

Ad esempio,

Se le informazioni di rete del computer sono:

- Indirizzo IP: 169.254.133.42

- Subnet Mask: 255.255.0.0

Dopodiché, le informazioni di rete del dispositivo dovrebbero essere le seguenti:

- Indirizzo IP: 169.254.133.43

- Subnet Mask: 255.255.0.0 (utilizzare la subnet mask del computer)

- Gateway: 169.254.133.1

10

Verrà visualizzata la finestra Impostazione rete wireless

completata. Fare clic su Avanti.

11

Dopo aver completato l'impostazione della rete wireless, scollegare il cavo USB tra computer e apparecchio. Fare clic su Avanti.

2. Utilizzo di un apparecchio connesso in rete

166

Impostazione di rete wireless

12

Quando viene visualizzata la finestra Stampanti trovate, fare clic su

Avanti.

13

Selezionare i componenti da installare. Fare clic su Avanti.

14

Dopo aver selezionato i componenti, è inoltre possibile modificare il nome del dispositivo, impostare la condivisione del dispositivo in rete, impostare il dispositivo come predefinito e modificare il nome della porta di ogni dispositivo. Fare clic su Avanti.

15

Per registrate il dispositivo sul sito Web Samsung e ricevere informazioni utili, fare clic su Registrazione in linea. In caso contrario, fare clic su Fine.

17

Impostazione tramite Mac

Elementi da preparare

• Punto di accesso

• Computer connesso in rete

• CD del software in dotazione con il dispositivo

• Dispositivo dotato di interfaccia di rete wireless

• Cavo USB

Punto di accesso tramite cavo USB (consigliato)

1

Verificare che il cavo USB sia collegato al dispositivo.

2

Accendere computer, punto di accesso e dispositivo.

3

Inserire il CD del software in dotazione nell'unità CD-ROM.

4

Fare doppio clic sull'icona del CD-ROM visualizzata sulla scrivania del Mac.

5

Fare doppio clic sulla cartella MAC_Installer > icona Installer OS X.

6

Fare clic su Continua.

7

Leggere il contratto di licenza e fare clic su Continua.

8

Fare clic su Accetto per accettare il contratto di licenza.

9

Quando viene visualizzato il messaggio che indica che tutte le applicazioni sul computer verranno chiuse, fare clic su Continua.

10

Fare clic sul pulsante Impostazione rete wireless nel riquadro

Opzioni personalizzabili.

2. Utilizzo di un apparecchio connesso in rete

167

Impostazione di rete wireless

11

Al termine della ricerca, nella finestra vengono visualizzati i dispositivi di rete wireless. Selezionare il nome (SSID) del punto di accesso da utilizzare e fare clic su Avanti.

Se la rete wireless è già configurata, viene visualizzata la finestra

Informazioni su rete wireless. Selezionare Desidero installare il

software con le impostazioni correnti. (Consigliato). Fare quindi

clic su Avanti.

Quando si imposta manualmente la configurazione wireless, fare clic su Impostazione avanzata.

Immettere il nome della rete wireless: Digitare il SSID del punto di accesso, prestando attenzione a maiuscole e minuscole.

Modalità operativa: selezionare Infrastruttura.

Autenticazione: selezionare un tipo di autenticazione.

Sistema aperto: l'autenticazione non viene utilizzata e la crittatura può essere utilizzata o meno, a seconda delle necessità di sicurezza dei dati.

Chiave condivisa: viene utilizzata l'autenticazione. Un dispositivo che dispone della chiave WEP corretta può accedere alla rete.

WPA Personale o WPA2 Personale: Selezionare questa opzione per autenticare il server di stampa in base alla chiave WPA precondivisa. Utilizza una chiave segreta condivisa (generalmente chiamata frase di autorizzazione a chiave precondivisa) che è configurata manualmente sul punto di accesso e su ciascuno dei relativi client.

Crittatura: selezionare la crittografia. (Nessuna, WEP64, WEP128,

TKIP, AES, TKIP AES).

Password di rete: Immettere il valore della password di rete per la crittografia.

Conferma password di rete: Confermare il valore della password di rete per la crittografia.

Indice chiave WEP: Se si sta usando la crittografia WEP, selezionare l'Indice chiave WEP.

La finestra di sicurezza della rete wireless non viene visualizzata quando il punto di accesso ha la sicurezza attiva.

Immettere la password di rete del punto di accesso (o router).

2. Utilizzo di un apparecchio connesso in rete

168

Impostazione di rete wireless

12

Se la stampante supporta Wi-Fi Direct, viene visualizzata la seguente schermata:

Fare clic su Avanti.

• È possibile avviare la creazione di Wi-fi Direct mediante Samsung

Easy Printer Manager (vedere

“Impostazione di Wi-Fi Direct” a pagina 175).

Nome Wi-Fi Direct

: Il nome Wi-Fi Direct predefinito è un nome modello con una lunghezza massima di 22 caratteri.

Impostazione password

è una stringa numerica compresa tra 8 e

64 caratteri.

13

Dopo aver completato l'impostazione della rete wireless, scollegare il cavo USB tra computer e apparecchio.

14

L'impostazione rete wireless è stata completata. Al termine dell'installazione, fare clic su Esci.

Dopo aver completato la connessione alla rete wireless, è necessario installare il driver dell'apparecchio per stampare da un'applicazione

(vedere “Installazione per Mac” a pagina 135).

2. Utilizzo di un apparecchio connesso in rete

169

Impostazione di rete wireless

Ad hoc tramite cavo USB

Se non si dispone di un punto di accesso, è comunque possibile collegare l'apparecchio in modalità wireless al computer impostando una rete wireless Ad-Hoc seguendo le istruzioni riportate qui sotto.

Elementi da preparare

• Computer connesso in rete

• CD del software in dotazione con il dispositivo

• Dispositivo dotato di interfaccia di rete wireless

• Cavo USB

Creazione della rete Ad-Hoc in Mac

1

Verificare che il cavo USB sia collegato al dispositivo.

2

Accendere il computer e il dispositivo di rete wireless.

3

Inserire il CD del software in dotazione nell'unità CD-ROM.

4

Fare doppio clic sull'icona del CD-ROM visualizzata sulla scrivania del Mac.

5

Fare doppio clic sulla cartella MAC_Installer > icona Installer OS X.

6

Fare clic su Continua.

7

Leggere il contratto di licenza e fare clic su Continua.

8

Fare clic su Accetto per accettare il contratto di licenza.

9

Quando viene visualizzato il messaggio che indica che tutte le applicazioni sul computer verranno chiuse, fare clic su Continua.

10

Fare clic sul pulsante Impostazione rete wireless nel riquadro

Opzioni personalizzabili.

11

Al termine della ricerca viene visualizzato un elenco di reti wireless rilevate dal dispositivo. Fare clic su Impostazione avanzata.

Immettere il nome della rete wireless: Immettere il SSID (per il

SSID viene fatta distinzione tra maiuscole e minuscole).

Modalità operativa: Selezionare Ad-Hoc.

Canale: Selezionare il canale (Impostazione auto oppure da 2412

MHz a 2467 MHz).

Autenticazione: selezionare un tipo di autenticazione.

Sistema aperto: l'autenticazione non viene utilizzata e la crittatura può essere utilizzata o meno, a seconda delle necessità di sicurezza dei dati.

Chiave condivisa: viene utilizzata l'autenticazione. Un dispositivo che dispone della chiave WEP corretta può accedere alla rete.

Crittatura: Selezionare la crittografia (Nessuna, WEP64, WEP128).

Password di rete: Immettere il valore della password di rete per la crittografia.

2. Utilizzo di un apparecchio connesso in rete

170

Impostazione di rete wireless

Conferma password di rete: Confermare il valore della password di rete per la crittografia.

Indice chiave WEP: Se si sta usando la crittografia WEP, selezionare l'Indice chiave WEP.

La finestra di sicurezza della rete wireless viene visualizzata quando per la rete ad-hoc sono attive impostazioni di sicurezza.

Selezionare l'autenticazione Sistema aperto o Chiave condivisa e fare clic su Avanti.

• WEP (Wired Equivalent Privacy) è un protocollo di sicurezza che impedisce l'accesso non autorizzato alla rete wireless. Il WEP codifica la porzione di dati di ciascun pacchetto scambiato sulla rete wireless utilizzando una chiave di crittografia WEP a 64 bit o 128 bit.

12

Viene visualizzata la finestra che mostra l'impostazione della rete wireless. Verificare le impostazioni e fare clic su Avanti.

Prima di immettere l'indirizzo IP per il dispositivo, è necessario conoscere le informazioni relative alla configurazione di rete del computer. Se la configurazione di rete del computer è impostata su

DHCP, anche la configurazione della rete wireless deve essere DHCP.

Analogamente, se la configurazione di rete del computer è impostata su Statico, anche la configurazione della rete wireless deve essere impostata su Statico.

Se il computer è impostato su DHCP e si desidera utilizzare la configurazione di rete wireless di tipo statico, è necessario contattare l'amministratore di rete per ottenere l'indirizzo IP statico.

Per il metodo DHCP:

Se l'indirizzo IP viene assegnato con il metodo DHCP, verificare che

DHCP sia visualizzato nella finestra Conferma impostazione rete

wireless. Tuttavia, se viene visualizzato Statico, fare clic su Cambia

TCP/IP per cambiare il metodo di assegnazione in Ricevi

automaticamente indirizzo IP (DHCP).

Per il metodo Statico:

Se l'indirizzo IP viene assegnato con il metodo Statico, verificare che l'opzione Statico sia visualizzata nella finestra Conferma

impostazione rete wireless. Tuttavia, se viene visualizzato DHCP, fare clic su Cambia TCP/IP per immettere l'indirizzo IP e gli altri valori per configurare l'apparecchio in rete.

Ad esempio,

Se le informazioni di rete del computer sono:

- Indirizzo IP: 169.254.133.42

- Subnet Mask: 255.255.0.0

Le informazioni di rete del dispositivo dovrebbero essere:

- Indirizzo IP: 169.254.133.43

- Subnet Mask: 255.255.0.0 (utilizzare la subnet mask del computer)

- Gateway: 169.254.133.1

13

Quando compare la finestra che conferma la connessione del cavo di rete, scollegare il cavo di rete e fare clic su Avanti.

Se il cavo di rete è collegato, durante la configurazione della rete wireless potrebbe essere problematico trovare la macchina.

14

La connessione alla rete wireless avviene in base alla configurazione di rete.

2. Utilizzo di un apparecchio connesso in rete

171

Impostazione di rete wireless

15

L'impostazione rete wireless è stata completata. Al termine dell'installazione, fare clic su Esci.

Dopo aver completato la connessione alla rete wireless, è necessario installare il driver dell'apparecchio per stampare da un'applicazione

(vedere “Installazione per Mac” a pagina 135).

Elementi da preparare

• Punto di accesso

• Computer connesso in rete

• CD del software in dotazione con il dispositivo

• Dispositivo dotato di interfaccia di rete wireless

• Cavo di rete

18

Utilizzo di un cavo di rete

I dispositivi che non supportano la porta di rete non potranno utilizzare

questa funzione (vedere “Vista posteriore” a pagina 21).

Il dispositivo è compatibile con la rete. Affinché il dispositivo possa funzionare in rete è necessario eseguire alcune procedure di configurazione.

• Dopo aver completato la connessione alla rete wireless, è necessario installare il driver dell'apparecchio per stampare da

un'applicazione (vedere “Istallazione dei driver sulla rete” a pagina

144).

• Per informazioni sulla configurazione della rete, consultare l'amministratore di rete o la persona che ha configurato la rete wireless.

Stampa del rapporto di configurazione della rete

È possibile identificare le impostazioni di rete del dispositivo stampando un rapporto di configurazione di rete.

Vedere “Stampa del rapporto di configurazione della rete” a pagina 141.

Impostazione dell'indirizzo IP tramite il programma SetIP (Windows)

Questo programma consente di impostare manualmente l'indirizzo IP di rete dell'apparecchio utilizzando l'indirizzo MAC per comunicare con l'apparecchio. L'indirizzo MAC è il numero di serie hardware della scheda di rete ed è riportato nel Rapporto di configurazione della rete.

Vedere “Impostazione dell'indirizzo IP” a pagina 141.

2. Utilizzo di un apparecchio connesso in rete

172

Impostazione di rete wireless

Configurazione della rete wireless del sistema

Prima di iniziare, sarà necessario conoscere il nome di rete (SSID) della rete wireless e la chiave di rete nel caso sia crittografata. Queste informazioni sono state impostate quando è stato installato punto di accesso (router wireless). Se non si hanno informazioni sull'ambiente wireless, rivolgersi alla persona che ha configurato la rete.

Per configurare i parametri wireless, è possibile utilizzare SyncThru™

Web Service.

Utilizzo di SyncThru™ Web Service

Prima di configurare i parametri wireless, controllare lo stato del collegamento cablato.

1

Verificare che il cavo di rete sia collegato al dispositivo. In caso contrario, collegare il dispositivo con un cavo di rete standard.

2

Avviare un browser Web, ad esempio Internet Explorer, Safari o

Firefox, e immettere il nuovo indirizzo IP del dispositivo nella finestra del browser.

Ad esempio,

3

Fare clic su Accesso nell'angolo superiore destro del sito Web

SyncThru™ Web Service.

4

Digitare ID e Password, quindi fare clic su Accesso. Per motivi di sicurezza, si consiglia di modificare la password predefinita.

ID: admin

Password: sec00000

5

Quando viene visualizzata la finestra SyncThru™ Web Service, fare clic su Impostazioni di rete.

6

Fare clic su Wireless > Procedura guidata.

La Procedura guidata agevolerà l'impostazione della configurazione di rete wireless. Tuttavia, se si desidera impostare la rete wireless direttamente, selezionare Personalizza.

7

Selezionare il Nome rete (SSID) corretto dall'elenco.

SSID: SSID (Service Set Identifier) è un nome che identifica una

rete wireless. I punti di accesso e i dispositivi wireless che tentano di collegarsi a una rete wireless specifica devono usare lo stesso SSID. Per l'SSID vale la distinzione maiuscole/ minuscole.

Modalità operativa: Modalità operativa si riferisce al tipo di

collegamenti wireless (vedere “Nome della rete wireless e chiave di rete” a pagina 156).

-

Ad-hoc: consente ai dispositivi wireless di comunicare

direttamente tra di loro in un ambiente peer-to-peer.

2. Utilizzo di un apparecchio connesso in rete

173

Impostazione di rete wireless

-

Infrastruttura: consente ai dispositivi wireless di

comunicare tra di loro tramite un punto di accesso.

Se la Modalità operativa della rete è Infrastruttura, selezionare l'SSID del punto di accesso. Se la Modalità operativa è Ad-hoc, selezionare l'SSID della macchina. Notare che "portthru" è l'SSID predefinito del dispositivo.

8

Fare clic su Avanti.

Se viene visualizzata la finestra delle applicazioni di sicurezza wireless, immettere la password registrata (password di rete) e fare clic su Avanti.

9

Viene visualizzata la finestra di conferma. Controllare la configurazione wireless. Se la configurazione è corretta, fare clic su

Applica.

Scollegare il cavo (standard o di rete). Il dispositivo dovrebbe iniziare a comunicare con la rete in modalità wireless. Nel caso di modalità Adhoc, è possibile utilizzare contemporaneamente LAN wireless e LAN cablate.

10

Inserire il CD del software fornito nell'unità CD-ROM e seguire le istruzioni visualizzate per la configurazione della rete wireless.

19

Attivazione/disattivazione della rete Wi-Fi

1

2

Avviare un browser Web, ad esempio Internet Explorer, Safari o

Firefox, e immettere il nuovo indirizzo IP del dispositivo nella finestra del browser.

3

Se il dispositivo è dotato di display, è possibile attivare o disattivare la modalità Wi-Fi dal pannello di controllo del dispositivo mediante il menu

Rete.

Verificare che il cavo di rete sia collegato al dispositivo. In caso contrario, collegare il dispositivo con un cavo di rete standard.

Ad esempio,

Fare clic su Accesso nell'angolo superiore destro del sito Web

SyncThru™ Web Service.

4

Digitare ID e Password, quindi fare clic su Accesso. Per motivi di sicurezza, si consiglia di modificare la password predefinita.

ID: admin

Password: sec00000

2. Utilizzo di un apparecchio connesso in rete

174

Impostazione di rete wireless

5

Quando viene visualizzata la finestra SyncThru™ Web Service, fare clic su Impostazioni di rete.

6

Fare clic su Wireless > Personalizza.

È possibile anche attivare/disattivare la rete Wi-Fi.

Impostazione di Wi-Fi Direct

Per abilitare la funzione Wi-Fi Direct è possibile utilizzare uno dei metodi seguenti.

20

Impostazione di Wi-Fi Direct per stampa mobile

Wi-Fi Direct è un metodo di connessione peer to peer per stampanti con certificazione Wi-Fi Direct e dispositivi mobili facile da installare che offre una connessione sicura e prestazioni migliori rispetto alla modalità ad-hoc.

Con Wi-Fi Direct, è possibile connettere la stampante a una rete Wi-Fi

Direct e contemporaneamente collegarsi a un punto di accesso. Inoltre è possibile utilizzare contemporaneamente una rete cablata e una rete Wi-Fi e in tal modo diversi utenti possono accedere alla stampante ed eseguire stampe su entrambe le reti.

• Mediante la connessione Wi-Fi Direct della stampante non è possibile collegarsi a Internet con il dispositivo mobile.

• I protocolli supportati potrebbero risultare diversi da quelli del modello in uso, tuttavia Wi-Fi Direct NON supporta i servizi SLP,

IPv6, filtraggio rete, IPSec e WINS.

• Con Wi-Fi Direct è possibile configurare fino a 3 dispositivi.

Dal computer connesso mediante cavo USB

(consigliato)

Quando l'installazione dei driver è stata completata, è possibile installare

Samsung Easy Printer Manager e apportare modifiche in Wi-Fi Direct.

Samsung Easy Printer Manager è disponibile solo per utenti con sistema operativo Windows e Mac OS.

Dal menu Avvio selezionare Programmi o Tutti i programmi >

Samsung Printers > Samsung Easy Printer Manager >

Impostazioni dispositivo > Rete.

Wi-Fi diretto ON/OFF: Selezionare Attivata per attivare la

funzione.

Nome dispositivo: immettere il nome della stampante per

cercarla in una rete wireless. Per impostazione predefinita, il nome del dispositivo è un nome modello.

Indirizzo IP: immettere l'indirizzo IP della stampante. Tale

indirizzo è solo per la rete locale e non per la rete cablata o wireless dell'infrastruttura. Si consiglia di utilizzare l'indirizzo IP locale predefinito (un indirizzo IP locale predefinito della stampante per Wi-Fi Direct è 192.168.3.1 )

2. Utilizzo di un apparecchio connesso in rete

175

Impostazione di rete wireless

Proprietario gruppo: attivare questa opzione per assegnare la

stampante a un proprietario del gruppo Wi-Fi Direct. Il

Proprietario gruppo ha funzioni simili ad un punto di accesso

wireless. Consigliamo di attivare questa opzione.

Password di rete: se la stampante è un Proprietario gruppo,

è necessaria una Password di rete per consentire ad altri dispositivi mobili di connettersi alla stampante. È possibile impostare una password di rete personale oppure utilizzare quella generata casualmente per impostazione predefinita.

Dal dispositivo (dispositivo con display)

L'accesso ai menu varia in base al modello (vedere “Accesso al menu” a pagina 28).

• Selezionare Insta> Config macch >Succ > Impostazione rete >

Wireless > Wi-Fi Direct sul touch screen.

• Attivare Wi-Fi Direct.

Dal computer connesso in rete

Se la stampante utilizza un cavo di rete o un punto di accesso wireless, è possibile attivare e configurare Wi-Fi Direct da SyncThru™ Web Service.

• Andare a SyncThru™ Web Service, selezionare Impostazioni >

Impostazioni di rete > Wireless > Wi-Fi Direct.

• Attivare o disattivare Wi-Fi Direct e impostare le altre opzioni.

• Per gli utenti Linux,

- Stampare un report sulla configurazione di rete IP per verificare i

risultati (vedere “Stampa del rapporto di configurazione della rete” a pagina 141).

- Andare a Servizio web SyncThru, selezionare Impostazioni >

Impostazioni di rete > Wireless > Wi-Fi Direct.

- Attivare o disattivare Wi-Fi Direct.

Impostazione del dispositivo mobile

• Dopo aver impostato Wi-Fi Direct dalla stampante, consultare il manuale utente del dispositivo mobile utilizzato per impostare il relativo

Wi-Fi Direct.

• Dopo aver impostato Wi-Fi Direct, è necessario scaricare l'applicazione per la stampa mobile, ad esempio, stampante Samsung Mobile, per stampare dallo smartphone.

• Una volta trovata la stampante alla quale connettersi dal dispositivo mobile, selezionarla. Il LED della stampante inizierà a lampeggiare.

Premere il pulsante WPS della stampante per stabilire la connessione con il dispositivo mobile.

• Se il dispositivo mobile non supporta Wi-Fi Direct, è necessario immettere la "Chiave di rete" della stampante anziché premere il pulsante WPS.

2. Utilizzo di un apparecchio connesso in rete

176

Impostazione di rete wireless

21

Risoluzione dei problemi per reti wireless

Errore di connessione - Protezione non valida

• Protezione non configurata correttamente. Verificare la sicurezza configurata su punto di accesso e dispositivo.

Problemi durante la configurazione o l'installazione del driver

Stampanti non trovate

• È possibile che il dispositivo non sia acceso. Accendere il computer e il dispositivo.

• Il cavo USB non è collegato tra computer e dispositivo. Collegare il dispositivo al computer utilizzando il cavo USB.

• Il dispositivo non supporta la rete wireless. Verificare nella Guida dell'utente del dispositivo compresa nel CD del software fornito con il dispositivo e preparare un dispositivo di rete wireless.

Errore di connessione - Errore collegamento generale

• Il computer non riceve segnali dal dispositivo. Controllare il cavo USB e l'alimentazione del dispositivo.

Errore di connessione - Rete cablata collegata

• Il dispositivo è connesso tramite cavo di rete. Rimuovere il cavo di rete dal dispositivo.

Errore di connessione - Assegnazione indirizzo IP

• Spegnere e riaccendere il punto di accesso (o router wireless), il dispositivo.

Errore di connessione - SSID non trovato

• Il dispositivo non è in grado di trovare il nome di rete (SSID) selezionato o immesso dall'utente. Verificare il nome di rete (SSID) sul punto di accesso e ritentare la connessione.

• Il punto di accesso non è acceso. Accendere il punto di accesso.

Errore collegamento PC

• L'indirizzo di rete configurato non è in grado di connettere computer e dispositivo.

Per ambiente di rete DHCP

La stampante riceve automaticamente l'indirizzo IP (DHCP) quando il computer è configurato su DHCP.

2. Utilizzo di un apparecchio connesso in rete

177

Impostazione di rete wireless

Se il processo di stampa non funziona in modalità DHCP, il problema potrebbe essere causato dall'indirizzo IP modificato automaticamente.

Confrontare l'indirizzo IP del prodotto e l'indirizzo IP della porta della stampante.

Procedura per il confronto:

1 Stampare il report delle informazioni di rete della stampante e

verificare l'indirizzo IP (vedere “Stampa del rapporto di configurazione della rete” a pagina 141).

2 Controllare l'indirizzo IP della porta della stampante dal computer.

a Fare clic sul menu Avvio di Windows.

b Per Windows XP/Server 2003, selezionare Stampanti e fax.

• Per Windows Server 2008/Vista, selezionare

Pannello di

controllo > Hardware e suoni > Stampanti .

• Per Windows 7, selezionare Pannello di controllo >

Dispositivi e stampanti

.

• Per Windows Server 2008 R2, selezionare

Pannello di

controllo > Hardware > Dispositivi e stampanti .

c Fare clic con il tasto destro del mouse sul dispositivo.

d Per Windows XP/2003/2008/Vista, premere Proprietà.

Per Windows 7 e Windows Server 2008 R2, nei menu di scelta rapida, selezionare Proprietà stampante.

Se la voce Proprietà stampante è associata a un simbolo ►, è possibile selezionare altri driver della stampante collegati alla stampante selezionata.

e Fare clic sulla scheda Porta.

f Fare clic sul pulsante Configurare porta...

g Verificare che il Nome o indirizzo IP stampante: sia l'indirizzo IP sul foglio di configurazione della rete.

3 Se è diverso dal prospetto informativo della rete, modificare l'indirizzo IP della porta della stampante.

Se si desidera utilizzare il CD di installazione del software per modificare l'IP della porta, effettuare il collegamento a una stampante di rete. Successivamente, ricollegare l'indirizzo IP.

Per ambiente di rete Statico

Il dispositivo utilizza l'indirizzo statico quando il computer è configurato con indirizzo statico.

Ad esempio,

Se le informazioni di rete del computer sono:

▪ Indirizzo IP: 169.254.133.42

▪ Subnet Mask: 255.255.0.0

Dopodiché, le informazioni di rete del dispositivo dovrebbero essere le seguenti:

▪ Indirizzo IP: 169.254.133.43

▪ Subnet Mask: 255.255.0.0 (utilizzare la subnet mask del computer)

▪ Gateway: 169.254.133.1

2. Utilizzo di un apparecchio connesso in rete

178

Impostazione di rete wireless

Altri problemi

Se si verificano dei problemi nell'uso del dispositivo in rete, verificare quanto segue.

Per informazioni sul punto di accesso (o il router wireless), consultare la relativa guida dell'utente.

• È possibile che il computer, il punto di accesso (o router wireless) o il dispositivo non siano accesi.

• Verificare la ricezione wireless nell'area in cui si trova il dispositivo. Se il router è distante dall'apparecchio, oppure se è presente un ostacolo, si potrebbero avere delle difficoltà a ricevere il segnale.

• Spegnere e riaccendere il punto di accesso (o router wireless), il dispositivo e il computer. Talvolta spegnendo e riaccendendo è possibile ripristinare la comunicazione di rete.

• Verificare se il software firewall (V3 o Norton) sta bloccando la comunicazione.

Se il computer e l'apparecchio sono connessi alla stessa rete ma non si rilevano, probabilmente il software firewall sta bloccando la comunicazione. Fare riferimento alla guida per l'utente del software per disattivarlo e tentare di cercare di nuovo il dispositivo.

• Controllare se l'indirizzo IP del dispositivo è assegnato correttamente.

Stampando il rapporto di configurazione della rete è possibile controllare l'indirizzo IP.

• Controllare se il punto di accesso (o router wireless) dispone di un sistema di sicurezza configurato (password). Se dispone di una password, rivolgersi all'amministratore del punto di accesso (o router wireless).

• Controllare l'indirizzo IP dell'apparecchio. Reinstallare il driver del dispositivo e modificare le impostazioni per eseguire il collegamento al dispositivo nella rete. Per via delle caratteristiche di DHCP, l'indirizzo IP allocato può cambiare se il dispositivo non viene usato per un lungo periodo di tempo o se il punto di accesso è stato resettato.

Registrare l'indirizzo MAC del componente durante la configurazione del server DHCP sul punto di accesso (o sul router wireless). In seguito sarà sempre possibile utilizzare l'indirizzo IP associato all'indirizzo

MAC. È possibile identificare l'indirizzo MAC del dispositivo stampando

un rapporto di configurazione di rete (vedere “Stampa del rapporto di configurazione della rete” a pagina 141).

• Verificare l'ambiente wireless. Potrebbe non essere possibile connettersi alla rete in un ambiente in cui sia necessario digitare una informazione utente prima di collegarsi al punto di accesso (o router wireless).

• Questo dispositivo supporta solo l'IEEE 802.11 b/g/n e Wi-Fi. Altri tipi di comunicazioni wireless (ad es., Bluetooth) non sono supportati.

• Quando si usa la modalità Ad-hoc, per sistemi operativi quali Windows

Vista, potrà essere necessario impostare la connessione wireless ogni volta in cui si usa l'apparecchio wireless.

• Non è possibile utilizzare contemporaneamente la modalità

Infrastruttura e la modalità ad-hoc per dispositivi di rete wireless

Samsung.

2. Utilizzo di un apparecchio connesso in rete

179

Impostazione di rete wireless

• Il dispositivo si trova all'interno del raggio di azione della rete wireless.

• Il dispositivo si trova lontano da ostacoli che potrebbero bloccare il segnale wireless.

Rimuovere eventuali oggetti metallici tra il punto di accesso (o router wireless) e il dispositivo.

Assicurarsi che il dispositivo e il punto di accesso wireless (o router wireless) non siano separati da pali, pareti o colonne portanti contenenti metalli o cemento.

• Il dispositivo si trova lontano da altri dispositivi elettronici che potrebbero interferire con il segnale wireless.

Molti dispositivi possono interferire con il segnale wireless, compresi i forni a microonde e alcuni dispositivi Bluetooth.

• Ogni volta che la configurazione del punto di accesso (o del router wireless) cambia, è necessario eseguire nuovamente l'impostazione della rete wireless del componente.

• Con Wi-Fi Direct è possibile configurare fino a 3 dispositivi.

• Se Wi-Fi Direct è attivato, la connessione tra il punto di accesso (o router wireless) e il dispositivo sarà l'interfaccia 802.11b/g.

2. Utilizzo di un apparecchio connesso in rete

180

Samsung MobilePrint

22

Cos'è Samsung MobilePrint?

Samsung MobilePrint è un'applicazione gratuita che consente di

stampare foto, documenti e pagine Web direttamente dallo smartphone o dal tablet. Samsung MobilePrint non solo è compatibile con gli smartphone Android, Windows e iOS ma anche con gli iPod Touch e i computer tablet. Collega un dispositivo mobile a una stampante Samsung connessa in rete mediante un punto di accesso Wi-Fi. Non occorre installare altri driver o eseguire la configurazione di rete. È sufficiente installare l'applicazione Samsung MobilePrint che rileverà automaticamente le stampanti Samsung compatibili. Oltre alla stampa di foto, pagine Web e PDF è supportata anche la scansione. Disponendo di una stampante multifunzione Samsung, è possibile acquisire qualunque documento in formato JPG, PDF o PNG e visualizzarlo in modo rapido e facile sul dispositivo mobile.

23

Download di Samsung MobilePrint

Per scaricare Samsung MobilePrint, selezionare l'application store

(Samsung Apps, Android Market, App Store, Marketplace) dal dispositivo mobile ed eseguire la ricerca di “Samsung MobilePrint.” È inoltre possibile visitare iTunes - Apple per i dispositivi Apple o Windows Marketplace per i dispositivi Windows sul computer.

24

SO mobile supportato

• SO Android 2.1 o successivo

• iOS 4.0 o successivo

• Windows Phone 7 o successivo

2. Utilizzo di un apparecchio connesso in rete

181

Samsung MobilePrint

25

Dispositivi supportati

iOS 4.0 o successivo: iPod Touch, iPhone, iPad

Android 2.1 o successivo: Dispositivi mobili Galxy S, Galaxy S2,

Galaxy Tab e Android

Windows Phone 7 o successivo: Dispositivi Samsung Focus,

Omnia7, OmniaW e Windows mobile.

2. Utilizzo di un apparecchio connesso in rete

182

AirPrint

Solo CLP-41xN Series/CLP-41xNW Series.

AirPrint consente di stampare in modalità wireless direttamente da iPhone, iPad e iPod touch con l'ultima versione di iOS.

4

Digitare ID e Password, quindi fare clic su Accesso. Immettere l'ID e la password seguenti. Per motivi di sicurezza, si consiglia di modificare la password predefinita.

ID: admin

Password: sec00000

5

Quando viene visualizzata la finestra SyncThru™ Web Service, fare clic su Impostazioni > Impostazioni di rete.

6

Fare clic su Raw TCP/IP, LPR, IPP o mDNS .

È possibile attivare il protocollo IPP o mDNS.

26

Impostazione di AirPrint

Per utilizzare la funzione AirPrint sono necessari i protocolli

Bonjour(mDNS) e IPP. È possibile attivare la funzione AirPrint con uno dei seguenti metodi.

27

Stampa tramite AirPrint

1

Verificare che l'apparecchio sia collegato alla rete.

2

Avviare un browser Web, ad esempio Internet Explorer, Safari o

Firefox, e immettere il nuovo indirizzo IP del dispositivo nella finestra del browser.

Ad esempio,

3

Fare clic su Accesso nell'angolo superiore destro del sito Web

SyncThru™ Web Service.

Ad esempio, il manuale dell'iPad fornisce queste istruzioni:

1

Aprire l'e-mail, la foto, la pagina Web o il documento che si desidera stampare.

2

Toccare l'icona dell'azione ( ).

3

Selezionare il nome del driver della stampante e il menu dell'opzione da impostare.

4

Toccare il pulsante Stampa. Stampare.

2. Utilizzo di un apparecchio connesso in rete

183

AirPrint

Annullamento del lavoro di stampa: per annullare il lavoro di stampa o visualizzare il riepilogo di stampa, fare clic sull'icona del centro di stampa ( ) nell'area multitasking. È possibile fare clic su Annulla nel centro di stampa.

2. Utilizzo di un apparecchio connesso in rete

184

Google Cloud Print™

Google Cloud Print™ è un servizio che consente di stampare su una stampante da smartphone, tablet o qualsiasi altro dispositivo collegato a

Internet. Per poter utilizzare il servizio Google Cloud Print™ èsufficiente registrare il proprio account Google con la stampante. È possibile stampare documenti o e-mail con Chrome OS, il browser Chrome o un'applicazione

Gmail™/Google Docs™ presenti sul proprio dispositivo mobile senza dover installare il driver della stampante sul dispositivo mobile. Fare riferimento al sito Web Google (http://www.google.com/cloudprint/learn/ o http:// support.google.com/cloudprint) per ulteriori informazioni su Google Cloud

Print™.

28

Registrazione dell'account Google con la stampante

1

• Assicurarsi che la stampante sia accesa e collegata a una rete cablata o wireless con accesso a Internet.

• Per prima cosa è necessario creare il proprio account Google .

Aprire il browser Chrome.

2

Visitare il sito Web www.google.com.

3

Accedere al sito Web Google con il proprio indirizzo Gmail™.

4

Immettere l'indirizzo IP della stampante nel campo dell'indirizzo e premere il tasto Invio o fare clic su Vai.

5

Fare clic su Accesso nell'angolo superiore destro del sito Web

SyncThru™ Web Service.

6

Se è la prima volta che si esegue il login a SyncThru™ Web

Service, è necessario accedere come amministratore. Immettere

l'ID e la password riportati di seguito. Per motivi di sicurezza, si consiglia di modificare la password predefinita.

ID: admin

Password: sec00000

Se l'ambiente di rete utilizza un server proxy, è necessario configurare l'IP e il numero di porta del proxy accedendo a Impostazioni >

Impostazioni di rete > Google Cloud Print > Impostazione proxy.

Per ulteriori informazioni, contattare il provider del servizio di rete o l'amministratore di rete.

7

Quando viene visualizzata la finestra di SyncThru™ Web Service, fare clic su Impostazioni > Impostazioni di rete > Google Cloud

Print.

8

Immettere il nome e la descrizione della stampante.

9

Fare clic su Registra.

Viene visualizzata la finestra popup di conferma.

2. Utilizzo di un apparecchio connesso in rete

185

Google Cloud Print™

Se si imposta il browser per bloccare i popup, la finestra di conferma non verrà è visualizzata. Abilitare i popup del sito.

10

Fare clic su Termina registrazione stampante.

11

Fare clic su Gestisci stampanti.

A questo punto la stampante è registrata nel servizio Google Cloud

Print™.

I dispositivi abilitati per Google Cloud Print™ verranno visualizzati nell'elenco.

29

Stampa con Google Cloud Print™

La procedura di stampa varia a seconda dell'applicazione o del dispositivo in uso. È possibile visualizzare l'elenco delle applicazioni che supportano il servizio Google Cloud Print™.

Assicurarsi che la stampante sia accesa e collegata a una rete cablata o wireless con accesso a Internet.

Stampa da un'applicazione sul dispositivo mobile

I passaggi seguenti sono un esempio d'uso dell'applicazione Google

Docs™ dai telefoni cellulari Android.

1

Installare l'applicazione Cloud Print sul telefono cellulare.

Se non si dispone dell'applicazione, scaricarla da uno store di applicazioni come Android Market o App Store.

2

Accedere all'applicazione Google Docs™ dal proprio telefono cellulare.

3

Toccare il pulsante delle opzioni del documento da stampare.

4

Toccare il pulsante di invio .

5

Toccare il pulsante Cloud Print .

6

Se lo si desidera, impostare le opzioni di stampa.

7

Toccare Click here to Print.

2. Utilizzo di un apparecchio connesso in rete

186

Google Cloud Print™

Stampa dal browser Chrome

I passaggi seguenti sono un esempio d'uso del browser Chrome.

1

Eseguire Chrome.

2

Aprire il documento o la e-mail che si desidera stampare.

3

Fare clic sull'icona a forma di chiave nell'angolo superiore destro del browser.

4

Fare clic su Stampa. Viene visualizzata una nuova scheda per la stampa.

5

Selezionare Stampa con Google Cloud Print.

6

Fare clic sul pulsante Stampa.

2. Utilizzo di un apparecchio connesso in rete

187

3. Utili menu per le impostazioni

In questo capitolo viene spiegato come consultare lo stato corrente e il metodo per eseguire l'impostazione avanzata dell'apparecchio.

• Prima di iniziare la lettura di un capitolo

• Informazioni

• Layout

• Carta

• Grafica

• Imposta sist.

• Emulazione

• Gest. imm.

• Rete

• USB diretto

• Gest. lavori

194

195

199

200

189

190

191

193

201

203

204

Prima di iniziare la lettura di un capitolo

Questo capitolo spiega tutte le funzioni disponibili per i modelli di questa serie per aiutare gli utenti a comprenderne le funzionalità. È possibile verificare le

funzioni disponibili per ogni modello nella Guida di base (vedere “Panoramica dei menu” a pagina 28). Di seguito vengono forniti suggerimenti per l'utilizzo

del capitolo

• Il pannello di controllo fornisce l'accesso ai diversi menu per impostare il dispositivo o utilizzare le sue funzioni. È possibile accedere a questi menu

• A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al dispositivo.

• Questa funzione non è applicabile ai modelli in cui

(Menu) non è presente sul pannello di controllo (vedere “Panoramica pannello di controllo” a pagina 22).

• I nomi menu possono essere diversi dal dispositivo, in base alle opzioni o ai modelli.

3. Utili menu per le impostazioni

189

Informazioni

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Per modificare le opzioni del menu:

• Premere

Elemento

Mappa menu

Configurazione

Info mat. cons

Pagina config

El carat PCL

Elenco font PS

Cont utilizzi

Descrizione

Stampa la mappa dei menu che mostra il layout e le impostazioni correnti di questa stampante.

Stampa un rapporto sulla configurazione complessiva dell'apparecchio.

Stampa la pagina delle informazioni sui materiali di consumo.

Stampa una pagina di prova per verificare se l'apparecchio stampa correttamente.

Stampa l'elenco font PCL

Stampa l'elenco font PS

Stampa una pagina d'uso La pagina relativa all'uso contiene il numero totale di pagine stampate.

Elemento

Account

Descrizione

È utilizzato quando Contabilità lavori è abilitato da

SyncThru™ Web Admin Service. È possibile stampare un rapporto sul numero di stampe per ciascun utente.

3. Utili menu per le impostazioni

190

Layout

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Per modificare le opzioni del menu:

• Premere

Elemento Descrizione

Seleziona la direzione in cui verranno stampati i dati sulla pagina.

Verticale

Orientamento

Orizzontale

Elemento

Marg com

Vassoio multifunzione

Alimentatore manuale

<Vass. X>

Mar. emul

Descrizione

Fronte: Imposta il margine per la stampa solo fronte.

Fronte-retro: Imposta il margine per la stampa fronte-retro.

Rileg: Quando si stampa su entrambe le facciate del foglio, il margine più vicino alla rilegatura della facciata A è uguale al margine più vicino alla rilegatura della facciata B. Analogamente, il margine più lontano dalla rilegatura è uguale per entrambe le facciate.

Imposta i margini della carta nel vassoio multifunzione.

Fronte: Imposta il margine per la stampa solo fronte.

Fronte-retro: Imposta i margini per la stampa fronteretro.

Imposta i margini della carta nel vassoio di alimentazione manuale.

Imposta i margini della carta per i vassoi della carta.

Fronte: Imposta il margine per la stampa solo fronte.

Fronte-retro: Imposta i margini per la stampa fronteretro.

Imposta i margini della carta per la pagina di stampa di emulazione.

Margine superiore: Impostare il margine superiore.

Margine sinistro: Impostare il margine sinistro.

3. Utili menu per le impostazioni

191

Layout

Elemento Descrizione

Per stampare su entrambi i lati del foglio, scegliere il bordo della rilegatura.

Disattivato: disattiva questa opzione.

Lato lungo

Fronte-retro

Lato corto

3. Utili menu per le impostazioni

192

Carta

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Per modificare le opzioni del menu:

• Premere

Elemento

Copie

Vassoio mult./

[Vass. <x>]

Alimentazione

Descrizione

seleziona il numero di copie.

Formato carta: Seleziona il formato della carta predefinito.

Tipo di carta: Seleziona il tipo di carta attualmente caricato nel vassoio.

Imposta il vassoio carta predefinito da utilizzare.

Automatico: È possibile impostare il dispositivo automaticamente sul vassoio con la carta dello stesso formato quando il vassoio in uso è vuoto.

3. Utili menu per le impostazioni

193

Grafica

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Per modificare le opzioni del menu:

• Premere

Elemento

Risoluzione

Cancella testo

Miglior. bordi

Trapping

Schermo

Descrizione

Specifica il numero di punti stampati per pollice (dpi).

Tanto più alta è l'impostazione, tanto più nitidi risulteranno i caratteri stampati e la grafica.

Stampa testi più scuri rispetto a un normale documento.

consente agli utenti di migliorare la nitidezza di testo e grafica per migliorare la leggibilità.

Riduce lo spazio bianco causato dall'errato allineamento dei canali di colori nella modalità di stampa a colori. Anche il testo nero sarà stampato sugli altri colori.

questa opzione consente di selezionare le opzioni per convertire un'immagine di tono continuo in un'immagine binaria stampabile.

3. Utili menu per le impostazioni

194

Imposta sist.

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Per modificare le opzioni del menu:

• Premere

Elemento

Data e ora

Modo orologio

Lingua

Risp. energia

Descrizione

Imposta la data e l'ora.

Seleziona il formato per visualizzare l'ora tra 12 e 24 ore.

Imposta lingua del testo visualizzato sul display del pannello di controllo.

Imposta il periodo che deve trascorrere prima di passare alla modalità Risparmio energetico.

Quando il dispositivo non riceve dati per un periodo di tempo prolungato, il consumo di corrente viene ridotto automaticamente.

Elemento

Evento attiv

Timeout lavoro

Impost import

Impost. espor.

Descrizione

Quando questa opzione è Attivato, è possibile attivare il dispositivo dalla modalità di risparmio energetico tramite le azioni seguenti:

• Premere un pulsante qualsiasi sul pannello di controllo.

• Caricare la carta in un vassoio.

• Aprire o chiudere il coperchio anteriore.

• Estrarre o inserire un vassoio.

Se il dispositivo non è dotato di touchscreen,

è possibile riattivarlo dalla modalità di risparmio energetico premendo un pulsante qualsiasi sul pannello di controllo, indipendentemente dall'impostazione di questa opzione.

Quando non vengono effettuate operazioni per un certo periodo di tempo, il dispositivo annulla il lavoro corrente. È possibile impostare il tempo di attesa del dispositivo prima che il lavoro venga annullato.

Importa i dati memorizzati su un dispositivo di

memoria USB (“Back-up dei dati” a pagina 55).

Esporta i dati memorizzati su un dispositivo di

memoria USB nel dispositivo (“Ripristino dei dati” a pagina 55).

3. Utili menu per le impostazioni

195

Imposta sist.

Elemento

Reg. altitud.

Umidita

Contin. auto.

CR automatico

Descrizione

Ottimizza la qualità di stampa in base all'altitudine

del dispositivo (“Regolazione dell'altitudine” a pagina 206).

Ottimizza la qualità di stampa in base all'umidità dell'ambiente.

Determina se l'apparecchio debba o meno continuare a stampare quando rileva una mancata corrispondenza della carta rispetto alle impostazioni.

Disattivato: Se si verifica una non corrispondenza della carta, l'apparecchio attende fino a quando non viene inserita la carta corretta.

Attivato: in caso di mancata corrispondenza, viene visualizzato un messaggio di errore.

L'apparecchio attende per 30 secondi, quindi cancella automaticamente il messaggio e continua a stampare.

Consente di di aggiungere un ritorno a capo a ciascun avanzamento di riga, utile per gli utenti di sistemi UNIX o DOS.

Elemento

Comm. aut. va.

Sostit carta

Protez. vass.

StampaPagVuota

Descrizione

Determina se l'apparecchio debba o meno continuare a stampare quando rileva una mancata corrispondenza della carta rispetto alle impostazioni. Ad esempio, se il vassoio 1 e il vassoio 2 contengono carta dello stesso formato, quando nel vassoio 1 si esaurisce la carta il dispositivo stampa automaticamente dal vassoio 2.

Questa opzione non viene visualizzata se si seleziona Automatico per Alimentazione

Sostituisce automaticamente il formato carta del driver della stampante per evitare una mancata corrispondenza della carta tra i formati Letter e A4.

Ad esempio, se si dispone di carta A4 nel vassoio ma si imposta il formato carta Letter nel driver della stampante, il dispositivo stampa su carta A4 e viceversa.

Decide se utilizzare la funzione Comm. aut. va.. Se, ad esempio, si imposta il vassoio 1 su On, il vassoio

1 viene escluso durante la commutazione del vassoio.

La stampante rileva dai dati di stampa del computer se una pagina è vuota o meno. È possibile specificare se stampare o saltare la stampa della pagina vuota.

3. Utili menu per le impostazioni

196

Imposta sist.

Elemento

Manutenzione

Descrizione

Can mes ton es: Questa opzione viene visualizzata solo solo quando la cartuccia del toner è vuota.

Dur mat cons: consente di controllare quante pagine sono state stampate e quanto toner è rimasto nella cartuccia.

Avv toner scar: Se il toner nella cartuccia è esaurito, viene visualizzato un messaggio di richiesta di sostituzione della cartuccia del toner.

È possibile scegliere se visualizzare o meno questo messaggio.

Risma carta: Se si utilizza il dispositivo in un'ambiente umido o se il supporto di stampa è umido per via di un'elevata umidità, le stampe nel vassoio di uscita possono arricciarsi e non impilarsi correttamente. In tal caso, è possibile impostare questa funzione del dispositivo in modo da consentire un impilaggio stabile delle stampe. Tuttavia, questa funzione rallenterà la velocità di stampa.

Disco RAM: Attiva/disattiva il disco RAM per gestire i lavori.

Elemento

Impos eco

Modal. vapore

Descrizione

Consente di risparmiare risorse di stampa nell'ottica

di una stampa eco-compatibile (vedere “Stampa

Eco” a pagina 49).

Modalità predefinita: Consente di scegliere se attivare o disattivare la modalità Eco.

Forza attiv: Attiva la modalità Eco. Per disattivare la modalità Eco, è necessario immettere la password.

Cam temp.: Seleziona il modello Eco da impostare utilizzando SyncThru™ Web Service.

È possibile ridurre la quantità di vapore acqueo prodotto durante la stampa.

Attivato: Abilita la modalità Vapore.

Disattivato: Disabilita la modalità Vapore.

Automatico: Imposta automaticamente la modalità Vapore in funzione dell'ora negli ambienti soggetti a elevata umidità.

L'attivazione dell'opzione Modal. vapore può rallentare la velocità di stampa.

3. Utili menu per le impostazioni

197

Imposta sist.

Elemento

Menu Auto Speg

Descrizione

Si spegne automaticamente quando il dispositivo rimane in modalità di risparmio energetico per il tempo impostato in Menu Auto Speg > Attivato >

Timeout.

• Per riattivare il dispositivo, premere il pulsante (On ) sul pannello di controllo

(assicurarsi che l'interruttore dell'alimentazione principale sia attivato).

• Se si esegue il driver della stampante o

Samsung Easy Printer Manager , l'intervallo temporale si estende automaticamente.

• Quando il dispositivo è collegato alla rete o si lavora su un lavoro di stampa, l'opzione

Menu Auto Speg

non funziona.

3. Utili menu per le impostazioni

198

Emulazione

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Per modificare le opzioni del menu:

• Premere

Elemento

Tipo emulaz.

Impostazione

Descrizione

Il linguaggio della stampante definisce il modo in cui il computer comunica con il dispositivo.

Imposta in dettaglio le impostazioni dettagliate per il tipo emulazione selezionato.

3. Utili menu per le impostazioni

199

Gest. imm.

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Per modificare le opzioni del menu:

• Premere

Opzione Descrizione

Colore person.

Questo menu consente di regolare il contrasto, colore per colore.

Predefinita: Ottimizza automaticamente i colori.

Dens. stampa: Consente di regolare manualmente la densità del colore per la stampa. Regolare la densità di stampa.

Per una qualità di colore ottimale è opportuno utilizzare l'impostazione Predefinita.

Opzione

Registr colori autom

Regolazione colore

Descrizione

Il dispositivo stampa virtualmente alcune immagini campione per calibrare la posizione di stampa del colore. Questa funzione rende più nitide e chiare le immagini a colori e quindi l'immagine stampata su carta risulterà più simile a quella visualizzata sul monitor.

Se il dispositivo è stato spostato, si raccomanda di scegliere questo menu manualmente.

Predefinita: La macchina calibra automaticamente la densità del toner della macchina per la migliore qualità possibile di stampa a colori. Se si seleziona

Disattivato, la macchina viene calibrata dalla densità del toner predefinita.

Auto reg tono: Consente di regolare automaticamente il colore per la migliore qualità di stampa possibile.

Sensore ID cal: Calcola automaticamente se vi sono parti usurate o materiali di consumo in esaurimento, quali il toner o parti della macchina, e usa queste informazioni per regolare la densità del colore. Ad esempio, se il toner giallo si sta esaurendo, la macchina calcola la quantità di toner giallo rimasto e regola la densità del colore in modo che le stampe siano giuste.

3. Utili menu per le impostazioni

200

Rete

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Per modificare le opzioni del menu:

• Premere

È inoltre possibile utilizzare questa funzione da SyncThru™ Web

Service. Aprire il browser Web dal computer collegato in rete e digitare l'indirizzo IP del dispositivo. All'apertura di SyncThru™ Web Service,

fare clic su Impostazioni > Impostazioni di rete (vedere “Utilizzo di

SyncThru™ Web Service” a pagina 234).

Opzione

TCP/IP (IPv4)

Descrizione

Seleziona il protocollo appropriato e configura i parametri per l'uso dell'ambiente di rete (vedere

“Impostazione dell'indirizzo IP” a pagina 141).

Vi sono numerosi parametri da impostare. In caso di dubbio, lasciarli intatti o contattare l'amministratore di rete.

Opzione

TCP/IP (IPv6)

Veloc Ethernet

802.1x

Wireless

Azzera impost.

Conf. rete

Descrizione

Seleziona questa opzione per usare l'ambiente di rete

tramite IPv6 (vedere “Configurazione IPv6” a pagina

153).

Configura la velocità di trasmissione della rete.

Dopo aver modificato questa opzione, spegnere e riaccendere.

Seleziona l'autenticazione dell'utente per la comunicazione di rete. Per informazioni dettagliate, consultare l'amministratore di rete.

Selezionare questa opzione per usare la rete wireless

(vedere “Impostazione di rete wireless” a pagina 156).

Ripristina i valori predefiniti delle impostazioni di rete.

Spegnere e accendere il dispositivo.

Questo elenco mostra le informazioni sulla connessione di rete e sulla configurazione del

dispositivo (vedere “Stampa del rapporto di configurazione della rete” a pagina 141).

3. Utili menu per le impostazioni

201

Rete

Opzione

Attivaz rete

Attivaz Http

WINS

SNMP V1/V2

Descrizione

Consente di attivare o disattivare la connessione

Ethernet.

Dopo aver modificato questa opzione, spegnere e riaccendere.

Consente di scegliere se utilizzare o meno

SyncThru™ Web Service.

Dopo aver modificato questa opzione, spegnere e riaccendere.

È possibile configurare il server WINS. WINS

(Windows Internet Name Service) viene utilizzato nel sistema operativo Windows.

Dopo aver modificato questa opzione, spegnere e riaccendere.

È possibile impostare SNMP (Simple Network

Management Protocol). Gli amministratori possono utilizzare il protocollo SNMP per monitorare e gestire i dispositivi in rete.

SNTP

MDNS

SetIP

Opzione

UPnP(SSDP)

SLP

Descrizione

È possibile definire le impostazioni SNTP (Simple

Network Time Protocol). SNTP sincronizza gli orologi dei sistemi informatici tramite Internet (NTP) in modo che non vi siano differenze di orario nello scambio di dati.

È possibile impostare il protocollo UPnP (SSDP).

Dopo aver modificato questa opzione, spegnere e riaccendere.

È possibile definire le impostazioni mDNS (Multicast

Domain Name System).

È possibile definire le impostazioni SetIP.

È possibile configurare le impostazioni SLP (Service

Location Protocol). Questo protocollo consente applicazioni host per trovare servizi in una rete locale

LAN senza precedente configurazione.

Dopo aver modificato questa opzione, spegnere e riaccendere.

3. Utili menu per le impostazioni

202

USB diretto

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Se si desidera utilizzare questa funzione, è necessario inserire un dispositivo di memoria USB nell'apposita porta del dispositivo.

Per modificare le opzioni del menu:

• Premere

“Utilizzo di un dispositivo di memoria USB” a pagina 52).

Elemento

Stampa USB

Gestione file

Contr. spazio

Descrizione

è possibile stampare direttamente i file memorizzati su un dispositivo di memoria USB.

È possibile eliminare i file immagine memorizzati su un dispositivo di memoria USB uno per uno o tutti insieme riformattando il dispositivo.

È possibile controllare la quantità di spazio disponibile in memoria per il salvataggio dei documenti.

3. Utili menu per le impostazioni

203

Gest. lavori

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al

dispositivo (vedere “Panoramica dei menu” a pagina 28).

Per modificare le opzioni del menu:

• Premere

Elemento

Lavoro attivo

Lavoro protett

Lavoro memor.

Polit file

Descrizione

Mostra gli elenchi dei lavori di stampa in attesa di stampa.

Mostra gli elenchi dei lavori di stampa memorizzati sul disco.

Mostra gli elenchi dei lavori di stampa memorizzati sul disco.

Se la memoria contiene già un file con lo stesso nome quando si immette il nome di un nuovo file, è possibile rinominarlo o sovrascriverlo.

3. Utili menu per le impostazioni

204

4. Funzioni speciali

Questo capitolo illustra le funzioni speciali di stampa.

• Regolazione dell'altitudine

• Immissione di diversi caratteri

206

207

• Caratteristiche di stampa 209

• Utilizzo delle funzioni del dispositivo opzionale 227

• Le procedure indicate in questo capitolo sono riferite principalmente a Windows 7.

• Potrebbe essere necessario premere

OK

per spostarsi ai menu di livello inferiore per alcuni modelli.

Regolazione dell'altitudine

La qualità di stampa è influenzata dalla pressione atmosferica, che è determinata dall'altezza sul livello del mare a cui si trova l'apparecchio. Le seguenti informazioni descriveranno dettagliatamente la procedura di impostazione dell'apparecchio per ottenere la migliore qualità di stampa.

Prima di effettuare le impostazioni, stabilire a quale altitudine ci si trova.

4,000 m

(13,123 ft)

3,000 m

(9,842 ft)

1

2

2,000 m

(6,561 ft)

1,000 m

(3,280 ft)

0

3

4

1 Alta 3

2 Alta 2

3 Alta 1

4 Normale

È possibile impostare il valore dell'altitudine da Impostazioni dispositivo nel programma Samsung Easy Printer Manager.

• Per gli utenti Windows e Mac, procedere all'impostazione da Samsung

Easy Printer Manager > (Passare a modalità avanzata) >

Impostazioni dispositivo (vedere “Impostazioni dispositivo” a pagina

240).

• Se il dispositivo connesso alla rete, possibile impostare l'altitudine tramite SyncThru™ Web Service (vedere

“Utilizzo di SyncThru™

Web Service” a pagina 234).

• È possibile inoltre impostare l'altitudine tramite l'opzione

Imposta

sist. sul display del dispositivo (vedere

“Impostazioni di base del dispositivo” a pagina 31).

4. Funzioni speciali

206

Immissione di diversi caratteri

Solo CLP-68xND Series/ CLP-68xDW Series.

Mentre si svolgono le varie operazioni, potrebbe essere necessario immettere nomi e numeri.

2

Lettere e numeri del tastierino numerico

• Le impostazioni dei caratteri speciali possono essere diverse dal dispositivo, in base alle opzioni o ai modelli.

• A seconda del lavoro che si sta facendo, alcuni dei seguenti valori di tasti potrebbero non apparire.

1

Inserimento dei caratteri alfanumerici

Premere il tasto finché sul display non compare la lettera corretta. Ad esempio, per immettere la lettera O, premere 6, etichettato con MNO. Ogni volta che si preme 6, sul display compare una lettera diversa, M, N, O, m, n, o e infine 6. Per trovare la lettera che si desidera immettere, vedere

“Lettere e numeri del tastierino numerico” a pagina 207.

• possibile inserire uno spazio premendo 1 due volte.

• Per eliminare l'ultima cifra o carattere, premere il pulsante freccia.

5

6

7

8

9

0

Tasto

1 @ / . ’ 1

2

3

4

A B C a b c 2

D E F d e f 3

G H I g h i 4

Numeri, lettere o caratteri assegnati

J K L j k l 5

M N O m n o 6

P Q R S p q r s 7

T U V t u v 8

W X Y Z w x y z 9

& + - , 0

4. Funzioni speciali

207

Immissione di diversi caratteri

Tasto

*

#

Numeri, lettere o caratteri assegnati

* % _ ~ ! # $ ( ) [ ]

(questi simboli sono disponibili quando si digita per l'autenticazione di rete)

# = | ? " : { } < > ;

(questi simboli sono disponibili quando si digita per l'autenticazione di rete)

4. Funzioni speciali

208

Caratteristiche di stampa

• Per le funzioni di stampa di base, fare riferimento alla Guida di base

(vedere “Stampa base” a pagina 46).

• Alcune funzioni potranno non essere disponibili a seconda dei

modelli e degli articoli opzionali (vedere “Funzioni per modello” a pagina 7).

Se si desidera cambiare le impostazioni per ogni lavoro di stampa, cambiarle in Preferenze stampa.

4

Impostazione del dispositivo come predefinito

3

Modifica delle impostazioni di stampa predefinite

1

Fare clic sul menu Avvio di Windows.

2

Selezionare Pannello di controllo > Dispositivi e stampanti.

3

Fare clic con il pulsante destro del mouse sul dispositivo.

4

Selezionare Preferenze stampa.

Se accanto all'opzione Preferenze stampa è presente il simbolo ►, è possibile selezionare altri driver della stampante collegati con la stampante selezionata.

5

Modificare le impostazioni in ciascuna scheda.

6

Fare clic su OK.

1

Fare clic sul menu Avvio di Windows.

2

Selezionare Pannello di controllo > Dispositivi e stampanti.

3

Selezionare il dispositivo.

4

Fare clic con il tasto destro del mouse sul dispositivo e selezionare

Imposta come stampante predefinita.

Se accanto all'opzione Preferenze stampa è presente il simbolo ►, è possibile selezionare altri driver della stampante collegati con la stampante selezionata.

4. Funzioni speciali

209

Caratteristiche di stampa

5

Uso delle funzioni di stampa avanzate

• Vedere “Funzioni per modello” a pagina 7.

Driver della stampante XPS

: consente di stampare formati di file

XPS.

- Il driver della stampante XPS può essere installato solo su un sistema operativo Windows Vista o successivo.

- Installare la memoria opzionale qualora non si riesca a stampare un lavoro XPS a causa dell'insufficienza di memoria della stampante.

- È possibile installare il driver della stampante XPS quando si inserisce il CD del software nel lettore CD-ROM. Per Windows, selezionare il driver XPS della stampante nella finestra

Selezionare il software e le utilità da installare.

Stampa su un file (PRN)

A volte può essere necessario salvare i dati di stampa come file.

1

Selezionare la casella Stampa su file nella finestra Stampa.

2

Fare clic su Stampa.

3

Inserire il percorso di destinazione e il nome di file, quindi fare clic su

OK.

Ad esempio c:\Temp\nome file.

Se si inserisce solo il nome file, il file viene automaticamente salvato in

Documenti Documents and Settings, o Utenti. La cartella di salvataggio può variare a seconda del sistema operativo o dell'applicazione utilizzati.

4. Funzioni speciali

210

Caratteristiche di stampa

Descrizione delle funzioni speciali di stampa

Il dispositivo permette di utilizzare funzioni di stampa avanzate.

Per sfruttare le funzioni offerte dal driver della stampante, fare clic su Proprietà oppure su Preferenze nella finestra Stampa dell'applicazione per modificare le impostazioni di stampa. Il nome dell'apparecchio visualizzato nella finestra delle proprietà della stampante potrebbe variare in funzione dell'apparecchio in uso.

• A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al dispositivo.

• Selezionare il menu Guida o fare clic sul pulsante nella finestra oppure premere F1 sulla tastiera e fare clic sull'opzione di cui si desidera ricevere informazioni (vedere

“Utilizzo della Guida” a pagina 49).

Elemento

Più pagine per facciata

Descrizione

Seleziona il numero delle pagine da stampare su un singolo foglio di carta. Per stampare più di una pagina per foglio, il formato delle pagine verrà ridotto e le pagine verranno disposte nell'ordine specificato. È possibile stampare fino a 16 pagine su un foglio.

4. Funzioni speciali

211

Caratteristiche di stampa

Elemento

Stampa poster

Descrizione

Stampa un documento a pagina singola su 4 (Poster 2x2), 9 (Poster 3x3) o 16 (Poster 4x4) fogli di carta, al fine di incollare insieme i fogli per formare un documento con il formato di un poster.

Selezionare il valore Sovrapposizione poster. Specificare Sovrapposizione poster in millimetri o pollici selezionando il pulsante di opzione nella parte superiore destra della scheda Base per facilitare l'incollamento dei fogli.

Stampa libretto

8

9

a

Stampa fronte-

retro

Stampa fronte-

retro (manuale)

a

Stampa il documento su entrambe le facciate di un foglio e dispone le pagine in modo tale da consentire il piegamento a metà del foglio dopo la stampa, per creare un libretto.

• Per realizzare un libretto è necessario stampare su supporti di stampa in formato A4, Lettera, Legale, Folio USA o Oficio.

• L'opzione Stampa libretto non è disponibile per tutti i formati di carta. Selezionare l'opzione Formato della carta nella scheda

Carta

per visualizzare le dimensioni disponibili della carta.

• Se viene selezionato un formato non disponibile, l'opzione viene annullata automaticamente. Selezionare solo la carta disponibile (carta senza segno o ).

Stampare su entrambe le facciate del foglio (fronte-retro). Prima di stampare, decidere come orientare il documento.

• È possibile utilizzare questa funzione con la carta di formato Lettera, Legale, A4, US Folio oppure Oficio.

• Se il dispositivo non è dotato di un'unità fronte-retro, è necessario completare il lavoro di stampa manualmente. Il dispositivo stampa prima una pagina sì e una no del documento. Successivamente, appare un messaggio sul computer.

Ignora pagine vuote non è attiva quando si seleziona l'opzione Stampa fronte-retro (Manuale) .

4. Funzioni speciali

212

Caratteristiche di stampa

Elemento

Stampa fronte-

retro

Stampa fronte-

retro (manuale)

a

Descrizione

Predefinito stampante: Se si seleziona questa opzione, la funzione viene applicata in base alle impostazioni specificate sul pannello di controllo dell'apparecchio. Questa opzione è disponibile solo quando si utilizza il driver della stampante PCL/XPS.

Nessuna: disattiva questa caratteristica.

Margine lungo: questa opzione corrisponde al layout convenzionale utilizzato nella rilegatura dei libri.

Margine corto: questa opzione rappresenta il layout convenzionale utilizzato nei calendari.

Opzioni carta

Stampa inverti fronte-retro: selezionare questa opzione per invertire l'ordine di stampa quando si effettua la stampa fronte-retro.

Questa opzione non è disponibile quando si utilizza Stampa fronte-retro (manuale).

Modifica le dimensioni di un documento in modo che risulti ingrandito o ridotto sulla pagina stampata inserendo la percentuale desiderata (che indica di quanto aumentarlo o diminuirlo).

Filigrana

L'opzione filigrana consente di stampare testo su un documento esistente. Ad esempio, la si utilizza per inserire la parola "DRAFT" o

"CONFIDENTIAL" scritta con caratteri grigi di grandi dimensioni e stampata diagonalmente sulla prima pagina o su tutte le pagine di un documento.

4. Funzioni speciali

213

Caratteristiche di stampa

Elemento

Filigrana

(Creazione di una filigrana)

Descrizione

a Per modificare le impostazioni di stampa dall'applicazione, accedere a Preferenze stampa.

b Nella scheda Avanzate, selezionare Modifica dall'elenco a discesa Filigrana. Verrà visualizzata la finestra Modifica filigrane.

c Immettere un messaggio di testo nella casella Testo filigrana.

Possono essere utilizzati fino a 256 caratteri. Il messaggio verrà visualizzato nella finestra di anteprima.

Filigrana

(Modifica di una filigrana)

a Per modificare le impostazioni di stampa dall'applicazione, accedere a Preferenze stampa.

b Nella scheda Avanzate, selezionare Modifica dall'elenco a discesa Filigrana. Verrà visualizzata la finestra Modifica filigrane.

c Selezionare la filigrana da modificare nell'elenco Filigrane correnti e modificare il messaggio e le opzioni della filigrana.

d Fare clic su Aggiorna per salvare le modifiche.

e Fare clic su OK o Stampa fino a uscire dalla finestra Stampa.

Filigrana

(Eliminazione di una filigrana)

a Per modificare le impostazioni di stampa dall'applicazione, accedere a Preferenze stampa.

b Nella scheda Avanzate, selezionare Modifica dall'elenco a discesa Filigrana. Verrà visualizzata la finestra Modifica filigrane.

c Selezionare la filigrana da eliminare nell'elenco Filigrane correnti e fare clic su Elimina.

d Fare clic su OK o Stampa fino a uscire dalla finestra Stampa.

4. Funzioni speciali

214

Caratteristiche di stampa

Elemento

Overlay a

Overlay a

(Creazione di un nuovo overlay di pagina)

Descrizione

Questa opzione è disponibile solo quando si utilizza il driver della stampante PCL/SPL (vedere “Software” a pagina 7).

Un overlay è un'immagine e/o un testo memorizzato nel disco rigido del computer come file di formato speciale che può essere stampato su qualsiasi documento. Gli overlay vengono spesso utilizzati per sostituire la carta intestata. Invece di utilizzare carta intestata prestampata, è infatti possibile creare un overlay contenente esattamente le stesse informazioni. Per stampare una lettera con la carta intestata dell'azienda, non è necessario caricare nell'apparecchio la carta prestampata. stampare l'overlay dell'intestazione sul documento.

Per utilizzare un overlay di pagina, è necessario crearne uno nuovo contenente il logo o l'immagine.

• Le dimensioni del documento overlay devono essere le stesse dei documenti stampati con l'overlay. Non creare un overlay con una filigrana.

• La risoluzione del documento overlay deve essere la stessa del documento che verrà stampato con l'overlay.

a Per salvare il documento come overlay, accedere a Preferenze stampa.

b Nella scheda Avanzate selezionare Modifica dall'elenco a discesa Testo. Viene visualizzata la finestra Modifica overlay.

c Nella finestra Modifica overlay, fare clic su Crea.

d Nella finestra Salva con nome immettere il nome con un massimo di otto caratteri nella casella Nome lavoro. Se necessario, selezionare il percorso di destinazione (l'impostazione predefinita è C:\Formover).

e Fare clic su Salva. Il nome viene visualizzato nell'Elenco overlay.

f Fare clic su OK o Stampa fino a uscire dalla finestra Stampa.

Il file non viene stampato, viene invece memorizzato nell'unità disco del computer.

4. Funzioni speciali

215

Caratteristiche di stampa

Elemento

Overlay a

(Utilizzo di un overlay di pagina)

Overlay a

(Eliminazione di un overlay di pagina)

Descrizione

a Fare clic sulla scheda Avanzate.

b Selezionare l'overlay desiderato nell'elenco a discesa Testo.

c Se il file di overlay desiderato non appare nell'elenco a discesa Testo, selezionare Modifica... dall'elenco e fare clic su Carica.

Selezionare il file di overlay da utilizzare.

Se il file di overlay da utilizzare è stato memorizzato in un'origine esterna, è possibile caricare comunque il file dalla finestra Apri.

Dopo aver selezionato il file, scegliere Apri. Il file appare nella casella Elenco overlay ed è disponibile per la stampa. Selezionare l'overlay dalla casella Elenco overlay.

d Se necessario, selezionare la casella Conferma overlay durante la stampa. Se si seleziona questa casella, ogni volta che si invia un documento per la stampa viene visualizzata una finestra dei messaggi in cui viene richiesto di confermare la stampa dell'overlay sul documento.

Se questa casella non è selezionata, ma è stato selezionato un overlay, quest'ultimo verrà automaticamente stampato con il documento.

e Fare clic su OK o Stampa fino a uscire dalla finestra Stampa.

a Nella finestra Preferenze stampa, fare clic sulla scheda Avanzate.

b Selezionare Modifica nell'elenco a discesa Testo.

c Selezionare l'overlay da eliminare nella casella Elenco overlay.

d Fare clic su Elimina.

e Quando appare un messaggio di conferma, fare clic su .

f Fare clic su OK o Stampa fino a uscire dalla finestra Stampa. È possibile eliminare gli overlay di pagina inutilizzati.

4. Funzioni speciali

216

Caratteristiche di stampa

Elemento

Modalità di stampa

(Solo CLP-68xND

Series/CLP-68xDW

Series)

Descrizione

• Questa funzione è disponibile solo se è stata installata la memoria o il dispositivo di memorizzazione di massa opzionale (vedere

“Funzione Varie” a pagina 8).

• A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al dispositivo.

• Per abilitare questa funzione, selezionare Opzioni di memorizzazione (vedere

“Impostazione delle Opzioni dispositivo” a pagina 72).

• Senza l'installazione del dispositivo di memorizzazione di massa sul dispositivo, la funzione Disco RAM offre solo 3 opzioni:

Normale, Proof e Riservato .

Modalità di stampa: la Modalità di stampa predefinita è Normale che significa stampare senza salvare il file di stampa nella memoria.

- Normale: questa modalità stampa senza memorizzare il documento nella memoria opzionale.

- Proof: Questa modalità è utile quando si stampano più copie. È possibile stampare una copia per il controllo, quindi stampare il resto delle copie in un secondo tempo.

- Riservato: questa modalità viene usata per stampare documenti riservati. Per stampare è necessario inserire una password.

- Memorizza: Selezionare questa impostazione per salvare un documento nel dispositivo di memorizzazione di massa senza stampare.

- Memorizza e stampa: Questa modalità viene utilizzata quando si stampano e si memorizzano contemporaneamente dei documenti.

- Spooling: Questa opzione può essere utile per gestire grandi quantità di dati. Se si seleziona questa impostazione, la stampante esegue lo spooling del documento nel dispositivo di memorizzazione di massa, quindi lo stampa dalla coda di tale dispositivo, riducendo il carico di lavoro del computer.

- Pianificazione stampa: selezionare questa impostazione per stampare il documento in un determinato momento.

Nome lavoro: questa opzione viene utilizzata quando è necessario trovare un file memorizzato mediante il pannello di controllo.

ID utente: questa opzione viene utilizzata quando è necessario trovare un file memorizzato mediante il pannello di controllo. Il nome utente appare automaticamente come nome utente utilizzato per accedere a Windows.

Immetti password: Se la Proprietà del documento selezionato è protetta, è necessario immettere la password. Questa opzione viene utilizzata per caricare un file memorizzato tramite il pannello di controllo.

Conferma password: reinserire la password per confermarla.

4. Funzioni speciali

217

Caratteristiche di stampa

Elemento Descrizione

Questa opzione consente di stampare con il permesso necessario.

User permission: selezionando questa opzione, solo gli utenti dotati di autorizzazione utente potranno lanciare un lavoro di stampa.

Autorizzazione del gruppo: selezionando questa opzione, solo i gruppi dotati di autorizzazione gruppo potranno lanciare un lavoro di stampa.

Contabilità lavori

• Fare clic sul punto interrogativo ( ) dall'angolo superiore destro della finestra, quindi fare clic sull'opzione di cui si desiderano informazioni.

• Gli amministratori possono attivare la contabilità lavori e configurare le autorizzazioni nel pannello di controllo o in SyncThru™

Web Admin Service .

a. Questa opzione non è disponibile quando si utilizza il driver XPS.

4. Funzioni speciali

218

Caratteristiche di stampa

6

Uso di Utilità Stampa diretta

• La possibilità di stampare un file PDF con il programma Utilità

Stampa diretta dipende dal modo in cui è stato creato il file PDF.

• Il programma Utilità Stampa diretta supporta la versione PDF 1.7 e precedenti. Per una versione più recente è necessario aprire il file per stamparlo.

• Utilità Stampa diretta potrebbe non essere disponibile a seconda dei

modelli e degli articoli opzionali (vedere “Software” a pagina 7).

• Disponibile solo per utenti del sistema operativo Windows.

Cos'è Utilità Stampa diretta?

Utilità stampa diretta è un programma che consente di inviare file PDF direttamente al dispositivo senza aprirli.

Per installare questo programma:

Scaricare il software dal sito Web Samsung aprire il pacchetto e installarlo:

(http://www.samsung.com > trova il prodotto > Supporto o Download).

• Per stampare i file con questo programma è necessario installare un dispositivo di memorizzazione di massa o una memoria opzionale

(fare riferimento a “Funzione Varie” a pagina 8).

• Non è possibile stampare file PDF la cui funzione di stampa è disattivata. Disattivare la funzione di disattivazione della stampa e riprovare a stampare.

• Non è possibile stampare file PDF protetti da una password.

Disattivare la funzione di password e riprovare a stampare.

Stampa di

Esistono diversi modi per stampare utilizzando Utilità Stampa diretta.

1

Dal menu Avvio, selezionare Programmi oppure Tutti i

programmi > Samsung Printers > Utilità Stampa diretta > Utilità

Stampa diretta.

Viene visualizzata la finestra Utilità Stampa diretta.

2

Selezionare il dispositivo dall'elenco a discesa Seleziona

stampante e fare clic su Sfoglia.

3

Selezionare il file da stampare e fare clic su Apri.

Il file verrà aggiunto nella sezione Seleziona file.

4

Personalizzare le impostazioni del dispositivo in base alle proprie esigenze.

5

Fare clic su Stampa. Il file PDF selezionato viene inviato al dispositivo.

4. Funzioni speciali

219

Caratteristiche di stampa

Utilizzando il menu che viene visualizzato facendo clic con il pulsante destro del mouse

1

Fare clic con il pulsante destro del mouse sul file PDF che si desidera stampare e selezionare Stampa diretta.

Viene visualizzata la finestra Utilità Stampa diretta quando viene aggiunto il file PDF.

2

Selezionare l'apparecchio da usare.

3

Personalizzare le impostazioni della stampante.

4

Fare clic su Stampa. Il file PDF selezionato viene inviato al dispositivo.

7

Stampa con Mac

Alcune funzioni potrebbero non essere disponibili a seconda del modello o delle opzioni. In tal caso, tali funzioni non sono supportate.

Stampa di un documento

Quando si stampa con un Mac, è necessario controllare le impostazioni del driver della stampante in ciascuna applicazione utilizzata. Per stampare da un Mac, procedere come segue:

1

Aprire il documento da stampare.

2

Aprire il menu Archivio e fare clic su Formato di Stampa (Imposta

documento in alcune applicazioni).

3

Scegliere il formato carta, l'orientamento, la scala, altre opzioni e verificare che il dispositivo sia selezionato. Fare clic su OK.

4

Aprire il menu Archivio e fare clic su Stampa.

5

Scegliere il numero di copie e specificare le pagine da stampare.

6

Fare clic su Stampa.

4. Funzioni speciali

220

Caratteristiche di stampa

Modifica delle impostazioni della stampante

Il dispositivo permette di utilizzare funzioni di stampa avanzate.

Aprire un'applicazione e selezionare Stampa nel menu Archivio. Il nome del dispositivo visualizzato nella finestra delle proprietà della stampante potrebbe variare in funzione del dispositivo in uso. Ad eccezione del nome, la composizione della finestra delle proprietà della stampante è simile alla seguente.

Stampa di più pagine su un unico foglio

È possibile stampare più di una pagina su un singolo foglio di carta. Questa funzione consente di stampare copie di bozze a basso costo.

1

Aprire un'applicazione e selezionare Stampa dal menu Archivio.

2

Selezionare Layout dall'elenco a discesa in Orientamento.

Nell'elenco a discesa Pagine per foglio, selezionare il numero di pagine da stampare su un foglio di carta.

3

Selezionare le altre opzioni da usare.

4

Fare clic su Stampa.

L'apparecchio stampa il numero di pagine desiderato su una facciata di un foglio.

Stampa su entrambi i lati del foglio

Alcune funzioni potrebbero non essere disponibili a seconda del modello o delle opzioni. In tal caso, tali funzioni non sono supportate

(vedere “Funzione Varie” a pagina 8).

Prima di stampare nella modalità fronte-retro, decidere su quale bordo rilegare il documento finito. Le opzioni di rilegatura sono le seguenti.

Rilegatura con taglio largo: questa opzione corrisponde al layout

convenzionale utilizzato nella rilegatura dei libri.

Rilegatura con taglio corto: questa opzione corrisponde al tipo

utilizzato spesso con i calendari.

1

Dall'applicazione Mac, selezionare Stampa dal menu Archivio.

2

Selezionare Layout dall'elenco a discesa in Orientamento.

3

Selezionare un orientamento di rilegatura dall'opzione Fronte-retro.

4

Selezionare le altre opzioni da usare.

5

Fare clic su Stampa per stampare su entrambe le facciate del foglio.

4. Funzioni speciali

221

Caratteristiche di stampa

Se si stampano più di 2 copie, la prima e la seconda copia potrebbero venire stampate sullo stesso foglio. Evitare di stampare su entrambi i lati quando si stampano più copie.

8

Stampa in Linux

Alcune funzioni potrebbero non essere disponibili a seconda del modello o delle opzioni. In tal caso, tali funzioni non sono supportate.

Utilizzo della Guida

Fare clic sul punto interrogativo nell'angolo in basso a sinistra della finestra e fare clic sull'opzione di cui si desidera informazioni. Viene visualizzata una finestra a comparsa con informazioni relative alle funzioni dell'opzione fornita dal driver.

Stampa dalle applicazioni

Sono molte le applicazioni Linux che consentono di stampare utilizzando il sistema CUPS (Common UNIX Printing System). Il dispositivo può essere utilizzato per eseguire la stampa da una qualsiasi di queste applicazioni.

1

Aprire un'applicazione e selezionare Print dal menu File.

2

Selezionare direttamente Print se si utilizza lpr.

3

Nella finestra LPR GUI, selezionare il nome modello del dispositivo dall'elenco delle stampanti, quindi fare clic su Properties.

4

Modificare le proprietà del lavoro di stampa utilizzando le quattro schede seguenti visualizzate nella parte superiore della finestra.

General: Modifica il formato carta, il tipo di carta e l'orientamento

dei documenti. Attiva la funzione fronte-retro, aggiunge informazioni iniziali e finali e cambia il numero di pagine per foglio.

4. Funzioni speciali

222

Caratteristiche di stampa

La stampa fronte/retro automatica/manuale potrebbe non essere disponibile a seconda dei modelli. In alternativa, è possibile utilizzare il sistema di stampa lpr o altre applicazioni per stampare le pagine dispari e quelle pari.

Text: Definisce i margini della pagina e le opzioni di testo, quali

spaziatura o colonne.

Graphics: Imposta le opzioni grafiche che verranno utilizzate

quando si stampano file di immagini, ad esempio le opzioni relative ai colori, il formato o la posizione delle immagini.

Advanced: Imposta la risoluzione di stampa, l'origine della carta

e la destinazione.

5

Fare clic su Apply per applicare le modifiche e chiudere la finestra

Properties.

6

Fare clic su OK nella finestra LPR GUI per iniziare la stampa.

7

Viene visualizzata la finestra di stampa che consente di monitorare lo stato del lavoro di stampa.

Per annullare il lavoro corrente, fare clic su Cancel.

Stampa di file

sull'apparecchio è possibile stampare molti tipi diversi di file utilizzando il metodo CUPS standard, ossia direttamente dall'interfaccia della riga di comando. L'utility CUPS lpr consente eseguire tale operazione, tuttavia pacchetto di driver sostituisce lo strumento lpr standard con un programma

LPR GUI molto più intuitivo e facile da utilizzare.

Per stampare un documento:

1

Digitare lpr <il nome di file> dalla riga di comando della shell Linux e premere Invio. Viene visualizzata la finestra LPR GUI.

Quando si digita solamente lpr e si preme Enter, la finestra Select

file(s) to print viene visualizzata per prima. Selezionare i file che si

desidera stampare, quindi fare clic su Open.

2

Nella finestra LPR GUI, selezionare il dispositivo in uso dall'elenco, quindi modificare le proprietà del lavoro di stampa.

3

Fare clic su OK per iniziare la stampa.

4. Funzioni speciali

223

Caratteristiche di stampa

Configurazione delle proprietà della stampante

Utilizzando la finestra Printer Properties accessibile da Printers

configuration, è possibile modificare le varie proprietà del dispositivo

come stampante.

1

Aprire il Unified Driver Configurator.

Se necessario, passare a Printers configuration.

2

Selezionare il dispositivo dall'elenco delle stampanti disponibili, quindi fare clic su Properties.

3

Viene visualizzata la finestra Printer Properties.

Nella parte superiore della finestra sono disponibili le cinque schede seguenti:

General: consente di modificare l'ubicazione e il nome della

stampante. Il nome immesso in questa scheda viene visualizzato nell'elenco delle stampanti in Printers

configuration.

Connection: consente di visualizzare o selezionare un'altra

porta. Se si cambia la porta del dispositivo impostandola da USB a parallela o viceversa mentre la stampante è in uso, è necessario riconfigurare la porta in questa scheda.

Driver: Consente di visualizzare o selezionare un altro driver

dell'apparecchio. Facendo clic su Options, è possibile impostare le opzioni predefinite del dispositivo.

Jobs: visualizza l'elenco dei lavori di stampa. Fare clic su

Cancel job per annullare il lavoro selezionato e selezionare la

casella di controllo Show completed jobs per visualizzare i lavori precedenti nell'elenco.

Classes: Visualizza la classe a cui appartiene l'apparecchio.

Fare clic su Add to Class per aggiungere l'apparecchio a una classe specifica oppure su Remove from Class per rimuovere l'apparecchio dalla classe selezionata.

4

Fare clic su OK per applicare le modifiche e chiudere la finestra

Printer Properties.

9

Stampa da UNIX

Alcune funzioni potrebbero non essere disponibili, a seconda del modello o delle opzioni. In tal caso, tali funzioni non sono supportate

(vedere “Funzioni per modello” a pagina 7).

4. Funzioni speciali

224

Caratteristiche di stampa

Elaborazione del lavoro di stampa

Dopo aver installato la stampante, selezionare i file immagine, di testo, PS da stampare.

1

Eseguire il comando "printui <file_name_to_print>".

Ad esempio, stampa di "document1"

printui document1

Ciò aprirà il Print Job Manager del driver stampante UNIX in cui è possibile selezionare varie opzioni di stampa.

2

Selezionare una stampante che sia già stata aggiunta.

3

Selezionare le opzioni di stampa dalla finestra, quali Page

Selection.

4

Selezionare il numero di copie desiderato in Number of Copies.

Per sfruttare le funzioni della stampante offerte dal driver della stampante, premere Properties.

5

Premere OK per avviare il lavoro di stampa.

Modifica delle impostazioni dell'apparecchio

Il Print Job Manager del driver della stampante per UNIX in cui l'utente può selezionare varie opzioni di stampa in Properties della stampante.

È inoltre possibile usare i seguenti tasti di scelta rapida: "H" per Help, "O" per OK, "A" per Apply e "C" per Cancel.

Scheda General

Paper Size: Impostare il formato carta tipo A4, Lettera o altri formati in

base alle proprie necessità.

Paper Type: scegliere il tipo di carta. Questa casella contiene anche le

opzioni Printer Default, Plain e Thick.

Paper Source: Selezionare il vassoio da utilizzare. Per impostazione

predefinita, è Auto Selection.

Orientation: seleziona la direzione in cui verranno stampati i dati sulla

pagina.

Duplex: consente di risparmiare carta, stampando su entrambi i lati del

foglio.

La stampa fronte/retro automatica/manuale potrebbe non essere disponibile a seconda dei modelli. In alternativa, è possibile utilizzare il sistema di stampa lpr o altre applicazioni per stampare le pagine dispari e quelle pari.

Multiple pages: Stampa di più pagine su un unico foglio.

4. Funzioni speciali

225

Caratteristiche di stampa

Page Border: Selezionare uno stile del bordo (ad es., Single-line

hairline, Double-line hairline)

Scheda Image

In questa scheda è possibile modificare la luminosità, la risoluzione o la posizione di un'immagine nel documento.

Scheda Text

Impostare il margine dei caratteri, l'interlinea o le colonne della stampa stampa.

Scheda Margins

Use Margins: imposta i margini del documento. Per impostazione

predefinita, i margini non sono abilitati. L'utente può modificare le impostazioni dei margini cambiando i valori dei rispettivi campi. Questi valori sono impostati in modo predefinito e dipendono dal formato carta selezionato.

Unit: Cambiare le unità a punti, pollici o centimetri.

Scheda Printer-Specific Settings

Selezionare le varie opzioni nei riquadri JCL e General per personalizzare determinate impostazioni. Tali opzioni sono specifiche per la stampante e dipendono dal file PPD.

4. Funzioni speciali

226

Utilizzo delle funzioni del dispositivo opzionale

3

Selezionare il driver della stampante dall'elenco a discesa

Seleziona stampante.

• Solo CLP-68xND Series/ CLP-68xDW Series .

• Alcune funzioni potrebbero non essere disponibili a seconda dei

modelli e degli articoli opzionali (vedere “Funzione Varie” a pagina 8).

10

Dal driver della stampante

Se si installa il dispositivo opzionale, è possibile utilizzare le funzioni di stampa avanzate, ad esempio correggere la bozza di un lavoro, oppure stampare un lavoro privato nella finestra Stampa. Selezionare l'opzione di memorizzazione di massa o Disco RAM in Opzioni dispositivo, quindi

selezionare le varie funzioni da Modalità di stampa (vedere “Impostazione delle Opzioni dispositivo” a pagina 72).

1

Aprire il documento da stampare.

2

Selezionare Stampa dal menu File. Verrà visualizzata la finestra

Stampa.

4

Fare clic su Proprietà o Preferenze.

5

Fare clic su ogni scheda, quindi selezionare Modalità di stampa.

6

Selezionare l'opzione desiderata (vedere “Descrizione delle funzioni

speciali di stampa” a pagina 211).

4. Funzioni speciali

227

Utilizzo delle funzioni del dispositivo opzionale

11

Dal pannello di controllo

Se il vostro dispositivo ha un dispositivo di memorizzazione di massa o un disco RAM opzionale, è possibile utilizzare queste funzioni dal pulsante

(Menu) > Imposta sist. > Gest. lavori.

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al dispositivo.

Lavoro attivo: Tutti i lavori di stampa in attesa di essere stampati sono

elencati nella coda dei lavori attivi nell'ordine in cui li si è inviati alla stampante. È possibile eliminare un lavoro dalla coda prima della stampa, oppure promuoverlo a un livello più elevato affinché venga stampato prima.

Lavoro protett: È possibile stampare o eliminare un lavoro protetto.

Visualizza l'elenco dei lavori protetti che l'utente ha impostato nel driver della stampante. È necessario inserire il nome utente e la password impostati nel driver della stampante.

Lavoro memor.: È possibile stampare o eliminare un lavoro

memorizzato.

Polit file: È possibile scegliere la politica dei file per la generazione del

nome di file prima di procedere con il lavoro sulla memoria opzionale.

Se la memoria opzionale contiene già un file con lo stesso nome quando si immette il nome di un nuovo file, è possibile rinominarlo o sovrascriverlo.

4. Funzioni speciali

228

5. Strumenti utili di gestione

In questo capitolo vengono presentati gli strumenti di gestione forniti in dotazione per utilizzare al meglio il dispositivo.

• Easy Capture Manager 230

• Samsung AnyWeb Print

• Samsung Easy Color Manager

231

232

• Easy Eco Driver

• Utilizzo di SyncThru™ Web Service

• Utilizzo di Samsung Easy Printer Manager

• Utilizzo di Stato della stampante Samsung

233

234

238

241

• Utilizzo di Unified Driver Configurator di Linux 243

Easy Capture Manager

• Alcune funzioni potranno non essere disponibili a seconda dei modelli e degli articoli opzionali (vedere “Software” a pagina 7).

• Disponibile solo per utenti del sistema operativo Windows (vedere “Software” a pagina 7).

Catturare la schermata e avviare Easy Capture Manager semplicemente premendo il tasto Stampa schermo. Adesso è possibile stampare facilmente la schermata catturata così com'è oppure modificata.

5. Strumenti utili di gestione

230

Samsung AnyWeb Print

• Alcune funzioni potranno non essere disponibili a seconda dei modelli e degli articoli opzionali (vedere “Software” a pagina 7).

• Disponibile solo per utenti Windows e Mac OS (vedere “Software” a pagina 7).

Questo strumento consente di catturare schermate, vedere in anteprima, ritagliare e stampare le pagine di Windows Internet Explorer più facilmente rispetto a quando si utilizza il programma normale.

Scaricare il software dal sito Web Samsung aprire il pacchetto e installarlo: (http://www.samsung.com > trova il prodotto > Supporto o Download).

5. Strumenti utili di gestione

231

Samsung Easy Color Manager

Samsung Easy Color Manager aiuta gli utenti a eseguire regolazioni di precisione con 6 tonalità di colore e altre proprietà, come luminosità, contrasto e saturazione. Le modifiche di colore possono essere salvate come un profilo e utilizzate dal driver o dall'interno del dispositivo.

• Alcune funzioni potranno non essere disponibili a seconda dei modelli e degli articoli opzionali (vedere “Software” a pagina 7).

• Disponibile solo per utenti Windows e Mac OS (vedere “Software” a pagina 7).

Aiuta gli utenti delle stampanti laser a colori Samsung a modificare il colore secondo le proprie preferenze.

Scaricare il software dal sito Web Samsung aprire il pacchetto e installarlo: (http://www.samsung.com > trova il prodotto > Supporto o Download).

5. Strumenti utili di gestione

232

Easy Eco Driver

• Alcune funzioni potranno non essere disponibili a seconda dei modelli e degli articoli opzionali (vedere “Software” a pagina 7).

• Disponibile solo per utenti del sistema operativo Windows (vedere “Software” a pagina 7).

Con Easy Eco Driver, è possibile applicare le funzioni ecologiche prima di iniziare la stampa per risparmiare carta e toner. Per utilizzare questa applicazione, è necessario selezionare la casella di controllo Avvia Easy Eco Driver prima di stampare il lavoro nelle proprietà della stampante.

Easy Eco Driver consente inoltre di eseguire piccole modifiche, ta cui la rimozione di immagini e testo e la modifica dei caratteri. È possibile salvare le impostazioni utilizzate di frequente come preferite.

Utilizzo:

1 Aprire un documento da stampare.

2 Stampare il documento.

Viene visualizzata una finestra di anteprima.

3 Selezionare le opzioni da applicare al documento.

È possibile vedere l'anteprima delle funzioni applicate.

4 Fare clic su Stampa.

5. Strumenti utili di gestione

233

Utilizzo di SyncThru™ Web Service

• Internet Explorer 6.0 o superiore è il requisito minimo per

SyncThru™ Web Service .

• La descrizione di SyncThru™ Web Service contenuta in questa

Guida dell'utente può apparire diversa rispetto all'apparecchio utilizzato, in base alle opzioni e al modello.

• Solo modelli wireless (vedere “Software” a pagina 7).

1

Accesso a SyncThru™ Web Service

1

Avviare un browser Web, come Internet Explorer, da Windows.

Immettere l'indirizzo IP macchina (http://xxx.xxx.xxx.xxx) nel campo dell'indirizzo e premere il tasto Invio o fare clic su Vai.

2

Si apre il sito Web incorporato nel dispositivo.

Eseguire il login a SyncThru™ Web Service

Prima di poter configurare le opzioni in SyncThru™ Web Service, è necessario eseguire il login come amministratore. È possibile utilizzare

SyncThru™ Web Service senza eseguire il login, ma in questo caso non si avrà accesso alla scheda Impostazioni e alla scheda Sicurezza.

1

Fare clic su Accesso nell'angolo superiore destro del sito Web

SyncThru™ Web Service.

2

Digitare ID e Password, quindi fare clic su Accesso. Immettere l'ID e la password seguenti. Per motivi di sicurezza, si consiglia di modificare la password predefinita.

ID: admin

Password: sec00000

2

Panoramica di SyncThru™ Web Service

Alcune schede potrebbero non essere visualizzate in base al modello.

5. Strumenti utili di gestione

234

Utilizzo di SyncThru™ Web Service

Scheda Informazioni

questa scheda fornisce informazioni generali sul dispositivo. È possibile verificare informazioni quali, ad esempio, la quantità di toner rimanente.

Inoltre, è possibile stampare rapporti, come il rapporto sugli errori.

Avvisi attivi: Mostra gli avvisi segnalati nell'apparecchio e il relativo

livello di gravità.

Materiali di consumo: Mostra quante pagine vengono stampate e la

quantità di toner rimasta nella cartuccia.

Contatori utilizzo: Mostra il conteggio di utilizzo in base ai tipi di

stampe: solo fronte e fronte-retro.

Impostazioni attuali: Mostra le informazioni di rete dell'apparecchio.

Informazioni di stampa: Stampa i rapporti relativi al sistema, indirizzi

e-mail e rapporti di caratteri.

Scheda Impostazioni

Questa scheda consente di impostare le configurazioni fornite dal dispositivo e dalla rete. Per visualizzare questa scheda è necessario eseguire il login come amministratore.

• Scheda Impostazioni apparecchio: Imposta le opzioni fornite dall'apparecchio.

• Scheda Impostazioni di rete: Mostra le opzioni per l'ambiente di rete.

Imposta le opzioni quali i protocolli TCP/IP e di rete.

Scheda Sicurezza

Questa scheda consente di impostare le informazioni di sicurezza del sistema e della rete. Per visualizzare questa scheda è necessario eseguire il login come amministratore.

Sicurezza sistema: Imposta le informazioni sull'amministratore del

sistema e attiva o disattiva le funzioni dell'apparecchio.

Sicurezza di rete: Esegue le impostazioni per HTTP, IPSec, filtraggio

IPv4/IPv6, 802.1x e server di autenticazione.

Controllo accesso utenti: Consente di classificare gli utenti in vari

gruppi sulla base del ruolo di ciascun utente. L'autorizzazione, l'autenticazione e la contabilità di ciascun utente verranno controllate dalla definizione del ruolo del gruppo.

Scheda Manutenzione

In questa scheda è possibile gestire il dispositivo, eseguire l'aggiornamento dei firmware e impostare le informazioni di contatto per l'invio di e-mail.

Inoltre, è possibile collegarsi al sito Web Samsung oppure scaricare i driver selezionando il menu Collegamento.

Aggiornamento firmware: Aggiornare il firmware dell'apparecchio.

Informazioni contatto: Mostra le informazioni contatto.

Collegamento: Mostra i collegamenti a siti utili in cui è possibile

scaricare o controllare le informazioni.

5. Strumenti utili di gestione

235

Utilizzo di SyncThru™ Web Service

Gestione licenza: Gestione licenza fornisce impostazioni, applicazioni

installate e licenza applicazione.

Clonazione: È possibile importare o esportare (trasferire) varie

impostazioni (impostazioni del dispositivo, informazioni di rete, rubrica, ecc.) tra dispositivi che dispongono della funzione Clonazione in

SyncThru™ Web Service.

3

Impostazione notifica e-mail

Impostando questa opzione, è possibile ricevere e-mail sullo stato del dispositivo. Impostando le informazioni quali indirizzo IP, nome host, indirizzo e-mail e server SMTP, lo stato del dispositivo (cartuccia toner in esaurimento o errore del dispositivo) sarà inviato automaticamente all'indirizzo e-mail di una determinata persona. Questa opzione può essere utilizzata più di frequente dall'amministratore del dispositivo.

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al dispositivo.

1

Avviare un browser Web, come Internet Explorer, da Windows.

Immettere l'indirizzo IP del dispositivo (http://xxx.xxx.xxx.xxx) nel campo dell'indirizzo e premere il tasto Invio o fare clic su Vai.

2

Si apre il sito Web incorporato nel dispositivo.

3

Dalla scheda Impostazioni, selezionare Impostazioni

apparecchio > Notifica e-mail.

Se l'ambiente del server di uscita non è stato configurato, accedere a

Impostazioni > Impostazioni di rete > Server della posta in

uscita(SMTP) per configurare l'ambiente di rete prima di impostare la notifica e-mail.

4

Selezionare la casella di controllo Abilita per usare l'opzione

Notifica e-mail.

5

Fare clic sul pulsante Aggiungi per aggiungere un utente di notifica e-mail.

Impostare il nome del destinatario e l'indirizzo e-mail con gli elementi di notifica per i quali si desidera ricevere un avviso.

6

Fare clic su Applica.

Se il firewall è attivo, l'e-mail potrebbe non essere inviata correttamente. In tal caso, contattare l'amministratore di rete.

5. Strumenti utili di gestione

236

Utilizzo di SyncThru™ Web Service

4

Impostazione dell'amministratore del sistema

Questa impostazione è necessaria per l'uso dell'opzione di notifica e-mail.

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al dispositivo.

1

Avviare un browser Web, come Internet Explorer, da Windows.

Immettere l'indirizzo IP del dispositivo (http://xxx.xxx.xxx.xxx) nel campo dell'indirizzo e premere il tasto Invio o fare clic su Vai.

2

Si apre il sito Web incorporato nel dispositivo.

3

Dalla scheda Sicurezza, selezionare Sicurezza sistema >

Amministratore del sistema.

4

Inserire il nome dell'amministratore, il numero di telefono, la posizione e l'indirizzo e-mail.

5

Fare clic su Applica.

5. Strumenti utili di gestione

237

Utilizzo di Samsung Easy Printer Manager

• Alcune funzioni potranno non essere disponibili a seconda dei

modelli e degli articoli opzionali (vedere “Software” a pagina 7).

• Disponibile solo per utenti Windows e Mac OS (vedere “Software” a pagina 7).

• Per Windows, Internet Explorer 6.0 o versione successiva è il requisito minimo per Samsung Easy Printer Manager .

Samsung Easy Printer Manager è un'applicazione che combina le impostazioni apparecchio Samsung in una sola posizione. Samsung Easy

Printer Manager combina le impostazioni apparecchio e gli ambienti di stampa, le impostazioni/azioni e il lancio. Tutte queste funzioni forniscono un gateway per utilizzare comodamente l'apparecchio Samsung. Samsung

Easy Printer Manager fornisce due interfacce utente distinte tra cui scegliere: l'interfaccia utente di base e quella avanzata. Passare tra le due interfacce è semplice: basta un clic su un pulsante.

Aprire la cartella Applicazioni > Samsung > Samsung Easy Printer

Manager

L'interfaccia Samsung Easy Printer Manager comprende svariate sezioni di base, come illustrato nella tabella che segue:

La schermata può variare a seconda del sistema operativo utilizzato.

5

Descrizione di Samsung Easy Printer Manager

Per aprire il programma:

Per Windows

Selezionare Avvio > Programmi o Tutti i programmi > Samsung

Printers > Samsung Easy Printer Manager > Samsung Easy Printer

Manager.

Per utenti Mac

1

Elenco stampanti Nell'Elenco stampanti sono visualizzate le stampanti installate sul computer e le stampanti di rete aggiunte mediante la ricerca in rete (solo Windows).

5. Strumenti utili di gestione

238

Utilizzo di Samsung Easy Printer Manager

2

Informazioni stampante

3

Informazioni sull'applicazione

Comprende i collegamenti per passare alle impostazioni avanzate (cambiando interfaccia utente), alla funzione di aggiornamento, all'impostazione delle preferenze, al riepilogo, alla guida e alle informazioni.

Il pulsante è utilizzato per passare all'interfaccia utente delle impostazioni

avanzate (vedere “Panoramica dell'interfaccia utente delle impostazioni avanzate” a pagina 240).

Quest'area fornisce informazioni generali sull'apparecchio. È possibile controllare le informazioni, quali il nome modello dell'apparecchio, l'indirizzo IP (o il nome porta) e lo stato apparecchio.

È possibile consultare Guida dell'utente.

Pulsante Risoluzione dei problemi:

Questo pulsante apre la Guida alla

soluzione dei problemi quando si verifica un errore. È possibile aprire direttamente la sezione necessaria nella Guida dell'utente.

4

Collegamenti rapidi

Visualizza i Collegamenti rapidi alle funzioni specifiche dell'apparecchio. Questa sezione include inoltre collegamenti alle applicazioni nelle impostazioni avanzate.

Se il dispositivo viene connesso a una rete, viene attivata l'icona SyncThru™ Web

Service.

5

6

Area Contenuto Visualizza le informazioni relative all'apparecchio selezionato, al livello del toner e della carta rimasti.

Le informazioni variano in base all'apparecchio selezionato. Non tutti i dispositivi sono dotati di questa funzione.

Ordina materiali di consumo

Fare clic sul pulsante Ordine dalla finestra per ordinare i materiali di consumo. È possibile ordinare online la cartuccia del toner di ricambio.

Selezionare il menu Guida oppure fare clic sul pulsante nella finestra e fare clic sull'opzione di cui si desidera ricevere informazioni.

5. Strumenti utili di gestione

239

Utilizzo di Samsung Easy Printer Manager

Cronologia avvisi: Fornisce una cronologia degli avvisi relativi

all'apparecchio e al toner.

6

Panoramica dell'interfaccia utente delle impostazioni avanzate

L'interfaccia utente avanzata è destinata all'utilizzo da parte del responsabile della gestione della rete e degli apparecchi.

A seconda delle opzioni o dei modelli, alcuni menu potrebbero non essere visualizzati nel display. In tal caso, non sono applicabili al dispositivo.

Impostazioni dispositivo

È possibile configurare varie impostazioni quali l'impostazione del dispositivo, della carta, del layout, dell'emulazione, della rete e delle informazioni di stampa.

Contabilità lavori

Fornisce un'interrogazione delle informazioni di quota dell'utente specificato per la Contabilità lavori. È possibile creare le informazioni di quota e applicarle agli apparecchi tramite il software per la contabilità lavori come SyncThru™ o CounThru™ per amministratori.

Impostazioni avvisi (solo Windows)

In questo menu sono comprese le impostazioni relative agli avvisi di errore.

Avviso stampante: Fornisce le impostazioni relative ai tempi di

ricezione degli avvisi.

Avviso e-mail: Fornisce le opzioni relative alla ricezione di avvisi

tramite e-mail.

5. Strumenti utili di gestione

240

Utilizzo di Stato della stampante Samsung

Il programma Stato della stampante Samsung monitora e informa l'utente sullo stato dell'apparecchio.

• La finestra Stato della stampante Samsung e il contenuto mostrato in questa Guida dell'utente possono differire a seconda dell'apparecchio o del sistema operativo utilizzato.

• Controllare quali sistemi operativi sono compatibili con il dispositivo

utilizzato (vedere “Specifiche” a pagina 107).

• Disponibile solo per utenti del sistema operativo Windows (vedere

“Software” a pagina 7).

7

Panoramica Stato della stampante Samsung

Se si verifica un errore durante il funzionamento, è possibile controllarlo da

Stato della stampante Samsung. Stato della stampante Samsung viene installato automaticamente insieme al software apparecchio.

Inoltre, è possibile lanciare Stato della stampante Samsung manualmente.

Accedere a Preferenze stampa, fare clic sulla scheda Base > pulsanteStato stampante.

Queste icone vengono visualizzate nella barra delle applicazioni di

Windows:

Icona Significato

Normali

Descrizione

L'apparecchio è in modalità Pronta e non sono presenti errori o avvertenze.

Attenzione L'apparecchio si trova in uno stato che può condurre a un errore. Ad esempio il toner potrebbe essere scarso e quindi esaurirsi.

Errore L'apparecchio presenta almeno un errore.

1

Livello del toner

Consente di verificare il livello del toner presente in ciascuna cartuccia. Il dispositivo e il numero delle cartucce di toner mostrato nella finestra precedente possono essere diversi a seconda del dispositivo in uso. Non tutti i dispositivi sono dotati di questa funzione.

5. Strumenti utili di gestione

241

Utilizzo di Stato della stampante Samsung

2

3

Opzione

È possibile configurare le impostazioni relative agli avvisi sui lavori di stampa.

Ordina materiali di consumo

È possibile ordinare online la cartuccia del toner di ricambio.

Guida dell’utente

È possibile consultare Guida dell’utente.

4

Questo pulsante apre la Risoluzione dei

problemi quando si verifica un errore. È possibile aprire direttamente la sezione relativa alla risoluzione dei problemi nella

Guida dell'utente.

5

Chiudi

Chiudere la finestra.

5. Strumenti utili di gestione

242

Utilizzo di Unified Driver Configurator di Linux

Unified Driver Configurator è uno strumento progettato principalmente per la configurazione dei dispositivi. È necessario installare Unified Linux Driver

per utilizzare Unified Driver Configurator (vedere “Installazione per Linux” a pagina 137).

Dopo aver installato il driver sul sistema Linux, l'icona Unified Driver

Configurator sarà creata automaticamente sul desktop.

2

Fare clic su ciascun pulsante a sinistra per visualizzare la finestra di configurazione corrispondente.

8

Apertura della Unified Driver Configurator

1

Fare doppio clic su Unified Driver Configurator sul desktop.

È anche possibile fare clic sull'icona del menu Startup e selezionare

Samsung Unified Driver > Unified Driver Configurator.

1 Printer Configuration

2

Port Configuration

Per utilizzare la guida in linea, fare clic su Help o sul pulsante nella finestra.

3

Dopo aver modificato le configurazioni, fare clic su Exit per chiudere

Unified Driver Configurator.

5. Strumenti utili di gestione

243

Utilizzo di Unified Driver Configurator di Linux

9

Printers configuration

Printers configuration contiene due schede: Printers e Classes.

Scheda Printers

Visualizzare la configurazione della stampante corrente del sistema facendo clic sul pulsante con l'icona a forma di stampante sul lato sinistro della finestra Unified Driver Configurator.

1

Consente di passare a Printers configuration.

2

Visualizza tutti gli apparecchi installati.

3

Visualizza lo stato, il nome modello e l'URI dell'apparecchio.

I pulsanti di controllo stampante sono i seguenti:

Refresh: aggiorna l'elenco dei dispositivi disponibili.

Add Printer: consente di aggiungere un nuovo dispositivo.

Remove Printer: consente di rimuovere il dispositivo selezionato.

Set as Default: consente di impostare il dispositivo selezionato come

dispositivo predefinito.

Stop/Start: consente di arrestare/avviare il dispositivo.

Test: consente di stampare una pagina di prova per verificare che il

dispositivo funzioni correttamente.

Properties: Consente di visualizzare e modificare le proprietà della

stampante.

5. Strumenti utili di gestione

244

Utilizzo di Unified Driver Configurator di Linux

Scheda Classes

Nella scheda Classes viene visualizzato l'elenco delle classi di dispositivi disponibili.

10

Ports configuration

In questa finestra è possibile visualizzare l’elenco delle porte disponibili, verificare lo stato di ciascuna di esse e rilasciare una porta che è rimasta bloccata nello stato occupato dopo che il relativo proprietario ha interrotto il lavoro per qualsiasi motivo.

1

Visualizza tutte le classi di dispositivi.

2

Visualizza lo stato della classe e il numero di dispositivi inclusi nella classe.

Refresh: aggiorna l'elenco delle classi.

Add Class: consente di aggiungere una nuova classe di dispositivi.

Remove Class: consente di rimuovere la classe del dispositivo selezionato.

1

Consente di passare a Ports configuration.

2

Visualizza tutte le porte disponibili.

3

Visualizza il tipo di porta, il dispositivo collegato alla porta e lo stato.

Refresh: aggiorna l'elenco delle porte disponibili.

Release port: consente di rilasciare la porta selezionata.

5. Strumenti utili di gestione

245

6. Risoluzione dei problemi

In questo capitolo vengono fornite informazioni utili sulle procedure da adottare in caso di errore.

• Problemi di alimentazione della carta 247

• Problemi di alimentazione e connessione di cavi 248

• Problemi di stampa

• Problemi di qualità di stampa

• Problemi per il sistema operativo

249

253

261

Per gli errori che si verificano durante l'installazione e l'impostazione wireless del software, consultare la sezione della risoluzione dei problemi nel capitolo relativo alle

impostazioni wireless (vedere “Risoluzione dei problemi per reti wireless” a pagina 177).

Problemi di alimentazione della carta

Condizione

Inceppamento della carta durante la stampa.

Le buste si inclinano o non vengono alimentate correttamente.

Rimuovere la carta inceppata.

Soluzioni suggerite

I fogli di carta aderiscono l'uno all'altro. • Controllare la capacità massima di carta del vassoio.

• Assicurarsi di utilizzare il tipo di carta corretto.

• Rimuovere la carta dal vassoio e fletterla o spiegarla a ventaglio.

• La presenza di umidità può far sì che alcuni fogli di carta aderiscano l'uno all'altro.

Alcuni fogli non vengono prelevati.

I fogli non vengono alimentati nel dispositivo.

È possibile che nel vassoio siano impilati tipi di carta diversi. Caricare carta di un unico tipo, formato e peso.

• Rimuovere qualsiasi ostacolo dalla parte interna del dispositivo.

• La carta non è stata caricata correttamente. Rimuovere la carta dal vassoio e ricaricarla correttamente.

• Il vassoio contiene troppa carta. Rimuovere la carta in eccesso dal vassoio.

• La carta è troppo spessa. Utilizzare solo carta conforme alle specifiche previste per questo dispositivo.

La carta continua a incepparsi.

• Il vassoio contiene troppa carta. Rimuovere la carta in eccesso dal vassoio. Se si sta stampando su materiali speciali, utilizzare l'alimentatore manuale nel vassoio.

• Viene utilizzato un tipo di carta non corretto. Utilizzare solo carta conforme alle specifiche previste per questo dispositivo.

• Potrebbero esservi dei residui all'interno del dispositivo. Aprire il coperchio anteriore e rimuovere eventuali residui.

Assicurarsi che le guide della carta siano a contatto con entrambi i lati delle buste.

6. Risoluzione dei problemi

247

Problemi di alimentazione e connessione di cavi

Condizione Soluzioni suggerite

Il dispositivo non è alimentato, o il cavo fra il computer e il dispositivo non è collegato correttamente.

• Connettere prima l'apparecchio alla rete elettrica. Se sul pannello di controllo è presente un pulsante di

(On), premerlo.

• Scollegare il cavo dell'apparecchio e ricollegarlo.

6. Risoluzione dei problemi

248

Problemi di stampa

Condizione

Il dispositivo non stampa.

Causa probabile

Il dispositivo non è alimentato.

Soluzioni suggerite

Connettere prima l'apparecchio alla rete elettrica. Se sul pannello di controllo è presente un pulsante di (On), premerlo.

Il dispositivo non è selezionato come dispositivo predefinito.

Selezionare l'apparecchio come predefinito in Windows.

Assicurarsi che nel dispositivo non sussistano le seguenti condizioni:

• Il coperchio non è chiuso. Chiudere il coperchio.

• La carta è inceppata. Rimuovere la carta inceppata (vedere “Rimozione della carta inceppata” a pagina 85).

• Non è caricata carta. Caricare la carta (vedere “Caricamento della carta nel vassoio” a pagina 34).

• La cartuccia del toner non è installata. Installazione della cartuccia del toner (vedere “Sostituzione della cartuccia del toner” a pagina 66).

• Verificare che il coperchio e i fogli di protezione vengano rimossi dalla cartuccia del toner (vedere “Sostituzione della cartuccia del toner” a pagina 66).

Se si verifica un errore di sistema, rivolgersi all'assistenza tecnica.

Il cavo fra il computer e il dispositivo non è collegato correttamente.

Il cavo fra il computer e il dispositivo è difettoso.

L'impostazione della porta non è corretta.

Scollegare il cavo del dispositivo e ricollegarlo (vedere “Vista posteriore” a pagina

21).

Se possibile, collegare il cavo a un altro computer che funzioni correttamente e stampare un lavoro. È anche possibile provare a utilizzare un altro cavo del dispositivo.

Controllare le impostazioni della stampante di Windows per assicurarsi che il lavoro di stampa venga inviato alla porta corretta. Se il computer ha più di una porta, assicurarsi che il dispositivo sia collegato alla porta corretta.

6. Risoluzione dei problemi

249

Problemi di stampa

Condizione

Il dispositivo non stampa.

Il lavoro di stampa è eccessivamente lento.

Metà della pagina rimane vuota.

Causa probabile

Il dispositivo potrebbe essere configurato in modo non corretto.

Il lavoro di stampa potrebbe essere molto complesso.

L'orientamento della pagina potrebbe non essere corretto.

Soluzioni suggerite

Controllare le Preferenze stampa per verificare che tutte le impostazioni di stampa siano corrette.

Disinstallare e reinstallare il driver dell'apparecchio.

Il driver della stampante potrebbe essere installato in modo non corretto.

Il dispositivo non funziona correttamente.

Controllare il messaggio visualizzato sul pannello di controllo per stabilire se il dispositivo indica un errore di sistema. Rivolgersi all'assistenza tecnica.

Le dimensioni del documento sono eccessive, pertanto lo spazio sul disco rigido del computer è insufficiente per accedere al lavoro di stampa.

Aumentare lo spazio disponibile sul disco e ristampare il documento.

Una volta rimossa la carta dal vassoio di uscita, il dispositivo riprende la stampa.

Il vassoio di uscita è pieno.

Il dispositivo seleziona i materiali di stampa dall'origine sbagliata.

L'opzione carta selezionata in Preferenze

stampa potrebbe non essere corretta.

Per molte applicazioni software, la selezione dell'origine si effettua dalla scheda

Carta in Preferenze stampa (vedere “Apertura delle preferenze di stampa” a pagina 47). Selezionare l'origine corretta. Consultare la guida del driver della

stampante (vedere “Utilizzo della Guida” a pagina 49).

Ridurre la complessità della pagina o modificare le impostazioni della qualità di stampa.

Modificare l’orientamento della pagina nell’applicazione (vedere “Apertura delle preferenze di stampa” a pagina 47). Consultare la guida del driver della stampante

(vedere “Utilizzo della Guida” a pagina 49).

Il formato della carta e le impostazioni relative non corrispondono.

Verificare che il formato carta nelle impostazioni del driver corrisponda alla carta nel vassoio. In alternativa, verificare che il formato carta nelle impostazioni del driver della stampante corrisponda alla carta selezionata nelle impostazioni del

software utilizzato (vedere “Apertura delle preferenze di stampa” a pagina 47).

6. Risoluzione dei problemi

250

Problemi di stampa

Condizione

Il dispositivo stampa, ma il testo è sbagliato, incomprensibile o incompleto.

Le pagine vengono stampate, ma sono vuote.

Causa probabile Soluzioni suggerite

Il cavo del dispositivo è allentato o difettoso.

Scollegare il cavo del dispositivo e ricollegarlo. Provare con un lavoro di stampa che è già stato stampato con esito positivo. Se possibile, collegare il cavo e il dispositivo a un altro computer del cui funzionamento si è certi e stampare un lavoro. Provare a utilizzare un nuovo cavo del dispositivo.

È stato selezionato il driver della stampante sbagliato.

L'applicazione software non funziona correttamente.

Il sistema operativo non funziona correttamente.

La cartuccia del toner è difettosa o il toner è esaurito.

Controllare il menu di selezione della stampante dell'applicazione per assicurarsi di avere selezionato il dispositivo corretto.

Provare a stampare un lavoro da un'altra applicazione.

Uscire da Windows e riavviare il computer. Spegnere il dispositivo e riaccenderlo.

Ridistribuire il toner, se opportuno. Se necessario, sostituire la cartuccia del toner.

• Vedere “Ridistribuzione del toner” a pagina 64.

• Vedere “Sostituzione della cartuccia del toner” a pagina 66.

Controllare il file per assicurarsi che non contenga pagine vuote.

Rivolgersi all'assistenza tecnica.

Il file potrebbe contenere pagine vuote.

Alcuni componenti, come il controller o la scheda, potrebbero essere difettosi.

La stampante non stampa correttamente i file PDF. Mancano alcune parti della grafica, del testo o delle illustrazioni.

Incompatibilità tra il file PDF e i prodotti

Acrobat.

La stampa del file PDF come immagine potrebbe consentire la stampa del file.

Attivare Stampa come immagine dalle opzioni di stampa di Acrobat. la stampa di un file PDF come immagine richiederà un tempo maggiore.

6. Risoluzione dei problemi

251

Problemi di stampa

Condizione Causa probabile Soluzioni suggerite

La qualità di stampa delle fotografie non è buona. Le immagini non sono nitide.

La risoluzione della fotografia è molto bassa. Ridurre il formato della foto. Se si aumenta il formato della fotografia nell'applicazione, la risoluzione si riduce.

Ciò non costituisce un problema. Continuare la stampa.

Prima della stampa, il dispositivo emette vapore vicino al vassoio di uscita.

L'uso di carta umida può provocare l'emissione di vapore durante la stampa.

Il dispositivo non stampa su carta di formato personalizzato, ad esempio carta per fatturazione.

Il formato carta e le impostazioni del formato carta non corrispondono.

La carta per fatturazione stampata è arricciata.

Le impostazioni del tipo di carta non corrispondono.

Impostare il formato carta corretto nell'opzione Personalizzato sulla scheda Carta

delle Preferenze stampa (vedere “Apertura delle preferenze di stampa” a pagina

47).

Cambiare l'opzione della stampante e riprovare. Passare a Preferenze stampa,

fare clic sulla scheda Carta e impostare il tipo su Sottile (vedere “Apertura delle preferenze di stampa” a pagina 47).

6. Risoluzione dei problemi

252

Problemi di qualità di stampa

Se le parti interne del dispositivo sono sporche o se la carta è stata caricata in modo non corretto, potrebbe verificarsi una riduzione della qualità di stampa.

Per risolvere il problema, consultare la tabella seguente.

Condizione Soluzioni suggerite

Stampa chiara o sbiadita

• Se la stampa contiene strisce verticali bianche o aree sbiadite, il toner sta per esaurirsi. Ordinare una nuova cartuccia del

toner, (vedere “Sostituzione della cartuccia del toner” a pagina 66).

• È possibile che la carta non sia conforme alle specifiche; ad esempio, è troppo umida o troppo ruvida.

• Se l'intera pagina risulta chiara, l'impostazione della risoluzione di stampa è troppo bassa oppure la modalità Risparmio toner è stata attivata. Regolare la risoluzione di stampa e disattivare la modalità Risparmio toner. Consultare la guida del driver della stampante.

• Una combinazione di aree sbiadite o macchiate potrebbe indicare che la cartuccia del toner deve essere pulita. Pulire

l'interno del dispositivo (vedere “Pulizia del dispositivo” a pagina 78).

• La superficie della parte LSU all'interno del dispositivo potrebbe essere sporca. Pulire l'interno del dispositivo (vedere

“Pulizia del dispositivo” a pagina 78). Se questi accorgimenti non consentono di risolvere il problema riscontrato, contattare

l'assistenza tecnica.

La metà superiore della carta mostra una stampa più chiara rispetto al resto della carta

È possibile che il toner non aderisca correttamente al tipo di carta in uso.

• Cambiare l'opzione della stampante e riprovare. Passare a Preferenze stampa, fare clic sulla scheda Carta e impostare

il tipo su Riciclata (vedere “Apertura delle preferenze di stampa” a pagina 47).

6. Risoluzione dei problemi

253

Problemi di qualità di stampa

Condizione

Macchie di toner

Soluzioni suggerite

• È possibile che la carta non sia conforme alle specifiche; ad esempio, la carta è troppo umida o troppo ruvida.

• Il rullo di trasferimento potrebbe essere sporco. Pulire l'interno del dispositivo (vedere “Pulizia del dispositivo” a pagina 78).

• Il percorso della carta potrebbe essere sporco. Rivolgersi all'assistenza tecnica (vedere “Pulizia del dispositivo” a pagina

78).

Mancanza di toner

A a B b C

A a B b C

A a B b C

A a B b C

A a B b C

Punti bianchi

Se la pagina presenta aree sbiadite, generalmente tondeggianti, in ordine casuale:

• È possibile che sia stato caricato un foglio di carta difettoso. Provare a ristampare il lavoro.

• Il contenuto di umidità della carta non è uniforme oppure la carta presenta macchie di umidità sulla superficie. Provare a stampare su una carta di marca diversa.

• L'intera risma è difettosa. I processi di produzione possono fare sì che alcune aree rifiutino il toner. Provare con un tipo o una marca di carta diversi.

• Cambiare l'opzione della stampante e riprovare. Passare a Preferenze stampa, fare clic sulla scheda Carta e impostare

il tipo su Spessa (vedere “Apertura delle preferenze di stampa” a pagina 47).

Se questi accorgimenti non consentono di risolvere il problema riscontrato, contattare l'assistenza tecnica.

Se sulla pagina vengono stampati dei punti bianchi, potrebbe verificarsi quanto segue.

• La carta è troppo ruvida e molta sporcizia è caduta all’interno dell'apparecchio, quindi il rullo trasferimento potrebbe essere

sporco. Pulire l'interno del dispositivo (vedere “Pulizia del dispositivo” a pagina 78).

• Il percorso della carta potrebbe essere sporco. Pulire l'interno del dispositivo (vedere “Pulizia del dispositivo” a pagina 78).

Se questi accorgimenti non consentono di risolvere il problema riscontrato, contattare l'assistenza tecnica.

6. Risoluzione dei problemi

254

Problemi di qualità di stampa

Condizione

Linee verticali

Sfondo bianco e nero e a colori

Sbavature di toner

Soluzioni suggerite

Se nella pagina vengono stampate strisce nere verticali:

• La superficie (parte del tamburo) della cartuccia del toner all'interno del dispositivo si è probabilmente graffiata. Rimuovere

la cartuccia del toner e installarne una nuova (vedere “Sostituzione della cartuccia del toner” a pagina 66).

Se nella pagina vengono stampate strisce bianche verticali:

• La superficie della parte LSU all'interno del dispositivo potrebbe essere sporca. Pulire l'interno del dispositivo (vedere

“Pulizia del dispositivo” a pagina 78). Se questi accorgimenti non consentono di risolvere il problema riscontrato, contattare

l'assistenza tecnica.

Se la quantità di ombreggiatura di sfondo diventa inaccettabile, procedere come segue.

• Utilizzare carta di peso minore.

• Controllare le condizioni ambientali: condizioni molto secche o un alto livello di umidità (superiore all'80% di umidità relativa) possono far aumentare la quantità di ombreggiatura di sfondo.

• Rimuovere la vecchia cartuccia del toner e installarne una nuova (vedere “Sostituzione della cartuccia del toner” a pagina

66).

• Ridistribuire uniformemente il toner (vedere “Ridistribuzione del toner” a pagina 64).

• Pulire l'interno del dispositivo (vedere “Pulizia del dispositivo” a pagina 78).

• Controllare il tipo e la qualità della carta.

• Rimuovere la cartuccia del toner e installarne una nuova (vedere “Sostituzione della cartuccia del toner” a pagina 66).

6. Risoluzione dei problemi

255

Problemi di qualità di stampa

Condizione

Difetti verticali ripetuti

Sfondo stampato male

A

Soluzioni suggerite

Se sul lato stampato della pagina vi sono segni ripetuti a intervalli regolari:

• La cartuccia del toner potrebbe essere danneggiata. Se si continua a riscontrare lo stesso problema, rimuovere la cartuccia

del toner e installarne una nuova (vedere “Sostituzione della cartuccia del toner” a pagina 66).

• Su alcuni componenti del dispositivo potrebbe essersi depositato del toner. Se il difetto si presenta sul retro della pagina, il problema dovrebbe risolversi da solo dopo alcune pagine.

• Il gruppo fusore potrebbe essere danneggiato. Rivolgersi all'assistenza tecnica.

Uno sfondo stampato male è la conseguenza di residui di toner distribuiti sulla pagina stampata.

• La carta potrebbe essere troppo umida. Provare a stampare con un diverso lotto di carta. Non aprire le confezioni di carta finché non è necessario, in modo che la carta non assorba troppa umidità.

• Se il problema si presenta su buste, cambiare il layout di stampa per evitare di stampare su aree che presentano giunture sovrapposte a tergo. La stampa su giunture può causare problemi.

Oppure selezionare Spessa dalla finestra Preferenze stampa (vedere “Apertura delle preferenze di stampa” a pagina 47).

• Se questo problema interessa l'intera superficie di una pagina stampata, regolare la risoluzione di stampa dall'applicazione

software o nella finestra Preferenze stampa (vedere “Apertura delle preferenze di stampa” a pagina 47). Assicurarsi che

sia selezionato il tipo carta corretto. Ad esempio: Se si seleziona Carta più spessa, ma si utilizza effettivamente Carta normale può verificarsi un sovraccarico, causando problemi alla qualità della copia.

• Se si sta utilizzando una cartuccia di toner nuova, ridistribuire innanzitutto il toner (vedere “Ridistribuzione del toner” a pagina 64).

6. Risoluzione dei problemi

256

Problemi di qualità di stampa

Condizione

Particelle di toner attorno a caratteri in grassetto o immagini

Soluzioni suggerite

È possibile che il toner non aderisca correttamente al tipo di carta in uso.

• Cambiare l'opzione della stampante e riprovare. Passare a Preferenze stampa, fare clic sulla scheda Carta e impostare

il tipo su Riciclata (vedere “Apertura delle preferenze di stampa” a pagina 47).

• Assicurarsi che sia selezionato il tipo carta corretto. Ad esempio: Se si seleziona Carta più spessa, ma si utilizza effettivamente Carta normale può verificarsi un sovraccarico, causando problemi alla qualità della copia.

Caratteri stampati male

• Se i caratteri non vengono stampati correttamente, producendo immagini vuote, la risma di carta potrebbe essere troppo liscia. Provare a stampare su una carta diversa.

Pagina inclinata

• Assicurarsi che la carta sia caricata correttamente.

• Controllare il tipo e la qualità della carta.

• Verificare che le guide non siano troppo strette o troppo lente rispetto alla risma di carta.

6. Risoluzione dei problemi

257

Problemi di qualità di stampa

Condizione

Arricciature o onde

Soluzioni suggerite

• Assicurarsi che la carta sia caricata correttamente.

• Controllare il tipo e la qualità della carta. Le alte temperature e l'umidità possono fare arricciare la carta.

• Capovolgere la risma di carta nel vassoio di entrata. Provare anche a ruotare la carta di 180° nel vassoio.

Pieghe o grinze

• Assicurarsi che la carta sia caricata correttamente.

• Controllare il tipo e la qualità della carta.

• Capovolgere la risma di carta nel vassoio di entrata. Provare anche a ruotare la carta di 180° nel vassoio.

Retro dei fogli stampati sporco

• Controllare se vi sono perdite di toner. Pulire l'interno del dispositivo (vedere “Pulizia del dispositivo” a pagina 78).

6. Risoluzione dei problemi

258

Problemi di qualità di stampa

Condizione Soluzioni suggerite

Colore pieno o pagine nere

• La cartuccia del toner potrebbe non essere installata correttamente. Rimuovere la cartuccia, quindi reinserirla.

• La cartuccia del toner potrebbe essere difettosa. Rimuovere la cartuccia del toner e installarne una nuova (vedere

“Sostituzione della cartuccia del toner” a pagina 66).

• Potrebbe essere necessario riparare l'apparecchio. Rivolgersi all'assistenza tecnica.

A

Spargimenti di toner

• Pulire l'interno del dispositivo (vedere “Pulizia del dispositivo” a pagina 78).

• Controllare il tipo, lo spessore e la qualità della carta.

• Rimuovere la cartuccia del toner, quindi installarne una nuova (vedere “Sostituzione della cartuccia del toner” a pagina 66).

Se il problema persiste, potrebbe essere necessario riparare il dispositivo. Rivolgersi all'assistenza tecnica.

Vuoti nei caratteri

A

I vuoti nei caratteri sono aree bianche all'interno dei caratteri che invece dovrebbero essere nere:

• È possibile che si stia stampando sul lato sbagliato della carta. Rimuovere la carta a capovolgerla.

• La carta potrebbe non soddisfare le specifiche.

6. Risoluzione dei problemi

259

Problemi di qualità di stampa

Condizione

Strisce orizzontali

Soluzioni suggerite

Se vengono stampate strisce nere o macchie allineate orizzontalmente:

• La cartuccia del toner potrebbe non essere installata correttamente. Rimuovere la cartuccia, quindi reinserirla.

• La cartuccia del toner potrebbe essere difettosa. Rimuovere la cartuccia del toner e installarne una nuova (vedere

“Sostituzione della cartuccia del toner” a pagina 66).

Se il problema persiste, potrebbe essere necessario riparare l'apparecchio. Rivolgersi all'assistenza tecnica.

Pieghe

Se la carta stampata è arricciata oppure non viene alimentata nel dispositivo:

• Capovolgere la risma di carta nel vassoio di entrata. Provare anche a ruotare la carta di 180° nel vassoio.

• Cambiare l’opzione della carta della stampante e riprovare. Passare a Preferenze stampa, fare clic sulla scheda Carta e

impostare il tipo su Sottile (vedere “Apertura delle preferenze di stampa” a pagina 47).

• Su alcuni fogli viene visualizzata un'immagine sconosciuta

• Spargimenti di toner

• Le stampe sono chiare o contaminate

Probabilmente il dispositivo viene usato ad un'altitudine di 1.000 m o superiore. L'altezza elevata può influenzare negativamente la qualità di stampa, con tracce di toner non fissato o immagini poco leggibili. Cambiare l'impostazione

dell'altitudine per il dispositivo (vedere “Regolazione dell'altitudine” a pagina 206).

6. Risoluzione dei problemi

260

Problemi per il sistema operativo

1

Problemi comuni di Windows

Condizione

Durante l'installazione viene visualizzato il messaggio

"File in uso".

Chiudere tutte le applicazioni software. Rimuovere tutte le applicazioni software dal gruppo di avvio, quindi riavviare Windows.

Reinstallare il driver della stampante.

Soluzioni suggerite

Vengono visualizzati i messaggi "Errore di protezione generale",

"Eccezione OE", "Spool32" oppure "Operazione non valida".

Chiudere tutte le altre applicazioni, riavviare Windows e provare nuovamente a stampare.

Vengono visualizzati i messaggi "Errore di stampa",

"Errore di timeout della stampante".

Questi messaggi potrebbero venire visualizzati durante la stampa. Attendere finché il dispositivo non termina la stampa. Se il messaggio viene visualizzato nella modalità Pronta oppure al termine della stampa, controllare il collegamento e/o se si è verificato un errore.

Per ulteriori informazioni sui messaggi di errore di Windows, fare riferimento alla guida dell'utente di Microsoft Windows in dotazione con il computer.

6. Risoluzione dei problemi

261

Problemi per il sistema operativo

2

Problemi comuni in Mac

Condizione

La stampante non stampa correttamente i file PDF. Mancano alcune parti della grafica, del testo o delle illustrazioni.

Soluzioni suggerite

La stampa del file PDF come immagine potrebbe consentire la stampa del file. Attivare Stampa come immagine dalle opzioni di stampa di Acrobat. la stampa di un file PDF come immagine richiederà un tempo maggiore.

Alcune lettere non vengono visualizzate normalmente durante la stampa della pagina di copertina.

Quando si stampa un documento in

Mac con Acrobat Reader 6.0 o versione successiva, i colori non vengono stampati correttamente.

Mac OS non riesce a creare i caratteri durante la stampa della copertina. L'alfabeto inglese e i numeri vengono visualizzati normalmente nella pagina di copertina.

Assicurarsi che l'impostazione della risoluzione nel driver del dispositivo corrisponda a quella in Acrobat Reader.

Per ulteriori informazioni sui messaggi di errore in Mac, fare riferimento alla Guida dell'utente di Mac in dotazione con il computer.

6. Risoluzione dei problemi

262

Problemi per il sistema operativo

3

Problemi comuni di Linux

Condizione

Il dispositivo non stampa.

Alcune immagini a colori sono completamente nere.

Alcune immagini a colori vengono stampate con colori indesiderati.

Soluzioni suggerite

• Controllare che nel sistema sia installato il driver della stampante. Aprire Unified Driver Configurator e passare alla scheda Printers nella finestra Printers configuration per visualizzare l'elenco delle stampanti disponibili.

Assicurarsi che nell'elenco sia visualizzato il proprio dispositivo. Se il dispositivo non è presente nell'elenco, aprire

Add new printer wizard per impostarlo.

• Assicurarsi che il dispositivo sia acceso. Aprire Printers configuration e selezionare il proprio dispositivo dall'elenco delle stampanti. Esaminare la descrizione nel riquadro Selected printer. Se lo stato contiene la stringa

Stopped, premere il pulsante Start. A questo punto, la stampante dovrebbe riprendere a funzionare normalmente. Lo stato "stopped" potrebbe essere attivato quando si verificano alcuni problemi durante la stampa.

• Controllare se l'applicazione dispone di una speciale opzione di stampa, come "-oraw". Se l'opzione "-oraw" è specificata nel parametro della riga di comando, rimuoverla per stampare correttamente. Per il front-end Gimp, selezionare "Stampa" -> "Configura stampante" e modificare il parametro della riga di comando nell'opzione di comando.

Questo è un difetto noto di Ghostscript (fino al GNU Ghostscript versione 7.05) quando lo spazio colore di base del documento è costituito dallo spazio colore indicizzato ed è convertito mediante lo spazio colore CIE. Poiché

Postscript utilizza lo spazio colore CIE per il sistema di abbinamento dei colori, è opportuno aggiornare Ghostscript nel sistema almeno a GNU Ghostscript versione 7.06 o superiore. Le versioni recenti di Ghostscript sono disponibili nel sito www.ghostscript.com.

Questo è un difetto conosciuto di Ghostscript (fino al GNU Ghostscript versione 7.xx) quando lo spazio colore di base del documento è costituito dallo spazio colore indicizzato ed è convertito mediante lo spazio colore CIE. Poiché

Postscript utilizza lo spazio colore CIE per il sistema di abbinamento dei colori, è opportuno aggiornare Ghostscript nel sistema almeno a GNU Ghostscript versione 8.xx o superiore. Le versioni recenti di Ghostscript sono disponibili nel sito www.ghostscript.com.

6. Risoluzione dei problemi

263

Problemi per il sistema operativo

Condizione Soluzioni suggerite

Il dispositivo non stampa pagine intere, ma solo mezza pagina.

Durante la stampa di un documento viene visualizzato l'errore

"Impossibile aprire file dispositivo porta".

Questo è un problema noto che si verifica quando un dispositivo a colori viene utilizzato con la versione 8.51 o precedente di Ghostscript, il sistema operativo Linux a 64 bit, ed è stato segnalato a bugs.ghostscript.com con l'identificativo Ghostscript Bug 688252. Il problema viene risolto nell' AFPL Ghostscript v. 8.52 o superiore. Per risolvere questo problema, scaricare l'ultima versione di AFPL Ghostscript dal sito http://sourceforge.net/projects/ ghostscript/ e installarla.

Evitare di modificare i parametri del lavoro di stampa (ad esempio tramite LPR GUI) quando è in corso un lavoro di stampa. Versioni note del server CUPS (Common UNIX Printing System) interrompono il lavoro di stampa ogni volta che vengono modificate le opzioni di stampa e poi tentano di riavviare il lavoro dall'inizio. Poiché Unified Linux Driver blocca la porta durante la stampa, l'arresto improvviso del driver lascia la porta bloccata, quindi non disponibile per i lavori di stampa successivi. In questo caso, provare a rilasciare la porta selezionando Release port nella finestra

Port configuration.

Quando si stampa un documento sulla rete in SuSE 9.2, il dispositivo non stampa.

La versione del CUPS (Common UNIX Printing System) distribuita con SuSE Linux 9.2 (CUPS-1.1.21) presenta un problema con la stampa IPP (Internet Printing Protocol). Usare la stampa Socket al posto della stampa IPP oppure installare una versione recente di CUPS (Common UNIX Printing System) (CUPS-1.1.22 o successivo).

Per ulteriori informazioni sui messaggi di errore di Linux, fare riferimento alla Guida dell'utente di Linux in dotazione con il computer.

6. Risoluzione dei problemi

264

Problemi per il sistema operativo

4

Problemi PostScript comuni

I problemi seguenti sono specifici del linguaggio PS e possono verificarsi quando si utilizzano diversi linguaggi di stampante.

Problema

Non è possibile stampare il file PostScript

Causa probabile

Il driver PostScript potrebbe non essere installato correttamente.

Soluzione

• Installare il driver PostScript (vedere “Installazione del software” a pagina

134).

• Stampare una pagina di configurazione e verificare che la versione PS sia disponibile per la stampa.

• Se il problema persiste, contattare l'assistenza tecnica.

Viene stampato il rapporto

Errore controllo limite

Il lavoro di stampa era troppo complesso.

Viene stampata una pagina di errore PostScript

Il lavoro di stampa potrebbe non essere

PostScript.

Potrebbe essere necessario ridurre la complessità della pagina oppure installare più memoria.

Assicurarsi che il lavoro di stampa sia un lavoro PostScript. Verificare se l'applicazione software prevedeva che venisse inviato al dispositivo un file di impostazione o di intestazione PostScript.

Il vassoio opzionale non è selezionato nel driver

Il driver della stampante non è stato configurato per riconoscere il vassoio opzionale.

Aprire le proprietà del driver, selezionare la scheda Opzioni dispositivo e

impostare l'opzione vassoio (vedere “Impostazione delle Opzioni dispositivo” a pagina 72).

Quando si stampa un documento in Mac con

Acrobat Reader 6.0 o versione successiva, i colori non vengono stampati correttamente

L'impostazione della risoluzione nel driver della stampante potrebbe non corrispondere a quella in Acrobat Reader.

Assicurarsi che l'impostazione della risoluzione nel driver della stampante corrisponda a quella in Acrobat Reader.

6. Risoluzione dei problemi

265

Contact SAMSUNG worldwide

If you have any comments or questions regarding Samsung products, contact the Samsung customer care center.

Country/Region

ALBANIA

ARGENTINE

ARMENIA

AUSTRALIA

AUSTRIA

AZERBAIJAN

BAHRAIN

BELARUS

Customer Care Center

42 27 5755

0800-333-3733

0-800-05-555

1300 362 603

0810-SAMSUNG (7267864, €

0.07/min)

088-55-55-555

8000-4726

810-800-500-55-500

02-201-24-18

BELGIUM

BOLIVIA

BOSNIA

BRAZIL

BULGARIA

800-10-7260

05 133 1999

0800-124-421

4004-0000

07001 33 11

Web Site

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com/be

(Dutch) www.samsung.com/ be_fr (French) www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

Country/Region

CAMEROON

CANADA

CHILE

CHINA

COLOMBIA

COSTA RICA

COTE D’LVOIRE

CROATIA

CYPRUS

Customer Care Center

7095-0077

1-800-SAMSUNG (726-7864)

800-SAMSUNG (726-7864)

From mobile 02-482 82 00

400-810-5858

01-8000112112

0-800-507-7267

8000 0077

Web Site

www.samsung.com

www.samsung.com/ca www.samsung.com/ ca_fr (French) www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

062 SAMSUNG (062 726 7864) www.samsung.com

8009 4000 only from landline www.samsung.com

800-SAMSUNG (800-726786) www.samsung.com

CZECH REPUBLIC

Samsung Electronics Czech and Slovak, s.r.o., Oasis

Florenc, Sokolovská 394/17, 180 00, Praha 8

DENMARK

70 70 19 70 www.samsung.com

DOMINICA

ECUADOR

EGYPT

1-800-751-2676

1-800-10-7267

08000-726786 www.samsung.com

www.samsung.com

www.samsung.com

Contact SAMSUNG worldwide

266

Contact SAMSUNG worldwide

Country/Region

EIRE

EL SALVADOR

ESTONIA

FINLAND

FRANCE

GERMANY

GEORGIA

GHANA

GREECE

GUATEMALA

HONDURAS

HONG KONG

HUNGARY

Customer Care Center

0818 717100

800-6225

800-7267

030-6227 515

Web Site

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

01 48 63 00 00 www.samsung.com

01805 - SAMSUNG (726-7864 €

0,14/min) www.samsung.com

8-800-555-555 www.samsung.com

www.samsung.com

0800-10077

0302-200077

80111-SAMSUNG (80111 726

7864) only from land line(+30)

210 6897691 from mobile and land line www.samsung.com

1-800-299-0013 www.samsung.com

800-27919267 www.samsung.com

(852) 3698-4698

06-80-SAMSUNG (726-7864) www.samsung.com/hk www.samsung.com/ hk_en/ www.samsung.com

Country/Region

INDIA

INDONESIA

IRAN

ITALY

JAMAICA

JAPAN

JORDAN

KAZAKHSTAN

KENYA

KOSOVO

KUWAIT

KYRGYZSTAN

LATVIA

LITHUANIA

Customer Care Center

1800 1100 11

3030 8282

1800 3000 8282

1800 266 8282

0800-112-8888

021-5699-7777

021-8255

800-SAMSUNG (726-7864)

1-800-234-7267

0120-327-527

800-22273

8-10-800-500-55-500

(GSM:7799)

0800 724 000

+381 0113216899

183-2255

00-800-500-55-500

8000-7267

8-800-77777

Web Site

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

Contact SAMSUNG worldwide

267

Contact SAMSUNG worldwide

Country/Region

LUXEMBURG

MALAYSIA

MACEDONIA

MEXICO

MOLDOVA

MONGOLIA

MONTENEGRO

MOROCCO

NIGERIA

NETHERLANDS

NEW ZEALAND

NICARAGUA

NORWAY

OMAN

PANAMA

PERU

Customer Care Center

261 03 710

1800-88-9999

Web Site

www.samsung.com

www.samsung.com

023 207 777 www.samsung.com

01-800-SAMSUNG (726-7864) www.samsung.com

00-800-500-55-500 www.samsung.com

www.samsung.com

020 405 888

080 100 2255 www.samsung.com

www.samsung.com

0800-726-7864

0900-SAMSUNG (0900-

7267864) (€ 0,10/min) www.samsung.com

www.samsung.com

0800 SAMSUNG (0800 726 786) www.samsung.com

00-1800-5077267

815-56 480

800-SAMSUNG (726-7864)

800-7267

0-800-777-08 www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

Country/Region

PHILIPPINES

POLAND

PORTUGAL

PUERTO RICO

ROMANIA

RUSSIA

SAUDI ARABIA

SENEGAL

SERBIA

SINGAPORE

Customer Care Center Web Site

1-800-10-SAMSUNG(726-7864) for PLDT

1-800-3-SAMSUNG(726-7864) for Digitel

1-800-8-SAMSUNG(726-7864) for Globe

02-5805777 www.samsung.com

0 801-1 SAMSUNG (172-678)

+48 22 607-93-33 www.samsung.com

808 20-SAMSUNG (808 20

7267)

1-800-682-3180 www.samsung.com

www.samsung.com

08010 SAMSUNG (08010 726

7864) only from landline(+40) 21

206 01 10 from mobile and land line www.samsung.com

8-800-555-55-55

9200-21230

800-00-0077

0700 SAMSUNG (0700 726

7864)

1800-SAMSUNG (726-7864) www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

Contact SAMSUNG worldwide

268

Contact SAMSUNG worldwide

Country/Region

SLOVAKIA

SOUTH AFRICA

SPAIN

SWEDEN

SWITZERLAND

TADJIKISTAN

TAIWAN

TANZANIA

THAILAND

Customer Care Center

0800-SAMSUNG (0800-726-

7864)

Web Site

www.samsung.com

0860-SAMSUNG (726-7864) www.samsung.com

902-1-SAMSUNG(902 172 678) www.samsung.com

0771 726 7864 (SAMSUNG)

0848-SAMSUNG (7267864,

CHF 0.08/min) www.samsung.com

www.samsung.com/ch www.samsung.com/ ch_fr(French) www.samsung.com

www.samsung.com

8-10-800-500-55-500

0800-329-999

0266-026-066

0685 88 99 00

1800-29-3232

02-689-3232

1-800-SAMSUNG (726-7864) www.samsung.com

www.samsung.com

www.samsung.com

TRINIDAD &

TOBAGO

TURKEY

U.A.E

UGANDA

U.K

444 77 11

800-SAMSUNG (726-7864)

0800-300 300

0330 SAMSUNG (7267864) www.samsung.com

www.samsung.com

www.samsung.com

www.samsung.com

Country/Region

U.S.A

Customer Care Center

1-800-SAMSUNG (726-7864)

0-800-502-000

UKRAINE

UZBEKISTAN

VENEZUELA

VIETNAM

8-10-800-500-55-500

0-800-100-5303

1 800 588 889

Web Site

www.samsung.com

www.samsung.com/ua www.samsung.com/ ua_ru www.samsung.com

www.samsung.com

www.samsung.com

Contact SAMSUNG worldwide

269

Glossario

Il seguente glossario facilita la conoscenza del prodotto, spiegando la terminologia usata comunemente per la stampa e in questa Guida dell'utente.

802.11

802.11 raggruppa una serie di standard per la comunicazione WLAN

(wireless sulle reti), sviluppata dall'IEEE LAN/MAN Standards Committee

(IEEE 802).

802.11b/g/n

802.11b/g/n può condividere lo stesso hardware e utilizzare la banda da 2.4

GHz. 802.11b supporta una larghezza di banda massima di 11 Mbps,

802.11n supporta una larghezza di banda massima di 150 Mbps. I dispositivi 802.11b/g/n possono subire occasionalmente interferenze da forni a microonde, telefoni cordless e dispositivi Bluetooth.

Punto di accesso

Un punto di accesso o un punto di accesso wireless Access Point (AP o

WAP) è un dispositivo che collega i dispositivi di comunicazione wireless sulle reti WLAN e funge da trasmettitore e ricevitore centrale di segnali radio WLAN.

ADF

Un alimentatore documenti automatico (ADF) è un'unità di digitalizzazione che alimenta automaticamente un foglio originale di carta affinché il dispositivo possa digitalizzare una certa quantità di fogli con una sola operazione.

AppleTalk

AppleTalk è una suite proprietaria di protocolli sviluppata da Apple, Inc per la connessione in rete dei computer. Inclusa nel primo Mac (1984), è stata ora dichiarata obsoleta da Apple che le ha preferito la connessione di rete

TCP/IP.

Profondità bit

Termine della grafica computerizzata che descrive il numero di bit utilizzati per rappresentare il colore di un singolo pixel in un'immagine bitmap. Più alta è la profondità del colore, maggiore è la gamma di colori specifici.

Quando il numero di bit aumenta, quello dei colori possibili diventa troppo grande per poter essere gestito per una mappa colore. Il colore a 1 bit viene in genere detto monocromatico o bianco e nero.

BMP

Formato grafico bitmap utilizzato internamente dal sottosistema grafico

Microsoft Windows (GDI) e utilizzato comunemente come semplice formato file grafico su quella piattaforma.

Glossario

270

Glossario

BOOTP

Bootstrap Protocol. Protocollo di rete utilizzato da un client di rete per ottenere automaticamente il proprio indirizzo IP. Normalmente questo avviene nella procedura di avvio dei computer o dei sistemi operativi installati. I server BOOTP assegnano l'indirizzo IP a ciascun client da un pool di indirizzi. BOOTP permette a computer "workstation senza disco" di ottenere un indirizzo IP prima di caricare qualsiasi sistema operativo avanzato.

Copertura

Termine di stampa utilizzato per misurare il consumo di toner in fase di stampa. Ad esempio, 5% di copertura significa che un foglio formato A4 contiene il 5% di immagini o testo. Quindi, se la carta o l'originale contiene immagini complicate o molto testo, la copertura sarà maggiore e, al contempo, il consumo di toner aumenterà in proporzione.

CCD

Charge Coupled Device (CCD) è un hardware che permette il lavoro di digitalizzazione. Per contenere il modulo CCD, viene utilizzato anche il meccanismo di blocco CCD per evitare danni quando si sposta il dispositivo.

Fascicolazione

La fascicolazione è il processo di stampa di un lavoro in più copie in serie.

Quando si sceglie la fascicolazione, il dispositivo stampa una serie intera prima di stampare altre copie.

Pannello di controllo

Il pannello di controllo è l'area piatta, in genere verticale, in cui sono situati i controlli o gli strumenti di monitoraggio. Normalmente si trova nella parte anteriore del dispositivo.

CSV

Valori separati da una virgola (CSV). CSV è un tipo di formato file utilizzato per lo scambio di dati tra applicazioni diverse. Il formato file, così come è utilizzato in Microsoft Excel, è diventato uno standard di fatto in tutto il settore, anche tra piattaforme non Microsoft.

DADF

L'alimentatore documenti automatico duplex (DADF) è un'unità di scansione che alimenta e capovolge automaticamente un foglio originale di carta affinché il dispositivo possa eseguire la digitalizzazione su entrambi i lati.

Predefinito

Il valore o l'impostazione attiva quando una stampante viene tolta dalla confezione, viene reimpostata o inizializzata.

Glossario

271

Glossario

DHCP

Il Dynamic Host Configuration Protocol (DHCP) è un protocollo di rete client-server. Un server DHCP fornisce parametri di configurazione specifici al client host DHCP che richiedono generalmente informazioni richieste dal client host per poter far parte di una rete IP. Il DHCP fornisce anche un meccanismo per l'allocazione degli indirizzi IP agli host client.

DIMM

Il doppio modulo di memoria in linea (DIMM) è una piccola scheda di circuito contenente memoria. Il DIMM memorizza tutti i dati della stampante, ad esempio i dati di stampa e quelli fax ricevuti.

DLNA

DLNA (Digital Living Network Alliance) è uno standard che consente ai dispositivi di una rete domestica di condividere informazioni sulla rete.

DNS

Il Domain Name Server (DNS) è un sistema che memorizza le informazioni associate ai nomi di dominio in un database distribuito sulle reti, ad esempio

Internet.

Stampante a matrice di punti

Una stampante a matrice di punti è un tipo di stampante per computer provvista di una testina di stampa che si muove avanti e indietro sulla pagina e stampa per impatto, colpendo un nastro di stoffa imbevuto di inchiostro contro la carta, in modo analogo a quanto avviene con una macchina per scrivere.

DPI

Punti per pollice (DPI) è una misura della risoluzione utilizzata per la digitalizzazione e la stampa. In genere, più alto è il valore DPI maggiore sarà la risoluzione, maggiori saranno i dettagli visibili nell'immagine e più grandi le dimensioni file.

DRPD

Funzione di rilevazione squillo di riconoscimento. Lo squillo di riconoscimento è un servizio delle compagnie telefoniche che consente a un utente di utilizzare un'unica linea telefonica per rispondere a numeri di telefono diversi.

Fronte-retro

Meccanismo tramite il quale la carta viene capovolta consentendo alla stampante di stampare (o digitalizzare) su entrambi i lati del foglio. Una stampante dotata di unità fronte-retro può stampare su entrambi i lati della carta nel corso di un unico ciclo di stampa.

Glossario

272

Glossario

Produttività

La produttività si riferisce al numero di pagine al mese che non influenza le prestazioni della stampante. In genere la stampante ha delle limitazioni sulla durata di vita espressa in termini di pagine all'anno. La durata di vita indica la capacità media di stampe, normalmente entro il periodo di garanzia. Ad esempio, se la produttività è di 48.000 pagine al mese, ipotizzando 20 giorni lavorativi, il limite della stampante sarà di 2400 pagine al giorno.

ECM

La modalità di correzione errori (ECM) è una modalità di trasmissione opzionale incorporata in fax o fax modem di Classe 1. Rileva e corregge automaticamente gli errori nel processo di trasmissione fax che talvolta sono causati dai disturbi sulla linea telefonica.

Emulazione

Tecnica per cui un dispositivo ottiene gli stessi risultati di un altro.

Un emulatore duplica la funzione di un sistema con un sistema diverso, in modo che il secondo sistema si comporti come il primo. L'emulazione ha lo scopo di riprodurre esattamente il comportamento esterno, il che è in contrasto con la simulazione che interessa un modello astratto del sistema simulato, spesso considerando il suo stato interno.

Ethernet

Ethernet è una tecnologia di networking per computer basata su frame per reti LAN. Definisce il collegamento e la segnalazione per lo strato fisico e i formati di frame e i protocolli per MAC (Media Access Control)/strato di collegamento dati del modello OSI. Ethernet è per lo più standardizzata come IEEE 802.3. È diventata la tecnologia LAN più diffusa in uso negli anni '90 fino ad oggi.

EtherTalk

Suite di protocolli sviluppati da Apple Computer per la connessione in rete dei computer. Inclusa nel primo Mac (1984), è stata ora dichiarata obsoleta da Apple che le ha preferito la connessione di rete TCP/IP.

FDI

L'interfaccia dispositivo esterno (FDI) è una scheda installata nel dispositivo per utilizzare un dispositivo di terze parti, ad esempio un dispositivo azionato a moneta o un lettore di schede. Tali dispositivi consentono l'utilizzo del servizio di stampa a pagamento.

FTP

FTP (File Transfer Protocol) è un protocollo usato comunemente per lo scambio di file su qualsiasi rete che supporta il protocollo TCP/IP (ad esempio Internet o una intranet).

Glossario

273

Glossario

Unità fusore

Parte di una stampante laser in cui il toner viene fuso sul supporto di stampa. È costituita da un rullo caldo e da un controrullo. Dopo che il toner

è stato trasferito sulla carta, l'unità fusore applica calore e pressione per garantire che il toner si fissi sulla carta in modo permanente. Questo è il motivo per cui la carta è calda quando esce da una stampante laser.

Dispositivo di archiviazione di massa

Il dispositivo di archiviazione di massa, comunemente noto come disco rigido, è un dispositivo di memoria non volatile che contiene dati codificati digitalmente su superfici magnetiche che ruotano rapidamente.

IEEE

L'Institute of Electrical and Electronics Engineers (IEEE) è un'organizzazione professionale internazionale senza scopo di lucro per lo sviluppo della tecnologia legata all'elettricità.

Gateway

Collegamento tra reti di computer o tra una rete di computer e una linea telefonica. È molto diffuso, in quanto è costituito da un computer o da una rete che consente l'accesso a un altro computer o a un'altra rete.

Scala di grigi

Sfumature di grigio che rappresentano le parti chiare e scure di un'immagine. Quando le immagini a colori vengono convertite in scala di grigi, i colori sono rappresentati da varie sfumature di grigio.

Mezzitoni

Tipo di immagine che simula la scala di grigi variando il numero di punti. Le aree molto colorate sono composte da un numero più grande di punti, mentre le aree più chiare hanno un numero di punti inferiore.

IEEE 1284

Lo standard della porta parallela 1284 è stato sviluppato dall'Institute of

Electrical and Electronics Engineers (IEEE). Il termine "1284-B" si riferisce a uno specifico tipo di connettore posto all'estremità del cavo parallelo fissato alla periferica (ad esempio, una stampante).

Intranet

Rete privata che utilizza protocolli Internet, connettività in rete ed eventualmente un sistema di telecomunicazione per condividere in modo sicuro le informazioni o le operazioni di un'azienda con i dipendenti. A volte questo termine si riferisce solo al servizio più visibile, cioè il sito Web interno.

Glossario

274

Glossario

Indirizzo IP

Un indirizzo IP (Internet Protocol) è un numero esclusivo utilizzato dai dispositivi per identificare e comunicare tra loro in rete utilizzando lo standard Internet Protocol (IP).

IPM

Immagini al minuto (IPM) è un modo di misurare la velocità di una stampante. Il valore IPM indica il numero di fogli a una facciata che una stampante può completare in un minuto.

IPP

Il termine Internet Printing Protocol (IPP) definisce un protocollo standard per stampare e gestire lavori di stampa, formati dei supporti, risoluzione e così via. Il protocollo IPP può essere usato localmente o via Internet per centinaia di stampanti. Inoltre, la sua capacità di supportare il controllo dell'accesso, l'autenticazione e la crittatura, ne fanno una soluzione di stampa più affidabile e sicura di quelle di più vecchia data.

IPX/SPX

IPX/SPX è l'acronimo di Internet Scambio pacchetti Internet/Scambio pacchetti in sequenza. Si tratta di un protocollo di rete utilizzato dai sistemi operativi Novell NetWare. Sia IPX che SPX forniscono servizi di connessione simili a TCP/IP. Il protocollo IPX presenta delle analogie con

IP, mentre SPX con TCP. Il protocollo IPX/SPX è stato fondamentalmente realizzato per le LAN, risultando estremamente efficiente, tanto che le sue prestazioni sono superiori a quelle di TCP/IP su una LAN.

ISO

ISO (International Organization for Standardization) è un'autorità per la definizione di standard internazionali ed è composta da rappresentanti delle autorità per la definizione degli standard nazionali. Definisce standard industriali e commerciali accettati in tutto il mondo.

ITU-T

ITU-T (International Telecommunication Union) è un'organizzazione internazionale istituita per standardizzare e regolamentare le telecomunicazioni e le trasmissioni radio internazionali. Fra i suoi compiti principali vi sono la standardizzazione, l'allocazione dello spettro radio e l'organizzazione degli accordi di interconnessione tra i vari paesi per permettere le chiamate internazionali. -T indica le telecomunicazioni.

Glossario

275

Glossario

Grafico ITU-T N. 1

Grafico standardizzato pubblicato da ITU-T per le trasmissioni fax.

JBIG

JBIG (Joint Bi-level Image Experts Group) è uno standard di compressione delle immagini senza perdita di precisione o di qualità, stabilito per la compressione delle immagini binarie, in particolare per i fax, ma può essere usato anche per altre immagini.

JPEG

JPEG (Joint Photographic Experts Group) è un metodo standard ampiamente diffuso di compressione senza perdita dei dati delle immagini fotografiche. È il formato usato per memorizzare e trasmettere fotografie sul

Web.

LDAP

LDAP (Lightweight Directory Access Protocol) è un protocollo di rete per l'interrogazione e la modifica dei servizi di directory in esecuzione su TCP/

IP.

LED

Un diodo a emissione di luce (LED) è un dispositivo semiconduttore che indica lo stato di un dispositivo.

Indirizzo MAC

L'indirizzo MAC (Media Access Control) è un identificativo univoco a 48 bit associato a un adattatore di rete. In genere viene scritto come 12 caratteri esadecimali raggruppati in coppie (ad esempio, 00-00-0c-34-11-4e).

Questo indirizzo viene solitamente codificato in una scheda di interfaccia di rete (NIC) dal produttore e usato come ausilio per i router che tentano di individuare i dispositivi su reti di grandi dimensioni.

MFP

Una periferica multifunzione (MFP) è un dispositivo da ufficio che comprende le seguenti funzioni in un'unica struttura fisica: stampante, fotocopiatrice, fax, scanner e così via.

MH

Modified Huffman (MH) è un metodo di compressione consigliato da ITU-T

T.4 per ridurre la quantità di dati che è necessario trasmettere tra i fax per trasferire l'immagine. MH è uno schema di codifica delle stringhe basato sulla frequenza relativa di ciascun carattere, ottimizzato per comprimere in modo efficiente lo spazio bianco. Dato che la maggior parte dei fax è costituita principalmente da spazio bianco, ciò riduce il loro tempo di trasmissione.

Glossario

276

Glossario

MMR

MMR (Modified Modified READ) è un metodo di compressione consigliato da ITU-T T.6.

Modem

Dispositivo che modula un segnale portante per codificare informazioni digitali e demodula tale segnale per decodificare le informazioni trasmesse.

OPC

Un fotoconduttore organico (OPC) è un meccanismo che crea un'immagine virtuale per la stampa utilizzando un raggio laser emesso da una stampante laser. In genere è di colore verde o ruggine e ha forma cilindrica.

Utilizzando la stampante, la superficie del tamburo in una fotounità viene sottoposta a lenta usura. Il tamburo deve essere sostituito a seconda dell'usura derivante dal contatto con la cartuccia, i meccanismi di pulizia e la carta.

MR

MR (Modified Read) è un metodo di compressione consigliato da ITU-T T.4.

MR codifica la prima riga digitalizzata con MH. La riga successiva viene confrontata con la prima, quindi vengono determinate le differenze che, successivamente, vengono codificate e trasmesse.

NetWare

Sistema operativo di rete sviluppato da Novell, Inc. Inizialmente usava il multitasking collaborativo per eseguire vari servizi su un PC e i protocolli di rete erano basati sullo stack XNS Xerox archetipico. Oggi NetWare supporta sia TCP/IP che IPX/SPX.

Originali

Primo esemplare di qualcosa, ad esempio un documento, una fotografia o un testo e così via, copiato, riprodotto o tradotto per produrne altri ma che non è una copia né deriva da qualcos'altro.

OSI

OSI (Open Systems Interconnection) è un modello sviluppato dall'International Organization for Standardization (ISO) per le comunicazioni. OSI offre un approccio standard, modulare alla configurazione della rete che divide la serie richiesta di funzioni complesse in layer funzionali gestibili, a se stanti. I layer sono, dall'alto in basso,

Applicazione, Presentazione, Sessione, Trasporto, Rete, Collegamento dati e Fisico.

Glossario

277

Glossario

PABX

Un PABX (Private Automatic Branch eXchange) è un centralino telefonico automatico all'interno di un'azienda privata.

PCL

PCL (Printer Command Language) è un linguaggio di descrizione della pagina (PDL) sviluppato da HP come protocollo di stampa e diventato uno standard del settore. Originariamente sviluppato per le prime stampanti a getto d'inchiostro, PCL è stato rilasciato in vari livelli per stampanti termiche, a matrice di punti e laser.

PDF

PDF (Portable Document Format) è un formato file proprietario sviluppato da Adobe Systems per rappresentare documenti bidimensionali in un formato indipendente dal dispositivo e dalla risoluzione.

PostScript

PostScript (PS) è un linguaggio di descrizione pagina e un linguaggio di programmazione utilizzato principalmente nelle aree elettroniche e di desktop publishing. Eseguito in un programma interprete per la generazione di un'immagine.

Driver della stampante

Programma usato per inviare comandi e trasferire dati dal computer alla stampante.

Supporto di stampa

Supporti quali carta, buste, etichette e lucidi che possono essere usati in una stampante, in uno scanner, in un fax o in una fotocopiatrice.

PPM

Pagine al minuto (PPM) è un metodo di misura per stabilire la velocità di una stampante e indica il numero di pagine che è in grado di produrre in un minuto.

File PRN

Interfaccia per il driver del dispositivo. Consente al software di interagire con il driver del dispositivo utilizzando le chiamate di input/output standard del sistema, semplificando numerose operazioni.

Protocollo

Convenzione o standard che controlla o permette la connessione, la comunicazione e il trasferimento dei dati tra due computer.

Glossario

278

Glossario

PS

Vedere PostScript.

PSTN

La rete telefonica pubblica commutata (PSTN) è la rete delle reti telefoniche pubbliche mondiali che, in ambienti industriali, viene in genere instradata tramite il centralino.

RADIUS

Remote Authentication Dial In User Service (RADIUS) è un protocollo per l'autenticazione utenti remota e la contabilità. RADIUS attiva la gestione centralizzata dei dati di autenticazione quali nomi utente e password secondo un concetto AAA (autenticazione, autorizzazione e contabilità) per gestire l'accesso alla rete.

Risoluzione

Nitidezza di un'immagine misurata in punti per pollice (DPI). Più alto è il numero di punti per pollice, maggiore è la risoluzione.

SMB

Server Message Block (SMB) è un protocollo di rete applicato principalmente per condividere file, stampanti, porte seriali e varie comunicazioni tra i nodi in una rete. Fornisce inoltre un meccanismo di comunicazione interprocessi autenticato.

SMTP

Simple Mail Transfer Protocol (SMTP) è lo standard per le trasmissioni email via Internet. Si tratta di un protocollo relativamente semplice, basato su testo, in cui vengono specificati uno o più destinatari di un messaggio, dopo di che si procede al trasferimento del testo del messaggio. È un protocollo client-server in cui il client trasmette un messaggio e-mail al server.

SSID

Service Set Identifier (SSID) è il nome di una rete WLAN (wireless sulle reti). Tutti i dispositivi wireless in una WLAN utilizzano lo stesso SSID per comunicare tra loro. Gli identificatori SSID rispettano le lettere maiuscole e minuscole e sono lunghi al massimo 32 caratteri.

Subnet Mask

La subnet mask viene usata insieme all'indirizzo di rete per stabilire quale parte dell'indirizzo rappresenta l'indirizzo di rete e quale l'indirizzo dell'host.

Glossario

279

Glossario

TCP/IP

Transmission Control Protocol (TCP) e Internet Protocol (IP); indica l'insieme di protocolli di comunicazione che implementano lo stack di protocolli utilizzati da Internet e dalla maggior parte delle reti commerciali.

TCR

Il rapporto di conferma della trasmissione (TCR) fornisce dettagli su ogni trasmissione, ad esempio stato del lavoro, risultato della trasmissione e numero di pagine inviate. È possibile impostare la stampa di questo rapporto dopo ogni singolo lavoro o solo in caso di trasmissioni non riuscite.

TIFF

TIFF (Tagged Image File Format) è un formato immagine bitmap a risoluzione variabile. TIFF descrive i dati dell'immagine che in genere provengono dagli scanner. Le immagini TIFF si servono di tag, parole chiave che definiscono le caratteristiche dell'immagine inclusa nel file.

Questo formato flessibile e indipendente dalla piattaforma può essere usato per le immagini realizzate da varie applicazioni di elaborazione delle immagini.

Cartuccia del toner

Contenitore in cui è inserito il toner della stampante. Il toner è una polvere, utilizzata nelle stampanti laser e nelle fotocopiatrici, che forma il testo e le immagini sulla carta stampata. Può essere fuso da una combinazione di calore/pressione dell'unità che ne provoca il fissaggio sulle fibre della carta.

TWAIN

Standard del settore per scanner e software. Utilizzando uno scanner compatibile TWAIN con un programma compatibile TWAIN, è possibile avviare una digitalizzazione da dentro il programma. Si tratta di un'API per l'acquisizione di immagini per sistemi operativi Microsoft Windows e Apple

Mac.

Percorso UNC

UNC (Uniform Naming Convention) è un modo standard per accedere alle condivisioni di rete in Windows NT e altri prodotti Microsoft. Il formato di un percorso UNC è: \\<nomeserver>\<nomecondivisione>\<directory supplementare>

URL

URL (Uniform Resource Locator) è l'indirizzo globale di documenti e risorse su Internet. La prima parte dell'indirizzo indica il protocollo da utilizzare, la seconda specifica l'indirizzo IP o il nome del dominio in cui si trova la risorsa.

Glossario

280

Glossario

USB

USB (Universal Serial Bus) è uno standard sviluppato da USB

Implementers Forum, Inc., per il collegamento di computer e periferiche. Al contrario di una porta parallela, USB è progettato per consentire di collegare contemporaneamente una singola porta USB di un computer a più periferiche.

Filigrana

La filigrana è un'immagine, o un motivo, visibile in trasparenza nella carta.

Le filigrane sono state introdotte per la prima volta a Bologna, Italia, nel

1282 e sono state usate dai fabbricanti di carta per identificare i propri prodotti, oltre che su francobolli, cartamoneta e altri documenti governativi per scoraggiare la contraffazione.

WEP

Wired Equivalent Privacy (WEP) è un protocollo di sicurezza specificato in

IEEE 802.11 per fornire lo stesso livello di sicurezza presente in una LAN cablata. WEP fornisce la sicurezza codificando i dati su radio in modo da proteggerli quando vengono trasmessi da un punto finale all'altro.

WIA

WIA (Windows Imaging Architecture) è un'architettura di imaging introdotta originariamente in Windows Me e in Windows XP. Dall'interno di questi sistemi operativi è possibile inizializzare una digitalizzazione utilizzando uno scanner compatibile WIA.

WPA

Wi-Fi Protected Access (WPA) è una classe di sistemi per proteggere le reti di computer wireless (Wi-Fi), creata per migliorare le funzioni di sicurezza fornite da WEP.

WPA-PSK

WPA-PSK (WPA Pre-Shared Key) è una modalità speciale di WPA per le piccole aziende o gli utenti privati. Una chiave condivisa, o password, viene configurata nel punto di accesso wireless (WAP) e in qualsiasi laptop wireless o desktop. WPA-PSK genera una chiave univoca per ogni sessione tra un client wireless e il WAP associato per una sicurezza più avanzata.

WPS

WPS (Wi-Fi Protected Setup) è uno standard per l'impostazione di reti domestiche wireless. Se il punto di accesso wireless utilizzato supporta

WPS, è possibile configurare facilmente la connessione di rete wireless senza un computer.

Glossario

281

Glossario

XPS

XPS (XML Paper Specification) è una specifica per un linguaggio di descrizione della pagina (PDL) e un nuovo formato documento, che presenta vantaggi per documenti PDF e documenti in formato elettronico, sviluppata da Microsoft. È una specifica basata su XML, che si avvale di un nuovo percorso di stampa e di un formato documento di tipo vettoriale indipendente dal dispositivo.

Glossario

282

Indice

A

accessori

installazione ordinazione

AirPrint

AnyWeb Print

B

backup dei dati

54

C

caratteristiche di stampa caricamento

209

carta nel vassoio 1 vassoi opzionali

34

carta nel vassoio multifunzione o alimentatore manuale carta nel vassoio1 supporti speciali

37

34

39

carta cartuccia toner

193

cartuccia non originale Samsung e rigenerata durata prevista istruzioni per la manipolazione

62

63

62

72

60

183

231

memorizzazione ridistribuzione del toner sostituzione della cartuccia

Cavo USB

Installazione dei driver

convenzioni

136

,

138

installazione del driver

25

,

26

,

135

,

137

contenitore del toner di scarto

70

11

62

64

66

D

di consumo disponibili

durata prevista della cartuccia del toner

63

informazioni sul dispositivo

190

materiali di consumo disponibili

58

monitoraggio della durata dei materiali di consumo

76

ordinazione sostituzione cartuccia del toner

58

66

Dispositivo di memoria USB

stampa

driver PostScript

risoluzione dei problemi

53

265

F

filigrana

creazione eliminazione modifica

214

214

214

funzioni

5

funzione del supporto di stampa

109

funzioni del dispositivo

188

funzioni memoriadisco rigido

Funzioni speciali

227

205

G

general settings

Gestione gestione della memoria USB glossario google cloud printing

I

icone generali

11

immissione caratteri

207

impostazione della risoluzione di stampa

Linux

223

195

54

54

270

185

Indice

283

Indice

impostazioni colore impostazioni predefinite

200

impostazione vassoio

44

impostazioni preferite per la stampa

48

inceppamento

rimozione della carta

85

suggerimenti per evitare gli inceppamenti della carta

84

informazioni normative installazione del driver

Unix

119

150

L

layout

191

Linux

installazione del driver per collegamento con cavo USB

137

installazione del driver per collegamento in rete

149

problemi comuni di Linux proprietà della stampante stampa reinstallazione del driver per collegamento con cavo USB requisiti di sistema

263

224

138

117

222

unified driver configurator utilizzo di SetIP

243

143

M

Mac

installazione del driver per collegamento con cavo USB

135

installazione del driver per collegamento in rete

148

problemi comuni in Mac

262

reinstallazione del driver per collegamento con cavo USB requisiti di sistema stampa utilizzo di SetIP

136

116

220

142

mappa menu memoria

190

aggiornamento della memoria

memoria USB

procedura di backup procedura di gestione

menu

emulazione gestione lavori informazioni

74

54

54

199

204

190

messaggio di errore

O

opzioni dispositivo

100

72

P

pannello di controllo panoramica dei menu

22

28

panoramica del dispositivo

vista anteriore vista posteriore

Parallela

ordinazione

parti sostituibili posizionamento di un dispositivo

19

21

60

61

regolazione dell'altitudine

preferenze stampante

Linux

problemi

206

224

problemi di alimentazione

248

problemi di alimentazione della carta

247

problemi di qualità di stampa

253

problemi di stampa

249

problemi per il sistema operativo

261

Indice

284

Indice

Programma SetIP pulizia

parti esterne parti interne rullo prelievo

pulizia del dispositivo pulsanti

eco stamp scherm wps

141

,

172

R

rete

ambiente di installazione

Configurazione IPv6

118

153

impostazione di rete wireless impostazione generale

Impostazione rete cablata installazione del driver

Linux

Mac

UNIX

Windows

156

201

141

149

148

150

144

introduzione dei programmi di rete

140

23

23

23

78

79

81

78

Programma SetIP

141

,

142

,

143

,

172

rete wireless

cavo di rete

172

S

service contact numbers

266

sicurezza

informazioni simboli

specifiche

supporto di stampa

spiegazione del LED Stato

12

12

107

109

97

stampa

funzioni speciali di stampa impostazione del dispositivo come predefinito

211

209

Linux

Mac

222

220

mobileprint

181

modifica delle impostazioni di stampa predefinite

209

più pagine su un foglio

Mac

SO mobile stampa di un documento

221

181

Windows stampa su entrambi i lati del foglio

Mac stampa su un file

UNIX uso di Utilità Stampa diretta

stampa di un documento

46

Linux

Mac

UNIX

stampa eco stampa N su 1

Mac

stampa overlay

222

220

224

49

221

creazione eliminazione stampa

stampa protetta

215

216

216

51

Stato

23

Stato della stampante Samsung

241

stato stampante

informazioni generali

supporto di stampa

241

busta

40

221

210

224

219

Indice

285

Indice

carta lucida carta prestampata cartoncini etichette

44

43

43

42

impostazione del formato della carta

44

impostazione del tipo di carta lucidi supporti speciali supporto di uscita

44

41

39

109

supporto di uscita

SyncThru Web Service

informazioni generali

45

234

234

T

tastierino numerico

23

U

UNIX

installazione del driver per collegamento in rete

150

stampa

224

Unix

requisiti di sistema

utilità stampa diretta

117

219

utilizzo della guida

49

,

222

V

Vassoio

caricamento della carta nel vassoio multifunzione o alimentatore manuale

37

impostazione del formato e del tipo di carta

44

modifica del formato vassoio

33

ordinazione di un vassoio opzionale

60

regolazione della larghezza e lunghezza

33

vassoio multifunzione o alimentatore manuale

caricamento suggerimenti sull'utilizzo utilizzo di supporti speciali

vassoio opzionale

ordinazione

37

37

39

60

60

W

Windows

installazione del driver per collegamento con cavo USB

25

,

26

installazione del driver per collegamento in rete problemi comuni di Windows requisiti di sistema utilizzo di SetIP

wireless

144

261

115

141

,

172

Cavo USB modalità AdHoc

Modalità Infrastruttura

162

156

156

WPS disconnessione

159

WPS l'apparecchio non dispone di display

PBC

PIN

160

160

Indice

286

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
