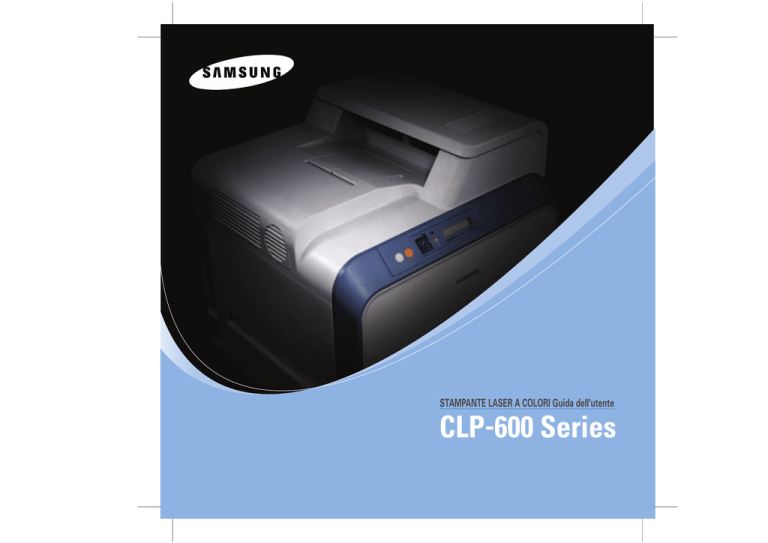

Samsung CLP-600N User manual

Samsung CLP-600N User manual
Questa Guida viene fornita solo a scopo informativo. Tutte le informazioni in essa contenute sono soggette a modifiche senza
preavviso. Samsung Electronics non è responsabile per eventuali danni, diretti o indiretti, derivanti o relativi all’utilizzo di
questa Guida.
© 2005 Samsung Electronics Co., Ltd. Tutti i diritti riservati.
• CLP-600 e CLP-600N sono nomi di modelli di Samsung Electronics Co., Ltd.
• SAMSUNG e il logo Samsung sono marchi commerciali di Samsung Electronics co., Ltd.
• Apple, TrueType, Laser Writer e Macintosh sono marchi commerciali di Apple Computer, Inc.
• Microsoft, Windows, Windows 98SE, Windows Me, Windows 2000, Windows 2003, Windows NT 4.0 e Windows XP
sono marchi commerciali registrati di Microsoft Corporation.
• Tutti gli altri marchi o nomi di prodotti sono marchi commerciali delle rispettive società od organizzazioni.
Contact SAMSUNG WORLD WIDE
If you have any comments or questions regarding Samsung products,
contact the SAMSUNG customer care center.
Country
Customer Care Center
Country
Web Site
CANADA
1-800-SAMSUNG (7267864)
www.samsung.com/ca
MEXICO
01-800-SAMSUNG
(7267864)
www.samsung.com/mx
U.S.A
1-800-SAMSUNG (7267864)
www.samsung.com
ARGENTINE
0800-333-3733
www.samsung.com/ar
BRAZIL
0800-124-421
www.samsung.com/br
CHILE
800-726-7864 (SAMSUNG)
www.samsung.com/cl
COSTA RICA
0-800-507-7267
www.samsung.com/latin
ECUADOR
1-800-10-7267
www.samsung.com/latin
EL SALVADOR
800-6225
www.samsung.com/latin
GUATEMALA
1-800-299-0013
www.samsung.com/latin
JAMAICA
1-800-234-7267
www.samsung.com/latin
PANAMA
800-7267
www.samsung.com/latin
PUERTO RICO
1-800-682-3180
www.samsung.com/latin
REP.
DOMINICA
1-800-751-2676
www.samsung.com/latin
TRINIDAD &
TOBAGO
1-800-7267-864
www.samsung.com/latin
VENEZUELA
1-800-100-5303
BELGIUM
Customer Care Center
Web Site
LUXEMBURG
02 261 03 710
www.samsung.lu
NETHERLANDS
0900 20 200 88
(€ 0,10/min)
www.samsung.com/nl
NORWAY
231 627 22
www.samsung.com/no
POLAND
0 801 801 881
www.samsung.com/pl
PORTUGAL
80 8 200 128
www.samsung.com/pt
SLOVAKIA
0850 123 989
www.samsung.com/sk
SPAIN
902 10 11 30
www.samsung.com/es
SWEDEN
08 585 367 87
www.samsung.com/se
U.K
0870 242 0303
www.samsung.com/uk
RUSSIA
8-800-200-0400
www.samsung.ru
UKRAINE
8-800-502-0000
www.samsung.com/ur
AUSTRALIA
1300 362 603
www.samsung.com/au
CHINA
800-810-5858
010- 6475 1880
www.samsung.com.cn
HONG KONG
2862 6001
www.samsung.com/hk
3030 8282
www.samsung.com/in
INDIA
1600 1100 11
INDONESIA
0800-112-8888
www.samsung.com/id
www.samsung.com/latin
JAPAN
0120-327-527
www.samsung.com/jp
02 201 2418
www.samsung.com/be
MALAYSIA
1800-88-9999
www.samsung.com/my
CZECH
REPUBLIC
844 000 844
www.samsung.com/cz
PHILIPPINES
1800-10-SAMSUNG
(7267864)
www.samsung.com/ph
DENMARK
38 322 887
www.samsung.com/dk
SINGAPORE
1800-SAMSUNG (7267864)
www.samsung.com/sg
FINLAND
09 693 79 554
www.samsung.com/fi
THAILAND
1800-29-3232
www.samsung.com/th
FRANCE
08 25 08 65 65
(€ 0,15/min)
www.samsung.com/fr
GERMANY
01805 - 121213
(€ 0,12/min)
www.samsung.de
HUNGARY
06 40 985 985
www.samsung.com/hu
ITALIA
199 153 153
www.samsung.com/it
02-689-3232
ii
TAIWAN
0800-329-999
www.samsung.com/tw
VIETNAM
1 800 588 889
www.samsung.com/vn
SOUTH AFRICA
0860 7267864 (SAMSUNG)
www.samsung.com/za
U.A.E
800SAMSUNG (7267864)
www.samsung.com/mea
SOMMARIO
1. Introduzione
Funzioni speciali .....................................................................................................................
Componenti della stampante ...................................................................................................
Vista anteriore .................................................................................................................
Vista lato destro ...............................................................................................................
1.1
1.2
1.2
1.2
2. Impostazione della stampante
Rimozione dell’imballaggio ......................................................................................................
Installazione delle cartucce del toner ........................................................................................
Caricamento della carta ..........................................................................................................
Modifica del formato della carta nel vassoio ..........................................................................
Collegamento di un cavo della stampante ..................................................................................
Per la stampa locale ..........................................................................................................
Per la stampa in rete (solo CLP-600N ) ................................................................................
Accensione della stampante .....................................................................................................
Stampa di una pagina di Demo ................................................................................................
Cambiamento della lingua del display (solo CLP-600N) ................................................................
Installazione del software di stampa .........................................................................................
Requisiti di sistema ...........................................................................................................
Funzioni del driver della stampante .....................................................................................
2.1
2.2
2.4
2.5
2.6
2.6
2.7
2.7
2.7
2.8
2.8
2.8
2.9
3. Uso del pannello di controllo
Descrizione del pannello di controllo .........................................................................................
Display (solo CLP-600N) ....................................................................................................
Pulsanti ...........................................................................................................................
Uso dei menu del pannello di controllo (solo CLP-600N) ...............................................................
Accesso ai menu del pannello di controllo .............................................................................
Panoramica sui menu del pannello di controllo ......................................................................
Menu Informazioni ............................................................................................................
Menu Colori .....................................................................................................................
Menu Stampante ..............................................................................................................
Menu Impostazione ...........................................................................................................
Menu Rete .......................................................................................................................
3.1
3.1
3.1
3.3
3.3
3.3
3.4
3.4
3.4
3.4
3.5
4. Uso dei materiali di stampa
Scelta della carta e di altri materiali ..........................................................................................
Formati e capacità ............................................................................................................
Informazioni sulla carta e i materiali speciali ........................................................................
Caricamento della carta ..........................................................................................................
Uso del vassoio 1 .............................................................................................................
Uso del vassoio opzionale ..................................................................................................
Uso del vassoio multifunzione .............................................................................................
Uso dell'alimentazione manuale ..........................................................................................
Stampa su materiali di stampa speciali .....................................................................................
Stampa su buste ..............................................................................................................
Stampa su etichette ..........................................................................................................
Stampa su carta prestampata ............................................................................................
Stampa su cartoncini o materiali con formato personalizzato ..................................................
4.1
4.1
4.1
4.2
4.2
4.2
4.2
4.3
4.4
4.4
4.5
4.5
4.6
5. Operazioni di stampa fondamentali
Stampa di un documento ........................................................................................................ 5.1
Annullamento di un lavoro di stampa ........................................................................................ 5.1
iii
6. Manutenzione della stampante
Stampa di una pagina
di configurazione .................................................................................................................... 6.1
Sostituzione dei materiali
di ricambio ............................................................................................................................ 6.2
Gestione delle cartucce
del toner ............................................................................................................................... 6.2
Conservazione della cartuccia del toner ............................................................................... 6.2
Aspettativa di durata della cartuccia del toner ...................................................................... 6.2
Ridistribuzione del toner .................................................................................................... 6.2
Sostituzione delle cartucce del toner ......................................................................................... 6.4
Sostituzione della cinghia di trasferimento della carta ................................................................. 6.5
Sostituzione dell'unità fusore ................................................................................................... 6.7
Pulizia della stampante ........................................................................................................... 6.8
Pulizia delle parti esterne della stampante ............................................................................ 6.8
Pulizia delle parti interne della stampante ............................................................................ 6.8
Gestione della stampante
dal sito web (solo CLP-600N) ................................................................................................... 6.9
Impostazione della notifica e-mail ....................................................................................... 6.9
Configurazione della scheda Informazioni contatto .............................................................. 6.10
7. Soluzione dei problemi
Elenco per la risoluzione dei problemi ....................................................................................... 7.1
Risoluzione dei problemi generali di stampa ............................................................................... 7.2
Rimozione della carta inceppata ............................................................................................... 7.4
Nell’area di alimentazione della carta ................................................................................... 7.5
Nel vassoio multifunzione .................................................................................................. 7.6
All'interno della stampante ................................................................................................. 7.6
Nell’area di uscita della carta .............................................................................................. 7.7
Nel vassoio 2 opzionale ..................................................................................................... 7.9
Suggerimenti per evitare gli inceppamenti della carta .......................................................... 7.12
Risoluzione dei problemi di qualità della stampa ....................................................................... 7.12
I messaggi del display .......................................................................................................... 7.15
Problemi comuni in Windows ................................................................................................. 7.17
Problemi comuni in Macintosh ................................................................................................ 7.17
Problemi comuni in Linux ...................................................................................................... 7.18
8. Uso della stampante in rete (solo CLP-600N)
Informazioni sulla condivisione della stampante in rete ............................................................... 8.1
Impostazione di una stampante collegata in rete ........................................................................ 8.1
Configurazione dei parametri di rete nel Pannello di controllo .................................................. 8.1
9. Installazione dei componenti opzionali della stampante
Precauzioni durante l’installazione degli accessori opzionali della stampante ................................... 9.1
Installazione di un vassoio della carta opzionale ......................................................................... 9.1
Installazione di una scheda
di interfaccia di rete (solo CLP-600N) ........................................................................................ 9.2
10. Specifiche
Specifiche della stampante ....................................................................................................
Specifiche della carta ............................................................................................................
Panoramica ....................................................................................................................
Formati della carta supportati ...........................................................................................
Indicazioni per l’uso della carta .........................................................................................
Specifiche della carta ......................................................................................................
Capacità di uscita carta ...................................................................................................
Capacità di alimentazione ................................................................................................
Ambiente di immagazzinamento della carta e della stampante ..............................................
Buste ............................................................................................................................
Etichette .......................................................................................................................
iv
10.1
10.1
10.1
10.2
10.2
10.3
10.3
10.3
10.3
10.4
10.4
Precauzioni importanti e norme di sicurezza
• Se l'apparecchio è caduto a terra o lo chassis sembra essersi
danneggiato.
• Se si nota un cambiamento notevole e improvviso nelle prestazioni
dell'apparecchio.
Quando si utilizza questo apparecchio, per ridurre il rischio di incendio,
folgorazione e danni fisici alle persone, seguire sempre le precauzioni
riportate di seguito:
1
Leggere e comprendere tutte le istruzioni.
2
Ogni volta che si manipolano apparecchi elettrici usare la massima
cautela.
3
Seguire tutte le avvertenze e le istruzioni riportate sull'apparecchio e la
relativa documentazione.
4
Se un'istruzione d'uso sembra essere in conflitto con le norme di
sicurezza, prevale la norma di sicurezza, in quanto è possibile che
l'istruzione d'uso sia stata male interpretata. Se non si riesce a risolvere
il conflitto, rivolgersi al proprio rappresentante alle vendite o al servizio
di assistenza tecnica.
5
Scollegare la macchina dalla presa di corrente a muro prima di
procedere alle operazioni di pulizia. Non utilizzare prodotti di pulizia
liquidi o ad aerosol. Per le operazioni di pulizia, usare solo un panno
umido.
6
Non collocare l'apparecchio su un carrello, supporto o tavolo instabile.
Potrebbe cadere e provocare gravi danni.
7
L'apparecchio non va mai collocato, sopra, vicino o al di sopra di
radiatori, stufe, condizionatori d'aria o griglie di ventilazione.
8
Non appoggiare alcun oggetto sul cavo di alimentazione. Non
posizionare l'apparecchio in luoghi in cui i cavi verrebbero calpestati da
altre persone.
9
14 Regolare solo i controlli trattati nelle istruzioni per l'uso. La regolazione
scorretta degli altri controlli potrebbe determinare il danneggiamento e
rendere necessario l'intervento di un tecnico qualificato per riportare
l'apparecchio alle normali funzioni operative.
15 Evitare di utilizzare l'apparecchio se sono in corso temporali con fulmini.
In questi casi si corre il rischio (seppur remoto) di folgorazione in
seguito alla caduta di fulmini. Se possibile scollegare l'alimentazione
elettrica per la tutta la durata di eventuali temporali con fulmini.
16 Se si stampano più pagine continuamente, la superficie del cassetto di
uscita potrebbe surriscaldarsi. Fare attenzione a non toccare la
superficie e tenere lontani i bambini.
17 CONSERVARE QUESTE ISTRUZIONI.
Considerazioni ambientali e sulla sicurezza
Dichiarazione di sicurezza del laser
La stampante è stata certificata negli USA come rispondente ai requisiti del
DHHS (Department of Health and Human Services) 21 CFR, capitolo 1,
sezione J per i prodotti laser di Classe I (1) e altrove è stata certificata
conforme ai requisiti IEC 825.
I prodotti laser di Classe I non sono considerati pericolosi. Il sistema laser e
la stampante sono stati progettati in modo da evitare qualsiasi esposizione
umana diretta alle radiazioni laser superiori al livello di Classe I durante il
normale funzionamento, la manutenzione o gli interventi di riparazione.
Non sovraccaricare le prese a muro e i cavi di prolunga. Così facendo le
prestazioni dell'apparecchio verrebbero compromesse e si potrebbe
correre il rischio di incendi o folgorazione.
10 Non consentire ad animali di mordere i cavi d'alimentazione e delle
interfacce del PC.
11 Evitare di spingere oggetti di qualsiasi tipo all'interno dell'apparecchio o
attaverso le aperture dello chassis. Gli oggetti potrebbero entrare a
contatto con punti di tensione pericolosi, provocando il rischio di
incendio o folgorazione. Non versare mai liquidi di alcun tipo sopra o
all'interno dell'apparecchio.
12 Per ridurre il rischio di folgorazione, non smontare l'apparecchio.
Quando è necessario eseguire i lavori di riparazione, affidarsi a un
tecnico qualificato. L'apertura o la rimozione dei coperchi può provocare
l'esposizione a zone ad alta tensione o ad altri rischi. Se l'apparecchio
non viene rimontato in modo corretto, si rischia di venire folgorati al
prossimo utilizzo
13 Scollegare la macchina dal PC e dalla presa di corrente a muro
rimettendo le operazioni di manutenzione a personale d'assistenza
qualificato alle condizioni riportate di seguito:
• Quando una qualsiasi parte del cavo di alimentazione, della spina o del
cavo di collegamento è danneggiata o logora.
• Se all'interno dell'apparecchio è stato rovesciato un liquido.
• Se l'apparecchio è stato esposto a pioggia o acqua.
• Se l'apparecchio non funziona correttamente pur avendo seguito le
istruzioni.
v
Corretto smaltimento del prodotto (rifiuti
elettrici ed elettronici)
AVVERTENZA
Evitare di fare funzionare la stampante o di eseguire interventi di
manutenzione quando il coperchio di protezione è stato rimosso dal gruppo
Laser/Scanner. Il raggio riflesso, anche se invisibile, può arrecare danni alla
vista. Quando si utilizza questo prodotto, per ridurre il rischio di incendio,
folgorazione e danni fisici, seguire sempre le precauzioni riportate di seguito:
(Applicabile in i paesi dell'Unione Europea e in quelli con
sistema di raccolta differenziata)
Il marchio riportato sul prodotto o sulla sua documentazione
indica che il prodotto non deve essere smaltito con altri rifiuti
domestici al termine del ciclo di vita. Per evitare eventuali
danni all'ambiente o alla salute causati dall'inopportuno
smaltimento dei rifiuti, si invita l'utente a separare questo
prodotto da altri tipi di rifiuti e di riciclarlo in maniera
responsabile per favorire il riutilizzo sostenibile delle risorse
materiali.
Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è
stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni
relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.
Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i
termini e le condizioni del contratto di acquisto. Questo prodotto non deve
essere smaltito unitamente ad altri rifiuti commerciali.
Emissioni in radiofrequenza
Norme FCC
Questa apparecchiatura è stata provata ed è risultata conforme ai limiti per
i dispositivi digitali di Classe B, secondo le specifiche della Sezione 15 delle
norme FCC. Questi limiti sono intesi a fornire adeguata protezione contro le
interferenze in una installazione residenziale. Questa apparecchiatura
genera, utilizza e può irradiare energia a radiofrequenza e, se non è installata
e utilizzata in conformità con le istruzioni, può provocare interferenze
dannose alle radiocomunicazioni. In ogni caso, non c’è garanzia che tale
interferenza non si verifichi in una particolare installazione. Se questa
apparecchiatura provoca interferenze alla ricezione radiotelevisiva (per
stabilire e riaccendere l’apparecchiatura), l’utente è invitato a cercare di
correggere l’interferenza stessa ricorrendo a uno o più dei seguenti
rimedi:medi:
• Ruotare o cambiare la posizione dell’antenna ricevente.
• Allontanare l’apparecchiatura dal ricevitore.
• Collegare l’apparecchiatura a una presa posizionata su un circuito
diverso da quello del ricevitore.
• Consultare il rivenditore o un tecnico radio/televisivo esperto per
ulteriori suggerimenti.
Dichiarazione sull’ozono
Durante il normale funzionamento, la stampante produce
ozono. L’ozono prodotto non costituisce un pericolo per
l’operatore. Si consiglia tuttavia di fare funzionare
l'apparecchio in un ambiente ben ventilato.
Per ulteriori informazioni sull’ozono, contattare il più vicino
rivenditore Samsung.
Riciclaggio
Riciclare o smaltire il materiale di imballaggio per questo
prodotto nel pieno rispetto dell'ambiente.
ATTENZIONE: i cambiamenti o le modifiche apportati a questa
apparecchiatura non espressamente approvati dal produttore responsabile
delle conformità alle norme potrebbero rendere nullo il diritto dell’utente a
utilizzare l’apparecchiatura.
Norme canadesi sulle interferenze radiofoniche
Questo apparecchio digitale rispetta i limiti di Classe B, riguardanti le
emissioni di disturbi radioelettrici da apparecchi digitali prescritti nella
normativa sulle apparecchiature che generano interferenze, intitolata
“Apparecchi digitali”, ICES-003 della Industry and Science Canada.
vi
Dichiarazione di conformità (Paesi europei)
Cet appareil numérique respecte les limites de bruits radioélectriques
applicables aux appareils numériques de Classe B prescrites dans la norme
sur le matériel brouilleur: “Appareils Numériques”, ICES-003 édictée par
l’Industrie et Sciences Canada.
Approvazioni e certificazioni
Il marchio CE applicato a questo prodotto rappresenta la
Dichiarazione di conformità di Samsung Electronics Co., Ltd.
alle seguenti Direttive applicabili dell’Unione Europea 93/68/
EEC, relative alle date indicate:
Stati Uniti d'America
Federal Communications Commission (FCC)
1 gennaio 1995: Direttiva del Consiglio 73/23/EEC,
approssimazione delle leggi degli Stati Membri relative alle apparecchiature
a bassa tensione.
Emettitore intenzionale per le norme FCC Parte 15
Dei dispositivi a bassa alimentazione, tipo LAN radio (dispositivi di
comunicazione wireless in radiofrequenza (RF)), che funzionano all'interno
della banda da 2,4 GHz/5 GHz potrebbero essere presenti (incorporati) nella
stampante destinata a uso domestico o di ufficio. Le informazioni contenute
nella presente sezione sono applicabili solo se sono presenti questi
dispositivi. Per verificare la presenza di dispositivi wireless, controllare
l'etichetta del sistema.
1 gennaio 1996: Direttiva del Consiglio 89/336/EEC (92/31/EEC),
approssimazione delle leggi degli Stati Membri relative alla compatibilità
elettromagnetica.
9 marzo 1999: Direttiva del consiglio 1999/5/EC sulle apparecchiature radio
e sulle apparecchiature di terminale di telecomunicazioni e il riconoscimento
reciproco della loro conformità.
Se un numero di identificazione FCC è riportato sull'etichetta del sistema, i
dispositivi wireless presenti nel sistema sono destinati al solo uso negli Stati
Uniti d'America.
Una dichiarazione completa, che definisce le direttive pertinenti e gli
standard di riferimento può essere richiesta al rappresentante di Samsung
Electronics Co., Ltd.
La FCC, come regola generale, ha fissato a 20 cm la distanza tra il dispositivo
e il corpo umano, relativamente all'utilizzo di un dispositivo wireless vicino al
corpo (escluse le estremità). Questo dispositivo va utilizzato a più di 20 cm
dal corpo, quando i dispositivi wireless sono accesi. L'uscita di potenza del
dispositivo (o dei dispositivi) wireless, che potrebbe essere incorporato nella
stampante, è ben al di sotto dei limiti di esposizione definiti dalla FCC.
Certificazione CE
Certificazione in base alla Direttiva sulle apparecchiature
terminali per apparecchi radio e per telecomunicazioni (FAX)
1999/5/EC
Questo trasmettitore non deve essere installato né utilizzato congiuntamente
a nessun'altra antenna o trasmettitore.
Questo prodotto Samsung è stato certificato da Samsung per una
connessione a terminale singolo paneuropea alla rete pubblica commutata
(PSTN) conformemente alla Direttiva 1999/5/EC. Il prodotto è stato
progettato per funzionare con i centralini PSTN nazionali ed essere
compatibile con i PBX dei Paesi europei.
L'utilizzo di questo dispositivo è soggetto alle due seguenti condizioni: (1)
Questo dispositivo non può causare interferenze dannose, e (2) Questo
dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le
interferenze che possono causare un funzionamento indesiderato del
dispositivo.
Per qualsiasi problema, contattare prima il laboratorio del controllo qualità
europeo di Samsung Electronics Co., Ltd.
I dispositivi wireless non possono essere riparati dall'utente.
Non modificarli in alcun modo. La modifica di un dispositivo
wireless renderà nulla l'autorizzazione a usarlo. Per le
riparazioni, rivolgersi al produttore.
Il prodotto è stato provato rispetto allo standard TBR21 e/o TBR 38. Per
utilizzare in modo ottimale l'apparecchiatura terminale conforme a questo
standard, l'istituto europeo per gli standard delle telecomunicazioni
(European Telecommunication Standards Institute, ETSI) ha emanato un
documento informativo (EG 201 121) che contiene note e ulteriori requisiti
per garantire la compatibilità di rete dei terminali TBR21. Questo prodotto è
stato progettato ed è pienamente conforme alle note informative applicabili
contenute in questo documento.
Dichiarazione FCC per l'utilizzo di una LAN
wireless:
“Durante l'installazione e l'uso combinato del trasmettitore e
dell'antenna, il limite di esposizione a radiofrequenze di 1 mW/
cm2 potrebbe venire superato alle distanze vicine all'antenna
installata. Pertanto, l'utente deve mantenere in qualsiasi
momento una distanza minima di 20 cm dall'antenna. Questo
dispositivo non può essere installato insieme a un
trasmettitore e a un'antenna trasmittente.”
Informazioni sull'autorizzazione radio europea
(per i prodotti muniti di dispositivi radio omologati dall'UE)
Questo Prodotto è una stampante; i dispositivi radio LAN a bassa potenza,
(dispositivi di comunicazione wireless a radiofrequenza (RF)), che operano
nella banda a 2,4 GHz/5 GHz, potrebbero essere presenti (incorporati) nel
sistema della stampante, che è destinato all'uso domestico o in ufficio.
I dispositivi wireless eventualmente presenti nel sistema sono destinati al
solo utilizzo nell'Unione Europea o nelle aree ad essa collegate se
sull'etichetta del sistema è riportato il marchio CE con
un Numero di
registrazione di corpo notificato e il simbolo di avviso.
L'uscita di potenza del dispositivo o dei dispositivi wireless, che potrebbe
essere incorporato nella stampante, è ben al di sotto dei limiti di esposizione
definiti dalla Commissione Europea nella direttiva R&TTE.
vii
Stati europei soggetti alle omologazioni wireless:
UE
Negli ambienti in cui il rischio di interferenze con altri
dispositivi o servizi è dannoso o percepito come dannoso,
l'opzione di utilizzare un dispositivo wireless può essere
limitata o eliminata. Gli aeroporti, gli ospedali e le atmosfere
cariche di ossigeno e gas infiammabili costituiscono alcuni
esempi in cui l'utilizzo di dispositivi wireless potrebbe essere
limitato o eliminato. Quando ci si trova in ambienti in cui non
si è sicuri della sanzione per l'utilizzo di dispositivi wireless,
chiedere l'autorizzazione all'autorità competente prima di
utilizzare o accendere il dispositivo wireless.
Austria, Belgio, Cipro, Danimarca, Estonia, Finlandia, Francia
(con limitazioni di frequenza), Germania, Grecia, , Irlanda,
Italia, Lettonia, Lituania, Lussemburgo, Malta, Paesi Bassi,
Polonia, Portogallo, Regno Unito, Repubblica Ceca, Slovacchia,
Slovenia, Spagna, Svezia e Ungheria.
Paesi EEA/EFTA Islanda, Liechtenstein, Norvegia e Svizzera
Stati europei con limitazioni d'uso:
In Francia, l'intervallo di frequenza è limitato a 2446.5-2483.5
UE
Ciascun Paese ha limitazioni diverse relative all'utilizzo di
dispositivi wireless. Poiché il sistema dispone di un dispositivo
wireless, quando si viaggia da un Paese all'altro portando con
sé il proprio sistema, prima di qualsiasi spostamento o viaggio,
consultare le locali autorità responsabili dell'omologazione di
apparecchi radio e informarsi su eventuali limitazioni
all'utilizzo di dispositivi wireless nel Paese di destinazione.
MHz per i dispositivi al di sopra della potenza di trasmissione di
10 mW come wireless
Paesi EEA/EFTA Nessuna limitazione attuale.
Dichiarazioni di conformità alle norme
Se il sistema dispone di un dispositivo wireless integrato, non
utilizzarlo a meno che tutti i coperchi e le schermature siano al
proprio posto e il sistema non sia completamente montato.
Informazioni sugli standard wireless
I dispositivi radio LAN a bassa potenza, (dispositivi di comunicazione wireless
a radiofrequenza (RF)), che operano con banda a 2,4 GHz/5 GHz, possono
essere presenti (incorporati) nel sistema della stampante. Nella sezione
seguente viene fornita una panoramica generale sulle informazioni da tenere
presenti per l'uso di un dispositivo wireless.
I dispositivi wireless non possono essere riparati dall'utente.
Non modificarli in alcun modo. La modifica di un dispositivo
wireless renderà nulla l'autorizzazione a usarlo. Per le
riparazioni, rivolgersi al produttore.
Ulteriori limitazioni, avvertenze e informazioni per paesi specifici sono
elencate nelle specifiche sezioni dei paesi (o nelle sezioni dei gruppi di paesi).
I dispositivi wireless presenti nel sistema sono destinati all'uso esclusivo nei
Paesi identificati dai simboli di omologazione radio riportati sull'etichetta di
descrizione del sistema. Se il Paese in cui si utilizzerà il dispositivo wireless
non figura nell'elenco, contattare il proprio ente di omologazione radio locale,
che fornirà informazioni sui requisiti. I dispositivi wireless sono sottoposti a
rigide norme e il loro utilizzo potrebbe non essere consentito.
Utilizzare solo driver approvati per il Paese in cui verrà
utilizzato il dispositivo. Per ulteriori informazioni, consultare il
produttore del kit di ripristino del sistema oppure il servizio di
assistenza tecnica.
L'uscita di potenza del dispositivo (o dei dispositivi) wireless, che potrebbe
essere incorporato nella stampante, è ben al di sotto dei limiti di esposizione
attualmente conosciuti. Poiché i dispositivi wireless (che potrebbero essere
incorporati nella stampante) emettono meno energia di quella consentita
dagli standard di sicurezza e dalle raccomandazioni in merito alla frequenza
radio, il produttore crede che questi dispositivi siano utilizzabili in condizioni
di sicurezza. A prescindere dai livelli di potenza, è necessario fare attenzione
a ridurre al minimo il contatto umano durante il normale funzionamento.
Come regola generale, una distanza di 20 cm tra il dispositivo wireless e il
corpo umano, relativamente all'utilizzo di un dispositivo wireless vicino al
corpo (escluse le estremità), è la norma. Questo dispositivo va utilizzato a
più di 20 cm dal corpo, quando i dispositivi wireless sono accesi e stanno
trasmettendo.
Questo trasmettitore non deve essere installato né utilizzato congiuntamente
a nessun'altra antenna o trasmettitore.
Alcune circostanze richiedono limitazioni nei dispositivi wireless. Seguono
degli esempi delle limitazioni più comuni:
La comunicazione wireless in radio frequenza può interferire
con le apparecchiature o gli aerei commerciali. Le attuali leggi
sull'aviazione rendono obbligatorio lo spegnimento dei
dispositivi wireless durante il volo. I dispositivi di
comunicazione 802.11B (noti anche come Ethernet wireless) e
Bluetooth sono esempi di dispositivi che forniscono
comunicazioni wireless.
viii
E U D e c la r a t i o n o f C o n f o r m it y ( R & T T E )
W e , Sa m s u n g E le c t r o n i c s C o ., L t d .
of
Sam sung Electronics Co., Ltd.
#259, Gongdan-Dong, Gum i-City, Kyungbuk, Korea 730-030
d e c l a r e u n d e r o u r s o l e r e s p o n s ib i li ty th a t th e p r o d u c t
Co lo r L a s e r P r in t e r
m o d e l " C L P -6 0 0 , CL P -6 0 0 N "
to w h ic h t h is d e c la r a tio n r e l a t e s i s i n c o n f o r m i ty w i th
)
R & T T E D ir e c ti v e 1 9 9 9 / 5 / E C ( A n n e x
L o w V o l ta g e D ir e c t iv e 7 3 / 2 3 / E E C
E M C D ir e c ti v e 8 9 / 3 3 6 / E E C , 9 2 / 3 1 / E E C
B y a p p li c a t io n o f th e fo l lo w in g s ta n d a r d s
( M a n u fa c tu r e r )
Sam sung Electronics Co., Ltd.
#259, Gongdan-Dong, Gum i-City
Gyungbuk, Korea 730-030
W h an -So o n Yim / Sen io r Man ag er
(place and date of issue)
(nam e and signature of authorized person)
( R e p r e s e n ta t iv e in th e E U )
Sam sung Electronics Euro QA Lab.
Blackbushe Business Park, Saxony W ay
Yateley, Ham pshire, GU46 6GG, UK
Yo n g -San g Park / M an ag er
(place and date of issue)
(nam e and signature of authorized person)
ix
1
Risparmio di tempo e denaro
Introduzione
1
2
3
4
Congratulazioni per l’acquisto della stampante!
Questo capitolo tratta i seguenti argomenti:
• È possibile stampare sulle due facciate del foglio per
risparmiare carta (stampa fronte-retro). Per ulteriori
dettagli, vedere la sezione Software.
• È possibile stampare più pagine su un solo foglio per
risparmiare carta.
• È possibile usare moduli prestampati e carta intestata.
Per ulteriori dettagli, vedere la sezione Software.
• Funzioni speciali
• Quando non è operativa, la stampante entra
automaticamente nella modalità Risparmio energetico,
consentendo di ridurre i consumi elettrici.
• Componenti della stampante
Funzioni speciali
Stampa in ambienti diversi
La stampante dispone di varie funzioni speciali che migliorano
la qualità di stampa. Le funzioni vengono illustrate di seguito.
È possibile stampare in Windows 98SE/Me/NT 4.0/2000/
2003/XP. Windows NT 4.0 è supportato solo sul modello
CLP-600N.
Stampa a colori con ottima qualità e velocità
• La stampante è compatibile con Macintosh e vari sistemi
operativi Linux.
• Stampa di un'ampia gamma di colori utilizzando ciano,
magenta, giallo e nero.
• La stampante dispone di un'interfaccia USB.
• Stampa fino a 2.400 x 600 dpi (uscita effettiva). Per ulteriori
dettagli, vedere la sezione Software.
• La CLP-600N dispone di un'interfaccia di rete incorporata,
10/100 Base TX. La CLP-600 non supporta un'interfaccia
di rete.
• La stampante stampa la carta formato A4 a 20 ppm e quella
formato Lettera a 21 ppm (pagine al minuto).
Se si desidera usare la CLP-600N sia in un ambiente di rete
cablato che in uno wireless, è possibile installare una scheda
di interfaccia di rete cablata/wireless opzionale. Contattare il
rivenditore Samsung o quello presso il quale si è acquistata la
stampante. Si consiglia vivamente di far installare la scheda
da un professionista specializzato.
Utilizzo di più tipi di supporti con estrema facilità
• Il vassoio di entrata da 250 fogli standard (vassoio 1)
e il vassoio di entrata da 500 fogli opzionale (vassoio 2)
supporta carta formato A4/Lettera.
Funzioni della stampante
• Il vassoio multifunzione supporta carta intestata, buste,
etichette, materiali con formati personalizzati, cartoline e
carta pesante. Il vassoio multifunzione supporta anche
fino a 100 fogli di carta normale.
La tabella seguente presenta un elenco generale delle
funzioni supportate dalla stampante.
(S: Standard, O: Opzionale, N/A: Non disponibile)
Creazione di documenti professionali
8
9
• Stampa di filigrane. È possibile personalizzare i documenti
con parole come “Riservato”. Per ulteriori dettagli, vedere la
sezione Software.
• Stampa di libretti. Questa funzione consente di stampare
facilmente un documento per creare un libro. Dopo aver
stampato le pagine, sarà sufficiente piegarle e graffettarle.
Per ulteriori dettagli, vedere la sezione Software.
• Stampa di poster. Il testo e le immagini di ciascuna pagina
del documento possono essere ingranditi e stampati su più
fogli di carta, quindi uniti a formare un poster. Per ulteriori
dettagli, vedere la sezione Software.
1.1
Introduzione
Funzioni
CLP-600
CLP-600N
USB 2.0
S
S
Interfaccia di rete
(Ethernet 10/100 Base TX)
N/A
S
LAN cablata o wireless
(Ethernet 10/100 Base TX +
802.11 a/b/g LAN wireless)
N/A
O
Componenti della stampante
Questi sono i componenti principali della stampante. Notare che
tutte le illustrazioni della presente Guida dell'utente sono state
prese dal modello CLP-600N, quindi alcune parti potrebbero
essere diverse rispetto alla propria stampante.
Vista lato destro
Vista anteriore
Sportello di accesso
(Aprire completamente per accedere
alle cartucce del toner e alla cinghia di
trasferimento della carta.)
Vassoio di uscita
della carta
Coperchio
superiore
Supporto
di uscita
Antenna della
rete wireless**
(Aprire per
rimuovere
la carta
inceppata.)
Porta USB
Pannello di
controllo
(Vedere 3.1.)
Porta di rete*
Connettore
cavo vassoio 2
Vassoio
multifunzione
(Aprire per caricare
materiali di stampa
speciali.)
Interruttore di Presa per il
alimentazione cavo elettrico
Maniglia
(Usarla per sollevare
la stampante.)
Vassoio 1
(Alimentatore
da 250 fogli
di carta)
Maniglia Coperchio carta inceppata
Vassoio 2
opzionale
(Usarla per sollevare la vassoio 2 opzionale
stampante.) (Aprire per rimuovere la carta
inceppata dal vassoio 2 opzionale.)
(Alimentatore
da 500 fogli)
* Solo la CLP-600N dispone di una porta di rete.
** L'antenna della rete wireless è disponibile solo se si è acquistata e installata
la scheda di rete cablata/wireless separatamente per il modello CLP-600N.
NOTA: se si stampa un gran numero di copie in un'unica
operazione, la superficie del vassoio di uscita potrebbe
scaldarsi. Fare attenzione a non toccare la superficie ed
evitare che i bambini vi si avvicinino.
1.2
Introduzione
2
Impostazione della
stampante
Rimozione dell’imballaggio
1
In questo capitolo vengono fornite istruzioni guidate per
l'impostazione della stampante.
Rimuovere la stampante e tutti gli accessori dalla scatola
di imballaggio. Assicurarsi che la confezione contenga i
seguenti elementi:
Questo capitolo tratta i seguenti argomenti:
• Rimozione dell’imballaggio
• Installazione delle cartucce del toner
• Caricamento della carta
Cartucce del toner
Cavo di alimentazione
CD del software della
stampante
Guida di installazione rapida
CD delle utilità di rete
(solo CLP-600N)
Guida rapida alla stampa in
rete (solo CLP-600N)
• Collegamento di un cavo della stampante
• Accensione della stampante
• Stampa di una pagina di Demo
• Cambiamento della lingua del display
(solo CLP-600N)
• Installazione del software di stampa
NOTE:
• Se alcuni elementi risultano mancanti o danneggiati,
comunicarlo immediatamente al rivenditore.
• I componenti possono differire in base al Paese di
acquisto.
• Il CD-ROM contiene il driver della stampante, la Guida
dell’utente e il programma Adobe Acrobat Reader.
• L'aspetto del cavo di alimentazione potrebbe variare in base
alle specifiche del Paese di residenza. Il cavo di alimentazione
va inserito in una presa di alimentazione con messa a terra.
ATTENZIONE: questa stampante pesa 29 kg, comprese
le cartucce del toner e il cassetto della carta. Sollevare
e maneggiare con cura l'apparecchio. Per spostare la stampante
bisogna essere almeno in due. Servirsi delle maniglie
di sollevamento rappresentate nell'illustrazione (vedere
pagina 1.2). Se una persona tenta di sollevare la stampante
da sola, potrebbe procurarsi delle lesioni alla schiena.
2.1
Impostazione della stampante
2
Rimuovere con cautela il nastro adesivo dalla stampante.
Installazione delle cartucce del
toner
1
3
Estrarre il vassoio dalla stampante e rimuovere il nastro
adesivo dal vassoio.
4
Selezionare un'ubicazione per la stampante:
Servendosi della maniglia, aprire completamente
lo sportello di accesso.
NOTA: la cinghia di trasferimento della carta è già installata
nella stampante.
2
• Lasciare uno spazio sufficiente per aprire i vassoi e
i coperchi della stampante e consentire un'adeguata
ventilazione.
Estrarre le cartucce del toner dagli imballaggi.
• Predisporre un ambiente adeguato:
- Una superficie solida e in piano
- Lontano dal flusso d'aria diretto di condizionatori
d'aria, stufe o ventilatori
- Esente da punte elevate o fluttuazioni di temperatura,
luce solare o umidità
- Pulito, asciutto e non impolverato
ATTENZIONE:
• Per aprire le confezioni delle cartucce del toner, non
usare oggetti appuntiti come coltelli o forbici. Si potrebbe
danneggiare la superficie delle cartucce del toner.
• Per evitare danni alle cartucce del toner, non esporle alla
luce per periodi di tempo prolungati. Se necessario, coprirle
con carta per proteggerle.
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore di ciascuna
cartuccia del toner, né qualsiasi altra superficie. Per evitare
di toccare quest'area, afferrare ciascuna cartuccia per la
maniglia.
ATTENZIONE: la stampante va collocata su una superficie
piana. In caso contrario, possono verificarsi dei problemi di
qualità di stampa.
2.2
Impostazione della stampante
3
4
6
Tenendo entrambe le maniglie delle cartucce del toner,
scuoterle uniformemente da una parte all'altra per
distribuire il toner.
Afferrare le maniglie di ciascuna cartuccia del toner.
Allineare le cartucce del toner con gli alloggiamenti
all'interno della stampante e inserirle nelle posizioni
corrispondenti nell'ordine seguente: giallo, magenta,
ciano e nero, finché non scattano in sede.
Afferrare
qui.
Collocare le cartucce del toner su una superficie piana,
come mostrato, e rimuovere la carta che copre le cartucce
del toner rimuovendo il nastro.
7
Chiudere lo sportello di accesso. Assicurarsi che lo sportello
sia agganciato saldamente.
NOTA: se ci si sporca i vestiti di toner, pulirli con un panno
asciutto e lavarli in acqua fredda. L’acqua calda fissa il toner
nei tessuti.
5
Sul lato interno destro della stampante, un'etichetta
identifica la posizione di ciascuna cartuccia del toner
a colori nel rispettivo alloggiamento.
ATTENZIONE: se lo sportello di accesso non è completamente
Nero
chiuso, la stampante non funziona.
Ciano
NOTA: quando si stampa il testo con una copertura del 5%
la durata della cartuccia del toner è di circa 4.000 pagine per
la stampa in bianco e nero e a colori.
Magenta
Giallo
2.3
Impostazione della stampante
4
Caricare la carta con il lato di stampa rivolto verso l'alto.
Caricamento della carta
Il vassoio (Vassoio 1) può contenere al massimo 250 fogli di
carta normale. È possibile utilizzare carta formato A4 e Lettera.
Per caricare carta:
1
Estrarre il vassoio dalla stampante.
2
Premere la piastra metallica finché non si blocca al proprio
posto.
3
Piegare avanti e indietro i fogli per separarli, quindi spiegarli
a ventaglio tenendoli su un lato. Sbattere i bordi della risma
su una superficie piana per allinearli.
Assicurarsi di non sovraccaricare il vassoio e che tutti e
quattro gli angoli siano abbassati nel vassoio e vadano a
inserirsi sotto alle staffe poste agli angoli, come mostrato
di seguito. Il riempimento eccessivo del vassoio potrebbe
provocare un inceppamento della carta.
NOTA: se si desidera cambiare il formato della carta nel
vassoio, fare riferimento a “Modifica del formato della carta
nel vassoio” a pagina 2.5.
5
Reinserire il vassoio nella stampante.
NOTA: dopo aver caricato la carta, è necessario impostare
la stampante per il tipo di carta, il formato e l'alimentazione
utilizzati. Per ulteriori dettagli, vedere la sezione Software.
2.4
Impostazione della stampante
Modifica del formato della carta nel
vassoio
Per rimuovere la guida della lunghezza della carta, girarla
leggermente verso destra per rilasciare i fermi nella parte
inferiore della guida, quindi tirarla verso l'alto.
Il vassoio è preimpostato sul formato Lettera o A4, a seconda
del proprio Paese. Per cambiare il formato impostando A4 o
Lettera, è necessario regolare correttamente la guida della
lunghezza della carta.
1
Aprire il vassoio. Dopo averlo tirato ed estratto, sollevare
leggermente la parte anteriore del vassoio per sganciarlo
dalla stampante. Rimuovere la carta dal vassoio.
Per collocare la guida della lunghezza della carta nella
posizione desiderata, inserire i fermi presenti nella parte
inferiore della guida negli alloggiamenti della carta
desiderati e spingerla all'interno completamente.
2
Premere la piastra metallica finché non si blocca al proprio
posto.
4
3
Sollevare la guida della lunghezza della carta e
posizionarla correttamente a seconda del formato
della carta che si sta caricando.
Guida della lunghezza della carta
2.5
Impostazione della stampante
Afferrare la maniglia del fermo bianco sul retro del vassoio,
ruotarla in senso antiorario e rimuoverla dal vassoio. Dopo
averla rimossa, inserire il fermo nell'altro foro e ruotarlo in
senso orario per bloccarlo in posizione.
5
7
Stringere la guida della larghezza della carta, come
mostrato, e spingerla contro la risma di carta finché
non tocca leggermente il lato della risma. Non spingere
eccessivamente la guida contro il bordo della carta,
in quanto potrebbe determinare il piegamento della carta.
NOTE:
• Non spingere troppo la guida della larghezza, altrimenti
il materiale potrebbe deformarsi.
• Se non si regola correttamente la guida della larghezza,
potrebbe verificarsi un inceppamento della carta.
Per sostituire il vassoio, abbassare il bordo posteriore,
allinearlo con l'alloggiamento ed inserirlo nella stampante.
Collegamento di un cavo della
stampante
Per la stampa locale
Per stampare dal computer in un ambiente locale è necessario
collegare la stampante al computer con un cavo USB (Universal
Serial Bus, bus seriale universale).
6
Caricare la carta con il lato di stampa rivolto verso l'alto.
Per ulteriori informazioni, vedere le procedure 4 e 5 a
pagina 2.4.
Gli utenti Macintosh possono utilizzare solo un cavo USB.
NOTA: per il collegamento della stampante alla porta USB del
computer è necessario un cavo USB omologato. È necessario
acquistare un cavo conforme allo standard USB 2.0 lungo
almeno 3 metri.
1
Assicurarsi che la stampante e il computer siano spenti.
2
Collegare il cavo USB nel connettore posto sul lato
posteriore sinistro della stampante.
2.6
Impostazione della stampante
3
Collegare l’altra estremità del cavo alla porta USB del
computer.
Accensione della stampante
NOTA: per stampare con l'interfaccia USB è necessario
eseguire Windows 98SE/Me/2000/2003/XP o Macintosh
con OS 10.3 ~ 10.4.
1
Collegare il cavo di alimentazione alla presa sul lato
posteriore sinistro della stampante.
2
Collegare l’altra estremità a una presa CA dotata di messa
a terra e accendere la stampante.
Per la stampa in rete
(solo CLP-600N )
È possibile collegare la stampante a una rete mediante un cavo
Ethernet (cavo UTP con connettore RJ.45). La stampante
CLP-600N dispone di una scheda di interfaccia di rete integrata.
Se si desidera usare la stampante sia in un ambiente di rete
cablato che in uno wireless, è necessario installare una scheda
di interfaccia di rete cablata/wireless opzionale. Contattare il
rivenditore Samsung o quello presso il quale si è acquistata la
stampante. Si consiglia vivamente di far installare la scheda da
un professionista specializzato.
Uso di un cavo Ethernet
1
Assicurarsi che la stampante e il computer siano spenti.
2
Collegare un’estremità del cavo Ethernet nella porta della
rete Ethernet sul lato posteriore sinistro della stampante.
ATTENZIONE:
• Mentre la stampante è accesa - o dopo la stampa - alcuni
componenti interni potrebbero essere caldi. Fare attenzione
a non bruciarsi nel toccare i componenti interni della
stampante.
• Non smontare la stampante quando è accesa, o collegata,
per non correre il rischio di folgorazione.
Stampa di una pagina di Demo
Al collegamento
LAN della rete
Stampare una pagina di demo per accertarsi che
la stampante stia funzionando correttamente.
Per stampare una pagina di demo:
3
Nella modalità Pronta, premere e tenere premuto il pulsante On
Line/Continue ( ) sul pannello di controllo per 2 secondi per
stampare una pagina di demo.
Inserire l’altra estremità del cavo in un collegamento LAN
di rete.
Viene stampata una pagina di demo che indica
le funzioni della stampante.
NOTA: dopo aver collegato la stampante è necessario
configurare i parametri di rete sul pannello di controllo.
Vedere pagina 8.1. È possibile usare il software fornito con
la scheda. Consultare la Guida dell'utente della stampante di
rete.
2.7
Impostazione della stampante
Requisiti di sistema
Cambiamento della lingua del
display (solo CLP-600N)
Prima di iniziare, assicurarsi che il sistema soddisfi questi
requisiti minimi. La stampante supporta il seguente sistema
operativo.
Per cambiare la lingua visualizzata sul pannello di controllo,
procedere come segue:
1
• Windows 98SE/Me/NT 4.0/2000/XP/2003 - La tabella
seguente mostra i requisiti Windows.
Nella modalità Pronta, premere il pulsante Menu (
) sul
pannello di controllo finché nella riga inferiore del display
non viene visualizzata l’indicazione “Impostazione”.
2
3
Premere il pulsante Enter (
4
Premere il pulsante di scorrimento (
o
lingua desiderata non appare sul display.
5
6
Premere il pulsante Enter (
Elemento
) per accedere al menu.
Premere il pulsante Enter ( ) quando nella riga inferiore
del display viene visualizzata l'indicazione “Lingua LCD”.
Sistema
operativo
Windows 98SE/Me/NT 4.0/2000/XP/2003
RAM
98SE/Me
32 MB
NT 4.0/2000
64 MB
XP
128 MB
2003
256 MB
Spazio su disco
disponibile
98SE/Me/NT 4.0/
2000/XP/2003
300 MB
Internet Explorer
5.0 o successivo
) finché la
) per salvare la selezione.
Premere il pulsante On Line/Continue (
alla modalità Pronta.
) per tornare
Installazione del software di
stampa
Requisiti
NOTE:
Il software va installato utilizzando il CD-ROM in
dotazione dopo che la stampante è stata impostata
e collegata al computer. Per ulteriori dettagli,
vedere la sezione Software.
• Per Windows NT 4.0/2000/XP/2003, il software dovrebbe
venire installato dall'amministratore di sistema.
• Windows NT 4.0 è supportato solo sul modello CLP-600N.
• Mac OS 10.3 ~ 10.4 - Per ulteriori dettagli, vedere la
sezione Software.
Il CD-ROM fornisce il seguente software:
Programmi per Windows
• Vari sistemi operativi Linux - Per ulteriori dettagli, vedere la
sezione Software.
Mediante il CD-ROM è possibile installare il seguente software
di stampa.
• Il driver della stampante per Windows. Utilizzare questo
driver per sfruttare al meglio tutte le funzioni della
stampante. Per informazioni sull'installazione del driver della
stampante Samsung, consultare la sezione Software.
• SmartPanel. Appare quando si verificano errori di stampa.
Per informazioni sull'installazione del programma
SmartPanel, consultare la sezione Software.
Driver della stampante Macintosh
La stampante consente di stampare da un Macintosh. Per
informazioni sul software di stampa e la stampa da un
Macintosh, passare alla sezione Software.
Driver Linux
La stampante consente di stampare da un computer Linux. Per
informazioni sull'installazione di un driver Linux e la stampa
da un ambiente Linux, passare alla sezione Software.
2.8
Impostazione della stampante
Funzioni del driver della stampante
I driver della stampante supportano le seguenti funzioni
standard:
• Selezione dell’alimentazione della carta
• Formato della carta, orientamento e tipo di supporto
• Numero di copie
La tabella seguente fornisce una panoramica generale delle
funzioni supportate dai driver della stampante.
Driver della stampante
Funzione
Win98SE/Me/
NT 4.0/2000/
XP/2003
Linux
Macintosh
(CUPS)
Modalità colori
S
N
S
Opzione qualità di
stampa
S
S
S
Stampa di poster
S
N
N
Stampa fronte-retro
S
N
N
Più pagine per foglio
(N su 1)
S
S
S
Stampa con
adattamento
alla pagina
S
N
N
Stampa in scala
S
N
S
Stampa di libretti
S
N
N
Alimentazione
diversa per prima
pagina
S
N
S
Filigrana
S
N
N
Overlay*
S
N
N
* La funzione Overlay non è supportata in NT 4.0.
NOTA: Per informazioni sull'installazione del software e
l'uso delle relative funzioni, vedere la sezione Software.
2.9
Impostazione della stampante
3
Uso del pannello di
controllo
Descrizione del pannello di
controllo
Il pannello di controllo sul lato superiore destro della stampante
CLP-600N contiene un display e sette pulsanti. Per il modello
CLP-600, il pannello di controllo non dispone del display e ha
due pulsanti.
In questo capitolo viene descritto l'uso del pannello di controllo
della stampante.
Questo capitolo tratta i seguenti argomenti:
Pulsanti
• Descrizione del pannello di controllo
• Uso dei menu del pannello di controllo
(solo CLP-600N)
Mappa di stato
LED del toner
Display: visualizza lo stato della
stampante e il lavoro in corso.
* La figura mostra il pannello di controllo del modello CLP-600N.
Display
(solo CLP-600N)
Messaggio
Descrizione
Pronta
• La stampante è in linea e pronta a stampare.
• Se si preme il pulsante On Line/Continue
la stampante va fuori linea.
Fuori linea
• La stampante è fuori linea e non stampa.
• Se si preme il pulsante On Line/Continue
la stampante va in linea.
Elaborazione... • La stampante sta stampando.
• Se si desidera annullare la stampa, premere
il pulsante Cancel.
In attesa...
• La stampante è nella modalità Risparmio
energetico e consuma meno corrente. Quando
il computer invia un lavoro di stampa, oppure
si preme un pulsante qualsiasi, la stampante
passa alla modalità in linea.
• Per disattivare la modalità Risparmio
energetico o per cambiare l’ora del risparmio
energetico, vedere pagina 3.4.
Per un elenco completo di tutti i messaggi della stampante,
vedere “I messaggi del display” a pagina 7.15.
3.1
Uso del pannello di controllo
Pulsanti
Pulsante
(Mappa di
stato)
Descrizione
• Premere per commutare tra in linea e fuori linea.
• Nella modalità Menu, premere per tornare alla modalità
Pronta.
Il colore del pulsante On Line/Continue indica lo stato
della stampante.
Descrizione
Quando si verifica un inceppamento della carta, si accende
una spia nell'ubicazione corrispondente della mappa di
stato, consentendo di individuare la carta inceppata.
Se si utilizza il modello CLP-600N, il display del pannello
di controllo mostra anche il messaggio di errore
corrispondente, indicando l'ubicazione dell'inceppamento.
Per ulteriori informazioni sul significato dei LED e dei
messaggi di errore, vedere 7.4.
Acceso
(LED del
toner)
* Se la
cinghia di
trasferimento
della carta
non è
installata
nella
stampante, i
LED del toner
non indicano
lo stato della
cartuccia del
toner.
Pulsante
Verde
La stampante è in linea e può
ricevere dati dal computer.
Lampeggiante
• Quando la spia lampeggia
lentamente, significa che la
stampante sta ricevendo dati dal
computer.
• Quando la spia lampeggia
rapidamente, significa che la
stampante sta ricevendo e
stampando dati.
Acceso
Controllare il messaggio sul display
o in SmartPanel. Per informazioni
sul significato del messaggio di
errore, vedere pagina 7.15.
Lampeggiante
Si è verificato un piccolo errore
e la stampante è in attesa della
cancellazione dell'errore.
Controllare il messaggio sul display
o in SmartPanel. Quando il
problema viene risolto, la
stampante riprende la stampa. Se
si desidera ignorare l’avvertimento,
premere questo pulsante.
Quando una cartuccia del toner è vuota si
accende la relativa spia, a indicare il colore
della cartuccia del toner. Sostituire la cartuccia
del toner corrispondente con una nuova.
Vedere pagina 6.4.
Oppure, se è stata installata una cartuccia del
toner non valida, si accende la spia
corrispondente. Installare solo cartucce del
toner Samsung, appositamente studiate per la
stampante.
Rosso
In caso contrario, se la cartuccia del toner è
stata installata in un alloggiamento errato, si
accende la spia corrispondente. Installare la
cartuccia del toner nell'apposito alloggiamento.
Lampeg
giante
Acceso
Quando una cartuccia del toner è quasi
esaurita, la spia corrispondente lampeggia, a
indicare il colore della cartuccia del toner.
Ordinare una nuova cartuccia del toner. È
possibile migliorare temporaneamente la
qualità di stampa ridistribuendo il toner. Vedere
pagina 6.2.
Spento
Questo pulsante è disponibile solo con la CLP-600N.
• Premere per entrare nella modalità Menu.
• Nella modalità Menu, premere per scorrere tra i menu.
Questo pulsante è disponibile solo con la CLP-600N.
Nella modalità Menu, premere per selezionare l’opzione
del sottomenu visualizzata o per confermare
l’impostazione modificata. La voce selezionata è
contrassegnata con un *.
Questo pulsante è disponibile solo con la CLP-600N.
Nella modalità Menu, premere per scorrere tra le opzioni
dei sottomenu o le opzioni delle impostazioni. Premendo
si passa all’opzione successiva e premendo
si
torna all’opzione precedente.
• Premere per annullare il lavoro di stampa corrente.
• Nella modalità Menu, premere per tornare alla modalità
Pronta.
Questo pulsante è disponibile solo con la CLP-600N.
Nella modalità Menu, premere per tornare al livello di
menu superiore.
3.2
Uso del pannello di controllo
• La stampante è fuori linea e non stampa.
• La stampante è nella modalità Risparmio
energetico. Durante la ricezione dei dati,
passa automaticamente a in linea.
Panoramica sui menu del pannello di
controllo
Uso dei menu del pannello di
controllo (solo CLP-600N)
I menu del pannello di controllo consentono di configurare la
stampante. Il pannello di controllo consente di accedere ai
seguenti menu:
Sono disponibili diversi menu per facilitare la modifica delle
impostazioni della stampante. Il diagramma a pagina 3.3
mostra i menu e tutte le opzioni di menu disponibili in ciascun
menu. Le voci di ciascun menu e le opzioni selezionabili sono
descritti nei dettagli nelle tabelle che iniziano a pagina 3.4.
Informazioni
(Vedere pagina 3.4.)
Configurazione
Mappa menu
Pagina Demo
Accesso ai menu del pannello di
controllo
Il pannello di controllo consente di configurare la stampante.
1
Nella modalità Pronta, premere il pulsante Menu (
)
finché non appare il menu desiderato nella riga inferiore
del display.
2
Premere il pulsante Enter (
3
Premere il pulsante di scorrimento (
o
) finché nella
riga inferiore del display non viene visualizzata l’opzione di
menu desiderata.
4
Premere il pulsante Enter (
selezionata.
6
Premere il pulsante di scorrimento (
o
) finché nella
riga inferiore del display non viene visualizzata l’opzione di
menu desiderata.
Colore person.
Reg color auto
(Vedere
pagina 3.4.)
Lingua LCD
Risp. energet.
Contin. autom.
Ripr. incepp.
Reg. altitud.
Manutenzione
Rete
(Vedere pagina 3.5.)
) per salvare i dati immessi
Config. rete
Config TCP
Metodo ott. IP
Indirizzo IP
Masch. sottor.
Gateway
Conf wireless*
Pred. wireless*
Accanto all’opzione selezionata sul display compare un
asterisco (*), a indicare che adesso quella è l’opzione
predefinita.
8
(Vedere pagina 3.4.)
Ins. predef.
Lavoro corr.
Impostazione
) per confermare l’opzione
Se l'opzione di menu contiene dei sottomenu, ripetere le
procedure 3 e 4.
Premere il pulsante Enter (
o la selezione.
Colori
(Vedere pagina 3.4.)
) per accedere al menu.
5
7
Stampante
Netware
Conf. Netware
Tipo frame IPX
Reimposta rete
Ins. predef.
Stam conf rete
Per uscire dal menu, premere ripetutamente il pulsante
Upper Level ( ), oppure il pulsante Cancel (
).
Dopo 60 secondi di inattività (senza che venga premuto
alcun tasto), la stampante torna automaticamente in
modalità Pronta.
* Questo menu appare solo quando è stata installata una scheda
di interfaccia di rete cablata/wireless.
NOTA: le impostazioni della stampante eseguite dal driver
della stampante su un computer collegato escludono quelle del
pannello di controllo.
3.3
Uso del pannello di controllo
Menu Informazioni
Menu Stampante
Questo menu contiene pagine di informazioni stampabili che
illustrano la stampante e la relativa configurazione.
Questo menu consente di ripristinare le impostazioni della
stampante, annullare il lavoro corrente, riavviare la stampante.
Opzione
Spiegazione
Opzione
Configurazione
La pagina di configurazione mostra la
configurazione corrente della stampante.
Vedere pagina 6.1.
Mappa menu
La mappa dei menu mostra il layout e le
impostazioni correnti delle opzioni di menu del
pannello di controllo.
Pagina Demo
La pagina di Demo consente di verificare se la
stampante sta stampando correttamente.
Spiegazione
Ins. predef.
Questa opzione di menu consente di ripristinare le
impostazioni predefinite in fabbrica della
stampante.
Lavoro corr.
È possibile annullare il lavoro di stampa corrente
e rimuoverlo dal buffer della stampante.
Menu Impostazione
Usare il menu Impostazione per configurare tutta una serie
di funzioni della stampante.
Menu Colori
(*: l'impostazione predefinita)
Questo menu consente di regolare le impostazioni dei colori.
Opzione
Spiegazione
(*: l'impostazione predefinita)
Opzione
Spiegazione
Lingua LCD
Questa opzione consente di regolare il contrasto,
colore per colore.
L’impostazione Lingua LCD determina la lingua
del testo che appare sul display del pannello di
controllo e la stampa delle informazioni.
CMYK: consente di regolare il contrasto del toner
in ciascuna cartuccia del toner.
Colore person.
• Predefinito: ottimizza automaticamente
i colori.
• Regol. manuale: consente di regolare
manualmente il contrasto del colore per
ciascuna cartuccia.
Opzioni: 5 minuti, 10 minuti, 15 minuti, 30 minuti,
45 minuti, 60 minuti, 120 minuti
Risp. energet.
NOTA: per ottenere la migliore qualità dei colori,
usare l'impostazione Predefinito.
Reg color auto*
Opzioni: Inglese, Ceco, Danese, Olandese,
Finlandese, Francese, Tedesco, Ungherese,
Italiano, Norvegese, Polacco, Portoghese, Russo,
Spagnolo, Svedese, Turco
Questa opzione di menu consente di regolare
la posizione del testo o della grafica a colori per
abbinare la posizione dei colori stampati a quella
sullo schermo.
Quando la stampante non riceve i dati per un
periodo di tempo prolungato, il consumo di
corrente si riduce automaticamente. È possibile
impostare il periodo di tempo che deve
trascorrere prima di passare alla modalità
Risparmio energetico.
Opzioni: Disattivato, Attivato
Esegui ora: la stampante esegue la
registrazione automatica dei colori.
Questa opzione determina se la stampante
continua o meno a stampare quando rileva la
mancata corrispondenza tra l’impostazione del
formato carta e il formato in uso.
* Regolare manualmente l'impostazione Reg color auto dopo aver spostato la stampante.
Contin. autom.
3.4
Uso del pannello di controllo
• Disattivato: se si verifica una mancata
corrispondenza, il messaggio resta visualizzato
sul display e la stampante rimane fuori linea
finché non si inserisce la carta corretta.
• Attivato: se la carta non corrisponde, viene
visualizzato un messaggio di errore. La
stampante va fuori linea per 30 secondi,
quindi cancella automaticamente il messaggio
e continua a stampare.
Opzione
Menu Rete
Spiegazione
Questo menu consente di configurare la scheda di interfaccia di
rete installata nella stampante in base alla configurazione della
rete. È possibile aggiornare il firmware della scheda di
interfaccia di rete e stampare la configurazione.
Opzioni: Disattivato, Attivato
Ripr. incepp.
Questa opzione determina l’azione intrapresa
dalla stampante in caso di inceppamento della
carta.
(*: l'impostazione predefinita)
• Disattivato: la stampante non ristampa le
pagine. Con questa impostazione, le prestazioni
della stampante potrebbero migliorare.
• Attivato: la stampante ristampa
automaticamente le pagine dopo aver rimosso
la carta inceppata.
Opzione
Opzioni: Sì, No
Consente di configurare o meno la rete.
Config. rete
Opzioni: Normale, Alta, Più alta, Altissima
Reg. altitud.
Se si seleziona Sì, è possibile configurare il menu
TCP/IP o Netware.
Se si seleziona Sì, sono disponibili le seguenti
opzioni: Config TCP, Conf wireless,
e Netware.
È possibile ottimizzare la qualità di stampa
a seconda dell'altitudine.
Questa opzione consente di eseguire la
manutenzione delle cartucce del toner e di altre
parti di consumo.
Manutenzione
Spiegazione
Opzioni: Sì, No
Selezionare se impostare o meno l’indirizzo IP.
• Contr. altri: Questa opzione consente di
visualizzare lo stato di utilizzo dei materiali di
consumo.
- Fusore
- Rullo vass. MF, Rullo vass.1, Rullo
vass.2: queste opzioni sono destinate all'uso
esclusivo da parte dei tecnici dell'assistenza.
• Allarme scars.: questa opzione stabilisce
come deve comportarsi la stampante quando
i materiali di consumo scarseggiano.
Disattivato: la stampante non visualizza un
messaggio di avviso.
Attivato: la stampante visualizza un messaggio
di avviso.
Config TCP
Se si seleziona Sì, è possibile configurare
l'indirizzo IP.
Se si seleziona Sì sul display appare l'opzione
Metodo ott. IP. È possibile selezionare in che
modo ottenere l'indirizzo IP.
Opzioni: Statico, BOOTP, DHCP
È possibile impostare questa opzione solo quando
si imposta Config TCP su Sì.
Metodo ott. IP
Indirizzo IP
• Statico: è possibile immettere manualmente
un indirizzo IP, la maschera di sottorete e il
gateway.
• BOOTP: il server BOOTP assegna
automaticamente un indirizzo IP.
• DHCP: il server DHCP assegna
automaticamente un indirizzo IP.
Questa opzione può essere selezionata solo
quando si imposta Metodo ott. IP su Statico.
Questa opzione consente di immettere un
indirizzo IP manualmente. Premere il pulsante di
scorrimento per impostare il valore del primo byte
tra 0 e 255, quindi premere il pulsante Enter.
Impostare allo stesso modo il valore per il
secondo, il terzo e il quarto byte.
3.5
Uso del pannello di controllo
Opzione
Masch. sottor.
Spiegazione
Opzione
Questa opzione può essere impostata solo
quando si imposta Metodo ott. IP su Statico.
Questa opzione consente di immettere una
maschera di sottorete manualmente. Premere il
pulsante di scorrimento per impostare il valore
del primo byte tra 0 e 255, quindi premere il
pulsante Enter.
Opzioni: Sì, No
Conf. Netware
Impostare allo stesso modo il valore per il
secondo, il terzo e il quarto byte.
Gateway
Questa opzione può essere impostata solo
quando si imposta Metodo ott. IP su Statico.
Questa opzione consente di immettere
manualmente un gateway. Premere il pulsante di
scorrimento per impostare il valore del primo byte
tra 0 e 255, quindi premere il pulsante Enter.
Valori: Automatico, EN_8022, EN_8023, EN_II,
EN_SNAP
È possibile selezionare questa opzione solo
quando si imposta Conf. Netware su Sì. Questa
opzione consente di selezionare il tipo di frame
IPX.
Tipo frame IPX
Valori: Sì, No
Per configurare gli ambienti di rete wireless.
Se si seleziona Sì, sono disponibili le seguenti
opzioni: SSID, Modal. operat.,
Mod. frequenza, Canale, Mod. sicurezza,
Autenticazione, Crittatura, Uso chiave,
Tipo chiave, e Chiav 1~Chiav 4.
Reimposta rete
Questa opzione riavvia la scheda di interfaccia
di rete.
NOTA: questo menu appare solo quando è stata
installata una scheda di interfaccia di rete
cablata/wireless.
Ins. predef.
Questa opzione esegue un semplice ripristino
delle impostazioni predefinite in fabbrica per la
configurazione di rete.
Stam conf rete
Questa opzione stampa una pagina che mostra
i parametri di rete impostati.
NOTA: questo menu appare solo quando è stata
installata una scheda di interfaccia di rete
cablata/wireless.
Opzioni: Attivato, Disattivato
Netware
• Automatico: è possibile impostare
automaticamente un tipo di frame.
• EN_8022: selezionare questo valore per usare
il tipo di frame IEEE 802.2.
• EN_8023: selezionare questo valore per usare
il tipo di frame IEEE 802.3.
• EN_II: selezionare questo valore per usare il
tipo di frame ETHERNET II.
• EN_SNAP: selezionare questo valore per
usare il tipo di frame SNAP.
Vedere “Configurazione della rete wireless”
a pagina 8.4.
Questa opzione esegue un semplice ripristino dei
valori predefiniti in fabbrica per la configurazione
wireless.
Pred. wireless
Questa opzione può essere selezionata solo
quando si imposta Netware su Attivato.
Questa opzione consente di stabilire se impostare
o meno il parametro del tipo di frame.
Selezionare Sì per selezionare il tipo di frame.
Se si seleziona Si sul display appare l'opzione
Tipo frame IPX.
Impostare allo stesso modo il valore per il
secondo, il terzo e il quarto byte.
Conf wireless
Spiegazione
È possibile stabilire se utilizzare o meno il
protocollo Netware.
Se si seleziona Attivato, è possibile accedere
all’opzione di menu Conf. Netware.
Nel menu Conf. Netware è possibile specificare
il parametro del tipo di frame usato nella rete.
3.6
Uso del pannello di controllo
4
Formati e capacità
Uso dei materiali di
stampa
Alimentazione/Capacità di input*
Vassoio multifunzione
Formato
In questo capitolo vengono descritti i tipi di carta utilizzabili con
la stampante e si spiega come caricare correttamente la carta nei
vari vassoi per ottenere la migliore qualità di stampa possibile.
Vassoio 2
Vassoio 1
(opzionale)
Alimenta- Alimentazione
zione
automatica manuale
Carta
normale
250
500
100
1
Questo capitolo tratta i seguenti argomenti:
Buste**
—
—
10
1
• Scelta della carta e di altri materiali
Etichette**
—
—
10
1
• Caricamento della carta
Cartoncini**
—
—
10
1
• Stampa su materiali di stampa speciali
* In base allo spessore della carta, la capacità massima potrebbe risultare ridotta.
** Se si verificano frequenti inceppamenti, inserire un foglio alla volta nel vassoio
multifunzione.
ATTENZIONE: Questa stampante non supporta i lucidi.
Scelta della carta e di altri
materiali
Informazioni sulla carta e i materiali
speciali
È possibile stampare su molti materiali diversi, quali carta
normale, buste, etichette, cartoncini e così via. Vedere “Stampa
su materiali di stampa speciali” a pagina 4.4. Per ottenere le
migliori stampe possibili, utilizzare solo carta per fotocopiatrici
di alta qualità.
Quando si selezionano o caricano carta, buste o altri materiali
speciali, tenere presenti le seguenti indicazioni:
• Tentare di stampare su carta umida, piegata, spiegazzata,
o consumata può provocare l’inceppamento della carta e una
stampa di bassa qualità.
Nella scelta dei materiali di stampa, prendere in considerazione
quanto segue:
• Utilizzare solo fogli singoli. Non è possibile utilizzare i moduli
continui.
• Risultato desiderato: la carta scelta deve essere adeguata
al progetto.
• Per ottenere la migliore qualità di stampa, utilizzare solo
carta di alta qualità, per fotocopiatrici.
• Formato: si può utilizzare qualsiasi tipo di formato
compatibile con le guide regolabili del vassoio della carta.
• Non utilizzare carta su cui sono presenti, ad esempio,
linguette o graffette.
• Peso: la stampante supporta i seguenti pesi della carta:
- carta da lettera da 75~90 g/m2 per il vassoio 1
o il vassoio 2 opzionale
• Non caricare i vassoi durante la stampa e non sovraccaricare
mai i vassoi. Potrebbero verificarsi degli inceppamenti.
2
- carta da lettera da 75~163 g/m per il vassoio
multifunzione
• Evitare di utilizzare carta con lettere in rilievo, perforazioni
o trame che risulti troppo liscia o troppo ruvida.
• Luminosità: alcuni tipi di carta sono più chiari di altri e
quindi producono immagini più nitide e vive.
• La carta colorata deve essere della stessa alta qualità
della carta bianca per fotocopie. I pigmenti devono poter
sopportare la temperatura di fusione della stampante di
180 °C per 0,1 secondi senza deterioramento. Non utilizzare
carta con una patina colorata aggiunta dopo la sua
produzione.
• Ruvidità: la ruvidità della carta incide sulla nitidezza della
stampa.
ATTENZIONE: l'utilizzo di un materiale non conforme alle
specifiche elencate a pagina 10.3 può provocare problemi che
richiederebbero l'intervento di un tecnico. Questo servizio non
è coperto né dalla garanzia né dai contratti di assistenza.
• I moduli prestampati vanno stampati con inchiostro non
infiammabile, resistente al calore e che non si scioglie,
non evapora, né rilascia gas pericolosi quando è soggetto
alla temperatura di fusione della stampante.
4.1
Uso dei materiali di stampa
• Conservare la carta nell'imballaggio originale finché non si è
pronti a utilizzarla. Collocare le scatole su supporti o scaffali,
non sul pavimento.
Per informazioni sul caricamento della carta nel vassoio, vedere
“Caricamento della carta” a pagina 2.4.
NOTA: in caso di problemi con l'alimentazione della carta,
inserire un foglio alla volta nel vassoio multifunzione.
• Non collocare oggetti pesanti sopra alla carta, sia essa
imballata o meno.
• Tenere al riparo da umidità, dalla luce diretta del sole o altre
condizioni che potrebbero farla spiegazzare o arricciare.
Uso del vassoio opzionale
NOTA: non utilizzare carta autocopiante o carta per lucidi.
Questi tipi di carta sono instabili alla temperatura di fusione
e possono rilasciare fumi o danneggiare la stampante.
Il vassoio 2 opzionale può contenere al massimo 500 fogli
di carta normale.
Per caricare carta nel vassoio 2, seguire le istruzioni relative
al caricamento della carta a pagina 2.4.
Caricamento della carta
Un corretto caricamento della carta evita inceppamenti e
assicura una stampa senza problemi. Non rimuovere il vassoio
della carta durante un lavoro di stampa. Ciò potrebbe causare
un inceppamento. Per informazioni sulle capacità di ciascun
vassoio, vedere “Formati e capacità” a pagina 4.1.
ATTENZIONE: Questa stampante non supporta i lucidi.
Uso del vassoio 1
Caricare nel vassoio 1 il materiale di stampa utilizzato per
la maggior parte dei propri lavori di stampa.
Il vassoio 1 può contenere al massimo 250 fogli di carta
normale formato A4 o Lettera.
Uso del vassoio multifunzione
È possibile acquistare un vassoio opzionale (vassoio 2)
e attaccarlo sotto al vassoio 1, per caricare altri 500 fogli di
carta. Per ulteriori informazioni sull'installazione del vassoio 2
opzionale, vedere 9.1.
Il vassoio multifunzione si trova sul lato destro della stampante.
Quando non è utilizzato, può essere chiuso per rendere la
stampante più compatta.
Per caricare carta, estrarre il vassoio e inserire carta con la
facciata di stampa rivolta verso l'alto.
Vassoio multifunzione
Il vassoio multifunzione può contenere materiali di diversi
formati e tipi, come schede e buste. È anche possibile utilizzare
il vassoio multifunzione per lavori di stampa a pagina singola su
carta intestata, carta colorata da utilizzarsi come fogli separatori
o altri materiali speciali che in genere non vengono conservati nel
vassoio della carta. È possibile caricare circa 100 fogli di carta
normale, 10 buste, 10 fogli di cartoncini o 10 etichette alla volta.
4.2
Uso dei materiali di stampa
4
• Caricare nel vassoio multifunzione solo un formato di supporti
di stampa alla volta.
Stringere la guida della larghezza della carta e farla scorrere
contro il bordo del materiale di stampa senza piegarlo.
• Per evitare inceppamenti, non aggiungere carta nel vassoio
multifunzione se non è esaurita. Ciò è valido anche per gli
altri tipi di materiali di stampa.
• I materiali di stampa vanno caricati con la facciata verso
il basso e con il lato superiore inserito prima nel vassoio
multifunzione e posizionato al centro del vassoio.
Per caricare il materiale di stampa nel vassoio multifunzione:
1
Abbassare il vassoio multifunzione ed estrarre la prolunga
di sostegno della carta, come mostrato nell'illustrazione.
Se si desidera stampare su carta prestampata dal vassoio
multifunzione, il lato stampato dovrebbe essere rivolto
verso il basso con un bordo non arricciato sulla stampante.
In caso di problemi di alimentazione della carta, voltare il
foglio.
2
NOTA: assicurarsi di non avere caricato troppo materiale di
stampa. Il materiale di stampa si accartoccia se si carica una
risma troppo in profondità o se viene spinto troppo lontano.
Se si sta utilizzando carta, piegare o spiegare a ventaglio
il bordo della risma in modo da separare le pagine prima
di caricarle.
5
3
Quando si stampa un documento, impostare l'alimentazione
della carta su Vassoio multifunzione e selezionare il tipo
e il formato di carta appropriati nell'applicazione. Per
ulteriori dettagli, vedere la sezione Software.
NOTA: dopo aver stampato,
ripiegare la prolunga di sostegno
della carta e chiudere il vassoio
multifunzione.
Caricare il materiale di stampa con il lato di stampa
rivolto verso il basso.
Uso dell'alimentazione manuale
Quando si modificano le impostazioni di stampa per stampare
un documento, se si seleziona Alimentazione manuale
nell'opzione Alimentazione dalla scheda Carta è possibile
caricare manualmente un foglio di materiale di stampa nel
vassoio multifunzione. Per informazioni sulla modifica delle
impostazioni di stampa, vedere la sezione Software. Il
caricamento manuale della carta può risultare utile per
controllare la qualità di stampa di ciascuna pagina.
Questa procedura di caricamento è quasi identica alla procedura
di caricamento nel vassoio multifunzione, ad eccezione di quando
si carica la carta foglio per foglio nel vassoio, si inviano i dati di
stampa per stampare la prima pagina e si preme il pulsante
On Line/Continue ( ) sul pannello di controllo per stampare
ciascuna pagina seguente.
4.3
Uso dei materiali di stampa
1
Abbassare il vassoio multifunzione ed estrarre la prolunga
di sostegno della carta, come mostrato nell'illustrazione.
2
Caricare un foglio di materiale di stampa con il lato di
stampa rivolto verso il basso.
Stampa su materiali di stampa
speciali
Stampa su buste
• Caricare le buste esclusivamente nel vassoio multifunzione.
• Utilizzare solo buste consigliate per le stampanti laser. Prima
di caricare le buste nel vassoio multifunzione, assicurarsi che
non siano danneggiate o incollate le une alle altre.
• Non inserire buste affrancate.
3
Stringere la guida della larghezza della carta e farla
scorrere contro il bordo della carta senza piegarla.
• Non utilizzare buste con fermagli, molle, finestre, rivestimenti
o autoadesivi.
Per stampare sulle buste:
4
Quando si stampa un documento, impostare l'alimentazione
della carta su Alimentazione manuale e selezionare il
tipo e il formato di carta appropriati nell'applicazione. Per
ulteriori dettagli, vedere la sezione Software.
5
Stampare il documento.
6
Premere il pulsante On Line/Continue (
).
La stampante preleva il materiale di stampa e stampa.
NOTA: se non si preme il pulsante dopo una pausa la carta
verrà automaticamente prelevata dalla stampante.
7
Dopo aver stampato una pagina, inserire il foglio
successivo nel vassoio multifunzione e premere il pulsante
On Line/Continue (
).
Ripetere questa operazione per ciascuna pagina da
stampare.
4.4
Uso dei materiali di stampa
1
Aprire il vassoio multifunzione ed estrarre il sostegno della
carta.
2
Piegare o spiegare a ventaglio il bordo della risma di buste
per separarle prima di caricarle.
3
Caricare le buste nel vassoio multifunzione con il lembo
rivolto verso l'alto. L'estremità della busta con l'area del
francobollo entra per prima nella stampante.
4
Stringere la guida della larghezza della carta e farla scorrere
contro il bordo della risma di buste senza piegarle.
5
Quando si stampa, impostare l'alimentazione della
carta su Vassoio multifunzione, il tipo di carta su Buste
e selezionare il formato della carta appropriato
nell'applicazione software. Per ulteriori dettagli, vedere la
sezione Software.
Stampa su etichette
2
Caricare le etichette solo nel vassoio multifunzione con il
lato di stampa rivolto verso il basso e inserendo per
primo il bordo superiore, corto. Regolare la guida in base
alla larghezza delle etichette.
3
Quando si stampa, impostare l'alimentazione della carta
su Vassoio multifunzione, il tipo di carta su Etichette
e selezionare il formato della carta appropriato
nell'applicazione software. Per ulteriori dettagli, vedere la
sezione Software.
• Utilizzare solo etichette consigliate per le stampanti laser.
Stampa su carta prestampata
• Verificare che il materiale adesivo delle etichette possa
sopportare una temperatura di fusione pari a 180 °C per
0,1 secondi.
• La carta prestampata è costituita da un foglio con una parte
stampata prima che esso venga inviato alla stampante, come
ad esempio un foglio di carta intestata.
• Assicurarsi che fra le etichette non vi sia materiale adesivo
esposto. Le aree esposte potrebbero causare il distaccamento
delle etichette durante la stampa e provocare inceppamenti.
Il materiale adesivo esposto potrebbe inoltre danneggiare
i componenti della stampante.
• La carta intestata deve essere stampata con inchiostro non
infiammabile e resistente al calore che non si sciolgono,
vaporizzano o rilasciano emissioni pericolose quando
sottoposti alla temperatura di fusione della stampante
di 180 °C per 0,1 secondi.
• Non stampare sullo stesso foglio di etichette più di una volta
e non stampare parzialmente un foglio di etichette.
• L’inchiostro sui fogli di carta intestata deve essere non
infiammabile e non deve influire negativamente sui rulli
della stampante.
• Non utilizzare etichette che si stanno staccando dal foglio,
arricciate o danneggiate in qualche modo.
• I moduli e la carta intestata devono essere sigillati in una
confezione a prova di umidità per evitare modifiche durante
l’immagazzinamento.
• Per evitare che le etichette si attacchino le une alle altre,
man mano che vengono stampate, non lasciare impilati
i fogli di etichette.
• Prima di caricare la stampa prestampata come moduli e carta
intestata, controllare che l’inchiostro sulla carta sia asciutto.
Durante il processo di fusione, è possibile che dalla carta
prestampata fuoriesca inchiostro umido, con una conseguente
riduzione della qualità di stampa.
Per stampare sulle etichette:
1
Aprire il vassoio multifunzione ed estrarre il sostegno della
carta.
4.5
Uso dei materiali di stampa
Per stampare su carta prestampata:
1
2
3
• Nell'applicazione, impostare i margini ad una distanza
di almeno 4,3 mm dai bordi del materiale.
Aprire il vassoio multifunzione ed estrarre il sostegno della
carta.
Per stampare su cartoncini:
1
Aprire il vassoio multifunzione ed estrarre il sostegno
della carta.
2
Caricare il materiale di stampa solo nel vassoio
multifunzione con il lato di stampa rivolto verso il
basso e inserendo per primo il bordo corto. Inserire la
guida finché non tocca leggermente la risma, facendola
piegare.
3
Quando si stampa, impostare l'alimentazione della
carta su Vassoio multifunzione e selezionare il tipo e il
formato di carta appropriati nell'applicazione. Per ulteriori
dettagli, vedere la sezione Software.
Caricare la carta intestata solo nel vassoio multifunzione
con il lato di stampa rivolto verso il basso e inserendo
per primo il lato corto. Regolare la guida in modo che
combaci con il bordo della risma.
Quando si stampa, impostare l'alimentazione della carta su
Vassoio multifunzione, il tipo di carta su Prestampata
e selezionare il formato della carta appropriato
nell'applicazione software. Per ulteriori dettagli, vedere la
sezione Software.
Stampa su cartoncini o materiali con
formato personalizzato
• Con la stampante è possibile stampare cartoline, schede
(indicizzate) 90 x 140 mm e altri supporti con formati
personalizzati. Il formato minimo è di 90 x 140 mm, mentre
quello massimo è di 216 x 356 mm.
Se il formato del materiale di stampa non figura nella
casella Formato della scheda Carta, fare clic sul pulsante
Personalizzato e impostare manualmente il formato.
NOTA: In caso di inceppamenti con l'alimentazione di
cartoncini, voltare la carta e riprovare.
• Inserire sempre il margine corto per primo nel vassoio
multifunzione. Per stampare in modalità Orizzontale,
effettuare questa selezione nel software. Inserendo i fogli
per il margine lungo si potrebbero causare inceppamenti.
• Non caricare più di 10 schede alla volta nel vassoio
multifunzione.
• Non stampare su materiale di dimensioni inferiori a 90 mm
nel senso della larghezza o 140 mm nel senso della
lunghezza.
4.6
Uso dei materiali di stampa
5
Operazioni di stampa
fondamentali
Stampa di un documento
Questa stampante consente di stampare da varie applicazioni
Windows, da computer Macintosh o sistemi Linux. Le esatte
operazioni necessarie per la stampa dei documenti possono
variare a seconda dell'applicazione in uso.
In questo capitolo vengono spiegate le attività di stampa
più comuni.
Per informazioni sulla stampante, vedere la sezione
Software.
• Stampa di un documento
• Annullamento di un lavoro di stampa
Annullamento di un lavoro di
stampa
Se il lavoro di stampa è in attesa in una coda di stampa oppure
uno spooler di stampa, come il gruppo Stampanti di Windows,
eliminare il lavoro nel modo seguente:
1
Fare clic su pulsante Start di Windows.
2
Per Windows 98SE/NT 4.0/2000/Me, selezionare
Impostazioni e quindi Stampanti.
Per Windows XP/2003, selezionare Stampanti e fax.
3
Fare doppio clic sull'icona Samsung CLP-600 Series.
4
Dal menu Documento, selezionare Annulla stampa
(Windows 98SE/Me) o Annulla (Windows NT 4.0/2000/
XP/2003).
NOTA: è possibile accedere a questa finestra facendo
semplicemente doppio clic sull'icona della stampante
nell'angolo inferiore destro del desktop di Windows.
È anche possibile annullare il lavoro corrente premendo il
pulsante Cancel ( ) sul pannello di controllo della stampante.
5.1
Operazioni di stampa fondamentali
6
Manutenzione della
stampante
Stampa di una pagina
di configurazione
Il presente capitolo fornisce informazioni per eseguire la
manutenzione della stampante e delle cartucce del toner,
nonché dei suggerimenti per effettuare stampe di alta qualità
a costi contenuti.
È possibile stampare una pagina di configurazione dal pannello
di controllo della stampante. Usare la pagina di configurazione
per visualizzare le impostazioni correnti, risolvere i problemi o
verificare l'installazione degli accessori opzionali, come un
vassoio opzionale.
Se si dispone del modello CLP-600:
Questo capitolo tratta i seguenti argomenti:
• Sostituzione dei materiali di ricambio
Nel modo Pronta, tenere premuto il pulsante On
Line/Continue ( ) sul pannello di controllo per 10-15
secondi per stampare una pagina di configurazione.
• Gestione delle cartucce del toner
Se si dispone del modello CLP-600N:
• Stampa di una pagina di configurazione
• Sostituzione delle cartucce del toner
• Sostituzione della cinghia di trasferimento della carta
• Sostituzione dell'unità fusore
• Pulizia della stampante
• Gestione della stampante dal sito web
(solo CLP-600N)
1
Nella modalità Pronta, premere il pulsante Menu (
del pannello di controllo.
2
Quando nella riga inferiore compare l'indicazione
“Informazioni”, premere il pulsante Enter (
) per
accedere al menu.
3
Quando nella riga inferiore compare l'indicazione
“Configurazione”, premere il pulsante Enter ( ).
Viene stampata una pagina di configurazione.
6.1
Manutenzione della stampante
)
Sostituzione dei materiali
di ricambio
Gestione delle cartucce
del toner
Di tanto in tanto sarà necessario sostituire i seguenti elementi
per mantenere elevate le prestazioni ed evitare problemi di
qualità di stampa e di alimentazione della carta dovuti alle parti
usurate.
Conservazione della cartuccia del
toner
I seguenti elementi vanno sostituiti dopo aver stampato il
numero di pagine specificato oppure al termine della durata
utile di ciascun elemento. La finestra del programma
SmartPanel appare nel computer, a indicare quale elemento
va sostituito. Se si utilizza CLP-600N, il display del pannello di
controllo visualizza anche un messaggio di errore, a indicare
quale elemento va sostituito. Vedere di seguito.
Elemento(i)
(Numero ordine)
Cartuccia del toner nero
(CLP-K600A)
Messaggio della
stampante
(solo CLP-600N)
Pagine
stampate
Per ottenere risultati ottimali da una cartuccia del toner,
tenere presenti le seguenti indicazioni:
• Non rimuovere le cartucce del toner dai loro imballaggi
finché non si è pronti a utilizzarle.
• Non rigenerare le cartucce del toner. La garanzia della
stampante non copre i danni causati dall’utilizzo di
cartucce rigenerate.
Vedere
pagina
Sostituire toner
nero
Circa
4.000 pagine*
6.4
Cartucce del toner a colori Sostituire toner
(Ciano: CLP-C600A,
[colore]
Magenta: CLP-M600A,
Giallo: CLP-Y600A)
Circa
4.000 pagine*
6.4
Cinghia di trasferimento
della carta
(CLP-T600A)
Sostituire
cinghia trasfer.
Circa
35.000
pagine**
6.5
Unità fusore
(110V: CLP-F600A,
220V: CLP-F600B)
Sostit. fusore
Circa
50.000 pagine
6.7
Rullo di presa***
Sostituire rullo
vassoio MF
Circa
50.000 pagine
• Conservare le cartucce del toner nello stesso ambiente in cui
si trova la stampante.
• Per evitare danni alle cartucce del toner, non esporle alla
luce per più di qualche minuto.
Aspettativa di durata della cartuccia
del toner
La durata di una cartuccia del toner dipende dalla quantità di
toner richiesta da ciascun lavoro di stampa. Quando si stampa
testo con una copertura del 5%, una cartuccia di toner nero,
o di altro colore, dura mediamente 4.000 pagine. La cartuccia
del toner iniziale in dotazione con la stampante consente di
stampare mediamente 2.000 pagine per il nero e gli altri colori.
Ridistribuzione del toner
Quando una cartuccia del toner inizia a svuotarsi, la stampa
è sbiadita o appaiono aree chiare. È anche possibile che le
immagini colorate vengano stampate con colori errati a causa
del mescolio imperfetto dei colori del toner, quando in una delle
cartucce del toner a colori scarseggia il toner. Sullo schermo del
computer compare la finestra del programma SmartPanel,
la quale indica in quale cartuccia di colore manca toner.
Inoltre, se si utilizza il modello CLP-600N, sul display potrebbe
comparire l'indicazione “Pronta Toner [colore] scarso”.
OPPURE
Sostituire rullo
vassoio 1
OPPURE
Sostituire rullo
vassoio 2
* Conteggi medi di pagine formato A4-/Lettera in base alla copertura del 5% dei singoli colori
in ciascuna pagina. Le condizioni d'uso e i motivi di stampa possono far ottenere risultati
variabili.
** Il numero di pagine può essere influenzato dall'ambiente operativo, dal tipo e dal formato
del supporto di stampa.
***Rivolgersi al servizio di assistenza tecnica.
La stampante è in grado di continuare a stampare utilizzando
la cartuccia del toner corrente finché sul computer non appare
la finestra del programma SmartPanel che invita a sostituire la
cartuccia, oppure il messaggio compare sul pannello di
controllo (solo CLP-600N).
Per acquistare le parti di ricambio contattare il rivenditore
Samsung o quello presso il quale si è acquistata la stampante.
Si consiglia vivamente di far installare i componenti da
personale qualificato, ad eccezione delle cartucce del toner
(vedere 6.4), della cinghia di trasferimento della carta
(vedere 6.5) e dell'unità fusore (vedere 6.7).
Si può migliorare temporaneamente la qualità di stampa
ridistribuendo il toner. Quando appare il messaggio “Toner
[Colore], la stampante smette di stampare finché non viene
inserita una nuova cartuccia di toner nella stampante.
6.2
Manutenzione della stampante
3
Per ridistribuire il toner:
1
Servendosi della maniglia, aprire completamente lo
sportello di accesso.
Tenendo entrambe le maniglie della cartuccia del toner,
scuoterla delicatamente da un lato all'altro per ridistribuire
il toner.
NOTA: se ci si sporca i vestiti di toner, pulirli con un panno
asciutto e lavarli in acqua fredda. L’acqua calda fissa il toner
nei tessuti.
ATTENZIONE:
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore della cartuccia
del toner, né qualsiasi altra superficie. Per evitare di toccare
quest'area, afferrare ciascuna cartuccia per la maniglia.
• Fare attenzione a non graffiare la superficie della cinghia
di trasferimento della carta.
• Se si lascia aperto lo sportello di accesso per alcuni minuti,
il tamburo fotoconduttore organico potrebbe restare esposto
alla luce. Questo potrebbe danneggiare il tamburo. Chiudere
lo sportello di accesso qualora fosse necessario interrompere
l'installazione per un qualsiasi motivo.
2
4
Reinserire la cartuccia del toner nella stampante.
5
Chiudere lo sportello di accesso. Assicurarsi che lo
sportello sia agganciato saldamente.
Afferrare le maniglie della cartuccia del toner e tirare per
rimuovere la cartuccia dalla stampante.
ATTENZIONE: se lo sportello di accesso non è completamente
chiuso, la stampante non funziona.
6.3
Manutenzione della stampante
3
Afferrare le maniglie della cartuccia del toner vuota e tirare
per rimuovere la cartuccia dalla stampante.
4
Estrarre dall'imballaggio una nuova cartuccia del toner.
Sostituzione delle cartucce del
toner
La stampante utilizza quattro colori e per ciascuno di essi ha
un'apposita cartuccia del toner: giallo (Y), magenta (M),
ciano (C) e nero (K).
Quando sul pannello di controllo si accendono i LED delle
cartucce del toner ( ), indicando ciascuna singola cartuccia
in base al relativo colore, la stampante smette di stampare.
Inoltre, se si utilizza il modello CLP-600N, il display del pannello
di controllo visualizza il messaggio di errore “Toner [colore]
esaurito”. A questo punto, sostituire la cartuccia del toner.
Quando appare il messaggio “Toner [Colore] esaurito”, la
stampante smette di stampare finché non verrà inserita una
nuova cartuccia.
Per sostituire la cartuccia del toner.
1
Spegnere la stampante e attendere alcuni minuti per farla
raffreddare.
2
Servendosi della maniglia, aprire completamente lo
sportello di accesso.
ATTENZIONE:
• Per aprire l'imballaggio della cartuccia del toner, non usare
oggetti appuntiti, come coltelli o forbici. Si potrebbe
danneggiare la superficie della cartuccia del toner.
• Per evitare danni alla cartuccia del toner, non esporla alla
luce per più di qualche minuto. Se necessario, coprirla con
un pezzo di carta.
5
ATTENZIONE:
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore di ciascuna
cartuccia del toner, né qualsiasi altra superficie. Per evitare
di toccare quest'area, afferrare ciascuna cartuccia per la
magniglia.
• Fare attenzione a non graffiare la superficie della cinghia di
trasferimento della carta.
• Se si lascia aperto lo sportello di accesso per alcuni minuti,
il tamburo fotoconduttore organico potrebbe restare esposto
alla luce. Questo potrebbe danneggiare il tamburo. Chiudere
lo sportello di accesso qualora fosse necessario interrompere
l'installazione per un qualsiasi motivo.
6.4
Manutenzione della stampante
Tenendo entrambe le maniglie della cartuccia del toner,
scuoterla uniformemente da una parte all'altra per
distribuire il toner.
6
Collocare la cartuccia del toner su una superficie piana,
come mostrato, e togliere la carta che la ricopre
rimuovendo il nastro.
Sostituzione della cinghia di
trasferimento della carta
La durata della cinghia di trasferimento della carta è di circa
35.000 pagine in bianco e nero e a colori. Quando il ciclo di
durata della cinghia di trasferimento è giunto al termine, la
stampante smette di stampare finché nella stampante non
viene inserita una nuova cinghia di trasferimento.
Viene visualizzata la finestra del programma SmartPanel, a
indicare che è necessario sostituire la cinghia di trasferimento.
Inoltre, se si utilizza il modello CLP-600N, il display del pannello
di controllo visualizza il messaggio di errore “Sostituire cinghia
trasfer.”. A questo punto, sostituire la cinghia di trasferimento
della carta.
NOTA: se ci si sporca i vestiti di toner, pulirli con un panno
asciutto e lavarli in acqua fredda. L’acqua calda fissa il toner
nei tessuti.
7
Assicurarsi che il colore della cartuccia del toner
corrisponda all'alloggiamento del colore, quindi afferrare
le maniglie della cartuccia. Inserire la cartuccia finché non
scatta in posizione.
NOTA: La durata della cinghia di trasferimento potrebbe
variare a seconda dell'ambiente operativo, dell'intervallo di
stampa, del tipo di supporto e delle dimensioni del supporto.
Per sostituire la cinghia di trasferimento della carta:
8
1
Spegnere la stampante e attendere alcuni minuti per farla
raffreddare.
2
Servendosi della maniglia, aprire completamente lo
sportello di accesso.
Chiudere lo sportello di accesso. Assicurarsi che lo sportello
sia agganciato saldamente, quindi accendere la stampante.
ATTENZIONE:
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore di ciascuna
cartuccia del toner, né qualsiasi altra superficie. Per evitare
di toccare quest'area, afferrare ciascuna cartuccia per la
maniglia.
• Se si lascia aperto lo sportello di accesso per alcuni minuti,
il tamburo fotoconduttore organico potrebbe restare esposto
alla luce. Questo potrebbe danneggiare il tamburo. Chiudere
lo sportello di accesso qualora fosse necessario interrompere
l'installazione per un qualsiasi motivo.
ATTENZIONE: se lo sportello di accesso non è completamente
chiuso, la stampante non funziona.
6.5
Manutenzione della stampante
3
Individuare il pulsante di sgancio verde sul lato interno
dello sportello di accesso (vicino al lato sinistro della
cinghia di trasferimento della carta). Premere il pulsante
per rilasciare la cinghia di trasferimento della carta.
Afferrare la maniglia della cinghia di trasferimento della
carta, sollevarla ed estrarla dalla stampante.
6
Afferrando la maniglia sulla nuova cinghia di trasferimento
della carta, allinearla con gli alloggiamenti all'interno dello
sportello di accesso.
7
Spingerla in basso finché non scatta in posizione.
Abbassare quindi la cinghia di trasferimento della carta
finché non è parallela rispetto allo sportello di accesso e
saldamente inserita. Il pulsante di sgancio verde blocca
automaticamente la cinghia di trasferimento della carta.
8
Chiudere saldamente lo sportello di accesso.
Pulsante di
sgancio verde
4
Estrarre dall'imballaggio una nuova cinghia di trasferimento
della carta.
5
Rimuovere il nastro per togliere la carta che copre la
cinghia di trasferimento della carta.
ATTENZIONE:
• Per aprire l'imballaggio della cinghia di trasferimento della
carta, non usare oggetti appuntiti, come coltelli o forbici.
Si potrebbe danneggiare la superficie della cinghia di
trasferimento della carta.
• Fare attenzione a non graffiare la superficie della cinghia
di trasferimento della carta.
6.6
Manutenzione della stampante
lo sportello di accesso qualora fosse necessario interrompere
l'installazione per un qualsiasi motivo.
ATTENZIONE: se lo sportello di accesso non è completamente
chiuso, la stampante non funziona.
9
Accendere la stampante.
3
Aprire il coperchio superiore.
4
Servendosi di una monetina o di un cacciavite, rimuovere
le due viti a entrambi i lati dell'unità fusore. Dopodiché,
servendosi della maniglia, estrarre l'unità fusore.
5
Rimuovere dall'imballaggio una nuova unità fusore e
inserirla nella stampante.
6
Serrare le due viti.
7
Dopo essersi assicurati che lo sportello di accesso è aperto,
chiudere il coperchio superiore. Assicurarsi che sia
agganciato correttamente.
8
Chiudere saldamente lo sportello di accesso.
Sostituzione dell'unità fusore
La durata dell'unità fusore è di circa 50.000 pagine in bianco e
nero e a colori. Quando l'unità fusore si è esaurita, la stampante
smette di stampare finché al suo interno non viene inserita una
nuova unità fusore.
Viene visualizzata la finestra del programma SmartPanel, a
indicare che è necessario sostituire l'unità fusore. Inoltre, se si
utilizza il modello CLP-600N, il display del pannello di controllo
visualizza il messaggio di errore “Sostit. fusore”. A questo
punto, sostituire l'unità fusore.
NOTA: La durata dell'unità fusore potrebbe variare a seconda
dell'ambiente operativo, dell'intervallo di stampa, del tipo di
supporto e delle dimensioni del supporto.
Per sostituire l'unità fusore:
1
Spegnere la stampante e attendere alcuni minuti per farla
raffreddare.
2
Servendosi della maniglia, aprire completamente lo
sportello di accesso.
ATTENZIONE:
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore di ciascuna
cartuccia del toner, né qualsiasi altra superficie. Per evitare
di toccare quest'area, afferrare ciascuna cartuccia per la
maniglia.
• Fare attenzione a non graffiare la superficie della cinghia di
trasferimento della carta.
• Se si lascia aperto lo sportello di accesso per alcuni minuti,
il tamburo fotoconduttore organico potrebbe restare esposto
alla luce. Questo potrebbe danneggiare il tamburo. Chiudere
ATTENZIONE: se il coperchio superiore e lo sportello di
accesso non sono completamente chiusi, la stampante non
funziona.
9
6.7
Manutenzione della stampante
Ricollegare il cavo di alimentazione e i cavi e quindi
accendere la stampante.
ATTENZIONE:
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore di ciascuna
cartuccia del toner, né qualsiasi altra superficie. Per evitare
di toccare quest'area, afferrare ciascuna cartuccia per la
maniglia.
• Fare attenzione a non graffiare la superficie della cinghia di
trasferimento della carta.
• Se si lascia aperto lo sportello di accesso per alcuni minuti,
il tamburo fotoconduttore organico potrebbe restare esposto
alla luce. Questo potrebbe danneggiare il tamburo. Chiudere
lo sportello di accesso qualora fosse necessario interrompere
l'installazione per un qualsiasi motivo.
Pulizia della stampante
Durante il processo di stampa, all’interno della stampante
possono accumularsi frammenti di carta, toner e polvere.
Con il tempo, questo accumulo può provocare problemi di qualità
di stampa come macchie o sbavature di toner. La stampante
dispone di una modalità di pulizia in grado di risolvere ed evitare
questi tipi di problemi.
Pulizia delle parti esterne della
stampante
Pulire il rivestimento esterno della stampante con un panno
morbido e privo di lanugine. È possibile inumidire leggermente
il panno con acqua, tuttavia fare attenzione che l'acqua non
goccioli sulla stampante né filtri all'interno.
3
Afferrare le maniglie di ciascuna cartuccia del toner e tirare
per rimuovere le cartucce dalla stampante. Posizionarle su
una superficie piana e pulita.
ATTENZIONE: le superfici della stampante, se pulite con
prodotti contenenti grandi quantità di alcool, solvente o altre
sostanze particolarmente aggressive, potrebbero scolorire o
incrinarsi.
Pulizia delle parti interne della
stampante
NOTA: durante la pulizia dell’interno della stampante, fare
attenzione a non toccare il rullo di trasferimento. Il sebo delle
dita può causare problemi di qualità di stampa.
1
Spegnere la stampante e scollegare il cavo; attendere
quindi alcuni minuti che la stampante si raffreddi.
2
Servendosi della maniglia, aprire completamente lo
sportello di accesso.
ATTENZIONE: per evitare danni alle cartucce del toner,
non esporle alla luce per periodi di tempo prolungati.
Se necessario, coprirle con carta per proteggerle.
4
Guardare all'interno della stampante. Rimuovere eventuale
polvere, particelle di carta e toner versato con un panno
umido, morbido e privo di lanugine, oppure con un piccolo
aspirapolvere.
NOTA: dopo aver pulito, lasciare asciugare bene la stampante.
6.8
Manutenzione della stampante
5
8
Guardare all'interno della stampante a destra, quindi
individuare i colori delle cartucce del toner corrispondente
ai colori degli alloggiamenti.
Collegare il cavo di alimentazione e accendere la
stampante.
Gestione della stampante
dal sito web (solo CLP-600N)
Nero
Ciano
Tramite il sito web della stampante è possibile impostare
l'apparecchio per l'invio di notifiche e-mail a un determinato
indirizzo.
Magenta
Giallo
Per accedere al sito web della stampante:
6
Afferrare le maniglie di ciascuna cartuccia del toner.
Allineare le cartucce del toner con gli alloggiamenti
all'interno della stampante e inserirle nelle posizioni
corrispondenti nell'ordine seguente: giallo, magenta, ciano
e nero, finché non scattano in sede.
1
Avviare un browser web, come Internet Explorer
di Windows.
2
Immettere l'indirizzo IP della stampante
(http:// xxx.xxx.xxx.xxx) nel campo dell'indirizzo
e premere il tasto Enter o fare clic su Vai.
Si apre la pagina web incorporata della stampante.
Impostazione della notifica e-mail
La funzione di notifica e-mail consente alla stampante di inviare
avvertimenti o avvisi a un indirizzo specificato. È anche
possibile inviare un ordine per il toner a un indirizzo specificato.
Per inviare questi messaggi è necessario usare un server SMTP.
Per impostare la funzione di notifica e-mail:
Afferrare
qui.
7
1
Nella pagina web della stampante, fare clic su
Impostazioni apparecchio.
2
Fare clic su Impostazione notifica e-mail.
3
Immettere i dati nelle caselle appropriate.
È possibile impostare le informazioni sul server, sull'elenco
di destinatari e sulle condizioni e sul sistema di ordinazione
del toner. Per ulteriori dettagli su ciascuna impostazione,
vedere le sezioni seguenti.
Chiudere lo sportello di accesso. Assicurarsi che lo
sportello sia agganciato saldamente.
Informazioni sul server
Configurare le impostazioni affinché la stampante invii
un'e-mail attraverso il server SMTP.
È possibile configurare i seguenti elementi:
• Indirizzo IP o nome host: selezionare l'indirizzo IP o il
nome dell'host. Se si seleziona il nome dell'host è necessario
immettere l'impostazione DNS in TCP/IP nella scheda
Impostazioni di rete.
• Server e porta SMTP: immettere il nome del server SMTP
e il numero di porta.
• SMTP richiede l'autenticazione: controllare se è
necessario autenticare il server SMTP.
ATTENZIONE: se lo sportello di accesso non è completamente
chiuso, la stampante non funziona.
• Login server SMTP: immettere il nome di login.
6.9
Manutenzione della stampante
Configurazione della scheda
Informazioni contatto
• Password server SMTP: immettere la password di login.
• Timeout collegamento server SMTP: consente di
impostare l'intervallo di tempo (da 30 a 120 secondi)
durante il quale la stampante tenta di inviare un'e-mail dal
server SMTP all'indirizzo e-mail specificato.
Selezionare la scheda Supporto per visualizzare e immettere
alcune informazioni nella sezione Informazioni contatto.
• Nome: immettere il nome del mittente dell'e-mail,
come l'indicazione del nome o dell'ufficio dell'azienda.
• Indirizzo mittente: quando la stampante genera l'e-mail,
se necessario, è possibile fare in modo che il messaggio di
risposta venga inviato a un indirizzo e-mail particolare. Qui
è possibile immettere l'indirizzo e-mail al quale si desidera
vengano inviate le risposte.
• Numero telefono: immettere un numero di telefono
da registrare in qualsiasi messaggio di notifica e-mail.
Elenco dei destinatari e condizioni
• Ubicazione: immettere le informazioni sull'ubicazione
da registrare in qualsiasi messaggio di notifica e-mail.
Configurare le opzioni e-mail per la stampante.
• Indirizzo: immettere l'indirizzo e-mail del mittente.
È possibile configurare i seguenti elementi:
NOTA: è possibile che un firewall presente nella rete
impedisca la trasmissione dell'e-mail.
• Indirizzo e-mail SysAdmin: immettere l'indirizzo e-mail
dell'amministratore di sistema.
• Indirizzo e-mail utente chiave: immettere l'indirizzo
e-mail al quale la stampante dovrebbe inviare le notifiche
e-mail.
• Indirizzo e-mail servizio: immettere l'indirizzo e-mail del
centro servizi o del rappresentante dell'assistenza tecnica.
• Avviso esaurimento parti di consumo: consente di
stabilire a chi la stampante deve inviare un messaggio di
avviso quando resta circa il 10% di un materiale di consumo.
• Analisi impostazione parti di consumo e stampante:
consente di stabilire a chi la stampante invierà il messaggio
di stato ogni volta che vengono stampate 1.000 pagine.
• Cronologia: consente di stabilire a chi la stampante invierà
un elenco cronologico delle date in cui i materiali di consumo
vanno sostituiti e un elenco dei messaggi di errore.
• Avviso: consente di stabilire a chi la stampante invierà
i messaggi di errore recenti.
• Seleziona notifiche: consente di stabilire se ricevere
o meno ciascuna notifica.
Sistema di ordinazione del toner
Il sistema di ordinazione del toner consente alla stampante,
quando rileva che una cartuccia del toner è quasi vuota,
di inviare un'ordinazione all'indirizzo specificato.
Configurare le impostazioni per attivare il sistema di
ordinazione del toner.
È possibile configurare i seguenti elementi:
• Attiva: selezionare se la stampante invia o meno un'e-mail
quando il toner inizia a scarseggiare.
• Numero telefono: immettere il numero di telefono del
rivenditore di prodotti Samsung.
• URL: immettere l'URL del rivenditore di prodotti Samsung.
6.10
Manutenzione della stampante
7
Soluzione dei problemi
Elenco per la risoluzione dei
problemi
In questo capitolo vengono fornite informazioni utili sulle
procedure da seguire quando si rileva un errore durante l’uso
della stampante.
Se la stampante non funziona correttamente, eseguire i
seguenti controlli. Se la stampante non supera un controllo,
seguire i suggerimenti corrispondenti per la risoluzione del
problema.
Questo capitolo tratta i seguenti argomenti:
Stato
• Elenco per la risoluzione dei problemi
Azione
Assicurarsi che il pulsante • Se la luce del pulsante è spenta, controllare
On Line/Continue sul
il collegamento del cavo di alimentazione.
pannello di controllo sia
Controllare l’interruttore di alimentazione.
verde e che l'indicazione
Controllare l'alimentazione collegando il cavo
“Pronta” sia visualizzata
di alimentazione in un’altra presa di corrente.
nella finestra del
• Se la luce del pulsante è rossa, controllare il
programma SmartPanel o
messaggio del display e passare a “I messaggi
sul display del pannello di
del display” a pagina 7.15.
controllo (solo CLP-600N).
• Risoluzione dei problemi generali di stampa
• Rimozione della carta inceppata
• Risoluzione dei problemi di qualità della stampa
• I messaggi del display
• Problemi comuni in Windows
• Problemi comuni in Macintosh
• Problemi comuni in Linux
Stampare una pagina
di configurazione per
verificare che
l’alimentazione della carta
funzioni correttamente.
Vedere 2.7.
• Se non viene stampata la pagina di
configurazione, controllare la carta nel vassoio
della carta.
• Se la carta si inceppa nella stampante, vedere
“Rimozione della carta inceppata” a pagina 7.4.
• Se sul display viene visualizzato un messaggio
di errore, andare a “I messaggi del display” a
pagina 7.15.
Controllare la pagina di
configurazione e verificare
che sia stampata
correttamente.
Se c’è un problema di qualità di stampa, andare a
“Risoluzione dei problemi di qualità della stampa”
a pagina 7.12.
Stampare un breve
documento da
un’applicazione software
per verificare che il
computer e la stampante
siano collegati e che
comunichino
correttamente.
• Se la pagina non viene stampata, controllare il
collegamento fra la stampante e il computer.
• Controllare la coda o lo spooler di stampa per
verificare che la stampante non sia in pausa.
• Controllare l’applicazione software per
assicurarsi di utilizzare il driver della stampante
e la porta di comunicazione corretti. Se la
pagina si blocca durante la stampa, vedere
“Risoluzione dei problemi generali di stampa” a
pagina 7.2.
Se completando le
verifiche non si riesce a
risolvere il problema della
stampante, vedere le
seguenti sezioni per la
risoluzione dei problemi.
• Vedere “Risoluzione dei problemi generali di
stampa” a pagina 7.2.
• Vedere “I messaggi del display” a pagina 7.15.
• Vedere “Problemi comuni in Windows” a
pagina 7.17.
• Vedere “Problemi comuni in Macintosh” a
pagina 7.17.
• Vedere “Problemi comuni in Linux” a
pagina 7.18.
7.1
Soluzione dei problemi
Risoluzione dei problemi
generali di stampa
Problema
Causa possibile
La stampante
non stampa.
(continua)
La stampante
potrebbe essere
configurata in modo
non corretto.
Controllare le proprietà della
stampante per verificare che tutte le
impostazioni di stampa siano
corrette.
Il driver della
stampante potrebbe
essere installato in
modo non corretto.
Reinstallare il driver della
stampante; vedere la sezione
Software. Provare a stampare una
pagina di configurazione.
La stampante non
funziona
correttamente.
Controllare il messaggio visualizzato
sul pannello di controllo per stabilire
se la stampante indica un errore di
sistema.
La stampante
seleziona i
materiali di
stampa dalla
fonte di
alimentazione
sbagliata.
La selezione
dell’alimentazione
nella finestra delle
proprietà della
stampante potrebbe
non essere corretta.
Per molte applicazioni software, la
selezione dell’alimentazione si
effettua dalla scheda Carta nella
finestra delle proprietà della
stampante. Selezionare
l’alimentazione corretta. Per ulteriori
dettagli, vedere la sezione
Software.
I fogli non
vengono
alimentati
nella
stampante.
La carta non è stata
caricata
correttamente.
Rimuovere la carta dal vassoio e
ricaricarla correttamente.
C’è troppa carta nel
vassoio della carta.
Rimuovere dal vassoio i fogli in
eccesso.
La carta è troppo
spessa.
Usare solo carta che soddisfi le
specifiche della stampante.
Per i problemi di utilizzo della stampante, vedere la tabella delle
soluzioni suggerite.
Problema
La stampante
non stampa.
Causa possibile
La stampante non
è alimentata.
Soluzione
Controllare i collegamenti del cavo di
alimentazione. Verificare la presa e
l’alimentazione.
La stampante non è
Selezionare Samsung CLP-600
Series come stampante predefinita.
selezionata come
stampante predefinita.
Effettuare i seguenti
controlli nella
stampante:
Dopo aver individuato il problema,
risolverlo. Se si verifica un errore di
sistema della stampante, contattare
il servizio di assistenza.
• Il coperchio della
stampante non è
chiuso.
• Chiudere il coperchio della
stampante.
• La carta è
inceppata.
• Rimuovere la carta inceppata.
Vedere 7.4.
• Non è caricata carta. • Caricare la carta. Vedere 2.4.
• La cartuccia del
toner non è
installata.
• Installare la cartuccia del toner.
Vedere 2.2.
La stampante
potrebbe essere in
modalità di
alimentazione
manuale e la carta
potrebbe essersi
esaurita.
Controllare il messaggio sulla
finestra del programma SmartPanel
o sul display del pannello di controllo
(solo CLP-600N ), aggiungere carta
al vassoio multifunzione e premere il
pulsante On Line/Continue sul
pannello di controllo della
stampante.
Il cavo fra il computer
e la stampante non
è collegato
correttamente.
Scollegare il cavo della stampante e
ricollegarlo.
Il cavo fra il computer
e la stampante è
difettoso.
Se possibile, collegare il cavo a un
altro computer che funzioni
correttamente e cercare di stampare
un documento. È anche possibile
provare a utilizzare un altro cavo
della stampante.
L’impostazione della
porta non è corretta.
Controllare le impostazioni della
stampante di Windows per
assicurarsi che il lavoro di stampa
venga inviato alla porta corretta. Se
il computer dispone di più di una
porta, assicurarsi che la stampante
sia collegata a quella corretta.
7.2
Soluzione dei problemi
Soluzione
Controllare che le guide di
regolazione del formato della carta
siano impostate correttamente.
Problema
Causa possibile
Soluzione
Il lavoro di
stampa è
eccessivament
e lento.
Il lavoro di stampa
potrebbe essere molto
complesso.
Ridurre la complessità della(e)
pagina(e) o modificare le
impostazioni della qualità di stampa.
Problema
La carta
continua a
incepparsi.
Regolare le impostazioni della
qualità di stampa, come la riduzione
della risoluzione. Se la risoluzione è
stata impostata su Migliore,
impostarla su Normale o Bozza.
Vedere la sezione Software.
Modificare l’orientamento della
pagina nell’applicazione. Per ulteriori
dettagli, vedere la sezione
Software.
Il formato della carta e
le impostazioni
relative al formato
della carta non
corrispondono.
Assicurarsi che il formato della carta
nelle impostazioni del driver della
stampante corrisponda a quello nel
vassoio.
Usare solo carta che soddisfi le
specifiche della stampante.
Se si stampa su materiali speciali,
utilizzare il vassoio multifunzione.
La stampante
stampa,
ma il testo
è sbagliato,
incomprensibil
eo
incompleto.
Dal menu Start, scegliere
Impostazioni e quindi Stampanti.
Fare clic con il pulsante destro del
mouse sull'icona della stampante
Samsung CLP-600 Series,
selezionare Proprietà, fare clic sulla
scheda Dettagli e quindi scegliere il
pulsante Imposta spooler.
Selezionare l’impostazione di
spooling desiderata.
L’orientamento della
pagina potrebbe non
essere corretto.
Se si stampa su materiali speciali,
utilizzare il vassoio multifunzione.
Viene utilizzato un tipo
di carta non corretto.
La stampante stampa la carta
formato A4 a 20 ppm e quella
formato Lettera a 21 ppm (pagine al
minuto).
Metà della
pagina rimane
vuota.
Soluzione
Rimuovere dal vassoio i fogli in
eccesso.
Controllare che le guide di
regolazione del formato della carta
siano impostate correttamente.
Per migliorare la velocità di stampa,
modificare l'impostazione della porta
specificando la porta USB o di rete.
Se si utilizza
Windows 98SE/Me,
è possibile che
l’opzione Imposta
spooler sia impostata
in modo scorretto.
Causa possibile
C’è troppa carta nel
vassoio della carta.
Oppure, assicurarsi che il formato
della carta specificato nelle
impostazioni del driver della
stampante corrisponda alla carta
selezionata nelle impostazioni
dell'applicazione utilizzata.
Le pagine
vengono
stampate, ma
sono vuote.
7.3
Soluzione dei problemi
Potrebbero esservi dei
residui all’interno della
stampante.
Aprire lo sportello di accesso e
rimuovere i residui.
Il cavo della
stampante è allentato
o difettoso.
Scollegare e ricollegare il cavo della
stampante. Provare a stampare un
lavoro già stampato con successo.
Se possibile, collegare il cavo e la
stampante a un altro computer e
stampare un lavoro del cui
funzionamento si è certi. Provare a
utilizzare un nuovo cavo della
stampante.
È stato selezionato il
driver della stampante
sbagliato.
Controllare il menu dell’applicazione
di selezione della stampante per
assicurarsi di avere selezionato la
stampante corretta.
L’applicazione
software non funziona
correttamente.
Provare a stampare un lavoro da
un’altra applicazione.
Il sistema operativo
non funziona
correttamente.
Uscire da Windows e riavviare il
computer. Spegnere e riaccendere la
stampante.
La cartuccia del toner
è difettosa o il toner è
esaurito.
Ridistribuire il toner. Se necessario,
vedere pagina 6.2.
Il file potrebbe
contenere pagine
vuote.
Controllare il file per assicurarsi che
non contenga pagine vuote.
Alcuni componenti,
come il controller o la
scheda, potrebbero
essere difettosi.
Contattare il servizio di assistenza.
Se necessario, sostituire la cartuccia
del toner.
Problema
Causa possibile
Soluzione
Quando si
L’impostazione
utilizza
nell’applicazione è
Windows 98SE, sbagliata.
le illustrazioni
vengono
stampate in
modo errato da
Adobe
Illustrator.
Selezionare Scarica come
immagine bit nella finestra
Opzioni avanzate delle proprietà
grafiche. Ristampare il documento.
La qualità di
stampa delle
fotografie non
è buona. Le
immagini non
sono ben
definite.
La risoluzione è
impostata su
Normale o Bozza.
Cambiare la risoluzione
impostandola su Migliore e quindi
provare a stampare di nuovo.
La risoluzione della
fotografia è molto
bassa.
Se si aumenta il formato della
fotografia nell'applicazione, la
risoluzione si riduce. Ridurre le
dimensioni della fotografia.
La stampante
emana uno
strano odore
durante l'uso
iniziale.
L'olio utilizzato per
proteggere il fusore
sta evaporando.
Dopo aver stampato circa 100
pagine a colori l'odore scomparirà. Si
tratta di un problema temporaneo.
Rimozione della carta inceppata
NOTA: quando si rimuove la carta inceppata nella stampante,
se possibile, estrarre la carta nella direzione in cui
normalmente essa si sposta, per evitare di danneggiare i
componenti interni. Tirare sempre con decisione e in modo
uniforme, senza scuotere la carta. Se la carta si strappa,
assicurarsi che tutti i frammenti vengano rimossi, altrimenti
l'inceppamento si verificherà di nuovo.
Quando si verifica un inceppamento della carta, si accende una
spia nell'ubicazione corrispondente della mappa di stato del
pannello di controllo. Se si utilizza il modello CLP-600N, il
display del pannello di controllo indica dove si è verificato
l'inceppamento. Per individuare la carta inceppata e
rimuoverla, consultare la tabella seguente.
LED sulla
mappa di
stato
Messaggio
(solo
CLP-600N)
Posizione
dell’inceppam
ento
Andare a
Inc0 in vass.1
Nell'area di
alimentazione
della carta
pagina 7.5
Inc0 in vass. MF
Nel vassoio
multifunzione
pagina 7.6
Inceppamento
nella stampante
All'interno della
stampante
pagina 7.6
Inceppamento
in area uscita
Nell’area di
pagina 7.7
uscita della carta
Inc0 in vass.2
Nel vassoio 2
opzionale
pagina 7.9
Per riprendere a stampare dopo aver rimosso la carta inceppata
è necessario aprire e chiudere lo sportello di accesso.
7.4
Soluzione dei problemi
Nell’area di alimentazione della
carta
3
Aprire il vassoio. Dopo averlo tirato ed estratto, sollevare
leggermente la parte anteriore del vassoio per sganciarlo
dalla stampante.
4
Rimuovere la carta inceppata tirandola ed estraendola con
cura come indicato di seguito.
5
Per sostituire il vassoio, abbassare il bordo posteriore,
allinearlo con l'alloggiamento ed inserirlo nella stampante.
6
Dopo aver rimosso la carta inceppata, verificare se vi sono
fogli inceppati in altre parti della stampante.
7
Chiudere saldamente lo sportello di accesso. La stampante
riprende a stampare.
Se la carta è inceppata nell'area di alimentazione, si accende
una spia nella posizione corrispondente alla mappa di stato.
Se si utilizza il modello CLP-600N, sul display compare anche
l'indicazione “Inc0 in vass.1”.
1
2
Servendosi della maniglia, aprire completamente lo
sportello di accesso.
Rimuovere con cura la carta tirando nella direzione
indicata qui di seguito. Andare al punto 6.
Se non si riesce a trovare la carta inceppata oppure se si
avverte una certa resistenza nel rimuoverla, smettere di
tirarla e andare al punto 3.
ATTENZIONE:
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore di ciascuna
cartuccia del toner, né qualsiasi altra superficie. Per evitare
di toccare quest'area, afferrare ciascuna cartuccia per la
maniglia.
• Fare attenzione a non graffiare la superficie della cinghia di
trasferimento della carta.
• Se si lascia aperto lo sportello di accesso per alcuni minuti,
il tamburo fotoconduttore organico potrebbe restare esposto
alla luce. Questo potrebbe danneggiare il tamburo. Chiudere
lo sportello di accesso qualora fosse necessario interrompere
l'installazione per un qualsiasi motivo.
ATTENZIONE: se lo sportello di accesso non è completamente
chiuso, la stampante non funziona.
7.5
Soluzione dei problemi
3
Nel vassoio multifunzione
Quando si stampa con il vassoio multifunzione e la stampante
rileva che non è inserita carta oppure che la carta è stata
caricata in modo errato, si accende una spia nella posizione
corrente sulla mappa di stato. Se si utilizza il modello
CLP-600N, sul display compare anche l'indicazione “Inc0 in
vass. MF”.
1
2
Chiudere saldamente lo sportello di accesso. La stampante
riprende a stampare.
ATTENZIONE: se lo sportello di accesso non è completamente
chiuso, la stampante non funziona.
All'interno della stampante
Se la carta non viene prelevata correttamente, servirsi
della maniglia per aprire completamente lo sportello di
accesso.
Se la carta è inceppata all'interno della stampante, si accende
una spia nella posizione corrispondente alla mappa di stato.
Se si utilizza il modello CLP-600N, sul display compare anche
l'indicazione “Inceppamento nella stampante”.
1
Servendosi della maniglia, aprire completamente lo
sportello di accesso.
2
Aprire il coperchio superiore.
Rimuovere la carta inceppata tirandola nella direzione
indicata. Per evitare di strappare la carta, estrarla
delicatamente e lentamente.
ATTENZIONE:
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore di ciascuna
cartuccia del toner, né qualsiasi altra superficie. Per evitare
di toccare quest'area, afferrare ciascuna cartuccia per la
maniglia.
• Fare attenzione a non graffiare la superficie della cinghia di
trasferimento della carta.
• Se si lascia aperto lo sportello di accesso per alcuni minuti,
il tamburo fotoconduttore organico potrebbe restare esposto
alla luce. Questo potrebbe danneggiare il tamburo. Chiudere
lo sportello di accesso qualora fosse necessario interrompere
l'installazione per un qualsiasi motivo.
7.6
Soluzione dei problemi
3
Spingere le levette verso l'alto.
6
Dopo aver rimosso la carta inceppata, verificare se vi sono
fogli inceppati in altre parti della stampante.
7
Dopo essersi assicurati che lo sportello di accesso è
aperto, chiudere il coperchio superiore. Assicurarsi che sia
agganciato correttamente.
8
Chiudere saldamente lo sportello di accesso. La stampante
riprende a stampare.
Il fusore
è caldo!
4
Aprire il coperchio interno mediante l'apposita maniglia ed
estrarre con cura dalla stampante la carta inceppata.
ATTENZIONE: se il coperchio superiore e lo sportello di
accesso non sono completamente chiusi, la stampante non
funziona.
Nell’area di uscita della carta
Se la carta è inceppata nell'area di uscita, si accende una spia
nella posizione corrispondente alla mappa di stato. Se si utilizza
il modello CLP-600N, sul display compare anche l'indicazione
“Inceppamento in area uscita”.
1
5
Se una porzione lunga della carta è visibile, tirarla
direttamente ed estrarla. Aprire e chiudere saldamente
lo sportello di accesso. La stampante riprende a stampare.
Chiudere il coperchio interno e abbassare le levette.
ATTENZIONE:
• Non toccare il fusore all'interno del coperchio interno.
È caldo e potrebbe causare bruciature! La temperatura
operativa del fusore è di 180 °C. Fare attenzione nel
rimuovere la carta dalla stampante.
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore di ciascuna
cartuccia del toner, né qualsiasi altra superficie. Per evitare
di toccare quest'area, afferrare ciascuna cartuccia per la
maniglia.
• Fare attenzione a non graffiare la superficie della cinghia di
trasferimento della carta.
• Se si lascia aperto lo sportello di accesso per alcuni minuti,
il tamburo fotoconduttore organico potrebbe restare esposto
alla luce. Questo potrebbe danneggiare il tamburo. Chiudere
lo sportello di accesso qualora fosse necessario interrompere
l'installazione per un qualsiasi motivo.
Se non si riesce a trovare la carta inceppata oppure se si
avverte una certa resistenza nel rimuoverla, smettere di
tirarla e andare al punto 2.
7.7
Soluzione dei problemi
2
4
Servendosi della maniglia, aprire completamente lo
sportello di accesso.
Spingere le levette verso l'alto.
Il fusore
è caldo!
ATTENZIONE:
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore di ciascuna
cartuccia del toner, né qualsiasi altra superficie. Per evitare
di toccare quest'area, afferrare ciascuna cartuccia per la
maniglia.
• Fare attenzione a non graffiare la superficie della cinghia di
trasferimento della carta.
• Se si lascia aperto lo sportello di accesso per alcuni minuti,
il tamburo fotoconduttore organico potrebbe restare esposto
alla luce. Questo potrebbe danneggiare il tamburo. Chiudere
lo sportello di accesso qualora fosse necessario interrompere
l'installazione per un qualsiasi motivo.
3
5
Aprire il coperchio interno mediante l'apposita maniglia ed
estrarre con cura dalla stampante la carta inceppata.
6
Chiudere il coperchio interno e abbassare le levette.
Aprire il coperchio superiore.
ATTENZIONE: non toccare il fusore all'interno del coperchio
interno. È caldo e potrebbe causare bruciature! La temperatura
operativa del fusore è di 180 °C. Fare attenzione nel rimuovere
la carta dalla stampante.
7
7.8
Soluzione dei problemi
Dopo aver rimosso la carta inceppata, verificare se vi sono
fogli inceppati in altre parti della stampante.
8
Dopo essersi assicurati che lo sportello di accesso è aperto,
chiudere il coperchio superiore. Assicurarsi che sia
agganciato correttamente.
9
Chiudere saldamente lo sportello di accesso. La stampante
riprende a stampare.
ATTENZIONE: se il coperchio superiore e lo sportello di accesso
non sono completamente chiusi, la stampante non funziona.
1
Servendosi della maniglia, aprire completamente lo
sportello di accesso.
2
Aprire il coperchio superiore.
3
Spingere le levette verso l'alto.
Nel vassoio 2 opzionale
Se la carta è inceppata nel vassoio 2 opzionale, si accende una
spia nella posizione corrispondente alla mappa di stato. Se si
utilizza il modello CLP-600N, sul display compare anche
l'indicazione “Inc0 in vass.2”.
Il fusore
è caldo!
7.9
Soluzione dei problemi
4
Aprire il coperchio interno mediante l'apposita maniglia ed
estrarre con cura dalla stampante la carta inceppata.
5
Chiudere il coperchio interno e abbassare le levette.
Andare al punto 14.
Se non si riesce a trovare la carta inceppata oppure se si
avverte una certa resistenza nel rimuoverla, smettere di
tirarla e chiudere lo sportello di accesso. Andare al punto 6.
ATTENZIONE:
• Non toccare il fusore all'interno del coperchio interno.
È caldo e potrebbe causare bruciature! La temperatura
operativa del fusore è di 180 °C. Fare attenzione nel
rimuovere la carta dalla stampante.
• Non toccare con le mani la superficie verde, il tamburo
fotoconduttore organico, sul lato anteriore di ciascuna
cartuccia del toner, né qualsiasi altra superficie. Per evitare
di toccare quest'area, afferrare ciascuna cartuccia per la
maniglia.
• Fare attenzione a non graffiare la superficie della cinghia di
trasferimento della carta.
• Se si lascia aperto lo sportello di accesso per alcuni minuti,
il tamburo fotoconduttore organico potrebbe restare esposto
alla luce. Questo potrebbe danneggiare il tamburo. Chiudere
lo sportello di accesso qualora fosse necessario interrompere
l'installazione per un qualsiasi motivo.
7.10
Soluzione dei problemi
6
Aprire il coperchio esterno dell'inceppamento nel vassoio
2.
7
Aprire il coperchio interno del vassoio 2.
8
Estrarre la carta inceppata nella direzione indicata.
Per evitare di strappare la carta, estrarla delicatamente
e lentamente.
9
Chiudere i due coperchi per gli inceppamenti e andare
al punto 13.
10 Tirare e aprire il vassoio 2 opzionale. Dopo averlo tirato ed
estratto, sollevare leggermente la parte anteriore del
vassoio per sganciarlo dalla stampante.
11 Se si vede la carta inceppata, rimuoverla dalla stampante
estraendola con cura come indicato qui di seguito.
Se non si riesce a trovare la carta inceppata oppure se si
avverte una certa resistenza nel rimuoverla, smettere di
tirarla e passare al punto 10.
12 Reinserire il vassoio nella stampante e chiudere i due
coperchi degli inceppamenti.
7.11
Soluzione dei problemi
13 Aprire lo sportello di accesso.
ATTENZIONE: se il coperchio superiore e lo sportello di accesso
non sono completamente chiusi, la stampante non funziona.
Suggerimenti per evitare gli
inceppamenti della carta
Selezionando il tipo di carta corretto è possibile evitare gran
parte degli inceppamenti. Se la carta si inceppa, seguire le
procedure esposte in “Rimozione della carta inceppata” a
pagina 7.4.
• Seguire le procedure a pagina 4.2. Assicurarsi che le guide
regolabili siano posizionate correttamente.
• Non sovraccaricare il vassoio della carta.
• Non rimuovere la carta dal vassoio durante la stampa.
• Prima di caricare la carta, piegarla, spiegarla a ventaglio e
raddrizzarla.
14 Dopo essersi assicurati che lo sportello di accesso è
• Non utilizzare carta arricciata, umida o molto piegata.
aperto. Chiudere il coperchio superiore.
• Non caricare più tipi di carta nel vassoio.
• Utilizzare solo i materiali di stampa consigliati. Vedere
“Specifiche della carta” a pagina 10.1.
• Assicurarsi che il lato di stampa consigliato dei materiali di
stampa sia rivolto verso l'alto nel vassoio della carta e rivolto
verso il basso nel vassoio multifunzione.
Risoluzione dei problemi di
qualità della stampa
La sporcizia all'interno della stampante oppure il caricamento
errato della carta potrebbero ridurre la qualità di stampa. Per
risolvere i problemi, consultare la tabella seguente.
15 Chiudere saldamente lo sportello di accesso. La stampante
riprende a stampare.
Problema
Stampa chiara
o sbiadita
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
7.12
Soluzione dei problemi
Soluzione
Se nella pagina appaiono strisce bianche o aree
sbiadite:
• Il toner è in esaurimento. È possibile prolungare
temporaneamente la durata della cartuccia del toner.
Vedere “Ridistribuzione del toner” a pagina 6.2.
Se la qualità di stampa non migliora, installare una
nuova cartuccia del toner.
• È possibile che la carta non sia conforme alle
specifiche (ad esempio, la carta è troppo umida
o tropo ruvida). Vedere “Specifiche della carta”
a pagina 10.1.
• Una combinazione di aree sbiadite o macchiate
potrebbe indicare che è necessario pulire la
stampante. Vedere pagina 6.8.
Problema
Macchie di
toner
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
Spargimenti di
toner
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
Linee verticali
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
Sfondo a colori
o nero
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
Soluzione
Problema
Soluzione
È possibile che la carta non sia conforme alle specifiche
(ad esempio, la carta è troppo umida o troppo ruvida).
Vedere “Specifiche della carta” a pagina 10.1.
Macchie di
toner
• Pulire l’interno della stampante. Vedere “Pulizia delle
parti interne della stampante” a pagina 6.8.
• Controllare il tipo e la qualità della carta. Vedere
“Specifiche della carta” a pagina 10.1.
• Rimuovere la cinghia di trasferimento della carta e
installarne una nuova. Vedere “Sostituzione della
cinghia di trasferimento della carta” a pagina 6.5.
Se sulla pagina appaiono aree sbiadite, in genere
rotondeggianti, in ordine casuale:
Difetti verticali
ripetuti
Se sul lato stampato della pagina appaiono
ripetutamente segni a intervalli regolari:
• Un unico foglio di carta potrebbe essere difettoso.
Provare a ristampare il lavoro.
• Il contenuto di umidità della carta non è uniforme
oppure la carta presenta macchie di umidità sulla
superficie. Provare a stampare su una carta di marca
diversa. Vedere “Specifiche della carta” a
pagina 10.1.
• L’intera risma è difettosa. Il processo di produzione
può far sì che alcune aree rifiutino il toner. Provare
con un altro tipo o una marca di carta diversa.
• La cartuccia del toner potrebbe essere difettosa.
Vedere “Difetti verticali ripetuti” nella colonna
seguente.
• Se questi accorgimenti non risolvono i problemi,
contattare il servizio di assistenza.
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
Sfondo
stampato male
Se nella pagina appaiono strisce nere verticali:
• Una cartuccia di toner è stata probabilmente
graffiata. Rimuovere la cartuccia del toner e
installarne una nuova. Vedere pagina 6.4.
A
Se nella pagina appaiono righe verticali bianche:
• Pulire l’interno della stampante. Vedere “Pulizia delle
parti interne della stampante” a pagina 6.8. Se si
ripresentano gli stessi problemi, sostituire la
cartuccia del toner con una nuova. Vedere
pagina 6.4.
Se la quantità di ombreggiatura di sfondo diventa
inaccettabile, le procedure descritte di seguito
potrebbero risolvere il problema:
Caratteri
stampati male
• Usare carta di peso minore. Vedere “Specifiche della
carta” a pagina 10.1.
• Controllare l’ambiente della stampante; condizioni
molto secche (bassa umidità) o ad alta umidità
(superiori all’80% di umidità relativa) possono
aumentare la quantità di ombreggiatura di sfondo.
• Rimuovere una delle vecchie cartucce del toner e
installarne una nuova.
7.13
Soluzione dei problemi
• Pulire l’interno della stampante. Vedere “Pulizia delle
parti interne della stampante” a pagina 6.8. Dopo
aver pulito l'interno della stampante, se si
presentano ancora gli stessi problemi, installare una
nuova cartuccia del toner del colore problematico.
Vedere “Sostituzione delle cartucce del toner” a
pagina 6.4.
• Su alcuni componenti della stampante potrebbe
esservi del toner. Se il difetto si presenta sul retro
della pagina, il problema dovrebbe risolversi da solo
dopo alcune pagine.
• Il gruppo fusore potrebbe essere danneggiato.
Contattare il servizio di assistenza.
Uno sfondo stampato male è la conseguenza di residui
di toner distribuiti sulla pagina stampata.
• La carta potrebbe essere troppo umida. Provare a
stampare da una risma di carta diversa. Non aprire i
pacchetti o la carta finché non è necessario, in modo
che la carta non assorba troppa umidità.
• Se il problema si presenta su buste, cambiare il
layout di stampa per evitare di stampare su aree che
presentano giunture sovrapposte a tergo. La stampa
su giunture può causare dei problemi.
• Se questo problema interessa l’intera superficie di
una pagina stampata, regolare la risoluzione di
stampa dall’applicazione software o dalla finestra
delle proprietà della stampante.
• Se i caratteri non sono stampati correttamente,
producendo immagini vuote, la risma di carta
potrebbe essere troppo liscia. Provare a stampare
su carta diversa. Vedere “Specifiche della carta” a
pagina 10.1.
• Se i caratteri hanno una forma non corretta e creano
un effetto ondulato, è possibile che l’unità di
digitalizzazione sia guasta. Controllare se il
problema si verifica anche su una pagina di
configurazione. Vedere pagina 2.7. Contattare il
servizio di assistenza.
Problema
Pagina
inclinata
AaBbC
AaBbCcc
AaBbC
AaBbCcc
AaBbCc
Arricciature o
onde
Soluzione
Problema
Soluzione
• Assicurarsi che la carta sia caricata correttamente.
• Controllare il tipo e la qualità della carta. Vedere
“Specifiche della carta” a pagina 10.1.
• Assicurarsi che la carta o altro materiale sia caricato
correttamente e che le guide non siano troppo
strette o troppo larghe rispetto alla risma.
Toner sparso o
non fissato
• Pulire l’interno della stampante.
• Controllare il tipo e la qualità della carta. Vedere
“Specifiche della carta” a pagina 10.1.
• Installare una nuova cartuccia del toner. Vedere
“Sostituzione delle cartucce del toner” a pagina 6.4.
• Se il problema persiste, la stampante potrebbe
dovere essere riparata. Contattare il servizio di
assistenza.
• Assicurarsi che la carta sia caricata correttamente.
• Controllare il tipo e la qualità della carta. Le alte
temperature e l’umidità elevata possono fare
arricciare la carta. Vedere “Specifiche della carta”
a pagina 10.1.
• Capovolgere la risma di carta nel vassoio di entrata.
Provare anche a ruotare la carta di 180° nel vassoio.
Vuoti nei
caratteri
I vuoti nei caratteri sono aree bianche all’interno dei
caratteri che invece dovrebbero essere completamente
nere:
A
Strisce
orizzontali
Pieghe o grinze • Assicurarsi che la carta sia caricata correttamente.
• Controllare il tipo e la qualità della carta. Vedere
“Specifiche della carta” a pagina 10.1.
• Capovolgere la risma di carta nel vassoio della carta.
Provare anche a ruotare la carta di 180° nel vassoio.
Il retro dei fogli
stampati è
sporco
Colore pieno o
pagine nere
A
AaBbCc
AaBbCc
AaBbCc
AaBbCc
AaBbCc
• Il rullo di trasferimento potrebbe essere sporco.
Vedere “Pulizia delle parti interne della stampante”
a pagina 6.8.
• Controllare la presenza di perdite di toner. Pulire
l’interno della stampante.
Pieghe
• Forse si sta stampando sulla facciata sbagliata del
foglio. Rimuovere il foglio e girarlo.
• La carta potrebbe non soddisfare le specifiche.
Vedere pagina 10.1.
Se appaiono strisce colorate o nere oppure macchie
allineate orizzontalmente:
• Una cartuccia del toner potrebbe non essere
installata correttamente. Rimuovere la cartuccia del
toner e quindi reinserirla.
• Una cartuccia del toner potrebbe essere difettosa.
Installare una nuova cartuccia del toner.
• Se il problema persiste, la stampante potrebbe
dovere essere riparata. Contattare il servizio di
assistenza.
Se la carta stampata è spiegazzata o se i fogli non
vengono prelevati dalla stampante:
• Capovolgere la risma di carta nel vassoio della carta.
Provare anche a ruotare la carta di 180° nel vassoio.
• La cartuccia del toner potrebbe non essere installata
correttamente. Rimuovere la cartuccia del toner e
quindi reinserirla.
• La cartuccia del toner potrebbe essere difettosa e
potrebbe dovere essere sostituita. Installare una
nuova cartuccia del toner.
• La stampante potrebbe dovere essere riparata.
Contattare il servizio di assistenza.
7.14
Soluzione dei problemi
Messaggio
I messaggi del display
I messaggi che appaiono nella finestra del programma
SmartPanel o sul pannello di controllo (solo CLP-600N) indicano
lo stato o gli errori della stampante. Per comprendere il
significato dei messaggi e risolvere il problema, se necessario,
consultare le tabelle seguenti. I messaggi e il relativo
significato sono riportati in ordine alfabetico.
NOTA: quando ci si rivolge all'assistenza tecnica, è molto utile
indicare al rappresentante dell'assistenza tecnica il testo del
messaggio visualizzato.
Messaggio
Stato
Procedere come segue...
Regolazione
registrazione
Reg color auto fa
parte del processo.
Attendere.
Finché non viene visualizzato il
messaggio Pronta, attendere
fino a 120 secondi facendo
riferimento a pagina 3.4.
Errore non
conferma ADC
Si è verificato un
problema nell'ADC
della stampante.
Contattare il servizio di
assistenza.
Coperchio
aperto
Il coperchio superiore
o lo sportello di
accesso è aperto. In
caso contrario, la
cinghia di
trasferimento non è
installata nella
stampante.
Chiudere saldamente il
coperchio superiore o lo
sportello di accesso. In caso
contrario, installare la cinghia
di trasferimento della carta.
Toner [colore]
esaurito
La cartuccia del toner
corrispondente nella
stampante è vuota e
la stampante
smetterà di stampare
finché non verrà
inserita una nuova
cartuccia.
Sostituire la cartuccia del toner
corrispondente con una nuova.
Vedere pagina 6.4.
Errore mot.
sviluppatore
Si è verificato un
problema nel motore
di sviluppo della
stampante.
Staccare e reinserire il cavo di
alimentazione. Se il problema
persiste, chiamare l'assistenza
tecnica.
Err scarso risc
fusore unità st.
La temperatura nel
fusore è
anormalmente bassa.
Staccare e reinserire il cavo di
alimentazione. Se il problema
persiste, chiamare l'assistenza
tecnica.
Err riscald ecc
fusore unità st.
La temperatura nel
fusore è
anormalmente alta.
Staccare e reinserire il cavo di
alimentazione. Se il problema
persiste, chiamare l'assistenza
tecnica.
Installare
cinghia trasfer.
Stato
Procedere come segue...
Errore LSU
unità di stampa
Si è verificato un
problema nell'LSU
(unità di scansione
laser) della
stampante.
Staccare e reinserire il cavo di
alimentazione. Se il problema
persiste, chiamare l'assistenza
tecnica.
Installare
toner [colore]
La cartuccia del toner
indicata non è
installata nella
stampante.
Installare la cartuccia del toner
del colore corrispondente.
Installare
cinghia trasfer.
La cinghia di
trasferimento della
carta non è installata
nella stampante.
Installare la cinghia di
trasferimento della carta.
Toner non valido
[Colore]
È stata installata una
cartuccia di toner non
valida.
Installare solo cartucce del
toner Samsung, appositamente
studiate per la stampante.
Oppure, installare la cartuccia
del toner nell'apposito
alloggiamento. Se si è installata
una cartuccia del toner
Samsung oppure se ogni
cartuccia è stata inserita
nell'apposito alloggiamento e
questo errore continua a
verificarsi, contattare un
tecnico autorizzato.
Cinghia trasfer.
non valida
È stata installata una
cinghia di
trasferimento non
valida.
Installare solo cinghie di
trasferimento della carta
Samsung, appositamente
studiate per la stampante. Se si
è installata una cinghia di
trasferimento della carta
originale e questo errore
continua a presentarsi,
contattare un tecnico
autorizzato.
Inc0 in vass.1
Si è verificato un
inceppamento della
carta nel vassoio
indicato o nelle sue
vicinanze.
Rimuovere la carta inceppata
dal vassoio corrispondente,
facendo riferimento a
pagina 7.4.
Inceppamento
in area uscita
Si è verificato un
inceppamento
nell'area di uscita
della carta.
Rimuovere la carta inceppata
dalla stampante, facendo
riferimento a pagina 7.7.
Inceppamento
nella stampante
Si è verificato un
inceppamento
all'interno della
stampante.
Aprire lo sportello di accesso e
rimuovere la carta inceppata
dalla stampante, facendo
riferimento a pagina 7.6.
Inc0 in vass.2
Inc0 in vass. MF
7.15
Soluzione dei problemi
Messaggio
Caricare
[Fmt] in vass.1
Stato
Procedere come segue...
Il formato della carta
specificato nelle
proprietà della
stampante non
corrisponde alla carta
che si sta caricando.
Caricare la carta corretta nel
vassoio.
La quantità di toner
cosparsa sulla cinghia
di trasferimento della
carta per la
registrazione
automatica dei colori
è molto ridotta e
pertanto la stampante
non riconosce il toner
durante la
registrazione
automatica dei colori.
Sostituire la cartuccia del toner
con una nuova cartuccia.
Vedere pagina 6.4. Se lo stesso
problema persiste, contattare il
servizio di assistenza.
Errore ventola
sinistra
Si è verificato un
problema nella
ventola sinistra della
stampante.
Staccare e reinserire il cavo di
alimentazione. Se il problema
persiste, chiamare l'assistenza
tecnica.
Errore motore
principale
Si è verificato un
problema nel motore
di sviluppo della
stampante.
Staccare e reinserire il cavo di
alimentazione. Se il problema
persiste, chiamare l'assistenza
tecnica.
Overflow
memoria
La stampante non ha
memoria sufficiente
per stampare il lavoro
corrente.
Il lavoro si azzera
automaticamente e la
stampante torna al modo
stand-by.
Si è verificato un
errore nel programma
firmware della
stampante.
Ridurre la risoluzione della
stampante e riprovare.
Manca carta nel
vassoio della carta.
Caricare carta nel vassoio della
carta. Vedere pagina 4.2.
Caricare
[Fmt] in vass.2
Caricare
[Fmt] in MF
Bassa densità
Carta esaurita
[Fmt] in vass.1
Messaggio
Stato
Procedere come segue...
Foto
ERRORE LED
Durante la
registrazione
automatica dei colori,
la stampante non
riconosce il LED
fotografico nel gruppo
cinghia di
trasferimento della
carta.
Contattare il servizio di
assistenza.
Premere
tasto Continue
Prima di stampare dal
vassoio multifunzione
con la modalità di
alimentazione
manuale, la
stampante sta
aspettando
l'intervento
dell'utente.
Caricare un foglio di materiale
di stampa e premere il pulsante
On Line/Continue. È
necessario premere il pulsante
per ogni pagina.
Pronta Toner
[colore] scarso
Manca toner nella
cartuccia della
stampante
corrispondente.
Ridistribuire il toner nella
cartuccia del toner
corrispondente, facendo
riferimento a pagina 6.2.
Pronta
Conflitto IP
L'indirizzo IP della
stampante è in
conflitto con altri
dispositivi nella rete.
Contattare l'amministratore di
rete e scegliere un indirizzo
all'interno della sottorete che
non sia in conflitto con nessun
altro dispositivo.
Errore ventola
posteriore
Si è verificato un
problema nella
ventola destra della
stampante.
Staccare e reinserire il cavo di
alimentazione. Se il problema
persiste, chiamare l'assistenza
tecnica.
Sostituire toner
[colore]
La cartuccia del toner
è quasi vuota.
Tuttavia, la stampante
continua a stampare
anche se la qualità di
stampa non è
ottimale. Quando
appare il messaggio
“Toner [Colore]
esaurito”, la
stampante smette di
stampare.
Se necessario, sostituire la
cartuccia del toner con una
nuova. Vedere pagina 6.4.
Sostit. fusore
L'unità fusore si è
esaurita e la
stampante smette di
stampare finché al
suo interno non viene
inserita una nuova
unità fusore.
Sostituire il fusore con uno
nuovo. Vedere pagina 6.7.
Carta esaurita
[Fmt] in vass.2
Carta esaurita
[Fmt] in MF
Carta esaurita
[Fmt] in Man.
7.16
Soluzione dei problemi
Messaggio
Sostit. fusore
tra breve
Stato
Procedere come segue...
La vita utile del fusore
sta per terminare.
Quando appare il messaggio
“Sostit. fusore”, la stampante
smette di stampare. Sostituire
l'unità fusore.
Problemi comuni in Windows
Problema
Causa possibile e soluzione
Sostituire rullo
vassoio MF
Il rullo di prelievo del
vassoio multifunzione
è diventato
inutilizzabile.
Contattare il servizio di
assistenza.
Durante l’installazione
viene visualizzato il
messaggio “File in uso”.
Uscire da tutte le applicazioni software.
Rimuovere tutte le applicazioni software dal
gruppo Avvio, quindi riavviare Windows.
Reinstallare il driver della stampante.
Sostituire
cinghia trasfer.
Il ciclo di durata della
cinghia di
trasferimento è giunto
al termine e la
stampante smette di
stampare finché nella
stampante non viene
inserita una nuova
cinghia di
trasferimento.
Sostituire la cinghia di
trasferimento della carta con
una nuova. Vedere pagina 6.5.
Viene visualizzato il
messaggio “Errore
durante la scrittura su
LPTx”.
• Accertarsi che tutti i cavi siano collegati
correttamente e che la stampante sia accesa.
• Questo messaggio potrebbe venire generato
anche se nel driver non è stata attivata la
comunicazione bidirezionale.
Chiudere tutte le altre applicazioni, riavviare
Windows e provare nuovamente a stampare.
La vita utile della
cinghia di
trasferimento della
carta sta per
terminare.
Quando appare il messaggio
“Sostituire cinghia trasfer.”, la
stampante smette di stampare.
Sostituire la cinghia di
trasferimento della carta.
Viene visualizzato il
messaggio “Errore di
protezione generale”,
“Eccezione OE”,
“Spool32” o
“Operazione non
valida”.
Sostituire rullo
vassoio 1
Il rullo di prelievo del
vassoio 1 è diventato
inutilizzabile.
Contattare il servizio di
assistenza.
Vengono visualizzati i
messaggi “Errore di
stampa”, “Errore di
timeout della
stampante”.
Questi messaggi potrebbero venire visualizzati
durante la stampa. Continuare ad attendere fino
a che la stampante non finisce di stampare. Se il
messaggio appare nella modalità Standby o al
termine della stampa, controllare il collegamento
e/o se si è verificato un errore.
Sostituire rullo
vassoio 2
Il rullo di prelievo del
vassoio 2 è diventato
inutilizzabile.
Contattare il servizio di
assistenza.
Errore ventola
SMPS
Si è verificato un
problema nella
ventola SMPS della
stampante.
Staccare e reinserire il cavo di
alimentazione. Se il problema
persiste, chiamare l'assistenza
tecnica.
Errore vass.2
Il vassoio 2 opzionale
non è probabilmente
installato né collegato
alla stampante.
Dopo aver spento e riacceso
la stampante, reinstallare il
vassoio 2 opzionale. Se il
messaggio persiste, contattare
un rappresentante
dell'assistenza tecnica.
Sostit. cinghia
trasf. tra breve
Incepp. vass.2
Coperchio
aperto
Il coperchio del
vassoio 2 opzionale è
aperto.
NOTA: per ulteriori informazioni sui messaggi di errore
di Windows, consultare la documentazione di Microsoft
Windows 98SE/Me/NT 4.0/2000/2003/XP fornita con il
computer.
Problemi comuni in Macintosh
Problema
La stampante non
stampa un documento
in Acrobat Reader.
Chiudere saldamente il
coperchio del vassoio 2.
Causa possibile e soluzione
Quando si stampa da Acrobat Reader, per Metodo
di stampa impostare Stampa come immagine.
Il documento è stato
Aggiornare Mac OS a OS 10.3.3 o successivo.
stampato, ma il lavoro di
stampa non è scomparso
dallo spooler in
Mac OS 10.3.2.
7.17
Soluzione dei problemi
Problemi comuni in Linux
Problema
Causa possibile e soluzione
Impossibilità di
modificare le
impostazioni nello
strumento di
configurazione.
Per poter modificare le impostazioni globali è
necessario disporre dei privilegi di amministratore.
Si sta utilizzando il
desktop KDE, ma lo
strumento di
configurazione e LLPR
non si avviano.
Potrebbero non essere state installate le librerie
GTK. Di solito queste vengono fornite con la
maggior parte delle distribuzioni Linux, ma potrebbe
essere necessario installarle manualmente. Per
ulteriori informazioni sull’installazione di pacchetti
aggiuntivi, consultare il manuale di installazione
della distribuzione.
Si è appena installato
questo pacchetto, ma
non si riescono a
trovare le voci nei
menu KDE/Gnome.
Alcune versioni degli ambienti desktop KDE o
GNOME potrebbero richiedere il riavvio della
sessione, affinché le modifiche abbiano effetto.
Durante la modifica
delle impostazioni
della stampante
compare il messaggio
“Some options are not
selected”.
Alcune stampanti hanno impostazioni conflittuali, il
che significa che alcune impostazioni relative a due
opzioni non possono essere selezionate
simultaneamente. Quando si cambia
un’impostazione e il pacchetto della stampante
rileva tale conflitto, l’opzione in conflitto viene
modificata in un valore di “No Choice” ed è
necessario scegliere un’opzione che non è in
conflitto, prima di poter effettuare le modifiche.
Prima di poter inviare le modifiche è necessario
scegliere un'opzione che non sia in conflitto.
Problema
Causa possibile e soluzione
Impossibilità di
impostare la
stampante come
stampante predefinita
del sistema.
In determinate condizioni, potrebbe non essere
possibile modificare la coda predefinita. Questo si
verifica con alcune varianti di LPRng, soprattutto sui
sistemi RedHat recenti che utilizzano il database di
code “printconf”.
Quando si usa printconf, il file /etc./printcap
viene automaticamente aggiornato dal database
delle stampanti gestite dal sistema (di solito
mediante il comando “printtool”) e le code in
/etc./printcap.local vengono aggiunte al file
ottenuto. Poiché la coda predefinita in LPRng è
definita come prima coda in /etc./printcap,
per il pacchetto stampante Linux non è possibile
modificare l’impostazione predefinita quando alcune
code sono state definite in modo diverso utilizzando
printtool.
I sistemi LPD identificano la coda predefinita come
“lp”. Pertanto, se c’è già una coda con questo nome
e se essa non ha un alias, non si sarà in grado di
modificare il valore predefinito. Per risolvere questo
problema è possibile eliminare la coda oppure
rinominarla modificando manualmente il file
/etc./printcap.
L’impostazione N su 1
non funziona
correttamente per
alcuni documenti.
La funzione N su 1 viene ottenuta mediante la
post-elaborazione dei dati PostScript che vengono
inviati al sistema di stampa. Tuttavia, tale
post-elaborazione può venire ottenuta
adeguatamente solo se i dati PostScript sono
conformi alle convenzioni della struttura dei
documenti Adobe. Se il documento da stampare non
è conforme, possono sorgere dei problemi quando
si utilizza la funzione N su 1 e altre funzioni basate
sulla post-elaborazione.
Si sta utilizzando BSD
lpr (Slackware,
Debian, vecchie
distribuzioni) e alcune
opzioni scelte in LLPR
non sembrano avere
effetto.
I sistemi BSD lpr legacy hanno una limitazione
hardware sulla lunghezza della stringa dell’opzione
che può essere trasmessa al sistema di stampa.
Di conseguenza, se si era selezionata una serie di
opzioni diverse, la lunghezza delle opzioni potrebbe
essere stata superata e alcune delle scelte
effettuate non verranno trasmesse ai programmi
responsabili della loro implementazione. Provare a
selezionare meno opzioni che deviano dai valori
predefiniti, per risparmiare la memoria utilizzata.
Si sta cercando di
stampare un
documento nella
modalità Orizzontale,
ma esso viene
stampato ruotato o
ritagliato.
La maggior parte delle applicazioni Unix che offrono
l’opzione di orientamento orizzontale nelle loro
opzioni di stampa genereranno un codice PostScript
corretto da stampare così com’è. In questo caso, è
necessario assicurarsi di lasciare l’opzione LLPR
sulla sua impostazione predefinita Verticale, per
evitare rotazioni indesiderate della pagina che
determinerebbero una copia ritagliata.
7.18
Soluzione dei problemi
Problema
Utilizzando CUPS,
alcune pagine
vengono stampate
in bianco (non viene
stampato nessun
elemento).
Causa possibile e soluzione
Problema
Se i dati vengono inviati nel formato Encapsulated
PostScript (EPS), alcune vecchie versioni di CUPS
(1.1.10 e precedenti) hanno un difetto che ne evita
l’elaborazione corretta. Quando si passa attraverso
LLPR per stampare, il pacchetto della stampante
risolverà questo problema convertendo i dati in
PostScript normale. Tuttavia, se l’applicazione in uso
esclude LLPR e invia i dati EPS a CUPS, il documento
potrebbe non venire stampato correttamente.
Una stampante è stata
configurata per
stampare su un file,
ma vengono
visualizzati errori di
“Permission denied”.
La maggior parte dei sistemi di stampa non viene
eseguita come super-utente, ma come utente
speciale (di solito “lp”). Pertanto, assicurarsi che il
file scelto per la stampa sia accessibile all’utente
che possiede il demone dello spooler.
Sulla stampante PLC
(o GDI), talvolta
vengono visualizzati
messaggi di errore di
stampa, invece del
documento.
Purtroppo, alcune applicazioni Unix possono
generare dati PostScript non conformi che
potrebbero non essere supportati da Ghostscript,
oppure dalla stampante stessa nella modalità
PostScript. È possibile provare a catturare l’output
su un file e visualizzare i risultati con Ghostscript
(gv o ghostview consentirà di farlo
interattivamente) e vedere se vengono visualizzati
messaggi di errore. Tuttavia, poiché l’applicazione
è probabilmente in una condizione di errore, è
opportuno consultare il fornitore di software per
informarlo del problema.
Alcune immagini a
colori sono
completamente nere.
Questo è un difetto conosciuto di Ghostscript (fino al
GNU Ghostscript versione 7.05) quando lo spazio
colore di base del documento è costituito dallo
spazio colore indicizzato ed è convertito mediante lo
spazio colore CIE. Poiché Postscript utilizza lo spazio
colore CIE per il sistema di abbinamento dei colori,
è opportuno aggiornare Ghostscript nel sistema
almeno a GNU Ghostscript versione 7.06 o
superiore. Le versioni recenti di Ghostscript sono
disponibili nel sito www.ghostscript.com.
Impossibilità di
stampare su una
stampante SMB
(Windows).
Per poter configurare e utilizzare stampanti SMB
condivise (come ad esempio le stampanti condivise
su un sistema Windows), è necessario aver
installato correttamente il pacchetto SAMBA che
abilita tale funzione. Il comando “smbclient”
dovrebbe essere disponibile e utilizzabile sul
sistema.
L’applicazione
utilizzata sembra
essere bloccata
durante l’esecuzione
di LLPR.
La maggior parte delle applicazioni Unix prevedono
che un comando come il normale comando “lpr” non
sia interattivo e pertanto tornano immediatamente.
Poiché LLPR attende l’input dell’utente prima di
trasmettere il lavoro allo spooler di stampa, molto
spesso l’applicazione attende il ritorno del processo
e pertanto sembra essere bloccata (le sue finestre
non si aggiornano). Questo è normale e
l’applicazione dovrebbe riprendere a funzionare
correttamente dopo che l’utente esce da LLPR.
Come specificare
l’indirizzo IP del server
SMB?
Può essere specificato nella finestra di dialogo
“Add Printer” dello strumento di comunicazione, se
non si utilizza il sistema di stampa CUPS. Purtroppo,
attualmente CUPS non consente di specificare
l’indirizzo IP delle stampanti SMB, quindi per poter
stampare sarà necessario essere in grado
di esaminare la risorsa con SAMBA.
Durante la stampa,
alcuni documenti
escono come pagine
bianche.
Alcune versioni di CUPS, specialmente quelle fornite
con Mandrake Linux prima della versione 8.1, hanno
alcuni difetti conosciuti durante l’elaborazione dei
dati PostScript inviati da alcune applicazioni.
Provare ad effettuare l’aggiornamento alla versione
più recente di CUPS (almeno la 1.1.14). Alcuni
pacchetti RPM per le distribuzioni più note vengono
forniti gratuitamente con questo pacchetto di
stampa Linux.
Si dispone di alcuni
CUPS e alcune opzioni
(come N su 1)
sembrano essere state
sempre attivate,
anche se non vengono
selezionate in LLPR.
Alcune opzioni locali potrebbero essere state
definite nel file ~/.lpoptions, che viene gestito dal
comando lpoptions. Queste opzioni vengono sempre
utilizzate, se non vengono escluse dalle
impostazioni LLPR. Per disattivare tutte le opzioni
relative a una stampante, eseguire il seguente
comando, sostituendo “printer” al nome della coda:
lpoptions -x printer.
7.19
Soluzione dei problemi
Causa possibile e soluzione
8
Uso della stampante
in rete (solo CLP-600N)
Impostazione di una stampante
collegata in rete
Se si lavora in un ambiente di rete, la stampante può essere
condivisa da altri utenti.
È necessario configurare i protocolli di rete sulla stampante per
utilizzarla come stampante di rete. L’impostazione dei protocolli
può essere effettuata mediante il programma di rete in
dotazione. Consultare la Guida dell'utente della stampante di
rete.
Questo capitolo tratta i seguenti argomenti:
• Informazioni sulla condivisione della stampante
in rete
È possibile configurare i parametri fondamentali della rete
mediante il pannello di controllo della stampante. Usare il
pannello di controllo della stampante per effettuare le seguenti
impostazioni:
• Impostazione di una stampante collegata in rete
NOTA: se si usa il modello CLP-600 è possibile collegare la
stampante solo a una rete locale per l'uso tramite un unico
computer.
• Attivare o disattivare i protocolli di rete (IPX/SPX)
• Configurare il protocollo TCP/IP
• Configurare i tipi di frame IPX
Informazioni sulla condivisione
della stampante in rete
Configurazione dei parametri di rete
nel Pannello di controllo
Se si lavora in un ambiente di rete, è possibile collegare
la stampante alla rete.
Sistemi operativi supportati
NOTA: i sistemi operativi supportati dalla scheda di rete
possono essere diversi da quelli supportati dalla stampante.
La tabella seguente mostra gli ambienti di rete supportati dalla
stampante.
Stampante condivisa localmente
È possibile collegare la stampante direttamente al
computer selezionato, chiamato “computer host”, nella rete.
La stampante può quindi essere condivisa da altri utenti della
rete mediante una connessione alla stampante di rete con
Windows 98SE/Me/XP/NT 4.0/2000/2003.
Opzione
Requisiti
Per informazioni sulla condivisione locale della stampante,
vedere la sezione Software.
Interfaccia di rete
10/100 Base-TX (standard) o LAN
wireless 802.11a/b/g
Stampante collegata in una rete cablata
Sistema operativo di rete
• Novell NetWare 4.x, 5.x, 6.x
• Windows 98SE/Me/NT 4.0/2000/
2003/XP
• Vari sistemi operativi Linux
• Mac OS 10.3 ~ 10.4
Protocolli di rete
• Netware IPX/SPX
• TCP/IP, DLC/LLC su Windows
Server di indirizzamento
dinamico
DHCP, BOOTP
La stampante CLP-600N dispone di un'interfaccia di rete
integrata. Per ulteriori informazioni sul collegamento in rete
della stampante, vedere 2.7.
Stampante collegata in una rete wireless
Per utilizzare una stampante CLP-600N in un ambiente di rete
wireless, è necessario installare una scheda di interfaccia di
rete cablata/wireless opzionale nella stampante.
Contattare il rivenditore Samsung o quello presso il quale si è
acquistata la stampante. Si consiglia vivamente di far installare
la scheda da un professionista specializzato.
•
•
•
•
•
Stampa in rete
Sia che il computer sia collegato a livello locale o alla rete,
è necessario installare il software della stampante serie
CLP-600 in ciascun computer che stamperà i documenti
con tale stampante.
IPX/SPX: Internet Packet eXchange/Sequenced Packet eXchange
TCP/IP: Transmission Control Protocol/Internet Protocol
DLC/LLC: Data Link Control/Logical Link Control
DHCP: Dynamic Host Configuration Protocol
BOOTP: Bootstrap Protocol
8.1
Uso della stampante in rete (solo CLP-600N)
Stampa di una pagina di configurazione di rete
Configurazione del protocollo TCP/IP
La pagina di configurazione di rete mostra come è configurata
la scheda di interfaccia di rete nella stampante. Le impostazioni
predefinite adatte per la maggior parte delle applicazioni sono
attivate.
La stampante può essere configurata su numerose reti TCP/IP.
Ci sono molti modi in cui alla stampante può essere assegnato
un indirizzo TCP/IP, a seconda della rete.
1
• Indirizzamento statico: l'indirizzo TCP/IP viene assegnato
manualmente dall'amministratore di sistema.
Nella modalità Pronta, premere il pulsante Menu ( ) fino
a quando non compare il messaggio “Rete” nella riga
inferiore del display.
• Indirizzamento dinamico BOOTP/DHCP (predefinito):
l'indirizzo TCP/IP viene assegnato automaticamente dal
server.
2
Premere il pulsante Enter (
3
Premere il pulsante di scorrimento (
o
) finché
nella riga inferiore del display non viene visualizzato
il messaggio “Stam conf rete”.
Indirizzamento statico
Premere il pulsante Enter (
1
Nella modalità Pronta, premere il pulsante Menu ( ) fino
a quando non compare il messaggio “Rete” nella riga
inferiore del display. Premere il pulsante Enter (
) per
accedere al menu.
2
Premere il pulsante Enter (
) quando nella riga inferiore
del display viene visualizzato il messaggio “Config. rete”.
3
Premere il pulsante di scorrimento (
o
) per
visualizzare “Sì” e premere il pulsante Enter (
).
4
Premere il pulsante Upper Level (
il pulsante di scorrimento (
).
Nella modalità Pronta, premere il pulsante Menu (
) fino
a quando non compare il messaggio “Rete” nella riga
inferiore del display. Premere il pulsante Enter (
) per
accedere al menu.
5
Premere il pulsante Enter (
l'indicazione “Config TCP”.
6
2
Premere il pulsante di scorrimento (
o
) per
visualizzare “Sì” e premere il pulsante Enter (
).
Premere il pulsante Enter (
) quando nella riga inferiore
del display viene visualizzato il messaggio “Config. rete”.
7
Premere il pulsante Upper Level (
il pulsante di scorrimento (
).
3
Premere il pulsante di scorrimento (
o
) per
).
visualizzare “Sì” e premere il pulsante Enter (
Premere quindi il pulsante Upper Level ( ).
8
Premere il pulsante Enter (
) quando viene visualizzata
l'indicazione “Metodo ott. IP”.
4
Premere il pulsante di scorrimento (
o
) finché nella
riga inferiore del display non viene visualizzato il protocollo
desiderato.
9
Premere il pulsante di scorrimento (
o
) per
visualizzare “Statico” e premere il pulsante Enter (
4
) per accedere al menu.
Per immettere l’indirizzo TCP/IP dal pannello di controllo della
stampante, procedere come segue:
).
Viene stampata la pagina di configurazione di rete.
Impostazione dei protocolli di rete
La prima volta che si installa la stampante, tutti i protocolli di
rete supportati vengono attivati. Se viene attivato un protocollo
di rete, la stampante può trasmettere attivamente sulla rete
anche quando il protocollo non è in uso. Questo potrebbe far
aumentare leggermente il traffico di rete. Per eliminare il
traffico superfluo, è possibile disattivare i protocolli inutilizzati.
1
È possibile scegliere tra “Config TCP” e “Netware”.
5
Premere il pulsante Enter (
6
Premere il pulsante di scorrimento (
modificare l'impostazione.
) quando viene visualizzata
10 Premere il pulsante Upper Level (
il pulsante di scorrimento (
11 Premere il pulsante Enter (
), quindi usare
), quindi usare
), quindi usare
).
) quando viene visualizzata
l'indicazione “Indirizzo IP”.
).
o
L’indirizzo IP consiste in 4 byte.
) per
Se si era selezionato “Config TCP”, modificare
l'impostazione in “No” (disattivazione) o “Sì” (attivazione).
Se si era selezionato “Netware”, modificare l'impostazione
in “Disattivato” (disattivazione) o “Attivato” (attivazione).
7
Premere il pulsante Enter (
8
Premere il pulsante On Line/Continue (
alla modalità Pronta.
Immettere un numero compreso
tra 0 e 255 per ciascun byte.
) per salvare la selezione.
12 Premere il pulsante di scorrimento (
o
) per
immettere un numero compreso tra 0 e 255 e quindi
).
premere il pulsante Enter (
) per tornare
8.2
Uso della stampante in rete (solo CLP-600N)
).
13 Ripetere la procedura 12 per completare l’indirizzo dal
Configurazione dei tipi di frame IPX
primo byte al quarto byte.
Sulle reti del protocollo IPX/SPX (ad esempio, Novell NetWare),
il formato dei frame di comunicazione in rete vanno specificati
per la stampante. Nella maggior parte dei casi, è possibile
mantenere l’impostazione predefinita “Automatico”. Tuttavia,
è possibile impostare automaticamente il formato del tipo di
frame, se necessario.
14 Per selezionare altri parametri, come “Masch. sottor.”
oppure “Gateway”, premere il pulsante di scorrimento
).
(
o
). Premere il pulsante Enter (
15 Ripetere le procedure dalla 12 alla 13 per configurare gli
altri parametri TCP/IP.
16 Premere il pulsante On Line/Continue (
• Automatico (predefinito): rileva e limita automaticamente
il tipo di frame impostando il primo rilevato.
) per tornare
• EN_8022: limita il tipo di frame a IPX su frame IEEE 802.2
con IEEE 802.3. Tutti gli altri verranno ignorati.
alla modalità Pronta.
• EN_8023: limita il tipo di frame a IPX su frame IEEE 802.3.
Tutti gli altri verranno ignorati.
Indirizzamento dinamico (BOOTP/DHCP)
• EN_II: limita il tipo di frame a IPX su frame Ethernet. Tutti
gli altri verranno ignorati.
Per assegnare automaticamente l’indirizzo TCP/IP mediante
il server, procedere come segue:
1
Nella modalità Pronta, premere il pulsante Menu (
) fino
a quando non compare il messaggio “Rete” nella riga
) per
inferiore del display. Premere il pulsante Enter (
accedere al menu.
2
Premere il pulsante Enter (
) quando nella riga inferiore
del display viene visualizzato il messaggio “Config. rete”.
3
Premere il pulsante di scorrimento (
o
) per
visualizzare “Sì” e premere il pulsante Enter (
).
4
Premere il pulsante Upper Level (
il pulsante di scorrimento (
).
5
Premere il pulsante Enter (
l'indicazione “Config TCP”.
6
Premere il pulsante di scorrimento (
o
) per
visualizzare “Sì” e premere il pulsante Enter (
).
7
Premere il pulsante Upper Level (
il pulsante di scorrimento (
).
8
Premere il pulsante Enter (
) quando viene visualizzata
l'indicazione “Metodo ott. IP”.
9
Premere il pulsante di scorrimento (
o
) per
visualizzare “DHCP” e premere il pulsante Enter (
• EN_SNAP: limita il tipo di frame a IPX su frame SNAP con
IEEE 802.3. Tutti gli altri verranno ignorati.
Notare che, prima di poter configurare i tipi di frame,
è necessario attivare il protocollo IPX/SPX nel menu Netware.
Vedere “Impostazione dei protocolli di rete” a pagina 8.2.
Per modificare il formato del tipo di frame, procedere come
segue:
), quindi usare
) quando viene visualizzata
), quindi usare
).
10 Per assegnare l’indirizzo dal server BOOTP, premere
il pulsante Enter (
) quando viene visualizzato
il messaggio “BOOTP”.
11 Premere il pulsante On Line/Continue (
) per tornare
alla modalità Pronta.
1
Nella modalità Pronta, premere il pulsante Menu (
) fino
a quando non compare il messaggio “Rete” nella riga
inferiore del display. Premere il pulsante Enter (
) per
accedere al menu.
2
Premere il pulsante Enter (
) quando nella riga inferiore
del display viene visualizzato il messaggio “Config. rete”.
3
Premere il pulsante di scorrimento (
o
) finché
nella riga inferiore del display non viene visualizzato
il messaggio “Sì”. Premere il pulsante Enter (
).
4
5
Premere il pulsante Upper Level (
).
Premere il pulsante di scorrimento (
o
) finché
nella riga inferiore del display non viene visualizzato
il messaggio “Netware”. Premere il pulsante Enter (
).
6
Premere il pulsante di scorrimento (
o
) finché
nella riga inferiore del display non viene visualizzato il
messaggio “Attivato”. Premere il pulsante Enter (
).
7
Premere il pulsante Upper Level (
il pulsante di scorrimento (
).
8
Premere il pulsante Enter (
) quando viene visualizzata
l'indicazione “Conf. Netware”.
9
Premere il pulsante di scorrimento (
o
) finché
nella riga inferiore del display non viene visualizzato
il messaggio “Sì”. Premere il pulsante Enter (
).
10 Premere il pulsante Upper Level (
pulsante di scorrimento (
11 Premere il pulsante Enter (
).
l'indicazione “Tipo frame IPX”.
8.3
Uso della stampante in rete (solo CLP-600N)
), quindi usare
), quindi usare il
) quando viene visualizzata
12 Premere il pulsante di scorrimento (
o
) finché non
viene visualizzato il tipo di frame desiderato e premere
).
il pulsante Enter (
13 Premere il pulsante On Line/Continue (
alla modalità Pronta.
) per tornare
3
Premere il pulsante di scorrimento (
o
) finché
nella riga inferiore del display non viene visualizzato
).
il messaggio “Sì”. Premere il pulsante Enter (
4
5
Premere il pulsante Upper Level (
6
Premere il pulsante di scorrimento (
o
) finché
nella riga inferiore del display non viene visualizzato
).
il messaggio “Sì”. Premere il pulsante Enter (
Ripristino della configurazione di rete
È possibile riportare la configurazione di rete alle impostazioni
predefinite.
1
2
3
Nella modalità Pronta, premere il pulsante Menu (
)
fino a quando non compare il messaggio “Rete” nella riga
inferiore del display.
Premere il pulsante Enter (
4
Premere il pulsante Enter (
la selezione.
5
Riavviare la scheda di interfaccia di rete.
• SSID: quando si seleziona “Cerca elenco”, la scheda di rete
wireless della stampante effettua una ricerca di tali reti
nell'area e mostra i risultati in un elenco. Selezionare una
rete dall'elenco. Non è possibile modificare “Modal. operat.”,
“Mod. frequenza”, o “Canale”.
).
Se nell'elenco viene selezionato “Personalizz.”, è possibile
configurare le impostazioni wireless in base alle necessità e
attribuire all'impostazione “Personalizz.” un nome che includa
fino a 32 caratteri di lunghezza. Per “SSID” vale la distinzione
maiuscole/minuscole, quindi è necessario modificarlo con cura.
Utilizzare i pulsanti di scorrimento, individuare la lettera
). Quando il
desiderata e premere il pulsante Enter (
cursore si sposta sul successivo campo di immissione testo,
immettere le lettere successive allo stesso modo in cui si era
immessa la prima lettera. Dopo avere immesso l'ultima lettera
) per
del nome, premere nuovamente il pulsante Enter (
salvare l'ID. La modalità di immissione dei numeri della chiave
di crittatura è uguale a quella delle lettere.
) per confermare
Riavvio della scheda di interfaccia di rete
Se si è configurata l'opzione di menu “Netware” o “Conf
wireless”, la stampante non riconoscerà al modifica apportata.
In questo caso, è possibile riavviare semplicemente la scheda di
interfaccia di rete senza spegnere e riaccendere la stampante.
1
Nella modalità Pronta, premere il pulsante Menu (
)
fino a quando non compare il messaggio “Rete” nella riga
inferiore del display.
2
3
Premere il pulsante Enter (
4
Premere il pulsante Enter (
• Modal. operat.: la modalità “Ad hoc” consente ai dispositivi
wireless di comunicare direttamente tra di loro. Questa è la
modalità operativa predefinita per il server di stampa.
Se la propria rete utilizza un punto di accesso, è necessario
riconfigurare la modalità operativa su “Infra”. La modalità
“Infra” consente sia ai computer wireless che cablati di
inviare file alla stampante attraverso un punto di accesso.
) per accedere al menu.
Premere il pulsante di scorrimento (
o
) finché nella
riga inferiore del display non viene visualizzato il messaggio
).
“Reimposta rete”. Premere il pulsante Enter (
).
• Mod. frequenza: “802.11a”, “802.11b/g”, o “802.11a/b/g”.
La stampante riavvia la scheda di interfaccia di rete.
Il server di stampa Samsung può essere configurato per
il funzionamento nelle seguenti modalità di frequenza:
- Modalità 802.11a: la radio utilizza lo standard IEEE802.11
(5 GHz).
- Modalità 802.11b/g: la radio utilizza l'intervallo di frequenza
definito nello standard IEEE802.11g (2,4 GHz). Questa
modalità è compatibile con lo standard IEEE802.11b.
- Modalità 802.11a/b/g: la radio utilizza l'intervallo
di frequenza definito negli standard IEEE802.11a
e IEEE802.11b/g (5 GHz e 2,4 GHz).
Configurazione della rete wireless
Vedere le istruzioni fornite con la scheda di interfaccia di rete
wireless in commercio.
È possibile configurare con facilità gli ambienti di rete wireless
utilizzando il programma SetIP di Windows. Vedere la Guida
dell'utente della rete wireless.
Per configurare le impostazioni wireless:
1
2
Premere il pulsante di scorrimento (
o
) finché nella
riga inferiore del display non viene visualizzato il messaggio
).
“Conf wireless”. Premere il pulsante Enter (
È possibile configurare i seguenti elementi:
) per accedere al menu.
Premere il pulsante di scorrimento (
o
) finché
nella riga inferiore del display non viene visualizzato il
messaggio “Ins. predef.”. Premere il pulsante Enter (
).
Nella modalità Pronta, premere il pulsante Menu (
) fino
a quando non compare il messaggio “Rete” nella riga
) per
inferiore del display. Premere il pulsante Enter (
accedere al menu.
L’impostazione predefinita è “802.11a/b/g”.
• Canale: questa opzione è modificabile solo nella modalità
“Ad hoc”. Nella maggior parte dei casi, non sarà necessario
modificare questa impostazione. Il server di stampa esamina
tutti i canali disponibili per la rete specificata e adatta il
proprio canale a quello rilevato.
Premere il pulsante Enter (
) quando nella riga inferiore
del display viene visualizzato il messaggio “Config. rete”.
8.4
Uso della stampante in rete (solo CLP-600N)
Ripristino della configurazione wireless
• Mod. sicurezza: “Nessuno”, “WEP statico”, o “Migliorato”. Il
server di stampa Samsung fornisce tre tipi di modalità di
sicurezza, (quali “Nessuno”, “WEP statico” e “Migliorato”) per
un'agevole impostazione della sicurezza delle reti wireless. La
modalità di sicurezza “Nessuno” è utilizzata quando la
validazione dell'identità e della crittatura dei dati del
dispositivo wireless non è necessaria per la rete. Il WEP
statico utilizza l'algoritmo WEP (Wired Equivalent Privacy)
suggerito dallo standard IEEE802.11 per la sicurezza. Un
algoritmo WEP fornisce la crittatura e la decrittatura dei dati
per la comunicazione dei dati. La sicurezza WEP statica
richiede la chiave WEP per la crittatura, la decrittatura e
l'autenticazione dei dati. Il Migliorato fornisce maggiore
sicurezza e una migliore gestione delle chiavi rispetto al WEP
statico, grazie all'autenticazione EAP IEEE802.1X e alla
crittatura dinamica (come i WEP, TKIP e AES dinamici). Il
Migliorato non può essere configurato nel pannello di controllo
della stampante. Per scegliere l'algoritmo Migliorato come
modalità di sicurezza, è necessario utilizzare l'SWS (SyncThru
Web Service). Per ulteriori informazioni sulle impostazioni
avanzate, consultare la Guida dell'utente della stampante di
rete. L'impostazione predefinita è “Nessuno”.
È possibile riportare la configurazione wireless solo alle
impostazioni predefinite.
• Autenticazione: “Sist. aperto” o “Chiave cond.”. Questa
opzione è modificabile solo nella modalità WEP statico. Se
richiesto dalla rete, è necessario configurare il metodo di
autenticazione corretto sul server di stampa. L’impostazione
predefinita è “Sist. aperto”.
• Crittatura: “WEP 64 bit” o “WEP 128 bit”. Questa opzione è
modificabile solo nella modalità WEP statico.
Se la propria rete utilizza le chiavi di crittatura WEP statico,
è necessario configurarle. È possibile configurare fino a
quattro chiavi. La chiave attiva deve corrispondere al valore
e alla posizione della chiave attiva (ad esempio, Chiave 1)
configurata sugli altri dispositivi wireless. L’impostazione
predefinita è “WEP 64 bit”.
1
Nella modalità Pronta, premere il pulsante Menu (
)
fino a quando non compare il messaggio “Rete” nella riga
inferiore del display. Premere il pulsante Enter (
) per
accedere al menu.
2
Premere il pulsante Enter (
) quando nella riga inferiore
del display viene visualizzato il messaggio “Config. rete”.
3
Premere il pulsante di scorrimento (
o
) finché
nella riga inferiore del display non viene visualizzato
il messaggio “Sì”. Premere il pulsante Enter (
).
4
Premere il pulsante Upper Level (
5
Premere il pulsante di scorrimento (
o
) finché nella
riga inferiore del display non viene visualizzato il messaggio
“Conf wireless”. Premere il pulsante Enter (
).
6
Premere il pulsante di scorrimento (
o
) finché
nella riga inferiore del display non viene visualizzato
il messaggio “Sì”. Premere il pulsante Enter (
).
7
Premere il pulsante Upper Level (
8
Premere il pulsante di scorrimento (
o
) finché nella
riga inferiore del display non viene visualizzato il messaggio
“Pred. wireless”. Premere il pulsante Enter (
).
9
Premere il pulsante Enter (
la selezione.
• Tipo chiave: selezionare il tipo di chiave della rete. Questa
opzione è modificabile solo nella modalità WEP statico.
L’impostazione predefinita è “Esadecimale”.
• Chiave 1, Chiave 2, Chiave 3, Chiave 4: immettere
il numero della chiave per “Crittatura”. Questa opzione
è modificabile solo nella modalità WEP statico. L'impostazione
predefinita è 0 per tutte le chiavi. Di seguito sono riportati
i numeri che è possibile immettere:
Esadecimale
Alfanumerico
10 cifre
5 caratteri
WEP 128 bit
26 cifre
13 caratteri
).
) per confermare
NOTA: questa funzione verrà applicata dopo aver reimpostato
il server di stampa. Per ripristinare il server di stampa, vedere
“Riavvio della scheda di interfaccia di rete” a pagina 8.4.
• Uso chiave: selezionare la chiave da utilizzare nella rete.
Questa opzione è modificabile solo nella modalità WEP
statico. L’impostazione predefinita è “Chiave 1”.
WEP 64 bit
).
NOTA: le modifiche per i parametri wireless verranno applicate
dopo aver reimpostato il server di stampa. Per ripristinare
il server di stampa, vedere “Riavvio della scheda di interfaccia
di rete” a pagina 8.4.
8.5
Uso della stampante in rete (solo CLP-600N)
9
Installazione dei
componenti opzionali
della stampante
Installazione di un vassoio
della carta opzionale
È possibile aumentare la capacità di gestione della carta della
stampante installando un vassoio 2 opzionale. Questo vassoio
contiene 500 fogli di carta.
Questa stampante laser è stata ottimizzata per soddisfare la
maggior parte delle necessità di stampa. Per migliorare
ulteriormente le capacità della stampante, tenendo in
considerazione le necessità di tutti gli utenti, Samsung ha reso
disponibili diversi accessori opzionali.
1
Rimuovere il nastro e il materiale di imballaggio all'interno
del vassoio.
2
Individuare l'ubicazione del connettore e i posizionatori del
vassoio opzionale.
Questo capitolo tratta i seguenti argomenti:
• Precauzioni durante l’installazione degli accessori
opzionali della stampante
• Installazione di un vassoio della carta opzionale
• Installazione di una scheda di interfaccia di rete
(solo CLP-600N)
Precauzioni durante
l’installazione degli accessori
opzionali della stampante
SCOLLEGARE IL CAVO DI ALIMENTAZIONE:
Non rimuovere la scheda di controllo della stampante quando
questa è collegata all’impianto elettrico.
Per evitare il rischio di scosse elettriche, scollegare sempre
il cavo di alimentazione durante l’installazione o la rimozione
di QUALSIASI componente della stampante, sia interno che
esterno.
SCARICARE L’ELETTRICITÀ STATICA:
La scheda di controllo, gli accessori opzionali interni della
stampante e le schede di interfaccia di rete sono sensibili
all’elettricità statica. Prima di installare o rimuovere un
componente interno, scaricare l’elettricità statica dal proprio
corpo toccando un oggetto metallico, come la piastra posteriore
metallica di un dispositivo collegato a una presa di
alimentazione con messa a terra. Se si cammina nella stanza
prima del termine dell’installazione, scaricare nuovamente
l’elettricità statica accumulata.
9.1
Installazione dei componenti opzionali della stampante
3
Collocare la stampante sul vassoio, allineando i piedi della
stampante con i posizionatori nel vassoio opzionale.
Le maniglie di sollevamento
si trovano nella parte
inferiore a entrambi i lati
della stampante.
3
Selezionare l'icona della stampante Samsung CLP-600
Series.
4
Fare clic con il pulsante destro del mouse sull'icona della
stampante e selezionare Proprietà.
5
Fare clic sulla scheda Stampante e selezionare Vassoio 2
nell'elenco a discesa Vassoio opzionale.
6
Fare clic su OK.
Installazione di una scheda
di interfaccia di rete (solo CLP-600N)
NOTA: queste procedure sono destinate all'uso esclusivo da
parte dei tecnici dell'assistenza.
È possibile utilizzare il modello CLP-600N in una rete con la
scheda di interfaccia di rete incorporata.
ATTENZIONE: questa stampante pesa 28.5 kg, comprese
le cartucce del toner e il cassetto della carta. Sollevare e
maneggiare con cura l'apparecchio. Per spostare la stampante
bisogna essere almeno in due. Servirsi delle maniglie di
sollevamento rappresentate nell'illustrazione (vedere
pagina 1.2). Se una persona tenta di sollevare la stampante
da sola, potrebbe procurarsi delle lesioni alla schiena.
4
Se si desidera usare la stampante sia in un ambiente di rete
cablato che in uno wireless, è necessario installare una scheda
di interfaccia di rete cablata/wireless opzionale. Contattare il
rivenditore Samsung o quello presso il quale si è acquistata la
stampante. Si consiglia vivamente di far installare la scheda da
un professionista specializzato.
Collegare il cavo di interfaccia del vassoio nel connettore
posto sul lato posteriore sinistro della stampante.
Controllare se nel pacchetto della scheda di interfaccia
opzionale ci sono parti mancanti.
Pacchetto della scheda di interfaccia
Rete: Ethernet 10/100 Base TX + 802.11a/b/g Wireless LAN
(interna)
Numero ordine: CLP-N600B
Contenuto: scheda di interfaccia di rete cablata/wireless, CD
delle utilità di rete, Guida rapida alla stampa in rete
Dopo aver installato il vassoio 2, è necessario impostarlo nella
finestra delle proprietà della stampante.
1
Fare clic sul pulsante Start di Windows.
2
Per Windows 98SE/Me/NT 4.0/2000, selezionare
Impostazioni e quindi Stampanti.
NOTA: a seconda del Paese di acquisto, l'antenna collegata
all'interfaccia di rete cablata/wireless acquistata potrebbe non
essere separata dalla scheda.
Per installare una scheda di interfaccia di rete cablata/wireless:
1
Per Windows XP/2003, selezionare Stampanti e fax.
Spegnere la stampante e scollegare tutti i cavi dalla
stampante.
9.2
Installazione dei componenti opzionali della stampante
2
Rimuovere le quattro viti sul retro della stampante.
3
Rimuovere il coperchio della scheda di controllo dalla
stampante.
4
5
Per rimuovere una scheda di interfaccia di rete già
esistente, rimuovere le due viti e la scheda.
6
Separare l'antenna della scheda di rete cablata/wireless
dalla scheda stessa.
7
Allineare il connettore della scheda di interfaccia di rete a
quello della scheda di controllo. Assicurarsi che le prese
presenti sulla scheda passino attraverso i fori. Spingere
saldamente la scheda nel connettore sulla scheda di
controllo finché non si inserisce completamente e
saldamente in sede.
Rimuovere le cinque viti che trattengono la piastra
metallica, quindi rimuovere il coperchio metallico, come
mostrato di seguito.
9.3
Installazione dei componenti opzionali della stampante
8
Inserire le due viti in dotazione con il pacchetto della
scheda di interfaccia negli appositi fori al di sopra e al di
sotto della porta di rete Ethernet, come mostrato di
seguito. Serrarle con cura.
9
Inserire in senso orario il contatore dell'antenna e
ribaltarlo verso l'alto, come mostrato nella figura.
12 Inserire un'estremità del cavo Ethernet nella porta di rete
Ethernet della stampante e l'altra estremità del cavo in un
collegamento di rete LAN.
NOTA: per informazioni sulla configurazione e sull'uso della
stampante sia in un ambiente cablato che in un ambiente
wireless, consultare la Guida dell'utente della stampante di
rete fornita con la scheda di interfaccia di rete
cablata/wireless. È anche possibile configurare i parametri di
rete sul pannello di controllo; vedere a pagina 8.4.
10 Rimontare il coperchio metallico, come mostrato di
seguito, e rimontare le quattro viti rimosse al punto 4.
11 Rimontare il coperchio della scheda di controllo, come
mostrato di seguito, e rimontare le quattro viti rimosse al
punto 2.
9.4
Installazione dei componenti opzionali della stampante
10
Elemento
Specifiche
Interfaccia
CLP-600: USB 2.0
CLP-600N: USB 2.0, Ethernet 10/100 Base TX
Questo capitolo tratta i seguenti argomenti:
Compatibilità sistemi
operativi****
• Specifiche della stampante
• Specifiche della carta
Windows 98SE/Me/NT 4.0/2000/XP/2003, vari sistemi
operativi Linux, Mac OS 10.3 ~ 10.4
Windows NT 4.0 è supportato solo sul modello
CLP-600N.
Opzione
Specifiche della stampante
Elemento
Specifiche e descrizione
Specifiche e descrizione
Solo CLP-600N: LAN wireless Ethernet 10/100
Base TX + 802.11a/b/g (interna)
* La velocità di stampa viene influenzata dal sistema operativo in uso, dalla prestazioni
di elaborazione, dal software applicativo, dal metodo di collegamento, dal tipo di supporto
di stampa, dal formato del supporto di stampa e dalla complessità del lavoro.
** Livello pressione audio, ISO7779.
*** Può essere interessata dall'ambiente operativo, dall'intervallo di stampa, dal tipo e dal
formato del supporto di stampa.
**** Visitare il sito www.samsungprinter.com per scaricare la versione più recente del software.
Velocità di stampa*
Bianco e nero e a colori: fino a 20 PPM nel formato A4
(21 PPM nel formato Lettera)
Risoluzione
Fino a 2400 x 600 dpi
Tempo
riscaldamento
Meno di 45 secondi
Tempo stampa prima
pagina
20 secondi
Specifiche della carta
Tensione nominale
110~127 VCA, 9 A (USA, Canada), 50/60 Hz 220~240
VCA, 4.5 A (altri), 50/60 Hz
Panoramica
Consumi
450 W in media mentre è in funzione / Meno di 35 W
nella modalità risparmio energia
Livello rumore**
Inferiore a 50 dBA (stampa)
Questa stampante accetta diversi materiali di stampa, come
fogli singoli (inclusi fogli di carta riciclata al 100%), buste,
etichette e fogli di formato personalizzato. Le proprietà quali
il peso, la composizione, la grana e il contenuto di umidità sono
fattori importanti che influiscono sulle prestazioni della
stampante e sulla qualità di stampa. La carta non conforme alle
indicazioni fornite in questo manuale può causare i seguenti
problemi:
Inferiore ai 32 dBA (stampa nella modalità Standby)
Durata dei materiali
di consumo
Cartuccia del toner nero/giallo/magenta/ciano: circa
4.000 pagine formato A4/Lettera con copertura 5%
(per iniziare, 2.000 pagine)
• Scarsa qualità di stampa
Cinghia di trasferimento della carta: circa 50.000
pagine in bianco e nero e a colori***
• Aumento degli inceppamenti
• Usura precoce della stampante
Fusore: circa 50.000 pagine in bianco e nero e a
colore***
Ciclo operativo
NOTE:
• Alcuni tipi di carta possono essere conformi a tutte
le indicazioni di questo manuale e non dare comunque
risultati soddisfacenti. Ciò potrebbe essere dovuto a una
conservazione non corretta, a livelli di temperatura e di
umidità non accettabili o ad altre variabili indipendenti
da Samsung.
• Prima di acquistarne ingenti quantitativi, assicurarsi che
la carta soddisfi i requisiti specificati in questo manuale.
Mensile: fino a 35.000 pagine
Peso
28.5 kg (inclusi i materiali di consumo)
Peso dell’imballaggio
Carta: 3,5 kg, Plastica: 900 g
Dimensioni esterne
(L x P x A)
465 (L) x 465 (P) x 445 (A) mm
Ambiente operativo
Temperatura: 10~32,5 °C
Umidità: 20~80% di umidità relativa
Linguaggio della
stampante
SPL-C (Samsung Printer Language Color)
Memoria
32 MB (non espandibile)
Font
Font Windows
ATTENZIONE: l’utilizzo di carta non conforme a queste
specifiche può causare problemi alla stampante, con necessità
di riparazione. Gli eventuali interventi di riparazione non sono
coperti dal contratto di garanzia Samsung.
10.1
Specifiche
Formati della carta supportati
Vassoio 1
/
Dimensioni*
Vassoio 2
Lettera
216 x 279 mm
A4
210 x 297 mm
Per ottenere risultati ottimali, utilizzare carta normale da
75 g/m2. Assicurarsi che la carta sia di buona qualità e che non
presenti tagli, strappi, macchie, residui, polvere, arricciature,
vuoti e bordi piegati.
Peso
Capacità**
Carta da lettera da
75 a 90 g/m2 per la
stampa su facciata
singola
• 250 pagine di
carta da lettera
da 75 g/m2 per
il vassoio 1
• 500 pagine di
carta da lettera
da 75 g/m2 per
il vassoio 2
Vassoio
multifunzione
Dimensioni*
Formato minimo
(personalizzato)
90 x 140 mm
Formato
massimo
(personalizzato)
216 X 356 mm
Etichette***
Uguali ai
formati carta
minimi e
massimi
elencati sopra.
Buste
Indicazioni per l’uso della carta
Peso
Capacità**
Carta da lettera
da 75 a 163 g/m2
100 fogli di
carta da lettera
da 75 g/m2
Spessore:
0,10 X 0,14 mm
10 standard
Da 75 a 105
g/m2
Se non si è certi del tipo di carta che si sta caricando (carta
da lettera o riciclata), controllarne l’etichetta sulla confezione.
I seguenti problemi possono causare diminuzione della qualità
di stampa, inceppamenti o persino danni alla stampante.
Sintomo
Fino a 10
* La stampante supporta una vasta gamma di formati dei supporti.
** La capacità può variare a seconda del peso e dello spessore del supporto
e delle condizioni ambientali.
*** Ruvidità: da 100 a 250 (Sheffield).
NOTA: se si utilizzano materiali di stampa di lunghezza
inferiore a 140 mm si possono verificare degli inceppamenti
della carta. Per avere prestazioni ottimali, assicurarsi di
conservare e maneggiare la carta correttamente. Vedere
“Ambiente di immagazzinamento della carta e della
stampante” a pagina 10.3.
Problema con
la carta
Soluzione
Scarsa qualità di
stampa o aderenza
del toner, problemi
di alimentazione
Carta troppo
umida, troppo
ruvida, troppo
liscia o con
lettere in rilievo;
risma difettosa
Provare un altro tipo
di carta, compresa fra
100~250 Sheffield,
4~5% di contenuto
di umidità.
Spargimento di
toner, inceppamenti,
pieghe
Conservata in
modo non
corretto
Tenere la carta su una
superficie piana
e sigillata in una
confezione a prova
di umidità.
Aumento
dell’ombreggiatura
grigia di sfondo/
usura della
stampante
Troppo pesante
Utilizzare carta più
leggera, aprire il
vassoio di uscita
posteriore.
Problemi di
piegature eccessive
durante
l’alimentazione
Troppo umida,
direzione della
grana non
corretta o
costruzione a
grana breve
Usare carta a grana
lunga.
Inceppamenti, danni
alla stampante
Tagli o
perforazioni
Non utilizzare fogli con
tagli o perforazioni.
Problemi con
l’alimentazione
Bordi frastagliati
Utilizzare carta di
buona qualità.
NOTE:
• Non utilizzare fogli di carta intestata stampati con inchiostri
a basse temperature, come quelli utilizzati in alcuni tipi di
termografia.
• Non utilizzare carta intestata con lettere in rilievo o sbalzate.
• La stampante utilizza il calore e la pressione per applicare il
toner alla pagina. Assicurarsi che la carta colorata o i moduli
prestampati utilizzino inchiostri compatibili con questa
temperatura di fusione (180 °C per 0,1 secondi).
10.2
Specifiche
Specifiche della carta
Categoria
Ambiente di immagazzinamento
della carta e della stampante
Specifiche
Le condizioni ambientali di immagazzinamento della carta
influiscono direttamente sull’alimentazione dei fogli.
Contenuto di acido
5,5~8 pH
Spessore
0,094~0,18 mm (3~7 mils)
Piegatura risma
Piatta entro 5 mm
Condizioni taglio
bordi
Tagliata con lame affilate senza parti
consumate visibili.
Compatibilità di
fusione
Non deve presentare bruciature,
fusioni, offset o provocare emissioni
pericolose quando viene riscaldata
fino a 180 °C per 0,1 secondi.
Grana
Grana lunga
Contenuto umidità
4~6% per peso
Ruvidità
100~250 Sheffield
L’immagazzinamento della carta e della stampante
dovrebbe avvenire a temperatura ambiente e non deve essere
né troppo secco né troppo umido. Tenere presente che la carta
è igroscopica; assorbe e perde rapidamente l’umidità.
Il calore unito all’umidità potrebbe danneggiare la carta.
Il calore fa evaporare l’umidità della carta, mentre le basse
temperature la fanno condensare sui fogli. I sistemi di
riscaldamento e i condizionatori eliminano la maggior parte
dell’umidità da una stanza. Quando una risma viene aperta
e utilizzata, perde umidità, causando strisce e macchie.
Il tempo umido o i raffreddatori d’acqua possono causare
un aumento dell’umidità in una stanza. Quando la risma viene
aperta e utilizzata, assorbe l’umidità in eccesso, causando
stampe chiare e spargimenti di toner. Inoltre, con un aumento
o diminuzione del contenuto di umidità, i fogli potrebbero
deformarsi. Ciò potrebbe causare inceppamenti.
Non acquistare più carta di quanta se ne possa utilizzare in un
breve periodo di tempo (circa 3 mesi). La carta immagazzinata
per lunghi periodi di tempo potrebbe essere soggetta a sbalzi
di temperatura e di umidità, con conseguenti danni.
La pianificazione è importante per evitare di danneggiare
grossi quantitativi di carta.
Capacità di uscita carta
Vassoio di uscita
Faccia in giù
Capacità
250 fogli di carta da lettera da 75 g/m2
La carta in risme sigillate può rimanere stabile per diversi mesi
prima di essere utilizzata. Le confezioni di carta aperte sono più
soggette a danni ambientali, specialmente se non sono avvolte
in una confezione a prova di umidità.
Capacità di alimentazione
Vassoio di entrata
Capacità
Cassetto
250 fogli di carta da lettera da 75 g/m2
Vassoio
multifunzione
100 fogli di carta da lettera da 75 g/m2
Vassoio opzionale
500 fogli di carta da lettera da 75 g/m2
L’ambiente di immagazzinamento della carta dovrebbe essere
controllato per assicurare le migliori prestazioni della stampante.
La temperatura ottimale è compresa fra i 20° e i 24 °C, con
un’umidità relativa del 45~55%. Seguire queste indicazioni per
effettuare una valutazione dell’ambiente di immagazzinamento
della carta:
• La carta va conservata a temperatura ambiente.
• L’aria non deve essere troppo secca né troppo umida.
• Per conservare in modo ottimale una risma di carta,
si consiglia di riavvolgerla in una confezione a prova di
umidità. Se l’ambiente della stampante è soggetto a sbalzi
di temperatura, estrarre dalla confezione solo la quantità
di carta necessaria per la giornata, per evitare cambiamenti
indesiderati nel contenuto di umidità dei fogli.
10.3
Specifiche
Buste
Buste con strisce o lembi adesivi
L'aspetto delle buste è fondamentale. I lembi delle buste
variano in maniera considerevole non solo da un produttore
all’altro, ma anche in una confezione dello stesso produttore.
Una stampa ottimale su buste dipende dalla qualità delle buste.
Quando si selezionano le buste, prendere in considerazione
i seguenti fattori:
Le buste con strisce adesive o con più lembi devono utilizzare
adesivi compatibili con il calore e la pressione della stampante.
I lembi e le strisce in eccesso possono causare spiegazzamenti,
arricciature o persino inceppamenti e possono eventualmente
danneggiare il fusore.
• Peso: il peso di una busta non deve superare i 90 g/m2,
altrimenti si potrebbero verificare inceppamenti.
Di seguito vengono forniti i margini di indirizzo tipici per una
busta No. 10 o DL.
• Costruzione: prima di stampare, le buste vanno tenute su una
superficie piatta, non dovrebbero presentare una curvatura
superiore a 6 mm e non devono contenere aria.
Tipo di indirizzo
• Condizione: le buste non devono essere spiegazzate,
intaccate o comunque danneggiate.
• Temperatura: utilizzare buste compatibili con il calore
e la pressione della stampante.
Vassoio multifunzione
90 x 140 mm
Minimo
Massimo
Indirizzo del mittente
15 mm
51 mm
Indirizzo del destinatario
51 mm
90 mm
NOTE:
• Per la migliore qualità di stampa, posizionare i margini
ad almeno 15 mm dal bordo della busta.
• Non stampare sull’area di sovrapposizione delle giunture
della busta.
• Formato: utilizzare solo buste dei seguenti formati:
Minimo
Margini delle buste
Massimo
216 X 356 mm
NOTE:
• Per stampare le buste, utilizzare solo il vassoio multifunzione.
• Potrebbero verificarsi inceppamenti quando si utilizzano
supporti di lunghezza inferiore a 140 mm. Tali inceppamenti
potrebbero essere causati da fogli danneggiati dalle
condizioni ambientali. Per ottenere prestazioni ottimali,
assicurarsi di conservare e maneggiare correttamente
la carta. Vedere “Ambiente di immagazzinamento della carta
e della stampante” a pagina 10.3.
Buste con giunture su entrambi i lati
Questo tipo di busta presenta giunture verticali su entrambe
le estremità, anziché giunture diagonali. Potrebbero essere più
soggette a spiegazzamenti. Assicurarsi che la giuntura si
estenda fino all’angolo della busta, come mostrato di seguito.
Conservazione delle buste
La corretta conservazione delle buste contribuisce alla qualità
di stampa. Le buste vanno tenute su una superficie piana. Se la
busta contiene aria, creando bolle, potrebbe spiegazzarsi
durante la stampa. Vedere “Stampa su buste” a pagina 4.4.
Etichette
ATTENZIONE:
• Per evitare danni alla stampante, utilizzare solo etichette
consigliate per le stampanti laser.
• Per evitare danni gravi, utilizzare sempre il vassoio
multifunzione per stampare le etichette e utilizzare sempre
il vassoio di emissione posteriore.
• Non stampare sullo stesso foglio di etichette più di una volta
e non stampare mai parzialmente un foglio di etichette.
Quando si selezionano le etichette, tenere in considerazione
la qualità di ciascun elemento:
• Adesivi: il materiale adesivo dovrebbe essere stabile
a 180 °C, la temperatura di fusione della stampante.
Corretta
• Disposizione: utilizzare solo etichette che non presentino
parti posteriori esposte. Le etichette possono staccarsi dai
fogli, causando pericolosi inceppamenti.
• Pieghe: prima della stampa, le etichette vanno tenute su
una superficie piana e non devono presentare una curvatura
superiore a 13 mm in tutte le direzioni.
• Condizione: non utilizzare etichette con piegature, bolle
o segni di distaccamento.
Non corretta
Vedere “Stampa su etichette” a pagina 4.5.
10.4
Specifiche
INDICE
B
F
buste, stampa 4.4
formato carta, cambiamento nel vassoio
2.5
funzioni
stampante 1.1
C
caricamento, carta
nel vassoio multifunzione 4.2
nel vassoio opzionale 4.2
nel vassoio standard 4.2
uso dell'alimentazione manuale 4.3
carta
caricamento 4.2
formati e capacità 4.1
indicazioni 4.1
scelta 4.1
specifiche 10.1
carta inceppata, rimozione 7.4
carta prestampata, stampa 4.5
carta, caricamento
nel vassoio multifunzione 4.2
nel vassoio opzionale 4.2
nel vassoio standard 2.4
uso dell'alimentazione manuale 4.3
cartoncini, stampa 4.6
cartuccia del toner
manutenzione 6.2
ridistribuzione 6.2
sostituzione 6.4
cavo Ethernet, collegamento 2.7
cinghia di trasferimento della carta,
sostituzione 6.5
collegamento, USB 2.6
componenti 1.2
D
driver della stampante, collegamento
2.8
E
etichette, stampa 4.5
L
Linux
driver, installazione 2.8
problemi comuni 7.18
M
Macintosh
driver, installazione 2.8
problemi comuni 7.17
materiali di formato personalizzato,
stampa 4.6
messaggi di errore 7.15
modalità di alimentazione manuale, uso
4.3
problemi di qualità di stampa, soluzione
7.12
problemi di qualità, soluzione 7.12
pulizia
parti esterne 6.8
parti interne 6.8
S
sostituzione
cartuccia del toner 6.4
cinghia di trasferimento della carta
6.5
specifiche
carta 10.1
stampante 10.1
stampa
pagina di configurazione 6.1
stampa in rete
cavo, collegamento 2.7
parametri, configurazione 8.1
scheda, installazione 9.2
stampante collegata in rete,
impostazione 8.1
O
opzione, installazione
scheda di rete 9.2
P
pagina di configurazione, stampa 6.1
pannello di controllo 3.1
display 3.1
menu 3.3
pulsanti 3.1
problema, soluzione
carta inceppata 7.4
elenco di controllo 7.1
generali 7.2
Linux 7.18
Macintosh 7.17
messaggi di errore 7.15
qualità di stampa 7.12
Windows 7.17
i
Indice
U
USB, collegamento 2.6
V
vassoio multifunzione, uso 4.2
Stampante Samsung
Sezione software
SEZIONE SOFTWARE
SOMMARIO
Capitolo 1:
INSTALLAZIONE DEL SOFTWARE DELLA STAMPANTE IN WINDOWS
Installazione del software della stampante ......................................................................................................................... 4
Installazione del software per la stampa locale ........................................................................................................... 4
Installazione del software per la stampa in rete ........................................................................................................... 7
Cambiamento della lingua del software ........................................................................................................................... 10
Reinstallazione del software della stampante .................................................................................................................. 10
Rimozione del software della stampante .......................................................................................................................... 11
Capitolo 2:
FUNZIONI DI STAMPA DI BASE
Stampa di un documento ................................................................................................................................................. 12
Impostazioni della stampante ........................................................................................................................................... 13
Scheda Layout ........................................................................................................................................................... 13
Scheda Carta ............................................................................................................................................................. 14
Scheda Grafica .......................................................................................................................................................... 15
Scheda Extra ............................................................................................................................................................. 16
Scheda Informazioni su ............................................................................................................................................. 16
Scheda Stampante .................................................................................................................................................... 16
Uso di Impostazioni preferite ..................................................................................................................................... 17
Uso della Guida ......................................................................................................................................................... 17
Capitolo 3:
FUNZIONI DI STAMPA AVANZATE
Stampa di più pagine su un foglio (stampa N su 1) .......................................................................................................... 18
Stampa di poster .............................................................................................................................................................. 19
Stampa di libretti .............................................................................................................................................................. 19
Stampa su entrambe le facciate del foglio ....................................................................................................................... 20
Stampa di un documento ridotto o ingrandito ................................................................................................................... 21
Adattamento del documento al formato carta selezionato ............................................................................................... 21
Uso di filigrane .................................................................................................................................................................. 22
Uso di una filigrana esistente ..................................................................................................................................... 22
1
Creazione di una filigrana .......................................................................................................................................... 22
Modifica di una filigrana ............................................................................................................................................. 23
Eliminazione di una filigrana ...................................................................................................................................... 23
Uso di overlay ................................................................................................................................................................... 23
Definizione di overlay ................................................................................................................................................. 23
Creazione di un nuovo overlay di pagina ................................................................................................................... 23
Uso degli overlay di pagina ........................................................................................................................................ 24
Eliminazione di un overlay di pagina .......................................................................................................................... 25
Capitolo 4:
CONDIVISIONE DELLA STAMPANTE LOCALE
Impostazione del computer host ....................................................................................................................................... 26
Impostazione di un computer client .................................................................................................................................. 26
Capitolo 5:
USO DI SMART PANEL
Descrizione di Smart Panel .............................................................................................................................................. 27
Apertura della Guida alla soluzione dei problemi ............................................................................................................. 27
Uso dell'Utilità impostazioni stampante ............................................................................................................................ 28
Uso della Guida in linea ............................................................................................................................................. 28
Modifica delle impostazioni del programma Smart Panel ................................................................................................. 28
Capitolo 6:
USO DELLA STAMPANTE IN LINUX
Requisiti di sistema ........................................................................................................................................................... 29
Installazione del driver della stampante ........................................................................................................................... 30
Modifica del metodo di collegamento della stampante .............................................................................................. 31
Disinstallazione del driver della stampante ................................................................................................................ 32
Uso dello strumento di configurazione ............................................................................................................................. 32
Modifica delle proprietà LLPR .......................................................................................................................................... 33
Capitolo 7:
USO DELLA STAMPANTE CON UN MACINTOSH
Installazione del software per Macintosh .......................................................................................................................... 34
Impostazione della stampante .......................................................................................................................................... 35
Per un Macintosh con collegamento di rete ............................................................................................................... 35
Per un Macintosh con collegamento USB .................................................................................................................. 35
Stampa ............................................................................................................................................................................. 36
Stampa di un documento ........................................................................................................................................... 36
Modifica delle impostazioni della stampante .............................................................................................................. 36
2
Stampa di più pagine su un foglio .............................................................................................................................. 37
3
1
Installazione tipica
Installazione del software
della stampante in Windows
Questa opzione è consigliata per la maggior parte degli utenti. Verranno
installati tutti i componenti necessari per le operazioni di stampa.
Questo capitolo tratta i seguenti argomenti:
•
Installazione del software della stampante
•
Scelta della lingua del software
•
Reinstallazione del software della stampante
•
Rimozione del software della stampante
1
Assicurarsi che la stampante sia collegata al computer e accesa.
2
Inserire il CD del software della stampante in dotazione nell'unità CDROM.
Il CD del software della stampante dovrebbe venire eseguito
automaticamente e dovrebbe essere visualizzata una finestra di
installazione.
Se la finestra di installazione non viene visualizzata, fare clic su Start
e quindi su Esegui. Digitare X:\Setup.exe, sostituendo la “X” con
la lettera corrispondente all'unità CD-ROM, quindi scegliere OK.
Installazione del software della
stampante
È possibile installare il software per la stampante per la stampa locale o
per quella in rete. L'installazione del software nel computer deve essere
eseguita seguendo la procedura appropriata per la stampante in uso.
Un driver della stampante è il software che consente al computer di
comunicare con la stampante. La procedura di installazione dei driver
può variare in funzione del sistema operativo in uso.
Prima di iniziare l’installazione è necessario chiudere tutte le applicazioni.
3
Installazione del software per la stampa locale
Scegliere Avanti.
• Se necessario, selezionare la lingua dall'elenco a discesa.
Una stampante locale è una stampante collegata direttamente al
computer mediante un cavo USB. Se la stampante è collegata alla rete,
saltare questo punto e passare a “Installazione del software
per la stampa in rete” a pagina 7.
• Visualizza Guida dell’utente: consente di visualizzare la Guida
dell'utente. Se nel computer non è installato Adobe Acrobat, fare
clic su questa opzione per installare automaticamente Adobe
Acrobat Reader.
L'installazione può essere eseguita in modalità tipica o personalizzata.
4
NOTA: se durante la procedura di installazione viene visualizzata la finestra
Selezionare Installazione tipica per una stampante locale.
Scegliere Avanti.
di dialogo “Installazione guidata nuovo hardware”, fare clic su
nell’angolo in alto a destra per chiudere la finestra o scegliere Annulla.
4
Installazione del software della stampante in Windows
7
NOTA: se la stampante non è già collegata al computer, viene visualizzata
la seguente finestra.
Per registrarsi come utente di stampanti Samsung e per ricevere
informazioni da Samsung, selezionare la casella di controllo e fare
clic su Fine. A questo punto sarà visualizzato il sito Web Samsung.
In caso contrario, fare semplicemente clic su Fine.
• Dopo aver collegato la stampante, fare clic su Avanti.
• Se non si desidera collegare la stampante immediatamente, fare clic su
Avanti, quindi su No nella finestra successiva. A quel punto, l'installazione
si avvierà e la pagina di prova non verrà stampata alla fine dell'installazione.
• La finestra di installazione visualizzata in questo documento
potrebbe essere diversa, in funzione della stampante e
dell'interfaccia utilizzate.
5
NOTA: al termine dell'installazione, se il driver della stampante non
funziona correttamente, reinstallarlo. Vedere “Reinstallazione del
software della stampante” a pagina 10.
Installazione personalizzata
Al termine dell'installazione, viene visualizzata una finestra di richiesta
di stampa di una pagina di prova. Se si desidera stampare una pagina
di prova, selezionare la casella di controllo e fare clic su Avanti.
Consente di installare i singoli componenti.
In caso contrario, fare semplicemente clic su Avanti e passare
al punto 7.
6
Se la pagina di prova viene stampata correttamente, fare clic su Sì.
1
Assicurarsi che la stampante sia collegata al computer e accesa.
2
Inserire il CD del software della stampante in dotazione nell'unità
CD-ROM.
Il CD del software della stampante dovrebbe venire eseguito
automaticamente e dovrebbe essere visualizzata una finestra di
installazione.
In caso contrario, fare clic su No per ristamparla.
Se la finestra di installazione non viene visualizzata, fare clic su Start
e quindi su Esegui. Digitare X:\Setup.exe, sostituendo la “X” con
la lettera corrispondente all'unità CD-ROM, quindi scegliere OK.
5
Installazione del software della stampante in Windows
3
Scegliere Avanti.
• Se necessario, selezionare la lingua dall'elenco a discesa.
NOTA: se la stampante non è già collegata al computer, viene visualizzata
la seguente finestra.
• Visualizza Guida dell’utente: consente di visualizzare la Guida
dell'utente. Se nel computer non è installato Adobe Acrobat, fare
clic su questa opzione per installare automaticamente Adobe
Acrobat Reader.
4
5
Selezionare Installazione personalizzata. Scegliere Avanti.
• Dopo aver collegato la stampante, fare clic su Avanti.
• Se non si desidera collegare la stampante immediatamente, fare
clic su Avanti, quindi su No nella finestra successiva. A quel punto,
l'installazione si avvierà e la pagina di prova non verrà stampata
alla fine dell'installazione.
• La finestra di installazione visualizzata in questo documento
potrebbe essere diversa, in funzione della stampante e
dell'interfaccia utilizzate.
Selezionare la stampante e scegliere Avanti.
6
Selezionare i componenti da installare e fare clic su Avanti.
7
Al termine dell'installazione, viene visualizzata una finestra di richiesta
di stampa di una pagina di prova. Se si desidera stampare una pagina
di prova, selezionare la casella di controllo e fare clic su Avanti.
In caso contrario, fare semplicemente clic su Avanti e passare
al punto 9.
8
Se la pagina di prova viene stampata correttamente, fare clic su Sì.
In caso contrario, fare clic su No per ristamparla.
6
Installazione del software della stampante in Windows
9
Per registrarsi come utente di stampanti Samsung e per ricevere
informazioni da Samsung, selezionare la casella di controllo e fare
clic su Fine. A questo punto sarà visualizzato il sito Web Samsung.
Se la finestra di installazione non viene visualizzata, fare clic su Start
e quindi su Esegui. Digitare X:\Setup.exe, sostituendo la “X” con
la lettera corrispondente all'unità CD-ROM, quindi scegliere OK.
In caso contrario, fare semplicemente clic su Fine.
3
Scegliere Avanti.
• Se necessario, selezionare la lingua dall'elenco a discesa.
Installazione del software per la stampa
in rete
• Visualizza Guida dell’utente: consente di visualizzare la Guida
dell'utente. Se nel computer non è installato Adobe Acrobat, fare
clic su questa opzione per installare automaticamente Adobe
Acrobat Reader.
Quando si collega la stampante alla rete è necessario configurare prima
le impostazioni TCP/IP per la stampante. Dopo aver assegnato e verificato
le impostazioni TCP/IP si è pronti a installare il software su ciascun computer
di rete.
4
Selezionare Installazione tipica per una stampante di rete.
Scegliere Avanti.
L'installazione può essere eseguita in modalità tipica o personalizzata.
Installazione tipica
Questa opzione è consigliata per la maggior parte degli utenti. Verranno
installati tutti i componenti necessari per le operazioni di stampa.
1
Assicurarsi che la stampante sia collegata alla rete e accesa. Per i
dettagli sulla connessione alla rete, consultare la Guida dell'utente
allegata alla stampante.
2
Inserire il CD del software della stampante in dotazione nell'unità
CD-ROM.
Il CD del software della stampante dovrebbe venire eseguito
automaticamente e dovrebbe essere visualizzata una finestra di
installazione.
7
Installazione del software della stampante in Windows
5
Installazione personalizzata
Viene visualizzato l'elenco di stampanti disponibili in rete. Selezionare
nell'elenco la stampante da installare e fare clic su Avanti.
È possibile scegliere i singoli componenti da installare e impostare
un indirizzo IP specifico.
1
Assicurarsi che la stampante sia collegata alla rete e accesa. Per i
dettagli sulla connessione alla rete, consultare la Guida dell'utente
allegata alla stampante.
2
Inserire il CD del software della stampante in dotazione nell'unità
CD-ROM.
Il CD del software della stampante dovrebbe venire eseguito
automaticamente e dovrebbe essere visualizzata una finestra di
installazione.
Se la finestra di installazione non viene visualizzata, fare clic su Start
e quindi su Esegui. Digitare X:\Setup.exe, sostituendo la “X” con
la lettera corrispondente all'unità CD-ROM, quindi scegliere OK.
• Se nell'elenco non si vede la stampante di cui sopra, fare clic su
Aggiorna per aggiornarlo, oppure fare clic su Aggiungi porta
TCP/IP per aggiungere una stampante alla rete. Per aggiungere la
stampante alla rete, immettere il nome della porta e l'indirizzo IP per
la stampante.
• Per individuare una stampante condivisa in rete (percorso UNC),
selezionare Stampante condivisa (UNC) e immettere manualmente
il nome di condivisione selezionando il pulsante Sfoglia.
6
Al termine dell'installazione, viene visualizzata una finestra in cui si
chiede di stampare una pagina di prova e di registrarsi come utente
di stampanti Samsung per ricevere informazioni pertinenti. Se lo si
desidera, selezionare le caselle di controllo appropriate e fare clic
su Fine.
In caso contrario, fare semplicemente clic su Fine.
3
Scegliere Avanti.
• Se necessario, selezionare la lingua dall'elenco a discesa.
• Visualizza Guida dell’utente: consente di visualizzare la Guida
dell'utente. Se nel computer non è installato Adobe Acrobat, fare
clic su questa opzione per installare automaticamente Adobe
Acrobat Reader.
4
Selezionare Installazione personalizzata. Scegliere Avanti.
NOTA: al termine dell'installazione, se il driver della stampante non
funziona correttamente, reinstallarlo. Vedere “Reinstallazione del
software della stampante” a pagina 10.
8
Installazione del software della stampante in Windows
5
6
Viene visualizzato l'elenco di stampanti disponibili in rete. Selezionare
nell'elenco la stampante da installare e fare clic su Avanti.
• se nell'elenco non si vede la stampante di cui sopra, fare clic su
Aggiorna per aggiornare l’elenco, oppure fare clic su Aggiungi
porta TCP/IP per aggiungere una stampante alla rete. Per aggiungere
la stampante alla rete, immettere il nome della porta e l'indirizzo
IP per la stampante.
Selezionare i componenti da installare. Verrà visualizzata la seguente
finestra. È anche possibile modificare il nome della stampante, impostare
la condivisione della stampante in rete, impostare la stampante come
predefinita e cambiare il nome della porta di ogni stampante. Scegliere
Avanti.
Per installare questo software in un server, selezionare la casella
di controllo Impostazione di questa stampante su un server.
• Per individuare una stampante condivisa in rete (percorso UNC),
selezionare Stampante condivisa (UNC) e immettere manualmente
il nome di condivisione selezionando il pulsante Sfoglia.
7
SUGGERIMENTO: per impostare un indirizzo IP specifico su una data
Al termine dell'installazione, viene visualizzata una finestra in cui si
chiede di stampare una pagina di prova e di registrarsi come utente
di stampanti Samsung per ricevere informazioni pertinenti. Se lo si
desidera, selezionare le caselle di controllo appropriate e fare clic
su Fine.
In caso contrario, fare semplicemente clic su Fine.
stampante di rete, selezionare il pulsante Imposta indirizzo IP. Verrà
visualizzata la finestra per l'impostazione dell'indirizzo IP. Effettuare le
seguenti operazioni:
NOTA: al termine dell'installazione, se il driver della stampante non
funziona correttamente, reinstallarlo. Vedere “Reinstallazione del
software della stampante” a pagina 10.
a. Selezionare dall'elenco la stampante per la quale impostare l'indirizzo
IP specifico.
b. Configurare manualmente l'indirizzo IP, la maschera di sottorete e il
gateway per la stampante, quindi scegliere Configura per impostare
l'indirizzo IP per la stampante di rete.
c. Scegliere Avanti.
9
Installazione del software della stampante in Windows
Scelta della lingua del software
NOTA: se la stampante non è già collegata al computer, viene visualizzata
la seguente finestra.
Dopo l’installazione del software è possibile cambiare la lingua dell'interfaccia.
1
2
Fare clic sul menu Start di Windows.
3
4
Selezionare Selezione lingua.
Selezionare Programmi o Tutti i programmi, quindi scegliere
il nome del driver della stampante in uso.
Selezionare la lingua desiderata nella finestra di selezione
della lingua e fare clic su OK.
Reinstallazione del software della
stampante
• Dopo aver collegato la stampante, fare clic su Avanti.
• Se non si desidera collegare la stampante immediatamente, fare
clic su Avanti, quindi su No nella finestra successiva. A quel punto,
l'installazione si avvierà e la pagina di prova non verrà stampata
alla fine dell'installazione.
• La finestra di reinstallazione visualizzata in questo documento
potrebbe essere diversa, in funzione della stampante e
dell'interfaccia utilizzate.
In caso di errore durante l'installazione è possibile reinstallare il software.
1
2
Avviare Windows.
3
Selezionare Ripara e fare clic su Avanti.
4
Viene visualizzato l'elenco di stampanti disponibili in rete. Selezionare
nell'elenco la stampante da installare e fare clic su Avanti.
Dal menu Start selezionare Programmi o Tutti i programmi →
il nome del driver della stampante → Manutenzione.
5
Selezionare i componenti da reinstallare e fare clic su Avanti.
Se il software è stato installato per la stampa locale e si è selezionato
il nome del driver della stampante, viene visualizzata la finestra
in cui si richiede di stampare una pagina di prova. Effettuare le seguenti
operazioni:
a. Per stampare una pagina di prova, selezionare la casella di controllo
e fare clic su Avanti.
b. Se la pagina di prova viene stampata correttamente, fare clic su Sì.
In caso contrario, fare clic su No per ristamparla.
6
Al termine della procedura di reinstallazione, fare clic su Fine.
• Se nell'elenco non si vede la stampante di cui sopra, fare clic su
Aggiorna per aggiornarlo, oppure fare clic su Aggiungi porta
TCP/IP per aggiungere una stampante alla rete. Per aggiungere la
stampante alla rete, immettere il nome della porta e l'indirizzo IP per
la stampante.
• Per individuare una stampante condivisa in rete (percorso UNC),
selezionare Stampante condivisa (UNC) e immettere manualmente
il nome di condivisione selezionando il pulsante Sfoglia.
Verrà visualizzato un elenco di componenti da cui si potrà scegliere
i singoli elementi da reinstallare.
10
Installazione del software della stampante in Windows
Rimozione del software della
stampante
1
Avviare Windows.
2
Dal menu Start selezionare Programmi o Tutti i programmi →
il nome del driver della stampante → Manutenzione.
3
Selezionare Rimuovi e fare clic su Avanti.
Verrà visualizzato un elenco di componenti da cui si potrà scegliere
i singoli elementi da rimuovere.
4
Selezionare i componenti da rimuovere e fare quindi clic su Avanti.
5
Quando viene richiesta conferma della selezione, fare clic su Sì.
Il driver selezionato e tutti i suoi componenti vengono rimossi dal
computer.
6
Dopo che il software è stato rimosso, fare clic su Fine.
11
Installazione del software della stampante in Windows
2
1
2
Funzioni di stampa di base
In questo capitolo vengono spiegate le opzioni di stampa e vengono
illustrate le più comuni attività di stampa in Windows.
Stampa di un documento
•
Impostazioni della stampante
Selezionare Stampa dal menu File. Viene visualizzata la finestra
di stampa. Potrebbe essere leggermente diversa, a seconda
dell'applicazione in uso.
Le impostazioni di stampa di base vengono selezionate nella
finestra Stampa. Tali impostazioni includono il numero di copie
e l'intervallo di stampa.
Questo capitolo tratta i seguenti argomenti:
•
Aprire il documento da stampare.
- Scheda Layout
- Scheda Carta
Assicurarsi di selezionare
qui la stampante.
- Scheda Grafica
- Scheda Extra
- Scheda Informazioni su
- Scheda Stampante
- Uso di Impostazioni preferite
- Uso della Guida
3
4
Stampa di un documento
NOTA:
• La finestra del driver della stampante Proprietà visualizzata in questo
documento potrebbe essere diversa, in funzione della stampante
utilizzata. Tuttavia la composizione della finestra delle proprietà della
stampante è simile.
• Controllare quali sistemi operativi sono compatibili con la
stampante utilizzata. Fare riferimento alla sezione sulla
compatibilità del sistema operativo in Specifiche della
stampante nella Guida dell'utente della stampante.
• Per conoscere il nome esatto della stampante, controllare sul CD-ROM
a corredo.
5
6
Di seguito viene descritta la procedura generale per stampare dalle varie
applicazioni Windows. Le precise operazioni necessarie per la stampa
dei documenti possono variare a seconda del programma applicativo
in uso. Per l'esatta procedura di stampa, consultare la Guida dell'utente
dell'applicazione utilizzata.
12
Funzioni di stampa di base
Selezionare il driver della stampante dall'elenco a discesa Nome.
Per sfruttare le funzioni offerte dal driver della stampante, fare clic su
Proprietà o su Preferenze nella finestra di stampa dell'applicazione.
Per ulteriori informazioni, vedere “Impostazioni della stampante”
a pagina 13.
Se la finestra di stampa riporta invece Imposta, Stampante o Opzioni,
fare clic sull'opzione che viene visualizzata. Fare quindi clic su
Proprietà nella finestra successiva.
Scegliere OK per chiudere la finestra delle proprietà.
Per avviare il lavoro di stampa, scegliere OK o Stampa nella
finestra di stampa.
Scheda Layout
Impostazioni della stampante
La scheda Layout fornisce le opzioni che consentono di impostare
l'aspetto del documento nella pagina stampata. Le Opzioni di layout
includono Più pagine per facciata e Poster. Per ulteriori informazioni
su come accedere alle proprietà della stampante, vedere “Stampa di
un documento” a pagina 12.
È possibile utilizzare la finestra delle proprietà della stampante, che
consente di accedere a tutte le opzioni disponibili. Quando vengono
visualizzate le proprietà della stampante, è possibile controllare e modificare
qualsiasi impostazione necessaria per il lavoro di stampa.
La finestra delle proprietà della stampante potrebbe variare a seconda
del sistema operativo. La presente sezione Software mostra la finestra
Proprietà per Windows XP.
1
La finestra del driver della stampante Proprietà visualizzata in questo
documento potrebbe essere diversa, in funzione della stampante utilizzata.
2
Se si accede alle proprietà della stampante mediante la cartella Stampanti,
è possibile visualizzare altre schede basate su Windows (fare riferimento
alla Guida dell'utente di Windows) e la scheda Stampante (vedere
“Scheda Stampante” a pagina 16).
NOTA:
• Le impostazioni selezionate nella maggior parte delle applicazioni
Windows hanno la priorità su quelle specificate nel driver della stampante.
Modificare innanzitutto tutte le impostazioni di stampa disponibili
nell'applicazione software e quelle restanti nel driver della stampante.
• Le impostazioni modificate restano attive solo finché si utilizza il programma
corrente. Per rendere permanenti le modifiche, è necessario
apportarle nella cartella Stampanti.
• La seguente procedura è valida per Windows XP. Per gli altri sistemi
operativi Windows, fare riferimento al relativo manuale di Windows
o alla guida in linea.
1. Selezionare il pulsante Start di Windows.
2. Selezionare Stampanti e fax.
3. Selezionare l'icona del driver della stampante.
4. Fare clic con il pulsante destro del mouse sull'icona del driver
della stampante e selezionare Preferenze stampa.
5. Modificare le impostazioni in ciascuna scheda e fare clic su OK.
1 Orientamento
Orientamento consente di selezionare la direzione in cui verranno stampati
i dati sulla pagina.
• Verticale stampa sulla larghezza della pagina, in stile lettera.
• Orizzontale stampa sulla lunghezza della pagina, in stile foglio elettronico.
Verticale
Orizzontale
• Ruota 180 gradi consente di ruotare la pagina di 180 gradi.
2 Opzioni di layout
Opzioni di layout consente di selezionare le opzioni di stampa avanzate.
È possibile scegliere Più pagine per facciata , Poster e Stampa di
libretti.
• Per ulteriori informazioni, vedere “Stampa di più pagine su un foglio
(stampa N su 1)” a pagina 18.
• Per ulteriori informazioni, vedere “Stampa di poster” a pagina 19.
• Per ulteriori informazioni, vedere “Stampa di libretti” a pagina 19.
13
Funzioni di stampa di base
Scheda Carta
3 Alimentazione
Assicurarsi che come Alimentazione sia impostato il vassoio della carta
corrispondente.
Utilizzare Alimentazione manuale per stampare su materiali speciali,
come buste o lucidi. È necessario caricare manualmente un foglio alla volta
nel vassoio manuale o nel vassoio multifunzione.
Se l'origine della carta è impostata su Selezione automatica, la
stampante preleva automaticamente il materiale di stampa nel seguente
ordine: vassoio manuale o vassoio multifunzione, vassoio 1, vassoio 2
opzionale.
Utilizzare le seguenti opzioni per definire le impostazioni di base relative
alla gestione della carta quando si accede alle proprietà della stampante.
Per ulteriori informazioni su come accedere alle proprietà della stampante,
vedere “Stampa di un documento” a pagina 12.
Fare clic sulla scheda Carta per accedere alle varie proprietà della carta.
1
2
4 Tipo
Impostare Tipo per far corrispondere la carta caricata nel vassoio dal quale
si desidera stampare. In questo modo si otterrà una stampa di qualità
ottimale. In caso contrario, è possibile che la qualità di stampa non sia
quella desiderata.
Cotonata: da 75 a 90 g/m2 di carta contenente cotone, quale Gilbert 25% e
Gilbert 100%.
Carta normale: Carta normale. Selezionare questo tipo se la stampante è
monocromatica e si stampa su carta contenente cotone da 60 g/m2.
Riciclata: carta riciclata da 75 a 90 g/m2.
Carta colorata: carta con sfondo a colori da 75 a 90 g/m2.
3
4
5
6
5 Prima pagina
Questa proprietà consente di stampare la prima pagina con un tipo di
carta diverso dal resto del documento. È possibile selezionare l'origine
della carta per la prima pagina.
Ad esempio, caricare cartoncini spessi per la prima pagina nel vassoio
multifunzione e carta normale nel vassoio 1. Dopodiché, selezionare
Vassoio 1 nell'opzione Alimentazione e Vassoio multifunzione
nell'opzione Prima pagina.
1 Copie
Copie consente di scegliere il numero di copie da stampare. È possibile
selezionare da 1 a 999 copie.
2 Formato
Formato consente di impostare il formato della carta caricata nel vassoio.
Se il formato desiderato non figura nella casella Formato, fare clic su
Personalizzato. Quando viene visualizzata la finestra Formato pagina
personalizzato, impostare il formato della carta e scegliere OK.
L'impostazione appare nell'elenco per consentirne la selezione.
6 Scala
Scala consente di proporzionare automaticamente o manualmente il
lavoro di stampa in una pagina. È possibile scegliere fra Nessuno,
Riduci/Ingrandisci e Adatta alla pagina.
• Per ulteriori informazioni, vedere “Stampa di un documento
ridotto o ingrandito” a pagina 21.
• Per ulteriori informazioni, vedere “Adattamento del documento
al formato carta selezionato” a pagina 21.
Immettere il nome
personalizzato
da utilizzare.
Immettere il formato
della carta.
14
Funzioni di stampa di base
Scheda Grafica
Opzioni avanzate
Utilizzare le seguenti opzioni grafiche per regolare la qualità di stampa
per esigenze di stampa specifiche. Per ulteriori informazioni su come
accedere alle proprietà della stampante, vedere “Stampa di un documento”
a pagina 12.
Per configurare le impostazioni avanzate, fare clic sul pulsante Opzioni
avanzate.
Fare clic sulla scheda Grafica per visualizzare le proprietà illustrate
di seguito.
1
• Opzioni TrueType: questa opzione fa in modo che il driver indichi
alla stampante come rappresentare il testo nel documento. Selezionare
l'impostazione appropriata in base allo stato del documento. Questa
opzione potrebbe essere disponibile solo in Windows 9x/Me, a
seconda del modello di stampante in uso.
-Scarica come outline: quando questa opzione è selezionata, il driver
scaricherà qualsiasi font TrueType utilizzato nel documento e non ancora
memorizzato (residente) nella stampante. Se, dopo aver stampato un
documento, si scopre che i font non sono stati stampati correttamente,
scegliere Scarica come immagine bit e ristampare. L'impostazione
Scarica come immagine bit è spesso utile durante la stampa con
Adobe. Questa funzione è disponibile solo quando si utilizza
il driver della stampante PCL.
-Scarica come immagine bit: quando questa opzione è selezionata,
il driver scaricherà i dati dei font come immagini bitmap. I documenti
con font complicati, come quelli coreani o cinesi, oppure altri font verranno
stampati più rapidamente con questa impostazione.
-Stampa come grafica: quando questa opzione è selezionata,
il driver scaricherà tutti i font come grafica. Quando si stampano
documenti con un elevato contenuto di grafica e relativamente pochi
font TrueType, con questa impostazione è possibile migliorare le
prestazioni (velocità di stampa).
• Stampa tutto il testo in nero: quando l'opzione Stampa tutto il testo
in nero è selezionata, tutto il testo del documento viene stampato in nero
pieno, a prescindere dal colore che appare sullo schermo.
• Scurisci testo: quando l'opzione Scurisci testo è selezionata, tutto
il testo presente nel documento può venire stampato più scuro di un
documento normale.
2
3
Qualità
Le opzioni di risoluzione selezionabili possono variare a seconda
del modello di stampante. Tanto più alta è l'impostazione, tanto più
nitida risulterà la stampa di caratteri e grafica. L'impostazione più alta
può aumentare il tempo necessario per la stampa di un documento.
Modalità colori
È possibile scegliere le opzioni per i colori. Normalmente, l’impostazione
Colori consente di ottenere la miglior qualità di stampa possibile per i
documenti a colori. Se si desidera stampare un documento a colori in
scala di grigi, selezionare Scala di grigi. Per regolare le opzioni di colore
manualmente, selezionare Manuale, quindi scegliere il pulsante Regola
colore o Abbin. colori.
• Regola colore: è possibile definire l’aspetto delle immagini modificando
le impostazioni nell’opzione Levels.
• Abbin. colori: è possibile far corrispondere i colori prodotti dalla
stampante con quelli visualizzati a schermo nell'opzione Settings.
15
Funzioni di stampa di base
Scheda Extra
Scheda Informazioni su
È possibile usare le opzioni per l'output del documento. Per ulteriori
informazioni su come accedere alle proprietà della stampante, vedere
“Stampa di un documento” a pagina 12.
Usare la scheda Informazioni su per visualizzare le informazioni sul
copyright e il numero di versione del driver. Se si dispone di un browser
Internet, è possibile collegarsi a Internet facendo clic sull'icona del
sito web. Per ulteriori informazioni su come accedere alle proprietà
della stampante, vedere “Stampa di un documento” a pagina 12.
Fare clic sulla scheda Extra per accedere alle seguenti funzioni:
1
Scheda Stampante
Se si accede alle proprietà della stampante tramite la cartella Stampanti,
è possibile visualizzare la scheda Stampante. È possibile impostare
la configurazione della stampante.
2
3
La seguente procedura è valida per Windows XP. Per gli altri sistemi
operativi Windows, fare riferimento al relativo manuale di Windows
o alla guida in linea.
1 Fare clic sul menu Start di Windows.
2
3
4
5
1 Filigrana
È possibile creare un'immagine di testo di sfondo da stampare su
ciascuna pagina del documento. Per ulteriori informazioni, vedere
“Uso di filigrane” a pagina 22.
2 Overlay
Gli overlay vengono spesso utilizzati per sostituire moduli prestampati
e fogli intestati. Per ulteriori informazioni, vedere “Uso di overlay” a
pagina 23.
NOTA:La funzione Overlay non è supportata in NT 4.0.
3 Opzioni di output
• Ordine stampa: consente di impostare la sequenza delle pagine
da stampare. Selezionare l'ordine di stampa dall'elenco a discesa.
-Normale: la stampante stampa tutte le pagine dalla prima all'ultima.
-Inverti tutte le pagine: la stampante stampa tutte le pagine dall'ultima
alla prima.
-Stampa pagine dispari: la stampante stampa solo le pagine
del documento con numerazione dispari.
-Stampa pagine pari: la stampante stampa solo le pagine
del documento con numerazione pari.
16
Funzioni di stampa di base
Selezionare Stampanti e fax.
Selezionare l'icona del driver della stampante.
Fare clic con il pulsante destro del mouse sull'icona del driver
della stampante e selezionare Proprietà.
Selezionare la scheda Stampante e impostare le opzioni.
Uso di Impostazioni preferite
L'opzione Preferiti, che è visibile in ogni scheda delle proprietà, consente
di salvare le impostazioni correnti delle proprietà per uso futuro.
Per salvare una voce nei Preferiti:
1
2
3
Modificare le impostazioni in ciascuna scheda a seconda
delle necessità.
Specificare un nome per la voce nella casella di immissione
Preferiti.
Scegliere Salva.
Quando si salva Preferiti, tutte le impostazioni correnti
del driver vengono salvate.
Per usare un'impostazione salvata, selezionare la voce nell'elenco
a discesa Preferiti. La stampante è ora impostata per stampare
in base all'impostazione selezionata in Preferiti.
Per eliminare un'opzione di impostazione preferita, selezionarla
nell'elenco e fare clic su Elimina.
È inoltre possibile ripristinare le impostazioni predefinite del driver
della stampante selezionando Predefiniti stampante dall'elenco.
Uso della Guida
La stampante dispone di una schermata di Guida attivabile mediante
il pulsante Guida della finestra delle proprietà. Le schermate della Guida
contengono informazioni dettagliate sulle funzioni della stampante
fornite dal driver della stampante.
È anche possibile fare clic su
nell'angolo superiore destro della finestra
e fare quindi clic su una qualsiasi impostazione.
17
Funzioni di stampa di base
3
Funzioni di stampa avanzate
Stampa di più pagine su un foglio
(stampa N su 1)
In questo capitolo vengono spiegate le opzioni di stampa e vengono
illustrate le operazioni di stampa avanzate.
1
2
3
4
NOTA:
• La finestra del driver della stampante Proprietà visualizzata in
questo documento potrebbe essere diversa, in funzione della
stampante utilizzata. Tuttavia la composizione della finestra
delle proprietà della stampante è simile.
• Per conoscere il nome esatto della stampante, controllare
sul CD del software della stampante a corredo.
1
2
Questo capitolo tratta i seguenti argomenti:
•
Stampa di più pagine su un foglio (stampa N su 1)
•
Stampa di poster
•
Stampa di libretti
•
Stampa su entrambe le facciate del foglio
•
Stampa di un documento ridotto o ingrandito
•
Adattamento del documento al formato carta selezionato
•
Uso di filigrane
•
Uso di overlay
È possibile selezionare il numero delle pagine da stampare su un
singolo foglio. Per stampare più di una pagina per foglio, il formato
delle pagine verrà ridotto e le pagine verranno disposte nell'ordine
specificato. Su un foglio è possibile stampare fino a un massimo
di 16 pagine.
3
4
5
6
18
Funzioni di stampa avanzate
Per modificare le impostazioni di stampa dall'applicazione, accedere
alle proprietà della stampante. Vedere “Stampa di un documento”
a pagina 12.
Nella scheda Layout, scegliere Più pagine per facciata
dall'elenco a discesa Tipo.
Selezionare il numero di pagine da stampare per foglio.
(1, 2, 4, 6, 9 o 16) nell’elenco a discesa Pag. facciata.
Se necessario, selezionare l'ordine delle pagine nell'elenco
a discesa Ordine pagine.
Per stampare un bordo attorno ad ogni pagina nel foglio,
selezionare Stampa bordo pagina.
Fare clic sulla scheda Carta e selezionare l’origine, il formato
e il tipo di carta.
Scegliere OK e stampare il documento.
Stampa di poster
Stampa di libretti
Questa funzione consente di stampare un documento di una singola
pagina su 4, 9 o 16 fogli che, una volta incollati assieme, formeranno
un poster.
1
2
8
Per modificare le impostazioni di stampa dall'applicazione, accedere
alle proprietà della stampante. Vedere “Stampa di un documento”
a pagina 12.
Nella scheda Layout, selezionare Poster dall'elenco a discesa Tipo.
9
8
9
NOTA:Alcune stampanti non supportano questa
funzione.
Questa funzione consente di stampare il documento su entrambe le
facciate del foglio e dispone le pagine in modo tale da consentire il
piegamento a metà del foglio dopo la stampa, per creare un libretto.
1 Per modificare le impostazioni di stampa dall'applicazione software,
accedere alle proprietà della stampante. Vedere “Stampa di un
documento” a pagina 12.
2 Nella scheda Layout, scegliere Stampa di libretti dall'elenco
a discesa Tipo.
3
Configurare l'opzione per i poster.
È possibile selezionare il layout fra 2x2, 3x3 o 4x4. Se si
seleziona 2x2, la stampa verrà automaticamente distribuita
per coprire 4 pagine effettive.
NOTA: l'opzione Stampa di libretti è disponibile quando è selezionato
Specificare un bordo di sovrapposizione in millimetri o pollici
per semplificare l'incollaggio dei fogli.
il formato A4, Lettera, Legale o Folio nella sezione Formato della scheda
Carta.
0,15 pollici
3
4
5
0,15 pollici
4
5
Fare clic sulla scheda Carta e selezionare l’origine, il formato
e il tipo di carta.
Scegliere OK e stampare il documento. Incollando assieme
i fogli stampati, si otterrà il poster delle dimensioni scelte.
19
Funzioni di stampa avanzate
Fare clic sulla scheda Carta e selezionare l'origine, il formato
e il tipo di carta.
Scegliere OK e stampare il documento.
Dopo aver stampato, piegare e graffare le pagine.
1
Stampa su entrambe le facciate
del foglio
2
3
NOTA:Alcune stampanti non supportano questa funzione.
Per modificare le impostazioni di stampa dall'applicazione,
accedere alle proprietà della stampante. “Stampa di un
documento” a pagina 12.
Dalla scheda Layout, selezionare l'orientamento della carta.
Dalla sezione Stampa fronte retro, selezionare l'opzione di
rilegatura fronte-retro desiderata.
È possibile stampare manualmente su entrambe le facciate del foglio.
Prima di stampare, decidere come orientare il documento.
Le opzioni disponibili sono:
• Impostazione stampante - Se si seleziona questa opzione,
la funzione viene applicata in base all'impostazione specificata sul
pannello di controllo della stampante. Alcune stampanti non
supportano questa funzione.
• Nessuno
• Lato lungo, il layout convenzionale utilizzato nella rilegatura
dei libri.
• Lato corto, il tipo utilizzato spesso con i calendari.
2
2
3
3
2
5
5
2
3
5
4
3
5
▲ Lato lungo
▲ Lato corto
5
Fare clic sulla scheda Carta e selezionare l'origine, il formato
e il tipo di carta.
Scegliere OK e stampare il documento.
La stampante stampa prima una pagina sì e una no del documento.
NOTA:
• Non stampare su entrambe le facciate di etichette, lucidi, buste,
o carta spessa. Si potrebbero provocare degli inceppamenti
della carta e la stampante potrebbe danneggiarsi.
• Per usare la stampa fronte-retro, è possibile usare solo
i seguenti formati di carta: A4, Lettera, Legale e Folio,
con un peso pari a 75-90g/m².
NOTA: se la stampante non è dotata di un'unità fronte-retro, è
necessario completare il lavoro di stampa manualmente. La stampante
stampa prima una pagina sì e una no del documento. Terminata la
stampa della prima facciata, viene visualizzata la finestra con i
suggerimenti. Per completare il lavoro di stampa, seguire le istruzioni
visualizzate.
20
Funzioni di stampa avanzate
Stampa di un documento ridotto
o ingrandito
Adattamento del documento
al formato carta selezionato
È possibile modificare le dimensioni del contenuto di una pagina
in modo che risulti ingrandito o ridotto sulla pagina stampata.
1
2
3
Per modificare le impostazioni di stampa dall'applicazione,
accedere alle proprietà della stampante. Vedere “Stampa
di un documento” a pagina 12.
Nella scheda Carta, selezionare Riduci/Ingrandisci dall'elenco
a discesa Tipo.
Immettere la percentuale di scala nella casella di immissione
Percentuale.
È anche possibile fare clic sul pulsante
4
5
A
o
Questa funzione della stampante consente di scalare il lavoro di
stampa in base al formato carta selezionato, a prescindere dalle
dimensioni del documento digitale. Ciò risulta utile quando si vogliono
controllare i dettagli in un piccolo documento.
1
2
3
.
4
5
Selezionare l'origine, il formato e il tipo di carta in Opzioni carta.
Scegliere OK e stampare il documento.
21
Funzioni di stampa avanzate
Per modificare le impostazioni di stampa dall'applicazione, accedere
alle proprietà della stampante. Vedere “Stampa di un documento”
a pagina 12.
Nella scheda Carta, selezionare Adatta alla pagina dall'elenco
a discesa Tipo.
Selezionare il formato corretto dall'elenco a discesa Pagina destin.
Selezionare l'origine, il formato e il tipo di carta in Opzioni carta.
Scegliere OK e stampare il documento.
Creazione di una filigrana
Uso di filigrane
1
L'opzione Filigrana consente di stampare testo sopra un documento
esistente. Ad esempio, è possibile inserire la parola “BOZZA” o
“RISERVATO” scritta con caratteri grigi di grandi dimensioni e stampata
diagonalmente sulla prima pagina o su tutte le pagine di un documento.
2
In dotazione con la stampante, sono disponibili varie filigrane predefinite
e modificabili. In alternativa, è possibile aggiungerne di nuove.
Per modificare le impostazioni di stampa dall'applicazione, accedere
alle proprietà della stampante. Vedere “Stampa di un documento”
a pagina 12.
Fare clic sulla scheda Extra e scegliere il pulsante Modifica
nella sezione Filigrana. Viene visualizzata la finestra Modifica
filigrana.
Uso di una filigrana esistente
1
2
Per modificare le impostazioni di stampa dall'applicazione, accedere
alle proprietà della stampante. Vedere “Stampa di un documento”
a pagina 12.
Fare clic sulla scheda Extra e selezionare la filigrana desiderata
dall’elenco a discesa Filigrana. Nell’immagine di anteprima
verrà visualizzata la filigrana selezionata.
3
Immagine
di anteprima
3
4
Scegliere OK e iniziare la stampa.
NOTA: l'immagine di anteprima mostra l'aspetto che avrà la pagina
una volta stampata.
5
6
Immettere un testo nella casella Messaggio filigrana. Possono
essere utilizzati fino a 40 caratteri. Il messaggio verrà visualizzato
nella finestra di anteprima.
Se è selezionata la casella Solo prima pagina, la filigrana verrà
stampata solo sulla prima pagina.
Selezionare le opzioni per la filigrana.
Nella sezione Attributi font è possibile selezionare il nome del
carattere, lo stile, la dimensione e il livello di grigio; nella sezione
Angolo messaggio è possibile impostare l'angolatura della
filigrana.
Per aggiungere una nuova filigrana all'elenco, fare clic su Aggiungi.
Al termine, scegliere OK e iniziare la stampa.
Per interrompere la stampa della filigrana, selezionare
<Nessuna filigrana> dall’elenco a discesa Filigrana.
22
Funzioni di stampa avanzate
Modifica di una filigrana
1
2
3
4
5
Uso di overlay
Per modificare le impostazioni di stampa dall'applicazione, accedere
alle proprietà della stampante. Vedere “Stampa di un documento”
a pagina 12.
Fare clic sulla scheda Extra, quindi sul pulsante Modifica nella
sezione Filigrana. Viene visualizzata la finestra Modifica filigrana.
Selezionare la filigrana da modificare nell'elenco Filigrane
correnti e modificare il messaggio della filigrana e le relative
opzioni.
Per salvare le modifiche, scegliere Aggiorna.
Definizione di overlay
Dear ABC
Regards
Fare clic su OK fino a uscire dalla finestra Stampa.
WORLD BEST
Eliminazione di una filigrana
1
2
3
4
Per modificare le impostazioni di stampa dall'applicazione, accedere
alle proprietà della stampante. Vedere “Stampa di un documento”
a pagina 12.
Dalla scheda Extra, fare clic sul pulsante Modifica nella sezione
Filigrana. Viene visualizzata la finestra Modifica filigrana.
Selezionare la filigrana da eliminare nell'elenco Filigrane
correnti, quindi scegliere Elimina.
Fare clic su OK fino a uscire dalla finestra Stampa.
Un overlay è un'immagine e/o un testo memorizzato nel disco rigido
del computer come file di formato speciale che può essere stampato
su qualsiasi documento. Gli overlay vengono spesso utilizzati per sostituire
moduli prestampati e fogli intestati. Invece di utilizzare carta intestata,
è infatti possibile creare un overlay contenente esattamente le stesse
informazioni. Per stampare una lettera con la carta intestata dell'azienda,
non è necessario caricare nella stampante la carta prestampata.
È sufficiente indicare alla stampante di stampare l'overlay della carta
intestata sul documento.
NOTA:La funzione Overlay non è supportata in NT 4.0.
Creazione di un nuovo overlay di pagina
Per utilizzare un overlay di pagina, è necessario crearne uno nuovo
contenente il logo o l'immagine.
1
WORLD BEST
2
3
Creare o aprire un documento contenente il testo o un'immagine
da utilizzare in un nuovo overlay di pagina. Posizionare gli elementi
come si desidera che vengano visualizzati una volta stampati
come overlay.
Per salvare il documento come overlay, accedere alle proprietà
della stampante. Vedere “Stampa di un documento” a pagina 12.
Fare clic sulla scheda Extra, quindi sul pulsante Modifica nella
sezione Overlay.
Immagine di anteprima
23
Funzioni di stampa avanzate
4
Uso degli overlay di pagina
Nella finestra Modifica overlay, fare clic su Crea overlay.
Dopo avere creato un overlay, è possibile stamparlo con
il documento. Per stampare un overlay con un documento:
1
2
3
4
5
5
Creare o aprire il documento da stampare.
Per modificare le impostazioni di stampa dall'applicazione, accedere
alle proprietà della stampante. Vedere “Stampa di un documento”
a pagina 12.
Fare clic sulla scheda Extra.
Selezionare l'overlay desiderato dalla casella di riepilogo
a discesa Overlay.
Se il file di overlay non viene visualizzato nell'elenco Overlay,
scegliere il pulsante Modifica e quindi Carica overlay per
selezionare il file.
Nella finestra Crea overlay, digitare un nome nella casella Nome
file. Se necessario, selezionare il percorso di destinazione. Il
percorso predefinito è C:\Formover.
Se il file dell'overlay da utilizzare è stato memorizzato in un'origine
esterna, è possibile caricare comunque il file dalla finestra
Carica overlay.
6
7
Dopo aver selezionato il file, scegliere Apri. Il file viene visualizzato
nella casella Elenco overlay ed è disponibile per la stampa.
Selezionare l'overlay dalla casella Elenco overlay.
Scegliere Salva. Il nome viene visualizzato nella casella Elenco
overlay.
Fare clic su OK o su Sì per completare la creazione.
Il file non viene stampato, viene invece memorizzato nell'unità
disco del computer.
NOTA: le dimensioni del documento overlay devono essere le stesse
dei documenti stampati con l'overlay. Non creare un overlay con una
filigrana.
24
Funzioni di stampa avanzate
6
7
Se necessario, fare clic su Conferma overlay di pagina durante
la stampa. Se questa casella è selezionata, ogni volta che si invia un
documento per la stampa viene visualizzata una finestra dei messaggi
in cui viene richiesto di confermare la stampa dell'overlay sul documento.
Se questa casella non è selezionata, ma è stato selezionato un overlay,
quest'ultimo verrà automaticamente stampato con il documento.
Scegliere OK o Sì per fare iniziare la stampa.
L'overlay selezionato viene scaricato con il lavoro di stampa e viene
stampato nel documento.
NOTA: la risoluzione del documento overlay deve essere la stessa
del documento che verrà stampato con l'overlay.
Eliminazione di un overlay di pagina
È possibile eliminare gli overlay di pagina inutilizzati.
1
2
3
4
5
6
Nella finestra delle proprietà della stampante, fare clic sulla
scheda Extra.
Scegliere il pulsante Modifica nella sezione Overlay.
Selezionare l'overlay da eliminare nella casella Elenco overlay.
Scegliere Elimina overlay.
Quando viene visualizzato un messaggio di conferma, fare clic su Sì.
Fare clic su OK fino a uscire dalla finestra Stampa.
25
Funzioni di stampa avanzate
4
Condivisione della
stampante locale
Impostazione del computer host
1
2
3
4
5
6
È possibile collegare la stampante direttamente a un dato computer presente
in rete, chiamato “computer host”.
La seguente procedura è valida per Windows XP. Per gli altri sistemi
operativi Windows, fare riferimento al relativo manuale di Windows
o alla guida in linea.
NOTA:
• Controllare quali sistemi operativi sono compatibili con la stampante
utilizzata. Fare riferimento alla sezione sulla compatibilità del sistema
operativo in Specifiche della stampante nella Guida dell'utente della
stampante.
• Per conoscere il nome esatto della stampante, controllare
sul CD del software della stampante a corredo.
Avviare Windows.
Dal menu Start, selezionare Stampanti e fax.
Fare doppio clic sull'icona del driver della stampante.
Dal menu Stampante, selezionare Condivisione.
Selezionare la casella Condividi la stampante.
Completare il campo Nome condivisione e fare clic su OK.
Impostazione di un computer client
1
2
3
4
5
6
7
8
9
10
11
26
Condivisione della stampante locale
Fare clic con il pulsante destro del mouse su Start di Windows
e selezionare Esplora.
Aprire la cartella della rete nella colonna di sinistra.
Fare clic sul nome di condivisione.
Dal menu Start selezionare Stampanti e fax.
Fare doppio clic sull'icona del driver della stampante.
Dal menu Stampante, selezionare Proprietà.
Nella scheda Porte, fare clic su Aggiungi porta.
Selezionare Porta locale e fare clic su Nuova porta.
Compilare il campo Digitare un nome di porta con
il nome condiviso.
Fare clic su OK e scegliere Chiudi.
Fare clic su Applica e scegliere OK.
5
Il programma Smart Panel mostra lo stato corrente della stampante
e numerose informazioni, tra cui il livello del toner presente nelle cartucce;
consente inoltre di cambiare le impostazioni.
Uso di Smart Panel
Smart Panel è un programma che controlla e informa sullo stato della
stampante e consente di personalizzarne le impostazioni. Smart Panel
viene installato automaticamente assieme al software della stampante.
2
3
NOTE:
• Per utilizzare il programma è necessario:
- Windows 98 o versione superiore (Windows NT 4.0 può essere
utilizzato solo per le stampanti supportate in rete). Per controllare
quali sono i sistemi operativi compatibili con la stampante, fare
riferimento alle Specifiche della stampante riportate nella Guida
utente della stampante.
- Internet Explorer versione 5.0 o superiore per l'animazione flash
nella Guida HTML.
• Per conoscere il nome esatto della stampante, controllare nel CD del
software della stampante in dotazione.
1
4
5
1 Livello toner
È possibile verificare il livello del toner presente nelle cartucce. La stampante
e il numero di cartucce del toner riportati sopra la finestra possono variare
in funzione della stampante in uso.
2 Acquista subito
È possibile ordinare online nuove cartucce del toner.
Descrizione di Smart Panel
3 Risoluzione dei problemi
È possibile visualizzare la Guida per risolvere i problemi.
Se in fase di stampa si verifica un errore, viene automaticamente
visualizzato Smart Panel con le indicazioni pertinenti. Smart Panel
può essere avviato anche manualmente dalla barra delle applicazioni
di Windows. Fare doppio clic sull'icona di Smart Panel nella barra delle
applicazioni di Windows.
4 Impostazioni stampante
È possibile configurare diverse impostazioni della stampante nella finestra
Utilità impostazioni stampante.
NOTA: se si collega la stampante in rete, al posto della finestra Utilità
impostazioni stampante viene visualizzata la finestra Servizio web
SyncThru.
Fare doppio clic su questa icona.
NOTE:
5 Impostazioni driver
È possibile utilizzare la finestra delle proprietà della stampante per
accedere a tutte le opzioni necessarie per il funzionamento della
stampante. Per ulteriori informazioni, Vedere “Impostazioni della
stampante” on page 13.
• Se è già installata più di una stampante Samsung, selezionare prima
il modello desiderato per utilizzare lo Smart Panel corrispondente.
Fare clic con il pulsante destro del mouse sull'icona di Smart Panel
nella barra delle applicazioni di Windows e selezionare il nome della
stampante desiderata.
• La finestra Smart Panel e il relativo contenuto visualizzato in questa
sezione Software possono variare a seconda della stampante in uso.
Apertura della Guida alla soluzione
dei problemi
In alternativa, dal menu Start selezionare Programmi oppure Tutti i
programmi → il nome del driver della stampante → Smart Panel.
La Guida alla soluzione dei problemi consente di trovare le soluzioni
ai problemi di stato.
Fare clic con il pulsante destro del mouse sull'icona di Smart Panel nella
barra delle applicazioni di Windows e selezionare Risoluzione dei problemi.
27
Uso di Smart Panel
Uso dell'Utilità impostazioni
stampante
Modifica delle impostazioni
del programma Smart Panel
Utilità impostazioni stampante consente di configurare e controllare
le impostazioni di stampa.
Fare clic con il pulsante destro del mouse sull'icona di Smart Panel nella
barra delle applicazioni di Windows e selezionare Opzioni.
1
Viene visualizzata la seguente finestra.
2
3
Fare clic con il pulsante destro del mouse sull'icona di Smart Panel
nella barra delle applicazioni di Windows e selezionare
Impostazioni stampante.
Modificare le impostazioni.
Per inviare le modifiche alla stampante, fare clic sul pulsante Invia.
NOTA: se la stampante è collegata in rete, al posto della finestra Utilità
impostazioni stampante viene visualizzata la finestra Servizio web
SyncThru.
Uso della Guida in linea
È possibile visualizzare la Guida di Utilità impostazioni stampante
sullo schermo. Per accedere alla Guida, fare clic con il pulsante destro
del mouse su un elemento di testo o su un'icona, quindi selezionare
“Guida rapida”. Viene visualizzata una piccola finestra con una
spiegazione.
• Visualizza al termine del lavoro per la stampante di rete:
al termine del lavoro, viene visualizzata la finestra a comparsa
di Smart Panel. (Solo per stampanti supportate in rete.)
• Visualizza quando si verifica un errore durante la stampa:
se durante la stampa si verifica un errore, viene visualizzata
la finestra a comparsa di Smart Panel.
• Visualizzazione: è possibile selezionare la modalità di
visualizzazione dei messaggi. Se si seleziona Finestra popup
(smart panel), il messaggio appare nella finestra a comparsa
di Smart Panel.
• Avvia Monitor lavori quando il lavoro viene salvato nella stampante:
se si memorizzano i lavori di stampa nel disco rigido della stampante,
viene visualizzata la finestra Monitore lavori. (Solo per una stampante
supportata in rete con disco rigido incorporato.)
• Pianifica un controllo automatico dello stato automatico ogni:
il computer aggiorna regolarmente lo stato della stampante.
Impostando il valore vicino a 1 secondo, il computer controlla lo
stato della stampante più di frequente, consentendo in tal modo
una risposta più veloce a qualsiasi errore della stampante.
28
Uso di Smart Panel
6
Uso della stampante
in Linux
Requisiti di sistema
Sistema operativo supportato
• Redhat 7.1 e superiore
È possibile usare la stampante in ambiente Linux.
• Linux Mandrake 8.0 e superiore
Questo capitolo tratta i seguenti argomenti:
• SuSE 7.1 e superiore
•
Requisiti di sistema
•
Installazione del driver della stampante
• Turbo Linux 7.0 e superiore
•
Modifica del metodo di collegamento della stampante
• Slackware 8.1 e superiore
•
Disinstallazione del driver della stampante
•
Uso dello strumento di configurazione
Capacità consigliata
•
Modifica delle proprietà LLPR
• Pentium IV 1 GHz o superiore
• Caldera OpenLinux 3.1 e superiore
• Almeno 256 MB di RAM
• 1 GB o più di spazio sul disco rigido
Software
• Glibc 2.1 o superiore
• GTK+ 1.2 o superiore
• GhostScript
NOTA:
• La finestra delle proprietà della stampante in Linux visualizzata in
questo documento potrebbe essere diversa, in funzione della stampante
utilizzata. Tuttavia la composizione della finestra è simile.
• Il nome della stampante è riportato sul CD del software della
stampante a corredo.
29
Uso della stampante in Linux
Se si seleziona Expert, scegliere le opzioni desiderate, quindi
fare clic su Begin Install.
Installazione del driver della
stampante
1
2
Assicurarsi di collegare la stampante al computer. Accendere
il computer e la stampante.
Quando viene visualizzata la finestra di dialogo di login
dell'amministratore, digitare “root” nel campo Login e inserire
la password di sistema.
NOTA: per installare il software della stampante è necessario eseguire
il login come superutente (root). Se non si è un superutente, rivolgersi
all'amministratore di sistema.
3
Inserire il CD del software della stampante del software della
stampante. Il CD del software della stampante viene eseguito
automaticamente.
6
Inizia l'installazione del driver della stampante. Al termine,
scegliere Start.
7
Si apre la finestra Linux Printer Configuration. Fare clic sull'icona
Add Printer sulla barra degli strumenti nella parte superiore della
finestra.
NOTA: se il CD del software della stampante non viene eseguito
automaticamente, fare clic sull'icona
nella parte inferiore della
finestra. Quando viene visualizzata la schermata Terminal, digitare:
[[email protected] /root]# mount -t iso9660 / dev/ hdc/ mnt/
cdrom(Supponendo che /dev/hdc sia il CD del software della
stampante e sia presente la directory /mnt/cdrom)
[[email protected] /root]# cd /mnt/cdrom (la directory del CD-ROM)
[[email protected] cdrom]# ./setup.sh
4
Selezionare il tipo di installazione, Recommended o Expert,
quindi fare clic su Continue.
NOTA: a seconda del sistema di stampa in uso, potrebbe venire
visualizzata la finestra Administrator Login. Digitare “root” nel campo
Login e immettere la password di sistema.
8
5
Recommended è una procedura completamente automatica che
non richiede alcuna interazione. L'installazione Expert consente
di selezionare il percorso di installazione o il sistema di stampa.
Se si seleziona Recommended, passare al punto 6.
Vengono visualizzate le stampanti installate correntemente nel
sistema. Selezionare la stampante da utilizzare. Le schede delle
funzioni disponibili per la stampante selezionata vengono visualizzate
nella parte superiore della finestra Add a Printer.
NOTA: se la stampante supporta la stampa PS, si consiglia di selezionare
il driver PS.
30
Uso della stampante in Linux
9
Modifica del metodo di collegamento della
stampante
Fare clic sulla scheda Connection e assicurarsi che la porta
della stampante sia impostata correttamente. In caso contrario,
modificare l'impostazione.
Se si modifica il metodo di collegamento della stampante da USB a parallelo
o viceversa mentre la stampante è in uso, è necessario riconfigurare
la stampante Linux aggiungendola al sistema. Procedere come segue:
1
2
Assicurarsi di collegare la stampante al computer. Accendere
il computer e la stampante.
Quando viene visualizzata la finestra di dialogo di login
dell'amministratore, digitare “root” nel campo di login
e inserire la password di sistema.
NOTA: per installare una nuova stampante nel sistema è necessario
eseguire il login come superutente (root). Se non si è un superutente,
rivolgersi all'amministratore di sistema.
3
10 È possibile utilizzare la scheda Settings e la scheda Queue per
visualizzare l'impostazione corrente della stampante. Se necessario,
modificare le impostazioni.
4
NOTA: le opzioni possono variare a seconda della stampante in uso.
I campi Description e Location della schermata Queue potrebbero
non venire visualizzati, a seconda del sistema di stampa in uso.
5
11 Per uscire, fare clic su OK.
12 Quando la finestra richiede che la nuova stampante venga configurata
Dall'icona Startup Menu nella parte inferiore del desktop,
selezionare Linux Printer e quindi Configuration Tool.
Alla finestra Linux Printer Configuration si può accedere anche
digitando “linux-config” nella schermata Terminal.
Quando viene visualizzata la finestra Linux Printer Configuration,
fare clic sull'icona Add Printer nella barra degli strumenti posta
nella parte superiore della finestra.
Fare clic sulla scheda Connection nella parte superiore della
finestra Add a Printer.
Assicurarsi che la porta della stampante sia impostata
correttamente. In caso contrario, modificare l'impostazione.
correttamente, fare clic su OK.
13 Viene nuovamente visualizzata la finestra Linux Printer Configuration.
Dalla scheda Info è possibile visualizzare le informazioni relative alla
stampante. Se necessario, è possibile modificare la configurazione della
stampante. Per ulteriori dettagli su come modificare la configurazione
della stampante, vedere “Uso dello strumento di configurazione” a
pagina 32.
6
31
Uso della stampante in Linux
Scegliere OK.
Disinstallazione del driver della stampante
1
Uso dello strumento di configurazione
Dall'icona Startup Menu nella parte inferiore del desktop,
selezionare Linux Printer e quindi Configuration Tool.
Lo strumento di configurazione consente di eseguire le attività amministrative,
inclusa l'aggiunta e la rimozione di nuove stampanti e la modifica delle
impostazioni globali. Gli utenti normali possono anche eseguirlo per
controllare con facilità le code dei lavori, esaminare le proprietà della
stampante e modificarne le preferenze locali.
Per accedere allo strumento di configurazione:
1
2
2
3
Alla finestra Linux Printer Configuration si può accedere anche
digitando “linux-config” nella schermata Terminal.
Nella finestra Linux Printer Configuration, selezionare il comando
Uninstall dal menu File.
Viene visualizzata la finestra Administrator Login. Digitare “root”
nel campo Login e immettere la password di sistema. Scegliere
Proceed.
Dall'icona Startup Menu nella parte inferiore del desktop, selezionare
Linux Printer e quindi Configuration Tool. Si apre la finestra Linux
Printer Configuration.
Questa finestra può essere aperta anche dalla schermata Terminal
digitando “linux-config”.
Il riquadro sinistro della finestra Linux Printer Configuration riporta
l'elenco delle stampanti installate. Il riquadro destro visualizza una
serie di schede con le informazioni relative alla stampante selezionata
correntemente.
Se non è già selezionato, selezionare il driver della stampante.
NOTA: per disinstallare il software della stampante è necessario
eseguire il login come superutente (root). Se non si è un superutente,
rivolgersi all'amministratore di sistema.
4
5
Viene visualizzato un messaggio che richiede la conferma
della disinstallazione. Scegliere Yes.
Selezionare Complete uninstall e fare clic su Uninstall.
3
La scheda Info mostra le informazioni generali sulla stampante.
Se si utilizza Internet, è possibile accedere alla pagina Web Samsung
facendo clic su Go to the Web page for this printer.
Fare clic sulla scheda Job per controllare e gestire la coda dei lavori
della stampante selezionata. È possibile sospendere, riprendere o
eliminare i lavori specifici nella coda. Se si selezionano lavori specifici
è possibile trascinarli nella coda di stampa di un'altra stampante.
6
7
Fare clic su OK per iniziare la disinstallazione.
Al termine, scegliere Finished.
32
Uso della stampante in Linux
La scheda Properties consente di modificare le impostazioni
predefinite della stampante.
La finestra LLPR Properties può essere aperta anche tramite
le seguenti procedure:
• Dall'icona Startup Menu nella parte inferiore del desktop,
selezionare Linux Printer e quindi Linux LPR.
3
NOTA: gli utenti abituali sono in grado di escludere le impostazioni
predefinite a livello di sistema definite dall'amministratore. Quando
un utente abituale fa clic su Apply, queste impostazioni personalizzate
vengono salvate nel profilo dell'utente e possono essere utilizzate
successivamente con LLPR. Se l'amministratore sta eseguendo lo
strumento di configurazione, le impostazioni verranno salvate come
nuovi valori predefiniti globali.
• Se la finestra Linux Printer Configuration è correntemente aperta,
selezionare Test Print dal menu Print.
Si apre la finestra LLPR Properties.
Nella parte superiore della finestra saranno visibili sei schede:
• General: consente di modificare il formato e il tipo di carta,
l'alimentazione, l'orientamento dei documenti; permette inoltre
di attivare la funzione di stampa fronte-retro, aggiungere striscioni
iniziali e finali e modificare il numero di pagine per foglio.
• Margins: consente di specificare i margini della pagina. Il grafico
a destra mostra le impostazioni correnti. Questi margini non vengono
applicati quando si stampano normali dati PostScript.
Modifica delle proprietà LLPR
È possibile regolare le proprietà della stampante aprendo la finestra
LLPR Properties.
• Image: consente di impostare le opzioni dell'immagine che verranno
utilizzate quando si stampano file di immagini, ad esempio quando
un documento non PostScript viene inviato a LLPR sulla riga di comando.
Le impostazioni relative ai colori avranno effetto anche per i documenti
PostScript.
Per aprire la finestra LLPR Properties:
1
2
Dall'applicazione in uso, selezionare il comando Print.
Quando si apre la finestra Linux LPR, fare clic su Properties.
• Text: consente di selezionare la densità del testo e di attivare
o disattivare la colorazione della sintassi.
• HP-GL/2: consente di impostare le opzioni predefinite per la stampa
di documenti in formato HP-GL/2, utilizzato da alcuni plotter.
Fare clic su Properties.
• Advanced: consente di escludere le impostazioni predefinite
per la stampante.
Se si fa clic sul pulsante Save nella parte inferiore della finestra,
le opzioni verranno conservate tra le sessione LLPR.
4
33
Uso della stampante in Linux
Usare il pulsante Help per visualizzare i dettagli relativi alle opzioni
nella finestra.
Per applicare le opzioni, fare clic su OK nella finestra LLPR
Properties. In tal modo si torna alla finestra Linux LPR. Per iniziare
la stampa, scegliere OK.
7
Installazione del driver della stampante
Uso della stampante
con un Macintosh
1
2
3
La stampante supporta sistemi Macintosh con un'interfaccia USB
incorporata o una scheda di interfaccia di rete 10/100 Base-TX.
Se si stampa un file da un computer Macintosh, è possibile usare
il driver CUPS installando il file PPD.
4
5
6
7
8
NOTA: alcune stampanti non supportano l'interfaccia di rete.
Controllare se la stampante supporta l'interfaccia di rete nelle
Specifiche della stampante riportate nella Guida dell'utente della
stampante.
Assicurarsi di aver collegato la stampante al computer.
Accendere il computer e la stampante.
Inserire il CD del software della stampante del software della
stampante fornito con la stampante nella relativa unità.
Fare doppio clic sull'icona del CD-ROM che appare sul desktop
del Macintosh.
Fare doppio clic sulla cartella Installer.
Fare doppio clic sulla cartella Stampante.
Double-click the Samsung SPLC Installer icon.
Immettere la password e fare clic su OK.
Si apre la finestra del programma di installazione Samsung SPL.
Fare clic su Continua quindi su Continua.
Selezionare Installazione veloce e fare clic su Installa.
9
10 Al termine dell'installazione, fare clic su Esci.
Questo capitolo tratta i seguenti argomenti:
•
Installazione del software per Macintosh
Disinstallazione del driver della stampante
•
Impostazione della stampante
•
Stampa
La disinstallazione è necessaria solo se si sta aggiornando il software
oppure se l'installazione non riesce.
1 Inserire il CD del software della stampante del software della
stampante fornito con la stampante nella relativa unità.
2 Fare doppio clic sull'icona del CD-ROM che appare sul desktop
del Macintosh.
3 Fare doppio clic sulla cartella Installer.
Installazione del software
per Macintosh
4
5
6
7
Il CD del software della stampante in dotazione con la stampante
fornisce il file PPD per usare il driver CUPS o il driver Apple LaserWriter
(disponibile solo quando si usa una stampante che supporta il
driver PostScript), per stampare su un computer Macintosh.
8
9
Prima di installare il software della stampante, verificare quanto segue:
Elemento
Requisiti
Sistema operativo
Mac OS 10.3~10.4
RAM
128 MB
Spazio su disco disponibile
200 MB
34
Uso della stampante con un Macintosh
Fare doppio clic sulla cartella Stampante.
Double-click the Samsung SPLC Installer icon.
Immettere la password e fare clic su OK.
Si apre la finestra del programma di installazione Samsung SPL.
Fare clic su Continua quindi su Continua.
Selezionare Disinstalla quindi fare clic su Disinstalla.
Al termine della disinstallazione, fare clic su Esci.
Impostazione della stampante
L'impostazione della stampante varia a seconda del cavo utilizzato
per collegare la stampante al computer: il cavo di rete o il cavo USB.
Per un Macintosh con collegamento di rete
NOTA: alcune stampanti non supportano l'interfaccia di rete. Prima di
collegare la stampante, assicurarsi che supporti un'interfaccia di
rete facendo riferimento a Specifiche della stampante nella Guida
utente della stampante.
1
2
3
4
5
6
7
8
Seguire le istruzioni in “Installazione del software per Macintosh”
a pagina 34 per installare i file PPD e Filter nel computer.
Aprire Centro Stampa dalla cartella Utility.
Fare clic su Aggiungi in Elenco Stampanti.
Selezionare la scheda Stampa IP.
Selezionare Socket/HP Jet Direct in Printer Type.
DURANTE LA STAMPA DI UN DOCUMENTO CONTENENTE
PIU' PAGINE, LE PRESTAZIONI DI STAMPA POSSONO
ESSERE MIGLIORATE SCEGLIENDO LA PRESA PER IL TIPO
DI STAMPANTE.
Immettere l'indirizzo IP della stampante nel campo Indirizzo
Stampante.
Immettere il nome della coda nel campo Nome Coda. Se non si
riesce a stabilire il nome della coda per il server di stampa, provare
a usare la coda predefinita.
Selezionare Samsung in Modello Stampante e la stampante
in Nome Modello.
Scegliere Aggiungi.
9
10 L'indirizzo IP della stampante viene visualizzato in Elenco
Stampanti e viene impostato come stampante predefinita.
Per un Macintosh con collegamento USB
1
2
3
4
5
6
Seguire le istruzioni in “Installazione del software per Macintosh”
a pagina 34 per installare i file PPD e Filter nel computer.
Aprire Centro Stampa dalla cartella Utility.
Fare clic su Aggiungi in Elenco Stampanti.
Selezionare la scheda USB.
Selezionare Samsung in Modello Stampante
e la stampante in Nome Modello.
Scegliere Aggiungi.
La stampante verrà visualizzata in Elenco Stampanti
e viene impostata come stampante predefinita.
35
Uso della stampante con un Macintosh
Modifica delle impostazioni della stampante
Stampa
La stampante permette di utilizzare funzioni di stampa avanzate.
Dall'applicazione Macintosh, selezionare Stampa nel menu Archivio. Il
nome della stampante visualizzato nella finestra delle proprietà della
stampante potrebbe variare, in funzione della stampante in uso. Ad
eccezione del nome, la composizione della finestra delle proprietà della
stampante è simile.
NOTA:
• la finestra delle proprietà della stampante Macintosh visualizzata
in questo documento potrebbe essere diversa, in funzione della
stampante utilizzata. Tuttavia la composizione della finestra delle
proprietà della stampante è simile.
• Il nome della stampante è riportato sul CD del software della
stampante a corredo.
Impostazione del layout
La scheda Layout fornisce le opzioni che consentono di impostare
l'aspetto del documento nella pagina stampata. È possibile stampare
più pagine su un solo foglio.
Selezionare Layout dall'elenco a discesa Preimpostazioni per
accedere alle seguenti funzioni. Per ulteriori informazioni, vedere
“Stampa di più pagine su un foglio” nella prossima colonna.
Stampa di un documento
Quando si stampa con un Macintosh, è necessario controllare l’impostazione
del software della stampante in ciascuna applicazione utilizzata. Per stampare
da un Macintosh, procedere come segue.
1
2
3
Aprire un’applicazione Macintosh e selezionare il file da stampare.
Aprire il menu Archivio e fare clic su Formato di Stampa.
Scegliere il formato della carta, l’orientamento, la scala e le altre
opzioni e fare clic su OK.
Assicurarsi di selezionare
qui la stampante.
▲ Mac OS 10.3
▲ Mac OS 10.3
4
5
6
Aprire il menu Archivio e fare clic su Stampa.
Scegliere il numero di copie desiderato e specificare le pagine
da stampare.
Dopo aver impostato le opzioni, fare clic su Stampa.
36
Stampa di più pagine su un foglio
Impostazione delle funzioni della stampante
La scheda Impostazioni della stampante fornisce opzioni che
consentono di selezionare il tipo di carta e di regolare la qualità
di stampa.
Selezionare Impostazioni della stampante dall'elenco a discesa
Preimpostazioni per accedere alle seguenti funzioni:
È possibile stampare più di una pagina su un singolo foglio di carta.
Questa funzione consente di stampare pagine di bozze a basso costo.
1
2
Dall'applicazione Macintosh, selezionare Stampa nel menu
Archivio.
Selezionare Layout.
▲ Mac OS 10.3
Tipo di carta
Impostare Type per far corrispondere la carta caricata nel vassoio dal
quale si desidera stampare. In questo modo si otterrà una stampa di qualità
ottimale.
Risoluzione di stampa(Qualità)
Le opzioni di risoluzione selezionabili possono variare a seconda
del modello di stampante. È possibile selezionare la risoluzione di stampa.
Tanto più alta è l’impostazione, tanto più nitidi risulteranno i caratteri stampati
e la grafica. L'impostazione più alta può aumentare il tempo necessario per
la stampa di un documento.
▲ Mac OS 10,3
3
4
Modalità colori
È possibile impostare le opzioni per i colori. Normalmente, l'impostazione
Colori consente di ottenere la miglior qualità di stampa possibile per i
documenti a colori. Se si desidera stampare un documento a colori in scala
di grigi, selezionare Scala di grigi.
5
37
Nell'elenco a discesa Pagine per foglio, selezionare il numero
delle pagine da stampare su un foglio di carta.
Nell'opzione Orientamento, selezionare l'ordine delle pagine.
Per stampare un bordo attorno a ogni pagina nel foglio, selezionare
l'opzione desiderata dall'elenco a discesa Bordi.
Fare clic su Stampa per fare in modo che la stampante stampi
il numero di pagine selezionato sulla facciata di ogni pagina.
SEZIONE SOFTWARE
INDICE
C
L
P
carta, impostazione del formato 14
carta, impostazione delle proprietà 14
layout, impostazione delle proprietà
Macintosh 36
Windows 13
libretti
stampa 19
lingua, cambiamento 10
Linux
driver
disinstallazione 32
installazione 30
proprietà LLP 33
strumento di configurazione 32
poster, stampa 19
preferiti, uso dell'impostazione 17
proprietà della stampante, impostazione
Linux 33
Macintosh 36
proprietà di layout, impostazione
Linux 33
proprietà extra, impostazione 16
D
disinstallazione, software
Linux 32
Macintosh 34
Windows 11
documento, stampa
Macintosh 36
Windows 12
F
filigrana
creazione 22
eliminazione 23
modifica 23
stampa 22
G
grafica, impostazione delle proprietà 15
Guida, uso 17
I
impostazione
modalità immagine 15
opzione true-type 15
preferiti 17
risoluzione
Macintosh 37
Windows 15
risparmio toner 15
scurezza 15
installazione
driver della stampante
Linux 30
Macintosh 34
Windows 4
M
Macintosh
driver
disinstallazione 34
installazione 34
impostazione della stampante 35
stampa 36
monitor di stato, uso 27
N
N. su 1
stampa su Macintosh 37
N. su 1, stampa
Windows 18
O
orientamento, stampa
Windows 13
origine carta, impostazione
Linux 33
Windows 14
overlay
creazione 23
eliminazione 25
stampa 24
38
R
requisiti di sistema
Linux 29
Macintosh 34
risoluzione, impostazione della stampante
Macintosh 37
Windows 15
S
software
disinstallazione
Linux 32
Macintosh 34
Windows 11
installazione
Linux 30
Macintosh 34
Windows 4
reinstallazione
Windows 10
requisiti di sistema
Linux 29
Macintosh 34
software della stampante
disinstallazione
Macintosh 34
installazione
Macintosh 34
stampa
adattamento alla pagina 21
da Macintosh 36
da Windows 12
documento 12
filigrana 22
fronte-retro 20
N. su 1
Macintosh 37
Windows 18
overlay 23
poster 22
scala 21
stampa avanzata, uso 18
stampa di libretti 19
stampa fronte-retro 20
stampante
disinstallazione del software
Linux 32
Windows 11
installazione del software
in Linux 30
Windows 4
stampante, impostazione delle proprietà
Windows 13
T
tipo carta, impostazione
Linux 33
Macintosh 37
toner, impostazione risparmio 15
39
www.samsungprinter.com
Rev. 1.05
