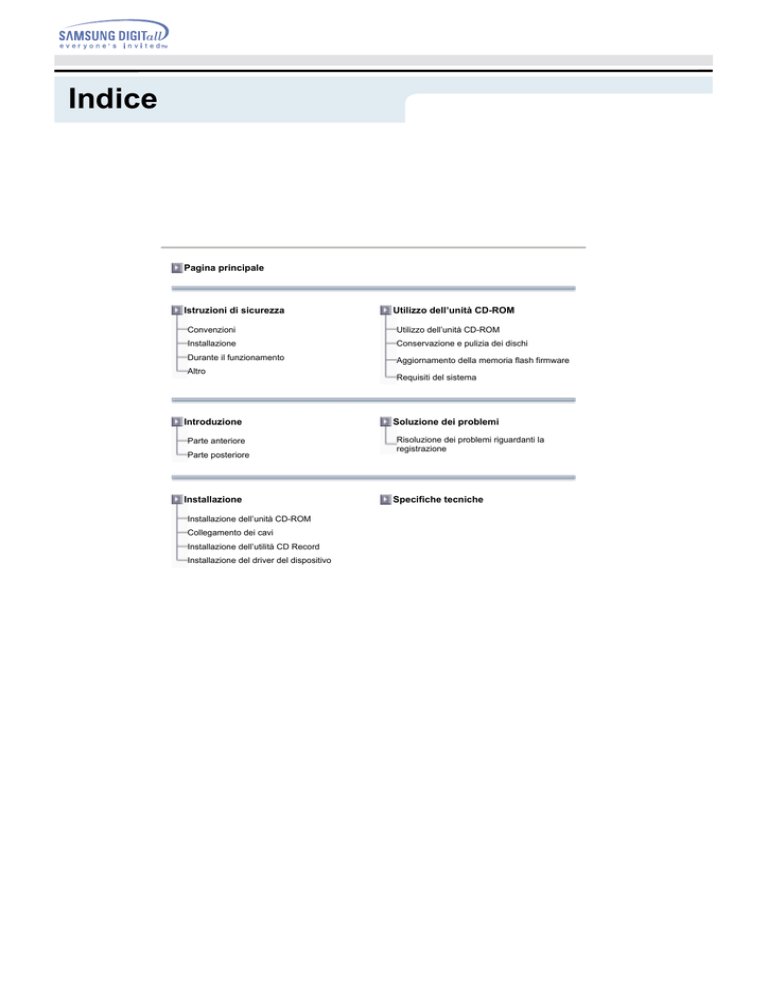

Indice
Pagina principale
Istruzioni di sicurezza
Utilizzo dell’unità CD-ROM
Convenzioni
Utilizzo dell’unità CD-ROM
Installazione
Conservazione e pulizia dei dischi
Durante il funzionamento
Aggiornamento della memoria flash firmware
Altro
Introduzione
Parte anteriore
Parte posteriore
Installazione
Installazione dell’unità CD-ROM
Collegamento dei cavi
Installazione dell’utilità CD Record
Installazione del driver del dispositivo
Requisiti del sistema
Soluzione dei problemi
Risoluzione dei problemi riguardanti la
registrazione
Specifiche tecniche
Istruzioni di sicurezza
Convenzioni
Avviso/Attenzione
Avviso :
Questo simbolo indica la presenza di spiegazioni relative a questioni estremamente pericolose.
Per evitare infortuni all'utente o conseguenze peggiori, è necessario porre estrema attenzione a
questo simbolo e gestire l'unità nel modo corretto.
Attenzione : Questo simbolo indica la presenza di spiegazioni relative a questioni pericolose.
Per evitare qualsiasi danno all'abitazione o alle proprietà, è necessario porre estrema
attenzione a questo simbolo e gestire l'unità nel modo corretto.
Convenzioni
L’inosservanza delle istruzioni indicate da questo simbolo può comportare infortuni o danni
alle apparecchiature.
Vietato
È importante leggere e comprendere sempre appieno il contenuto
Non smontare
Ogni modifica o cambiamento non espressamente approvata da personale qualificato riconosciuto
potrebbe invalidare il diritto dell'utente a utilizzare il dispositivo.
Accertarsi sempre che il disco non presenti crepe prima di utilizzarlo. Se il disco presenta danni di
qualunque genere, in particolar modo nelle vicinanze del foro centrale, è consigliabile effettuare
immediatamente una copia e utilizzare questa ultima. Se un disco danneggiato viene utilizzato
ripetutamente, le dimensioni della crepa potrebbero aumentare danneggiando il disco
irreparabilmente.
Non utilizzare dischi di scarsa qualità (ad esempio prodotti illegali, dischi graffiati o danneggiati).
Istruzioni di sicurezza
Installazione
Posizionare l'unità su una superficie piana.
- Senza questa precauzione, l'unità potrebbe scivolare su una
superficie rigida e risultare quindi danneggiato o malfunzionante.
Non esporre l'unità alla luce diretta del sole.
Evitare ambienti con temperatura alta o bassa.
Evitare ambienti con alto tasso di umidità.
Istruzioni di sicurezza
Durante il
funzionamento
Maneggiare l'unità con cura per evitare danni derivanti da urti esterni.
Non lasciar cadere l'unita e proteggerla dagli urti.
- Ciò potrebbe causare danni o malfunzionamenti dell'unità.
Non spostare l'unità durante il funzionamento e non tentare di aprire il
cassetto del disco forzandolo.
Accertarsi di chiudere tutti i programmi in esecuzione prima di tentare
di aprire il cassetto e utilizzare sempre l'apposito pulsante di
apertura/chiusura.
- Non inserire oggetti appuntiti nell'apertura di emergenza durante il
funzionamento.
Non utilizzare dischi graffiati, distorti o danneggiati.
- In particolare, un disco che presenta una crepa nelle tracce potrebbe
rompersi durante il funzionamento.
Istruzioni di sicurezza
Altro
Evitare che briciole o altre sostanze esterne finiscano all'interno
del telaio dell'unità.
Non bagnare l'unità con liquidi quali alcol o benzene per evitare il
rischio di incendio.
Non smontare, tentare di riparare o modificare l'unità senza
espressa indicazione del manuale.
- Per ridurre il rischio di danni, scosse elettriche e incendi.
Introduzione
Parte anteriore
1. Scomparto del disco
Lo scomparto del disco si apre e chiude automaticamente alla pressione del pulsante Eject.
2. Foro di espulsione di emergenza
Se lo scomparto non si apre alla pressione del pulsante Eject, spegnere il computer, inserire uno spillo o
una graffetta distesa nel foro e premere con decisione.
3. LED
4. Pulsante Eject
ll progetto e le specifiehe sono soggetti a variazioni senza preavviso.
Introduzione
Parte posteriore
1. Terminale di uscita digitale
Mediante questo terminale a due pin, è possibile collegare all'unità una scheda audio o una scheda
MPEG dotata del supporto per il terminale di uscita digitale.
2. Terminale di uscita audio
Mediante questo terminale a quattro pin è possibile collegare una scheda audio all'unità.
Questa funzione non è illustrata in maniera approfondita in questa guida. Fare riferimento alla
documentazione fornita con la scheda audio.
3. Master/slave select terminal
Di solito, la configurazione preimpostata è quella illustrata sotto.
Verificare che la configurazione sia come quella illustrata. In caso contrario, è sufficiente rimuovere il
ponticello e posizionarlo nella corretta posizione.
4. Terminale di interfaccia
Il termina dell'interfaccia input/output è utilizzato per collegare la piattina da 40 pin dall'interfaccia IDE
all'unità CD-ROM.
5. Terminale dell'alimentazione
Il terminale dell'alimentazione è un morsetto a quattro conduttori.
(A : +5V DC)
(B : +12V DC)
Installazione
Installazione dell’unità CD-ROM
Per installare l’unità CD-ROM nel PC, eseguire la procedura descritta di seguito.
Assicurarsi che il PC sia spento e scollegato da qualsiasi fonte di alimentazione.
Se necessario, fissare il supporto orizzontale su entrambi i lati dell’unità.
Rimuovere il coperchio dall’alloggiamento di espansione e inserire l’unità CD-ROM, come illustrato nella
figura.
Installazione
Collegamento dei cavi
Collegamento del cavo d’alimentazione
Il cavo d’alimentazione a 4 pin dall’unità di alimentazione interna del computer deve essere collegato al
morsetto di alimentazione sul retro dell’unità CD-ROM.
1 +5V DC
2 Ground
A - Lato tagliato
3 Ground
4 +12V DC
Nota: un collegamento errato del cavo d'alimentazione può essere causa di problemi. Controllar e
l'orientamento del connettore e inclinare il lato dell'unità CD-ROM prima di effettuare il colleg amento.
Collegamento del cavo IDE
Inserire il cavo IDE (a 40 pin), che è collegato al disco rigido al terminale dell'interfaccia.
(Mettere la linea rossa del cavo vicino al pin 1).
In caso di utilizzo di un cavo IDE
Collegare il cavo al punto SL (Slave) del terminale di selezione Master/Slave sul retro d ell'unità CDROM.
a : CD-ROM Drive (scegliere il ponticello SL)
b : HDD
c : Scheda madre
In caso di utilizzo di due cavi IDE
Se esiste solo un'unità CD-ROM, selezionare MA (Master).
Installazione
Instalación
a : CD-ROM Drive (Choose the MA Jumper) b : HDD
c : Scheda madre
d : Primary 1
e : Secondly 1
Se sono presenti due unità CD-ROM, selezionare MA (Master)/SL (Slave).
a : CD-ROM Drive (scegliere il ponticello MA) b : CD-ROM Drive (scegliere il ponticello SL)
c : HDD
d : Scheda madrea
e : Primary 1
f
: Secondly 1
Installazione del ponticello sul terminale di selezione master/slave
Installazione
Collegare il ponticello al lato posteriore dell'unità CD-ROM.
Se il ponticello è collegato a MA (Master), funzionerà nella modalità Master.
Se il ponticello è co llegato a SL (Slave), funzionerà nella modalità Slave.
Se il ponticello è collegato a CS (CSEL), è possibile controllare il dispositivo tramite il segnale di
interfaccia host CSEL. Di regola, si consi glia il collegamento a MA.
Collegamento del cavo audio dalla scheda audio
Collegare il cavo audio a 4 pin tra il terminale di uscita audio sull’unità CD-ROM e il terminale di ingresso
audio sulla scheda audio.
Per un suono più chiaro, usare un terminale di uscita digitale. (Disponibile solo per il CAID che supporta
l’uscita digitale) È possibile che le schede audio generiche non dispongano di questa uscita.
Installazione
Installazione del driver del dispositivo
Non occorre alcun driver aggiuntivo del dispositivo per Windows 98/2000/ME/XP/NT4.0, in quanto viene
utilizzatoil driver predefinito per dispositivi di Windows. È possibile verificare se l’unità CD-ROM è stata
rilevata correttamente da Windows. A tal fine, procedere nel seguente modo.
Fare doppio clic sull’icona Risorse del computer sul desktop.
Fare clic sulla cartella Pannello di controllo.
Fare doppio clic sull’icona Sistema.
Fare doppio clic sulla scheda Gestione periferiche.
Espandere il ramo CD-ROM. Viene visualizzato il nome del dispositivo SAMSUNG CD-ROM SC - ***.
Installazione
Impostazione del driver del dispositivo
Questo driver della periferica si trova nella cartella Ddriver del disco contenente la Guida utente fornito
insieme al prodotto.
Questo driver di periferica è da utilizzare per riconoscere l'unità CD-ROM in modalità Dos.
Questo driver deve essere applicato dagli utenti DOS solo per l'installazione in Windows 98 o Windows
ME.
Configurazione automatica
Inserire il disco contenente la Guida utente nell'unità CD-ROM e aprire la cartella Ddriver.
A tali fine, digitare A: dopo il prompt C:\ e quindi premere [Invio]..
Digitare CDSETUP e premere [Invio].
Riavviare il computer.
Configurazione manuale
Creare la directory C:\SAMSUNG.
Copiare i file dalla disco contenente la Guida utente nella directory C:\SAMSUNG. È possibile
selezionare tra 8 lingue.
A tal fine, digitare COPY D:\Ddriver*.* C:\SAMSUNG dopo il prompt C:\ e premere [Invio].
Modificare il file CONFIG.SYS.
Aggiungere la voce DEVICE=C:\SAMSUNG\SSCDROM.SYS \D:SSCD000 /V.
Modificare il file AUTOEXEC.BAT.
Aggiungere la voce C:\SAMSUNG\MSCDEX /D:SSCD000.
Riavviare il computer.
Utilizzo dell’unità CD-ROM
Utilizzo dell’unità CD-ROM
Per riprodurre CD audio o video nell’unità CD-ROM, eseguire la seguente procedura.
Premere il tasto di alimentazione e avviare il computer.
Dopo l’avvio del computer, aprire lo scomparto del disco premendo il pulsante Eject.
Inserire il disco (CD) con l’etichetta del disco rivolta verso l’alto e chiudere lo scomparto premendo il
pulsante Eject. La spia si illumina.
Riprodurre il disco (CD).
Accessori
z
La tipologia di accessori varia in relazione al modello del prodotto.
Cavo audio.
Manuale utente + Guida
all'installazione.
Viti.
Utilizzo dell’unità CD-ROM
Conservazione e pulizia dei dischi
Per assicurare una lunga durata dei dischi e dell’unità, adottare le seguenti precauzioni per la conservazione e
pulizia dei vostri dischi.
Non esporre i dischi alla luce diretta del sole.
Conservare i dischi in una posizione stabile e ben ventilata.
Non scrivere sui dischi o non applicarvi etichette.
Non fare cadere i dischi o non appoggiarvi oggetti pesanti.
Non toccare la superficie di un disco; afferrarlo dai bordi.
Pulire il disco partendo dalla parte interna del disco fino all’esterno con un panno morbido di cotone.
Quando inutilizzato, non lasciare aperto lo scomparto del disco.
Utilizzo dell’unità CD-ROM
Aggiornamento della memoria flash firmware
È possibile fare l’upgrade del firmware scaricando il file aggiornato dal seguente sito Web:
http://samsung-ODD.com
Http://samsung.com
Utilizzo dell’unità CD-ROM
Requisiti del sistema
Articolo
Descrizione
Tipo di computer
Intel Pentium II da 166 MHz (o superiore), 16 MB di RAM (o quantità maggiore) con
un'interfaccia IDE
Unità di espansione
libera
5,25 pollici
Spazio su disco
Almeno 100MB
Versione MS-DOS
5,0(o versione successiva)
Versione Windows
Windows 98 / 2000 / ME / XP Windows NT 4,0 (o versione successiva)
Soluzione dei problemi
Problema
Significato / Soluzione
Il computer non riconosce l’unità
CD-ROM.
Verificare che l’alimentazione, l’audio e i cavi IDE siano collegati
correttamente al computer.
Dopo l’installazione dell’unità
CD-ROM, il PC diventa più lento.
Cambiare il cavo IDE e ricollegarlo al computer. Piuttosto collegare
un secondo cavo IDE all’unità CD-ROM nel modo master.
Controllare la posizione del ponticello nel terminale di selezione
master/slave.
MS-DOS non riconosce l’unità
CD-ROM.
Reinstallare il driver del dispositivo o aggiornarlo utilizzando l’ultima
versione disponibile presso il sito web Samsung.
- http://samsung-ODD.com
- Http://samsung.com
Windows non riconosce l’unità
CD-ROM.
È possibile che si verifichi questa condizione quando sussiste un
problema di installazione di Windows; reinstallare Windows.
Il CD audio non riproduce alcun
suono.
Verificare se il cavo audio è collegato correttamente al terminale di
uscita audio dell’unità CD-ROM e dl terminale CD-IN della scheda
audio.
Assicurarsi che la scheda audio sia operativa.
Regolare il comando del volume.
Avviare il lettore CD in dotazione con Windows o con la scheda
audio. È possibile ascoltare i CD collegando le cuffie al connettore
appropriato. Se si è installato il lettore appropriato, come per
esempio Windows
Il CD non viene letto o viene letto
in modo troppo lento.
Assicurarsi che il CD sia di una buona qualità ed eventualmente
pulirlo.
Lo scomparto del disco non si
apre.
Controllare che il cavo d’alimentazione sia collegato in modo
corretto.
Spegnere e scollegare il PC. Inserire uno spillo o la punta di un
fermaglio per fogli nel foro di emergenza e spingerlo saldamente
fino a che lo scomparto non si apre.
Quando il software MPEG
riproduce un CD video, le
immagini non sono regolari e la
velocità di esecuzione ètroppo
lenta.
Regolare le dimensioni della schermata di riproduzione.
Viene visualizzato il messaggio
Disc is not in (Disco non
inserito), anche se è stato
inserito un disco.
È possibile che il computer non riconosca il disco se si avvia la
riproduzione subito dopo aver inserito il disco. Aprire e chiudere lo
scomparto del disco e riprovare.
Regolare eventualmente la risoluzione di visualizzazione dopo
averla controllata.
Pulire il disco e riprovare.
L’unità CD-ROM non viene
rilevata dopo il collegamento ad
una scheda audio.
Il modo di interfaccia della scheda audio è AT-BUS. Occorre quindi
collegare l’unità CD-ROM alla porta IDE della scheda madre del PC,
anziché alla scheda audio, oppure installare una scheda audio IDEcompatibile.
Specifiche tecniche
SAMSUNG si impegna costantemente a migliorare i propri prodotti. Le specifiche del design e le
istruzioni per l’uso sono quindi soggette a modifica senza preavviso.
Caratteristiche tecniche
ITEM
Nome modello
SC-152G
DISCO
Tipi di dischi supportati nel
modo di lettura
CD-DA, CD-ROM Mode-1, CD-ROM XA Mode-2 Form-1, Form-2,
Photo-CD(Single, Multi-session), Video CD ready, CD-Plus, CD-Extra,
Enhanced CD, CDI/FMV, CD-R/RW
Diametro disco
120mm o 80mm
CARATTERISTICH E PRESTAZIONALI DELL’UNITÀ
Velocità di trasferimento dati
52X / Max. 7800KB/s
PIO Mode 4, DMA MW2, Ultra DMA (Option)
Tempo di accesso(typical)
85ms(typical)
Buffer dei dati
128KB
Laser
Laser a semiconduttore
Meccanismo di scorrimento
Gear motor
Motore mandrino
Motore senza spazzole
Meccanismo di caricamento
Vassoio. Motore CC (Soft Eject).
FREQUENZA DI ERRORE
Mode-1 : 1block / 1012 bits, Mode-2 : 1block / 109 bits
PANNELLO FRONTALE
Pulsante Eject
Auto eject o Auto inject
Indicatore(LED)
POWER ON/BUSY
PANNELLO POSTERIORE
Potenza richiesta
+5V DC 1,3A, +12V DC 1,5A
Connettore interfaccia
ATAPI
Uscita audio
Uscita linea 0,7 ± 20%(Vrms) : 47Kohm
Modulo di jumper
Molex 70203 o altri modelli compatibili
AMBIENTE OPERATIVO
Funzionamento
Temperatura: 5~45°C Umidità: 10~80%
Deposito
Temperatura: -25~60°C Umidità: 10~90%
GENERAL
Dimensioni
148,2(W) x 42(H) x 184(D)mm
Peso
740g (poste uniquement)
AFFIDABILITÀ
MTBF
125.000 POH(20% di servizio)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
